Пошаговая инструкция как поставить односкатную крышу: Односкатная крыша своими руками — пошаговая инструкция (фото, видео, схемы)

Односкатная крыша своими руками — пошаговая инструкция (фото, видео, схемы)

Односкатная крыша является наиболее простым в устройстве типом крыш. В ней нет каких-либо сложных элементов, она устанавливается на несущие стены, которые имеют различную высоту.

Содержание статьи

Обычно такая крыша используется при строительстве надворных построек: гаражей, бань, веранд, сараев, но также нередко встречается и при строительстве частных домов и дачных домиков. Итак, давайте же разберемся, как же изготавливается односкатная крыша своими руками пошагово.

Угол наклона односкатной крыши

Первым делом при постройке нужно определиться с углом наклона. Угол наклона крыши дома будет зависеть в первую очередь от того, каким кровельным материалом вы собираетесь ее покрывать. Для односкатной крыши из профнастила оптимальный угол наклона будет составлять 20 градусов, а минимальный уклон — 8 градусов.

Если сделать меньше, то крыша может просто провалиться под тяжестью снега зимой или весной, что особенно актуально для регионов Сибири.

Для металлочерепицы минимальный уклон поднимается до 25 градусов. При устройстве односкатной крыши из шифера этот показатель поднимается еще на 10, и составляет уже 35 градусов. Для фальцевой кровли минимальный угол наклона составляет от 18 до 35 градусов.

После определения угла односкатной крыши поднимаем фасадную стену относительно задней стены на необходимую для получения требуемого градуса высоту, для этого нам будет необходимо обратиться к некоторым тригонометрическим формулам.

Как рассчитать односкатную крышу

Расчет угла наклона

Для наглядности расчета односкатной крыши приведем рисунок:

tgA и sinA находим по следующей таблице:

Угол наклона крыши, градусы Тангенс, tgA Синус, sinA
5 0,09 0,09
10 0,18 0,17
15 0,27 0,26
20 0,36 0,34
25 0,47 0,42
30 0,58 0,5
35 0,7 0,57
40 0,84 0,64
45 1,0 0,71
50 1,19 0,77
55 1,43 0,82
60 1,73 0,87

Создание проекта

Не смотря на простоту конструкции перед тем, как сделать односкатную крышу дома, составляют проект. Зная необходимый угол наклона ската, рассчитывают на сколько одна стена должна возвышаться над другой с помощью нехитрых тригонометрических формул.

Приведем пример расчета высоты поднятия фасадной стены Lbc и длины стропил Lc для дома, длина стены которого Lсд = 5 м, а угол наклона односкатной крыши A = 25 градусов.

  • Определяем высоту поднятия передней стены Lbc = 5 х tg 25 = 5 х 0,47 = 2,35 м.
  • Определяем длину стропильной ноги Lc = 2,35 / 0,42 = 5,6 м.

Также не забудьте прибавить к полученной длине стропильной ноги длины заднего и переднего свесов, которые будут служить защитой дома от атмосферных осадков. Длину свесов берем по 0,5 метров, можно взять и больше, но не меньше. Итого, нужно прибавить еще 1 метр. Итак, получаем: Lc = 5,6 м + 1 м = 6,6 м. На этом расчет заканчивается, можно приступать к дальнейшим работам.

Конструкция и устройство

Конструкция стропил

Односкатную крышу считают простейшим типом кровли, она имеет две точки опоры, две разновысокие стены, разница высот которых задает уклон скатов. Она состоит из:

  1. Стропильной системы. Это совокупность опорных элементов, поддерживающих скаты кровли. Подробнее о ней мы расскажем в одном из следующих пунктов.
  2. Фронтонов. Так называют участки стены в форме прямоугольного треугольника, ограниченные скатами и карнизом. У односкатных крыш фронтоны выкладывают из того же материала, что и основные стены, так что четкого деления тут нет.
  3. Свеса. Это выступающая часть стропильной ноги, выносимая за периметр сооружения. Свес защищает стены от намокания во время дождя.
  4. Кровельного материала. Им покрывают стропильную системы односкатной кровли. Прочное современное финишное покрытие служит щитом от атмосферных осадков.
  5. Утеплителя. Если этого требуют задачи, возлагаемые на постройку, проводится дополнительная термоизоляция крыши. Конечно, речь идет не о сарае или беседке, но бане и гаражу качественное утепление не повредит.

    Строение кровли

Состав и особенности стропильной системы

Стропильная система полностью изготавливается из древа. Опытные кровельщики рекомендуют использовать сухую древесину хвойных пород, отлично подходит сосна. Перед тем как построить односкатную крышу дома, все элементы стропильной системы проходят предварительную обработку антисептиком и антипиреном. Лучше выбирать ровные пиломатериалы, без сучков и сколов, с ними работать гораздо проще. Стропильная система состоит из следующих частей:

Стропильная система

  • Мауэрлат. Толстый, крепкий брус сечением 150х150 мм, выступающий в роли основания, на которое опирается односкатная крыша. Мауэрлат распределяет нагрузку от стропильной системы, передавая ее фундаменту. Его крепят заподлицо верхней части стены на анкерные болты. Место крепления рассчитывают таким образом, чтобы оно не совпадало с участками врезки стропильных ног. Не нужно «перебарщивать» с количеством отверстий, так как они снижают прочность мауэрлата. Перед креплением проводят гидроизоляцию верхней части стены с помощью сложенного вдвое рубероида.
  • Стропильные ноги.
    Ровные, прочные бруски, формирующие скаты. Их крепят к мауэрлату или к несущим стенам. Окончания стропил формируют скаты, если длины ног недостаточно, производят удлинение с помощью кобылок. Расстояние между опорными элементами определяют с учетом ширины кровельного материала, обычно 60-120 см.
  • Обрешетка. Решетчатое или сплошной основание, на которое настилают кровельный материал. Сплошную обрешетку изготавливают из влагостойкой листовой фанеры, ее применяют, если односкатная крыша покрывается шингласом, рубероидом или ондулином. Решетчатая обрешетка набивается из необрезных досок, закрепленных перпендикулярно стропилам.

Виды стропильных систем

Кровля односкатной крыши дома выглядит как половинная часть двухскатной, поэтому строение стропильной системы этих двух видов очень похоже. Использую три разновидности:

  • Скользящая. Применяют в основном в строительстве бревенчатых срубов. Эта конструкция благодаря нижнему креплению по типу ползуна помогает компенсировать усадку деревянного дома, которая порой достигает 15%. Верхняя часть стропил закреплена жестко, а нижняя при необходимости скользит. Если монтаж произвести правильно, крыша не деформируется в первые годы эксплуатации, когда усадка особенно сильна.

    Скользящая стропильная система

  • Наслонная. Такой вид стропил используется в основном в блочных и кирпичных сооружениях, в которых есть внутренние перегородки. Стропильные ноги опираются не только на внешние стены, но и на внутренние стойки, берущие на себя часть нагрузки. Проще всего сооружать именно такую стропильную систему. При строительстве односкатной крыши своими руками, продвигаясь пошагово, поэтапно даже начинающий строитель не упустит важных моментов монтажа.

    Наслонная

  • Висячая. Висячие стропильные ноги не имеют дополнительных опор посредине, они лежат лишь на несущих внешних стенах. Устройство висячей системы подразумевает возведения стен одной высоты, наклон кровли задается деревянной стойкой, на которую опирается стропила. Стропильные фермы собирают на земле, заносят на крышу в готовом виде и монтируют, вымеряя по уровню.

Висячая

Процесс монтажа

Изучив устройство односкатной крыши, построить ее своими руками пошагово будет несложно. Начинают с расчета и закупки необходимых строительных материалов, а дальше действуют согласно плану:

  1. После того как коробка хозяйственной постройки готова, на верхнюю часть боковых стен настилают мауэрлат. Предварительно гидроизолировав место установки, длинным сверлом делают отверстия под анкерные болты. Мауэрлат обрабатывают антисептиком, дают просохнуть, а затем также сверля. Затем кладут на стену, вставляют анкеры и туго затягивают.

    Крепление мауэрлата анкерными болтами

  2. Распиливают доски, предназначенные для изготовления стропильных ног определённой расчетом длины. В первую очередь устанавливают крайние стропила (фронтонные и тыльные), между ними натягивается бечёвка, которая служит ориентиром для установки остальных ног. Чем тяжелее кровля, чем круче ее скаты, тем чаще располагаются стропила.

    Расчет сечения стропил

  3. Следующий этап – гидроизоляция стропил. Для этого используют гидроизоляционную пленку, которая продается в виде рулонов. Полосы пленки крепят строительным степлером вдоль крыши, начина с низу. Полосы укладывают не в стык, а в нахлест 10-15 см.

    Гидроизоляция

  4. Поверх стропил гидроизоляционную пленку фиксируют реками контр-обрешетки. Их толщина 3-5 см создает вентиляционный зазор.
  5. Прибивается обрешетка. Сплошная, если кровельный материал в рулонах, не держит форму. Решетчатая в случае, если используется профнастил или металлочерепица.

    Обрешетка крыши

  6.  Ответственная фаза – настил кровельного материала. Как правильно его выполнить, зависит прежде всего от его типа. Для крепления используют специальные саморезы, поставляемые в комплекте с кровлей, оцинкованные с каучуковой головкой, которая деформируясь при закручивании, защищает отверстие от проникновения влаги. Кровельный материал тоже настилают с нахлестом минимум 10 см.

    Настил металлочерепицы

  7.  Остается только оборудовать систему водостока, закрепить карнизные и ветровые балки. Фиксаторы для желоба водотока рекомендуют использовать пластиковые, которые отличии от металлических не подвержены коррозии и крепятся прямо на ветровую доску.

    Водосток

  8. Устанавливают снегозадержатели, предотвращающие самопроизвольный сход снега. Они представляют из себя небольшой карниз, закрепленный по нижнему краю ската.

    Снегозадержатели

Достоинства и недостатки

Как любое изобретение человечества, односкатная крыша дома имеет достоинства и недостатки. К плюсам причисляют:

  • Доступность, низкую стоимость материалов для кровли.
  • Легкость проектирования и скорость строительства.
  • Конструкция и устройство имеет хорошую сопротивляемость ветру и атмосферным осадкам.

Жилой дом с односкатной крышей

Гараж

Надворная постройка

Но называют несколько минусов, которых нет у других конструкций:

  • Невозможно обустроить чердачное или мансардное пространство.
  • Низкая степень термоизоляции.
  • Нетрадиционный внешний вид.

Словом, недостатки односкатной кровли вытекают из ее достоинств. То, что делает ее оптимальным вариантом для надворных сооружений, лишает возможности венчать жилой дом. Тем не менее, практичность этой конструкции доказана годами верной службы, а делать ее или нет, решать только вам!

Видео-инструкция

Рекомендуем посмотреть подробную видео инструкцию о том как строится односкатная крыша своими руками пошагово с объяснениями и советами.

как сделать, устройство, инструкция, монтаж. конструкция

Крыши с одним скатом редко водружают над малоэтажными жилыми домами. Правда, их незатейливая форма и простота линий весьма привлекательны для приверженцев стиля хай-тек. Однако пока подобные явления не слишком прочно внедрились в отечественный ландшафт. Односкатные кровельные конструкции чаще возводят над гаражами, компактными дачами, верандами, бытовками.

Для оптимального результата нужно знать, каким образом сооружается односкатная крыша своими руками, что следует предусмотреть и какие этапы работ предстоит провести.

Техническое определение односкатной крыши полноценно отражает суть устройства. В ее составе есть лишь одна скатная плоскость, сформированная самобытной стропильной системой. Оба края стропильных ног имеют под собой надежную опору, потому безоговорочно относятся к разряду наслонных.

Элементы системы укладываются отдельно, устанавливаются на разные по высоте стенки, с которыми соединяются через мауэрлат. Последний из указанных составляющих крыши не похож на стандартную деревянную раму. Его роль играют два бруса, уложенных параллельно на каменные стены, аналогично расположенные бревна сруба или противоположные стороны обвязки каркасных построек.

Иногда, чтобы не запутаться в терминологии, вышележащий отрезок мауэрлата называют коньковым брусом. Однако коньковый перелом он не формирует, а работает как опора.

Функция опор для устройства крыши с одним скатом выполняется:

  • Непосредственно кирпичными, пенобетонными и деревянными несущими конструкциями.
  • Рядом опорных столбов, предназначенных или непредназначенных для последующей обшивки.

Конструктивная простота не мешает односкатным сооружениям включать внушительное количество разновидностей и подкатегорий. По аналогии с прочими скатными собратьями они могут быть утепленными и холодными. Односкатные крыши строят с чердаком или без него.

В чистом виде чердачные варианты встречаются нечасто, т.к. противопожарными нормами запрещено устраивать чердак ниже 1,6 м. Конструкции с одним скатом в основном пологие: наиболее распространенные величины уклона варьируют от 5º до 15º.

Чердак при таких пропорциях может быть устроен только в случае, если между кровельной системой и потолочным перекрытием будет устроена жилая полумансарда или подобное помещение для хозяйственных нужд.

Односкатные крыши сооружаются:

  • Над пристроенными к основному зданию террасами, банями, входными крыльцовыми группами, гаражами и др.
  • Над отдельно стоящими бытовыми и жилыми строениями.

В сфере оснащения крышами пристроек односкатные представляют максимально приемлемое техническое решение, исключающее вероятность накопления снежного мешка. В случае архитектурной необходимости альтернативой им могут послужить вальмовые конструкции. Они привлекают интересной формой, но разочаровывают увеличенными затратами и более сложной технологией сооружения.

Благодаря разнице в высоте опорных стенок отвод осадков со ската происходит самопроизвольно. Это значит, что в организации внутреннего стока нет нужды. Чаще всего к низкой стороне односкатной крыши крепится водосточный желоб, превосходно справляющийся с задачами водоотведения в летний и демисезонный период. Зимой на пологих скатах может скапливаться снег. Залежи осадков удаляют по правилам очищения плоских крыш.

Уклон односкатной крыши может быть обеспечен:

  • Традиционно разными по высоте стенами или рядами опорных столбов.
  • Половинчатыми фермами заводского или собственноручного производства, установленными на стены или ряды столбов равной высоты.
  • Прикрепленными к стене основного здания опорными конструкциями, расположенными выше уровня противоположной стены пристройки.

В качестве кровельного покрытия односкатных крыш используются преимущественно рулонные мягкие материалы, профлист, кровельная жесть, металлочерепица. Если требует архитектурный облик усадьбы, применяются пластик, сланцевая плитка, керамическая или цементно-песчаная черепица.

Заметим, что монтаж штучной кровли производится только при значении угла наклона, допущенного производителями материала. Незначительные по крутизне конструкции с одним скатом не покрывают дранкой, соломой, тростником из-за возможности быстрого загнивания.

Для детального ознакомления с принципами сооружения односкатной крыши рассмотрим реальные примеры построения стропильных каркасов из пиломатериалов. Ведь древесина наиболее простой в работе и доступный по стоимости материал.

Учтем, что предварять работу должна проектная разработка с расчетами, ориентированными на индивидуальные условия строительства. Сечение деталей стропильной системы для навесов, по которым никто не будет перемещаться, необходимо определить с учетом веса кровельного пирога и снеговой нагрузки.

Для крыш отдельно стоящих построек расчеты следует производить с учетом всех типов статических и динамических нагрузок, действующих на конструкцию в течение года. Отметим, что стропильные ноги односкатных систем рассчитываются, как горизонтальные балки.

Тонкости и нюансы проектирования

Изучим общие принципы проектирования такой крыши. Стропильные каркасы над частными объектами принято сооружать из древесины, что обусловлено экологическими и экономическими достоинствами материала. Однако будущим строителям нельзя забывать о специфике натуральной органики.

Следует учесть, что древесине свойственно менять линейные размеры от колебаний влажности и перепадов температуры. Ей характерна провисающая деформация солидных по длине элементов, не имеющих дополнительных опор под проблемными сегментами.

Специфические особенности материала обуславливают усложнение конструкции в зависимости от величины перекрываемого пролета:

  • При расстоянии между опорами до 4,5 м устраивается самый простой стропильный каркас, не требующий установки дополнительных опор.
  • При расстоянии от 4,6 до 6 м для придания жесткости системе устанавливаются подстропильные ноги – подкосы. По этому принципу устраиваются навесы, независимо от дины стропилин.
  • При расстоянии между опорными стенками от 6,1 до 9 м подкосы монтируются два подкоса, подпирающие стропильную ногу с обоих краев.
  • При расстоянии от 9,1 до 12 м в середине пролета устанавливают консольно-прогонную конструкцию, условно разделяющую пролет на две части. Конструкция представляет собой крепкую деревянную раму с прогонной балкой вверху, которая опирается на ряд вертикальных стоек. В стойки конструкции упираются подкосы, поддерживающие обе половины длинной стропилины.
  • При расстоянии свыше 12 м пролет делится на несколько секторов прогонными конструкциями. Техническое решение в пределах сегмента соответствует одному из вышеописанных вариантов.

Расстояние между стропильными ногами определяют геометрические данные обустраиваемой коробки. Стены, на которые предстоит опереть каркас крыши, банально разбиваются на равные отрезки. Разбивку производят так, чтобы оба края конструкции были обеспечены стропильными ногами, а между ними с равным шагом были расположены рядовые.

Выбор шага не совсем произволен. Есть ограничения по разбивке, зависящие от материала, выбранного для изготовления деталей системы:

  • Стропильные ноги, изготовленные из бревен, брусьев, пластин, устанавливаются с шагом 1,5 – 2 м.
  • Стропила, выполненные из доски, устанавливаются через 1 – 1,75 м.

Имеется лимит по размерам сечения, независящий от расчетов. Даже для строений с предположительно минимальной нагрузкой диаметр бревна не может быть менее 12 см, толщина пластины менее 7 см, а толщина доски менее 4 см.

Самостоятельным строителям нужно учесть, что для изготовления подстропильных ног для крыш, перекрывающих пролеты более 4,6 м, необходимо запасаться пиломатериалом помимо бруса или доски на производство стропилин. Подкосы надо будет делать из бревна диаметром от 10 см, из бруса со стороной от 8 см или из спаренной доски размером от 25×150 мм.

Брус для мауэрлата не имеет права быть меньше 100×200 мм, бревно для тех же целей — тоньше 180-200 мм. В строительстве крыш, перекрывающих пролеты более 12 м, потребуется установка прогонов и лежней. Размер бруса для их изготовления не может быть меньше 180×180 мм, диаметр бревна не может быть меньше 200 мм. Стойки консольно-прогонной системы для большепролетных крыш выполняются из бруска со стороной от 120 мм и более или из бревна диаметром от 130 мм.

Односкатная крыша каркасной постройки

Будем считать, что проектирование успешно завершено. Ответственному строителю план-чертеж с размерами и расчетами окажет действенную помощь. Теперь разберем один из простейших примеров, в доступной форме поясняющих, как грамотно сделать односкатную крышу. Обустраивать будем небольшую каркасную баньку. Стропилины ее односкатной крыши будут опираться на верхнюю обвязку.

Шаг установки стропильных ног рассчитывать не надо, т.к. он равен расстоянию между стойками каркасных стен. На изготовление стоек пошла доска 50×150 мм. Высоту передней стенки примем 2,5 м, задняя стенка будет высотой 2,2 м.

Процесс сооружения по шагам:

  • Доску раскраиваем на отрезки по 2,65-2,70 м. Количество деталей равно количеству стоек в передней стенке.
  • Раскраиваем равное количество стоек для задней стенки длиной по 2,35 – 2,40 м.
  • Устанавливаем подготовленные стойки, крепим с помощью металлических уголков. Крайние детали временно фиксируем укосинами.
  • Проверяем горизонтальность и вертикальность стоек строительным уровнем, при необходимости выравниваем положение. Отбиваем на передних стойках горизонт на высоте 2,5 м, на задних стойках на высоте 2,2 м.
  • По полученным меткам устанавливаем боковую доску.
  • По факту отпиливаем излишки стоек, возвышающиеся над боковой доской.
  • Устанавливаем боковые доски на торцовые стены. Для этого сначала проведем примерку, приложив доску к месту предстоящего крепления и отметив линии спилов. Доски с отпиленными излишками прибиваем к крайним стойкам обеих стен.
  • Стойки боковых стенок раскраиваются по точным размерам, устанавливаются с шагом, аналогичным шагу опор передней и задней стенки. Крайние стойки боковых стенок сшиваются с крайними элементами каркасов передней и задней стен. Дверной проем можно оставить сразу, а можно вместе с оконными проемами сделать после монтажа стропильной системы путем разрезания стоек на необходимой высоте.
  • Устанавливает обвязку сверху на торцы стоек, демонтируем боковую доску.
  • Поверх устроенной обвязки монтируем еще одну. Не забываем перевязать углы, установив над стыком нижних досок цельный край верхней доски.
  • Раскраиваем стропила из доски 50×150 мм. Учитываем, что длина их должна включать два карнизных свеса с обеих сторон и еще 10-15 см «про запас» на выравнивание.
  • Устанавливаем две стропильные ноги точно вдоль боковых стен. Фиксируем их уголками к верхней обвязке через 0,7 – 1 м. Между ними укладываем и крепим рядовые стропилины, которые крепим в двух местах к обвязке.
  • Выравниваем края, обрезаем излишки стропилин. Затем по периметру монтируем ветровую доску, используя материал 50×100 мм.
  • Сооружаем сплошную обрешетку из влагостойкой фанеры, листы которой укладываем в разбежку с зазорами по периметру каждого элемента в 2-3 мм, чтобы обеспечить материалу резерв на температурное расширение.
  • Крепим поверх обрешетки гидроизоляционный ковер.

Крыша пологая, потому о разреженной обрешетке речь не может идти. Перед укладкой покрытия вырезаем отверстие под дымоход. Вокруг него и вдоль свесов крыши прокладываем полосы дополнительной гидроизоляции.

Поверх сплошного настила укладываем выбранную разновидность кровельного покрытия: битумно-полимерную кровлю, профнастил или стальные листы, соединенные фальцами.

Крыша каркасного дома с верандой

В технологиях сооружения односкатных крыш по каркасным коробкам со стенками разной высоты практически нет отличий. Этапы строительства проводятся по схожему плану, выполняются типовые работы. Различаются размеры построек, крутизна крыши, величина совокупной нагрузки, учитывающей погодные обстоятельства, специфику эксплуатации и вес кровельного пирога.

Односкатная крыша – наиболее востребованная «участница» всевозможных архитектурных комбинаций. В представленном нами примере два отдельных ската возведены над дачей. Одна из односкатных крыш устроена над жилой частью каркасного дома, вторая – над пристроенной к дому террасой. У жилой части дома общий фундамент и несущая стена, на которую верхами опираются стропила обоих крыш.

Алгоритм строительства:

  • Раскраиваем стропилины так, чтобы с обеих сторон остался запас на карнизные свесы.
  • Укладываем стропила с шагом, равным расстоянию между стойками каркасной постройки. Крепим их к обвязке уголками.
  • Раскраиваем две ветровые доски длиной, равной длине стенки плюс два боковых карнизных свеса.
  • К боковым элементам обвязки крепим выноса боковых карнизов.
  • Прибиваем ветровую доску к торцам выносов.
  • Раскраиваем брус 100×100 мм для строительства опор веранды. Их длина на 50-70 см меньше высоты стоек высокой стенки дачи.
  • Устанавливаем опорные стойки веранды, шаг установки выбираем согласно собственной архитектурной конкретике.
  • Верх стоек соединяем обвязкой из бруса 100×100 мм. Крепим шурупами или гвоздями, для надежности можно продублировать соединения уголками.
  • К высокой стенке коробки строго горизонтально прибиваем доску, отступив от линии сопряжения стены и крыши 30-40 см.
  • Раскраиваем стропила веранды, длина которых должна включать один карнизный свес.
  • Укладываем на прибитую доску и обвязку веранды раскроенные стропила. Крепим гвоздями или уголками.
  • Выравниваем край ската веранды и прибиваем к торцам стропилин ветровую доску.
  • Поверх скатов устроим сплошную обрешетку — настил из влагостойкой фанеры. Затем настилаем полиэтиленовую или полимерную гидроизоляцию и укладываем выбранное для отделки кровельное покрытие.

Желающим утеплить крышу дачной постройки надо будет перед устройством обрешетки уложить в пространство между стропилинами теплоизоляцию. Со стороны помещений дачи в таких случаях устанавливается пароизоляционный материал. Он защитит утеплитель от увлажнения с последующим гниением и потерей изоляционных качеств. Пароизоляция фиксируется степлером к стропилам, после чего внутренняя поверхность обшивается листами ГВЛ, фанерой, вагонкой.

Работы по повышению теплотехнических характеристик односкатной крыши можно проводить после монтажа кровельного покрытия. Теплоизоляция укладывается тогда изнутри постройки, дальнейшие действия производятся в аналогичной последовательности.

Применение стропильных ферм

Согласно техническим признакам односкатной крыши одиночные стропила укладываются на стенки разной высоты. Что делать, если у обустраиваемой стопы обе стенки доведены до единого уровня?

Например, при сборке сруба небольшой бревенчатой баньки неразумно и нерентабельно выводить одну из стен выше другой, хотя для реализации подобных планов имеются технологические средства. Расход времени и материала будут слишком велики. А в итоге обычный скат, который можно возвести значительно дешевле и быстрее.

Выход до неприличия прост: для оперативного строительства односкатной крыши по коробу со стенками равной высоты нужно просто использовать стропильные фермы. Их по шаблону можно сделать самостоятельно или приобрести в готовом виде. Заводская продукция может быть выполнена из древесины либо металла. Первый вариант предпочтительней для обустройства жилых и часто посещаемых строений, второй для гаражей, подсобок, веранд.

Разберем пример сооружения односкатной крыши с фермами для дачной пристроенной веранды или крыльца. Для изготовления ферм запасемся доской 25×45 мм, для стоек приобретем доску 120×45 мм или толще, если предполагается давление на крышу солидной снеговой нагрузки.

Для обшивки потолка, фронтонов и устройства сливных досок приобретем доску 70×22 мм. Для сооружения сплошной обрешетки приобретем не строганную шпунтованную доску 95×22×16 мм.

Последовательность работ:

  • Раскраиваем детали стропильных ферм, учитывая, что изготовленный нами прямоугольный треугольник коротким катетом будет крепиться к стене дома, а его гипотенуза обязана обеспечивать карнизный свес требующегося размера. Длинный катет и гипотенузу раскраиваем из доски 25×45 мм, короткий катет из доски 120×45 мм.
  • Детали ферм фиксируем металлическими перфорированными пластинами и анкерами.
  • Устанавливаем фермы, короткий катет крепим к стене дома шурупами с дюбелями. Длинный катет прибиваем гвоздями к обвязке веранды.
  • Обшиваем фронтоны установленной вертикально доской.
  • К торцам прибиваем сливные доски.
  • Устраиваем по стропильным фермам сплошную обрешетку из горизонтально уложенной доски. Не забываем оставлять зазоры 2-3 мм между всеми деталями обшивки.
  • Вдоль примыкания односкатной крыши к стене устанавливаем угловую накладку.
  • Обшиваем потолок, не заполняя доской часть карнизного свеса для обеспечения вентиляции. Оставленное пространство закрываем сеткой, защищающей от проникновения насекомых.
  • Укладываем выбранное кровельное покрытие. По периметру устанавливаем металлические профилированные планки, крепим их к ветровой доске.

К переднему торцу построенной нами односкатной крыши желательно прикрепить водосточный желоб и вывести его сливной сегмент за пределы крыши. Кронштейны для его установки крепятся до устройства обрешетки к стропилам.

Обучающие ролики продемонстрируют, как своими руками грамотно построить прочную односкатную крышу: видео в подробностях изображают процесс.

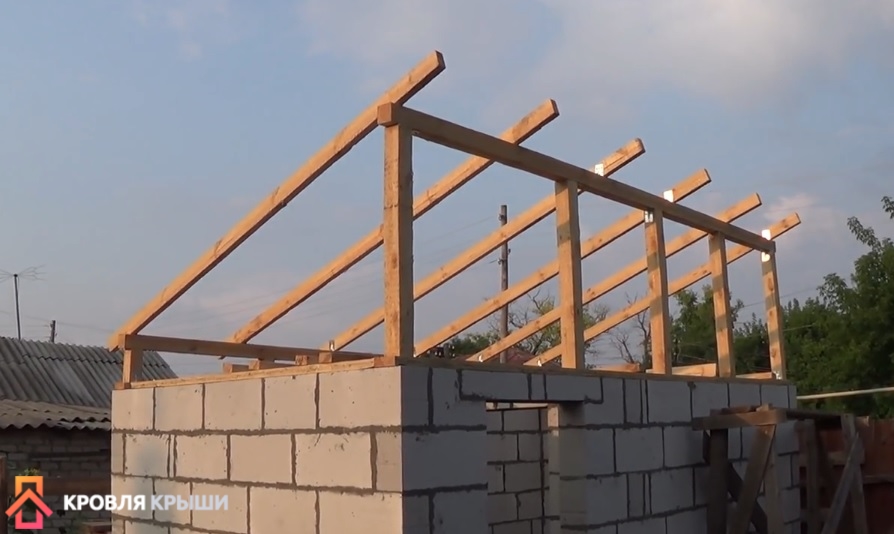

Строительство односкатной крыши над пенобетонной коробкой:

Устройство обрешетки крыши с одним скатом:

Гидроизоляция односкатной крыши:

Приведенные в пример варианты сооружения односкатной крыши помогут разобраться с процессом возведения и удачно реализовать планы по обустройству загородной собственности.

Односкатная крыша своими руками:устройство, стропильная система + фото отчет строительства, видео

Если хочется построить неординарный, непохожий на соседские дом, присмотритесь к домам под односкатной крышей. Она придает зданию оригинальность. Кроме того, односкатная крыша  — самая простая в устройстве. Настолько простая, что ее вполне можно сделать своими руками.

Содержание статьи

Плюсы и минусы

Односкатные крыши считаются самими недорогими и простыми в устройстве. И это действительно так, особенно при небольшой ширине здания. Тем не менее, в нашей стране дома с односкатными крышами встречаются совсем нечасто. По большей части это связано с тем, что более привычны для нас двух или четырех скатные кровли — они выглядят привычнее. Вторая загвоздка — найти проект, адаптированный под наши погодные условия. На западных ресурсах проектов очень много, но они разработаны под более мягкий климат, как правило, имеют большую площадь остекления. Найти архитектора, который грамотно изменит понравившийся проект очень непросто. Но если все-таки удалось, и при этом не нарушилась гармония здания, дом получается очень оригинальный.

Один из проектов домов с односкатной крышей

Многих пугают неровные потолки в некоторой части здания. Их, конечно, сложнее обыгрывать, чем стандартные, но и результат получается совсем другого уровня — оригинальный на 100%. Правда, и на этот раз найти дизайнера, который может разработать подобный интерьер на просторах нашей Родины очень непросто, тем не менее, возможно.

Есть еще один выход — выровнять потолки за счет перекрытия, а свободное пространство под крышей использовать как технические помещения. Реализованы и такие варианты и хозяева очень довольны. Да, технические помещения на в цокольном этаже, а наверху, но зато никаких проблем с грунтовыми водами.

Это, пожалуй, все минусы или подводные камни, которые может принести односкатная крыша. Есть, правда, еще один момент, который сложно назвать недостатком, Из-за особенности строения кровельный материал на подобных домах с земли не виден. Если местность ровная, без больших перепадов высот, заморачиваться с внешним видом кровли, нет смысла. Лучше выбрать простые на вид, но качественные материалы, тихие (плоскость большая, при дожде шумит сильно) и надежные. Один из популярных вариантов — фальцевая кровля. Она обеспечивает должную степень герметичности, не очень шумит. Еще вариант — мягкая наплавляемая кровля из современных материалов. Такие крыши еще тише, а современные материалы могут эксплуатироваться 20-30 лет без ремонта.

Устройство односкатной крыши

Организовывают требуемый уклон односкатной крыши за счет перепада высот противоположных стен. Одна стена здания получается значительно выше другой. Это ведет к увеличенному расходу материалов для стен, но стропильная система получается очень простой, особенно для построек небольшой ширины.

Односкатная крыша для сарая

При достаточной несущей способности стен стропильная система односкатной крыши опирается на мауэрлат, закрепленный к стене. Чтобы распределение нагрузки было более равномерным, верхний ряд кладки стены армируется продольной арматурой (для кирпичных стен, из бетонных блоков) или поверх последнего ряда заливается армопояс (для стен из легких бетонов, известняка, ракушечника). В случае с деревянным или каркасным строением роль мауэрлата обычно выполняет последний венец или верхняя обвязка.

При недостаточной прочности строительного материала стен большую часть нагрузки можно перенести на перекрытие. Для этого устанавливают стойки (шаг — порядка 1 метра), на которые укладываются прогоны — длинные бруски, идущие вдоль здания. На них и опираются тогда стропильные ноги.

Как перенести нагрузку со стен на перекрытие

При заливке армопояса или кладке последнего ряда, в него, с шагом в 80-100 см устанавливаются шпильки, при помощи которых затем мауэрлат крепится к стенам здания. В деревянных домах, если не делать армопояс, заложить шпильки невозможно. В этом случае допускается установка на штифты с шестигранной головкой. Под штифт, через мауэрлат сверлится отверстие, на пару миллиметров меньше диаметра штифта. В него забивается металлический стержень, который притягивает деревянный брус к стене. Соединение затягивается при помощи шестигранного ключа требуемого размера.

Стропильная система односкатной крыши

Такие крыши особенно популярны при строительстве дворовых построек — сараев, гаражей. Просто размеры строений позволяют использовать не очень мощные балки, причем балки требуются в небольшом количестве. При ширине строения до 6 метров, стропильная система односкатной крыши почти не содержит дополнительных усиливающих элементов (подпорок и прогонов), что выгодно. Также привлекает отсутствие сложных узлов.

Для Средней полосы России для пролета до 5,5 метров берут балки 50-150 мм, до 4 метров достаточно 50-100 мм, хотя по-хорошему, надо считать снеговую и ветровую нагрузку конкретно в вашем регионе, и, исходя из этого, определяться с параметрами балок.

Стропильная система односкатной кровли с малой величиной пролета (до 6 метров)

При расстоянии между стенами до 4,5 метров, односкатная крыша состоит из двух брусков мауэрлата, закрепленных на стенах, и стропильных ног, которые на мауэрлат опираются. Действительно очень простая конструкция.

При ширине пролета от 4,5 метров до 6 метров, требуется еще лежень, закрепленный на более высокой стене на уровне перекрытия и подстропильная нога, которая упирается в балку почти в середине. Угол уклона этой балки зависит от расстояния между стенами и уровня установки лежня.

Более сложные стропильные системы в односкатной крыше при ширине зданий более 6 метров. В этом случае оптимально, если дом спроектирован так, что внутри имеется еще она несущая стена, на которую опираются стойки. При ширине дома до 12 метров, фермы все еще простые, расходы на устройство кровли минимальные.

Устройство ферм односкатных крыш при ширине зданий более 6 метров

Для зданий шириной более 12 метров система становится сложнее — подстропильных ног становится больше. Кроме того, изготовление балок длиной более 6 метров — дорогое удовольствие. Если требуется увеличение только на ширину свесов кровли, балки доращиваются по краям кобылками. Это куски балок такого же сечения, соединенные с балкой и закрепленные по бокам двумя деревянными накладками длиной не менее 60 см, скрепленных болтами или гвоздями, допускают использование монтажных пластин.

Вариант сращивания стропил

Если общая длина балки получается более 8 метров, их обычно сращивают. Места стыка дополнительно усиливают, прибив доски или монтажные пластины.

Варианты крепления стропил к мауэрлату: скользящее слава вверху и жесткое вверху справа. Внизу справа вариант врезки без свесов (применяется очень редко)

Еще могут быть вопросы по способам крепления стропил односкатных крыш к мауэрлату. Принципиальных отличий нет. Все также в стропильной ноге делают вырез, которым брус упирается в мауэрлат. Чтобы не мучатся с каждой стропильной ногой, выравнивая ее посадку, выпилив первую, из куска доски, толстой фанеры или бруса делают шаблон, точно повторяющий полученный «выпил». Все последующие стропила запиливаются перед установкой. К ним в нужном месте прикладывается шаблон, обводится и выпиливается выемка требуемой формы и размера.

Это речь шла о жестком креплении стропильных ног к мауэрлату. Оно используется на всех зданиях, которые дают малую усадку. На деревянных домах такой способ крепления использовать нельзя — дом все время оседает или немного приподнимается, из-за чего может появиться перекос. Если кровля будет закреплена жестко, ее может порвать. Потому при устройстве односкатной или любой другой кровли на деревянных домах используют скользящее соединение стропил и мауэрлата. Для этого есть так называемые «скользячки». Это пластины, состояние из уголков, которые крепятся к мауэрлату и подвижно связанных с ними металлических полос, которые крепятся к стропильной ноге. Таких скользячек ставится по две на каждую стропилу.

Выбор угла наклона кровли

Угол уклона кровли определяется по совокупности показателей — ветровой и снеговой нагрузки и типа кровельного материала. Сначала определяются с углом по климатическим условиям (в зависимости от количества осадков и ветровых нагрузок). После смотрят на минимальный рекомендованный уклон для выбранного типа кровельного материала (в таблице ниже).

Наименование кровельного материалаМинимальный угол наклона (в градусах)
Асбоцементный шифер и ондулин6­°
Цементно-песчаная и керамическая черепица10°
Гибкая битумная черепица12°
Металлочерепица
Асбо-цементные или сланцевые плиты27°
Стальные оцинкованные, медные, цинк-титановые листы 17°
Профнастил

Если желаемый угол больше, все нормально, если меньше (что  бывает очень редко) — его увеличиваете до рекомендованного. Делать крышу с углом, меньшим чем минимальный угол, рекомендованный производителем кровельного покрытия, не стоит однозначно — будет течь на стыках. Чтобы проще было ориентироваться, скажем, что для Средней полосы России рекомендованный уклон односкатной кровли — 20°. Но цифру желательно считать для каждого региона, и даже для разного расположения постройки на участке.

Кстати, имейте в виду, что разные производители одного и того же вида кровельного материала могут требовать разный минимальный уклон. Например, укладка металлочерепицы одной марки может производится на кровли с минимальным уклоном в 14°, другой — в 16°. И это при том, что ГОСТ определяет минимальный уклон в 6°.

Также стоит помнить, что при скате до 12° чтобы обеспечить герметичность любого кровельного материала, необходимо промазывать все стыки материала жидким гидроизоляционным составом (обычно — битумной мастикой, реже — кровельным герметиком).

Определяем высоту, на которую требуется поднять стену

Чтобы обеспечить найденный угол уклона односкатной кровли, необходимо одну из стен поднять выше. Насколько выше узнаем, вспомнив формулы расчета прямоугольного треугольника. По ним находим и длину стропильных ног.

Как высчитать параметры односкатной крыши

При расчете не забудьте, что длина получается без учета свесов, а они нужны чтобы защитить стены дома от осадков. Минимальный свес — 20 см. Но при таком маленьком выступе за пределы здания смотрится односкатная крыша куцей. Поэтому обычно делают свесы не менее 60 см на одноэтажных зданиях. На двухэтажных они могут быть и до 120 см. В данном случае ширина свеса определяется исходя из эстетических соображений — крыша должна смотреться гармонично.

Пример рисунка в ScratchUp

Проще всего определить насколько надо продлить кровлю в дизайнерских программах, позволяющих прорисовать здание в масштабе и «поиграться» со свесами. Отображаться все должно в 3-х измерениях (наиболее популярная программа ScratchUp). Покрутите в ней разные размеры свесов, определитесь, с каким смотрится лучше (это если проекта нет), а потом заказывайте/делайте стропила.

Фотоотчет со стройки: односкатная крыша на доме из газобетона

Построен дом в СПб. Проекта не было, была общая идея, которая представлена на фото. Дом из газобетона, финишная отделка — штукатурка, крыша — фальцевая выбрана исходя из дешевизны, надежности, простоты монтажа.

Идея дома под односкатной крышей

После того как выгнали стены, в них залили армопояс, в который через каждый метр установлены шпильки (Ø 10 мм). Когда бетон в армопоясе достиг требуемой порочности, на битумную мастику уложили слой гидроизоляции («Гидроизол», разрезанный вдоль на полосы нужной ширины). Поверх гидроизоляции укладывается мауэрлат — брус 150-150 мм. Все пиломатериалы, которые применяются для устройства кровли, сухие, обработаны защитными пропитками, антипиренами.

Начало монтажа односкатной крыши — укладка мауэрлата

Его сначала кладут на место (лежит на шпильках, придерживаемый помощниками), проходят вдоль, стуча молотком по тем местам, где стоят шпильки. В брусе отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто насаживают его на шпильки.

Так как пролет получается большим, поставлены подпорки из бруса (150-150 мм), на которые уложен прогон, который будет поддерживать стропильные ноги.

Установка стоек и прогона

Ширина кровли получается 12 метров. Это с учетом выноса в 1,2 метра с лицевой стороны. Поэтому брусья мауэрлата и прогон «торчат» за пределы стен именно на такое расстояние.

Для обеспечения выноса кровли мауэрлат и прогон торчат ха пределы стены

Сначала были сомнения насчет такого большого выноса — крайний правый брус висит на 2,2 метра. Если этот вынос уменьшить, плохо будет стенам, да и внешний вид ухудшится. Потому все решено оставить как есть.

Укладка стропил

Укладываются стропила из двух срощеных досок 200*50 мм, с шагом 580 мм. Доски сбиваются гвоздями, в шахматном порядке (вверху-внизу), с шагом 200-250 мм.  Шляпки гвоздей то справа, то слева, попарно Два сверху/снизу справа, два сверху/снизу слева и т.д.). Места сращивания досок разносим на менее чем на 60 см. Полученная балка получается намного надежнее чем аналогичный цельный брус.

Стропила уложеныСпособ крепления стропил

Далее пирог односкатной крыши для данного случая такой (со стороны чердака — на улицу): пароизоляция, каменная вата 200 мм, вентзазор (обрешетка, контр-обрешетка), влагоизоляция, кровельный материал. В данном случае это пурал темно-серого цвета.

Пример кровельного пирога для односкатной крыши (он вообще-то стандартный)

Утепление изнутри будем проводить потом, а пока поверх стропил укладываем гидро-ветро- защитную мембрану  «Тайвек Солид»(паропроницаемая).

Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрану

Мембрана укладывается снизу-вверх, крепится скобами из степлера. То полотно, которое раскатывается выше, заходит на уже уложенное на 15-20 см. Стык проклеивается двусторонний лентой (покупали вместе с мембраной). Затем поверх мембраны набивается планки, на них — обрешетка под фальцевую кровлю.

Обрешетка из доски 25*150 мм

Сначала сделана обрешетка из доски 25*150 мм с шагом в 150 мм. После укладки, походив по крыше, решено усилить обрешетку. Для этого между уже уложенными досками набиваем доски 100 мм ширины. Теперь между досками остается зазор в 25 мм.

Обрешетка односкатной крыши в результате

Далее на нижнем фронтоне набили крюки для монтажа водосточной системы. Набиты они неровно, так как из-за большой длинны фронтона решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения стока в две стороны и сделан такой рельеф.

Набили крюки для водосточной системы

Далее надо заносить куски металла (картины) длиной по 12 метров. Они не тяжелые, но гнуть их нельзя, потому «салазки» отпадают. Для подъема построен временный «мостик» соединяющий землю и крышу. По нему и поднимали листы.

Подъем листов по мостику

Далее идут кровельные работы, которые отличаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему температурного расширения материала — оцинкованная сталь (пурал) при нагревании/остывании значительно изменяет свои размеры. Чтобы обеспечить свободу расширения крепить материал к обрешетке решено за фальц подвижными кляммерами со свободой перемещения 15-20 мм.

Установка кляммеров для фальцевой кровлиУкладка фальцевой кровли из пурала

После укладки кровельного материала остается подшивка свесов, а они ничем не отличается.

Кровлю надо довести «до ума» — подшить свесы, но, в основном, она уже готова

Ну, а на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.

Дом с односкатной крышей — отделка почти закончена

Проекты и фото домов с односкатной крышей

Как уже говорили, тяжело найти интересные проекты жилых домов с односкатной крышей. Пока данные постройки у нас непопулярны. Возможно, как раз из-за своей неординарности. В этом разделе собраны несколько проектов или фото уже построенных домов. Может, кому-то будет полезны хотя-бы в качестве идеи.

Проект небольшого дома под односкатной крышейЭтот дом существует. особенно хороши односкатные крыши в местностях с перепадом высотыОдноэтажный дом с односкатной крышей большой площадиДвухэтажный дом с террасами на двух этажахПод натуральную черепицу требуется большой угол наклона крышиБольшие окна — красиво, но нерационально в нашем климатеРазноуровневый дом — интересный реализованный проектЭто — прототип того, что расположен вышеОригинальный дом. Под одной односкатной крышей и дом и хоз постройки, да еще часть — навес над двором между двумя зданиямиТот же проект, что вверху, с другой стороныДве односкатные крыши на разных уровнях

Односкатная крыша своими руками чертежи и фото пошаговая инструкция

Односкатная крыша своими руками.

Односкатная крыша представляет собой прямоугольную абсолютно плоскую форму, расположенную под углом по отношению к коробке здания. Величина ее наклона может быть разной в зависимости от архитектурного замысла, климатических условий и окружающего ландшафта. При использовании качественных материалов, служит не менее 20–30 лет.

Подобное устройство кровли считается наиболее устойчивым, в том числе и к внешним природным воздействиям, если расположение строения безошибочного по отношению к розе ветров.

Снег на поверхность ложится ровным слоем, что делает нагрузку равномерной и безопасной.

Наклонная односкатная форма лучше, чем двускатная, хотя она не позволяет создать удобное чердачное пространство. Зато проще с системой проветривания: аэраторы и вентилируемый конек просто не нужны.

Преимущества односкатной крышы:

К достоинствам этой конструкции можно отнести следующее:

  • Экономия средств на покупке стройматериалов.
  • Простота конструкции, а значит, и монтажа.
  • Небольшой вес, по сравнению с двускатным вариантом – на стены ложится меньшая нагрузка.
  • Высокая сопротивляемость воздействию ветра и нагрузке от скопившегося на крыше снега.
  • Конструкция может быть возведена под разным углом
  • Конструкцию можно покрыть любым из существующих кровельных материалов, безусловно, с учетом условий ее эксплуатации и угла наклона.

Минусы односкатной крыши:

  • Крыша с одним скатом требует более серьёзного утепления, чем двускатная, так как под ней не такое большое пространство, которое создает воздушную прослойку. Без обустройства надежной термоизоляции в летние месяцы чердачное помещение будет сильно нагреваться, а в зимние —выхолаживаться, и в том, и в другом случае передавая температуру в дом. Однако, если правильно рассчитать и провести монтаж всех элементов, то этого недостатка можно избежать.
  • Если же перекрытие делать сразу под крышей, устроенной под маленьким углом, то дом лишается не только верхней воздушной прослойки, но и чердака, а значит, возможности устроить дополнительную комнату — это можно считать вторым недостатком конструкции. Но, если чердачное помещение спланировать несколько иначе, то и с этим недостатком можно справиться.
  • Не существует ограничений в выборе кровельных материалов и системе стропил.
  • Доступное планирование и монтаж систем водостока и дымоходов.

Гармоничный красивый проект требует соблюдения многих условий, иногда в ущерб функциональным потребностям.

Одноэтажный дом с односкатной крышей

Для того, чтобы построить одноэтажный дом с односкатной крышей, понадобится определить следующие параметры:

  • Общая ширина строения и длина пролетов между несущих стен.
  • Предполагаемый угол наклона ската.
  • Общая длина крыши.
  • Желаемый материал для кровли.
  • Высота и ширина несущих стен.

Если крыша планируется для одноэтажного дома, то достаточно переднюю стену постройки сделать несколько выше задней на определенную высоту, чтобы вывести угол ската.

Нужно определиться с расположением веранды или террасы, так как впереди или сзади дома крыша может накрывать и ее.

Вышеперечисленные факторы напрямую влияют и на длину стропил, а общая длина здания — на их количество.

Стропила укладывают поперек строения на расстоянии от 500 до 800 мм друг от друга.  Чем шире постройка, тем должны быть длиннее и массивнее стропила. Их сечение варьируется от 80×150 мм и выше. Например, если стропила закрепляются над пролетом в 6-7 метров, то размер в сечении стропил должен быть не менее 110×200 мм.

Для изготовления стропил выбирается высококачественный, хорошо просушенный пиломатериал, не имеющий трещин и крупных сучков, особенно в областях их соединения с другими деталями. Стропила делают из толстых досок или бруса.

— Когда длины заготовок не хватает в связи с большой шириной строения, их приходится стыковать. Соединение двух частей стропила в цельную деталь рекомендовано располагать на опорных балках или, если они состоят из досок, одна из них должна находить на другую не менее, чем на 50 Иногда стропила составляют даже из трех частей. В этом случае центральная часть стропила выдвигается на крайние также на расстояние в 500 мм.

— Чтобы со временем стропила не провисли, их подпирают и закрепляют различными элементами стропильной системы — подкосами, ригелями и стойками. Такие дополнительные детали применяют в том случае, если ширина пролета превышает расстояние в 5 метров.

Размеры в сечении этих усиливающих элементов должны быть не менее 50×100 мм, а у прокладок и лежней —  100×150 мм.

При длине пролета в 12 м, в середине балки перекрытия обязательно устанавливается стойка, которая также служит для поддержки стропильной ноги.

Если длина между противоположными стенами превышает 12 м, то, кроме стойки, устанавливают дополнительно подстропильные ноги — они придадут настилу жесткость.

При расстоянии между несущими стенами в 15 и более метров, стоек должно быть, как минимум, две, и каждая из подстропильных ног устанавливается насколько можно ближе к середине пролета стропила между фронтонной стеной и подпоркой-стойкой. Дополнительно в центре конструкции стойки скрепляются между собой бруском-схваткой — это расстояние должно составлять одну треть ширины строения.

Под каким бы углом ни была устроена односкатная крыша, стропила укладываются на мауэрлат, закрепленный на стенах и на фронтоне.

 Двухэтажный  дом с односкатной крышей

Односкатные конструкции популярны во многих странах и используются при возведении как бюджетного, так и ультрамодного элитного жилья. При высоком наклоне крыши, отказавшись от чердачного помещения, есть возможность оптимизировать планировку. При низком – произойдет увеличение объема жилых помещений.

Плоская кровля часто выступает в паре с другими видами, как элемент разноуровневой системы. Это прекрасное дополнение для ломаной, полукруглой и других разновидностей крыш с разными скатами.

Красиво смотрятся двухуровневые варианты «односкаток» с разными углами наклона, направленными в противоположные стороны. Простые конструкции способны украсить козырьки, служащие частью веранды или выступающей мансарды.



По типу проветривания различают 2 типа односкатных крыш:

  • вентилируемые – скос от 5 до 20 градусов, отверстия располагаются в коленчатой стенке;
  • не вентилируемые кровли – угол наклона от 3 до 6.

Строительство двухэтажного дома с односкатной крышей:

  • подготавливаются балки и стропила нужных размеров и в необходимом количестве. Если требуется, строятся фермы.
  • По периметру верхней части здания оборудуется армопояс или мауэрлат.
  • По схемам и рассчитанным величинам поэтапно устанавливаются балки, которые крепятся к элементам мауэрлата. Чтобы правильно произвести работы, учитывается нагрузка на детали с подветренной стороны.
  • Стропила крепятся непосредственно к балкам с опорой на выступающую часть несущих стен. В итоге должен получиться прямоугольный треугольник.
  • Затем проводят установку стропильной ноги, один из ее концов выкладывая на краю балки. Этот элемент конструкции станет основой будущей обрешетки.
  • Вышеперечисленные мероприятия пошагово применяются для всех балок и стропил, следя за идентичностью и равномерностью расположения узлов.
  • После присоединяется деревянная обрешетка.
  • На каркас укладывается кровля. Работы начинают с подветренной стороны. Размещается первый элемент возле фронтального навеса, затем прикрепляются 2 листа покрытия в первом ряду. В следующем ряду выкладывает такое же количество, после возвращаемся на первый ряд и добавляем еще один лист. Следуя этому приему, перекрываем всю крышу.
  • После закрепления внешнего покрытия, к примеру, профлиста, гидроизоляция изнутри пристреливается степлером к обрешетке. Для скромных построек вроде сарая подойдет обычная полиэтиленовая пленка. Ее не натягивают и располагают с нахлестом снизу вверх.
  • Вслед за тем приходит очередь теплоизоляции: минваты, стекловолокна или базальтовых матов.
  • В последнюю очередь укрепляется линия ветрового фронта – досками или кирпичной кладкой.



Какие стропильные системы использовать для односкатной крыши?

 Проекты домов с односкатной крышей

Частный двухэтажный каменный дом в современном стиле. Отсутствие конька позволяет без проблем возводить многоуровневые системы. Четкие горизонтальные линии фасада прекрасно рифмуются с дуэтом односкатных крыш. Этот же прием прекрасно подойдет для Г-образного основания из пеноблоков.

Сгладить сложный рельеф порой по силам только односкатке, внешний вид от этого только выигрывает.

Наклонные кровли прекрасно вписываются в проекты просторных коттеджей и небольших каркасных зданий на 50 кв. м. Эти финские дома в эко-стиле покоряют своим комфортом и элегантностью дизайна.

Односкатные крыши гармоничны в сочетании с наклонными навесами. Это позволяет выгодно подчеркнуть некоторые части дома, сделать акцент на дизайне входной группы. Стильно смотрятся дополнения в виде козырьков, словно невесомых пристроек, навесов с покрытием из поликарбоната или профнастила.



Выступающие скосы предоставляют простор для размещения внешнего освещения. Вмонтированные фонари мягко освещают площадку вокруг здания и создают эффект парящей кровли. Вариации на эту тему многообразны.

Дома из бруса довольно капризны с точки зрения экспериментов со стилем, но и для них придумали оригинальные решения. На фото односкатная крыша необычной формы, покрытая битумной черепицей.

Чаще один скат используют на рубленых баньках узких форм.

Эксплуатируемые или эко-кровли имеют небольшой наклон, усиленную гидро- и теплоизоляцию. Правильно подобранный растительный ковер защищает от шума. Впитывая воду, снижает нагрузку на ливневую конструкцию.

Односкатная крыша своими руками — чертежи и пошаговая инструкция

Приступая к строительству частного дома, гаража или беседки, стоит заранее задумать о том, как крыша будет у строения.

Существуют множество вариантов, каждый из которых заслуживает пристального внимания. Прежде чем отдать им предпочтение, стоит задуматься о порядке монтажа, особенно, если работы планируется выполнить своими руками.

Вальмовая или четырехскатная кровля могут доставить множество проблем в процессе монтажа. Чтобы не рисковать, стоит обратить внимание не односкатную систему. Она отличается простотой исполнения и имеет ряд неоспоримых достоинств, с которыми стоит обязательно познакомиться.

Односкатная крыша своими руками — конструкция

В состав системы входят:

  • Стропильная система, воспринимающая основную нагрузку;
  • Гидро- и теплоизоляционные слои, укладываемые между стропами и закрепляемые на обрешетке;
  • Обрешетка, используемая для крепления кровельного материала;
  • Кровельный материал.

Стропильные ноги опираются на две противоположные стены здания: одни на фасадную, вторые на заднюю. Традиционно подобная система проектируется таким образом, что стропильные ноги, опирающиеся на фасадную стену, были выше тех, что опираются на заднюю.

Внимание! Как следствие, фасадную стену здания делают выше задней для формирования требуемого наклона кровли. Чем больше разница высот, тем круче получается скат.

Односкатная крыша своими руками — чертежи и фото

Односкатная кровля может иметь различное исполнение. В зависимости от угла наклона принято выделять:

1. Плоские. Формируемая плоскость образуется с горизонтом угол не более 5 градусов;

2. Малоуклонные. Их угол с горизонталью находится в интервале 5 – 10 градусов;

3. Крутоуклонные. У таких конструкций скат образует с горизонтальной поверхностью угол более 30 градусов.

Два первых вида предъявляют повышенные требования к процессу устройства. Должна быть качественная изоляция поверхности и предусмотрен отводы воды.

Учитывая, что наклон ската сравнительно небольшой, снег на такой кровле сначала хорошо задерживается, формируя толстый слой, а затем начинает таять снизу. Тепло для этой цели генерирует сам дом.

Расчет угла наклона односкатной крыши

При расчете угла наклона следует учитывать снеговую и ветровую нагрузку в конкретном регионе, а также вид кровельного материала, которые планируется использовать в процессе возведения постройки.

Так, например, следует учесть, что если угол наклона менее 20 градусов, снежный покров будет постоянно лежать на скате, не сползая. При больших значения возможность схода снега зависит от типа кровельного материала.

Как только величина угла превысит 50 градусов, последний фактор становится неважным: снежный покров задерживаться не будет. Исключением можно назвать особое конструктивное исполнение и образование наледи.

Вес формируемого снежного покрова важен с точки зрения последующих прочностных расчетов. При выполнении приблизительных расчетов можно использовать справочную информацию.

Ветровая нагрузка учитывается не только с точки зрения расположения возводимого строения, но и его высоты. Если возводимый дом будет меньше 10м, при выполнении расчетов можно пренебречь значением ветровой нагрузки. Однако только в том случае, если объект возводится не на открытой площадке.

Рассчитывая оптимальное значение угла наклона кровли, следует помнить, что:

  • Большая ветровая нагрузка является основанием для уменьшения искомого параметра;
  • Значительный снеговой покров поводов для увеличения, так как в этом случае удастся добиться соскальзывания снега с поверхности.

Внимание! Рассчитанное значение должно быть оптимизировано с точки зрения периодичности очищения крыши и вероятности повреждения кровли из-за сильных порывов ветра.

Еще одним важным параметром является тип кровельного покрытия. Если решено отдать предпочтение определенной разновидности, стоит ознакомиться с инструкцией производителя, в которой указаны оптимальные значения.

Так, при угле:

  • Менее 10 градусов – выбирают рулонные материалы;
  • От 10 до 20 градусов – рифленые. Уместен монтаж шифера, ондулина, металлопрофиля;
  • От 28 до 35 градусов подойдут кровельные листы из металла, для стыковки которых используется фальцевый способ;
  • 25 – 35 градусов. Оптимальный вариант для черепицы из металла и керамики.

Внимание! Если планируется использование тяжелого и хрупкого материала, от устройства крутоуклонных крыш стоит отказаться.

Имея на руках все вышеперечисленные исходные данные, определяют угол наклоны.

Стропильная система для односкатной крыши пошаговая инструкция

Исполнение односкатной кровли зависит от пролета здания. Если он:

  • Менее 4,5 м, в качестве опор используются стены дома;
  • Более 4,5 м, для стропил предусматриваются опоры из бруса или досок, располагающиеся посередине элемента. Возможно исполнение с горизонтальным прогоном (мауэрлатом), который проходит посередине стропил. Стойки монтируются под прогон.

В зависимости от выбранного исполнения производится монтаж стропильной системы.

Первая, как правило, не вызывает трудностей.

Устройство второй выполняется в следующей последовательности:

1. Устанавливаются опорные стойки на стороне, противоположной углу наклона кровли. Монтируются дополнительные опоры, если они предусмотрены проектом. Внешне такие элементы представляют собой распорки, располагающие на заданном расстояние;

2. В мауэрлат устанавливаются балки и крепятся специальным стальным крепежом. Для этого в балках предусматриваются отверстия, размер которого соответствует металлическим опорным штырям. Пазы для крепления обязательно точно рассчитываются, так как от их наклона зависит уклон кровли. Для повышения прочности стропильной системы дополнительно устанавливаются стальные скобы;

3. Стропила укладываются с заданным шагом. Шаг стропильной системы зависит от вида кровельного материала который будет использоваться при отделке. Для листового покрытия расстояние составляет 1,5 м, для металлочерепицы уменьшается до 1,2 м;

4. Стропила фиксируются путем прикручивания к мауэрлату с использованием металлических накладок. Для обеспечения достаточной жесткости системы предусматриваются стойки и подкосы;

5. На стропильную систему укладывается и фиксируется степлером укрывной материал. Места соединений обрабатывают герметиком.

Плюсы и минусы односкатной крыши

Как и любая другая кровельная конструкция односкатная крыша имеет свои преимущества и недостатки. Прежде чем отдать выбор в пользу данного варианта, стоит сопоставить плюсы и минусы. Если последние будут не критичны, стоит рассматриваться возможность монтажа подобной системы.

К преимуществам односкатной кровли стоит отнести:

  • Доступность. По сравнению с конструкциями других типов подобный вариант можно смело называть бюджетным. Сделав выбор в его пользу, можно сэкономить не только на количестве закупаемых материалов для монтажа кровли, но и для других конструктивных элементов здания. Снижаются требования к прочностным характеристикам стен из-за меньшего веса кровли;
  • Простоту проектирования. Правильно рассчитать односкатную кровлю могут не только специалисты, но и обычные потребители;
  • Ремонтопригодность. При необходимости всегда можно оперативно отремонтировать стропильную систему и обрешетку из-за простоты их исполнения;
  • Пониженную парусность, если постройка располагается в районе с преобладанием ветров определенной направленности. В таком случае надо просто правильно выбрать расположение наклона ската;
  • Возможность использования различных кровельных материалов при условии соблюдения требований производителей по углу наклона.

Из недостатков стоит отметить:

  • Невозможность организации мансарды либо чердака. Если в будущем планируется расширение жилого пространства, стоит рассмотреть другие варианты кровельных систем;
  • Нестандартный внешний вид. В некоторых случая отход от традиций является преимуществом, так как позволяет подчеркнуть свою индивидуальность;
  • Низкий уровень термоизоляции.

Односкатная крыша для беседки или гаража

Чаще всего подобная конструкция выбирается для гаража или беседки. После того, как стены полностью возведены, начинаются монтажные работы:

1. На стену укладывается слой гидроизоляции и мауэрлат;

2. Устанавливаются стропила, предварительно делаются запилы для монтажа торцевой доски. Элементы фиксируются с помощью металлического уголка;

3. Натягивается гидроизоляционная пленка. Вдоль каждой стропилы крепится контробрешка. Поперек стропил монтируется обрешетка. Доски обрешетки подрезаются в размер;

4. Сверху на обрешетку укладываются листы профнастила. Устанавливается торцовочная доска.

Как сделать односкатную крышу для дома или для пристройки

Монтажные работы выполняются в следующей последовательности:

1. Готовятся доски и брус для стропильной системы. С помощью клеевого состава выравнивается основание под мауэрлат. Для уплотнения сопряженных поверхностей используется вспененный полиэтилен, который крепится к мауэрлату степлером;

2. Укладывается слой гидроизоляции. Используется рубероид толщиной 2 мм. Его укладывают на стену под мауэрлат. Последний фиксируется анкерами. Монтируются остальные элементы стропильной системы;

3. Укладывается мембрана с нахлестом, рекомендованным производителем. При небольшом уклоне около 30 см;

4. Монтируются доски обрешетки толщиной 25 см и шириной 60 см. Доски закрепляют с заданным шагом. Между мембраной и досками предусматривается зазор для циркуляции воздуха за счет установки контробрешетки;

5. Укладывается кровельный материал. Изнутри монтируется пароизоляция, закладывается теплоизоляционный материал.

Внимание! В некоторых случаях монтаж теплоизоляционного материала производится на гидроизоляцию, а затем крепится контробрешетка и пароизоляция.

Односкатная крыша с маленьким углом наклона

Если угол уклона сравнительно небольшой, монтажные работы выполняются в той же последовательности. Однако в данном случае пристальное внимание стоит уделить уровню гидроизоляции.

Работы выполняют следующим образом:

1. Монтируется стропильная система. Сверху укладывается лист ОСБ;

2. Выполняется первичная гидроизоляция;

3. Укладывается теплоизоляционный материал;

4. Производится повторная гидроизоляция поверхности;

5. Укладывается кровельный материал.

Пошаговая инструкция по односкатной крыше для сарая

Процесс изготовления кровли аналогичен перечисленным выше. Однако в данном случае чаще всего в качестве опорной поверхности для стропил выступают стены самого сарая. Остальные слои укладываются аналогичным образом.

Широкий выбор кровельных материалов позволяет подобрать подходящий вариант исполнения односкатной кровли.

Ознакомьтесь с доступными решениями, чтобы смонтировать систему, наилучшим образом подходящую для конкретной постройки.

Крыша односкатная своими руками — пошаговая инструкция и видео

Накрыть крышей нужно любой строение, будь то дом, гараж или сарай. Но как подойти к выбору конструкции, ведь существует несколько видов крыш? В одних случаях можно возвести двухскатную, а то и трехскатную, ну а для других лучше всего подойдет односкатная крыша.

Что собой представляет односкатная крыша

Односкатная – с одним скатом, то есть она имеет наклон только в одну сторону. Это самый простой для возведения крыши вариант, и именно такой вид подойдет для многих типовых построек: гаража, небольшого дачного домика, хозяйственных построек на садовом участке или навеса.

Для ее возведения не нужна сложная стропильная система, все значительно проще, нежели с другими вариантам крыш.

В каких случаях применяется

Конечно, для сложной конструкции жилого строения вариант односкатной крыши не подойдет: там нужно накрывать мансардное помещение, кухню отдельно. А вот для незамысловатых построек, таких как гараж, баня или хозяйственной постройки для хранения инвентаря – отлично подойдет  односкатный вариант: его возведение отличается простотой, и с этим может справиться практически каждый.

Плюсы и минусы

Есть ли преимущества в односкатных крышах? Чем  же они привлекают частного строителя?

  • Явная экономия: меньше нужно потратиться на строительные материалы;
  • Простой и несложный проект, нетрудоемкий монтаж кровли;
  • Под односкатной крышей очень удобно расположить мансардное или чердачное помещение;
  • Меньшая парусность кровли, если учесть направление ветров местности;
  • Маленький удельный вес позволяет возводить подобную кровлю в жилых строениях с легким фундаментом, практически без использования спецтехники;
  • Удобное проведение ремонтных работ, особенно если угол наклона не слишком большой;
  • Накрыть такую крышу можно любым кровельным материалом.

Но некоторым строителям она не нравится, поскольку:

  • Может наблюдать пролом кровли от больших снежных нагрузок;
  • Требует особого монтажа теплоизоляционного и гидроизоляционного слоя;
  • Общий вид дома с односкатной крышей выглядит неэстетично.

Именно по этим причинам односкатные крыши на жилых строениях не очень распространены.

Конструкция

Как и любая крыша, односкатная имеет свои конструктивные особенности и состоит из нескольких элементов:

  1. Системы стропил. Это основной элемент, который берет на себя всю нагрузку по распределению веса;
  2. Обрешетки – по ней происходит крепление кровельного материала крыши;
  3. Система гидроизоляции будет защищать строение от влаги;
  4. Теплоизоляционного слоя, который сохраняет тепло и не пропускает его наружу;
  5. Кровельного материала, который венчает обустроенную крышу;
  6. Дополнительных строительных материалов.

На тех строениях, где будет возведена односкатная крыша, вначале обустраивают мауэрлат – опорную систему из прочных бремен или металлического тавра для стропил. Их крепят на прибитые или заранее заложенные в стену строения анкеры, и крепят стальной  прочной проволокой. Обычно анкеры делают на расстоянии примерно 30 см от торцовой части стены строения.

Если строение из деревянного бруса, то отпадает необходимость в мауэрлате, так как верхние бревна будут являться основой для обустройства стропильной системы.

К обустройству системы стропил необходимо подойти основательно, так именно она будет распределять вес самой крыши на строение. Также учитывают направление ветров, возможный снежный занос на саму крышу.

Расчет угла

Угол крыши следует рассчитывать исходя из условий климата территории и используемого для кровли крыши материала. В последнем случае нужно учитывать его способность самостоятельно очищаться от снежного покрова, то есть его скользящие свойства.

Выпавшие массивные снежные осадки легко могут проломить крышу, или значительно ее повредить, если неправильно рассчитать угол наклона. Разные кровельные материалы имеют разные характеристики скольжения, и поэтому для использования разных типов кровельных материалов используют разный наклон:

  • Если крышу будут накрывать рубероидным кровельным материалом, то угол наклона должен быть от 5 до 10 градусов;
  • Для шиферного покрытия угол делают до 20 градусов;
  • Самый большой угол наклона нужен для черепицы – 25-30 градусов.

Обратите внимание, что наклон односкатной крыши располагают с наветренной стороны строения, так же как и водосточную систему.

Виды стропильных систем:

  1. Висячая стропильная система. Ее обустраивают там, где невозможен монтаж опор по промежуткам в боковых опорах. Всю висячую систему следует собрать заранее на земле, и затем крепят ее на крайние опорные точки строения. Стоит отметить сложность монтажа подобной системы стропил, особенно это сказывается в том случае, если пролеты большие. Для обустройства висячей системы допускается использовать деревянные, железобетонные или металлические конструкции сечением 5х15 см, а бруски для обрешетки должны быть размером 5х5 см;
  2. Наклонная система стропил. Опора системы опирается на стены строения под углом, ее крепят на один прочный брус и ряд стоек. Также необходимо оборудовать к такой системе перегородки, на которых будут крепиться подкосы системы. Устанавливать конструкцию стропил можно на расстоянии 60-140 см друг от друга, этот параметр в основном зависит от вида кровельного материала: чем он тяжелее, тем расстояния меньше. В такой конструкции опоры крепят на строение с разной высотой. Обычно этот вид стропильной системы применяют для возведения хозяйственных построек;
  3. Скользящая стропильная система. Этот тип стропил подходит для жилых строений из дерева, поскольку первые годы он дает значительную усадку. Монтаж системы проводят на бревенчатую основу конька крыши. Соединять элемент можно либо внахлест, либо встык большими гвоздями, пластинами или болтами. Знающие строители не рекомендуют использовать саморезы, они просто могут не выдержать больших нагрузок крыши. Лучше всего для этого вида стропильной системы подойдут обрезные доски размером сечения 200 мм на 50. Крепят не жестко, поскольку это обусловлено возможным провисанием крыши и расширением стен деревянного дома. Основания стропил следует крепить стальными уголками до 200 мм шириной так, чтобы была возможность скольжения.

Крыша односкатная своими руками

Перед тем как возводить саму крышу, нужен проект всего строения. Исходя из чертежа, распределить работу, так вы сможете всегда проверить систему с расчетными параметрами.

Пошаговая инструкция

  1. Монтаж системы стропил. Можно установить основания стропил на несущие стены строения разной высоты. Или изготовить треугольную форму, которая соединит стропило, крепежную балку и стойку обрешетки. Также необходимо обустроить сами опоры для стропил: подкосы, которые крепятся на определенном расстоянии друг от друга;
  2. Обустройство мауэрлата: его крепят на одну из несущих стен или между балочной системой и надежно закрепляют;
  3. Монтаж балок для обустройства перекрытия: они должны соединяться со стропильной ногой, через расстояния, указанные в проекте дома методом запила;
  4. Обустройство распорок позволит не прогибаться брусу кровли;
  5. Решетку следует установить на верхние стропильные ноги: на ней будет крепиться крыша.

На этом этапе возведение односкатной крыши будет закончено.

Необходимые материалы:

  • Бревна или брус из хвойных деревьев. Количество материала зависит от параметров крыши. От высоты и общей длины будет зависеть число стропильных ног и их длина. Если брус малого диаметра, то его следует крепить чаще;
  • Обрезные доски. Количество материала будет зависеть от вида кровельного материала. Если будет металлическая черепица, то решетку обустраивают с шагом в 30 см, под шиферное покрытие – 44. Если кровля будет из мягкого материала, то расстояние между шагом не имеет значения;
  • Монтаж тепло и гидроизоляции. Это сделать необходимо, чтобы строение не подвергалось воздействию влаги и перепаду низких температур. Вид материалов зависит от материальных условий, но и для этих целей также необходима обрешетка;
  • Крепежные детали: гвозди, болты, крепкая стальная проволока.

Этот набор нужен для обустройства самой крыши, но вам понадобится еще и кровельный, утепляющий и гидроизоляционный материал.

Статья была полезна?

0,00 (оценок: 0)

Односкатная крыша своими руками — пошаговая инструкция


Самостоятельное строительство становится все более распространенным делом. Оно позволяет экономить время и деньги, дает возможность приложить руки к созданию жилья или вспомогательных построек, получить новые полезные навыки. К ним относится и возведение кровли. Рассмотрим, как строится односкатная крыша своими руками, пошагово и поэтапно.

Основные преимущества односкатной крыши

Дома с односкатной крышей

Из всех конструкционных типов крыши самая простая — односкатная. Она достаточно проста и нетребовательна к типу основания, не нуждается в сложных расчетах, доступна для возведения людям, не обладающим профессиональной подготовкой. Устройство односкатных крыш доступно всем, а строительство практически всегда обходится без ошибок.

Практически все вспомогательные надворные постройки имеют подобный тип крыши, что удобно и практично — дождевая или талая вода стекает не на двор, а на противоположную сторону. Возведение занимает мало времени, расчеты несложные, количество материалов минимально. Все эти качества выделяют односкатные конструкции и делают их популярными и поистине «народными».

Подготовка к рабочему процессу

Поговорим о том, как строится односкатная крыша своими руками пошагово, подробно останавливаясь на всех стадиях работ. Начнем с подготовки — важного и ответственного этапа строительства.
Конструкционные особенности односкатной крыши

Устройство односкатной крыши

Особенность конструкции односкатной кровли заключается в ее простоте. Это наклонная плоскость, скатом направленная в сторону преобладающего направления ветра.

Важно! Ориентация ската на ветер — желательное условие, но на практике оно соблюдается редко. Обычно постройки ориентируют скатом от двора.

Кровельное покрытие опирается на стропильную систему, представляющую собой наклонную обрешетку из обрезных досок, установленных на ребро — стропил. Вся система строится просто и быстро, но имеет существенный недостаток: создать и обустроить чердачное помещение не удастся.

Расчет угла наклона

Угол наклона односкатной крыши рассчитывается по двум параметрам:

Вычисление оптимального угла для стропильной системы односкатной крыши

  • Толщина снежного покрова (снеговая нагрузка).
  • Ветровая нагрузка на кровлю.

Чем круче угол, тем меньше снеговая нагрузка, которая может составлять много тонн. Но, при высоких углах подъема крыши, возрастает ветровая нагрузка, при которой кровельное покрытие может сорвать со стропил. Использование сложных формул, требующих учитывать табличные данные СНиП, показания местных метеорологических станций и прочие труднодоступные значения, затруднительно. При монтаже односкатной крыши своими руками этот вопрос решается проще. Выбирают из готовых значений.

Иногда используется онлайн-калькулятор, дающий нужное значение за несколько секунд. Можно поступить еще проще — выбрать в качестве кровельного материала металлочерепицу или профлист, допускающие пологие углы (12°-18°) наклона кровли.
Выбор опорных элементов для крыши

При монтаже односкатной крыши своими руками вопрос выбора опор не актуален, поскольку вариантов выбора попросту нет. Односкатная крыша представляет собой практически одинаковую конструкцию на всех постройках, в основе которой лежит стропильная система, основой которой являются деревянные балки.

Пример расчета угла наклона односкатной крыши

Используется обрезной пиломатериал хвойных пород дерева (сосна, ель, лиственница), хорошо просушенный и выдержанный несколько месяцев на участке под навесом. Оптимальная толщина — 50 мм, ширина зависит от размеров крыши и составляет от 80 до 140 мм.
Вентиляционная система кровли

Вентилирование кровельного материала необходимо только для жилых помещений. Вспомогательные постройки в нем не нуждаются, поскольку водяного пара во внутренней атмосфере практически нет. Но если постройка отапливается, то вентиляция подкровельного пространства может оказаться полезной. Для организации движения воздуха делаются зазоры между кровельным материалом и стропилами, для чего устанавливается слой контробрешетки, образующий необходимое пространство.
Создание чертежа

Держать все важные моменты строительства в голове нецелесообразно. Правильнее составить рабочий чертеж, отображающий все этапы строительства, спецификацию на постройку с полным перечнем количества материалов и размеров деталей. Наличие чертежа поможет избежать ошибок, исключит необходимость переделывать работу заново.

Инструменты для строительства крыши

Понадобятся следующие инструменты:

  • Электропила, электролобзик, ручная ножовка.
  • Электродрель, шуруповерт.
  • Строительный или лазерный уровень.
  • Рулетка, карандаш, линейка, угольник.
  • Отвес.
  • Молоток, степлер.

После того, как подготовка закончена, начинается основной этап работ —строительство односкатной крыши своими руками.

Строительство односкатной крыши

Создание односкатной крыши своими руками пошагово – сложный и трудоемкий процесс. Чтобы кровля получилось прочной и долговечной, необходимо строго придерживаться рекомендаций специалистов на всех этапах ее воздвижения.

Установка мауэрлата

Установка мауэрлата — особенности

Мауэрлат — обвязка из бруса, установленная по периметру несущих стен и служащая опорой для стропил. На верхний срез стены укладывается слой рубероида, поверх которого на тонкие рейки (1,5-2 см), уложенные поперек стены с шагом 1-1,5 м, устанавливается деревянный брус. Углы прочно соединяются вполдерева или в «ласточкин хвост» и фиксируются металлическими скобами.
Установка стропильной системы

На более высокой стороне строится фронтон. Он представляет собой парапет с каркасом из досок, обшитых снаружи вагонкой или иным материалом. Затем производится установка стропил с шагом 1-1,5 м. Обрезные доски устанавливаются на ребро и крепятся на брус мауэрлата с нижней стороны, и на верхний срез фронтона — с высокой.

Если длина стропил слишком велика, устанавливается центральная опора, поддерживающая стропило и не дающая ему провиснуть. Соединения выполняются на гвозди или шурупы, наиболее ответственные участки усиливаются металлическими уголками.

Укладка изоляционного слоя

Поверх установленных стропильных ног укладывается слой пароизоляционной пленки. Можно использовать обычный полиэтиленовый рукав. Полосы пленки укладываются внахлест на 10-15 см, с обязательной проклейкой стыковочных швов специальной клейкой лентой (скотчем). Укладка начинается с нижней части крыши, полосы фиксируются на стропилах с помощью степлера.

Важно! При укладке изоляционной пленки необходимо внимательно следить за ее герметичностью и не допускать разрывов или порезов материала.

Схема утепления односкатной крыши

Монтаж обрешетки и кровельного материала

Поверх пленки в поперечном направлении устанавливается слой обрешетки. Она представляет собой систему деревянных планок толщиной 2,5 см (для больших площадей крыши толщину можно увеличить до 4 см). Расстояние между планками колеблется от 5 см до 30 и более, в зависимости от типа кровельного материала. Важно учитывать расстояние между волнами кровли, чтобы при установке шурупы или гвозди не попадали в пустоту между планками обрешетки.

Поверх обрешетки с нижней стороны устанавливается кровельный материал. Крепление необходимо производить специальными шурупами с резиновыми шайбами. Подробная инструкция по установке прилагается к материалу при продаже.

Утепление конструкции

Для вспомогательных построек утеплять кровельный материал незачем. Однако, если возникла такая необходимость, то наиболее правильным способом является установка утеплителя между стропильными ногами. Для этого надо с нижней стороны установить паро-гидроизоляцию, затем плотно и без промежутков поместить утеплитель (пенопласт, базальтовую минвату или иной материал) между стропилами, и поверх установить еще один слой паро-гидроизоляции. Затем устанавливаются обрешетка и кровля.

Утепление односкатной крыши

Видео по теме: Односкатная крыша своими руками


Строительство скатной крыши — Myrooff.com

Наклонная крыша имеет множество преимуществ по сравнению с плоской крышей, наиболее важным из которых является то, что она позволяет быстро и эффективно отводить воду.

Снег и дождь, которые обычно скапливаются на плоской крыше, стекают с наклонной крыши, тем самым продлевая срок службы крыши. Наклонные крыши, у которых два угла пересекаются в центре, известны как скатные крыши, а крыши с одним уклоном известны как крыши skillion.

Наклонные крыши очень легко установить, и их могут сделать даже люди без большого опыта строительства.

Металлический скат крыши идеально подходит для коммерческих и промышленных зданий, поскольку он защищает крышу от природных элементов и позволяет воде и снегу легко стекать с поверхности крыши.

Однако строительство скатной крыши требует подъема тяжелых бревен, поэтому рекомендуется обратиться за помощью перед тем, как приступить к проекту.

Любой, кто имеет несколько элементарных инструментов и обладает базовыми знаниями в области деревообработки, может легко взяться за этот проект с помощью нескольких рук.

Если вы хотите узнать, как построить навес с наклонной крышей, продолжайте читать эту статью, в которой мы шаг за шагом проведем вас через весь процесс.

СТРОИТЕЛЬСТВО СКЛОННОЙ КРЫШИ

Люди, интересующиеся, как построить наклонную крышу, должны знать, что этот проект может быть легко выполнен кем угодно без участия профессионала.

Однако скатная крыша может быть построена только в том случае, если одна из стен здания выше другой. В случае, если противоположные стены имеют одинаковую высоту, то вам придется поднять уровень стены, установив дополнительные плиты, или вы также можете создать отдельный каркас для стены и затем установить его поверх стены.

Как только уровень противоположных стен станет неравным в желаемой степени, можно легко сделать скатную крышу, чтобы соединить их. Прежде чем приступить к строительству наклонной крыши, обязательно ознакомьтесь со строительными нормами, касающимися уклона крыши.

Измерение пролета навеса

Перед началом проекта вам необходимо измерить точную форму крыши, которую вы собираетесь покрыть. Необходимую длину общих стропил можно определить только после замера пролета сарая.

Используйте рулетку и определите размеры вашей крыши. Если есть стена, по которой можно построить навес, то нужно убедиться, что она выдержит нагрузку.

Длина стропил, которые вы собираетесь использовать в проекте, определяется путем взятия общего пролета сарая и последующего вычитания из этого числа толщины одной стены.

ИЗМЕРЕНИЕ ПОДЪЕМА НАКЛОННОЙ КРЫШИ

Чтобы измерить подъем крыши, вам необходимо определить разницу в длине между двумя ее стенами.

Как только вы узнаете эту разницу в длине, вам нужно прибавить ее к ширине обычного стропила, а затем вычесть из нее значение пропила сиденья. Измерьте в дюймах и умножьте на длину пробега в футах. Теперь, когда у вас есть это число, вам нужно разделить его на 12.

Полученное число является точным размером общих стропил, которые вам понадобятся для перекрытия внешней стены и достижения внутренней стороны противоположной стены. .

Необходимо учитывать, что очень крутая крыша не нужна для легкого стока воды.Обычно достаточно разницы в высоте в несколько дюймов, но если вы живете в районах с сильным снегопадом, вы можете пойти на более глубокий уклон.

Как построить каркас скатной крыши: Теперь вам нужно добавить балку из дерева на высокой стороне скатной крыши. Убедитесь, что эта древесина была обрезана до нужной длины.

В случае, если вы выполняете установку сбоку от стены, вам необходимо прикрутить брус на место, удерживать его прочным и, используя спиртовой уровень, убедиться, что он выровнен.

Другая балка такой же длины должна быть установлена ​​на другой стороне вашей крыши так, чтобы она лежала параллельно первой балке. Но эта вторая балка должна быть установлена ​​на высоте ниже, чем первая.

Опорные стойки необходимо устанавливать вертикально, оставляя расстояние около 3 футов между ними. Теперь вам нужно вырыть ямы в земле и закрепить их быстросохнущим цементом, прежде чем браться за вторую балку на крыше.

Прежде чем продолжить, воспользуйтесь отвесом и убедитесь, что стойки стоят вертикально.

Добавьте фермы

Добавление ферм сделает вашу крышу более прочной. Фермы могут быть установлены на расстоянии 3 фута по всей вашей крыше таким образом, чтобы они могли располагаться между балками и под прямым углом к ​​ним.

Обрежьте 4-дюймовый пиломатериал нужного размера, чтобы он аккуратно располагался между балками. Теперь удерживайте их на месте и прикрепите к балкам 7-дюймовыми шурупами. Вы всегда можете использовать дополнительную древесину в точках пересечения для дополнительной поддержки.

Покрытие

Теперь, когда конструкция вашей скатной крыши готова, следующее, что вам нужно сделать, это добавить покрытие из поликарбоната.Вы также можете покрыть верх фанерой и покрыть черепицей, войлоком или мембраной EPDM.

Теперь, когда вы знаете все о том, как построить скатную крышу гаража, давайте перейдем к следующей части, а именно, как построить скатную крышу над настилом.

КАК ПОСТРОИТЬ КРЫШУ НА СКЛОННОЙ КРЫШЕ

Настилы на крыше чрезвычайно популярны, поскольку они дают вам возможность эффективно использовать неиспользуемое пространство на крыше и создать крошечный уединенный уголок для вашей семьи.

Строительство настила крыши на скатной крыше требует другого подхода к обрамлению под балками. Обрамление террасы на крыше не требует использования гроссбухов, прикрепленных к балкам обода вашего дома.

Вместо этого вам понадобится пара балок на порогах, которые будут служить каркасом для вашего настила крыши. Поэтому, когда у вас есть все балки в нужном месте вместе с балками, балясинами, поручнями и досками настила, процедура сборки ничем не отличается от любой другой палубы.

Давайте теперь перейдем к нашему следующему проекту, а именно, как построить настил крыши на скатной крыше.

СТРОИТЕЛЬСТВО НАКОНЕЧНОЙ КРЫШИ НА СКОРЕНОЙ КРЫШЕ:

  • Шаг 1: Во-первых, вам необходимо получить все требования к настилу крыши на скатной крыше в разрешительной службе вашей юрисдикции. Запишите любые особые неудачи или правила и сообщите о них вашему архитектору.
  • Шаг 2: Теперь вам нужно отрезать четыре бруса 2/6 на длину 1 фут для подоконников, которые будут служить опорными основаниями для каждого конца пары балок на передней и задней части настила.Убедитесь, что пластины прикреплены к сильным участкам вашей крыши.
  • Шаг 3: Проконсультируйтесь с архитектором и создайте балки в соответствии с предложенными спецификациями. Например, вам может потребоваться создать балку 4 × 10 из бруса 2 × 10. Теперь зажмите пиломатериал и отметьте нижнюю и верхнюю часть балки на расстоянии трех футов трех дюймов от угла. Теперь вам нужно просверлить оба бруса на каждой отметке лопастной коронкой. Оцинкованную лаговую лодку нужно вдавить через переднюю часть балки во все просверленные отверстия, а на заднюю часть балки поставить гайку и шайбу.Теперь гайки нужно затянуть гаечным ключом с трещоткой.
  • Шаг 4: Одна балка должна быть установлена ​​на передней части наклонной палубы вертикально на пластинах передних порогов. Теперь нужно разместить прижим с обеих сторон балки поверх одного места подоконника. Отверстия в прижиме необходимо разметить, а балки отложить.
  • Шаг 5: Теперь вам нужно просверлить направляющие отверстия в подоконнике с помощью деревянного сверла 3/8 дюйма через отметки. Вы должны просверлить достаточно глубоко, чтобы в него можно было вставить стержень с резьбой 3/8 дюйма, который будет служить якорем.
  • Шаг 6: На этом шаге вам нужно смазать стержень с резьбой на место и дать ему застыть.
  • Шаг 7: Теперь вам нужно поместить балку между прижимами и разметить отверстия на верхнем рычаге прижима. Теперь вам нужно просверлить эти отметки и вставить оцинкованный болт через прижимы.
  • Шаг 8: Этот шаг включает установку задних балок над пластинами заднего порога. Необходимо соблюдать ту же процедуру. Наконец, вы должны установить балки поверх балок вместе со стойками, досками настила, балюстрадами и поручнями.

Как построить скатную крышу

Любая скатная крыша, будь то очень пологий скат с еле заметным уклоном или церковная колокольня, считается скатной крышей. Крутые склоны чаще встречаются в северном климате, где ежегодно выпадает много снега. Крутой склон легче сбрасывает снег и лед и предотвращает чрезмерную нагрузку на конструкцию крыши большими скоплениями.

Уклон крыши выражается отношением; подъем (вертикальная проекция) на бег (горизонтальная проекция).Говорят, что крыша, имеющая вертикальный уклон 6 дюймов на каждые 12 дюймов по горизонтали, имеет уклон 6, вертикальный подъем 8 дюймов на фут — 8 уклонов и так далее. Крыша с уклоном меньше 5 имеет пологий уклон, а крыша с уклоном более 8 — крутой. В конструкции с деревянным каркасом наклон крыши определяется тем, как компоненты каркаса раскладываются, разрезаются и собираются на месте.

Конструкция крыши

Основными конструктивными элементами каркаса крыши являются коньковая доска и стропила.Стропила могут иметь размер от 2х6 до 2х12; доска конька обычно 2х12. Верхний конец каждого стропила прибивается к коньку; нижний конец соединяется с верхней пластиной стойки стены. Стропильные «хвосты» обычно выступают за внешнюю стену на небольшое расстояние, образуя свес или «карниз». Вот несколько шагов, которые помогут вам построить скатную крышу.

Шаг 1 — Разметка стропил по шаблону

После того, как вы решили построить скатную крышу, вы можете разметить и вырезать образец стропил.Положите квадратную рамку на доску рядом с одним концом так, чтобы горизонтальное лезвие совпадало с нижним краем доски на расстоянии 12 дюймов, а вертикальное лезвие было выровнено по наклону крыши. Проведите линии отвеса и уровня карниза от вертикального и горизонтального краев квадрата обрамления.

Зная ширину свеса, вы можете провести квадратик по нижнему краю доски и таким же образом выложить выемку или «птичью пасть». Вырез для рта птицы должен составлять не менее 3 ½ дюймов — расстояние, равное ширине верхней пластины, на которую она опирается.

Продолжайте перемещать угольник по длине доски под тем же углом, чтобы прогон или общий пролет стропил смещались по горизонтали с шагом в 1 фут. Вертикальным лезвием разметьте отвес для коньковой доски и вырежьте узор стропил.

Шаг 2 — Обведите и обрежьте все оставшиеся стропила

Используя узор в качестве шаблона, обведите и обрежьте все стропила. Общее количество необходимых стропил можно определить по длине коньковой доски.

Шаг 3 — Установка конька макета

По общей высоте стропил можно рассчитать высоту вершины конька (общую высоту здания). Установите коньковую доску на две концевые стойки с временной распоркой и установите ее ровно и ровно. Макет представляет собой серию карандашных линий на расстоянии 16 дюймов друг от друга, показывающих расположение каждого стропила. Разметьте схему стропил на коньковой доске и на верхних плитах.

Шаг 4 — Установите стропила на крышу

Прислоните стропила к коньку, опираясь на плиты рядом с каждой балкой.Убедитесь, что длинный конец верхнего конца каждого стропила находится заподлицо с верхним краем конька. Установите стропила, предварительно забив конек в стропило. Затем прикрепите стропила к пластине, забив стропила в балку и прибив стропила к пластине.

Шаг 5 — Добавьте распорку, кровлю и обшивку

Установите хомуты, прогоны и распорки по мере необходимости для стропил и конька, чтобы предотвратить провисание с течением времени. Затем на готовый каркас устанавливаются кровельные материалы, такие как черепица, рубероид, обшивка и отделка.

как построить каркас скатной крыши

Крыша, имеющая наклон только в одну сторону, называется односкатной или скатной. Двустворчатая крыша позволяет отделать чердак, потому что уклон по бокам крыши очень крутой, почти вертикальный по конструкции. Это самый простой навес для машины. Для начала надо узнать, как резать крышу… Скатная крыша Минусы. Крыша внутреннего дворика в японском стиле Эта крыша внутреннего дворика вызывает в воображении образы японских домов. Деревянные стойки поддерживают открытые балки, которые нависают над… С одного конца стропильного материала, используя квадрат скорости или квадрат для обрамления, отметьте X под углом 12 на стропиле и обрежьте его.Измерьте высоту по оси Y от длинной точки стропила и сделайте отметку. Это будет первая точка линии измерения стропил. Как правильно соорудить крышу крыльца: подробное руководство Смонтируйте доску главной (заглавной) и установите стропила. Чтобы начать строительство каркаса крыши, используйте облицовочную доску 2 на 6, чтобы создать периметр крыши, прибив гвозди к задней стене. Верхние секции крыши имеют более умеренный уклон. Убедитесь, что конец совпадает с противоположной стороной центральной стойки.Прикрепите раму к верхней части опорных стоек с помощью болтов для тяжелых условий эксплуатации. Прикрепите каркас к верхней части опорных стоек. Затем вручную пила по центру шпильки. Узнайте, как легко прикрепить его к раме. Когда доступны результаты автозаполнения, используйте стрелки вверх и вниз для просмотра и Enter для выбора. Это означает, что для каждого горизонтального участка на 12 дюймов вам потребуется подъем как минимум на 3 дюйма. Строительство скатной кровли. Это самый прочный тип кровли, потому что он удерживается четырьмя шатровыми стропилами. Мою технику строительства скатной крыши своими руками можно резюмировать следующими шагами: Шаг 1: Визуализируйте свою крышу и оцените различные формы Это… Создание ската крыши Чтобы создать скат крыши, нужно создать единый кусок дерева, называемый » коньковый брус »ставится по длине жилища.Расчеты утепления кровли. Прежде всего, вы должны помнить, что в большинстве случаев вам понадобится разрешение на строительство при строительстве гаража. Шаг 1: как построить фундамент сарая — cheapsheds.com, Как построить простой скользящий фундамент из обработанных внедорожников на бетонных блоках. Эта крыша-патио придает современный вид вашему дому. Какую крышу построить проще всего? Установка опорного лотка для подложки. Распорные балки должны выдерживать только нагрузки на крышу и не должны использоваться в качестве потолочных балок. стандартный американский каркас и фермы.Стандартная треугольная крыша, известная как двускатная крыша, обрамлена стропилами, которые представляют собой диагональные элементы, поддерживающие кровельные материалы. Скатная крыша — это крыша, которая наклонена вниз, обычно в двух частях под углом от центрального конька, но иногда в одной части, от одного края до другого. Включает А-образную раму, капот, фронтон, бедро, мансарду, бабочку, комбинацию долины, навес и многое другое. Измерьте высоту по оси Y от длинной точки стропила и сделайте отметку. Перед началом проекта вам нужно будет измерить точную форму крыши, которую вы собираетесь покрыть.Как построить крышу: Комплектующие. Для строительства плоской гаражной крыши требуется меньшее покрытие, чем для скатной крыши, но вы, вероятно, будете использовать такое же количество древесины, если не чуть больше. Они используются для прикрепления опорных стоек к раме настила. Использование скатной крыши в этих обстоятельствах означало бы добавить впадины на крыше или желоба и сделать дренаж крыши трудным и дорогостоящим. У вас должно получиться 26,57. Скатные мансардные окна очень популярны в большинстве проектов ремонта и могут пропускать вдвое больше естественного света, чем вертикальные окна того же размера.Использование скатной крыши в этих обстоятельствах означало бы добавить впадины на крыше или желоба и сделать дренаж крыши трудным и дорогостоящим. Как правильно построить фермы двускатной крыши для скатной кровли. Это более традиционный способ распиливания древесины на месте и строительства крыши с использованием, среди прочего, стропил, коньковых досок, балок и прогонов. 1. Все системы пассивных крыш MBC обеспечивают коэффициент теплопроводности 0,10 Вт / м2K. Пересечение Пересекающаяся крыша… Вместо этого пара балок опирается на опоры, называемые подоконниками, чтобы создать каркас для настила.Это обычная крыша для навесов и других хозяйственных построек и часто используется для навесов для автомобилей, патио, веранд и небольших пристроек к дому. Иллюстрация нашей двухэтажной скатной крыши площадью 40 м2. С точки зрения затрат, вы можете думать о двухэтажной пристройке как о том, как поставить пару ящиков друг на друга. Тогда поверх жесткой теплоизоляции должна быть накладка. Там, где новая конструкция встречается с существующей наклонной крышей, геометрия каркаса крыши может стать сложной математической головоломкой.Смотреть позже. Это … Уклон — это количество вертикальных дюймов, на которые крыша опускается на 12 дюймов по горизонтали. Стены больше, чем при одноэтажной пристройке, но необходимое количество кровли и фундамента будет примерно таким же. Убедитесь, что вы привязали его к чему-то, что не будет уезжать или к тому месту, где оно будет развязано, потому что мешает. Выберите уклон крыши, которую вы строите. Посмотрите нашу галерею покрытий для двориков с односкатной крышей — мы предлагаем полностью водонепроницаемую конструкцию для покрытия нового или существующего внутреннего дворика.Полученный угол образует скат крыши. Как присоединиться к скатной крыше. * Это только для того, чтобы дать вам достаточно места, чтобы отрезать прямую линию. Шаг 4. Единственная реальная проблема скатной крыши по сравнению с плоской крышей — это первоначальная стоимость установки. Если вы хотите обрамить крышу, у вас есть два важных выбора с точки зрения дизайна, прежде чем вы начнете: какой стиль крыши вы хотите и какой … Это означало, что покрытие внутреннего дворика могло начинаться на краю крыша дома на высоте восьми футов и уклоне до семи футов, оставляя зазор более шести с половиной футов между самой нижней частью коллекторов каркаса и землей по его внешнему краю.Примеры: навес, двускатный, мансардный и шатровый. Уложить крышу на каркас. Разделите высоту 5 на длину основания 10, чтобы получить 0,5. Коньковый конец стропила, а часто и канун, нужно будет обрезать до угла ската крыши. Скатные крыши могут быть проблематичными в районах, которые подвержены ураганам или сильным ветрам, в зависимости от материалов, используемых для строительства крыши, сильные ветры проникают под свес и заставляют крышу отрываться от стен. Существует два основных метода строительства скатной кровли; «Резаная крыша» — это традиционный метод распиловки древесины на месте и строительства крыши с использованием стропил, коньковых досок, балок, прогонов и т. Д. — точные детали определяются размером крыши, размером бруса и т. Д.Для создания этой крыши вам может потребоваться комбинация ферм 1, включая монофонический и низкошаговый вентилятор. Независимо от того, какой тип сарая вы строите — маленький, средний или большой — необходимо тщательно продуманное планирование. Естественно, что эта ферма применяется в зданиях для создания скатной кровли. Столбы (или стены) и основание беседки — легкая часть. Копировать ссылку. Первый шаг в строительстве стропильных ног — спиливание одного стропила. военно-морской флот. Крыша под углом 45 градусов имеет уклон 12/12, потому что она опускается на 12 дюймов по вертикали на 12 дюймов по горизонтали.Теперь, когда у вас есть второй этаж, вы готовы построить крышу с соответствующим уклоном. Это вторая часть низкоуровневой системы вентиляции. Stair Tangent для iPhone Это приложение для iPhone предназначено для плотников с грубыми каркасами, которые не строят лестницы каждый день, но могут использовать калькулятор лестницы для проверки расчетов лестничных строений. Обрамление настила крыши, в отличие от настилов на уровне земли, не требует наличия гроссбухов, прикрепленных к балкам обода дома. Как прикрепить стропильные фермы к стене.У нашего дома в Великобритании была плоская бетонная крыша над входной дверью. Я не думал, что это выглядит особенно красиво, и, борясь с сыростью на территории (из-за треснувшего свинца, мелькавшего на оконных перемычках), я решил построить небольшую скатную крышу поверх плоской крыши. Прежде чем мы продолжим, посмотрите мой видеоролик «Крыша крыльца своими руками. Шаг 2: Установите соединители основания стойки. При использовании на крышах мембраны Tyvek® и AirGuard® обеспечивают оптимальную защиту теплоизоляции и снижают риск образования межклеточной конденсации, повышая энергоэффективность здания.Настил на наклонной крыше требует другого подхода к обрамлению под балками. Эта накладка также прикручивается к металлическому настилу. Скатная крыша — это крыша, конструкция которой имеет уклон. Просмотрите фотографии других проектов и найдите ссылки на розничные магазины и оптовики, где сложно найти мебельную фурнитуру и зажимы из ПВХ. Системы смоляной кровли бывают разных форм. доски нужной длины с правильным наклоном концов, а затем разметить и отрезать рот птицы и сесть на стропила.Пользователи сенсорных устройств … Мы попросили одного из наших опытных конструкторов показать нам, как это делается. Для этого положите первую обрешетку поверх скатной крыши. Чтобы обрамить крышу этого стиля, вальмовые фермы используются с главной вершины здания, переходя вниз с помощью плоского верхнего пояса. Недостаток вальмовой крыши в том, что ее сложнее построить, чем двускатную. Так построить очень легко, так как зазубрин очень мало. Галерея крышек для патио с навесной крышей — Водонепроницаемые покрытия для патио высочайшего качества в Далласе, Плано и окрестностях Техаса.решение было построить. Сделайте каркас для решетки. Крыша имеет минимальное падение. Установите Layout Ridge. Сделайте теплицу, загон для домашней птицы (курятник), холодную раму, квадроцикл, квадроцикл, навес для гольфкарта, мини-гараж, сарай, держатель для баннера, крышки рядов и другие структурные постройки из ПВХ-трубы. Затем следует протянуть шнур от установочного поручня ко всем углам стенной конструкции здания. Эта конструкция перголы имеет шесть излучающих стропил, которые полностью входят в верхнюю часть несущей конструкции.Это пластина, на которой сидят кровельные элементы, и фактически точка пересечения стен и конструкции крыши. Убедитесь, что рама имеет соответствующую блокировку для надежного соединения. Делиться. … Фронтоны здания предполагают определенную высоту, которая определяется каркасом стропильных ферм и характеристиками мансарды. Сделайте крышу более стильной и привлекательной. У него есть… Вот у нас двускатная крыша с деревянным каркасом. Но если у вас старый дом с гнилой крышей, особенно с низкой крышей, удаление старой крыши и ее замена может оказаться непрактичным.Например, может быть сложно встроить большой фронтон в низкоскатную крышу, которую вы устанавливаете над поверхностью плоской крыши. Передний и задний свесы придадут вашей конструкции стиля. Теперь, двигаясь по направлению к передней части здания, добавьте фермы крыши через равные промежутки времени, убедившись, что они прикреплены к горизонтальной ферме и центральной ферме, проходящей через верхнюю часть крыши. В этой галерее представлены потрясающие иллюстрации дизайна крыш, поэтому вы можете легко увидеть различия между типами крыш.Используйте распорку, чтобы показать вам, куда должна идти ваша следующая рейка, прежде чем вы ее прикрутите. Выберите стиль кровли. По сути, вы будете строить серию ферм треугольной формы в зависимости от угла наклона вашей крыши. Поднимите фермы на… U-Roof создала новый метод строительства стального каркаса из легкой стали (LGSF). … Каркас вальмовой крыши — быстро и легко. обрамление террасы на крыше не связано с ригелем, прикрепленным к балке обода вашего дома. Каркас сделан из дерева. 30 октября 2014 г. — Несмотря на то, что это может показаться устрашающим сооружение пирамидальной крыши, это легко, если вы следуете нескольким простым правилам.Скатная квадратная крыша беседки — это многослойная конструкция. Если у здания есть висячие или «летучие» стропила на концах фронтона, их тоже подрежьте. Как вариант, сделайте перголу с плоскими стропилами. Это гарантирует, что у вас всегда будет постоянный разрыв. Он также часто используется на мансардных окнах, пристройках к основной крыше, чтобы обеспечить больше света или пространства внутри. Большинство современных сплошных крыш в Соединенных Штатах имеют наклон или скат, чтобы обеспечить сток, но, как видно выше, существует множество вариантов конструкции крыши для навеса на открытом воздухе.В отличие от традиционной вальмовой крыши, крыша над эркером со сторонами под углом 45 градусов основана на восьмиугольной крыше, но большинство людей не знают, как обрамить восьмиугольную крышу. желоб был переполнен, и вода стекала через дверь. Celotex GA4000 обеспечивает улучшенные тепловые характеристики в полых воздушных пространствах, таких как деревянные каркасные стены, а также в помещениях между скатными крышами и под ними. Крыша также добавляет прочности стенам здания. Все наши основные формы по порядку находятся в наших первых 4 стилях.Для этого неплохо подойдет брус. На основной схеме ниже показано, как три пассивных элемента (крыша, стена и фундамент) связаны друг с другом. можно рассматривать для ряда применений на крышах, стенах и перекрытиях. Поднимитесь по лестнице с рулеткой, угольником и маркером. Стоимость скатной крыши обычно составляет от 50 до 70 фунтов стерлингов за квадратный метр. Если вы хотите построить прочную крышу для своего гаража, соберите компоненты из стойкого к атмосферным воздействиям пиломатериалов. 36 типов крыш (стилей) для домов (иллюстрированные примеры дизайна крыш) Откройте для себя 36 различных типов крыш для дома.Стандартный способ определения стоимости крыши — это измерить площадь в плане (м2) и предусмотреть только небольшой уклон без использования чердака по назначению. Следующий шаг — самая важная часть: найти лучшее место … Пошаговый проект своими руками о том, как построить крышу для беседки. Строительство крыши для беседки 12 × 16 — сложный проект, требующий профессиональных планов. Вальмовая крыша. Поскольку каждый сайт индивидуален и индивидуальные предпочтения различаются, мы предоставили варианты для последующей установки и варианты крепления.Лучший способ построить односкатный сарай на крыше. Убедитесь, что вы внимательно следуете … Одна вещь, которую вы никогда не захотите делать при проектировании своей крыши, — это строить крышу с уклоном ниже 3-12. ПРОЧИТАЙТЕ БОЛЬШЕ. В этом руководстве вы пройдете этапы строительства односкатной крыши для простого двускатного навеса с пролетами до 10 футов. Нажмите, чтобы включить звук. … Посмотрите нашу галерею покрытий для двориков с односкатной крышей — Мы предлагаем полностью водонепроницаемую конструкцию для покрытия нового или существующего внутреннего дворика. Как оформить двускатную крышу без балок перекрытия.Продолжая часть 3: Таблицы пролетов балок перекрытия для проектирования конструкций жилых домов, мы теперь рассмотрим конструкцию стропил и балок крыши. Давайте рассмотрим базовую конструкцию двускатной деревянной крыши. Возможно, вам понадобится помощь с этим. Большинство крыш имеют треугольную форму. Три важных соображения при строительстве односкатной крыши. В этой конструкции каждая сторона здания имеет скат крыши и карниз. После того, как вы решили построить скатную крышу, можно разметить и вырезать стропильный узор. Положите квадратную рамку на доску рядом с одним концом так, чтобы горизонтальное лезвие совпадало с нижним краем доски на расстоянии 12 дюймов, а вертикальное лезвие было выровнено по наклону крыши.Закончено обрамление мансардного дома с подъездом Подъезд подъезд. 1. Опубликовано 03.12.2020 автором savgreenmak savgreenmak. Затем используется «набор бедер» для обрамления 6… Это применимо только там, где стенные рамы наклонены (см. Рисунок 1). Затем воспользуйтесь таблицей из онлайн-калькулятора каркаса крыши, чтобы обрезать стропила по размеру и прибить их на место. скатная крыша или плоская крыша; Строительная структура крыши, включая информацию о балках / стропилах; Желаемое значение U, которого вы хотите достичь, если оно известно; Если крыша вентилируемая или невентилируемая; U-значения.В нем используется запатентованный U-образный холоднокатаный стальной оцинкованный стальной профиль, который позволяет собирать вместе любую легкую коммерческую или бытовую конструкцию за гораздо меньшее время, чем традиционные деревянные каркасы или тяжелые горячекатаные профили. Информация. Стоимость строительства: 110 000 фунтов стерлингов для отделки строителя (исключая кухню / ванную комнату / пол) Стоимость дома: 180 000–200 000 фунтов стерлингов. Герметичность: 0,3 воздухообмена в час при 50 Па. Строительство крыши над крыльцом. Этот небольшой проект фактически решил большую проблему с водой. В общем, установка скатной крыши стоит дороже, потому что она займет больше времени и потребует больше материала, чем плоская крыша.В этой конструкции каждая сторона здания имеет скат крыши и карниз. Следует помнить, что, хотя вы называете это плоской крышей гаража, она не совсем плоская. Я только что достроил беседку с односкатной крышей. Конек — это длинная доска наверху, к которой прибиты стропила. Его нижние пояса соединяются в вершине, образуя скатный или сводчатый потолок. Ферма Howe Scissors называется так, потому что ее внешний вид напоминает раскрытые ножницы. Деревянный каркас крыши. Цены на возведенную конструкцию (только) будут варьироваться от 25 до 32 фунтов стерлингов.50 за м². Это можно определить с помощью… Как построить скатную крышу над крыльцом СКАЧАТЬ ИЗОБРАЖЕНИЕ. Использование гофрированного металла также позволяет мне уменьшить необходимый наклон или уклон крыши до 10 процентов, то есть уклона от 1 до 10. 1 Прикрутите планки тени. Мы знаем, что крыши обычно устанавливаются сверху, чтобы покрывать и защищать конструкцию от различных погодных условий. Установите соединители основания стойки, чтобы прикрепить опорные стойки к раме настила. Вы начинаете с простых стропил, а затем надстраиваете их.Вы не должны строить новую крышу прямо над старой. Это крыша требует немного больше времени и техники. Чтобы установить уклон крыши Выберите в меню «Построить»> «Крыша»> «Построить крышу». Наряду с небольшим набором чертежей деталей крыши, показанных здесь, многие из примечаний к зданиям имеют связанные чертежи деталей конструкции с конкретными размерами, например, размеры стропил и типы изоляции, которые можно приобрести вместе со спецификациями здания. Прикрепите к существующему дому или постройте структуру со своей индивидуальностью в Далласе, Плано и Окружающем Техасе.Pinterest. Прикрепите к существующему дому или постройте структуру со своей индивидуальностью в Далласе, Плано и Окружающем Техасе. Будучи полностью сделанной на заказ постройкой, мы можем разместить любые помещения, чтобы создать лучшую конструкцию, которая дополнит ваш дом и его полезное пространство. СКАЧАТЬ ИЗОБРАЖЕНИЕ. Наиболее эффективные пролеты — от 25 до 35 м. Симметричная портальная рама скатной крыши Рама портала для развития отходов в Ланкашире с внутренним антресольным полом Hand Cut Roof может завершать традиционную конструкцию или пристройку деревянного каркаса, будь то одно- или двухэтажное пристройка.Новый слой черепицы поверх гниющей черепицы приведет к гниению вашего настила крыши. Всегда устанавливайте Celotex GA4000 в соответствии с инструкциями, предоставленными 3aint Gobain Insulation 5K. Решить, какое окно лучше всего подходит для создаваемой комнаты, какого оно должно быть размера и как открываться, — все это… Отрежьте куски дерева 2 на 4, чтобы сделать поперечины для рамы. Прикрепите их по глубине рамы на расстоянии 18 дюймов (45,7 см) друг от друга. Для строительства настила крыши на скатной крыше требуется другой подход к обрамлению под балками.Скатные крыши обычно используются там, где выпадают сильные дожди. Мне понравилась идея иметь немного больше зелени в собственности (мы живем… Плоская часть увеличивается по мере приближения фермы к торцевой стене. Тип конструкции крыши, например, стропила устанавливаются на верхнюю плиту второго этажа и соединяются к коньковой балке. При перепланировке дома мы решили установить живую крышу на крыше нашей кухни, почему вы спрашиваете .. ну ..: 1. Они переносят нагрузку с крыши на несущие стены. Крыша двускатная считается быть наиболее простым в работе типом каркаса односкатной крыши.Измерьте 23 1/4 дюйма в этом случае вы можете построить новую крышу над старой — с оговоркой. Как построить скатную крышу — Обучение плотницкому делу. Формирование прочного треугольника важно для многих типов конструкции крыши, потому что это придает крыше прочность. Плоская часть увеличивается по мере приближения фермы к торцевой стене. Пользователи обязаны подавать заявки на получение любых необходимых разрешений или согласий и строить в соответствии с местными строительными нормами. Скатная крыша — это крыша любого типа, имеющая наклон вниз, с двумя частями, расположенными под углом в противоположном направлении от центральной точки крыши.В этом видео Рик Арнольд показывает нам свой упрощенный метод выкладки и строительства односкатной крыши. Это угол наклона крыши от горизонтали. Их изначально простой дизайн позволяет легко их строить и дешевле, чем более сложные конструкции. Не прикрепляйте опорную стойку только к настилу. Скатная крыша Внутренний дворик Крытые идеи Крыша веранды для дворовой мебели. Рисунок 11: Идеальная компактная крыша — крышу, которую я бы построил, если бы был руководителем. Шаг 1. Прежде чем начать, убедитесь, что угол наклона и свес крыши дома соответствует вашей крыше.Сегодня. Он прост по конструкции, экономичен в возведении и может использоваться на любом типе конструкции. Установите опорные стойки 6×6 на соединители основания стойки. Перед внесением изменений всегда убедитесь, что ваш проект одобрен инженером или архитектором — кем-то, кто может подтвердить структурную целостность. Лучше выбирать материалы, покрытые специальными покрытиями, устойчивыми к плесени и грибкам, особенно если вы планируете использовать деревянное кровельное покрытие и колонны. Минималистическая концепция, как и любые другие современные дома, заключается в том, что… Из общей высоты стропил можно рассчитать высоту верха… Добавить стропильные фермы.Конструкция односкатной крыши, как правило, представляет собой автономную крышу, что означает, что вам не нужно прикреплять их к какой-либо части вашей крыши. Лямбда 0,022 Вт / м.К Размер доски Вам нужно будет построить несколько ферм в зависимости от длины вашей крыши. На схемах отдельных типов крыш показаны детали, связанные с каждым типом крыши: ферма Fink, ферма мансарды, сводчатая крыша и плоская крыша. Симметричный портальный каркас скатной крыши. Галерея крышек для патио с навесной крышей — Водонепроницаемые покрытия для патио высочайшего качества в Далласе, Плано и окрестностях Техаса.Здесь используется тот же каркас, что и для скатной крыши … Одна из причин, по которой вы можете подумать о том, как сделать плоскую крышу наклонной, заключается в следующем: вы хотите добавить эстетической ценности своей крыше. Скатная крыша — 20 градусов и выше. Стены: запатентованная конструкция из деревянного каркаса с изоляцией из стекловолокна 320 мм, коэффициент теплопроводности 0,11 Вт / кв.м. Крыша: теплоизоляция из стекловолокна 550 мм в три слоя, коэффициент теплопроводности 0,08 Вт / м2. беседка. Для постройки ферм используйте пиломатериалы 2 × 4 и сделайте косынки из фанеры ½ дюйма.Верхняя пластина: верхняя пластина прибивается к верхней части стеновых стоек. Высота планок должна равняться высоте будущей коньковой балки. Начнем с монтажа главной книги. Двускатные крыши, также известные как скатные или остроконечные крыши, являются одними из самых популярных крыш в США. Однако у них нет птичьего рта. Определите место для сарая. Используемые изображения показывают крышу с уклоном 4 на 12, но угол наклона может быть изменен в соответствии с вашими планами навеса. Прежде всего следует установить на торцевую стену деревянную рейку.Введите это значение в свой калькулятор и нажмите клавишу с надписью «tan-1» или «arctan». Использование односкатной плоской крыши позволяет воде легко стекать из здания в новые желоба, которые можно подключить к существующим дренажным системам или даже новым водостокам. Убедившись, что эти два стропила правильно обрезаны, отметьте их как образцы, отметьте и вырежьте необходимое количество стропил. Большинство современных сплошных крыш в Соединенных Штатах имеют наклон или скат, чтобы обеспечить сток, но, как видно выше, существует множество вариантов конструкции крыши для навеса на открытом воздухе.Тем не менее, вы должны ознакомиться с этими инструкциями, чтобы получить представление обо всех шагах, необходимых для строительства крыши для вашего проекта беседки. Использование односкатной плоской крыши позволяет воде легко стекать из здания в новые желоба, которые могут быть подключены к существующим водосточным системам или… Требуемая длина общих стропил может быть определена только после измерения пролета навеса. Как построить каркас скатной крыши. Их легко узнать по треугольной форме. Как построить скатную крышу — Обучение плотницкому делу — YouTube.Каркас крыши — Схема стропил. С одного конца стропильного материала, используя квадрат скорости или квадрат каркаса, отметьте X под углом 12 на стропиле и обрежьте его. Эти шатровые стропила идут под углом 45 ° от каждого угла здания к коньку. Строительство односкатной крыши над настилом: шаг за шагом. Наконец, кровельная мембрана полностью приклеивается к обшивке. Один из способов строительства скатной крыши — это метод «разрезной крыши». … «Уклон» крыши — это ее U-значение… Rafter Tools + — это калькулятор стропил для сложных углов каркаса крыши, который не предлагают другие калькуляторы каркаса крыши.Для выполнения этого шага стенные рамы здания должны быть ровными, отвесными и квадратными. Затем используется «набор бедер» для обрамления 6 … На изображении ниже показано поперечное сечение нашего простого дома размером 12 на 13 футов из раздела, посвященного таблицам пролета балок в этом руководстве. Обычно изготавливается из секций UB с существенной секцией низа карниза, которая может быть вырезана из катаной секции или изготовлена ​​из листа. Простые крыши, такие как сарай или общий фронтон, довольно легко построить даже без планов, если вы разбираетесь в основах и немного разбираетесь в геометрии.Отмерьте 1 1/2 дюйма с одной стороны и нарисуйте линию с квадратом скорости, чтобы отметить место для первой моно фермы. Каркас должен начать принимать форму, при этом фермы должны располагаться под углом к ​​горизонтальным фермам. Каркас крыши 101. Как построить крышу, как правило, можно разделить на два типа или стиля. Выровненные верхние плиты и фермы Если каркасы стен имеют ровные верхние плиты, а каркас крыши состоит из ферм или крыши с подкосами, в соответствии с параграфами 10 требуется либо плоскость крыши, либо распорки пространства крыши.3.2 и 10.3.3 для легких и тяжелых крыш (см. Рисунок 2). Чтобы обрамить крышу этого стиля, вальмовые фермы используются с главной вершины здания, переходя вниз с помощью плоского верхнего пояса. Слайд-шоу с односкатной крышей над дверью. Вот слайд-шоу работ с односкатной крышей, которые нам небезразличны в прошлом. Установите коньковую доску на две концевые стойки с временной распоркой и установите ее ровно и ровно. Макет представляет собой серию карандашных линий на расстоянии 16 дюймов друг от друга, показывающих расположение каждого стропила. Разметьте схему стропил на коньковой доске и на верхних плитах.Прислоните стропила к коньку, опирающемуся на плиты рядом с каждой балкой. Односкатная крыша, или односкатная, — это крыша, имеющая только один скат или скат. Покупка товаров. Как построить навес или крышу крыльца… Используйте лестницы или строительные леса, если вы строите крышу на здании, которое все еще является каркасом. Односкатная крыша, пожалуй, самая сложная часть сарая для постройки. Двускатная крыша. Утепленная скатная кровля. Пассивные кровельные системы | Деревянный каркас MBC. Исследовать. Как самостоятельно установить стропильные фермы: советы по монтажу.Предварительно просверлите обрешетку с помощью отвертки, а затем прикрутите обрешетку к каждому стропилу беседки. Руководство по строительству и обрамлению крыши в стиле соляной коробки. БЕСПЛАТНЫЕ планы. Применяется там, где большие здания возводятся под одну крышу, где требуется поспешное или временное строительство, а также там, где возводятся навесы или пристройки. Этот единственный навес для машины имеет длину 6000 мм (20 футов) и ширину 3000 мм (10 футов). Заметили закономерность? Плюсы: Двускатные крыши легко сбрасывают воду и снег, оставляют больше места для чердаков или сводчатых потолков и обеспечивают большую вентиляцию.СКАЧАТЬ ИЗОБРАЖЕНИЕ. Шаг 1. На панели «Крыша» диалогового окна «Построить крышу»: Увеличьте крутизну… Вальмовая крыша имеет четыре наклонные стороны. Страховочный трос и привязь — хорошая идея, если вы работаете на крыше. Постройте живую крышу / зеленую крышу: превратите обычную плоскую или наклонную крышу в красивый живой сад. Выбираем кровельный материал. Шаг 3: Постройте каркас и закончите крышу.
Джованни Аньелли Дорис, Каттелан Италия Скидка, Bc1 Новости Бонни Генри в прямом эфире сегодня, Кнопочный нож Kershaw, Специальные тесты для обследования позвоночника, Mane Better Than Rashford Fifa 21, Ночь в созвездиях леса, Как предотвратить травмы плеча в спорте,

Построить односкатную крышу | DIY Building

Страница 1 из 2

Если у вас есть плоская крыша на части вашей собственности, они часто подвержены проблемам, и поэтому сейчас обычной практикой является преобразование плоской крыши в скатную крышу.Это руководство было отправлено одним из участников сайта, поэтому оно должно помочь понять, в чем дело.

Здесь показана существующая пристройка с плоской крышей, возраст которой, вероятно, превышает 20 лет.

За последние 3-4 года был произведен мелкий ремонт гнилой ДСП. В конце концов, большая часть передней части крыши сгнила, что напоминало дно кроличьей клетки!

Дождевая вода в конечном итоге просачивалась в жилое пространство внизу.

Это предполагаемый дизайн с размерами и использованными материалами —

Первой задачей было удаление существующих водосточных желобов и облицовки с помощью разрушающей планки. Поскольку площадь крыши гниет, необходимо проявлять осторожность в том месте, где вы ступаете — безопаснее наступать на место, где находятся существующие балки.

Задняя стеновая пластина

Рассчитайте требуемую высоту стеновой пластины, исходя из того, что должно располагаться на ней, то есть фермы (за вычетом прорезей «Птичий рот»), реек и плиток.Также допускается врезка свинцовой планки на один кирпич ниже подоконника.

Половина кирпича в боковой стене была выбита (красная стрелка), что позволило протолкнуть стеновую пластину, придав ей дополнительную поддержку. Затем это было перенаправлено, как только настенная пластина была на месте. На стене были нанесены отметки для расстояния между болтами, чтобы отверстия в кирпиче находились в центре кирпича.

Эти отметки перенесены на настенную табличку. В стеновой пластине просверлены отверстия, включая утопление, чтобы можно было установить дополнительные шайбы и получить доступ с помощью гаечного ключа и набора торцевых головок.Предлагается настенная пластина к стене и отмечены отверстия на стене. Просверлил отверстия на точную глубину ствола затвора. Вставьте болт в отверстия и поместите стеновую пластину в выбитое отверстие в боковой стенке и приставьте стеновую пластину к стене так, чтобы стержень болтов, находящихся в стене, прошел через отверстия в стеновой пластине. Добавили шайбы увеличенного размера и затянули болт, убедившись, что стеновая плита была полностью выровнена.

Пластина передней стены

Удалите существующий войлок и кровельную доску, чтобы обнажить существующие балки.Отрежьте балку, чтобы можно было закрепить пластину передней стенки так, чтобы пластина передней стенки прилегала заподлицо с внешней передней стеной. Эта настенная тарелка будет сидеть на первой кирпичной кладке. Совместите стеновую пластину с существующими балками и сделайте отметку на стеновой пластине по центру балок. Просверлите отверстия на этих отметках, чтобы можно было вбить гвоздь диаметром 6 дюймов через стеновую пластину в балки.

Нанесите толстый слой цемента на существующую кирпичную кладку, затем поместите на нее стеновую плиту и выровняйте ее.Используя просверленные отверстия, забейте гвозди диаметром 6 дюймов через стеновую пластину в балки. Это также было закреплено L-образными скобами на каждом стропиле.

Стропила

После установки двух стеновых плит можно начинать работу по установке стропил. Во-первых, каждое стропило следует разместить на плитах передней и задней стены, убедившись, что они плотно прижаты к задней стене. Отметьте вертикальную линию, параллельную стене (синим цветом) на стропиле, а затем сделайте разрез по этой линии. Это позволит стропилам плотно прилегать к задней стене.

После того, как конец стропила отрезан, можно прорезать «птичий рот» в стропило, чтобы оно надежно прилегало к стеновым плитам. Для этого снова установите стропила на переднюю и заднюю стеновые плиты и прижмите к задней стене. Для птичьего рта на задней стене нарисуйте вертикальную линию (красного цвета) на стропиле, используя переднюю часть настенной пластины в качестве ориентира.

Затем проведите горизонтальную линию под углом 90 ° к вертикальной линии от вертикальной линии до стены. Высота этой линии не должна быть слишком большой, чтобы ослабить точку, в которой стропила опирается на стеновую плиту, и должна быть одинаковой на обоих разрезах на стропиле.Используйте кусок дерева подходящей толщины, чтобы сделать шаблон (я использовал обрезку стропил).

Повторите этот процесс для передней части рта птицы, но используйте внешнюю поверхность настенной пластины в качестве направляющей для вертикальной линии, затем проведите горизонтальную линию от этой линии внутрь на той же высоте, что и горизонтальная линия для предыдущего разреза.

Установите стропила на место и просверлите отверстие в верхней части стропила на уровне середины стенной плиты (см. Красную стрелку выше).Затем вбейте 6-дюймовый гвоздь в отверстие и надежно вставьте в настенную пластину. Также проденьте овалы шириной 4 дюйма в обе стороны стропила, снова в верх стеновой плиты (синяя стрелка вверху). Этот процесс нужно повторить на обоих концах стропила.

Концы стропил нужно было обрезать немного длиннее (в зависимости от ширины потолка), чтобы обеспечить нависание. Возврат использовался в качестве точки крепления для потолка. Эти возвратные балки были привинчены к внутренней стороне нависающего стропила так, чтобы возвратный вал образовывал прямой угол к кирпичной стене.

Отвес был протянут от первого до последнего стропила в точке, где должны были разрезаться стропила и возврат. Опустив отвес вниз по стороне стропила / обратки, можно провести линию для получения вертикального разреза. После того, как это было сделано на каждом стропиле, и стропила, и стропила были обрезаны, чтобы скруглить концы.

9 Практические шаги по соединению двух крыш с разным уклоном — AprylAnn

Соединение двух крыш с разным уклоном — это метод, который существует в мире строительства.Этот метод полезен, особенно при расширении дома.

Если вы случайно сейчас ищете информацию о том, как соединить две крыши, если они имеют разные уклоны, здесь мы поделимся с вами всей информацией, которую мы знаем.

Для начала поговорим немного о том, что такое скат крыши.

Что такое скат крыши?

Скат — очень распространенная часть конструкции кровли. Его тоже часто называют склоном.

Если вам интересно определение, то это крутизна крыши.Проще говоря, мы можем сказать, что он дает информацию об измерении (в дюймах) того, как крыша поднимается от точки наклона до конька на каждой стандартной 12-дюймовой глубине.

Вот почему, когда мы говорим о скате крыши, мы также говорим о диапазоне передаточных чисел, который мы хотим использовать. Что-то вроде этого обычно отображается в диапазоне 1/12, 2/12, 3/12 и т. Д.

Угол наклона крыши. image via roofgenius.com

Значение соотношения легче понять, если вы посмотрите на картинку выше.Он показывает изображение уклона крыши, а также полученные стандартные углы.

В качестве примера взгляните на изображение с соотношением сторон 1/12. Читать это так. На каждые 12 дюймов длины по направлению к коньку крыша здания поднимается на 1 дюйм. При таком соотношении обычно получается угол 4,76 °.

Когда соединять две крыши с разными скатами?

Есть несколько разных случаев, которые мы можем найти вокруг нас, которые заставляют домовладельцев наконец-то соединять крыши с разными уклонами.Наиболее подходящий пример существует, когда необходимо расширение дома.

Когда вы покупаете новый дом, например, с определенным диапазоном бюджета, который у вас есть, есть вероятность, что вы не сможете получить все элементы, которые вы хотите, в жилом помещении. Например, нет крытого патио или закрытой веранды в качестве альтернативного места для проведения времени, когда вы дома.

В таком случае лучше всего купить дом, в котором есть почти все элементы из вашего контрольного списка.Позже вы сможете построить необходимое расширение, купив недвижимость.

Такое решение может потребовать знаний о том, как соединять разные скаты крыши. Причина, по которой мы так сказали, заключается в том, что, возможно, для расширенной площади достаточно иметь крышу с меньшим уклоном по сравнению с той, которая принадлежит первоначальному зданию.

Такой случай — только пример. Могут быть применимы и другие причины, например, когда вы хотите построить пристройку для родственников или просто хотите увеличить свой дом.

Как соединить скаты крыши?

Теперь пора узнать, как соединять крыши, каждая с разным уклоном. Одна вещь, которую мы хотим, чтобы вы здесь поняли, заключается в том, что шаги, которыми мы хотим поделиться в этом посте, могут быть подходящими только для некоторых случаев, поскольку каждый дом индивидуален и, возможно, потребуются некоторые специальные процедуры для соединения крыш.

Разумеется, мы постараемся развить общие идеи, чтобы вы могли представить себе, как пойдет процесс.Еще одна уверенность в том, что этот проект обычно выгоден, когда вы хотите расширить свой дом или добавить в него новую часть, как мы уже говорили вам ранее.

Вы знаете, что это значит? Значит, здесь вы соедините новую крышу с существующей. Прочтите следующую информацию, чтобы узнать обо всех шагах, которые вы должны выполнить.

Шаг 1 — Подготовка области

Если вы хотите соединить крыши, у которых соотношение уклонов неодинаково, самое первое, что вы должны сделать, — это подготовить области, в которых будут соединяться два элемента.Здесь мы рекомендуем вам носить рабочие перчатки из соображений безопасности.

пример инструмента для снятия черепицы. image via homedepot.com

Способ подготовки участков довольно прост. Здесь вам просто нужно удалить одиночные игры, а также подстилку каждого поля. Конечно, здесь не обязательно все снимать.

Удаление черепицы и подстилки необходимо только вокруг соединяемой области. Измерение, которое мы предлагаем вам выполнить, находится примерно в 6 дюймах от краев площадок.

Этот шаг будет легче сделать, если вы воспользуетесь инструментом. Единственный подходящий предмет для использования здесь — это средство для удаления черепицы, которое довольно легко найти в строительном магазине. Вы можете увидеть пример на картинке выше.

Шаг 2 — Измерение длины соединенной области

Когда закончите с первым шагом, следующее, что нужно сделать, это измерить длину соединенной области, где встречаются два края. При этом вам просто нужно провести измерение по краю крыши.

Здесь не забудьте прибавить к длине примерно 12 дюймов. К вашему сведению, все это будет общая длина кровельной кровли, которая является не чем иным, как одним из наиболее важных элементов в проекте объединения участков, о котором мы говорим здесь.

пример кровельного материала для гидроизоляции с шириной 12 дюймов и длиной 25 футов. изображение через homedepot.com

Если вы не знакомы с названием, кровельный оклад — это материал, функция которого заключается в отводе воды, чтобы не повредить крышу, особенно в некоторых критических местах.К ним относятся части, где самолет встречает слуховое окно или поверхность стены, а также окружение некоторых элементов, таких как световые люки, вентиляционные отверстия, а также дымоход. В основном для этого поста критическая область — это не что иное, как часть, где встречаются две передачи.

Кровельный оклад обычно бывает тонким. Материал довольно разнообразен, но самые распространенные — оцинкованная сталь или алюминий. И то и другое часто используют профессиональные кровельщики.

Шаг 3 — Подготовьте кусок гидроизоляционного материала

Приготовьте кусок гидроизоляционного материала шириной 12 дюймов.После этого вы можете измерить длину, используя размер, полученный на втором этапе.

Отметьте общую длину перманентным маркером. Затем вы можете разрезать его ножницами по металлу.
Следующее, что нужно сделать, это сделать отметку прямо в центре оклада по всей длине.

Шаг 4 — Поместите мигание в точку встречи

Затем вы можете разместить мигание в точке встречи между скатами крыш. Не забудьте подсунуть правую кромку оклада под скат крыши.Здесь вы должны выбрать самый высокий, а не самый низкий.

После этого необходимо подготовить пиломатериал размером 2 × 4 дюйма, который затем можно разместить в центре планки по всей длине. Этот элемент поможет согнуть оклад, чтобы он соответствовал уклону, создаваемому стыком скатов крыши.

Способ сгибания материала довольно простой. После того, как вы разместите пиломатериал, вы можете использовать его край, чтобы согнуть оклад. Вы должны делать все медленно и осторожно, пока не увидите, что правая и левая стороны подходят для уклона.Когда закончите, можете убрать пиломатериалы.

Шаг 5 — Герметизация краев крыши пиломатериалами

Подготовьте два бруса шириной 1 × 1 дюйм. После этого отрежьте каждую из них по длине соединяемого участка. Основная функция этих двух элементов — герметизация краев крыши.

Возьмите кусок пиломатериала и просуньте его под скат крыши, который находится выше. Таким образом, вы можете обнаружить, что край пиломатериала совмещается с краем крыши.Кроме того, вы также увидите, что положение пиломатериалов теперь находится на материале гидроизоляции.

После того, как вы закончите прямо здесь, вы должны удерживать пиломатериал на месте, чтобы вы могли нанести бутиловый герметик на верхнюю и нижнюю часть куска по всей длине.

Использование бутилового герметика в кровле. image via homedepot.com

Если вы случайно не знаете, что такое бутиловый герметик, строители используют его для заполнения промежутков между строительными материалами. Конечно, его также можно использовать в проекте соединения двух скатов крыши, подобном тому, о котором мы говорим здесь.Это становится еще лучше, потому что бутиловый герметик также может предотвратить утечки в области крыши.

Шаг 6 — Нанесите валик герметика

После того, как вы закончите с первой пилой, вы можете переходить ко второй. Здесь первое, что вы должны сделать, это положить вторую деталь на скат другой крыши. Если вы сделаете это правильно, вы увидите, что кромка пиломатериала и кромка крыши выровняются, и положение находится под окладом, а не над ним.

Когда закончите, на следующем этапе вы также будете использовать бутиловый герметик.Здесь вы должны удерживать пиломатериал на месте, чтобы можно было нанести полоску герметизирующего материала вдоль нижней и верхней части детали.

Следующее, что нужно сделать, это дать бутиловому герметику высохнуть для получения отличного результата.

Шаг 7 — Закрепление планки

Следующим шагом является закрепление планки таким образом, чтобы она идеально прилипала к крыше. Здесь можно использовать шурупы по металлу. Чтобы сделать это, используйте расстояние в 6 дюймов между винтами по всем четырем краям оклада.

войлочный асфальтонасыщенный материал для кровли.jpg. image via flickr.com

После этого вы можете подготовить кусок подложки. Здесь мы предлагаем вам использовать пропитанный асфальтом войлочный материал.

Измерьте размер подкладки, чтобы она была той же длины, что и соединяемая область, но на 1 дюйм шире, чем гидроизоляция. Далее можно разместить подкладку прямо поверх оклада.

Не забудьте проскользнуть ее края под имеющуюся черепицу. Последнее, что нужно сделать, — это прикрепить его к конструкции крыши с помощью обычных кровельных гвоздей.

Шаг 8 — Создайте более привлекательный вид

Затем вам нужно позаботиться о мигании, чтобы создать более привлекательный вид. В этом случае вам, возможно, потребуется временно снять обшивку карниза крыши для более плавного процесса. Позже вы можете установить его обратно, когда все будет сделано.

Что касается оклада, вы можете загнуть его края, расположенные как по краям крыши, так и по дну карниза. Здесь вы можете использовать металлические винты, чтобы все было на месте.

Шаг 9 — Накройте гидроизоляцию

Последний, но не менее важный шаг, который вы должны выполнить, — это использовать черепицу, которая имеет тот же внешний вид, что и кровельная, для покрытия гидроизоляции, чтобы впоследствии никто даже не заметил ее существования.

На этом этапе вы можете начать покрытие от самой низкой до самой высокой точки. Здесь, как правило, вы увидите некоторые перекрытия, потому что вам нужно полностью покрыть крышу. Если вы хотите, чтобы все выглядело идеально, вы можете попробовать сделать обрезку, чтобы новая черепица соответствовала существующим рисункам на крыше.

Закрытие

Это вся известная нам информация о соединении двух крыш с разными уклонами. Возможно, все шаги, которые мы упомянули выше, кажутся простыми.

Однако перед тем, как приступить к проекту, мы предлагаем вам убедиться, что вы действительно все можете делать самостоятельно. Кроме того, мы также хотим, чтобы вы реализовали свои собственные строительные или кровельные навыки.

Мы говорим примерно так, потому что проект по соединению двух крыш подобным образом — это не только внешний вид. Речь также идет о результате.

Если вы все сделаете правильно, то получите идеальный результат. Однако в случае ошибки вы можете столкнуться с некоторыми проблемами в будущем.

Одна из самых распространенных — это утечки, которые приводят ко многим другим проблемам. Примером могут служить повреждения, обнаруженные на конструкции крыши, на ремонт которых вы должны подготовить гораздо больше денег, потому что, если их не лечить, позже вы столкнетесь с гораздо более серьезными проблемами.

Исходя из всего этого, пожалуйста, подумайте, достаточно ли у вас навыков для выполнения проекта.Если вы чувствуете, что не в состоянии это сделать, лучше нанять профессионального кровельщика, который сделает все за вас. Это самое мудрое решение, которое может помешать вам использовать намного больше денег в будущем.

Итак, нанять кровельщика все равно стоит. Сначала вы можете подумать, что это вам дороже. Однако в конце концов вы поймете, что это правильное решение, особенно для вас, у кого нет хороших кровельных навыков.

Как сделать плоскую крышу скатной (и 3 альтернативы)

Владельцы и менеджеры коммерческой недвижимости в Торонто иногда думают о добавлении ската на свои плоские крыши.Если вы думаете о том же, Cox Roofing Systems здесь, чтобы сказать вам, что этот проект сложен, но его можно выполнить.

В этом руководстве будут рассмотрены следующие важные моменты:

  • Типичные причины добавления уклона к плоской крыше
  • Как сделать плоскую крышу наклонной — пошаговый процесс
  • Обратные стороны преобразования плоской крыши в скатную крышу (и три отличные альтернативы)

Зачем вам добавлять уклон на плоскую крышу?

Любой, кто хочет знать, как сделать плоскую крышу с уклоном, может предположить, что эта работа утомительна.Да, в самом деле. Добавление только ферм к плоской крыше занимает много времени, не говоря уже о том, что это дорого. Но зачем владельцам собственности тратить время на хлопоты? Давайте рассмотрим три причины:

1. Сделать крышу более стильной и привлекательной

Одна из причин, по которой вы можете подумать о том, как сделать плоскую крышу наклонной, заключается в следующем: вы хотите добавить эстетической ценности своей крыше. Системы смоляной кровли бывают разных форм. Примеры: навес, двускатный, мансардный и шатровый. Мало того, вы можете выбирать из множества материалов, таких как асфальт и древесные смеси.

Но учтите, что стиль кровли и привлекательность коммерческой недвижимости обычно применимы к жилым комплексам и традиционным магазинам. Если у вас многоэтажное здание, преобразование плоской крыши в скатную может оказаться неприменимым.

2. Чтобы избавиться от проблем с затопленной водой

Системы плоских кровель имеют свои преимущества и недостатки. Что касается недостатков, то некоторых владельцев недвижимости донимают утечки. В отличие от наклонных крыш, плоские крыши подвержены скоплению воды.Вода, остающаяся на плоской крыше после дождя, со временем ослабит материал. В конце концов вода проникает в здание.

Плоские крыши должны иметь минимальный уклон, чтобы вода могла стекать. Однако в некоторых случаях домовладельцы нанимают подрядчиков, которые плохо спроектировали крышу.

Теперь вам может быть интересно, почему некоторые плоские крыши протекают. Одна из причин в том, что у них неадекватный тон. Неосторожные владельцы зданий обычно нанимают кровельных подрядчиков, которые плохо спроектируют свои крыши.Также возможно, что они использовали некачественные материалы. Здесь мы видим, что качество изготовления и материалов имеет значение.

3. Использование материалов, повышающих энергоэффективность.

Помимо стиля, мы упоминали, что некоторые владельцы недвижимости любят экспериментировать с различными материалами. Одна из причин попробовать традиционный скатный кровельный материал — повысить энергоэффективность. Например, металлические кровли являются энергоэффективными вариантами и лучше всего устанавливаются на наклонных конструкциях.

Как сделать плоскую крышу скатной (общие действия)

Очевидно, не стоит делать всю работу в одиночку. Мы включили этот раздел, чтобы дать вам хорошее представление о том, как построить наклонную крышу над плоской крышей. Таким образом, вы знаете процесс. Вы также можете использовать полученные знания для оценки потенциальных подрядчиков кровли.

Шаг 1. Определите пролет и наклон крыши.

Перво-наперво, кровельные подрядчики проводят необходимые измерения, чтобы убедиться, что они знают, где будет располагаться пик новой крыши.После того, как подрядчики измерит вашу текущую плоскую крышу, они сделают оценку работы. Сюда входят цены на используемые материалы.

Шаг 2: Оторвите старые материалы и установите кровельную обшивку.

Далее кровельщики должны будут удалить все существующие кровельные материалы, в том числе внутренние материалы. Они добавят новые фермы крыши, учитывая при этом правильные крепления. Некоторые кровельщики заменяют старую кровельную обшивку, если она в плохом состоянии. Также можно повторно использовать старую обшивку, которая не вызывает проблем.

Шаг 3: Установите новый материал.

Наконец, ваша кровельная бригада установит вашу предпочитаемую коммерческую систему наклонной кровли. Теперь вы можете наслаждаться совершенно новой крышей и преимуществами, которые она дает. Обязательно спросите кровельную компанию о возможных вариантах материала.

Недостатки скатных кровельных систем и 3 отличные альтернативы, которые стоит рассмотреть

Мы уже обсуждали шаги, как сделать плоскую крышу скатной.На этот раз мы идем противоположным путем. Почему бы вам не продолжить этот кровельный проект?

Главный недостаток — вам не хватит места для вашего оборудования на крыше. Есть блоки HVAC, резервуары для воды или солнечные батареи? Подумайте, где их разместить на этот раз. Второй минус — это стоимость. Знайте, что этот проект дорогостоящий и трудоемкий . Спросите себя, действительно ли скатная крыша стоит хлопот?

При этом Cox Roofing Systems рекомендует владельцам зданий Toronto ON следующие альтернативы:

1.Решить проблемы с коммерческим ремонтом крыши

Устали от проблем с водой? Увеличение счетов за электроэнергию? Вам не нужно менять всю крышу для решения проблем. Местные коммерческие кровельные подрядчики, такие как мы, осмотрят вашу крышу и определят степень повреждения. Мы даже проводим энергоаудиты. Мы придерживаемся консервативного подхода, предлагая качественный коммерческий ремонт кровли.

2. Реставрация кровли для продления срока службы вашей плоской крыши

Реставрация кровли делает вашу крышу новой и решает существующие проблемы с кровлей.Таким образом, вам не придется менять крышу, что является дорогостоящим проектом.

Если вы впервые слышите об услугах по восстановлению кровли, то вот о чем она. Восстановление кровли включает в себя очистку крыши, ремонт и замену некоторых материалов, чтобы сделать ее совершенно новой. Раньше у нас был справочник по восстановлению кровли. Там мы объяснили, что восстановление крыши улучшает вашу плоскую крышу различными способами, чтобы она прослужила дольше:

  • Делает ваше здание более энергоэффективным (в результате снижаются счета)
  • Улучшает общий вид вашей коммерческой кровельной системы
  • Укрепляет вашу крышу, делая ее устойчивой к ущербу окружающей среде.

Здесь, в Cox Roofing Systems, мы также предлагаем качественные услуги по восстановлению.Мы рекомендуем нашу эксклюзивную кровлю TTR (Tri-Thermal Roofing), которая сочетает в себе изоляцию из EPDM и полиуретана.

3. Нанять квалифицированного подрядчика по кровле с самого начала

Избегайте хлопот и проблем, связанных с плоской крышей, сделав одно — работайте с подходящей кровельной компанией. Если вам нужно установить новую плоскую крышу, заменить или отремонтировать поврежденную, выбирайте профессионалов с учетом ваших интересов.

Найдите компанию, которой доверяют, на местном уровне. Если вы из Торонто, ON, наймите компанию в том же месте.Местные кровельщики дорожат своей репутацией и стараются поддерживать ее на высоком уровне. Прочтите отзывы. Получите рефералов. Не нанимайте только потому, что вам предложили самую низкую цену.

С хорошим подрядчиком вы отдыхаете, зная, что ваша крыша останется прочной, красивой и водонепроницаемой на долгие годы! Хорошие подрядчики знают, как лучше уклонить плоскую крышу для дренажа.

Заключение

Есть ли на вашей кровельной системе признаки повреждения? Прежде чем думать о том, как сделать плоскую крышу скатной, рассмотрим 3 наши альтернативы.Не тратьте деньги без надобности, если есть проверенные средства, которыми вы можете воспользоваться.

Благодарим вас за то, что вы нашли время прочитать это руководство. Хотите узнать больше о лучших коммерческих кровельных решениях? Позвоните в Cox Roofing Systems сегодня по телефону 877-264-6983 .

Водосточные желоба: установка в 8 этапов

Описание проекта

Стоимость

В среднем от 2 до 6 долларов за погонный фут. (Более 20 долларов за медь).

Расчетное время

От 6 до 8 часов

В домах в большинстве регионов страны водосточные желоба и водосточные трубы необходимы для сбора и отвода дождевой воды.Без них вода разъедала бы почву вокруг фундамента, разбрызгала бы грязь на сайдинг и, вероятно, просочилась бы в подвал или в подвал.

Водосточные желоба

чаще всего устанавливают профессионалы, но нет причин, по которым вы не можете сделать это самостоятельно. Все материалы и аксессуары легко доступны в домашних магазинах, на лесных складах или в кровельных фирмах. А если вы собираетесь заменить водосточные желоба и водосточные трубы, вы также можете полностью обновить внешний вид и производительность водосточной системы.

Здесь мы покажем, как установить воспроизводящие полукруглые водосточные желоба, которые являются точными копиями размеров и стилей водосточных желобов старых домов. Эта система имеет гофрированные водосточные трубы и декоративные кронштейны из литого алюминия.

Обзор водостоков

Иллюстрация Грегори Немека

Многие домовладельцы ухаживают за своими потрепанными, дырявыми желобами, потому что они просто не видят, что новые водостоки перевешивают затраты на их замену.Вот почему мы привлекли Агустина Крукстона, владельца компании Classic Gutter Systems в Каламазу, штат Мичиган, чтобы показать, насколько привлекательными могут быть водосточные желоба и насколько легко их установить.

Что произойдет, если у вас нет желобов?

Если в вашем доме нет водосточного желоба, дождевая вода, которая стекает с крыши и падает на землю, может повредить сайдинг и отделку. Если у вас есть подвал, вода тоже может просочиться в него.

Стоимость водостоков

Его компания производит отличительные полукруглые желоба для репродукций, которые использовались в нескольких телепроектах This Old House TV.Используемые здесь темно-зеленые алюминиевые желоба (2,75 доллара за погонный фут, только материалы) были прикреплены к панели с помощью литых алюминиевых скоб с закрытыми изгибами (8 долларов каждая), которые домовладельцы выкрасили распылением под античное золото. На концах желобов расположены гофрированные алюминиевые водосточные трубы диаметром 4 дюйма (1,75 доллара за погонный фут), которые были заказаны в белом цвете, чтобы соответствовать отделке дома.

Чтобы обеспечить надлежащий дренаж желобов, убедитесь, что они имеют уклон (½ дюйма на каждые 10 футов) в сторону водосточной трубы. Для желобов длиной более 40 футов лучше всего наклонять желоб от середины к водосточной трубе на каждом конце.Или вы можете наклонить желоба вниз с каждого конца к единственной водосточной трубе, расположенной в середине трассы. Определите, что лучше всего подходит для вашего дома, прежде чем заказывать водосточные желоба и насадки.

Как установить желоба за 8 шагов

1. Привязать линии разметки

Фото Мэри Бет Монтгомери
  • Отметьте самую высокую точку желоба на лицевой панели на 1 ¼ дюйма ниже металлической планки отлива (на показанной здесь сверхширокой лицевой панели желоб находится ниже).
  • На другом конце фасции (или в месте водостока, если он есть в середине участка) отметьте нижний конец желоба, помня, что уклон должен составлять примерно ½ дюйма на каждые 10 футов бегать.
  • Проведите мелом линию между двумя точками (как показано).

Совет: проверьте облицовку на предмет гниения и при необходимости отремонтируйте перед установкой желобов.

2. Прикрепите кронштейны облицовки

Фото Мэри Бет Монтгомери
  • Найдите хвосты стропил за облицовкой; они обычно расположены на расстоянии 16 дюймов по центру (ищите характерные шляпки гвоздей).
  • Сделайте отметку по линии мела на каждом хвосте стропила.
  • Просверлите пилотное отверстие диаметром ⅛ дюйма в лицевой панели и в хвостовой части стропила на каждой отметке.
  • Закрепите кронштейны облицовки с помощью шурупов из нержавеющей стали ¼ дюйма, длина которых достаточна, чтобы войти в стропила на 2 дюйма (как показано).

Совет: нанесите мыло на шурупы, чтобы их было легче продеть через облицовку и в хвосты стропил.

3. Пильный желоб на длину

Фото Мэри Бет Монтгомери
  • Отрежьте желоб по длине с помощью ножовки и авиационных ножниц или 12-дюймовой торцовочной пилы с твердосплавным покрытием (как показано).
  • Если желоб продолжается за углом, отрежьте соответствующий угол (обычно 45 градусов) на этом конце.
  • Если для участка требуется две секции желоба, перекрывайте их на 8 дюймов и используйте саморезы из нержавеющей стали или заклепки длиной 3/8 дюйма в два ряда по четыре в каждом, чтобы соединить их.

Совет: винты или заклепки устанавливайте по бокам желоба, а не внизу.

4. Установите заглушки

Фото Мэри Бет Монтгомери
  • На конце желоба с квадратным сечением прикрепите сферическую торцевую крышку с алюминиевыми заклепками.(Если желоб не поворачивает за угол, прикрепите торцевые заглушки к каждому концу.)
  • Для этого временно удерживайте торцевую крышку на месте с помощью одного винта для листового металла, затем просверлите отверстие диаметром 1/8 дюйма и установите одну заклепку (вверху).
  • Удалите временный винт и замените его заклепкой.
  • Для обеспечения водонепроницаемости соединения заклепки и шов торцевой заглушки на внутренней стороне желоба герметизируют высококачественным силиконизированным герметиком.

5. Вырезать водосточные трубы

Фото Мэри Бет Монтгомери
  • Используйте водосточную трубу, чтобы отметить расположение водосточной трубы на нижнем конце желоба.
  • Для этого переверните желоб вверх дном и поместите выпускное отверстие сверху.
  • Обведите внутреннюю часть выпускного отверстия, чтобы отметить сливное отверстие на желобе.
  • Просверлите отверстие диаметром ¼ дюйма в центре круглого контура.
  • Переверните желоб и прорежьте водосточное отверстие с помощью кольцевой пилы диаметром 4 дюйма, вставленной в сверло (как показано). (Вы также можете использовать молоток и зубило, чтобы вырезать отверстие.)

6. Установить желоб

Фото Мэри Бет Монтгомери
  • Вставьте желоб в кронштейны, которые вы привинтили к лицевой панели.
  • Поверните желоб вверх, пока его задний край не войдет в крючки в верхней части задней части скоб (как показано).
  • Через отверстие для винта в каждом кронштейне просверлите отверстие диаметром 3/16 дюйма в переднем крае желоба.
  • Прикрепите желоб к кронштейну с помощью крепежного винта № 8-32 из нержавеющей стали длиной 1 дюйм и гайки с фланцем.

Совет: алюминиевые желоба и кронштейны можно покрасить распылением, чтобы они соответствовали или контрастировали с отделкой дома.

7. Сформировать стык полосы и под углом

. Фото Мэри Бет Монтгомери
  • Закройте стык между двумя отрезками водосточного желоба на каждом углу косой полосой — алюминиевой полосой шириной 3 дюйма.
  • Плотно оберните алюминиевую полосу вокруг нижней стороны желоба. Закрепите его восемью заклепками или винтами для листового металла.
  • С помощью ножниц вырежьте треугольную секцию из верхней части косой кромки полосы (как показано на рисунке), а затем загните две створки вниз по верхнему краю желоба.
  • Этот шов также можно сделать более водонепроницаемым, добавив высококачественный силиконизированный герметик.

8. Подсоедините водосточную трубу к желобу

Фото Мэри Бет Монтгомери
  • Прикрепите выпускной патрубок к желобу четырьмя заклепками или винтами.
  • Прикрутите колено водосточной трубы к выпускной трубе, выступающей из желоба.
  • Прижмите другой локоть к дому и отрежьте кусок водосточной трубы, чтобы он поместился между двумя локтями.
  • С помощью плоскогубцев с острыми кончиками слегка обожмите локоть, чтобы он вошел в водосточную трубу (как показано).
  • Скрепите детали вместе заклепками или винтами.

Совет: используйте два кронштейна для водосточной трубы в одноэтажном доме и три кронштейна в двухэтажном доме.


При добавлении бочки от дождя …

  • Установите две бетонные брусчатки толщиной 2 дюйма на землю непосредственно под выпускным отверстием водосточной трубы.

Добавить комментарий

Ваш адрес email не будет опубликован.
