Характеристики бетона: марки, классы и особенности
Крепкие и предельно дешевые материалы из бетона применяют обычно во время строительных процессов. Главными составляющими изделия являются цемент, дополнительные добавки и вода. К дополнительным добавкам относятся песок, пемза, щебень, керамзит и многие другие. Порой, чтобы получить продукт лучшего качества, дополнительно добавляют особые компоненты. Важное отличие подобных материалов от других строительных изделий – их неоднородная структура. Характеристики в основном зависят от типа и количества компонентов, их качества и технологии изготовления.
Классом бетона называют числовой коэффициент любого его качества, принимаемый с обещанной обеспеченностью 0,95. Это значит, что из ста случаев несоответствие возможно лишь в пяти. Согласно принятым стандартам, класс бетона обозначают как букву В, а цифрой, что стоит после нее, показывают то давление, что изделие может выдержать после своего созревания (например В15 либо В25).
Маркой бетона принято называть границу крепости на сокращение. Ее обозначают буквой М, а за ней следует цифра (предел 50-1000). Марка бетона оказывает влияние примерно на 45% обеспеченности характеристик бетона. Но в тоже время во время изготовления бетона дозволяется получить изделие разного класса. На это оказывает влияние большое количество факторов – качество компонентов, правильность дозирования, способ изготовления. Так, если изготавливать бетон с маркой М400 в бетономешалке ручного типа, то на выходе получится изделие В25. Однако, если применить бетонный узел, то тогда классификация изменится на В15, а уж на современном промышленном оборудовании и вовсе получим В35.
Перевод марки в класс
- Марка бетона М100 соответствует В7,5. Используется во время предварительных операций по монтажу фундамента.
- Марка бетона М150 соответствует В12,5. Чаще всего его используют для монтажа стяжек, полов, дорожек либо фундаментов небольшого размера.
- Марка бетона М200 соответствует В15.
Используется чаще иных из всего перечня бетонных марок. Применяется при установке полов, отмосток, фундаментов, бетонных лестниц, площадок и другого. - Марка бетона М250 соответствует В20. Ее применяют в основном при создании разного типа фундаментов, отмосток, заборов, стен, площадок, лестниц.
- Марка бетона М350 соответствует В25. Используют обычно для создания плит, колон, балок, бассейнов, монолитных фундаментов.
- Марка бетона М400 соответствует В30. Используют в сложных ответственных строительствах, во время сооружения мостов, банков либо зданий с особыми требованиями к прочности.
Используется чаще иных из всего перечня бетонных марок. Применяется при установке полов, отмосток, фундаментов, бетонных лестниц, площадок и другого.Осадка конуса
Осадкой конуса принято называть данные, которые также называются эксплуатационными характеристиками бетонов. Это так называемая пластичность в бетоне, вымеряется она в сантиметрах. Если объяснить еще проще, то чем выше показатель осадки конуса, тем сильнее подвижно данное изделие.
Это значение указывают в технической документации к бетону, обозначают буквой П, после которой пишут цифру в диапазоне 1-5.
Но не стоит пренебрегать знаниями об осадке конуса ячеистых изделий. Если предвидятся операции по монолитному строительству, то используют материал с данными П2 либо П3. Если заливается сооружение с плохой доступностью для заливки материалом, то рекомендуют применять изделие П4 и виды с более высокими показателями. Иначе такой раствор еще называют литым бетоном. Если необходимо выполнить укладку в опалубке без применения специальной вибраторной техники, то подобный выбор будет идеальным. Также такая смесь хорошо себя ведет в работе с бетононасосом.
Водонепроницаемость
Водонепроницаемость, это когда бетоны могут сопротивляться влиянию влаги и не крошиться, то есть, не напитываться влагой принудительно. Марки бетонных ячеистых изделий обозначаются буквой W, после которой ставят цифру 2, 4, 6, 8 и 12. Бетонами с высоким уровнем водонепроницаемости пользуются чаще, ведь они обладают такими достоинствами:
- Пригодны для сооружения зданий в местах, где грунтовые воды расположены близко к поверхности земли.
- Это вид бетона не страшится резких перепадов температур. Особенно это важно для построенных конструкций, которые не защищены от подобного влияния.
Уровень данного эксплуатационного свойства зависит от типа применяемого материала, а также от наличия внутри смеси различных дополнительных компонентов, обстановки, в которой происходило застывание изделия. Также на качество водонепроницаемости оказывает влияние внутренняя структура материала.
Вернуться к оглавлениюМорозостойкость
Прочностные характеристики бетона включают в себя уровень морозостойкости готового материала. Данный показатель демонстрирует число периодов размораживания и замораживания, которое не разрушает изделие и не оказывает влияния на его крепость. Если бетон достаточно хорошего качества, то при нормальных обстоятельствах он прослужит не один десяток лет. В случае, когда производитель выпускает строительный материал, не осуществляя контроль за технологией производства, уровнем морозостойкости, на рынке появляются изделия с недостаточной морозостойкостью.
Вернуться к оглавлениюКоэффициент морозостойкости подписывают буквой F, а после пишут число в диапазоне 50-1000. Число – это количество периодов размораживания и замораживания.
Подвижность
Это свойство ячеистого бетона принимать ту форму, которую ему задали. Подвижность – это лишь одно из технических свойств данного материала. Необходимо заметить, что подвижность ячеистого изделия – временное свойство, до момента, пока материал не застынет. После полного затвердевания проверить этот показатель уже нельзя. С момента заливки смеси в форму и до конца процесса уровень коэффициента постепенно снижается.
Вернуться к оглавлениюУдобоукладываемость
Это качество бетонного раствора, которое показывает, как просто он укладывается в необходимую форму, чтобы получить изделие максимальной плотности. Данный показатель весьма важен, ведь от этого зависят крепость и стойкость будущего строения. Но это свойство – больше условное обозначение, чем физическое.
По стандартам изделия могут быть таких видов:
- сверхжесткие;
- жесткие;
- подвижные.
Жесткий вид и сверхжесткий применяют тогда, когда используется процедура вибропрессования. В строительствах частного порядка зачастую применяют подвижный вид изделия.
Вернуться к оглавлениюПлотность
Само изделие нельзя назвать плотным строительным веществом. Находящиеся в конструкции ячейки получаются из-за улетучивания излишков влаги, а также из-за того, что во время уплотнения раствора удаляется не весь воздух. Уровень плотности увеличивается в том случае, если были подобраны зернистые дополнительные компоненты, сделан правильный баланс между водой и цементом, после использования пластифицирующих веществ, а также при полном контроле за уплотнением бетонного раствора.
Если показатель плотности ячеистого изделия растет, то улучшаются и другие его параметры – крепость, противостояние влаге, перепадам и влиянию температур, сопротивляемость коррозии.
Сырой материал после изготовления и кладки обязательно следует скорее уплотнить. По ходу уплотнительных операций нужно убрать воздушные пузырьки из массы, тщательно распределить раствор. Это поможет достигнуть повышенной плотности готового строительного материала. Однако вследствие подобных манипуляций изделие выходит достаточно тяжелым.
Если нужно получить легкий бетон типа В15, то в качестве дополнительного компонента стоит добавить керамзит. А для типа В25 лучше подойдет ракушечник.
Классы бетона и их характеристики
Важный показатель, свидетельствующий о качестве бетонного раствора, — его класс.
На класс бетона, как и на его марку, покупатели обращают особое внимание при выборе конкретного вида такого стройматериала. Класс бетона представляет собой числовую характеристику определенного его качества, которая гарантированно обеспечена на 95%. То есть это качество сохраняется минимум в 95 случаях из 100. В оставшихся 5 случаях возможно несоблюдение этого свойства.
Класс бетона по прочности на сжатие
Классом смеси по прочности называется степень прочности бетонного образца, выполненного в виде куба. Данный параметр исчисляется в Мпа и показывает давление, выдерживаемое минимум 95 одинаковыми образцами из 100. Класс бетона маркируется буквой «В» и числовым показателем. Существуют классы смеси по прочности от B0,5 до В60.
Применение различных классов бетона:
- В0,5 — В2,5. Такие смеси используются при выполнении подготовительных работ и создания конструкций, используемых без нагрузки.
- B3,5 — B5. Эти смеси расходуется в ходе подготовительных операций перед заливкой фундаментов и изготовлением монолитных плит. Применяются также как бетонная подушка в дорожном строительстве и как основа для укладки бордюрного камня.
- B7,5. Бетон данной марки применяется для дорожного строительства, для фундаментов, для отмостки и бетонных дорожек. Может использоваться для стяжки пола.
- B10 — B12,5. Эти смеси используются для создания конструктива. Могут применяться для строительства малоэтажных зданий.
- B15 — B22,5. Бетоны этих марок являются универсальными. Они применяются для изготовления фундаментов, создания подпорных стен, лестниц, для монолитного перекрытия.
- B25 — B30. Такие смеси используются для строительства разнообразных ответственных конструкций, в том числе монолитного фундамента, ригелей, плит перекрытия, колонн, емкостей бассейнов и так далее.
- B35 — B60. Эти бетоны расходуются при строительстве мостов, денежных хранилищ, гидротехнических сооружений и прочих конструкций со спецтребованиями.
Применяются также как бетонная подушка в дорожном строительстве и как основа для укладки бордюрного камня.Класс бетона по морозостойкости
Чем выше класс бетона, тем большую степень морозостойкости он имеет.
Морозостойкостью данных смесей называется их способность сохранять свои свойства после нескольких циклов попеременного замерзания и оттаивания. Так, бетон класса В7,5 способен выдержать 50 таких циклов, а бетон В40 – до 300 циклов. Ниже приведена таблица, в которой указано соответствие класса бетона и степени его морозостойкости.
Класс бетонной смеси | Морозостойкость |
В-7,5 | F50 |
В-12,5 | F50 |
В-15 | F100 |
В-20 | F100 |
В-22,5 | F200 |
В-25 | F200 |
В-30 | F300 |
В-35 | F200-F300 |
В-40 | F200-F300 |
В-45 | F100-F300 |
Степень морозостойкости бетонного раствора может быть увеличена благодаря использованию специальных добавок.
Смеси с низкой морозостойкостью используются в условиях умеренного климата и для создания внутренних элементов зданий. Бетон с максимальной морозостойкостью применяется в регионах с холодным климатом, например, в условиях севера.
Классы подвижности бетона
Бетон, как вещество достаточно текучее, обладает определенной подвижностью. Данным понятием называется способность такого раствора заполнять форму, в которую он помещен. Подвижность является параметром удобоукладываемости бетона, которая определяется опытным путем исходя из степени осадки конуса. Для этого бетонный раствор заливается в форме конуса. Его высота должна соответствовать 30 см. После осадки конуса определяется разница между первоначальной высотой и окончательной. Если бетон осел на 5 см и менее, то такая смесь считается жесткой. Раствор с осадком 6-12 см является пластичным. Бетонные смеси по степени подвижности делятся на классы:
- П1 – малоподвижные
- П2 – подвижные. Конус такого бетона осаживается на 5-10 см.
- П3 – сильноподвижные. Осадка конуса таких веществ варьируется в пределах 10-15 см.
- П4 – литые. Конус таких бетонов уменьшается на 15-20 см.
- П5 – текучие. Осадка конуса этих смесей равняется 21 см и более.
На практике потребители используют те бетонные смеси, подвижность которых достаточна для выполнения необходимой задачи. Наибольшей востребованностью обладает бетон класса П3, так как он достаточно подвижен, но не излишне текуч. Такая бетонная смесь быстро занимает свободное пространство и принимает необходимую форму. Для повышения подвижности растворов используются специальные пластификаторы. Добавление воды вместо таких веществ может сильно ухудшить качество смеси.
Класс бетона на растяжение при изгибе
Бетон – материал универсального назначения. Он используется не только для создания конструкций с прямыми формами, но и для изготовления бетонных изделий с изогнутой формой.
Важной характеристикой смесей подобного назначения выступает их класс на растяжение при изгибе. Данный параметр важен также для дорожного бетона. Он обозначается в маркировке числовым показателем после аббревиатуры «Btb» и исчисляется в Мпа. По данному критерию выделяют классы
Класс бетона по водонепроницаемости
С повышением класса бетона увеличивается его степень устойчивости к влаге. Водонепроницаемость таких смесей обозначается цифровым значением после буквы «W». Соответствие класса бетона и степени его водонепроницаемости отражено в таблице:
Класс бетонной смеси | Водонепроницаемость |
В-7,5 | W2 |
В-12,5 | W2 |
В-15 | W4 |
В-20 | W4 |
В-22,5 | W6 |
В-25 | W8 |
В-30 | W10 |
В-35 | W8-W14 |
В-40 | W10-W16 |
В-45 | W12-W18 |
Как и степень морозостойкости, водонепроницаемость таких составов может быть увеличена благодаря использованию специальных добавок.
Как определяется класс бетона?
Современное разнообразие видов бетонов осложняет выбор потребителей. Порой у них возникает необходимость определения класса бетонной смеси. Это необходимо для уточнения его важных характеристик: прочности, морозостойкости, влагонепроницаемости, растяжимости. Определение класса бетона осуществляется разными методами. Для этого может использоваться специализированное оборудование, например, ультразвуковые приспособления, склерометры, а также простой инвентарь – молоток и зубило. Для подобного исследования бетон смешивается в смесителе и заливается в куб определенного размера. После его застывания, которое заканчивается на 28 день, он отправляется в специальную лабораторию для испытаний.
Соответствие класса бетона (В) и марки (М) и их определение
Прочность бетона на сжатие — это основной показатель, которым характеризуют бетон. В настоящее время, встречаются две системы выражения данного показателя, а именно:
Класс бетона, B — это так называемая кубиковая прочность (т.е. сжимаемый образец в форме куба) показывающая выдерживаемое давление в МПа, с долей вероятности разрушения не более 5 единиц из 100 испытуемых образцов. Обозначается латинской буквой B и числом показывающим прочность в МПа. Согласно СНиП 2.03.01-84 «Бетонные и железобетонные конструкции».
Марка бетона, M — это предел прочности бетона на сжатие, кгс/см2. Обозначается латинской буквой М и числами от 50 до 1000. Максимальное допустимое отклонение прочности бетона 13,5%.
| Соответствие марки бетона (М) классу (В) и прочности на сжатие | |||
|---|---|---|---|
| Марка бетона, М | Класс бетона, B | Прочность, МПа | Прочность, кг/см2 |
| М50 | B3.5 | 4.5 | 45.8 |
| М75 | B5 | 6.42 | 65.5 |
| М100 | B7,5 | 9.63 | 98.1 |
| — | B10 | 12.84 | 130.9 |
| М150 | В12,5 | 16.05 | 163.7 |
| М200 | В15 | 19.26 | 196.4 |
| М250 | В20 | 25. 69 |
261.8 |
| М300 | В22,5 | 28.9 | 294.6 |
| — | В25 | 32.11 | 327.3 |
| М350 | В27,5 | 35.32 | 360 |
| М400 | В30 | 38.35 | 392.8 |
| М450 | В35 | 44.95 | 458.2 |
| М500 | В40 | 51.37 | 523.7 |
| М600 | В45 | 57.8 | 589.2 |
| М700 | В50 | 64.2 | 654.6 |
| М750 | В55 | 71.64 | 720.1 |
| М800 | В60 | 77.06 | 785.5 |
| М900 | В65 / B70 | ||
| М1000 | В75 / B80 | ||
Определение Марки и Класса бетона
Марка бетона и класс определяются спустя 28 дней со дня заливки, при нормальных условиях, или расчет ведется с учетом коэффициента.
Определение прочности бетона по Шору склерометром (молотком Шмидта)
Одним из наиболее распространенных и эффективных способов быстрого измерения прочности бетона на сжатие или его марку, является измерение склерометром, или как его еще называют, молоток Шмидта. Контроль прочности бетона таким методом определяется по ГОСТ 22690-88 «Бетоны определение прочности механическими методами неразрушающего
Принцип действия молотка Шмидта основан на измерении прочности бетона методом упругого отскока. Боек бъется о поверхность бетона и отскакивает. Боек устанавлвает указатель на шкале склерометра на максимальную высоту отскока. Таким образом, сняв несколько проб, вычисляется средний показатель, определяющий марку бетона.
К сожалению, данный метод не дает точных показаний так как на высоту отскока бойка влияют и прочие факторы такие как шероховатость поверхности, толщина испытуемого образца, методов уплотнения бетона при его заливке, и соответвенное его общая структура и прочие факторы.
Так что погрешность в показаниях склероскопу (склерометру) практически неизбежна, но, к счастью, она очень мала.
Приблизительное соответствие высоты упругого отскока по показаниям шкалы молотка Шмидта (склерометра) классу бетона (B) и его марке (M) приведены в следующей таблице:
| Соответствие Марки и Класса бетона показаниям шкалы склерометра (молотка Шмидта) по направлению удара в соответствии с графиком тарировочной кривой | ||||
|---|---|---|---|---|
| Марка бетона, М | Класс бетона, B | Вертикально сверху, ед | Горизонтально, ед. | Вертикально снизу, ед |
| М100 | B7,5 | 10 | 13 | 20 |
| — | B10 | 12 | 18 | 23 |
| М150 | B12,5 | 20 | 24 | 28 |
| М200 | В15 | 24 | 28 | 32 |
| М250 | В20 | 30 | 34 | 38 |
| М300 | В22,5 | 34 | 37 | 41 |
| М350 | В27,5 | 38 | 41 | 45 |
| М400 | В30 | 41 | 43 | 47 |
| М450 | В35 | 44 | 47 | 50 |
| М500 | В40 | 47 | 49 | 52 |
| М600 | В45 | 49 | 52 | 55 |
класс и марка по пределу прочности (таблица) – DIYb. ru
ruКогда перед человеком возникает вопрос о покупке бетонной смеси или готового изделия, то в первую очередь он задумывается о качестве продукции, ведь это напрямую связано с безопасностью строительного сооружения.
Определение понятия прочности бетона: марка и класс
Основополагающей характеристикой бетона является его показатель прочности, который выражается в виде класса и марки.
Для выполнения необходимых задач в строительстве пользуются соответствующими классами. Так, для гидросооружений нужен один класс, а при бетонировании фундамента под одноэтажный дом – другой.
Марка бетона «М» выражает усреднённые значения прочности, единицы измерения – кгс/см2, класс бетона обозначается литерой «В» и выражается в МПа. Разница между этими двумя понятиями выражается не только в виде буквы и единицы измерения.
Главное отличие заключается в том, что марка указывает на среднюю величину предела прочности, а класс – на точные значения, расхождение составляет меньше 5%.
Для сложных расчётов используют класс бетона, т. к. с применением марки возникает риск ошибки, при котором настоящие показатели окажутся меньше расчётных. Например, в характеристиках указывается М100 и В7,5. Расшифровывается это так: точное усилие, необходимое для разрушения, составит 7,5 МПа, а обобщенная нагрузка равна 100 кгс/см2, т. е. фактически эта цифра может быть и 105, и 103,6, и 93, и 97,2 и пр.
Класс и марка бетона по прочности на сжатие по ГОСТ

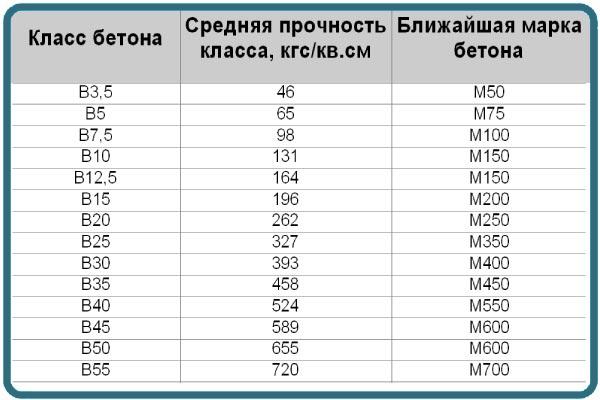

Таблица 1 – Сравнительная характеристика бетонов разных классов и марок
Документы, которые применяются при определении прочности
Требуемая прочность жёстко регулируется. Есть в наличии несколько основных документов для вычисления этой характеристики:
- ГОСТ 10180-2012 – применяется для образцов из готовой бетонной смеси;
- ГОСТ 28570-2019 – рассчитан для бетонных образцов;
- ГОСТ 22690-2015 – для крупных сооружений без создания проб-образцов.
Способы определения прочности: испытание бетона на сжатие
Существует два метода:
- разрушающий;
- неразрушающий.
При первом способе измеряют минимальные усилия, приложенные для поломки кубов и цилиндров, которые вырезают, выпиливают или выбуривают из целых изделий. Скорость увеличения силы нагрузки при этом постоянна. После выполнения испытания вычисляется итоговое значение таких усилий.
При втором способе нахождения требуемого показателя воздействуют механически на заданное место (удар, отрыв, скол, вдавливание, отрыв со скалыванием, упругий отскок). Точка приложения прибора не должна быть на краю или напротив арматуры. Далее находят результат по выраженной градации.
Рассчитывать на полную правдивость не стоит, имеется погрешность до 10 % для каждого из видов проверок.
Как выбирают образцы при разрушающем методе
- Пробы из бетонной смеси.
Для испытаний приготавливают образцы кубической и цилиндрической формы. Эталонным считается куб с длинной грани 150 мм.
- Все экземпляры создают в специальных формах, перед использованием конструкции смазывают маслом. Далее наполнят её бетонной смесью и уплотняют.
- Утрамбовывают при помощи штыкования стальным стержнем, виброплощадки или глубинного вибратора.
- Через сутки все затвердевшие образцы достают и размещают в боксе с нормальными условиями (влажность – 95%, температура – +20 °С). Иногда заготовки размещают в водной среде или в автоклаве.
Далее наполнят её бетонной смесью и уплотняют.- Образцы из готовых бетонных изделий.
Экземпляры для проверки прочности получают методом вырубки, выпиливания или выбуривания из целых изделий. В месте отбора не должно быть арматуры в точке, где извлечение не понесёт за собой снижение несущей способности. Пробы делают вдали от стыков и края изделия. Образцы извлекают из средней части пробы как на рисунке.
Предварительная подготовка к испытаниям
Прежде чем приступить непосредственно к испытаниям, все образцы измеряют и осматривают – нет ли трещин, сколов, рытвин. Если имеются скалывания более 10 мм, рытвины диаметром 10 мм и более и глубиной от 5 мм, образцы выбраковывают.
Также производят обмеры на наличие линейной погрешности, несоответствие перпендикулярности близлежащих граней, смещения от прямолинейности и плоскостности. Если обнаружены такие недочёты, грани и плоскости подвергают шлифованию или выравнивают быстротвердеющим веществом толщиной не больше 5 мм.
Как образцы бетона проходят испытания
Все приготовленные образцы одной группы испытывают на прочность в течение одного часа. Силовое нагружение производят не прерываясь, с постоянной скоростью увеличения нагрузки до разрушения. При этом, время от начала нагружения до его окончания – не меньше 30 с.
Во время проверки пользуются специальными строительными стендами:
- образцы кладут на нижнюю плиту пресса по центру;
- после совмещают верхнюю плиту и экземпляр, чтобы они находились плотно друг к другу;
- далее подают силовую нагрузку со скоростью 0,6±0,2 МПа/с.
Расчёты испытаний: формула
Прочность бетона на сжатие (R, МПа) считают с погрешностью до 0,1 МПа по формуле:
Обозначения:- F – максимальная сила, Н;
- A – площадь грани под нагрузкой, мм;
- α – масштабный коэффициент, который приводит прочность к эталонной;
- KW – коэффициент, необходимый для ячеистого бетона, учитывающий влажность образцов.
Коэффициенты высчитывались экспериментально и представлены в таблице 2.
Таблица 2 – Масштабный коэффициент α
KW = 1, исключение – ячеистый бетон, его можно найти в таблице ГОСТа 10180.
Показатель прочности бетона рассчитывают как среднее арифметическое от прочности всех образцов, участвовавших в проверке: если образцов 3, то среднее арифметическое значение двух образцов с высшей прочностью.
Показатель прочности на сжатие – это такой показатель, который невозможно подделать. Проверку этой характеристики выполняют только аккредитованные лаборатории и строительные организации, которые сами подвергаются неоднократным проверкам – у них есть лицензии, подтверждающие право на выполнение тех или иных работ.
The following two tabs change content below.О себе: Специалист широкого профиля. Опыт работы редактором и автором статей в должности журналиста более 12 лет. Закончил филологический факультет Белорусский государственного университета (Отделение русского языка и литературы) и получил диплом по специальности «Филология.
Преподаватель русского языка и литературы».
Прочность бетона (понятие и определение по действующим нормам)
Основные термины
Согласно СП 63.13330.2018 Бетонные и железобетонные конструкции. Основные положения. СНиП 52-01-2003 существуют следующие виды показателей прочности бетона:
- Класс бетона по прочности на сжатие
- Класс бетона по прочности на осевое растяжение
Класс бетона по прочности на сжатие (В) — это значению кубиковой прочности бетона на сжатие, МПа, с обеспеченностью 0,95 (нормативная кубиковая прочность) [п.6.1.3 СП 63.13330.2018].
Класс бетона по прочности на сжатие (В) — определяется гарантированным сопротивлением сжатию, МПа, эталонного образца-куба, испытанного согласно требованиям государственных стандартов, со статической обеспеченностью 0,95 или ее гарантированной доверительной вероятностью 95% (не менее 95% испытанных образцов имеют прочность не ниже В) [Голышев А.
Б. Проектирование железобетонных конструкций: Справочное пособие. 1990 г.].
Класс бетона по прочности на сжатие является основной характеристикой бетона и должен указываться в проектах во всех случаях [Голышев А.Б. Проектирование железобетонных конструкций: Справочное пособие. 1990 г.].
Разница между классом и маркой бетона состоит в обеспеченности принятого сопротивления: для марки эта обеспеченность составляет 0,5 [Голышев А.Б. Проектирование железобетонных конструкций: Справочное пособие. 1990 г.].
Класс бетона по прочности на осевое растяжение (Bt) — это значению прочности бетона на осевое растяжение, МПа, с обеспеченностью 0,95 (нормативная прочность бетона) [п.6.1.3 СП 63.13330.2018].
Допускается принимать иное значение обеспеченности прочности бетона на сжатие и осевое растяжение в соответствии с нормативными документами для отдельных специальных видов сооружений.
Проектный возраст бетона — это возраст, в котором бетон должен приобрести все нормируемые для него показатели качества, назначают при проектировании, исходя из возможных реальных сроков загружения конструкций проектными нагрузками, с учетом способа возведения конструкций и условий твердения бетона.
При отсутствии этих данных класс бетона устанавливают в проектном возрасте 28 сут [п.6.1.5 СП 63.13330.2018].
Нормируемая прочность бетона — это прочность бетона в проектном возрасте или ее доля в промежуточном возрасте, установленная в нормативном или техническом документе, по которому изготавливают БСГ или конструкцию [п.3.1.1 ГОСТ 18105].
БСГ — это бетонная смесь, готоая к применению
Требуемая прочность бетона — минимально допустимое среднее значение прочности бетона в контролируемых партиях БСГ или конструкций, соответствующее нормируемой прочности бетона при ее фактической однородности [п.3.1.2 ГОСТ 18105].
Фактический класс бетона по прочности -значение класса бетона по прочности монолитных конструкций, рассчитанное по результатам определения фактической прочности бетона и ее однородности в контролируемой партии [п.3.1.3 ГОСТ 18105].
Фактическая прочность бетона — среднее значение прочности бетона в партиях БСГ или конструкций, рассчитанное по результатам ее определения в контролируемой партии [п.
3.1.4 ГОСТ 18105].
Разрушающие методы определения прочности бетона — это методы определения прочности бетона по контрольным образцам, изготовленным из бетонной смеси по ГОСТ 10180 или отобранным из конструкций по ГОСТ 28570 [п.3.1.18 ГОСТ 18105].
Прямые неразрушающие методы определения прочности бетона — это методы определения прочности бетона по «отрыву со скалыванием» и «скалыванию ребра» по ГОСТ 22690 [п.3.1.19 ГОСТ 18105].
Косвенные неразрушающие методы определения прочности бетона — это методы определение прочности бетона по предварительно установленным градуировочным зависимостям между прочностью бетона, определенной одним из разрушающих или прямых неразрушающих методов, и косвенными характеристиками прочности, определяемыми по ГОСТ 22690 и ГОСТ 17624 [п.3.1.20 ГОСТ 18105].
Определение прочности бетона
Согласно п.5.5.5 СП 70.13330.2012 контроль прочности бетона монолитных конструкций в промежуточном и проектном возрасте следует проводить статистическими методами по ГОСТ 18105, ГОСТ 31914, применяя неразрушающие методы определения прочности бетона по ГОСТ 17624 и ГОСТ 22690 или разрушающий метод по ГОСТ 28570 при сплошном контроле прочности (каждой конструкции).
Примечание — Применение нестатистических методов контроля, а также методов определения прочности бетона по контрольным образцам, изготовленным у места бетонирования конструкций, допускается только в исключительных случаях, предусмотренных в ГОСТ 18105 и ГОСТ 31914.
Бетон для фундамента. Минимальный класс и марка по СП (СНиП)
Согласно п.4.20 СП 22.13330.2016 «Основания зданий и сооружений. Актуализированная редакция СНиП 2.02.01-83*» при проектировании фундаментов и конструкций подземных сооружений из монолитного, сборного бетона или железобетона следует руководствоваться СП 63.13330, СП 15.13330, СП 28.13330, СП 70.13330, СП 71.13330.Согласно п.6.1.3 СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения. СНиП 52-01-2003»:
- Класс бетона по прочности на сжатие В назначают для всех видов бетонов и конструкций.
- Марку бетона по морозостойкости F назначают для бетона конструкций, подвергающихся воздействию переменного замораживания и оттаивания, и устанавливают по первому базовому методу и по второму базовому методу в соответствии с действующими стандартами.
- Марку бетона по водонепроницаемости W назначают для конструкций, к которым предъявляют требования по ограничению водопроницаемости.
Класс бетона по прочности на сжатие
В соответствии с п.6.1.6 СП 63.13330.2018 для железобетонных конструкций следует применять класс бетона по прочности на сжатие не ниже В15.
Примечание: класс бетона по прочности на сжатие В15, соответствует марке М200.
Конвертер бетона по прочности из класса В в марку М
Марка бетона по морозостойкости
В соответствии с п.6.1.8 СП 63.13330.2018 марку бетона по морозостойкости следует назначать в зависимости от условий работы конструкций в среде знакопеременных температур в соответствии с СП 28.13330.
Требования к марке по морозостойкости приведены в таблице Ж.1 СП 28.13330.2017 «Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85».
Таблица Ж.1 СП 28.13330.
2017 — Требования к морозостойкости бетона конструкций, работающих в условиях знакопеременных температур (таблица отредактирована порталом buildingclub.ru и оставлены только строки с требованиями к морозостойкости бетона для фундаментов).
Условия работы конструкций | Марка бетона по морозостойкости 1), не ниже | |
Характеристика режима | Расчетная зимняя температура наружного воздуха, °С | |
2 Одноразовое, в течение года, воздействие температуры, °С, в водонасыщенном состоянии (например, конструкции, находящиеся в грунте или под водой) | Ниже -40 | F1 200 |
Ниже -20 до -40 включ. | F1 150 | |
Ниже -5 до -20 включ. | F1 100 | |
-5 и выше | F1 75 | |
Примечания
| ||
13330; при воздействии минерализованной воды (в том числе морской воды) — по настоящему своду правил.Температуру наиболее холодной пятидневки, обеспеченностью 0,92, можно узнать по столбцу 5 таблицы 3.1 СП 131.13330.2018 «СНиП 23-01-99* Строительная климатология».
Например для городов: Москва -25оС; Санкт-Петербург -24оС; Нижний Новгород -30оС; Краснодар -14оС; Архангельск -33оС; Астрахань -21оС; Пермь -35оС; Иркутск -33оС; Сочи -2оС.
Марка бетона по водонепроницаемости
Согласно п.6.1.9 марку бетона по водонепроницаемости следует назначать в зависимости от условий эксплуатации и уровня воздействия агрессивных сред на бетон конструкций в соответствии с СП 28.13330.
Требования к марке по водонепроницаемости приведены в таблице Ж.
4 СП 28.13330.2017.
Таблица Ж.4 СП 28.13330.2017 — Требования к железобетонным конструкциям при воздействии агрессивных жидких сред (таблица отредактирована порталом buildingclub.ru и оставлены только строки с требованиями к водонепроницаемости бетона для фундаментов).
Группа арма- | Класс арматуры | Марка бетона по водонепроницаемости | ||
слабо- | средне- | сильно- | ||
Конструкции без предварительного напряжения | ||||
I | А240, | W4 | W6 | W8 |
III | Арматура композитная полимерная | марка бетона по водонепроницаемости не нормируются | ||
Вывод:
- Минимальный класс бетона по прочности на сжатие — B15
- Минимальная марка бетона по морозостойкости F75 (зависит от климата)
- Минимальная марка бетона по водонепроницаемости W4 (зависит от требований к водонепроницаемости и агрессивности грунтовых вод)
Например минимальный класс и марка бетона для Нижнего Новгорода (без особых требований к водонепроницаемости) составляет: Бетон В15 F150 W4
Основные термины, которые использовались в статье:
- Класс бетона по прочности на сжатие В соответствует значению кубиковой прочности бетона на сжатие, МПа, с обеспеченностью 0,95 (нормативная кубиковая прочность) (п. 6.1.3 СП 63.13330.2018).
- Марка бетона по морозостойкости F соответствует числу циклов замораживания и оттаивания, при которых характеристики бетона обеспечиваются в нормируемых пределах (п.6.1.3 СП 63.13330.2018).
- Марка бетона по водонепроницаемости W соответствует максимальному значению давления воды, МПа·10-1 , выдерживаемому бетонным образцом при испытании.
6.1.3 СП 63.13330.2018).Уход за бетоном по действующим сводам правил
Защитный слой бетона для арматуры по СП 63.13330
Машины для испытания бетона на сжатие | Испытание на прочность
Gilson упрощает создание машины для сжатия бетона, которая наилучшим образом соответствует вашим требованиям к испытаниям на сжатие. Каждая серия отвечает различным потребностям в емкости и предлагает уникальные функции.
Не уверен, какую компрессорную машину выбрать, см. Сравнительную таблицу ниже.
Подробнее …
youtube.com/embed/-WkOxkAp0HY?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Щелкните сравнительную таблицу выше, чтобы увеличить, распечатать или загрузить.
Для получения дополнительной помощи в выборе подходящей машины для ваших нужд прочтите наш блог «Руководство по выбору правильной машины для испытаний на сжатие».
Наши стандартные силовые рамы доступны в конфигурациях для испытаний различных размеров и типов образцов прочности бетона и могут быть оснащены высокоточными и простыми в эксплуатации электронными контроллерами Pro или Pro-Plus. Оба превышают отраслевые стандарты точности.
Грузоподъемность рамы находится в диапазоне от 250 000 до 500 000 фунтов-силы (1112–2 224 кН) для наших стандартных серий 250, 300, 400 и 500, или мы можем помочь вам спроектировать индивидуальную компрессионную машину с грузоподъемностью от 1 000 000 фунтов (4 448 кН) до испытать широкий диапазон типов и размеров бетонных образцов.Каждая рама может быть оснащена несколькими приспособлениями для испытаний различных типов образцов бетона.
Наши рамы превышают рекомендации Американского института бетона (ACI) по жесткости со сплошными стальными траверсами от 3 до 6 дюймов (76–152 мм).
Щелкните здесь, чтобы увидеть различия между контроллерами Pro и Pro-Plus.
- Pro Controllers одновременно отображают динамическую нагрузку и скорость нагрузки во время тестирования с точностью до ± 0,5%. Пиковая нагрузка и средняя скорость нагрузки показаны в конце теста.В памяти можно сохранить до 600 тестов для последующей загрузки на ПК или последовательный принтер.
- Контроллеры Pro Plus отображают нагрузку, скорость нагрузки и напряжение во время испытания и окончательную нагрузку, среднюю скорость нагрузки и пиковое напряжение в конце. Результаты испытаний автоматически сохраняются для документации на бумажном носителе, а Pro-Plus выполняет график зависимости нагрузки от времени по оси X-Y в реальном времени. Pro-Plus предлагает опции для отправки данных на принтер для построения графиков и отчетов. В памяти можно сохранить до 500 тестов и распечатать их в формате электронной таблицы.
В памяти можно сохранить до 500 тестов и распечатать их в формате электронной таблицы.
| Каковы предварительные условия для использования материалов OpenCourseWare @ UTM? |
| UTM OpenCourseWare не является инициативой дистанционного обучения, кредитования или присвоения степеней, нет предварительных условий для использования материалов UTM OpenCourseWare. |
| Могу ли я получить сертификат по окончании этих курсов? |
| Нет.UTM OpenCourseWare — это публикация материалов курса, которые поддерживают динамическое взаимодействие в классе с образованием UTM; это не инициатива по присуждению ученых степеней или кредитов. |
| Утверждает ли UTM или признает отдельных лиц, организации или учреждения, которые предлагают преподавать курсы UTM или обучать студентов на основе материалов UTM? |
Нет. UTM не имеет отношения, не предоставляет никаких специальных разрешений, а также не одобряет, не одобряет и не сертифицирует любые организации, учителей, наставников или других поставщиков услуг, которые используют образовательные материалы, доступные на сайте UTM OpenCourseWaresite, в связи с их услугами.За исключением студентов, допущенных к UTM и зачисленных в Институт, UTM не разрешает предоставление какой-либо степени, сертификата или другого признания для участия или завершения любого курса обучения на основе опубликованных материалов курса UTM или с их использованием. |
| Могу ли я перевести материалы UTM OpenCourseWare на неанглийские языки? |
| Да. Однако любые материалы UTM OpenCourseWare, переведенные на другие языки с оригинального английского, должны сопровождаться следующим отказом от ответственности: «Эти материалы курса UTM OpenCourseWare были переведены на [ВАШ ЯЗЫК] [ВАШИМ УЧРЕЖДЕНИЕМ].Авторы факультета UTM, UTM или UTM OpenCourseWare не проверяли и не утверждали эти переводы, и UTM и UTM OpenCourseWare не делает никаких заявлений и не дает никаких гарантий относительно переведенных материалов, явных или подразумеваемых, включая, помимо прочего, гарантии товарной пригодности и пригодности. |
| Как мне связаться с конкретным членом факультета UTM? |
| UTM OpenCourseWare предназначен для публикации материалов курса UTM, а не для интерактивного взаимодействия с преподавателями UTM. UTM OpenCourseWare не предлагает пользователям возможность прямого контакта с преподавателями UTM. Он обеспечивает содержание образования UTM, но не заменяет его.Запросы, относящиеся к материалам конкретных курсов, будут отправлены на рассмотрение преподавателям UTM, связанным с этим курсом. Однако из-за огромного количества полученных по электронной почте запросов маловероятно, что он или она сможет ответить лично. |
| Как приписать заметку курса Creative Commons от ocw @ utm |
| Чтобы вернуть атрибуцию UTM, используйте следующий метод: Это примечание к курсу « Название примечания к курсу » защищено авторскими правами (c) « Имя автора » и доступно на условиях «Attribution-Noncommercial-Share Alike 3.0 лицензий » |
для конкретной цели, ненарушения или отсутствия ошибок, независимо от того, обнаружимы они или нет. UTM OpenCourseWare не несет ответственности за неточности в переводе. За любые неточности или другие дефекты, содержащиеся в этом материале из-за неточностей языкового перевода, несет исключительную ответственность [ВАШЕ УЧРЕЖДЕНИЕ], а не UTM OpenCourseWare.»Важность водоцементного отношения в конструкции бетонной смеси для столешниц —
Основные ингредиенты в бетоне
Три простых ингредиента могут быть смешаны и дозированы различными способами для изготовления бетона, и соотношение воды и цемента особенно важно.
Важность воды
В бетоне наиболее существенным фактором, влияющим на большинство или всех свойств бетона, является количество воды, используемой в смеси.
При проектировании бетонной смеси отношение количества воды к количеству используемого цемента (как по весу) называется отношением воды к цементу (в / ц).
Эти два ингредиента несут ответственность за то, чтобы связать все вместе.
Отношение воды к цементу в значительной степени определяет прочность и долговечность бетона при правильном отверждении. Соотношение воды и цемента относится к соотношению веса воды и цемента, используемых в бетонной смеси. Соотношение воды и цемента 0,4 означает, что на каждые 100 фунтов цемента , использованного в бетоне, добавляется 40 фунтов воды .
Типичное соотношение воды и цемента в бетонных смесях
Типичное соотношение воды и газа:
- Нормальный для обычного бетона (тротуары и проезды): от 0,6 до 0,7
- Указывается, если требуется бетон более высокого качества: 0,4
Практический диапазон соотношения вода / цемент составляет примерно от 0,3 до 0,8.
- Коэффициент 0,3 очень жесткий (если не используются суперпластификаторы).
- Коэффициент 0,8 делает бетон влажным и довольно непрочным.
Типичные значения прочности на сжатие при правильном отверждении бетона:
- Соотношение 0,4 в / ц -> 5600 фунтов на кв. Дюйм
- 0,8 Вт / ц -> 2000 фунтов на кв. Дюйм.
Mix Design для бетонных столешниц
Бетонные столешницы, раковины, противопожарные элементы и мебель требуют значительно более высокого качества бетона, чем тротуары или даже фундаменты, как с точки зрения производительности, так и с точки зрения эстетики. Один из ключей к лучшему дизайну бетонной смеси для столешницы — поддерживать очень низкое водоцементное соотношение.Обычно мастера по изготовлению бетонных столешниц используют соотношение в / к около 0,32%. Дизайн смеси CCI с нуля придерживается этого принципа.
Последствия колебаний водоцементного отношения
Самый простой способ подумать о соотношении вода / цемент — это подумать, что чем больше воды в бетонной смеси, тем более разбавленным будет цементное тесто. Это влияет не только на прочность на сжатие, но также на прочность на разрыв и изгиб, пористость, усадку и цвет.
Прочность снижается в основном из-за того, что при добавлении большего количества воды получается более слабая разбавленная паста. Думайте об этом как о чрезмерном разбавлении виноградного Kool-Aid. Чем больше воды вы добавите, тем слабее Kool-Aid.
Если говорить более технически, большее количество воды приводит к большему расстоянию между частицами цемента. По мере роста кристаллов они слишком далеко друг от друга, чтобы соединиться вместе и образовать прочные связи.
Проблемы, вызванные высоким соотношением воды и цемента
Бетон с более высоким соотношением вода / цемент также более подвержен растрескиванию и усадке.Усадка приводит к микротрещинам, которые являются слабыми зонами. После того, как свежий бетон уложен, излишки воды выдавливаются из пасты за счет веса заполнителя и самого цементного теста. При большом избытке воды она выливается на поверхность. Микроканалы и проходы, созданные внутри бетона, позволяющие воде течь, становятся слабыми зонами и микротрещинами.
