Клапан электромагнитный паровой: Клапан электромагнитный паровой Ду 25

Клапан соленоидный DN15 паровой SL55951

Клапан электромагнитный соленоидный SMART SL55951 Ду15 G1/2″ — это нормально закрытый соленоид, предназначенный для воды, воздуха и других рабочих сред, не агрессивных к материалам клапана. Корпус клапана выполнен из латуни (методом отливки), материал уплотнения поршня PTFE.

Диапазон температур рабочей среды, которую можно пропускать через клапан +80…+185 градусов Цельсия. Максимальное давление на корпус 10 бар, перепад от 0 до 8 бар избыточного давления. Данные клапаны обычно устанавливают на паропроводах, бензопроводах, на линиях подачи перегретой воды, масла или другого теплоносителя.

По выбору клиента клапан Ду15 SMART SL55951 комплектуется катушкой заданного вольтажа 24В постоянного тока или 220В переменного тока. Стоимость катушки и DIN коннектора входит в стоимость клапана. Класс защиты катушек IP65.

Принцип работы нормально закрытого электромагнитного клапана прямого действия: поршень (запорный механизм) клапана прижат пружиной. При подаче тока на электромагнитную катушку поршень поднимается вслед за плунжером, который втягивается наверх благодаря наличию магнитного поля в штоке. Клапан открывается и рабочая среда проходит далее по трубопроводу. Клапан находится в открытом положении до того момента, пока не будет убрано напряжение с катушки, после чего он снова закроется.

Основные меры предосторожности при установке и работе с электромагнитным клапаном Ду15 мм SL55951:

1) Данная запорная арматура однонаправленного действия. Запрещено подавать рабочую среду в направлении противоположном указанному на корпусе, это может привести к выходу поршня из строя.

2) Данный соленоидный клапан прямого действия, монтаж возможен как в вертикальном, так и в горизонтальном положении. Но из техники безопасности лучше использовать клапан строго горизонтально (катушкой вверх), при несоблюдении данного условия клапан может не открыться или не закрыться.

В наличии так же есть запасные поршни, катушки, таймеры, регуляторы тока клапана.

Технический паспорт на клапан по ссылке: Технический паспорт SL5595 DN15-50.

Клапан соленоидный, клапан подачи пара, паровой клапан , прочие клапана

Название:

Артикул:

Текст:

Выберите категорию:
Все PRIMUS запасные части ELECTROLUX запасные части FAGOR запасные части DANUBE запасные части IMESA запасные части IPSO запасные части ТЭН для профессионального оборудования » ТЭН для профессиональной стиральной машины » ТЭН Нагревательный элемент для сушильной машины » ТЭН для гладильного катка и каландра » ТЭН для оборудования Химчистки и ВТО ТЭН для полупрофессионального и бытового оборудования Клапан » Клапан сливной на стиральные машины » Клапан наливной для стиральной машины » Клапан соленоидный, клапан подачи пара, паровой клапан , прочие клапана » Клапан аварийный , клапан предохранительный » Клапан на машины химчистки Уплотнение, манжета » Уплотнение, манжета, прокладка стекла люка в стиральной машине , в сушильной машине.

» Уплотнение , прокладка для ТЭНов и нагревательных устройств » Уплотнения для оборудования Химчистки Амортизатор Подшипник, сальник, опорный узел, ролик, ступица, барабан, редуктор для прачечного оборудования. » Подшипники применяемые в прачечном оборудовании. Шланги. Паровой шланг. Шланг подачи пара. Наливная гофра. Сливная гофра. Электронные и электротехнические компоненты, электродвигатели, датчик. Ремни и резинотехнические изделия Люк Дверь Стекло Петля Ручка люка Одежда. Чехол. Изделия из ткани для катков и финишного оборудования. Гладильный ремень. Обмотка вала » Верхний чехол, одежда для гладильного стола, парового пресса, пароманекена. » Верхний чехол, Номекс на гладильный каток, одежда. » Гладильный ремень на каландр, гладильная лента на каток, подающая лента . Прочее Утюг паровой , помпа для растворителя, вакуумный насос и аксессуары для Химчистки » Паровой утюг.
Запчасти и аксессуары для Паровых Утюгов . » Помпа, насос для растворителя, запасные части. Оборудование » IMESA Прачечное оборудование. » Высокоскоростные стиральные машины » Профессиональные сушильные машины Запчасти для химчисток

Производитель:
ВсеBATTISTELLABOWECAMPTELCEMEDANUBEDGIRBAUDue effeElectroluxFAGORFIRBIMATICGHIDINIGIRBAUGMPGRANDIMPIANTIIMESAIPSOItalCleanKOMYALAVAMACMade ItalyMIELEPolandPRIMUSRENZACCIRotondiSIDI PONYSKFSPEED QUEENUNIMACUNIONVEITworm reducerXXLВМЗСocchi

Новинка:
Вседанет

Спецпредложение:
Вседанет

Результатов на странице: 5203550658095

Найти

DN15 G1/2″ клапан электромагнитный SMART SL55951 WAERVALVE ⋆ ОВЕН-Уфа

Нормально-закрытый «НЗ» клапан электромагнитный для пара SMART, серии SL5595 в латунном корпусе с присоединительной резьбой G 1/2″ дюйма, используется в промышленности для дистанционного управления движением среды в паропроводах, парогенераторах, в системах горячего водоснабжения и отопления. В частности (домашнем) сегменте для удаленного управления движением среды в котлах, бойлерах. Применяются для таких сред как вода, пар, пароводяная смесь, воздуха, масло, антифризы, спирты, растворители, нефтепродукты  с вязкостью не более 20 сСТ. Уплотнительное кольцо на поршне клапана выполнено из материала TEFLON, что позволяет применять клапан со средами температурный режим которых колеблется

от -30 °С до +185 °С градусов.

Клапан электромагнитный латунный паровой SMART SL55951 DN15 mm, комплектуется соленоидными катушками серии «EL-2». На клапаны электромагнитные двухходовые 2/2 паровые, можно установить два вида катушек с напряжением: на переменный ток AC220V и постоянный ток DC24V, степень защиты IP65.

Клапан электромагнитный прямого действия SMART, «НЗ», серии SL5595, из этого следует, что он работает в системах, где не требуется присутствие постоянного давления, т.е. данный клапан можно использовать под самотеком. Максимальное рабочее давление клапана PN 10 бар, перепад давления 0-8 бар. Для данного клапана можно использовать такое понятие как клапан электромагнитный

прямого действия.

Так как у данного клапана рабочее положение является нормально-закрытым, без напряжения на электромагнитной катушке он закрыт. Поршень клапана имеет перепускной канал и выравнивающий канал. При отсутствии или присутствии давления в системе поршень и плунжер прижаты к седлу и выравнивающему каналу, усилием возвратной пружины. Так же поршень будет прижимать давление среды, равное давлению на входе в клапан, поступающее через перепускной канал в поршне, в над поршневое пространство.

При подаче напряжения на соленоидную катушку создается электромагнитное поле, в результате плунжер поднимается и открывает выравнивающий канал. В случае если в системе есть давление произойдет снижение давления в над поршневом пространстве, т.

к. выравнивающий канал больше в диаметре, чем перепускной канал. Таким образом, из-за разницы давлений поршень поднимается вверх и клапан открывается. Если в системе нет давления, поршень потянет в верхнее положение якорь, который закреплен на плунжере с помощью стопора. Электромагнитный клапан будет находиться в открытом состоянии до снятия напряжения с электромагнитной катушки.

Клапаны латунные паровые SMART, серии SL5595 однонаправленные и соответственно должны быть установлены по направлению движения среды. Для соблюдения этих условий на корпусе клапана имеется указатель в виде стрелки или надписи «IN» — вход или «OUT» — выход. Клапан монтируется на горизонтальный участок трубопровода, катушка клапана должна быть направленна вверх.

DN15 G1/2″ клапан электромагнитный SMART SA55763 DN15 G1/2″ WATERVALVE ⋆ ОВЕН-Уфа

Нормально-закрытый «НЗ» клапан электромагнитный для пара SMART, серии SA5576 в латунном корпусе с присоединительной резьбой G 1/2″ дюйма, используется в промышленности для дистанционного управления движением среды в паропроводах, парогенераторах, в системах горячего водоснабжения и отопления. В частности (домашнем) сегменте для удаленного управления движением среды в котлах, бойлерах. Применяются для таких сред как вода, пар, пароводяная смесь, воздуха, масло, антифризы, спирты, растворители, нефтепродукты  с вязкостью не более 20 сСТ. Уплотнительное кольцо на поршне клапана выполнено из материала TEFLON, что позволяет применять клапан со средами температурный режим которых колеблется от -30 °С до +185 °С градусов.

Клапан электромагнитный паровой SMART SA55763 DN15 mm, комплектуется соленоидными катушками серии «ER». На клапаны электромагнитные двухходовые 2/2 паровые, можно установить три вида катушек с напряжением: на переменный ток AC220V; AC24V и постоянный ток DC24V, степень защиты IP65.

Клапан электромагнитный латунный SMART, «НЗ», серии SA5576 имеет пилотный принцип действия, из этого следует, что он работает в системах, где присутствует постоянное давление не менее 0,5 бар. Максимальное рабочее давление клапана PN 25 бар, перепад давления 0,5-25 бар. Для данного клапана можно использовать такое понятие как клапан электромагнитный непрямого действия. Максимальное давление для среды пар 10 бар при температуре +185°С.

Так как у данного клапана рабочее положение является нормально-закрытым, без напряжения на электромагнитной катушке он закрыт. Поршень клапана прижат к седлу усилием пружины 0,5 бар и давлением среды в над поршневом пространстве, которое поддерживается через перепускной канал в поршне и равно давлению на входе в клапан. Пилотный канал, находящийся на выходе из клапана закрыт подпружиненным плунжером и его диаметр больше диаметра перепускного канала в поршне. При подаче напряжения на соленоидную катушку создается электромагнитное поле, в результате плунжер поднимается и открывает пилотный канал. Происходит снижение давления в над поршневом пространстве. Из-за разницы давлений поршень поднимается вверх и клапан открывается. Электромагнитный клапан будет находиться в открытом состоянии до снятия напряжения с электромагнитной катушки.

Клапаны латунные паровые SMART, серии SA5576 однонаправленные и соответственно должны быть установлены по направлению движения среды. Для соблюдения этих условий на корпусе клапана имеется указатель в виде стрелки или надписи «IN» — вход или «OUT» — выход. Клапан монтируется на горизонтальный участок трубопровода, катушка клапана должна быть направленна вверх.

Клапан электромагнитный SMART Ду25 Н.З. SA55765 для пара Ру25

Клапан электромагнитный соленоидный для пара SMART SA55765 Ду25 G 1″ нормально-закрытый Ру25

Нормально закрытый соленоид, предназначенный для воды, воздуха, пара, топлива, спирта и других рабочих сред, не агрессивных к материалам клапана. Корпус клапана выполнен из латуни (методом отливки), материал уплотнения поршня PTFE.

Диапазон температур рабочей среды, которую можно пропускать через клапан +80…+185 градусов Цельсия. Максимальное давление на корпус 25 бар, перепад от 0,5 до 25 бар избыточного давления. Такие соленоидные клапаны применяют в системах с перегретой водой, паром, пароводяной смесью, топливопроводах, а так же на линиях розлива (антифриз, ацетилен, растворы, спирт).

Клапан Ду25 SMART SA55765 комплектуется катушкой заданного вольтажа (12В, 24В постоянного тока или 24В, 110В, 220В переменного тока). Стоимость катушки и DIN коннектора входит в стоимость клапана. Класс защиты катушек IP65. Так же клапан может быть укомплектован взрывозащищенными катушками AC220V или DC24V.

Технические характеристики клапана электромагнитного SMART SA55765:

  • Тип клапана: электромагнитный двухпозиционный  поршневой, с фильтром пилотного канала, для гидравлики и пневматики
  • Исполнение:  нормально-закрытый (без напряжения − закрыт)
  • Артикул:  SA55765
  • Условный диаметр: 25 мм
  • Присоединение: G 1″
  • Пропускная способность: 13,92 м3/ч при 1 бар
  • Условное давление: 25 бар
  • Перепад давления: 0,5 — 25 бар
  • Температурный диапазон применения: −10 … +185 °С
  • Температура окружающей среды: до +60 °С
  • Материалы: корпус – латунь ; шток, плунжер, пружина – нержавеющая сталь; у плотнение поршня — TEFLON ; электромагнитная катушка – медный эмаль-провод
  • Серия катушки: EU ( AC 220В; AC 24В; DC 12В; DC 24В )
  • Класс защиты: IP65
  • Габариты: 100 x 70 x 148  мм
  • Вес: 2,3 кг

Принцип работы нормально закрытого электромагнитного клапана пилотного действия достаточно прост: поршень (запорный механизм) клапана прижата пружиной с усилием 0,5 бара, а рабочая среда находится в надпоршневом пространстве. При подаче тока на электромагнитную катушку идёт открытие пилотного канала, в результате чего идёт слив рабочей среды из надпоршневого пространства, поршень из-за возникшей разницы давлений поднимается вверх и клапан открывается, рабочая среда проходит далее по трубопроводу. Клапан находится в открытом положении до того момента, пока не будет убрано напряжение с катушки, после чего он снова закроется.

Возможные варианты применения клапана электромагнитного парового:

  • Паровая гребёнка
  • Паровой коллектор
  • Обработка продуктов питания паром
  • Обработка древесины
  • Паровая котельная
  • Сбор перегретого конденсата
  • Обработка шерсти и войлока
  • Для теплообменников

Клапан электромагнитный соленоидный – устройство электромеханического принципа действия, предназначенное для регулировки, открытия и остановки потока рабочей среды в системах газо- и водоснабжения, нефтепроводах и пароконденсатных системах, на производственных линиях. Функциональные возможности тех или иных разновидностей электромагнитных клапанов позволяют применять их для автоматизации технологических и производственных процессов, для ручного и дистанционного управления движением различных рабочих сред.  Благодаря тому, что в конструкции мембранной и поршневой арматуры для управления используется особый тип индукционных электрических магнитов (или соленоидов, от англ. Solenoid) с неподвижной обмоткой, клапаны электромагнитные также носят название соленоидных. Основным исполнительным элементом такого клапана является соленоидная катушка, внутри которой установлен сердечник. Такой клапан управляется путём пропускания тока через индукционную катушку, магнитное поле которой воздействует на сердечник.

Основные рабочие положения электромагнитных клапанов SMART:

Клапаны электромагнитные по исполнениям бывают: «НЗ» – нормально закрытые клапаны, «НО» – нормально открытые клапаны и «БС» – бистабильные (импульсные) клапаны, переключающиеся с открытого на закрытое положение по управляющему импульсу. Клапан электромагнитный нормально закрытый — это магнитный клапан, в котором закрытое положение сохраняется, если напряжение на индукционную катушку не подаётся. При подаче напряжения на индукционную катушку клапан электромагнитный нормально закрытый открывается. Клапаны соленоидные с обратным алгоритмом срабатывания называют нормально открытыми. Клапан электромагнитный нормально открытый — это клапан, который при отсутствии напряжения на индукционной катушке открыт для рабочего потока. При подачи напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. В отличие от других исполнений, бистабильные электроклапаны меняют свое положение по короткому электрическому импульсу постоянного тока, из-за чего такое управление называют импульсным.

Принцип действия соленоидных клапанов:

Клапаны электромагнитные можно разделить по типу работы на устройства прямого и пилотного действия. В электромагнитных клапанах прямого действия управление перекрывающей поток мембраной осуществляется при помощи электрического сигнала и не зависит от перепада давления. Управление клапанами пилотного (или непрямого) действия происходит с помощью электрического сигнала и перепада давления рабочего потока в самом клапане.

Так же электромагнитные клапаны подразделяются на запорные (2/2 ходовые), распределяющие трехходовые (3/2 ходовые), и переключающие клапаны (2/3 ходовые).

Клапан электромагнитный SMART SA55785 DN25 G1″

Нормально-открытый «НО» клапан электромагнитный для пара SMART, серии SA5578 в латунном корпусе с присоединительной резьбой G 1″ дюйм, используется в промышленности для дистанционного управления движением среды в паропроводах, парогенераторах, в системах горячего водоснабжения и отопления. В частности (домашнем) сегменте для удаленного управления движеним среды в котлах, бойлерах. Применяются для таких сред как вода, пар, пароводяная смесь, воздуха, масло, антифризы, спирты, растворители, нефтепродукты с вязкостью не более 20 сСТ. Уплотнительное кольцо на поршне клапана выполнено из материала TEFLON, что позволяет применять клапан со средами температурный режим которых колеблется от +80 °С до +185 °С градусов.

Клапан электромагнитный паровой SMART SA55785 DN25 mm, комплектуется соленоидными катушками серии «ER». На клапаны электромагнитные двухходовые 2/2 паровые, можно установить три вида катушек с напряжением: на переменный ток AC220V; AC24V и постоянный ток DC24V, степень защиты IP65.

Клапан электромагнитный латунный SMART, «НО», серии SA5578 имеет пилотный принцип действия, из этого следует, что он работает в системах, где присутствует постоянное давление не менее 0,5 бар. Максимальное рабочее давление клапана PN 12 бар, перепад давления 0,5-8 бар. Для данного клапана можно использовать такое понятие как клапан электромагнитный непрямого действия.

Рабочее положение данного клапана является нормально-открытым, т.е. клапан открыт без подачи на электромагнитную катушку напряжения и есть минимальный перепад давления 0,5 бар. В случае, если в системе на входе в клапан будет, отсутствовать давление или оно будет менее 0,5 бар, то поршень клапана останется, прижат к седлу усилием пружины 0,5 бар. При подаче напряжения на соленоидную катушку создается электромагнитное поле, в результате плунжер опускается и закрывает пилотный канал. Диаметр пилотного канала больше чем диаметр перепускного канала в поршне. Клапан закрывается при помощи пружины и давления среды на входе в клапан, которое попадает в над поршневое пространство через перепускной канал в поршне. Электромагнитный клапан будет находиться в закрытом состоянии до снятия напряжения с электромагнитной катушки.

Клапаны латунные паровые SMART, серии SA5578 однонаправленные и соответственно должны быть установлены по направлению движения среды. Для соблюдения этих условий на корпусе клапана имеется указатель в виде стрелки или надписи «IN» — вход или «OUT» — выход. Клапан монтируется на горизонтальный участок трубопровода, катушка клапана должна быть направленна вверх.

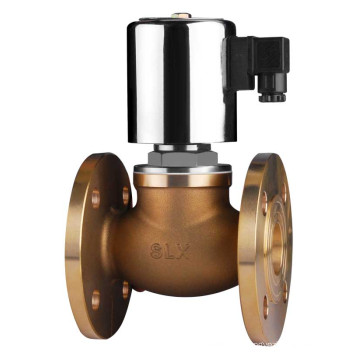

Паровая электромагнитный клапан-Соленоидный клапан

  • Особенности
  • Запатентованной технологии, уникальный дизайн, поршневые структуры, длинная жизнь, направляющего аппарата, стабильное, хорошее уплотнение, быстро переключаться, катушки температуры не происходит катушки сожжены.
  • Приложений
  • Аэрокосмической, военной, атомной промышленности, судостроения, нефтехимической, энергетической, машиностроении, медицинской, пожарной, кондиционирование, строительство, уборка, наполнения и очистки воды.

Для заказов, пожалуйста, обратитесь к Руководство по закупкам >> Информация для заказа , заполните код.

Технические параметры, что

Действий режим:
Прямого действия типа, экспериментального типа, удар типа (без давления типа), в соответствии с диаметр отверстия, среднего давления выбрать один из них.
Управления:
Нормально закрытый, нормально открыт, согласно условий, необходимых выбор.
Напряжение питания:
AC24V, AC36V, AC127V, AC220V, AC380V, DC12V, DC24V, DC36V, DC72V, DC110V, DC220V, согласно условий, необходимых выбор.
Защиты:
Обычного типа, пыль, водонепроницаемые, взрывобезопасные, морского типа, в зависимости от условий, необходимых выбор.
Диапазон давления:
0-0.3MPa (без давления) ,0-0 0,6 МПа (без давления) ,0.03-0 0,6 МПа ,0.03-1 0,6 МПа ,0.03-2 0,5 МПа, 0,03-4.0MPa ,0.03-6 0,3 МПа
Средняя температура:
0-200C ,0-250C, в условиях необходимости выбора.
Температура окружающей среды:
-10-40С,-20-40С,-40-40С,-10-60С, в соответствии с условиями необходимости выбора.
Режим соединения:
Резьбовые, фланцевые, согласно условию предложено выбрать, но путь, чем DN50, как фланцы.
Материал корпуса:
Из ковкого чугуна, литой стали, 304 нержавеющая сталь, нержавеющая сталь 316, в соответствии с условиями необходимости выбора.

Спецификации и установочные размеры

Asco Joucomatic Numatics Латунный электромагнитный клапан

Соленоид серии

Asco 222 Y-Bodied с пилотным управлением обеспечивает высокий поток с относительно небольшими отверстиями. Для работы этих клапанов требуется минимальное давление 0,07 бар.

Размер: от 1/4 ″ до 3/4 ″

Жидкости: Пар и горячая вода (до 165 ° C)

Стандартное уплотнение: ПТФЭ | Армированный PTFE

Эксплуатация: Эксплуатация с пилотом

Asco Joucomatic Numatics Латунный электромагнитный клапан

Электромагнитные клапаны с пилотным управлением серии

Asco 222 имеют конструкцию с подвесной диафрагмой и обеспечивают надежное управление в системах с высоким давлением и большим расходом.

Размер: 3/8 ″ до 1 1/2 ″

Жидкости: Пар и горячая вода (до 184 ° C)

Стандартное уплотнение: PTFE

Эксплуатация: Эксплуатация с пилотом

Asco Joucomatic Numatics Латунный электромагнитный клапан

Электромагнитные клапаны серии Asco 220 имеют компактную конструкцию, подходящую для горячей воды и пара. Минимальное давление 0.Для работы этих клапанов требуется 35 бар.

Размер: от 3/8 ″ до 2 ″

Жидкости: Пар и горячая вода (до 184 ° C в зависимости от материала уплотнения)

Стандартное уплотнение: EPDM (150 ° C) | ПТФЭ (184 ° C)

Эксплуатация: «Плавающий поршень с пилотным управлением»

Asco Joucomatic Numatics Латунный электромагнитный клапан

Эти электромагнитные клапаны серии Asco 240 подходят для автоматического управления перегретой водой / паром.Для работы этих клапанов требуется минимальное давление 0,4 бар.

Размер: от 3/8 ″ до 1 ″

Жидкости: Пар и горячая вода (до 170 ° C)

Стандартное уплотнение: PTFE, усиленное

Эксплуатация: Эксплуатация с пилотом

Asco Joucomatic Numatics Латунный электромагнитный клапан

Электромагнитные клапаны серии

Asco 222 имеют конструкцию с подвесной диафрагмой и обеспечивают надежное управление в системах с низким давлением и высоким расходом.Для работы этих клапанов не требуется минимального давления.

Размер: 3/8 ″ до 1 1/2 ″

Жидкости: Пар и горячая вода (до 150 ° C в зависимости от размера)

Стандартное уплотнение: EPDM (этилен-пропилен)

Эксплуатация: Подвесная диафрагма с пилотным управлением

Asco Joucomatic Numatics Латунный электромагнитный клапан

Эта компактная серия электромагнитных клапанов Asco 263 прямого действия с седлами из нержавеющей стали обеспечивает длительный непрерывный срок службы в тяжелых условиях пара.

Размер: от 1/4 ″ до 3/8 ″

Жидкости: Пар и горячая вода (до 160 ° C в зависимости от размера / напряжения)

Стандартное уплотнение: PTFE — усиленный

Эксплуатация: Прямая работа

Электромагнитный клапан парового котла, Электромагнитный клапан для пара

1 дюйм Латунный электрический паровой электромагнитный технологический клапан высокого давления Тефлон (ПТФЭ) Уплотнение

Клапан

WIC 2-ходовой нормально закрытый электромагнитный клапан серии 2BCL идеально подходит для работы с паром.Этот электрический клапан предназначен для управления включением / выключением пара, воздуха, инертного газа, жидкости, горячей воды. Этот латунный паровой соленоидный клапан имеет входное отверстие 1 дюйм NPT и одно выходное отверстие 1 дюйм NPT. Клапан остается закрытым, когда катушка обесточена, и открывается при включении. Электромагнитный клапан серии 2BCL представляет собой пилотный поршневой соленоидный клапан высокого давления, для его работы требуется минимум 7 фунтов на квадратный дюйм. Электромагнитный клапан серии 2BCL поставляется со 100% герметизированной катушкой ED, которая подходит для работы в непрерывном режиме и постоянно находится под напряжением.Для обеспечения оптимальных характеристик потока клапан следует устанавливать в вертикальном положении, при этом змеевик должен быть вертикальным, а впускные / выпускные отверстия — горизонтально.

Спецификация парового технологического клапана высокого давления с электрическим соленоидом серии 2BCL:

Номер модели: 2BCL-1-D

Тип клапана: 2-ходовой нормально закрытый (клапан открывается при подаче напряжения)

Рабочие среды: Воздух, газ, жидкость, горячая вода, пар

Операционная модель : Пилотный поршень

Модель потока: Однонаправленный

Материал корпуса: Корпус клапана из латуни

Материал уплотнения: Тефлон (PTFE)

Материал трубки якоря: Нержавеющая сталь

Мощность катушки: Постоянный ток: 30-40 Вт, переменный ток: 35ВА

Класс катушки: Класс H IP 65

Режим катушки: 100% ED (непрерывный режим)

Рабочее давление: от 7 до 230 фунтов / кв. Дюйм

Рабочая температура: от -5 до 180 ° C или от 23 до 356 ° F

Размер порта : Порт с внутренней резьбой NPT, 1 дюйм

Вариант напряжения катушки: 12 В постоянного тока, 24 В постоянного тока, 24 В переменного тока, 110 В переменного тока, 220 В переменного тока

Допуски напряжения: DC: + 10% –5%; КМ: + 10% -15%

Электрическое соединение: Разъем DIN 43650A со светодиодным индикатором

Размеры латунного электрического соленоидного парового клапана серии 2BCL (единица измерения = мм):

Модель Порт (NPT) Расход (Cv) Размер отверстия А Б К Д
2BCL-1/2-D 1/2 « 4.8 17 69 42 146 82
2BCL-3/4-D 3/4 дюйма 4,8 17 69 42 146 82
2BCL-1-D 1 « 12 20 69 52 162 90
2BCL-1 1/4-D 1-1 / 4 « 24 22 69 74 185 110
2BCL-1 1/2-D 1-1 / 2 « 29 22 69 74 185 110
2BCL-2-D 2 « 48 48 69 86 195 120

Рисунок компонентов латунного электрического парового электромагнитного клапана высокого давления серии 2BCL:


Компоненты разъема DIN 43650A:

DIN 43650A Размеры разъема PG11 (единица измерения = мм):


Клапан Часто задаваемые вопросы:

Что такое класс защиты IP65?

Классы защиты от проникновения (IP)

разработаны Европейским комитетом по электротехнической стандартизации (CENELEC) (NEMA IEC 60529 Степени защиты, обеспечиваемые корпусами — Код IP), определяя степень защиты окружающей среды, которую обеспечивает корпус.

Рейтинг IP обычно состоит из двух (или трех) цифр:

1) Защита от твердых предметов или материалов

2) Защита от жидкостей (воды)

3) Защита от механических воздействий (обычно опускается, третье число не является частью IEC 60529)

IP Первое число — Защита от твердых предметов

0 Без специальной защиты
1 Защита от твердых предметов более 50 мм, e.грамм. случайное прикосновение человека руками.
2 Защищено от твердых предметов более 12 мм, например лица пальцы.
3 Защита от твердых предметов размером более 2,5 мм (инструменты и провода).
4 Защищено от твердых предметов размером более 1 мм (инструменты, провода и небольшие провода).
5 Защита от проникновения пыли (без вредных отложений).
6 Полностью защищен от пыли.

IP Второе число — Защита от жидкостей

0 Без защиты.
1 Защита от вертикально падающих капель воды напр. конденсация.
2 Защита от прямых брызг воды до 15 o от вертикали.
3 Защищено от прямых брызг воды до 60 o от вертикали.
4 Защита от брызг воды со всех сторон — допускается ограниченное проникновение.
5 Защита от струй воды под низким давлением со всех сторон — ограниченное проникновение.
6 Защита от временного затопления водой, e.грамм. для использования на палубах судов — допускается ограниченное проникновение.
7 Защищено от погружения на глубину от 15 см до 1 м.
8 Защищает от длительного нахождения под давлением.
Паровые клапаны

— автоматические и ручные клапаны для регулирования пара


ВА Серия

Материалы

Корпус: Никелированная латунь
Уплотнения: Viton, EPDM или Buna

Подключения

NPT: от 3/8 дюйма до 2 дюймов

VIP серии

Материалы

Корпус: Никелированная латунь
Уплотнения: Viton, EPDM или Buna

Подключения

G (BSPP): от 3/8 дюйма до 2 дюймов

VIP-EVO серии

Материалы

Корпус: Алюминий (несмачиваемый)
Торцевые соединения: Латунь с никелевым покрытием (смачиваемый)
Поршень: Chem.Латунь с никелевым покрытием (контактирующая со средой)
Седло: ПТФЭ, 15% стекловолокно Уплотнения: Viton, EPDM или Buna

Подключения

NPT: от 3/8 дюйма до 2 дюймов
G (BSPP): от 3/8 дюйма до 2 дюймов

Угловые клапаны

Материалы

Корпус: SS или бронза
Уплотнения: PTFE

Подключения

NPT: от 3/8 дюйма до 2 дюймов
Tri-Clamp: от 1/2 дюйма до 2 дюймов

J Серия

Материалы

Корпус: Латунь
Уплотнения: BUNA или Viton

Подключения

NPT: от 3/8 дюйма до 1 дюйма

VAX серии

Материалы

Корпус: SS или латунь
Уплотнения: FPM
Седла: PTFE

Подключения

NPT: от 3/8 дюйма до 1 дюйма

Серия SM

Материалы

Корпус: Латунь или бессвинцовая латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

P2 серии

Материалы

Корпус: PVC
Уплотнения: EPDM или витон
Седла: PTFE

Подключения

NPT: от 1/2 «до 4»
Клейкое гнездо: от 1/2 «до 4»

101 серии

Материалы

Корпус: Никелированная латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: от 3/8 дюйма до 3 дюймов

26 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: ПТФЭ и витон
Седла: RPTFE

Подключения

NPT: от 1/4 дюйма до 3 дюймов

36 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: ПТФЭ
Седла: RPTFE

Подключения

NPT: от 1/4 «до 3»
Сварка с муфтой: от 1/4 «до 3»
Tri-Clamp: от от 1/2 «до 4»

150F / 300F серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов

HPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: от 1/2 «до 4»
Сварка с муфтой: от 1/2 «до 4»

XLB серии

Материалы

Корпус: Ковкий чугун с футеровкой PFA
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

150 #: от 1/2 до 6 дюймов

V Серия

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: ПТФЭ, TFM или 50/50
Седла: ПТФЭ, TFM или 50/50

Подключения

NPT: 1/2 дюйма до 4 дюймов
150 # / 300 #: 1/2 дюйма до 8 дюймов
Tri-Clamp: 1/2 дюйма до 4 дюймов

Серия SM

Материалы

Корпус: Латунь или бессвинцовая латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

30D серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

Tri-Clamp: от 1/2 до 4 дюймов

31D серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ / витон или RPTFE

Подключения

NPT: от 1/4 дюйма до 3 дюймов

33D серии

Материалы

Корпус: Латунь
Седла: RPTFE
Уплотнения: RPTFE / витон

Подключения

NPT: от 1/4 дюйма до 2 дюймов

MPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: TFM
Уплотнения: TFM

Подключения

150 #: от 3/4 дюйма до 6 дюймов
300 #: от 1 1/2 дюйма до 6 дюймов

PTP серии

Материалы

Корпус: PVC
Седла: PTFE
Седла: EPDM или витон

Подключения

NPT: от 1/2 «до 2»
Клейкое гнездо: от 1/2 «до 2»

BFY серии

Материалы

Корпус: Нержавеющая сталь 316L
Седла: EPDM, SIlicon или Viton

Подключения

Tri-Clamp: от от 1/2 до 6 дюймов
Стыковая сварка: от 1/2 до 6 дюймов

FE серии

Материалы

Кузов: PVC
Седла: EPDM

Подключения

Вафля: от 1 1/2 до 12 дюймов

FK серии

Материалы

Кузов: GRPP
Сиденья: Полипропилен

Подключения

Межфланцевый: от 1 1/2 дюйма до 12 дюймов
С выступом: От 2 1/2 дюйма до 12 дюймов

HP серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: RPTFE

Подключения

Межфланцевый: от 2 до 12 дюймов
С выступом: От 2 до 12 дюймов

HPX серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: Графит

Подключения

Межфланцевый: от 3 до 48 дюймов
С проушинами: от 3 до 48 дюймов
ANSI класс 150, 300, 600

ST серии

Материалы

Корпус: Ковкий чугун с эпоксидным покрытием
Седла: BUNA или EPDM

Подключения

Межфланцевый: от 2 до 12 дюймов
С выступом: От 2 до 24 дюймов

XLD серии

Материалы

Корпус: Ковкий чугун с покрытием PFA
Седла: Витон

Подключения

Межфланцевый: от 2 до 24 дюймов
С выступом: От 2 до 24 дюймов

061 серии

Материалы

Корпус: Ковкий чугун с футеровкой PFA
Заглушка: Ковкий чугун с футеровкой PFA

Подключения

150 #: 1/2 дюйма до 4 дюймов

067 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: ПТФЭ

Подключения

150 #: 1/2 дюйма до 4 дюймов

GVI серии

Материалы

Корпус: Углерод или нержавеющая сталь
Накладка: SS, TFE или PEEK

Подключения

150 #: 1/2 дюйма до 4 дюймов
300 #: 1/2 дюйма до 4 дюймов
NPT: 1/2 дюйма до 2 дюймов
SW: 1/2 дюйма до 2 дюймов

GV серии

Материалы

Корпус: Бронза или нержавеющая сталь
Отделка: Бронза, SS или PEEK

Подключения

NPT: 1/2 дюйма до 2 дюймов
Стыковая сварка: 1/2 дюйма до 2 дюймов

GH серии

Материалы

Корпус: Чугун
Отделка: Бронза или нержавеющая сталь

Подключения

150 # Фланец: от 2 1/2 до 8 дюймов
300 # Фланец: от 2 1/2 до 8 дюймов

21 серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 2 дюймов

282 серии

Материалы

Корпус: Латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 4 дюймов
NPT (наружная x внутренняя): 1/4 дюйма до 1 дюйма
Припой: 1/2 дюйма до 4 дюймов

282LF серии

Материалы

Корпус: Бессвинцовая латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

Ручные клапаны

Краны шаровые 2-ходовые

NPT: от 1/4 дюйма до 3 дюймов
Сварка с муфтой: от 1/4 дюйма до 3 дюймов
Tri-Clamp: от 1/2 дюйма до 3 дюймов

3-ходовые шаровые краны

NPT: от 1/4 дюйма до 2 дюймов

Дисковые затворы

с проушинами: от 2 до 8 дюймов

112LF серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

282LF серии

Материалы

Корпус: Латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 4 дюймов
NPT (наружная резьба c внутренняя): 1/4 дюйма до 1 дюйма
Припой: 1/2 дюйма до 4 дюймов

250LF серии

Материалы

Корпус: Бессвинцовая латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

Ручные клапаны

Краны шаровые 2-ходовые

NPT: от 1/4 дюйма до 3 дюймов
Сварка с муфтой: от 1/4 дюйма до 3 дюймов
Tri-Clamp: от 1/2 дюйма до 3 дюймов

3-ходовые шаровые краны

NPT: от 1/4 дюйма до 2 дюймов

Дисковые затворы

с проушинами: от 2 до 8 дюймов

FireChek® серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: Delrin®

Подключения

NPT: 1/4 «
ISO: 1/4″

Клапаны пожаробезопасные FM

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: Graphoil
Седла: Xtreme RPTFE

Подключения

NPT: от 1/2 дюйма до 2 дюймов
150 # / 300 #: 1/2 дюйма до 4 дюймов
Проушина / пластина: 3 дюйма и 4 дюйма

Серия ESD

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: 1/2 дюйма до 8 дюймов
300 #: 1/2 дюйма до 8 дюймов
NPT: 1/2 дюйма до 4 дюймов
Сварка внахлест: 1/2 дюйма до 4 дюймов

ESOV серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седло: Трим API 8 или 12
Уплотнение крышки: Графит

Подключения

150 #: от 2 дюймов до 16 дюймов
300 #: от 2 дюймов до 16 дюймов

150F / 300F серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов

Клапаны пожаробезопасные FM

Материалы

Корпус: Углеродистая или нержавеющая сталь
Уплотнения: Graphoil
Седла: Xtreme RPTFE

Подключения

NPT: от 1/2 дюйма до 2 дюймов
150 # / 300 #: 1/2 дюйма до 4 дюймов
Проушина / пластина: 3 дюйма и 4 дюйма

HPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: от 1/2 «до 4»
Сварка с муфтой: от 1/2 «до 4»

HP серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

Межфланцевый: от 2 до 12 дюймов
С выступом: От 2 до 12 дюймов

Серия ESD

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: 1/2 дюйма до 8 дюймов
300 #: 1/2 дюйма до 8 дюймов
NPT: 1/2 дюйма до 4 дюймов
Сварка внахлест: 1/2 дюйма до 4 дюймов

F Серия

Материалы

Корпус: Алюминий с полиуретановым покрытием

Момент

Пружинный возврат: до 56 500 дюймов / фунт.
Двойного действия: до 59000 дюймов / фунт.

O серии

Материалы

Корпус: Алюминий с антикоррозийным покрытием

Момент

Пружинный возврат: до 25 600 дюймов / фунт.
Двойного действия: до 25600 дюймов / фунт.

P Серия

Материалы

Корпус: Алюминий с антикоррозийным покрытием

Момент

Пружинный возврат: до 25 600 дюймов / фунт.
Двойного действия: до 25600 дюймов / фунт.

CE серии

Материалы

Корпус: Поликарбонатный пластик (ABSPC)

Момент

100 дюймов / фунт.

V4 серии

Материалы

Корпус: Алюминий с эпоксидным покрытием

Момент

125 или 300 дюймов / фунт.

R4 серии

Материалы

Корпус: Поликарбонат

Момент

300 или 600 дюймов / фунт.

S4 серии

Материалы

Корпус: Антикоррозийный полиамид

Момент

до 2600 дюймов / фунт.

O серии

Материалы

Корпус: Литой под давлением алюминиевый сплав

Момент

до 8680 дюймов / фунт.

B7 серии

Материалы

Корпус: Алюминий с эпоксидным порошковым покрытием

Момент

до 20 000 дюймов / фунт.

FEX серии

Легко модернизируется на

Шаровые краны HPF, 150F и 300F

Улавливатель серии

Воздушный поток

От 20 до 150 стандартных кубических футов в минуту

Подключения

NPT (внутренняя): от 1/4 дюйма до 1 дюйма

Фильтрация

Твердые вещества: 1 микрон
Вода: Удаление 100%

Комбинированный фильтр-элиминатор серии

Воздушный поток

От 20 до 150 стандартных кубических футов в минуту

Подключения

NPT (внутренняя резьба): от 1/4 дюйма до 1 дюйма

Фильтрация

твердых тел: .01 микрон
Вода: Удаление 100%

01N серии

Материалы

Корпус: Нейлон

Подключения

NPT: 1 »

01A Серия

Материалы

Корпус: Алюминий

Подключения

NPT: 1 «

Серия DM-P

Материалы

Корпус: Пластик

Подключения

NPT (наружная резьба): от 1/4 дюйма до 1 дюйма

A1 серии

Материалы

Корпус: Алюминий или нейлон

Подключения

NPT: 1 дюйм или 2 дюйма

MAG серии

Материалы

Корпус: Нержавеющая сталь

Подключения

NPT: от 1/4 дюйма до 2 дюймов
BSPP: от 1/4 дюйма до 2 дюймов
Т-образный зажим: от 1/2 дюйма до 2 дюймов

G2 серии

Материалы

Корпус: нержавеющая сталь , алюминий или латунь

Подключения

NPT: 1/2 дюйма до 2 дюймов
Т-образный зажим: 3/4 дюйма до 2 1/2 дюйма
Фланец: 1 дюйм до 2 дюймов

TM серии

Материалы

Кузов: ПВХ, график 80

Подключения

NPT: от 1 до 4 дюймов
Клейкое гнездо (внутренняя): от 1 до 4 дюймов
Фланец: от 3 до 4 дюймов

Серия WM-PT

Материалы

Кузов: ПВХ лист. 60 или 80

Подключения

Клейкое гнездо (папа): от 1/2 до 4 дюймов
Вставка: от 1 1/2 до 8 дюймов

WWM серии

Материалы

Кузов: ПВХ лист. 60 или 80

Подключения

Клейкое гнездо (папа): от 1/2 до 4 дюймов
Вставка: от 1 1/2 до 8 дюймов

LM серии

Материалы

Корпус: Алюминий

Подключения

NPT: 1/2 «

WM серии

Материалы

Корпус: Бронза с эпоксидным покрытием

Подключения

NPT: от 1/2 «до 2»

WM-NLC серии

Материалы

Корпус: Бессвинцовая латунь

Подключения

NPT: от 1/2 «до 2»

WM-NLCH серии

Материалы

Корпус: Бессвинцовая латунь

Подключения

NPT: от 1/2 «до 2»

D10 серии

Материалы

Корпус: Бессвинцовая латунь

Подключения

NPT: от 1/2 дюйма до 1 дюйма
Фланец: от 1 1/2 дюйма до 2 дюймов

WM-PC серии

Материалы

Корпус: Полимер, армированный волокном

Подключения

NPT: от 1/2 «до 1 1/2»

WM-PD серии

Материалы

Корпус: Полиамид, армированный стеклом

Подключения

NPT: 1/2 — 3/4 дюйма

Импульсный выход

для счетчиков воды

Узнайте, что такое импульсный выход, и сравните счетчики воды, доступные с этой функцией.

Принадлежности

для счетчиков воды

Ознакомьтесь со всеми аксессуарами, предлагаемыми для наших счетчиков воды.

ASCO 220 Электромагнитные клапаны — Клапан для горячей воды и пара NC NO

Электромагнитные клапаны ASCO 220 для горячей воды и газа

Электромагнитные клапаны

ASCO 220 являются частью линейки клапанов ASCO Red Hat .

Электромагнитные клапаны ASCO 220 — Характеристики продукта

Высокий расход — Расход до 60% выше, чем у аналогичных клапанов конкурентов

Длительный срок службы — Плавающая диафрагма из ПТФЭ обеспечивает надежное уплотнение, повышенную долговечность и до четырех раз более длительный срок службы продукта по сравнению с другими клапанами. Электромагнитные клапаны ASCO 220 способны:

  • 1000000 циклов на горячей воде и паре 50 фунтов на кв. Дюйм
  • 500000 циклов на пару 125 фунт / кв. Дюйм

Повышенное удобство обслуживания — Крышка с резьбой легко снимается для быстрого осмотра и обслуживания.

Меньшая мощность — Оператор меньшего размера снижает потребление энергии в приложениях с перепадом давления 5 PSI.

Конструкции постоянного тока — Тихая конструкция, работающая с перепадом давления 0 фунтов на квадратный дюйм для горячей воды и до 50 фунтов на квадратный дюйм для пара

Сокращение запасов — Имеется один клапан для пара и горячей воды.

Сертификация для опасных зон

Клапаны

ASCO 210 сертифицированы по ATEX и IECEx — доступны с взрывозащищенным электромагнитным корпусом, а также внесены в список UL для систем противопожарной защиты. Электромагнитный клапан, сертифицированный CSA. T&D распространяет полный ассортимент электромагнитных клапанов для опасных зон , производимых ASCO.

Электромагнитные клапаны ASCO для опасных зон ATEX • CSA • FM • UL • IECEx • NEPSI • INMETRO • TR CU

ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ ASCO — РАСПОЛОЖЕНИЕ В ОПАСНЫХ ЗОНАХ, безопасность и стандарты

Электромагнитные клапаны ASCO (2-ходовые, 3-ходовые и 4-ходовые, включая интерфейсы NAMUR) управляют критическим потоком воздуха, газа, воды, масла и пара во всех отраслях промышленности — электромагнитных клапанов для опасных зон доступны для подразделений и Классификация зон.

Доступны электромагнитные клапаны, одобренные для Класса I, Раздела 2 и Зоны 1 / Зоны 2 согласно ATEX, IECEx, FM, CSA и UL. Взрывозащищенные и взрывозащищенные клапаны могут быть указаны для потенциально взрывоопасных сред, где есть легковоспламеняющиеся жидкости, газы или пары.

Клапаны

ASCO повышают надежность и производительность систем безопасности в соответствии с IEC 61508, IEC 61511 и уровнями полноты безопасности (SIL) — золотниковые клапаны ASCO с уровнем SIL 4 внесены в список SAEL согласно оценке Exida и TÜV.

➡ Знаете ли вы? T&D Exports поддерживает мировую нефтегазовую и нефтехимическую промышленность, обеспечивая возможность поставки из одного источника оборудования для опасных зон для электрических, механических, технологических и контрольно-измерительных приборов.

Типовые листы

Двухходовой электромагнитный клапан для воды

Что такое двухходовой клапан?

Двухходовой электромагнитный клапан — это электромагнитный клапан любого типа с двумя портами: впускным и выпускным. Популярный в широком спектре приложений, с двухходовым клапаном варьируется от простого включения / выключения до приложений с регулируемым расходом, включая насосы и частотно-регулируемые приводы. Правильный выбор клапана во многом зависит от степени контроля, величины потока, перекрытия и перепадов давления — соображения, которые технические консультанты Bürkert будут рады обсудить с вами, чтобы обеспечить идеальное решение с электромагнитным клапаном.

Двухходовой электромагнитный клапан для воды — Тип 6281

Клапан Тип 6281 представляет собой двухходовой электромагнитный клапан с сервоприводом от S.Серия EV. Электромагнитный клапан для воды , требующий минимального перепада давления для правильной работы клапана, доступен с различными комбинациями материалов мембраны и различными методами работы в зависимости от области применения. Стандартный латунный корпус удовлетворяет всем европейским требованиям к питьевой воде, также доступны версии из устойчивой к децинкификации латуни и нержавеющей стали.

Электромагнитные катушки типа 6281 отлиты из химически стойкой эпоксидной смолы и могут поставляться с электронным редуктором мощности для снижения энергопотребления.Этот двухходовой водяной клапан может быть оснащен ручным дублером для облегчения обслуживания и ввода в эксплуатацию. Кроме того, в сочетании с вилкой (в соответствии с DIN EN 17301-803, форма A) соответствует классу защиты IP65 — в сочетании с корпусом из нержавеющей стали NEMA 4X.

Характеристики и преимущества типа 6281
  • Мембрана с сервоприводом диаметром до DN 50.
  • Виброзащитная система с центральным резьбовым змеевиком.
  • Амортизирующая конструкция для бесшумного закрывания.
  • Литой корпус с высоким качеством поверхности.
  • Удобное в обслуживании ручное дублирование.

Двухходовой электромагнитный клапан для пара — Тип 5404

Клапан Тип 5404 представляет собой поршневой клапан с сервоприводом, доступный в версиях NC и NO. Двухходовой электромагнитный клапан для пара поставляется в стандартном латунном корпусе, который удовлетворяет всем европейским требованиям к питьевой воде. Электромагнитные катушки отлиты из высококачественного полиамида, и для снижения энергопотребления все катушки могут поставляться с электронным редуктором мощности.Эти электромагнитные клапаны для пара также соответствуют классу защиты IP65 в сочетании со штекером.

Характеристики и преимущества Типа 5404
  • Сервоуправляемый поршневой клапан диаметром до DN 25.
  • Виброзащищенная система с резьбовым змеевиком.
  • Литой корпус с высоким качеством поверхности.
  • Взрывозащищенное исполнение.
  • Подходит для работы с газом и паром.

Если у вас есть какие-либо вопросы или вы хотите получить дополнительную информацию, позвоните нам по телефону +44 1285 648 720, по электронной почте[email protected] или заполните форму ниже.

Связаться с отделом продаж

Центр управления жидкостями
1 Конец моста
Cirencester
Глостершир
GL7 1QY
Соединенное Королевство

Электронная почта: [email protected]
Телефон: +44 (0) 1285 648 720
Факс: + 44 (0) 1285 648 721

Есть вопросы? Не стесняйтесь обращаться к нам.

Свяжитесь с нами …

Паровые электромагнитные клапаны

Паровые электромагнитные клапаны

Электромагнитные клапаны для насыщенного пара и горячей воды специально разработаны для работы в условиях агрессивной природы и температуры горячего пара.Существует два распространенных типа паровых соленоидных клапанов прямого действия, как в большинстве миниатюрных электромагнитных клапанов с маленьким резьбовым портом 1/8 «, 1/4», 3/8 «или 1/2» или с помощью давления (также известного как сервопривод или плавающий поршень) соленоидный клапан размером 1/2 «, 3/4», 1 «, 11/4», 11/2 «и 2» с резьбой BSP или NPT или даже с фланцевым отверстием PN16, ANSI150Lb или JIS10K размеры DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250 и DN300.

Клапан соленоидный паровой миниатюрный серии SA.

Функция: 2/2-ходовой нормально закрытый

Операция: Прямое действие

Давление: от 0 до 10 бар

Порт: 1/8 «, 1/4» или 3/8 «BSP или NPT резьба.

Отверстие: 3 мм, 3 мм и 4 мм

Корпус: латунь

Уплотнения: PTFE

Катушка: класс H 180C DIN43650A IP65, опция Класс N 200C Номинальное значение

Напряжение: 12 В постоянного тока, 24 В постоянного тока, 48 В или 12 В переменного тока, 24 В переменного тока, 48 В переменного тока, 110 В переменного тока, 230 В переменного тока

Плюсы: Компактность, низкая стоимость, пониженное энергопотребление, работает независимо от давления, доступен в нормально открытом состоянии.

Плохие места: малое отверстие с низким расходом, доступно только для портов малых размеров

Паровой электромагнитный клапан PU225S серии

Функция: 2/2-ходовой нормально закрытый

Работа: с помощью давления

Давление: от 0,5 до 10 бар

Порт: 3/8 «, 1/2», 3/4 «, 1», 11/4 «, 11/2» или 2 «, резьба или фланец BSP или NPT

Отверстие: 15 мм, 15 мм, 20 мм, 25 мм, 38 мм, 38 мм, 50 мм

Корпус: латунь

Уплотнения: PTFE

Змеевик: класс H 185ºC

Напряжение: 12 В постоянного тока, 24 В постоянного тока, 48 В или 12 В переменного тока, 24 В переменного тока, 48 В переменного тока, 110 В переменного тока, 230 В переменного тока, 380 В переменного тока

Положительные стороны: высокий расход, хороший выбор размеров резьбовых и фланцевых

Плохие баллы: полагается минимум на 0.Перепад давления 5 бар для работы.

Паровой электромагнитный клапан серии SA

Функция: 2/2-ходовой нормально закрытый

Работа: с помощью давления

Давление: от 0,5 до 10 или 12 бар

Порт: 3/8 «, 1/2», 3/4 «, 1», 11/4 «, 11/2» или 2 «, резьба или фланец BSP или NPT

Отверстие: 15 мм, 15 мм, 20 мм, 25 мм, 35 ​​мм, 35 ​​мм, 50 мм

Корпус: латунь

Уплотнения: PTFE

Змеевик

: класс H 185 ° C или класс N 200 ° C 100% номинальная нагрузка

Напряжение: 12 В постоянного тока, 24 В постоянного тока, 48 В или 12 В переменного тока, 24 В переменного тока, 48 В переменного тока, 110 В переменного тока, 230 В переменного тока, 380 В переменного тока

Положительные стороны: высокий расход, хороший диапазон размеров резьбы и фланца, доступен нормально открытый

Плохие баллы: полагается минимум на 0.Перепад давления 5 бар для работы.

Паровой электромагнитный клапан USLF серии

Функция: 2/2-ходовой нормально закрытый

Работа: с помощью давления

Давление: от 0,5 до 10 бар

Порт: фланцевый DN65, DN80 и DN100 PN16, ANSI150Lb или JIS10K

Отверстие: 65 мм, 80 мм, 100 мм

Корпус: чугун FC20

Уплотнения: PTFE

Змеевик: класс H 185ºC, опция, класс N 200ºC

Напряжение: 12 В постоянного тока, 24 В или 24 В переменного тока, 110 В переменного тока или 230 В переменного тока

Положительные стороны: высокая скорость потока, цельный фланец, нормально открытый

Плохие баллы: полагается минимум на 0.Перепад давления 5 бар для работы.

Паровые соленоидные клапаны обычно нормально закрыты (питание на открытие), поэтому безопасное положение закрыто, есть варианты для нормально открытого (закрытие с помощью питания) и безопасного открытия, но на самом деле разумно избегать этого для здоровья и по соображениям безопасности, так как без источника питания клапан будет оставаться открытым.

Паровой электромагнитный клапан, материалы для строительства и промышленности.
Паровые электромагнитные клапаны

доступны из различных материалов, включая латунь, бронзу, нержавеющую сталь и чугун, которые могут использоваться в зависимости от области применения и окружающей среды.Электромагнитный клапан из нержавеющей стали обычно используется в пищевой промышленности, где латунь или бронза обычно используются в промышленных системах, таких как выходы паровых котлов, коммерческие паромоечные машины или паровые прессы в прачечных, торговые автоматы для кофе, стерилизационные системы, системы формования и автоклавы.

Внутренние уплотнения паровых электромагнитных клапанов обычно должны быть из ПТФЭ, который может выдерживать температуру пара до 200 градусов по Цельсию, однако в некоторых случаях использовалось более дешевое эластомерное уплотнение, такое как EPDM, но оно имеет температурные ограничения ниже 150 градусов по Цельсию.

Электромагнитные катушки также рассчитаны на работу при высоких температурах, как правило, H (180 C) или N (200 C). Номинальное значение

.

Полезный совет: рекомендуется использовать соленоидный клапан с уплотнениями из ПТФЭ, которые рассчитаны на температуру до 200 ° C для пара, однако для горячей воды EPDM может работать при температуре не более 150 ° C.

Существует полезная диаграмма, показывающая зависимость температуры пара от давления, поскольку они напрямую связаны.

Магазин клапанов — Магазин клапанов онлайн! Клапаны пар-горячая вода ASCO



Клапаны ASCO для горячей воды и пара изготовлены из прочных материалов, чтобы противостоять суровым средам и условиям окружающей среды, в которых используется горячая вода и пар.Эти клапаны идеальны для высокотемпературных жидкостей, таких как прачечные, формование, стерилизация, автоклавы, паровое распыление, паровые котлы и т. Д. Нормально закрытые и нормально открытые конструкции. Разработан для обеспечения высокой пропускной способности и длительного срока службы.
Катушки комплектов восстановления технических данных паспортов
2-ходовой, нормально закрытый, водонепроницаемый корпус
Труба
Размер
Cv Рабочее давление (фунт / кв. Дюйм) Макс.Жидкость
Темп. (ºF)
Корпус Модель Цена Выбрать
Напряжение
Отправить товар
Мин.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
