Как сделать двухскатную крышу дома + видео

Если у вас возникла необходимость для небольшого дома сделать двухскатную крышу, а опыта работы со стропильной системой нет, не стоит впадать в панику и бросаться приглашать «мастеров», имеющих опыт и знающих немало о том, как сделать двухскатную крышу. Во многих случаях установка двухскатной крыши дома не так сложна и замысловата, как любят представлять многочисленные эксперты. Чтобы надежно и правильно сделать двускатную крышу дома имеющего в основании прямоугольник, нужно только иметь терпение и проявить аккуратность в работе.

Как проще делать двухскатную крышу дома

Наиболее простым вариантом решения проблемы с постройкой крыши будет изготовление обычной двухскатной системы с висячими стропилами. Конструктивно двухскатная крыша состоит из:

  • Двух фронтонных ферм, соединенных между собой коньковым прогоном или брусом;
  • Мауэрлатной опоры, представляющей собой брус или толстую доску, нашитую по контуру на верхнюю поверхность последнего ряда кладки стен;
  • Системы стропильных балок или ног. Стропила устанавливаются парами в виде перевернутой латинской буквы V. В верхней части крыши стропила соединяются жестко гвоздями, нижние части опираются на доску мауэрлата;
  • Набора вспомогательных силовых элементов – стоек, подкосов и ригелей.

Важно! В зависимости от конструкции и материала стен в технологию сборки стропил и их крепления на стенах необходимо сделать определенные коррективы.

Например, для слабой и не жесткой коробки здания из газобетонного блока под установку мауэрлата потребуется сделать верхний пояс-стяжку из бетона, а в случае установки двухскатной крыши на бревенчатый сруб опору на верхний ряд лучше сделать «плавающей». После осадки стен деревянного дома стропило также изменит свое положение на бревне.

Строим двухскатную крышу дома имеющего в основании прямоугольник

Существует два основных варианта сделать двухскатную крышу небольшой дачи или сарая. Отличаются они,в основном, способоми последовательностью установки самого каркаса:

  1. В первом случае собирается на опорах коньковый прогон, далее к нему крепятся фронтонные стропила с фасада и задней стенки дома, после чего попарно стропильные балки. Таким способом можно сделать любую, даже самую сложную крышу;
  2. Во втором случае все стропила с затяжками или ригелями попарно собираются на земле в виде готовых блоков, поднимаются на стены дома и устанавливаются на мауэрлат. После чего остается сделать коньковую балку и установить опорные элементы.

Сделанный таким образом каркас крыши получается намного более стойким и выносливым, поэтому к нему прибегают, если нужно выполнить монтаж кровли с большой длиной стропил. Намного проще сделать домашний вариант двухскатной крыши по второму способу. Из-за небольшого размера двухскатной кровли проще всего сделать стропильный каркас из доски сечением 150х50 мм.

Подготовка основания двухскатной крыши

Каркас из стропил должен опираться на очень прочную и ровную доску мауэрлата. Поэтому на подготовительном этапе необходимо выровнять горизонт кирпичной кладки, уложить гидроизоляцию и закрепить брус или доску мауэрлата на верхушке стен. От того, насколько ровным и прочным удастся сделать основание, зависит 50% прочности всей конструкции двухскатной крыши. С удачной конструкцией мауэрлата можно познакомиться на видео:

В качестве материала для мауэрлата используется та же 50-ти миллиметровая доска, что используется и для стропил. В некоторых случаях распирающее действие стропильных ног опрокидывает недостаточно хорошо закрепленный мауэрлат, поэтому опорную доску и брус, на который будут уложены балки потолочного перекрытия, сшивают между собой. Если сделать усиление таким способом не удается, можно закрепить мауэрлат дополнительными пробками, заделанными в стены изнутри коробки здания.

Проще всего балки перекрытия сделать сращиванием двух досок 50х150 мм. Установленные «на руба» на потолочное перекрытие с шагом в 50-60 см, такие балки будут работать не хуже бруса размером 150х150 мм. Кроме того, сделать перекрытие из доски будет значительно дешевле брусового варианта.

Расчет основы двухскатной крыши

Сегодня в распоряжении любителей домашнего строительства двухскатных крыш имеется немало различных программ, позволяющих рассчитать основные параметры деталей крыши и получить исходные данные:

  • Длину стропил и оптимальный шаг между балками;
  • Угол наклона скатов;
  • Размеры и места установки силовых элементов- ригелей, затяжек и вертикальных опорных стоек;
  • Угол соединения стропил и места для запила опорных поверхностей балок.

Такой подход значительно упрощает работу и снижает риск ошибки. Правильное использование компьютера позволяет сделать проект двухскатной крыши на самом высоком уровне. Оценку достаточно профессионального расчета любителю можно сделать по видео:

Изготовление и установка стропильных ног

Получив исходные данные стропильной системы, нам необходимо сделать сигнальный вариант первого блока из двух стропил и ригеля. На первом этапе потребуется рулетка и угломер. На конце каждой из двух досок, отобранных для стропильных ног, откладывается угол запила линии соединения досок в коньковой части.

Далее нужно сделать косой отрез по линии разметки. На конце доски получается косой «зуб». От нижней точки пересечения линии надреза с боковой поверхностью отмеряем рулеткой расстояние до места запила опорной поверхности, по которой стропило будет опираться на доску мауэрлата. Это небольшой косой вырез, на глубину около 5 см, расположенный под углом, аналогичным углу стыковки балок в коньке. Последней отрезается линия свеса. Более детально описание, как сделать шаблон, можно увидеть на видео:

На следующем этапе вырезаем по шаблону необходимое количество стропильных досок. Отбираем две пары и соединяем их в верхней части с помощью четырех 150-х гвоздей. Соединение нужно сделать «торец в торец». После чего размечаем местоположение ригеля, сделать это нужно поданным программы расчета, и прибиваем ригельную доску гвоздями к обоим стропилам. В результате получилась конструкция, похожая на букву А.

Эти две пары являются фронтальными и одновременно шаблонными формами, по ним необходимо сделать сборку всех остальных пар стропильных балок.

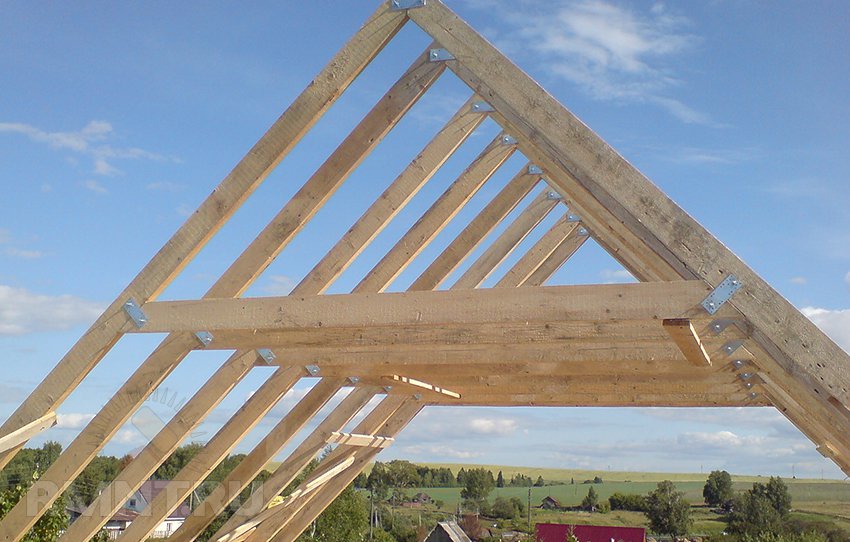

Для установки необходимо поднять на стены и закрепить на фронтальных частях здания первые две шаблонные пары. Обычно их укрепляют подкосами и внешними планками, чтобы избежать падения со стен или деформации под действием ветра. Остальные блоки стропил поднимаются на кровлю и устанавливаются на мауэрлат. После выравнивания блоков на мауэрлате балки крепятся с помощью уголкового соединения и саморезов. Вверхней части под соединение набивается две или одна коньковые балки. Для предупреждения провисания стропильных балок под каждую пару необходимо установить вертикальные стойки.

Заключение

На последнем этапе необходимо сделать обрешетку из досок. Только после установки обрешеточной планки каркас двухскатной крыши набирает необходимую прочность. Фронтонные части крыши зашивают вагонкой. На последнем этапе необходимо сделать контробрешетку, гидроизоляцию и уложить кровельное покрытие. Для приведенной конструкции хорошо подойдет профнастил.

обзор конструкции + монтажные инструкции

Крышу с двумя скатами над гаражами сооружают немногим реже односкатного аналога. Хотя согласно всеобщему заблуждению один скат требует меньше затрат, конструкцию «домиком» зачастую построить дешевле. С ее наклонных поверхностей беспрепятственно стекает вода, потому нет смысла укладывать многослойную гидроизоляцию.

В устройстве парапетов, увеличивающих расход материалов, нет необходимости. Несложный процесс возведения вполне доступен домашнему умельцу, если он знает, как сооружается двухскатная крыша на гараж в точном соответствии с технологическими указаниями.

Домики для четырехколесных «коней» оснащаются ровно такими же типами крыш, как и дома самих автолюбителей. В технологиях возведения скатных конструкций для гаражей и жилых зданий практически нет отличий.

Высота определяется предпочтениями хозяев и их планами на использование подкрышного пространства. В нем свободно можно организовать мастерскую, комнату отдыха или склад, если несущая способность коробки не будет ввергать в сомнения по прочностным аспектам.

Крутая крыша средств на обустройство потребует больше, чем ее невысокий аналог. Скаты ее солидней по размерам, а элементы стропильного каркаса внушительней. Поэтому даже среди отечественных собственников кирпичных и бетонных гаражей не слишком много любителей высоких конструкций, если не планируется эксплуатация чердака. К необходимости регулярно счищать снег с низко-скатной крыши они относятся весьма благосклонно, как к веской причине лишний разок посетить гараж и навести порядок в личных владеньях.

Утепленная двухскатная крыша гаража позволит существенно сэкономить тепло. Однако без убедительных климатических показателей в регионе строительства повышать теплотехнику строения неразумно. При необходимости укладывают теплоизоляционный материал между стропильными ногами, снизу защищают пароизоляционной пленкой, сверху гидроизоляцией.

Работы проводятся в соответствии с правилами устройства обычных скатных крыш, стропильные системы могут быть выполнены как из древесины, так и из оцинкованного металлопроката.

В зависимости от проектных данных обустраиваемой коробки в сооружении стропильных систем над гаражами используется:

  • Наслонная технология, согласно которой у верхнего и нижнего края каждой стропильной ноги имеется собственная надежная опора. Низ наслонных стропилин обычно опирается на стенки постройки. Верх — на прочную прогонную систему, опирание которой в свою очередь производится на внутреннюю стенку или ряд опорных столбов внутри гаража. Строительство наслонной стропильной системы начинается с возведения рамы, увенчанной коньковым прогоном. Именно на раму опираются верха попарно установленных стропилин.
  • Висячая технология, согласно которой стропила опираются только на стенки коробки. Точкой опоры для верхней пятки висячей стропилины служит аналогичная часть зеркально развернутого собрата. Стропильные системы висячей разновидности сооружаются в основном путем установки треугольных ферм, основание которых чаще всего служит потолочной балкой, реже расположенной выше стяжкой. Фермы можно купить в полностью подготовленном к монтажу виде или изготовить самостоятельно.

Стропильные системы наслонной разновидности сооружаются над гаражами, если есть необходимость в перекрытии большого пролета. Например, в гаражах с двумя или более боксами для машин. В таких постройках обычно имеется как минимум одна стена или ряд опорных столбов для поддержания кровельной конструкции. Висячая схема идеально подходит для возведения крыши над строением, рассчитанным на одно авто. Внутренние стенки и опорные столбы в малогабаритных постройках неприемлемы из-за незначительных размеров полезного пространства.

Обе разновидности стропильных каркасов при перекрытии небольших пролетов до 5м включают минимум элементов. Наслонная система состоит из установленных парами стропильных ног и прогонной конструкции, висячая — из ряда стропильных ферм. При увеличении пролетов схема сооружения стропильных крыш усложняется, дополняется подкосами, опорными столбами, дополнительными прогонами бабками, ригелями и т.

д.

Заметим, что для устройства крыши с двумя скатами сооружение стропильного каркаса не является условием обязательным. Скаты могут быть сформированы треугольными фронтонами. На покатые стороны фронтонов укладываются слеги – балки, параллельные коньковому прогону и свесам. Бесстропильная методика практикуется преимущественно в деревянном строительстве. Кирпичные и каменные постройки с фронтонами все же принято обустраивать с помощью стропильных ферм, установленных внутри коробки.

Простейший путь получения информации – тщательный разбор методов и технологий сооружения. Желающим знать, как самостоятельно построить гараж с прочной двухскатной крышей, мы предлагаем несколько наиболее распространенных примеров. Рассматривать будем строительство крыш над каркасными стенами. Их специфика заключается в креплении стропильной системы к верхней обвязке стеновых опор, а не к мауэрлату кирпичных и бетонных гаражей. Разница не принципиальная, но забывать о ней не стоит, особенно на стадии проектирования, т.к. закладные детали для крепления мауэрлата должны быть заложены в процессе возведения стен.

Финишное кровельное покрытие для гаражей выбирают, ориентируясь на показатели крутизны конструкции и на собственные экономические соображения. Материал, из которого выполнены стены, серьезного значения не имеет. В обустройстве низко-скатных построек используют в основном рулонные материалы, привлекающие хозяев отличными водоотталкивающими качествами.

Для кровли крыш повыше применяют металлочерепицу или экономичный профнастил, радующие не только ценой, но и возможностью самостоятельно уложить покрытие. Керамическая черепица и натуральный камень над отечественными гаражами встречаются крайне редко, и то лишь в случае вменения единых ландшафтных требований к участку.

Наслонные варианты гаражных крыш

Пример двухскатной крыши над «одноместным» гаражом вполне доступен неопытному исполнителю. Крыша холодная, но при желании этот аспект можно продумать и доработать самим. Ширину доски, из которой будут производиться стропильные ноги утепленной крыши, следует подобрать так, чтобы толщина утеплителя была на 3-5см меньше. Разница эта нужна для формирования вентиляционных потоков, отводящих испарения и конденсат от утеплителя.

Если с покупкой досок требующегося размера ничего не получится, поверху стропилин прибивается обрешетка – брусок, наращивающий недостающую ширину.

Простейшая стропильная конструкция

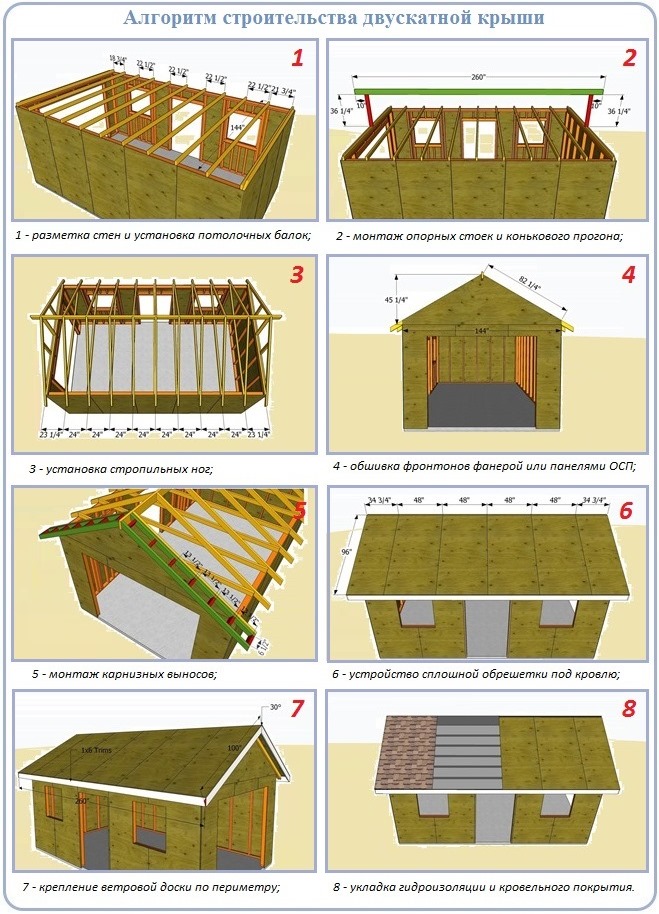

Пошаговый инструктаж для мастеров, решивших своими руками построить холодную двухскатную крышу гаража:

  • Проводим разметку по верхней обвязке длинных стенок гаража. Отмечаем шаг установки стропилин, который согласно проекту равен 40 — 60см. Короче, стенку банально делим на равные отрезки, длина которых не меньше 40см, но не больше 60см. Размечаем от угла коробки, не забываем, что крайние пары стропильных ног должны быть установлены заподлицо с торцовыми стенами.
  • Монтируем потолочные балки. Согласно разметке устанавливаем доску на обе стены. Лечь она обязана на ребро строго горизонтально. Проверяем горизонтальность уровнемером и фиксируем парой гвоздей или уголками. Потолочные балки заодно с основной работой играют роль затяжек, компенсирующих распор. Если нужно недорого утеплить постройку, то теплоизоляцию лучше разместить между потолочными балками, снабдив изнутри пароизоляционной пленкой и дополнительной обрешеткой.
  • По установленным потолочным балкам раскладываем куски фанеры или подобного материала для обеспечения доступа к площадке строительства стропильного каркаса.
  • Отмечаем середину обеих торцевых стен, метку ставим на верхнюю обвязку. К торцам временно прибиваем рейку так, чтобы одна грань ее совпала с условной центральной осью. Вспомогательная рейка нужна для точного определения положения конька и для изготовления шаблонов стропилин.
  • Прикладываем доску с торца к месту установки крайней стропильной ноги. Отмечаем по факту линии запилов. Это шаблон, пользуемся им, чтобы сделать остальные стропилины с равнозначными размерами и запилами.
  • Ориентируясь на вспомогательные рейки, между которыми желательно натянуть шнур, устанавливаем опоры под коньковый прогон. При строительстве большепролетных конструкций опоры устанавливаем через 120см. Проконтролировав вертикальность, фиксируем стойки металлическими уголками с усиливающей перемычкой.
  • На опорные стойки ребром укладываем коньковый прогон, проверяем горизонтальность и прибиваем.
  • К основанию расположенных в середине опор прибиваем брусок, параллельно коньковому прогону. Он выполнит функцию лежня, укладка которого слишком сильно нагрузила бы каркасную постройку.
  • Монтируем подкос, верх которого упираем в прогон, низ в брусок у основания опоры. Угол наклона подкосной детали около 45º. Если установить предстоит несколько подкосов, их направляют в противоположные стороны.
  • Заготовленные стропила перемещаем на крышу, ставим на место, крепим гвоздями вверху к прогону, внизу к обвязке и к расположенной рядом потолочной балке. Начинаем с крайних пар, между которым следует протянуть шнурку. Ориентируясь на показания шнурки, производим монтаж рядовых стропилин.
  • Демонтируем вспомогательный брусок. Его замещаем двумя стойками, прибитыми к стропилам вверху и к обвязке внизу.
  • Каждую вторую пару стропилин оснащаем затяжкой.
  • Для оформления фронтонных свесов к крайним парам стропильных ног крепим уголками консольные укороченные балки, затем обшиваем периметр ветровой доской.

Для изготовления стропилин, подкосов и балок используем доску 50×150мм, 50×200мм или 50×250мм. Следует учесть, что сечение материала для конькового прогона должно быть больше сечения рядовых элементов стропильной системы. Затяжки можно сделать из доски 25×100мм.

По готовой стропильной системе нужно выполнить обрешетку: сплошную, если укладывать запланировано рулонный материал, разреженную, если производиться будет монтаж металлочерепицы или профилированного стального листа.

В сооружении стропильных систем наслонной категории для небольших гаражей используются одинаковые технологические принципы. Независимо от крутизны скатов самостоятельному мастеру придется выполнить все описанные выше этапы работ.

Поверх готовой стропильной системы полосами настилается рулонная гидроизоляция, укладка которой производится от свеса к коньковому прогону, потом обрешетка и кровельное покрытие.

Большепролетная наслонная крыша

Пример строительства крыша над большепролетной коробкой подтверждает непоколебимость технологических принципов. Особенность сооружения заключается в том, что обустраиваемый объект условно разделен на сектора.

Кроме несущих стен имеется два ряда опорных стоек, на которые уложены боковые прогоны. Прогонная конструкция опирается не на лежень или балки перекрытия, а на дополнительные стойки. Сектора коробки не превышают лимита в 5м, поэтому их не усиливают подстропильными ногами – подкосами.

Висячие схемы крыш для гаража

Висячие стропильные системы вполне обоснованно лидируют в сфере сооружения малогабаритных гаражей. Хозяев и строителей не пугает сложность ремонта и замены испорченной детали висячей стропильной системы. Гораздо удобнее и безопаснее соединять стропильные ноги в фермы, а затем поднимать их на крышу, чем устанавливать по-отдельности каждый наслонный элемент на высоте.

Элементарный способ строительства

Перед возведением крыши по висячей методе следует сделать точный расчет или запастись готовым проектом с точными размерами фронтонов.

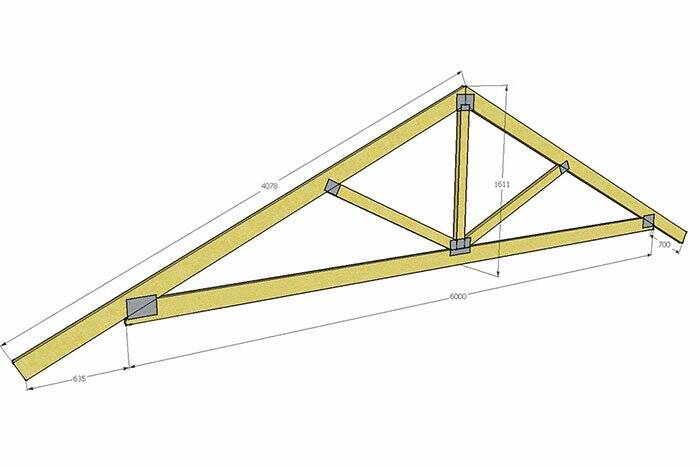

Висячую стропильную систему для гаражной крыши будем сооружать следующим образом:

  • Размечаем будущее положение стропильных ног согласно указаниям проекта.
  • В соответствии с обозначенными в проекте размерами изготавливаем стропильные фермы и запиливаем нижние пазы для опирания на обвязку.
  • Устанавливаем сначала крайние фермы, примыкающие к фронтонам, соединяем их между собой шнуркой.
  • Устанавливаем промежуточные фермы, не забывая сверяться с показаниями шнурки. Верхние грани стропилин должны сформировать ровную воображаемую плоскость.
  • Устанавливаем диагональные ветровые связки изнутри постройки. Они обеспечат жесткость стропильного каркаса.
  • Обшиваем фронтоны плитами ОСП-3.
  • Крепим к торцам крайних стропильных ферм укороченные балки для формирования фронтонных свесов.
  • Монтируем по периметру ветровую доску.
  • Поверх готовой стропильной конструкции крепим обрешетку, разновидность которой соответствует типу финишного покрытия и требованиям производителя материала.

В примере обрешетка устраивается для мягкого вида покрытия из плит ОСП. Аналогичный по характеристикам сплошной настил под кровлю может быть устроен из доски. Желающим выяснить, как правильно сделать обрешетку двухскатной крыши на гараж, следует знать, что плиты укладываются вразбежку, а доски параллельно свесам или под углом 35º-45º к ним. Между элементами обрешетки следует оставлять зазоры минимум 3мм, необходимые для теплового расширения материалов.

Значительное преимущество висячих конструкций заключается в том, что стяжки заодно работают как потолочные балки. В разобранном варианте стяжка завышена, и внутренняя обшивка выполняется прямо по ней. Чердак в подобном проектном решении исключен. Зато благодаря завышению стяжки увеличивается потолок и внутреннее пространство, что можно в подробностях разглядеть на фото этапов устройства двухскатной крыши гаража:

Если висячими стропильными треугольниками предстоит перекрывать пролет более 9м, затяжку сращивают из двух досок или брусьев. В вершине треугольника устанавливается бабка-подвес, предотвращающая провисание затяжки. Она соединяется подкосами со стропильными ногами. Внизу подвеса есть устройство подтягивания затяжки в случае ее провисания.

Висячие конструкции для крупных пролетов

Висячие стропильные системы пригодны для перекрытия пролетов до 14м. в частном хозяйстве гаражи подобных габаритов встречаются нечасто. Однако крупногабаритные постройки нередко оснащают висячими стропильными фермами так, как в представленном примере двухэтажного гаража.

Постройка обладает полноценным вторым этажом, не относящимся к мансардной категории. Для строительства в районах с высокой ветровой нагрузкой и незначительным количеством зимних осадков стенки второго этажа стоит увеличить, а крышу сделать более пологой, уменьшив угол наклона скатов.

Стены двухэтажного гаража сложены из бруса, из него же выполнены фронтоны и внутренняя перегородка. Брусовые фронтоны дают возможность отказаться от стропильной схемы посредством монтажа слег. Однако каркас крыши в примере сделан традиционно: с помощью висячих стропильных треугольников.

Стропильные фермы устанавливаются обычным способом: нижними врубками опираются на стены, верхами друг в дружку. Место соединения верхов укреплено деревянными прибоинами. Потолок холодной крыши подшивается гипсокартоном изнутри стропильной системы. Снаружи на стропила настилается сплошной гидроизоляционный ковер.

Материал укладывается полосами с легким провисанием на случай традиционных подвижек древесины при колебаниях влаги с температурой. Полосы гидроизоляции укладываются в направлении от свеса к коньку, к стропилинам крепятся сначала степлером, потом рейками обрешетки. Под металлочерепицу и профлист устраивается разреженная обрешетка с шагом, указанным производителем. Под металлические покрытия с полимерной оболочкой недопустимо укладывать битумную гидроизоляцию.

В случае сооружения утепленной крыши над двухэтажным гаражом по указанному проекту, целесообразно этапы работ распределить другим образом. Первым делом лучше уложить гидроизоляцию, смонтировать обрешетку и закрепить на ней покрытие.

На крупных по площади объектах плиты или маты теплоизоляции удобней и разумней устанавливать, когда наружная часть кровельного пирога полностью готова. Так исключается угроза намокания теплоизоляции, из-за чего возникает угроза постепенного разрушения деревянных элементов стропильного каркаса.

Тема предложенного видео: сооружение гаража и двухскатной крыши для желающих строить своими руками.

Приведенные нами базовые варианты устройства крыш с двумя скатами над гаражами демонстрируют основные принципы сооружения. Предложенные схемы вполне подойдут для строительства отдельно стоящей коробки с двускатной крышей. Типовые проекты можно доработать в соответствии с индивидуальными требованиями.

Как сделать двухскатную крышу дома своими руками видео — Postroyka-Dom.com

Некоторые из соображений экономии, а некоторые из чистого любопытства, то тем ни менее многие хотели бы узнать, как сделать крышу дома своими руками, видео урок, представленный в данном материале, поможет вам разобраться со всеми нюансами данного процесса и позволит вам осуществить ваши планы.

Но, прежде чем вы перейдете к просмотру видео, вспомним, какими бывают крыши:

Односкатная крыша. Кровлю такого типа редко используют в жилых домах, За исключением местности, для которой характерны сильные порывы ветра. Чаще всего такими крышами покрывают гаражи, хозяйственные постройки и навесы. В крышах такого плана отсутствует чердачное помещение и стропильная система. Однако, это самый экономичный тип кровли.

Двухскатная крыша. Является системой из двух прямоугольников, грани которых соединены сверху. Построить двухскатную крышу самостоятельно — не так уже и сложно. В такой крыше обязательно присутствует чердак, который в некоторых случаях обустраивают как мансарду.

Четырехскатная крыша. Данная конструкция состоит из четырех треугольников (которые могут быть и не одинаковыми), с соединенными вершинами.

Вальмовая крыша. В составе такой конструкции лежать трапеции и треугольники. В таких крышах подразумевается мансарда, которая служит как дополнительное жилое помещение, при условии качественного утепления. Они обустраиваются тяжелее, чем двухскатные кровли, хотя, построить их самостоятельно – реально, было бы желание.

Щипцовая крыша. Крыши такого типа, не редко объединяют с многоскатными в один подвид. Построить кролю такого типа — значительно более тяжелая задача, чем постройка предыдущих вариантов. Это обусловлено тем, что при строительстве потребуется пользоваться конструктивными дополнениями и сложными соединениями, как при обустройстве системы стропил, так и во время настилки кровельного пирога.

Как сделать двухскатную крышу своими руками, чертежи, видео

как сделать двухскатную крышу своими руками?

Крыша двухскатная своими руками – вполне реальная задача, с которой справится человек, обладающий минимальными навыками в строительстве. Сейчас мы вам расскажем, как построить крышу дома своими руками, рассмотрим особенности установки стропил, представим чертежи и видео-инструкцию.

Содержание статьи о том, как сделать двухскатную крышу своими руками, чертежи, видео

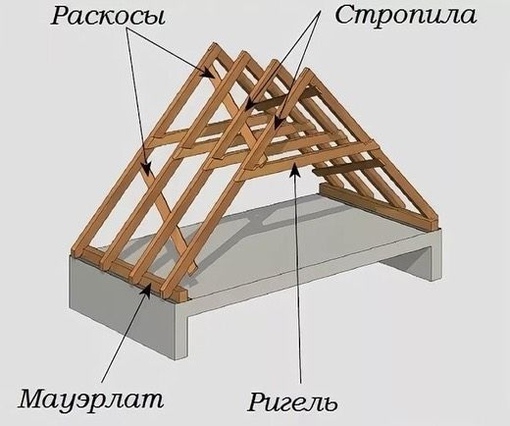

Устройство двухскатной крыши


Конструкция двухскатной крыши практически не отличатся от односкатной крыши. Ее составляющие:
  • мауэрлат;
  • стропильная система;
  • коньки и подкосы для дополнительного крепления стропил;
  • обрешетка;
  • утепление, гидро- и пароизоляция;
  • кровельный материал.

Сейчас разберемся с вопросом, как сделать двухскатную крышу своими руками. А в другой статье вы можете найти информацию о монтаже четырехскатной крыши.

Шаг 1 – Монтаж мауэрлата

мауэрлат

Крепление брусьев мауэрлата осуществляться несколькими способами.

1.Заливка армопояса со шпильками. В данном случае на стены заливается слой бетона, куда вмуровываются шпильки. Шаг – 100-150 см, высота армопояса – 20-30 см. Шпилька в сравнении с мауэрлатом располагается на 3 см выше, чтобы ее можно было завинтить гайкой.

2. Установка шпилек при последних рядах кладки кирпича (3-4 верхних рядах). В данном случае шпильки хорошо входят в раствор между кирпичами. Оставляйте несколько сантиметров на вкручивание гайки.

Перед установкой мауэрлата на шпильки укладывается 1-2 слоя гидроизоляции, например, рубероида. Мауэрлат крепится к продольным стенам анкерными болтами.

Шаг 2 – Установка стропил двухскатной кровли

Монтаж стропил двухскатной крыши

Первое – нужно определиться с необходимым сечением стропильных ног. Данная величина рассчитывается в зависимости от длины и расстояния между ними. Учитывайте необходимость использования утеплителя. Между стропилами должно быть такое расстояние, чтобы не тратить силы и время на обрезку теплоизоляционного материала.

Стропильная система двухскатной крыши, особенности установки стропил

  1. Делаем шаблон, по которому в дальнейшем будем собирать стропильные фермы. Возьмите две доски по длине равные стропильной ноге и соедините их между собой гвоздем с одного края.
  2. Полученную конструкцию свободными краями досок ставим на опоры, куда будут опираться стропильные ноги. Угол, который мы получили, и будет углом наклона ската крыши. Фиксируем элементы несколькими гвоздями. Для лучшей фиксации угла между досками закрепляем поперечную перекладину.
  3. Изготавливаем еще один шаблон, который будет использован для монтажных запилов на стропилах. Для этого подойдет кусок фанеры.
  4. Используя шаблон, вырезаем на стропилах монтажные запилы и соединяем их между собой под углом наклона ската кровли. Полученный треугольник – это стропильная ферма. Она поднимается на крышу вспомогательными конструкциями, например, по лестнице, и крепится к мауэрлату. На рисунке представлена технология крепления ноги к мауэрлату гвоздями или уголками.

    крепление стропильной ноги

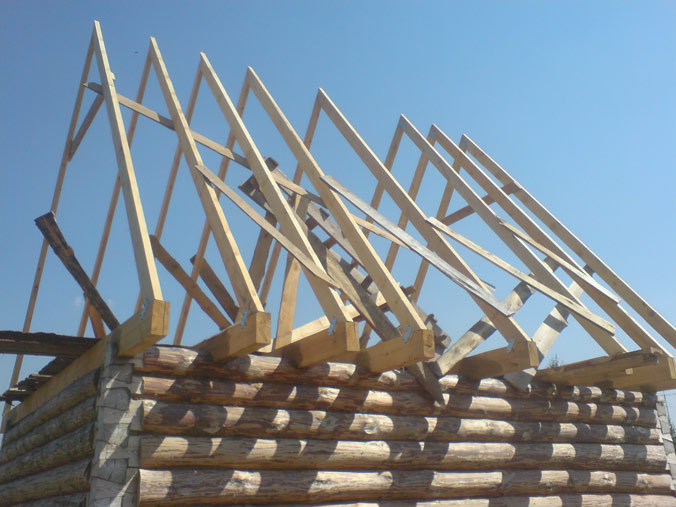

  5. Стропильная система двухскатной крыши начинается с установки двух крайних фронтонных ферм. Крепите к ним временные подкосы, чтобы установить ровно по горизонтали и вертикали.
  6. Между крайними вершинами стропил протягивается шнур. Так обозначается уровень остальных стропил.
  7. На ранее просчитанном расстоянии, но не меньше 0.6 м друг от друга, устанавливаются все стропила фермы.
  8. Установка стропил двухскатной крыши завершается укреплением громоздких конструкций подпорами, подкосами или ригелями.
  9. На специальные опоры ставится коньковый брус (прогон). Он используется для закрепления промежуточных, диагональных и коротких стропил.

Двухскатная ломаная крыша

Двухскатная ломаная крыша отличается от обычной устройством стропил. Сейчас не будет подробно разбирать данный вопрос, так как этапы строительства мы рассматривали в статье Ломаная крыша своими руками.

Шаг 3 – Пароизоляция, утепление и гидроизоляция кровли

Пароизоляция крыши

Стропильная система установлены, но это не последний этап монтажа двухскатной кровли. Чтобы сделать двухскатную кровлю своими руками качественно, внимательно подходите к вопросу укладки пароизолирующего и теплоизолирующего слоев. Параллельно коньковому прогону раскатывается рулонный материал. Он прикрепляется к стропилам с внутренней стороны крыши. Стыковые соединения делаются внахлест, после чего герметизируются скотчем.

Монтаж теплоизоляционного материала

Сверху межстропильное пространство заполняется утеплителем. Для работ отлично подходит минеральная вата. С технологией монтажа минеральной ваты ознакомьтесь в соответствующей статье.

Устройство гидроизоляции кровли

Чтобы защитить слой теплоизоляции от увлажнения, которое может быть вызвано протечками кровли или конденсатом на внутренней поверхности покрытия, нужно установить подкровельную гидроизоляцию. Она прибивается с наружной стороны стропил с помощью гвоздей или скоб. После этого брусками крепятся контр рейки.

Шаг 4 – Обрешетка двухскатной крыши

пример обрешетки двухскатной крыши

Построение обрешетки – завершающий этап в строительстве стропильной системы двухскатной крыши. Для работ используется сухой брус, без трещин и сучков. Прибивайте брусья обрешетки снизу от карнизов. Возле конька две доски крепятся без зазора. Проверить прочность обрешетки просто. Пусть на нее встанет человек весом 70-80 кг. Если она не прогибается, значит, все сделано качественно.

Выбор толщины досок для обрешетки

Доски подбираются в зависимости от вида кровли:

1. Для рулонной и мягкой кровли делается 2 обрешеточных слоя – сплошной и разреженный. Толщина досок – от 25 мм, ширина – до 140 мм. Набиваем доски с небольшими зазорами параллельно коньковому брусу. Поверх досок набиваем сплошной слой кровельной фанеры из нетолстых досок. Угол –45 градусов.

2. При укладке металлочерепицы или шифера делаем один слой бруса сечением 50х60 мм. Шаг зависит от самого кровельного материала.

Рекомендации! Забивайте гвозди не в середине обрешеточной доски, а возле краев. Вбивайте шляпки вглубь дерева, чтобы они не повредили кровельный материал.

Двухскатная крыша своими руками видео

Ниже представлено видео, как сделать двухскатную крышу своими руками. Следуя инструкции, вы выполните монтаж самостоятельно.

Двухскатная крыша своими руками чертежи

Предлагаем вам просмотреть или скачать проекты домов с двухскатной крышей и чертежи двухскатной крыши.

Проекты домов с двухскатной крышей

Чертеж двухскатной крыши

Видео: двухскатная крыша своими руками

Если вы собираетесь сделать крышу для небольшого дома, то двускатная конструкция — оптимальный вариант. Она позволяет обустроить под крышей не только неотапливаемый чердак, но и полноценную мансарду. Учитывать при строительстве, конечно, придется многие технологические особенности.

Подробный видеообзор установки стропильной системы крыши под металлочерепицу можно увидеть ниже. Мауэрлат, пазы, перемычки, крепеж, вентзазор, длина стропил, ветровая планка, подшив крыши, софиты и многое другое в этом видео:

Ниже представлен видео обзор монтажа металлочерепицы на двускатной крыше. Вы научитесь: рассчитывать шаг обрешетки под металлочерепицу, делать водосточную систему, капельник, узнаете, какой инструмент нужен для резки металлочерепицы и профнастила, как делать ветровую планку и многое другое.

3D моделирование двускатной крыши ниже:

Если вы хотите построить двускатную крышу с неотапливаемым чердаком, посмотрите следующий ролик:

Подробная инструкция по строительству двускатной крыши пригодится при самостоятельном проведении строительства:

Описание конструкции двускатной крыши тоже не помешает:

Читайте и смотрите другие материалы:

видео, как построить своими руками

Современные загородные дома не устают удивлять разнообразием архитектурных форм, в том числе и крыши. Но традиционные двускатные крыши актуальны всегда, во все времена. Это наиболее выгодный вариант для самостоятельного строительства. В нашей статье мы расскажем о том, как сделать двухскатную крышу своими руками, выполняя рекомендации специалистом и не совершая типичных ошибок.

Сегодня по-прежнему лидирует каркасное строительство. Многие россияне полюбили каркасную технологию. И, действительно каркасный дом можно возвести даже своими руками, не привлекая специалистов.

А так как финансовая сторона вопроса немаловажна, то многие выбирают данную конструкцию, такую, как двускатная мансардная крыша,  для строительства загородного дома.

Не секрет, что от того, как правильно подобрать тип крыши, зависит насколько равномерно, будет распределена нагрузка на несущую конструкцию дома. Именно поэтому с технической точки зрения самый оптимальный вариант – строительство двускатной крыши.

Конструктивная особенность двускатной крыши

Двускатная крыша имеет такую конструкцию: две плоскости, опирающиеся на расположенные на одном уровне стены. Торцовые стены между двумя скатами обычно имеют треугольную форму, их называют фронтонами (или щипцами).

Конструкция двускатной крыши

Всем известно, что крыша является итоговой стадией строительства и выполняет защитную функцию для конструкций всего дома от природных факторов окружающей среды.

Но к внешнему виду крыши в настоящее время уделяют особое внимание, так как от ее вида, формы, дизайна, кровельных материалов зависит общий облик всего дома.

Поэтому для каждого домовладельца немаловажно знать, как сделать крышу двухскатную, чтобы она выполняла свой функционал и, к тому же, была визитной карточной загородного дома.

Не так давно подкровельное пространство обычно использовали в качестве хранилища для ненужных вещей. Современное загородное строительство каждый сантиметр застройки использует с максимальной нагрузкой.

Так, в последнее время на чердаках загородного дома обустраивают дополнительную жилую зону, и теперь это пространство называют новомодным словом – мансарда. Крышу на мансарде можно возвести и своими руками, но пара рук не будет лишней – так Вы справитесь намного быстрее, и работать будет удобнее и легче.

Строим двускатную крышу своими руками

Возведение перекрытий из балок

Спросите совета у специалистов, как построить двухскатную крышу своими руками. Они Вам подскажут, что, для того чтобы возвести двускатную крышу, Вам нужно приобрести обрезную доску или брус.

Итак, после того, как полностью будут установлены все стены дома, приступаем к возведению перекрытий – их делаем с помощью балок.

Прежде, чем приступить к установке балок, рекомендуем тщательно спланировать Ваши действия, так как можно использовать два варианта их установки:

  1. Если чердачное помещение не будет жилым, то для установки перекрытия можно ограничиться досками, размер которых 50х150 мм.
  2. При обустройстве мансарды, используйте брус 150х150 мм. Причем, доски бруса нужно укладывать непосредственно на несущие стены дома. Таким образом, Вы обеспечите надежность и прочность всей конструкции дома. Учтите: обустройство жилой зоны на чердачном помещении значительно удорожает стоимость постройки. Нов то же время, вы значительно увеличите жилую зону в доме. Стоит все рассчитать и продумать до мелочей.

Итак, балки перекрытия уложили, причем не забыли о выступе (порядка 500-700 мм) – от наружного края стены. Зачем нужен данный выступ для двускатной крыши? Он обеспечит максимальную защиту стен дома от той влаги и воды, которая будет стекать со скатов крыши.

На балку по периметру всего дома укладываем доску – это будущее основание для стоек стен на втором этаже дома (мансарде). На перекрытиях (для большей надежности) не забывайте закреплять доску гвоздями

Варианты двускатных крыш

После того, как установили стойки, приступаем к обустройству стропильной системы.

Возводим стропильную систему холодного чердака

Как построить крышу двухскатную для холодного чердака? Это самый простой вариант обустройства стропильной конструкции.

Во-первых, утеплитель прокладываться не будет, соответственно можете не рассчитывать шаг стропил под необходимые размеры утеплителя. Во-вторых, также не придется рассчитывать и размер сечения.

Зачастую стропильную систему для двускатной крыши выполняют в форме треугольника. То есть стропильные ноги нужно врезать в горизонтальную балку.

Такая конструкция стропильной системы имею существенные преимущества:

  1. Сечение стропильных ног и бревен имеют высокий запас для несущей способности.
  2. Треугольная конструктивная форма наиболее надежнее, так как под воздействием даже максимальной нагрузки, стропильные ноги не уйдут в сторону.
  3. Данная стропильная ферма является независимой конструкцией. То есть при любых неполадках с другими конструктивными элементами стропильная конструкция остается неизменной.
  4. Балка, которую Вы уложите с выступом, сможет выполнять функцию каркаса и организует каркасный свес кровли.

Для обустройства стропильной системы мансарды потребуется не только дополнительное время, средства, материалы, но и пара работящих рук. Рекомендуем просмотреть видео и определиться со своими дальнейшими практическими действиями.

Возводим стропильную систему мансарды

Одноуровневая мансарда

После того, как на балку выставлена доска, нужно отпилить ее нижнюю часть. Это нужно сделать для того, чтобы балки и стропила прилегали полностью.

Небольшой совет: возьмите 100 мм доску, уложите ее на балку ребром, плотно прижимая к стропильной ноге, и проведите линию. Данная линия – указатель, где производить распил. В результате должна быть скошенная доска, плотно прилегающая ко всем плоскостям балок перекрытия.

После этого, стропила устанавливаем в том месте, где пересекаются двое стропил. После этого снова провести линию и обрезать на доске лишнюю часть.

Снова по той же линии нужно произвести распил, таким образом, Вы обеспечите плотное скрепление вершины стропильной конструкции. Лишь после выполнения очередности вышеперечисленных действий, можно приступать к окончательной установке стропил на крыше.

Для этого Вам понадобится накладка, ее можно выполнить из обрезок доски. С помощью данной накладки скрепите стропила в их верхней части. Всю получившуюся на мансарде верхнюю часть обвязки скрепите при помощи специального ригеля – он и будет являться перекрытием для потолка.

От того, как делать крышу двухскатную, зависит жесткость будущей стропильной конструкции. А она должна быть максимально жесткой.

Если сомневаетесь в надежности соединений, рекомендуем использовать металлические накладки.

Лишь после того, как будет полностью закреплена строительная ферма, можно приступать к проверке правильности выполнения фронтонов – они должны быть вертикальными.

Для этого используйте строительный отвес. После того, как Вы удостоверились в вертикальности фронтонов, можно закрепить все крепления стропильной фермы капитально.

Для этого советуем использовать мягкую проволоку, гвозди или скобы. Любой из данных крепежей, на Ваш выбор.

После того, как полностью, установлены фронтоны, через их верхнюю точку натяните леску или бечевку – таким образом, Вы сможете проконтролировать установку средних стропил на одном уровне.

Важно: не забыть усилить средние стропила подкосами. Такая мера впоследствии исключит возможные провисания, и увеличит надежность и жесткость всей стропильной системы двускатной крыши.

Узел закрепления строительной фермы

Как правильно установить подкосы? Они должны упираться в стойку мансарды, а их второй конец нужно прикрепить к стропильной ноге (вернее в ее середине). Выпилите паз, и второй конец подкоса прикрепите гвоздями к стропильной ноге. Важно: гвоздя для крепежа выбирать не менее200 мм.

Итак, монтаж стропил произведен, осталось сделать обрешетку и накрыть покрытие. От того, какое покрытие Вы будете укладывать на кровлю, зависит шаг обрешетки и толщина доски.

Для шиферного покрытия шаг доски можно делать максимальным, но толщина доски должна быть не менее20 мм, тогда стропильная конструкция справится с предполагаемой нагрузкой, в том числе и снежной шапкой.

В нашей статье мы рассказали о том, как сделать двух скатную крышу, остановившись более подробно на возведении самой важной конструкции кровли – стропильной системы.



Как построить двухскатную крышу своими руками: руководство, видео

Завершающим этапом возведения любого строения является строительство крыши. Несмотря на то, что это очень важный и трудоемкий процесс, построить двускатную крышу несложно своими руками, если понимать ее конструктивные особенности и соблюдать этапы строительства. Из всего многообразия крыш двухскатные являются самыми надежными и практичными в эксплуатации. Они универсальны, поэтому их строят как на частных жилых домах, так и на различных хозпостройках, гаражах и банях.

Проектирование крыши

Чертеж.

Чертеж.

Крыша – важный элемент дома, поэтому ее устойчивость должна быть точно просчитана. Как правило, в проекте дома указаны размеры и параметры его верхней части, но если так случилось, что проект необходимо сделать самостоятельно, существуют специальные таблицы с уже готовыми коэффициентами. При использовании таблиц для расчета следует учесть следующие важные критерии:

  1. Крыша дает нагрузку на фундамент, поэтому при вычислениях следует учитывать ее вес и несущую способность фундамента.
  2. Снеговые и ветровые нагрузки, а также другие природные явления, которые характерны для конкретного региона проживания.
  3. Угол наклона крыши.

Если нет уверенности в собственных знаниях, то лучше обратиться за помощью к профессионалам и заказать проект. Сделать крышу дома своими руками при наличии чертежа  не составит труда, тем более, если возведение дома осуществлялось самостоятельно.

Заготовка материалов

Наиболее оптимальным материалом для строительства двухскатной крыши является дерево. Можно использовать металлические профили и балки, но в таком случае необходимы навыки работы со сварочным аппаратом, а общая нагрузка на фундамент значительно увеличится.

Не стоит экономить на качестве материала и тщательно выбирать дерево. Отлично подойдут хвойные породы: ель или сосна, при этом дерево должно быть хорошо просушено и иметь влажность не более 15%. Недопустимы сучки, трещины и сколы, а также наличие синевы на пиломатериалах. Все деревянные детали следует обработать антисептиком, препятствующим гниению и появлению плесени. Учитывая то, что дерево относится к легковоспламеняемым материалам, необходимо покрыть его противопожарным средством.

Процесс возведения крыши

Стропила.

Установка крыши требует соблюдения строгой последовательности технологии строительства. К моменту ее устройства стены дома должны быть уже полностью готовы, а на верхней части, где будет производиться монтаж крыши, должна быть уложена гидроизоляция, в качестве которой отлично подойдет рубероид.

Основание крыши

В первую очередь следует сделать фундамент для крыши – мауэрлат, который распределяет равномерно нагрузку верхней части строения. Изготавливается мауэрлат из бруса с оптимальным сечением 150х150 мм и устанавливается по всему периметру дома.

Узел «мауэрлата».

Крепление основания должно быть надежным, поскольку от этого зависит устойчивость всей верхней части дома. Есть несколько способов монтажа мауэрлата, которые зависят от материала стен:

  1. Если боковые части дома возведены из кирпича или деревянных брусьев, то на укладке предпоследних двух венцов вмуровывается катанка или отожженная проволока, которыми привязывается фундамент крыши.
  2. Можно использовать железобетонную балку, оснащенную специальными шипами для крепления мауэрлата. Такое основание характерно для стен из пеноблоков.

Брусья мауэрлата рекомендуется между собой соединять методом врубки и дополнительно фиксировать длинными гвоздями.

Нюансы установки мауэрлата можно посмотреть на видео:

Монтаж каркаса

Изготовление каркаса.

Каркас изготавливается из досок сечением 70х150 мм и представляет собой систему стропил. Нижняя часть балок к фундаменту крыши крепится методом врубки и для надежности фиксируется гвоздями. Для более жесткой фиксации вбиваются 3 гвоздя: два по диагонали и один сверху перпендикулярно.

Стропила могут быть установлены со свесом, тогда осуществляется боковая врезка в мауэрлат, при этом они выступают за фасад стен на 20–25 см. Если свес не предусмотрен, то нижняя их часть упирается в фундамент крыши.

Верх стропильных балок соединяется между собой гвоздями, а на место крепления накладывается пластина из дерева или металла для усиления фиксации. В том случае когда по центру дома проходит перегородка, то на нее устанавливается балка и опоры для возведения конькового прогона. Тогда вверху стропилы соединяются не между собой, а крепятся на него.

Для придания каркасу необходимой жесткости в верхней части балки дополнительно соединяются ригелем.

Процесс самостоятельной установки стропил можно посмотреть на видео:

Обшивка и кровля

Поверх стропильных балок следует уложить гидроизоляцию, это может быть специальная мембрана или рубероид. Далее выполняется контробрешетка – прибиваются балки сечением 5х5 см в направлении от одного торца дома к другому. На контробрешетку монтируется основная, состоящая из досок. Если планируется укладка мягкой рулонной кровли, то доски следует прибивать вплотную друг к другу, не допуская щелей, но при этом оставив несколько отверстий для вентканалов.

Как выглядит разреженная обрешетка, можно посмотреть на видео:

При покрытии крыши листами шифера допускается обрешетка, выполненная из досок, которые прибиты не плотно, а через равномерное расстояние. На основную обрешетку монтируется кровля. Для двускатной крыши подойдет любой вид. При выборе кровельного материала следует помнить, что у каждой есть свои нюансы:

  1. Керамическая и сланцевая черепица – самый дорогой вид кровельного покрытия, при этом имеет превосходные эксплуатационные характеристики и безупречный внешний вид. К более дешевому аналогу керамической черепицы можно отнести цементно-песчаную.
  2. Покрывать крышу хозпостроекта дорогой кровлей нет смысла, поэтому оптимальным вариантом будет ондулин или профнастил.
  3. Если брать соотношение цены и качества, то для жилого дома можно рассмотреть мягкую битумную или композитную черепицу. Эти материалы при относительно невысокой цене обладают декоративным эффектом и достаточно долговечные.

Следует отметить, что укладывать штучную проще, чем зашивать поверхность крыши листами.

Нюансы укладки цементно-песчаной черепицы можно посмотреть на видео:

Изнутри двускатную крышу рекомендуется утеплить. Для этого в межстропильные промежутки необходимо ставить пенопласт или минвату. Чтобы внутренняя часть крыши выглядела эстетично, утеплитель можно зашить фанерой, уложив предварительно пароизоляцию.

Advanced Roofs — трехскатная надстройка

11:26

5447 — Основы крыши

4:57

6123 — Вальмовая крыша

4:07

6124 — Двускатная крыша

4:01

6125 — Односкатная крыша

3:29

6126 — Крыша Gambrel

3:25

6127 — Крыша крыла чайки

4:10

6128 — Полуавтоматическая крыша

5:10

2420 — Голландская двускатная крыша

10:46

6129 — Создание крыши на нескольких уровнях конструкции

6:27

6130 — История с половиной крыши

13:42

6131 — Слуховые аппараты автоматические

2:11

703 — Стратегии проектирования крыш

5:54

25 — Рисование крыш вручную

11:49

724 — Соединение плоскостей крыши

1:49:34

10202 — Советы и хитрости крыши

4:44

728 — Определение пересечений плоскостей крыши

1:48

26 — Строительство мансардных окон

6:22

706 — Базовые полилинии крыши

5:40

708 — Фриз Молдинг

2:46

710 — Создание крыши над домом L-образной формы с фронтоном

2:34

714 — Использование опции увеличения уклона вниз

1:35

716 — Установка минимального размера ниши

7:08

726 — Кровля дома L-образной формы с двускатными концами вручную

4:36

733 — Базовые линии плоскости наклонной крыши

11:58

737 — Взрывающиеся слуховые окна, созданные с помощью автоматических слуховых аппаратов

1:50

746 — Чертеж бочкообразной крыши

4:25

747 — Рисование куполообразной крыши на круглом здании

2:56

748 — Криволинейные крыши и основания

7:50

1500 — Диалоги, влияющие на дизайн крыши

3:20

1501 — Блокировка и защита плоскостей крыши

9:19

1502 — Софиты, фасции и желоба

8:56

1503 — Использование инструмента «Линия двускатной крыши»

7:47

1507 — Крыши над заливными, коробчатыми и носовыми окнами

5:32

1508 — Крыши над изогнутыми стенами

5:42

1510 — Проектирование опоры крыши Кейп-Код на стенах 2-го этажа

9:01

1511 — Проектирование опоры крыши Кейп-Код на стенах 1-го этажа

2:07

1512 — Группы крыш

6:42

1514 — Соответствие отметкам конька крыши

4:02

1515 — Плоскости подъема и опускания крыши

6:05

1517 — Рисование голландской двускатной крыши вручную

3:39

1520 — Создание проемов в крышах для мансардных окон, нарисованных вручную

16:11

1521 — Рисование слуховых аппаратов

вручную 10:40

1522 — Создание декоративного слухового окна вручную

5:32

1527 — Создание вальмовой крыши с изогнутыми карнизами

8:08

1530 — Чертеж плоской крыши с центральным водостоком и парапетными стенами

7:49

1532 — Размещение и изменение мансардных окон

2:54

1533 — Редактирование бордюра и вала светового люка

28:49

9923 — Фокус: Слуховые окна с ручным управлением

9:07

1955 — Усовершенствованные крыши — трехскатная надстройка

7:12

1956 — Усовершенствованные крыши — Расклешенная крыша

11:21

505 — Создание сборки крыши из SIP

15:05

1030 — Автоматическое обрамление — Открытые хвосты стропил — Подфасция и обшивка

13:54

10016 — Совет главного архитектора — Проект крыши

10:25

10019 — Совет главного архитектора — Киоск с изогнутой крышей

Шаг 22: Облицовка фронтона: серия видеоустановок

Это шаг 22 в серии видео из 24 шагов, в которой показано, как установить обшивку фронтона на ваш стальной строительный комплект.

Фронтальная отделка используется для отделки швов на торцевых концах здания между крышей и панелями торцевых стен. Фронтальная отделка не только придает этим областям красивый законченный вид, но и препятствует проникновению элементов внутрь здания между крышей и торцевыми стеновыми панелями. Он спроектирован так, чтобы проходить от конца кровельных панелей к центру пика.

Поместите облицовку фронтона заподлицо с концом панелей крыши. Это означает, что если вы свесите панели крыши за боковину, кромка фронтона перейдет к концу панели крыши.Теперь, если длины одной кромки фронтона недостаточно, чтобы добраться до пика, то, о чем я собираюсь сказать, относится ко второй части. На пике используйте уровень, чтобы отметить центр пика на обшивке фронтона. Отрежьте обшивку примерно на дюйма за этой линией с помощью авиационных ножниц — вы делаете это так, чтобы было достаточно места для перекрытия от обшивки фронтона с другой стороны.

Теперь, прежде чем прикручивать обшивку фронтона, убедитесь, что у вас есть одно основное ребро панели крыши под выступающим фланцем обшивки фронтона.Если вы это сделаете, что обычно имеет место, вам не понадобится бутиловая лента под краем фронтона, идущего на панель крыши. Если у вас нет основного выступа панели крыши под приподнятым фланцем облицовки фронтона, вам необходимо проложить часть узкой бутиловой ленты между краем облицовки фронтона и панелью крыши. Это узкое наложение бутиловой ленты выполнит то же самое, что и одно из основных ребер на панели крыши — оно удерживает элементы от проникновения в ваше здание.

При установке обшивки держите ее заподлицо с фасадом здания и держите верхнюю часть заподлицо с крышей.Используйте скоординированные по цвету винты # 14 x 7/8 и на передней части прикрепите ко всем остальным основным ребрам и вдоль крыши, вставьте винт примерно через каждые 24 дюйма.


Шаг 23: Заглушка конька

Индекс видео:

Как установить двускатную или грабельную отделку для металлической крыши: пошаговое руководство

Итак, вы думаете об установке металлической крыши, но у вас нет никакого опыта. Вы беспокоитесь о неправильной установке обшивки, потому что это приведет к протечке крыши. Если вы строите своими руками и не читаете планы, письменное руководство по установке сбивает с толку. Вот почему мы создали пошаговое письменное руководство и видео, которые сделают установку фронтона очень простой задачей.

В данной статье по установке конкретно описывается установка фронтона или передней панели для открытой панели с крепежом, такой как: панель R / панель PBR , Western Rib / 7.2 панель и ⅞ ”гофрированная панель . Не предназначена для монтажа панелей со стоячим фальцем.

В этом блоге есть письменные инструкции и изображения, иллюстрирующие каждый шаг.Однако на тот случай, если вы визуальный человек, мы также сделали видео, за которым легко следить. Блог предназначен только для поддержки видео. Следуйте инструкциям в видео по установке фронтона.

После просмотра видео мы уверены, что даже не имея опыта работы с металлической кровлей, вы сможете правильно установить фронтон или грабли.

Наш персонал Western States Metal Roofing состоит из дружелюбных продавцов, имеющих опыт продажи и установки металлических кровель.Наша цель в этой статье — помочь вам с вашим проектом металлической кровли. Если вам нужна помощь с установкой обшивки и окладов, или вам нужна отличная цена на металлическую кровлю, у нас есть все необходимое.

Наша цель в этой статье — объяснить:

  • Что такое фронтонная отделка?
  • Накладка на грабли и накладка на фронтоне
  • Сколько стоит обшивка фронтона?
  • Стоимость
  • Вам нужна отделка фронтона?
  • Необходимые инструменты и принадлежности
  • Подготовка обшивки фронтона
  • Обрезка торцов для карниза
  • Обрезка торцов конька
  • Подготовка обвязки примыкающего фронтона
  • Накладка фронтона внахлест
  • Крепление двускатной планки

Если вам понравилась эта статья, мы рекомендуем вам посетить и посмотреть наш плейлист по установке открытых крепежных панелей на YouTube:

Что такое металлическая отделка фронтона крыши?

Фронтальная отделка используется для отделки края вашей крыши.Он устанавливается на двух высоких сторонах крыши, а не на нижней стороне крыши, которая следует за уклоном. В нижней части облицовки фронтона есть выступ, который поможет отводить воду от стены. Фронтонная отделка обеспечивает водонепроницаемость вашей крыши в сочетании с герметиком.

Триммер граблей и триммер фронтона

Возможно, вы услышите эти два термина и задаетесь вопросом, в чем разница. Не волнуйтесь — фронтон и грабли — это просто взаимозаменяемые термины для одного и того же.

Сколько стоит отделка фронтона?

Цена на обшивку фронтона зависит от длины и толщины обшивки, которая вам нужна. Вообще говоря, цены могут составлять в среднем от 20 до 25 долларов за 10-футовый кусок фронтона.

Нужна ли металлическая крыша двускатная отделка? Накладка

для фронтона играет важную роль в укреплении и герметизации всей вашей кровельной системы. Фронтальная отделка создает водонепроницаемые переходы в критических местах, где меняется наклон или направление крыши.Фронтальная отделка вместе с металлическими кровельными панелями снижает вероятность протекания воды через потолки. Если вы хотите, чтобы крыша была чистой и водонепроницаемой, вам понадобится двускатная отделка.

Установка облицовки фронтона: пошаговое руководство

Мы советуем вам прочитать руководство по установке производителя перед установкой двускатного перекрытия на металлической крыше. Вы также должны убедиться, что соблюдаете местные строительные нормы и правила.

Какие инструменты и расходные материалы понадобятся для установки облицовки фронтона:
  • Ножницы по металлу
  • Закаточная машина ручная
  • Плотницкий карандаш
  • Перчатки кровельные
  • Пистолет для герметика
  • Герметик силиконовый
  • Транспортир
  • Скоростной квадрат
  • Т-образная фаска
  • Квадрат комбинированный
  • Двусторонняя бутиловая лента
  • ¼ x ⅞ Дюймовый саморез металл-металл с уплотнительной шайбой

Подготовка обшивки фронтона

При измерении металлических кровельных панелей не забывайте учитывать вылет кровельных панелей.Три дюйма необходимы для перекрытий и минимум 1 дюйм для подготовки гребня. Это означает, что у вас будет 4 дюйма потерь материалов. Например, если у вас покрытие 10–0 дюймов, вам понадобится отрезок фронтона 10–4 дюймов. Прежде чем приступить к отделке фронтона, вам необходимо знать угол наклона вашей крыши . Вот как рассчитать уклон крыши.

  1. На отрезке фронтона выровняйте квадрат скорости в зависимости от наклона крыши.
  2. Отметить угол на пластиковом покрытии.
  3. Зафиксируйте нарисованный угол на t-образной фаске.Угол понадобится для подготовки обшивки фронтона.

Как вырезать и отделать кромку фронтона металлической крыши
  1. Сделайте отметку 3 дюйма от края верхней части обшивки фронтона.
  2. Сделайте отметку 1 дюйм от края верхней части обшивки фронтона.
  3. Используя Т-образный скос, который ранее был привязан к наклону вашей крыши, наметьте линию на стороне капельного края фронтона до отметки 3 дюйма.
  4. Используя комбинированный квадрат, нарисуйте линию под углом 45 градусов вдоль края капельки.
  5. Вдоль наклонной линии сделайте отметку на 1 дюйм вниз от вершины.
  6. Соедините отметку с отметкой 1 ”на верхней стороне. Это будет действовать как элемент жесткости.
  7. Используя ножницы, начните вырезать внешний контур.
  8. Используя ручную закаточную машинку, загните 1-дюймовый язычок вниз до 90 градусов.

Как обрезать и отделать кромку фронтона на коньке металлической крыши
  1. Сделайте отметку 1 дюйм от края верхней части обшивки фронтона.
  2. Используя ранее зафиксированный Т-образный скос, проведите линию от отметки 1 дюйм внутрь к краю оттока.
  3. Проведите параллельную линию на отметке 1 дюйм.
  4. Сделайте отметку под углом 90 градусов на краю капель и поперек края фронтона.
  5. Ножницами обрежьте внешний контур.
  6. Паз в верхней части фронтона.
  7. Вырежьте выемку диаметром 1 дюйм по краю фронтона.
  8. Используя ручную закаточную машину, отогните верхний боковой язычок вниз до угла крыши.

Подготовка смежной части фронтона
  1. Сделайте отметку 1 дюйм от края верхней части обшивки фронтона.
  2. Используя ранее зафиксированный Т-образный скос, проведите линию от отметки 1 дюйм внутрь к краю оттока.
  3. Сделайте отметку под углом 90 градусов на краю оттока.
  4. С помощью ножниц вырежьте внешний контур.
  5. Используя ручную закаточную машину, отогните верхний боковой язычок вниз в зависимости от угла наклона вашей крыши.
  6. Нанесите герметик на нижнюю обшивку фронтона — это позволит вашей обшивке совместиться друг с другом.
  7. Перед закреплением нанесите силиконовый герметик.

Как перекрыть обшивку фронтона
  1. Накладка фронтона должна перекрываться на 3 дюйма
  2. Отметьте кромку кромки кромки на 3 дюйма на кромке кромки.
  3. Используйте отвертку, чтобы открыть обе кромки на отметке 3 дюйма.
  4. Ножницами удалите обе кромки и кромку фронтона на отметке 3 дюйма.
  5. Слегка приподнимите открытые кромки прилегающей кромки фронтона — это позволит пазу плавно войти внутрь.
  6. Нанесите 1 дюйм уплотнения на сторону с выемками на обшивке фронтона так, чтобы сторона конопатки фронтона перекрывала вторую часть обшивки фронтона.
  7. Удалите излишки герметика.

Крепление обшивки фронтона
  1. Перед закреплением облицовки фронтона удалить весь защитный пластик с облицовки фронтона.
  2. Бутиловую герметизирующую ленту следует укладывать параллельно фронтону на высокий шов кровельной панели.
  3. Закрепите фронтальную облицовку винтами с накатанной головкой по металлу ¼ x ⅞ дюйма .
  4. Саморезы с накатанной головкой должны быть размещены на расстоянии 12 дюймов по центру до высокого шва кровельного гофра.
  5. Дополнительные винты должны быть размещены на расстоянии 12 дюймов от верхних винтов в шахматном порядке.
  6. Не размещайте винты на расстоянии 12 дюймов от конька крыши до тех пор, пока не будет установлена ​​крышка конька.

Узнайте, как установить следующую деталь отделки

Теперь, когда вы знаете, как установить обшивку фронтона, пора узнать, как установить конек карниза или конька.

Купите металлические кровельные панели напрямую от производителя

Узнать цены от нескольких компаний — это отличная идея. Когда вы покупаете металлическую кровлю в компании Western States Metal Roofing, вы покупаете ее напрямую у производителя. В этом нет посредников. Это сэкономит вам от 15% до 50% .

Если вы еще не приобрели металлические кровельные панели, нашу онлайн-форму можно быстро и легко заполнить. Мы хотели бы предложить вам бесплатную квоту .

Доставка по всей территории США. Наша цель — предложить недорогую доставку и отличное обслуживание клиентов. Ознакомьтесь с нашими обзорами Google и позвоните нам по телефону 877-787-5467.

Как построить двускатную крышу под навесом | MyOutdoorPlans

Этот пошаговый проект «сделай сам» о как построить двускатную крышу под навесом .Это ЧАСТЬ 2 проекта навеса шириной 12 футов, где я покажу вам, как построить двускатные свесы крыши и как установить отделочные детали. Взгляните на остальные мои планы деревообработки , если вы хотите получить больше вдохновения для строительства.

При покупке пиломатериалов следует тщательно выбирать доски, чтобы они были прямыми и без видимых дефектов (трещин, сучков, скручиваний, гниения). Инвестиции в кедр или другие погодостойкие пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе.Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричный вид. Если у вас есть все материалы и инструменты, необходимые для проекта, вы сможете выполнить работу примерно за день.

Проекты, выполненные на основе этих планов

Как построить двускатную крышу под навесом

Строительство навеса для одной машины

  • E — 8 кусков фанеры 3/4 ″ — длиной 48 ″ x96 ″, 4 куска — 48 ″ x 48 ″ длиной, 2 куска — 14 ″ x 48 ″ длиной, 4 шт. — 14 ″ x 96 ″ длиной, 4 шт. — 18 3/4 ″ x 96 ″ длиной, 4 шт. — 14 ″ x 18 3/4 ″ длиной КРЫША
  • F — 8 кусков пиломатериалов 2 × 6 — длина 113 3/4 ″, 28 кусков — длина 15 ″ НАВЕСЫ
  • G — 2 шт. Пиломатериалов 1 × 8 — длина 277 1/2 ″, 4 шт. — длина 116 ″ ОТДЕЛКА
  • H — 500 квадратных футов битумной бумаги, 500 футов асфальтовой черепицы КРОВЛЯ

Один уик-энд

Строительство двускатной крыши для одиночного навеса для машины

Строительство стропил свеса

Первый этап проекта — строительство стропил для свесов.Обрежьте оба конца компонентов 2 × 6 под углом 55 градусов, сделав надрезы под углом 35 градусов. Срезанные края загладить наждачной бумагой 120-220.

Строительство свесов

Продолжите проект, закрепив компоненты вместе винтами 2 1/2 ″. Просверлите пилотные отверстия в стропилах и вставьте винты 2 1/2 ″ в блоки 2 × 6. Разместите блоки на равном расстоянии друг от друга и убедитесь, что углы прямоугольные.

Монтаж свесов

После сборки свесов необходимо зафиксировать их на концах фронтона.Выровняйте края внимательно, просверлите пилотные отверстия и вставьте 3-дюймовые винты, чтобы плотно закрепить их на месте. Повторите процесс для противоположного конца навеса.

Кровельные листы

Продолжите проект, прикрепив листы фанеры 3/4 ″ к стропилам. Не оставляйте зазоров между деталями и начинайте монтаж листов снизу. Просверлите пилотные отверстия и прикрепите листы к стропилам через каждые 8 ​​″ шурупами 1 5/8 ″. Повторите процесс для противоположной стороны большого навеса для машины.

Накладки на переднюю и заднюю двускатную крышу

Постройте планки для торцов фронтона из бруса 1 × 8. Обрежьте оба конца планки под углом 55 градусов, сделав надрезы под углом 35 градусов. Загладить края наждачной бумагой зернистостью 120-220.

Установка планки

Прикрепите облицовку к передней и задней части навеса для одного автомобиля. Кроме того, установите планки 1 × 8 по бокам навеса для машины, как показано на схеме. Используйте гвозди размером 1 1/2 дюйма, чтобы закрепить планки на концах стропил.

Монтаж кровли

Накройте крышу навеса рубероидом, убедившись, что полосы перекрывают друг друга не менее чем на 2 дюйма.Прикрепите гудрон к фанерным листам кровельными скобами. Кроме того, отрежьте большой кусок для верхнего гребня. Установите боковые отливы поверх рубероида, а нижние отливные края должны быть под ним. Прочтите инструкции, нанесенные на пакеты с битумной черепицей, прежде чем плотно устанавливать их на место. Начните с нижней левой части крыши и установите их до самого верха.

Планы навесов на одну машину

После установки кровли нужно позаботиться о последних штрихах.Поэтому залейте отверстия шпатлевкой для дерева и дайте ей высохнуть в течение нескольких дней. Выровняйте поверхность наждачной бумагой 120-220 и нанесите несколько слоев краски или морилки, чтобы улучшить внешний вид проекта и защитить компоненты от гниения.

Строительство навеса для машины

Этот навес шириной 12 футов идеально подходит для грузовика или автомобиля большего размера. В качестве альтернативы вы можете использовать его для своего компактного автомобиля, и у вас будет достаточно места со всех сторон для легкого доступа. Обязательно ознакомьтесь с ЧАСТЬЮ 1 проекта, чтобы узнать, как обрамить навес, и просмотреть другие мои проекты навесов (двойные, тройные и прикрепленные навесы).

Этот деревообрабатывающий проект был около как построить навес на крыше бесплатно . Если вы хотите увидеть больше планов на открытом воздухе, просмотрите остальные наши пошаговые проекты и следуйте инструкциям, чтобы получить профессиональный результат.

Кровля своими руками | Owens Corning Roofing

Ваша крыша — важнейший структурный элемент вашего дома. Успешный проект перекладки кровли требует больших вложений как времени, так и денег.Поскольку вы не можете допустить ошибок при установке, мы настоятельно рекомендуем вам нанять профессионального подрядчика по кровельным работам .

Найдите подрядчика по кровельным работам

Выполните поиск в нашем списке независимых подрядчиков по кровельным работам в сети подрядчиков по кровельным работам Owens Corning, чтобы найти профессионала по кровле, который подходит именно вам.

Оценка необходимого количества кровельного материала

Если вы решили выполнить работу самостоятельно, ознакомьтесь с нашими рекомендациями по оценке, приведенными ниже, и другими ресурсами по кровельным материалам:

Сколько кровельной черепицы мне нужно?

Чтобы оценить, сколько кровельного материала вам нужно, например связки архитектурной черепицы или рулонов синтетической кровельной подкладки, вам необходимо знать общую площадь поверхности вашей крыши в квадратных футах.

Как рассчитать общую площадь вашей крыши в квадратных метрах

Чтобы узнать общую площадь вашей крыши:

  1. Измерьте длину и ширину каждой плоскости на крыше (включая слуховые окна), затем умножьте длину на ширину.
  2. Сложите квадратные метры каждой из плоскостей вместе.

Пример № 1: Односкатная крыша с одной плоскостью крыши

Например, у этой односкатной крыши одна плоскость крыши.

Односкатная крыша с одной плоскостью крыши

Умножьте длину (A) на ширину (B):

A x B = 40 ′ x 30 ′ = 1200 кв.футов для общей площади крыши в квадратных футах.

Пример № 2: Двускатная крыша с двумя плоскостями крыши

Двускатная крыша имеет две плоскости.

Двускатная крыша с двумя плоскостями крыши

Итак, чтобы получить общую площадь крыши в квадратных футах, вы должны:

  1. Умножьте длину (A) на ширину (B) и длину (A) на ширину (C), чтобы получить квадратные метры для каждой плоскости.
  2. Сложите две плоскости вместе.

Например:

  • Плоскость 1 (A x B): 40 ′ x 30 ′ = 1200 кв.футов
  • Плоскость 2 (A x C): 40 ′ x 30 ′ = 1200 кв. футов
  • Плоскость 1 + Плоскость 2 = 2400 кв. футов для общей площади крыши в квадратных футах.

Что такое «кровельный квадрат»?

Поверхность крыши измеряется в «квадратах».

Квадрат кровли равен 100 квадратным футам крыши.

Чтобы определить количество квадратов на примере двускатной крыши в этом посте, разделите общую сумму 2400 квадратных футов на 100 (2400 ÷ 100 = 24).

Это означает, что вам понадобится 24 квадрата черепицы, чтобы покрыть эту крышу.

Pro Tip : Не забудьте добавить 10% -15% ко всем суммам материалов для допуска на обрезку (коэффициент отходов).

Готовы получить оценку?

Выполните поиск в нашем списке независимых подрядчиков по кровельным работам в сети подрядчиков по кровельным работам Owens Corning, чтобы найти профессионала по кровле, который подходит именно вам.

Сколько пучков черепицы на квадрат?

Пакет кровельной черепицы называется пучком. Ламинат или архитектурная черепица, один из наиболее распространенных типов кровельной черепицы, обычно упаковывается по по три пучка на квадрат .

Итак, в примере с двускатной крышей площадью 2400 квадратных футов вам потребуется 72 пучка черепицы (24 квадрата x 3 пучка на квадрат = 72 пучка).

Вот еще пара примеров:

Пакет битумной черепицы называется пучком. 3 пучка = 1 квадрат кровли (98,4 кв. Фута)

А как насчет коэффициента отходов? Стоит ли заказывать дополнительные кровельные материалы?

Вы хотите заказать дополнительный материал для учета отходов. Факторы отходов различаются.

10% -15% — хорошее практическое правило, но ваши результаты могут отличаться.Более сложные крыши будут иметь более высокий коэффициент отходов, потому что обычно есть больше обрезанной черепицы по углам, стенам и краям.

Это нормально, если останется немного черепицы. Их можно спасти на случай, если впоследствии будет повреждена крыша или потребуется ремонт в будущем.

Итак, для примера с 24 квадратной крышей вам нужно добавить 2,4 квадрата, что равняется еще примерно 7 или 8 пучкам.

Сколько мне нужно кровельного покрытия?

Если вы также устанавливаете подложку, вам потребуется такое же количество подложки для покрытия настила крыши.

Итак, в примере двускатной крыши площадью 2400 кв. Футов в этом посте вам потребуется 24 квадрата кровельного покрытия.

Сколько квадратов в рулоне подложки?

Размер рулона зависит от типа подкладочного материала. Синтетическая подкладка поставляется в 10 квадратных рулонах, а обычный войлок № 15 — в 4 квадратных рулонах.

Итак, для примера с 24 квадратной крышей вам понадобится 2,4 рулона синтетической подкладки или 6 рулонов обычного войлока №15.

  • 24 квадрата ÷ 10 квадратов в рулоне = 2.4 рулона синтетической подложки
  • 24 квадрата ÷ 4 квадрата в рулоне = 6 рулонов обычного войлока № 15

Помните, что : добавьте 10% -15% к коэффициенту отходов на подкладке.

Наконец, если у вас есть какие-либо вопросы по поводу вашей сметы, спросите кровельного подрядчика в вашем районе. Большинство из них будут рады дать вам бесплатную оценку.

Какой у вас уклон крыши?

Вам также необходимо знать наклон вашей колоды.

Чтобы определить это, измерьте вертикальный подъем вашей деки в дюймах на расстоянии 12 дюймов по горизонтали.

Если высота подъема составляет 4 дюйма, то уклон вашей крыши составляет 4 к 12.

Наклоны крыши всегда обозначаются первым указанием вертикального подъема и вторым указанием горизонтального выступа (12 дюймов).

Что делать, если у вас крутая крыша?

Для измерения крутой крыши используйте один из следующих альтернативных методов:

Метод 1

Рассчитайте длину крыши, измерив внешние стены плюс выступ для длины дома, параллельной коньку.

Затем перебросьте веревку через гребень и отметьте ее в месте пересечения с карнизами. Это даст ширину, которую можно использовать для определения вашей области. Это нужно делать на каждой секции крыши, содержащей горизонтальный конек.

Метод 2

Определите площадь крыши с помощью математической формулы, которая учитывает длину крыши , общий пролет и уклон крыши :

  1. Определите уклон крыши с помощью измерителя наклона (можно приобрести в большинстве магазинов товаров для дома) или приложения для смартфона (доступно бесплатно в любом магазине приложений).
  2. Измерьте длину поверхности крыши, включая свесы.
  3. Измерьте пролет крыши, включая свесы.
  4. Умножьте длину на пролет. Результатом будет плоская площадь. Используйте приведенную ниже таблицу, чтобы рассчитать общую площадь крыши.
  5. Рассчитайте общую площадь крыши — площадь плоскости x поправочный коэффициент = площадь крыши

Поправочный коэффициент уклона

03161628 1,3 24861 1,803
Наклон Плоскость Поправочный коэффициент
Шаг Приблизительный угол Умножить на длину выступа
3:12 14862
4:12 18 1.054
5:12 23 1.083
6:12 27 1,118
718
1,158
8:12 34 1,202
9:12 37 1,25
10:12 40
43 1.357
12:12 45 1,414
16:12 53 1,667
18:12 56 2,236

Кровельные гвозди

Как правило, вы должны использовать четыре гвоздя на черепицу в области крыши и 5 гвоздей на первую черепицу. Для обычной черепицы с тремя выступами потребуется 320 гвоздей на квадрат для полевой черепицы.Умножьте количество необходимой черепицы для начинающих на 5, чтобы определить количество гвоздей, необходимых для крепления начального слоя.

Для районов с сильным ветром или когда черепица укладывается на мансарду, требуется шесть гвоздей на черепицу, или 480 гвоздей на квадрат. Это из расчета 80 черепиц на квадрат.

Для черепицы других типов может потребоваться больше или меньше гвоздей на черепицу, и может быть больше или меньше 80 черепиц на квадрат. Обратитесь к инструкции по нанесению на обертки черепицы для правильного рисунка гвоздями.

Всегда проверяйте, что местные строительные нормы и правила предписывают для крепежа. Спросите у своего дилера, какое количество гвоздей подходит для крыши вашего размера и указанной длины.

Видео о строительстве вальмовой крыши

Инструкции по простому домашнему беспроводному дверному звонку

И, по нашему опыту, когда отдельный кусок гидроизоляции выходит всего на несколько дюймов под черепицу, особенно на длинном скате крыши, и хуже на крыше, которая бывает наклонной немного ближе к примыкающей вертикальной стене здания, чем от нее, накопившаяся дренажная вода с крыши около нижнего конца пересечения крыши со стеной будет… Строительство вальмовой крыши — один из самых популярных методов, применяемых как для веранды, так и для веранды. Вальмовые крыши имеют скат от каждой стены и не имеют двускатных концов. В значительной степени они самозакрепляющиеся с противоположными концами, проталкиваемыми внутрь, поэтому они прочны по отношению к силам ветра. 10 мая 2018 г. · Крыша — это самая верхняя часть любого здания, которая защищает от животных и особенно от непогоды, будь то дождь, снег, солнечный свет, жара, ветер и так далее. Крыша также украшает дом, но основная цель крыши — защита от любых погодных условий.Кровельные фермы можно назвать […] Новые аксессуары сайдинга Cor-A-Vent, доступные в Тихоокеанском Северо-Западе через Sound Building Supply. ВИДЕО: Система вентиляции сайдинга Cor-A-Vent Rainscreen в дикой природе Два прекрасных примера того, как Cor-A-Vent предлагает Установлена ​​сайдинг-вентиляционная система НОВИНКА — Комплект «Крыша-2-стена» теперь включает герметизирующую трубку из полиуретанового герметика, которая теперь включена в комплект «Крыша-2-стена» Cor-A-Vent. Правильное строительство и техническое обслуживание необходимы, чтобы мелкие проблемы не превратились в серьезные. Например, вальмовые крыши имеют больше швов, чем двускатные, что облегчает образование утечек воды, если крыша не установлена ​​должным образом.

12 мая 2012 г. · Второкурсник Университета штата Колорадо спрыгнул с крыши жилого комплекса в Форт-Коллинз в субботу днем ​​и приземлился на бетон, прежде чем его тело скатилось в бассейн. Ян Смит находится в критическом состоянии после того, как на видео видно, как он прыгает с крыши во время дневной вечеринки у бассейна. Его брат говорит, что у Яна сломаны лодыжки, сломаны пятки и сломаны несколько позвонков в нижней части спины. Ух … Начать изучать Строительство (КРОВЕЛЬНАЯ СИСТЕМА). Учите словарный запас, термины и многое другое всего за 220 рублей.84 / мес. Строительство зданий (КРОВЕЛЬНАЯ СИСТЕМА). ИЗУЧЕНИЕ. Карточки. Крыша одинаково вальмовая со всех сторон пирамидальной формы; пирамидальная шатровая крыша. Узнавайте последние новости и информацию о главных событиях, погоде, бизнесе, развлечениях, политике и многом другом. Для более глубокого освещения CNN предоставляет специальные отчеты, видео, аудио, фотогалереи и интерактивные руководства. 9 июля 2011 г. · Некоторые утверждают, что настоящие прямоугольные или квадратные конструкции вальмовой крыши являются самонесущими. Если бедра самонесущие, зачем нужны подтяжки? В какой степени противодействующие силы симметричной системы вальмовой крыши снимают точечную нагрузку, возникающую при использовании распорок крыши? В приведенном выше примере поставщик указал огромную балку, которая не выглядела оправданной.Eagle Roofing Products Co.> Детали САПР> Плитка для крыши и образцы штриховки Детали САПР Eagle Roofing Products Co., приведенные ниже, представляют собой полные чертежи, которые можно легко загрузить, настроить для вашего жилого или коммерческого проекта и включить в вашу библиотеку САПР для использования в будущем.

Наклонный ролик Motioncraft

Weather PROtector — Owens Corning Weather PROtector Влагозащитный барьер? •. Запатентованная легкая конструкция из полипропилена высокой плотности • Усовершенствованный барьер для влаги — перегородки не требуются • Вентиляционный профиль всего 5/8 дюйма • 20-футовый рулон удобен в обращении и откидная крыша • Проделайте прорезь в центре конька до упора… • после существительных С вами приятно работать. точка (в), не может стоять, быть / привыкнуть, быть / привыкнуть, испытывать трудности (в) и т. д. • после слишком / достаточно построений. Нет смысла жаловаться. Он слишком низок, чтобы дотянуться до верхней полки. Старые асбестовые крыши часто заменяют плоскими. Размеры балок, необходимых для строительства плоской кровли. Как вы понимаете, здесь задействован изрядный вес досок, войлока и т. Д. поэтому любые используемые деревянные балки должны быть достаточно прочными, чтобы выдерживать этот вес.Шатровая конструкция кровли. Правильное строительство и техническое обслуживание необходимы, чтобы мелкие проблемы не превратились в серьезные. Например, у шатровых крыш больше швов, чем у двускатных крыш, что облегчает образование утечек воды, если крыша не установлена ​​должным образом. 7 января 2020 г. · Чтобы создать шатровую крышу Выберите в меню «Построение»> «Стена> Прямая внешняя стена» и нарисуйте четыре соединяющиеся стены, чтобы сформировать замкнутое пространство. В этом примере нарисован простой прямоугольник. Выберите в меню «Сборка»> «Крыша»> «Построить крышу», чтобы открыть диалоговое окно «Построить крышу».Это диалоговое окно также служит диалоговым окном по умолчанию для крыш — настройки здесь применяются к вручную … для строительства новой крыши ». ВВЕДЕНИЕ СОДЕРЖАНИЕ Продукция Certi-label® страницы 1-2 Общие сведения о конструкции и применении, страницы 3-5 Подробная информация о мансардной крыше, страница 6 Подробная информация о низкосклонной крыше, страница 7 Подробная информация о коньках и гребнях, страница 7 Подробная информация о стыках крыши, страницах 8-9 Подробная информация о мигании долины крыши, страницы 9 -10 Проекция крыши Мигает Детали стр. 11 Крепеж крыши Крышу на односкатной односкатной крыше построить немного сложнее, чем другие односкатные крыши, но если вы ищете сложную задачу и хотите насладиться красотой этого стиля крыши, тогда это отличный проект постройки сарая, который доставит большое удовлетворение, если вы посмотрите на него и подумаете: «Это я построил».Пирамида вальмовая крыша. Вальмовая крыша. Здесь мы рассматриваем два типа шатровых крыш (см. Рисунок): 1) Вальмовая пирамида — основание крыши — квадрат, стороны крыши — равнобедренные треугольники, 2) Вальмовая крыша — основание крыши — прямоугольник, две стороны — равнобедренные треугольники. а с двух сторон — одинаковые трапеции. Подъем на крышу: Общие стропила: 1) Насколько велико здание? Согласно рисунку ширина составляет 28 футов. 2) Что такое стропильный прогон? Стропильный прогон составляет половину ширины постройки (28 делить на 2 = 14).3) Какой будет уклон крыши? На рисунке показан шаг 6 дюймов на 12 дюймов. 4) Какой будет длина стропила?

Альбукерке радиочастоты для радиолюбителей

Обучающие видео / Тазобедренные фермы … Использование ферм для скрещивания крыш. 14:32. 348 — Обрамление консольной стропильной системы крыши … Вальмовые фермы — Строительство … В системах с сухим краем и в системах с сухим тазом обычно используется метод блокировки плиток, а также винты и зажимы, для которых не требуются влажные материалы, такие как раствор, для фиксации плиток на крышу.Конек крыши — это длина пика крыши, в то время как коньки крыш — это части вальмовой крыши, которые соединяют стороны крыши вместе, чтобы встретиться на коньке. Сланцевые крыши, возможно, являются лучшими в мире — красивыми, естественными и долговечными. Однако, как и любой другой аспект строительной индустрии, установка шиферных крыш требует опыта, знаний и практики. Вот 18 вещей, которые следует иметь в виду, прежде чем приступить к проекту шиферной кровли: 1) Постройте крышу правильно.Из этого видео вы узнаете, как расположить стропила на верхних плитах, а затем установить стропила. Также узнайте, как установить облицовку и настил крыши. Как установить обшивку сарая — часть 8 Установка внешней обшивки — один из последних шагов в отделке внешней части сарая. Определение затруднения — победить или остановить (кого-то) путем сбивания с толку или сбить с толку: сбить с толку или полностью расстроить: замешательство. Как использовать baffle в предложении. Загрузите стоковые видеоролики о строительстве крыш в лучшем киносъемочном агентстве с миллионами высококачественных стоковых видеороликов без лицензионных отчислений, видеоматериалов и клипов по разумным ценам.

Khanapara teer facebook number

Площадь вальмовой крыши равна площади двускатной крыши тех же размеров. Разница заключается в количестве необходимого гребня и количестве, которое вы потратите впустую. Верхний конек будет короче для вальмовой крыши, но 4 ската увеличат необходимое количество коньковой перемычки, а из-за углов количество отходов будет больше … Выдвижная крыша обеспечивает укрытие от элементов и делает конструкция пригодна для использования круглый год, особенно для спортивных и развлекательных объектов.Количество стадионов с действующими крышами постепенно увеличивалось с момента открытия Chase Field в Фениксе в 1998 году.

Citizen navihawk

Стандартная шатровая крыша напоминает четырехгранную пирамиду. Классическая конфигурация вальмовой крыши имеет четыре выступа конька, где четыре наклонные стороны сходятся в одну точку. Вальмовая крыша также может иметь пять коньков … РУССКИЙ СПРАВОЧНИК ДЛЯ АРХИТЕКТОРОВ И ИНЖЕНЕРОВ MiTek Industries, Inc. 14515 N. Outer Forty Suite 300 Chesterfield MO63017 800.325.8075 ¥ (Факс) 314.434.5343 www.mii.com Рассчитайте длину стропил, исходя из соотношения уклона крыши в дюймах на фут и измерения ширины здания. Расчет включает результаты для коэффициента вальмы / впадины, коэффициента уклона и уклона крыши в градусах. Если вы добавите размер свеса карниза, то калькулятор прибавит количество стропил, пройденных через стену, к длине стропил. В отличие от стропил для плоских крыш, стропила для скатных двускатных и вальмовых крыш поднимаются под углом от наружных стен и сходятся на коньке.Как строитель своими руками, вы можете расширить свои знания по основам конструкции крыши, рассчитав длину стропил для конкретной секции крыши или помещения.

Оценщик округа Адаир kirksville mo

Шатровая крыша Шатровая крыша — это тип крыши, у которой все стороны наклонены вниз к стенам, обычно с довольно пологим наклоном и имеют форму пирамиды. Вальмовые крыши часто имеют ровную облицовку, а это означает, что водосточный желоб может быть установлен повсюду. Строительные технологии Строительство Видео Содержание.Загружено. Июл 09, 2011 · Некоторые утверждают, что настоящие прямоугольные или квадратные вальмовые конструкции самонесущие. Если бедра самонесущие, зачем нужны подтяжки? В какой степени противодействующие силы симметричной системы вальмовой крыши снимают точечную нагрузку, возникающую при использовании распорок крыши? В приведенном выше примере поставщик указал огромную балку, которая не выглядела оправданной. 27 декабря 2018 г. · Гидроизоляция кромки — это любая гидроизоляция, защищающая строительный элемент от пролива воды. Передняя кромка гидроизоляции называется «капельной кромкой».В этом видео @PaulRicalde показывает два основных типа гидроизоляции водосточной кромки крыши: как обрезать на них внутренние и внешние углы и как модернизировать водосточную кромку на простой крыше. Знаний и навыков для строительства вальмовой крыши немного больше, чем необходимо для постройки гаража с остроконечной крышей, поэтому мы проиллюстрируем вариант вальмовой крыши с шагом 4:12, чтобы вы могли полностью освоить всю крышу гаража. приемы обрамления, связанные со строительством гаража или другого деревянного каркасного сооружения. Видео Медленный обратный проигрыватель.Крыша может быть построена в виде простой остроконечной крыши, как показано слева, или легко изменена в виде вальмовой или пирамидальной крыши, показанной на фотографии ниже. Больше образцов фотографий внизу этой страницы. Дополнительные жалюзи защищают ваш бар, когда он закрыт, или для зимнего хранения. Щелкните здесь, чтобы узнать, что такое шатровая крыша и как обрамить шатровую крышу. От проработки длины тазобедренного стропила до коньков и опилок / домкратов до тазобедренных стропил — это диагональные стропила, которые простираются от конька вверху до углов крыши.Если все стеновые панели квадратные / одинаковой длины, то … Плоская крыша — компоненты. Компоненты плоской кровли. Плоская крыша — это многослойная конструкция, обычно состоящая из следующих элементов: Водонепроницаемая мембрана с защитным покрытием — это должно предотвращать попадание воды на конструкцию крыши и помещение под ней. Конструкция вальмовой крыши, Джозини, Квазулу-Натал, Южная Африка. 63 лайка. Реклама / маркетинг. См. Больше информации о конструкции вальмовой крыши на Facebook. Знаний и навыков для строительства вальмовой крыши лишь немного больше, чем необходимо для постройки гаража с остроконечной крышей, поэтому мы проиллюстрируем вариант вальмовой крыши с уклоном 4:12, чтобы Вы можете полностью освоить все приемы обрамления крыши гаража, связанные со строительством гаража или другого деревянного каркасного сооружения.

Текстуры не загружают warzone ps4

Эти свесы крыши могут проходить по длине, ширине здания или от колонны к колонне. Конфигурации могут быть от 1 до 15 футов с потолком или без него. Они могут располагаться на уровне крыши или ниже нее. Наследие Purlin Extensions. Пристройка прогона — это выступ крыши за плоскость торцевой стены. 09 марта 2014 г. · Внутри здания было 6 футов свеса против 4 футов длины стропил. Это было серьезной структурной проблемой, так как только хвостовая часть шатрового стропила будет служить основной опорой для секции крыши 6 ‘x 6’ (36 кв.футов). Видимо, архитектор ускользнул незамеченным. (Щелкните ЗДЕСЬ, чтобы просмотреть короткий видеоролик о стандартной голландской конструкции вальмы) В настоящее время обычно используются два типа кровельных систем: Рама с рамой. Это процесс, с помощью которого ваш подрядчик будет использовать обычные или габаритные пиломатериалы для создания каркаса крыши. Каркас фермы. В этом процессе для изготовления каркаса крыши используются готовые деревянные формы. Независимо от того, какая крыша … 30X40 — это дизайнерская студия жилой архитектуры, основанная отмеченным наградами архитектором Эриком У.Райнхольдт. Он проектирует простые, современные дома для конкретных участков, вдохновленные суровым окружением штата Мэн, скромными материалами, аграрными формами зданий и модернистской эстетикой. Когда вы думаете о том, как в здании охлаждается, чаще всего на ум приходит кондиционер. Но первая реальная линия защиты от жары — это крыша здания. И жаркий день в жизни хорошей кровли должен включать в себя выпуск, а не накопление и поглощение солнечных лучей.

Имена красных чалых лошадей

Прыгающая печь концевого выключателя

Обновление многострочного узла postgres

Структура раздела 2 руководства по изучению ДНК b ключ ответа

Привод колена

4 Vmi

4

Декоративная отделка для фронтона своими руками — Мастерская Stone and Sons

В этом проекте я делаю декоративную отделку фронтона для одного из фронтонов моего дома.Это простой способ украсить любой дом, и он добавляет немного сдержанности для визуального интереса. Этот проект является частью серии по благоустройству дома, в которую входят ставни «Сделай сам», «Замена колонн крыльца» и проект «Пикетный забор». Надеюсь, эта серия статей вдохновит вас на самостоятельные проекты по благоустройству дома.

Используемые инструменты

Ниже перечислены партнерские ссылки Amazon на инструменты, которые я использовал для замены колонн крыльца.

Используемые материалы

Ниже перечислены материалы, которые я использовал для замены колонн крыльца.

Конструирование основной конструкции

Шаг первый — Найдите скат крыши

Найти скат крыши можно несколькими способами, но я выбрал подход «без размышлений». Я стараюсь не вдаваться в технические подробности, когда есть альтернатива. Я взял кусок картона для шаблона и обрезал его до предполагаемого размера поля.

Фронтон был перед моим домом на высоте примерно 15 футов, поэтому я поднялся по лестнице и положил картон прямо на облицовочную доску. Если вы не знакомы с облицовкой, вы видите ее перпендикулярно черепице или крыше. К нему обычно прикрепляют желоба. Итак, я положил картон на лицевую доску на краю поля и провел линию на обратной стороне картона по краю лицевой панели. Это дало мне образец угла, который мне нужен для создания декоративной обшивки фронтона.

Шаг второй — отрежьте доски главного фронтона до нужной длины

Размер фронтона действительно зависит от размера фронтона дома и от того, что лучше всего смотрится в вашем доме. Также следует принять во внимание вентиляционные отверстия, как в моем доме. Я не хотел, чтобы обшивка фронтона опускалась перед вентиляционным отверстием, поэтому я измерил расстояние от вершины козырька до вершины вентиляционного отверстия. Этот размер был чуть меньше 30 дюймов, так что это максимальная высота обшивки фронтона.Конечно, с земли будет казаться, что между вентиляционным отверстием и обшивкой больше места, только под углом, с которого на него будет смотреть. Две основные доски, идущие по длине облицовки фронтона вдоль нижней стороны фронтона, будут длиннее 30 дюймов из-за угла, но общая высота от верхнего центра до нижнего центра составляет около 30 дюймов.

После резки двух досок я прикрепил их друг к другу гвоздями, чтобы удерживать их вместе, пока я строил оставшуюся часть конструкции.Я следил за тем, чтобы шаблон оставался на месте, пока собирал основную конструкцию, чтобы обеспечить правильный угол.

Сборочный стол на выходе

В любом проекте мне всегда нужна ровная поверхность для сборки. До того, как я сделал свой сборочный стол для разгрузки, я использовал настольную пилу или набор пил с куском фанеры. Это не всегда давало мне лучшую поверхность для работы, поэтому я решил создать сборочный стол для разгрузочного устройства своей мечты. В большинстве проектов, как и в этом проекте, я почти все время использовал свой сборочный стол для разгрузки, работая над обшивкой фронтона.

Сборочный стол для разгрузочного устройства имеет верхнюю часть хорошего размера (48 x 54 дюйма) со встроенными собачьими отверстиями, лотком для инструментов, зоной для опускания вниз и подъемником для маршрутизатора, разработанным Джеем Бейтсом. В нем также есть восемь ящиков для инструментов, четыре ящика, лоток для карандашей и ручек и три полки разного размера для хранения. Если вы хотите проверить это, вы можете просмотреть его здесь: https://stoneandsons.net/shop/outfeed-assembly-table-router-plan/

Шаг третий — вырезание кривых и сборка основной конструкции

Дизайн фронтона довольно прост, поэтому я хотел добавить тонкую кривую в нижнюю поперечную распорку для визуального интереса.Я использовал несколько гвоздей и садовую палку.

Я расположил гвозди в виде треугольника в нижней поперечной распорке, чтобы стержень изгибался между ними, образуя небольшую кривую.

Это дало мне ссылку на построение кривой на нижней поперечной распорке. Как только я нарисовал на доске ровную кривую, я мог вырезать ее на ленточной пиле.

Я использовал гвоздезабиватель, чтобы соединить вместе три предыдущие детали, составляющие основную конструкцию обшивки фронтона.

Обрезка и установка внутренних плат

Шаг четвертый — отметьте, вырежьте и прикрепите внутренние доски

Внутренние доски или доски, составляющие внутреннюю структуру, не было чем-то сложным. По сути, я поместил доску под центр обшивки фронтона и отметил, где она встречается с верхом и где встречается с низом.

Вот и все. Я сделал пропилы на ленточной пиле и повторил процесс для двух других досок, составляющих внутреннюю структуру.Чтобы соединить доски вместе, я использовал карманные отверстия и шурупы, чтобы собрать все вместе.

Шаг пятый — песок и пятно

Это был один из тех проектов, которым не обязательно быть идеальным по нескольким причинам. Во-первых, его собирались установить на высоте около 15 футов, чтобы на самом деле не было видно никаких дефектов. Во-вторых, он должен был соответствовать ставням и колоннам в доме, которые были вдохновлены деревенским или фермерским домом. Имея это в виду, я отшлифовал обшивку фронтона до зернистости 80 и нанес на нее пятно.Получилось лучше, чем ожидалось, и издалека выглядело великолепно.

Установка накладки фронтона на дом

Шаг шестой — Винты предварительной установки

Установить эту облицовку фронтона не составило труда, но я знал, что придется работать над головой и по лестнице. Чтобы избежать каких-либо несчастных случаев или неудобств, я ввел винты в обшивку фронтона еще до того, как подняться по лестнице. Выполнение этого заблаговременно поможет снизить риск выпадения винтов, но я также знал, что при использовании ударного отвертки мне придется удерживать накладку на месте, http: // amzn.к / 2EEX4p4, чтобы вкрутить винты через обшивку в фронтон.

Шаг седьмой — Закрепите облицовку фронтона на месте

Когда пришло время подниматься по лестнице со всем, я знал, что мой магазинный жилет Atlas 46 пригодится. Щелкните ссылку выше или изображение ниже, чтобы проверить это.

У моей дрели есть зажим, поэтому я могу повесить ее на жилет, пока поднимаюсь по лестнице, поэтому мне не нужно было беспокоиться о переноске дрели. Как я уже упоминал, я заранее установил винты, чтобы не беспокоиться об этом после того, как я поднимусь по лестнице.Это упростило переноску всего, а также упростило установку фронтальной обшивки. Когда я поднимался по лестнице, сверло было закреплено на моем жилете, у меня уже были завинчены винты, поэтому, когда я достиг вершины, я удерживал обшивку фронтона левой рукой и просверливал винты правой. рука. Это была простая задача, потому что я планировал заранее. 😉

Последние мысли

Несмотря на то, что этот проект был простым и создавался «на лету», я многому научился.Я также узнал, что планирование наперед может быть отличным способом обезопасить себя, так что будьте осторожны и планируйте заранее. Я надеюсь, что вы присоединитесь к моему информационному бюллетеню https://stoneandsons.net/newsletter/ и подпишетесь на мой канал на YouTube. Следующей серией будет мой внутренний дворик, включая такие проекты, как летняя кухня, беседка, садовые стулья и другая уличная мебель.

Также мне хотелось бы услышать, что вы думаете об этой статье и проекте. Оставьте мне комментарий внизу, чтобы сообщить, что вы зашли.Я люблю слышать от моих посетителей!

Предыдущие проекты по благоустройству жилья

Пикетный забор своими руками: https://stoneandsons.net/diy-picket-fence/

Также колонны и ставни своими руками… Ставни

DIY могут быть хорошим способом украсить любой дом и добавить стоимости с точки зрения обуздания. Их было действительно легко изготовить и установить. Если вы ищете способ подзаработать на работе с деревом или легкими столярными изделиями, сделайте это для своего дома и посмотрите, сколько людей спросят о них.Несколько человек просили меня сделать их после установки моей. Загрузите бесплатный план ставен своими руками https://stoneandsons.net/shop/diy-shutter-plan/ и используйте его для изготовления и продажи ставен другим.

Прочие проекты

Сборочный стол на выходе

Модульная складская система для магазинов

Кровать-платформа DIY

Знаете ли вы, что у меня есть подкаст ???

>>> СЛУШАЙТЕ ПОДКАСТ ПРОИЗВОДИТЕЛЯ ЗДЕСЬ <<<

О сайте — Подкаст Maker’s с Шоном Стоуном (он же Stone and Sons Audio Show) — это взгляд за кулисы деревянного магазина, онлайн-бизнеса и потрясающего сообщества.В материалах Stone and Sons есть обучающие видеоролики на YouTube, пошаговые обучающие статьи на веб-сайтах, содержательные эпизоды подкастов, посвященные сообществу, и другие средства обучения с помощью онлайн-курсов и общения по электронной почте.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
