Утепление дымоходной трубы на улице своими руками

Системы отопления

Поскольку в каждом частном доме присутствует газовое или печное отопление, то очень часто в целях повышения эффективности его работы возникает необходимость в утеплении дымохода, выполненного из кирпича, или металлической трубы большого диаметра. Проведение этих мероприятий следует планировать еще на стадии проектирования или строительства.

Но даже по завершении кровельных мероприятий утеплить дымоходную трубу будет непоздно. Для этих целей желательно использовать современные теплоизоляционные материалы или уже готовые изделия, на мягкий или жесткий каркас которых нанесен слой утеплителя. Независимо от выбранного метода, это позволит своими руками качественно, быстро провести все необходимые работы и продлить сроки службы дымохода.

1

Особенности эксплуатации дымоходной трубы

Если дымоотвод проходит исключительно снаружи дома, то он дольше прогревается, и больше влаги выделится за это время из отходящих газов и осядет вместе с вредными веществами на внутренней поверхности стенок. По этой причине утепление должно быть максимально качественным. Для закрытия металлических и асбестовых труб следует выбирать готовые теплоизоляционные цилиндры, а для кирпичной кладки – базальтовую или минеральную вату, плиты ЭППС.

Есть несколько причин, объясняющих, почему необходимо проводить утепление дымоходной трубы:

• Точка росы (конденсирования влаги). При соприкосновении теплых отходящих газов с холодными стенками дымоотвода происходит образование влаги, которая оседает на стенах, впитывается в материал и снижает его характеристики, сроки эксплуатации.
• Агрессивная среда. В процессе горения выделяются активные химические вещества, которые в соединении с влагой образуют слабые растворы азотной и серной кислоты. Оказывая негативное воздействие на всю дымоходную систему в продолжение длительного времени, они способны привести к ее разрушению (даже труб, выполненных из нержавейки).
• Образование отложений. Без утепления на внутренних стенках дымоотвода появляются наслоения, которые уменьшают его проходной диаметр, и тяга становится хуже.
• Энергосбережение. На прогрев трубы требуется меньше тепла, что приводит к снижению расхода топлива, а в топочной камере легче поддерживать постоянную температуру.
• Установленная снаружи дымовой трубы теплоизоляция повышает прочность, устойчивость всей конструкции, особенно тонкостенных металлических дымоходов.

Наибольшее распространение получили два вида утеплительного материала – полностью готовые к установке и нуждающиеся в защите от воздействия внешней среды. К первому типу относят цилиндры, на стены которых нанесен слой теплоизоляции, и скорлупы, заполненные ЭППС (экструдированным пенополистиролом). Ко второму – мягкий базальтовый утеплитель и минвату.

Перед проведением работ на чердаке следует проверить надежность соединения всех участков дымохода, особенно сделанных из металла, и закрыть их утеплителем, чтобы исключить воздействие высоких температур на деревянные элементы кровли.

При выборе материала необходимо учитывать условия его эксплуатации. Самый важный показатель – это t отходящих газов. Чем она выше, тем более тонкий слой теплоизоляции можно использовать, но утеплитель должен быть пожаробезопасным, негорючим.

2

Утепление дымохода из металлических труб

Тепловую изоляцию дымоотводов каминов и печей, которые не являются основным источником обогрева и используются периодически, и кирпичных труб осуществляют достаточно просто – штукатурят их поверхности. Но если в доме установлен газовый котел или аналогичный отопительный прибор на любом другом топливе, то монтируют сэндвич-дымоходы. Цена их довольно высока, поэтому их можно изготовить своими руками из нержавеющей стали.

В качестве утепления дымохода из металлической трубы допускается использовать любые материалы, но для выполненного из асбестовой трубы – минеральную вату. Асбест хорошо противостоит тепловому воздействию, не горюч, поэтому его достаточно обмотать утеплителем необходимой толщины и укрыть листами оцинковки. К недостаткам материала относят способность впитывать влагу и шершавую поверхность стенок, что повышает вероятность отложения образований.

Несколько сложнее обстоит дело при использовании для теплоизоляции сыпучего материала, поскольку вокруг трубы потребуется смонтировать защитный кожух, который одновременно будет являться каркасом, и потом засыпать в него утеплитель. Чтобы предотвратить попадание внутрь его влаги, зазор между кожухом и трубой в верхней части заполняют цементным раствором.

Гильзирование своими руками осуществляют следующим образом:

• Подготавливают минеральную или базальтовую вату и стальные трубы (гильзы), лучше оцинкованные. Их диаметр должен превышать размеры дымохода на несколько сантиметров, но не более чем на 10.
• Дымоход укрывают слоем изоляционного материала, толщина которого должна быть выше 5 см.
• Фиксируют фольгированным скотчем или любой мягкой проволокой.
• На утеплитель надевают защитный кожух. Края гильзы, выполненной из тонкого металла, можно закрепить при помощи саморезов или использовать стягивающие ремни.
• Зазор в верхней части дымохода, который образовался между утеплителем и защитным кожухом, чтобы предупредить попадание влаги внутрь конструкции, заполняют цементным раствором.

3

Изготовление теплоизоляционного цилиндра

Если возникает необходимость самостоятельно изготовить сэндвич-дымоход, то берут две трубы – одну меньшего диаметра, а другую большего. Меньшая заготовка, по которой будут двигаться отработанные газы, должна быть из качественной нержавеющей стали со специальными добавками и хорошо противостоять воздействию агрессивных соединений, высокой температуре.

Внешний защитный кожух делают из большей трубы. В расстояние между заготовками (его делают в пределах 6–10 см) плотно укладывают базальтовый утеплитель. Если температура выходных газов очень высокая, то используют рассыпную базал. вату. Поскольку в ее составе нет легковоспламеняющихся связующих веществ, она способна выдерживать тепловую нагрузку до 900° С.

4

Утепление кирпичных дымоходов

Кирпич имеет схожие с асбестом характеристики и способен поглощать влагу. Поверхность дымохода можно оштукатурить или утеплить ватой, но лучше использовать оба варианта, так будет более правильно и надежнее. Со способом отделки следует определиться еще на стадии проектирования дымовой системы и по возможности предусмотреть закладку проволоки для крепежа, легкость доступа и удобство проведения работ.

Приступая к оштукатуриванию, трубу с улицы очищают от пыли, заделывают трещины, сколы. Если этого не сделать, качество теплоизоляции снизится. Далее:

• подготавливают смесь в указанных производителем пропорциях, сначала наливая в емкость воду, а потом добавляя сухие компоненты;
• при помощи шпателя или мастерка ее точечно распределяют по поверхности трубы и выравнивают;
• обтягивают армирующей сеткой, закрепляя ее в пятнах раствора;
• накладывают первый слой штукатурки, стараясь покрыть им без пропусков весь дымоход, выравнивают и оставляют просушиться;
• после этого, для обеспечения хорошей теплоизоляции, операцию повторяют, накладывая еще несколько пластов;
• когда труба окончательно высохнет, ее окрашивают в цвет крыши.

Утепление можно проводить базальтовой (каменной) ватой, которая имеет высокие показатели огнестойкости. Она подходит для работ на чердаке и снаружи дома. В закрытом помещении, где нет чрезмерной влаги, отсутствует интенсивное движение воздуха, дымоход достаточно обложить матами из ваты, закрепив их металлическими полосами. Но после утепления с наружной стороны дома базальт стоит дополнительно защитить от воздействия погодных и атмосферных явлений.

По этой причине, выбирая материал, предпочтение отдают более плотному утеплителю, хоть цена его и выше, но с такими матами легче работать, они хорошо держат форму. Крепление осуществляют на раствор. Применение пены недопустимо – она отличается низкой огнестойкостью, а под действием высоких температур быстро разрушается.

Дополнительно закрепить минераловатные плиты можно при помощи дюбель-грибков. В завершение всю конструкцию обшивают профлистом, но обязательно оставляя небольшой вентиляционный зазор в 20 мм. Его наличие будет способствовать отводу влаги и предупредит оседание плиты. Иногда приходится сооружать обрешетку, с опорой на которую дымоход обкладывают кирпичом, шлакобетонными плитами и металлическим сайдингом. Но данный метод слишком трудоемкий, поэтому не получил широкого распространения.

Еще один материал, который активно применяется при утеплении снаружи – это экструдированный пенополистирол. Его отличает хорошая плотность, он не пропускает влагу, но, выбирая ЭППС, предпочтение лучше отдавать изделиям с высокой степенью горючести – со значением не ниже Г3–Г4.

Но в случаях, когда температура отводящихся по прямым дымовым каналам отработанных газов достигает 600° C, и для утепления стальной трубы дымохода, следует выбирать базальтовую вату. В процессе монтажа пенопласт фиксируют при помощи клеевой смеси, обязательно оставляя между ним и трубой вентиляционный зазор.

5

Как работать с сыпучими наполнителями?

В отдельных случаях, когда приходится работать с сыпучими наполнителями, для утепления асбестовых и металлических дымоходов необходимо создавать каркасную конструкцию, возведение которой потребует значительных временных затрат и усилий.

Вначале сооружают кожух несколько большего размера, чем сам дымоотвод. Он может быть прямоугольного или круглого сечения, что зависит от материала и устройства дымохода, выполненного из железной трубы или выложенного кирпичом. Образовавшийся между трубой и кожухом зазор заполняют песком, керамзитом, битым кирпичом, и в завершение, чтобы предупредить попадание внутрь его влаги, закупоривают цементным раствором.

Кроме наружной части дымоотводящей системы в защите нуждаются внутренние ее участки, особенно это касается крыши. Если температура на чердаке в зимнее время мало чем отличается от наружной, и дополнительный обогрев не нужен, то печную трубу утепляют в обязательном порядке. При отсутствии прямого воздействия движения воздушных потоков и атмосферных осадков применяют любой из рассмотренных ранее методов и конструкций.

Тогда независимо от сложности проведенных работ, направленных на утепление дымохода, удастся продлить сроки его эксплуатации, минимизировать потери тепла и сэкономить на отоплении.

Чем утеплить дымоходную трубу (металлическую) на улице своими руками

Системы отопления

Перед тем, как узнать, чем утеплить дымоход, необходимо изучить ряд факторов, которые позволят исключить причины повреждения и повысить срок эксплуатации вытяжной трубы. Давайте вместе рассмотрим все эти нюансы и узнаем, как утеплить дымоходную вытяжную трубу жилого дома.

1

Для чего утеплять дымоход – разбираемся в деталях

Дымоход считается одним из важнейших элементов отопительной или печной системы жилого здания. Чтобы металлическая труба нормально функционировала, ее требуется утеплить. На первый взгляд это мероприятие может показаться очень простым, однако перед тем, как установить негорючий утеплитель для дымохода, советуем ознакомиться с определенными рекомендациями  и правилами техники безопасности при работе. Первое, что вы должны сделать – это изучить причины установки защиты на трубу.

Эта деталь часто подвергается большим нагрузкам: действию давления и горячего воздуха. Сквозь дымоход регулярно проходит масса продуктов сгорания. При определенных условиях последние вступают с воздухом и влагой в химические реакции. В итоге процесс коррозии существенно ускоряется, и это отрицательно влияет на работу всей вытяжной системы дома. Увеличить срок эксплуатации можно только в том случае, если утеплить дымоходную железную трубу. Это уменьшит риск химической и механической коррозии элемента. Все затраты на закупку и монтаж защитных материалов полностью окупятся, ведь без них вам придется менять трубу, а это обойдется в разы дороже.

Разрушение дымохода

Перед тем, как утеплить дымоход, предлагаем ознакомиться с основными причинами выполнения этой процедуры. Специалисты выделяют 2 наиболее опасных фактора, постепенно разрушающих трубу: химические компоненты и влага. Влага на стенках трубы – это не что иное, как конденсат, образующийся при встрече потоков холодного и горячего воздуха. Накапливаясь в больших количествах, влага способствует развитию коррозии. Катализатором этого процесса выступают высокие температуры.

Второй опасный враг трубы – это агрессивные химические вещества, которые образуются в результате сгорания топлива. Они могут образовать активные соединения щелочи, соли или кислоты, которые просачиваются в стенки трубы и способствуют появлению химической коррозии. Влияние разрушающих факторов на дымоход в той или иной степени зависит от перепадов температуры стенок самой трубы и воздушного потока, который поднимается вверх от топки. Чем ниже температура первой, тем быстрее ее стенки разрушаются.

2

В чем преимущества защищенного дымохода

Монтаж защиты трубы дымохода своими руками дает сразу несколько весомых преимуществ. Во-первых, он делает минимальным влияние химических соединений и влаги. Основная задача, которую выполняет защитный материал – это подъем уровня, на котором образуется конденсат, к самому верху среза трубы. Этого удается достичь благодаря повышению температуры на поверхности вытяжного канала и снижению перепада температур между трубой и потоком пара.

Утеплитель дымоходных труб

Утеплитель для дымоходных труб существенно увеличивает их ресурс и сроки эксплуатации. Помимо этого, на ремонт системы будет тратиться меньше времени и денег. Надежные средства защиты дают возможность полностью избавиться от конденсата, так как позволяют в полном объеме выводить опасные химические соединения из печки. Кроме того, защита помогает сделать конструкцию более устойчивой к ветрам и осадкам. Огнестойкий материал надежно защищает верхнюю часть дымохода при пожаре, не давая ей воспламениться. Купить необходимое количество защитного средства можно в любом хозяйственном магазине по невысокой цене. Более того, если установить его самостоятельно, то вы сможете сэкономить приличную сумму денег.

3

Подбираем утеплитель – базальт, сталь или дерево?

Перед тем, как утеплить трубу дымохода, рекомендуем ознакомиться с самыми эффективными материалами, которые лучше всего подойдут для этого мероприятия. В первую очередь, каждый из них обладает повышенной степенью термоизоляции. Все описанные ниже материалы защищают дымоход от воздействия внешних факторов. Производители предлагают огромный ассортимент изделий, помогающих сделать дымоход полностью утепленным и защищенным.

Отвечая на вопрос: «Чем утеплить трубу дымохода?», многие эксперты сразу же рекомендуют монтаж защиты на основе базальта. Этот материал делается из волокон, полученных, в свою очередь, в результате плавления габбро-базальта. Базальтовый утеплитель для дымохода отличается отличной теплоизоляцией и высокой прочностью. Среди других преимуществ такой защиты выделяется:

• способность сохранять внутри трубы до 90 % тепла;
• возможность пропускать пары влаги;
• устойчивость к воздействию коррозии любых типов;
• устойчивость к образованию грибков и плесени;
• защита от вибрации;
• защита от воспламенения;
• экологичность;
• устойчивость к УФ лучам.

Еще один популярный метод – это монтаж кожуха из нержавеющей стали. Это средство помогает увеличить прочность всей конструкции и защитить трубу от влияния влаги и химических соединений. Кожух имеет диаметр немного больше, чем сама труба дымохода, поэтому его установка выполняется на внешние стенки последней. Образовавшееся пространство заполняется любым быстро твердеющим средством. К примеру, для этого часто используют герметик для ламината.

Одним из наиболее простых методов считается установка деревянных щитов. Они делаются из деревянного остова, поверх которого монтируются доски. Поверх них крепится шифер или другой кровельный материал. Важно, чтобы «оболочка» щита и кровельный материал дома были одинаковыми. Пространство, которое образовалось между щитом и дымоходом, нужно заполнить асбестом или войлоком. На швах деревянный каркас необходимо смазать толстым слоем жидкого стекла.

Монтаж защиты на основе базальта

Последние из наиболее популярных средств защиты – это шлакобетонные и железобетонные плиты. Такое утепление дымохода снаружи позволяет добиться хорошего эффекта при небольших финансовых затратах. При монтаже блоков помните, что зазоры между ними и дымоходом должны быть минимальными. Свободное пространство заполняется сеткой или стальной проволокой. Кроме них зазоры заполняются глиной, песком или гипсом. На стыках между плитами наносим раствор цемента, а поверх самих плит потребуется нанести штукатурку.

4

Монтаж защиты – как продлить срок эксплуатации

Дымоходы в жилых зданиях нашей страны отличаются между собой по конструкции и материалу, из которого они изготовлены. Наиболее распространены кирпичные кладки, дымоходы в виде железной трубы и плиты из асбестоцемента. Утепление трубы домашнего дымохода напрямую зависит от материала, из которого изготовлен последний. В первую очередь рассмотрим, как устанавливать защитный материал на кирпичные дымоходы. Для этого есть несколько вариантов.

Защита дымохода штукатуркой

Первый метод заключается в нанесении штукатурки. Для этого на внешней стороне дымохода закрепите стальную стеку. Сверху потребуется наложить слой штукатурки толщиной не менее 3 см. Как только первый слой полностью высохнет, поверх него наложите смесь из  небольшого количества цемента, шлака и извести. Чтобы защита была более эффективной, нанесите третий слой из той же смеси. Как только он высохнет, его потребуется затереть, зашпаклевать и покрасить.

Второй способ основывается на использовании минерального утеплителя. Для этого на трубу нужно «надеть» несколько базальтовых листов. Снаружи к листам крепятся асбестоцементные плиты, а сверху на них наносится штукатурка. Хоть второй метод отличается свой сложностью, он дает несколько преимуществ. Во-первых, тепловые потери отопительной системы снижаются в 2 раза. Во-вторых, уменьшается вероятность скопления на трубе конденсата. В-третьих, в несколько раз увеличивается прочность дымохода.

Если вы рассматриваете, чем и как утеплить асбестоцементную дымоходную трубу на улице, то для этого вам потребуется воспользоваться таким методом. Для начала изготовьте металлический кожух. Возьмите лист оцинкованной стали и оберните его вокруг дымохода. Если дымоход очень высокий, то вокруг него потребуется обернуть несколько листов, уложенных в форме цилиндра. При этом каждый из верхних листов должен «заступать» на нижний на 10 см. Зазор между кожухом и дымоходом не должен составлять более 6 см. Пространство заполните минеральной ватой, плотно утрамбовывая материал. Поверх минеральной ваты залейте раствор из цемента.

Металлический кожух

Дымоходы, изготовленные из стали, можно защитить при помощи отдельной железной трубы большего диаметра. При этом разница в ширине между трубами не должна превышать 3 см. Пространство заполните базальтовой ватой. Так же, как и в предыдущем случае, тщательно утрамбовывайте материал между трубами.

5

Как утеплить печную трубу на чердаке жилого дома

Помимо монтажа защиты снаружи здания, дымоходы зачастую требуют выполнения дополнительных мероприятий на чердаке. Это связано с тем, что в некоторых домах отсутствует обогрев этой части. Для защиты чердачной части дымохода рекомендуем использовать деревянные щиты. Они оптимально подойдут для таких работ, так как осадки не добираются до чердака. Следовательно, вода не попадет на деревянный каркас. Для начала изготовьте каркас. Возьмите несколько деревянных брусков, длина которых должна быть не меньше, чем высота дымохода на чердаке.

Дымоход проходящий через чердак

После этого изготовьте сами щиты из досок, обработанных прозрачным защитным лаком. Соедините брусья с досками, сделав высокую коробку. Установите конструкцию вокруг дымохода. Расстояние между двумя изделиями должно составлять не более 3 см. Образовавшееся пространство заполните войлоком и песком, после чего верхнюю часть заполните минеральной ватой. В конце останется загрунтовать щит и нанести на него краску. Если же чердак не используется для проживания, то можно обойтись и без декоративного оформления конструкции.

Утепление дымохода на улице: из кирпича, металла, асбестоцемента

Дымоход — это ключевое звено дымоотводной системы любого частного дома, где имеется отопительный прибор. Для того, чтобы он эффективно функционировал важно не только соблюдать технологию установки, но и обеспечить качественное утепление дымохода.

Утепление дымохода минеральной ватой

Зачем утеплять дымоходную трубу снаружи?

Дымоходы выполняются из различных материалов. Это может быть как огнеупорный кирпич, так и металл, асбестоцемент, армированный бетон.

Во время работы отопительного оборудования по дымовому каналу движется большое количество продуктов сгорания и горячих воздушных масс. Все это негативно сказывается на сроке эксплуатации дымохода, т.к. ускоряются коррозийные процессы и окисляются внутренние стенки отводящего канала. Если трубы изготовлены из металла, то здесь еще возникает и высокая вероятность возникновения пожара при ошибках в процессе эксплуатации.

Чаще всего дымовая труба повреждается по ряду причин:

1. Присутствие влаги в трубе дымового канала — повышенное давление и постоянная влажность. За счет того, что температура внутри снаружи дымохода разнится, то на стенках каналах собирается влага, которая негативно сказывается на состоянии конструкции.
2. Химическая среда — когда твердое или жидкое топливо сгорает, появляется много агрессивных веществ, которые опасны для человеческого здоровья. Если дымоход функционирует хорошо, без сбоев, то все образовавшиеся вещества выводятся наружу под действием естественной тяги. Когда тяга уменьшается и во время бездействия дымоотводящей конструкции, вещества начинают собираться на стенках дымового канала, это приведет к тому, что труба начнет медленно разрушаться.

Утепление дымохода снаружи посредством современных теплоизоляционных материалов значительно уменьшает вероятность образования повреждений и уменьшают скорость протекания коррозионных процессов.

Утеплитель для дымоходных труб и его преимущества

Точка росы утепленного и не утепленного дымохода

Многие пользователи постоянно задаются вопросом: нужно ли утеплять трубу дымохода снаружи? Безусловно, утепленная труба отличается рядом положительных свойств. Как уже отмечалось, своевременная теплоизоляция дымовой трубы уменьшает негативное влияние многих факторов, которые отрицательно сказываются на материале изготовления. Очень важно подобрать правильную толщину утеплителя дымохода. Так вы полностью избавитесь от проблемы с конденсатом, т.к. точка росы смещается до участка трубы, который находится выше уровня кровли.

Помимо этого, утеплитель для дымохода выполняет ряд важнейших функций:

1. Теплоизоляционные материалы не позволяют скапливаться на стенках труб влаге. Благодаря одинаковому температурному режиму дымохода и продуктов горения, это не позволяет появляться конденсату и все вредные вещества выводятся наружу.
2. Уменьшается значение разницы предельных температур между горячими газами и дымовым каналом.
3. Характеризуется энергосбережением. Во время работы утепленный дымоход забирает небольшое количество энергии, которая образуется в процессе сжигания топлива. За счет этого уменьшается расход топлива и энергии, которая расходуется на поддержание постоянного температурного режима в топке.
4. Конструкция дымовых каналов становится более прочной.

Про трубы из нержавейки можно прочитать здесь.

Разновидности материалов

Материал для утепления дымоходной трубы отопительной системы частных домов выбирается исходя из типа дымовой трубы, места ее расположения, а также материала ее изготовления:

• битый кирпич;
• штукатурка;
• минеральная вата;
• деревянные щиты;
• бетон;
• металлические футляры.

Осуществляя утепление, следует строго соблюдать правила безопасности. Очень важно, чтобы утеплитель для дымохода был негорючим. Это обусловлено тем, что во время работы отопительного прибора температура утеплителя будет достигать до 100-150° C, а в участке вывода трубы через перекрытия она может быть еще выше.

Если работу по утеплению трубы будет производить один человек, то лучше отдать предпочтение более легкому и цельному материалу. Иначе в процессе утепления придется столкнуться с рядом трудностей, которые негативно скажутся на конечном результате.

Сейчас рассмотрим наиболее популярные способы утепления:

1. Штукатурка используется для утепления дымоходов, выполненных из кирпича и камня. Раствором покрывается заранее подготовленная армированная поверхность.
2. Для того, чтобы утеплить дымоход из кирпича, чаще всего используется битый кирпич. Материал засыпается в кожух, который фиксируется вокруг дымовой трубы. Минимальная дистанция от дымохода равна 60 мм. Бывают случаи, когда вместо битого кирпича применяется шлак.
3. Утепление дымохода базальтовой ватой над кровлей. Такой материал пользуется большим спросом, производится он в виде матов/цилиндров с различным внутренним сечением. Материал обматывается возле дымовой трубы и крепится на стальные обжимные хомуты. Стоит материал недорого, а по качеству и эффективности занимает лидирующие позиции.

Огнеупорный утеплитель

В настоящее время в частных домах ключевым звеном отопительной системы является заводской котел, дымоход в котором выполняется из металла либо асбестоцемента.

Огнестойкий утеплитель для дымохода, сконструированного из асбоцемента, осуществляется покрытием наружной стороны трубы материалами с высокими показателями теплоизоляции. Участок, который находится выше межэтажного перекрытия, необходимо хорошо очистить от загрязнений, а затем уложить минеральную вату. После, всю конструкцию нужно поместить в стальной кожух.

Используя для утепления дымохода негорючий огнеупорный материал, не стоит забывать, что минимальная дистанция между внешней стенкой трубы, отвечающей за отвод газов и внутренней стенкой кожуха должна составлять 60 мм.

Чем утеплить дымоходную трубу на улице из кирпича?

Обычно кирпичные дымоходы устанавливаются в домах старой постройки, которые сооружены по типу классической архитектуры. Для утепления таких конструкций лучше всего использовать штукатурку.

Вам нужно покрыть трубу несколькими слоями раствора из шлаков и извести. Общая толщина слоя, который вы будете наносить, должен быть как минимум 40 мм. Причем важно, чтобы каждый новый слой был гуще предыдущего. Во время оштукатуривания дымохода хорошо промазываются все трещины. Все, что располагается выше крыши, нужно покрыть защитным слоем масляной краски. Так вы сможете не беспокоиться, что материал повредится под воздействием плохой погоды.

Если производить утепление для дымовой трубы подобным способом, то вы сможете сэкономить до ¼ вырабатываемой тепловой энергии.

Вторым ответом на вопрос, чем утеплить дымоход, является расположение их внутри коробов, которые устанавливаются вокруг последних. Вы можете применять асбоцементные плиты, дерево или листовой металл, из которых и делается сам короб. Сам утеплитель нужно уложить между внутренними стенками короба и дымоходом.

В качестве теплоизолирующих материалов могут выступать: сухая земля, битое стекло, кирпич, минеральная вата. Осуществляя утепление таким образом, вы сможете сэкономить половину вырабатываемой тепловой энергии.

Выполнить утепление подобным способом достаточно сложно, очень важно соблюсти все пропорции и технику выполнения. Поэтому лучше доверить работу специалистам.

Для того, чтобы утеплить дымоходную трубу, выполненную из металла, применяется материал, который по своей конструкции представляет собой пару труб с разными диаметрами, вмонтированными одна в другую.

На промежуток между трубами укладываются такие утеплители, как минеральная или бальзатовая вата. Важно выбрать верную толщину материала. Для той внутренней части трубы, которая проходит по чердачному помещению, толщина утепления должна составлять 50 мм, а для того участка, который находится выше кровли, — 70 мм.

Утепляя трубу таким способом, вы решите сразу две задачи: вы произведете утепление вытяжки до необходимого состояния, а также защитите конструкцию от случайного возгорания.

Базальтовая вата для дымоходных труб

Как утеплить коаксиальный дымоход газового котла?

В зимний период времени многим владельцам частных домов приходится сталкиваться с проблемой, что коаксиальный дымоход замерзает. В таких ситуациях приходится искать способы утепления коаксиального дымохода.

Однако специалисты советуют прибегнуть к другому способу — уменьшению размеров дымохода. Если замерзает оголовка из-за того, что конденсат попадает в воздухозаборную трубу из трубы с продуктами горения, то длину внутренней трубы нужно подогнать под размер внешней.

А лучше всего установить две раздельные трубы и произвести их утепление, т.к. утепленная коаксиальная конструкция навряд ли спасет ситуацию.

Как видим, утепление дымохода не является такой уж сложной задачей. Нужно только правильно подобрать все материалы и соблюсти технологию работ.

как утеплить, какой утеплитель выбрать?

Очень часто проектирование отопления в частных домах требует обязательной теплоизоляции дымохода. Это очень важное дело, так как без адекватного утепления возможно повреждение труб за счет постоянного образования конденсата.

Конденсат образуется только по стороне прохода теплого воздуха. В первую очередь утеплять нужно теплую сторону трубы, контактирующую с холодным воздухом окружающей среды. Учитывая, что через дымоход проходит прогретый воздух, в качестве утеплителя нельзя использовать горючие или плавкие материалы.

Ниже подробнее разберемся, как, чем и где нужно утеплять.

Обязательно ли утеплять дымоход, и зачем это делается?

Никаких обязательных требований по изоляции дымового канала нет, это выбор каждого хозяина. Однако сделать это рекомендуется: изнутри труба подвергается негативному влиянию влаги (конденсата).

Далеко не вся влага, находящаяся в продуктах горения, выходит через трубу в окружающую среду. Некоторое ее количество задерживается на стенках дымохода, приводя к негативным последствиям (особенно это вредно для кирпичных дымоходов).

Помимо этого, труба изнашивается за счет выветривания строительных материалов и за счет воздействия продуктов горения. Все эти факторы, сложенные воедино, в итоге могут привести к ускорению износа канала.

Подтеки у не утепленного дымохода

Именно поэтому и нужно его утеплять. Однако утепление не гарантирует устранения всех негативных факторов и долговечности конструкции: оно просто продлевает срок ее эксплуатации.

Какие дымоходы требуют утепления?

В утеплении нуждаются дымоходы и для газовых, и для твердотопливных котлов. Единственное: не нужно теплоизолировать сэндвич-дымоход, так как он уже утепленный.

Утеплению подлежат трубы в бане, в частных коттеджах, на даче и на различных предприятиях.

Рекомендована теплоизоляция для следующих видов дымоотводов:

• кирпичные;
• из нержавеющей стали;
• асбестовые и коаксиальные.

Больше всего в теплоизоляции нуждаются наружные дымоотводы. Внутренние (пролегающие в стене) утепляются реже. Следует побеспокоиться об утеплении дымоходов с проходом на холодном чердаке, а также с дымоотводами, тянущимися под крышей.

В первую очередь в изоляции нуждаются кирпичные каналы: они сильнее всего подвержены негативному воздействию влаги. Трубы из нержавейки в этом нуждаются меньше, но по возможности их тоже нужно утеплять.

Утепление дымохода своими руками (видео)

Какую именно часть необходимо утеплять?

Правильно будет теплоизолировать дымоотводную трубу в тех местах, где ее теплая поверхность контактирует с холодным воздухом окружающей среды. Такие условия имеются на холодном чердаке или при выводе трубы на кровлю.

Какой утеплитель выбрать для дымохода?

Чем именно изолировать канал – вопрос важный. Существует несколько видов теплоизоляционных материалов, и каждый имеет свои плюсы-минусы. Самое главное правило: использовать нужно жаростойкие негорючие материалы.

Применяющиеся для утепления дымоотводов материалы:

1. Минеральная вата (базальтовая, стекловата). Применяется как в рулонах (которые обматываются вокруг трубы, могут применяться и с прямоугольными, и с круглыми каналами), так и в виде цилиндров (скорлупы, которая применяется только с круглыми каналами).
2. Битый кирпич. Такой материал применяется нечасто, не очень удобен в работе, и не очень эффективен (по сравнению с минватой).
3. Штукатурка. Подходит для кирпичных дымоходов. По сложности применения вариант сравнительно удобный, однако придется дожидаться, пока слой штукатурки высохнет. В плане эффективности уступает минвате.

Разрушение не утепленного дымохода

И для самостоятельного утепления, и в работе профессиональных компаний –

чаще всего применяют минераловатные изоляционные материалы.

Этапы утепления кирпичного дымохода

Утепление кирпичного дымохода обычно проводится либо с помощью оштукатуривания по сетке, либо с помощью минеральной ваты. Первый способ не имеет смысла рассматривать, так как он в большинстве случаев малоэффективен (по сравнению с минеральной ваты).

Используя минеральную вату, утепление нужно проводить по следующему алгоритму:

1. Производим очистку поверхности от любых загрязнений или отложений, проверяем ее на наличие неровностей, и устраняем их при обнаружении. Поскольку минвата мягкая, в принципе она без проблем ляжет и на поверхность с неровностями, поэтому выравнивать шахту до идеально ровной не обязательно.
2. Если утепляется дымоход, который уже эксплуатировался, его рекомендуется проверить снаружи и изнутри. Нужно удостовериться, что он не разгерметизирован, и не нуждается в ремонте.
3. Минвата крепится на дымоход. Поскольку кирпичные дымоходы прямоугольные или квадратные, то для их изоляции используются рулоны. Они обматываются вокруг трубы, после чего закрепляются саморезами и/или проволокой.
4. Поверх утеплителя крепится оцинковка, либо выполняется отделка любым другим способом, для защиты теплоизоляции.

Этапы утепления дымохода из нержавейки

Для начала нужно ознакомиться с двумя основными требованиями к теплоизоляции дымоотводов из нержавеющей стали:

1. Если дымоотвод из нержавейки находится снаружи, то толщина изоляционного материала не должна превышать 100 мм.
2. Для участков трубы, расположенных внутри, толщина изоляционного материала не должна превышать 40 мм.

Отличия не утепленного от утепленного дымохода

Способ теплоизоляции с помощью минваты:

1. Если это рулон, то он обматывается вокруг трубы (при необходимости в несколько слоев), и закрепляется с помощью проволоки или скоб.
2. Если это цилиндр, то он крепится поверх трубы. Важный нюанс: подбирать скорлупу надо строго под наружный диаметр дымохода: не больше (чтобы она не болталась) и не меньше (иначе между половинками будет оставаться зазор). Между собой половинки скрепляются либо в пазы (если такое крепление предусмотрено производителем), либо на клей, либо проволокой.
3. Поверх изоляции крепится оцинковка.

Этапы утепления асбестового дымоотвода

Рассмотрим способ не самый простой в выполнении, но и не самый сложный. Хороший вариант для частников, делающих утепление самостоятельно.

Этапы утепления:

1. Из оцинковки изготавливаем два кожуха: один по наружному диаметру трубы, другой по наружному диаметру трубы + толщине утеплителя. Длина одного сегмента не должна превышать 150 см.
2. Фиксируем первый слой кожуха (прямо на трубу).
3. Оборачиваем трубу утеплителем (или используем скорлупу).
4. Поверх теплоизоляции крепим второй (наружный) слой оцинковки.
5. Следите за тем, чтобы элементы кожуха плотно стыковались друг с другом.

Правильно проведенная теплоизоляция минимизирует вред продуктов сгорания и конденсата, существенно увеличив срок эксплуатации дымовой трубы.

Чем утеплить трубу дымохода: необходимость, преимущества, материалы

Содержание статьи:

Как правило, для обогрева частного дома в холодное время года устанавливается газовый или твердотопливный котел. Необходим надежный и качественный канал для отвода продуктов горения. Конструкция должна быть прочной и долговечной, чтобы могла прослужить на протяжении всего срока эксплуатации здания. Теплоизоляция дымохода помогает достичь данных целей, без больших затрат на строительство и последующее обслуживание. Современный рынок насыщен теплоизоляторами, различающихся по внешнему виду, свойствам и техническим характеристикам. Чтобы не растеряться в многообразии предлагаемой продукции следует ознакомиться с ее особенностями, правилами монтажа, достоинствами и недостатками.

Необходимость и преимущества утепления трубы дымохода

В утепленном дымоходе не образуется конденсат, поэтому материалы дольше служат

При возведении собственного особняка многие владельцы земельных наделов недооценивают роль и значение коммуникаций для отвода выделяющихся в процессе сгорания топлива газов. Оставляя открытую для воздействия окружающей среды трубу, они рискуют потерей недвижимости и собственной жизнью.

Утепленная труба для дымохода — это необходимость, обоснованная следующими факторами:

• Труба сильно охлаждается в зимние холода. На ее нагрев уходит большое количество энергии, что влечет за собой снижение температуры теплоносителя и увеличенный расход топлива.
• Разница между внутренней и внешней температурой стенок трубы приводит к образованию конденсата. При его смешивании с дымом образуется едкая субстанция, которая разъедает даже нержавеющую сталь.
• На образующейся в канале влаге оседают твердые частички продуктов горения, что приводит к появлению твердых отложений. Ухудшается тяга, возрастает риск полного засорения трубы и задымления помещения, где установлен котел.
• Точка росы находится низко, так как выходящие из топки газы быстро остывают. Утепленный дымоход лишен точки росы как таковой, потому что его температура одинакова на всем протяжении, а внутренние стенки не контактируют с холодным воздухом.
• Наиболее уязвимы кирпичные каналы. Влага впитывается в кирпич, а при замерзании разрывает материал, вызывая медленное, но неуклонное разрушение всей конструкции.

Если сразу после возведения утеплить дымоход, увеличится производительность печи и повысится безопасность обитателей дома.

Материалы для утепления

Фольгированная минеральная вата – скорлупа для труб

От правильного выбора термоизоляции во многом зависит расход топлива, эффективность работы и срок службы сооружения.

Материал должен отвечать таким качествам:

• низкая теплопроводность;
• небольшой вес;
• водостойкость;
• огнеупорность;
• экологическая чистота;
• возможность обустройства своими руками.

На цену не стоит обращать внимания, так как в первую очередь приоритет отдается надежности и долговечности.

Дымоход без утепления – разрушение материалов привело к вытеканию конденсата

Чтобы утеплить трубу дымохода, используются такие материалы и технологии:

• Штукатурка. Выбираются смеси фасадного типа, одинаково устойчивые к жаре, холоду и влажности. Штукатурка применяется для отделки каналов из кирпича и камня. Раствор накладывается на арматурный каркас из сетки или решетки. Данная методика отличается высокими трудозатратами и низкой эффективностью. Используется редко, в большей части для создания единого стиля дворовых построек.
• Керамзит. Аналогом является битый красный кирпич и дробленый шлак. Изначально делается кожух из металла, пластика или водостойкого гипсокартона. Затем материал засыпается в кожух и уплотняется. Минус в том, что наполнитель впитывает влагу и постепенно оседает под собственным весом, теряя при этом изоляционные качества.
• Минеральная вата. Современный, идеальный во всех отношениях теплоизоляционный материал, подходящий для отделки труб любой конфигурации и состава. Применяются маты, рулоны и уже готовые цилиндры (скорлупы). Лучшие показатели имеет базальтовая вата, изготовленная из доломитовых горных пород. Утеплитель прикручивается, приклеивается или обматывается вокруг трубы, после чего закрывается внешним защитным экраном. Обязательным условием монтажа минваты является использование мембранной пленки для отвода влаги.

Выбирая материал для утепления, необходимо объективно оценить свои навыки и объем работ. Возможно, потребуется привлечь помощника, чтобы соблюсти технологию и меры безопасности во время выполнения сложных манипуляций.

Конструкция утепленного дымохода и её особенности

Труба в трубе с утеплителем из базальтовой ваты

Независимо от типа котла необходимо делать теплоизоляцию дымохода. В окончательном виде эта конструкция состоит из таких частей:

• Канал для удаления дыма. Является внутренней частью, которая может иметь круглое, квадратное и прямоугольное сечение. Изготавливается из материалов, которые выдерживают сильный жар, возникающий при сгорании топлива. На своем протяжении внутренняя оболочка может иметь разный состав, но должна сохранять одинаковую площадь канала.
• Внешняя оболочка. Предназначена для удержания и защиты внутреннего наполнения от воздействия природных факторов — влаги, ультрафиолета, насекомых, птиц и животных. Как правило делается в форме, соответствующей внутреннему каналу. Крепление внешней оболочки осуществляется так, чтобы исключить образование мостиков холода. При этом кожух следует делать таким, чтобы он не портил внешний вид дома, а органично дополнял его своим дизайном.
• Слой утеплителя. Служит для создания термоизоляционного барьера между внутренним каналом и внешней оболочкой. С одной стороны наполнитель предотвращает перегревание конструкций, соприкасающихся с дымоходом. С другой — внутренний канал не контактирует с холодным воздухом улицы. Благодаря этому труба не остывает, тяга улучшается, исключается образование конденсата и сажи.

По своей конструкции дымоходы подразделяются на внутренние и внешние.

В первом случае труба проходит вертикально по всей высоте здания сквозь плиты перекрытия, чердак и крышу. Этот вариант хорош тем, что на протяжении канала отсутствуют углы и изгибы. Такие сооружения отличаются качественной тягой, легкостью чистки и профилактического обслуживания. Минус в том, что приходится делать отверстия в несущих конструкциях и выполнять сложные гидроизоляционные работы. Вопросы теплоизоляции решаются в зависимости от типа отопления в доме. При наличии водяного контура в жилых комнатах трубу лучше изолировать, оставив открытой на чердаке, чтобы обеспечить его прогрев. Когда в здании стоят печки на твердом топливе, горячую трубу лучше использовать как один из элементов отопительной системы и подогрева воды для бытовых целей.

Если проложить дымоход снаружи, можно сэкономить время и силы на прохождении перекрытий. Однако, такие трубы требуют более качественной изоляции, так как они будут подвергаться воздействию холода и влаги. Минус в том, что для вывода канала на улицу на его протяжении придется делать повороты, что отрицательно сказывается на тяге. Решением является использование криволинейных вставок или соединительных колен с углом изгиба не более 45 градусов.

Способы утепления для разных типов конструкции

Самый трудоемкий процесс – утепление кирпичного дымохода послойно

Для каждого типа дымохода существует свои технологии утепления и выбор изоляционных материалов.

• Асбестоцементные трубы. Вещество обладает незначительной гигроскопичностью, но и ее достаточно, чтобы труба пострадала при перепадах температуры. Асбестовый канал хорошо проводит тепло, лучше всего его заделать минеральной ватой, закрыть сверху более широкими трубами из нержавейки. Минимальное расстояние между стенками должно быть 6 см. Сборка проводится снизу вверх. После установки секции заполняются утеплителем, затем скрепляются болтами или заклепками. Стыки заделываются герметиком, а сверху делается цементная пробка для защиты от влаги.
• Стальные конструкции. Следует учитывать, что железный дымоход обладает высокой теплопроводностью и передает весь жар от горящего топлива. Утеплить металлическую трубу дымохода своими руками можно ее оштукатуриванием или путем заключения в кокон из жести и минеральной ваты. В первом случае вокруг канала обматывается стекловолоконная сетка, поверх которой накладывается раствор. При необходимости процедура повторяется несколько раз, пока не будет достигнут желаемый эффект. Изготовление сэндвич секций дело более дорогостоящее и трудоемкое, но такой способ намного практичнее. На концах труб делаются раструбы, после чего узкие фрагменты обматываются изоляцией, а поверх нее плотно насаживаются более широкие заготовки.
• Кирпичные дымоходы. Утеплить трубу дымохода на улице в частном доме желательно сразу после просыхания кладки. Материал пористый, впитывает влагу, на нем быстро появляется плесень, мох и даже трава. Оптимальным вариантом является комбинированный подход. Сначала кирпич снаружи обмазывают термостойким раствором на основе цемента. Затем изготавливается каркас из металлического профиля. Внутрь вставляются маты минеральной ваты, а поверх каркаса крепится мембранная пленка. Заключительным этапом является обшивка каркаса профилированным листом. Материал красивый, прочный и долговечный.

Зная, как правильно выбрать и утеплить дымовую трубу, можно без труда и ошибок выполнить эту работу самостоятельно.

Утепление дымохода своими руками

Перед утеплением проводится очистка дымохода с внутренней и внешней стороны

Заниматься мероприятиями по теплоизоляции дымохода рекомендуется в теплое время года, во время сухой и безветренной погоды. Такие условия необходимы, чтобы свести к минимуму вероятность получения травмы.

Для работы потребуются такие инструменты, приспособления и материалы:

• перфоратор, шуруповерт;
• уровень, рулетка;
• молоток, ножовка по металлу, заклепочник;
• мастерок, шпатель, малярная кисть;
• страховочное снаряжение, монтажная каска, защитные очки и перчатки, марлевая повязка или респиратор;
• ерш трубочиста.

Список может быть больше или меньше, в зависимости от материала дымохода и выбранной технологии.

Металл рекомендуется обработать средствами от коррозии

Процесс утепления состоит из следующих этапов:

1. Проектирование. Составляется подробная схема с указанием всех расстояний, деталей, способов крепежа и соединений. На основании чертежа делается расчет строительных материалов, также намечается пошаговый план проведения работ.
2. Подготовительная фаза. Оборудуется рабочее место, проверяется наличие и исправность оборудования, проверяется состояние страховочного инвентаря.
3. Очистка дымохода от загрязнений и сажи. Сначала нужно прочистить канал от копоти. После утепления температура в трубе повысится, что может привести к возгоранию и пожару. Затем следует очистить внешнюю поверхность от неустойчивых фрагментов, грязи и растительности.

4. Обработка трубы. Металл покрывается средством против коррозии, асбестоцемент и кирпич — грунтовкой глубокого проникновения, которая укрепляет материал и защищает его от набухания влагой.
5. Установка утеплителя. Он может вставляться в каркас, приклеиваться, прикручиваться или просто оборачиваться с последующей фиксацией стяжками или проволокой.
6. Монтаж внешнего кожуха. Выбор зависит от формы и материала трубы. После закрепления проводится герметизация торцов и стыков.
7. Финишная отделка и уборка оставшегося строительного мусора.

Даже в утепленном дымоходе образуется сажа. Его следует ежеквартально осматривать и очищать при образовании более 2 мм копоти на внутренних стенках.

Утепление вытяжной трубы газового котла: обзор материалов

Автор Монтажник На чтение 11 мин. Просмотров 5.6k. Обновлено 27.03.2019

Дымоход является важным элементом любой топливный отопительной системы, при использовании газа он может располагаться внутри или снаружи жилого дома. При эксплуатации к нему предъявляются определенные требования, одним из которых является утепление вытяжной трубы газового котла.

Не все домовладельцы понимают, зачем необходимо утеплять наружную часть дымохода, многие делают это неправильно. Чтобы эффективно произвести монтаж утеплителя, полезно рассмотреть основные виды дымоходов, материалы изготовления теплоизоляции и технологию ее установки.

Рис 1. Внешний вид дымоотводящих систем

Конструкция дымохода

Для повышения безопасности и эффективности работы на стадии проектирования и монтажа необходимо соблюдать нормативные требования к конструкции и установке дымоходного канала.

Его главными конструктивными элементами являются:

• Газоход – узел, являющийся переходным элементом из котла в дымоходный канал, монтируется при помощи переходников.
• Дымоходная труба, которая устанавливается вертикально и предназначена для создания тяги.
• Ревизия – элемент, расположенный внизу вытяжной трубы, используется для очистки канала от сажи после сгорания газа, удаления прочих загрязнений и конденсата в трубе.
• Дефлектор (оголовок, зонт) – защищает вытяжную трубу газового котла от проникновения внешних осадков.
• Крепежная фурнитура (стяжки, хомуты) для установки дымоотвода внутри или снаружи здания.

Рис. 2 Устройство дымопровода

Основные требования, предъявляемые к дымоходным системам для газовых котлов

При установке дымоходных каналов для обеспечения их эффективной работы и пожарной безопасности следует точно выполнять требования, прописанные в нормативной документации СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Их основными положениями являются следующие пункты:

• Сечение дымохода (диаметр трубы) не должно быть меньше выходного патрубка котла.
• Основная труба должна располагаться вертикально без наклонных участков (допустим уклон не больше 30 градусов), в ее конструкции не должно быть искривлений и зауженных участков.
• Максимальное число поворотов в отводной магистрали – не более трех при длине ответвлений в сторону до 1-го метра.
• Допустимое расстояние между стенками дымоотвода и негорючими поверхностями – не меньше 5 см., если он проходит через горючие стены и крышу, допускаемое расстояние более 25 см.
• Материал изготовления дымоходного канала должен быть устойчив к высоким температурам и иметь структуру, препятствующую пропусканию газов.
• Все соединения должны быть герметичны, изоляция не должна пропускать влагу и газы.
• В месте прохождения трубного канала через крышу конструкция должна быть цельной и без стыков.

Рис. 3 Схема обвязки котла

• В нижней части трубы обычно располагается элемент для сборки конденсата. Материал его изготовления должен быть стойким к воздействию влаги и продуктам сгорания газа.
• В местах, где предусмотрены повороты, обязательно расположение люков ревизии для очистки дымопровода от загрязнений и конденсата.
• Длина дымоходного канала должна обеспечивать хорошую тягу, высота его наружной части должна составлять не менее 50 см. над коньком крыши.
• При установке отводного канала для дыма обязательно наличие в его верхней части защитного козырька для предотвращения попадания загрязнений и атмосферных осадков.

Виды отводных газовых дымоходов

Все газовые дымоотводы в зависимости от материала изготовления можно разделить на несколько типов, в их число редко входят конструкции из кирпича, практически не используемые для отведения нагретых газов.

Квадратный дымоходный кирпич с круглым внутренним сечением часто используется для обвязки выпускного трубопровода.

Из нержавейки

Металлические дымоотводы пользуются большой популярностью в системах отведения продуктов сгорания, наибольшей коррозионной стойкостью обладает нержавеющая сталь, которую применяют чаще других. Ее физические характеристики обладают следующими положительными качествами:

• Коррозионная стойкость к атмосферным осадкам и конденсированной влаге существенно увеличивает срок ее службы.
• Нержавейка обладает хорошей химической устойчивостью к саже, образующейся после сгорания газа.
• Нержавеющий металл устойчив к высоким температурам, не плавится до 500 С.
• Металлические дымоотводы прочны и стойки к ударам, при повреждении им можно легко придать исходную форму, запаять разрыв или сквозное отверстие.
• Внутренняя гладкая поверхность не препятствует выходу горючих газов с сажей, ее отложение на стенках минимально.
• Отводной кожух из стали имеет небольшой вес, его легко монтировать, закрепляя к стене хомутами на стандартный дюбельный крепеж. Промышленность выпускает широкий ряд переходников, тройников и колен стандартных размеров, позволяющих легко установить дымоходную систему в любом здании.
• Для монтирования стального дымохода не требуется проведение сложных работ со значительным разрушением стен и потолков – его можно устроить в построенном доме с минимальным количеством демонтажных операций.
• Цена нержавейки вполне демократична, ее установка доступна практически любому домовладельцу.

При изготовлении металлических дымопроводов используются специальные марки нержавейки с повышенной устойчивостью к действию кислот.

Рис. 4 Металлический дымопровод

Асбестовые

Асбестоцементные трубы имеют в своем составе 85% цемента и 15% асбеста, благодаря волокнистой структуре асбестового наполнителя в его порах задерживается цемент – поэтому изделие обладает хорошей прочностью. Длина трубных изделий из асбестоцемента может достигать 5 метров, а сечение лежит в пределах 100 – 500 мм. Для отвода дыма используются безнапорные изделия, основные характеристики которых следующие:

• Коррозионная стойкость к влаге и химическим веществам, невосприимчивость к биологическим загрязнениям.
• Длительный срок эксплуатации.
• Устойчивость к механическим нагрузкам, кроме ударных.
• Не слишком сложная установка без применения специального оборудования, соединение производят при помощи специальных хомутов.
• Пожаробезопасность, хорошая термоустойчивость (до 300 С.) и теплопроводность. При превышении заданной температуры асбестоцементные изделия склонны к разрыву и деформации.
• Значительный вес, осложняющий проведение монтажных работ.
• Более низкая тяга по сравнению с металлическими конструкциями.
• Сложность или невозможность установки ревизионных люков, неудобство очистки от сажи.
• Склонность к накоплению конденсата. Асбестоцемент, накапливая влагу из воздуха, издает неприятный запах и может ее передавать через стенки в примыкающие конструкции.

Рис. 5 Асбестоцементный дымоход

Керамические

Монтируя дымоход, иногда используют трубопровод из керамики, применение которого отличается следующими особенностями:

• Трубные элементы производят из гладкостенной керамики – это предотвращает налипание сажи и позволяет производить чистку не чаще двух раз в год.
• Керамические изделия более удобны в установке, чем их асбестоцементные аналоги. Для удобства монтажа их поверхность оснащена шипами и пазами, обеспечивающими прочное герметичное соединение. При сборке системы используют цельные тройники и колена, выпускаемые производителем в широком ассортименте.
• Керамика не подвержена воздействию влаги и не напитывает воду.
• Изделия устойчивы к высоким температурам и химическим элементам, входящим в состав продуктов горения.
• Высокая теплопроводность материала способствует его быстрому прогреванию – это увеличивает тягу и повышает коэффициент полезного действия всей системы.
• Трубы имеют высокую прочность, долговечны, но как и вся керамика, разрушаются при ударном воздействии твердыми предметами.
• К недостаткам можно отнести их высокую стоимость (около 40 у.е. за погонный метр), монтаж всей системы из высококачественных итальянских материалов может обойтись в сумму около 1000 у.е.
• При монтаже керамические дымопроводы имеют наиболее эстетичный вид – обычно их устанавливают вместе с утеплителем в каналы из специального дымоходного кирпича, наиболее дорогие виды которого имеют сложную структуру из внутренней трубы круглого сечения и наружной квадратной поверхности.

Рис. 6 Дымопровод из керамики

Коаксиальная отводная система

Одним из современных высокотехнологичных решений для отвода продуктов сгорания является применение коаксиального дымоотвода. Конструктивно устройство выполнено в виде двух труб разного диаметра, соединенных между собой внутренними перемычками. Внешняя выполняет функции подвода свежего воздуха в котел снаружи, внутренняя выводит продукты горения на улицу. Система обладает следующими отличительными особенностями:

• Позволяет сохранять насыщенный кислородом воздух внутри помещения, который не поглощается работающим котлом, в доме не потребуется размещать проточную вентиляцию.
• В коаксиальных видах решена проблема конденсата – благодаря специальной конструкции он не накапливается на внутренних стенках.
• Выводная труба может располагаться в любой плоскости и иметь малую длину.
• Устройство имеет высокий коэффициент полезного действия и пожаробезопасно – выходящий воздух охлаждается через трубные стенки наружным потоком.

Система подходит для функционирования в современных моделях отопительных котлов, оснащенных турбинами для всасывания наружного воздуха и выталкивания нагретых газообразных веществ.

Рис 7 Коаксиальный дымоход

Зачем нужно утеплять дымоходные трубы котла

Утепление канала для вывода продуктов горения от котельного оборудования позволяет увеличить коэффициент полезного действия системы – соответственно это снижает эксплуатационные расходы на топливо. Теплый дымопровод более эффективен, чем холодный, по следующим причинам:

• Тяга в котле напрямую зависит от температуры стенок отводного канала – чем она выше, тем больше скорость воздушного потока. Если стенки трубопровода находятся в холодном состоянии, время, затраченное на прогрев дымоходного канала, увеличивается, и продукты горения в большом количестве будут поступать в помещение, отравляя воздух угарным газом.
• При охлаждении в отводной шахте появляется кислотный конденсат, образующийся в результате взаимодействия продуктов горения с высоким содержанием углекислого газа и воды. В холодных дымоходах при резком охлаждении он накапливается быстрее и в большом количестве – это приводит к усиленной коррозии и уменьшению срока службы металлических конструкций.
• Если дымоотвод выполнен из керамики или асбестоцементных материалов, скопившийся на нем конденсат при резком охлаждении наружным воздухом проникает в структуру и вызывает промерзание стенок. Это приводит к их разрушению и уменьшению срока службы.
• Использование материалов для утепления снижает потери тепла в жилом помещении, которое частично забирается выводным трубопроводом.

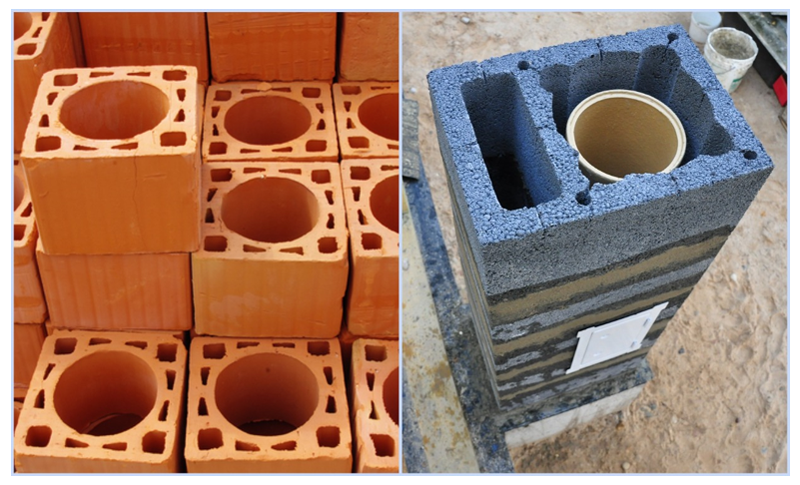

Рис 8. Дымоходный кирпич

Краткий обзор основных материалов для теплоизоляции газового дымопровода

Для утепления дымохода используют материалы с низким коэффициентом теплопроводности и высокой температурной устойчивостью. Второму требованию не удовлетворяет большинство современных изоляционных материалов, к которым относятся пенопласт, пеноплекс, поролон, целлюлозные пористые утеплители и материалы на основе вспененного полиэтилена.

Эффективность теплоизолятора зависит от материала, из которого он изготовлен, и его толщины, важной характеристикой является способность напитывать влагу.

Рис. 9 Популярные теплоизоляторы (стеклянная и базальтовая вата)

Стекловата

Является материалом, полученным из тонких стеклянных волокон, имеет высокую термостойкость и низкую теплопроводность, не боится влаги и не впитывает воду. Срок службы стекловаты довольно высок, но материал имеет низкую плотность – это затрудняет его монтаж. Хотя стекловата в основном выпускается в рулонах, для теплоизоляции удобнее использовать фольгированные полые цилиндры с прорезью.

Рис. 10 Тепловая проводимость изоляторов

Минеральная вата

Базальтовый утеплитель широко используют в строительной сфере благодаря своим высоким изоляционным качествам и экологичности. Минвата устойчива к высоким температурам, но способна напитывать влагу, для утепления лучше использовать минеральную вату в виде полых цилиндров. Минеральный утеплитель обладает высокой плотностью, поэтому его удобно монтировать и обрабатывать – материал является основным видом утеплителя для трубных дымоотводов.

Дымоходный кирпич. Промышленностью выпускаются специальные виды полого кирпича с отверстием под дымоходный трубопровод, утеплителем является воздушные полости в его стенках. Дымоходный кирпич лучше всего использовать вместе с утеплителем, который предотвращает контакт трубопровода с кирпичными стенками. Помимо своих изоляционных качеств, кирпич обеспечивает высокую декоративность жилого дома, скрывая некрасивые дымоходные трубы в эстетичных каменных колоннах.

Утепление вытяжной трубы газового котла

Решая, чем утеплить трубу, следует рассматривать не только утеплитель, но и его эффективность при работе с различными дымопроводами и удобство монтажа. Способы утепления дымоходов не отличаются большим разнообразием, в основном используются вата и наружная оболочка в виде трубных кожухов или кирпичных колонн.

Рис 11 Утепление стальной трубы газового котла стекловатой

Утепление металлических дымоходных труб

Вентиляционную трубу от газового котла из металла можно утеплить любым из приведенных выше способов, для фиксации теплоизолятора и придания конструкции эстетичного внешнего вида используются два способа: устанавливают базальтовый или стекловатный теплоизолятор под металлический кожух большого диаметра или укладывают в колонну из дымоходного кирпича.

Промышленность выпускает готовые металлические дымоходные сэндвич-трубы с теплоизолятором, помещенным между двумя оболочками.

Рис. 12 Монтаж базальтового теплоизолятора на керамический дымопровод

Утепление асбестовой или керамической трубы

Способы утепления труб из данных материалов аналогичны металлическим трубопроводам, для закрепления теплоизолятора на асбестовую трубу газового котла надевается трубная оболочка большего диаметра или она обкладывается колонной из секционного дымоходного кирпича.

Как утеплить кирпичную трубу газового котла

Решая, как утеплить трубу дымохода из кирпича, применяют строительные технологии проведения работ по утеплению фасадов, в качестве изолятора лучше всего использовать базальтовую вату.

Чтобы утеплить кирпичную трубу минеральной базальтовой ватой, при монтаже плиты ее приклеивают или крепят на зонтичные дюбеля, наклеивают на поверхность сетку и штукатурят, после чего трубу красят в нужный цвет.

Как утеплить трубу газового котла своими руками

Чтобы утеплить керамическую или асбестовую трубу газового котла, для конструкции своими руками нужно изготовить металлический кожух с большим на 100 мм. диаметром и поместить в него утеплитель. Утеплять асбестовые трубы проще секциями по полтора метра, утрамбовывая в них вату базальтового утеплителя и соединяя широкими хомутами. Для улучшения герметизации на улице можно использовать гидроизоляцию для отделки верхней части дымоотвода под козырьком.



Рис. 13 Основные моменты монтажа теплоизолятора в колонну из кирпича

Чтобы правильно утеплить дымоход газового котла, следует использовать изоляцию из стеклянной или минеральной ваты, укладывать утеплитель лучше в кожух большего диаметра или колонну из кирпича. Эффективность утепления в любом случае зависит от материала, из которого изготовлен теплоизолятор, его толщины и качества монтажа.

Как изолировать дымоход

---

О теплоизоляции дымохода

Вам нужна изоляция дымохода? Изолировать систему футеровки дымохода — это всегда хорошая идея и в большинстве областей, требуемых местным законодательством. Изоляция дымохода позволяет дымоходу нагреваться быстрее и до более высокой температуры. Это не только увеличит тягу в дымоходе, но и будет тратиться меньше топлива, и меньше креозота будет накапливаться внутри дымохода.Три очень веских причины, по которым мы говорим: «Да, вам нужна изоляция дымохода!»

---

Step 1

После того, как вы отрежете облицовку дымохода по длине и выложите прямо, разверните изоляцию одеяла 1/2 дюйма и отрежьте ее до нужной длины. Изоляция должна быть примерно на 1 фут короче, чем облицовка. Снимите и выбросьте защитная бумага от утеплителя.

---

Шаг 2

Следующее, что вам нужно сделать, это установить лайнер на изоляцию и начать оборачивать лайнер вокруг утеплителя.Мы рекомендуем использовать небольшие кусочки алюминиевой ленты, чтобы удерживать изоляцию на месте, пока вы оборачиваете лайнер. После того, как вы обернули лайнер, нанесите алюминиевую ленту по всей длине изоляционного шва. Будьте осторожны, натягивая изоляцию на подкладку, чтобы предотвратить ее разрыв. Если вы все-таки порваете изоляцию, примените дополнительный кусок алюминиевой ленты, чтобы закрепить разрыв.

---

Шаг 3

Теперь, когда вы обернули изоляцию и постучали по ней, примените ProMesh.Он предназначен для удержания изоляции на месте, а также для защиты изоляции от разрывов во время изоляции. Проще всего это сделать с помощью другого человека. Возьмите один конец сетки, откройте его и наденьте на изолирующую подкладку. Аккуратно натяните сетку по всей длине лайнера. Мы рекомендуем загнуть все острые края или наклеить изоленту на обрезанный конец подкладки. Это предотвратит зацепление сетки за острые края и упростит нанесение сетки.

---

Step 4

После того, как вы натянули сетку по всей длине лайнера, вам нужно будет натянуть сетку как можно сильнее. Вытягивание сетки позволит ей лучше оставаться на месте. Как только сетка будет плотно натянута, разрежьте сетку до нужной длины.

---

Если вы будете следовать инструкциям, которые мы предоставили, вы сможете установить изоляцию лайнера как профессионал. Обязательно загляните в наш Центр обучения дымоходам, чтобы узнать больше о видео и статьях по дымоходам.

.

Утеплять или не утеплять … | Задний двор цыплят

Меню

• Форумы Новые сообщения Искать на форумах
• Что нового Новые сообщения Новые средства массовой информации Новые статьи Комментарии в новых СМИ Комментарии к новой статье Новые сообщения профиля Последние действия Новые витрины Новые комментарии к витрине
• Статьи Новые статьи Новые комментарии Серии Искать статьи
• Отзывы Новые предметы Новые комментарии Последние обзоры Искать витрину
• Галерея Новые средства массовой информации Новые комментарии Искать в СМИ
• Члены Текущие посетители

.
