Силикатный кирпич пустотелый: Пустотелый и полнотелый силикатный кирпич: вес, цена, размеры, ГОСТ

Силикатный кирпич лицевой пустотелый, цены

Предназначен   для декоративной отделки наружных стен зданий и сооружений.

Отличается идеальной геометрией, гладкостью, малым весом и низкой теплопроводностью.

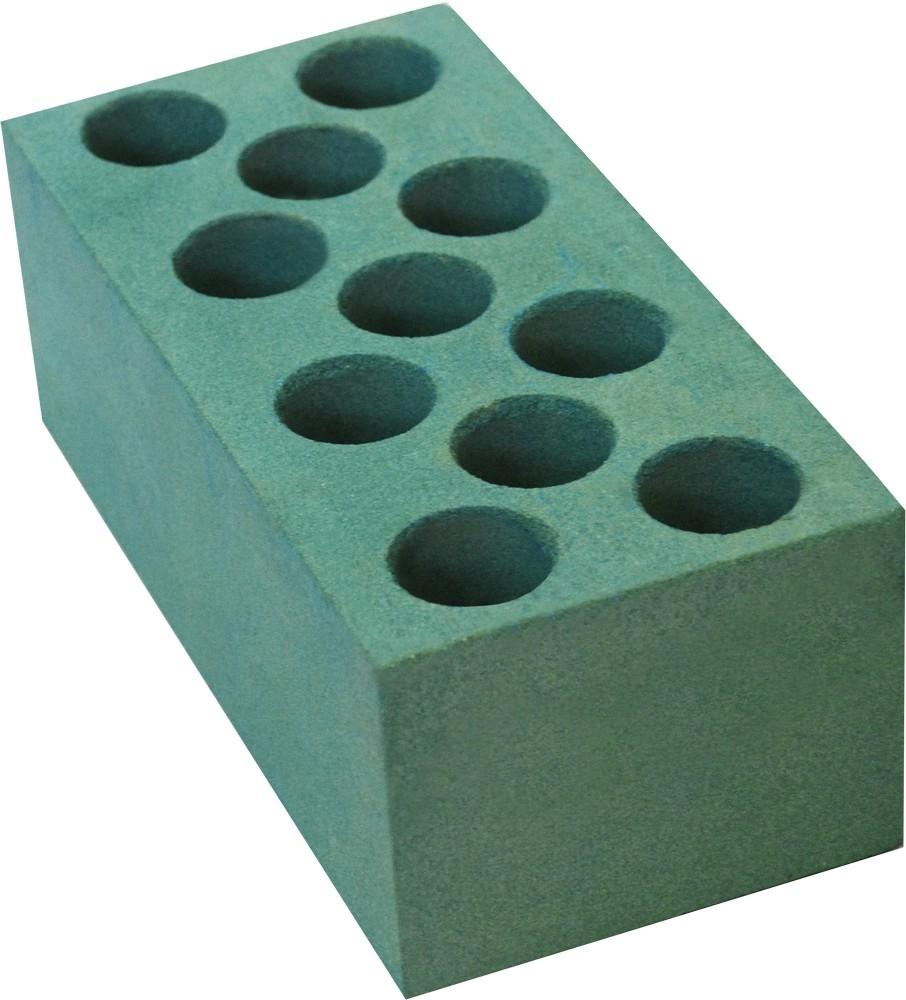

Пустотность 22%. Имеет 11 несквозных отверстий, которые обеспечивают экономию кладочного раствора на 30-50%.

Преимущества:

  • экономия кладочного раствора 40%, стоимость работ до 25% в сравнении с традиционным полнотелым кирпичом;
  • снижение нагрузки на фундамент здания;
  • широкая цветовая гамма нежных пастельных оттенков;
  • высокая морозостойкость.

Уд. эф. активность прир. радионуклидов: 47,0 Бк/кг

Цвета:

  • белый
  • желтый
  • коричневый

Цвета под заказ:

  • терракотовый
  • красный
  • зеленый
  • черный
Пустотелый кирпич уложен на деревянные поддоны и упакован в полиэтиленовую плёнку.

Способ укладки – кубик.

Стоимость упаковки и поддона и погрузки продукции включена в цену изделия.

Количество изделий на поддоне 364, 480, 640 шт.

Загрузка продукции уложенной на поддоны производится погрузчиком только в бортовые автомобили.

Подробности о загрузке автотранспорта смотрите в разделе «Купить»

Высотное строительство.

Павловский облицовочный пустотелый кирпич часто можно увидеть на фасадах высотных зданий Санкт-Петербурга и Ленинградской области. Цветовая гамма уникальных тонов пустотелого кирпича придает высоткам оригинальный вид, идеально ровная поверхность упрощает работу.

Важное значение для фасадов зданий имеет не только эстетичность внешнего вида облицовочного материала, но и срок, на который будет сохраняться этот самый внешний вид. Основные, проверенные временем, качества любого силикатного кирпича — высокая прочность и долговечность. Именно благодаря им многие строители выбирают павловский кирпич для декоративной отделки зданий.

Срок сохранности отличного внешнего вида у силикатного кирпича очень долгий, по сути, сравнимый со сроком службы зданий. Разумеется, цвет будет подвержен атмосферным явлениям, и через 30 лет здание будет выглядеть несколько по-иному, чем сразу после постройки. Однако, существенный плюс павловского кирпича в том, что цвет, и без того не яркий и пастельный, на солнце цвет выцветает равномерно, и резкой смены внешнего вида фасада не произойдет, как, например, в случае с яркими насыщенными цветами других материалов для декоративной отделки.

Малоэтажное и частное строительство.

Небольшой вес пустотелого лицевого павловского кирпича, в сравнении с традиционным полнотелым, значительно снижает нагрузку на фундамент, а наличие несквозных пустот экономит раствор и улучшает сцепление с ним. Все эти аргументы работают в пользу выбора силикатного лицевого кирпича в малоэтажном строительстве. Фасады малоэтажных зданий и, более всего, частных домов находятся под пристальным вниманием, поэтому здесь следует обратить особое внимание на однородность фактуры и цвета. Силикатный лицевой кирпич окрашен в массе, т.е., его цвет одинаков во всем теле кирпича. Возможные мелкие сколы или царапины, нанесенные в процессе работы строителей или в дальнейшей эксплуатации здания, не нанесут вреда общему цвету и будут незаметны на фасаде.

Преимущества силикатного пустотелого облицовочного кирпича:

  • широкий выбор нежных цветов;
  • объемное окрашивание;
  • высокая прочность и долговечность;
  • экономичность;
  • небольшой вес.

Силикатный кирпич в Москве поштучно по стоимости от 6.95 ₽

Качественный силикатный кирпич

Это один из самых распространённых стройматериалов. За период его существования поменялись технологии, усовершенствовался состав, производство значительно ускорилось и стало менее затратным, а функциональные характеристики остались прежними.

Благодаря этому удалось существенно снизить стоимость и у покупателя появилась возможность приобрести более дешёвый силикатный кирпич.

Силикатный кирпич представляет собой стройматериал в виде блока белого цвета. Его используют для возведения стен строений. При изготовлении используются преимущественно природные материалы – песок, известь и вода. Формовка осуществляется с помощью гидравлических прессов, в результате получается кирпич-сырец.

Важные особенности и свойства силикатного кирпича

Мы отмечаем следующие важные свойства силикатного кирпича:

  • высокая плотность материала обуславливает его использование для строительства разных зданий;

  • свойство удерживать тепло обеспечивает хорошие эксплуатационные качества.

  • хорошая прочность на сжатие позволяет применять материал для строительства зданий разной этажности;

  • звуконепроницаемость — использование материала для строений с высокими шумовыми нагрузками;

  • воздухопроницаемость — сохранение комфортного микроклимата.

По конструкционным особенностям выделяют такие категории стройматериала как:

  • полнотелый силикатный кирпич — монолитен (не содержит пустот, отсюда и название «полнотелый») и обладает повышенной прочностью, применяем для стен с высокой нагрузкой;

  • пустотелый  характерен наличием специальных отверстий, различных по диаметру и форме, снижающих вес и давление на основание постройки.

Рядовой кирпич предназначен для кладки стен, где подразумевается последующее наличие облицовочного слоя, а лицевой силикатный кирпич может использоваться без последующей отделки, так как у него правильные геометрические формы и эстетичная фактура. При этом поверхность может быть простой или окрашенной.

Относительно параметров различают полуторный и одинарный виды, есть и другие, которые применяют реже.

В чем преимущества заказа силикатного кирпича на Кирпич.ру?

Компания «Кирпич.ру» осуществляет продажу силикатного кирпича отечественных и зарубежных производителей. Реализуя силикатный кирпич поштучно или оптом, мы предлагаем выгодные условия сотрудничества, богатый выбор стройматериалов, широкий спектр цен, доставку по Москве и области.

Уточнить стоимость силикатного кирпича можно в прайс-листе сайта, где указана актуальная цена за поштучное приобретение. Мы уверены, купить силикатный кирпич именно у нас – значит приобрести качественную продукцию по оптимальным ценам!

На интересующие вопросы с удовольствием ответит наш менеджер.

Силикатный кирпич | Информация

Наиболее распространённый строительный материал, который используется повсеместно как для строительства зданий, так и для облицовки фасадов и выкладки фундамента. В отличие от керамического, кирпич силикатный состоит из песка — примерно 90%, извести- около 10% и незначительной доли других добавок. Отформованный кирпич проходит автоклавную обработку, во время которой его подвергают воздействию насыщенного водяного пара при t = 170-200 С и давлении 8 — 12 атмосфер. Силикатный кирпич обеспечивает высокую степень безопасности и комфорта жилых и промышленных зданий, т.к., обладая хорошей огнестойкостью и сравнительно низкой теплопроводностью, защищает помещения от воздействия неблагоприятных внешних факторов.Силикатный кирпич может быть нескольких разновидностей. В зависимости от назначения кирпич силикатный бывает строительный (рядовой) и лицевой (облицовочный, фасадный). Кроме того, силикатный кирпич бывает пустотелым и полнотелым. Пустотелый кирпич легкий и стены из него давят на фундамент меньше, чем из полнотелого. К тому же пустотелый силикатный кирпич обладает низкой теплопроводностью, что дает возможность делать стены тоньше без ущерба для их теплоизоляционных характеристик. Применение пустотелого кирпича позволяет вести строительство обычным способом и при этом улучить теплотехнические свойства сооружения. Кроме того, уменьшаются трудозатраты и потребление материала. Всё это помогает ускорить и удешевить строительство.При производстве кирпича силикатного в смесь могут добавляться атмосферостойкие щелочные пигменты, которые окрашивают его в тот или иной цвет. Цветной кирпич, как правило, используется как облицовочный и тоже может быть как полнотелым, так и пустотелым. Но, конечно, наибольшее распространение получил белый силикатный кирпич.

Кирпич силикатный лицевой полуторный пустотный цветной изготавливается по немецкой технологии на прессах KSP-801

Размер длина х ширина х высота, мм 250×120×88        Расход кирпича на 1 м², шт 40  Расход кирпича на 1 м³, шт (со швом) 378 (310)  Марка по прочности 150 – 200  Марка по морозоустойчивости F – 35  Теплопроводность, Вт./ м² С 0,628  Водопоглащение, % Не менее 6  Количество изделий в вагонетке, шт. 612  Масса изделия, кг 4,100

Производится также силикатный кирпич колотый (250×60×88) и рельефный (250×96×88) со сколотой фактурой.

Кирпич силикатный рельефный с гидрофобной пропиткой изготавливается по немецкой технологии на прессах BSP — 500 и KSP — 801 способом прессования увлажненной смеси из песка и извести с последующим твердением под воздействием пара в автоклаве. Кирпич применяется для кладки наружных стен зданий и сооружений в соответствии со строительными нормами и правилами. ГОСТ 379-95. Для повышения водоотталкивающих свойств кирпич покрывается гидрофобообразующей жидкостью. Возможность получения множества оттенков основных цветов путем дозировки добавления красителя.

  • Размер длина х ширина х высота 250×92×88мм
  • Расход кирпича на 1 м² — 40 шт
  • Марка по прочности 150 – 200
  • Марка по морозоустойчивости F – 35
  • Теплопроводность — 0,948 Вт./ м² С
  • Водопоглощение — Не менее 6 %
  • Кол-во изделий в вагонетке — 210 шт
  • Масса изделия — 4,000 кг
  • Цветовая гамма — Желтый, серый, розовый, коричневый, зеленый (под заказ — оранжевый или персиковый, синий, голубой)

 Кирпич силикатный колотый с гидрофобным слоем.

  • Размер блина х ширина х высота — 250×60×88 мм
  • Кол-во изделий в вагонетке, шт. 460

Блок силикатный стеновой межквартирный. Применяется для возведения межквартирных перегородок внутри зданий. Не требуют дополнительной отделки (штукатурка). Соответствует требованиям по звукоизоляции при толщине перегородки 115 мм.

Размер: 498×249×115 мм Марка: M150 Теплопроводность: 0.56 Вт/м oС Водопоглощение: 12.0% Масса: 21.9 кг Плотность: 1470 кг/ м³ Пустотность: 23%

Блок силикатный стеновой межкомнатный. Применяется для возведения межкомнатных перегородок внутри зданий. Благодаря гладкой поверхности и прекрасной геометрии не требуется дополнительная внутренняя отделка (штукатурка). Достигается экономия жилой площади.

Размер: 498×249×70 мм Марка: M150 Теплопроводность: 0.64 Вт/м oС Водопоглощение: 13.6%Масса: 17.0 кг Плотность: 1870 кг/ м³

Блоки стеновые силикатные. Особенностью этих силикатных блоков является то, что на торцевых гранях имеются пазы, которые позволяют выполнять кладку, как с заполнением, так и без заполнения раствором вертикальных швов.

Размер: 252×248×188 мм Марка: M150 Морозостойкость: F35 Теплопроводность: 0.54 Вт/м oС Водопоглощение: 15.1%Масса: 16 кг Плотность: 1360 кг/ м³                    Пустотность: 30%

Наша компания предлагает силикатный кирпич и пазогребневые блоки производства Дзержинского силикатного завода.

Доставка осуществляется самосвалом или машиной-манипулятором грузоподъемностью 5т, 10т и 15т, позволяющим разгрузить вагонетки с кирпичом в любом удобном для Клиента месте в Нижнем Новгороде и других городах Нижегородской области: Дзержинск, Арзамас, Балахна, Богородск, Бор, Ветлуга, Володарск, Ворсма, Выкса, Горбатов, Городец, Заволжье, Княгинино, Кстово, Кулебаки, Лукоянов, Лысково, Навашино, Павлово, Первомайск, Перевоз, Саров, Семенов, Сергач, Урень, Чкаловск, Шахунья, а также Гороховец, Вязники.

Кирпич силикатный облицовочный, Михайловский, 1,4НФ, пустотелый, Коричневый

Производитель:
Михайловский завод силикатного кирпича

Цена:

Характеристики

Основные
Страна производитель Россия
Тип Пустотелый
Размер 250х120х88 мм
Формат 1,4 NF
Цвет Коричневый
Поверхность Гладкая
Марка прочности, М 200, 250
Морозостойкость, F 50
Водопоглощение, % 12
Пустотность, % 13
Вес 4. 2 кг
Кол-во блоков на поддоне, шт. 476

Описание

В строительстве чаще всего применяются два вида кирпича: керамический, который делается из обожжённой глины, и силикатный, который делается из песка и извести. Цвет привычного нам керамического кирпича красный, реже он делается из светлых сортов глины. А вот силикатный кирпич за счёт цвета компонентов является более светлым. Его часто называют «белым», но это весьма условно. Скорее тут подойдёт слово светло-серый. Связано это с технологией производства этого строительного материала. Основными компонентами силикатного кирпича являются песок и известь, отсюда и цвет. Но в нашей технологии производства есть несколько хитростей, которые позволяют откинуть кавычки. Теперь вы смело можете назвать силикатный кирпич белым без натяжек и условностей!

Применение различных видов кирпича

Наименование

Товара

Количество

на поддоне

Марка и ГОСТ



Цена с НДС и доставкой в Сыктывкар.



розница

опт 2 еврофур

Кирпич полуторный лицевой пустотелой.

КУЛПу (250*120*88)



308 шт

  530-2012

М150





21.50





20.50

Кирпич одинарный лицевой пустотелой марки.

КОЛПу (250*120*65)



420 шт

  530-2012

М150





17.40





16.60

Кирпич полуторный рядовой  пустотелой марки.

КУРПу   (250*120*88)



352 шт

530-2012

М150





18,00





17.50

Кирпич одинарный рядовой  пустотелой марки.

КОРПу   (250*120*65)



 360 шт

  530-2012

М150





13.90





13.10

Кирпич одинарный  лицевой полнотелой марки.

КОЛПо  (250*120*65)

элитный каминный



300 шт

530-2012

М250





34.90





33.90

Кирпич Шамотный ШБ-5

(230*114*65)





              385 шт



390-96





32.00



31,50

Кирпич полуторный полнотелый

КУРПо(250*120*88)



264 шт

530-2012

М200



22. 80



21.50

Кирпич одинарный  полнотелой. печной

КОРПо  (250*120*65)



320 шт

  530-2012

М100-М125





19.00





18.50

Кирпич полуторный  лицевой пустотелой.     цвет-персик

КУЛПу (250*120*88)



308 шт

  530-2012

М150





30,00





29,50

Кирпич одинарный лицевой пустотелой.      цвет-персик

КОЛПу (250*120*65)



420 шт

  530-2012

М150





23,40





23,00

Кирпич лицевой с декорированной поверхностью КУЛПуРД

(250*120*88)



308 шт

      530-2012

         М150





22.60





21. 60

Кирпич лицевой с декорированной поверхностью КОЛПуРД

(250*120*65)



420 шт

      530-2012

         М150





21.10





20.10

Камень керамический крупноформатный.

ККР 10,7 НФ (380*250*219)



40 шт



530-2012

М150



126.40



119. 40

Камень рядовой  2,1

(250*120*140)  новинка



224 шт

  530-2007

М150



               23.30



               22.20

Кирпич полуторный  лицевой пустотелой марки.

КУЛПу (250*120*88)

Шоколад



308 шт



  530-2012

М125-150





29.00





28. 50

Кирпич полуторный  лицевой пустотелой марки.

КОЛПу (250*120*65)

Шоколад



 420 шт

530-2012

М150





23.40





23.00

Кирпич полуторный  лицевой пустотелой марки.

КУЛПу (250*120*88)

Бавария



308 шт

530-2012

М150





30. 00





29.50

Кирпич одинарный  лицевой пустотелой марки.

КОЛПу (250*120*65)

Бавария



              420 шт

530-2012

М150



23.40



23.00

Кирпич полуторный  лицевой пустотелой марки.

КУЛПу (250*120*88)

Солома

Про-ль: ТД Керамик



308 шт

530-2012

М125-150



27. 00





26.50



Строительство зданий

Растворы для кладки, штукатурки и штукатурки

Известь использовалась в качестве основного ингредиента в кладочных растворах на протяжении веков, и это важное использование продолжается и по сей день как в исторических, так и в современных приложениях. Строительные растворы на основе извести и цемента демонстрируют превосходную обрабатываемость, сбалансированную с соответствующей прочностью на сжатие, а также низкую водопроницаемость и превосходную прочность сцепления. Известь является основным компонентом штукатурки и штукатурки для наружных и внутренних работ, повышая прочность, долговечность и удобоукладываемость этой отделки.Все эти применения извести поддерживаются спецификациями и стандартами ASTM. Документы и статьи о различных областях применения строительной извести доступны на сайте www. buildinglime.org. Гашеная известь типа S (специальная) представляет собой тонкий белый продукт высокой чистоты, специально гидратированный для удобного и беспроблемного использования в растворах. Это уникальный американский продукт с гораздо более строгими требованиями к характеристикам кирпичной кладки, чем в любой другой стране. Гашеная известь типа SA (со специальным воздухововлекающим добавлением) аналогична, за исключением того, что она включает воздухововлекающий агент, который создает мелкие пустоты в смешанном растворе.Любой из этих типов обеспечит раствор высшего качества. Оба они подпадают под Стандартные технические условия ASTM C207 для гидратированной извести для каменных целей.

Современная кладка

В исследованиях сравнивались характеристики цементно-известковых растворов с цементными растворами для кладок (в которых вместо гашеной извести используются известняк и другие добавки) и цементными растворами. Цементно-известковые растворы показали более высокую прочность сцепления и сдвига, а также меньшую утечку воды. Для получения дополнительной информации об использовании гашеной извести для кирпичной кладки щелкните здесь.Информационный бюллетень по использованию растворов на основе извести для создания водонепроницаемых стен можно найти здесь .

Историческая кладка

В большинстве каменных кладок, произведенных до начала 20 века, использовался известково-песчаный раствор. Эластичность растворов с высоким содержанием извести позволяет расширять и сжимать такие исторические каменные стены без повреждения каменных блоков. Эти блоки могут иметь низкую прочность на сжатие и могут быть повреждены современной кладкой с более высокой прочностью.

Применение штукатурки

Гашеная известь типа S (специальная) демонстрирует свою универсальность и красоту при использовании для внутренней и внешней штукатурки или штукатурки. Стандартные технические условия ASTM C206 для финишной обработки гидратированной извести требуют, чтобы финишная известь не имела каких-либо химических или физических свойств, которые могут вызвать дефекты штукатурки.

Другие виды использования извести в строительстве

Промывка извести

Limewash — универсальное, удобное и прочное покрытие, совместимое с различными поверхностями зданий.Он ремонтопригоден, красив, стабилен и долговечен. Копию доклада по известковой промывке, представленного на Международном симпозиуме по строительной извести в 2005 году, можно найти здесь.

Подготовка площадки

Известь можно использовать для сушки влажных участков. Известь также может вступать в реакцию с глинами в почве, обеспечивая более стабильную основу для строительства. Для получения дополнительной информации об этом использовании щелкните здесь.

Автоклавный газобетон (AAC)

Известь также используется в производстве инновационных изделий из легкого ячеистого бетона, таких как автоклавный газобетон (также называемый «воздухобетон»), из которого можно формировать блоки, а также большие каменные блоки или изоляционные плиты.На Международном симпозиуме по строительной извести 2005 г. был представлен доклад о AAC.

Прочие бетонные изделия

Гашеную известь можно добавлять в бетонную смесь, используемую для изготовления блоков и других бетонных изделий, чтобы получить более плотный и водостойкий продукт. Добавляя большую пластичность смеси, известь также позволяет производить бетонные изделия с более точными краями и углами, улучшает отражательную способность и снижает потери из-за разрушения.

Кирпич силикатный кальций

Кирпич силикатный (силикатный) кальция (силикатный) используется в стандартной кладке так же, как и обычный глиняный кирпич.Песок смешивают с известью с высоким содержанием кальция (быстрой или гидратированной) во влажном состоянии, затем формуют в кирпичи и автоклавируют. Известь вступает в реакцию с диоксидом кремния с образованием сложных гидросиликатов (ди) кальция, которые связывают кирпич и обеспечивают высокую стабильность размеров. Известь также используется для изготовления пустотелых силикатных строительных блоков, плитки, плит и труб.

Изоляционные материалы

Некоторые изоляционные материалы, отлитые в виде блоков, содержат известь и диатомит или известь и кремнезем. В этих продуктах известь служит связующим, химически реагируя с доступным кремнеземом, присутствующим в смеси, с образованием силикатов кальция.Реакция извести и кремнезема также используется для изготовления микропоритовой изоляции. Для получения дополнительной информации см .: Строительные производители извести. Полный список строительных публикаций.

Стеновые системы из кирпича | WBDG

Введение

Каменная кладка использовалась в строительстве на протяжении тысячелетий. Его можно использовать для создания прочной облицовочной системы и достижения различных эстетических эффектов. Каменные блоки можно ориентировать в разных положениях для создания разных узоров на внешней стене.Помимо формирования внешней облицовки, каменные стены могут служить частью структурного каркаса здания. Кладка стен также обычно увеличивает огнестойкость стеновой системы или конструктивных элементов.

Кладка стен может быть одинарной или многослойной. Толщина кладки означает толщину стены, равную толщине отдельных блоков.

Описание

Каменная кладка обычно возводится (кладется) на месте с использованием готовых блоков и раствора, смешанного на площадке.Блоки укладываются в строительный раствор на разную высоту, при этом прочность конструкции достигается во время отверждения раствора. Кладка может образовывать структурные элементы (обычно несущие стены, колонны или пилястры) и / или готовую систему облицовки.

Каменная кладка

Обычно используются несколько различных типов кирпичной кладки. Обычные типы блоков каменной кладки включают глиняные и бетонные блоки, которые могут быть сплошными или полыми, застекленными или неглазурованными. Другие типы блоков каменной кладки включают блоки из литого камня и силиката кальция.

Глиняные блоки

Блоки из глиняного кирпича обычно используются при строительстве кирпичной кладки. В зависимости от используемой глины и метода формования элементов во время изготовления, глиняные элементы могут иметь различные цвета, размеры и текстуры. Другие типы блоков включают глазурованный кирпич (как глиняный, так и бетонный), бетонный кирпич, силикатный кирпич и пустотелую глиняную плитку (обычно используемую в старых каменных зданиях).

Кладочные блоки из глины обычно изготавливаются из мягкой глины, экструдированной в требуемую форму на заводе-изготовителе.На внешней поверхности кирпича может быть сформировано несколько различных отделок, таких как проволочная резка или шлифовка, в зависимости от метода, используемого для придания кирпичу желаемой формы. Затем кирпичные блоки нагреваются в печи (обжигаются) до температуры от 1100 до 1200 градусов по Фаренгейту, чтобы создать структурные свойства блоков.

Блоки могут быть полыми (стержни занимают более 25% блока) или сплошными. Блоки, отнесенные к категории твердых, обычно содержат сердечники для обработки и обеспечения более равномерного ведения огня. Для большинства наружных стен используются блоки, отнесенные к категории сплошных.

Стандарт для блоков из глиняной кладки — ASTM C216 (Стандартные спецификации для облицовочного кирпича (блоки сплошной кладки, изготовленные из глины или сланца). В этом стандарте и в спецификациях зданий глиняные блоки классифицируются по классу (NW, MW или SW) и тип (FBA, FBS и FBX). Степень кладки зависит от требуемой долговечности блоков. Как правило, в большинстве регионов США рекомендуется Grade SW (суровые погодные условия). Эти блоки гораздо более устойчивы к циклическим замораживания-оттаивания.Установки MW (умеренное атмосферное воздействие) следует использовать только в районах, где не ожидается циклов замерзания. Блоки NW (незначительное атмосферное воздействие) следует использовать только во внутренних условиях, когда внутренний воздух кондиционируется и отсутствует воздействие влаги.

Тип агрегата зависит от требуемых допусков на размер. Обычно указывается тип FBS, если не требуются необычно жесткие допуски. Если требуются жесткие допуски, следует указать тип FBX. Агрегаты типа FBA обычно используются для создания деревенского вида с высокими допусками по размерам.

Кладки из глазурованной глины должны соответствовать требованиям ASTM C126 (Стандартные технические условия на облицовочную плитку из керамической глазурованной конструкционной глины, облицовочный кирпич и сплошную кладку).

Бетонные блоки (CMU)

Бетонные блоки (CMU) изготавливаются из смеси портландцемента и заполнителей в контролируемых условиях. Блоки могут быть изготовлены с различными размерами, но обычно имеют лицевую поверхность 8 дюймов в высоту и 16 дюймов в ширину (номинальные). Бетонные блоки из каменной кладки, как правило, придают желаемую форму и затем подвергаются отверждению под давлением на заводе-изготовителе.Блоки часто используются, когда кладка предназначена для создания несущей стены или внутренней перегородки между помещениями внутри здания. Бетонные блоки могут изготавливаться разных размеров и с различной фактурой лица.

Бетонные блоки должны соответствовать требованиям ASTM C90. Устройства классифицируются по весу (легкие, нормальные и тяжелые). Структурная кладка бывает нормальной или тяжелой. Легкие элементы используются в ненесущих условиях или в качестве облицовки.

Поскольку эти блоки обычно больше кирпичных, время строительства, необходимое для укладки блоков, обычно меньше, чем у кирпичных. Агрегаты могут быть сплошными или полыми (два или три сердечника) и иметь цельные или фланцевые концы. Ядра образуют непрерывные вертикальные пустоты, которые часто укрепляются. Стальные стержни помещаются в стержни, а вокруг стержней устанавливается раствор. Таким образом стена действует как железобетонный элемент.

Миномет

Строительный раствор обычно состоит из цемента, извести и песка, хотя также могут быть составлены известковые растворы, в которых цемент не используется.Компоненты и пропорции растворов меняются в зависимости от желаемых свойств раствора. Наиболее распространены строительные растворы, состоящие из портландцемента и извести, а также из песка. Предварительно приготовленные растворы необходимо тщательно проверять, чтобы определить фактические компоненты смеси.

Существуют разные типы минометов в зависимости от требуемой прочности. Растворы для нового строительства обычно бывают типов N, S или M. Для ремонта существующих зданий могут потребоваться некоторые другие типы, такие как тип O, или даже более мягкие растворы, чтобы воспроизвести свойства исходного раствора.Наиболее распространенные виды кладки и ее использование в новом строительстве:

  • Тип N — Используется в общих каменных стенах над уровнем земли. Это наиболее распространенный кладочный раствор, используемый в неструктурных целях в новом строительстве. Он обладает хорошими адгезионными качествами и хорошей устойчивостью к проникновению воды.
  • Тип S — обычно используется в конструкционной кладке. Имеет более высокую долю цемента и, следовательно, может иметь повышенную усадку раствора.
  • Тип M — обычно используется только в грунтовых условиях.

Пропорции раствора и требования к смешиванию изложены в ASTM C270 и в соответствующих технических примечаниях, опубликованных Brick Institute of America (BIA). Обычно строительные растворы смешиваются с водой на месте для получения влажной жидкой смеси с достаточным количеством воды для удобоукладываемости. Раствор периодически повторно темперируют (в смесь добавляют дополнительную воду) для сохранения удобоукладываемости. Через два часа сцепление свежего неиспользованного раствора с новыми элементами значительно уменьшается. Следовательно, следует отказаться от раствора, который не использовался в течение двух часов.

Основы

Установка

Кладка должна быть установлена ​​на прочном жестком основании. Обычно это бетонный фундамент, конструкционная сталь или система бетонных балок. Большинство строительных норм и правил не позволяют поддерживать вес кладки деревянным каркасом из-за потери прочности деревянного элемента при воздействии влаги. Опорная система должна быть рассчитана на небольшие прогибы (обычно 1/600 пролета), чтобы избежать растрескивания кладки.

Каменная кладка закладывается в слой раствора.Горизонтальные стыки между агрегатами называются стыками станины, а вертикальные стыки — головными стыками. Кладка из глиняного кирпича должна включать сплошные (сплошные) стыки изголовья и ложа. В бетонной кладке блоки с раствором кладут только на лицевую обшивку. Это связано с размером ядер и сложностью установки строительного раствора в перемычках между сердцевинами, не позволяя значительным количествам раствора заполнить сердцевины. Полная заливка бетонных блоков кладки обычно выполняется только там, где часть ячеек будет заполнена раствором.При затирке строительный раствор не должен попадать в ячейки, так как это приведет к образованию слабой плоскости в затирке.

Курсинг

Каменные блоки также могут быть разных размеров и форм, чтобы соответствовать требованиям конкретного проекта. Единицы также можно ориентировать по-разному для создания различных эстетических эффектов. Распространенные схемы курсинга следующие:

  • Носилки — устройства ориентированы горизонтально, открывая все лицо (наиболее часто).
  • Заголовки — блоки ориентированы перпендикулярно поверхности стены с открытым концом (заголовки могут быть истинными или ложными).
  • Солдаты — подразделения ориентированы вертикально с открытым лицом.
  • Rowlock — блоки ориентированы перпендикулярно поверхности стены с открытыми торцом и лицевой стороной (часто используются на подоконниках и на вершинах стен).

Расширение и усадка блоков

После изготовления кирпичи из глины расширяются под воздействием влаги.Это объемное изменение агрегата приводит к необратимому накопленному росту стеновой системы. Бетонные блоки обычно дают усадку после изготовления. Эти движения, если они не учтены в конструкции элементов кладки, могут вызвать растрескивание, скалывание и смещения в кладке. По этой причине при строительстве из глиняной кладки требуются компенсационные швы, особенно в местах, открытых снаружи, где блоки могут намокнуть. Деформационные швы обычно требуются на углах, смещениях и других изменениях плоскости стены; изменения конструкции стен; и на обычных расстояниях (обычно от 20 до 30 футов максимум по центру, в зависимости от блоков). Рекомендации по проектированию / компоновке компенсаторов приведены в Техническом примечании 18A Ассоциации производителей кирпича (BIA).

Бетонные стены из кирпича обычно армируются арматурой швов для контроля усадки. В зависимости от размера и расстояния между арматурой расстояние между контрольными швами может быть разным. Однако контрольные швы необходимы во всех бетонных стенах. Рекомендации по размещению контрольных швов приведены в Tek Note 10-A Национальной ассоциации бетонных кладок (NCMA).

Глина и бетонная кладка также подвергаются циклическим тепловым движениям. Эти материалы расширяются при высоких температурах и сжимаются при низких температурах. Деформационные суставы также должны учитывать эти движения.

Стеновые системы

Кладка стен бывает нескольких видов:

  • Шпон (стеновая система обеспечивает облицовку и выдерживает только передачу ветровых нагрузок на опору конструкции)
  • Несущая стена / несущая стена (может быть облицовкой, но также обеспечивает несущую систему)

Следует ожидать проникновения воды через внешние элементы кладки под дождем. Вода обычно проходит через промежутки между строительным раствором и агрегатами. Это может быть связано с расслоениями, пустотами и трещинами. Проникновение воды также может происходить, хотя обычно в меньшей степени, из-за абсорбции через блоки и строительный раствор. В наружной кладке должны быть предусмотрены системы для предотвращения проникновения воды в стеновую систему.

Кладочный шпон

Кладка облицовочная состоит из наружной части кладки, которая образует только облицовочный материал. Боковая опора для облицовки кладки обязательна.Обычно это обеспечивается внутренней стеной. Общие внутренние стены (подпорные стены) представляют собой стены холодногнутого стального каркаса с водонепроницаемой обшивкой и бетонной кладкой.

Критические компоненты облицовки каменной кладкой, подверженные воздействию влаги, включают:

  • Дренажная полость за облицовкой wythe
  • Система планок в основе шпона
  • Уплотнения полости на оконных проемах (окна, двери, рамы жалюзи и т. Д.)
  • Боковая система прикрутить якорной шпона структурный резервный
  • Вертикальная система поддержки для поддержки веса фанеры
  • Резервы для расширения / сжатия стеновой системы

Стены из шпона спроектированы как «дренажные стены» в отношении их устойчивости к проникновению воды.За облицовкой кладки следует установить воздушное пространство / дренажную полость, чтобы вода, проникающая в кладку, могла стекать вниз к основанию стены, откуда она могла быть направлена ​​наружу. Эта дренажная полость должна оставаться открытой, чтобы вода могла свободно стекать. Там, где есть ограничения в полости, рекомендуется использовать оклады для сбора воды и слива ее наружу. Это требуется на проемах в кирпичной кладке, таких как окна, опоры и т. Д. В основании дренажной полости должна быть установлена ​​система гидроизоляции, состоящая из трехстороннего поддона, обычно образованного из металла и / или мембранных материалов. для сбора воды, которая проникает в дренажную полость, и направлять ее наружу через канализацию или рытвоты. Эти отливы должны быть водонепроницаемыми, особенно в углах, на перехлестах и ​​на концах кладки. Концевые перегородки необходимы на окончаниях, чтобы вода не могла стекать сбоку от гидроизоляции в прилегающую конструкцию. Обычные материалы для окладов — нержавеющая сталь, медь и медь с свинцовым покрытием. Эти металлические отливы долговечны, могут быть герметизированы и включают припаянные углы и концевые заглушки. Мембранные материалы, такие как прорезиненный асфальт и EPDM могут быть также использованы в сочетании с металлическими мельканиями для уплотнения верхней части металла мигающего к резервной конструкции.

Очень важно, чтобы на внутренней стороне дренажной полости (на поверхности опоры) имелся барьер для влаги, чтобы вода не попала в опорную конструкцию. Рекомендуемая ширина полости за облицовкой кладки составляет минимум 2 дюйма.

В летние месяцы воздушное пространство за облицовкой из кирпича обычно содержит воздух, который является горячим и влажным по сравнению с интерьером. Этот воздух может достигать относительно высокого давления пара относительно внутреннего пространства.В зимние месяцы это воздушное пространство может быть заполнено относительно холодным по отношению к интерьеру воздухом. Это особенно актуально для северного климата. Попадание этого воздуха на внутреннюю часть оконных рам или внутреннюю отделку может привести к конденсации. По этой причине на окнах, дверях и других проемах обычно рекомендуются уплотнения полостей, чтобы предотвратить попадание воздуха (и влаги) в полость к дверной / оконной раме.

Вертикальная опора для облицовки каменной кладкой обычно предусмотрена на каждой линии пола.В случае облицовки кирпичной кладкой на каждой вертикальной опоре должны быть предусмотрены меры для обеспечения вертикального расширения кладки. Это достигается за счет пропуска раствора между верхним слоем кладки и нижней стороной опоры. Этот шов должен быть спроектирован с учетом вертикального расширения кладки, а также структурных прогибов опоры. В бетонных конструкциях следует также учитывать ползучесть бетонного каркаса.

Металлические стяжки необходимы, чтобы обеспечить боковое крепление шпона к резервной стене.Обычно они расположены на расстоянии 16 дюймов по центру в каждом направлении.

Несущие стены из каменной кладки

Структурная кладка стен обычно выполняется с использованием бетонной кладки. Бетонную кладку можно армировать как по вертикали, так и по горизонтали для достижения необходимого сопротивления изгибу. Вертикальная арматура, устанавливаемая внутри ячеек бетонной кладки, обычно заливается сплошным раствором. Горизонтальную арматуру обычно устанавливают с помощью сборных сварных проволок, которые заделывают в стыки станины.Хотя эта горизонтальная арматура улучшает прочность кладки, особенно для горизонтальных пролетов, она также служит для контроля растрескивания при усадке.

Если структурные стены из кирпичной кладки должны служить внешними стенами, обычно рекомендуется вторая часть кладки. В этой конструкции каменная кладка может быть построена как композитная стена (обе стены действуют как единое целое, чтобы противостоять нагрузкам) или как несоставная стена (отдельные стены действуют независимо, поддерживая нагрузки). Поскольку ожидается проникновение воды через наружную стену кладки, полагаться на одну кучу кладки в качестве системы наружных стен обычно не рекомендуется.Если должны быть установлены одинарные наружные стены, на внешней поверхности должен быть предусмотрен барьер, такой как нанесение жидкого, воздухопроницаемого кирпичного покрытия или наружная облицовка (EIFS, металлические панели, штукатурка и т.п.) для предотвращения проникновения воды в помещение. кирпичная кладка. Добавки могут использоваться при изготовлении бетонных блоков для каменной кладки, чтобы уменьшить проникновение воды из-за поглощения самих блоков. Тем не менее, смесь также должна быть добавлена ​​в строительный раствор для достижения надлежащего сцепления. Эти системы могут быть эффективными в снижении количества проникновения воды в кладку; однако не следует полагаться на них для устранения проникновения воды.

Тепловые характеристики

Кладка, как правило, представляет собой большую тепловую массу, которую можно нагревать и охлаждать под воздействием солнца и внешних температур. Кладка, подверженная воздействию солнечного света, может достигать температуры, значительно превышающей 100 градусов по Фаренгейту. Кладка поглощает тепло и будет излучать тепло окружающим компонентам стенной системы. При низких температурах кладка будет прохладной, особенно в затемненных помещениях. В конструкции, тепловые эксплуатационные характеристики кладки, как правило, основаны главным образом на размещенной в полости стены или в пределах резервной стены изоляции.Обычно предполагается, что кладка обеспечивает небольшую изоляционную ценность.

Пожарная безопасность

Кладка обеспечивает значительное повышение пожарной безопасности стен здания. Бетонная кладка обычно используется для возведения брандмауэра. Характеристики огнестойкости зависят от толщины кладки.

Акустика

Из-за своей массы системы каменных стен могут обеспечить лучшую звукоизоляцию, чем более легкие стеновые системы, такие как металлические панели. Для улучшения акустических характеристик бетонную кладку обычно заполняют изоляцией, чтобы устранить пустоты в сердцевинах.

Техническое обслуживание

При правильной конструкции системы стен из каменной кладки требуют относительно небольшого обслуживания по сравнению с другими системами стен. Срок службы кладки может составлять 100 лет и более, в зависимости от детализации и ухода. Наиболее частым техническим обслуживанием является регулярная замена герметика в деформационных швах, по периметру проемов (окна, двери и т. Д.) И при сквозных перекрытиях стен. Сроки замены герметика зависят от используемого герметика, но обычно составляют от 7 до 20 лет.

Повторное нанесение строительных швов в наружной кладке обычно требуется через 20–30 лет после укладки, в зависимости от типа и качества первоначальной укладки кладки.

Приложения

См. Приложения с учетом климатических требований относительно конструкции ограждающих конструкций здания.

Детали

Следующие данные можно загрузить в формате DWG или просмотреть в Интернете в DWF ™ (Design Web Format ™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от заголовка чертежа.

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не представляют окончательного мнения или рекомендации автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Глиняный кирпич внутренний угол
