Технология монтажа мокрого фасада: технология, идущая в ногу со временем

Мокрый фасад — технология монтажа своими руками, утепление стен.

Стены домов, возведенные из бетона или кирпича, нуждаются в дополнительном утеплении, чтобы соответствовать современным стандартам теплоизоляции и гарантированно снизить расходы на отопление. Утепление стен по технологии «мокрый фасад» особенно рентабельно, если домовладелец желает выполнить отделку внешних стен эффектным и колоритным штукатурным слоем.

Метод представляет собой монтаж единой системы, состоящей из слоев, которые работают совместно для создания оптимального микроклимата в доме и привлекательного вида здания. Термоизоляция фасадов выполняется из минваты или пенополистирола, которые крепятся посредством клеевой смеси и механическим способом. Полученный эффект закрепляется пластами базовой и финишной штукатурки, которые дополняют защиту строения от ветра, дождя, снега и ультрафиолетового солнечного излучения.

Список инструментов для монтажа слоев по системе «мокрый фасад»

Технология утепления «мокрый фасад» при производстве работ потребует следующих инструментов и приспособлений:

  • Резиновые перчатки.
  • Складной метр, карандаш.
  • Пузырьковый уровень.
  • Ножницы для листового металла, мелкозубчатая пила, универсальный строительный нож.
  • Шпатель, терки из нержавеющей стали и пластика, зубчатый полутерок.
  • Широкая кисть, макловица, валик.
  • Дрель, сверла, насадка «миксер».
  • Молоток.
  • Емкость для размешивания строительных смесей.

Подготовительные работы перед установкой теплоизоляции методом «мокрый фасад»

Метод «мокрый фасад» по технологии монтажа предполагает тщательную подготовку до начала проведения основных работ. Первый шаг заключается в установке лесов, а второй – в проверке прочности основания. Стена просматривается на наличие повреждений, поверхность простукивается для выявления отслаивающихся участков. Можно провести проверку прочности с использованием клейкой ленты, которую укрепляют на поверхность, а затем резко отрывают.

Внешний слой нужно удалить, если на клейкой ленте остаются части первоначального покрытия.

Подготовительные работы:

  • Поверхность должна быть лишена пыли и грязи. Рекомендуется очистить фасад механическим способом посредством щетки и промыть водой под напором. Снижающие адгезию вещества (мох, грибок, жирные пятна, осыпающиеся и отслаивающиеся участки и т.д). должны быть ликвидированы.
  • Все дырки и трещины шпаклюются, выступающие участки сбиваются.
  • Для получения положительного конечного результата желательно стену выровнять штукатурной смесью.
  • Поверхность грунтуют
    для улучшения сцепления строительных материалов между собой. Если стена возведена из пенобетона или газосиликата, которые особенно интенсивно вытягивают влагу из растворов, нужно не пожалеть грунтовки и нанести несколько слоев.

Технологические этапы утепления здания по системе «мокрый фасад»

Технологическая карта «мокрого фасада» предполагает проведение работ:

• Монтаж профилей для установки термоизоляционных плит производят по проекту. Профиль прикладывается к стене, просверливается и закрепляется дюбелями через каждые 30 см. Между соседними профильными пластинами должен быть зазор 2-3мм для стыковки соединительными элементами. На углах здания выполняются наклонные разрезы под углом 45°.

• На изоляционные плиты шпателем накладывают клеевой раствор.
Рекомендации производителей строительной смеси могут разнится в зависимости от вида изоляции и характеристик клейкого материала.
На плиты из минваты требуется нанесение двух слоев. Первый – накладывается тонко по всей плите и распределяется зубчатым полутерком для контроля толщины покрытия. Второй – наносится по периметру тонкой полосой, отходящей от края на 2-3 см и имеющей разрывы для предупреждения образования воздушных пробок. Внутри плиты располагают 4-6 пирожка клеевого раствора.
При установке пенополистирола обходятся одним слоем, состоящем из полосы по периметру и внутренних куличиков.
В обоих случаях клеем должно быть покрыто до 40% утепляющей пластины.

• После нанесения клея теплоизоляционный лист сразу же прикладывают к стене. Монтаж производят горизонтальными поясами в Т-образном порядке. Расстояние между соседними плитами выдерживают до 2мм. Плиты прижимаются к  поверхности длинным шпателем, излишки клея удаляются. Плиты на углах дома крепят с зубчатой перевязкой.

• Теплоизоляцию вокруг проемов дверей и окон производят из целой плиты. Отверстие в угловой части должно иметь L-образную форму и не образовывать крестообразные стыки. Обрезка пластин происходит после разметки. На деревянные балки, оконные и дверные рамы, подоконники предварительно наклеивается полиуретановая лента или примыкающий профиль.

• К механическому креплению теплоизоляционных листов приступают после окончательного высыхания клея. На углах и по середине плит (количество креплений определяется проектом) сверлят отверстия. Глубина должна превышать размер дюбеля на 1 или 1,5 см. В отверстие вставляется дюбель и забивается стальной сердечник.

В завершении операции тарельчатый диск дюбеля зашпаклевывается клеевым раствором.

• По углам здания и на дверные и оконные проемы помещают ленты из стеклосетки и усиливающие профили.
Клеящую массу наносят на места, требующие стабилизации, и сверху накладываются укрепляющие элементы, которые вдавливаются в поверхность. Клей, выступающий сквозь ячейки, снимают теркой.

• Приступают к нанесению базовой штукатурки. На теплоизоляционные плиты раствор накладывается шпателем снизу-вверх. Слой должен быть значительным, не менее 3 мм. Затем пласт профилируют зубчатым полутерком, чтобы проконтролировать равномерность толщины.

• На свежеполученный слой накладывают стеклосетку, которую предварительно нарезают нужного размера. Работа выполняется аккуратно, чтобы сетка ложилась гладко, без образования неровных участков. Отдельные полосы ткани должны перекрываться, как минимум, на 10 сантиметров. В конечном счете ткань должна закрыть всю поверхность стены.

Излишки, образовавшиеся в нижней части, отрезаются. Стеклоткань утапливается в раствор и сверху дополнительно покрывается тонким слоем базовой штукатурки.

• Армированному пласту дают высохнуть и покрывают слоем грунтовки, чтобы улучшить адгезионные свойства поверхности.

• Финишную отделку фасада производят в соответствии с рекомендациями завода изготовителя. Смеси поставляются готовыми к применению или в сухой модификации, которую нужно развести водой. Технология нанесения финишного слоя зависит от желательной фактуры и может иметь мозаичную, зернистую или бороздчатую структуру

. Также применяются различные техники нанесения с помощью силиконовых матриц, резиновых валиков или трафаретов.

Выбор материалов для устройства теплоизоляции своими руками

Прежде чем приступить к монтажу «мокрого фасада» у фасада дома, нужно все точно спланировать. Не пренебрегайте возможностью получить профессиональную консультацию в точках покупки строительных материалов. Внимательно изучайте рекомендации по производству работ, предоставленные производителем строительных смесей.

Термоизоляция дома методом «мокрый фасад» своими руками поможет значительно сэкономить на производстве работ. Перед тем как приступить к утеплению и отделке дома, следует ответственно и продуманно подойти к выбору строительных материалов. Все элементы «мокрого фасада» должны работать согласованно, а для этого желательно, чтобы компоненты были произведены под одним брендом и связаны в единую систему рекомендаций. Инструкции также помогут правильно рассчитать необходимое количество материала.

Технология мокрый фасад — структура, материалы и этапы выполнения

Технология мокрый фасад

Выполнить наружное утепление стен частного дома и фасадной части здания можно по разной технологии, применяя для этого различные материалы.

Каждый конкретный способ предусматривает соблюдение своих нормативов и четкий план выполнения теплоизоляционных работ.

Технология мокрый фасад используется для утепления внешних стен в мало- и многоэтажном строительстве, как при проведении косметического обновления зданий, так и при возведении новостроек.

В данной статье мы разберем последовательность монтажа теплоизоляционного слоя по данной технологии.

Мокрый способ – краткая информация

«Мокрый фасад» был разработан в западной Европе в 1950-х годах. Оригинальное наименование – WDVS либо, в расшифровке, легкий мокрый метод. Распространение данная технология получила только спустя 20 лет – в то время перед проектировщиками была поставлена задача улучшения энергосбережения и снижение теплопотерь здания.

Требования к постройкам росли с каждым годом, и сейчас применение новых технологий является обязательным, даже если, на первый взгляд, можно обойтись и более традиционными методами.

Общая схема утепления мокрым способом

Фактически, любой метод внешнего утепления может быть подходящим. Если установка внешнего утепления невозможна, производят внутреннее утепление.

Технология мокрый фасад рекомендуется к обустройству тогда, когда проект дома предполагает отделку фасада при помощи штукатурки и когда стены требуют еще одного теплоизоляционного слоя.

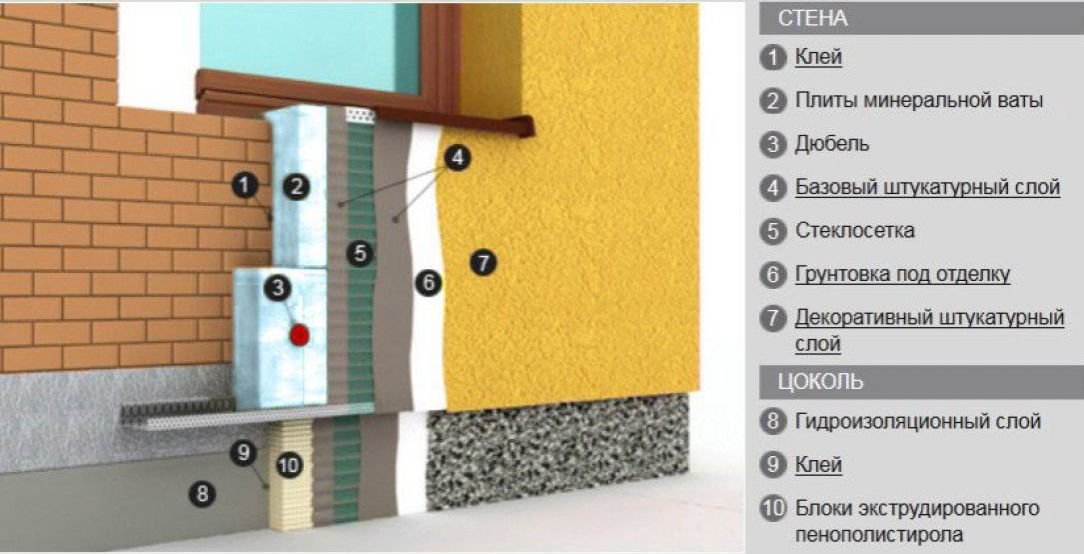

Состав и структура

Устройство мокрого фасада конструктивно представляет собой комбинацию трех слоев:

  • Теплоизоляция – в свою очередь, состоит из комбинации утеплителя и клеевой смеси. Монтаж слоя осуществляется при помощи дюбелей. Роль утепляющего материала выполняет минвата из базальта, либо пенопласт. Если данный слой не будет предохранен от влияния дождя и снега, теплоизолирующая функция быстро сойдет на нет. Кроме того, утеплитель не обладает необходимой несущей способностью, чтобы прикреплять поверх декоративный слой.
  • Клеевой армирующий слой включает в себя грунтовку с клеевым составом и укрепляющую фасадную стеклосетку. Как раз данный слой и выполняет защиту предыдущего от погодных воздействий. Он же придает системе способность играть роль несущей конструкции и обеспечивает приемлемые механические свойства.
  • Декоративно-отделочный слой не несет в себе каких-то конкретных функций, помимо эстетической. Представляет собой нанесенную штукатурку различных цветов и фактур.

Какие материалы необходимы

Основной момент при закупке материалов для утепления мокрого типа – то, что они должны являться составными частями единой системы. Поскольку самостоятельно составить систему из разрозненных материалов неподготовленному человеку затруднительно, материалы продаются уже собранными в системы.

Сравнение свойств минеральной ваты и пенопласта

Подобная сборка технически представляет собой ряд материалов с близкими друг другу физико-химическими свойствами. Эти свойства определяются на основе технического задания и технического предложения, описывающих температурные, физические и прочие важные условия использования построек.

Минвата — лучший утеплитель для данной технологии

При монтаже основного теплоизоляционного материала на поверхность стен и фасада, необходимо соблюдать два неоспоримых правила:

  • отсутствие щелей, пропусков и разрывов;
  • сохранение хорошего показателя паропроницаемости системы. Это достигается тем, что каждый внешний слой должен обладать лучшим коэффициентом паропроницаемости, чем низлежащий.

Как правило, именно утеплитель значительно влияет на конечную стоимость квадратного метра площади фасада. Именно поэтому, вопрос его правильного выбора наиболее важен.

Как уже упоминалось, в мокрых фасадах применяется базальтовая минеральная вата. Предельная прочность на разрыв должна составлять более 15 килопаскаль, плотность должна превышать отметку в 150 килограмм на кубический метр.

Мокрый способ предусматривает использование пенопласта

Если для утепления фасада используется пенопласт, то необходимо проследить, чтобы он обладал такими свойствами, как слабогорючесть и склонность к самозатуханию. Чтобы еще более увеличить пожаробезопасность, применяются рассечки из минеральной ваты. Использование стекловаты в подобных случаях недопустимо, поскольку этот материал обладает структурой, неспособной выдержать достаточную нагрузку.

В некоторых случаях, роль утеплителя выполняет экструдированный полистирол. Мнения против его использования опираются на то, что данный материал не пропускает пар и плохо сцепляется с клеящими растворами.

В зависимости от выбранного материала утеплителя, его толщина рассчитывается проектировщиком.

Условия осуществления фасадных работ

Приступать к выполнению работ по утеплению следует только после выполнения следующего ряда условий:

  • завершена установка кровли;
  • завершена изоляция фундамента от воды с внешней стороны;
  • усадка постройки полностью произошла.;
  • системы кондиционирования и вентиляции установлены до конца;
  • произведена установка окон;
  • постройка хорошо просушена;
  • в ближайший месяц будет плюсовая температура. Как правило, это поздняя весна или ранняя осень.

Также желательно выполнение следующих правил:

  • работает отопление;
  • электроснабжение здания уже обеспечено;
  • бетонные работы завершены;
  • закончена заливка полов и их стяжка;
  • закончена первичная отделка стен с внутренней стороны.

Этапы монтажа мокрого фасада с использованием минваты

Монтаж производят при температуре выше +5°C, но ниже 30°C. Если планируется произведение монтажа в более холодную погоду, предварительно устанавливают тепловой обогревающий контур. Он обеспечивает искусственное поддержание необходимой температуры.

Для его обустройства нужно зашить строительные леса укрепленным фасадным материалом, и в промежуток между фасадом и этим материалом задувать нагретый воздух с помощью специальных тепловых пушек. Помимо требований к температуре, нужно обеспечить защиту от попадания дождя или снега.

Перед утеплением фасада мокрым способом следует выполнить подготовительные работы, которые предусматривает данная технология.

Первым делом, устанавливаются строительные леса с предохраняющей сеточкой. Это нужно для защиты от осадков, атмосферных явлений и солнечного света.

Установка профиля для первого ряда утеплителя

Далее, поверхности очищают от грязи, растений и старой штукатурки. При необходимости, поверхность выравнивается при помощи штукатурного раствора. Допускаются отклонения от вертикали не более чем на 1 см в одном метре длины. Если поверхность осыпается, нужно обработать ее укрепляющей грунтовкой.

После выполнения вышеприведенных работ, можно приступать к монтажу опорного профиля и теплоизоляционного слоя. Профиль для нижнего уровня выполняет роль нивелирующего элемента. Также он обеспечивает предохранение околоземной части элементов утеплителя от агрессивных воздействий окружающей среды.

Дальнейшие работы по монтажу мокрого фасада, будут состоять из следующих этапов:

  1. Клеевая смесь наносится на поверхность теплоизоляционной плиты.
  2. С нижнего левого угла вверх, производится приклеивание утеплителя. Первый ряд утепляющего материала должен опираться на нижний цокольный профиль.
  3. Нанесения клея на поверхность плиты

  4. Утеплитель устанавливают так, чтобы теплоизоляционные плиты выглядели как традиционная кирпичная кладка, то есть стыки не должны продолжать друг друга.
  5. Если дверные и оконные проемы смонтированы с наружного края стены, мокрым способом можно утеплить и их. Чтобы избежать проникновения холода через стыки, теплоизоляция должна заползать на край дверной или оконной коробки на расстояние в 2-3 см. Углы проемов желательно укрепить стекловолокном. Наружные углы утепляются армированным профилем из ПВХ.
  6. По закрепленным плитам дополнительно проводят армирование поверхности

  7. После высыхания клея, утеплитель дополнительно крепится при помощи строительных дюбелей.
  8. Спустя 24 часа после армирования уголков оконных и дверных отверстий, накладывается основной укрепляющий слой. Он состоит из слоя штукатурки толщиной в 3-4 мм и специальной металлической сетки, которая утапливается в штукатурку. Поверх этого, наносится дополнительный выравнивающий слой.
  9. Финишная штукатурка по утепленному фасада

  10. Поверхность штукатурят и окрашивают.

Этапы утепления с использованием пенопласта

Работы осуществляется в порядке, аналогичном предыдущему. Основное отличие в том, что для пенопласта нужно использовать другие клеевые смеси. Просто следуйте рекомендациям производителей стройматериалов, и не заменяйте составные части более дешевыми компонентами.

Утепление мокрого типа с использованием пенопласта

Качество и законченность работ по технологии мокрого типа, оценивается по следующим пунктам:

  • была проведена предмонтажная подготовка фасада;
  • специальный клей наносился на утепляющий материал в соответствии с инструкцией;
  • отсутствуют неровности на поверхности утеплителя;
  • между плитами утеплителей отсутствуют стыки;
  • дюбеля «утоплены» в материал утеплителя;
  • армирующая сетка полностью погружена (утоплена) в штукатурный слой, а не просто положена поверх него;
  • штукатурка не трескается и не сыпется;
  • на поверхность фасада не попадает влага с систем водоотведения и кровли;
  • отсутствуют бугры на поверхности фасада;
  • любые трещины и разломы на фасаде отсутствуют.

Европейские нормы предполагают, что подобная отделка будет служить 25 лет. При необходимости, заменить штукатурку или окраску можно и раньше данного срока.

Несмотря на то, что в описании процесс утепления фасада мокрым способом выглядит достаточно легко и может быть выполнена своими руками, на деле данные работы довольно трудоемок. Основные сложности с монтажом, возникают при проведении работ на высотных уровнях.

Если в частном малоэтажном доме работы можно провести самостоятельно, то при работе с многоэтажными зданиями без найма дополнительных специалистов именно по данному способу утепления не обойтись. Наем профессионалов стоит не так дорого – взамен это дает гарантию того, что утепление действительно прослужит многие годы.

Следующее видео, наглядно продемонстрирует основные этапы выполнения работ по данной технологии. Дополнительную информацию о фасадной штукатурке по пенопласту можно узнать в отдельном материале.

Технология мокрый фасад | Баухаус

Мокрый фасад – достаточно современная технология. Она может использоваться как для недавно возведенных зданий, так и для старых строений, которым стоит обновить отделку или утеплитель. В этой статье мы рассмотрим особенности выбора утеплителя и тонкости монтажа мокрого фасада.

Для начала немного общей информации о мокром фасаде. Он включает в себя три слоя:

  • черновое покрытие, являющееся основой для крепежа утеплителя;
  • утеплитель;
  • защитно-декоративный слой.

Как правильно выбрать утеплитель

Перед началом монтажа мокрого фасада необходимо правильно выбрать утеплитель и рассчитать его толщину, в зависимости от климатических условий местности, где находится объект. Сегодня рынок готов предложить три вида утеплителя, которые идеально подходят для обустройства мокрого фасада:

  • пенопласт;
  • твердые плиты минеральной ваты;
  • экструдированный пенополистирол.

Различия между первым и третьим утеплителями заключается лишь в применяемом клеящем составе. Экструдированный пенополистирол стоит несколько дороже, но при этом у него значительно меньше водопоглощение и лучше прочностные характеристики.

Пенопласт имеет категорию горючести Г-1, тогда как минеральная вата – НГ. Водопоглощение у минеральной ваты значительно хуже, чем у пенополистирола. А паропроницаемость хуже у пенопласта. Какой из них выбирать? Преимуществ и недостатков перед конкурентом примерно равно количество у обоих утеплителей. Старайтесь выбирать тот, который лучше всего подойдет под условия эксплуатации.

Технология монтажа

Рассмотрим монтаж по этапам.

  1. Подготовка поверхности. Внимите с обрабатываемой стены все навесное оборудование (светильники, элементы декора и т. д.).
  2. Зачистите краску, рекомендуется убрать предыдущий слой отделки, если он имеется.
  3. Монтируется стартовая планка. По периметру здания она должна сходиться в одну точку, перекосы исключены.
  4. Осуществляется крепление утеплителя на соответствующий клей. Необходимо нанести его по всей плите и профилировать специальным шпателем.
  5. Теперь прикрепите утеплитель к стене, выровняв его по вертикальному уровню. Прижмите плиту и уберите излишки клея. Сместите второй ряд плит, чтобы обеспечить лучшее утепление.
  6. Далее осуществляется армирование стекловолоконной сеткой.
  7. Теперь наносится декоративная отделка.

Технология монтажа мокрого фасада: подробный инструктаж

Содержание статьи:

Среди всех вариантов наружной отделки внешних стен зданий и сооружений, в настоящее время наиболее популярными считаются системы вентилируемых фасадом, а также мокрые фасады.

На основе отзывов можно сделать вывод, что второй вариант считается более простым, дешевым и доступным, мокрый фасад своими руками – посильная задача для любого собственника частного дома, с ней сможет без особых сложностей справиться даже тот, кто далек от технологий строительства.

Особенности мокрых фасадов

Несмотря на простоту, технология мокрого фасада «короед» обеспечивает весьма качественную защиту стенам от воздействия окружающей среды, а также наделяет здание прекрасными теплоизоляционными свойствами. Для получения привлекательного внешнего вида, мокрый фасад декорируется современной штукатуркой, позволяющей реализовать самые разные варианты дизайн-проектов.

Название «мокрый» такой вид внешней облицовки получил за счет того, что в процессе монтажа, данный вид отделки фасада предполагает использование различных облицовочных растворов, к примеру, грунтовку, шпатлевку или краску.

Современные отделочные материалы мокрого типа «короед» представлены на рынке в широчайшем ассортименте, подходящее покрытие можно подобрать сегодня для здания любого типа и назначения. Качественная штукатурка дает возможность создать своему зданию практически любой внешний вид, начиная с простых однотонных расцветок, заканчивая имитацией различных натуральных материалов.

Технология монтажа такой отделки позволяет располагать на внешней поверхности стены слой утепления из минеральной ваты или пенопласта, благодаря которому здание получает качественную теплоизоляцию, снижающую потерю тепла. Свойства утеплителей нужны для домов не только зимой, но и летом.

Минеральная вата или пенопласт будут предотвращать проникновение излишне большого количества тепла снаружи, благодаря чему собственник сможет тратить гораздо меньше энергии на кондиционирование воздуха, о чем свидетельствуют многочисленные отзывы.

Важным достоинством технологии мокрого фасада является то, что после монтажа на стенах здания будут полностью отсутствовать мостики холода, с которыми собственники сталкиваются при установке других вариантов фасада.

Монтаж мокрого фасада

Весь процесс монтажа фасада по технологии «короед» принято разделять на несколько основных этапов. На первом, подготовительном этапе, производится оценка качества основания стен. После исследования рабочих поверхностей, осуществляется очистка стен от любых серьезных загрязнений и остатков прошлых покрытий. В некоторых случаях, установка фасада по мокрой технологии допускается поверх старого покрытия, но в только в случае, если его несущие характеристики и параметры адгезии соответствуют последующим работам.

При наличии любых повреждений или дефектов на поверхности стен, их требуется удалить перед началом основных монтажных работ. Все неровности требуется исправить с помощью штукатурки. Важно учитывать, что при монтаже мокрых фасадов будут использоваться влагосодержащие материалы, а потому основание стен не должно отличаться сильновпитывающими качествами. Если стены выстроены из материалов, впитывающих влагу, на этапе подготовительных работ проводят тщательную грунтовку всей поверхности внешних стен.

Монтаж профильной планки

Смысл системы фасада мокрого типа.

На следующем этапе монтажа системы мокрого фасада производится установка профильной планки, необходимой для равномерного распределения нагрузки от утеплительного слоя по всей площади несущих конструкций. Профильная планка нужна также и для того, чтобы защитить нижние слои утеплительного материала от возможного воздействия влаги.

Для грамотного крепежа профильной планки, монтажники должны соблюдать ряд важных правил. В первую очередь, важно помнить, что профиль должен устанавливаться на высоте около 40 см над уровнем поверхности земли, при этом, между отдельными горизонтальными планками должен оставаться зазор около 0,3 см, так как материалы могут несколько расширяться под воздействием тепла.

После этого производится установка профиля с помощью саморезов и дюбелей. Количество крепежных элементов на каждый метр профиля определяется на основе массы применяемого слоя теплоизоляции. В большинстве случаев, крепежи устанавливаются на расстоянии 10-20 сантиметров друг от друга.

Для установки на углах сооружения, необходимо использовать специальные угловые профили.

Монтаж теплоизоляции

На следующем этапе монтажа производится установка теплоизоляционного слоя. Как уже говорилось, в качестве утепления для мокрых фасадов обычно используется минеральная вата или пенопласт, выпускаемые в специальных плитах.

Плиты крепятся на наружной поверхности стен с помощью клея. Клей выбирают максимально качественный и устойчивый, способный сохранять свои эксплуатационные качества даже самой морозной зимой. Клей наносят по периметру каждой отдельной плиты широкой полосой, отступая от краев около 3 см.

На оставшееся не прокрашенным пространство в центре плиты, клей наносят точечно. Следует помнить, что для надежного крепления слоя утепления, клей должен быть нанесен, как минимум, на 40% от всей площади отдельных плит теплоизоляции.

Следует учитывать также, что количество используемого клея для крепления утеплителя зависит от используемой теплоизоляции. Если применяются ламельные маты, то клеем нужно покрывать всю их поверхность, которая будет соприкасаться со стенами.

Монтаж утеплителя при мокрой технологии нужно производить разбежным методом, то есть, укладывать плиты утеплителя наподобие кирпичной кладки. В этом случае, отдельные плиты необходимо крепко прижимать не только к поверхности стены, но также и к другим плиткам утепления. Если в процессе такого монтажа на поверхности теплоизоляции проступает лишний клей, его требуется удалять максимально быстро, чтобы он не успел засохнуть.

Через несколько дней после установки утеплителя на клей, когда он высохнет, производится закрепление плиток с помощью дюбелей. Длина дюбелей подбирается для каждого объекта индивидуально и зависит, в первую очередь, от толщины утеплительных плит. В зависимости от толщины и массы теплоизоляционного слоя, определяется также требующееся количество дюбелей, которых может быть от 6 до 14 штук на квадратный метр утепляемой площади стен.

Монтаж армирующего слоя и штукатурки

Следующим этапом монтажа мокрого фасада типа «короед» после установки слоя теплоизоляции, является устройство армирующего слоя. Процесс установки армирующего слоя начинается с нанесения специального клея, поверх слоя которого укладывается армирующая сетка. В фасаде «короед» сетка из стеклоткани должна также закрываться клеевым составом.

В целом, после всех этих операций, армирующий слой должен составлять около 6мм, причем, сетка должна находиться на удалении от поверхности на расстоянии не менее 1 мм.

После укладки армирующего слоя, перед продолжением работ по устройству фасада «короед» должно пройти от 3 до 7 дней, чтобы последний слой хорошо закрепился. Поверх этого слоя принято монтировать облицовочный слой, который и формирует общий внешний вид здания.

Штукатурный наружный слой, к примеру, марки Церезит, должен обладать хорошей паропроводимостью, стойкостью к воздействию влаги, а также к механическим воздействиям и влиянию окружающей среды. Только с учетом всех этих параметров можно организовать качественный мокрый фасад «короед», способный защищать утеплитель и поверхность стен от внешнего влияния и не препятствующий испарению влаги изнутри.

Технические характеристики внешнего облицовочного слоя следует выбирать на основе климатических и других региональных эксплуатационных условиях, в которых располагается объект.

После выбора подходящего типа штукатурки «Церезит», можно приступать к ее монтажу. Установку мокрого фасада «короед» можно проводить при любых внешних температурных условиях в диапазоне от +5 до +30 градусов Цельсия.

Отзывы пользователей говорят, что только в таких условиях можно избежать возникновения различных неприятностей, а зимой проводить монтаж вовсе нельзя. Важным ограничением, которое обязательно следует учитывать, является то, что монтаж мокрого фасада «короед» нельзя проводить при осадках или сильном ветре.

Технология мокрого фасада: подробная инструкция + видео

Системы для утепления фасадов были созданы в Германии. Первая немецкая система появиласб в 19-м веке и имела название WDVS. В то время для архитекторов ставили задачи по эксплуатации энергоснабжения в сооружениях. Если в прошлом веке системы утепления зданий были редкостью, то на сегодняшний день они являются крайне необходимыми.

Стоит обратить внимание на внешнее и внутреннее утепление стен. Внутреннее утепление используется только тогда, когда внешнее по рабочим причинам невозможно реализовать.

При постройке здания необходимо устройство штукатурного фасада, которое используется для дизайна сооружений. В таких случаях архитекторы используют фасадную штукатурку.

Из каких слоёв состоит мокрый фасад

Рассмотрим, из каких прослоек состоит система утепления «мокрого» фасада:

  • теплоизоляционная прослойка;
  • клееармирующая прослойка, сделана на основе обыкновенной клеящей смеси с добавлением фасадной стеклосетки;
  • искусственная прослойка – это штукатурный раствор, окрашенный в разнообразные цвета и имеющий разную фактуру.

Составляющие «мокрого» фасада

Основные составляющие «мокрого» фасада:

  • отделочный слой;
  • теплоизоляция;
  • грунтовочная смесь;
  • стеклосетка;
  • клей;
  • клеевой раствор;
  • пластиковые дюбели;
  • основа.

Подобрать эти элементы вам помогут только квалифицированные специалисты. По подготовленной документации фирма отделывает узлы и подбирает комплектующие материалы на фасады, учитывая особенности эксплуатации архитектурных зданий.

Два основных момента

Специалистами должны быть учтены два основных момента:

  • пропускной контур не должен иметь разрывов и щелей;
  • необходимость сохранения паропроницаемости. Каждый слой фасадного материала обладает паропроницаемостью. В общем, можно представить, что ваш дом должен быть дышащей системой.

Вопросы возникающие при выборе утеплителя

У большинства покупателей при выборе фасадного утеплителя возникает много вопросов. Приведем их примеры:

  • утеплители и их виды;
  • критерии, которыми руководствуются закупщики при подборе материала;
  • какого производителя материала выбрать.

Утеплители используемые для утепления фасада

Для большинства фасадов используют базальтовую вату. Масса ваты составляет 150 кг на м3. В фасадных марках применяется только пенопластный материал. Для увеличения пожарной безопасности применяют рассечки, которые сделаны из минерального ватного материала. Стекловата не используется. Бывают случаи, когда специалисты используют экструзионный пенополистирол (ЭППС). К недостаткам ЭППС относится паронепроницаемость.

Этапы строительных фасадных работ

  • монтаж кровли;
  • гидроизоляция фундамента под здание;
  • монтаж вентиляционной системы;
  • полное просушивание сооружения.

Как утеплить мокрый фасад

Эксплуатация мокрого фасада осуществляется с помощью устройства теплового контура при температуре от +5 до +30°C. Тепловым контуром называется место проведения монтажных работ, где образуется температура не ниже +5 С.

На подготовительном этапе специалисты устанавливают строительные леса, которые защищены облицовочной пленкой. Такая пленка хорошо защищает фасад от солнечных лучей. Также необходим особый уход за стенками сооружения. Стены необходимо очищать от загрязнений. Постарайтесь устранить неровности цементным раствором, облущенные поверхности замазывайте грунтовкой.

Рекомендации по использованию мокрого фасада

1. Приобретайте только те системы, которые подтверждены документацией.

2. Проводимые работы доверяйте только квалифицированным специалистам.

3. После выполнения работ обязательно проверьте их качество:

  • правильно ли составлена проектная документация;
  • клеевой раствор должен наноситься по инструкции;
  • утеплительный материал должен быть прикреплен ровно;
  • плиты должны плотно прилегать друг к другу;
  • проведите проверку на фасадные трещины;
  • армирующая паутина должна быть утоплена в середине базового штукатурного слоя;
  • проверьте, не разрушается ли штукатурная сетка при использовании «дышащей» штукатурки.

4. На фасад ни в коем случае не должна попадать влага.

5. На фасаде не должно быть выпуклых мест, он должен быть выровненным.

6. Если брать нормы европейских стандартов, то сроки службы фасадной системы утепления могут достигать 25 лет.

Мокрый штукатурный фасад, технология отделки, стоимость монтажа

Мокрый фасад – технология отделки фасада здания, основанная на применении клеевых, штукатурных смесей и утеплителя. В роли утеплителя в основном применяется пенополистирол или базальтовая минеральная вата. Наружным слоем мокрого фасада является слой штукатурки, которая окрашивается специализированными красками.

Данная технология отделки является одной из самых распространенных, благодаря своей простоте и относительно недорогой стоимости.

Основными преимуществами мокрых фасадов являются:

  • Низкая стоимость общей конструкции
  • Низкий вес пирога. Мокрые фасады обладают самым легким весом.
  • Применяемость практически на любые виды основания (кирпич, бетон, газосиликат и др. )
  • Широкие возможности визуального оформления
  • Долговечность
  • Не требуют постоянного обслуживания
  • Высокие показатели тепло и звукоизоляции.

Структура мокрых фасадов

Стандартный пирог мокрого фасада состоит из нескольких составляющих, к ним относятся — плиты утеплителя, базовый слой, финишной слой штукатурки.

В мокрых фасадах применяют несколько видов утеплителя, каждый из которых имеет специфические характеристики и обладает своими преимуществами и недостатками. Основные из них:

  1. Пенопласт
  2. Пенополистирол
  3. Базальтовые минераловатные плиты.

Лучшим видом утепления на сегодняшний день являются базальтовые минераловатные плиты, они обладают высокими характеристиками тепло и звукоизоляции, паропроницаемости.  В отличии от других видов минераловатный утеплитель является полностью негорючим материалом.

Давайте более подробно рассмотрим структурную схему пирога мокрого фасада:

  1. Несущая стена
  2. Клеевой слой плит утеплителя
  3. Базовый клеевой слой
  4. Финишный клеевой слой
  5. Грибовидный дюбель крепления плит утеплителя
  6. Слой краски
  7. Грунтовый слой
  8. Сетка армирующая
  9. Декоративная штукатурка
  10. Плиты утеплителя
Схема 1. Структура пирога

Фактуры финишных штукатурок

В зависимости от выбора финишной штукатурки, предоставляется возможность придать мокрому фасаду необходимый узор, используя специальные шпатели и техники нанесения. Давайте рассмотрим некоторые варианты фактур.

Короед

Для получения данной фактуры применяют специальные пластиковые полутерки, посредством затирки свежего слоя нанесенной штукатурки. В данной штукатурке содержаться специальные зерна, которые при затирке в зависимости от направления расчерчивают узор. В зависимости от размерности зерна штукатурки появляется возможность придать грубую (выразительную и глубокую) или мягкую структуру.

Примеры некоторых типов короеда представлены ниже.

Камешковая

Данный вид декоративной штукатурки обладает более однородной основой, и в основном зернами одинаковой фракции. После затирки приобретает однородную камешковую структуру. Возможность выбрать различный размер зерна, его однородности позволяет придать выразительный вид фасаду.

Мозаичная

Декоративные штукатурки мозаичного типа укладываются специальными металлическими шпателями. Связующим материалов являются различные смолы, а основой маленькие камешки. Применяемые материалы позволяют сформировать структуру различных цветов и благодаря специфической поверхности практически не впитывает грязь, легко моется.

Расход материалов

Расход материалов для мокрых фасадов рассчитывается индивидуально исходя из специфики основания и применяемых материалов. Подобрать необходимый комплект фасадной системы сможет специалист, проведя анализ объекта и необходимых характеристик.

Ниже представлен усредненный расход материалов для штукатурных фасадов по системе CERESIT.

Монтаж мокрых фасадов

Одним из немаловажных факторов качественного монтажа мокрого фасада является подготовка поверхности. На данном этапе производится очистка и обеспыливание стен с нанесением грунта на основание. Данная процедура позволит в последующем качественно закрепить плиты утеплителя к стене.

Следующим этапом является установка стартовой цокольной планки и закладных для установки отливов.

После этого наносится клеевой состав на утеплитель и приклеивается к основанию. Важно максимально плотно прикладывать одну плиту к другой без образования щелей между ними. Пока клеевой состав свежий производится дополнительное крепление утеплителя на грибовидные дюбеля. Такой вариант крепления является самым надежным.

На угловые участки здания устанавливаются специальные пластиковые уголки с сеткой, в местах терморазрывов стен устанавливаются планка термошва. Последующим этапом монтажа является установка откосных пластиковых уголков с сеткой. Данная процедура позволяет сделать оконные откосы идеально ровными.

Армирование поверхности производится специальными фасадными сетками с небольшими ячейками. Сетка утапливается в клеевом составе базового слоя.

Последним этапом монтажа мокрого фасада является нанесение финишного слоя штукатурки. Некоторые штукатурки идут с завода с колеровкой в массе, что позволяет не окрашивать фасад после нанесения.

Монтаж мокрого фасада на объекте: Щелковское шоссе д. 23 стр. 1 (Глонасс)

Стоимость мокрых штукатурных фасадов

Для правильного расчета стоимости необходимо тщательно подобрать материалы. Ниже представлен усредненный расчет стоимости материалов и работ мокрого фасада с утеплением минераловатными плитами и камешковой штукатуркой.

Наша основная цель – долгосрочное взаимовыгодное сотрудничество!


Для консультации, оформления заявки звоните: +7 (495) 642-47-22

Пишите на почту: [email protected]

Или воспользуйтесь формой обратной связи


Еще по теме:

Фасадные системы — Монтажники восхода солнца

Sunrise Erectors специализируется на различных системах обработки фасадов, в том числе:

Композитная металлическая система с мокрым уплотнением

Композитная металлическая система с мокрым уплотнением обеспечивает защиту от атмосферных воздействий для внешней облицовки, обеспечивая при этом максимальную гибкость формы и функций. Композитные панели представляют собой уникальное решение для вашего металлического дизайна, предлагая превосходную плоскостность и неограниченное количество конфигураций.SEI custom производит все наши композитные металлические панели на дому и может предложить самые уникальные решения для любого дизайна. В композитном металлическом корпусе с мокрым уплотнением используются стандартные методы маршрута и возврата. Панели подрезаны к опоре обрешетки с .090 алюминиевых зажимов или в некоторых случаях углов непрерывной алюминий. Типичные стыки панелей имеют ширину ½ дюйма и герметизируются с лицевой стороны панели силиконовым герметиком.

Центр восстановления Вустера, Театральный центр BU, 1085 Boylston St.

Композитная металлическая система от дождя с выравниванием давления

Система дождевых экранов с выравниванием давления зарекомендовала себя самой популярной для различных фасадов. В этой системе используются типичные методы прокладки и возврата панелей, прикрепляемые к непрерывной экструзии по периметру SEI. В то время как экструзия действует как основная точка крепления по периметру, она также служит резервной водосточной системой, отводящей любую маловероятную инфильтрацию воды на дно системы. Экструзии также обеспечивают корпус для композитной металлической планки, которая находится на расстоянии 1 дюйма от лицевой стороны панели и придает системе дождевого экрана ее определяющий периметр.Наша композитная металлическая дождезащитная система прошла испытания и прошла испытания по стандартам AAMA 508-07 и NFPA-285.

Blackstone Apartments, NECC, Goodyear Elementary, UMass Lowell, Boston Medical Center

Фенольные панели

Фенольные панели, обычно используемые для защиты от дождя, предлагают уникальный внешний вид с безграничными возможностями для улучшения любого фасада. Эти панели, которые описываются как компактный ламинат высокого давления, обладают превосходной прочностью и жесткостью, а также имеют большое количество стандартных цветов и отделок. SEI выполнила множество проектов фенольных панелей с открытыми и скрытыми системами крепления. Мы являемся одним из немногих местных производителей фенольных панелей, что дает нам большую гибкость при планировании вашего проекта и позволяет нам лучше контролировать допуски вашего здания.

Недвижимость в Александрии

Панели с плоским замком

Система плоских замков, в которой чаще всего используются цинк, медь или другие природные металлы, создает очаровательный внешний вид, к которому стремятся многие дизайнеры и разработчики.Плоские плитки с замками могут быть изготовлены во многих стилях и узорах и сформированы так, чтобы они подходили для сложных карнизов и других сложных участков.

Университет Брайанта AIC

Панели с одинарным профилем кожи

Панели с одинарной обшивкой бывают разных форм, размеров и цветов, и их часто выбирают как более экономичное решение для облицовки. Эти панели обычно формируются в рулоне, что обеспечивает постоянство формы. SEI установила бесчисленное количество панелей с одинарной обшивкой в ​​качестве основного компонента облицовки стен, экрана оборудования и во многих других наружных применениях.Наши поставщики предлагают множество профилей со скрытой и открытой системой крепления. Большинство панелей с одинарной обшивкой также можно перфорировать в различных конфигурациях, обеспечивая различные уровни прозрачности. Системы панелей с одинарной обшивкой обычно дополняются отделкой по периметру, окантовкой и колпачком, которые могут быть сформированы и изготовлены по индивидуальному заказу в соответствии с вашими проектными требованиями.

Гостиница Содружество, Театральный центр БУ

Изолированные металлические панели

Изолированные металлические панели, воплощающие уникальный дизайнерский принцип, выступают в качестве единого компонента внешней облицовки.При правильной установке изолированные металлические панели могут быть прикреплены непосредственно к металлической стойке стены, что устраняет необходимость в обшивке, воздухо- и пароизоляции, изоляции и облицовке. Эти панели бывают разных форм и толщины, обладают превосходными тепловыми характеристиками и простотой установки.

ИКЕА, Гостиница Содружество

Жалюзи

SEI зарекомендовала себя как эксперт в установке жалюзи как в архитектурных, так и в функциональных областях.Жалюзи часто становятся основным элементом внешнего фасада, внося огромный вклад в общую эстетику здания. Наш собственный инженерный отдел может помочь спроектировать и разработать вашу установку для жалюзи, которая идеально сочетается с соседними облицовочными материалами.

Окна, шторы и витрина

SEI быстро становится ведущим специалистом по установке различных систем остекления и остекления. Мы обладаем обширным опытом изготовления и установки окон, навесных стен и фасадных систем с использованием различных поставщиков.Мы предлагаем явное преимущество этих установок в сочетании с одним или несколькими нашими специальными компонентами внешней облицовки. Правильная последовательность, водонепроницаемость и детали перехода тщательно разработаны, чтобы обеспечить превосходную производительность и простоту установки.

Alexandria Real Estate, Бостонский медицинский центр, Бостонская публичная библиотека, Брайантский университет AIC, NECC

Терракота

SEI имеет многолетний опыт монтажа терракотовых и других систем облицовки из камня.Мы установили отношения с зарубежными и отечественными поставщиками, что позволяет нам найти идеальный дизайн плитки и систему поддержки для вашей работы.

Goodyear Elementary, Центр здоровья Мэттапана, Консерватория Новой Англии, Six9One Residences

Изоляция AVB и нестандартный каркас

Строительные ограждающие конструкции за последнее десятилетие стали значительно более сложными, в них были внедрены новые концепции и правила, касающиеся тепловых характеристик, а также контроля воздуха и влажности. Архитекторы теперь рассматривают внешнюю оболочку как единую систему, а не просто сборку отдельных деталей. Как специалист по внешнему фасаду, SEI может помочь гарантировать, что для вашего проекта используются надлежащие системы воздухо- и пароизоляции (AVB), системы изоляции и обрамления, и всегда помнить о надлежащих методах монтажа и совместимости.

Изготовление на заказ

SEI предлагает услуги по проектированию и изготовлению на заказ для решения некоторых из самых уникальных задач проектирования.Благодаря нашему современному производственному оборудованию и доступу к неограниченному количеству материалов, SEI может помочь разработать индивидуальное решение практически для всех ваших потребностей в облицовке.

Галерея Купера

Солнцезащитные очки

Навесы быстро становятся популярным элементом дизайна для многих типов зданий. Sunrise разработала и установила множество различных типов солнцезащитных систем и помогла легко интегрировать соединения в навесные стены, системы панелей, кладку и многие другие элементы облицовки. Мы также спроектировали и разработали несколько индивидуальных экструдированных навесов / экранов, которые становятся основным элементом облицовки существующих гаражей.

Мансардные окна

Sunrise имеет большой опыт установки нескольких типов систем световых люков. От простых полос до более сложных смол и электрохромного остекления — мы будем работать с некоторыми из ведущих производителей световых люков, чтобы предоставить лучшее решение для любого проекта.

Alexandria Real Estate, Бостонский медицинский центр

Все стеклянные стены

Sunrise имеет опыт установки некоторых из самых сложных и детализированных систем цельностеклянных стен.Эти действительно индивидуализированные системы высшего класса специально разработаны и адаптированы к каждому индивидуальному проекту. SEI будет сотрудничать с некоторыми из лучших дизайнеров нестандартных стеклянных стен, такими как Sentech Architectural systems, чтобы помочь воплотить в жизнь кажущиеся невозможными конструкции. Сложность этих систем требует предельного уровня детализации, инженерной точности и точности установки, с которыми немногие могут успешно справиться. Это услуга, которую мы с гордостью предлагаем и поддерживаем.

Alexandria Real Estate, Бостонская публичная библиотека, Театральный центр BU

Модульные панели

Sunrise демонстрирует быстрорастущую тенденцию к более агрессивным графикам выполнения проектов.Эта тенденция побудила промышленность возводить как можно большую часть здания, чтобы сократить время монтажа. Мы отреагировали на это, разработав собственную индивидуальную модульную систему панелей, которая объединяет всю сборку стены в сборные секции. Подобно модульной навесной стене, эту систему панелей можно повесить на здание сразу же после заливки плит, чтобы значительно сократить общее время завершения фасада. Наша опорная конструкция может быть соединена с любым типом готовой системы облицовки, которая на 100% собирается в заводских условиях.

Hurley Street, 828 Winter Street

Wet Sealing — 10-11-2017: Подрядчик по кровельным и гидроизоляционным работам

Карл Шаак, RRC, PE, президент Price Consulting, Inc.

Что такое мокрый тюлень? Австралийская компания по производству одежды или морское млекопитающее? «Мокрое уплотнение», относящееся к индустрии ограждающих конструкций зданий, обычно называется применением эластомерного герметика для стыков оружейного качества на стыке стеклянного блока и прилегающей рамы и / или прокладки существующего оконного блока.«Мокрое уплотнение» официально не определено в ASTM C 717 «Стандартная терминология строительных уплотнений и герметиков». По данным Института восстановления герметиков и гидроизоляции (SWRI), мокрое уплотнение обычно называют нанесением заглушки. Основная функция мокрого уплотнения — уменьшить проникновение воды в оконный блок. Оконный блок, подлежащий мокрой герметизации, может представлять собой отдельный перфорированный проем, систему витрины, структурный световой люк или множество систем оконных стен / навесных стен.

Проникновение воды в оконные конструкции может происходить по разным причинам, включая, помимо прочего, следующие:


• Неправильная установка узла
• Отсутствие или несоответствующие / неподходящие концевые демпферы
• Ослабленные, отсутствующие или незапечатанные крепежные детали в сборке
• Открытые соединения
• Изношенные или неправильно установленные прокладки


Утечки также могут быть связаны с оконными конструкциями, но фактический источник проникновения воды через ограждающую конструкцию здания и проявление в окнах является результатом нефункционирующей системы гидроизоляции сквозь стену, расположенной непосредственно над верхом или изголовьем окна. сборка.Поскольку компоненты окна обычно скрыты или ограничены рамой, разборка блоков (или их частей) часто требуется для выполнения корректирующих процедур для облегчения проблем проникновения воды, которые напрямую связаны с проблемами, связанными с оконным блоком. Хотя это можно сделать, работа кропотливая, трудоемкая, относительно дорогая и может нарушить работу здания. Некоторые устройства, в которых используются защелкивающиеся крышки, можно разобрать для выполнения ремонтных работ без снятия стекла.Однако этот процесс снятия может исказить крышки и привести к неправильной установке во время процесса переустановки. Другие узлы, такие как системы с прокладками с замками, обычно не могут быть разобраны без снятия стекла. Таким образом, в связи с необходимостью решения проблем с проникновением воды, а также желанием свести к минимуму нарушения работы жильцов здания и эксплуатации, а также ограничений, связанных с бюджетными ограничениями, влажное уплотнение обычно используется для решения проблем с проникновением воды.


Когда наблюдается проникновение воды в оконные / стенные системы, часто считается, что внутренние водосточные желоба и водоотводная система (система сбора и вытяжки) не работают должным образом. Следовательно, целью мокрого уплотнения является «герметизация» всех возможных / потенциальных источников на внешних поверхностях оконного блока, которые могут быть источниками проникновения воды. Эти потенциальные источники могут включать следующие


• Пересечение стекла и предварительно отформованной прокладки
• Пересечение рамы и предварительно отформованной прокладки
• Открытые крепежные детали в рамах
• Открытые стыки (стыковые или внахлест) в рамах или крышках / крышках, которые не используются в качестве дренажная система
Следовательно, герметик при применении мокрого уплотнения становится первичным уплотнением, а от резервной системы внутри узла в основном отказываются.


Проникновение воды обычно происходит в предварительно сформованных прокладках из-за усадки (в результате погодных условий / старения) или неправильной установки. Неправильная установка может привести к образованию зазоров и / или отверстий между прилегающими прокладками, которые возникают на углах пересечения порога и косяка. Во время установки прокладок соседние прокладки могут быть неправильно скошены в прилегающем углу, или две соседние прокладки могут быть «вытянуты / растянуты» в свои исходные сквозные положения, а затем сжаты обратно («повторно свернуть / расслабить ”) До их исходной длины.


В результате этих действий на углах пересечения подоконника и косяка может образоваться относительно большой зазор (от ¼ дюйма до ½ дюйма), что может позволить чрезмерному количеству воды проникнуть во внутреннюю сеть узла ( Рисунок 1). Прокладки традиционно состоят из каучука EPDM, который в результате воздействия и старения начинает давать усадку, и на поверхности прокладки появляются трещины / трещины. Эта усадка и развитие трещин (особенно вдоль внешних, более тонких краев прокладки) могут привести к потере сжатия между прокладкой и стеклом, что может привести к миграции влаги в сборку (рис. 2).Таким образом, цель мокрого уплотнения — полностью скрыть прокладку с новым герметиком.
Этого можно достичь, поместив ленту для разрыва сцепления или-круглый стержень-подкладку на открытый верхний край прокладки, а затем нанеся новый герметик в виде углового соединения (рис. 3). После того, как герметик нанесен на место, герметик обрабатывается так, чтобы обеспечить стыковку («прикус») как со стеклом, так и с рамой. Лента для разрыва склеивания (обычно полиэтиленовая полоса / лента) или подкладной стержень служит двум целям:

Лента для разрыва сцепления (обычно полиэтиленовая полоса / лента) или подкладной стержень служит двум целям:
1) Обеспечивает несвязанную часть нижней части герметика для достижения профиля, подобного желаемой форме «песочных часов» для оптимального герметика. производительность
2) Защищает / отделяет герметик от прокладки, чтобы уменьшить потенциальные проблемы совместимости между герметиком и прокладкой

Поскольку существующие прокладки в оконных системах преимущественно черного цвета, для этого обычно используется герметик черного цвета.Герметик на основе силикона обычно используется для влажной герметизации из-за его способности обеспечивать долгосрочное соединение как со стеклянной, так и с металлической подложкой. На открытые застежки в сборке герметик наносится в виде колпачка-валика, который полностью скрывает застежку. Профиль заглушка-бортик или соединение мостовидного герметика также наносится на открытые стыки в металлических каркасах и / или крышках сборки.


Борта колпачка центрируются над стыком и могут устанавливаться непосредственно на металлический каркас.Если ожидается движение в этом стыке, тонкая полоса ленты для разрыва склеивания (полиэтилена) может быть свободно наложена на стык перед нанесением герметика, снова пытаясь имитировать или добиться параллельных склеенных концов герметика. Для этого также обычно используется силиконовый герметик. Герметик, нанесенный на стыки в рамах, обычно пересекает или упирается в герметик, который наносится между металлической рамой и внешней отделкой фасада. Следовательно, необходимо подтвердить совместимость герметика между различными герметиками, которые встречаются в этих стыках.Однако, когда выполняется влажная герметизация, герметики, расположенные по периметру рамы, также обычно заменяются, поскольку эти герметики обычно того же возраста, что и прокладки, и они изнашиваются и изнашиваются. Это также позволяет правильно выбрать герметик для всех пораженных швов. Подготовка поверхности, очистка и грунтовка необходимы для достижения надлежащих характеристик герметика при этом применении (рис. 4).


Подобно другим системам предварительно отформованных прокладок, системы с прокладками с замковой планкой становятся уязвимыми, поскольку внешний край прокладки или кромка прокладки теряет давление на стекло, что приводит к миграции влаги в карман для остекления и проявляется как утечка в стекле. салон на стыках в прокладках.Влажное уплотнение этих узлов может включать в себя впрыскивание герметика за кромку прокладки и предоставление возможности герметику вытекать, чтобы его можно было обработать заподлицо. Затем герметик наносится валиком колпачка, центрируемым по кромке или внешнему краю прокладки, и приклеивается к прокладке и стеклу (рис. 5). Герметик также наносится на пересечения прокладок в углах четырех стеклопакетов и на любые стыки прокладок, которые могут возникнуть при вертикальных или горизонтальных участках сборки (Рисунки 6 и 7). Следует выполнить макеты с использованием предлагаемого герметика для проверки совместимости и адгезионных свойств.В прошлом для этого обычно использовались полиуретановые герметики из-за их способности легко связываться с прокладками. Однако из-за состава на органической основе этот тип герметика выветрился и затвердел за относительно короткий промежуток времени (то есть за 5-7 лет), что сделало будущие ремонтные работы (удаление) герметика более изнурительными.

Кроме того, полиуретановые герметики обычно не предназначены для достижения высоких характеристик при приклеивании к стеклянной подложке. Улучшения в технологии силиконовых герметиков для достижения хорошей адгезии к резиновой прокладке в сочетании с их исторической способностью связываться со стеклом позволили эффективно использовать силиконовые герметики для этой цели.Силиконовые герметики доказали свою долговечность, и в некоторых случаях производитель может предоставить гарантию (на материалы и установку) на нанесение герметика.
Таким образом, влажная герметизация может быть действенным и экономически эффективным методом для облегчения определенных проблем с проникновением воды, связанных с оконными системами и узлами. Однако, как и в случае с большинством герметиков, сборка макетов и сбор тестов на адгезию перед работой имеют важное значение для достижения оптимальных результатов. Кроме того, рекомендуется, чтобы производитель герметика принимал участие в стадии планирования проекта и принимал участие в закупке или одобрял заявку.


Эта статья переиздана с разрешения RCI Interface. См. Исходную статью здесь: http://rci-online.org/wp-content/uploads/2008-08-schaack.pdf

Карл А. Шаак, RRC, PE, является президентом Price Consulting, Inc., консалтинговой фирмы по кровельным и гидроизоляционным материалам в Хьюстоне, штат Техас.Шаак имеет степень бакалавра гражданского строительства в университете Клемсона. Он является зарегистрированным профессиональным инженером в Техасе, Южной Каролине, и Северной Каролине. Карл является членом RCI, Ассоциации кровельных подрядчиков Техаса и отделения RCI по побережью Мексиканского залива. Он является зарегистрированным консультантом по кровле (RRC) и бывшим директором оригинального региона IV RCI. В 2007 году он выиграл премию Горовица за лучших технических статей в интерфейсе RCI за 2006 год.

фасадных панелей | Фасад с комплектом для самостоятельного монтажа

Фасадные панели часто доступны в виде набора для самостоятельной сборки в магазинах DIY или в специализированных интернет-магазинах.В предложении есть пластиковые панели с имитацией камня, штукатурки или дерева и с соответствующей поверхностью.

Преимущество фасадных панелей в том, что они могут быть установлены самими руками и не требуют особого ухода — кроме очистки в случае возможного загрязнения, нет необходимости в дальнейшем обслуживании. Это делает ненужными время и затраты на краску, ремонтные материалы, принадлежности для покраски и строительные леса.

Что еще вам нужно знать о фасадных панелях для облицовки фасадов, а также о преимуществах, недостатках и альтернативах, мы кратко изложили для вас ниже.

Фасадные панели — «Простой» способ облицовки

Фасадные панели устанавливаются на деревянную опорную конструкцию, которая устанавливается на фактический фасад, кладку, изоляцию или штукатурку. Деревянные рейки используются под панелями для облицовки Фасада при вертикальном или горизонтальном монтаже.

В зависимости от производителя и его инструкций по установке Фасадные панели монтируются на деревянные рейки, расстояние между которыми составляет в среднем 40 см.

Обеспечивает вентиляцию задней части фасадных панелей под дерево, под штукатурку или под клинкер. При установке панелей строго следуйте инструкциям по установке, тогда у вас будет неизменно привлекательный фасад.

Фасадная панель редко бывает одна

При цене за квадратный метр от 40 до более 100 евро различные поставщики предлагают различные технологии и формы фасадных панелей.

В большинстве случаев соединение для образования сплошной, надежной поверхности достигается соединением гребня и паза — аналогично укладке паркета.Фасадные панели озаглавлены, рекламируются и продаются по-разному.

От простой фасадной панели до пластиковой панели для фасада или виниловой панели для наружной стены до круглого профиля и торцевой панели для фасадной облицовки — есть разные названия для общих и специальных компонентов.

Если вы хотите облицевать фасад фасадными панелями, лучше всего обратиться к ближайшему торговому специалисту.

Известные бренды для облицовки фасадов

Существует множество производителей и торговых марок фасадов с имитацией клинкера, фасадов с имитацией гипса или фасадов с имитацией дерева, которые выполнены с использованием панелей.

Из них вы найдете не только обширные предложения во всех ценовых диапазонах в Интернете и в специализированных магазинах, но и подробные инструкции по установке, чтобы вы могли сэкономить на расходах специалиста при установке отдельных деталей, которые иногда довольно дороги.

Однако, если вы не знакомы с торговлей своими руками, это может быть неподходящим местом для экономии денег.

Вот самые известные бренды и продукты в области фасадных панелей:

  • Keralite
  • MAMMUT
  • SCB CanExel
  • SCB Duracolor
  • Виниловый сайдинг
  • Vinylit Vinybrick
  • VinyTherm
  • VinyPlus
  • Vox 9024 Покрытие панели Vhang8 Solid Панели из массива Vhang7 Vox Kerrafront
  • Werzalit Selekta
  • Сайдинг Werzalit
  • ZF Zierer

Фасадная облицовка — преимущества комплекта поверхности

Фасадные панели обладают рядом преимуществ, которые перечислены ниже. Однако, прежде чем вы выберете панели, которые будут украшать внешнюю стену вашей собственности в будущем, вам также следует изучить недостатки и доступные альтернативы.

Но обо всем по порядку — вот преимущества фасадной панели:

  • Простой монтаж благодаря субструктуры, соединения шпунт-паз и аналогичные запирающих систем
  • Различные конструкции выбираемые для имитации штукатурки, дерева, клинкер, натуральный камень и более
  • задней вентиляции облицовки фасада для сушки стены дома можно
  • Использование пластика сводит уход и обслуживание к минимуму
  • Без повреждений самый прочный вариант облицовки фасада

Фасадные панели — Недостатки искусственного фасада

Как заявлено, панели для облицовки фасадов имеют не только достоинства, но и недостатки.Их обязательно нужно взвесить, прежде чем выбирать эту технологию и перед покупкой необходимых деталей. Вот обзор отрицательных моментов искусственных фасадных деталей:

  • Установка требует опыта, времени и денег, так как помимо фасадных панелей требуется также подконструкция, ее крепление к каменной кладке или изоляции и т. Д.
  • Пластмасса панелей должна быть утилизирована более громоздко, чем древесина или остатки штукатурки при демонтаже и замене
  • Устранение повреждений более обременительно, поскольку панель необходимо заменять вместо ремонта отверстий или трещин с помощью шпатлевки и краски или новой деревянной детали
  • Изменить внешний вид внешней стены сложнее, поскольку нельзя просто закрасить
  • При неправильной установке обычно нет гарантии; кроме того, недостаточная вентиляция сзади повреждает кладку и изоляцию

Альтернативы для фасада: штукатурка и кладка со специальной обработкой

Таким образом, вместо того, чтобы прикреплять деревянную конструкцию с металлическими рельсами и пластиковыми панелями в искусственном виде к внешней стене дома, беседке или другой собственности, вы также можете выбрать альтернативу.

Правильная фасадная краска для штукатурки и правильный фасадный крем для кирпичной кладки или фасада из клинкерного кирпича часто ни в чем не уступают сроку службы пластикового раствора.

Нам это особенно хорошо известно, так как мы предлагаем специально разработанные изделия этого типа, зарекомендовавшие себя на практике.

Поэтому позвольте нам вкратце представить вам нашу краску для фасадов proPerla® и крем для фасадов proPerla®.

Фасадная краска для сухих самоочищающихся фасадов

Наша фасадная краска proPerla® — это уникальная технология обработки наружных стен вашей собственности, запатентованная своими особыми свойствами.

Эта фасадная краска идеально подходит для использования на штукатурных поверхностях, от домов или бунгало до двухквартирных домов и многоквартирных домов.

Поверхность становится водоотталкивающей и самоочищающейся. При этом сохраняется воздухопроницаемость.

Таким образом, вода не проникает внутрь, но влага может проникать из стены. Это обеспечивает сухую стену, которая не только остается энергоэффективной, но также не оставляет места для мха, водорослей, лишайников и плесени. Всю информацию и подробности можно найти по этой ссылке.

Крем фасадный для сухой красивой кладки

Преимущества нашей фасадной краски, показанные в последнем абзаце, также проявляются с нашим специальным кремом для фасадов proPerla®.

Наносится непосредственно на видимую кладку и раствор, поэтому после втягивания и высыхания поверхность становится водоотталкивающей и самоочищающейся.

В то же время он остается воздухопроницаемым, что делает его постоянно сухим. Таким образом, стена сохраняет не только красивый внешний вид, но и свои изоляционные свойства.

Поскольку заполняющая изоляция также остается сухой, крем для фасада положительно влияет на общую энергоэффективность дома. Щелкните здесь и узнайте все подробности, изображения и видео о технологии.

Заключение

Некоторые фасадные панели довольно привлекательны на вид и служат в качестве долговечной облицовки фасада, требующей минимального ухода.

Однако повреждение и его ремонт или изменение внешнего вида дома или другого имущества обходятся очень дорого. Не говоря уже о больших трудозатратах и ​​стоимости монтажа.

Кладка или штукатурка и долговечная защита, которую предлагают наши продукты, проще. Есть еще вопросы? Тогда обращайтесь к нам!

Реставрация и замена застекленных навесных стен в сборе

Здания с большими площадями из стекла часто считаются символом беспричинной траты энергии в середине-конце двадцатого века. Мэр Нью-Йорка Билл ДеБласио даже пригрозил запретить их.Однако, учитывая недавние достижения в области высокопроизводительных строительных технологий, достижение энергетических целей не должно противоречить сохранению беспрепятственного вида, естественного дневного света и современного внешнего вида, которые может предложить хорошо спроектированная стеклянная конструкция.

Этот курс, который начинается с обзора недостатков навесных стен, дает представление о том, что может пойти не так в сборках стеклянных фасадов, особенно по мере их старения. От плохих тепловых характеристик и поврежденного стекла до проникновения воды и конденсации — проблемы, которые заставляют владельцев зданий искать меры по исправлению положения, могут быть как неприглядными, так и опасными. Они также могут тратить деньги на отопление и охлаждение и создавать неудобство, шум, сквозняк и сырость в помещениях.

После того, как владельцы определили, что капитальный ремонт навесной стены в порядке, им нужно будет определить, уместна ли полная замена или меры по восстановлению будут лучше соответствовать их потребностям. Профессиональный дизайнер должен направлять владельца через процесс оценки целей проекта с учетом потенциальных сбоев, будущих требований к техническому обслуживанию, окупаемости инвестиций, структурных возможностей и применимых требований кодекса, а также эстетики.Варианты восстановления включают замену прокладки, мокрое остекление, повторное покрытие рамы, стеклянную пленку и замену стекла.

Если будет выбрана полная замена, специалисту по дизайну необходимо будет определить, какой тип навесной стены лучше всего подходит: палка или сборная конструкция, водоотведение или выравнивание давления, а также внешнее или внутреннее остекление.

ЦЕЛИ ОБУЧЕНИЯ

Прочитав эту статью, вы сможете:

  • Выявление общих недостатков застекленных навесных стен в сборе, включая плохие тепловые характеристики, проникновение воды, повреждение стекла и износ каркаса, чтобы оценить существующие системы на предмет повреждений и отказов.
  • Сравните варианты восстановления и замены, используя такие критерии, как нарушение работы жильцов, вес, требования к техническому обслуживанию, срок окупаемости и требования кодов, что позволяет принять обоснованное решение о наилучшей стратегии устранения недостатков.
  • Учитывайте безопасность птиц при проектировании новых, модернизированных или заменяемых застекленных навесных стен в сборе, применяя принципы безопасного для птиц проектирования, изложенные природоохранными организациями, системами оценки экологичности зданий и государственными постановлениями.
  • Оцените варианты навесной стены с точки зрения энергоэффективности, устойчивости к шуму, светопропускания, противопожарной защиты и других критериев проектирования, а также проведите тестирование производительности для оценки устойчивости к проникновению воздуха и воды и подтвердите, что указанная система соответствует целям проекта.

Архитектор Джон Ронан рассказывает о возможностях и проблемах динамического проектирования фасадов

Офисное здание городского фильтра John Ronan Architects, Женева, Швейцария. (С любезного разрешения John Ronan Architects)

В последние годы сборки ограждающих конструкций становятся все более сложными, отделяя оболочку от ее традиционной структурной функции и, таким образом, открывая путь для формальных экспериментов.

Молодежный центр Гэри Комера архитекторов Джона Ронана, Чикаго. (С любезного разрешения John Ronan Architects)

Но эта свобода «представляет собой непростую задачу», — говорит Джон Ронан, основатель и основатель компании John Ronan Architects из Чикаго. «Что ты делаешь, когда можешь все? Когда поверхность здания требует не более чем облицовки? Я думаю, что архитекторы борются с этим вопросом, и именно поэтому сейчас в дизайне фасадов можно увидеть так много произвольных формальных приемов; все возможно, но ничего не имеет значения.Ронан, который также преподает в Архитектурном колледже Иллинойского технологического института (ИИТ), поделится своим собственным опытом проектирования динамических фасадов во время дневного выступления на ноябрьской конференции «Фасады + Чикаго».

Для Ронана успешный дизайн фасада начинается с вопросов, связанных с конкретным проектом, которые выходят за рамки экологических характеристик и клиента, и включают программу, идентичность, социальные факторы и исторический контекст. В качестве примера он противопоставил отношение своей фирмы к зданиям Poetry Foundation и Gary Comer Youth Centre.

«В центре Comer безопасность и безопасность были главными проблемами из-за насилия в районе, и это повлияло на дизайн фасада, в то время как в Poetry Foundation проблема была больше связана с публичным интерфейсом и созданием чувства интриги или тайны, чтобы соблазнить кого-нибудь прийти и исследовать, — объяснил Ронан. Инновационный центр ИИТ представляет собой третью точку отсчета. «[Этот фасад] определяется контекстом, то есть кампусом Миса [ван дер Роэ], но также и технологией — идеей о том, что технологический институт должен иметь что-то очень перспективное и инновационное.”

Инновационный центр IIT John Ronan Architects, Чикаго. (С любезного разрешения John Ronan Architects) Фонд поэзии John Ronan Architects, Чикаго. (С любезного разрешения John Ronan Architects)

Что касается особенностей проектирования и изготовления фасадов для своего родного города, то заметил Ронан: «Чикаго по-прежнему остается местом, где производятся вещи, поэтому у нас есть обширный запас материалов и производственных ноу-хау, на которые можно опираться, и В определенной степени мир все еще обращается к Чикаго за дизайном высотных зданий, рынком, который, как правило, находится на переднем крае фасадных технологий.

С другой стороны, архитекторам и строителям приходится иметь дело с жаркой, влажной и морозной погодой в Городе ветров. «К сожалению, нам приходится оставлять здания под дождем, и это часто диктует, какие материалы и сборки можно, а какие нельзя использовать, Чикаго», — насмешливо сказал Ронан. Более серьезно, продолжил он, «разработка фасадов с защитой от дождя принесла нам здесь облегчение, потому что это позволяет нам ограждать здание, а затем вернуться весной, чтобы установить фасад.

Пообщайтесь с Ронаном и другими лидерами отрасли AEC 5–6 ноября на выставке Facades + Chicago. Зарегистрируйтесь сегодня или узнайте больше на сайте Facades + Chicago.

Вентилируемые фасады с декоративным камнем

Навесная вентилируемая система (ХВС) — популярная технология облицовки фасадов в Краснодаре. Завод Ecodeco производит и монтирует различные HVS на зданиях разной этажности и сложности не только для наружной декоративной отделки, но и для улучшения теплоизоляции и защиты каркаса здания от преждевременного разрушения.Это наиболее эффективная тепловая система, которая сохраняет тепло / холод, обеспечивая экономию энергии во время работы. HVS можно использовать при строительстве новых и реконструкции исторических зданий.

Доказанный срок безремонтной эксплуатации качественно выполненных вентилируемых фасадов — до 50 лет.

Преимущества вентилируемых фасадов Ecodeco

Долговечность

Осадки и атмосферная влага удаляются с поверхности фасада естественным путем, не повреждая материал облицовки и системы крепления.

Эстетика
Система

HVF придает облицовочному камню красивый, четко выраженный идеальный эффект кирпичной кладки. GRC предлагает безграничные возможности: в дополнение к широкому выбору фактур, форм и цветов, любой пластик спереди, возможна интеграция любых материалов на поверхности и перфорация.

Архитектурное выражение

Возможность использования объемных декоративных элементов — карнизов, колонн, балюстрад — позволяет воплощать архитектурные идеи любой сложности.

Постоянное появление

HVF монтируется без затирки, поэтому проблем с растрескиванием швов и появлением высолов возникнуть не может.

Сейсмостойкость
Система

HVF успешно прошла испытания на сейсмостойкость, получила разрешение на применение в районах с сейсмичностью до 9 баллов.

Высота

Высокая механическая прочность и надежность технических решений системы позволяют отделывать здания до 60 многоэтажных этажей.

Всепогодная установка

Отсутствие «мокрых» процессов позволяет производить монтаж фасадных систем всесезонно в любых погодных условиях, что обеспечивает полное соблюдение сроков монтажа.

Комфортная работа

Вентилируемый фасад из стеклопластика и искусственного камня не требует особого ухода, сохраняя эстетичный вид на десятилетия.

Возможность демонтажа отдельных плиток

При необходимости отдельные плитки легко снимаются и устанавливаются, это позволяет без проблем и ограничений проложить коммуникации, укрепить строительные леса и заменить поврежденные участки облицовки.

Доступность Ecodeco HVS

Навесная фасадная система Ecodeco по запросу может быть дополнительно оснащена модульными решениями. Оконные и дверные проемы выполняются в моноблочной конструкции, т.е. имеют встроенные потолки, наличники и подоконники. Такие решения могут использоваться как навесные, так и мокрые фасады и позволяют:

  • , чтобы сократить время монтажа и использовать его круглый год;
  • , чтобы исключить «человеческий фактор», такой как ошибки монтажа, отдельные упущения при сборке;
  • , чтобы избежать швов, риска появления трещин и протечек;
  • расширить стилистические дизайнерские возможности проемов;
  • для повышения архитектурной выразительности фасадов и проемов в целом.

Интеграция материалов и перфорация

Вы можете «имплантировать» (интегрировать) любой материал, такой как кирпич, стекло, натуральный камень, металлическую мозаику в вентилируемую систему Ecodeco GRC. Повышенная пластичность и вязкость позволяют GFRC иметь любую структуру поверхности, в том числе перфорированную. Таким образом, традиционным строительным материалам придается новое значение, форма и объем, которые создают уникальную поверхность.

Завод Ecodeco производит вентилируемые панели с использованием современных технологий и новейших материалов.Вентилируемые фасады по качеству соответствуют строгим европейским требованиям, доступны по цене для строительных компаний и индивидуальных застройщиков.

Инновационные материалы и технологии позволяют нам придавать нашей продукции следующие свойства:

  • Оптимальная цена за высокое качество. Цена на навесные вентилируемые фасады удовлетворяет большинство потребителей.
  • Универсальность использования. За счет уменьшения веса наши конструкции можно устанавливать на несущие плоскости из кирпича, дерева и бетона.В большинстве случаев работы по улучшению не производятся.
  • Собственная производственная база позволяет изготавливать полный комплект элементов облицовки, включая специфические дополнительные элементы по индивидуальным заказам.

Галерея объектов с вентилируемыми фасадами

Построение палитры облицовки: панели, дождевые экраны и фанера [курс AIA]

Оценка стоимости, производительности и эстетики, не говоря уже о техническом обслуживании и долгосрочной устойчивости. облицовочных материалов и фасадных систем сложнее, чем когда-либо.Как и в случае с любой критически важной системой или продуктом, строительные группы должны взвесить все за и против, чтобы прийти к идеальной сборке стены для любого проекта. Расширенные предложения облицовочных панелей, изделий из шпона и систем защиты от дождя упрощают адаптацию к различным областям применения, но также влекут за собой ограничения.

Building Teams используют качества этих новых систем в таких проектах, как «вздымающийся бетон» фасад из фиброцементных отливок, спроектированный EM2N для нового железнодорожного объекта в Цюрихе, Швейцария (http: // bit.ly / 1pX49QH). Или 352 ленты из стальной сетки, предназначенные для уменьшения солнечного излучения, добавленные к модернизации стадиона Даллас Коттон Боул стоимостью 25,5 миллионов долларов, выполненной архитектором Джейми Карпентером (http://bit.ly/1qmakQd). Затем есть потрясающая заявка на участие в конкурсе голландского водоканала от дизайн-студии DP6 из Дельфта с оболочкой из прозрачной фольги, напоминающей пузыри или капли воды (http://bit.ly/1pX3EGf).

Чтобы помочь строительным командам разобраться в своих вариантах, опытные специалисты по ограждению, а также некоторые опытные владельцы и эксперты по строительству предлагают идеи, основанные на опыте и передовых методах.Среди наиболее важных выводов? Для каждой выгоды от первоначальной стоимости, планирования и простоты установки взвесьте потенциальные недостатки в долгосрочной производительности и обслуживании.

ПОНИМАНИЕ ФАСАДНЫХ МАТЕРИАЛОВ

Особые характеристики должны приходить на ум при выборе стандартных фасадных материалов, даже если они используются явно нестандартным образом. Вот краткое изложение наиболее типичных вариантов.

Металлическая облицовка. Изолированные металлические панели (IMP) и металлическая обшивка, наряду с композитными металлическими панелями, считаются экономически эффективным способом облицовки наружных стен с использованием различных цветов, текстур и стилей.Например, гофрированные металлические панели являются обычным выбором для строительных бригад, стремящихся к высокотехнологичному виду, что резко отличается от их прежних сельскохозяйственных и промышленных коннотаций.

ЦЕЛИ ОБУЧЕНИЯ

Прочитав эту статью, вы сможете:

+ Перечислить семь основных типов фасадных материалов и их основное влияние на строительство здания и эксплуатационные расходы, устойчивость и благополучие жителей.

+ Обсудите проблемы теплового моста и методы обеспечения стенок желаемого значения R для оптимальной энергоэффективности.

+ Изучите компоненты и тепловые характеристики двустенного фасада.

+ Определите характеристики дождевой сетки, включая характеристики дренажа.

СДАТЬ ЭКЗАМЕН

Чтобы заработать 1.0 единиц обучения AIA CES HSW, внимательно изучите статью и сдайте экзамен, опубликованный на www.BDCnetwork.com/facadesystems

Томас Чиннок, AIA, архитектор из офиса Shepley Bulfinch в Фениксе (www.shepleybulfinch.com), соглашается, что эстетика металлических облицовочных панелей обычно привлекает.Это особенно верно в ситуациях, когда производитель формирует панели по запросу, а разработчики могут выбирать свои собственные соединения и отделку. «Однако, когда используется предустановленная система, мы подчиняемся стандартной отделке и соединениям производителей, которые, как правило, больше, чем необходимо, из-за их собственных допусков», — говорит Чиннок.

IMP

и другие металлические фасадные конструкции также известны своим относительно легким весом, что делает их дешевле в транспортировке и упрощает монтаж.По словам Дэвида Альтенхофена, AIA, консультанта по ограждениям зданий и менеджера Façade Group (http://facadegroup.com), довольно просто опереть металлические панели на опорную основу и барьерную стену, чтобы обеспечить достаточную полость с большим количеством непрерывной изоляции. . Еще одно преимущество — долговечность, добавляет Джордж М. Блэкберн III, AIA, NCARB, генеральный директор Construction Consulting International (www.sunited.com). Он цитирует панели из нержавеющей стали на крыше здания Крайслер в Нью-Йорке как доказательство долгосрочной стабильности и успешного применения металлической облицовки.

Блэкберн предупреждает, что выбор материала имеет решающее значение. «Я видел коррозию некоторых стальных сплавов, когда панели полностью проржавели за относительно короткое время», — говорит он, упоминая изделия из «обветренной стали», предназначенные для образования подобной ржавчине отделки, которая устраняет необходимость в покрытии или отделке.

В общем, металл довольно прочен, хотя его качество зависит от правильной детализации. Например, Чиннок говорит, что строительные бригады не должны полагаться на герметики для швов для долговременной атмосферостойкости.

«Любая система с герметизирующими швами увеличивает риск того, что герметик будет притягивать атмосферную грязь и затем пачкать панели во время дождя», — соглашается Альтенхофен, который помог основать отделение Совета по ограждающим конструкциям в AIA Philadelphia и является сопредседателем Национального совета BEC. Исследовательский комитет, а также член Совета по строительной энергии и тепловым оболочкам Национального института строительных наук (BETEC). Блэкберн — член отделения BEC-Dallas, а также Национального исследовательского комитета BEC и совета директоров BETEC — советует разработчикам спецификаций не использовать металлические панели в конструкциях стен с лицевым уплотнением, в которых для всех стыков требуется герметик для предотвращения проникновения воды.

На рисунке выше показаны компоненты типичного ограждения здания, включая изоляцию и барьеры. Правильное использование и расположение пароизоляции в стене зависит от климата. ПРИВЕТСТВИЕ DUPONT BUILDING INNOVATIONS

Хотя сами металлические панели часто являются воздухонепроницаемыми и водонепроницаемыми, их стыки — нет, и поэтому системы облицовки требуют надлежащих воздушных барьеров, — говорит Ричард Келехер, AIA, CSI, LEED AP, старший архитектор Thompson & Lichtner (http: // Томпсонлихтнер.com). Он советует строительным командам тщательно проверять заявления производителей панелей о воздухо- и водонепроницаемости всей системы, поскольку воздушные барьеры могут не входить в состав продукции данного производителя. Связанная с этим проблема заключалась в распространении плохо установленных воздушных заслонок для систем металлической облицовки; Фактически, несколько крупных поставщиков металлических композитных панелей недавно объединились с Американской ассоциацией производителей архитектуры и Architectural Testing для разработки двух тестов для правильной оценки систем с открытыми соединениями. В результате получены стандарты AAMA 508 для дождевых экранов с выравниванием давления и AAMA 509 для дождевых экранов с обратной вентиляцией и дренажем.

«Цель состоит в том, чтобы иметь наименьшее проникновение воды и максимальную вентиляцию», — объясняет Келехер, который также входит в совет директоров BETEC и является сопредседателем отделения BEC AIA Boston, которое он помог создать. «AAMA 509 обеспечивает производительность по двум шкалам — проникновение воды и вентиляция — с числовым диапазоном в каждой категории от 1 до 11».

Пламя споров: соблюдение NFPA 285

Поскольку строительные команды работают над достижением высоких уровней изоляции, Международный строительный кодекс недавно повысил статус малоизвестного стандарта под названием NFPA 285.Этот стандарт — Стандартный метод испытаний на огнестойкость для оценки характеристик распространения огня для наружных ненесущих стеновых конструкций, содержащих горючие компоненты — существует уже некоторое время. Но его увеличивающийся список тестовых триггеров, его включение в IBC и тот факт, что это тест полной сборки — все горючие компоненты в стеновой сборке должны тестироваться как группа — сделали NFPA 285 сложной проблемой для строительных команд. и производители одинаково.

Пенопластовая изоляция и водостойкие барьеры, EIFS, металлические композитные материалы, армированные волокном пластмассы и ламинаты высокого давления — среди других продуктов — требуют испытаний NFPA 285, чтобы гарантировать ограниченное вертикальное и горизонтальное распространение пламени в случае пожара.«Требования к тестированию NFPA 285 накладывают множество ограничений на спецификации стеновых систем и создают риск повышения цен на строительство для владельцев зданий», — объясняет Джонатан Барон из Shepley Bulfinch, член правления BETEC и бывший председатель BEC-Boston. Поскольку полная сборка должна быть протестирована без замен, архитекторы начинают писать собственные спецификации, рискуя завышенными ставками. «В качестве альтернативы архитекторы могут указать новые сборки, соответствующие условиям их проекта, но владельцы зданий должны заплатить десятки тысяч долларов за испытание», — говорит он.

Некоторые проектные группы обращаются к негорючим материалам, например, к минеральной вате вместо пенопласта. Эти изменения могут отрицательно сказаться на производительности. Например, хотя минеральная вата считается довольно эффективным решением, Ричард Келехер из Thompson & Lichtner указывает, что она имеет тенденцию впитывать воду на выступах. Кроме того, R-значения несколько занижены: минеральная вата дает R-4,2 на дюйм по сравнению с R-5 для экструдированного полистирола. «Пониженные значения изоляции означают повышенное потребление энергии или требуют добавления изоляции внутри полостей стоек», — отмечает Барон.

Другой альтернативой является привлечение стороннего консультанта для предоставления письма с техническим заключением, подтверждающего пожарную безопасность конкретного узла. «Многие руководители строительства с пониманием относятся к использованию других изоляционных материалов, которые хорошо зарекомендовали себя в прошлом, тем более что зафиксировано несколько случаев повреждения внешних стен в результате пожара», — говорит Барон.

Некоторые эксперты сомневаются в полезности стандарта. «Я не знаю, безопаснее ли наши здания для всего этого», — говорит Дэвид Альтенхофен из The Façade Group.«Изоляцию, мембрану и аксессуары для кровельных сборок можно безопасно выбирать по коду без проверки всей сборки. Я не понимаю, почему то же самое нельзя сделать с монтажом стен ».

Системы внешней изоляции и отделки. По словам Уильяма Р. Броуди, вице-президента компании B по управлению строительством, современные системы внешней изоляции и отделки, превосходящие продукцию первого поколения конца 1960-х годов, могут обеспечить экономичное и высокопроизводительное решение.R. Fries & Associates (www.brfries.com). «При правильном детальном описании EIFS предлагает множество преимуществ», — говорит Броуди. «Тепловой показатель очень хороший, и вся система обычно находится за пределами конструкции, обеспечивая непрерывную изоляцию, которая снижает потери энергии, вызванные тепловым мостом».

Кроме того, говорит Шепли Булфинч из Чиннок, сплошная оболочка здания может быть легко достигнута с помощью EIFS. Характеристики, которые контролируют проникновение воды, включают прямой отрыв от поверхности, дренажные каналы внутри системы и водонепроницаемую мембрану против оболочки.«Во всех случаях вода отводится от здания с помощью гидроизоляционных и мокнущих полов», — говорит Чиннок.

Альтенхофен, принадлежащий Façade Group, подчеркивает необходимость тщательного проектирования с помощью EIFS. «Края, отверстия и отверстия должны быть очень тщательно детализированы для обеспечения долговечности. Если не уделять внимания каждой детали, вплоть до установки светильника или знака, стена может очень быстро локализоваться ». В подробностях он добавляет: «По нашему опыту, у EIFS редко возникают проблемы.

В то время как EIFS, как правило, вполне пригодны к эксплуатации при установке в качестве сборок плоскости дренажа, многие строительные группы предпочитают уровень производительности, обеспечиваемый типами стен EIFS с обратной вентиляцией и дренажной полостью (BVDC) или сборками дождевых экранов.

Продукты

EIFS бывают разных цветов и отделок, включая гладкие, узорчатые и текстурированные. Типичный экстерьер EIFS может потребовать перекраски или повторной окраски каждые 5-10 лет, и может оказаться проблемой подобрать цвет и отделку для ремонтных работ.Эта категория также продолжает бороться с представлениями о том, что EIFS представляет собой «дешевый» готовый строительный продукт, говорит Чиннок, в основном из-за плохого проектирования и монтажа в некоторых некачественных зданиях.

Лепнина. В целом, штукатурка долговечна, экономична и универсальна с эстетической точки зрения для различных типов зданий. По словам Чиннока, в качестве упрощенной системы защиты от атмосферных воздействий штукатурная стена должна иметь возможность проливать все элементы, поскольку существует небольшая возможность вентиляции и просыхания. Соединения должны быть механическими, такими как реглеты или гидроизоляционные швы, а компенсационные швы указываются через равные промежутки времени, обычно каждые 144 квадратных футов или 12 футов по центру и по всем линиям пола.«Это может ограничивать эстетику дизайна стен», — добавляет Чиннок.

«Все контрольные швы, необходимые для штукатурки, беспокоят некоторых архитекторов», — соглашается Альтенхофен. «А разработать детали для непрерывной изоляции с помощью штукатурки сложнее».

Как и в случае с EIFS, во время ремонтных работ может быть сложно подобрать цвета штукатурки и отделку. Стандартные характеристики стен требуют повторной полировки каждые пять-семь лет. По словам Блэкберна из Construction Consulting International, также могут быть соображения производительности.Например, неожиданное растрескивание может произойти в штукатурке, установленной на стенах с металлическими каркасами. «Мы регулярно исследуем такие дефекты штукатурки», — добавляет Блэкберн. Однако микротрещины редко вызывают беспокойство и, как правило, не являются гарантийным дефектом (в зависимости от того, как устанавливаются воздушные и водные барьеры за штукатуркой).

Кирпич и кладка. Очень распространенные облицовочные материалы, облицовка кирпичом и облицовкой кладки обеспечивают долговечность при разумной стоимости, хотя со временем требуется техническое обслуживание.Кирпич и каменная кладка, которые исторически использовались в сплошных многослойных стенах, превратились во множество сложных систем, сочетающих облицованные стены с дренажными полостями, прикрепленными к конструкциям внутренних бетонных блоков (CMU) или металлическим каркасным конструкциям, или комбинации два.

Теперь, когда Международный строительный кодекс принял стандарты испытаний NFPA для горючих компонентов в стеновых сборках, все системы, показанные здесь, требуют испытаний на распространение пламени.ПРИВЕТСТВИЕ DUPONT BUILDING INNOVATIONS

Blackburn подчеркивает важность установки воздушных и водяных барьеров на внешней стороне внутренней стены системы с гидроизоляцией и адекватными трубками для отвода воды наружу. При правильном исполнении полученные системы облицовки из кирпича и камня способны обеспечить долгий срок службы, а некоторые из них — многие десятилетия. В то же время долговечность и долговечность облицовки стен из тонкого камня во многом зависят от характеристик механических опор и анкеров.«Мы исследовали стены, в которых якоря выходили из строя или крепления в камне привели к его разрушению», — говорит Блэкберн.

Терракота. Кроме того, предлагая долгий срок службы и долговечность, терракота дает уникальную палитру гладких текстур и красновато-оранжевых или коричневато-оранжевых цветов в качестве облицовочного материала. Спроектированные терракотовые фасадные системы обычно хорошо работают и обеспечивают хорошую защиту от непогоды. «Терракота в настоящее время является популярной обработкой, потому что это привлекательный и эстетичный продукт», — говорит А.Дж. Джилио, руководитель проекта и специалист по ограждающим конструкциям в Gilbane Building Company (www.gilbaneco.com). «Мы сделали много успешных работ по установке терракоты, в том числе в школах и университетах K-12. Это требует планирования, поскольку его выкладывание может быть более трудоемким ».

Альтенхофен из Façade Group отмечает, что многие системы облицовки с использованием терракоты продаются с полностью открытыми швами и неправильно обозначены как «дождевые экраны». «Я считаю, что термин« дождевой экран »дает некоторое ложное представление о повышенных характеристиках, поскольку сборки дождевого экрана, если они должным образом детализированы, должны предотвращать почти все проникновение воды по линии облицовки.Слои облицовки с открытой решеткой не препятствуют проникновению воды, поэтому на воздушном барьере и водонепроницаемом барьерном слое может быть гораздо больше воды ». В результате повышается риск попадания воды в здание. По мнению Альтенхофена, такие конструкции действительно следует отнести к категории барьерных стен, а не высокоэффективных дождевых экранов.

Определение дождевого экрана: сообщество работает над ясностью

Поскольку термин «дождевик» так широко используется в проектировании и строительстве и часто означает разные вещи для разных людей, Американский институт архитекторов пытается стандартизировать его определение для улучшения коммуникации. В недавней статье в Technique, информационном бюллетене сообщества специалистов AIA по техническому проектированию для повышения производительности зданий, два эксперта по корпусам предлагают ценные советы (http://bit.ly/1lTnN0G). Эксперты — Дэвид Альтенхофен, AIA, консультант по строительным ограждениям, менеджер, The Façade Group, и Майкл Дж. Лох, AIA, основатель Integral Consulting, — предлагают следующие полезные определения:

• Узел стеновой вентилируемой дренажной полости. Сборка дренируемой полой стенки с отверстием, распределенным снизу вверх, чтобы обеспечить движение воздуха между водоограничивающим слоем и водоотводящим слоем.

• Узел дождевой сетки с регулируемым давлением. Узел стенки дренажной полости с обратной вентиляцией, с воздушной полостью, разделенной на отсеки, так что давления воздуха между внешней и воздушной полостью примерно равны для контроля конечной силы, которая заставляет воду проходить через отверстие в водоразделительном слое.

• Дождевик. Облицовочный слой, который обеспечивает первую линию защиты от проникновения дождя в сборке дождевого экрана с регулируемым давлением.

• Сборка решетчатой ​​перегородки.Стеновой комплект с полостью и решеткой над водонепроницаемым слоем барьерного типа. «Решетка» — это любая облицовочная система, которая не эффективно контролирует воду через стыки, то есть любую облицовку с открытыми стыками. Если за решеткой или открытой стыковой облицовкой добавляется вторичный слой облицовки. стена может быть сборкой дождевого экрана.

Некоторые консультанты по фасадам не рекомендуют системы с открытыми решетками для зданий выше трех этажей. Кроме того, панели немного перемещаются при термоциклировании, поэтому детали крепления должны быть тщательно спроектированы, чтобы обеспечить полный диапазон ожидаемого движения.

Фиброцементные панели. Отрываясь от своей ниши в качестве сайдингового материала, облицовочные панели из фиброцементных панелей (FCP) все чаще используются в качестве систем защиты от дождя, подобно терракотовым панелям и панелям из ламината высокого давления (HPL). «Новые способы использования продукта FCP кажутся долговечными, — говорит Блэкберн, — но метод крепления и поддержки имеет решающее значение для долговечности». В качестве системы защиты от дождя материалы FCP обычно устанавливаются на деревянные рейки или металлические шляпные каналы над погодным барьером, который затем проходит через обшивку.«Идеально иметь изоляцию поверх оболочки для создания непрерывного теплового барьера, но между изоляцией и FCP должно быть достаточно места для вентиляции», — говорит Чиннок.

Один из недостатков, по мнению Чиннока, заключается в том, что оклад должен быть установлен на каждой линии этажа, что потенциально снижает эстетику компоновки панелей. Панели также могут быть трудными в ремонте. Готовые детали сложно подправить, а панель с трещинами или сколами трудно заменить.

Помимо дождевых экранов, FCP можно использовать в качестве стандартной системы обрезки реглета, нестандартных элементов отделки или открытых стыков. При установке конструкции с открытыми стыками компания Chinnock рекомендует использовать УФ-ленту для водонепроницаемого барьера за стыками.

Панели из ламината высокого давления. Панели HPL, хотя в основном производятся в Европе, все чаще используются в американских дождевых фильтрах. Сзади на несущей стене устанавливаются воздушные и водные преграды. Как и в случае с FCP, производительность зависит от способа крепления, а также от правильной установки воздушных и водных преград.

По словам Келехера из Thompston & Lichtner, есть еще одно сходство с FCP: поскольку на открытых стыках нет визуальной и ультрафиолетовой перегородки, необходим слой дренажной плоскости темного цвета поверх изоляции в дренажной полости за облицовкой. «Это сделано для предотвращения просвечивания изоляции, а в случае изоляции из минеральной ваты — для предотвращения намокания изоляции», — говорит он. «Очень важно, чтобы эта плоскость дренажа была паропроницаемой, чтобы изоляция могла высохнуть, если она намокнет.”

РАССТОЯНИЕ НА ДОЖДЯХ

За последние пару десятилетий такие специалисты в области строительства, как Б. Броуди Fries’ наблюдал переход от винир к системам Rainscreen, что в конечном счете ставит гораздо больше внимания разработки, координацию и строительство дублирующей стены. Фактически, Келехер рекомендует проектировать все виниры как фильтры от дождя, используя то, что европейцы называют двухэтапной атмосферостойкостью. Этот тип конструкции включает в себя дождевую завесу с дренажем сзади, изоляцию, воздушный барьер и, если требуется в зависимости от климата, пароизоляцию.

«Дождевой экран требует, чтобы стена за ним работала так, как если бы дождевого экрана там не было», — говорит Джилио. «В результате степень допусков при проектировании, согласовании и установке снижается, и именно поэтому внешнюю оболочку следует рассматривать как систему — систему, столь же важную, как и системы HVAC, разработанные для здания».

По словам Giglio, для содействия разработке и строительству эффективной дождевой завесы практика Гилбэйна в качестве менеджера по маркетингу заключается в объединении усилий с дизайнерами и владельцем здания на ранней стадии проекта для определения замысла проекта и требований к производительности. Эти ранние координационные встречи также помогают установить отношения с поставщиками, поэтому вся строительная группа может пройти через контрольный список процесса, чтобы определить совместимость, последовательность установки и стороны, которые сертифицированы для установки компонентов.

Путь воздушного потока через комбинированную терракотовую стену от дождя. ПРЕДОСТАВЛЕНИЕ SHEPLEY BULFINCH

По сути, хорошо спроектированный дождевой экран обеспечивает две линии защиты: внешний барьер, защищающий от непогоды, и первичную внутреннюю плоскость дренажа с барьером для воздуха, пара и влаги.Эти системы стен особенно важны в климате с большим количеством осадков или периодическими проливными дождями, поскольку они могут сохранять изоляцию сухой, позволяя высыхать полости. «Эффективный внутренний воздушный барьер создает давление воздуха внутри полости, равное давлению наружного воздуха, что снижает силу, заставляющую воду проникать в здание, и, таким образом, способствует дренажу через мигание и плач», — объясняет Марк Финнерал, AIA, a Директор бостонского офиса Shepley Bulfinch и активный член BEC-Boston. По словам Finneral, для обеспечения правильной работы системы вентиляционные отверстия должны иметь соответствующий размер, полость должна быть разделена на отсеки для выравнивания перепадов давления, а отводы и просечки должны быть должным образом детализированы, чтобы минимизировать тепловые мосты на опорных элементах фанеры.

Блэкберн добавляет, что гидроизоляция и водонепроницаемая мембрана должны быть герметизированы вместе, чтобы вода могла удерживаться в условиях сильного ветра, когда вода не может стекать из полости стены.

Преимущества противодождевых экранов

по сравнению с обычными системами ограждений включают улучшенный контроль над проникновением воды и воздуха, а также возможность поместить много изоляции в воздушную полость, где конденсация не является проблемой.

По словам Фила Кабза, FCSI, CCS, AIA, партнера консультантов по спецификациям SpecGuy (http://specguy.com), дождевики

также обладают некоторыми преимуществами в отношении прочности стен. Все виды барьерных стенок полагаются на высокоэффективные герметики для компенсации их движения, а это означает, что у каждого стыка есть встроенный срок годности. «С сегодняшними отличными герметиками эта дата может быть через 20 лет, но отметьте свои календари», — говорит Кабза. «Дождевые экраны защищают от воздействия окружающей среды слоями, так что наиболее чувствительные материалы — мембраны и герметики — менее подвержены ультрафиолетовому и тепловому воздействию и, как ожидается, прослужат намного дольше.”

По словам Альтенхофена, хотя для некоторых проектов может потребоваться более простой барьер или массивные стены, эти решения могут не обеспечить такой же долгосрочный срок службы, как вентилируемая стена дренажной полости или сборка дождевой сетки. Если в проекте присутствует какое-либо из следующих условий, Альтенхофен настоятельно рекомендует использовать BVDC или дождевую завесу с регулируемым давлением:

• Большие ветровые нагрузки из-за высоты или расположения здания (например, вблизи побережья).

• Применение в больницах или музеях, где требуется чрезвычайно надежная защита внутренних помещений здания от проникновения воды.

• Владелец желает снизить риск будущих ремонтов из-за проникновения воды.

«Чем больше стены здания подвергаются нагрузкам со стороны окружающей среды и чем дольше здание будет эксплуатироваться, тем полезнее будут дополнительные инвестиции в дождевые экраны», — соглашается Кабза.

ОБЕСПЕЧЕНИЕ ПРАВИЛЬНОГО ДРЕНАЖА

Для всех типов облицовки строительные бригады должны гарантировать, что сборки ограждающих конструкций правильно спроектированы для отвода воды, чтобы стена могла полностью высохнуть.«Одна из наиболее распространенных проблем, которую мы видим, заключается в том, что окна без фланцев, которые часто требуют водонепроницаемого уплотнения с внешней стороны, вместо этого снабжены уплотнением для облицовки», — говорит Альтенхофен. «Это позволяет воздуху и воде проникать по бокам рамы». Детализируйте стену, чтобы обеспечить герметичность между краем окна и водонепроницаемой воздушной мембраной. Это может потребовать дополнительной обрезки или блокировки листового металла.

Компания Blackburn из

Construction Consulting International также рекомендует четко указать размер и расстояние между дренажными и вентиляционными отверстиями, как по горизонтали, так и по вертикали, а также указать непрерывность водонепроницаемой мембраны дренажной плоскости и ее герметизацию по отношению к различным наличникам у основания стены, проникновения оконные проемы и окончания.

Finneral добавляет, что перекрытия в стенах следует размещать над всеми проемами в стенах, на всех горизонтальных опорах фанеры, при горизонтальной смене материала, под подоконниками и у основания внешних стен. «Обшивки обычно представляют собой две части, открытую и скрытую, которые перекрываются и герметично соединяются друг с другом внутри полости», — говорит он. «Внутренний гидроизоляционный слой проходит через изоляцию и проникает в стеновую мембрану полосой мембранного материала. Все оклады заделаны герметиком и проплаканы сверху.

Все критические компоненты непрерывно изолированной стены хорошо видны на этой детали системы дождевого экрана. Здесь терракотовые панели образуют внешний слой. ПРЕДОСТАВЛЕНИЕ SHEPLEY BULFINCH

При работе с облицовкой из кирпича Кабза, член и бывший председатель комитета по архитектурному надзору AIA MasterSpec и основатель Charlotte-BEC, рекомендует очищать воздушные пространства с нижними и верхними вентиляционными отверстиями, а не только сливные отверстия, чтобы уменьшить высолы, продвигать сушке и уменьшению давления пара внутри, особенно во влажном климате.Кроме того, переходные окошки между панельной стеной и кирпичной облицовкой всегда требуют тщательной детализации.

Рассматривая монтаж стен в более широком контексте ограждающей конструкции здания, Сью Клаванс, вице-президент Gilbane и корпоративный директор по операционному совершенству и планированию, отмечает, что, пока вода стекает по впадине, ветер и шторм поднимают воду вверх. Это явление может оказывать давление, заставляя воду попадать внутрь. Системы HVAC в зданиях часто сбалансированы с учетом отрицательного давления, которое может усугубить этот процесс.Строительные бригады должны следовать комплексному контрольному списку успешности ограждающих конструкций здания, включая гидроизоляцию, воздушные и пароизоляционные барьеры, соединения из разнородных материалов, конструктивное решение HVAC, концевые плотины, соединение с крышей и соединение с фундаментом.

«Наш контрольный список обширен, и это хорошее напоминание о том, что внешняя оболочка — это такая же сложная и важная система, как система отопления, вентиляции и кондиционирования или система энергоснабжения», — говорит Клаванс.

ДОСТИЖЕНИЕ ЖЕЛАННЫХ ЗНАЧЕНИЙ R

Помимо проверки того, что все мембраны должным образом герметизированы и что дренажная система соответствует требованиям, очень важно избегать образования тепловых мостиков.Самые большие проблемы связаны с элементами, поддерживающими облицовку, которые подвергаются наибольшему риску превращения в мосты холода, что может значительно снизить коэффициент сопротивления R.

Традиционный подход заключался в использовании Z-образной обшивки с изоляцией, помещенной между Z. По словам Джонатана Барона, AIA, LEED AP, директора Shepley Bulfinch, такая конструкция делает изоляцию прерывистой, что нарушает текущие нормативные требования и снижает R-значения на 50%.

Altenhofen

Фасад Группы соглашается: «Использование непрерывных Z Гиртс совмещен с металлическими шпильками задней стенки вверх к опорной оболочке является распространенным решением, но очень бедный.”

К счастью, доступны новые продукты, которые уменьшают количество мостиков. Например, брекет-системы, которые уменьшают поддержку изолированных точек, могут значительно повысить тепловые характеристики, только снизив R-значения на небольшой процент. Нарушения изоляции элементов каркаса стены также могут снизить уровень изоляции; установка непрерывной изоляции на внешней стороне каркаса стены — хорошая стратегия.

При работе с облицовкой из кирпича кирпичные стяжки вызывают только относительно небольшие термические разрывы. Однако угол полки и перемычки создают большие термические разрывы. «Следует избегать непрерывно поддерживаемых углов полок из каменной кладки, используя консольные уголки для полок с непрерывной изоляцией сзади между опорными креплениями», — говорит Блэкберн.

Для барьерных стен все внутренние столярные изделия, а также деформационные и деформационные швы в здании должны быть должным образом детализированы, согласно Finneral Шепли Булфинч. «Разработка деталей, которые сводят к минимуму тепловых мостов на опорной конструкции шпона, и тщательно выбрать и слой, подкладочный материал, чтобы избежать создания нескольких влаги / пара барьеров, которые могли бы ловушку воды в стене,» объясняет он.

При планировании массивной стены строительная бригада должна учитывать плотность и степень поглощения внешних материалов, количество изоляции внутри и результирующее расположение точки росы внутри стены. Кроме того, дизайнер должен хорошо понимать, как стена высохнет при намокании.

Кабза из

SpecGuy отмечает, что стеновые конструкции представляют собой сложные системы, собранные вместе, возможно, десятком или более профессий, часто с использованием продукции нескольких десятков производителей. Таким образом, существует большая вероятность того, что все аспекты производительности, включая тепловые характеристики, могут быть нарушены.

B.R. Фрис Броуди подчеркивает, что командное сотрудничество может помочь избежать проблем с тепловым мостом. «Строительные менеджеры добились больших успехов в координации своей работы и устранении тепловых аномалий». Кроме того, отмечает он, установщики и инспекторы воздушных барьеров прилагают большие усилия для обеспечения совместимости своей продукции, а производители разработали термически улучшенные крепежи для облицовки дождевых экранов, которые уменьшают тепловые мостики и проникновение влаги.

ДВУСТОРОННИЕ И ЭКСПЛУАТАЦИОННЫЕ ФАСАДЫ НА ВЪЕЗДЕ В США

Довольно популярная в Европе концепция двустенного (или стеклопакетного) фасада постепенно продвигается к американским берегам. Чтобы оправдать затраты на создание и калибровку сложной системы, необходимо учитывать несколько факторов. Прелесть технологии заключается в ее способности использовать дары природы — естественную вентиляцию и получение солнечного тепла. Фасад состоит из двух слоев: внешней навесной стены и внутреннего остекления с промежуточным пространством, которое обеспечивает тепловой буфер.Наружные и внутренние стеклянные окна / стены и часто внутренние или внешние устройства затенения открываются или закрываются в зависимости от времени суток и сезона.

Например, зимой солнце нагревает воздух в межквартирном пространстве, который затем может попадать в здание, открыв внутреннее остекление, обеспечивая бесплатное нагревание. В жаркие летние месяцы внутреннее стекло остается закрытым, а внешнее остекление — открытым, выделяя тепло и помогая сохранять прохладу внутри. В умеренные дни обе стеклянные панели можно открыть, чтобы оптимизировать естественную вентиляцию и минимизировать требования к HVAC.

Josef Gartner GmbH в сотрудничестве с Институтом Фраунгофера разработал фасад с закрытыми полостями, состоящий из панели с тройным остеклением или стеклопакета (IGU) в качестве внутреннего стекла и одинарного остекления и затеняющего устройства снаружи. Полость герметично закрывается и обрабатывается небольшим количеством сухого воздуха для предотвращения конденсации. Солнечное тепло внутри полости рассеивается через единственное стекло, а герметичное пространство обеспечивает высокий уровень тепловой защиты зимой и летом.

«Фасады с двойным остеклением популярны в Европе по нескольким веским причинам», — говорит Альтенхофен. «Климат более мягкий, жильцы принимают более широкий диапазон температур для комфорта, открывающиеся окна требуются даже в многоэтажных зданиях, а затраты на энергию выше».

Эти факторы могут не применяться к некоторым проектам в США, где может быть сложнее обосновать преимущества технологии. «Задолго до того, как мы потратим такие деньги, мы должны заняться основными вещами, такими как использование тройного остекления и солнцезащитных устройств, а также обеспечение лучшего контроля утечки воздуха», — предлагает Келехер.

Giglio из Gilbane действительно видит, что в Америке начинают укореняться двустенные фасады; его компания в настоящее время участвует в ряде актуальных проектов.

Консалтинговая фирма Buro Happold провела исследование технологии двойных фасадов, выполнив динамическое тепловое моделирование, чтобы показать предполагаемую экономию энергии и прогнозируемые сроки окупаемости для различных систем в разных климатических условиях и ориентации (www.cibse.org/pdfs/8cstribling.pdf). Фирма сообщила, что средняя экономия потребления энергии HVAC составила 27% в Лас-Вегасе и 23% в Лондоне, хотя не во всех местах это было так впечатляюще.В отчете строительные команды должны учитывать климат, тип конструкции, детализацию и стоимость при определении осуществимости двойных фасадов. Кроме того, в отчете предлагаются следующие рекомендации:

• Двойной фасад предлагает наибольший потенциал энергосбережения в южной и юго-западной ориентации.

• Экстремальный климат предоставляет больше возможностей для экономии энергии.

• Экономия энергии может составлять от 10% до 50% энергии HVAC, а окупаемость затрат может составлять от 30 до 200 лет в зависимости от сегодняшних цен на энергию.

• Цены на энергию также будут сильно различаться в течение срока службы здания, и их следует учитывать.

Альтенхофен допускает, что двойные фасады могут быть хорошим решением в некоторых случаях — особенно, когда требуется большое количество стекла для особого вида и когда очень важна экономия энергии. «В противном случае можно добиться лучших энергетических характеристик при меньших затратах с другими сборками», — говорит он.

РЕКОМЕНДАЦИИ ПО ДИЗАЙНУ СТЕН

Поскольку узлы облицовки и ограждающие конструкции представляют собой такие сложные системы, проектировщики могут извлечь выгоду из большего количества отраслевых ресурсов и рекомендаций по проектированию.Существуют некоторые хорошие ресурсы, в том числе Руководство по проектированию всего здания Национального института строительных наук и Руководство по проектированию ограждающих конструкций зданий, материалы и семинары, проводимые Советами по ограждающим конструкциям NIBS, сетью экспертов и обучающими программами Американской ассоциации воздушных барьеров, а также авторитетными тексты, такие как последняя книга Джона Штраубе «Высокопроизводительные шкафы». Многим архитекторам хотелось бы увидеть больше.

Клаванс отмечает, что скорость изменения деталей, кодов, составов материалов и вариантов выбора превышает способность отрасли разрабатывать и согласовывать стандартные, надежные детали и процессы.Таким образом, для Строительной команды важно объединить коллективный опыт, от раннего проектирования до строительства.

«Чтобы оставаться на переднем крае науки об ограждающих конструкциях зданий, компания Gilbane разработала свои собственные контрольные списки и процессы и создала группу специалистов по строительным оболочкам с представителями наших офисов по всей стране», — говорит Клаванс. «Очень важно иметь дисциплинированные процессы и постоянно продвигать наш обмен знаниями и опытом с помощью живых контрольных списков, вебинаров, групповых встреч, нашего внутреннего веб-сайта и нашей внутренней базы данных по запросам специалистов.”

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
