Роликовые или шариковые направляющие: Какие направляющие для ящиков лучше?

Направляющие шариковые или роликовые ?

          Удобство доступа —  выдвижные сетчатые корзины и ящики позволяют с легкостью доставать вещи находящиеся в глубине. Например на кухне, что бы достать сковородку находящуюся глубоко в гарнитуре Вам достаточно выдвинуть ящик и достать ее. В случае с обычными полками Вам бы пришлось сначала достать всю посуду находящуюся на полке, чтобы освободить доступ к необходимой сковородке, а затем поставить все вынутые в начале предметы обратно. Выдвижные сетчатые корзины и ящики предоставляют прямой доступ к Вашим вещам.

         Использование всего полезного пространства шкафа — обеспечивая удобный и легкий доступ к содержимому, выдвижные корзины позволяют рационально использовать всё внутреннее пространство корзин и ящиков, что особенно актуально для небольших шкафов купе. Выдвижные сетчатые корзины и ящики позволяют обеспечить порядок в Вашем доме.

      Однако не возможно собрать выдвижной сетчатой корзины или ящика без выдвижной направляющей. Существует огромное количество разновидностей и модификации выдвижных направляющих отличающихся по конструкции, размерам, величине выдвижения, способу крепления к выдвигаемому элементу мебели, по своей несущей способности и так далее… В настоящее время наиболее распространены два типа: роликовая направляющая  и шариковая направляющая.

         Роликовые направляющие.
Простой монтаж, легкое выдвижение и низкая цена – вот три основных составляющих популярности роликовых направляющих. Однако у данного типа направляющих существует и ряд недостатков: выдвижной ящик выдвигается не до конца, при открытии направляющие сильно шумят, выдерживают лишь небольшую нагрузку.

         Роликовые направляющие состоят из двух частей одна из которых жестко крепиться на выдвижном элементе, а другая на каркасе шкафа. Выдвижение происходит за счет пластиковых роликов перемежающихся в специальных пазах. Вы можете удалить ящик с роликовыми направляющими, выдвинув его, насколько это возможно, немного подняв, а затем, потянув его еще дальше.

Здесь нет кнопок или скрытых механизмов, необходимых для удаления ящика. Установка ящика производиться в обратной последовательности.

        Шариковые направляющие.
Шариковые направляющие относятся к системе выдвижения более высокого класса чем роликовые. Среди неоспоримых достоинств шариковых направляющих – полное выдвижение сетчатых корзин и ящиков, возможность выдерживать значительную нагрузку, почти в два раза превышающую допустимую для роликовых систем, бесшумность и плавность выдвижения, высокая надежность и длительный срок службы. К минусам данного типа направляющих можно отнести лишь более высокую стоимость.

        Шариковые направляющие полного выдвижения более сложны в изготовлении и состоят из трех подвижных элементов. Поставляются они уже в собранном виде, для установки необходимо разобрать направляющую, отстегнув половину закрепляемую на выдвижном элементе (при помощи специальной защелки), после установки в изделии обе половинки направляющей необходимо совместить друг с другом и задвинуть ящик пока не раздастся щелчок.

Выдвижение происходит за счет нескольких рядов шариков, удерживаемых клетках, перемежающихся в специальных пазах.

       Поверхностно взглянув на разницу между шариковыми и роликовыми направляющими можно сказать, что они по существу делают одно и то же; позволяют открыть и закрыть ящик. Однако разница между ними очевидна, роликовые направляющие обычно используются в «бюджетных» диапазонах мебели, в виду низкой их стоимости. Шариковые направляющие, в связи с более сложной конструкцией и технологией производства не могут соперничать с роликовыми по цене, но за счет более высоких потребительских качеств широко востребованы среди потребителей ценящих качество, комфорт и надежность.

Направляющие для выдвижных ящиков: шариковые или роликовые? — Блог

Выдвижной ящик — повсеместно используемый функциональный мебельный элемент. Фактически это емкость для хранения предметов, устанавливаемая в мебельные конструкции различного назначения. Отличительная особенность выдвижного ящика — его практичная компактность с точки зрения эргономики интерьера. Когда нет необходимости достать какую-либо вещь, ящик находится в задвинутом положении, тем самым экономя пространство помещения и защищая свое содержимое от пыли и других возможных негативных факторов (воздействия влаги и грязи).

Говоря о бытовом или офисном интерьере, рассмотрим популярный вариант выдвижного ящика корпусной мебели, материал производства которого — древесная плита. Фасад, боковины и задняя стенка ящика изготавливаются из ДСП, а днище также из древесно-стружечной плиты или древесноволокнистой плиты (ДВП). И конечно обязательной механической составляющей, посредством которой ящик выдвигается и задвигается, являются металлические направляющие, устанавливаемые с левой и с правой стороны.

По конструктивным особенностям направляющие для выдвижных ящиков делятся на две основные группы:

Чтобы определить — какой тип выдвижных механизмов подойдет для конкретного мебельного изделия, необходимо понимать принцип работы каждого вида и его эксплуатационные возможности.

Роликовые направляющие

Вариант для бюджетной мебели, когда от направляющих не требуется расширенный функционал (полное выдвижение, доводчик, выталкиватель и т.д.), а необходима надежная работа по прямому назначению — ход ящика, его легкое выдвижение из мебельного каркаса и задвижение обратно. Роликовые направляющие для выдвижных ящиков, каждая в комплекте (левая и правая), представляет собой две пластины из металла, перемещающихся относительно друг друга при помощи пластиковых роликов.

Установка роликовых направляющих (с каждой из сторон) происходит следующим образом:

  • Одна пластина монтируется на корпус мебельного модуля, фактически являясь опорным рельсом, по которому будет двигаться ящик.
  • Вторая пластина крепится как уголок на боковую стенку и днище ящика.
  • Далее ящик вставляется в модуль так, чтобы произошла сцепка пластин, и выдвигается/задвигается за счет движения роликов по направляющим.

Таким образом, руководствуясь схемой присадки, прилагаемой к комплекту направляющих или представленной в электронном каталоге производителя, практически любой домашний мастер сможет разобраться — как собирать роликовые направляющие.

Простой монтаж — одно из главных, но не единственных полезных особенностей выдвижных механизмов данного типа. При условии загрузки ящика легковесными предметами, роликовые направляющие гарантируют длительный срок эксплуатации и минимальные усилия при выдвижении и задвижении ящика. Но если предполагается хранение тяжелого содержимого, а также необходимо полное выдвижение ящика и дополнительные эксплуатационные свойства (самозакрывание, Push to open и прочее), то необходимо заменить роликовые направляющие на шариковые, на этапе проектировки мебели или уже на готовом изделии.

Шариковые направляющие

Более дорогая, но и куда более предпочтительная разновидность мебельной фурнитуры у современного пользователя, с точки зрения практических характеристик. Базовый вариант шариковых направляющих для выдвижных ящиков (без дополнительных функций) представляет собой комплект из левого и правого подвижного механизма, каждый из которых включает в себя две неразрывные пластины (одна вставлена в другую) и третью, монтируемую на внутреннюю поверхность боковой стенки модуля. Ролики, как и рельсы, изготовлены из металла. В целом установка шариковых направляющих для выдвижных ящиков аналогична монтажу роликовых, но требует более тщательной разметки, согласно схеме присадки, и дополнительной регулировки по месту.

Шариковые направляющие полного выдвижения имеют ряд модификаций, которые используются в зависимости от пожеланий клиентов к производителям мебели.

  • С доводчиком. Конструкция включает в себя механизм плавного закрывания, то есть при задвижении ящика, направляющие мягко и бесшумно докатывают его до закрытого состояния. Направляющие для ящиков шариковые с доводчиком также могут быть механизмами скрытого монтажа.
  • С выталкивателем. Еще эта система открывания известна под названием Push to open и предполагает отсутствие ручки на фасаде. То есть вы выдвигаете и задвигаете ящик нажатием не его переднюю панель. Ящик под шариковые направляющие данного типа может быть одновременно и системой скрытого монтажа, в том числе и с доводчиком.

Отдельно стоит отметить, что шариковые направляющие выпускаются и в варианте неполного выдвижения, по аналогии со стандартными роликовыми направляющими.

Какие направляющие лучше — роликовые или шариковые

Если проводить сравнение по основным характеристикам, то объективно лучше шариковые направляющие, за счет выдерживания большей нагрузки, более длительной эксплуатации, меньшей шумности при выдвижении/задвижении ящика и ряда дополнительных функций, указанных выше. Но и у конструктивно простых роликовых направляющих, помимо длины и декора, есть техническая особенность, которую необходимо учитывать при покупке.

Это толщина металла.

На рынке фурнитуры для мебели вы можете встретить роликовые направляющие с различной толщиной металлической основы, от которой зависит допустимая нагрузка на ящик, указываемая в характеристиках изделия, заявленных производителем. В частности у роликовых направляющих бренда GTV нагрузка распределена следующим образом:

  • Толщина металла 0,8 мм — нагрузка 20 кг.
  • Толщина металла 1 мм — нагрузка 25 кг.
  • Толщина металла 1,2 мм — нагрузка 35 кг.

Современные шариковые направляющие предполагают нагрузку, начиная от 30 кг, и достигая 75 кг у конкретных брендированных моделей. Поэтому если несущая способность ящика — один из главных критериев, то имеет смысл сразу выбирать из шариковых направляющих, одновременно учитывая и другие эксплуатационные требования. Следует помнить, что модели также различаются по высоте (помимо распространенных 45 мм, высота направляющей может составлять 35, 27, 17 мм).

В завершение стоит сказать, что если у вас есть сомнения — как правильно установить направляющие самостоятельно, особенно сложных модификаций, то лучше обратиться к профессиональным сборщикам мебели. Важно понимать, что неверно смонтированная функциональная фурнитура ухудшит эксплуатацию мебельного изделия. А когда установка качественных направляющих произведена правильно — это дополнительная гарантия их длительной и безотказной работоспособности.

Смотрите также Сетчатые корзины для шкафов и гардеробных систем

Сетчатые корзины для шкафов — широко используемые удобные контейнеры для хранения одежды в гардеробных системах.

1592 просмотров

Подробнее Направляющие для выдвижных ящиков: шариковые или роликовые?

Выдвижной ящик — повсеместно используемый функциональный мебельный элемент. Фактически это емкость для хранения предметов, устанавливаемая в мебельные конструкции различного назначения.

1622 просмотров

Подробнее

Как использовать

Установка роликовых направляющих

При сборке корпусной мебели нередко выполняется установка роликовых направляющих, при помощи которых выдвигаются ящики. На первый взгляд, это несложный процесс, который под силу даже начинающим мастерам, однако монтаж фурнитуры требует внимательного и ответственного подхода, ведь именно от него во многом зависят срок службы и функциональность готовой конструкции.

14271 просмотров

Подробнее

Как выбрать

Ручка Гола (Gola) и ее аналоги: преимущества, комплектующие, особенности монтажа

Профили Gola и их конструктивные аналоги — набирающая все большую популярность система открывания фасадов, без использования традиционных мебельных ручек.

1621 просмотров

Подробнее

Как сделать

Как установить мебельный газлифт?

Мебельный газлифт прямого действия – механизм для открывания фасада вверх и закрывания вниз, а также для фиксации открытой мебельной дверцы в определенном положении.

2438 просмотров

Подробнее

Как выбрать

Амортизаторы для мебели

Амортизаторы для мебели – важные бытовые приспособления, обеспечивающие тишину при эксплуатации мебельных изделий и увеличивающие срок их службы.

2552 просмотров

Подробнее

Как выбрать

Как выбрать светодиодную ленту

Виды LED-лент, их основные характеристики и блоки питания к лентам.

2985 просмотров

Подробнее

Как использовать

Рейлинги для кухни

При использовании горизонтальных рейлингов их размещают на высоте около 40–50 см от столешницы. Расстояние от верхних модулей до трубы должно составлять не менее 8–10 см. Минимально приемлемой высотой размещения конструкций от пола является 90 см, максимум – от 170 до 180 см.

4128 просмотров

Подробнее

Как выбрать

Виды ручек для мебели

Мебельные ручки – маленькая, но значимая деталь. Это акцент, который помогает поддержать выбранный в интерьере стиль. Если вы заказываете новую мебель или желаете обновить уже имеющуюся — у вас всегда есть возможность подобрать ручки отдельно, и очень важно выбрать их правильно.

4839 просмотров

Подробнее

Какие направляющие лучше: роликовые или шариковые

При выборе фурнитуры для мебели важно учитывать функциональные характеристики каждой детали. Несоответствие комплектующей части собственному назначению и местоположению влияет на дальнейшую эргономику и срок жизни мебели.
Как правило, ящики с выдвижными системами используются в кухнях, шкафах, комодах, офисных и компьютерных столах. В каждой ситуации будет приемлем либо тот, либо другой вариант, поскольку направляющие обладают характерными преимуществами и недостатками.
Сегодня распространены два типа механизмов: шариковые и роликовые. Названия сами говорят о принципе устройства каждого из них.
Роликовые состоят из алюминиевых или стальных реек, представляющих основу для ящика, и роликов, которые двигают весь элемент. С такой конструкцией ячейка легко устанавливается – достаточно ввести колесики в пазы каркасов. Немного усилий требует и демонтаж. Благодаря простоте устройства, у роликовых направляющих низкая стоимость и повсеместное применение.

При этом присутствуют недостатки. Механизм не обладает тормозными свойствами и не выдерживает сильных нагрузок.  При применении больших усилий при закрывании и открывании модуль, как правило, издает удары и много шума. В итоге, детали повреждаются, это сказывается на сроках эксплуатации.
Конструкция шариковых направляющих сложнее и представляет другой принцип действия. За счет того, что для передвижения используются шарики, расположенные в несколько рядов, нагрузка на элемент распределена равномерно. Строение механизма обеспечивает плавный бесшумный ход и долговечность. Ящик выдерживает повышенную нагрузку. В зависимости от модели и производителя максимальный допустимый вес варьируется от 60 до 300 кг.

За счет сложности конструкции цена на комплектующие значительно выше. Недостатками выступают затруднительная установка, необходимость периодического ухода (регулировка элементов и смазывание шариков).
Трудно судить какой механизм лучше, а какой хуже. Каждый из них найдет применение согласно характеристикам. В итоге, если элемент не будет часто использоваться и не требует нагрузки, то достаточно применить роликовые направляющие. Если же ящик в будущем должен выдерживать большой вес при полном выдвижении, и важна устойчивость, то следует установить шариковые механизмы.
Современный мир фурнитуры насыщен различными вариантами. Технологии не стоят на месте. Конструкции, в которых используется похожие принципы, отличаются модернизацией и внешностью.
Метабокс представляет собой металлическую боковую планку в качестве одной из стенок коробки, со встроенной роликовой составляющей. Комплектующая деталь гораздо прочнее предыдущей версии.

Они оснащены гидравлическим доводчиком, представлены выбором цветовой гаммы и размеров. Однако максимальная нагрузка, которую выдерживает ящик в открытом состоянии не достигает высоких пределов – до 20 кг.
Тандембоксы базируются на использовании шариковой конструкции. Боковины изготавливаются из стали, покрытой эмалью, или стекла. Выдерживают вес 30, 50 и 60 кг (в зависимости от модели и марки), оснащены автоматическим доводчиком, приводят элемент в движение без усилий и шума.

Последние модели со встроенным электроприводом позволяют открыть ящик одним легким прикосновением. Соответственно цена на данную модель значительно превышает стоимость метабоксов. Но стоит согласиться, что комфорт и качество превосходят простые аналоги и с лихвой компенсируют затраты.

 Вид конструкции        Преимущества        Недостатки

     Роликовые
направляющие

 — низкая цена;
 — ящик легко устанавливается и снимается;
 — быстрое выдвижение.

 — выдерживают вес при открытом состоянии не более 20 кг;
 — при сильном воздействии следуют удары и шум;

     Шариковые
направляющие

 — бесшумная эксплуатация;
 — выдерживает повышенную нагрузку;
 — нет деления на правые и левые полозья;
 — возможны крепления на любой высоте.

 — маленькая компенсация погрешности при расчете для монтажа;
 — высокая цена.

В нашем каталоге вы также можете выбрать любую фурнитуру для мебели, посчитать стоимость и оформить заказ.

Виды направляющих или как сделать правильный выбор

Как известно, одним из основных видов мебельной фурнитуры являются выдвижные системы или направляющие. Они широко используются в кухнях, шкафах-купе, комодах, тумбочках и другой мебели.

Основные виды направляющих:

• роликовые направляющие;

• боковины с роликовыми направляющими или метабоксы;

• шариковые или телескопические направляющие;

• шариковые направляющие скрытого монтажа;

• тандембоксы

Кроме того, по способу выдвижения все направляющие делятся на системы частичного и полного выдвижения. В первом случае ящик выдвигается на ограниченное расстояние, а во втором — ящик выдвигается на всю длину направляющих, что несомненно намного удобнее. Соответственно, системы полного выдвижения имеют более сложную конструкцию и стоят дороже. Чтобы сделать правильный выбор, рассмотрим достоинства и недостатки этих выдвижных систем.

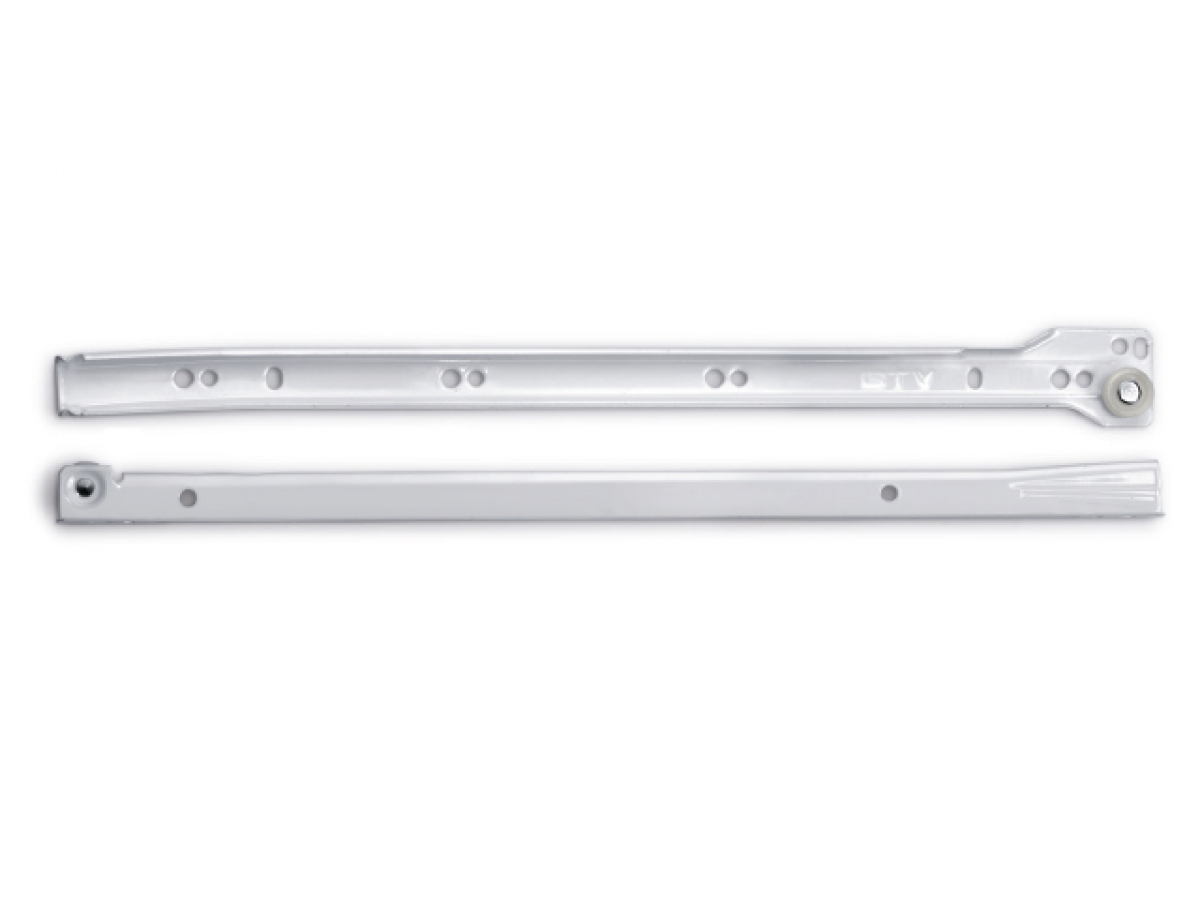

Роликовые направляющие – это самый недорогой вид выдвижных систем. Выдвижение ящика осуществляется при помощи роликов. Несущая часть крепится к боковине мебели, а вторая часть направляющих крепится саморезами к дну ящика. Роликовые направляющие полного и частичного выдвижения отличаются по цене примерно в 4-5 раз. Чтобы правильно выбрать качественные роликовые направляющие, необходимо обратить внимание на толщину металла. Следует отметить, что при установке ящиков длиной более 50 см такой вид направляющих лучше не использовать. Эта фурнитура практически не подходит для объемных ящиков. Несущая способность этих направляющих до 10 кг. Они достаточно шумные в действии и не отличаются долговечностью.

Боковины с роликовыми направляющими или метабоксы (металлобоксы) — это система с металлическими боковинами на роликовых направляющих. Боковиной ящика здесь является несущая часть метабокса. Роликовая система метабоксов намного надежнее предыдущей, ролики изготовлены из особо прочной пластмассы. Толщина качественных направляющих должна быть не меньше 1,0 мм. Несущая способность метабоксов до 20 кг. Как усовершенствованный вариант роликовых направляющих, метабоксы успешно используются при изготовлении недорогой мебели для кухни и офисов.

Шариковые направляющие (телескопические) – это наиболее надежный вид систем выдвижения среднего класса. Выдвижение ящика в этом случае осуществляется при помощи стальных шарикоподшипников. Они практически бесшумны в работе и способны выдерживать гораздо большую нагрузку, чем самые мощные роликовые системы. Несущая способность этих направляющих до 40-60 кг. В случаях, когда изготавливают ящики для хранения тяжелых предметов, нужно использовать исключительно шариковые направляющие. Хотя шариковые направляющие дороже роликовых примерно в 2-3 раза, они надежны, имеют эстетичный внешний вид и проще в монтаже.

Шариковые направляющие скрытого монтажа – это современный взгляд на шариковые направляющие в мебели. Они крепятся ко дну ящика, поэтому их не видно. Для комфортного и бесшумного закрытия были разработаны амортизаторы – доводчики. Встроенный механизм доводчика имеет пружинный механизм и масляные амортизаторы, которые позволяют плавно и бесшумно закрыть ящик.

Тандембоксы — это система полного выдвижения, в которой дно и задняя стенка изготовлены из ЛДСП, а металлические или стеклянные боковины имеют трубчатый реллинг. Это качественная и современная система выдвижения скрытого монтажа с автоматическим доводчиком, благодаря которому даже тяжело нагруженные высокие ящики скользят, как невесомые. Несущая способность тандембоксов достигает 50 кг. Стоимость тандембоксов заметно выше метабоксов, но они выдерживают вес, в 2-3 раза превышающий возможности метабоксов. А если их оснастить электроприводом с датчиками на касание или движение, достаточно лишь прикоснуться к фасаду ящика, не прилагая усилий, и он сам откроется бесшумно и плавно.

Во всем многообразии мебельной фурнитуры выбрать оптимальный вариант направляющих не так уж сложно. Если вам нужен эконом-вариант мебели с небольшими ящиками, можно остановить свой выбор на роликовых направляющих. А если вы хотите обезопасить себя и своих близких от частых поломок и бесконечных ремонтов мебели, выбирайте шариковые направляющие любого вида и конструкции. Если же вы желаете оборудовать свою мебель по последнему слову техники, выбирайте тандембоксы, оснащенные дополнительными функциями.

Преимущества и недостатки роликовых направляющих

Что такое мебельные направляющие. Особенности роликовых систем. Чем они примечательны и на что обращать внимание при выборе. Что влияет на стоимость комплектующих. Кратко о монтаже.

Распространенный вариант наполнения тумб, шкафов, сервантов – выдвижные ящики. В отличие от стационарно закрепленных полок они обеспечивают быстрый доступ к содержимому, делают мебель эргономичной и функциональной. К слову, выдвижными могут быть не только ящики, но и корзины и даже целые многоуровневые модули. За их подвижность отвечают направляющие системы. Остановимся подробнее на роликовых устройствах.

Что собой представляют, конструкция

Роликовые направляющие – комплект металлических планок с роликами из высокопрочного пластика или металла (зависит от максимальной нагрузки). Благодаря последним достигается скольжение одной планки по другой, соответственно беспроблемное выдвижение ящика и обратный его ход.

Сегодня купить роликовые направляющие не составит проблем для разных по габаритам и весу ящиков или модулей. Выпускаются изделия, выдерживающие нагрузки от 25 до 200 кг. Для стандартных кухонных ящиков вполне подойдут варианты с несущей способностью до 25 кг, а вот для многоярусных корзин (карго), модулей в пеналах необходимы уже усиленные направляющие, способные выдержать 100 – 200 кг.

При выборе такой фурнитуры необходимо также учитывать размер комплектующих. Другой важный критерий – длина выдвижения. Нужно помнить, что роликовые системы, в отличие от шариковых, не обеспечивают полный выход модуля, остается слепая зона. В характеристиках к продукции производители ее обозначают как потеря выдвижения.

Монтаж направляющих нельзя назвать сложным, в его рамках важно грамотно произвести расчеты, правильно нанести разметку (провести линии крепления на корпусе так, чтобы они находились с точностью на одном уровне). После выполнения подготовительных действий остается приложить к линиям планки и зафиксировать их шурупами. Так же прикрепить два других профиля к ящику. Затем его ставим на «рельсы» и проверяем работоспособность. Скольжение должно быть плавное и легкое.

Основные плюсы и минусы

Направляющие с роликами в достаточной степени распространены. Их используют в компьютерных столах, тумбочках, шкафах, сервантах, кухонных пеналах. Востребованность в мебельной индустрии вполне объяснима следующими достоинствами изделий:

  • Несложный монтаж;
  • Надежность, долговечность;
  • Разнообразие моделей для широкого спектра мебели;
  • Легкость прямого и обратного хода;
  • Эксплуатация без обслуживания.

К этому также добавим доступную стоимость. Однако цена роликовых направляющих зависит от их размера, несущей способности. Свою роль играет и комплектация. Скажем, в продаже есть обычные планки с роликами и усовершенствованные варианты с боковинами ящика – метабоксы, они, как правило, стоят дороже.

Имеются у рассматриваемых систем и недостатки. Среди наиболее явных минусов выделим:

  • Невозможность полного выдвижения;
  • Уязвимость к механическим воздействиям;
  • Шум при движении ящика;
  • Снижение надежности при больших нагрузках.

Если перечисленные минусы – проблема, обратите внимание на шариковые разновидности. Они отличаются более сложным устройством, но лишены слабых сторон роликовых систем.

Шарики за ролики — Индустрия мебели

Советы, проверенные временем, особо ценны, но и они устаревают. «Если ящик с трудом выдвигается, хорошенько потрите пазы свечкой». Эта рекомендация сейчас годится разве что для антикварной мебели. Парафин, как смазка между пазом и зазором, заставлял ящик ходить легко и открываться без больших усилий. В современных конструкциях на смену парафину пришли шарики с роликами.

Докатились

Заменив трение скольжения на трение качения, новая мебельная фурнитура — роликовые и шариковые направляющие — превратила простое открывание ящика в сложный технологический процесс. Каждая из этих направляющих имеет множество модификаций, отличающихся по устройству, размерам, по степени выдвижения и способам крепления, и, как следствие всего вышеперечисленного — по несущей способности.

«Мы в производстве используем три типа направляющих: роликовые, шариковые боковые, то есть открытого монтажа и системы ящиков типа «Бокс» — шариковые направляющие с доводчиком и металлическими боковинами. Порядок цен между этими видами направляющих таков: если роликовые принять за единицу, то шариковые будут примерно в два-три раза дороже, а системы «Бокс» — в 20-25 раз», — рассказывает конструктор фабрики мебели «Целлер» Станислав Лебедев (г. Киселевск).

Ящик с шариковыми направляющими выходит вперед весь, без утайки, почти бесшумно. При применении роликовых — треть рабочего объема остается в тени столешницы, скорее всего, роликовая. Эта система, кстати сказать, широко распространена в нашей стране, поскольку ощутимо дешевле. Но требования к комфорту у современного человека все время растут. И мебель, которая сопровождает нас повсюду, не исключение. Что такое комфортное выдвижение ящиков, которые приходится каждому из нас тягать по нескольку раз на дню? Потребитель хочет, чтобы двигались они легко, бесшумно, безопасно для рук и маникюра. Одним словом, незаметно. Это «незаметно» и есть синоним качества.

Мал ролик, да важен

Конструкция роликовых направляющих на первый взгляд предельно проста: две пары стальных планок (левая и правая), одна из которых опорная. По ней, когда ящик приходит в движение, как по монорельсе, катается пластиковый шарик. Глубина мебельных ящиков варьируется существенно, поэтому сортамент роликовых направляющих по этому параметру лежит в диапазоне от 250 до 750 мм с шагом в полсантиметра. Предельная нагрузка, которую выдерживает такая конструкция, — не более 20 килограммов. В качестве мелочей не бывает. Вернее сказать, именно в мелочах проявляется культура производства. Так, от маленького ролика зависит удобство пользования целым кухонным гарнитуром. Он должен быть произведен из высокопрочной пластмассы, иначе ему не выдержать тысяч открываний — сотрется раньше времени.

Свобода хода зависит и от беспрепятственного вращения роликов. Если колесико будет цепляться за крепеж, которыми «рельса» привинчена к корпусу, о легком выдвижении ящика можно забыть. Отверстия под шурупы в металлической направляющей пробивают с шагом в полтора дюйма (32 мм) и делают их сдвоенными, чтобы шурупы по обеим боковинам располагались в шахматном порядке. Чтобы полностью открытый ящик не вывалился, каждая из деталей имеет по два выступа для его фиксации.

Выдвиженцы

Но потребителям надо, чтобы было бесшумно и легко, поэтому производители направляющих все время усложняют их, создавая настоящие инженерные конструкции. Если один полимерный ролик, принимая на себя всю нагрузку, постепенно изотрется, то множество металлических шариков прослужит куда дольше и нагрузить их можно куда сильнее. Шариковые направляющие — относительно новое слово в мебельной фурнитуре. Из преимуществ: они прочнее, долговечнее, обеспечивают большую плавность хода и могут принимать большую нагрузку.

«У шариковых направляющих есть ряд преимуществ. Прежде всего, грузоподъемность: ящик можно нагрузить до 45 кг, а то и выше. У роликовых этот показатель значительно скромнее: не более 25 кг. Во-вторых, роликовые, в отличие от шариковых, выкатывают ящик не полностью, сантиметров 8-12 остается внутри тумбочки, хуже обзор и доступ к содержимому. И, наконец, шариковые работают почти беззвучно», — объясняет Станислав Лебедев.

Шариковые направляющие еще называют телескопическими. Они также состоят из двух боковин, левой и правой, каждая из которых раскладывается на три телескопических колена. Относительно друг друга эти составляющие сдвигаются при помощи маленьких шариков, установленных в два ряда, по принципу подшипника, сверху и снизу. Типоразмеры шариковых направляющих те же: от 250 мм с шагом в 50 мм до 600 мм. Вес ящика, который способны выдержать направляющие этого типа, в зависимости от длины, от 30 до 65 килограммов. То есть конструкция позволяет нагрузить ящики почти в четыре раза больше. Шариковые направляющие не оставляют шанса «темным пятнам», выдвигая ящик на всю длину. Такой полноценный обзор содержимого, несомненно, удобен. Скрытые конструкции шариковых направляющих монтируются на дне ящика, применяют, к примеру, в мебели для гостиных, где с точки зрения эстетики лучше их завуалировать. Менее дорогие открытые боковые конструкции используют, к примеру, в кухонных гарнитурах.

Потребитель напрягаться не хочет

У каждого участника рынка свои требования к фурнитуре. Что ждут потребители, более-менее понятно. Кто-то хочет «подешевле», и выбирает ролики, кому-то важен имидж, и он голосует за шарики.

А что существенно для производителя мебели? Прежде всего, надежность конструкции, чтобы потребитель остался доволен и пришел еще, оптимальное соотношения цена/качество, чтобы не переплачивать. достаточный ассортимент, чтобы удовлетворить все возможные запросы требовательных покупателей. Самая распространенная марка производителя мебельной фурнитуры, в том числе направляющих — российская фирма «Boyard». По оценкам экспертов, треть отечественного рынка фурнитуры принадлежит именно им. То есть на каждой третьей российской кухне ящики выдвигаются с помощью направляющих от этого производителя.

В прошлом году общие продажи компании выросли на 8%. Производители мебели относят продукцию фирмы к разряду бюджетного сегмента. Видимо правильная ценовая политика, в том числе, позволяет «Boyard» расти даже в кризисный год.

Станислав Лебедев, конструктор фабрики мебели «Целлер»

«В России основной производитель фурнитуры компания «Boyard», но их производственные площадки все равно находятся в Китае. Фурнитура у них недорогая, но и к качеству были претензии. Правда, в последнее время они его подтянули на некоторых видах изделий, вместе с этим подросла и цена», — говорит г-н Лебедев.

Шариковые направляющие «Boyard» работают с весом до 30 кг, выдерживая 50 000 циклов закрыл/открыл или 10 лет активного использования. Два года назад продажи механизма плавного закрывания «свимбокс» (плавающий ящик) выросли на 70%. Очевидный спрос на комфорт. Еще недавно такая фурнитура относилась к дорогому ценовому сегменту, теперь постепенно переходит в массовый.

Из качественных и дорогих марок мебельщики выделяют немецкий бренд «Hettich» и австрийский «Blum», качество которого того же уровня, а цена чуть ниже. Или «Hafele», который еще дешевле «Blum». Именно «Hafele» мебельщики относят к оптимальному производителю по характеристике «цена-качество», наряду с итальянским «Bosetti Marella» и бельгийским «Metakor».

«Hafele» на сегодня — это оптимальное решение для тех мебельщиков, кто выбирает качество по доступной цене. Ассортимент производителя включает как стандартные направляющие, так и скрытого монтажа и комплекты ящиков Мoovit. Современный дизайн, бесшумное и мягкое закрывание — все, что сегодня востребовано конечными потребителями, реализовано в выдвижных ящиках Мoovit. Выбор за покупателем: приобрести более качественную фурнитуру «Hafele», либо остановиться на бюджетном варианте», — рассказывает product-менеджер по мебельной фурнитуре и кромочному материалу ТД «СКМ-Мебель» Антон Шестаков.

Как говорят наши эксперты, ценовая разница между отечественным и зарубежным производителями четырех-, пятикратная, и это не предел.

«Те, у кого есть деньги, заказывают «Blum», этот производитель славится своим качеством и внедрением новых технологий. Сейчас даже есть направляющие одновременно с толкателем и доводчиком, ящик открывается и закрывается в одно легкое касание. Наша фабрика производит мебель на заказ, и в 2012-2014 годах мы забыли, что такое роликовые направляющие: потребитель голосовал рублем за качество. А вот последний год, когда стали расти евро и доллар, люди все чаще заказывают то, что подешевле, то есть — роликовые. Довольно странно, что в такой большой стране, как Россия, богатой металлом, нет большого отечественного производителя качественной мебельной фурнитуры, ниша-то совершенно свободна», — удивляется Станислав Лебедев.
