Георешетка — укрепление склонов

Георешетка — геосинтетик с сотовой структурой, предусматривающий заполнение его ячеек грунтом, щебнем или песком. В результате получается армированная модульная конструкция, используемая для укрепления разнообразных наземных конструкций – дорожного полотна, дренажных систем, элементов ландшафтного дизайна, склонов, откосов, насыпей и др. Георешетка состоит из полос полиэфира, полиэтилена или пропилена, скрепленных между собой так, чтобы образовались ячейки. Может сдвигаться и растягиваться.

Плоские и объемные георешетки

Плоская георешетка фиксирует заполнитель, разделяя между собой отдельные слои стройматериалов – например, песок и щебень. Ее высокая прочность позволяет использовать плоскую герорешетку для армирования, дренажа, укрепления и т.п. Объемнаягеорешетка заполняется наполнителем и образует модули.

И те, и другие георешетки служат не менее 50 лет – ведь синтетические материалы не подвержены воздействию химических веществ и гниению, изменениям, обусловленным температурой воздуха и грунта и т.д. Они используются для армирования грунтов и дорожных оснований, защиты от эрозии склонов, берегов и откосов, укрепления русел  небольших ручьев и прудов, возведения подпорных стен, работ ландшафтного дизайна, устройства спортивных площадок, стадионов, кортов, футбольных полей.

Дорожное строительство – самая востребованная сфера применения георешеток, ведь они позволяют не только сэкономить стройматериалы в основании дорожного полотна, но и продлить срок службы дорожного покрытия, предотвратить появление трещин и колей.

Укладка георешетки

Укладка георешетки производится в зависимости от того, для какой цели она используется. Например, если речь идет об укреплении георешеткой склонов, то нужно подготовить подошву откоса, убрать растительность, покрыть поверхность откоса нетканым геотекстилем, установить дренажную систему и только тогда начинать собственно монтаж георешетки. Для этого вдоль верхней кромки устанавливаются Г-образные штифты или крепежные анкеры, затем на них монтируется первый ряд объемной георешетки, штифты или анкеры забиваются в грунт, после чего георешетку можно растянуть по склону на всю длину и зафиксировать второй ее край. Проверив равномерность растяжения всех ячеек решетки, необходимо провести дополнительную фиксацию георешетки крепежными элементами внутри ячеек.

Затем в случае необходимости можно устанавливать второй и третий модули георешетки. Заполнять ячейки наполнителем – щебнем, песком, грунтом и т.д. – можно с помощью транспортерных лент, экскаваторов, оборудованных ковшом кранов – и даже лопат. Плотность заполнения ячеек зависит от заполнителя, но учитывая возможное его уплотнение, лучше заполнять ячейки с избытком и затем утрамбовывать.

Если георешетки используются для защиты трубопроводов, монтаж начинается с грунтовой насыпи над трубопроводом. Затем поверх нее укладываются геосинтетик и геотекстиль, существующая насыпь из грунта при необходимости уплотняется. По ее поверхности укладывается геосинтетический нетканый материал и перекрывается геотекстилем. Полотна этих двух материалов основы свариваются между собой с помощью газовой горелки или паяльной лампыс обеих сторон на основаниях насыпи устанавливаются крепежные элементы.Затем на этих элементах закрепляются края объемной георешетки, в верхней части модули соединяются между собой с помощью термостеплера, модули закрепляются. Заполнение наполнителем производится с небольшой высоты, с избытком, затем грунт разравнивается с помощью спецтехники или ручных инструментов.

Чтобы купить георешетки в Москве, внимательно изучите предложения разных торговых точек. Обратите особое внимание на качество предлагаемого товара и на доступность его цены. Удобнее всего провести сравнение цен и ассортимента в интернет-магазинах.

Наименование

Размер ячейки, см

Размер модуля, мм*мм

Геоспан ОРП 30/10(высота 10см) с перфорацией

21*21

4300*4500

Геоспан ОР 30/5(высота 5см)без перфорации

21*21

4300*4500

Георешетка и геосетка для укрепления откосов

Что выбрать из этих сравнительно новых, почти одинаковых по принципу действия материалов? Все зависит от ваших намерений и сложности предстоящей работы. Для склонов, угол которых менее 60-70 °, подойдет и геосетка, а вот георешетка незаменима, если вы работаете с более крутыми поверхностями.

Итак, обо всем по порядку.

Что такое георешетка и зачем она нужна

Георешетка – геосинтетик, который представляет собой объемную конструкцию, состоящую из скрепленных между собою лент. Этот нетканый материал также называют геоячейками, геосотами, и предназначается он для укрепления откосов и оснований.

Главным параметром георешетки считается высота ребра, которая колеблется от 50 до 200 мм, и размер ячеек – 160-320 мм. Эти параметры подбирают в зависимости от крутизны склона и типа насыпного материала.

Главные преимущества геосинтетика:

  • Вы получаете высокую прочность и гибкость одновременно;
  • Георешетка оснащена усиленными сварными швами, что отличает ее от других видов материалов;
  • Это геоизделие не боится беспощадного воздействия матушки природы: стойко переносит воздействие прямых солнечных лучей, перепадов температур, дождей и морозов. Кислотно-щелочная среда почвы также не оказывает никакого действия на него;
  • Георешетка непривлекательна для паразитов, грибков и гнили;
  • Экологически чистый и безопасный материал;
  • Георешетку тяжело повредить механически, это износостойкий материал;
  • Прослужит вам не один десяток лет;
  • Невысокая цена за такие характеристики.

Какими бывают георешетки?

Объемная георешетка выпускается в двух вариантах: изделие с перфорацией и без нее. Перфорация обеспечивает лучший дренаж и применяется для укрепления крутых склонов. Неперфорированным материалом армируют основания. Последний вариант иногда используют на склонах, в этом случае обязательно нужно установить прослойку геотекстиля, иначе вы не получите ожидаемого эффекта.

Универсальность применения

Георешетка – многофункциональный материал, который применяется во многих областях строительства для:

  • армирования практически всех типов почв, в том числе неоднородных и рыхлых;
  • озеленительных работ на ландшафтных участках, включая укрепление газонов, автопарковок, спортивных площадок;
  • фиксации и укрепления оснований дорожного полотна;
  • защиты склонов от губительного воздействия осадков и ветра;
  • предотвращения размывания прибережных участков;
  • монтажа подпорных конструкций.

Геосетка для откосов

Геосетка – рулонный материал из геонитей, предназначенный для распределения нагрузки по всей площади основания. Чаще всего используется при дорожном строительстве для укрепления дорожного полотна, также как армировка для откосов. Благодаря своей способности обеспечивать отличное сцепление различных материалов и износостойкости, ее минимальный срок службы составляет 25 лет. Стандартный размер геосетки 2х5 м.

Чем хороша геосетка?

Основные преимущества, благодаря которым геосетка так полюбилась потребителям:

  1. Быстрый монтаж и уменьшение затрат на другие строительные материалы для наполнителя.
  2. Продолжительный срок службы финальной конструкции.
  3. Легко выдерживает неравномерную усадку, поддерживает почву при заморозках и таянии снега.
  4. Рабочий диапазон температур -70 до + 70 ˚С, что очень актуально для нашего переменчивого климата и суровых морозов.
  5. Высокая износостойкость.
  6. Химическая, биологическая и УФ-устойчивость обеспечивает массу возможных вариантов применения.
  7. Гибкость и способность удлиняться при разрыве.
  8. Экобезопасность.
  9. Легко пропускает влагу и не препятствует росту зеленых насаждений.

Какая она?

Материал этот производят двух типов, выбирать его нужно в зависимости от того, что вы будете укреплять.

Так, двуосная сетка – плоский материал с ячейками в виде прямоугольников. Ее используют преимущественно для укладки автомобильного полотна, его реконструкции и защиты от больших нагрузок, также для армирования конструкций из бетона.

Одноосный вариант сетки подойдет для обустройства крутых откосов, строительства дамб, защиты склонов от оползней, укрепления слабых грунтов.

Производители геосетки и георешетки



Эта торговая марка была основана Tensar International – американским концерном, который занимается разработкой и выпуском геоматериалов различных видов. Tensar реализует свою продукцию во многие страны Европы. На российском рынке она представлена в небольшом количестве, поскольку цена на нее высока и такой материал относится к премиум-классу. Самыми популярными являются одноосные геосетки Tensar RE и UX, изготавливаемые на базе полиэтилена высокой плотности. Производитель называет их самыми прочными и устойчивыми материалами из всей линейки. Именно они чаще всего используются для армирования склонов, откосов и насыпей. Двуосные геосетки Tensar  SS применимы для дорожных ремонтных работ. Их отличительная черта – легкость и в то же время прочность. У компании есть и свои наработки, например, трёхосная геосетка Tensar TriAx. Состоит этот материал из полиэтиленовых или полипропиленовых слоев с соблюдением идеальной изометрии, гарантирующей особую выносливость и прочность уникального изделия.

  • ООО «ПластТехно»

Компания существует уже более 15 лет. Основной деятельностью компании является производство и продажа геосинтетических товаров для разных сфер строительства. Свою популярность бренд заработал благодаря низким ценам и приемлемому качеству поставляемых изделий. Завод сотрудничает преимущественно с российскими заказчиками и цены ориентированы на российский рынок. «ПластТехно» предлагает следующие виды геосинтетиков: высокопрочная геоткань, геотекстиль, газонная решетка, геосетка, геокомпозит, геомат, геомембрана. Отличительная особенность завода – работа на заказ и индивидуальные линии поставки для крупных заказчиков.

Крупная фирма «АРМОСТАБ» зарекомендовала себя как один из лидеров в производстве геоматериалов. Акцент компания делает на увеличении качественных характеристик своей продукции, постоянно инвестируя средства в свою производственную базу. Эта активно развивающаяся фирма способна предложить покупателю отличное качество и бюджетные цены. «АРМОСТАБ» тесно сотрудничает с госструктурами и занимается разработкой и обеспечением геопродукцией на региональном уровне. Ее продукцию используют при строительстве крупных объектов по всей России.

Один из крупнейших отечественных брендов в этой области. Фирма предлагает покупателю самый большой выбор инновационных геоматериалов широкого спектра применения. Она занимается также разработкой полимерных изделий и комплектующих. «Гео-Альянс» сотрудничает с ведущими дилерами Польши, Украины, Белоруссии и многих других стран. Собственная развитая автоматизированная линия производства работает только с импортным оборудованием, что гарантирует высокое качество продукции. Геосинтетика проходит жесткий контроль, ее высокие эксплуатационные характеристики отмечены даже европейскими сертификатами качества и международными наградами. Цены на материалы от «Гео-Альянс» немного выше по сравнению с другими компаниями.

Укрепление откосов, склонов в Москве

Одной из основных сфер использования объемных георешеток является укрепление и армирование откосов со слабым основанием. Правильная укладка материала позволяет эффективно усилить склон с созданием долговечного почвенного слоя. В результате выполняется качественная защита основания любой наклонной поверхности от разрушающих процессов и деформации в ходе эксплуатации.

Когда актуально укрепление?

Объемная георешетка для укрепления откосов — это трехмерная прочная конструкция, изготовленная из синтетических, либо полимерных лент. По структуре она состоит из скрепленных межу собой отдельных ячеек. Именно они обеспечивают необходимый уровень защиты земляного слоя от эрозии, размывов, выветривания, и придают почвенной массе требуемую устойчивость. Широкие эксплуатационные возможности позволяют эффективно использовать такой материал для укрепления и стабилизации откосов:

  • автомобильных дорог;
  • берегов рек;
  • водоемов;
  • валов;
  • дамб;
  • самых разнообразных земляных конструкций;
  • подпорных стенок.
Практика использования объемной георешетки для укрепления откосов показывает, что укладка синтетического полотна существенно увеличивает надежность и эксплуатационные качества составных элементов дорожных конструкций. Окончательное решение об использовании такого материала принимается только на основании проектных расчетов устойчивости земляной конструкции, а также по заключению инженерно-геологических изысканий. Основными предпосылками для применения георешетки являются следующие:
  • Изготовление земляного полотна осуществляется в естественных условиях;
  • Необходимо создать высокую насыпь с крутым склоном;
  • Применение для строительства земляного грунта низкопрочных типов грунтов;
  • Крутизна сооружаемого откоса составляет от 5 до 50;
  • Основание насыпи подвергается или может подвергаться воздействию грунтовых вод.

Подбор георешетки

При укреплении откосов насыпей для специалистов важно подобрать подходящие технические характеристики и геометрические параметры георешетки, которые определяются исходя из условий будущей эксплуатации. При этом важными влияющими факторами являются следующие:

  • Угол крутизны заложения откоса земляной насыпи;
  • Разновидность используемого наполнителя;
  • Тип основного грунта;
  • Расчетные нагрузки на насыпную конструкцию.
Самыми широко востребованными являются размеры георешетки объемной 210х210мм с высотой ячейки 100мм. Оптимальный вариант под конкретный случай подбирается проектной организацией на основании предварительно проведенных расчетов и исследований.

Технология укладки

В ходе работ по укреплению при помощи объемных георешеток обязательно используются металлические анкеры, полимерные тросы, специализированные скобы. Процесс укладки состоит из следующих последовательных этапов:

  1. Перед непосредственным монтажом обустраиваемая территория очищается от растительного покрова и любого мусора.
  2. Площадка тщательно уплотняется.
  3. Создаются крепления под георешетку у бровки и подошвы земляного откоса. Для этого выполняется специализированная разметка границ монтируемых секций полотна вдоль всей бровки. С периодичность в 500мм монтируются металлические анкера.
  4. В случае необходимости под георешетку укладывается геотекстильное полотно, которое выполняет роль обратного фильтра, защищающего конструкцию от негативного влияния грунтовых вод.
  5. Далее следует непосредственный процесс укладки. Для этого крайние ячейки полотна объемной георешетки надевают на ранее установленные металлические анкера и постепенно растягивают материал вдоль всей стенки имеющейся насыпи, фиксируя другой конец на противоположной стороне.
  6. Каждую из соседних секций также фиксируют при помощи анкеров, а после они соединяются между собой специализированными скобами. Для максимальной надежности создаваемой конструкции каждую ячейку крепят в нескольких точках по высоте.
  7. Как альтернативный вариант фиксации допускается крепление при помощи синтетических тросов. В таком варианте через правильно сложенные ячейки пропускают тросы. Растягивание полотна осуществляется при помощи все тех же металлических анкеров.
  8. Финишным этапом укрепления откоса георешеткой является укладка основного наполнителя. Его тип подбирается зависимо от предназначения конструкции. Укладка осуществляется при помощи спецтехники. Допускается ручная трамбовка.
После проведения нормативных мероприятий по укреплению земельных откосов, никаких дополнительных мероприятий по уходу и обслуживанию конструкция из георешетки не требует.

Чем лучше заполнять

Ячейки георешетки заполняются самыми разнообразными сыпучими материалами, которые рекомендуются проектантом. Для придания откосам прочности и их стабилизации принято использовать разнообразные смеси из бетона, ПГС, щебня, песка и пр. Если целью является озеленение или декоративное оформление склона, то применяются плодородные типы грунтов, в которые уже добавлены семена требуемой растительности. Для облегчения дренажа атмосферных и сточных вод ребра стенок ячеек георешетки могут изготавливаться со специальной перфорацией.

Георешетка для укрепления откосов, цена

Георешетка представляет собой модульную систему, характеризующуюся высокой гибкостью. Она применяется преимущественно для фиксирования грунтов, в частности:

  • георешетка для укрепления склонов позволяет предотвратить оползни и сползание почвы, естественную эрозию;
  • георешетка для парковки способствует укреплению дорожного полотна, препятствует сдвигу основания под воздействием веса транспорта;
  • георешетка для дорожек на даче обеспечивает их стабильность и неподверженность размыванию.

Также широко применяются георешетки для газонов (в т. ч. для создания фигурных конструкций), укрепления мостов, прибрежных зон и др.

Георешетка на даче

Основные разновидности и характеристики георешеток

Георешетка изготавливается из металлических или полимерных лент, соединенных в шахматном порядке. Наиболее востребованные размеры ячеек – от 200х200 до 600х600 мм. После монтажа ячейки засыпаются щебнем, сцепляются с ним, что и блокирует сдвиг почвы. Различают две разновидности таких материалов:

  1. Объемная георешетка. Это трехмерная сотовая конструкция модульного типа, отличающаяся простотой в монтаже и долговечностью (до 50-ти лет).
  2. Плоская георешетка. Она обеспечивает механическую фиксацию щебня и обладает значительной прочностью в поперечном и продольном направлениях, что позволяет использовать ее для армирования дорог.

Схема использования георешетки для укрепления склона

    Особенности монтажа георешеток

    Качество армирования грунта во многом зависит от надежности крепления решетки. Для фиксации данного материала используются анкеры для георешетки. Такие крепежи изготавливаются из металла либо полимера и имеют длину 50-80 см. Материал фиксируется по периметру территории с захлестом. Также каждый модуль закрепляется анкером по центру. После монтажа следует проверить натяжение георешетки и параллельность сторон ее модулей.

    80 фото основных типов и методов укрепления грунта

    В обустройстве ландшафта загородных домов все большую популярность приобретают современные геосинтетические материалы. Благодаря их применению, можно существенно уменьшить стоимость строительных работ, увеличив при этом их качество.

    Геотехническая решетка позволяет обеспечить прочность и надежность грунта на участке, повышая привлекательность обустраиваемого ландшафта.

    Краткое содержимое статьи:

    Что такое георешетка?

    Она представляет собой объемно-пространственную конструкцию, состоящую из ячеек-сот, которые образованы из скрепленной особым образом полимерной ленты. Размеры сот определятся назначением материала. Причем он достаточно устойчив к воздействиям различного типа – химическим и механическим, а также влиянию атмосферных факторов.

    Устройство георешетки позволяет производить крепление на грунте максимально быстро и без особых навыков. В результате застройщик получает прочный армирующий каркас. Он эффективен при проведении строительных работ, поскольку ячейки легко заполняются щебнем, песком или обычным грунтом.


    Преимуществом является не только легкость крепления, но и удобство в транспортировке к месту монтажа.

    Где и для чего можно использовать

    Данное устройство применяется при армировании грунта, когда ведутся строительные работы на дачном участке или во время обустройства дорог и подъездных путей. Также укрепление грунта с использованием георешетки производится в ходе ландшафтных мероприятий. Дополнительно создается возможность эффективного фильтрования и обустройства качественного дренажа.

    Сотовый принцип построения конструкции обеспечивает формирование на грунте прочной неподвижной плиты. Она может быть создана из разнообразных наполнителей, например, песка, бетона, кварца или щебня.

    При этом по высоте данная плита будет соответствовать размерам полимерной георешетки. Ее применение позволяет существенно сократить толщину слоя грунта насыпи без снижения прочности поверхности и с сохранением базовых эксплуатационных параметров.

    Разновидности георешетки

    При обустройстве загородных участков и подъездных путей могут использоваться различные типы конструкций. Эффективность того или иного варианта определяется конкретной областью применения.


    Объемные решетки

    Благодаря трехмерной ячеистой конструкции, объемная георешетка стала незаменимым инструментом в укреплении слабых грунтов. Для образования удобных к наполнению сот элементы скрепляются в шахматном порядке. Образующийся каркас является очень крепким в двух плоскостях. Считается, что прочность соединения может составлять около 70% от базовой прочности самих синтетических лент.

    Для соединения отдельных элементов модуля можно использовать анкера или скобы из металла. В строительстве загородных домов часто используют решетки с размером ячеек 210х210 мм. Однако высота сот может быть разной – от 50 до 300 мм.

    Георешетка объемного типа весьма долговечна – может прослужить 50 и более лет, выдерживает как статические, так и динамические нагрузки, а также температурные колебания от -60 до +60 °С. Поэтому она является прекрасной армирующей прослойкой.

    Помимо современных полимерных решеток, иногда применяют разновидности, изготовленные из бетона или текстильного геополотна. Конструкция первого типа имеет элементы, выполненные из бетона с пустотой внутри для грунта. Использование данного варианта ограничено большой массой блоков, сложностью монтажа, дополнительными транспортными затратами.

    Решетки из геотекстиля применяются не только для армирования сыпучих грунтов, но и для снижения негативного влияния на поверхность со стороны грунтовых вод и пучения грунта под воздействием мороза.

    Плоские решетки

    Они представляют собой скрученный в рулон ячеистый материал, имеющий весьма жесткую сетчатую структуру. Применяется при укреплении полотна дорог, подъездных путей, садовых дорожек, насыпей и откосов, в обустройстве ограждений. Различают два вида конструкции, которые можно увидеть на многочисленных фото георешетки:

    Одноосная – производится в форме прямоугольных секций продолговатой формы. Если площадь полотна подвергается деформации, то материал обеспечивает требуемую жесткость. Выдерживает высокие нагрузки в продольном направлении.


    Двухосная структура более долговечна и надежна, поскольку обеспечивает устойчивость к нагрузкам разрывного типа, действующим в продольном и поперечном направлениях. Материал незаменим в ландшафтном дизайне и обустройстве откосов.

    Применение георешеток в строительстве

    Владельцы загородных домов постоянно прилагают усилия, чтобы сделать ландшафт в саду максимально оригинальным. В этих целях требуется не только обустраивать дорожки или подъездные пути, но и укреплять склоны для создания комфортных зон отдыха.

    Обустройство дорожек на даче

    На начальном этапе проведения работ необходимо сделать разметку будущей садовой тропинки. Для этого по периметру надо расставить колышки с учетом возможности монтажа бордюра, который поможет вам защитить дорожку от деформаций различного происхождения. После этого надо снять грунт на глубину 200-250 мм. При превалировании почв глинистого или торфяного типа заглубиться можно на 300-400 мм.

    Основание дорожки надо хорошо утрамбовать и при необходимости уложить изоляционный материал, например, полипропиленовую или полиэфирную геоткань. Далее следует укладка георешетки. Такая последовательность работ позволяет не только произвести надежное армирование, но и защитить основание от размывания.

    Крепеж осуществляется анкерами. В ячейки нужно засыпать щебенку или гравий. Причем важно сделать это с избытком, чтобы после проседания наполнитель не опускался ниже ленты. А бордюр нужно ставить до того, как вы закрепите соты на дне траншеи.


    Укрепление парковки

    Георешетка помогает создать надежную, прочную и долговечную площадку для размещения на ней автотранспортных средств. Вы можете использовать как плоскую двухосную конструкцию, так и объемную.

    Одновременно участку можно придать эстетическую привлекательность. Например, популярностью пользуются современные экопарковки, которые не потребуют от вас асфальтирования или бетонирования участка.

    Процедура укладки материала осуществляется следующим образом. Сначала снимается слой грунта толщиной 100-150 мм. Затем на дне формируется дренажная подушка из слоя песка и гравия 30-50 мм.

    Сверху укладывается рассматриваемый армирующий материал. Крепление георешетки осуществляется при помощи специальных замков или саморезами. Можно также использовать пневмостеплер.

    Ячейки заполняются как гравием, так и почвой или субстратом. Если вы хотите высеять в сотах траву, то придется регулярно поливать поверхность, но в это время нельзя парковать машину.

    Обустройство склонов

    Если у вас на участке оказались склоны, то не расстраивайтесь. Вы их можете надежно укрепить и элегантно оформить. Причем армировать можно как пологие, так и крутые откосы.

    Помните, для крутых склонов нужно использовать решетку с более широкими боковыми элементами. Георешетка для укрепления склонов характеризуется надежностью и имеет высокую степень растяжимости. Благодаря этому материалу, вы решите проблему сложного рельефа на участке.

    Армирующие работы на склоне производятся в несколько этапов. Сначала откос необходимо выровнять, а затем произвести разметку его границ. На следующем этапе аккуратно укладывается слой геотекстиля.

    Для крепления решетки фиксируются прочные анкера. На них и натягивается армирующий материал. Начинать процесс монтажа герешетки нужно с верхней части склона. Затем ее дополнительно фиксируют Г-образными анкерами с шагом 1-2 м. В конце работ ячейки засыпаются наполнителем с горкой в 3-5 см.


    Рассмотренный материал для укрепления поверхности участка широко используется в загородном строительстве. Простота крепления и надежность в эксплуатации делают его незаменимым при проведении качественного обустройства дачного ландшафта.

    Фото георешетки

    Сохраните статью себе на страницу:

    Пост опубликован: 09. 10

    Присоединяйтесь к обсуждению: Copyright © 2021 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1 ***Сайт принадлежит Марии Козак

    Монтаж объёмной георешетки на откосы – инструкция и советы специалиста

    Оптимальным материалом для предотвращения деформации откосов под воздействием внешних факторов является георешетка, которая армирует грунт и позволяет избежать его смещения и размывания. Синтетик также используется для армирования насыпей водоотвода, гидротехнических сооружений, дорожного пирога, склонов дорог и ж/д путей.

    Что такое георешетка

    Геосинтетическая решетка представляет собой двух- или трёхмерную структуру сот, которая изготовлена из прочных полос полиэфира или лент полиэтилена и полипропилена. Полосы скрепляются сварным швом, что позволяет геоматериалу обладать высокими физическими и механическими свойствами. Материал обладает:

    1. Прочностью на разрыв,
    2. Износостойкостью,
    3. Высоким сопротивлением на растяжение,
    4. Устойчивостью к вертикальному и горизонтальному внешнему воздействию,
    5. Стойкостью к грибкам и перепадам температуры.

    Также решетка отвечает экологическим стандартам, поэтому использовать её для армирования можно в любом месте, в том числе, вблизи водоёмов. Применение синтетика несёт экономический эффект, так как после укрепления склоны или другие основания не нуждаются в эксплуатационном обслуживании.

    Со временем на месте монтажа георешетки образуется дерновый слой, который еще более усиливает эффект армирования и гарантированно предотвращает эрозию почвы на откосах.

    Геосинтетик отличается по:

    1. Размеру сторон и диагонали ячейки,
    2. Материалу изготовления,
    3. Высоте ребра ленты.

    Материал подбирается по характеристикам в зависимости от целей и особенностей дальнейшего применения.

    Характеристики решетки

    При выборе материала необходимо обратить внимание на следующие его характеристики:

    1. Размер диагонали ячейки,
    2. Высоту ребра,
    3. Прочность шва на разрыв,
    4. Максимальную нагрузку с перфорацией и без неё,
    5. Относительное удлинение при max нагрузке.

    На примере объёмной решётки 160×160 (170×170) мы видим следующие характеристики:

    1. Диагональ — 200 мм,
    2. Нагрузка max с перфорацией и без — 700/1200 H/5 см,
    3. Относительное удлинение — 50%,
    4. Прочность шва — 600 H/5 см,
    5. Высота ленты от 50 до 200 мм.

    Эти характеристики позволяют использовать геосинтетик для большинства армирующих работ, необходимо только грамотно подобрать решетку по высоте ребра с учётом особенностей грунта и градуса уклона основания.

    Подготовка склона

    Для качественной укладки объёмной георешетки склон должен пройти предварительную подготовку. Для этого основание под монтаж синтетика выравнивается, а в его высшей и низшей точках прокапываются траншеи глубиной 15−20 см. Именно в этих местах производится основное крепление геоматериала.

    Уплотнение верхнего слоя на откосах необходимо в случаях, если основание отсыпное. Для предварительной трамбовки применяется ручной каток.

    Также рекомендуем под решётку уложить геотекстильное полотно с плотностью 150 г/м2, например, Лавсан 150. Геотекстиль придаст конструкции эксплуатационной надёжности и создаст барьер для наполнителя ячеек, который без этой прослойки может перемешаться с грунтом. По сути, геополотно выполняет в конструкции роль фильтра.

    Геоткань раскатывается по склону сверху вниз и временно фиксируется для предотвращения задувания и смещения до укладки решетки.

    В нижней части откоса обязательно делается водоотводной лоток, который заполняется щебнем средней фракции. В лоток с откосов будет стекать вода при обильных осадках.

    Укладка синтетика

    Георешётка укладывается поверх геотекстиля по всей площади укрепляемого склона и фиксируется пластиковым анкерами, имеющими П-образную форму. Отметим, что в месте соединения решеток анкер должен захватывать ребра соседних сот.

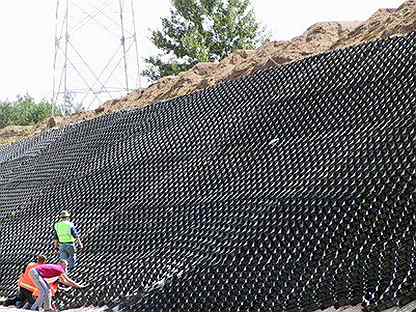

    На 1 м² решетки уходит по нормативу 2−3 анкера, фиксация идёт в шахматном порядке. Если склон крутой, то рекомендуем использовать специальные г-образные анкера, который имеют длину 70−110 см. Они гарантированно закрепят геоматериал и предотвратят его эксплуатационное смещение.

    Также длина анкера (нагеля) зависит от плотности грунта в месте проведения работ. Полные данные представлены в таблице ниже.

    Расчёт для суглинка при заполнении ячеек решетки плодоносным грунтом:

    Угол откоса (градусы) 25 30 35
    Длина анкера (см) 80 90 100

    Расчёт для песчаного основания при заполнении сот плодоносным грунтом:

    Угол откоса (гр) 25 30 35 40 45
    Длина нагеля (см) 70 80 90 100 110

    Засыпка наполнителя

    На финальном этапе ячейки решетки засыпаются плодоносным грунтом или песчано-торфяной смесью. Засыпка производится на откосах вручную, заполнение сот идёт с запасом, так как сверху необходимо провести трамбовку и ребра синтетика не должны выступать за край насыпки.

    Если предполагается заполнение сот плодоносным грунтом, то рекомендуем его заранее перемешать с семенами многолетних трав. Это позволит сэкономить время на посев растений для образования на склоне дернового слоя и дополнительного армирования основания за счёт корневой системы.

    Внимание! Заполнение ячеек грунтом идёт сверху вниз!

    После засыпки сот и трамбовки подсыпного грунта производится орошение склона для более быстрого прорастания семян.

    Лучшими материалами для укрепления склона считаются георешётки 210×210 с высотой ребра 200 мм и объёмный синтетик с ячейкой 320×320 мм и высотой ленты 200 мм. Эти геоматериалы при правильном монтаже гарантированно предотвратят деформацию и эрозию грунта на откосах, а также поставят барьер на пути вымывания плодоносного слоя.


    Поделитесь информацией:

    Георешетка для укрепления откосов — Titan Environmental Containment Ltd.

    Георешетка для укрепления откосов


    Одноосные георешетки

    Pyramid Grid ™ специально разработаны для укрепления грунта в таких областях, как подпорные стены и крутые склоны, где прочность грунта увеличивается в одноосном направлении. Размещенные между слоями почвы, эти георешетки укрепляют почву и повышают стабильность конструкции. Их можно использовать отдельно или в сочетании с рядом облицовочных элементов, таких как сегментные блоки; сборные железобетонные панели; зеленая облицовка или облицовка из оцинкованной стали с окантовкой для эффективного улучшения характеристик почвы и предотвращения раннего разрушения конструкции.Помимо нового строительства, эти георешетки для укрепления склонов настоятельно рекомендуются для проектов восстановления склонов и / или ремонта оползней. Это включает выемку грунта, повторное использование разрушенного грунта и наслоение его георешеткой для обеспечения необходимого усиления.

    Одноосные георешетки

    Pyramid Grid ™ производятся из высокопрочной полиэфирной пряжи с высокой молекулярной массой> 30 000 с использованием прецизионного процесса вязания. Пропитывающее покрытие из черного ПВХ обеспечивает дополнительную химическую, механическую и ультрафиолетовую защиту.Одноосные георешетки Pyramid Grid ™ производятся из чистого HDPE (полиэтилена высокой плотности) с использованием уникального процесса штамповки и вытяжки, который формирует монолитную георешетку со встроенными узлами. Оба спроектированы так, чтобы быть механически и химически стабильными как в тяжелых фазах строительства, так и в агрессивных почвенных средах. Они биологически не подвержены влиянию почвенных микроорганизмов и созданы, чтобы противостоять ультрафиолетовому разложению.

    Преимущества одноосных геосеток Pyramid Grid ™:
    • Может использоваться с широким спектром вариантов облицовки (бетонные блоки, бетонные панели, обработанная древесина различной текстуры и цвета)
    • Обеспечивает до 60% экономии материала и времени по сравнению с традиционными железобетонными и гравитационными конструкциями.
    • Высокая устойчивость к динамическим ударным нагрузкам и сейсмической активности.
    • Позволяет использовать заливку на месте.
    • Быстрое, легкое и экономичное строительство.
    • Выдерживает дифференциальную осадку.
    • Высокая прочность соединения между облицовкой и сеткой.
    • Эстетичная структура.
    • Уменьшает нарушение дорожного движения и закрытие полосы движения.
    Приложения
    • Системы подпорных стен
    • Абатменты мостовидного протеза
    • Подпорные стены с озеленением
    • Укрепленные крутые склоны
    • Насыпи по мягкому грунту
    • Усиление футеровки полигона
    • Горнодобывающая промышленность
    Щелкните ниже, чтобы просмотреть спецификации.

    Конструкции из грунта, армированного георешеткой, достигают новых высот — Geosynthetics Magazine

    Сачин Мандавкар и Мехари Велду

    РИСУНОК 1 США Route 460 RSS во время строительства

    Армированные грунтовые конструкции представляют собой геотехнические системы, состоящие из армирующих элементов и в основном включают механически стабилизированные грунтовые стены (MSE) и укрепленные грунтовые откосы (RSS) ( Рисунок 1 ). Стены MSE и RSS создаются путем размещения чередующихся слоев арматуры и уплотненного грунта за облицовочным элементом, чтобы сформировать композитный материал, который действует как единое целое, сдерживая поперечные силы.В древности в качестве укрепляющих элементов почвы использовались самые разные материалы, в том числе ветки деревьев и солома. Распространенными типами современных элементов армирования грунта являются стальные полосы, сварные стальные сетки, проволочная сетка, георешетки и листы геотекстиля. Использование облицовочной системы предотвращает расслоение грунта между армирующими элементами и позволяет безопасно возводить очень крутые склоны и вертикальные стены. В качестве облицовки используется широкий спектр материалов, в том числе сборные железобетонные панели, модульные блоки сухого литья, сварная проволочная сетка, огибающая геосинтетика и габионы.Почвенный материал, помещенный в зоне армирования, называется армированной засыпкой, а грунт на месте или материал обратной засыпки, помещенный непосредственно за армированной зоной, называется удерживаемой засыпкой. На рисунках 2 и 3 показаны основные компоненты типовой стены MSE и системы RSS, соответственно.

    РИСУНОК 2 Типовое поперечное сечение стены MSE РИСУНОК 3 Типовые поперечные сечения откосов с усиленным грунтом (RSS)

    Использование стенок MSE и RSS постепенно увеличивалось за последние четыре десятилетия из-за преимуществ, которые они предоставляют по сравнению с альтернативными почвоудерживающими конструкционными системами.Экономичность и простота строительной техники, скорость возведения и гибкость армированных грунтовых конструкций — вот преимущества, которые делают эту технологию популярной и очень привлекательной. Как описано выше, стены MSE и RSS могут быть усилены с использованием металлических и геосинтетических армирующих материалов. В этой статье, однако, основное внимание уделяется геосинтетическим, особенно георешетчатым, армированным конструкциям, и не рассматриваются другие типы армирования.

    Геосинтетические материалы разрабатываются и используются в качестве арматуры в грунтоудерживающих конструкциях с начала 1970-х годов. Первая стена, армированная геотекстилем, была построена во Франции в 1971 году, а первая конструкция такого типа в Соединенных Штатах была построена в 1974 году. Георешетки для армирования почвы были разработаны примерно в 1980 году. Первое использование георешетки в армировании почвы произошло в 1981 году. и широкое использование изделий из георешетки в Соединенных Штатах началось примерно в 1983 году. С начала 1980-х годов использование геосинтетических материалов в конструкциях из армированного грунта значительно расширилось, и теперь они составляют растущую часть рынка армированного грунта.Технологические разработки в полимерной промышленности постоянно включаются в новые геосинтетические продукты, улучшая свойства геосинтетических материалов, используемых в геотехнических приложениях. Продвижение геосинтетических материалов в качестве арматуры для конструкций из армированного грунта все еще продолжается, и вносятся улучшения в способ проектирования и строительства стен MSE и RSS. На сегодняшний день были спроектированы и успешно построены тысячи армированных геосинтетическим грунтом конструкций для автомагистралей и других применений, включая стены MSE и системы RSS. Большая часть этих конструкций была спроектирована с использованием георешетки в качестве элемента усиления.

    Методология проектирования и соображения

    Проектирование стен MSE и RSS в большей степени зависит от вклада инженеров-геологов, чем для традиционных систем стен и неармированных насыпей. Этапы проектирования также более обширны, а проектирование конструкций, армированных грунтом, требует совместной ответственности за проект между поставщиками материалов и владельцами или инженером владельцев.Традиционно все объекты гражданского строительства в Северной Америке проектировались с использованием методологии расчета допустимого напряжения (ASD). Совсем недавно (1994 г. в США) методология расчета коэффициента нагрузки и сопротивления (LRFD) была реализована в практике проектирования дорожных конструкций, таких как стены MSE. В настоящее время метод LRFD в различных формах применяется во всем мире. Например, Еврокод использует методологию расчета предельных состояний (LSD), которая очень похожа на методологию LRFD. Методология LRFD для инженерных насыпей и РУС еще не разработана.Для RSS все еще используется подход предельного равновесия, ASD, и запас прочности должен быть адекватным как для краткосрочных, так и для долгосрочных условий для всех возможных режимов отказа. Независимо от методологии проектирования платформы, основные аналитические методы для армированных грунтом конструкций, такие как оценка внешней и внутренней устойчивости, остаются неизменными. Основное изменение заключается в способе сравнения нагрузок и сопротивлений, а также в том, как неопределенность учитывается в процессе проектирования. Компьютерные программы, такие как MSEW и ReSSA, разработанные ADAMA Engineering Inc., являются одними из наиболее часто используемых программ для проектирования стен MSE и RSS соответственно.

    Внутренняя стабильность геосинтетических грунтовых конструкций в основном определяется геосинтетическим поведением и его взаимодействием с армированным наполнителем. На взаимодействие грунта и геосинтеза влияют инженерные свойства армированного заполняющего материала. Хотя теоретически армированный грунт может состоять из самых разных типов грунта, гранулированный грунт рекомендован Американской ассоциацией государственных служащих автомобильных дорог и транспорта (AASHTO) в качестве материала для наполнения стен MSE из-за их высокой прочности, жесткости и проницаемости. .В случае RSS, Федеральное управление шоссейных дорог (FHWA) рекомендует усиленное заполнение с прохождением до 50% через сито № 200 (0,75 мм). Если отдельные гранулированные грунты недоступны, использование связных материалов может быть желательно для повышения экономической эффективности системы, но связный грунт представляет собой более сложное поведение материала, и его использование не является стандартной отраслевой практикой.

    Влияние геосинтетических характеристик на долговременные характеристики стен MSE и RSS следует тщательно учитывать в процессе проектирования.При проектировании грунтовых конструкций, армированных георешеткой, инженер-проектировщик должен тщательно учитывать механические свойства георешетки, ее ползучесть, повреждения при установке и долговечность, поскольку долговременная прочность напрямую зависит от этих свойств. Среди нескольких механических свойств предел прочности георешетки на растяжение является наиболее важным свойством для проектирования стен MSE и RSS. Повреждение установки георешетки является функцией типа георешетки и градации армированного заполнения. Для высоких конструкций из армированного грунта, в которых георешетки подвергаются более высоким уровням напряжения, ползучесть может иметь решающее значение для успешной работы конструкции.В целом, наиболее важные свойства долговечности связаны с термохимическим разложением, таким как окисление, гидролиз и воздействие ультрафиолетовых (УФ) лучей. Эти эффекты следует учитывать при проектировании, исходя из типа георешетки и условий проектирования. Как правило, для высоких армированных грунтовых конструкций требуются одноосные георешетки с высокой прочностью на разрыв, с хорошей устойчивостью к разрушению и более низкой долговременной деформацией.

    В течение многих лет геосинтетические грунтовые конструкции регулярно проектировались для достижения ограниченной высоты из-за проектных неопределенностей, которые в первую очередь связаны со свойствами геосинтетических материалов и их взаимодействием с почвой. В последнее десятилетие развитие геосинтетических технологий и лучшее понимание поведения армированных грунтовых структур позволило инженерам-проектировщикам использовать геосинтетические материалы, особенно георешетки, в качестве подкрепления стен MSE и RSS для достижения новых высот.

    Истории болезни

    В приведенных ниже примерах проектов инфраструктуры автомагистралей будут представлены извлеченные уроки и показано, что использование армирования георешеткой является возможным и экономичным решением для высоких конструкций из армированного грунта, если в дополнение к качественным методам строительства выбраны надлежащие проектные соображения и материалы.

    Cortez Hills Шахтная дробилка MSE стенка

    На руднике Cortez Hills в Кресент-Вэлли, штат Невада, добавлялась новая первичная дробилка. Рельеф в оптимальном месте для новой дробилки был чрезвычайно сложным. В здании дробилки находится первичная дробилка, опирающаяся на фундамент из железобетонного мата размером 45 × 60 футов (14 × 18 м) с максимальной реальной нагрузкой 11 000 фунтов на квадратный фут (53 707 кг / м 2 ). Переход по высоте между верхней и нижней площадками на каждой стороне конструкции первичной дробилки был спроектирован с использованием стенок дробилки MSE, которые простираются от 60 до 80 футов (от 18 до 24 м) с каждой стороны конструкции дробилки до крутых склонов насыпи.

    Геотехнические исследования включали выкопку восьми испытательных котлованов на глубину от 3 до 18 футов (от 1 до 5,5 м), бурение одной скважины на глубину 100 футов (30,5 м) и выполнение пяти сейсмических исследований. Подземные условия во время разведки в целом были стабильными и состоят в основном из хорошо гранулированного гравия и булыжников, доходящих до известняковых и алевролитовых пород на глубинах от 1,5 до более 18 футов (от 0,5 до 5,5 м). Подземные воды не встречались на максимальной исследованной глубине 100 футов (30.5 м). Для проектирования критических объектов на площадке Cortez Hills рекомендуется максимальное ускорение землетрясения 0,45 g. Стенки крыльев MSE были спроектированы с использованием рабочего базового землетрясения (OBE) для события нижнего уровня. Ускорение OBE в 0,18 g примерно на треть больше, чем максимальное ускорение исторического места, и немного больше, чем оценка 475-летнего ускорения Геологической службой США.

    РИСУНОК 4 Поперечное сечение стенки шахтной дробилки Cortez Hills MSE.

    Стены MSE с проволочной облицовкой были спроектированы для создания безопасной зоны для разгрузки карьерных самосвалов и обеспечения стабильного доступа к дробилке.В самой высокой части стена MSE имеет высоту примерно 95 футов (29 м), включая уклон 2H: 1V наверху, как показано на рис. 4 .

    РИСУНОК 5 Деталь облицовки стены шахтной дробилки Cortez Hills MSE. РИСУНОК 6 Постконструкция стены шахтной дробилки Cortez Hills MSE.

    Стены MSE были построены с несколькими слоями первичного армирования с использованием трех различных типов одноосных полиэфирных геосеток для оптимизации общей стоимости системы. Георешетки были установлены на средней высоте стеновых панелей MSE.Проволочная сетка с двойным переплетом из блоков фасции была продлена на 9 футов (2,7 м) в армированный заполнитель в качестве вторичного усиления. Стенки крыльев MSE были спроектированы таким образом, чтобы выдерживать динамическую нагрузку карьерных самосвалов Liebherr T282 B, которые могут иметь загруженный вес около 653 тонн (592 тонны) и выдерживать вибрационные нагрузки во время операции дробления. Правильный выбор, размещение и уплотнение насыпей требовалось для уменьшения возможности чрезмерного оседания подушек, для уменьшения бокового давления на конструкцию дробилки и для получения надлежащих характеристик системы армирования стен MSE.Выбранный конструкционный наполнитель использовался в качестве армированного наполнителя за дробилкой, вокруг подземных коммуникаций, для стены MSE, в качестве выравнивающего наполнителя под фундаментом и для покрытия подушек. На рисунках 5 и 6 показаны детали облицовки стеновой системы MSE и постконструкция, соответственно.

    ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ПРОЕКТА
    Шахтная дробилка Cortez Hill MSE wall
    Владелец: Barrick Gold Inc.
    Расположение: Crescent Valley, Nev.
    Генеральный подрядчик: Ames Constructions
    Инженер-проектировщик: Inc .


    Перенесенный участок Западной Вирджинии Маршрут 10: Уклон с усиленным грунтом

    Проект состоял из строительства насыпи для перемещенного маршрута 10 в Западной Вирджинии над Лорел-Бранч в округе Логан, Западная Вирджиния. Нижележащая порода на месте проекта состоит из формации Канава пенсильванского возраста из серии Поттсвилл.Формация Канава обычно описывается как состоящая из песчаника (приблизительно 50%), сланца, алевролита и угля. Подземные исследования показали наличие естественного аллювиального грунта и существующего насыпного материала, состоящего из илистого или глинистого песка и гравия, у подножия предполагаемого склона и в пределах дна долины.

    РИСУНОК 7 Перемещенный поперечный разрез RSS маршрута 10 WV.

    Насыпь, состоящая из срединного уклона стены МСЭ или РУС 0,75H: 1V рассматривалась как альтернативный вариант. Из этих двух вариантов RSS был выбран Министерством транспорта Западной Вирджинии (WVDOT) в качестве возможного варианта из-за наличия армированного наполнителя на месте и других соображений.Почвы участка состоят из остаточных мелкозернистых и крупнозернистых почв. Большая часть материала насыпи была получена в результате выемки материала коренных пород на месте, раздроблена и просеяна в соответствии со стандартами WVDOT на материалы. RSS было предложено простираться от верхней части насыпи проезжей части до высоты около 120 футов (36,6 м) в самой глубокой части долины. Выбранная насыпь насыпи была размещена в пределах предложенного поднутрения до отметки 720 футов (219,5 м) с конфигурацией переднего откоса 1.5H: 1 В, как показано на Рисунок 7 . Эта конфигурация создавала скамейку шириной от 20 до 30 футов (от 6 до 9 м) в носке самой высокой части RSS. Водовыпускная труба, по которой проходит Лавровая ветвь через насыпь, была построена в пределах избранного материала основания насыпи, который размещается на высоте 720 футов (219,5 м) до строительства RSS.

    РИСУНОК 8 Перемещенная деталь, обращенная к RSS на трассе 10 WV.

    Компьютерная программа ReSSA 3.0 использовалась для проектирования армирования откоса с минимальным запасом прочности против общего и сложного разрушения.Полученный минимальный коэффициент долговременной глобальной устойчивости для всех поперечных сечений РУС соответствовал проектным критериям WVDOT. RSS был построен с несколькими слоями первичного армирования с использованием трех типов одноосных полиэфирных геосеток, расположенных вертикально на расстоянии 18 дюймов (46 см), и зеленой георешетки, завернутой в фасцию и расширенной в армированный заполнитель в качестве вторичного армирования. В облицовке использовались сварные проволочные формы без покрытия, чтобы сохранить заполнение лицевой панели. Рисунок 8 показывает деталь облицовки сварной проволоки, использованную в этом проекте RSS, а Рисунок 9 показывает постконструкцию проекта.

    РИСУНОК 9 Постконструкция RSS на перемещенном WV Route 10.

    ОСОБЕННОСТИ ПРОЕКТА
    WV Route 10 RSS
    Владелец: Западная Вирджиния DOT
    Расположение: CLyburn, W.Va.
    Генеральный подрядчик: Vecellio & Grogan Inc.
    Инженер-проектировщик: Terracon Inc.
    Fascia System: Сварная проволочная опалубка с TRM и растительной облицовкой
    Геосинтетические продукты: Одноосные геосетки Maccaferri, нетканый геотекстиль
    Geosynthetics Производитель: Maccaferri Inc.


    Соединитель трассы 460 США — этап II: Уклон с усиленным грунтом

    Прокладка проезжей части протяженностью 6,2 мили (10 км) США Route 460 Connector – Фаза II проекта создает новый участок четырехполосной автомагистрали, которая в первую очередь служит соединителем с будущей скоростной автомагистралью Coalfields от сообщества Breaks, Вирджиния. Новая трасса проезжей части пересекает гористую и густо лесистую местность с широким спектром геологических формаций, которые преимущественно состоят из песчаника, сланца и угля.

    РИСУНОК 10 Фрагмент облицовки RSS трассы 460 США.

    В рамках этого конструкторско-строительного проекта сварной RSS с проволочной облицовкой в ​​диапазоне от 0,75H: 1V до 1,5H: 1V, с максимальной высотой 80 футов (24 м) и общей длиной 550 футов (168 м) ) был построен вдоль трассы проекта, чтобы обеспечить необходимую ширину проезжей части. В качестве альтернативы можно было бы построить очень длинные и крутые насыпи, спускающиеся по склону, но это бы значительно увеличило стоимость, увеличило продолжительность строительства и повлияло на лес.RSS был заложен на коренных породах ниже или достаточно высоко над угольным пластом и протянулся через участки выемки и насыпи. RSS был построен с несколькими слоями первичного армирования с использованием одноосных георешеток из полиэфира, расположенных вертикально на 18 дюймов (46 см), и двухосных георешеток из полипропилена, обернутых в фасции и расширенных в армированный заполнитель в качестве вторичного армирования. В облицовке использовались формы из оцинкованной сварной проволоки для фиксации облицовочных камней. На рис. 10 показана деталь облицовки сварной проволоки, использованная в этом проекте RSS.

    Компьютерные программы ReSSA 3.0 и Slide 6.0 были использованы для анализа внутренней, сложной и глобальной устойчивости предложенного RSS. Анализ конструкции включал как круговые, так и клиновые виды отказов для типичных поперечных сечений RSS. Результаты анализа обеих программ показали схожие факторы безопасности и поверхности отказов.

    Первоначально РУС проектировалась с использованием параметров почвы, рекомендованных в геотехническом отчете. Однако отчет ситового анализа вынутого и раздробленного материала на месте показал, что процент материала, оставшегося на сите диаметром 4 дюйма (10 см), выше желаемого.Эта градация привела к неизвестному коэффициенту уменьшения повреждений при установке, и потребовалась оценка ущерба при установке на месте. Это привело к задержке реализации проекта на несколько недель, поскольку строительство RSS было на критическом пути. Чтобы избежать задержек в строительстве, подрядчику было дано указание начать строительство РУС при условии, что основное армирование будет размещено на расстоянии 9 дюймов (23 см) по вертикали вместо 18 дюймов (46 см) до тех пор, пока не будут получены коэффициенты уменьшения повреждений при установке. Результаты испытаний повреждений при установке на месте соответствовали исходным проектным предположениям, и, следовательно, расстояние по вертикали между георешеткой первичного армирования было возвращено к исходному расчетному расстоянию 18 дюймов (46 см).Это проект, созданный по индивидуальному проекту, поэтому тесное сотрудничество с подрядчиком было важным для своевременного внесения поправок в проект с учетом изменений во время строительства. На рис. 11 показано типичное поперечное сечение этого проекта RSS.

    РИСУНОК 11. Поперечное сечение RSS на трассе 460 США.
    Заключение

    По сравнению с обычными грунтоудерживающими конструкциями, конструкции из армированного грунта обладают очевидными и значительными преимуществами, включая экономичность, простоту конструкции, скорость строительства и гибкость конструкции. Высокие грунтовые конструкции, армированные георешеткой, должны быть спроектированы с учетом специфики проекта, учитывая повреждение установки георешетки, долгосрочные характеристики георешетки (ползучесть и долговечность) и поведение взаимодействия грунт-георешетка.

    ОСОБЕННОСТИ ПРОЕКТА
    США Route 460 Connector RSS
    Владелец: Вирджиния DOT
    Местоположение: Гранди, Вирджиния.
    Генеральный подрядчик: Bizzack Construction LLC
    Инженер-проектировщик: The Collin Group 9011 Система:
    Сварная проволочная опалубка с двухосной георешеткой и облицовкой из камня
    Геосинтетика Продукция: Одноосные геосетки Maccaferri, Нетканый геотекстиль
    Геосинтетика Производитель: Maccaferri Inc.

    Исследование устойчивости земного откоса, армированного георешеткой, при взаимодействии дождя и землетрясения

    Эта статья фокусируется на понимании проблемы динамического отклика гибкого армированного земного откоса с оберткой под воздействием землетрясения и дождя; Создана численная расчетная модель усиленного земного откоса с учетом влияния землетрясения и дождя. Изучаются динамический отклик, поровое давление и распределение растягивающих напряжений арматуры под дождем перед землетрясением, дождем после землетрясения и осадком землетрясения.Результаты показывают, что эффект сцепления землетрясения и дождя является важным фактором в динамическом анализе укрепленных земных склонов, на анализ которого следует обратить внимание и изучить его в будущем. Комбинация георешетки и грунта эффективно улучшает деформацию откоса и общую устойчивость, снижает вторичное повреждение откоса и обеспечивает основу для проектирования сейсмических конструкций усиленного земного откоса.

    1. Введение

    Нестабильность склона — одно из самых распространенных геологических бедствий в инженерно-геологической сфере.Чтобы улучшить его устойчивость, было разработано множество методов армирования, включая анкеры [1–3], стены, забитые грунтом [4–7], и армированные материалы [8–10]. Например, Zhang et al. изучили поведение разрушения и механизм укрепленных откосов с использованием стенок грунтовых гвоздей при различных условиях нагружения. В этом исследовании серия испытаний модели центрифуги была проведена на склонах, укрепленных стенкой грунтового гвоздя, в трех типах условий нагрузки. Результаты испытаний показали, что грунтовые гвозди значительно уменьшили деформацию откоса и, соответственно, задержали возникновение локализации деформации [11].Ling et al. проанализированы как статические, так и динамические характеристики армированной подпорной стенки Земли. В испытаниях стола с центробежным встряхиванием реакции стенок, подвергнутых 20 циклам синусоидальной волны, имеющей частоту 2 Гц и амплитуду ускорения 0,2 g, сравниваются с результатами анализа. Ускорение в засыпке, деформация слоев георешетки и деформация облицовки вычисляются и сравниваются с результатами испытаний. Сравнение численных и экспериментальных результатов показало, что процедура конечных элементов смогла имитировать поведение конструкции, а также динамическое поведение.Результаты анализа подтвердили, что длина и расстояние между арматурой играют важную роль в минимизации деформаций стен и деформаций в арматуре [9]. Георешетка, еще один вид легких опорных компонентов, становится все более популярной в армировании откосов благодаря своим превосходным сейсмоустойчивым характеристикам и преимуществам экономии земли [12]. Сырье, используемое в настоящее время для изготовления георешеток, включает полиэтилен высокой плотности, полипропилен и стекловолокно [13–15].Эти материалы легко доступны, они безвредны для окружающей среды и дешевы, что делает георешетки экологически чистыми и экономичными [16]. Наряду с быстрым развитием строительства инфраструктуры, особенно в развивающихся странах, георешетки играют все более важную роль в повышении устойчивости насыпи, несущей способности и долговечности земляного полотна. Так, например, во время расширяющегося процесса Zhengshang Роуд (Чжэнчжоу, Китай) в 2005 году георешетки были изготовлены из полиэтилена высокой плотности, которые были использованы для стабилизации подпорной стенки и абатмент [17].Другой случай использования опорных георешеток — усиление обочин земляных дорог шоссе Чуда № 1 в городе Юньнань, Китай, в 1996 г. , где были установлены георешетки из стекловолокна [18]. Кроме того, на итальянской дороге A1 георешетки использовались как для основания, так и для укрепления откосов [19].

    Для более рационального размещения арматуры необходимо полностью понять механическое поведение армированных георешеткой земных откосов в различных геологических условиях. Предыдущие исследования показали, что нестабильность склона обычно вызывается слабой прочностью почвы, избыточным весом поверхностных масс почвы и суровой природной средой, связанной с землетрясениями и осадками [20-25].Поэтому было проведено множество исследований механического поведения армированного георешетками откоса Земли в различных геологических условиях [26]. Например, с помощью теста на встряхиваемом столе Рамакришнан и др. изучили ускорения, смещение обернутого армированного земного откоса и усиленных геотекстилем сегментных подпорных стенок под сейсмической нагрузкой, и результаты показали, что эти стены могут выдерживать значительное ускорение до того, как произойдет поперечное движение [27]. Было обнаружено, что сегментная подпорная стенка выдерживает примерно в два раза большее критическое ускорение, чем стена, облицованная оболочкой.Стены, армированные геотекстилем, могут выдерживать умеренные и сильные землетрясения (ускорение <0,5 g). В другом исследовании дополнительно изучалось влияние длины арматуры, расстояния между арматурой, плотности грунта и жесткости армирования на уклон обернутого армированного грунта при сейсмической нагрузке [12]. Из результатов [12] можно сделать вывод, что жесткость арматуры является ключевым параметром, определяющим сейсмический отклик и режим деформации стены, а не предел прочности арматуры на растяжение.Latha et al. сосредоточены на понимании сейсмической реакции укрепленных геосинтетическими материалами подпорных стен посредством испытаний на вибростолах на моделях модульных блоков и усиленных подпорных стенок с жесткой облицовкой. В результате вертикальные деформации жестких облицованных стен не зависели от типа арматуры. Увеличение количества арматуры привело к уменьшению осадки по всем модельным испытаниям. С включением 3 слоев георешетки вертикальные деформации были уменьшены примерно на 60% как в стенах с жесткой облицовкой, так и в стенах из модульных блоков [28].

    С другой стороны, было исследовано влияние дождя на механическое поведение укрепленного земного откоса. Основываясь на теории ненасыщенной фильтрации, в этой работе исследовалось влияние инфильтрации дождевых осадков на поровое давление и насыщение расширенной насыпи, влияние армирования георешеткой и коэффициента проницаемости насыпи на устойчивость насыпи. Результаты показывают, что коэффициент запаса прочности при расширении насыпи, очевидно, уменьшается с учетом влияния осадков [29].Армирование георешеткой может эффективно снизить влияние инфильтрации осадков на устойчивость расширяющейся насыпи. На основе эффективного принципа напряжений пористой среды, жидкость-структурной взаимодействие численная модель активизировала армированную устанавливается Земли подпорной стенки при условии осадков, которое имитирует распределение скоростей в стене, поровое давление, и развитие пластической зоны. Результаты показывают, что изменение порового давления в стене приводит к оседанию почвы под дождем, а изменение порового давления влияет на эффективное напряжение, которое, в свою очередь, влияет на прочность на сдвиг армированной земной конструкции [30, 31].

    Эти результаты легли в основу плана и дизайна армирования геосеток. Возможно сочетание землетрясения и дождя [32, 33], особенно на юго-западе Китая. Склон — одна из важных структур в геотехнической инженерии. С увеличением количества строительных проектов в горных районах, оползни, вызванные стихийными бедствиями, такими как землетрясения и осадки, привели к огромным экономическим потерям и человеческим жертвам при строительстве и эксплуатации объектов водного хозяйства, электроснабжения и транспорта.В этом контексте обернутый армированный земной склон имеет хорошие перспективы применения на шоссе, железных дорогах, водном хозяйстве и других областях благодаря своей простой конструкции, хорошей сейсмостойкости, высокой адаптируемости, красивому внешнему виду и защите окружающей среды, а также хорошему экономическому эффекту. Однако его рабочие характеристики более сложны; в частности, непонятна устойчивость гибко обернутых армированных земных откосов к воздействию землетрясения и дождя. Поэтому, чтобы популяризировать эту технологию в технике, необходимо изучить взаимосвязь землетрясения и дождя.В связи с этим в данной статье предполагается изучить механическое поведение обернутого армированного земного склона под воздействием землетрясения и дождя и отражает превосходство обернутого армированного земного откоса. Проанализированы напряжения, смещения и поровое давление усиленного откоса под действием землетрясения и дождя. Систематические исследования фильтрации и деформации армированного земного откоса являются не только необходимым условием для устойчивого развития теории противовыпадения армированного земного откоса, но и важной основой для безопасной эксплуатации армированного земного откоса.

    2. Моделирование и процедура моделирования

    Когда на усиленный земной склон влияет землетрясение и ливень, поле напряжений и поле фильтрации не являются независимыми. Существует определенная разница напора в среде фильтрационного поля, поровая вода будет естественным образом создавать фильтрующее движение под давлением, а объемная сила фильтрования будет создаваться как внешняя нагрузка. Создание объемной силы просачивания неизбежно повлияет на баланс напряжений в исходном усиленном грунтовом склоне, и тогда смещение грунтовой среды и движение частиц грунта изменится.Необходимо изменить коэффициент пустотности и пористость почвы. Поскольку коэффициент пустотности и пористость имеют определенную связь с коэффициентом проницаемости, изменение коэффициента пустотности и пористости также повлияет на изменение коэффициента проницаемости, а затем поле фильтрации почвенной среды будет изменяться до тех пор, пока не будет достигнуто стабильное равновесие. государственный. Следовательно, поле напряжений и поле фильтрации в усиленном откосе земли работают вместе и влияют друг на друга, образуя единую систему. Это взаимодействие является отношением связи [34]. Совместному анализу поля напряжений и поля фильтрации армированного земного откоса в геотехнической инженерии уделяется все больше и больше внимания. Под действием эффекта связи поле деформации, поле напряжений и давление поровой воды на усиленном земном склоне изменяются более близко к реальным инженерным.

    2.1. Влияние поля напряжений на поле просачивания

    Как упоминалось выше, объемная сила просачивания будет влиять на исходный баланс поля напряжений укрепленного откоса земли и изменять смещение грунтовой среды.Движение частиц почвы неизбежно изменит пористость и пустотность, поэтому коэффициент проницаемости среды также изменится. Влияние поля напряжений на фильтрационное поле существенно изменяет поры и влияет на проницаемость структуры грунта.

    Согласно закону Дарси, где k 0 обозначает проницаемость; обозначает абсолютную вязкость воды; обозначает коэффициент вязкости; обозначает плотность; обозначает гравитацию; обозначает объемный вес воды.

    Согласно уравнению (1), есть два основных фактора, которые влияют на проницаемость почвы: один — это свойства жидкости почвы, которые представлены как, а другой — каркасные свойства почвы, представленные проницаемостью. Факторы, влияющие на индекс производительности каркаса почвы, включают удельную поверхность, размер, форму и пористость частиц. Среди этих факторов наибольшее влияние на проницаемость оказывает пористость.

    Применение и эксперименты в практической инженерии показывают, что коэффициент проницаемости или проницаемость почвы может быть выражен как функция пористости или пустотности.

    Расчетное уравнение коэффициента проницаемости песчаного грунта выглядит следующим образом:

    , а расчетное уравнение коэффициента проницаемости нормально уплотненного связного грунта выглядит следующим образом: где D 10 означает эффективный размер частиц 10%; C n обозначает коэффициент однородности; C 2 , C 3 и m — константы.

    При изменении поля смещения и поля напряжений на склоне изменяются коэффициент пустотности и пористость, а также изменяется коэффициент проницаемости, поэтому поле фильтрации следует пересчитать.Функция напряженного состояния может использоваться для представления коэффициента проницаемости k :

    Из приведенного выше анализа механизм воздействия поля напряжений на поле фильтрации вызывает изменение объемной деформации грунта, влияющее на изменение коэффициента проницаемости почвы, влияя тем самым на распределение фильтрационного поля.

    2.2. Влияние поля просачивания на поле напряжений

    При анализе и расчете укрепленных откосов грунта просачивание основывается на поверхностной силе фильтрации и силе объема фильтрации как внешних нагрузках в почвенной среде, которые изменяют поле напряжений укрепленной земли наклон и далее изменяет поле смещения.Предполагая, что распределение напора однородного армированного откоса земли равно, давление фильтрующей воды P составляет, где y обозначает объемный вес; z обозначает вертикальный напор.

    Объемная сила фильтрации f в диапазоне фильтрации выражается уравнением (7): где f x обозначает составляющую объемной силы фильтрации в направлении x ; f y обозначает составляющую объемной силы просачивания в направлении y ; f z обозначает компонент объемной силы просачивания в направлении z .

    Из приведенного выше анализа можно увидеть, что объемная сила фильтрации в фильтрующем поле, поскольку внешняя нагрузка изменяет распределение поля напряжений на усиленном откосе земли, что также влияет на распределение поля смещения.

    2.3. Совместный анализ поля напряжений и поля просачивания

    Основное дифференциальное уравнение пары поля напряжений и поля просачивания выглядит следующим образом: где обозначают компоненты эффективного напряжения на оси x , оси y и z — ось.обозначает поровое давление.

    Согласно геометрическому уравнению (9) и физическому уравнению (10), три составляющих смещения могут представлять шесть составляющих напряжения:

    Путем подстановки уравнений (9) и (10) в (8) и объединения уравнения непрерывности фильтрации поровое давление и компоненты напряжения могут быть решены.

    2.4. Вычислительная модель

    Трехмерная программа конечных разностей FLAC3D была включена сюда для изучения устойчивости укрепленного земного откоса.В этой статье выбрана модель Мора-Кулона. Как в статических, так и в динамических расчетах используется модель Мора-Кулона. Принцип FLAC3D заключается в решении динамического уравнения. На уровне алгоритма принцип алгоритма заключается в решении уравнения движения. Применение модели Мора-Кулона в механике грунтов может дать более разумное решение, а модель с бесконечным уклоном используется для оценки возникновения оползней из-за заданного количества осадков [35, 36]. Это широко используемый метод для изучения вопросов инженерной геологии.Модель выбрана на основе типичного расширенного участка набережной скоростной автомагистрали Уи в Юньнани. На рисунке 1 (а) представлена ​​модель, имитирующая уклон, усиленный георешеткой. Модель состоит из трех частей: откоса, фундамента и свободных границ поля. Моделирование разделено на 700 зон и 1025 точек сетки. Как грунт склона, так и грунт фундамента являются глинистыми, обычным типом грунта при проектировании склонов на юго-западе Китая [37, 38], и их механические свойства представлены в таблице 1.Эти параметры были получены в результате геотехнических испытаний на месте при температуре 17 ° C и относительной влажности 68%. Испытанные образцы были приготовлены в соответствии с требованиями спецификации грунтовых испытаний (SL237-1999) [39]. Чтобы смоделировать влияние осадков, в данном исследовании поверхность усиленного откоса определяется как границы, в то время как и дно, и периферия модели являются непроницаемыми [40].

    Коэффициент упругости Сцепление, c (кПа) угол наклона 53 °, а его высота и ширина составляют 4 м (Рисунок 1 (a) модель, имитирующая уклон, усиленный георешетками, и (b) его геометрический размер; схемы (c) встроенных георешеток; и (d) точки измерения которые следят за перемещением откоса).Размер модели в направлении x — 7 м. Для уклона с усиленной георешеткой схема встроенных георешеток показана на Рисунке 1 (b), а более подробная информация представлена ​​на Рисунке 1 (c). Имеется 13 слоев обернутых георешеток длиной 3 м и усиленным шагом 0,3 м. Узел георешетки моделируется структурой георешетки в программе FLAC3D [41, 42]. Физико-механические свойства материала компонента георешетки (таблица 2) были получены в соответствии с результатами испытания георешетки на растяжение и испытания на прямой сдвиг на границе раздела армированного грунта с учетом соответствующей литературы и реальной инженерной ситуации. Конкретные значения приведены в таблице 2.


    Грунт Свойства
    Объемный вес, γ (кН / м3) Модуль упругости, E (ГПа) Угол трения, (°)

    Склонный грунт 20. 2 10 0,2 38 21,4
    Грунт фундамента 19,0 10,7 0,3 40 26
    5 3 8 3 8 -3 10

    Свойства
    Толщина, (м) Объемный вес, γ (кН / м)
    Модуль упругости, E (ГПа) Коэффициент Пуассона, µ Сцепление, c (кПа) Угол трения, (°)

    Георешетка 26 0.33 2,3 30

    Во время моделирования отслеживались внутреннее напряжение, смещение и поровое давление в различных областях склона грунта, а также точная схема мониторинга смещения точек показано на рисунке 1 (d). В реальном проектировании склоны с усиленными георешетками строятся слой за слоем [43]. Таким образом, 0,5 м зарезервировано в качестве возвращаемого участка после каждого слоя обрезки. В числовой модели построены два слоя георешетки, и слой георешетки вставлен в вертикальную плоскость между двумя слоями, чтобы упростить имитацию обернутого армированного откоса земли.

    Во время моделирования нагрузка была приложена в виде волны, а затем команда таблицы используется для реализации приложения сейсмической нагрузки, соответственно, которые используются для моделирования землетрясения. Установив границу фильтрации узлов для моделирования дождя, процесс моделирования длится 8 часов.

    3. Результаты и обсуждение

    В данном исследовании были рассмотрены три различных условия нагрузки: (i) Ситуация-I: осадки до землетрясения. (Ii) Ситуация-II: осадки после землетрясения.(iii) Ситуация-III: землетрясение и осадки.

    3.1. Поле напряжений

    На рис. 2 показано изображение поля максимального главного напряжения склона. Видно, что наклонное напряжение постепенно увеличивается сверху вниз при трех условиях нагружения. На поверхности и вершине усиленного земного откоса появляется зона растяжения. Поскольку уклон имеет тенденцию уменьшаться под действием землетрясения и дождя, независимо от количества осадков перед землетрясением или одновременности землетрясения и дождя, усиленный земной склон показывает состояние напряжения при растяжении.Максимальное напряжение сжатия составляет 163 кПа и 159 кПа, а максимальное напряжение растяжения составляет 0,20 кПа и 0,44 кПа. Однако в случае дождя после землетрясения зона растягивающего напряжения отсутствует. Укрепленный земной склон становится более неустойчивым в случаях дождя перед землетрясением и одновременного землетрясения и дождя, и напряженное состояние постепенно трансформируется от напряжения сжатия к напряжению растяжения. Максимальное сжимающее напряжение находится в нижней части коренной породы при трех условиях нагружения (Рисунок 3).


    На рисунке 4 представлено минимальное главное напряжение усиленного земного откоса при трех условиях нагрузки. Из графика видно, что напряжение сжатия постепенно увеличивается сверху вниз. Максимальное сжимающее напряжение находится в нижней части коренной породы, но здесь нет области растягивающего напряжения.

    3.2. Смещение

    Из рисунка 5 видно, что максимальное смещение в случае дождя перед землетрясением составляет 2,53 см. Максимальное смещение в случае дождя после землетрясения составляет 2.45 см, а максимальное смещение при одновременном землетрясении и осадке составляет 4,52 см. Из рисунка 6 также видно, что когда землетрясение и осадки действуют одновременно, устойчивость уклона укрепленного грунта является самой низкой, за ней следуют ливни до землетрясения.


    На рисунках 7 и 8 представлены контрастные кривые горизонтального смещения и вертикального смещения между усиленным земным откосом и естественным откосом. Максимальное оседание происходит на вершине склона под действием землетрясения и дождя.Это около 4,12 см. С добавлением георешеток осадка на вершине склона была уменьшена до 1,48 см, что примерно на 64,1%. Видно, что горизонтальное смещение постепенно увеличивается снизу вверх по высоте склона, но максимальное горизонтальное смещение происходит на высоте 7 м на склоне. После применения георешетки смещение откоса уменьшается почти на 3 см, что указывает на то, что георешетка используется для усиления склона в целом.



    На рис. 9 показана временная кривая смещения различных точек мониторинга под влиянием землетрясения и дождя в наиболее нестабильных условиях. Рисунок 1 (d) представляет собой схему точки мониторинга. Из кривых изменения во времени горизонтального смещения для различных точек мониторинга можно увидеть, что закон смещения аналогичен кривой зависимости времени от нагруженной сейсмической волны, и каждая кривая изменения высоты смещения во времени имеет согласованную форму волны.Момент, когда происходит максимальное смещение точки мониторинга вершины склона, немного отстает от максимального смещения носка склона. Поскольку сейсмическая волна распространяется вверх, отклик верхней части задерживается, что согласуется с сейсмической волной, приложенной внизу. По результатам распределения 1–4 точек вдоль склона видно, что смещение пика в середине склона наибольшее, причем с уменьшением высоты склона смещение пика сначала увеличивается, а затем уменьшается. Горизонтальное смещение изменяется в 5–12 точках точек мониторинга внутри склона, также отражая аналогичные закономерности. Из рисунка 9 можно сделать вывод, что боковое смещение откоса является самым большим, а большая деформация откоса вызывает первую трещину. Тяжелая ситуация приводит к вторичной катастрофе — оползню.


    3.3. Приращение деформации при сдвиге

    На рисунке 10 показано распределение добавочной деформации при различных условиях нагружения.Из рисунка 10 видно, что приращение деформации сдвига является наибольшим при одновременном воздействии землетрясения и дождя. Максимальная деформация сдвига возникает в средней и нижней частях усиленного земляного откоса. Это наиболее опасное место для укрепления земляного откоса. Оттуда наклон будет скользить, и приращение деформации сдвига будет постепенно расти вверх и вниз вдоль максимальной площади. Наконец, образуется изогнутая поверхность от пальцев ног до вершины склона.Эта зона наиболее уязвима для разрушения при сдвиге, а также является наиболее опасной поверхностью скольжения укрепленного земляного откоса.

    3.4. Поровое давление

    Значение порового давления сначала уменьшается, а затем увеличивается от вершины к основанию наклона. Верхняя часть склона сначала контактирует с дождевой водой во время дождя, а верхняя дождевая вода непрерывно просачивается в склон. Однако динамическая нагрузка увеличивает поровое давление склона. Из рисунка 11 видно, что нижняя часть склона постепенно насыщается, а верхняя часть находится в ненасыщенном состоянии.Давление воды в порах нижнего слоя почвы выше, чем у верхнего слоя почвы.

    3.5. Растягивающее напряжение георешетки

    Механизм действия армированных земляных откосов заключается в основном в трении между арматурой и почвой, ограничении отверстий сетки на почве и сопротивлении ребер сетки. Короче говоря, это взаимодействие арматуры и почвы. Все три формы могут сдерживать боковое смещение частиц почвы, тем самым повышая устойчивость почвы.Армирование является важной частью армированного грунтового откоса, и его механические характеристики, очевидно, являются предметом исследования. Как показано на рисунке 12, растягивающее напряжение георешетки сначала увеличивается, а затем уменьшается с увеличением высоты, и на участке склона образуется эллиптическая зона высокого напряжения. Пиковое главное напряжение георешетки является самым большим из-за воздействия землетрясения и дождя, за которым следуют ливни перед землетрясением. На рисунке 13 показано соотношение между осевым растягивающим напряжением георешетки (пик T r ) и высотой откоса.Согласно закону изменения кривой, осевое напряжение арматуры сначала увеличивается, а затем уменьшается снизу вверх георешетки, а максимальное значение появляется в середине арматуры. Распределение горизонтального осевого растягивающего напряжения георешетки характеризуется «большим в середине и маленьким на обоих концах».


    Посредством численного моделирования распределение поля напряжений, поля смещения, приращения сдвиговой деформации, порового давления и растягивающего напряжения укрепленного земного откоса в случаях дождя перед землетрясением, дождя после землетрясения и связанного эффекта землетрясения. выпадают осадки.Метод снижения прочности используется для определения коэффициента безопасности обернутого армированного откоса земли (см. Уравнения (11) и (12)). Согласно расчету решения FOS в программном обеспечении, были получены коэффициенты безопасности для трех условий нагружения, как показано в Таблице 3. где означает сцепление после уменьшения, означает сцепление, означает угол внутреннего трения, означает угол внутреннего трения после уменьшения, и обозначает понижающий коэффициент.

    Факторы безопасности32

    Осадки после землетрясения Осадки до землетрясения Землетрясение и осадки

    1,20 1,08

    Из таблицы 3 видно, что коэффициент запаса прочности намотанного армированного земного откоса при осадках после землетрясения составляет 1,32. Коэффициент запаса прочности намотанного армированного земляного откоса от дождя перед землетрясением составляет 1,20, что является относительно низким. Коэффициент запаса прочности составляет 1,08 при одновременном землетрясении и осадке. Указывается, что обернутый армированный земной склон стабилен в трех условиях, но влияние землетрясения и дождя является наихудшим.Он в критическом состоянии.

    В случае связующего эффекта дождя перед землетрясением, из результатов предыдущего численного моделирования может быть известно, что это сцепление оказывает большое влияние на устойчивость усиленного земного откоса, главным образом потому, что осадки увеличивают объемный вес усиленного откоса земли, и напряжение сдвига откоса увеличится. Применение сейсмических нагрузок на этой основе еще больше увеличит напряжение сдвига и снизит устойчивость усиленного земного откоса.На склоне повышается влажность инфильтрации осадков. Мгновенное поровое давление, создаваемое сейсмической силой, и поровое давление, создаваемое фильтрационным потоком, накладываются друг на друга, и всасывание матрикса уменьшается. Прочность и устойчивость армированного земного откоса будет снижаться с уменьшением всасывания матрицы.

    Под связующим эффектом дождя после землетрясения проницаемость армированного земного откоса увеличивается после землетрясения, и землетрясение также вызовет пластическую деформацию армированного земного откоса и снизит его прочность.После дождя структура почвы становится более рыхлой, и отрицательное поровое давление на поверхности склона увеличивается. Это ускорит проникновение дождя в склон, что приведет к очевидному эффекту увеличения нагрузки, что снизит устойчивость усиленного земного откоса.

    Под воздействием землетрясения и дождя сейсмическое воздействие увеличивает трещину на усиленном земном откосе. Эффект дождя увеличивает объемный вес укрепленного земляного откоса.Оба они ускорили разрушение укрепленного земляного откоса. Согласно предыдущему численному анализу, влияние дождя перед землетрясением больше, чем влияние дождя после землетрясения, но оба они меньше, чем одновременность землетрясения и дождя.

    4. Выводы

    Путем численного анализа получены динамический отклик и изменение фильтрационного поля усиленного земного откоса для случаев дождя перед землетрясением, дождя после землетрясения, а также дождя и землетрясения.Выводы можно резюмировать следующим образом: (1) Укрепленный земной склон неустойчив в случаях дождя перед землетрясением и одновременного землетрясения и дождя. Напряженное состояние постепенно трансформируется от сжимающего напряжения к растягивающему, а растягивающее напряжение увеличивается под воздействием землетрясения и дождя. (2) Пиковое растягивающее напряжение стального стержня является наименьшим в условиях землетрясения до дождя. С увеличением высоты откоса растягивающее напряжение георешетки сначала увеличивается, а затем уменьшается, и на участке откоса образуется эллиптическая зона повышенных напряжений.(3) Под влиянием дождя перед землетрясением содержание воды в инфильтрации дождя увеличивается на склоне. Мгновенное поровое давление, создаваемое сейсмической силой, и поровое давление, создаваемое фильтрационным потоком, накладываются друг на друга, и сила уменьшается. (4) В случае дождя после землетрясения, ливень легче проникает в склон. Поровое давление уменьшается с увеличением поверхностной влажности почвы (5) .Хотя в этой статье проводились активные исследования и исследования армированных грунтовых откосов и получены некоторые ценные результаты для инженерной практики, из-за сложности факторов, влияющих на механические свойства укрепленных грунтовых откосов, при использовании засыпного грунта еще не учитывается наслоение анизотропных слоев грунта грунтовыми материалами, и в реальных проектах будут использоваться разные грунтовые материалы.

    Доступность данных

    Данные (рисунки и таблицы), использованные для подтверждения выводов этого исследования, включены в статью. Кроме того, конечно-элементные модели доступны у соответствующего автора по запросу.

    Конфликты интересов

    Авторы заявляют, что описанная работа не публиковалась ранее, что она не рассматривается для публикации где-либо еще, что ее публикация была одобрена всеми соавторами и что нет конфликта интересов в отношении публикация этой статьи.

    Благодарности

    Исследование было поддержано Национальной программой ключевых исследований и разработок Китая (2017YFC0405002) и Национальным фондом естественных наук Китая (грант № 51908515).

    Геосетки — Продукция — US Fabrics

    Что такое георешетка?

    Георешетка — геосинтетический материал с большими отверстиями или отверстиями. Георешетки используются для усиления грунта под дорогами, под конструкциями и за подпорными стенами.Также они укрепляют накладки на тротуар.

    Геосетки могут быть одноосными (прочность в одном направлении) или двухосными (одинаковая прочность в обоих направлениях) и изготавливаются из полиэстера, полипропилена или стекловолокна. Способы производства включают тканые, трикотажные, экструдированные или иным образом «целиком».

    • Типы георешетки:
    • Применение георешетки:
      • Армирование грунта
      • Армирование тротуарной плитки
    • Полимеры георешетки:
      • Полиэстер
      • Полипропилен
      • Стекловолокно
    Двухосные георешетки для стабилизации основания
    Двухосные георешетки

    спроектированы так, чтобы иметь примерно одинаковую прочность на разрыв в обоих направлениях и распределять нагрузки по более широкой площади, увеличивая несущую способность почвы. Георешетки армирования основания сцепляются с заполнителем, чтобы ограничить основание и укрепить земляное полотно. При использовании с твердым покрытием или без покрытия они уменьшают колейность и помогают поддерживать желаемую глубину агрегата.

    US Fabrics предлагает двухосные георешетки BaseGrid для армирования основания. Георешетки BaseGrid — это классические полипропиленовые, однослойные, «перфорированные и вытянутые» георешетки, которые неоднократно определялись и эффективно использовались на протяжении десятилетий.

    Одноосные георешетки для откосов и откосов

    Одноосные георешетки обычно имеют предел прочности на растяжение в продольном (валковом) направлении.Они в основном используется для усиления почвенной массы в склоне или круче сегментарной подпорной стенке. Иногда они действуют как обертка, чтобы ограничить совокупность проволочных форм сварных проволочных покрытий с крутыми склонами.

    US Fabrics Одноосные георешетки производятся из полиэфирной пряжи, связаны или сотканы в прочную структуру и имеют ПВХ или полимерное покрытие. Эти гибкие и удобные в использовании георешетки инертны к биологическому разложению и устойчивы к ползучести, деформации и естественным химическим веществам.

    US Fabrics рада предложить географическую сетку Stratagrid от Strata Systems, Inc. для подпорных стен и откосов. Stratagrid — единственная высокоточная вязаная одноосная георешетка, доступная сегодня на рынке.

    Некоторые георешетки из очень легкого полиэстера, такие как Stratagrid 150, являются двухосными. Эти гибкие решетки идеально подходят для подпорных стен высотой менее 6 футов и идеально подходят для начинающих строителей подпорных стен или домовладельцев.

    Поведение при строительстве и после строительства крутого откоса, усиленного георешеткой

  1. Berg, R.Р. и Шуери-Кертис, В. Э. (1993). Стены, армированные георешеткой для разделения слоев — дорога Танке Верде, Тусон, США. Примеры использования геосинтетических материалов, Raymond & Giroud Eds, глава 11, стр. 262–263.

  2. Фаннин Р. Дж. (1988). Армирование грунта для норвежских условий — инструментальное полевое исследование анализа и проектирования уклона, армированного георешеткой. Норвежский геотехнический институт, Отчет № 52757–10, 114с.

  3. Гурк, Дж. П., Готтеланд, П. Х., Хаза, Э., Perrier, H. и Baraize, E. (1995). Армированные геотекстилем конструкции в качестве опор мостов: полномасштабные эксперименты. Труды геосинтетики ’95 , Vol. 1. С. 79–92, Нэшвилл, США.

    Google ученый

  4. Джуэлл Р. А. (1996). Армирование грунта геотекстилем . Глава 8. Ciria ISBN 0 86017 425 5, Томас Телфорд ISBN 0 7277 2502 5, 332p.

  5. Лопес, М. Л. и Кардосо, А. (1994). Зависимое от времени поведение геосинтетических армированных грунтовых стен. Труды 13-й Международной конференции по механике грунтов и фундаментостроению , Vol. 3, стр. 1265–1268, Нью-Дели, Индия.

    Google ученый

  6. Матичард, Ю., Blivet, J.C., Perrier, H. and Delmas, Ph. (1993). Армированный геотекстилем грунт для ремонта оползней — Трувиль-сюр-Мер и Ликсинг, Франция. Примеры использования геосинтетики, Raymond & Giroud Eds, глава 10, стр. 244–245.

  7. Ветцель Р.А., Баттри, К. Э., Маккалоу, Э. С. (1995). Предварительные результаты инструментированной сегментарной подпорной стенки. Труды геосинтетики’95 , Vol. 1. С. 133–146, Нэшвилл, США.

    Google ученый

  8. Яманучи, Т., Фукуда, Н. и Икегами, М. (1993). Армирование георешеткой для крутого откоса дорожной насыпи — остров Кюсю, Япония . Истории успеха геосинтетики, Raymond & Giroud Eds., Глава 10, стр.242–243.

  9. Carthage Mills SF Серия геосеток SRW

    ФУНКЦИИ

    Одноосные георешетки с тканевым покрытием чаще всего используются для выполнения хотя бы одной из следующих функций:

    • Агрегатное армирование
    • Армирование грунта
    СЕРИЯ ОПИСАНИЕ

    Carthage Mills стал партнером Synteen и теперь предлагает георешетки SRW серии SF, изготовленные из высокопрочных материалов с высокой молекулярной массой. полиэфирные (ПЭТ) волокна с полным диапазоном прочности на разрыв, предназначенные для требовательные приложения по армированию почвы; включая предел прочности на растяжение до 29750 фунтов / фут.

    Эти георешетки сплетены в стабильную взаимосвязанную сетку, помещены под натяжение и покрыты полимером, чтобы обеспечивают отличную стойкость к химическому и биологическому разложению в диапазоне pH, обычном для применение закопанного армирования.

    Специальное полимерное покрытие наших геосеток SWR также увеличивает стабильность размеров продукта. улучшение свойств взаимодействия с почвой и защита от повреждений, связанных со строительством.


    ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

    Максимальные конструктивные характеристики SF Geogrids компании Carthage Mills были тщательно изучены инженеры, которые принимают активное участие в собственном проектировании и строительстве сегментных подпорных стен.Они предоставляют наиболее эффективные долгосрочные конструктивные преимущества (LTDS) в отрасли.

    • ПРЕВОСХОДНАЯ ДОЛГОВРЕМЕННАЯ ПРОЧНОСТЬ КОНСТРУКЦИИ (LTDS) : Георешетки SRW компании Carthage Mills отличаются исключительными долговременные характеристики разрыва при ползучести. В сочетании с прочной устойчивостью к повреждениям при установке и долговечностью из высокопрочных ПЭТ-волокон SF Geogrids обеспечивает наиболее эффективную конструктивную прочность в магазине.
    • ПРЕВОСХОДНОЕ ВЗАИМОДЕЙСТВИЕ С ПОЧВЫ : Георешетки SF компании Carthage Mills обеспечивают немедленное растяжение армирование к почве или заполнитель, обеспечивающий максимальную производительность армированной конструкции.
    • ЭКОНОМИЧНОСТЬ : Ведущие в отрасли LTDS и эффективность взаимодействия сводят к минимуму количество слои георешетки, необходимые в конструкции.
    • КОМПЛЕКСНАЯ ПРОГРАММА ИСПЫТАНИЙ : Георешетки SF компании Carthage Mills были протестированы в соответствии с большинством строгие стандарты нашей отрасли, обеспечивающие надежные данные, на которые полагаются самые требовательные проекты MSE.
    • РАЗМЕР РУЛОНА : Георешетки SF компании Carthage Mills доступны в стандартной ширине рулона 6 футов, что позволяет легко доставка и обработка на строительной площадке. Стандартная длина рулона 300 футов оптимальна для минимизации порезов. отходы в конце рулона. Георешетки SRW компании Carthage Mills также доступны в рулонах шириной 12 и 17 футов.

    ПРИМЕНЕНИЕ
    Геосетки SRW серии SF

    компании Carthage Mills используются в широком спектре приложений для армирования грунтов и заполнителей.

    • Сегментные Подпорная стена (SRW) Армирование
    • Строения или стены из механически стабилизированного грунта (МСЭ) (временные и постоянные)
    • Крутые склоны
    • Армирование шпоном
    • Перекрытие пустот
    • Насыпи земляные по мягким грунтам; Дамбы и дамбы
    • Стены, облицованные сварной опалубкой i.е. Палисады

    Геосетки для армирования и стабилизации

    Гладкие геомембраны

    GSE HDPE являются предпочтительным продуктом для облицовки проектов, требующих низкой проницаемости, исключительной химической и ультрафиолетовой стойкости, что делает их чрезвычайно экономичными для многих приложений.

    Просмотр информации о гладкости HDPE Геомембраны

    GSE HDPE с текстурированной поверхностью доступны как с односторонней, так и с двусторонней текстурированной поверхностью, которые демонстрируют превосходную прочность на сдвиг и самые высокие многоосные характеристики на рынке.Наши продукты доказали свою успешность во многих областях применения футеровки.

    Просмотр текстурированной информации HDPE Гладкие геомембраны

    GSE LLDPE разработаны для приложений по удержанию отходов, которые требуют большей гибкости и характеристик удлинения. Наши превосходные свойства при растяжении делают этот продукт идеальным решением для крышек мусорных свалок, площадок для выщелачивания или герметизации питьевой воды, где наиболее важны гибкость и удлинение.

    Просмотр информации о гладкости LLDPE

    Если вам требуются повышенные фрикционные характеристики, гибкость и удлинение, геомембраны с текстурой GSE LLDPE — лучший выбор.Наша превосходная текстурированная поверхность обеспечивает повышенное трение между двумя слоями и позволяет создавать более крутые склоны при закрытии полигонов или площадках для выщелачивания.

    Просмотр текстурированной информации о LLDPE Геомембраны

    GSE High Performance производятся из высококачественной смолы, специально разработанной для гибких геомембран.

    Просмотр информации о высокой производительности

    Leak Location Liner — это высокоэффективная геомембрана с коэкструдированным электропроводящим нижним слоем.Электропроводный слой позволяет обнаруживать утечки на складках и других непроводящих поверхностях, а также позволяет повторно проверять футеровку по мере необходимости, даже после того, как покрывающие материалы были уложены.

    Просмотр информации о месте утечки Высокотемпературная геомембрана

    GSE — это новый инновационный продукт из полиэтилена высокой плотности, разработанный, чтобы выдерживать длительное воздействие температур до 100 o C (212 o F).

    Просмотр информации о высоких температурах .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
