Установка насосной станции: правила, выбор места и схемы подключения

Подключение насосной станции Санкт-Петербург. Схема подключения

Установка насосной станции

Грамотное проведение монтажных мероприятий – одно из условий безопасной эксплуатации насосного оборудования. Ввиду того, что установки предназначены для подачи воды под давлением, существует опасность разрыва трубопровода, выхода из строя рабочих агрегатов, некорректного функционирования контрольных датчиков.
Учитывая перечисленные технические «прецеденты», а также невозможность создания тех условий, которые необходимы для обеспечения полноценного комфорта, установка насосной станции в частном доме требует строгого соблюдения инструкции.

Монтажа насосной станции дома. Этапы

Перед началом установки следует определиться с местом расположения оборудования. Наиболее безопасный вариант – внутри отапливаемого помещения, в идеале – специально оборудованная комната или строение, имеющая отдельный вход, шумоизоляцию и термозащиту.

Если предполагается подключение компактной насосной станции к центральному водопроводу, то для размещения устройства подойдёт и шкаф кухонной мойки, и бытовка в квартире.

Станцию располагают на устойчивом основании так, чтобы обеспечить к ней свободный доступ.

Наибольшей сложностью отличается установка насосной станции в скважину. Здесь без услуг специалиста не обойтись, поскольку оборудование монтируется с помощью специальных инструментов. Кроме того, необходимо предусмотреть возможность безопасной прокладки электрокабеля и трубопровода.

После того, как устройство надёжно закреплено, его подключают одним из способов:

  • однотрубным;
  • двухтрубным.

Чаще всего способ подключения диктует производитель, тем самым предупреждая потребителя о возможных неполадках при эксплуатации.

Перед первичным запуском оборудования необходимо убедиться в надёжности всех соединений, заземлении электропроводки и только после этого наполнить бак водой.

Стоимость установки насосной станции в частном доме

Наименование услуги Цена, руб
Установка насосной станции от 5000 р
Монтаж насосной станции в колодце от 5000 р
Монтаж насосных станций пожаротушения  договорная

Более точную стоимость Вы можете узнать по телефону +7 (812) 389-33-80 либо оставив заявку на нашем сайте!

Типичные проблемы при монтаже насосной станции водоснабжения

Поскольку большая часть оборудования, представленного в нашем магазине, имеет автоматический блок управления, для нормального функционирования техники проводится настройка и мониторинг рабочих параметров.

Мы предлагаем клиентам из Санкт-Петербурга полное техническое сопровождение, поэтому в стоимость монтажа насосной станции входит не только установка, но и «обучение» устройства для работы в необходимом режиме.

Наши специалисты проводят монтажные мероприятия с соблюдением технических норм, что является дополнительной гарантией безопасности и желаемой эффективности выбранной вами станции.

Расчет системы для Вас после теста на 1 минуту!


Скидка на комплекс работ 10000 ₽ и Сервисное обслуживание на год в подарок!

Пройти тест

Схема установки насосной станции
Схема установки насосной станции

как установить насосную станцию на скважину, установка в скважину на воду станции подачи воды, забор воды из скважины

Содержание:

Наличие источника воды на загородном участке делает проживание здесь более комфортным, а полная автоматизация процесса подачи воды в дом из этого источника позволяет получить возможность заниматься другими хозяйственными делами или дополнительное свободное время.

Для забора воды из скважины на участке используются насосные станции, которые перекачивают воду из источника к точкам потребления. Чтобы насосная станция для скважины работала бесперебойно, необходимо изучить особенности монтажного процесса этого устройства и тонкости его подключения.


Устройство насосной станции

Для комфортного проживания в загородном доме необходимо наличие безупречно смонтированной системы водоснабжения, в которой главную функцию выполняет насосная станция.

Знание устройства системы водоснабжения и принципа работы отдельных звеньев этой коммуникации позволяет самостоятельно выполнить монтаж водопровода или проконтролировать работу приглашенных мастеров, провести ремонт отдельного элемента или выполнить его замену при возникновении аварийной ситуации.


Система водоснабжения с насосной станцией для дачи для скважины состоит из следующих важнейших составляющих частей:

  • Устройство для забора воды, оснащенное фильтром.
  • Обратный клапан, препятствующий движению воды в обратном направлении.
  • Всасывающая труба, идущая к насосу.
  • Реле давления, регулирующее подачу воды.
  • Датчики, по которым можно определить точные значения определенных параметров.
  • Гидроаккумулятор, в котором происходит автоматическое накопление воды.
  • Электродвигатель.

Гидроаккумулятор является современным и практичным устройством, однако не всегда есть возможность его приобрести. В этом случае для решения вопроса, как установить насосную станцию на скважину, можно использовать накопительный бак, хотя следует учесть его недостатки, включая слабый напор и неудобный монтаж. С учетом того, что специализированные магазины предлагают современные агрегаты для насосной станции, в которых уже имеется гидроаккумулятор, нет необходимости собирать и устанавливать систему с накопительной емкостью.


Решаясь на установку простой емкости для накопления жидкости, важно помнить о следующих правилах:

  • Для создания необходимого напора накопительный резервуар устанавливают на максимально возможной высоте.
    Чаще всего монтаж выполняют в чердачном помещении.
  • Основание, на котором предполагается монтаж накопительной емкости, должно быть усилено балками, плитами или дополнительными перекрытиями.
  • Бак должен вмещать трехдневный запас воды на случай поломки насоса. Однако следует помнить, что в емкости объемом более 250 литров может накапливаться осадок.

При заборе воды из скважины насосной станцией с мембранным гидроаккумулятором или резервным накопительным баком в обязательном порядке устанавливают фильтрующий элемент и монтируют страховочный патрубок для отвода лишней воды. Шланг от патрубка следует вывести в дренаж или емкость, из которой поливают насаждения на участке.

Работает станция для подачи воды из скважины по следующему принципу: при снижении уровня воды происходит включение насоса, который закачивает воду и заполняет систему. Когда система заполняется до необходимого уровня, а давление достигает определенных значений, реле давления отключает насос.

Настройки реле выставляют в зависимости от объема накопительной емкости и технических характеристик насоса.

Как выбрать насосную станцию для скважины

Выбирать насосную станцию для скважины на участке необходимо с учетом параметров насоса и факторов, характеризующих источник воды. В частности речь идет о следующем:

  • Удаленность источника воды от основного строения.
  • Самая низкая точка забора воды. Следует делать выводы на основании динамического уровня воды, анализируя показатели примерно за двое суток при постоянном использовании жидкости. В этом случае учитывать статический уровень не рекомендуется, так как расчеты могут быть ошибочными.
  • Номинальный напор насоса. Здесь важно определить, какой высоты водяной столб способно создать подключаемое оборудование. Формула для расчета предполагает суммирование величины всасывания, длины горизонтальных участков водопровода, вертикального подъема и потерь на транспортировку по трубам.
  • Производительность агрегата. Расчеты можно брать на основании среднего расхода воды во всех подключенных точках. Полученное суммарное значение не должно превышать дебит источника водоснабжения (прочитайте: «Как выбрать насосную станцию для частного дома – правила выбора водонасосной станции»).
  • Напряжение электрической сети. Большинство насосных станций для бытового использования работают от сети 220 В. Что касается мощных агрегатов, то в них установлены трехфазные двигатели, которые работают от сети 380 В.
  • Мощность станции. Насосные станции разных видов потребляют достаточно большое количество электроэнергии, от 500 Вт до 2 КВт. В зависимости от мощности насосной станции следует выбирать тип автоматического выключателя.
  • Объем накопительной емкости. Этот параметр полностью зависит от количества проживающих в доме людей. К примеру, семье из 2 человек достаточно емкости объемом 24 литра, для семьи более 5 человек следует установить резервуар на 100 литров.

Приобретать насосную станцию необходимо после консультации со специалистом, который знает все тонкости и технические характеристики насосного оборудования (прочитайте также: «Какой насос выбрать для скважины – виды, преимущества и недостатки, важные особенности выбора»).

Глубина скважины также влияет на тип насоса. К примеру, для скважины глубиной до 15 метров требуется насос со встроенным эжектором, если глубина источника превышает 20 метров, то нужно использовать насос с внешним эжектором. Закольцованное всасывание повышает напор воды, но при этом снижается производительность и растет потребление электричества.

Расположение насосной станции

Выбирая место установки насосной станции в скважину, необходимо выполнение следующих условий:

  • Станция должна располагаться на минимальном расстоянии от источника воды.
  • Требуется поддержание определенного температурного режима.
  • Принятие мер по снижению уровня шума от работы насосной станции.
  • Создание условий для беспрепятственного технического обслуживания и выполнения ремонтных работ.

Учитывая перечисленные условия, можно сказать, что оптимальным вариантом установки станции будет подвальное помещение, чердак или кессон. При этом следует понимать, что каждый объект имеет свои преимущества и недостатки.

Кессон

Под этим понятием скрывается сооружение, располагающееся в земле непосредственно над выходом скважины. Для его обустройства роют котлован, глубина которого превышает уровень промерзания грунта. Расположение кессона на недостаточной глубине не позволит использовать насосную станцию для скважины на воду в течение всего года, при низкой температуре насос выйдет из строя.


Обустраивая кессон своими руками, необходимо предусмотреть дополнительную гидроизоляцию стенок и утепления верхней части. Объем помещения должен позволять беспрепятственно выполнять ремонтные и обслуживающие мероприятия. Установка насосной станции подобным образом позволяет расположить конструкцию на определенном расстоянии от жилого помещения, поэтому шум работающего агрегата не нарушит комфортное пребывание людей в доме.

Подвал

Расположение насосной станции в подвальном помещении также является неплохим вариантом решения вопроса, как установить станцию в скважину. Недостаток в этом случае заключается в значительном расстоянии агрегата от скважины. Однако в подвале проще выполнить монтажные работы. В процессе установки следует учесть, что подвальное помещение является местом с высоким риском затопления. По этой причине насосную станцию устанавливают на прочном и надежном возвышении.


Если в подвале обустроены дополнительные подсобные помещения, например, прачечная, кладовка или погреб для хранения консервов, то система отопления здесь продумывается еще на этапе строительства. В противном случае необходимо позаботиться о теплоизоляции подвала для нормальной работы насосного оборудования или выполнить монтаж дополнительных радиаторов.

Подсобные помещения

Работа насосной станции сопровождается высоким уровнем шума, что делает практически невозможным монтаж оборудования в непосредственной близости с жилыми комнатами. Если этот вариант является неизбежным, и установка насосного оборудования предполагается в кладовке или в коридоре, то нужно позаботиться о максимальной звукоизоляции помещения.


Если качать воду из скважины насосной станцией для дачи планируется использовать только в летний период, то рекомендуется воспользоваться переносным компактным агрегатом. Его можно установить во временном сооружении, которое будет защищать от осадков. Самый простой вариант – деревянная конструкция в виде ящика. На зиму оборудование и временный водопровод разбирают и убирают на хранение в теплое помещение.

Установка насосной станции своими руками

Одним из популярных вариантов установки погружной насосной станции для скважины можно назвать расположение в подвале агрегата, всасывающая магистраль которого имеет эжектор и погружена в скважину. Следовательно, нужно более подробно изучить именно этот вариант. Читайте также: «Схема подключения насосной станции к скважине своими руками – инструкция, советы».

Наружные мероприятия

Работы снаружи помещения при решении вопроса, как поставить станцию на скважину, предполагают установку всасывающего устройства, прокладку трубопровода от скважины до строения и подготовку основания для насосной станции (если используется вариант установки агрегата в подвальном помещении). Следует понимать, что минимальное расстояние от скважины до основного строения обеспечивает более сильный напор и минимизирует проблемы с укладкой водопроводной магистрали. Читайте также: «Как провести воду в дом из скважины – важные нюансы».

Специалисты, которые занимаются бурением скважин на воду, выполняют определенные задачи. В их компетенцию входит оборудование скважины и установка обсадной трубы с соблюдением всех норм и требований, оформление оголовка не является частью их работы. В результате готовая скважина представляет собой торчащую из земли трубу высотой примерно 1 метр.


Так как станция будет установлена в подсобном помещении вдали от скважины, обустраивать дополнительное помещение в зоне выхода скважины из земли не нужно. Главная задача в этом случае заключается в оформлении оголовка и полностью герметичное соединение с водопроводной трубой. Что касается непосредственно укладки магистрали, то для круглогодичного использования она должна располагаться ниже уровня промерзания грунта. Следовательно, нужно убрать грунт вокруг обсадной трубы до этого уровня.

Отверстие в фундаменте дома должно располагаться на уровне прохождения магистрали, рекомендуется избегать образования резких перепадов и изгибов. В противном случае сила напора существенно снижается, а система работает не на полную мощность. Укладку магистрали нужно проводить с небольшим уклоном в сторону источника. В этом случае вода при сливе будет попадать в скважину естественным путем.

Непосредственно монтаж насосного оборудования начинают после того, как будет пробито отверстие в фундаменте и вырыта траншея для водопроводной трубы.

Работы по монтажу насосного оборудования предполагают выполнение следующих мероприятий:

  • Сборка и установка эжектора.
  • Герметичное закрепление оголовка.
  • Подготовка площадки для гидроаккумулятора или накопительного резервуара.

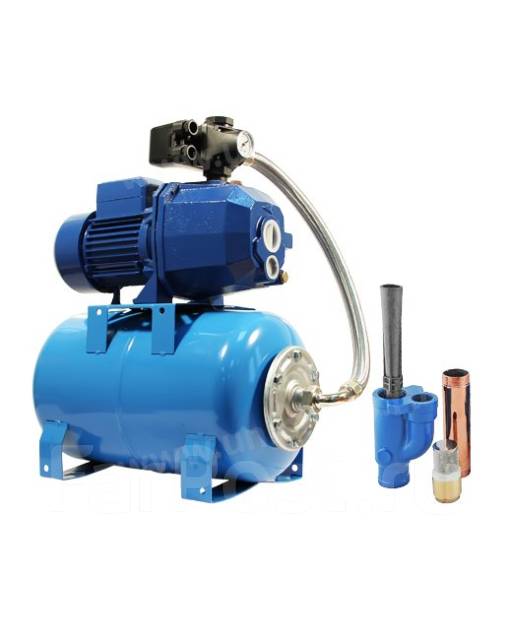

Эжектор – это чугунная деталь, имеющая три резьбовых отверстия. Для надежного герметичного соединения этого элемента с трубами необходимо использовать лен, фум-ленту или уплотнительную пасту.

При достаточно большом возвышении обсадной трубы над уровнем земли можно обрезать лишнюю часть. Если требуется присоединить двухтрубное устройство, то можно к обсадной трубе приварить отвод соответствующего диаметра.

Вертикальные участки обустраиваются с использованием полиэтиленовых изделий рулонного типа. Для определения из длины динамический уровень воды увеличивают на 2 метра. Чтобы предотвратить засорение фильтра грубой очистки, не рекомендуется опускать конец устройства на самое дно. Для более быстрой и качественной размотки полиэтиленовых труб, которые долгое время находились в свернутом состоянии, выполняют их нагревание строительным феном.

Прежде чем опустить эжектор в скважину, его нанизывают на трубы и герметизируют соединение. Соединение отдельных элементов и их герметизацию нужно проводить на прочном и твердом основании, работа на весу повышает риск затопления эжектора в скважине. В этом случае не избежать приобретения новой насосной станции, так как отдельно эжектор в продажу не поступает.


При установке насосной станции на скважину трубы водопровода укладывают в подготовленную траншею, заводят в отверстие в фундаменте и соединяют с центробежным поверхностным насосом, используя муфты. Более плотное прилегание можно обеспечить ручным затягиванием крепления с последующим усилением газовым ключом. После соединения труб с насосом систему тестируют, при отсутствии дефектом выполняют обсыпку трубопровода.

Погружение эжектора рекомендуется выполнять после полной установки станции на основании, которое должно характеризоваться прочностью и устойчивостью. Основание должно возвышаться над уровнем основного пола примерно на 50 см, площадку можно залить бетонным раствором, соорудить из деревянных брусков или выложить из кирпичей. Главное условие – безопасность и стабильность основания.

Внутренние работы

Приступать к внутренним работам по обустройству домашней разводки следует после того, как эжектор будет присоединен к всасывающей магистрали и погружен в воду. Непосредственно магистраль нужно прикрепить к насосной водяной станции для скважины.

Работы по монтажу запорной фурнитуры и фильтра

Внутренние работы начинаются с монтажа участков напорной трубы до фильтрующего элемента. Трубы для внутреннего размещения можно брать полиэтиленовые и полипропиленовые. К таким изделиям несложно подобрать фитинги соответствующего диаметра, их легко установить или заменить при  необходимости.

На первом этапе врезают запорный вентиль, с помощью которого перекрывается домашняя водопроводная сеть на случай аварии, длительного отъезда  или для установки сантехнического оборудования. Самым надежным и практичным считается шаровый вентиль с американкой, который меняется без демонтажа всей системы (подробнее: «Сгон американка – правила использования фитинга для соединений»).


Выбирая кран, лучше всего отдавать предпочтение латунным изделиям, так как они отличаются большей прочностью и надежностью. В свою очередь изделия с силуминосодержащими сплавами стоят дешевле, но гораздо быстрее выходят из строя и в большинстве случаев становятся причиной затопления.

Фильтр первой стадии очистки устанавливают в непосредственной близости с гидроаккумулятором. При этом к нему следует обеспечить свободный доступ для обслуживающих работ, которые чаще всего подразумевают промывку картриджей – основных фильтрующих элементов. Периодичность промывки зависит от количества присутствующих в воде примесей в виде извести, железа и других микроэлементов. Фильтр должен очищать воду от крупного песка или кусочков глины еще до того, как вода поступит в мембранный отсек гидроаккумулятора.


Для установки фильтров следует пользоваться специальными ключами, которые в большинстве случае идут в комплекте с поставляемым фильтрующим устройством. При расположении корпуса необходимо следить, чтобы с одной стороны была насосная станция, с другой стороны – разводка подающей трубы на точки водоразбора. Прямые участки водопроводной магистрали необходимо прикрепить к стене с помощью хомутов, в местах поворотов фиксируют посредством специальных фитингов.

В процессе сборки водопровода необходимо проверять герметичность соединений, чтобы вода под напором не вывела из строя всю систему водоснабжения.

Тестирование системы

Проверить работу системы водоснабжения нужно в обязательном порядке перед непосредственным подключением насосной станции к источнику воды. Чтобы избежать неожиданных неприятных моментов на этом этапе, необходимо соблюдать несколько правил.

Полноценная работа оборудования возможна только после полного окончания монтажа наружного водопровода и установки внутренней разводки. Проверку системы можно проверять магистралью для полива, предварительно отключив кран внутренней части.


Подготовка оборудования выполняется в следующем порядке:

  • Откручивают крышку гидроаккумулятора и с помощью воронки наполняют емкость водой. Чтобы заполнить водой насос и прилегающие трубы, потребуется около 15 литров воды.
  • Крышку горловины плотно закрывают.
  • Выполняют проверку параметров давления в гидроаккумуляторе, при недостаточных значениях давление нагнетают компрессором.
  • Открывают запорную арматуру на подающих трубах и пускают воду в систему.
  • Подключают оборудование к электрической сети. С началом работы мотора вода постепенно заполнит все участки водопроводной системы. После полного удаления воздуха из системы кран можно закрыть.

При достижении определенных параметров давления (чаще всего производитель выставляет 3 атмосферы) в правильно установленной системе срабатывает реле давления, которое должно отключить подачу воды.

После успешного тестирования системы водоснабжения выполняют завершающие мероприятия, включая окончательное закрепление труб внутри дома и обратную засыпку внешней части водопровода.

Преимущества ПНД труб перед стальными аналогами

Трубы, которые соединяют погружное оборудование с поверхностным центробежным насосом, заслуживают особого внимания.

Выбирая материал для этого участка, нужно учитывать следующее:

  • Трубы должны быть удобными для перевозки.
  • Их монтаж не должен представлять особой сложности.
  • Нужно выбирать материал прочный и устойчивый к истиранию.
  • Изделия должны быть эластичными и не терять функциональные характеристики при деформации.
  • Отсутствие в составе материала токсичных веществ и безопасность при транспортировке чистой воды – главное условие.

Все перечисленные критерии можно обнаружить при изучении характеристик труб из полиэтилена низкого давления. Кроме того они не подвержены коррозии, как стальные водопроводные трубы. В среднем эксплуатационный период ПНД труб составляет около полувека.

Решив приобрести для подачи воды из скважины трубы из полиэтилена низкого давления, следует отдавать предпочтение качественным изделиям с соответствующей маркировкой. На трубах должно быть обозначение сорта изделия, внешнего диаметра, толщины стенки, номинального и максимального давления.

Трубы, которые планируется использовать для прокладки водопровода от источника воды, должны иметь надпись «питьевая». Для использования на дачном участке подойдут трубы диаметром 32 мм и толщиной стенок 2,4 мм. Трубы для перекачки воды имеют синюю полосу (в качестве информации можно сказать, что трубы для транспортировки газа имеют желтую полосу).

Теплоизоляция наружного водопровода

Расположение труб ниже уровня промерзания земли позволяет избежать мероприятий по утеплению магистрали. Однако не все участки могут похвастаться достаточно низким уровнем грунтовых вод, что полностью исключает возможность рыть глубокие траншеи. В этом случае решением проблемы становится укладка труб на небольшой глубине и правильное утепление наружного водопровода.

Сравнительно недавно единственным способом было оборачивание труб наружных коммуникаций теплоизоляционным материалом и полиэтиленовой пленкой для защиты от воды.

Современные методы, материалы и технологии делают процесс утепления более простым и существенно повышают эффективность теплосбережения. К современным способам утепления можно отнести заключение труб в твердую пенополистирольную скорлупу на одном из этапов производства.


Подогревающий кабель, протянутый вдоль магистрали и закрепленный на трубе, является наиболее эффективным вариантом для водопроводной трубы диаметром 32 мм. Однако такой вариант имеет один существенный недостаток – необходимость в подключении к сети электроснабжения. Подобная проблема не имеет особой важности для собственников загородного жилья, которые постоянно живут в автономном режиме. На случай отключения электроэнергии у них имеется альтернативный вариант – генератор, работающий на газе, бензине или дизельном топливе.

Самостоятельную установку и подключение насосной станции рекомендуется выполнять только в том случае, если есть опыт по установке, замене или ремонту насосного оборудования. Простому домашнему мастеру без необходимых знаний и навыка следует прибегнуть к помощи профессионального мастера или, в крайнем случае, выполнять работу под его контролем.


Где поставить насосную станцию. | САН САМЫЧ

Идеальное место для насосной станции.

Вопрос только на первый взгляд кажется простым.  Для того чтобы найти место для насосной станции, я имею в виду насосную станцию в сборе, нужно учитывать несколько трудно совместимых условий, а именно:

  1. Место должно быть теплым круглый год и, желательно, без дополнительных источников энергии.
  2. Место должно быть легко доступным для профилактических осмотров и ремонта станции, в случае необходимости.
  3. Желательно размещать насосную станцию поближе к источнику водоснабжения (колодцу или скважине) для устойчивого и надежного всасывания воды.
  4. Желательно размещать насосную станцию поближе к раздаточному коллектору водоснабжения для уменьшения потерь давления на сопротивление трубопроводов.
  5. Хотелось бы не слышать звука работающего насоса при пользовании водой на кухне или в ванной. (Не знаю как других, меня это очень раздражает, особенно ночью.)

Сразу оговорюсь, что техническую сторону вопроса: расчет глубины всасывания и потери давления, мероприятия для предотвращения замерзания воды в насосной станции и трубопроводах, способы решения возникающих при этом проблем, я в этой статье рассматривать не буду. Это тема для отдельного разговора. Мне бы хотелось рассказать о возможных местах расположения насосной станции, их достоинствах и недостатках с точки зрения удобства её обслуживания и эксплуатации.

       Отдельное помещение в доме.

Идеальным местом расположения насосной станции, учитывающим все приведенные выше условия, является котельная, расположенная в центре дома, с хорошей звуко- и теплоизоляцией. Правда, тогда источник воды (скважина) должен располагаться прямо под котельной, и покидать дом в сильные морозы или отключать отопление в доме больше чем на трое суток не рекомендуется, иначе все замерзнет.

Собственно, отдельное техническое помещение в доме – котельная, где бы оно ни располагалось, в любом случае будет неплохим местом для размещения насосной станции, вне зависимости от расположения других элементов системы, если вы постоянно проживаете в своем доме. Проблемы звукоизоляции помещения (если для вас это важно) и теплоизоляции трубопроводов легко решаются, только не забудьте об этом.

     Использование общих помещений в доме.

Если же отдельного технического помещения нет, можно поставить насосную станцию на кухне, в ванной, в туалете, в коридоре – в любом отапливаемом помещении дома, только придется мириться с жужжанием насоса при любых манипуляциях с водой. Источник же водоснабжения в этом случае должен располагаться не слишком далеко от дома, ну, или решать проблему подачи воды на всас насоса придется каким-либо другим способом.

Безусловным плюсом в этом случае будет то, что напорный трубопровод и вся разводка по дому всегда будет находиться в тепле. Недостаток же также всегда будет слышен в доброй половине, если не во всем доме.

Установка насосной станции в подполе (подвале).


 Неплохой вариант поставить насосную станцию в подполе или подвале. При выполнении всех необходимых профилактических мероприятий против замерзания воды в насосе и трубопроводах, утеплении подвала и устранения всех возможных сквозняков хотя бы на зиму, а также при условии, что у вас настелены полы, хорошо изолирующие звук работающего насоса, вы получите почти идеальное расположение насосной станции. Но, как и в случае расположения станции в котельной, о помещении, в котором она будет стоять, нужно позаботиться заранее. И лучше об этом подумать еще на стадии проекта дома, потому что приспосабливать готовое подвальное помещение и затратно, и трудоемко.

Использование тепла земли.

 Еще один неплохой вариант размещения насосной станции – поставить её на специальной площадке внутри колодца или в специально сделанном для этого кессоне у выхода скважины. Если глубину расположения площадки или кессона правильно рассчитать, то и станция, и трубы не замерзнут в самые лютые морозы. Звук работающего насоса при этом почти не доходит до поверхности, и уж тем более не слышен в доме.

Крышка кессона и навершие колодца должны быть утеплены, чтобы избежать проникновения холодного воздуха. А тепла земли на глубине ниже уровня промерзания вполне хватит для комфортной работы насосной станции.

 Единственной проблемой в этом случае остается давление воды в доме, которое зависит от длины, диаметра напорного трубопровода и мощности насоса. Но я бы отнес это к чисто технической стороне вопроса.

А вот обслуживание насосной станции при таком расположении будет затруднительным. Придется придумывать какую-нибудь переносную или стационарную лестницу, по которой можно было бы спуститься к насосу для его осмотра или ремонта.

   Расположение насосной станции на поверхности.

Конечно, можно поставить насосную станцию в навершие колодца или в ящике (будке, домике) у выхода скважины на поверхность земли, но мне кажется, что это чисто летний, дачный вариант. Единственный плюс этого расположения – доступность насосной станции, причем не только хозяевам. Эксплуатировать насос, находящийся на поверхности, круглый год, мягко говоря, затруднительно. Хотя я знаю экстрималов, которые зимой грели будку с насосной станцией масляным обогревателем, чтобы она не замерзла. Но к чему вам лишняя головная боль. Уж лучше поставить тогда насосную станцию в доме и мириться с её жужжанием, чем отогревать не только насос, но и трубы, выходящие на поверхность земли.

Подводя итог этой статьи, скажу, что, скорее всего ни для кого я «Америки не открою»: чем раньше вы задумаетесь о схеме водоснабжения дома вообще, и размещении насосной станции в этой схеме, тем качественней будет результат и тем меньше головных болей будет потом, в процессе эксплуатации и обслуживания вашего оборудования. В идеале, работает станция и работает. Раз в год проверили по манометру создаваемое ею давление, проверили давление воздуха в гидроаккумуляторе – вот и все обслуживание. Мне бы очень хотелось, чтобы именно так было и у вас.

Установка насосной станции в загородном доме.

Специалисты бригады «Водоуслуги» качественно и со знанием дела выполняют подбор и монтаж насосного оборудования: мы обеспечим экономичное и бесперебойное водоснабжение вашей дачи или загородного коттеджа в Москве и МО!

Именно насосная станция в определенных случаях является лучшим решением для обеспечения частного дома водой. Мы подбираем материалы и устройства индивидуально: под особенности вашего участка и дома, источника воды (колодца, скважины), режима использования. Грамотный монтаж современного оборудования позволяет эффективно решить задачу водоснабжения по низкой цене.

Устройство насосной станции

Это целый комплекс механизмов, объединяющий такие элементы:

  • Водозабор с сеткой и обратным клапаном, располагаемый в источнике воды.
  • Всасывающая магистраль, подающая воду к насосу.
  • Самовсасывающий насос: он создает с одной стороны разрежение, втягивая воду – а с другой давление, подавая ее к разборным точкам в доме.
  • Гидроаккумулятор/мембранный бак, предотвращающий вредное воздействие гидроудара.
  • Реле давления: устройство для автоматического управления насосным оборудованием.
  • Манометр, позволяющий контролировать давление в системе.
  • Электромотор, сопряженный электрически с реле, а механически – с насосом.

Принцип действия всей этой системы таков:

  1. После включения самовсасывающий насос закачивает воду в бак.
  2. При достижении определенного уровня давления (заданного заранее) реле срабатывает, автоматически отключая насос.
  3. После падения давления до заданного минимального уровня насос включается снова.

Наличие мембранного бака позволяет насосу включаться намного реже. Это обеспечивает сразу два преимущества: на случай отключения электричества имеется запас воды, а общий срок службы системы увеличивается.

Выгодна ли установка насосной станции?

Экономия финансов – основное преимущество этого вида насосного оборудования. Покупка и монтаж насосной станции обходятся дешевле закупки по отдельности насоса и остальных функциональных  элементов. Вдобавок, по размерам станция тоже компактнее.

Однако имеются и недостатки: максимально доступная для насосной станции глубина всасывания – 8 м, поэтому для более глубоких колодцев следует подбирать другие решения. Также насосные станции довольно шумны в работе.

Особенности монтажа

Богатый опыт обеспечения водой домов в Москве и Подмосковье позволяет нам подбирать оптимальные решения для разных ситуаций. В частности, если предполагается дачное (сезонное) использование, то водокачающую систему можно делать упрощенной: в колодец опустить шланг, к электросети подключить насос, а к водопроводу присоединить напорный патрубок.

Если же пользоваться водой хозяева собираются круглый год, потребуется провести целый ряд предварительных работ. Оборудование нужно размещать в подходящем теплом помещении, потребуется утепление колодца, а трубу от него до дома следует проложить в непромерзаемой зоне под землей или тоже утеплить.

Наши опыт и мастерство обеспечат долговечность и бесперебойную работу вашей системы водоснабжения!

Установка и монтаж насосной станции

Насосное оборудование играет очень важную роль в организации автономного водопровода. Кроме подъема воды на поверхность насос решает еще немало очень важных задач, таких как фильтрация, обеспечение передвижение воды по системе. Насосная станция представляет собой комплекс агрегатов, которые постоянно поддерживают давление в системе водоснабжения. Основным элементом в таком оборудовании принято считать насос, но немаловажное значение имеют и другие детали: гидроаккомлятор, датчик давления. Специалисты компании «Чистый колодец» при монтаже автономного водопровода для загородных домов уделяют огромное внимание именно насосному оборудованию, и это правильно, ведь от качества станции зависит то, насколько комфортно будет проживание в доме.

Монтаж и подключение насосного оборудования

Гарантией долгой и надежной работы станции является ее правильный выбор (в соответствии со всеми расчетами), соблюдение требований эксплуатации. Придерживаясь этих установок можно продлить эксплуатацию насосной станции на несколько десятков лет. Поэтому выбирать оборудование следует четко под руководством специалистов.

Для монтажа станции необходимо обладать знаниями и навыками. При организации автономного водопровода работники компании «Чистый колодец» учитывают следующие моменты:

  • Показатели мощности и производительности насосного оборудования, при этом принимается во внимание необходимое количество подымаемой воды;
  • Глубина скважины или колодца. В зависимости от этих данных определяется необходимая комплектация насосной системы;
  • Материал и показатели качества системы;
  • Эксплуатационные условия;
  • Совместимость насосной станции с другими деталями подачи воды;
  • Цена/качество.

Некоторые особенности конструкции станции и принцип работы

  • Обратный клапан, защищающий от сухого всасывания;
  • Фильтр от попадания грязи;
  • Разделенный на несколько частей бак (для воды и воздуха). Благодаря этому станция функционирует при отсутствии электричества.

Принцип работы насосной станции заключается в следующих этапах:

  • Вода закачивается в бак;
  • Оборудование автоматически отключается и находится в режиме ожидания;
  • Вода используется потребителем
  • После того как давление падает до необходимого параметра насос вновь начинает функционировать.

Для того чтобы станция не перегрелась, в ней циркулирует специальная жидкость, и даже в случае когда она не способна защитить от перегрева, мотор автоматически отключается, после охлаждения вновь возобновляя свою работу.


Также интересно почитать:

Посмотреть все статьи


Насосная станция водоснабжения для дачи

           Насосная станция для дачи – это отличное решение задачи водоснабжения загородного дома, если нет центральной подачи воды. В современных российских деревнях проблема водоснабжения решена таким образом: вдоль центральных улиц на определённом расстоянии друг от друга установлены водоразборные колонки, откуда  местные жители круглый год носят в вёдрах воду к себе домой. Где нет колонок – роют колодцы. Так было пятьдесят лет назад, так осталось и сегодня. Согласитесь, мало радости доставляет ежедневные походы к колонке и обратно и в дождь, и в стужу. Хорошо, что прогресс не стоит на месте и появляются современные средства, такие, как  насосная станция водоснабжения.

 НАСОСНАЯ СТАНЦИЯ ВОДОСНАБЖЕНИЯ

    Если на даче проживать постоянно, вода нужна в большом количестве. Но в колонку не находишься, колодец рыть слишком трудозатратно, да и вёдра из него поднимать тяжело.

   Выходом из этого положения будет установка на даче насосной станции водоснабжения. Выглядит это так: в подвале дома бурится скважина на глубину от 8 до 30 метров, в неё вставляется труба ПВХ диаметром 32 мм с фильтром грубой очистки на конце, с другой стороны через фитинг подсоединяется насосная станция водоснабжения.

    От станции с помощью полипропиленовых или металлопластиковых труб вода подаётся к точкам разбора.  В подвале, где установлена насосная станция, не должно быть минусовой температуры и нужна розетка питания на 220 В.  Это самый простой вариант установки насосной станции для дачи.

   Сложный вариант выглядит так. Если по каким-то причинам в доме нет подвала или подсобного помещения, в котором можно бурить, или под дачей нет водоносной жилы, можно пробурить скважину на улице, недалеко от дома. После того, как скважина будет готова и вы убедитесь в её водоносности, трубу ПВХ нужно ввести в дом. Для этого на глубину промерзания грунта (чтобы вода в трубе зимой не замерзла) вашего региона роется траншея, в неё укладывается ПВХ и заводится в помещение, где находится насосная станция. В фундаменте дома нужно сделать отверстие для трубы, если фундамент мелкий, можно сделать прокол под ним. В помещении, где будет находиться насосная станция для дачи, тоже нужно сделать яму или отверстие такой же глубины, как траншея, например, садовым буром с удлиненным коленом. При этом нужно рассчитать так, чтобы и траншея, и отверстие соединились между собой. Далее удлиняем трубу ПВХ соединительной муфтой, укладываем её в траншею и протаскиваем в дом. При соединении фитингов убедитесь в их герметичности.

   Насосные станции для водоснабжения очень чувствительны к подсосу воздуха. Поэтому при соединении узлов используйте лён или ленту фум  вместе с уплотнительной  пастой, как мы делали при замене полотенцесушителя, надёжность соединений должна быть 100 %, в противном случае водоснабжения из скважины не будет.

   Далее подсоединяем ПВХ через фитинг к насосной станции, по инструкции удаляем воздух из системы (обычно это делается так: откручиваем пробку с наливной горловины, заполняем специальный резервуар водой, плотно закручиваем пробку, открываем кран и включаем станцию). Через несколько секунд выйдет лишний воздух и начнётся водоснабжение. Только после многократной проверки работы насосной станции для дачи можно закапывать траншею. Видите, сколько работ нужно произвести в сложном варианте. Поэтому старайтесь обходиться простым.

   Самому пробурить скважину можно, но для этого понадобится специальное оборудование: набор металлических труб длиной 2 метра с переходными муфтами, ручной бур с победитовым наконечником, насос для закачки воды в трубу и емкость для воды. Для одноразовой работы приобретать это оборудование не стОит. Так как спрос на такую услугу растёт, появляются и предложения, создаются бригады из 2-3 человек, которые этим занимаются профессионально. Проще будет взять местную газету с объявлением типа: «бурим скважины для водоснабжения в подвале дома» или «насосные станции водоснабжения для дачи» и договориться о работе. Цена такой услуги равна сумме двух-трёх средних российских пенсий, поэтому даже пенсионерам доступно установить насосную станцию водоснабжения.

  Принцип установки скважины такой: трубу соединяют с буром,  насосом подают воду и начинают вращать бур. Вода поступает к наконечнику бура, размывает грунт, соответственно, бур опускается глубже. Как только труба опустилась на всю длину, к ней с помощью муфты присоединяют следующую и продолжают бурить. В некоторых случаях водоснабжение начинается с глубины 8-10 метров. Здесь нужно заметить, что в районе 15-20 м от скважины не должно быть выгребных ям и деревенских туалетов, чтобы в воду не попадали вредные примеси.

СХЕМА РАБОТЫ НАСОСНОЙ СТАНЦИИ ВОДОСНАБЖЕНИЯ

    Насосная станция для дачи работает по следующей схеме: при открытии водопроводного крана вода под давлением поступает из накопительного бака. Как только давление упадёт до минимальной установленной отметки, реле давления включает станцию и начинается забор воды из скважины. Пока кран открыт, насос будет работать постоянно. Когда закрывается кран, вода начинает заполнять накопительный бак, повышая в нём давление. Как только давление поднимется до опредёленной отметки, реле давления отключает питание. Станция выключена, но готова к дальнейшей работе. Как видим, насосная станция для дачи требует минимального участия человека в своей работе, нужно только перед её установкой проверить давление воздуха в накопительном баке, и, если необходимо, накачать его согласно инструкции к станции обычным насосом.

ВЫБОР НАСОСНОЙ СТАНЦИИ ДЛЯ ДАЧИ

    На рынке существует огромный выбор насосных станций от разных производителей. Друг от друга они отличаются мощностью, производительностью (расход объёма воды за промежуток времени), высотой подъёма воды (зависит от глубины скважины и этажности дома), ёмкостью накопительного бака. Понятно, что чем больше будет в доме точек разбора, в том числе стиральных и посудомоечных машин, тем станцию с большей производительностью нужно выбирать. Размер накопительного бака влияет на частоту включения станции. Чем больше бак, тем реже будет включаться насосная станция, соответственно, меньше изнашиваться подшипники, и, как следствие, меньше расход электроэнергии. Станции европейских производителей издают меньше шума при работе, чем их китайские коллеги.

   Важный момент при выборе насосной станции – это защита от сухого хода. Дело в том, что насос не должен работать продолжительное время без воды, так как изнашиваются подшипники и выгорает смазка. При длительной работе на сухом ходе он просто может перегореть, что потребует его замены. Одной из причин, по которой вода перестанет поступать в насос, может быть выход из строя какого-нибудь элемента системы, например, обратного клапана.

   В моей практике был случай, когда насос отключился, так как в него перестала поступать вода. После проверки герметичности системы, соединительных фитингов и запорных кранов выяснилось, что неисправен обратный клапан. Резиновое уплотнительное кольцо порвалось и клапан стал пропускать воду в обратном направлении. Поломка устранена заменой клапана. Если бы не сработала защита насосной станции от сухого хода, мог бы сгореть и сам насос.

      Не смотря на сложность установки и относительную дороговизну, насосная станция для дачи существенно облегчает жизнь загородному жителю, значительно повышая её комфорт и качество. Если статья понравилась, поделитесь ей в соцсетях.




Установка насосной станции | ООО АкваБрег

Насосная станция один из самых популярных видов водоснабжения дома. Именно поэтому является актуальной тема о том, как устраивается насосная станция своими руками, которая является обязательным элементом хорошо продуманной функциональной водопроводной системой.

Установка насосной станции

Какая станция нужна именно вам?

В зависимости от эксплуатационных задач

Сегодня потребителю предлагаются два вида насосных станций – бытовые и промышленные. Второй тип оставим профессионалам, нас в большей степени интересует установка насосной станции бытового предназначения. Задачи, которые должна решать бытовая насосная станция: обеспечение питьевой водой, полив огорода, горячее водоснабжение в доме, удовлетворение бытовых нужд (санузел, туалет, стиральная машина, посудомоечная машина) обеспечение водой отопительной системы.

В зависимости от источника воды

Подключение насосной станции зависит от того, какой источник водоподачи планируется устраивать или уже имеется на индивидуальном подворье. В принципе выбрать по этому критерию это оборудование не составляет большого труда, поскольку воду в дом можно поставлять из трех источников: скважины, колодца или централизованного водовода.

В зависимости от оптимального рабочего режима

Станция может функционировать в ручном или автоматическом режиме. При необходимости можно выбрать передвижную модель. Кроме того, нужно понимать какой объем перекачиваемой воды за час нужен в конкретном случае. Именно поэтому, прежде чем идти в специализированный магазин стоит произвести несложные расчеты. Так, считается, что один человек в сутки для удовлетворения всех своих нужд в частном доме расходует 250 л воды. Монтаж насосной станции на даче может быть выполнен с учетом меньших показателей.

Где установить станцию — в кессоне или подвале?Где установить станцию — в кессоне или подвале?

Монтаж станции может быть выполнен в одном из двух мест — в кессоне или же в специальном помещении в доме. При этом наиболее практичным вариантом все-таки считается установка оборудования в помещении, к примеру, в подвале. В этом случае установку нужно устроить таким образом, чтобы защитить станцию от повреждений при возможном подъеме грунтовых вод. То есть, насосная станция должна быть установлена на подставку или полку, при этом нужно проследить, чтобы не было касаний к стенам, что позволит избежать их вибрации, при работе оборудования. Подвал должен быть отапливаемым. Если же решение принято в пользу кессона, то он должен быть обязательно утепленным, а сама станция должна быть установлена, ниже уровня промерзания грунта. То есть глубина кессона будет составлять минимум 2 м. Если глубина скважины (колодца) не превышает 10 м, то актуальной будет однотрубная модель станции. При глубине от 10 до 20 м, предпочтение стоит отдать двухтрубной станции с эжектором. Естественно, прежде чем приступить к монтажу должна быть разработана схема установки насосной станции, которая и будет реализована на практике.

Порядок выполнения работ по подключению

Вариант #1 — подключение к скважине или колодцу

Алгоритм, как правило, один и тот же: Собирается эжектор – чугунный литой узел с тремя выходами для соединений. В нижнем секторе эжектора устанавливается сетчатый фильтр. Сгон нужной длины (диаметр 32 мм) одевается на пластиковый раструб в верхней части эжектора. Собирается сгон нужного диаметра. Как правило, он состоит из двух частей, наделенных переходными соединениями. На выходе сгона монтируется муфта (бронзовая), посредством которой выполняется переход на полиэтиленовую трубу. Обеспечить герметичность резьбовых соединений, можно применяя лен или уплотняющую пасту. Роются траншеи на глубину ниже порога промерзания грунта. В траншеи укладываются водопроводный трубопровод – длина труб должна быть с запасом. Обсадная труба должна быть оснащена специально приобретенным оголовком. Однако на практике, такие детали в продаже найти непросто, поэтому, как вариант может быть использовано колено с плавным углом. Для подсоединения трубы к эжектору используются муфты. Прежде чем опустить второй конец трубы его просовывают в колено под углом 90°. Чтобы пространство герметизировать его заполняют монтажной пеной. Затем трубу соединяют с угловыми переходниками (90°), в свою очередь соединенными с наружной частью трубопровода. Эжектор в сборе опускается в скважину на нужную глубину, которая отмечается заранее, при этом отметка, выполняется на том уровне, на котором выходит обсадная труба. Оголовок трубы укрепляется на обсадной трубе с применением сантехнического армированного скотча. Возможные ошибки монтажа: При прокладке труб к дому не учтен некоторый запас длины, то есть, не взяты во внимание изгибы и повороты, а возможно и толщина фундамента, сквозь который будет проходить трубопровод. Не затянуты резьбовые соединения ключом. Просто уплотнение и закручивание вручную являются недостаточными. В процессе эксплуатации возможны утечки воды. Не оказано должное внимание гидроаккумулятору. Если давление опускается ниже 1,2-1,5 атмосфер, то его нужно повысить с использованием компрессора или автомобильного насоса.

Вариант #2 — подключение к водопроводу

Потребность в подключении насосной станции к централизованному водопроводу обычно возникает, когда в нем не хватает давления для корректной работы отопительного оборудования. Это, в свою очередь, может быть спровоцировано несколькими причинами: изменившиеся гидрогеологические условия; устаревшее оборудование; увеличение количества водопотребления за счет прироста населения и пр. Здесь важно заметить, что перед тем как подключить насосную станцию необходимо позаботиться о приобретении и монтаже накопительного бака. Итак, алгоритм работ: В заранее продуманно месте разъединяется водопроводная труба. Конец, от городской магистрали присоединяется к накопительной емкости. Из бака вода направляется на вход насоса, к выходу подсоединяется конец трубы, ведущей к дому. Выполняется монтаж электропроводки. Настройка/регулирование оборудования. Настройка насосной станции в первую очередь направлена на установку оптимального давления в системе. Чтобы отрегулировать оборудование, сначала в улитку через специальное отверстие заливается порядка 2-х литров воды. Теперь нужно проследить на каком этапе насос отключился, а затем, когда включился. Давление отключения – 2,5-3,0 бар, давление включения – 1,5-1,8 бар. Если отмечено, что станция отключается раньше, чем нужно, стоит уменьшить создаваемое давление. Вообще настроить оборудованием довольно просто. Нужно открыть крышку реле и винт с обозначением «ДР» покрутить в сторону «+» или «-». А для регулирования конкретно давления включения используется винт с обозначением «Р».
Еще одно обстоятельно, которое обязательно стоит учесть, перед тем как правильно подключить насосную станцию – химические и физические характеристики воды. Независимо от источника подачи воды, в ней имеются вредные примеси, от которых нужно избавиться прежде, чем вода попадет в насосную станцию. Самый простой и действенный способ решения этой задачи – установка фильтра на всасывающем устройстве станции. Что будет, если не установить фильтр? Механические примеси в виде песка, глины и пр. постепенно будут накапливаться в гидроаккумуляторе, что в конечном итоге приведет к поломке насоса, являющегося составным элементом насосной станции. Эта проблема особенно актуальна при использовании вибрационного насоса. С другой стороны нельзя не акцентировать внимание и на отрицательных моментах установки фильтра. Так, создается дополнительное сопротивление току вод, уменьшается создаваемое давление и напор. Чтобы избежать подобных проблем фильтр нужно постоянно чистить. И может возникнуть ситуация, когда загрязненный фильтр вообще не пропустит сквозь себя воду, что может стать причиной выхода из строя насоса.
Установив насосную станцию самостоятельно, можно сэкономить значительные средства, которые будут направлены на приобретение действительно качественного оборудования. А это, наряду с правильным монтажом и настройкой позволит на много лет забыть о том, что возможны какие-либо проблемы с системой водоснабжения. Акцентируем ваше внимание, что стнацию можно не тольго купить в готовом виде, но и самостоятельно собрать.

Эксплуатация насосных станций должна выполняться с соблюдением следующих правил:
  • Раз в месяц, а также после длительного простоя или консервации на период зимы необходимо проверять давление воздуха в гидроаккумуляторе.
  • Периодически нужно очищать фильтр грубой очистки, установленный на горизонтальном отрезке всасывающего трубопровода. Если этого не делать, то вода из крана может идти рывками, снизится производительность насосной станции, а полностью забившийся фильтр может привести к тому, что агрегат не сможет качать воду и будет работать «на сухую», от чего быстро выйдет из строя. Частота прочистки грубого фильтра зависит от концентрации примесей в перекачиваемой из скважины или колодца воде.
  • Станция должна находиться в специальном сухом и тёплом месте.
  • Трубопровод водоснабжения необходимо защитить от замерзания зимой. Для этого дно траншеи, где проложены трубы, должно быть ниже точки промерзания почвы. В противном случае трубопровод утепляется и дополнительно обогревается электрическим греющим кабелем, который тоже прокладывается в траншее.
  • Если вы не будете пользоваться станцией зимой, то всю воду из системы необходимо сливать до наступления заморозков.

Использование реле для регулировки давления насосной станцииавтоматика для насоса

За автоматизацию системы отвечает реле давления — прибор, который управляет насосной станцией, выполняя функцию включения и отключения устройства. Оно также предохраняет систему от создания излишнего давления. Реле давления управляет циклами включение/выключение при достижении заданного пользователем значения рабочего давления. Работоспособность реле давления контролируется с помощью манометра

автоматика для насоса

#1: Принцип работы датчика давления

Главный элемент реле — группа контактов, которая закреплена на металлическом основании и отвечает за включение и отключение устройства. Рядом находится две пружины разных размеров для регулировки давления внутри системы. Снизу к металлическому основанию крепится крышка мембраны, под которой размещена сама мембрана и поршень из металла. Сверху все закрыто пластиковым колпаком.

В процессе работы действующего устройства можно выделить несколько этапов: При включении крана, вода некоторое время поступает к сантехнической точке из наполненного бака. При этом давление, присутствующее в системе, постепенно начинает падать, и мембрана перестает давить на поршень. Происходит замыкание контактов, насос включается. Насос работает, качая воду к потребителю, а когда все краны выключены, наполняет бак с водой. При постепенном наполнении бака гидроаккумулятора происходит усиление давления, и оно начинает действовать на мембрану, а та давит на поршень. В результате, происходит размыкание контактов, и работа насоса останавливается. От того, как настроено реле, зависит частота включения станции, напор воды и даже время службы оборудования. При неправильно выставленных параметрах насос не будет срабатывать вовсе или будет работать непрерывно.

Регулировка и расчет необходимого давления

#2: Регулировка и расчет необходимого давления

Новое устройство уже имеет заводские настройки реле, но, все же, лучше дополнительно их проверить. Приступая к настройке, необходимо выяснить рекомендованные производителем значения для установки допустимого порога давления (для смыкания и размыкания контактов). В случае поломки насосной станции, по причине неправильной регулировки, производитель имеет полное право отказаться от своих гарантийных обязательств. Расчет допустимого давления, при включении-выключении устройства, производитель проводит с учетом предполагаемых особенностей эксплуатации. Они учитываются в разработке рабочих параметров для разных моделей насосных станций. Значение включения равно сумме: Необходимого давления в наиболее высокой точке водопроводной системы, где производится отбор воды; Разницы, между высотой самой верхней точки отбора воды и насосом; Потери в трубопроводе водного давления. Показатель выключения рассчитывается следующим образом: к давлению выключения плюсуют один и отнимают полтора бар. При этом нельзя допускать, чтобы давление выключения превышало максимально допустимое давление, которое возникает на участке выхода трубопровода из насоса.

#3: Настройка рекомендуемых параметров

Прежде чем изменять настройки, необходимо зафиксировать прежние показатели с помощью манометра. Включив насос, записывают значения давления в момент выключения и включения. Это поможет определить, в какую сторону проводить регулировку — в сторону уменьшения или увеличения.

настройка реле давления

Дальнейшие действия имеют следующую очередность: Отключают станцию от питания, спускают воду и открывают крышку реле гаечным ключом. Давление включения насоса регулируют путем вращения гайки, которая держит большую пружину (Р). Закручивая ее по направлению хода часовой стрелки, добиваются сжатия пружины и установки необходимого давления включения. В различных моделях устройства допустимые показатели могут колебаться от 1,1 до 2,2 бар. Вращением маленькой гайки (∆Р) по направлению движения часовой стрелки можно увеличить разрыв между значением давления отключения и включения устройства, который обычно равен 1 бар. Таким образом давление выключение удается зафиксировать на значениях в диапазоне от 2,2 бар до 3,3 бар. Важным нюансом является то, что малая пружина не регулирует порог отключения, как некоторые ошибочно понимают. Она задает именно дельту между значениями включения станции, и ее отключением. То есть, полностью ослабленная пружина не создаст разности — дельта будет равна нулю и значения включения и выключения будут одинаковыми. Но, чем больше ее затягивать, тем большей будет разница между ними.

#4: Выбор нестандартных значений давления

Можно установить иной уровень давления в приборе, отличный от рекомендаций производителя, подстроив оборудование под индивидуальные запросы пользователя. Увеличивая диапазон при включении-отключении, добиваются более редких срабатываний станции. Это делает службу устройства продолжительней, но придает напору воды неравномерный характер. Уменьшая разницу, добиваются стабильного напора, но так насос будет срабатывать чаще.

Источник АкваБрег

Руководство по установке канализационного насоса

| 6 простых шагов

Вы провели исследование и выбрали идеальную насосную станцию ​​в комплекте для своего объекта. Отлично, теперь пора его установить. Это может показаться сложной задачей, но если ее выполняет квалифицированный персонал — например, наземные рабочие или строители на вашем участке — это относительно простая и понятная процедура.

Пошаговое руководство по установке канализационной насосной станции

  1. Выберите подходящее место

Ваша комплектная насосная станция должна быть установлена ​​где-то ниже уровня земли — вы должны тщательно продумать ее точное местоположение.Важно учитывать возможность падения в дренажную систему участка, и перед тем, как начать копать, вы всегда должны проверять наличие подземных труб, кабелей и служебных каналов.

Если резервуар необходимо разместить под дорогой или пешеходной дорожкой, потребуются дополнительные приспособления, такие как дежурная крышка люка, и их следует купить до начала установки.

  1. Выкопать отверстие

Следующим шагом будет выкопать яму под вашу насосную станцию.Это должно быть примерно на 500 мм глубже, чем общая длина резервуара. Если выкапывают его вручную, стороны необходимо укрепить, чтобы предотвратить соскальзывание земли. Если копать машиной, они должны быть укреплены для устойчивости. В любом случае, для слива грунтовых вод может потребоваться водоотливной насос.

  1. Подготовка раскопок

Затем поместите слой чистого хардкора в основание котлована. Обычно его толщина должна составлять 200 мм, но при хороших грунтовых условиях достаточно и всего, что превышает 50 мм.Покройте твердый слой слоем бетона (минимальная толщина 25 и 150 мм), утрамбуйте и хорошо закрепите.

  1. Установить бачок

Теперь вы готовы начать фактическую установку. Медленно опустите бак комплектной насосной станции для сточных вод на влажное основание, чтобы ножки или молдинги вошли в бетон. Важно убедиться, что все трубы и соединения расположены правильно. Если входной патрубок находится на расстоянии менее 800 мм от основания резервуара, его следует подключить на этом этапе.

  1. Закрепите бак на месте

После того, как он будет установлен, наполните резервуар водой (на глубину 700 мм) и закрепите на месте, используя бетон марки 25. Его следует равномерно вылить по периферии резервуара — до высоты примерно 600 мм и толщины 100 мм — и встряхнуть, чтобы удалить любые пустоты.

Подсоедините все трубопроводы к насосной станции в комплекте и засыпьте его бетоном сорта 25, следя за тем, чтобы резервуар всегда оставался идеально ровным.

  1. Выполните окончательные соединения

Завершающий этап — проводка. Дайте бетону достаточно времени, чтобы застыть и удалить всю воду из резервуара. Затем вы можете установить насосы и поплавковые выключатели, расположить панель управления и выполнить окончательные электрические подключения.

JT Pumps предлагает профессиональные услуги по электромонтажу и вводу в эксплуатацию, чтобы помочь в этом процессе. Мы проверим все соединения, чтобы убедиться, что ваша новая насосная станция для сточных вод работает правильно, а также выдадим для вас акт подключения и ввода в эксплуатацию.

Свяжитесь с нами, чтобы получить дополнительную помощь при установке

Если вы все еще не знаете, как установить комплектную насосную станцию ​​ , вы можете связаться с нами в любой момент — наша команда является экспертом в этой области. Они с радостью ответят на любые вопросы по процедуре установки и помогут организовать ваш монтаж и ввод в эксплуатацию.

Просто позвоните нам по телефону 0844 414 500 или отправьте электронное письмо по адресу [email protected] Вы также можете заполнить нашу онлайн-форму для связи, и мы ответим на ваше сообщение в кратчайшие сроки.

Услуги по установке канализационных насосных станций

Позвоните нам или заполните контактную информацию ниже, и мы обсудим с вами информацию, которая нам понадобится, чтобы определить размер вашей системы и предоставить цены.

У вас уже есть информация о размерах. Заполните нашу форму определения размеров, и мы свяжемся с вами, чтобы сообщить цену и наши рекомендации.

Что такое насосная станция и зачем она мне?

Насосная станция или септик играет ключевую роль в обеспечении эффективности и непрерывности работы, когда вы не можете полагаться на силу тяжести при удалении сточных вод. Для выкачивания сточных вод с территории используется небольшое количество электроэнергии.

Если ваша канализационная система расположена на более высоком уровне, чем канализационные трубы, или на значительном расстоянии от ваших зданий, вам может потребоваться насосная станция. Даже если вы подключены к основной канализации, вам все равно может понадобиться насосная система для вывоза мусора с территории.

Независимо от того, используете ли вы водопроводную канализацию или альтернативную систему управления сточными водами, вам может потребоваться насосная станция для эффективного отвода сточных вод от вашего дома.Мы также проводим детальное обследование, чтобы убедиться, что вы можете выбрать насосную станцию ​​или септик, наиболее точно соответствующую вашим потребностям.

Это решение означает, что все звуки содержатся внутри резервуара, поэтому практически нет шума и запахов, независимо от качества или количества сточных вод, проходящих по сети. В любом случае, все поставляемые нами системы разработаны с учетом требований Управления по охране окружающей среды.

Размер резервуара зависит от его назначения и расположения. Системы, разработанные для домашнего использования, такие как Klargester Pumps : , серия Pumpstor Compact, Pumpstor Domestic и Domestic +, имеют небольшие размеры, поэтому установка выполняется быстро и без проблем.

Для небольших проектов вы также можете рассмотреть варианты Mercury и Venus от T-T Pumps, однако эти решения также можно масштабировать для соответствия более крупным разработкам. Если вы рассматриваете насосную систему для своего проекта — будь то коммерческая или частная — позвоните нам по телефону 01371 850537 — мы можем организовать бесплатное обследование участка, чтобы посоветовать вам подходящее решение.

Какое решение выбрать?

Размер системы зависит от размера вашего дома и количества сточных вод, подаваемых через систему.

Компании водоснабжения будут переходить на частные насосные станции до 1 st октября 2016 года, если они обслуживают более одного дома или будут расположены за пределами границ собственности. По этой причине имеет смысл установить насосную станцию ​​соответствующего стандарта. Для получения более подробной информации посетите нашу страницу о внутренних перекачках насосных станций или свяжитесь с местным управлением водоснабжения.Все системы, которые мы устанавливаем и рекомендуем, соответствуют принятым стандартам.

Нужен насос для контроля затопления?

Наши насосы также могут использоваться для борьбы с локальным затоплением, перемещением поверхностных вод к канаве или водотоку. Свяжитесь с нами для получения дополнительной информации.

Компактные насосные станции, помогающие застройщикам использовать сложные участки для столь необходимых новых домов

Там, где нельзя полагаться на самотечный дренаж для перемещения сточных вод из здания в ближайшую канализацию или очистные сооружения, может потребоваться насосная станция.

Насосная станция — это механическое устройство, устанавливаемое в подвале, погребе, канализации, водопроводной системе или другом трубопроводе, по которому сточные воды перемещаются на более высокий уровень, и обычно состоит из одного или нескольких погружных насосов, установленных в камере. Они также известны как отстойники, канализационные станции или насосные камеры.

Традиционное решение заключалось в том, чтобы построить на месте насосную станцию, которая состоит из камеры из бетонных колец, которая затем оснащается необходимым оборудованием, т.е.е., насосы, трубы и клапаны. Однако этот метод может занять много времени, так как на завершение строительства может потребоваться несколько недель. Этот метод также может создать проблемы с точки зрения доступа к месту, логистики и ограниченных рабочих ограничений.

Более эффективное и экономичное решение — это современная насосная станция в сборном корпусе, которая, как следует из названия, представляет собой полный пакет, содержащий все необходимые элементы, готовые к установке. Комплектные насосные станции, как правило, собираются заранее, производятся за пределами площадки и доставляются на площадку готовыми к установке, что значительно экономит время программы и, следовательно, стоимость проекта.Благодаря тому, что насосные станции спроектированы, построены и испытаны в соответствии с соответствующими стандартами на выезде, сборные насосные станции могут быть установлены гораздо быстрее на месте.

Общие приложения могут включать в себя жилые дома, расположенные ниже канализации или очистных сооружений, новые дома, построенные на более удаленных или недоступных землях, более крупные коммерческие здания, такие как школы, больницы и дома престарелых, и промышленные здания, такие как фабрики, склады и крупные объекты инфраструктуры, такие как новые дороги, все сталкиваются с одной и той же проблемой: как эффективно перекачивать сточные воды на очистные сооружения.

Обычно резервуар изготовлен из сверхпрочных материалов, включая стеклопластик (GRP) или полиэтилен, насосные станции в корпусе могут быть оснащены погружными насосами мацераторного типа для эффективного дробления более крупных частиц в жидкости, они обычно используются при перекачивании сточных вод или навозной жижи. Они также могут быть оснащены оборудованием для управления или мониторинга, чтобы своевременно предупреждать о любых проблемах с системой.

Насосные станции в корпусе доступны в различных размерах и конструкциях, чтобы соответствовать конкретным требованиям области применения. Они спроектированы так, что не выделяют запаха, а поскольку расположены под землей, в них обычно очень тихо.

Dutypoint предлагает ряд недорогих, простых в установке блочных насосных станций Vortech ™, изготовленных как из стеклопластика, так и из полиэтилена, и предлагает онлайн-селектор продуктов, позволяющий легко настроить подземную насосную станцию ​​для сточных вод или сточных вод в соответствии с конкретными потребностями проекта. .

Комплектные насосные станции

Vortech ™ доступны в различных размерах с различными вариантами насосов для соответствия конкретному применению, включая насосы для поверхностных вод, насосы для загрязненной воды / сточных вод и насосы для тяжелых условий эксплуатации для измельчения сточных вод. Все модели поставляются в виде полного комплекта. готовы к установке, а для дополнительного удобства некоторые модели доступны на складе с БЕСПЛАТНОЙ доставкой в ​​тот же или на следующий день.

Ключевые особенности линейки Vortech ™ включают сверхпрочные камеры из чистого полиэтилена с ребрами жесткости для обеспечения превосходного качества и устойчивости к коррозии, а также компактную конструкцию, предназначенную для использования в ограниченных пространствах, таких как подвалы и подвалы.

Комплектные насосные станции

Vortech ™ также доступны с различными размерами камер, от 280 литров до 9000 литров, с аварийными сигналами высокого уровня, установленными в стандартной комплектации, с возможностью включения систем управления резервным аккумулятором для критически важных приложений.

Dutypoint также предлагает ряд насосных станций из стеклопластика, которые могут быть спроектированы в соответствии с конкретными требованиями вашего проекта, и наша новая подземная насосная станция QuikForm ™ с корпусом из стеклопластика, в которой используется инновационная система опалубки, сокращающая трудозатраты на установку на 35% и расход бетона до 50% *

Для получения дополнительной информации о диапазоне Dutypoint насосных станций для упаковки посетите нашу страницу для сточных вод, страница или заполните форму быстрого запроса

Насосная станция для сточных вод, насосная станция для сточных вод, насосные станции

USEMCO Затопленная всасывающая насосная станция ниже уровня предназначены для постоянного пребывания людей и не классифицируются как замкнутые пространства для обычного входа.

Предварительно упакованные стальные затопленные всасывающие насосные станции для сточных вод разработаны специально для вашей уникальной конструкции.

Модели диаметром от 8 до 14 футов

Насосные станции всасывающих сточных вод с затопленными ямами диаметром 8–14 футов предназначены для дуплексных и тройных насосных конфигураций, постоянного присутствия человека и обеспечивают оператору чистую защищенную среду. Варианты дизайна USEMCO включают многоуровневые рабочие зоны, переходные платформы и трубы для обслуживания оборудования.

Рекомендуемый диаметр дуплексной насосной станции
Расход Рекомендуемый диаметр
0-500 галлонов в минуту 8 футов
500-900 галлонов в минуту 9 футов
900-1200 галлонов в минуту 10 футов
1200-1800 галлонов в минуту 11 футов
1800-2500 галлонов в минуту 12 футов
2500-2800 галлонов в минуту 13 футов
2800-3100 галлонов в минуту 14 футов

Арахисовый дизайн

Насосные станции всасывающих сточных вод, затопленные арахисом, полностью собираются на заводе, проходят испытания и доставляются на место установки готовыми к установке.

Изогнутая конструкция стены добавляет станции прочности и пространства

Двухэтажные станции позволяют входить с уровня земли по лестнице коммерческого уровня. Первый уровень — это диспетчерская, а второй уровень — бювет .

Стандартное оборудование включает насосы, элементы управления, освещение, осушитель, нагреватель, нагнетатель, отстойник, алюминиевую лестницу и потолочные подъемные проушины. Крышка входной трубы оснащена автоматической выдвижной лестницей и устройством принудительного открывания.Типичные варианты насосов для сточных вод: сборные, с гибкой муфтой или с горизонтальным клиноременным приводом.

Электрические элементы управления могут находиться на станции или над землей, используя приводы с регулируемой скоростью или контроллер постоянной скорости с возможностями SCADA для обоих. Варианты катодной защиты включают протекторную гальваническую систему с магниевыми анодами или систему подаваемого тока. Популярные варианты — это подъемники для людей, разработанные ANSI, которые соответствуют стандартам разрешений во всех 50 штатах, дополнительная труба для снятия оборудования, монорельсовые подъемники или мостовые краны.

Насосные станции — Rapid Pump & Meter Services Co., Inc.

Rapid Pump and Meter Service Co., Inc. обеспечивает концептуальное проектирование, применение продукта, выбор продукта, коммерческое производство, установку, тестирование, мониторинг, техническое обслуживание и ремонт всех типов насосных систем для воды и сточных вод. Мы также обслуживаем и продаем основные марки насосов. Мы можем модернизировать и / или ремонтировать существующие насосные системы всех типов на заказ. Включенные услуги:

У наших сотрудников по продажам и проектированию есть отпуск, а также опыт предоставления комплексных насосных услуг, вкл.концептуальный дизайн, применение продукта, выбор продукта, установка, тестирование, мониторинг, обслуживание и ремонт всех типов систем водоснабжения.

Мы обслуживаем и продаем все основные марки насосов, а также модернизируем или ремонтируем большинство существующих насосных систем. Мы также поставляем и устанавливаем электродвигатели или моторные приводы, коробки передач и системы управления. Мы используем новейшие системы управления и приводы с регулируемой скоростью, чтобы максимально повысить эффективность управления системой и насоса. Мы специализируемся на предоставлении полного спектра услуг насосных станций, в том числе:

  • Калибр
  • Концептуальный проект
  • Чертежи 3D CAD
  • Комплексные инженерные услуги
  • Расчет конструкций
  • Применение продукта
  • Выбор продукции
  • Установка
  • Тестирование
  • Мониторинг
  • Профилактическое обслуживание
  • Запуск
  • Поиск и устранение неисправностей
  • Услуги под ключ
  • Экстренное реагирование
  • Электронные полевые службы
  • Обзоры и анализ потока
  • Анализ вибрации
  • Выравнивание
  • Калибровка измерителей и КИП
  • Фитинги
  • Динамическая балансировка
  • Аренда системы управления и насосов
  • Сварка
  • Производство
  • Перемотка двигателя
  • Системы SCADA
  • Модернизация насосной станции

Канализационные насосные станции (подъемные станции)

Мы являемся региональными экспертами в области систем перекачки сточных вод, включая все марки и модели насосов, двигателей и устройств управления для канализационных станций. Мы также предлагаем изделия индивидуального дизайна. Мы с удовольствием проведем оценку, ремонт и техническое обслуживание вашей насосной станции для сточных вод — всего один звонок. При необходимости мы можем модернизировать вашу насосную станцию.

  • Калибр
  • Проект
  • Установка
  • Техническое обслуживание насосной станции сточных вод
  • Проектирование и строительство насосной станции по индивидуальному заказу
  • Модернизация насосной станции сточных вод
  • Вход в замкнутое пространство
  • Полностью интегрированные комплектные системы насосных станций
  • Трубопровод в сборе, предварительно смонтированный
  • Погружные насосы по индивидуальному заказу
  • Системы управления насосными станциями сточных вод
  • Индикаторы аварийного сигнала высокого уровня
  • Электрические компоненты канализационной насосной станции
  • Системы направляющих рельсов / Автосцепление / Системы опор
  • Системы измельчения насосной станции сточных вод
  • Подъемники канализационных насосных станций
  • Вентиляторы канализационных насосных станций
  • Воздуходувки насосной станции сточных вод

Мельницы для сточных вод / насосы для измельчения и измельчения сточных вод

Мы обслуживаем и продаем измельчители сточных вод во всем диапазоне размеров для удовлетворения любых потребностей, включая погружные центробежные насосы и насосы для измельчения с прямым вытеснением. Мы обслуживаем все насосы для измельчения сточных вод и продаем насосы для измельчения и измельчения сточных вод ведущих брендов, известные своим высоким качеством и надежностью:

  • Насосы для измельчения сточных вод
  • Насосы Vaughan Chopper
  • Шредерные насосы
  • Насосы-измельчители
  • Насосы для сточных вод и водоотведения
  • Отстойники
  • Сточные насосы
  • Водяные насосы
  • Фонтанные насосы Mag Drive

Насосные станции для очистки сточных вод

Мы признанные специалисты в области проектирования, производства, монтажа, обслуживания и ремонта насосных станций измельчителя сточных вод.

  • Насосы для измельчения сточных вод
  • Резервуары насосной станции сточных вод
    • Раковины из стекловолокна
    • Полиэтилен высокой плотности (HDPE)
    • Полиэстер, армированный стекловолокном (FRP)
    • Бетонные бассейны
  • Системы управления измельчителем сточных вод
  • Панели сигнализации насосной станции измельчителя сточных вод
  • Установки Muffin Monster
  • Уровнемеры
  • Вход в замкнутое пространство

Мы являемся самым надежным дистрибьютором насосов, насосных станций, коммунальных насосов, насосных станций, насосов для сточных вод и насосных станций. Наши обширные внутренние помещения, включая производственные и механические цеха, позволяют нам предлагать услуги «под ключ» по всем типам систем подачи воды. Мы обслуживаем и продаем основные производители насосов и модернизируем или ремонтируем существующие насосные системы на заказ. Также мы поставляем и устанавливаем электродвигатели или приводы двигателей, коробки передач и панели управления. Мы используем новейшие технологии управления двигателями и приводы с регулируемой скоростью, чтобы максимально повысить эффективность управления системой и насоса, в том числе:

  • Концептуальный проект
  • Применение продукта
  • Выбор продукции
  • Установка
  • Тестирование
  • Мониторинг
  • Техническое обслуживание
  • Запуск
  • Поиск и устранение неисправностей
  • Электронные полевые службы
  • Обзоры и анализ потоков
  • Анализ вибрации
  • Выравнивание
  • Калибровка измерителей и КИП
  • Фитинги
  • Динамическая балансировка

Техническое обслуживание и ремонт насосов имеют решающее значение для работы любой насосной станции. Мы — ваш лучший ресурс для ремонта насосной станции:

  • Продажа, ремонт, установка и обслуживание предприятий водоснабжения и канализации в течение 50 лет
  • Разнообразный опыт и технические знания
  • Обширная база знаний по электрике, электронике и механике
  • Rapid Response — самое быстрое и полное обслуживание в отрасли
  • Круглосуточная служба экстренной помощи 7 дней в неделю
  • Полностью оборудованный цех
  • Обширный сервисный парк
  • Ремонт насосов
  • Ремонт панели управления
  • Ремонт трубопроводов и клапанов
  • Ремонт системы направляющих
  • Ремонт электрических компонентов насосной станции
  • Ремонт вентилятора
  • Ремонт нагнетательного вентилятора
  • внутри
    • Токарная
    • Фрезерный
    • Прецизионное шлифование
    • Сварка
    • Механическая обработка
    • Помощь в проектировании САПР
    • Производство трубопроводов
    • Производство сосудов под давлением
    • Строительное производство

Модернизация и модернизация насосной станции

Когда условия перекачки меняются и вам нужны трубы и насосы большего или меньшего размера, мы предоставляем экспертные знания для разработки полной экономичной модернизации насосной станции:

  • 50 лет лидера в отрасли перекачки сточных вод
  • тыс. Довольных клиентов
  • Надежные, качественные продукты и услуги
  • Услуги под ключ
  • Безупречный дизайн, сборка и установка
  • Модернизация подземной насосной станции
  • Новые насосы без засорения
  • Клапаны новой насосной станции
  • Новый трубопровод насосной станции
  • Новая система направляющих
  • Панели управления новой насосной станции
  • Частотно-регулируемые приводы (ЧРП)
  • Электрические компоненты модернизированной насосной станции
  • Замена или модернизация барботажных систем
  • Насосы для зон, подверженных наводнениям
  • Снижение затрат на обслуживание

Насосные станции под ключ

Мы обеспечиваем проектирование, строительство, монтаж и обслуживание под ключ погружных, мокро-сухих и вертикальных подъемников на:

  • Питьевая вода
  • Сточные воды
  • Ливневые воды
  • Сырая вода
  • Чистая вода
  • Промышленные отходы
  • Технологическая вода
  • Оборотная вода
  • Очистка воды / сточных вод

Мы предлагаем специально разработанные и комплектные бустерные насосные станции для удовлетворения ваших конкретных потребностей в перекачке:

  • Новые насосы или ремонт насосов
  • Панели управления
  • Частотно-регулируемые приводы (ЧРП)
  • Электрические компоненты новой насосной станции
  • Адаптеры без ямы
  • Погружные вертикальные турбинные насосы
  • Тихие высокоэффективные двигатели
  • Современная панель управления
  • Запорные клапаны
  • Доступ для старших классов
  • Экономичный
  • Легкий и компактный
  • Полная сборка
  • В упаковке
  • Протестировано на заводе
  • Система управления IQ Pump

Rapid Pump & Meter Service Co. , Inc. предоставляет контракты на обслуживание ирригационных систем, включая все насосы, трубы и клапаны. Мы предоставляем различные услуги по системам полива:

  • Спринклерные оросительные системы
  • Системы поверхностного орошения
  • Системы капельного орошения
  • Комбинированные оросительные системы

Обладая 50-летним опытом работы в сфере насосов и счетчиков, мы гарантируем, что размер вашего скважинного насоса будет соответствовать самым высоким требованиям, предъявляемым к эксплуатации.Осуществляем полную установку и тестирование под ключ:

  • Новые насосы или ремонт насосов
  • Всасывающий и нагнетательный трубопровод
  • Клапаны для скважинных насосов
  • Панели управления скважинным насосом
  • Частотно-регулируемые приводы (ЧРП)
  • Электрические компоненты скважинного насоса
  • Насосы скважинные
  • Насосы погружные
  • Насосы-дозаторы
  • Буровые насосы
  • Струйные насосы

Установки ливневых вод

Мы оказываем всестороннюю помощь в проектировании систем защиты от паводков, ливневых вод, а также в управлении. Мы обеспечиваем тщательное соблюдение всех нормативных требований, таких как Национальная система устранения выбросов загрязняющих веществ (NPDES). Наши установки для ливневых вод включают:

  • Градуировка для дренажа
  • Системы контроля наводнений
  • Очистка ливневых вод
  • Системы отвода ливневых вод
  • Гидрология и гидравлический анализ
  • Ливневые канализации
  • Насосные станции ливневых вод
  • Очистка ливневых вод
  • Помощь в выдаче разрешений NPDES
  • Лучшие методы управления (BMPS)
  • Планы предотвращения загрязнения ливневыми водами (SWPPPS)

Насосные установки для сухой шахты

Rapid Pump & Meter Service Co., Inc. обеспечивает установки насосов для сухого карьера и модернизацию существующих традиционных насосных станций для сухого карьера. В том числе:

  • Погружные насосы для сухой ямы
  • Восстановление / ремонт насоса для сухой карьера
  • Профилактическое обслуживание
  • Монтаж всасывающего и нагнетательного трубопроводов
  • Клапаны для насосов для сухой ямы
  • Панели управления насосом для сухой шахты
  • Частотно-регулируемые приводы (ЧРП)
  • Inverter I. Q. Приводы
  • Электрические компоненты карьерного насоса
  • Запуск и тестирование
  • Монтажные работы
  • Поиск и устранение неисправностей
  • Установка под ключ
  • Экстренное реагирование
  • Электронные полевые службы
  • Обзоры и анализ потока
  • Анализ вибрации
  • Услуги по лазерной центровке
  • Аренда насосов для сухих карьеров
  • Сварочные услуги
  • Производство
  • Помощь при проектировании AutoCAD
  • Демонстрация продукции и обучение
  • Системы мониторинга насосов
  • Сборный бетон
  • Стекловолокно
  • Полиэтилен
  • Индивидуальный дизайн

Мы предлагаем индивидуальное оборудование и системы управления технологическим процессом для муниципальных, промышленных, водопроводных и канализационных систем.Доступны системы управления всех типов, включая релейную логику и цифровые приводные системы с управлением ПЛК и операторскими интерфейсами. Все панели управления соответствуют стандартам UL.

Для насосных станций доступно множество принадлежностей, в том числе:

  • Лестница безопасности
  • Корзины для мусора
  • Солнечные энергетические системы
  • Мониторы для замкнутого пространства
  • Освещение насосной станции
  • Подъемники и Давы
  • Гидранты
  • Трубопроводные системы
  • Системы поиска рельсов
  • Изготовление металлических конструкций на заказ
  • Аварийные генераторы
  • Дозвонщики сотового телефона
  • Системы сигнализации и мониторинга
  • Системы SCADA

Защитные решетки и оборудование

Мы обеспечиваем широкий спектр изготовления и монтажа металлоконструкций и прочей стали для промышленного и муниципального рынков.Защитные ограждения из конструкционной стали и алюминия имеют решающее значение для средств защиты, а антресоли добавляют ценное пространство помещениям по очень разумной цене. Наши услуги по изготовлению металла включают:

  • Сетка
  • Стальные лестницы
  • Лестницы
  • Болларды
  • Антресоли
  • Ворота безопасности
  • Перила и ограждения
  • Защита от падения
  • Брызговики Influent

Имеются конструкции люков для широкого круга требований заказчика:

  • Люки монтируемые на месте
  • Люки на болтах
  • Вставные люки
  • Широкий выбор форм и размеров люков и задвижек
  • Люки безопасности OSHA
  • Алюминий / Сталь / Нержавеющая сталь
  • Широкий выбор оборудования на складе или на заказ
  • Подъемники стационарные или съемные

Установка системы удаленного мониторинга

Устройство облачного мониторинга в защитном корпусе

Независимо от масштабов вашего предприятия, вам необходимо поддерживать круглосуточную работу насосных станций, чтобы перекачивать воду или сточные воды туда, где они должны идти, независимо от того, как далеко они находятся от колодца или завода. Это означает, что персонал должен часто контролировать состояние окружающей среды и оборудования. Поскольку объекты насосных станций могут быть физически труднодоступными на регулярной основе, установка системы удаленного мониторинга может сэкономить время, деньги и нервы. Новые системы мониторинга, использующие облачные технологии, позволяют вам в реальном времени видеть статус всех отслеживаемых условий и получать на мобильное устройство предупреждения о потенциальных проблемах.

Установить систему мониторинга и датчики может быть проще, чем вы думаете.Вот ответы на десять вопросов, которые следует задать перед установкой облачной системы мониторинга:

1. ЧТО НЕОБХОДИМО ДЛЯ ИСПОЛЬЗОВАНИЯ СИСТЕМЫ УДАЛЕННОГО МОНИТОРИНГА?

Большинство систем удаленного мониторинга требуют подключения к Интернету или Wi-Fi и доступа к электрической розетке для их питания. Если в вашем регионе нет подключения к Интернету, вам нужно выбрать сотовую сеть. Вам необходимо зарегистрировать устройство сотового мониторинга в беспроводной сети, прежде чем вы сможете отправлять или получать сообщения. Перед покупкой сотового устройства убедитесь, что на вашем сайте имеется достаточный уровень сигнала.

Датчики качества воды

2. КАК МЫ ОПРЕДЕЛЯЕМ, КАКАЯ СИСТЕМА МОНИТОРИНГА И ДАТЧИКИ НАМ НУЖНА?

У уважаемого производителя будет хорошо обученная группа поддержки, которая сможет оценить ваши потребности даже без посещения объекта, чтобы определить, какие продукты лучше всего подходят для вашего приложения. Если вы чувствуете, что они вам нужны, чтобы проверить работу водяной помпы, многие компании могут организовать видеоконференцию, чтобы заменить нахождение на месте.В качестве альтернативы производитель может порекомендовать местных подрядчиков.

Вы захотите предоставить подробную информацию о масштабах вашей работы по перекачке воды. Затем поработайте с поставщиком оборудования, чтобы определить систему, которая идеально сочетается с имеющимися у вас поплавками, выходами сигнализации насосов и датчиками уровня для упрощения установки. Спросите о аппаратной проводке, программировании, настройке программного обеспечения и требованиях к интеграции. Многие устройства мониторинга могут легко взаимодействовать с любым оборудованием, которым управляет ПЛК.Устройство должно иметь возможность получать значения с любого оборудования или датчиков MODBUS и предоставлять эту информацию удаленно. Пользователи могут устанавливать пределы сигналов тревоги для этих данных и получать сигналы тревоги. Кроме того, устройство мониторинга может служить в качестве простого дозвона для любых уже настроенных аварийных сигналов ПЛК.

Представитель системы мониторинга затем определит тип системы, которая лучше всего подходит для вашей работы, необходимое количество базовых блоков и типы необходимых датчиков.Обратите внимание, что на протяжении всего процесса продажи не должно быть затрат на демонстрацию, консультацию или помощь. Обязательно спросите, есть ли какие-либо сборы или лицензии на использование оборудования для мониторинга после его покупки.

3. ВКЛЮЧЕНЫ ДАТЧИКИ В СИСТЕМУ МОНИТОРИНГА?

В большинстве случаев датчики продаются отдельно. Выбранные вами датчики зависят от условий, которые вы хотите контролировать, и от того, сколько датчиков вы можете подключить к базовому блоку. Условия, которые вы хотите отслеживать, включают уровни в баке, состояние насоса, расход, вибрацию, давление, время работы и напряжение.

Конечно, вся ваша операция по перекачке зависит от электроэнергии. Датчик мониторинга отключения электроэнергии не только обнаруживает сбой питания, он также контролирует оборудование на предмет условий, которые предсказывают, надвигается ли проблема, например, колебания мощности, которые происходят в определенное время.

Чтобы контролировать физическую безопасность ваших насосных станций, вы можете добавить датчики к дверям и окнам. Таким образом, вы можете сохранять бдительность и быть предупрежденными о любом несанкционированном проникновении на объект, независимо от того, насколько удаленно или в какое время суток.

Двойной датчик расхода и температуры

4. СИСТЕМЫ МОНИТОРИНГА РАБОТАЮТ ТОЛЬКО С ДАТЧИКАМИ ПРОИЗВОДИТЕЛЯ?

Не обязательно. Например, определенные блоки мониторинга могут подключаться к большинству цифровых, аналоговых или MODBUS датчиков и преобразователей независимо от марки. При выборе датчиков у вас может быть выбор между датчиками, разработанными производителем специально для работы с системой мониторинга, или универсальными компонентами сторонних производителей. Если компоненты не производятся производителем системы, вам нужно выяснить, были ли они протестированы с выбранным вами монитором, и нужно ли вам сотрудничать с другим поставщиком для приобретения деталей.

5. НУЖНО ЛИ НАМ НАЙТИ ЭЛЕКТРИКА ДЛЯ ПОМОЩИ В УСТАНОВКЕ?

В целом системы мониторинга устанавливаются быстро и легко, и пользователи часто могут настроить их, не нанимая внешнего специалиста. Однако установка на насосных станциях может быть более сложной, чем установка на других объектах, и вам может потребоваться помощь электрического подрядчика в зависимости от условий, которые вы контролируете. Если вы отслеживаете условия с помощью существующего ПЛК, вам может потребоваться, чтобы производитель панели рассмотрел ваши планы.

Таким образом, для настройки системы лучше всего обратиться к специалисту-электрику. Если производитель не предлагает услуги по установке, спросите, могут ли они порекомендовать местного представителя в вашем регионе, который сможет настроить вашу систему.

6. ЕЖЕМЕСЯЧНАЯ ПЛАТА ЗА ДОСТУП ВСЕ ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ УСТРОЙСТВА МОНИТОРИНГА?

Многие веб-системы или облачные системы предоставляют бесплатные функции с некоторыми ограничениями. Возможно, вам придется приобрести премиальную подписку, чтобы разблокировать такие функции, как обмен текстовыми сообщениями, оповещения о телефонных звонках и неограниченный доступ к журналам данных.Если ваше устройство должно быть подключено к сотовой сети, вам также следует запланировать годовую стоимость подписки.

Датчик вибрации

7. ДОЛЖНА ЛИ МЫ ПОЛУЧАТЬ ПРОВОДНУЮ ИЛИ БЕСПРОВОДНУЮ СИСТЕМУ? НУЖНО ЛИ МЫ ИМЕТЬ ТЕЛЕФОН, КАБЕЛЬ, ИНТЕРНЕТ ИЛИ ЧТО-ТО ДРУГОЕ?

Wireless может означать две разные вещи в отношении мониторинга: как система передает свои данные внешнему миру и как датчики связываются с системой.

Как отмечалось выше, некоторые системы мониторинга требуют подключения к Интернету или Wi-Fi для передачи своих данных пользователям, но если это не вариант, доступны сотовые системы.Устройства мониторинга, использующие сотовую связь, должны быть зарегистрированы у поставщика беспроводной сети. Также доступны стационарные телефонные системы.

Датчики

обмениваются данными с базовым блоком либо по проводам, которые соединяют их с устройством мониторинга, либо по беспроводной связи через встроенные радиопередатчики, которые связываются с базовым блоком. Некоторые системы мониторинга могут содержать комбинацию проводных и беспроводных датчиков.

8. МОЖЕТ ЛИ ОДИН СИСТЕМНЫЙ МОНИТОР ПОДАВАТЬ НЕСКОЛЬКО СЕНСОРНЫХ ВХОДОВ НА ЧАСЫ?

Количество датчиков, которые может контролировать базовый блок, варьируется.Обязательно оцените свои потребности и выберите тот, который подходит для вашей нынешней ситуации и будущего роста. После того, как система мониторинга установлена ​​и запрограммирована, она будет постоянно считывать информацию с датчиков 24/7.

Если важен просмотр данных в режиме реального времени, а не несколько раз в день или с задержкой, спросите об этой функции, прежде чем выбирать устройство. Облачные системы имеют возможности регистрации данных и хранят неограниченное количество информации, которую вы можете просматривать с любого подключенного к Интернету устройства через веб-сайт или приложение.

Если система обнаруживает какие-либо показания датчика вне предустановленного диапазона, она немедленно уведомляет людей из вашего списка контактов. Если вы не хотите, чтобы весь ваш персонал получал уведомления одновременно, некоторые устройства можно запрограммировать на отправку предупреждений многоуровневым способом или по расписанию.

Различные способы связи, такие как телефон, электронная почта и текстовые сообщения, обеспечивают дополнительную уверенность в том, что вы получите уведомление. Рекомендуется проверить количество людей, с которыми система может связаться, и проверить, автоматически ли система просматривает список контактов, пока кто-нибудь не ответит. Некоторые системы допускают гибкое планирование, чтобы неработающий персонал не получал предупреждений.

Облачный мониторинг, регистрация данных и оповещение

9. ИМЕЮТСЯ ЛИ В СИСТЕМАХ МОНИТОРИНГА РЕЗЕРВНАЯ СИСТЕМА ПИТАНИЯ, НАПРИМЕР, БАТАРЕЯ, КОТОРАЯ ОБЕСПЕЧИВАЕТ РАБОТУ ТРЕВОГИ, ЕСЛИ ПИТАНИЕ ВЫКЛЮЧАЕТСЯ ИЛИ КТО-ТО ОТКЛЮЧАЕТ ПИТАНИЕ?

Самый безопасный выбор — облачная система со встроенным резервным аккумулятором, которого хватит на несколько часов в случае сбоя питания.Облачные устройства постоянно передают сигнал в облако для подтверждения своего онлайн-статуса. Если линия связи прерывается — например, из-за отключения электроэнергии или случайного выключения устройства сотрудником — система генерирует сигнал тревоги, указывающий, что подключение к Интернету потеряно или возникла проблема сотовой связи. Пользователи оповещаются о сбоях по телефону, тексту или электронной почте. Все данные, собранные за это время, будут храниться на устройстве и будут загружены в облако после восстановления подключения к Интернету.

Если вы выберете облачную систему мониторинга, убедитесь, что инфраструктура, используемая для создания облачной платформы, круглосуточно контролируется командой производителя. Спросите, есть ли у них несколько резервных копий по всей стране, чтобы система никогда не выходила из строя.

10. КАКОВЫ РАСХОДЫ, СВЯЗАННЫЕ С РЕМОНТОМ СИСТЕМЫ?

Приобретите систему у известного производителя, который предоставляет гарантию и предлагает полный спектр услуг по ремонту в случае, если продукт перестанет работать должным образом.Кроме того, поищите информацию, чтобы убедиться, что их команда технической поддержки хорошо осведомлена и готова ответить на любые ваши вопросы о вашей системе мониторинга. Часто специалисты службы поддержки могут диагностировать и исправить проблемы с настройкой и программированием устройства по телефону.

Это помогает записывать ваши наблюдения относительно проблемы, чтобы техническая группа могла найти тенденции и обстоятельства, связанные с проблемой, и лучше диагностировать проблему. В идеале производитель может предоставить устройства во временное пользование, если ваша проблема требует отправки устройства на его предприятие для ремонта.

Как видите, установка системы мониторинга — это простой и доступный способ убедиться, что ваше оборудование работает должным образом, а условия окружающей среды находятся там, где они должны быть, чтобы насосы работали и вода текла.


ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Siemens Digital Industries Software, подразделение Siemens Digital Industries, является ведущим мировым поставщиком программных решений для цифровой трансформации промышленности, открывающей производителям новые возможности для внедрения инноваций.Имея штаб-квартиру в Плано, штат Техас, и более 140 000 клиентов по всему миру, мы работаем с компаниями любого размера, чтобы изменить способ воплощения идей, способы реализации продуктов, а также способы использования и понимания продуктов и активов. Для получения дополнительной информации посетите www. sw.siemens.com.

Роб Фуско (Rob Fusco) — директор по развитию бизнеса компании Sensaphone, разработчика и производителя систем удаленного мониторинга и оповещения. С ним можно связаться по адресу [email protected] или 877.373,2700. Для получения дополнительной информации посетите www.sensaphone.com.


MODERN PUMPING TODAY, июль 2019
Вам понравилась эта статья?
Подпишитесь на БЕСПЛАТНО цифровое издание журнала Modern Pumping Today !

Коммерческие насосные станции и насосные решения

Описание

Biocell Water производит и поставляет коммерческие насосные станции для всех типов промышленных сточных вод.Мы также производим и поставляем подходящие насосные станции и решения для всех типов крупных и промышленных сточных вод. Наши коммерческие насосные решения доказали свою рентабельность и надежность, что подтверждается нашим обширным портфелем коммерческих исследований. Мы предлагаем готовые и индивидуальные решения для перекачки многих видов сточных вод, таких как сточные воды, ливневые воды, сточные воды и сильно загрязненные сточные воды / вода. Мы предлагаем насосные системы для сухих и влажных скважин, а также комплектные насосные системы для сухих скважин.Кроме того, у нас есть насосные решения со встроенной системой отделения твердых частиц. Нет ограничений по расходу, глубине установки или дальности откачки — наши инженеры предлагают решения, соответствующие любым ограничениям на площадке.


Насосные решения для любого коммерческого объекта

Biocell может предложить решения по откачке для любого объекта независимо от ограничений. Для глубокой установки у нас есть секционный вертикальный насос для сборных железобетонных изделий, пригодный для работы на глубине +15 м. Мы — одна из немногих компаний, которые могут предложить это индивидуальное решение из сборного железобетона, исключающее необходимость в засыпке бетоном. Его просто установить там, где грунтовые воды вызывают проблему плавучести.

У нас также есть горизонтальный сборный секционный резервуар, который можно расширить для обеспечения неограниченного объема хранения. Эта горизонтальная секция подходит для установки над или под землей. Все насосные станции стандартно поставляются с отдельными клапанными камерами, и мы можем включить в конструкцию любую степень перелива / аварийного накопителя.


Подходящие насосные станции для любого коммерческого или промышленного проекта

Biocell обладает обширными знаниями и техническими знаниями, позволяющими подобрать конкретные насосы в соответствии с требованиями проекта.Выбор насоса для промышленного или коммерческого применения должен учитывать многие параметры, в том числе отстойник, приток и поднимающийся трубопровод. Вопросы доступа для обслуживания также играют важную роль на стадии проектирования. Неправильный выбор насоса может привести к проблемам в работе, поэтому позвольте нашим специалистам помочь вам в выборе. Наш технический опыт и знания означают, что мы можем поставить насосы и вспомогательное оборудование для удовлетворения любых требований по расходу и напору. Кроме того, наши насосные станции для новых жилых комплексов построены в соответствии с директивами Irish Water по перекачке в основной коллектор.

Ниже приведены некоторые типичные области применения, для которых мы поставляем насосные станции;

  • Насосные станции неочищенных сточных вод
  • Насосные станции ливневой канализации
  • Насосные станции сточных вод
  • Цокольные насосные станции
  • Подъемные станции большой мощности
  • Перекачка загрязненных сточных вод, содержащих твердые частицы
  • Перекачка промывных вод, содержащих крупные частицы и агрегаты

Продукция для специализированных насосных станций

Biocell предлагает полный спектр вспомогательных продуктов для поставки с нашими коммерческими насосными станциями или в качестве дополнения к существующим насосам. Дополнительные элементы позволяют улучшить управление, автоматизацию, доступ и обслуживание насосных станций для промышленного применения. Некоторые дополнительные услуги, которые мы предлагаем, включают следующее:

Контроль запаха — Фильтры с активированным углем для вентиляционных отверстий в дополнение к специально изготовленным угольным фильтрам для смотровых люков. Мы также можем поставить системы дозирования химикатов для снижения риска заражения в водопроводной сети и отстойниках насосов.

Крышки Easy Lift — Крышки люков из оцинкованной и чугунной стали с подпружиненным легким открытым доступом.Это обязательно для больших крышек люков, чтобы соответствовать правилам техники безопасности и охраны труда и ручного обращения, чтобы облегчить доступ в чрезвычайных ситуациях и регулярное обслуживание.

Направляющие и опоры — Оцинкованные системы направляющих и опоры для насосов любой модели / размера. Разработан для любой глубины отстойника, что позволяет быстро снимать насос для обслуживания / замены.

Розетки и подъемное оборудование Давит — Ряд предустановленного или мобильного подъемного оборудования для облегчения обслуживания и замены насосов.

Мониторинг SCADA — У нас есть возможность подключить все насосные станции к нашей системе SCADA, чтобы обеспечить удаленный мониторинг и управление всеми насосами и вспомогательными устройствами.

Насосные клапанные камеры — Сборные сборные клапанные камеры и клапанные камеры из полиэтилена высокой плотности, соответствующие поднимающемуся основному трубопроводу, доступны для новых насосных станций и в качестве дополнения к существующим насосным станциям.

Антисифонные клапаны и соединения с избыточной перекачкой — Антисифонные клапаны для предотвращения перебега насоса, вызванного сифонированием из-за подъема основных компоновок.Перепускные патрубки Bauer для облегчения опорожнения поддона.

Панели управления — Панели управления с маркировкой CE созданы в соответствии с вашими требованиями.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
