Накопительные емкости для воды на дачу


19.12.2011

Куда можно выбраться из душных объятий большого города? Конечно, на дачу. Там, за городом, построив себе комфортный дачный домик, вы начинаете создавать уют и необходимые удобства. Прежде всего, нужна вода. Если в дачном поселке есть центральный водопровод — хорошо. Остается только подвести его к даче. Если нет, нужно сделать так, чтобы вода появилась. Для этого понадобится насос, для подачи воды из скважины и накопительные емкости для воды. Воду в эти емкости закачивают или из скважины при помощи насоса, или из водовозки.

Лучше на своем дачном участке оборудовать скважину, установить насос, бак-аккумулятор и провести водопровод, который будет подавать воду в дом и на участок. Чтобы насос работал, нужна электроэнергия, желательно иметь поблизости линию электропередач. Насос можно снабдить автоматикой, которая будет включать его при открывании водопроводного крана в доме или на участке.

Все это можно, и даже нужно сделать, если вы проводите на даче много своего времени. Если же вы бываете там периодически, то будет достаточно и того, что вы установите на своей даче накопительные емкости для воды. После того, как вы установите

емкость для воды, а может и не одну, останется только наполнять их водой время от времени. Если качать насосом, то в емкости можно установить поплавковый механизм, связанный с автоматикой насоса. Тогда наполнение будет производиться автоматически, после достижения в емкости определенного уровня воды.

Можно значительно сэкономить электроэнергию, идущую на подогрев воды, если установить емкость для воды на дачу с краном. В эту емкость накачивается сразу много воды, которая затем постепенно нагревается под солнечными лучами. Чтобы получить такой эффект, емкость следует установить на открытом месте, на некотором возвышении, что поможет организовать подачу воды на участок и в дом самотеком. Емкость для воды большого объема можно использовать даже в случае, когда нет своей скважины, оборудованной насосом.

Тогда просто заказывается доставка привозной воды специальным автомобилем. Вода из цистерны водовозки перекачивается в емкость для воды с краном, которая расположена на дачном участке.

А еще на своем дачном участке, даже с небольшим домиком, приятно иметь собственный душ. Чтобы создать такое благо цивилизации, нужна емкость для воды на дачу с краном. Можно приобрести пластиковую горизонтальную емкость, однако еще лучше купить специальную емкость для душа плоской формы. Такая форма позволяет воде прогреваться под солнечными лучами намного быстрее, чем в цилиндрической емкости или имеющей форму куба.

Баки для накопления воды пользуются успехом не только на дачах. Их успешно применяют в загородных коттеджных поселках, в загородном доме, и не только для накопления и хранения воды, но и для ее транспортировки. Если климатическая зона теплая, бак можно установить в солнечном месте, где нагревание воды будет производиться естественным способом. Можно использовать подогретую таким образом воду и для бытовых, и для технических нужд.

Оценить статью:

5.0  (голосов 2)


Товары, описанные в данной статье:

  • Емкость SB17-1ВФК2

    Самовывоз. Склад г. Клин (МО)

    Цилиндрическая ёмкость на 14500 л. Ширина (диаметр) 2310 мм. Высота 3860 мм. Вес 350 кг.

  • Емкость SB17_2ВФК2

    Самовывоз. Склад г. Клин (МО)

    Цилиндрическая ёмкость на 11800 л. Ширина (диаметр) 2310 мм. Высота 3170 мм. Вес 250 кг.

  • Емкость 4500ВФК2

    Доставка 1000 р. по Москве и Мос. обл!

    Цилиндрическая ёмкость на 4500 л. Ширина (диаметр) 2000 мм. Высота 1730 мм. Вес 110 кг.

  • Емкость Т2000ФК23

    Доставка товара 1000р. по Москве и Мос. обл!
    Прямоугольная ёмкость на 2000 л. Размеры 760 мм х 2150 мм. Высота 1530 мм. Вес 90 кг.

  • Емкость Combi W-2000 BW с поплавком

    Бесплатная доставка по Москве и Мос. обл!
    Прямоугольная ёмкость на 2000 л. Размеры 750 мм х 1800 мм. Высота 2090 мм. Вес 72 кг.

  • Емкость Combi W-1500 BW с поплавком

    Бесплатная доставка по Москве и Мос. обл!
    Прямоугольная ёмкость на 1500 л. Размеры 750 мм х 1800 мм. Высота 1705 мм. Вес 50,5 кг.

  • Емкость АТН 500 с поплавком

    Доставка товара 1000р. по Москве и Мос. обл! Горизонтальная ёмкость на 500 л. Размеры 700 мм х 1530 мм. Высота 810 мм. Вес 19 кг.

варианты расположения и правила монтажа

Организация автономного водопровода на загородном участке предоставляет возможность пользоваться благами цивилизации вне зависимости от наличия централизованных коммуникаций. Чаще всего в личных баньках устраивают систему холодного водоснабжения из скважины или колодца, а для обеспечения напора воды используется накопительная емкость. Она также требуется для сбора резервного запаса воды на случай перебоев с электроэнергией. Где лучше расположить накопительный бак для холодной воды, чтобы система банного водоснабжения работала исправно и не создавала владельцам проблем.

Накопительный бак в автономном водоснабжении

Индивидуальная система водоснабжения с накопительным баком устроена предельно просто. Воду из скважины или колодца качает насос, тип которого зависит от высоты уровня воды в источнике. В основном в загородных хозяйствах используются нешумные погружные насосы или станции с эжектором и собственным гидробаком.

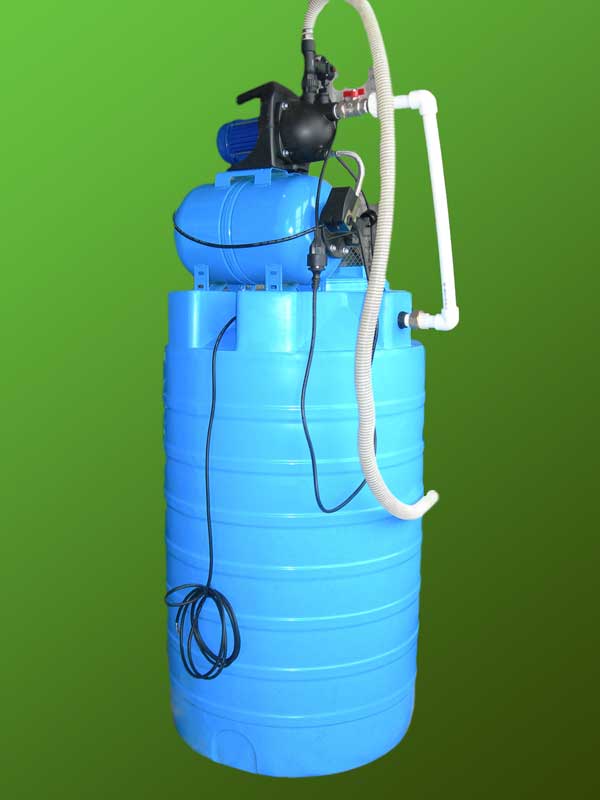

Насосная станция хороша, если у загородной постройки имеется собственный подвал. Или на участке достаточно места для сооружения бытовки под ее размещение, т.к. это достаточно «звучное» оборудование. Зато покупка станции может избавить от установки накопительного бака, если ее встроенный резервуар будет отличаться достаточным для суточного потребления объемом.

Малопривлекательны в отношении звуковых помех и поверхностные насосы, но они ощутимо дешевле. Правда, воду они качают только из колодцев и скважин с высоким зеркалом воды или из расположенных рядом озер, прудов, рек. Для поверхностных насосов главное, чтобы разница высот между точкой забора воды из источника и точкой поставки в накопительную емкость не превышала 6-7м, что крайне редко встречается в реальности.

Благодаря включению в схему автономного водопровода накопительной емкости откачанная насосом вода поступает не сразу в краны, бак на банной печке, бойлер, душ, бачок унитаза и прочие водоразборные точки. Сначала вода накапливается в виде запаса, примерно равного объему накопителя. Резерв воды в накопительном баке дает возможность пользоваться одновременно несколькими сантехническими приборами. Без запаса воды нормальный для пользования напор был бы только в одном открытом кране, и то не факт.

В автономном водопроводе накопитель для холодной воды по идее выполняет функцию водонапорной башни. Запас воды к тому же позволяет разумно ограничить число включений/выключений насоса, что любой технике идет исключительно на пользу. Накопительный бак оснащают механическим, электронным или электрическим поплавковым клапаном, чтобы насосное оборудование не работало впустую, потому что:

  • когда накачанная в бак вода достигает предельного уровня, поплавок сигнализирует об отключении насоса;
  • когда уровень понижается, подается команда о включении насоса для пополнения израсходованного запаса.

Так исключается лишняя работа техники и переливы через край.

Народные умельцы вместо клапана исхитрились использовать поплавковый механизм унитаза, который банально перекрывает отверстие для поступления воды при превышении необходимого объема. Включение/отключение насоса может осуществляться вручную либо автоматически. Еще потребуется реле «сухого хода» для остановки насоса в случае полного опорожнения накопительного резервуара.

В баке накопителе для запаса холодной воды есть отверстия, требующиеся для подключения трубопровода и для обеспечения нормального режима работы системы в целом, это:

  • отверстие для подключения подающей трубы. Перед вводом подающей трубы рекомендовано поставить сетчатый фильтр грубой очистки, чтобы механически предотвратить попадание в бак мелкой живности и крупных песчинок;
  • отверстие для трубы перелива, по которой выводятся излишки воды из резервуара в канализацию. Устраивают перелив на пару см ниже поплавкового клапана на случай, если последний по каким-то причинам не сработает;
  • одно или несколько отверстий для отходящих труб, питающих водонагреватель и точки разбора холодной воды. Зачастую они располагаются в нижней трети бака, но между дном накопителя и точками вывода должно быть не менее 10 см, чтобы неизбежный для грунтовой воды осадок не попадал в магистраль;
  • вентиляционное отверстие в крышке накопителя, если от проникновения в емкость пыли, насекомых и прочих загрязнений ее закрывает крышка.

Отверстие для ввода подающей трубы иногда устраивают в верхней части бака напротив места установки поплавкового клапана. Однако для полного слива воды из накопителя в целях консервации автономного водопровода отверстие входной трубы рекомендовано располагать в нижней зоне резервуара. Его еще нужно оборудовать сливным вентилем. Если нижнее расположение входа подающей трубы невозможно применить по каким-либо техническим причинам, то для консервации водопровода с накопительным баком потребуется дополнительное отверстие для слива.

Способы установки накопительных резервуаров

От местоположения резервного бака зависят тип разводки водопровода и набор оборудования, требующийся для безотказной работы системы холодного водоснабжения бани. В малоэтажном строительстве применяются два главенствующих варианта сооружения водопроводов с накопителем, это:

  • верхняя схема, согласно которой резервный бак устанавливают на максимально возможной наивысшей площадке: на плоской кровле, специально возведенной эстакаде, на кронштейнах под потолком, бетонном подиуме внутри или снаружи постройки, чердаке и др. Высота установки накопителя в верхней схеме – параметр, принимаемый согласно индивидуальным техническим условиям. Накопители круглогодичных водопроводов в обязательном порядке утепляются, если их установка производилась в неотапливаемом помещении;
  • нижняя схема, согласно которой резервуар для холодной воды зарывают в грунт в подвале строения или на участке, если из емкости предполагается забирать воду для полива и прочих хозяйственных нужд. Для устройства круглогодичного водоснабжения накопитель заглубляют ниже зоны промерзания, для летнего водопровода бак достаточно расположить так, чтобы между его верхней плоскостью и земной поверхностью было по минимуму 0,5 м. Следует также предусмотреть нижний ввод входящей трубы и установить на нее сливное устройство.

Зачастую самостоятельные домашние мастера отдают предпочтение верхней схеме. Водопровод с верхним накопителем проще соорудить своими руками, да и расходов он не потребует поменьше, чем подземный. Вода по водоразборным точкам распределяется самотеком без дополнительных устройств, стимулирующих ее движение. Единственным минусом верхней схемы признают довольно слабый напор, зависящий от высоты установки накопительного резервуара. Для создания напора в 0,1 атмосферу, бак нужно будет поднять на 1м, для 0,5 атм. на 5 м. Не забываем, что для работы для работы стиральной машины, например, нужно давление водяного столба в 1 атм.

Водопровод с нижним расположением накопителя порой относят к системам с пневматическими способностями. Насос нагнетает в подземную емкость воду, от чего сжимается имеющаяся там воздушная подушка. Когда вода в резервуаре достигнет определенного уровня, сжатый воздух начнет выталкивать ее наверх к водоразборным точкам. Правда, на пневматические способности водопроводов с нижней разводкой полагаются редко. Уж слишком они незначительны. Чаще всего для подачи воды со стабильным давлением из нижнего накопительного бака используется дополнительный, установленный прямо в емкость погружной насос дренажного типа с поплавковым сигнализатором.

Оптимальный материал для накопительного бака

Объем накопительной емкости должен быть равен разовому потреблению воды. В данном аспекте предпочтения у всех различаются. Потому приемлемая вместимость резервуаров колеблется от 100 до 1000л. Требования к накопительным бакам для холодного водоснабжения определяют предстоящие эксплуатационные условия. В любом случае емкость должна быть герметичной, износостойкой, устойчивой, инертной по отношению к химическим и биологическим загрязнителям.

В качестве накопителя в организации автономного водоснабжения можно использовать:

  • самодельный сварной бак с крышкой или без нее, если качество воды не слишком беспокоит владельцев летней дачи;
  • заводскую непрозрачную пластиковую емкость, вместо которой вполне допустимо применение еврокубов, соединенных между собой трубами;
  • бетонную полость, залитую в подземную или надземную опалубку.

Своими руками бак можно сварить из листовой стали, алюминия, из обрезка трубы большого диаметра. Бюджетную альтернативу представит металлическая бочка или старая ванна с хорошо сохранившейся эмалью, если планируется организация временной системы летнего водоснабжения с верхним накопительным баком. Для нее все-таки нужно будет сделать крышку с вентиляционным отверстием.

Материал накопителя подбирается, исходя из места его установки:

  • в верхней схеме может быть использован готовый пластиковый бак или металлическая емкость собственного изготовления. Конструкцию, на которую будет водружен накопитель, следует предварительно усилить, ведь ей предстоит держать на себе от 100 до 1000 кг дополнительного веса. Если бак расположен снаружи, его нужно тщательно прикрепить к эстакаде, чтобы после слива воды пустой резервуар не перевернуло ветром;
  • в нижней схеме банного водоснабжения с накопительным баком лучшим выбором будет готовая емкость из пищевого пластика или еврокубы. Отлично подойдет резервуар с бетонными стенками, который также может служить защитной «скорлупой» для пластикового бака. Бетонная защита защитит опустошенное или наполовину пустое пластиковое изделие от давления грунта. Т.е. два в одном – идеальный выбор.

Если владельцы стационарного банного водопровода с нижним накопителем на несколько дней зимой покинут любимое поместье, воду из подземного резервуара можно не сливать. Она не зацветет, потому что ее окружение напоминает термос, и не замерзнет, т.к. бак находится ниже горизонта промерзания. А вот чистка подземного бака может создать проблемы, если емкость не оборудовать люком для обслуживания и не подвести входную трубу на уровне дна емкости.

Мембранный гидроаккумулятор вместо накопителя

Гидроаккумулятор с мембраной – высокотехнологичный потомок обычных накопителей. Стоимость у него не слишком гуманная, но все вопросы с подачей, запасом воды и обеспечением напора он решает самостоятельно. Мембранный бак представляет собой металлическую емкость, разделенную внутри на две части эластичной мешкообразной перегородкой-мембраной. В одну из частей бака закачан воздух или азот. Традиционно у газообразной среды давление 2 атмосферы, но его можно регулировать.

Когда насос работает, вода заполняет вторую часть емкости, растягивает мембрану и сжимает газообразную среду, которая при открытии крана выталкивает воду к точкам потребления. Заполненный согласно заданным параметрам гидроаккумулятор автоматически отключает насос. При опорожнении емкости и сопутствующем падении давления в резервуаре автоматика снова включает насосное оборудование.

Мембранный бак монтируют перед разветвлениями трубопровода. Его можно установить в кессоне скважины, в приямке колодца или непосредственно в бане. На входе в емкость должен быть обратный клапан, исключающий стекание закачанной воды обратно в источник, на выходе манометр для проверки давления. Для вывода воздуха из системы гидроаккумулятор оборудуется автоматическим клапаном. Работает мембранная емкость в динамическом режиме, потому слишком большими внутренними объемами ее можно не увлекаться.

Гидробак мембранного типа – вещь весьма полезная в хозяйстве, но недешевая. За его монтаж и настройку не стоит браться, не имея в этом деле опыта. Неправильная настройка давления может повлечь разрыв мембраны. Крепление вибрирующего в работе прибора должно быть весьма надежным. Без знания технологических тонкостей подключения бак будет беспокоить довольно неприятным звуком. А вот собственноручная установка обычного накопительного бака для подачи в баню воды очень даже рекомендована и экономически оправдана.

Порядок установки простого верхнего накопителя

Разберем распространенный вариант с расположением накопителя на чердаке. Значит, сами делаем или выбираем емкость, которая сможет пролезть в чердачный люк или окошко. Ограничения по объему и габаритам не страшны тем, кто еще в процессе строительства продумал схему сооружения водопровода. Тогда емкость можно заранее установить на верхнее перекрытие, если она не будет помехой строительству стропильной системы.

Теперь в подробностях разберем, как надо устанавливать и подключать бак для холодной воды в круглогодично действующую баню:

  • предварительно укрепим основание, уложив на балки верхнего перекрытия толстые доски;
  • устанавливаем емкость на положенное ей место;
  • монтируем поплавковый клапан. Для этого отмечаем точку, отступив от верхнего края емкости 7-7,5 см, и вырезаем отверстие необходимого нам размера. Вставляем хвостовик клапана в сформированное отверстие, предварительно надев на него пластиковую шайбу. С другой стороны стенки бака надеваем сначала пластину жесткости, потом вторую шайбу и наворачиваем гайку. Затягиваем крепеж и приворачиваем к хвостовику соединитель, чтобы можно было подключить подающую трубу;
  • сверлим отверстия для отходящих труб согласно их размерам. С внутренней стороны бака вставляем в каждое отверстие соединитель с пластиковой шайбой. Резьбу укрепляем путем наворачивания двух-трех слоев ФУМ-ленты, после чего надеваем шайбу и накручиваем гайку;
  • в каждую отходящую трубу врезаем запорный вентиль;
  • делаем перелив, для чего отмечаем точку на 2-2,5 см ниже точки разметки поплавкового крана и сверлим отверстие. Труба перелива отводится в канализацию, крепим ее к баку соединителями по аналогии с предыдущим;
  • подводим к баку трубы и фиксируем их компрессионным методом. Вновь созданные участки трубопровода крепим к стенам или балкам;
  • заполняем накопитель водой с целью проверки герметичности соединений, заодно регулируем положение поплавка в соответствии с положением перелива;
  • утепляем емкость, прикрепив вокруг к стенкам длинные обрезки полистирола или обернув минеральной ватой.

Видео-инструкция по установке подземного накопителя

Вот таким демократичным способом можно организовать холодное водоснабжение с накопителем для баньки. По сути это общие рекомендации – своеобразная информация к размышлению, которую следует корректировать согласно техническим особенностям строения.

Резервуар для воды для квартиры и дачи — способы установки. Жми!

Нередко бывают ситуации, когда автономная система водоснабжения – это единственный источник питьевой воды в доме.

Если подача ее по причине неисправности насоса или отключения электроэнергии прекращается, без воды остается весь дом. Не работает канализация, нет воды в кране.

При плохом водоснабжении целесообразно установить накопительный бак.

Функции

Водонакопительные баки используются для сбора дождевой воды (в технических целях), для работы канализационной системы, для нагрева горячей воды, для создания запаса питьевой жидкости.

Современные системы водоснабжения конструируются таким образом, что давление в них поддерживается именно за счет массы воды в баке.

Как устроен

Резервуар состоит из двух камер, разделенных подвижной резиновой перегородкой.

В один отсек поступает вода, происходит давление на перегородку, за которой находится воздушная камера.

Воздух, сжимаясь под напором растягивающейся мембраны, создает в системе давление. Насос накачивает воду до определенной отметки, затем автоматически отключается. Когда давление падает, он снова наполняет водяной резервуар. Пользователи могут самостоятельно настраивать систему подачи воды в бак, чтобы создавать нужное давление.

Необходимость накопления воды

Локальная водопроводная система используется в коттеджах, дачных домах, в небольших предприятиях, расположенных далеко от центральных систем.

В квартире многоэтажного дома можно подключить небольшой резервный бачок.

Непостоянная подача воды создает проблемы и неудобства. Такое случается, если вода подается в водопровод по несколько часов в день. Другой пример – скважина, колодец не успевает наполняться при интенсивном разборе воды.

Чтобы не зависеть от этих условий и пользоваться водой постоянно, в систему водоснабжения дома и включают накопительный резервуар. Он аккумулирует запас влаги и обеспечивает ее бесперебойную подачу в трубы.

При минимальном поступлении воды в систему, она будет постепенно накапливаться, а потом по необходимости полностью обеспечивать потребление. В системе гвс так же нужен термобак.

Способы монтажа

Накопитель воды может располагаться в верхнем и нижнем положении по отношению к водопроводной системе.

Часто его устанавливают на чердаке или мансардном этаже. Это своего рода водонапорная башенка.

Подключение такой системы удобно тем, что не требуется насос для выкачивания воды из бака. А значит, нет зависимости от электроснабжения.  Вода самотеком под давлением расходится по трубам в краны.

Напор воды в этом случае не будет сильным. Если установка бака производится на высоте 1 м, то давление воды в трубах нижнего этажа составит 1 атм. Стиральная машина–автомат не сможет работать при таком давлении. Зато в кране всегда будет вода. В днище бака надо врезать дренажную трубу, через которую удаляется осадок.

[advice]Стоит отметить: у накопительного резервуара есть отрицательные стороны: он занимает много полезного пространства, нуждается в хорошем потолочном перекрытии для установки. В зимнее время система нуждается в утеплении.[/advice]

Для тех пользователей, кто ценит каждый метр полезной площади, больше подойдет подземное размещение горизонтального накопительного бака.

Закапывают его на глубину 50-60 см. Сверху можно посадить цветы или овощи.

Важно то, что под землей можно разместить емкость любого размера. Подача воды из нее осуществляется с помощью насоса. Без него в систему вода не пойдет. Ремонт и чистка резервуара затруднена, так как ее перед работами надо будет освободить от земли.

[warning]Совет специалиста: для избежания деформирования бака и его протекания, необходимо сделать под него подложку из утеплителя. Тогда промерзающий грунт не будет сдавливать стенки.[/warning]

Если в нижнее положение устанавливается пластмассовый бак, то он должен иметь круглую форму. При этом нагрузки и давление на оболочку распределяются равномерно. В верхней части надо сделать люк для обследования и чистки емкости.

Лучше установить ее под небольшим уклоном. Тогда осадок будет скапливаться в одном месте, над которым и следует смонтировать люк. Через него мусор и осадок легко удаляются с помощью насоса.

Объем

Рассчитать размер бака надо в соответствии с потребностью использования воды в доме и на участке (например, для полива).

Ориентироваться необходимо на средние данные дома со всеми удобствами – кухонная мойка, посудомоечная машина, в санузле – унитаз, душ, ванна, раковина и стиральная машина. За 1 сутки на человека расходуется 180-210 литров воды. На даче без душа и бытовой техники расходы сокращаются почти в 2,5 раза.

[advice]Обратите внимание: при установке резервуара следует учесть, сколько воды проходит за сутки из водопровода.[/advice]

Литраж емкости не должен быть больше этого объема. Если перебои с водоснабжением – редкая проблема, то «на всякий случай» можно иметь небольшой бачок.

Материал и особенности монтажа

Стенки бака не должны выделять вредные вещества в воду и должны служить долго.

Поэтому изготавливают такие емкости из пищевой нержавеющей стали или пищевого полипропилена.

Водонакопитель для горячей воды – всегда металлический. Пластиковый бак используют для холодной воды.

Около наливной трубы вставляют кран с поплавком или поплавковый клапан насоса (если вода поступает из скважины, а не из водопровода). Если механизм ломается, лишняя вода уходит в трубку, выведенную в канализацию. Она установлена ниже входной трубы.

На наливное отверстие прикрепляют фильтр для задерживания взвесей и частиц песка и грязи. Если оболочка бака непрозрачная, то нужен уровень, определяющий количество воды в емкости.

Невозможно не оценить значение накопительных резервуаров, особенно для частных домов. Имея подобный бак, можно спокойно пользоваться водой круглый год, вне зависимости от стабильности подачи воды в системе водоснабжения. Конструкция и установка достаточно простая, что тоже является дополнительным преимуществом.

Смотрите видео, в котором пользователь делится опытом установки накопительного резервуара для воды:

Оцените статью: Поделитесь с друзьями!

Накопительный бак для воды водопровода в доме.

Схема водопровода с подземным накопительным баком для воды
Схема водоснабжения с накопительным баком (схема косвенного водоснабжения дома) для воды применяется в случаях, когда дебет скважины или колодца мал, либо объем воды незначителен.  В таких случаях между конечными потребителями и источником воды устанавливают промежуточный накопительный бак для воды из пластика для пищевых продуктов. Объем накопительного бака для воды требуется от 200 до 1000 литров: смотря по суточным потребностям в воде обитателей дома. Суточный объем воды рассчитывают в среднем из расчета 170-250 литров на человека. В условиях дачной жизни и отсутствия ванной можно считать суточный объем воды в 50-75 литров на человека в сутки.

Накопительный бак для воды может устанавливаться как в доме, так и под землей на улице. Подземная установка накопительного бака для воды имеет свои преимущества:

  • можно использовать баки для воды большого объема
  • накопительный бак для воды не занимает места в доме
  • накопительный бак для воды не требует подогрева зимой

Накопительный бак для воды для подземной установки должен иметь ребристую или округлую форму, обеспечивающую достаточную механическую прочность для противостояния силам давления грунтов. При использовании б/у еврокубов из пищевой пластмассы их следует заливать в бетонную «скорлупу». Бак при подземной установке будет сложнее промывать. При внутреннем положении всасывающего патрубка в накопительном баке для воды всегда будет оставаться неоткачиваемый остаток воды. Эту проблему можно решить нижним подключением подающего патрубка через стенку бака (вариант «Б» на схеме ниже). В этом случае патрубок изнутри должен быть защищен сетчатым фильтром. Возможно, разумнее сделать два патрубка — один верхний для подачи воды в дом и нижний — для слива остатка воды с возможным осадком. Также для очищения бака можно использовать погружной дренажный насос. Подземный бак для воды должен иметь люк-ревизию (горловину) и трубу вентиляции. Грунт над подземным баком должен быть утеплен ЭППС, чтобы снизить силы морозного упучения, действущие на бак, и предупредить замерзание воды при неглубоком залегании бака с водой. Схема водопровода с подземным накопительным баком для воды

Схема подачи воды в дом в случае использования накопительного бака представляет собой каскад из двух отдельно управляемых насосов для воды.

  1. Каскад:  подача воды из колодца в накопительный бак

Для подачи воды из колодца используется погружной (донный, дренажный) насос для чистой воды. Этот насос должен иметь поплавковый выключатель, который выключит насос, когда уровень воды снизится до критического, и включит его, когда вода в колодце вновь наберется, при условии, что второй поплавковый выключатель в накопительном баке с водой включен. Поплавковый выключатель в баке с водой выключит насос, когда бак будет заполнен водой до уровня, на котором установлен поплавковый выключатель. Насос в колодце подключается к ПНД трубопроводу 32 мм (оптимальный вид пластиковых труб для наружной прокладки водопровода) через обратный клапан и отрезок гибкого армированного шланга 1”. Подачу воды в бак можно осуществлять через самую дешевую душевую насадку (не «тропический дождь» — у них малая пропускная способность). Вода при рассеивании будет аэрироваться. При этом будет окисляться растворенное в воде железо, и будет происходить удаление части растворенных в воде газов (сероводород).  Дополнительно в накопительный бак для воды можно поставить аэратор для постоянной аэрации. Качество воды от этой простой манипуляции значительно улучшится.

  1. Каскад:  подача воды из накопительного бака в водопровод дома

Самый простой способ для подачи воды из накопительного бака в дом – это подключение насосной станции. Поскольку бак с водой будет закопан на небольшую глубину, то для насосной станции не потребуется большая мощность. При использовании насосной станции возможно нижнее подключение стока (Вариант Б на схеме выше). На сток следует одеть сетчатый фильтр.  Если же вы хотите избавиться от шума в доме, то в подземный бак для воды помещается погружной насос, управляемый реле давления.

Схема водопровода с накопительным баком для воды внутри дома.

Внутридомовая установка бака гораздо проще подземной установки накопительного бака для воды.  Бак для воды в доме в доме проще обслуживать и чистить. Накопительный бак, поднятый на высоту (чердак, второй этаж) обеспечит  дополнительный напор воды (0,1 атмосферы на 1 м подъема). Напора в 0,3 атмосферы хватит для простейшего умывальника, душа и, возможно, унитаза. Для современного водопровода с водонагревателем, расширительным баком, подачей воды на большое расстояние, с использованием душевой кабины и стиральной машины, без насоса повышающего давление до 2,5-3 атмосфер не обойтись.

В баке, установленном в доме, нужно предусмотреть воздушный клапан для подсоса воздуха, слив воды из бака в канализацию и трубу аварийного перелива в канализацию. Точно также в баке можно установить аэратор и осуществлять подачу воды через душевую лейку. Эти меры улучшат качество воды. Также в бак можно добавить крупный шунгитовый щебень, бросить серебряную ложку или старый медный таз. (А можно спрятать золотой запас: и воры не найдут, и качество воды улучшится: золото обладает противомикробным (более слабым по сравнению с серебром или медью) и противовоспалительным действием).

Промежуточный накопительный бак для воды обязателен в схеме водоснабжения дома от дождя:

При организации сбора дождевой воды следует учитывать, что использовать можно только дождевую воду собранную на кровлях из инертных материалов без использования битума, нестойких красителей и органических материалов. Лучше всего подходят различные виды кровель из металлов (сталь, медь) или из натуральной керамической черепицы. Водосточные желоба и приемные воронки водостоков необходимо защищать сетками, исключающими попадание в воду листьев и других посторонних предметов. На подводящем патрубке стоит устроить простейший сепаратор для отсеивания тяжелых частиц с помощью сил гравитации.

Вернуться в основную статью про схемы водопровода в доме.

Накопительный бак для воды в частном доме

Одной из самых неприятных бытовых проблем является отсутствие воды в кране. Легко пережить отсутствие света или газа, однако вода – это обязательный компонент жизни человека, и когда ее нет или мало, начинаются проблемы. Можно держать постоянно в доме несколько емкостей с водой, например пластиковые бутыли, однако куда практичнее определить, какой нужен накопительный бак для водоснабжения и схема системы для частного дома, чтобы не терять в комфорте и продолжать пользоваться бытовыми приборами и раковиной с ванной, как ни в чем не бывало.

Зачем нужен и как им пользоваться

Если по каким-то причинам не работает насос в системе автономного водоснабжения, или нет напора в централизованном городском водопроводе, то подавать ее в раковину или бачек унитаза можно из предварительно набранной резервной емкости. Проще говоря, лучше всегда иметь в доме запас питьевой воды и использовать ее в экстренных ситуациях.

Для удобства пользования резервным запасом воды накопительную емкость необходимо интегрировать в водопровод так, чтобы она или автоматически использовалась в отсутствии внешнего напора, или ее можно было задействовать простым поворотом вентиля.

Есть масса вариаций, как установить и подключить накопительную емкость, в зависимости от типа источника воды, возможного расположения емкости и даже планировки дома. Достаточно выбрать подходящий вариант и определиться с типом самого аккумулирующего бака.

Типы

Накопительной емкостью может выступать емкость с достаточным внутренним объемом, выполненная из материала стойкого к коррозии и безопасного для хранения питьевой воды. Используются такие материалы как:

  • поливинилхлорид;
  • сшитый полиэтилен высокого или низкого давления;
  • полипропилен;
  • нержавеющая сталь;
  • сталь с покрытием водонепроницаемыми лаками и керамическими покрытиями.

Пластиковые баки

Оцинкованная сталь хоть и обладает стойкостью к коррозии и водонепроницаема, однако со временем защитный слой цинка может истончиться, особенно в местах соединения и сварки.

По конструкции выделают:

  • открытые емкости, у которых имеется горловина с крышкой или без, но с герметичными стенками и дном;
  • закрытые полностью герметичные емкости мембранного типа.

В первом случает все просто, весь внутренний объем заполняется водой и при необходимости сливается через патрубок, закрепленный в самой нижней точке.

В случае с мембранными аккумулирующими баками полезный объем как минимум на треть меньше объема всей конструкции. Часть объема отводится под воздушную камеру, отделенную от воды с помощью прочной эластичной мембраны. По мере наполнения емкости водой мембрана давит на воздушную камеру, создавая избыточное давление. Когда требуется получить воду обратно, открывается вентиль, и она поступает в водопровод под действием накопленного давления.

С нижним или верхним расположением

Есть три варианта подключения накопительной емкости и использования запаса воды:

  • Верхнее расположение емкости. В этом случае забор воды осуществляется под действием силы гравитации. Чем выше расположен гидроаккумулятор по отношению к потребителю, тем сильнее напор воды. Каждые 10 метров высоты добавляют 0,1 атмосферу, или примерно 1 бар.
  • Нижнее расположение простой накопительной емкости. Гравитация уже не поможет, и для подачи в водопровод используется насос, поднимающий давление до оптимального уровня.
  • Аккумулирующие емкости мембранного типа сами по себе создают требуемое давление для подачи воды. Нижнее расположение на уровне потребителя для них является оптимальным, так как от установки на чердаке или вышке никакого преимущества не будет.

Как определить оптимальный вариант?

Если дом с несколькими этажами и есть возможность расположить накопительный бак на чердаке, то это позволит обойтись без дополнительной установки насоса, и не нужно тратиться на дорогостоящий мембранный бак. Фактически это аналог водонапорной башни. Однако поднять емкость так высоко, чтобы обеспечить комфортный напор на уровне 2-2,5 атм. все равно сложно. Тем более что встает вопрос об утеплении бака, чтобы в зимний период вода в нем не замерзала.

В случае аварийного отключения воды имеющегося давления в 0,2-0,3 атм. будет вполне достаточно, чтобы воспользоваться смесителем в раковине, унитазом или даже душем, однако не получится задействовать часть бытовой техники, например стиральную машинку или посудомойку, которым требуется большее давление для срабатывания электромагнитных клапанов.

Установка емкости в уровень с потребителем подойдет в тех случаях, когда нет возможности поднять бак на чердак или хотя бы на этаж выше. Это же относится и установке накопительного бака в квартире. Потребуется небольшой насос для подачи воды в водопровод под давлением. Для обеспечения адекватного режима работы насосу потребуется расширительный мембранный бак.

Аккумулирующий бак с мембраной отлично подойдет для хранения запаса воды как при использовании централизованного водопровода, так и в автономной системе. При этом он не требует дополнительного оборудования или верхнего расположения. Однако его стоимость значительно выше, чем любой обычной накопительной емкости даже в сочетании с простым насосом.

Объем бака

В случае проблем на линии городского водопровода и отключения воды обычно ремонтные работы выполняются за день-два. Однако аварии случаются и на праздники, и в местах, где быстрый ремонт попросту невозможен, тогда придется ждать куда дольше. Оптимальным будет запас воды на 2-3 дня из расчета использования туалета, поддержания личной гигиены и приготовления пищи.

На семью из трех человек вполне достаточно 100 литров в день при использовании воды в эконом режиме. Для одной стирки требуется приблизительно 80 литров воды, точнее можно узнать в паспорте к стиральной машинке. Аналогично для посудомойки.

Получается, что на 2-3 дня при использовании бытовой техники надо искать накопительную емкость объемом не менее 500 литров, половина кубического метра.

Однако есть ряд ограничений:

  • Чем больше объем воды и накопительной емкости открытого типа, тем быстрее она начнет зарастать осадком. Не рекомендуется использовать в быту емкости объемом больше 200-250 литров для долговременного хранения воды.
  • Следует учитывать запас прочности перекрытия и несущих стен. Установку бака нужно закладывать еще на стадии проектирования дома.
  • При использовании автономного водоснабжения объем накопительного бака, особенно мембранного типа, не должен превышать дебета скважины. Если это правило не получается соблюсти, то обязательно нужна защита насоса от холостого хода.

Накопительные баки мембранного типа ограничены в своем объеме и не способны отдать весь запас сохраненной жидкости. Для формирования запаса свыше 300 литров придется подключить несколько баков меньшей емкости параллельно друг другу.

Общие правила подключения

Устанавливается бак с водой на подготовленной площадке: бетонном основании, перевязанном с фундаментом, или усиленной металлической раме из профилированной трубы. Конструкция должна выдержать полуторный вес бака и воды в нем при полном заполнении.

Входной патрубок может быть любого подходящего диаметра, подача воды происходит под давлением. Выходной патрубок и трубу к водопроводу выбирают диаметром в полтора-два раза больше чем сечение основной линии. Оптимальный размер 32 мм.

Утепление даже самое качественное лишь замедляет снижение температуры в баке. Для предотвращения замерзания воды при установке емкости на неотапливаемом чердаке или на крыше следует использовать любую подходящую систему подогрева труб и самого накопителя.

С централизованным водоснабжением

Любой тип подключения накопительной емкости требует наличия обратного клапана на вводе в дом или квартиру. Именно клапан будет препятствовать вытеканию запасенной воды обратно в трубопровод, а не к потребителю.

Верхнее подключение

Бак устанавливается под потолком первого этажа, этажом выше санузла и кухни или на чердаке. У бака должен быть штуцер в верхней части для подачи воды, еще один чуть выше для сброса в канализацию при переполнении и штуцер в самой нижней части для забора воды.

Уже после ввода фильтра грубой очистки запорного вентиля, счетчика и обратного клапана устанавливается тройник, от которого труба идет к входному патрубку бака, перед штуцером устанавливается запорный вентиль или управляемый клапан.

К выходному штуцеру подсоединяется запорный вентиль и опускается труба обратно к водопроводу, с которым соединяется посредством тройника.

Шланг для сброса излишков опускается в канализацию или выводится за пределы дома в палисадник или дренажную систему.

Для контроля наполнения используется механический клапан с поплавком, аналогичный тем, что используются в бачке унитаза.

Чтобы воспользоваться запасенной водой, достаточно открыть выходной вентиль.

Нижнее подключение

Подключение выполняется идентично первому варианту. Однако на выходе необходимо установить насос для создания в водопроводе дополнительного давления. Перед каждым использованием воды придется включить предварительно насос.

Упростить жизнь поможет готовая насосная станция или дополнение насоса расширительным баком мембранного типа и реле давления.

Нижнее подключение накопительного бака с мембраной

Для подключения бака используется всего одна труба, подсоединенная к водопроводу через тройник с вентилем. Врезка осуществляется так же после фильтра, счетчика и обратного клапана.

Перед использованием необходимо настроить давление в воздушной камере. Делать это необходимо строго в соответствии с инструкцией к выбранной модели. Предварительно изучается нормальное давление в водопроводе, притом с учетом колебаний в течение суток. Берется в итоге среднее значение, которое используется для настройки бака. Только так получится использовать максимум полезного объема бака.

Для автономного водоснабжения

Как и в случае с централизованным водопроводом имеется несколько вариантов подключения.

Водонапорная башня

Накопительный бак устанавливается на уровне 15-20 метров над уровнем земли на укрепленной вышке или чердаке. Вода от скважинного насоса или насосной станции подается непосредственно в бак, а уже с него раздается в санузел и на кухню в доме. Давление в системе обеспечивается перепадом высот между уровнем воды в баке и краном смесителя в доме.

Недостатком является постоянный проход через бак воды, что вызовет со временем накопление осадка, даже если предварительно установить фильтрующую систему.

Преимущество в простоте конструкции и минимуме дорогостоящих элементов, за исключением самой конструкции башни и обязательного утепления бака для защиты от замерзания даже при его размещении на чердаке.

Нижнее подключение накопительного бака

Емкость устанавливается вровень с насосной станцией или на первом этаже в доме. Наполняется она во время обычной работы насоса за счет воды из скважины. Ограничителем является поплавковый выключатель.

Подобный вариант спасает при чрезмерном потреблении воды и снижении уровня воды в скважине или колодце. Однако бесполезен при выключении электричества, так как для подачи конечному потребителю воды из запаса требуется насос.

Схема нижнего подключения накопительного бака

Мембранный аккумулирующий бак

Мембранный бак для хранения запаса воды устанавливается после насосной станции и обратного клапана, с нижним подключением. Если насосная станция по какой-то причине не работает и не поддерживает давление в системе, то вода поступает с аккумулирующего бака.

Как устроена система водоснабжения частного дома с накопительной емкостью

Чтобы на загородный участок в полном объеме постоянно поступала вода для бытовых и хозяйственных нужд, желательно сразу монтировать систему водоснабжения частного дома с накопительным баком и насосом. Такая магистраль позволит хозяевам коттеджа пользоваться удобствами без подведения к поселку коммунальных сетей.

Принцип работы и устройство

Схема водоснабжения с накопительным баком

Магистраль работает по принципу насосной станции:

  • В накопительный резервуар из источника (скважины/колодца) поступает вода. Она набирается до тех пор, пока поплавковый выключатель не среагирует на предельно высокий уровень. Жидкость подается при помощи насоса.
  • Как только вода достигает предельной верхней отметки, агрегат отключается, а накопительная ёмкость постоянно поддерживает запас жидкости в системе.
  • При открытии крана в доме вода начинает поступать в трубы магистрали. Накопитель опустошается частично или полностью.
  • Поплавковый выключатель запускает в работу насос и тот снова закачивает жидкость в резервуар до верхнего предела.

Система водоснабжения с накопительным баком хороша в таких ситуациях:

  • низкая производительность автономного источника на участке;
  • наличие централизованной магистрали, но подача воды по часам;
  • автономная система водоснабжения, работающая от электричества, но при этом электроэнергию подают на поселок с перебоями.

Накопительный резервуар станет настоящей панацеей для жильцов загородного дома.

Водонапорный бак частного дома

Вступление

Выбор для своего частного дома или дачи, системы автономного водоснабжения, чаще приходится делать из-за отсутствия центрального водоснабжения в посёлке. Альтернатив такого выбора не существует. Однако схему автономного водоснабжения вы всегда выбираете сами.

Гравитационная схема водоснабжения

Гравитационная или безнапорная или самотёчная схемы водоснабжения, устроена таким образом, что вода самостоятельно, под действием только силы тяжести, растекается по водопроводу дома.

Являясь альтернативой напорной системы, гравитационно-самотёчная схема, во-первых, частично не зависит от наличия электричества, во-вторых, проще монтируется, в-третьих, меньше стоит.

Принцип гравитационной схемы водопровода внутри дома, в установке объемного бака на высокой точке дома, например, чердаке, и растекании воды по водопроводу под действием силы тяжести.

Относительный недостаток водопровода дома из напорного бака, это этап наполнения бака. Чтобы наполнить бак и пополнять запас воды в баке потребуется работа насоса, который доставит воду от источника водоснабжения до бака.

Однако для наполнения бака, во-первых, насос не обязательно монтировать на постоянной основе, во-вторых, насос не будет работать постоянно, в-третьих, автоматика такой схемы совсем несложная.

Все эти обстоятельства оставляют безнапорную схему водопровода в ранге популярной и востребованной в частном домостроении.

Недостатки использования напорного бака

Для любой схемы водоснабжения можно найти недостатки. Не исключение использование напорного бака.

  • Во-первых, установка бака потребует усиления или, по крайней мере, дополнительного расчета конструкции дома и возможно, её усиления.
  • Во-вторых, в доме без отопления, бак потребует слива воды из бака перед зимним периодом.
  • В-третьих, даже в отапливаемых домах, чердаки редко обогреваются, поэтому придётся позаботиться об утеплении напорного бака.
  • В-четвёртых, водонапорный бак частного дома НЕ исключает устройство автономного источника водоснабжения со всеми вытекающими работами обустройства источника.

Из чего делают напорный бак

При всех существующих предложениях рынка, классическим вариантом остается стальной водонапорный бак.

Сваривают бак из стальных листов, придавая ему форму прямоугольника или цилиндра. Лучший вариант для долговечности и качества воды в доме, это бак из листов нержавеющий стали. Более дешевая альтернатива бак из стальных листов с обязательно окрашиванием поверхности внутри и наружи бака масляной краской.

Где ставят?

Местом установки бака, обычно выбирают чердак. Это самая высокая точка дома, обеспечивающая гравитационное растекание воды по системе. Так как чердак редко отапливается, бак и его обвязку хорошо утепляют.

Неплохой вариант, сделать для бака короб из пенопласта или твердого утеплителя. Температура в таком коробе не должна опускаться ниже 5˚C.

Какой объем бака?

Объём бака рассчитывают из условий расхода воды. Принимаем, что в день человек потребляет 200 литров воды. Для семьи из трёх человек, нужен объём воды 600 литров в день.

Бак должен обеспечить занос воды больший, чем расход воды в день на 20% при ручном пуске заполняющего насоса или 5% при автоматическом запуске насоса.

Значит, для семьи из трёх человек нужен бак минимального объёма 720 или 630 литров. Мы знаем, что объем 1 кубический метр равен 1000 литрам воды. Значит, бака с размерами 1×1×1 метр, хватит на семью их трёх человек в запасом.

На фото стандартный бак под названием «Еврокуб» объемом 1000 литров, есть варианты с обогревом.

Схема сборки и обвязки водонапорного бака

Вариант ручного наполнения бака водой, не рассмариваем, как НЕ реальный. Значит, в сборке самотёчного водопровода с баком, нужно продумать подачу воды от источника с её подъёмом до бака. Включение пополнения бака может быть ручное или автоматическое.

Вода поступает в бак от скважины или колодца. Для заполнения и пополнения бака достаточно недорогого насоса типа «Малыш». На подающую трубу водопровода необходимо установить обратный клапан.

Обычно (необязательно), обвязку бака делают стальными оцинкованными трубами, если бак сделан из стали диаметров 15-20 мм или пластиковыми трубами, если бак из пластика.

Обязательными элементами бака, являются:

  • Вентиляционные вырезы: обеспечивают проветривание воды в ёмкости;
  • Сигнальная труба: не дает баку переполниться;
  • Поплавок: для автоматического отключение/включение подающего насоса.
  • Поддон: защищает дом от протечек.

Вывод

В завершении статьи остается добавить. Надеюсь, эта небольшая статья познакомила вас с безнапорной системой водоснабжения дома и вы поняли, что такое водонапорный бак частного дома.

От того, насколько грамотно спроектирована и надежно смонтирована схема водоснабжения частного дома, зависит комфорт всех, кто в нем проживает. Во многих случаях у владельца существует выбор между несколькими альтернативными вариантами. Для того, чтобы не отдавать предпочтение одному из них вслепую, важно тщательно изучить все особенности, преимущества и недостатки.

Типы водоснабжения

Выбор типа водоснабжения дома или, говоря проще, определение, откуда, собственно, будет поступать вода к дому, зависит от индивидуальных условий.

Центральное водоснабжение дома

Техническое исполнение такой системы проще всех остальных вариантов. По сути, необходима установки врезки в общий трубопровод и схема разводки водоснабжения в доме, составленная с соблюдением размеров и с указанием всех точек водопотребления. В соответствии с ней монтируется трубопровод внутри помещения. От общего трубопровода можно завести на свой участок горячую и холодную или только холодную воду. Во втором случае в схеме следует предусмотреть водонагревательное оборудование.

Какой водонагреватель лучше — проточный или накопительный?

Все перечисленные выше варианты возможны только в одном случае – если в относительной близости к дому находится водопроводная магистраль.

Несмотря на легкость, схема водоснабжения от центрального водопровода имеет и свои недостатки:

  • периодически наблюдающееся снижение напора вплоть до полного прекращения подачи воды в часы пикового потребления,
  • зависимость от работы оборудования коммунальных служб (воду отключают из-за аварий или во время опрессовки),
  • необходимость ежемесячной оплаты и контроля расхода жидкости.

К плюсам такого варианта кроме легкости монтажа следует отнести невысокую стоимость реализации проекта (минимум необходимого оборудования), а также независимость подачи воды от электроснабжения. Ну а к его минусам относится необходимость получить на врезку в магистральную трубу соответствующее разрешение.

Автономное водоснабжение дома

Автономная схема водоснабжения в доме предусматривает использование отдельного источника, находящегося на территории участка или недалеко от него. В качестве такого источника могу выступать:

  • колодец,
  • скважина на песок (в том числе, так называемый абиссинский колодец или скважина-игла),
  • артезианская скважина, добывающая жидкость из известкового водоносного слоя.

Виды источников водозабора и их глубина

Каждый из этих вариантов с его преимуществами и недостатками заслуживает отдельного пристального внимания.

Колодцы

Для того, чтобы вода в колодце была высокого качества, важно соблюсти определенные требования:

  • найти оптимально подходящее для рытья колодца место (высокое содержание жидкости в водоносном слое, удаленность от дома, позволяющая исключить вероятность разрушения, отсутствие в радиусе 50 метров возможных источников загрязнения, включая свалки, выгребные ямы, септики и пр.),
  • установить надежные и защищающие от попадания в воду верховодки, большого количества песка и глины стены,
  • обеспечить защиту зеркала от пыли и мусора, установив плотно закрывающуюся крышку.

Колодец не оставит вас без воды даже при перебоях с электричеством

В то же время даже при условии соблюдения этих требований перед тем, как использовать дома воду для приготовления пищи и питья, лучше сделать лабораторный анализ. Его результаты не только станут гарантией соответствия качества воды санитарным требованиям и нормам, но и помогут правильно подобрать элементы системы очистки.

Качество воды в колодце при прочих равных условиях обычно ниже, чем в скважине. Кроме того, не всегда колодец обладает требуемой производительностью. Для того, чтобы не возникало дефицита воды, рекомендуется при рытье добиваться наличия на дне трех ключей.

Преимуществом колодцев является совмещение автоматической подачи воды и возможность при отсутствии электричества достать жидкость вручную с помощью ведра. Даже при длительном перерыве в электроснабжении дом не останется вовсе без воды.

Скважины на песок

Скважина на песок

Скважина на песок отличается небольшой глубиной по сравнению с артезианской. Благодаря этой особенности ее несложно сделать на участке самостоятельно. Эта возможность является существенным преимуществом, поскольку позволяет сэкономить средства на реализацию проекта.

Недостатками скважины на песок являются:

  • недолговечность (срок службы обычно составляет немногим более 6-7 лет),
  • возможность заиливания,
  • не слишком высокая производительность.
Артезианские скважины

Бурение таких скважин осуществляется на глубину 50-150 метров и даже более, поэтому должно осуществляться профессионалами с применением спецтехники и с предварительным получением разрешения на работы. Привлечение специалистов потребует вложения средств, однако такой источник будет служить до полувека и более, поэтому все траты можно читать долгосрочной инвестицией.

Артезианская скважина высокопроизводительна. Известковый слой, из которого она поднимает воду, расположен глубоко, поэтому в него не попадают токсичные вещества с поверхности. К особенностям следует отнести обычно повышенную жесткость воды из артезианской скважины, однако этот недостаток легко исправляется при включении в схему фильтра-умягчителя.

Для тех, кто хочет знать больше о том, что это такое, артезианская скважина, у нас есть отдельная статья на сайте.

Как происходит бурение скважин на песок и какими способами это делается, описано на этой странице.

О видах насосов для частного дома и дачи мы рассказали .

Оборудование для автономных систем водоснабжения частных домов

Насосы

Любая схема автономного водоснабжения включает в себя насосное оборудование.

Оборудование для водоснабжения частных домов — насосные станции и глубинные погружные насосы

  • Для колодца могут использоваться в зависимости от его глубины, как погружные, так и поверхностные насосы. При выборе следует помнить о необходимости защиты поверхностного оборудования от промерзания, если планируется использовать автономный водопровод загородного дома в холодное время года.
  • Скважины-иглы из-за небольшого диаметра обсадной трубы могут оснащаться только поверхностными насосами.
  • Глубина артезианских скважин требует применения только погружного перекачивающего оборудования.
  • Насосные станции представляют собой комплекс оборудования (перекачивающий агрегат, гидроаккумулятор, манометр, реле давления и реле «сухого» хода), однако, они могут применяться лишь для неглубоких источников.
Приспособления для корректировки работы систем водоснабжения

Для получения запаса воды в доме на случай аварии и для корректировки работы системы (предотвращение частого включения насоса, обеспечение оптимального напора) может использоваться схема водоснабжения дома с накопительным баком или с гидроаккумулятором.

На фото автономная система водоснабжения загородного дома в двух вариантах

  • Накопительный бак работает по принципу напорной башни и представляет собой емкость (для дома с постоянным проживанием подойдет объем около 200 литров) с соответствующим оснащением:

— входящий трубопровод,

— трубопровод подачи воды в дом,

— слой утеплителя,

— обогревающие ТЭНы,

— трубопровод слива при аварийном переполнении емкости,

— поплавковый контроллер уровня.

Схема водоснабжения дома с накопительным баком предусматривает установки емкости выше всех точек водопотребления, например, на чердаке или ином возвышении.

Система водоснабжения частного дома с накопительным баком

  • Гидроаккумулятор – более совершенное устройство, позволяющее устанавливать оптимальный режим работы, в том числе, настройку реле давления в соответствии с особенностями системы и требуемыми параметрами (необходимый напор воды). Схема водоснабжения частного дома с гидроаккумулятором не требует подъема накопителя на высоту, избыточное давление обеспечивается сжатым воздухом. Гидроаккумулятор устанавливается в отдельном отапливаемом помещении рядом со скважиной, в подвале дома или в кессоне.

Схема водоснабжения для дома из скважины с гидроаккумулятором

Если вы также планируете монтаж отопительной системы, то не забудьте про расширительный бачок для отопления закрытого типа.

У нас есть дополнительный материал на тему, как реализуются схемы подключения гидроаккумулятора.

А о том, какими способами может проводиться очистка воды из скважины, читайте в отдельной статье сайта.

Кессоны

Кессон представляет собой пластиковую «камеру», устанавливаемую в устье скважины и защищающую его и установленное перекачивающее и накопительное оборудование системы от внешнего воздействия, в первую очередь – от замерзания. Кессон является надежной альтернативой отдельно стоящей отапливаемой насосной.

Кессон

Система фильтров

Система водоснабжения частного дома с накопительным баком или гидроаккумулятором в обязательном порядке включает в себя очистительный (фильтрующий) комплекс. Даже при отличном качестве воды, подтвержденном лабораторно, потребуются механические фильтры, задерживающие нерастворимые частицы песка или глины. Обычно последовательно устанавливаются фильтр грубой и тонкой очистки. Обезжелезивающие и снижающие жесткость воды фильтры устанавливаются в зависимости от необходимости.

Трубы

Для системы водоснабжения выбираются трубы из металлопластика, сшитого полиэтилена, ПНД или полипропилена в соответствии с особенностями схемы (поверхностное или подземное пролегание, вероятность температурных перепадов и пр.).

Важно: При подземной прокладке трубы располагаются ниже уровня промерзания почвы, при поверхностной — с обязательным утеплением.

Монтаж, обслуживание и ремонт системы водообеспечения

Для того, чтобы ремонт системы водоснабжения частного дома своими руками или с помощью специалистов требовался как можно реже, важно выполнять монтаж и обслуживание в полном соответствии с требованиями.

Монтаж трубопроводов может осуществляться путем последовательного или коллекторного подключения точек водозабора. Первый вариант подходит только для небольшого их количества, в противном случае в последнем из подключенных потребителей периодически будет снижаться напор ниже допустимого значения.

Работы по обслуживанию системы зависят от типа установленного оборудования. Например, гидроаккумуляторы большого объема требуют периодического «стравливания» воздуха.

Вне зависимости от типа схемы, периодического осмотра требуют места соединений элементов, колодцам необходима периодическая прочистка, а артезианские скважины при ухудшении качества воды или снижении производительности прокачивают.

Видео

Монтаж схемы водоснабжения загородного дома своими руками с гидроаккумулятором показан на видео.

Накопительный бак для воды для дома и дачи: критерии выбора, особенности эксплуатации

Хорошо, когда вода в трубах течет постоянно. Но если вы все лето проводите на даче, или частный дом просто не подключен к центральной ветке, придется приобрести накопительный бак. Он не только обеспечит вас водой в любой момент, но и будет своевременно раздавать ее бытовым приборам (бойлеру, стиральной или посудомоечной машине). Также резервная емкость может понадобиться для отопительного контура, хотя высокая температура теплоносителя предъявит к ее качеству жесткие требования. Так что прежде, чем купить гидроаккумулятор, стоит разобраться в существующих видах и особенностях их применения.

Разновидности баков

1. Открытые с поплавком.

Накопительные емкости для воды, хоть и не являются чем-то сложным, имеют ряд принципиальных различий в конструкции. Выделяют открытые баки и герметичные мембранные. Первые можно заполнять и обслуживать через верхнюю горловину, как правило, закрывающуюся крышкой. Они обычно изготавливаются из пластика, поэтому стоимость их невысока. Но существуют и стальные, хотя в быту они почти не применяются.

Различным системам резервного водоснабжения могут потребоваться накопительные пластиковые баки с определенным способом монтажа и подключения. По этому признаку выделяют два типа емкостей:

  • Для верхней установки – жидкость закачивается сюда под давлением из скважины или другого источника, а опускается к потребителям под действием гравитации через нижние патрубки. Ее напор увеличивается на 0,1 атм с каждым метром.
  • Для нижней – из такого накопительного бака вода подается в дом насосом. А вот заливка его возможна, даже если поток будет идти самотеком – достаточно спустить в горловину шланг.

Автоматическое наполнение таких емкостей должно как-то контролироваться. Для этого на подающий патрубок устанавливается запорная арматура, соединенная системой рычагов с поплавком. По мере увеличения уровня воды он поднимается, а достигнув верхнего положения, перекрывает клапан.

2. Мембранный бак для воды.

Из-за особенностей строения закрытые накопители при тех же размерах теряют до трети своего полезного объема, поскольку внутри всегда остается газовый «карман», отделенный от основной части резервуара мембраной. По мере наполнения накопительного бака она растягивается, и в воздушном отсеке образуется избыточное давление. Как только кран откроется, оно же обеспечит напор в трубопроводе.

Конструкция не предусматривает использование поплавков – здесь система посложнее. За давлением в емкости следит автоматика, прекращающая подачу воды, как только на манометре установится заданное значение. Так что для нормальной работы мембранный накопительный бак необходимо точно настроить еще при монтаже, принимая во внимание все характеристики напора в сети и их суточные изменения.

Такие резервные накопители не только дороже в цене, но и гораздо сложнее в обслуживании, поскольку разобрать их попросту невозможно. Однако фильтры чистить надо, как и стравливать воздух, скапливающийся по другую сторону мембраны. Это делается через предусмотренный ниппель, но если у вас накопительный горизонтальный бак, для такой процедуры понадобится поворотный кран и отвод в канализацию. Небольшие варианты до 100 литров достаточно просто слить, чтобы воздух вышел вместе с водой.

Поскольку мембранный бак аккумулирует не только воду, но и в некотором смысле давление, его применение оправдано там, где кратковременно нужен достаточный напор. Как правило, это частные дома и дачи со скважинами, а также рассмотренные выше системы с нижним расположением емкостей открытого типа. И в том, и в другом случае включение хоть одного крана в доме моментально вызывало бы запуск насоса. А мембранный накопительный резервуар в этой схеме способен временно его заменить.

3. Теплоаккумуляторы.

Отдельно стоит выделить бак для горячей воды, поскольку он заметно отличается от рассмотренных выше емкостей. Если говорить о пластиковых резервуарах, то по типу исполнения они тоже делятся на открытые (с широкой горловиной под крышку) и мембранные. Последние всегда идут в красном цвете. Однако теплоаккумулятор в системе отопления должен не только надежно удерживать горячую воду, но и максимально долго сохранять ее температуру. Для этого корпус дополнительно закрывается теплоизоляцией.

«Горячий» накопительный бак для воды позволяет сделать работу некоторых систем отопления более стабильной. Он может давать передышку электрокотлу в период пиковых нагрузок или поддерживать температуру носителя в обвязке твердотопливника еще несколько часов после его прогорания. Плюс ко всему в конструкциях с дровяными и угольными приборами использование бака-аккумулятора уменьшает количество протопок. Это продлевает жизнь котла, а также защищает его от возможного перегрева, поскольку в плане регулирования мощности эти устройства не слишком отзывчивы.

Накопительный бак является неотъемлемой частью отопления и ГВС, работающих на солнечных коллекторах. Они поддерживают в контуре оптимальный температурный режим, независимо от интенсивности естественного освещения. Кроме того, некоторые аккумуляторы оснащаются ТЭНами, если необходимо компенсировать недостаточный нагрев от батарей в пасмурные дни или сильные морозы.

По сути, такие накопительные резервуары добавляют «массы» всей отопительной системе, тем самым увеличивая ее тепловую инерционность. В обвязке с электрическим котлом применение гидроаккумулятора оправдано, если на даче или в частном доме для расчетов используется многотарифный счетчик. В этом случае основной прибор работает ночью, когда цена за потребляемые киловатты ниже, а бак накапливает горячую воду. С переходом на полный тариф котел отключается, и температура поддерживается на нужном уровне за счет резерва, разгоняемого по трубам насосом.

Особенности использования

Чтобы бак для воды оправдывал свое присутствие, необходимо правильно выбрать для него место установки. Причем продумать следует не только поступление потока из резервной емкости, но ее наполнение. Решение принимается, исходя из созданных на участке условий и особенностей частного дома. От этого зависит и тип выбранного накопителя.

Если у вас двухэтажная дача и есть возможность регулярно пополнять запас воды в баке с помощью насоса, достаточно купить и поставить под крышу резервуар открытого типа. Конструкция проста и не потребует больших затрат. Однако здесь же возникает ряд нюансов:

1. Оптимальный напор в системе – 2-2,5 атм. То есть накопительный бак придется поднять на высоту 20-25 м относительно водоразборной точки, что просто нереально.

2. В частном доме необходима эффективная теплоизоляция верхнего накопителя, чтобы зимой он не замерз. Но и этого может оказаться недостаточно, так что дополнительный обогрев тоже понадобится – и баку, и водопроводным трубам.

3. Из-за невысокого напора возможность применения воды все равно останется ограниченной, так как часть бытовой техники при низком давлении работать не будет.

В условиях городской квартиры об использовании такой схемы снабжения говорить и вовсе не приходится. Здесь нужен либо мембранный накопительный бак для воды, либо открытый, но с подключенным насосом. В любом случае второй вариант и эффективнее, и выгоднее в финансовом плане.

Если в частном доме централизованно подведено водоснабжение, но работает оно нерегулярно или имеет слабый напор, лучше использовать нижний накопитель. Вода в него будет набираться прямо из общей системы, а поплавок изнутри вовремя закроет клапан. Также подобная конструкция решит проблему, когда из-за большого расхода уровень в скважине начинает падать – в этом случае можно переключиться на резервный накопительный прибор. Здесь тоже есть свой недостаток – энергозависимость. При отключении света вы останетесь без насоса, а значит, и без воды.

НАКОПИТЕЛЬНЫЙ БАК ДЛЯ ВОДЫ — ДЕЛАЕМ СВОИМИ РУКАМИ РЕЗЕРВНУЮ ЕМКОСТЬ НА ДАЧЕ | Своими руками

На нашем сайте тема воды на даче поднималась достаточно часто. В том что вода источник жизни это не столько красивая фраза или метафора, сколько суровая действительность, придется убедиться каждому, кто в летнюю жару окажется без воды в центральном водопроводе (если такой вообще на даче сделан). Ни помыться, ни огород полить – да и вообще ничего без воды не сделать.

Перед Вами один из вариантов позволяющий выйти из этого положения. Бак под воду, поднятый автором на высоту, под естественным давлением будет снабжать Вас водой при возникновении таких форс-мажорных ситуаций. Для тех, у кого на участке не удалось найти воду, построить колодец или сделать, например скважину в силу каких-то причин, бак под воду смонтированный на высоте своими руками, это простейшее и наиболее дешевое в своем финансовом выражении решение. Его например с легкостью можно применить для строительства своими руками на даче летнего душа (подробнее по ссылке).

Дачей мы пользуемся только в летнее время (с апреля по сентябрь), поэтому резервный бак для воды мы расположили снаружи дома. К очевидным плюсам такого решения можно отнести отсутствие дополнительных нагрузок на строительные конструкции, а также практически полную гарантию от протечек и затопления помещений при любых аварийных ситуациях с баком-накопителем. Единственное, о чём хотелось бы оговориться сразу, — воду из магистрального водопровода мы не используем для питья в связи с большим содержанием в ней железа (бурая вода).

В качестве водонапорного накопительного бака мы взяли пластмассовую бочку объёмом около 190 литров. Раньше она служила ёмкостью для хранения концентрированного ананасового сока. Этот выбор был продиктован тем, что пластиковая бочка намного легче металлического бака и ей не нужна дополнительная защита от коррозии. Серьёзных доработок бочки для запаса воды также не потребовалось. Пришлось лишь вырезать верхнее донышко, так как имевшийся в нем лючок был слишком мал и неудобен.

Чтобы установить бочку для воды вне здания, пришлось смастерить так называемую эстакаду, на верхней площадке которой и своими руками установили водонапорный бак. Материалом для сооружения эстакады послужили водопроводные трубы сечением 50 мм. Для соединения элементов конструкции использовали резьбовые сантехнические муфты, тройники и угольники. Высота эстакады — примерно 3 м. Для подъёма на её верхнюю площадку на задней стороне эстакады смонтировали лестницу. Перекладины лестницы изготовлены из стальных пластин, которые прикреплены к стойкам болтами с гайками.

После сборки эстакады подключили ёмкость к магистральному трубопроводу, который проходит в земле рядом с эстакадой. Для этого на отвод от трубопровода установили на уровне земли вентиль, от которого пустили трубы сечением 15 мм вверх и сделали ввод в верхнюю часть бака. На расстоянии примерно 1,5 м от вентиля сделали ответвления для душа.

На трубу верхней части бака установили поплавковый клапан от бачка унитаза. Клапан позволяет автоматически наполнять бак до максимального уровня и всегда иметь необходимый запас воды. Чтобы листья и другой мусор не попадали в напорный бак, сверху мы накрываем его круглой металлической крышкой.

Ввод воды в дом сделали непосредственно из напорного накопительного бака. Для этого просверлили отверстие в нижней части бака, от него протянули трубу сечением 15 мм в сторону дома и завели внутрь через отверстие в верхней части стены. Все соединения труб выполнены на резьбе. В доме трубу протянули до водоразборного крана на кухне.

Для слива воды на зиму в дне бочки просверлили отверстие, в которое вставили короткий патрубок с запорным краном. Для быстрого опорожнения напорной ёмкости достаточно открыть кран и слить всю воду.

Для сбора загрязнённых стоков прямо под эстакадой в земле сделали фильтрующий колодец-септик глубиной 2 и диаметром 1,5 метра. Так как нам необходим отвод только бытовых сточных вод, не содержащих фекалии, то такая простейшая схема водоочистки является вполне оправданной и совершенно безопасной с экологической точки зрения.

Автор идеи и ее воплощения Е.Орлов. г.Москва

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Горячая вода от отопления на даче Нагреваем воду от отопления Газ в…
  • Вода на даче своими руками – самый дешевый способ Проводим воду в дачный дом…
  • Летний душ своими руками за один день Летний душ — как сделать…
  • Быстрая эстакада своими руками (фото) Как сделать своими руками простую. ..
  • Ремонт бойлера своими руками – чистка ТЭНа Как почистить нагреватель в бойлере…
  • Экоавтомойка на участке своими руками Как сделать на даче экологически…
  • Мощение зоны отдыха на даче старым паркетом – фото и схема мощения Паркетная зона своими руками Ни для…

    Подпишитесь на обновления в наших группах и поделитесь.

    Будем друзьями!

  • Системы водоснабжения кабины | Система водоснабжения крошечного дома | Типы колодцев | Система сбора тропических лесов | Резервуары для хранения воды

    Водные ресурсы Подробнее о домостроении в нашей книге!

    Сантехника в крошечном доме — большая проблема, которую нужно решить, когда вы переезжаете в дом своей мечты, но также и в других случаях, когда вы строите небольшой домик или коттедж в качестве места для отдыха и т. Д. Мы уже писали статью о вариантах отопления , и сегодня мы сконцентрируемся на системах водоснабжения крошечных домов, включая некоторые автономные жилые решения.

    Существуют различные варианты использования водных ресурсов в вашем небольшом доме или деревянной хижине. Наиболее распространенными в этих случаях, вероятно, являются подземные источники воды, такие как подключение к городской водопроводной сети или строительство водопровода колодцев . Они больше используются в отдаленных и нежилых районах, где вы также можете воспользоваться альтернативными источниками воды, такими как дождевая вода, которую можно фильтровать или очищать с помощью химикатов, или морскую воду, которую можно опреснять.

    Подключение дома к водопроводной сети
    • A. Имущество управления водоснабжения
    • Б. Имущество собственника здания (кроме счетчика воды)
    • а. Клапан
    • г. Счетчик воды
    • г. Фильтр
    1. Сеть общего пользования
    2. Донный запорный клапан
    3. Система учета воды
    4. Ящик счетчика воды
    5. Подземный водопровод в корпус

    Самым большим из природных водных ресурсов является подземные воды : вода, которая поступает из дождя и проникает в почву, заполняя грядки и другие щели или отверстия в земле. Он представляет собой большую часть всей пресной воды в мире. Самый простой способ получить доступ к воде — это, если есть возможность в вашем районе, подключиться к водопроводной сети общего пользования, по которой вода поступает из удаленных водоемов и подлежит строгим гигиеническим правилам и контролю. Но для этого требуется разрешение на строительство, а это может стать препятствием в случае крошечных домов.

    Схема традиционной системы водоснабжения
    1. Расширительный бак
    2. Блок управления
    3. Соединительные элементы — душ / раковина / раковина
    4. Главный запорный клапан со сливом
    5. Источник воды — подземная вода / резервуар
    6. Насос

    Виды колодцев

    Помимо коммунального водопровода, существуют также внесетевые системы водоснабжения, наиболее распространены различные типы колодцев.

    Колодцы, вырытые вручную

    Исторически самыми старыми являются колодцев, вырытых вручную , которые сейчас используются в основном в сельских и развивающихся странах. Их строительство и обслуживание дешевы и не требуют тяжелой техники. Получить воду можно даже без водяных насосов. Эти колодцы выкапываются лопатами ниже уровня грунтовых вод, обычно глубиной около 3,5-4 м (примерно 10-15 футов) и облицованы камнями, кирпичом, деревом или, в настоящее время, в основном бетонными кольцами, чтобы укрепить ствол таким образом. , чтобы облицовка продолжала подниматься выше, образуя колодец над землей, чтобы защитить воду от загрязнения и людей от риска травм.Вырытые вручную колодцы имеют большой диаметр, больше, чем, например, пробуренных скважин , и они могут извлекать из неглубоких подземных вод и менее проницаемых материалов. Но они подвержены риску столкновения с близлежащими колодцами или загрязнения с окружающей поверхности или сточных вод, поскольку здесь нет прочного стального корпуса. Очень похожи на колодцы, вырытые вручную, шахтных колодцев , за исключением того, что они построены с использованием горных технологий и используют насосы для доступа к воде.

    Типы колодцев: Использование шахтного колодца в качестве источника воды, подключенного к дому
    1. Блок управления
    2. Расширительный бак
    3. Крышка
    4. Ландшафтный дизайн, скрывающий хорошую пасть
    5. Грунт глинистый
    6. Уровень подземных вод
    7. Насосные трубы
    8. Блок питания для насоса
    9. Насос
    10. Бетонные вышки
    11. Гравий
    12. Песок и гравий
    Забивные скважины

    Еще один вид скважин — забивных .Их конструкция представляет собой трубу небольшого диаметра, вбиваемую вручную или электроинструментом в рыхлый грунт — водоносный песок или гравий. В конце этой трубы к дну колодца присоединяется экранированная точка колодца для фильтрации отложений. Управляемые скважины просты и довольно дешевы в строительстве, но не имеют герметичной обсадной трубы, так что они могут подвергаться загрязнению. Они также извлекают воду с небольших глубин с помощью насоса, но могут быть глубже вырытых вручную колодцев — примерно до 9 м (30 футов), если они копаются вручную, и 15 м (50 футов) с помощью механического привода.

    Водяные насосы для забора воды из колодцев, резервуаров и других хранилищ.
    • A. Ветровой насос, B. Ручной насос, C. Солнечный насос, D. Электрический насос
    1. Ветровое колесо
    2. Штанга
    3. Разряд
    4. Якорь башни
    5. Насос
    6. Водоносный горизонт
    7. Выход воды
    8. Линия всасывания воды
    9. Усилие
    10. Солнечная панель
    11. Блок управления насосом
    12. Насос
    13. Резервуар для воды
    Пробуренные скважины

    Последнее, что нужно описать, — это пробуренных скважин, также называется буровых скважин , скважины большого диаметра, пробуренные с помощью шнековых, роторных или канатных буровых станков, которые обычно устанавливаются на большие грузовики или трейлеры и могут пробурить даже твердые породы.Пробуренные таким образом скважины имеют доступ к воде с гораздо большей глубины, чем ручные или забивные — их обычная глубина составляет от 3 до 18 м (10 — 65 футов). Однако они могут погружаться на глубину до 900 м (3000 футов). Во избежание обрушения или загрязнения воды на исправную шахту надевают кожух. Кожух изготовлен из стальных труб или сегментов из пластика / ПВХ, обычно длиной не менее 6 м (20 футов), сваренных вместе и герметизированных цементным материалом, таким как цемент или бентонитовая глина. Вода защищена от загрязнения.Некоторые машины устанавливаются одновременно в процессе бурения и строительства, а в других случаях — после завершения процесса. На забое пробуренной скважины находится грохот или фильтрующее устройство, или открытая скважина, в зависимости от конкретного пласта, чтобы вода могла течь в скважину.

    Типы колодцев: подключение пробуренной скважины к дому
    1. Подключение воды
    2. Кабель питания насоса
    3. Бетонное уплотнение
    4. Опалубка перфорированная
    5. Насос погружной
    6. Шламоуловитель
    7. Крышка
    8. Бетонное кольцо
    9. Запорный клапан
    10. Засыпка
    11. Подземные воды
    Хотите узнать больше о системах водяного дома, а также о других частях деревянного строительства своими руками? Наше удивительное пошаговое руководство Как построить крошечный дом уже здесь для вас! Здесь можно заказать множество иллюстраций, фотографий и руководств.

    Сбор дождевой воды

    Сбор дождевой воды становится популярной частью устойчивого образа жизни. Дождевая вода собирается в резервуары и хранится для повторного использования для домашних дел, не требующих питьевой воды, таких как уборка, стирка, отопление, садоводство или смыв унитаза.

    Системы сбора дождевой воды

    Мы различаем наземные и кровельные системы сбора дождевой воды. Сбор дождевой воды на суше означает сбор воды в прудах или водохранилищах до того, как она будет унесена ручьем или рекой, и эта вода гораздо более подвержена загрязнению. Кровельные системы собирают воду до того, как она упадет на землю, в резервуары, расположенные на крыше, а затем направляют ее в резервуары для хранения воды. Эта вода намного чище, хотя ее необходимо правильно обрабатывать и фильтровать, если вы хотите использовать ее в качестве питьевой воды. В этом случае сбора дождевой воды также стоит подумать, какие типы материалов использовать для самой крыши, и иметь в виду, что крутой уклон делает систему более эффективной.

    Схема, показывающая, как работает система уборки тропических лесов
    1. Резервуар
    2. Насос
    3. WC
    4. Автомойка
    5. Сад
    6. Наземный резервуар для хранения на поверхности
    7. Подземный резервуар
    Резервуары для хранения дождевой воды

    Разнообразные системы для сбора дождевой воды, от небольших и очень простых в установке до более совершенных, автоматизирующих системы, требующие профессиональной настройки.Существует два наиболее распространенных типа водохранилищ, по крайней мере, в случае простых систем, которые могут быть подходящими для ваших крошечных домов или небольших домиков: отдельно стоящие и подземные резервуары для воды. Отдельностоящие резервуары для воды доступны по цене, просты в обращении и не требуют никаких оснований. Но есть риск восприимчивости к погодным условиям: зимой их нужно опорожнять, а летом они могут нагреваться и ускорять биоразложение воды. Из-за постоянного пребывания на открытом воздухе срок их жизни короче, что не очень приятно визуально. Большей части этого можно избежать с помощью правильного выбора материалов и изоляции, но это, с другой стороны, сделает их более дорогостоящими.

    Различные типы резервуаров для сбора дождевой воды
    • A. Резервуары для хранения поверхностных вод
    • Б. Резервуары подземные воды

    Второй вариант для хранения воды — это подземных резервуаров для воды , которые не имеют погодных условий и, следовательно, более долговечны. Они также имеют то преимущество, что их помещают в темноте, что не благоприятно для микробов и водорослей.С другой стороны, они стоят в два-три раза дороже, чем резервуары для воды на поверхности. В обоих случаях важно убедиться, что все помещения спроектированы таким образом, чтобы снизить потенциальный риск загрязнения. Их размер достаточно велик, чтобы улавливать столько дождевой воды, сколько вам нужно, особенно если вы решили использовать сбор дождевой воды в качестве основного источника воды. Хотя всегда желательно иметь запасной, так как погода может быть непредсказуемой. Тогда все, что вам нужно, это опрыскиватель для газонов, и вы можете поливать его в любое время.

    Плюсы и минусы сбора дождевой воды

    Помимо других водных ресурсов, сбор дождевой воды также имеет свои плюсы и минусы. Он обеспечивает чистое, дешевое и автономное водоснабжение, которое может дополнить основное в случае каких-либо проблем, особенно в развивающихся странах. Установка и обслуживание более простых систем — легкий и хороший вариант. Например, участки с землей трудно проникнуть, и это помогает предотвратить наводнения и береговые эрозии.Если люди используют слишком много ресурсов подземных вод, их уровень снижается, поэтому использование дождевой воды определенно полезно, особенно в районах с ограниченными источниками воды. Сбор дождевой воды также снижает / сводит к минимуму зависимость от коммунальных услуг водоснабжения. Однако его можно включить в сеть общего пользования . Преимущества заключаются в необходимости меньшего количества чистой воды в распределительной системе и меньшего количества дождевой воды в канализационной системе.

    Водонагреватели

    Одним из основных решений, которые необходимо принять, когда дело доходит до нагрева воды в вашем крошечном доме, является выбор между накопительным или безрезервуарным водонагревателем и источником тепла.

    Накопительный водонагреватель

    Традиционный накопительный водонагреватель хранит предварительно нагретую воду в изолированном баке всякий раз, когда кто-то открывает кран или стирает. Бак наполняется автоматически, чтобы было достаточно горячей воды, и нагревается с помощью электрических или газовых горелок. Накопительный водонагреватель требует меньших начальных затрат; его проще и проще устанавливать, обслуживать или ремонтировать. Однако его нельзя размещать снаружи; его размер больше, а срок службы короче — почти половина от проточного водонагревателя , примерно 10-15 лет.Даже несмотря на изоляцию, через стенки резервуара всегда теряется некоторое количество тепла, что приводит к потерям в режиме ожидания. Благодаря автоматическому нагреву воды независимо от ваших реальных потребностей, это приводит к более высоким счетам за коммунальные услуги. Кроме того, определенное количество воды можно нагреть за один час, в зависимости от конкретного типа нагревателя, а это означает, что у вас может закончиться горячая вода, и вам придется ждать, если ваши потребности превысят их.

    Различные типы водонагревателей
    • A. Газобаллонный обогреватель
    • Б. Электронагреватель проточный
    • С.электрический накопительный нагреватель
    Бесконтактные водонагреватели

    Безбаковый нагреватель также называется водонагревателем по запросу , потому что он нагревает воду по запросу, а не накапливает ее. Так, когда вы открываете кран, холодная вода по трубе течет в бак, где нагревается. Это означает, что у вас не может закончиться горячая вода, и отсутствуют потери энергии в режиме ожидания, что делает водонагреватели без резервуаров более энергоэффективными и экономичными в долгосрочной перспективе. Тем не менее, поток воды ограничен, и множественное использование, например принятие душа при включенной посудомоечной машине, может стать проблемой. Хотя газовые водонагреватели обеспечивают больший поток, чем электрические, наиболее надежным решением было бы параллельное подключение большего количества безбаквальных нагревателей или их установка непосредственно в месте использования. Кроме того, он занимает меньше места; некоторые могут быть размещены на улице и служат дольше — примерно 20 лет и более. С другой стороны, установка или ремонт более сложны и дороги, особенно если вы хотите отказаться от традиционного накопительного водонагревателя, потому что это сложная система, состоящая из нескольких частей.Это также означает, что они требуют большего обслуживания и имеют больший риск того, что что-то пойдет не так, например, из-за экстремальных погодных условий.

    Схема, показывающая процесс использования солнечной энергии для нагрева воды
    1. Тепловой солнечный коллектор
    2. Насосный агрегат
    3. Расширительный бак
    4. Системный регулятор
    5. Термостатический смесительный клапан
    6. Бак горячей воды
    7. Дополнительный электронагреватель (картридж)
    8. Водозабор
    Топливо для водяного отопления

    Что касается источника топлива для нагрева воды, есть два основных варианта. Электронагреватели меньше по размеру, дешевле и проще в установке, но затраты на электроэнергию, потребляемую для нагрева воды, будут довольно высокими. Газовые обогреватели , обычно , пропановые обогреватели , занимают больше места и сложнее в установке, но эксплуатационные расходы ниже, и они также подходят для автономного проживания. Это подводит нас к полностью альтернативному источнику энергии, который, конечно же, можно использовать и для нагрева воды, — соединителей для солнечных батарей .Главное — их местонахождение. Вам нужно найти место, наиболее подверженное воздействию солнца, где вы можете легко получить доступ к ним, легко содержать их в чистоте, чтобы они были наиболее эффективными. Некоторые источники также рекомендуют хранить их в более прохладном месте, например на земле, а не на крыше, потому что это еще один способ повысить их эффективность. Размер панелей также важен, но летом они могут обеспечить все ваше потребление горячей воды.

    Пошаговое руководство по деревянной конструкции

    Считаете ли вы это полезным? Хотите узнать больше о деревянных конструкциях, строительстве своими руками и процессе строительства небольших домов? Когда вам не нужно разрешение на строительство? Что ж, у нас есть для вас книга! Наше пошаговое руководство по строительству крошечного дома полно руководств, иллюстраций и фотографий и доступно для заказа в печатной версии или в виде электронной книги здесь.

    Как улавливать и хранить достаточно дождевой воды для вашей каюты — Outdoor Troop

    Один из важнейших ресурсов, необходимых для полноценного отдыха в каюте, — это вода.

    Очевидно, вы можете принести воду в каюту, если у вас нет других вариантов. Хотя вода необходима для выживания, отсутствие хорошего источника воды в вашей хижине не является препятствием. Но это может иметь огромное влияние на уровень комфорта и удовольствия от пребывания в каюте.

    Мы говорили на Cabin Freedom о различных способах наполнения вашей каюты водой. Сегодня я хочу немного глубже погрузиться в дождевую воду. Я помогу вам выяснить, сколько дождевой воды вы можете собрать и хранить в своей каюте, что вам нужно для хорошей системы сбора дождевой воды, как хранить дождевую воду для использования в вашей каюте и как ее очистить для питья .

    Сколько дождевой воды вы можете собрать в своей каюте?

    Самый первый вопрос, который вам нужно задать перед проектированием и строительством системы сбора дождевой воды: Могу ли я собрать достаточно дождевой воды в своей каюте, чтобы оправдать использование такой системы ?

    Если в вашей каюте не бывает сильного дождя, то установка большой системы сбора дождевой воды нецелесообразна.Вам, вероятно, следует просто придерживаться одной бочки для сбора дождевой воды и системы, о которой я говорил в этой статье.

    Но если в вашей хижине много дождя, то система водостока может обеспечить вас всей водой, необходимой для вашей хижины.

    Сколько дождя вы получаете в вашей хижине?

    Итак, поехали. Сколько на самом деле дождя в вашей хижине?

    Самый простой способ узнать это с помощью простого поиска в Google. Просто погуглите «среднегодовое количество осадков в ______» и введите название города, ближайшего к вашей хижине.

    Я обнаружил, что там, где находится моя хижина, мы получаем около 25 дюймов дождя в год и 75 дюймов снега. На самом деле я собираюсь в основном игнорировать компонент снегопада, потому что снег намного менее плотный, чем дождь, и меня не волнует, сколько галлонов снега я смогу захватить. Меня интересует только то, сколько воды я улавливаю. Если у меня будет 100 дюймов снега, это, вероятно, будет где-то между 20 и 50 дюймами реальной воды. Поэтому, чтобы оставаться консервативными в своих оценках, я скажу, что снег на 20% плотнее воды, поэтому мои 75 дюймов снегопада больше похожи на 15 дюймов дождя.

    Значит, на мою хижину падает около 40 дюймов воды в год.

    Сколько дождевой воды фактически выпадает на крышу вашей кабины?

    Теперь, чтобы выяснить, сколько дождевой воды я действительно могу уловить, мне нужно выяснить, сколько дождя на самом деле выпадает на крышу моей хижины.

    Если у вас есть желоба на всех нижних точках крыши вашей кабины, вы можете улавливать большую часть воды, которая попадает на вашу крышу. Итак, давайте выясним, сколько на самом деле воды.

    Начните с определения площади вашей крыши в квадратных футах. Наклон крыши в этом расчете не учитывается. Мы хотим знать площадь вашей крыши в квадратных футах. Если ваша кабина прямоугольная, то это просто длина вашей кабины, умноженная на ширину.

    Если ваша каюта имеет ширину 20 футов и длину 30 футов, то это 600 квадратных футов. Если ваша крыша немного нависает, вы можете это добавить. Я просто использую число 600 квадратных футов, чтобы было проще.

    Теперь нам нужно преобразовать количество осадков из дюймов в футы. В приведенном выше примере мы сказали 40 дюймов. Итак, возьмем 40 дюймов и разделим их на 12 (потому что в футе 12 дюймов). Это 3 1/3 фута воды.

    Теперь, чтобы получить объем воды, умножим площадь крыши в квадратных футах на количество выпавших осадков. Это 600 квадратных футов умноженные на 3 1/3 фута воды. Это 2000 кубических футов воды в год. Умножьте кубический фут на 7,48, чтобы получить галлоны.

    Итак, в этом примере кабина площадью 600 квадратных футов, которая получает 40 дюймов воды в год, в общей сложности почти 15 000 галлонов воды высаживаются на крышу в год.

    а сколько тебе нужно? Что ж, если у вас есть туалеты со смывом, обычный душ и вы стираете одежду, как большинство людей в странах первого мира, тогда вы используете 80-100 галлонов воды в день. Так что 15 000 галлонов в этой хижине хватит на одного человека менее чем на полгода. Однако, если владелец этой примерной кабины экономит воду и использует ее только по выходным, то в этой кабине может быть достаточно дождевой воды, чтобы все работало в течение года.

    Просмотр этих цифр может помочь вам понять, стоит ли использовать систему сбора дождевой воды и нужно ли дополнить ее чем-то еще, например, улавливанием воды из ручья или перетаскиванием ее в хижину с собой.

    Насколько эффективно вы можете поймать дождь в своей каюте?

    Следующий вопрос: сможете ли вы собрать все 15 000 галлонов дождевой воды?

    Есть несколько вещей, которые повлияют на вашу способность делать это.

    1. Каковы осадки в вашем районе? Неужели всего за 3 месяца тает снег и выпадает дождь? Если да, то вам понадобится много места для хранения, чтобы можно было использовать все 15 000 галлонов в приведенном выше примере.С другой стороны, если в вашей хижине идет дождь в среднем 1-2 дня в неделю почти круглый год, то вы сможете собрать много воды с минимальным объемом хранения.
    2. Сколько воды можно хранить в вашей каюте? Многие люди пользуются емкостями для воды на 275 галлонов, о которых я писал в этой статье. Другие используют бочки на 50 галлонов. Что бы вы ни использовали, сколько места для хранения вы можете оставить в своей каюте? Теперь это число может существенно возрасти, если вы установите подземный резервуар для воды.Вы можете получить подземный резервуар от 1000 до более 3000 галлонов для хранения воды в своей каюте. Но для большинства домашних мастеров пара 275 галлонов воды над землей — это все, что они захотят или смогут использовать для сбора дождевой воды. Это может ограничить вас примерно 500 галлонами хранилища дождевой воды в вашей каюте.
    3. Сколько может выдержать ваша система? Мы видели ливни, когда водостоки просто не выдерживали дождя, и вода начинала литься через края.Точно так же трубопровод от желобов до резервуара для воды должен выдерживать объем воды, выпадающей во время этих ливней. Если трубопровод не успевает за ним, вы не сможете уловить всю дождевую воду. Ничего страшного, если у вас достаточно дождя или у вас достаточно площади, чтобы у вас было много воды в своей хижине. Но для тех из нас, кто живет в более пустынном климате, система должна быть в состоянии не отставать от дождя.

    Вы можете видеть, что только то, что в вашей хижине выпадает достаточно дождя, не означает, что вы сможете все это запечатлеть и использовать.

    Каковы элементы хорошей системы сбора дождевой воды?

    Теперь, когда мы определились, подходит ли система сбора дождевой воды для нашей каюты, давайте посмотрим, какие элементы составляют хорошую систему сбора дождевой воды.

    Следующие четыре вещи важны для качественного сбора дождевой воды в вашей каюте.

    Ранняя фильтрация

    Лучшее место для фильтрации крупных частиц — это в самом начале.

    Самый простой способ собрать дождевую воду с крыши кабины — через желоба. И лучшее место, чтобы начать фильтровать эту воду, — это водосточные желоба.

    Простая крышка водостока из любого магазина товаров для дома подойдет. Эти крышки или экраны предназначены для того, чтобы листья и другие предметы не попадали в ваши желоба, чтобы они оставались чистыми. Но они также отфильтруют много гравия с вашей крыши и другой мусор. Таким образом, вода, поступающая в вашу систему, будет содержать как можно меньше мусора.

    Вы также можете установить экран в том месте, где вода поступает из желоба в систему хранения. Это поможет уловить другой мусор, который попадет через крышки желобов.

    Система первой промывки

    Следующее, что вам следует включить в систему сбора дождевой воды в кабине, — это система первого слива.

    Это дает первой воде, которая стекает по вашей крыше, место, куда она может пойти, кроме контейнеров для хранения. Таким образом, все, что прошло через ранние фильтры, будет вымыто из вашей системы перед тем, как попасть в емкости для хранения воды.

    Это предотвратит попадание птичьего помета, пыли и других мелких частиц в запас воды.

    Чтобы узнать, как я бы порекомендовал настроить систему первого слива, продолжайте читать. В конце есть ссылка на видео YouTube.

    Хранилище

    Очевидно, что для такой системы потребуется хранилище. Но необходимый вам объем хранилища будет зависеть от вашей ситуации.

    Если вам нужно 5 000 галлонов хранилища, лучше всего заняться чем-нибудь под землей.Но если дожди идут довольно регулярно круглый год в вашей хижине, тогда будет достаточно от 500 до 1000 галлонов, и вы можете хранить их над землей в контейнерах для воды.

    Вам также необходимо соединить эти контейнеры для хранения по трубам, чтобы вода протекала через контейнеры и в какой-то момент выходила в вашу каюту или где бы вы ее ни использовали. Опять же, видео покажет вам, как это сделать.

    Перелив

    Также важно наличие переливного резервуара для воды.Если ваши резервуары для воды наполняются, а дождь все еще идет, то без системы перелива вода будет просто перетекать через край желобов.

    Лучше иметь возможность решить, куда пойдет эта вода. Итак, наверху вашей системы хранения у вас должна быть водопроводная труба, которая находится ниже уровня желобов и будет отводить лишнюю воду туда, куда вы хотите, чтобы она вылилась на землю. Это может быть всего в нескольких футах от вашей каюты. Вы просто не хотите, чтобы вода выливалась из желоба и собиралась прямо у стен вашей кабины.

    Как вы храните дождевую воду для использования в своей каюте?

    Теперь мы знаем большую часть того, что нам нужно для сбора и хранения дождевой воды для использования в нашей каюте. Но как его безопасно хранить, чтобы он не забился водорослями?

    Когда вода стоит неподвижно, в ней растут водоросли. Это делает воду неприятной на вкус и может сделать ее небезопасной для питья. Кроме того, по мере накопления водорослей они могут склеивать ваш организм.

    Вот два лучших решения этой проблемы.

    Сделайте резервуар для хранения непрозрачным цветом

    Водоросли, как и другие растения, растут в процессе фотосинтеза.Поэтому для того, чтобы питаться и развиваться, ему необходим солнечный свет.

    Один из лучших способов предотвратить накопление водорослей в резервуарах для воды — сделать их непрозрачными. Под этим я подразумеваю, что вы должны покрасить или покрыть их чем-то, что препятствует проникновению как можно большего количества света.

    Видео ниже покажет вам этот шаг.

    Добавьте хлор или отбеливатель в воду для хранения

    Я также рекомендую очищать воду от водорослей и бактерий.Для этого я рекомендую вам открыть верхнюю часть самого верхнего резервуара для хранения в вашей системе и добавить в резервуар небольшое количество отбеливателя.

    На самом деле вы можете просто использовать обычный бытовой отбеливатель (от 5,25% до 8% гипохлорита натрия), если он не имеет запаха и не содержит других мыла, чистящих средств или продуктов с сохранением цвета. Используйте не более 1 чайной ложки на каждый галлон воды в резервуаре. На полный бак емкостью 275 галлонов потребуется около 5 3/4 чашек (источники: Университет Флориды и EPA.gov). Я бы налил ровно столько, чтобы обработать одну цистерну воды.Проходя через вашу систему, он поможет устранить любые скопления водорослей в вашей системе.

    Я бы тоже делал это по мере необходимости. Если ваша вода начинает обесцвечиваться или приобретать странный вкус, обработайте ее.

    Если ваш отбеливатель не содержит 5,25% гипохлорита натрия, я предлагаю вам перейти по ссылке выше на веб-сайте EPA, чтобы увидеть таблицу с указанием правильного количества отбеливателя для использования в зависимости от концентрации вашего отбеливателя.

    Как очистить дождевую воду для питья?

    Для воды, поступающей из вашей водосточной системы в вашу каюту, я рекомендую фильтр для всего дома.Однако мне не обязательно беспокоиться о фильтрации воды, которая будет использоваться для очистки. Я бы, однако, фильтровал воду, которую использовали для питья и мытья посуды.

    На самом деле может быть достаточно установки небольшой системы обратного осмоса под раковиной. Или же вы можете отказаться от фильтра и использовать напорный фильтр только для питьевой воды.

    Если вам нужна дополнительная информация об очистке воды в вашей каюте, независимо от того, откуда она приходит, вы можете прочитать мою статью на эту тему здесь. Вы узнаете все о моем любимом напольном фильтре для очистки питьевой воды.

    Посмотрите это отличное видео-руководство по созданию системы сбора дождевой воды для вашей хижины или дома

    Я бы подробно остановился на планировании и строительстве системы сбора дождевой воды. Но есть парень с отличным руководством по созданию одного из них на YouTube. Это серия видео из 7 частей о планировании и строительстве системы сбора дождевой воды. Все это можно посмотреть здесь.
