Подключение к коллектору полипропиленовых труб: Как к коллектору присоединить полипропиленовую трубу?

Коллектор Kalde на 4 выхода полипропиленовый (цвет ручек красный) 3262-mnr-400420

Артикул: 3262-mnr-400420
  • Изготовитель: Kalde

Цена: 2490 руб

Доставка по г. Москве в пределах МКАД: 450 руб

РосТест. Гарантия низкой цены.

Официальная гарантия производителя: 50 лет

Описание

Коллектор Kalde на 4 выхода полипропиленовый (цвет ручек красный) 3262-mnr-400420 служит для распределения и перекрытия потока рабочей среды. Коллектор имеет возможность отключения (перекрытия) каждого отдельного контура благодаря встроенным запорным кранам. Соединение с трубопроводом осуществляется методом диффузионной сварки.

Устройство

Коллектор Kalde 3262-mnr-400420 представляет собой отрезок полипропиленовой трубы диаметром 40 мм, снабжённый с одной стороны заглушкой с воздухоотводчиком. Коллектор имеет 4 выхода диаметром 20 мм, каждый из которых снабжён запорным краном с ручкой красного цвета.

Условия эксплуатации полипропиленовых коллекторов Калде

Распределительный коллектор Kalde можно применять в системах с номинальным давлением до 25 бар. Температура рабочей среды не должна превышать +95°C.

Технические характеристики

ПроизводительKalde
Артикул3262-mnr-400420
Типколлектор распределительный
Оснащениезапорные краны
Сферы применениясистемы горячего водоснабжения
системы технического водоснабжения
системы питьевого водоснабжения
системы отопления
системы кондиционирования
Рабочее давлениедо 25 бар
Температура рабочей средыдо +95°C
Способ соединения с трубопроводомдиффузионная сварка
Материал изготовленияполипропилен
Цвет корпусабелый
Цвет ручеккрасный
Количество выходов4 выхода
Номинальный даметр40 мм
Диаметр выходов20 мм
Группа горючестиГ4
Группа воспламеняемостиВ3
Дымообразующая способностьД3
Класс токсичности продуктов горенияТ3
Официальная гарантия производителя50 лет
Страна-родина брендаТурция
Страна производстваТурция

Качество товара

Наша компания закупает продукцию у крупных проверенных поставщиков.

Мы рады предложить Вам качественный оригинальный товар!


«ГидроТепло» — официальный дилер ООО «ТЕРЕМ» по бренду Kalde

Коллектор отопления своими руками для полипропиленовых труб

Изготовить коллектор отопления своими руками из полипропилена можно быстро и без особых затрат. К нему подключаются не только радиаторы, но и теплый пол, солнечный нагреватель. Используется не последовательная схема подключения, а параллельная. Устройство осуществляет распределительную функцию, равномерно подавая тепло ко всем приборам.

Дополнительное оборудование обеспечивает контроль над системой и возможность регулировать температуру в отдельных помещениях или отключать автономные контуры. Коллектор незаменим в многоэтажных домах, при большой площади здания.

1

Роль устройства в разводке и его особенности

Системы отопления, сделанные по схемам, позволяющим значительно сэкономить на трубах, и запорной арматуре, не обладают достаточной эффективностью. В условиях существенного подорожания теплоносителей их применение дорого обходится потребителям. Прокладка трубопровода к радиаторам с использованием коллектора изменит положение. Не будет перерасхода топлива, нагрев каждого прибора регулируется.

Система приобретает новые функциональные возможности: повышается безопасность и пригодность к ремонту. Теперь для устранения протечки не понадобится отключать всю систему и сливать воду. Перекрывают ветку, ликвидируют неисправность, а отопление в остальных помещениях продолжает работать.

Коллектор, который еще называют гребенкой, – это цилиндрическая деталь, имеющая один вход и выводы, соединяющие ее с приборами. Размеры ничем не ограничены и зависят от количества подключенных отопительных устройств. На трубах устанавливают запорную арматуру, которой регулируют подачу теплоносителя для каждого отдельного контура. Применяют вентили двух видов. Для перекрытия участков обычно используются отсекающие шаровые краны. В качестве регулировочных они непригодны, требуются другого типа.

Работа осуществляется по следующему принципу: теплоноситель под принудительным давлением попадает в устройство. Отсюда он по отводам распределяется к радиаторам, теплому полу. Применяется коллекторная схема (называют еще лучевой), суть которой в параллельном подключении потребителей. Каждый имеет свою подающую магистраль и обратку, которые оснащены арматурой. Даже при одновременном включении всех приборов нагрев равномерный.

Для создания принудительного напора используется циркуляционный насос. Он выбирается исходя из площади и этажности дома. Если система с теплым полом, требуется большая производительность, потому что в ней создается повышенное сопротивление. Разница температур на входе и выходе сокращается, нагревание более качественное. Вместо регулировочных кранов возможно использование термостатов, что гарантирует точную подачу тепла. Если трубы размещены под стяжкой, на каждом приборе устанавливают воздушный кран.

Коллекторы применяют с разнообразными системами:

  1. 1. Отопление радиаторами. Используют различные схемы подключения, но обычно нижнее с полипропиленовыми трубами, которые прячут под покрытием или плинтусами.
  2. 2. Теплый водяной пол. В основном применяется в качестве вспомогательного.
  3. 3. Солнечный обогрев. При ясной погоде с одного квадратного метра устройства возможно получить 10 Квт/час энергии.

При лучевой разводке температура в каждом контуре регулируется отдельно, для чего на термостате выставляются нужные показатели. В гараже достаточно 10°, в детской требуется не меньше 20°, а для теплого пола – не более 35°, иначе ходить по нему будет неприятно, возможна деформация покрытия. В домах с несколькими уровнями гребенку монтируют на каждом этаже.

2

Расчет параметров и комплектация

Чтобы сделать коллектор отопления своими руками, сначала определяют его функциональную нагрузку. Можно установить не один, а для каждого места теплоснабжения отдельный. От этого зависит комплектация, габариты и автоматизация.

Перед сборкой выполняют расчет, выбирают место установки. Чтобы система работала, требуется два соединенных узла. Один для подачи горячей воды к отопительным приборам, второй собирает остывшую и направляет в котел.

2.1

Схема распределительной гребенки

Изготовление начинают с планирования, в котором разрабатывают характеристику элементов отопительной системы:

  • сколько будет контуров, соответственно выходов к ним;
  • количество и мощность нагревательных установок;
  • наличие дополнительного оборудования: насосы, арматура, терморегуляторы, манометры, баки и другое.

Рекомендуется выделить отдельно контуры на теплые полы. Автономной работы требуют батареи в помещениях, где температура значительно отличается в одну или другую сторону, например гараж и детская комната. Подача теплоносителя на этажах и крыльях дома осуществляется независимо.

Учитывают, с какой стороны будет подвод контуров. Подключение газовых и электрических котлов выполняется сверху или снизу. Если устанавливается насос или используется твердотопливный агрегат, то с торца коллектора.

Для расчета используют правило трех диаметров, когда сечение гребенки в 3 раза больше подключаемого патрубка. Входную и выходную группы размещают в пределах 10–20 см одна от другой, на таком же расстоянии присоединяются контуры отопления. Для точного определения их диаметр умножают на 3. Уходить в большую или меньшую сторону не стоит, это создаст неудобства в обслуживании.

Схема с размерами наносится на лист бумаги, что позволит получить эскиз, по которому легче изготовить распределитель. По рисунку ясно, какие материалы и комплектующие понадобятся и сколько.

2.2

Дополнительные элементы

Гребенка оборудуется необходимыми устройствами. Для минимальной комплектации достаточно запорной арматуры, но тогда установить теплоотдачу отдельных приборов невозможно. На подающей секции монтируют регулировочные краны, которые позволяют плавно изменять количество поступающего теплоносителя.

На обратную группу устанавливают расходомеры.

Важно правильно выбрать циркуляционный насос. Играет роль не мощность, а количество воды, которую ему придется перекачивать. Покупают агрегат с производительностью, которая на 10% превышает расчетную. Если в системе используется несколько коллекторов, требуется отдельный для каждого. То же самое рекомендуется для теплого пола, где создается повышенное сопротивление.

Для него применяется другое оборудование:

  1. 1. На патрубках подающих магистралей – регулировочные клапаны для полной или частичной остановки притока горячей воды. Для самодельного коллектора рекомендуются автоматические устройства, подобные терморегуляторам.
  2. 2. На обратной гребенке используются расходомеры, ограничивающие поступление охлажденного теплоносителя. Они повышают эффективность системы.
  3. 3. Обязательный для теплого пола смеситель горячего и остывшего потока. Служит для оптимизации температурного режима.

Несмотря на разницу конструктивного исполнения, все распределительные гребенки предназначены для обеспечения устойчивой работы отопления. В продаже имеются готовые изделия, но трудно подобрать под конкретную схему. Придется или устанавливать дополнительный коллектор, или глушить лишние входы и выходы. Лучше изготовить своими руками. Тогда максимально учитываются характеристики системы, что позволит использовать ее с наиболее эффективной отдачей.

Можно автоматизировать коллектор на самом высоком уровне, когда не понадобится вмешательство человека. Используют сервоприводы с электронным блоком управления.

3

Изготовление и монтаж отопительного коллектора

Гребенка из полипропилена делается довольно легко. Требуется иметь тройники и для минимальной комплектации шаровые краны. Даже самое простое устройство, собранное своими руками, обладает многими достоинствами. К нему можно подключить требуемое количество отводов, система будет работать эффективно.

Коллектор для полипропиленовых труб, выполненный из такого же материала, предпочтительнее, чем из металла. Он дешевый и прочный, долговечный – не подвергается коррозии, на стенках не образуется накипь. Фитинги надежно соединяются сваркой, что обеспечивает хорошую герметичность.

3.1

Требования к материалу

О свойствах узнают из маркировки, нанесенной на стенки. Для отопления используется марка PP-R, которая имеет повышенную термостойкость. Символы PN с числами, которые идут следом, обозначают давление, которое способны выдержать изделия. В домах с автономным теплоснабжением применяют с индексом 20, для централизованных систем – 25. Все данные представлены в таблице:

МаркаДиаметр, ммТолщина стенок, ммМаксимально допустимая температура воды
PN-1020-1101,9-10+20
PN-1616-1102,3-15,1+45
PN-2016-1102,6-16,1+60
PN-2522-782,8-18,3+80

Для монтажа гребенки выбирают материал с армирующим слоем из алюминиевой фольги или стекловолокна. Последний вариант предпочтительнее, подобные изделия не подвергаются расслоению. Они маркируются красной продольной полосой.

Чтобы изготовить коллектор отопления своими руками из полипропилена, понадобятся:

  • трубы нужного размера;
  • заглушки на одну сторону в каждой группе;
  • муфты и тройники;
  • шаровые краны.

Фитинги бывают одинакового диаметра со всех концов или переходные для присоединения труб разного размера. Стенки у них очень толстые, поэтому армирование не применяется. Это минимальная комплектация, при необходимости добавляют другие устройства.

3.2

Как соединить отдельные узлы

Чтобы собрать коллектор из полипропилена, используют специальный паяльник. Для домашних нужд можно приобрести дешевый непрофессиональный аппарат. Применяются особые ножницы, чтобы края получались ровными без перекоса, и торцеватель, которым зачищают патрубки от армирующего слоя вокруг соединения.

Используя рабочие чертежи, нарезают заготовки нужного размера. Места пайки обезжиривают, включают аппарат, выставленный на температуру 260°. Когда лампочка погаснет (в других моделях загорается зеленая), устанавливают соединяемые коллекторные детали в насадки. Когда пройдет определенное время, патрубок и муфту соединяют, дают остыть.

Важна продолжительность процесса, от нее зависит надежность и долговечность узла. Если недодержать, стык расслоится. О том, сколько длится сварка пластика, можно узнать из таблицы, которая имеется в наборе инструмента.

Сборку конструкции проводят, придерживаясь последовательности:

  • сначала соединяют тройники;
  • с одной стороны устанавливают заглушку, с другой – уголок, если подача снизу;
  • на отводы приваривают отрезки, на них монтируют запорную арматуру для полипропиленовых труб и другие приборы.

Место для блока предусматривают при разработке проекта. Делают специальную нишу невысоко от пола. Можно купить шкафчик и закрепить на стене.

4

Солнечный коллектор из полипропиленовых труб

В качестве дополнительного источника используют нагревательную установку, аккумулирующую и преобразующую лучевую энергию в тепловую. Она подключается к общей схеме, подает подогретую воду. Гелиосистема не может служить круглый год и являться основной, но как вспомогательная способна сэкономить расходы на теплоносители.

Чтобы собрать корпус, используют деревянные бруски с досками, фанерой, ДСП или металлические уголки. На дно короба укладывают теплоизоляцию – пенопласт, стекловату. Сверху устанавливают поглощающую панель из поликарбоната, окрашенного в черный цвет. Теплоприемник из полипропиленовых труб размещают поверх нее. Отрезки соединяются тройниками, на выходе и входе стоят муфты. Абсорбирующий элемент закрывается стеклом.

Солнечный коллектор из полипропиленовых труб: 1 – уголок; 2,9 – переходы; 3,5 – трубы полипропиленовые; 4,10 – тройники; 6 – черный лист; 7 – утеплитель; 8,11 – заглушки; 12 – ящик.

Иногда применяют накопительный бак емкостью 20–40 литров или меньшие резервуары, соединенные последовательно. Его покрывают теплоизоляцией, чтобы накопленная за день энергия не терялась. Система может функционировать и без него, если подогретую воду расходуют сразу, но она поддерживает стабильное давление. Солнечный коллектор подключают к общей схеме отопления или используют для хозяйственных нужд.

5

Заключение

Распределительная гребенка в собственном доме или квартире повышает ремонтопригодность системы и эффективность за счет правильного регулирования подачи теплоносителя. Автоматизация позволяет избежать ручного управления. В домах с большой площадью, многоэтажных без их применения сложно добиться хорошего и равномерного обогрева всех помещений.

Покупной коллектор стоит немало. Изготовление своими руками металлического требует применения сварочного аппарата и высокой квалификации рабочего. Создание распределительного узла из полипропиленовых труб – оптимальный вариант. Он обойдется значительно дешевле, не требует особого умения, к тому же можно выбрать конструкцию, наиболее подходящую для конкретной отопительной системы.

Гребенки для водоснабжения: монтаж, подключение, коллекторы

Содержание статьи:

Гребенка – это распределительное устройство, которое используют при монтаже отопительных систем, водоснабжения и при подключении теплых полов. Конструкция гребенки позволяет равномерно распределять тепловые потоки по всей площади помещения. Разберем подробнее, для чего нужна гребенка в системе водоснабжения, как ее подобрать и установить.

Назначение гребенки

латунная гребенка для водоснабжения

При прокладке водопровода в старых домах использовался магистральный принцип. Трубы подключались к основной ветке поочередно, поэтому жильцы старого жилого фонда до сих пор страдают от неравномерного распределения давления и температуры. В водопроводах традиционно применялась тройниковая разводка на резьбе или сварке. Тройник не мог обеспечить стабильный напор при включении нескольких точек, для чего и нужна гребенка в системе водоснабжения.

Разводка с помощью коллекторов или гребенок для водоснабжения far лишена таких недостатков. Трубы подключаются к магистрали параллельно. При подключении гребенки холодной или горячей воды даже заполнение бассейна никак не повлияет на водоснабжение соседних квартир.

Распределительная гребенка для водоснабжения выравнивает давление в сети, предотвращает гидроудары и резкое изменение напора. В современных домах разводящие коллекторы устанавливают на горячий и холодный водопровод. С помощью коллектора гребенки создается независимая система водоснабжения для каждой квартиры, кроме этого можно:

  • к каждому прибору в квартире подвести водопроводную трубу;
  • гарантировать независимую друг от друга работу всех сантехнических приборов.

Для оптимального результата рекомендуется установить коллекторы гребенки на горячее и холодное водоснабжение. На выходе каждой трубы устанавливается кран, с помощью которого можно быстро остановить подачу воды на любой прибор. Это свойство пригодится при поломке крана или сливного бачка.

Виды гребенок

гребенки для горячей и холодной воды

Водопроводные гребенки различаются по:

  • степени навороченности;
  • материалу;
  • числу отводов,
  • межосевым расстоянием отводов (36 – 100 мм).

Так, гребенки для водоснабжения far могут изготавливаться из:

  • меди;
  • стали;
  • латуни;
  • силумина;
  • полипропилена.

Конструкция элементарной распределительной гребенки для водоснабжения проста: это труба с несколькими выходами. Количество выходов может быть от 2 до 4. Такой коллектор рассчитан только для разводки потоков воды и его несложно собрать самостоятельно.

Есть сложные модели гребенок для водоснабжения far с шаровыми кранами и с запорной регулировочной арматурой обязательно на каждый отвод. Краны работают только в двух положениях: включено и выключено, а запорная аппаратура позволяет изменить интенсивность потока. По мнению потребителей, второй вариант удобнее. Наиболее навороченные модели оснащаются механическими или электронными датчиками и рассчитаны на работу в системах отопления и горячего водоснабжения.

Если сантехнических приборов в доме больше 4, вместе соединяют несколько коллекторов. Большое удобство использования такой разводки в возможности оборудовать скрытый водопровод. Гребенка стабилизирует поток воды, понижается вероятность прорыва водопровода.

Выбор гребенки

Подбирая коллектор гребенку водоснабжения, следует уточнить некоторые параметры:

  • предельное давление, возможное для этой модели;
  • пропускную способность коллектора;
  • возможность дополнительного подсоединения приборов.

Распределительные гребенки для холодного водоснабжения производятся с синими кранами, для горячей – с красными. Это удобно при монтаже и эксплуатации.

Установка гребенки

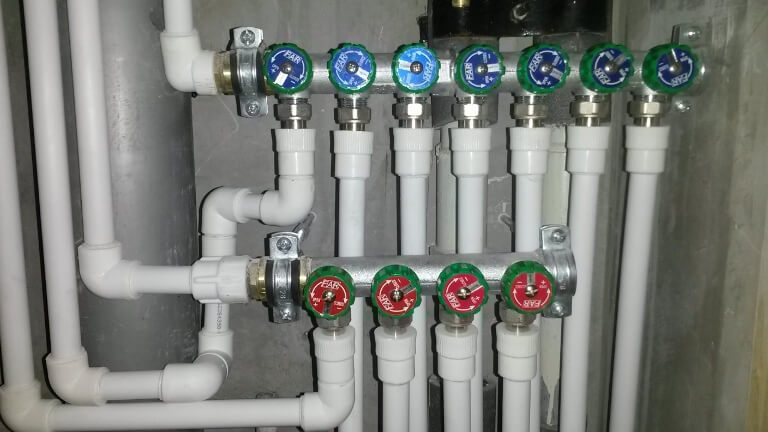

пример установки гребенки в ванной комнате

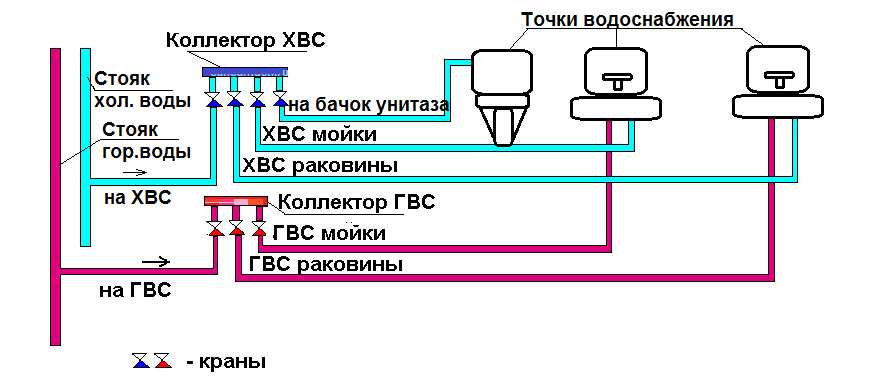

Распределительный коллектор подключается к стояку и далее от нее протягиваются трубы к сантехническому оборудованию. Как правило, в коллектор отопления устанавливают по две гребенки: на подачу и обратку. В сети водоснабжения монтируют по одной гребенке на холодную и горячую воду.

Монтаж гребенки водоснабжения настолько прост, что не рассматривается сантехниками, как отдельный процесс, а лишь как промежуточный этап в создании системы водоснабжения.

Конструкция рассчитана на любые проблемы монтажа гребенки водоснабжения и предусматривает:

  • наличие креплений для установки в монтажном ящике или непосредственно на стене;
  • возможность осуществления экспресс-монтажа без дополнительной гидроизоляции;
  • оптимальные гидравлические показатели;
  • возможность подключения счетчиков тепла;
  • сопротивление коррозии.

При установке гребенки в систему отопления следует выдерживать равные расстояния между коллектором и каждым отопительным прибором. Иначе на самых продолжительных отрезках сформируется избыточное давление. Каждый предыдущий отрезок трубы до радиатора отрезается в 2 раза короче последующего.

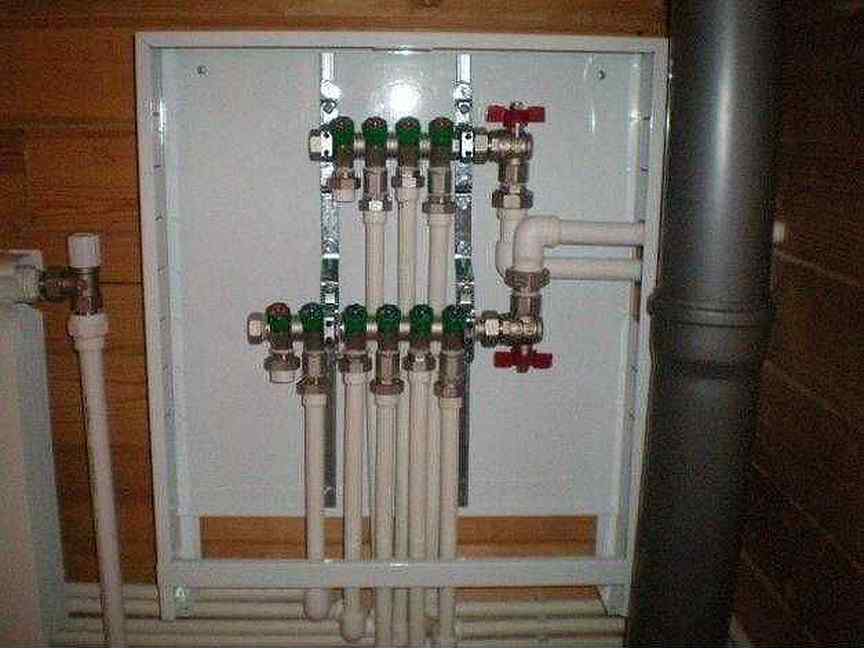

Как правило, под гребенку оборудуется отдельная ниша, расположенная в стене невысоко над чистовым полом. Гребенки водоснабжения подключают только в сухой кладовке или коридоре. Если место видное, под коллектор изготавливают шкаф – ящик из листового металла с дверцей и техническими отверстиями. В ящике оборудуются крепежи для гребенки. Шкаф можно сделать самому, используя клепку или сварку.

Если коллектор размещается в кладовке, можно обойтись без шкафа. Гребенки навешиваются на стену, на специальные кронштейны. Крепления подбирают в зависимости от размеров гребенки.

Изготовление гребенки своими руками

элементы для гребенки

Хотя экономически это не слишком оправдано, имея необходимый инструмент и много терпения, можно сделать полипропиленовую гребенку самостоятельно. Для этого понадобятся следующие материалы:

  • ножовка и паяльник для полипропилена;
  • куски полипропиленовой трубы диаметра 25 и 32 мм;
  • тройники 32х25х32;
  • заглушки под 32-ой диаметр;
  • муфты с резьбой внутри 32:1 дюйм и 25:3\4;
  • муфты с резьбой снаружи 25:3\4;
  • герметик;
  • шаровые краны;
  • воздухоудалитель.

Можно обойтись без воздухоудалителя. Но обязательно с обоих концов нужно оставить место для подключения к гребенке водоснабжения дополнительных устройств в будущем. Во время сварки важно “на глазок” проверять качество швов, чтобы не допустить полностью заваренные элементы.

Видеоролик о том, как самостоятельно сделать и установить распределительную гребенку для холодной воды:

Трубы (однослойные, армированные стекловолокном либо алюминиевой фольгой)

Компания «Акваторг» осуществляет продажу полипропиленовых труб по доступной стоимости в Москве. В каталоге представлены качественные изделия различного диаметра, армированные алюминием и стекловолокном. Оперативная доставка товаров осуществляется по всей России.

Фильтр товаров

Не сортировать

Купить полипропиленовые трубы высокого качества по выгодной стоимости предлагает компания «Акваторг». В каталоге представлен широкий ассортимент продукции от Российского производителя «СЛТ-аква», отличающейся высокой надежностью и долговечностью.


Применение и особенности полипропиленовых труб


Мы предлагаем купить полипропиленовые трубы для отопления и водопровода, сроки эксплуатации которых достигают 50 лет и более. Благодаря высоким прочностным характеристикам изделия используются для монтажа системы отопления и водоснабжения, Используются как в частных, так и в высотном строительстве многоквартирных домах.


Преимущества продукции:



  •  Экономят до 20% тепла.
  •  Гладкая поверхность обеспечивает свободное прохождение потока.
  •  Отсутствует конденсат.
  •  Характеризуются высокими звукоизоляционными свойствами.
  •  Выдерживают температуру до +95 С, допустимо временное повышение до +110 С.
  •  Не накапливают известковый налет, ржавчину и прочие отложения на внутренних стенках.
  •  Не подвержены воздействию коррозии, устойчивы к агрессивным средам.
  •  Экологичны и безопасны для здоровья – воду, текущую по системе, можно использовать в питьевых целях.


Труба полипропилен, купить которую можно в магазине, легко транспортируется и устанавливается — ее удельный вес в 10 раз ниже, чем металлической. Монтаж выполняется на обыкновенные или комбинированные фитинги.


В магазине можно купить трубы для отопления из полипропилена с армированием алюминием или стекловолокном. Такая особенность позволяет значительно повысить прочностные характеристики и понизить линейное расширение. Если армирование выполняется алюминием, для этих целей применяется перфорированная фольга толщиной до 0,5 мм, слои соединяются при помощи клеевого состава. При использовании стекловолокна его частицы прочно свариваются с основным материалом изделий. Компания «Акваторг» купить армированные полипропиленовые трубы с различным диаметром и толщиной стенок.


Преимущества магазина «Акваторг»


Если вы решили купить трубы полипропиленовые в Москве у нас, гарантированно получаете продукцию высокого качества по доступной стоимости. Мы поставляем товары напрямую от производителей, что позволяет устанавливать доступную для широкого круга покупателей стоимость. Ассортимент регулярно пополняется новыми позициями.


Купить трубу полипропиленовую оптом в «Акваторг» — значит получить:



  •  Оперативную адресную доставку в любой регион России.
  •  Сертификаты качества на все изделия.
  •  Профессиональные консультации опытных специалистов и помощь в выборе изделий, оптимально соответствующим вашим нуждам.


Для постоянных клиентов в магазине действуют специальные предложения. Купить полипропиленовую трубу, ценакоторой полностью вас устроит, можно при помощи корзины либо связавшись с менеджерами по контактному номеру телефона. В рабочие часы ждем вас в офисе по указанному адресу.

Полипропиленовые трубы и фитинги SPK

Трубы и фитинги SPK для отопления и водоснабжения

Трубы и фитинги полипропиленовые применяются организации систем водоснабжения и отопления. Использование данного типа изделий обусловлено некоторыми надежностью и долговечностью. Долгий срок службы обеспечивается материалом, из которого изготовлены трубы и фитинги. Пластик не окисляется, в отличие от металла, что позволяет не беспокоиться о возникновении ржавчины, даже в случае появления конденсата. Данный тип изделий может использоваться в неблагоприятных условиях, таких как повышенная влажность и различные виды атмосферных осадков.

Практичность труб и фитингов из полипропилена SPK выражается в простоте монтажа. Простота монтажа основана на принципе соединения элементов без резьбы. Специальный аппарат для спаивания труб и фитингов дает возможность быстро соединить части системы отопления или водоснабжения. Метод диффузионной сварки позволяет добиться идеальной изоляции соединения, что не оставляет места для протечек. Использование данного оборудования не является сложным, поэтому достаточно минимального опыта для создания различных схем из полипропиленовых элементов.

Долгий срок службы полипропиленовых изделий является неоспоримым преимуществом. На подобные изделия выдается гарантия производителя. Срок эксплуатации измеряется десятками лет при соблюдении условий эксплуатации. К таки условиям относится давление в системе и максимальная температура воды. Рабочим показателем давления, как правило, является уровень до 20 атмосфер. Рабочая температура для универсального типа труб и труб, применяемых для горячей воды, составляет 90 градусов. Допуск по кратковременному повышению температурного уровня составляет 20 градусов.

Сочетание двух параметров: давления и температуры жидкости, в совокупности оказывают значительное влияние на срок службы полипропиленовых изделий. Таким образом, для некоторых типов изделий существует разброс значений уровня давления в зависимости от температуры жидкости. К примеру, допустимым давлением при минимальной температуре в 10 градусов является максимально высокий показатель в 36 бар, в то время как при максимальной температуре допустимый показатель давления снижается до 8 бар. Данные показатели приведены с учетом долгосрочного воздействия жидкости на трубы и фитинги. При непродолжительном воздействии срок службы изделий из полипропилена не уменьшается.

Для систем отопления и водопровода

Существует два основных направления, для которых использование полипропиленовых труб SPK является оптимальным вариантом – это организация систем отопления и проведение водопровода. Водоснабжение квартир, загородных домов, офисов и производственных помещений при помощи полипропилена это недорогой и надежный вариант. С помощью данных изделий можно полностью обустроить систему водоснабжения, начиная от присоединения к магистральным трубам из металла и заканчивая разводкой к каждому крану. Полипропилен обладает отличными показателями в звукоизоляции, что немало важно при монтаже систем водоснабжения. Данная проблема особо актуальна для потребителей ценящих комфорт. Движение воды практически беззвучно.

Изделия из полипропилена обладают малым весом и удобными размерами для транспортировки. Любой человек способен поднять данное изделие без особых затрат силы. Удобные габариты позволяют перевозить материал в небольших грузовых автотранспортных средствах. Для их выгрузки не требуется применение специализированной подъемной техники. При необходимости, легко режутся специальными ножницами или пилятся обычной ножовкой. Разрезанные трубы в дальнейшем легко свариваются специальным аппаратом. Таким образом, можно использовать личный легковой автотранспорт для самовывоза, что позволит сэкономить на доставке. Важным моментом является необходимость калибровки после проведения операции отсечения. Калибры, имеющие различные диаметры, приобретаются отдельно.

Свойста полипропилена

Полипропиленовые трубы и фитинги обладают важным свойством, таким как химическая инертность. Это свойство подразумевает малую реакционную способность. Полипропилен не вступает в реакцию практически ни с какими типами веществ, бытовые щелочи и кислоты не могут повредить их. Благодаря подобному свойству, трубы из полипропилена являются безопасным материалом для организации систем отопления и водоснабжения. Внутренняя поверхность  не накапливает соли и не окисляется. Таким образом, проходимость труб сохраняется на протяжении всего срока службы. Засоры  маловероятны благодаря их ровной текстуре внутренней стороны. Осадок от некачественной воды практически не накапливается, так как частицам не за что зацепиться и их смывает поток воды в косой фильтр.

Трубы бывают двух разновидностей: армированные и целостные. Трубы и фитинги, состоящие только из полипропилена, значительно дешевле, чем композитные изделия. Армирование труб может быть как по внешней поверхности, так и в среднем слое. Армирование в среднем слое может быть при помощи алюминия или стекловолокна. Алюминий и стекловолокно повышают прочность изделия, и помогают сохранять гибкость. Армированные трубы могут быть согнуты под необходимым углом вручную, не превышающим 90 градусов. Для идеального сохранения внутреннего диаметра необходимо использовать трубогиб. Армирование предотвращает провисание и другие виды деформации в течение всего периода эксплуатации. Для металлопластиковых изделий возможен монтаж без сварочного аппарата при помощи латунных фитингов.

У армированных металлом труб существует ряд недостатков.
Для сварки двух элементов при помощи сварочного аппарата необходимо
дополнительно зачистить оба стыка перед проведением процедуры. Данная
процедура занимает больше времени, что увеличивает общую
продолжительность монтажа. Чем больше стыков, тем больше времени
необходимо при сварке изделий. В связи с этим довольно распространенным
моментом является сгибание металлопластиковых труб вручную, вместо
применения фитингов. Коэффициент удельного расширения у полипропилена и
металла различен. Это может привести к быстрому выходу из строя,
при использовании ее в неправильном температурном режиме. Трубы,
армированные стекловолокном, являются более приспособленными для работы
при экстремально высоких температурах.

VALTEC

Торговая марка Valtec за годы своего существования получила признание как  у специалистов в сфере профессионального инженерного оборудования, так и у бытовых потребителей. Под данной маркой производится огромный спектр оборудования для водоснабжения и отопления. Компания Valtec  становилась и компанией года,  и брендом года за качество своей продукции,  и ее востребованность на рынке. Продукция производится  на оборудовании последнего поколения, поэтому качество,   во многом опережает большинство других известных производителей аналогичной продукции. В спектр оборудования под данным брендом входят металлополимерные и полипропиленовые трубы, фитинги, краны, счетчики valtec, системы теплого пола, а также инструменты, необходимые для того, чтобы качественно осуществить монтаж.  Несмотря на высокое качество продукции под данным брендом, цены на нее  достаточно приемлемы для всех.  Одной из основных задач  бренда Valtec  является  тотальный контроль качества своей продукции. Ни один элемент продукции не выходит в продажу, не пройдя при этом тщательный контроль и проверку. Благодаря этому риск аварии при установке оборудования сведен на минимум, а сама продукция служит намного дольше по сравнению с аналогами.

Тестирование и контроль качества продукции Valtec происходит на всех этапах цепочки поставки продукции потребителю, поэтому можно быть уверенными в том, что качество продукции удовлетворяет всем требованиям современного рынка.  Высокое качество подтверждается тем, что на всю продукцию – трубы, фитинги, valtec краны и другое оборудование дается гарантия сроком в семь лет – пожалуй, это один из самых длительных гарантийных периодов на продукцию данного назначения.

Каждый год специалисты на производстве тщательно отслеживают все изменения рынка и появление новых технологий в производстве. Таким образом, компании всегда удается в первых рядах применять новые технологии в изготовлении продукции ,и занимать лидирующее положение в отрасли Это очень важно, когда дело касается специализированного оборудования, особенно оборудования в сфере водоснабжения.

Компания Valtec  предлагает наивысшее качество продукции по цене, в среднем ценовом сегменте. Это и является отличительной особенностью данной торговой марки. Оборудование Valtec работает безупречно на длительном сроке эксплуатации, не доставляя никаких проблем.

Коллекторная разводка труб водоснабжения в Москве

Если вы хотите, чтобы коллекторная разводка труб была выполнена быстро и правильно, закажите услуги квалифицированных сантехников на сайте YouDo. Опытные мастера выполнят монтаж коллектора водоснабжения в квартире и доме при помощи современного оборудования и проверенных материалов.

На сайте youdo.com зарегистрированы частные мастера и сантехнические фирмы, поэтому вы быстро найдете специалистов, которые выполнят сантехнические работы, а также подключение полипропиленовых, металлопластиковых, стальных труб канализации и отопления в квартире или загородном доме по доступной цене.

Способы установки трубопровода для водоснабжения

Квалифицированные сантехники, выполняя квартирную водопроводную разводку, трубы подключают различными способами, выбирая наиболее подходящую технологию соединения именно для вас.

Сантехники, зарегистрированные на Юду, монтируют системы водоснабжения таких типов:

  • последовательная разводка
  • тройниковое соединение
  • коллекторная разводка водопровода

Тройниковая разводка трубы для холодной воды, по сути, представляет собой последовательное соединение всех труб от общего водопровода к точкам потребления воды в ванной, кухне и туалете. Подключение коллектора водоснабжения позволяет максимально эффективно циркулировать воде в системе.

Комплекс работ по разводке водопроводной системы под ключ

Опытные специалисты советуют выполнять коллекторный тип разводки, если в ванной комнате или кухне расположено большое количество сантехнических приборов и техники (краны, душевая кабина, посудомоечная и стиральная машина). Исполнители Юду с помощью современного оборудования и качественных материалов выполнят полный комплекс работ по разводке, используя трубы из полипропилена, металлопластика, стали, меди.

Сантехники, выполняя монтаж труб в квартире или частном доме, и используя способ коллекторного подключения, осуществят такие виды работ:

  • демонтаж старой общей трубы и трубопровода
  • монтаж полипропиленовой трубы разводки водопровода
  • установка трубопровода из стальной трубы (общий стояк)
  • прокладка трубы (разводка системы) канализации и отопления
  • установка сантехприборов
  • теплоизоляция отдельной трубы
  • установка фильтрующих устройств

Только правильная коллекторная система позволит вам с комфортом использовать сантехническое оборудование, а также канализационную и отопительную системы, поэтому обращаться за помощью нужно только к опытным сантехникам.

Сколько стоит монтаж разводки коллектора

Коллекторная разводка труб водоснабжения является достаточно дорогостоящим видом разводки из-за стоимости коллектора. Однако, сами работы у специалистов, зарегистрированных на Юду, стоят недорого. Усредненные цены вы можете посмотреть в прайс-листах исполнителей.

Стоимость монтажа разводки водопроводной системы зависит от следующих факторов:

  • тип разводки (коллекторный, тройниковый, последовательный)
  • материал, из которого будет выполнен трубопровод (полипропилен, сталь, пластик)
  • сроки выполнения монтажно-сантехнических работ

Чтобы выбрать квалифицированного сантехника для правильной разводки водопровода в квартире, обращайте внимание не только на стоимость услуг, но и на рейтинг специалиста, а также на отзывы о качестве его работы.

Преимущества заказа подключения водопровода на Юду

Профессиональные сантехники, прежде чем приступить к работам по подключению системы водоснабжения, оценят объем работ и сроки их выполнения.

Заказав услуги исполнителей Юду для разводки трубопровода водоснабжения под ключ, вы получите такие преимущества:

  • выезд специалиста для разводки системы труб в любое время для определения объема работ
  • доступные цены на установку коллектора системы водоснабжения
  • качественное оборудование и современные материалы

Заказав услуги сантехников на Юду, будьте уверены в том, что коллекторная разводка труб специалистами будет просчитана и правильно сделана в кратчайшие сроки.

Сантехника с гибкими пластиковыми трубопроводами | Home Guides

Нет идеальных труб, но за последние несколько десятилетий в сантехнической отрасли произошло много улучшений в системах водоснабжения. Жесткий хлорированный поливинилхлорид (ХПВХ) был первым шагом в замене оцинкованных и медных труб. Новый ребенок в блоке, сшитый полиэтилен (PEX), открывает новую эру в производстве трубопроводов. Эти полусгибаемые трубы устраняют необходимость в соединениях и фитингах в стенах, что снижает риск скрытых протечек. У PEX есть свои плюсы и минусы, и если вы собираетесь его использовать, вам потребуются специальные инструменты для установки.

PEX Basics

Гибкие трубопроводы PEX поставляют арматуру с двумя выделенными линиями, одна для горячей воды, а другая для холодной воды. Каждая линия подключается к центральной системе распределения воды, называемой «коллектором». Хотя коллекторы могут различаться по внешнему виду, все они работают по одному и тому же принципу, обеспечивая каждой линии водоснабжения собственное соединение, управляемое отдельными клапанами.

Гибкие преимущества

В прежних системах водоснабжения, если в водопроводе происходила утечка, вам приходилось перекрывать подачу воды во всем доме, прежде чем работать с ней. С PEX и коллекторной системой это уже не так. Вы можете повернуть запорный клапан на арматуру, которая протекает, и в остальной части дома все еще есть проточная вода. Гибкая пластиковая труба позволяет модернизировать старую систему водоснабжения без необходимости вырывать стены для соединения труб. Поскольку он гибкий, вы часто можете ловить PEX через балки и стойки.Выявить утечки проще с PEX, потому что у вас есть только два соединения: одно на коллекторе, а другое на приспособлении.

Установка

PEX поставляется в больших непрерывных рулонах или в длинных гибких рулонах. Самая большая разница между брендами производителей заключается не в трубах, а в способах соединения труб с фитингами. Обжим — наиболее распространенный способ подключения PEX в жилых помещениях. Для этого требуются кольца и специальный обжимной инструмент. Ножницы с трещоткой отлично подходят для чистых надрезов на концах труб.Зубчатые фрезы могут оставлять зазубренные края, которые могут повлиять на уплотнение фитинга. Установка PEX выполняется намного быстрее, чем установка традиционных медных проводов. Рекомендуется маркировать каждую трубу с указанием ее места назначения во время прокладки, иначе вы можете запутать трубы на коллекторе и не знать, куда идет каждая из них.

Рекомендации

Фитинги для PEX могут быть пластиковыми или латунными. Латунная фурнитура стоит немного дороже и не всегда лучше. Вода с высоким содержанием хлора может вызвать коррозию латунной арматуры, в то время как высококачественная пластмассовая арматура не пострадает.Если у вас жесткая вода, вы можете часто менять запорные клапаны. Отложения жесткой воды могут нанести ущерб отдельным клапанам, где PEX соединяется с коллектором, что затрудняет поворот клапанов. Прежде чем прокладывать гибкую пластиковую трубу в доме, проконсультируйтесь с местными строительными органами. Хотя все больше сообществ одобряют его использование, он, возможно, еще не во всех областях.

Ссылки

Ресурсы

Писатель Биография

Гленда Тейлор — подрядчик и писатель, специализирующийся на строительных работах.Ей также нравится писать статьи о бизнесе и финансах, о еде и напитках, а также о домашних животных. Ее образование включает маркетинг и степень бакалавра журналистики Канзасского университета.

Преимущества использования сантехнических блоков PEX

Коллекторы из PEX и пластиковые трубопроводы из PEX обеспечивают преимущества в стоимости монтажа по сравнению с обычными системами водопровода из жестких труб. Водопроводные коллекторы из PEX и трубы из PEX являются частью относительно нового метода распределения воды в жилых домах, но они получили широкое распространение в жилищном строительстве.

Коллекторы служат центрами управления, которые подают горячую и холодную воду к гибким линиям подачи PEX, идущим от коллектора к отдельным приборам. По существу, каждое приспособление имеет исходный участок к коллектору, а не к магистральной линии, как в случае традиционных магистральных трубопроводов.

Как работает водопроводный коллектор из PEX

Коллектор PEX включает в себя отдельные камеры коллектора для обслуживания линий горячей и холодной воды. Коллектор холодной воды питается от основного водопровода, а коллектор горячей воды — от водонагревателя.Давление воды в коллекторах поддерживается входящей технологической линией.

Водопровод, предназначенный для каждого приспособления, берет начало от порта в коллекторе. Системы водопровода с коллекторами могут иметь один центральный коллектор, расположенный на входе в линию водоснабжения, или они могут иметь основной центральный коллектор и дополнительные коллекторы меньшего размера для обслуживания удаленных групп приспособлений.

Водопроводные коллекторы монтируются в удобном и доступном месте, например, в стене подвала или в служебном шкафу, чтобы обеспечить доступ для отключения отдельных устройств.Если коллектор сделан из пластика, он должен находиться на расстоянии не менее 36 дюймов (по вертикали) и 18 дюймов (по горизонтали) от водонагревателя. Коллекторы с противоположными портами могут быть удобно установлены между стойками.

Преимущества сантехнического коллектора PEX

Как трубка из PEX, так и водопроводные коллекторы из PEX имеют много преимуществ:

  • Сантехнические коллекторы подходят для всех распространенных размеров подводящих трубопроводов, вплоть до 3/8 дюйма.
  • PEX гибкий и может изгибаться, поэтому требуется меньше фитингов, чем для жестких трубопроводов, что означает меньшее падение давления в линиях.
  • Гибкие трубы из PEX лучше изолируют, чем медь, и не подвержены коррозии.
  • Коллекторные системы сокращают потери энергии, поскольку горячая вода быстрее поступает в кран, особенно когда в систему добавляется петля или кольцо.
  • Гибкие неметаллические трубы создают тихую и эффективную водопроводную систему, не подверженную коррозии, образованию накипи или микробиологических отложений.
  • Трубки PEX устойчивы к повреждению от замерзания, поскольку они могут расширяться до 15 процентов без разрыва.
  • Сантехнические коллекторы PEX позволяют сэкономить на трудозатратах .
  • Отключить питание можно централизованно.
  • Коллекторные системы доступны для коммерческого распространения по всей стране.

Как установить коллектор из PEX

Коллектор из PEX может быть установлен практически в любом месте. Начните с подсчета количества приспособлений или мест, где будет использоваться холодная и горячая вода, включая любые льдогенераторы и наружные приспособления.

Коллекторы включают пластину для крепления агрегата к стене или другой поверхности. Для достижения наилучших результатов помните следующие советы:

  • Убедитесь, что на коллекторе достаточно портов, и определите каждый из них во время установки.
  • Установите коллектор рядом с водонагревателем, чтобы минимизировать потери тепла.
  • Не устанавливайте коллектор ближе 18 дюймов от выхода водонагревателя.
  • Установите запорные клапаны, убедившись, что есть достаточно места для работы всех клапанов.
  • Большинство производителей трубопроводов из PEX применяют собственные методы механического монтажа и соединения, поэтому используйте только материалы и инструменты, одобренные производителем.
  • Используйте трубопровод 3/8 дюйма для целей с низким расходом и трубопровод 1/2 дюйма для целей с более высоким расходом.
  • Включите дополнительные порты на коллекторе для будущего расширения. Закройте все неиспользуемые порты.
  • Проложите трубопровод PEX до желаемого места и промаркируйте участок на коллекторе.

Подсоединение PEX к медным и ПВХ трубам

Фото: istockphoto.com

Сегодня с помощью труб из сшитого полиэтилена (PEX) сантехнические работы стали более эффективными для профессионалов и более доступными для домашних мастеров. Эти гибкие красные и синие трубы могут изгибаться практически в любом направлении, чтобы направлять горячую и холодную воду, соответственно, туда, куда она должна идти.

Фактически, если ваш дом оборудован коллектором водоснабжения — а не все дома — отдельные трубы PEX могут быть напрямую подключены к коллектору, а затем протянуты через стены до раковины, ванны или душа для подачи воды. горячая и холодная вода.«Проведение PEX через стену потребует гораздо меньше усилий для разрыва этой стены по сравнению с другими трубами», — говорит Дэниел О’Брайан, технический эксперт интернет-магазина сантехники SupplyHouse.com.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Труба PEX не только проста в обращении, ее также легко подключить к существующим водопроводным линиям в доме для ремонта или установки новых. Вы уже работаете с трубой из меди или ПВХ? Благодаря широкому набору компонентов PEX, которые упрощают подключение труб, вы тоже можете самостоятельно заняться водопроводом.

Если вы хотите добавить новый PEX к существующим водопроводам, продолжайте читать. Мы сообщим вам, какие приспособления и инструменты вам понадобятся и как они используются для соединения.

Выбор и установка резьбового фитинга

Доступны различные резьбовые фитинги в вариантах, перечисленных ниже, для соединения трубы PEX с трубами из меди или ПВХ. Обычно они состоят из двух частей, которые часто продаются отдельно. Половина присоединяется к трубе PEX, а другая половина — к существующей трубе из меди или ПВХ.Скрутите две половинки вместе, и, вуаля, у вас будет водонепроницаемое соединение.

Когда вы прикрепляете вторую половину к меди или ПВХ, некоторые фитинги потребуют использования горелки или нанесения клея в хорошо вентилируемом месте (подробнее об этом в следующих разделах ниже). Но соединения PEX не всегда должны быть такими сложными. Некоторые типы фитингов не содержат ни огня, ни дыма — даже специальных инструментов — и такая простота использования делает «работу более безопасной, если у вас нет опыта и оборудования, как у профессионала», — говорит О’Брайан.

Необходимые инструменты и уровень сложности при установке PEX зависят от типа приобретаемого вами фитинга, поэтому вы должны сначала понять свои варианты, чтобы убедиться, что вы выбираете оборудование, с которым можете работать. Для начала ознакомьтесь с вашими вариантами и узнайте, как они подключаются к PEX.

  • Расширительные фитинги (например, от BlueFin и от Uponor) плотно вставляются в трубу PEX с небольшой помощью. Используйте расширитель из PEX, чтобы увеличить диаметр трубы до фитинга.PEX, у которого есть «память», затем возвращается к своему первоначальному размеру, создавая водонепроницаемое уплотнение.
  • Обжимные фитинги (например, от Bluefin) изготавливаются путем надевания металлических колец на конец трубы PEX и последующей вставки правильного фитинга в конец трубы. Затем с помощью обжимного инструмента PEX затягивают металлическое кольцо на трубе PEX и фитинге.
  • Компрессионные фитинги (например, от Bluefin) включают надевание латунной гайки и пластикового компрессионного кольца на трубу PEX, а затем вставку металлической втулки внутрь трубы для поддержки (все эти детали можно приобрести отдельно). Фитинг вставляется в трубу и втулку PEX, а затем гайка затягивается на фитинг, сжимая компрессионное кольцо, чтобы образовалось плотное уплотнение.
  • Зажимные фитинги используют те же фитинги, что и в обжимных соединениях, но вместо использования обжимного инструмента требуется зажимной инструмент с храповым механизмом для затягивания стальных колец на месте на стороне PEX. Кольцо надевается на трубу PEX, и фитинг затем вставляется в конец трубы. Кольцо размещается над фитингом, и зажимной инструмент используется для сжатия язычка на боковой стороне кольца для его затяжки.
  • Пуш-фитинги , в том числе произведенные SharkBite и BlueFin, являются самыми простыми в подключении и не требуют дополнительных инструментов, зажимов или обжимов для крепления фитинга к трубе PEX, медной или ПВХ трубе. Подключение простое: вставьте трубу PEX в один конец фитинга, и ее внутренние компоненты надежно зафиксируют ее на месте. Однако это удобство имеет свою цену. Фитинги SharkBite дороже, чем большинство других перечисленных здесь, но они также избавляют вас от необходимости покупать специальные инструменты, если вы устанавливаете только несколько соединений.

Подключение нового полиэтилена PEX к существующей медной трубе

Независимо от того, какой фитинг вы выберете, существует только два основных метода подключения PEX к медной трубе. Традиционные медные соединения требуют пайки или «запотевания», тогда как более новые, более инновационные варианты, такие как фитинги SharkBite, подключаются к меди без каких-либо специальных инструментов.

Фото: istockphoto.com

РЕЗЬБОВЫЕ ПОЛОСНЫЕ СОЕДИНЕНИЯ

Для резьбовых соединений у вас всегда будет два отдельных фитинга, по одному для каждой трубы, которую вы соединяете, а затем, в конечном итоге, скручиваете вместе. Традиционный способ соединения PEX с медью включает использование переходника с резьбой на медной стороне (для соединения с фитингом PEX) и пайку для создания водонепроницаемого уплотнения. Медная труба и ее фитинг сначала очищаются стальной щеткой с мелкой щетиной, а затем покрываются флюсом (как эта паста для флюса от Utility), чтобы припой равномерно прилипал. Затем шов соединения фитинга с медной трубой нагревается пламенной горелкой. Когда металл становится очень горячим, к шву прикладывают небольшой стержень припоя — не содержащий свинца, если по этим трубам будет подаваться питьевая вода.Тепло металла плавит припой и втягивает его в шов, где он охлаждается и создает уплотнение.

Затем к трубе PEX прикрепляется резьбовой фитинг из PEX, используя методы, описанные в разделе выше. Вы даже можете найти резьбовой фитинг SharkBite с технологией push-fit на стороне PEX, который имеет резьбовой конец для накручивания на резьбовой конец резьбового медного фитинга. Как только оба фитинга будут подсоединены к трубам, скрутите их вместе, чтобы образовалось уплотнение. (Хотя, если вы уже используете вставные фитинги, самый простой способ — просто использовать фитинг SharkBite на обеих трубах, которые вы соединяете, о чем мы поговорим дальше.) Просто помните об этих соображениях:

  • Каждое соединение должно иметь один фитинг с наружной резьбой и один фитинг с внутренней резьбой, чтобы можно было присоединить два фитинга. (Фитинг с наружной резьбой имеет выступающую резьбу, которая ввинчивается в резьбовое отверстие фитинга с внутренней резьбой.)
  • Размеры резьбовых концов должны совпадать, чтобы фитинг PEX мог навинчиваться на фитинг из медной трубы.
  • Вы можете соединять трубы разных размеров, если концы с резьбой имеют одинаковый размер. На резьбовых фитингах указаны размеры обоих концов, что означает, что фитинг ½ «X ½» соединит две трубы ½ «, в то время как фитинг ½» X 3/8 «(также называемый» переходным «фитингом) требуется для соединения 1/2 ”К трубе 3/8”.
  • Используйте метод подключения «пота» только в том случае, если вы знакомы с пайкой меди и перед тем, как приступить к работе, уточните у местных строительных властей дополнительные правила (например, необходимость проведения проверок). Если вам неудобно паять, используйте следующий метод.

СОЕДИНЕНИЯ SHARKBITE PEX-TO-COPPER

Если вы не хотите заниматься пайкой, выберите фитинг SharkBite. Как описано выше, в этот фитинг можно установить медную трубу с одной стороны и трубу PEX с другой.Подобно тому, как труба PEX вставляется в конец фитинга из PEX, медная труба вставляется в другой конец. Это оно! Благодаря механизму вставки фитинга вы сделали водонепроницаемое соединение.

Подключение PEX к трубе из ПВХ

Дома, в которых есть водопроводы из ПВХ, также могут легко использовать трубы PEX для удлинения или замены. При выборе фитингов дважды проверьте размеры, чтобы убедиться, что вы покупаете правильный размер для диаметра ваших труб.

ФИТИНГИ С РЕЗЬБОЙ

Во-первых, всегда выбирайте пластмассовый фитинг с наружной резьбой для существующей трубы из ПВХ, который будет соединяться с металлическим фитингом с внутренней резьбой для трубы PEX. Обратная сторона — металлический охватываемый фитинг, соединенный с пластиковым охватывающим фитингом — может сорвать резьбу или даже расколоть пластиковый охватывающий фитинг, тогда как металлический охватывающий фитинг может выдержать большую прочность металлического охватываемого фитинга.) стандартный метод соединения ПВХ, который включает нанесение на фитинг и трубу грунтовки ПВХ (например, этой грунтовки от Hercules) для очистки и легкого смягчения ПВХ.Затем клей, используемый для соединения фитингов из ПВХ (также от Hercules), наносится на конец трубы и на внутреннюю часть фитинга, прежде чем он наденет на конец трубы из ПВХ.

Установите соответствующий резьбовой металлический фитинг с внутренней резьбой на конце трубы PEX, используя любой из первых четырех методов соединения PEX, перечисленных выше. Убедитесь, что вы покупаете фитинг правильного типа для используемого вами метода подключения: обжимной фитинг немного отличается от расширительного, поэтому выбирайте внимательно.

После того, как фитинги переходника будут прикреплены к концам обеих труб, намотайте небольшую водопроводную ленту на конец резьбового фитинга с наружной резьбой для водонепроницаемого уплотнения, когда вы скручиваете резьбовые концы фитингов вместе.

SHARKBITE СОЕДИНЕНИЯ PEX-TO-PVC

Хотя вы не ошибетесь, используя метод резьбового соединения, описанный выше, существует еще более простой метод: SharkBite недавно представила переходную муфту из ПВХ, которая подходит для соединения PEX с ПВХ.Эти вставные соединители работают, вставляя обрезанные концы каждой трубы в соответствующий конец муфты. Вы не только сэкономите время, используя эти вставные соединители, но и избавитесь от необходимости использовать клей ПВХ для прикрепления пластмассового резьбового переходника к трубе из ПВХ.

Эта статья была представлена ​​вам на сайте SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Кабельная система балок и пластиковые трубы — идеальное соединение

В прошлом при устройстве полов над уровнем земли деревянные балки широко использовались в строительстве. Медные сантехники обнаружили, что с ними трудно работать, несмотря на то, насколько рентабельны деревянные балки. Именно здесь пластиковые трубы вступают в свой элемент, обеспечивая идеальное соединение.

Достижения в технологии пластиковой сантехники могут решить проблемы, связанные с прокладкой кабелей на балках.По своей природе они более адаптируемы, чем их медные аналоги, и балочная сантехника является прекрасным примером того, как их преимущества проявляются в повседневном строительстве и сантехническом оборудовании.

Деревянные балки могут принести много опасностей

Если сантехник устанавливает медные трубопроводы, в балках необходимо сделать отверстия или выемки, чтобы трубы могли проходить через них. Просверлить и точно выровнять отверстия может быть довольно сложно.

Если принять во внимание здоровье и безопасность, а также негибкость и жесткость медных труб, установка может оказаться невероятно сложной, требовательной и трудоемкой.

Аналогичным образом, этот тип установки может вызвать серьезный риск возгорания при соединении медных труб вместе с флюсовым припоем и паяльной лампой. С деревянными балками это несчастный случай.

Просверливание и надрезание отверстий также может серьезно ослабить балки, что подвергает опасности структурную целостность и долговечность пола.

Почему современные балки отлично сочетаются с пластиковыми трубами

Современные балки включают стержни, которые легче сверлить, а в некоторых даже есть дополнительное пространство для прохода труб.

Обычно на строительных площадках в настоящее время используются двутавровые балки (или двутавровые балки) и перекрестные балки с предварительно сформированными отверстиями и выбивными панелями. Именно здесь трубы, подобные JG Layflat®, органично сочетаются с современными балками.

Эта полибутиленовая труба поставляется в виде простых в обращении бухт различной длины и размеров, которые легко адаптируются к окружающим условиям и необходимым применениям.Поскольку это более гибкий материал трубы, ее можно согнуть, чтобы пропустить через отверстия или надрезы на большие длины без необходимости выполнять несколько соединений. Более того, этот процесс намного безопаснее и гигиеничнее, чем медные установки.

Еще одно преимущество трубы JG Layflat® состоит в том, что она состоит из пяти слоев, в центре которых находится цветной кислородный барьер, предотвращающий попадание воздуха в систему. Это в конечном итоге снижает воздействие коррозии на металлические компоненты, с которой обычно сталкиваются медные сантехники.

В целом процесс установки стал более эффективным, безопасным и продуктивным.

Коллекторная сантехника растет

Сантехника с вставным коллектором стала популярнее, отчасти из-за модернизации конструкции балок, а также скорости и удобства пластиковой сантехники.

Установщики сантехники

имеют выбор проложить непрерывные гибкие трубы до ванны или бассейна или в любом месте, где соединяется горячая или холодная точка. Это связано с тем, что центральное положение коллектора устраняет необходимость в установке нескольких фитингов под полом или в потолочных пространствах.Приведение в порядок трубопроводов и разводки — всегда преимущество для монтажников!

Непрерывная длина трубопроводов также упрощает техническое обслуживание и обнаружение утечек. В случае утечки необходимо проверить только два конца трубы, а не исследовать несколько точек соединения. Для монтажников, стремящихся к экономии, это огромное преимущество.

Пластиковые трубы и фитинги не только упрощают прокладку кабелей для балок, но и гарантируют, что процесс первого ремонта будет завершен в соответствии с наилучшими возможными стандартами.Это также предлагает надежное и эффективное решение для конечных пользователей, что является основной целью любой работы.

См. Также…

Почему манифольды, в которых используется технология Speedfit, являются наиболее надежными и эффективными

Как обеспечить герметичное соединение с плотной посадкой

Будущее за пластиковой вставной сантехникой: как сэкономить время и деньги во время установки

Новые привычки установщика — новые возможности для сантехники

Автор: JG Marketing

Пластиковые распределители Plast-O-Matic

Преимущества:

  • Коллекторы упрощают прокладку трубопроводов, улучшают внешний вид, уменьшают занимаемое пространство.
  • «Схема» потока, адаптированная к конкретным приложениям.
  • Под заказ любой предпочтительный тип соединения — розетка, резьба, втулка, раструб, поверхность уплотнительного кольца и т. Д.

Коллекторы могут быть сконфигурированы практически с любой желаемой комбинацией входов, выходов или контуров потока. Например, обратный клапан коллектора, показанный наверху справа, имеет шесть диафрагм, три входа и два выхода.

Поскольку эти коллекторы изготавливаются по индивидуальному заказу, они могут включать в себя различные типы клапанов в комбинации, включая клапаны с приводом.

Фитинги также определяются вашим применением. Например, коллектор из ПВХ (вверху слева) был сконструирован с внутренними соединениями NPT; коллектор из натурального полипропилена (вверху справа) оснащен фитингами факельного типа.

Материалы корпуса коллектора: натуральный полипропилен, Geon PVC, Kynar PVDF и Corzan CPVC. Другие материалы по запросу. Минимальные уровни заказа и инженерные расходы применяются ко всем индивидуальным коллекторам.

Коллекторы можно подключать гирляндой для создания большего количества клапанов.Коллектор, показанный ниже, фактически представляет собой пятиходовой клапан на основе четырех запорных клапанов с пневматическим приводом.


Примечание. Технические характеристики клапана, номинальное давление и характеристики потока могут зависеть от конструкции коллектора, схемы потока или материала.


ПОЛЕЗНЫЕ ССЫЛКИ:

5 наиболее распространенных ошибок при выборе клапанов
Потери давления и расход в клапане — вопросы и ответы и уравнения
(объясняет Cv и Delta P, как лучше указать клапаны и т. Д.)

Примечание. Поскольку в различных системах трубопроводов существует очень много переменных, мы рекомендуем вам связаться с нашей технической группой по телефону 973-256-3000, чтобы обсудить ваши конкретные требования, или, пожалуйста, используйте ссылку «Запрос цен», чтобы начать процесс.

Гибкость вашего PEX: водопровод возможности труб из сшитого полиэтилена

Фото любезно предоставлено TK

Трубы из сшитого полиэтилена (PEX) основаны на пластмассах, структурно модифицированных для обеспечения прочности на удар / растяжение, пониженной усадки, характеристик при высоких температурах / давлении и сопротивления ползучести, химикатов и трещин.

Благодаря этим качествам многие домовладельцы могут оставить в прошлом ржавые водопроводные трубы. По своей природе трубы PEX не подвержены коррозии и коррозии. Коррозия — это электролитический процесс, требующий присутствия электропроводящих материалов. Полиэтилен, с другой стороны, является диэлектрическим материалом, его можно использовать в качестве изоляционного материала для электрических проводников, а его роль непроводника делает коррозию невозможной с научной точки зрения. Гладкие внутренние стенки трубы PEX также делают ее устойчивой к отложению минералов (например, образованию накипи) при использовании как с жесткой, так и с мягкой водой. Без специальных обработок или добавок вода в ней поддерживает постоянное давление и поток в течение длительного времени.PEX также устойчив к зазубринам и истиранию и помогает минимизировать передачу шума. При использовании в трубопроводах этот материал работает особенно тихо благодаря своей гибкости и способности поглощать скачки давления. (Более жесткие материалы трубопровода восприимчивы к шуму гидравлического удара, который можно услышать по всей конструкции. ) Большая часть трубок из полиэтиленгликолята производится в соответствии со следующими стандартами: 1

  • ASTM International F 876, Стандартные спецификации для трубок из сшитого полиэтилена (PEX) .
  • ASTM F 877, Стандартные спецификации для сшитого полиэтилена (PEX) Пластик Системы распределения горячей и холодной воды .
  • Канадская ассоциация стандартов (CSA) B 137, Компендиум для трубопроводов под давлением из термопласта (см. B 137.5).

Коллекторный манифест

Коллекторные системы

PEX представляют собой центры управления, подводящие гибкие линии подачи к отдельным светильникам. Холодная вода подается из основного водопровода, а горячая — от водонагревателя.Давление поддерживается входящей технологической линией и сплошным встроенным резервуаром. Фото любезно предоставлено Vanguard Piping Systems Inc.

Одно из самых больших преимуществ сантехники PEX заключается в том, насколько легко материал подходит для параллельных (или «коллекторных») систем, которые устраняют скрытые промежуточные соединения, а также предлагают уменьшенные общие размеры труб, повышая эффективность воды и энергии. 2 Согласно исследованию Исследовательского центра Национальной ассоциации домостроителей (NAHB), при использовании с центрально расположенным нагревателем по запросу, этот тип системы может обеспечить ежегодную экономию энергии на горячую воду от 17 до 35 процентов (как будет показано ниже статья).

Коллекторные водопроводные системы — это, по сути, центры управления, подводящие гибкие линии подачи горячей и холодной воды к отдельным приборам.

Легкие коллекторы из термопласта диаметром 32 мм (1,25 дюйма) легко подключаются к основным линиям обслуживания / арматуры. Запорные клапаны встроены в каждый порт для индивидуального управления линиями и индивидуальным потоком в арматуре. Поскольку требуется меньше фитингов (по сравнению с жесткой водопроводной системой), в системах можно использовать подводящие линии диаметром 9,5 мм (0,4 дюйма) для отдельных креплений.

Сантехнические коллекторы устанавливаются в доступных местах, таких как стены подвала или служебные туалеты, чтобы обеспечить доступ для отключения к отдельным приборам. Однако, хотя коллектор из термопласта должен находиться рядом с водонагревателем, рекомендуется 914 мм (36 дюймов) вертикальное и 457 мм (18 дюймов) горизонтальное разделение пространства. (Коллекторы с противоположным портом могут быть установлены между стойками.)

Медь может использоваться для прокладки магистральной линии в дом, а при плитном фундаменте — для подземных коммуникаций на первом уровне.Специальные фитинги позволяют прикреплять трубы PEX непосредственно к меди, при этом трубка скользит по фитингам, а металлический хомут обжимается для герметизации соединения. Трубы PEX также можно использовать под бетонными плитами, но они имеют тенденцию смещаться до / во время укладки бетона.

Пластиковые коллекторы с гибкими трубопроводами из PEX могут быть установлены намного быстрее, чем многие аналогичные жесткие системы.

Трубопровод

PEX устанавливается только с двумя фитингами на линию — один на коллекторе и один на переходном фитинге приспособления.Отдельный отрезок трубопровода может проходить непосредственно от коллектора через шпильки и вокруг препятствий на пути к приспособлениям, прежде чем будет закреплен зажимами и разрезан.

Параллельные установки PEX с центральными коллекторами снижают перепады давления и помогают максимально увеличить скорость подачи горячей воды. Сборки с удаленными коллекторами могут помочь минимизировать количество труб и фитингов, исключить пайку открытым пламенем и сбалансировать давление во всей водопроводной системе.

Главное преимущество параллельных систем для владельцев домов / зданий заключается в их способности позволять одновременное использование нескольких светильников без значительных изменений давления / температуры.Уменьшая объем водопровода, системы также помогают увеличить скорость воды и помогают быстро подавать горячую воду к приборам — это, в свою очередь, позволяет экономить воду, которая в противном случае теряется, когда пользователи включают кран в ожидании достижения идеальной температуры.

Кроме того, потеря тепла может быть меньшим фактором при использовании PEX, поскольку пластик имеет лучшие теплоизоляционные свойства, чем некоторые традиционные материалы для водопровода. Пластиковые коллекторы также относительно просты в обслуживании, поскольку клапаны позволяют управлять отдельным приспособлением, отключением и обслуживанием.

Безопасность питьевой воды

Во многих случаях трубы в здании — это последнее, к чему прикасается вода, прежде чем кто-то ее напьет. Неспособность PEX к коррозии, очевидно, является важным фактором, делающим его желательным материалом для обеспечения безопасности питьевой воды. Кроме того, материал устойчив к выщелачиванию, питтингу и отложению минералов.

Трубы

PEX сертифицированы Национальным фондом санитарии (NSF) и CSA как не содержащие токсинов и тяжелых металлов. Трубы, изготовленные из этого материала, соответствуют требованиям NSF P 171, устойчивости к хлору пластиковых трубопроводных материалов и ASTM F 2023, стандартного метода испытаний для оценки окислительной стойкости труб и систем из сшитого полиэтилена (PEX) к Горячая хлорированная вода , для устойчивости к хлору. При pH 5,0 и pH 10,0 трубы PEX соответствуют требованиям NSF / Американского национального института стандартов (ANSI) 61, «Компоненты системы питьевой воды — влияние на здоровье», , стандартам контроля качества и мониторинговых испытаний.

Ограничения — реальные и ложные

Учитывая эти преимущества, некоторые могут быть удивлены, увидев, что технология не получила немедленного признания в основных строительных практиках. Существует заблуждение, что некоторые трубы из PEX могут стать жесткими, и их будет трудно использовать при низких температурах.Однако такие стандарты, как ASTM F 1960, Стандартные спецификации для фитингов с холодным расширением с армирующими кольцами из PEX для использования с трубками из сшитого полиэтилена (PEX) и ASTM F 1807, Стандартные спецификации для фитингов с металлическими вставками, использующих медное обжимное кольцо для трубок из сшитого полиэтилена (PEX) SDR9 : устойчивость к холодной погоде.

По сравнению с жесткими аналогами, PEX требует большего количества трубопроводов — фактор, увеличивающий первоначальные затраты на материалы. Ограничения по использованию / обращению, связанные с установкой пластиковых труб, требуют надлежащего обучения, а также надзора на месте.Не все трубопроводы PEX совместимы с системами коллектора, описанными выше, и может потребоваться специальное оборудование для монтажа трубопроводов. Наконец, сама природа коллекторных систем требует дополнительного планирования на этапе проектирования, так как A / E должен определять наилучшие местоположения и наиболее эффективный способ прокладки ответвлений PEX.

Преимущества установки

Трубопровод

PEX был включен в несколько проектов в рамках партнерства Министерства жилищного строительства и городского развития (HUD) США по продвижению технологий в жилищном строительстве (PATH), таких как установка в 2001 году в жилом комплексе Oakwood Homes Ranch Green Valley. в Денвере, Колорадо.В статье, опубликованной на Toolbase (информационном сайте исследовательского центра NAHB по жилищному строительству), Пол Кох, директор Paul Koch Plumbing, объясняет, что его бригада была обучена представителем производителя труб из полиэтиленгликоля и во время посещения места, где была успешно установлена ​​система. . 3

Команда

Кох изначально испытывала трудности при сверлении отверстий в шпильке, прилегающей к коллектору, с точным совпадением с выпускными отверстиями, однако они решили эту проблему, просто просверлив отверстия большего размера.

По словам Дона Карпентера из Оквуда, его команда начала использовать пластиковый водопроводный коллектор с PEX летом 2000 года, узнав о сокращении трудозатрат (и, в свою очередь, сокращении времени цикла строительства) и снижении долгосрочных затрат. В проекте «Зеленая долина» использовались открытые балочные перекрытия, что увеличивало затраты на материалы для каркаса, но позволяло упростить установку, поскольку устраняло необходимость сверления или выбивания отверстий. Карпентер говорит, что открытые балки из балки давали достаточно места для прокладки труб, а также проводов и каналов.

Бригада обнаружила, что сливные / вентиляционные трубы должны быть установлены перед PEX, чтобы предотвратить повреждение труб эпоксидной смолой. Они также рекомендовали промыть основной водопровод с улицы перед тем, как пропустить воду через коллектор, чтобы удалить песок / грязь с уличной линии. Чтобы облегчить работу над головой, бригада использовала сваи, обычно используемые подрядчиками по изготовлению гипсокартона. Для проекта Oakwood обрезка пластиковой сантехники была похожа на обычную систему. Поскольку во многих местах крепления были установлены медные переходники во время черновой обработки, их соединение ничем не отличалось от обычных методов.Однако в местах без заглушек процесс несколько отличался. На этапе грубой установки эти трубы оставили длинными, чтобы они доходили до дна крана. При обрезке к концу трубы обжимался специальный патрубок компрессионного типа, который крепился непосредственно к резьбе крана. Поскольку коллектор был подключен во время предварительной подготовки, система была готова к использованию после подключения светильников.

Безрезервуарная задача: системы горячего водоснабжения и экономия энергии

Установщики

должны руководствоваться указаниями по минимальному радиусу изгиба в своем руководстве, стараясь не разрезать и не перегибать трубки PEX.Существуют также муфты и фитинги для ремонта поврежденных насосно-компрессорных труб или изменения направления движения за пределами этого радиуса.

В исследовании «Сравнение производительности бытовых систем горячего водоснабжения » исследовательского центра NAHB были проанализированы оценки экономии энергии для различных систем горячего водоснабжения посредством еженедельных испытаний и ежегодного моделирования. 4 Отчет основан на исследовании по измерению энергетических характеристик медных трубопроводов в древовидной конфигурации и альтернативы PEX в параллельной конфигурации с использованием как электрического нагревателя накопительного бака, так и потребности (т. е.е. безбаквальная) система.

Используя инструмент Transient Energy System Simulation Tool (TRNSYS), модель потребления энергии для каждой системы горячего водоснабжения была откалибрована с коэффициентами теплопередачи, определенными по результатам экспериментов. 5 Ежегодное моделирование показало 12-процентное увеличение общей эффективности системы в домах с интенсивным использованием воды, использующих водонагреватель по запросу с параллельным трубопроводом из PEX над резервуаром для хранения с медными трубами, а также повышение эффективности на 26 процентов в домах с низким уровнем использования.После нормализации общей выходной энергии каждой системы экономия электроэнергии на водонагревателях с параллельными трубопроводами по сравнению со стандартной системой медных резервуаров / деревьев составила 34 процента для малоиспользуемых домов и 14 процентов для домов с интенсивным использованием.

Однако повышение эффективности водонагревательной системы дает дополнительные устойчивые преимущества, чем просто снижение затрат на электроэнергию. Поскольку время, необходимое для работы приспособления для достижения желаемой температуры, было уменьшено, объем потери воды также может быть уменьшен.Точно так же вода может быть сэкономлена в параллельных системах PEX, поскольку кратковременное непреднамеренное использование горячей воды (например, смесители с одной ручкой, случайно установленные в неправильном положении) должно устраняться за счет нагревателей по запросу, которые не активируются при низких расходах.

Радость PEX

PEX привлекает не только профессионалов отрасли. Справочники, представляющие общий интерес, и непрофессиональные строительные ресурсы все чаще рекламируют преимущества PEX как материала для трубопроводов. Stanley Complete Plumbing говорит: «Водопроводная труба будущего, возможно, уже здесь… PEX — мечта монтажника. Его легко разрезать, и он достаточно гибкий, чтобы делать плавные изгибы по углам … PEX — идеальный материал, если вы хотите заменить старые оцинкованные трубы, потому что он может проходить сквозь стены ». 6 Крупногабаритный гигант Home Depot в компании «Сантехника 1-2-3», ориентированной на массовый рынок, называет PEX «идеальным выбором», мотивируя это «хорошей устойчивостью к износу, нагреву и высокому давлению, необходимым для подачи, а также простотой сборки.» 7 « Вместе с этими строителями-любителями, по мере того, как все больше профессионалов в области строительства / проектирования исследуют возможности сшитого полиэтилена, будут реализованы долгосрочные преимущества системы ».


Помимо бытового водопровода и лучистого отопления
Другие области применения трубопроводных систем PEX

В дополнение к внутренней сантехнике и системам лучистого теплого пола для небольших (нежилых) строительных проектов, трубы из сшитого полиэтилена (PEX) подходят для многих других применений.Поскольку стандарты продолжают разрабатываться и исследуются новые производственные технологии, использование PEX растет.

Снег / таяние льда
Трубы PEX могут использоваться для создания гидравлической системы, предназначенной для улучшения удаления льда и снега. Циркуляция жидкого теплоносителя (например, смеси незамерзающей жидкости и воды) по трубам PEX может снизить затраты на техническое обслуживание внутри и снаружи помещений и потенциально помочь снизить финансовые обязательства.

Кондиционирование дерна
Вегетационный период естественных травяных покрытий может быть продлен за счет установки труб из полиэтилена PEX в слое почвы дерна.Жидкость циркулирует при различных температурах, чтобы мягко нагреть корни, что поможет обеспечить оптимальную температуру корневой зоны.

Терминология | Legend Valve | Сантехника, Промышленность, Коммерция, Гидроника

Общеупотребительные сокращения и их определения

A.B .: Алюминиевая бронза. Сплав, содержащий алюминий и бронзу, используемый при производстве дисковых затворов. Комбинация двух сплавов обеспечивает умеренную коррозионную стойкость, меньшую нагрузку на седла клапана, а также высокую прочность и долговечность.

ABS: Акрилонитрилбутадиенстирол. Термопластическая смола, обеспечивающая превосходную коррозионную стойкость, прочность на разрыв и температурный диапазон, соответствующий ХПВХ (180 градусов по Фаренгейту). АБС используется для производства клапанов, фитингов и труб.

BRS: Латунь. Сплав, содержащий меньшее количество элемента, меди по сравнению с бронзой. В качестве поковки используется латунь для изготовления корпусов клапанов. Другие варианты изготовления, в том числе литье, позволяют широко использовать латунь как в качестве основных компонентов клапана (литые корпуса), так и в качестве элементов трима (штоки, шары, уплотнительные гайки и т. Д.).).

BRZ: Бронза. Сплав, содержащий элемент медь. В основном используется для изготовления корпусов клапанов, им обычно придают форму. Бронза имеет умеренную коррозионную стойкость и отличную стойкость к высоким температурам.

C x C: Медь по меди. Общее описание обоих торцевых соединений фитинга или клапана, которое считается сокращенным термином «размер медной трубки по размеру медной трубки». Обычно используется для обозначения перехода от трубы к трубе (например,г. C x F.I.P.).

C.I. : Чугун. Описывает тип материала определенных компонентов клапана. Чугун состоит из основного железа и смешивается с другими основными элементами, в результате чего получается сплав — чугун. Также известен как серый чугун.

CLO .: Close. Описывает длину ниппеля трубы. Ниппель без промежутка между резьбой трубы. В установках с закрытым ниппелем два клапана или фитинга «близко» друг к другу для экономии места.

Компр. или Ср .: Сжатие. Описывает тип торцевого соединения клапана или фитинга, в котором обычно используются два или три компонента для создания механического соединения и механического уплотнения: компрессионная гайка концентрически сжимает гибкую (резиновую) прокладку, эффективно создавая уплотнение между трубой или трубкой.

CP: Хромированный. Описывает электростатический или погружной процесс нанесения хромового покрытия на клапан или фитинг с целью улучшения внешнего вида или долговечности. Существует два типа окончательной хромированной отделки: сатинированное хромирование и гладкое хромирование.

ХПВХ: Хлорированный поливинилхлорид. Термопластичная смола, обладающая превосходной коррозионной стойкостью, прочностью на разрыв и превосходной термостойкостью по сравнению с ПВХ. Как и ПВХ, ХПВХ также используется для производства клапанов, фитингов и трубок. Его соединяют сваркой растворителем или нарезанием резьбы. В применении к клапанам общий W.O.G. рейтинг 150 p.s.i. при температуре 73 градуса по Фаренгейту, с максимальной температурой 180 градусов по Фаренгейту.

C.S .: Углеродистая сталь. Описывает тип сплава, который обычно используется в конструкции корпусов клапанов из-за его исключительных прочностных свойств. Может быть литым или кованным.

C.T.S .: Размер медной трубки. Описывает концевое соединение с внутренней резьбой клапана или фитинга, в которое вставляется медная трубка и соединяется посредством капиллярного действия (пайка или запотевание) или сжатия.

Д.И. : Ковкий чугун. Описывает тип сплава некоторых компонентов клапана.Ковкий чугун по составу похож на чугун, но при его строительстве применяется дополнительная обработка. В результате получается отливка, которая приближается к прочностным характеристикам стали, сохраняя при этом преимущества процесса литья.

EPDM: Этилен-пропилен-диеновый мономер. Синтетический каучук для экстремальных условий эксплуатации, используемый в клапанах в качестве материала седла или уплотнения, благодаря его исключительной стойкости к истиранию и разрыву, средней химической стойкости и отличному диапазону температур:

Ф.: по Фаренгейту. Измерение температуры в градусах. При атмосферном давлении на уровне моря вода замерзает при 32 градусах и закипает при 212 градусах.

F.F .: Заподлицо. Описывает тип фланца, при котором вся сопрягаемая поверхность фланца (поверхность) обрабатывается до одного гладкого, равномерного уровня по всей поверхности. При соединении с другим фланцем с гладкой поверхностью необходимо использовать прокладку, полностью закрывающую поверхность.

F.I.P .: Внутренняя железная труба. Описывает торцевое соединение с внутренней трубной резьбой, по сравнению с внешним.

эт .: факельная. 1. Настр. Описывает торцевое соединение, в котором используются два компонента для механического соединения и механического уплотнения между медными трубками и клапаном или фитингом. Накидная гайка затягивается на корпус клапана или фитинга, зажимая расширенную медную трубку между собой и закругленным «выступом» на корпусе. 2. Глагол. Акт концентрического расширения открытого конца мягкой медной трубки с помощью специальных инструментов для развальцовки.

FLNG или FLG: Фланец.Ссылка на фланцевый фитинг или описание торцевого соединения как фланцевого. Фланец представляет собой устройство цилиндрической формы с отверстиями, просверленными на его плоской поверхности по окружности и в центре (круглое отверстие номинального размера).

Ftg .: Установочный размер. Описывает концевое соединение с наружной резьбой, которое обычно вставляется в C.T.S. (охватывающее) торцевое соединение в паяном соединении. (См. «Улица»).

F.U.E .: Конец с внутренней резьбой: описывает торцевое соединение, в котором используются два компонента для создания механического соединения и механического уплотнения.Накидная гайка навинчивается на корпус клапана или фитинга, который удерживает F.I.P. сосок на месте. Съемный.

G.H.T .: Резьба для садового шланга. Описывает внутреннюю или внешнюю резьбу. Этот тип резьбы является патентованным и не совместим с какой-либо трубной резьбой. Обычно определяет концевые соединения обычного садового шланга, а не шлангов других типов.

I.B.B.M .: Железный корпус, бронзовая опора. Во фланцевых чугунных клапанах, описывая компоненты «трима», изготовленные из легированной бронзы (например,г. седло, торцевое кольцо клина и т. д.).

I. D .: Внутренний диаметр. Измерение внутренней круглой площади трубы или трубопровода (цилиндрической формы), измеренное от внутренней стенки через центр круглого отверстия до противоположной внутренней стенки.

I.P.S .: Размер железной трубы, прямой. Общее описание трубной резьбы, которую обычно путают с конической трубной резьбой.

M x F: По мужчинам. Ссылаясь на резьбовые торцевые соединения одного устройства.Обычно описывает M.I.P.-by-F.I.P. клапан или фитинг, но может использоваться для обозначения любого типа наружной резьбы.

M.I.P .: Стальная труба с наружной резьбой. Описывает концевое соединение с внешней трубной резьбой, обычно ввинчиваемое в F.I.P. концевое соединение.

M.U.E .: Конец муфты с наружной резьбой: описывает торцевое соединение, в котором используются два компонента для создания механического соединения и механического уплотнения. Накидная гайка навинчивается на корпус клапана или фитинга, который удерживает M. И. сосок на месте. Съемный.

NBR: Нитрилбутадиеновый каучук. Торговое название: Буна-Н. Синтетический каучук (полимер) среднего срока службы, обычно используемый в качестве седла или кольцевого уплотнения в клапанах, из-за его устойчивости к истиранию, устойчивости к разложению в средах на нефтяной основе, таких как бензин или гидравлическая жидкость, и умеренному диапазону рабочих температур: от -20 до 180 градусов по Фаренгейту.

N.P.T .: National Pipe Tapered Thread. Описывает тип резьбы как коническую трубную резьбу в отличие от прямой трубной резьбы или другого вида резьбы.

N.R.S .: Невыдвижная штанга. Описывает конфигурацию штока задвижек, при которой шток неподвижен внутри крышки, а диск перемещается вверх и вниз по неподвижному штоку. Высота рукоятки и длина внешнего стержня остаются неизменными, несмотря на положение диска.

Внешний диаметр: Внешний диаметр. Измерение внешней круглой площади трубы или трубопровода (цилиндрической формы), измеренное от самой внешней окружности через центр круглого отверстия до противоположной самой внешней окружности.

O. S. & Y .: Внешний винт и вилка. Что касается фланцевых клапанов из чугуна, здесь описывается связь штока, набивки и диска как восходящего штока.

PB: Полированная латунь: латунный сплав, отполированный до блеска по причинам внешнего вида. Розетки для зажигалок из полированной латуни.

Pex: Сшитый полиэтилен. Полиэтиленовая смола, подвергшаяся процессу, известному как сшивание.Посредством одного из нескольких процессов между молекулами полиэтилена создаются мостиковые связи, что делает их более прочными, более устойчивыми к более высоким температурам и более устойчивыми к химическому воздействию. Обычно экструдируемый в трубку, он используется для горячей воды (до 200 градусов по Фаренгейту) или питьевой воды.

P.J .: Соединение пакета. Описывает тип концевого соединения водопроводной арматуры. Включает в себя специальную стяжную гайку с зажимом, резьбой для болта и контрфорса, резиновую шайбу Buna-N и антифрикционное кольцо.

PP: Полипропилен. Термопластичный полимер с исключительной устойчивостью к усталостному напряжению, обычно используемый для изготовления клапанов и фитингов, из-за его устойчивости к приданию средам вкуса или запаха.

P.S.I .: Номинальное давление; Фунтов на квадратный дюйм. Обычно это мера давления в закрытом сосуде.

PTFE: Политетрафлорэтилен. Торговое название: тефлон. Фторэластомер, широко используемый в качестве материала седла, набивки или общего уплотнения в клапанах из-за его превосходной устойчивости к повышенным температурам, широкой химической стойкости, хорошей остаточной деформации при сжатии, низкой проницаемости, высокой прочности и низкого коэффициента трения.Обычно непрозрачного белого цвета в клапанах, диапазон температур составляет от –20 до 400 градусов по Фаренгейту.

ПВХ: Поливинилхлорид: термопластичная смола, обладающая отличной коррозионной стойкостью, прочностью на разрыв и умеренной термостойкостью. ПВХ широко используется в производстве клапанов, фитингов и труб и соединяется сваркой растворителем, нарезанием резьбы или фланцевым соединением. В области применения клапана его общие W.O.G. рейтинг 150 p.s.i. при температуре 73 градуса по Фаренгейту, с максимальной температурой 140 градусов по Фаренгейту.

Р.Ф .: С выступом. Описывает тип фланца, в котором сопрягаемая поверхность (поверхность) внутри диаметра отверстия для болта обрабатывается выше, чем поверхность за пределами диаметра отверстия для болта. Эта «приподнятая» область позволяет использовать прокладку меньшего диаметра. Фланец с выступом можно соединить с фланцем с гладкой поверхностью.

R.S: Подъемная штанга. Описывает конфигурацию штока задвижек, при которой шток перемещается вверх и вниз внутри крышки, а диск прикреплен к концу штока в фиксированном положении.Высота рукоятки и внешняя длина стержня варьируются в зависимости от положения диска. А.К.А. Внешний винт и хомут.

S.S.: Нержавеющая сталь. Описывает тип сплава, который обычно используется в конструкции корпусов клапана и трима клапана из-за его прочности и коррозионной стойкости. Литой или кованый номер марки используется для описания его типа и коррозионной стойкости (например, нержавеющая сталь 304, нержавеющая сталь 316, нержавеющая сталь 416). Чем выше номер, тем лучше ее прочность и устойчивость.

SBR: Бутадиен-стирольный каучук.Синтетический каучук общего назначения, обычно используемый в клапанах и фитингах при низких температурах и низком давлении. Максимальная рабочая температура составляет 160 градусов по Фаренгейту.

Sch. 40: Schedule 40. Термин измерения, используемый для описания толщины стенки трубы по отношению к ее внутреннему и внешнему диаметрам. Труба из ПВХ обозначается как Schedule 40, окрашивая ее в белый цвет. «Стандартный» кусок стальной трубы также может быть идентифицирован как Приложенный к Списку 40.

Sch 80: Приложение 80.Термин измерения, используемый для описания толщины стенки трубы по отношению к ее внутреннему и внешнему диаметрам. Труба из ПВХ сортамента 80 обычно окрашивается в темно-серый цвет и имеет более толстую толщину стенки за счет уменьшения внутреннего диаметра, при этом внешний диаметр остается таким же, как у стальной трубы или трубы из ПВХ сортамента 40.

Ш .: Плечо. Описывает длину ниппеля трубы. Длина, следующая сразу за «закрытой» длиной. Например. ½ «x Sh то же самое, что ½» x 1-1 / 2 «. Обычно для номинальных размеров от 1/8 дюйма до ¾ дюйма длина плеча составляет 1-1 / 2 дюйма.У номинальных размеров 1 дюйм, 1-1 / 4 дюйма и 1-1 / 2 дюйма длина плеча составляет 2 дюйма. У номинального размера 2 дюйма длина плеча составляет 2-1 / 2 дюйма. В номинальных размерах 2-1 / 2 дюйма, 3 дюйма и 4 дюйма длина плеча составляет 3 дюйма.

Swt .: Sweat. 1. Настр. Еще один термин для описания женского C.T.S. торцевое соединение клапана или фитинга. 2. Глагол. Фактический процесс нагрева соединения медных трубок и конца клапана или фитинга (C.T.S.) для создания капиллярного действия, конечным результатом которого является механическое соединение и механическое уплотнение.А.К.А. Пайка

T / S: Резьбовой или Sweat или, резьбовой или Socket, который описывает торцевое соединение клапана или фитинга, имеющее возможность использования любого типа во время установки.

TFM: Модифицированная версия PTFE, которая предлагает улучшенные свойства прочности, износостойкости, стойкости к химическому воздействию, термической (тепловой) стойкости, эластичности и более гладкой поверхности по сравнению с обычным PTFE.

U.E .: Union End. Описано торцевое соединение клапана или фитинга, которое включает две обработанные поверхности, плотно контактирующие друг с другом с помощью накидной гайки.Основное преимущество союзного соединения состоит в том, что его можно снимать и повторно прикреплять, а стихи — постоянными.

W.O.G .: Общее номинальное давление с указанием максимального P.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
