С возведением жилья и появлением в обществе расслоения по имущественному признаку возникла необходимость запирать дома на замки, защищать свою частную собственность. Практически не осталось на земном шаре мест, где люди не пользуются этим. В течение длительного времени устройства, запирающие дверную коробку, модифицировались. Изготовители стремились смастерить запор надежнее, повышая его качества. Однако функция дверного замка оставалась прежней – это запирание дверей и сохранение нажитых вещей. Дверные запоры ставят и на межкомнатные двери.

Главная функция дверного замка – запирание дверей и защита дома.

Виды дверных замков

Все запирающие устройства в своем составе имеют:

  • фиксирующее приспособление;
  • специальный короб для запора, сделанный из металла;
  • задвижку;
  • ключ для перемещения ригеля.

От того, какова конструкция дверного замка, зависит его назначение.

Способ крепления блокирующих механизмов к дверному устройству подразделяет их на:

  • врезные, их устанавливают внутрь;
  • накладные, закрепляются на внутренней стороне дверей.

Необходимо запомнить, дверные накладные и врезные замки изготавливают для «левых» и «правых» дверей, не советуют при установлении их переворачивать. Это может поспособствовать их ненормальному функционированию.

Устройство врезного замка.

Имеются универсальные дверные замки, в которых возможен переход с левой на правую дверь, и наоборот. Такое можно сделать, если переставить засов-защелку или защелку. Эта операция проводится без разборки всего замка.

Любопытной разновидностью накладного дверного замка является замок-балка. У него имеется два засова. Они перемещаются по всей ширине двери горизонтально. Этот замок встает на защиту двери и со стороны, где находятся петли.

Тяжелее поддается монтажу врезной вид дверных замков, отсюда большая вероятность не особо качественной установки. Место дверного полотна, где происходит их врезка, основательно ослабляется. А его более близкое расположение к внешней поверхности делает двери более доступными взломщику. Надо отдать должное врезным замкам, которые менее видимы и более удобные в использовании.

Накладные дверные замки не имеют таких недостатков, как врезные. Их элементарнее установить, в местах монтажа они не понижают крепость. Накладные замки прекрасно функционируют на дверях, которые открываются внутрь. Данный вид дверного замка отлично защищает от покушений с внешней стороны, но взломщику, находящемуся в помещении, он не помеха.

У накладных замков есть недостаток – это изменение внешнего вида дверей в худшую сторону.

Схема накладного дверного замка.

Сейчас изготавливают дверные замки с несколькими засовами. Их называют многозапорными замками. Надежная запорная система та, засовы (ригели) которой распределены по как можно большей длине торца двери.

Наиболее известным механизмом замка двери является врезной запор. В его состав входят:

  • корпус;
  • лицевая планочная деталь;
  • приводной рычаг;
  • засов с основным действием;
  • засов со специальной защелкой.

Вне зависимости от того, каково крепление к дверям, приспособление нынешних замыкающих механизмов содержит две составляющих:

  • секрет, с его помощью узнается ключ к замку;
  • исполнительное устройство, выполняет запирание.

Разновидности секретов

Механические секреты изготавливаются в различных вариантах:

  1. В форме цилиндра. Основу составляет особая деталь – цилиндр. В его середине имеются штифты – элементы, которые мешают взлому замка. Такой замок называют английским. Он наиболее распространенный.
  2. Кодовый. Открывается при введении ключа набором нужных цифр.
  3. Сувальдный. Нахождение нескольких зубчиков на ключе, определяющих число сувальд.
  4. Электронный. Создается на приводе, встроенном внутри.

Типы исполнительных устройств

Замок цилиндрового типа: 1 — корпус цилиндрового механизма, 2 — цилиндр (сердечник) с кодовым механизмом, 3 — скважина для ключа, 4 — кодовые штифты (пины), 5 — запирающие штифты (пины),6 — поводок/кулачок, 7 — крепежное отверстие, 8 — пружина, 9 — ключ, 10 — линия разделения между корпусом и цилиндром.

Существует несколько систем, которые применяются в качестве исполнительного механизма. Это:

  • механическая, когда замыкание выполняется металлическим стержнем, который входит в особый паз;
  • электромеханическая, здесь имеется засов с электрическим приводом;
  • электромагнитная, запорным механизмом является магнит.

Надежность запирающей системы сувальдного дверного замка зависит от количества пластин. Их большее количество способствует более надежной защите помещения.

Система такого типа замка состоит из следующих элементов:

  • ригель, это поперечный механизм засова;
  • сувальда – металлическая пластина;
  • специально предназначенное отверстие для ключа.

Эта система функционирует по принципу занятия всеми пластинами установленных позиций, только в этом случае можно сделать поворот ключа. Пластины ставятся под воздействием зубцов ключа в четко назначенных позициях. Это разрешает повернуть ключ и механизм дверного замка. Но если хоть одна из пластин не окажется в своем предназначенном пазе, тогда не будет работать и все устройство. То есть ключ является кодом замка.

Такие дверные замки достаточно сложно открыть методом силового воздействия. Сувальдные дверные замки имеют длительный срок эксплуатации и высокую степень надежности. К плюсам относится их высокая секретность и простота конструкции. При соблюдении всех правил сборки и норм безопасности такой замок с трудом поддается взлому.

Строение цилиндровой замочной системы

Схема сувальдного замка.

Цилиндровый замочный механизм бывает накладным и врезным. Он имеет в середине потайное устройство. Такие дверные замки изготавливаются:

  • односторонними, они открываются ключом лишь с одной стороны;
  • двусторонними, данные замки имеют два цилиндра и с внутренней стороны не открываются без ключа.

Для того чтобы закрыть жилье таким замком, необходимо выполнить определенные действия: в отверстие, имеющее ограниченный выступ, вставляется ключ.

Это отверстие находится в цилиндре, часть которого всегда крутится, но это произойдет в случае, когда будет вставлен надлежащий ключ. Остальное устройство останется недвижимым – это корпус. Исполнительным приспособлением являются штифты. Они служат для подъема ключа. От того, каково их положение, будет зависеть, открыт или закрыт запор.

Откроется дверной замок только при полном совмещении всех кодированных элементов.

Система замочной конструкции межкомнатной двери

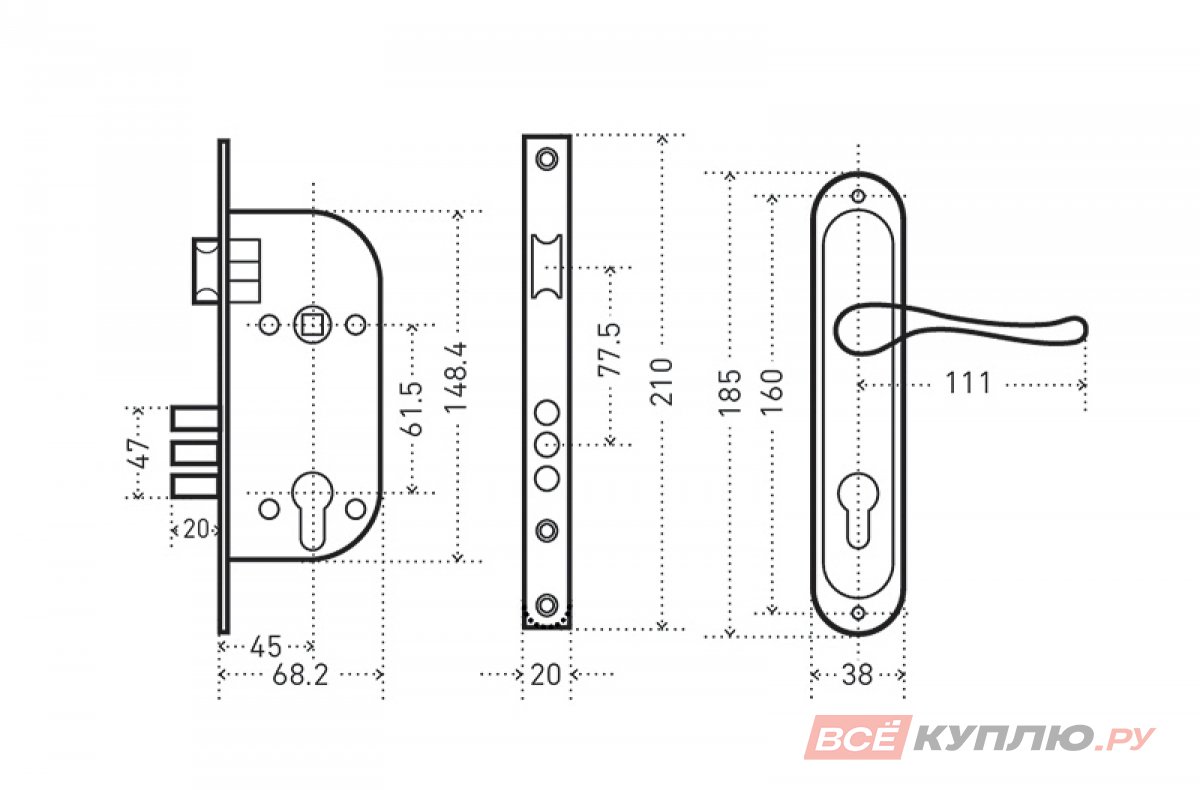

Схема замочной конструкции межкомнатной двери с размерами.

В некоторых случаях требуется закрывать дверь между комнатами, и тогда останавливают свой выбор на особенном встроенном в дверь оригинальном замке. В него входят:

  • поворотная пластина;
  • затвор;
  • пружина;
  • рычаг для удержания;
  • защелка;
  • крышка корпуса.

У людей с годами выработалась привычка, уходя из дома, закрывать его на специальные дверные замки. Когда-то они были очень простыми. В наше время применение компьютерных технологий привело к появлению замков-невидимок. Они отлично справляются с задачей по обеспечению защиты жилья от взлома. Если дверные замки простые и недорогие, то не представляет труда их высверлить и выбить. Спрятанная в двери замочная конструкция действует исключительно от радиочастот особенного брелока.

Из этого можно сделать вывод, что лучшим выходом будет приобретение одного качественного запора. Можно и соединить в одной запорной системе разные виды дверных замков, это усложнит работу взломщикам. Необходимо помнить, что при выборе надо скрупулезно обследовать такую конструкцию на предмет всевозможных изъянов, чтобы она не подвела в нужный момент.

Дверной замок: устройство, механизм и конструкция

Чтобы дверь надежно закрывалась и никто не смог проникнуть в помещение, устанавливается дверной замок, устройство, специально предназначенное для закрытия дверей. Замками оборудуются входные и иногда межкомнатные двери. Согласно функциональному предназначению выполняется изготовление различных систем дверных замков.

Схема устройства врезного дверного замка.

Некоторые особенности замков

По используемому креплению замки можно разделить на два типа:

  • накладные;
  • врезные.

Монтаж накладных замков своими руками делается на внутренней половине двери. Непосредственно в толщину дверного полотна проводится установка врезных замков.

В каждом замке главными частями являются:

  • исполняющая система;
  • секрет.

Устройство, которое проводит опознание ключа, называется секретом. Оно может быть двух видов:

  • электронным;
  • механическим.

Схема устройства ригельного замка.

Замки также подразделяются на несколько различных групп. Все зависит от примененного секрета. Известно несколько разных типов:

  • сувальдные;
  • цилиндровые;
  • дисковые;
  • кодовые.

У каждого замка существует индивидуальный механизм. Он, в свою очередь, подразделяется на:

  • механический;
  • электромагнитный;
  • электромеханический.

В дверном полотне чаще всего выполняется установка механических замков. Запором служит стальной стержень, который устремляется в пластину, имеющую специальный паз, прикрученный к дверному блоку. В результате дверь оказывается надежно запертой.

У электромагнитных замков запором является мощный электромагнит, притягивающийся к стальной пластине, закрепленной на блоке. Электромеханический замок представляет собой обыкновенный засов, имеющий электропривод.

На надежность замка влияют определенные факторы. Во-первых, он должен иметь повышенную степень секретности, во-вторых, его корпус должен обладать высокой прочностью. Чем больше толщина металла, из которой изготовлен замок, тем надежнее. Конечно, для межкомнатных дверей не нужна установка дорогостоящего и мощного замка. Гораздо важнее его внешний вид и красивая ручка.

Очень часто дверные замки изготавливаются с механизмом фиксации двери, когда она закрыта. Наиболее распространенными сегодня стали:

Схема устройства сдвоенного цилиндрового замка.

  • ригели;
  • накладные;
  • врезные;
  • защелки.

Установка врезных дверных замков своими руками делается непосредственно в полотно двери. Поэтому они абсолютно незаметны с внешней стороны. Более надежными считаются механизмы, снабженные предохранительным устройством. Когда происходит движение ручки, приходит в движение кулачок. Он надавливает на защелку, заставляя ее двигаться назад. Одновременно с этим происходит натяжение пружины. После возвращения ручки к своему первоначальному положению кулачок под ее давлением приходит в свое исходное состояние. Когда дверь закрывается, движение защелки осуществляется только благодаря скосу. Происходит самостоятельное срабатывание пружины, защелка захлопывается.

В конструкции пружина защелки выполняет одновременно и функцию фиксирования. При давлении на защелку вторая пружина защелкивает ригель. При поворачивании ключ начинает своей бородкой в первую очередь приподнимать фиксаторы, выпадающие из верхних отверстий. Затем бородка давит на ригель и подталкивает его вперед. При возвращении бородки в свое начальное состояние фиксатор вновь заходит в верхнее отверстие, не позволяя ригелю сработать автоматически. У замка имеется возможность работать с двойным закрыванием, потому что ригель оснащен внизу двумя нишами.

Запирающие устройства обладают разной степенью секретности. Они подразделяются на:

  • бессувальдные;
  • сувальдные;
  • цилиндровые.

Схема устройства дискового замка.

В системах первого типа надежность осуществляется за счет различных по форме выступов, сделанных на пластине. Порою таких выступов насчитывается около 90.

Сувальдные устройства, изобретенные англичанином Чабом, снабжены повышенной секретностью. В каждом замке на ключе сделаны особые углубления, расположенные под 90° к бородке. Стальная коробка снабжена пружинящими пластинами разных габаритов. Фиксирующий ригель может сработать, если ключ начнет одновременно приподнимать и захватывать пластины.

Цилиндровый замок получил повышенную надежность благодаря цилиндрическому каналу, сделанному специально для ключа. Штифты совместно с пружиной не допускают поворачивания ключа. Если вставленный ключ сможет приподнять все штифты, запорное устройство поднимется, в результате цилиндр сможет повернуться. Подобные цилиндровые механизмы считаются врезными, их можно закрывать обыкновенным способом. Надо сказать, что цилиндровые устройства считаются самыми надежными. Ключи в данном случае имеют разную форму и огромное количество.

Как устроен механизм замка?

Всякое приспособление, созданное для запирания, обязательно должно состоять из:

  • запирающего механизма;
  • стального короба;
  • задвижки;
  • ключа.

Схема дверного замка с защитной панелью.

В замочных механизмах наиболее распространенным считается врезной запор. Он должен иметь:

  • корпус;
  • лицевые планки;
  • засов, оборудованный специальной защелкой;
  • засов главного действия;
  • рычаг приводной.

Любой замок оборудован системой секрета, которая опознает ключ. Дверь запирается при помощи исполнительного механизма.

Секреты делятся на несколько механических видов:

  1. Цилиндрический. Его основной деталью является специальный цилиндр. В нем расположены штифты, которые не позволяют взломать устройство. Данный замок стал называться английским. Он считается самым популярным и наиболее востребованным.
  2. Сувальдный. Ключ данного замка имеет специальные зубчики. Они предназначены для выявления сувальд и определения их числа.
  3. Кодовый. В этом случае вводится секретный набор цифр, срабатывает система защиты. Замок открывается.
  4. Электронный. Работает на приводе, установка которого выполнена в самом запирающем устройстве.

Исполнительные устройства точно так же подразделяются на несколько типов:

  1. Электромеханические. Имеют засов, работающий от электрического двигателя.
  2. Электромагнитные. В данном случае запорным механизмом выступает магнит.
  3. Механические. Стальной стержень входит в особое отверстие и закрывает замок.

Конструкция сувальдного замка

От числа пластин напрямую зависит надежность данной системы. Чем пластин больше, тем сильнее защитные свойства.

В сувальдную систему входят следующие детали:

  • засов поперечный или ригель;
  • стальные пластины или сувальды;
  • особое отверстие, куда вставляется ключ.

Работа данной системы, основана на установке пластин в конкретные положения, только тогда ключ начнет поворачиваться.

Как устроена цилиндровая система?

Подобная конструкция аналогично другим может являться:

  • врезной;
  • накладной.

Схема дверного замка-защелки.

Тайный механизм спрятан в личинке, установленной по центру замка. Подобная система имеет несколько подвидов:

  • односторонний;
  • двусторонний.

Односторонняя система может открываться ключом, причем только с конкретной стороны, другая снабжена двумя цилиндрами. Этот замок нельзя открыть изнутри, не имея ключа.

Чтобы запереть здание цилиндрическим устройством, требуется выполнить несколько конкретных действий.

Сначала ключ необходимо вставить в паз, имеющий ограниченный выступ, который расположен в цилиндре.

Одна из деталей цилиндра всегда имеет свободное вращение, если подходит вставленный ключ. Корпус у подобной конструкции всегда неподвижен. Исполнительным механизмом являются штифты, именно их и начинает поднимать ключ. За счет положения штифтов проводится регулирование работы устройства. Чтобы произошло открывание механизма, должны совпасть все шифрующие детали.

Как сделана замочная конструкция, используемая внутренними дверями?

Конечно, когда в квартире много дверей, не всегда требуется их полное запирание. Но при некоторых обстоятельствах запирание дверей становится необходимостью. Для этого покупается красивый замок, выполняется его установка в дверное полотно. Он должен состоять из:

  • двигающейся пластины;
  • затвора;
  • пружины;
  • рычага;
  • защелки;
  • корпуса.

В прежние годы замочные системы делались довольно простыми, их легко было вскрыть. Сегодня, когда настал век технологий, были изобретены невидимые замки. Эти конструкции способны стоять на страже любой квартиры, никто не сможет взломать такую входную дверь.

Замочные устройства, цена которых не очень велика, могут быть выбиты или высверлены, а вот спрятанная внутри дверного полотна новейшая замочная система, функционирует только на определенных радиочастотах специального брелка.

Можно сделать замочную конструкцию особо сложной или достаточно простой, однако уже давно всем понятно, что лучше иметь надежную дверь с единственным замком высшего качества, чем установить несколько дешевых и простых замков сомнительной надежности.

особенности сборки и разборки механизма ⋆ Прорабофф.рф

Сложностью конструкции дверного замка определяется надежность запирающего дверь приспособления, но ложность этого утверждения показывается некоторыми ситуациями.

Ниже рассматриваются особенности самостоятельной сборки дверных замков, показывающие простоту рабочего процесса.

Подготовка к сборке дверного замка

Единственное неизменное правило требует поиска подробной схемы замка, детали которого подлежат замене. Устранение неисправностей запорных устройств требует выполнения корректной сборки и разборки элементов конструкции. Перед установкой изделие разбирается с целью поиска бракованных деталей секрета, удаления проникших в него посторонних предметов. Ремонт сопровождается обязательным демонтажом. Владельцы дверных конструкций часто совершают ошибку разборки замка, приводящую к невозможности сборки деталей устройства в единую конструкцию.

Если запирающее створку устройство разбиралось, находясь непосредственно на дверном полотне, образуется другая ошибка. Неисправность замка, проявляющаяся после незаметного выпадения важных мелких деталей из корпуса секрета, предотвращается неторопливым вскрытием корпуса. Сначала во всемирной сети отыскивается схема механизма купленного устройства. После изучения схемы непрофессиональный мастер узнает подробную информацию о размещении и функционале каждой детали, обнаруживаемой в корпусе разбираемого устройства, способе крепления и взаимодействии элементов между собой.

Кроме схемы запирающего устройства, требуется наличие:

  1. Инструментов и смазок, облегчающих сборку и разборку конструкции ремонтируемого дверного замка;
  2. Отверток, выбираемых согласно спецификации используемых крепежных деталей;
  3. Оригинального ключа, поворотом проверяющего работоспособность замочного секрета;
  4. Пинцета, шила и лупы, позволяющих работать с мелкими элементами запирающего устройства;
  5. Рекомендуемой изготовителем замка смазки, предотвращающей повреждения трущихся деталей.

Цели сборки и разборки вынуждают покупать комплектующие, предназначенные для устранения неисправностей замка, кисточки или пылесос для удаления загрязнения, остальные средства обслуживания механизма.

Общий порядок разборки и сборки замка цилиндрового типа

Если оставить в покое секретный механизм цилиндрового запирающего устройства, разборка дверного замка значительно упростится. Множество причин становятся инициаторами частых поломок личинок, но заменить поврежденный секрет достаточно просто. Конструкция цилиндровых замков содержит три важнейшие детали, представленные корпусом, ригелями и личинкой. Несмотря на свою мощность, корпус и замочные ригели останутся бесполезными деталями без управляющей ригелями личинки. Замена этого элемента сопровождается открыванием двери, тщательного изучения торца створки в месте размещения отверстий для ригелей.

Возможно, там обнаружится удерживающая цилиндр в корпусе маленькая деталь. Перед выкручиванием личиночного крепежа замок ставится в открытое положение. После выкручивания крепежа вставленный в скважину замка ключ поворачивается в сторону. Затем повернутый ключ и личинка вытаскиваются из корпуса запирающего механизма. Если личинку вытащить сразу не получилось, ее необходимо немного покачать.

Установка новой личинки сопровождается повторением рассмотренных действий в обратном порядке. Сложности начинаются при разборке личинки для перекодирования, изготовления совместимого ключа и остальных целей. Демонтаж личинки осуществляется специальными инструментами. Специалисты советуют людям сначала вытащить цилиндр из замочного корпуса, извлечь стопорное кольцо. Следующие действия осуществляются поворотом засунутого в замочную скважину ключа на 180 градусов, фиксацией спицами нижних пинов, изъятием верхних пинов и ремонтными работами.

Самостоятельная сборка и демонтаж сувальдного замка

Размер секрета такого замка больше подобной характеристики личинки запирающего механизма цилиндрового типа. Упрощение доступа к деталям секрета разрешает проводить сборочные и разборочные работы без особых инструментов. Перед демонтажом секретного механизма рекомендуется изучить изображенное на схеме размещение сувальдных пластин. Демонтаж конструкции сувальдного замка начинается приготовлением отвертки, смазки и ветоши. Сначала выкручиваются крепежи, соединяющие крышку замочного корпуса. Ликвидация крышки обнажает присутствующие в корпусе детали и секретный механизм, представленный некоторым количеством подпружиненных пластин из металла, оборудованных особо сконфигурированными вырезами.

Пружины отводятся в сторону. Пластины, нанизанные на особые крепежи, контактирующие с хвостовиковой стойкой, извлекаются из корпуса. После манипулирования пластинами, осуществленного согласно поставленным задачам, секретный механизм собирается обратно. Каждая отдельная пластина вставляется в крепежные детали и подпружинивается. После монтажа всех элементов закрывается и привинчивается крышка замочного корпуса.

Особенности сборки замков

  1. Собранный самостоятельно замок проверяется на работоспособность вставкой и поворотом ключей;
  2. Размещение деталей в замочном корпусе проверяется по схеме;
  3. Крепежные элементы нельзя перетягивать для сохранения функционирования секретного механизма;
  4. Сувальды плотно крепятся в замке. Их выпадение показывает ошибку, совершенную в процессе работ;
  5. Найденные поврежденные элементы замка заменяются новыми деталями, если поиск замены оказался неудачным, покупается новый запорный механизм. Запрещается установка на дверную створку сломанного устройства;
  6. Схема к конкретному замку поможет правильно собрать запорное приспособление. Хранящаяся там информация подробно расскажет обо всех элементах, присутствующих в конструкции;
  7. Не все случаи повреждения дверного замка разрешают самостоятельный ремонт механизма. Серьезные поломки требуют использования услуг профессиональных мастеров.

Устройство врезного замка схема. Описание врезного механизма

Устройство врезного замка схема. Описание врезного механизма

Наиболее популярны в последнее время врезные и встроенные замки. Они очень похожи по конструкции. Единственное, что их отличает — это принцип установки. Встроенный замок обычно поставляется уже вставленным в дверь, а врезной нужно самостоятельно поставить на деревянную дверь, вмонтировав его внутрь полотна.

Почти все замки этого типа состоят из одних и тех же основных частей . Вот их перечень:

  1. Корпус. К этой части крепятся все остальные детали и системы замка.
  2. Ключ. Трудно представить замок без ключа. Он служит средством для открывания и закрывания устройства.
  3. Крышка. Предохраняет замок от попадания пыли и грязи. Защищает от взлома. В некоторых образцах усиливается стальными накладками.
  4. Лицевая рамка. Защищает замок с торцевой стороны. Имеет отверстия для прохождения засова.
  5. Засов или ригель. Очень крепкий стальной язычок, служащий основным средством удержания двери в закрытом состоянии. Засовов может быть несколько. Чем их больше, тем надёжнее запор.
  6. Стойка засова. Основной механизм, обеспечивающий надёжность защиты от попыток несанкционированного вскрытия замка.
  7. Хвостовик засова. Служит соединяющим элементом между засовом и его стойкой.
  8. Комплект сувальд. Устройство, обеспечивающее кодировку работы запорного устройства. Чем больше сувальд установлено, тем труднее и дольше придётся взламывать замок злоумышленникам.
  9. Сувальдные пружины. Без этих деталей сувальда не будет возвращаться в исходное положение. В таком случае замок выйдет из строя.
  10. Вставные шайбы и другие детали. Многие устройства имеют дополнительные приспособления, которые улучшают надёжность замков и их функциональные возможности.

Дверной замок apecs устройство. Защелка с фиксатором

Устройство дверного замка межкомнатной двери может быть и более сложным. Если в конструкции предусмотрен фиксатор, такая конструкция является более совершенной. В таком устройстве есть не только язычок, но и специальный механизм. Он фиксирует защелку в нужном положении. За открытие и закрытие отвечает язычок.

Фиксатор удерживает дверь в закрытом положении. Это запорное устройство позволяет полностью закрыть створку изнутри. Если подобный механизм заклинит, разобрать такой замок будет довольно сложно. Его основной задачей является удержание дверного полотна в закрытом положении.

Механизм с фиксатором монтируют в ванной комнате или санузле. Довольно часто такие замки устанавливают в офисах, в кабинетах. Именно назначение помещения часто предопределяет выбор замка.

Так как механизм с фиксатором вскрыть довольно сложно, рекомендуется приобретать механизм средней и высокоценовой категории. Дешевые замки могут быстро выйти из строя, что приведет к возникновению многих проблем. При покупке нужно обратить внимание, как перемещается язычок. Он должен двигаться плавно. В противном случае изделие некачественное. Также требует внимания механизм возврата фиксатора в исходное положение.

Устройство замка межкомнатной двери с защелкой может быть разным. Это зависит от типа исполнения ручки, способа крепления ее к полотну. При этом запирающий механизм может быть кнопочным или рычажным. Второй из названных вариантов можно чаще встретить в продаже. Они удобнее и надежнее.

Как работает врезной замок. ВИДЫ ДВЕРНЫХ ЗАМКОВ С РУЧКАМИ

Все затворные конструкции с монтируемой ручкой распределяют на три основных категории:

  • Врезные .
  • Накладные.
  • Навесные.

Каждый из видов замков востребован в своей определённой области применения. Врезные – это самые надежные запорные механизмы,которые обеспечивают безопасность и сохранность имущества, чаще всего устанавливаются на входные двери. Накладные запирающие устройства нашли свое применение на межкомнатных дверях, навесными – укомплектовуют заборы и калитки дачных участков.

Фото 2 Схема устройства врезного замка.

При выборе такого механизма необходимо уделить особое внимание указанным параметрам:

  • степень секретности;
  • надежность механизма устройства;
  • производитель.

При выборе запорного устройства с ручками, нужно знать, что их еще классифицируют в зависимости от предназначения дверного полотна.

  • Замки, предназначенные для входной двери с ручкой. Такие механизмы могут иметь в комплекте одну из трех видов ручек: внутренние, наружные и двухсторонние. Они выполнены из прочного материала и обладают повышенными эксплуатационными характеристиками.
  • Замки для межкомнатных дверных конструкций. В этой категории, ручка имеет более весомое значение нежели замок. Связано это с тем, что для межкомнатных дверей выбираются наиболее простые запорные механизмы. Самые востребованные варианты – это двусторонние ручки с защелкой или поворотным рычагом.
  • Для уличных калиток. Такие замочные механизмы не идут в комплекте с ручками, т.к. замки данного типа находятся в экстремальных условиях постоянного температурного перепада, что не способна выдержать ни одна ручка.

Фото 3 Схема цилиндрового механизма с защелкой.

Для входных дверей самый распространенный вариант врезного механизма. После его монтажа, детали практически не визуализируются в закрытом положении, за исключением дверных ручек.

При монтаже такого рода запорного устройства, можно быть уверенным, что внешне дверь не будет испорчена лишними деталями, а сам механизм будет надежно защищать от взлома.

Видео ремонт дверного замка, как собрать замок Renz, Ренц 2070

Схема дверного замка – как его собрать?

Чем надежнее замок, тем сложнее его конструкция. Данное правило работает далеко не во всех случаях, а в ряде ситуаций происходит с точностью да наоборот. Но одно можно сказать точно, если возникает необходимость собрать или разобрать запирающее устройство, нужна подробная схема дверного замка. В нашей статье мы обсудим особенности сборки дверных замков своими руками, и вы поймете, что данная работа не так сложна, как кажется на первый взгляд.

Готовимся к сборке дверного запирающего устройства

Обычно для того, чтобы установить или починить замок, требуется его сборка и разборка. Перед установкой замок разбирают для того, чтобы убедиться в отсутствии бракованных элементов секретного механизма и для удаления инородных предметов из него. Ну а для того, чтобы осуществить ремонт, без разборки замка обойтись просто невозможно.

Многие обыватели, пытаясь разбирать замок, допускают распространенную ошибку, которая приводит к тому, что собрать воедино все детали устройства они, потом не могут. Казалось бы, что может быть глупее? Но на самом деле, как утверждают специалисты, которым приходится часто общаться с такими «горе-мастерами», такое происходит сплошь и рядом.

Впросак можно попасть даже в том случае, если запирающее устройство было разобрано без демонтажа корпуса с дверного полотна, просто для профилактической чистки механизма от пыли. Стоит не заметить пружинку, случайно вылетевшую из недр секрета и вот вам проблема. Чтобы не сталкиваться с подобными неприятностями не стоит спешить вскрывать корпус замка. Сначала достаньте очень важный предмет под названием схема дверного замка, естественно того, который вы разбираете.

Если схема не шла в комплекте с замком, ее можно раздобыть в сети Интернет. Изучив схему, вы будете знать:

  • комплектность элементов, содержащихся в корпусе устройства;
  • их расположение;
  • о том, как один элемент крепится к другому;
  • каковы функции каждого элемента.

Схема запирающего устройства – это далеко не все, что нам может потребоваться для его разборки и сборки. Голыми руками замок не разберешь, нужны инструменты и смазка.

  1. Отвертки, которые нужно подбирать в соответствии с используемыми в замке крепежными элементами.
  2. Оригинальный ключ, который потребуется для проверки работоспособности секретного механизма.
  3. Пинцет, шило и лупа. Инструменты, которые требуются для работы с мелкими деталями.
  4. Специальная смазка, рекомендуемая производителем, либо WD-40. Также для смазки дополнительно хорошо использовать графитовый порошок.
  5. В зависимости от целей сборки/разборки нужны: комплектующие к замку для его ремонта, кисточка или пылесос для чистки от пыли и так далее.

Общий порядок сборки/разборки цилиндрового замка

Если не трогать сам цилиндр, то есть секретную часть запирающего устройства, то разобрать такой замок ничего не стоит. Личинки выходят из строя довольно часто и причин тому много, но замену сломавшемуся механизму секретности найти несложно. У большинства цилиндровых замков имеется три важнейших конструкционных элемента:

  • корпус;
  • ригели;
  • личинка.

Сколь мощным бы ни был корпус и ригели замка, они ничто без личинки. Ведь именно личинка представляет собой секретный механизм, который управляет ригелями. Чтобы заменить личинку необходимо открыть дверь и внимательно осмотреть торцевую часть дверного полотна в районе выходных отверстий под ригели. Именно там, скорее всего, находится небольшой крепежный элемент, удерживающий цилиндр в корпусе, чтобы не ошибиться, сверьтесь со схемой.

Важно! Перед тем как выкручивать крепеж личинки, проверьте, чтобы замок был в положении открыто.

Выкрутив крепежный элемент (если он один), для удобства извлечения личинки вставьте ключ в замочную скважину. Затем повернув его немного в сторону, извлеките вместе с личинкой из недр замка. Если личинка не вышла с первого раза, попробуйте ее немного покачать.

Чтобы установить новую личинку, потребуется лишь повторить порядок работы в обратной последовательности. Гораздо сложнее, когда требуется разобрать личинку, например для того, чтобы перекодировать ее, или для того, чтобы сделать по ней ключ. Нельзя сказать, что разобрать личинку невозможно, однако без специальных приспособлений лучше за это не браться. Специалисты советуют людям, не имеющим опыта, попробовать произвести работу в следующем порядке.

  1. Вытаскиваем цилиндр из корпуса замка.
  2. Извлекаем стопорное колечко.
  3. Засовываем ключ в замочную скважину и поворачиваем его примерно на 180о.
  4. Двумя спицами фиксируем пины, располагающиеся в нижней части секрета.
  5. Теперь вынимаем верхние пины и производим необходимые действия.

Разбираем/собираем сувальдный замок своими руками

Секрет сувальдного замка гораздо больше по размеру, чем личинка цилиндрового запирающего устройства. Получить доступ к элементам секрета гораздо проще, а значит собрать и разобрать до конца подобный замок можно без специальных инструментов. Однако перед демонтажем секрета сверьтесь со схемой, ведь положение сувальдных пластин в разных замках может отличаться.

Чтобы разобрать сувальдный замок нужно подготовить отвертку, подходящую смазку и ветошь. Прежде всего, выкручиваем крепежные элементы, удерживающие крышку корпуса замка. Снимаем крышку, обнажая тем самым секретный механизм и остальные элементы, находящиеся в корпусе. Нас будет интересовать подпружиненная стопка металлических пластин с причудливыми вырезами, это и есть секрет замка.

Отводим пружины в сторону и извлекаем стопку пластин из корпуса. Обратите внимание, что пластины нанизаны на специальные крепежные элементы и непосредственно соприкасаются со стойкой хвостовика. Благодаря этому собрать пластины как-то иначе довольно трудная задача.

Произведя с пластинами нужные нам манипуляции, собираем секрет обратно. Пластины в стопке располагаются в определенном порядке, изменение этого порядка приведет к перекодировке секрета. Значит нужно собрать пластины в той же последовательности. Вставляем пластины по одной в крепежные элементы секрета и поочередно подпружиниваем. Как только все элементы будут установлены, можно закрывать и привинчивать крышку корпуса замка.

Нюансы сборки запирающих устройств – советы специалистов

К сборке замка многие люди относятся достаточно вольно, считая это занятие весьма простым. На самом деле подобная работа скрывает множество подводных камней. Чтобы их обойти, нужно воспользоваться следующими советами специалистов.

  • После самостоятельной сборки замка не забывайте проверять его работоспособность, вставив в него ключи.
  • Проверяйте расположение элементов внутри замка согласно схеме.
  • Не перетягивайте крепежные элементы, это может нарушить работу секрета.
  • Сувальды должны крепиться в замке достаточно плотно, если они выпадают, значит, вы сделали что-то не так.
  • Обнаружив поврежденные элементы в замке, замените их, если замены не нашлось, меняйте замок. Никогда не устанавливайте неисправное запирающее устройство на дверь.

Если вы задумались о том, как собрать дверной замок схема вам в помощь. Ведь именно схема к конкретному запирающему устройству содержит исчерпывающую информацию, которая необходима вам для успешной его сборки/разборки. Помните также, что далеко не всегда нужно самостоятельно лезть в недра замка и терять время на проблему, которую вы не можете решить. Доверяйте подобную работу специалистам, не будьте скупы.

Схема устройства замка двери | Хитрости Жизни

Дверной замок должен отвечать требуемым критериям надежности. Внутреннее устройство замка двери – это один из главных факторов, учитываемых при выборе запирающего механизма.

Внутреннее устройство запирающего механизма

Виды современных замков

Прежде чем приступать к изучению устройства замка, надо определиться с видами запирающих устройств, которые можно приобрести в магазинах в настоящее время.

Все замки можно разделить на несколько типов:

  • механические устройства, открываемые при помощи ключей;

Замок, который открывается прилагаемыми к устройству ключами

  • электронные замки, открываемые при воздействии на запирающий механизм сигнала, выдаваемого брелком, картой или иным устройством;

Замок, открываемый брелком

  • электромеханические, сочетающие в себя возможности открытия ключом и специальным устройством, подающим определенный сигнал;

Запирающее устройство, которое можно открыть ключом и электронным сигналом

  • кодовые замки, которые открываются при наборе определенного кода. Наиболее часто используются для металлических дверей.

Устройство, открываемое при наборе кода

Каждый замок может быть выполнен из различных материалов, и иметь разную степень защиты. Все замки можно разделить еще по одному признаку, а именно, по способу установки на дверь. Выделяют такие виды:

  • врезные замки. Основной корпус замка расположен внутри дверного полотна. Такие замки применяются для входных дверей в помещения, на межкомнатных дверях и так далее. Врезные замки считаются самыми устойчивыми к взлому, так как подобраться к рабочей конструкции без снятия двери невозможно;

Замок врезного типа, установленный на входную дверь

  • накладные замки. Корпус замка устанавливается на дверное полотно. Снаружи замок открывается ключом, а изнутри защелкивающимся механизмом;

Механический замок накладного типа

  • навесные замки. Преимущественно используются для дверей подсобных помещений, ворот и калиток. Запирают две металлические дужки, одна из которых прикреплена к дверному полотну, а другая к косяку двери.

Типы современных замков и их устройство

Типы замков определяются исходя из устройства запирающего механизма, при этом различают:

  • цилиндровые замки;
  • сувальдные замки;
  • реечные замки.

Цилиндровые замки

Название цилиндровые замки получили, опираясь на вид рабочего механизма, имеющего форму цилиндра. Схема дверного замка цилиндрового типа представлена на рисунке ниже.

Внутреннее устройство замка цилиндрового типа

Цилиндровый механизм состоит из ряда элементов:

  • корпуса, изготовленного из высокопрочной стали;
  • отверстия для ключа;
  • сердечника, в котором расположены штифты;
  • стопорного и кодовых штифтов.

Цилиндровые запирающие механизмы в зависимости от расположения штифтов внутри цилиндра могут быть:

  • однорядными – штифты в запирающем цилиндре расположены в один ряд;
  • двухсторонними – запирающие штифты расположены в два ряда. Ключ к такому замку имеет двусторонние насечки;
  • устройствами с поворачивающимися штифтами. В отличие от предыдущих видов штифты могут не только опускаться и подниматься, но и вращаться вокруг своей оси;
  • крестообразными – замочная скважина и ключ от замка напоминают форму креста. Внутри цилиндра штифты расположены в три или четыре ряда;
  • устройствами с коническими ключами. Штифты в запирающем цилиндре расположены в нескольких плоскостях, что придает устройству повышенную степень секретности.

Подробнее об устройстве и выборе цилиндрового замка можно посмотреть на видео.

Сувальдные замки

Работа сувальдного замка основывается на выставлении пластин, носящих название сувальды в определенном порядке. Устройство дверного замка сувальдного типа включает в себя:

  • ригельные засовы, которые приводятся в действии при выставлении сувальд в определенном порядке;
  • пластину, к которой крепятся сувальды;
  • отверстие для ключа;
  • сами пластины.

Устройство замка сувальдного типа

В настоящее время выпускаются два вида сувальдных замков:

  • с односторонними ключами. Являются наименее надежными, поэтому постепенно перестают выпускаться;
  • с двусторонними ключами. Ключ, взаимодействуя с запирающими пластинами, становится активным то с правой, то с левой стороны, что значительно увеличивает секретность устройства.

Надежный сувальдный замок должен иметь:

  • не менее 6 запирающих пластин. Шесть сувальд можно расположить приблизительно в 100 000 различных комбинаций, а восемь имеют приблизительно 250 000 вариаций;
  • дополнительные накладки, защищающие рабочий механизм от высверливания;
  • усиленные ригели, не поддающиеся распиливанию;
  • ложные пазы, направляющие взломщика на неверное определение задуманной конструкции;
  • сменный блок сувальд на случай утраты ключей или дополнительную опцию перекодирования. Произвести перекодировку можно без участия специалистов. Для этого в комплекте замка должен быть специальный ключ, изготовленный в виде буквы Г и запасной комплект ключей.

Реечные замки

Реечные замки не обладают повышенной степенью секретности. Они применяются для гаражных ворот, калиток, подсобных помещений.

Схема замков дверей реечного типа включает в себя:

  1. пружины, приводящие в действие запирающий ригель;
  2. ригеля. Устройство представляет собой металлический брусок прямоугольной формы с обеих сторон, на котором сделаны пазы;
  3. отверстия, в которое вставляется ключ;
  4. внешний засов.

Внутреннее устройство запирающего механизма реечного типа

Ригельный замок открывается при совпадении пазов на ключе и фиксирующем ригеле. Если совпадение происходит, то при нажатии ригель как бы вытаскивается ключом. В противном случае запирающий механизм невозможно сдвинуть со своего места.

В зависимости от вида замка он может иметь один, два или три ригеля. Преимущественно используются механизмы с двумя запирающими брусками.

Таким образом, при выборе замка следует руководствоваться определением внутреннего устройства запирающего механизма, которое влияет на степень секретности. Для наибольшей защиты специалисты рекомендуют использовать несколько замком и обязательно разного типа. Оптимальным сочетанием является установка сувальдного и цилиндрового замка, причем один из них может быть врезным, а другой – накладным.

Дверные замки с ручками и защёлками являются популярным видом запирающих механизмов и широко используются на входных и межкомнатных дверях. Применение защёлки заметно повышает функциональность замковой конструкции, а наличие ручки делает её использование лёгким и удобным.

Характеристики конструкции

Конструктивно замок представляет собой сложное механическое устройство, состоящее из корпуса, замкового механизма, защёлки, блокиратора, нажимной либо поворотной ручки и декоративной накладки, которая в некоторых моделях заменена отдельными розетками. Особенностью устройств с защёлками является возможность их использования с любым видом замкового механизма, включая сувальдные, цилиндровые, магнитные, электронные и электромеханические модели. Кроме того, запирающие конструкции могут быть оснащены кодовым устройством или иметь комбинированное исполнение.

Наиболее подходящим устройством для установки на входную металлическую дверь является замок сувальдного типа. Механизм такого замка состоит из фигурных пластин, которые имеют большое количество комбинаций, образующих секретный пин. Количество зубчиков на бородке ключа определяют число сувальдных пластин внутри устройства: их количество всегда на одну меньше числа зубцов. Сувальдные замки характеризуются длительным сроком службы и высокой взломостойкостью.

Цилиндровые модели также часто устанавливаются в замках, оснащённых защёлками и ручками. Их механизм представлен в виде цилиндра-личинки с размещёнными внутри фигурными элементами или дисками. Открывание двери происходит при совпадении выемок на ключе с выемками на фигурных элементах. Такие устройства также достаточно надёжны и удобны в использовании, причём установленная в них защёлка нередко исполняет роль запирающего ригеля. Захлопывание защёлки в таких конструкциях обусловлено её скошенной формой. Язычок сжимает пружину и быстро входит в паз, после чего пружина разжимается и возвращает защёлку в исходное положение.

Дверные замки, оснащённые ручкой и защёлкой, могут иметь цельное исполнение, при котором и защёлка, и запирающий механизм располагаются в едином блоке и закрываются общей декоративной планкой. Также механизмы могут быть выполненными в виде отдельных устройств, оснащённых каждый своей декоративной розеткой. Установка таких замков производится методом их врезания в полотно, что способствует максимальному сохранению внешнего облика двери и повышению взломостойкости.

Варианты устройства

Замки с ручками и защёлками представлены двумя группами: простыми замковыми механизмами для межкомнатных дверей и серьёзными вариантами с высоким классом защиты для входных групп.

Межкомнатные модели

К замкам, предназначенным для установки на межкомнатные двери, не предъявляется столь серьёзных требований по безопасности. Такие конструкции, как правило, устанавливаются в охраняемых помещениях, а запирающее устройство носит скорее предупредительный характер, нежели защищает имущество от злоумышленников. Главным предназначением межкомнатных замков в условиях квартиры является условное ограждение личного пространства, предотвращение возникновения сквозняков и запирание помещения от маленьких детей или домашних животных.

Конструктивно врезные межкомнатные замки отличаются друг от друга по виду защёлки. Самым популярным и распространённым вариантом является фалевая защёлка или, как её ещё называют, «собачка». Фалевая защёлка изготавливается из стали, алюминия либо цамака и имеет скошенную в одну сторону форму. Срабатывание защёлки на закрытие происходит при умышленном захлопывании двери либо сквозняке. Открытие защёлки происходит при опускании нажимной рукоятки вниз либо повороте ручки-кноба вокруг своей оси.

Замки, оснащённые фалевыми защёлками, часто имеют фиксатор, позволяющий принудительно втягивать язычок внутрь устройства либо фиксировать его в закрытом положении. Иногда замки оснащаются двумя язычками, один из которых работает независимо от ригельной задвижки, а второй объединён с ней в единый механизм. Ручки, контролирующие ход фалевых защёлок, могут иметь как одинарное, так и парное исполнение и чаще располагаются над замочной скважиной.

Магнитная защёлка является не менее популярным видом и чаще всего используются в офисных помещениях с большим потоком посетителей. Благодаря мягкому ходу и тихому срабатыванию такой замок не раздражает сотрудников и не отвлекает их от работы. Кроме того, многие магниты обладают значительной силой притягивания и начинают срабатывать даже в том случае, когда дверь не до конца закрыта. Выступая подобным образом в роли доводчика, магнитные защёлки избавляют сотрудников от необходимости вставать и закрывать дверь, оставленную приоткрытой кем-то из посетителей.

Дистанционный режим срабатывания магнитной защёлки значительно сокращает теплопотери помещения в зимний период и сохраняет прохладу от работающих кондиционеров в летние месяцы. Кроме того, плотно закрытая дверь не даёт посторонним шумам проникнуть в помещение и не позволяет из коридора слышать происходящее в кабинете. Более сложные магнитные механизмы способны втягивать в отверстие ответной планки ригель, в который вмонтирован ферритовый сердечник. Открыть такую дверь снаружи становится невозможным. Однако стоит опустить нажимную ручку изнутри, и ригель быстро спрячется в замковом механизме.

Роликовые защёлки также часто используются в замках межкомнатных дверей. Язычок таких устройств имеет цилиндрическую либо скошенную с двух сторон форму и может размещаться как в самом замковом механизме, так и на ответной планке дверной коробки. При закрывании двери он заходит в гнездо и удерживается в нём при помощи внутренней пружинки. Открывается роликовая защёлка достаточно легко, для этого необходимо нажать на рукоятку и слегка толкнуть дверь. Подобные устройства не способны к полноценному запиранию, поэтому устанавливаются в межкомнатные двери не так часто. Однако для маятниковых полотен, распахивающихся в обе стороны, роликовые защёлки вполне подходят.

Для входных дверей

В отличие от межкомнатных моделей, к таким устройствам предъявляются особые требования безопасности и стойкости ко взлому. Однако учитывая конструктивные возможности таких механизмов, их использование в качестве основного запирающего устройства не слишком эффективно. Замки с защёлкой больше подходят в качестве полезного дополнения к основному замку, однако, при условии, что запираемое помещение не требует повышенной защиты, могут вполне использоваться и в качестве основных.

В замках для входных групп используются фалевые и магнитные защёлки, управление которыми осуществляется как при помощи нажимных рукояток и поворотных ручек, так и посредством электронного и дистанционного способов управления. В замках с электромеханическим, кодовым и электронным механизмом именно защёлка исполняет роль запорного ригеля. С внешней стороны она может открываться при помощи электронного ключа, ввода необходимой кодовой комбинации либо посредством пульта дистанционного управления, а из помещения – при нажатии на кнопку или рукоятку.

Однако электронные и электромеханические замки для квартирных дверей не используются. Такие модели устанавливают на подъездные двери, входные калитки или ворота. Объясняется это просто: обе модели работают от электричества, и при его отключении происходит разрыв цепи и открытие защёлки. Но не все электромеханические модели работают по такому принципу. Существуют замки обратного действия, в которых открытие защёлки происходит только при подаче электричества, а всё остальное время дверь пребывает в закрытом состоянии. Такой узкопрофильный вариант используется на объектах, требующих повышенной защиты, так как даже при отключении электричества дверь будет надёжно заперта.

Устройство дверного замка должно быть надежным для предохранения от взлома и несанкционированного проникновения в помещение. Уровень защиты зависит от типа замка и секретного механизма, который обеспечивает безопасность.

Виды дверных замков

В зависимости от формы исполнения, замок может быть:

  • врезной;
  • навесной;
  • накладной.

Тело врезного замка встраивается в дверное полотно полностью. Такое устройство обладает достаточным уровнем защиты жилья от взлома и проникновения. Накладной крепится к дверному полотну сверху или может быть частично в нем утоплен. У навесного запорного механизма может быть разный размер и конструкция. Он состоит из цилиндрической дужки и корпуса с секретом и бывает:

Выбор врезного, накладного или навесного замка зависит от того, на какой двери он будет установлен.

Все механические замки имеют следующие составные части:

  • корпус, который прячет секретный механизм замка;
  • ригель или засов;
  • сердечник (механизм личинки), в которую вставляется ключ.

Внутри личинки находится секретный механизм замка, который отличается в зависимости от его типа.

Запорный механизм пластиковой, металлический или деревянной входной двери может быть цилиндрический, бессувальдный и сувальдный. Кроме того, есть еще и кодовые замки, винтовые, с шифрами и запорные механизмы на межкомнатных дверей. Таким образом, устройств для обеспечения безопасности и спокойствия достаточно много. Для того, чтобы иметь представление об особенностях и конструкции каждого из них, рассмотрим все эти виды замков подробнее.

Устройство цилиндрового замка

Цилиндрический замок открывается с помощью небольшого ключа, который с одной стороны имеет зубцы разной формы и размера.

Цилиндрический замок может быть врезным или навесным и иметь следующие составные части:

  • верхние и нижние штифты;
  • спиральные пружины, приводящие их в действие и возвращающие в исходное состояние после изъятия ключа из личинки.

Механизм цилиндрового запорного устройства вращается, приводя в движение ригель, только тогда, когда штифты располагаются заподлицо с поверхностью личинки. Это достигается, если в ключевой паз вставлен «свой» ключ, который позволяет собрать их в нужном положении. Если в механизм личинки вставить «чужой» ключ, то штифты внутри будут располагаться неправильно, что не даст повернуть его и открыть замок.

Конструкция цилиндрового дверного замка может быть одинарной и сдвоенной. Одинарные механизмы используются у дверных замков, которые можно открыть ключом только снаружи. Сдвоенные предназначены для тех замков, которые управляются ключом с двух сторон.

Механизм сувальдного замка

Сувальдный замок считается одним из самых надежных среди всех запорных устройств для входной пластиковой, металлический или деревянной двери. Его секрет состоит в группе пластин или сувальд, которые имеют вырезы различной формы. Каждая из них соответствует выступам и впадинам на ключе, который позволяют собрать пластины нужным образом, и открыть замок.

Надежность сувальдного замка зависит от количества сувальд. Каждый отдельный вариант размещения различных по контуру сувальдных пластин называется серией. Увеличивая число сувальд с разным расположением выступов и впадин, можно увеличить количество серий. Для замка с тремя пластинами оно составляет 6. Для четырехсувальдных замков набор пластин дает соответственно 24 различных серии. В замках, которые имеют два ряда сувальд количество серий доходит до 150. Для их открытия используются двухбородочные ключи.

Принцип действия сувальдного замка похож на цилиндрический, только роль штифтов в нем выполняют стальные пластины. Для повышения защиты, чтобы было сложнее собрать пластины и затруднить открытие замка случайным ключом, вырезы сувальд делают различных размеров, а сами пластины разной толщины.

Бессувальдный замок

Строение бессувальдного замка характеризуется только одной пластиной, поэтому этот замок считается самым ненадежным. Поэтому специалисты рекомендуют устанавливать его на внутренние двери.

Устройство дверного замка: из чего он состоит? Накладной дверной замок: устройство, схема, установка.

Чтобы дверь надежно закрывалась и никто не смог проникнуть в помещение, устанавливается дверной замок, устройство, специально предназначенное для закрытия дверей. Замками оборудуются входные и иногда межкомнатные двери. Согласно функциональному предназначению выполняется изготовление различных систем дверных замков.

Схема устройства врезного дверного замка.

Некоторые особенности замков

По используемому креплению замки можно разделить на два типа:

  • накладные;
  • врезные.

Монтаж накладных замков своими руками делается на внутренней половине двери. Непосредственно в толщину дверного полотна проводится установка врезных замков.

В каждом замке главными частями являются:

  • исполняющая система;
  • секрет.

Устройство, которое проводит опознание ключа, называется секретом. Оно может быть двух видов:

  • электронным;
  • механическим.

Замки также подразделяются на несколько различных групп. Все зависит от примененного секрета. Известно несколько разных типов:

  • сувальдные;
  • цилиндровые;
  • дисковые;
  • кодовые.

У каждого замка существует индивидуальный механизм. Он, в свою очередь, подразделяется на:

  • механический;
  • электромагнитный;
  • электромеханический.

В дверном полотне чаще всего выполняется установка механических замков. Запором служит стальной стержень, который устремляется в пластину, имеющую специальный паз, прикрученный к дверному блоку. В результате дверь оказывается надежно запертой.

У электромагнитных замков запором является мощный электромагнит, притягивающийся к стальной пластине, закрепленной на блоке. Электромеханический замок представляет собой обыкновенный засов, имеющий электропривод.

На надежность замка влияют определенные факторы. Во-первых, он должен иметь повышенную степень секретности, во-вторых, его корпус должен обладать высокой прочностью. Чем больше толщина металла, из которой изготовлен замок, тем надежнее. Конечно, для межкомнатных дверей не нужна установка дорогостоящего и мощного замка. Гораздо важнее его внешний вид и красивая ручка.

Очень часто дверные замки изготавливаются с механизмом фиксации двери, когда она закрыта. Наиболее распространенными сегодня стали:

  • ригели;
  • накладные;
  • врезные;
  • защелки.

Установка врезных дверных замков своими руками делается непосредственно в полотно двери. Поэтому они абсолютно незаметны с внешней стороны. Более надежными считаются механизмы, снабженные предохранительным устройством. Когда происходит движение ручки, приходит в движение кулачок. Он надавливает на защелку, заставляя ее двигаться назад. Одновременно с этим происходит натяжение пружины. После возвращения ручки к своему первоначальному положению кулачок под ее давлением приходит в свое исходное состояние. Когда дверь закрывается, движение защелки осуществляется только благодаря скосу. Происходит самостоятельное срабатывание пружины, защелка захлопывается.

В конструкции пружина защелки выполняет одновременно и функцию фиксирования. При давлении на защелку вторая пружина защелкивает ригель. При поворачивании ключ начинает своей бородкой в первую очередь приподнимать фиксаторы, выпадающие из верхних отверстий. Затем бородка давит на ригель и подталкивает его вперед. При возвращении бородки в свое начальное состояние фиксатор вновь заходит в верхнее отверстие, не позволяя ригелю сработать автоматически. У замка имеется возможность работать с двойным закрыванием, потому что ригель оснащен внизу двумя нишами.

Запирающие устройства обладают разной степенью секретности. Они подразделяются на:

  • бессувальдные;
  • сувальдные;
  • цилиндровые.

В системах первого типа надежность осуществляется за счет различных по форме выступов, сделанных на пластине. Порою таких выступов насчитывается около 90.

Сувальдные устройства, изобретенные англичанином Чабом, снабжены повышенной секретностью. В каждом замке на ключе сделаны особые углубления, расположенные под 90° к бородке. Стальная коробка снабжена пружинящими пластинами разных габаритов. Фиксирующий ригель может сработать, если ключ начнет одновременно приподнимать и захватывать пластины.

Цилиндровый замок получил повышенную надежность благодаря цилиндрическому каналу, сделанному специально для ключа. Штифты совместно с пружиной не допускают поворачивания ключа. Если вставленный ключ сможет приподнять все штифты, запорное устройство поднимется, в результате цилиндр сможет повернуться. Подобные цилиндровые механизмы считаются врезными, их можно закрывать обыкновенным способом. Надо сказать, что цилиндровые устройства считаются самыми надежными. Ключи в данном случае имеют разную форму и огромное количество.

Как устроен механизм замка?

Всякое приспособление, созданное для запирания, обязательно должно состоять из:

  • запирающего механизма;
  • стального короба;
  • задвижки;
  • ключа.

В замочных механизмах наиболее распространенным считается врезной запор. Он должен иметь:

  • корпус;
  • лицевые планки;
  • засов, оборудованный специальной защелкой;
  • засов главного действия;
  • рычаг приводной.

Любой замок оборудован системой секрета, которая опознает ключ. Дверь запирается при помощи исполнительного механизма.

Секреты делятся на несколько механических видов:

  1. Цилиндрический. Его основной деталью является специальный цилиндр. В нем расположены штифты, которые не позволяют взломать устройство. Данный замок стал называться английским. Он считается самым популярным и наиболее востребованным.
  2. Сувальдный. Ключ данного замка имеет специальные зубчики. Они предназначены для выявления сувальд и определения их числа.
  3. Кодовый. В этом случае вводится секретный набор цифр, срабатывает система защиты. Замок открывается.
  4. Электронный. Работает на приводе, установка которого выполнена в самом запирающем устройстве.

Исполнительные устройства точно так же подразделяются на несколько типов:

  1. Электромеханические. Имеют засов, работающий от электрического двигателя.
  2. Электромагнитные. В данном случае запорным механизмом выступает магнит.
  3. Механические. Стальной стержень входит в особое отверстие и закрывает замок.

Конструкция сувальдного замка

От числа пластин напрямую зависит надежность данной системы. Чем пластин больше, тем сильнее защитные свойства.

В сувальдную систему входят следующие детали:

  • засов поперечный или ригель;
  • стальные пластины или сувальды;
  • особое отверстие, куда вставляется ключ.

Работа данной системы, основана на установке пластин в конкретные положения, только тогда ключ начнет поворачиваться.

Как устроена цилиндровая система?

Подобная конструкция аналогично другим может являться:

  • врезной;
  • накладной.

Тайный механизм спрятан в личинке, установленной по центру замка. Подобная система имеет несколько подвидов:

  • односторонний;
  • двусторонний.

Односторонняя система может открываться ключом, причем только с конкретной стороны, другая снабжена двумя цилиндрами. Этот замок нельзя открыть изнутри, не имея ключа.

Чтобы запереть здание цилиндрическим устройством, требуется выполнить несколько конкретных действий.

Сначала ключ необходимо вставить в паз, имеющий ограниченный выступ, который расположен в цилиндре.

Одна из деталей цилиндра всегда имеет свободное вращение, если подходит вставленный ключ. Корпус у подобной конструкции всегда неподвижен. Исполнительным механизмом являются штифты, именно их и начинает поднимать ключ. За счет положения штифтов проводится регулирование работы устройства. Чтобы произошло открывание механизма, должны совпасть все шифрующие детали.

Как сделана замочная конструкция, используемая внутренними дверями?

Конечно, когда в квартире много дверей, не всегда требуется их полное запирание. Но при некоторых обстоятельствах запирание дверей становится необходимостью. Для этого покупается красивый замок, выполняется его установка в дверное полотно. Он должен состоять из:

  • двигающейся пластины;
  • затвора;
  • пружины;
  • рычага;
  • защелки;
  • корпуса.

В прежние годы замочные системы делались довольно простыми, их легко было вскрыть. Сегодня, когда настал век технологий, были изобретены невидимые замки. Эти конструкции способны стоять на страже любой квартиры, никто не сможет взломать такую входную дверь.

Замочные устройства, цена которых не очень велика, могут быть выбиты или высверлены, а вот спрятанная внутри дверного полотна новейшая замочная система, функционирует только на определенных радиочастотах специального брелка.

Можно сделать замочную конструкцию особо сложной или достаточно простой, однако уже давно всем понятно, что лучше иметь надежную дверь с единственным замком высшего качества, чем установить несколько дешевых и простых замков сомнительной надежности.

Изготавливаемые промышленностью замки классифицируются: по конструкции механизма — сувальдные, бессувальдные и цилиндровые;
по назначению и способу установки — дверные, висячие и ме-бельные ;
по способу крепления — врезные, прирезные и накладные;
по материалу, применяемому для изготовления, и способу изго-товления корпуса — штампованные из листовой стали, литые из чугуна, из цинковых или алюминиевых сплавов и др.;
по отделке — крашеные, никелированные, хромированные, окси-дированные, с комбинированной отделкой и др.;
в зависимости от места установки — правые и левые.
Несмотря на большое разнообразие конструкций, для всех замков характерно наличие следующих основных элементов:
ригель (засов) 10 (рис. 4), непосредственно запирающий дверь, крышку и т. п., а в висячих замках — дужку;
сувальды (задержки), образующие «секрет» замка и одновремен-но фиксирующие ригель в установленном положении;
корпус 3, состоящий из одной или нескольких деталей, в котором находится механизм замка;
ключ — приспособление для управления механизмом замка с индивидуальным или групповым «секретом».
Принцип действия механизма сувальдного замка состоит в том, что в положении, показанном на рис. 4, ригель 10 не может передвигаться, так как укрепленный в нем упорный штифт 9 находится в выемке сувальд 8. С поворотом ключа справа налево бородка ключа приподнимает сувальду и штифт выходит из выемки, после чего ригель можно передвинуть влево.
При дальнейшем повороте ключа его бородка выходит от сопри-косновения сувальд, которые под действием пружин опускаются вниз и удерживают ригель в замкнутом состоянии. Обычно в замках имеется несколько сувальд. Чтобы затруднить отпирание замков случайным ключом, сувальды делают различной толщины или с выре-зом различных размеров.
Ригель 10 состоит из головки и основания. Ригельная головка является задвижкой, входящей в запорную планку. Основание ригеля имеет фигурные вырезы для бородки ключа, число которых за-висит от того, на сколько оборотов ключа рассчитан замок. Кроме того, основание ригеля служит направ-ляющей частью для всего ригеля. В большинстве случаев дверные замки изготавливают с ригелями, выдвигающимися в два оборота. В замках всех типов ригель как в открытом, так и в закрытом по-ложении всегда фиксируется в оп-ределенном положении.
При запирании замка бородка ключа приподнимает сувальды вверх, освобождает ригель и пере-двигает его на один оборот. В конце поворота ключа бородка перестает поднимать сувальды; они опус-каются, выступы их попадают в вы-рез ригеля и фиксируют их в этом положении.
Каждый вариант расположения различных по контуру сувальд на-зывается серией. Ключи ко всем замкам такой серии одинаковы.

Рис. 4. Врезной сувальдный замок:
1 — передняя планка, 2 — косая за-щелка, 3 — корпус, 4 — поводок ко-сой защелки, 5 — пружина поводка, 6 — стойка, 7 — пружина сувальд, 8 — сувальды, 9 — упорный штифт, 10 — ригель (засов), 11 — пружина косой защелки

Количество серий замков зависит от имеющихся в данном производ-стве вариантов сувальд. Так, в производстве трехсувальдных зам-ков, где изготавливают три вида (номера) сувальд, наибольшее ко-личество серий 6, т. е. соответствен-но числу возможных вариантов расположения сувальд: 1+2 + 3; 1+3 + 2; 2+1+3; 2 + 3+1; 3+1+2; 3 + 2+1.
В производстве четырехсувальдных замков комплект сувальд дает соответственно 24 серии. В замках с двумя рядами сувальд и двухбородочными ключами количество серий доходит до 150. Увеличивая количество различных сувальд, можно увеличить коли-чество серий.
Бессувальдные замки (рис. 5) характеризуются тем, что ригель при перемещении ключом стопорится подпружиненной собачкой, входящей в пазы ригельной планки. Секретность в бессувальдных замках достигается за счет конфигурации ключевой
щели и размещения на основании замка против ключевой щели заградительных пластинок или кольцевых выступов в виде концент-рических кругов, для обхода которых должны иметь соответствую-щие продольные или попереч-ные прорези.
Цилиндровые замки (рис. 6) по принципу действия схожи с сувальдными замками. Штифты 12 и 17 в этих замках выполняют функции сувальд.
Корпус 3 имеет сквозное гнездо для сердечника цилин-дрической формы.

Рис. 5. Бессувальдный замок:
1 — собачка, 2 — запорная стойка, 3 — пру-жина, 4 — ригель, 5 — основание корпуса, 6 — бородка ключа, 7 — распорная стойка, 8 — фасонная ключевина, 9 — штифт, 10 — лицевая планка

Каналы на боковой поверхности располо-жены соосно с отверстиями в сердечнике. В висячих цилин-дровых замках цилиндровый механизм обычно помещается в корпусе самого замка. Сердечник имеет узкий сквозной фасонный паз для плоского ключа и 4—5 отверстий, расположенных вдоль оси ключевого паза. Штифты имеют различную длину, определяя тем самым профиль ключа (секретность замка).

Рис. 6. Накладной цилиндровый замок:
а — общий вид, б — устройство замка, в — цилиндровый ме-ханизм; 1— запорная коробка, 2 — косая защелка, 3, 15 — кор-пусы, 4 —. рукоятка косом защелки, 5 — ручка, 6 — ригель (за-сов), 7, 9, 13 — пружины, 8 — отводящий рычаг, 10 — цилинд-ровый механизм, 11 — поводок, 12 — верхние штифты, 14 — за-глушки, 16 — сердечник, 17 — нижние штифты

Спиральные пру-жины служат для возвращения штифтов в исходное положение после открывания замка.
Для перекрытия отверстий корпуса цилиндрового механизма служат заглушки в виде общей задвижки или отдельные пробочки.
В собранном цилиндровом механизме сердечник может вращаться только при условии, когда верхние торцы вставленных в него штифтов будут расположены заподлицо с поверхностью сердеч-ника, что возможно только при наличии в ключевом пазе «своего» ключа.
Профили ключей для каждого цилиндрового механизма фрезе-руют индивидуально, чем достигается большая секретность цилинд-ровых замков.
Для увеличения количества секретов цилиндровые механизмы изготавливаются с фасонными ключевыми пазами различных профилей.
В зависимости от конструкции цилинд-ровые механизмы дверных замков подраз-деляются на одинарные и сдвоенные. Оди-нарные механизмы предназначены для двер-ных замков, управляемых ключом только с внешней стороны двери. В прирезных замках такие механизмы монтируются на двери отдельно и соединяются с запорным устройством замка поводком в виде план-ки, которая вставляется в гнездо на задней крышке.

Рис- 7 Мебельный замок:
Эти планки имеют поперечные насечки, облегчающие подгонку их длины по толщине двери.
У врезных замков одинарные механизмы монтируются непосред-ственно в корпусе замка.
Сдвоенные механизмы предназначены для дверных замков, управ-ляемых ключом с двух сторон. По конструкции эти механизмы обычно изготовляются в одном корпусе круглого или фасонного профиля.
Мебельные замки предназначены для ящиков и дверец мебели, для шкатулок и т. д.
Мебельный замок (рис. 7) в.замочной скважине имеет направляю-щий штифт для стержня ключа и два выреза 2, расположенные под прямым углом для бородки ключа. Благодаря этому замок пригоден для ящика стола, где ригель движется вертикально, и для шкафа, где ригель перемещается горизонтально.
Замки изготавливаются также с замочными скважинами с двух сторон, благодаря чему они пригодны для установки как в правые, так и в левые дверцы.

Мебельные шпингалетные замки рис. 8 со сквозным раздвижным засовом для одновременного запирания шкафных дверец с верхнего и нижнего торцов изготавливаются с обычным сувальдным механиз-мом.

Висячие замки различаются : по конструкции механиз-ма — сувальдные и бессувальдные, цилиндровые, секретные (с шифром) и винтовые; по размерам — на крупные, средние и малые.
Кроме того, изготавливаются также замки для квартирных почтовых ящиков и др. По от-делке висячие замки бывают шлифованные, окрашенные, ни-келированные и т. д.
Сувальдный замок типа «Гирька» (рис. 9) имеет съемную фасоннунЬ дужку и плоский двусторонний ключ. Корпус замка обычно литой из чугуна. Ригели в замке расположены против пазов на концах дужки. В промежутке между ригелями установлены прокладки, из ко-торых 2—4 прокладки, имеющие узкий паз в середине, крепятся в корпусе замка неподвижно. Эти прокладки позволяют по-вернуть в замке только такой ключ, который имеет соответ-ствующие прорези. Секретность таких замков зависит от коли-чества и расположения прокла-док.
Висячий замок с цилиндро-вым механизмом (рис. 10) яв-ляется наиболее надежным: к нему трудно подобрать другой ключ. Корпуса таких замков обычно отливаются из серого чугуна или вторичных алюми-ниевых сплавов, в которых свер-лят три вертикальных отверстия:
два сверху и одно снизу для цилиндрового механизма.
Цилиндр 1 удерживается в корпусе шпилькой 2, запрессо-ванной в корпусе замка. Замок отпирается полуоборотом ци-линдра при помощи эксцентрич-ного выступа 3, который выводит ригель 4 из паза дужки 5. При повороте сердечника в исходное положение пружина 6 вытал-кивает ригель.
Контрольные замки (рис. 11, а, б) предназначены для торговых, складских и других помещений, требующих пломбирования. Пломбой у таких замков является бумажная прокладка с пе-чатью или шифром, прижимаемая к замочной скважине коробчатой шторкой, которая запирается на корпусе при опускании дужки.

Рис. 9. Висячие сувальдные замки:
1 — дужка, 2 — ось дужки, 3 — пружина сувальд, 4 — ригель-ная пластинка с ригелем, 5 — пружина сувальд, 6 — сувальды, 7 — крепежная» стоика, 8 — нижняя коробчатая крышка, 9 — штифт ключевины, 10 — ригель

В шторке против ключевины имеется отверстие для ключа и пово-ротная личинка. Такой замок нельзя открыть ключом, не разорвав бумаж-ную прокладку, перекрывающую за-мочную скважину, т. е. не нарушив пломбы или печати.

Рис. 10. Висячий замок с ци-линдровым механизмом:
1— цилиндр, 2 —- шпилька, 3 — эксцентричный выступ, 4 — ригель, 5 — дужка, 6 — пружина ригеля

Рис. 11. Висячий контрольный замок:
а — общий вид, б — разрез; / — дужка, 2 — наружная крышка (шторка), 3 — су-вальды, 4 — торец ключа, 5 — пружина выталкивателя дужки, 6 — внутренняя крышка, 7 — упор сувальды, 8 — пру-жина сувальд

Изготавливаются также так назы-ваемые «секретные» замки, которые закрываются и открываются без ключа. Механизмы наиболее распространенных висячих секретных замков состоят из трех-четырех или более металлических колец с пазами на внутренней стороне и цифрами или буквами на внешней стороне. Дужка с выступами выдвигается из корпуса только при установке всех колец с располо-жением пазов в одну линию, при этом цифры или буквы против специальной риски на корпусе образуют по вертикали присвоенный данному замку шифр в виде кода, состоящий из числа или слова.
Известны также секретные висячие замки, комбинированные с обычным замочным механизмом и дополнительным секретом в виде поворотных или дкользящих на корпусе кнопок. Они позволяют вставить или повернуть ключ только при их установке на шифр, присвоенный данному замку.
Корпуса висячих замков изготавливаются: склепанные из двух плоских крышек и борта; склепанные из двух штампованных короб-чатых крышек; коробчатые с закатной крышкой; трубчатые оваль-ные с двумя запрессованными коробчатыми крышками; литые из чугуна алюминиевых или цинковых сплавов. В зависимости от механизма и назначения, а иногда для разнообразия ассортимента корпусам висячих замков придают различную форму.
Дужки висячих замков делают круглые гнутые, плоские штам-пованные, пластинчатые, склепанные или сваренные из 2—4 плоских штампованных пластин. Запорная часть дужки может быть с ушком, в который заходит ригель, или 1—2 выемками для ригеля.
Ключи изготавливаются литыми из ковкого чугуна или кова-ными с трубчатым стержнем; плоские штампованные из листовой стали, одно- и двусторонние для цилиндровых замков о фрезерован-ными или выдавленными продольными пазами.

По этой теме читайте на сайте:


Преимущества ремонта бытовых приборов на дому Заточка режущего инструмента

Устройство навесных замков не отличается сложностью, оно мало изменилось с тех далеких времен, когда в Древнем Риме был изобретен данный запорный механизм. Состоит замок из двух основных элементов — дужки и корпуса. В некоторых замках дужку заменяет запорный палец или гибкий стальной трос. Дужка навесного замка продевается сквозь ушки или скобы и надежно фиксируется исполнительным механизмом в корпусе.

Дужка — важная часть навесного замка

По принципу работы дужки делятся на два основных типа — выдвижные и откидные, к первой категории также относятся съемные дужки. Откидные дужки могут быть:

Кованые;

Пластинчатые, сваренные или склепанные из 2-4 деталей одинаковой формы;

Плоские штампованные;

Круглые гнутые из стального прута.

Форма и габариты дужки влияют на выбор устанавливаемой запорной арматуры, например на мощные, толстые ушки удобнее надевать замок с длиной или съемной дужкой.

Дужка является наиболее уязвимой частью навесного замка, поэтому для ответственных помещений необходимо выбирать модели дверных замков с дужками из высокопрочных сплавов или нержавеющей стали. Неустойчивые к механическому воздействию дужки легко перекусить щипцами или распилить ножовкой по металлу.

В чем механический секрет навесных замков?

В настоящее время разнообразие навесных замков во многом зависит от типа механических секретов, используемых в конструкции. Сегодня можно встретить навесные замки следующих типов:

Сувальдные, представляющие собой комбинацию пластин с фигурными прорезями;

Цилиндровые, в которых секретный механизм собран в единый узел;

Дисковые, состоящие из нескольких дисков и штифтов-балансов;

Секретные или кодовые замки;

Винтовые.

Главная задача механического секрета — позволить открыть замок собственным уникальным ключом. Только он может привести в действие сувальды, которые либо самостоятельно освобождают дужку, либо делают это с помощью ригеля. Обычно сувальды или ригель зафиксированы в закрытом состоянии в выемке или в специальном отверстии дужки с одной стороны. Редко, но все же встречаются модели навесных замков, в которых дужка фиксируется сразу с двух сторон.

Бессувальдные замки: как они работают

Одной из наиболее оригинальных технологий навесных замков являются бессувальдные механизмы. Принцип их основан на воздействии пружины замка на ригель, который своим отогнутым выступом блокирует выемку дужки. Бородка ключа воздействует на ригель, он высвобождает дужку, которая под действием пружины выскакивает наружу. Закрываются такие навесные замки простым защелкиванием опускающейся дужки, ключ при этом не нужен. Эта особенность дала таким замкам прозвище «щелкуны», их широко используют для запирания интенсивно используемых помещений различного назначения.

Один из наиболее простых и надежных типов бессувальдных замков — «гирька». Его особенностью является централизованное размещение ригеля, состоящего из 2-4 плоских пластин и прокладок, которые образуют зазоры в соответствии с пазами на обеих ножках дужки. Они приводятся в действие полуоборотом ключа, который обычно является двухсторонним и имеет плоскую форму. Количество секреток, которые на самом деле являются своеобразными сувальдами, может достигать 10, что позволяет надежно фиксировать дужку. Корпус таких навесных замков обычно изготавливают из литого чугуна, а выступающая над ним часть дужки имеет специфическую полукруглую форму, за что механизм и получил прозвище «гирька».

Для того чтобы обезопасить своё жилище и сделать зону входа надёжной, следует хорошо изучить устройство дверного замка, чтобы понять какой будет самым надёжным и долговечным. Такое изучение будет полезным жителям квартир многоэтажных домов, где часто происходят кражи со взломом и всё потому, что запирающее средство было не надёжным. Скорее всего, владелец квартиры купил его по самой низкой цене с целью сэкономить деньги, но в результате такая экономия приводит к большим убыткам.

Надеяться на честность продавца в магазине тоже не приходится, так как для того, чтобы продать товар низкого качества, он готов расписать его во всех красках, чтобы доверчивый покупатель купил его. Поэтому рекомендуется понять устройство дверного замка, выяснить каких типов он бывает и насколько он устойчив к взлому.

Какие типы замков бывают:

Запирающие приспособления, чаще всего используемые для защиты зоны входа в квартиру или дом, бывают двух типов: врезные и накладные. Конструкция у них и принцип работы практически одинаковы, но монтаж выполняется разными способами. Первые — врезаются в дверное полотно и полностью скрываются внутри него. Наружу выглядывает только личинка для ключа. Вторые — накладываются на полотно с внутренней стороны и прикручиваются гайками. Они полностью видны, что ухудшает эстетические свойства зоны входа, но для их монтажа не требуется нарушать целостность полотна, делая посадочное место. Тем не менее, многие предпочитают сделать врезку такого приспособления, чтобы скрыть его.

Устройство накладных дверных замков:

Так как это изделие крепится снаружи, то оно должно иметь презентабельный вид, а значит, без корпуса ему никак не обойтись. Следовательно, в его конструкции предусмотрена лицевая планочная деталь и приводной рычаг, позволяющий выполнить отпирание изнутри.

Что касается конкретно запирающих приспособлений, то их может быть два вида: засов с основным действием и засов со специальной защелкой. Также в конструкции имеется замыкающий механизм, который обычно включает в себя две составляющие, такие как: секрет и исполнительный механизм. Благодаря первой составляющей распознаётся ключ, а вторая целенаправленно необходима для выполнения запирания. Следовательно, устройство накладных дверных замков не настолько и сложное, чтобы его не понять.

Устройство врезных замков:

Как говорилось выше, оба вида одинаковы по конструкции и функциональности, поэтому устройство врезных замков аналогично накладным, с той лишь разницей, что некоторых деталей не хватает, так как они лишние. В частности, нет необходимости в корпусе, так как всё, кроме личинки и ручки, скрывается полотном. Имеется небольшая лицевая планка и приводной рычаг, позволяющий из квартиры открывать механизм. В остальном конструкция повторяется и включает в себя:

  • Засов с основным действием или специальной защелкой.
  • Секрет.
  • Исполнительный механизм.

Снова повторять функции этих деталей не следует, так как они подробно изложены выше. Таким образом, такой тип защитных средств тоже доступен для понимания.

Устройство межкомнатного замка:

Если говорить о механических изделиях такого вида, то устройство замка двери, устанавливаемой в дверном проёме, разделяющим комнаты, аналогично выше описанным вариантам. Особенность монтажа заключается в том, что запирающее приспособление монтируют методом врезания в древесину. Остановимся на межкомнатном варианте и более подробно рассмотрим все его составляющие:

  • Лицевая планка.
  • Защёлка.
  • Пружина защёлки.
  • Пружина рукоятки.
  • Отверстие под рукоятку.
  • Рычаг защёлки.
  • Плечо рычага.
  • Блокирующая система.
  • Пружина блокирующей системы.
  • Ригель.
  • Секрет.

Как видим, напоминает другие виды и работает по такому же принципу. Разница между изделиями, используемыми для зоны входа и для межкомнатного использования, заключается в качестве. Всё очевидно, ведь никто ничего не будет взламывать двери внутри жилья и потому прочность закрывающих изделий особой роли не играет, так как они выполняют функцию самого обычного засова. А вот устройство замка двери входной должно иметь большой запас прочности и быть стойким против различных отмычек и механических методов вскрытия.

Устройство дверной ручки и личинки

Эти две детали должны обязательно присутствовать, так как ручка необходима для открывания, а в личинку ключ вставляется и прокручивается. Последняя может быть в любой момент заменена на другую, так как представляет собой отдельное встроенное изделие. состоит из следующих деталей:

  • Корпус.
  • Сердечник.
  • Кодовый штифт.
  • Закрывающий штифт.
  • Флажок.

Устройство личинки дверного замка становится понятным уже после изучения перечня комплектующих, из которого она состоит. Для открытия или закрытия системы нужно просто вставить ключ и повернуть его. Тот в свою очередь повернёт флажок, который приведёт в действие штыри, выдвигая или задвигая их.

Устройство дверной ручки вообще объяснению не подлежит, поскольку и так всё понятно. Ручки могут быть разной формы: от традиционного рычага до круглой модели. С другой стороны у них обязательно должен быть четырёхгранник, который вставляется в посадочное отверстие, предусмотренное для него.


Как только наши предки осознали, что имущество может быть как общим, так и личным, появилась нужда оградить свое от чужого, а вместе с ней и первые способы запирания жилища.

Замки значительно эволюционировали, простые защелки и щеколды, сохранившиеся до нашей современности путем долгих экспериментов и изобретений, превратились в высокотехнологичные системы безопасности, как механического, так и электронного действия. Устройство дверного замка во многом определяется его главной функцией – запирание двери и защита дома.

По способу крепежа к входной двери, замки можно разделить на такие два вида. Врезные монтируются в полотно двери. При установке такого замка, место двери, где врезается механизм – значительно ослабевает. Но, тем не менее, является наиболее распространенным, грамотно устроен и при правильном монтировании прослужит долгие годы.

Накладные с помощью шурупов и винтов крепятся с внутренней стороны входной двери. Элементарно устанавливаются и не понижают прочность дверной конструкции.

Строение и состав изделия обуславливается наличием таких функциональных частей как секрет замка и производящий механизм.

Конструкция замка зависит от системы секрета, которая бывают нескольких типов:

  1. Сувальдный (сейфовый) – на ключе расположено несколько зубчиков, определяющие количество сувальд в механизме.
  2. Цилиндровый – состоит из цилиндра со штифтами, препятствуют легкому взлому.
  3. Электронный – работает по принципу привода, встроенного в разрезе замка.
  4. Кодовый — открывается посредством введения определённого пин-кода.

В качестве производящего механизма замков, выступают:

  1. Механический – замыкание происходит с использование металлического стержня (ключа), входящим в специальный паз дверного замка.
  2. Электромагнитный – в качестве запорного механизма выступает магнит.
  3. Электромеханический – наличие засова с электрическим приводом.

Конструктивные системы замков

Устройство дверного замка (схема), как и принцип работы каждого вида изделия, строго индивидуально. Оно может быть простым со стандартными запорными системами, может обладать сложной и разумной конструкцией, для повышения взломо- и огнестойкости.

Схема устройства и способ монтирования тоже не уникальны для всех видов. Самыми часто встречающимися в использовании являются сувальдные и цилиндровые замки входной двери, поэтому следует разобраться, как устроен каждый из них.

Как устроен механизм сувальдного замка?

Конструкция сувальдного замка обладает достаточно высоким уровнем надежности.

Изучим устройство сувальдного замка на примере модели Kale Kilit 257L.

На картинке изображена схема устройства в разрезе, иллюстрирующая все детали конструкции:

  • 1 – ключ;
  • 2 – корпус;
  • 3 – лицевая рамка;
  • 4 – крышка;
  • 5 – засов;
  • 6 – хвостовик засова;
  • 7 – стойка хвостовика;
  • 8 – комплект сувальд;
  • 9 – пружины сувальд;
  • 10 – бронепластина;
  • 11 – проставочные шайбы.

Схема устройства сувальдного замка в разрезе.

Функциональное назначение основных деталей

Внутренняя система дверного замка состоит из нескольких наиболее приоритетных деталей, которые обуславливают безупречную работу механизма.

Стойка хвостовика засова – это основной элемент дверных замочных систем. Он отвечает за защиту от манипуляционных и силовых способов взлома входной двери.

Зазор между стойкой хвостовика и кодовым пазом устройства является достаточно важным показателем. От его значения напрямую зависит функция защиты. Исследованным и установленным идеальным размером является 0,3-0,7 мм. Уменьшение значения приводит к износу, и заклиниваю ключа, а превышение, чего хуже, к возможности легкого манипуляционного вскрытия.

Количество сувальд определяет степень надежности и требуемое время на взлом. Чем больше сувальд – тем больше времени понадобится для вскрытия дверного замка, к увеличению сложности это не относится. Наиболее применимое и эффективное количество сувальд в устройстве равняется шести.

Устройство механизма входной двери невозможно без таких не менее важных элементов, как:

  • Конструкция пружин обеспечивают правильную работу, иначе сувальда не сможет вернуться в исходную позицию, а если она задержится в промежутке – замок перестает функционировать.
  • Засов состоит из трех ригелей. Они должны быть прикреплены к планке, которая крепится к хвостовику. В дешевых системах, ригели крепят непосредственно к хвостовику, что в будущем может привести к разбалтыванию или обрыву ригелей от замка входной двери.
  • Бронепластины закрывают самые уязвимые места в механизме, препятствующие проникновению снаружи.
  • Проставочные шайбы создают допуски между сувальдами для их более плавного хода. Благодаря точным зазорам, выступающие части на ключе не будут цеплять сразу несколько сувальд, и работа механизма будет происходить без перебоев.
  • Лицевая рамка крепит механизм внутри двери и не оставляет возможности силовому взлому. Она является незаменимым элементом дизайна замка.
  • Корпус и крышка изделия покрыты антикоррозийным средством. Прочно и жестко сопрягаются друг с другом посредством большого количества винтов.

Принцип действия

Сувальды – это комплект пластин, имеющих фигурные вырезы. Схема проста: под воздействие ключа, они выстраиваются в четко определённых позициях, для того, чтобы провернуть ключ и отворить систему. Но в случае непопадания хоть одной пластины в свой паз, механизм не сработает.

Ключ играет некую роль кода, и взломать такую систему силовым методом затруднительно. Высокая степень надежности и долговечности обуславливается большими габаритами механизма.

Если соблюсти все правила по сборке изделия, то взломать его будет сложно даже самому опытному взломщику.

В чем секрет цилиндрового замка?

Несмотря на достаточно простое устройство цилиндрового замка, он крайне надежен.

Все основные элементы, представленные в разрезе, имеют определенные функции:

  • Цилиндр (личинка) обеспечивает секретность изделия, посредством перемещения и фиксации в рабочей позиции засова замка.
  • Рычаг служит для управления защелкой при открывании и закрывании двери ключом.
  • Засов-защелка и ригель удерживают дверь в закрытом виде с помощью захода в запорную планку.
  • Ответная планка – элемент с отверстиями для ввода засовов во время запирания дверей.
  • Лицевая рамка – деталь врезного замка с отверстием для вывода засовов. Служит креплением замка к торцу двери.
  • Ключ управляет механизмом секретности, обеспечивает ввод и вывод засова.
  • Корпус – основная деталь изделия, внутри которого устроена вся система механизма.

Схема устройства цилиндрового замка в разрезе.

Принцип действия

Вся работа состоит в «замораживании» цилиндра внутри коробки при помощи кодовых и запорных штифтов. Кодовые работаю в сочетании с самим ключом, а запорные штифты останавливают весь механизм, когда ключ не вставлен в скважину. Ключ посредством выставления своих штифтов на специальной линии разделения, приводит к разблокировке личинки внутри коробки и ригели начинают двигаться.

Цилиндровые замки еще называются «английскими», а их ключи чаще всего плоской конфигурации с вырезами или вмятинами по краям. Такой механизм устойчив к взломам отмычками, чего не скажешь о силовом методе – просверливании или выбивании личинки.

частей дверного замка (2 схемы цилиндрового замка и навесного замка)

Когда дело доходит до запирания двери, существует множество различных типов замков. Может быть непонятно, какой замок выбрать для дома или офиса. Один элемент, который имеет решающее значение для понимания различных типов дверных замков, — это знать названия и функции каждой части дверного замка. Знакомство с терминологией, используемой в слесарном деле, значительно упростит различение различных типов замков, чтобы вы могли принять более обоснованное решение о безопасности своей собственности.

Традиционные замки, также известные как механические замки, являются наиболее распространенными типами дверных замков, которые используются на внешних дверях жилых и коммерческих объектов в целях безопасности. Это типы замков, которые, вероятно, приходят на ум, когда вы думаете о дверном замке, и они управляются с помощью ключа и ручки или ручки. Электронные замки становятся все более популярными, поскольку эта технология становится более доступной и доступной для широких масс, но они по-прежнему составляют незначительное меньшинство дверных замков.

В этом руководстве мы рассмотрим все основные части дверного замка, включая внутренние и внешние элементы. Мы также включаем 2 отличные индивидуальные диаграммы о цилиндровом замке и padlock.rs.

Детали дверных замков

Детали цилиндрового замка

Эта великолепная диаграмма демонстрирует анатомию цилиндрового замка.

Схема деталей цилиндрового замка

Цилиндр

Цилиндр замка — это часть, в которой находится запорный механизм.Это основной корпус замка, поэтому его иногда называют «корпусом замка». Цилиндры подпружинены с помощью ряда штифтов, которые не повернутся, если их не толкнуть в правильном направлении и правильным ключом. Когда вы вставляете ключ в замочную скважину, он входит в цилиндр, а выступы на ключе соприкасаются с подпружиненными штифтами.

Когда все штифты переместятся в правильное положение, цилиндр откроется и позволит засову сдвинуться, в результате чего дверь сможет открыться.Цилиндровые замки — самые распространенные типы замков для наружных дверей, так как они считаются очень надежными.

Болты

Болты выступают из двери и входят в зацепление с дверной рамой, когда цилиндр находится в заблокированном положении, и отступают, когда цилиндр разблокирован. Это то, что предотвращает или позволяет открыть дверь. Для дверных замков используются различные типы болтов. К наиболее распространенным типам болтов относятся:

Болт пружины

Пружинный болт также известен как фиксирующий болт.Он работает с использованием пружинного зажима, который удерживает болт на месте. Пружина сжимается при отпирании, тем самым втягивая задвижку в корпус замка и позволяя двери открыться. Когда пружина отпущена, болт вернется в свое естественное положение блокировки. Это означает, что когда дверь закрывается, пружинный болт автоматически запирается, не требуя ключа.

Это хорошая экономия времени, когда вы спешите покинуть дом, а также обеспечивает душевное спокойствие, если вы относитесь к тому типу людей, которые беспокоятся о том, что они забыли запереть дверь на выходе.Однако этот тип замка также имеет свои недостатки, так как можно легко запереться, выйдя из дома, если ключ все еще находится внутри дома. Это может произойти, если вы выскочите, чтобы забрать почту или выбросить мусор на улицу, и через несколько секунд вы обнаружите, что ветер захлопнул вашу дверь, а пружинный засов заблокировал вас. Люди с такими замками часто хранят запасные ключи в сейфе за пределами своей собственности, чтобы иметь доступ к своему дому в случае возникновения такой ситуации.

Ригель
Компоненты ригеля

Ригельный ригель или ригель не использует пружинную систему и может быть заперт или отпер с помощью ключа только с любой стороны двери. Ригельные засовы, как правило, считаются более надежными, чем пружинные засовы, потому что засовы невозможно вернуть внутрь замка без правильного ключа, что делает их более надежными против злоумышленников.

Болт ствола

Ствол затвора имеет один длинный металлический цилиндр в горизонтальном положении, которым можно управлять большим пальцем, чтобы запереть или отпереть дверь.При запирании болт входит в соответствующую металлическую полость на дверной раме и втягивается обратно в лицевую панель при отпирании. Эти типы болтов распространены на внутренних дверях, таких как ванные комнаты, но не идеальны для наружных дверей, поскольку они могут легко сломаться, если кто-то попытается выбить дверь ногой. Однако некоторые люди добавляют бочкообразные болты к своим наружным дверям в качестве дополнительного средства безопасности поверх ригелей или пружинных болтов.

Шарнирный болт

Эти болты устанавливаются на той стороне двери, где находятся петли, в качестве дополнительного средства безопасности.Они помогают предотвратить срыв дверей с петель в случае вторжения. Этот тип замка может использоваться на любой деревянной двери и состоит из болта из закаленной стали, который выступает из дверной коробки и фиксируется в отверстии двери, когда она находится в закрытом положении.

Болт с крючком

Эти замки распространены на раздвижных дверях. Они используют пружинный болт на шкворне с крюкообразной головкой.

Запорная планка

Это металлическая пластина, которая крепится к дверной коробке на одном уровне с замком.В нем есть отверстие, в которое войдет засов, когда дверь заперта. На запорной планке иногда есть выступ, помогающий направить болт в правильном направлении.

Шпоночный паз

Шпоночный паз — это прорезь, в которую вы вставляете ключ, проталкивая его до цилиндра замка.

Ротор

Ротор находится внутри цилиндра замка и поворачивается, когда вставляется правильный ключ для освобождения болта.

Пружинный шплинт

Штифт — это то, что позволяет ротору вращаться, когда правильный ключ вставлен в замок.Это кусок металла, который подвергается давлению со стороны пружины и совмещается с канавками в шпонке, чтобы сформировать правильный рисунок для высвобождения болта.

Пружина

Это свернутый в спираль кусок гибкого металла, который увеличивает натяжение шплинта, не позволяя ему перемещать ротор, если не будет перемещен определенный набор штифтов для обеспечения правильного выравнивания.

Статор

Это дополнительная часть цилиндрового замка, которая взаимодействует с ротором, позволяя ему поворачиваться, когда правильные канавки совпадают с шпонкой.

Накладка

Накладка — это металлическая пластина, выступающая из двери и содержащая шпоночный паз. Обычно он устанавливается под дверной ручкой или ручкой. Это характерно не для всех типов замков, но характерно для цилиндровых замков. Накладка также известна как «роза» или может иметь определенное имя в определенных формах, например, круглый тип накладки на дверном замке будет называться «кольцом». Доступно множество видов отделки, подходящих к стилю собственности.

Лицевая панель

Это металлическая пластина, которая крепится к внешнему вертикальному краю двери.В нем есть отверстие, через которое ригель может пройти и зафиксироваться в соответствующей ответной планке на дверной коробке.

Шпиндель

Шпиндель — это часть замка, который соединяет дверную ручку или ручку с обеих сторон двери. Это стержень квадратной формы, который освобождает защелку внутри двери, позволяя ей открываться при повороте дверной ручки или нажатии ручки вниз.

Ручка или ручка

Замок часто сопровождается ручкой или ручкой. Внешние части будут называться внешней ручкой / ручкой; Между тем, внутренние части представляют собой внутреннюю ручку / ручку.Они могут устанавливаться отдельно на замок или входить в состав рамы замка. Ручка будет повернута влево или вправо, повернув ее, чтобы открыть дверь, тогда как ручка будет нажата вниз.

Ручка обеспечивает лучший захват по сравнению с ручкой, поэтому это лучший вариант в тех случаях, когда человек с ограниченной силой руки будет управлять дверью.

Детали навесного замка

Навесной замок можно добавить к дверному замку, но обычно он не используется отдельно в жилых помещениях.Обычно он используется для запирания навесов, гаражей, ворот или коммерческих зданий. Замок — это съемное устройство с прорезью, которая вставляется через петлю и фиксируется на месте. Его можно запирать на ключ или на кодовый замок. Навесные замки не считаются очень безопасными, потому что, если кто-то захочет снять замок, это можно сделать относительно легко с помощью болторезного станка.

На этой диаграмме вы можете обнаружить основные части замка.

Схема частей навесного замка

Какие бывают 10 различных типов дверных замков? Узнать здесь

Вставляете дверь и нужен дверной замок? У вас есть варианты.10, если быть точным. Откройте для себя 10 типов дверных замков с фотографиями и подробным описанием каждого из них. Это полное руководство по покупке дверных замков.

Существует так много разных типов дверных замков, потому что существуют разные уровни безопасности и разные типы дверей, которые нужно запирать.

Запираете ли вы входную дверь, дверцу кармана или дверцу шкафа, вам нужна лучшая система запирания для работы. Ниже мы изложили 10 вариантов дверных замков.

Связано: Надежно закрепите навес на заднем дворе | Лучшие камеры для умного дома | Руководство по системам домашней безопасности

A. Руководство по покупке дверных замков

Дверные замки — важная часть дома, обеспечивающая безопасность вашей семьи, дома и ваших вещей. Однако, заглянув в строительный магазин, вы найдете несколько типов замков различных форм, размеров и дизайнов. Какой из них подходит для вашего дома?

Посмотрите наши схемы, на которых показаны различные части двери, рамы, ручки и петли.

Это исчерпывающее руководство по дверным замкам поможет вам расшифровать различия между разными замками, чтобы вы могли найти правильный тип для ваших внешних и внутренних дверей. В конце концов, дверь вашего офиса не будет нуждаться в замке того же типа, что и передняя или задняя дверь.

Давайте сначала рассмотрим части дверного замка, чтобы вы могли понять, как они работают вместе, чтобы создать замок.

Б. Детали дверного замка

Если вам когда-нибудь понадобится заменить замки на дверях, вам нужно будет знать отдельные названия частей, их важность для всего механизма и то, как они помогают другим частям запереть дверь.

В зависимости от типа дверного замка, о котором мы поговорим чуть позже, детали могут отличаться по внешнему виду и принципам работы. Как правило, это стандартные части дверных замков, которые вы встретите в большинстве стандартных замков.

1. Цилиндр

Источник: Amazon

Цилиндр — это часть замка, в которую входит ключ. Ваш ключ должен правильно соответствовать цилиндру, что позволит вам открыть замок. Даже слегка деформированный ключ приведет к тому, что цилиндр не позволит разблокировать замок.

Цилиндр содержит несколько подпружиненных штифтов, которые перемещаются, когда вы помещаете ключ внутрь. Если вы вставите правильный ключ, штифты будут двигаться по мере того, как ключ продвигается дальше в цилиндр, вызывая разблокировку замка путем открытия засова с помощью электронных дверных замков.

В некоторых случаях можно заменить поврежденный цилиндр. Это хороший вариант, если замена всего механизма дверного замка будет дорогостоящей. Но зачастую покупка нового замка обходится дешевле.

ВИДЕО:

а.Одиночный цилиндр
Источник: Amazon

Одноцилиндровые замки имеют место для ключа только с одной стороны. На другой стороне есть поворотная ручка, которая запирает дверь с другой стороны. Сторона ключа находится на внешней части двери, в то время как внутренняя часть имеет ручку, так что вы можете запереть дверь изнутри без ключа.

г. Двойной цилиндр
Источник: Amazon

Замки с двойным цилиндром имеют поворотную ручку и требуют ключа с обеих сторон. Эти замки подходят для мест, где вы не хотите, чтобы кто-либо мог запирать дверь изнутри без ключа, например, в общественных туалетах.

2. Болт / защелка

Источник: Amazon

Когда ключ подходит к цилиндру, штифты внутри цилиндра перемещаются, зацепляя задвижку — иногда называемую защелкой — внутри дверного замка. Это часть замка, которая перемещается внутрь и наружу и опирается на вырезанную часть дверной коробки, известную как коробка, когда дверь запирается, удерживая ее на месте.

Вы увидите два основных типа болтов: ригель и пружинный болт.

а. Мертвый болт

Ригель — это засов, который вы должны запереть самостоятельно.Это тип замка с цилиндром, для открытия которого требуется правильный ключ. Ригельные засовы считаются более безопасными и долговечными, чем пружинные болты, поэтому большинство домов и предприятий выбирают их или их комбинацию.

г. Пружинный болт

Пружинные болты имеют небольшой зажим, который удерживает их на месте. Когда ключ перемещает штифты в цилиндре, зажим сжимается, что разблокирует задвижку и позволяет ему вернуться внутрь замка, чтобы открыть дверь.

При закрывании двери пружина отпускается, что перемещает задвижку на место, чтобы дверь оставалась закрытой. В большинстве случаев замки с пружинными защелками запираются сами по себе, когда вы закрываете дверь, так же, как замок, который вы найдете на двери отеля.

Это хорошие варианты дополнительной безопасности для людей, которые могут забыть запереть за собой дверь.

3. Запорная планка

Источник: Amazon

Запорная планка — это место, где замок крепится к дверной коробке, чтобы удерживать дверь в нужном положении, когда вы ее запираете.Эта деталь представляет собой простую металлическую деталь, которую можно привинтить к дверной коробке, и ее легче всего заменить в случае повреждения.

а. Box

Коробка — это часть дверной коробки, на которой фиксируется ригель. Коробка обычно представляет собой небольшое квадратное отверстие, предназначенное для установки болта. Большинство болтов имеют одинаковый размер, поэтому коробка такого же размера подходит для большинства замков в доме.

C. Типы дверных замков

Вы можете использовать различные дверные замки для различных целей.Некоторые замки лучше использовать на дверях, ведущих наружу из вашего дома, потому что они обеспечивают большую безопасность, чтобы не допустить проникновения злоумышленников.

Другие замки хороши для обеспечения безопасности дверей в вашем доме, например, двери ванных комнат и туалетов. Они обеспечивают достаточную безопасность, чтобы не пускать других, но без уровня безопасности, необходимого для внешних дверей.

Некоторые замки можно запирать снаружи двери, другие предназначены только для запирания изнутри двери, а другие можно запирать снаружи или изнутри.

Ниже приведены несколько типов дверных замков, которые вы можете найти, и чем они отличаются друг от друга:

1. Замки дверных ручек

Источник: Amazon

Дверные ручки — это, пожалуй, самый распространенный тип замков, который вы встретите в домах, особенно на внутренних дверях, таких как ванные комнаты и спальни. Они также часто используются для украшения входной двери в сочетании с засовом или другим, более надежным замком.

Замки

Doorknob имеют механизм блокировки внутри дверной ручки.Эти замки имеют ручки с обеих сторон двери и могут иметь одинарный или двойной цилиндр, в зависимости от того, хотите ли вы, чтобы дверь запиралась изнутри или нет.

2. Ручки

Источник: Amazon

Замки с ручкой

имеют ручку на внешней стороне и либо отверстие с ключом, либо поворотную ручку на внутренней стороне, с помощью которой можно заблокировать замок. Этот тип замка имеет засов, а не засов для дополнительной безопасности. Они служат той же цели, что и дверные ручки, но могут придать дому более привлекательный вид.

3. Ручные рычаги

Источник: Amazon

Ручные рычаги — отличный выбор для внутренних дверей, таких как двери шкафа или подвала. Они оснащены простой ручкой-рычагом с одной стороны и поворотной ручкой с другой.

Эти замки не обеспечивают такой безопасности, как другие, поэтому они не идеальный вариант для входных дверей. Но они позволяют быстро открывать двери одной рукой, что полезно, когда вы несете продукты или белье для стирки по дому.

4. Ригели

Источник: Amazon

Замки с ригелем представляют собой механизм, отдельный от дверной ручки, который обеспечивает вашим входным дверям дополнительный уровень безопасности.Многие владельцы домов и предприятий предпочитают иметь на входных дверях как дверной замок, так и засов, чтобы предотвратить риск проникновения злоумышленников.

Ригели могут снизить риск взлома за счет создания надежной системы замков, которая делает почти невозможным проникновение грабителя через дверь. Задвижки могут быть как одно-, так и двухцилиндровыми, причем двойной цилиндр обеспечивает еще большую защиту от несанкционированного доступа к дому.

5. Болт ствола

Источник: Amazon

Задвижка в форме ствола, также известная как скользящая задвижка, идет с внутренней стороны двери, чтобы вы были в безопасности, когда вы находитесь в своем доме с семьей.Этот замок состоит из двух частей: одна устанавливается на дверной коробке, а другая — на дверной коробке.

Основной блок имеет цилиндрический замок, который можно вставить в защелку, чтобы запереть дверь изнутри. Некоторые люди предпочитают устанавливать один вверху двери, а другой — внизу для дополнительной безопасности.

6. Замок цепи

Источник: Amazon

Замки-цепочки — это замки, которые вы обычно видите внутри дверей отелей. Эти замки имеют защелку на дверной коробке и основной блокировочный узел на двери, очень похожий на задвижку в виде ствола, но для запирания двери используется цепь, а не часть цилиндра.

Идея цепного замка состоит в том, чтобы позволить вам слегка приоткрыть дверь, чтобы поприветствовать кого-то, при этом оставаясь закрытой. Человек не сможет войти внутрь, пока вы не закроете дверь и не отпустите цепочку, позволяющую открыть дверь полностью.

7. Замки кулачковые

Источник: Amazon

Обычно кулачковые замки можно найти в шкафах для документов, почтовых ящиках, шкафчиках и банковских депозитных ящиках с низким уровнем защиты. Кулачковый замок — это упрощенная версия других замков, требующая ключа для поворота кулачка, который запирает и отпирает его.Кулачковые замки могут быть плоскими или трубчатыми, с ключами той же формы, которые необходимы для их открытия.

8. Простые навесные замки

Источник: Amazon

Замки навесные — один из самых простых видов дверных замков. Обычно такие замки можно встретить на дверях, для которых не требуется высокий уровень безопасности, например на дверях сараев и складских помещений. Эти замки не привязаны ни к чему другому, а замыкаются сами по себе.

Навесные замки могут быть маленькими или большими и обычно имеют квадратную или прямоугольную форму с U-образной перемычкой.Один конец планки остается в замке, но перемещается вверх и вниз, позволяя другой стороне зафиксироваться и отпустить.

9. Круглые навесные замки

Источник: Amazon

Круглый навесной замок или дисковый замок — это еще один тип навесного замка, который предлагает немного большую защиту для людей, которым нужен более безопасный сарай или хранилище. Они также отделены от дверей, на которые они запираются, но их сложнее сломать, чем обычный висячий замок.

Круглый висячий замок имеет изогнутую планку, которая выступает с одной стороны замка, проходит через ручки двери и фиксируется обратно в себя, чтобы дверь не открывалась.

10. Электронные замки

Источник: Amazon

Электронные замки — это замки, для запирания и отпирания которых не требуются ключи. Вместо этого у них есть клавиатура или карточная система, в которой вы можете использовать специальный код или ключ, чтобы отпереть дверь. В большинстве случаев эти замки запирают дверь автоматически. Электронные замки обычно можно встретить в гостиничных номерах, школах и офисах.

Многие электронные замки имеют систему с комбинированным ключом, с которой можно использовать обычный ключ, если вы забыли свой код или ключ-карту.Эти замки обычно работают от батареек, которых хватает на долгое время.

Некоторые электронные замки даже оснащены системой удаленного доступа, в которой вы можете открыть замок для известных гостей с помощью смартфона или компьютера, когда вы находитесь вдали от дома.

I. Умные замки и системы

Умные замки — это новейшая порода дверных замков, которые появятся на сцене. В этом типе замка смартфон действует как ключ, обеспечивая удаленный доступ к вашему дому практически из любой точки мира.

Однако эти замки часто больше, чем просто замки. Некоторые интеллектуальные замки могут быть частью полной системы видео- и аудиомониторинга и других интеллектуальных функций, которые дают вам полный контроль над вашим домом.

В большинстве умных замков все еще есть замочная скважина, чтобы вы могли использовать ее, когда придете домой, вместо того, чтобы открывать дверь через подключенное приложение.

Три основных типа интеллектуальных дверных замков:

а. Bluetooth

Bluetooth в настоящее время является наиболее распространенным соединением для интеллектуальных замков.Эти замки подключаются напрямую к вашему смартфону, поэтому вам не нужен промежуточный концентратор для подключения. Bluetooth делает возможными некоторые интересные функции, например, позволяет вашему замку автоматически распознавать ваше устройство Bluetooth, когда вы находитесь в пределах досягаемости, заставляя его разблокироваться, когда вы вернетесь домой.

Недостаток этой связи заключается в том, что, как только вы находитесь вне зоны досягаемости, вы не можете контролировать свой замок.

г. Wi-Fi

Wi-Fi — еще один вариант подключения, который многие производители смарт-замков предлагают для своих систем.Соединение Wi-Fi позволяет вам управлять своим устройством из любого места, пока вы остаетесь подключенным к Интернету. Даже если вы на работе, вы можете позволить кому-нибудь в вашем доме использовать ваше устройство.

Однако замки Wi-Fi, как правило, разряжают батареи намного быстрее, чем замки с поддержкой Bluetooth, иногда требуется менять батареи примерно раз в месяц или около того.

г. Z-волна
Для замков

Z-Wave требуется концентратор для подключения, который затем позволяет подключаться к замку с помощью мобильного устройства, подключенного к Интернету.Это что-то среднее между замками Bluetooth и Wi-Fi.

Для работы умных замков

Z-Wave необходимо, чтобы они находились в определенном диапазоне от концентратора. Расширители диапазона сигнала могут помочь усилить сигнал, если концентратор не может находиться в пределах досягаемости.

11. Замки с защитой от детей

Замки для безопасности детей или замки для безопасности детей — это еще один вид замков, которые вы можете использовать на некоторых типах дверей в доме, чтобы не пускать мизинцы. Это не обязательно для безопасности, а скорее для безопасности маленьких детей, которые могут причинить себе вред, проникнув в содержимое холодильника, шкафов или других предметов на кухне.

По данным KidsHealth.org, основной причиной смерти детей в возрасте до 14 лет являются несчастные случаи. Эти замки могут хранить лекарства, еду и другие предметы, которые могут быть опасными для маленьких детей, вне их досягаемости. Кроме того, некоторые дверные замки могут удерживать детей от доступа к шкафам или подальше от небезопасных лестниц.

а. Замки двери холодильника

Источник: Amazon

Хотя есть несколько типов замков, которые можно установить на дверцу холодильника, наиболее распространенным из них является кнопочный замок.Этот замок имеет одну сторону с кнопкой, установленной на дверце холодильника, которая фиксирует крючок с другой стороны, который крепится к холодильнику. Родитель может нажать кнопку, чтобы освободить застежку, и дверь откроется.

г. Замки для шкафов

Источник: Amazon

Замки для дверей шкафа можно установить либо на внутренней части двери, либо вокруг ручки, чтобы вы не могли легко их открыть. Самый распространенный тип — это замок для внутренней двери, который крепится к верхней части внутренней части шкафа и зацепляется за деталь, которую вы устанавливаете на дверь, или наоборот.

Дверь приоткрывается, чтобы можно было надавить на замок, освобождая крючок от принимающей части замка.

г. Замки дверцы духовки

Источник: Amazon

Родители используют замки дверцы духовки, чтобы маленькие дети не тянулись к дверце духовки, или открывают ее из любопытства, когда она используется, чтобы предотвратить серьезные ожоги и травмы.

Самый популярный тип замка для дверцы духовки — это замок без сверления с двумя клеящимися деталями, одна из которых снимается, а другая прикрепляется к запорной детали.Одна часть соединяется с дверцей духовки, а другая — с духовкой. Небольшой замок захватывает отсоединенную часть в виде кнопки, чтобы запереться, и поднимается, чтобы отпереть дверь.

Этот замок можно использовать для шкафов, холодильников и т. Д.

г. Дверные замки

Источник: Amazon

Верхние замки для дверей достаточно высоки, чтобы дети не могли дотянуться до них. Эти замки — хорошие варианты для родителей с детьми, которые придумали, как открывать детские калитки и другие системы защиты от детей.

Вы устанавливаете их в самом верху двери и тянете за подвесную защелку, чтобы открыть ее. Вы также можете открыть дверь с любой стороны, чтобы не запереться или выйти наружу.

D. Подробнее

Есть еще несколько важных вещей, которые вы должны знать, прежде чем рискнуть найти правильный дверной замок для вашего дома и семьи, например, классы замков и правильные измерения для вашего замка.

1. Измерение дверного замка

Выбор правильного замка для двери зависит от правильного измерения заднего расстояния.Это расстояние от самого края двери до центра отверстия для запорного механизма. Наиболее распространенные размеры заднего расстояния для замков для жилых помещений составляют 2 3/4 дюйма и 2 3/8 дюйма.

Также следует измерить отверстие под замок и расстояние между стопорами. Стопорное отверстие — это диаметр отверстия, в котором будет установлен замок, то же самое отверстие, которое вы использовали для измерения заднего расстояния.

Измерение расстояния между замками — это расстояние между двумя отверстиями в замках, которые есть на вашей двери, при условии, что у вас есть стандартный замок дверной ручки и ригель.Если у вас только один замок на двери, вам не нужно измерять расстояние между замками.

ВИДЕО:

а. Дверь

Дверь — это то, как открывается ваша дверь. Это жизненно важная информация, которую нужно знать перед покупкой замка, потому что это повлияет на тип замка, который вам нужен, поскольку болт должен быть повернут в правильном направлении.

Посмотрите на петли вашей двери. Для дверей с петлями на левой стороне потребуется левосторонний замок, который обычно обозначается буквой LH на упаковке.Для дверей с правыми петлями потребуется правый замок, обозначенный RH на упаковке.

г. Замок марки

Оценка замка — важное число, на которое следует обращать внимание. Американский национальный институт стандартов (ANSI) присваивает замкам оценки, которые отражают, насколько хорошо вы можете ожидать, что они будут работать с течением времени. Оценки варьируются от 3 до 1, где 3 отражают базовую безопасность, а 1 — безопасность верхнего уровня.

Вы можете ожидать, что низкокачественные замки изнашиваются по прошествии более короткого периода времени.Они могут быть менее дорогими, но вам, вероятно, придется заменять их чаще. Кроме того, замки 3-го и 1-го классов могут не обеспечивать такой же уровень безопасности для вашего дома, как замки 2-го или 1-го уровня.

E. Где купить дверные замки в Интернете

Надеюсь, это руководство помогло вам узнать все о частях и типах дверных замков, представленных на рынке, и о том, чем они отличаются друг от друга. Если вам нужны замки с высоким уровнем безопасности для входной двери или дверные замки с защитой от детей для вашей бытовой техники, вы можете найти то, что вам нужно, в следующих интернет-магазинах:

Розыгрыш домашней стратосферы…

Enter to Win Small Appliances

Мы раздаем всевозможные мелкие бытовые приборы высшего качества, включая блендер Vitamix, быстрорастворимый горшок, соковыжималку, кухонный комбайн, миксер и кофеварку Keurig.

Детали дверного замка

: как определить и заменить

Не рискуйте безопасностью своего дома, оставляя нефункционирующие замки ради экономии денег. Есть много деталей дверных замков, которые вы можете отремонтировать и заменить самостоятельно, не вызывая слесаря.

Защелки

Защелка — это часть дверного замка, которая входит в дверную раму через запорную планку. Часто защелки могут быть липкими, сломанными или неэффективными. При смене защелки вы можете подумать о гибкой защелке для ригеля или защелке с принудительной фиксацией для дополнительной безопасности, поскольку стандартные защелки можно легко открыть.

Обычно вы не можете купить защелки по отдельности в обычном магазине товаров для дома, но вы можете найти их в Интернете или в специализированном магазине, например, в слесарном магазине.Если вы хотите заменить защелку, возьмите с собой старую или убедитесь, что вы знаете номер модели и стиль старой защелки.

Запорная планка

Запорная планка — это часть замка, который крепится к дверной коробке. Защелка проходит через запорную планку, образуя надежный замок или надежное закрытие двери.

Запорные планки бывают разных форм и размеров. Отверстие на этих пластинах может быть закругленным, квадратным или плоским с одной стороны и закругленным с другой, в зависимости от формы защелки, которая входит в запорную пластину.Внешняя форма ответной планки меняется в зависимости от декоративных особенностей дверного замка, но это менее важно для функции замка, чем внутренняя форма.

Запорная планка — это самая простая часть замка для замены, так как для ее крепления к дверной коробке требуется всего два винта. Запорные планки похожи на защелки в том смысле, что они, как правило, продаются не отдельно, а как часть набора замков в больших коробочных магазинах. Однако в специализированных магазинах бытовой техники и в интернет-магазинах они будут доступны отдельно.Перед покупкой убедитесь, что стиль вашей ответной планки соответствует вашей защелке.

Цилиндры

Цилиндр замка — это основа дверного замка. Цилиндр — это часть, которая содержит «код» ключа и определяет, будет ли дверь запираться или отпираться.

Если вам нужен новый замок из-за того, что вы потеряли ключ от двери, вы можете изменить ключ цилиндра вместо его замены. Если цилиндр заедает, в нем сломан ключ или поврежден, возможно, вам придется заменить цилиндр полностью, а не просто менять ключ.

Чтобы изменить ключ цилиндра, вам необходимо приобрести специальный комплект для смены ключей. Они доступны примерно за 8 долларов, и каждый из них переключает шесть замков. Если у вас есть только одна дверь, которую нужно изменить, вызов слесаря ​​может быть хорошим выбором. Однако, если у вас несколько дверей, то вариант своими руками подойдет.

Если вы решите заменить цилиндр, посетите специализированный магазин замков, выполните поиск в Интернете или свяжитесь напрямую с производителем. У вас также больше шансов добиться успеха при замене цилиндра на дорогом замке, чем на более дешевом.

частей дверной ручки и как они работают

Независимо от того, заменяете ли вы какой-либо компонент в замке или вам даже интересно, как они работают, понимание частей дверной ручки может быть интересным и полезным.

В этом руководстве я расскажу о назначении каждой части дверной ручки и о том, как все они работают вместе, чтобы заставить замок работать.

В этом руководстве мы будем разбирать дверной замок, который включает в себя запирающий механизм со штифтом — например, те, что есть на входной двери.

Давайте приступим!

Детали дверного замка

Большинство дверных ручек состоит из 6 основных компонентов.

Давайте подробно рассмотрим анатомию дверного замка и его терминологию.

1. Ручки и ручки

Обычный дверной замок будет иметь две ручки или ручки — одну с внутренней стороны двери и одну снаружи.

Внутренняя ручка или ручка обычно включает поворот большого пальца, который позволяет задействовать фиксирующий механизм пальцами.Между тем, внешняя ручка или ручка обычно имеет цилиндр замка, который требует ключа для включения и выключения механизма блокировки.

Дверные ручки и ручки могут содержать множество различных запорных устройств. Самый распространенный тип замков на наружных дверях — это цилиндры со штифтом, в которых для запирания и отпирания используется традиционный ключ от дома.

Они также могут использовать секретные замки с низким уровнем защиты, например, на дверях ванных комнат и спален, которые можно разблокировать в чрезвычайных ситуациях с помощью небольших инструментов, таких как отвертка или скрепка.

Кроме того, некоторые дверные ручки не имеют запорного механизма и работают только как дверные ручки.

2. Розетка

Роза или розетка обычно представляет собой круглую тарелку, которая выполняет две функции.

Во-первых, он скрывает и защищает внутренний механизм дверной ручки. Во-вторых, он действует как декоративный элемент, чтобы ваша дверь выглядела красиво.

На большинстве дверных ручек есть розовые пластины как внутри, так и снаружи.

Внутренняя розетка идет с внутренней стороны двери и обычно дает вам доступ к крепежным винтам, удерживающим замок на двери.Между тем, внешняя розетка выходит за пределы двери и не содержит каких-либо компонентов, которые можно разобрать или манипулировать.

Кроме того, в некоторых дверных замках используется монтажная пластина, чтобы удерживать дверную ручку вместе, и используется «скрытая розетка», которая полностью закрывает винты.

3. Цилиндр замка

Большинство наружных дверей, таких как входная дверь, имеют цилиндр замка со штифтом, который позволяет запирать / отпирать дверную ручку с помощью ключа.

Штифтовый тумблерный замок — один из самых распространенных замков в мире.

Он работает за счет использования ряда штифтов для ограничения вращения внутреннего цилиндра. Однако, когда правильный ключ вставлен в замок, штифты выталкиваются в сторону, и внутренний цилиндр может вращаться и разблокировать замок.

Мы немного углубимся в компоненты цилиндра замка тумблера штифта дальше по направляющей.

Помимо личинки замка, есть много дверных ручек, которые используют секретные замки, например, те, которые есть на двери ванной комнаты.Некоторые дверные ручки вообще не имеют замка.

4. Шпиндель

Шпиндель представляет собой квадратный стержень, который соединяет обе ручки и проходит через центр дверной ручки.

Когда ручка поворачивается или ручка опускается, шпиндель вращается и втягивает пружинный болт, позволяя дверце открыться.

5. Узел защелки и пружинный болт

Узел защелки является сердцем дверной ручки и представляет собой подпружиненный болт.

Этот пружинный болт — или фиксирующий болт — использует «пружинный зажим» для выталкивания болта наружу и в отверстие в дверной коробке.Это держит дверь закрытой.

Однако, когда дверная ручка поворачивается, шпиндель вращается и сжимает пружину зажима, которая втягивает засов. После того, как задвижка полностью отведена от дверной коробки, дверь можно толкать.

Когда вы отпускаете дверную ручку, пружина снова срабатывает и толкает задвижку обратно в дверную коробку, снова удерживая дверь закрытой.

6. Плунжер блокировки

Для удобства конец задвижки наклонен с одной стороны, что позволяет прижать дверь, не поворачивая ручку вручную, чтобы втянуть задвижку.

Однако такой наклон делает дверную ручку уязвимой, даже когда она заперта. Кроме того, цилиндр замка только предотвращает вращение ручки, а не втягивание засова.

В результате эти блокировки уязвимы для атак с использованием скользящих и шимминг-атак, таких как обход блокировки с помощью кредитной карты. Вот почему входные двери должны как минимум использовать засов в качестве основной меры безопасности.

При этом многие дверные ручки имеют вторичный запирающий механизм, встроенный в узел защелки, который называется «защелка» или «стопорный плунжер».»

Защелка — это подпружиненный вторичный болт, который находится за первичным и большим пружинным болтом. Когда дверь закрывается, и первичный пружинный болт вдвигается в дверную раму, защелка будет удерживаться дверной рамой. . Пока защелка сжимается, болт первичной пружины блокируется, и с ней больше нельзя будет манипулировать.

Но для правильной работы защелки необходимо правильно установить запорную планку. Если отверстие в дверной раме позволяет защелку плунжер полностью выдвинуть, он не заблокирует основной болт.Это может произойти из-за слишком большой ответной планки или несоосности.

Вот отличное видео, объясняющее, как работает мертвый фиксатор и как легко его можно обойти, если он неправильно настроен.

7. Запорная планка

Запорная планка представляет собой тонкий лист металла, который ввинчивается в дверную коробку на той же высоте, что и болт.

Он имеет несколько целей, например:

  • Укрепление дверной коробки вокруг отверстия защелки.
  • Обеспечивает отверстие правильного размера для защелки и защелки.
  • Имеет выступ, помогающий направить защелку в отверстие защелки.
  • Защищает дверную раму от задвижки.

При замене замка всегда заменяйте старую запорную планку на новую. Может показаться, что старая запорная планка работает, однако она может быть слишком большой и не зацепит защелку.

Механизм дверного замка: тумблерный замок со штифтом

Большинство ручек наружных дверей имеют цилиндр штифтового тумблерного замка, поэтому давайте подробнее рассмотрим, как работают штифтовые тумблерные замки.

Фиксатор штифта состоит из 6 основных компонентов.

Этими компонентами являются:

  1. Корпус замка: Внешний корпус замка, который содержит остальные функциональные компоненты замка.
  2. Заглушка: Маленький цилиндр, который вращается внутри корпуса при использовании правильного ключа.
  3. Линия сдвига: Физический зазор между заглушкой и корпусом.
  4. Штифты для ключей: Нижний набор штифтов, нарезанных на разную высоту, чтобы они соответствовали прорезям на ключе.
  5. Отводные штифты: Отвечает за удерживание замка в закрытом состоянии, блокируя линию сдвига.
  6. Пружины: Используется для вдавливания штифтов в заглушку замка и помогает прочитать ключ.

Итак, мы понимаем компоненты, но как на самом деле работает блокировка?

Как видно из анимации ниже, когда правильный ключ вставлен в вилку, зазор между ключевыми штифтами и штифтами драйвера увеличивается до линии сдвига, то есть зазора между вилкой и корпусом.

Когда зазор между штифтами и линией сдвига сливается, больше нет препятствий для линии сдвига, и пробка может вращаться.

Как повысить вашу безопасность

Замок дверной ручки — хороший первый шаг, но он не поможет защитить вас, вашу семью или вашу собственность. Замечательно то, что вы можете повысить свою безопасность другими способами. Давайте рассмотрим пять простых способов повысить безопасность вашей двери.

1. Обновите свой замок

Первое, что вы можете сделать, чтобы повысить безопасность вашей двери, — это установить лучший первичный замок.

Хотя большинство преступников на самом деле не взламывают замки, это все же может случиться.

Взломщики не любят проводить много времени на месте преступления. Если ваш замок может помешать им достаточно долго, они уйдут в поисках более легкой цели.

Даже если дверной замок — не единственное средство защиты двери, не стоит на нем экономить.

2. Модернизируйте дверь

Слабым местом, которое многие не принимают во внимание, является сама дверь.

Неважно, насколько хороши ваши замки или сколько у вас их.

Если у вас легкая или полая дверь, которую можно легко сломать силой, никакие другие превентивные меры безопасности не имеют значения.

Подумайте о замене двери на массивную деревянную или стальную.

3. Добавьте ригель

Если у вашей двери нет ригеля, это должно быть одной из первых вещей, которые вы добавите. Засовы вставляют ручной засов в дверную коробку. Тем не менее, отпирайте замки дверных ручек, они не подпружинены и их нельзя сдвинуть или сдвинуть.

При правильной установке они могут помочь вашей двери противостоять атакам грубой силы, но по прочности не уступают дверям и дверным коробкам.

Они также уязвимы для таких методов обхода, как взлом и удар замка. При этом они также добавляют вторичную блокировку, которую необходимо обойти перед входом.

Ригели — важный уровень безопасности, который никто не должен игнорировать.

4. Используйте более длинные винты в запорной планке

Одним из преимуществ ответной планки является то, что она помогает поглощать физическое воздействие на дверь, например, при ударе ногой.

Однако эти преимущества могут быть потеряны, если ответная планка устанавливается с помощью коротких винтов, которые можно легко вырвать.

Всегда используйте винты длиной не менее 3 дюймов. Кроме того, ответные планки с четырьмя отверстиями для винтов лучше, чем ответные планки с двумя отверстиями.

5. Дверное усиление

Еще один уровень безопасности, который вы можете добавить к своей внешней двери, — это съемные дверные усиления.

Сегодня на рынке представлено множество вариантов, и к многим вам следует опасаться.

Тем не менее, моя рекомендация и то, что я использую каждый вечер, — это Buddy Bar. Эта вещь чертовски прочная и выдерживает нагрузку до 2560 фунтов.

Он регулируется и красиво вставляется под дверную ручку, так что любая сила, воздействующая на дверь, направляется прямо в землю.

Я сплю, как младенец, зная, что эти штуки запирают мои двери, и если кому-то и удалось выскользнуть из одного места, оно сделано из стали и достаточно тяжелое, чтобы разбудить весь дом, если оно упадет на землю.

Подводя итоги

Хотя дверная ручка — интересный подвиг с точки зрения безопасности, на самом деле она не обеспечивает нам надежной защиты.При этом это по-прежнему ценный уровень вашей общей безопасности, который нельзя упускать из виду.

Надеюсь, вам понравилось это руководство, и если у вас есть какие-либо вопросы или замечания, подумайте о том, чтобы оставить их в разделе комментариев ниже.

Также не забудьте ознакомиться с нашим постоянно растущим выбором инструментов для взлома замков и нашей растущей академией руководств по взлому замков и безопасности.

Электрические дверные замки не работают — Бесплатные советы по ремонту автомобилей Ricks Бесплатные советы по ремонту автомобилей

Не работают дверные замки с электроприводом

Попытка диагностировать и отремонтировать дверные замки с электроприводом, которые не работают, может показаться сложной работа.И это может быть на старых автомобилях, где проводка была намного сложнее. Эта статья может немного упростить диагностику и ремонт дверных замков с электроприводом, которые не работают или работают с перебоями. Вот схема электропроводки дверного замка с электроприводом для Chevrolet Malibu

2000 года выпуска. В этой настройке у вас есть два реле (отпирание двери и дверной замок) и беспорядок проводки, которая также подключается к приемнику дистанционного управления, который открывает и запирает двери. с вашего брелока.

Вот как работают эти дверные замки с электроприводом.

Электроэнергия проходит через центр каждого переключателя дверного замка.Когда вы перемещаете переключатель для разблокировки дверей, питание переключается на контакт разблокировки. Оттуда мощность поступает на вход катушки управления реле разблокировки. Сторона заземления катушки управления имеет постоянное заземление, поэтому, подавая питание на входную сторону катушки управления разблокировкой, реле замыкает контакты, что передает питание на автоматический выключатель привода дверного замка. Электроэнергия проходит через автоматический выключатель в двигатель привода дверного замка с электроприводом. Для заземления путь заземления проходит через реле БЛОКИРОВКИ двери с электроприводом без напряжения (которое находится в положении заземления, когда на него не подается питание), а затем на землю.Процесс аналогичен, когда вы переводите переключатель в положение блокировки.

Когда вы используете брелок для ключей, чтобы запереть или отпереть двери, приемник обеспечивает питание катушек отпирания и запирания, и система работает так же, как если бы вы использовали дверные переключатели.

Диагностика этих ранних дверных замков с электроприводом

Начните с проверки предохранителя. Затем проверьте наличие питания на каждом дверном переключателе. Если вы заметили напряжение аккумуляторной батареи, включите переключатель и проверьте, поступает ли питание на управляющую катушку на реле блокировки или разблокировки.Если на реле подается питание, когда вы включаете выключатель двери с электроприводом, но двери не запираются и не открываются, проверьте заземление катушки управления. Если заземление хорошее, снимите панель обивки двери и проверьте наличие питания и заземления на приводе замка двери с электроприводом. Если реле и переключатель работают правильно, но на привод замка двери не подается питание и заземление, проверьте жгут проводов в области петель двери. Вот где чаще всего случаются обрывы проводов.

Вот как работает система блокировки двери с электроприводом модуля управления кузовом

Вот электрическая схема электрического замка двери для Chevrolet Malibu 2009 года выпуска.

Блок управления кузовным оборудованием (BCM) подает напряжение на каждый выключатель дверного замка. Когда вы переводите переключатель в положение блокировки, он заземляет напряжение питания, и BCM видит полное падение напряжения. Он интерпретирует полное падение напряжения как ваш запрос на запирание дверей.

Когда вы переводите переключатель в положение разблокировки, переключатель передает питание на резистор 1,5 кОм, а затем на землю. Таким образом, BCM видит частичное падение напряжения. Он интерпретирует это частичное падение напряжения как ваш запрос на запирание дверей.

Для диагностики этой системы просто отключите выключатели дверного замка по одному. Если дверные замки работают после снятия переключателя, замените только что снятый переключатель — он закорочен внутри. Выполнено.

Если привод одной двери не работает, проверьте жгут проводов этого привода.

©, 2019 Rick Muscoplat

Опубликовано автор Rick Muscoplat

Toyota RAV4 Service Manual: Все двери не могут быть заблокированы / разблокированы одновременно — Список данных / активный тест — Система управления дверным замком с электроприводом

Описание

Главный ЭБУ кузова получает сигналы переключателя от переключателя управления дверью на стеклоподъемник главный выключатель, выключатель двери и цилиндр ключа двери со стороны водителя, и активирует электродвигатель дверного замка на каждая дверь соответственно.

Схема подключения

Порядок проверки

  1. Активный тест с помощью интеллектуального тестера (дверной замок)
  1. Выберите активный тест, используйте интеллектуальный тестер для сгенерируйте команду управления, а затем убедитесь, что блокировка / разблокировка дверей.

Хорошо: двери можно запирать / отпирать.


  1. Проверить предохранитель (ЭБУ)
  1. Извлеките предохранитель блока управления двигателем из моторного отсека №2.2 Блок реле.
  2. Измерьте сопротивление.

Стандартное сопротивление: ниже 1


  1. Проверить жгут проводов (ЭБУ — аккумулятор и масса)


  1. Отсоедините разъемы соединительного блока ih и ie.
  2. Измерьте напряжение на боковом разъеме жгута проводов.

Стандартное напряжение


  1. Измерьте сопротивление стороны жгута проводов разъем.

Стандартное сопротивление


Заменить соединительный блок панели приборов (ЭБУ основного корпуса)

  1. Проверьте все операции блокировки / разблокировки дверей
  1. Все двери можно сразу запереть / отпереть с помощью следующее:
  • Выключатель двери на главном выключателе (выключатель эксплуатации)
  • Выключатель двери на стороне переднего пассажира (работа переключателя).
  • Цилиндр дверного ключа соединен с замком двери водителя сбоку (ключевая операция)
  1. Переходите к следующему шагу в соответствии с симптомом, если все двери нельзя запереть / отпереть сразу.



  1. Проверить работу блокировки / разблокировки двери со стороны водителя
  1. Переходите к следующему шагу в соответствии с перечисленным признаком в таблице ниже.



  1. Считайте значение интеллектуального тестера (выключатель управления дверью на главном переключатель)
  1. Используйте список данных, чтобы проверить, включен ли выключатель управления дверью. функционирует нормально.

Хорошо: когда переключатель работает, интеллектуальный тестер должен отображаться, как показано в таблице.



  1. Проверьте узел главного переключателя стеклоподъемника (блок управления дверью). переключатель)


  1. Снимите главный выключатель.
  2. Измерьте сопротивление переключателя двери.

Стандартное сопротивление



  1. Проверить жгут проводов (главный выключатель — ЭБУ и масса кузова)


  1. Отсоедините разъем главного выключателя h3.
  2. Отсоедините разъем соединительного блока ih.
  3. Измерьте сопротивление жгута проводов со стороны разъемы.

Стандартное сопротивление


Заменить соединительный блок панели приборов (ЭБУ основного корпуса)

  1. Считывание показаний интеллектуального тестера (дверной замковый выключатель)
  1. Используйте список данных, чтобы проверить, работает ли дверной ключ должным образом.

Хорошо: когда работает дверной ключ, интеллектуальный Тестер должен отображаться, как показано в таблице.



  1. Осмотрите переднюю дверь с моторным замком в сборе, левый


  1. Снимите замок передней двери.
  2. Измерьте сопротивление дверного замка и отпирания. выключатель.

Стандартное сопротивление



  1. Проверить жгут проводов (двигатель — ЭБУ и масса кузова)


  1. отсоединить разъем электродвигателя дверного замка h5.
  2. Отсоедините разъем e15 ecu.
  3. Отсоедините разъем соединительного блока ih.
  4. Измерьте сопротивление жгута проводов со стороны разъемы.

Стандартное сопротивление

Заменить соединительный блок панели приборов (ЭБУ основного корпуса)

  1. Проверьте узел переключателя двери


  1. Снимите выключатель управления.
  2. Измерьте сопротивление переключателя двери.

Стандартное сопротивление



  1. Проверить жгут проводов (выключатель — ЭБУ и масса кузова)


  1. Отсоедините разъем переключателя g6.
  2. Отсоедините разъем соединительного блока ih.
  3. Измерьте сопротивление жгута проводов со стороны разъемы.

Стандартное сопротивление


Заменить соединительный блок панели приборов (ЭБУ основного корпуса)

Список данных / активный тест
Прочитать список данных Намекать: Список данных интеллектуального тестера позволяет переключать, значения датчика, исполнительного механизма и других элементов должны считываться без удаление любых деталей.Чтение списка данных на ранней стадии тру …
Другие материалы:

Повторная сборка
Совет: При установке декоративной пластины и эмблемы нагрейте решетка радиатора, декоративная пластина и эмблема с использованием теплового излучения. Стандартная температура нагрева Уведомление: Не нагревайте основание эмблемы и эмблему слишком сильно. Установить эмблему решетки радиатора Прикрепите 4 лапки, чтобы установить ради …

Внешняя отделка задней двери
Компоненты Удаление Отсоедините кабель от минусовой АКБ. Терминал Осторожность: Подождите не менее 90 секунд после отключения провод от отрицательной (-) клеммы аккумуляторной батареи к предотвратить срабатывание подушки безопасности и преднатяжителя ремня безопасности.Снимите центральную накладку задней двери (см. Стр. ред-5 …

Сцепное устройство
Сцепное устройство прицепа имеет разную грузоподъемность. Toyota рекомендует использование сцепного устройства / кронштейна Toyota для вашего автомобиля. Подробности см. обратитесь к своему дилеру Toyota. Если вы хотите установить сцепное устройство для прицепа, обратитесь к дилеру Toyota. Используйте только сцепное устройство, соответствующее полной массе прицепа.

Электромагнитный дверной замок. Схема частей для гидравлического управления. Выбор рекомендуемых поставщиков.

Alibaba.com предлагает широкий спектр высококачественных, эффективных и надежных. Схема деталей дверного замка для различных типов коммерческого и личного использования. Доступные в нескольких вариантах и ​​моделях, эти продукты идеально подходят для всех видов машин и двигателей транспортных средств, обеспечивая оптимальную производительность. Файл. Схема деталей дверного замка . разновидностей, которые вы можете найти на сайте, изготовлены из прочных материалов, которые способствуют долгому сроку службы продукции, и не имеют аналогов, когда речь идет о безупречном и постоянном потоке топлива в двигатели.Возьмите эти уникальные и надежные. схема деталей дверного замка от ведущих мировых производителей и производителей по умопомрачительной цене.

Ищете ли вы идеальное. Схема деталей дверного замка для установки в двигатель вашего автомобиля для более плавного и равномерного потока топлива или если вы ищете прочные клапаны для оросительной системы, тяжелых машин, вы можете найти на сайте несколько категорий продукции. Широкий ассортимент. схема деталей дверного замка доступна на Alibaba.com совместимы как с бензиновыми, так и с дизельными вариантами автомобилей и способны создавать постоянное противодавление для безупречного впрыска топлива. Эти. Схема деталей дверного замка — это соленоиды, изготовленные из прочных металлов, таких как железо, латунь, которые могут годами выдерживать сложные нагрузки.

Поиск надежных запчастей, напрямую влияющих на производительность машин или двигателей транспортных средств, таких как. Схема деталей дверного замка — действительно непростая задача, однако здесь, на сайте, вам предоставляется широкий выбор поставщиков.Эти сертифицированные продавцы хорошо зарекомендовали себя и могут предложить ваши товары премиум-класса по самым привлекательным ценам. Файл. Схема деталей дверного замка может хорошо контролировать текучую среду и отделять частицы пыли и твердые частицы от топлива для обеспечения улучшенных характеристик.

Добавить комментарий

Ваш адрес email не будет опубликован.
