Menu Close

Силикатный кирпич белый размер: Размер белого кирпича и его характеристики

технические характеристики, размеры и цены

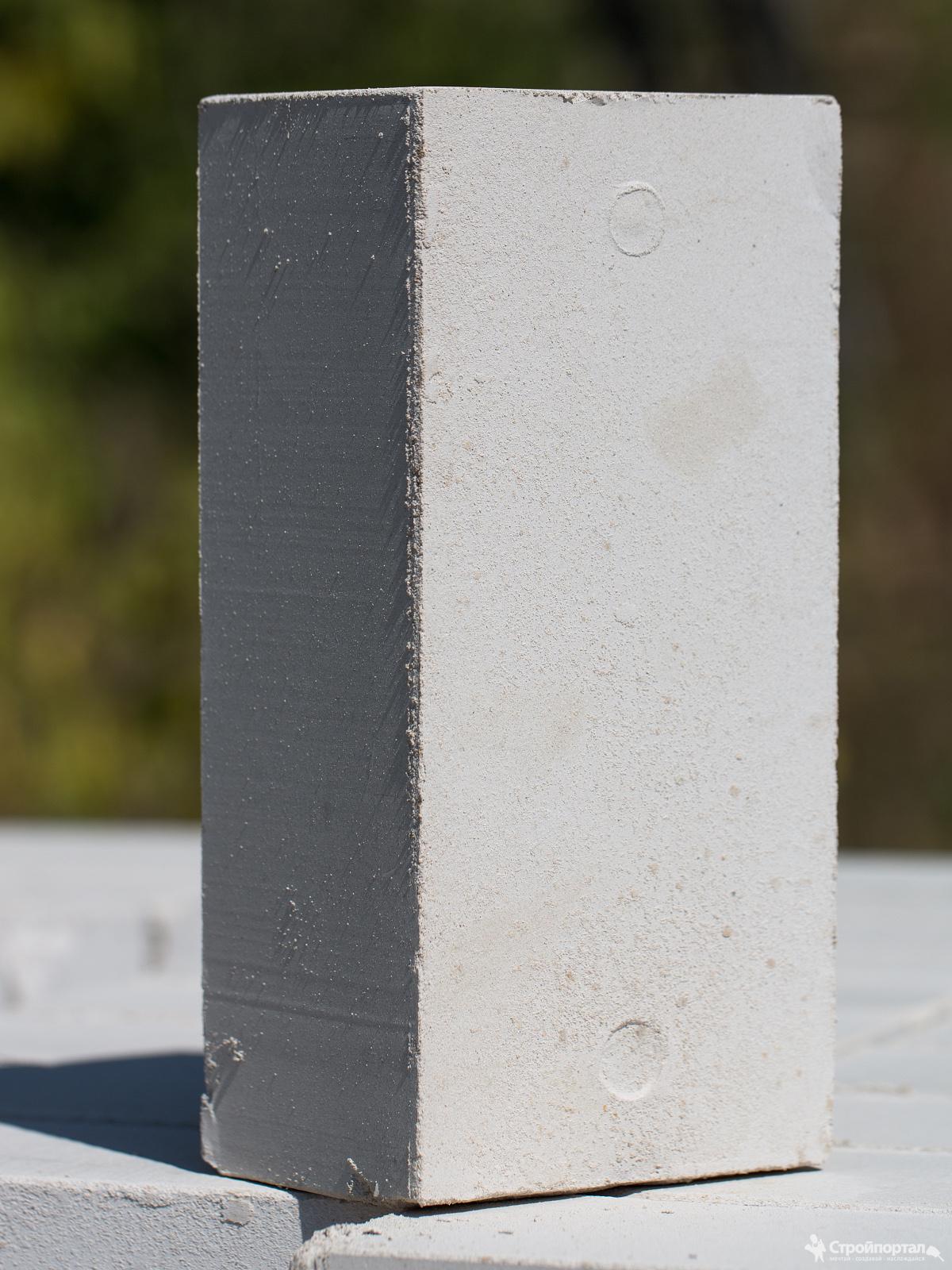

Белый силикатный кирпич – это строительный материал, применяемый для возведения стен, перегородок и других подобных сооружений, а также в качестве облицовки фасадов. Кирпич, произведенный согласно всем нормам, является экологически чистым и надежным материалом, с длительным сроком эксплуатации. Также он имеет эстетичный внешний вид, невысокую стоимость и прост в монтаже.

Оглавление:

  1. Технология изготовления
  2. Разновидности кирпича и преимущества
  3. Характеристики и размеры
  4. Критерии выбора
  5. Примерные цены

Производство

Силикатный кирпич изготавливается из смеси, состоящей из кварцевого песка, воздушной извести и воды. Может быть произведен двумя способами: силосным и барабанным. Количество извести колеблется от 6 до 8%, в зависимости от объема содержащейся в ней окиси кальция, так как именно этот элемент отвечает за ее активность. 90% от всей массы составляет кварцевый песок. Чтобы кирпич получился прочным, важно соблюдать всю технологию производства, в том числе и дозировку.

В песок добавляют известь и воду. Жидкость помогает создать пластичную смесь и начать процесс гашения. После его завершения полученная масса увлажняется и отправляется под пресс. Чем больше будет давление на силикатную смесь, тем плотнее получится кирпич. На последнем этапе материал отправляется в автоклав для отвердевания – устройство, обрабатывающее паром под крайне высоким давлением в 9-12 атм. и температурой +170-200°С.

При добавлении в смесь красителей получается окрашенный кирпич. Причем цветной может использоваться как для облицовки, так и для строительства новых зданий. Для повышения устойчивости к морозам и влаге применяются специальные добавки-модификаторы.

Виды и преимущества

Обычный кирпич из силиката имеет прямоугольную форму и острые ребра. Делится на 2 вида по области применения: строительный (рядовой) и облицовочный (лицевой). Первый используется для возведения каких-либо сооружений, а второй – для отделки. Также они различается по размерам:

  • стандартный одинарный – 25х12х6,5 см;
  • полуторный – 25х12х8,8;
  • двойной – 25х12х13,8.

Стройматериал последнего типа чаще всего применяют для возведения оснований зданий, так как удобен в монтаже.

Различается кирпич и по фактуре. Он может быть гладким, рельефным или колотым, также встречаются с декоративной поверхностью. Ими нередко отделывают оконные проемы. Многие производители выпускают материалы не с прямыми ребрами, а с округлыми или со скосами. Такой кирпич очень удобен для декорации, так как не приходится тратить время и энергию на отпиливание ненужных частей от обычного.

Помимо этого он может быть пустотелым (имеются пустоты), полнотелым (без отверстий), пористым полнотелым и пористым пустотелым, к группе белых кирпичей относятся зольные и шлаковые стройматериалы. Для производства первого используется зола, а второго – доменный шлак. По сравнению с силикатным, их плотность несколько ниже. Применяются при строительстве домов до трех этажей или для возведения верхнего яруса.

Преимущества полнотелого и пустотных кирпичей:

  • стоимость ниже, чем у керамического стройматериала;
  • прочный;
  • низкая теплопроводность;
  • хорошая звукоизоляция;
  • огнестойкий;
  • большая теплоемкость;
  • разнообразие оттенков и форм.

По сравнению с красным кирпичом, белый намного лучше задерживает шум, поэтому его чаще используют для возведения межквартирных стен. Силикатный кирпич любого размера долго нагревается, что крайне удобно в летнее время, когда снаружи помещения очень жарко. Благодаря этому внутри дольше сохраняется прохлада. Кирпич из силиката экологически безопасный, так как для его производства используются природные и натуральные компоненты. Известь является антисептиком, поэтому на нем не растет плесень.

Эти кирпичи не следует применять в местах с повышенной влажностью, в том числе для кладки фундаментов, подвалов, бань, саун и тому подобного. Так как он не устойчив к постоянному воздействию влаги, а точнее, полностью разрушается под ее влиянием. Также его нельзя использовать для строительства или отделки печей, каминов или других сооружений с повышенной температурой или агрессивной кислотной средой. Так как максимально возможная температура его применения – +550°С, под воздействием жара он деформируется и разрушается.

Технические характеристики

В зависимости от вида кирпич имеет разный вес. Одинарный пустотелый весит около 3,2 кг, полуторный – почти 3,7 кг. Полнотелый полуторный значительно тяжелее – 4,3-5 кг, а одинарный – около 3,7 кг.

Стандартные размеры белого кирпича в мм:

ДлинаШиринаТолщина
Одинарный25012065
Полуторный88
Двойной138

Рядовой и белый облицовочный кирпичи обладают хорошими гидроизоляционными свойствами и морозоустойчивы, благодаря чему их можно использовать практически в любом климате, так как они хорошо переносят перепады температур.

Перед тем, как выбрать кирпич, следует учесть, какую нагрузку ему предстоит выдерживать и какая у него должна быть прочность. На маркировке эта характеристика отмечается следующим образом: М100, М150, М500, М75, М125. Число после буквы означает, сколько кг может выдержать кирпич на 1 см2 своей площади. Пустотные кирпичи с плотностью 1000-1200 кг/м3 отмечены маркировкой М25 и М50. Если указано М100, его можно использовать для строительства зданий с двумя этажами, но не более, так как при большей нагрузке он не выдержит и начнет разрушаться.

Плотность зависит от вида стройматериала. Показатель белого полнотелого силикатного кирпича составляет свыше 1500 кг/м3, пустотелого – от 1100 до 1500 кг/м3. От плотности кирпича напрямую зависит и его теплопроводность. Коэффициент пустотелого равен 0,66 Вт/м·К, а полнотелого – 0,7 Вт/м·К. Чем меньше показатель теплопроводности, тем лучше он удерживает тепло внутри помещения.

Советы по выбору

Перед тем, как выбрать и купить кирпич, необходимо учесть несколько важных факторов. При легком ударе по нему металлическим предметом должен быть слышен звонкий звук –  это означает, что он хорошо просушен, если звук глухой, значит, некачественный. Следует обратить внимание на условия хранения, он не должен находиться снаружи помещения не накрытым длительное время, так как это снижает его эксплуатационные характеристики.

После того, как товар приобретен, необходимо проверить соответствие стройматериала с заказанным. Так, например, в случае строительства стен из кирпича более низкой прочности и качества это может привести к появлению трещин. Приобретая высококачественный и дорогостоящий товар, следует проверить сертификаты подлинности.

Стоимость

На цену силикатного кирпича влияют его технические характеристики: чем они выше, тем дороже он будет стоить, а также форма (округлые, в виде трапеции). Наличие добавок для устойчивости против влаги и морозов тоже повышает стоимость.

Тип кирпичаПроизводитель и прочностьРазмеры, мм (длина/ширина/высота)Цена, рубли
Строительный
ПолнотелыйодинарныйТЛК, М150 гладкий250х120х6511
полуторный250х120х8812
СТК-2001, М150, гладкий11,90
одинарныйКарасевский, М100250х120х6510,20
полуторныйГорковский, М125250х120х8813,70
одинарныйСмоленкий, М125250х120х6514
Лицевой, одинарныйВВКЗ, М150, персик10,20
ВВКЗ, М150, шоколад20
Лицевой, полуторныйТерекс, М150, солома250х120х8822,40
Пустотелый, одинарныйПоревит, М175, белый250х120х658,20

Чтобы дом из белого кирпича или другое сооружение прослужило как можно дольше, без проявления каких-либо дефектов, следует выбрать качественный материал для строительства. Немаловажное значение имеет и доставка: для перевозки кирпичи любых размеров должны быть уложены в деревянные поддоны, это позволит значительно снизить количество поврежденных и разрушенных. Сверху их закрывают полиэтиленовой пленкой.

Белый кирпич: описание,виды,применение,фото,видео — Строительные материалы

По большому счету, решая вопрос выбора между красным и белым кирпичом, подходить к нему с точки зрения, какой лучше или какой хуже, будет неправильно – это два разных строительных материала, несмотря даже на их одинаковое назначение. Как следствие, у кирпичей данного типа отличается и область применения. К примеру, девятиэтажные здания из красного кирпича не строят (ему не хватает прочности). Также из красного кирпича не строят дома и в северных районах – здесь ему не хватает морозоустойчивости. А если говорить о южных районах, то здесь дома строят из красного кирпича только потому, что он дешевле и, естественно, этому способствуют его подходящие характеристики. Со всем этим мы и попытаемся разобраться в данной статье, в которой вместе с сайтом stroisovety.org разберемся с особенностями, которыми обладает силикатный белый кирпич.

Силикатный кирпич

В состав изделия входит песок и известь с добавлением воды. Технология производства материала заключается в воздействии паром при высоком давлении. Подобный эффект достигается с помощью автоклавов. Технологический процесс создания силикатного кирпича занимает 1 день. Подобные изделия не отличаются высокой влагоустойчивостью, что снижает морозостойкость, но повышает тепло- и звукоизоляционные способности. В отличие от красного кирпича, белый уступает в прочности. Способность выдерживать воздействие высоких температур у силикатного материала меньше в 2 раза, чем у керамического. Белый кирпич является экологически чистым продуктом, который выделяется постоянством цвета и размера. Его удобнее использовать для повторного употребления

Где применяется?

Белый и красный кирпич используют для постройки помещений различного назначения.

Особенностью силикатного изделия является плохая влагоустойчивость, что делает невозможным его применение в постройках с повышенной влажностью. Такая специфика белого кирпича даже указана в ГОСТе, и не подразумевает его использование в строительстве подвальных помещений, колодцев и других конструкций подобного типа. В таких целях используются керамические изделия. Дом из белого кирпича строится на фундаменте из красных кирпичиков. Оба изделия хорошо подходят для облицовки помещений, возведения заборов. В таких случаях красный материал покупается из одной партии, так как от этого зависит оттенок расцветки изделий. Керамический кирпич отличается высокой огнеупорностью, поэтому из него сооружают печи, камины и другие конструкции, которые поддаются воздействия высоких температурных режимов.

Белый кирпич: в чем его преимущества над красным кирпичом

Все преимущества белого силикатного кирпича заключены в сырье, из которого его изготавливают – это песок, который при надлежащей термической обработке приобретает некоторые качества стекла. Он как бы стекленеет и при этом его песчинки спаиваются друг с другом. Если сравнивать характеристики белого кирпича с аналогичными показателями его красного аналога, то у первого можно выделить ряд существенных преимуществ.

  1. Прочность. Если брать по максимальному пределу, то у красного кирпича, в частности клинкерного, она может составлять максимум 200 единиц на квадратный сантиметр, то у его силикатного аналога она может доходить и до 400. Как и в случае с керамическим кирпичом, маркируется этот показатель буквой «М» и стоящими рядом цифрами – например, М400.
  2. Морозостойкость. В отличие от красного кирпича, максимальная степень морозостойкости которого составляет 100 циклов (это, опять-таки, самый дорогой клинкерный кирпич), белый силикатный кирпич способен выдерживать 200 и более циклов замораживания и отмораживания.

Это что касается основных моментов, которые обуславливают область применения данного строительного материала. Но кроме них существуют и другие параметры, которые также оказываются на высоте по сравнению с аналогичными показателями красного кирпича. Здесь можно выделить такие моменты, как медленное влагопоглощение, благодаря которому данный кирпич имеет высокую степень морозостойкости; негорючесть и устойчивость к воздействию очень высоких температур; большая плотность, которая предоставляет возможность возводить из белого кирпича более высокие постройки. И, конечно же, огромный выбор цветовых решений – единственное «но» заключается в том, что цвета этого материала в основном несколько блеклые. Здесь, конечно, они не дотягивают до керамических изделий, которые можно производить в очень яркой окраске.

Не обходится дело и без недостатков, основные из которых низкая степень влагозащищенности. Несмотря на то, что воду они впитывают медленно, все же этот процесс происходит по полной программе – в смысле, силикатный кирпич может промокнуть полностью, что негативно скажется на его характеристиках. Именно по этой причине его использование противопоказано в тех местах, где он может подвергаться постоянному воздействию воды – в частности, из него не делают фундаменты.

В отличие от него, красный кирпич вполне подходит для создания основания дома.

Сравнение белого и красного кирпича
Свойства Силикатный Керамический
Влагоустойчивость Низкая Высокая
Морозостойкость Высокая Немного выше, чем у белого
Тепло- и шумоизоляция Лучше, чем у красного Высокая
Использование в условиях повышенной влажности Не рекомендуется Используется
Огнеупорность Более подвержен длительному воздействию высоких температур Устойчив к огню
Цвет Белый Красный, но в зависимости от партии отличается оттенок
Масса Вес больше, чем у красного Зависит от степени пустотелости
Способность сцепки со строительными смесями Низкая Высокая

Вес и размер белого силикатного кирпича по ГОСТу

Силикатный кирпич изготавливают в виде прямоугольника по строго определённой форме и размеру. Стандартные габариты белого силикатного кирпича регламентируются по ГОСТу и не допускают никаких отклонений в процессе изготовления как форм для его производства, так и самого строительного материала. В зависимости от вида и назначения – разные размеры и вес.

Параметры одинарного – 250х120х65 мм, масса около 3,5 килограмм.  Вес силикатного кирпича во многом зависит от  характеристик – пустотелый  весит значительно меньше полнотелого, как и кирпич небольшой плотности.

По техническому регламенту их может быть 7 видов. Пустотелый имеет меньший вес и стоимость, в сравнении с более плотными изделиями такого же вида. Полуторный или утолщённый полнотелый имеет габариты –

250х120х88 мм и приблизительную массу – 5 кг. Довольно широкое применение нашли кирпичи размеров 250х120х138 мм, называемые двойными и весящими в среднем  7–8 килограмм.

В промышленном строительстве принято учитывать не массу каждого кирпича, а общий удельный вес кубического метра целой кладки, включающий в себя используемый клей, раствор. Это позволяет рассчитать общую нагрузку на фундамент здания и внести необходимые поправки в процессе строительства. В зависимости от использовании вида кирпича, размеров и плотности, толщины раствора, удельный вес кубического метра варьируется от 670 кг/куб.м до 2100кг/куб.м.

Физические характеристики

Рассмотрим важные в строительстве характеристики силикатного кирпича. Первая составляющая – плотность готового изделия. Не углубляясь в подробности (их любой желающий может найти самостоятельно в ГОСТе 379 2015),  материалы делят на плотные – плотность более 1500 кг/ куб.м и пористые, меньше 1500кг/ куб.м. По прочности разделяются на 6 классов, маркируются литерой М и цифровым обозначением от 75 до 300.

Характеристика определяет предел прочности на разрыв/сжатие  кирпича и сжатие  камня. При насыщении водой прочность изделия существенно уменьшается. Следующая составляющая – морозостойкость F – среднее количество циклов разморозки/заморозки изделия, после их прохождения материал теряет свою профессиональную пригодность.

Для внутренних стен и перегородок показатель находится в пределах 15 циклов, для наружных стен, колон и прочих изделий, находящихся в непосредственном контакте с внешней средой – 100 циклов. Добавление современных химических добавок позволяет увеличить F в несколько раз, – сказывается на экологичности продукции.

Теплопроводность изделия зависит от плотности и вида исполнения; средняя теплопроводность пустотелого камня  0,55–0,8 Вт/мС, у цельного она значительно выше – 0,67–0,89 Вт/мС. Влагопоглощение изделия достаточно высокое, по ГОСТам не должно превышать 6%, на деле же в два раза превышает – до 12%. Зависит от пористости материала.

Виды силикатного белого кирпича

Перед тем, как задавать вопрос – сколько стоит силикатный белый кирпич, нужно понять, что это очень растяжимое понятие. Существует несколько вариантов классификации этого типа кирпича:

Размеры стандартного силикатного кирпича и названия его сторон: 1 — ложок, 2 — тычок, 3 — верхняя постель, 4 — нижняя постель, 5 — вертикальное ребро, 6 — горизонтальное поперечное ребро, 7 — горизонтальное продольное ребро

  • по размеру – стандартный и полуторный кирпич. Параметры стандартного – 250х120х65 мм, полуторного – 250х120х80 мм. Также можно изготовить силикатные кирпичи нестандартного размера, если это нужно заказчику. Размер силикатного кирпича белого зависит только от того, какую кладку вы планируете делать;
  • по форме – пустотелый или полнотелый. В первом варианте в кирпиче есть выемки круглой или прямоугольной формы, которые располагаются перпендикулярно к самой широкой грани изделия. Если вам важно, сколько весят кирпичи силикатные белые, то лучше выбирать именно пустотелый вариант. К слову, он может быть двухпустотным и трехпустотным. Полнотелый силикатный кирпич имеет монолитную заливку и, соответственно, весит больше;
  • по сфере назначения – облицовочный кирпич и кирпич специального назначения. Логично, что первый вариант применяется с целью облицовки фасадов, а вот второй используется для создания каминов, печей, постройки перекрытий, фундаментов и других элементов конструкции.

Пустотелый силикатный кирпич с выемками круглой формы

Выбирая размер силикатного кирпича белого и другие его характеристики, учитывайте, в первую очередь, сферу применения материала. Например, для отделки фасада дома лучше подойдет пустотелый облицовочный кирпич. Монолитный кирпич часто используется для фундаментов, так как способен выдерживать большие нагрузки.

Как влияет размер силикатного кирпича белого на особенности отделки

Какой бы размер силикатного кирпича белого вы ни выбрали, всегда следует учитывать ряд нюансов при укладке:

  1. Шов между кирпичами не должен быть больше чем 1,3 см.
  2. Между кладкой и самой стеной обязательно следует оставлять небольшое пространство для вентиляции, это поможет вам избежать скопления конденсата на кирпичах.
  3. Силикат хорошо впитывает влагу, поэтому кирпичный раствор нужно делать густым.

Если вы не хотите, чтобы ваши стены из силикатного кирпича страдали от влажности и теряли при этом свои эксплуатационные свойства, то свежую кладку рекомендуется покрывать специальными влагостойкими растворами.

В остальном укладка силикатного белого кирпича – дело довольно простое. Вы можете справиться с этим своими силами даже при наличии минимальных навыков в сфере строительства.

Преимущества и недостатки силикатного белого кирпича

Белый кирпич на силикатной основе недаром пользуется большой популярностью среди строителей. Среди его преимуществ можно выделить следующие:

  • надежность и долговечность;
  • морозостойкость, устойчивость к перепадам температур и другим неблагоприятным факторам природного характера;
  • большой выбор вариантов окраски;
  • неприхотливость и простота в монтаже и эксплуатации.

Также силикатный кирпич обеспечивает в доме высокий уровень теплоизоляции, устойчив к механическим воздействиям. К недостаткам можно отнести небольшой уровень жаростойкости, из-за чего может быть довольно проблемно использовать такой кирпич для постройки печей и каминов.

Полезный совет! При облицовке фасада лучше всего использовать пустотелый кирпич стандартных размеров. Это позволит вам не только сэкономить на материале, но и получить в итоге достаточно легкую конструкцию.

Цена силикатных белых кирпичей не слишком высока по сравнению с другими строительными материалами. Это позволяет широко использовать их и при этом не особо тратиться финансово. Именно поэтому многие строители выбирают белый силикатный кирпич в качестве строительного материала для внешних и внутренних работ. А его относительно небольшой вес в сочетании с отличными эксплуатационными характеристиками делают кирпич очень популярным для возведения широкого спектра построек.

Красный кирпич: виды,размер,плотность,фото,стойкость
Шамотный кирпич: описание,виды,размеры,характеристики,фото,видео
Кислотоупорный кирпич: описание,видео,фото,виды,размеры,параметры
Кирпичная кладка в зимних условиях — описание,фото,видео

ПОХОЖИЕ СТАТЬИ:

  • Мягкая кровля: виды плюсы, минусы, характеристики, фото, видео, монтаж, свойства
  • Теплоизоляция для труб: виды,монтаж,применение,свойства,фото,видео,описание,обзор
  • Как залить пол своими руками: описание,фото
  • Почему плохо прогреваются батареи в квартире?
  • Романцемент: прочность,описание.
  • Расширяющиеся цементы: описание,фото
  • Почему перегорают светодиодные ленты?
  • Пластиковые окна: качественное утепление для любого дома
  • Рубероид; виды, способы, укладки, марки, состав, фото, видео, срок службы, хранение, характеристики
  • Способы устранения засоров в раковине
  • Остекление балконов: типы и особенности
  • Водонепроницаемый бетон: описание,виды,характеристики,фото,видео.

Силикатный кирпич по выгодным ценам в Саратове

К сожалению, по Вашему запросу ничего не найдено
Попробуйте задать другие параметры фильтрации или сбросить параметры

Силикатный кирпич — это строительное безобжиговое изделие, формированное в виде брусков, имеющих размер и форму керамического кирпича. Он производится из смеси извести, песка и формирующих добавок, методом прессования и автоклавного затвердевания.

Силикатный кирпич: характеристики изделия

Силикатный кирпич нежелательно использовать при кладке фундамента, цоколя или отопительных конструкций, так как по прочности он значительно уступает керамическому кирпичу. Однако, так как такие блоки легкие и экономичные, ими можно проводить облицовку, устанавливать перегородки или малонагруженные стены.

В отличие от классического керамического блока, силикатный имеет значительно более низкую стоимость. Благодаря безобжиговой системе производства, процесс изготовления партии ускоряется, поэтому снижается цена на силикатный кирпич. Вместо кварцевого песка при производстве изделий используют золу или шлак, они уменьшают его плотность, делая прочнее, улучшают теплоизоляционные свойства кладки.

Еще одним преимуществом является огромное разнообразие цветовой палитры продукции. Изначально силикатно-кирпичная смесь для приготовления имеет белый цвет, но она может быть окрашена с помощью пигментов. Состав хорошо смешивается с красящими веществами, приобретая после затвердевания ровный, насыщенный оттенок. В магазине «Профком» вы можете купить силикатный кирпич цвета слоновой кости, белый, розовый или бирюзовый.

Виды силикатных кирпичей

В магазине «Профком» вы можете приобрести полнотелые и пустотелые трехпустотные или одиннадцатипустотные силикатные бруски.

  • Полнотелый — называемый также строительным или рядовым, используется для возведения наружных и внутренних стен здания гражданского или промышленного строительства. Он содержит меньше 13% пустот, обладает достаточной для рядовых кладочных работ прочностью :М200, М250.
  • Пустотелый — пронизан насквозь воздушными камерами, пустотами, благодаря которым значительно улучшаются теплоизоляционные характеристики, уменьшается вес кладки. Облегчение кладочного веса необходимо для снижения постоянной нагрузки на фундамент, это позволяет увеличить надежность и долговечность постройки.

Кирпичная облицовка по стоимости обойдется несколько дороже штукатурной отделки, но такой фасад будет намного прочнее, долговечнее, он не потеряет эстетический внешний вид даже по прошествии 10 лет.

Как правило, цветовая палитра фасадных брусков намного шире, чем строительных. Производитель лицевых блоков тщательно следит за однородностью цвета всей партии, сохраняя одинаковые условия для создания максимально близких оттенков. Однако, во избежание пестроты кладки, всегда следует закупать продукцию из одной и той же партии.

По размерам известковые блоки делятся на:

  • одинарные — имеют толщину 65 мм, стандартная величина, регламентированная ГОСТ;
  • утолщенные — производятся толщиной 88 мм, значительно экономят расход кладочного раствора, увеличивают скорость возведения кладки.

Купить силикатный кирпич по доступной цене в Саратове

В магазине «Профком» в Саратове вы можете купить силикатный кирпич произведенный на Саратовском Заводе Строительных Материалов. Благодаря технологии объемного окрашивания продукция СЗСМ не выцветают на солнце, не теряют свои яркость или цвет даже после долгих лет эксплуатации. У нас вы можете найти силикатные кирпичи как для лицевой отделки, так и для возведения кладок.

Преимущества силикатного кирпича:

  • низкая цена;
  • хорошие теплоизоляционные характеристики;
  • большой выбор цветов;
  • легкий вес изделий.

Перед отправкой с завода всю продукцию проверяют на сжатие, изгиб и морозостойкость в специальных лабораториях технического контроля.  В магазине «Профком» вы можете увидеть паспорт качества на каждую закупленную партию.

Размер белого силикатного кирпича – высота, длина, ширина

Благодаря высокому уровню экологичности и сравнительно низкой стоимости, белые силикаты пользуются большой популярностью при строительстве любых объектов. Размер силикатного белого кирпича должен соответствовать нормативам ГОСТа. Регламентация правил составляющих компонентов, их пропорций и иные важные обозначения, определяют уровень прочности и надежности изделия.

Содержание

  1. Технические характеристики
  2. Государственные нормативы
  3. Размеры и разновидности
  4. Масса блоков
  5. Преимущества и недостатки применения в кладке

Технические характеристики

Все строительные блоки, которые выпускаются в промышленном масштабе, подразделяются на две основные классификации – белые и красные. Поэтому стройматериал не отличается большим разнообразием модификаций.

Кирпич белый изготовляется из отборного кварцевого песка, количество которого достигает 90% от всего объема. Данным фактором определяется наименование стройматериала.

Главным компонентом красной вариации считается глинистая известь, насыщенная железом и серой. Благодаря этим составляющим изделие принимает ярко-красный цвет. Чтобы достичь большего количества оттенков, возможно применение дополнительных красителей. Однако стоит знать, что окрашенные стройматериалы обладают более высокой стоимостью.

Ни на массу, ни на размер изменение цвета влияния не оказывает.

Силикат очень востребован в строительной сфере. Специалисты выстраивают дома только из белого варианта или красного, без комбинирования. Однако их присутствие в конструкции зачастую несет декоративный характер. Данный вариант делает коттедж безопасным, прочным и устойчивым перед воздействием окружающей среды.

Белый кирпич в интерьере

Все технические и физические характеристики изделий должны соответствовать межгосударственному стандарту ГОСТ 379-95.

Государственные нормативы

Вся строительная отрасль зависит от требований, установленных государством. В России, изготовление кирпича, используемого в кладке, определяется межгосударственными нормативами, которые носят наименование «Кирпич и керамический камень». Указанные стандарты установлены с 2013 года и действуют в семи странах мира.

Требования были созданы на основании общеевропейских правил, регламентирующих стандарты размера белого силикатного кирпича, его объемы, форму, массу и компоненты, входящие в состав заготовочного сырья.

ВИДЕО: Силикатный кирпич – его плюсы и минусы

Размеры и разновидности

Кладочные размеры в большей степени зависят от категории, к которой относится стройматериал. Белый силикат подразделяется на три группы:

  1. Двойной блок
  2. Одинарный
  3. Полуторный.

Стандартные размеры кирпича белого имеют прямую связь с прямолинейными параметрами длины, высоты и ширины.

  • В соответствии с нормами ГОСТа, одинарный блок изготавливают длиной в 250 мм, высотой – 65 мм, шириной – 120 мм. Исходя из данных, формула стандартного соотношения выражается в виде обозначения – 25х12х6,5 см.
  • Полуторка имеет следующие параметры – 25х12х6,8 см.
  • Двойной блок обладает пропорциями 25х12х13,8 см.

Из полученных обозначений видно, что главное отличие заключается в обозначениях высоты. Специалисты строительной сферы рекомендуют для возведения дома применять только однотипный материал. Комбинирование размерного ряда допускается в случае создания отдельных элементов, выступающих в качестве декора. К примеру, весь коттедж выстраивается из одинарной вариации, а прилегающие колоны, арки или облицовка оконных рам выполняется из двойного блока.

Изменение размеров в кладке допустимо только как декоративное оформление. Стены должны быть выполнены кирпичом одного размерного ряда

Любые отступления от нормативов кладки кирпича разрешаются только при выполнении декоративных целей. Наиболее строгими государственными требованиями считаются параметры облицовочного изделия. Максимальное отклонение может достигать 0,4 см по длине, 0,3 см – по ширине и в пределах 0,2 см по толщине. Поэтому размер белого кирпича имеет жесткие ограничения, соответствующие требованиям межгосударственных стандартов.

Есть определенные ограничения по использованию изделий. Пониженная влагоустойчивость, отсутствие запекания в технологическом процессе запрещают применять его в конструкциях, подвергающихся воздействию влаги (фундамент, цоколь, водопровод и пр.) и высоких температур (печные капсулы, дымоходы и т.д.).

С этой статьей читают: Цокольный кирпич – обзор всех видов, цены, советы по оформлению цоколя

Масса блоков

Масса полностью зависит от того, какой обладает шириной, длиной и высотой силикатный кирпич. Кроме того, на вес влияют такие параметры, как заготовочное сырье, из которого изготовлено изделие, плотность и пустотность. Результаты промышленной экспертизы выявили, что самый тяжелый стройматериал, это монолитные элементы, не содержащие пустотных ячеек. Вариация зачастую применяется для строительства несущих конструкций.

Пустотелые изделия выпускаются для создания второстепенных сооружений, не предусматривающих большую нагрузку. Воздуховые ячейки могут занимать от 24 до 45% от общего объема элемента. Таким же образом, стройматериал широко используется в качестве дополнительного слоя, увеличивающего теплоизоляционные свойства здания. Чем меньше плотность изделия, тем ниже показатель проводимости тепла или шума.

Вес стройматериала варьируется исходя из вида и размера кирпичей. Таблица:

Классификация плотности

Наименование категории

Масса, гр.

Полнотелый

Одинарный

3700

Полуторный

4200-5000

Пустотелый

Одинарный

3200

Двойной

5700

Полуторный

3700

Пустотелый облицовочный

Двойной

5000-5800

Полуторный

3700-4200

Исходя из таблицы размеров кладочного кирпича, можно сделать вывод, что самыми большими весовыми параметрами обладают пустотелые изделия, но с двойными габаритами. К легким изделиям относятся пустотелые одинарные элементы.

Преимущества и недостатки применения в кладке

Все строительные материалы обладают как преимуществами, так и недостатками, это касается и силикатных блоков.

Плюсы:

  • Низкая цена. Обуславливается применением бюджетного сырья, используемого в процессе создания заготовок. Также производство материала не требует предварительного измельчения и просушки, что значительно экономит затраты на коммунальные услуги.
  • Высокая степень экологичности. Сырье не содержит компонентов, негативно отражающихся на человеческом здоровье.
  • Совместимость с широким рядом клеящих смесей. Скреплять блоки можно при помощи цементного раствора с известняковыми примесями, клеевых смесей на основе полимерных веществ и другими связующими компонентами.
  • Эстетические качества. Ровные и аккуратные поверхности изделия позволяют достигнуть привлекательного выдержанного дизайна. Белый цвет, это не единственная вариация цветовой гаммы. Строительный рынок предоставляет множество силикатов, в процессе изготовления которых добавляют разнообразные вещества, влияющие на его пигментацию.
  • Хорошая геометрия, высокая степень прочности, звукоизоляции, морозоустойчивости, определяющей до 50 циклов, положительно влияет на эксплуатационные свойства кирпича и всего сооружения.

Белый «силикат» — подходящий блок для строительства малоэтажных домов и хозяйственных сооружений

Минусы:

  • Вес. Силикат, вне зависимости от категории плотности, обладает сравнительно большой массой, которая на 20% превышает значения керамики или натурального известняка. Поэтому его запрещается применять для возведения стен на фундаменте, не предусматривающем повышенные нагрузки.
  • Разрушение при длительном контакте с водой. Несмотря на высокие показатели морозостойкости, структура изделия поддается быстрому разрушению при воздействии воды. Не рекомендуется использовать для создания цоколя.
  • Высокая степень проводимости тепла. Силикат, вне зависимости от классификации плотности, сильно проводит тепло. Если стройматериал предполагается использовать для возведения жилого дома, необходимо увеличить толщину стен или монтировать дополнительный утеплительный слой.

Силикатный кирпич обычно используют для строительства несущих стен, капитальных строений, здания разной этажности и облицовки той части, которая напрямую постоянно не контактирует с влагой и огнем.

ВИДЕО: Красный или силикатный кирпич

состав, характеристики, советы по укладке

Среди основных видов материалов, которые специалисты советуют купить для строительства, особенно выделяются красный и белый кирпич. Они имеют одинаковые размеры и форму, но отличаются составом и, как следствие, — цветом. Красный кирпич производится из глины, а белый силикатный — из песка и извести, что отражается на разнице в их свойствах. Последний вариант постепенно вытесняет все остальные — это обусловлено более совершенным методом изготовления (автоклавный синтез) и низкой стоимостью.

Оглавление:

  1. Состав и свойства
  2. Классификации
  3. Обзор технических показателей
  4. Нюансы монтажных работ
  5. Цены

Особенности

Получают силикатный кирпич путем спрессовывания смеси извести (90 %) и кварцевого песка (10%). На выходе изделиям задают необходимую форму, после чего подвергают их ошпариванию в автоклавах, при высоком значении давления и температуры. С целью придания определенных свойств и окрашивания в белый цвет, в смесь вводят разнообразные пигменты. Изделия выпускаются сплошными и пустотелыми. Во втором случае пустоты расположены перпендикулярно постели, могут быть как несквозными, так и полностью пронизывать кирпич.

Такой силикат является экологически чистым и безопасным как для людей, так и для животных. Входящая в его состав известь — природный антисептик, который препятствует возникновению грибков и плесени, убивает микробы. Среди других преимуществ отмечают отличную звукоизоляцию. Это делает кирпич идеальным выбором как для создания межкомнатных перегородок и несущих стен, так и для отделки фасадов зданий. В качестве минусов выделяют тяжелый вес, создающий неудобства при транспортировке и укладке, а также — белый окрас, из-за которого грязь на поверхности очень заметна.

Разновидности

Силикатный материал классифицируют по:

  1. Области использования — облицовочный и специального назначения. Первый популярен для отделки фасадов зданий, второй — для укладки фундаментов и перекрытий.
  2. Размерам: стандартный белый (одинарный) кирпич — 250х120х65 мм, полуторный — 250х120х88 и двойной 250×120×138. Для укладки оснований домов чаще всего применяют последний (он удобнее других в работе).
  3. По форме — силикатный полнотелый и пустотелый кирпич. Второй выпускают в 2 вариантах: двух- и трехпустотный.

Технические характеристики

Среди основных отмечают:

1. Вес, зависящий от вида кирпича. Для пустотелого полуторного он равен 4 кг, одинарного — 3,2. Большее значение имеет вес белого полнотелого силикатного кирпича: 4,9 и 3,5 кг соответственно.

2. Лицевой силикатный материал обладает хорошими гидроизоляционными характеристиками, благодаря которым выполненные из него цоколь или фундамент здания сохранят свой первозданный вид, даже в случае постоянного воздействия грунтовых и сточных вод.

3. Существенная морозоустойчивость белого кирпича (35 циклов) обеспечивает применение в любых климатических условиях, в том числе — при сильных перепадах температур.

4. Высокая величина теплопроводности силиката. Именно опираясь на данную характеристику, специалисты не советуют его использовать для сооружений, испытывающих чрезмерный нагрев. Несмотря на то, что форма и размеры белого силикатного кирпича делают его неплохим вариантом для печей и каминов, под воздействием высоких температур он выделяет ядовитые вещества и разрушается.

5. Прочность на сжатие достигает 15–20 МПа. Отталкиваясь от ее величины различают марки: М100, М500 и так далее. Для возведения домов в 2–3 уровня берут силикатные изделия белого окраса М100, а для многоэтажек — от М150 и выше.

6. Серединная плотность 1300 кг/м3.

Нюансы укладки

Перед облицовкой зданий силикатным кирпичом белого цвета, полезно ознакомиться с советами специалистов:

  • Между поверхностью сооружения и кладкой оставляют зазор, служащий для вентиляции. Его максимальная ширина — 60 см.
  • Размер шва — не менее 1,3 см.
  • Укладочную смесь делают достаточно густой, в виду того, что белый силикатный материал сильно впитывает влагу.
  • Сразу после возведения кирпичного сооружения его покрывают водоотталкивающим средством, например — влагостопом. Он облегчает мытье белой поверхности и снижает количество оседающей на ней пыли.

Стоимость

Расходы определяются техническими данными силикатных кирпичей и их производителем. В таблице указана стоимость, по которой можно купить изделия, без учета их доставки:

Поставщик Габариты Марка Минимальная цена за штуку, рубли
Ковровский завод силикатного кирпича Одинарный М-200 11
Полуторный 14
ОКЗ Владимир М-150 10
Дзержинский СЗ Одинарный М-200 17
Компания «Товарищи» 11
Полуторный М-150 10
Навашинский завод стройматериалов 9

Размеры, вес и прочность белого силикатного кирпича


Каждый человек мечтает о прочном, теплом, долговечном и красивом доме. Некоторые даже решают построить дом сами, по своему проекту, своими силами, но часто сталкиваются с нехваткой информации о том, какой выбрать строительный материал и как его использовать. Большинство людей отдает предпочтение белому кирпичу, и не зря.

Силикатный кирпич белый считается самым востребованным, прочным и надежным в строительстве домов. Он выдерживает огромную нагрузку – стропильной системы или бетонных плит, обеспечивает долговечную устойчивость, экологичен, пожароустойчив. Используется для строительства несущих стен зданий, перегородок, облицовки.

Возможно, единственным недостатком белого кирпича является разрушение при температуре выше 600 градусов, (поэтому он не используется при строительстве каминов, печей, труб, поскольку может быть опасен ядовитыми парами). Белый кирпич некоторых видов впитывает влагу — следовательно, не может быть использован для постройки фундамента и цоколя.

Белый кирпич силикатный изготавливают из смеси песка с известью в соотношении 9:1 соответственно. Затем кирпичи прессуют при температуре до 200ºС. Главными плюсами такого кирпича является экологичность (полностью безопасен, поскольку сделан из природных чистых материалов), конкурентоспособность.

По требованиям ГОСТ 379-69 белый кирпич имеет форму параллелепипеда, ровные грани, прямые углы. Силикатные кирпичи бывают полнотелые и пустотелые. Производят одинарные, двойные и полуторные силикатные кирпичи. Соответственно размеры белого кирпича одинарного – 250мм длина, 120мм ширина и 65мм толщина; двойного – 250мм длина, 120мм ширина, 138мм толщина; полуторного – 250мм длина 120мм ширина и 88мм толщина. Силикатный кирпич, вес: одинарный – 3,6 кг; полуторный – 4,8 – 5,0 кг; полуторный пустотелый – 4,8 — 5,0 кг; двойной пустотелый – 6 кг.

Разница данных видов определяется таким показателем как теплопроводность (способность кирпича проводить тепло) – чем плотнее материал, тем она выше. Поэтому выбор того или иного вида зависит от целей строительства – для наружных стен, перекрытий или полов. От целей использования зависят и требования к техническим свойствам данного материала. Например, прочность определяется маркой — М200, М150, М125, М100, М75, где буква «М» — нагрузка на 1 квадратный метр материала.

Также положительными свойствами силикатного кирпича являются его точная правильная форма, низкая цена, высокая прочность, несгораемость – т.к. этот материал медленно нагревается и может выдерживать довольно высокую температуру. Также данный вид кирпича имеет высокую звукоизоляцию и поэтому незаменим при строительстве перегородок в помещениях и несущих стен зданий.

При использовании белого кирпича для облицовки нужно учесть показатель влагопоглощения – не менее 6 процентов. Желательные характеристики также: предел прочности — 15-20 МПа, плотность — 1300 кг/м³, морозостойкость 30-50 циклов, т.е. какое количество циклов смены температур сможет выдержать кирпич (для холодных районов), температура применения кирпича — +550 °C.

Силикатный кирпич и размеры стандартного белого кирпича

Среди обилия строительных материалов для монтажа стен кирпич пользуется самой большой популярностью. И это не удивительно, ведь этот материал отличается прочностью, долговечностью и экологической чистотой. Обычно для кладки стен используется красный керамический или силикатный кирпич. Помимо них есть штучные изделия для облицовки дома, кладки печей и каминов. В нашей статье речь пойдёт о силикатном стеновом изделии. Мы расскажем не только о том, какой размер силикатного кирпича, но и перечислим его основные технические характеристики, плюсы и минусы, а также сравним его с красным керамическим собратом.

Особенности

Белый силикатный кирпич состоит из кварцевого песка, бетона, а также различных добавок и извести

Белый силикатный кирпич состоит из кварцевого песка, бетона,  а также различных добавок и извести. Так, в процентном соотношении состав силикатного кирпича можно описать следующим образом:

  • 10-15 % приходится на долю извести;
  • 80-90 % — это кварцевый песок и вода.

Сама по себе известь для силикатного кирпича твердеет медленно, поэтому для вступления кварца в реакцию с этим материалом нужно высокое давление и водная среда с повышенной температурой. Изделие производится методом автоклавного синтеза. Чтобы придать элементу необходимую форму подготовленная масса прессуется сухим методом.  Затвердевание блоков происходит под воздействием водяного пара и высокого давления.  Качественный силикатный кирпич должен иметь правильную геометрическую форму, на поверхности не должно быть сколов и других дефектов.   Средняя масса этого изделия находится в пределах 4 кг.

Иными словами если вы хотите знать, из чего делают это изделие, то можно сказать, что это известково-кремнеземистый материал, получаемый в ходе автоклавной термообработки. Первый силикатный стеновой материал был изготовлен в октябре 1880 года. Сначала производство силикатного кирпича было налажено только в Германии.

Важно: количество кирпича в 1 м2 кладки зависит от его габаритов, толщины стены и составляет: для одинарных элементов эта величина равна 51 шт. (со швом), для полуторных изделий – 39 шт. при условии выполнения кладки в пол камня. Перед тем как класть стену толщиной в кирпич, вам нужно закупить 102 одинарных камня или 78 полуторных изделий.

Классификация

Согласно ГОСТ этот материал классифицируется по определенным признакам

Согласно ГОСТ этот материал классифицируется по следующим признакам:

  1. В зависимости от назначения выделяют такие виды:
  • конструкционные изделия, которые нуждаются в последующем оштукатуривании;
  • кирпич силикатный облицовочный укладывается с расшивными швами и выполняет функции конструкционного материала и облицовки.
  1. Также существует деление силикатного белого камня на полнотелый и пустотелый. При этом габаритные размеры материала не отличаются.
  2. По геометрическим параметрам размер белого силикатного кирпича может несколько отличаться:
  • одинарный камень имеет следующие размеры – 250 мм х 120 мм х 65 мм;
  • силикатный полуторный камень имеет такие размеры – 250 мм х 120 мм х 88 мм.
  1. Элементы могут отличаться по прочности. Этот показатель может находиться в пределах 75-300.
  2. По морозостойкости изделия могут выдерживать от 15 до 50 циклов поочерёдного замораживания и оттаивания.
  3. Также камни могут классифицироваться по водопоглощению.

Технические характеристики

В зависимости от сферы применения материала меняются и требования к его технико-эксплуатационным характеристикам

В зависимости от сферы применения материала меняются и требования к его технико-эксплуатационным характеристикам, которые нормируются ГОСТ. Так, то, сколько весит силикатный кирпич, во многом зависит от плотности материала. Об этом параметре можно судить по марке изделия. Причём эта характеристика влияет на степень влагостойкости материала. При этом в ГОСТ в основном указываются показатели прочности камня в сухом состоянии, и только в Англии он нормируется и для водонасыщенного изделия.

Стоит знать: камень силикатный пустотелый имеет плотность в пределах 1000-1450 кг/м³, а полнотелый элемент – 1600-1900 кг/м³.

Основным параметром качества изделия является его водопоглощение. Этот показатель зависит от внутреннего строения, зернистости смеси, пористости, степени увлажнённости формовочной массы. Согласно ГОСТ номер 379-79 данный параметр должен быть не меньше 6 %. При повышении степени насыщения камня водой вес кирпича увеличивается, а прочность снижается. Коэффициент размягчения материала обычно больше 0,8 единиц и зависит от структурного состояния, цементирующего вещества и минерального состава.

Рекомендуем к прочтению:

От того, какая морозостойкость у камня, зависит то, насколько долго будет стоять ваш дом. Нормальный показатель морозостойкости для подобных изделий составляет 15-50 циклов. При этом заморозка происходит при  -15°С, а разморозка при +20°С.

Важно: сделанный в наше время силикатный камень имеет повышенные характеристики морозостойкости благодаря увеличению количества дисперсионных фракций. В итоге микрокапиллярная вага не замерзает, что способствует повышению морозостойкости изделия.

Теплопроводность камня в сухом виде находится в пределах 0,35-0,7 Вт/м°С. На этот показатель не влияют габариты изделия, вес 1 кирпича, а также наличие или отсутствие пустот.

Отличие от керамического камня

Силикатный кирпич намного превосходит глиняный камень по техническим характеристикам

В экологической чистоте кирпича силикатного можно не сомневаться.  Этим он схож со своим керамическим собратом. Размеры у обоих материалов также схожи. Однако силикатный кирпич, фото которого можно найти в сети, намного превосходит глиняный камень по техническим характеристикам.

Важно: процесс изготовления глиняного стенового материала занимает целую неделю, тогда как на изготовление силикатного белого камня уходит всего 16 часов. При этом стоимость материала, трудозатраты и расход энергии у кирпича белого в два раза меньше.

Однако, несмотря на схожие размеры, изделия из силиката значительно уступают своему керамическому собрату в морозостойкости, огнеупорности, водонепроницаемости, а также химической стойкости. Согласно ГОСТ стандартный камень из силиката имеет плотность 1400-1600 кг/м³, а его теплопроводность равна 0,6-0,7 Вт/м°С. В итоге при регулярном увлажнении прочность силикатного материала снижается.

Общие характеристики, свойственные и силикатам, и керамическим изделиям:

  • Экологическая чистота. Для производства используется только натуральное сырьё – глина или известь, вода и песок.
  • Высокие звукоизоляционные характеристики.
  • Отменная прочность и морозостойкость.
  • Долговечность, неприхотливость и надёжность материала.

Основными отличиями силиката от его керамического собрата является его невысокая водостойкость и жаростойкость. Именно поэтому данный материал не стоит использовать в условиях повышенной влажности и высоких температур. Высокая теплопроводность полнотелого силикатного камня вынуждает делать утолщённые стены, что способствует увеличению нагрузки на фундамент. Положительным отличием этих изделий от керамических элементов является то, что их цена ниже.

Рекомендуем к прочтению:

Важно: на силикате не образуется высолов, как на его красном керамическом собрате, поэтому для работы можно использовать любой раствор, в то время как для глиняного изделия подходит только качественная смесь.

Преимущества и недостатки

Если сделать дом из силикатного камня, то вы получите прекрасную степень изоляции от уличного шума

Если вы решили купить силикатный кирпич, плюсы и минусы материала стоит изучить заранее. Так, к преимуществам этого изделия стоит отнести следующее:

  1. Стоимость силикатного кирпича ниже, чем у его керамического собрата. В итоге сметная стоимость строительных работ получится меньше, что позволит вам сэкономить на возведении дома. Если же размер кирпича будет увеличенный, то вы сможете ускорить и сроки строительства.
  2. Правильные и точные размеры элемента. Поскольку у камня практически отсутствует усадка, габаритные размеры элементов в любой партии строго соответствуют нормам. Более того в ходе транспортировки грани и поверхности камня не повреждаются, а остаются такими же ровными и чёткими, без сколов и трещин. В итоге укладка камня проходит проще и быстрее, также сокращается расход строительной смеси.
  3. Благодаря высокой прочности материал способен выдерживать не только вес силикатного кирпича в стене, но и нагрузку от других конструктивных элементов дома. Именно поэтому из данного материала можно монтировать несущие конструкции дома. При этом в отличие от газобетона силикатные блоки не нуждаются в дополнительном армировании.
  4. Если сделать дом из силикатного камня, то вы получите прекрасную степень изоляции от уличного шума, поскольку шумоизоляционные характеристики материала высокие из-за его плотной структуры.

Однако у данного материал есть ряд недостатков, которые ограничивают сферу его использования:

  1. Силикат обладает высокой гигроскопичностью, поэтому его нельзя применять для строительства фундаментов, бани, а наружные стены дома обязательно нужно обрабатывать влагозащитными составами или облицовывать влагостойкими отделочными материалами.
  2. Плохая переносимость высоких температур, поэтому из этого материала нельзя строить камины и печи.
  3. Высокая теплопроводность. Стены дома из полнотелого полуторного силикатного кирпича нужно дополнительно утеплять. Более низкой теплопроводностью обладает пустотелый силикат, но его несущая способность ниже.

Сфера использования

Стеновой камень из кварцевого песка и извести может использоваться для строительства частных домов, промышленных и общественных зданий

Стеновой камень из кварцевого песка и извести может использоваться для строительства частных домов, промышленных и общественных зданий. При этом он подходит для возведения несущих и ненесущих стен, но не может использоваться для кладки фундамента.

Из-за высокой гигроскопичности этот материал не подходит для кладки гидротехнических сооружений. Невысокая жаростойкость не позволяет применять его для обустройства каминов и печей. Зато силикатные блоки с успехом применяются в каркасном домостроении, поскольку подходят в качестве заполнения каркасных стен.

Цена

Если вас интересует, сколько стоит силикатный кирпич, то цена за этот материал зависит от его характеристик, состава и габаритов

Если вас интересует, сколько стоит силикатный кирпич, то цена за этот материал зависит от его характеристик, состава и габаритов. Так, вы можете приобрести:

  • Один силикатный полнотелый камень по цене 0,11-0,15 у.е.
  • Пустотелые изделия можно купить по цене 0,15-0,16 у.е. за штуку.
  • Рельефный цветной силикатный кирпич стоит 0,35 у.е. за одну штуку.

силикатных кирпичей по цене 4,5 рупий за штуку | Тех Хузур | Rewa

силикатный кирпич по цене 4,5 рупий за штуку | Тех Хузур | Rewa | ID: 13829168230

Спецификация продукта

Для использования в Боковых стенах
Цвет кирпича / блока 5 x 4 x 9 дюймов

Описание продукта

Чтобы сохранить замечательную позицию в этой отрасли, мы обеспечиваем широкий спектр Кирпичей из песчано-известняка .

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 2015

Юридический статус фирмы Партнерство Фирма

Характер бизнеса Производитель

Количество сотрудников До 10 человек

Годовой оборот До рупий50 лакх

Участник IndiaMART с января 2015 г.

Основанная в 2015 году, по адресу Rewa, (Мадхья-Прадеш, Индия), we «Om Sai Brick Build», — партнерская фирма , известна как самый известный производитель и торговец шпатлевка высшего качества , цементные кирпичи, , кирпичи зольной пыли, и т. д. Под руководством нашего наставника «Ашиш Мишра (владелец)», , мы добились признанного успеха.. Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Знакомство с кальциево-силикатным кирпичом

Кальциево-силикатный кирпич: пример из практики

Жилой дом, построенный из силикатного кирпича

Некоторое время назад меня попросили исследовать структурное растрескивание в большой жилой схеме в Уэст-Мидлендс.

При посещении схемы и обнаружении трещин на здании у меня возникло сильное подозрение, что здание было построено из силикатного кирпича, но следует отметить, что не существует окончательного теста на месте для определения силикатного кирпича из кальция; Положительная идентификация может быть получена только после лабораторного анализа, в частности XRD (дифракции рентгеновских лучей), где пики как в кварците, так и в кальците положительно подтверждают структуру силиката кальция. Однако базовое понимание этих кирпичей и их свойств может в некоторой степени помочь в правильной идентификации сайта.Поскольку мы знаем, что существует ряд известных проблем, связанных со строительством из силикатного силиката, первостепенное значение имело определение формы каменной конструкции.

Кирпичи из силиката кальция (силикатная известь и кремневая известь) производятся путем смешивания извести, песка и / или измельченного кремнеземистого или кремневого камня с достаточным количеством воды, позволяющим формовать смесь под высоким давлением. Затем кирпичи автоклавируют с паром, чтобы известь вступила в реакцию с кремнеземом с образованием гидратированных силикатов кальция.Пигменты можно добавлять на стадии смешивания. В своем естественном состоянии кирпичи из силиката кальция имеют цвет от белого до кремово-кремового, но добавление охры (желтого или кремового цвета), оксидов железа (розового, красного, коричневого или черного) или оксида хрома (зеленого цвета) может позволить очень большое разнообразие цветов.

Тщательный осмотр кирпичей показал, что они представляли собой небольшие частицы кремня размером до 3 мм.

Виден врезанный кремень, и кирпичи очень легко царапаются об их поверхность.

Это будет соответствовать кирпичу из силиката кальция, так же как и тот факт, что царапина на поверхности кирпича доказала, что он чрезвычайно мягкий. У них также нет «огненной кожи», как у глиняного кирпича. Их часто путают с бетонными кирпичами, но они намного сложнее и не так легко поцарапать. Наконец, фактором, который изменил баланс вероятности в пользу кирпичей из силиката кальция, была разница в цвете ниже и чуть выше уровня DPC. Кирпичи из силиката кальция во всех цветовых вариантах имеют склонность к довольно заметному потемнению во влажном состоянии.Более влажные кирпичи ниже уровня DPC и чуть выше уровня dpc (где dpc был замкнут) заметно темнее.

Необычные явления изменения цвета, часто наблюдаемые в силикатном кирпиче

Дефекты, обнаруженные во время визуализации Осмотр
  1. Раствор значительно тверже, чем кладка.
  2. ЦОД, перекрытые строительным раствором
  3. Регулярные и последовательные ступенчатые усадочные трещины по всей схеме
  4. Указывая на деформационные швы в углах здания
  5. Потеря защиты деформационных швов в углах.
  6. Изменение цвета кирпичной кладки ниже и чуть выше уровня dpc.
  7. Кирпичная кладка на уровне ЦОД.

Регулярное ступенчатое растрескивание и плохой ремонт. Плоскость скольжения ЦОД также должна была быть установлена ​​на уровне первого этажа.

Объяснение дефектов, отмеченных на схеме
    1. Раствор значительно тверже, чем каменная кладка: сам по себе не дефект, но силикатный кирпич из кальция склонен к усадке или расширению трещин, поэтому раствор должен «уступить» кирпичной кладке.Это невозможно, если использовалась слишком крепкая растворная смесь OPC. В идеале следует использовать известковый раствор, который будет иметь такой же коэффициент расширения, что и кладочные блоки. Чрезмерно прочная смесь, несомненно, способствовала широко распространенной проблеме трещин от усадки в этой схеме.
    2. DPC, перекрытый строительным раствором: это, конечно, проблема, которая может привести к будущим проблемам с влажностью, но, что более важно, dpc составляет очень важную часть строительства из силикатного кирпича. DPC действует как плоскость скольжения для кирпичной кладки наверху и позволяет кирпичной кладке наверху двигаться более контролируемым образом без образования трещин. Направление вокруг стыка dpc служит только для предотвращения движения плоскости скольжения с опасностью возникновения неконтролируемых усадочных трещин в другом месте здания.
    3. Регулярные и последовательные ступенчатые усадочные трещины по всей схеме: я не считаю, что эти трещины вызывают беспокойство, помимо того факта, что требуется повторная установка для улучшения эстетики и защиты открытых швов от атмосферных воздействий. Ничего не указывало на то, что эти трещины вызваны чем-либо, кроме усадки / расширения.
    4. Указание на деформационные швы в углах здания: Деформационные швы по самой своей природе предназначены для смещения, поэтому вы не герметизируете их строительным раствором против элементов, так как он негибкий, будет трескаться и выпадать. Именно это и произошло на этой схеме, и необходимо удалить галтели раствора и заменить эластичной полисульфидной мастикой.
    5. Потеря защиты деформационных швов в углах: То же, что и в пункте 4, но замена раствора на герметик восстановит защиту деформационных швов от атмосферных воздействий.
    6. Изменение цвета кирпичной кладки ниже и чуть выше уровня dpc: здесь нет никаких проблем, кроме различного эстетического вида более темной кирпичной кладки. Нет никаких технических проблем, связанных с этим, поскольку кирпичи из силиката кальция имеют хороший уровень защиты от замерзания.
    7. Избыточная кирпичная кладка на уровне DPC: заслуживает упоминания, но, на мой взгляд, не является дефектом этой формы конструкции; он просто демонстрирует, что плоскость скольжения на уровне dpc действует в определенных областях так, как задумано.

Деформационный шов из сжимаемого фибрового картона установлен, но не работает должным образом из-за твердого цементного раствора. Стык следует заделать эластичной мастикой.

Диапазон исторических проблем, связанных с кальциево-силикатным кирпичом
  1. Температурное движение, вероятно, будет примерно в 1,5 раза больше, чем у глиняной кирпичной кладки. Кирпичная кладка из силиката кальция, в отличие от глины, обычно претерпевает первоначальную необратимую усадку при кладке (глиняная кладка имеет тенденцию расширяться), но до тех пор, пока склонность к перемещению понимается и учитывается в проекте, нет причин, по которым кирпичная кладка не должна работать должным образом. .Часто этот фактор не учитывается при проектировании, и это приводит к широко распространенному растрескиванию.
  2. Кирпичи из силиката кальция не следует использовать в сплошных работах с глиняными облицовками или основами, это связано с тем, что кирпичи склонны к усадке, в отличие от расширения глиняной кирпичной кладки. Если предполагается строительство сплошных стен, следует использовать основы из бетонных кирпичей или блоков, так как они имеют такие же характеристики движения, как и силикатный кирпич. Мы часто видим неподходящий выбор материала стенок для внутренней створки, и это создает противодействующие силы из-за дифференциального расширения, что опять же приводит к широко распространенному растрескиванию.
  3. Общие детали конструкции часто не принимаются во внимание, особенно в отношении обеспечения достаточной гибкости стяжек стен, чтобы допускать дифференциальные движения, и допуска разрывов вокруг заглушек для предотвращения растрескивания.

4. Требования к встроенным плоскостям скольжения часто не соблюдаются. Внутри стены из силикатно-кальциевой кирпичной кладки необходимо уложить на влагостойкий слой, чтобы действовать как плоскость скольжения и, таким образом, способствовать возникновению продольных движений — это было бы в равной степени необходимо на уровнях верхних этажей, деталь, которая была упущена в этой схеме.

5. Контроль движения в ограждении — не единственная проблема — также учитывайте элементы здания, которые могут оказывать сдерживающее влияние. Например, следует избегать бетонных колонн или стен, упирающихся в кирпичи, если не может быть предусмотрена скользящая мембрана. — как и любая конструкция, препятствующая свободному движению. В этой схеме расположение деформационных швов и ДПК обеспечивают это сдерживающее воздействие.

6. Нет ничего необычного в том, чтобы увидеть некоторые формы смещения кирпичей из силиката кальция из-за теплового расширения, например, соскальзывание кирпичной кладки с гидроизоляционного слоя, растрескивание в углах или явное разрушение. Напротив, растрескивание при усадке обычно не вызывает этих проявлений.

DPC направлен наверх, но движение через плоскость скольжения DPC вызвало разрушение строительного раствора и, таким образом, восстановило функцию естественной плоскости скольжения.

Заключение

Кирпич из силиката кальция часто получает плохую репутацию в прессе из-за проблем, освещенных здесь; однако следует сказать, что они являются отличным строительным материалом, если понятны детали конструкции, необходимые для предотвращения усадки или расширения.К сожалению, чаще всего эта детализация не понимается, и здания, как правило, строятся так же, как и глиняные кирпичи. По некоторым показателям они превосходят глиняный кирпич, особенно по морозостойкости.

Вопрос для этой конкретной схемы заключается в том, была ли детализация конструкции настолько плохой, чтобы вызывать серьезные опасения в отношении долгосрочного будущего или жизнеспособности этих блоков? На мой взгляд, особых опасений не было; блоки структурно прочны, и к трещинам следует относиться как к эстетической детали. Качество предыдущего наведения было довольно низким, и это до некоторой степени повредило блоки некрасивой или несоответствующей работой, и мало что можно сделать, чтобы обратить вспять это повреждение. Направляющая должна быть удалена с dpc, чтобы позволить ему действовать как плоскость скольжения и остановить повышение влажности выше уровня dpc. Кроме того, с вертикальных деформационных швов в углах блоков следует удалить ограничивающую кромку раствора и затем соответствующим образом загерметизировать высококачественной полисульфидной мастикой.

Мало что можно сделать в отношении разницы в цвете вокруг уровня dpc, но тогда это чисто эстетическое и субъективное мнение о том, нравится или не нравится людям это изменение цвета.

В общем, я не видел причин, по которым эти блоки не должны были бы служить жильем еще 40-50 лет, учитывая не что иное, как разумное обслуживание и затраты.

Погодные условия

Что нужно знать о перекладке кирпича

Двухэтажный грузин Рика Роджера более 80 лет стоит в процветающем пригороде Эванстона, штат Иллинойс, к северу от Чикаго. Его дом с портиком с колоннами, кирпичными стенами и увитым плющом фасадом представляет собой образ довоенной солидности. Вблизи стены рассказывают другую историю.

Старый дом, старые стены

Промежуточные участки серого раствора между кирпичами пересекаются с исходным белым. В некоторых местах кирпичная поверхность начала отслаиваться — это признак того, что вода проникает внутрь, замерзает и медленно превращает твердую красную глину в пыль. Дюжина трехфутовых трещин расходится из окон на северной стороне, оставляя стену открытой для проникновения воды.Стремясь узнать, что пошло не так, Роджерс позвонил Марио Мачницки, каменщику, который специализируется на ремонте кирпичных и каменных стен.

Проблема: кладочный цемент

Несколько недель спустя, после визита, чтобы осмотреть стены, Марио и его младший брат Джон прибывают в своем красном пикапе, готовые к работе. Послание в доме Роджерсов громкое и ясное: его убивает миномет. Не оригинальный раствор, а относительно мягкая смесь извести и песка, а предыдущая заплатка, в которой использовался кладочный цемент. Старый раствор на основе извести был идеальным партнером для мягкого пористого кирпича, сгибаясь, чтобы приспособиться к небольшому расширению и сжатию кирпича. Однако, как и все минометы, он медленно разрушался, и через 60 или 70 лет выветрившаяся часть была высечена и заменена — процесс, называемый повторным наведением (или наведением).

К несчастью для этой стены, в 1930-х годах практика кладки претерпела тектонический сдвиг. Кирпич стал тверже и жестче, как и раствор. Благодаря доступности портландцемента, материала, настолько твердого и непроницаемого для воды, что его используют для затыкания протечек в подвалах, каменщики отказались от трудоемких растворов на основе извести, которые схватывались так медленно, что можно было провести не более семи курсов. за день.Вместо этого каменщики использовали быстротвердеющий цемент для кладок: песок и молотый известняк, смешанные с 65-процентным портландцементом.

Эта современная смесь представляла собой непрочный цемент, который предыдущие каменщики наложили на стыки дома Роджерса. Как только он затвердел, деликатная уступка кирпича и раствора сменилась затяжной битвой, которую старый кирпич проигрывал. Цемент заглушил швы, задерживая влагу внутри кирпича. Зимой заболоченные стены замерзали и трескались, позволяя проникать еще большему количеству воды.Летом, когда кирпич пытался расшириться, его защитная огненная оболочка буквально лопнула. «Цементный раствор не помогает стене; он на самом деле повреждает стену», — говорит Марио Мачницки.

Когда он прибыл сюда из Польши в 1977 году, его удивила зависимость американцев от цемента для каменной кладки. Он рос, строя кирпичные дома без единой крупинки цемента. Строительный раствор, который он использовал, содержал просто три части песка на одну часть известковой замазки, соотношение, установленное в 10 году до нашей эры. великого римского военного инженера Витрувия.В наши дни он покупает 5-галлонные ведра изготовленного по индивидуальному заказу известкового раствора, который стоит около 8 долларов и вмещает достаточно, чтобы перетянуть-дюймовые швы на 60 квадратных футах стены.

Для дома Роджерсов он проанализировал оригинальный раствор, чтобы он мог заказать тот же рецепт. Анализ показал соотношение извести к песку, размер и цвет песчинок и прочность кирпича на сжатие. Анализ стоит дорого (500 долларов), но он говорит, что предпочитает «точно знать, что в нем содержится, а не гадать».«Даже без теста он получает хорошее представление о типе миномета, просто зная год постройки дома. Он дважды проверяет свои догадки, вырубая небольшой кусок раствора и бросая его на тротуар. цемента образует высокое кольцо; кусок, содержащий в основном извести, издает приглушенный стук. Чтобы восстановить разрушающийся кирпич в доме в Эванстоне, штат Иллинойс, Джон Мачницки сначала должен удалить цементный раствор с высоким содержанием цемента, который использовался при предыдущих ремонтных работах. Фото Майкла Гримма

Как перенаправить кирпич и стоимость

Правильная техника перетяжки гарантирует, что работа продлится долго. В доме Роджерсов Джон Мачницки берет долото и молоток и начинает зачищать стыки на глубину до 1 дюйма. Он старается не сломать твердую огнестойкую оболочку кирпича, которая защищает относительно мягкую сердцевину.

Долбление — это утомительно, кропотливо, а для швов, покрытых цементом, — удручающе медленно. Легко понять, почему перенаправление вручную стоит 25 долларов за квадратный фут.Использование электрического шлифовального станка с лезвием с алмазным наконечником может снизить стоимость до 5 долларов за квадратный фут, если ширина стыков превышает ½ дюйма. Но с шлифовальными машинами нужно обращаться с умением и сдержанностью — только на горизонтальных стыках, а не на вертикальных, потому что эти мощные инструменты известны тем, что повреждают кирпич. Мачницкие вообще не будут использовать их при реставрации исторических зданий.

Tuck-Pointing vs Repointing

Домовладельцы, которые пытаются сэкономить деньги за счет подтасовки (залатывая новый строительный раствор вместо старого без долбления), выбрасывают свои деньги, говорит Марио Мачницки. В лучшем случае складывание оставляет слабую связь между старым и новым слоями раствора; в худшем случае это делает суставы шире и более восприимчивыми к проникновению воды.

Когда Джон Мачницки заканчивает долбление вручную, он выравнивает срез и очищает стыки от пыли пневматическим долотом с приводом от компрессора. «Раствор лучше приклеивается к чистой, точеной поверхности кирпича», — говорит его брат. Раствор не может приклеиваться к краске или дереву, поэтому между кирпичом и оконной коробкой он оставляет зазор, который позже следует заполнить герметиком.«Это работа маляра, а не каменщика».

Перед тем, как Мачницкий-младший заделывает шов, он опрыскивает стену водой, чтобы раствор не высыхал слишком быстро. Затем он черпает каплю липкой серой смеси из ведра на ястреба своего штукатура. Прижимая ястреба к стене, он втирает свежий раствор в стык узким шпателем с заостренным концом. Он не заливает шов свежим раствором за один проход. Вместо этого он делает три-четыре прохода, каждый раз вдавливая тонкий слой раствора. Когда отпечаток большого пальца становится твердым, через 30 минут или 24 часа, он срезает все выступы острым шпателем. Несколько ударов щетиной жесткой кисти, и стыки будут соответствовать потертости оригинала.

Когда закончено, новые пятна в доме Роджерсов не обнаруживаются. Как всегда, оба Мачницких гордятся этим, хотя когда-то им это доставило неприятности. Марио Мачницки вспоминает: «Мы отправили клиенту счет после одной повторной работы, и он пожаловался:« Вы еще даже не выполнили работу! »»

Он заполняет швы индивидуальной смесью, которая соответствует оригинальному составу извести и песка.«Хотите верьте, хотите нет: по-прежнему есть подрядчики, которые думают, что чем прочнее раствор, тем прочнее стена», — говорит он. Фото Майкла Гримма

Урок истории по известняку

До 1870-х годов, когда портландцементный раствор стал коммерчески доступным, большинство каменных конструкций, включая египетские пирамиды, строились с использованием только извести и песка. «Это лучший строительный раствор из когда-либо созданных», — говорит Тим ​​Мик, ведущий шотландский специалист по восстановлению исторических зданий.Залог его превосходства — это сам лайм. (Измельченный известняк, обычно добавляемый в цемент для каменной кладки, представляет собой нечто совершенно иное.) Это известняк, обожженный в печи, гашенный в течение года, пока он не превратится в блестящую белую замазку, гладкую как заварной крем. Замазка, смешанная с песком, делает раствор проницаемым для водяного пара и прогибается при изменении температуры. Если образуются микротрещины, дождь смывает часть окружающей извести в щели, устраняя их. Известковые смеси легко вырубить, когда придет время перемолоть, хотя, как указывает Мик, до этого времени может быть еще далеко: «Я видел замки 600-летней давности с их оригинальной ступкой, и они в прекрасная форма.«

Фото Майкла Гримма

Лаймовая шпатлевка бывает одного цвета — белого, но строительный раствор бывает разных оттенков и текстур. Если важен только цвет, шпатлевку можно окрашивать в различные оттенки с помощью пигментов на основе оксида железа, указанных выше. Чтобы идеально сочетать текстуру и цвет раствора, некоторые компании держат запасы песка, который бывает столько же оттенков, сколько и пляжей. Эти компании анализируют строительный раствор, чтобы определить тип песка, который они должны добавить, чтобы воспроизвести рецепт исходного раствора.Возможно, им не удастся отследить точную яму, из которой поступал исходный песок, но они могут приблизиться.

С помощью стамески шириной ½ дюйма и молотка весом 2 фунта Джон Мачницки выколачивает старый раствор в вертикальных швах, чтобы подготовиться к новому. Фото Майкла Гримма

Правила переназначения

Когда раствор теряет ¼ дюйма своей первоначальной глубины, пора достать долото и приступить к работе.Тщательно разгребите и очистите швы на глубину, в два раза превышающую ширину шва.

Не скалывайте, не режьте и не удаляйте огнеупорную пленку кирпича, так как это ускорит гниение.

Убедитесь, что кирпич прочнее раствора. В целом дома, построенные до 1930 года, имеют более мягкий кирпич, что делает их вероятными кандидатами на использование известковых растворов старого образца. Чтобы знать наверняка, попросите инженерную лабораторию проанализировать кирпич на прочность на сжатие.

Перенаправление только при температуре от 40 до 90 градусов по Фаренгейту, даже ночью.Холод делает раствор хрупким, а тепло сушит и препятствует затвердеванию.

Свежий известковый раствор держать во влажном состоянии не менее 3 дней, чтобы он затвердел до высыхания. Заклеивание пластиковых листов на повторно заостренных участках замедлит испарение. После того, как листы сняты, во время засухи периодически поливайте стену водой из шланга, чтобы ускорить затвердевание.

Восстановление швов из строительного раствора в исторических зданиях из каменной кладки

КРАТКИЕ СВЕДЕНИЯ

Мягкий раствор для перетяжки. Фото: Джон П. Спевик.

Роберт К. Мак, FAIA, и Джон П. Спевик

Каменная кладка — кирпич, камень, терракота и бетонные блоки — встречается почти в каждом историческом здании . Сразу приходят на ум конструкции с цельнокаменными фасадами, но большинство других построек, по крайней мере, имеют каменный фундамент или дымоходы. Хотя обычно кладка считается «постоянной», она подвержена износу, особенно в местах стыков раствора.Повторное наведение, также известное как «наведение» или — несколько неточно — «наложение» *, — это процесс удаления испорченного раствора из стыков каменной стены и замены его новым раствором. Правильно выполненная перетяжка восстанавливает визуальную и физическую целостность кладки. Неправильно выполненная переориентация не только ухудшает внешний вид здания, но также может нанести физический ущерб самим каменным элементам.

Целью данного информационного бюллетеня является предоставление общего руководства по подходящим материалам и методам для переориентации исторических каменных зданий, и оно предназначено для владельцев зданий, архитекторов и подрядчиков. Краткое изложение должно служить руководством для подготовки спецификаций для изменения расположения исторических каменных зданий. Это также должно помочь развить чувствительность к особым потребностям исторической каменной кладки и помочь владельцам исторических зданий в совместной работе с архитекторами, реставраторами архитектуры, консультантами по сохранению исторических памятников и подрядчиками. Хотя данное руководство специально предназначено для исторических зданий, оно также подходит и для других каменных построек. Эта публикация обновляет сводку Preservation Briefs 2: Repointing Mitar Jones in Historical Brick Buildings , чтобы включить все типы исторической каменной кладки.Объем более раннего Краткого обзора также был расширен, чтобы признать, что многие здания, построенные в первой половине 20-го века, теперь являются историческими и имеют право на внесение в Национальный реестр исторических мест, и что они, возможно, изначально были построены с использованием портленда. цементный раствор.

* Tuckpointing технически описывает преимущественно декоративное нанесение приподнятого шва из строительного раствора или замазки извести поверх швов, выполненных заподлицо.

Раствор, состоящий в основном из извести и песка, используется в качестве неотъемлемой части каменных конструкций на протяжении тысячелетий.Примерно до середины XIX века известь или негашеная известь (иногда называемая кусковой известью) доставлялась на строительные площадки, где ее нужно было гашить или смешивать с водой. При смешивании с водой он закипал, и в результате образовалась влажная известковая замазка, которую оставляли для созревания в яме или деревянном ящике на несколько недель, вплоть до года. Традиционный раствор изготавливали из известковой замазки или гашеной извести в сочетании с местным песком, обычно в соотношении 1 часть известковой замазки к 3 частям песка по объему. Часто в раствор также добавлялись другие ингредиенты, такие как измельченные морские раковины (еще один источник извести), кирпичная пыль, глина, природные цементы, пигменты и даже шерсть животных, но базовый состав известковой замазки и песчаного раствора оставался неизменным на протяжении столетий. до появления портландцемента или его предшественника, римского цемента, природного гидравлического цемента.

Портландцемент был запатентован в Великобритании в 1824 году. Он был назван в честь камня из Портленда в Дорсете, на который он походил в твердом состоянии. Это быстротвердеющий гидравлический цемент, затвердевающий под водой. Портландцемент был впервые произведен в Соединенных Штатах в 1871 году, хотя он был импортирован до этой даты. Но до начала 20 века он не использовался по всей стране. Вплоть до начала века портландцемент считался в первую очередь добавкой или «второстепенным ингредиентом», помогающим ускорить время схватывания раствора.Однако к 1930-м годам большинство каменщиков использовали смесь портландцемента и известковой замазки в равных частях. Таким образом, раствор, используемый в кирпичных конструкциях, построенных между 1871 и 1930 годами, может варьироваться от чистой извести и песчаных смесей до самых разных комбинаций извести, портландцемента и песка.

В 1930-х годах в США появилось больше новых строительных растворов, предназначенных для ускорения и упрощения работы каменщиков. К ним относятся кладочный цемент , предварительно смешанный раствор в мешках, который представляет собой комбинацию портландцемента и измельченного известняка, и гашеную известь , машинная гашеная известь, что исключило необходимость гашения негашеной извести в замазку на объекте.

Решение о переналадке чаще всего связано с некоторыми очевидными признаками ухудшения состояния, такими как рассыпающийся раствор, трещины в швах раствора, рыхлые кирпичи или камни, сырые стены или поврежденная штукатурка. Однако ошибочно полагать, что одно только повторное указание устранит недостатки, возникшие в результате других проблем. Первую причину ухудшения состояния — протекающую крышу или водосточные желоба, неравномерную осадку здания, капиллярное действие, вызывающее повышение влажности, или экстремальное погодное воздействие — всегда следует устранять до начала работ.

Каменщики используют известковую замазку для ремонта исторического мрамора. Фото: файлы NPS.

Без надлежащего ремонта, чтобы устранить источник проблемы, износ строительного раствора будет продолжаться, и любое перенаправление будет пустой тратой времени и денег.

Использование консультантов

Поскольку существует так много возможных причин ухудшения состояния исторических зданий, может быть желательно нанять консультанта, такого как исторический архитектор или реставратор, для анализа здания.В дополнение к определению наиболее подходящих решений проблем, консультант может подготовить спецификации, которые отражают конкретные требования каждой работы и могут обеспечить надзор за незавершенной работой. Направления к консультантам по сохранению часто можно получить в государственных учреждениях по сохранению исторических памятников, Американском институте сохранения исторических и художественных произведений (AIC), Ассоциации технологий сохранения (APT) и в местных отделениях Американского института архитекторов (AIA).

Необходимо предварительное исследование, чтобы убедиться, что предлагаемые работы по переналадке физически и визуально соответствуют строению. Анализ не подвергшихся атмосферным воздействиям частей исторического раствора, с которым будет соответствовать новый раствор, может предложить подходящие смеси для повторного нанесения раствора, чтобы он не повредил здание из-за его чрезмерной прочности или непроницаемости для пара.

Этот гранит конца 19-го века был недавно изменен, при этом профиль шва и цвет раствора тщательно подобраны к оригиналу.Фото: файлы NPS.

Обследование и анализ блоков каменной кладки — кирпичной, каменной или терракотовой — и методов, использованных при первоначальном строительстве, помогут сохранить исторический облик здания. Простая, нетехническая оценка блоков кладки и раствора может предоставить информацию об относительной прочности и проницаемости каждого — критических факторах при выборе раствора для повторного нанесения, — в то время как визуальный анализ исторического раствора может предоставить информацию, необходимую для разработки новые строительные смеси и методы нанесения.

Хотя это и не критично для успешного проекта по переориентации, для проектов, связанных с объектами особой исторической значимости, анализ строительного раствора квалифицированной лабораторией может быть полезен путем предоставления информации об исходных ингредиентах. Однако у такого анализа есть ограничения, и спецификации заменяющего раствора не должны основываться исключительно на лабораторных анализах. Анализ требует интерпретации, и существуют важные факторы, влияющие на состояние и характеристики строительного раствора, которые нельзя установить с помощью лабораторного анализа.Они могут включать: исходное содержание воды, скорость отверждения, погодные условия во время первоначального строительства, метод смешивания и укладки раствора, а также чистоту и состояние песка. Самая полезная информация, которую можно получить в результате лабораторного анализа, — это определение песка по градации и цвету. Это позволяет с некоторой точностью подобрать цвет и текстуру раствора, поскольку песок является самым крупным ингредиентом по объему.

При создании нового раствора, совместимого с каменной кладкой, цель состоит в том, чтобы добиться того, чтобы он максимально соответствовал историческому раствору, чтобы новый материал мог сосуществовать со старым в качестве сочувственного, поддерживающего и, при необходимости, жертвенная способность.Точные физические и химические свойства исторического раствора не имеют большого значения, если новый раствор соответствует следующим критериям:

  • Новый раствор должен соответствовать историческому раствору по цвету, текстуре и инструментам. (Если будет проведен лабораторный анализ, можно будет сопоставить компоненты связующего и их пропорции с историческим строительным раствором, если эти материалы доступны.)
  • Песок должен соответствовать песку в историческом растворе.(Цвет и текстура нового раствора обычно становятся на свои места, если песок удачно совмещен.)
  • Новый раствор должен иметь на большую паропроницаемость, и быть на мягче (измеряется по прочности на сжатие), чем блоки каменной кладки.
  • Новый раствор должен иметь паропроницаемость, и более мягкий или более мягкий (измеряется по прочности на сжатие), чем исторический раствор. (Мягкость или твердость не обязательно являются показателем проницаемости; старые твердые известковые растворы все еще могут сохранять высокую проницаемость.)

Этот раствор является подходящей консистенцией для повторной укладки исторического кирпича. Фото: Джон П. Спевик.

Методы анализа строительных растворов можно разделить на две широкие категории: мокрый химический и инструментальный . Многие лаборатории, которые анализируют исторические растворы, используют простой метод wet-chemical , называемый кислотным гидролизом, при котором образец строительного раствора измельчается, а затем смешивается с разбавленной кислотой. Кислота растворяет все карбонатсодержащие минералы не только в связующем, но и в совокупности (например, раковинах устриц, коралловом песке или других материалах на основе карбонатов), а также в любых других растворимых в кислоте материалах. Остается песок и мелкозернистый нерастворимый в кислоте материал. Существует несколько вариантов простого теста на переваривание кислоты. Один из них включает сбор углекислого газа, выделяемого при переваривании карбоната кислотой; на основе объема газа можно точно определить содержание карбната в строительном растворе (Jedrzejewska, 1960).Простые методы кислотного разложения являются быстрыми, недорогими и простыми в применении, но информация, которую они предоставляют об исходном составе строительного раствора, ограничивается цветом и текстурой песка. Метод сбора газа дает больше информации о связующем, чем простой тест на кислотное разложение.

Инструментальные методы анализа , которые использовались для оценки строительных растворов, включают микроскопию в поляризованном свете или микроскопию тонких срезов, сканирующую электронную микроскопию, атомно-абсорбционную спектроскопию, дифракцию рентгеновских лучей и дифференциальный термический анализ. Все инструментальные методы требуют не только дорогостоящего специализированного оборудования, но и высококвалифицированных опытных аналитиков. Однако инструментальные методы могут дать гораздо больше информации о миномете. Микроскопия тонких срезов, вероятно, является наиболее часто используемым инструментальным методом. Исследование тонких срезов строительного раствора в проходящем свете часто используется в дополнение к методам кислотного разложения, особенно для поиска заполнителей на карбонатной основе. Например, новый метод испытаний ASTM, ASTM C 1324-96 «Метод испытаний для исследования и анализа затвердевших строительных растворов», который был разработан специально для анализа современных известково-цементных и кладочных цементных растворов, сочетает в себе комплексную серию влажных химических анализов. с помощью микроскопии тонких срезов.

Недостатком большинства методов анализа строительных растворов является то, что образцы строительных растворов известного состава не анализировались для оценки метода. Исторические минометы не были приготовлены в соответствии с четко определенными спецификациями из материалов одинакового качества; они содержат широкий спектр материалов местного происхождения, объединенных по усмотрению каменщика. В то время как конкретный метод может быть в состоянии точно определить исходные пропорции известково-цементно-песчаного раствора, приготовленного из современных материалов, полезность этого метода для оценки исторических строительных растворов сомнительна, если только он не был проверен на растворах, приготовленных из более широко используемых материалов. в прошлом.

Растворы для повторного нанесения должны быть мягче или более проницаемыми, чем блоки кладки, и не более твердыми или непроницаемыми, чем исторический раствор, чтобы предотвратить повреждение блоков кладки. Распространенной ошибкой является предположение, что твердость или высокая прочность являются мерой пригодности, особенно для исторических строительных растворов на основе извести. Напряжения в стене, вызванные расширением, сжатием, миграцией влаги или оседанием, необходимо каким-то образом компенсировать; в кирпичной стене эти напряжения должны сниматься раствором, а не каменными элементами. Раствор с более высокой прочностью на сжатие, чем блоки каменной кладки, не будет «давать», таким образом вызывая снятие напряжений через блоки каменной кладки, что приводит к необратимым повреждениям кладки, таким как трещины и сколы, которые нельзя легко отремонтировать.

Это здание начала 19 века ремонтируется известковым раствором. Фото: Трэвис Макдональд.

Хотя напряжения также могут нарушить связь между строительным раствором и каменными блоками, позволяя воде проникать в образовавшиеся микротрещины, это легче исправить в стыке путем перетяжки, чем если бы разрыв произошел в каменных блоках.

Проницаемость или скорость паропроницаемости также имеет решающее значение. Растворы с высоким содержанием извести более проницаемы, чем более плотные цементные растворы. Исторически сложилось так, что строительный раствор выступал в качестве подстилочного материала — в отличие от компенсационного шва — а не «клея» для блоков кладки, и влага могла мигрировать через швы раствора, а не блоки кладки. Когда влага испаряется из кладки, она откладывает любые растворимые соли либо на поверхности в виде высолов , либо под поверхностью в виде субфлоресценций . Хотя соли, осевшие на поверхности кирпичной кладки, обычно относительно безвредны, кристаллизация соли внутри каменной кладки создает давление, которое может вызвать откол или расслоение частей внешней поверхности. Если раствор не позволяет влаге или водяным парам выходить из стены и испаряться, это приведет к повреждению блоков кладки.

Песок

Песок — самый крупный компонент раствора и материал, придающий раствору его характерный цвет, текстуру и сцепляемость.Песок не должен содержать примесей, таких как соли или глина. Три ключевых характеристики песка: форма частиц, градация и соотношение пустот.

При просмотре под увеличительным стеклом или микроскопом с малым увеличением частицы песка обычно имеют либо закругленные края, как в пляжном и речном песке, либо острые угловатые края, как в измельченном или искусственном песке. Для повторного нанесения раствора предпочтительнее окатанный песок или натуральный песок по двум причинам. Обычно он похож на песок в исторической ступке и обеспечивает лучшее визуальное совпадение.Он также обладает лучшими рабочими качествами или пластичностью и, таким образом, может легче вдавливаться в шов, обеспечивая хороший контакт с оставшимся историческим раствором и поверхностью соседних блоков кладки. Хотя промышленный песок часто более доступен, обычно можно найти запас окатанного песка.

Градация песка (гранулометрический состав) играет очень важную роль в долговечности и когезионных свойствах раствора. Строительный раствор должен иметь определенный процент от крупных до мелких частиц, чтобы обеспечить оптимальные характеристики.Приемлемые рекомендации по гранулометрическому составу можно найти в ASTM C 144 (Американское общество испытаний и материалов). Однако в действительности, поскольку ни исторические, ни современные пески не всегда соответствуют стандарту ASTM C 144, сопоставление одного и того же внешнего вида и градации частиц обычно требует просеивания песка.

Совок песка содержит множество мелких пустот между отдельными зернами. Хорошо работающий раствор заполняет все эти небольшие пустоты вяжущим (комбинация цемент / известь или смесь) сбалансированным образом.Песок с хорошей сортировкой обычно имеет долю пустот 30% по объему. Таким образом, обычно следует использовать 30% связующего по объему, если только в историческом строительном растворе не было другого соотношения связующее: заполнитель. Это представляет собой соотношение вяжущего к песку 1: 3, которое часто встречается в технических характеристиках строительных растворов.

Для переориентации песок обычно должен соответствовать ASTM C 144, чтобы гарантировать надлежащую градацию и отсутствие примесей; могут потребоваться некоторые изменения, чтобы соответствовать исходному размеру и градации. Цвет и текстура песка также должны максимально соответствовать оригиналу, чтобы обеспечить правильное соответствие цвета без других добавок.

лайм

В составах строительных растворов до конца 19 века в качестве основного связующего материала использовалась известь. Известь получают при нагревании известняка при высоких температурах, который сжигает углекислый газ и превращает известняк в негашеную известь. Существует три типа известняка — кальций, магний и доломит, которые различаются по содержанию карбоната магния, который придает строительный раствор особым качествам. Исторически кальциевая известь использовалась для строительных растворов, а не доломитовая известь (карбонат кальция-магния), наиболее часто используемая сегодня.Но также важно иметь в виду тот факт, что историческая известь и другие компоненты строительного раствора сильно различались, потому что они были натуральными, в отличие от современной извести, которая производится и, следовательно, стандартизирована. Поскольку некоторые виды извести, а также другие компоненты строительного раствора, которые использовались исторически, больше недоступны, даже если предпринимаются сознательные усилия для воспроизведения «исторической» смеси, это может быть недостижимо из-за различий. между современными и историческими материалами.

Здесь было неправильно использовано уплотнение вместо известкового раствора на верхней части стены. В результате он не был долговечным. Фото: файлы NPS.

Сам по себе лайм при смешивании с водой в пасту очень пластичный и кремообразный. Он останется работоспособным и мягким на неопределенный срок, если хранить его в закрытой таре. Известь (гидроксид кальция) затвердевает в результате карбонизации, поглощая углекислый газ в основном из воздуха, превращаясь в карбонат кальция.После того, как известково-песчаный раствор смешан и помещен в стену, начинается процесс газирования. Если известковый раствор высохнуть слишком быстро, карбонизация раствора будет уменьшена, что приведет к плохой адгезии и плохой стойкости. Кроме того, известковый раствор слабо растворим в воде и, таким образом, может повторно закрыть любые микротрещины, которые могут образоваться в течение срока службы раствора. Известковый раствор мягкий, пористый и мало меняет объем при колебаниях температуры, что делает его хорошим выбором для исторических зданий. Благодаря этим качествам известковый раствор с высоким содержанием кальция может быть рассмотрен для многих новых проектов, а не только тех, которые связаны с историческими зданиями.

Для переориентации известь должна соответствовать ASTM C 207, тип S или тип SA, гидратированная известь для каменных целей. Эта гашеная известь предназначена для обеспечения высокой пластичности и водоудержания. Использование негашеной извести, которую необходимо гашить и замачивать вручную, может иметь преимущества перед гашеной известью в некоторых проектах восстановления, если позволяют время и деньги.

Известковая замазка

Известковая шпатлевка — это гашеная известь, имеющая консистенцию замазки или пастообразную консистенцию. Он должен соответствовать ASTM C 5. Строительный раствор может быть смешан с использованием известковой замазки в соответствии со спецификацией свойств или пропорций ASTM C 270.

Портлендский цемент

В качестве основного связующего материала в растворах 20-го века использовался портландцемент. Прямой раствор из портландцемента и песка чрезвычайно твердый, противостоит движению воды, дает усадку при схватывании и подвергается относительно большим тепловым движениям.При смешивании с водой портландцемент образует жесткую, жесткую пасту, которая не поддается обработке и очень быстро затвердевает. (В отличие от извести, портландцемент затвердевает независимо от погодных условий и не требует циклов смачивания и сушки.) Некоторые портландцементы улучшают удобоукладываемость и пластичность раствора, не оказывая отрицательного воздействия на готовый проект; он также обеспечивает раннюю прочность строительного раствора и ускоряет схватывание. Таким образом, может оказаться целесообразным добавить немного портландцемента в строительный раствор на основе извести даже при повторной укладке относительно мягкого кирпича 18-го или 19-го века при некоторых обстоятельствах, когда требуется немного более твердый раствор.Чем больше портландцемента добавлено в состав раствора, тем тверже он становится и тем быстрее начинается первоначальное схватывание.

Для повторного нанесения портландцемент должен соответствовать ASTM C 150. Белый, не оставляющий пятен портландцемент может обеспечить лучшее соответствие цвета некоторым историческим растворам, чем более широко доступный серый портландцемент. Однако не следует предполагать, что белый портландцемент всегда подходит для всех исторических зданий, поскольку исходный раствор мог быть смешан с серым цементом.Цемент не должен содержать более 0,60% щелочи, чтобы избежать высолов.

Кладочный цемент

Кладочный цемент — это предварительно замешанная строительная смесь, которую обычно можно найти в строительных магазинах и магазинах домашнего ремонта. Он разработан для производства строительных растворов с прочностью на сжатие 750 фунтов на квадратный дюйм или выше при смешивании с песком и водой на стройплощадке. Он может содержать гашеную известь, но всегда содержит большое количество портландцемента, а также измельченный известняк и другие агенты, улучшающие удобоукладываемость, включая воздухововлекающие агенты.Поскольку кладочные цементы не обязательно должны содержать гашеную известь и, как правило, не содержат извести, они производят высокопрочные растворы, которые могут повредить историческую кладку. По этой причине они обычно не рекомендуются для использования на исторических каменных зданиях.

Известковый раствор (предварительно смешанный)

Растворы из гашеной извести и предварительно замешанные растворы для замазки извести с соответствующим песком или без него имеются в продаже. Также доступны нестандартные растворы в цвете.В большинстве случаев предварительно замешанные известковые растворы, содержащие песок, могут не обеспечить точного соответствия; однако, если проект требует полного переналадки, можно подумать о предварительно смешанном известковом растворе, если раствор совместим по прочности с кладкой. Если проект включает только отобранное, «точечное» повторное наведение, тогда может быть лучше провести анализ строительного раствора, который может предоставить заказной предварительно смешанный известковый раствор с подходящим песком. В любом случае, если будет использоваться предварительно смешанный известковый раствор, он должен содержать гашеную известь типа S или SA в соответствии с ASTM C 207.

Вода

Вода должна быть питьевой — чистой и не содержать кислот, щелочей или других растворенных органических веществ.

Прочие компоненты

Исторические компоненты

Помимо цвета песка, текстура раствора имеет решающее значение при воспроизведении исторического раствора. Большинство строительных растворов, датируемых серединой XIX века, за некоторыми исключениями, имеют довольно однородную текстуру и цвет. Некоторые более ранние строительные растворы имеют не такую ​​однородную текстуру и могут содержать комки частично обожженной извести или «грязной извести», ракушку (которая часто служила источником извести, особенно в прибрежных районах), природные цементы, кусочки глины, сажи или других пигментов. или даже шерсть животных.Визуальные характеристики этих минометов могут быть воспроизведены за счет использования аналогичных материалов в строительном растворе.

Тиражирование таких уникальных или индивидуальных минометов потребует написания новых спецификаций для каждого проекта. Если возможно, следует включить предлагаемые источники специальных материалов. Например, измельченные раковины устриц различных размеров можно приобрести у дилеров по поставкам домашней птицы.

Пигменты

Некоторые исторические растворы, особенно в конце 19 века, были окрашены, чтобы соответствовать или контрастировать с кирпичом или камнем.Обычно использовались красные пигменты, иногда в виде кирпичной крошки, а также коричневые и черные пигменты. Существуют современные пигменты, которые можно добавлять в строительный раствор на стройплощадке, но они не должны превышать 10 процентов по весу портландцемента в смеси, а содержание технического углерода должно быть ограничено до 2 процентов. Для предотвращения обесцвечивания и выцветания следует использовать только синтетические минеральные оксиды, устойчивые к воздействию щелочей и солнечных лучей.

Современные компоненты

Добавки используются для создания определенных характеристик строительного раствора, и то, следует ли их использовать, будет зависеть от индивидуального проекта. Воздухововлекающие агенты , например, помогают раствору противостоять замораживанию-оттаиванию в северном климате. Ускорители используются для уменьшения замерзания раствора перед схватыванием, а замедлители схватывания помогают продлить срок службы раствора в жарком климате. Выбор добавок должен производиться архитектором или реставратором архитектуры как часть спецификаций, а не что-то, что обычно добавляют каменщики.

Как правило, современные химические добавки не нужны и могут, фактически, иметь пагубные последствия в исторических проектах кладки.Не рекомендуется использование антифризов. Они не очень эффективны с растворами с высоким содержанием извести и могут содержать соли, которые в дальнейшем могут вызвать высолы. Лучше нагреть песок и воду и защитить выполненную работу от замерзания. Никакие окончательные исследования не определили, следует ли использовать воздухововлекающие добавки для защиты от воздействия мороза и повышения пластичности, но в зонах экстремального воздействия, требующих высокопрочных растворов с более низкой проницаемостью, может быть желательным воздухововлечение 10-16 процентов (см. Формулу для «суровых погодных условий» в растворах типа и смеси).Связующие вещества не заменяют надлежащую подготовку швов, и их, как правило, следует избегать. Если шов подготовлен должным образом, новый раствор будет хорошо сцеплен с прилегающими поверхностями. Кроме того, связующий агент трудно удалить, если он размазан по поверхности кладки.

Растворы для перепланировки проектов, особенно тех, которые связаны с историческими зданиями, обычно смешиваются на заказ для обеспечения надлежащих физических и визуальных качеств.Эти материалы можно комбинировать в различных пропорциях для создания раствора с желаемыми характеристиками и долговечностью. Фактическая спецификация конкретного типа раствора должна учитывать все факторы, влияющие на срок службы здания, включая: текущие условия площадки, текущее состояние кладки, функцию нового раствора, степень воздействия погодных условий и навыки каменщика. .

Здесь правильно используются молоток и долото для подготовки стыка к повторному наведению.Фото: Джон П. Спевик.

Таким образом, не может быть двух абсолютно одинаковых проектов перераспределения. Современные материалы, предназначенные для повторного нанесения раствора, должны соответствовать спецификациям Американского общества испытаний и материалов (ASTM) или сопоставимым федеральным спецификациям, а полученный раствор должен соответствовать ASTM C 270, Строительный раствор для каменной кладки.

Указать пропорции перетяжки раствора для конкретной работы не так сложно, как может показаться.Пять типов строительных растворов, каждый с соответствующей рекомендуемой смесью, были установлены ASTM, чтобы отличать высокопрочный строительный раствор от мягкого эластичного строительного раствора. ASTM обозначил их в порядке убывания приблизительной общей прочности как Тип M (2500 фунтов на квадратный дюйм), Тип S (1800 фунтов на квадратный дюйм), Тип N (750 фунтов на квадратный дюйм), Тип O (350 фунтов на квадратный дюйм) и Тип K (75 фунтов на квадратный дюйм). (Буквы, обозначающие типы, взяты из слов MASON WORK с использованием каждой второй буквы.) Тип K имеет самое высокое содержание извести среди смесей, содержащих портландцемент, хотя сегодня он редко используется, за исключением некоторых проектов по сохранению исторических памятников.Обозначение «L» в прилагаемой таблице обозначает прямую смесь извести и песка. Указание соответствующего строительного раствора ASTM по пропорции ингредиентов обеспечит желаемые физические свойства. Если не указано иное, размеры или пропорции растворных смесей всегда указываются в следующем порядке: цемент-известь-песок. Таким образом, смесь типа K, например, будет обозначаться как 1-3-10, или 1 часть цемента на 3 части извести на 10 частей песка. Другие требования для создания желаемых визуальных качеств должны быть включены в спецификации.

Прочность раствора может быть разной. При смешивании с большим количеством портландцемента получается более твердый раствор. Чем больше добавлено извести, тем мягче и пластичнее становится раствор, повышая его удобоукладываемость. Раствор, обладающий высокой прочностью на сжатие, может быть желателен для пирса из твердого камня (например, гранита), поддерживающего настил моста, тогда как более мягкий, более проницаемый известковый раствор будет предпочтительнее для исторической стены из мягкого кирпича. Ухудшение кладки, вызванное отложением солей, происходит, когда раствор менее проницаем, чем кладка.Крепкий раствор по-прежнему более проницаем, чем твердый плотный камень. Однако в стене, построенной из мягкого кирпича, где сама кладка имеет относительно высокую проницаемость или скорость паропроницаемости, для сохранения достаточной проницаемости необходим мягкий раствор с высоким содержанием извести.

Переназначение является дорогостоящим и требует много времени из-за большого объема ручной работы и необходимости использования специальных материалов. Желательно переназначить только те области, которые требуют работы, а не всю стену, как это часто указывается.Но если необходимо изменить точку на 25–50 или более процентов стены, изменение точки всей стены может быть более экономически эффективным, чем изменение точки.

При ремонте этой каменной стены каменщик подобрал выступающий профиль оригинальной стойки. Фото: файлы NPS.

Полная переналадка также может быть более разумной, когда доступ затруднен, требуя возведения дорогостоящих строительных лесов (если большая часть раствора не является прочной и вряд ли потребует замены в обозримом будущем).Каждый проект требует суждения, основанного на множестве факторов. Признание этого с самого начала поможет предотвратить чрезмерное повышение стоимости многих рабочих мест.

При планировании в первую очередь необходимо учитывать сезонные аспекты. Вообще говоря, температура стен от 40 до 95 градусов F (от 8 до 38 градусов C) предотвратит замерзание или чрезмерное испарение воды в растворе. В идеале перенаправление следует проводить в тени, вдали от сильного солнечного света, чтобы замедлить процесс высыхания, особенно в жаркую погоду.При необходимости для масштабных проектов может быть предоставлена ​​тень с соответствующими модификациями строительных лесов.

Также должна быть признана взаимосвязь переноса на другие работы, предлагаемые в здании. Например, если ожидается удаление краски или очистка, и если швы раствора в основном прочны и требуют только выборочной повторной наладки, обычно лучше отложить повторную наметку до завершения этих работ. Однако, если раствор сильно разрушился, позволив влаге проникнуть глубоко в стену, перед очисткой необходимо выполнить повторную расстановку.Сопутствующие работы, такие как структурный ремонт или ремонт крыши, следует планировать так, чтобы они не мешали перенаправлению и чтобы во всех работах можно было максимально использовать преимущества возведенных лесов.

Неправильно использованный механический шлифовальный станок для вырезания горизонтального шва и несовместимая переточка серьезно повредили кирпич XIX века. Фото: файлы NPS.

Руководители зданий также должны осознавать трудности, которые может создать проект переориентации.Этот процесс занимает много времени, и строительные леса, возможно, потребуется оставить на месте в течение длительного периода времени. Процесс совместной подготовки может быть довольно шумным и может привести к образованию большого количества пыли, которую необходимо контролировать, особенно в воздухозаборниках, чтобы защитить здоровье человека, а также там, где это может повредить работающее оборудование. Время от времени входы могут быть заблокированы, что затрудняет доступ как арендаторам здания, так и посетителям. Ясно, что управляющим зданиями необходимо будет координировать работу по переналадке с другими событиями на объекте.

Выбор подрядчика Идеальный способ выбрать подрядчика — попросить совета у знающих владельцев недавно отремонтированных исторических зданий. Квалифицированные подрядчики затем могут предоставить списки других проектов переназначения для проверки. Однако чаще подрядчик для проекта переориентации выбирается на основе конкурентных торгов, контроль над которыми у клиента или консультанта ограничен. В этой ситуации важно обеспечить, чтобы в спецификациях оговаривалось, что каменщики должны иметь как минимум пятилетний опыт работы с реконструкцией исторических каменных зданий, чтобы иметь право участвовать в торгах по проекту.Контракты присуждаются участнику, предложившему самую низкую ответственную цену, и участники торгов, которые плохо проявили себя по другим проектам, обычно могут быть исключены из рассмотрения на этой основе, даже если у них самые низкие цены.

В контрактных документах должны быть указаны цены за единицу продукции, а также базовое предложение. Ценообразование за единицу продукции вынуждает подрядчика заранее определить, какое увеличение или уменьшение затрат будет на работу, которая отличается от объема базовой заявки. Если, например, у подрядчика будет на пятьдесят погонных футов меньше перетяжки камня, чем указано в контрактных документах, но на тридцать погонных футов больше у кирпича, будет легко определить окончательную цену за работу.Обратите внимание, что каждый тип работы — изменение точки кирпича, изменение точки камня или аналогичные предметы — будет иметь свою собственную цену за единицу. Цена за единицу также должна отражать количество; один погонный фут указателя в пяти разных точках будет дороже, чем пять смежных погонных футов.

Тестовые панели

Эти панели готовятся подрядчиком с использованием тех же методов, которые будут использоваться в оставшейся части проекта. Несколько местоположений панелей — желательно не на фасаде или в другом хорошо видимом месте здания — могут потребоваться для включения всех типов кладки, стилей швов, цветов раствора и других проблем, которые могут возникнуть при работе.

Неквалифицированная переналадка отрицательно повлияла на облик этого здания конца 19 века. Фото: файлы NPS.

Если, например, также должны проводиться испытания на очистку, их следует проводить в том же месте. Обычно для кирпичной кладки достаточно площади 3 на 3 фута, в то время как для каменной кладки может потребоваться несколько большая площадь. Эти панели устанавливают приемлемый стандарт работы и служат эталоном для оценки и принятия последующих работ над зданием.

Препарат для суставов

Старый раствор следует удалить на глубину минимум в 2–2-1 / 2 раза больше ширины шва, чтобы обеспечить надлежащее сцепление и предотвратить «выскакивание» раствора. Для большинства кирпичных швов это потребует удаления раствора на глубину примерно от Ω до 1 дюйма; для каменной кладки с широкими швами может потребоваться удаление раствора на глубину до нескольких дюймов. Любой рыхлый или распавшийся строительный раствор, превышающий эту минимальную глубину, также должен быть удален.

Хотя некоторые повреждения могут быть неизбежны, тщательная подготовка швов может помочь ограничить повреждение блоков кладки.Традиционный способ удаления старого раствора — использование ручных долот и молотков. Несмотря на то, что этот метод трудоемок, в большинстве случаев этот метод представляет наименьшую опасность повреждения исторических блоков каменной кладки и дает наилучший конечный продукт.

Однако наиболее распространенный метод удаления строительного раствора — использование пилы или шлифовального станка. Использование электроинструмента неквалифицированными каменщиками может иметь катастрофические последствия для исторической кладки, особенно для мягкого кирпича. Использование бензопилы на стенах с тонкими швами, таких как большинство кирпичных стен, почти всегда приводит к повреждению каменных блоков из-за разламывания краев и перерезания на головке или вертикальных швов.

Однако небольшие долота с пневматическим приводом обычно можно безопасно и эффективно использовать для удаления строительного раствора с исторических зданий, если каменщики сохраняют надлежащий контроль над оборудованием. При определенных обстоятельствах тонкие шлифовальные машины с алмазными лезвиями можно использовать для вырезания горизонтальных стыков только на твердом портландцементном растворе, обычном для большинства каменных зданий начала 20 века. Обычно автоматические инструменты наиболее успешно удаляют старый раствор, не повреждая кирпичную кладку, когда они используются в сочетании с ручными инструментами при подготовке к перетяжке.Если горизонтальные швы являются однородными и довольно широкими, можно использовать механическую пилу по камню для облегчения удаления раствора, например, разрезая по середине шва; Окончательное удаление раствора со сторон швов следует производить ручным зубилом и молотком. Фрезы для уплотнения с алмазными лезвиями иногда можно успешно использовать для вырезания швов без повреждения кладки. Фрезы для конопатки работают медленно; они не вращаются, а вибрируют с очень высокой скоростью, что сводит к минимуму возможность повреждения каменных блоков.Хотя механические инструменты можно безопасно использовать в ограниченных обстоятельствах для вырезания горизонтальных швов при подготовке к повторной нарезке, их никогда не следует использовать на вертикальных швах из-за опасности поскользнуться и врезаться в кирпич выше или ниже вертикального шва. Использование электроинструментов для удаления раствора без повреждения окружающих блоков каменной кладки также требует наличия высококвалифицированных каменщиков, имеющих опыт работы с историческими каменными зданиями. Подрядчики должны продемонстрировать умение обращаться с электроинструментами до утверждения их использования.

Использование любого из этих электроинструментов также может быть более приемлемым для твердого камня, такого как кварцит или гранит, чем для терракоты с его стекловидной глазурью, или для мягкого кирпича или камня. Испытательная панель должна определить приемлемость электроинструментов. Если разрешается использование электроинструментов, подрядчик должен разработать программу контроля качества для учета утомляемости рабочих и аналогичных переменных.

Раствор необходимо аккуратно удалить с блоков кладки, оставив квадратные углы на обратной стороне пропила.Перед заливкой стыки следует промыть струей воды, чтобы удалить все рыхлые частицы и пыль. Во время заливки швы должны быть влажными, но без стоячей воды. Для кирпичных стен из известняка, песчаника и обычного кирпича, которые обладают высокой впитывающей способностью, рекомендуется наносить непрерывный водяной туман в течение нескольких часов до начала повторного нанесения.

Приготовление раствора

Компоненты строительного раствора должны быть отмерены и тщательно перемешаны, чтобы обеспечить единообразие визуальных и физических характеристик.Сухие ингредиенты измеряются по объему и тщательно перемешиваются перед добавлением воды. Песок необходимо добавлять во влажном рыхлом состоянии, чтобы избежать чрезмерного шлифования. Строительный раствор для повторного нанесения обычно предварительно гидратируется путем добавления воды, чтобы он просто держался вместе, таким образом позволяя ему постоять в течение определенного периода времени, прежде чем добавляется последняя вода. Следует добавить половину воды и перемешать примерно 5 минут. Затем следует добавлять оставшуюся воду небольшими порциями до получения строительного раствора желаемой консистенции.Общий необходимый объем воды может варьироваться от партии к партии в зависимости от погодных условий. Важно свести количество воды к минимуму по двум причинам: во-первых, более сухой раствор чище для работы и его можно плотно уплотнить в швы; во-вторых, без испарения лишней воды, раствор затвердевает без усадочных трещин. Раствор следует использовать в течение примерно 30 минут после окончательного перемешивания, и нельзя допускать «повторного темперирования» или добавления воды.

Использование известковой замазки для приготовления раствора

Раствор, изготовленный из известковой замазки и песка, иногда называемый грубым или грубым веществом, должен измеряться по объему, и для него могут потребоваться несколько иные пропорции, чем для гашеной извести.Для достижения приемлемой консистенции обычно не требуется никакой дополнительной воды, потому что в замазке уже содержится достаточно воды. Сначала дозируют песок, затем известковую замазку, затем перемешивают в течение пяти минут или до тех пор, пока весь песок не будет полностью покрыт известковой замазкой. Но перемешивания, в привычном понимании переворачивания мотыгой, иногда может быть недостаточно, если необходимо получить наилучшие характеристики замазочного раствора извести. Хотя старая практика рубки, взбивания и утрамбовки строительного раствора была в значительной степени забыта, недавние полевые работы подтвердили, что известковая замазка и песок, утрамбованные и забитые деревянным молотком или рукоятью топора, с вкраплениями измельчения мотыгой, могут значительно улучшить удобоукладываемость и представление.Интенсивность этого действия увеличивает общий контакт извести и песка и удаляет излишки воды путем уплотнения других ингредиентов. Для более крупных проектов также может быть выгодно использовать для смешивания тарельчатую мельницу. Мельницы для производства цементных растворов, которые имеют давние традиции в Европе, производят замазочный раствор высшего качества, недостижимый с помощью современных лопастных и барабанных смесителей.

Для более крупных проектов по изменению расположения известковую замазку и песок можно заранее смешать вместе и хранить неограниченное время, на строительной площадке или за ее пределами, что устраняет необходимость в грудах песка на стройплощадке.Эта смесь, напоминающая влажный коричневый сахар, должна быть защищена от воздуха в герметичных контейнерах, накрыв сверху влажным куском мешковины, или запечатана в большом пластиковом пакете, чтобы предотвратить испарение и преждевременную карбонизацию. Через несколько месяцев известково-песчаная смесь может быть преобразована в пластичное состояние без дополнительной воды.

Если портландцемент указан в известковой замазке и песчаном растворе — тип O (1: 2: 9) или тип K (1: 3: 11) — портландцемент следует сначала смешать с суспензионной пастой, прежде чем добавлять ее в раствор. известковая замазка и песок.Это не только гарантирует, что портландцемент равномерно распределяется по всей смеси, но и при добавлении сухого портландцемента к влажным ингредиентам он имеет тенденцию «комковаться», создавая угрозу диспергированию. (Обычно после введения портландцемента в известковую замазку необходимо добавить воду и отшлифовать ее.) На этой стадии следует добавить любые цветные пигменты и перемешивать в течение полных пяти минут. Раствор следует использовать в течение 30 минут — 1 час, повторный темперирование не допускается. После добавления портландцемента раствор больше нельзя хранить.

Заполнение шва

Если существующий раствор был удален на глубину более 1 дюйма, эти более глубокие участки должны быть сначала заполнены, уплотняя новый раствор в несколько слоев. Задняя часть всего стыка должна быть заполнена последовательно, нанося примерно 1/4 дюйма раствора, хорошо утрамбовывая его в задние углы. Это приложение может вытягиваться вдоль стены на несколько футов. Как только раствор достигнет твердости отпечатка большого пальца, можно нанести еще один слой раствора толщиной 1/4 дюйма — примерно такой же толщины.Потребуется несколько слоев, чтобы заполнить шов заподлицо с внешней поверхностью кладки. Важно дать каждому слою время затвердеть перед нанесением следующего слоя; Большая часть усадки раствора происходит в процессе отверждения, и, таким образом, укладка слоев сводит к минимуму общую усадку.

Если последний слой раствора остается твердым, как отпечаток большого пальца, шов следует обработать так, чтобы он соответствовал историческому шву. Правильный выбор инструмента важен для получения однородного цвета и внешнего вида. При слишком мягкой обработке цвет будет светлее, чем ожидалось, и могут появиться микротрещины; при слишком сильном оштукатуривании могут появиться темные полосы, называемые «прожиганием инструмента», и хорошее сцепление раствора с каменными блоками не будет достигнуто.

Если старые кирпичи или камни имеют изношенные, закругленные края, лучше всего слегка углубить последний раствор от лицевой стороны кладки. Эта процедура поможет избежать сустава, который визуально шире, чем сам сустав; это также предотвратит образование большого тонкого выступа, который легко повредить и впустить воду. После обработки излишки раствора можно удалить с края шва, обработав щеткой из натуральной щетины или нейлоновой щеткой. Щетки с металлической щетиной никогда не следует использовать для обработки исторической кирпичной кладки.

Условия отверждения

Предварительное отверждение растворов с высоким содержанием извести — тех растворов, которые содержат больше извести по объему, чем портландцемент, т. Е. Типа O (1: 2: 9), типа K (1: 3: 11) и прямой извести / песка. Тип «L» (0: 1: 3) — происходит довольно быстро, так как вода из смеси теряется на пористой поверхности кладки и из-за испарения. Слишком быстрое высыхание раствора с высоким содержанием извести (особенно типа «L») может привести к мелению, плохой адгезии и плохой стойкости.Периодическое смачивание заштрихованной области после того, как швы раствора стали жесткими и были обработаны финишной обработкой, может значительно ускорить процесс карбонизации. По возможности, распыление с помощью ручного опрыскивателя с тонкой насадкой может быть простым делом в течение дня или двух после повторного прицеливания. Частота намокания будет зависеть от местных условий, но сначала она может быть каждый час, а затем постепенно снижена до трех или четырех часов. Стены должны быть покрыты мешковиной в течение первых трех дней после перетяжки.(Можно использовать пластик, но его следует накрывать навесом, а не ставить прямо у стены.) Это помогает сохранять стены влажными и защищает их от прямых солнечных лучей. После того, как карбонизация извести началась, она будет продолжаться в течение многих лет, и известь наберет прочность, поскольку она снова превратится в карбонат кальция внутри стены.

Фронтон 18 века и окружающая стена имеют совершенно разные стыки из раствора. Фото: файлы NPS.

Старение строительного раствора

Даже при максимальных усилиях по подбору цвета, текстуры и материалов существующего раствора обычно будет заметная разница между старой и новой работой, отчасти потому, что новый раствор был подобран к неответренным частям исторического раствора.Другой причиной небольшого несоответствия может быть то, что песок в старом растворе более обнажен из-за небольшой эрозии извести или цемента. Хотя точечное повторное наведение обычно предпочтительнее и должна быть допустима некоторая разница в цвете, если разница между старым и новым строительным раствором слишком велика, в некоторых случаях может быть целесообразно переназначить целую область стены или весь объект, такой как залив. , чтобы минимизировать разницу между старым и новым раствором. Если раствор правильно подобран, обычно лучший способ справиться с различиями в цвете поверхности — дать раствору стареть естественным образом.Перед применением необходимо тщательно протестировать другие способы устранения этих различий, в том числе очистку участков без повторных точек или окрашивание нового раствора.

Окрашивание нового строительного раствора для достижения лучшего соответствия цвета обычно не рекомендуется, но в некоторых случаях может быть уместным. Хотя окрашивание может обеспечить первоначальное совпадение, старый и новый минометы могут выветриваться с разной скоростью, что приводит к визуальным различиям через несколько сезонов. Кроме того, смеси, используемые для окрашивания раствора, могут нанести вред кладке; например, они могут вводить соли в кладку, что может привести к высолу.

Очистка восстановленной кладки

Если работа по перенацеливанию выполняется аккуратно, в очистке не будет необходимости, кроме удаления небольшого количества раствора с края стыка после обработки инструмента. Это можно сделать с помощью жесткой натуральной щетины или нейлоновой кисти после высыхания раствора, но до его первоначального схватывания (1-2 часа). Затвердевший раствор обычно можно удалить деревянной лопаткой или, при необходимости, долотом.

Дальнейшую очистку лучше всего производить простой водой и щетками из натуральной щетины или нейлона.Если необходимо использовать химические вещества, их следует выбирать с особой осторожностью. Неправильная очистка может привести к порче блоков кладки, порче раствора, появлению пятен раствора и высолов. Швы нового раствора особенно подвержены повреждениям, потому что они не затвердевают полностью в течение нескольких месяцев. Химические чистящие средства, особенно кислоты, никогда не следует использовать для сухой кладки. Кладку всегда следует полностью пропитать водой перед нанесением химикатов. После очистки стены следует снова промыть простой водой, чтобы удалить все следы химикатов.

При очистке свежей кирпичной стены необходимо принять несколько мер предосторожности. Во-первых, перед очисткой раствор должен полностью затвердеть. Обычно достаточно тридцати дней, в зависимости от погоды и воздействия; как упоминалось ранее, раствор будет продолжать отверждаться даже после того, как затвердеет. Следует подготовить испытательные панели для оценки воздействия различных методов очистки. Как правило, на новых каменных стенах следует использовать только промывку водой под очень низким давлением (100 фунтов на квадратный дюйм) с добавлением жесткой натуральной щетины или нейлоновых щеток, за исключением глазурованных или полированных поверхностей, где следует использовать только мягкие ткани.**

Новое строение «налет» или выцветание иногда появляется в течение первых нескольких месяцев после повторного наведения и обычно исчезает в результате нормального процесса выветривания. Если высолы не удаляются естественным путем, самый безопасный способ их удаления — сухая чистка щеткой из жесткой натуральной или нейлоновой щетины с последующей влажной щеткой. Соляная (соляная) кислота обычно неэффективна, и ее не следует использовать для удаления высолов. Это может высвободить дополнительные соли, которые, в свою очередь, могут привести к увеличению количества высолов.

Заливка швов иногда предлагается в качестве альтернативы, в частности, повторной заливки кирпичных зданий. Этот процесс включает нанесение тонкого слоя раствора на цементной основе на стыки раствора и границу раздела строительный раствор / кирпич. Чтобы раствор был эффективным, он должен слегка выходить на поверхность кирпичной кладки, таким образом визуально расширяя шов. Изменение внешнего вида стыка может в недопустимой степени изменить исторический характер сооружения.Кроме того, несмотря на то, что маскировка кирпичей предназначена для предотвращения попадания раствора на остальную поверхность кирпича, неизбежно останется некоторый уровень остатков, называемый «вуалированием». Затирка поверхности не может заменить более обширную работу по перетяжке и не рекомендуется для исторической кладки.

** Дополнительная информация по очистке кладки представлена ​​в Записках по консервации 1: Оценка очистки и водоотталкивающих обработок для исторических зданий с каменной кладкой, Роберт С.Мак, FAIA, и Энн Э. Гриммер, Вашингтон, округ Колумбия: Служба технической сохранности, Служба национальных парков, Министерство внутренних дел США, 2000; и поддержание чистоты: удаление внешней грязи, краски, пятен и граффити из исторических каменных зданий, Энн Э. Гриммер, Вашингтон, округ Колумбия: Служба технической консервации, Служба национальных парков, Министерство внутренних дел США, 1988 .

Простое сравнение на месте с поможет определить твердость и состояние строительного раствора и блоков кладки.Начните со соскабливания раствора отверткой и постепенно постукивайте сильнее холодным зубилом и каменщиком. Таким же образом можно испытать кирпичную кладку, начиная с более осторожной обработки, соскоблив ее ногтем. Этот относительный анализ, производный от 10-балльной шкалы твердости, используемой для описания минералов, обеспечивает хорошую отправную точку для выбора подходящего строительного раствора. Более подробно она описана в «Описание системы Russack для кирпича и строительного раствора», ссылка на которую имеется в списке для чтения в конце этого краткого обзора.

Следует тщательно отбирать образцы строительного раствора, взятые из различных мест в здании, чтобы по возможности найти не выветренный строительный раствор. Некоторые части здания могли быть перекрашены в прошлом, в то время как другие части могут быть подвержены условиям, вызывающим необычный износ. Может быть несколько цветов раствора, относящегося к разным периодам строительства, или песок, использованный из разных источников во время первоначального строительства. Любая из этих ситуаций может дать ложные показания визуальных или физических характеристик, необходимых для нового миномета.Следует отметить вариации, которые могут потребовать разработки более чем одного микса.

  1. Удалите долотом и молотком три или четыре образца раствора без выветривания, которые необходимо сопоставить, из нескольких мест в здании. (Отложите самый большой образец — он будет использован позже для сравнения с перетяжкой раствора). Удаление полного представления образцов позволит выбрать «средний» или средний образец раствора.
  2. Оставшиеся образцы растолочь деревянным молотком или при необходимости молотком до тех пор, пока они не разделятся на составные части.Материала должно быть пригоршня.
  3. Осмотрите порошкообразную часть — известковую и / или цементную матрицу раствора. Особенно обратите внимание на цвет. Существует тенденция думать, что исторические растворы имеют белые связующие, но серый портландцемент стал доступен к последней четверти XIX века, и традиционные известки также иногда были серыми. Таким образом, в некоторых случаях естественный цвет исторической папки может быть серым, а не белым. Раствор также мог быть окрашен для создания цветного раствора, и этот цвет должен быть определен на данном этапе.
  4. Тщательно сдуйте порошкообразный материал (известковую и / или цементную матрицу, скрепляющую раствор).
  5. С помощью лупы малой мощности (10 крат) исследуйте оставшийся песок и другие материалы, такие как куски извести или скорлупа.
  6. Обратите внимание и запишите широкий диапазон цветов, а также различные размеры отдельных песчинок, примесей или других материалов.

Другие факторы, которые следует учитывать

Цвет

Независимо от цвета связующего или цветных добавок, песок является основным материалом, придающим строительный раствор его цвет.В одном образце исторического раствора можно найти удивительное разнообразие цветов песка, а различные размеры песчинок или других материалов, таких как не полностью измельченная известь или цемент, играют важную роль в текстуре раствора для повторного нанесения. . Следовательно, при указании песка для повторного нанесения раствора может потребоваться получить песок из нескольких источников и объединить или просеять их, чтобы приблизиться к диапазону цветов песка и размерам зерен в историческом образце раствора.

Указывающий стиль

Тщательный осмотр исторической каменной стены и методов, использованных при первоначальном строительстве, поможет сохранить визуальные качества здания. Следует изучить стили указания и методы их создания. Важно смотреть как на горизонтальные, так и на вертикальные стыки, чтобы определить порядок, в котором они были обработаны, и были ли они одним стилем. Например, в некоторых зданиях конца 19-го и начала 20-го века горизонтальные стыки были загнуты назад, а вертикальные стыки были обработаны заподлицо и окрашены в тон кирпича, что создает иллюзию горизонтальных полос.Стили наведения также могут отличаться от одного фасада к другому; Передние стены часто получали большее внимание к деталям из раствора, чем боковые и задние стены. Tuckpointing — это не настоящая переориентация, а нанесение приподнятого шва или известкового замазочного шва поверх швов, нанесенных заподлицо. Карандаш — это чисто декоративная обработка окрашенной поверхности поверх строительного шва, часто контрастного цвета.

Каменная кладка

Каменные блоки также должны быть проверены, чтобы любые заменяемые блоки соответствовали исторической кладке.Внутри стены может быть широкий диапазон цветов, текстур и размеров, особенно из кирпича ручной работы или грубого камня, добытого в местных карьерах. Заменяемые блоки должны сливаться с полным спектром блоков каменной кладки, а не с отдельным кирпичом или камнем.

Соответствие цвета и текстуры строительного раствора

Новый раствор должен соответствовать неответренным внутренним частям исторического раствора. Самый простой способ проверить соответствие — сделать небольшой образец предлагаемой смеси и дать ей отвердеть при температуре примерно 70 градусов по Фаренгейту в течение недели, или ее можно запечь в духовке, чтобы ускорить отверждение; затем этот образец взламывают, и его поверхность сравнивают с поверхностью самого большого «сохраненного» образца исторического раствора.

Если невозможно добиться правильного цветового соответствия с помощью натурального песка или цветных заполнителей, таких как крошка мрамора или кирпичной крошки, возможно, потребуется использовать современный пигмент для строительных растворов.

На ранних стадиях проекта следует определить, насколько новый миномет должен соответствовать историческому миномету. Достаточно ли «достаточно близко» или «точно»? В спецификациях это должно быть четко указано, чтобы подрядчик имел разумное представление о том, сколько времени и затрат потребуется для разработки приемлемого соответствия.

То же самое решение будет необходимо при подборе замены терракоты, камня или кирпича. Если есть известный источник замены, он должен быть включен в спецификации. Если источник не может быть определен до процесса торгов, спецификации должны включать ориентировочную цену на заменяющие материалы с окончательной ценой, основанной на фактических затратах для подрядчика.

Типы минометов (по объему)
Обозначение Цемент Известь гидратированная или известковая замазка Песок
M 1 1/4 3 — 3 3/4
S 1 1/2 4–4 1/2
N 1 1 5–6
O 1 2 8–9
К 1 3 10–12
«L» 0 1 2 1 / 4–3
Предлагаемые типы минометов для различных воздействий
Экспозиция
Кладочный материал Закрытый Умеренный Сильный
Очень прочный: гранит, полнотелый кирпич и т. Д. O N S
Умеренно прочный: известняк, прочный камень, формованный кирпич K O N
Минимально долговечный: мягкий кирпич ручной работы «L» K O

Собственнику / администратору

Владелец или администратор исторического здания должен помнить, что перенаправление может оказаться длительным и дорогостоящим процессом.Во-первых, должно быть достаточно времени для оценки здания и исследования причины проблем. Затем будет время, необходимое для подготовки контрактной документации. Сама работа точная, трудоемкая и шумная, а строительные леса могут на какое-то время закрывать фасад здания. Поэтому хозяину необходимо тщательно спланировать работу, чтобы избежать проблем. Таким образом, графики переназначения и других действий потребуют тщательной координации во избежание непредвиденных конфликтов. Владелец должен избегать тенденции спешить с работой или срезать углы, если историческое здание хочет сохранить свою визуальную целостность, а работа должна быть долговечной.

Архитектору / консультанту

Поскольку основная роль консультанта заключается в обеспечении срока службы здания, важно знать исторические методы строительства и особые проблемы, возникающие в старых зданиях. Консультант должен помочь владельцу в планировании логистических проблем, связанных с исследованиями и строительством. Консультант обязан определить причину ухудшения строительного раствора и убедиться, что она устранена до повторной заделки кладки.Консультант также должен быть готов тратить больше времени на проверку проекта, чем это принято в современном строительстве.

Для масонов

Успешное перенаправление зависит от самих масонов. Опытные каменщики понимают особые требования к работе с историческими зданиями, а также дополнительные затраты времени и средств, которые они требуют. Вся бригада каменщиков должна быть готова и способна выполнять работы в соответствии со спецификациями, даже если спецификации могут не соответствовать стандартной практике.В то же время каменщики должны без колебаний сомневаться в технических характеристиках, если выясняется, что указанные работы могут повредить здание.

Заключение

Хорошая работа по перепрофилированию должна длиться не менее 30 лет, а лучше 50-100 лет. Быстрые пути и плохое мастерство приводят не только к уменьшению исторического характера здания, но и к работе, которая выглядит плохо и потребует в будущем переориентации раньше, чем если бы работа была сделана правильно.Раствор строительного раствора в историческом каменном здании часто называют «первой линией защиты» стены. Хорошая практика перетяжки гарантирует долгий срок службы строительного шва, стены и исторической конструкции. Хотя тщательный уход поможет сохранить свежеукрашенные швы раствора, важно помнить, что швы раствора предназначены для жертвоприношения и, вероятно, в будущем потребуют повторной заделки. Тем не менее, если исторические швы из строительного раствора доказали свою долговечность в течение многих лет, то осторожное повторное нанесение должно иметь такой же долгий срок службы, что в конечном итоге будет способствовать сохранению всего здания.

Полезные адреса

Американский институт кирпича
11490 Commerce Park Drive
Рестон, VA 22091

Национальная ассоциация извести
200 Н. Глеб-роуд, офис 800
Арлингтон, Вирджиния 22203

Портлендская цементная ассоциация
5420 Old Orchard Road,
Скоки, Иллинойс 60077

Благодарности

Роберт К.Мак, FAIA , является руководителем архитектурной фирмы MacDonald & Mack, Architects, Ltd., специализирующейся на исторических зданиях в Миннеаполисе, штат Миннесота. Джон П. Спевик, CSI , Толедо, Огайо, каменщик в 5-м поколении и руководитель компании U.S. Heritage Group, Inc., Чикаго, Иллинойс, которая занимается индивидуальным подбором исторических минометов. Энн Э. Гриммер , старший историк архитектуры, Служба национальных парков, отвечала за разработку и координацию пересмотра этой записки по сохранению, включая профессиональные комментарии, и техническое редактирование.

Авторы и редактор хотели бы поблагодарить следующих за предоставленный профессиональный и технический обзор: Марка Макферсона и Рона Петерсона, подрядчиков по восстановлению каменной кладки, Macpherson-Towne Company, Миннеаполис, Миннесота; Лоррейн Шнабель, архитектурный реставратор, John Milner Associates, Inc., Филадельфия, Пенсильвания; Лорен Б. Сикелс-Тейвс, доктор философии, архитектурный консерватор, Biohistory International, Хантингтон-Вудс, Мичиган; и следующие профессиональные сотрудники Службы национальных парков, в том числе: Э.Блейн Кливер, руководитель отдела исследования исторических зданий в Америке / журнала «Исторический американский инженерно-технический отчет»; Дуглас К. Хикс, заместитель суперинтенданта, Учебный центр по сохранению исторических памятников, Фредерик, Мэриленд; Крис Макгиган, специалист по надзору за выставками, Учебный центр по сохранению исторических памятников, Фредерик, Мэриленд; Чарльз Э. Фишер, Шарон С. Парк, FAIA, Джон Сандор, Отдел технических служб сохранения, Службы сохранения наследия, и Кей Д. Уикс, Службы сохранения наследия.

Первоначальная версия этой записки, Повторное определение стыков минометов в исторических кирпичных зданиях , была написана Робертом К.Маком в 1976 году, а в 1980 году он был переработан и обновлен Робертом К. Маком, де Тилом Паттерсоном Тиллером и Джеймсом С. Аскинсом.

Настоящая публикация подготовлена ​​в соответствии с Законом о национальном историческом сохранении 1966 года с внесенными в него поправками, который предписывает министру внутренних дел разрабатывать и предоставлять информацию об исторических объектах. Служба технической консервации (TPS), Служба национальных парков, готовит стандарты, руководства и другие образовательные материалы по ответственным методам сохранения исторических памятников для широкой общественности.

Октябрь 1998 г.

Ашерст, Джон и Никола. Практическая консервация зданий. Vol. 3: Растворы, штукатурки и штукатурки. Нью-Йорк: Halsted Press, подразделение John Wiley & Sons, Inc., 1988.

Кливер, Э. Блейн. «Испытания для анализа образцов строительных растворов». Бюллетень ассоциации по сохранению технологий. Т. 6, № 1 (1974), стр. 68-73.

Кони, Уильям Б., AIA. Восстановление каменной кладки зданий двадцатого века. Серия по сохранению штата Иллинойс. Номер 10. Спрингфилд, штат Иллинойс: Отдел служб сохранения, Агентство по сохранению исторических памятников Иллинойса, 1989 г.

Дэвидсон, Дж. «Кладочный раствор». Канадский строительный дайджест. CBD 163. Оттава, ONT: Отдел строительных исследований, Национальный исследовательский совет Канады, 1974.

Ферро, Максимилиан Л., AIA, RIBA. «Система Russack для кирпича и строительного раствора Описание: Полевой метод оценки твердости кладки.» Technology and Conservation. Vol. 5, No. 2 (Summer 1980), pp. 32-35.

Хукер, Кеннет А. «Полевые заметки о переориентации». Журнал масонства Абердина Строительство. Т. 4, No. 8 (август 1991 г.), стр. 326-328.

Енжеевска, Х. «Старые минометы в Польше: новый метод исследования». Исследования в области сохранения . Vol. 5, No. 4 (1960), pp. 132-138.

«Роль Лайма в ступке». Журнал Абердина по строительству каменной кладки .Vol. 9, No. 8 (август 1996 г.), стр. 364-368.

Филлипс, Морган В. «Краткие заметки по предметам анализа красок и строительных растворов и записи профилей формования: проблемы с анализом красок и строительных растворов». Бюллетень ассоциации по сохранению технологий. Т. 10, No. 2 (1978), pp. 77-89.

Приготовление и использование известковых растворов: Введение в принципы использования известковых растворов. Шотландский центр извести в исторической Шотландии.Эдинбург: Историческая Шотландия, 1995.

Ширхорн, Кэролайн. «Обеспечение постоянства цвета раствора». Абердинский журнал каменного строительства. Т. 9, No. 1 (январь 1996 г.), стр. 33-35.

«Следует ли использовать минометы с воздухововлекающими добавками?» Абердинский журнал каменного строительства. Т. 7, No. 9 (сентябрь 1994 г.), стр. 419-422.

Sickels-Taves, Лорен Б. «Ползучесть, усадка и минометы в исторической сохранности». Журнал тестирования и оценки, JTEVA. Т. 23, № 6 (ноябрь 1995 г.), стр. 447-452.

Спевик, Джон П. История каменного раствора в Америке , 1720–1995. Арлингтон, Вирджиния: Национальная ассоциация извести, 1995.

Спуэйк, Джон П. «Перефокусируясь правильно: почему использование современного строительного раствора может повредить исторический дом». Журнал Old-House. Т. XXV, № 4 (июль-август 1997 г.), стр. 46-51.

Технические примечания к кирпичному строительству. Американский институт кирпича, Рестон, Вирджиния.

«Влагостойкость кирпичной кладки: техническое обслуживание». 7F. Февраль 1986 г.

«Растворы для кирпичной кладки». 8 Пересмотрено II. Ноябрь 1989 г.

«Стандартные технические условия на портландцементно-известковый раствор для кирпичной кладки». 8A Пересмотрено. Сентябрь 1988 г.

«Раствор для кирпичной кладки — выбор и контроль». 8B Переиздан. Сентябрь 1988 г. (июль / август 1976 г.).

«Руководство по техническим условиям для кирпичной кладки, часть V строительного раствора и затирки.»11E Revised. Сентябрь 1991 г.»

«Связи и узоры в кирпичной кладке». 30 переиздан. Сентябрь 1988 г.

(PDF) Свойства легированных силикатных изделий

влияют на прочность на сжатие, звукоизоляцию

,

и морозостойкость, но на способность материала

противостоять проникновению воды.

Белый кирпич — это материал, который поглощает примерно на 8%

h3O меньше, чем другие стеновые изделия для строительства

внутренних и наружных стен зданий.Согласно

исследования, проведенного A. Stępień, использование базальтовой добавки

с размером зерна 2-4 мм приводит к значительному повышению прочности продукта

и снижению его впитывающей способности

. Прочность на сжатие модифицированного продукта

увеличилась почти до 40 МПа, а абсорбционная способность

уменьшилась примерно на 50%. Использование барита

с размером зерен 0-2 мм увеличило абсорбцию

на 40%, прочность на сжатие увеличилась до аналогичного уровня

.(Рис.1) Добавление жидкой добавки — силиката лития

привело к удвоению прочности на сжатие

и снижению водопоглощения примерно на 20%. [5,6]

Однако модификация белого кирпича

не всегда приводит к улучшению их параметров. В статье

,

представлено влияние примеси в виде жидкого стекла лития

с различным мольным соотношением на свойства

конечных силикатных продуктов.

2 Исследование силикатных продуктов

Основная цель моего исследования — определить влияние

модификации силикатных продуктов на их физические

свойства. Образцы были выполнены

в сотрудничестве с заводом по производству силикатов

в Людыни после 4 этапов производственного процесса.

Смесь негашеной извести и кварцевого песка была помещена

в реакторы на 4-6 часов, где в условиях

повышенной температуры путем процесса гидратации CaO

,

и MgO и процесса отверждения, гашения извести

процесс состоялся.Массу с влажностью 4-5%

(фиг.2) подвергали гидравлическому прессованию (ок.

20 МПа) и затем транспортировали в автоклав. Во время процесса автоклавирования

при давлении пара 16 бар

и небольшом распределении энергии при 203 ° C силикаты

были отверждены. После 6 часов отверждения образцы

подготовили к последней стадии их формирования — охлаждению.

Рис. 2 Уплотненные образцы.Подготовлено для автоклавирования.

Эксперимент проводился на образцах

,

размерами 40 x 40 x 160 мм (рис. 3) У меня

приготовили три комплекта по три образца в каждом. К постоянной массе сухих ингредиентов

я добавил слегка мутное жидкое литиевое стекло

с молярным соотношением 2,6 и 7,0.

Смесь, которая включает гидроксид лития (1,0-5,0%),

коллоидный диоксид кремния — SiO2 (10,0-25,0%) и воду (50,0-

75,0%), Я добавил в количестве 5% по весу

от всей смеси.

Таблица 1 Содержание ингредиентов в исследуемых образцах.

Песок + известь [г] Вода [г] Добавка [г]

N 1800 90 —

A (7,0) 1800 — 90

B (2,6) 1800 — 90

Через 21 день после приготовления Из образцов

,

изделия были подвергнуты исследованию на прочность при сжатии

,

, водопоглощение за счет капиллярного действия

,

и абсорбцию (при полном погружении в воду).

Образцы были обозначены буквами: N, A и B.

Образец, обозначенный буквой N, представляет собой традиционный силикатный продукт

, модифицированный водно-литиевым стеклом

с молярным соотношением 7,0 и образец Б — модифицированный

водно-литиевым стеклом с молярным соотношением 2,6.

(Табл. 1)

Рисунок 3 Образец, подготовленный к испытаниям.

3 Исследовательский анализ

3.1.Капиллярный тест

Величина капиллярного действия обратно пропорциональна

углу смачивания (жидкостный тип) и диаметру капилляра

(размеру пор). На фиг.4 показано, что добавление

к силикатной массе литиевого жидкого стекла с мольным отношением

, равным 2,6, привело к наибольшему увеличению высокого

капиллярного действия. (Рис. 5) Было отмечено уменьшение диаметра

пор, присутствующих в продукте.Это было

, подтвержденное результатами порозиметрии Mercury Intrusion

. Использование порозиметра

позволяет определять диаметр пор в диапазоне 0,003–400 мкм.

Согласно классификации IUPAC в этом диапазоне у нас

есть мезопоры (2

(d> 50 нм), а микропоры (d <2 нм) не были включены в список

. измерение. В образце А мезопоры

,

составляют 43% всех пор, что более чем на 20% больше

по сравнению с нормализованным образцом.

DOI: 10.1051 /

2016

,

10

1000037e3sconf / 2016

E3S Web of Conferences

SEED

00037 (2016)

Как покрасить фасад вашего кирпичного дома — Жизнь в загородном доме

1. Сколько времени это займет?

Наш дом — небольшое ранчо. Это заняло у нас два дня, начиная с 11 утра и заканчивая перерывами на перекус примерно в 18 часов. Мы накинули на дом два пальто и помогли нам вчетвером. Двое из нас использовали кисти Romabio, а двое других использовали кисти меньшего размера для окон, дверей и освещения.

2. Если бы мой дом был двухэтажным, нанял бы я профессионала?

Короткий ответ, да. Это определенно был отличный дом для одноэтажного дома-ранчо, но двухэтажный побольше будет проблемой, если вы не заядлый мастер. Это просто не мы, но я скажу вам, что если бы я нанял профессионала, я бы убедился, что они использовали Romabio Limewash, независимо от того, сделали ли мы классический европейский вид с оригинальным кирпичом или полным покрытием.

3. Почему вы использовали Limewash, а не Masonry Paint от Romabio?

В моей конкретной ситуации я использовал известковую промывку, а не краску для кирпичной кладки, потому что мой кирпич был текстурированным.Вблизи он выглядит почти как камень, особенно после того, как его нарисовали. Classico Limewash — это красивая отделка побелкой, которая позволяет смыть и обнажить часть кирпича. Однако вы можете добиться прочного покрытия с помощью Classico Limewash, если пропустите процесс смывания водой. Мне нравится, как это получилось, и я так рада, что выбрала этот продукт.

4. Что делать, если я ненавижу цвет после того, как раскрашиваю его?

Одним из дополнительных преимуществ использования нашего подлинного продукта из гашеной извести является то, что, в отличие от традиционной латексной краски, Classico Limewash можно вытереть или смыть сразу после нанесения, что обеспечивает отсутствие стресса и обязательств при покупке.С помощью мойки высокого давления можно удалить всю аппликацию на внешней стороне дома в течение 5 дней после первого нанесения. Это позволяет вам сначала протестировать продукт на кирпичной или кирпичной поверхности.

5. Сколько слоев мне нужно?

Если вы предпочитаете европейский стиль, вам вполне сойдет с рук. Мы сделали второй слой, но он был намного более разбавленным, чем первый, что помогло немного легче прорезать линии крупы и придало нам сплошной цвет.Я вам скажу, что со временем стало лучше.

6. Подходит ли Romabio для применения? Стоит ли арендовать краскораспылитель?

Я удивлен, но мне очень нравится эта кисть. С ним не только легко промыть большие помещения извести, но и сделать это так мягко! Romabio делает их вручную с осторожностью, что позволяет сэкономить время за счет более эффективного применения и деньги, не тратя зря продукт. Кроме того, удобный крючок для денди позволяет положить кисть на край ведра.

Лучший песок для восстановления естественной гидравлической извести?

Как выбрать песок для натуральной гидравлической извести

Быстро и короче….Выбирая песок для натуральной гидравлической извести, убедитесь, что песок соответствует стандарту ASTM C-144. Но вы можете спросить себя, что, черт возьми, это значит? ASTM C-144 — это стандартная спецификация заполнителя для кладочного раствора, представленная Американским обществом испытаний материалов (ASTM). Для начала многие люди будут использовать термин «заполнитель», а не «песок». Это связано с тем, что заполнитель — это более широкий термин, который может относиться к переработанным материалам, которые при желании можно использовать вместо песка. В спецификации есть много хороших рекомендаций, которым нужно следовать при выборе песка, таких как чистота, форма, состав и гранулометрический состав.

Хороший, чистый песок важен. В зависимости от того, где вы добываете песок, могут возникнуть некоторые сложности. Если вы покупаете песок у дистрибьютора, предварительно расфасованный в мешки песок очень чистый, поскольку его обычно моют и сушат. Однако насыпной песок может иметь некоторые примеси, что маловероятно, но следует отметить другие потенциальные проблемы, обсуждаемые в ближайшее время. Если вы собираете песок из ближайшего ручья или ручья в исторических целях, будьте осторожны. Вам следует проверить свои местные законы, чтобы узнать, законно ли это вообще, поскольку это может иметь последствия для окружающей среды.При этом убедитесь, что песок не содержит ила и органических веществ. Форма или резкость песка помогут сделать смесь более плотной и в целом создать более прочный раствор. Угловые заполнители лучше заполняют пустоты, чем окатанные пески. Хороший наглядный пример для этого — попытаться представить себе бутылку воды с круглыми бутылками, а теперь представьте те же самые бутылки, но квадратные. Квадратные бутылки будут плотно прилегать друг к другу, в то время как круглые бутылки соприкасаются только в четырех точках контакта, оставляя пустоты.

Состав заполнителя будет определять долгосрочное действие раствора.Существуют агрегаты, которые могут вызвать замедленное расширение и разрушение строительного раствора. Стоит обратить внимание на доломитовый щебень. Есть и другие, но для большинства реставрационных работ это самый распространенный вид. Ваш местный поставщик должен знать, есть ли у него этот тип, и, скорее всего, он не будет рекомендовать его для любого кладочного раствора.

Гранулометрический состав является наиболее важным фактором при выборе заполнителя. Идеальный песок должен иметь в своем составе широкий диапазон размеров. Хорошее распределение в значительной степени влияет на удобоукладываемость и долговечность.Если вы можете получить доступ к ситовому анализу, ищите колоколообразную кривую, когда числа нанесены на график. Это показывает, что есть несколько больших кусков, увеличивающееся количество средних размеров и небольшое количество мелких частиц или порошка. Избыточная мелочь в песке приводит к плохой обрабатываемости и часто устраняется избыточным количеством воды, что приводит к плохой долговечности.

Хороший чистый и сухой песок будет иметь теоретическую пустотность 33%. Другими словами, при определенном объеме песка будет идеальное воздушное пространство между песчинками от 33% до 66%.К счастью, есть простой тест, который может сделать каждый, чтобы узнать, какова пустотность песка.

Сначала возьмите две прозрачные емкости, размер одной из которых как минимум в два раза больше, чем другой, наполните малую емкость водой, налейте ее в большую емкость и сделайте отметку. Затем снова наполните маленькую емкость и вылейте ее в большую емкость, следя за тем, чтобы в емкости оставалась первая порция воды. Отметьте уровень второй меры и равномерно распределите 4 линии между двумя, образуя в общей сложности шесть отметок на большом контейнере.Опустошите большую емкость и наполните малую емкость водой. Вылейте воду из маленькой емкости в большую емкость до дна из шести линий. Теперь заполните маленькую сухую емкость сухим песком и перелейте ее в большую емкость. После того, как все уляжется, вы сможете увидеть, сколько воды было вытеснено. Начиная с верхней линии, представляющей 0%, каждая линия, движущаяся вниз по большому контейнеру, будет представлять 20%. Полученный процент будет представлять собой коэффициент пустотности и представляет собой минимальное количество извести по объему, которое вы должны использовать для приготовления хорошего раствора.

Плохой песок может иметь соотношение выше 50% и увеличивает необходимое количество извести, что приводит к дополнительным расходам для вашего проекта. Поэтому, если вы сомневаетесь, проведите небольшой тест на доступном песке, выберите тот, который имеет коэффициент, близкий к 33%, чтобы сэкономить на требуемом количестве извести и легче спать, зная, что у вас приличный песок.

Первоначально написано: Рэнди Рут
Представлено: LimeWorks.us
Телефон: 215-536-6706

Дополнительные полезные ссылки:

.

Добавить комментарий

Ваш адрес email не будет опубликован.
