Насосная станция для дома выбрать: Насосная станция для частного дома: как выбрать

Как выбрать лучшую станцию водоснабжения: рейтинг моделей и инструкции по выбору оптимального варианта от iChip.ru

Для частных домов и дач в отсутствии центрального водоснабжения единственной возможностью получать воду остается установка насосной станции для перекачки скважинной или колодезной воды. Как выбрать станцию водоснабжения для дома, чтобы она была производительной и при этом не стоила запредельных денег? Мы расскажем, на какие параметры стоит обратить внимание в первую очередь. Также приведем актуальный рейтинг насосных станций водоснабжения на 2020 год.

Общие параметры выбора станций водоснабжения

Производительность насоса

Производительность насоса определяет количество перекачиваемой воды за единицу времени. Как выбрать станцию водоснабжения по этому параметру? Необходимо узнать потребление различных точек водоразбора (душевая кабина, унитаз, рукомойник и т.

д.), которые в сумме дадут общий объем воды, которую должен качать насос. Здесь правда стоит учесть, точки водоразбора крайне редко бывают задействованы одновременно. Однако лучше брать с запасом с расчетом на то, что день, в который все точки будут задействованы, все же наступит. Полученный результат и будет нужной производительностью насосной станции.

Отметим также, что более производительные агрегаты будут более мощными, тяжелыми и дорогими, поэтому усердствовать с запасом тоже не стоит.

Напор

Напор — это максимальная высота, на которую насос может поднять воду. Этот параметр напрямую связан с давлением. Высоте в 10 м соответствует давление в 1 бар. Однако стоит учесть также, что давление необходимо не только для того, чтобы поднять воду на высоту, но и преодолеть гидравлическое сопротивление, которое создается во всей системе.

Как понять, какой напор необходим насосу? Для этого стоит посчитать расстояние от зеркала воды (например, в колодце), до верхней точки водоразбора (например, душевой кабины). Также стоит добавить расстояние по горизонтали от колодца до дома. Самые мощные насосные станции способны создавать напор в 90 — 100 м. Однако в быту они вряд ли понадобятся.

Материал крыльчатки

Крыльчатка или шнек — это основная подвижная часть в насосе. Она может быть изготовлена из разных материалов, каждый из которых имеет свои плюсы и минусы:

  • Пластик. Самый дешевый материал изготовления крыльчатки. В тоже время пластик не подвержен коррозии и при должном обслуживании способен прослужить очень долго. Пластиковые крыльчатки используются преимущественно в недорогих моделях.
  • Чугун. Чугунные крыльчатки довольно прочные и надежные в работе. Также они дешевле нержавейки, но по сравнению с ней более хрупкие и подвержены коррозии.
  • Нержавеющая сталь. Устойчива к коррозии, прочная и практичная. Также весь прибор в целом легче чугунного. Однако стоит несколько дороже. Стальные крыльчатки используются преимущественно в мощных производительных насосных станциях.
  • Латунь. Латунь хорошо противостоит коррозии, выдерживает высокие нагрузки и отлично взаимодействует с водой с высоким содержанием кислорода. Единственный недостаток — это высокая стоимость.

Объем гидроаккумулятора

Гидроаккумулятор — это накопительный бачок, куда закачивается вода. Затем эта вода уже распределяется по точкам водоразбора. Он поддерживает стабильный напор, защищает от гидроударов и хранит некоторый запас воды на случай отключения электричества. Чем больше объем гидроаккумулятора, тем реже будет включаться насос. Однако слишком большой бачок — это тоже не всегда хорошо, так как он занимает много места. Также устройства с большим гидроаккумулятором стоят значительно дороже.

Какую насосную станцию водоснабжения выбрать в частный дом? В целом для семей до 5 человек вполне хватает насосной станции с гидробаком на 24 л (негласный стандарт для накопительных бачков). Более крупные накопительные бачки подбираются индивидуально.

Рейтинг станций водоснабжения 2020

Elitech CAB 1000H/24

Бюджетная насосная станция российского производства. Она оснащена двигателем мощностью 1000 Вт, который обеспечивает подачу воды с напором в 45 м – достаточно для обеспечения водой одноэтажного дома. При этом максимальная производительность станции составляет 3,6 м3/ч — хватит для мойки, санузла, душевой кабины и ванны.

Размер входного и выходного отверстий составляет 1 дюйм — это стоит учитывать при покупке трубопровода. Корпус насоса, а также гидроаккумулятора полностью изготовлены из нержавеющей стали. Кстати, объем гидроаккумулятора составляет 24 л. Насос может работать при температуре от 4 до 35°С. Если вы хотите купить недорогую хорошую станцию, модель CAB 1000H/24 — то, что нужно.

Джилекс Джамбо 50/28

Компактная насосная станция подойдет для дома или дачи. У нее относительно небольшой напор в 28 м, чего хватает примерно на три точки водоразбора. Однако пользователи отмечают, что при должной настройке можно отрегулировать станцую до 3,4 бар, что даст примерно 34 м напора. Здесь стоит небольшой по мощности двигатель в 500 Вт и гидроаккумулятор объемом 18 л.

Корпус насоса выполнен из чугуна, а накопительного бака из нержавеющей стали. За час устройство способно перекачать до 3 м3. Весит вся насосная станция всего 15,1 кг, поэтому для транспортировки вполне хватит одного человека. По заявлениям производителя минимальный срок службы устройства составляет 10 лет.

Denzel PS 800X

Станция водоснабжения немецкого производства (собирается в Китае) оснащена насосом мощностью 800 Вт, который способен перекачивать до 3,2 м3/ч. Максимальное рабочее давление, которое создается при перекачке составляет 3,8 бар, что дает напор до 38 м. Весит прибор даже меньше, чем предыдущая модель — 13 кг.

Двигатель станции заключен в чугунный корпус, а камера перекачки воды из нержавеющей стали. Крыльчатка здесь пластиковая, а гидроаккумулятор традиционно выполнен из нержавейки. По отзывам пользователей станция вполне подходит для обеспечения водой семьи до 5 человек. Стоит учесть, что шумит станция довольно сильно, поэтому лучше установить ее в отдельное помещение или поместить в вентилируемый шумоизоляционный короб.

Вихрь ACB-1200/24

Это уже более мощный и серьезный агрегат, чем предыдущие. Двигатель мощностью 1200 Вт позволяет перекачивать до 4,2 м3/ч, этого хватает на 5 точек водоразбора, включенных одновременно. При этом станция водоснабжения способна создавать напор в 45 м — при необходимости можно обеспечить водой даже третий этаж.

Корпус насоса, а также крыльчатка изготовлены из чугуна (срок службы больше, чем у крыльчатки из пластика). Устройство способно работать с водой, в которой содержание примесей составляет не более 150 гр/м3 — это стоит учитывать, если собираетесь использовать для скважины (для воды с большим содержанием песка нужно дополнительно устанавливать фильтр грубой очистки).

Metabo HWW 4000/25G

Хорошая производительная насосная станция от Metabo способна качать до 4 м3/ч и создавать напор до 46 м. Отметим, что здесь крыльчатка изготовлена из нержавеющей стали. Благодаря этому она не ржавеет и довольно стойка к воздействию механических примесей (если в воде есть песочек). Сам насос одет в чугунный корпус.

Станция оснащена стандартным (по объему) гидроаккумулятором объемом 24 л, изготовленным из нержавейки. Пользователи отмечают хорошее качество сборки и надежную работу станции. На официальном сайте можно зарегистрировать агрегат и получить расширенную гарантию до 3 лет.

Karcher BP 3

Немецкая компания Karcher славится выпуском качественной техники для дома, и данная насосная станция не стала исключением. Это лучшая станция водоснабжения в соотношении цена/качество. Здесь отличное качество сборки – нигде ничего не скрипит, не люфтит и не шатается. Агрегат оснащен двигателем мощностью 800 Вт, который обеспечивает напор в 36 м и закачку воды до 3 м3/ч.

Станцию водоснабжения можно назвать компактной и легкой, так как она весит всего 11,3 кг. Объем гидроаккумулятора составляет 19 л. Минусом является небольшая длина сетевого шнура — всего 1 м. Станция имеет встроенную защиту от перегрева и обратный клапан. Производитель дает гарантию на прибор целых 5 лет.

Насосы для водоснабжения и отопления:

Как выбрать насосную станцию для дачи и установить ее правильно

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Правила, как выбрать насосную станцию для дачи важны для каждого, кто желает обеспечить свой быт автономным и бесперебойным водоснабжением в любое время года. Это незамысловатое устройство позволяет осуществлять автоматическую подачу воды в любую точку водопотребления. Установка способна обеспечивать достаточное давление в водопроводе при любых условиях, даже при выключенном насосе. Главное сделать грамотный выбор оборудования и правильно смонтировать его на собственном дачном участке.

Компактная насосная станция для дачи

Обзор имеющихся видов насосных станций

Какой бы ни была насосная станция, в ее состав входят: насос, гидроаккумулятор, манометр, реле давления, различные клапана и фильтры. Производители могут каким-то образом укомплектовывать установки разными видами перечисленных устройств, от чего зависит ее производительность и внешний вид. Поэтому вопрос, как выбрать насосную станцию для дачи наиболее оптимально, остается актуальным всегда.

Принцип работы и варианты размещения насосной станции

Насосные станции, которые в народе прозвали «безбашенками», могут различаться по следующим параметрам:

  • типу и внешнему виду установленного на устройстве насоса;
  • основным техническим параметрам;
  • использованному для создания гидроаккумуляторной емкости материалу и ее объему;
  • высоте поднятия столба воды из источника;
  • обладанию теми или иными дополнительными опциями, к которым чаще всего относятся различные устройства для защиты от «сухого хода» либо перегрева;
  • производителю;
  • стоимости всего комплекта.

Схема строения автоматического насоса

Какими типами насосов оборудуются насосные станции

Существует два типа насосов, которыми оборудуются «безбашенки». Чаще всего это поверхностные центробежные насосы с воздушным охлаждением, которые практически все производители устанавливают прямо на гидроаккумулятор. Второй тип станций оборудуется погружными типами насосов. Их спускают прямо в колодец или скважину.

Станции с поверхностными насосами

Станции, оборудованные поверхностными типами насосов, бывают: многоступенчатыми, самовсасывающими с выносным либо встроенным эжектором, центробежными.

Схема работы станции с поверхностным насосом

Центробежные насосы могут обеспечить не слишком большую глубину всасывания. Чаще всего это 7 – 8 м. У них достаточно высокий напор, но низкая производительность. Чтобы такой насос запустить, необходимо всю магистраль предварительно заполнить водой. Они издают много шума, поэтому их установка показана на достаточном удалении от жилья.

Статья по теме:

Как установить насос для повышения давления воды в квартире. Классификация насосов для повышения давления в водопроводе квартиры.

Критерии выбора, особенности самостоятельной установки.

Станции водоснабжения, оборудованные многоступенчатыми типами насосов, имеют аналогичную глубину всасывания и требуют обязательной заливки всасывающей магистрали, но выгодно отличаются более приемлемым уровнем шума в работающем состоянии, более высоким подъемом воды и высоким КПД. Этот вариант гораздо лучше подходит для установки внутри помещения дачи из-за допустимого уровня шума.

Компактный поверхностный насос с низким уровнем шума можно разместить внутри дома

Самовсасывающие насосы со встроенным эжектором обеспечивают станции гораздо большую глубину (до 9 м), с которой она может поднять воду. Напор у таких станций средний при неплохой производительности. Но главным ее достоинством является возможность нормального запуска даже при недостатке воды в магистрали. Если же насос оборудован выносным эжектором, то глубина всасывания может достигать рекордных 45 м.

Полезный совет! Насосы с выносным эжектором имеют сложное устройство и «грешат капризами» при работе. Кроме того, их сложно монтировать. Поэтому, если вы решаете, как выбрать насосную станцию для дачи, то этот выбор стоит осуществлять только при глубоком залегании подземных вод в случае невозможности применения глубинного насоса.

Насосная станция и бак с водой расположены в специальной пристройке дачного дома

Станции с погружными насосами

Некоторые насосные станции комплектуют глубинными (погружными) насосами. Они бывают либо центробежными, либо вибрационными. Подбирать такие насосные станции следует в привязке к типу источника водоснабжения на участке. Диаметр скважины или глубина колодца напрямую влияют на этот выбор. Чем более мощный насос, тем выше он способен поднять воду. При этом нужно учитывать и количество воды в источнике.

Может случиться так, что слишком мощный насос слишком быстро опустошит источник. Вибрационные насосы («Малыш», «Ручеек» и пр.) более дешевые и просты, как в ходе эксплуатации, так и в процессе монтажа.

При этом они менее мощные, чем центробежные. Если глубина залегания подземных вод более 9 м, то выбрать насосную станцию для дачи, как правило, можно только с глубинным насосом.

Схема установки станции с погружным насосом

Как выбрать насосную станцию для дачи

Перед принятием решения о выборе насосной станции необходимо знать, на какие технические характеристики устройства стоит обращать внимание при покупке. Самое решающее значение из них имеют мощность, напор и производительность. Для дачи достаточно станции, обладающей мощностью от 0,6 до 1,5 кВт. Зависимость производительности и напора друг от друга может быть изображена в графическом виде, что и делают производители, помещая такие графики в паспорт устройства. Производительность измеряют обычно в м³/ч, в то время, как напор в метрах столба воды или атмосферах (для справки 1 атм = 9,8 м вод.ст.).

Устройство насосной станции погружного типа

Многие станции оборудуются защитными устройствами, имеющими вид датчиков, которые способны отключать устройство при перегреве или, так называемом, «сухом ходе», когда в системе отсутствует вода. Это делает стоимость станции выше, но и предполагает ее более безопасное использование. В комплекте обычно имеется обратный клапан и фильтр для воды. При их отсутствии, приобретение и установка данных элементов обязательна.

Другие критерии выбора насосной станции

Перед выбором агрегата следует провести определенный анализ текущих условий. В частности, надо выяснить: какой тип источника для водоснабжения будет использоваться – скважина либо колодец, их глубину и объем имеющихся запасов воды, максимально возможный расход воды и потребность в ней.

Выбирая мощность насосной станции — следует ориентироваться на задачи, для выполнения которых она приобретается

Теперь можно с уверенностью приступать к выбору нужного устройства по следующим нормативам:

  • уровень до 8 м – подойдет станция с поверхностным насосом. Этот показатель больше – альтернативы глубинному насосу нет;
  • по техническим характеристикам подбираем оборудование, которое будет удовлетворять всем требованиям по высоте подъема воды, максимальному ее расходу и достаточности давления в системе. К этому нужно приплюсовать от 10 до 20% мощности на гидравлические потери в фильтрах и различной запорной арматуре;
  • подбор гидроаккумулятора по его объему осуществляется на основании того, сколько вам нужно воды при отсутствии электричества. На семью вполне приемлемым вариантом является приобретение устройства с емкостью в 50 л, а для одной персоны достаточно 24 л. От величины емкости зависит и ресурс насоса, так как включаться он будет тем реже, чем она больше.

Схема сборки и подключения насосной станции

Полезный совет! При выборе объема гидроаккумулятора нужно убедиться, что он войдет на приготовленное место. Если нет, то нужно либо менять место установки, либо довольствоваться меньшим объемом гидроаккумулятора.

Подбираем место установки насосной станции

Для самостоятельной установки насосной станции на даче необходимо определиться с наиболее оптимальным местом. Выбирать придется из трех вариантов: в непосредственной близости от скважины или колодца, в одном из хозяйственных помещений, в самом доме.

Установка погружного насоса внутри колодца

Если установка осуществляется возле источника водопотребления, то необходимо устраивать специальную утепленную камеру, которую называют кессоном. От нее прокладывают трубу к дому на 25 или 32 мм в траншее, которую утепляют.

Полезный совет! Чтобы утепление подводящей трубы было эффективным и надежным, ее можно обмотать греющим электрическим кабелем. Заглублять трубу нужно ниже уровня промерзания грунта. Особое внимание утеплению необходимо придать в месте входа трубы в фундамент дома.

Пример размещения насосной станции

Чтобы избежать сооружение дополнительных утепленных объектов, насосную станцию желательно устанавливать прямо в доме. Для этого хорошо подойдет подвал или любые подсобные помещения. В этом случае нужно выбирать устройства с небольшим уровнем шума. Установка в отдельном хозяйственном помещении возможна только при его надлежащем утеплении.

В отсутствии централизованного водопровода, все прекрасно понимают, насколько важна насосная станция для дачи. Как выбрать наиболее подходящее устройство, мы рассмотрели в этой статье. Поэтому больших сложностей в ее установке ни у кого возникнуть не должно.

Насосная станция для частного дома (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Как выбрать насосную станцию для дома и дачи: полезные советы перед покупкой

Водоснабжение частного дома или дачи – вопрос всегда животрепещущий по причине отдаленности коттеджных и дачных поселков от централизованного водопровода.

Используя в качестве источника скважину или колодец, владельцы индивидуальных домов непременно сталкиваются с проблемой выбора оборудования для перекачки воды непосредственно в дом – к вентилям и кранам сантехнических приборов. Насосная станция водоснабжения – это именно тот агрегат, который позволяет обеспечить должное давление в автономном водопроводе и постоянную подачу воды к точкам водозабора. Давайте попробуем разобраться, чем руководствоваться при выборе насосной установки для дома или дачи.

Зачем вообще стоит покупать насосную станцию?

Итак, на вашем участке уже существует скважина или колодец и теперь необходимо выбрать оборудование для подъема воды и подачи ее к дому. Самый традиционный вариант – использование скважинного погружного насоса. Особенность работы водяного насоса заключается в том, что он включается при каждой попытке воспользоваться сантехническими приборами и начинает качать воду. По трубам вода идет к дому и, в конце концов, поступает к точке водозабора. Что же происходит, когда уровень воды в скважине пониженный или скачки напряжения препятствуют стабильной работе оборудования? Ответ прост — насос не работает и, соответственно, вы не сможете воспользоваться сантехникой.

Обезопасить свой быт от подобных мало комфортных ситуаций и обеспечить бесперебойное водоснабжение позволит насосная станция для дачи, которая объединяет в себе и насос, и накопительную емкость для создания резервного запаса воды. Когда подача воды из скважины в водопровод по каким либо причинам будет невозможна, насосная установка автоматически подключит гидроаккумулятор к системе водоснабжения.

Чем еще хороши водяные насосные станции в условиях эксплуатации индивидуальных домов? За счет того, что в комплект станции входит не погружной насос, а поверхностный, насосный агрегат может обслуживать скважины малого диаметра. Достаточно лишь опустить в скважину шланг сечением порядка 1 дюйма, снабженный обратным клапаном, чтобы поднять воду с глубины. Это особенно важный момент при выборе оборудования для дачного участка, где не всегда целесообразно бурить капитальную артезианскую скважину большого диаметра.

При необходимости полива и снабжения пары смесителей можно обойтись скважиной-иглой или неглубокой песчаной скважиной, для обустройства  которых не подходят стандартные погружные насосы, так как их диаметр стартует от 8 см. Кроме того, пользование бытовыми насосными станциями позволяет создавать в автономной водопроводной системе стабильное давление порядка 1.5 атм, которое выступает залогом хорошего напора в водопроводных кранах не только на нижних, но и на верхних этажах частного дома.

На фоне перечисленных неоспоримых преимуществ, насосные станции водоснабжения обладают и рядом проблем, связанных, в основном, с необходимостью их размещения в отапливаемом помещении и регулярном обслуживании. В отличие от скважинного насоса, установка с гидроаккумулятором требует постоянного контроля уровня давления и корректности работы автоматики, а также чистки обратного клапана и накопительного бака. Существуют и определенные ограничения по глубине скважины, которую может обслуживать насосная станция – общее расстояние (суммарное по вертикали и горизонтали) от агрегата до зеркала воды не должно превышать 8 м. Однако, существуют насосные установки, имеющие в своей комплектации так называемый эжектор, благодаря которому станция может качать воду с большей глубины – около 30 м.

На что обращать внимание при покупке?

Приняв решение о покупке насосной станции, многие сталкиваются с проблемой выбора необходимого оборудования. Исходя из каких характеристик нужно приобретать установку? Выбирая оборудование, учтите такие характеристики насосной станции, как: мощность; производительность; объем накопительной емкости; высота забора воды. Помимо этих основных параметров оборудования, также рекомендуется обратить внимание на: показатель максимального уровня подъема воды; материалы, используемые для изготовления насоса и гидроаккумулятора; наличие защиты от сухого хода и перегрева; способ управления (автоматический, ручной или дистанционный). Мощность насосных агрегатов – основополагающий показатель при покупке установки для дачи или частного дома. Как правило, мощность бытовых насосных агрегатов колеблется от 600 до 1500 Вт и ее подбирают с учетом количества точек водозабора, расстояния от насоса до скважины и дебита (количества воды, который скважина способна давать в единицу времени) самого источника. С мощностью станции связана такая характеристика, как производительность. Ее также рекомендуется выбирать с учетом дебита – чтобы была немного меньше производительности скважины, указанной в паспорте.

Не стоит забывать о рекомендациях к оборудованию, которые прописывают буровые компании в сопроводительных документах к источнику. В целом, для стабильного водоснабжения частного дома при помощи насосной станции достаточно производительности насоса 3000-6000 литров в час, а для условий дачи — 0.6-1 м3/час.

Объем накопительного бака агрегата подбирается из того расчета, сколько резервных литров воды требуется для постоянного снабжения дома на случай отключения электроэнергии или перебоев в подъеме воды из скважины. Материал, из которого производится гидроаккумулятор, а это может быть сталь, чугун или пластик, влияет на долговечность, надежность и бесшумность работы оборудования. Самые недорогие – пластиковые баки с невысоким сроком эксплуатации, дороже – чугунные. Наиболее оптимальным вариантом по качеству и цене выступают стальные емкости. Защита установки от перегрева и сухого хода значительно удорожают ее, но для индивидуального дома, где идет повышенный забор воды, дополнительные денежные вложения в насосное оборудование могут себя и оправдать. Контроль сухого хода предусматривает отключение насоса при отсутствии воды в подающей системе и убережет мотор агрегата от выхода из строя. Функция защиты от перегрева также остановит работу установки, если насос будет работать на повышенных оборотах. Данные опции станут залогом долговременного использования насосной станции в системе автономного водоснабжения. Дополнительными удобствами для постоянного функционирования в условиях частного дома обладает автоматическая насосная станция, которая включит установку при опорожнении накопительного бака и остановит ее в случае наполнения емкости. Для дачи, когда подача воды необходима сезонно, не всегда выгодно обзаводиться таким дорогостоящим оборудованием – будет вполне достаточно агрегата с ручным управлением.



 Насосная станция с эжектором позволяет производить забор воды из более глубоких скважин — до 30 метров

Подбирая насосную установку, естественно, вас заинтересует, какие компании-производители занимают высшие ступеньки в рейтинге насосных станций для дач и частных домов. Неизменным успехом у дачников пользуются агрегаты отечественного производства – Джилекс, рассчитанные на проблемы наших электросетей и наличие в воде различного рода загрязнений. Для обеспечения постоянного водоснабжения хорошо себя зарекомендовали «итальянцы»: Aquario, DAB, Ergus. Ну и, конечно же, вне всяческой конкуренции немецкая надежность насосного оборудования от Grundfos, Metabo.

Источник: http://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/kak-vybrat-nasosnuyu-s…







Как выбрать насосную станцию для дома или дачи: полезные советы

При обустройстве садового участка или частного дома одной из первых появляется проблема водоснабжения. Комфортабельную жизнь сложно представить без наличия бесперебойной подачи проточной воды. Огородные культуры и плодовые деревья также нуждаются в регулярном поливе. Чтобы заметно облегчить и улучшить загородную жизнь, где отсутствует централизованная водопроводная система лучшим решением будет обустройство автономной подачи воды. Насосные станции являются безусловными лидерами в этом вопросе.

Основные преимущества

Нередко владельцы земельных участков отдают предпочтение погружным насосам. Механизм находится на определенной глубине в шахте колодца и начинает качать воду, как только происходит использование сантехнических устройств. Однако есть два важных фактора, которые способны существенно повлиять на продуктивность работы:

  • Снижение уровня воды;
  • Скачки напряжения в электрической сети.

Гораздо целесообразнее установить современную насосную станцию. Она обеспечит стабильное водоснабжение, а также, благодаря наличию резервуарной емкости, позволит создать запас драгоценной влаги. Таким образом, даже в условиях отсутствия электрического тока накопленная жидкость будет подаваться к точкам водозабора за счет гидроаккумулятора.

Поскольку насосная станция устанавливается на поверхности земли, а забор воды совершается через шланг, то артезианская скважина может быть самого малого диаметра. Это дает возможность рационально использовать пространство дачного участка, позволяет избежать бурения значительного отверстия.

Кроме перечисленных преимуществ насосной станции перед погружным насосом, имеются и другие весомые плюсы данной установки:

  1. Легкий монтаж в систему водоснабжения.
  2. Увеличенный срок работы мотора, поскольку он включается только после полного расхода воды в мембранном баке.
  3. Балансировка гидроударов – вода подается плавно, без скачков давления.
  4. Не требуется постоянный контроль за работой установки.
  5. Гарантированная поддержка стабильного давления в трубах водоснабжения.
  6. Универсальность и многофункциональность – забор чистой воды, откачка сточных вод, тушение пожаров, полив огорода и другие возможности.

Критерии выбора

Остановив свой выбор на установке насосной станции для водоснабжения дачных построек, нужно учитывать некоторые ее особенности и характеристики.

— Глубина всасывания. Стоит определить и рассчитать степень удаленности источника воды и точек водозабора. Особенности конструкции насосной станции позволяют качать воду, которая залегает не глубже 7 – 9 м. Чем ближе к дому расположен прибор, чем меньше протяженность труб, тем большая будет производительность станции.

— Объем потребляемой воды. Перед покупкой насосной станции попробуйте установить приблизительный расход воды исходя из количества проживающих человек, а также сколько смесителей в доме, сантехнических и бытовых приборов. В среднем, на семью из 3-4 человек оптимальным будет бак в 20-24 л.

— Мощность устройства. Нелишним будет решить будущие функциональные задачи приобретаемой станции. Если ее предполагается использовать не только для бытовых нужд, но также планируется активная эксплуатация для полива приусадебного участка, то приобретать рекомендуется устройство с большой производительностью. Высокая мощность позволит быстро восполнять запас воды в гидроаккумуляторах.

— Материал корпуса. Признанным лидером здесь является пластик. Он износоустойчив, не поддается коррозии и не ржавеет в отличие от чугунных и стальных собратьев. Не выделяет в воду вредных примесей, сохраняя ее абсолютную экологичность. Пластик обладает повышенными шумоизоляционным свойствам. Все эти достоинства удачно сочетаются с относительно невысокой стоимостью.

— Эжектор. Дополнительный струйный насос, который позволяет увеличивать глубину всасывания воды. Насосные станции бывают со встроенным эжектором для перекачки воды из колодцев и резервуаров не глубже 8 – 9 м. Существует другой вид — выносной эжектор, но он чрезвычайно требователен к условиям монтажа, однако насосы такого типа позволят качать воду из скважины глубиной 15-20 м.

— Защитные параметры. Многие модели насосных станций оснащаются системой предохранения от перегрева мотора, что значительно продлевает срок его службы. Следует обратить внимание на класс электрозащиты IP. Чем он выше, тем надежнее сохранность устройства при случайном попадании брызг, песка и пыли.

Чтобы загородный дом не проигрывал по уюту и благоустроенности городской квартире, обеспечьте его постоянным водоснабжением. Приобретение насосной станции станет оптимальным решением такой задачи к тому же за разумные деньги!



основные характеристики, назначение, обзор производителей

Насосная станция необходима для создания водоснабжения в загородном доме или на даче ничем не отличающемся от городской квартиры. Насосная станция может применяться как для добычи воды из скважины или колодца, так и для повышения давления в системе водоснабжения, или перекачки воды из резервуара. Установка насосной станции полностью решает проблему водоснабжения дома.

Что такое насосная станция?

Насосная станция или установка для водоснабжения — это комплекс агрегатов. Насосная станция состоит из насоса, гидроаккумулятора, реле давления и манометра. Каждый элемент установки для водоснабжения несет свою функцию.

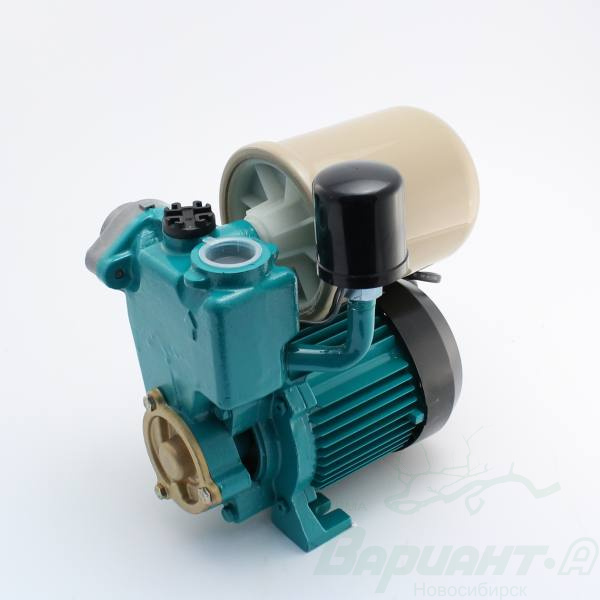

Рис.1. Насосная станция.

Основные элементы, которые отличают насосную станцию от поверхностного или скважинного насоса является реле давления и гидроаккумулятор.

Реле давления одновременно является автоматикой управления насосом. Реле обеспечивает автоматическое включение насоса при снижении давления и отключение при достижении установленного уровня.


Рис.2. Реле давления.

Гидроаккумулятор необходим для поддержания стабильного давления в системе. При включении воды в доме давление в магистрали начинает падать, поэтому напор из крана будет снижаться до момента включения насоса. Другими словами, вода из крана будет идти то быстрее, то медленнее. Для компенсации колебаний давления в системе необходим гидроаккумулятор.

Гидроаккумулятор это бак, который разделен эластичной мембраной на 2 части. С одной находится вода, с другой воздух под давлением. Как только давление воды падает, мембрана под действием воздуха начинает поддавливать воду, тем самым компенсируя снижение давления воды.


Рис.3. Устройство гидроаккумулятора.

Основные характеристики и их влияние на эксплуатацию

Выбирать насосную станцию можно на основе ее характеристик и особенностей эксплуатации. Если характеристики установки для водоснабжения не соответствуют необходимым критериям, то станция будет работать не эффективно.

Основные характеристики насосной станции, которые необходимо внимательно изучить: производительность, высота подъема воды, максимальная высота всасывания, максимальное давление, объем гидроаккумулятора.

Производительность

Производительность бытовых насосов для водоснабжения дома колеблется от 3000 до 6000 л/час или от 50 – 100 л/мин. Чем меньше точек водоразбора, тем меньше требуется производительность.

Оценить примерную потребность можно просто. Одна точка водоразбора потребляет примерно 6 л/мин. Потребление всех одновременно работающих точек должна быть меньше производительности насоса.

Высота подъема воды

Эта величина указывает на сколько метров вверх насос может поднять воду. Эта характеристика актуальна для многоэтажных зданий. Если расстояние от уровня расположения насоса до наивысшей точки водоразбора равно или больше указанной в характеристике к насосу, то воды в последней точке водоразбора не будет.

Для одноэтажных строений эта характеристика не сильно важна.

Максимальная высота всасывания

Эта характеристика важна для подбора насосной станции для подачи воды из скважины или колодца. Фактически это расстояние от насосной станции до точки забора воды в вертикальной плоскости.

Все поверхностные насосы, в том числе и насосные станции, могут добывать воду с глубины не более 8 м, на практике не более 5 – 6 м. Если вода расположена глубже, то необходимо устанавливать насос либо в кессон, либо искать модель с эжектором. Эжектор позволит значительно увеличить глубину добычи воды.

Максимальное создаваемое давление

Для традиционного водоснабжения достаточно давления воды 2- 3 атмосферы. Такой уровень давления может обеспечить практически любой насос.

Однако если у вас установлена гидромассажная ванна, то вероятно, что 3 атмосфер будет недостаточно. В этом случае необходимо искать установку для водоснабжения с большим рабочим давлением.

Объем гидроаккумулятора

Объем гидроаккумулятора влияет на запас воды для компенсации давления в системе. Одновременно эта характеристика влияет на частоту включения насоса. Чем больше объем, тем реже работает насос, а, следовательно, меньше изнашивается. Поэтому если площадь места установки насоса позволяет, то следует выбирать насосную станцию с большим гидроаккумулятором.

Дополнительные функции

Более дорогие модели установок для водоснабжения оснащены защитой от сухого хода и перегрева двигателя. Эти элементы автоматики помогут уберечь насос и продлить его срок службы.

Обзор производителей

Элита насосных станций — это немецкие производители Grundfos, Gardena, Metabo. Модельный ряд этих производителей содержит как дорогие модели, так и модели среднего ценового ряда. Охарактеризовать модели этих производителей можно как качество, надежность, долговечность.


Рис.4. Насос производства Gardena.

Если нет желания платить за бренд, то следует обратить внимание на таких производителей как PATRIOT, ДЖИЛЕКС это недорогие надежные несоосные станции, которые полностью оправдывают вложенные средства.

Сам использую насосную станцию PATRIOT R-1000/24 для водоснабжения дачного участка, дома и бани. Охарактеризовать этот насос можно как недорогой, надежный, неприхотливый. Служит уже 5 лет. Посмотрите его характеристики, вероятно он хорошо подойдет для ваших нужд.

все нюансы выбора на vodatyt.ru

На чтение 11 мин. Просмотров 2.8k. Опубликовано Обновлено

Водяная насосная станция – это один из вариантов оборудования для подачи воды в частный дом. Применяется для водообеспечения домовой системы из автономного источника воды. Люди, не посвящённые в технические особенности оборудования, могут путать насосную станцию и погружной насос. Однако, разница между ними довольно значительная.

Варианты и назначение

Насосная станция водоснабжения для дома монтируется в подающую систему, вода подаётся из вне под давлением в трубопровод. Другой вариант устройства водопроводной системы – это самотёчный, он не требует никакого дополнительного оборудования. Вода в этом случае закачивается в некую накопительную ёмкость, устанавливаемую выше уровня самой верхней точки водозабора. Например, в чердачном помещении, откуда она самотёком спускается в сеть, создавая тем самым давление.

Однако, самотёчная система имеет значительный минус, заключающийся в необходимости выделения для накопительного бака отдельного тёплого помещения, чтобы вода в нём не замёрзла. Учитывая, что расход воды в благоустроенном доме, заселённом семьёй из 4 человек, может достигать 1-1,5 м2 в день, можно представить объём необходимой накопительной ёмкости.

Другой вариант, водонапорный, подразумевает создание напора в сети неким агрегатом, в роли которого часто выступает насос, погружённый в скважину. Подобный вариант часто применяется на дачных участках, где количество водоразборных точек минимально. Достаточно всего лишь включить насос в электросеть, и из шланга потечёт струя воды. Однако, для водообеспечения благоустроенного жилища с круглогодично проживающими в нём людьми подобный вариант не годится.

Полноценный благоустроенный дом с автономным водоснабжением требует наличия в водопроводе стабильного давления. Показатель его должен соответствовать техническим требованиям подключенного к водоснабжающей сети бытового оборудования и сантехнических устройств.

В противном случае автоматические стиралки или проточные водогрейные бойлеры попросту не будут включаться, а из душа будет течь тонкая струйка воды. Решить данную проблему призвана установка насосной станции.

В чём выгода собственной станции

В числе основных положительных моментов, что несёт в себе монтаж подобного оборудования, следует указать:

  • Универсальность применения.

Насосная станция даёт возможность обеспечивать подачу воды из любого источника – скважины, накопительного кессона, пруда, колодца. Поскольку насосное оборудование устанавливается снаружи, качать воду можно даже из узкой скважины, куда не пройдёт глубинный насос. Для этого достаточно лишь опустить в неё обычный резиновый шланг d 2,5 см, подключив к насосной станции.

  • Автоматизированная работа.

Аппарат включается автоматически, когда давление во внутридомовом водопроводе падает. При достижении установленного давления, аппаратура самостоятельно отключает насос.

  • Наличие определённого количества воды.

В комплекте, вместе с насосным оборудованием, идёт демпферный резервуар, позволяющий иметь некоторый объём воды на всякий непредвиденный случай.

Насосная станция менее уязвима, нежели обычный водный насос. Допустим, когда в скважине закончится вода, реле попросту отключит станцию. В этом же ситуации обычный насос может попросту выйти из строя. Также предохранительное реле отключит аппаратуру при резких скачках напряжения, обычно приводящих к поломке насосов.

  • Возможность поддерживать в домовой сети определённое давление.

Установить показатель необходимого напора можно в индивидуальном порядке, в зависимости от количества потребителей, технических характеристик трубопровода.

Водоподающая станция, в отличие от простого насоса, позволяет обеспечить те необходимые параметры, что прописаны в эксплуатационных нормативах для благоустроенного дома.

Критерии выбора станции водоснабжения для дома

На современном рынке сантехнического оборудования представлен широчайший ассортимент насосных станций, обладающих различными техническими характеристиками. Поэтому, у многих домовладельцев, желающих самостоятельно обустроить личную систему водоснабжения, возникает закономерный вопрос – «Как выбрать насосную станцию для частного дома?» При выборе подходящего в конкретной ситуации оборудования, нужно обращать внимание на его эксплуатационно-технические показатели.

Высота всасывания и вид станций подачи воды

Одним из основных показателей, характеризующих различные виды насосных станций, является высота всасывания воды. Данный показатель во многом зависит от типа работы насоса, которым станция укомплектована.

Водяные насосы бывают:
  • Центробежными.
  • Вихревыми.
 Оба типа насосов также могут быть:
  • Одноступенчатыми.
  • Многоступенчатыми.
  • Со встроенным или выносным эжектором.

От этих показателей зависит высота всасывания и создаваемый в системе напор. Одноступенчатые и многоступенчатые модели отличаются практически бесшумной работой, и предназначаются для подъёма воды с глубины порядка 7-8 м. Многоступенчатые модели имеют улучшенные технические характеристики, позволяя создавать в сети более мощный напор.

Если требуется подать воду с большей глубины, то лучше приобрести эжекторный вариант. Его особенность заключается в отводе части потока подаваемой воды обратно во всасывающий трубопровод.

Благодаря такому решению удаётся значительно увеличить высоту подъёма. У моделей со встроенным эжектором этот показатель достигает 10м, а с выносным – до 35м. Минусы эжекторного насоса – повышенный шум при работе, и более высокая цена.

Глубина скважины на вашем участке больше 35 м, тогда лучшим вариантом станет совмещение станции с погружным глубинным насосом.

Объём накопительного бака

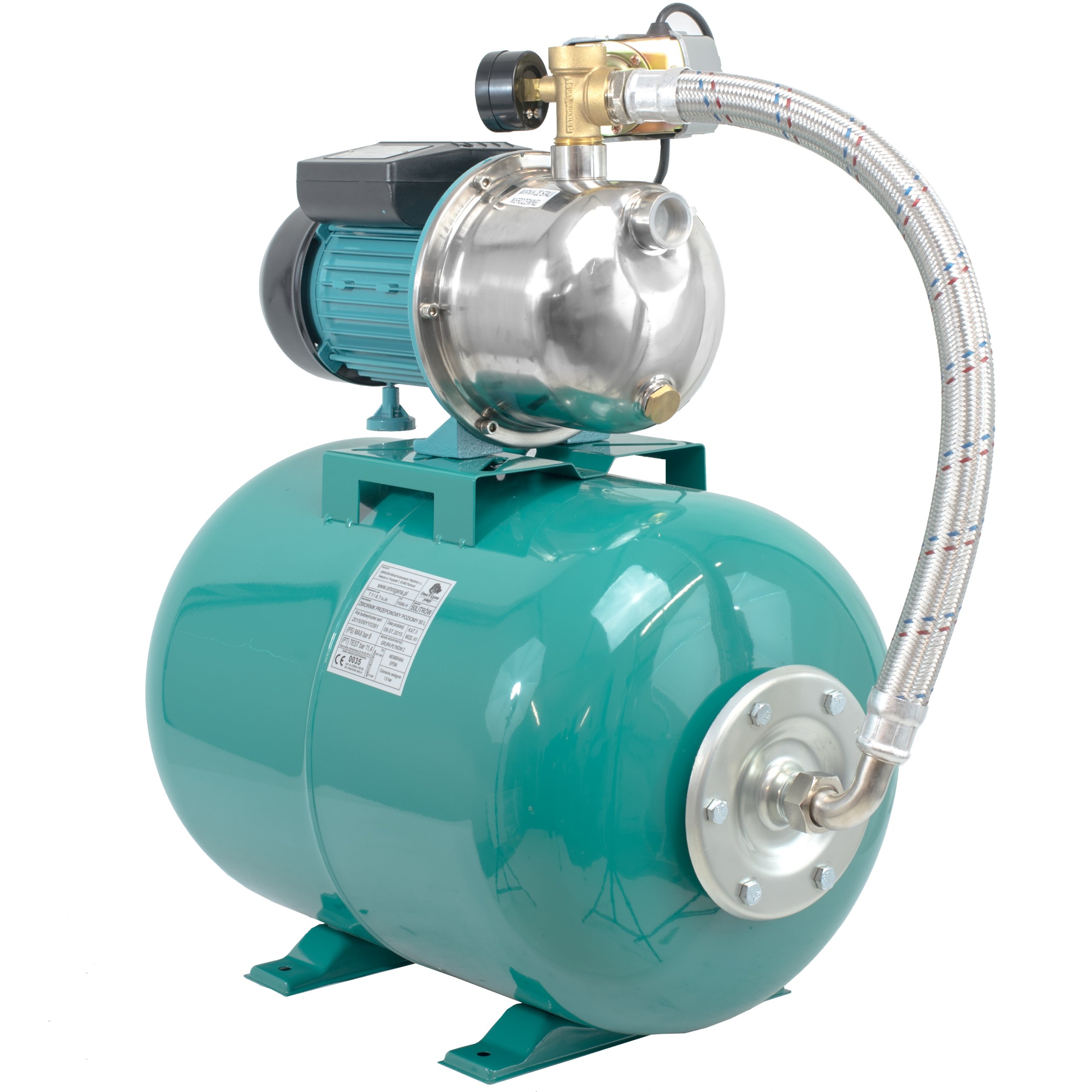

Каждая насосная станция снабжается накопительным баком различного объёма. Он позволяет создать резервный запас воды во внутридомовой сети, а также уменьшить количество циклов включения/отключения насоса. От того, насколько часто включается насос, зависит степень износа его механизмов.

Второй фактор выбора – средний показатель расхода воды в доме. Чем больше в доме точек водозабора, и больше жильцов, тем большим по объёму должен быть накопитель.

Благодаря своему устройству, демпферный бак позволяет поддерживать необходимое давление в водопроводе даже при выключенном насосе. Внутри его установлена резиновая мембрана, растягиваемая при наполнении бака водой. После отключения насоса она сжимается, выталкивая аккумулированную воду в сеть.

Стоимость накопительной ёмкости прямо пропорциональна её объёму, что непосредственно влияет на общую цену станции. Средние размеры гидробаков 30-50л, но в продаже встречаются модификации от 18 до 100, и более литров. (Расчёт объёма – инструкция)

Технические характеристики

Главными эксплуатационно-техническими характеристиками станции для подачи воды, помимо высоты всасывания, являются образуемый напор и максимальная производительность. Эти показатели всегда указываются в техническом паспорте изделия. Поэтому, зная, на какой напор рассчитана ваша водопроводная система, и какую максимальную производительность может обеспечить скважина, подобрать нужную модель насосной станции не составит труда.

Некоторые люди считают, что чем мощнее станция, тем лучше. Но это далеко не так. Чересчур мощный аппарат создаст в сети избыточное давление, результатом чего может стать разрыв труб и соединительных швов, преждевременный выход из строя сантехнического оборудования. Если производительность насоса больше дебета скважины, то велика вероятность, что она осушится прежде, чем расход воды будет компенсирован.

Необходимый напор можно рассчитать, сложив такие показатели:
  1. Среднее давление, на которое рассчитан трубопровод в барах,
  2. Глубину всасывания воды из скважины до уровня установки насоса.
  3. Высоту подачи воды к самой верхней отметке водоразбора.
  4. Протяжённость трубопровода, ведущего от скважины до станции, разделённую на 10.

В итоге получаем средний необходимый показатель напора для вашего дома. Стандартные бытовые станции обеспечивают напор в пределах 35-70 м. Производительность насоса измеряется в м3 в час. Выбирать станцию нужно таким образом, чтобы обеспечить водой все точки водоразбора в доме, но она не должна превышать по своей производительности дебетовую производительность питающей скважины.

Материалы изготовления

Насосные станции могут изготавливаться из разных материалов. От этого непосредственно зависит прочность и долговечность их функционирования. Поэтому, в магазинах зачастую можно увидеть аппараты с одинаковыми эксплуатационно-техническими показателями, но с разной ценой.

К примеру, накопительные ёмкости станции могут изготовляться из обычной или нержавеющей стали. Последняя имеет стойкость к воздействию коррозии, и прослужит намного дольше обычной листовой стали. В то же время, нержавейка в разы дороже своего ржавеющего аналога.

Внутренние узлы и агрегаты наиболее дорогих моделей делают из цветных нержавеющих металлов – алюминия, меди, бронзы. Все эти металлы имеют высокую прочность, но и высокую цену, что также влияет на общую себестоимость оборудования. Станции среднего ценового сегмента имеют в своём составе чугунные и стальные детали. Наиболее дешёвые варианты изготавливаются с применением большого количества пластиковых комплектующих. Соответственно, стоимость их самая низкая, но и надёжность тоже, отнюдь не высока.

Автоматика станций

Каждая станция систем водоснабжения, в отличие от обычного насоса, снабжается комплектом автоматических приборов. Прежде всего, это реле, связанное с манометром, и отвечающее за поддержание в водопроводе определённого напора. Когда уровень давления опускается ниже выставленной на реле отметки, оно автоматически включает насос. При достижении показателя точки максимума, электрическая цепь размыкается, и насос выключается.

Помимо реле и манометра, в состав насосных станций входит датчик «сухой трубы». При исчезновении в трубопроводе воды, он самостоятельно отключит насос во избежание его поломки. Другой датчик предназначается для остановки электродвигателя при его перегреве. Это позволяет обезопасить насос от сгорания при длительной работе. Как только температура двигателя подымится выше определённой отметки, реле отключает его до тех пор, пока он не остынет.

Способ установки

Водяная станция может устанавливаться двумя основными способами:

  • С поверхностным водоподъёмным насосом.
  • С глубинным погружным насосом.

Первый вариант размещается в утеплённом помещении – цокольном этаже или специальном строении близ скважины. Такой вариант отличается относительной простотой монтажа, и может устанавливаться своими руками. Станция с глубинником предназначается для подъёма воды из глубоких артезианских скважин. Водоподъёмный потенциал такой станции составляет до нескольких сот метров, и монтаж столь сложного оборудования лучше доверить специалистам.

Топ-3 лучших водоподающих станций для частного дома

При подборе водоподающего оборудования нужно в самую последнюю очередь руководствоваться её стоимостью. Покупая насосную станцию, вы приобретаете её не на один сезон или пару лет. Поэтому, чем качественнее станции водоснабжения, тем они стоят дороже. Не стоит забывать, что скупой платит дважды, а хорошая вещь по определению не бывает дешёвой.

Поэтому, попробуем составить мини рейтинг насосных станций для бытовых нужд частного дома. В нём учтены их технические характеристики, долговечность эксплуатации и отзывы пользователей. Но, для чистоты сравнения, выберем станции среднего ценового сегмента, вполне доступные для российского среднестатистического домовладельца.

«Калибр-СВД/160»

Рейтинг станций бытового назначения возглавляет отечественный Калибр-СВД/160. Практичный агрегат, вполне подходящий для обеспечения водой среднего частного дома. Его производительности вполне хватит для обеспечения водой дома, населённого тремя-четырьмя людьми. Станция «Калибр» достаточно мощная для создания напора для системы со средним количеством водозаборных точек (туалет, душевая, кухня, стиралка-автомат). Обладает металлическим корпусом с металлическими механизмами, что обуславливает её долговечность.

«Гардена-3000»

В число лучших станций вошел этот образец из Германии, отличающийся простотой в управлении. Данная станция способна запросто обеспечить водой загородный дом, при условии не слишком большого количества одновременно функционирующих точек водозабора. Отличается неплохими техническими данными, поистине немецким качеством сборки и вполне доступной стоимостью.

«Марина-САМ-80/22»

«Марина-САМ»-80/22 оснащён весьма значительным по объёму накопителем, способен обеспечить подающий напор до 18 м. Изготовлен из нержавеющих материалов, что обеспечивает устойчивость к коррозии. В комплекте имеется вся стандартная электронная начинка – от реле давления до датчика перегрева. Подобные бытовые насосные станции для дачного домика или небольшого частного жилья – один из самых идеальных вариантов.

Сравнительные характеристики насосных станций

Чтобы дать читателям более полное представление о некоторых иных модификациях бесшумных насосных станций водоснабжения для частного дома, приведём таблицу с эксплуатационно-техническими данными:

Наименование модели Производительность, м3 Напор мах. м Мощность насоса, Вт.
Грандфорс Гидроджет JP-5 3,5 40 0,77
Водная техника RGP-1203 3 45 0,75
Ураган GARP-1207 3,8 48 1,2
Джамбо-60 3,6 35 0,6
Водомёт-115 4,2 75 1,65
Квадро Элементи Автоматико-801 5,3 40 0,8
Нью-Клайм GP-600 3 30 0,6

Видео, советы специалистов по выбору станции для дома и дачи

Водонапорная станция для дачи или жилого домостроения – немаловажная часть всей водоснабжающей системы. Поэтому изначально следует определиться, какая модель вам лучше всего подойдёт по своим характеристикам.

  • Чтобы правильно решить, какую выбрать станцию, необходимо произвести хотя бы приблизительные расчёты. Предполагаемое водопотребление, дебит скважины, высота напора и подъёма воды – всё это играет решающую роль при выборе модели.
  • Выбирая конкретную модель также стоит прислушаться к рекомендациям специалистов, и тех лиц, что уже опробовали её в деле.
  • При установке станции в жилом помещении, отдавайте предпочтение малошумной модели. Иначе после придётся решать вопрос с установкой шумоизоляционного ограждения вокруг станции.
  • Выбирая мини станции для дачи, можно сэкономить, приобретя менее производительный вариант. В то же время, отдавайте предпочтение моделям с металлическими корпусами и кожухами перед пластиковыми.

В представленном ниже видео вы сможете ознакомиться с нюансами выбора водоподающего оборудования для частного жилья.

Как правильно выбрать оптимальную насосную станцию для частного дома |

Насосная станция для дачи

В наше время все еще редко проводят водопровод на дачи и частные участки, однако водоснабжение очень важно для комфортной жизни. Для этих целей существуют насосные станции. Это устройство, которое качает воду из скважин или колодцев, после чего вода проходит через фильтр. Однако данное устройство отличается от обычного насоса тем, что оно должно не просто качать воду, а обеспечивать постоянное давление в системе снабжения водой. При этом потребители постоянно будут получать воду. Однако при выборе нужно учитывать определенные факторы и правильно подобрать оптимальную насосную станцию.

Насосная станция со встроенным эжектором

Достоинства и недостатки

Насосная станция для дачи хороша тем, что нет необходимости бурить полноценную артезианскую скважину. В комплект входит поверхностный насос, таким образом вы можете опустить шланг малого диаметра, который снабжается обратным клапаном. Это особенно хорошо для дачных участков, где не будет необходимости качать большие объемы воды. Насосные станции, снабженные эжектором способны качать воду с глубины до 30 метров, что очень хорошо для участков, на которых грунтовые воды пролегают на большой глубине. Также, при применении небольших песчаных скважин или скважной иглы, можно организовать полив. Для этого не понадобится рыть широкую скважину.

Насосные станции также имеют и ряд ограничений. Во-первых, глубина до линии воды не должна превышать 8 метров, а в насосной станции с эжектором 30 метров. Во-вторых, насосная станция должна размещаться в отапливаемом помещении и проходить регулярный осмотр и чистку. Необходимо проверять роботу автоматики.

Как выбрать насосную станцию

  1. Автономность. Если в районе вашего частного дома периодически отключают свет либо в летний период может понизиться уровень воды в скважине, то необходимо принять меры, чтобы не остаться без воды совсем. Как один из вариантов, можно купить генератор, либо установить солнечную батарею. Последний же вариант поможет еще и сэкономить на электричестве. Однако есть способ гораздо легче. В настоящее время можно купить насосную станцию с накопительной емкостью. Вне зависимости от того, почему будет невозможен забор воды, вы все равно будете с резервным запасом. Однако их емкость не настолько большая, чтобы пользоваться беспечно.
  2. Мощность. Обратите внимание на этот параметр. На это есть несколько причин. Во-первых, мощность насосной станции определяет сколько воды вы сможете получить одновременно для всех потребителей в доме, как далеко от скважины может находиться насос, а также с какой максимальной глубины может происходить водозабор. Однако есть и один ограничивающий фактор – это сама скважина. Для них применяется такое понятие как производительность. Если насос будет мощнее производительности скважины, то вы останетесь без воды либо получить перебои и нестабильную работу, пока скважина снова не заполнится. Для некоторых бытовых приборов это может быть критично. Из-за этих причин необходимо покупать насос такой мощности, чтобы она была немного ниже производительности скважины. Она, кстати, должна быть прописана в паспорте скважины. Для частного дома мощность обычно лежит в диапазоне 600 – 1500 Вт, а производительность при этом 3000-6000 литров в час.
  3. Объем накопительного бака. Как уже писалось выше, он нужен для того, чтобы во время отключений света либо падения уровня воды в скважине, вы не остались без воды. Подбирать объем бака для гидронасоса необходимо исходя из ваших собственных потребностей. Также необходимо выбрать материал для гидроаккумулятора. Это может быть пластик, сталь либо чугун. Самым дешевым материалом будет пластик, однако он ненадежен. В итоге поломка может привести к ремонту в частном доме и даже к замене насоса. Лучше все же потратиться больше и купить стальной бак или чугунный. Последний будет самым долговечным, но и дорогим при этом. Однако для частного дома с постоянным использованием воды стальной или чугунный бак окупятся, ведь насосная станция прослужит без проблем и не потребует замены еще долгие годы.
  4. Защита установки. Для того, чтобы насосные станции качественно и надежно работали, необходимо позаботиться о наличии необходимой защиты. Это защита от сухого хода и перегрева. С последним всё понятно: если насосная станция много работает без остановки, она перегреется и выйдет из строя, а этого допустить нельзя, ведь оборудование дорогое. Защита от сухого хода применяется тогда, когда в скважине или колодце закончится вода. Это поможет уберечь насос от выхода из строя, а также всю систему водоснабжения от избыточного давления воздуха. Конечно, все эти защиты поднимают стоимость агрегата, однако лучше один раз купить хорошую насосную станцию, чем периодически её менять.
  5. Автоматическое или ручное управление. В зависимости от того, дачный ли это участок или частный дом, необходимо выбирать тип управления. Автоматическая насосная станция будет закачивать воду в том случае, если бак опустеет, а ручную придется включать самостоятельно. Последняя обойдется дешевле и её будет целесообразней поставить на дачный участок, куда не часто ездят. А вот для частного дома наоборот, лучше потратится на автоматическую насосную станцию и забыть о её существовании.
  6. Производители. В данном случае не обязательно гнаться за иностранными аналогами. Можно обратить внимание на российскую компанию Джилекс. Она имеет предохранители от перебоев в питании, которые присутствуют в России, а также оснащаются фильтрами от грязной воды. Также хорошо себя показали фирмы итальянских производителей: Pedrollo,Marina, Ergus. Как и всегда, на высшем уровне насосные станции немецких производителей: Grundfos, Gardena, Metabo.

Домашняя насосная станция

Выбрать насосную станцию несложно, главное знать, какая производительность и глубина скважины, а также определится с необходимостью бака для воды и автоматического управления.

Рекомендуем прочесть!

Как правильно выбрать насос для вашего применения

Какой тип насоса мне нужен? Это вопрос, который нам часто задают, поскольку многие домовладельцы могут быть ошеломлены огромным разнообразием доступных насосов — не говоря уже о попытках понять, что означают технические термины. Хотя мы не можем гарантировать, что определенный насос или тип насоса будет соответствовать вашей ситуации, мы можем предложить некоторые рекомендации по типичным применениям для каждого типа насоса. Если вы точно не знаете, для чего нужна помпа, возможно, лучше всего проконсультироваться с местным лицензированным сантехником, прежде чем начинать делать покупки.У них могут быть рекомендации или они могут посоветовать вам определенные требования для вашего района.

Обзор различных типов насосов

Водосливные насосы

Ключевой термин → Погружной
Большинство водяных насосов, используемых в жилых помещениях, таких как отстойники, насосы для сточных вод, насосы для сточных вод и насосы для прудов, относятся к погружным . Это означает, что их можно использовать под водой, на самом деле некоторые из них могут не работать, если они не погружены в воду. Корпус большинства погружных насосов герметичен для защиты двигателя.Некоторые другие типы насосов НЕ являются погружными. Как правило, они могут быть погружены в воду до определенной точки или могут безопасно контактировать с водой, но перестанут функционировать, если полностью погрузятся в воду.

Если у вас есть подвал, многоуровневый дом или вы живете в низинной местности или в другой ситуации, когда география вашего дома и высокий уровень грунтовых вод вызывают скопление воды, вам может потребоваться отстойник. Водоотливные насосы — это автоматические насосы, предназначенные для быстрого слива (в основном) чистой воды и предотвращения затопления вашего дома.Обычно отстойники устанавливаются в отстойник или бассейн. Сначала в яме накапливается вода, которую выкачивает из вашего дома водоотливной насос. Погружные насосы могут быть погружными или напольными. Вы сможете сказать, просто взглянув на него, потому что насос на пьедестале будет высоким и тонким, а погружной — более компактным.

Иногда, однако, может выйти из строя ваш водоотливной насос или обратный клапан, отключится электричество во время шторма (когда вам, скорее всего, действительно нужно, чтобы ваш водоотливной насос работал!), Или во время сильного наводнения он просто не может справиться с объемом воды. сливается в отстойник.Рекомендуется иметь резервный отстойник с питанием от батареи или воды, чтобы защитить ваш дом и имущество в таких ситуациях. Однако не всем нужен резервный отстойник — если ваш подвал пуст и не достроен, если у вас есть генератор или если отстойник работает редко, это может не стоить вам дополнительных затрат, но это очень личное решение. и должен основываться на ваших конкретных потребностях и ситуации.


Насосы для сточных вод

Канализационные насосы делают именно то, что вы думаете — они перекачивают сточные воды из туалета в канализацию или септик.Этот тип насоса обычно используется всякий раз, когда вы устанавливаете туалет в области ниже уровня канализации или септических линий, например, в подвале или если ваш дом находится на холме, а нижний уровень частично находится под землей. Канализационные насосы обычно могут обрабатывать твердые отходы диаметром до 2 дюймов. Однако они НЕ предназначены для размещения чего-либо, кроме человеческих отходов и, по крайней мере, частично испорченной туалетной бумаги. Так что даже если у вас есть канализационный насос, он все равно не работает. Хорошая идея — смыть женские товары, игрушки, мыло, волосы или все, что НЕ является человеческими отходами или туалетной бумагой.

В некоторых подвальных или подземных туалетах используется так называемая «мацерационная» система. По сути, это унитазы с присоединенным насосом для сточных вод, обычно расположенные в герметичном корпусе, установленном сразу за унитазом или прямо за стеной, где установлен унитаз. Иногда это может быть хорошим вариантом, поскольку вам не нужно разбивать бетонный пол, но будьте осторожны, чтобы отметить, насколько высоко насос может поднимать отходы, поскольку эти насосы иногда меньше, чем средний насос для сточных вод.В большинстве мацерирующих туалетных систем используется тип насоса для сточных вод, который называется насосом-измельчителем, поскольку он буквально помогает измельчать сточные воды на более мелкие частицы, подобно тому, как работает вывоз мусора. Насосы-измельчители можно использовать в полных системах измельчения или самостоятельно вместо обычного насоса для сточных вод. И хотя они действительно измельчают вещи, вам все равно нужно воздерживаться от смыва чего-либо, кроме человеческих отходов и туалетной бумаги, при использовании насоса измельчителя.


Сточные насосы

Насосы для сточных вод похожи на насосы для сточных вод в том, что они способны перекачивать твердые отходы — хотя эти насосы обычно могут перекачивать только твердые частицы диаметром до 3/4 дюйма или меньше.Вода, обычно сливаемая насосом для очистки сточных вод, считается «серой водой», поскольку это не сточные воды, но и не чистая вода. Например, насосы для сточных вод обычно используются для слива белья, посудомоечных машин и раковин, для отстойников, собирающих много грязи или мусора, и в подобных ситуациях. Мы действительно предлагаем несколько типов насосных агрегатов для конкретных применений в серой воде, поэтому может быть более практичным и экономичным выбрать один из них в зависимости от вашей ситуации.


Коммунальные насосы

Ключевой термин → Обезвоживание
Технически любой насос, перекачивающий воду из одной области в другую, является «обезвоживающим», но разные насосы выполняют разные функции. Например, вы не хотите использовать отстойник в канализационной системе, поскольку он не может обрабатывать твердые частицы, присущие этому типу сточных вод. Когда производители или розничные продавцы, такие как PlumbingSupply.com, называют насос «осушающим» насосом, мы обычно имеем в виду некоторую форму коммунального насоса, которая предназначена для удаления в основном чистой воды из одной области в другую.Допустим, ваша ванная комната затоплена — вам понадобится что-то, чтобы вывести всю эту воду из ванной или где-то еще. Здесь может пригодиться водоотливной или хозяйственный насос.

Насосы для коммунальных служб бывают разных форм и размеров для широкого спектра применений. Обычно коммунальные насосы предназначены только для временного использования для перекачки воды из одного места в другое, например, во время неожиданного наводнения или для слива воды из водонагревателя. По этой причине вы заметите, что большинство коммунальных насосов не оснащены поплавковыми выключателями, поскольку их необходимо включать и выключать вручную, чтобы избежать сгорания двигателя насоса.Мы предлагаем качественные непогружные насосы для коммунальных служб, погружные насосы для коммунальных служб, которые можно помещать непосредственно в воду, насосы с ручным приводом, идеально подходящие для водоснабжения в саду, дождевые бочки или резервное использование в случае отключения электроэнергии, небольшие модели на 12 В, которые отлично подходят для использования в жилых автофургонах или лодках, а также коммунальные насосы, специально разработанные для слива воды из водонагревателя.


Бустерные насосы

Около 15 & percnt; американских домов есть частные колодцы, остальные получают воду через традиционные городские водопроводы.В зависимости от того, где вы живете, давление воды может быть проблемой — либо оно очень низкое, либо часто колеблется — и мешает многим повседневным действиям, таким как принятие душа, приготовление пищи, уборка, стирка и т. Д. Бустерные насосы устанавливаются на основной водопроводной линии. поступает от городского водопровода к вашему дому, чтобы регулировать давление воды и обеспечивать более постоянный поток.

Большинство подкачивающих насосов придерживаются консервативного подхода к потребляемой энергии. Обычно, если у вас низкий напор воды, тем больше воды вы используете (т.(например, кто-то принимает душ, а кто-то моет посуду), тем ниже давление воды. После того, как один из кранов откроется, вы почувствуете повышение давления воды в другом кране. Современные подкачивающие насосы обычно не работают все время, а работают только тогда, когда используется вода. По мере увеличения потребности в воде агрегат будет перекачивать быстрее, чтобы давление не упало.


Насосы для прудов и другие наружные насосы

Насосы

для установки вне помещений имеют широкий спектр применения: от прудов и крышек бассейнов до спринклерных систем и удаления отходов животноводства.В зависимости от конкретного применения все эти насосы будут работать по-разному. PlumbingSupply.com® рада предложить широкий выбор насосов, разработанных для этих уникальных ситуаций на открытом воздухе.


Конденсатные насосы

Этот тип насоса обычно используется с кондиционерами, установленными в местах, где конденсат не может естественным образом стекать из кондиционера. Например, в некоторых многоквартирных домах или офисных комплексах кондиционер может быть установлен между этажами.Вы не хотите, чтобы конденсат стекал через стены или пол и приводил к повреждению водой, поэтому конденсатный насос и резервуар используются для сбора этой воды и перекачки ее в более подходящую точку слива. Если ваш кондиционер установлен на земле, на крыше или в другом месте, откуда любой конденсат может стекать естественным образом, вам не нужен конденсатный насос. Однако, если вы не уверены, куда сливает ваш кондиционер, мы рекомендуем вам обратиться к местному специалисту по HVAC или сантехнику, чтобы определить, нужен ли вам конденсатный насос.


Циркуляционные насосы

Циркуляционные насосы

имеют множество применений, но особенно полезны в системах отопления / охлаждения и для возврата горячей воды. Есть два типа циркуляционных систем — открытые и закрытые. Закрытые системы обычно используются для обогрева / охлаждения, например, для обогрева полов или плинтусов. В эти системы не вводится новая вода, отсюда и термин «закрытые». Если вы используете циркуляционный насос для увеличения возврата горячей воды, чтобы вам не приходилось вечно ждать горячей воды из крана, это считается «открытой» системой, поскольку вы будете вводить новую воду в систему.

Системы рециркуляции

могут работать по таймеру или могут быть активированы по запросу, чтобы снизить потребление энергии. Все больше и больше домов используют системы рециркуляции по требованию или на основе таймера для «мгновенного» горячего водоснабжения, поскольку это экономит деньги и ресурсы как на энергии, необходимой для непрерывного нагрева воды, так и на самой воде, поскольку вы не стоите и не позволяете свежая чистая вода стекает в канализацию, пока вы ждете, пока она нагреется.


Насосы скважинные

Колодезные насосы перекачивают воду из колодца в резервуар для хранения или прямо в дом для использования.Поскольку определение размеров и установка скважинного насоса является сложной задачей, большинство производителей не будут продавать скважинные насосы напрямую домовладельцам или предприятиям, таким как PlumbingSupply.com®, которые продают напрямую домовладельцам. Мы настоятельно рекомендуем, если вам нужен скважинный насос, вы обратитесь к лицензированному специалисту, чтобы выбрать и установить насос, соответствующий вашим потребностям.

Выбор подходящего насоса для сточных вод для вашей подъемной станции

Насосы для сточных вод выполняют скрытую, но важную работу, о которой большинство людей не задумывается.Их можно найти на подъемниках и на станциях очистки сточных вод, изо дня в день выполняя свою работу.

Тем не менее, если пользователь встречает опытного оператора сточных вод и спрашивает, что ему нравится или не нравится в насосах, у оператора будет необходимый список функций, которые обеспечивают работу станции.

Определение размера насоса для сточных вод похоже на определение размера насоса для применения с чистой водой: пользователям необходимо знать информацию о приложении, такую ​​как расход и напор, тип жидкости, ориентацию установки или ограниченное пространство.Однако при работе со сточными водами необходимо учитывать еще несколько факторов, среди которых наиболее значительными являются твердые частицы. Волокнистые материалы, такие как смываемые салфетки и тряпки, приводят к проблемам с ветошью на подъемных станциях и очистных сооружениях. Рабочие колеса для сточных вод и сточных вод специально разработаны для решения этой проблемы.

В этой статье объясняются типы насосов для перекачки твердых частиц и типы рабочих колес, которые помогут пользователям сделать правильный выбор при выборе насоса для станции подъема сточных вод.

ИЗОБРАЖЕНИЕ 1: Установка погружного насоса (Изображение любезно предоставлено Crane Engineering)

Типы насосов

Насосы погружные
Насосы погружные предназначены для работы в сточных водах. Герметичный двигатель с моноблочной муфтой обеспечивает полное погружение, устраняя необходимость в отдельном сухом боксе, что может снизить затраты на установку.

Погружные насосы

обычно оснащены двойными механическими уплотнениями с масляной смазкой, датчиками влажности и соответствующим реле аварийной сигнализации.Звуковой сигнал подается при обнаружении воды в масляной камере. Этот датчик защищает от попадания влаги в двигатель и возникновения проблем, предупреждая оператора о выходе из строя уплотнения.

Поскольку погружные насосы устанавливаются в колодцах для сточных вод, доступ к ним ограничен. Операторы должны снимать насос через систему направляющих для проверки или обслуживания оборудования.

Сухие насосы
Сухие насосы устанавливаются рядом с мокрым колодцем или отстойником.Это позволяет использовать центробежный насос и двигатель без засорения.

Рабочие колеса для работы с твердыми частицами пропускают многие типы твердых частиц. Они могут быть установлены вертикально или горизонтально, что обеспечивает гибкость при ограниченном пространстве в хранилище сухого карьера. Насосы сухого типа защищают насос от попадания сточных вод, что позволяет персоналу легко диагностировать насос во время работы. Работа с насосом, не засыпанным сточными водами, сводит к минимуму риски для безопасности.

Обратной стороной насоса для сухого карьера является возможность затопления.Вода в отстойнике может вывести из строя стандартные двигатели насосов.

Если сухой карьер подвержен затоплению, в качестве опции может быть использован погружной насос для сухого карьера. Они похожи, если не идентичны, на описанные ранее погружные насосы. В традиционных погружных насосах для охлаждения двигателя используются сточные воды. При применении в сухой яме окружающая жидкость не используется для охлаждения. Поэтому погружные насосы для сухих ям имеют маслонаполненные погружные двигатели и / или охлаждающие рубашки для обеспечения надлежащего охлаждения и защиты от непреднамеренного затопления в сухих карьерах.

Самовсасывающие насосы
Самовсасывающие насосы представляют собой наземную альтернативу погружным или погружным насосам. Разработанные для всасывающих подъемников (например, подъемные станции), самовсасывающие насосы заправляют, забирая воздух со стороны всасывания и сбрасывая его обратно во влажный колодец.

После заливки этот насос работает так же, как стандартные центробежные насосы для перекачки твердых частиц.

Самовсасывающие насосы для перекачивания твердых частиц предназначены для перекачивания твердых частиц.Как и насосы для сухого карьера, они обычно имеют более длительный срок службы, чем погружные насосы, из-за чистой атмосферы над мокрым колодцем и доступа для профилактического обслуживания.

Типы рабочих колес

Вышеупомянутые насосы для сточных вод часто оснащены одним из следующих типов рабочего колеса. Каждый из них разработан специально для сочетания обработки твердых частиц и эффективности, и между ними всегда есть компромисс.

Полуоткрытое рабочее колесо
Полуоткрытое рабочее колесо без засорения имеет задний кожух с ограниченным количеством лопастей (обычно с одной или двумя лопастями) и обычно может проходить через 3-дюймовое сферическое твердое тело с 3-мя лопатками. — или 4-дюймовый погружной насос для сточных вод.Небольшое количество лопаток обеспечивает большие отверстия рабочего колеса для прохождения твердых частиц. Установленные зазоры между изнашиваемой пластиной и передней кромкой рабочего колеса обеспечивают более высокую эффективность по сравнению с рабочими колесами Vortex, но меньше, чем рабочие колеса с закрытым каналом. Этот тип рабочего колеса является стандартным для погружных, погружных и самовсасывающих насосов.

Рабочее колесо Vortex
Рабочее колесо Vortex предназначены для применений с экстремальными проблемами износа и используются в погружных и сухих карьерах.

Эти рабочие колеса устанавливаются в верхней части улитки и вне пути потока. Рабочие колеса Vortex создают эффект водоворота в улитке, неся прямой контакт с водой и твердыми частицами через насос и выходящий из него.

Это снижает риск засорения насоса и износа рабочего колеса. Насосы с вихревыми рабочими колесами имеют пониженный КПД из-за завихрения и отсутствия узких зазоров.

При полуоткрытом рабочем колесе возможно снижение КПД примерно на 30 процентов.Снижение затрат на техническое обслуживание может перевесить потерю эффективности для некоторых приложений с высокой степенью износа.

Крыльчатка с закрытым каналом
Эта конструкция крыльчатки содержит передний и задний кожух, которые создают закрытые каналы для прохождения сточных вод и твердых частиц. Из-за закрытых каналов и малых зазоров между рабочим колесом и компенсационными кольцами это рабочее колесо, как известно, является эффективным. Проблемы с этим рабочим колесом возникают из-за волокнистых материалов, таких как тряпки.

Заключение

При выборе насоса для сточных вод следует учитывать ограничения и особенности применения насосной системы. Если простота обслуживания имеет существенное значение, выберите самовсасывающую установку или установку с сухим приямком. Если стоимость является препятствием, погружные насосы позволят установить более компактную установку. В любом случае эффективность взвешивания по сравнению с возможностью обработки твердых частиц обеспечивает долгосрочную работу и надежность подъемной станции.

Расчет размеров насосной системы для сточных вод

Воняет нечистота.Думать об этом не очень приятно, и большинство людей, вероятно, предпочло бы, чтобы их сточные воды были вне поля зрения и из виду. Мало что является такой большой головной болью для владельца недвижимости или управляющего муниципалитетом, как резервные сточные воды. Будь то дом или офис, запах сточных вод может создать ужасную атмосферу. Удаление сточных вод и определение размера нового насоса для вашей насосной системы для сточных вод — сложный процесс.

Если у вас возникла такая проблема, как скопление сточных вод или просто недостаточный слив, важно определить причину проблемы и подумать о возможных решениях.Если насос перестал работать из-за возраста или естественного износа, достаточно легко заменить старую модель на новую. Но вы должны воспользоваться возможностью, чтобы проверить целостность вашей канализационной системы.

Специалисты PumpProducts.com устанавливают насосную систему для сточных вод.

Аналогичным образом, если вы строите новый дом или только что отремонтировали подвал и хотите добавить ванную комнату, необходимо обязательно рассмотреть все аспекты удаления сточных вод в вашей системе. Если система является новым проектом, вам может потребоваться выкопать новую канализационную яму, чтобы установить бассейн.

Изучение всей системы может помочь вам обновить вашу инфраструктуру в соответствии с новыми правилами, выявить потенциальные проблемы до того, как они возникнут, или просто сделать транспортировку жидкости более эффективной, сэкономив время и деньги в долгосрочной перспективе.

Этот пост в блоге проведет вас через процесс определения размера насоса для сточных вод для системы. Во-первых, важно понимать основы городских систем канализации и понимать, нужен ли вам насос для сточных вод.

Понимание того, как работают канализационные системы

В большинстве американских муниципальных систем есть два типа подземных канализационных линий, предназначенных для сбора и удаления воды: ливневая канализация и бытовая канализация.

Ливневая канализация собирает поверхностный сток дождевой воды из водосборных бассейнов и транспортирует воду к ближайшему естественному водоему, например к реке или ручью. По санитарной канализации сточные воды транспортируются непосредственно из канализационных систем зданий на водоочистные сооружения, где удаляются загрязнения (в некоторых старых городах есть комбинированные канализационные системы).

В зданиях на уровне земли гравитация обеспечивает транспортировку сточных вод в канализацию. Канализационные насосы необходимы, если линия бытовой канализации расположена на уровне выше линии бытовой канализации или если у вас есть туалет ниже линии бытовой канализации, как это часто бывает в ванных комнатах в подвале.

Как следует из названия, канализационные станции также используют насосы для сточных вод. Подъемные станции являются неотъемлемыми звеньями в цепи, соединяющей микрорайоны с водоочистными сооружениями.

Проверьте коды своего региона, чтобы узнать, за какие аспекты вы отвечаете в системе. В вашем муниципалитете также должны быть точные записи о том, где заканчивается ваша линия собственности и начинается государственная собственность. Чтобы определить, связана ли проблема с канализационной линией собственности или линией общего пользования, попробуйте связаться с городским или коммунальным предприятием.Профессиональный сантехник также может помочь с диагностикой.

Система канализации может быть настроена по-разному. Для автоматических систем потребуются поплавковые выключатели и панель управления для включения или выключения насоса.

Симплексная система — это система с одним насосом, а дуплексная система — это система с двумя насосами, в которой каждый насос служит резервным для распределения рабочей нагрузки, что приводит к меньшему износу насосов. Симплексные системы в основном используются в домашних условиях. Дуплексные системы рекомендуются для муниципального, коммерческого и промышленного применения.

Выбор модели

При выборе модели насоса вы должны знать напряжение, фазу мощности, силу тока и мощность вашего предыдущего насоса. Эта информация должна быть указана на бирке помпы. На видео ниже показано, как использовать бирку для идентификации помпы. Если вы не можете найти бирку или этикетка испорчена, вы можете попробовать сфотографировать помпу и отправить ее специалистам здесь, в Pump Products.

Размер нагнетания насоса важен для конфигурации насоса с существующей системой трубопроводов; размер напорного патрубка никогда не должен быть меньше диаметра напорного патрубка насоса.Размеры всасывания / нагнетания иногда указаны на корпусе.

Средний размер твердых отходов в жилых системах составляет 1 ½ дюйма или больше. Для коммерческих или промышленных систем средний размер твердых частиц составляет 2 ½ дюйма или больше.

Расход и общий динамический напор (TDH) являются неотъемлемой частью выбора насоса. Ваши требования к расходу воды, измеряемые в галлонах в минуту, основаны на количестве людей, использующих систему, пиковом времени использования и количестве приспособлений для воды (например, унитаза, раковины). Диаграммы для различения устройств водоснабжения как для индивидуальных, так и для групповых устройств, а также диаграмма для преобразования потребности WSFU в галлоны в минуту можно найти здесь.

GPM также является важной информацией, необходимой для расчета вашего TDH. Очистка труб важна для предотвращения засоров, гидроудара и обратного потока. Получив данные о расходе и напоре, вы можете выбрать насос, используя графики кривых производительности насоса от производителя.

Выбор бассейна

Емкость для сточных вод или сборный резервуар служит временным резервуаром для сточных вод, а также вмещает погружной насос для сточных вод, который выбрасывает сточные воды в основную канализационную линию.Правильный выбор размера бассейна имеет решающее значение для плавного слива, предотвращения перелива и обеспечения безопасной работы насоса.

Чтобы определить размер раковины, помните:

— Используете ли вы одностороннюю или дуплексную систему.
–Требуемый конструкционный материал корпуса и крышки умывальника (поли, стекловолокно, сталь).
–Подходит для труб: Бассейн имеет напорную и всасывающую трубы, которые должны соответствовать размеру как трубы канализационной линии, так и напорной трубы насоса.
— Крышка бассейна должна иметь вентиляционное отверстие для предотвращения закупоривания воздуха и облегчения отвода газов.
–Требуемый размер входа в бассейн.
— Направляющие: Настоятельно рекомендуется устанавливать бассейн на направляющих. Направляющая позволяет легко снимать насос, сокращая время и затраты на техническое обслуживание, сохраняя безопасность персонала.

Фактическая емкость резервуара важна для обеспечения правильной работы насоса. Например, если емкость слишком мала для ваших требований к потоку, насос будет продолжать работать, чтобы откачивать воду и предотвращать переполнение.

Для односторонних систем требуется минимальный диаметр 24 дюйма, а для дуплексных систем — не менее 36 дюймов.Вот удобная таблица от Goulds, которая объясняет, как использовать ваш GPM и галлоны на дюйм для определения размера вашего бассейна.

Прочие аксессуары и компоненты системы

Если вы устанавливаете новую панель управления, убедитесь, что вы знаете надлежащие требования к электропитанию для данного насоса и здания. Большинство домов и стандартных коммерческих зданий в США обычно работают от однофазного источника питания напряжением 115/230 В. В США электрические сети работают с частотой 60 Гц.Диапазон усилителя также является важным фактором.

Эксперты

Pump Products рекомендуют использовать широкоугольный / привязанный поплавковый выключатель, поскольку другие выключатели могут быть более восприимчивыми к засорению твердыми отходами. Если вы правильно подобрали размер раковины, убедитесь, что длина шнура поплавкового переключателя достаточна для работы в этой раковине. Диапазон силы тока поплавка должен быть совместим с насосом.

Обратный клапан необходим для предотвращения обратного потока и соответствия нормам.

Канализация или измельчитель (или измельчитель?) В чем разница?

При рассмотрении терминологии помните, что все насосы-измельчители являются насосами для сточных вод, но не все насосы для сточных вод являются насосами-измельчителями.Насосы для сточных вод предназначены для перекачивания твердых отходов диаметром до 2 дюймов. Шлифовальные насосы могут превращать твердые отходы в суспензию, которую легче транспортировать по трубопроводу. В данном случае «твердые отходы» относятся к органическим отходам и стандартной туалетной бумаге, которые легко разрушаются.

Распространенное заблуждение состоит в том, что шлифовальные насосы могут мацерировать тяжелые предметы, такие как женские изделия, пластмассы и незакрепленные предметы одежды. Если засорение является постоянной проблемой — скажем, у вас есть мотель, а гости невнимательно относятся к тому, что они смывают в унитаз, — возможно, вам стоит выбрать специальный измельчитель без засорения или режущий насос.Как видно из этого видео, измельчители специально разработаны для уничтожения синтетических твердых веществ, таких как подгузники или пластиковые бутылки.

Определение размеров и настройка системы канализации — сложный и сложный процесс. Другими важными факторами, которые следует учитывать, являются температура перекачиваемой жидкости, а также материалы конструкции самого насоса. Рекомендуются прочные материалы и сильная гарантия. Знайте, предназначены ли материалы для внутреннего или наружного применения. Наружные компоненты требуют защиты от атмосферных воздействий.

Если вы не хотите иметь дело с неудобствами и расходами, связанными с покупкой отдельных компонентов, подумайте о покупке пакета системы канализации. Пакеты могут включать в себя все предварительно собранные компоненты, что значительно упрощает процесс.

Как выбрать правильный погружной насос

Размер, форма и возможности погружного насоса могут сильно различаться в зависимости от области применения. В этой статье я расскажу о различиях между нашими различными стилями погружных насосов и помогу вам решить, какой насос выбрать для вашего применения.

Несмотря на то, что у нас довольно большой выбор, наши погружные насосы можно разделить на четыре основные категории: сточные воды с высоким напором, отстойник / сточные воды, эжектор сточных вод и измельчитель сточных вод.

Высоконапорные насосы для сточных вод в основном используются за аэробной системой и нагнетают либо систему орошения распылением, либо систему капельного орошения. Погружные насосы для отстойников / сточных вод предназначены для перекачивания относительно чистой воды, как правило, за аэробными системами или септическими резервуарами. Насосы эжектора сточных вод и измельчителя сточных вод используются для перекачивания неочищенных сточных вод.Я объясню каждую из этих категорий более подробно ниже.

3 ВЕЩАНИЯ, ЧТО НЕОБХОДИМО ЗНАТЬ, ЧТОБЫ ВЫБРАТЬ ПРАВИЛЬНЫЙ НАСОС

Чтобы принять решение о том, какой тип насоса лучше всего подойдет для любого конкретного применения, вам нужно будет ответить на четыре вопроса:

Что такое заявление? (В чем заключается работа насоса? Какие материалы потребуется переместить насосу? Неочищенные сточные воды или чистая вода)

Какое давление напора будет выдерживать насос? (Вам нужно знать цифры, на какой высоте по вертикали насос должен протолкнуть воду, а также длину горизонтального участка.)

С какой скоростью потока потребуется насос? (Примерно сколько галлонов в минуту вы ожидаете прохождения через насос при МАКСИМАЛЬНОЙ производительности)?

Если вы ответите на эти три вопроса, то выбрать погружной насос будет проще простого!

ОБЪЯСНЕНИЕ ДАВЛЕНИЯ НАПОР

Давление напора — это просто сила, которую насос должен преодолеть, чтобы подтолкнуть воду к месту назначения. Это число рассчитывается путем расчета вертикального подъема (статического напора) вместе с потерями на трение в трубе с использованием размера трубы, длины участка и расхода насоса.Эти две цифры вместе представляют собой то, что мы называем общим динамическим напором (TDH). Если вы не знаете TDH для вашего приложения, наши специалисты смогут рассчитать его для вас, просто зная вертикальный подъем и расстояние пробега.

Насосы указаны на нашем веб-сайте как имеющие отключение на определенном уровне напора, общий динамический напор, который должен преодолеть ваш насос, должен быть ниже этого числа отключения, чтобы насос работал правильно. Как правило, если числа относительно близки, настоятельно рекомендуется переходить на устройство следующего размера побольше.

ПОГРУЖНЫЕ НАСОСЫ ДЛЯ ВЫСОКОГО НАСОСА

Погружные насосы для сточных вод с высоким напором, также известные как турбинные насосы или насосы для глубоководных скважин, представляют собой погружные насосы высокого давления. Они в основном используются в индустрии септических систем для систем орошения распылением или капельного орошения. Эти насосы предназначены только для перекачивания чистой воды или очищенных сточных вод, поэтому обычно их устанавливают только за системой аэробной очистки.

Насосы для сточных вод с высоким напором, которые используются в индустрии аэробных септических систем, являются стандартными.Большинство, которые вы увидите, будут иметь скорость от 10 до 20 галлонов в минуту и ​​будут очень похожи по размерам. В Septic Solutions мы предлагаем два разных насоса этой категории.

FRANKLIN ELECTRIC LITTLE GIANT

Насос для сточных вод с высоким напором Franklin Electric Little Giant представляет собой агрегат со средним всасыванием. Это означает, что насос будет всасывать воду в центр агрегата. Как правило, это лучшая конструкция в аэробной системе, потому что она позволяет любому твердому материалу, который попадает в резервуар насоса, оседать на дне резервуара и предотвращает засорение всасывающего экрана насоса мусором, что в конечном итоге приводит к отказу насоса. преждевременно выходить из строя.Franklin Electric Little Giant доступен как в моделях на 10 галлонов в минуту, так и на 20 галлонов в минуту, однако модель на 20 галлонов в минуту является наиболее часто используемой.

STA-RITE DOMINATOR

Насос для сточных вод с высоким напором Sta-Rite Dominator представляет собой нижний всасывающий агрегат. Это означает, что насос будет всасывать воду снизу агрегата. Хотя это более рискованная установка в конструкции аэробной системы, в некоторых системах используются нижние всасывающие устройства и они поднимаются над дном резервуара с помощью распорки для труб из ПВХ.Если вы заменяете именно такую ​​установку, Sta-Rite Dominator станет вашим лучшим выбором. Мы относим эту модель только к серии 20 галлонов в минуту.

ПОГРУЖНЫЕ НАСОСЫ НАСОСА / СЛИВА

Наши насосы отстойника и слива предназначены для перекачивания сточных вод с минимальным содержанием твердых частиц или чистой воды. Большинство наших насосов для сточных вод имеют нагнетание 1-1 / 2 ’’ NPT, а некоторые из крупных агрегатов даже имеют нагнетание 2 ’’. Эти насосы могут перекачивать более мелкие твердые частицы размером до 3/4 дюйма. Эти агрегаты обычно используются для перекачивания слива из септика или аэробной системы в дренажное поле, систему вторичной очистки или точку слива на поверхности.

Мы предлагаем насосы для отстойников и сточных вод многих производителей, в том числе Little Giant, Liberty, Myers и Ashland. Все производители, которых мы поставляем, предоставляют очень качественные устройства, не требующие особого обслуживания. Диапазон наших насосов для сточных вод составляет от 1/3 л.с. до 2 л.с., и то, какое устройство вы решите использовать, будет зависеть от того, как вы ответите на вопросы 2 и 3, изложенные выше. Чем выше номинальная мощность устройства в лошадиных силах, тем выше давление напора и объем воды, с которым он может справиться.

ЭЖЕКТОРНЫЕ НАСОСЫ

Погружные насосы для эжектора сточных вод подходят для перекачивания неочищенных сточных вод.Эти насосы предназначены для перекачивания неочищенных сточных вод, обычно из насосной станции в подвале или за пределами дома, в септик или систему аэробной очистки. Наши эжекторные насосы для сточных вод могут работать с твердыми частицами размером до 2 ’’ и имеют выходное отверстие 2 ’’ или 3 ’’ NPT. Эжекторные насосы для сточных вод отлично подходят для любых работ по перекачке с низким давлением.

У нас есть эжекторные насосы для сточных вод от Little Giant, Liberty, Myers и Ashland. Они варьируются от 4/10 HP до 2 HP. Опять же, какой модуль вам в конечном итоге понадобится, полностью зависит от ответов на вопросы 2 и 3, изложенных во введении выше.

НАСОСЫ ДЛЯ ИЗМЕЛЬЧИТЕЛЯ СТОЧНЫХ ВОД

Насосы для измельчения сточных вод

также предназначены для перекачивания неочищенных сточных вод, как и насосы для эжектора сточных вод. Однако насосы Sewage Grinder намного мощнее. Эти насосы могут перемалывать сточные воды в суспензию и перекачивать ее под очень высоким давлением к месту назначения. Эти насосы обычно используются в нескольких сферах. Во-первых, это перекачка из жилого помещения в общую канализационную сеть. Второй — перекачка на очень большие расстояния или на очень большие перепады высот.

Все наши насосы-измельчители имеют мощность 2 л.с. и нагнетание 1-1 / 4 ’’ NPT. Они также доступны под брендами Little Giant, Liberty, Myers и Ashland. Каждая модель выпускается в двух формах: одна с внутренними конденсаторами, а другая — без внутренних конденсаторов. Чаще всего используются формы с внутренними конденсаторами. Они не требуют панели управления для работы. Агрегаты без внутренних конденсаторов требуют специальной панели управления со встроенными конденсаторами для работы насоса.

Важное предупреждение: 2.0 Шлифовальные насосы высокого давления должны использоваться в сценариях, где на них будет оказываться давление напора не менее 30 футов. Если им не нужно откачивать, по крайней мере, против такого большого противодавления, двигатель начнет вращаться с чрезвычайно высокой скоростью вращения, что приведет к его довольно быстрому сгоранию. Следовательно, если вы не перекачиваете воду в общую канализационную магистраль или у вас меньше 30 футов напора, вам нужен насос для эжектора сточных вод, а не насос для измельчения сточных вод.

С этой информацией теперь вы готовы взять на себя задачу по покупке нового погружного насоса.У нас есть возможность получить разные версии насосов, поскольку они указаны на веб-сайте. Если вы не можете найти на нашем сайте насос, подходящий для вашего применения, позвоните нам, и мы сможем определить, есть ли у нас что-то, что подойдет вам.

Решения для канализационных насосных станций JWC

Канализационная насосная станция или подъемная станция, от мала до велика, увидит все, что попадает в системы сбора. Тряпки, пластмассы, салфетки, камни и дерево — все это обычные предметы, встречающиеся в современных сточных водах, которые могут вызвать засорение насосов подъемных станций, что приведет к срабатыванию сигнализации, переполнению и даже штрафам.Погрузка смывом мусора из ливневых потоков или проблемных сбросов, таких как больницы, университеты и тюрьмы, только усугубляет проблемы для операторов насосных станций.

Защита от засоров Muffin Monster Pump

На протяжении более 45 лет измельчители сточных вод JWC Muffin Monster ® и Channel Monster ® были лучшим выбором для защиты жизненно важных насосных станций. В шлифовальных машинах JWC используется конструкция с низкой скоростью и высоким крутящим моментом, чтобы измельчать самый твердый мусор, а также обрабатывать другой неприятный мусор, такой как тряпки и салфетки, которые попадают на станцию ​​подъемника.

На насосной станции для сточных вод с насосами для сухих скважин на всасывающей стороне насосов обычно устанавливаются проточные измельчители Muffin Monster Muffin Monster. Мельницы 30K Muffin Monster оборудованы для установки в трубопроводы от 4 до 12 дюймов (от 100 до 300 мм) для измельчения мусора до того, как он достигнет насосов.

Насосные станции

с погружными насосами выбирают открытый канал Muffin Monsters или Channel Monsters от JWC как отличное решение для защиты уязвимых станций в системах сбора.Эти шлифовальные машины с открытым каналом устанавливаются в рамах из нержавеющей стали, которые крепятся к стенке мокрого колодца на входе в насосную станцию. Измельчители измельчают мусор до того, как он попадет в мокрый колодец, и следят за тем, чтобы все было достаточно маленьким, чтобы легко проходить через насосы, не повреждая их.

Скрининг станции канализационных лифтов

Некоторые операторы муниципальных систем сбора мусора предпочитают убирать мусор на отдельной подъемной станции, а не перекачивать его на очистные сооружения. Это достигается с помощью вертикального шнека JWC Monster . Эта универсальная система предварительно обрабатывает твердые частицы в насосной станции с помощью измельчителя, чтобы высвободить органические материалы, а затем просеивает и удаляет неорганический мусор. Удаленный материал обезвоживается и уплотняется перед тем, как поместить его в емкость на насосной станции.

Канализация изменилась за четыре десятилетия. Компания JWC поставляет Muffin Monster для защиты насосов-измельчителей для предприятий по очистке сточных вод. JWC также изменила свою продукцию. Чтобы справиться с растущими проблемами, вызываемыми современными одноразовыми салфетками, JWC представила свою технологию Wipes Ready® для своих Muffin Monsters и Channel Monsters.Разработанная специально для очистки сточных вод, технология Wipes Ready измельчает салфетки и предотвращает образование комков тряпки, которые приводят к засорению насоса.

Преимущества

  • Защитите вашу подъемную станцию ​​от дорогостоящих засорений насоса для сточных вод или повреждения насоса твердыми твердыми частицами
  • Предотвратить срабатывание сигнализации насосной станции, аварийный ремонт, очистку пылесоса или даже перелив сточных вод и штрафы
  • Снижение эксплуатационных расходов систем сбора и потребления энергии
  • Повышенная безопасность — предотвращение рисков для рабочих из-за износа насоса, такого как вход в замкнутое пространство, иглы для подкожных инъекций и воздействие неочищенных сточных вод

Типичные приложения

  • Коммунальные насосные станции от малых до крупных
  • Зоны отдыха на трассе
  • Суды и тюрьмы
  • Казино, отели и курорты
  • Больницы и дома престарелых
  • Торговые площади
  • Колледжи и университеты

Все, что нужно знать о канализационных насосных станциях

Покупка подходящей насосной станции может оказаться сложной задачей, особенно если у вас нет предварительных знаний или опыта в этой области.У вас обязательно возникнет много вопросов о доступных продуктах, и — здесь, в JT Pumps — мы обнаруживаем, что потенциальные клиенты снова и снова задают одни и те же вопросы.

В следующем блоге мы подробно рассмотрим каждый из этих вопросов, предлагая всю информацию, необходимую для покупки канализационной насосной станции и (надеюсь!) Немного устраняя путаницу.

Что такое комплектная насосная станция?

Насосная станция представляет собой механическое устройство, сконструированное из ударопрочного полиэтилена и состоящее из большой камеры (или резервуара), внутренних трубопроводов, поплавкового выключателя и одного или двух насосов.

Нужно ли будет покупать насос и насосную станцию ​​отдельно?

Короче говоря, нет. Если вы впервые собираетесь купить насосную систему, лучший вариант — выбрать одну из наших комплектных насосных станций. Они поставляются с предварительно установленными необходимыми трубопроводами и переключают и на один или два канализационных насоса (то есть одинарные и двойные модели).

У нас также есть широкий ассортимент насосов для сточных вод, измельчителей и погружных насосов, которые можно купить отдельно; возможно, например, если вам нужно заменить насос на существующей станции.

Как работает насосная станция?

По сути, компоненты насосной станции работают вместе для перемещения сточных вод из одного места в другое. Сточные воды постепенно собираются внутри камеры, и, как только они достигают заданного уровня, срабатывает поплавковый выключатель, и автоматически включается насос.

Затем этот насос создает давление, достаточное для выведения сточных вод из резервуара, заставляя их подниматься вверх и / или горизонтально по трубопроводу (против силы тяжести) к основной канализационной линии.

Нет необходимости включать и выключать насосную станцию ​​вручную. Благодаря добавлению поплавкового выключателя он просто активируется, когда это необходимо, и выключается, как только работа будет выполнена.

Нужна ли насосная станция?

Как правило, канализационная насосная станция необходима, если нельзя полагаться на силу тяжести для перемещения сточных вод к основной канализационной линии. Обычно это происходит из-за того, что трубопровод идет вверх или горизонтально; например, от ванной комнаты в подвале до первого этажа дома.

Также может быть хорошей идеей инвестировать в насосную станцию, если ваша канализационная линия проходит через выступы и неровности, или если завершение фундамента будет слишком дорогостоящим. Вместо того, чтобы устанавливать совершенно новую канализационную систему с гравитационным потоком, обычно гораздо дешевле (но столь же эффективно) купить насосную станцию ​​ в корпусе , такую ​​как те, которые доступны в JT Pumps.

Где можно установить канализационную насосную станцию?

Канализационные насосные станции бывают различных размеров и спецификаций и, как таковые, подходят для использования в различных бытовых и коммерческих условиях.Это включает в себя все, от домов, квартир и пристроек до школ, больниц, жилых домов, многоквартирных домов и т. Д. Если ваша собственность не подключена к канализации или находится ниже основной канализационной линии, здесь, в JT Pumps, будет соответствующая насосная система для очистки сточных вод.

Какая насосная станция мне подходит?

При выборе комплектной насосной станции для жилой или коммерческой недвижимости следует учитывать ряд важных факторов.К ним относятся:

  • количество спален в собственности
  • вязкость отходов, с которыми вам нужно справиться
  • расстояние, которое должны пройти отходы, чтобы добраться до основной канализационной линии
  • тип подъемника, который вам нужен (т.е. нужно ли перекачивать сточные воды в гору и / или горизонтально)
  • объем жидкости, который необходимо переместить

В настоящее время компания JT Pumps предлагает широкий выбор различных насосных станций, подходящих для самых разных областей применения.После того, как вы определитесь со всем вышеперечисленным, наша команда экспертов может помочь выбрать идеальную модель, соответствующую вашим конкретным потребностям и требованиям.

Мне понадобится один или два насоса?

Это зависит от объема сточных вод, которые необходимо удерживать и откачивать. Например, если ваша канализационная насосная станция предназначена для использования в частном доме с 3 спальнями, вероятно, будет достаточно одного насоса. Напротив, если насосная станция предназначена для использования в большом многоквартирном доме, коммерческом здании или более чем в одном доме, вместо этого вам потребуется двойная система.

Свяжитесь с JT Pumps сегодня для высококачественных насосных станций

При покупке готового продукта, будь то новая насосная станция или что-то совсем другое, важно сначала провести исследование. Вы должны быть уверены, что покупаете правильный продукт для себя, и поэтому мы всегда стремимся предоставить клиентам как можно больше информации.

Надеюсь, мы ответили на некоторые из ваших самых злободневных вопросов в этом блоге.Но если вы хотите подробнее обсудить наши комплектные насосные станции, пожалуйста, свяжитесь с нами. Позвоните нам сегодня по телефону 0844 414 5800 или отправьте электронное письмо по адресу [email protected]

Индивидуальные бытовые системы очистки сточных вод — Публикации

Бытовые сточные воды попадают в септик, который отделяет твердые частицы от жидкостей. Твердые частицы удерживаются в септике, а жидкости транспортируются к месту окончательной обработки почвы. Септик — это «биореактор», в котором микроорганизмы расщепляют органические вещества сточных вод на жидкости, газы и твердые частицы.Газы отводятся через вентиляционную трубу дома. Твердые вещества состоят как из накипи, так и из шлама. Накипь легче воды и всплывает на поверхность в септике. Твердые части тяжелее воды и опускаются на дно резервуара. Бактерии питаются отходами, и фракция, которая не может быть разложена, называется «илом». На дне септика скапливается ил, который необходимо периодически удалять.

Пять частей системы отвода сточных вод: (1) водопровод дома, (2) канализационная линия от дома к септическому резервуару, (3) септик, (4) выпускная канализационная труба септика и (5) ) установка окончательной обработки почвы, которая может быть блоком поглощения почвы или лагуной.Все индивидуальные системы очистки сточных вод должны соответствовать требованиям раздела 62-03 1-03 Административного кодекса штата Северная Дакота. Городские / окружные отделы здравоохранения или медицинские округа нескольких округов требуют разрешения перед строительством новой домашней системы очистки сточных вод или при ремонте существующей системы. В процессе планирования и перед строительством уточните местные требования в местном административном офисе, который занимается системами канализации на объекте.

Независимо от того, нужно ли вам разрешение, забота об основных вопросах здоровья человека требует, чтобы расположение отдельных компонентов домашней канализационной системы соответствовало определенным требованиям.Например, септик и почвопоглощающий блок следует размещать на расстоянии не менее 100 футов от любого частного колодца глубиной менее 100 футов и не менее 50 футов от колодцев глубиной более 100 футов. Общепринятые безопасные расстояния показаны в таблице 1.

Когда система очистки сточных вод будет установлена, сделайте карту установки. Измеряйте и записывайте расстояния от септика, очистного резервуара и дренажного поля до надземных объектов, таких как здания, углы забора или большие деревья.Затем, после того, как территория зарастает травой, вы все еще можете найти составные части септической системы.

Дом водопровод для канализации

Сантехническая система дома включает сточные трубы, вентиляционные трубы и водоотделители (рис. 1). Домашняя сантехника и домашние системы очистки сточных вод должны соответствовать Сантехническому кодексу штата Северная Дакота. Следование этому кодексу гарантирует, что водопроводная система будет безопасной и работать должным образом.

Рисунок 1. Сантехника дома включает в себя канализационные и вентиляционные трубы, а также сантехнику.

Сточные и вентиляционные трубы обычно представляют собой одну и ту же трубу, при этом сточные воды текут вниз, а газы поднимаются по трубе. Вертикальная труба диаметром 3 или 4 дюйма служит основной трубой для отвода отходов, водяного пара и газов из дома. Основная труба также действует как отвод газов, которые собираются в септике. Газ из септика имеет неприятный запах, может вызвать серьезное заболевание, а в некоторых ситуациях может быть взрывоопасным. В холодную погоду газы, выходящие из трубы, содержат водяной пар, который образует слой инея, который может стать достаточно толстым, чтобы закрыть конец трубы.Чрезмерный снег на крыше также может заблокировать вентиляционную трубу. Закрытие вентиляционной трубы препятствует правильному дренажу приспособлений. Вентиляционная труба, выступающая над крышей, должна быть изолирована, чтобы не допустить, чтобы мороз и снег закрывали ее.

Водоотделитель должен быть установлен в сливной линии между каждым приспособлением и основной трубой. Уловитель предотвращает попадание канализационных газов в дом через светильники. Без вентиляционной трубы полный поток сточных вод в дренажной линии мог бы откачивать воду из ловушек и пропускать канализационные газы в дом.Иногда, в очень ветреную погоду, давление ветра на вентиляционную трубу может выталкивать канализационный газ через уловитель. Правильная вентиляция, установленная в соответствии с правилами сантехники, предотвратит эту проблему.

В штабеле необходима соответствующая очистка, чтобы можно было обслуживать и чистить водопровод и канализацию. Одна очистка должна быть установлена ​​у основания трубы, а вторая — в точке выхода канализационной трубы из дома. Одной очистки может быть достаточно, если штабель находится рядом с тем местом, где канализационная труба выходит из здания.

Чугунные или медные водосточные системы можно найти в старых домах. В большинстве новых домов используются пластиковые канализационные трубы, указанные в нормах водоснабжения. При работе в старых домах избегайте прямого соединения медных труб с железом, поскольку в железе могут образоваться небольшие протечки из-за гальванического воздействия. Используйте изолированные соединители между медной и железной трубой, чтобы уменьшить эту проблему.

Домашняя канализационная труба должна иметь уклон от 1 до 2 процентов. Это падение примерно на 1-2 дюйма с 8 футов. На слишком плоском уклоне жидкость замедлится, позволяя твердым частицам осесть в канализационной трубе.На слишком крутом уклоне жидкости будут стекать с твердых частиц.

Канализационная линия от дома до септика может быть пластиковая канализационная труба с клеевым соединением или чугунная с хомутами из нержавеющей стали или свинцовыми соединениями. При использовании пластиковой трубы она должна иметь номинальное давление, равное Таблице 40 или выше. Стыки необходимо проклеить так, чтобы они были водонепроницаемыми и не допускали проникновения корней.

Отводная канализационная труба дома должна быть диаметром не менее 4 дюймов. Эта труба должна иметь равномерный уклон, без выступов и падений.Обычно иней накапливается в выпускной канализационной трубе сразу после того, как труба проходит через стену подвала или под ней. Если канализационная труба дома находится выше линии замерзания, эту проблему можно исправить, установив на трубу изоляцию из жесткого пенопласта толщиной 2 дюйма во время процесса установки. Изоляция из жесткого пенопласта должна выходить как минимум на 1 фут с каждой стороны трубы. Как правило, изоляция не требуется, если канализационная труба в доме находится на глубине более 4 футов ниже поверхности земли.

Не делайте резких изгибов в канализационной системе дома.Когда необходимы изгибы под 45 или 90 градусов, используйте длинные изгибы (с длинным радиусом), чтобы змея сантехника могла пройти через канализационную линию. Если у вас нет длинных отводов, используйте несколько отводов на 22 с половиной градуса.

Ни при каких обстоятельствах не допускайте, чтобы стоки из фундамента подвала сбрасывались в канализацию дома. Эта вода перегрузит септическую систему. Это может вызвать обратное попадание воды и сточных вод в дом. Слить воду с фундамента подвала в отстойник. Установите отстойник и откачайте воду из дренажного поля.

Септики

Септики используются для очистки сточных вод на предприятии более 120 лет. Септик может иметь одно или несколько отсеков. Одно- и двухкамерные септики обычно используются с индивидуальными системами очистки бытовых сточных вод. Хозяйственные сточные воды попадают в септик через отводную канализационную трубу дома (рисунок 2). После прохождения через входную перегородку твердые частицы отделяются от жидкости, поскольку сточные воды медленно проходят через септик.Некоторые твердые частицы оседают на дно резервуара, а другие плавают в слое накипи наверху. Бактериальное действие частично разлагает твердые вещества.

Рисунок 2. Типовой септик. Ил накапливается на дне, а пена плавает на поверхности жидкости.

Материал в септике разделяется на три отдельных слоя:

  1. Верхний слой плавающей накипи
  2. Средняя жидкостная зона
  3. Нижний слой ила

Слой накипи состоит в основном из кулинарных жиров и масел, мыльной пены и продуктов разложения, которые легче воды.Наибольшее бактериальное действие происходит в слое ила, который состоит из твердых частиц тяжелее воды.

Жидкость, сбрасываемая из септика, называется сточными водами. Сточные воды из септика, содержащегося в надлежащем состоянии, слегка мутные и содержат мелкие взвешенные твердые частицы, бактерии и питательные вещества. Стоки септика не должны сбрасываться непосредственно на поверхность земли или в поверхностные воды . Сточные воды на поверхности земли профессиональные санитары называют «дневным освещением».«Человеческие сточные воды на поверхности земли могут быть источником опасных заболеваний, передаваемых через воду, и производить неприятные запахи. Сточные воды должны доставляться на правильно спроектированное и построенное водосборное поле или лагуну для обработки.

Все бытовые сточные воды должны идти в септик. Бытовые сточные воды иногда называют «черной водой» или «серой водой», в зависимости от того, из какого прибора или приспособления они поступили. Независимо от источника, не позволяйте воде и другим подобным отходам проходить через септик.Серая вода, содержащая мыло или жир, направляемая прямо в водосток, быстро закупоривает поры почвы.

Калибровка

Септики рассчитываются в соответствии с вместимостью жидкости, а не общей вместимостью. Емкость септика по жидкости — это объем сточных вод, которые он удерживает ниже выхода резервуара. Емкость по жидкости часто называют «рабочей емкостью» септика. Для дома необходимая вместимость зависит от количества спален, а не от количества человек в доме на момент строительства.В каждой спальне могут разместиться два человека, поэтому в стандартном доме с тремя спальнями может быть шесть человек, производящих бытовые сточные воды.

Расположение и установка

Септик должен находиться на расстоянии не менее 10 футов от дома. Бак должен быть выровнен прямо от того места, где выпускная канализационная линия выходит из дома. Важно установить резервуар ровно и без наклона в любом направлении. Для откачки и очистки септик должен располагаться рядом с проезжей частью или другой подъездной дорогой.Большинство септических насосов перевозят от 50 до 100 футов шланга, поэтому резервуар должен быть доступен с такого расстояния. Выберите место вдали от зон с интенсивным движением транспортных средств. Никогда не размещайте септики под тротуарами или патио, где резервуар недоступен для откачки.

Домашняя система очистки сточных вод работает лучше всего, и ее легче обслуживать, если и септик, и дренажное поле расположены близко к поверхности земли. Неглубокий септик и дренажное поле обеспечивают легкий доступ к компонентам, а дренажное поле более эффективно очищает сточные воды.Для новых домов Сантехнический кодекс Северной Дакоты рекомендует использовать отстойник в подвале (рис. 3), предназначенный для обработки сточных вод, если септик и дренажное поле могут работать под действием силы тяжести, а в доме есть туалеты и приспособления в подвале. Для этих типов систем канализационная труба выходит из дома через стену подвала. Отстойник поднимает воду в канализационную трубу. Если канализационная труба дома находится менее чем на 4 фута ниже поверхности земли, ее необходимо изолировать в траншее для защиты от замерзания. Готовые к установке станции отстойников для сточных вод в подвалах доступны в большинстве магазинов бытовой техники или хозяйственных товаров.

Рисунок 3. Установка неглубокого септика.

Наличие лифтового насоса в подвале имеет несколько основных преимуществ. Во-первых, это позволяет сточным водам из верхней части дома самотеком поступать в септическую систему. Это оказалось ценным во время наводнения или отключения электроэнергии. Во-вторых, домовладельцу не нужна подъемная станция, которая перекачивает все сточные воды из дома. В-третьих, отстойник в подвале включается только при использовании подвальных приспособлений. Наконец, он доступен для обслуживания и ремонта.

Во многих старых домах септик установлен ниже уровня цокольного этажа. В новых домах может быть глубокий септик, p , при отсутствии высокого уровня грунтовых вод (Рисунок 4) . При отсутствии подходящего уклона необходимо установить подъемно-насосную станцию ​​на выпускной стороне септика, чтобы можно было установить дренажное поле на небольшой глубине. В областях, где уровень грунтовых вод может подниматься выше верха септика, домовладельцы должны герметизировать отверстия для впускных и выпускных труб, любые стыки, крышку септика и доступ к люкам, чтобы они были водонепроницаемыми.

Рисунок 4. Установка глубокого септика. Подходит для использования там, где нет высокого уровня грунтовых вод. Всегда уточняйте у производителя резервуара, имеет ли резервуар несущую способность для обработки покрывающего грунта.

Сточные воды из дома и бактерии обычно обеспечивают достаточно тепла, чтобы защитить септик от замерзания, даже если он расположен выше глубины промерзания. Когда верхняя часть септика установлена ​​в пределах 2 футов от поверхности земли, покрытие верха резервуара 2-дюймовым жестким пенопластом поможет сохранить тепло в септическом резервуаре.Всякий раз, когда система строится выше глубины промерзания, очень важна прокладка всех канализационных труб с равномерным уклоном без выступов или низов.

Строительство

Септики построены из устойчивых к коррозии и гниению материалов. При правильной установке они будут водонепроницаемыми в течение длительного времени (30 лет и более). Чаще всего встречаются сборные железобетонные резервуары. Однако резервуары также могут быть построены из монолитного бетона или из бетонных блоков с сердцевиной, заполненной бетоном, армированным арматурой.Резервуары из бетонных блоков должны быть покрыты как минимум двумя слоями бетонной штукатурки. Также доступны септики из стекловолокна и прочного пластика. Их необходимо устанавливать, тщательно следуя инструкциям производителя, чтобы они выдерживали давление почвы и воды.

Септики должны быть рассчитаны на глубину жидкости не менее 3, но не более 6 1/2 футов. Расстояние по горизонтали между входом и выходом прямоугольных резервуаров должно быть примерно в три раза больше ширины резервуара.Поступающие твердые частицы будут оседать на этом расстоянии и не вытекать в дренажное поле. Круглые резервуары должны иметь внутренний диаметр не менее 5 футов.

Глубина жидкости в септике — это расстояние от выпускной трубы до дна резервуара. Вход септика должен быть как минимум на 3 дюйма выше выхода. В баке должно быть место выше уровня жидкости для скопления накипи. Минимум 20 процентов глубины резервуара для жидкости следует оставить в качестве надводного борта между выходным уровнем и крышкой септика.Для большинства выпускаемых танков это будет около 12 дюймов.

Перегородки на входе и выходе

Входные и выходные перегородки являются важными частями правильно установленного септика (рис. 2). Входная перегородка направляет поступающие сточные воды вниз в жидкую зону септика. Выпускная перегородка позволяет сточным водам выходить из жидкой зоны, удерживая накипь в резервуаре. Многие новые септики имеют съемный фильтр, встроенный в выпускную перегородку. Фильтр предотвращает попадание неразложимых материалов (презервативов, гигиенических салфеток и других предметов) в сливное поле.

Перегородки могут быть выполнены как неотъемлемая часть септика или прикреплены к резервуару после строительства. Пластиковые тройники диаметром четыре дюйма часто используются в качестве перегородок (рис. 2, 3 и 4).

Перегородки должны быть прочными и устойчивыми к коррозии. Прочный бетон, стекловолокно или пластик — отличные материалы. Никогда не используйте стальные перегородки, так как они быстро разъедают. Если перегородки закреплены болтами, используйте только болты из нержавеющей стали.

Нижняя часть входной перегородки должна быть не менее чем на 6 дюймов ниже поверхности жидкости, когда резервуар полон.Нижняя часть выпускной перегородки должна быть не менее чем на 18 дюймов ниже поверхности жидкости. Верх перегородок должен быть открытым и выступать не ближе 1 дюйма к крышке бака. Это необходимо для правильного отвода газов из бака.

Отверстия для доступа в септических резервуарах

Доступ к септикам необходим для осмотра и периодической очистки. Один люк диаметром не менее 15 дюймов должен быть наверху резервуара. Люк должен иметь бетонное покрытие с землей толщиной не менее 6 дюймов, но не более 12 дюймов.Если верхняя часть резервуара находится более чем на 12 дюймов ниже уровня земли, к верхней части резервуара должны быть прикреплены удлинители, чтобы крышка находилась в пределах 12 дюймов от поверхности земли. В районах с высоким уровнем грунтовых вод надставки и крышка должны быть водонепроницаемыми. Если доступ к люку находится на уровне земли, он должен иметь фиксирующую скобу или закрываться цепью с помощью висячего замка (Рисунок 5).

Рисунок 5. Способы крепления крышки люка для предотвращения несанкционированного доступа.

Чтобы проверить работу септика, резервуар должен иметь два смотровых отверстия, каждое от 4 до 6 дюймов в диаметре.Один должен находиться над входной перегородкой, а другой — над выходной перегородкой (Рисунок 2). Это позволяет легко проверить, правильно ли поступают сточные воды в резервуар или из него, и не произошло ли закупорки. Смотровые люки должны быть закрыты на уровне земли или чуть выше. Колпачки предотвращают утечку газа и не позволяют детям ронять предметы в бак.

Септики необходимо регулярно чистить, чтобы удалить ил, который скапливается на дне резервуара. Обратите внимание, что для очистки резервуара необходимо использовать люк, а не смотровые окна.Для большинства домов уборка каждые три года является удовлетворительной. Однако в доме с измельчителем мусора, которым пользуются жители, может потребоваться интервал очистки от одного до двух лет. Измельчители мусора увеличивают попадание органических веществ в септик.

Резервуары

Некоторые дома находятся в районах, где не работают септик и дренажное поле. Наиболее частыми причинами являются места с высоким уровнем грунтовых вод, коренными породами близко к поверхности и очень маленькими участками с недостаточной площадью водосбора.Часто единственным вариантом является использование сборного резервуара для бытовых сточных вод (Рисунок 6). Люди, использующие сборные резервуары, должны соблюдать правила экономии воды, чтобы резервуар не наполнялся быстро. Резервуары для хранения необходимо откачивать на регулярной основе, а сокращение ежедневного использования воды в доме будет способствовать снижению годовых затрат на откачку.

Рисунок 6. Сборный бак для бытовых стоков. Необходимо периодически откачивать кровь (обычно каждые две недели или месяц).

Сборный бак должен быть водонепроницаемым и вмещать не менее 400 галлонов на каждую спальню в доме.Однако для любого дома минимальный размер резервуара должен вмещать не менее 1000 галлонов. Для обычного дома с тремя спальнями, в котором проживают четыре человека, резервуар емкостью 1200 галлонов обеспечит хранение на срок от шести до 10 дней. Сборный резервуар должен быть расположен так, чтобы он был доступен для насосной тележки при любых погодных условиях и где случайные разливы во время перекачивания не вызовут неудобств. Резервуар должен быть ровным и размещен на твердой, отстоявшейся почве, способной выдержать вес полного резервуара. Стояк сборного резервуара должен выходить на поверхность.Крышка должна иметь замок или закрываться цепью, чтобы дети или другие посторонние лица не могли проникнуть в нее (Рисунок 5).

Поскольку резервуар водонепроницаем, он может попытаться всплыть из-под земли сразу после откачки, если местный уровень грунтовых вод находится в пределах 3 футов от поверхности земли. В местах с высоким уровнем грунтовых вод могут потребоваться земляные анкеры. Обычно лучше всего держать резервуар над уровнем грунтовых вод и откачивать сточные воды из дома, если это необходимо.

Может потребоваться установка счетчика для измерения расхода воды в доме и, следовательно, количества воды, поступающей в сборный резервуар.Периодически проверяя счетчик воды, вы сможете определить, когда резервуар заполнен. Лучшим методом было бы использование сигнализации о наводнении. Они могут быть электронными с удаленным считывателем в доме или плавающим индикатором, который выступает над поверхностью земли.

Насосные станции

Насосные станции необходимы в ситуациях, когда сточные воды не могут течь под действием силы тяжести и должны быть подняты к месту назначения. Во многих новых домах используются лифты в подвале, а снаружи дома сточные воды самотеком проходят через септик к водостоку.Многие производители изготавливают комплектные, готовые к установке насосные станции для подвалов. Многие старые системы на месте имеют насосные станции, которые перекачивают всю воду, поступающую из септика, в канализацию (рис. 7). Перекачивание требуется при установке глубокого септика и неглубокой установки абсорбции почвы или когда блок абсорбции почвы находится на более высоком уровне, чем септик. Система поглощения грунта насыпи потребует насосной станции. Насосная станция состоит из двух основных частей — водонепроницаемого резервуара и насосной системы, включающей насос, двухпозиционные переключатели, систему сигнализации и проводку.

Рисунок 7. Камера откачки стоков септика. Производительность должна составлять около четверти суточного объема сточных вод. Резерв плюс рабочая мощность должны равняться примерно суточному объему сточных вод. Это дает время исправить любые проблемы с перекачкой.

Танки

Бак с насосом должен быть водонепроницаемым. В противном случае грунтовые воды могут просочиться в резервуар, а избыток воды легко перегрузит дренажное поле. Независимо от того, находится ли насосная станция в подвале или снаружи, резервуар должен иметь достаточный объем ниже впускной трубы, чтобы вместить около суток сточных вод.Резервуар должен вмещать около четверти дневного объема сточных вод между уровнями включения и выключения регуляторов насоса. Некоторая резервная емкость в перекачивающем баке должна быть доступна на случай отказа насоса. Разумная резервная мощность составляет три четверти расчетного суточного объема сточных вод.

Например, для дома с тремя спальнями с проектным объемом 450 галлонов в сутки (галлонов в сутки) требуется резервуар с рабочим объемом около 110 галлонов (объем между подачей и откачкой) и резервной емкостью около 330 галлонов.Рабочий объем плюс резервная емкость равняются примерно 450 галлонам, или суточному хранению сточных вод.

Элементы управления насосом часто имеют ограниченный диапазон между настройками включения и выключения. Обычны диапазоны от 12 дюймов до 30 дюймов. В следующей таблице приведены некоторые объемы круглых резервуаров в галлонах на фут глубины.

Вместимость прямоугольных резервуаров в галлонах на фут глубины можно рассчитать, умножив длину в футах на ширину в футах на 7,5. Например, прямоугольный резервуар с внутренней шириной 4 фута и внутренней длиной 5 футов имеет емкость 4 x 5 x 7.5 или 150 галлонов на фут глубины. С 12-дюймовым регулированием включения-выключения для насоса этот резервуар легко справится с домом с тремя спальнями. Для круглого резервуара потребуется диаметр не менее 48 дюймов, но если бы параметр включения / выключения был 30 дюймов, можно было бы использовать резервуар диаметром от 30 до 36 дюймов.

Материалы резервуаров насосной станции включают бетон (аналогично сборным резервуарам), секции бетонных водопропускных труб и готовые к установке пластиковые блоки. Металлические резервуары служат недолго, потому что сточные воды очень агрессивны.Установки с открытым дном, такие как секции бетонных водопропускных труб, должны иметь водонепроницаемый монолитный бетонный пол. Все стыки между секциями водопропускных труб должны быть герметизированы, чтобы они были водонепроницаемыми. Флотация может быть проблемой для сборных резервуаров в условиях высокого уровня грунтовых вод. В этом случае могут потребоваться грунтовые анкеры для предотвращения движения вверх.

Надежная крышка люка должна быть расположена в верхней части перекачивающего резервуара. Крышка должна быть запираемой, чтобы дети не могли ее снять.

Канализационные насосы

Многие производители делают подъемные насосы специально для сточных вод. Подъемные насосы должны быть прочными и устойчивыми к коррозии, иметь герметичные двигатели и электрические соединения. Они должны выдерживать кислотную и коррозионную среду, присутствующую в резервуарах для сточных вод. Водосборные насосы, продаваемые в бытовых и хозяйственных магазинах для дренажных вод из подвала, не рекомендуется использовать на станциях канализационных подъемников. Пьедестальные отстойники с открытым двигателем не должны использоваться, кроме как в аварийной ситуации.

Все подъемные насосы предназначены для работы под водой. Корпуса насосов обычно изготавливаются из литой бронзы, чугуна и пластика. Все болты, гайки и винты из нержавеющей стали. Насос должен быть установлен на бетонном блоке или пьедестале на дне резервуара, чтобы песок и другие твердые частицы не попадали в насос и не отправлялись на дренажное поле.

Производительность насоса оценивается по тому, какой расход может быть произведен по сравнению с величиной напора (вертикальный подъем плюс потери на трение), который он поднимает. Например, насос с двигателем мощностью 3/4 лошадиных сил может перекачивать 40 галлонов в минуту (галлонов в минуту) при подъеме на 15 футов.При подъеме на 25 футов тот же насос будет иметь расход всего 15 галлонов в минуту.

Скорость потока обычно не является ограничивающим фактором при выборе насоса при перекачке в траншеи или абсорбционный слой. Однако максимальная подъемная способность насоса может быть ограничивающим фактором. Всегда определяйте вертикальный подъем, измеряя расстояние от выхода насоса до выхода трубы в дренажном поле. Выберите насос с максимальной грузоподъемностью как минимум на 5 футов выше этой разницы в высоте. Используйте гибкую пластиковую трубу диаметром 1¼ дюйма или больше от насосной станции до дренажного поля.Пластиковая труба должна быть заглублена ниже глубины промерзания с равномерным уклоном обратно в насосную камеру. Зимой вода в линии должна сливаться обратно в насосную станцию, чтобы не допустить замерзания. Низкие места в неглубокой заглубленной трубе замерзнут.

При выборе насоса для системы абсорбции грунта насыпи выберите насос таким образом, чтобы его производительность составляла около 7,5 галлонов в минуту на 100 квадратных футов площади каменного дна. Например, насыпь для дома с тремя спальнями имеет площадь каменного дна около 300 квадратных футов, поэтому скорость потока насоса должна составлять около 27 галлонов в минуту.Насос должен иметь такую ​​производительность при требуемом напоре. Требуемый напор будет равен разнице высот в футах между выходом насоса и насыпью, плюс потери на трение в трубе плюс 5 футов. Для насыпных систем используйте пластиковую трубу диаметром не менее 1,5 дюйма. При скорости откачки 27 галлонов в минуту потери на трение в трубе будут составлять около 5 футов потери напора на 100 линейных футов трубы.

Пример: насос должен быть выбран для подъема 27 галлонов в минуту сточных вод из насосной камеры в насыпь для дома с тремя спальнями.Насыпь находится на расстоянии 200 футов от резервуара насоса и на 10 футов по вертикали выше отметки разгрузки насоса. Насос должен преодолевать напор 10 футов (для разницы высот) + 10 футов (для потерь на трение) + 5 футов = 25 футов. Выбранный насос должен подавать около 27 галлонов в минуту на высоте около 25 футов напора.

Установите насос с помощью муфты или быстроразъемной муфты рядом с верхней частью бака насоса. Это упрощает установку и снятие насоса. Запрещается устанавливать обратный клапан на выходе из насосной станции.Если в насосе есть встроенный обратный клапан, снимите его. Оберните выпускную трубу петлей с дренажным отверстием диаметром ¼ дюйма, просверленным в нижней точке петли. Сливное отверстие позволяет воде из трубы стекать обратно в резервуар насоса после выключения насоса.

Управление насосом

Все насосы для сточных вод необходимо включать и выключать в зависимости от уровня жидкости в резервуаре. Наиболее распространенным средством управления включением / выключением насоса является переключатель контроля уровня ртути, запечатанный в стойкой к стоку пластиковой или резиновой груше (рис. 8).Длина шнура между точкой крепления и ртутной лампой определяет уровень воды, на котором насос включается и выключается.

Рисунок 8. Органы управления насосом уровня жидкости. Все электрические соединения должны находиться вне насосной камеры и на поверхности земли.

Электромонтажник должен выполнить монтаж всей электропроводки насосной станции. Электрические розетки нельзя устанавливать внутри резервуара насоса. Нормы водоснабжения штата требуют, чтобы все электрические соединения находились за пределами резервуара насоса.В выключателях управления обычно используются дополнительные вилки, в которых шнур управления подключается к электрической розетке, а электрический шнур насоса подключается к вилке шнура управления. Всепогодный бокс за пределами перекачивающего резервуара должен использоваться для розетки, обслуживающей насос.

Насосы

должны иметь систему аварийной сигнализации, чтобы предупреждать домовладельца, если насос перестает перекачивать. Система аварийной сигнализации обнаруживает отказ насоса, когда вода поднимается выше регулятора подачи насоса. Датчик представляет собой еще один переключатель контроля уровня ртути в водонепроницаемой лампочке.Обычно он устанавливается на 3–6 дюймов выше, чем датчик уровня воды при подаче насоса. Цепь сигнализации отказа насоса должна быть установлена ​​в электрической цепи, отдельной от насоса.

Домовладелец может выбрать один из нескольких методов сигнализации, чтобы предупредить об отказе насоса. Распространены выносные сигнализации, расположенные в удобном месте в доме или гараже. Их можно запрограммировать так, чтобы они издавали звук, похожий на дымовой извещатель, мигали светом или звонили по телефонному номеру. Многие аварийные сигналы находятся на резервуаре насоса на опоре и используют либо световой сигнал, либо зуммер, чтобы предупредить об отказе насоса.Некоторые используют свет, направленный на окно в доме.

Выпускная канализация септика

Выпускная канализационная труба переносит сточные воды из септика в насосную камеру или дренажное поле. Выпускная канализационная труба должна быть водонепроницаемой на выходе из септика и иметь диаметр не менее 4 дюймов. Пластиковая труба (ПВХ или АБС) должна быть сортамента 40. Пластиковая труба с меньшей толщиной стенки часто оседает при оседании почвы. Укладывайте трубу с минимальным уклоном 1/8 дюйма на фут.Для выпускной канализационной трубы не требуется максимального уклона, так как по ней проходит только жидкость. Выпускная канализационная труба должна быть проложена ровно, без углублений, где сточные воды могут собираться и замерзать.

Системы поглощения почвы

Система поглощения почвы должна работать круглый год. Это означает, что он должен проникать в сточные воды во время влажных весен и холодных зим. Сточные воды из септика на 99% состоят из воды, но также содержат биологический материал (мелкие частицы). Дополнительная обработка биологического материала происходит в системе поглощения почвы (рис. 9).Площадь поглощения почвы должна быть такой, чтобы она могла проникать в ежедневный поток сточных вод из дома, а также эффективно разлагать биологические материалы в сточных водах.

Рисунок 9. Расположение зоны биологической очистки под водосборным полем.

Способность почвы обрабатывать и проникать в сточные воды зависит от текстуры и местной гидрологии на глубине, где стоки будут попадать в почву. Раньше проводился «перколяционный» тест, и результаты использовались для определения размера системы поглощения почвы.Скорость инфильтрации почвы обычно выражалась в «минутах на дюйм» или mpi. Чем ниже mpi, тем выше скорость инфильтрации. Однако во многих ситуациях тесты на перколяцию оказались ненадежными. В настоящее время многим местным медицинским округам требуется зарегистрированный классификатор почвы для определения текстуры почвы и местной гидрологии грунтовых вод для целей проектирования. Тесты на просачивание все еще принимаются в некоторых медицинских районах или если участок дома был создан с насыпной почвой. Процедура проведения теста на перколяцию приведена в Приложении А.

Поглощающие траншеи

Траншеи — наиболее распространенное и эффективное дренажное поле. Их можно использовать в районах, где исторический высокий уровень грунтовых вод находится минимум на 24 дюйма (2 фута) ниже дна траншеи. Однако предпочтительным является расстояние 36 дюймов или более между высоким уровнем грунтовых вод и дном траншеи. Траншеи наиболее подходят для текстуры почвы со скоростью просачивания 60 минут на дюйм (mpi) или меньше (Таблица 3). Траншеи могут использоваться на почвах от 61 до 90 м / дюйм при условии отсутствия высокого уровня грунтовых вод и использования траншей адекватной длины.Для почв со скоростью просачивания от 61 до 90 миль на дюйм увеличьте площадь траншеи на 25 процентов по сравнению с площадью, необходимой для почвы со скоростью просачивания 60 миль на дюйм. Для почв со скоростью просачивания более 90 м / дюйм траншеи не должны использоваться в качестве системы поглощения почвы без консультации с местным санитарным врачом.

Площадь (длина и ширина) необходимой абсорбционной траншеи для данного дома и участка основана на среднесуточном потоке сточных вод и текстуре почвы на глубине дна траншеи.Если структура почвы является смешанной, например, мелкий песок с примесью ила, спроектируйте более мелкую почву. Убедитесь, что построили по крайней мере такое количество поглощающей траншеи. Многие домовладельцы и установщики считают, что это больше траншеи, чем им требуется, и устанавливают меньше траншеи, чтобы сэкономить деньги. Обычно это заканчивается ложной экономией. Система выходит из строя в течение нескольких лет, и затем необходимо провести дополнительную работу по ее обновлению. Рекомендации для дна траншеи основаны на долговечной системе обработки, а не на временном решении.Требования к площади дна траншеи снижаются со временем из-за накопления биологического материала на дне траншеи.

Строительство траншеи

Траншеи сооружаются с помощью экскаватора-погрузчика. Обычно используется ковш шириной от 24 до 36 дюймов. Чем больше ковш, тем шире траншея, что увеличивает площадь дна траншеи и уменьшает длину траншеи. Не допускайте попадания колесных следов в траншею, так как уплотнение будет уплотнять поверхность, значительно снижая эффективность абсорбционной траншеи.

Дно каждой траншеи должно быть ровным по всей длине. Выровненное дно траншеи позволяет стокам равномерно просачиваться по всей длине. Если дно траншеи имеет уклон, все сточные воды будут собираться в низинах. Это может привести к преждевременному выходу из строя или дневному освещению сточных вод. В большинстве ситуаций максимальная длина любой траншеи не должна превышать 100 футов от точки, где сточные воды входят в траншею. Траншея может достигать 200 футов в длину, если сточные воды доставляются в центр.На наклонной поверхности траншеи должны повторять контур откоса, чтобы дно траншеи было ровным по всей своей длине (Рисунок 10).

Рисунок 10. Траншеи построены по контуру склона. Дно траншеи должно быть ровным.

Никогда не сооружайте траншеи в суглинках или глинистых почвах во влажных условиях. На глубине, где будет дно траншеи, возьмите образец почвы и определите влажность почвы. Если почву можно намотать нитью диаметром 1/8 дюйма без разрушения, значит, она слишком мокрая для рытья траншей.Влажная почва будет уплотняться и размазываться, герметизируя траншею и значительно увеличивая вероятность поломки. Если почва достаточно сухая для строительства, она рассыпется, когда вы попытаетесь свернуть ее в нитку.

Каменные траншеи

Траншеи с использованием щебня в качестве опоры для перекрывающих пород могут быть построены от 18 до 36 дюймов в ширину и от 6 до 48 дюймов в глубину. Глубина щебня зависит от глубины траншеи (Рисунок 11) и распределительной трубы. В траншее используйте промытый щебень диаметром от до 2½ дюймов (некоторые поставщики называют его камнем дренажного поля).Промытый камень важен, потому что к большинству горных пород прикреплена мелкая глина. При использовании немытой породы глина будет смыта стоками и попадет на дно траншеи. Это может снизить скорость проникновения и привести к преждевременному выходу из строя. Глубина почвенного покрова над скалой будет зависеть от глубины разводки.

Рисунок 11. Поперечный разрез насыпной абсорбционной траншеи.

Пластиковая канализационная труба диаметром четыре дюйма с отверстиями диаметром ½ дюйма или более, расположенными на расстоянии 12 дюймов или ближе, используется для распределительной трубы (Рисунок 12).Он доступен в магазинах товаров для дома и в хозяйственных магазинах. Распределительная труба может иметь небольшой уклон (падение на 1-2 дюйма на 100 футов), чтобы помочь распределить сточные воды по всей длине траншеи. Над трубой должно быть не менее 2 дюймов каменного щебня. Камень под трубой распределяет сточные воды по дну и боковым стенкам траншеи, позволяя жидкости проникать в почву. Труба ориентируется в траншее отверстиями вниз. При использовании трубы с двойным рядом отверстий поместите трубу отверстиями вниз в положение «5 часов» и «7 часов».

Рисунок 12. Траншея, засыпанная гравием, с пластиковым ящиком на переднем плане.

Камень необходимо накрыть, чтобы предотвратить просачивание почвы и закупорку промежутков между камнями (Рисунок 13). Можно использовать несколько продуктов. Чаще всего используется красная канифольная бумага или геотекстильная ткань. Также можно использовать слой сена или соломы от 4 до 6 дюймов. Не используйте пластик (черный или прозрачный) для покрытия камней в траншее. После засыпки скалы засыпьте траншеи землей.Заполните траншеи засыпкой от 4 до 6 дюймов, чтобы обеспечить оседание.

Рисунок 13. Траншея, засыпанная гравием, покрыта геотекстильной тканью.

Бездесневые траншеи

В системах траншей без гравия используются пластиковые трубы или камеры (рис. 14–17) вместо щебня для опоры перекрывающих пород. С этими продуктами не требуется камня в траншеях. Системы без гравия становятся все более распространенными, потому что они могут быть установлены меньшим количеством бригад, требуют менее тяжелого оборудования и обеспечивают больший объем сточных вод в траншее.Как и в любой траншейной системе, дно траншеи должно быть ровным для хорошего распределения стоков.

Рис. 14. Поперечный разрез конструкции траншеи без гравия с использованием пластиковой трубы (внешний диаметр 10 или 12 дюймов), заключенной в носок из геотекстильной ткани.

Рис. 15. Цилиндрическая труба без гравия в неглубоких траншеях. Обратите внимание на покрытие из геотекстиля.

Рис. 16. Поперечное сечение конструкции траншеи без гравия с использованием пластиковой камеры (иногда называемой камерным блоком).

Рис. 17. Камерная система без гравия, устанавливаемая на очень маленьком участке дома. Обычно камеры используются в траншеях.

Площадь дна траншеи определена по Таблице 3 с использованием 6 дюймов гравийной колонны. Как в трубной, так и в камерной конструкции используется эквивалент траншеи шириной 3 фута. Например, предположим, что мы хотим установить систему траншей без гравия для дома с тремя спальнями с илистым суглинком на дне траншеи.Из Таблицы 3, необходимая нижняя площадь будет составлять 300 квадратных футов на спальню, что в сумме составляет 900 квадратных футов. Для использования траншеи эквивалентной ширины 3 фута требуется 300 футов траншеи. Мы могли проложить три траншеи длиной 100 футов каждая или четыре траншеи длиной 75 футов каждая.

В системе труб без гравия используются пластиковые гофрированные трубы, покрытые носком из неразлагаемой геотекстильной ткани. Его можно установить в траншеях шириной от 18 дюймов до максимальной глубины 4 фута. Внешний диаметр трубы составляет 12 дюймов, что обеспечивает окружность чуть более 3 футов.Это эквивалентно траншеи шириной 3 фута, потому что область обработки биоматом образуется на носке снаружи трубы и увеличивает площадь инфильтрации. Система камер также имеет максимальную глубину захоронения 4 фута. Конструкция камеры имеет различные варианты ширины от 18 дюймов до 3 футов. Выбор основан на требованиях к участку и структуре почвы.

Распределение сточных вод

Большинство дренажных полей траншей имеют от двух до четырех отдельных траншей, требующих некоторого метода равномерного распределения стоков между траншеями.Обычно используются два метода: дроп-боксы и распределительные ящики. Отводные ящики используются на наклонных участках, где траншеи выровнены по контуру откоса (Рисунок 9). Распределительные коробки используются на ровной местности, где отметки всех днов траншей примерно одинаковы.

Drop Boxes

Капельные бункеры являются предпочтительным методом распределения сточных вод и могут использоваться на почти ровной или наклонной поверхности (Рисунки 18, 19 и 20). Бункеры обычно изготавливаются из бетона или пластика.У них есть вход, два выхода, которые распределяют сточные воды в траншею, и выход, который направляет перелив в следующий отводной бокс. Впускной и выпускной патрубки обычно имеют диаметр 4 дюйма для размещения пластиковой трубы. Отводные ящики позволяют полностью использовать траншею до того, как стоки попадут в следующую траншею. Отводные ящики необходимы для траншейных систем, установленных на склонах холмов. Очень важно равномерное распределение сточных вод по всему дренажному полю. В противном случае все сточные воды будут собираться в низинах и перегружать почву.Если траншея становится перегруженной и сточные воды выходят на поверхность, выходы из отводного бокса могут быть заблокированы, чтобы дать траншеи время восстановить свою способность проникать сточные воды.

Рис. 18. Отводная коробка, показывающая отметки впускной и выпускной трубы.

Рис. 19. Расположение отводных боксов, используемых для распределения стоков в систему абсорбционных траншей.

Рис. 20. Бетонные отводные боксы, используемые для распределения стоков в траншеи для поглощения.Обратите внимание, что расстояние между траншеями составляет 6 футов, минимальное расстояние разделения. Траншея справа засыпана, а траншея слева готова к засыпке сеном, соломой, необработанной строительной бумагой или геотекстилем.

Распределительные коробки

Распределительные коробки

используются только на ровной местности (Рисунок 21). Распределительные коробки обычно изготавливаются из бетона или пластика. У них есть вход и обычно по три выхода для каждой впитывающей канавки.Впускной и выпускной патрубки обычно имеют диаметр 4 дюйма для размещения пластиковой трубы. Все выходы из распределительной коробки расположены на одной высоте, поэтому очень важно иметь основание под ящиком из щебня или гравия, чтобы оно оставалось ровным. Однако на практике из-за воздействия мороза или затопления удерживать все выпускные отверстия на одной и той же высоте в течение всего срока службы системы практически невозможно. Если ящик наклонится, траншея, обслуживаемая самым нижним выпускным отверстием, получит наибольшее количество сточных вод.По этой причине распределительные коробки можно использовать только там, где высота самой нижней траншеи достаточно высока для обратного стока в распределительную коробку без просачивания с поверхности.

Рис. 21. Распределительная коробка, используемая для распределения стоков в систему абсорбционных траншей.

Обычным признаком проблем с распределительной коробкой является то, что почва в одной траншее становится влажной, а в других остается сухой. Чтобы проверить наличие этой проблемы, откройте верх распределительной коробки и проверьте поток воды к выпускным отверстиям.Возможно, вам придется покопаться в коробке и снова выровнять ее. После выравнивания ящика выпускное отверстие, ведущее в траншею, которая была мокрой, можно временно закрыть (две-четыре недели), чтобы траншею можно было опереть.

Абсорбционные кровати

Поглощающие гряды в основном представляют собой вырытые в грунте ямы прямоугольной формы (Рисунок 22). В зависимости от участка дома глубина может составлять от 1 до 4 футов. Их нельзя использовать в местах с уклоном более 6 процентов. Поглощающие слои не так эффективны при очистке сточных вод, как траншеи, потому что у абсорбирующего слоя меньше площади боковых стенок для инфильтрации.Следовательно, площадь дна требуется примерно на 25-50 процентов больше, чем для траншей. Даже с учетом большей площади дна абсорбционные кровати требуют меньшей общей площади двора, чем траншеи, и могут использоваться на небольших участках домов. Текстура почвы и количество спален в доме определяют необходимую площадь дна абсорбционной кровати (Таблица 4).

Рисунок 22. Конструкция и компоновка абсорбционного слоя.

Поглощающий слой следует копать с помощью обратной лопаты.По дну станины нельзя перемещать колесное или гусеничное оборудование. Дно абсорбирующего слоя должно быть ровным во всех направлениях. На дно кровати должно быть помещено не менее 6 дюймов камня. Используйте промытый камень диаметром от до 2½ дюймов. Камень необходимо промыть, чтобы удалить частицы глины. При использовании немытой породы глина смывается стоками и оседает на дне пласта. Это может снизить скорость проникновения и привести к преждевременному выходу из строя.

Трубы в абсорбционных слоях обычно изготавливаются из перфорированного пластика диаметром 4 дюйма.Трубы должны быть ровными, на расстоянии 4–6 футов друг от друга и на расстоянии 1½–3 футов от края кровати. Трубы обычно соединяются на концах, образуя непрерывную петлю, хотя они могут заканчиваться, как показано на Рисунке 22. Четырехходовой тройник будет распределять сточные воды, но также можно использовать распределительную коробку. Все стыки необходимо проклеить. Затем промытую породу помещают над распределительной трубой на глубину от 2 до 4 дюймов. После того, как распределительная труба засыпана камнем, над камнем необходимо установить сепаратор почвы.Допустимы любые из следующих материалов: слой сена или соломы от 4 до 6 дюймов, необработанная строительная бумага (называемая красной канифольной бумагой) или геотекстиль, специально разработанный для дренажных полей. Накройте грядку слоем верхнего слоя почвы от 6 до 18 дюймов и сформируйте корону, чтобы учесть любое оседание, а также дайте грядке пролить воду. Неглубокие абсорбционные пласты часто имеют постоянную насыпь. Не сажайте деревья или кустарники поверх абсорбирующей грядки.

Курган канализации

Канализационные курганы ведут свое происхождение от первых курганов «НОДАК», которые Дж.Клейтон Рассел и Ричард Витц спроектировали его в 1947 году в Государственном университете Северной Дакоты. На протяжении многих лет конструктивные параметры и форма насыпей постоянно менялись по мере появления все большего количества исследовательской информации. Текущие параметры конструкции насыпи позволяют использовать больше воды и использовать другие методы строительства, чем многие предыдущие конструкции.

Насыпь сточных вод — это специальная конструкция дренажного поля, используемая в местах с высоким уровнем грунтовых вод (в пределах 2–3 футов от поверхности) и почвами с низкой скоростью инфильтрации.Насыпь сточных вод использует более высокую скорость инфильтрации поверхностных почв по сравнению с подповерхностными почвами. Над существующей поверхностью земли сооружается насыпь канализации. Насыпь — это, по сути, слой с высокой скоростью инфильтрации, установленный поверх песчаной насыпи, разложенной по существующей земле (Рисунок 23). Слой с высокой скоростью инфильтрации может быть построен с использованием чистых пород или систем без гравия (Рисунок 24). Область, где песок соприкасается с существующей землей, называется базальной. На почвах с низкой скоростью инфильтрации базальная площадь должна быть достаточно большой, чтобы обеспечить просачивание ежедневного объема стоков на поверхность почвы.В условиях высокого уровня грунтовых вод приподнятый слой позволяет проводить биологическую очистку до того, как сточные воды просачиваются в грунтовые воды.

Рисунок 23. Конструктивные особенности насыпи канализации.

Рис. 24. Поперечный разрез насыпи сточных вод, показывающий два типа систем выщелачивания без гравия.

Стоки перекачиваются в систему насыпи и распределяются по слою быстрой инфильтрации под давлением (Рисунок 25).Сточные воды перекачиваются к насыпи через пластиковую трубу диаметром 1,5 дюйма или больше. Бак насоса должен быть достаточно большим, а органы управления насосом должны быть настроены таким образом, чтобы доза, равная примерно четверти дневного объема сточных вод, сбрасывалась в насыпь при запуске насоса. Проектная нагрузка дома с тремя спальнями составляет 450 галлонов в сутки, поэтому насос должен выпускать около 110 галлонов на дозу. Это обеспечивает период отдыха между дозами и позволяет стокам проникнуть до следующей дозы. Кроме того, это увеличивает срок службы насоса.Частый запуск и остановка насоса сокращают срок службы двигателя.

Рисунок 25. Септик, насосная камера и насыпь сточных вод.

Насыпи сточных вод всегда должны проектироваться с системой распределения сточных вод под давлением (Рисунок 26). Система распределения под давлением равномерно распределяет сточные воды по всей площади основания и помогает предотвратить перегрузку в любом месте под насыпью. Пластиковые трубы могут быть проложены либо в каменном дне, либо в трубе без гравия.Производители труб без гравия изготавливают изделия специально для использования в канализационных насыпях.

Рисунок 26. Система распределения давления с использованием двух параллельных труб с центральной подачей. Насос в насосной камере подает сточные воды под давлением.

Система распределения давления состоит из трубы ПВХ диаметром 1¼ или 1½ дюйма. Диаметр трубы важен, потому что слишком большой диаметр (например, 2 дюйма) может привести к неравномерному распределению сточных вод.Для насыпи сточных вод, требующей 6-футовой или более узкой зоны быстрой инфильтрации, используются две параллельные трубы. Для насыпи сточных вод, требующей зоны быстрой инфильтрации шириной от 7 до 10 футов, используются три параллельные трубы. При использовании пластиковых систем без гравия вместо горных пород труба распределения давления крепится внутри камеры или трубы.

Распределительные трубы должны иметь отверстие диаметром ¼ дюйма через каждые 40 дюймов в нижней части трубы. Стыки труб и заглушки необходимо проклеить. В противном случае они разорвутся во время строительства, под давлением или позже из-за оседания и морозного пучения.Трубы соединяются в центре, где сточные воды попадают в систему распределения под давлением из нагнетательной трубы насоса. Для защиты от замерзания распределительная труба и напорная труба должны быть спроектированы таким образом, чтобы сливать воду при выключенном насосе. Этого можно добиться, используя дренажное отверстие диаметром ¼ дюйма в нагнетательной трубе в резервуаре насоса.

Калибровка

Базальная площадь насыпи (площадь контакта насыпного песка с существующей почвой) определяет все остальные расчетные параметры насыпи.Базальная площадь определяется структурой существующей почвы. Для медленно проницаемых глинистых и глинистых суглинков используйте расчетную норму нагрузки сточных вод от 0,20 до 0,25 галлона в день на квадратный фут.

Пример: для дома с тремя спальнями, производящего 450 галлонов сточных вод в день, площадь контакта между насыпным песком и существующей землей должна составлять от 1800 футов2 (450 галлонов в сутки ÷ 0,25 галлонов в сутки / фут2) до 2250 футов2 (450 галлонов в сутки ÷ 0,20 галлонов в сутки / фут2). На рисунке 27 показан холм для дома с тремя спальнями.Площадь основания этого холма на ровной поверхности составляет 2150 квадратных футов. Необходимое количество чистого, промытого песка составляет около 72 кубических ярдов.

Рисунок 27. Канализационная насыпь на равнине. Размеры были рассчитаны на основе сточных вод из дома с тремя спальнями с насыпью, построенной над глиняным суглинком, в глинистую почву.

Зона быстрой инфильтрации определяется с использованием скорости всасывания среднего песка. Средний песок имеет коэффициент загрузки 1.2 галлона в день на квадратный фут. Используя пример дома с тремя спальнями, требуемая площадь каменного основания составляет 375 футов2 (450 галлонов в день ÷ 1,2 галлона / день / фут2). Если вместо камня используется система без гравия, ее размер должен обеспечивать 375 футов2 зоны быстрого проникновения. Для почв с низкой проницаемостью сохраняйте ширину распределительной трубы от 4 до 6 футов. В нашем примере дома с тремя спальнями каменная основа или системы без гравия будут иметь длину около 375 футов2 ÷ 6 = 63 фута. Для каменного ложа шириной 6 футов и толщиной 12 дюймов потребуется около 14 кубических ярдов промытой породы.Для систем без гравия требуются два ряда пластиковых камер или два ряда труб без гравия, каждый длиной 63 фута.

Курганы должны располагаться на плоских участках или гребнях холмов; однако они могут быть построены на наклонной поверхности (Рисунок 28). Однако текстура почвы и скорость просачивания определяют максимальный уклон. Например, если структура верхнего слоя почвы представляет собой глинистый суглинок со скоростью просачивания 120 м / дюйм, то наклон грунта не должен превышать 3% (3-футовый перепад высот на 100 футов).Если скорость просачивания составляет от 60 до 120 миль на дюйм, тогда уклон грунта не должен превышать 6 процентов, а если скорость просачивания составляет 30 миль на дюйм или меньше, то насыпи могут быть построены на склонах до 12 процентов.

Рисунок 28. Канализационная насыпь на наклонной местности. Для большинства почв максимальный уклон не должен превышать 6 процентов (6 футов перепада высот на 100 футов). Размеры были рассчитаны для количества сточных вод из дома с тремя спальнями с насыпью, построенной над глинистым суглинком, на глинистую почву.

Когда насыпь построена на склоне, только зона контакта песка с почвой под распределительной зоной (каменистая или без гравия) и спуск оттуда может считаться базальной зоной. В условиях наклонной почвы концы и часть насыпи, расположенная вверх по склону, получают очень мало сточных вод и не способствуют увеличению площади инфильтрации.

Строительство

Курганы требуют очень кропотливой и осторожной практики строительства. Известно, что насыпи разрушаются по двум основным причинам: слишком малая базальная площадь для сточных вод из дома и плохие методы строительства.Чтобы насыпь функционировала в соответствии с планом, необходимо очень тщательно соблюдать методы строительства. Кроме того, домовладелец должен использовать воду с умом.

Первым шагом в строительстве насыпи является скашивание травы или растительного покрова в прикорневой области до максимальной высоты 2 дюйма и удаление всех обрезков. Затем закопайте сливную линию от насосной станции. Трубопровод должен быть установлен ниже уровня замерзания или с равномерным уклоном назад к насосной камере, чтобы он стекал после отключения насоса. Вынутую траншею необходимо засыпать, а почву плотно утрамбовать, чтобы не допустить протекания стоков по трубе.

Далее идет подготовка земли. Земля должна быть взорвана или окучена чизельным плугом или зубьями ковша обратной лопаты. После того, как поверхность подготовлена, запрещается движение колес в базальной зоне. Колесный транспорт запечатывает почву. Не работайте в условиях влажной почвы, потому что влажная почва уплотняет, размазывает и уплотняет почву.

Далее идет насыпка песка. Песок для заполнения необходимо промыть и проверить , чтобы убедиться, что он содержит не более 10 процентов мелких частиц . Чтобы проверить, насыпьте 2,5 дюйма песка в литровую банку и добавьте воды примерно на три четверти.Накройте крышкой и встряхните, чтобы песок и вода перемешались. Дайте смеси постоять час и измерьте скопление ила и глины на песке. Если глубина составляет дюйма или меньше, песок достаточно чистый для использования в насыпи. Это испытание следует провести до того, как песок будет доставлен на площадку. Песок из карьера варьируется в широких пределах, даже из одной и той же области карьера, и его не следует использовать.

Положите чистый песок, начиная с одного конца, и двигайтесь к другому концу. Двигайтесь по песку по мере продвижения. Формируйте песок с помощью экскаватора с гусеницами или гусеничного трактора, но убедитесь, что у вас есть по крайней мере 6 дюймов песка под гусеницами.Колесные транспортные средства не должны использоваться для этой операции. Не позволяйте гусеницам идти прямо по земле. После формирования ножом трактора выровняйте его и выполните окончательную формовку вручную. Верх песчаной подушки должен быть ровным по всей длине насыпи.

Для каменных пластов на песке необходимо сформировать траншею глубиной около 12 дюймов и шириной 6 футов необходимой длины. Поместите 6 дюймов камня диаметром от до 3 дюймов в траншею. Поместите распределительную трубу на камень и накройте 2 дюймами камня.Покройте камень одним из следующих материалов: 4-6-дюймовым слоем сена или соломы, необработанной строительной бумагой (красной канифольной бумагой) или геотекстильным материалом, предназначенным для дренажных полей септических систем.

Для распределения без гравия поместите трубу или камеру без гравия на ровный песок. Поместите распределительную трубу в гравийные носители и подсоедините к напорной трубе от бака насоса. Еще раз проверьте все соединения. Перед накрытием проверьте насос и распределительную систему. Покройте систему без гравия геотекстильной тканью и положите сверху слой тяжелого грунта (Рисунок 24).

Закройте насыпь глинистой или суглинистой песчаной почвой (рис. 23 и 24). Сделайте колпачок высотой 12 дюймов в центре кровати и 6 дюймов высотой в конце кровати. Сужайте шапку по сторонам насыпи.

Наконец, засыпьте насыпь 6-дюймовым хорошим верхним слоем почвы и засевайте траву. Не сажайте деревья и кустарники на насыпи. Вокруг основания можно высаживать водоустойчивые кусты. Постоянные системы полива газона не следует устанавливать достаточно близко к насыпи, чтобы на нее поливать воду.

Постройте насыпи по контуру существующей земли. Никогда не ставьте насыпь на низком участке, где будет скапливаться вода. Если насыпь находится на наклонной поверхности, используйте берму на склоне холма, чтобы отвести сточные воды вокруг насыпи. Курганы могут быть построены, чтобы дополнить ваш ландшафтный дизайн. Кусты у основания насыпи используют воду и помогают удерживать снег. Если насыпь строится осенью, в первую зиму ее следует накрыть соломой или сеном, чтобы не замерзнуть.

лагуны

Маленькие лагуны (Рис. 29) могут использоваться для сдерживания стоков септических систем в некоторых местах.Лагуны — жизнеспособный вариант, когда ближайший сосед находится на расстоянии не менее четверти мили. Лагуны следует строить только на почвах с высоким содержанием глины. Лагуна должна действовать как контейнер, а не как камбуз для инфильтрации. Воду в лагуне следует удалять испарением.

Рис. 29. Поперечное сечение небольшой лагуны на ферме, рассчитанной на отвод сточных вод из типичного дома с тремя спальнями.

Площадь поверхности лагуны должна составлять около 1000 квадратных футов на спальню.Лагуна, обслуживающая дом с тремя спальнями, требует около 3000 квадратных футов водной поверхности. Лагуна должна иметь рабочую глубину около 3 футов и минимальный надводный борт 2 фута. Стороны лагуны должны иметь уклон 3-1 или более. Круглая лагуна площадью 3000 квадратных футов с рабочей глубиной 3 фута и боковыми откосами 3-1 будет иметь диаметр 62 фута на своей рабочей глубине и диаметр 74 фута на вершине дамбы. Лагуна также может быть квадратной или прямоугольной.

Лагуна должна быть огорожена, чтобы не допустить детей и животных.Ежегодное техническое обслуживание требует проверки на предмет повреждений и того, чтобы животные не прятались в стенах лагуны. Рогоз и другие растения в лагуне помогают использовать питательные вещества, содержащиеся в воде, но их корни могут создавать каналы для утечки воды.

Альтернативные септические системы

У домовладельцев есть много альтернативных методов очистки и удаления сточных вод из дома. Некоторые альтернативные системы заменяют септик или модифицируют работу септика, чтобы ускорить или улучшить первоначальную очистку бытовых сточных вод.Некоторые методы, альтернативные традиционному водосливу, улучшают инфильтрацию очищенной воды. Многие из этих альтернативных систем разработаны как полные пакеты.

Как правило, альтернативные системы более дороги, чем традиционные системы, и практически все они постоянно требуют электроэнергии. Однако в некоторых местах, где невозможно установить традиционную септическую систему, они представляют собой жизнеспособную альтернативу. Если вы находитесь в медицинском районе, где действуют правила септической системы, проконсультируйтесь с вашим местным санитарным врачом перед установкой альтернативной системы.Некоторые могут быть не одобрены. В районах, где нет санитарии, проконсультируйтесь с отделом гигиены окружающей среды Министерства здравоохранения штата Северная Дакота. Здесь перечислены некоторые из наиболее распространенных альтернативных систем.

Системы фильтрации

Системы фильтрации физически улавливают взвешенные твердые частицы в сточных водах и обеспечивают среду, ускоряющую процесс разложения. Они похожи на мини-версии типичной системы очистки городских отходов. Системы фильтрации могут быть частью септика или сразу после него.Песочные фильтры используются в течение многих лет, и они могут быть сконфигурированы как однопроходные (отходы проходят только один раз) или многопроходные системы. Системы фильтрации, использующие торф, появились на рынке за последние 10 лет и используются как однопроходные. В других системах фильтрации используются искусственные или синтетические материалы для фильтрации сточных вод и обработки твердых биологических веществ. В основном это многопроходные системы. В некоторых частях США искусственные водно-болотные угодья использовались для очистки бытовых сточных вод.Однако исследования искусственных водно-болотных угодий в штатах северного яруса не увенчались успехом.

За исключением однопроходной фильтрации, все остальные должны использовать насос для многократной циркуляции сточных вод. Использование насоса на постоянной основе увеличивает затраты на электроэнергию и требует системы сигнализации. Часто системы не могут работать, если насос не работает.

Альтернативные дренажные поля

Большинство альтернативных дренажных полей представляют собой разновидности систем траншей, абсорбционных пластов и насыпей, описанных в данной публикации.Системы с высоким уровнем грунтовых вод используются в районах с высоким уровнем грунтовых вод, в районах с мелкими коренными породами или при других проблемах с инфильтрацией. Они представляют собой комбинацию траншейной и насыпной технологий. Дно траншеи — поверхность грунта. Растительность удаляется, а в местах, где будет дно траншеи, земля расчищается или измельчается. Затем добавляется гравий, и распределительные трубы укладываются на место и засыпаются щебнем, а затем слоем верхнего слоя почвы.

Чередование дренажных полей — еще один метод распределения сточных вод.Построены два дренажных поля. У каждого из них от 50 до 100 процентов площади, необходимой для дома. Пока одно водосливное поле используется, другое находится в состоянии покоя. Обычно один используется около двух лет, затем домовладелец переходит на другой. Специальная коробка с двухходовым клапаном или задвижкой контролирует поток из септика.

Капельное орошение используется для распределения очищенных сточных вод в некоторых частях США. Капельные линии обычно проложены примерно на 1 фут ниже поверхности почвы.Капельные линии могут очень легко закупориться, поэтому сточные воды необходимо очищать, фильтровать и хлорировать, прежде чем перекачивать в капельные линии. Эти системы могут быть очень дорогими как в установке, так и в обслуживании.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
