Теплый пол под стяжку: устройство и пошаговый монтаж

В последнее время теплые полы стали смело вытеснять классическую систему отопления. В некотором роде их можно начинать считать традиционными. Спрос на детали, используемые в системе теплого пола, все больше увеличивается. Изготовители ускоряют темпы производства. Соответственно ассортимент теплого пола на строительном рынке большой и обычному покупателю тяжело сориентироваться. Какое устройство отопления не было б выбрано, теплый пол будет устанавливаться под стяжку.

Вернуться к содержанию

Правильный пирог и подбор толщины стяжки

Теплый пол под бетонную стяжку напоминает четырехслойный пирог.

Нижний слой – это черновая стяжка. Её задача выровнять неровность пола. Стяжку можно и не делать, если основанием служит плита перекрытия. Главное, чтоб поверхность была ровной.

Черновая стяжка под теплый пол покрывается теплоизолятором, например пенофлоном или пробковой подложкой, чтоб не греть фундамент или нижний этаж.

Поэтому теплоизоляционный слой считается важной частью в оборудовании теплых полов.

Следующий слой – это укладка водяной трубы, кабеля или нагревательных матов и других элементов.

Завершающим слоем становится бетонная стяжка.

Стоит отметить, что теплоизоляционный слой в данной отопительной системе выполняет и звукоизоляционную функцию.

Стяжка требует особого внимания, ведь на нее приходится не только физическая нагрузка, но и тепловая. Поэтому пол должен быть прочным, а значит не растрескиваться и не способствовать отслоению плитки. Наличие трещин приведет к неравномерному прогреву пола и перегреву нагревательных элементов. Впоследствии этого, детали быстро выйдут из строя.

Для изготовления стяжки используются уже готовые смеси, произведенные специально для отопления данной системы, или цементно-песчаный раствор. Хорошо зарекомендовал себя бетон марки М-150. Можно взять любой другой. Раствор смешивается с клеем ПВА, вместо пластификатора, по пропорции: на один мешок – один килограмм клея.

Чистовую стяжку в водяном теплом полу лучше делать на основе отсева, то есть мелкого щебня с песком. Такой раствор будет крепче цементно-песчаной смеси и с большей теплоотдачей.

Цементно-песчаная смесь поверх водяной системы

Состав бетонного раствора простой, а именно одна часть цемента смешивается с шестью частями готового отсева или смешивается одна порция цемента с 4 порциями щебня и 3,5 порциями песка. Бетон должен быть пластичным. Если будет недостача песка или излишек щебня в растворе, стяжку выровнять будет намного труднее.

Заливают систему теплый пол бетонным раствором слоем от 3 до 7 см в частных домах и в промышленных помещениях слоем в 10 см. Стяжка под теплый водяной пол делается толщиной над трубой в 4,5-7 см.

Толщина слоя в 3-5 см позволит быстро нагреть пол и само помещение сразу, как только включится напольное отопление. Еще одним преимуществом является равномерный нагрев поверхности пола. Это говорит об отсутствии теплых и холодных полос.

Обратите внимание! Если уровень пола не позволяет сделать стяжку толще 3 см, то для большей прочности покрытия применяют самовыравнивающуюся смесь. Изготовители уверяют, что толщина стяжки под теплый пол в 2,5 см такой смеси над трубой будет достаточно. Еще цементный раствор можно смешать с универсальным пластификатором. Для этого к сухой смеси весом в 100 кг добавляется один литр добавки.

Зная устройство пирога теплого пола, можно приступать к монтажу. Устройство стяжки под теплый пол состоит из таких шагов:

Вернуться к содержанию

Шаг 1. Укладка теплоизолятора на черновую стяжку

Поверхность, на которую будет монтироваться теплоизолятор, должна быть чистой и ровной, без мусора и пыли. Для этого можно воспользоваться обычным пылесосом или строительным. Если необходимо оштукатурить стены, работу лучше производить до черновой стяжки. В обратном случае, после штукатурки, пол придется выравнивать и повторно очищать.

В качестве теплоизоляционного слоя может служить полипропилен, пробковая подложка, металлизированная лавсановая пленка. Крепятся они с помощью скотча, клея или дюбелей, чтоб были неподвижными.

Для электрического теплого пола лучше использовать алюминиевую фольгу толщиной 300 микрометров, покрытую защитным слоем, а для водяного пола – пенополистирол.

Вернуться к содержанию

Шаг 2. Укладка демпферной ленты

Демпферная лента крепится на стену по периметру площади помещения и между контуров теплых полов. Она предназначена для сохранения теплого пола от перепадов температур. Демпферная лента изготовлена из вспененного полиэтилена. Когда бетон расширяется, лента сужается и наоборот, бетон сжимается – лента расправляется.

Лента также обладает звукоизоляционными и теплоизоляционными свойствами.

Вернуться к содержанию

Шаг 3. Монтаж составных элементов теплых полов

Трубы в водяном полу укладываются между собой на расстоянии 10-30 см. Изгибы должны быть аккуратными, чтоб не было прорывов. Крепятся трубы с помощью крепежных профилей, которые прикрепляются к полу дюбелями и шурупами.

Монтаж труб поверх теплоизоляционного слоя

Электрический кабель крепится согласно выбранной схеме на монтажную ленту, которая укладывается с шагом приблизительно 50 см. При монтаже электрического теплого пола в ванной или бане необходимо обязательно установить заземление и модуль УЗО. Армирующую сетку также необходимо заземлить.

Вернуться к содержанию

Шаг 4. Укладка металлической сетки

Что касается армированной сетки в укладке теплого пола под стяжку, её кладут под трубами, над ними и могут использовать сразу обе.

Металлическая сетка под трубой удобна тем, что на нее крепятся трубы, поэтому не нужно сверлить клипсы в пол. Также по ней удобно ходить во время установки маяков. Но она не армирует стяжку.

А вот сетка поверх труб делает цементный раствор монолитным и предотвращает его растрескивание.

Если качество бетона высокое, армированная сетка не нужна. В некоторых случаях ее можно заменить фиброй.

Вернуться к содержанию

Шаг 5.

Заливка стяжки под теплый пол

Завершающую стяжку делают после проверки системы отопления.

В трубы заливается вода и подается давление. Если за сутки не возникло протечек и больших расширений в трубах, заливают стяжкой теплый пол.

В электрическом полу проверяется система, а после она обесточивается и снимается терморегулятор до завершения отделочных работ.

Температура в помещении во время заливки раствора должна быть плюсовой. Пол должен заливаться за раз в одном помещение. Частичная заливка возможна в комнате с разными уровнями слоев.

Желательно делать отверстия в стяжке тонким металлическим предметом. Прокалывание позволит устранить образование воздушных пустот, поскольку воздух под тяжестью слоя не сможет сам выйти. А прокол решит эту проблему.

В больших помещениях после укладки элементов теплого пола делают маяки. Это своеобразные уровни, ориентируясь на которые, делают ровную стяжку. Располагаются они в полуметре от стены. Ширина между ними должна быть меньшей, чем у правила.

Маяки делают из металлического профиля, деревянных брусьев и из раствора. Независимо от вида маяк должен быть зафиксирован на поверхности пола.

Бетонирование теплого пола начинается с дальнего угла комнаты и заканчивается у двери. Приготовленный раствор высыпается между маяками и равномерно распределятся по поверхности, так чтоб раствор не был выше уровня маяка.

Специалисты советуют в небольших помещениях по периметру пола, от стены и до нагревательного кабеля, оставить полосу шириною 10-15 см. Она станет опорой для верхней бетонной стяжки.

После заливки раствора следует создать надлежащий уход за стяжкой. Для этого на протяжении недели 2-3 раза в день поверхность теплого пола смачивают водой, поскольку раствор должен затвердевать, а не высыхать.

Электрический теплый пол следует включать после полного высыхания стяжки. Кабель, включенный сразу после монтажа, повредится.

Как видим, устройство стяжки под теплый пол не сложное. Важно соблюдать необходимые технологии по изготовлению раствора и использовать качественный цемент. Спешить в этом деле нельзя, поскольку от правильного устройства зависит качество напольного покрытия и срок эксплуатации системы теплый пол.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Стяжка для теплого пола, виды, особенности выбора

Содержание:

  1. Виды систем теплых полов
  2. Требования к стяжке под теплый пол
  3. Подготовка основания
  4. Устройство черновой стяжки под теплый пол
  5. Теплоизоляция основания под систему теплого пола
  6. Монтаж систем теплых полов
  7. Устройство полусухой стяжки по системе теплого пола
  8. Устройство самовыравнивающей стяжки



Теплый пол в квартире — одна из составляющих комфорта и уюта. При выполнении ремонта в многие задумываются о его устройстве.

Конструкция системы теплого пола на кухне и в других комнатах, являясь альтернативной системой обогрева, равномерно распределяет тепло, обеспечивает оптимальную влажность воздуха и здоровый микроклимат в помещении.







Рисунок 1. Система теплого пола.

Виды систем теплых полов

Существуют разные системы теплых полов:

  1. Водяной, в виде трубной разводки из сшитого полиэтилена или стеклопластика. Может укладываться на выравненное изолированное основание поверх армирующей сетки или специальных профилированных модулей. Водяной пол требует обязательного устройства стяжки поверх трубной разводки.



Рисунок 2. Схема устройства водяного пола.



  1. Кабельный, обогревающий при помощи уложенных нитей кабеля, с удельным тепловыделением от 15 до 25 киловатт на один метр длины. Такой пол требует качественной заливки кабеля в стяжку.

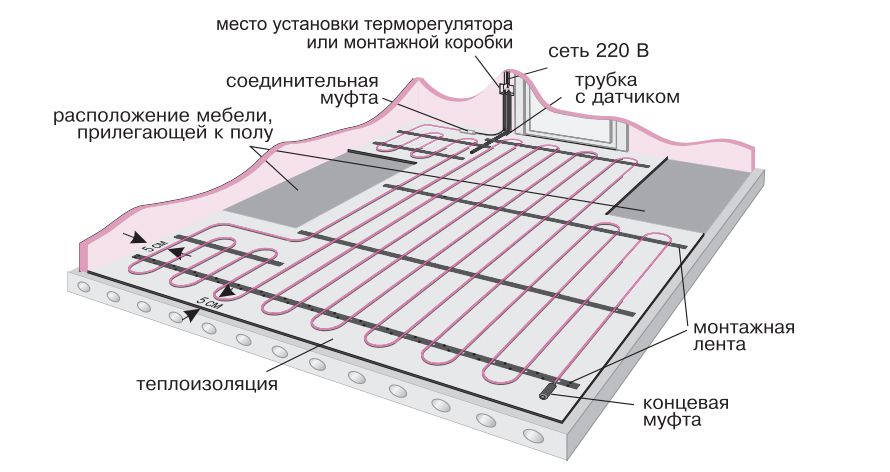

Рисунок 3. Теплый пол электрический кабельный.



  1. Теплый пол матами в виде сеток, толщиной 4 миллиметра, шириной, кратной 0,5 метров, длиной до тридцати метров. На сетки закреплены электрические нагревательные кабели, диаметром 3 миллиметра.
  2. Инфракрасный обогреватель в виде пленки с греющими элементами. Такая система не требует стяжки.

Требования к стяжке под теплый пол

Любая система теплого пола требует идеально чистого, ровного, прочного, жесткого основания.

Устройство системы теплого пола включает в себя несколько обязательных технологических процессов, в том числе:

  • подготовка и гидроизоляция основания, для предотвращения попадания влаги на нижние этажи;
  • устройство выравнивающего слоя под укладку водяного контура или кабельного пола;
  • устройство теплоизоляционного слоя;
  • монтаж системы теплого пола;
  • устройство финишного слоя, закрывающего греющий контур, перераспределяющий тепло и служащий основанием для укладки чистового отделочного слоя.

Финишная стяжка должна быть стойкой к перепадам температур, и обладать высокими показателями теплопроводности.

Подготовка основания

 Основание под стяжку системы теплого пола должно быть идеально ровное, прочное и жесткое.

Ремонт оснований

Очищаем поверхность железобетонной плиты от старых покрытий, отслоившегося бетона и строительного мусора.

Удаляем пыль при помощи строительного пылесоса.

Заделываем разрушенные участки, трещины и швы между плитами ремонтными составами.

Пропитываем чистое и отремонтированное основание грунтовкой за два раза.



Рисунок 4. Ремонт бетонного основания под стяжку.



Гидроизоляция под стяжку.

Для предотвращения попадания воды из стяжки на железобетонное перекрытие и нижние этажи, выполняем гидроизоляцию основания.

Изолировать основание от влаги можно плотной полиэтиленовой пленкой, мембраной, рулонными кровельными материалами или жидким рубероидом.

Пленку и мембрану раскладываем по поверхности сплошным полотном, с заходом на стены на 10-15 сантиметров, в зависимости от толщины стяжки.

Полотна и рулоны накладываем с нахлестом, скрепляем скотчем или жидким битумом.

Битумную мастику наносим на поверхность в два слоя, с заходом на стены. Промазываем швы между плитами и примыкания к стенам.



Важно!
Тщательно изолировать места прохода стояков трубопроводов через перекрытие.

Для предотвращения деформаций при тепловом расширении оснований, по периметру крепим демпфирующую ленту из вспененного полиэтилена.



Разметка уровня стяжки

Разметку стяжки выполняем при помощи лазерного уровня, с выносом линий верха стяжки на сены по всему периметру помещений.

Сначала отмечаем нулевой горизонт, на расстоянии одного метра от пола и чертим горизонтальную линию.

Затем проводим измерения от линии горизонта до пола, и находим самую высокую точку пола. Добавляем размер толщины стяжки, и находим отметку верха стяжки.



Рисунок 5. Разметка уровня стяжки.



Эту отметку переносим на периметр помещения с помощью лазерного уровня, и отчерчиваем на поверхности стены линию верха стяжки.

Устройство черновой стяжки под теплый пол

 Для выравнивания бетонной плиты можно использовать цементно-песчаный раствор, или полусухую смесь с фиброволокном.

Цементно-песчаная стяжка более дешевая, но требует длительного периода набора прочности и высыхания.

Лучшим вариантом выравнивания основания под теплый пол является полусухая стяжка. Она изготавливается из смеси цемента, песка, армирующей фибры и пластификаторов, с добавлением минимального количества воды, необходимого только для гидратации цемента.

Такой способ наиболее подходит для выравнивания полов, по многим причинам:

  • значительно меньше, чем мокрая стяжка, нагружает перекрытия, из-за небольшого количества воды и пористой структуры;
  • исключается просачивание воды из раствора на нижние этажи;
  • не трескается и не подвержена усадке;
  • быстро сохнет, позволяя приступать к последующим работам уже на 3-4 сутки.

Раствор для полусухой стяжки готовится на строительной площадке с помощью пневмонагнетателя. Готовая смесь подается к месту укладки по шлангам под давлением сжатого воздуха.

В небольших количествах раствор можно приготовить на месте производства работ, строго соблюдая рецептуру, указанную на упаковке сухой смеси.

Проверяем консистенцию полусухой смеси, сжав небольшое количество раствора в кулаке. При правильном изготовлении, из раствора не должна выделятся вода, а смесь должна превратиться в плотный комок.

Для ровной укладки состава, на поверхности основания устанавливаем направляющие маячки. Их можно изготовить из стального профиля или деревянных реек.

Крепить маячки лучше на тот же раствор, из которого изготавливается стяжка.



Рисунок 6. Устройство маяков.



Направляющие устанавливаем с шагом, на 15-20 сантиметров короче правила, которым будет разравниваться полусухая смесь.

Можно изготовить маяки из раствора, уложенного полосами и выравненного по отметкам.

Стяжку можно укладывать после высыхания раствора.

Укладку смеси начинаем от дальней стены, распределяя и трамбуя равномерным слоем.



Рекомендую!
Для получения более плотного слоя, при устройстве стяжки использовать виброрейку.



Через 2-3 часа после укладки маяки из профиля убираем, полости от них заделываем раствором, поверхность шлифуем с помощью затирочной машины.

Готовую стяжку на сутки укрываем полиэтиленовой пленкой.

Теплоизоляция основания под систему теплого пола

По поверхности стяжки под систему теплого пола размещаем рулонную теплоизоляцию с фольгированной поверхностью. Отлично для этого подойдут материалыПенофол, Теплоизол.



Рисунок 7. Устройство изоляции под систему теплого пола.



Рулоны между собой соединяем металлизированным скотчем. Фольгированная сторона должна располагаться сверху.

Для теплоизоляции основания помещений первого этажа или перекрытия над неотапливаемыми подвалами, лучше использовать плиты пенополистирола с фольгированной поверхностью.



Рекомендую!
При устройстве стяжки по системе теплых полов, фольгированную поверхность покрыть слоем полимера, для защиты от разрушения, под воздействием щелочи из раствора.

Монтаж систем теплых полов

Водяной теплый пол

Водяной теплый пол лучше укладывать в коттеджах и загородных домах, при наличии автономного отопления с регулировкой давления и температуры.

Трубки отопления располагаются на арматурной сетке или специальных профилированных модулях.





Рисунок 8. Маяки для заливки стяжки по водяному теплому полу.



После завершения монтажа, до заливки системы раствором, проверяем герметичность системы.

В многоэтажных домах нужно отдать предпочтение вариантам электрических теплых систем.

Кабельный теплый пол

Кабельные полы монтируем на арматурную сетку, с ячейками 10х10, или 15х15, уложенную на специальные подкладки или монтажную ленту, располагаемую параллельными рядами с шагом 50 — 60сантиметров.

Нагревательный кабель можно укладывать петлями, спиралью или змейкой, с шагом около 25 сантиметров, не допуская перекручивания и соприкосновения.

Кабель не нужно располагать под мебелью, бытовой техникой и сантехническим оборудованием. Расстояние от стены должно быть не менее пяти сантиметров, а от радиаторов отопления — не менее десяти сантиметров.



Важно!
Проверьте работоспособность системы, правильность укладки и сопротивление кабеля до заливки системы теплого пола стяжкой.



Нагревательные маты

Нагревательные маты расстилаются на подготовленное основания.





Рисунок 9. Укладка нагревательных матов.



В местах разворотов маты разрезаются, без повреждения нагревательных элементов.

Преимущество матов в том, что их малая толщина позволяет заливать тонкую стяжку.

При устройстве покрытия пола из плитки можно маты укладывать непосредственно под плитку, в слой клея.

Устройство стяжки по системе теплого пола

Стяжка по системе теплого пола обеспечивает равномерное распределение тепла, фиксирует кабельную и трубную разводку в толщине слоя, и служит основанием для чистового покрытия.

Она должна хорошо проводить тепло, не иметь трещин, быть ровной и прочной.

От качества финишной стяжки зависит привлекательность и долговечность чистового покрытия пола.

Идеальным вариантом выравнивания по водяной и кабельной разводке является полусухая стяжка.

Для устройства тонкого покрытия по электрическим нагревательным матам иди инфракрасным пластинам подойдет наливная самовыравнивающая стяжка.

Последовательность работ по устройству полусухой стяжки

  1. С помощью лазерного уровня отмечаем линию верха стяжки.
  2. Устанавливаем маячки. Лучше для устройства направляющих по системе теплого пола использовать раствор стяжки.



 Рисунок 10. Устройство маяков из раствора.



  1. По периметру помещений крепим демпферную ленту.
  2. Аккуратно распределяем раствор по трубной или кабельной разводке, тщательно заполняя пустоты и полости.
  3. Разравниваем раствор между маяками.
  4. Шлифуем поверхность стяжки затирочной машиной.
  5. Обрезаем демпферную ленту.

Запуск системы теплого пола начинаем после полного высыхания стяжки.



Важно!
Раствор по водяному теплому полу укладываем после проверки системы. Трубки теплого пола должны быть наполнены водой, для предотвращения продавливания.



Рисунок 11. Устройство полусухой стяжки по системе теплого пола.



Устройство самовыравнивающей стяжки по теплому полу

Для нанесения тонкого слоя по электрическим нагревательным матам иди инфракрасным пластинам идеально подойдут наливные самовыравнивающие смеси.

Такое покрытие отличается высокой прочностью, влагостойкостью и долговечностью.

Оно не подвержено усадке и на нем не образуется трещин.

Смесь пластичная и свободно растекается по поверхности, заполняя все пустоты и поры, образуя идеально ровную поверхность.

Толщину заливки нужно контролировать, используя специальные маяки, в виде треног с регулируемым сердечником.

Смесь разводится в соответствии с рекомендациями на упаковке состава, и зависит от необходимой толщины покрытия.

Раствор выливается на основание с уложенными нагревательными элементами и распределяется по поверхности шпателем.

При помощи игольчатого валика очень осторожно удаляются пузырьки воздуха.

По окончании заливки маяки убирают, образовавшиеся отверстия затягиваются самопроизвольно.

Раствор застывает в течение тридцати минут. Покрытие готово к эксплуатации спустя двое суток.



Рисунок 12. Устройство наливного пола по нагревательным пластинам.



Толщина раствора по водяному полу должна составлять пять–шесть сантиметров, из них три–четыре сантиметра должно находится под трубками.

Стяжка по кабелю должна быть три-четыре сантиметра, по термоматам —  один-два сантиметра.

Толщина стяжки должна быть одинаковая по всей поверхности пола.

Это позволит равномерно распределять тепло, обеспечит эффективную теплоотдачу и бесперебойную работу системы.

Качественная и надежная стяжка создаст прочное и ровное основание под чистовое покрытие.

Смотрите также:
стяжка на деревянный пол
демонтаж стяжки пола

Электрический теплый пол в стяжку: укладка своими руками

Для устройства основного отопления или дополнительного его источника используется 3 вида электрических теплых полов: кабельный, инфракрасный и стержневой, каждый из которых отличается способом монтажа, условиями эксплуатации и стоимостью. Один из пунктов, который следует учитывать при укладке – толщина стяжки, но в некоторых случаях над нагревательным элементом цементно-клеевого слоя может и не быть.

Общие рекомендации по укладке стяжки

Толщина стяжки теплого пола будет зависеть от выбранной удельной мощности элемента:
• 80-120 Вт/м² — толщина до 2 см;
• 100 — 140 Вт/м² — 3-6 см;
• 160-200 Вт/м² — 10-15 см.
Толщина стяжки влияет на скорость прогрева помещения.
В процессе монтажа важна правильная установка самого нагревательного элемента и всех его составляющих, таких как датчик, выключатель и терморегулятор, также необходимо проверить герметизацию электрического греющего кабеля и всех стыков.
Перед заливкой цементно-клеевого раствора поверх греющего кабеля или пленки, следует убедиться в полной изоляции проводки и электроприборов. Расположение терморегулятора должно быть удобным для дальнейшего использования. Если элемент монтируется в помещении с высокой влажностью, таком как ванная комната, терморегулятор выносится за ее пределы.
При укладке нагревательного кабеля или пленки, следует учитывать расположение мебели в помещении. К примеру, кабельный теплый пол не стоит размещать под диваном или гардеробом. Монтаж греющего кабеля только на полезной площади позволит снизить энергопотребление системы. Материал следует уложить более плотно вдоль холодных стен или под окном.
Перед покупкой нагревательного элемента теплого пола следует произвести замеры помещения и составить проект, и уже в соответствии с рекомендациями для того или иного вида теплого пола покупать нужную длину греющего электрического кабеля или пленки.
Стяжку для стержневого и кабельного теплого пола можно заливать как цементным, так и клеевым раствором. Клеевой раствор используется в том случае, если на него будет укладываться кафельная плитка. Поверхность заливается цементной смесью для дальнейшей укладки других напольных материалов.

Укладка нагревательного кабеля

h3_2

Элементы для укладки продаются либо в виде отрезка материла либо в виде нагревательного мата, когда кабель уложен на сетчатую основу с одинаковым шагом. Перед укладкой следует выровнять и очистить черновое покрытие, затем простелить теплоизоляционный слой для большей теплоотдачи. Кабель укладывается по периметру отапливаемой площади змейкой или улиткой. После укладки свободный конец нагревательного кабеля изолируется.
Кабельный теплый пол требует обязательного нанесения стяжки поверх нагревательного элемента. В стяжку желательно добавить пластификатор, он улучшит ее свойства.
После того как будет уложен электрический кабель вместе с термодатчиком, можно делать цементно-песчаную стяжку. Финишное покрытие укладывается только после полного высыхания стяжки через 3-4 недели.

Особенности укладки инфракрасной пленки

Пирог инфракрасного теплого пола при укладке в стяжку

Данный вариант является наиболее простым в установке и имеет наименьшую цену по сравнению с другими разновидностями электрического теплого пола. Этот вид теплого пола потребляет относительно небольшое количество электроэнергии.
ИК-пленка не укладывается в местах, где будет стоять мебель, поэтому необходимо составить проект с учетом расстановки мебели и по нему рассчитать площадь под обогрев. Монтаж электрической ИК-пленки производится в следующем порядке:

  1. Необходимо выровнять и очистить от пыли черновое покрытие, подготовить место для укладки проводов, выбрать место для терморегулятора;
  2. Укладка термоизоляции и теплоотражающего нефольгированного материала. Теплоотражающий слой необходимо укладывать полосами шириной 60 см с шагом 2-3 см для проникновения слоя стяжки и ее скрепления с черновым основанием, при этом от стены необходимо отступить 10-30 см ;
  3. Сверху ровными секциями укладывается инфракрасная пленка. На стыках нагревательного элемента провода соединяются и тщательно изолируются, по периметру покрытие тщательно проклеивается скотчем;
  4. Выполняется подключение проводов к пленке, установка терморегулятора и укладка температурного датчика. Для возможности последующее замены датчика, его можно поместить в трубку, а затем приклеить скотчем к покрытию;
  5. Укладка неметаллической сетки. Для этого необходимо просверлить сквозные отверстия и прикрепить сетку саморезами к бетонному основанию. Запрещено делать отверстия в местах, где расположены медные полосы или есть графитовое напыление;
  6. Готовится цементно-песчаная смесь, заливается стяжка, при этом необходимо проследить, чтобы смесь равномерно заполнила оставленные отступы вдоль стен и между теплоотражающими полосами ;
  7. Для полного высыхания стяжки понадобится 3-4 недели, после этого укладывается финишное покрытие.

Важно! До полного высыхания стяжки нельзя включать ИК-пол, тестовый запуск можно сделать непосредственно перед заливкой раствора.

Монтаж стержневого теплого пола

Укладка стержневого пола в стяжку обязательна, чтобы чтобы предотвратить механическое воздействие на хрупкие элементы греющего мата. Принцип укладки:

  1. Перед укладкой производятся расчеты, позволяющие определиться с количеством материала. Обычно стержни имеют длину 0,5 м. Расстояние между секциями будет составлять 10 см. Таким образом, для обогреваемой площади 4х4 м потребуется примерно 12 м нагревательного материала с тем учетом, что он не прикладывается к стенам вплотную;
  2. Секции разворачиваются, соединения между ними изолируются, стержни фиксируются скотчем к предварительно застеленному теплоизолирующему материалу, подключается проводка и устанавливается терморегулятор;
  3. Стяжку следует заливать поверх готового пирога теплого пола. После того, как вся толщина раствора полностью просохнет, можно приступать к монтажу верхнего напольного покрытия.

Электрические теплые полы

Электрические теплые полы

Что ни говори, а электрические тёплые полы — вещь хорошая! Приятно хмурым осенним утром ощутить под ногами ласковое тепло. Утренней хандры как не бывало. А разве не здорово вернуться с мороза и уже от порога погреть продрогшие ступни? Конечно, подобные восторженные отзывы можно отнести к легковесным эмоциям. При беспристрастном же изучении выясняется, что электрические тёплые полы приносят не только приятные ощущения, но и большую пользу.





Начнем с того, что электрические тёплые полы обеспечивают равномерное распределение тепла в помещении. Причём по мере продвижения от пола к потолку температура плавно снижается, тогда как при радиаторном отоплении она скачкообразно повышается. На уровне 20-30 см тёплый пол прогревает воздух до 24-27 °С, в метре от напольного покрытия мы наблюдаем уже 22-24 °С, а ближе к потолку — 20-22 °С.

Радиаторы работают по обратной схеме. У самого пола столбик термометра едва дотягивает до 18 °С, на высоте 1,6-2 м поднимается до 24-26 °С, а в области люстры и вовсе достигает тридцатиградусной отметки. Получается, что даже при огненных батареях нужно надевать шерстяные носки. Из-за резких перепадов температур возникают конвективные воздушные потоки, которые поднимают пыль и провоцируют сквозняки. Словом, какой уж тут комфорт.

Распределение тепла в помещении: при радиаторном отоплении

Распределение тепла в помещении: при напольном отоплении

Особенности электрических теплых полов

Электрические тёплые полы («ССТ-Теплолюкс», Россия; Devi, Дания; Ensto. Финляндия; Ceilhit, Испания; Raychem, Германия; Kima, Thermo — обе Швеция; Nexans. Норвегия и др.) применяются главным образом для подогрева холодных напольных покрытий — керамической плитки, керамогранита и т. п. Союз с другими материалами возможен, но при определённых условиях. Системы кабельного обогрева производятся на базе нагревательных секций или матов. Также выпускаются комплекты плёночных полов, но они относятся к инфракрасным источникам тепла.

Одножильный кабель

Рабочим элементом электрических теплых полов служит резистивный нагревательный кабель. Его сердцевина (жила) изготовлена из тугоплавкого проводника с высоким сопротивлением. При прохождении тока через жилу электрическая энергия преобразуется в тепловую.

Одножильным кабель с металлической оплеткой

Одна из основных характеристик кабеля — линейная мощность, то есть тепловыделение в ваттах, приходящееся на погонный метр изделия. Если теплу некуда деться, нагреватель может перегореть. Но это ещё полбеды. Гораздо страшнее, когда от жара плавится изоляция, что приводит к утечке тока. Иными словами, для электрических теплых полов локальный перегрев смерти подобен. К счастью, производители неустанно заботятся о своей кабельной продукции, постоянно совершенствуя изоляционные оболочки.

Двухжильный кабель с металлической оплёткой

Современный кабель имеет не менее двух защитных слоёв. Продвинутые продукты одеты в многослойные одежды. Помимо внутренней и наружной оболочек они содержат экранирующую оплётку (гасит электрическое поле, повышает механическую прочность кабеля) и другие прослойки. Изоляция изготавливается из термостойких полимерных материалов (полиофелина, сшитого полиэтилена, полиэфира, фторопласта, силикона и т. д.). Скажем, продукция с силиконовой оболочкой выдерживает температуру до 300 °С. Добавим, выпускаются одно- и двухжильные кабели. Последние имеют два провода — греющий и возвратный (замыкает цепь на нулевую фазу). Двухжильные изделия монтируются без возврата к точке подключения. К тому же благодаря разнонаправленному движению токов действие магнитного поля практически сведено к нулю.

Электропитание кабельных систем обогрева обеспечивается за счёт силового (распределительного) кабеля. Тёплый конец соединяют с холодным в заводских условиях, используя специальную муфту. Силовой кабель заводят в терморегулятор (который попутно выполняет функцию распределительной коробки) и подключают к электропроводке квартиры или загородного дома. При этом все три провода — «фаза», «ноль» и «земля» — должны быть применены по назначению. Считается, что электрические полы монтировать легко и просто. Такое суждение верно лишь отчасти. Штепсельной вилки ни у нагревательных секций, ни у греющих матов нет. В целях соблюдения электробезопасности комплект кабельного обогрева должен подключаться квалифицированным электриком.





Толстая стяжка (3-7 см) по теплоизоляции

Все бы хорошо, но отапливать квартиру или дом одним только электричеством слишком накладно, а зачастую и невозможно. Греющий кабель нельзя укладывать там, где планируется поставить корпусную и мягкую мебель (шкафы, диваны), расстелить ковры. Такое соседство вызовет перегрев.

Электрические тёплые полы не «дружат» с покрытиями, обладающими высокой теплоизолирующей способностью (ковролином, утеплённым линолеумом, паркетом и т. д.). Древесина по своей природе не выносит значительных перепадов температур. Нагрев, чередующийся с охлаждением, вызывает деформацию пробки, паркета и массивной доски, негативно влияет на клей и лак (особенно если они невысокого качества).

Как уже было сказано, интенсивный кабельный обогрев и паркет — вещи несовместные. Однако лёгкое повышение температуры деревянным полам не повредит. Паркет и доску из массива с подстилающими слоями фанеры укладывают на толстую стяжку, которая содержит нагревательную секцию пониженной линейной мощности. Другой вариант — комфортный подогрев полов на лагах. В этом случае также используют особые маломощные секции или маты. Между лагами прокладывают проволочную сетку (на уровне 5 см от напольного покрытия), на которой закрепляют греющие петли.

Толстая стяжка (10 см)

Для «плавающих» напольных покрытий выпускают специальные теплоизоляционные панели, из которых собирают электрический тёплый пол. Основу таких изделий образуют плиты из экструдированного пенополистирола с рефлектором, то есть с профилированным алюминиевым покрытием толщиной 1 мм. В пазах металлической пластины проложен кабель с низким тепловыделением. Отражённое тепло равномерно распределяется по поверхности пола.

Если в ходе ремонтных работ планируется заливка стяжки толщиной 3-10 см, то для устройства тёплых полов используют нагревательные секции на базе стандартного кабеля толщиной 5-8 мм. Они применяются как в системах основного отопления, так и для комфортного подогрева. При этом задействуется аккумулирующая способность толстого слоя бетона. Стяжка накапливает исходящее от секции тепло, а потом отдаёт подобно печке, то есть отапливает помещение при выключенной системе кабельного обогрева. Это свойство бетона особенно ценно при двухтарифной схеме оплаты электроэнергии.

Деревянный пол на лагах

Тёплый электрический пол включают ночью, когда киловатты дешевле. Утром систему кабельного обогрева выключают и довольствуются «бесплатным» теплом бетонной «печки». Богатый ассортимент нагревательных секций (по линейной мощности, длине и другим показателям) позволяет найти изделие, оптимально соответствующее конкретным условиям.

Выбор системы производят на основании расчёта и схемы раскладки. Безусловный плюс нагревательных секций — гибкость, благодаря которой можно рационально расположить кабель на площадке сложной формы. Между тем судьба «вольного» кабеля напрямую зависит от возможности устройства толстой стяжки. Массивный черновой пол уменьшает высоту помещения и создаёт дополнительную нагрузку на перекрытие. Словом, если потолки в доме низкие, а запас прочности строительных конструкций вызывает сомнения, от толстой стяжки, а значит, и от нагревательной секции придётся отказаться.



Альтернатива кабельным электрическим теплым полам

Нагревательные маты (на основе тонкого кабеля диаметром менее 4 мм) укладывают на выровненный черновой пол. Допустим монтаж по существующему керамическому покрытию. Маты раскладывают на базовой поверхности и фиксируют с помощью клеящего слоя (нанесён на обратную сторону сетки) или строительного скотча. Если требуется обойти место установки сантехнического прибора или предмета мебели, сетчатый коврик аккуратно разрезают, а кабель разворачивают. Это, пожалуй, единственное неудобство укладки нагревательных матов.

Структура пленочного электрического теплого пола

Для комфортного подогрева «плавающих» напольных покрытий из ламината и паркетной доски очень подходят электрические инфракрасные системы на основе нагревательной плёнки толщиной 0. 4 мм — инфракрасные пленочные теплые полы. Здесь греющий элемент — полоска гомогенизированного графита (чистого углерода). Такие углеродные ленты с двух сторон запаяны в полиэстер. Электропитание к полоскам подаётся по серебряной распределительной сетке и медным токоведущим шинам, проложенным в краевой зоне полиэстерной оболочки.

Плёночные теплые полы излучают тепло равномерно по всей площади обогреваемой поверхности. Плёнка прекрасно уживается с толстым линолеумом, ковролином и другими полами с низкой теплоотдачей. Главное — правильно подобрать и установить систему обогрева. Чтобы правильно подобрать для себя характеристики пленочного теплого пола воспользуйтесь довольно простым расчетом для теплого пола.







Управляем электрическими полами

За температурой пола следят специальные датчики, которые по сетевому проводу передают данные терморегулирующему устройству. Терморегуляторы бывают простыми (термостаты) и программируемыми (в том числе с функцией самообучения «искусственный интеллект»). Термостаты работают в полуавтоматическом режиме. Программируемые устройства можно настраивать в зависимости от времени суток и дня недели. Терморегуляторы с искусственным интеллектом контролируют состояние окружающей среды и регулируют температуру тёплого пола с учётом изменений, происходящих с микроклиматом квартиры или дома.

Программируемые терморегуляторы для электрических теплых полов

Основы безопасности для электрических теплых полов

Чтобы электрические тёплые полы прослужили не одно десятилетие, необходимо выполнить следующие условия:

1. Система кабельного обогрева должна соответствовать конкретной ситуации. Если мощность кабеля недостаточна, нагреватель будет постоянно находиться в рабочем состоянии, что приведёт к сокращению срока его службы.

2. Необходимо продумать раскладку нагревательной секции или мата, а также расположение термодатчика. Иначе тёплый пол превратится в тепловую «зебру» (с чередованием тёплых и холодных полос), а система будет руководствоваться «ложными сведениями».

3. Монтаж электрических тёплых полов должен отвечать требованиям ПУЭ-2001 («Правила устройства электроустановок») и других нормативных документов.

4. В ходе монтажа плитки важно не допустить порезов и других повреждений кабеля. Если изоляция нагревательного элемента всё же была нарушена, для устранения дефекта следует использовать фирменные ремонтные комплекты.

5. Категорически запрещается укорачивать нагревательную секцию, а для соединения с силовым кабелем использовать обычную термоусадочную муфту. Подобное самоуправство приводит к прекращению работы системы.

6. Перед заливкой бетонной стяжки нужно выполнить чертёж фактической раскладки нагревательной секции с указанием точного расположения термодатчика. В дальнейшем этот документ поможет избежать случайного повреждения кабеля во время очередного ремонта.

7. Для черновой и чистовой отделки пола следует использовать материалы (сухие цементные смеси, плиточный клей, затирки и т. д.), совместимые с кабельным обогревом (на упаковке должна присутствовать соответствующая маркировка).

8. При организации электроснабжения городской квартиры или загородного дома желательно выделить для кабельных систем напольного отопления отдельные линии электропитания с собственными устройствами, обеспечивающими безопасность электросети: автоматическими выключателями (обесточивают проводку при перегрузке и коротком замыкании) и устройствами защитного отключения (УЗО. срабатывают при утечке тока). Более того, на магистрали, питающие электрические тёплые полы во влажных помещениях, устанавливают особо чувствительные УЗО на 10 мА.



Монтаж электрических теплых полов

Ранее уже публиковалась статья про установку водяного теплого пола,  а здесь речь пойдет про монтаж электрических теплых полов.

Монтаж электрического тёплого пола в толстой стяжке

Чтобы направить энергию кабельного нагревателя в правильном направлении, под стяжку помещают теплоизоляцию (на первом этаже — пенополистирол, на междуэтажном перекрытии — вспененный полиэтилен).

На базовое основание укладывают плиты пенополистирола толщиной 5 см

По металлической сетке выполняют первый (тонкий) слой стяжки

К стяжке крепят монтажную ленту

На монтажную ленту «змейкой» навивают секцию. Укладывают гофротрубу с датчиком, силовым кабелем и сетевым проводом

Силовой кабель и сетевой провод заводят в монтажную коробку и подключают к соответствующим разводам в терморегуляторе. Нагревательную секцию закрывают слоем стяжки



Монтаж нагревательных матов

Плиточный клей высыхает гораздо быстрее, чем толстая стяжка. Обычно тёплые электрические полы на основе нагревательного мата можно включать уже через 5-7 дней после завершения плиточных работ.

Составляют чертёж обогреваемой площади с указанием положения датчика температуры, концевой соединительной муфты, точки подключения к электросети

В полу и стене выполняет штробы под датчик температуры, силовой кабель и сетевой провод (находятся в гофротрубе), а также выбирают гнездо под монтажную коробку

Базовую поверхность очищают. Гофротрубу с датчиком температуры, силовым кабелем и сетевым проводом укладывают в штробу

Силовой кабель заводят в монтажную коробку. Производят замер омического сопротивления. Нагревательный мат подключают через терморегулятор к электросети

На подготовленной базовой поверхности раскладывают нагревательные маты. Нагреватель фиксируют за счёт клеевого слоя. При укладке обходят места предполагаемого расположения корпусной мебели

Желательно не оставлять систему открытой на длительное время. Это может привести к случайному повреждению тонкого кабеля

На нагревательные маты зубчатым шпателем аккуратно наносят сплошной слой плиточного клея и укладывают керамическую плитку



Монтаж плёночного теплого пола

Плёночный нагреватель монтируют «сухим» способом, без стяжки. Тёплый пол можно включать сразу после электромонтажа и укладки напольного покрытия. Плёнка выдерживает 80 °С (а краткосрочно — до 100 °С). Система продолжает работать при локальном повреждении рабочего элемента.

Рулоны термоплёнки нарезают на отрезки нужной длины. На медную жилу устанавливают контактный зажим. По линии отреза медной шины монтируют изоляцию

Контактные провода соединяют с контактным зажимом и зажимают. Нижний лист изоляции контактных зажимов установлен правильно

Контактный зажим с подключёнными проводами заизолирован. Монтируют датчик температуры пола. В теплоотражающей подложке делают отверстие под датчик

Датчик крепят битумной изоляцией. Вид с обратной стороны термоплёнки

Соседние полосы скрепляют строительным скотчем. Термоплёнку закрывают защитным полиэтиленом. Укладывают напольное покрытие (ламинат, паркетную доску)









Что бы еще почитать?

11 важных вопросов об устройстве стяжки и теплого пола

Читайте в статье:

Прежде чем приступить к укладке напольного покрытия, следует подготовить основание. Эта статья содержит ответы на 11 основных вопросов о том, как грамотно сделать стяжку и организовать систему обогрева пола

На какой стадии строительства (ремонта) надо готовить основание под напольное покрытие?

Сплошную стяжку разумно делать либо в самом конце ремонта, либо до выравнивания стен и потолков. Что касается сборных оснований, их нужно готовить тогда, когда завершены все «мокрые» процессы.

Насколько трудно подготовить основание?

Это зависит от того, из чего и как его делать. Если использовать цементно-песчаные ровнители, применяемые для создания толстого (минимум 5 см) слоя стяжки, процесс будет трудоемким и долгим. Технология наливных полов, при которой сухую смесь затворяют водой, разливают на основание относительно тонким слоем, а затем разравнивают игольчатым валиком, позволяет работать относительно легко и быстро. Комнату площадью 20 м² два человека вручную заливают за 2–3 часа. Что касается сборных оснований, два монтажника за смену изготавливают в среднем 30–40 м².

Каким должно быть основание для теплого пола?

Оно должно быть ровным, чистым, прочным, без трещин и посторонних включений, которые могли бы повредить кабель. До заливки стяжки необходимо гидроизолировать плиту перекрытия, чтобы исключить утечку цементного молочка. Иначе прочностные свойства стяжки существенно снизятся. Для повышения адгезии кабеля к основанию рекомендуют также нанести слой грунтовки.

Если в стяжке будет уложен теплый пол, то ее рекомендуемая толщина составляет от 30 до 70 мм

Каковы преимущества и недостатки сплошных и сборных сухих стяжек?

К достоинствам сплошных стяжек относятся высокая плотность и прочность на сжатие, а также хорошие гидроизоляционные свойства. Основные недостатки — сложность выполнения, долгий процесс затвердевания и относительно большой вес, который может усилить нагрузку на перекрытие. Правда, стоит отметить, что существуют облегченные смеси, плотность которых в разы ниже, чем у стандартных. Благодаря этому даже при значительной толщине вес конструкции получается не очень большим.

Что касается сборных сухих стяжек, их основные преимущества — это скорость монтажа и сравнительно небольшой вес, а главный недостаток — неустойчивость к воздействию влаги. Поэтому их не рекомендуется использовать во влажных помещениях. Кроме того, если требуются высокие показатели на прочность, то такие стяжки не подойдут, поскольку позволяют достичь только прочности 15–20 МПа.

Полусухая стяжка

Сборная сухая стяжка

Когда можно использовать насыпную стяжку, например, с керамзитом?

Такое основание оправданно при необходимости быстрого монтажа и облегчения конструкции. Также ее применение целесообразно, если имеются значительные перепады по высоте или нужно поднять основание. Цементная стяжка толщиной 10 см и более будет стоить очень дорого. Кроме того, она создаст большую нагрузку на перекрытие.

Глухой звук при простукивании деревянной рейкой означает,
что стяжка отслаивается

Нужны ли деформационные швы на стяжках?

Если комната невелика — около 20 м², то качественная выравнивающаяся смесь нивелирует небольшие деформации, а значит, швы не потребуется. В помещении площадью 100 м² следует как минимум прорезать те деформационные швы, которые были на старом основании, и желательно сделать еще дополнительные, для того чтобы избежать появления трещин. Также швы необходимы, если пол будет обогреваться системой теплого пола, а значит, стяжка будет подвержена температурным деформациям. Материал, используемый для заполнения таких швов, должен быть эластичным. Лучше всего подходят полиуретановые либо эпоксидные герметики.

Какие виды электрических теплых полов существуют?

Есть системы, передающие тепло посредством инфракрасного излучения (стержневые и пленочные). В стержневых установлены две длинные полосы графитового нагревательного элемента, соединенные между собой карбоновыми стержнями с шагом примерно 5 см, что может стать проблемой. Любое соединение в электроприборе является слабым местом, а в этих матах их множество. Что касается пленочных теплых полов, то их достоинство в относительно малом потреблении электроэнергии и простоте монтажа. Их не заливают в стяжку, а просто укладывают под любым напольным покрытием.

Инфракрасный пол

Кабельный пол

Маты теплого пола

Схема укладки матов

В жилых помещениях укладывают только двужильный нагревательный кабель

Также существуют системы на основе нагревательных кабелей. Они делятся на кабельные секции и нагревательные маты. Первые представляют собой нагревательный кабель, соединенный с кабелем питания через муфту. Вторые — это тот же кабель, но уже зафиксированный на жесткой основе с определенным шагом. Его нужно просто раскатать и уложить по площади обогрева. Кабельные секции используют под стяжку там, где есть возможность поднять уровень пола.

Когда выгоднее использовать электрический теплый пол, а когда — водяной?

Водяные теплые полы выгодны в коттеджном сегменте, где их можно использовать как для основного, так и для дополнительного отопления. Такой обогрев комфортен, систему можно подключить к газовому или электрическому котлу, тепловому насосу и экономить до 12% энергии по сравнению с радиаторным отоплением.

Добиться разрешения на монтаж водяных теплых полов в городских квартирах очень сложно. Скорее всего для этого придется установить автономную систему обогрева с собственным котлом, так как в центральную отопительную сеть «врезаться» нельзя.

В отличие от водяных, электрические кабельные системы можно устанавливать как в частных домах, так и в городских квартирах. Для их монтажа не нужно получать разрешение от административных органов ЖКХ. При использовании электрических теплых полов нет опасности протечки, а кроме того, температуру нагрева легко регулировать. Монтировать такие системы просто, к тому же срок их службы значительно дольше, чем водяных.

Можно ли заливать антифриз в систему водяного теплого пола?

Существует два типа антифриза, которые можно использовать в системе теплого пола: пропиленгликоль и этиленгликоль, но их концентрация должна быть от 25 до 80%. Этиленгликоль вреден для организма человека, поэтому в случае его утечки могут возникнуть неприятные последствия для здоровья.

Какой электрический теплый пол подходит для влажных помещений?

Во влажных зонах рекомендуют укладывать кабель (нагревательный мат или секции) с удельной мощностью 150 Вт/м². При этом в помещении достигаются оптимальные показатели влажности, что является гарантией от образования плесени.

Как определяют толщину выравнивающего слоя?

Толщина выравнивающего слоя зависит, во-первых, от неровностей основания. Во-вторых, от того, будет ли уклон (если это, например, ванная комната) или нет. В-третьих, от того, планируется ли поднять пол, чтобы сравнять его в разных помещениях.

Для определения требуемой толщины выравнивающей стяжки лучше применять лазерные уровни. Это наиболее точный способ: сначала «простреливают» по высоте, находя самые высшие и низшие точки, потом выбирают точку, относительно которой выставляют уровни по остальным помещениям.

Для стяжки в России чаще всего используют сплошные металлические маяки. В случае самовыравнивающихся наливных полов рекомендуются точечные маяки, чтобы контролировать уровень заливки. Толщина заливаемого слоя пола во многом зависит и от эксплуатационных нагрузок.

При устройстве неконтактной стяжки, «плавающей» или на разделительном слое, грунтовку использовать не нужно

С помощью выравнивающего слоя можно повысить прочность основания, сделав стяжку на разделительном слое. Для этого на старую стяжку укладывают плотную полиэтиленовую пленку толщиной 200–250 мкм, а поверх — заливают новую, с достаточной прочностью.

Электрический теплый пол без теплоизоляции. Электрический теплый пол без стяжки: удобно, быстро, комфортно

ГлавнаяПолЭлектрический теплый пол без теплоизоляции

Теплоизоляция для теплого электрического пола

Страница посвящена такому вопросу как теплоизоляция для теплого пола (электрического): виды утеплителей, минусы и плюсы электрических матов, а также значение пеноплекса, пенофола и листовой пробки в утеплении пола.

Все чаще владельцы квартир и домов устанавливают в качестве основного отопления электрические теплые полы.

Связано это с комфортом, которое они создают в помещении и эффективностью работы, но чтобы так и было, необходимо придерживаться правил монтажа.

Одним из важных компонентов устройства является теплоизоляция.

Значение теплоизоляции

Именно от нее зависят энергозатраты пола в работающем режиме и снижение теплопотерь до минимума.

Основной функцией теплоизоляции является:

  1. Предотвращение потерь тепла через черновое покрытие пола.
  2. Теплоизоляция под электрический теплый пол обеспечивает равномерный нагрев всех элементов, с дальнейшей отдачей тепла напольному покрытию по всей поверхности.
  3. Так как происходит качественное распределение тепла, это значительно снижает энергозатраты.
  4. Она создает дополнительную звукоизоляцию, что особенно важно в многоквартирном доме.
  5. Если под полом находится неотапливаемое помещение или грунт, то теплоизоляция устраняет проникновение влаги и холода снизу.

Если утеплитель под теплый пол электрический подобран и уложен правильно, то весь пирог напольного отопления превращается в закрытую термическую зону, в которой тепло распространяется в нужном направлении и равномерным потоком.

Теплоизоляция для теплого пола (электрического): виды

Современный рынок обогревательных систем предлагает уже готовые утеплители, созданные специально для электрических полов.

Их пока еще немного, но они отвечают всем стандартам качества и безопасности:

  1. Пенофол – это разновидность вспененного полиэтилена, покрытого фольгированным слоем. Отражающая поверхность – главное требование при выборе теплоизоляции, так как именно она направляет тепловые волны в сторону потолка.Материал лишен каких-либо пор, достаточно плотный, чтобы выдерживать большие нагрузки, и бывает 4-х видов:
    1. Фольгированная поверхность находится только с одной стороны.
    2. Отражателем покрыты обе стороны материала.
    3. У самоклейки с одной стороны фольга, а с другой специальный клей.
    4. Одна сторона материала покрыта полиэтиленовой пленкой, а другая – фольгой.

    Для электрических полов подходит любой из видов пенофола, поэтому ориентироваться при покупке нужно на толщину теплоизоляции. Как правило, самый толстый (10 мм) применяется при монтаже теплого пола на балконах, верандах и лоджиях.

  2. Экструдированный пенополистирол (пеноплекс) – является самым популярным утеплителем для электрического теплого пола. Связано это с его высокими показателями прочности и теплоизолирующими свойствами.Его структура не меняется под воздействием высоких температур и не выделяет вредные вещества.

    Особенно хорошо укладывать электрический теплый пол на пеноплекс, когда нужно минимизировать толщину конструкции.

  3. Листовая пробка – это самый качественный, натуральный, прочный, экологически чистый теплоизоляционный материал. Он:
    • не подвержен гниению;
    • пожаробезопасен;
    • не меняет своей структуры и объема при нагревании.

    Единственный минус пробковых листов – это их высокая стоимость.

Это основные виды теплоизоляции, которые можно стелить даже под стяжку. Выбирая один из них нужно ориентироваться на такие показатели, как прочность, толщина листа, долговечность и теплоизолирующие свойства.

Электрические маты: минусы и плюсы

Нагревательные маты – это новый вид электрических полов, который пришел на замену укладке кабеля.Благодаря им весь процесс значительно упростился, что связано, прежде всего, с особенностью их строения:

  1. Электрические маты для теплого пола продаются в рулонах шириной 50 см, а их длина ограничивается только площадью помещения.
  2. В их основе сетчатая подложка из кевлара или стекловолокна, на которой закреплен кабель. Он сразу уложен «змейкой» с шагом от 5 см и к нему ведет электрический провод для подключения системы к терморегулятору.

Существуют нагревательные маты, в которых можно менять шаг между витками, а при необходимости их можно разрезать на куски необходимой длины, избегая повреждения кабеля.

Среди достоинств нагревательных матов можно отметить следующие:

  1. Простота монтажа, которая проводится еще быстрее, если подложка уже имеет клеевую основу. Достаточно снять защитное покрытие и уложить маты в нужном направлении.
  2. Они настолько тонкие (3мм), что практически не влияют на толщину пола.
  3. Нагревательные маты абсолютно безопасны благодаря материалам, из которых сделаны и надежны.
  4. В случае выхода из строя части нагревательных элементов остальная система будет работать.
  5. Так как для их укладки не требуется стяжка, то >ремонтировать подобную систему легко: достаточно определить, где проблема, снять напольное покрытие, убрать слой клея и заменить поврежденный кабель.

При монтаже подобной обогревательной системы применение теплоизоляции не обязательно, хотя большинство мастеров все-таки ее используют, чтобы уменьшить энергозатраты при ее эксплуатации.

netholodu.com

Электрический теплый пол без стяжки: удобно, быстро, комфортно

Хочется, чтобы в любое время года пол под ногами был теплым? Но необходимость заливать стяжку, мучиться с масштабным ремонтом и выкладывать на это лишние деньги останавливает вас? Эта проблема легко решается, ведь есть способ утеплить пол с меньшими затратами сил: купить нагревательный мат.

Точно так же, как и системы в стяжку, маты греют за счет резистивного нагревательного кабеля. Но у них есть одно существенное отличие: кабель уже закреплен на основе в виде сетки, поэтому вам не нужно делать это самим. Кроме того, такой теплый пол кладется не на теплоизолирующую основу, а прямо на загрунтованную поверхность пола, и заливается не стяжкой, а просто слоем клеевого раствора. Благодаря этому у данных систем есть несколько важных преимуществ.

Преимущества нагревательных матов

• Готовый комплект просто выбрать.Для этого вам нужно только решить, какой температуры вы хотите добиться, и рассчитать площадь укладки теплого пола.

• Кабель не нужно закреплять на основе.Производители уже сделали это за вас.

• Под теплый пол не нужна теплоизоляция.Он кладется прямо на загрунтованное основание.

• Заливка стяжки также не требуется.Кладется в слой плиточного клея толщиной всего 3-4 мм.

• Пол не поднимается.Своеобразная «ступенька» — один из недостатков нагревательных систем в стяжку. Маты лишены этого недостатка.

• Готовы к работе через непродолжительное время.В отличие от стяжки, которая может сохнуть около месяца, клеевой раствор высыхает примерно за 2 недели. Поэтому и пользоваться подогревом вы можете раньше.

Теплый пол в виде мата

Когда использовать теплый пол мат

В зависимости от мощности, нагревательные маты могут укладываться под различные покрытия и служить разным целям. Как правило, это системы мощностью 150-165 Вт/кв.м, которые используются как теплый пол под плитку и керамогранит. Использование с ламинатом, линолеумом, паркетом возможно в том случае, если кабель имеет меньшую мощность (около 10 Вт/п.м), поскольку при сильном нагреве данные покрытия могут портиться.

Большинство моделей на основе матов применяются для комфортного подогрева пола в комнате, в ванной, на кухне. Для полноценной замены радиатора отопления и для обогрева самых холодных помещений, таких как балкон, больше подходит комплект в стяжку.

Монтаж нагревательного мата

Уложить данную систему электрообогрева гораздо проще, чем кабель в стяжку – и это ее главный плюс.

В целом монтаж нагревательных матов включает следующие этапы:

  1. Подготовка места на стене для установки терморегулятора
  2. Подготовка штробы в стене под датчик температуры
  3. Подготовка поверхности пола для укладки мата, ее очистка
  4. Установка датчика температуры в гофрированной трубке на полу
  5. Грунтовка поверхности пола
  6. Укладка нагревательного мата. Чтобы расположить его на полу по своему усмотрению, сетку можно резать. Но так, чтобы кабель оставался в целостности. Сетка фиксируется с помощью клеящей ленты.
  7. Заливка клеевого раствора. Толщина слоя – не более 5 мм.
  8. Подключение кабеля, датчика температуры, терморегулятора к электросети.
  9. Укладка напольного покрытия.

После того как клеевой раствор полностью высохнет (то есть примерно через 14 дней), систему можно включать.

Подробную инструкцию по укладке теплого пола можно скачать у нас на сайте.

Теплый пол для укладки без стяжки от Energy

Компания Energy (Великобритания) предлагает три модели теплого пола для укладки без стяжки. Причем, это не только маты, но и универсальная система Energy Universal под любое напольное покрытие и любые виды монтажа.

Energy Mat – нагревательный мат повышенной по сравнению с другими схожими системами мощностью 165 Вт/кв.м (погонная мощность кабеля – 12 Вт/п.м). Для укладки под плитку и керамогранит. Поверхность пола прогревается до +26 — +28 °С. Только для дополнительного подогрева.

Energy Light Plus – система с оптимальной мощностью 150 Вт/кв.м (погонная мощность кабеля – 12 Вт/п.м). Прогревает пол до +26 — +28 °С. Греющий кабель усилен стекловолокном. Также для комфортного тепла под ногами, под кафельную плитку.

Energy Universal – это готовый комплект в виде кабеля, который закрепляется на монтажной ленте и может заливаться либо стяжкой, либо плиточным клеем. Отличительная особенность системы – в ее небольшой мощности (всего 10 Вт/п. м) и многофункциональности. Его можно класть не только под плитку, но и под ламинат, линолеум, ковролин, паркет и прочие покрытия, плохо проводящие тепло, а также использовать для обогрева труб или грунта в теплице.

Модель Energy Universal может применяться для основного обогрева помещения.

Все кабели Energy защищены от влаги (включая временное погружение в воду), имеют качественную изоляцию, а значит, безопасны для использования во влажных помещениях.

Гарантия на теплый пол Energy – 20 лет.

energyrus.ru

Можно ли укладывать электрические маты прямо на утеплитель

электрические маты укладывать прямо на утеплитель? а потом сразу плитку ложить? Маргарита

Уважаемая Маргарита, а что бы вам стоило указать, какой утеплитель вы использовали под тёплый электрический пол? Ведь ответ зависит именно от этого. К примеру, укладывать греющие маты непосредственно на пенополистирол марки ПСБ-25 нельзя, а на ЭППС-45 — можно. Если утеплитель гидрофобен и обеспечивает прочность на сжатие не менее 0,50 МПа, он однозначно подходит для облицовки с электрообогревом без изготовления промежуточной стяжки. Не обеспечивает — нужно смотреть и другие характеристики, в том числе учитывать толщину теплоизоляционного слоя и размер плитки.

Хотя пенополиэтилен довольно мягкий материал, слоем до 6 мм его можно использовать в качестве теплоизоляции под греющие маты. Если этой толщины, конечно же, хватит, для сохранения тепла. Но есть условие: формат плитки должен быть не менее 15х15 см

В любом случае основание под плитку должно быть достаточно жёстким, не проминаться под тяжестью человека и сантехнических приборов.

Вариант укладки греющего кабеля в цементно-песчаную стяжки, оптимальный слой — 2-4 см. Такое решение подходит для случая, когда необходимо обеспечить хорошую теплоизоляцию, толщина утеплителя велика, а приобрести дорогой жёсткий утеплитель не позволяет бюджет

Если вы знаете, как правильно подобрать утеплитель для тёплого пола и сделали это — можете укладывать маты и сразу облицовывать пол плиткой, кабель и сетка скроются в слое клея.

Если основание прочное, греющие маты можно разместить в слое плиточного клея в процессе облицовки пола

Однако нельзя превышать рекомендованный производителем максимальный слой клея, он указывается на упаковке. Если пол недостаточно ровный и вы не сможете соблюсти это условие, есть смысл провести облицовку в два этапа: сначала плиточным клеем сделать тонкую выравнивающую стяжку, втопив в неё греющий мат. А через сутки-двое положить плитку. Сразу после изготовления стяжки и до момента облицовки поверхность клея необходимо укрыть целлофановой плёнкой, чтобы избежать пересыхания. Также важно правильно подобрать плиточный клей для тёплого пола. Он должен обладать повышенной эластичностью, а на упаковке должна быть прямо указана пригодность для облицовки обогреваемых полов. Испытать электрокабель следует до укладки плитки, после облицовки это можно будет сделать только через три недели.

teploguru.ru

Делаем электрический теплый пол своими руками правильно!

Подписывайтесь на наш канал в Яндекс.Дзен! Нажмите «Подписаться на канал», чтобы читать ribnydomik.ru в ленте «Яндекса» https://zen.yandex.ru/ribnydomik.ru

Электрический пол постепенно становится все более популярней. Проводя ремонт его требуется уложить под кафельную плитку в ванной, туалете, на кухне и в прихожей. Часто такие полы устанавливают в детские комнаты и спальни. Дети очень часто проводят свое время в играх на полу и таким образом вероятность заболеть снижается до минимума. Обогрев нередко монтируют на лоджиях, именно в этой части дома переход из уютной теплой комнаты на ледяной пол заметен наиболее ярко. Электрический пол способен стать главной системой отопления во всем помещении без каких-либо вспомогательных источников.

Простота укладки и безопасность предоставляет возможность заложить пол такого вида исключительно собственными усилиями, сэкономив денежные средства и получив в итоге теплоту и уют для всего семейства.Существуют различия вариантов установки теплого пола. С теплоизоляцией и без. Креплением на монтажную ленту либо на металлическую сетку. Теплый пол составляют нагревательный кабель (кабельный теплый пол) либо специальные коврики, в которых кабель упакован в сетку. В этой статье рассмотрим подробно второй вариант.

Выравнивание и теплоизоляция

В случае, если пол является ключевым источником отопления, потребуется применить теплоизоляционный слой. Для него наиболее подходящим считается пенополистирол 35 плотности. Соотношение толщины зависит от того, что находится под плитой пола. В зданиях второго этажа и выше, понадобится утеплитель толщиной 2 см. В помещениях первого этажа и с отапливаемым подвалом – 30 мм. Для лоджий, квартир первого этажа с неотапливаемым подвалом необходим слой минимум 5 см. В домах, где бетонная подушка лежит на грунте – 100 мм. Изоляцию делают с помощью специального клея либо прикрепляют специальными дюбелями. Полы в итоге должны получиться ровными, без перекосов, ям и больших трещин, иначе придется заделывать имеющиеся изъяны цементным раствором, а также проводить черновую стяжку и выравнивание пола при значительном перекосе. Перед укладкой теплоизоляции необходимо обработать поверхность грунтовкой, предотвращающей появление плесени и второстепенно повышающей адгезию материалов. Плиты клеят и фиксируют дюбелями. Далее по поверхности закрепляется штукатурная сетка с использованием пластиковых клипс или дюбелей с шайбами, превосходящими по своей длине изоляционный слой вдвое. Этим крепежом плиты прикрепляются также и к самому полу.

Терморегулятор

При монтировании потребуется в стене в области крепления сделать углубление и сделать канавку до пола. Алебастром по месту закрепляется монтажная коробка из которой идет гофрированная трубка, закрепляющаяся в канавку и замазывающаяся алебастром. Конец трубки отводят на 40 см в область обогрева и располагают, чтобы датчик был между витков кабелей посередине. Конец трубки необходимо закрыть изолентой, во избегании попадания раствора для стяжки.

Стяжка

Обычно выполняют песчано-цементным раствором в соотношении 3 к 1 и использованием специальных пластификаторов или готовыми смесями. Толщина налитого пола в итоге составляет минимум 30 мм. в смесь допустимо добавить фиброволокно. После высыхания укладывается напольная керамическая плитка с применением специализированного клея для теплого пола. В конечном итоге полы пригодны к использованию спустя 28 дней. До этого момента их использовать запрещено.

Полы устанавливающиеся в отдельных помещениях в целях отопления до определенной комфортной температуры, смонтировать становится намного проще. Теплоизоляция поверхности не понадобится, а сами витки провода прикрепляются к основанию монтажной ленты. Допустима уменьшенная мощность в районе 150-180Вт на кв.м.

AlinaАвтор статьи Понравилась статья? Поделитесь с друзьями:

ribnydomik.ru

Народный Умелец — 100 вопросов и ответов по «теплому полу»

100 вопросов и ответов по «теплому полу» — Вопросы по теплоизоляции

28. Какую температуру могут гарантированно выдерживать материалы изоляции нагревательного кабеля?

Во время работы кабель нагревается до 60-70°С, а материалы изоляции и оболочки выдерживают температуры выше 100°С. Это один из показателей надежности «теплых полов».

29. Теплоизоляция укладывается только под кабелем или по всей площади пола?

По желанию. Но, для лучшего сцепления верхнего слоя стяжки с нижним, теплоизоляцию достаточно разложить только под кабелем.

При системе водяного «теплого пола», рекомендуется укладывать по всей площади.

30. В чем отличие обогреваемой и общей площади пола?

Обогреваемая площадь — это только та, где будет разложен теплый пол. В нее не входит площадь под стационарной мебелью, сантехникой, холодильником, стиральной машиной, отступы от стен (5-10 см) и т.д.

Обогреваемую площадь можно подсчитать так: Считаем общую площадь помещения (длину умножаем на ширину). Из нее вычитаем площадь стационарной мебели, под которой обогрев не нужен, и вычитаем отступы от стен (5 — 10 см).

Можно расчертить на полу, где и какая мебель будет стоять и потом обогреваемую площадь промерить рулеткой.

Внимание! Если Вы подсчитали обогреваемую площадь приблизительно, то имейте ввиду, что 0,5 кв.м — это кусок мата размером 0,5 м х 1 м, и Вам его, если он будет лишним, придется где-то разложить, т.к. отрезать лишнее нельзя… Если разложить негде, то выбирайте мат меньшей площади.

31. Какую теплоизоляцию лучше использовать для лоджии?

Для лоджии хорошо подходит пеноплекс (похож на пенопласт, но более твердый). На пеноплекс заливается промежуточный слой стяжки (можно 2 см), далее раскладывается кабель (желательно 180 — 200 Вт/кв.м), а затем заливается окончательный слой стяжки (3 — 5 см). При таком утеплении пола высота, конечно, поднимется значительно, но впоследствии Вы об этом точно не пожалеете, греть будет хорошо.

32. Каковы дополнительные аксессуары для установки теплого пола?

Теплоизоляция. Укладка теплоизоляционной подложки (например, пеноплекса) под электрический теплый пол является желательным, но не обязательным компонентом системы. В любом случае она значительно повышает экономичность системы.

Гофрированная трубка для датчика температуры. Это обычная гофрированная трубка 16 мм в диаметре и 1,5 — 2 м длиной.

Назначение: предохраняет датчик от воздействия кисло-щелочной среды в стяжке, позволяет при ремонте извлекать датчик без дорогостоящего вскрытия пола и стен.

Монтажная лента используется для крепления к полу кабеля, при установке тонких матов не применяется. Представляет собой металлическую полосу шириной около 2 см. По центру по всей длине имеются лепестки, которые отгибаются руками и прижимают кабель. Полоски монтажной ленты рекомендуется крепить на расстоянии 0,5 — 1м друг от друга.

При системе отопления водяной теплый пол для более точной регулировки температуры понадобится терморегулирующий вентиль (термостат) симфольный или с сервоприводом, в некоторых случаях дополнительный циркуляционный насос.

33. Какую теплоизоляцию используют для теплых полов?

Пеноплекс экструдированный пенопласт, пенофол, изолон -фольгированный или ламинированный вспененный полиэтилен, пенополистирол -пенопласт, пробковые листы.

34. Обязательно ли надо укладывать теплоизоляцию?

При установке кабельного теплого пола с дальнейшей заливкой стяжки толщиной 3 — 5 см использовать теплоизоляцию желательно, она будет отражать тепло наверх, и позволит экономнее расходовать электроэнергию.

Если Вы будете устанавливать тонкий нагревательный мат, то теплоизоляция в этом случае не устанавливается.

35. Почему теплоизоляция под мини-мат не укладывается?

Теплоизоляция под мини-мат действительно не укладывается, т.к. не будет прочности пола — веса плитки и плиточного клея недостаточно, чтобы выдавить воздух из воздушной прослойки, в отличие от установки кабеля, когда сверху заливается стяжка 3-5см.

Кроме того, к чему будет приклеиваться плитка? к фольге?

По этой причине мини-маты выпускаются несколько увеличенной мощности, чтобы компенсировать теплопотери, идущие вниз.

Потолок соседям Вы греть не будете — слишком толстые бетонные перекрытия, мощности мата не хватит их прогреть.

Вы можете самостоятельно, своими руками, сделать «Теплый Водяной Пол » в своем доме или квартире, для создания уюта и комфорта.

«Полнейшее Пошаговое Видеопособие По Устройству Теплых Водяных Полов, На Простом, Понятном Человеческом языке»

     Основные разделы сайта на главной странице.

Ошибка в тексте? Выделите её мышкой и нажмите Ctrl+Enter (Спасибо!)

umelec.tibro.ru

Теплый пол электрический, установленый своими руками

Ещё несколько десятилетий назад никто не мог себе и представить, что в домах и квартирах добиться тепла можно не только с помощью батарей, а и другими способами. Время не стоит на месте, научно-технический прогресс предлагает новые технологии. Уже никто не делает удивлённое лицо при упоминании тёплого пола. Тёплый пол можно сделать в комнатах, ванных, на лоджиях, причем своими руками и электрический.

Теплый пол – это ещё один обогревательный прибор в вашем доме. С помощью него можно сделать дополнительное отопление. И если водяной тёплый пол, предпочтительнее делать в частных коттеджах, то электрический пол можно укладывать в любых комнатах и квартирах. Не надо специального разрешения чиновников на такое отопление.

Рисуем схему

Перед началом работ необходимо решить, какую же площадь необходимо обогревать. От этого будет зависеть и покупка точного количества материала и способы его укладки. Укладка теплого пола вполне может быть выполнена своими руками.

Лучше всего подойти к этому делу ответственно и нарисовать схему расположения предметов в вашем обогреваемом помещении. Ведь если мебель стоит не на ножках, то лучше в это место электрический теплый пол не прокладывать.

Затем, если вы делаете пол в ванной, то, естественно, не потребуется система под самой ванной, под громоздкими бытовыми приборами, например, стиральной машинкой.

И когда вы все учтете, то поймете, что можно сэкономить значительное количество исходного материала.

А схема пригодится вам впоследствии, если потребуется какая-либо переделка или ремонт.

Электрический пол

Выбор кабеля

Сначала надо выбрать проводник тепла. Теперь несколько слов о том, какой же материал вы для этого сможете приобрести. В продаже имеется просто нагревательный кабель, который вы будете укладывать самостоятельно, или уже готовые собранные маты, где электрический кабель уже сформирован в определенную структуру.

Особых отличий в технологических характеристиках этих двух материалов нет. Просто кабель позволит вам самостоятельно выбрать структуру размещения, а маты значительно упростят процесс монтажа.

Кабель уложен в маты

Когда вы определитесь с материалом для отопления, после произведете расчет и монтаж систем теплого пола.

Виды кабеля

Кабель также бывает нескольких видов.

Резистивный

Резистивный кабель с постоянным сопротивлением. Это проводник, вставленный в изоляцию. Изоляция вставляется, в свою очередь, в металлический кожух. Это и заземление и защита от повреждений. Сверху есть ещё одна оболочка. Нагревается он равномерно. В качестве проводника выступают стальные жилы. Одна жила — одножильный, две – двужильный.

    • Одножильный кабель дешевле, но подключать его надо с двух концов, что не очень удобно при монтаже.
    • В двужильном кабеле один провод — нагревательный, другой токопроводящий. Питание на такой кабель подключается с одного конца.
Двужильный и одножильный кабель

Резистивный кабель имеет некоторые недостатки:

  • В некоторых моделях две жилы связаны муфтой, которая иногда выходит из строя. Лучше брать те модели, где муфты нет.
  • Надо использовать секции кабеля определенной длины. Иначе он будет перехлестываться и в этом месте перегреваться, что ведет к поломке.
  • Замене подлежит вся секция, один неисправный участок заменить нельзя.
Саморегулирующийся

Саморегулирующийся кабель другой конструкции. Особенность в том, что регуляция силы тока происходит по всей длине. Это ведет к тому, что кабель не перегревается на отдельном участке. Этот кабель более надежен, но и цена значительно выше, чем у резистентного.

Монтаж

Как сделать электрический теплый пол? Так как видов теплого пола несколько, поэтому и виды монтажа различные.

Вы можете использовать систему как основной нагревательный элемент. В этом случае обязательным условием является укладка своими руками теплоизоляционного слоя.

Если вы планируете теплый пол только для комфорта, то теплоизоляция не нужна.

Выравнивание

Начинать монтаж теплого пола надо с выравнивания основания пола. Все дефекты заделываются цементным раствором. Кабель должен лежать ровно, без перекосов. Если понадобится, то первоначально делайте своими руками ровную бетонную стяжку. Чтобы стяжка не осыпалась и не плесневела, надо её хорошо прогрунтовать.

Теплоизоляция

На специальный клей своими руками укладываем плиты изоляционного материала. Рекомендуем экструдированный пенополистирол, например, пеноплэекс.

Толщина теплоизоляционного слоя зависит от этажности утепления. Если это второй этаж или под полом первого этажа отапливаемый подвал, то хватит 30 миллиметров. Если утепляете пол, лежащий на грунте, тогда толщина будет 100 миллиметров.

После высыхания клея плиты прибиваются дюбелями с широкими шляпками в виде грибков. Монтажная пена заделает все стыки.

Пароизоляция

Сверху теплоизоляции своими руками накладывают слой пароизоляционного материала с отражающей поверхностью, фольгой. Стыки проклеиваются подобным скотчем. Например, можно использовать утеплитель пенофол.

Если утеплитель не имеет фольгированного слоя, то его надо отделить от кабеля. Для этого наливают 1 сантиметр стяжки. Только на эту стяжку укладывается монтажная лента с кабелем.

Накладываем армирующую сетку и крепим ее к полу с помощью пластиковых зажимов.

Плитка для пола

Расчет кабеля

Делаем расчет электрического кабеля.

Устанавливая систему теплый пол, а также делая его монтаж, важно учесть, что для эффективного его использования свободной площади должно остаться около 20% от площади комнаты.

На этой свободной площади вы можете поместить бытовую технику или мебель, которая устанавливается прямо на основании, без ножек. Также вы должны будете соблюсти отступ от стены в размере 6-7 сантиметров.

Для того чтобы вычислить на каком расстоянии друг от друга будет уложен кабель, надо площадь обогреваемого помещения разделить на длину кабеля и умножить на сто.

При укладке изгиб кабеля должен быть плавным и иметь радиус не меньше 3-х сантиметров. Кабель не должен пересекаться, его укладка должна быть максимально аккуратной, чтобы не было разрывов.

Покупать кабель надо точно по размеру помещения, отрезать его нельзя.

Установка терморегулятора

В стене делается углубление, для установки терморегулятора.

Провод, идущий от него вниз надо вложить в стену. Для этого своими руками выдалбливается полоса в стене до пола.

Провод будет уложен в трубку, поэтому штроба должна быть достаточно глубокой. Эта трубка заводится на пол примерно на 40-50 сантиметров и располагается в центре между изгибами кабеля.

Для того чтобы датчик правильно замерял температуру, он должен находиться под полом. Все концы трубки заклеиваются изолентой. В нее не должен попасть раствор.

Укладка кабеля

Делая устройство теплого пола, кабель выкладывают в виде змейки на расстоянии рассчитанного шага. К сетке крепится пластиковыми муфтами. Когда укладка кабеля закончена,то необходимо выполнить контрольную проверку. Затем система выключается для выполнения дальнейшей работы.

Стяжка

Перед стяжкой на стены своими руками крепят демпферную ленту, чтобы регулировать напряжение стяжки при нагревании. Стяжку можно сделать специальными смесями или бетоном М150.

Толщина стяжки – 3-5 сантиметров. Стяжка должна будет основательно высохнуть. Время сушки – 4 недели. Только потом выкладывается плитка.

Пол можно будет включать только после окончательной отделки. Для того чтобы стяжка лучше сцепилась с основанием пола в теплоизоляционном материале делают небольшие отверстия, на расстоянии 30 сантиметров друг от друга в каждую сторону.

Стяжку делают по маякам, тщательно разглаживая смесь вдоль кабеля.

Напольное покрытие

Напольное покрытие можно выбрать любое. Надо лишь знать, что если электрический теплый пол будете укладывать под плитку, то надо оставлять швы около 2 мм для расширения. Это сохранит плитку от растрескивания.

Плитку рекомендуют выбирать керамическую. Она хорошо проводит тепло.

Плитку обычно укладывают в ванной комнате или коридоре. А вот в других помещениях можно сделать укладку линолеума и ламината на эту систему.

Теплый пол — основательная конструкция и переделывать ее будет трудно, поэтому выбирайте надежных производителей с качественной продукцией.

Ремонт

Но если все-таки система вышла из строя, то ремонт теплого пола и устранить неполадки вы сможете своими руками. Для начала надо разобраться, что не так, и каким элементам этот ремонт требуется.

Если поврежден кабель, то в этом виноват скорее тот, кто его укладывал. Кабель можно повредить дрелью, прикручивая что-либо к полу. Также если вы ходили по полу, который еще был не закрыт стяжкой, то тоже могли его сломать. В месте слома кабель перегорает и его надо менять.

Делая ремонт, снова придется вскрывать стяжку в месте повреждения. Концы кабеля соединяются друг с другом и обжимаются с помощью гильзы. Затем надевается термоусадочная трубочка, которая нагревается и герметизирует место разрыва. Снова заливается стяжка.

Если вышел из строя датчик температуры, то это грозит вам только большим расходом электроэнергии. Датчик поменять нетрудно. По схеме, которую вы оставили ранее, определяете местонахождения датчика, вскрываете пол своими руками и меняете датчик. Он у вас спрятан в трубку при монтаже. Ремонт не потребует больших усилий.

Также меняется на новый вышедший из строя терморегулятор, ремонт небольшой.

Так вот, чтобы не проводить такие трудоемкие ремонтные работы, надо делать правильную укладку системы, старайтесь не повредить кабель и система прослужит вам долго. Срок службы такой системы составляет 50 лет.

domogreev.ru

Как выбрать электрический теплый пол?

С наступлением зимнего периода и холодов, вопрос обогрева квартиры становится действительно самым важным и отодвигает на второй план все другие проблемы. Первое, что может прийти в голову – это установить электрический теплый пол, но чтобы правильно выбрать подходящее оборудование, нужно знать все про особенности его установки и применяемые области.

Электрический теплый пол

Такое оборудование представляет собой конструкцию из нагревательных элементов, которые могут быть представлены в виде кабелей, специальной пленки, системы тенов и т.д. Кроме того, туда входит монтажная лента, теплоизоляция и регулятор температуры.

Сам по себе электрический пол очень практичен, ведь из-за того, что он способен поддерживать высокую температуру напольного покрытия, на нем не может завестись грибок. Это влияет и на долговечность покрытия – срок службы может составлять до 50 лет. В месте, где есть такой пол, совершенно нет необходимости ставить радиаторные батареи, что освобождает место для установки мебели или предметов декора.

Среди плюсов подобных устройств назвать можно следующее:

1. Если сопоставлять с обычными батареями, то электрополы имеют преимущество по части эстетики и удобства. Конвекция в них снижена до минимума.

2. Нагревание радиаторов работает таким образом, что все тепло, в большей степени, остается вверху. Система теплых полов работает противоположным образом, что для человека является более комфортным.

Электрический теплый пол под плитку

Что касается утепления плиточного пола, то отличие его определяется технологией, по которой они выполнены. Кабельные системы предполагают создание стяжки, причем очень важно добиться нужной толщины этой стяжки. Ошибка в этом процессе приведет к скорой порче плитки. Сам кабель фиксируется на специальной стальной сетке, после чего следует заливка смесью из песка и цемента. Такая система увеличивает пол в высоту на несколько сантиметров.

Более продвинутым устройством является пленочный пол. Стяжка в этом случае не применяется – в качестве гидроизоляционной прокладки используют пленку из полиэтилена. Такой пол не очень сильно увеличивает высотность покрытия, а качественное энергосбережение дает возможность полностью отказаться от стандартного отопления.

Похожим на кабельный пол по способу укладки является пол на матах. Эта система более равномерно распределяется по напольному покрытию, что сказывается на обогреве, хотя на электропотребление это никак не влияет.

Стоит сказать, что без установки тепловыравнивающего покрытия, плитка может перегреться. Совсем недавно стали выпускаться инфракрасные карбоновые стержни. Особенность их в том, что они образуют интеллектуальную систему обогрева – если один элемент перестанет работать, то тепло все равно будет выделяться.

Электрический теплый пол под ламинат

Оборудование под ламинат не сильно отличается от тепловых систем под плитку. Тут основной вопрос в самом ламинате – он должен иметь соответствующую маркировку, позволяющую использовать теплый пол. Когда покрытие будет доставлено домой, ему нужно дать немного времени на адаптацию. При таком раскладе уже постеленный ламинат не изменится в размерах под влиянием температуры и влажности. Если речь идет об уже установленной системе, то ее нужно запустить и отключить за пару дней до установки финишного покрытия.

Электрические теплые полы под линолеум

Для линолеума тоже не имеет особенного значения, какой конкретно оборудование будет выбрано – подходят и кабеля, и пленочная система и инфракрасный пол. Играют роль параметры устройства и покрытия. Надо применять такой линолеум, который бы смог пропускать тепло, иначе система будет неэффективна.

Чаще всего используется покрытие ПВХ, и лучше приобретать покрытие без основы. Стоит сказать о запрете нагревания линолеума до температуры выше 26 градусов. Этот момент важно контролировать, ведь они могут начать выделять вредные вещества. Конечно, там также должна быть маркировка, разрешающая использование теплого пола.

Электрический теплый пол монтаж

Для начала определяется мощность обогрева — оптимальными считаются показатели обогрева около 135 Вт/м2 с шагом в 12,5 см. Чаще всего теплый пол устанавливается вместе с радиаторами, поэтому хватит кабеля с мощностью 110 Ватт на один квадратный метр. Старое покрытие удаляется, и если требуется, то пол выравнивается начальной стяжкой.

Терморегулятор будет находиться на стене. Полиэтиленовой пленкой обеспечивается гидроизоляция пола, а теплоизоляцию на себя берет пенофол. Все промежутки и стыки закрываются скотчем. Дальше можно укладывать армированную сеть, после чего закреплять кабель монтажной лентой. Последним шагом является заливка стяжки, но делать это нужно только после того, как система будет протестирована.

Системы обогрева отличаются между собой и по цене, поэтому следует учитывать свои финансовые возможности. При ограниченном бюджете вовсе не обязательно брать программируемые термостаты с саморегулирующимся кабелем.

Редакция uznayvse.ru надеется, что наша статья облегчит вам выбор теплого пола.

uznayvse.ru

Сухая стяжка Кнауф и тёплый пол. Технология, особенности монтажа

Сухая стяжка Кнауф и тёплый электрический пол.

Особенности технологии и устройства пола.

Если вы решили сделать себе в квартире тёплый пол, а для выравнивания пола использовать технологию сухой стяжки Кнауф, то в качестве системы тёплого пола вам подойдет только электрический тёплый пол. Он монтируется на поверхность сухого пола Кнауф, а сверху укладывается чистовое покрытие, Например, керамогранит. Плюсом использования такой системы с сухой стяжкой является то, что сухая стяжка имеет хорошие теплоизоляционные характеристики. Тепло не будет уходить вниз и не будет греть плиту перекрытия. Тепло будет передаваться только напольному покрытию. Это даёт хорошую экономию электричества.

Водяной тёплый пол не подходит. Технология устройства водяного пола отличается тем, что трубы с теплоносителем находятся внутри стяжки. Тепло от труб с водой передаётся бетону за счёт максимального соприкосновения. Бетон нагревается и вы получаете тёплый пол. Вода вошла в бетонный пол тёплой, а вышла уже более холодной, отдав тепло массе бетона — полу.


В сухой стяжке используется керамзит. Он является хорошим теплоизолятором. На мешках с засыпкой об этом говорится прямым текстом — «теплоизолирующая засыпка». То есть тепло от воды не отдаётся самой стяжке. Теплая вода вошла по трубам в пол и вышла практически такой же тёплой. При прокладке водяного тёплого пола в сухой стяжке вы не получите прогрева пола. Если только минимальный. Но как система обогрева эта конструкция не имеет смысла. Тёплая вода будет циркулировать под элементами пола и не будет отдавать тепло. Водяной тёплый пол можно использовать только с цементно-песчаными стяжками.

Поэтому, при использовании сухой стяжки мы можем уложить электрический тёплый пол на поверхность сухой стяжки Кнауф под керамогранит. Тем самым получим локальный подогрев пола в нужных местах. А при использовании бетонных стяжек с тёплым водяным полом можем получить основную систему обогрева помещения. И при хорошей теплоизоляции дома тёплый пол может даже заменить радиаторы отопления.

Определившись с тем, что при устройстве сухой стяжки мы можем использовать только электрический тёплый пол, нужно продумать, в каких местах он необходим. Чаще всего, это кухня, санузел или коридор. В связи с достаточно большим потреблением электричества нецелесообразно делать подогрев пола на всей площади. Поэтому его делают в местах, где люди чаще всего наступают на пол. Обычно, это участок около рабочей зоны и мойки. Однако никто не запрещает обогревать весь пол. Нежелательно только укладывать нагревательные элементы под мебелью.

При устройстве тёплого пола всегда нужно устанавливать отдельный защитный автомат и УЗО в квартирном щитке и прокладывать независимую отдельную линию к терморегулятору.

При использовании тёплого пола в местах, где будет укладываться плитка, необходимо выбрать теплый пол на матах. Нагревательным элементом таких полов выступает кабель, который расположен на специальной сетке, которая не дает кабелю соприкасаться с другими участками кабеля.

Маты необходимо расположить на нужных участках, вывести конец кабеля и датчик температуры к терморегулятору и приступить к укладке плитки или керамогранита.

Никаких трудностей при установке тёплого пола на сухую стяжку Кнауф нет. Единственное, что нужно учесть заранее, так это подвод кабеля от щитка к терморегулятору пола. Это очень удобно сделать на этапе устройства насыпного пола, перед выравниванием засыпки. Кабель прокладывается по основанию плит перекрытия.

Мы регулярно монтируем электрические системы подогрева пола под керамограниит. У нас в штате есть опытный электрик с набором необходимого инструмента для штробления стен при прокладке кабеля тёплого пола на пути от подрозетника к полу.

Перейдите по ссылке в нашу группу Вконтакте — там мы с 2013 года выкладываем все отчёты о нашей работе по сухой стяжке, тёплым полам и укладке плитки. Воспользуйтесь калькулятором для определения стоимости работ по устройству сухого пола Кнауф.

Мы работаем по Москве и ближайшему Подмосковью.

Вам ответит мастер с большим опытом работы с сухой стяжкой Кнауф. Все наши мастера прошли обучение в учебном центре Кнауф и имеют соответствующие сертификаты.

Системы электрического теплого пола

В электрической системе под полом или внутри него проложен ряд электрических проводов для обогрева помещения или помещения — например, холодный плиточный пол в ванной комнате.

Электросистема, которую вы устанавливаете, будет зависеть от размера комнаты и того, насколько хорошо она изолирована, каков пол внизу, утеплен ли он, и от типа пола, который у вас будет сверху. Варианты включают в себя незакрепленную проводку, достаточно гибкую, чтобы поместиться в небольших или неудобных местах, системы электрических кабелей или нагревательные маты, которые вы раскладываете, чтобы покрыть большие площади.

Доступно 4 основных типа систем:

  • Коврики для теплого пола

    Коврики для теплого пола — наша наиболее часто используемая система. Все, что вам нужно сделать, это раскатать коврик, пока он не израсходуется. При необходимости кабель можно вынуть из мата, чтобы он мог образовывать неудобные места.

    Эта система идеально подходит для кухонь, гостиных, столовых и большинства других помещений и имеет 3 различных выхода мощности; 100 Вт, 150 Вт и 200 Вт.

    цены
    от

    £ 69.99

    с НДС

    Посмотреть полный ассортимент
  • Нагревательные маты из Underwood / ковра / виниловой фольги

    Наши усовершенствованные алюминиевые нагревательные маты предназначены для установки под ковровыми покрытиями и виниловыми полами.

    Пленочные нагревательные маты имеют ширину 500 мм и полностью заземлены с использованием покрытия из алюминиевой фольги. Это означает, что их можно устанавливать во влажных помещениях, таких как ванные комнаты и кухни, в полном соответствии с электрическими и строительными нормами.

    цены
    от

    £ 99.98

    с НДС

    Посмотреть полный ассортимент
  • Системы со свободным подвесом для пола

    Наши системы со свободным тросом идеально подходят для небольших и неудобных помещений, таких как ванные комнаты.

    Кабель поставляется в виде одного длинного непрерывного рулона на барабане, и ваш установщик должен равномерно распределить кабель по полу, это дает им свободу располагать кабель равномерно, независимо от того, насколько неудобной формы комнаты.

    цены
    от

    79,99 фунтов стерлингов

    с НДС

    Посмотреть полный ассортимент
  • Системы отопления Inscreed

    Эти кабели обычно используются только в новых пристройках или проектах зимних садов, так как им требуется больше времени для нагрева и выработки выходной мощности 17 Вт на погонный метр.

    Кабели

    в стяжке предназначены для крепления к арматуре, проложенной в фольгированной изоляции (кингспан / целотекс) непосредственно под стяжкой толщиной не менее 50 мм.

    цены
    от

    £ 57,99

    с НДС

    Посмотреть полный ассортимент
Мы предлагаем самый большой ассортимент систем электрического теплого пола на рынке и имеем комплекты на любой бюджет . Мы подберем любое предложение и цену, мы не проиграем!

В системе обогрева стяжки | Теплые полы Coldbuster

Нагреватель стяжки Coldbuster представляет собой двунаправленный односторонний 6-миллиметровый кабель с номинальной мощностью 18 Вт / м и поставляется в виде кабеля в рулоне.Чтобы получить определенную мощность на квадратный метр, закрепите кабель на расстояниях между центрами, рекомендованными для вашей системы отопления.

Нагреватели

имеют провода питания длиной 2,4 м, которые могут быть подключены к дополнительному программируемому или ручному термостату. Ассортимент из 10 стандартных длин или их комбинация подходит для помещений любого размера, например. от маленьких ванных комнат до больших холлов.

Дополнительный термостатический контроль комфорта

Полный контроль комфорта легко достигается с помощью дополнительных ручных или программируемых термостатов, доступных через Coldbuster.Автоматическая работа повышает энергоэффективность системы обогрева ковров Coldbuster. Можно настроить программы для регулирования уровня комфорта с помощью температуры пола или воздуха в помещении, до 4 циклов в день, с учетом различных режимов будни и выходных.

Ненавязчивый и безопасный

Нагревательный кабель Coldbuster

для стяжки может быть установлен непосредственно на арматуре бетона или прикреплен к дополнительной металлической «фиксирующей рейке» для нагрева стяжки. Кабель Coldbuster в стяжке подходит для большинства видов отделки полов.Обогреватель водонепроницаем, полностью заземлен и должен быть подключен к цепи, защищенной УЗО после установки, чтобы обеспечить полную защиту от пожара и поражения электрическим током. Системы обогрева стяжки Coldbuster соответствуют требованиям IEC и имеют знак CE.

Универсальная система отопления

Нагревательный элемент стяжки Coldbuster толщиной 6 мм устанавливается в цементный слой стяжки или привязывается к арматурной стали в бетонной плите. Следуя предложенной рекомендуемой схеме, разверните рулон нагревательного элемента и скотчите, чтобы изменить направление, как показано ниже. Необходимо соблюдать осторожность, чтобы никогда не разрезать и не перекрестить элементы . К различным способам фиксации кабеля относятся: Приложение In-Slab — Кабель привязан к армирующей сетке. Приложение In-Screed — Закрепите кабели на металлических крепежных направляющих, которые прибиты к плите. Заложите стяжку на гидроизоляцию , привяжите кабель к арматурной сетке или закрепите кабель изолентой. (Можно использовать металлические крепежные рейки, если их наклеить на гидроизоляцию).

Плитка Coldbuster классифицируется как прибор и может быть установлена ​​компетентным лицом.Нагреватель должен быть подключен к цепи, защищенной УЗО (предохранительный выключатель), электриком. Вся проводка должна соответствовать AS / NZS 3000: 2000 и местным нормам по электромонтажу.

Сервис и поддержка

Coldbuster предоставляет бесплатные услуги по проектированию и консультации по планированию вашей полной компоновки обогревателя. Мы готовы ответить на ваши вопросы, касающиеся подготовки электричества или установки вашей системы теплого пола. Если вы предпочитаете доверить установку системы теплого пола подрядчику, профессиональные услуги по проектированию и установке доступны по всей Австралии.

Нагревательный кабель для стяжки Robust

Греющий кабель для стяжки Coldbuster выпускается 10 различных длин. Комбинация этих длин подходит для помещений любого размера, например. от маленьких ванных комнат до больших холлов и действует как первичный или вторичный источник тепла. Характеристики греющего кабеля стяжки;

  • Двунаправленный односторонний кабель 6 мм, номинальная мощность 18 Вт / м, поставляется в виде кабеля на рулоне
  • Одиночный кабель питания с холодным хвостовиком длиной 3 м с заводской заделкой
  • Соединения элементов и холодного хвоста полностью заземлены и водонепроницаемы
  • Монитор установки AE-SS (сигнализация элемента / тестер) с батареями
  • Индивидуальный план этажа предоставляется по запросу
  • Руководство по установке
  • Техническая поддержка и поддержка по установке (телефон и / или электронная почта)
  • Гарантия 20 лет

Стяжки полов и теплый пол

Стяжка полов и теплый пол — практическое руководство

Как поставщик гарантии, мы наблюдаем рост количества претензий, связанных с комбинацией систем теплого пола (UFH) и стяжки пола.Поскольку система UFH встроена в стяжку, любые проблемы с системой UFH или стяжкой будут влиять на обе, и их устранение может быть дорогостоящим и разрушительным. Возникшие проблемы включают неравномерное рассеивание тепла в системе UFH, растрескивание или обрушение стяжек, растрескивание напольной плитки и раствора, а также неровные полы. Эти проблемы обычно возникают из-за проблем при проектировании или установке системы UFH или стяжки, или их комбинации. В этой публикации мы приводим рекомендации по основным соображениям при проектировании и установке систем UFH, встроенных в стяжки пола.

Причины отказа теплого пола

В большинстве случаев отказы объясняются одним из следующих факторов:

  • Несоблюдение планировки этажа на ранней стадии.
  • Несоблюдение отделки пола на ранней стадии.
  • Неправильная установка системы UFH или стяжки.
  • Недостаточное время высыхания стяжки.
  • Неправильная смесь стяжки.
  • Чрезмерная влажность стяжки.
  • Движение в конструкции пола.
  • Неправильный ввод в эксплуатацию или проектирование систем теплого пола.

Проектирование и установка системы UFH

Схема контуров ультрафильтрованного обогрева

При компоновке контуров теплого пола следует учитывать установки, которые предполагают проникновение в пол. Расчет теплого пола должен быть обеспечен к первому этапу ремонта.

Максимальная температура поверхности пола

BS EN1264-2 [1] ограничивает максимальную температуру поверхности пола до 29 ° C или 27 ° C, если предлагается облицовка пола.

Важно, чтобы установки были спроектированы и указаны производителем системы как интегрированный пакет для обеспечения совместимости всех компонентов.

BS8203 Свод правил по укладке эластичных напольных покрытий гласит: При использовании со многими напольными покрытиями пол с подогревом может вызвать проблемы, если температура на границе между черным полом и полом превышает 27 ° C или подвержена резким колебаниям температуры. .

Если предлагается эластичное напольное покрытие: «температура никогда не должна превышать согласованный максимум 27 ° C на нижней стороне напольного покрытия (линия клея).Примечание. Разработчики UFH могут называть это температурой раздела.

Первичный трубопровод

Трубопровод, по которому горячая вода подается от основного источника тепла в накопитель горячей воды (ГВС), радиаторы и коллекторы системы теплого пола, является первичным трубопроводом. Строительные нормы и правила требуют, чтобы был изолирован только первичный трубопровод, ведущий к емкостному водонагревателю. Однако лучше всего изолировать все первичные трубопроводы. Потери тепла из коллекторов теплого пола также могут способствовать снижению эффективности системы.Способы решения этой проблемы включают изоляцию коллекторов или размещение их внутри изолированного корпуса.

Узлы коллектора

Узлы коллектора обычно состоят из нескольких портов, каждый порт соединен с одним контуром подогрева пола. Регулирование температуры может быть достигнуто в каждой отдельной комнате, поскольку каждая комната обычно обслуживается своим собственным портом на коллекторе. Важно, чтобы коллекторы можно было вводить в эксплуатацию для настройки правильного расхода через каждый контур.

Расположение коллекторов

Коллекторы должны располагаться по центру дома, чтобы облегчить простую компоновку контуров трубопроводов, и располагаться так, чтобы обеспечить легкий доступ.

Маркировка

Должна быть нанесена правильная маркировка, чтобы обеспечить эффективный осмотр, ввод в эксплуатацию, техническое обслуживание и ремонт системы теплого пола.

Поддержание потока воды

Следует избегать любых резких изгибов контуров трубопроводов, ведущих к коллекторам и от них, поскольку они могут ограничить свободный поток воды.Если необходимы отводы на 90 °, следует использовать металлический каркас.

Предотвращение утечек

Для простоты обслуживания и ремонта все стыки между коллектором и контурами трубопроводов должны располагаться выше уровня стяжки. Стыки ни в коем случае нельзя заделывать в стяжку.

Надежное крепление

Для того, чтобы любые изгибы петель трубопроводов не были слишком резкими, коллекторы должны быть расположены на соответствующей высоте над полом и должны быть надежно прикреплены к стене.

Установка полов с подогревом

Контуры теплого пола не следует устанавливать до тех пор, пока не будут установлены все внешние двери и окна, а имущество не будет водонепроницаемым, что обеспечит защиту установки от повреждений из-за замерзания контуров трубопроводов в холодную погоду. .

Расположение петель трубопроводов

BS EN 1264 предоставляет руководство по проектированию и определению размеров системы. Расстояние между трубопроводами должно быть равномерным, но локально может быть уменьшено по внешнему периметру помещений, чтобы компенсировать возникающие здесь дополнительные потери тепла.Для предотвращения потерь тепла от пола к стенам требуется утепление кромки пола.

Макет

Наиболее подходящий макет для конкретного приложения должен быть подтвержден производителем системы. Петли трубопроводов теплого пола можно разложить по нескольким схемам, в зависимости от способов крепления и формы помещения.

Петли трубопровода не должны доходить до края перекрытий и под плинтусами.

Изоляция пола

Чтобы свести к минимуму теплопотери вниз от системы теплого пола, полы должны быть изолированы.

Первый этаж

Тип и толщина изоляции должны быть подтверждены расчетами в соответствии с соответствующими региональными строительными нормативами с учетом конкретной формы и размера пола.

Промежуточные этажи

Хотя Строительные нормы и правила обычно не требуют, чтобы промежуточные этажи в домах были изолированы для предотвращения потерь тепла, в случае установки полов с подогревом потребуется изоляция для направления теплового потока вверх.

Отделка пола над полом с подогревом

Для обеспечения адекватной тепловой мощности система UFH должна быть спроектирована с учетом предлагаемой отделки пола.

  • Отделочные работы из камня и керамической плитки подвержены риску образования трещин из-за высыхания стяжек или из-за расширения и сжатия труб теплого пола. Чтобы противодействовать этому, можно использовать соответствующую развязывающую мембрану.
  • Из-за теплового расширения и сжатия натуральная древесина склонна к растрескиванию при использовании над системами теплого пола, поэтому следует соблюдать осторожность при указании ширины и толщины плиты.
  • Инженерные плиты из твердой древесины расширяются и сжимаются меньше, чем плиты из цельной древесины, что означает, что они менее подвержены повреждениям.
  • Следует избегать использования войлочной или полиуретановой подложки под коврами.
  • Ламинат и синтетический винил хорошо подходят для полов с подогревом из-за их более низкой термостойкости, чем у ковров.

Испытание установки

После того, как контуры теплого пола проложены, установка должна быть испытана давлением.Чтобы соответствовать требованиям, изложенным в BS EN 1264-4 [4], это давление должно быть в два раза больше рабочего давления. Несмотря на то, что BS EN 1264-4 [4] требует испытаний при минимальном давлении 6 бар, поставщики систем теплого пола обычно рекомендуют проводить испытания при давлении, вдвое превышающем это значение, в течение 24 часов. Перед укладкой стяжки следует провести испытания под давлением, чтобы можно было провести ремонтные работы без нарушения работы.

Проектирование и установка стяжки

Стяжка Тип

Стяжка обычно бывает полусухой, которая наносится вручную, а затем затирается до финишного покрытия, или жидкой, текучей смеси, которая перекачивается в нужное место и на заданную глубину.

Из них:

  • Модифицированный полусухой цемент
  • Цемент самовыравнивающийся модифицированный
  • Самовыравнивающийся модифицированный нецементный
  • Ангидрит
  • Носить гранолит

Соотношение воды, добавляемой к порошку для самовыравнивающейся стяжки, имеет решающее значение, так как слишком большое количество приведет к появлению трещин.

Самовыравнивающиеся стяжки при правильном нанесении будут иметь более быстрое время высыхания / отверждения, чем традиционные стяжки.

Большинство стяжек применяется в качестве плавающих стяжек, так как это наиболее практично для укладки поверх теплых полов и изоляционных материалов. Стяжка кладется поверх разделительной мембраны, которая будет наноситься поверх слоя теплого пола. Для этого метода требуется минимум 75 мм покрытия, в противном случае произойдет растрескивание.

Основные меры по предотвращению проблем с стяжкой пола

  • Основание должно быть ровным, без карманов или выступов, чтобы толщина стяжки оставалась равной
  • Изоляция должна быть плотно стыкована и выровнена по уровню
  • .
  • Стяжки необходимо правильно перемешать
  • По стяжке нельзя ходить во время высыхания
  • Нельзя строить в холодные периоды (ниже 5 ° C)
  • Потребуются деформационные швы
  • Деформационные швы также необходимы, если размеры пролета превышают 40 м2
  • Стяжка должна быть готова к установке любой плитки на полу
  • Время высыхания:
    • Для цементных выравнивающих стяжек следует отвести один день на каждый миллиметр толщины для первых 50 мм, после чего следует увеличивать время на каждый миллиметр выше этой толщины (BS 8204)
    • Полимер-модифицированные стяжки: строго следуйте спецификациям и рекомендациям производителя.
      • Допустимое время высыхания должно быть рассчитано для предполагаемой глубины стяжки с учетом имеющихся условий окружающей среды e.г. Температура и влажность
      • Время высыхания полимерцементных стяжек потенциально может отличаться от времени высыхания цементных стяжек
      • Все субподрядчики, занимающиеся отделкой стяжки и пола (включая установку систем теплого пола), должны соблюдать требования к установке и не отклоняться или менять материалы
      • По стяжке нельзя ходить, пока она полностью не затвердела
      • Слишком раннее нанесение отделки поверхности на стяжку приведет к выходу из строя

Примечание. Содержание влаги в выравнивающих стяжках, на которые должны быть уложены определенные полы, и методы измерения содержания влаги приведены в стандартах BS 5325, BS 8201, BS 8203 и BS 8425.

  • Обеспечение компенсационного шва по периметру кромочной полосы — уровень плитки
  • UFH Тестирование и ввод в эксплуатацию системы
  • Испытание на влагостойкость стяжки, на которой предлагается напольная плитка
  • Подготовка стяжки под финиш
  • Нанесение клея методом двойного склеивания
  • Полный контакт плитки и клея
  • Соблюдение заводских правил при укладке полов
  • Информация для конечного пользователя

Обеспечение подвижных швов в стяжке пола или плитке

Деформационные швы должны быть предусмотрены:

  • Межкомнатные пороги
  • Если размеры пролета превышают 40 м2 с максимумом 8 м с одной стороны
  • В местах, где имеются швы в конструкции основания пола или происходит изменение пролета e.г. балочные и блочные перекрытия
  • Между независимо регулируемыми зонами нагрева
  • Между отапливаемыми и неотапливаемыми участками стяжки
  • Следует рассмотреть возможность дополнительных стыков в областях с высоким тепловым усилением, например. большие зимние сады или стеклянный атриум

Устройство деформационных швов

  • Стыки пролета следует формировать с использованием жестких формирователей стыков, где это возможно, которые могут быть размещены на этапе подготовки и останутся на месте во время работы.В идеале формирователь шва должен быть на 5 мм ниже глубины готовой стяжки, чтобы обеспечить плавный переход высоты между пролетами
  • Все стыки в стяжке должны отражаться от любого последующего приклеенного напольного покрытия
  • Расположение стыков должно быть определено до установки стяжки, и должны быть проведены консультации между всеми сторонами, включая главного подрядчика, установщика теплого пола, установщика готового напольного покрытия и установщика стяжки, чтобы определить подходящие места
  • Деформационные швы должны проходить через черновой пол до отделки пола, и все нанесенные слои должны заканчиваться по обе стороны от шва
  • Шов следует заполнить подходящим гибким наполнителем и наклеить фирменную защитную полосу, чтобы закрыть шов.Запрещается использовать раствор
  • Они не должны перекрываться каким-либо упругим, текстильным или другим приклеиваемым покрытием пола
  • Крышки деформационных швов могут быть заподлицо, монтируются на поверхность или закладываются в строительный раствор и металл, металл с резиновым вкладышем или ПВХ

Труба напольного отопления, проходящая через компенсатор

Типовая крышка компенсатора

Обеспечение компенсационного шва по периметру кромочной полосы

При установке системы теплого пола:

  • Стяжки должны быть изолированы по всем краям, примыканиям и колоннам, чтобы учесть движение из-за тепловых нагрузок
  • При определении минимальной толщины краевой полосы, необходимой для расширения, необходимо следовать рекомендациям производителя как для стяжки пола, так и для облицовки плиткой.Обычно это 6-15 мм
  • Стык закрывается плинтусом
  • Эти стыки необходимо оставить пустыми или заполнить сжимаемым материалом
  • Никогда не наносите раствор на деформационные швы

Полы с подогревом (UFH) Испытания и ввод в эксплуатацию

  • Системы UFH должны быть введены в эксплуатацию до нанесения отделки пола. Это добавит к общему времени до нанесения какой-либо отделки пола. Примечание: если отделка пола установлена ​​до включения и ввода в эксплуатацию УФН, остаточная влага в полу переместится на поверхность стяжки и потенциально может вызвать расслоение отделки пола
  • Опрессовка системы не является вводом системы в эксплуатацию.Источник тепла должен быть на месте и работать, чтобы обеспечивать правильную температуру
  • Система UFH должна быть введена в эксплуатацию в соответствии с рекомендациями производителя утвержденными установщиками. Требуется акт ввода в эксплуатацию

Испытание на влагостойкость стяжки, на которой предлагается облицовка пола

  • Испытания на влагостойкость должны проводиться после ввода в эксплуатацию системы УВГ, но до укладки плитки.
  • Испытание на влажность проводится с использованием подходящего утвержденного метода, например, гигрометра для пола или испытания карбидной бомбы.Из-за возможных неточностей использования гигрометров при высоких уровнях влажности следует использовать прямое измерение, такое как карбидная бомба или высушенный в печи образец
  • .
  • Основание считается достаточно сухим, если относительная влажность, измеренная гигрометром / датчиком для настольного монтажа, составляет 75% или менее. При использовании гигрометра для пола следует обратиться к разделу «Проверка влажности» в стандартах BS5325, BS8203, BS8425 и BS8201
  • .
  • Обогрев системы UFH должен быть отключен за 96 часов до проведения любых испытаний гигрометром.
  • Гигрометр должен оставаться на месте до тех пор, пока не будет установлено полное равновесие.Обычно считается, что это 72 часа, но может быть больше для толстых секций и значительно дольше для бетона, плавающего под давлением

Подготовка стяжки под отделку

  • Верхняя поверхность стяжки может нуждаться в насечке, шлифовании или шпонке для подготовки к нанесению грунтовки и клея для укладки плитки.
  • Шлифовка, шпонка и т. Д. Поверхности стяжки позволяет проникать грунтовкам. Он также является «ключом» к клею для захвата
  • .
  • Перед нанесением грунтовки поверхность должна быть очищена от грязи и мусора.
  • Любые грунтовки и клеи нельзя наносить до полного затвердевания и высыхания стяжки.Время высыхания зависит от типа стяжки
  • Поверхности, подлежащие облицовке плиткой, должны быть жесткими, стабильными по размерам, плоскими, без провалов и возвышений, прочными, чистыми и не содержать цементного молока, красок, солей, жира, пыли и любых загрязнений, которые могут препятствовать адгезии

Нанесение гибкого клея методом двойного склеивания

Крепление плитки должно выполняться в соответствии с практическими правилами BS 5385 и BS 8000 по укладке настенной и напольной плитки.

  • Необходимо соблюдать спецификации производителя плитки для крепления. г. Плитка из травертина может потребовать двойного приклеивания. Этот способ крепления может также потребоваться для плитки большого размера
  • Может потребоваться двойное приклеивание (нанесение клея на нижнюю сторону плитки, а также на основу)
  • Клей необходимо использовать в соответствии с рекомендациями производителя.
  • Клей необходимо прижать плиткой, чтобы обеспечить полное сцепление.
  • При укладке плитки следует избегать больших пустот
  • Полы нельзя открывать для движения транспорта до тех пор, пока клей не затвердеет.

Полный контакт плитки и клея

  • Клей необходимо прижать плиткой, чтобы обеспечить полную адгезию и прочное покрытие без образования пустот
  • Метод тонкого слоя с использованием клея и зубчатого шпателя: убедитесь, что есть полный контакт между клеем и основанием плитки

Соблюдение производственного процесса при укладке напольного покрытия

Следует соблюдать все соответствующие рекомендации производителей, которые определяют сроки их выполнения i.э .:

  • Удаление цементного молочка с помощью шлифовки для получения ключа для грунтовки и / или клея
  • Ввод в эксплуатацию теплых полов до начала облицовки плиткой
  • Дать системе UFH остыть в течение не менее 48 часов перед началом укладки плитки
  • Испытание на влажность для подтверждения сухости стяжки перед началом укладки плитки
  • Обеспечение расчета времени от завершения стяжки до начала укладки плитки и соблюдения
  • Убедитесь, что плиточный клей затвердел до того, как по плите будут ходить (обычно 12-24 часа в зависимости от условий окружающей среды)
  • Убедитесь, что система UFH не включается в течение как минимум 48 часов после завершения укладки плитки

Передача системы UFH

Строительные нормы и правила требуют, чтобы жильцам была предоставлена ​​информация, позволяющая им эффективно использовать системы, установленные в их домах.Это должно включать:

  • Инструкции производителя на продукцию
  • Зоны обогрева: должны быть включены четкие чертежи плана этажа, показывающие, как недвижимость разделена на зоны контроля.
  • Программаторы и термостаты: для интерфейса управления должна быть предоставлена ​​информация и руководство по эксплуатации.
  • Характеристики системы: Для жителей важно понимать ключевые различия между системами UFH и более традиционными системами отопления.Хотя пол может быть не теплым, система может работать с оптимальными настройками. Если система UFH встроена в стяжку, всегда будет задержка между включением системы UFH и повышением температуры в помещении. Важно сообщить о последствиях этого жителям

Обратите внимание: были приняты все меры, чтобы информация в этой статье была верной на момент публикации. Любые предоставленные письменные инструкции не заменяют профессионального суждения читателя, и любой строительный проект должен соответствовать соответствующим Строительным нормам или применимым техническим стандартам.Однако для получения самого последнего технического руководства по гарантии LABC обратитесь к своему инспектору по управлению рисками и к последней версии технического руководства LABC Warranty .

Выравнивание пола поверх теплого пола

Лино Чириако говорит …

Спасибо за вопрос, Пит! Это обычная проблема для многих мастеров, особенно при облицовке плиткой ванных комнат или влажных помещений, но, к счастью, ее довольно легко и просто решить — конечно, с помощью правильных продуктов!

Для установки системы матов с подогревом полов мы рекомендуем использовать наш выравниватель волокна LX-360.Это отличный продукт для этого применения, потому что он может использоваться от 3 мм до 60 мм, и поскольку он гибкий и армированный волокном, он может справляться с движением фона и тепловыми изменениями, которые происходят в системах теплого пола.

Перед укладкой электрического коврика для теплого пола очень важно убедиться, что фон, на который вы собираетесь, был сухим (относительная влажность менее 75%), прочным, чистым и свободным от пыли, жира и других загрязнений. В зависимости от того, какая фоновая поверхность вам может потребоваться загрунтовать поверхность адгезивом Dunlop SBR Bonding Agent перед укладкой мата.

Например, фанерные покрытия следует загрунтовать двумя слоями SBR, разбавленного водой в соотношении 1: 2. Цемент: песчаные стяжки и бетонные поверхности следует загрунтовать разбавленной грунтовкой, такой как 1: 4 с водой, в то время как стяжки из сульфата кальция и ангидрита необходимо загрунтовать подходящей грунтовкой, например, в два слоя. Разбавьте первый слой (1 часть связующего вещества на 4 части воды). Дайте высохнуть перед нанесением второго слоя (разбавьте 1 часть связующего вещества на 2 части воды).

Помните, что стяжки из сульфата кальция и ангидрита должны быть полностью высушены перед укладкой плитки (то есть при относительной влажности менее 75%), а цементное молоко удаляется с помощью скарификатора.

Только после того, как поверхность будет полностью подготовлена, можно укладывать электрический теплый пол в соответствии с инструкциями производителя.

Затем вы можете при необходимости выровнять пол с помощью Dunlop LX-360 Fiber Leveler. Смешайте согласно инструкции на упаковке и залейте до необходимой глубины. Будьте осторожны, чтобы не повредить кабели, а из-за наличия волокон в правильной машине также нет необходимости использовать игольчатый валик. Просто выпустите смесь, и она найдет свой уровень.

Надеюсь, это поможет!

Полы с подогревом: лучшие варианты и преимущества

Нет ничего хуже, чем выскользнуть из уютной кровати или дивана посреди зимы и ощутить сильный шок от ледяного пола, когда вы ставите ноги на землю. Итак, кроме ковров по всему дому, как можно избежать мерзости ног? Ответ — полы с подогревом. Вы слышали о полах с подогревом, и да, это кажется немного необычным. Когда специалисты по ремонту думают об отоплении, этот вариант может прийти в голову, но многие не применяют его из-за неправильных представлений о высоких затратах и ​​трудностях с установкой.К счастью, это не так сложно, как можно подумать. Поскольку технологии становятся все более доступными и доступными, полы с подогревом — это умный способ оставаться комфортным после наступления холодных месяцев. Просто убедитесь, что вы нанимаете подходящих профессионалов, которые сделают за вас работу и выберите тип теплого пола, который лучше всего подойдет вашему дому.

Вот что вам нужно знать …

В отличие от потолочных обогревателей и вытяжных ламп, которые обеспечивают поток тепла с потолка, теплый пол создается за счет пола, и по мере подъема горячего воздуха тепло распределяется с постоянной температурой более равномерно. и качественно.Это особенно хорошо подходит для ванных комнат с высокими потолками и зонами с высокой проходимостью.

Поскольку нагревательные элементы находятся под полом, у вас не будет неуклюжих радиаторов, нарушающих поток и дизайн вашего дома, а пространство освободится, поскольку нет необходимости в внешних обогревателях на стене.

Полы с подогревом имеют репутацию современного и высокотехнологичного оборудования, поэтому это может привлечь покупателей, ищущих роскошь в своем доме. При ремонте ванных комнат важно подумать о решениях по отоплению на ранней стадии процесса планирования, поскольку это дает больше возможностей для выбора. в типе вариантов теплых полов, тем более что электрические элементы требуют разводки еще на этапе строительства.Компоненты теплого пола обычно устанавливаются на бетонную или деревянную основу под желаемую отделку пола.

Обычно существует два типа электрического теплого пола:

Это когда провода прокладываются внутри самой бетонной плиты, а пол затем кладется поверх. Тепло от проводов излучается через бетонную плиту к полу.

На бетонную плиту (стяжку) укладывают слой песка или гравия, а нагревательные провода помещают в стяжку с помощью сетки и фиксированных зажимов.Затем поверх укладывается поверхность пола.

Из этих двух смесей стяжка является более разумным выбором, поскольку она лучше защищает змеевики нагревательного мата во время установки.

Кроме того, стяжка имеет более быстрое время нагрева и охлаждения по сравнению с внутриплитным обогревом, что позволяет более эффективно управлять температурой и потреблением энергии, снижая уровни температуры или полностью отключая систему, если вы покидаете комната.

Преимущество напольного отопления заключается в том, что системы могут быть подключены к газовой или солнечной энергии и интегрированы с таймером для большей энергоэффективности.

Экономия затрат, невидимая и теплая — теплые полы — это победа.

Укладка полов и облицовки полов с подогревом

Укладка полов над полами с подогревом

Лучше всего уточнить у производителя напольного покрытия их рекомендации по установке на системы напольного отопления, но ниже приведены рекомендации для различных типов напольных покрытий . Есть также некоторые принципы, применимые ко всем напольным покрытиям.

Полы с подогревом должны быть полностью введены в эксплуатацию и испытаны, как описано выше.В любом случае перед укладкой напольного покрытия стяжка должна быть сухой. При укладке деревянных полов показания влажности должны быть менее 65% RH (относительная влажность), а для всех других типов полов показания должны быть ниже 75% RH. UZIN предлагает ряд влагонепроницаемых мембран, которые позволят укладывать полы, если показания выше этих уровней (щелкните здесь для получения дополнительной информации). Также обратите внимание, что защита от влаги обычно возможна только при более низком пороговом значении относительной влажности при наличии теплого пола.

Температура в помещении от 13 ºC до 18 ºC должна поддерживаться за 24 часа до укладки пола, а также через 24 часа после укладки. Во время монтажа температура окружающей среды должна быть не менее 18 ºC, а температура пола не должна опускаться ниже 15 ºC.

Укладка керамической / каменной плитки на пол с подогревом

Следует выключить отопление и укладывать плитки с помощью гибких клеев и растворов для компенсации теплового движения.После укладки плитки и раствора не следует включать теплый пол в течение как минимум 5 дней. По истечении этого времени можно включать нагрев и медленно повышать температуру на 5 ° C в день, пока не будет достигнута желаемая температура. Также важно следить за тем, чтобы температура поверхности во время установки не превышала 27 ° C.

Укладка ковров на пол с подогревом

Полы с подогревом следует выключить за 2 дня до укладки ковров.После установки отопление не следует включать в течение как минимум 2 дней, а пиковой температуры следует избегать еще 7 дней. Также важно следить за тем, чтобы температура поверхности во время установки не превышала 27 ° C.

Укладка винила на пол с подогревом

Пол с подогревом следует выключить за 2 дня до укладки любых эластичных напольных покрытий, таких как винил или линолеум. После установки отопление не следует включать в течение как минимум 2 дней, а пиковой температуры следует избегать еще 7 дней.Также важно следить за тем, чтобы температура поверхности во время установки не превышала 27 ° C.

Укладка роскошной виниловой плитки на пол с подогревом

Пол с подогревом следует отключить за 2 дня до установки LVT. После установки отопление не следует включать в течение как минимум 2 дней, а пиковой температуры следует избегать еще 7 дней. Также важно следить за тем, чтобы температура поверхности во время установки не превышала 27 ° C.

Укладка дров на пол с подогревом

Перед укладкой деревянного пола пол с подогревом следует отключить как минимум на 4 дня. Также следует поддерживать влажность и температуру в помещении, и также важно следить за тем, чтобы температура поверхности во всем помещении не превышала 27 ° C. После укладки дров не включайте теплый пол в течение как минимум 3 дней. При повторном включении установите на 1 ° C выше окружающей температуры и каждый день увеличивайте на 1 ° C, пока не будет достигнута необходимая температура.Также важно отметить, что каждая разновидность древесины имеет разное термическое сопротивление и теплопроводность. Толщина древесины также влияет на теплопередачу.

Укладка смолы поверх теплого пола

Перед укладкой смолы необходимо выключить обогрев. После того, как смола была уложена, не следует включать теплый пол до тех пор, пока смола не затвердеет обычным химическим способом в течение 7 дней. По истечении этого времени можно включать нагрев и медленно повышать температуру примерно на 5 ° C в день, пока не будет достигнута желаемая температура.Также важно следить за тем, чтобы температура поверхности во время установки не превышала 27 ° C.

Системы подогрева полов для стяжки

Что такое система подогрева полов с стяжкой?

Чаще всего используются системы теплого пола с бесшовным покрытием, и их преимущество заключается в том, что они являются наиболее эффективными из-за более низких температур подачи. Изоляция укладывается на основание несущей плиты, блочно-балочного или подвесного бетонного пола, с пароизоляционной / скользящей мембраной, расположенной под полом с подогревом поверх изоляции.Это необходимо для защиты стяжки от реакции с изоляционным материалом.

Cliprail затем прикрепляется к изоляции с помощью зажимов cliprail, при этом трубопровод PEX фиксируется на месте с помощью трубных зажимов. Клипрейл также приподнимает трубу от изоляции, позволяя песчано-цементной стяжке полностью обтекать трубу PEX, обеспечивая полную проводимость и максимизируя тепловую массу.

Следует уложить изоляцию края, чтобы предотвратить образование теплового моста между экраном и внешней стеной.Стяжка должна соответствовать правилам британских стандартов.

При использовании бесшовной стяжки потребуются дополнительные зажимные планки, зажимы и штифты, поскольку жидкость будет пытаться плавно перемещать трубу.

Какие системы теплого пола выбрать?

Монтажники системы теплого пола предлагают различные системы теплого пола, подходящие для укладки стяжки как на заказ, так и в виде комплектов. В наших ответах на часто задаваемые вопросы о теплых полах можно найти ответы на многие из наиболее часто задаваемых вопросов о том, какой тип системы использовать.

Стяжка Flow

Система стяжки Flow очень похожа на стандартную систему стяжки, но из-за более высокой плотности требует дополнительных креплений для крепления трубы PEX, чтобы труба не плавала при установке стяжки.

Добавить комментарий

Ваш адрес email не будет опубликован.
