Размер полнотелого кирпича: керамический и глиняный рядовой

Кирпич – наиболее востребованный строительный материал. Без него не обходится ни одна стройка. Бывалые строители для возведения того или иного здания либо сооружения уже точно знают, какой кирпичный камень им нужно применять.

Новичок же не всегда в этом разберется, потому как не знает его видов, характеристик и сферы применения. Давайте изучим виды этого искусственного камня.

Стоит отметить, что кирпич – очень давний строительный материал, а поэтому за долгие годы эксплуатации прошел немало видоизменений и трансформаций. Производители этого камня не единожды меняли состав и формат, каждый раз усовершенствуя его.

Поэтому сегодня на рынке стройматериалов представлен широчайший выбор самых разнообразных по цвету и форме кирпичей.

Характеристика

Эта техническая характеристика является одной из основных в разделении существующих кирпичных изделий. Именно их наполненность подразделяет этот строительный камень на два вида:

Полнотелый

Пустотелый

Так что нужно четко знать, какой кирпич вам нужен для строительства спроектированного или задуманного объекта.  И тот и другой вид подразделяется на строительные кирпичи, которые служат для кладки различных конструкций и возведений, а также облицовочные, что используются главным образом для отделки внешних стен.

Все кирпичи имеют три разновидности: одинарные, полуторные и двойные. И что характерно – их габариты практически не отличаются друг от друга.

Такие же характеристики имеет и полнотелый керамический кирпич. Размеры его имеют три стандартных показателя:

Одинарный

Полуторный

• 25х12х1,38 – двойной.

Двойной

Первый в этом списке подвид кирпичного камня – «классика» в строительстве.

Это в основном полнотелые блоки, которые применяются для поочередной (продольной и поперечной) кладки относительно ее оси.

Кладка

Второй, то есть полуторный, на рынке представлен пустотелыми, пористыми, дырчатыми и другими разновидностями кирпича, а также полнотелыми.

Полуторный пустотелый

А вот третий – двойной, толще за своих предшественников почти вдвое. Среди производимых кирпичей довольно сложно натолкнуться на пустотелый такой блок.

Но современные производители начали выпускать дырчатые двойные блоки, что используются для возведения облегченных стен.

Более подробно о размерах полнотелого кирпича смотрите на видео:

Применение

В строительстве несущих стен и конструкций применяется преимущественно кирпич одинарный полнотелый. Размеры его стандартные – 25х12х6,5 см. В этих изделиях, изготовленных по принятым стандартам, пористость материала составляет всего 12-13%.

Строительство стен

А это обеспечивает отличную прочность всех возводимых с его помощью конструкций.

Кстати, именно поэтому полнотелый кирпич применяют в обустройстве печей и каминов.

Обустройство камина

По типу изготовления данный вид стройматериала подразделяется на красный (керамический) и белый (силикатный). Первый – продукт обжига брикетов из прессованной глины. Его применение универсальное:

Укладка фундамента

• возведение стен, перегородок;
• строительство заборов;

Строительство забора

Такое многоцелевое его применение обеспечивается высокой прочностью этого материала. Думается, лишний раз убеждать в этом никого не нужно.

Ведь, наверное, не найдется ни одного строительства промышленного или частного, где бы ни использовался хорошо известный всем нам красный обыкновенный кирпич.

Он подразделен на два вида:

• строительный, или, как его еще называют – стеновой, цокольный, кладочный, глиняной или рядовой;

Рядовой

Облицовочный

Размер глиняного полнотелого кирпича указан выше, что соответствует ГОСТу 530-2007 «Кирпич и камни керамические». Камень, который обеспечивает эксплуатационные характеристики кладки – это кирпич рядовой полнотелый. Размеры его, вполне понятно, ничем не отличаются от стандартных.

Они рассчитаны на то, чтобы материал легко брался рукой и не создавал никаких трудностей для каменщика во время кладки.

Рядовой кирпич не имеет зачастую высоких эстетических качеств, ибо объекты из него легко красить и оштукатуривать.

Так что трещины и небольшие надколы на этом строительном материале еще не говорят о его плохом качестве. Все, как говорится, поправимо. Клинкерный кирпич, который используется, главным образом, для облицовочных работ, имеет низкую водопоглащаемость и высокую прочность.

Клинкерный пустотелый

Он относится к пустотелым камням и используется для декоративной отделки. А вот что касаемо красного полнотелого кирпича, то он все-таки надежнее. Поэтому и применяется для более ответственных работ.

Заполненный внутри красный кирпич, кроме всего, может быть гладким и шероховатым, который хорошо применять для декоративной штукатурки (обеспечивается надежное ее сцепление с рабочей поверхностью).

Достаточно популярный в последнее время и кирпич полуторный полнотелый, размеры которого соответствуют параметрам 25х12х8,8 см. Появился такой материал, с целью убыстрения строительных работ, во времена индустриализации.

И так хорошо прижился, что не просто используется до сих пор, а набирает все больших оборотов в применении. Ныне можно встретить несколько разновидностей полуторных кирпичей, среди которых пустотелые пористые, дырчатые и другие.

О чем расскажет марка?

К нам пришли из прошлого много построек, сооруженных из красного кирпича, которые сохранились, практически, без изменений. Они – яркое свидетельство прочности и надежности этого строительного камня. От чего зависят эти критерии? Естественно, не только от габаритов и способа изготовления его.

В основу положен основной параметр этого строительного продукта – его крепость. Именно от способности выдерживать давление кирпич разделен на марки – 75, 100, 120, 150, 200, 250, 300. Чем выше она – прочнее камень.

М200

Так, обозначение М-150 рассказывает о том, что этот строительный камень выдерживает нагромождение в 150 кг на 1 кв. см. При таком показателе сооружение будет отличаться надежностью и долговечностью.

Кирпич полнотелый М-150, размеры которого соответствуют общепринятым стандартам, обычно применяется в местах со значительной нагрузкой на него.

Это основные, внутренние стены, фундаменты, цоколи этажей, элементы сооружений, которые соприкасаются непосредственно с землей.

Обычно это первые этажи построек, а также многоэтажные и высотные дома.  Но эта марка очень востребована не только из-за своей прочности. Такой искусственный строительный камень отличается еще и отличным внешним видом. Имея размеры полнотелого кирпича, М 150 не требует применения какой-либо отделки.

М-150

Поэтому он часто используется для фасадных построек зданий. А еще этот камень особенно ценится застройщиками за способность не поддаваться агрессивному воздействию окружающей среды, в частности колебания температур, за стойкость при регулярном подтоплении и т. д.

Для того, чтобы стена или потолок были готовы под покраску и стали максимально ровными, небольшим шаром наносится финишная шпаклевка. Тут все о различных видах данного материала.

Щебень производят путем дробления горной породы на зерна, размер которых больше, чем 5 мм. Здесь ознакомитесь с щебнем Гост 8267 93.

Раствор из цемента является главным, когда надо возвести фундамент, сделать кирпичную кладку или оштукатурить стены и потолок. Перейдя по ссылке узнаете, какими должны быть пропорции цементного раствора.

Кирпич одинарный полнотелый рядовой М-150, размер которого стандартный – 25х12х6,5 см, кроме прочности, имеет значительные показатели и теплопроводимости.

Постройки из М-150 сохраняют тепло в зимнее время, а в летнее – обеспечивают прохладой. Кроме того, ему присущи шумоизоляционные способности.

Если вы решили построить дом и думаете над тем, какой материал использовать для его возведения, обратите внимания на вариант использования кирпича марки 150. Этот вариант хотя и не сильно дешевый, но довольно надежный.

А сократить расходы можно за счет использования в не совсем ответственных элементах постройки менее стоимостных марок этого камня. Этим вы даже облегчите сооружение в целом.

Белый

Аналогичный белый такой строительный материал производят из смеси кварцевого песка (90%) с воздушной известью (10%). Определяют его преимущественно по белому цвету, однако на заказ, бывает, его окрашивают при помощи любого цветового пигмента.

Характеризуется этот строительный материал хорошим поглощением звука и пониженной проводимостью тепла. А вот среди негативов следует отметить меньшую, чем у собрата красного цвета, стойкость к воздействию влаги и достаточную тяжеловесность.

Производят полнотелый силикатный кирпич, размеры и требование по качеству которого также соответствуют ГОСТу 379-95 «Кирпич и камни силикатные. Технические условия», аналогично керамическому.

Силикатный белый полнотелый кирпич имеет следующие виды и размеры:

• одинарный с размером 250х120х65;

Одинарный

• полуторный с размером 250х120х88;

Полуторный

• двойной – 250х120х138.

Двойной

Но, как ни крути, по универсальности применения он сравниться с красным никак не может.

Его никогда не используют при обустройстве фундаментов, цоколей, печек, каминов и других не менее важных конструкций.

И все же этот кирпич нашел свое применение.  Из него успешно сооружают постройки в зонах с сухим климатом. Одинарный вид силикатного камня неплохо идет на строительство межкомнатных и межквартирных перегородок.

Хорош он и в лицевой кладке, особенно привлекательно выглядят фасады из разноцветного такого материала.

Фасад

Частных застройщиков он привлекает и своей доступной стоимостью.

От чего зависит цена?

Вполне понятно, что стоимость на этот строительный камень напрямую зависит от его размера. Но если взять кирпич полнотелый (размеры 250х120х65), цена на него будет зависеть и от производителя.

Наиболее дорогостоящий – европейский продукт, а вот среди более дешевых – белорусский.

Конечная цена на кирпич зависит и от продавца, поэтому его лучше покупать непосредственно у производителя. Самых дорогой строительный камень продают на специализированных рынках.

Тут обычно заводскую цену увеличивают на 100 процентов. Стоимость кирпича зависит и от его марки. Естественно, что М-200 будет стоить дороже, чем М-150 или М-100.

Рекомендации

Как ни меняется наша жизнь, но полнотелый красный кирпич представляет огромную ценность в строительном деле. И на сегодня он, практически, незаменим, являясь универсальным строительным камнем, который отличается такими преимуществами:

• традиционностью применения – уже многие годы он остается неизменным при строительстве домов во всем мире;
• экологичностью – в основу его производства положены чистые глина и песок и больше никаких примесей;
• прочностью – по этому показателю он приравнивается в природному камню, поэтому из полнотелого вида его можно сооружать постройки километровой высоты;
• долговременной устойчивостью – срок эксплуатации кирпичных домов довольно длительный – 100-150 лет, в чем мы можем сами убедиться на постройках, что дошли до нас из прошлых веков;
• огнеупорностью – керамический кирпич не воспламеняется;
• низкой водопоглощаемостью – она у него не превышает 6%, более того, он быстро сохнет, обеспечивая благоприятную среду;
• комфортностью – строение красного кирпича создает естественное кондиционирование воздуха в помещении, что положительно влияет на микроклимат в нем;
• высокими эксплуатационными возможностями – кирпичные дома стоят длительное время без капитального ремонта.

Вот такой он, красный (керамический) кирпич. А чтобы не прогадать при покупке этого строительного материала, попутно воспользуйтесь несколькими советами:

• приобретайте кирпич ранней весной, до начала его подорожания, а вот зимой этого делать не следует;
• никогда не забывайте при этом о сертификате или паспорте качества на эту партию изделия;
• не покупайте наспех, а убедитесь в том, что берете именно тот кирпич, который вам необходим;
• если вам требуется рядовой и облицовочный камень, приобретайте его одной и той же марки, это обеспечит равномерную прочность возводимой стены;
• старайтесь заблаговременно рассчитать нужное количество лицевого кирпича, чтобы купить его из одной партии, дабы избежать разницы цветовых оттенков.

Заключение

Еще один, но самый главный нюанс. Покупая кирпич, осмотритесь внимательно по сторонам, изучите наличие в складе или в производственном помещении брака, боя, разных остатков не проданных партий его. Они вам могут многое рассказать о производителях и качестве выпускаемой продукции.

Вес кирпичной кладки в 1 м3 из глиняного кирпича

Одним из распространенных материалов для возведения стен (перегородок) является кирпич.

Выполняя строительные работы, обязательно необходимо учитывать удельный вес кирпичной кладки для расчета нагрузочных воздействий на основание.

Нагрузки требуется учитывать всегда. От этого в значительной степени зависит целостность исходной постройки и безопасность помещения в целом.

Кладка из силикатного, красного кирпича

Масса красного кирпича варьирует от 3,5 до 3,8 кг

В ходе строительства применяются красный (он же керамический) или силикатный (белый) виды. У первого основой при производстве является глина, у второго – известь и песок. Они выпускаются разных размеров и форм. Получается, что 1 м3 кирпичной кладки будет содержать неодинаковое количество единиц данного строительного материала. Соответственно масса будет отличаться.

Производство красного кирпича из разных сортов глины осуществляется путем ее обжигания в специальных печах. При высокой прочности у него хорошие теплоизоляционные показатели. Масса одной его штуки колеблется в пределах 3,5-3,8 кг.

Силикатный кирпич тяжелее красного

Для ее уменьшения производители выпускают пустотелый вариант весом одной единицы в среднем 2,5 кг. Из-за наличия полостей более объемный пустотелый будет одинаково с полнотелым весить.

Тяжелый силикатный вариант обладает хорошими теплоизоляционными свойствами. Он является долговечнее красного. При этом полнотелый в среднем – 3,7 кг, а для пустотелого – это 3,2 кг. Массовые характеристики более объемного варианта сопоставимы с полнотелым типом.

По выполняемым функциям выделяют:

• рабочие;
• облицовочные.

Подсчеты

Одного кубометра раствора хватает на кубометр кирпича

Подсчитывать количество необходимого при выполнении работ кирпича нужно, высчитывая объем конечной конструкции. Исходя из него, приобретать рабочий материал.

Весом кирпичей все не ограничивается: дополнительно учитывается толщина и число соединительных швов, характеристики связывающего раствора. Для заполнения пустотами раствора применяется больше, чем для сплошного вида.

Выполняя вычисления, целесообразно ориентироваться на измерения массового показателя кубометра кладки. Подробнее о расчетах кирпичной кладки смотрите в этом полезном видео:

Одним кубом раствора при постройке можно выложить до 4 кубов кирпича. Удельный средний вес кладки составляет от 1500 до 2000 кг/м3.

Чтобы самостоятельно не рассчитывать вес полный кирпичной кладки в 1 м3, целесообразно воспользоваться таблицей.

Вид	Форма выпуска	Вес 1 м3, кг (красный)
полнотелый	одинарный	1690-1850
	полуторный	1500-1600
пустотелый	одинарный	1180-1280
	полуторный	1100-1250
облицовочный	одинарный	670-800
	полуторный	1000-1600

Сколько весит кирпич

Главными характеристиками кирпича, как материала для строительства, считаются размеры, степень морозоустойчивости и теплопроводности, способность к поглощению влаги и масса.

Параметры типового кирпича составляют 4,3 кг и 25х12х6,5 см. Вес кирпича более крупного размера порой доходит до 24 кг, такой кирпич принято называть крупноформатным. Не стоит думать, что чем больше вес и формат кирпича, тем дольше и надежнее будет его служба. Кирпичи различных размеров изготавливаются по разным технологиям и из разных материалов, каждый из которых требует своей температуры обжига. Главное на что следует обращать внимание при выборе кирпича, это характеристики материала из которого он изготовлен, и только после смотреть на его массу.

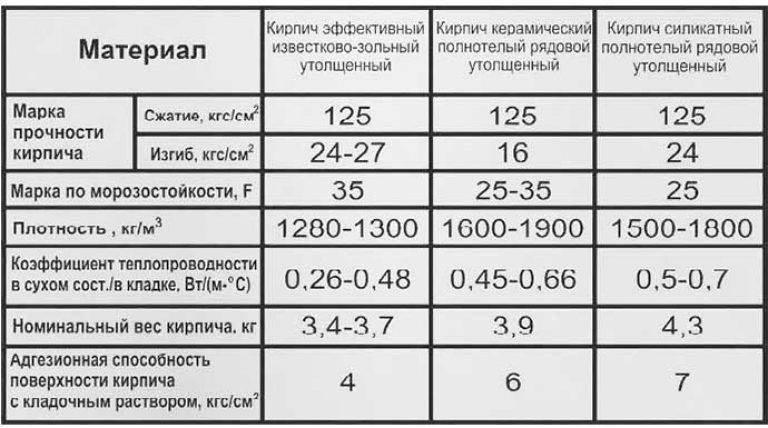

Характеристики ведущих типов материалов, применяемых в изготовлении кирпича.

Полнотелый кирпич в выполненный в традиционном виде, имеет массу от 3,3 до 4,3 кг. Такой кирпич используют, как правило, для постройки цокольных этажей, перевязки кладки из других материалов, и крайне редко в качестве основного материала постройки. Сейчас ему на смену приходят фундаменты и бетонные перекрытия. Полнотелый кирпич устойчив к влиянию грунтовых вод, но имеет крайне низкие теплоизоляционные свойства, что повышает толщину стены и нагрузку на фундамент.

Красный полнотелый одинарный кирпич весит порядка 3,45 кг; пустотелый – 2,4 кг; предназначенный для облицовки – 1,45кг.

Вес строительного щелевого пустотелого кирпича примерно 2,5 кг, на сегодняшний день это наименее покупаемый тип кирпича. При подсчете веса раствора и кирпича, 1 кубический метр кладки будет весить почти 1,7 тонны.

Самым тяжелым по ГОСТу типом кирпича является силикатный кирпич. Несмотря на то что его вес не должен превышать 4,2 кг, вес одинарного полнотелого кирпича колеблется возле отметки 3,7 кг, пустотелого – 3,2 кг, облицовочного и того больше – 3,95кг.

Самым легким кирпичом принято считать поризованный блок. Размерами такой кирпич соответствует полной толщине стены, имеет хорошую теплопроводность и вес кубометра кладки максимум 800 кг. Этот керамический камень получил свои размеры и вес благодаря большому количеству закрытых пор и сквозных щелей.

Облицовочный керамический кирпич может иметь вес от 1,6 до 4,3 кг. Он обладает высокой устойчивостью к морозам и большим сроком службы. Самым тяжеловесным облицовочным кирпичом считается клинкерный кирпич, его изготавливаю из глин высокой пластичности, спекая их в единый монолит. Клинкер хорошо переносит перепады температур, долговечен и не выгорает.

Расчет удельного веса

Взяв за расчетные размеры кирпич с параметрами 25х12х6,5 см, удельный вес кубометра кладки будет от 1600 до 1900 кг.

Один кирпич занимает объем 0,00195 кубический метра.

Следовательно, min удельный вес одного кирпича 3,12 кг, а max 3,71 кг.

Зная эти параметры, можно посчитать какой удельный вес будет иметь вся кладка. При расчете веса кладки так же стоит учитывать вес раствора.

Без учета швов в одном кубическом метре кладки стандартного кирпича будет 516 штук. Двойного камня -242 штуки.

При толщине шва 1 см такая кладка будет содержать 400 единицы стандартного кирпича, или 200 штук двойного.

Похожие материалы

• Дома из облицовочного кирпича


  При помощи облицовочного кирпича можно облагородить внешний вид дома, построенного из газо- и пенобетона, котельца, сендвич-панелей или другого стройматериала. Его применение повысит степень тепл…

• Саман своими руками


  Cаман – это кирпич-сырец из глины, при изготовлении которого добавляются песок и соломенная сечка. Кирпич не подвергают термообработке, его сушат на открытом воздухе. -> Материалы, примен…

Глава 5 — NHI-05-037 — Geotech — Мосты и конструкции

Справочное руководство по геотехническим аспектам дорожных одежд

Глава 5.0 Геотехнические данные для проектирования дорожного покрытия

5.1 Введение

В этой главе описывается определение конкретных геотехнических данных, необходимых для проектирования гибких и жестких покрытий. Хотя здесь основное внимание уделяется исключительно геотехническим данным, очевидно, что для проектирования дорожного покрытия требуется много другой важной информации, включая характеристики движения, свойства материалов для слоев связанного асфальта и / или портландцемента, желаемую надежность и другие детали. Эти исходные данные обычно предоставляются другими организациями, а не геотехнической группой.

Большинство входных данных, описанных в этой главе, относятся к свойствам материала несвязанных слоев дорожного покрытия и грунта земляного полотна. Другие необходимые входные данные включают геометрическую информацию, такую ​​как толщина слоя, но они, как правило, не требуют пояснений и здесь не обсуждаются. Вклады в окружающую среду / климат также рассматриваются в этой главе. Хотя эти входные данные не являются «геотехническими» сами по себе, они напрямую влияют на поведение несвязанных материалов через их влияние на содержание влаги и циклы замораживания / оттаивания.Кроме того, во многих агентствах группа, ответственная за определение входных данных для окружающей среды, плохо определена, и поэтому эта ответственность может быть возложена на геотехническую группу.

При освещении материала в этой главе руководствуемся несколькими соображениями:

• Обрабатываются только явные проектные данные. Как описано в главе 3, могут быть и другие геотехнические проблемы (, например, , устойчивость откоса насыпи), которые могут оказать значительное влияние на характеристики покрытия, но которые не рассматриваются явно в процессе проектирования покрытия.
• Измеренные входные параметры для конкретного проекта часто недоступны во время проектирования, особенно для предварительного проектирования. Особенно это касается свойств материала. Следовательно, в этой главе большое внимание уделяется «типичным» значениям и / или эмпирическим корреляциям, которые могут использоваться для оценки исходных данных проекта. Эти оценки могут использоваться для предварительного проектирования, исследования чувствительности и других целей. Ясно, однако, что для окончательного проектирования предпочтительнее измеренные значения для конкретного проекта.
• Многие исходные данные о свойствах материала могут быть определены лабораторными или полевыми испытаниями. Полевые испытания рассматриваются в главе 4, и соответствующие ссылки на материалы главы 4 включены здесь, где это необходимо.
• В данной главе делается попытка уравновесить охват между текущим эмпирическим Руководством по проектированию AASHTO 1993 г. и предстоящим механистически-эмпирическим подходом к проектированию NCHRP 1-37A (далее именуемым Руководством по проектированию NCHRP 1-37A). Несмотря на то, что геотехнические данные, необходимые для этих двух подходов к проектированию, частично совпадают ( e.грамм. , модуль упругости земляного полотна) имеются существенные отличия. Входные данные для Руководства AASHTO 1993 года меньше по количеству и в основном являются эмпирическими (, например, , коэффициенты дренирования слоя), в то время как исходные данные для Руководства NCHRP 1-37A более многочисленны и фундаментальны ( например, , гидравлическая проводимость в зависимости от влажности связи).
• В этой главе описаны только проектные данные. В случаях, когда требуется некоторый промежуточный анализ для определения исходных данных проекта ( e.грамм. , эффективный модуль реакции земляного полотна в Руководстве 1993 г. — см. Раздел 5.4.6), здесь также описывается методология анализа. Использование исходных данных в общих проектных расчетах описано отдельно в Приложениях C и D к Руководствам по проектированию 1993 г. и NCHRP 1-37A, соответственно.

Одним из следствий всего вышесказанного является то, что эта глава довольно длинная; это необходимо для обеспечения достаточного охвата всех разнообразных геотехнических данных, требуемых двумя процедурами проектирования.Во-первых, обобщаются геотехнические данные, требуемые Руководствами по проектированию AASHTO и NCHRP 1-37A 1993 г. (Раздел 5.2). Затем геотехнические данные подробно описываются по категориям. Ниже приводится дорожная карта разделов этой главы, в которых описываются различные категории входных данных геотехнического проектирования:

• 5.2 НЕОБХОДИМЫЕ ГЕОТЕХНИЧЕСКИЕ ВХОДЫ
  • 5.2.1 1993 Руководство по проектированию AASHTO
  • 5.2.2 Руководство по проектированию NCHRP 1-37A
  • 5.2.3 Прочие геотехнические свойства
• 5. 3 ФИЗИЧЕСКИЕ СВОЙСТВА
  • 5.3.1 Соотношение веса и объема
  • 5.3.2 Определение физических свойств
  • 5.3.3 Идентификация проблемной почвы
  • 5.3.4 Другие совокупные тесты
• 5.4 МЕХАНИЧЕСКИЕ СВОЙСТВА
  • 5.4.1 Калифорния передаточное число (CBR)
  • 5.4.2 Стабилометр (значение R)
  • 5.4.3 Модуль упругости (упругости)
  • 5.4.4 Коэффициент Пуассона
  • 5.4.5 Коэффициенты структурного слоя
  • 5.4.6 Модуль реакции грунтового основания
  • 5.4.7 Трение интерфейса
  • 5.4.8 Характеристики остаточной деформации
  • 5.4.9 Коэффициент бокового давления
• 5.5 ТЕРМО-ГИДРАВЛИЧЕСКИЕ СВОЙСТВА
  • 5.5.1 1993 Руководство AASHTO
  • 5.5.2 Руководство по проектированию NCHRP 1-37A
• 5.6 ВХОДЫ ДЛЯ ОКРУЖАЮЩЕЙ СРЕДЫ / КЛИМАТА
  • 5.6.1 1993 Руководство AASHTO
  • 5.6.2 Руководство по проектированию NCHRP 1-37A

Глава завершается разделом, описывающим разработку окончательных проектных значений для каждого входа при наличии нескольких оценок, например, , свойства материала измеряются как в полевых условиях, так и в лаборатории. Большинство исходных данных дизайна также демонстрируют значительную пространственную, временную и внутреннюю изменчивость. Все эти проблемы должны быть согласованы для разработки обоснованных входных значений для использования в окончательном проектировании дорожного покрытия.

5.2 Требуемые геотехнические данные

5.2.1 1993 Руководство по проектированию AASHTO

Как описано ранее в главе 3, руководство AASHTO по проектированию дорожного покрытия претерпело изменения в нескольких версиях за более чем 40 лет после проведения дорожных испытаний AASHO. Текущая версия — Руководство 1993 года. Геотехнические данные, необходимые для проектирования гибкого покрытия с использованием Руководства 1993 г., сведены в Таблицу 5-1. Также показаны перекрестные ссылки на разделы этого руководства, в которых описывается определение соответствующих геотехнических данных.Как ранее описано в главе 3, геотехнические данные для Руководства 1986 года идентичны таковым для Руководства 1993 года. Обратите внимание, что значения толщины D _и для несвязанных слоев включены в качестве геотехнических данных для гибкого покрытия в Таблице 5-1; хотя они обычно считаются выходными данными из проекта (, т. е. , определяется из SN и других определенных входных данных), могут быть случаи, когда толщина слоя фиксирована и для которых дизайн затем фокусируется на выборе материалов слоев, имеющих достаточную структурную способность .

структурный модуль упругости (используется для определения модуля упругости) коэффициент слоя) Скорость вспучивания

Таблица 5-1. Необходимые геотехнические данные для проектирования гибкого покрытия с использованием Руководства AASHTO 1993 г.

Свойство	Описание	Раздел
M R	Модуль упругости земляного полотна	5.4.3
E BS	5,4,3
м 2	Коэффициент влажности основного слоя	5. 5.1
D 2	Толщина основного слоя
E SB	Модуль упругости основания (используется для определения коэффициента структурного слоя)	5.4.3	м	3	Коэффициент влажности основного слоя	5.5.1
D 3	Толщина основного слоя
θ	Скорость набухания	5.6.1
V R	Максимальное потенциальное разбухание	5.6.1
P S	Вероятность набухания	5.6.1
φ		.1
ΔPSI MAX	Максимально возможная потеря работоспособности из-за морозного пучения	5.6.1
P F	Вероятность морозного пучения	5.6.1

Примечание: Дополнительные наборы свойств слоев (E _i , m _i , D _i ) требуются, если в конструкции дорожного покрытия более двух несвязанных слоев (за исключением естественного земляного полотна) .

Геотехнические данные, необходимые для проектирования жесткого покрытия с использованием Руководства 1993 г., сведены в Таблицу 5-2. Опять же, эти входные данные идентичны входным данным для Руководства 1986 года. Первые пять свойств в таблице 5-2 используются для определения эффективного модуля реакции земляного полотна k в методике Руководства 1993 года.Геотехнические данные, необходимые для проектирования жесткого покрытия с использованием необязательного альтернативного подхода в приложении 1998 года, такие же, как и для подхода 1993 года; в приложении 1998 г. изменена только процедура анализа.

Фактор армирования дизайн в JRCP)

Таблица 5-2. Необходимые геотехнические данные для проектирования жесткого покрытия с использованием Руководства AASHTO 1993 г.

Свойство	Описание	Раздел
M R	Модуль упругости земляного полотна	5.4.3
E SB	Модуль упругости основания	5.4.3
D SB	Толщина основания
D глубина основания 9010 D к жесткому фундаменту
LS	Фактор потери опоры	5,4.6
C d	Фактор дренажа	5.5.1
Friction	5.4.7
θ	Скорость набухания	5.6.1
V R	Максимальное потенциальное разбухание	5.6.1
P S	Вероятность	1
φ	Скорость морозного вспучивания	5.6.1
ΔPSI MAX	Максимально возможная потеря работоспособности из-за морозного вспучивания	5.6.1
P 32 Вероятность F морозное пучение	5.6.1

Последние шесть параметров в обеих таблицах — это параметры окружающей среды, требуемые Руководством 1993 года для определения потери эксплуатационной пригодности из-за набухания расширяющихся грунтов земляного полотна и морозного пучения. Хотя это не геотехнические параметры в строгом смысле слова, пагубные эффекты набухания и морозного пучения сосредоточены в земляном полотне и других несвязанных слоях и, таким образом, являются важными геотехническими аспектами конструкции дорожного покрытия.

5.2.2 NCHRP 1-37A Руководство по проектированию

Механистически-эмпирическая методология, лежащая в основе Руководства по проектированию NCHRP 1-37A, требует значительно большего количества исходной информации, чем требуется для процедур эмпирического проектирования в Руководстве AASHTO 1993 года. Эти исходные данные также имеют тенденцию быть более фундаментальными величинами по сравнению с часто эмпирическими исходными данными в Руководстве 1993 года. Это понятно, учитывая существенные различия между механистически-эмпирическими и эмпирическими методологиями проектирования.

Иерархический подход к проектированию входных данных

Уровень проектных работ в любом инженерном проектировании должен быть соразмерен значимости разрабатываемого проекта.Маломощные второстепенные дороги не требуют — а у большинства агентств нет ресурсов для обеспечения — такого же уровня проектных усилий, как и городские магистральные дороги большого объема.

Признавая эту реальность, был разработан иерархический подход для определения входных данных для проектирования дорожного покрытия в Руководстве по проектированию NCHRP 1-37A. Иерархический подход основан на философии, согласно которой уровень инженерных усилий, прилагаемых для определения исходных данных, включая значения свойств материалов, должен соответствовать относительной важности, размеру и стоимости дизайн-проекта.В руководстве NCHRP 1-37A:

предусмотрены три уровня входных данных для проектирования.

• Входные данные уровня 1 обеспечивают наивысший уровень точности и самый низкий уровень неопределенности. Исходные данные Уровня 1 обычно используются для проектирования тротуаров с интенсивным движением или там, где есть серьезные безопасные или экономические последствия раннего отказа. Исходные материалы Уровня 1 требуют лабораторной или полевой оценки, такой как испытание модуля упругости или испытание на неразрушающий прогиб. Входы уровня 1 требуют больше ресурсов и времени, чем другие более низкие уровни.
• Уровень 2 обеспечивает промежуточный уровень точности и наиболее близок к типичным процедурам, используемым в более ранних версиях Руководства по проектированию дорожных покрытий AASHTO. Этот уровень можно использовать, когда ресурсы или испытательное оборудование недоступны для характеристики уровня 1. Входные данные Уровня 2 обычно получаются из ограниченной программы тестирования или оцениваются с помощью корреляций или опыта (возможно, из базы данных агентства). Модуль упругости, оцененный на основе корреляций с измеренными значениями CBR, является одним из примеров входящего материала Уровня 2.
• Входы уровня 3 обеспечивают самый низкий уровень точности. Этот уровень может использоваться для проектов, в которых есть минимальные последствия раннего отказа (, например, , дороги с низкой интенсивностью движения). Материальные затраты Уровня 3 обычно представляют собой значения по умолчанию, основанные на опыте местного агентства. Модуль упругости по умолчанию, основанный на классе грунта AASHTO, является примером ввода материала Уровня 3.

Хотя интуитивно понятно, что исходные данные более высокого уровня (, т. Е. , более высокое качество) обеспечат более точные оценки характеристик дорожного покрытия, текущее состояние конструкции покрытия и ограниченную доступность исходных данных уровня 1 затрудняют количественную оценку этих выгод в настоящее время.Единственным исключением из этого правила является прогноз термического растрескивания в Руководстве по проектированию NCHRP 1-37A. Полные данные о свойствах материалов и окружающей среде Уровня 1 были получены в рамках программ стратегических исследований автомагистралей США и Канады примерно для 35 участков дорожного покрытия на севере США и в Канаде. Прогнозы термического растрескивания были сделаны на основе этих материалов Уровня 1, а также свойств материала Уровня 3 по умолчанию. Рисунок 5-1 суммирует различия между прогнозируемым и наблюдаемым термическим растрескиванием в единицах линейных футов трещин на 500 футов длины дорожного покрытия для каждого из полевых участков на основе входных материалов Уровня 1; Рисунок 5-2 суммирует те же результаты, основанные на материальных входах Уровня 3.Сравнение этих двух рисунков ясно показывает, что более качественные материалы Уровня 1 значительно сокращают разброс между прогнозируемым и наблюдаемым растрескиванием.

Рисунок 5-1. Прогнозирование термических трещин из Руководства по проектированию NCHRP 1-37A с использованием материалов уровня 1.

Рисунок 5-2. Прогнозирование термических трещин из Руководства по проектированию NCHRP 1-37A с использованием материалов 3-го уровня.

Входные данные проектирования в методологии NCHRP 1-37A могут быть указаны с использованием сочетания уровней для любого данного проекта.Например, модуль разрыва бетонного поверхностного слоя может быть задан в качестве входных данных Уровня 1, в то время как спектры транспортных нагрузок определяются с использованием подхода Уровня 2, а модуль упругости земляного полотна — с помощью оценки Уровня 3, основанной на классе грунтового основания. Вычислительные алгоритмы и модели бедствия в Руководстве по проектированию NCHRP 1-37A (см. Приложение D) применяются одинаково, независимо от входных уровней. Однако входные данные более высокого уровня неявно повышают точность и надежность прогнозируемых характеристик покрытия.

Таким образом, преимущества иерархического подхода к материалам и другим входным данным проекта заключаются в следующем:

• Это дает инженеру большую гибкость в выборе инженерного подхода, соответствующего размеру, стоимости и общей важности проекта.
• Это позволяет каждому агентству разработать первоначальную методологию проектирования в соответствии с его внутренними техническими возможностями.
• Это очень удобный метод для постепенного повышения технических навыков и опыта внутри организации.
• По сути, он обеспечивает наиболее точный и экономичный дизайн, соответствующий финансовым и техническим ресурсам агентства.

Требуемые геотехнические данные

Геотехнические материалы для Руководства по проектированию NCHRP 1-37A сгруппированы по следующим категориям:

• Механические свойства , которые используются в расчетной модели для связи приложенных структурных нагрузок с реакцией конструкции (Таблица 5-3 и Таблица 5-4).
• Термогидравлические вводы , которые используются для соотнесения влияния окружающей среды с тепловым и гидравлическим состоянием системы (Таблица 5-5).
• Модель бедствия Свойства, которые входят непосредственно в эмпирические модели для характеристик покрытия (Таблица 5-6).

Как описано ранее, Руководство по проектированию NCHRP 1-37A предусматривает три различных иерархических уровня качества входных данных: уровень 1 (высший), уровень 2 (промежуточный) и уровень 3 (низший). Для любого заданного входного параметра могут потребоваться разные свойства для входов Уровня 1, Уровня 2 и Уровня 3. Например, для оценки модуля упругости земляного полотна на Уровне 1 для нового строительства требуются свойства, измеренные в лаборатории, тогда как для Уровня 2 вместо этого требуются CBR или другие аналогичные свойства индекса, а для Уровня 3 требуется только класс грунта AASHTO или USCS.Иерархические уровни для каждого геотехнического входа включены в таблицы с 5-3 по 5-6. Руководство NCHRP 1-37A рекомендует использовать для проектирования наилучшие доступные данные (самый высокий уровень входных данных). Однако не требуется одинаковый уровень качества для всех входных данных в проекте.

1. Оценки M _R и ν также необходимы для неглубоких коренных пород.
2. Только для проектов нового строительства / реконструкции.
3. В первую очередь для реабилитационных конструкций.
4. Для уровня 2 M _R можно оценить напрямую или определить из корреляций с одним из следующих: CBR ; R ; а _и ; DCP ; или PI и P200 .
5. Только для несвязанных слоев основания и подосновы.

1. Оценки M _R и ν также требуются для неглубоких коренных пород в новых / реконструируемых проектах.
2. Из испытаний FWD для реабилитационных проектов. Для новых / реконструируемых проектов k _dynamic определяется из оценок Уровня 2 M _R .
3. Для Уровня 2, M _R можно оценить напрямую или определить из корреляций с одним из следующих: CBR ; R ; а _и ; DCP ; или PI и P200 .

9013 901 и дренаж3.2 Характеристика воды Характеристика воды

Таблица 5-5.Термогидравлические вводы, необходимые для Руководства по проектированию NCHRP 1-37A.

Свойство	Описание	Уровень			Раздел
		1	2	3
	Глубина грунтовых вод			9013
	Объем инфильтрации				5.5.2.	G s	Удельный вес твердых частиц				5.3.2
γ d max	Максимальный вес сухого агрегата
w opt	Оптимальное весовое содержание воды				5.3.2
PI	Индекс пластичности				901 D 60	Коэффициент градации				5.3.2
P200	Процент прохода 0,075 мм (No.200 сито)				5.3.2
Гидравлические свойства
a f , b f , c f , h r				5.5.2
k sat	Насыщенная гидравлическая проводимость (проницаемость)				5.5,2
PI	Индекс пластичности					Проходящий процент 0,075 мм (сито № 200)				5.3.2
Тепловые свойства
K	Сухая теплопроводность					5.2
Q	Сухая теплоемкость				5.5.2
	AASHTO класс почвы		Таблица	9025 9025				9025 902 902 -6. Свойства материала модели бедствия, необходимые для Руководства по проектированию NCHRP 1-37A.
Свойство	Описание	Уровень			Раздел
		1	2	3
k 1			901 901 901 Модель 9013 Ringutting параметр 901	5.4.8

5.2.3 Прочие геотехнические свойства

В дополнение к явным проектным данным, перечисленным в Таблице 5-1 и Таблице 5-2 для Руководства AASHTO 1993 г. и Таблицы 5-3 — Таблицы 5-6 для Руководства NCHRP 1-37A, при укладке дорожного покрытия обычно требуются другие геотехнические свойства. проектирование и строительство. К ним относятся стандартные свойства, необходимые для идентификации и классификации почвы, контроля уплотнения и контроля качества / контроля качества в полевых условиях.

5.3 Физические свойства

«Физические свойства» дают самое общее описание несвязанных материалов.Эти свойства также часто используются в корреляциях для более фундаментальных инженерных свойств, таких как жесткость или проницаемость. Основными интересующими физическими свойствами являются удельный вес твердых тел, содержание воды, удельный вес (плотность), характеристики градации, пластичность (пределы Аттерберга), классификация и характеристики уплотнения.

5.3.1 Соотношение веса и объема

Перед описанием различных методов испытаний грунтов полезно ознакомиться с некоторыми общепринятыми терминами механики грунтов и основными соотношениями веса и объема.Для получения дополнительных разъяснений обратитесь к учебникам по основам механики грунтов.

Образец почвы представляет собой многофазный материал, состоящий из твердых зерен почвы, воды и воздуха (рис. 5-3). Вес и объем образца почвы зависит от удельного веса зерен почвы (твердых частиц), размера пространства между зернами почвы (пустоты и поры) и количества пустот, заполненных водой (содержание влаги и степень увлажнения). насыщенность). Общие термины, связанные с отношениями массы и объема, показаны в Таблице 5-7.Особо следует отметить коэффициент пустотности е, который является общим показателем относительной прочности и сжимаемости образца грунта; , то есть , низкие коэффициенты пустотности обычно указывают на сильные грунты с низкой сжимаемостью, в то время как высокие коэффициенты пустот часто указывают на слабые и сильно сжимаемые грунты. Выбранные соотношения вес-объем (удельный вес) представлены в Таблице 5-8. Типичные значения пористости, пустотности, содержания воды и удельного веса представлены в таблице 5-9 для ряда типов почвы.

Рисунок 5-3. Связь между объемом и массой / массой насыпного грунта (McCarthy, 2002).

)

Таблица 5-7. Термины в отношениях веса и объема (по Чейни и Часси, 1993).

Свойство	Символ	Единицы 1	Как получено (AASHTO / ASTM)	Прямое применение
Содержание влаги	w	D	Классификация и соотношение веса и объема
Удельный вес	G s	D	По измерению (T 100 / D 854)	Расчет объема
Масса устройства	FL -3	Путем измерения или соотношения веса и объема	Классификация и расчеты давления
Пористость	n	D	Из соотношения веса и объема	Определяет относительный объем твердых частиц к общему объему почва
Коэффициент пустот	e	D	Из соотношений веса и объема 901 32	Определяет относительный объем пустот к объему твердых тел

1. F = Сила или вес; L = длина; D = безразмерный.Хотя по определению содержание влаги представляет собой безразмерную фракцию (отношение веса воды к весу твердых веществ), обычно оно выражается в процентах путем умножения фракции на 100.

горных пород

Таблица 5-8. Отношения веса и объема единицы.

Случай	Взаимосвязь	Применимые геоматериалы
Идентичность почвы:	G s w = S e Общий вес единицы: γ t = (1 + w) G s γ w (1 + e) ​​	всех типов
Ограничение веса единицы	Только твердая фаза: w = e = 0: γ Порода = G s γ w	Максимальное ожидаемое значение для твердого кремнезема составляет 27 кН / м 3
Вес сухого агрегата	Для w = 0 (весь воздух в пустом пространстве): γ d = G s γ w / (1 + e) ​​	Используется для чистых песков и почвы над уровнем грунтовых вод
Вес влажного устройства (общий вес устройства)	Переменные количества воздуха и воды: γ t = G s γ w (1 + w) / (1 + e) ​​с e = G s w / S	Частично насыщенные почвы над уровнем грунтовых вод; зависит от степени насыщения (S, как десятичное).
Насыщенный вес агрегата	Установите S = 1 (все пустоты с водой): γ sat = γ w (G s + e) ​​/ (1 + e) ​​	Все почвы ниже уровня грунтовых вод ; Насыщенные глины и илы над уровнем грунтовых вод с полной капиллярностью.
Иерархия:	γ d ≤ γ t ≤ γ sat <γ rock	Проверка относительных значений

Примечание: γ _w = 9.8 кН / м ³ (62,4 фунт-фут) для пресной воды.

³ 901 у.е. d 10932 116

Таблица 5-9. Типичные значения пористости, пустотности и удельного веса почв в их естественном состоянии (по Peck, Hanson, and Thornburn, 1974).

Тип грунта	Пористость n	Пустота Соотношение e	Вода Содержание w	Масса устройства
				кН / м 3 901 у.е.		фунт
				γ sat	γ d	γ sat
Песок однородный (рыхлый)	0.46	0,85	32%	14,1	18,5	90	118
Песок равномерный (плотный)	0,34	0,51	19%	173 130
Песок с хорошей фракцией (рыхлый)	0,40	0,67	25%	15,6	19,5	99	124
Песок с хорошей фракцией 9013 (плотный) 0.30	0,43	16%	18,2	21,2	116	135
Ветрозащитный ил (рыхлый)	0,50	0,99		9013 9013 9013
Ледниковый до	0,20	0,25	9%	20,7	22,8	132	145
Мягкая ледниковая глина	0.55	1,2	45%	11,9	17,3	76	110
Глина жесткая ледниковая	0,37	0,6	22%		16,7
Мягкая органическая глина	0,66	1,9	70%	9,1	15,4	58	98
Мягкая органическая глина	0.75	3,0	110%	6,8	14,0	43	89
Мягкая монтмориллонитовая глина	0,84	5,2	193 901 32 901 32 901 32	194%

5.3.2 Определение физических свойств

Лабораторные и полевые методы (при необходимости) для определения физических свойств несвязанных материалов в системах дорожного покрытия описаны в следующих подразделах и таблицах.Также приведены типичные значения для каждого свойства. Физические свойства почвы разделены на следующие категории:

• Объемные характеристики
  • Удельный вес (Таблица 5-10)
  • Содержание влаги (Таблица 5-11)
  • Масса устройства (Таблица 5-12)
• Уплотнение
  • Испытания на уплотнение по Проктору (Таблица 5-13)
• Градация
  • Механический ситовый анализ (Таблица 5-19)
  • Анализ ареометра (Таблица 5-20)
• Пластичность
  • Пределы Аттерберга (Таблица 5-21)

Градация и пластичность являются основными определяющими факторами для инженерной классификации почв с использованием либо AASHTO, либо унифицированной системы классификации почв.Классификация почв описана как часть геологоразведочных работ в Разделе 4.7.2.

Выявление проблемных почв ( например, , обширные глины) обычно основывается на их физических свойствах; эта тема рассматривается в конце этого раздела. Также кратко описаны другие дополнительные испытания, обычно используемые для контроля качества заполнителей, используемых в базовом и нижнем слоях, а также в асфальте и портландцементном бетоне.

Объемные свойства

При проектировании и строительстве дорожного покрытия наибольший интерес представляют следующие объемные характеристики:

• Удельный вес (Таблица 5-10)
• Содержание влаги (Таблица 5-11)
• Масса устройства (Таблица 5-12)

Таблица 5-10.Удельный вес грунта и твердых частиц заполнителя.

Описание	Удельный вес твердых частиц почвы G s — это отношение веса данного объема твердых частиц почвы при данной температуре к весу равного объема дистиллированной воды при этой температуре
Использование в дорожных покрытиях	Расчет удельного веса грунта, коэффициента пустотности и других объемных свойств (см. Раздел 5.3.1). Анализ ареометра для определения распределения частиц в мелкозернистых почвах (Таблица 5-20).
Лабораторное определение	AASHTO T 100 или ASTM D 854.
Полевые измерения	Не применимо.
Комментарий	Некоторые уточняющие слова, такие как истинный , абсолютный , кажущийся , объемный или масса и т. Д. Иногда добавляются к «удельному весу». Эти уточняющие слова изменяют смысл удельного веса относительно того, относится ли он к зернам почвы или к массе почвы.Зерна почвы имеют внутри проницаемые и непроницаемые пустоты. Если для определения истинного объема зерен исключить все внутренние пустоты в зернах почвы, полученный удельный вес называется абсолютным или истинным удельным весом (также называемым кажущимся удельным весом ). Если включены внутренние пустоты в зернах почвы, полученный удельный вес называется удельным весом навалом . Полное удаление воздуха из водно-грунтовой смеси во время испытания является обязательным при определении истинного или абсолютного значения удельного веса. сила тяжести.
Типичные значения (Coduto, 1999)	смеси Тип почвы G S Чистый, светлый песок (кварц, полевой шпат) 2,65 Песок темного цвета глина 2,72 2,72 Глина 2,65

Таблица 5-11.Содержание влаги.

Описание	Содержание влаги выражает количество воды, присутствующей в некотором количестве почвы. Гравиметрическая влажность или влажность w определяется в терминах веса почвы как w = W w / W s , где W w — это вес воды, а W s — вес твердых частиц почвы в образце.
Использование в дорожных покрытиях	Расчет общего удельного веса почвы, коэффициента пустотности и других объемных свойств (см. Раздел 5.3.1). Взаимосвязь с поведением почвы, другими свойствами почвы.
Лабораторное определение	Сушка почвы в обычной (температура 110 ± 5 ° C) или микроволновой печи до постоянного веса (AASHTO T 265, ASTM D 2216 / обычная печь или ASTM D 4643 / микроволновая печь).
Полевые измерения	Ядерный датчик (ASTM D2922).
Комментарий	Определение влажности или содержания воды — одна из наиболее часто выполняемых лабораторных процедур для почв.Содержание воды в почвах в сочетании с данными, полученными в результате других испытаний, дает важную информацию о характеристиках почвы. Например, когда содержание воды in-situ в образце, взятом из-под уровня грунтовых вод, приближается к пределу жидкости, это указывает на то, что почва в ее естественном состоянии подвержена более сильным оседаниям. Для потоков жидкости содержание влаги часто выражается как объемное содержание влаги θ = V w / V t , где V w — объем воды, а V t — общий объем образца.Объемное содержание влаги также можно определить как θ = S n , где S — насыщенность, а n — пористость.
Типичные значения	См. Таблицу 5-9. Для сухих почв w ≅ 0 . Для большинства естественных почв 3 ≤ w ≤ 70% , Насыщенные мелкозернистые и органические почвы могут иметь весовое содержание влаги более 100%.

Таблица 5-12. Единица измерения.

Описание	Удельный вес — это общий вес, деленный на общий объем пробы почвы.
Использование в дорожных покрытиях	Расчет напряжений на месте. Взаимосвязь с поведением почвы, другими свойствами почвы. Контроль уплотнения (см. Подраздел Уплотнение ).
Лабораторное определение	Удельный вес ненарушенных образцов мелкозернистой почвы измеряется в лаборатории путем взвешивания части образца почвы и деления на ее объем. Это можно сделать с помощью образцов из тонкостенных трубок (Шелби), а также с помощью поршневых пробоотборников, пробоотборников Шербрук, Лаваля и NGI.Если ненарушенные образцы недоступны (, например, , для крупнозернистых грунтов), удельный вес должен быть рассчитан на основе соотношений массы к объему (см. Таблицу 5-8).
Полевые измерения	Ядерный манометр (ASTM D2922), песчаный конус (ASTM D1556).
Комментарий	Вес единицы также обычно называют плотностью . Общий удельный вес зависит от влажности почвы (Таблица 5-8). Необходимо соблюдать различия между сухой ( γ d ), насыщенной ( γ sat ) и влажной или общей массой ( γ t ).Следовательно, содержание влаги должно быть получено одновременно с удельным весом, чтобы можно было преобразовать общий вес к сухому.
Типичные значения	См. Таблицу 5-9.

Уплотнение

Уплотнение почвы — одна из важнейших геотехнических проблем при строительстве дорожных покрытий и связанных с ними насыпей и насыпей. Уплотнение во многом улучшает инженерные свойства грунтов, в том числе:

• повышенная упругая жесткость, что снижает кратковременные упругие деформации при циклическом нагружении.
• уменьшена сжимаемость, что снижает вероятность чрезмерной длительной осадки.
• повышенной прочности, что увеличивает несущую способность и снижает возможность нестабильности (, например, , для склонов).
• уменьшена гидравлическая проводимость (проницаемость), что препятствует прохождению воды через почву.
• уменьшен коэффициент пустотности, что снижает количество воды, которая может удерживаться в почве, и, таким образом, помогает поддерживать желаемые свойства прочности и жесткости.
• снижение эрозионной стойкости.

Уплотнение обычно определяется количественно в единицах эквивалентной сухой массы γ _d грунта как меры количества твердых материалов, присутствующих в единице объема. Чем больше твердых материалов, тем прочнее и устойчивее будет грунт. Стандартные лабораторные испытания (таблица 5-13) включают прессование нескольких образцов при разном содержании воды ( w ). Общий удельный вес ( γ _т ) и содержание воды измеряются для каждого уплотненного образца.Эквивалентный вес сухой единицы затем рассчитывается как:

(5.1)

Если удельный вес твердых частиц G _s известен, уровень насыщения ( S ) и коэффициент пустотности ( e ) также можно определить с использованием следующих двух идентификаторов:

(5.2)

G _s w = S e

(5,3)

γ t =	G s γ w (1 + w)
	(1 + e) ​​

Пары эквивалентного сухого веса vs.Значения влагосодержания нанесены на график зависимости влажности от плотности на кривой уплотнения, как показано на Рисунке 5-4. Кривые уплотнения обычно демонстрируют четко выраженный пик, соответствующий максимальной массе сухой единицы ( (γ _d ) _max ) при оптимальном содержании влаги ( w _opt ). Хорошей практикой является нанесение кривой нулевых воздушных пустот ( ZAV ), соответствующей 100-процентному насыщению, на график плотности влажности (см. Рисунок 5-4). Измеренная кривая уплотнения не может упасть выше кривой ZAV, если был использован правильный удельный вес.Пиковая или максимальная масса сухой единицы обычно соответствует уровням насыщения от 70 до 85 процентов.

Рисунок 5-4. Типичное соотношение влажности и плотности при стандартном испытании на уплотнение.

Относительное уплотнение ( C _R ) — это отношение (выраженное в процентах) плотности уплотненного или естественного грунта на месте к максимальной плотности, достигаемой в заданном испытании на уплотнение:

(5,4)

C R =	γ d	× 100%
	(γ d ) max

минимальный уровень уплотнения часто требуется e.грамм. , 95%) при строительстве или подготовке фундаментов, оснований, оснований и оснований дорожных одежд и насыпей. Требования к содержанию влаги в уплотнении относительно оптимального содержания влаги также могут быть включены в спецификации уплотнения. Конструкция и выбор методов улучшения характеристик прочности и жесткости отложений во многом зависят от относительного уплотнения.

Относительная плотность ( DR ) (ASTM D 4253) часто является полезным параметром при оценке технических характеристик сыпучих грунтов.Это определяется как:

(5.5)

D r =	e max — e	× 100%
	e max — e min

_{и e max — минимальные и максимальные значения коэффициента пустотности для почвы. Относительная плотность также может быть выражена через массу сухих единиц:}

(5,6) 910% 910%

D r =		γ d — (γ d ) min			(γ d ) max
		(γ d ) max — (γ d ) min			γ d

В таблице 5-14 представлена ​​классификация по относительной плотности почвы. плотность для сыпучих грунтов.

Таблица 5-13. Характеристики уплотнения.

Описание	Характеристики уплотнения выражаются в виде зависимости эквивалентной массы сухой единицы от содержания влаги для почвы при заданном уровне энергии уплотнения. Особый интерес представляют максимальный эквивалентный сухой вес единицы и соответствующее оптимальное содержание влаги при заданном уровне энергии уплотнения.
Использование в дорожных покрытиях	В сочетании с другими испытаниями ( e.грамм. , модуль упругости), определяет влияние плотности грунта на инженерные свойства. Контроль качества на месте / контроль качества для уплотнения естественного земляного полотна, уложенных слоев основания и основания и насыпей насыпи.
Лабораторное определение	Чаще всего используются два набора протоколов испытаний: AASHTO T 99 (Стандартный Проктор), T 180 (Модифицированный Проктор) ASTM D 698 (Стандартный Проктор), D 1557 (Модифицированный Проктор) Испытания на уплотнение проводятся с использованием нарушенных подготовленных грунтов с добавками или без них.Обычно почва, проходящая через сито № 4, смешивается с водой для формирования образцов с различным содержанием влаги в диапазоне от сухого до влажного состояния. Эти образцы уплотняются слоями в форме с помощью молотка с заданной номинальной энергией уплотнения, которая является функцией количества слоев, веса молотка, высоты падения и количества ударов (см. Таблицу 5-15). Эквивалентный сухой удельный вес определяется на основе содержания влаги и удельного веса уплотненного грунта. Построена кривая зависимости веса сухой единицы от содержания влаги (Рисунок 5-4), а максимальная ордината на этой кривой обозначена как максимальный вес сухой единицы ( (γ d ) max ).Содержание воды, при котором возникает этот максимум, называется оптимальным содержанием влаги ( w opt ) или OMC.
Полевые измерения	Полевые определения содержания влаги (Таблица 5-11) и веса единицы (Таблица 5-12) используются для проверки того, соответствует ли уплотненный в полевых условиях материал спецификациям конструкции.
Комментарий	Если для строительства будут использоваться различные грунты, следует установить соотношение влажности и плотности для каждого основного типа почвы или почвенной смеси, ожидаемой на участке. Когда добавки, такие как портландцемент, известь или зола, используются для определения максимальной плотности смешанного уплотненного грунта в лаборатории, следует позаботиться о том, чтобы увеличить ожидаемый период задержки между смешиванием и уплотнением в полевых условиях. Следует иметь в виду, что эти химические добавки начинают вступать в реакцию, как только их добавляют во влажную почву. Они вызывают существенные изменения свойств грунта, в том числе плотности, достижимой путем уплотнения. Предполагается, что период между смешиванием и уплотнением в поле составит, например, три часа, затем в лаборатории уплотнение почвы также следует отложить на три часа после смешивания стабилизирующих добавок.
Типичные значения	См. Таблицу 5-16, где указаны минимальные уровни уплотнения, рекомендованные AASHTO. Типичные диапазоны удельного веса уплотненной единицы и оптимального содержания влаги для классов почв USCS и AASHTO приведены в Таблице 5-17 и Таблице 5-18 соответственно.

905 15-35

Таблица 5-14. Консистенция сыпучих грунтов при различной относительной плотности.

Относительная плотность Dr (%)	Описание
85-100	Очень плотная
65-85	Плотная
35133 9013 средняя	Свободный
0-15	Очень свободный

Вес молотка 9,5 кг 9011 ударов на слой

Таблица 5-15.Принципиальные различия между стандартным и модифицированным тестами Проктора.

	Стандартный Проктор	Модифицированный Проктор
Стандарты	AASHTO T 99 ASTM D 698	AASHTO T 180 ASTM D 1557	10,0 фунта (44,5 кН)
Высота падения молота	12 дюймов (305 мм)	18 дюймов (457 мм)
Количество слоев почвы	3	5
25	25
Общая энергия уплотнения	12,400 фут-фунт / фут 3 (600 кН-м / м 3 )	56000 фут-фунт / фут 3 (2700 кН-м / м 3 )

20 , A-3

Таблица 5-16.Рекомендуемые минимальные требования для уплотнения насыпей и земляного полотна (ААШТО, 2003).

AASHTO Класс грунта	Минимальный процент уплотнения (%) a
	Насыпи		Основания
	<50 футов в высоту	> 50 футов в высоту
≥ 95	> 95	100
A-2-4, A-2-5	≥ 95	≥ 95	100
A-2-6 , A-2-7	> 95	— b	≥ 95 c
A-4, A-5, A-6, A-7	≥ 95	— — b	≥ 95 c

1. На основе стандартного Проктора (AASHTO T 99).
2. Данным материалам требуется особое внимание к дизайну и конструкции.
3. Уплотнение при содержании влаги в пределах 2% от оптимального.

песок 922: смеси 9032

Таблица 5-17. Типичная плотность уплотнения и оптимальное содержание влаги для типов почвы USCS (по Картеру и Бентли, 1991).

Описание грунта	Класс USCS	Масса уплотненного сухого агрегата		Оптимальное содержание влаги (%)
		(фунт / фут3)	(кН / м3)
сортовой, чистый	GW	125-134	19.6-21,1	8-11
слабосортный, чистый	GP	115-125	18,1-19,6	11-14
хорошо отсортированный, с небольшой иловостью	GM	119-134	18,6-21,1	8-12
хорошо гранулированный, с малым содержанием глины	GC	115-125	18,1-19,6	9-14
Пески и песчаные Почвы:
хорошие, чистые	ЮЗ	109-131	17.2-20,6	9-16
слабосернистый, малый ил	SP	94-119	15,7-18,6	12-21
хорошо сортированный, мелкий ил	SM	109-125	17,2-19,6	11-16
хорошо дифференцированный, с малым содержанием глины	SC	106-125	16,7-19,6	11-19
Fined грунты малопластичные:
илы	ML	94-119	14.7-18,6	12-24
глины	Класс	94-119	14,7-18,6	12-24
илы органические	OL	81-100		21-33
Высокопластичные мелкозернистые почвы:
илы	MH	69-94	10,8-14,7	24-40
глины 81-106	12.7-18,6	19-36
органические глины	OH	66-100	10,3-15,7	21-45

Гравий / гравий песчаные смеси Илы диатомовые или слюдистые

Таблица 5-18. Типичная плотность уплотнения и оптимальное содержание влаги для типов почв AASHTO (по Картеру и Бентли, 1991).

Описание грунта	Класс AASHTO	Масса уплотненного сухого агрегата		Оптимальное содержание влаги (%)
		(фунт / фут3)	(кН / м3)
А-1	115-134	18.1-21.1	5-15
Илистый или глинистый гравий и песок	A-2	109-134	17.2-21.1	9-18
Пески с плохой зернистостью	A 3	100-119	15,7-18,6	5-12
Пески и гравийные малопластичные	A-4	94-125	14,7-19,6	10-20
A-5	84-100	13.2-15,7	20-35
Пластичная глина, песчаная глина	A-6	94-119	14,7-18,6	10,30
Высокопластичная глина	A-7 81	-115	12,7-18,1	15-35

Градация

Градация, или распределение размеров частиц в почве, является важным описательным признаком почв. Почва текстурная ( например, , гравий, песок, илистая глина и т. Д.) и инженерная (см. раздел 4.7.2) классификации основаны в значительной степени на градации, и многие технические характеристики, такие как проницаемость, прочность, потенциал набухания и восприимчивость к действию мороза, тесно связаны с параметрами градации. Градация измеряется в лаборатории с использованием двух тестов: механического ситового анализа для песка и более крупной фракции (Таблица 5-19) и теста с использованием ареометра для ила и более мелкого глинистого материала (Таблица 5-20).

Градация количественно выражается процентным содержанием (чаще всего по весу) почвы, которая мельче, чем заданный размер («процент прохождения») по сравнению сразмер зерна. Градация иногда альтернативно выражается в процентах грубее, чем данный размер зерна. Характеристики градации также выражаются в параметрах D _n , где D является наибольшим размером частиц в n процентах самой мелкой фракции почвы. Например, D ₁₀ — это наибольший размер частиц в 10% самой мелкой фракции почвы; D ₆₀ — самый крупный размер частиц 60% самой мелкой фракции почвы.

Таблица 5-19. Гранулометрический состав крупных частиц (механический ситовый анализ).

Описание	Гранулометрический состав — это процентное содержание почвы мельче заданного размера по сравнению с размером зерна. Крупные частицы определяются как более 0,075 мм (0,0029 дюйма или сито № 200).
Использование в дорожных покрытиях	Классификация почв (см. Раздел 4.7.2) Корреляции с другими инженерными свойствами
Лабораторное определение	Гранулометрический состав крупных частиц определяется методом механической промывки ситовый анализ (AASHTO T 88, ASTM D 422).Репрезентативный образец промывают через серию сит (рис. 5-5). Количество, оставшееся на каждом сите, собирают, сушат и взвешивают, чтобы определить процент материала, прошедшего через сито. На рис. 5-7 показаны примеры гранулометрического состава песчаных, иловых и глинистых грунтов, полученные в результате испытаний механическим ситом и ареометром (таблица 5-20).
Полевые измерения	Не применимо.
Комментарий	Получение репрезентативного образца является важным аспектом этого теста.Когда образцы сушат для тестирования или «промывания», может возникнуть необходимость разбить комья почвы. Следует проявлять осторожность, чтобы избежать раздавливания частиц мягкого карбоната или песка. Если почва содержит значительное количество волокнистых органических материалов, они могут забивать отверстия сита во время промывки. Материал, оседающий на сите во время стирки, следует постоянно перемешивать, чтобы избежать закупоривания. Отверстия из мелкой сетки или ткани легко деформируются в результате нормального обращения и использования. Их следует часто менять.Простой способ определить, следует ли заменять сита, — это периодическая проверка растяжения ткани сита на его раме. Ткань должна оставаться натянутой; если он проседает, значит, он деформирован и подлежит замене. Частая причина серьезных ошибок — использование «грязных» сит. Некоторые частицы почвы из-за своей формы, размера или характеристик адгезии имеют тенденцию оседать в отверстиях сита.
Типичные значения	Типичные диапазоны размеров частиц для различных структурных категорий грунтов следующие (ASTM D 2487): Гравий: 4.75 — 75 мм (0,19 — 3 дюйма; сита от 4 до 3 дюймов) Песок: 0,075 — 4,75 мм (0,0029 — 0,19 дюйма; сита от No. 200 до No. 4) Ил и глина: <0,075 мм (0,0029 дюйма; сито № 200)

Таблица 5-20. Гранулометрический состав мелких частиц (анализ ареометра).

Описание	Гранулометрический состав — это процентное содержание почвы мельче заданного размера по сравнению с размером зерна. Мелкие частицы определяются как частицы размером менее 0.075 мм (0,0029 дюйма или сито № 200).
Использует	Классификация почв (см. Раздел 4.7.2) Корреляции с другими инженерными свойствами
Лабораторное определение	Гранулометрический состав мелких частиц определяется с помощью ареометрического анализа (AASHTO Т 88, ASTM D 422). Грунт размером менее 0,075 мм (0,0029 дюйма или сито № 200) смешивают с диспергатором и дистиллированной водой и помещают в специальный мерный цилиндр в состоянии жидкой суспензии (рис. 5-6).Плотность смеси периодически измеряется с помощью калиброванного ареометра для определения скорости оседания частиц почвы. Относительный размер и процентное содержание мелких частиц определяются на основе закона Стокса для оседания идеализированных сферических частиц. На рис. 5-7 показаны примеры гранулометрического состава песчаных, иловых и глинистых почв, полученные с помощью механического сита (таблица 5-19) и испытаний на ареометре.
Полевые измерения	Не применимо.
Комментарий	Основная ценность ареометрического анализа заключается в получении глинистой фракции (процент мельче 0,002 мм). Это связано с тем, что поведение почвы для связного грунта зависит главным образом от типа и процента глинистых минералов, геологической истории месторождения и содержания в нем воды, а не от распределения частиц по размерам. Повторяющиеся результаты могут быть получены, когда почвы в основном состоят из обычных минеральных ингредиентов. Результаты могут быть искажены и ошибочны, если состав почвы не принимается во внимание для внесения поправок на удельный вес образца. Размер частиц высокоорганических почв этим методом определить невозможно.
Типичные значения	Ил: 0,075 — 0,002 мм (0,0029 — 0,000079 дюйма) Глина: <0,002 мм (0,000079 дюйма)

Рисунок 5-5. Лабораторные сита для механического анализа гранулометрического состава. Показаны (справа налево) сита № 3/8 ​​дюйма. (9,5 мм), № 10 (2,0 мм), № 40 (250 мкм) и №200 (750 мкм) и примерный размер частиц почвы, включая (справа налево): средний гравий, мелкий гравий, средне-крупный песок, ил и сухую глину (каолин).

Рисунок 5-6. Аппарат почвенного ареометра (http://www.ce.siue.edu/).

Рисунок 5-7. Типичное распределение зерна по размеру для нескольких типов почв.

Пластичность

Пластичность описывает реакцию почвы на изменение содержания влаги. Когда добавление воды в почву меняет ее консистенцию с твердой и жесткой на мягкую и податливую, считается, что почва проявляет пластичность.Глины могут быть очень пластичными, илы лишь немного пластичны, а песок и гравий не пластичны. Для мелкозернистых грунтов инженерное поведение часто больше коррелирует с пластичностью, чем с градацией. Пластичность — ключевой компонент AASHTO и Единой системы классификации почв (раздел 4.7.2).

Пластичность почвы определяется количественно в рамках пределов Аттерберга. Как показано на рис. 5-8, предельные значения Аттерберга соответствуют значениям влажности, при которых консистенция почвы изменяется по мере ее постепенного высыхания от жидкого навоза:

• Предел жидкости ( LL ), который определяет переход между жидким и пластическим состояниями.
• Предел пластичности ( PL ), который определяет переход между пластическим и полутвердым состояниями.
• Предел усадки ( SL ), который определяет переход между полутвердым и твердым состояниями.
• Обратите внимание на рис. 5-8, что общий объем почвы изменяется по мере ее высыхания до достижения предела усадки; высыхание ниже предела усадки не вызывает дополнительных изменений объема.

Важно понимать, что пределы Аттерберга не являются фундаментальными свойствами материала.Скорее, их следует интерпретировать как значения индекса, определенные стандартизированными методами испытаний (таблица 5-21).

Рисунок 5-8. Изменение общего объема и плотности почвы при изменении содержания воды для мелкозернистой почвы (из McCarthy, 2002).

Таблица 5-21. Пластичность мелкозернистых грунтов (пределы Аттерберга).

Описание	Пластичность описывает реакцию почвы на изменения содержания влаги. Пластичность определяется пределами Аттерберга.
Использование в дорожных покрытиях	Классификация грунтов (см. Раздел 4.7.2) Корреляции с другими инженерными свойствами
Лабораторное определение	Пределы Аттерберга определены с использованием протоколов испытаний, описанных в AASHTO T89 (жидкость предел), AASHTO T90 (предел пластичности), AASHTO T 92 (предел усадки), ASTM D 4318 (пределы жидкости и пластичности) и ASTM D 427 (предел усадки). Репрезентативная проба отбирается из части почвы, проходящей через участок No.40 сито. Содержание влаги варьируется для определения трех стадий поведения почвы с точки зрения консистенции: Предел жидкости (LL) определяется как содержание воды, при котором 25 ударов ограничителя жидкости (рис. 5-9) закрывают стандартную канавку, прорезанную в пятне почвы на расстояние 12,7 см (1/2 в.). Альтернативная процедура в Европе и Канаде использует устройство конуса падения для получения лучшей повторяемости. Предел пластичности (PL) — это содержание воды, при котором нить почвы скатывается до диаметра 3 мм (1/8 дюйма).), рухнет. Предел усадки (SL) определяется как такое содержание воды, ниже которого не происходит дальнейшего изменения объема почвы при дополнительной сушке.
Полевые измерения	Не применимо.
Комментарий	Пределы Аттерберга обеспечивают общие показатели содержания влаги относительно консистенции и поведения почв. LL определяет нижнюю границу жидкого состояния, а PL определяет верхнюю границу твердого состояния.Разница называется индексом пластичности (PI = LL — PL) . Индекс ликвидности (LI) , определяемый как LI = (w — PL) / PI , где w — естественная влажность, является показателем плотности почвы в естественных условиях на месте. Важно понимать, что пределы Аттерберга являются приблизительными и эмпирическими значениями. Изначально они были разработаны для агрономических целей. Их широкое использование инженерами привело к разработке большого количества эмпирических соотношений для характеристики почв. Учитывая несколько субъективный характер процедуры испытания, пределы Аттерберга должны выполняться только опытными специалистами. Отсутствие опыта и осторожности может привести к серьезным ошибкам в результатах испытаний. Оптимальное содержание влаги при уплотнении часто находится в пределах предела пластичности.
Типичные значения	См. Таблицу 5-22.

Рисунок 5-9. Устройство для проверки предела жидкости.

903 Слегка пластичный пальцами

Таблица 5-22.Характеристики почв с разными показателями пластичности (по Сауэрс, 1979).

Индекс пластичности	Классификация	Прочность в сухом состоянии	Визуально-ручная идентификация сухого образца
0 — 3	Непластичный	Очень низкий	Легко распадается		Легкий	Легко раздавливается пальцами
15-30	Средний пластик	Средний	Трудно раздавить пальцами
> 30		Высокопластичный	Высокопластичный

5.3.3 Идентификация проблемной почвы

Два особых условия, которые часто необходимо проверять для естественных грунтов земляного полотна, — это возможность набухания глин (Таблица 5-23) или просадочных илов (Таблица 5-25).

Набухающие почвы демонстрируют большие изменения объема почвы при изменении влажности почвы. Потенциал объемного набухания почвы зависит от количества глины, ее относительной плотности, влажности и плотности уплотнения, проницаемости, местоположения уровня грунтовых вод, наличия растительности и деревьев, а также нагрузки на перекрывающие породы.Потенциал набухания также зависит от минералогического состава мелкозернистых грунтов. Монтмориллонит (смектит) обладает высокой способностью к набуханию, иллит имеет характеристики набухания от незначительных до умеренных, а каолинит почти не проявляет их. Одномерный тест на потенциал набухания используется для оценки процентного давления набухания и набухания, создаваемого набухающими грунтами (таблица 5-23).

Складывающиеся грунты демонстрируют резкие изменения прочности при приближении влажности к насыщению.В сухом состоянии или при низкой влажности просыпающиеся грунты создают вид устойчивых отложений. При высоком содержании влаги эти почвы разрушаются и резко уменьшаются в объеме. Рыхлые почвы чаще всего встречаются в лессовых отложениях, которые сложены ветровыми илами. Другие разрушающиеся отложения включают остаточные почвы, образовавшиеся в результате удаления органических веществ путем разложения или вымывания определенных минералов (карбоната кальция). В обоих случаях нарушенные пробы, взятые из этих отложений, будут классифицированы как ил.Лесс, в отличие от других несвязных грунтов, будет стоять почти на вертикальном склоне до тех пор, пока не пропитается. Он имеет низкую относительную плотность, малую удельную массу и высокий коэффициент пустотности. Одномерный тест на потенциал обрушения используется для определения разрушающихся грунтов (Таблица 5-25).

Таблица 5-23. Набухание глин.

Описание	Набухание — это большое изменение объема почвы, вызванное изменениями содержания влаги.
Использование в дорожных покрытиях	Набухание грунта земляного полотна может серьезно повлиять на характеристики дорожного покрытия.Набухающие почвы необходимо идентифицировать, чтобы их можно было удалить, стабилизировать или учесть при проектировании дорожного покрытия.
Лабораторное определение	Потенциал набухания измеряется с использованием протоколов испытаний AASHTO T 258 или ASTM D 4546. Испытание на набухание обычно проводят в аппарате для уплотнения. Потенциал набухания определяется путем наблюдения за набуханием образца с боковым ограничением, когда он нагнетается и заливается. В качестве альтернативы, после того, как образец затоплен, его высоту поддерживают постоянной путем добавления нагрузок.Вертикальное напряжение, необходимое для поддержания нулевого изменения объема, — это давление набухания.
Полевые измерения	Не применимо.
Комментарий	Это испытание может проводиться на ненарушенных, отформованных или уплотненных образцах. Если структура грунта не ограничена (, т.е. , опора моста), так что может происходить набухание в поперечном и вертикальном направлениях, для определения характеристик трехмерного набухания можно использовать трехосные испытания.
Типичные значения	Потенциал набухания можно оценить с точки зрения физических свойств почвы; см. Таблицу 5-24.

90

Таблица 5-24. Оценка потенциала зыби (Holtz and Gibbs, 1956).

% мельче 0,001 мм	Пределы Аттерберга		Вероятное расширение,% общее изменение объема *	Потенциал расширения
	PI (%)	SL (%)
> 35	<11 ​​	> 30	Очень высокий
20-31	25-41	7-12	20-30	Высокий
13-23	-28	10-16	10-30	Средний
<15	<18	> 15	<10	Низкий

* На основе нагрузки 6.9 кПа (1 фунт / кв. Дюйм).

Таблица 5-25. Потенциал обрушения почв.

Описание	Гибкие грунты демонстрируют значительное снижение прочности при приближении влажности к насыщению, что приводит к разрушению скелета грунта и значительному уменьшению объема грунта.
Использование в дорожных покрытиях	Рыхлые грунты земляного полотна могут оказывать серьезное пагубное влияние на характеристики дорожного покрытия. Складывающиеся грунты необходимо идентифицировать так, чтобы их можно было удалить, стабилизировать или учесть при проектировании дорожного покрытия.
Лабораторное определение	Потенциал коллапса измеряется с использованием протокола испытаний ASTM D 5333. Потенциал обрушения предполагаемых грунтов определяется путем помещения ненарушенного, уплотненного или повторно отформованного образца в кольцо консолидометра. Прилагается нагрузка, и почва насыщается, чтобы измерить величину вертикального смещения.
Полевые измерения	Не применимо.
Комментарий	Обрушение во время смачивания происходит из-за разрушения глиняной связки, которая обеспечивает первоначальную прочность этих грунтов.Повторная формовка и уплотнение также могут разрушить исходную структуру.
Типичные значения	Отсутствуют.

5.3.4 Другие совокупные тесты

Существует широкий спектр других испытаний механических свойств, которые проводятся для измерения качества и долговечности заполнителей, используемых в качестве подстилок и оснований в системах дорожной одежды, а также в качестве компонентов асфальта и портландцементного бетона. Эти другие совокупные тесты приведены в таблице 5-26. Дополнительную информацию можно найти в справочнике The Aggregate Handbook , опубликованном Национальной каменной ассоциацией (Barksdale, 2000).Недавнее исследование NCHRP предоставляет дополнительную полезную информацию об испытаниях заполнителей, используемых в несвязанных слоях дорожного покрытия (Саид, Холл и Баркер, 2001).

32

Таблица 5-26. Прочие испытания на качество и долговечность заполнителя.

Свойство	Использование	Спецификация AASHTO	Спецификация ASTM
Качество мелкозернистого заполнителя
Эквивалент песка	Измерение относительной доли частиц песка в пластиковом мелкозернистом материале и пыли Нет.4 сита	T 176	D 2419
Угловатость мелкого заполнителя (также называемая неуплотненными воздушными пустотами)	Показатель внутреннего трения мелкого заполнителя в методе расчета асфальтовой смеси Superpave	T 304	C 1252
Качество грубого заполнителя
Угловатость грубого заполнителя	Показатель внутреннего трения крупного заполнителя в методе расчета асфальтовой смеси Superpave		D 5821
Плоская форма частиц с удлиненной гранью метод расчета смеси		D 4791
Общее качество агрегатов
Поглощение	Процент воды, абсорбированной проницаемыми пустотами	T 84 / T 85	C 127123 128 2	C 127 / C 128 2 Индекс частиц	Индексный тест формы частиц		D 3398
Деградация в Лос-Анджелесе	Мера сопротивления грубого заполнителя истиранию и ударам	T 96	C 131 или C 535
Прочность	Устойчивость бетона к атмосферным воздействиям и другие применения	T 104	C 88
Долговечность	Индекс совокупной прочности	T 210	D 3744
Расширение	Индекс совокупной пригодности					Вредные материалы	Описывает присутствие загрязняющих веществ, таких как сланец, куски глины, древесина и органические материалы	T 112	C 142

Первичные металлические кристаллические структуры

Первичные металлические кристаллические структуры
(BCC, FCC, HCP)

Как отмечалось на предыдущей странице, в природе существует 14 различных типов кристаллических структур элементарных ячеек или решеток.Однако большинство металлов и многие другие твердые тела имеют структуры элементарных ячеек, описываемые как кубический центр тела (ОЦК), гранецентрированный кубический (ГЦК) или гексагональный плотноупакованный (ГПУ). Поскольку эти конструкции наиболее распространены, о них будет рассказано более подробно.

Объемно-центрированная кубическая (ОЦК) структура
Объемно-центрированная кубическая элементарная ячейка имеет атомы в каждом из восьми углов куба (как и кубическая элементарная ячейка) плюс один атом в центре куба (левое изображение ниже). Каждый из угловых атомов является углом другого куба, поэтому угловые атомы разделяются между восемью элементарными ячейками.Считается, что она имеет координационное число 8. Элементарная ОЦК-ячейка состоит всего из двух атомов; один в центре и восемь восьмых от углов атомов, как показано на среднем изображении ниже (среднее изображение ниже). На изображении ниже выделена элементарная ячейка в большей части решетки.

Расположение ОЦК не позволяет атомам упаковываться вместе так же тесно, как расположение ГЦК или ГПУ. ОЦК-структура часто представляет собой высокотемпературную форму металлов, которые плотно упакованы при более низких температурах.Объем атомов в ячейке от общего объема ячейки называется коэффициентом упаковки . Элементарная ячейка с ОЦК имеет коэффициент упаковки 0,68.

Некоторые из материалов со структурой ОЦК включают литий, натрий, калий, хром, барий, ванадий, альфа-железо и вольфрам. Металлы с ОЦК-структурой обычно тверже и менее податливы, чем плотноупакованные металлы, такие как золото. При деформации металла плоскости атомов должны скользить друг по другу, а в ОЦК-структуре это сложнее.Следует отметить, что существуют другие важные механизмы упрочнения материалов, такие как появление примесей или дефектов, затрудняющих скольжение. Эти механизмы упрочнения будут рассмотрены позже.

Гранецентрированная кубическая структура (FCC)
Гранецентрированная кубическая структура имеет атомы, расположенные в каждом из углов и в центре всех кубических граней (левое изображение ниже). Каждый из угловых атомов является углом другого куба, поэтому угловые атомы разделяются между восемью элементарными ячейками.Кроме того, каждый из шести атомов с центрированной гранью является общим с соседним атомом. Поскольку 12 его атомов являются общими, считается, что оно имеет координационное число 12. Элементарная ячейка с ГЦК состоит всего из четырех атомов; восемь восьмых от угловых атомов и шесть половин лицевых атомов, как показано на среднем изображении выше. На изображении ниже выделена элементарная ячейка в большей части решетки.

В структуре ГЦК (и структуре ГПУ) атомы могут упаковываться ближе друг к другу, чем в структуре ОЦК.Атомы одного слоя гнездятся в пустом пространстве между атомами соседнего слоя. Чтобы изобразить упаковку, представьте коробку, заполненную слоем шариков, выровненных по столбцам и рядам. Когда несколько дополнительных шаров брошены в коробку, они не будут балансировать непосредственно поверх шаров в первом слое, а вместо этого остановятся в лунке, созданной между четырьмя шарами нижнего слоя. По мере добавления шаров они будут складываться вместе, чтобы заполнить все карманы.Фактор упаковки (объем атомов в ячейке от общего объема ячейки) составляет 0,74 для ГЦК кристаллов. Некоторые из металлов, имеющих структуру ГЦК, включают алюминий, медь, золото, иридий, свинец, никель, платину и серебро.

Гексагональная плотноупакованная структура (HCP)
Другой распространенной плотноупакованной структурой является шестиугольная плотноупакованная структура. Гексагональная структура чередующихся слоев сдвинута так, что ее атомы выровнены по зазорам предыдущего слоя. Атомы из одного слоя гнездятся в пустом пространстве между атомами соседнего слоя, как и в ГЦК-структуре.Однако вместо кубической структуры узор имеет шестиугольную форму. (См. Изображение ниже.) Разница между структурами HCP и FCC обсуждается позже в этом разделе.

ГПУ-структура состоит из трех слоев атомов. В каждом верхнем и нижнем слое есть шесть атомов, которые расположены в форме шестиугольника, и седьмой атом, который находится в середине шестиугольника. В среднем слое расположены три атома, расположенные в треугольных «канавках» верхней и нижней плоскости.Обратите внимание, что существует шесть таких «канавок», окружающих каждый атом в гексагональной плоскости, но только три из них могут быть заполнены атомами.

Как показано на среднем изображении выше, в элементарной ячейке ГПУ шесть атомов. Каждый из 12 атомов в углах верхнего и нижнего слоев вносит 1/6 атома в элементарную ячейку, два атома в центре шестиугольника как верхнего, так и нижнего слоев каждый вносят ½ атома, а каждый из трех атомов в средний слой вносят 1 атом. Изображение справа выше пытается показать несколько элементарных ячеек ГПУ в большей решетке.

Координационное число атомов в этой структуре равно 12. В одном и том же плотноупакованном слое шесть ближайших соседей, три в верхнем слое и три в нижнем. Фактор упаковки составляет 0,74, что соответствует элементарной ячейке с ГЦК-ячейкой. ГПУ-структура очень распространена для элементарных металлов, и некоторые примеры включают бериллий, кадмий, магний, титан, цинк и цирконий.

Объемная эффективность укрытий для треккинговых шестов — IntoCascadia

Обсуждение «объемной эффективности» палатки может сразу вызвать тяжелые веки, но это просто относится к тому, насколько эффективна по весу геометрия палатки [ Я уже могу сказать, что этот пост не войдет в число моих 10 лучших ] .Таким образом, любой человек на открытом воздухе, интересующийся легким снаряжением, должен обладать хотя бы поверхностным знакомством.

Если цель легкого укрытия состоит в том, чтобы обеспечить жилое пространство с наименьшим весом, то очевидно, что желательно начать с базовой формы (или «геометрии»), в которой используется наименьшее количество материала для обеспечения этого пространства (среди множества других критериев). Поэтому мы стремимся оптимизировать соотношение объема к площади поверхности.

Чтобы представить тему и продемонстрировать, как это может быть неинтуитивно, я сравню это соотношение объема: площади поверхности для двух популярных стилей укрытий для треккинговых палок с палаткой моей собственной конструкции — X-Mid.Первая популярная геометрия палатки — это однополюсная пирамида с прямоугольным основанием (классический пример — MLD DuoMid). Однополюсные средние части широко известны как самые простые палатки, поэтому интуитивно многие люди думают, что это наиболее эффективный или «самый легкий» дизайн (если уравнять другие атрибуты, такие как выбор ткани).

Второе сравнение — это стандартная «палатка для щенков». Эта палатка также построена вокруг прямоугольника, но в ней используются два шеста, расположенные как можно дальше друг от друга.Очевидно, что это максимизирует объем, который вы можете получить от двух полюсов, но также увеличивает площадь поверхности, поэтому неясно, является ли это более эффективным с точки зрения материала, необходимого для количества жилого пространства (опять же, отношения объема к площади поверхности).

Последняя палатка — это мой X-Mid дизайн, в котором также используется прямоугольная форма у основания, но две стойки размещены внутри, а не по периметру. Это примерно посередине между двумя предыдущими убежищами.

Эти шесты вставлены по периметру мухи, так что палатка может раскинуться без перегибов, необходимых для палатки для щенков, и стойки расположены по диагонали, что позволяет избежать конфликта в дверных проемах этих двух других укрытий.Макет такой:

Читатели, хорошо помнящие школьную геометрию, уже могли угадать наиболее эффективную форму. В качестве подсказки напомним, что наилучшим возможным соотношением объема к площади поверхности обладает сфера, как показано на графике ниже (площадь по оси Y, объем по оси x, нижние линии более эффективны). Основная идея этого графика состоит в том, что для любого заданного объема сфера всегда имеет наименьшую площадь поверхности.

Ниже я набросал эти укрытия в масштабе, чтобы показать их геометрию.Я использовал одинаковые базовые размеры (100 ″ x 67 ″) для всех из них и назначил высоту опоры 54 ″ для однополюсного укрытия и 45 ″ для двухполюсных укрытий, поскольку это типичные значения.

Исходя из этих размеров, я рассчитал объем и площадь поверхности каждого укрытия, чтобы получить соотношение объема и площади, как вы можете видеть выше. Обратите внимание, что площадь поверхности не включает пол, поскольку я рассчитываю только материал, который вам понадобится для изготовления мухи для этой палатки. Любой пол не обязательно должен занимать всю площадь основания.

Прежде чем мы перейдем к этому, я дам теоретический ответ прямо сейчас, а затем мы увидим, насколько близко подходят эти палатки. Самая эффективная возможная форма с точки зрения соотношения объема и площади — это купольная палатка, поскольку она имеет половину объема сферы, а также половину площади поверхности (если мы не включаем основание). Таким образом, соотношение такое же хорошее, как у сферы, и в отличие от сферы вы можете построить палатку в форме купола.

Но, конечно, создать палатку, которая является одновременно идеальным куполом и поддерживаемой треккинговой палкой, невозможно, потому что вам потребуется идеально круглое основание (требующее бесконечного количества стоек) и бесконечное количество опорных столбов (для идеального купола летать).Таким образом, чем ближе треккинговая палка к куполу, тем больше кольев и швов требуется. Где-то есть оптимальный вариант, когда вы минимизируете ткань с полукупольной формой, избегая при этом слишком большого веса швов и стержней. Поэтому мы стремимся оптимизировать соотношение объема к общему весу, а не только соотношение объема к площади поверхности.

Хорошо, давайте теперь сравним эти палатки, а затем, в конце, мы сравним их как с куполами, так и с формами, более близкими к куполу, например, с укрытиями на основе шестиугольника.

Во-первых, однополюсный мид имеет объем 70 кубических футов и требует 78 квадратных футов ткани, чтобы построить его, при соотношении 0.89: 1 (или 0,89 кубических футов пространства на каждый квадратный фут ткани). Неудивительно, что палатка для щенков имеет на впечатляющие 24% больше объема (87 кубических футов), но также требует на 26% больше ткани (99 против 78 квадратных футов), поэтому на самом деле она имеет немного худшее соотношение 0,88: 1.

С другой стороны, X-Mid имеет на 16% больше объема, чем однополюсный мид, несмотря на то, что используется только на 7% больше материала, поэтому его объемная эффективность примерно на 10% лучше при 0,97: 1. На каждый квадратный фут ткани приходится почти кубический фут пространства.Другими словами, если бы вы масштабировали эти палатки так, чтобы все они имели одинаковый объем, X-Mid потребовал бы на 10% меньше материала, или если бы вы построили все эти формы из того же количества ткани, X-Mid иметь примерно на 10% больше объема. Таким образом, из этих трех форм X-Mid является наиболее эффективным по весу.

Однако размеры, которые я использовал до сих пор для однополюсной середины, не настолько реалистичны, потому что однополюсные средние панели имеют такие низкие углы стен на концах, что им нужен более длинный пол, чтобы обеспечить приличную длину спальной зоны.Ниже показаны фактические размеры, пожалуй, самой популярной однополюсной пирамиды (MLD DuoMid), которая на 10 дюймов длиннее X-Mid:

Здесь мы видим, что DuoMid имеет меньший объем (79 против 81 кубических футов), несмотря на использование большего количества ткани (85 против 84 квадратных футов). Это снова показывает, что однополюсные средние частоты менее эффективны. X-Mid обеспечивает больший объем при использовании меньшего количества ткани.

С другой стороны, более длинная длина DuoMid лучше подходит для высоких туристов, но это не так, потому что сильно наклонные торцевые стенки приводят к очень низкой и непригодной для использования области на концах.Несмотря на то, что DuoMid на 10 дюймов длиннее (100 дюймов против 110 дюймов), оба они рассчитаны на одинаковую длину пола (87 дюймов), а X-Mid на самом деле примерно на 6 дюймов длиннее, если вы посмотрите на высоту примерно на 15 дюймов. земля (там, где будет верх спального мешка). Таким образом, X-Mid приспособлен для более высоких туристов, но при этом занимает меньше места.

Теперь вы можете согласиться с тем, что X-Mid более эффективен с точки зрения объема на бумаге, но хотите отметить, что получение дополнительных 2,3 кубических фута из меньшего количества ткани на 1,5 квадратных фута — не большая разница.В самом деле, вряд ли это будет видно на шкале. Однако, если мы выйдем за пределы общего объема и посмотрим, где он расположен, мы увидим, что X-Mid намного просторнее.

Как уже упоминалось, однополюсная пирамида «расходует» около 5% своего объема на концах, где навес очень низкий. Вот почему DuoMid на 10 дюймов длиннее X-Mid, но на самом деле имеет меньшую длину пола во внутренней палатке. Таким образом, часть однополюсного среднечастотного звука «непригодна». По общему признанию, это субъективный термин, но для определения давайте обратимся к Генри Шайресу — самому плодовитому разработчику треккинговых палок 21-го века — для одного, который он предоставил в своем патенте на TarpTent StratoSpire:

«Полезное пространство — это пространство, в котором стены купола находятся достаточно высоко над землей, чтобы пассажиры и их снаряжение не давили на стены купола и не искажали их, находясь внутри.Я предпочитаю определять полезное пространство как внутренний объем, где вся ткань купола находится на высоте 12 дюймов (дюймов) или более над землей ».

Судя по субъективному опыту и этому определению, однополюсная пирамида имеет много неиспользуемого пространства. Вот почему он должен быть на 10 дюймов длиннее для такой же длины спальной зоны. И наоборот, X-Mid избегает очень низких наклонов торцевых стен, так что практически весь его объем может использоваться. Таким образом, хотя общий объем X-Mid примерно на 5% больше, на самом деле он имеет на 10% больше «полезного объема».

Но даже это на самом деле не отражает ощущения пространства в этих убежищах, потому что если вы действительно сидите в обоих этих убежищах, вы обнаружите, что X-Mid кажется намного больше. Это происходит из-за того, что громкость однополюсной середины сильно смещена в сторону нижней половины. У него большой объем, но он в основном расположен близко к земле, поэтому запаса мало (вы можете сидеть только рядом со штангой).

Если смотреть только на объем в верхней половине (скажем, выше 24 дюймов), то у однополюсной середины около 15% своего объема над этой точкой (около 12 кубических футов из 78 кубических футов в сумме), тогда как X- Около 35% объема Mid составляет более 24 дюймов (28 из 81 кубического фута).Таким образом, объем X-Mid в верхней половине (он же «запас по высоте») более чем вдвое больше, чем у однополюсного мида, и поэтому он кажется намного более просторным. Вы можете сесть где угодно внутри. Подводя итог, можно сказать, что X-Mid имеет немного больший общий объем, существенно больший «полезный объем» и гораздо больший «запас» — и все это из-за меньшего количества ткани.

Durston X-Mid демонстрирует достаточный объем в верхней половине.

Далее давайте обсудим, как это соотносится с купольной палаткой и более широким спектром популярных конструкций укрытий для треккинговых шестов.Слон в комнате — это палатки с шестиугольным основанием, поскольку они довольно популярны и кажутся ближе к куполу, чем X-Mid.

Мы можем оценить это, вернувшись к моему предыдущему утверждению о том, что купол является наиболее эффективной формой. Если бы вы построили купольную палатку с тем же объемом 81 кубический фут, что и X-Mid, вы могли бы сделать это из 72 квадратных футов ткани (а не 83,75). Так что это потенциальная экономия 11,75 квадратных футов или 1,3 квадратных ярда ткани, если вы построите идеальный купол.Сегодня легкие материалы составляют 0,5 — 1,4 унции на квадратный ярд, поэтому возможная экономия составляет 0,65 — 1,8 унции. Таким образом, любая конструкция, которая стремится быть более эффективной, чем X-Mid, должна обеспечивать часть этой экономии, не добавляя большего веса, чем экономия дополнительных швов, стоек и распорок. Это непростая задача.

Самое близкое, что вы могли бы разумно подойти к куполу, поддерживаемому треккинговыми палками, — это восьмистороннее убежище, поддерживаемое четырьмя треккинговыми шестами. Математика здесь сложная, но с точки зрения требований к ткани это будет примерно посередине между X-Mid и куполом.Это позволило бы сэкономить 0,3 — 0,8 унции ткани, но также потребовало бы дополнительных четырех кольев весом около 1,5 унции — больше, чем компенсирует сэкономленный вес ткани (плюс дополнительный вес в дополнительных швах). Таким образом, хотя соотношение объема к площади поверхности улучшится, соотношение объема к общему весу укрытия будет хуже. То же самое и с шестиугольными укрытиями. Они лишь незначительно улучшают соотношение объема к площади поверхности с теоретической экономией веса ткани на 0,2 — 0,5 унции, что никогда не приведет к снижению веса нетто, потому что два приличных колья весят больше нуля.5oz (и опять же, есть дополнительные швы). Таким образом, любая двухполюсная шестиугольная палатка будет более сложной и тяжелой при том же объеме, чем прямоугольное укрытие сравнимого размера.

С другой стороны, как насчет трехстороннего укрытия? Если четыре лучше шести, то, может быть, три еще лучше? Нет, это не так. Возможное трехстороннее укрытие потребует намного больше ткани, чем четырехстороннее (прокрутите до этого графика ранее и обратите внимание, насколько трехстороннее укрытие хуже, чем что-либо еще), но при этом сэкономит вес только одной стойки, поэтому четыре стороны будут неоспоримо более эффективным.В целом, оптимум на четырех-пяти сторонах, потому что вес швов и стержней увеличивается линейно для каждой добавляемой стороны, в то время как экономия на площади ткани уменьшается (четыре — большое улучшение по сравнению с тремя, пять — скромное улучшение по сравнению с четырьмя, все остальное — незначительное. ). Трудно сказать, что лучше — четыре или пять, поскольку экономия площади ткани примерно равна добавленному весу шва и стержня.

Наконец, вы можете задаться вопросом об эффективности множества других существующих укрытий для треккинговых шестов.Короче говоря, все, что имеет один полюс, расположенный не по центру (он же асимметричный, такой как SMD Lunar Solo), всегда будет менее эффективным с точки зрения объема, чем то же самое, что и столб, расположенный по центру (просто из основ геометрии). Это делается только для того, чтобы вынуть шест из спальной зоны. Вот почему вы часто будете видеть, что укрытия этого типа часто добавляют различные распорки для увеличения объема или улучшения распределения этого объема (например, дополнительное пространство), такие как TarpTent Aeon и Zpacks Plexamid.Но эти стойки всегда будут вызывать дальнейшее снижение общей весовой эффективности укрытия, потому что дополнительный объем, который вы получаете по отношению к весу стойки, всегда невелик. Вы можете добавить достаточно распорок, чтобы получить жилое пространство разумного размера, но было бы гораздо более эффективным по весу начать с более эффективной двухполюсной геометрии, чем прибавлять вес к менее эффективной. Таким образом, однополюсные конструкции со смещенными стойками имеют низкую эффективность.

Общие принципы
Самая эффективная по весу палатка с треккинговыми палками:
— Использует четырех- или пятистороннюю форму
— 2+ опоры
— Разместите палки на умеренном расстоянии друг от друга, чтобы придать форму купола
— Избегайте распорок
— Избегайте асимметрии

Take home message
Наихудший сценарий для эффективности веса — начать с формы с множеством сторон (например,грамм. шестиугольник или восьмиугольник), добавьте один столб в смещенном положении, а затем добавьте к нему распорки.

И наоборот, наилучший сценарий — это укрытие с двумя полюсами, имеющее форму с 4-5 сторон и расположенное на умеренном расстоянии друг от друга. Я не знаю ничего более эффективного с точки зрения объема, чем X-Mid, но некоторые другие конструкции с двумя полюсами действительно похожи, например, Black Diamond Beta Light (ниже). Таким образом, если вы найдете палатку, которая легче, чем X-Mid, это почти наверняка не из-за геометрии, а из-за того, что она меньше, с использованием более легких материалов или менее функциональной.

Industrial Performance 60198 — 60A19 / CERAMIC PINK 130V Стандартная однотонная керамическая цветная лампочка — Walmart.com

«,» tooltipToggleOffText «:» Нажмите на переключатель, чтобы получить

БЕСПЛАТНАЯ доставка на следующий день!

«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»

Мы прилагаем все усилия, чтобы снова начать работу.

• Временно приостановлено в связи с высоким спросом.
• Продолжайте проверять наличие.

«,» hightlightTwoDayDelivery «:» false «,» locationAlwaysElposed «:» false «,» implicitOptin «:» false «,» highlightTwoDayDelivery «:» false «,» isTwoDayDeliveryTextEnabled «:» true «,» useTestingApi » «,» ndCookieExpirationTime «:» 30 «},» typeahead «: {» debounceTime «:» 100 «,» isHighlightTypeahead «:» true «,» shouldApplyBiggerFontSizeAndCursorWithPadding «:» true «,» isBackgroundGreyoutEnabled} «:» false » locationApi «: {» locationUrl «:» https://www.walmart.com/account/api/location «,» hubStorePages «:» home, search, browse «,» enableHubStore «:» false «},» oneApp » : {«drop2»: «true», «hfdrop2»: «true», «heartingCacheDuration»: «60000», «hearting»: «false»}, «feedback»: {«showFeedbackSuccessSnackbar»: «true», «feedbackSnackbarDuration» «:» 3000 «},» webWorker «: {» enableGetAll «:» false «,» getAllTtl «:»

0 «},» search «: {» searchUrl «:» / search / «,» enabled «:» false «,» tooltipText «:»

Скажите нам, что вам нужно

«,» tooltipDuration «: 5000,» nudgeTimePeriod «: 10000}}},» uiConfig «: {» webappPrefix «:» «,» artifactId «:» header- footer-app «,» applicationVersion «:» 20.0.40 «,» applicationSha «:» 41ed8468826085770503056bd2c9bc8be5b55386 «,» applicationName «:» header-footer «,» node «:» 1a67f14d-85b1-4ba2-aa8e-45f0315c3c2e «,» cloud «-ad14-prod:» wus14 » oneOpsEnv «:» prod-a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart.com «,» apiPath «:» / header- нижний колонтитул / электрод / api «,» loggerUrl «:» / заголовок-нижний колонтитул / электрод / api / logger «,» storeFinderApi «: {» storeFinderUrl «:» / store / ajax / primary-flyout «},» searchTypeAheadApi «: { «searchTypeAheadUrl»: «/ search / autocomplete / v1 /», «enableUpdate»: false, «typeaheadApiUrl»: «/ typeahead / v2 / complete», «taSkipProxy»: false}, «emailSignupApi»: {«emailSignupUrl»: » / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» 41ed8468826085770503056ERSbe2c9b «,» APP38 «:» APP «:0.40-41ed84 «},» expoCookies «: {}}

.

1. Кирпич из лосося пористый и недожженный, его прочность крайне низкая.

2. Современные кирпичи различны по размеру, фактуре и цвету, поэтому можно легко выбрать тип кирпича, необходимый для строительства.

3. Древесина, будучи прочной и обрабатываемой, широко используется для изготовления полов и кровли.

4. Свежесрубленная древесина, содержащая некоторую влагу, не может считаться прочным строительным материалом.

5. Поскольку верхний слой почвы органический, его необходимо удалить с территории застройки.

6. Деревянные панели, требующие меньшего труда для монтажа, широко используются в строительстве.

, ().

1. Какие строительные материалы считаются самыми старыми?

2. Какие природные (искусственные) материалы сегодня используются в строительстве?

3.Кирпич — новый строительный материал или старинный строительный материал?

4. В каких странах (много, мало) растут леса?

5. Какие страны богаты (бедны) сырьем?

6. Какие свойства кирпича следует учитывать при выборе материала строительного назначения?

Виды кирпича

кирпич глиняный
керамика b.	.
известь и песок b.	-.
общий b.	.
пористый b.	.
цельный б.	.
воздух b.	.
стенка б.	.
фасонный b.	.
сотовый b.	.
прессованный b.	.

. а); б) ().

.

1. Кирпич делится на несколько марок.

2. Как следует перевозить кирпич как строительный материал?

3. Не загружайте кирпичи навалом!

4.Не используйте светлые кирпичи или перевернутый кирпич.

ТЕКСТ 2.

.

КЕРАМИЧЕСКАЯ ПЛИТКА

Известно, что существует много видов кирпича. Некоторые из них очень удобны в строительстве, в то время как другие не пользуются популярностью из-за своих плохих свойств. Между этими типами лежат различные типы, которые используются для определенных целей.К ним относятся, например, керамическая плитка.

Керамическая плитка — изделие из обожженной глины. В основном используется в декоративных и санитарных целях.

Керамическая плитка состоит из глиняного тела (), покрытого декоративной глазурью. Керамическая плитка по форме обычно бывает плоской. Они чрезвычайно разнообразны. Они различаются по размеру от примерно 1/2 квадрата до более 6 дюймов. Их формы очень разнообразны: квадраты, прямоугольники, шестиугольники и другие. Керамическая плитка изготавливается из глин разного цвета.Но, как ни странно, их цвета не зависят от цвета глины, из которой они сделаны. Плитка, как правило, глазурована, и ее цвет зависит от цвета глазури, которой она покрыта. Совершенно естественно, что керамическая плитка на практике существует в самых разнообразных цветовых решениях: от чисто-белого до глубоких темных и черных. Керамическая плитка укладывается на покрываемую поверхность с помощью строительного раствора или какого-либо клеящего вещества. Их обычно наносят с тончайшим швом раствора.

, ().

1. Не покрыт ли корпус керамической плитки каким-либо веществом? Какое вещество покрыто?

2. В каких сферах используется керамическая плитка?

3. Различаются ли они по форме, цвету и форме?

4. Какие у них цвета и размеры?

5. Каким образом укладывают керамическую плитку на поверхности? Они наносятся на толстый или тонкий клеевой шов?

ТЕКСТ 3.

---

---

Feynlab Ceramic V2 | Прочное и защитное автомобильное нано-покрытие

FEYNLAB® CERAMIC V2 — толстое защитное керамическое нанопокрытие, разработанное для обеспечения исключительной прочности и защиты окрашенных автомобильных поверхностей.В качестве покрытия со сверхвысоким сухим остатком CERAMIC V2 придает интенсивность: блеск, УФ. & Термозащита, химическая стойкость и повышенная защита от легких «отметин любви» правильной стирки.

Обычно покрытия с высоким содержанием твердых частиц трудно укладывать. Компания FEYNLAB разработала CERAMIC V2 как для надежной защиты, так и для удобства установщика. Эти комбинированные факторы создают продукт, который работает, долговечен и радует владельцев транспортных средств.

Преимущества продукта

• FEYNLAB® CERAMIC V2 — это толстое, долговечное профессиональное нанопокрытие с высоким сухим остатком, которое легко наносится.
• Сертифицированные установщики могут предлагать CERAMIC V2 по конкурентоспособной рыночной цене, не уступая или превосходя другие бренды с точки зрения долговечности и производительности.
• Защитное покрытие с высоким сухим остатком и эффективное нанесение было приоритетом при разработке CERAMIC V2. Это нововведение быстро выделило его среди конкурентов.
• Впечатляющие свойства: превосходная термостойкость, блестящий блеск и лучшая в отрасли стойкость к ультрафиолету и химическим веществам.
• Настоящая нанотехнология и химический состав FEYNLAB® FEYNLAB® обеспечивают непревзойденный уровень защиты.Формула проникает в существующую структуру краски глубже, чем большинство доступных покрытий.

CERAMIC Version 2 предназначен для профессионального использования только сертифицированными и аккредитованными установщиками FEYNLAB ™.

Долговечность, гарантия и одобренные поверхности
Гарантийный срок — 3 года.

Нанесение включает 1-компонентный слой с максимальной толщиной пленки до 3 микрон.

ПОВЕРХНОСТИ, РАЗРЕШЕННЫЕ ДЛЯ ПРИМЕНЕНИЯ: — НЕ применимы к неутвержденным поверхностям

• Лакированные поверхности с прозрачным покрытием (см. Условия гарантии для утвержденных производителей и типов транспортных средств)
• Черный текстурированный пластик (проверьте, если не уверены)
• Фары и задние фонари
• Черная рамка для фортепиано
• Колесные диски и суппорты с прозрачным покрытием

Срок годности
В закрытом виде — 1 год.
