Устройства бачка сливного бачка: Устройство конструкции сливного бачка унитаза: принцип работы сливного механизма

Устройство и ремонт смывного бачка

Устройство смывного бачка унитаза



Устройство смывного бачка

В смывном бачке унитаза есть два механизма. Прежде всего это кран с поплавочной системой, которая перекрывает воду, когда бачок наполнен. Положение поплавка можно регулировать, устанавливая тем самым нужный уровень воды. Другой механизм — механизм спуска воды, который обеспечивает быстрый слив из бачка.

Бесшумный кран-поплавок

Бачок, снабженный универсальным водосливным устройством

Универсальное сливное устройство

Эти устройства периодически ломаются. Если поплавок плохо отрегулирован или в его корпусе есть дефекты, вода не перекрывается и может вылиться наружу. Самое слабое место сливного устройства — клапан. Поврежденный или покрытый известковым налетом клапан не гарантирует герметичность бачка.

Если вы решили заменить сливной механизм, приобретайте новый с регулятором расхода воды. Механизмы типовых конструкций практичнее и дешевле.

Смывной бачок с боковой подачей воды и стержневым краном-поплавком (слева). Смывной бачок с подачей воды сверху и с бесшумным краном-поплавком (справа).



Регулировка крана-поплавка

Если кран-поплавок плохо отрегулирован, вода переполняет смывной бачок и вытекает через сливную трубу. Убедитесь в том, что поплавок не поврежден и не заполнен водой. Поврежденный поплавок следует заменить.

1. Отсоедините спусковой рычаг и снимите крышку бачка

2. С помощью регулировочного винта, отрегулируйте рычаг крана-поплавка

3. При помощи пассатижей, затяните регулировочную гайку

4. Проверьте работу смывного бачка, потянув за спуск

5. Уровень воды в заполненном бачке не должен доходить до сливного отверстия

6. Установите на место крышку смывного бачка и спусковой рычаг



Ремонт крана-поплавка

Кран-поплавок снабжен устройством, перекрывающим воду с помощью клапана или мембраны. Если такое устройство выходит из строя, то вода течет непрерывно, даже если поплавок исправен.

1. Отвинтите кран-поплавок от стенки бачка

2. Разберите головку крана-поплавка

3. Если мембрана порвана, замените её

4. Установите на место головку с новой мембраной

5. При необходимости отрегулируйте уровень поплавка, поворачивая винт

6. Установите на место кран-поплавок

Замена механизма спуска воды

1. Перекройте воду и слейте воду из бачка, затем отвинтите спусковой рычаг и снимите крышку

2. Извлеките механизм слива воды, повернув его на четверть оборота

3. Если вода течет из-за неисправности клапана, почистите или замените его, а затем снова установите механизм на место

4. Если необходимо полностью разобрать сливной механизм, отсоедините шланг подачи воды

5. Отвинтите крепежные гайки и снимите смывной бачок с унитаза. Отвинтите подставку механизма

6. Установите новые крепления бачка, используя прокладки, прилагаемые к механизму спуска воды

7. С помощью пластикового ключа, закрепите новую подставку сливного механизма

8. Извлеките уплотнительную прокладку, установленную между смывным бачком и унитазом

9. Тщательно очистите место под прокладку

10. Аккуратно установите новую прокладку

11. Поместите смывной бачок на унитаз, закрепите его винтами и подсоедините к бачку шланг подачи воды

12. Отрегулируйте регулировочный поплавок и механизм слива воды и установите его в бачок. Проверьте работу механизма слива бачка.









Что бы еще почитать?

  Поделитесь ссылкой на статью в социальных сетях

  Вы можете оставить свой комментарий
Поделитесь своим мнением, что Вы думаете о прочитанном?
Если Вам не понравилась статья, напишите в комментариях причину.
Возможно, Вы заметили ошибку или у Вас появились вопросы, напишите об этом.
Только зная Ваше мнение, можно будет улучшить и дополнить статью.

Ремонтируем сливной бачок унитаза своими руками: устройство арматуры

Поломка сливного бачка — проблема с которой сталкивался каждый. Первое что мы делаем когда обнаруживаем данную неприятность, это звоним сантехнику. Это верное решение, если вы ничего не смыслите в сантехнике и у вас нет никакого инструмента в доме. Но если ваши руки растут из нужного места, а в кладовке имеется гаечный ключ, то почему бы не попробовать отремонтировать сливной бачок самому? Ведь делая ремонт самостоятельно, вы экономите деньги и улучшаете свои навыки.
Как устроен сливной бачок, какие у него бывают поломки, а главное его ремонтировать? Ответы на эти вопросы вы найдёте в нашей статье.

Устройство сливного бачка

Прежде чем приступить к активным действиям, необходимо изучить немного теории и понять, как устроен слив воды в унитазе. Любая модель имеет две основных детали: чаша, которая стоит на полу или закреплена на стене, и емкость для воды сверху. Эта ёмкость и называется «сливным бачком».

В основе работы слива воды лежит принцип гидрозатвора. При нажатии на рычаг (кнопку) пробка открывается, и вода под действием силы тяжести смывается в стояк.

Если снять крышку на бачке, вы обнаружите механизм слива воды. Он состоит из поплавка, пломбы и рычагов. Условно можно разделить механизм сливного бачка на две части: система набора воды и механизм слива.

Когда кнопку отпускают, отверстие слива закрывается и начинает набираться вода. Поплавок контролирует её уровень и в нужный момент закрывает кран.

Конечно, в зависимости от производителя конструкция бывает немного другая, но смысл остается тем же.

Система набора воды

Принцип действия наполнительной арматуры прост: когда бачок становится пустым, она начинает подачу воды, когда он полный – прекращает. Поплавок требуется для определения уровня воды. Если набирается мало или наоборот, много воды, можно настроить нужный уровень самостоятельно. Рекомендуется использовать объем 5-7 литров воды.
Арматура, которая регулирует подачу воды, может быть нескольких видов.

    • С боковой подачей воды (арматура расположена вверху). В основном такую подачу воды в бачок можно встретить в унитазах российского производства. Механизм дешевый, но очень шумный. На более дорогих моделях для снижения шума крепят трубку, которая подает воду ко дну.

Сливной бачок: устройство механизма с боковой подачей

  • С нижней подачей воды. Такой вид можно встретить как на зарубежных моделях унитазов, так и на отечественных. Благодаря механизму шум от воды сводится к минимуму.

Нижняя подача в сливной бачок

Слив воды

Кнопочный сливной механизм

Механизм слива запускается либо нажатием на кнопку, либо выдергиванием штока. Наиболее популярен кнопочный вариант с рычагом, который показан на фото. В унитазах со скрытым бачком кнопка располагается на стене. Поэтому ремонт подвесного унитаза менее удобен: все действия проводятся после удаления кнопки через маленькое отверстие. На видео показан процесс демонтажа арматуры из встроенного бачка (инсталляции).

Кнопочный механизм может быть одно- и двух-режимным. В двух-режимном сливе две кнопки: одна сливает воду полностью, а вторая — наполовину. Это позволяет экономить воду при необходимости. Также подобный механизм может быть реализован и одной кнопкой, когда слив зависит от степени нажатия.

Подготовка к ремонту

Прежде всего осмотрим внутренний механизм на наличие дефектов. Для этого снимают верхнюю крышку, обычно она фиксируется кнопкой слива. Её нужно либо просто открутить, либо вытащить кнопку и открутить винт крепления.

Перед починкой сливного бачка обязательно перекрывают подачу воды.

Замена и крепление деталей

После того, как откроете крышку, вы увидите несколько отверстий диаметром 1,5-2 см для подвода воды (может быть, только одно). В одном из них будет закреплена наполнительная арматура с мембранным клапаном.

Мембрана очень чувствительна к качеству воды, поэтому срок её службы зависит от водных фильтров. Если фильтров нет вообще, то лучше заменить механизм на российский со штоковым клапаном.

Чаще всего решить вопрос ремонта сливного бачка унитаза можно полной заменой деталей. Для дорогих унитазов несложно найти ремонтный комплект со втулкой и мембраной. На дешевых моделях выгоднее купить новую арматуру, стоят они не очень дорого. Главное, выбрать при покупке нужный диаметр трубы, обычно они бывают 10, 15 мм, а также 1/3 и ½ дюйма.

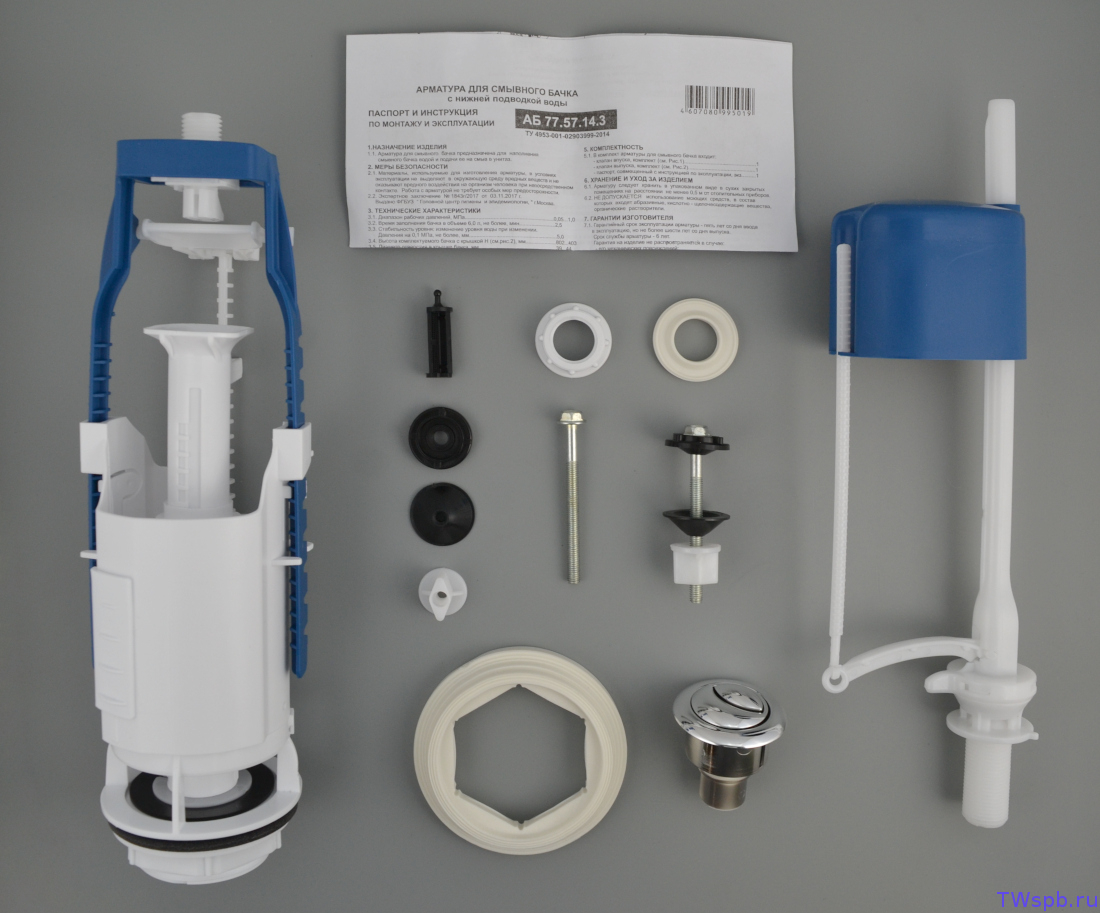

Комплект арматуры для ремонта унитаза

При замене нужно сделать герметичный стык, поэтому перед креплением надевают уплотнительную прокладку. Арматура стягивается с бачком гайкой. Закручивают их несильно, иначе могут появиться трещины.

В остальные свободные отверстия вставляют декоративные заглушки. При необходимости можно поменять положение подачи воды. Если заглушка просто вставляется в отверстие до щелчка, а не держится на гайке, то никаких уплотнителей в ней не предусмотрено, поэтому вода будет вытекать при неисправности.

На дне бачка находятся отверстия для крепления к унитазу. Крепление происходит на металлические или пластиковые болты. Лучше всего для крепления унитаза подходят болты из латуни и нержавейки. Конечно, обычный металлический крепеж прочнее пластикового, но быстро ржавеет. Перед креплением должны быть обязательно надеты шайбы и резиновые прокладки.

В центре расположено самое большое отверстие под слив воды. Запорная арматура для сливного бачка крепится накидной шайбой через прокладку.

Распространенные поломки сливного бачка

Самой частой поломкой является непрерывное заполнение и утечка воды с емкости. Причиной этого являются следующие факторы:

  • перекос поплавка;
  • не срабатывает механизм поплавка;
  • неплотно прилегающий запорный клапан, старый резиновый уплотнитель.

Проще всего решить первую проблему, потому что в данном случае унитаза не потребуется даже ремонт сливного бачка – достаточно открыть крышку и поправить поплавок. Также иногда запорный клапан не встает на место, его тоже достаточно просто поставить вручную в углубление.

Следующая проблема проявляется в том, что вода заполняет бачок до предела и не останавливается. Чтобы проверить механизм, приподнимите поплавок вверх до упора. Если вода не останавливается, то потребуется замена поплавкового механизма.

И последний пункт – старый уплотнитель. Определить такую поломку очень просто: нужно просто прижать рукой клапан. Если вода остановилась, придется заменить уплотнитель. Также иногда это связано со слишком малым весом запорного механизма. В таком случае добавляют внутрь грузики, чтобы утяжелить его.

Еще одна частая поломка связана с изношенным поплавком. Его герметичность нарушена, и он плохо держится на плаву, поэтому вода в бачке поднимается не до нужного уровня. Потребуется замена арматуры сливного бачка, но можно и починить поплавок своими руками. Для этого его отверстие заделывается герметиком, клеем, разогретым пластиком или любым другим подручным материалом. Также можно заглянуть в магазин сантехники, возможно, там будет аналог этого поплавка.

Не очень часто, но случаются с бачком такие поломки как: подтекание крепёжных болтов бачка и выход из строя клапана подачи воды. Для их устранения достаточно поменять прокладки и купить новый клапан.

В видео показано, как делают ремонт бачка унитаза своими руками:

Обычно ремонт сводится максимум к замене арматуры, а это можно сделать и самостоятельно, не вызывая сантехника. Главное, выбрать качественное изделие и правильный размер, и тогда не будет мешать звук капающей и набирающейся воды.

Устройство сливного бачка унитаза, виды унитазных бачков

У вас пришел в негодность унитаз? И чтобы сэкономить, вы решили сделать ремонт самостоятельно? А как, и с чего начать? Выполнить ремонт своими руками несложно, если знать устройство сливного бачка унитаза.

В этой статье мы рассмотрим конструкцию сливного бачка унитаза, все ее составляющие. А также какие бывают разновидности сливных бачков для унитазов.

Сливное устройство для бочка унитаза: его составляющие

Как устроена система слива в унитазе? Унитаз любой модели состоит из двух основных деталей: чаши, стоящей на полу либо закрепленной на стене, и верхней емкости для воды, которая и является сливным бачком.

В комплект арматуры в сливном бачке унитаза входят следующие элементы:

Конструкция унитаза со сливным бачком

1. Сливной механизм бачка унитаза. Он состоит из сифона с крышкой и герметичной прокладки между бачком и трубой слива. То есть функцию сливной конструкции выполняет сифон.

2. Рычаг контроля струи, который подсоединяется к трубе водопровода благодаря шаровому крану. Это «выпускное» устройство, которое обеспечивает вход воды в сливной бачок.

3. Поплавок. С помощью него можно регулировать объем наполнения воды в сливной унитаз. Этот поплавок соединен при помощи спицы со сливным механизмом бачка унитаза. И кроме того, существует несколько видов поплавковых клапанов сливного бачка унитаза:

Поплавковые клапаны

1) Клапан–Кройдон. Его составляющие: корпус, ось поплавкового рычага, седло и поршень.

Рычаг из пластик вызывает движение поршня, которое вертикальное. Подобная конструкция установлена в сливном бачке унитаза старого образца.

2) Поршневой клапан сливного бачка унитаза. В этой конструкции ось поплавкового рычага прикреплена в шплинте (крепежном элементе), который расщеплен надвое.

Когда рычаг двигается, то вслед ему начинает горизонтально перемещаться поршень. Этот поршень соприкасаясь регулярно с седлом, контролирует подвод воды в сливной бачок. На конце поршня установлена прокладка. Она перекрывает поток воды в момент нажима поршня на седло. Кстати, сливные бачки для унитазов с клапанами в виде поршня стоят у большинства людей в российских квартирах.

3) Мембранный клапан. Устройство клапана сливного бачка унитаза этого вида состоит из силиконовой либо резиновой мембраны, а не из поршневой прокладки.

Пластиковый поршень, перемещаясь под давлением рычага, передвигает и мембрану, которая перекрывает поступление воды. Клапан в виде мембраны – это последнее достижение в изготовлении сливных бачков.

Устройство сливного бачка унитаза изнутри

В целом, конструкция сливной арматуры для унитаза, т.е. слива воды и ее наполнения в бачке зависит от способа установки сантехнического оборудования, типа спускового устройства и т.п.

Разновидности сливной системы для унитаза

Существует несколько классификаций, одна из которых основана на особенностях сливного механизма бачка унитаза.

По типу спускового устройства

Кнопки слива унитаза (клавиши) или рычаги имеют два варианта расположения:

1. Боковое. Обычно используется у сливных бачков, которые устанавливаются не на полке унитаза, а на стенке определенной высоты. Об этом вы можете прочитать в статье на нашем сайте «На какой высоте вешать унитаз?».

Бачок слива: конструкция механизма с боковой подачей

При такой конструкции вода сливается при помощи дергания за цепочку.

2. Верхнее. Кнопка, которая вызывает движение сливной системы для унитаза, прикреплена точно посередке крышки бачка.

Кнопочное спусковое устройство

Про принцип работы сливного бачка унитаза читайте в статье на нашем сайте «Конструкция слива унитаза».

По способу установки

1. Верхнее крепление. Сливной бачок унитаза устанавливается очень высоко и ровно на стене, над прибором и соединяется с последним при помощи трубы.

Этот способ монтажа устарел, хотя продаются несколько конструкций такого типа, т. к. спрос на них всегда есть.

Верхнее крепление сливного бачка

2. Установка в стене. Этот способ является современным, который требует переделки как минимум одной и всей стены, т.к. сливной бачок унитаза будет спрятан внутри нее. Благодаря этому кажется, что площадь уборной стала больше.

Сливной бачок скрыт в стене

3. Бачок слива на полке унитаза. Этот способ является наиболее распространенным, привычным для всех форм сливного унитаза. И кроме того, если в таком унитазе что-то придет в негодность, то его можно легко и быстро, а главное – своими руками отремонтировать.



Бачок слива на полке унитаза

По материалу изготовления

1. Сливной унитаз с бачком из чугуна. Это вид сливного бачка как раньше, так и сейчас является наиболее практичным. Поэтому не все готовы расстаться с раритетами и заменить их на новые – более красивые и удобные.

Чугунный бачок

2. Сливной унитаз с бачком из фаянса является наиболее популярным. Так как подобный бачок – это часть компакт-унитаза. Привычные конструкции, которые легко устанавливаются на полку унитаза, обладают множеством исполнений, отличающихся по цветовой палитре и конфигурации.

Фаянсовый бачок

3. Сливной унитаз с бачком из пластика. Такой сливной бачок унитаза встраивается в стену и поэтому обладает не совсем обычной формой. Он имеет более плоскую конструкцию.

Пластиковый бачок

По виду сливной системы

1. Слив типа «Колокол». Чугунный старый сливной бачок унитаза обычно имеет этот тип системы. Если открыть такой сливной бачок унитаза, то вы увидите внутри него рычаг с закрепленной на нем цепочкой. А второе плечо этого рычага поднимает тяжелую пробку из чугуна с прокладкой на нижней плоскости.

Бачок со сливной системой «Колокол»

При поднятии пробки водный поток уходит в сливную трубу. А после опускаем цепочку. Вслед ей опускается и пробка, но при этом вода льется пол трубе, тем самым создается разрежение в ее верхней плоскости. И вся вода в бачке уходит через перелив (П-образный).

2. Система с гофрой, которая также находится в сливном бачке унитаза старого образца.

Если потянуть за веревочку, которая закреплена на рычаге из пластика гофры, то она наклонится и затянет воду. Если веревка опущена, то выходной патрубок сохранит наклон до тех пор, пока не уйдет вся вода в сливном бачке. Тут также есть разрежение в трубе слива воды при ее смыве.

Механизм слива − гофра

3. Слив типа «Груша». Все современные сливные системы для унитаза в любом случае применяют один и тот же принцип работы: нажимается клавиша (кнопка) или рычаг, тянется шток вверх – груша выходит из седла, т. е. освобождает дорогу воде. Груша, да и седло по форме может быть различным.

Механизм слива – груша

устройство и механизм (арматура) сливного бачка + видео

Наличие обустроенной туалетной комнаты – важнейший залог комфортного проживания в любой квартире и доме. По сути уже никто не представляет свою повседневность без такого прибора, как унитаз. Но многие ли из нас знают, каким образом устроен и как работает его главный компонент – сливной бачок? Осведомленность в этих вопросах полезна по двум причина: во-первых, знание особенностей прибора упрощает его выбор и покупку, а во-вторых, имея представление о «внутренностях» оборудования, легче определить, какая именно часть механизма деформировалась в случае выхода агрегата из строя. Вот почему далее мы предлагаем детально с видео изучить сливной бачок: устройство, принципы работы арматуры и отличия моделей.

Конструкция сливного бачка

Стандартный бачок состоит из двух механизмов: наливного; слива и перелива. В старых и современных моделях арматура несколько отличается.

Наливной механизм включает в себя два компонента:

  1. Клапан – регулирует объем воды в бачке: своевременно обеспечивает ее подачу и перекрытие. В старых моделях клапан расположен сбоку корпуса, а в новых – в его нижней части.
  2. Поплавок – управляет положением клапана: поплавок опущен – клапан открыт, поплавок поднят – клапан закрыт. Изначально поплавок функционировал в горизонтальном положении, но в современных моделях он двигается только в вертикальной плоскости.

Благодаря модернизации конструкции бачков наливной механизм стал работать в несколько раз эффективнее: в новых моделях запорная арматура перекрывает воду не постепенно, а полностью на самом финише набора, что гарантирует оперативность поступления воды в емкость.

Устройство бачка унитаза

Но наиболее серьезное усовершенствование произошло с механизмом слива и перелива. В старых бачках под сливной системой подразумевалась резиновая груша, которая герметично закрывала выходное отверстие. Функционировала она максимально просто: тяните за цепочку или поднимаете рычаг – и вода начинает течь в слив. Но современный механизм – это сложный арматурный узел, включающий в себя два главных компонента:

  1. Перелив – защищает бачок от переполнения: когда объем превышает максимальную отметку, жидкость начинает уходить в чашу унитаза.
  2. Слив – обеспечивает непосредственный слив воды при нажатии на спуск бачка.

Совет. Для удобства эксплуатации и экономии воды рекомендуется подбирать сливной бачок с двумя кнопками: для полного и для частичного слива.

Принципы функционирования бачка

Большая часть и старых, и современных бачков – это слитные конструкции. Они работают по следующей схеме.

Смыв воды:

  • после нажатия на спусковой механизм (кнопку, рычаг и тд.) создается специальная тяга, под действием которой поплавок перестает оказывать давление на клапан и последний открывается;
  • сток в систему перелива закрывается;
  • вода из бачка подается в чашу унитаза для смыва.
Функционирование слива

Наполнение бачка водой:

  • когда объем воды в бачке опускается до минимальной отметки, клапан закрывается, открывается впускной кран и начинается поступление воды;
  • по мере наполнения бачка запорный поплавок поднимается, а струя воды уменьшается;
  • когда емкость полностью заполняется, поплавок закрывает впускной кран и подача воды прекращается.

Важно! Чтобы поплавок эффективно функционировал, после установки бачка его нужно отрегулировать и протестировать: неправильное положение поплавка чревато тем, что емкость не сможет наполняться достаточным объемом воды.

Менее распространенная категория сливных бачков – настенные. Они функционируют по несколько иной схеме, нежели слитные. Различия обусловлены тем, что главным элементом в настенном приборе является сифон. Принцип работы такого бачка:

  1. Нажатие на спусковой механизм провоцирует открытие сифона: через его гофрированную трубку вода поступает в чашу унитаза, выполняя смыв.
  2. После опустошения сифона поплавок бачка опускается и открывает впускной кран, через который в сливную емкость начинает поступать вода.
  3. Когда бачок полностью наполняется, поплавок опускается и впускной кран закрывается.

Разновидности сливных бачков

Сливные приборы могут иметь определенные отличия и в конструкции, и в принципах работы, и во внешнем виде – дабы разобраться в них, рассмотрим основные критерии классификации бачков.

Критерий №1: тип спускового механизма. Различают два типа спусков:

  • Кнопочный – наиболее современное и надежное решение. Применяется практически во всех закрытых сливных бачках новой модификации. Кнопка может располагаться или на крышке, или сбоку сливного прибора.
  • Подвесной – цепочка или рычаг. Используется преимущественно в подвесных сливных бачках. Спусковой механизм, как правило, располагается сбоку корпуса прибора.
Кнопочный спусковой механизм

Критерий №2: место размещения. Чаще всего бачок устанавливается слитно с унитазом – такие традиционные модели привлекательны тем, что освобождают от необходимости подводить специальную выпускную трубу от емкости бачка до чаши унитаза. Второй вариант – настенный подвесной бачок – более сложный в исполнении: нужно надежно закрепить прибор на рабочей поверхности и провести дополнительные входящие и выходящие трубы. Но зато подвесной бачок выигрывает в плане эстетики – его можно замаскировать под настенную нишу.

Критерий №3: материал. Современные сливные бачки изготавливаются преимущественно в двух вариациях: фаянсовые – приборы самых разнообразных форм и цветов, получившие популярность за счет выгодного сочетания сравнительно доступной цены и высокого качества; пластиковые – дешевые модели, которые чаще всего встраиваются в стены, что защищает их от внешних воздействий.

Как видите, привычный для всех сливной бачок на деле оказывается не таким уж и простым прибором. Перед вами основные элементы оборудования, принципы его функционирования и отличительные особенности разных моделей – эти сведения помогут вам и при выборе бачка, и при диагностике его неисправностей, так что не пренебрегайте ими, если хотите, чтобы вашему бытовому комфорту ничего не угрожало.

Как устроен бачок унитаза: видео

Устройство бачка унитаза: фото

Принцип действия сливного бачка унитаза с кнопкой

Еще со времен Древнего Рима наличие в доме сантехнических устройств считалось признаком цивилизации. Особое место занимала канализация и «отхожее место», которое сегодня успешно заменяет туалет с удобным унитазом. Мы так привыкли к комфорту, что малейшее изменение в работе унитаза и его бачка приводит к замешательству и волнению. Поэтому при выборе модели для своего дома отдаем наиболее надежным конструкциям, к разряду которых относятся унитазы с кнопочными сливными бачками.

Устройство сливного бачка унитаза с кнопкой: конструктивные особенности

Устройство сливного бачка с кнопкой всех моделей имеет общие черты. Они отличаются только материалом изготовления, ценой, качеством и особенностями рабочих деталей. Функционируют бачки по одному принципу, отличия имеются только в механизме, который может быть:

  • однокнопочным;
  • двухкнопочным;
  • с двухрежимным устройством.

Наиболее современной моделью является двухкнопочная система, которая позволяет экономить воду при смыве. Нажатие одной кнопки — полный смыв, при котором из бачка вытекает вся содержащаяся в нем вода. Нажатие двух кнопок — слив только части объема воды.

Модели также могут отличаться особенностями смыва. В одних вода при спуске в унитаз поступает непосредственно из сливного бачка, двигаясь в одном направлении. В других происходит разделение потока воды, смыв ведется с разных сторон. Такие бачки считаются наиболее эффективными, так как охватывают наибольшую площадь смыва, но и более шумными.

Чтобы при покупке этого прибора, необходимо иметь представление, как работает сливной бачок унитаза с кнопкой, и знать из чего состоит его устройство. Механизм функционирования любых моделей довольно прост и заключается в наборе определенного объема воды из водопровода и спуска его в канализацию через унитаз.

Принцип действия сливного бачка унитаза с кнопкой — это система гидрозатвора, который состоит из поплавка, рычагов и пломбы. Нажим на кнопку на крышке приводит в действие механизм спуска воды, что и является основным назначением этого сантехнического прибора.

Принцип действия сливного механизма

Нажав на кнопку, находящуюся на крышке, мы заставляем системе бачка начать работу. Устройство сливного бачка унитаза с кнопкой, схема которого представлена на рисунке ниже, напрямую связано с начинкой емкости. До начала работы, бачок находится в режиме ожидания. В емкости уже есть необходимый объем воды, который ограничен уровнем поплавка. Вода в бачке удерживается от вытекания специальной грушей, которая выполнена из эластичной и прочной резины. Нажатие на кнопку дает давление на рычаг-тягу, который отталкивает грушу, открывая тем самым слив.

Когда мы отпускаем кнопку, груша постепенно начинает возвращаться на место. При сборке внутренней начинки санприбора следует учитывать эту особенность функционирования груши. Резкий ее возврат в первоначальное положение дает кратковременный и неполный слив. При правильной сборке и регулировке процесс опускания груши медленный, она полностью полая внутри.

С наполняемостью бака водой подъемная сила этого груши уменьшается, а в конце она занимает исходное положение, присасываясь к седлу.

Механизм сливного бачка с кнопкой

Сливной бачок функционирует за счет работы двух систем: набирающей воду и ее сливающей. Первую называют впускной, и механизм ее действия довольно прост. Она впускает воду в бачок в тот момент, когда в нем отсутствует жидкость. Наполнение идет до определенного уровня, который выставляется коррекцией арматуры. Арматура может иметь различный вид, но ее принцип действия один — поплавочный. Регулируя уровень поплавка, можно настроить степень наполняемости бачка.

Выпускная арматура, назначение которой — спуск воды, помогает держать контроль над процессом слива. Ее конструкция в процессе работы может занимать несколько положений. В некоторых моделях выпускная арматура может работать в двух режимах: экономном и стандартном. Кроме того в механизме выпускной арматуры предусмотрена функция аварийного слива, которой можно воспользоваться в экстренных случаях. Если некоторые компоненты выпуска перестают работать в нужном режиме, то приходится менять всю арматуру.

Проблемы в эксплуатации унитазов главным образом возникают из-за сбоев работы впускной и выпускной систем. Поэтому чтобы устранить неисправности, нужно выяснить, какая из систем перестала работать либо с помощью замены отдельных компонентов, либо с помощью полного комплекта.

Наиболее распространенные поломки

  • Вода в бачок поступает очень медленно. Проблема вызвана засорением мембраны, исправление заключается в очистке впускного отверстия от мусора и грязи. Но для этого необходимо аккуратно демонтировать арматуру, а потом также аккуратно вернуть на исходную позицию.
  • Жидкости в бачке слишком много, вплоть до перелива. Причина кроется в неправильной установке уровня поплавка. Решение проблемы — регулировка поплавковой арматуры до такой степени, чтобы поплавок опустился.
  • Рычаги поплавка сломаны. Причина в износе механизма, ремонту такая неисправность не подлежит, поэтому решение — замена арматуры.

Сливные бачки с кнопкой — наиболее распространенные и комфортные в эксплуатации сантехнические приборы. Знание устройства и принципа действия сливных бачков позволит вам выбрать для своего дома наиболее удобные и надежные модели.

ремонт сливного механизма своими руками

Наиболее частой проблемой санузлов является неисправность бачков унитазов.  Западание кнопок, медленное наполнение накопительной емкости, непрекращающаяся утечка воды из переполненного бачка. Каких только неисправностей не бывает.

Эти ситуации могут  возникать по самым разным поводам. Чтобы вскрыть истинную причину в каждом отдельном случае, необходимо демонтировать крышку. После определения характера неисправности можно выполнить несложный ремонт бачка унитаза с кнопкой своими руками, не обращаясь к помощи сантехников.

Содержание статьи:

Поиск неисправности в узлах запорной арматуры

Откручиваем кнопку слива рукой, вращая ее против часовой стрелки. Никаких инструментов для этой операции не требуется. Вытаскиваем кнопку и снимаем аккуратно крышку.

Кнопочный механизм слива в бачке унитаза располагается в крышке. Помимо основной функции служит элементом фиксации устойчивого положения крышки

Внутри сливного бачка располагаются два механизма, в деталях которых может иметься неисправность, вызывающая течь:

  • механизм слива;
  • запорный клапан, отвечающий за поступление воды из водопровода в емкость.

Внимательно осматриваем сливной механизм, оценивая высоту уровня воды.  Если вода находится в районе перелива, то это свидетельствует о том, что не держит запорное устройство.

Вода в нем находится выше поплавка, а потому доходит до сливного канала, по которому сливается в систему канализации.

Если уровень воды стоит на отрегулированной высоте в запорном устройстве, то протечка обусловлена неисправностью клапана в сливном механизме. Это и есть две основные причины.

Ремонт механизма запора сливного устройства

Вода переходит выше переливного устройства, значит, сливной клапан находится в рабочем состоянии, а проблема кроется в механизме запора. Производим слив, освобождая емкость от воды. Закрываем кран подачи воды в систему. Извлекаем устройство сливного механизма, повернув его слегка против часовой стрелки. Вытаскиваем снятую деталь из емкости, осматриваем состояние уплотнительного резинового кольца, являющегося запорным клапаном сливного механизма. Убеждаемся в его целостности. Откладываем в сторону.

Если это не так, то снимаем кольцо и переставляем его обратной стороной, тем самым обеспечивая плотное прилегание резины к поверхности дна емкости. Можно поставить сразу новое уплотнительное кольцо, приобретенное в магазине сантехники.

Вторая проблема: образование налета, накопление слизи на поверхности запорного клапана, что нарушает герметичность данной системы. Устранить можно путем очищения детали от наслоений. Переставить кольцо очень просто. Снимают пластмассовую стопорную шайбу. Берут резиновую деталь, тщательно промывают, затем переворачивают ее “вверх ногами” и прижимают шайбой, установленной на прежнее место.

Схематичное изображение двух способов подачи воды в сливной бачок унитаза, показывающее конструктивные различия устройства узлов арматуры

Откручиваем систему подачи воды и запорный механизм. Есть бачки с нижней подачей воды и с верхней, расположенной в боковой стенке емкости. Подсоединяется вводной шланг и клапан находится сверху. Тип подключения не играет важной роли, так как неисправность  связана непосредственно с состоянием запорного клапана. Под клапан могут попасть песчинки, ржавчина из системы водоснабжения, что нарушает плотность прилегания запорного кольца.

Помимо этого и сам клапан в процессе длительной эксплуатации может деформироваться. Проявлением этого служит специфическая выемка, образующаяся на уплотнительной резинке. Деталь с таким повреждением уже не может сдерживать поступление воды из системы водоснабжения.

Вид порванной резинки клапана, которую придется заменить новой деталью, купленной в магазине или сделанной своими руками из подходящих материалов

  • Снимем механизм, контролирующий подачу воды в емкость. Для этого отвернем большую гайку, вращая ее против часовой стрелки.
  • Вытаскиваем снятое устройство из бачка, откладывая его временно в сторону.
  • Рассматриваем мембрану, служащую для снижения напора поступающей из системы воды.
  • Промываем уплотнительное колечко, извлеченное вместе с мембраной из вводного патрубка.
  • Далее приступаем к разборке корпуса запорного клапана, который откладывали на время в сторону.
  • Первым делом отщелкиваем поплавок, и извлекаем его.
  • Потом снимаем сам корпус поплавка, отводя язычок, фиксирующий положение детали в бачке, в сторону.
  • Затем разбираем место установки клапана. Для этого берем отвертку, подковыриваем с двух сторон, извлекая клапан движением “на себя”.
  • Рассматриваем гнездо, из которого вытащили клапан, и видим небольшое отверстие, которое он и должен плотно закрывать, когда бак полон воды.
  • Выглядит деформированный клапан как миниатюрная резинка, в центре которой выдавлена выемка, по размеру соответствующая величине отверстия, пропускающего воду в бачок.
  • При первом ремонте эта резинка-клапан переворачивается другой стороной, которая гладкая и ровная.
  • При повторном ремонте данная резинка-клапан разрезается острым канцелярским ножом строго посередине. Сначала в гнездо укладывается первая деформированная часть, а затем вторая – гладкой срезанной стороной вверх. Таким образом, один клапан можно использовать три раза, каждый раз поворачивая детали ровной поверхностью к отверстию, через которое наполняется бачок водою.
  • Можно укрепить клапан дополнительной деталью, вырезанной из плотного пенопласта.
  • Устанавливаем клапан обратно на место в гнездо, закрепляя его положением надавливанием до момента защелкивания.
  • Собираем все детали в обратной последовательности: корпус, поплавок, установка на патрубок, закрепление устройства поворотной гайкой.
  • Клапан в поднятом состоянии должен выдвигать поплавок на 1 см выше корпуса, в котором он находится. Вот в таком положении и надо зафиксировать положение поплавка, защелкнув запорный механизм.
  • Устанавливаем на место вторую деталь, закрывающую сливное отверстие в бачке. Резким движением по часовой стрелке фиксируем ее на положенном месте. Должен прозвучать характерный щелчок.

Открываем кран и запускаем систему подачи воды. Следим за процессом наполнения бака, обращая внимание на момент срабатывания запорного клапана, который был отремонтирован. Как только вода перелилась в корпус поплавка и подняла его на 1 см, подача воды в бак прекратилась. Ставим крышку на место, и фиксируем ее кнопкой спуска воды, закручивая ее по резьбе детали сливного устройства до упора по направлению хода часовой стрелки. Смотрим результат выполнения ремонтных работ. В унитазе не наблюдается неконтролируемое протекание воды из сливного бачка. Счетчик воды замер, подтверждая отсутствие забора воды из системы. Сделаем контрольный слив, чтобы еще раз убедиться в положительном результате ремонта. Неполадка устранена своими руками. Деньги сэкономлены, так как отпала необходимость покупки нового сливного механизма и запорного клапана.

Подробнее о ремонте сливного механизма бачка унитаза с кнопкой вы можете узнать из видеоролика.

Устранение протечки между бачком и чашей унитаза

Если во время смыва появляются струйки воды из-под бачка, то это говорит о разгерметизации сливного отверстия. За герметичность соединения деталей всей конструкции отвечает прокладка, которая может быть круглой или иной формы в зависимости от модели. Исправить ситуацию с протеканием воды может только замена уплотнителя. Перед походом в магазин необходимо снять сливной бачок и достать уплотнительную резинку. Лучше показать снятую деталь продавцам, которые помогут выбрать ей хорошую замену.

Иногда лучше не покупать точно такой же уплотнитель, так как он опять через некоторое время выйдет из строя. Производители выпускают расходные детали из новейших материалов, качество которых превосходит прежние изделия. Именно такие уплотнительные резинки и стоит брать. Установив приобретенный расходник на место старой прокладки, производят установку бачка в обратном разбору порядке. Выше уже говорилось о том, как ставить сливной механизм и впускной клапан, а также как закреплять бачок на чаше унитаза.

Замена уплотнительной прокладки соединительного узла, выполняемая своими руками в домашних условиях с привлечением помощника для удобства

Медленное наполнение бачка водой

Низкая скорость поступления воды в бак унитаза связана с засорением фильтров. Ремонтные работы проводим в следующем порядке:

  • повернув ручку крана, перекрываем воду, поступающую в унитаз из системы холодного водоснабжения;
  • откручиваем гибкую подводку от клапана подачи воду к унитазу, располагающегося либо снизу, либо сбоку, в зависимости от модели сантехнического изделия;
  • в засоренном шланге устраняем засор и проверяем давление воды в водопроводе, опустив конец гибкой подводки в унитаз, если хватает ее длины;
  • в противном случае используем для слива воды пятилитровую пластиковую бутылку либо канистру;
  • включите кран, если напор хороший, то приступаем к очистке клапана подачи воды от скопившегося мусора;
  • эта деталь имеется не во всех моделях унитазов, но если есть, то нуждается в прочистке;
  • вытаскиваем фильтр из клапана с помощью пассатижей, ухватив деталь за небольшой штырек;
  • извлеченную решеточку промываем в раковине под струей чистой воды от забившихся твердых частиц и от накопившейся слизи;
  • затем промытый фильтр устанавливаем на место, включаем воду и смотрим, устранена проблема или нет.

Вид загрязненного клапана, извлеченного из механизма впуска воды в сливной бачок. После очистки детали вода прибывает в емкость унитаза с большей скоростью

Если проблема после промывки фильтра и шланга гибкой подводки не устранена, значит, промываем весь клапан подачи воды, достав его из бачка, предварительно сняв крышку унитаза.

После всех описанных действий проблема обычно решается. Наглядно показан алгоритм ремонта сливного бачка унитаза с кнопкой в случае медленного наполнения водой в видеоролике.

Замена арматуры смывного бачка

В старом бачке унитаза проводим демонтаж старой арматуры, пришедшей в негодность, и устанавливаем новую систему подачи и слива воды.  Приобретаем универсальную арматуру, подходящую ко всем сливным бачкам унитаза. Для экономного расходования воды покупаем двухкнопочный сливной механизм, позволяющий изменять объем слива в зависимости от вида смываемых отходов жизнедеятельности человека.

В такой арматуре производитель использует:

  • двухрежимный кнопочный механизм;
  • ручную настройку объема малого и большого слива воды;
  • регулируемую под высоту бачка стойку сливного механизма;
  • изменение тяги через переустановку рычага в одно из имеющихся отверстий;
  • зажимную гайку с резиновой прокладкой;
  • клапан, закрывающий сливное отверстие в чаше унитаза.

Механизм экономного слива воды из бачка, осуществляемый с помощью двух клавиш, включение которых производится синим или белым штырьком в момент нажатия одной из кнопок

Произведем замену старой арматуры. Для этого открутим кнопку, удерживающую крышку унитаза, и вытащим ее из гнезда. Снимем крышку. Перекроем подачу воды в бачок. Отсоединим гибкий шланг. Открутим винты, удерживающие смывной бачок на чаше унитаза. Снимем бачок и положим его на откидывающуюся крышку сидения. Снимем резиновую уплотнительную прокладку, а затем открутим руками зажимную пластмассовую гайку. Затем извлекаем старый сливной механизм.

Далее ставим новый сливной механизм, предварительно сняв с него резиновый уплотнитель и открутив зажимную крепежную гайку. После установки в отверстие бачка сливного механизма фиксируем его положение снятыми деталями.  Во время установки бачка на унитаз не забываем об уплотнительном кольце, укладываемом поверх пластмассовой гайки. Затем штыри бачка вставляем в специальные отверстия в чаше, снизу завинчивая на них гайки-барашки. Крепежные элементы затягиваем равномерно с двух сторон, не допуская перекоса устанавливаемой детали. При необходимости заменяем элементы крепежа новыми деталями с уплотнительными прокладками.

С помощью двух крепежных элементов бачок надежно крепится к унитазу. Снизу чаши на винты закручиваются гайки-барашки, предварительно надеваются тоненькие прокладки

При подсоединении водопроводного шланга к боковому клапану впуска придерживаем деталь внутри бачка от проворота. Затягиваем гайку специальным ключом или клещами. Устанавливаем крышку бачка, закручиваем кнопку. При необходимости отрегулируем стойку, переставим рычаг.

Двухклавишная кнопка имеет два штырька, с помощью которых задействуется нужный механизм слива. Длина штырьков достигает 10 см. Их укорачивают до нужной длины в зависимости от высоты бачка. Вкручивают в кнопку. Вставляют в крышку и изнутри закрепляют положение кнопки гайкой. Устанавливают крышку на бачок. Включают подачу воды. Нажимают маленькую часть кнопки, сливается около 2 литров воды. Нажимают большую часть кнопки, сливается около шести литров воды.

Западает или залипает кнопка: что делать?

К перечисленным неисправностям смывного бачка можно добавить еще залипание или западание кнопки. Это когда нажимаешь на кнопку, отпускаешь, а она остается в гнезде, благодаря чему слив не прекращается. Приходится несколько раз нажать на кнопочный механизм, чтобы вернуть кнопку в исходное положение. Проблема решается путем очистки самих кнопок от ржавчины и загрязнений. Ежемесячное использование чистящих средств при уходе за санитарным состоянием кнопок позволяет избавиться от этой проблемы раз и навсегда. Некоторые просто заливают небольшое количество моющего средства прямо в кнопочный механизм. Под воздействием спецсредств вся грязь растворяется, и залипание кнопок не происходит.

Западающая кнопка сливного бачка унитаза влечет большой расход воды, что недопустимо дорого обходится для семейного бюджета

Как видите, проведение самостоятельного ремонта бачка унитаза с кнопкой вполне возможно. Потратив немного времени на изучение устройства и принципа работы механизмов арматуры, вы сможете починить сливной бачок без посторонней помощи. Конечно, если сантехнические работы не приносят вам никакого удовольствия, то следует обратиться к профессиональным мастерам, которые справятся с любой неисправностью бачка и унитаза в считанные минуты. Настоящим мастерам достаточно окинуть унитаз одним взглядом, чтобы понять характер неполадки. Для устранения неисправности у сантехников обычно все необходимое всегда с собой.


Внутренности сливного бачка унитаза – как поменять самому (инструкция)

На чтение 11 мин. Просмотров 5.3k. Обновлено

Невозможно представить себе жилье без хорошо оборудованного санузла. И основным в нем является унитаз со сливным бачком.

Туалетный бачок – это неотъемлемая часть данного сантехнического устройства, без которого оно просто теряет смысл своего предназначения. Внутренности сливного бачка унитаза позволяют удалять продукты жизнедеятельности человека подачей дозированной порции воды и снова наполнять емкость.

Оценить в полной мере важность данного сантехнического оборудования в туалете можно только в том случае, когда унитаз сломался и пользование им невозможно.

На нашем сайте есть отличная статья о том закрыть трубы в туалете пластиковыми панелями

Сливной бак- внутреннее строение

В процессе усовершенствования разрабатывались и применялись множество конструкций этих изделий. По месту расположения сливные баки можно классифицировать следующим образом:

  1. Верхний – располагается на высоте от приблизительно полутора метров над чашей унитаза, вода подается по трубе после воздействия на висячую ручку. Потянув за нее, открывают сливной клапан, и порция воды поступает в чашу.

  1. Скрытый. Емкость размещается в нише, которую устраивают в стене помещения. Пусковая кнопка при таком варианте располагается на вертикальной плоскости перегородки (дверки). Их обычно изготавливаются из пластмассы.

  1. Компактный бачок крепится непосредственно на чашу унитаза. Для этого на нем предусмотрена специальная полочка с отверстиями. Крепление производится винтовыми деталями, для фаянсовых изделий они изготавливаются из пластика.

Бачки для унитаза могут изготавливаться из различных материалов:

  1. Чугун. Литые изделия из этого материала являются первоначальными способами производства бачков для унитазов. В настоящее время их применение не актуально, но спрос все же остается поэтому они до сих пор производятся. Изделия из чугуна часто оформляются декоративными литыми элементами. Сам по себе материал долговечен и надежен. (См. фото 2.)
  2. Керамика. Самый популярный материал для производства сантехники в настоящее время. Изделия получаются достаточно прочными с чистой гладкой поверхностью, которая легко поддается мойке и чистке. Не рекомендуется для этого использовать порошки и пасты с абразивами.

  1. Пластиковые. Данные сантехнические приспособления производятся способом штамповки из различных полимеров. Преимуществом является высокая точность изготовления, когда доработка механическим способом практически не требуется.

Изделия из полимерных материалов используются, как правило, для скрытой установки, поэтому их ширина меньше, чем у изделий из других материалов.



Внутреннее строение сливного бака


При установке нового унитаза со сливным бачком первое, на что необходимо обратить внимание, это комплектность приобретенного оборудования и его размер. Если состояние чаши определяется чисто визуально на предмет установления ее целостности, то сливное приспособление достойно более пристального внимания. Его нужно не просто правильно установить, но и настроить для работы в оптимальном режиме. Это может дать солидную экономию из-за расхода воды.

На сегодняшний день рынок строительных материалов заполнен массой различных изделий по материалу и внутренней начинке. При желании можно найти и сантехнику устаревших конструкций, если таковая понадобится.

Конструктивные исполнения внутреннего устройства спускных бачков практически одинаковые с незначительной разницей у различных поставщиков:

  1. Механизмы, включающие в себя стоп-кнопку. Вода будет сливается до тех пор, пока она нажата или не вытечет весь объем. Если отпустить кнопку раньше по мере очистки чаши унитаза, жидкость перестает вытекать в нее.
  2. Сливные устройства с двумя кнопками. При нажатии одной из них выливается весь объем воды, а при использовании второй выливается часть жидкости в зависимости от регулировки расхода. Кнопки спутать невозможно – они разного размера. Они появились на рынке сравнительно недавно и это связано с необходимостью экономии водных ресурсов и, как следствие, собственных денег.
  3. Двух режимные сливные механизмы.

Отличаются бачки и по характеру смыва:

  • прямой – при этом вода в чашу течет непосредственно из бачка, по одному направлению;
  • обратный – вода при смыве может менять направление притока, что более эффективно очищает чашу унитаза, правда при этом создается шум.

Типовая схема устройства бачка унитаза напоминает обыкновенный гидрозатвор, включающий в себя поплавок и систему рычагов. При использовании кнопки или тяги (для штоковых механизмов), вода льется сверху вниз, очищая чашу унитаза.

При этом поплавок опускается вниз и, через систему рычагов, открывает впускной клапан, через который вода из водопроводной сети попадает в емкость, наполняя ее для последующего пользования.

Внутренности для сливного бачка включают в себя:

  1. Впускной клапан.
  2. Поплавок.
  3. Сифон.
  4. Систему рычагов для перемещения деталей и узлов механизма.

Впускной клапан

Этот узел у различных производителей представлен множеством конструктивных решений, но суть для всех одна: это приводной клапан на системе водопровода, работающий под воздействием усилия от поплавка.

При опущенном поплавке открывается поршень, и вода через патрубок поступает внутрь бака.

По мере наполнения поплавок поднимается вверх и рычагом смещает поршень наружу, постепенно перекрывая патрубок. При этом вода течет все медленнее и при полном перекрытии сечения, ее поступление в емкость прекращается.

Поплавок

Это изделие представляет собой резиновую или пластиковую емкость, назначение которой в соответствии с названием – плавать. При этом через металлический рычаг он открывает и закрывает впускной клапан.

Сифон

Это устройство для залпового сброса воды  из бачка в чашу унитаза. Сифон для бачка унитаза активизируется при нажатии на спускную кнопку, в результате чего в воздушной камере создается разрежение.

Под его воздействием вода активно выкачивается из бака до полного опустошения.

Переливное устройство – распространенные поломки и их ремонт

Нормальным является заполнение бачка на 80 % от всей емкости. Это достигается регулировкой впускного клапана, вернее положения поплавка.

Однако возникают ситуации, когда в работе запирающего устройства возникает неисправность и бачок унитаза переполняется. В таком случае переполнение емкости неизбежно и вода выливается на пол.

Чтобы избежать такой ситуации в емкость устанавливается переливная труба, выходящая в слив. При повышении уровня жидкости сверх нормы, она вытекает через трубу в слив, предотвращая затопление помещения.

Смотреть видео

Однако такая ситуация, когда вода вытекает из бачка без остановки, является признаком неисправности и поводом для немедленного вмешательства для ее устранения. Учитывая современные тенденции в производстве сантехники, по всей видимости, не придется восстанавливать работоспособность сломавшегося узла, а необходимо заменить его полностью.

Но замененный узел все же придется разобрать, чтобы понять почему он вышел из строя и устранить причину. Например, установить внутренний фильтр тонкой (грубой) очистки на входе в бачок.

Другой причиной постоянного пролива воды может стать нарушение герметичности запирающего механизма по причине износа прокладки. Ее нужно просто заменить.

Вообще, протечка воды в  унитаз является типовой поломкой этого прибора. Одной из причин может быть повреждение или износ внутренностей мембраны сифона сливного бачка. При такой неисправности потребуется замена мембраны сифона, и сделать это можно в следующей последовательности:

  1. Слить воду из емкости. Для предотвращения заполнения емкости через впускной клапан, поплавок нужно, каким либо способом закрепить в верхнем положении, а лучше перекрыть шаровый кран на отводе водопровода.
  2. Отвернуть гайку, фиксирующую сливную трубку.
  3. Ослабить гайку сифона, расположенную у основания на выходе из емкости.
  4. Сифон отсоединить от рычага спуска жидкости и вынуть его.
  5. Снять мембрану и заменить ее аналогичной.

  1. Сборку механизма произвести в обратном порядке.

Во время работы необходимо осмотреть и другие внутренности для унитаза и поправить, где это необходимо. По окончании работы нужно заполнить бачок и произвести несколько пробных спусков воды, чтобы убедиться в устранении неисправности.

Также необходимо проверить все стыки в системе на предмет обнаружения протечек. Если таковые обнаружатся – принять меры для их устранения. Когда сделать это не удается – необходимо приглашать квалифицированного сантехника для устранения протечек.

Что делать, если не наполняется бак унитаза

Смотреть видео – что делать если не набирается вода
[sociallocker]

[/sociallocker]

Это одна из типичных неисправностей системы смыва в унитазе. При ее возникновении не стоит бежать в магазин за новым бачком. Попробуем разобраться в ситуации самостоятельно, действуя по следующему алгоритму.

  • Снять крышку.
  • Проверить положение поплавка. В ряде случаев причиной неисправности является его перекос, препятствующий перемещению внутри емкости. Необходимо восстановить положение, заполнить бачок и сделать пробный спуск жидкости.
  • Проверить наличие воды в системе водопровода на других консолях.
  • Перекрыть кран на вводе и отвернуть шланг подключения. Осмотром убедиться в том, что он не засорен.
  • Осмотреть отверстие в корпусе впускного клапана, при необходимости прочистить от загрязнения гвоздем или упругой проволокой.
  • Проверить ход поршня, если он тугой, необходимо извлечь и прочистить поверхность этой детали, добиваясь свободного перемещения в корпусе.

По окончании этих работ надо собрать систему обратно и произвести пробное наполнение бака два – три раза. Как правило, таких действий достаточно для устранения неполадки. Если наполнения емкости по-прежнему не происходит – придется навестить магазин сантехники и купить новый клапан.

Установка производится в обратном порядке. Одновременно с этим советуем купить и установить фильтры для очистки водопроводной воды и установить их сразу за водопроводным краном.

Установление факта, что сломался бачок унитаза не должно приводить человека в шок. Большинство неисправностей можно устранить своими руками. Если это не удается, вызывайте аварийную службу – за определенную плату они легко устранят любую неполадку.

Монтаж и замена арматуры

«Ничто не вечно под луной», это в полной мере относится и к сливным устройствам для унитазов. Рано или поздно приходится приступить к замене арматуры, то есть внутреннего устройства бачка. Принимая решение о выполнении работ своими руками, надо учесть рад обстоятельств:

  1. Сама потребность в замене предполагает значительный срок службы своего устройства. Поэтому, отправляясь за покупкой внутренностей, надо хотя бы примерно знать возраст устройства.
  2. Производителей сантехники множество и каждый из них вносит свои конструктивные особенности в устройство. Поэтому нужно знать еще и автора изделия.
  3. Необходимость в починке и выполнение ее самостоятельно требует определенных знаний и навыков, а также наличие специального инструмента.

Монтаж внутренностей сливного бачка – кропотливая работа, сравнимая со сборкой нового изделия, поэтому отнестись к ней надо максимально внимательно и ответственно. В противном случае могут образоваться течи, устранение которых весьма хлопотно.

Видео – замена арматуры
[sociallocker]

[/sociallocker]

Следует помнить, что внутренности бачка могут представлять собой довольно сложные и хрупкие конструкции, поломка которых при неправильной установке весьма вероятна.

Различие во внутренностях арматуры различных производителей может зависеть от способа подачи воды. Различают такие особенности.

  • Боковая подача жидкости предусматривает расположение внутренностей в верхней части бачка, что характерно для отечественных изделий. Такая система наиболее экономична, но подача жидкости сопровождается заметным шумом. В более престижных моделях вода подается по трубке, конец которой опущен на дно и заливка производится тихо.
  • Устройство для подачи воды снизу чаще всего встречается на моделях зарубежного производства, но в последнее время попадаются и на отечественных изделиях.

Сливные устройства срабатывают при подтягивании рычага вверх или при нажатии кнопки, которых может быть две для различной дозировки воды при смыве.

Каких принципов нужно придерживаться при ремонте

Смотреть видео – внутреннее устройство и принцип действия
[sociallocker]

[/sociallocker]
Перед началом работ необходимо подготовить оборудование. Это означает выполнение следующих мероприятий:
  1. Нужно перекрыть кран на трубе водопровода перед впускным клапаном.
  2. Снять крышку. Возможно, для этого понадобится отвернуть фиксатор в виде кнопки, расположенный обычно на левой стенке емкости. Отвернуть фиксирующий винт и снять крышку, получая доступ к внутренностям бачка.
  3. Осмотреть арматуру для выявления изношенных или сломанных элементов.

Внутри арматуры для наполнения находится мембранный клапан или поршневой затвор. Любое из этих исполнений чувствительно к мелкодисперсным загрязнениям, всегда присутствующим в водопроводной воде.

Оседая на стенках труб и любых поверхностей, с которыми она соприкасается, эти загрязнения препятствуют работе механизмов арматуры. Структура этого осадка очень прочна, и удаляется она только механическим путем.

Если на входной трубе не установлены фильтрующие устройства, периодическая замена арматуры неизбежна. Можно отказаться от кнопочного механизма слива в пользу штокового.

Для установки нового механизма в бачке нужно сначала извлечь старый. Это можно выполнить, проворачивая его по часовой стрелке до полного вывода из зацепления. При этом не следует применять чрезмерных усилий, если место крепления сломается, извлечь его будет проблематично.

Новая арматура должна соответствовать бачку по размерам, на это нужно обращать внимание при покупке.

Смотреть видео

Нужно также обращать внимание на правильную установку уплотняющих элементов – прокладок. Их размещение с перекосом может привести к возникновению дополнительных нагрузок и, со временем, к образованию трещин в корпусе, что губительно для керамических изделий.

При установке крепежа к нему нельзя применять чрезмерных усилий, чтобы не создавать дополнительных нагрузок.

Установка внутренностей бачка не представляется как сложная операция. Ее вполне можно выполнить собственноручно.

Заключение

Основным требованием при эксплуатации таких сантехнических изделий является постоянный надзор за их работой. Любое отклонение от нормы свидетельствует об определенных изменениях в начинке прибора и нужно четко понимать последствия таких изменений.

Самыми опасными явлениями являются ситуации, когда вода переливается выше допустимого уровня. Это чревато затоплением соседей снизу и реальными немалыми затратами на устранение последствий.

Смотреть видео

РЕМОНТ СЛИВНОЙ БАЧОК УНИТАЗА НОВАЯ ИДЕЯ! пропускает клапан и идет перелив в унитаз


Watch this video on YouTube

В настоящее время на рынке сантехники появились устройства для подключения унитаза непосредственно к водопроводу. При этом отпадает необходимость в бачке как таковом. Следует думать, что будущее за изделиями такого рода.

Устройства смещения цистерн

По оценкам Green Thing [1], хотя углеродный след ненагретой водопроводной воды относительно невелик и составляет около 0,0003 кг на литр, если его умножить на 45 миллионов туалетов и 2 миллиарда литров воды каждый день, на самом деле это вполне достаточно. значительный. Поскольку в среднем унитаз расходует от 7 до 13 литров воды на каждый смыв, то, установив устройство для вытеснения бачка (CDD), такое как мешок для бегемота или «Экономия смыва», можно сэкономить примерно 1,64 кг углекислого газа на один смыв. год.В совокупности это может сэкономить 600 миллионов литров воды в день в Великобритании или более 65 000 тонн углекислого газа в год. Поскольку в туалетах используется около 30% воды, используемой в домашнем хозяйстве, установка CDD сэкономит вам деньги на счетах за воду, и они, как правило, бесплатны для большинства компаний, занимающихся водоснабжением.

Кому следует использовать НПК?

Как правило, бачковые устройства рекомендуются для использования в старых унитазах с большим максимальным смывом. Туалеты, установленные до 1993 года, обычно имеют объем смыва 9 литров или более, а туалеты, установленные с 1993 по 2001 год, обычно имеют объем смыва 7.Объем 5 литров. Цистерны, установленные после 2001 года, имеют максимум 6 литров, поэтому использование НПК не рекомендуется, однако только около 5 миллионов туалетов в Великобритании относятся к этому типу. Следовательно, есть возможность для 40 миллионов туалетов соответствовать требованиям CDD, уменьшая свой углеродный след и счета за воду.

Какой CDD мне подходит?

Бегемот спасатель воды

Сумка Hippo открывается в коробку, которая находится под поплавком бачка и наполняется водой.Когда унитаз смывается, вода сохраняется в сумке, хотя в его основании есть небольшое отверстие, чтобы вода не застаивалась. При использовании Hippo экономится около 3 литров воды, что может обеспечить экономию на вашем счете за воду в размере около 20 фунтов стерлингов в год [2]. Даже если ваша компания водоснабжения не предоставляет Hippo бесплатно, вы можете рассчитывать на окупаемость первоначальных инвестиций в течение 8–12 недель. К сожалению, Hippos можно использовать только для резервуаров объемом 9 литров и более.

Лягушка Фредди

Лягушка Фредди содержит особые кристаллы, которые поглощают воду, и один из них, помещенный в бачок унитаза, набухает в течение 5-6 часов, вытесняя 1 литр воды за один смыв.В качестве альтернативы «Бегемоту» лягушку Фредди можно использовать в туалетах с меньшими объемами баков, а ее преимущество заключается в том, что она биоразлагаема и пригодна для вторичной переработки [3]. К сожалению, Freddie the Frogs бесплатно предоставляются только клиентам Anglian Water, однако они доступны как «Save-a-Flush» для других компаний водоснабжения

Банк туалетных баков

Набор баков для унитаза — это простое вытеснительное устройство, которое состоит из мешка в форме горячей воды, который заполняется водой.Помещенный внутрь бачка, он должен сэкономить до 2 литров на смыв или 20% воды, первоначально использованной при смывании [1]. Из-за экономии воды емкость для унитаза подходит только для цистерн большого объема.

НПК от компаний водоснабжения [4]

Water Company НПК
Англиан Уотер Фредди-лягушка смещающее устройство
Кембридж Уотер

Сумка Free Hippo или сумка Hog для больших цистерн

Саутерн Уотер Пакеты для смыва
Уотер Эссекс и Саффолк Пакеты для смыва
Портсмут-Уотер Пакеты для смыва
South Staffs Water Сумки Hippo
Саттон и Ист-Суррей Уотер Бегемоты и мешки Save-a-Flush
South West Water Сумка Free Hippo или сумка Hog для больших цистерн
Веолия Уотер Сумка Hippo
Вода Темзы Сумка Hippo или сумка Save-a-Flush (для всех жителей Великобритании)
United Utilities Сумка Save-a-Flush
Welsh Water / Dwr Cymru Cyf Сумка Hippo
Уэссекс Уотер Сумка Save-a-Flush
Йоркшир Уотер Устройства Flush Saver

Хотя есть краткий обзор положений НПК в каждой области, лучший способ узнать, что вам доступно, — это связаться с вашим местным поставщиком воды или советом.НПК — это простой и экономичный способ снизить ваши счета за воду и производство углекислого газа в вашем доме и, следовательно, в Великобритании.

[1] www.dothegreenthing.com (2007)

[2] www.hippo-the-water-saver.co.uk (2010)

[3] www.anglianwater.co.uk (2010)

[4] www.reducereuserecycle.co.uk (2010)

Слегка проступайте: установите водосберегающее устройство | Вода


В среднем на смыв используется до девяти литров воды. Фотография: Саймон Плант / Getty

Подпишитесь на обещание на этой неделе здесь

В недавнем объявлении о бутилированной воде я объяснил, что углеродный след водопроводной воды намного ниже, чем у бутилированной.Однако большинство из нас напрасно тратят большое количество питьевой воды, когда ходим в туалет.

Каждый из нас смывает унитаз примерно шесть раз в день, в среднем унитаз расходует девять литров на один смыв. Если бы половина из 60 миллионов жителей Великобритании использовала на один литр воды меньше для смыва туалетов всего за один день, было бы сэкономлено около 54 тонн CO2.

Количество воды, используемой некоторыми старыми унитазами, может превышать 13 литров на смыв, но современные туалеты с двойным смывом более эффективны: шесть литров для полного смыва или четыре литра для ограниченного смыва.Если ваш унитаз был установлен до 1991 года, он будет использовать не менее 9 литров, а если он установлен в период с 1991 по 2001 год, он будет использовать 7,5 литров. В любом случае вы сможете уменьшить объем используемой воды и, следовательно, имеете право на получение этого залога. Если ваш туалет был установлен после 2001 года, вам не нужно подписываться на этот залог.

Самый простой способ сделать устаревший унитаз более эффективным — это положить в бачок что-нибудь вместо воды. На рынке есть несколько устройств, предназначенных для этого.Hippo the Watersaver — это сложенный мешок в стиле оригами, который улавливает до трех литров воды в бачке, тем самым защищая его от смыва. Система Save-a-flush надувает бачок, вытесняя один литр воды. Оба устройства стоят меньше пары фунтов, но перед покупкой обратитесь в местное управление водоснабжения, поскольку некоторые из них предоставляют их бесплатно. Вы можете увидеть список участвующих органов на сайте Reduce Reuse Recycle.

Существуют и другие варианты, позволяющие изменять количество воды, используемой в унитазе.Например, установив на бачок устройство ecoBETA или Dudley Turbo 88, вы можете преобразовать унитаз с одинарным смывом в унитаз с двойным смывом, сократив расход воды на 20–30%. Или установка устройства Interflush, которое позволяет вам контролировать, как долго вы смываете унитаз, сливая воду только тогда, когда ручка нажимается.

Если вы хотите полностью заменить унитаз, вы можете подумать о приобретении встроенного унитаза и раковины. Продукт Australian Caroma Profile, только что представленный в Великобритании, утверждает, что является первым унитазом, в котором для смыва унитаза используются сточные воды после мытья рук.

Последний вариант — выбрать компостный туалет, в котором бактерии расщепляют отходы. Бактерии любят есть смесь углерода и азота, и, поскольку человеческие экскременты богаты азотом, после каждого использования добавляется горсть соломы или опилок, чтобы восполнить баланс. Это предотвращает неприятный запах в туалете из-за бактерий, выделяющих избыточный азот в виде аммиака. В таких туалетах не используется ни капли воды, и вы получаете дополнительный бонус в виде бесплатного компоста, который можно положить в свой сад.

Подпишитесь на обещание этой недели здесь и расскажите нам, как у вас дела, и любые другие мысли о преимуществах экономии воды при каждой промывке.

Цистерны для дождевой воды: проектирование, строительство и очистка

Система водостоков и водостоков направляет дождевую воду, собранную крышей, в резервуар для хранения. Цистерна, обычно расположенная под землей, может быть построена из различных материалов, включая шлакоблок, железобетон или сборный бетон, стекловолокно или сталь.Цистерна подает воду в дом через стандартную водопроводную систему под давлением. Типичная компоновка системы водосборных цистерн на крыше показана на Рисунке 1.


Рисунок 1. Типичная система водосборных цистерн на крыше. (Источник: информационная брошюра для клиентов Water Filtration Co., Water Filtration Co., 1088 Industry Rd., Marietta, Ohio 45750.)

Использование цистерн с дождевой водой отнюдь не новость. Они использовались как греческой, так и римской цивилизациями, а также жителями островов Тихого океана до любого контакта с западной цивилизацией.Тем не менее, те же самые основные принципы современных систем использовались в водосборных цистернах этих более ранних времен.

В настоящее время использование цистерн с дождевой водой может увеличиваться. Те, кто живет в районах, где подземные и поверхностные воды недоступны или непригодны для использования, были вынуждены прибегать к другим источникам воды. Сбор дождевой воды в домашнем хозяйстве весьма практичен в районах, где выпадает достаточное количество осадков, а другие приемлемые источники воды отсутствуют.Одна из таких областей — район добычи угля в западной Пенсильвании. В результате горных работ значительная часть грунтовых и поверхностных вод стала непригодной для питья или других целей на значительной части этих территорий. Сельские жители были вынуждены искать другие источники воды, и они неизменно обращались к водосборным цистернам на крышах.

Водосборные цистерны могут также использоваться для водоснабжения фермерских хозяйств. Поилки и дождевые бочки можно наполнять водой, собранной с крыш сараев и других хозяйственных построек.Цистерна для хранения, построенная рядом с амбаром или другим зданием, могла служить аварийным источником воды для тушения пожара в случае, если поблизости не было пруда. Однако использование дождевой воды для снабжения хозяйственно-питьевой водой сопряжено с некоторыми проблемами.

Вода качество вызывает беспокойство, особенно когда дождевая вода должна использоваться для питьевых целей в дополнение к другим бытовым потребностям. Дождевая вода и атмосферная пыль, собираемые водосборными бассейнами на крышах, содержат определенные загрязнители, которые могут представлять угрозу для здоровья людей, потребляющих воду.Свинец и другие загрязнители могут накапливаться в донных отложениях цистерн; а неочищенная дождевая вода вызывает коррозию водопроводных систем. Необходимо принять меры для сведения к минимуму этих и других проблем с качеством воды в системах цистерн. Будут представлены рекомендации для этого, а также руководство по проектированию и строительству систем водосборных цистерн на крыше.

Цистерны для дождевой воды могут обеспечить воду надлежащего количества и качества, если на этапах планирования и строительства будут предприняты соответствующие шаги, а периодическое обслуживание будет выполняться в течение всего срока службы цистерны.

Конструкция резервуара

Вместимость резервуара для дождевой воды зависит от нескольких факторов:

  • количество осадков, доступное для использования
  • площадь водосбора на крыше, доступная для сбора этих осадков
  • ежедневные потребности домашнего хозяйства в воде
  • и экономика

Все эти факторы, кроме первого, могут до некоторой степени контролироваться владельцем цистерны.

Доступные осадки

На большей части Пенсильвании годовое количество осадков в среднем составляет около 40 дюймов (Рисунок 2).В засушливые годы их может быть всего 30 дюймов, в то время как чрезмерно влажные годы могут производить 50 или более дюймов осадков. Для большинства целей планирования следует использовать средний показатель. Тем не менее, проектирование бачка на основе самого низкого значения гарантирует достаточно места для хранения даже в самые засушливые годы.

Из-за испарения, снега и льда, а также потерь при очистке кровли (будет обсуждено позже), только около двух третей годового общего количества осадков фактически доступно для хранения цистерны.


Рис. 2. Среднее годовое количество осадков в Пенсильвании (дюймы)

Ежедневные потребности в воде

Количество воды, которое вы проектируете для водосборного бачка на крыше, зависит от ваших ежедневных потребностей в воде. Если у вас небольшая площадь водосбора и цистерна с низким объемом, то использование воды будет соответственно ограничено. Поэтому при проектировании системы водосборного бачка на крыше важно иметь некоторое представление о том, сколько воды вам потребуется от нее каждый день.

Опубликованы различные оценки использования воды в домашних хозяйствах.Среднее базовое потребление, определенное коммунальными предприятиями водоснабжения, составляет 7500 галлонов в месяц, что эквивалентно средней годовой минимальной потребности в 90 000 галлонов на одно домохозяйство. Обычное планирование домашнего хозяйства предусматривает от 50 до 75 галлонов в день на человека или от 73 000 до 110 000 галлонов в год на семью из четырех человек. От одной трети до половины этого количества используется для смыва туалетов. Однако те, кому приходится полагаться исключительно на источники дождевой воды, несомненно, будут использовать меньше воды.

Исследования водопользования в США.Южные Виргинские острова и Гавайи, где широко используются цистерны с дождевой водой, указывают на то, что это в целом так. Потребление воды из цистерн с дождевой водой на Виргинских островах США в среднем составляло всего 24 галлона в день на человека для жителей-владельцев. Однако на Гавайях, где осадков намного больше (до 160 дюймов в год), цистерны, как правило, были намного больше, а потребление воды было значительно больше — во многих случаях более 100 галлонов в день на человека. Тем не менее, в обеих ситуациях меры по экономии воды были предприняты добровольно, когда уровень воды в цистерне упал до низкого уровня.Как прокомментировал один владелец цистерны на Виргинских островах: «Мы можем обеспечить последний квартал запасов цистерны примерно столько же, сколько и первые три квартала».

Из этого краткого обсуждения водопользования должно быть ясно, что существуют значительные различия в зависимости от обстоятельств. С точки зрения общей конструкции цистерны, значение 50 галлонов в день на человека, вероятно, является лучшим для использования. Эта цифра применима к семье, живущей в доме с горячей и холодной водой и всеми современными удобствами (включая автоматическую стиральную и посудомоечную машины) и без специальных мер по экономии воды.Установка водосберегающих устройств могла бы значительно сократить использование воды в домашних условиях без сознательных усилий со стороны членов семьи.

Площадь водосбора

Площадь крыши, которая будет использоваться в качестве поверхности сбора, обычно заранее определяется размером существующего дома или крыш других хозяйственных построек. Однако при планировании системы сбора дождевой воды с нуля, когда размер водосбора должен быть спроектирован в соответствии с потребностями в воде для бытовых нужд, будут полезны следующие рекомендации.

Рисунок 3 позволяет определить площадь водосбора, необходимую для определения годовой потребности в воде и годового количества осадков. В качестве примера предположим, что среднегодовое количество осадков на вашей территории составляет 40 дюймов. Вы определили, что вашей семье из четырех человек требуется 200 галлонов в день или 73 000 галлонов в год. Из рисунка 3 определена необходимая площадь водосбора 4400 квадратных футов. Примечание. Площадь крыши можно определить путем измерения внешней части здания или зданий, которые будут использоваться для сбора осадков.Не измеряйте фактическую поверхность крыши, если она не расположена горизонтально.


Рис. 3. График, используемый для определения необходимой площади водосбора. (Источник: Служба планирования Среднего Запада, Университет штата Айова, 1968. Частные системы водоснабжения. Стр. 13.)

Размер цистерны

Цистерна должна иметь достаточную емкость для хранения воды в течение продолжительных периодов слабых осадков. Трехмесячный запас воды, или одна четвертая годового урожая на водосборной площади, обычно достаточен в таких областях, как Пенсильвания, где количество осадков распределяется довольно равномерно в течение года.

Рисунок 4 иллюстрирует эту идею. Например, если вы определили, что ваш годовой объем воды для бытовых нужд должен составлять 40 000 галлонов (и, что наиболее важно, у вас достаточно водосборной площади и годового количества осадков для обеспечения такого количества воды), то вам следует спроектировать и построить цистерну с резервуаром на 10 000 галлонов. емкость для хранения галлонов.


Рис. 4. Размер цистерны основан на емкости накопителя, равной ¼ годовой потребности в воде или трехмесячного запаса накопленной воды. (Источник: Midwest Plan Service, Iowa State Univ., 1968. Частные водные системы. п. 15.)

Для домашних цистерн рекомендуется минимальная емкость хранения 5000 галлонов. Эта емкость должна избавить от необходимости покупать или таскать воду, что не только неудобно, но и может стать несколько дорогостоящим. Помните эти мудрые слова при проектировании водосборного бачка на крыше: «Вы платите за большую цистерну один раз, а за маленькую навсегда…»

Строительство цистерны

Местоположение

Цистерны должны располагаться как можно ближе к дому или где-либо еще. вода будет использоваться.Они могут быть построены над или под землей, но в этой части страны рекомендуются подземные цистерны, чтобы избежать замерзания в зимние месяцы. Подземные цистерны также имеют то преимущество, что они обеспечивают относительно прохладную воду даже в самые теплые месяцы года. Цистерны могут быть встроены в строительные конструкции, например, в подвалы или под крыльцами. Таким образом, вы можете использовать фундаментные стены в качестве структурной опоры, а также для удержания накопленной дождевой воды.

Цистерна должна быть расположена там, где окружающая территория может быть отсортирована для обеспечения хорошего дренажа поверхностных вод на расстоянии от цистерны.Избегайте размещения цистерн на низких участках, подверженных затоплению. Оба вышеперечисленных шага уменьшат вероятность загрязнения накопленной цистерной воды ливневым стоком.

Цистерны всегда должны располагаться вверх по склону от любых очистных сооружений; на расстоянии не менее 10 футов от водонепроницаемых канализационных линий и стоков, не менее 50 футов от водонепроницаемых канализационных линий и стоков, септиков, полей для поглощения сточных вод, уборных и животноводческих помещений, а также не менее 100 футов от выгребных ям и мест выщелачивания. уборные.

Это стоит внимательно проверить эти вещи перед тем, как повернуть первую лопату земли для выемки цистерны. Загрязненная цистерна не стоит очень дорого.

В определенных ситуациях, например, на крыше сарая или другой хозяйственной постройки, подающей собранную дождевую воду к наклонному склону дома, цистерны могут быть расположены так, чтобы обеспечивать самотечный поток к месту использования. Эта настройка определенно предпочтительнее, если ее можно использовать в вашей конкретной системе. Однако в большинстве случаев уровень воды, хранящейся в подземных цистернах, ниже, чем в точках использования в распределительной системе, поэтому обычно требуются насос и система под давлением.

Конструкция

Цистерны могут быть изготовлены из различных материалов, включая монолитный железобетон, шлакобетон и бетон, кирпич или камень, залитые раствором и оштукатуренные с внутренней стороны цементом, готовые стальные резервуары, сборные бетонные резервуары , цистерны из красного дерева и стекловолокно. Лучшим вариантом считается монолитный железобетон, особенно для подземных цистерн. Однако цистерны из шлакоблоков с бетонными полами являются обычным явлением и вполне подходят для подземного строительства; они обычно будут несколько дешевле, чем цельнобетонный вариант.Бетонные стены и полы должны иметь толщину не менее 6 дюймов и армированы стальными прутьями.

Два плана подземных бетонных цистерн показаны на рисунках 5 и 6. На рисунке 5 показана версия с бетонными блочными стенами, а на рисунке 6 — полностью бетонная версия с песчано-гравийным фильтром наверху цистерны.


Рис. 5. Поперечное сечение подземной цистерны с бетонными стенками, показывающее важные особенности. (Источник: Внешняя служба штата Пенсильвания, заказ № 800-86 Цистерны для бетонной кладки)


Рисунок 6.Поперечное сечение бетонной цистерны с фильтром (Источник: Penn State Ag Ext. Service, Заказ № 800-87 Бетонные цистерны)

Если для стен цистерны используется шлакобетон или бетонный блок, все пустотелые ядра должны быть заполнены бетоном и арматурные стержни следует размещать вертикально, чтобы добавить конструкции прочности. Нижние колонтитулы могут потребоваться для больших цистерн, как показано на Рисунке 5.

Верх цистерны должен быть из железобетона и должен плотно прилегать к остальной части конструкции.Верх может состоять из отдельных панелей, как показано на рисунке 5, или это может быть цельная плита, как показано на рисунке 6. В любом случае люк в верхней части резервуара для доступа к резервуару для хранения должен быть включенным. Такое отверстие должно быть не менее 2 футов в поперечнике. Тяжелая бетонная или железная крышка, подобная той, что показана на рисунках 5 и 7, должна быть плотно закрыта отверстием, чтобы предотвратить попадание света, пыли, поверхностных вод, насекомых и животных.

Отверстия люков должны иметь водонепроницаемую обочину, края которой должны выступать на несколько дюймов выше уровня окружающей поверхности.Края крышки люка должны перекрывать бордюр и выступать вниз минимум на 2 дюйма. Крышки люков должны быть снабжены замками для дальнейшего снижения опасности загрязнения и несчастных случаев.

Разместите отверстие люка рядом с углом или краем конструкции, чтобы можно было опустить лестницу в цистерну и надежно закрепить ее у стены. Этот доступ необходим для задач периодического обслуживания, которые будут обсуждены позже. В качестве альтернативы можно встроить бетонные ступеньки и поручни в стену цистерны под отверстием.


Рис. 7. Форма сквозного сечения крышки люка.

Внутренние стены и дно бачка должны быть гладкими, чтобы облегчить очистку. Цементная штукатурка может быть покрыта интерьером, в зависимости от того, насколько грубая основная конструкция. Герметики на цементной основе, такие как Thoroseal и Sure-Wall, также можно наносить на внутренние поверхности, чтобы обеспечить более гладкую поверхность и дополнительную защиту от протечек. Протекающая цистерна не только бесполезна, но и опасна; если хранимая вода может вытечь, то могут просочиться загрязненные поверхностные или грунтовые воды.Стоит потратить время при постройке цистерны, чтобы сделать это правильно — найдите хорошего строителя, который гарантирует свою работу от протечек.

Виниловые прокладки можно использовать для предотвращения утечки в некоторых цистернах, но они обычно доставляют неудобства. Они дороги, склонны к проколам и не позволяют использовать сливные дренажные системы и другие аксессуары внутри бачка. Используйте виниловую пленку только в крайнем случае, когда все остальные попытки предотвратить утечку не удались.

Еще одна важная особенность хорошо спроектированной цистерны — переливная труба или трубы.На рисунках 5 и 6 показаны две различные возможности. На рисунке 5 перелив выполнен в виде стояка, который ведет через дно бачка к сливу. Такой переливной трубопровод или любой другой выпускной канал цистерны никогда не следует подключать к канализационной линии, прямо или косвенно. Дренажная линия, показанная на Рисунке 5, должна вести к свободному спуску вниз по уклону от цистерны. Диаметр сливной трубы должен быть не меньше диаметра входной трубы от водосбора крыши.На рис. 6 показан переливной трубопровод, ведущий через стенку бачка непосредственно наружу.

Внешний конец переливной трубы должен быть эффективно экранирован для предотвращения проникновения животных и насекомых. Следует использовать нержавеющую сетку с мелкими ячейками. Экран можно обрезать до размера, достаточного для того, чтобы его можно было обернуть вокруг конца переливной трубы, и его следует закрепить хомутом для шланга или аналогичным крепежным приспособлением. Простая конструкция переполнения изображена на рисунке 8.


Рис. 8. Поперечное сечение цистерны 8 x 8 футов, показывающее переливную трубу, люк и вентиляционную трубу.

В любом случае для переливной трубы следует использовать пластиковую трубу большого диаметра. При проектировании сливных отверстий, подобных тем, которые показаны на рисунках 6 и 8, должен быть предусмотрен хороший дренаж вдали от цистерны и дома.

Очистной сток должен вести к свободному выпуску, а не к канализационной линии. Дно бачка должно иметь небольшой уклон в сторону слива для облегчения очистки.Клапан для открытия и закрытия слива может управляться с уровня земли, как показано на Рисунке 9, или может быть построен подземный колодец вокруг клапана для обеспечения прямого доступа. См. Рис. 10. В любом случае клапан и дренажная линия должны быть изолированы достаточной глубиной земли, чтобы предотвратить замерзание даже в самую суровую зимнюю погоду.

Линия слива для очистки должна иметь диаметр не менее 3–4 дюймов, чтобы избежать засорения — во время операций по очистке через линию может пройти большое количество осадка.Выпускное отверстие должно располагаться там, где слив воды не вызовет никаких проблем или нареканий у соседей.


Рисунок 9. План очистки сливного и регулирующего клапана.


Рис. 10. План очистки дренажного и регулирующего клапана.

Цистерны должны иметь вентиляцию , чтобы свежий воздух мог циркулировать в отделении для хранения. Для этой цели будут служить одна или несколько труб большого диаметра, проходящих через верх цистерны, как показано на рисунке 8. Наружное отверстие каждой трубы должно быть экранировано таким же образом, как описано выше для переливных труб.Отверстия, расположенные на высоте нескольких футов над уровнем земли, должны быть обращены в сторону преобладающих ветров, в большинстве случаев западных, для обеспечения максимальной вентиляции. Пластиковая труба диаметром четыре или шесть дюймов подходит для вентиляционных отверстий. Убедитесь в наличии водонепроницаемого уплотнения в местах, где каждая вентиляционная труба проходит через верх бачка.

Водопровод от бачка до дома или другого места использования должен быть проложен ниже линии замерзания и должен иметь диаметр 1–1¼ дюйма. Всасывающая головка должна быть эффективно экранирована и поднята как минимум на один фут над полом цистерны, чтобы предотвратить попадание осадка в распределительную систему.Часть всасывающей трубы внутри бачка должна быть пластиковой. Наилучшее место для забора воды — с противоположной стороны бачка от входной трубы для воды через крышу.

Отдельная входная труба для добавления забираемой воды — еще одна важная особенность хорошо продуманной цистерны. Система, изображенная на рисунке 1, показывает такую ​​трубу. По возможности лучше всего расположить надземную часть заливной трубы рядом с подъездной дорогой или другим дорожным покрытием, чтобы водовозу не пришлось проехать по лужайке, чтобы добраться до нее.Четырехдюймовая пластиковая труба является хорошей заполняющей трубой. На надземный конец трубы следует надеть плотно прилегающую крышку. Вы можете закрыть колпачок на висячий замок, чтобы еще больше снизить вероятность загрязнения.

Вода, попадающая в цистерну с любой силой за ней, например, во время летнего ливня или из бака с водой, имеет тенденцию перемешивать накопленную воду и, возможно, поднимать осадок, если не будут приняты меры по снижению силы поступающей воды. Один из способов сделать это — использовать «силовые выключатели», как показано на Рисунке 11.


Рис. 11. Гидравлический выключатель. Должен быть размещен на всех входах в цистерну. (Источник: брошюра с информацией для клиентов Water Filtration Co., Water Filtration Co., 1088 Industry Rd., Marietta, Ohio 45750.)

Вода, попадающая в цистерну с крыши или из водовоза, должна течь по 4-дюймовой пластиковой трубе. в коробку силового выключателя из бетонных блоков. Блоки следует установить в растворе на дне цистерны углублениями вверх. В нижнем конце трубы необходимо прорезать прорези или отверстия площадью не менее 13 квадратных дюймов, чтобы поступающая вода могла перемещаться из трубы в цистерну.Силовые выключатели следует устанавливать как под водозаборниками, так и под водозаборниками.

Мойки крыши

Есть несколько других очень важных конструктивных особенностей, которые помогут обеспечить хорошее качество воды для цистерн. Кровельные мойки и кровельные фильтры были упомянуты ранее, и их важность и детали конструкции будут обсуждаться здесь.

Между ливнями на водосборной поверхности крыши скапливается много грязи и пыли. Этот мусор может включать частицы свинца и других загрязнителей атмосферы, а также птичий помет.Эти загрязнители попадут в цистерну вместе с водой с крыши, если не будут приняты меры для предотвращения загрязнения. Использование крышных мойок и крышных водяных фильтров может уменьшить количество этих загрязняющих веществ, попадающих в систему.

Вода, которая первой сходит с крыши в начале ливня, является наиболее загрязненной. Степень загрязнения будет зависеть от нескольких факторов, в том числе от продолжительности времени с момента последнего дождя, близости водосбора к шоссе или другому местному источнику загрязнения воздуха, а также от местной популяции птиц.Кроме того, определенные типы материалов предпочтительны для водосборной поверхности, как будет подробно описано позже.

Мойка крыши — это механизм, который отводит эту исходную сильно загрязненную воду с крыши из цистерны. После того, как поверхность водосбора смывается достаточным количеством осадков, вода с крыши снова направляется в цистерну для хранения. Обычно первые 0,01 дюйма осадков считаются достаточными для удаления большей части пыли и грязи с поверхности водосбора.Таким образом, в цистерну собирается только самая чистая вода с крыши, а загрязненная вода выбрасывается в отходы.

Есть несколько способов сделать это. Вода с крыши может быть отведена вручную через ряд клапанов в системе водостока, или автоматические мойки крыши могут быть изготовлены владельцем цистерны или приобретены у коммерческих дистрибьюторов.

Простой переключатель для мойки крыш показан на рис. 12. Эта конкретная конструкция требует ручного управления откидным клапаном для управления траекторией потока воды с крыши в системе водостока.Такой клапан будет необходим на каждой водосточной трубе, если только они все не сойдутся в одну трубу непосредственно перед сливом в цистерну. Такая конструкция с одним клапаном определенно предпочтительна, поскольку для работы переключателя этого типа требуется, чтобы кто-то вышел и закрыл клапан вскоре после начала дождя, позволяя воде с крыши течь в цистерну. Клапан должен быть расположен так, чтобы к нему можно было получить доступ или управлять им с крытого крыльца или другого крытого участка, прилегающего к дому или цистерне.


Рис. 12. Простой переключатель для мойки кровли.

В периоды, когда дожди разделены лишь короткими периодами времени (менее суток), нет необходимости отклонять первоначальную мойку крыши каждый раз, когда начинается дождь. Однако после продолжительного засушливого периода важно отвести первоначальную воду на крыше, образовавшуюся в результате первых дождей.

Что касается определения того, сколько воды с крыши должно стекать в отходы, прежде чем направлять ее в цистерну, это будет варьироваться для каждого шторма.Вы можете использовать внешний вид воды на крыше в качестве индикатора — если она прозрачна для вашего глаза, когда она собрана в прозрачную стеклянную банку, вы можете направить воду в цистерну для хранения и последующего использования. Или вы можете разместить большой контейнер емкостью от 10 до 20 галлонов под сливом для отходов. Размер контейнера должен соответствовать вашей конкретной площади крыши — 10 галлонов на 1000 квадратных футов площади крыши. Так, в начале ливня грязная вода с крыши направляется в емкость; когда он наполняется, вы знаете, что водосборный резервуар был достаточно промыт и вода с крыши может быть после этого направлена ​​в цистерну.Для этого типа устройства было бы лучше всего использовать один резервуар для сбора воды на крыше для всего водосбора. Соответствующий дренаж, например, в засыпанную гравием яму, должен быть предусмотрен для воды с крыши, которая будет выброшена впустую, независимо от того, проходит она сначала через сборный резервуар или нет.

На рис. 13 показан автоматический переключатель для мойки крыши, который не требует чьего-либо присутствия для работы в начале ливня, как это было в случае с предыдущей конструкцией. Основной принцип тот же.Определенное количество загрязненной воды с крыши в начале ливня собирается в емкость, чтобы она не могла попасть в цистерну. Как только водосборный резервуар смывается достаточным количеством воды, вода с крыши снова направляется в цистерну. Для конструкции, изображенной на Рисунке 13, объем приемного резервуара должен составлять 10 галлонов на 1000 квадратных футов площади крыши. Если необходимо более одного сборного сосуда, как в случае очень большого водосбора, размер этих сосудов следует соответственно отрегулировать, чтобы покрыть всю площадь водосбора.


Рис. 13. Автоматический переключатель для мойки крыш. (По материалам Jenkins, D. и F. Pearson. 1978 г. Возможности систем сбора дождевой воды в Калифорнии. Центр водных ресурсов Калифорнии, Университет Калифорнии, Contrib. No. 173, стр. 51).

Показанный дизайн Рисунок 13 является довольно обобщенным в том смысле, что для компонентов самодельной мойки крыши даны некоторые особенности. Сосуд для сбора может быть большой пластиковой или стеклянной бутылкой, дождевой бочкой или другим подобным контейнером.Независимо от типа используемого контейнера, такой автоматический мойщик крыши должен иметь несколько важных функций. К ним относятся поплавок для закрытия емкости или сборная ловушка, когда она заполнена, конические направляющие, чтобы гарантировать, что поплавок не смещается с одной стороны отверстия при заполнении емкости, а также средства для опорожнения сборного сосуда между штормами.

Плавучий пластиковый шар диаметром несколько дюймов будет служить в качестве поплавка в автоматическом переключателе для мойки крыш, построенном по образцу того, что показано на Рисунке 13.Конечно, шар должен быть немного больше в диаметре, чем отрезок трубы, ведущей в верхнюю часть уловителя. Это предотвратит утечку грязной воды с крыши, собранной в сифоне, и ее попадание в цистерну после заполнения сифона. Мягкая резиновая полоса может быть закреплена вокруг кромки трубы в верхней части уловителя, где шарик остановится, для улучшения уплотнения.

По мере заполнения уловителя и подъема поплавка наверх его следует направить к отверстию входной трубы с помощью перевернутой воронки или подобного устройства.В противном случае поплавок может застрять вбок и, таким образом, не заблокирует подающую трубу. Воронка или направляющая поплавка должны выходить достаточно далеко по сторонам уловителя, чтобы поплавок не мог попасть между краем направляющей и стороной уловителя. Направляющую поплавка можно расширить и прикрепить к входной трубе с помощью нержавеющих болтов, как показано на Рисунке 13A. Предпочтительна пластиковая направляющая поплавка; однако другие материалы, такие как оцинкованная сталь, листовой алюминий или олово, также приемлемы для использования в этой части водосборной системы.

Необходимо предусмотреть возможность слива воды из автоматического переключателя для мойки крыш в периоды дождя. Этого можно добиться разными способами. Два из них показаны на рис. 138. Для слива воды из сборного сифона можно использовать простой сифонный насос с сильфоном или дренажное отверстие небольшого диаметра. Хотя оба этих механизма показаны на рисунке 138, в реальной системе потребуется только один из двух. Если бы использовался сифонный насос, кто-то должен был бы включать его после каждого ливня.Конец сифонной трубки внутри уловителя должен располагаться на высоте от до ½ дюйма над дном улавливателя, чтобы избежать накопления там слоя осадка. Если вы решите использовать дренажное отверстие для дренажа сифона для сбора воды с крыши, его следует просверлить через боковую часть сифона примерно на ½ дюйма выше дна и диаметром 1/16 дюйма. Это позволит воде медленно стекать из сборного сифона в периоды без дождя, но при этом вода будет стекать достаточно медленно, чтобы во время ливня было потеряно очень мало.Третий метод слива сифона — это просто установка крана с клапаном сбоку или снизу сифона. Клапан будет закрыт во время дождя и открыт в периоды без дождя. Это устройство также потребовало бы присутствия кого-то для управления клапаном, хотя это можно было бы сделать на досуге в периоды без дождя.

Независимо от типа выхода отходов, используемого в сифоне, он должен вести в заполненную гравием яму или в воздух, а не в канализацию.Кроме того, слой осадка будет накапливаться на дне любого сифона для сбора воды с крыши, что требует периодической очистки. Эти факторы следует учитывать при планировании размещения и установки этих устройств в вашей конкретной системе.

Если вы не хотите конструировать собственный переключатель для мойки крыши, коммерческие устройства можно приобрести у множества поставщиков. Один, изображенный на рисунке 14, изготовлен компанией Water Filtration Co., 1088 Industry Rd., Marietta, Ohio 45750.


Рисунок 14.Доступный в продаже кровельный очиститель с фильтром. (Источник: брошюра с информацией для клиентов Water Filtration Co., Water Filtration Co., 1088 Industry Rd., Мариетта, Огайо, 45750.)

Фильтры для воды на крыше

В дополнение к мойкам крыши ваша водосборная система должна также включать кровельный водяной фильтр, расположенный между водосбором и цистерной. Такой фильтр в первую очередь служит для удаления твердых частиц и связанных с ними загрязнений из воды до того, как она попадет в цистерну. Он также может до некоторой степени нейтрализовать кислую дождевую воду, если известняк используется в гравийных и каменных частях фильтра.

Одна из возможных конструкций водяного фильтра на крыше изображена на Рисунке 6. Блок фильтра может быть полностью или частично заглублен под землю, чтобы уменьшить вероятность замерзания в зимние месяцы. Блок фильтра, показанный на Рисунке 6, сделан из железобетона со стенками и верхом толщиной не менее 4 дюймов. Короткая секция сборных железобетонных водопропускных труб может также функционировать как фильтровальная коробка; Однако потребуется крышка или крышка. Люк и крышка, аналогичные описанным ранее для самого бачка, также должны быть встроены в верхнюю часть фильтра, чтобы обеспечить доступ для периодических проверок и технического обслуживания.Если блок фильтра расположен непосредственно на верхней части бачка, как показано на рис. 6, убедитесь, что в месте соединения двух фильтров имеется водонепроницаемое уплотнение.

Фильтрующая среда состоит из нескольких слоев гравия и песка. Общая толщина фильтрующего материала должна составлять минимум 12 дюймов и максимум около 3 футов, в зависимости от площади водосбора и размера коробки фильтра. Фильтр размера, показанного на Рисунке 6, будет подходящим для площади крыши до 2000 квадратных футов для всех, кроме, возможно, самых сильных дождей.По этой причине в фильтрующую коробку также должен быть встроен перелив, как показано на Рисунке 6. Сетчатая аппаратная ткань (от до ½ дюйма) или алюминиевая сетка помещается на дно фильтрующей коробки (с внутренней стороны) перед кладется гравий и песок. Это сохранит фильтрующий материал на месте.

Поперечное сечение типичного водяного фильтра на крыше показано на Рисунке 15. Подробно показаны размеры и глубина слоев песка и гравия. Известняк следует использовать для гравийной и каменной частей фильтра.Необходимо использовать чистый фильтрующий песок и гравий, а перед укладкой песка и гравия следует очистить и продезинфицировать всю фильтровальную коробку. Готовую систему также следует продезинфицировать хлором. Перед тем как положить в фильтр песок и гравий, промойте внутреннюю часть корпуса фильтра дезинфицирующим раствором из стакана 5-процентного хлорного отбеливателя, смешанного с 10 галлонами воды. Тщательно вымойте все внутренние поверхности щеткой. После того, как песок и гравий уложены, в фильтр следует добавить галлон 5-процентного хлорного отбеливателя, наполнить фильтр чистой водой и дать ему постоять в течение 24 часов.По истечении этого периода времени раствор хлора следует слить из фильтра и пропустить через фильтр чистую воду до тех пор, пока запах хлора не исчезнет и вода не станет прозрачной.


Рис. 15. Размеры и глубина песка и гравия для кровельного фильтра. (По материалам Midwest Plan Service, Университет штата Айова, 1968. Private Water Systems., Стр. 53.)

Перфорированная брызговик также изображена на рисунке 15. Она расположена примерно на 2 дюйма над поверхностью песка и служит чтобы ослабить силу поступающей воды, равномерно распределяя ее по поверхности фильтрующего песка.Таким образом, песок будет как можно меньше потревожить. В качестве брызговика следует использовать неметаллический материал, такой как дерево или пластик. Полудюймовые отверстия следует просверлить в брызговике с 2-дюймовыми центрами. Опоры для брызговика должны быть встроены в стенки коробки фильтра, что позволит легко снимать и устанавливать пластину для осмотра и обслуживания фильтра.

Любой фильтр со временем забивается и требует периодического обслуживания. Это может повлечь за собой удаление части фильтрующего материала и замену новым песком или гравием.Если такая замена необходима, весь блок фильтра следует очистить и продезинфицировать в соответствии с процедурой, описанной ранее. Периодическая проверка водяного фильтра на крыше в вашей системе должна предоставить визуальные свидетельства неисправности или засорения, требующие корректирующих действий.

Водосборники на крыше

Как упоминалось ранее, некоторые типы кровельных материалов более подходят для использования в качестве поверхностей для сбора дождевой воды в цистернах, чем другие. Наиболее подходящими для водосборных бассейнов являются битумная черепица, сланец и листовой металл (олово или алюминий).При планировании системы водосборного бачка необходимо учитывать следующие факторы:

  • Кровельные материалы с шероховатой поверхностью будут собирать грязь и мусор, что повлияет на качество стока.
  • Некоторые окрашенные поверхности, некоторая деревянная черепица и немного битумной черепицы могут придавать неприятный вкус или цвет.
  • Все желоба и водосточные трубы должны легко чиститься и проверяться.
  • Площадь крыши должна быть достаточно большой для подачи необходимого количества воды.
  • Атмосфера в вашем районе может содержать нежелательные или вредные загрязнители, которые могут повлиять на качество собираемой дождевой воды.
  • Перед использованием кровельного покрытия проконсультируйтесь с местными органами здравоохранения относительно возможной токсичности материала.

Защитные ограждения желобов также должны быть установлены вдоль любого водосбора крыши. Алюминиевый экран или сетку для оборудования с сеткой ¼ или ½ дюйма можно разрезать на полоски и закрепить поверх открытых желобов, как показано на Рисунке 16. Защитные ограждения желобов не пропускают листья, ветки и животных, но пропускают воду.Также удалите все ветки деревьев, нависающие над водосбором. Вы также можете удалить близлежащие деревья, из-за которых листья и ветки попадают в водосборный бассейн; или, если вы планируете новый дом и систему цистерн, не сажайте деревья прямо рядом с домом.


Рисунок 16. Решетка желоба. (Источник: Служба планирования Среднего Запада, Университет штата Айова, 1968. Частные системы водоснабжения, стр. 14)

Очистка воды в цистернах

Некоторые конструктивные особенности, описанные ранее, помогут обеспечить высокое качество воды в цистернах.Они будут включать мойки крыш, фильтры для воды на крыше, ограждения водосточных желобов, гидроразъемы; и эффективно экранированы входные и выходные отверстия цистерны. Однако в дополнение к этим мерам потребуется специальная очистка воды для обеспечения безопасной питьевой воды в цистернах. Рекомендации по дезинфекции воды в цистернах и минимизации коррозии и переноса отложений в распределительных системах будут рассмотрены на следующих страницах.

Дезинфекция цистерны для воды

Внутренняя часть новой цистерны должна быть промыта дезинфицирующим раствором хлора и воды, как описано для крышных фильтровальных ящиков. Осторожно: убедитесь, что во время работы внутри цистерны имеется соответствующая вентиляция из-за опасности газообразного хлора и недостатка кислорода. После дезинфекции и перед заполнением водой внутреннюю часть бачка следует промыть чистой водой до тех пор, пока не исчезнет сильный запах хлора. Бачок также следует продезинфицировать после очистки или другого ухода, требующего опорожнения бачка.

Для дезинфекции хранящейся в цистерне воды самой простой процедурой является добавление стандартного отбеливателя без запаха один раз в неделю из расчета одна унция на 200 галлонов хранимой воды в периоды засухи или одна унция на каждые 400 галлонов хранимой воды во время периодов повышенной влажности .Если в воде появляется привкус хлора, может быть достаточно безопасно еженедельно дозировать одну унцию на каждые 400 галлонов хранимой воды. Если из-за отсутствия людей вода не хлорируется в течение недели или дольше, по возвращении в цистерну следует добавить одну унцию хлорного отбеливателя на каждые 200 галлонов хранимой воды.

Вы можете придумать простой способ измерения объема воды, хранящейся в цистерне. Должен быть получен деревянный столб, достаточно длинный, чтобы дотянуться до дна цистерны через отверстие люка.Затем штангу можно откалибровать так, чтобы, когда она опиралась на дно, он показывал приблизительный объем хранимой воды из глубины воды. Сделать это можно следующим образом. Во-первых, определите вместимость бачка на одном из двух столов в конце этого буклета. Если ваша цистерна имеет прямоугольную форму, а не квадратную или круглую, вы можете определить ее вместимость, выполнив следующую процедуру. Умножьте длину на ширину на глубину (все в футах), чтобы получить количество кубических футов хранилища.Затем умножьте это число на 7,5, чтобы получить количество галлонов емкости хранилища. Например, цистерна размером 10 на 8 футов и глубиной 6 футов будет иметь емкость, равную (10 X 8 X 6) X 7,5, или 3600 галлонов.

После определения вместимости бачка можно откалибровать штангу согласно следующему примеру. Чтобы откалибровать измерительную штангу для бачка размером 10 футов на 8 футов и глубиной 6 футов, сначала разделите емкость на глубину в дюймах, чтобы получить количество галлонов на каждый слой накопленной воды толщиной 1 дюйм ( 3600/72 или 50 галлонов в данном примере).Затем просто отметьте столб с интервалом в 1 дюйм, начиная с одного конца и двигаясь к другому, пока не будет достигнута общая глубина накопленной воды (6 футов или 72 дюйма в этом примере). На каждом интервале в 1 дюйм отметьте соответствующий объем, начиная (внизу) с 50, 100, 150, 200 и т. Д., Добавляя 50 (для этого примера) к каждому последующему интервалу.

После калибровки такая мерная линейка даст вам быстрый способ оценить объем воды, оставшейся в цистерне в любой момент времени.Глубины и соответствующие объемы также могут быть перечислены рядом в простой таблице, и тогда палка будет использоваться только для измерения глубины воды в цистерне. Необходимые дозировки хлора также могут быть указаны рядом с различными объемами для быстрой справки.

Если вода имеет неприятный вкус и запах, можно использовать следующую процедуру. Добавьте 2 унции кристаллизованного тиосульфата натрия в 1 галлон чистой воды. Затем добавьте 1 л этого раствора на каждые 1000 галлонов воды в цистерне, смешивая ее с водой из цистерны, но соблюдая осторожность, чтобы не взбалтывать донный осадок.Через несколько часов вода не должна иметь неприятного вкуса и запаха.

Любое водоснабжение должно проверяться на бактериальное загрязнение не реже одного раза в год. Если анализ воды показывает, что вода загрязнена, необходимо провести тщательный осмотр всей системы водоснабжения и территории, окружающей цистерну, чтобы найти и устранить источник загрязнения.

В качестве альтернативы добавлению дезинфицирующего средства непосредственно в цистерну, у большинства дистрибьюторов оборудования для водоподготовки можно приобрести промышленные линейные автоматические хлораторы.

Сведение к минимуму коррозии в системах водоснабжения цистерн

Как указывалось ранее, дождевая вода является кислой и, следовательно, коррозионной. Если не принять меры для нейтрализации этой воды, она вызовет коррозию в бытовых распределительных системах, добавив в водопроводную воду токсичные металлы, такие как свинец и кадмий. Коррозионные процессы — это очень сложные химические реакции, в которых участвует множество различных факторов. Использование представленных здесь рекомендаций не устранит полностью коррозию в вашей системе цистерны, но должно снизить ее до допустимого уровня.Наша цель — минимизировать количество корродированных металлов в готовой водопроводной воде.

Возможно, самый надежный способ минимизировать количество металлов в водопроводной воде — это использовать пластиковую трубу для обслуживания хотя бы одного крана холодной воды в системе. Это эффективно заменит источник металлического свинца и меди на нетоксичный, не подверженный коррозии трубопровод из ПВХ или PEX-пластика. Обязательно используйте пластиковую трубу, соответствующую техническим требованиям для подачи питьевой воды, если вы собираетесь ее использовать. Если только один кран с холодной водой в вашем доме будет обслуживаться полностью пластиковым водопроводом, вам следует набирать всю питьевую воду из этого крана, а не из другого.Наверное, было бы лучше всего залить пластиком водопроводный кран на кухне и, возможно, санузел в ванной комнате. Если вы планируете новую систему с нуля, вы можете рассмотреть возможность использования пластиковой сантехники во всей системе распределения.

Если ваша существующая распределительная система старше (до 1990 г.), она, вероятно, состоит из медных труб с припоем, припаянными свинцом. Если вы не хотите заменять его часть пластиком, альтернативой может быть установка проточного нейтрализатора кислоты, чтобы снизить коррозионную активность воды.Такие устройства можно приобрести у дистрибьюторов оборудования для очистки воды, расположенных по всей Пенсильвании. Установки для нейтрализации кислоты стоят примерно 1500 долларов и доступны в ручном или автоматическом исполнении.

Вместо встроенного нейтрализатора кислоты нейтрализующий агент может быть добавлен непосредственно в цистерну. Ниже приводится таблица общих щелочных реагентов с примерными скоростями обработки. Они перечислены в порядке от наименьшей к наибольшей стоимости за фунт.

Реагент Химическая формула
Количество, необходимое для нейтрализации
1000 галлонов дождевой воды
Известняк CaCO 3 2 унции.
Негашеная известь CaO 1 унция.
Гашеная известь Ca (OH) 3 1 унция.
Кальцинированная сода NaCO 3 1 унция.
Каустическая сода NaOH 1,5 унции.

Необходимо периодически добавлять соответствующее количество нейтрализующего агента в зависимости от количества и частоты поступления дождевой воды в цистерну.Возможно, наиболее удобной процедурой обработки было бы добавление нейтрализующего агента при добавлении дезинфицирующего средства в цистерну (один раз в неделю), по крайней мере, в течение нескольких недель, когда собирается дополнительный дождь. В течение недель, когда пресной дождевой воды собирается мало или совсем не собирается, нет необходимости добавлять нейтрализатор в цистерну.

Некоторые владельцы цистерн помещают в свои цистерны блоки природного известняка, которые служат в качестве непрерывных нейтрализующих агентов. У нас нет никаких рекомендаций относительно размера или других характеристик таких блоков.

Независимо от того, устанавливаете ли вы нейтрализатор кислоты или пластиковую трубу или добавляете нейтрализующий агент непосредственно в цистерну, есть одна простая вещь, которую вы должны сделать перед тем, как использовать водопроводную воду для питья или приготовления пищи. Перед тем, как использовать ее для питья или приготовления пищи, вы всегда должны дать стечь холодной воде примерно в течение минуты. Это позволит смыть «застоявшуюся» воду (содержащую токсичные металлы, если из медной или другой металлической трубы со свинцовым припоем) из линии подачи, в результате чего останется водопроводная вода приемлемого качества.Эта практика особенно важна после того, как кран не использовался в течение нескольких часов или в течение ночи. Вместо того, чтобы просто слить воду в канализацию во время этой процедуры, вы можете использовать ее для других целей, кроме питья или приготовления пищи.

Сведение к минимуму переноса отложений через системы цистерн

Использование крышных мойщиков и крышных водяных фильтров, подробно описанных ранее, минимизирует попадание твердых частиц в цистерну. Однако эти устройства не могут полностью исключить попадание мелких частиц или образование слоя осадка на дне цистерны.Следовательно, необходимо предпринять определенные шаги, чтобы предотвратить перенос этого осадка по распределительной системе и, возможно, его попадание в кран.

Рекомендуется периодическая очистка бачка для удаления отложений. Это потребует слива воды из цистерны, вычерпывания осадка и промывки внутренней части щеткой и дезинфицирующим средством. Тщательное ополаскивание чистой водой должно предшествовать наполнению бачка. Такую чистку следует проводить через регулярные промежутки времени каждые три-пять лет.Во время очистки также может потребоваться нанесение нового слоя герметика для внутренних поверхностей.

Встроенный блок фильтрации осадка, подобный тем, которые продаются на коммерческой основе одной из двух компаний, перечисленных ранее для нейтрализаторов кислоты, должен быть установлен между цистерной и краном для удаления любого осадка, который в противном случае мог бы попасть в кран. Такие устройства находятся в том же ценовом диапазоне, что и нейтрализаторы кислоты, а некоторые устройства доступны в виде комбинированного нейтрализатора кислоты / осадочного фильтра.

Сводный отчет

Эта публикация предназначена для использования в качестве руководства для домовладельцев, которые планируют построить систему водосборных цистерн на крыше. Он также предоставит полезную информацию тем, у кого уже есть резервуар для дождевой воды и кто хочет улучшить качество используемой воды. Представленный здесь материал был объединен научными исследованиями, государственными агентствами и частными фирмами, специализирующимися на домашних системах водоснабжения. Исследование цистерн, послужившее основой для данной публикации, было проведено в сельских округах Кларион и Индиана, штат Пенсильвания, в течение 1979 и 1980 годов под руководством Школы лесных ресурсов, Института исследования природных ресурсов и государственного отделения Пенсильвании.Финансирование осуществлялось в соответствии с разделом V Закона о развитии сельских районов.

Ссылки

Информация в этом циркуляре была адаптирована из следующих публикаций:

  • Вклад № 173, «Возможности систем сбора дождевой воды в Калифорнии», Дэвид Дженкинс и Фрэнк Пирсон. Можно получить в Калифорнийском центре водных ресурсов Калифорнийского университета, 475 Kerr Hall, Davis, California 95616.
  • Брошюра с информацией для клиентов. Компания Water Filtration Co., 1088 Industry Rd., Мариетта, Огайо 45750.
  • Частные системы водоснабжения . Midwest Plan Service, Университет штата Айова, Эймс, штат Айова, 50010, attn. Стажер-специалист по сельскому хозяйству.
  • Цистерны для сельского водоснабжения в Огайо Норман Г. Бейли. Центр водных ресурсов, Университет штата Огайо, 1791 Нил-авеню, Колумбия, Огайо 43210
16 90 040 1687
1890

900
Вместимость (галлонов) квадратных цистерн
Площадь
дюймов
футов
4 фута 5 футов 6 футов 7 футов 8 футов 9 футов 10 футов 11 футов 12 футов 13 футов 14 футов 15 футов Пролет
из
Одна сторона
480
600
720
840
960
1080
1200
1320
1440
1560
1680
1800
4
25 750
937
1125
1312
1500
1875
2062
2250
2437
2625
2812
5
36 1080
1350
1620
2150
2430
2700
2970
3240
3510
3780
4050
6
49 1470
18
2205
2572
2940
3307
3675
4042
4410
4777
5145
5512
7
1920
2400
2880
900 43
3360
3840
4320
4800
5280
5760
6240
6720
7200
8
81 2430
3037
3645
4252
4860
5467
6075
6682
7290
7897
8505
9112
99022
100 3000
3750
4500
5250
6000
6750
7500
8250
9000
9750
10500
11250
10500
11250 900 10
121 3630
4537
5445
6352
7260
8167
9075
9982
10890
11797
12705
13612
12705
13612
144 4320
5400
6480
7560
8640
9720
10800
11880
12960
14040
15120
14040
15120 900 16200
12
169 5070
6337
7605
8872
10140
11407
12675
13942
15210
13942
15210 900
17745
1901 2
13
196 5880
7350
8820
10290
11760
13230
14700
16170
17640
10
20580
22050
14
225 6750
8437
10125
11812
13500
15187
16875
20250
21937
23625
25312
15
256 7680
9600
11520
13440
15350
13440
15350
19200
21120
9004 3
23040
24960
26880
28800
16
289 8670
10837
13005
15172
173402
21675
23842
26010
28177
30345
35512
17
324 9720
12150
14580

12150
14580

19440
21870
24300
26730
29160
31590
34020
36450
18
361 10830
13537
13537 900 18952
21660
24367
27075
29782
32490
35197
37905
40612
19
400 12000
15000
21000
24000
27000
30000
33000
36000
39000
42000
45000
20
900 40 472
900 590
6 9 0040 1735
1888
9004 0 8520
Емкость (галлонов) Цистерны
Диаметр
дюйма
фута
4 фута 5 футов 6 футов 7 футов 8 футов 9 футов 10 футов 11 футов 12 футов 13452 футов 9045 14 футов 15 футов
4 378
566
661
755
850
944
1038
1133
1227
1322
1416
5 737
885
1032
1180
1327
1475
1622
1770
1917
2065
2212
850
1062
1274
1487
1699
1912
2124
2336
2549
2761
2974
318622 900
7 1156
1445
2024
2313
2602
2891
3180
3469
3758
4047
4336
8 1510 2266
2643
3021
3398
3776
4154
4531
4909
5286
5664
9
2385
2863
3340
3817
4294
4771
5248
5725
6202
10
6679
7156
6679
7156
2360
2950
3540 90 022 4130
4720
5310
5900
6490
7080
7670
8260
8850
11 2856
35 4283
4997
5711
6425
7139
7853
8567
9281
9995
10708
12
12 4248
5098
5947
6797
7646
8496
9346
10195
11045
11894
12744
11894
12744
3988
4985
5983
6980
7977
8974
9971
10968
11965
12962
13959
14956
14 4626

57 6983
8095
9251
10408
11564
12720
13877
13033
16190
17346
15

6637
7965
9292
10620
11947
13275
14602
15930
17258
18585
19913
6006
7516
9 0043
9026
10537
12047
13558
15068
16578
18089
19599
21110
22620
1720
1720
8526
10230
11936
13641
15346
17051
18756
20461
22166
23871
25577
23871
25577
7646
9558
11470
13381
15293
17204
19116
21028
22939
24851
26762
24851
26762
19
10650
12779
14909
17039
19169
21299
23429
25559
27689
29819
20 9440
11800
14160
16520
18880
21240
23600
25960
28320
30680
33040
30680
33040

Подготовил Эдвард С.Янг-младший и Уильям Э. Шарп, бывший научный сотрудник Исследовательского института экологических ресурсов и бывший доцент кафедры гидрологии лесов

Как эффективно контролировать и контролировать уровень воды в цистернах

Цистерны представляют множество проблем при мониторинге уровня и контроль. Но из множества доступных на рынке вариантов, как найти подходящее устройство для контроля и управления уровнем воды в цистерне (или любой другой жидкости)?

Содержание

Общие проблемы при измерении уровня цистерны

Хорошо, давайте убедимся, что мы на одной странице.Мы определяем цистерну как емкость для хранения жидкостей, чаще всего дождевой или колодезной. Цистерны вмещают от нескольких до нескольких тысяч литров жидкости. И да, управление цистернами может создавать проблемы, но технологии могут улучшить ваш опыт. Итак, приступим.

Во-первых, как вы измеряете уровень воды в цистерне?

Любезно предоставлено well-water.com

Вы должны знать это измерение, чтобы избежать перелива, и знать, когда откачивать воду, чтобы поддерживать безопасный уровень. Рынок предлагает множество типов индикаторов уровня, но стоит ли покупать более дешевый или платить немного больше? Нам часто задают этот вопрос, поэтому эта статья предоставит рекомендации, которые помогут вам выбрать правильное устройство на основе технических деталей.

Во-вторых, будет ли цистерна иметь автоматическую систему для подачи и откачивания воды, или кто-то сделает это вручную?

Этот вопрос может показаться неуместным, но некоторые индикаторы уровня не работают с автоматическим контролем уровня. Обычно индикаторы уровня беспроводной сети позволяют только контролировать. Помните об этом, делая покупки.

Какие следует использовать, механические или электронные указатели уровня бачка?

Можно найти множество примеров как механических, так и электронных указателей уровня, но в чем разница между ними?

Механические решения, такие как поплавковые реле уровня, обычно изначально стоят дешевле, но позже они могут создать проблемы.Механические детали изнашиваются естественным образом, и на датчике, постоянно контактирующем с жидкостью, может образоваться налет. У вас также нет возможности контролировать этот тип переключателя удаленно.

Электронные указатели уровня стали более популярными из-за преимуществ своей технологии. Эти датчики не нуждаются в контакте с жидкостью цистерны, поэтому вы избегаете проблемы накопления. А дистанционные индикаторы уровня могут позволить вам проверить уровень в цистерне со смартфона или ноутбука, даже если вы покинули завод.

Кроме того, насосом можно управлять с помощью электронного реле уровня или индикатора постоянного уровня.

Что вам нужно: постоянная индикация уровня или определение предельного уровня в цистерне?

Ответ на этот вопрос будет зависеть от вашей настройки. Давайте рассмотрим пару возможностей.

Допустим, у вас есть цистерна, в которой вам нужно знать ее точный объем, но у вас нет автоматической насосной системы. В этом сценарии индикаторы непрерывного уровня отлично подойдут для вашего приложения.Лучше всего то, что беспроводное решение может отправлять всю информацию на ваш телефон или удаленный дисплей. Позже в этой статье мы рассмотрим три примера низкобюджетных индикаторов уровня беспроводной сети, а также их плюсы и минусы.

Хотя индикатор постоянного уровня может отправлять данные и управлять насосом, эта настройка может быть немного сложной.

Допустим, вам нужно простое решение для контроля уровня в цистерне. Здесь вам больше всего помогут переключатели уровня. Многие переключатели уровня могут контролировать как минимальный, так и максимальный уровни, но вы все равно столкнетесь с моделями, где вам потребуется отдельный переключатель для каждого.Так что внимательно проверяйте перед покупкой.

Некоторые переключатели также имеют релейные выходы, с помощью которых можно включать и выключать насос. Позже в этой статье мы поговорим о паре переключателей уровня, которые вы можете найти на рынке, и о том, как они могут сработать для вас.

Следует ли использовать беспроводной индикатор уровня в бачке?

Если вы хотите сэкономить на установке, беспроводные решения, в основном, работают по принципу plug and play, но кабельные устройства также предлагают простую установку. Недорогие беспроводные индикаторы уровня хорошо подходят для одноточечного измерения и предоставляют данные на вашем телефоне или на удаленном дисплее.

Установить беспроводные индикаторы уровня несложно, но для них обычно требуются батарейки. Некоторые устройства предлагают до 10 лет автономной работы, но это скорее идеальная лабораторная конфигурация, чем реальное приложение. Тем не менее, вы можете продлить срок службы батареи, изменив конфигурацию.

Кабельные устройства нуждаются в каком-либо источнике питания, и такая установка может стоить дороже, в зависимости от сложности вашей установки. Однако, если вам нужно интегрировать его в систему управления, вы, вероятно, захотите пойти по этому пути.

Недорогие беспроводные индикаторы уровня

Теперь вы знаете, что малобюджетные беспроводные индикаторы уровня хорошо подходят для измерения уровня в цистернах. У них много хороших моментов, таких как простота установки и настройки, а также регулируемый диапазон измерения.

Для этой статьи мы выбрали три сильных варианта индикации уровня в цистернах:

EcoMeter P

Этот компактный и гибкий указатель уровня от E-Sensorix использует ультразвуковой принцип работы.Стандартная версия оснащена датчиком со встроенной антенной и беспроводным дисплеем для удаленного приема данных об уровне. Если вам нужно установить удаленную антенну для получения лучшего сигнала, у вас также есть эта опция.

Устройство может измерять уровни от полуметра до трех метров в объеме до 19 999 литров и имеет диапазон 150 метров между датчиком и монитором. Батарея датчика может работать до трех лет при измерении каждые 15 секунд, а монитору требуется питание в диапазоне от 150 до 240 вольт.

EcoMeter P имеет три дизайна и доступны из различных материалов, с резьбовым соединением для стандартной установки. Вы можете прочитать обзор продукта для получения дополнительной информации.

EcoMeter P Ультразвуковой датчик уровня со встроенным радиомодулем и внешним источником питания

Если вы хотите узнать больше об Ecometer P, ознакомьтесь с нашим обзором продукта

Экофрог

Ecofrog — еще один ультразвуковой индикатор уровня, но для связи он использует стандартный Wi-Fi.Он может измерять от полуметра до трех метров, а его батарея может работать до 10 лет — опять же, в зависимости от конфигурации

Говоря о конфигурации, вам необходимо предоставить продавцу все необходимые данные перед покупкой, поскольку Ecofrog поставляется предварительно настроенным. Для его установки вам также понадобится резьбовое соединение.

Он может измерять только жидкости, но вы можете получить все свои данные из веб-приложения на телефоне или ноутбуке.

EcoFrog Ультразвуковой датчик уровня с WIFI-модемом и WebApp

Хотите узнать больше об Ecofrog, ознакомьтесь с нашим обзором продукта

Недорогие проводные сигнализаторы уровня Реле уровня

— это недорогой способ управления измерением уровня.Один переключатель уровня может обнаруживать низкий и высокий уровни, с релейным выходом для включения или выключения насоса. У вас также может быть светодиод или сирена для сигнализации низкого и высокого уровней.

Следующие переключатели обеспечивают двухточечное обнаружение в каждом устройстве.

Liquipoint T FTW31

Liquipoint T FTW31 может обнаруживать до пяти различных точек. Он работает с проводящими жидкостями и имеет диапазон измерения от 0,1 до четырех метров. Это также позволяет автоматизировать контроль уровня.

Вы можете контролировать уровень, используя его выход для включения и выключения помпы. Он стоит дороже, чем аналогичные варианты, но обеспечивает высокую надежность в течение длительного времени.

Liquipoint T FTW31 Проводящий стержневой зонд для многоточечного обнаружения до 5 точек переключения

Liquipoint T FTW32

Liquipoint T FTW32 похож на FTW31, но может измерять от 0.От 25 до 15 метров. Он также может управлять вашим процессом с помощью реле или любого другого доступного выхода и определять уровень проводящих жидкостей в пяти точках.

Что касается установки, у вас не должно возникнуть проблем с ее установкой в ​​цистерну с резьбовыми соединениями.

Ликвипоинт T FTW32 Токопроводящий тросовый зонд для многоточечного обнаружения до 5 точек переключения

Устройства высокого уровня для сложных приложений цистерн

Если вам нужно высокоточное устройство с расширенной диагностикой, простой интеграцией и визуализацией, вы обратились по адресу.Эти два устройства обеспечивают хорошие затраты, простую конфигурацию и высокую точность.

Prosonic T FMU30

Prosonic T FMU30 — это простой ультразвуковой датчик уровня, диапазон измерения которого варьируется в зависимости от датчика. 1½-дюймовый датчик может считывать жидкости на расстоянии до пяти метров и сыпучие материалы до двух метров. Если вам нужно больше, то двухдюймовая модель измеряет до восьми метров для жидкостей и трех с половиной метров для сыпучих материалов.

Вы можете настроить это аналоговое устройство с питанием от контура, используя локальный дисплей или внешний инструмент.FMU30 также легко интегрируется в систему управления, а если вам нужен внешний дисплей, вы можете использовать универсальный, такой как RIA15.

Prosonic T FMU30 Экономичный универсальный прибор для измерения уровня жидкостей и сыпучих материалов

Микропилот FMR10

Micropilot FMR10 — это низкобюджетный уровнемер с передовой технологией измерения уровня и связи.Он использует принцип времени пролета для своего принципа работы и имеет диапазон измерения восемь метров.

Это устройство с питанием от контура имеет довольно простую установку. Вы можете настроить его с помощью планшета или смартфона через приложение SmartBlue для iOS и Android.

У него нет дисплея, но вы можете установить тот RIA15, о котором мы упоминали ранее, или аналогичный универсальный дисплей для удаленной индикации уровня. Оператор также может использовать приложение SmartBlue для проверки результатов измерения.

Если вам нужна помощь в выборе подходящего устройства для измерения уровня, обратите внимание на наш новый интеллектуальный помощник уровня.

Купить уровнемер в нашем интернет-магазине

Чтобы узнать больше об уровнях воды в цистернах, свяжитесь с нашими инженерами!

Устройство сбережения воды вставки промывного бачка банка бака туалета 642415256520

Номер позиции eBay:

112025388081

Продавец принимает на себя всю ответственность за это объявление.

ИКСВЕЯГ ЛИМАK

ЯВЛЯЕТСЯ ENACIRRUH 34

ГСИВРОН

клофрон

ЭН6 6РН

МОДНИК ДЕТИНУ

: enohP05002930610

: liamEmoc.emoh5gnibmulp@tcatnoc

Описание товара

Состояние: Торговая марка: PEPTE
MPN: 803 Тип: Цистерна
UPC: 642415256520 ISBN: Не применяется
EAN: Не применяется

Информация о продавце компании

Pepte UK LTD

Камил Гаевски

43 Hurricane Way

Норвич

Норфолк

NR6 6HE

Соединенное Королевство

Регистрационный номер компании: 08167532

Номер плательщика НДС:

FR 64827745993

ГБ 973252117

Я выставляю счета с отдельно указанным НДС.

Политика возврата

После получения товара отмените покупку в течение

Стоимость обратной доставки

30 дней

Покупатель оплачивает обратную доставку

Покупатель несет ответственность за возврат почтовых расходов.

Продавец принимает на себя всю ответственность за это объявление.

Почтовая оплата и упаковка

Стоимость пересылки не может быть рассчитана. Пожалуйста, введите действительный почтовый индекс.

Местонахождение товара: Норвич, Великобритания,

Почтовые отправления: Великобритания, США, Канада, Ирландия

Исключено: Боливия, Гаити, Либерия, Никарагуа, Туркменистан, Парагвай, Маврикий, Сьерра-Леоне, Венесуэла

Изменить страну: -Выберите-Канада Ирландия Соединенное Королевство США

Доступно 388 ед.Введите число, меньшее или равное 388.

Выберите допустимую страну.

Почтовый индекс:

Пожалуйста, введите действительный почтовый индекс.

Пожалуйста, введите до 7 символов в почтовый индекс


Налоги

Цена указана с учетом НДС.Окончательная стоимость может отличаться в зависимости от адреса доставки. Учить больше

Платежные реквизиты

Способы оплаты

Принято, право на получение кредита PayPal определяется при оформлении заказа.

Типичный пример

Скорость покупки в год (переменная)

21,9%

Типичная годовая процентная ставка (переменная)

21,9% годовых

Предполагаемый кредитный лимит

1 200 фунтов стерлингов

Агентство FCA уполномочило eBay Marketplaces GmbH (Helvetiastraße15-17, 3005, Bern, Switzerland) осуществлять кредитное брокерство для ограниченного круга поставщиков финансовых услуг.Мы можем получить комиссию, если ваша заявка на кредит будет удовлетворена.

Финансирование предоставляется PayPal Credit (торговое название PayPal (Europe) S.à.r.l. et Cie, S.C.A., 22-24 Boulevard Royal L-2449, Люксембург). Принять условия. При условии утверждения кредита.

Краткое сообщение: Использование устройства для ультрафильтрации в цистерне железы для непрерывного отбора проб здоровых и тучных четвертей лактирующего крупного рогатого скота для фармакокинетического моделирования

Фармакокинетические исследования препаратов в молоке часто ограничены из-за нечастого отбора проб во время доения.В качестве альтернативы частый сбор образцов с повторным доением может увеличить выведение препарата. Целью этого исследования было определение возможности непрерывного отбора проб вымени с помощью ультрафильтрации. Зонд для ультрафильтрации помещали в цистерны железы через паренхиму молочной железы нормальных и маститных четвертей 6 половозрелых коров Джерси в середине лактации с естественным субклиническим маститом. Зонд для ультрафильтрации был прикреплен к каудальной или боковой стороне вымени в зависимости от четверти, из которой отбиралась проба.Образцы с временным интервалом собирали через 0, 2, 4, 6, 8, 12, 18, 24, 28, 32, 36, 48, 60, 72, 84 и 96 часов после введения лекарства. Образцы плазмы были собраны в те же моменты времени. Каждая корова получала внутривенно 2,2 мг / кг флуниксина перед доением в момент времени 0. Все коровы обычно доили в машине каждые 12 часов. Концентрации флуниксина в плазме, цельном молоке и ультрафильтратах молока анализировали с помощью сверхвысокой жидкостной хроматографии с масс-спектрометрическим детектированием. Мы не обнаружили значительного влияния на внешний вид молока или способность доить коров после имплантации зондов ультрафильтрации.Концентрация флуниксина, собранная с зондов для ультрафильтрации в маститных четвертях, как правило, была выше, чем в здоровых четвертях. Мы пришли к выводу, что сбор образцов ультрафильтрации из молочной железы коров обеспечивает жизнеспособные средства для непрерывной оценки концентрации наркотиков в молоке, продолжая доить корову в обычном режиме. Это исследование демонстрирует полезность непрерывного отбора проб молока с помощью ультрафильтрации для будущих фармакокинетических исследований у крупного рогатого скота.

Ключевые слова: молочный скот; цистерна железы; фармакокинетический; ультрафильтрация.

GEBERIT 243.356.00.1 ЭЛЕКТРОННОЕ ПОДЪЕМНОЕ УСТРОЙСТВО ДЛЯ СКРЫТОЙ ЦИСТЕРНЫ SIGMA 8 CM

Большая раковина

Моя семья и я только что завершили полный ремонт кухни, и у меня появилось несколько отличных новинок, но я должен сказать, что эта раковина может быть моей любимой (как и у моего мужа и сына). Он глубокий, но не слишком глубокий. Очень вместительно и стильно. Я очень рекомендую его всем, кто хочет большую раковину из нержавеющей стали. Я могу разместить в нем большие кастрюли, несколько тарелок, стаканов и т. Д.Я могу полировать в нем даже большие серебряные изделия.

— Эми М.

Быстрая доставка и вежливое обслуживание

Только что получил свой Toto Neorest 550h. Удивительный туалет. Цены от Kitchen & Bath Authority были непревзойденными и значительно ниже, чем я цитировал в другом месте.

— ФранкК-64131

Обслуживание клиентов потрясающее!

Уже несколько лет я получаю от kbauthority отличный сервис и качество, всегда дружелюбный персонал по продажам и быстрая доставка

— Miked998

Лучшая цена на быструю доставку товаров delta!

Я и мой муж заказали продукты Delta для двух ремонтов ванных комнат, которые мы проводим, продукты прибыли примерно через неделю в очень хорошей упаковке, и я получила лучшую цену в Интернете, так что очень-очень довольна !!! определенно рекомендую эту компанию другим для любого проекта реконструкции дома

— Энн

Отличное обслуживание, быстрые сроки доставки и как описано.

Мы заказали две душевые двери, обе пришли примерно через неделю, водитель разрешил нам осмотреть продукцию, которая была в хорошем состоянии. В целом хорошие впечатления от покупок рекомендую эту компанию.

— RRWI

Отличное место

Получил именно то, что мне нужно, и очень быстро полюбил это место. Никогда не было проблем ни с одним заказом.

— Bubba1231

Как раз то, что мне нужно

Я искал 12-дюймовую вешалку для полотенец, а во всех магазинах города были только 18-дюймовые штанги.Я зашел в Интернет и нашел именно то, что мне нужно, на KBAuthority.com, полотенцесушитель прибыл по почте менее чем за 1 неделю, и это именно то, что я искал.

— Линдаквид

Зеркала Robern AIO

Мы искали зеркала Роберна. У КБ Власти они были за полцены. Заказ был легким, и доставка была вовремя, в течение 2 недель. Мы несколько раз разговаривали со службой поддержки клиентов, чтобы убедиться, что заказ продвигается, поскольку возможность отслеживать продвижение в режиме онлайн была несколько ограничена.Они всегда были очень полезны.

— замки

2-я довольная покупка у KBA

Некоторое время назад я заказал дверь для душа и попросил помощи у службы поддержки, которая сработала хорошо. Я заказал дверь для ванны / душа на прошлой неделе, и она прибыла очень быстро и хорошо упакована. У меня определенно есть KBA в моем списке для будущих покупок.

— быть под рукой

Мгновенное горячее, Мгновенное обслуживание

Наш быстрорастворимый горячий напиток Franke уступил нам через 16 лет, и нам пришлось покупать новый.Всюду искали тот, который мы искали, и нашли его на сайте KBA по лучшей цене. Мало того, что цена была подходящей, но и обслуживание и быстрая доставка имели значение. Я сохраню их в «Избранном» на всякий случай.

— Джуди

Отличная цена и сервис

Отличное обслуживание клиентов, быстрый заказ и получение, как и было обещано.

— ArisM

отличная цена и сервис

Изначально у меня возникли проблемы с размещением заказа, однако с помощью чата мои проблемы были быстро решены.Я всегда тщательно изучаю цену и доставку перед покупкой. KBAuthority был лучшим. Упаковка меня очень впечатлила. Моя раковина не могла быть повреждена из-за неправильного обращения.

— rpmartinsen

Отличный сервис при покупке мойки.

Отличный выбор по отличным ценам. Заказал мойку Franke со вставками. Доставка менее чем за 2 недели. Покупкой доволен. Претензий нет.

— сбтелеки

Самые низкие цены на Hansgrohe

Я заказал в KB сантехнику на 1000 долларов.Мне понравился интерактивный чат, чтобы подтвердить, что я заказал все нужные детали. Послепродажное общение было так себе — мне пришлось позвонить, чтобы подтвердить дату отгрузки — но, вероятно, немного лучше, чем ожидалось, учитывая цены на 5% или более ниже, чем у конкурентов.

— покупатель ванны

Лучшая цена на душевые системы Delta

Поиск и обнаружение, что это лучшая цена на венецианский бронзовый душевой набор Delta для ремонта ванной комнаты, даже со скромной платой за обработку (которая, вероятно, была меньше, чем фактическая стоимость доставки).Нет проблем с упаковкой или сроками доставки.

— pas_duh_2

Отличные цены и обслуживание клиентов

Заказал кучу вещей Hansgrohe для нашего нового дома. Их цены были очень конкурентоспособными. Мы внесли несколько изменений на протяжении всего процесса, и обслуживание клиентов было очень любезным.

— стежки

Отличное общение — Лучшие цены — Быстрая доставка

Заказал умывальник, раковину, смеситель и другие аксессуары.У них были лучшие цены среди онлайн-продавцов и отсутствие налога с продаж на заказ из-за доставки за пределы штата. По моим оценкам, я сэкономлю не менее 300 долларов с помощью KBAuthority. Моя единственная проблема была с ИБП — вес содержимого был слишком велик для содержимого, и при доставке коробка была открыта — никаких повреждений содержимого, но проблема.

— катбла

Быстрая доставка

Доставка прошла быстро. Я также отправил электронное письмо с вопросом и получил ответ в тот же день.Я забыл указать код купона и спросил, можно ли его еще использовать. Представитель применил мой купон и скорректировал цену. В целом очень хороший опыт покупок Спасибо!

— Геленж

Второй заказ, такой же отличный сервис

Это был мой второй заказ в этой компании, все пришло вовремя и хорошо упаковано! У меня есть еще одна переделка ванной комнаты, и я буду пользоваться сайтом kauthority.com в третий раз.

— HQ

Верующий

Я не решался сделать такую ​​крупную покупку (двери для душа) в Интернете, но, учитывая, что тот же продукт был доступен в нескольких розничных магазинах, которым я доверяю НАМНОГО БОЛЬШЕ, я перевел дух и был уверен, что это сработает. Защита со стороны Google помогла мне совершить прыжок. Я рад, что сделал. Прибыл быстро, все детали не повреждены, а готовый продукт идеально смотрится в моей ванной. Я верю в KBAuthority и теперь постоянный клиент.

— ChezD .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
