Установка и обслуживание электродного котла Галан Очаг

__________________________________________________________________________

Установка и обслуживание электродного котла Галан Очаг


Электродный котел Галан Очаг 3 — самый компактный агрегат из всего модельного ряда. Он весит всего 500 грамм, но при этом развивает мощность до 5 кВт и способен эффективно отапливать помещение до 200 куб.м.

Объем теплоносителя тоже небольшой — 70 литров.

При запуске этого электрического котла с температурой обратной трубы 5 градусов по Цельсию энергетический порог начинается с 10-12А.

По мере прогревания системы удельное сопротивление растет, вследствие чего мощность плавно возрастает до номинального значения.

Однофазный электродный котел отопления Галан Очаг 3 включает в себя:

— металлический корпус с патрубками входа и выхода теплоносителя и фланца крепления электродной сборки.

Корпус также выполняет функции второго электрода и ионизационной камеры;

— электродную сборку из фланца со стержневым электродом с токовводом и герметичным проходным электроизолятором. На фланце однофазных электрокотлов внизу располагается: центральная клемма – фаза, сбоку: клемма – нулевой провод, клемма – провод заземления;

— защитный кожух.

Для нормальной работы отопительного электродного котла Галан Очаг 3 необходимы следующие условия:

— температура помещения, в котором установлен котёл, предельная – от +7°C до +40°С; рабочая – от +10°C до +35°С. Если нет иных требований;

— относительная влажность воздуха при 20°С – не более 75%;

— окружающая среда – не взрывоопасная, не содержащая агрессивных газов и паров, разрушающих металл и изоляцию, а также производственной пыли, в количествах разрушающих или нарушающих работу котла.

Монтаж отопительного электродного котла Галан Очаг 3

Смонтировать отопительную систему. Отопительная система может быть закрытого или открытого типа с верхним розливом.

Рекомендуется устанавливать котел в нижнюю точку системы и высотой вертикального стояка над котлом не менее 2 м.

При этом необходимо соблюдать чистоту трубопроводов, исключая попадания в их полости металлической стружки и других посторонних включений.

Монтаж производить с обязательной установкой фильтра грубой очистки.

При установке чугунных радиаторов обязательна установка фильтра грубой очистки и фильтра-отстойника. После окончания монтажа систему необходимо тщательно промыть.

Установить котел. Электрический котел Галан Очаг 3 устанавливается в отопительную систему вертикально, при монтаже котел должен быть прикреплен к стене независимо от способа соединения с отопительной системой.

Не допускается наличие запорной арматуры между выходным отверстием котла и расширительным баком.

Отопительная система должна быть обязательно заземлена.

Сопротивление заземления должно быть не более 4 Ом (провод сечением не менее 4 мм2 — 6 мм2 в зависимости от мощности котла).

Значение сопротивления между заземляющим болтом (винтом, шпилькой) и каждой доступной прикосновению металлической нетоковедущей части изделия, которое может оказаться под напряжением не должно превышать 0,1 Ом.

Включение электрокотла Галан Очаг 3

Включите электрический котел Галан Очаг 3, установите самый тщательный контроль за состоянием системы до первых автоматических отключений и включений агрегата.

Недопустимо включение котла при наличии в системе замерзшего теплоносителя или наличия опасности его замерзания.

Температура помещения, в котором смонтирована отопительная система, в течение проведения пусконаладочных работ должна быть не менее 15÷20°С.

При правильно смонтированной отопительной системе и электросхеме подключения, в том числе автоматики, система начнет прогреваться.

Если в первоначальный период работы, теплоноситель — свежая вода, происходит постепенное снижение мощности котла необходимо: снять котел из системы, разобрать и очистить поверхности электродов, внутренние поверхности котла от налипшего слоя загрязнений, обладающих изолирующими
(диэлектрическими) свойствами, собрать котел и установить в систему.

Ремонт котла Галан Очаг 3

Демонтировать котел из отопительной системы, если иначе невозможно извлечь электродную группу (электрод) из корпуса котла, а так же очистить внутренние поверхности корпуса и убедиться в отсутствии каких-либо дефектов.

При ремонте электрокотла Галан Очаг 3 необходимо:

— Снять электрод для осмотра на предмет отсутствия дефектов – трещин в проходных изоляторах и т.п. и определения степени износа электродов.

— Если износ составляет более 40%, электрод или электроды подлежат замене. Обычно это происходит 1 раз в 3–5 лет;

Тщательно очистить сопрягаемые поверхности для обеспечения герметичности за счет применения герметизирующих материалов при сборке котла и его дальнейшей эксплуатации;

— Очистить до металлического блеска внутренние поверхности корпуса котла и затем внимательно провести осмотр их на предмет отсутствия дефектов, например, точечной коррозии и т.п.

— Собрать агрегат. При сборке электродного Галан Очаг 3 строго соблюдать соосность электродов между собой и корпусом, то есть должно быть одинаковое расстояние (зазор) между электродами и корпусом, между электродами.

— Исключить возможность попадания загрязнений внутрь котла при сборке. Проверить герметичность.

— Установите котел строго вертикально в отопительную систему. Заполните отопительную систему теплоносителем. Расширительный бак должен быть заполнен на 1/3 его объема.

— После завершения перечисленных выше работ произвести проверку герметичности системы, затяжки болтовых и электрических контактов котла и автоматики, надежность подключения заземления, величину электрического сопротивления заземления и сделать пробный пуск отопительной системы.

— Устранить, если это будет иметь место, выявленные недостатки.

Ежегодно, после завершения отопительного сезона необходимо проводить работы, обеспечивающие электробезопасность и надежность средств автоматики независимо от того, что используется в качестве теплоносителя – вода или н/з жидкость (проводятся при отключенной системы от эл.

сети):

— проверка надежности контактов систем заземления, блока автоматики электрокотла Галан Очаг 3;

— проверка величины эл. сопротивления заземления системы отопления. Ее величина не должна превышать 4 Ом;

— осмотр автоматического выключателя – очистка от пыли, проверка и подтяжка клеммных соединений, отсутствия механических заеданий, проверка контактов;

— проверка магнитного пускателя – очистка от пыли, осмотр, чистка и подтяжка клеммных соединений, проверка состояния контактов на механическое заедание, магнитное залипание;

— осмотр пусковых кнопок;

— осмотр установленных средств автоматики – протирка от пыли, проверка контактов, монтажа, исправности.

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani — Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант — ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

видео-инструкция по монтажу своими руками, особенности данной отопительной системы, схема, цена, фото

Общие сведения

Принцип работы электродных котлов отличается от традиционных электрических. Нагрев в них осуществляется не нагревающими элементами (ТЭНами), а путем протекания через теплоноситель электрического тока.

Если говорить более точно, то тепловая энергия возникает в результате хаотичного движения ионов от анода к катоду, т.е. молекулы теплоносителя расщепляются на положительно и отрицательно заряженные частицы. По сути, это тот же принцип, которым зачастую пользуются домашние знатоки для быстрого нагрева воды, когда два подключенных к электричеству лезвия опускаются в воду.

Следует отметить, что подобная система отопления не является новой. Еще в советские времена она применялась на атомных подлодках и кораблях. В 1992-ом году российская , на основе нормативов военной техники и Конверсионных разработок приступила к изготовлению бытовых электродных котлов проточного типа.

Схема устройства конструкции

В 1994-ом году в продаже появилась первая серийная модель, эксплуатация которой показала перспективность выбранного направления. Ниже мы подробней рассмотрим, чем привлекательна отопительная система Галан.

Обратите внимание! Компания Галант выпускает не только электродные котлы отопления, но и обычные ТЭНовые. Причем, последние хорошо зарекомендовали себя как прочные и надежные устройства.

Электродный котел в системе отопления

Покупка котлов

Электрокотел Галан любой серии можно приобрести в , которая является официальным поставщиком бренда. Это служит гарантией качественного обслуживания, оптимальных цен и длительной гарантии.

Основные требования к системе отопления:

1.

Система отопления – двухтрубная, закрытого типа (закрытый расширительный бак с мембраной, по объему -1/10L)

2.

Котел монтируется строго вертикально, не выше уровня радиаторов

3.

Соотношение диаметров обвязки:

Котельный блок -Ø32

Стояк — Ø 32 (1″/1/4)

Стояк для модульных систем (несколько котлов в пакете) – рассчитывается индивидуально, от количества котлов в модуле.

Магистраль — Ø 25

Выводы на радиатор — Ø 20.

4.

Первые 120 см трубной обвязки котла на подаче:

труба металл не оцинкованная (1″/1/4), до перехода на пластик, без сужения диаметра выходного патрубка котла. Это увеличивает зону ионизации теплоносителя (рекомендуется). Монтаж – вертикально.

5.

При подборе радиаторов строго соблюдать соотношение мощности котла и суммарной мощности секций радиаторов. Суммарная мощность секций (панелей) радиаторов не должна превышать номинальную мощность котла.

6.

При врезке котла в действующую систему, промывка ингибитором «Протектор» – обязательна. Солевые отложения (при предыдущей эксплуатации с обычной водой) на элементах системы, не позволят правильно настроить плотность теплоносителя для электродного котла.

7.

Система отопления с котлом электродного типа, в комплектации «Галан-BeeRT», заправляется только дистиллированной водой , с дальнейшим подбором плотности.

8.

В случае пониженного напряжения в эл. сети (200v и ниже при включенном котле) необходимо применять нормализатор тока соответствующей мощности.

9.

Клемма «0» котла обязательно заземляется.

10.

Строго придерживаться указаний по монтажу (место расположения в помещении) выносного устройства климат-контроль. От этого зависит правильность и экономичность работы всей системы.

11.

Строго придерживаться рекомендации производителя по литражу системы — не более 12л/1кВт мощности (идеально 8-10л/1кВт)

12.

Электродный котел может работать в системе «теплый пол», при условии выполнения рекомендации производителя по схеме монтажа.

13.

Правильно подобранный циркуляционный насос обеспечит эффективное распределение теплоносителя по системе и правильный процесс ионизации в камере котла.

14.

Наличие группы безопасности (манометр, подрывной клапан, клапан-обезвоздушиватель) в верхней точке системы – обязательно.

15.

Корпус котла, места креплений датчиков, обвязка котельного узла, стояк – упаковываются в теплоизолятор типа «мирелон», или аналогичные.

16.

Алюминиевые радиаторы некоторых сплав. Некоторые компоненты таких сплавов с течением времени растворяются и изменяют удельное сопротивление воды, засоряют электроды котла. В этом случае рекомендуется добавлять в раствор специальную присадку «Поток», или использовать в системе отопления сепаратор шлама и воздуха.

  • — недогрев системы
  • — прожиг нагревающих элементов или электродов
  • — падение мощности котла (любого типа)
  • — увеличение энергопотребления
  • — сезонное техобслуживание системы отопления по очистке от шлама
    Биметаллические

    Чугунные евро-стандарта (Чехословакия, Турция)

    Алюминиевые (из первичного алюминия)

  • — допускается система «регистров», с условием соблюдения рекомендаций по литражу, в стандартной комплектации (радиаторные вентиля, кран «маевского»)

19.

ВНИМАНИЕ! При зажиме гаек на клемах подсоединения кабеля к электродам котла, использовать только два ключа. Одним ключом удерживая контргайку, другим затягивать зажимную гайку. Внимательно следить за фиксацией электрода и не допускать его проворачивания в посадочной втулке. В случае проворачивания электрода, или перетяжке фиксирующей гайки, посадочная втулка лопается и электрод приходит в негодность. Данная проблема является нарушением правил монтажа и не подпадает под гарантийные обязательства.

Типовые схемы подключения электродных котлов

Схема стандартного подключения

  1. Электрокотел
  2. Шаровый вентиль
  3. Насос циркуляции
  4. Фильтр
  5. Спускной вентиль
  6. Расширительный бак
  7. Автоматика
  8. Группа безопасности

Наряду с традиционными котлами, использующими твердое топливо, газ или дизель не меньшей популярностью пользуются электрические модели. В большинстве случаев они комплектуются ТЭНом – специальным нагревательным элементом. Для уменьшения затрат альтернативой подобному оборудованию могут быть котлы для отопления частного дома Галан: электронные, электродные, отзывы о них позволят сформировать объективное представление об эффективности.

Особенности электродного отопления Галан

В первую очередь следует сказать, что отопительная система Галант представляет собой замкнутую конструкцию, т.е. теплоноситель циркулирует по замкнутому кругу. Другими словами – электродные котлы нельзя использовать в системах, где теплоноситель поступает непосредственно из скважины или другого источника.

Что касается радиаторов, которые можно использовать, то ограничений практически нет, они могут быть:

  • Стальными;
  • Биметаллическими;
  • Алюминиевыми.

Единственное, с такими котлами не рекомендуется применять:

  • Крупноразмерные радиаторы;
  • Чугунные радиаторы для отопления дома;
  • Трубы большого диаметра.

Так же отсутствуют какие-либо особые требования к подключению электрики. Единственное, необходимо использовать кабеля подходящего сечения, а также должна быть соблюдена схема подключения, которую содержит инструкция к оборудованию.

Электродный котел Очаг-3

Достоинства

Система отопления Галан имеет множество достоинств, среди которых можно выделить следующие моменты:

  • Энергоэффективность, которую производителю удалось достичь благодаря новой технологии преобразования электрического тока в тепловую энергию.
  • Энергосбережение – электродные котлы, работающие совместно с цифровыми электронными блоками управления потребляют на 30-40 процентов меньше электроэнергии, в сравнении с традиционными ТЭНовыми аппаратами.
  • Благодаря применению современных технологий и качественных материалов, а также использованию автоматических устройств, эти приборы являются полностью энерго- и пожаробезопасными.
  • Отопительные системы Галан работают полностью в автоматизированном режиме. Благодаря этому не требуется участие человека, для обеспечения стабильного и комфортного температурного режима, вне зависимости от погодных условий. Автоматика от Галан способна поддерживать температурный фон с высокой точностью (± 0,2 градуса). Оборудование может комплектоваться системой климат-контроля для недельного программирования режима работы. Кроме того, при использовании незамерзающих теплоносителей, таких как «Поток», отпадает необходимость в их сливе с радиаторов, даже в случае длительного простоя котла.

Электронные блоки управления

  • Система отопления Галант является отличным вариантом для тех населенных пунктов, где нестабильное напряжение в сети. Даже при снижении напряжения до 180В, котел будет продолжать работать.
  • Электродные котлы не требуют разрешения на установку.
  • В случае возникновения в системе утечки, устройство сразу же отключается, так как электрический ток не может замыкаться в цепи.
  • Камера нагрева жидкости имеет небольшой объем, причем во время ионизации, теплоноситель в ней резко разогревается, в результате чего давление поднимается до двух атмосфер. Таким образом, котел служит не только обогревателем, но и циркуляционным насосом для отопления. Это позволяет снизить расходы на приобретение оборудования, а также затраты на эксплуатацию отопительной системы.
  • Невысокая цена.

Совет! Использование антифриза Галан сделает работу системы более эффективной, а также повышает ее надежность.

Таким образом, популярность этих устройств вполне обоснована.

Сменные электроды для котлов Галан

Недостатки

Как и любое другое отопительное оборудование, электродные котлы также обладают некоторыми своими недостатками, которые приведены ниже:

  • Требовательность к воде – дело в том, что в системе можно использовать далеко не любую воду, а с определенными характеристиками. При запуске отопления, необходимо подготовить теплоноситель согласно рекомендации от производителя. Как правило, для этого на литр воды добавляют несколько чайных ложек соды и соли. Также можно использовать специальные жидкости.

Теплоноситель Галан

  • Электрический ток циркулирует в воде, следовательно, не исключена вероятность получения сильного удара током в случае прикосновения к радиатору отопления. Чтобы не допустить такой ситуации, необходимо выполнить заземление, согласно ПУЭ и ГОСТ 12.1.030-81.
  • Периодически необходимо чистить систему и менять электроды, которые со временем истончаются, в результате чего снижается эффективность нагрева. Таким образом, в плане долговечности электродные котлы не обладают преимуществами перед традиционными ТЭНовыми аппаратами.

Как мы видим, недостатки не критичные, но все же о них следует помнить.

На фото – электродные котлы Гейзер-9

Электрокотлы «Галан» на ТЭНах

В этой группе отопительного оборудования производится два вида котлов: ТЭНовые отопительные котлы «Стандарт» и «Люкс».

Группа «Стандарт

» имеет непривычное для электрокотлов строение: это небольшого размера цилиндр, запаянный с двух сторон, к которому приварены патрубки подачи теплоносителя и «обратки». Отличаются они очень небольшой ценой, высокой эффективностью и приличной экономичностью, для чего требуется автоматика. «Галан» рекомендует свою автоматику «ГАлан-Навигатор».

Электрические котлы «Галан» на ТЭНах имеют непривычный дизайн

Котлы этой группы работают в закрытых системах отопления с естественной или принудительной циркуляцией. Имеют очень небольшие размеры и достаточно большой набор мощностей:

  • Очаг Турбо
    . В этой линейке 7 модификаций с шагом мощности 1,5кВт. Мощности от 3кВт до 15кВт, длина от 350мм до 1050мм, вес от 2,5кг до 10кг.
  • Гейзер Турбо
    . В этой линейке всего две модели: мощностью 12кВт и 15кВт, длиной 500мм, весом 8кг.
  • Вулкан Турбо
    . Тут имеется три модификации с мощностями 18кВт, 24кВт и 30кВт. Длина котлов этой серии 490мм, вес 10кг.

Корпуса котлов выполнены из нержавеющей стали AISI 316L, которая имеет повышенную нагрузочную способность, длительный срок службы и выдерживает температуры до 1300 о С. В выпускаемых сегодня котлах установлены новые нагреватели и блоки из них, которые имеют меньшие габариты и больший ресурс действия. Котлы имеют три ступени мощности, что позволяет экономить электроэнергию без ущерба для комфорта. Также в новых котлах меньше стала масса, уменьшена инерционность котлов. Все это позволяет экономить до 20% электроэнергии по сравнению с обычными котлами аналогичной мощности.

Характеристики ТЭНовых котлов «Галан» (чтобы увеличить размер кликните по картинке)

Трехступенчатая градация мощности и более надежные элементы не создают чрезмерной нагрузки на сети, потому многие котлы могут запитываться от сети 220В. Все данные по электрическому подключению приведены в таблиц.

В группе ТЭНовых котлов «Люкс»

есть две линейки. Их внешний вид уже более привычен: настенное исполнение, кожух из окрашенной стали, панель управления на котле. Используются котлы только в отопительных системах закрытого типа с принудительной циркуляцией. Водоподготовки для ГВС нет, управление автоматическое (встроенная автоматика).

Линейка «Стэлс»

. КПД котлов — 98%. Такие показатели достигнуты благодаря применению нагревательных элементов нового типа. При использовании этих котлов можно добиться приличной экономии- до 40-60%. Этому способствует современная встроенная автоматика, программируемые терморегуляторы, которые позволяют, сохраняя комфортную температуру, свести к минимуму потребление электроэнергии. Есть возможность подключения дистанционного управления, которое передает сигналы через сотовую связь.

Отопительный котел «Галан Стэлс» имеет более привычный дизайн

В этой линейке шесть модификаций котлов с мощностью от 9кВт до 27кВт. Технические данные оборудования представлены в таблице.

Технические характеристики котлов «Галан Стэлс» (чтобы увеличить размер кликните по картинке)

Линейка «Галакс»

. Трехступенчатая система регулировки мощности позволяет добиться экономии энергоносителей и не создавать чрезмерной нагрузки на сеть. Это оборудование подключается к трехфазной сети 380В, имеет класс защиты IP40.

ТЭНовые котлы «Галан Галакс». Внутреннее устройство

Имеются встроенные системы безопасности: отслеживание наличия потока теплоносителя и клапан безопасности. Есть возможность подключения программируемых датчиков температуры.

ТЭНовые котлы «Галан Галакс». Внутреннее устройство (чтобы увеличить размер кликните по картинке)

В линейке восемь модификаций мощностью от 9кВт до 30кВт, их технические данные сведены в таблицу.

Технические характеристики котлов «Галан Галакс»(чтобы увеличить размер кликните по картинке)

Если рядом нет газовой магистрали, и не хочется запасаться на зиму твердым топливом, можно использовать для обогрева дома электронный котел Галан — его простой принцип работы основан на ионизации теплоносителя. Поэтому отпадает необходимость в дополнительных технических узлах.

Почему подобное устройство способно работать долгие годы без ремонта? И каковы преимущества его использования? Обо всем этом подробнее.

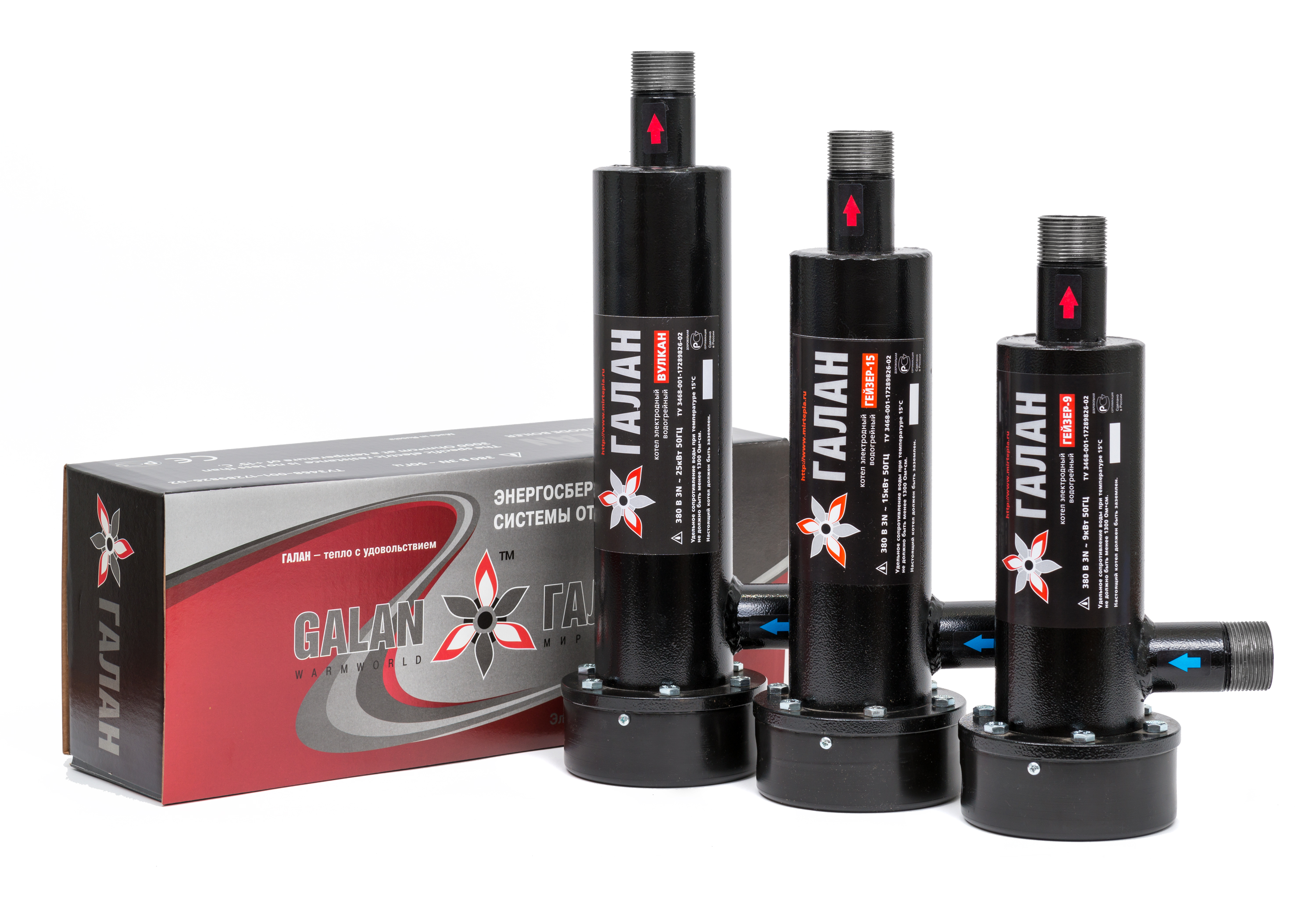

Модели электродных котлов Галан

Компания Галан на сегодняшний день выпускает несколько модельных рядов данных устройств:

  • Очаг;
  • Гейзер;
  • Вулкан.

Все устройства различаются техническими характеристиками. Ниже для сравнения приведем основные параметры некоторых моделей:

Очаг-3Гейзер-15Вулкан-25
Номинальная потребляемая мощность, кВт31525
Максимальная площадь обогреваемого помещения120550850
Средний расход электроэнергии (в случае использования агрегата в достаточно утепленном помещении), кВт/ч0,7546,6
Масса котла0,95,35,7

Терморегулятор BeeRT

Следует отметить, что котлы могут комплектоваться разной электроникой:

  • BeeRT – данная комплектация является самой недорогой, однако, она имеет ряд ограничений: нельзя использовать в качестве теплоносителя обычную дистиллированную воду, так как предварительно ее нужно довести до необходимой плотности;
  • запрещено применять радиаторы отопления из низкокачественно алюминия;
  • при подключении к существующей отопительной системе, предварительно ее необходимо промыть ингибиторами.
  • КРОС – комплектация с данной автоматикой является универсальной и лишена недостатков BeeRT. В частности, такое отопление Галант допускает использование любых радиаторов и подключение к старой отопительной системе без предварительной промывки ингибиторами.
  • Автоматика Крос-25

    Кроме того, в системе можно использовать дополнительную электронику и устройства, которые сделают систему более функциональной.

    Обратите внимание! В случае использования не рекомендованной производителем автоматики или наоборот не использования рекомендованных производителем устройств, гарантийные обязательства аннулируются.

    Схемы подключения

    При подключении к электропитанию котлов «Очаг-Турбо» защитный кожух не снимается. Электропитание подсоединяется к выведенным из кожуха проводам. Электронный регулятор «Навигатор» может установить электрооборудование в соответствии со схемами.

    Принципиальная

    Параллельная

    Особенности монтажа

    Чтобы установить своими руками электродный котел, понадобится двухтрубная система отопления, как уже было сказано выше, замкнутого типа. Монтаж котла выполняется в строго вертикальном положении.

    Обвязку следует осуществлять трубами диаметром 32 мм или один с четвертью дюйма. Для параллельных модульных систем, диаметр стояка необходимо рассчитывать в индивидуальном порядке, так как он зависит от количества котлов в системе.

    Обратите внимание! Чтобы электродное отопление было эффективным, выбирая радиаторы, необходимо учесть мощность котла – мощность секций конструкции не должна превышать мощность обогревателя.

    Схема отопления Галан с теплым полом

    Чтобы система работала экономно и правильно, климат-контроль необходимо устанавливать на определенном месте, предусмотренном инструкцией по монтажу. Кроме того, нужно придерживаться определенного объема воды или другого теплоносителя в системе, который берется из расчета 12 литров на один киловатт потребляемой мощности. Еще лучше, если объем в среднем достигает 8-10 литров на один киловатт.

    Конечно, при этом необходимо выполнить проект отопления и использовать котел необходимой мощности.

    В остальном же процесс монтажа отопления не отличается от устройства системы с традиционными типами котлов. Причем, отопление может подразумевать не только радиаторы батареи, но и теплый пол.

    Вот, собственно, и все основные особенности электродного отопления Галант.

    Особенности оборудования

    Главной особенностью отопительных котлов Галан является принцип их работы. Ведь нагрев теплоносителя, например, в электродных устройствах происходит за счёт его ионизации. При этом оборудование выступает одновременно водонагревателем, циркуляционным насосом и отопительным прибором.

    Другие агрегаты этой марки, типа электрических или тэновых, работают так же, как и электрокотлы других марок, однако в сравнении с ними имеют меньшую стоимость.

    Линейка мощностей агрегатов «Галан» представлена оборудованием производительностью от 2 до 50 кВт, что позволяет применять его для обогрева 20-500 кв. м площади.

    Использование любого котла Галан не требует получения разрешения у государственных органов. А ещё котел электрический Галан достаточно мало весит и занимает очень немного места. Для него не нужно отдельное помещение — достаточно просто повесить устройство на кухне или в ванной, после чего можно не обращать на него внимания.

    технические характеристики, преимущества и недостатки

    Способ нагрева жидкости протекающим через нее электрическим током был известен давно, практически с момента активного изучения электрических явлений. Физика процесса нагрева подробно описана в трудах по электротехнике. Этот простой способ обогрева впервые применили военные для обогрева помещений подводных лодок и кораблей. Компания «Галант» одна из первых разработала электрический котел Галант, который нашел широкое применение для отопления частных домов, квартир и производственных помещений.

    Принцип работы электродного котла Галант

    Если электродный электрический котел отопления Галант заполнить дистиллированной водой, то он не будет работать, т. к. такая вода хороший диэлектрик. Для возникновения электрического тока между электродами с разным потенциалом необходимо наличие положительно и отрицательно заряженных частиц.

    В металлическом проводнике эту роль выполняют электроны, имеющие отрицательный заряд. Если в дистиллированной воде растворить обычную поверенную соль (NaCL), то в результате диссоциации образуются положительно заряженные ионы Na+ и отрицательно заряженные ионы CL- , а полученный раствор превращается в электролит обеспечивающий протекание электрического тока. Как только на электронный котел отопления будет подано напряжение, начнется движение ионов с выделением тепла.

    По своему устройству электрокотлы Галант предельно просты. Одним электродом служит корпус, который обязательно нужно заземлить, а второй электрод, подключаемый к фазе, находится внутри котла и изолирован от корпуса.

    Найденные в сети отзывы на электрический котел отопления Галант характеризуют его с разных сторон. Многие удивляются, почему при такой простоте конструкции так высока цена изделия. Отмечают, что теплоноситель в электродных котлах находится под напряжением, поэтому нужно обязательно применять хорошее заземление контура, батарей и корпуса электрокотла. Пишут, что для его нормальной работы требуется довольно дорогая незамерзающая жидкость. Всем нравится простота установки и отсутствие необходимости в получении различных разрешений и согласований.

    Технические характеристики моделей электродных котлов Галант

    Компания Галант постоянно модернизирует оборудование и совершенствует технологию производства. Выпускаемые предприятием электрокотлы для обогрева дома соответствуют своему назначению, имеют небольшие габариты и изготовляются из материалов, которые обеспечивают высокую коррозийную стойкость изделия. В комплекте изделий поставляются различные регуляторы – механические и электронные. Цена на электрокотел Галант зависит от мощности и комплектации изделия.

    Характеристики моделей выпускаемых электродных котлов Галант следующие:

    • напряжение питания электрокотлов – 220/380 v, 50 Гц;
    • площадь отапливаемого помещения = 20 – 250 м2;
    • диапазон мощностей моделей – 2 – 25 кВт;
    • диапазон значений тока для моделей — от 9,2 до 37 А;
    • рекомендованный теплоноситель – жидкость «Аргус-Галан»;
    • вода в качестве теплоносителя – необходимое удельное сопротивление от 3 кОм/см2 до 32 кОм/см2 при 150 градусах.

    Схема подключения и установка электродного котла Галант

    Перед тем как устанавливать электродный котел нужно сделать контур заземления, который желательно проверить на соответствие требованиям ПУЭ. Электрический нагревательный котел для отопления потребляет значительный ток, поэтому целесообразно проложить кабель нужного сечения и соответствующий автоматический выключатель. Владельцу, как правило, не нужно ничего рассчитывать самому, подробная инструкция по подключению и установке отопительного прибора входит в комплект поставки.

    Для подключения к отопительным контурам применяются следующие схемы:

    1. стандартное подключение;
    2. параллельное подключение;
    3. модульное подключение отопительного агрегата;
    4. подключение «теплого пола».

    Самое распространенное — стандартное и параллельное подключение электродных котлов отопления. Начинать установку нужно с выбора места расположения агрегата. Проблема, какой купить котел для отопления дома, решается очень просто. Мощность котла должна обеспечить отопление жилища.

    Мощность котла подбирается из расчета 1 кВт на 10 м2 площади помещения.

    Например, нужен электрокотёл для отопления дома 30 квадратных метров, следовательно, его мощность должна быть не менее 3 кВт, если же требуется обогреть помещение в 90 -100 м2, то соответственно значение мощности требуется не менее 9 кВт. Цена на электрокотел 9 квт будет больше, чем на котел 3 кВт.

    Если в доме планируется установка «теплого пола», то нужен котел для отопления и для горячей воды. Это может быть электродный котел, но его мощность должна быть достаточной для отопления и для нагрева воды в контуре «теплого пола». В таких случаях подключение трубопроводов отопительной системы производится через коллектор и используется дополнительный циркуляционный насос.

    Преимущества электродных котлов

    Основное преимущество электродного электрического котла Галант – его уникальная простота и высокий КПД, достигающий, как и у других типов электрокотлов, 98%.

    Электродные котлы компактны и могут устанавливаться в удобных для владельцев местах с хорошим доступом.

    Конструкция прибора настолько проста, что в ней нечему ломаться. Если применены качественные материалы, стойкие к коррозии, то срок службы электродного котла практически неограничен. Надежность изделия подтверждают отзывы на электрический котёл отопления для дома, размещенные в сети владельцами, уже установившими данный прибор в своем жилище.

    Недостатки электродных котлов

    В электродном котле одним электродом служит корпус, а другим электрод, погруженный в теплоноситель. Для защиты от поражения электрическим током корпус котла нужно надежно заземлять. Но при этом теплоноситель постоянно находится под напряжением. Это главный недостаток электродного котла. Второй недостаток, о котором часто пишут в отзывах, это высокая стоимость такой простой конструкции. Но если купить ТЭНовый электрический котёл отопления для дома, цена его будет практически вдвое выше, чем электродного. И еще один существенный недостаток – высокая и постоянно растущая цена электроэнергии.

    Где купить электродный котел Галан

    В наше время купить котел для отопления дома не проблема, были бы деньги. Электрический электродный котел можно заказать в интернете с доставкой или выбрать в специализированном магазине. При покупке необходимо проверять наличие гарантийного талона, инструкции и комплектацию изделия. Обязательно узнавать у менеджера магазина порядок и процедуру возврата некачественного электродного котла, а также наличие сети сервисного обслуживания.

    Котлы, использующие электроэнергию для нагрева воды – ТЭНовые, индукционные (более подробно о которых можно прочитать здесь) и электродные имеют определенные особенности. По удобству и простоте монтажа, надежности и легкости управления им нет равных среди котлов других типов. Конечно, если есть возможность подключиться к газу, то отопление обойдется дешевле, но если такой возможности нет, то использование электрических котлов вполне оправдано, как основного источника тепла, так и резерва.

    Безусловно, лучшие котлы для отопления дома — индукционные, ведь они лишены многих недостатков свойственных ТЭНовым и электродным котлам. Например, применяя электродный котел, сложно организовать систему горячего водоснабжения. Ее проще и надежнее сделать, если купить электрический двухконтурный котел для отопления дома. Получится надежнее, дешевле и проще.

    Электродный котел Галан: последние отзывы и установка

    Компания «Галан» была основана в 1992 году. В ее распоряжении уже на тот момент были интересные конверсионные разработки. Дополнительно она использовала различные нормативы военной техники. Компания «Галан» понимала, что старые котлы на жидком, а также твердом топливе не слишком эффективны. Плюс ко всему они занимают много места, в большинстве случаев небезопасны для человека и могут нанести вред его здоровью. То же самое касается и котлов, которые эксплуатируются на газообразном топливе. Учитывая это, все понимали необходимость создания абсолютно новых систем отопления.

    Именно поэтому компания «Галан» в 1993 году начала свои исследования в области производства электродных котлов. Классифицируются они как проточные устройства. По сути, эти приборы являлись электронагревательными, функционировавшими благодаря ионизации теплоносителя.

    С чего все начиналось?

    Первый электродный котел «Галан» отзывы получил положительные. Изобретен он был в 1994 году. Всем сразу стало понятно, что данная технология имеет право на существование. По результатам некоторых тестов ученые пришли к выводу, что новые котлы позволяют значительно экономить. В итоге стало возможным отапливать большое помещение и тратить на это меньше электроэнергии по сравнению с обычным котлом.

    Дополнительным преимуществом таких приборов стала их себестоимость. Сразу после выпуска устройства начали устанавливать на различных постах и складах, которые находились далеко от коммуникационных сетей. Также их использовали как средство борьбы со стихийными бедствиями. При этом отмечалась большая экономия средств, что не могло не радовать людей.

    В 1997 году компания «Галан» начала усовершенствовать все свои фабрики. В первую очередь были закуплены современные материалы для производства котлов. Также тестировались новые технологии, которые смогли бы упростить процесс производства. Дополнительно компания пыталась автоматизировать все процессы и исключить человеческий фактор. В результате последующие модели электродных котлов стали более безопасными. Во многом это связано с решением проблем замыкания сети. Также новые пожаростойкие материалы смогли гарантировать безопасность при эксплуатации устройства.

    В 1998 году все модели электродных котлов «Галан» были оснащены новой функцией. Она позволяла значительно экономить электричество. В результате проведения тестов учеными был сделан вывод об уменьшении затратности на 30% по сравнению с предыдущими моделями.

    Далее компания «Галан» нацелилась на выпуск новых электродных котлов для отопления больших домов и хозяйственных помещений. Производились они с удельной мощностью от 4 до 26 кВт. Такие котлы были рассчитаны на обогрев площади примерно в 500 куб. м. Они имели привлекательный внешний вид и не портили интерьер комнаты.

    Для управления такими котлами вскоре был усовершенствован регулятор. Он имел множество функций и позволял постоянно следить за работой устройства. Первый блок управления назывался «Галан 0456».

    Антифриз

    Со времен создания электродных котлов остро стояла проблема, связанная с образованием накипи на поверхности теплообменных секций. В результате появлялась коррозия, и далее такой агрегат уже не мог нормально эксплуатироваться.

    В 1988 году ученые компании «Галан» начали разрабатывать новый антифриз, который смог бы справляться с такими проблемами. Вскоре он был выпущен, и в первые же дни показал себя с положительной стороны. Его преимущество заключалось в возможности применения устройства при низких температурах. Антифриз разрешалось использовать даже при -60 градусах. При этом он предотвращал образование накипи на поверхности и мог удалять уже имеющийся слой. Растворение накипи даже при таких низких температурах происходило с помощью специальных присадок, которые добавлялись в антифриз.

    Успешная новинка

    Настоящую популярность рассматриваемые устройства заслужили в 1999 году. В это время была выпущена новая модель — электродный котел «Галан» «Очаг-3». Она кардинально отличалась от предыдущих разработок и имела хорошие характеристики. Во многом это стало возможным благодаря использованию инновационных материалов. Кроме того, исследовательский центр «Галан» смог значительно продвинуться в своих исследованиях и не переставал усовершенствовать технологию производства. Учитывая это, электродный котел «Галан» «Очаг-3» считался самой популярной моделью и пользовался большим спросом. Однако вскоре была выпущена новая модель «Галан» «Очаг-5». Она отличалась от предыдущего экземпляра гораздо большей мощностью. Как правило, ее использовали в помещениях более 80 кв.м.

    В 2001 году компания выпустила новый антифриз «Галан-Поток». Он отличался присадками, которые лучше справлялись со своими задачами. Хорошо удалялась существующая накипь, предотвращалось образование нового слоя. Все это отобразилось на долговечности использования таких приборов, как электродные котлы отопления «Галан». Антифриз вскоре был одобрен Министерством здравоохранения Российской Федерации и стал широко использоваться потребителями.

    Электрические электродные котлы «Галан» со сменными кассетами

    В 2001 году специалисты начали трудиться над новыми приборами, которые имели бы сменные кассеты для электродов. Цель данной разработки заключалась в усовершенствовании конструкции устройства. Котлы со сменными кассетами очень просты в использовании. В отличие от предыдущих моделей их ремонт был гораздо проще. Дополнительное обслуживание являлось недорогим. При этом устройства были гораздо мощнее. К таким типам электродных котлов относятся «Галан» «Гейзер-9» и «Галан» «Гейзер-25». Согласно характеристикам, они способны отапливать помещения площадью более 320 кв. м.

    Регулятор температуры

    В 2003 году был выпущен первый автоматический регулятор температуры «Галан» под названием «Навигатор». Особенность данного устройства заключалась в его программе. С помощью указанного прибора стало возможным программировать отопительную систему в зависимости от времени суток. Микроконтроллер устройства имел специальные индикаторы, которые показывали все настройки. Дополнительно «Навигатор» был оснащен защитным автоматом с электромагнитным реле. Мощность данного контактора составляла 20 кВт. Все это обеспечивало большую надежность и комфорт использования. «Навигатор» имел интересный дизайн и хорошо смотрелся в любом помещении. Также следует отметить его невысокую стоимость.

    Функционирование электродного котла

    Принцип работы рассматриваемых приборов построен на электродах, которые установлены во внутреннем блоке. Весь процесс начинается после подачи на данный блок напряжения. При этом ионы воды начинают перемещаться от анода к катоду. Частота напряжения на данном этапе составляет 50 Гц. От непрерывного движения температура воды начинает возрастать. Вследствие этого батареи нагреваются, но не сразу. В результате сеть в доме не перегружаются, и система отопления может эксплуатироваться без сбоев, когда работают электродные котлы «Галан». Схема подключения устройства показана ниже.

    Монтаж

    Установить электродный котел «Галан» своими руками довольно сложно. Как правило, монтаж доверяют только специалистам. Однако произвести его можно и самостоятельно. В первую очередь необходимо убедится в наличии всех деталей, которые понадобятся для монтажа. Полный комплект включает непосредственно котел, регулятор температуры и трубу для стояка.

    Для того чтобы произвести подключение котла к отопительной системе, надо выходное отверстие соединить со стояком. При этом необходимо обратить внимание на диаметр выходной трубы. Как правило, люди пытаются установить электродный котел «Галан» своими руками, соединив трубы разного размера, используя различные фиксаторы. Однако это является грубым нарушением правил использования электродного устройства. Выходное отверстие нельзя сужать или расширять.

    В последнюю очередь подсоединяется регулятор температуры. Для того чтобы зафиксировать его правильно, необходимо внимательно изучить инструкцию. На сегодняшний день компания выпускает регуляторы температур различных типов, поэтому установка электродного котла «Галан» может происходить по-разному.

    Модель «Галан» «Очаг-3»

    Данный электродный котел «Галан» отзывы имеет хорошие и пользуется большим спросом. Лучше всего он подходит для отопления небольших помещений. Из особенностей данной модели можно выделить качественную камеру ионизации. Она имеет компактные размеры, поэтому разогрев происходит постепенно. Нагрузка на сети минимальная, когда включены электродные котлы «Галан». Схема подключения устройства при этом довольно простая.

    Характеристики прибора

    Номинальное напряжение данного устройства составляет 220 В. Ток в системе переменный. Номинальная частота напряжения находится на уровне 50 Гц. Дополнительно следует отметить высокий порог максимального тока. По каждой фазе с частотой в 50 Гц данный показатель составляет 13.7 А. При этом номинальная потребляемая мощность равна 3 кВт.

    Также следует отметить, что данный электрический котел «Галан» «Очаг» (электродный) имеет большой объем теплоносителя (от 20 до 50 литров). При этом можно отапливать помещение до 120 куб. м. Также нужно знать сечение токопроводящей жилы кабеля подключения. В данной модели он имеет диаметр 4 мм. Выходное отверстие для подключения к муфте системы отопления равняется 32 мм. Общая масса данного электродного котла составляет 1 кг. При этом в длину он чуть более 300 мм, а ширина равняется 90 мм. Класс защиты — первый. Дополнительно предусмотрена защита от влаги. Общая потребляемая мощность данного электродного котла находится на уровне в 500 кВт за один месяц эксплуатации.

    Комплектация

    Стандартный набор для такого устройства, как электродный котел «Галан», — инструкция, непосредственно прибор и блок управления. Контроллер имеет целых три канала и позволяет настраивать температуру каждую неделю. Также есть возможность программировать устройство. Специальный режим способен сохранить любую программу с климат-контролем.

    Модель «Очаг-5»

    Этот электродный котел «Галан» отзывы получает положительные благодаря своей большой мощности. В результате он способен отапливать большие дома и коттеджи. Из особенностей можно выделить удобное управление. При этом блок управления имеет множество функций, и настраивать его можно самыми разными способами. Потребление электричества напрямую будет зависеть от выбранной температуры. Также следует отметить возможность задавать температуру радиатора. При этом данная модель имеет высокий класс защиты. Если в сети произойдет короткое замыкание, то котел мгновенно отключится. То же самое случится, к примеру, если провода в устройстве перегреются.

    Если произойдет утечка теплоносителя (жидкость для электродных котлов «Галан»), система защиты даст об этом знать, и можно сразу предпринять какие-то меры по предотвращению аварии. В качестве теплоносителя используют не только питьевую воду, но и дистиллированную. Некоторые даже применяют дождевую воду. Производители, в свою очередь, советуют всем покупателям приобретать специальную жидкость «Галан Аргус».

    Характеристики модели «Очаг-5»

    Номинальная мощность устройства находится на уровне в 220 В. Ток переменный. Номинальная частота напряжения при этом составляет 50 Гц. Максимально допустимый ток устройства доходит до 22.7 А. При этом потребляемая мощность электродного котла равняется 5.5 кВт. Объем теплоносителя находится в пределах от 30 до 60 литров. Все это позволяет успешно отапливать площадь более 200 куб. м. Диаметр токопроводящего провода составляет 4 мм. При этом выходное отверстие для муфты равняется 32 мм. Масса установленного электродного котла составляет 1.05 кг.

    Описываемый котел отопительный электродный «Галан» «Очаг 5» имеет длину в 310 мм и ширину в 90 мм. Общая потребляемая мощность — 830 кВт в месяц. Это довольно высокий показатель, однако многое в данной ситуации зависит от выбранного режима во время эксплуатации.

    Модель «Очаг-6»

    Данный электродный котел «Галан» отзывы заслуживает хорошие. Во многом это связано с большой мощностью устройства. Отличие указанной модели заключается в низкой инертности. Плюс ко всему установлен удобный датчик, который следит за температурой нагрева. Автоматическая система управления работает надежно. Также предусмотрена система защиты, которая позволяет бороться с перепадами напряжения в сети. Когда частота тока меняется, мощность котла падает, но он продолжает работать.

    Дополнительно данная модель обладает скромными размерами, что не может не радовать. При этом она, как и предыдущие разработки, быстро разогревается и обеспечивает заданную температуру.

    «Очаг-6». Характеристики

    Потребляемая мощность устройства составляет примерно 1000 кВт в месяц. Дополнительно предусмотрена защита от влаги, которая классифицируется как «ИП-3». Также следует отметить высокий класс протекции от поражения электрическим током. Как говорилось ранее, данная модель славится своими маленькими габаритами. Ее длина составляет 300 мм, а ширина — 85 мм. Масса — 1 кг в собранном виде. Также следует отметить удобный разъем для подсоединения муфты к системе отопления. Диаметр отверстия составляет 32 мм. При этом диаметр провода подключения — 6 мм, что немного больше, чем в предыдущих моделях.

    Объем теплоносителя устанавливается в пределах от 35 до 70 литров. При этом он может отапливать помещение более 250 куб. м. Также следует отметить высокий уровень потребляемой мощности. Номинальное потребление составляет 6 кВт, однако многое зависит от выбранного климат-контроля.

    Максимальный ток котла при частоте в 50 Гц равняется 27.3 А. Этот показатель идет из расчета только одной фазы. Общая номинальная частота напряжения составляет 50 Гц. Ток в системе переменный. При этом номинальное напряжение электродного котла — 220 В. Подключение котла электродного «Галан» «Очаг-6» зависит от его комплектации.

    Что в комплекте?

    Стандартный комплект такого устройства, как электродный котел «Галан», — инструкция, котел, а также блок управления. Дополнительно можно выбрать удобный регулятор температуры. Самое обычное устройство имеет незначительное количество опций, при этом оно очень простое в обращении. Однако трехканальный электронный блок способен справляться со сложными задачами. Как правило, его программируют отдельно на каждый день недели. При этом в него всегда можно вносить дополнительные корректировки.

    Эксплуатация электрокотла Галан Гейзер

    ___________________________________________________________________________

    Электродный котел Галан Гейзер 9 является одним из популярных агрегатов для потребителей и имеет мощность 9 кВт. Он способен работать как при однофазном, так и трехфазном подключении к электросети.

    Легко может обогреть двухэтажный коттедж общей площадью 450 куб.м. Из других теплотехнических характеристик: объем теплоносителя — 300 л, вес — 6,5 кг.

    Установка (монтаж) электродного котла Галан Гейзер 9 в отопительную систему

    Перед установкой произвести осмотр агрегата и проверить его комплектность. Электрокотёл Галан Гейзер 9 устанавливается в отопительную систему строго вертикально.

    При этом клеммная группа (токовводы котла) для подключения к электросети, защищённая от внешнего воздействия, случайного прикосновения защитным кожухом (колпаком) должна располагаться снизу.

    Соединение патрубков котла с трубопроводами отопительной системы производится при помощи сантехнических муфт с ДУ не меньшим ДУ патрубков агрегата и в соответствии с проектом.

    Если в системе использованы пластиковые трубы, необходимо 2-2,5 метра труб после выхода из прибора заменить на неоцинкованные («чёрные») металлические трубы.

    При проектировании отопительной системы должно быть предусмотрено:

    — Электрокотёл Галан Гейзер 9 необходимо устанавливать как можно ниже по отношению к радиаторам отопления, так как это повышает давление на выходе из котла.

    — При этом желательно предусмотреть зазор по вертикали от котла до пола, достаточный для свободного извлечения электродной группы, осмотра и очистки его внутренних поверхностей.

    — Диаметр вертикального стояка над прибором, так же как диаметры всех трубопроводов отопительной системы, должен быть строго по проекту Вашей отопительной системы.

    — Высота вертикального стояка над электродным котлом Галан Гейзер 9 не менее 2 м. Это одна из предпосылок для неприменения циркуляционного насоса.

    — При монтаже котёл должен быть прикреплён к стене независимо от способа его соединения с отопительной системой.

    — Для удобства обслуживания отопительной системы установить запорные краны на трубопроводе сразу после расширительного бака и перед входным патрубком аппарата.

    — Допускается при монтаже системы отопления закрытого типа установка запорной арматуры до расширительного бака при условии наличия группы безопасности непосредственно после котла.

    — Расширительный бак закрытого типа в этом случае рекомендуется ставить на обратку до котла.

    Подготовка электрокотла Галан Гейзер к работе

    Установить электродный котел Галан Гейзер 9 в отопительную систему согласно выбранной схеме. Надежно заземлить корпус электрокотла согласно ПУЭ и ГОСТ 12.1.030-81. Заполнить отопительную систему теплоносителем.

    При заполнении системы обеспечить отсутствие в ней воздушных пустот. Снять защитный кожух, подсоединить электропитание согласно руководству по эксплуатации блока управления.

    Произвести подключение котла Галан Гейзер 9 к электрической сети согласно схеме, при этом датчик температуры “вход” устанавливается, как правило, на трубопровод, выходящий из последнего радиатора; датчик температуры “выход” устанавливается на трубопровод, выходящий из котла.

    Подсоединение датчиков осуществляется медным многожильным проводом сечением 0,5-1 мм2. Автомат защиты служит для включения и отключения электропитания котла, а также является автоматическим предохранительным устройством при токовых перегрузках.

    Кнопка на корпусе магнитного пускателя служит для включения и отключения теплового реле, и при нормальной работе электросхемы питания агрегатапостоянно находится во включенном (утопленном) состоянии.

    Её срабатывание означает перегрев проводов из-за неисправности в электросхеме. Включение теплового реле производится нажатием кнопки.

    Установить величину необходимой температуры на “выходе” из электрокотла Галан Гейзер 9 (70-75°С).

    Установить величину необходимой температуры на “входе” котла. Эта величина зависит от объема помещения, качества теплоизоляции помещения и т.п., как правило, составляет 40-45°С. Чем ниже эта температура, тем выше КПД работы отопительной системы.

    Включить автомат защиты. При правильно собранной отопительной системе и электросхемы подключения котла отопительная система начнет быстро прогреваться.

    Дальнейшее включение и выключение электродного котла Галан Гейзер 9 происходит в автоматическом режиме:

    — при достижении температуры на входе котла 40-45°С автоматика отключит электропитание котла. При понижении температуры включение электропитания прибора произойдет в автоматическом режиме.

    — при достижении температуры на выходе 70-75°С котел отключится. Его включение произойдет автоматически при понижении температуры.

    В силовом блоке управления применен терморегулятор «BeeRT» имеющий два накладных температурных датчика с чувствительностью 0,25 градуса.

    Их задача контролировать температуру теплоносителя на выходе из агрегата и на его входе («подача»- «обратка»), в заданных пользователем температурных пределах.

    То есть, выключать котел Галан Гейзер 9 при достижении заданной (желаемой) температуры и включать при остывании теплоносителя до заданной (желаемой) температуры.

    При этом терморегулятор фиксирует показания как датчика по «подаче», так и датчика по «обратке», это позволяет учитывать минимальные изменения в теплообмене радиаторов и в то же время исключить возможность аварийного перегрева.

    Терморегулятор «BeeRT» цифровой, построен на базе раздельно программируемых процессоров. Это дает возможность работу циркуляционного насоса программировать отдельно от работы котла, по своему циклу.

    Циркуляционный насос с терморегулятором , в отличии от большинства аналогичных систем, работает не постоянно.

    Насос включается за 3 минуты до включения агрегата, прокачивает теплоноситель, уравновешивая температуру в разных радиаторах и так же выключается через 3 минуты после отключения котла, что позволяет равномерно раздать теплоноситель по радиаторам.

    В результате мы имеем радиаторы с одинаковой температурой в разных помещениях и на разном удалении от прибора.

    Комнатные термостаты COMPUTHERM Q7 могут управлять большей частью предлагаемыми на рынке котлами.

    Просты в подключении и дают возможность управлять любым газовым или электрическим котлом Галан Гейзер 9 и системой кондиционирования, которые подсоединяются с помощью двухжильного кабеля, независимо от управляющего напряжения – 24V или 230V.

    Термостат может программироваться с учетом ваших потребностей и позволяет регулировать установленные приборы для нагревания и охлаждения и поддерживать заданную температуру вашего дома или офиса с высокой точностью, достигая максимального комфорта и экономичности.

    Для каждого дня недели может быть установлена отдельная температурная программа.

    Днём могут быть выбраны 6 (шесть) различных времён включения (с шагом в 10 мин.) и для каждого из времени настроен разный градус нагревания/охлаждения с шагом 0.5 С.

    ___________________________________________________________________________

    ___________________________________________________________________________

    ___________________________________________________________________________

    ___________________________________________________________________________

    ___________________________________________________________________________

    • Ответы экспертов по ремонту котлов Нова
    • Вопросы по сервису котлов Hermann
    • Ответы мастеров по обслуживанию котлов Дэу
    • Вопросы по обслуживанию котлов Ферроли
    • Вопросы пользователей по ремонту электрокотлов Эван
    • Из-за чего газовый котел АКГВ загорается и сразу же гаснет
    • В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
    • Из-за чего котел АОГВ зажигается и быстро гаснет
    • Как следует устранять на котле Балтгаз ошибку Е01
    • В чем поломка, если котел Дани зажигается, но сразу же гаснет
    • Почему котел Данко загорается, но быстро тухнет
    • Котел Демрад перестал держать давление, в чем неполадка
    • Из-за чего котел Газлюкс начал греться и шуметь
    • В чем причина, если газовый котел Кебер загорается, но быстро тухнет
    • Как следует устранять на котле Китурами ошибку с кодом 01
    • Из-за чего котел Конорд загорается, но сразу же тухнет
    • В чем причина, если котел Лемакс зажигается и быстро тухнет
    • Из-за чего котел Мимакс зажигается, но резко тухнет?
    • Почему котел Очаг зажигается, но сразу же тухнет
    • Почему газовый котел Росс загорается, но быстро гаснет
    • В чем неисправность, если котел Сиберия загорается и резко гаснет
    • Почему котел Сигнал загорается и резко тухнет
    • Из-за чего может шуметь и греться котел Термет
    • Почему газовый котел Термотехник зажигается, но внезапно гаснет
    • Как можно устранить на котле Термона ошибку Е01
    • По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
    • По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
    • По какой причине котел Иммергаз не функционирует на ГВС
    • Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается

    ___________________________________________________________________________

    ___________________________________________________________________________

    ___________________________________________________________________________

    ___________________________________________________________________________

    Регулировки котлов Галан

    _______________________________________________________________________________________________________________

    _______________________________________________________________________________

    Проводим монтаж системы отопления с котлом Галан-6. Еле отсоединили коробку, скрывающую клеммы-гайки. В инструкции — ничего том, как она снимается. Не нашли в инструкции как отличить ноль и заземление. Еще насколько важно наличие заземления? С технической стороны, не по безопасности. Рассчитываем монтаж и разгон его только до 3-4 кВт. Насколько это реально в свете эксплуатации на 45 градусах?

    Автоматика крепится двумя болтами, передняя панель. В котле Галан Очаг 6 фаза по середине, ноль и земля крепится к крайним болтам крепления. Аппарат обязательно должен быть заземлен. Сечение провода 4 мм2. Для того чтобы прибор настроить для работы мощностью в 3 кВт, необходимо осуществить пусконаладку рассчитанную, как для Очаг 3. Ток при обратке 60 градусов 13,7А.

    Запустили котел Галан Вулкан 25 кВт с автоматикой КРОС-50 (согласно инструкции и консультации со специалистом) в качестве резервного источника тепла. Выполнял свои функции всё это время (поочередно работая в тандеме с газовым котлом). При минусовых температурах на улице переходили на отопление от газового котла. После очередного перехода с электрокотла на газовый, и снова на электро перестал включаться аппарат. Индикация на КРОС-50 указывает только на работу насоса, тэны не включаются и электрокотел не греет. Замеры произвели — со стороны подключения аппарата все в норме. Следующая проблема с прибором КРОС-9 и соответственно котлом Галан-9 кВт (который установлен в жилой квартире на замену обычному электрическому прибору) — как оказалось зря.
    Проблема в том, что аппарат работает совместно с централизованным отоплением. Запускали систему на Галан-9, (всё показания привели согласно данным инструкции) так как была не достаточна температура городского теплоносителя. Потом система снова перешла на отопление от города (потеплело) в автоматическом режиме — для экономии. Но теплоноситель в городских теплосетях уже понятно не соответствует характеристикам для электродного котла. И только на улице снова ударили хорошие морозы, прибор перестал прогревать систему. Как выйти с этого положения?

    Возможно, настройки автоматики сбились, попробуйте ввести еще раз данные (силу тока, температуру).

    Неисправность котла Галан-Очаг 6 кВт. Сильно греется автомат в эл. щитке буквально горячий. Проводка тоже, контакты протянуты до предела. Что это может быть, подскажите? Провод стоит 4 квадрата. Электрик сказал достаточно.

    Провёл все испытания измерения силы тока теплоносителя. Сначала замерил на антифризе галановском. При температуре 60 С сила тока превысила норму на 10 ампер. Слил эту жижу, она уже чёрного цвета была, и залил из своего колодца (родниковая питьевая, без накипи и очень мягкая она у меня). Замерил снова, сила тока в норме. Итог, проводка не греется, автомат не греется, но напряжение в сети всё равно подскакивает до 240В. Это нормально или нет.

    Устанавливаю электродный котёл Галан 2квт, подскажите к самому аппарату, куда подключается фаза, ноль и землю? Снизу 5 резьбовых болта на трёх гайки — середине и двух сбоку, подскажите, какие должны выходить провода с регулятора температуры мрт-15, куда подсоединяется фаза, ноль, земля?

    Сечение токопроводящей медной жилы провода подключения должно быть не менее, чем 4 мм2. Теперь по структуре самого аппарата. Однофазные электродные котлы состоят из:
    — металлический корпус с патрубками входа и выхода теплоносителя и фланца крепления электродной сборки.
    — электродной сборки из фланца со стержневым электродом с токовводом и герметичным проходным электроизолятором. На фланце однофазных Приборов внизу располагается:
    1. Центральная клемма — фаза.
    2. Сбоку клемма — нулевой провод, клемма — провод заземления.
    Полярность подключения клемм «ноль» и «земля» не имеет значения.

    Вы говорите, что полярность подключения клемм ноль и земля не имеет значения. Получается, что земля и ноль оба ведут на корпус? Я правильно понял? И как быть в моей ситуации?

    Земля и ноль на корпусе. Электродные котлы моделей 3,5,6 кВт нужно подключать мимо УЗО, так как оно будет видеть электрокотел, как утечку на корпус.

    Используются ли электрокотлы Галан с двухконтурной системой: отопление и подогрев воды для бытовых нужд?

    Используются. При этом есть 2 варианта конструкции системы:
    1. Система отопления с использованием теплообменника для ГВС или нагрева воды для бытовых нужд. При этом теплоносителем в системе отопления должна быть дистиллированная вода или же специальный теплоноситель Аквариус 0.
    2. Система отопления с использованием автоматики КРОС, которая позволяет аппарату работать на обычной проточной воде, в том числе технической для бытовых нужд.
    При выборе мощности необходимо учитывать количество воды необходимое для бытовых нужд.

    Подскажите, можно ли производить монтаж котла Галан Очаг-3 турбо как дублирующего в систему с твердотопливным?

    Можно. Наша автоматика позволит запрограммировать работу вашей системы отопления на основе твердотопливного и электродного котлов по нескольким сценариям. Возможны варианты комплектации с регулировкой, как по температуре теплоносителя, так и по температуре воздуха с программацией по дням недели и часам.

    Подскажите, установил котел Галан Гейзер 9 кВт, площадь помещения 300 м3, термодом, здание утеплено хорошо, радиаторы стальные, тепловая мощность радиаторов примерно 8-9 кВт. Максимальный ток котла Гейзер при 60 градусах 13,7 ампер, по всем рекомендациям он выдаёт 9 кВт тепла, но у меня аппарат греет по разному (бывает отлично). Но когда в поселке перепады напряжения, то хуже. Хотел у вас узнать, вольтаж может влиять на работу прибора? Что вы порекомендуете?

    КПД котла Галан 98% указан при идеальных «лабораторных» условиях. Если напряжение, которое подходит к агрегату, будет ниже или выше 220 или 380 В — КПД его будет пропорционально отличаться.

    Почему котел сначала работал, как положено — обратка 47, выход 85. Нагревал и отключался. На улице похолодало, обратку добавили до 49, и он перестал нагревать систему. Систему подогрели обыкновенной печкой. Автоматика и котел заработали, т.е. нагревал воду до установленной температуры и отключался примерно часа три и опять перестал догонять нагрев до установленных показаний.

    Замеряйте, пожалуйста, силу стартового тока при 15 градусах воды и максимальный ток. Нужно сверить с требованиями по току, которые указаны в паспорте.

    А если у меня уже стоит газовый котел, будет ли он работать с Вашим электродным?

    Электродные котлы Галан можно монтировать в существующую систему отопления параллельно или последовательно газовому аппарату без замены существующих труб, радиаторов. Автоматика управления позволит программировать температуры по теплоносителю (максимальную температуру нагрева и рабочую) и по воздуху (недельная установка желаемых температур помещения).

    Возможно ли использовать электрокотел в системе отопления «теплый пол», если да, то как?

    Электрокотел можно использовать как в системе радиаторного отопления с теплым полом, так и исключительно только с теплым полом. В первом варианте при использовании в системе радиаторного отопления с ТП, должна применяться «гребенка», основной функцией которой является отсекание избыточного тепла, присутствующего в системе отопления (как правило, 60-70С) и поддержание стабильной температуры теплого пола на уровне, как правильно, до 40С. Во втором варианте аппарат используется с водяным теплым полом по классической схеме с установкой нужной температуры на автоматике.

    У меня отопительная система работает на твердом топливе. Решил в неё подключить электродный котел отопления. Столкнулся с проблемой выбора нужной модели. Мои параметры отапливаемого помещения: 75 м. кв. (215 м. куб.), объём теплоносителя 120 литров. Эл. счетчик на 25А, однофазный. Подскажите, какая марка аппарата оптимальна для вышеуказанных параметров.

    Исходя из того, что в Ваш дом заведено всего 25А, это около 5кВт, а Вам нужно для отопления дома не менее 6кВт, у вас есть 2 варианта:
    1) Увеличить лимит электроэнергии вашего дома хотя бы до 40А, или же, что более желательно, иметь 3 фазы (3х15А). В этом случае Вы сможете полноценно отапливать Ваше помещение электрокотлом: Очаг 6кВт или Гейзер 9кВт.
    2) брать отопительный прибор Очаг 3кВт и использовать его параллельно с Вашим твердотопливным котлом. В этом случае у вас останется небольшой запас в сети для использования остальных электроприборов и относительная автономность системы отопления, так как даже при длительном отсутствии в помещении будет «плюсовая» температура.

    Не могу понять, с помощью электродного котла я могу не только помещение отапливать, но и пользоваться горячей водой, или нет?

    Электродные, как и любой другой вид электрического котла — одноконтурные агрегаты, работают только на отопление. Получение горячей воды от него возможно с помощью бойлера косвенного нагрева.

    Помогите с подбором автоматики для котла Галан, мне нужно, чтобы автоматика регулировала время включения и выключения аппарата, а датчики реагировали на температуру воздуха в помещении?

    Автоматика, которая выполняет функцию контроля времени включения и выключения — климат контроль. Бывает двух видов:
    — проводной (имеет две клеммы подключения к прибору, коммутация с помощью двухжильного кабеля).
    — беспроводной (передает сигнал на аппарат на максимальном расстоянии 300 м).

    У меня сопутствующий вопрос — при установки электродного котла Галан с газовым агрегатом, дополнительно нужно покупать расширительный бак, циркуляционный насос, группу безопасности?

    Насос нужно устанавливать, так как при отключении газового аппарата не будет работать и насос. Группа безопасности и расширительный бак уже есть в газовом котле.

    Электрокотел Галан будет работать, если где-то есть протечка или он перестает работать из-за размыкания электрической цепи, тем самым предотвращая аварийную ситуацию?

    Агрегат продолжает свою работу даже при утечке воды. По безопасности: вероятности поражения электрическим током человека при утечке нет, так как модели имеют самый высокий класс защиты от поражения электрическим током.

    Котлы отопления Галан можно использовать для отопления свыше 2000 м2. Если да, то какая должна быть его мощность?

    Для помещений больше 2000 м2 используется котельный модуль Галан. Для подсчета мощности нужно знать информацию: правильный подбор электродного котла (как и любого другого) для конкретного помещения, зависит от основных четырех параметров:
    Мощность — по объему помещения 30-35 Ватт1м3.
    Количество теплоносителя — 10-12 л на 1кВт мощности аппарата.
    Суммарная мощность секций радиаторов — не должна превышать мощность аппарата.
    Качество теплоизоляции помещения — теплопотери помещения не должны превышать 60-80 Ватт с 1м2. Если теплопотери больше, то этот качественный недостаток помещения компенсируется выбором более мощного агрегата (чем рекомендовано в таблице).
    Перечисленные параметры на прямую влияют на эффективность и экономичность работы.

    В эксплуатации котел электродный Галан Гейзер-9 / 380В, 9кВт. Хочу поставить автоматику на проводку. Достаточно ли будет ставить 3-х полюсный автомат на 50А. Надо больше или меньше. Надо ли ставить диф.автомат 3-х фазный на 63А.

    Посмотрите в паспорте, какой максимальный пусковой ток на фазу. От этого и пляшите. Я думаю что 3-х фазного 25А автомата будет достаточно.

    Провели установку и монтаж котла Галан Гейзер. 380В 9кВт. На вводе стоит Диф.автомат. Вырубает нафиг все при включении. Вот нашёл схему для электродный для Гейзер, Очаг. Добавлен ещё один электрод для подключения нулевой шины. Это как раз для того, чтобы можно было применять УЗО или Диф автомат.

    В эксплуатации Галан 3кв, автоматика кросс 6, залита водопроводная вода. Завоздушивает систему постоянно, на дне по два раза спускаю воздух. Какая причина, не могу понять и что делать не знаю. Может у кого-то было такое, подскажите, как устранить?

    Где-то значит течь, у меня такая же беда, течет по капле, а руки не доходят сделать, и тоже приходиться воздух иногда спускать, ищи где капает.

    Автоматика с котлом Галан выбивает ошибку ERror. Что делать?

    Если на табло высвечивается Err- , то у вас проблема с датчиками. Или где то плохой контакт стал или обрыв провода или выход из строя самого датчика. Еще вариант неисправности — залипание контактов выходного реле внутри электронного блока.

    Уже 2 года в установлен и работает котел Очаг на 3 кВт. Автоматики никакой нет, к пускателю подключен терморегулятор SANAL FSTB — WYF/85. Недавно вышел из строя магнитный пускатель ПМЛо-1-18 18А и решили поставить пускатель 230V АВВ ESB 40-40, и шума меньше и вроде вызывает доверие. После замены действительно наступил акустический комфорт, но котел перестал автоматически выключаться на нужной температуре. Если раньше на терморегуляторе выставил 60 градусов, то аппарат «набрал» заданную температуру и автоматом включался-выключался. Сейчас же работает и работает. Постоянно! Думали на терморегулятор — проверили с чашкой горячей воды, работает. В системе вода, без соли и примеси, у нас мягкая водопроводная вода. Подскажите, что может быть не так?

    Котел не отключается, потому, что отсутствуют датчики контроля температуры (обратки и подачи). Второе в системе отопления должна быть дистиллированная вода. Третье нужно настроить теплоноситель для работы агрегата.

    Котёл выбивает автомат на 25А. Вернее, один (Очаг-6) работает (вода дистиллированная), а если ещё что-то включить — выбивает сразу. Поставили автомат на 40А (без разрешения) — контролёры подняли шум — возвращайте 25, или получайте ТУ на 380В (это в деревне-то, зачем?), вам разрешено потребление только до 5-ти кВт, а тут один только котёл 6! Плюс остальные электроприборы. Не знаю, что делать, когда работает аппарат, ни чайник не включишь, ни бойлер, ни плиту, чтобы готовить, ни насос (у нас всё на электричестве — нет ни водопровода, ни газа).

    Уменьшите плотность теплоносителя, перестанет выбивать. Слейте часть воды, залейте дистиллированную, ток станет меньше.

    Подскажите, как разобрать котел Галан?

    Вам понадобится 2-а гаечных ключа, наждачная бумага (средняя) и термостойкий герметик. Перекройте запорную арматуру и слейте теплоноситель ( в приготовленную ёмкость), дав предварительно ему остыть. Раскрутите крепёжные болты и выньте электрод. Почистите его шкуркой (если электрод сильно изношен, его придётся заменить). После очистки соберите всё в обратном порядке, предварительно убрав старый герметик и нанесите новый.

    В частном доме установил электродный котел Гейзер-15. Сделал водоподготовку, добившись пускового тока на фазе в соответствии с инструкцией 8-10А. При включении циркуляционного насоса, электрокотел не справляется с нагревом воды, не успевает прогревать). Параметры системы отопления: объем теплоносителя порядка 300-400л, радиаторы чугунные, площадь помещений 213 кв.м., высота потолков 2,5-2,7м. Что можете посоветовать, как запустить электрокотел, либо заменить его, например, на Вулкан турбо 24 или 30?

    Объем теплоносителя порядка 300-400 литров. На такой объём нужен аппарат 30 кВт. 15 кВт не успевает прогревать такой объём воды. Выход из ситуации: замените котел или поменяйте радиаторы.

    _______________________________________________________________________________

    _______________________________________________________________________________

    _______________________________________________________________________________

    _______________________________________________________________________________

    _______________________________________________________________________________

    _______________________________________________________________________________

    Неисправность котла Протерм скат 28. Загорелась ошибка F20, полез искать красную кнопочку, колпачок с нее никак не слазил, поддел отверткой и закоротнул клемму датчика, который с кнопкой, на корпус тенов, небольшая искра, аппарат погас и не включается. Какие могут быть последствия?

    На котле Эван Warmos 30 кВт горит индикатор отказ и две, если включить, клавиши уровня нагрева. Третья не включается. Нагрева естественно нет. Скоро мороза, вода в системе залита. Посоветуйте, что делать?

    Перестал работать один тэн на электрокотле ЭВПМ-3, хочу поменять, кто менял блок, есть какие-то сложности? Пошаговая инструкция какая- нибудь?

    Подскажите, если я поставлю внешний комнатный термостат, какой алгоритм работы будет у котла, так же будет работать одна ступень при выставленной температуре или включаться больше. А то у меня проблема — выставлено на котле температура 24 по датчику воздуха, а он нагревает до 23 и поддерживает одной ступеней температуру воды в 43 градуса и не отключается. Как решить эту проблему?

    Недавно установил электрокотел ЭВП-3 и сразу же встал вопрос о подключении циркуляционного насоса в электрической части. Можно ли подключить электродвигатель насоса к силовой части твердотельных реле (выход на тэны), чтобы режим работы насоса совпадал с работой электрокотла или изготовителем рекомендована другая схема подключения?

    _______________________________________________________________________________

    В эксплуатации котел Руснит 205 НМ. Появились проблемы с температурой нагрева. Может быть, дело в датчике температуры теплоносителя? Если система думает, что температура выше 85 градусов, а реально ниже, то нагрева происходить не будет, но и термореле не сработает. Как в таком случае проверить?

    Подскажите, можно ли производить монтаж котла Галан Очаг-3 турбо как дублирующего в систему с твердотопливным?

    Можно ли просто механически, без регулировки или замены электроники поменять нагревательный блок в котле kospel ekco r1 21, с 21 кВт на 24 кВт. Или нужны дополнительные работы?

    Подскажите, кто-нибудь устанавливал на электрокотел Вайлант хронотермостат для автоматического переключения мощности (температуры) день-ночь?

    Электродный котел Галан — принцип работы, отзывы

    Здесь вы узнаете:

    Электрическое отопительное оборудование применяется для создания отопительных систем в зданиях, не подключенных к газовым магистралям. Нельзя сказать, что это самый дешевый способ обогрева, но иногда он является единственно приемлемым. Для того чтобы сделать отопление более экономичным, необходимо приобрести электродный котел Галан, принцип работы которого заключается в нагреве теплоносителя без ТЭНов.

    В этом обзоре мы рассмотрим:

    • Принципы ионного нагрева в отопительных котлах Галан;
    • Популярные модели котлов;
    • Отзывы пользователей.

    После прочтения материала вы сможете сделать свой выбор и решить, нужны вам электродные котлы или нет.

    Особенности котлов Галан

    Схема работы и устройства электродного котла отопления.

    Электрические котлы Галан производятся более 20 лет, начиная с 1994-го года – именно в этом году стартовали производственные мощности завода. Спустя несколько лет компания приступила к изготовлению электродных котлов, в которых задействовались проверенные военные технологии. В результате на свет появилось надежное отопительное оборудование, отличающееся эффективностью и безопасностью.

    Эффективность достигается за счет конструктивных особенностей оборудования – электродные котлы Галан нагревают теплоноситель напрямую, без использования медленных и не всегда эффективных ТЭНов. Что касается безопасности, то здесь все просто – при отсутствии теплоносителя подача электроэнергии на электроды прекращается. Но можно было бы обойтись и без этого, так как без теплоносителя между электродами образуется воздушный зазор.

    Обычные ТЭНовые котлы нередко становятся причиной пожаров, так как при аварии в системе и исчезновении теплоносителя ТЭНы остаются запущенными, что вызывает их перегрев и возгорание.

    В чем заключаются преимущества электродных котлов Галан? В первую очередь нужно отметить их продолжительный срок службы, так как ломаться тут практически нечему. ТЭНов здесь нет, на их месте располагаются электроды, нагревающие теплоноситель. Даже если они выйдут из строя, то их можно будет легко заменить – для этого в продаже представлены сменные электроды. Кроме того, электродная схема влияет на экономичность оборудования, так как помещения прогреваются гораздо быстрее.

    Благодаря этой схеме вы сможете оценить простоту монтажа и размеры электродных котлов Галан.

    Электрические котлы обладают минимальными размерами – здесь нет громоздких камер сгорания, больших газовых горелок и прочих крупногабаритных узлов. Что касается электродных моделей, то они еще более компактные, так как ионизационная камера у них очень маленькая. Благодаря своей миниатюрности, они не занимают много места в котельных и в прочих помещениях – идеальный выбор для малогабаритных жилых домов.

    Электродные котлы Галан отличаются тем, что создают более высокое давление в отопительных системах. За счет этого достигается еще более быстрый прогрев помещений. Если нужно создать отопление одноэтажного частного дома, то можно обойтись без циркуляционного насоса. Иногда используют следующую схему – сначала теплоноситель циркулирует с помощью насоса, а потом переходит на естественную циркуляцию. При небольшой площади домовладения циркуляционный насос не нужен.

    Принцип работы электродного котла Галан

    В электродных котлах теплоноситель нагревается за счет переменного тока подаваемого на электроды.

    Электродные котлы Галан оснащаются ионизационными камерами – здесь находится их сердце. В камерах располагаются электроды, отвечающие за нагрев теплоносителя. На них подается переменный ток с частотой 50 Гц, заставляющий распадаться молекулы воды на положительно и отрицательно заряженные ионы, двигающиеся к электродам с противоположным зарядом. Тепловая энергия в электродных котлах образуется прямо в теплоносителе, а не в ТЭНах, что и обеспечивает более быстрый прогрев.

    В качестве теплоносителя может выступать обыкновенная вода или специальные незамерзающие жидкости – их изготовлением занимается компания Галан.

    Принцип работы электродных котлов Галан очень прост. И сегодня на этом принципе выпускаются сразу три модельные линейки:

    • ГАЛАН ОЧАГ – от 3 до 6 кВт;
    • ГАЛАН Гейзер – от 9 до 15 кВт;
    • ГАЛАН Вулкан – от 25 до 36 кВт.

    Электродные котлы ГАЛАН ОЧАГ работают от однофазных электрических сетей, а для питания котлов ГАЛАН Гейзер и ГАЛАН Вулкан необходима трехфазная сеть.

    Для подключения электрического оборудования мощностью свыше 3 кВт необходима отдельная электрическая линия с УЗО, тянущаяся от электрического щита. Управление оборудованием осуществляется с помощью автоматики – она производится на том же предприятии, но приобретается отдельно. Также имеется возможность приобрести пульты дистанционного управления по GSM-каналу.

    Где купить электродные котлы Галан и уточнить цены? Они продаются во многих магазинах сантехники и теплотехники. Если вы хотите приобрести оборудование по максимально доступной цене, воспользуйтесь товарными агрегаторами и сервисами сравнения цен.

    Основные модели котлов Галан

    Электродные котлы из линейки Галан Очаг являются наилучшим выбор для отопления частных домов площадью до 60 кв.м.

    Электродные котлы из модельного ряда ГАЛАН ОЧАГ включают в себя модели мощностью 2, 3, 5 и 6 кВт. Они обладают минимальными размерами и не загромождают помещения. Все модели являются одноконтурными и ориентированы на установку в вертикальном положении. Питание осуществляется от однофазных сетей. Если подключать к сети модели мощностью 5-6 кВт, к оборудованию нужно подвести отдельный провод и оснастить его УЗО. Котлы ГАЛАН ОЧАГ подходят для обогрева помещений площадью 20-60 кв. м. – отличный вариант для частного дома.

    Линейка ГАЛАН Гейзер включает в себя два электрических котла мощностью 9 и 15 кВт. Они могут использоваться для обогрева помещений любого типа, площадью от 90 до 150 кв. м. Для питания оборудования необходимо подключение к трехфазной электрической сети. Управление осуществляется с внешних пультов. Монтаж производится исключительно в вертикальном положении.

    Нужно создать отопительную систему в здании большого размера? Тогда нужно присмотреться к линейке электродных котлов ГАЛАН Вулкан – в нее входят модели мощностью 25, 36 и 50 квт. Все представленные устройства питаются от трехфазных электрических сетей. Максимальная отапливаемая площадь для данных моделей составляет от 250 до 500 кв. м, в зависимости от мощности используемого оборудования.

    Электродные котлы Галан — отзывы пользователей

    Ознакомившись с отзывами пользователей об электродных котлах Галан, можно получить реальное представление о возможностях оборудования. Как обычно, мы приведем в пример три отзыва от реальных покупателей, столкнувшихся с данными котлами.

    Антон 37 лет

    Меня не очень вдохновляла перспектива использования жидкостного котла, так как я всерьез опасался возгорания. Да и вонь солярки по всему дому никак не стыкуется с понятиями об уюте. По совету соседей по дачному товариществу я приобрел электродный котел ГАЛАН ОЧАГ 5, мощностью 5 кВт. Оборудование работает великолепно, оно с легкостью пережило две зимы. Никаких нареканий на котлы нет, они не текут и исправно греют воду. Комнаты прогреваются очень быстро, даже быстрее, чем от обычного электрического котла. Приходиться мириться лишь с высокими расходами, но от этого уже никуда не денешься – реально экономичных котлов еще не изобрели.

    Аслан 52 года

    Когда через наш поселок начали вести газовую магистраль, я обрадовался. Но уже через месяц постигло разочарование – очередь до нашей улицы дойдет лишь через 2-3 года. А зная цену обещаниям, в ближайшем будущем газа можно не ждать. Дочка работает в магазине сантехники, и мы с ней подобрали электродный котел Галан 6. В доме к тому времени сделали ремонт, а старый самодельный электрический котел отправился в металлолом. Электродный котел Галан порадовал небольшими размерами – он чуть больше самой отопительной трубы. Пространство не загромождает, греет хорошо, стоит дешево. Рекомендую всем, кто мучается отсутствием в доме газа.

    Евгения 33 года

    Покупка электродного котла стала для нас… ошибкой! Мы купили его лишь по той причине, что нам была заявлена экономичность. Когда мы взглянули на результаты недельной работы, ошеломлению не было пределов. А в конце месяца у нас на руках был фантастический по своим размерам счет. Где обещанная экономичность? Сплошные расходы и ничего больше! Теперь раздумываем над двумя вариантами – или покупаем дровяной котел, или ставим двухконтурный газовый с настройкой на баллонный газ. Склоняемся в сторону газового котла, так как в нашем доме нужна горячая вода. А электродный котел отправиться пылиться в сарай, а там и до свалки недалеко.

    ТОВАРОВ. Электрокотлы ГАЛАН. Электродные котлы. Водогрейные котлы. Электронное оборудование для климат-контроля. Обогрев. Цифровые регуляторы температуры. Высокотехнологичные охлаждающие жидкости, антифризы, продажа котлов.

    История производства ГАЛАН

    Современное во всем мире отопительное устройство для индивидуального использования (котлы для жидкого, твердого, газообразного топлива, ТЭНовые котлы) неэффективны, дорогой, громоздкий, неудобный в установке и опасный в эксплуатации.Их технико-экономические показатели не соответствуют современным требованиям. С 1992 г. компания «Галан», использующая стандарты и обмен военной техники развития, приступили к созданию нового поколения электрообогревателей. приборы — электродные котлы проточного типа, в основе которых ионизация теплоносителя.

    1994

    Первая серийная модель, эксплуатация которой подтверждена. правильность пути, выбранного фирмой.Использование отопления систем с электротехнической компанией «Галан» позволит: снизить удельную мощность расход на отопление помещений и горячую воду, а также на приборы у «Галана» он на 30-40% ниже по сравнению с другими теплогенераторами.

    1995

    Использование систем отопления с электроэнергией компании «Галан». приведет к: размещению тепла и обеспечению горячего водоснабжения, вдали от коммуникации (городки в глубинке, железнодорожные полустанки, заставы, склады, вагоны и т. д.) o быстро обеспечить тепло и горячую воду в регионы, пострадавшие от стихийных бедствий или в результате военных действий действие. o сэкономить потребителю много средств, ведь электрокомпания «Галан» В 2-3 раза дешевле, чем все существующие отопление и отопление устройств.

    1996

    Использование современных материалов и технологий, новый дизайн решения и автомат, позволяющий сделать эти устройства полностью электрические и пожаробезопасные.

    Энергосберегающий режим сэкономит потребителям много ресурсов. Электричество расход на 30-40% ниже, чем у других типов электрокотлов.

    1997

    Современные электрические обогреватели фирмы «Галан». для отопления дома, коттеджи, производственные здания и бизнес-комплексы. Нагреватели серии европейского качества и дизайна, мощность от 3 до 25 кВт, который может обогреть помещение до 600 м3.

    ГАЛАН-ПИРС Термостат специальный многофункциональный для отопления «Галан».

    Электронный блок управления ГАЛАН-0456.

    Антифриз GALAN C для дальнейшего повышения надежности и эффективности система отопления с приборами компания разработала специальную антифриз до точки замерзания — 65 С. В состав препарата входят присадки. добавлено, «влияя на образование накипи на стенках теплообмена. продукты и способствуют растворению существующих, а также добавок к замедлить процесс коррозии.

    1998

    Переход на более современные материалы и новый дизайн решения помогли новой модели котла ГАЛАН — Очаг-3 выиграть всеобщая любовь заказчика по своим техническим характеристикам и качество.

    1999

    Следующим шагом было изготовление более мощного котла. компания ГАЛАН Очаг-5, которая новыми дизайнерскими решениями обогрева помещений до 100 кв.

    2000

    Для повышения надежности и долговечности отопления в ГАЛАН-ПОТОК добавлены добавки к образовательной шкале на стенах теплообменников и облегчить растворение существующих, присадок интерферирующая коррозия (Гигиенический сертификат) на отопление Минздрава.

    2001

    В 2001 году освоено производство котлов, способных легко разбираются и имеют сменный картридж с электродами, что делает их более пригодными для ремонта.Эти котлы смогли отапливать большие коттеджи и производственные помещения до 350 кв. ГАЛАН -ГЕЙЗЕР-9 и Галан — ГЕЙЗЕР-25

    2002

    Автоматический температурный контроль систем отопления. Галан — НАВИГАТОР — Различные программы управления с привязкой ко времени суток и суток недели. Микроконтроллер с цифровой индикацией, автоматический защитное электромагнитное реле-контактор (25 кВт). Высокая надежность, современный дизайн, оптимальное соотношение производительности и цены.

    2003

    Для расширения ассортимента обогреваемых помещений горшок был установил, что находится в диапазоне -25 мощность 9 кВт. Гала — ГЕЙЗЕР-15. Котел способен отапливать жилые и хозяйственные помещения до Площадь 250 кв.

    Сдвоенный электронный регулятор температуры GALAN NAVIGATOR.

    Энергосберегающий, модульный, без таймера, управляет насосом и подключается к датчик в воздухе. Нагрузка от 3кВт до 25кВт.

    2004

    Новое семейство ТЭНовых котлов ЭВПУ-1 мощностью от 4 до 30 кВт рассчитан на отопление помещений от 150 до 750 м3.

    GALAN ISTOPNIK 103 — Электронный цифровой регулятор температуры.

    ГАЛАН-GSM — сотовая система управления отопительным оборудованием.

    Заменена конструктивно устаревшая модель котла ГАЛАН-ОЧАГ. по новой. Замена модели была также связана с тем, что причастность к подделке.Приобретена новая модель GALAN-OCHAG. дополнительное потребительское качество при сохранении стоимости.

    2005

    Увеличенная мощность пода электродных котлов. Там являются дополнительной мощностью 2 и 6 кВт.

    2006

    Электронный программируемый индикатор комнатной температуры GALAN ИСТОПНИК 203.

    2007

    Сотовая система управления отопительным оборудованием с встроенный GALAN GSM GSM — модуль.В этой модели не требуется использование сотовый телефон.

    Electric Galax — революционный шаг в Технология производства котлов.

    ОЧАГ ТУРБО — агрегаты на базе электрокотлов Десять новых поколение с использованием новейших импортных материалов.

    2008

    Электрокотлы СТЕЛС предназначены для отопления домов, коттеджей, садовые домики, многоэтажные жилые дома, гаражи, бани, офисы и здания, коммунальные услуги, коммерческие, общественные, промышленные и сельскохозяйственные цели, а также другие конструкции при отсутствии или неэффективности центрального отопления.

    Электромеханический температурный МР-15 предназначен для поддерживать заданный тепловой режим водонагревателей до 6 кВт при 220В и до 15 кВт при 380В. Температура в пределах 10 до 60 C на обратной температуре трубки. Канал предоставляет защита от перегрева отключение подогрева при включении температура трубы падает около 90 С.

    Рабочая жидкость «галан» для электродных котлов

    (57) Реферат:

    Использование: системы отопления, в основном системы отопления.Сущность изобретения: рабочая жидкость используется для электродных котлов, содержащих питьевую воду с добавками, об.%: Пропиловый спирт 20-23; триэтиленгликоль 7-9; формалин 3-6; жидкое стекло 0,008-0,015. Изобретение представляет собой рабочую жидкость для электродных котлов, используемых в качестве источников тепла в системах циркуляционного отопления. Известные рабочие жидкости для электродных котлов, которые обычно представляют собой водопроводную воду с различными органическими и неорганическими загрязнителями природного происхождения или образующиеся в результате обработки сырой воды. рабочая жидкость не подходит для систем циркуляционных нагревательных электродных котлов в связи с тем, что электропроводность воды, в значительной степени зависящая от качественного и количественного состава примесей, колеблется в очень широких пределах.Это обстоятельство вынуждает усложнять и удорожать конструкцию электродных котлов, предусматривающую настройку котлов на удельную проводимость воды. Кроме того, в ВА предназначены для слива воды при температурах, близких к 0 o C, что приводит к еще большему удорожанию системы и снижению надежности ее работы. Наконец, системы циркуляции воды имеют склонность к заражению, всем, например, засорению водорослями и т. Д. Эти недостатки устранены в изобретении за счет того, что рабочая жидкость помимо 61,88 69,99 об.питьевая вода дополнительно содержит о. пропиловый спирт 20-23%
    Триэтиленгликоль 7-9%
    Формалин 3-6%
    Стекло жидкое 0,008-0,015%
    Ниже приводится пример состава рабочей жидкости «ГАЛАН». качество используемых ингредиентов питьевая вода
    , соответствующая требованиям ГОСТ 2-874-82;
    пропиловый спирт CH 3 CH 2 CH 2 OH по ТУ 6-09-4344-70;
    триэтиленгликоль H (-OCH 2 CH 2 -) OH по ТУ 6-09-1981-72;
    водный раствор формалина (37-40 об.) формальдегид CH 2 O, содержащий примерно 6-15. метанол CH 3 OH;
    жидкое стекло водный раствор силикатов щелочных металлов (кремнеземный клей). Эти ингредиенты в вышеуказанных количествах смешиваются, и процесс смешивания прост, потому что все эти вещества растворимы в воде. Полученная рабочая жидкость не замерзает при контроле температуры рабочей жидкости оптимален для циркуляции отопительных систем с электродным котлом с сопротивлением 5000-15000 Ом · м. Испытания рабочей жидкости на месте показали, что она остается в работе физически и химически стабильной и не содержит водорослей, грибов и прочего.Рабочая жидкость для электродных котлов, содержащая питьевую воду, отличающаяся тем, что дополнительно содержит пропиловый спирт 20 23 об. триэтиленгликоль 7 9 об. формалин 3 6 об. жидкое стекло 0,008 0,015 об.

    Электродные котлы системы отопления «ИОННЫЙ КОТЛ»

    Электродные котлы системы отопления «ИОННЫЙ КОТЛ» — ION BOILER

    Ионные котлы — экономичный котел

    Ионные котлы — экономичные электрокотлы для центрального отопления Электродные котлы, системы отопления фирмы «ИОННЫЕ КОТЛЫ».Электродные котлы идеально подходят для отопления не только р …

    Читать далее

    Ионные котлы — водонагреватель электрический

    Электрический водонагреватель «ION BOILERS» Значительная экономия энергии за счет исключительно высокого КПД электродных котлов.Достигает 98%, что намного превышает существующее в …

    Читать далее

    Экономия электроэнергии

    Котлы электрические энергосберегающие 3, 5, 6, 9, 15, 25, 36, 50кВт


    КОТЛЫ ИОННЫЕ

    систем отопления фирмы «ИОННЫЕ КОТЛЫ».Электродные котлы идеально подходят для отопления не только жилых, но и промышленных, складских и офисных помещений.


    Процесс нагрева

    Процесс нагрева теплоносителя в электрическом «Галане» происходит за счет ионизации, за счет расщепления молекул теплоносителя на положительные и отрицательные ионы, которые перемещаются соответственно на отрицательный и положительный электроды.

    Котел электродный

    Галан, что это такое, как установить котел электродный

    Бытовые отопительные котлы пополнились новыми моделями — электродными котлами Галан, обладающими очевидным преимуществом.В отличие от других отопительных приборов, электродный котел не требует подгонки установки по «правилам». Какие есть модели нового котла и какие есть условия для его подключения?

    Котлы Галан, принцип работы, характеристики и конструкция

    Котел с нагревательным электродом представляет собой теневую конструкцию, изготовленную из материалов европейского производителя. Напомним, что это нержавеющая сталь марки AISI 316L и нихромы с повышенной нагрузочной способностью, позволяющие проводить длительный рабочий цикл.

    Принцип работы электродный котел Галан предназначен для пропускания электрического тока (электролиз) через специальный незамерзающий теплоноситель.

    Электролиз и передача тепла нагретому состоянию электродов осуществляется при постоянном токе. Компактная конструкция нагревательных блоков отличается небольшими габаритами и массой котельной в сборе. Теплоносителем системы нагревательных электродов является антифриз.

    технические характеристики электродных котлов

    Основные технические характеристики электродного котла — мощность.

    Линия электродных котлов представлена ​​моделями очага, гейзера и вулкана.

    Самый маленький отопительный котел серии Focus , имеющий незначительную потребляемую мощность (от 2 до 6 кВт), предназначен для обогрева площади 120, 230 и 280 кубометров.

    Например, Hanlan Furnace 3 имеет такие характеристики:

      Габаритные размеры
    • : Длина 275 мм, 35 ​​мм, вес устройства не более 1 кг.
    • мощностью 3 кВт позволяет отапливать помещение площадью 120 м3.

    Модели GEYSER Средняя производительность имеет повышенную мощность — 9 и 15 кВт с возможностью обогрева помещения площадью 340 и 550 м3. Габаритные размеры 360 и 410 мм, 130 мм, вес 5 кг.

    Самыми мощными являются модели VOLCANO мощностью 25, 36 и 50 кВт предназначены для обогрева помещений объемом от 830 до 1650 м3.

    Линейный КПД электродного котла может достигать 96-98%.По отношению к традиционному Тановому, экономия электродного котла до 50% за счет метода прямого нагрева теплоносителя.

    Конструкция электродных котлов

    Первое, что бросается в глаза при виде электродных котлов — необычная конструкция. Вместо выталкиваемого объемного котла — длинные цилиндрические конструкции с двумя резьбовыми фланцами, обозначенными стрелками разного цвета (входящий синий и выходящий красный). Металлический корпус котла может иметь диаметр от 40 до 100 мм, длину от 310 до 350 мм.

    В процессе электролиза и при нагреве теплоносителя в котле внутреннее давление повышается до 2ATM. Нагретая вода выталкивается вверх, обеспечивая работу циркуляционного насоса. Кроме того, электродные котлы Galane отличает наличие автоматики отопления с простой системой управления приборами.

    Особого внимания заслуживают многофункциональные блоки управления, предназначенные для реализации определенного алгоритма работы электронагревателей.Монтаж и монтаж электродного котла без определенных знаний произвести лично будет сложно.

    Процесс монтажа сводится к установке непосредственно котла Галан, навесного оборудования, обвязки, подключения электроники и впрыска в систему отопления теплоносителя.

    В комплекте

    В комплект поставки электродного котла от производителя входят:

    • электродный блок мощностью от 3 до 50 кВт
    • Блок питания
    • , включая автомат защиты, модульный контактор и цифровой термостат воды
    • Цифровой термостат
    • над воздушным блоком «Климат-контроль».

    Навесное оборудование (расширительный бак и насос) в комплект не входит, поэтому их параметры предварительно рассчитаны, и оборудование приобретается отдельно.

    Требования к системе отопления

    Для обеспечения нормального функционирования системы отопления необходимо соблюдать ряд требований:

    • Расчетная система отопления должна быть двухтрубной закрытого типа с мембранным расширительным баком (Технические характеристики в объеме 1/10 л)
    • котел монтируется вертикально, не превышая уровень радиаторов
    • при снятии котла рекомендуется соблюдать соотношение диаметров котельного агрегата (Ø 32), стояка Ø32 (1 «/ 1/4), магистрали (Ø 25), выводов для радиатора ( Ø 20).

    Обвязка электродного котла

    Обвязке электродного котла подлежат следующие элементы системы отопления:

    • Расширительный бачок
    • циркуляционный насос
    • группа безопасности
    • краны Fraut и грубая очистка фильтров
    • Кран отсек охлаждающей жидкости
    • Кран слива охлаждающей жидкости из системы
    • смеситель подачи.

    Перед монтажом и установкой электродного котла «Галан» необходимо произвести расчеты компонентов системы отопления.Мощность котла рассчитывается исходя из площади помещения и высоты потолков, а также материала стен дома или квартиры. Затем определите место будущей установки котла и разработайте схему и схему разводки магистралей, тип радиаторов.

    Если вы планируете установить котел в существующую систему отопления (в большинстве случаев), расчет может ограничиться правильной обвязкой и подключением силового агрегата и термостата.

    Производим установку котла Галан

    Для крепления котла Галан используют пластиковые трубы. В горизонтальной разводке необходимо создать уклон в 3 градуса. Высота размещения вертикального стояка должна быть не менее 2 м над котлом. Электродный котел требует заземления с сопротивлением заземления 4 Ом.

    После установки котла ставится расширительный бак и циркуляционный насос. Рекордные краны на магистрали трубопроводов устанавливаются после возвратного и расширительного бачка.Клапаны устанавливаются до и после радиаторной группы.

    Здесь показано, как установить котел и прилагаемое стандартное оборудование.

    Схемы подключения медных

    Существует несколько схем подключения котла: базовая стандартная, параллельное подключение и подключение к системе «Теплый пол» на номинальное напряжение 220 и 380 В и многие другие не менее интересные схемы.

    Самыми простыми являются схемы подключения однофазного электродного котла или трехфазного электродного котла с управляющей электроникой, циркуляционным насосом и фильтром.Но какую бы схему вы ни предпочли воплотить в жизнь, заземление установки заземлено.

    Например, для электродного котла Galan Foci 3 с номинальной потребляемой мощностью 3 кВт по базовой схеме подключения необходимо напряжение частотой 50 Гц и максимальный ток котла по фазам 13,7 А. и пусковой ток 5 А.

    При этом подключение осуществляется токопроводящими медными жилами провода сечением 4 мм2 и к системе обогрева муфтой Ду 32 мм.

    Но электродный котел оставался обычным котлом, если бы в системе отопления не было средств управления с блоком измерения и регулировки рабочих параметров КРОС.

    Электронное управление котлом

    Электронное управление — это устройство, оснащенное сенсорным блоком, кабелем и интерфейсным штекером для подключения к стандартному интерфейсу RS232. Схематично электронный регулятор котла (кросс) состоит из контроллеров, регулятора мощности котла, электронного ключа управления циркуляционным насосом.

    Регуляторы тока токопроводы и регуляторы проводимости теплоносителя. Регулятор тока ограничивает текущее значение на рабочем уровне, заданном при запуске системы.

    Контроллер теплопроводности выполняет функции определения состояния теплоносителя: отключает котел, когда теплоноситель достигает критического уровня проводимости или продолжает работу. Датчики проводимости и удаленная температура среды.

    Для монтажа кабелей блока управления использовалась проводимость сечением 0.12-2,5 мм2. Концы кабеля для цепей управления зачищены на 7-10 мм. Винты клемм ослабляем и устанавливаем провода. Затягивать клеммы необходимо с усилием не более 2 нм.

    Подключение блока управления поможет видео.

    После установки и подключения к системе отопления, прокачивают электролит и регулируют параметры нагрева. Для контроля силы тока в системе используются смонтированные эхо-запросы.

    Электрокотел «Галан»: отзывы и установка

    Компания «Галан» основана в 1992 году.В его распоряжении уже тогда были интересные конверсионные разработки. Кроме того, она использовала различные технические характеристики военной техники. В компании «Галан» понимали, что старые котлы как на жидком, так и на твердом топливе малоэффективны. К тому же они занимают много места, в большинстве случаев небезопасны для человека и могут навредить его здоровью. То же касается котлов, работающих на газообразном топливе. При этом все понимали необходимость создания абсолютно новых систем отопления.

    Поэтому компания «Галан» в 1993 году начала свои исследования в области производства электродных котлов.Они классифицируются как проточные устройства. По сути, это были устройства электрического обогрева, работавшие за счет ионизации теплоносителя.

    С чего все началось?

    Первый электродный котел «Галан» получил положительный. Изобретена она была в 1994 году. Все сразу поняли, что эта технология имеет право на существование. По результатам некоторых испытаний ученые пришли к выводу, что новые котлы позволяют значительно сэкономить. В результате появилась возможность обогревать большое помещение и тратить на него меньше энергии, чем обычный котел.

    Дополнительным преимуществом таких устройств стала их себестоимость. Сразу после выпуска устройства начали устанавливать на различных постах и ​​складах, удаленных от сетей связи. Они также использовались как средство борьбы со стихийными бедствиями. При этом была большая экономия денег, что не могло не радовать людей.

    В 1997 году компания «Галан» начала совершенствовать все свои фабрики. В первую очередь были закуплены современные материалы для производства котлов.Также были опробованы новые технологии, позволяющие упростить производственный процесс. Кроме того, компания постаралась автоматизировать все процессы и исключить человеческий фактор. В результате последующие модели электродных котлов стали более безопасными. Во многом это связано с решением проблем закрытия сети. Также новые огнестойкие материалы смогли гарантировать безопасность при эксплуатации устройства.

    В 1998 году все модели электродных котлов «Галан» были оснащены новой функцией.Это позволило значительно сэкономить электроэнергию. В результате испытаний ученые пришли к выводу о снижении стоимости на 30% по сравнению с предыдущими моделями.

    Далее компания «Галан» нацелена на производство новых электродных котлов для отопления больших домов и хозяйственных помещений. Их выпускали с удельной мощностью от 4 до 26 кВт. Такие котлы были рассчитаны на обогрев площади около 500 кубометров. м. Они имели привлекательный внешний вид и не портили интерьер комнаты.

    Для регулирования таких котлов регулятор вскоре был усовершенствован.Он имел множество функций и позволял постоянно контролировать работу устройства. Первый блок управления назывался «Галан 0456».

    Антифриз

    С момента создания электродных котлов остро возникла проблема, связанная с образованием накипи на поверхности теплообменных секций. В результате появилась коррозия, и тогда такой агрегат уже не мог нормально эксплуатироваться.

    В 1988 году ученые компании «Галан» начали разработку нового антифриза, который мог справиться с подобными проблемами.Вскоре он был выпущен, и в первые дни показал положительную сторону. Его преимущество заключалось в возможности использования устройства при низких температурах. Антифриз разрешалось использовать даже при -60 градусах. В то же время он предотвращал образование накипи на поверхности и мог удалить существующий слой. Растворение накипи даже при столь низких температурах происходило с помощью специальных присадок, которые добавлялись в антифриз.

    Удачная новинка

    Настоящую популярность рассматриваемые устройства заслужили в 1999 году.В это время была выпущена новая модель — электродный котел «Галан» «Очаг-3». Он кардинально отличался от предыдущих разработок и имел хорошие характеристики. Во многом это стало возможным благодаря использованию инновационных материалов. Кроме того, научно-исследовательский центр «Галан» смог значительно продвинуться в своих исследованиях и не переставал совершенствовать технологию производства. Учитывая это, электродный котел «Галан» «Очаг-3» считался самой популярной моделью и пользовался большим спросом.Однако вскоре была выпущена новая модель «Галан», «Очаг-5». От предыдущего экземпляра он отличался гораздо большей мощностью. Как правило, он использовался в помещениях площадью более 80 кв.м.

    В 2001 году компания выпустила новый антифриз «Галан-Поток». Он отличался добавками, которые лучше справлялись со своими задачами. Существующий накипь успешно удален, предотвращено образование нового слоя. Все это отразилось на долговечности использования таких устройств, как электродные котлы отопления «Галан».Вскоре антифриз был одобрен Минздравом РФ и стал широко использоваться потребителями.

    Электродные котлы «Галан» со сменными кассетами

    В 2001 году специалисты приступили к работе над новыми приборами, которые имели бы сменные кассеты для электродов. Целью данной разработки было усовершенствование конструкции устройства. Котлы со сменными кассетами очень удобны в эксплуатации. В отличие от предыдущих моделей, их ремонт был намного проще. Дополнительное обслуживание было недорогим.В этом случае устройства были намного мощнее. К таким типам электродных котлов относятся Галан Гейзер-9 и Галан Гейзер-25. По характеристикам они способны отапливать помещения площадью более 320 кв. м.

    Терморегулятор

    В 2003 году появился первый автоматический регулятор температуры «Галан» под названием «Навигатор». Особенностью этого устройства была его программа. С помощью этого устройства появилась возможность программировать систему отопления в зависимости от времени суток.На микроконтроллере устройства есть специальные индикаторы, показывающие все настройки. Кроме того, «Навигатор» был оборудован защитным устройством с электромагнитным реле. Мощность этого контактора составляла 20 кВт. Все это обеспечило большую надежность и удобство использования. «Навигатор» имел интересный дизайн и хорошо смотрелся в любом помещении. Также следует отметить его невысокую стоимость.

    Функция электродного котла

    Принцип работы рассматриваемых устройств построен на электродах, которые установлены во внутреннем блоке.Весь процесс начинается после подачи напряжения на этот блок. В этом случае ионы воды начинают перемещаться от анода к катоду. Частота напряжения на этом этапе 50 Гц. От непрерывного движения температура воды начинает повышаться. В результате аккумуляторы нагреваются, но не сразу. В результате сеть в доме не перегружается, и система отопления может работать без сбоев, когда установлены электродные котлы «Галан». Схема подключения устройства представлена ​​ниже.

    Установка

    Установить электродный котел «Галан» руками довольно сложно. Как правило, установку доверяют только специалистам. Однако вы можете изготовить его самостоятельно. Прежде всего, вам нужно убедиться, что у вас есть все детали, необходимые для установки. В комплект входит бойлер, терморегулятор и стояк.

    Для подключения котла к системе отопления необходимо присоединить выходное отверстие к стояку. Обязательно нужно обращать внимание на диаметр отводного патрубка.Как правило, люди стараются установить электродный котел «Галан» своими руками, соединив трубы разных размеров, используя различные фиксаторы. Однако это грубое нарушение правил использования электродного устройства. Розетку нельзя ни сужать, ни расширять.

    Контроллер подключен к последней температуре. Чтобы исправить это правильно, нужно внимательно изучить инструкцию. На сегодняшний день компания производит регуляторы температуры различных типов, поэтому установка электродного котла «Галан» может происходить разными способами.

    Модель «Галан» «Очаг-3»

    Данный электродный котел «Галан» по отзывам пользуется хорошим спросом. Лучше всего подходит для обогрева небольших помещений. Из особенностей данной модели можно выделить качественную ионизационную камеру. Он имеет компактные размеры, поэтому разогрев происходит постепенно. При включении электродных котлов «Галан» нагрузка на сеть минимальна. Схема подключения устройства довольно проста.

    Характеристики прибора

    Номинальное напряжение прибора 220 В.Сила тока в системе переменная. Номинальная частота напряжения на уровне 50 Гц. Кроме того, следует отметить высокий порог максимального тока. Для каждой фазы с частотой 50 Гц этот показатель составляет 13,7 А. Номинальная потребляемая мощность составляет 3 кВт.

    Также стоит отметить, что данный электрокотел «Галан» «Очаг» (электрод) имеет большой объем теплоносителя (от 20 до 50 литров). Таким образом можно обогреть помещение до 120 куб. м. Также необходимо знать сечение жилы соединительного кабеля.В этой модели он имеет диаметр 4 мм. Выход для подключения к муфте системы отопления 32 мм. Общий вес электродного котла составляет 1 кг. При этом по длине он чуть больше 300 мм, а ширина равна 90 мм. Класс защиты — первый. Кроме того, предусмотрена защита от влаги. Суммарная потребляемая мощность электродного котла находится на уровне 500 кВт за месяц работы.

    Оборудование

    Стандартный набор для такого устройства — электродный котел «Галан», — инструкция, само устройство и блок управления.Контроллер имеет целых три канала и позволяет регулировать температуру каждую неделю. Также возможно программирование устройства. В специальном режиме можно сохранить любую программу с климат-контролем.

    Модель «Очаг-5»

    Этот электродный котел «Галан» отзывы получил положительные из-за своей большой мощности. В результате он способен отапливать большие дома и коттеджи. Из особенностей можно выделить удобное управление. В этом случае блок управления имеет множество функций, и вы можете настроить его по-разному.Расход электроэнергии напрямую зависит от выбранной температуры. Также следует отметить возможность установки температуры радиатора. При этом у данной модели высокий класс защиты. При возникновении короткого замыкания в сети котел моментально отключится. То же произойдет, например, если провода в приборе перегреются.

    В случае утечки теплоносителя (жидкости для электродных котлов «Галан») система защиты сообщит вам об этом, и вы сможете немедленно принять меры по предотвращению аварии.В качестве теплоносителя используется не только питьевая вода, но и дистиллированная вода. Некоторые даже используют дождевую воду. Производители в свою очередь советуют всем покупателям приобретать специальную жидкость «Галан Аргус».

    Характеристики модели «Очаг-5»

    Номинальная мощность прибора — 220 В. Ток переменный. Номинальная частота напряжения 50 Гц. Максимально допустимый ток устройства достигает 22,7 А. Потребляемая мощность электродного котла равна 5,5 кВт.Объем охлаждающей жидкости находится в пределах от 30 до 60 литров. Все это позволяет нам успешно отапливать площади более 200 кубометров. Диаметр токопроводящей проволоки 4 мм. В этом случае выходное отверстие для муфты составляет 32 мм. Вес установленного электродного котла 1,05 кг.

    Описываемый котел представляет собой нагревательный электрод «Галан» «Очаг 5», имеет длину 310 мм и ширину 90 мм. Суммарная потребляемая мощность 830 кВт в месяц. Это достаточно высокий показатель, но многое в этой ситуации зависит от выбранного режима во время работы.

    Модель «Очаг-6»

    Этот электродный котел «Галан» отзывы заслуживает хорошие отзывы. Во многом это связано с большой емкостью устройства. Отличие этой модели — малая инерция. Плюс установлен удобный датчик, следящий за температурой нагрева. Система автоматического управления работает надежно. Также предусмотрена система защиты, позволяющая бороться с перепадами напряжения в сети. При изменении частоты тока мощность котла падает, но он продолжает работать.

    К тому же данная модель имеет скромные размеры, что не может не радовать. При этом, как и предыдущие разработки, он быстро нагревается и обеспечивает заданную температуру.

    «Очаг-6». Характеристики

    Потребляемая мощность устройства составляет примерно 1000 кВт в месяц. Кроме того, имеется защита от влаги, которая относится к классу «IP-3». Также следует отметить высокий класс защиты от поражения электрическим током. Как уже упоминалось ранее, эта модель славится небольшими габаритами.Его длина составляет 300 мм, а ширина — 85 мм. Масса в сборе — 1 кг. Также отметим удобный разъем для подключения муфты к системе отопления. Диаметр отверстия 32 мм. При этом диаметр соединительного провода составляет 6 мм, что немного больше, чем у предыдущих моделей.

    Объем охлаждающей жидкости установлен от 35 до 70 литров. В то же время он может обогреть помещение более 250 кубометров. м. Также следует отметить высокий уровень энергопотребления.Номинальное потребление составляет 6 кВт, однако многое зависит от выбранного климат-контроля.

    Максимальный ток котла при частоте 50 Гц составляет 27,3 А. Этот показатель основан на расчете только одной фазы. Общая номинальная частота напряжения 50 Гц. Сила тока в системе переменная. При этом номинальное напряжение электродного котла 220 В. Подключение электродного котла «Галан» «Очаг-6» зависит от его конфигурации.

    Что в комплекте?

    Стандартный комплект такого устройства — электродный котел «Галан», — инструкция, котел, а также блок управления.Кроме того, вы можете выбрать удобный регулятор температуры. Самый распространенный прибор имеет небольшое количество опций, при этом он очень прост в использовании. Однако трехканальный электронный блок способен справиться со сложными задачами. Как правило, он программируется отдельно на каждый день недели. В этом случае всегда есть возможность внести дополнительные корректировки.

    Электродный котел

    — что это такое и как установить своими руками. Стр. 1

    Отечественные котлы пополнились новыми моделями — электродными котлами Галан, отличающимися очевидным достоинством.В отличие от других отопительных приборов, для электродного котла не нужно согласовывать настройку по действующим «правилам». Какая модель у нового котла и какие существуют условия для его автографического подключения?

    Котлы Галан, принципы работы, характеристики и конструкция
    Котел отопительный электродный — это конструкция водонагревателей, укомплектованная материалами европейского производителя. Помните, что эта нержавеющая сталь марки AISI 316L и нихром с высокой нагрузочной способностью выдерживают длительный рабочий цикл.


    Принцип работы электродного котла Галан заключается в пропускании электрического тока (электролиз) через специальный незамерзающий теплоноситель.


    Электролиз и перенос электродов в нагретое состояние осуществляется постоянным током. Компактная конструкция тепловых узлов отличается небольшими габаритами и массой котельной в сборе. Охлаждающая жидкость подогрева электродной системы — антифриз.


    технические характеристики
    котлы электродные Основные технические характеристики электродного котла — мощность.

    В ассортименте котлов электродные подовые представлены модели Гейзер и Вулкан.

    Самый маленький котел серии Focus, имеющий небольшую потребляемую мощность (от 2 до 6 кВт), предназначен для обогрева площади 120, 230 и 280 кубометров


    Например, электродный котел Галан Под 3 имеет следующие характеристики:

    Габаритные размеры: длина 275 мм, 35 ​​мм, вес устройства не более 1 кг
    . 3 кВт позволяет отапливать помещение площадью 120 м3.Модель
    Гейзер средней производительности имеют увеличенную мощность — 9 и 15 кВт с возможностью обогрева помещения, а также площадь 340 550 м3. Габаритные размеры составляют 360 и 410 мм, 130 мм, вес 5 кг.


    Самыми мощными являются модели VOLCANO мощностью 25, 36 и 50 кВт, рассчитанные на обогрев помещений объемом от 830 до 1650 м3.

    КПД котла с линейным электродом может достигать 96-98%. По сравнению с традиционными змеевиками, КПД электродного котла достигает 50% за счет прямого метода нагрева теплоносителя.

    Первое, что бросается в глаза при взгляде на электродные котлы, — это необычная конструкция. Вместо этого окружите котел и пузатую длинную цилиндрическую конструкцию двумя фланцами с резьбой, обозначенными стрелками разного цвета (синим и входящим выходящим красным). Металлический кожух котла может иметь диаметр от 40 до 100 мм, длину 310 — 350 мм. Конструкция электродных котлов

    В процессе электролиза и при нагреве теплоноситель в котле поднимается до внутреннего давления 2атм.Нагретая вода нагнетается вверх, обеспечивая работу циркуляционного насоса. Кроме того, электродные котлы Gala отличаются наличием нагревательного устройства с простой системой автоматического управления.

    Особого внимания заслуживают многофункциональные блоки управления, рассчитанные на определенный алгоритм работы электронагревателей. Монтаж и сборку электродного котла без определенных знаний было бы сложно произвести своими силами.

    Процесс монтажа сводится к установке непосредственно котла Галан, навесного оборудования, трубопроводов, электропроводки и электронного впрыска для системы отопления.

    Комплект поставки
    В комплект электродного котла от производителя входят:

    электродный узел мощностью 3-50 кВт Блок питания
    в том числе автоматический выключатель, контактор и модульный цифровой термостат воды
    Цифровой термостат для воздушного блока «климат-контроль» ».
    Насадки (расширительный бак и насос) в комплект не входят, поэтому их параметры предварительно рассчитаны, а оборудование приобретается отдельно.

    Требования к системе отопления
    Для обеспечения нормальной работы Для системы отопления необходимо соблюдать ряд требований:

    Расчетная система отопления должна быть закрытого типа двухтрубного типа с диафрагменным расширительным баком (информация об объеме 1/10 л)
    котел устанавливается вертикально, не превышая уровень
    радиаторы при обвязке котла рекомендуется соблюдение соотношения диаметров котельного агрегата (Ø 32), стояка Ø32 (1 «/ 1/4), магистрали (Ø 25), выводов на радиатор (Ø 20).

    Для подключения к системе отопления, рекомендованной чугунными, алюминиевыми и биметаллическими типами радиаторов, а также регистров системы с соблюдением нормативов охлаждающей жидкости и объема двигателя.

    Котел с обвязочным электродом
    Котел с обвязочным электродом с учетом следующих компонентов системы отопления:

    Расширительный бак
    циркуляционный насос
    группа безопасности обратные клапаны и сетчатый фильтр

    Заливной клапан охлаждающей жидкости Кран сливной системы
    кран.

    Перед монтажом и установкой электродного котла Галан необходимо произвести расчеты компонентов системы отопления. Мощность котла рассчитывается в зависимости от площади пола и высоты потолка, а также материала стен дома или квартиры. Затем определите место будущей установки котла и разработайте схему и выделенные дороги, тип радиаторов.

    Если вы планируете установить котел в существующую систему отопления (в большинстве случаев), расчет может ограничиться правильной обвязкой и подключением силового агрегата и термостата.

    Производим монтаж котла Галан
    Для монтажа котла Галан используем пластиковые трубы. В горизонтальной разводке необходимо создать уклон в 3 градуса. Высота размещения вертикального стояка должна быть не менее 2 м над котлом. Электродный котел требует заземления с сопротивлением заземления 4 Ом.

    После установки котла произвести размещение расширительного бака и циркуляционного насоса. Запорная арматура в трубопроводе устанавливается после обратки и расширительного бака.Ворота устанавливаются до и после радиаторной группы.

    Здесь показано, как произвести установку котла и присоединенного штатного оборудования.

    Схемы подключения котла
    Существует несколько схем подключения котла: базовая стандартная, параллельное подключение и подключение к системе теплого пола на номинальное напряжение 220 и 380 и многие другие не менее интересные схемы

    .

    Самыми простыми схемами подключения считаются однофазный электродный котел или трехфазный электродный котел с управляющей электроникой, циркуляционным насосом и фильтром.Но какую бы схему вы не выбрали для воплощения в жизнь, необходимо предусмотреть монтажную площадку.

    Например, для электродного котла Галан центр 3 с номиналом потребляемой мощности 3 кВт, согласно принципиальной электросхеме, необходимо напряжение с частотой 50 Гц и максимальный ток на каждую фазу котел 13,7 А и пусковым током 5 А.

    Это подключение выполняется с помощью токопроводящего медного провода сечением 4 мм2 и к системе отопления через переключатель сцепления 32 мм.

    Однако электродный котел был обычным котлом, если в системе отопления не было органов управления с измерительным блоком и регулировкой рабочих параметров КРОС.

    Электронное управление котлом
    Электронное устройство управления оснащено сенсорным блоком, интерфейсным кабелем и штекером для подключения к стандартному интерфейсу RS232. Схематично электронный регулятор котла (CROS) состоит из контроллера, регулятора мощности котла, электронного переключателя управления циркуляционным насосом.

    Есть регулятор тока и проводимости теплоносителя. Контроллер тока ограничивает ток на рабочем уровне, заданном при запуске системы.

    Контроллер электропроводности выполняет функции определения состояния теплоносителя: отключение котла при достижении критического уровня теплопроводности или продолжение работы. Датчики проводимости и температуры средней опоры.

    Для прокладки кабеля блока управления используйте жилу сечением 0,12-2,5 мм2.Концы кабеля к цепям управления зачищены на 7-10 мм. Ослабьте винтовые клеммы и установите провод. Затягивать клеммы следует с усилием, не превышающим 2 Нм.

    Сделать подключение блока управления поможет видео.

    После монтажа и подключения к системе отопления закачивается электролит и генерируется регулировка параметров нагрева. Для контроля силы тока в системе используются откидные зажимы.

    Монтаж котла Галан — Пользователь

    Электродные котлы Галан начал разработку инноваций в технологии индивидуальных систем отопления.Агрегаты — это современная модификация котла с электрическим центральным отоплением. В классической модели Галан ТЭН заменил электродный узел, решивший главную проблему электрокотлов — хрупкость работы ТЭНа, позволивший контролировать процесс нагрева. автоматических современных систем. Экономия энергии в электродных котлах более 30% по сравнению с традиционным электрооборудованием.

    Состав:

    1. Преимущества действия электронный отопительный котел Галан
    2. общий принцип работы моделей Галан
    3. Описание моделей котлов Галан
    4. Установка котлов Галан
    5. котел Галан.Электропроводка

    Преимущества действия электронного отопительного котла Galan

    • Полная тепловая нагрузка агрегата прогрессивно увеличивается с увеличением температуры теплоносителя.
    • надежная и экономичная система отопления.
    • Простая сбалансированная конструкция электронных компонентов.
    • использование современных автоматических систем, мобильная настройка параметров, поддержка выбранного расписания.
    • производство тепла с помощью отапливаемого помещения без превышения или снижения энергии, отдаваемой специальной встроенной автоматической системой.
    • Применение автоматического регулирования высокого уровня возможно благодаря контролируемой инерции нагрева.

    • теплоноситель, поступающий в камеру котла, прогревается от всего своего объема, что снижает подъем температуры и учитывает заданный параметр за считанные минуты. Эффективность обогрева холодного помещения — главное преимущество котлов Галан.
    • Плавный пуск 50% номинальной мощности.
    • Система закрытых труб лучше подходит для радиаторов отопления.
    • использование современных материалов для изготовления нагревательных элементов.
    • Надежность при работе «до отказа».
    • При одинаковой мощности электронный котел нагревает поток теплоносителя в 1,5 раза быстрее, чем электрический.
    • Возможность автоматического поддержания минимальной температуры при длительном отсутствии людей в доме. Этот фактор снижает энергопотребление до 50%.
    • не выделяют канцерогенных газов или выхлопных газов с неприятным запахом. Уровень экологических характеристик оценен по стандарту Euro III.

    общий принцип моделей Galan

    • Принцип основан на законах физики и химии, а также на законе преобразования одной энергии в другую.
    • Под действием электрода в жидкости происходит расщепление отрицательных и положительных ионов.
    • При естественном движении заряженные частицы начинают соединяться противоположно заряженными в одну, при этом выделяя большое количество энергии.
    • При этом начинается нагрев теплоносителя.
    • ,
    • описанный процесс происходит без участия третьего элемента, такого как TENa.
    • Быстрый нагрев теплоносителя приводит к повышению давления в котле до двух атмосфер.

    • Вода под давлением выталкивается в вашу систему отопления. Аналог — природные гейзеры, кофеварки и др.
    • Создается давление воды воды более 25 метров, система обеспечивает полную циркуляцию теплоносителя вокруг периметр трубы.

    Описание моделей котлов Галан

    1. Модель Галан-03 центр:

    • Компактная конструкция агрегата считается наименьшей из всех известных аналогов.
    • Уникальный легкий заполнитель
    • массой 500 г в сочетании с выходной мощностью 5000 Вт позволяет отапливать помещение объемом 250 м3.
    • Для наполнения и производительной работы системы достаточно 70 литров воды.
    • особенностью пускового устройства является низкий порог энергии, максимум достигается после 12 А.
    • дальнейшее прогревание системы приводит к увеличению удельного сопротивления, увеличению мощности до номинального значения.

    2. Модель Гейзер Галан:

    • комплектов среднего размера и мощности. Самая популярная потребительская модель.
    • Компактная конструкция
    • в сочетании с высокой мощностью 9000 Вт позволяет использовать модель для отопления частных домов общей площадью 200 м2.
    • Особенностью
    • является возможность подключения котла Галан, газовой колонки к одно- или трехфазной электросети.
    • для заполнения системы отопления нужно 300 литров воды, что немного больше объема воды для стандартной бани.
    • Блок нетто 7 кг дает возможность установить мини-бойлер в небольшом помещении, замаскировать его в интерьере.

    3. Модель-Galan Volcano:

    • минибойлер самой мощной марки в модельном ряду.
    • Блок питания 25000 Вт дает преимущества при использовании систем для средних личных подсобных хозяйств в нескольких домах, для отопления частных пансионатов, небольших производственных помещений объемом 800 м3.
    • источник питания для подключения — однофазный или трехфазный.
    • объем заливки воды 500 литров.
    • Максимальное создаваемое давление до 2 атмосфер.
    • Блок нетто 7 кг. Возможность установки на ограниченном пространстве в узких производственных помещениях.

    Установка котла Галан

    1. Особенности котла Галан:

    • Компактная конструкция, малый вес агрегата Галан создают оптимальные условия для облегчения монтажа.
    • экономия при установке электродного котла Галан. Отсутствие необходимости в установке котла, насоса и других аксессуаров, как у классических отопительных электрокотлов.
    • Использовать в качестве теплоносителя очищенную, дистиллированную воду. Жидкость зимой не сбрасывается из системы отопления, не замерзает при — 40 С.
    • Незаменима для термоизоляции стен и защиты от тепла.

    2. Необходимые меры безопасности:

    • При установке электродной системы котла выполняется обязательное заземление агрегата.
    • Все выводы и токоведущие части агрегата защищены от влаги и контакта с поверхностью котла.
    • Установите прерыватель — выключатель для отключения тока. Рекомендуемый автомат 25 А.
    • Следуйте схеме подключения, рекомендованной в технических данных для конкретной модели Galan.

    • Обязательное требование — соблюдать подключение фаза — нол — земля.
    • Перед запуском котла проверьте герметичность резьбовых сварных соединений.
    • и
    • исключают возможность попадания воды при открытии частей тела и ионного котла.
    • К управлению и электронной эксплуатации котлами Галан допускаются люди старше 18 лет, знакомые с туберкулезом, имеющие опыт впоследствии установки этого типа.
    • Обязательное требование при нормальной эксплуатации — наличие расширительного бака.При образовании системы
    • Обогрев льда отключите котел от системы и проведите размораживание.

    3.Подготовительный этап:

    • Монтаж системы отопления. При сборке главное условие — соблюдение чистоты трубопровода, исключая проникновение полост металлической cтружки, посторонних веществ.
    • Принудительная грубая очистка фильтра подключена.
    • По окончании Монтаж цистем тщательно промытый ингибитором Галан.

    4. Монтаж котла Галан:

    • Котельная установка выполнена в вертикальном положении, с расположением защитного колпака внизу.
    • Используйте чугунные радиаторы. Процесс электролиза приводит железо в состояние не состояние. В процессе электролиза химические составляющие решетки ионы железа вступают в химическую реакцию с ионами теплоносителя. В результате в образующейся металлической оболочке начинается прогрессирующая коррозия. Современные ферросплавы. обладают высокой стойкостью к растворам электролитов.
    • Котел
    • обязательно крепится к одной стене помещения. Способ подключения к системе отопления не критичен.
    • Клапаны не установлены между выпускным отверстием и расширительным бачком.
    • профессиональным заземлением системы отопления. Выбрать провод сечением 2,5 м, обеспечивающий показатель сопротивления 0,1 Ом. Подключение котла
    • к электросети осуществляется только специалистами — электриками, имеющими допуск к работе на электросети до 1 кВт.
    • Все работы выполняются с необслуженными электрическими многопроволочными медными жилами. Размер провода подбирается под соответствующие токовые нагрузки.
    • конец провода для соединения тщательно очищен от оксидной пленки и изоляционного материала.

    котел Галан.Проводка

    Применяются несколько схем подключения агрегата Галан:

    1. Принципиальная схема. Доступны в следующем порядке:

    • Минитепловая станция Галан.
    • радиаторный отопительный агрегат с запорной арматурой.
    • датчик температуры реле и отображение показаний.
    • Расширительный бачок.
    • клапан для слива.
    • запорный клапан.
    • циркуляционный насос с фильтрующим элементом.

    2. Параллельное соединение. Производится со следующей компоновкой:

    • Блок для жидкости или твердого газа.
    • Радиатор отопления с запорной арматурой.
    • реле датчика температуры.
    • Расширительный бачок.
    • клапан для слива.
    • запорный клапан.
    • сетчатый фильтр.
    • циркуляционный насос.
    • Выбрана модель
    • котла Галан.

    3. ПРЕДЛАГАЕМЫЙ монтаж:

    • — прерыватель на 25 А.
    • магнитный пускатель 25 А.
    • Датчики температуры в / в.
    • Катушка магнитного пускателя
    • .
    • Реле обогрева.
    • Светодиод мощности / амперметр.
    • котел Галан.

    4. Правило датчика:

    Подключение электрода котла Галана производится по описанной схеме. Обязательно соблюдайте правильное расположение датчиков:

    • датчик температуры на входе. Устанавливается на выходном патрубке последней секции. радиатора.
    • Датчик
    • температуры на выходе всегда устанавливается на выходе из трубопровода котла.
    • Оба датчика соединены многожильным медным проводом сечением от 0,5 до 1 мм2.
    • Автоматический 25A, необходимый для защиты от перегрузки в блоке питания, используется как обычный выключатель.
    • нормальное, рабочее положение кнопки отключения / включения теплового реле — Утоплено. Кнопка расположена на корпусе магнитного пускателя. Срабатывание кнопки свидетельствует о неисправности в сети.После неисправности включение теплового реле нажатием на кнопку.

    5. Установка рабочего параметра температуры:

    • Температура подачи на выходе регулируется в пределах 70-75 ° C.
    • Температура на входе
    • рассчитывается на основе многих факторов: объема системы отопления, температуры окружающая атмосфера или воздушное пространство внутри здания, объем обогреваемого помещения и показатель состояния теплоизоляционных средств защиты.Рекомендуемое значение входящего потока от 40 до 45 С.
    • включить автоматический выключатель. Правильное подключение приведет к быстрому нагреву системы отопления, о чем свидетельствует амперметр. Отображение текущего параметра будет не менее 23 А.
    • Использование котла в нормальном режиме автоматически. Достижение параметра предельной температуры отключит котел Галан. Понижение температуры теплоносителя — вызовет автоматическое включение.
    • Датчик
    • определяет входной параметр, устанавливающий температуру в секциях радиатора.Срабатывает повышенное отключение котла, понижение настройки провоцирует его включение.

    6. Выбор модели охлаждающей жидкости Galan:

    • Выбор электродных котлов с жидким теплоносителем производится с особой тщательностью. От состава и качества воды зависит возраст и производительность машины.
    • необходимо, чтобы вода соответствовала качеству питьевой воды.
    • В качестве альтернативы можно использовать кипяченую воду с добавлением ингибитора Галана.
    • Удельное сопротивление теплоносителя при + 15 С не менее 1300 Ом / см.Показателем измерения служит специальный прибор — кондуктометр.
    • лучшая охлаждающая жидкость — специальная жидкость, предназначенная для использования в котлах Галан.
    .

    210 Comments

    1. Reginald Nasseri

      I’m not sure where you’re getting your information, but good topic. I needs to spend some time learning much more or understanding more. Thanks for fantastic information I was looking for this info for my mission.|

    2. Monte Saleh

      I think this is among the most vital information for me. And i’m glad reading your article. But wanna remark on some general things, The site style is wonderful, the articles is really excellent : D. Good job, cheers|

    3. Robt Maupredi

      The other day, while I was at work, my sister stole my iphone and tested to see if it can survive a 40 foot drop, just so she can be a youtube sensation. My apple ipad is now broken and she has 83 views. I know this is totally off topic but I had to share it with someone!|

    4. Sheldon Dresher

      I loved as much as you’ll receive carried out right here. The sketch is attractive, your authored material stylish. nonetheless, you command get got an nervousness over that you wish be delivering the following. unwell unquestionably come more formerly again as exactly the same nearly very often inside case you shield this hike.|

    5. reçetemi telefonda tekrar doldurabilir miyim

      Gemfibrozil, klofibrat, fenofibrat, bezofibrat ve sibrofibrat bu grubun önemli ilaçlarıdırlar.
      Bu grup ilaçlar yağ asidlerinin karaciğer ve kaslarda oksidasyonlarını arttırarak,
      trigliseridden zengin lipoproteinlerin salınımını azaltmaktadırlar.

      Anjina pektoris tedavi edilir mi? Angina pektoris nasıl teşhis edilir?

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
