Как соединить медь с алюминием — чем лучше и надежнее.

Практически все уже знают, что алюминиевая проводка это наследие прошлого века, и ее обязательно нужно менять при ремонте квартиры. Мало кто проводит капремонт и забывает об этом.

Однако случаются ситуации, когда ремонт проводится частично, и возникает крайняя необходимость соединить алюминиевый провод с медным или просто их нарастить, добавив несколько лишних сантиметров жилы.

При этом алюминий и медь не совместимы гальванически. Если вы их соедините напрямую, это будет что-то вроде мини батарейки.

При прохождении тока через такое соединение, даже при минимальной влажности, происходит электролизная химическая реакция. Проблемы обязательно рано или поздно себя проявят.

Окисление, ослабление контакта, его дальнейший нагрев с оплавлением изоляции. Переход в короткое замыкание, либо отгорание жилы.

К чему может в итоге привести такой контакт, смотрите на фото.

Как же сделать такое соединение грамотно и надежно, чтобы избежать проблем в будущем.

Вот несколько распространенных способов, которые применяют электрики. Правда не все они удобны для работы в монтажных коробках.

Рассмотрим подробнее каждый из них и выберем наиболее надежный, не требующий последующего обслуживания и ревизий.

Здесь для соединения используется стальная шайба и болт. Это один из наиболее проверенных и простых методов. Правда получается очень габаритная конструкция.

Для монтажа, закручиваете кончики проводов колечками. Далее подбираете шайбы.

Они должны быть такого диаметра, чтобы все ушко провода спряталось за ними и не могло контактировать с другим проводником.

Самое главное, как расположить колечко. Его нужно одевать так, чтобы во время закручивания гайки, ушко не разворачивалось, а наоборот стягивалось во внутрь.

Стальные шайбы между проводниками из разных материалов препятствуют процессам окисления. При этом не забывайте про установку гравера или пружинной шайбы.

Без нее контакт со временем ослабнет.

Дело в том, что безопасно соединять между собой можно металлы, у которых электрохимический потенциал соединения не превышает 0,6мВ.

Вот таблица таких потенциалов.

Как видите у меди и цинка здесь целых 0,85мВ! Такое подключение даже хуже чем прямой контакт алюминиевых и медных жил (0,65мВ). А значит, соединение будет не надежным.

Однако, несмотря на простоту резьбовой сборки, в итоге получается большая, неудобная конструкция, формой похожая на улей.

И запихнуть все это дело в не глубокий подрозетник, не всегда есть возможность. Более того, даже в такой простой конструкции многие умудряются напортачить.

Последствия себя не заставят ждать через очень короткое время.

Еще один способ — это применение соединительного сжима типа орех.

Он часто используется для ответвления от питающего кабеля гораздо большего сечения, чем отпайка.

Причем здесь даже не требуется разрезание магистрального провода. Достаточно снять с него верхний слой изоляции. Некоторые нашли ему применение для подключения вводного кабеля к СИПу.

Однако делать этого не стоит. Почему, читайте в статье ниже.

Но опять же, для распаечных коробок орехи не подходят. Более того, и такие зажимы бывает, выгорают. Вот реальный отзыв от пользователя на одном из форумов:

Есть серия специальных зажимов, которыми можно стыковать медь с алюминием.

Внутри таких клемм находится противоокислительная паста.

Однако споры о 100% надежности таких зажимов, тем более для розеточных, а не осветительных групп, не утихают до сих пор. При определенной укладке в ограниченном пространстве, контакт может ослабнуть, что неминуемо приведет к выгоранию.

Причем произойти это может даже при нагрузке ниже минимальной на которую рассчитаны Ваго. Почему и когда это происходит?

Дело в том, что когда сжимаются соединяемые проводники, между прижимной пластиной и местом контакта появляется небольшой зазор. Отсюда и все проблемы с нагревом.

Вот очень наглядное видео, без лишних слов объясняющее данную проблему.

Данный способ имеет один существенный минус. Большинство продаваемых колодок очень низкого качества.

Некоторые исхитряются и чтобы избежать прямого контакта меди и алюминия, медную жилку припаивают сбоку такого зажима, а не вставляют во внутрь.

Правда клемму для этого придется разобрать. Кроме того, надежный контакт алюминия под винтом без ревизии, не живет очень долго.

Винтики каждые полгода-год нужно будет подтягивать. Частота ревизионных работ будет напрямую зависеть от нагрузки и ее колебаний в периоды максимума и минимума.

Забудете подтянуть и ждите беды. А если все это соединение запрятано глубоко в подрозетнике, то лезть туда каждый раз, не совсем удобное занятие.

Поэтому остается самый надежный из доступных способов – опрессовка. Здесь не будем рассматривать применение специализированных медно-алюминиевых гильз ГАМ, так как они начинаются от сечений 16мм2.

Для домашней же проводки, как правило наращивать нужно провода 1,5-2,5мм2 не более.

Рассмотрим наиболее распространенный случай, который встречается в панельных домах. Допустим, вам нужно запитать одну или несколько дополнительных розеток от уже существующего алюминиевого вывода в сквозной нише.

Для наращивания берете ГИБКИЙ медный провод сечением 2,5мм2. Это уменьшит механическое воздействие на алюминиевою жилу, когда вы будете укладывать провода в подрозетник.

Зачищаете концы медного провода. Далее, для такого соединения их нужно обязательно пропаять. Это исключит непосредственный контакт в гильзе меди и алюминия.

При этом перед пайкой флюсом снимите с жилы оксидный слой.

Сам процесс лужения заключается в окунании провода в специальное отверстие в паяльнике, заполненное оловом.

После остывания жилы остатки флюса удаляются растворителем.

Далее переходите к алюминиевым проводам, торчащим из стены. Аккуратно зачищаете их концы и также удаляете слой окиси.

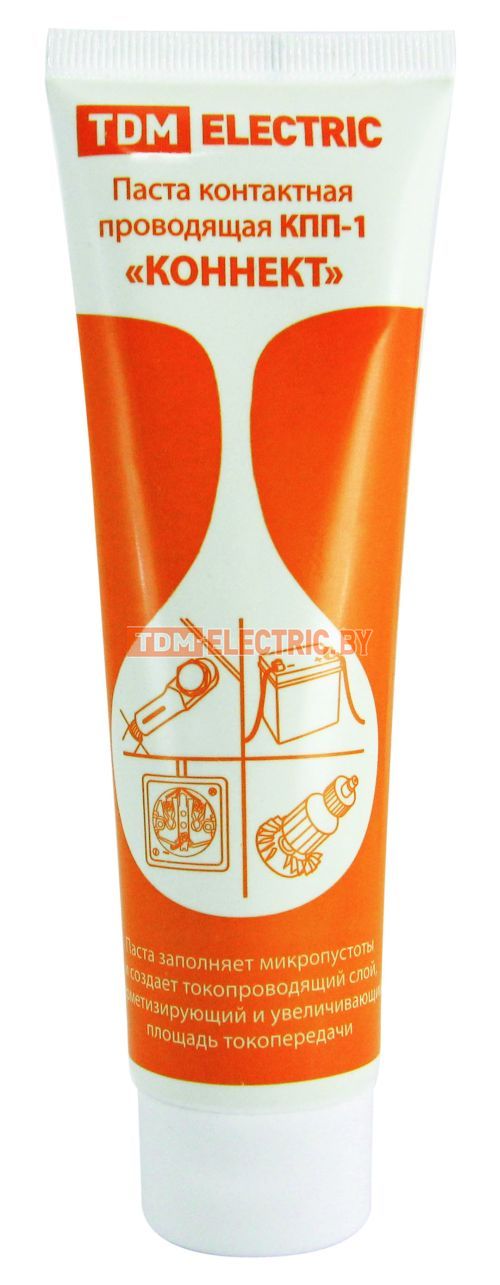

Для этого можно воспользоваться оксидной токопроводящей пастой. Такая же паста используется при монтаже модульных штыревых систем заземления.

Она рассчитана на работу в любых условиях и исключает дальнейшее появление окиси на поверхности провода. Имейте в виду, что оксидная пленка может в последствии иметь сопротивление в несколько раз большее, чем сам алюминий.

И не удалив ее, вся ваша дальнейшая работа пойдет насмарку. Более того, температура плавления такой пленки достигает 2000 градусов (против примерно 600С у Al).

У некоторых возникнет логичный вопрос, а не продавится ли при опрессовке слой припоя на жиле? Тогда получается что все манипуляции по лужению будут напрасны.

Главное здесь правильно подобрать по сечению гильзу и матрицы инструмента для обжатия.

В этом случае мягкий припой как бы загерметизирует контактное пятно медноалюминиевого соединения. А без отсутствия доступа кислорода к этой точке, эрозии контакта наблюдаться не будет.

Будьте внимательны, при работе с алюминиевыми проводниками нужно действовать крайне осторожно, так как это очень ломкий материал. Одно неосторожное движение и облом жилы вам обеспечен.

После опрессовки необходимо заизолировать данное соединение клеевой термоусадкой.

Именно клеевой тип обеспечит 100% герметичность и предотвратит поступление кислорода к контактным местам. Чтобы не рисковать и не прожечь изоляцию, нагревать термоусадку лучше строительным феном, а не зажигалкой или портативной горелкой.

Полученный пучок проводов укладывать в подрозетник нужно с большой осторожностью, так как алюминий не любит резких перегибов.

Так как наращенные медные жили гибкие, то на концы этих проводников одеваете изолированные наконечники НШВИ.

Только после этого их можно смело заводить в клеммные колодки розеток и затягивать винты.

Безусловно, это не единственный способ наращивания алюминиевых проводов, но он является одним из самых простых (в отличии от сварки или пайки) и надежных (в отличии от скрутки).

Подробнее

Если же у вас есть малейшая возможность сменить целиком алюминиевую проводку, делайте это обязательно, не экономьте на своей безопасности.

Какими способами соединяют алюминиевый и медный провода

При монтаже электропроводки иногда встаёт вопрос о соединении медного и алюминиевого провода. Этот вопрос особенно актуален при электротехнических работах в старом жилом фонде, где основная часть электросетей выполнена из алюминиевого провода. Как соединить алюминиевый и медный провод, чтобы избежать проблем с электропроводкой в дальнейшем будет рассмотрено в этом обзоре.

В чем сложность соединения медной и алюминиевой проводки напрямую

Как известно, причиной возникновения проблем прямого соединения меди и алюминия является электрокоррозионные процессы. В сухой окружающей среде ничего не случится и при прямом контакте, но при увеличенной влажности в месте соединения образуется короткозамкнутый гальванический элемент, в котором металлы начинает играть роль батарейки с «плюсом» и «минусом». Сам металл практически истаивает, в результате чего происходит разрыв сети с возможным коротким замыканием и возгоранием изоляции. Что в свою очередь может привести к пожару.

Для того чтобы этого избежать, для непрямого соединения медной и алюминиевой проводки используются различного рода контактные приспособления.

Все способы соединения можно разделить на 2 группы по наличию контакта проводов:

Есть прямой контакт между проводами: скрутка, опрессовка, соединение заклепками, планками.
Прямой контакт между проводами отсутствует: резьбовая фиксация, соединение разного рода клеммниками.

Важно! Для соединения алюминиевого и медного проводов рекомендуется использовать методы из второй группы. Допускается применять соединения из 1-ой группы при условии обработки медного провода. Например, его можно облудить припоем.

Скрутка

Основной метод соединения проводов в бытовых условиях, он достаточно удобен тем, что не требует специальных инструментов и оборудования. Но в случае соединения алюминиевого и медного провода, этот способ необходимо использовать крайне осторожно, соблюдая следующие условия:

Соединение скруткой делается взаимным скручиванием обоих концов провода друг с другом, не допускается обматывание конца одной жилы на другую;
Медный кабель перед скручиванием рекомендуется облудить оловом или припоем, этот момент особенно важен для многожильного медного провода;
На соединение алюминиевого и медного провода обязательно нанесение защитного влагоустойчивого покрытия.

Существует три основных разновидности скрутки: простая, бандажная и скрутка желобком. Нужно отметить, что наилучшие результаты даст бандажная скрутка. При выполнении скрутки стоит учитывать, что количество витков напрямую зависит от диаметра проводки, так для провода до 1 мм диаметра необходимо сделать минимум 5 витков, для больших сечений не менее трёх витков. Помимо влагоизоляции, не нужно забывать и о электроизоляции скрутки, для этого можно использовать специальные наконечники.

Качественная скрутка, прослужит достаточно долго, но верную гарантию может дать только использование непрямого соединения.

Как правильно сделать скрутку

Сначала необходимо подготовить концы жил. Для этого снять изоляцию на расстоянии 3–5 см от края кабеля. Необходимо отметить, что термоусадочная трубка одевается на один из проводов, до скрутки, по завершению всех операций, трубка сдвигается на открытое место и фиксируется на нем. После очистки концов, нужно скрутить провода по предложенной схеме. При этом необходимо следить, чтобы жилы взаимно обвивались, а не происходила накладка одной жилы кабеля на другую.

Для удобства скручивания многожильного медного кабеля, его жилы можно и нужно облудить. Также необходимо отметить, что лужение меди в любом случае повышает надёжность соединения скруткой. После скручивания, место подключения необходимо покрыть влагоустойчивым лаком. Электроизоляцию можно провести с помощью термоусадочной трубки или насадок колпачков с мягким зажимом или конусной пружиной.

Важно! Без крайней необходимости применять скрутку для соединения медного и алюминиевого кабеля не рекомендуется. В настоящее время существует достаточно много более безопасных и надёжных способов объединить медь и алюминий в одну сеть.

Опрессовка

В этом случае на соединение скруткой одевается металлическая или пластиковая гильза или наконечник, которая фиксируется на соединении пресс-клещами, специальным инструментом для обжима. Фиксация в этом случае осуществляется обжимом соединения материалом гильзы. Гильзы представляют собой металлическую трубку с изоляцией из ПВХ материалов. Насадки, как правило, представляют собой пластиковые колпачки, в которые вводится соединение, после чего колпачок обжимается пресс-клещами.

Отдельно нужно отметить соединение с помощью насадок-колпачков с зажимным кольцом или конусной пружиной. В этом случае после скручивания жил, на скрутку одевается колпачок, после чего вращательными движениями накручивается на соединение, после чего просто обжимается плоскогубцами. При этом кольцо из мягкого металла внутри колпачка плотно обжимает место соединения. Этот вариант опрессовки вполне доступен для бытового использования.

Резьбовая фиксация

Надёжным, хотя и несколько громоздким способом соединения медной и алюминиевой проводки является резьбовое соединение, в этом случае жилы зажимаются гайкой на резьбовой основе. Для того чтобы избежать прямого контакта, между оголёнными концами жил прокладывается шайба.

Достоинства этого метода соединения в простоте и универсальности. Таким способом можно соединить несколько электропроводов различного сечения. Но в тоже время этот вид соединения достаточно громоздок, кроме того его очень неудобно изолировать. Но, в тоже время, эта разновидность соединения требует только болта и гайки.

В первую очередь производится подготовка концов провода. Снимается изоляция на расстоянии 1–1.5 см от среза, после чего из оголённых жил делаются кольца диаметром чуть больше чем диаметр болта или заклёпки. Этими кольцами провод одевается на заклёпку или резьбовую часть болта. Между алюминиевым и медным кабелем прокладывается пружинная шайба, это необходимо для того чтобы между этими металлами не было прямого контакта. После чего соединение фиксируется затягиванием гайки или заклепочником.

Стоит отметить, что этот вариант подходит для сращивания проводов достаточной длины, при экономии длины, что часто встречается при подключении осветительного электрооборудования к коротким концам алюминиевого провода, как это часто бывает в старых квартирах, лучше использовать клеммные коробки.

Соединение медного и алюминиевого провода заклёпками

Прижим проводов в этом случае осуществляется расклинённой заклёпкой, состоящей из трубки и сердечника, фиксируемых с помощью заклепочника. Для соединения подготовленные жилы с навитыми кольцами одеваются на трубку заклёпки с прокладкой — стальной шайбой. После чего производится обжим заклёпки заклепочником, сердечник расклинивает трубку заклёпки, тем самым сжимая металл жил между собой, тем самым фиксируя жилы кабеля.

Контакт в этом случае получается неразъёмный, но в тоже время прочный и надёжный. Для такого типа подключения необходим специальный инструмент — заклепочник, и навыки работы с ним. Этот метод применяется в основном для работы с разрывами проводов, сращивания концов провода в труднодоступных местах.

Соединение двумя стальными планками

Соединить медный и алюминиевый провод можно и таким хитрым способом, также требующим предварительной обработи медного провода лужением: зажать провода двумя стальными планками, с болтами по краям. Достоинства метода: возможность подключение сразу нескольких ветвей проводки, без наращивания длины болта. Оголённые концы жил в этом случае размещаются между планками. Способ применим для проводов одного сечения.

Важно! Соединение двумя стальными планками требует обязательной внешней изоляции, а также подготовки медного провода лужением.

Клеммники и клеммные коробки

Удобный и надёжный способ соединения. Клеммная колодка представляет собой планку из изолирующего материала, в которой размещены гнезда для провода. Фиксация провода в гнёздах осуществляется прижимными болтами. Важной особенностью в нашем случае является отсутствие контактов проводов между собой. Для соединения медного и алюминиевого провода достаточно лишь отвёртки.

Клеммная коробка представляет собой систему из нескольких отдельно размещённых клеммников, объединённых в одну конструкцию и имеющую несколько выводов.

Достоинствами этого способа соединения являются:

Простота монтажа, достаточно ножа электрика для зачистки концов провода и отвёртки для затягивания винтов;
Надёжность изоляции, очень часто при использовании клеммника или клеммной коробки дополнительная изоляция не требуется;
Нетребовательность к длине провода, для фиксации провода в клеммной коробке достаточно 1–2 см провода.

В тоже время для монтажа скрытой проводки в стене клеммник требует установки распределительной коробки. Без распределительной коробки монтаж скрытой проводки недопустим. Но в этом случае можно использовать клеммную коробку для скрытого монтажа.

При работе с клеммной коробкой важно тщательно фиксировать концы провода в гнезде, особенно это касается алюминиевых проводов. Это особенно важно при монтаже коробки на улице или в помещении, в котором возможны колебания температуры.

Соединение пружинными и самозажимными клеммниками

В настоящее время выпускаются как клеммные колодки и клеммники многоразового применения, так и однократного использования.

пружинные клеммные колодки и клеммники многократного применения, имеют фиксирующую пружину, которую можно ослабить поднятием рычага, расположенного на корпусе прибора. Это позволяет достать или вставить провод без приложения усилий. Опускание рычага надёжно фиксирует жилы кабеля;
клеммники однократного применения автоматически зажимают провод при установке его в гнездо, извлечение провода потребует физического усилия, которое может повредить зажимную пружину, поэтому рекомендуется их однократное использование.

Как многоразовые, так и клеммники однократного применения выпускаются в широком ассортименте, в том числе с разным количеством подключаемых веток разводки, предназначенных для фиксации провода сечением от 0.08 мм² до 6 мм². В том числе, и в виде готовых к установке, клеммных коробок. Этот способ соединения алюминиевого и медного провода на настоящее время является наиболее оптимальным в плане надёжности и удобства использования.

Клеммные коробки с пружинными зажимами впервые были выпущены немецкой компанией Wago, от чего и получили своё название, но в настоящее время существует большое количество аналогов, в том числе и контрафактного происхождения. По этой причине необходимо приобретать пружинные клеммные коробки только в магазинах электротехники. При приобретении клеммных коробок на рынке существует большая вероятность приобрести некачественные изделия, не отвечающие заявленным требованиям.

Для фиксации провода в клеммной коробке необходимо подготовить провода, для этого снять с их концов изоляцию, размер оголённой части должен быть не менее 0. 5 см. После чего открытая часть жилы кабеля вставляется в нужное гнездо клеммной коробки и фиксируется в нем посредством пружинного зажима или винта. Необходимо отметить, что крепление в клеммной коробке обычно не требует дополнительной изоляции, но в тоже время при расположении их в стене, необходима распределительная коробка. Таким образом, пружинные клеммники обладают рядом преимуществ перед остальными видами соединений ввиду удобства подключения.

Выводы

Таким образом соединять медный и алюминиевый провод вполне возможно, но необходимо учитывать место расположения кабеля, окружающую среду. Скруткой, медь и алюминий соединять можно только в сухом помещении. При повышении влажности в комнате это соединение может прийти в негодность и более того, вызвать пожар. Наиболее оптимален на сегодняшний день это метод соединения электропроводки посредством пружинных клеммников.

Основное достоинство этого способа — стабильная фиксация в любых окружающих условиях. При всех достоинствах винтового клеммника, резьбового или заклёпочного соединения при эксплуатации в условиях резкой смены температуры возможно ослабление контакта под винтом. Ввиду разности температурного расширения металлов проводов. В результате этих изменений возможна потеря контакта или короткое замыкание. Таким образом, при всем многообразии методов соединения медной и алюминиевой проводки наиболее безопасным методом на настоящий момент, является использование самозажимных клеммников.

Видео по теме

Cоединение алюминиевых и медных проводов между собой

Современная электрическая разводка в квартире или доме выполняется только медными проводами так гласит ПУЭ. Но в старых домах проводку делали чаще всего алюминиевым проводом и возникает ситуация, при которой необходимо соединить 2 провода из разного материала. И в этой статье вы узнаете, как соединить медный и алюминиевый провод разными способами.

Способы соединения медных и алюминиевых проводов

Можно ли скручивать медный провод с алюминиевым

Начнем с того, что можно ли соединять алюминиевые провода с медными, и не приведёт такое соединение к пожару? Ответ да, можно. Но давайте сперва ознакомимся с этими материалами.

Если задаться вопросом какая проводка лучше, медная или алюминиевая, то выбор конечно за медной. Это выходит из технической характеристики меди, сечение алюминиевого провода в тех же условиях приходится брать больше. Есть и минусы, медь дороже. Отличить медный провод от алюминиевого легче по цвету, медь имеет красноватый оттенок, алюминий — серый, белый.

Посмотрев на электротехнические показатели металлов, отпадает вопрос в том, что лучше проводит ток. Вот некоторые сведения:

Удельное сопротивление: медь – 0,017 Ом·мм²/м, алюминий – 0,028 Ом·мм²/м.
Теплоёмкость: меди — 0,385 Дж/гК, алюминия – 0,9 Дж/гК.
Упругость материала: меди – 0,8%, алюминия – 0,6%.

Так почему нельзя скручивать медные и алюминиевые провода, ведь скрутка, особенно при небольшом сечении, является самым дешёвым вариантом в плане как средств, так и времени? Все дело в том что, эти материалы при соединении создают гальваническую пару.

Гальваническая пара — 2 металла разного рода, соединение которых между собой приведёт к повышенной коррозии. Именно такой гальванической парой являются медь и алюминий. Электрохимические потенциалы двух металлов слишком разные, поэтому скорая коррозия увеличит сопротивление в месте соединения и последует его нагрев. Более подробно о совместимости металлов указано в ГОСТ 9.005-72. Ниже привожу таблицу с некоторыми данными по металлам:

Гальваническая совместимость мелталов

Добиться качественного контакта двух проводников можно разными способами (пайкой, применением простой клеммной колодки, более дорогих клемм WAGO или обыкновенного болта с гайкой).

Соединение проводов

Соединение алюминиевых и медных проводов между собой требует технологических решений, простой скрутки здесь недостаточно.

Способы соединения проводников с разными электрохимическими потенциалами:

Посредством пайки. Но не простой пайки.
С применением простых клеммников или дорогостоящих WAGO. Здесь экономить не стоит и если стоит вопрос, как правильно соединить медный и алюминиевый провода, то лучше взять WAGO. Преимущества данного производителя будут описаны далее.
Используя болтовое соединение, у которого масса преимуществ: дешевизна, простота и возможность работы с проводами большого сечения.
Опрессовкой гильзами. Требуется наличие специализированного инструмента.

Зажимы WAGO для стыковки алюминия и меди весьма популярны, так как их очень удобно использовать:

Щелчком отвести прижимные пластины в сторону.
Вставить в отверстия провода.
Поставить пластины на свои места, зажать.

Клемы WAGO для соединения медного провода с алюминиевым отличное решение

Но сейчас WAGO заставляет усомниться в своей репутации. По многочисленным отзывам, пружинящий контакт слабеет, что приводит к подгоранию клеммника и его скорой замене.

Скрутка проводов

Ранее упоминалась скрутка алюминиевого и медного провода как очень ненадёжный способ соединения, но иногда это единственная возможность быстрого восстановления энергоснабжения.

Пара советов перед выполнением скрутки:

Перед скруткой медный провод следует хорошо залудить.
Величина скрутки должна быть не менее 5 витков.
После работы, место соединения надо защитить несколькими слоями изолирующей ленты или термоусадочной трубкой.

Пайка меди к клемнику

Можно спаять медь и алюминий между собой. Если с медью все понятно, то для пайки алюминия нужен специальный флюс. Некоторые электрики просто припаивают медный провод к клеммнику.

Флюс для алюминия

Клеммники

Перечень инструмента и расходных материалов электрика включает в себя клеммные колодки. Клеммники – медные или из латуни покрытые слоем никеля, рассчитанные под провода определённого сечения и покрытые слоем изолирующего пластика. Фиксацию проводов обеспечивают 2 небольших винта.

Соединяя клеммниками медь и алюминий следует правильно зажать винты-фиксаторы. Если их перетянуть, то можно повредить алюминиевые жилы, что не очень хорошо отразится на дальнейшей эксплуатации электропроводки. Поэтому необходимо найти золотую середину: затянуть не слишком туго, но добиться качественного контакта.

Болтовое соединение

Если под рукой нет клеммника, паяльника или WAGO, а сечение проводов достаточно большое, то добиться качественного можно обыкновенным болтом.

Для соединения двух проводов потребуется: болт, гайка, 3 шайбы. Последовательность действий:

На концах проводов сделать кольца, такого же диаметра, как и болт. Для удобства лучше использовать круглогубцы.
Одеть кольца на болт в таком порядке, чтобы они оказались между тремя шайбами.
Затянуть гайку и проверить качество соединения.
Нанести несколько слоёв изолирующей ленты.

Болтовое соединения алюминия и меди

Соединение «орешек»

«Орех» — это ещё одна разновидность клеммной колодки, чаще всего используемая для ответвления проводов большого сечения. Представляет собой 2 медных пластины, уложенных в пластиковый корпус.

Между пластинами помещают медный и алюминиевый провод, а также провод ответвления. Но использовать «орех» можно просто как соединительный элемент. После укладки проводников пластины стягиваются болтами. В качестве изоляции поверх всей конструкции одевается пластиковый корпус, состоящий из двух половин, для крепления которых используют стандартные винты.

Соединение «орех» подходит для всех видов уличных соединений и ответвлений

Опрессовка

Для этого метода вам потребуются специальные опрессовочные клещи и гильзы. Принцип соединения проводов гильзой очень прост: с одной стороны в гильзу вставляют алюминиевый провод, с другой медный, и обжимают с обеих сторон гильзу клещами. Существуют гильзы для проводов с большим сечением – от 16 мм 2 и до 300 мм 2 , но в этом случае потребуется специальный гидравлический пресс. Единственный недостаток опрессовки – высокая стоимость инструмента.

Специальная гильза для соединения алюминия и меди

Смазка

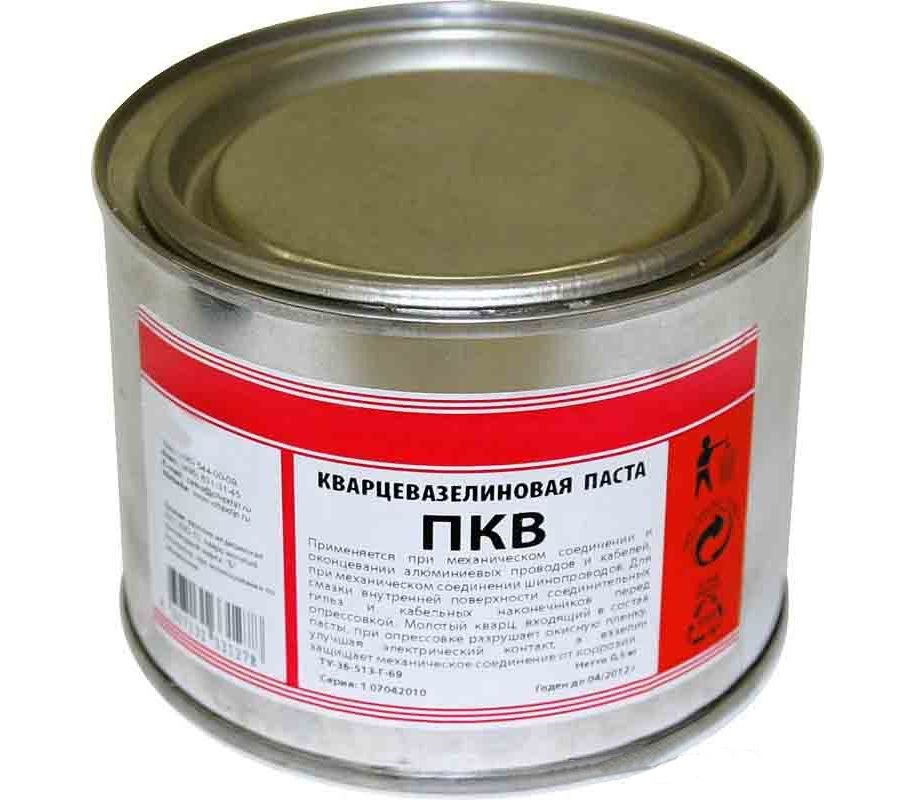

Для улучшения качества контакта можно использовать специальную смазку или пасту. Обычно это — кварцевазелиновая паста. Обычно ее используют для улучшения соединения именно алюминиевых проводов.

Но такую пасту можно применять при всех видах соединений (резьбовом, с помощью клеммников, опрессовкой), особенно, если соединение происходит на улице. Тогда на контакт воздействуют дополнительные факторы, существенно снижающие долговечность соединения. Хотя и применение смазки без изоляции вызывает сомнения.

Исходя из всего вышесказанного подбирайте подходящий для вас способ в зависимости от места соединения (улица, дом) и материальных возможностей.

Соединение алюминиевых и медных проводов: рассмотрим способы соединения проводов между собой

Чаще всего необходимость соединения алюминиевых и медных проводов возникает в процессе замены или ремонта действующей электропроводки. Также умение это делать будет очень полезно в случае повреждения шнура питания какого-нибудь электроприбора.

Соединение алюминиевых и медных проводов

Существует несколько способов решения подобной задачи. Ознакомьтесь с представленными вариантами, выберите наиболее подходящий для вашего случая метод и приступайте к работе, соблюдая требования технологии.

Соединяем провода скруткой

Наиболее часто для соединения проводов используется обыкновенная скрутка. Это простой в своем исполнении метод, не требующий использования дополнительных приспособлений. Одновременно с этим скрутка – наименее надежный вариант соединения проводников, в особенности, если они изготовлены из разных материалов.

Каждый металл имеет склонность к некоторому изменению своих размеров при перепадах температуры. Для разных металлов показатель температурного расширения различается. Из-за этого свойства материалов при изменении температуры в соединении может появиться зазор. Он приведет к повышению сопротивления контакта, в результате чего начнет выделяться тепло, кабели окислятся и соединение нарушится.

Бандажная скрутка

Разумеется, на это уходит далеко не один год, однако если в ваши планы входит обустройство долговечной и качественной сети, от соединения по методу скрутки лучше отказаться в пользу более надежного варианта.

Прежде чем приступать к соединению кабелей по методу скрутки, запомните одно важное правило: провода должны обвивать друг друга. Вариант, при котором один кабель прямой, а второй его обивает, категорически недопустим – такое соединение будет абсолютно непрочным.

Метод подходит для соединения кабелей разного диаметра. Допустима скрутка одножильного и многожильного проводов, но в такой ситуации проводник с несколькими жилами надо предварительно пролудить припоем, чтобы он превратился в одножильный.

Соединение проводов сваркой

Кабели скручиваются, после чего выполняется герметизация соединения. Для герметизации хорошо подойдет защитный лак с водостойкими свойствами. Чтобы соединение было максимально качественным, медный кабель рекомендуется пролудить припоем до начала работы.

Соединение проводов скруткой

Количество витков в соединении подбираем в соответствии с диаметром кабеля. Если диаметр проводника не превышает 1 мм, делаем минимум 5 витков. При скрутке более толстых проводов делаем минимум 3 витка.

Выполняем резьбовое соединение

Проводники из разных материалов можно соединять с помощью винтов и гаек. При необходимости такое соединение очень быстро разбирается и переделывается. При условии грамотного исполнения резьбовое соединение будет очень качественным и продолжит оставаться таковым в течение всего срока эксплуатации проводки.

Соединение проводов

Дополнительным плюсом этого варианта является возможность одновременного соединения нескольких проводников, количество которых ограничивается лишь длиной винта.

Метод подходит для соединения кабелей различного диаметра и с разным числом жил. Нужно лишь следить, чтобы между проводами из разных материалов не было непосредственного контакта. Для его исключения в состав соединения включается пружинная шайба. Дополнительно такие шайбы надо установить для исключения контакта проводников с гайкой и головкой винта.

Порядок соединения проводников следующий.

Первый шаг. Снимаем с кабелей изоляцию. Требуемую длину рассчитываем, умножая диаметр используемого винта на 4.

Второй шаг. Изучаем состояние жил. Если они окислились, зачищаем материал до блеска, а затем формируем колечки по диаметру винта.

Третий шаг. Поочередно надеваем на наш винт пружинную шайбу, колечко провода, шайбу, колечко следующего проводника и в конце гайку. Накручиваем гайку до выпрямления шайб.

Полезный совет! Предварительно можно пролудить конец медного кабеля припоем. Это позволит исключить необходимость прокладывания пружинной шайбы между проводниками.

Выполняем соединение с помощью клеммной колодки

Все большую популярность набирает метод соединения проводников специальными клеммными колодками. По надежности этот вариант проигрывает предыдущему, но и свои плюсы у него тоже имеются.

СОединение проводов

Клеммы дают возможность соединять провода максимально быстро, просто и качественно. При этом не надо ни формировать колечки, ни изолировать соединения – колодки сконструированы так, что вероятность соприкосновения оголенных частей кабелей исключается.

Клеммная коробка

Соединение выполняем следующим образом.

Первый шаг. Счищаем изоляцию с соединяемых концов проводов примерно на 0,5 см.

Второй шаг. Вставляем кабели в клеммную колодку и зажимаем винтом. Затягиваем его с небольшим усилием – алюминий является достаточно мягким и хрупким металлом, так что лишняя механическая нагрузка ему не нужна.

Клеммные колодки очень часто применяются при подключении осветительных приборов к проводам из алюминия. Многократные скрутки приводят к быстрому излому подобных проводников, в результате чего от их длины практически ничего не остается. В таких ситуациях и пригодится колодка, ведь для соединения с ее помощью достаточно всего лишь сантиметровой длины кабеля.

Также клеммы очень хорошо подходят для соединения сломанных кабелей, проложенных в стене, когда прокладка новой проводки является нецелесообразной, а оставшейся длины проводников недостаточно для выполнения соединений другими методами.

Важное замечание! Колодки можно заштукатуривать только при условии их установки в распределительной коробке.

Клеммная коробка

Используем современные колодки с пружинными зажимами

Не так давно на рынке электрического оборудования и комплектующих были представлены модифицированные клеммы, оснащенные пружинными зажимами. Доступны одноразовые (проводники вставляются без возможности их дальнейшего изъятия) и многоразовые (оснащены рычажком, позволяющим доставать и вставлять кабели) колодки.

Используем современные колодки с пружинными зажимами Клеммники wago

Клеммники wago	Ток (А)	Число подкл. проводн.	Сечение проводн/ (мм²)	Наличие контактной пасты
222-413	32	3	0,08-4,0	без пасты
222-415	32	5	0,08-4,0	без пасты

Одноразовые клеммные колодки позволяют соединять одножильные проводники сечением в пределах 1,5-2,5 мм 2 . Если верить производителям, такие колодки разрешается использовать для соединения кабелей в системах с током вплоть до 24 А. Однако профессиональные электрики относятся к такому заявлению скептически и не рекомендуют подавать на клеммы нагрузки выше 10 А.

Используем современные колодки с пружинными зажимами

Многоразовые же колодки оснащаются специальным рычажком (обычно он окрашен в оранжевый) и позволяют соединять кабели с любым количеством жил. Допустимое сечение соединяемых проводников – 0,08-4 мм2. Максимальный ток – 34А.

Для выполнения соединения с помощью таких клемм делаем следующее:

снимаем с проводников 1 см изоляции;
поднимаем рычажок клеммы вверх;
вставляем провода в клемму;
опускаем рычажок.

Клеммы без рычажков просто защелкиваются.

Они рассчитаны для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми проводами сечением от 1,5 до 2,5 мм2

В результате кабели будут надежно зафиксированы в колодке. Затраты на выполнение такого соединения будут более существенными, зато вы потратите на работу гораздо меньше времени и избавите себя от необходимости использования каких-либо дополнительных инструментов.

В плоско-пружинном зажиме провод с зачищенной изоляцией просто вставляют в отверстие клеммы Wago до упора Электрические соединители с врезным контактом

Делаем неразъемное соединение проводов

Главным отличием этого варианта от рассмотренного ранее резьбового метода является отсутствие возможности разборки соединения без разрушения проводов. Помимо этого, придется купить или взять в аренду специальное приспособление – заклепочник.

Собственно, провода соединяются с помощью заклепок. Прочность, доступная стоимость, простота и высокая скорость выполнения работы – вот главные преимущества неразъемного соединения.

Термоусадочная трубка для изоляции скрутки или опрессовки

Заклепочник работает по предельно простому принципу: стальной стержень втягивается сквозь заклепку и обрезается. По длине такого стержня присутствует некоторое утолщение. В процессе протягивания стержня через заклепку последняя будет расширена. На рынке доступны заклепки различных диаметров и длин, что позволяет подобрать приспособление для соединения кабелей практически любого сечения.

Надежное соединение проводов опрессовкой

Работаем в следующем порядке.

Первый шаг. Счищаем с проводников изоляционный материал.

Второй шаг. Делаем на концах кабелей кольца размером, немного превышающим диаметр используемой заклепки.

Третий шаг. Поочередно надеваем на заклепку колечко алюминиевого провода, пружинную шайбу, затем колечко кабеля из меди и плоскую шайбу.

Четвертый шаг. Вставляем стальной стержень в наш заклепочник и с усилием сжимаем ручки инструмента до щелчка, который будет свидетельствовать об обрезке лишней длины стального стержня. На этом соединение готово.

Как правильно соединить провода

Вы ознакомились с основными методами самостоятельного соединения алюминиевых и медных проводов. Каждый способ имеет свои особенности, недостатки, преимущества и предпочтительные сферы применения. Выбирайте наиболее подходящий вариант, следуйте положениям инструкции и уже очень скоро все необходимые соединения будут готовы.

При использовании многопроволочных жил проводов и кабелей нужно применять специальные наконечники под опрессовку или концы проводов пропаять

Как соединить алюминиевый провод с медным

В жилых домах, которые строились в советские времена, электрическая проводка выполнялась алюминиевыми проводами. Современную бытовую сеть профессиональные электрики предпочитают делать проводами из меди. Поэтому хотим мы этого или нет, но зачастую приходится сталкиваться с такой проблемой, как соединить медный и алюминиевый провод. Не слушайте тех, кто будет вам рассказывать, что этого делать нельзя категорически. Конечно, не все способы подходят для данного случая, тем не менее, соединение электрических алюминиевых и медных проводов – это вполне решаемая задача. Главное выполнить всё правильно.

Эти два металла обладают разными химическими свойствами, что сказывается на качестве их соединения. Но нашлись умные головы, которые придумали, как соединять два проводника, исключая при этом прямой контакт между ними.

Мы рассмотрим все существующие варианты того, как можно соединить медный и алюминиевый провод, но для начала давайте разберёмся, почему нельзя этого сделать обыкновенной скруткой и в чём причина такой несовместимости?

Причины несовместимости

Основные причины нежелательного соединения между собой этих двух металлов кроет в себе алюминиевый провод.

Причины существует три, но все они приводят к одному и тому же результату – с течением времени контактное соединение проводов ослабевает, начинает перегреваться, изоляция плавится и происходит короткое замыкание.

Алюминиевый провод имеет способность к окислению под воздействием находящейся в воздухе влаги. При контакте с медью это происходит гораздо быстрее. У окисного слоя величина удельного сопротивления получается большей, чем у самого металла алюминия, что приводит к чрезмерному нагреванию проводника.
По сравнению с медным проводником алюминиевый более мягкий и обладает меньшей электропроводимостью, за счёт чего он сильнее нагревается. В процессе работы проводники множество раз нагреваются и остывают, в результате чего проходят несколько циклов расширения и сжатия. Но у алюминия и меди большая разница в величине линейного расширения, поэтому изменение температуры приводит к ослаблению контактного соединения, а слабый контакт – это всегда причина сильного нагрева.
Третья причина состоит в том, что медь и алюминий имеют гальваническую несовместимость. Если выполнить их скручивание, то при прохождении электрического тока через такой узел даже при минимальной влажности будет возникать химическая электролизная реакция. Она в свою очередь вызывает коррозию, в результате которой опять же нарушается контактное соединение, и как следствие нагрев, оплавление изоляции, короткое замыкание, возгорание.

Болтовое соединение

Болтовое соединение алюминиевых проводов с медными считается наиболее доступным, простым, быстрым и надёжным. Для работы вам понадобится болт, гайка, несколько стальных шайб и гаечный ключ.

Конечно, вряд ли вам удастся применить этот метод для соединения проводов в квартирной распределительной коробке, потому что сейчас их выпускают миниатюрных размеров, а полученный электрический узел будет уж очень громоздким. Но если в вашем доме ещё стоят коробки советских времён или когда нужно выполнить соединение в распределительном щитке, то такой болтовой способ подойдёт наилучшим образом. Вообще, он считается идеальным вариантом, когда необходимо коммутировать абсолютно несовместимые жилы – с разным сечением, выполненные из различных материалов, многожильные с одножильными.

Важно знать, что при помощи болтового способа вы можете соединять больше двух проводников (их количество зависит от того, насколько хватит длины болта).

Вам понадобится выполнить следующее:

Каждый соединяемый провод или кабель зачистите от изоляционного слоя на 2-2,5 см.
Из зачищенных кончиков сформируйте колечки по диаметру болта, чтобы они спокойно могли на него надеваться.
Теперь возьмите болт, наденьте на него шайбу, далее колечко медного проводника, снова шайбу, колечко алюминиевого проводника, шайбу и надёжно затяните всё гайкой.
Заизолируйте соединение при помощи изоляционной ленты.

Самое главное, не забыть между алюминиевым и медным проводами расположить промежуточную шайбу. Если вы будете соединять несколько разных проводников, то между жилами из одного металла промежуточную шайбу можете не ставить.

Ещё одним преимуществом такого соединения является то, что оно разъёмное. В любой момент вы сможете его раскручивать и если нужно, то подключать дополнительные провода.

Как правильно выполнить болтовое соединение проводов подробно показано в этом видео:

Зажим «Орех»

Ещё один неплохой способ, чтобы соединить между собой медный и алюминиевый провод – применение зажимов «орех». Правильнее это приспособление называть сжим ответвительный. Это уже электрики прозвали его «орехом» из-за внешнего сходства.

Он представляет собою диэлектрический поликарбонатный корпус, внутри которого располагается металлическая сердцевина (или сердечник). Сердечник – это две плашки, в каждой из которых имеется паз для определённого сечения проводника, и промежуточная пластина, всё это соединяется между собой болтами.

Такие сжимы продаются в любом магазине электрических товаров, они имеют разные типы, которые зависят от сечения соединяемых проводов. Минусом такого приспособления является его не герметичность, то есть имеется возможность попадания влаги, пыли и даже мелкого сора. Для надёжности и качества соединения лучше сверху ещё обмотать «орех» изоляционной лентой.

Процесс соединения проводов с помощью такого сжима выглядит следующим образом:

Разберите корпус сжима, для этого подденьте и снимите при помощи тонкой отвёртки стопорные кольца.
На соединяемых проводах зачистите изоляционный слой на длину плашек.
Открутите фиксирующие болты и вставьте оголённые проводники в плашечные пазы.
Затяните болты, расположите плашку в корпусе сжима.
Закройте корпус и наденьте стопорные кольца.

Практический пример использования зажима орех показан в этом видео:

Клеммная колодка

Дешёвым и простым решением в вопросе, как соединить алюминиевые провода с медными, является применение клеммных колодок. Приобрести их сейчас – это вообще не проблема, более того, можно покупать не целую секцию, а попросить продавца отрезать нужное количество ячеек. Клеммные колодки продаются разных размеров, в зависимости от сечения соединяемых в них проводников.

Что представляет собой такая колодка? Это полиэтиленовый прозрачный каркас, рассчитанный сразу на несколько ячеек. Внутри каждой ячейки имеется латунная гильза трубчатого исполнения. С противоположных сторон в эту гильзу необходимо вставить кончики соединяемых проводов и зажать с помощью двух винтов.

Применение клеммных колодок очень удобно тем, что от неё всегда можно отрезать ровно столько ячеек, сколько пар проводов необходимо соединить, к примеру, в одной распределительной коробке.

Пользоваться клеммными колодками очень просто:

Открутите один зажимной винт, освобождая тем самым одну сторону гильзы для прохода в неё проводника.
На жилах алюминиевого провода зачистите изоляцию на длину 5 мм. Вставьте его в клемму, закрутите винт, тем самым прижимая проводник к гильзе. Закручивать винт следует прочно, но сильно при этом не усердствуйте, чтобы не переломить жилу.
Те же самые операции проделайте с медным проводом, вставляя его в гильзу с противоположной стороны.

Почему приходится делать всё поочерёдно? Можно ведь сразу открутить два винта, вставить провода и закрутить. Это делается для того, чтобы медные и алюминиевые провода не соприкасались друг с другом внутри латунной гильзы.

Как видите, преимуществами клеммных колодок являются простота и быстрота их применения. Этот способ соединения относится к разъёмным, если потребуется, то можно вытащить один проводник и заменить его другим.

Клеммные колодки не вполне подходят для соединения в них многожильных проводников. Для того чтобы это сделать, нужно сначала воспользоваться втулочными наконечниками, которые обожмут пучок жил.

Есть ещё одна особенность в применении клеммных колодок. Под давлением винта при комнатной температуре алюминий может течь. Поэтому потребуется периодическая ревизия клеммы и подтяжка контактного соединения, где зафиксирован алюминиевый провод. Если этим пренебречь, алюминиевый проводник в клеммной колодке расшатается, контакт ослабеет, начнёт нагреваться и искрить, что может закончиться возгоранием.

Как соединить провода с помощью клеммной колодки показано в этом видео:

Самозажимные клеммы

Ещё быстрее и проще соединять алюминиевые и медные проводники в самозажимных клеммах.

Зачищенные жилы нужно вставить в отверстия клеммы до упора. Там они автоматически зафиксируются с помощью прижимных пластин (она прочно придавит проводник к лужёной шинке). Благодаря прозрачному корпусу клеммника можно проконтролировать, до конца ли жила вошла в клемму. Недостаток таких приспособлений в том, что они одноразовые.

Если хотите зажим многоразового использования, применяйте клеммы рычажкового исполнения. Поднимается рычажок и освобождает вход в отверстие, в которое необходимо вставить зачищенную жилу. После чего рычажок опускается обратно, тем самым фиксируя проводник в клемме. Это соединение разъёмное, при необходимости рычажок поднимается, и провод достаётся из клеммы.

Пользоваться такими клеммами тоже предельно просто. На самом зажиме указано, на какую длину необходимо зачистить изоляционный слой проводника.

О преимуществах и недостатках использования клеммников WAGO рассказывается в этом видео:

Соединение скруткой

Скрутка медных и алюминиевых проводов не рекомендуется. Если без этого ни как не обойтись, то для начала следует залудить медный проводник, то есть покрыть его свинцово-оловянным припоем. Так вы исключите возможность прямого взаимодействия алюминия и меди.

Не забывайте о том, что алюминий очень мягкий и хрупкий, может идти на излом даже при незначительных нагрузках, поэтому выполняйте скрутку предельно аккуратно. Не забудьте соединение как следует заизолировать, лучше всего в данном случае воспользоваться термоусаживаемой трубкой.

Попытались подробно рассказать вам, можно ли соединять между собой провода из алюминия и меди, а также о том, как это сделать качественно и надёжно. Выбирайте наиболее подходящий для себя способ в зависимости от того, где будет коммутироваться и эксплуатироваться данное соединение.

Клеммники для соединения алюминиевых и медных проводов

Cоединение алюминиевых и медных проводов между собой

Способы соединения медных и алюминиевых проводов

Можно ли скручивать медный провод с алюминиевым

Удельное сопротивление: медь – 0,017 Ом·мм²/м, алюминий – 0,028 Ом·мм²/м.
Теплоёмкость: меди — 0,385 Дж/гК, алюминия – 0,9 Дж/гК.
Упругость материала: меди – 0,8%, алюминия – 0,6%.

Гальваническая совместимость мелталов

Соединение проводов

Способы соединения проводников с разными электрохимическими потенциалами:

Посредством пайки. Но не простой пайки.
С применением простых клеммников или дорогостоящих WAGO. Здесь экономить не стоит и если стоит вопрос, как правильно соединить медный и алюминиевый провода, то лучше взять WAGO. Преимущества данного производителя будут описаны далее.

Используя болтовое соединение, у которого масса преимуществ: дешевизна, простота и возможность работы с проводами большого сечения.
Опрессовкой гильзами. Требуется наличие специализированного инструмента.

Зажимы WAGO для стыковки алюминия и меди весьма популярны, так как их очень удобно использовать:

Щелчком отвести прижимные пластины в сторону.
Вставить в отверстия провода.
Поставить пластины на свои места, зажать.

Клемы WAGO для соединения медного провода с алюминиевым отличное решение

Скрутка проводов

Пара советов перед выполнением скрутки:

Перед скруткой медный провод следует хорошо залудить.
Величина скрутки должна быть не менее 5 витков.
После работы, место соединения надо защитить несколькими слоями изолирующей ленты или термоусадочной трубкой.

Пайка меди к клемнику

Флюс для алюминия

Клеммники

Болтовое соединение

Для соединения двух проводов потребуется: болт, гайка, 3 шайбы. Последовательность действий:

На концах проводов сделать кольца, такого же диаметра, как и болт. Для удобства лучше использовать круглогубцы.

Одеть кольца на болт в таком порядке, чтобы они оказались между тремя шайбами.
Затянуть гайку и проверить качество соединения.
Нанести несколько слоёв изолирующей ленты.

Болтовое соединения алюминия и меди

Соединение «орешек»

Соединение «орех» подходит для всех видов уличных соединений и ответвлений

Опрессовка

Существуют гильзы для проводов с большим сечением – от 16 мм 2 и до 300 мм 2 , но в этом случае потребуется специальный гидравлический пресс. Единственный недостаток опрессовки – высокая стоимость инструмента.

Специальная гильза для соединения алюминия и меди

Смазка

Как соединить алюминиевый провод с медным — обзор способов

Какие проблемы могут возникнуть при соединении алюминия и меди

Не так давно электропроводку в квартире или частном доме выполняли из алюминиевого провода, так как её было достаточно чтобы обеспечить питанием все существующие немногочисленные электроприборы. С развитием мира электроники и бытовой техники появилась тенденция роста нагрузки на электрические цепи. Соответственно возникла необходимость соединения старой и новой проводки.

При касании алюминия и меди возникает химическая реакция, которая впоследствии ухудшает электрический контакт, место подключения начинает греться и в итоге может стать причиной возгорания проводки и даже пожара. При повышенной окружающей влажности этот процесс происходит достаточно быстро, так как между проводниками образуется тонкая плёнка, обладающая высоким сопротивлением, следствием чего является нагрев и обрыв цепи. Но всё же каждый электрик знает как соединить алюминиевый провод с медным, чтобы в дальнейшем избежать неприятной ситуации.

На видео ниже наглядно показаны последствия небезопасного контакта между медью и алюминием:

В любом случае рекомендуется заменить старую проводку на медную, которая будет иметь нагрузочную способность, соответствующую текущему потреблению электроприборов. Если нет возможности полностью заменить проводку на новую, то выполняют частичную замену проводки. В таком случае и возникает необходимость соединения старой и новой электропроводки – медного и алюминиевого проводов.

Способы соединения разных проводов

Существует несколько основных общепринятых распространённых приспособлений, которые дают возможность ликвидировать непосредственный контакт между двумя материалами, действующими друг на друга агрессивно. Рассмотрим каждый отдельно.

Клеммные колодки

Клеммные колодки могут быть оснащены болтовым или зажимным механизмом соединения. Данная конструкция даёт подключение к одному выводу алюминиевого, а к другому медного токопроводящего материала, которые контактируют между собой через стальную пластину. Пластина изготовлена из нейтрального металла, который не вступает в реакцию с медью и алюминием – обычно это латунные пластины либо медные луженые пластины. Например, широко применяемой клеммой Wago 2273, можно соединить одновременно от двух до восьми проводников разного сечения, выполнить крепёж на DIN-рейку с помощью специального монтажного адаптера.

Болтовой зажим в колодках более надёжен и применяется в силовых не высоковольтных цепях. Чаще всего он осуществляется с помощью «ореха». Это небольшая разветвительная коробка, выполненная из диэлектрического материала, в форме напоминающего грецкий орех, внутри которого расположен блок металлических пластин, через которые и происходит контакт между алюминиевыми и медными проводами. Все эти вышеописанные способы относятся к разъёмным соединениям, то есть для многоразового подключения и отключения, в случае необходимости.

На примере наглядно показывается выполненное скрепление меди и алюминия в распределительной коробке за счет использования латунных клеммников:

О том, как соединить провода клеммами WAGO, читайте в нашей отдельной публикации!

Метод опрессовки

Иногда, при прокладке и монтаже электропроводки, появляется необходимость в выполнении качественного неразъёмного соединения медных и алюминиевых проводов опрессовкой с помощью гильз. Чаще она встречается на вводе в электрический шкаф, распределительное устройство или при соединении кабеля с уже установленным агрегатом, где нельзя выполнить замену алюминия на медь, и наоборот.

Такой вид подсоединения проводников является более затратным, так как требует специального инструмента. Но в то же время, при проведении многочисленных монтажных работ такого плана, профессионалы часто выбирают именно его.

Опрессовка проводов гильзами обеспечивает более надёжный и долговечный контакт. Таким методом на производстве скрепляют медные и алюминиевые жилы даже к особо мощным и высоковольтным потребителям. Для выполнения этих работ необходим специальный инструмент и особые медно-алюминиевые гильзы. Их сжим может выполняться даже с помощью обычного молотка и металлических накладок, что не совсем правильно, или же существует профессиональный ручной гидравлический пресс.

Таким сжимом рекомендуется пользоваться не только при опрессовке гильз, но и наконечников. Кстати, они тоже могут быть выполнены наполовину из меди и алюминия, для подключения, например, алюминиевого кабеля к какому-либо аппарату с медными выводами или клеммами.

Обычно алюмомедные гильзы используют для соединения жил кабелей большого сечения. При небольших сечениях, например, в домашней электропроводке, выполняется опрессовка нескольких проводников одной гильзой. При этом провода заводят с разных сторон, для соединения как бы в стык, как показано на фотографии выше. Нельзя складывать алюминиевые и медные проводники параллельно друг другу (внахлест), как это было показано на иллюстрации с гидравлическим прессом, потому что в этом случае возникает прямой контакт алюминия и меди. Также нельзя использовать медные нелуженные гильзы с алюминиевым кабелем.

Болтовое соединение

Очень часто при работе с электропроводкой у простого человека, не занимающегося электромонтажными работами, в домашних условиях может появиться экстренная необходимость в создании хорошего и надёжного контакта между алюминиевым и медным проводом. Бежать в магазин для покупки специального инструмента и материалов не целесообразно при выполнении разовых работ, а их нужно сделать и при этом качественно.

Тогда имеет смысл воспользоваться обычным болтом с гайкой и несколькими шайбами. Главное, в этом методе — это разделить шайбами два металла, агрессивных друг к другу, так как показано на рисунке внизу.

Болтовое соединение алюминиевого и медного провода можно выполнить в распределительной коробке, которая является неотъемлемой частью любой проводки как в доме, так и в квартире. Таким образом, через болт с лёгкостью и достаточно качественно соединяются даже провода с разными жилами по сечению.

Колечки из провода должны быть завернуты в сторону затягивания гайки, при болтовом соединении. Это нужно чтобы при затягивании колечки не раскручивались и не увеличивались в диаметре, а наоборот плотнее оборачивались вокруг болта.

На видео наглядно показывается, как соединить жилы разного материала болтом:

Похожий способ — применение заклепочника. Ниже наглядно показывается, как соединить провода заклепкой:

Есть еще вариант применения алюмомедных наконечников и алюмомедных шайб. Можно опрессовать алюминиевый кабель наконечником и подсоединять к медной шине. Либо при использовании алюмомедной шайбы можно опрессовать алюминиевый кабель обычным алюминиевым кабельным наконечником и подключить на шину через данную шайбу.

Особенности соединения жил на улице

При монтаже кабельной линии по улице все элементы соединения подвержены воздействию внешних негативных факторов, таких как снег, обледенение, дождь и т. д. Поэтому для выполнения таких работ необходима только герметично закрывающаяся конструкция, устойчивая к ультрафиолетовым лучам и низким температурам. Осуществляя подключения на столбе, крыше и в другом открытом месте чаще всего применяются прокалывающие зажимы. Возможно вам будет интересно более подробно узнать, как соединить СИП с медным кабелем на улице, т.к. в этом случае как раз происходит соединение алюминия и меди на открытом воздухе.

В помещениях при прокладке кабеля в стене под штукатуркой кабель укладывается в штробе цельным, и любое соединение даже однородных металлов нежелательно. Всё подключения в розетке или распределительной коробке выполняются любым вышеописанным способом, подходящим для каждой индивидуальной ситуации.

Распространённые ошибки, полезные советы и правила

К вашему вниманию несколько полезных советов, позволяющих безопасно соединить алюминиевый провод с медным между собой:

Перед тем как соединить жилы пайкой нужно знать, что медь залудить будет очень просто, а алюминий только с помощью специального припоя.
Нельзя слишком сильно сжимать места соединения как многожильных, так и одножильных проводников. В противном случае возникнет деформация и повреждение жил.
Всегда стоит соблюдать маркировку и правильно подбирать клеммники в зависимости от сечения жилы и типа установки (в помещении или же на улице).
Ни в коем случае не используйте для соединения алюминиевой и медной проводки обычные скрутки. Это один из самых небезопасных способов коммутации жил, который чаще всего приводит к пожару.

Это и все, что мы хотели рассказать вам о том, как выполнить соединение медного и алюминиевого провода. Надеемся, предоставленные способы и правила помогли вам понять всю сущность работ!

Будет полезно прочитать:

Как соединить алюминиевые и медные провода

Ссылка на статью

Мы уже давно и повсеместно перешли на медные провода в домашней электропроводке. Но вероятность стыковки с алюминиевыми жилами из прошлого еще велика. Обычно это возникает при замене или ремонте действующей электропроводки, смонтированной ранее. Впрочем, алюминий содержится и в новом проводе СИП (самонесущий изолированный провод), которым теперь принято делать подключения от столба к дому. Все бы хорошо, но алюминий и медь на молекулярном уровне «не дружат», и решать эту проблему нам приходится самостоятельно. Давайте посмотрим, какой метод подойдет вам лучше.

Скрутка — не лучший метод

В прежние времена при соединении проводов домашней электропроводки использовалась обыкновенная скрутка. Это было привычной процедурой, и никаких дополнительных приспособлений вовсе не требовалось. Достаточно часто этот метод используется и сейчас, ведь от простых и быстрых решений трудно отказаться. Если вам все же придется делать скрутку, то постарайтесь свести риски к минимуму: провода обязательно должны плотно обвивать друг друга. Совершенно недопустим способ, когда одна жила прямая, а вторая ее обвивает, — такое соединение будет изначально дефектным.

В соединении количество витков подбираем в соответствии с диаметрами жил. Если диаметр менее 1 мм, делаем 5-6 витков. При скрутке проводов большего диаметра достаточно трех витков. После плотной скрутки нужно сделать герметизацию соединения защитным лаком с водостойкими свойствами.

Простой способ винтами

Провода из разных материалов можно успешно соединять с помощью винтов и гаек. Удобно, что такое соединение при необходимости быстро разбирается и переделывается заново. При правильном исполнении резьбовое соединение будет вполне качественным и долговечным. Привлекательностью этого варианта оказывается возможность одновременного соединения нескольких проводов, количество которых может ограничить лишь длина самого винта.

Метод на винтах хорошо подходит для соединения проводов с разным числом жил и различного диаметра. Главное, чтобы между проводами из разных материалов не было конфликтного сближения. Для разделения используются шайбы. Процедура несложная: с кабеля снимаем оболочку на необходимую длину, а затем делаем проволочные кольца по диаметру винта. Последовательно надеваем на винтовой стержень пружинную шайбу, кольцо провода, шайбу, колечко следующего проводника и т.д. В конце сборки затягиваем гайку до полного выпрямления пружинных шайб.

Когда под рукой есть заклепочник

Такой способ стыковки напоминает болтовой, но вместо гайки и болта используется вытяжная заклепка, образующая неразъемное соединение. А вот после фиксации исправить соединение без «хирургического» удаления сборки уже не получится. Из зачищенных концов проводов изготавливаем кольца с таким же диаметром, как у заклепки. В соединении используем оцинкованные шайбы. Нанизав сборку, вытягиваем заклепку и получаем очень качественное соединение. Но применяться оно может только внутри монтажной коробки.

Соединяем клеммной колодкой

Довольно популярный способ соединения проводников специальными клеммными колодками, конечно же, проигрывает винтовому в надежности, но дает возможность соединять провода максимально быстро и просто. Для этого достаточно снять изоляцию с соединяемых концов проводов примерно на 5 мм, вставить их в клеммную колодку и зажать винтом. Затягивать алюминиевый мягкий провод нужно с небольшим усилием.

Советы эксперта

Клеммные колодки удобно применять при подключении люстры к проводам из алюминия. Периодические скрутки часто приводят к излому подобных проводов, отчего от их первоначальной длины со временем практически ничего не остается. В таких случаях выручает колодка, поскольку для соединения с ее помощью достаточно всего лишь короткого конца провода. Стыковка клеммами хорошо подходит для оборванных проводов, проложенных в стене, когда прокладка новой проводки затруднительна, а оставшейся длины проводов явно недостаточно для соединений иными способами. Но такие колодки можно заштукатуривать только при их установке в распределительной коробке.

Используем пружинные зажимы

Сравнительно недавно появились модифицированные клеммы с пружинными зажимами. Есть одноразовые экспресс-клеммы, в которых провода фиксируются без возможности их дальнейшего изъятия, и многоразовые — с рычажком, позволяющим доставать и вставлять провода многократно. Наиболее популярны так называемые клеммники немецкой фирмы Wago с пастой, специально предназначенные для соединения меди с алюминием. Одноразовые позволяют соединять одножильные провода сечением от 1,5 до 2,5 мм 2 , и производители разрешают их нагрузку до 24 А. Но профессиональные электрики все же не рекомендуют подавать на такие клеммы ток выше 10 А. Строго говоря, клеммники Wago лучше применять только в осветительных приборах. При повышенной нагрузке контактная пружина у них перегревается, и контакты между проводниками критически нарушаются.

Многоразовые экспресс-клеммы оснащаются прижимным рычажком (обычно оранжевого цвета) и могут соединять провода с любым количеством жил и сечением до 4 мм 2 . Максимальный ток для них допускается до 34 А. Если клеммы без рычажков просто защелкиваются, то для многоразовых нужно поднять рычажок вверх до упора, вставить провод и плавно опустить рычажок. В результате жилы будут надежно зафиксированы. Стоимость такого соединения будет значительно больше сомнительной скрутки, зато работа выполняется быстро и без использования каких-либо дополнительных инструментов.

Обратим внимание на «орехи»

Этот практичный тип соединительных (ответвительных) зажимов успешно применяется на фасадах частных домов, когда нужно перейти с алюминиевой воздушной подводки проводов на благородную медь внутри дома, поскольку алюминию вход внутрь дома запрещен правилами. Вот тут-то и пригодятся простые и надежные сжимы в округлом черном корпусе из поликарбоната, прозванные в народе орехами за внешнее сходство.

Внутри корпуса находятся две стальные плашки и промежуточная пластина, которые мы сжимаем винтами после установки проводов. Разнородные провода здесь не конфликтуют по электрохимическому поводу — они расположены на разных «этажах» зажима, совершенно не соприкасаясь и честно выполняя свою токонесущую функцию. Чтобы проникнуть к внутренним частям сжима, необходимо разобрать его корпус, сняв два стопорных кольца по бокам. В плашках мы увидим предусмотрительно проштампованные пазы для жил определенного сечения. Остается лишь правильно выбрать подходящий типоразмер в зависимости от сечения жил, чтобы соединение было прочным и надежным.

Советы эксперта

Ответвительные сжимы вы можете использовать и в тех случаях, когда не хочется нарушать целостность кабеля. Ведь известно, что чем больше соединяемых разрывов силовой цепи, тем ниже ее надежность. А если это заземляющий кабель, то его вообще нельзя разрывать категорически. Здесь на помощь вам придут надежные «орешки». Но в соединении медных и алюминиевых проводов нужно проявлять особенную аккуратность, чтобы наше проживание в доме было безопасным и комфортным.

{SOURCE}

Как соединить алюминиевый провод с медным: скрутка, зажим, колодка

Автор Петр Андреевич На чтение 9 мин. Просмотров 343 Обновлено 22.03.2020

Бытовая электропроводка всегда является потенциальным источником пожарной опасности. Поэтому, при проведении любых электромонтажных работ в доме, следует особое внимание уделять требованиям технических нормативов и правил. В данной статье подробнее коснёмся такой темы, как соединение медных и алюминиевых проводов между собой.

Электрохимическая коррозия

В современном жилищном строительстве, при устройстве внутридомовой проводки, алюминий не используется. Согласно нормам ПУЭ, он заменён на провода с медными жилами. Это обеспечивает большую устойчивость к пиковым нагрузкам, и продлевает срок безаварийной службы домовой электросети.

Однако, в недалёком прошлом, в строительстве широко использовались алюминиевые провода. В результате, в большинстве жилых зданий, строившихся вплоть до 90-х годов, внутридомовая проводка алюминиевая – менее дорогая, но и менее долговечная. При необходимости частичной замены линий бытовой электросети, или при прокладке ответвлений от неё, возникает необходимость в соединении алюминиевых проводов с медными.

Казалось бы, что в этом сложного? Чтобы сделать простую скрутку двух токопроводящих жил, не нужно иметь глубоких познаний в электромонтажном деле. Но, соединение медной и алюминиевой проводки напрямую запрещено правилами монтажа электрооборудования. Связано это с таким явлением, как электрохимическая коррозия металлов.

Этот процесс свойственен для всех без исключения металлов, даже так называемых «благородных». Только протекает он в них с различной интенсивностью – одни покрываются разрушающим коррозийным налётом довольно быстро, а другие лишь с течением длительного времени. Но при определённых условиях, процесс электрохимической коррозии может многократно увеличиваться.

Один из примеров этого – прямое соединение медного и алюминиевого провода. Имея различные электролитические потенциалы, связанные с разным показателем токопроводности, они выступают катализаторами коррозийных процессов, относительно друг друга. В результате эксплуатации такой биметаллической электропроводки, в местах стыков разных жил будут проистекать разрушительные химические реакции.

Допустимо соединять меж собой металлические проводники, электрохимический потенциал на месте стыковки не превышает 0,6 милливатта. Тогда на месте соединения не будет быстро образовываться коррозия, и ухудшаться показатель токопроводности. Чем ниже этот показатель, чем более совместимы между собой проводники.

В таблице показан электрохимический потенциал, при соединении проводов из различных металлов и сплавов. Курсором выделены варианты соединений, недопустимые из-за высокой вероятности возникновения коррозийных повреждений.

Металл проводника	Медь и её сплавы	Свинец и олово	Алю- миний	Дюралю- миний	Сталь обычная	Сталь нержавеющая	Оцинков- ка	Хромиро- ванное покрытие
Медь, её сплавы	0	0,25	*0,65*	0,35	0,45	0,1	*0,85*	0,2
Свинец и олово	0,25	0	0,4	0,1	0,2	0,15	0,6	0,05
Алюми- ний	*0,65*	0,4	0	0,3	0,2	0,55	0,2	0,45
Дюралю- миний	0,35	0,1	0,3	0	0,1	0,25	0,5	0,15
Сталь обычная	0,45	0,2	0,2	0,1	0	0,35	0,4	0,25
Нержаве- ющая	0,1	0,15	0,55	0,25	0,35	0	*0,75*	0,1
Оцинков- ка	*0,85*	*0,6*	0,2	0,5	0,4	0,75	0	0,45
Хром	0,2	0,05	0,45	0,15	0,25	0,1	0,65	0

Как видим из таблицы, алюминий с медью даёт при стыковке показатель потенциала в 0,65мВ, что недопустимо правилами ПУЭ. Соединение меди с алюминием покроется слоем налёта, увеличивающего сопротивление непосредственно на стыке. В результате, проводка в этом месте начинает перегреваться, оплётка плавится, что чревато самыми негативными последствиями – коротким замыканием и возникновением пожара. Во избежание подобного, нельзя скручивать напрямую медь с алюминием. При возникновении необходимости такой стыковки, следует воспользоваться одним из приведённых ниже способов, и соединить провода с жилами из разных металлов.

Соединение через болт и стальные шайбы

Один из допустимых вариантов, как соединить алюминиевые и медные провода, это использовать в качестве проводника для стыковки стольной болт с гайкой и шайбами, разделяющими разные металлы. Электрохимический потенциал в месте стыка обычной стали с алюминием составляет 0,2мВ, а стали с медью – 0,45мВ. Поэтому, стальной болт со стальными же шайбами отлично подойдёт в качестве промежуточного проводника при соединении проводов из различных металлов.

Процедура стыковки пошагово выглядит так:

Зачищенные концы обоих соединяемых проводов, при помощи круглогубцев или пассатижей закручиваем в кольца. Размер их должен соответствовать диаметру резьбовой части болта.
Надеваем до упора первый провод колечком на болт, прижимая его к головке.
После этого надевается стальная шайба, служащая разделителем. Ширина её должна быть достаточной, чтобы исключить прямой контакт алюминия и меди.
Затем надеваем колечко второго провода. Надевать его следует так, чтобы при закручивании гайки, кольцо не крепче стягивалось вокруг стержня болта.
Сверху надеваем ещё одну шайбу, которая будет прижимать колечко верхнего провода.
Чтобы избежать ослабления контакта с течением времени, между гайкой и верхней шайбой рекомендуется установить гравёр.

Как нельзя соединять медь и алюминий

Внимание! При необходимости соединить медный и алюминиевый провод, нельзя использовать оцинкованные стальные болты и гайки. Показатель из электрохимического потенциала при контакте с медными сплавами составляет целых 0,85мВ, что даже превышает таковую величину при переходе с алюминия на медь. Отрицательным моментом подобного варианта являются большие размеры полученной конструкции.. В результате, чтобы скрыть его, придётся приобретать наиболее габаритную распредкоробку, чтобы скрыть в ней концы проводов с накрученными на них болтами и гайками.

Сжим «орех»

Среди специальных приспособлений, с помощью которых возможно соединение медных и алюминиевых проводов, это сжим типа «орех». Своё название он получил из-за характерной формы корпуса, схожей по внешнему виду с грецким орехом. Внутри находится клемма, состоящая из двух стальных пластин, соединяемых винтами. Между этих пластин и зажимаются оголённые концы проводки из разных металлов, без непосредственного контакта между ними.

Обычно он используется для стыковки ответвления проводки с основной электрической жилой. Удобство его состоит в том, что для этого не приходится разрезать основную линию проводки. Достаточно зачистить в месте подсоединения её от изоляционной оплётки, и надеть на неё клемму сжима «орех». Удобство его состоит и в возможности соединения проводов различного сечения – например, толстой центральной питающей жилы, и ответвлений из тонких проводов.

Недостаток данного приспособления состоит в его негерметичности. Поэтому, использовать его на открытом воздухе, или в помещениях с высоким уровнем влажности не рекомендуется.

Зажимы Wago

Ещё одно приспособление, с помощью которого можно произвести соединение проводов из меди и алюминия, это зажимы типа Wago. Изобретение принадлежит одноимённой немецкой электротехнической компании, откуда и пошло собирательное название устройств подобного типа.

В продаже сегодня можно встретить зажимы, оригинальные немецкие от Wago, выпускаемые другими фирмами по лицензии, либо контрафактные. Соответственно, и качество устройств будет различным.

Зачищенные концы проводов зажимаются в них при помощи подпружиненных клемм, либо упруго-жёстких стальных пластин. Внутри устройства находится противоокислительная паста, снижающая вероятность коррозии при контакте разных металлов. В данном случае это сталь с медью и алюминием.По своим эксплуатационно-техническим особенностям устройства Wago подразделяются на:

Многоразовые. Их можно легко снимать, разъединяя при необходимости проводку. Для этого достаточно надавить подпружиненный зажим, или откинуть защёлку. Это позволяет быстро производить любые электромонтажные работы. Однако, в ряде случаев возникают нарекания на недостаточную плотность стыка. В результате неплотного контакта, при пиковой нагрузке может произойти нагрев и отгорание токопроводящей жилы.
Одноразовые. При вставке токопроводящей жилы в зажим, она очень жёстко фиксируется в нём. Для извлечения провода потребуется приложить немало сил, что чревато повреждением или даже обрывом его зажатого конца. Такой вариант позволяет добиться очень плотного соединения, но при ремонтных работах, или при замене части проводки, старые несъёмные зажимы просто вырезаются и меняются на новые.

Зажимы Wago не требуют дополнительной изоляции, а внешне выглядят достаточно презентабельно. Поэтому, при их применении можно обойтись без монтажа в месте стыковки распределительной коробки.

Клеммная колодка

Достаточно удобный способ, как соединить алюминиевый провод с медным – применить для этого клеммную колодку. Данное приспособление представляет собой обойму из полимерного изолирующего материала. Внутри неё располагается несколько контактов-клемм, имеющих выходы с разных сторон корпуса.

Для соединения проводов, их концы зачищаются, и вставляются в противоположные выходы одной клеммы. В ней они фиксируются зажимными болтами, расположенными на каждом из выходов. Поэтому, для соединения зачищенных концов проводов понадобится лишь отвёртка.

Колодка легко разрезается поперёк ножом или ножницами, в зависимости от того, какое количество проводов нужно соединить промеж собой. Каждая клемма имеет сквозной проход. Поэтому, при фиксации проводов, не следует вставлять их чересчур глубоко, чтобы не допустить непосредственного контакта меди и алюминия.

Для предотвращения попадания внутрь клемм влаги, или случайного механического повреждения, колодки устанавливаются внутри защитных распредкоробок. Обойтись без неё можно, если приобрести комплексный вариант – клеммную коробку, внутри которой смонтирована уже готовая к использованию колодка.

Как правильно сделать скрутку

Как уже сказано выше, прямая скрутка алюминиевых проводов с медными недопустима. Однако, в ряде ситуаций, иного выхода не остаётся из-за отсутствия под рукой специальных соединительных устройств. Также подобный способ имеет ряд преимуществ:

Не требует использования специальных инструментов.
Быстр и удобен.
Даёт возможность оперативно стыковать провода в домашних условиях.

Соединять алюминиевые провода с медными методом скрутки допускается в качестве временной меры, пока не будут приобретены специальные зажимные приспособления. Для более или менее длительного использования скрутки потребуется соблюсти ряд обязательных условий:

Соединение производится методом взаимной скрутки двух зачищенных концов. Не разрешается простая обмотка одной жилы вокруг другой, прямой.
Зачищенный конец медного провода следует облудить, чтобы снизить показатель электрохимического потенциала. Для этого применяют оловянный припой.
После произведения скрутки, оголённые части жил покрываются влагоотталкивающим покрытием, например, лаком или силиконовой пастой.
Имеет значение и количество витков скрутки – чем тоньше соединяемые жилы, тем их должно быть больше. Так, для проводки d = 1 мм, минимальное число витков не должно быть меньше пяти.
Поверх скрутки, для её надёжной фиксации, надеваются специальные пластиковые конусообразные наконечники с пружиной внутри.

Соединение меди с алюминием опрессовкой

Ещё один вариант соединения разных жил в электропроводке способом скрутки. В этом случае, на зачищенные концы скрученных между собой жил надевается металлическая или пластиковая гильза. Затем она расплющивается специальными прессовальными клещами, плотно сжимая провода друг с другом.

Соблюдая перечисленные выше правила соединения медных и алюминиевых проводов, или используя специальные устройства, вы сможете избежать перегрева и отгорания фаз. А иногда это позволяет предотвратить и более серьёзные последствия в виде короткого замыкания и пожара.

Полезно1Бесполезно

Несколько прекрасных способов пайки алюминия и дюрали в быту

Алюминий часто используют в домашних целях.

Его преимущества существенные, он легкий, а дюраль так вообще можно сравнить по твердости со сталью. При том дюраль легче стали в 3 раза.

Электротехника широко использует алюминий.

Ведь электропроводность чистого алюминия составляет 62% проводимости меди. Чистый алюминий используют в производстве фольги, которая часто применяют для электролитических конденсаторов.

Детали алюминия по теплопроводности также близки к медным. Поэтому алюминий используют и для радиаторов.

Но по сравнению с медью у него ниже цена.

Алюминий третий за содержанием и самый распространенный метал земной коры, что составляет 8% от ее массы. И вдруг проблема, припаять алюминий или хотя бы залудить, радиолюбители знают, это еще то жуткое испытание нервов и усидчивости. Ведь такая пайка является достаточно сложным в выполнении технологическим процессом. Так что не так с алюминием, почему он не хочет лудится?

Дело в том что при обычных условиях алюминий легко взаимодействует с кислородом воздуха и покрывается тонкой — 0,0002 мм, но твердой оксидной пленкой -Al2O3. Пленка защищает металл от дальнейшего его окисления и придает ему матового, сероватого цвета.

Вот тот оксид не хочет приставать к нашему припою. Поэтому почти все потуги при пайке алюминия должны быть направлены на снятие той оксидной пленки, любыми не запрещенными методами.

Способ 1. Пайка с надфилем или шкуркой:

Место пайки покрывают канифолью, рядом располагают, готовят надфиль. Все время добавляя новый канифоль надфилем зачищают алюминиевую поверхность. Пока напильник чешет место пайки под канифолью, он так срывает тот окисел. Наловчившись так,метод принесет хорошие результаты. Для пайки алюминия толщиной до 1 мм мощность паяльника достаточна в 50 Вт.

Способ 2. Пайка с мелкими железными опилками:
Канифоль как известно растворимая в этиловом спирте. Поэтому растворив твердую канифоль некоторым количеством спирта до состояния меда. Добавляем к тому раствору мелкие железные опилки. Такой «железной» канифолью залуживаем сначала жало паяльника, потом начинаем им интенсивно натирать место пайки в аллюминие.

Место пайки тут также должно быть постоянно в той опилочной канифоле. Как не сложно догадаться опилки тут расцарапывают окисел, в результате к нему пристает припой.

Способ 3. Анальгин при пайке:

Чистое место пайки покрывают не толстым слоем канифоли, натирают таблеткой анальгина.

Далее прижимая жало горячего паяльника, залуживаем поверхность припоем. После чего надо смыть остатки ацетоном и еще прогреть.

Способ 4. Машинное масло (для швейных машин или точных механизмов, жидкое):
Не плохие результаты может дать пайка в минеральном (машинном) масле с использованием абразивных в нем инструментов. Тех же железных опилок, ножа или стоматологического бура.

При толщине детали более 2 мм перед нанесением масла деталь надо прогреть. Но осторожно, не забывая что нанесения масла на горячую поверхность может вызвать брызги. Припой должен содержать не менее 50% олова. Лучшие результаты получаются в случае применения щелочного масла для чистки оружия после стрельбы.

Способ 5. Специальные флюсы для пайки алюминия:

Существуют также много промышленных флюсов.

Например смесь олеиновой кислоты с йодидом лития.

Покрывая деталь даже без зачистки перед пайкой.

Можно получить хорошие результаты и качественный стык.

Способ 6. Пайка в вакууме:
Если есть возможность то пайка алюминия в вакуумной камере дает хорошие результаты. Но здесь так же нужна предварительная зачистка поверхности детали.

Пайка и сварка в космосе вообще, как говорят некоторые космонавты очень качественная и прочная.

Способ 7. Омеднение алюминия:
Используя медный купорос (CuSO4) можно создать гальваническую установку для покрытия алюминия медью с последующей ее залужением.

Место пайки зачищаем шкуркой и наносим на нее несколько капель медного купороса. К алюминию подключаем «минус» (например батарейки). К «плюсу» же присоединяем кусок медного провода. Зубной щеткой чуть протираем по алюминию. Провод не должен прикасаться к пластинке, только ворс щетки. Далее медную поверхность паяем как обычно.

Интересно что сварка алюминия не возможна по тем же причинам-образования оксидной пленки на аллюминие. Поэтому для сварки используют инертный газ-аргон. Аргон частично вытесняет кислород воздуха. Но все равно при начале сварки места стыков должны быть обезжирены и зачищены абразивными инструментами, желательно под струей аргона. Иначе алюминиевый электрод, даже с аргоном, при подаче будет просто-напросто плавится и сворачиваться шариками и не прилипать.

Если у кого есть свои способы пайки алюминия, делитесь, будет интересно.

Как сделать правильное соединение медь-алюминий

Для электропроводки в квартире в настоящее время господствует повсеместное применение медных проводов. Сегодня можно встретить алюминиевую электропроводку только в тех местах, где нет выбора кабельной продукции или в условиях дефицита бюджета. Ведь еще каких-то 10-15 лет назад все новые дома сдавались с алюминиевыми проводами и медь использовали только прагматичные состоятельные люди и, разве что, эстеты. Во время самостоятельного ремонта квартиры, в доме старого жилого фонда у вас может появиться задача правильного соединения медных и алюминиевых проводов.

Что же особенного в соединении медных и алюминиевых проводников между собой? И какие подводные камни могут встретиться на этом пути? Казалось бы, что за проблема? Соединять как обычно и не забивать себе голову. Однако, с такими соединениями все не так просто. Все правила категорически ЗАПРЕЩАЮТ непосредственный контакт медных и алюминиевых проводов.

Почему нельзя обычным способом соединять медь и алюминий

Проблема кроется в свойствах этих металлов. Алюминий является более активным металлом нежели медь. В результате чего на поверхности алюминия в нормальных условиях в быстрое время образуется оксидная пленка. Эта пленка имеет худшие электопроводные свойства в отличие от чистого алюминия. В связи с этим, электрический контакт становится хуже, по сравнению с медью, оксидная пленка на которой практически не сказывается на качестве контакта. Проявляется явление электрохимической несовместимости металлов.

Получается что при соединении медных и алюминиевых проводов, электрический контакт происходит между их оксидными пленками. Контакт получается некачественный, который будет нагреваться со всеми вытекающими последствиями. При попадании влаги начинается процесс электролиза, который разрушает контакт и превращает соединение в потенциальный источник пожара. При таком контакте первым разрушается алюминий, при ежедневном нагреве и остывании появляются трещины и раковины, под воздействием влаги соединение покрывается окислами, солями, изоляция также начинает разрушаться, образуются токопроводящая копоть и со временем контакт нарушается или приводит к пожару. Сухой контакт будет разрушаться медленно, годами, а при попадании влаги, может произойти авария за считанные недели даже при незначительных токах.

В истории были прецеденты, когда медно-алюминивые соединения спокойно исправно служили свою службу, но такие примеры скорее исключения, чем правило. Такое возможно при парниковых условиях эксплуатации и незначительных токах.

Как правильно соединять медные и алюминиевые проводники

Что же делать когда соединять разнородные металлы действительно нужно? Остается только два пути: соединять через другой металл или устранять образование разрушающей оксидной пленки. В первом случае используются самые различные соединители:

клеммные колодки без непосредственного соприкосновения разнородных проводников,
защитный слой из третьего металла
шайбы
специальные наконечники.

Для соединения меди и алюминия используются специальные пасты, которые и защищают контакт от окисления и попадания влаги, препятствуют последующему разрушению контакта.

Если для дружбы этих двух металлов нужен третий, то можно один из них залудить. Например луженый медный многожильный провод прекрасно выполнит поставленную задачу при соединении с одножильным алюминиевым.

Для конкретной задачи подключения к алюминиевому стояку в подъездном щитке используются ответвительные зажимы (сжимы) с проколами или без, так называемые «орешки». В них есть промежуточная пластина исключающая непосредственный контакт. Есть экземпляры как с пастой, так и без нее. Для более бытовых задач можно использовать клеммные колодки с перегородками или разными гнездами для проводников из меди и алюминия. Можно даже использовать обычное болтовое соединение, главное не забыть проложить между медным и алюминиевым проводом шайбу, оцинкованную или из нержавейки.

Удачно сочетают в себе нужные нам свойства — клеммы Wago. У них отдельные зажимы для каждого провода и специальные пасты для соединения с алюминиевыми проводами. Такие клеммы Wago отличаются от чисто медных клемм цветом — они серо-черные. Для применения в домашних условиях, при ремонте старой электропроводки, рекомендуем вам присмотреться именно к ним.

Если все же придется решать задачу соединения медного и алюминиевого проводов, ни в коем случае не заделывайте на глухо место соединения, например, в стену. Оставляйте такой контакт под присмотром или обеспечьте доступ для профилактического подтягивания контакта или аварийного ремонта, иначе придется ломать стену и переклеивать обои.

Соединение алюминиевого и медного проводов при устройстве новой или ремонте старой электропроводки дело хлопотное и очень ответственное. Соблюдая нехитрые правила можно с блеском решить поставленную задачу.

Как соединить алюминиевые провода в труднодоступном месте?

Во время работ по укладке в гофру проводки соседей снизу, которая проходит по нашему полу, переломилась алюминиевая жила в одном из кабелей. Место оказалось труднодоступное, и запаса кабеля там практически не было. О способе, который я использовал для того, чтобы соединить алюминиевые провода в труднодоступном месте, расскажу далее.

Повреждение возникло на сгибе, прямо в месте захода кабеля в перекрытие. Запаса кабеля со стороны соседней квартиры не было совсем. Также у соседей во время последнего ремонта был полностью закрыт доступ к распаечным коробкам. Единственным вариантом было восстановить данное соединение без замены кабеля.

Учитывая отсутствие запаса кабеля и труднодоступность, выполнить соединение пайкой или сваркой не представлялось возможным. Нужно было придумать другой способ.

Я решил использовать клеммы Wago. Тем более, что данный кабель подавал питание на освещение, соответственно нагрузка небольшая.

Но возникли дополнительные проблемы:

Данное ремонтное соединение окажется в плите перекрытия и доступа в дальнейшем к нему не будет. А клеммы Wago по-хорошему должны ставиться в местах, где будет доступ для осмотра.
Во время укладки получившихся соединений провода могут частично вылезти из клемм и контакт ослабнет.

Далее расскажу, как я решил доработать соединение алюминиевых проводов с помощью клемм Wago, чтобы оно получилось максимально надежным.

Как соединить алюминиевые провода в труднодоступном месте: процесс выполнения работ.

Кабель двужильный и повреждена была только одна жила. Но я решил переделать обе, так как высока вероятность, что вторая тоже переломится.

Далее расскажу, как происходил процесс работ:

Нашел точное место обрыва.
В месте обрыва перерезал кабель.
Зачистил все четыре конца под глубину клемм.
Соединил жилы кабеля клеммами Wago, подходящими для алюминиевой проводки.
Дополнительно обезжирил получившиеся соединения.
Одел на каждое соединение куски термоусадки с клеевым слоем.
С помощью строительного фена обработал термоусадку.
Получившиеся соединения убрал в отверстие в многопустотной плите перекрытия.
Место ввода в перекрытие защитил, как и все остальные, с помощью металлического подрозетника и герметика.

Таким образом, термоусадка с клеевым слоем надежно зафиксировала клеммы Wago с проводами. И они уже никуда не сдвинутся относительно друг друга. Также термоусадка ограничит доступ кислорода и влаги к месту контакта и дополнительно снизит вероятность окисления алюминия.

Можно ли алюминиевые провода соединять Wago?

Может возникнуть вопрос: можно ли соединять алюминиевые провода Wago? Да, можно. Но только теми Wago, которые для этого предназначены. На упаковке клемм указано, провода из каких материалов можно соединять с их помощью. Ещё обязательно нужно учитывать допустимую нагрузку и сечение жилы, о чём производитель также указывает на упаковке.

Cu — медь, Al — алюминий. Значит, что через такие клеммы можно соединять и медные и алюминиевые провода и алюминиевые с медными.

Такая возможность обеспечена за счет специальной контактной пасты «Alu-Plus», которая находится в месте подключения провода. Данная паста снимает окисную пленку с алюминиевых проводов и предохраняет их от повторного окисления.

На момент написания статьи я уже давно залил стяжку и прошло несколько месяцев с ремонта кабеля. Проблем с данным соединением больше не возникало.

Проверка алюминиевой проводки — InterNACHI®

Ник Громицко, CMI® и Кентон Шепард

Примерно с 1965 по 1973 год одножильная (сплошная) алюминиевая проводка иногда заменялась медной разветвленной проводкой в электрических системах жилых домов из-за внезапного роста цен на медь. После десятилетия использования домовладельцами и электриками в металле были обнаружены внутренние недостатки, которые привели к его неиспользованию в качестве материала для разводки ответвлений. Алюминий станет бракованным быстрее, чем медь, из-за определенных свойств металла.Неисправные соединения в розетках, выключателях и осветительных приборах с алюминиевой проводкой со временем становятся все более опасными. Плохие соединения вызывают перегрев проводки, что создает потенциальную опасность возгорания. Кроме того, наличие одножильной алюминиевой проводки может привести к аннулированию страхового полиса дома. Инспекторы могут проинструктировать своих клиентов поговорить со своими страховыми агентами о том, является ли наличие алюминиевой проводки в их доме опасностью, дефектом или проблемой, требующей изменения формулировок их полиса.

28 апреля 1974 года два человека погибли в результате пожара в доме в Хэмптон-Бэйс, Нью-Йорк. Сотрудники пожарной службы определили, что пожар был вызван неисправным соединением алюминиевого провода в розетке.
По данным Комиссии по безопасности потребительских товаров (CPSC), «в домах с алюминиевым проводом, произведенным до 1972 года [алюминиевый провод по« старой технологии »], вероятность того, что одно или несколько соединений достигнет« условий пожарной опасности », в 55 раз выше, чем дом зашит медью.»

Алюминий как металл

Алюминий обладает определенными качествами, которые по сравнению с медью делают его нежелательным материалом в качестве электрического проводника. Все эти качества приводят к неплотным соединениям, из-за чего возникает опасность возгорания. следующим образом:

. Более высокое электрическое сопротивление Алюминий имеет высокое сопротивление прохождению электрического тока, что означает, что при одинаковой силе тока алюминиевые проводники должны иметь больший диаметр, чем требуется для медных проводников.
менее пластичный. Алюминий быстрее устает и разрушается при изгибе и других формах неправильного обращения, чем медь, которая более пластична. Усталость приведет к внутреннему разрушению провода и усилению сопротивления электрическому току, что приведет к накоплению чрезмерного тепла.
гальваническая коррозия. В присутствии влаги алюминий подвергается гальванической коррозии при контакте с некоторыми разнородными металлами.
окисление. Воздействие кислорода воздуха вызывает повреждение внешней поверхности провода.Этот процесс называется окислением. Алюминиевая проволока окисляется легче, чем медная, а соединение, образованное в результате этого процесса — оксид алюминия — менее проводящее, чем оксид меди. Со временем окисление может ухудшить соединения и создать опасность пожара.
большая пластичность. Алюминий мягкий и податливый, а это значит, что он очень чувствителен к сжатию. Например, после чрезмерного затягивания винта на алюминиевой проводке проволока будет продолжать деформироваться или «течь» даже после прекращения затяжки.Эта деформация приведет к ослаблению соединения и увеличению электрического сопротивления в этом месте.
большее тепловое расширение и сжатие. Алюминий даже больше, чем медь, расширяется и сжимается при изменении температуры. Со временем этот процесс приведет к ухудшению соединений между проводом и устройством. По этой причине алюминиевые провода никогда не следует вставлять в клеммы типа «штырь», «штык» или «вставной», которые есть на задней стороне многих выключателей и розеток.
чрезмерная вибрация.Электрический ток вибрирует при прохождении через проводку. Эта вибрация более сильна в алюминии, чем в меди, и со временем может привести к ослаблению соединений.

Идентификация алюминиевой проводки

Алюминиевые провода имеют цвет алюминия и легко отличимы от меди и других металлов.
С начала 1970-х клеммы для подключения проводов и устройств для использования с алюминиевым проводом имеют маркировку CO / ALR, что означает «переработанная медь / алюминий».«
Ищите слово« алюминий »или инициалы« AL »на пластиковой оболочке провода. Там, где видна проводка, например, на чердаке или на электрической панели, инспекторы могут искать напечатанные или тисненые буквы на пластиковой оболочке провода. На алюминиевой проволоке может быть слово «алюминий» или специальная торговая марка, например «Kaiser Aluminium», нанесенная на оболочку проволоки. Если этикетки трудно читать, по всей длине проволоки может быть освещен свет.
Когда был построен дом? Дома, построенные или расширенные в период с 1965 по 1973 год, с большей вероятностью будут иметь алюминиевую проводку, чем дома, построенные до или после этих лет.

Варианты устранения

Алюминиевая проводка должна быть оценена квалифицированным электриком, имеющим опыт в оценке и устранении проблем с алюминиевой проводкой. Не все лицензированные электрики должным образом обучены работе с дефектной алюминиевой проводкой. CPSC рекомендует следующие два метода исправления алюминиевой проводки:

Замените дом медным проводом. Хотя это наиболее эффективный метод, в большинстве случаев ремонт дорог и непрактичен.
Используйте копаловые обжимки. Ремонт обжимного соединителя заключается в прикреплении отрезка медного провода к существующей алюминиевой ответвительной цепи с помощью специальной металлической втулки и инструмента для обжима. Этот специальный разъем можно правильно установить только с помощью подходящего инструмента AMP. Для завершения ремонта вокруг обжимного разъема надевается изолирующая втулка. Хотя они эффективны, они дороги (обычно около 50 долларов за розетку, выключатель или светильник).

Хотя CPSC не рекомендует использовать следующие методы постоянного ремонта неисправной алюминиевой проводки, можно рассмотреть следующие методы:

Нанесение антиоксидантной пасты.Этот метод можно использовать для многожильных проводов или проводов, слишком больших для эффективного обжима.
пигтейл. Этот метод включает прикрепление короткого отрезка медного провода к алюминиевому проводу с помощью поворотного соединителя. медный провод подключается к выключателю, настенной розетке или другому оконечному устройству. Этот метод эффективен только в том случае, если соединения между алюминиевыми проводами и медными гибкими выводами чрезвычайно надежны. Использование соединителей некоторых типов, даже несмотря на то, что в настоящее время Underwriters Laboratories могут включать их в список для применения, может привести к увеличению опасности.Кроме того, помните, что использование пигтейлов увеличит количество соединений, и все они должны поддерживаться. Компания Aluminium Wiring Repair (AWR), Inc., Аврора, штат Колорадо, сообщает, что пигтейлы могут быть полезны в качестве временного ремонта или в отдельных случаях, таких как установка потолочного вентилятора.
CO / ALR соединений. Согласно CPSC, эти устройства не могут использоваться для всех частей системы электропроводки, таких как потолочные осветительные приборы или стационарные электроприборы, и поэтому соединения CO / ALR не могут представлять собой полный ремонт.Кроме того, согласно AWR, со временем эти связи часто ослабляются.
алюм. Хотя AWR считает, что этот метод может быть эффективным временным решением, они опасаются, что у него мало истории, и что они больше, чем медные обжимы, и часто применяются неправильно.
Замените некоторые подверженные сбоям типы устройств и соединений другими, более совместимыми с алюминиевым проводом.
Удалите горючие материалы из области соединений.

Таким образом, алюминиевая проводка может представлять опасность возгорания из-за свойств металла.Инспекторы должны уметь идентифицировать этот тип проводки.

Установка

MIG для алюминиевой проволоки

Возможна сварка алюминия практически любой сварочный аппарат MIG, но алюминиевая проволока намного слабее, более липкая, и расширяется больше, чем стальная проволока, поэтому вам нужно будет сделать несколько шагов настроить сварочный аппарат для предотвращения проблем с подачей проволоки.

Стоит помнить, что MIG подходит только для толстого алюминия.AC TIG упрощает сварку тонкого алюминия, поэтому page решает проблему, которой не должно быть. Хотя не все имеет AC TIG. Я знаю, что не знал, когда писал эту страницу.

Мятый алюминиевый провод!

Алюминиевая проволока намного мягче стальной. Я сфотографировал свой первый опыт сварки алюминия. Проволока свернута в устройстве подачи проволоки как только я пробил дугу!

Это было очень неприятно, и вы найдете несколько сообщений на форуме. об этом и остальном моем опыте обучения.Основные проблемы были вплоть до направляющей и наконечника.

Наконечник большого размера

Проволока смялась в роликах по двум причинам. Во-первых, алюминий расширяется намного больше, чем сталь, когда становится горячий и заедает внутри латунного наконечника.

Чтобы решить эту проблему, используйте наконечник слишком большого размера. Я использовал наконечник, разработанный для стальной проволоки 1,0 мм для работы с алюминиевой проволокой 0,8 мм.

Пластиковый вкладыш для проволоки

Алюминиевая проволока «более липкая», чем стальная, и подобрать на направляющую стальную проволоку. Замена стального вкладыша на пластиковый кажется, что эту проблему можно обойти. Рекомендуются тефлоновые вкладыши.

Я продлил лайнер как можно ближе к роликам проволоки, чтобы уменьшите расстояние, на которое алюминиевый провод должен пройти без опоры. Уменьшение вдвое расстояния между роликами и вкладышем приведет к четверти вероятность смятия провода.

Чистый газ аргон

Последний шаг — обеспечить подачу чистого аргона в качестве защитного газа. На фотографии изображен небольшой газовый баллон емкостью 60 л, подключенный к газовому шлангу. через имперский штуцер тормозной трубки (непослушный).

Этих бутылок хватает примерно на 1 метр сварки, и я прошел через три из них на ранних этапах моей практики, прежде чем принять решение о полном размер бутылки был бы намного экономичнее.

Диаметр проволоки

Скорость подачи проволоки при сварке алюминия примерно вдвое выше, чем при сварке стали. с проволокой эквивалентного диаметра. Это означает, что вы можете использовать более толстую проволоку для алюминий. Более толстая проволока будет менее подвержена гнездованию птиц. Используйте диаметр 1,0 мм алюминиевая проволока вместо проволоки 0,8 мм.

Натяжение проволочного ролика

Натяжение роликов может быть значительно уменьшено, так как ролики будут зажимать алюминий. проволока намного лучше стальной.Чрезмерное натяжение может повредить острый край. проволока, которая может изнашиваться через направляющий канал и увеличивать трение. Ролики с U-образными канавками вместо стандартной V-образной формы имеются канавки, которые, вероятно, уменьшат эту проблему.

Приведенная выше установка в сочетании с максимально прямым сварочным шнуром должна в результате получается достаточно хорошая подача проволоки для сварки алюминия.

алюминиевая паста — это… Что такое алюминиевая паста?

Алюминиевый провод — это вид электропроводки, применяемый в домах и электрических сетях. История Использование в коммунальных службах С начала 1900-х годов коммунальные предприятия использовали алюминиевый провод для передачи электроэнергии в своих электрических сетях. У него есть преимущества перед старыми…… Wikipedia

Волшебник из страны Оз (фильм 1939 года) — Волшебник из страны Оз. Постер к театральному выпуску Режиссер Виктор Флеминг В титрах не указан: Норман Таурог Ричард Торп… Википедия

Термопаста — Слева направо: Arctic Cooling MX 2 и MX 3, Tuniq TX 3, Cool Laboratory Liquid Metal Pro (на основе жидкого металла), Shin Etsu MicroSi G751, Arctic Silver 5, Powdered Diamond.На заднем плане средство для удаления жира Arctic Silver… Wikipedia

материаловедение — изучение характеристик и использования различных материалов, таких как стекло, пластмассы и металлы. [1960 65] * * * Изучение свойств твердых материалов и того, как эти свойства определяются составом и структурой материала, как…… Универсал

Хирургия Мооса — Вмешательство MeSH D015580 Хирургия Мооса, также известная как хемохирургия, создана хирургом общей практики доктором.Frederic E. Mohs, хирургия под микроскопом, используемая для лечения распространенных типов рака кожи. Это я… Википедия

взрывчатое вещество — взрывчатое вещество, нареч. взрывоопасность, n. / ik sploh siv /, прил. 1. склонность к взрыву или служащая для этого: взрывной характер; Нитроглицерин — взрывчатое вещество. 2. относящиеся к взрыву или по характеру взрыва: взрывное насилие. 3. может привести к…… Универсалиум

Батарея (электричество) — Для использования в других целях, см Батарея (значения).Различные элементы и батареи (вверху слева направо внизу): два AA, один D, один портативный радиолюбительский аккумулятор, два 9-вольтовых (PP3), два AAA, один C, один… Wikipedia

текстиль — / текс туыл, тил /, н. 1. любая ткань или товары, произведенные путем ткачества, вязания или валяния. 2. Материал, такой как волокно или пряжа, используемый или пригодный для ткачества: Стекло можно использовать в качестве ткани. прил. 3. тканые или способные к ткачеству: текстильные материалы. 4… Универсал

печать — / печать /, n.1. искусство, процесс или бизнес по производству книг, газет и т. Д. С помощью оттиска с подвижных печатных форм, пластин и т. Д. 2. действия человека или предмета, печатающего. 3. слова, символы и т. Д. В печатном виде. 4. Печатные материалы. 5.…… Универсал

Пайка — Эта статья о процессе соединения металлов. О технике приготовления см. Тушение. Практика пайки Пайка — это процесс соединения металлов, при котором присадочный металл нагревается сверху и распределяется между двумя или более плотно прилегающими деталями…… Wikipedia

Офсетная печать — Рулонная офсетная литографическая машина на скорости… Википедия

Алюминиевая паста

сплав — это… Что такое паста из алюминиевого сплава?

Сплав — Эта статья о типе материала. Чтобы узнать о языке спецификации, см. Alloy (язык спецификации).Для легких автомобильных колес см. Легкосплавные диски. Сталь — это металлический сплав, основным компонентом которого является железо с содержанием углерода от 0,02%…… Wikipedia

печать — / печать /, n. 1. искусство, процесс или бизнес по производству книг, газет и т. Д. С помощью оттиска с подвижных печатных форм, пластин и т. Д. 2. действия человека или предмета, печатающего. 3. слова, символы и т. Д. В печатном виде. 4. Печатные материалы. 5.…… Универсал

Пайка — Эта статья о процессе соединения металлов. О технике приготовления см. Тушение.Практика пайки Пайка — это процесс соединения металлов, при котором присадочный металл нагревается сверху и распределяется между двумя или более плотно прилегающими деталями…… Wikipedia

переработка цинка — Введение подготовка руды для использования в различных продуктах. Цинк (Zn) — это металлический элемент с гексагональной плотноупакованной (ГПУ) кристаллической структурой и плотностью 7,13 грамма на кубический сантиметр. Он имеет умеренную твердость и может… Универсал

переработка молибдена — Вводная подготовка руды для использования в различных продуктах.Молибден (Мо) — белый платиноподобный металл с температурой плавления 2610 ° C (4730 ° F). В чистом виде он вязкий, пластичный и характеризуется умеренным…… универсалием

Алмазный инструмент — Крупный план сегмента алмазной пилы Алмазный инструмент — это режущий инструмент с алмазными зернами, закрепленными на функциональных частях инструмента с помощью связующего материала или другим способом. [1] Поскольку алмаз является сверхтвердым материалом, алмазные инструменты имеют…… Wikipedia

промышленное стекло — Введение твердый материал, который обычно блестящий и прозрачный на вид и демонстрирует большую долговечность при воздействии природных элементов.Эти три свойства: блеск, прозрачность и долговечность делают стекло популярным…… Universalium

Флюс (металлургия) — Канифоль, используемая в качестве флюса для пайки Флюсовый карандаш, используемый для… Wikipedia

Лучшая паяльная паста для алюминия — Отличные предложения по паяльной пасте для алюминия от глобальных паяльных паст для продавцов алюминия

Отличные новости !!! Вы попали в нужное место для паяльной пасты для алюминия.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта паяльная паста для алюминия в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели паяльную пасту для алюминия на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в паяльной пасте для алюминия и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести паяльную пасту для алюминия по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
