Трубы стальные диаметры: Диаметры стальных труб — таблица размеров наружных и внутренних диаметров труб

Трубы большого диаметра — стальные. ТК-Рапид.

Трубы большого диаметра (ТБД) — трубы, диаметр сечения которых начинается от 530 мм. По типу шва изделия классифицируют как спиралешовные и прямошовные (характеристики каждого представленного типа зафиксированы в соответствующих гостах). Они также носят название «магистральные трубы», так как основной сферой их применения являются трубопроводы большой протяженности, транспортирующие, как правило, воду, нефть и газ.

Цены на стальные трубы большого диаметра







Классификация стальных труб большого диаметра

Трубы большого диаметра стальные традиционно изготавливаются методом электродуговой сварки, что касается труб меньших диаметров — их производят посредством контактной сварки. Исключением в данном случае является труба из обечайки, которую получают холодной или горячей вальцовкой. Несмотря на свои размеры, обечайка не относится к магистральным трубам и не может применяться в трубопроводах, работающих под высоким давлением.

По типу шва электросварные трубы для магистральных трубопроводов бывают:

  • спиралешовные – сварка производится под слоем флюса, при этом, в процессе изготовления добиваются того, что металл основы и металл в швах становятся однородными. Напряжение труб после закалки снимается при последующем отпуске.

  • прямошовные трубы больших размеров могут быть с одним или двумя швами, в зависимости от необходимого диаметра трубы. Количество швов определяется шириной листа, из которого, путем сворачивания, изготавливается труба; если одного листа недостаточно, диаметр наращивается с помощью металлических вставок. Для изготовления прямошовных ТБД требуется более сложное оборудование.

Область применения

Как правило, трубы большого диаметра (стальные, изготовленные по ГОСТ) — это трубы для магистральных газопроводов, нефтепроводные трубы, а также трубы, использующиеся в коммунальном хозяйстве (водоснабжение, отопление, канализация и т. д.). Обечаечные трубы большого диаметра используются при устройстве вентиляционных систем и как защитные кожухи. Трубы больших размеров в строительстве могут служить опорами для различных конструкций.

Технические характеристики

Труба стальная электросварная большого диаметра выпускается мерной и немерной длины. Диапазон размеров составляет 4-12,5 м.

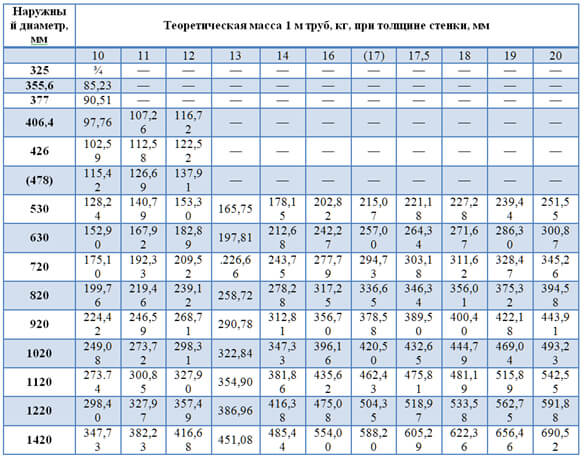

По толщине стенок изделия подразделяются на тонкостенные, толстостенные и с обычной толщиной стенки. Толщина проката может быть от 7 до 45 и более миллиметров. По данному параметру отличается обечайка, у которой зафиксирована максимальная толщина стенки – 80 мм.

Максимальный диаметр труб будет зависеть от способа изготовления изделия. Бесшовные ТБД могут иметь максимальный D = 530 мм. Прямошовные 428-1420 мм, диаметр определяет и количество швов: до 820 мм – один продольный, свыше указанного размера – два шва. Спиралешовные трубы большого размера могут достигать в диаметре 820 мм.

В зависимости от стандарта изготовления и последующей сферы применения, трубы изготавливают из сталей различных марок. Наиболее распространены стали: 17ГС, 17Г1СУ, 20, 09Г2С, 13-17Г1СУ.

Цена на трубы большого диаметра формируется в зависимости от перечисленных выше характеристик.



8, 20, 25, 40, 65, 110, 125, 200, 300 мм, больших, какие бывают, видео-инструкция по монтажу своими руками, фото и цена

Несмотря на распространение современных композитных материалов, сталь остается востребованной при изготовлении трубопроводов различного назначения. Какими могут быть диаметры стальных труб по ГОСТу? Вообще, какие стандарты регламентируют их производство? Где и для чего применяются соответствующие изделия? Давайте разбираться.

Стальные трубы на складе.

Нормативные документы

Начнем с перечня стандартов, которые нам предстоит изучить.

  • По ГОСТ 3262-75 изготавливаются изделия для водо- и газопроводов.
  • Насосно-компрессорные трубопроводы (НКТ) монтируются из проката, произведенного по ГОСТ 633-80.
  • Сортамент бесшовных горячедеформированных труб содержится в стандарте за номером 8732-78.
  • Для холоднодеформированных сортамент нормируется ГОСТ 9734-75.
  • Сварные трубы для газовых и нефтяных магистралей производятся по ГОСТ 20295-85.
  • Наконец, стальные трубы больших диаметров для магистральных газопроводов, нефтепроводов и нефтепродуктопроводов изготавливают в соответствии с документом ГОСТ Р 52079-2003.

Обратите внимание: этот список не претендует на охват всех областей производства. Некоторые специфические изделия вроде обсадных труб или трубных рам для автомобильной промышленности мы намеренно исключили из списка.

Рамы мото- и автотранспорта делаются из труб, производимых по отдельному стандарту.

Размеры  и области применения

Итак, какие бывают диаметры труб стальных в соответствии с этими документами? Для каких целей используется труба?

ГОСТ 3262-75

Полный список предусмотренных стандартом размеров сравнительно невелик, поэтому приведем его полностью.

Условный проход Наружный диаметр Толщина стенки труб
Легких Обыкновенных Усиленных
6 10,2
1,8
2,0 2,5
8 13,5 2,0 2,2 2,8
10 17,0 2,0 2,2 2,8
15 21,3 2,5 2,8 3,2
20 26,8 2,5 2,8 3,2
25 33,6 2,8 3,2 4,0
32 42,3 2,8 3,2 4,0
40 48,0 3,0 3,5 4,0
50 60,0 3,0 3,5 4,5
65 75,5 3,2 4,0 4,5
80 88,5 3,5 4,0 4,5
90 101,3 3,5 4,0 4,5
100 114,0 4,0 4,5 5,0
125 140,0 4,0 4,5 5,5
150 165,0 4,0 4,5 5,5

Изделия могут производиться с антикоррозионным цинковым покрытием и без него. Кроме того, они могут поставляться с нарезанной или накатанной резьбой.

Область применения – разводка водоснабжения, газа и отопления в пределах жилых, административных и производственных зданий.

Приведем несколько примеров использования.

  • Диаметр 15 мм востребован в качестве внутриквартирных подводок водоснабжения и газа.
  • Стальная труба 20 мм используется в качестве подводки к радиаторам отопления.
  • Стальная труба 25 мм применяется при монтаже отопительных стояков.
  • Стальная труба 40 мм подходит для розливов отопления и водоснабжения.
  • Стальная труба 125 мм годится для монтажа вводов теплотрасс, а парой десятилетий раньше – и вводов ХВС.

Справочно: стальная труба 8 мм, 6 и 10 мм если и используется в водогазопроводах, то невероятно умело скрывается. В богатой практике мастеров нашего проекта эти размеры ни разу не встречались.

Минимальный применяющийся размер – ДУ15.

Цена труб ВГП – одна из самых низких среди всего трубного проката ввиду использования недорогих марок стали и технологичности производства: для сварки используются высокочастотные токи, что обеспечивает минимальные временные затраты на погонный метр.

ГОСТ 633-80

Предусмотренный этим нормативным документом список сортамента тоже не поражает своей величиной.

Условный диаметр, мм Толщина стенки, мм
27 3,0
33 3,5
42 3,5
48 4,0
60 5,0
73 5,5; 7,0
89 6,5; 8,0
102 6,5
114 7,0

Что еще полезно знать об изделиях, производимых по нормам этого стандарта:

  • По технологии производства они могут быть только и исключительно бесшовными, то есть полученными не скручиванием плоской заготовки (штрипса), а прошивкой сплошного стального цилиндра (штанги). Такой способ производства обеспечивает существенно большую стойкость к внутреннему гидравлическому давлению: электросварной шов всегда уступает прочностью цельному металлу.
  • Труба производится как гладкой (под соединение муфтами), так и безмуфтовой, с высаженными наружу концами.

Несколько способов соединения НКТ.

  • Изделия с навинченными муфтами и безмуфтовые должны выдерживать гидравлические испытания; при этом внутреннее давление при испытаниях привязано к размерам трубы и варьируется от 375 до 1250 кгс/см2.

Справочно: давление воды на выходе горнодобывающих мониторов достигает втрое меньших значений – не более 400 кгс/см2. Струя такого монитора легко режет скальные породы.

Применение насосно-компрессорных труб в основном сводится к добыче нефти и газа: они служат для откачки природных углеводородов и для создания пластового давления.

ГОСТ 8732-78

Бесшовная горячедеформированная труба может иметь диаметр от 20 до 530 мм при толщине стенки от 1,08 до 75 миллиметров.

Технология ее производства вкратце такова:

  1. Цилиндрическая заготовка разогревается в индукционной печи до температуры, при которой сталь становится пластичной.
  2. На прошивном стане она превращается в гильзу – полый цилиндр.

Прошивка заготовки.

  1. После повторного разогрева заготовка, надетая на оправку, проходит последовательность вальцов, редуцирующих ее наружный диаметр.
  2. После охлаждения готовая труба нарезается на отрезки и после прохождения контроля качества отправляется на склад готовой продукции.

Производство по понятным причинам отличается высочайшей энергоемкостью. Кроме того, благодаря толстым стенкам изделия исключительно массивны: если усиленная  водогазопроводная стальная труба 65 мм весит 7,88 кг/погонный метр, то наиболее близкая к ней по диаметру горячедеформированная 63,5х14 – целых 17,09.

Где используются горячедеформированные изделия? Понятно, что не для строительства дачного водопровода своими руками: их прочность здесь явно избыточна. Основные области применения – трубопроводы высокого давления и гидравлические системы.

Снимок позволяет оценить толщину стенок.

ГОСТ 8734-75

Метод холодной деформации отличается от горячей прокатки лишь тем, что после прошивного стана гильза охлаждается и дальнейшие операции проходит при температуре гораздо ниже точки рекристаллизации стали.

Поскольку при раскатке в металле неизбежно накапливаются внутренние напряжения, содержащаяся в одном из смежных стандартов инструкция по технологии  производства требует обязательной термообработки проката после вальцевания: сталь нагревается и медленно остывает, приобретая вязкость и пластичность.

Какие размеры прописаны в стандарте:

  • Диаметр – от 5 до 250 мм.
  • Толщина стенки – от 0,3 до 24 мм. При этом одному диаметру соответствует несколько вариантов исполнения: скажем, стальная труба 200 мм может иметь стенки от 3 до максимальных 24 мм, а стальная труба 110 мм – от 1,5 до 18.

Как и горячекатаные, холоднодеформированные изделия применяются там, где необходима максимальная стойкость к гидравлическому давлению при минимальной массе.

На фото – холоднокатаные трубы перед нарезкой по длине.

ГОСТ 20295-85

Стандартом предусмотрено производство прямошовных и спиральношовных изделий с наружным диаметром от 159 до 8220 мм при стенках 3 – 12 мм.

При этом в стандарте содержатся рекомендации по способу изготовления для разных диапазонов размеров:

  • При диаметре 159 – 426 допустимо применение сварки токами высокой частоты.
  • Электродуговая сварка спиральных швов может использоваться в диапазоне 159-820.
  • Прямошовная электродуговая сварка применима для размеров 530-820.

ГОСТ Р 52079-2003

Последний в нашем списке документ предусматривает диаметры от 114 до 1420 мм при стенках от 3 до 21. И в этом случае могут применяться высокочастотная сварка с одним продольным швом (размеры 114-530), спиральношовная дуговая сварка (159-1420) и прямошовная дуговая сварка с одним или двумя продольным швами (530-1420 мм).

Спиральный шов обеспечивает большую по сравнению с прямым прочность на разрыв.

Заключение

Как уже упоминалось, наш список нормативных документов не претендует на полноту. Скажем, стальная труба 300 мм не соответствует ни одному из упомянутых сортаментов; однако в реальных прайс-листах производителей и дилеров она есть.

Как всегда, дополнительную информацию читатель сможет найти в видео в этой статье. Успехов!

Трубы стальные: диаметр, толщина, стенки


Любая стальная труба, независимо от области применения, характеризуется такими основополагающими значениями, как диаметр (бывает внутренний и наружный), длина и плотность/толщина стенки.
Под наружным диаметром чаще всего принято понимать расстояние между наружными кромками, зависит которое от нескольких факторов, в том числе, от той же толщины стенки, от производителя, от способа, которым изготавливалась труба и, конечно, от области применения.

Содержание статьи:

Введение


Все диаметры стальных труб, если речь идет о стандартах, определяются ГОСТом в соответствии с видом. Так гораздо легче становится процедура расчетов при монтаже и предварительном проектировании трубопровода, если известен наружный диаметр. Знание этой величины можно считать залогом правильного подбора всех элементов (заглушки, тройники, переходы, запорная арматура). Кроме того, эта величина просто крайне важна и незаменима при расчете веса.
Удобно заключать диаметр, толщину стенки стальных труб в таблицы.

Параметры бесшовных материалов

Холоднодеформированная труба Горячедеформированная труба
Наружный диаметр (мм) Толщина стенки (мм) Наружный диаметр (мм) Толщина стенки (мм)
23 5 32 3
26 4 42 3. 5
40 5 57 3.5
48 6 76 4
57 2.8 89 3.5
60 4.5 108 4
68 4 133 5
75 5 146 5
85 9 159 6
102 10 168 8
120 6 219 8

Есть и исключение, в данном случае составляют которое водогазопроводные трубы, классификация которых составлена по такому признаку, как условный проход (Ду)

Параметры водогазопроводной трубы

Наружный диаметр мм В дюймах Условный проход
10,2 1/8 6
13,5 1/4 8
17 3/8 10
21,3 1/2 15
26,8 3/4 20
33,5 1 25
42,3 5/4 32
48 3/2 40
60 2 50
75,5 2 ½ 65
88,5 3 80
101,3 3 ½ 90
114 4 100
140 5 125
165 6 150

Приведенные выше таблицы диаметров, толщины стенок стальных труб, дают представление о том, что, к примеру, наружный диаметр является величиной, которая определяется строго ГОСТом, и она постоянна. А для того, чтобы добиться большей прочности изделия, прибегают к увеличению толщины стенки. Как результат, внутренние размеры окружности отличаются от прохода условного (он же номинальный) диаметра, в свою очередь который, будучи величиной условной, используется при монтаже элементов трубопровода. Данный параметр находится в связке с параметром просвета. Нередко случается, что толщина стенок труб из стали различна при одинаковом условном проходе, поэтому их принято подразделять на обыкновенные, с толстыми и тонкими стенками.

Область применения стальных труб


Каждому виду соответствует своя область применения. Так стальная труба с тонкими стенками считается универсальной в сфере своего применения, поскольку она удобна в обработке сварочным аппаратом и хороша на изгиб.

Таблицы с диаметрами и толщинами стенок стальных труб и вес – это еще далеко не исчерпывающая информация. Так, в случае с повышенной требовательностью к такому важному параметру, как прочность стальной трубы, используется бесшовная труба с тонкими стенами, которая нашла широкое применение в авиастроении, изготовлении деталей машин, трубопроводах и другом. Ее главное преимущество, независимо от условий, в которых она будет использоваться, заключается в большом диаметре и длине, а также повышенной прочности при минимальной толщине стенки.

Стальная труба с толстыми стенками, по большому счету, не уступает тонкостенной по универсальности и превосходит предыдущий вид по надежности, прочности, устойчивости к большим давлениям и коррозии.

Приведенные параметры толщины стенок и диаметра стальных труб в таблицах незаменимы для расчетов и наглядного представления того, как эти характеристики соизмеряются друг с другом.

Возвращаясь к диаметрам и сфере задействования стальных труб можно отметить, что их применение распространено в строительной сфере, в сельском хозяйстве, отрасли автомобилестроения, в пищевой промышленности, химической, бытовой и других. Такая популярность, прежде всего, обусловлена экономической выгодой. Важное значение для любых труб из стали имеет как внешний вид, так и внутренний диаметр. И главное между ними отличие состоит в том, что наряду с тем, как внутренний диаметр остается всегда неизменным, внешний может варьироваться в зависимости от толщины стенок.

Именно диаметр является опорой разделения изделий на классы. Знание диаметра стальной трубы позволит, к примеру, просчитать заранее количество их, необходимое для транспортировки какого-либо вещества по магистрали. Следовательно, появляется возможность определения нагрузки на слабые места, на проектируемую систему в целом и, что важно, возможность их устранения.

Просмотреть таблицы диаметров и толщины стенок стальных труб – большого труда не составит, тем более, что они приведены выше, но стоит более детально остановиться на таком немаловажном нюансе, как разновидность диаметров. Они могут быть: номинальными, условными (фактический размер внутреннего параметра трубы, измеряется в миллиметрах), внутренними и наружными – соответственно важный при подборе соединительных элементов и фитингов параметр и показатель, по которому классифицируются все стальные изделия. Что характерно, диаметр стальной трубы определяет сферу ее применения.

В соотношении диаметра к стенке, продукция делится на следующие виды: нормальные, усредненные конструкции, элементы с толстыми стенками, изделия с тонкими стенками, трубы со стенками особо тонкими и трубы со стенками особо толстыми. Также трубы подразделяются на: профильные, водогазопроводные, труба электросварочная прямошовная, труба бесшовная горячедеформированная и бесшовная холоднодеформированная.

Прочность стальных труб


Что касается прочности трубы, то это свойство зависит от формы и габаритов сечения, поскольку нагрузка, которую могут выдержать стальные трубы, напрямую зависит от толщины стенок. Поэтому, наряду со всеми таблицами толщины стенок и диаметров стальных труб, есть еще и дополнительные характеристики, в том числе такие, как прочность. Последняя используется в трубопроводах для расчета допустимого внешнего и внутреннего давления, а также для расчета жесткости каркаса в металлоконструкциях. Иными словами, без «правильного» сечения ни металлическая конструкция, ни трубопровод существовать не могут.

Так, геометрические параметры стальной трубы регламентируют ряд ГОСТов (нормативных документов), в которых указаны конкретные значения (в миллиметрах), а также представлены отклонения (допустимые) от упомянутых величин (длина изделия, толщина стенки, диаметр внешний и внутренний) в процентах от регламентированных габаритов.

Для того, чтобы рассчитать необходимое количество трубы, вы можете нажать на кнопку — «Строительные калькуляторы»  с правой стороны экрана.

Труба стальная диаметр 250 мм | Электросварная оцинкованная, бесшовная — вес погонного метра и толщина стенки, наружный размер

Автор Trubtraid.ru Опубликовано Обновлено

При проведении строительных работ и создании трубопроводов необходимо применять качественные материалы. Труба стальная с наружным диаметром 250 мм получила широкое распространение для решения упомянутых задач.

В этой статье вы узнаете что это за материал. Сможете прочитать краткий обзор разновидностей этой продукции. Узнать о плюсах и минусах трубного проката указанного размера и посмотреть их фото.

Производство

Методика производства бывает разнообразной. Металлопрокат делят на сварной и прокатный. Последний вариант изготовляется путем прокатки заготовки на специальных станках. Продукция этого вида характеризуется высокой прочностью и стойкостью к высокому давлению. Ее часто применяют в нефтегазовой сфере.

Более простая разновидность изделий — сварная. Метод изготовления заключается в сворачивании заготовки к центру. Полученные конструкции называют прямошовными. Есть и другие варианты изготовления. Например, сворачивание в ленту по спирали. Данную разновидность продукции называют спиралешовной.

Разновидности

Изделия также бывают:

  • бесшовными горячедеформированными;
  • бесшовными холоднодеформированными;
  • водогазопроводными;
  • электросварными.

Особой популярность на рынке пользуется труба стальная электросварная по ГОСТу 10704-91 из-за широкого применения и качества.

Последняя указанная в списке разновидность производится методом формовки стального проката с дальнейшим применением электрической сварки. Чтобы повысить стойкость к коррозии данные каналы обрабатывают особыми материалами.

Технология прокатки может быть горячекатаной и холоднокатаной. Рассматриваемый вариант продукции получил широкое применение для создания контуров по перекачки различных жидких и газообразных веществ, а также при создании металлических конструкций.

Горячедеформированные бесшовные конструкции изготавливаются путем деформации заготовки из стали, которую нагревают до высоких температур. Для достижения этой цели применяют прессование и прокатку. Производятся специальные и стойкие к коррозии изделия.

Последний вариант применяют для обустройства контуров трубопроводов для транспортировки агрессивных веществ и контуров, функционирующих при высоких температурных режимах. Ключевая сфера применения — химическая и нефтеперерабатывающая промышленность.

Холоднодеформированные бесшовные изготавливаются путем холодной прокатки. В качестве сырья применяют горячекатаные заготовки. Данная разновидность каналов характеризуется высокими показателями геометрической точности. Посредством этого метода можно получить конструкции с достаточно тонкими стенками. Их широко используют в кораблестроении и сельском хозяйстве.

Водогазопроводные изделия применяются при обустройстве водо- и газопроводов. Также данный вид продукции используется при сооружении зданий. Если речь идет о создании трубопровода, следует помнить, что каналы этого вида выдерживают показатель давления не более 25 Мпа. Производится данная продукция на трубопрокатном оборудовании.

Такие трубы обладают сварным швом. Он увеличивает срок эксплуатации и повышает уровень безопасности. Перед применением на предприятиях данные конструкции обязательно подвергают испытаниям. Как правило, они обладают нарезанной или накатанной резьбой.

Существуют разновидности и без нее. Изготавливается оцинкованный и неоцинкованный вариант. Причем вес 1 погонного метра последнего на три процента ниже. Оцинкованная стальная конструкция обладает массой 16 до 50 кг.

Свойства изделий

Рассматриваемая продукция классифицируется по разным критерием.

Среди них:

  1. Соотношение размера диаметра к толщине стенки.
  2. Классу точности.
  3. Длине.

По соотношению толщины к показателю наружного диаметра продукцию делят на тонкостенную, особотонкостенную и нормальную. Производятся также особотолстостенные и толстостенные варианты.

Существует два класса точности. Первый считается более строгим. Такую продукцию применяют там, где значение точности длины имеет большое значение. Ко второму классу относят изделия, к которым менее строгие требования.

Длина бывает кратной, мерной и немерной. Первая разновидность поставляется с учетом припусков на подрезку. Мерные изделия продаются в отрезках длиной от 10 до 12 метров. А конструкции немерной длины — от 5 и более метров.

Гос. стандарты и тех. параметры

Параметры труб регламентируются различными документами. Все зависит от вида продукции, которую вам нужно купить для решения конкретной задачи. Размеры изделий бывают самыми разнообразными. К примеру, рассматриваемые каналы могут обладать шириной стенки 4, 5, 6, 7, 8 или 9 миллиметров.

DD — наружныйТолщина стенки, мм
2502735,0

Качества и характеристики стальных каналов с диаметром 250 мм указаны в таких документах, как:

  • ГОСТ 1050 88 — для электросварных конструкций;
  • ГОСТ 10692 80 — для стальной продукции с круглым сечением;
  • ГОСТ 3262 75 — для водогазопроводных изделий из стали.

Внутри упомянутых стандартов содержаться таблицы. Где вы сможете детально ознакомиться с их техническими и физическими характеристиками.
Приобретать лучше всего новую продукцию. Но для некоторых задач имеет смысл купить трубы бу. Цена метр в этом случае будет дешевле.

Все зависит от назначения и состояния каналов. Согласно отзывам потребителей бу продукция пользуется спросом и подходит для решения многих задач.

В некоторых случаях приобретать старые конструкции недопустимо. В любом случая требуйте у продавцов предоставить сертификат качества. Желательно, чтобы он соответствовал международным стандартам ISO.

Преимущества и недостатки

Рассматриваемая продукция характеризуется как плюсами, так минусами.

К преимуществам относят:

  • достаточно большой срок эксплуатации — не менее 15 лет;
  • устойчивость к механическим воздействиям;
  • негорючесть;
  • способность держать давление в пределах до тридцати атмосфер;
  • подходит для транспортировки носителя с температурой до 130 градусов.

Эти свойства делают использование данных изделий популярным. Но стоит обратить внимание и на их недостатки.

К ним относят:

  • значительная масса;
  • слабая защита от возникновения отложений;
  • значительная шероховатость внутренней поверхности;
  • существенная теплопроводность.

Если речь идет об использовании неоцинкованной трубы необходимо обеспечить ей достойную защиту от коррозийных процессов. Для этого ее нужно дополнительно покрыть слоем полимеров.

Применение данных изделий разнообразное. Часто металлическая труба 250 мм используется для обустройства дымоходов. Она идеально подходит для решения этой задачи. Изделия с таким назначением часто называют дымоходными.

При осуществлении монтажа нужно применять дополнительные фасонные части. Их довольно много. Отметим, что установка трубопровода на основе конструкций рассматриваемого размера требует серьезной квалификации исполнителя. Своими руками справиться с этой задачей довольно сложно. Кроме того, для ее реализации нужно применять специальное оборудование.

В наши дни стальные трубы с наружным диаметром 250 мм не были полностью вытеснены полимерными аналогами. Это связано с тем, что они применяются в тех сферах, где свойств пластиковых каналов недостаточно для нормального функционирования системы.

Где можно купить

Сайты на которых продается продукция являются самостоятельной единицей и в случае возникновения споров, портал ТрубТрейд не несет ответственности.

Помните, что вы сами принимаете решение!

  • https://www.metalloprokat.ru/truba/trubast/250/
  • https://trubanasklade.ru/truby-besshovnye/truby-besshovnye-po-diametru/250/
  • https://www.pulscen.ru/price/010109-truba/f:62272_250-mm

Таблица соответствия стандартов размеров стальных труб



Таблица соответствия условного прохода стальных труб, дюймовой резьбы и наружных диаметров стальных и полимерных труб
Условный проход трубы Dy, мм Диаметр резьбы G», дюйм Наруженный диаметр трубы Dn, мм
ВГП ЭС, БШ Полимерная
10 3/8″ 17 16 16
15 1/2″ 21. 3 20 20
20 3/4″ 26.8 26 25
25 1″ 33.5 32 32
32 1 1/4″ 42.3 42 40
40 1 1/2″ 48 45 50
50 2″ 60 57 63
65 2 1/2″ 75. 5 76 75
80 3″ 88.5 89 90
90 3 1/2″ 101.3 - -
100 4″ 114 108 110
125 5″ 140 133 125
150 6″ 165 159 160
160 6 1/2″ - 180 180
200 - - 219 225
225 - - 245 250
250 - - 273 280
300 - - 325 315
400 - - 426 400
500 - - 530 500
600 - - 630 630
800 - - 820 800
1000 - - 1020 1000
1200 - - 1220 1200


ВГП — трубы стальные водоводогазопроводные ГОСТ 3263-75
ЭС — трубы стальные электросварные прямошовные ГОСТ 10704-91
БШ — трубы стальные бесшовные горячедеформированные ГОСТ 8732-78, ГОСТ 8731-74 (от 20 до 530 мм)



ISO дюйм ISO мм SMS мм DIN мм Ду
1/8 10,30     5
1/4 13,70 6,35   8
3/8 17,20 9,54 12,00 10
1/2 21,30 12,70 18,00 15
3/4 26,90 19,05 22 (23) 20
1/2 33,70 25,00 28,00 25
1 1/4 42,40 31,75 34 (35) 32
1 1/2 48,30 38,00 40 (43) 40
2 60,30 50,80 52 (53) 50
2 1/2 76,10 63,50 70,00 65
3 88,90 76,10 84 (85) 80
4 114,30 101,60 104,00 100
5 139,70 129,00 129,00 125
6 168,30 154,00 154,00 150
8 219,10 204,00 204,00 200
10 273,00 254,00 254,00 250

Труба стальная ВГП 76х3 мм

Описание товара Труба стальная ВГП 76х3 мм

Прежде, чем приобретать стальные трубы с наружным диаметром 76 мм и толщиной стенки 3,5 мм, необходимо четко знать, где они будут эксплуатироваться, т. к. они могут иметь разный способ производства, и в зависимости от этого разные технологические характеристики и эксплуатационные свойства. Трубы 76Х3,5 мм могут быть изготовлены методом электросварки стальных листов по специальной технологии в соответствии с ГОСТ 10704-63. Соответственно, такие имеют сварной шов. Свое применение электросварные трубы диаметром 76 нашли в качестве опорного материала при возведении металлических конструкций при строительстве.

Изготовление труб ВГП

Второй способ изготовления труб имеющих диаметр 76 мм — это горячая прокатка на станах предварительно нагретых до нужной температуры заготовок, называемых гильзами, и вытягивание их при прокатке до нужного размера. С помощью этой технологии в соответствии с ГОСТ 8732-78 получают цельнотянутые бесшовные стальные трубы, называемые ВГП, что означает водогазопроводные. Такие изделия имеют широкое применение при проведении газовых трубопроводов, передаче воды, при подведении отопительных систем и т. д. Целесообразно применение горячекатаных металлических труб 76 и благодаря их невысокой, по сравнению с другими вариантами, стоимости. Для изготовления бесшовных труб ВГП используют в основном, сталь 09Г2С.

Иногда, если этого требуют специальные условия эксплуатации, производят трубы такого диаметра по ТУ. Но обычно, это небольшие партии, изготавливаемых по индивидуальному заказу.

Толщина стенки бесшовной трубы диаметром 76 мм, изготавливаемой по ГОСТ 8732-78, может быть и отличной от 3,5 мм. От размера толщины стенки напрямую зависит стоимость стальной трубы. Это связано с количеством металла, пошедшего на изготовление. Чем тоньше стенка, тем меньше ее вес и, следовательно, меньше стоимость. Обычно, цена трубы 76 мм, как и других, указывается за погонный метр, так как вес погонного метра труб разной толщины будет различен. Практикуется также и цена за единицу веса, выраженного в тоннах.

Соединение водогазопроводных труб между собой

Соединение труб при монтаже всей системы может осуществляться двумя вариантами:

  • с использованием электросварки. Такое соединение считается более надежным, но оно требует использования спецтехники;
  • стыковка с применением специальных соединяющих муфт. Соединение менее надежное, чем, сварное, но зато более легкое и быстрое.

При покупке труб диаметром 76, надо знать, какого вида будет их стыковка при монтаже, от этого зависит вариант их концевых частей.

SCH 40 Голая и черная стандартная стальная труба на ANS Steel Co.

Дом все категории Стали Стальные балки Стальные уголки Стальные швеллеры Стальные раунды Стальные квадраты Стальные арматурные стержни Стальные полосы Стальные квартиры Стальные пластины Стальные листы Стальные трубы Стальные трубы Стальная кровля Расширенные металлы Сплющенные расширенные металлы Стандартные расширенные металлы Обработка добавленной стоимости Обработка стали Сформированные клиентские каналы и углы Формованные зажимы и кронштейны из конструкционной стали Свяжитесь с нами
 Искать в каталоге
По ключевому слову По номеру №
Все категории SCH 40 Стандартная стальная труба без покрытия и черная

ANS Steel — это сервисный центр Premier Steel в Делавэр-Вэлли.
Свяжитесь с нами по вопросам изготовления на заказ или специальных металлических изделий
Телефон: 215-831-5020
Электронная почта: [адрес электронной почты защищен]

Все категории> Сталь> Стальные трубы> Стандартная стальная труба SCH 40, черная и неизолированная> Просмотреть
Скачать PDF Скачать PDF Страница для печати Отправить эту страницу по электронной почте Сохранить в избранное
Пожалуйста, подождите…

 Проверьте до пяти результатов, чтобы выполнить действие.


  • ANS Steel является дистрибьютором стальных труб размеров, перечисленных ниже. Все трубы также могут быть выполнены из алюминия и нержавеющей стали (пожалуйста, позвоните заранее, чтобы узнать о наличии: 215-831-5020).
  • Услуги первичной обработки с добавленной стоимостью включают: гибку, штамповку, резку, шлифование Бланшара, горячее цинкование и резку пламенем.
  • Свяжитесь с нами и сообщите свои требования.
  • Сертифицированное бизнес-предприятие, принадлежащее женщинам из малообеспеченных семей (DWBE).
  • Сплав для всех — A500 Grade B / C.


увеличенное изображение


увеличенное изображение

Результатов на странице: 2550100200
Результаты 1-19 из 19 1
СЧ 40 Труба-1/4 1/4 дюйма 0. 540 дюйм 0,364 дюйма 0,0880 дюйма 0.424 фунтов
СЧ 40 Труба-3/8 3/8 дюйма 0. 675 дюйм 0,493 дюйма 0,0910 дюйма 0.567 фунтов
СЧ 40 Труба-1/2 1/2 дюйма 0. 840 дюйм 0,622 дюйма 0,1090 дюйм 0.850 фунтов
СЧ 40 Труба-3/4 3/4 дюйма 1. 050 дюйм 0,824 дюйма 0,1130 дюйма 1.13 фунтов
СЧ 40 Труба-1 1 дюйм 1. 315 дюйм 1.049 дюйм 0,1330 дюйм 1.678 фунтов
СЧ 40 Труба-1 1/4 1 1/4 дюйма 1. 660 дюйм 1.380 дюйм 0,1400 дюйма 2.272 фунтов
СЧ 40 Труба-1 1/2 1 1/2 дюйма 1. 900 дюйм 1.610 дюйм 0,1450 дюйма 2.717 фунтов
СЧ 40 Труба-2 2 в 2. 375 дюйм 2.067 дюйм 0,1540 дюйма 3.652 фунтов
СЧ 40 Труба-2 1/2 2 1/2 дюйма 2. 875 дюйм 2.469 дюйм 0.2030 дюйм 5.793 фунтов
СЧ 40 Труба-3 3 в 3. 500 дюйм 3,068 дюйма 0,2160 дюйма 7.575 фунтов
СЧ 40 Труба-3 1/2 3 1/2 дюйма 4. 000 в 3,548 дюйма 0,2260 дюйма 9.109 фунтов
СЧ 40 Труба-4 4 дюйм 4. 500 дюйм 4.026 дюйм 0,2370 дюйма 10.790 фунтов
СЧ 40 Труба-5 5 дюйм 5. 563 дюйм 5.047 дюйм 0,2580 дюйма 14.617 фунтов
СЧ 40 Труба-6 6 дюйм 6. 625 дюйм 6.065 дюйм 0,2800 дюйма 18.974 фунтов
СЧ 40 Труба-8 8 дюйм 8. 625 дюйм 7.981 дюйм 0,3220 дюйма 28.554 фунтов
СЧ 40 Труба-10 10 дюйм 10. 750 дюйм 10.020 дюйм 0,3650 дюйма 40.483 фунтов
СЧ 40 Труба-11 11 дюйм 11. 750 дюйм 11.000 дюйм 0,3750 дюйма 45.557 фунтов
СЧ 40 Труба-12 12 дюйм 12. 750 дюйм 12.000 дюйм 0,3750 дюйма 49.562 фунтов
СЧ 40 Труба-12 12 дюйм 12. 750 дюйм 12.000 дюйм 0,406 дюйма 53.530 фунтов
Результаты 1-19 из 19 1

Спецификации труб — Chicago Tube & Iron

Спецификации трубопроводовadminchi12019-06-10T14: 43: 03-05: 00

ГРАФИКИ ТРУБ ИЗ УГЛЕРОДИСТОЙ СТАЛИ

910 910 9011 9011 9011 Внешний диаметр
дюймов
дюймов

5 5 47

Труба
Размер

Внешний диаметр
дюймов
мм

Вес и размеры бесшовных и сварных стальных труб
(стр. E.)

10

20

30

40

STD.

60

80

XS

100

12010 9107

XXS

1/8

0.405

10,3

0,068

0,068

0,068

9107

9107 9107 9107 9107

9107 9108

0,095
0,31

0,095
0,31

0

5

05

0. 540

13,7

0,088
0,43

9107 0,088

9107 0105
0,54

0,119
0,54

07 0.675

5

0. 840

05

9107 0,109

07

0,109
1,09

0 0

07

133
1,68

660

5
3,00

07

54
3,66

875

07

9107 9107 9107 9107 9107 9107 9107 9107 9107 9107
7,67

4

07

07

226
9,12

047 12107

047 12107 07

07

07

141,3

07


18,99

07


0,280
28,60

17,1

0,091
0,57

9107 0,091

9107
0,74

0,126
0,74

21,3

0,109
0,85

0,147
1,09

188
1,31

0,294
1,72

3/4

1,050

9107

0,113
1,13

0,113
1,13

0.154
1,48

0,154
1,48

1

1,315

33,4

0,133
1,68

0,179
2,17

0,112107 9107 9107 9107

0,179 9107 9107

0,250
2,85

0,358
3,66

1-1 / 4

42,2

0,140
2,27


0,140

0,191
3,00

250
3,77

0,382
5,22

1-1 / 2

1. 900

0,145
2,72

0,145
2,72

0.200
3,63

0,200
3,63

2

2,375

60,3

0,154
3,66

0,218
5,03

0,2183

0,2183

0,2183

0,344
7,47

0,436
9,04

2-1 / 2

73,0

0. 203
5,80

0,276
7,67

375
10,02

0,552
13,71

3

3,500

0,216
7,58

0,216
7,58

0.300
10,26

0,300
10,26

3-1 / 2

4. 000

101,6

0,226
9,12

0,318
12,52

0,318

0,318 12107

0,636
22,85

4

500

114,3

0,237
10,80

0,337
15,00

0,337
15,00

0.438
19,02

0,531
22,53

0,674
27,57

0,258
14,63

0.258
14,63

0,375
20.80

0,375
20,80

0,625
32,99

0,750
38,59

6

6.625

168,3

0,280
18,99

0,432
28,60

0.562
36,43

0,719
45,39

0,864
53,21

СРЕДНИЙ СРЕДНИЙ ШИРИН В ФУНТАХ

Таблица труб сортамента 40, размеры, вес и толщина стенки трубы

Таблица труб сортамента 40, размеры, вес и толщина стенки трубы

толщина стенки и вес

Номинальный размер [дюймы] Наружный диаметр [дюймы] Наружный диаметр [мм] Толщина стенки [дюймы] Толщина стенки [мм] Вес [фунт / фут] Вес [кг / м]
1/8 дюйма NPS6 0.41 год 10,3 0,068 1,73 0,24 0,37
1/4 дюйма NPS8 0.54 13,7 0,088 2,24 0,42 0,63
3/8 дюйма NPS10 0.68 17,1 0,091 2.31 0,57 0,84
1/2 дюйма NPS15 0.84 21,3 0,109 2,77 0,85 1,27
3/4 дюйма NPS20 1.05 26,7 0,113 2,87 1.13 1,69
1 дюйм NPS25 1.32 33,4 0,133 3,38 1,68 2,5
1 1/4 дюйма NPS32 1.66 42,2 0,14 3,56 2,27 3,39
1 1/2 дюйма NPS40 1.9 48,3 0,145 3,68 2,72 4,05
2 дюйма NPS50 2.375 60,3 0,154 3,91 3,65 5,44
2 1/2 дюйма NPS65 2.875 73,0 0,203 5,16 5,79 8,63
3 дюйма NPS80 3.5 88,9 0,216 5,49 7,58 11.29
3 1/2 дюйма NPS90 4.0 101,6 0,226 5,74 9,11 13,57
4 дюйма NPS100 4.5 114,3 0,237 6.02 10,79 16.07
5 дюймов NPS125 5.563 141,3 0,258 6.55 14,62 21,77
6 дюймов NPS150 6.625 168,3 0,28 7,11 18,97 28,26
8 дюймов NPS200 8.625 219,1 0,322 8,18 28,55 42,55
10 дюймов NPS250 10.75 273,0 0,365 9,27 40,48 60,31
12 дюймов NPS300 12.75 323,8 0,406 10.31 53,52 79,73
14 дюймов NPS350 14.0 355,6 0,437 11,13 54,57 94,55
16 дюймов NPS400 16.0 406,4 0,5 12,7 82,77 123,3
18 дюймов NPS450 18.0 457,0 0,562 14,27 104,67 155,8
20 дюймов NPS500 20.0 508,0 0,594 15.09 123,11 183,42
24 дюйма NPS600 24.0 610,0 0,688 17,48 171,29 255,41
32 дюйма NPS800 32.0 813,0 0,688 17,48 230,08 342,91

Доступные стандартные столы для труб

Глобальный тег сайта (gtag.js) — Google Analytics

Размеры труб из стали и нержавеющей стали ASME B36.10 и ASME B36.19

NPS 1/2 3/4 1 2
OD 21,3 26,7 33,4 42.2 48,3 60,3
Толщина стенки
Sch 5 1,65 1,65 1,65 1,65 1,65 1,65
Sch 5 S 1,65 1,65 1,65 1,65 1,65 1,65
Sch 10 2,11 2.11 2,77 2,77 2,77 2,77
Sch 10 S 2,11 2,11 2,77 2,77 2,77 2,77
Sch 20
Sch 30 2,41 2,41 2,90 2,97 3.18 3,18
СТД 2,77 2,87 3,38 3,56 3,68 3,91
Sch 40 2,77 2,87 3,38 3,56 3,68 3,91
Sch 40 S 2,77 2,87 3,38 3,56 3,68 3,91
Sch 60
XS 3,73 3,91 4,55 4,85 5,08 5,54
Sch 80 3,73 3,91 4,55 4,85 5,08 5,54
Sch 80 S 3,73 3,91 4,55 4,85 5.08 5,54
Sch 100
Sch 120
Sch 140
XXS 7,47 7.82 9,09 9,70 10,15 11,07
Sch 160 4,78 5,56 6,35 6,35 7,14 8,74

NPS = номинальный диаметр трубы = Внешний диаметр
Размеры указаны в миллиметрах, если не указано иное.

Допуски размеров для бесшовных и сварных труб ASTM A530

Номинальный размер трубы

до 4 = ± 0.79 мм | С 5 по 8 = + 1,58 мм / — 0,79 мм

от 10 до 18 = + 2,37 мм / — 0,79 мм | От 20 до 24 = + 3,18 мм / — 0,79 мм

Толщина стенки

Все диаметры = — 12,5%

+ допуск не указан

Длина

+ 6.40 мм / — 0 мм

Масса

Вес = + 10% / — 1,5%

Размеры и допуски на размеры

Единицы измерения
Американские стандарты на трубы используют британские и метрические (СИ) единицы измерения.Важно не совмещать использование этих единиц, поскольку округление размеров привело к несовместимости между некоторыми значениями.

Размеры
Стандартные размеры сварных и бесшовных сварных стальных труб для высоких или низких температур и давлений описаны в ASME B36.10. Стандартные размеры сварных и бесшовных сварных труб из нержавеющей стали описаны в ASME B36.19. Суффикс « S » в номере расписания используется для различения B36.19 труба из трубы В36.10. ASME B36.10 включает трубы другой толщины, которые также коммерчески доступны из нержавеющей стали.

Допуски на размеры
Основные допустимые отклонения, включая требования к длине трубы и прямолинейности, определены в ASTM A530, на этот стандарт ссылаются все стандарты ASTM на трубы.

Стальные трубы и стальные трубы в подробностях> KARAY METALS, INC

Стальная труба

Стальная труба (и стальная труба) развивалась на протяжении всей истории.В частности, металлическая трубка существует примерно с 3000 г. до н.э. Фактически египтяне сделали первую металлическую трубу из меди.

Еще в 2500 году до нашей эры китайцы использовали бамбуковую трубу для транспортировки газа

Еще в 2500 г. до н.э. китайцы использовали бамбуковые трубы как способ транспортировки природного газа в свою столицу — Пекин. Рим и Персия создали акведуки, чтобы доставлять воду в центры городов для купания, мытья и питья.

Кроме того, трубы (или трубки) изготавливаются из самых разных материалов и с использованием различных методов.Полый камень, обожженная глина, бамбук, пальма, красное дерево, свинец, бронза, медь и резина — вот лишь некоторые из материалов, из которых изготовлены трубки.

В середине 1800-х годов современная сталелитейная промышленность была поддержана Бессемеровским процессом. Бессемеровский процесс стал первым недорогим методом массового производства стальных труб. Впоследствии в 1895 году родилась бесшовная труба. Вскоре последовало производство автомобилей, велосипедов и машин для добычи нефти, которое началось в полную силу.

Бессемерский перегонный завод Republic Steel Youngstown Ohio

Вскоре после этого эффективность производства снизила цены, и стальные трубы стали обычным явлением.В настоящее время производится много различных типов стальных труб и стальных труб. В зависимости от области применения доступны бесшовные гидравлические трубки J524, сварные гидравлические трубки J525 и многие другие трубы и трубопроводы из специальной стали.

Чтобы лучше понять стальные трубы, давайте исследуем различия между стальной трубой и стальной трубой. Большинство подумает, что оба они одинаковы. Хотя между ними есть много различий, то есть стандартов, измерений, использования и применения.

Труба и труба в сравнении

Во-первых, есть разница между стальной трубой и стальной трубой. Дело НЕ только в семантике. Основное различие заключается в их обычном использовании, измерении и терминологии. Давайте взглянем.

A513 DOM Механические стальные трубы и стальные трубы

Стальная труба

Трубка, вообще говоря, предназначена для небольших применений, например, гидравлики, топливопроводов и т. Д.

РАЗМЕР: И независимо от материала стальная труба измеряется по ее фактическому внешнему диаметру (OD).Например, диаметр трубы 1 дюйма равен 1,25 дюйма, а диаметр трубы 1 дюйма равен 1,625 дюйма. Толщина стенки более тонких трубок измеряется калибром, в то время как более толстые трубки измеряются в долях или миллиметрах. Однако это НЕ верно для трубы. Толщина стенки трубы упоминается как «График» согласно ASME B36.10. ПРИМЕЧАНИЕ : Не существует формулы между спецификацией трубы и ее толщиной стенки. Для получения информации о соответствующих стандартах необходимо обратиться к ASME B36.10.

МАТЕРИАЛ: Часто изготавливается из мягкой стали, алюминия, латуни, меди, хрома или нержавеющей стали.

СОЕДИНЕНИЕ / СВАРКА: Трубки соединяются пайкой, развальцовкой или другими механическими средствами, такими как муфты.

МЕХАНИЧЕСКИЕ / ХИМИЧЕСКИЕ СВОЙСТВА: Химические свойства стальных труб очень важны для качества и технологического процесса. Поэтому его микроэлементы, такие как химический состав, имеют решающее значение. Кроме того, в зависимости от области применения указываются такие механические свойства, как растяжение, предел текучести и удлинение.

Стальная труба

Труба обычно используется для более крупных объектов, например, для линий передачи нефти и газа, нефтеперерабатывающих заводов и строительства.

Распределительный центр и склад в Чикаго — Стальные трубы и стальные трубы

РАЗМЕР: Например, диаметр стальной трубы обозначается ее толщиной « Номинальная », а НЕ фактической толщиной. Другими словами, «Номинальный» или NPS — это безразмерное число, относящееся к диаметру отверстия трубы. Стандартные спецификации и размеры труб указаны иначе, чем трубы. Трубопровод идентифицируется по диаметру с другим безразмерным измерением толщины его стенки (График). Например, труба диаметром 2 дюйма (2,375 дюйма), имеющая Таблицу 40, имеет толщину стенки 0,154 дюйма. Принимая во внимание, что фактическая толщина стенки трубы Schedule 40 диаметром 1 дюйм составляет 0,133 дюйма. OD (внешний диаметр) трубы остается неизменным независимо от ее графика.

РАСПИСАНИЕ ТРУБ ТОЛЩИНА СТЕНЫ (Дюймы)

МАТЕРИАЛ: Часто из углеродистой и / или низколегированной стали.

СОЕДИНЕНИЕ / СВАРКА: Соединение стальных труб очень трудоемко. Сварка, соединение под давлением, фланцы и нарезание резьбы — основные методы соединения стелевых труб.

МЕХАНИЧЕСКИЕ / ХИМИЧЕСКИЕ СВОЙСТВА: Химические элементы стальной трубы, то есть углерод, марганец, кремний, сера и фосфор, являются ее основными компонентами. Однако, в отличие от стальной трубы, в стальной трубе требуется несколько микроэлементов. Вместо этого наиболее важны номинальное давление, пластичность и предел текучести стальной трубы.

Трубки и допуски труб

Из-за требований к применению, характеристики давления и другие характеристики трубы строго указаны. Однако допуски для трубы более слабые, чем для трубы. Последнее зависит от допуска, относящегося к диаметру, толщине стенки, округлости и прямолинейности.

Производственные соображения

Как указывалось ранее, труба и труба предъявляют особые требования к применению. Стальные трубы используются в более точных приложениях, чем трубы.Следовательно, производство труб обходится дешевле из-за меньших требований к точности. В то время как трубки требуют более широких возможностей использования и более узких допусков, что увеличивает затраты на их производство.

Приложения

Трубки

хорошо подходят для таких применений, как медицина, оружие, детали машин, котельные трубы и теплообменник, где требуются точные наружные диаметры и другие требования к измерениям. Хотя стальные трубы используются для транспортировки больших объемов газа и жидкостей, их OD (внешний диаметр) и ID (внутренний диаметр) определяют скорость потока и возможности давления.Однако допуски для труб обычно менее требовательны.

Заключение

Как показано выше, между стальной трубой и стальной трубой существует много различий. Однако их происхождение одинаково. Следовательно, они в некотором роде предки. Оба были связаны с необходимостью транспортировки основных элементов, таких как вода, отходы и топливо. Короче говоря, они обеспечивают транспортировку жидкостей, газа и твердых тел. Хотя они делают это по-разному, в зависимости от приложения.

Трубы из нержавеющей стали и размеры труб: NPS, график труб, DN

Существует несколько распространенных методов описания труб и размеров трубок, используемых в системе трубчатых трубопроводов, мы должны рассчитывать точные размеры без путаницы, обычно размеры труб и труб определяются внешним диаметром , толщиной стенки и длиной , внутренней Диаметр также упоминается для размеров трубы, эти параметры являются базовыми для концепции размеров.

Номинальный размер трубы

Североамериканская система ANSI широко применяется в трубных системах. Номинальный размер трубы ( NPS ) определяется стандартными размерами для труб, используемых для различных давлений и температур, внешний диаметр используется в дюймах, значения NPS и OD не всегда равны от NPS ⅛ до 12 дюймов, значения NPS и OD отличаются, более 14 дюймов, значения NPS и OD равны, размер является фактическим, а не номинальным.

NB

NB (Номинальное отверстие) также является другим методом определения размеров и размеров труб, это то же значение между NB и NPS.

Таблица труб

Толщина стенки, называемая Графиком ( Sch .), В настоящее время существует большой выбор толщины стенок, чтобы соответствовать всем применениям при разном давлении, стандартном весе (STD), сверхпрочной (XS) и двойной сверхпрочной (XXS) — три основных числа для толщины, 5S и 10S — более тонкая толщина стенки трубы из нержавеющей стали.

DN Размер

Европейская система ISO также основана на внешнем диаметре. Номинальный диаметр (DN) также часто относится к размерам трубы, он обеспечивает почти такой же внешний диаметр, как и система ANSI, но измеряется в миллиметрах, и предлагает гораздо больше вариантов для различной толщины стенки.

Номинальный размер трубы, номинальный диаметр и таблица графиков труб

ASME B36.19 указывает размеры трубы из нержавеющей стали , включая внешний диаметр и толщину стенки по спецификации, номер спецификации имеет суффикс « S » для толщины стенки, имея SCH 5S, SCH 10S, SCH 40S, SCH 80С.

Стандарт ASME B36.10 определяет размеры труб из углеродистой стали без суффикса «S» для спецификации труб.

Номинальный размер OD Толщина стенки, SCH
NPS DN мм 5S 10S 10 20 30 40S СТ 40 60 80S XS 80 100 120 140 160 XXS
1-8 6 10.3 1,24 1,73 1,73 1,73 2,41 2,41 2,41
1∕4 8 13,7 1,65 2,24 2,24 2,24 3.02 3,02 3,02
3-8 10 17,2 1,65 2,31 2,31 2,31 3,2 3,2 3,2
1-2 15 21.3 1,65 2,11 2,77 2,77 2,77 3,73 3,73 3,73 4,78 7,47
3∕4 20 26,7 1,65 2,11 2,87 2,87 2.87 3,91 3,91 3,91 5,56 7,82
1 25 33,4 1,65 2,77 3,38 3,38 3,38 4,55 4,55 4,55 6.35 9,09
1 1∕4 32 42,2 1,65 2,77 3,56 3,56 3,56 4,85 4,85 4,85 6,35 9,7
1 1∕2 40 48,3 1,65 2,77 3.68 3,68 3,68 5,08 5,08 5,08 7,14 10,15
2 50 60,3 1,65 2,77 3,91 3,91 3,91 5,54 5,54 5,54 8.74 11,07
2 1∕2 65 73 2,11 3,05 5,16 5,16 5,16 7,01 7,01 7,01 9,53 14,02
3 80 88,9 2,11 3,05 5.49 5,49 5,49 7,62 7,62 7,62 11,13 15,24
3 1∕2 90 101,6 2,11 3,05 5,74 5,74 5,74 8,08 8,08 8,08
4 100 114.3 2,11 3,05 6,02 6,02 6,02 8,56 8,56 8,56 11,13 13,49 17,12
5 125 141,3 2,77 3,4 — — 6.55 6.55 6.55 9,53 9,53 9,53 12,7 15,88 19,05
6 150 168,3 2,77 3,4 7,11 7,11 7,11 10,97 10,97 10,97 14,27 18.26 21,95
8 200 219,1 2,77 3,76 6,35 7,04 8,18 8,18 8,18 10,31 12,7 12,7 12,7 15,09 18,26 20,62 23.01 22,23
10 250 273,1 3.4 4,19 6,35 7,8 9,27 9,27 9,27 12,7 12,7 12,7 15,09 18,26 21,44 25,4 28,58 25,4
12 300 323,9 3,96 4,57 6,35 8,38 9,53 9.53 10,31 14,27 12,7 12,7 17,48 21,44 25,4 28,58 33,32 25,4
14 350 355,6 3,96 4,78 6,35 7,92 9,53 9,53 11,13 15,09 12,7 19,05 23.83 27,79 31,75 35,71
16 400 406,4 4,19 4,78 6,35 7,92 9,53 9,53 12,7 16,66 12,7 21,44 26,19 30,96 36,53 40,49
18 450 457.2 4,19 4,78 6,35 7,92 11,13 9,53 14,27 19,05 12,7 23,83 29,36 34,93 39,67 45,24
20 500 508 4,78 5,54 6,35 9,53 12,7 9.53 15,09 20,62 12,7 26,19 32,54 38,1 44,45 50,01
22 550 558,8 4,78 5,54 6,35 9,53 12,7 9,53 22,23 12,7 28,58 34,93 41.28 47,63 53,98
24 600 609,6 5,54 6,35 6,35 9,53 14,27 9,53 17,48 24,61 12,7 30,96 38,89 46,02 52,37 59,54
26 650 660.4 7,92 12,7 9,53 12,7
28 700 711,2 7,92 12,7 15,88 9,53 12.7
30 750 762 6,35 7,92 7,92 12,7 15,88 9,53 12,7
32 800 812.8 7,92 12,7 15,88 17,48 9,53 17,48 12,7
34 850 863,6 7,92 12,7 15,88 17,48 9,53 17.48 12,7
36 900 914,4 7,92 12,7 15,88 19,05 9,53 19,05 12,7
38 950 965.2 9,53 12,7
40 1000 1016 9,53

СВОДКА: из приведенной выше таблицы мы видим, что:

  • Значения NPS и DN различаются, они имеют соответствующее значение для наружного диаметра в миллиметрах, когда NPS ≥ 4, соответствующий DN = 25 умножается на номер NPS.
  • От NPS 1/8 до NPS 12 (включительно) значение является номинальным, а не фактическим внешним диаметром, например, NPS 6 дюймов (DN150), внешний диаметр трубы должен быть 168,3 мм, а не 152,4 мм.
  • Когда NPS больше 14 включительно, наружный диаметр трубы должен иметь фактический размер, например, NPS20 дюймов, диаметр должен быть 508 мм, дюйм переводится в миллиметры, умножаясь на 25,4.
  • Внутренний диаметр трубы определяется внешним диаметром и спецификацией.

Примеры фактического наружного диаметра

  • NPS 1 фактический O.D. = 1,5 / 16 ″ (33,4 мм)
  • Фактический наружный диаметр NPS 2 = 2,3 / 8 ″ (60,3 мм)
  • Фактический наружный диаметр NPS 3 = 3,1 / 2 ″ (88,9 мм)
  • Фактический наружный диаметр NPS 4 = 114,3 мм (4,1 / 2 дюйма)
  • Фактический наружный диаметр NPS 12 = 12,3 / 4 ″ (323,9 мм)
  • NPS 14 ФАКТИЧЕСКИЙ НАД. = 14 дюймов (355,6 мм, 14 x 25,4 мм)

Разница между размером трубы и трубкой

В общем, NPS — это номер размера трубы, который относится к номинальному диаметру , не фактическому диаметру , как указано выше, фактический физический наружный диаметр больше номинального диаметра трубы, а номер спецификации соответствует толщине трубы Как уже упоминалось, труба может быть измерена по внутреннему диаметру, поскольку труба используется для транспортировки жидкости, необходимо рассчитать соответствующий параметр。

Размеры трубы выражены в дюймах или миллиметрах, это фактическое значение , фактический физический наружный диаметр трубы такой же, как и ее номинальный внешний диаметр как по внешнему диаметру, так и по толщине стенки, размер трубы по толщине стенки не выражается по расписанию Numble, см. дополнительную таблицу размеров трубок.

Подробнее о трубах и различиях трубок.

BWG

BWG расшифровывается как «Birmingham Wire Gauge», каждый номер BWG представляет собой определенную толщину стальной трубы, номер BWG уменьшается с увеличением толщины трубы, например, BWG16, толщина стенки составляет 1,65 мм.

BWG, SWG и ASWG можно преобразовать в дюймы и мм.

Формы и размеры

Обычно мы упоминаем трубу и размер трубы круглой формы, на самом деле, трубы и трубы других форм имеют особые размеры, которые нужно указать, обычно используются в конструкции и в декоративных целях, эти формы включают:

Допуск размера

При измерении размеров труб и труб требуется строго стандартный допуск, который определяет размеры Допустимые отклонения , включая допуск на внешний диаметр, допуск на толщину стенки, допуск по длине, прямолинейность и овальность, более подробную информацию см. В разделе «Допуски труб и труб».

Труба из оцинкованной стали | Оцинкованная сталь | Оцинкованная конструкционная труба

Преимущества оцинкованной конструкционной трубы

Оцинкованные стальные трубы с цинковым покрытием защищены от окисления и ржавчины, что в конечном итоге предотвращает их повреждение. Они являются отличным вариантом, когда вам нужно защитить стальные трубы от агрессивной среды. Защитное качество оцинкованной трубы достигается за счет процесса горячего погружения, при котором цинк создает защитный слой, который удаляется ржавчиной до того, как какая-либо часть стали пострадает.С точки зрения долговечности, оцинкованная стальная труба может прослужить более 100 лет, в зависимости от степени воздействия коррозии.

Оцинкованная труба обладает широким спектром преимуществ и подходит для использования в высококоррозионных средах. Полугладкая оцинкованная поверхность оцинкованной стальной трубы обеспечивает такой уровень защиты, которого нет в других типах защитных материалов. Процесс гальванического покрытия защищает нижележащую сталь от коррозионных элементов, которые могут повредить сталь и в конечном итоге ослабить ее структурную целостность.К основным преимуществам конструкционной оцинкованной трубы можно отнести:

  • Защищает от коррозии и ржавчины
  • Повышенная долговечность конструкции
  • Общая повышенная надежность
  • Доступная защита
  • Легко проверить
  • Без ремонта
  • Повышенная прочность
  • Легче в обслуживании, чем стандартные окрашенные трубы
  • Защищено передовой стандартизацией ASTM

Общие области применения оцинкованной стальной трубы

Оцинкованная труба — отличный выбор для многих применений и технологий обработки.Некоторые общие области применения оцинкованной стальной трубы включают:

  • Сантехника
  • Строительство
  • Транспортировка горячих и холодных жидкостей
  • Балларды
  • Открытые среды
  • Морская среда
  • Перила
  • Ограждение

При наличии надлежащей защиты оцинкованную трубу также можно пилить, поджигать или сваривать. Оцинкованная конструкционная труба идеально подходит для множества применений, где требуется устойчивость к коррозии.

Оцинкованная стальная труба и варианты из стали по индивидуальному заказу

Totten Tubes предлагает широкий выбор стальных труб для конкретных требований вашего проекта. Мы изготавливаем стальные трубы по индивидуальному заказу из лучших сортов стали и доступны в нескольких размерах. У нас есть несколько вариантов стальных труб, которые имеют свои преимущества, как описано ниже.

Преимущества трубы из углеродистой стали

Труба из углеродистой стали

имеет множество преимуществ, которые делают ее очень полезной для таких применений, как транспортировка газа, нефти или других типов жидкостей.Эти трубы можно использовать в зданиях, машинах или ирригационных системах. Преимущества трубы из углеродистой стали:

  • Ударопрочность
  • Чрезвычайно безопасный
  • Повышенная прочность на разрыв
  • Экономичный
  • Коррозионностойкий
  • Усовершенствованная возможность вторичной переработки

Преимущества труб из нержавеющей стали

Труба из нержавеющей стали сопротивляется окислению, что делает ее неприхотливой в обслуживании решением, подходящим для высоких температур и химических применений.Поскольку труба из нержавеющей стали легко очищается и дезинфицируется, она желательна для применения в пищевой промышленности, производстве напитков и фармацевтики. Преимущества трубы из нержавеющей стали:

  • Простота обработки
  • Легко дезинфицировать
  • Низкие эксплуатационные расходы
  • Превосходная коррозионная стойкость
Использование стальных бесшовных труб

Труба стальная бесшовная не содержит сварных швов. Его изготавливают в процессе нагрева, который начинается с цельной круглой стальной заготовки и заканчивается трубой без швов.Труба стальная бесшовная используется в судостроении, атомной энергетике, газовой, нефтехимической и котельной промышленности. Некоторые дополнительные преимущества бесшовных стальных труб включают:

  • Однородность формы
  • Превосходная нагрузка на нагрузку
  • Повышенное номинальное давление
  • Повышенная надежность в экстремально жарких и холодных условиях

Обратитесь к специалистам по оцинкованным стальным трубам в Totten Tubes

Totten Tubes стремится предоставить нашим клиентам лучший выбор стальных труб и трубной продукции.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
