Расчет стен – теплозащита, утепление, температура и точка росы

Эта публикация не совсем про тепловидение в строительстве, скорее, совсем не про тепловидение. Сегодня я хочу рассказать о расчете теплового и влажностного режима наружных ограждающих конструкций. Задача такая часто возникает при тепловизионном обследовании зданий, оценке проектного уровня теплозащиты, разработке мероприятий по утеплению конструкций.

Тепловизор показывает нам только температуры поверхностей. Что происходит внутри, как распределяется температура по толщине конструкции неразрушающим методом не определить. Кроме температуры важным показателем является положение плоскости возможной конденсации влаги в конструкции, иными словами, положение точки росы. Будет конструкция сухой или с конденсатом зависит от положения точки росы. Это зависит от множества факторов, среди которых толщина и материалы всех слоев, температура и влажность в помещении, температура и влажность снаружи.

В своде правил СП 23-101-2004 «Проектирование тепловой защиты зданий» глава 9 «Методика проектирования тепловой защиты зданий» посвящена тепловому расчету и определению проектного значения сопротивления теплопередаче конструкции, глава 13 «Расчет сопротивления паропроницанию ограждающих конструкций» посвящена влажностному расчету.

Исходные данные для расчета приведены в приложении Д «Расчетные теплотехнические показатели строительных материалов и изделий». Данные для расчета также можно взять из актуализированной версии СП 50.13330.2012. Внимание! Во многих программах использованы климатические данные СНиП 23-01-99, который заменен на СП 131.13330.2012.

[button color=»#ffffff» background=»#333333″ size=»medium» src=»http://yadi.sk/d/B5e8q-g52wQ1r»]СП 23-101-2004[/button] [button color=»#ffffff» background=»#333333″ size=»medium» src=»http://yadi.sk/d/OZa8t8KCBQteY»]СП 50.13330.2012[/button]

Существует ряд программ, которые позволяют автоматизировать расчет теплового и влажностного режимов ограждающих конструкций. Ниже я даю ссылки на бесплатные инструменты расчета.

ТЕПЛОРАСЧЕТ ссылка: http://теплорасчет.рф, или немецкий: http://www.u-wert.net

[divider scroll_text=»Наверх ↑»]
ATLAS SALTA ссылка: http://www.atlasrus.spb.ru

[divider scroll_text=»Наверх ↑»]

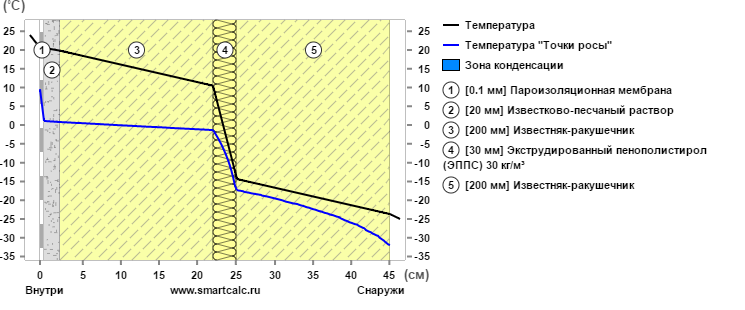

Теплотехнический калькулятор ссылка: http://www.

smartcalc.ru/thermocalc

[divider scroll_text=»Наверх ↑»]

Огромная просьба, пожелания и вопросы о работе программ отправлять на сайты указанных программ. Там есть поддержка, форум, вам ответят. Внимание! Teplonadzor.ru никакого отношения к программам не имеет, ответственности за использование программ и их результатов не несет.

калькулятор расчета толщины утеплителя (теплоизоляции) для стен

Содержание

В процессе утепления стен минеральной ватой для утепления стен очень важно заранее рассчитать все параметры теплоизоляции. Убедиться в том, что вы все сделали правильно.

Только после расчета следует приступать непосредственно к монтажу утеплителя. Но как выполнить расчет теплоизоляции правильно и не сделать ошибку во время его осуществления?

Монтаж пенополистирольных плит на стену

Сейчас мы в этом подробно разберемся.

1 Зачем нужен расчет?

Кто-то из вас может задать закономерный вопрос, а зачем собственно рассчитывать все так дотошно?

Ведь можно просто на глаз взять, к примеру, 10 сантиметров утеплителя из пенопласта, и его наверняка хватит для полноценного утепления дома.

И действительно, при отделке тех же стен часто расчет вообще не выполняется. Но это не всегда правильно.

Если вы экономный человек и желаете расходовать свои средства правильно, то вам придется выполнить несколько простых действий.

Это необходимо для того, чтобы получить возможность использовать точное количество утеплительного материала. При этом его будет достаточно и для надежной теплоизоляции, и для размещения точки росы в правильном месте.

С теплоизоляцией все и так понятно, даже если производится утепление ангара с помощью ППУ. Если толщины утеплителя не хватит, то поверхность стен не будет защищена должным образом. Рано или поздно она промерзнет, а это значит, что температура у вас в доме упадет, и очень быстро.

Тут важно использовать формулы расчета, чтобы не прогадать с толщиной, при этом не затрачивая лишних средств на работу. Ведь лишние пару сантиметров того же пенопласта – это тоже деньги.

В особенности если вы собираетесь отделывать всю наружную поверхность стен. На таких площадях перерасход теплоизоляции может существенно отразиться на вашем кошельке.

к меню ↑

1.1 Что такое точка росы?

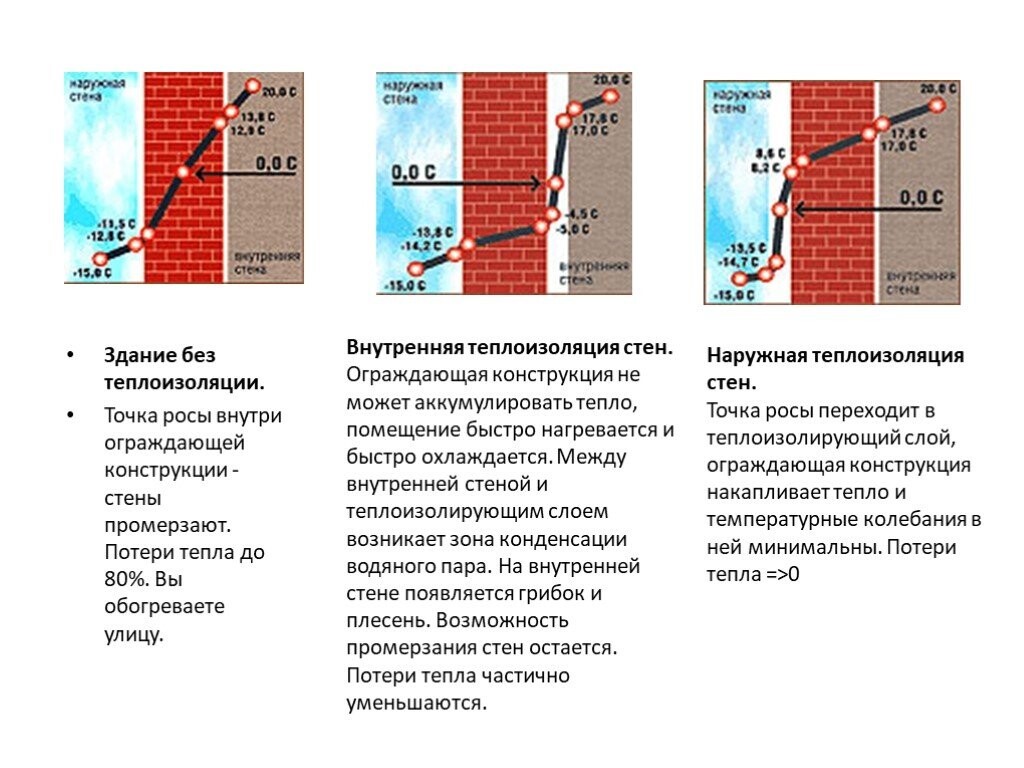

Второй – более неочевидный момент, заключается в необходимости смещения точки росы. Для стен, особенно наружных, важно просчитать точку росы правильно.

Точкой росы называют место отложения конденсата. Конденсат образуется из-за пара, что проходит через стену. Выходит он из помещений внутри. Это нормальный процесс. Поверхность стен постоянно подвергается воздействию пара, так как пар – это продукт жизнедеятельности человека.

Горячий, слегка увлаженный воздух довольно легко проходит через почти все конструкции. И если стена не защищена пароизоляцией, то пар будет беспрепятственно выходить наружу.

Внутреннее утепление стен минеральной ватой по каркасу

Однако выход пара может существенно затрудниться, если температура разных конструкций имеет разные показатели.

Наверняка вы видели, как на поверхности стен в сарае или на даче скапливается вода даже с утеплителем для стен снаружи. Она появляется ниоткуда и провоцирует появление на площади стен грибков, а также других подобных неприятностей.

Образуется конденсат из-за того, что неутепленные стены имеют пониженную температуру. Они промерзают, и на внешнем крае стены появляется так называемая точка росы. Положение, где температура конструкции находится на уровне примерно 10 градусов по Цельсию.

Именно в этом месте при образовании конфликта температур происходит физический процесс образования конденсата.

Если человек позаботился о монтаже утеплителя на поверхность стен, то они уже не промерзнут так, как раньше. Однако это не значит, что проблема решена. Без основательного расчета утеплитель может тоже частично промерзать. Это означает, что точка росы просто сместится на дальний край утеплителя.

Все бы ничего, да вот только большинство теплоизоляционных материалов влагу не любят, особенное ее избыточное количество. Нахождение в таких условиях может привести к различным неприятностям.

А всего этого можно избежать, если использовать калькулятор для расчета рабочей толщины теплоизоляции стен.

к меню ↑

1.2 Функции калькулятора

Выполнять расчет толщины для утепления стены можно вручную, а можно и с помощью калькулятора.

Калькулятор в привычном понимании – это специальная вычислительная машина, которая помогает проводить нам расчеты. Он часто используется даже при ручном выведении оптимальной толщины стен.

Однако в данном случае подразумевается другой калькулятор. Имеется в виду специальная программа по расчету эффективности теплоизоляции и утепления полиуретаном.

Сам по себе расчет можно изложить всего в нескольких формулах. Основные различия есть только в том, что каждый хозяин использует определенные материалы.

Так, стены могут быть выполнены из:

  • Кирпича;
  • Бетона;
  • Легких блоков;
  • Древесины и т.д.

Слой утеплителя в пустотелой стене из пеноизола

При этом каждый материал имеет свою теплопроводность и влияет на конструкции.

Аналогичная ситуация проходит с утеплителем для стен. Строители часто прибегают к помощи:

То есть по сути, все что от нас требуется – заранее определить нужные значения и подставить их в формулу. Этим и занимается калькулятор. Будучи прописанной по текущим стандартам программой, он содержит в себе все необходимые для работы данные.

Вам же нужно только выбрать материал, вписать его параметры и получить ответ. У того же пенопласта теплопроводность немного отличается от минваты.

Калькулятор же примет все заданные свойства и через секунду выдаст вам результат. Причем результат будет максимально точным, ведь калькулятор не может ошибаться.

Такие программы существенно упрощают жизнь людям. Даже далекому от математических формул и строительства человеку справиться с ними будет достаточно легко.

к меню ↑

2 Процедура расчета

Использовать калькулятор – это конечно хорошо. Но не будем забывать и про личные качества. Все-таки знание и понимание процесса расчета даст нам намного больше сведений, чем бездумное забивание нескольких цифр в рабочую программку.

Да и к тому же рассчитывать утеплители очень просто. Вся процедура заключается в сравнении наличных параметров и свойств, которые необходимы для качественного утепления.

Сначала рассчитывают номинальное теплосопротивление стен. То есть те их теплоизоляционные свойства, которыми они обладают изначально.

Теплосопротивление на утепление стен минеральными плитами считают по формуле:

R=p/k, где

  • R – непосредственно теплосопротивление;
  • P – толщина слоя;
  • k – коэффициент теплопроводности.

Однако показателей сопротивления будет несколько. Ведь стена может состоять не только из одного лишь кирпича или бетона. Снаружи ее могут отделать слоем в 3-4 см штукатурки, а изнутри нанесут еще несколько сантиметров шпаклевки. Все это надо рассчитать и сложить.

В итоге вы получите общий показатель сопротивления, что есть у ваших стен на данный момент. Затем вы сравните его с номинальными показателями по температурному региону.

Схематическое изображение теплоизоляционного пирога

Для этого загляните в справочник строительных норм. Под каждый регион в нем указывается показатель теплосопротивления, при котором стена эффективно удерживает тепло внутри дома. В большинстве случаев полученный показатель будет ниже номинального, и это нормально.

При несоответствии вам нужно отнять от номинального сопротивления реальное. Полученный результат и будет тем теплосопротивлением, которое необходимо будет нивелировать с помощью использования утеплителя.

к меню ↑

2.1 Расчет утеплителя

Итак, недостающие показатели получены. Что же делать дальше? А все очень просто. Действуем по той же схеме. Теперь у нас уже есть понимание того, сколько примерно тепла нужно компенсировать.

Также у нас есть показатели теплопроводности самих утеплительных материалов. Например, у пенопласта он находится 0,035 Вт/м. Данные берутся с таблиц.

Мы перемножаем показатели друг на друга, чтобы получить примерную рабочую толщину утеплителя. Если, например, 50 мм пенопласта не хватит, чтобы полностью компенсировать потери теплосопротивления, то нужно просто увеличить эту толщину и пересчитать ее еще раз.

В конце концов, вы придете к нормальному значению, что будет вас устраивать. Прелесть выполнения расчета в том, что вы сможете подобрать практически идеальный слой утеплителя и сэкономить на этом существенные деньги.

Вместо того чтобы по стандарту утеплять стены десятисантиметровыми пенополистирольными плитами или жидкими утеплителями для стен, можно задействовать несколько формул и определить, что в вашем случае, например, хватит и 7 см пенопласта. Так зачем платить больше?

Собственно, все калькуляторы расчета утеплителя работают по этим же формулам. Просто там все данные уже забиты в ядро программы. Это касается как табличных параметров, так и формул, а также порядка их просчета.

Человеку больше не нужно искать формулы, подставлять в них значения и мучиться с расчетами. Программа перебирает все эти функции на себя, при этом выполняя работу намного быстрее. Любой расчет такой калькулятор способен выполнить почти мгновенно, что тоже большой плюс.

к меню ↑

2.2 Пример расчета теплоизоляционных конструкций (видео)

основные методы и нормативные документы

При проектировании строительства любого объекта ведется расчет точки росы. Это определение значения температуры, при которой образуется конденсат.

Данное значение позволяет определить локализацию образования конденсата, которая располагается на поверхности стены или внутри нее. Целесообразность ее расчета связана с определением толщины стены для сохранения тепла.

Важность определения точки росы определяется тем, что этот процесс влияет, влажной будет стена снаружи или внутри. Температура образования конденсата зависит от следующих факторов внутри помещения:

  • уровня влажности;
  • температуры воздуха.

Например, при температуре воздуха +20 oC и влажности 60% в помещении температурное значение выпадения конденсата на любой поверхности ниже +12 oC. Если на улице снизилась температура, а внутри она стабильно постоянна, то точка росы сдвинется в толще стены ближе к помещению.

Чем точнее определено значение показателя, тем выше вероятность создания комфортного микроклимата в зданиях и сооружениях. Расчет точки росы позволяет вычислить сегменты наиболее высокой влажности.

Целесообразно предотвратить данные процессы во избежание развития процессов гниения и появления грибка и плесени.

Достигается это смещением точки росы ближе к внешней поверхности, то есть мероприятиями по утеплению снаружи.

Грамотный расчет толщины утеплителя предотвратит промерзание стен в результате замерзания и оттаивания конденсата. Оптимально, если конденсат будет выпадать внутри утепляющего слоя.

Определение точки росы в стене

Основные показатели, необходимые для расчета, это влажность и температура внутри помещения. Для их определения используется бытовой психрометр.

Данный аппарат определяет оба показателя. Его работа основана на сочетании термометра, охлаждаемого увлажняющим устройством. Чем выше процент влажности, тем выше показатели термометра.

Для строительных нужд разработаны электронные устройства, мгновенно рассчитывающие величины температуры и влажности и выводящие показатели на дисплей. Также функцию расчета точки росы имеют некоторые модели тепловизоров.

Существует несколько способов расчета точки росы:

  • по формуле;
  • по таблице;
  • с помощью онлайн-калькулятора.

Расчет по формуле

Расчет точки росы T с помощью формулы проводится при известных показателях влажности и температуры. Итоговое значение будет считаться приблизительным ввиду пренебрежения некоторыми факторами.

Где нужно предварительно рассчитать f:

t — комнатная температура oC, φ — влажность %, а 17,27 и 237,7 — постоянные величины.

Например, для помещения нормальными показателями является влажность 60% и комнатная температура 21 oC, расчет будет выглядеть следующим образом:

Таким образом, расчет точки росы выглядит так:

Температура выпадения конденсата равняется 12.92 oC. Таким образом, утепление стен снаружи предотвратит потери тепла из помещения и промерзание стены.

Расчет по таблице

Точку росы можно определить с помощью созданной специалистами таблицы. Для того, чтобы определить точку росы, например для 21oC при 60% влажности, ищем пересечение строки температуры со столбиком влажности и получаем значение 12.9 oC.
Таблица 1. Определения точки росы.

Расчет с помощью онлайн-калькулятора

Также вы можете рассчитать значение точки росы, воспользовавшись онлайн-калькулятором на сайтах и форумах строительной тематики. Внеся значения температуры и влажности, снова получаем значение 12,92 oC.

Как работать с онлайн-калькулятором для расчета точки росы в стене посмотрите на видео:

Нормативные документы

Необходимость расчета точки росы регламентируется строительными нормами и правилами. СП 23-101-2004 «Проектирование тепловой защиты зданий», а также СНиП 23-02 «Тепловая защита зданий». Недостаточное утепление смещает точку росы ближе к помещению.

Так как температура в районе оконных блоков или дверей ниже, чем общая рассчитанная точка росы, то выпадение конденсата в этих сегментах неизбежно в холодное время года. Определение точки росы важно для осуществления решения, с какой стороны проводить утеплительные работы и какой толщины целесообразнее приобрести утеплитель.

Важно! Чем ниже коэффициент теплопроводности утеплителя, тем меньшей толщины потребуется утепляющий слой. Например, толщины утеплителя из минеральной ваты будет достаточно 0,12 м, когда для сохранения тепла в помещении вам понадобится более 5 метров железобетона.

Таблица 2. Зависимость толщины материала стены от теплопроводности

Материал стены Коэфф. теплопроводн. I, Вт/(м* oC) Требуемая толщина в метрах
Пенополистирол 0,039 0,12
Минеральная вата 0,041 0,13
Железобетон 1,7 5,33
Кладка из силикатного полнотелого кирпича 0,76 2,38
Кладка из дырчатого кирпича 0,5 1,57
Клееный деревянный брус 0,16 0,5
Керамзитобетон 0,47 1,48
Газосиликат 0,15 0,47
Пенобетон 0,3 0,94
Шлакобетон 0,6 1,88

Сведение к минимуму потерь тепла и поддержание комфортного микроклимата являются первоочередными задачами при проектировании и утеплении зданий. Соблюдение строительных правил и норм, а также санитарно-гигиенических нормативов позволит грамотно изготовить инженерную документацию и рассчитать объемы требуемых стройматериалов.

Расчет точки росы в каркасном доме

Как рассчитать точку росы в каркасном доме и почему мокнет утеплитель

При выстраивании и проектировании всех домов крайне важным будет грамотный расчет точки росы в каркасном доме при выстраивании стен. Неправильный расчет точки росы и/или полное игнорирование такого показателя сможет разрушить дом изнутри.

Учет точки росы в области строительства может обезопасить от разрушительного влияния внешней среды.

Точка росы – что это такое

Итак, точка росы – определенный температурный предел воздуха, ниже которой пар будет содержаться в воздухе, а еще станет насыщенным и преобразуется в жидкость.

Точка росы является еще и тем местом, где холодный и теплый воздух встречаются, и в том месте при их взаимодействии появляется жидкость в виде конденсата. На примере строительный построек точка росы будет проявляться как конденсат на окнах, и всегда при резких похолоданиях на улице заметно, как на ранее сухом стекле окна появляется запотевание и капли воды. Это безвредное и ближайшее проявление точки росы. В природе точка росы появляется как капельки утренней росы на листиках растений и остальных объектах. Все это появится в результате взаимодействия ночного холодного воздуха и нагреваемого солнечными лучами утреннего теплого воздуха. В случае с нагреваемым помещением точка росы будет создавать искусственного в любое время суток, при температурных условиях ниже нуля на улице.

Совсем иным будет то, если образование точки росы (т.е. конденсата) будет обнаружено внутри домовой стены. Даже не самый опытный строитель обеспокоиться образованием излишней влаги в помещении, которое ранее было сухим. Так как последствия такого скопления влажности могут быть наиболее неблагоприятными. Но внутренняя домовая стена не единственное место для разрушения, где можно проявить себя неграмотный расчет точки росы или даже его полное отсутствие. Неправильно выполненный расчет и размещение точки росы станет врагом №1 в сфере строительства, который медленно изнутри будет разрушать все крепкие строения.

Подробности

Где должна быть ТР

Лучшим местом для появления точки росы в стене будет утеплитель, размещенный извне стены. Толщина утеплительного слоя на стенке должна быть такой, чтобы в прохладное время года конденсат не смещался в саму стенку или если начал смещаться, но не на долгое время. О разрушительных последствиях нахождения ТР в теле стены несущего типа рассмотрим дальше. Стены, базой которой стали пористые материалы (газоблоки и пеноблоки), ракушечник и иные материалы нуждаются в большем слое утеплителя, так как они прекрасно впитывают и сохраняют влагу. Получается, что даже не долгосрочное (несколько дней) пребывание в пористой стенке ТР может разрушительным образом будет сказываться на внутренней целостности. И потому теплые материалы для укладки стен могут быть эффективными лишь в определенных регионах, далеко с не самыми морозными зимами.

Если по расчетам точка росы будет время от времени перемещаться в стену дома или есть большая вероятность сдвига, то такой факт важно учитывать при выборе материала для стеновой укладки. Для такого случая прекрасно подойдут стеновые материалы с высокой степенью плотностью, и те, что выдерживают множество циклов заморозки и оттаивания, без повреждений, с огромным коэффициентом морозустойчивости. К материалам, устойчивым к морозу, отнесется кирпич и керамзитобетон. В таблице представлены все показатели устойчивости к морозу наиболее популярных стеновых материалов.

Как рассчитать точку росы в каркасном доме с утеплением

Рассчитать одно, определенное место на стене, где будет проявлять себя конденсат, нереально. Так как нахождение точки росы будет зависеть от определенных параметров и такой показатель переменчивый. Рассчитать можно лишь определенную дистанцию в стеновой толщине, где будет появляться жидкость при разных изменениях температуры снаружи дома. К примеру, если в помещении температура стабильная, а на улице стало резко холодно, то точка росы станет сдвигаться по толщине стен поближе к помещению. Посредством формулы можно получать по максимуму точные расчеты росы и однородной, и многослойной стены. Вычислять место появления точки росы во всех многслойных стенах крайне просто, и для того, чтобы узнать точку росы в каркасном доме, нужны такие показатели:

  •  Температура воздуха в помещении.
  • Температура на улице.
  • Отдельная толщина всех слоев стен.
  • Коэффициент теплового сопротивления материалов, из которых выстроены домовые стены.
  • ТР при относительной влажности воздуха в регионе (таблица представлена ниже).

Для определения части планируемой стены, в которой будет точка росы и выделение конденсата, важно знать о таких показателях.

  1. Температура ТР в регионе, с нужными для вас показателями влажности и воздушной температуры в помещении. Такой показатель можно просмотреть в таблице выше.
  2. Воздушная температура, которая появляется на границе пары слоев стен, при интересующих показателях. Назовем это ТС (точка между слоев).

Если разница выделенных выше показателей станет положительной, то ТР будет в утеплителе, если показатель будет отрицательный, и ТР начнет накапливать жидкость в доме или стене. Иными словами, если температура стыка утеплителя и стен будет выше и иметь знак  +, чем температура ТР по таблице, и тогда конденсат будет появляться в утеплителе. Рассмотрим пример. Температура ТР в регионе со влажностью 60% и температурой в комнате +21 градус, по таблице будет составлять +12.9 градусов. Температура воздуха на границе утеплительного слоя и стены составляет +15 градусов. Разница между показателями составляет +2.1 градус. Если разница показателей, отмеченных выше, будет положительной, как в этом случае, то точка росы будет в утеплителе, если показатель отрицательный, то ТР начнет скапливать жидкость в домовой стене.

В нашем случае температура выделения жидкости из пара будет раньше, нежели насыщенный влагой воздух дойдет до главной стены. Конденсат выпадет в утеплителе, а не в несущей стеновой части или внутри него. Появляется вопрос о том, что если температуру ТР при заданной влажности выберем из таблицы, то так вычислять температуру между стеновыми слоями.

Расчет температуры воздуха на границе пары слоев стен очень просто, применяя такую формулу:

ТС=(Т2-Т1)*(С1*0.01/к)/(С2*0,01/к)

Т2 – воздушная температура внутри помещения.

Т1 – температура воздуха со стороны улицы.

С1 – толщина стенового материала.

К – коэффициент тепла стенового материала.

К примеру, выберем регион, где точка росы +12.9 градусов со влажностью в 60%, температура в комнате +21 градус и температура на улице -12 градусов. Далее вам требуется вычислить для таких условий, какая будет температура между обычной стеной в 1.5 кирпича с толщиной 0.38 метров и наружным видом утеплителя из пенопласта, толщина в 0.1 метр. Чтобы убрать температуру ТР из таблицы. Для этого применяйте формулу. Получится следующее:

Т2 составляет =21 градусов (воздушная температура в помещении).

Т1 составляет – 13 градусов (воздушная температура на улице).

С1 составляет 0.38 метров (толщина стенового материала).

К1 – 0.6 (коэффициент теплового вида сопротивляемости кирпичей).

С2 – 0.1 метр (толщина слоя утеплителя, сделанного из пенопласта).

К2 составляет 0.04 (коэффициент теплового сопротивления пенопластовых листов).

Расчет температуры между стеной из кирпича утеплителе из пенопласта, в выбранных нами условиях климата 9.52.

По вычислениям температура воздуха между пенопластовым утеплителем в 0.1 метр и стеной из кирпича в 0.38 метра при температуре воздуха на улице -13 градусов и температуре в доме +21, составляет 9.52. так, если произвести вычисления, точка росы, из-за которой намокает утеплитель, будет -3.38. Как вы видите, получится отрицательный показатель, т.е. состояние конденсата воздух достигнет в кирпичной стене и в нем начнет накапливаться влажность. Приведенный расчет ТР будет самым точным, с погрешностью до ½ градуса, в отличие от определенных онлайн-калькуляторов и остальных приборов, которые не способны учесть разную материальную структуру.

Расчет точки росы на калькуляторе/приборе

В Интернете есть много онлайн-программ (калькуляторов), посредством которых можно рассчитывать приблизительное размещение ТР в стене. Программа рассчитает ТР, основываясь на множество показателей, которые важно вводить вручную. Это информация о материалах, из которых вы планируете возводить стены, число стеновых слоев и их толщина, температура воздуха внутри и снаружи, а также влажность воздуха. Калькуляторы удобны в расчетах, и вместе с цифровыми расчетами можно будет увидеть диаграммы и графики перемещения ТР в зависимости от изменений воздушной температуры. Но результаты расчетов у большинства калькуляторов отличаются и насколько точны расчеты, неизвестно.

ТР можно определять даже в реальном времени, посредством особого устройства. Это электроприбор с монитором, где отображены сведения про влажность внутри помещения, отображается температура воздуха и ТР. Эти приборы актуальны для изменения точки росы в уже законченной и возведенной строительной конструкции. При проектировании стеновой толщины и здания этот прибор не поможет.

Вред точки росы для домовых стен

Мы рассмотрели, что ТР может быть размещена в 3 разных стеновых участках:

  • В наружном виде утеплителя стен.
  • В стенах, поближе к наружной части.
  • В стеновой поверхности, поближе ко внутренней части.

В каждом из мест, которые перечислены, ТР будет проявляться себя по-разному. Если в одном месте она будет безвредной, то внутри дома/стене будет оказывать разрушительные последствия на стеновую целостность. Ниже мы рассмотрим поведение ТР в каждом из описанных мест.

Точка росы в утеплителе наружного вида

Это наиболее безвредное нахождение ТР для дома, и в таком случае:

  1. Конденсат при попадании ТР образуется в самом утеплителе.
  2. Слой утеплительного материала не гигроскопичный, и потому влага не станет задерживаться в стеновом конструктиве и испаряется при изменении воздушной температуры.
  3. За счет пароизоляционных качеств утеплительного материала, влажность, которая появляется во время испарения конденсата, выйдет на улицу и не будет взаимодействовать с домовой стеной.
  4. Домовые стены сухие в течение года, причем и снаружи, и изнутри.
  5. Стены сохранят прочность и целостность в течение многих десятков лет.

Рассмотрим еще один вариант.

Точка росы в домовой стене, ближе к наружной части

Поведение стен будет во многом зависеть от материала, из которого она сделана. Лучше всего переносят ТР стены из тяжелых и плотных стройматериалов, таких как керамзитобетон, кирпич, древесина и камень, потому что они в меньшей мере подвержены разрушению и обладают огромный коэффициент морозоустойчивости. Домовые стены выстроенных из пористых материалов, отлично впитывают влагу и тех, которые пропускают пар. Это газоблоки, пеноблоки и подобные материалы, а у них действие точки росы должны быть по минимуму коротким.

При появлении конденсата внутри стен, материал начнет насыщаться жидкостью. При дальнейшем понижении температуры воздуха накопленная жидкость станет замерзать и расширяться, а увеличение объема жидкости разрушит любые материал стен внутри. Это приведет к появлению и мелких, и больших трещин к стеновой структуре. Так они окончательно потеряют свою прочность. В случае, когда стена, в которой точка росы внутри, а еще утеплена снаружи, то материал не станет препятствовать выходу влаги наружу.

По этой причине вся жидкость будет накапливаться на поверхности, между стеной и утеплителем. Это влечет образование грибковых колоний и плесени, со всеми последствиями, которые вредят и зданию, и человеческому здоровью. Если домовые стены не утеплены снаружи, то жидкость будет выходить с повышением воздушной температуры, но это не спасет стены от внутренних разрушений после замерзания воды. Такие испарения жидкости от влажных стен вы сможете наблюдать в виде белоснежного налета на стенах из кирпичей.

Калькулятор толщины теплоизоляции. Расчет утелителя онлайн

Калькулятор толщины теплоизоляции. Расчет утелителя онлайн Перейти к содержанию
  • Калькулятор толщины утеплителя для стен, потолка, пола С помощью данного калькулятора вы сможете рассчитать толщину утеплителя для стен дома и других ограждений в соответствии с регионом вашего проживания, материала и толщины стен, используемой пароизоляции, материала для подшивки и других важных параметров при утеплении. Подбирая разные материалы, можно выбрать вариант для себя максимально теплый и дешевый.
  • Теплотехнический калькулятор для расчета точки росы С помощью данного калькулятора вы сможете рассчитать оптимальную толщину утеплителя для дома и жилых помещений в соответствии с регионом проживания, материала и толщины стен. Вы сможете рассчитать толщину различных утеплительных материалов. И увидеть наглядно на графике место выпадения конденсата в стене. Удобный калькулятор теплопроводности стены онлайн для расчета толщины утепления.
  • Калькулятор KNAUF Расчет необходимой толщины теплоизоляции Рассчитайте необходимую толщину теплоизоляционного материала в основных городах РФ в различных конструкциях на теплотехническом калькуляторе KNAUF, созданном профессионалами из KNAUF Insulation. Все расчеты производятся по требованию СНиП 23-02-2003 «Тепловая защита зданий», для всех типов зданий. Бесплатный онлайн сервис расчета теплоизоляции KNAUF, удобный и понятный интерфейс.
  • Калькулятор Rockwool расчёта толщины теплоизоляции стен  Калькулятор разработан специалистами Rockwool для помощи в расчёте необходимой толщины теплоизоляции и оценке экономической эффективности её установки. Произвести теплотехнический расчет, подобрать подходящую марку теплоизоляции и рассчитать необходимое количество пачек очень просто.

Теплотехнический расчёт

Результат
№ п/п Наименование расчётных параметров Обозначения Ед. измер. Величина
1 Расчётная температура внутреннего воздуха °С
2 Продолжительность отопительного периода Zот.пер сут
3 Средняя температура наружного воздуха за отопительный период tот.пер °С
4 Градусо/сутки отопительного периода ГСОП °С · сут
№ п/п Наименование расчётных параметров Обозначения Ед. измер. Величина
1 Коэффициент a a
2 Коэффициент b b
3 Требуемое сопротивление теплопередаче Rтр м2 · °С/Вт
№ п/п Наименование расчётных параметров Обозначения Ед. измер. Величина
1 Коэффициент теплоотдачи внутренней поверхности

α

в
Вт/(м2 · С) 8.7
2 Коэффициент теплоотдачи наружной поверхности

α

н
Вт/(м2 · С)

Слои ограждающей конструкции

№ п/п Наименование материала ширина слоя, мм Коэф. теплопроводимости, Вт/(м2 · С) Коэф. паропроницаеомсти, мг/(м·ч·Па)

что это такое в строительстве, калькулятор и таблица, температура и определение, расчет в стене

Точка росы – температура, при которой выпадает конденсат, а именно, влага из воздуха превращается в водуТочка росы – это условная температура, при которой накопившийся водяной пар начинает конденсироваться. Точка с такой температурой размещается в определенном месте, в частности: на стене снаружи, в толщине стены, на стене именно внутри. В зависимости от самого нахождения точки росы, которая может быть дальше или ближе по самой толщине стены к внутреннему площадному помещению, стена может быть мокрая или сухая. Точка росы, зависит от влажности и температурного потока воздуха внутри помещения. Чем ниже влажность внутри помещения, тем точка росы меньше температуры воздуха внутри самого помещения. Грамотно определить точку росы в непосредственно стене может совершенно каждый и для этого совершенно не обязательно обладать и владеть какими-либо специальными знаниями и навыками, так как сделать это вполне можно самостоятельно.

Что такое точка росы

Одной из наиболее значительных проблем в процессе проведения проектирования и строительства дома является защита зданий от потери тепла и соответственно, теплоизоляция важных ограждающих конструкций. Очень важно знать, что такое точка росы и как правильно произвести расчет этого показателя. Определение точного значения и нахождения точки росы, от которой во многом зависит конструктивные решения проектирования стен и покрытий, является важным вопросом при проведении расчета тепловой защиты.

Точка росы может перемещаться в стене по ее толще в случае изменения температуры снаружи и внутри помещения.

Если внутри помещения температура остается стабильной, а на улице она снижается, то показатель точки росы передвинется по внешней толщине стены ближе к помещению.

Точка росы

При проведении расчетов точки росы для определенного помещения, важно сделать расчет для:

  • Наибольшего значения показателей температуры и влажности;
  • Среднего значения;
  • Наименьшего значения.

Температура предмета, на котором будет образовываться конденсат, зависит от двух показателей, а именно окружающей температуры воздуха, а также его влажности. Например, если внутри комнаты температура составляет 20 оС, а влажность 50%, то температурный показатель точки росы будет составлять примерно 13 оС. Именно поэтому, если в помещении будет находиться предмет с такой температурой или меньше, то на нем возникае конденсат. Если же на улице холодно, то внутри стены будет образовываться конденсация пара и наблюдается увлажнение. Если неправильно рассчитать точку росы, то постоянное образование конденсата приведет к его накоплению и постепенно на стенах начнет появляться плесень, что приведет к разрушению дома.

Понятие точка росы в строительстве

В строительстве очень важно правильно рассчитать точку росы, так как в случае, если она окажется завышенной, то все строительные материалы прослужат очень недолго, так как под воздействием постоянной повышенной влажности будут очень сильно портиться.

Если конденсат будет образовываться на поверхности полимерных материалов, то это может привести к таким дефектам как:

  • Вздутие поверхности;
  • Ее большое отслоение;
  • Шагрень.

Осуществить визуальный просчет точки росы в стене, скорее всего не получится, для этого понадобится таблица специальных показателей и бесконтактный термометр.

Точку росы чаще всего рассчитывают в строительстве

Повлиять на этот показатель могут несколько факторов, в частности, таких как:

  • Толщина стены, а также используемые для утепления стройматериалы;
  • Влажность;
  • Температура.

Если стена не утеплена, то точка росы будет изменяться под воздействием климатических условий. Если погодные условия стабильны, то она сместится ближе к наружной стене и сам дом в таком случае, совершенно не пострадает. При резком похолодании эта точка переместится к внутренней части стены. Помещение в таком случае напитается конденсатом, а стены будут медленно намокать.

Важно! Если при проведении ремонтных работ не учитывать климатические условия, то при возникновении проблем в доме, устранить их будет достаточно сложно, почти что невозможно.

В случае, если стена отделана изнутри, то точка росы будет располагаться между ней и утеплителем. При повышенном уровне влажности она переместится ближе к стыку с обработанным утеплителем, что может оказать отрицательное воздействие на дом. Стоит отметить, что при влажном климате проводить утепление можно только при условии качественной отопительной системы, которая способна обеспечивать одинаковые температурные показатели во всех комнатах. В случае проведения наружного утепления стен, точка росы передвинется внутрь утепляющего слоя. При приобретении материала, предназначенного для теплоизоляции, нужно учитывать этот показатель и определить оптимальную толщину утеплителя.

Расчет точки росы

Каждый человек желает жить в кирпичном, панельном или деревянном доме комфортно, однако, это не удастся в условиях повышенной влажности. При конденсации воздух становится вреден не только для самого дома, но и для человека. Если наблюдается постоянно повышенная влажность, то стены и потолок могут покрыться плесенью, особенно в кирпичной и каркасной постройке, которая очень вредна для организма и тяжело выводится с поверхности. Зачастую приходится даже демонтировать все отделочные покрытия, чтобы избавиться от болезнетворных микроорганизмов.

Чтобы не допустить образование конденсата, нужно посчитать точку росы в стене и определить, насколько целесообразно проводить в доме ремонтные работы, утепление или вообще строить новый дом.

Расчет точки росы

Стоит помнить, что это понятие строго индивидуально для каждого случая, именно поэтому, нужно учитывать такие факторы как:

  • Климатические тонкости вашего региона;
  • Присутствие и частота мощности ветровых потоков;
  • Толщина стен;
  • Стройматериал, использованный для строительства.

Влажность, хоть и в пределах допустимой нормы содержится в каждом утеплителе, именно поэтому, важно следить за тем, чтобы она не повышалась, и не образовывался конденсат. Провести расчеты можно самостоятельно, так как существует даже специальная программа для чайников, которая поможет определить уровень влажности.

Температура точки росы

Зная месторасположение точки росы, можно найти, чему равна толщина материала, применяемого при утеплении. Тем самым можно проводить утепление пенопластом, не допуская образование конденсата в нежелательном месте. Однако, обязательно нужно знать, в какой ситуации проводить утепление стены изнутри, а когда проводить утепление – снаружи.

Чтобы вычислить этот показатель, обязательно нужно учитывать такие факторы как:

  • Климатические условия;
  • Зона проживания;
  • С чем граничит утепляемая стена;
  • Работа вентиляционной системы;
  • Качество работы отопительной системы.

Температура точки росы

Кроме того, этот показатель зависит от материала и толщины стен, измеряется давление в отопительном котле, а также температуры снаружи и внутри помещения. Это можно сформулировать, таким образом, чем теплее регион, лучше отопление, система вентиляции и толще стена, тем большая констатация внутреннего утепления стены. Как показывает практика, что предпочтительнее всего обустраивать наружное утепление.

Определение: точка росы

Мало узнать, какой должна быть точка росы в стене, также нужно определить, каким образом можно применять результаты, которые дал этот расчет. Зная, где расположена эта точка, можно правильно определить толщину предметного утеплителя, предотвращая тем самым образование конденсата.

Существуют определенные факторы, которые воздействуют на точку росы.

В частности, к таким факторам относятся:

  • Климатические условия;
  • Наличие утеплителя;
  • Постоянное нахождение или временное проживание;
  • Точный уровень внутренней и наружной влажности.

На точку росы воздействуют определенные факторы

В некоторых случаях провести утепление стен просто невозможно. К таким параметрам относятся такие как: при постоянном проживании в доме, если толщина стены достаточная, если вентиляционная система работает в соответствие со всеми нормами, если нагревательная система работает хорошо.

Можно привести вполне конкретный пример обустройства отопительной системы. В частности, чем лучше будет вентиляционная и отопительная система, тем большая удельная вероятность того, что будет применено внутреннее утепление.

Особенности точки росы в стене

Чтобы обеспечить существенные нормальные свойства качества для всех ограждающих конструкций по удельной теплозащите, нужно обязательно знать не только величину условного значения температуры оседания конденсата, но и ее положение и прохождение в пределах всех ограждающей конструкции. Понятие точка росы в различных сооружениях для наружных стен проводится в трех основных вариантах и затем строится график, где расположение контурности выпадения конденсата может быть различное.

В частности, такие как:

  • Конструкция выполнена без дополнительного утепления;
  • Утепление только наружное;
  • Утепление наружное и внутреннее.

Особенности точки росы в стене

В деревянном доме при правильно определенной толщине стен, точка росы будет располагаться около наружных поверхностей, так как древесина представляется природным материалом и характеризуется наличием уникальных качеств. Она имеет достаточно малую теплопроводность и высокую степень паропроницаемости. Деревянные стены не требуют какого-либо дополнительного утепления. Единая конструкция может быть грамотно возведена со слоем хорошего утеплителя только лишь с наружной стороны. При правильном проведении всех требуемых расчетов, а также выборе требуемой толщины материалов, конденсат внутри помещения появляться не будет.

Конструкция может быть утеплена с наружной и внутренней части. Однако, в таком случае, чтобы предотвратить образование конденсата, нужно предусмотреть воздушный проход, отверстия для вентиляции и обустроить дополнительную вентиляционную систему.

Формула точки росы

Существует несколько различных вариантов расчета точки росы.

В частности, таких как:

  • онлайн-калькулятор;
  • таблица;
  • формула.

Таблица определения точки росы

Достаточно удобным может быть расчет точки росы по формуле, который проводится при наличии известных показателей температуры и уровня влажности. Итоговое значение считается примерным, в связи с погрешностями некоторых факторов. Для жилого помещения нормальные показатели влажности составляют 60%, а температуры – 21 оС. Таким образом, можно рассчитать оптимальную толщину утепления, которая поможет предотвратить потерю тепла из помещения и промерзание стен.

Точка росы (видео)

Точка росы внутри зданий присутствует всегда, и при этом рассчитать количество влаги по одной только формуле достаточно сложно, можно только обозначить область конденсации. А это дает возможность предпринять требуемые меры по удалению лишней влаги, а иногда и вовсе предотвратить ее образование.


Добавить комментарий

Калькулятор точки росы

Калькулятор рассчитывает температуру, до которой воздух должен быть охлажден, чтобы он стал насыщенным водяным паром и образовал росу.

Укажите любых двух из трех нижеприведенных переменных для расчета третьей.


Калькулятор относительной температуры ветра | Калькулятор теплового индекса

Что такое влажность?

Влажность определяется как количество водяного пара (газообразная фаза воды) в воздухе. Это индикатор наличия росы, мороза, тумана и осадков.Максимальное количество водяного пара, которое может удерживать воздух, зависит от температуры; чем выше температура, тем большее количество водяного пара он может удержать до достижения насыщения.

Влажность часто называют абсолютной влажностью и относительной влажностью, как в этом калькуляторе. Значение абсолютной влажности возвращается как часть результатов расчета, но именно относительная влажность широко используется в повседневной жизни и используется как часть расчета температуры точки росы.

Абсолютная влажность — это измерение содержания воды в воздухе, обычно в граммах на кубический метр. Он рассчитывается путем деления общей массы водяного пара на объем воздуха. Учитывая такое же количество водяного пара в воздухе, абсолютная влажность не меняется с температурой при фиксированном объеме. Если объем не фиксирован, как в атмосфере, абсолютная влажность изменяется в ответ на изменения объема, вызванные колебаниями температуры и давления.

Относительная влажность сравнивает текущее отношение абсолютной влажности к максимальной влажности для данной температуры и выражает это значение в процентах. Чем выше процент, тем выше влажность. На него влияют как температура, так и давление. При одинаковом количестве водяного пара в холодном воздухе будет более высокая относительная влажность, чем в более теплом.

Относительная влажность — широко используемый показатель в сводках погоды и прогнозах погоды и является хорошим индикатором осадков, росы, мороза, тумана и видимой температуры. Кажущаяся температура — это температура, воспринимаемая людьми. Летом, чем выше относительная влажность, тем выше кажущаяся температура. Это результат более высокой влажности, что снижает скорость испарения пота, что увеличивает воспринимаемую температуру.

Относительная влажность 100% означает, что воздух насыщен, а это означает, что при текущих условиях водяной пар в воздухе не может увеличиваться дальше в нормальных условиях. Относительная влажность 100% также является точкой, при которой может образовываться роса.

Что такое точка росы?

Точка росы определяется как температура, при которой данный объем воздуха при определенном атмосферном давлении насыщается водяным паром, вызывая конденсацию и образование росы. Роса — это конденсированная вода, которую человек часто видит рано утром на цветах и ​​траве. Точка росы варьируется в зависимости от количества водяного пара, присутствующего в воздухе, при этом более влажный воздух приводит к более высокой точке росы, чем сухой воздух. Кроме того, чем выше относительная влажность, тем ближе точка росы к текущей температуре воздуха, а относительная влажность 100% означает, что точка росы эквивалентна текущей температуре.В случаях, когда точка росы ниже точки замерзания (0 ° C или 32 ° F), водяной пар превращается непосредственно в иней, а не в росу.

Хотя восприятие у разных людей разное, и люди на определенном уровне могут адаптироваться к более высоким точкам росы, более высокие точки росы, как правило, вызывают дискомфорт, потому что влажность препятствует правильному испарению пота, затрудняя охлаждение тела человека. И наоборот, более низкие точки росы также могут быть неудобными, вызывая раздражение и растрескивание кожи, а также высушивая дыхательные пути человека.Управление по охране труда и здоровья США рекомендует поддерживать температуру воздуха в помещении в пределах 68–76 ° F при относительной влажности 20–60%.

Точка росы также учитывается в авиации общего назначения для расчета вероятности таких потенциальных проблем, как обледенение карбюратора или туман. В некоторых случаях устройства, известные как измерители точки росы, используются для измерения точки росы в широком диапазоне температур. Эти устройства состоят из полированного металлического зеркала, которое охлаждается при прохождении через него воздуха.Температура, при которой на зеркале образуется роса, и есть точка росы.

Калькулятор точки росы — Найдите точку росы

Этот калькулятор точки росы можно использовать для изучения взаимосвязи между точкой росы, температурой и относительной влажностью. Если вы когда-нибудь задавались вопросом «что такое точка росы?» или как рассчитать относительную влажность в определенных условиях, тогда этот калькулятор для вас! Кроме того, не стесняйтесь обращаться к нашему калькулятору охлаждения ветром или калькулятору индекса жары, если вас интересует влияние погоды на температуру.Продолжайте читать, чтобы узнать больше об образовании росы, комфортной температуре точки росы и относительной влажности.

Что такое точка росы? Определение точки росы

Название может быть немного обманчивым — точка росы на самом деле не имеет ничего общего с геометрией. Это просто максимально возможная температура, при которой водяной пар может конденсироваться с образованием росы. Например, если в вашей комнате высокая относительная влажность, вы можете наблюдать образование росы на поверхности окна. Это происходит из-за того, что температура в районе окна упала ниже точки росы.Если подумать, то можно найти пример именно этого явления в фильме «Титаник» …

Вы просто ищете краткое определение точки росы? Вот, пожалуйста!

  • Точка росы — это температура, при которой водяной пар начинает конденсироваться в воду.

или, если хотите более сложный:

  • Точка росы — это температура, при которой воздух или газ должны быть охлаждены, чтобы водяной пар конденсировался в росу (или иней, если температура ниже точки замерзания воды).

Что такое относительная влажность?

Относительная влажность выражается в процентах. Это отношение текущей абсолютной влажности к максимальной абсолютной влажности, возможной для текущей температуры. Другими словами, это количество влаги в воздухе по сравнению с тем, что воздух может максимально «удерживать» при этой температуре:

  • relative_humidity = 100% * текущая абсолютная влажность / максимальная абсолютная влажность , при текущей температуре

или, иначе говоря, относительная влажность — это отношение давления водяного пара Pw к давлению насыщенного водяного пара Pws при данной температуре:

  • относительная_влажность = 100% * Pw / Pws

Чтобы понять это определение, вам также необходимо знать значение абсолютной влажности .Это просто содержание воды в воздухе, выраженное в граммах на кубический метр:

.

абсолютная влажность = m / V , где m — масса водяного пара, а V — объем смеси воздуха и водяного пара.

Для насыщенного воздуха при 30 ° C (86 ° F) абсолютная влажность в атмосфере колеблется от ~ 0 до 30 граммов на кубический метр. Вы заметили, что формулы не учитывают температуру?

Как рассчитать точку росы? Как рассчитать относительную влажность?

Было сформировано множество уравнений, описывающих эту взаимосвязь.Однако ни один из них не идеален. В этом калькуляторе точки росы используется формула Magnus-Tetens (Sonntag90), которая позволяет нам получать точные результаты (с погрешностью 0,35 ° C) для температур от -45 ° C до 60 ° C.

Точка росы рассчитывается по следующей формуле:

Ts = (bα (T, RH)) / (a ​​- α (T, RH))

где:

  • Ts — точка росы;
  • T — температура;
  • RH — относительная влажность воздуха;
  • a и b — коэффициенты.Для набора констант Sonntag90 a = 17,62 и b = 243,12 ° C ;
  • α (T, RH) = ln (RH / 100) + aT / (b + T) .

Если вы хотите рассчитать относительную влажность, вам необходимо знать точку росы и температуру, чтобы использовать уравнение, полученное из приведенной выше формулы. Или просто введите значения в наш калькулятор точки росы (который также может служить калькулятором относительной влажности). Результат появляется в кратчайшие сроки!

Зависимость точки росы от влажности: разница между точкой росы и влажностью

Теперь, когда вы знаете формулы для точки росы и влажности, вы можете задаться вопросом, в чем разница между этими двумя терминами? Точка росы — это точное измерение содержания влаги в воздухе.Чем выше точка росы, тем больше влаги в воздухе. Если вы хотите знать, удобно ли вам (или погоде, хех) совершать утреннюю пробежку или отправиться в поход на выходных, придерживайтесь этого термина. Относительная влажность — более запутанная величина, поскольку она зависит от температуры и давления в рассматриваемой системе.

Точка росы и относительная влажность — это не одно и то же, но они тесно связаны: чем выше относительная влажность, тем ближе точка росы к текущей температуре воздуха. В частном случае, когда воздух максимально насыщен водой (относительная влажность 100%), точка росы равна текущей температуре.

Чтобы лучше понять разницу между точкой росы и влажностью, давайте посмотрим на этот пример:

  • Представьте, что сейчас холодное осеннее утро, 40 ° F на улице (~ 4,5 ° C). Наш прогноз показывает, что точка росы также равна 40 ° F, , поэтому относительная влажность составляет 100% .
  • Возьмем другой пример: наконец-то наступило лето, мы отдыхаем у реки, а температура составляет 75 ° F, (24 ° C).Точка росы составляет 60 ° F, (~ 15,5 ° C), поэтому, следуя формуле, мы можем узнать, что относительная влажность составляет ~ 60% .
  • А теперь парадоксальный вопрос: какая из этих двух ситуаций была бы более влажной ? Однозначно второй! Точка росы — это значение, на которое мы должны обратить внимание, если мы хотим знать, насколько сухой, или влажный находится на улице, а не относительную влажность.

Утренняя роса

Вы, наверное, заметили, что роса обычно образуется ночью.Наша обувь быстро намокает, когда мы идем по траве на рассвете, особенно в летние месяцы. Почему это? Почему мы не наблюдаем росу средь бела дня? А как образуется утренняя роса?

  1. Когда солнце садится, температура поверхности падает — солнце не светит и не нагревает землю, поэтому поверхность охлаждается за счет потери инфракрасного излучения.
  2. Объекты с плохой теплопроводностью не удерживают эту энергию слишком долго: поверхность холоднее, чем более глубокие слои грунта.
  3. Если поверхность охлаждается до температуры ниже точки росы, атмосферный водяной пар конденсируется с образованием капель или инея на поверхности.
  4. Кроме того, если слой воздуха, прилегающий к земле, охлаждается до температуры точки росы, образуется туман.
  5. Когда солнце встает высоко, капли росы испаряются в воздух.

Предпочтительные условия для образования росы

Мы можем разделить предпочтительные условия для образования росы на две группы — погодные факторы и структурные характеристики, при которых роса предпочитает формироваться.

  1. Предпочтительные погодные условия:

    • Чистое ночное небо, особенно после теплого дня
    • немного водяного пара в верхних слоях атмосферы
    • высокая влажность в нижних слоях воздуха
    • спокойная ночь, без сильного ветра
  2. Предпочтительные структуры, на которых образуется роса:

    • тонкие открытые объекты, такие как листья, стебли травы, лепестки

    • плохая теплопроводность, хорошие радиаторы

    • хорошо изолирован от земли

Какая комфортная температура точки росы?

Высокие значения точки росы могут вызывать дискомфорт.При высоких температурах наш организм использует испарение пота для достижения охлаждающего эффекта. Этот процесс сильно замедляется, если воздух уже насыщен водяным паром.

Точка росы Уровни комфорта
<50 ° F (<10 ° C) немного сухо для некоторых
50-60 ° F
(10-16 ° C)
сухой и комфортный
60-65 ° F
(16-18 ° C)
становится липким
65-70 ° F
(18-21 ° C)
неприятно, много влаги в воздухе
> 70 ° F
(> 21 ° C)
неудобно, угнетающе, даже опасно выше 75 ° F

Применение точки росы

Вы можете быть удивлены, но калькулятор точки росы может быть полезен во многих различных областях.Назову лишь несколько:

  • Метеорология — самый очевидный: точка росы используется для выражения количества влаги в воздухе

  • Aviation — температура точки росы рассчитывается для оценки вероятности обледенения карбюратора или появления тумана

  • Сельское хозяйство — для поддержания оптимальной влажности в теплице и предотвращения конденсации воды на растениях

  • Technology — измерители точки росы используются при производстве и использовании различных технических газов (например,грамм. H 2 , N 2 , O 2 , Ar), а также в области электроники и оптики (осаждение из паровой фазы и тонкие пленки)

  • Медицина — например, мониторинг процесса стерилизации

Интересные факты о росе

Знаете ли вы, что …

  • Теоретически максимально возможное количество росы составляет около 0,8 мм / ночь, но редко превышает 0,5 мм.
  • В некоторых засушливых регионах — таких как, например, пустыня Негев в Израиле — роса — действительно важный источник воды , представляете ?! Подсчитано, что растения пустыни получают ~ 50% воды за счет выпадения росы.
  • Люди иногда путают росу с другим процессом, называемым гуттацией . Если растения получают слишком много воды, на кончиках и краях листа образуются капли. Экссудируемое вещество с высоким содержанием сахара и калия, поэтому, если капли высыхают, на поверхности остается белая корка. Это может быть похоже на обычную росу, но это совершенно другое явление, обычно происходящее в течение дня.

Калькулятор точки росы | Good Calculators

Вы можете использовать этот калькулятор точки росы для определения температуры точки росы (T dew ) в соответствии с температурой воздуха (T) и относительной влажностью (RH).

Вы можете рассчитать точку росы за три простых шага:

  1. Выберите единицы измерения температуры: по Фаренгейту (° F), Цельсию (° C) или Кельвину (K).
  2. Введите данные об относительной влажности и температуре воздуха.
  3. Щелкните ссылку «Рассчитать», чтобы определить точку росы.

Что такое точка росы?

Температура, до которой необходимо охладить воздух, прежде чем он достигнет насыщения, называется температурой точки росы. Когда воздух достигает точки росы, окружающий водяной пар конденсируется, образуя туман или росу.

Существует тесная взаимосвязь между точкой росы и относительной влажностью (RH), последняя из которых является отношением давления водяного пара в воздушном пакете к давлению насыщения водяного пара в том же самом пакете при определенной температуре. Относительная влажность выражается в процентах.

Когда температура воздуха (T) и точка росы совпадают, относительная влажность составляет 100 процентов. Дальнейшее понижение температуры приведет к образованию конденсата и жидкой воды.

Определение точки росы часто считается более точным методом измерения комфорта и влажности воздуха, чем относительная влажность, поскольку это абсолютное измерение, а относительная влажность — нет.

Уравнение, которое часто используется для определения точки росы в соответствии с T и RH, выглядит следующим образом:

T роса = (237,3 × [ln (RH / 100) + ((17,27 × T) / (237,3 + T))]) / (17,27 — [ln (RH / 100) + ((17,27 × T) / (237,3 + T))])

Где:

T роса = температура точки росы в градусы Цельсия (° C), T = температура воздуха в градусах Цельсия (° C), RH = относительная влажность (%), ln = натуральный логарифм.

Пример расчета точки росы

Допустим, у нас температура воздуха 20 ° C (68 ° F) и относительная влажность 70%. Температуру точки росы можно рассчитать следующим образом:

T роса = (237,3 × [ln (70/100) + ((17,27 × 20) / (237,3 + 20))]) / (17,27 — [ln ( 70/100) + ((17,27 × 20) / (237,3 + 20))])

T роса ≈ 14,36 ° C или 57,2 ° F.

Вы также можете попробовать наш калькулятор охлаждения ветром и / или калькулятор теплового индекса

Тепловой анализ и анализ влажности ограждающих конструкций здания

Тепловой анализ ограждающих конструкций здания

Пример

: использование THERM и WUFI-ORNL / IBP для прогнозирования конденсации и влагосодержание в стеновых конструкциях

Филип Луо, архитектор, LEED AP
4 января 2010 г.

1.0 Введение

После судебного разбирательства по делу о токсичной плесени Балларда против Fire Insurance Exchange. в 2001 году архитекторы и владельцы зданий все больше беспокоились об ответственности, вызванной наличием плесени на здоровье жильцов и качество воздуха в помещениях. Дело Балларда показывает, что присяжные были готовы вынести многомиллионные судебные решения против страховых компаний за ответственность за загрязнение плесенью. 1 Часто участвуют в качестве ответчиков в судебных процессах о загрязнении плесенью, архитекторы начинает сомневаться, что «старые» практические правила «проектирования для контроля влажности в оболочке здания ‘может способствовать накопление влаги в некоторых зданиях 2 .

К счастью, есть ряд программных приложений, которые могут помочь Архитекторы оценивают эффективность своей конструкции оболочки.эта статья исследует две бесплатные программы анализа конвертов: THERM и WUFI. THERM — бесплатная программа, предоставляемая Национальной лабораторией Лоуренса Беркли. для анализа двумерной теплопередачи через строительные изделия. WUFI-ORNL / IBP, совместная разработка Окриджской национальной лаборатории и Институт Фраунгофера — это гигротермальная модель, предсказывающая перенос влаги. в системах ограждающих конструкций зданий в течение определенного периода времени.

2.0 Дождевик в сравнении со стеной из металлических панелей

Ventilated Rainscreen — это система облицовки, разработанная архитекторами и производителями производители приложили все усилия для улучшения характеристик влажности традиционных систем облицовки металлическими панелями. В этом исследовании будет использоваться THERM и WUFI, чтобы сравнить производительность системы Rainscreen с традиционная система металлических панелей.

РИСУНОК 1. РАЗРЕЗ ТРАДИЦИОННОЙ МЕТАЛЛИЧЕСКОЙ ПАНЕЛИ

Традиционная система металлических панелей механически крепится к металлической каркасная стена.Между металлической панелью и ограждением здания находится прослойка из воздухопроницаемого гидроизоляционного материала, такого как строительная бумага (асфальт пропитанная бумага) или строительная пленка. Полость стойки изолирована ватный утеплитель (минеральное волокно). Между металлическими шпильками и интерьером гипсокартон — это пароизоляция. Пароизоляция сохраняет тепло, влажность попадание воздуха в полость стены.

РИСУНОК 2. ВЕНТИЛИРУЕМЫЙ ДОЖДЕВЫЙ ЭКРАН

Вентилируемый дождевик отделяет внешнюю металлическую панель от ограждение здания с вентилируемым воздушным пространством и слоем жесткой изоляции.Вместо того, чтобы пропускать воздух через слой гидроизоляции, гидроизоляция слой также является воздушной преградой. Полость стойки неизолирована и не герметизируется пароизоляцией. Таким образом, воздух из внутренних помещений здания может высушить полость шипа.

3.0 Термический анализ холодного климата (THERM)

В данном исследовании используется программное обеспечение LBNL THERM 3 для сравнения тепловых характеристик сборки металлических панелей и сборки вентилируемого дождевого экрана в холодное время года, городской климат, такой как St.Луис, штат Миссури. 99% зимних дизайнерских условий данные из международного аэропорта Сент-Луис Ламберт показывают температуру воздуха 6 ° F (-14,5 ° C) и точки росы -6,5 ° F (-21,4 ° C). Температура в помещении установлена ​​на 68 ° F (20 ° C) с относительным значением 50%. Влажность (RH).

РИСУНОК 3. СХЕМА ТЕПЛОПЕРЕДАЧИ ТЕРМИЧЕСКОЙ МЕТАЛЛИЧЕСКОЙ ПАНЕЛИ


Рисунок 3 — это цветная инфракрасная диаграмма THERM температурной модели через секция металлической панели.Цветовая диаграмма показывает, что наиболее впечатляющие перепад температур возникает в изоляции прочеса, где температура падает с 58 ° F до 10,3 ° F от боковой поверхности комнаты к внешняя поверхность. Любой влажный воздух, просачивающийся через пароизоляция, вероятно, будет конденсироваться при попадании на холодную внешнюю поверхность. Термический анализ показывает, что существует большой риск накопления влаги. вверх в полость стены традиционной сборки металлических панелей.

РИСУНОК 4. ДИАГРАММА ТЕПЛОПЕРЕДАЧИ ТЕРМИЧЕСКОГО Дождевого экрана

Рисунок 4 — это цветная инфракрасная диаграмма THERM модели теплопередачи. вентилируемого дождевика в сборе. Происходит значительное изменение температуры в жесткой изоляции снаружи ограждения здания. Тепло от комната способна прогреть полость стойки выше точки росы. Тепловой Модель переноса предполагает низкий риск образования конденсата.

ТАБЛИЦА 1. АНАЛИЗ ТОЧКИ РОСЫ

г. г.
МЕТАЛЛИЧЕСКАЯ ПАНЕЛЬ ДОЖДЕВЫЙ ЭКРАН
Наружная температура , 6 ° F , 6 ° F
Температура в помещении 68 ° F 68 ° F
Относительная влажность в помещении 50% 50%
Точка росы в помещении 48 ° F 48 ° F
Температура поверхности в помещении 62.8 ° F, 54,1 ° F
КОНДЕНСАЦИЯ_ РИСК НИЗКИЙ НИЗКИЙ
Температура воздуха в камере 38 ° F 47 ° F
Точка росы полости 20 ° F 29 ° F
Температура поверхности полости 10.3 ° F, 40,6 ° F
РИСК КОНДЕНСАЦИИ ВЫСОКИЙ! НИЗКИЙ

Анализ точки росы в таблице 1 показывает, как анализ теплопередачи может использоваться для определения риска попадания влаги. THERM предсказывает температуру через различные компоненты сборки; однако он не моделирует влажность.Пользователь должен использовать другие ресурсы, чтобы предсказать опасность образования конденсата. Я использовал онлайн-калькулятор точки росы 4 найти точку росы в полости стены.

4.0 Анализ влажности холодного климата (WUFI)

WUFI-ORNL / IBP 5 может рассчитать термическую и перенос влаги в сборке в течение определенного периода времени. Эта учеба сравнивает сборку металлических панелей и дождевиков в Сент-Луисе, штат Миссури, с С 22 сентября 2008 г. по 1 февраля 2009 г. (зима).Интерфейс WUFI включает анимированную диаграмму, которая отслеживает изменения следующих данных в течение период времени: температура (КРАСНЫЙ), относительная влажность (ЗЕЛЕНЫЙ) и вода содержание (СИНИЙ). Пользователь может увидеть, достигнет ли относительная влажность и когда 100%, и конденсат начинает накапливаться по мере содержания воды в компонентах здания.

РИСУНОК 5. РАСЧЕТ ПЕРЕДАЧИ ВЛАЖНОСТИ МЕТАЛЛИЧЕСКОЙ ПАНЕЛИ WUFI

На Рисунке 5 показано, что относительная влажность (ЗЕЛЕНЫЙ) в стойке Metal Panel полость достигает 100% (происходит конденсация) в течение периода выполнения расчетов.Кроме того, в фанерной подложке повышается содержание воды (СИНИЙ). подтверждает наличие воды в полости шипа. Результаты расчета анимированы, чтобы пользователь мог видеть конденсацию в начале полости стены в декабре и до февраля.

РИСУНОК 6. РАСЧЕТ ПЕРЕДАЧИ ВЛАЖНОСТИ ДОЖДЕВОГО СТЕКЛА WUFI

Относительная влажность на Рисунке 6 Расчет дождевого экрана остается в пределах нормальный диапазон (20% -80%) на протяжении всего периода выполнения.Нет значительного увеличение содержания воды в сборке. Результаты расчета подсказывают низкий риск скопления влаги в вентилируемом дождевом экране.

5.0 Заключение

WUFI решает проблему конденсации и накопления влаги более прямым образом чем THERM. Он предсказывает, когда произойдет конденсация и сколько влаги будет в сборке в течение определенного периода времени. Главный недостаток WUFI-ORNL / IBP ограниченная библиотека строительных материалов и отсутствие опций в толщина строительного материала.Например, утеплитель бывает толщиной 0,089 м и 0,140 м. Пользователь не может создать изоляцию на расстоянии 1 дюйма (0,025 м). приращения. Бесплатная версия не позволяет пользователю редактировать или добавлять библиотека материалов.

THERM менее сложен, чем WUFI, но более гибок. Пользователь может нарисовать рассматриваемую сборку и смоделировать ее в THERM. Также THERM может использоваться для расчета теплопередачи на окнах.

В целом, этот автор смог достичь тех же результатов, используя THERM и WUFI.Они оба предсказали низкий риск образования конденсата в вентилируемом дождевом экране. и высокий риск образования конденсата в традиционной металлической панели. Если пользователь не имеет никакого реального жизненного опыта, чтобы подтвердить результаты того или иного программа, не помешает использовать одни программы для проверки результатов другого.

6.0 Примечания

1 Энн Диринг, (2001), Вне больного здания синдром: судебные тяжбы по плесени становятся основным направлением, AllBusiness, http: // www.allbusiness.com/finance/insurance-risk-management/992659-1.html

2 Рон Никсон, (2005), Является ли ваша оболочка здания дизайн вызывает проблемы с плесенью ?, AllBusiness, http://www.allbusiness.com/technology/computer-software/587784-1.html

3 http://windows.lbl.gov/software/therm/therm.html

4 http://www.dpcalc.org/

5 http://www.ornl.gov/sci/btc/apps/moisture/index.html

Статьи :

Исследования в области дизайна :

  • Отель и конференц-центр, Напа, CA
  • Ветеринарная больница, Сан-Рамон, Калифорния
  • Торговое здание, Сан-Бруно, Калифорния
  • Офисное здание, Сан-Бруно, Калифорния
  • Развлекательный центр, Литтлтон, CO

Проекты :

Калькулятор точки конденсации / точки росы | Циркулярный проект

Калькулятор точки конденсации / точки росы

В Новой Зеландии снова наступило то время года — на наших окнах конденсат.Здесь мы дадим вам краткое объяснение различных терминов, касающихся влажности, относительной влажности, конденсации и точки росы. Мы следим за этим, приводя быстрые примеры того, что может случиться, когда мы ошибаемся. Затем мы предложим вам калькулятор для расчета точки росы. Наконец, мы дадим несколько советов, как обеспечить здоровье вам и вашему зданию.

Влажность

Влага или водяной пар — это присутствие воды в воздухе.В зависимости от погоды в воздухе содержится разное количество воды. Дома мы увеличиваем это количество, дыша, готовя пищу или принимая душ.

Относительная влажность

Относительная влажность описывает количество воды относительно того, что может удерживать частица воздуха. Представьте себе, например, чашку как частицу воздуха. Если мы наполовину наполним чашу водой, то у нас будет 50% относительная влажность (RH). Самый здоровый воздух в помещении имеет относительную влажность от 40% до 60%.Другими словами, чашка заполнена водой на 40-60%.

Конденсация

Когда воздух становится холоднее, он уменьшается в размерах. Наша чашка (с относительной влажностью 50%) может уменьшиться вдвое. Но содержание воды осталось прежним и теперь составляет 100%, поэтому вода переливается, поскольку чашка больше не может удерживать жидкость. Причина того, что конденсация обычно наиболее заметна на наших окнах, заключается в том, что окна — это самые холодные места в доме — точка, в которой наш воздух больше не может содержать воду, поскольку она сжимается.

Точка росы

Точка росы описывает температуру, при которой чашка больше не может удерживать воду. Как только ваша поверхность охладит воздух до этой температуры, воздух будет выделять воду в виде конденсата; на вашем окне или оконной раме чаще всего. Точка росы зависит от температуры воздуха и относительной влажности при этой температуре. Конечная цель состоит в том, чтобы наши поверхности в помещении и в стенах находились выше точки росы, чтобы избежать конденсации.

Что происходит при конденсации?

Конденсация может возникать не только в ваших окнах, но и при прохождении воздуха через ваши стены наружу. Конденсация и высокая относительная влажность имеют следующие недостатки:

  • Он может сгнить наш подоконник, если за ним не ухаживать должным образом.

  • День за днем ​​вытирать конденсат с окон занимает много времени.

  • Обогрев здания с высокой относительной влажностью может быть на 30% дороже.

  • Ядовитая плесень может образовываться во влажных строительных материалах, потенциально вызывая астму и другие респираторные заболевания.

  • Конденсат

    , образующийся в каркасе нашего здания (внутри стены), может застрять и сгнить наш деревянный каркас или вызвать плесень в изоляции.

  • Большинство изоляционных материалов не справляются с конденсацией или влагой, и их эффективность резко снижается, иногда более 30%.

Как избежать образования конденсата на окнах и конструкции здания?

Есть способы уменьшить конденсацию в наших домах.

По сути, мы должны снизить точку росы, температуру, при которой вода в нашей чашке начинает переливаться через край. Мы можем сделать это, снизив относительную влажность или обогрев само здание, хотя часто и то, и другое требуется в холодных и сырых домах. Исследования BRANZ ясно показали, что в наших домах холодно не потому, что они сырые, а сырые потому, что в них холодно.При нагревании испытательных помещений минимум до 18 градусов по Цельсию менее чем в 1% случаев высокая относительная влажность становилась проблемой в этом исследовании. Это означает, что правильное отопление помещений устранило 99% проблем с влажностью в домах (1).

Для разных климатических условий, материалов и стилей проживания требуются разные продукты для достижения наилучших результатов. Свяжитесь с нами, чтобы получить бесплатную консультацию — мы поможем вам найти то, что лучше всего подходит для вас с точки зрения науки, а не маркетингового сообщения.

1.Уменьшить относительную влажность

Снижение относительной влажности воздуха в помещении до здорового уровня (от 40% до 60%) является важным шагом. Это снижает наши счета за отопление, сохраняет здоровье и здоровье здания, а также снижает точку росы. Мы можем снизить относительную влажность несколькими способами:

  • Используйте больше натуральных строительных материалов и отделки, которые удерживают влагу: они впитывают ее в периоды высокой влажности и снова выделяют влагу в дневное время, когда относительная влажность в помещении снижается.Примерами таких продуктов являются изоляция из овечьей шерсти или древесного волокна, коврики из овечьей шерсти, мебель из цельного дерева или штукатурка на глиняной основе. Различные исследования показали, что дома с большим количеством буферных материалов для влаги могут сэкономить до 25-30% ваших затрат на электроэнергию.

  • Получите больше растений, которые минимизируют влажность воздуха. Использование таких растений, как бостонский папоротник, английский плющ или мирная лилия, поможет снизить количество влаги в воздухе.

  • Приобретите систему вентиляции.Система вентиляции заменит затхлый воздух с высокой относительной влажностью свежим и снизит относительную влажность. Пожалуйста, убедитесь, что для этого выбрана система вентиляции с теплообменником. Хотя в Новой Зеландии очень распространена система вентиляции, которая вытягивает воздух из полости крыши, эти системы не соответствуют требованиям стандарта вентиляции Новой Зеландии в отношении качества воздуха в помещении.

Давайте проясним: посадить 1 растение в спальне не поможет, кроме того, это не отменяет необходимости регулярно открывать окна или использовать систему вентиляции.Использование буферных материалов снижает потребность в вентиляции, что особенно удобно в ночное время, если у вас нет системы вентиляции.

2. Разогрейте здание

Другой способ, который часто используется в сочетании с понижением относительной влажности, — это прогревание поверхностей здания. Например, в случае двойного остекления холодная температура блокируется на внешнем стекле, сохраняя внутреннее стекло более теплым и часто выше точки росы (хотя бывают случаи, когда конденсация все еще происходит из-за очень высокой относительной влажности или на алюминиевой оконной раме. ).Еще один способ уменьшить конденсацию на окнах — это внешние жалюзи, предотвращающие лучистое охлаждение с неба и поддержание более высокой температуры на окнах.

Утепление ограждающих конструкций здания — это способ уменьшить или устранить конденсацию в наших стенах. Однако важно, чтобы водяной пар имел шанс выйти из здания и не застревал и не впитывался в конструкцию, вызывая проблемы со структурой и здоровьем. Для этого подойдут многие натуральные строительные материалы, такие как стеновые панели из оксида магния, натуральные краски и изоляция.

Если утеплить стены, то внутренним частям стены будет теплее; это особенно важно для стального каркаса, поскольку сталь становится намного холоднее, чем, например, древесина. Вам также следует подумать об использовании более эффективных источников тепла, которые нагревают поверхности, сушат их и отражают тепло в воздух. Они часто позволяют сэкономить на эксплуатационных расходах, а также повышают комфорт в наших домах. См. Здесь для получения дополнительной информации.

Заключение

Очень важно поддерживать относительную влажность в наших домах на уровне 40% -60%.Это сохранит наше здоровье, позволит избежать нежелательных вещей, таких как более высокие счета за отопление, потенциальные структурные повреждения и последствия для здоровья, такие как астма.

Когда частица воздуха не может удерживать содержащуюся в ней воду, происходит конденсация. Эта точка называется точкой росы. Чтобы снизить точку росы в зданиях, важно снизить относительную влажность до нормального уровня и согреть наше здание. Чтобы добиться этого, мы должны стараться использовать натуральные строительные материалы и отделку, когда это возможно, и рассмотреть возможность добавления системы вентиляции, двойного остекления, лучшего лучистого отопления и лучшей изоляции в нашем доме.

Источники:

(1) Отчет об исследовании BRANZ SR389; ‘Могли ли сырые дома быть слишком холодными / недогретыми?’; Автор: Эндрю Поллард, 2018 г.

Иллюстрация точки росы: эффективный способ определения ее значения

Фото © BigstockPhoto

Энтони Катона, CDT
Хотя многие проектировщики крыш и профессионалы в области строительства понимают основное значение температуры точки росы, по-прежнему существует реальная потребность в большей осведомленности о том, как точно выполнять и демонстрировать необходимые расчеты.Этот автор предпочитает графическую иллюстрацию процесса. Это позволяет точно определить значение по отношению к надпалубным изолированным, малоскатным сборным кровельным конструкциям (BUR).

Точка росы определяется Национальной ассоциацией кровельщиков (NRCA) как «температура, при которой воздух насыщается водяным паром; температура, при которой воздух имеет относительную влажность (RH) 100 процентов.Другими словами, это точка, когда водяной пар конденсируется и превращается из пара в жидкость.

Рисунок 1 : Карта Национальной ассоциации кровельщиков (NRCA).
Изображение предоставлено Professional Roofing

Согласно NRCA, расчет точки росы необходим, когда средняя температура января ниже 4 C (40 F), а ожидаемая зимняя относительная влажность в помещении составляет 45 процентов или выше. Среднюю внешнюю температуру можно определить на основе исторических климатических данных, собранных либо Национальной метеорологической службой, либо местными частными метеорологическими службами.Когда местные климатические данные недоступны, карту на Рисунке 1 можно использовать для определения общих регионов с внешней температурой января ниже 4 C.

NRCA считает, что проектировщик кровельной системы несет ответственность за определение необходимости пароизоляции. Если расчет точки росы не был правильно выполнен до начала строительства, это часто приводит к возникновению материальной ответственности. Кроме того, затраты могут быть значительными, если расчеты необходимо проводить в полевых условиях постфактум.Поэтому понимание того, как рассчитать точку росы, имеет решающее значение.

В данной статье в представленных пошаговых процедурах используются гипотетические постоянные значения температуры. Однако фактическая температура точки росы и соответствующие значения относительной влажности постоянно меняются в типичных условиях здания. Поэтому этот автор рекомендует подтверждать любые выводы с помощью методов, рекомендуемых NRCA. В случае необходимости пароизоляции, дальнейшая поддержка может быть получена от Исследовательской и инженерной лаборатории холодных регионов (CRREL) Инженерного корпуса армии США (USACE) и Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE). ).(Пароизоляция и пароизоляция не являются синонимами. Первые представляют собой слой материалов, используемых для предотвращения проникновения влаги, в первую очередь в виде пара, проникать в соседние материалы внутри здания. слой материала (ов), используемый для предотвращения проникновения водяного пара, в первую очередь в форме жидкости, в соседние материалы или где-либо в пределах строительной конструкции.)

Q&A: Что такое точка росы? | JLC Онлайн

Q. Когда люди говорят о точке росы в сборке стены, они говорят о местоположении или температуре? Как рассчитывается точка росы?

A. Консультант по энергетике и устойчивому дизайну Энди Шапиро отвечает : Точка росы — это не место; это температура, при которой вода конденсируется из воздуха. Поскольку точка росы изменяется в зависимости от влажности в воздухе, а также температуры воздуха, точку росы для конкретной температуры и относительной влажности лучше всего искать в таблице или психрометрической диаграмме (см. Ниже).

Вода из воздуха будет конденсироваться на компонентах здания, когда они будут ниже точки росы воздуха, который с ними контактирует. В трубах холодной воды жарким влажным летом вода конденсируется и капает. Неизолированные подвальные полы в жаркое влажное лето часто ниже точки росы горячего влажного наружного воздуха, поэтому вода конденсируется на них, если пространство открыто наружу. В здании с кондиционером в теплом влажном климате, например на юго-востоке США, гипсокартон может месяцами находиться ниже точки росы наружного воздуха.

То, что компонент здания находится ниже точки росы, не означает, что возникнет проблема. Виниловые оконные рамы и медные трубки не боятся влаги. С другой стороны, деревянные оконные элементы и гипсокартон не выдерживают большого количества влаги, особенно если смачивание продолжается и компоненты не могут высохнуть.

Определение того, будет ли компонент в стеновой сборке когда-либо достаточно холодным, чтобы допустить конденсацию, то есть быть ниже точки росы, может быть сложно.Если бы каждый элемент стены действовал как твердое тело (чего не делает стекловолокно), то расчет температуры в любой точке конструкции стены был бы довольно простым. На половине значения теплоизоляции стены температура будет на полпути между внутренней и внешней.

На самом деле такие статические расчеты могут вводить в заблуждение, поскольку материалы стен могут впитывать влагу, не будучи поврежденными. Более точные расчеты, называемые динамическими расчетами, учитывают множество дополнительных факторов, но настолько сложны, что их лучше всего выполнять с помощью компьютерного программного обеспечения.Хорошая новость заключается в том, что этот тип динамических расчетов обычно не требуется — до тех пор, пока строители применяют хорошие строительные методы, которые удерживают внутренний воздух из стен в холодном климате и наружный воздух из стен в холодном климате, а также позволяют компонентам здания, которые иногда попадают влажный, чтобы высохнуть. Одним из очень хороших источников информации о зданиях, позволяющих избежать повреждения от влаги, является серия Builder’s Guide от Building Science Corp. (978 / 589-5100; www.buildingscience.com).

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
