Диаметр трубы для подключения частного дома к водопроводу: Водопровод в частном доме: схема, разводка, монтаж

Разводка Труб Водоснабжения в Частном Доме: Схемы, Нормы

Монтаж водоснабжения при строительстве коттеджа

Как проложить трубы водоснабжения в частном доме и какие диаметры трубопроводов использовать при монтаже систем горячего и холодного водоснабжения? Какие материалы можно использовать для ХВС и ГВС? Сегодня мы постараемся найти ответы на эти и некоторые другие вопросы.

Схемы

Разводка труб водоснабжения в доме может быть выполнена двумя принципиально разными способами:

Изображение	Описание
Классическая тройниковая разводка воды от стояков ХВС и ГВС в многоквартирном доме	Тройниковая, или последовательная схема знакома каждому из нас по квартирам советской планировки. Сантехнические приборы подключаются к общей для всех подводке водоснабжения через тройники (резьбовые или сварные). Пропускная способность подводки при одновременном использовании нескольких точек водоразбора делится между ними. Прокладка водопровода может быть выполнена открыто или скрыто (в штробах или стяжке).
Схема лучевой разводки водоснабжения	Коллекторная, или лучевая схема подразумевает подключение каждого сантехнического прибора к общему коллектору-гребенке собственной подводкой. Подводки прокладываются, как правило, скрыто — в стяжке, штробах или за фальшстеной из ГКЛ, стеновых панелей и т.д.

Узнать больше о том, какие  трубы водоснабжение загородного дома может использовать и как их правильно смонтировать, вам поможет видео в этой статье.

Давайте взвесим преимущества и недостатки каждого типа разводки.

Тройниковая

Плюсы:

• Последовательная схема разводки труб водоснабжения в частном доме экономичнее лучевой благодаря гораздо меньшему метражу водопровода. Чем больше сантехнических приборов подключено к водопроводу — тем больше разница в общей протяженности систем водоснабжения;

При тройниковой схеме общая длина водопровода минимальна

• При открытом монтаже тройниковая схема проще в обслуживании: все соединения доступны для вскрытия и ремонта;

Однако: грамотный монтаж коллекторной схемы подразумевает скрытую прокладку цельных труб или трубопроводов с необслуживаемыми соединениями.

Течи на цельных, без соединений, участках (если речь не идет об электросварных ВГП трубах) — исключительно редкое событие.

В штробы укладываются цельные трубы или необслуживаемые соединения

• К имеющейся подводке всегда можно подключить своими руками дополнительную точку водоразбора — стиральную или посудомоечную машину, умывальник или душевую кабину. В случае коллекторной разводки это куда проблематичнее: выделенную подводку придется скрыто прокладывать от коллекторного шкафа, что подразумевает большой объем пыльных и так называемых мокрых (с применением строительных растворов) работ.

На фото — врезка в открытую тройниковую разводку воды

Минус:

• Падение напора на дальних приборах при водоразборе на ближних к вводу водоснабжения точках.

Контраргумент: это падение можно минимизировать подбором диаметров подводки на разных участках водопровода. О нем мы расскажем в следующем разделе статьи.

Лучевая

Плюсы:

• Лучевая схема труб водоснабжения частного дома полностью исключает падение напора на одном сантехническом приборе при водоразборе на другом. Разумеется, при минимальной вменяемости монтажников — если сечение водопровода на участке до коллектора не занижено относительно подводок;

Лучевая разводка: напор на одном сантехническом приборе не зависит от водоразбора на других

• Все приборы могут отключаться из одной точки — коллекторного шкафа;

Минутка сарказма: в реальной жизни эта особенность полезна разве что владельцу мини-гостиницы. Из коллекторного шкафа можно перекрыть воду в закрытых на ключ номерах при аварии в них, не дожидаясь возвращения жильцов. В частном доме любую точку водоразбора куда удобнее отключить расположенными непосредственно перед ней вентилями.

Отсекающие краны удобно расположены на подводке к смесителю

Минусы:

• Материалоемкость;
• Возможность скрытой прокладки подводок от коллектора до приборов только на стадии капитального ремонта. Для сравнения — последовательно разведенные трубы для водоснабжения дома можно смонтировать после окончания чистовой отделки;
• Неоправданная сложность схемы водоснабжения в целом. Без маркировки кранов в коллекторном шкафу членам вашей семьи будет нелегко разобраться в назначении каждого из них.

Найти нужный кран без подписи на нем — нетрив

особенности монтажа и разводки системы водоснабжения в частном доме своими руками

Даже на даче где люди не живут круглый год, не говоря уже о частных домах, расположенных в черте города можно значительно увеличить комфорт проживания просто выполнив монтаж водопроводной системы своими руками.

Но не стоит себя обманывать, что процесс укладки труб – дело, которое не требует внимания и трудозатрат со стороны человека. Поэтому прежде чем приступать к монтажным работам нужно разобраться с особенностями разводки системы подачи воды в доме.

Схема водпроводной разводки в частном доме

Пренебрегать этапом составления схемы водопроводной разводки в частном доме неразумно.

Сразу, после того как домовладельцем будет решено обустроить систему воды целесообразно составить схематический чертёж прокладки труб внутри домостроения с учётом водных потребителей, коллекторных разводок, бойлеров, фильтров и насосных установок.

Это поможет значительно упростить расчёт расходных материалов и составить бюджет проводимого ремонта. При этом для составления схемы трубопровода используют несколько способов:

• последовательная схема подключения источников потребления воды;
• коллекторная разводка трубопровода.

Если рассматривать последовательный принцип разводки труб водоснабжения, то он подходит только для домов, где водой пользуется небольшая семья до 3 человек.

Если же это большой двухэтажный частный дом, где установлено много сантехники и бытовых приборов, использующих водные ресурсы, то такой вариант водоснабжения не рационален.

Принцип укладки последовательной схемы водопровода заключается в прокладке трубы по всем помещениям в доме, где необходима подача водных ресурсов. Это может привести к тому, что при использовании сразу нескольких точек забора воды в крайней из них напор будет минимальным и не сможет в полной мере удовлетворить человеческие потребности.

Коллекторный способ разводки водопровода подразумевает подведение отдельной трубы к каждой точке водозабора. Благодаря этому обеспечивается подача воды с одинаковым давлением ко всем сантехническим проборам в частном доме.

Естественно, что коллекторный способ укладки водопровода намного дороже, так как придётся потратиться на дополнительные трубы. Однако полученная в итоге система водоснабжения оправдывает себя в процессе эксплуатации.

Но вне зависимости от выбранной схемы разводки водопровода он содержит следующие элементы:

• Точки потребления водных ресурсов.
• Насосная система, подающая воду в частный дом. От насоса прокладываются трубы под землёй, по которым вода будет подаваться к коллектору. Важно учитывать, что для предотвращения опустошения внутридомового водопровода от воды нужно установить обратный клапан.
• Расширительный бак, который аккумулирует запас воды для поддержания стабильного уровня давления в системе.
• Сразу за гидроаккумулятором целесообразно установить тройник с запорной арматурой. Благодаря этому можно сделать отдельные отводы для воды, используемой в домашних и технических целях.
• Отвод, используемый для домашнего потребления, подсоединяется к водоочистительной системе из-за того, что вода со скважины может содержать различные примеси.
• Сразу за системой фильтрации устанавливается тройник для разделения водопровода на горячее и холодное водоснабжение.
• Трубу холодного водопровода подсоединяют к коллектору, распределяющему холодные водные ресурсы. Целесообразно установить на каждую линию отдельный запорный механизм.
• Отвод горячего водопровода подсоединяют к водонагревательному устройству.
• Труба после водонагревательного элемента подсоединяется к коллектору горячего водоснабжения.

Естественно, это обобщённая схема разводки водоснабжения частного дома и в разных ситуациях в неё могут входить дополнительные элементы.

Нюансы монтажа водопроводной системы

Самым шумным, пыльным и сложным считается этап прокладки труб водопровода, связанный с проделыванием отверстий в полу, стенах и других внутридомовых конструкциях для разводки трубопровода.

Все остальные мероприятия, связанные с порезкой, соединением и подключением изделий трубопрокатной промышленности не вызывают особых затруднений даже при выполнении своими руками.

Так что самостоятельное обустройство системы подачи воды в частном доме – задача, посильная для каждого домовладельца. Главное, иметь желание и упорно идти к поставленной цели, тогда можно решить любые проблемы.

Выбор подходящих труб для водопровода

Прежде чем приступать к сооружению водопровода в частном домостроении своими руками, необходимо выбрать качественные трубы, которые могут отличаться не только длиной и сечением, а и материалом, используемым для их изготовления:

1. Медное изделие трубопрокатной промышленности считается самым дорогим сегментом, представленным на строительном рынке. Медная труба не подвержена коррозии, не боится ультрафиолета, равнодушна к микроорганизмам, выдерживает высокие показатели давления и не боится перепадов температур. Лучшего изделия для трубопровода найти невозможно.
2. Металлопластиковый водопровод является хорошей альтернативой медному аналогу. Труба из алюминия, защищённая как снаружи, так и внутри пластиком, помимо того, что имеет привлекательный внешний вид не подвержена скоплению на стенках накипи или других осадков, содержащихся в воде.
3. Стандартная труба из стали – изделие, которое использовалось не одно десятилетие для обустройства водопровода в многоэтажках и частных домостроениях времён СССР. Она имеет длительный эксплуатационный ресурс, обладает большим запасом прочности, но при этом боится ржавчины. Также монтаж таких изделий требует определённых познаний и инструментов.

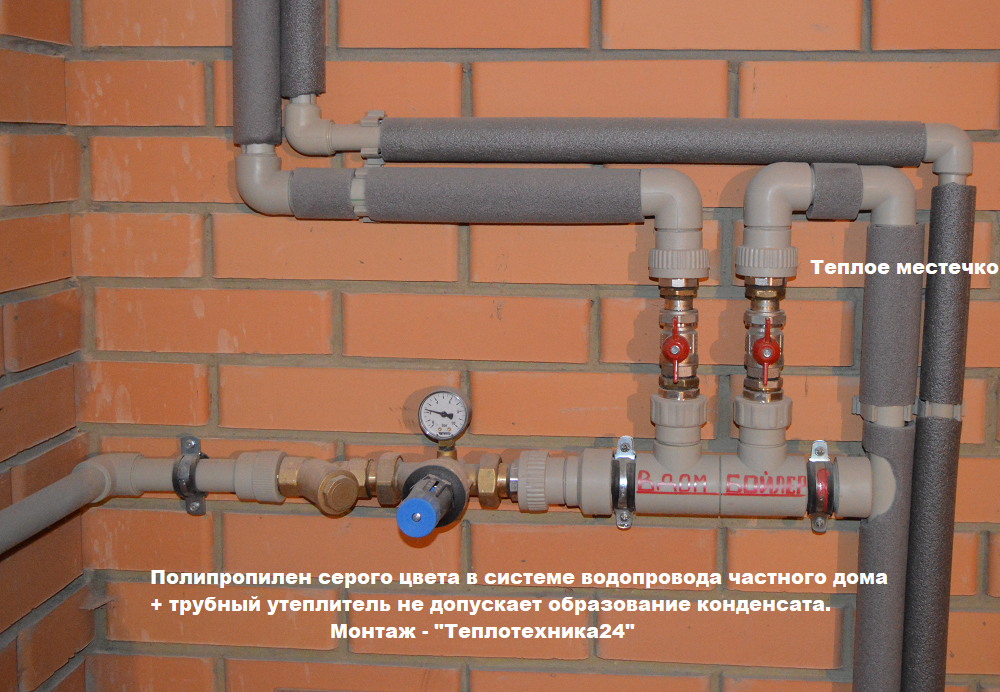

4. Продукция из полипропилена набирает всё большей популярности для сооружения холодного водопровода в частных домах. Такое изделие не боится коррозии, имеет длительный срок службы и сравнительно невысокую стоимость. Однако для соединения отдельных элементов трубопровода понадобится специальный паяльник.

При прокладке трубопровода своими руками важно учитывать материал, из которого сделаны трубы, так как от этого будет зависеть качество разводки системы водообеспечения и конечная стоимость проводимых работ.

Как подобрать сечение труб для внутридомового трубопровода

Не меньшую роль в сооружение автономного водопровода имеет и диаметр используемых труб. В первую очередь трубопровод с маленьким сечением приведёт к турбулизации водных потоков и как следствие передвижению воды с характерным шумом.

Водные ресурсы должны двигаться по трубам с максимальной скоростью не более 2-м/с. Также сечение изделий трубопрокатной промышленности зависит от длины водопровода:

• для труб системы подачи воды общей длиной до 30-м используется трубопровод диаметром 2,5 см;
• если общая протяжённость трубопровода превышает 30-м длину, сечение труб увеличивается до 3,2 см;
• в случае с очень маленьким трубопроводом, длина которого не превышает 10-м, подойдут трубы сечением в 2 см.

Качество работы трубопровода подачи воды зависит от правильности подбора диаметров патрубков коллекторной системы для определения которых, существуют несложные расчёты.

В среднем запорная арматура на коллекторе способна пропускать до 6 л воды в минуту. Из этого можно определить количество потребителей в доме, которые могут использоваться одновременно. Также необходимо уделить внимание подводящей трубе коллектора:

• Трубы сечением 2,5 см способны пропускать до 30 л/мин.
• Изделие диаметром 3,2 см обладает пропускной способностью 50 л/мин.
• В свою очередь, трубопровод сечением 3,8 см беспрепятственно пропустит 75 л/мин.

Если в частном доме обитает большая семья, то даже при небольшом количестве точек забора воды они часто могут работать одновременно. Поэтому проектируя разводку водопровода, нужно исходить из суммарных показателей одновременного потребления водных ресурсов за 1 минуту.

Если же наоборот, в большом доме проживает небольшое семейство из трёх-четырёх человек, а точек водозабора много: стиральная и посудомоечная машина, ванная, душ и другие потребители воды, то все расчёты выполняются по другому алгоритму. В такой ситуации суммарное потребление водных ресурсов уменьшается на 25–40%.

Правила разводки системы водоснабжения в доме

Вначале выполняется подключение потребителя к водопроводной трубе для чего используется переходник с резьбовым соединением, на который устанавливается кран и дальше с помощью шланга подсоединяется точка водозабора.

Запорная арматура в первую очередь нужна для перекрытия подачи воды на случай поломки потребителя без необходимости остановки работы всей системы водоснабжения. После этого труба прокладывается по направлению к коллектору.

При этом выполняя все работы своими руками целесообразно придерживаться следующих правил:

1. Целесообразно не прокладывать трубопровод сквозь строительные конструкции. Но так как это практически невозможно, то отрезок, проходящий сквозь стены, помещается в металлический стакан.
2. Для облегчения ремонтных работ желательно трубы прокладывать на расстоянии 25–30 мм от поверхности стен.
3. При установке кранов для слива воды важно обеспечить небольшой уклон в сторону запорной арматуры.
4. При обходах внутренних углов помещений трубу прокладывают на расстоянии 15 мм, а по внутреннему углу отступают до 5 см.
5. Крепление трубопровода к стенам выполняется посредством специальных клипс, которые обязательно устанавливаются в углах. На прямых отрезках труб крепёж выполняется с шагом до 2-м.
6. Чем меньше водопроводная магистраль содержит поворотов и переходников, тем стабильней давление воды по всей её длине.

При подсоединении труб к коллектору обязательно устанавливают краны, благодаря которым обеспечивается возможность отключения конкретно взятого потребителя с целью проведения профилактики или ремонта.

Подсоединение насосной станции к внутридомовому водоснабжению

Очень часто подача воды в частных домостроениях обеспечивается за счёт скважины или колодца посредством насосной станции, создающей давление в трубопроводе. Насосное оборудование целесообразно размещать в подвальных помещениях, что обеспечивает его защиту от пагубного влияния внешних факторов особенно зимой.

От источников водозабора к станции обеспечения подачи воды подходит трубопровод сечением 32 мм, на конце которого, монтируется латунный фитинг. К фитингу подсоединяется тройник со сливной запорной арматурой для отключения водоснабжения в случае поломки водопроводной магистрали.

На следующем этапе подсоединяется обратный клапан для предотвращения обратного возврата воды. Для удобства сборки отдельных узлов целесообразно использовать соединительные элементы – «американки».

• устанавливается кран для подачи и отключения водоснабженья;
• монтируется фильтр сетчатой конструкции;
• если насос размещён в водозаборе, а остальные части системы в домостроении, то в трубе монтируется датчик контроля давления и гидроаккумулятор;
• устанавливается защита работы насоса на сухую;
• выполняется установка фильтрующего устройства тонкой очистки;
• подсоединяется переходник на трубопровод сечением 2,5 см.

В завершение выполняется проверка работы насосного оборудования путём запуска системы. Если всё в порядке, то проверяется качество соединений на возможность протечки и водопровод запускается в работу.

Важность использования гидроаккумулятора

Гидроаккумулятор состоит из герметического резервуара, разделённого на две части. Одна предназначена для аккумулирования воды другая для создания давления посредством воздуха. Благодаря этому обеспечивается поддержание стабильного давления в водопроводе и контроль включения и отключения насоса.

Естественно, монтаж водопроводной системы в частном домостроении не всегда предусматривает установку расширительного бака. Альтернативой может быть накопительный резервуар большого объёма, монтируемый в самой верхней точке дома. В такой ситуации подача воды будет осуществляться самотёком.

Выбор и укладка водопроводных труб – важный критерий создания цивилизованных условий проживания в частном доме. Без воды в доме нормальный человек не может себя чувствовать комфортно.

Сложно представить жизнь в квартире без принятия ванны, использования посудомоечной или стиральной машины и других бытовых приборов. Так зачем отказываться от всех удобств, проживая в загородной или частной постройке. Тем более что все монтажные работы можно проделать своими руками.

Выбор материала и подбор диаметра труб водопровода в квартире

Разработав грамотную схему коммуникаций, продумав местоположение сантехнического оборудования, пора заняться выбором материала для предварения проекта в жизнь. Однако еще до начала его закупок следует точно знать, что предпочесть из рыночного многообразия, какими оценочными критериями руководствоваться?

Какая она самая лучшая труба?

На самом деле такой не существует. Единственны вариант, который можно сразу исключить из кандидатов для квартирной разводки – это «классические» стальные трубы.

Углеродистая сталь изначально имеет высокий коэффициент сопротивления потоку, который с годами увеличивается за счет отложений в десятки раз.

Поэтому, замуровывать проводку воды из такого материала нельзя, так как рано или поздно его стенки проест сквозная коррозия и случится потоп. Если же прокладывать его открыто, то выглядит это не эстетично. Все остальные варианты труб, допущенные для внутреннего водопровода, обладают гладкой внутренней поверхностью, не задерживающей отложения.

Трубные изделия из металлов

Достойный и самый дорогостоящий выбор. Категория подобной современной продукции представлена трубами из меди и нержавеющих сплавов, с содержанием хрома от 13%. Все они обладают отличной механической прочностью (медные материалы лишь немного уступают стали), свободно выдерживают все возможные в быту температурные режимы эксплуатации. Металлические проводки красиво смотрятся, как правило, характеризуя ремонты высокого статусного уровня.

Монтаж металлических трубопроводов – удел профессионалов, так как технологический процесс требует немалых практических навыков, применения дорогостоящего оборудования, а также определенной теоретической подготовки. Например, следует учитывать, что не допускается прямое соединение меди и стали, а также то, что медь всегда должна стоять дальше по потоку воды. Эти особенности связаны с электрохимическим взаимодействием разноименных металлов, которое может привести к ускоренной коррозии участков стальных коммуникаций.

Проектируя водопроводную разводку квартиры из металлических труб, неплохо уточнить среднестатистические параметры воды, которую предстоит по ним транспортировать. При определенных неблагоприятных показателях её химического состава, даже инертные металлы могут подвергаться коррозионной деградации.

Так, устойчивые ко многим растворенным примесям нержавеющие изделия не переносят переизбытка хлоридов. Медные, напротив, устойчивы к хлорированию, но слишком жесткая, мягкая, щелочная или кислая вода может сократить срок их службы в 2 раза.

Трубные изделия из полимеров

Сегодня чаще других типов труб используются для обустройства водоснабжения в квартире. При вполне доступной цене, преобладающее количество их разновидностей достаточно легко монтируется. Поэтому при некоторой практике собрать сантехнические узлы и развести от них водопитающие ветки возможно своими силами. Полимерная продукция, предназначенная для питьевого водоснабжения, абсолютно инертна к любым растворимым примесям и безопасна при соблюдении режимов эксплуатации.

Главных недостатков у всех синтетических трубопроводов два – значительно меньшая механическая прочность по сравнению с металлическими аналогами, а также температурные ограничения по верхнему порогу эксплуатации.

Обратите внимание! Если постоянная температура транспортируемой по ним жидкости достигает либо превышает 90⁰С, то срок их службы резко снижается. Вместо заявляемых производителем 50 лет вы получите в лучшем случае 10 лет.

К наиболее популярным полимерным водопроводным трубам для квартир относятся:

• металлопластиковые;
• из сшитого полиэтилена;
• полипропиленовые;
• поливинилхлоридные;
• полибутеновые.

Металлопластиковые трубы

Обычно под этой категорией подразумевают изделия, состоящие из трех слоёв – двух из полиэтилена и алюминия между ними. За счет армировки металлом имеют низкий коэффициент температурного расширения, хорошо гнутся, сохраняя заданную форму. Монтируются на компрессионных (затягиваются рожковыми ключами) и пресс-фитингах (нужен специальный обжимной пресс).

Маркировка труб из металлопластика по составу:

• «PE-AL-PE» – полиэтилен, алюминий;
• «PE-AL-PERT» – полиэтилен обычный и термоупрочненный (внутри), алюминий;
• «РЕX- AL-PEX» – сшитый полиэтилен, алюминий, сшитый полиэтилен.

Трубы водоснабжения из сшитого полиэтилена

Также производятся и без армирующих слоев благодаря высокой прочности и стабильности материала. Часто используются в системах теплых полов, но могут устанавливаться в системах ГВС и ХВС. Легко гнутся от руки, а при заломах восстанавливаются за счет присущего им эффекта памяти (достаточно нагреть трубу, и она примет первоначальную форму). Их следует защищать от прямого воздействия дневного света, так в них может начать усиленно размножаться растительная микрофлора. Монтируются на компрессионных, надвижных и пресс-фитингах. Обозначаются – «РЕX-а (b, с)», где малый индекс указывает способ сшивки молекул полиэтилена – упрочнения его структуры.

Полипропиленовые трубы

Полипропилен объединяет широкую группу изделий. Трубы из полипропилена отличаются высокой жесткостью, поэтому повороты с малыми радиусами осуществляются только посредством угловых фитингов. Монтируются при помощи пайки (диффузионной сварки). В обозначении на первом месте всегда стоит код «РР», а затем идет расшифровка особенностей. Например, «PPR» – труба армированная алюминием (её иногда также называют металлопластиком), подходит для горячей и холодной воды. «РРН» – из гомополимера, используется для холодной воды.

Поливинилхлоридные (ПВХ) трубы

Для установки труб водопровода в квартире имели высокую популярность в самом начале появления подобных пластиковых изделий на нашем рынке. Характеризуются высокой прочностью, однако она резко снижается при температурах выше 65⁰С – это верхний порог их кратковременной эксплуатации. Свое быстрое распространение трубная продукция из поливинилхлорида получила благодаря тому, что её монтаж выполняется при помощи клеевых соединений. Обозначается – «PVC» или «ПВХ» и «НПВХ».

Полибутеновые

Трубопроводы из полибутена (полибутилена) позже других синтетических аналогов стали входить на широкий потребительский рынок. Однако они уже начинают теснить конкурентов, так как по многим показателям превосходит их. Их лучшими характеристиками являются меньшие коэффициенты теплового расширения и теплопроводности, высокая эластичность. Сборку системы выполняют, используя компрессионные, самозажимные, пресс-фитинги, а также диффузионную сварку. Они маркируются индексом «РВ».

Как подобрать диаметр труб для водопровода в квартире?

Задача по подбору диаметров трубопроводов для квартирной разводки сводится к выяснению их пропускной способности. В свою очередь, на количество воды, которое может получить потребитель, оказывают влияние:

• давление на входе;
• потери напора;
• материал трубопроводов;
• скорости жидкости, а также ряд других факторов.

Давление на входе – величина, зависящая от параметров местной магистральной сети, изношенности стояков, этажности. Её можно измерить, установив на входе в квартиру манометр.

Потери напора – суммируются из многочисленных показателей: свойств выбранного материала (шероховатости его стенки), величин локальных сопротивлений (на приборах, запорной арматуре, поворотах, фитингах), длины веток. При одних и тех же условиях потери для трубы большего диаметра будут меньшими.

Рекомендуемая скорость течения жидкости находится в диапазоне 0,7-1,5 м/с. Превышение этой величины приводит к образованию вихревых потоков и резкому падению пропускной способности трубопровода.

Кроме этого для профессиональных расчетов используется еще ряд табличных и замеряемых показателей. Но даже без сложных формул уже очевидно, что лучшей пропускной способностью, обеспечивающей комфортное пользование водой, будут обладать трубы:

• короткие, с большим внутренним диаметром;
• менее шероховатые, например, пластиковые, а не стальные;
• с меньшим числом поворотов, местных сужений;
• питающие только одну точку (коллекторная разводка).

Упрощенный способ расчета

Для несложных сетей частного использования можно воспользоваться подбором диаметров трубопроводов из готовых таблиц или обратившись к он-лайн программам для прикидочных расчетов. Для примера возьмем таблицы Шевелева Ф.А. (табл. 1) и расходные нормы для сантехнических приборов из СНиП 2.04.-85 (табл. 2).

Таблица №1. Таблица Шевелева Ф.А.

Таблица №2. Таблица расходных норм для сантехнических приборов из СНиП 2.04.-85

Пусть требуется запитать смеситель в ванной с расходом по ХВ 0,18 л/с (табл. 2, желтое выделение). Округляем в большую сторону и находим, что при средней скорости потока 0,99 м/с нам подойдет труба с внутренним диаметром 20 мм (табл. 1, желтое выделение).

Если же мы захотим на эту же ветку дополнительно врезать рукомойник (при тройниковой разводке), то потребление воды увеличится до 0,28 л/с, что потребует установки трубы Ø 25 мм (зеленые выделения, табл. 1, 2). Для коллекторной разводки на смеситель ванной так и остается труба Ø 20, а вот на вторую ветку рукомойника вполне хватит трубы Ø 16 (табл.1).

Трубы какого диаметра используются на практике

Для монтажа водопровода в городской квартире при тройниковой схеме разводки оптимальными будут трубы следующих диаметров: для монтажа магистрали — 3/4′ (25 мм для полимерных труб) и 1/2′ (20 мм) — для отводов после тройников.

При коллекторной схеме разводки для монтажа магистрали от стояка до коллектора (гребёнки) — 3/4′, от коллектора до сантехприбора — 1/2′.
