Толщина стяжки для теплого электрического пола под плитку: Какую выбрать толщину для заливки раствора под теплый пол водяного типа

Толщина теплого пола под плитку

    Толщина теплого пола под плитку составляет 3-4 мм

Толщина инфракрасного теплого пола

    Толщина инфракрасного теплого пола 0,38 мм. При монтаже этой характеристикой можно пренебречь. Для сравнения этот электропол можно сравнить с «ламинированным альбомным листом». Купить можно по цене от 242 грн/м2.

Так же следует знать

    При проектировании электроотопления нужно учитывать также утепление. Высота утеплителя может составлять 20 мм и более.  Важно, чем качественней будет утеплен пол, тем меньше электроэнергии потребуется для поддержания его комфортной температуры.

    Для нас является важным фактором ваша удовлетворенность покупкой. Мы считаем это залогом успешного сотрудничества. Поэтому при возникновении вопросов, пожалуйста, звоните и пишите. По городу Киев возможен выезд проектировщика, для замеров и расчетов систем непосредственно на объект. Это позволяет максимально точно и качественно произвести монтаж, который можно заказать у наших специалистов. Жителям других городов Украины предоставляется квалифицированная техническая поддержка и консультация специалиста.

Нюансы расчета и монтажа электрического теплого пола под плитку

Кафельная плитка – чрезвычайно удобный материал для напольного покрытия как с точки зрения эстетичности, так и из соображений долговечности, прочности, гигиеничности.

Однако есть у нее один существенный минус: керамическое покрытие – достаточно холодное, и это существенно ограничивает область его применения.

Многие привыкли обходиться в квартире без домашней обуви, и контакт босых ног с прохладной кафельной поверхностью далеко не всем нравится.

Этот недостаток несложно устранить, разместив в толще пола систему отопления. Одной из ее разновидностей является теплый пол с электрическими нагревательными элементами.

Чем хорош электрический теплый пол

Теплые полы могут использоваться в качестве основной системы отопления помещения, или как дополнительный источник обогрева.

Равномерный прогрев поверхности создаёт особый комфорт, оптимальное распределение температуры в комнате, создает вертикальные восходящие конвекционные потоки, что устраняет возможность появления сквозняков.

Плиточное покрытие, кроме того, играет роль мощного аккумулятора тепла, что дает неплохой эффект экономии на коммунальных платежах.

Применяют водяные системы теплых полов и различные модификации электрических. По сравнению с водяными контурами, электрический обогрев имеет целый ряд преимуществ:

• В многоэтажных домах оборудовать водяной теплый пол зачастую просто невозможно.
• Электрическая система намного безопасней – во всяком случае, риска залить соседей нет.
• Она не требует согласования с поставщиками тепловой энергии.
• При монтаже водяной системы обязательно укладывается толстый слой стяжки, а это и лишняя нагрузка на перекрытия, и «съедание» высоты помещения. При электрической системе слой заливки значительно меньше.
• Электрическая система намного легче в монтаже.
• В процессе эксплуатации электрический теплый пол значительно проще и чувствительнее поддается регулировке для установки наиболее приемлемых температурных значений, с точностью буквально до градуса.
• Грамотно спланированная и смонтированная система безаварийно прослужит не один десяток лет.

Какой вид электрического пола выбрать?

Существует несколько систем электрического обогрева пола, различающихся по виду и компоновке нагревательных элементов.

Нагревательные кабели

Это решение – самое недорогое в плане приобретения материала, но наиболее сложное и трудозатраное по монтажу.

Выпускается два вида нагревательных кабелей – одно- и двужильные.

Неудобство одножильных – обязательное условие «закольцованности» контура, когда оба конца кабеля должны быть выведены в одну точку – распределительную коробку. С точки зрения монтажа это далеко не всегда удобно.

Еще один существенный минус – они работают по резистивной схеме, подобно обычной нагревательной спирали, одинаково греясь по всей своей длине. Это значительно снижает экономичность системы, усложняет ее регулировку.

Большим технологическим шагом вперед стало производство двужильный кабелей.

Они также могут быть собраны по обычной резистивной схеме — один проводник выполняет роль «спирали», а второй – через концевую муфту обеспечивает замкнутость цепи. Однако намного удобнее использовать специальные нагревательные саморегулирующиеся кабели.

Нагрев в них осуществляется за счет прохождения тока через полупроводниковую матрицу, в которую заключены оба проводника.

Уникальность системы в том, что с нагреванием токопроводимость матрицы падает, соответственно, снижается энергопотребление.

Причем подобная регуляция происходит на каждом конкретном участке кабеля. Таким образом, «проблемные» холодные места помещения будут прогреваться лучше.

И еще одно значимое преимущество – такой кабель легко режется в нужную длину (предусмотрен шаг 25 или 50 см).

Главный недостаток нагревательных кабелей – они сами по себе имеют диаметр порядка 8 мм, и требуют заливки стяжки, что значительно усложняет монтаж системы обогрева и уменьшает высоту помещения.

Обогревательные маты

Наибольшей популярностью у строителей пользуются обогревательные маты. По своей сути, это тоже обогревательный кабель, но уже зигзагообразно уложенный и закрепленный на поликарбонатной сетке.

Подобная система более дорогостоящая, но это окупается простотой монтажа и отсутствием необходимости заливать поверх нее стяжку – кафельная плитка укладывается прямо на маты.

Дорогим, но очень эффективным решением является использование стержневых инфракрасных матов UNIMAT.

Нагревательные элементы – стержни, независимо друг от друга подключены к двум параллельным проводникам, и работают по принципу резистивной саморегуляции, сокращая общее энергопотребление.

Использование такой системы теплого пола под плитку также не потребует заливки стяжки – кафельное покрытие укладывается на слой плиточного клея непосредственно на нагревательные элементы.

Существует и еще одна разновидность электрических теплых полов — пленочный с инфракрасным излучением. Они хорошо себя показывают при укладке под ламинат, пакет, ковролин, линолеум, но вот для кафеля их использовать не рекомендуется.

Дело в том, что пленка не даст нужной адгезии с плиточным клеем, и кафель рано или поздно начнет «плясать» и вываливаться.

Технологические отверстия, которые, по замыслу производителей, должны обеспечивать надежное сцепление бетонного основания пола со слоем клея, проблемы не решают.

Что еще потребуется для работы

Как правило, любая система электрического теплого пола комплектуется специальным температурным датчиком и устройством управления – терморегулятором.

Автоматика обеспечит нагрев пола до температуры, выставленной владельцем, и прекратит подачу электропитания при достижении заданных значений.

Они бывают разного уровня сложности – от простейших механических, до компьютеризированных систем, встраивающихся в систему «умного дома».

Чтобы не греть зря бетонные перекрытия, используют систему теплоизоляции.

Для этого лучше всего подходят специальные фольгированные маты с термоотражающей подложкой типа «пенофол» или «изолон».

При использовании электрических матов под кафель такую подложку не делают.

Укладка кабельной системы потребует наличия армирующей металлической или поликарбонатной сетки или монтажных реек, к которым будет петлеобразно крепиться кабель.

Для обеспечения компенсационного зазора вдоль стен необходимо приобрести специальную демпферную ленту.

Расчет и монтаж

Как рассчитать теплый пол

Начало работы по обустройству теплого пола – это тщательный расчет требуемой мощности системы и составление подробной схемы укладки обогревательных элементов.

Здесь следует учитывать несколько проверенных практикой нюансов:

1. Если система теплый пол планируется как основной, единственный источник отопления в помещении, то требуемая мощность обогревателей принимается за 150 Вт/кв.м, а для первых этажей может достигать и 180 Вт.

При этом укладка нагревательных элементов должна занимать не менее 70% площади помещения.

При использовании теплого пола как дополнительного отопления, вполне достаточно будет 110-130 Вт/кв.м.

При составлении схемы учитывается стационарное расположение мебели – в этих местах нагревательные элементы не укладываются. Дело не столько в том, что это «пустой» расход энергии, сколько в нарушении нормального теплообмена поверхности пола с воздухом. Может случиться перегрев кабеля и выход его их строя.

2. Расстояние между стенами, предметами мебели и ближайшими витками кабеля должно быть не менее 50 мм, а отступ от стояков центрального отопления – не менее 100 мм.

Межвитковое расстояние при укладке рассчитывается в зависимости от требуемой мощности системы и, соответственно, длине применяемого кабеля, и отапливаемой площади комнаты .

Н = S×100/L, где

• Н – межвитковое расстояние в сантиметрах;
• S– отапливаемая площадь
• L– длина кабеля.

Требуемую длину кабеля можно рассчитать следующим образом:

L = S×Рs/Pk, где

• S– отапливаемая площадь
• Рs– требуемая удельная мощность на кв. метр площади;
• Pk– паспортная удельная мощность кабеля на погонный метр.

3. При укладке кабеля сразу учитывается место его подключения к распределительной коробке и терморегулятору.

Категорически запрещается допускать пересечение кабелей. При использовании одножильного провода оба его конца должны сойтись в одной точке подключения.

Заранее следует предусмотреть на схеме и расположение термодатчика.

Он должен быть уложен ровно по центру петли, на расстоянии 40-50 см от ее края.

После проведения расчетов и составления схемы можно переходить приобретать необходимый материал и приступать к работе.

Монтаж системы с обогревательным кабелем

1. Укладку обогревательных элементов необходимо проводить только на тщательно подготовленное основание.

Если это бетонная стяжка, то она должна быть цельной, без поврежденных участков, здесь хорошо подойдет выравнивание пола самовыравнивающейся смесью. Заранее проводятся необходимые работы по гидроизоляции пола в ванной. Поверхность тщательно очищается от мусора и пыли.

2. На стене, где будет установлен распределительный щиток с терморегулятором, делается вертикальная штраба, сечением 20×20 мм, в которой будут размещены кабеля питания и термодатчика.

Он стыкуется с аналогичной штрабой в полу, где в гофрированной заглушенной трубке (16 мм) укладывается сам термодатчик.

Это делается для того, чтобы при возможном выходе датчика из строя была возможность его замены без вскрытия поверхности пола.

3. После укладки датчика поверхность застилается термоотражающими матами. Поверх них укладывается и крепятся армирующая сетка или монтажные рейки.

В соответствии со схемой производится укладка кабеля – от штрабы в стене и по всей обогреваемой поверхности. Петли кабеля фиксируются (подвязываются) на сетке или рейках.

4. После полной укладки кабеля обязательно проверяется работоспособность системы.

В первую очередь, проводится замер сопротивления изоляции кабеля, для чего используется специальный прибор – мегомметр. Для безопасной эксплуатации системы это значение должно быть не ниже 20 МΩ.

5. Проверяется замкнутость цепи и сопротивление жил кабеля.

Значение должно соответствовать паспортному ± 10%.

После этой проверки можно подключить кабель к источнику питания и произвести кратковременный нагрев, чтобы убедиться в работоспособности системы.

Если все функционирует нормально, можно переходить к заливке стяжки.

Перед заливкой стяжки кабель обязательно отключается от электросети.

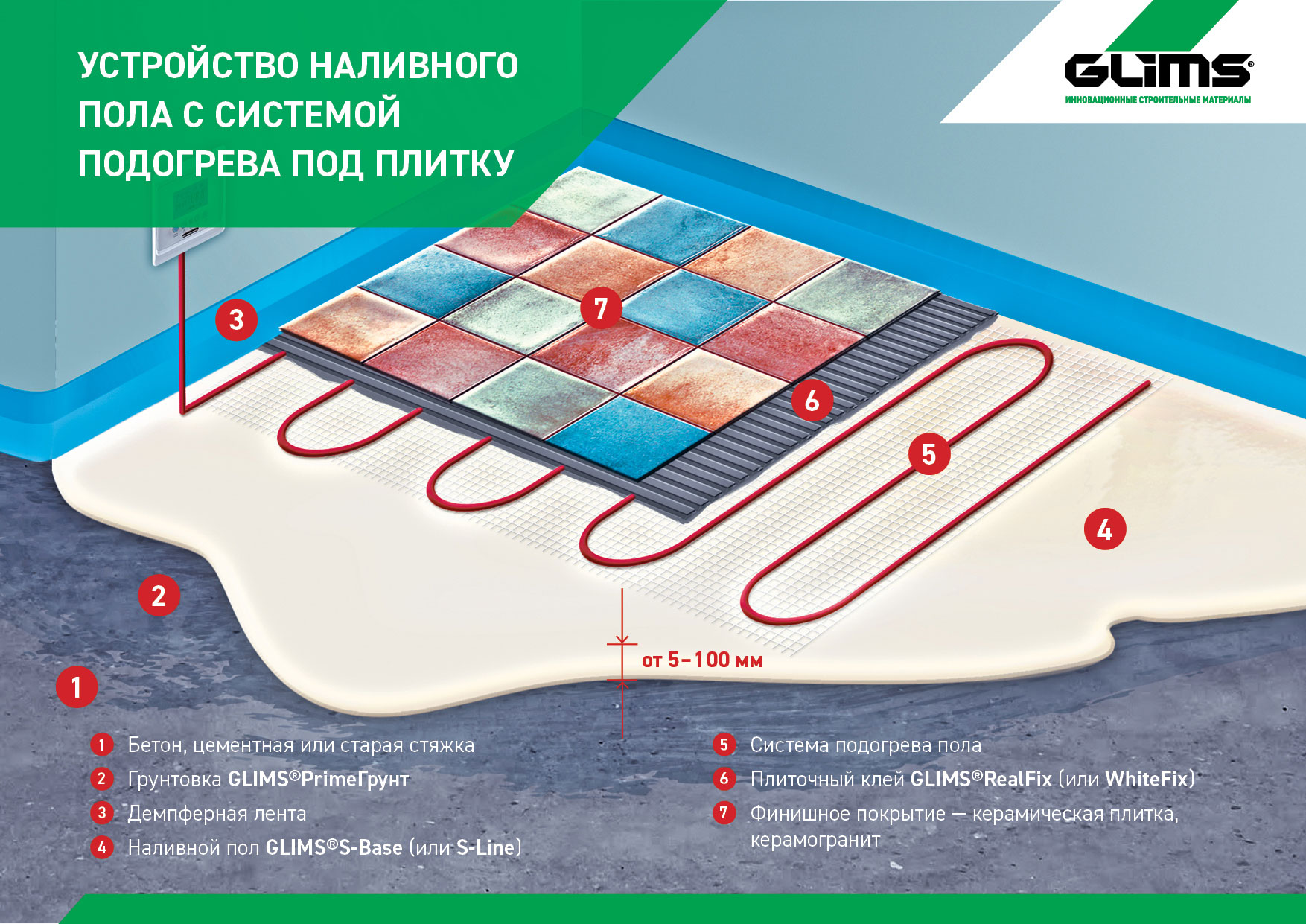

Перед заливкой периметр комнаты понизу проклеивается демпферной лентой.

Стяжка на нагревательный кабель под плитку должна иметь толщину не менее 30 мм. Для того, чтобы поверхность получилась ровной, а сама стяжка – монолитной, без пустот, настоятельно рекомендуется добавлять в раствор специальные пластификаторы для стяжки теплого пола.

После того, как стяжка наберет необходимую прочность, можно приступать к укладке кафельной плитки.

Особенности монтажа обогревательных матов

Несколько иначе выглядит укладка обогревательных сетчатых матов.

Они раскладываются по полу в соответствии со схемой. Их для монтажа можно подрезать, не затрагивая самого кабеля. К полу сетка крепится с помощью специального скотча или термоклея (силиконового пистолета).

Электрический контакт между соседними матами обеспечивается соединительными муфтами.

После укладки матов, проверки их электрических параметров и работоспособности, можно переходить непосредственно к укладке кафельной плитки.

При этом лишь незначительно, до 8 -10 мм увеличивают толщину клеевого слоя, что немного увеличит расход плиточного клея, но, в отличии от применения обогревательного кабеля, вы сэкономите на стяжке.

При использовании стержневых инфракрасных матов можно также сразу поверх них укладывать кафельную плитку.

Однако, есть нюанс – для корректного функционирования системы саморегуляции температуры, требуется обязательное наличие отражающей термоподложки, а толщина клеевого слоя не должна быть меньше 2 см.

Укладка плитки требует применения специального плиточного клея для теплого пола, способного выдерживать многократные температурные перепады.

В его состав вводятся дополнительные компоненты, способствующие повышению эластичности и прочности материала. Примером могут послужить составы «Sopro FF455» или «Сеresit СМ12».

Только после полной полимеризации клея, в зависимости от марки это может составить от 20 до 30 дней, и после еще одной проверки электрических параметров системы, можно проводить ее окончательное подключение к электропитанию, системе автоматического контроля, и запускать на проектную мощность.

Монтаж в видеоформате

Подробная инструкция в видео формате по устройству электрического теплого пола на основе тонких нагревательных матов. Рассмотрены нюансы монтажа — от подготовки места и установки терморегулятора, до укладки напольной плитки.

Подводные камни

Главными ошибками неопытных установщиков системы электрообогрева:

• неправильный расчет требуемой мощности,
• укладка кабелей или матов на закрытых участках пола,
• наличие воздушных пустот при заливке стяжки или укладке кафеля,

всё это приводит к резкому снижению эффективности или даже к выходу ее из строя.

Если рассматривать с точки зрения экономичности, то недостатком подобной системы будет достаточно высокая плата за потребленную энергию, по сравнению с газовым отоплением.

Можно встретить претензии к электрическому теплому полу, как к источнику повышенного электромагнитного излучения. Это больше свойственно одножильным кабелям.

Однако всерьез этот недостаток рассматривать нельзя – напряженность создаваемого электромагнитного поля в десятки и сотни раз ниже предельно допустимых норм, и не сравнимы даже с геомагнитным фоном Земли.

Стоимость систем обогрева

Чтобы дать представление о цене электрического теплого пола, в таблице приведено несколько моделей систем:

Опыт использования

И, для полноты картины, несколько отзывов о системе электрических теплых полов под плитку от тех, кто уже попробовал ее на практике:

«…Долго решал, какой бренд выбрать. В конце концов не решился на мат, а остановился на кабеле «Нацкомфорте». По моему личному мнению кабель все же надежнее «ковриков», тем более – индонезийской сборки, хотя в магазине продавцы настойчиво предлагали именно их. Два года эксплуатации – без проблем…»

Евгений, г. Сызрань

«…Уже не раз приходилось делать теплый пол с помощью матов «Devi» поверх старой плитки. Очень удобно – никакого демонтажа старого покрытия. Специально веду контроль за своими выполненными заказами – нареканий со стороны хозяев нет.

Единственный совет – не выключайте пол, уходя из дому – терморегулятор сработает сам и обеспечит нормальный расход энергии. А вот прогреть полностью остывший – в копеечку влетит…»

Сергей Николаевич, г. Пермь, мастер со стажем

«…Эффективно любой пол работать будет только в том случае, если позаботитесь о надежной теплоизоляции помещения. Никогда не доверяйте расчёт и установку непроверенным «специалистам», да и самому, если нет опыта, лучше не браться. Это дело недешевое, а вот запороть безграмотными действиями – ничего не стоит…»

Петр, г. Пенза, инженер

Итак, отзывы об электрических теплых полах, скорее, положительные. Однако, наверное, следует прислушаться к советам мастеров, и подходить к процессу самостоятельной установки с большой долей осторожности.

Но если пол рассчитан и смонтирован правильно, то он придаст особый уют помещению, при этом не требуя никаких усилий по регулярному обслуживанию системы.

Теплые кабельные электрические полы под плитку

Укладка кабельного теплого пола под плитку

Большинство владельцев домов и квартир устраивают в определенных комнатах теплый пол. Обычно их устанавливают под плиточное покрытие или кафель. Это решение является правильным, потому что теплые полы электрического вида прекрасно сочетаются с большим числом напольных покрытий. Применение плиточки в роли финишной отделки является достаточно популярным вариантом.

Есть много видов финишного покрытия, а именно, керамогранит, плитка из керамики и остальные схожие по параметрам материалы. При укладке кабельного теплого пола под плитку требуется соблюдать рекомендации.

Общие сведения

Достоинства теплых полов

Перед тем, как прокладывать электрический кабель для теплых полов под плиточку, требуется разобраться с достоинствами этого решения. Это помогает проводить работы качественно, и достоинства теплого пола, на который укладывают плитку:

• Возможность прогревать комнаты в любое время, и даже когда не начался отопительный сезон, можно с удобством использовать теплый пол.
• При монтаже нет риска появления протечек.
• Такой пол не промерзает при сильных морозах.
• Температуры поверхности может быть удобно отрегулирована.
• Высота комнаты уменьшается по минимуму, потому что нагревательный кабель обладает малым диаметром, а стяжка имеет минимальную толщину.
• Мощность обогревания не меняется по общей площади комнаты.
• Обслуживать этот пол куда проще, нежели водяную систему.

Но до покупки теплого пола требуется определиться с тем, какая конкретно система подойдет для этой задачи лучше всего.

Разновидности

Современные модели представлены посредством кабельной системы или матами. В отдельную категорию будут входить инфракрасные полы. Они имеют несколько разновидностей – эти системы могут быть стержневыми или пленочными. Каждый из таких типов пола имеют следующие признаки:

• Для укладки требуется сухое основание.
• Обязательно нужно заземление.
• Оснащение температурными регуляторами.
• Используется в роли дополнительного обогревания.

К отличиям относят особенности монтажа, качество получаемого тепла, а еще требования до финального покрытия.

Теплый кабельный пол

Подробности технологии

За счет надежности и безопасности системы кабеля приобрели большую популярность. Они обладают простым устройством:

1. Кабель, который распределен по секциям, устанавливают бетонную стяжку, под финальное покрытие.
2. Тут помещают датчик, который контролирует температуру.
3. Окончания датчика температур и обогревательного элемента скрепляют с контроллером.

Эта система включается лишь в случае необходимости – когда температура уменьшается до заданного минимума. Полы кабельного типа представлены такими видами:

• Системы действия непосредственного типа – кабель находится в стяжке, размещаясь очень близко до финального покрытия.
• Теплый пол для деревянных покрытий.
• Система, которая накапливает тепло – используется в комнатах, в которых не запрещено применять электричество в низкие периоды тарифов.

Для каждой комнаты по отдельности кабельные системы монтируют отдельно.

Термоматы

Теплые кабельные электрические полы под плитку в виде матов сделаны из тонкого греющего кабеля, который закреплен на стекловолокне. Жилу нагревательного типа окружает экран, а еще слой изоляции. маты делают с одножильным и двухжильным кабелем. Для детской комнаты и спальни больше подойдет последний вариант. Это можно объяснять тем, что маты двухжильного типа имеют низкий уровень излучения (электромагнитного). Тонкие кабели монтируют поверх просохшей стяжки, а термические маты довольно часто укладывают под плиточку.

Попадая через сетку, клеевой состав надежно закрепляет финальное покрытие. Термические маты не воздействуют на уровень пола, так как они словно «утопают» в слое клея для плитки. Сетка становится как армирующий каркас, и еще одно достоинства термомических матов – простота установки. Их требуется укладывать при нежелании поднимать полы. Маты отличаются от кабельного пола тем, что обычно их не применяют для главного отопления. более того, если при создании цементной стяжки будет довольно большая нагрузка на перекрытие, кабельные системы лучше не применять. В таком случае используют термические маты.

Инфракрасные полы

Пленочные и стержневые изделия являются подвидами инфракрасных нагревателей. Когда по элементу идет ток, начинают появляются электромагнитные волны. Их диапазон бывает от 5 до 25 мкм. Они нагревают все предметы, которые расположены в зоне волнового распространения. Токопроводящие элементы выделяют тепло напольному покрытию, стенам и предметами мебели, которые и будут нагревать воздух. Инфракрасные полы энергоэффективные, так как могут преобразовывать примерно 95% отдаваемой энергии в тепло. Нагревание всех поверхностей происходит за пару-тройку минут. А при повреждении механического типа единого сегмента остальные продолжат работать.

Сравнительные характеристики

При монтаже теплого пола некоторых видов следует соблюдать требования к покрытию пола, методам монтажа и режиму температур. В соответствии с такими требованиями до покупки определенной модели выполняется сравнительный анализ главных систем теплого пола.

Покрытие. При выборе теплого электрического пола, следует ориентироваться на финальное покрытие. Для кабельных систем и термотатов больше подойдет керамическая плитка и ламинат. Карбоновые стержни, а еще инфракрасную пленку требуется укладывать под ковролин, линолеум и ламинат – эти материалы служат отличными тепловыми проводниками. Достоинства инфракрасных пленок:

• Легко монтируют – их можно использовать сразу после укладки.
• Простота в замене – если из строя вышло несколько элементов, их можно с легкостью заменить на новые.

К минусам пленок инфракрасного типа относят ненадежность участок соединительного типа. Главное достоинство пола кабельного вида – они являются цельным проводником с единственным слабым местом, то есть муфтой. Ее расположение заносят в паспорт, чтобы при поломке можно быть быстро все заменить. Более того, стяжка послужит предохранительным слоем, который защищает пол от повреждений механического типа. Если применять пленки с питанием в 12 В, то в систему требуется добавлять блок питания – далеко не самый надежный элемент.

Полезный совет! Чтобы защитить себя от токового поражения, требуется применять выключатели дифференциального тока (то есть УЗО), которые соответствуют требованиям ГОСТ Р 51326.1-99.

Методы монтажа

Монтируют теплые полы всевозможными способами:

• Между плиткой и стяжкой.
• В стяжку.
• Непосредственно под финальное покрытие (пленочные виды пола).

Первый вариант часто применяют для обогревания жилых помещений, ванной и кухни. В таких комнатах устанавливают кабельный теплый пол под плитку. Под систему кладут гидроизоляцию и утеплительный материал. Если снизу есть отапливаемое помещение, тепловая изоляция не требуется, а элементы для нагревания монтируют под плиточку в клеевой слой. До покупки модели важно уточнять возможность этой укладки. При установке системы теплых полов под ламинат следует выбирать пленки инфракрасного типа, и на стяжку укладывают полиэтиленовый слой, а после укладывают электрические элементы. После укладывают ламинат и гидроизоляция.

Подготовка

Проектирование системы теплого пола является важным этапом, который дает возможность сокращать расходы на траты и не допускать локального перегревания кабеля. При разработке проекта требуется опираться на расстановку бытовой техники и тяжелых предметов мебели. Эти предметы могут делать повышенную степень нагрузку на системы кабеля теплого пола. Именно по этой причине стоит выбирать кровати с ножками, а кабели и маты располагают в 2 см от стеновых поверхностей. Между витками смежного типа теплого пола должно быть не менее 10 см. в проект следует заносить место установки термического регулятора, и часто его монтируют на стену в 1 метре от пола.

Тепловая изоляция

На таком этапе требуется определяться с выбором утеплительного материала на пол. От этого будет зависеть, когда начать тепловую изоляцию – до подготовки базы или после нее. Толщину утеплителя выбирают в соответствии состояния межэтажных перекрытий. Толстая тепловая изоляция выполняется над подвальным помещением, и ее требуется устанавливать, если под полом есть грунт. Для такой тепловой изоляции следует выбирать пенополистирол или же пенопласт. Толстый слой тепловой изоляции лучше устанавливать до выравнивания пола. Тонкий теплоизоляционный слой устанавливают на подготовленные поверхности, и пенофол монтируют так, чтобы отражающая поверхность смотрела вверх. Применение этой подложки дает возможность направлять тепло в комнату. Материал утеплителя следует монтировать на расстоянии от стены, например, в случае с пеноплистиролом такой показатель составляет 0.1 метра. При применении пенофола он будет иметь толщину 5 см. В месте стыкования стен с утеплителем важно приклеивать демпферную ленту.

Подготовка основания

Кабель требуется укладывать на идеально ровное покрытие, которое важно обеспылить. Как видно, в работу по подготовку пола будет входить зачистку поверхности при наличии выступов, а еще тщательное обеспыливание. Лучше, если на полу будет грунтовка. При наличии больших высотных перепадов, требуется обустраивать стяжку. Если времени для строительства мало, важно сделать наливные полы. При установке кабеля дощатый пол часть тепла будет израсходована впустую. В то же время производят штробление стен для кабелей, которые идут до терморегулятора.

Полезный совет! При монтаже системы теплого электрического пола в отремонтированной комнате важно прокладывать провода в кабель-каналах.

Укладка теплого пола

Для того, чтобы обеспечивать надежное функционирование системы теплых полов, важно правильно укладывать кабель. Под плиточку может быть уложен мат – он является кабелем, который прикреплен в полотне сетки полимерного типа. Методы монтажа отличаются.

Прокладывание кабеля

До процесса монтажа кабеля требуется проверять, каким сопротивлением он будет обладать. После этого на полу закрепите ленту с креплением. За счет частого расположения крепления монтажник может без труда помещать кабельные витки на определенной дистанции. Есть и иной метод создания кабельного теплого пола под плитку. На поверхность пола устанавливают металлическую сетку, к которой прикрепляют кабель. Его крепление проводят посредством пластиковых хомутов, и эта система имеет достаточно высокую степень жесткости. Электрокабель обычно помещают в 0.2 метрах от стены. Также проводят укладку в виде змей.

Укладка матов

Установка нагревательных матов выполняется куда проще, чем укладка кабелей. Для подготовки системы до запуска следует укладывать маты на пол, а после определить их сопротивление. Скрепляют уложенные маты посредством строительного скотча. Заземление и УЗО требуются при установке системы теплых полов. При монтаже системы пола в бане требуется соблюдать осторожность, и в моечном отделении лучше не устанавливать электрический кабель. Перед заливкой стяжки требуется проверять кабельное сопротивление, и это требуется делать с применением мультиметра. Если данные не соответствуют показателями из техпаспорта, важно исправлять монтажные ошибки.

Укладка плиточки

Методы монтажа плитки такие же, как в случае с простым основанием. Но тут следует учесть одну технологическую особенность – для плиточки требуется покупать клеевой состав. Обычно такие смеси обладают определенной маркировкой. Они характеризуются температурным диапазоном применения. При нанесении раствора важно смотреть, чтобы тот не был пустым. При грамотном выборе напольных элементов, а еще при соблюдении укладочной технологии он будет служить долги годы, сохраняя первичную функциональность.

Как самому устроить теплый пол под плитку

Планирование устройства отопления помещений с помощью различных технологий, в том числе новая установка теплого пола с помощью нагревательного кабеля, выгодно отличается от других видов отопления. И, как показывает практика, именно электрические теплые полы под плиткой, это наиболее выгодный и удобный вид индивидуального отопления помещений во всех категориях сравнения экономической целесообразности, удобства работы.Но, несмотря на столь привлекательные перспективы, некоторые знания нюансов устройства электрического теплого пола под плитку позволят не только сделать правильный выбор, но и самостоятельно, без посторонней помощи установить весь комплект.

Критерии выбора техники отопления помещений

Рассмотрим настоящую причину популярности и удобства устройства различных систем отопления, позволим сравнить основные моменты, сопутствующие планировки, проектирование и монтаж различных систем отопления для индивидуального использования.

сравнения, Различные системы для укладки, обязательным условием в этом случае является наличие напольной керамической плитки, такое покрытие становится все более популярным не только в ванных комнатах и ​​кухнях, керамическая плитка все чаще используется для устройства покрытия в коридорах, как Комбинированное покрытие для студийного благоустройства. Деталь: установка теплых полов под плитку.

Для газового отопления установка системы теплого пола требует прокладки трубопровода под поверхностью пола.Возможность использования в этом случае штатных отопительных котлов с принципом естественной циркуляции теплоносителя сразу же натолкнулась на проблему дополнительной установки циркуляционного насоса. Кроме того, включение в общую схему лучистого теплого пола потребует для обогрева помещения, например, в дождливую погоду ранней осенью или весной включение всей системы, а не отдельного помещения. Подробная информация по монтажу водяного теплого пола.

Электрический теплый пол под плитку на основе инфракрасной технологии нагревательных элементов. Не совсем подходит для облицовки плиткой, этот вариант для ламината.

А вот плитка для пола с подогревом под электрокабель является оптимальным вариантом для монтажа, так как даже на этапе расчета и документации проекта не требует изготовления и согласования его с большим количеством организаций, в отопительном газе. Более того, в отличие от пленочного варианта, он не требует постоянного ухода за гидроизоляцией — кабель имеет двойную ПВХ изоляцию, надежно ограждающую жилы от влаги. К тому же установка электрической части не требует особых навыков, вот уж что нужно, чтобы внимательно посмотреть обучающие видеоролики и дополнительно прочитать инструкцию.

Еще одним преимуществом финского кабеля с подогревом пола под плиткой является возможность управления отоплением здания как напрямую через термостаты, так и посредством удаленного доступа путем входа в компьютерную систему через Интернет.

Ну обязательно нужно указать экономическую составляющую проекта — для газового отопления это проект газификации, разрешение, проект, затраты на оборудование и рабочую силу, затраты на приемку и разрешение на ввод в эксплуатацию.Для кабеля электрического теплого пола из расчета — только стоимость оборудования, при покупке множества вариантов с ближайшего строительного рынка с гарантией полгода, для заказа полного комплекта оборудования от мирового производителя с 10- год гарантии и все инструкции и видео курсы.

Как выбрать наиболее подходящий вариант

Теплый пол Электрический под плитку в привычном понимании потребителей — это прежде всего кабель, проложенный в бетонной стяжке и вставленный в розетку по принципу грелки.В принципе, это правда, или почти так, поскольку в конструкции и предусмотрен электрический нагревательный кабель и система электропитания. Но в отношении всего остального здесь все не так. Сборка электрического пола, и надо отдать должное производителям из Европы как финским инженерам, так и чешским и немецким для них, это прежде всего четко проработанная система, состоящая из нескольких элементов:

При этом, например, финская девелоперская компания ENSTO Finland предлагает комплексный подход — в комплекте рассчитан не только кабель, но и программатор, контроллер жидкостного отопления, дисплей, датчик температуры, а кроме кабеля в обязательном порядке есть монтажная лента и инструкция по установке.

Такой комплексный подход характерен при заказе оборудования у компаний ProfiTherm (Польша-Германия), Nexans (Норвегия).

Датский концерн Devi (Дания) в своем арсенале предлагает, помимо прочего, дополнительное оборудование, позволяющее со временем превратить дом в суперсовременный «умный дом», управлять системой отопления с экрана смартфона буквально из любой точки мира, причем Интернет.

, безусловно, это решение немного дороже по сравнению с обычным способом использования бытового нагревательного кабеля с ближайшего рынка, но и при сборке и установке теплого пола под плитку обойдется дешевле, это позволит уже существенно сэкономить первый отопительный сезон.В этом случае систему можно собрать по аналогии с фирменной, но с использованием отечественных комплектующих. подробнее см., о выборе электрических нагревательных кабелей.

Планировочный прибор теплого пола

Оптимальным для планирования такой системы отопления является время рабочего проектирования строительства здания или ремонта помещения, когда на практике возможно рассчитать необходимое количество материалов и наиболее эффективное распределение блока управления местоположением.И подумайте, как сделать надежную проводку к блоку управления, ведь для такого оборудования, как электрический теплый пол, требуется отдельная надежная линия питания.

Калькулятор для расчета мощности пола

С помощью онлайн-калькулятора электрического теплого пола можно рассчитать мощность.

Рассматривая варианты укладки, следует понимать, какая расстановка мебели и бытовой техники планируется в будущем. Это особенно важно, чтобы не проводить дополнительную разводку под кухонным гарнитуром или ванной.Звучит реалистично на месте, расстояние между кабелями должно быть не менее двух радиусов поворота кабеля, например, по-датски «Деви» — 10 см. В реальности для экономичного обогрева и постоянного поддержания комфорта в помещении достаточно 22-23 градусов, чтобы сделать ход в 12-15 см между кабелями.

Смещение от внешних стен рекомендуется производить через 10 см, а от внутренних 5-7 см. При расчете рекомендуется сразу делать запас на 10-15% от расчетной длины кабеля.При расчетах рекомендуется учитывать:

• периметр помещения для установки теплоизоляционного барьера;
• Расчет площади пола пенополистирольный утеплитель, слой гидроизоляции, расчет количества плиток.
Блок управления высотой укладки
• — От этого зависит, сколько понадобится гофрированных гильз и какой длины нужно будет заказывать датчик провода.
№

Теплый электрический пол под плитку по своему оформлению чем-то напоминает многослойный слоеный пирог, каждый из которых имеет свою технологию и стилистическое назначение.Так что нужно более подробно рассмотреть каждый из элементов.

Видео:

технология укладки базовых подушек

Рассматривая, электрическое устройство под плитку пола на основе нагревательного кабеля, взят классический пример такого нагревательного устройства с использованием всех слоев и технологии их строительства.

Основой для устройства первого слоя утеплителя выступает бетонная плита перекрытия. Поверхность чернового пола очищается от мусора и пыли, а обрабатывается грунтовкой для усиления поверхностного слоя.Далее проводится устройство теплоизоляции стен — не тоньше пенопласта 1 см по периметру устраивается до высоты контура 10 см. Следующим этапом служит укладка утеплителя пола, как правило, толщиной пенопласта не менее 2 см и плотностью не менее 35-45 единиц или используется экструдированный пенопласт толщиной 2 см.

Поверх этого покрытия осуществляется укладка слоя термоизоляционной фольги. Материал перемещается вверх по фольге, с края его нужно сделать стенки не менее 10 см и закрепить малярной лентой.

Для бетонной стяжки используют дополнительный армированный пояс из металлической сетки или арматуры диаметром 6-8 мм с шагом 15-20 см. Заливка цементобетоном осуществляется на основе цемента М450 или М500. Толщина стяжки должна быть не менее 5 см. Особое внимание уделяется стадии формирования ровной поверхности. Заливная стяжка должна сохнуть полностью естественным путем, без дополнительных воздействий и пересыхания. В качестве альтернативы ускоренного высыхания допускается использование пластификатора в бетоне, но в то же время такой пластификатор должен быть одобрен для использования внутри помещений.Продолжение работ по дальнейшей укладке теплого пола под плитку рекомендуется начинать не ранее, чем через 3 дня. Когда бетон начинает набирать товарную прочность.

Монтаж теплых полов

Простота установки теплого пола под плитку сравнима со сборкой конструктора, так как в конструкторе есть инструкция и необходимое количество деталей, а также есть рисунок с торцом готовой конструкции.

Изначально в стенах устанавливаются места для элементов управления и устанавливаются коробки для этих предметов. Выводы силовых проводов на этом этапе просто вводят в коробку и изолируют, правила техники безопасности необходимо соблюдать на всех этапах монтажа. Из коробки в подготовленную выемку в стенке уложены гофрированные шланги — один для датчика температуры, один для нагревательного кабеля. Датчик гофры распространяется на 1-1,5 метра пола. Торцевая изолента из ПВХ предотвращает попадание гофр бетонного раствора и влаги.

Монтажная лента для крепления кабеля укладывается перпендикулярно направлению прокладки кабеля. Она просто прибита гвоздями к полу. шаг вождения 15-20 см. Расстояние от внешней стены до монтажной ленты — 15 см.

начинается с установки клеммной муфты, входящей в комплект, она устанавливается на конце кабеля, который монтируется в удаленной конструкции. С помощью плоскогубцев или плоскогубцев кабель фиксируется на монтажной ленте. Кабель не должен иметь резких изгибов и трещин.Каждое пересечение кабельного элемента и монтажной ленты необходимо зафиксировать. Греющий кабель укладывается без натяжения, но он не должен быть свободным и болтаться.

Закрытие концов кабеля после штабелирования срезом с запасом для монтажа устройства управления. После конца гофрированная труба вводится в монтажную коробку кабеля.

Одновременно установлен датчик температуры. Ему просто гофру задвинули. По окончании этого этапа работ в обязательном порядке тестером проверяется сопротивление каждой из жил и весь кабель полностью.

На этом этапе обычно профессиональные установщики подключают систему управления и проверяют работоспособность.

Если есть особая необходимость в проведении пробного запуска системы, то позже во время стяжки или плитки не только отключите питание, но и по возможности снимите блок управления и электрическую изоляцию, чтобы предотвратить случайный запуск!

Подготовка к укладке плитки

Установка электрического теплого пола под плитку на этапе прокладки кабеля не заканчивается, необходимо, кроме того, сделать стяжку под укладку плитки.

Традиционная стяжка под плитку должна быть не менее 4-5 см, и желательно иметь дополнительное армирование, но с учетом того, что укладывается термокабель, рекомендуется использовать специальную смесь для термобумаги, а вместо этого использовать металлическую. армирующая ткань, армирующая сетка.

Толщина галстука не более 1,5-2 см. Галстуки рекомендуется заполнять за один проход. Важно, чтобы в работе не было повреждений греющего кабеля, ведь при его повреждении придется проводить монтаж теплого пола по-новому.Поэтому рекомендуется использовать самовыравнивающуюся стяжку и валок с пластиковыми шипами закругленной формы.

Укладка плитки производится на застывшую стяжку после окончательной сушки. В качестве клея рекомендуется использовать специальный клей готовой термосмеси.

Видео:

Видео:

Видео:

Видео:

Как выбрать теплый пол

Утеплить современное помещение с помощью теплых полов — эффективное и достаточно эффективное решение.Поэтому производители всегда в курсе и внедряют новейшие разработки для обустройства комфортного проживания. Из-за большого разнообразия нагревательных элементов перед потребителем постоянно возникает вопрос: как выбрать электрические теплые полы для своего дома?

Теплый пол подарит комфорт и здоровье

Содержание

 1 Главное преимущество теплого пола
2 разновидности современных электрических полов
  2.1 Нагревательный кабель
  2.2 нагревательных мата
  2.3 Термо
3 Как выбрать теплый электрический пол
4 Пленка с инфракрасным излучением
5 Простота использования

Основные преимущества теплого пола

Обычные радиаторы отопления зачастую не справляются в полной мере со своей обязанностью по обогреву помещения. Их работа построена по принципу конвекции. Нагретый на уровне батареи воздух поднимается вверх, оставляя холодное дно помещения. В морозное время года эта проблема чревата простудными заболеваниями.

Оборудование теплого пола устраняет проблемы с холодными помещениями и здоровьем.Обеспечивает достаточно высокий уровень теплового комфорта. Благодаря широкому набору функций регулирования температуры легко обеспечить оптимальную для человека температуру.

Современные электрические теплые полы укладывают под любую поверхность

Также к достоинствам таких ТЭНов можно отнести:

• высокая надежность;
• тишина и невидимость;
• экономия места;
• равномерный нагрев;
• длительный срок эксплуатации.

У всех, кто установил электрические теплые полы, отзывы будут только положительные.Монтаж намного проще, чем на воде, гораздо проще контролировать температуру. В зависимости от напольного покрытия можно выбрать наиболее подходящий вариант для конкретной комнаты.

Важно выбрать теплый пол, подходящий для помещения

Разновидности современных электрических полов

Есть несколько вариантов конструкций теплого пола. У каждого из них свои особенности, способы отопления и монтажа. Теплые вещи можно сделать за:

• нагревательный кабель;
• нагревательные маты;
• инфракрасная пленка.

Каждый материал хорош сам по себе и имеет некоторые недостатки. Какой вид теплых полов подойдет той или иной комнате, нужно понимать.

Полезный совет! Если в частном доме возможно усовершенствование системы водяного теплого пола, в квартирах в многоэтажных домах разрешается использовать только электрический.

Схема установки термокабеля под керамическую плитку

Нагревательный кабель

Эта система отопления монтируется довольно просто, но требует определенных навыков.Он прост и удобен в эксплуатации, позволяет эффективно прогреть напольное покрытие с минимальными потерями. Его установка включает следующие шаги:

• Сначала на стяжной слой кладется утеплитель.
• Монтажная лента крепится к кабелю.
• После того, как вы убедились, что утеплитель конструкции заполняется вторым стяжным слоем толщиной 2-3 см.
• После затвердевания бетона укладывается финиш.

Для монтажа нагревательного кабеля лучше всего воспользоваться услугами специалиста

Кабельная система может использоваться как полный обогреватель.Но у этого способа обогрева есть свои недостатки. Для установки требуются особые навыки, в противном случае следует воспользоваться услугами опытного мастера. Использовать готовый пол можно не ранее, чем через месяц, только после полного высыхания бетонной стяжки.

Полезный совет! В зоне, где находится мебель и кухонное оборудование, нельзя прокладывать кабель.

Термоматы можно укладывать под плитку без подкладки.

Нагревательные маты

Когда стяжку делать не планируется, для устройства отопительных конструкций можно приобрести термоматы.Принцип действия у них одинаковый, только нагревательный кабель укладывается на стеклопластик, а не в стяжку. Установить нагревательные маты очень просто, их нужно раскатать по комнате и подключить, а затем нанести верхнее покрытие. Для их соединения используются специальные разъемы, допускающие установку на любой поверхности.

Одним из недостатков данной системы отопления является ее небольшая мощность, порядка 10 Вт / м. Но это позволяет укладывать термоматы в клеевой слой под плитку и под ламинат без заливки бетонной стяжки.

Уложить нагревательные маты электрические Теплый пол очень просто

Термо

Недавно среди существующих методов обогрева появилась новейшая разработка — пленочные конструкции с инфракрасным излучением. Он продается в виде тонкой пленки толщиной около 0,5 мм. Установка такой системы отопления также не доставит хлопот. Конструкция должна быть изолирована от влаги, поэтому ее не используют при мокрой укладке пола.

Это единственный вид конструкций теплого пола, который нельзя класть под плитку, но эта технология отлично работает под ламинатом, паркетом или линолеумом.Обогрев инфракрасным излучением. Такой метод имеет очень высокую эффективность, примерно на 20% более экономичный, чем их более распространенные аналоги. На фоне множества положительных свойств пленочный теплый пол имеет один серьезный недостаток — срок службы таких изделий относительно невелик.

Термопласт имеет высокую эффективность теплопередачи

Как выбрать теплый электрический пол

На что обращать внимание при выборе электрического теплого пола? Что лучше под плитку, а что под ламинат? Многие такие вопросы возникают перед хозяином, который решил встроить в комнату дополнительное отопление.Попробуем разобраться в таких тонкостях.

Чтобы не ошибиться при выборе систем электрического отопления, необходимо оценить их производительность. Самый главный параметр, на который стоит обратить внимание — это мощность. При использовании нагревательного кабеля в помещениях с нормальной влажностью показатель может находиться в пределах от 100 до 120 Вт / м2. Мощность термомата в этом случае должна быть выше, порядка 160-180 Вт / м2.

Технология укладки ермаматов под разные виды покрытия

Благодаря бетонной стяжке пол с кабелем намного сильнее прогревается и намного медленнее остывает.Следовательно, это электрическое поле может включать меньше, и это будет намного экономичнее. Создав определенные условия, после дополнительной изоляции потолка и стен, систему с нагревательным кабелем при необходимости можно использовать как единственный метод обогрева всего помещения.

Полезный совет! Если вы планируете использовать теплый пол в качестве основного отопления, отапливаемая площадь должна составлять более 80% от общей площади.

Ответ на вопрос, что лучше электрический теплый пол под плитку однозначен.Идеальным при строительстве системы отопления считается использование нагревательного кабеля. Но если возможность выполнить стяжку отсутствует, удобно использовать термоматы. Напольные покрытия, такие как линолеум, ковролин, паркет или ламинат, легко помещаются поверх отопительной конструкции и отлично согревают.

Электрические полы с подогревом оборудованы термодатчиками для автоматического регулирования температуры отопления

Пленка с инфракрасным излучением

Сделать выбор в пользу инфракрасных полов нужно, если вы хотите получить наилучшее сочетание высокой эффективности и очень экономичного расхода энергии.Как и нагревательные маты, термос можно разместить на любом основании и даже на старом полу. Благодаря небольшой толщине изделие не уменьшает высоту помещения.

Термоэлемент, благодаря равномерному нагреву, зарекомендовал себя при работе с деревянными покрытиями. Еще одно преимущество инфракрасных систем — их оздоровительное воздействие на организм. Они идеально подходят для людей, страдающих аллергией, поскольку не распространяют частицы пыли из-за отсутствия конвекции.

Темплант инфракрасного излучения дает лечебный эффект

Простота использования

Как выбрать электрические теплые полы более-менее понятно.Но стоит обратить внимание на дополнительное оборудование. Основным инструментом управления электрическим полом является термостат. К нему подключены специальные датчики, которые контролируют температуру и передают сигналы. Самый простой термостат постоянно поддерживает один и тот же уровень нагрева, но есть многофункциональные опции, которые обеспечивают:

• контроль температуры в зоне пола;
• контролировать температуру в помещении в целом;
• автоматическая система включения и выключения.

Полы с подогревом становятся все более популярными

С их помощью можно запрограммировать работу обогрева конструкции в определенное время, в определенные дни недели.Такие системы самостоятельно контролируют атмосферу в помещении, не требуют постоянной настройки.

Теплые электрические полы, которые всегда положительны, становятся все более распространенными. Благодаря простоте использования и эффективности, значительно улучшают качество жизни и решают проблемы отопления с помощью отопления на долгие годы.

Источник

Руководство по использованию теплых полов с деревянными полами

Качества древесины при использовании с теплыми полами

Как натуральный материал, древесина подвержена влиянию окружающей среды, поэтому при установке системы теплого пола с деревянными полами необходимо учитывать некоторые ключевые моменты. деревянные полы.

Идеальная толщина

Толщина и плотность деревянных полов могут влиять на производительность системы, и мы рекомендуем, чтобы толщина древесины составляла не более 18 мм . Кроме того, поскольку более широкие деревянные доски часто демонстрируют большее движение, чем более узкие, мы рекомендуем, чтобы отношение толщины к ширине было в диапазоне от 7 до 11. Доска толщиной 16 мм и шириной 160 мм даст это соотношение. 10, так что идеально.

Теплопроводность

Обычно рекомендуется, чтобы максимальная температура поверхности пола , равная 27 ° C, не превышалась для деревянных полов, но это не совсем точно.Эта инструкция по умеренному климату основана на исторических исследованиях, посвященных изучению темпов роста и усадки деревянных полов, и именно при 27 ° C расширение древесины, прошедшей испытания, было сочтено «невидимым» невооруженным глазом. Эта температура теперь является общепринятой отраслевой рекомендацией, но при необходимости деревянные полы можно нагреть до более высокого уровня, однако, если ваш поставщик напольных покрытий рекомендует максимальную температуру поверхности 27 ° C, вам следует следовать этому совету.

Вы можете обеспечить ограничение температуры деревянного пола с помощью термостата подогрева, который точно контролирует систему теплого пола, чтобы обеспечить вам оптимально отапливаемое помещение.В рамках вашего проекта вы также должны всегда выполнять расчет теплопотерь, чтобы обеспечить соответствие полов с подогревом требованиям к обогреву помещения.

Расширение и сжатие

Вся древесина гигроскопична, что означает, что она поглощает влагу вокруг себя, и эта влага заставляет древесину и конструкционную древесину естественным образом расширяться и сжиматься с течением времени. Это содержание влаги может варьироваться в зависимости от того, какую древесину вы выберете, и от среды, в которой находится ваш проект теплого пола.Со сменой времен года деревянный пол будет расти и уменьшаться на в минуту при изменении влажности в помещении. При неправильной установке это набухание и сжатие деревянного пола может повлиять на быстродействие напольного обогревателя.

Модернизация полов с подогревом подвесными деревянными полами

Подвесные деревянные полы являются обычным структурным элементом во многих старинных зданиях, и мы предлагаем ряд систем подогрева полов, специально разработанных для подвесных деревянных полов.

Водные системы

Модернизация напольного обогревателя с использованием оригинальных деревянных половиц вместо новой деревянной отделки пола может стать сложным проектом. Вы можете модернизировать систему одним из двух способов: сверху или снизу.

Установка водяной системы с половицами сверху требует снятия всех деревянных полов перед укладкой на место после установки системы отопления; это типично для установки на первом этаже. Модернизация снизу рекомендуется для установки полов с подогревом на деревянный пол первого или верхнего уровня и подразумевает вырыв потолка в комнате ниже и установку системы отопления таким образом, задним ходом.

Влажные полы с подогревом часто рекомендуются для подвесных деревянных полов, и система балочных планок Tectora является идеальным решением. Эта система использует пространство между балками пола как пространство для трубопроводов водяного теплого пола и изоляционных панелей. Вам также следует позаботиться о том, чтобы система теплого пола была как можно более герметичной, чтобы теплый воздух не выходил, а более холодный — наружный.

Электрические системы

Вы также можете использовать электрические полы с подогревом с подвесными деревянными полами, но в этих случаях вы должны использовать оригинальные деревянные половицы в качестве чернового пола и установить электрическую систему поверх них перед укладкой нового покрытия пола. .
