Чугунный радиатор характеристики: Чугунные батареи отопления: описание и характеристики

Чугунные радиаторы отопления (батареи): характеристики, виды, расчет мощности

Технические характеристики чугунных радиаторов

Практически в каждом доме есть чугунные радиаторы. Производители со временем их совершенствуют и улучшают технические характеристики. На рынке представлены стальные алюминиевые и другие радиаторы. Но самыми востребованными радиаторами до сих пор являются чугунные. Это связано с множеством преимуществ и рабочих показателей таких отопительных приборов.

Содержание

  1. Особенности чугунных батарей
  2. Преимущества и недостатки
  3. Виды давления
  4. Какие теплоносители подходят чугунным радиаторам
  5. Главные характеристики
  6. Срок эксплуатации
  7. Теплоотдача и мощность
  8. Расчет мощности чугунных радиаторов

Особенности чугунных радиаторов

Радиаторы из чугуна появились у нас лишь в прошлом веке. Первый город в котором увидели такой прибор отопления был Санкт-Петербург.

Такие радиаторы изготавливают из достаточно крепкого сплава чугуна. Такой материал является очень выносливым. Чугунные радиаторы применяются, как в жилых домах,промышленных зданиях, так и в централизованных системах отопления. Батарея может состоять из любого количества секций. Благодаря этому можно установить подходящий прибор для каждого помещения. Для малой площади хватит мощности небольшого радиатора, поэтому будет нецелесообразно использование многосекционного прибора отопления. Во избежании протечки, в местах соединения секций применяются уплотнительные прокладки из резины или других материалов.

Чугунные радиаторы по характеру работы не отличаются от стальных или алюминиевых. В котле нагревается теплоноситель и с помощью радиатора отопления передает свое тепло. Есть несколько моделей чугунных радиаторов: с одним, двумя или тремя каналами.

Преимущества и недостатки

Преимущества:

1. Чугунные батареи могут выдержать температуру до 150°. Такие радиаторы хорошо противостоят воздействию коррозии. Чугун тяжело поддается коррозии.

2. Стены радиатора изготавливают очень толстыми. Поэтому такие батареи имеют большой срок службы. Радиаторы можно использовать в открытой системе отопления и в той которую иногда опорожняют. Стальные радиаторы при таких условиях через несколько лет покрылись бы ржавчиной или вовсе стали непригодными к использованию.

3. Благодаря большому сечению батареи, чистить их можно реже в отличии от других радиаторов.

4. Если чугунный радиатор изготовлен по всем стандартам и из качественного материала, то он прослужит очень долго. Возможно использование радиатора до 50 лет, а иногда бывает и до 100 лет.

5. Такие радиаторы тяжело повредить или растворить.

6. При отключении радиатора, он будет продолжать обогревать помещение на 30%. У чугунных батарей теплоотдача в несколько раз больше, чем у радиаторов изготовленных из другого материала. При нерегулярном нагреве теплоносителя, батарея изготовленная из чугуна, будет отлично справляться со своей функцией. Все эти качества возможны благодаря хорошим теплоаккумулирующим свойствам чугунной батареи.

Недостатки:

1. Большой вес радиатора. При подъеме радиатора в квартиру будет проблематично его донести.

2. Рабочее давление намного меньше, чем у других радиаторов.

3. Из-за количества секций уменьшается площадь поверхности радиатора. Она меньше, чем у других моделей радиаторов.

На ряду со всеми преимуществами, недостатки являются несущественными.

Виды давления

Давление в таких радиаторах бывает: опрессовочное и рабочее. Первое часто называют максимальным.

Опрессовочное давление определяет какую нагрузку может выдержать радиатор при сильном гидроударе. При проведении проверки, в магистралях стараются создать нагрузку, которая будет приближена к максимальной. Этот показатель колеблется в пределах 12 — 16 атмосфер.

А рабочее давление показывает нагрузку, которую дает теплоноситель в работе циркуляции радиатора. Обычно нагрузка составляет 9 атмосфер, но этот показатель может колебаться от 6 до 9.

Какие теплоносители подходят чугунным радиаторам

В таких батареях можно не следить за значениями кислотности в циркулирующих жидкостях. Это связано с тем, что такие радиаторы нечувствительны к теплоносителям. Внутри центральной системы отопления скапливается много примесей. Благодаря ширине канала примеси могут свободно проходить и не скапливаться. Такой материал не вступает в химические реакции с такими жидкостями, которые содержат антизамерзающие добавки. Но водоподготовку необходимо проводить, так как кроме радиатора теплоноситель протекает по котлу, магистралям и другому оборудованию.

Главные характеристики

Основными техническими характеристиками являются:

• Глубина секции обычно составляет от 7 до 12см, ширина равна 8-10см, а высота колеблется от 37 до 57 см;
• Рабочее давление достигает не более 18 атмосфер;
• 200Вт – это мощность каждой секции;
• Масса радиатора довольно большая. Вес каждой секции может быть от 3 до 7 кг;
• Объем секции составляет 0,7-1,5 л;
• Средний срок эксплуатации составляет 30-50 лет.
• Радиаторы, изготовленные из чугуна, во многом превосходят другие батареи.

Срок эксплуатации

Самым главным преимуществом таких радиаторов среди алюминиевых, стальных и других радиаторов является срок службы отопительного прибора. Специалисты заверяют, что срок службы таких радиаторов равен 50 лет. Большая ширина каналов позволяет не появляться засорам. Чугун мало подвержен коррозии. Такие радиаторы не вступают в химические реакции. Все эти показатели увеличивают срок эксплуатации.

Теплоотдача и мощность

Рассматривая характеристики радиаторов, следует подробнее узнать о мощности батареи и теплоотдачи. Обычно указывается мощность только одной секции. Придется самостоятельно рассчитать мощность радиатора перед его установкой.

Теплоотдача чугунных батарей намного меньше, чем у алюминиевых и других радиаторах. Приблизительно теплоотдача меньше в 2 раза. Но благодаря низкой инертности, чугун дольше остается теплым и дольше будет отдавать полезную энергию.

Мощность одной секции данного радиатора максимально достигает 160 Вт, а например у алюминиевой 200 Вт. Наиболее выгодной будет покупка чугунной батареи с естественной циркуляцией теплоносителя.

Расчет мощности чугунных радиаторов

Для расчета требуемого количества секций батареи есть несколько методов. Выделяют несколько основных факторов, которые влияют на нужное количество мощности: площадь отапливаемого помещения, количество и размер окон и дверей, материал из которых возведены наружные стены и технические характеристики батарей.

Есть более простой вариант для подсчета мощности. Для этого необходимо площадь отапливаемого помещения умножить на 100, а затем поделить получившиеся число на мощность секции.

Но есть некоторые нюансы, которые нужно изменить:

• Если более одной стены имеют границы с улицей, то необходимо прибавить несколько секций радиатора;
• Если высота этажа более 3 метров, то добавляют 1-2 секции;
• Увеличивается значение в большую сторону, если число получилось дробное;
• В комнате с двумя окнами, необходимо установить 2 радиатора с равным количеством секций, которое получилось в результате подсчета.

Читайте также:

Чугунные радиаторы отопления (батареи): характеристики, виды, расчет мощности

Технические характеристики чугунных радиаторов

Практически в каждом доме есть чугунные радиаторы. Производители со временем их совершенствуют и улучшают технические характеристики. На рынке представлены стальные алюминиевые и другие радиаторы. Но самыми востребованными радиаторами до сих пор являются чугунные. Это связано с множеством преимуществ и рабочих показателей таких отопительных приборов.

Содержание

  1. Особенности чугунных батарей
  2. Преимущества и недостатки

  3. Виды давления
  4. Какие теплоносители подходят чугунным радиаторам
  5. Главные характеристики
  6. Срок эксплуатации
  7. Теплоотдача и мощность
  8. Расчет мощности чугунных радиаторов

Особенности чугунных радиаторов

Радиаторы из чугуна появились у нас лишь в прошлом веке. Первый город в котором увидели такой прибор отопления был Санкт-Петербург.

Такие радиаторы изготавливают из достаточно крепкого сплава чугуна. Такой материал является очень выносливым. Чугунные радиаторы применяются, как в жилых домах,промышленных зданиях, так и в централизованных системах отопления. Батарея может состоять из любого количества секций. Благодаря этому можно установить подходящий прибор для каждого помещения. Для малой площади хватит мощности небольшого радиатора, поэтому будет нецелесообразно использование многосекционного прибора отопления. Во избежании протечки, в местах соединения секций применяются уплотнительные прокладки из резины или других материалов.

Чугунные радиаторы по характеру работы не отличаются от стальных или алюминиевых. В котле нагревается теплоноситель и с помощью радиатора отопления передает свое тепло. Есть несколько моделей чугунных радиаторов: с одним, двумя или тремя каналами.

Преимущества и недостатки

Преимущества:

1. Чугунные батареи могут выдержать температуру до 150°. Такие радиаторы хорошо противостоят воздействию коррозии. Чугун тяжело поддается коррозии.

2. Стены радиатора изготавливают очень толстыми. Поэтому такие батареи имеют большой срок службы. Радиаторы можно использовать в открытой системе отопления и в той которую иногда опорожняют. Стальные радиаторы при таких условиях через несколько лет покрылись бы ржавчиной или вовсе стали непригодными к использованию.

3. Благодаря большому сечению батареи, чистить их можно реже в отличии от других радиаторов.

4. Если чугунный радиатор изготовлен по всем стандартам и из качественного материала, то он прослужит очень долго. Возможно использование радиатора до 50 лет, а иногда бывает и до 100 лет.

5. Такие радиаторы тяжело повредить или растворить.

6. При отключении радиатора, он будет продолжать обогревать помещение на 30%. У чугунных батарей теплоотдача в несколько раз больше, чем у радиаторов изготовленных из другого материала. При нерегулярном нагреве теплоносителя, батарея изготовленная из чугуна, будет отлично справляться со своей функцией. Все эти качества возможны благодаря хорошим теплоаккумулирующим свойствам чугунной батареи.

Недостатки:

1. Большой вес радиатора. При подъеме радиатора в квартиру будет проблематично его донести.

2. Рабочее давление намного меньше, чем у других радиаторов.

3. Из-за количества секций уменьшается площадь поверхности радиатора. Она меньше, чем у других моделей радиаторов.

На ряду со всеми преимуществами, недостатки являются несущественными.

Виды давления

Давление в таких радиаторах бывает: опрессовочное и рабочее. Первое часто называют максимальным.

Опрессовочное давление определяет какую нагрузку может выдержать радиатор при сильном гидроударе. При проведении проверки, в магистралях стараются создать нагрузку, которая будет приближена к максимальной. Этот показатель колеблется в пределах 12 — 16 атмосфер.

А рабочее давление показывает нагрузку, которую дает теплоноситель в работе циркуляции радиатора. Обычно нагрузка составляет 9 атмосфер, но этот показатель может колебаться от 6 до 9.

Какие теплоносители подходят чугунным радиаторам

В таких батареях можно не следить за значениями кислотности в циркулирующих жидкостях. Это связано с тем, что такие радиаторы нечувствительны к теплоносителям. Внутри центральной системы отопления скапливается много примесей. Благодаря ширине канала примеси могут свободно проходить и не скапливаться. Такой материал не вступает в химические реакции с такими жидкостями, которые содержат антизамерзающие добавки. Но водоподготовку необходимо проводить, так как кроме радиатора теплоноситель протекает по котлу, магистралям и другому оборудованию.

Главные характеристики

Основными техническими характеристиками являются:

• Глубина секции обычно составляет от 7 до 12см, ширина равна 8-10см, а высота колеблется от 37 до 57 см;
• Рабочее давление достигает не более 18 атмосфер;
• 200Вт – это мощность каждой секции;
• Масса радиатора довольно большая. Вес каждой секции может быть от 3 до 7 кг;
• Объем секции составляет 0,7-1,5 л;
• Средний срок эксплуатации составляет 30-50 лет.
• Радиаторы, изготовленные из чугуна, во многом превосходят другие батареи.

Срок эксплуатации

Самым главным преимуществом таких радиаторов среди алюминиевых, стальных и других радиаторов является срок службы отопительного прибора. Специалисты заверяют, что срок службы таких радиаторов равен 50 лет. Большая ширина каналов позволяет не появляться засорам. Чугун мало подвержен коррозии. Такие радиаторы не вступают в химические реакции. Все эти показатели увеличивают срок эксплуатации.

Теплоотдача и мощность

Рассматривая характеристики радиаторов, следует подробнее узнать о мощности батареи и теплоотдачи. Обычно указывается мощность только одной секции. Придется самостоятельно рассчитать мощность радиатора перед его установкой.

Теплоотдача чугунных батарей намного меньше, чем у алюминиевых и других радиаторах. Приблизительно теплоотдача меньше в 2 раза. Но благодаря низкой инертности, чугун дольше остается теплым и дольше будет отдавать полезную энергию.

Мощность одной секции данного радиатора максимально достигает 160 Вт, а например у алюминиевой 200 Вт. Наиболее выгодной будет покупка чугунной батареи с естественной циркуляцией теплоносителя.

Расчет мощности чугунных радиаторов

Для расчета требуемого количества секций батареи есть несколько методов. Выделяют несколько основных факторов, которые влияют на нужное количество мощности: площадь отапливаемого помещения, количество и размер окон и дверей, материал из которых возведены наружные стены и технические характеристики батарей.

Есть более простой вариант для подсчета мощности. Для этого необходимо площадь отапливаемого помещения умножить на 100, а затем поделить получившиеся число на мощность секции.

Но есть некоторые нюансы, которые нужно изменить:

• Если более одной стены имеют границы с улицей, то необходимо прибавить несколько секций радиатора;
• Если высота этажа более 3 метров, то добавляют 1-2 секции;
• Увеличивается значение в большую сторону, если число получилось дробное;
• В комнате с двумя окнами, необходимо установить 2 радиатора с равным количеством секций, которое получилось в результате подсчета.

Читайте также:

Чугунные радиаторы отопления (батареи): характеристики, виды, расчет мощности

Технические характеристики чугунных радиаторов

Практически в каждом доме есть чугунные радиаторы. Производители со временем их совершенствуют и улучшают технические характеристики. На рынке представлены стальные алюминиевые и другие радиаторы. Но самыми востребованными радиаторами до сих пор являются чугунные. Это связано с множеством преимуществ и рабочих показателей таких отопительных приборов.

Содержание

  1. Особенности чугунных батарей
  2. Преимущества и недостатки
  3. Виды давления
  4. Какие теплоносители подходят чугунным радиаторам
  5. Главные характеристики
  6. Срок эксплуатации
  7. Теплоотдача и мощность
  8. Расчет мощности чугунных радиаторов

Особенности чугунных радиаторов

Радиаторы из чугуна появились у нас лишь в прошлом веке. Первый город в котором увидели такой прибор отопления был Санкт-Петербург.

Такие радиаторы изготавливают из достаточно крепкого сплава чугуна. Такой материал является очень выносливым. Чугунные радиаторы применяются, как в жилых домах,промышленных зданиях, так и в централизованных системах отопления. Батарея может состоять из любого количества секций. Благодаря этому можно установить подходящий прибор для каждого помещения. Для малой площади хватит мощности небольшого радиатора, поэтому будет нецелесообразно использование многосекционного прибора отопления. Во избежании протечки, в местах соединения секций применяются уплотнительные прокладки из резины или других материалов.

Чугунные радиаторы по характеру работы не отличаются от стальных или алюминиевых. В котле нагревается теплоноситель и с помощью радиатора отопления передает свое тепло. Есть несколько моделей чугунных радиаторов: с одним, двумя или тремя каналами.

Преимущества и недостатки

Преимущества:

1. Чугунные батареи могут выдержать температуру до 150°. Такие радиаторы хорошо противостоят воздействию коррозии. Чугун тяжело поддается коррозии.

2. Стены радиатора изготавливают очень толстыми. Поэтому такие батареи имеют большой срок службы. Радиаторы можно использовать в открытой системе отопления и в той которую иногда опорожняют. Стальные радиаторы при таких условиях через несколько лет покрылись бы ржавчиной или вовсе стали непригодными к использованию.

3. Благодаря большому сечению батареи, чистить их можно реже в отличии от других радиаторов.

4. Если чугунный радиатор изготовлен по всем стандартам и из качественного материала, то он прослужит очень долго. Возможно использование радиатора до 50 лет, а иногда бывает и до 100 лет.

5. Такие радиаторы тяжело повредить или растворить.

6. При отключении радиатора, он будет продолжать обогревать помещение на 30%. У чугунных батарей теплоотдача в несколько раз больше, чем у радиаторов изготовленных из другого материала. При нерегулярном нагреве теплоносителя, батарея изготовленная из чугуна, будет отлично справляться со своей функцией. Все эти качества возможны благодаря хорошим теплоаккумулирующим свойствам чугунной батареи.

Недостатки:

1. Большой вес радиатора. При подъеме радиатора в квартиру будет проблематично его донести.

2. Рабочее давление намного меньше, чем у других радиаторов.

3. Из-за количества секций уменьшается площадь поверхности радиатора. Она меньше, чем у других моделей радиаторов.

На ряду со всеми преимуществами, недостатки являются несущественными.

Виды давления

Давление в таких радиаторах бывает: опрессовочное и рабочее. Первое часто называют максимальным.

Опрессовочное давление определяет какую нагрузку может выдержать радиатор при сильном гидроударе. При проведении проверки, в магистралях стараются создать нагрузку, которая будет приближена к максимальной. Этот показатель колеблется в пределах 12 — 16 атмосфер.

А рабочее давление показывает нагрузку, которую дает теплоноситель в работе циркуляции радиатора. Обычно нагрузка составляет 9 атмосфер, но этот показатель может колебаться от 6 до 9.

Какие теплоносители подходят чугунным радиаторам

В таких батареях можно не следить за значениями кислотности в циркулирующих жидкостях. Это связано с тем, что такие радиаторы нечувствительны к теплоносителям. Внутри центральной системы отопления скапливается много примесей. Благодаря ширине канала примеси могут свободно проходить и не скапливаться. Такой материал не вступает в химические реакции с такими жидкостями, которые содержат антизамерзающие добавки. Но водоподготовку необходимо проводить, так как кроме радиатора теплоноситель протекает по котлу, магистралям и другому оборудованию.

Главные характеристики

Основными техническими характеристиками являются:

• Глубина секции обычно составляет от 7 до 12см, ширина равна 8-10см, а высота колеблется от 37 до 57 см;
• Рабочее давление достигает не более 18 атмосфер;
• 200Вт – это мощность каждой секции;
• Масса радиатора довольно большая. Вес каждой секции может быть от 3 до 7 кг;
• Объем секции составляет 0,7-1,5 л;
• Средний срок эксплуатации составляет 30-50 лет.
• Радиаторы, изготовленные из чугуна, во многом превосходят другие батареи.

Срок эксплуатации

Самым главным преимуществом таких радиаторов среди алюминиевых, стальных и других радиаторов является срок службы отопительного прибора. Специалисты заверяют, что срок службы таких радиаторов равен 50 лет. Большая ширина каналов позволяет не появляться засорам. Чугун мало подвержен коррозии. Такие радиаторы не вступают в химические реакции. Все эти показатели увеличивают срок эксплуатации.

Теплоотдача и мощность

Рассматривая характеристики радиаторов, следует подробнее узнать о мощности батареи и теплоотдачи. Обычно указывается мощность только одной секции. Придется самостоятельно рассчитать мощность радиатора перед его установкой.

Теплоотдача чугунных батарей намного меньше, чем у алюминиевых и других радиаторах. Приблизительно теплоотдача меньше в 2 раза. Но благодаря низкой инертности, чугун дольше остается теплым и дольше будет отдавать полезную энергию.

Мощность одной секции данного радиатора максимально достигает 160 Вт, а например у алюминиевой 200 Вт. Наиболее выгодной будет покупка чугунной батареи с естественной циркуляцией теплоносителя.

Расчет мощности чугунных радиаторов

Для расчета требуемого количества секций батареи есть несколько методов. Выделяют несколько основных факторов, которые влияют на нужное количество мощности: площадь отапливаемого помещения, количество и размер окон и дверей, материал из которых возведены наружные стены и технические характеристики батарей.

Есть более простой вариант для подсчета мощности. Для этого необходимо площадь отапливаемого помещения умножить на 100, а затем поделить получившиеся число на мощность секции.

Но есть некоторые нюансы, которые нужно изменить:

• Если более одной стены имеют границы с улицей, то необходимо прибавить несколько секций радиатора;
• Если высота этажа более 3 метров, то добавляют 1-2 секции;
• Увеличивается значение в большую сторону, если число получилось дробное;
• В комнате с двумя окнами, необходимо установить 2 радиатора с равным количеством секций, которое получилось в результате подсчета.

Читайте также:

характеристики технические по таблице, срок службы, размеры, мощность современной батареи, площадь

Чугунные радиаторы — устройства для обогрева помещений.

Широко используются благодаря хорошей теплоотдаче и невысокой цене.

В настоящее время встречаются декоративные дизайнерские модели радиаторов, которые способны украсить любой интерьер.

Таблица сравнения технических характеристик

Ниже представлена таблица с описанием характеристик нескольких типов радиаторов отопления.

Фото 1. Таблица сравнительных характеристик нескольких типов радиаторов: стальных, чугунных, алюминиевых, биметаллических и анодированных.

Размеры

Каждый чугунный радиатор имеет 4 линейных характеристики:

• Межосевое расстояние радиатора составляет от 250 до 600 мм. У батарей из других металлов диапазон шире.
• Высота радиатора больше предыдущего показателя минимум на 80 миллиметров.
• Толщина варьируется между 85 и 185 мм.
• Ширина изделий обычно около 10 см, но бывает меньше.

Учитывая большую вариативность габаритов, можно подобрать батарею для большого диапазона помещений, с различным объемом. Так, низкие устройства подойдут для комнат с высокими окнами и наоборот.

Алгоритм выполнения расчёта тепловой мощности по площади

Считается, что на каждый квадратный метр жилья достаточно 100 ватт.

Полную величину получают умножением площади помещения на указанный показатель.

Далее, выбирают размер секций, из которых соберут батарею. Разделив полученную ранее величину на номинальную, получится необходимое количество составных частей.

Теплоотдача одной секции чугунного радиатора

Если выбрать батарею среднего размера, показатель теплоотдача составит 150 ватт. Показатель меняется вместе с габаритами устройства. Значение редко превышает 180 Вт или падает ниже 135.

Уровень сопротивляемости коррозии

Усреднённые величины представлены в таблице.

Коррозионная стойкость (мм/год) чугуна
Чугун	Условия эксплуатации
	Промышленная среда	Камера с добавкой 0,3% SO2	Проточная жидкость при 25 °C	Морская вода*	10% при 50 °C	3% при 10—19 °C	5% кислота
							серная	соляная	азотная
Белый	—	—	—	0,05	—	—	—	—	—
Серый	0,14	0,24	0,27	0,06	0,02	0,08	31	27	26
Прочный	—	—	—	—	—	—	—	—	—
феррит	0,18	0,29	0,22	0,06	0,01	0,08	—	—	—
феррит и перлит	0,18	0,24	0,26	—	—	0,08	—	—	—
перлит	0,14	0,22	0,29	0,06	0,01	0,08	—	—	—
Ковкий	—	—	—	0,06	—	—	—	—	—
Коррозионно-стойкий типа 4Н 15Д7	—	—	0,05	0,02	—	—	0,15	0,3	21
Кремнистый ЧС 15	—	—	—	—	—	—	0,13	0,13	—
*при испытании в проточной воде коррозия выше. Скорость составляет 1 г/(м2∗ч) = 1,2 мм/год.

Дизайн как фактор выбора

Чугунные радиаторы редко делают красивыми. Их задача — переносить тепло, а не радовать глаз. Но некоторые радиаторы стилизуют, а затем с их помощью создают красивый интерьер. Этому способствует необычная форма или окрас поверх стандартной грунтовки.

Фото 2. Декоративный отопительный радиатор из чугуна. Покрыт черной краской, украшен декоративной ковкой.

Некоторые батареи делают в стиле ретро. На них рисуют орнамент, придают тёмный цвет. Сами радиаторы имеют колесики, поэтому их достаточно поставить на пол, не прикрепляя к стене.

И также создают абстрактные модели радиаторов. Основной компонент — чугун, но его сочетают с другим металлом. Выпускаются в различной форме, поэтому такие батареи подходят к любому помещению.

Сколько лет составляет срок службы

Гарантийная длительность работы чугунных радиаторов составляет 50 лет. В редких случаях это значение выше: из-за коррозии действительное время эксплуатации ниже.

Эксплуатация современных батарей отопления с водой

Выделяют 7 характеристик, отличающих чугун от других металлов:

1. Долговечность

Ресурс устройства исчерпывается очень долго, поскольку оно способно качественно выполнять свою функцию 50 и более лет.

В некоторых случаях за этот период не проводят ремонт. Учитывая невысокую стоимость, получается дешёвая система, почти не требующая затрат на обслуживание.

1. Высокая теплоотдача

Среди прочих материалов чугун лучше других переносит температуру воды в окружающую среду. Это связано с рёбрами секций, расположенными вертикально. Конструкция и параметры металла позволяют радиаторам долго работать даже при отключении котла или потере качественной эксплуатации последнего.

1. Способность выдерживать сильный нагрев теплоносителя

Чугунные батареи без проблем переносят повышение температуры до 130—140 градусов, что позволяет использовать в качестве рабочего вещества водяной пар. Хотя это неразумно, а подобные значения избыточны.

1. Современные радиаторы обладают высоким запасом прочности

Емкость приборов защищена от внешних физических повреждений. Внутренняя часть системы способна выдержать рабочее давление до 18 атм. Это помогает при гидравлических испытаниях, в течение которых нагнетают большие значения.

1. Защищённость от коррозии

Последняя возможна из-за железа, содержащегося в сплаве. Для нейтрализации этой проблемы внутренние стенки покрывают специальным веществом. Благодаря препарату, кислород, выделяющийся из пара при сильном нагреве, не взаимодействует с металлом. Затем, по мере остывания, он снова объединяется с водородом, становясь жидкостью.

1. Высокое гидравлическое сопротивление

Показатель зависит от диаметра труб, которые поставляют воду в радиатор. Для чугуна значение велико, поэтому отпадает необходимость использования циркуляционного насоса. Жидкость довольно легко заставляет себя путешествовать по системе.

Внимание! Устройство поддерживает работу с любым видом теплоносителя. В чугунную обвязку можно залить как воду, так и смеси, содержащие гликоль.

1. Низкая стоимость устройства и простота монтажа

​

Чугунные радиаторы имеют встроенные соединения: батарею достаточно повесить на крюки, которые вделывают в стену, и соединить с трубами.

Подобный способ крепления надёжен, гарантирует отсутствие течей, уменьшает риск гидроудара. Последний способен резко повысить давление и нанести непоправимый вред прибору.

Систему подключают к обвязке резьбовыми соединениями, что безопаснее сварки. Это также позволяет совместить разные металлы, например, чугунные секции со стальными трубами. Несмотря на лёгкость установки, рекомендуется пригласить специалиста.

Особенности декоративных радиаторов

Дизайнерские изделия не обладают столь хорошими техническими показателями:

• Теплоотдача несколько ниже, что связано с дополнительным слоем краски, в некоторых случаях — орнаментом.
• Средняя мощность меньше, поскольку габариты зачастую урезают. Это помогает создать интерьер, но мешает прямому назначению батареи.
• Гидравлическое сопротивление падает, поскольку трубы делают небольшими, аккуратными.
• В отличие от простых радиаторов, декоративные значительно дороже.

Перечисленные особенности выглядят негативно, но красота требует жертв. Проблемы легко решить незначительными изменениями конструкции или совмещением радиаторного отопления с другим.

Полезное видео

Посмотрите видео, в котором рассказывается о преимуществах и недостатках чугунных радиаторов отопления.

Самостоятельно справиться сложно

Выбор батарей — сложный процесс, которому нужно уделять время. Совет специалиста поможет сэкономить средства.

подсчет секций для комфортного тепла, установка

Несмотря на то, что технологии не стоят на месте и новые образцы отопительного оборудования каждый год появляются на рынке, старые добрые батареи из чугуна по-прежнему занимают свою нишу и до сих пор выпускаются отечественными и иностранными компаниями.

Статья посвящается наиболее востребованному радиатору марки МС-140. Из нее вы узнаете о технических характеристиках, о том, как произвести подсчет необходимого числа секций, а также как совершить его установку.

Почему чугун так востребован?

Радиаторы из чугуна имеют преимущества перед другими отопительными приборами. Они отличаются:

1. Высокой устойчивостью к коррозии. Данное свойство объясняется тем, что при эксплуатации поверхность батареи покрывается «сухой ржавчиной», неспособной перейти в стадию коррозии. Чугун обладает износоустойчивостью, на него не подействует разнообразный мусор из труб отопления.
2. Хорошей тепловой инерционностью. В то время как стальные радиаторы после выключения котла сохраняют свое тепло на 15 %, то чугунный аналог МС 140 даже через час способен излучать до 30% тепла.
3. Длительным сроком службы. Качественные модели чугунных радиаторов могут достигать и столетнего эксплуатационного периода. Но производители сокращают эти сроки и уверенную эксплуатацию обещают в промежутке между 10-30 годами.
4. Большим внутренним сечением. Благодаря данной технической характеристике чугунный радиатор МС 140 500 редко нуждается в очистке.
5. Данный материал не может являться причиной электрохимической коррозии. То есть чугун отлично входит в контакт со стальными или пластиковыми трубами.

О технических характеристиках батареи МС 140 500

А сейчас настало время засвидетельствовать технические характеристики модели МС 140.

• Батарея отопления МС 140 производится в России и Украине.
• Максимальной температуры теплоносителя аппарат достигает при 130.0 град.
• Давление при максимальной работе равно 9.0 бар.
• Опрессовочное давление составляет 15.0 бар.
• Конструкция прибора разделена на секции. В одной секции 2 канала, 1,35 литра воды, ее теплоотдача составляет 175,0 Вт, вес – 6,2 кг, ширина – 98 мм.
• Ниппельное отверстие имеет диаметр 5/4 дюйма.
• Между секциями установлены прокладки из термостойкой резины.

Но мало знать преимущества и технические характеристики прибора. Прежде чем совершить покупку, выясните, сколько нужно секций для обеспечения жилища комфортной температурой.

Подсчет секций

Количество секций целиком находится в зависимости от конфигурации помещения. Основной параметр — площадь, но есть и такие важные аспекты, как зональность, этаж, размеры ниши, высота потолков, присутствие стеклопакетов, число окон.

Если окно в помещении не одно, то специалисты рекомендуют разместить радиаторы отопления под каждым. Такая установка значительно снизит потерю тепла. Ниже предоставляется формула подсчета необходимого числа секций радиатора отопления.

Важно! На комфорт владельцев угловой квартиры могут оказать влияние дополнительные тепловые потери. Поэтому такие помещения нуждаются в более мощных чугунных радиаторах. К ним добавляется одна или две секции.

Есть много всяких методик технического расчета радиатора, но для стандартных помещений используется упрощенная, но достаточно точная формула подсчета необходимого числа секций.

Итак, чтобы произвести подсчет необходимо умножить 100 Вт на площадь помещения и разделить на тепловую отдачу одной секции батареи.

Важно! Если у вас получилось дробное число, тогда лучшим решением будет округление его в большую сторону. Этим вы создадите небольшой запас мощности.

После того как подсчет совершен, можно приступать непосредственно к установке чугунной батареи.

Установка радиатора МС 140 500

Монтаж осуществляется одним из двух вариантов. Либо доверяем процесс специалистам, либо делаем все своими руками. Второй вариант сподручнее.

• Первым шагом перед процессом установки радиатора МС 140 является подбор крепления. Для секционных радиаторов используют штыревые и угловые кронштейны. Первый вид применяют для фиксации радиатора на кирпичной или гипсовой стене, второй — при деревянной стене. Следует помнить, чтобы осуществить угловое крепление нужно приобрести саморезы и дюбели.
• Второй шаг – это непосредственная установка.
  • Первый этап начинается с выбора мест для монтажа кронштейнов. Один радиатор МС 140 требует их не менее трех. Затем, применяя дрель и дюбеля, крепятся кронштейны.
  • Вторым этапом становится крепление на кронштейны радиатора.

Важно! Защитную пленку снимайте только после установки чугунного радиатора, так как можно поцарапать его поверхность.

Осторожно подсоедините подведенные трубы к батарее. Крепление должно производиться аккуратно, но тщательно, следите за тем, чтобы не повредить резьбу, в противном случае рискуете получить утечку воды.

При установке следите за расстоянием конструкции от пола и стены. Над полом радиатор МС 140 должен возвышаться примерно на 10 сантиметров. Интервал между им и стеной должен быть в пределах 2-5 сантиметров.

Итак, чугунный радиатор МС 140 500 можно смело устанавливать в своих домах. Они немногим уступают по техническим характеристикам новым приборам, но цена является их преимуществом. Ко всему прочему, за ними тянется длинный шлейф из прошлого, доказывающий их пригодность на протяжении всего 20 века как в нашей стране, так и за рубежом. Главным показателем стал длительный срок службы.

Оцените статью: Поделитесь с друзьями!

объем, вес, размеры, видео-инструкция и фото

Вес и размеры чугунных радиаторов отопления в первую очередь будут зависеть от количества секций в одном приборе, но эти самые секции тоже могут отличаться друг от друга коренным образом, так как они бывают одно-, двух- и трёхканальными.

Но, несмотря на громоздкость, батареи из чугуна очень востребованы для водяных систем централизованного отопления, так как полностью соответствуют необходимым параметрам по теплоотдаче и прочности при любых возможных скачках давления теплоносителя.

Размеры чугунного радиатора зависят от количества секций

Именно об этих приборах, знакомых, наверное, каждому гражданину России, достигшему сознательного возраста, и пойдёт речь, а ещё мы продемонстрируем вам видео в этой статье.

Чугунные радиаторы

Радиатор из чугуна представляет собой конвекционно-радиационный колончатый отопительный прибор, который собирается из нескольких секций. Был изобретён Францем Сан-Галли в 1857 году.

Виды и конструкции

Общий вид приборов (слева направо): а) одноканальный; б) двухканальный; в) трёхканальный

• Как мы уже говорили, то, сколько весит чугунный радиатор отопления, а также его объём, напрямую зависит от количества секций, а также от количества каналов в отдельно взятой секции данного прибора. Для примера мы рассмотрим такие отопители из серии ЧМ, которые сделаны в соответствии с требованиями ГОСТ 8690-94. Все они рассчитаны для монтажа с учётом глубины проёма под окном, то есть на маленькую, среднюю и большую глубину, которою можно заполнить, исходя из количества колонн в секциях.
• Отопительные приборы серии ЧМ рассчитаны на системы централизованного водяного отопления жилых, общественных и производственных зданий с минимальным рабочим давлением 1,2 Мпа (12,236 атм) и опрессовочным (испытательным) давлением 1,8М Па (18,354 атм) и температуре воды не выше 150 ᶷC (их цена наиболее доступна).

Чугунная батарея может состоять из 10-ти и более секций

• Конечно, вес чугунных радиаторов отопления будет тоже зависеть от секций, из которых он собран, а они изготавливаются из серого чугуна в песчано-глинистой форме литьевым методом, что позволяет прибору выдерживать стабильные характеристики на протяжении примерно 40 лет и более.
• Чугун является достаточно устойчивым металлом к теплоносителю низкого качества, то есть, вода может иметь высокое содержание солей, щёлочей и ржавчины, но при этом он пористый, что способствует задержке различных элементов и оседанию шлама, поэтому батареи нуждаются в регулярной промывке.

Комплектация чугунного отопительного прибора ещё состоит из двух боковых заглушек (левая резьба G 1 ¼), а также двумя футорками или, как их ещё называют, проходными пробками (G 1 ¼ правая резьба) и отверстием с левой резьбой G ¾ для фитингов теплопровода. При стыковке секций между собой используются стальные ниппели и теплостойкие резиновые прокладки в соответствии с ТУ 38.105376-92.

Промывка батареи специальной помпой

Примечание. Одними из самых отрицательных факторов, которыми можно охарактеризовать такие отопительные приборы, является вес чугунного радиатора и его долгое нагревание, из-за чего, собственно говоря, его не используют в системах автономного отопления – большие энергозатраты для котлов на любом виде топлива.
Зато при этом он очень долго отдаёт тепло, что позволяет не так часто включать насосы для циркуляции воды, поэтому, такие батареи чуть ли не идеально подходят для централизованных систем.

На фото – очистка старой краски

Название параметра секции	Цифровое обозначение
	ЧМ1-70-300	ЧМ1-70-500	ЧМ2-100-300	ЧМ2-100-500	ЧМ3-120-300	ЧМ3-120-500
Количество каналов	Одноканальная прямоугольная		Двухканальная прямоугольная		Трёхканальная прямоугольная
Масса (кг)	3,3	4,8	4,5	6,3	4,8	7,0
Объём (л)	0,66	0,9	0,7	0,95	0,95	1,38
Площадь поверхности нагрева (м2)	0,103	0,165	0,148	0,207	0,155	0,246
Номинал теплового потока (кВт)	0,075	0,110	0,1009	0,1426	0,1083	0,1568
Монтажная высота (мм)	300	500	300	500	300	500
Высота (мм)	370	570	372	572	370	570
Глубина (мм)	70	70	100	100	120	120
Ширина (мм)	80	80	80	80	90	90

Таблица: технические характеристики чугунного радиатора на один, два и три канала

Обозначение ЧМ-1	Кол-во секций (шт)	Номинал теплового потока (кВт)	Удельная материалоемкость (кг/кВт)	Вес (кг)	Площадь поверхности нагрева (? t =70° C ), ЭКМ	Длина радиатора (мм)
ЧМ1-70-500-1,2-2	2	0,22	48,64	10,7	0,396	178-184
ЧМ1-70-500-1,2-3	3	0,33	47,58	15,7	0,594	258-265
ЧМ1-70-500-1,2-4	4	0,44	47,05	20,7	0,792	338-346
ЧМ1-70-500-1,2-5	5	0,55	46,73	25,7	0,990	418-427
ЧМ1-70-500-1,2-6	6	0,66	46,52	30,7	1,188	498-508
ЧМ1-70-500-1,2-7	7	0,77	46,36	35,7	1,386	578-589
ЧМ1-70-500-1,2-8	8	0,88	46,25	40,7	1,584	658-670
ЧМ1-70-500-1,2-9	9	0,99	46,16	45,7	1,782	738-751
ЧМ1-70-500-1,2-10	10	1,10	46,09	50,7	1,980	818-832

Таблица характеристик ЧМ-1-70-500-1,2

Обозначение ЧМ-2	Кол-во секций (шт)	Номинал теплового потока (кВт)	Удельная материалоемкость (кг/кВт)	Вес (кг)	Площадь поверхности нагрева (? t =70° C ), ЭКМ	Длина радиатора (мм)
100-500-1,2-2	2	0,285	48,1	13,7	0,512	178-184
100-500-1,2-3	3	0,428	47,2	20,2	0,769	258-265
100-500-1,2-4	4	0,570	46,8	26,7	1,024	338-346
100-500-1,2-5	5	0,713	46,7	33,3	1,281	418-427
100-500-1,2-6	6	0,856	46,5	39,7	1,537	498-508
100-500-1,2-7	7	0,998	46,4	46,3	1,792	578-589
100-500-1,2-8	8	1,141	46,4	52,9	2,049	658-670
100-500-1,2-9	9	1,283	46,3	59,4	2,304	738-751
100-500-1,2-10	10	1,426	46,1	65,8	2,561	818-832

Таблица характеристик ЧМ-2-100-500-1,2

Обозначение ЧМ-2	Кол-во секций (шт)	Номинал теплового потока (кВт)	Удельная материалоемкость (кг/кВт)	Вес (кг)	Площадь поверхности нагрева (? t =70° C ), ЭКМ	Длина радиатора (мм)
120-500-1,2-2	2	0,314	47,78	15,1	0,564	198-206
120-500-1,2-3	3	0,470	46,95	22,3	0,844	288-297
120-500-1,2-4	4	0,627	46,60	29,5	1,126	378-388
120-500-1,2-5	5	0,784	46,39	36,7	1,408	468-477
120-500-1,2-6	6	0,941	46,21	43,9	1,690	558-568
120-500-1,2-7	7	1,098	46,11	51,1	1,972	648-659
120-500-1,2-8	8	1,254	46,05	58,3	2,252	738-750
120-500-1,2-9	9	1,411	45,96	65,5	2,534	828-841
120-500-1,2-10	10	1,568	45,92	72,7	2,816	918-932

Таблица характеристик ЧМ-3-120-500-1,2

Сборка, разборка

Двухколончатые секции и радиаторный ключ с воротом

Как мы уже говорили, вы можете увеличить или уменьшить теплоотдачу и объем чугунного радиатора отопления путём добавления или откручивания секций, которых может быть от двух до бесконечности, хотя больше 15 штук вряд ли кто будет ставить.

Чаще всего нам приходится сталкиваться с двухколончатыми секциями, которые вы видите на верхнем фото – они соединяются при помощи ниппеля и термоустойчивой резиновой прокладки. Ниппель внутри имеет округлую форму с двумя параллельными плоскостями, что позволяет там зафиксировать головку ключа, но внутренний диаметр может быть либо 1 ¼ ̎или 1 ̎.

Правила разборки радиатора

В соответствие с этим подбирается и ключ, где головка может быть плоской, либо повторять внутреннюю форму ниппеля – инструкция по этому поводу умалчивает. Для того чтобы открутить одну или несколько секций, вам нужно просунуть ключ так, чтобы головка достала до ниппеля, который находится на стыке, поэтому, сначала его прикладывают поверх батареи, чтобы отметить на стержне глубину погружения.

Усилий, которые прикладываются для вращения с помощью ворота обычно недостаточно, поэтому, рычаг увеличивают обрезком трубы – такой же рычаг нужен и при сборке, чтобы соединение не протекало.

Заключение

Вы всегда можете собрать и разобрать чугунный радиатор своими руками, если для этого у вас есть ключ с подходящей головкой, только при этом нужно ставить новые прокладки, а иногда и новые ниппели. При подключении батареи к отопительному контуру желательно обеспечить её запорной арматурой для возможности демонтажа во время отопительного сезона.

Современные чугунные радиаторы отопления: характеристики и фото

Классическим вариантом отопительной системы в нашей стране являются чугунные батареи, которые характеризуются длительным сроком эксплуатации. Это обеспечивается благодаря материалу, из которого они сделаны. Чугун способен сохранять устойчивость к коррозии и воздействию различных примесей, которые содержит вода, циркулирующая в отопительной системе.

Часть домов, построенных в советское время, до сих пор оснащена чугунными батареями. Большое значение имеет и доступная стоимость этого вида продукции. Подобные радиаторы пользуются популярностью у владельцев частных домов, отрезанных от централизованной подачи газа. Отопление твердым горючим способствует созданию повышенной инерции в чугунных батареях и, как следствие, длительному сохранению тепла после завершения топочного процесса.

Технические характеристики

1. Основными параметрами приборов отопления считаются теплоотдача и мощность. Документация на продукцию заключает в себе информацию о мощности одной секции, которая чаще всего составляет 160 Вт. Теплоотдача чугунных радиаторов в 2 раза ниже, чем у алюминиевых и биметаллических аналогов. Этот негативный момент перекрывается невысоким показателем инертности. К преимуществам чугуна следует отнести повышенную способность удерживать тепло и выделять энергию. Использование приборов отопления из этого материала является оптимальным вариантом для систем, которые имеют естественную циркуляцию теплоносителя.
2. Масса секции, которая варьируется в пределах 3-7 кг. При этом батареи могут содержать разное количество отдельных частей, что определяется конкретной моделью и площадью помещения, в котором они установлены. По окончании монтажных работ количество секций можно менять по мере надобности.
3. Габариты. Ширина одного конструктивного элемента батареи составляет 8-10 см, глубина – 7-12 см, высота – 37-57 см.
4. Внутренняя полость имеет объем 0,7-1,5 л.
5. Величина опрессовочного давления, которая выражает показатель максимальной нагрузки, выдерживаемой чугунным радиатором при случайном гидроударе. При проведении испытаний отопительной системы в ней создается нагрузка, которая практически идентична опрессовочной. Современные чугунные радиаторы характеризуются значением, равным 12-18 атм.
6. Давление при эксплуатации. Это показатель нагрузки, оказываемой теплоносителем во время циркуляции по системе отопления. Средние данные такого параметра находятся в диапазоне 6-10 атм. Стандартная нагрузка имеет рабочее давление, равное 9 атм.
7. Средний срок службы подобных устройств довольно длителен (25-35 лет). В некоторых случаях период использования достигает 50-60 лет. Данные показатели значительно превышают срок эксплуатации алюминиевых и биметаллических радиаторов. Это обусловлено тем, что внутренние каналы имеют довольно большое пространство и не склонны к засорению. Батареи из чугуна не боятся абразивного износа, поскольку не вступают в химические реакции. По истечении определенного срока радиаторы можно окрасить в нужный цвет.

Производители чугунных батарей выпускают огромное количество моделей. Самыми востребованными считаются STI Nova, MC-140 и Konner.

Современные чугунные батареи и их особенности

Нынешние модели отопительных приборов отличаются улучшенными техническими характеристиками и привлекательным внешним видом, что позволяет органично вписать их практически в любой интерьер.

Ранее чугунные батареи имели вид соединенных секторов, вылитых из одного материала. Стоимость отопительного прибора варьировалась в зависимости от количества секций, что сказывалось и на результативности всей системы. Радиаторы с большим числом наименьших конструктивных элементов устанавливались в угловых квартирах и на последних этажах высотных домов.

Сегодня батареи отличаются разнообразием конфигураций вплоть до причудливых форм. Некоторые из них можно даже отнести к произведениям искусства.

В определенных случаях оригинальный дизайн может сослужить плохую службу. Это объясняется увеличением трудоемкости изготовления и себестоимости батарей, наличием повышенных требований при их монтаже и содержании, поскольку обычная покраска здесь не будет актуальной.

Какой теплоноситель нужен для чугунных радиаторов

В качестве теплоносителей в нынешних батареях могут использоваться горячая вода, пар и антифриз. Для выработки нагретого влажного воздуха применяется специальный котел, благодаря которому он курсирует по радиаторам. При разогреве металлического устройства тепло поступает в жилище.

Чаще всего помещения оборудуются водными радиаторами, теплоноситель для которых нагревается за счет функционирования котла. Горячая жидкость курсирует по системе, а после остывания возвращается в емкость теплогенератора для повторного нагрева. В этих случаях используется непригодная для питья вода, а технология, основанная на принципе замкнутого круга, существенно экономит финансы.

Инновационные системы предусматривают использование антифриза, обладающего уникальными свойствами. Вероятность разморозки конструкции делает его незаменимым элементом.

Охлаждающая жидкость, применяющаяся в автомобилях, для этих целей непригодна, поскольку не соответствует нормам пожарной безопасности и способна навредить здоровью жителей дома. Это объясняет целесообразность покупки специальных антифризов, основой которых является пропиленгликоль, имеющий низкую токсичность.

Страны-производители

Выпуском чугунных батарей занимаются как отечественные, так и зарубежные компании. Большим спросом такие радиаторы пользуются у жителей стран СНГ, что объясняет развитие производства на территориях России и Республики Беларусь. Налажен выпуск батарей из чугуна и немецкими, американскими, итальянскими производителями, поскольку любители старины с удовольствием применяют такую продукцию в интерьере своего дома. Нередко можно встретить и истинных почитателей чугунных изделий, для которых такая продукция является оптимальным вариантом, предназначенным для отопления различных помещений.

Предприятие, занимающееся выпуском отопительных устройств, расположенное в Минске, является ведущим производителем в Беларуси. Комплекс оборудован итальянскими автоматическими линиями, что существенно повышает качество выпускаемых чугунных батарей и выводит их на новый уровень конкурентоспособности.

Благодаря полной модернизации технологий удалось значительно снизить энергопотребление и улучшить местную экологическую ситуацию. Данные факты привели к повышенному спросу потребителей как в стране, так и за ее пределами.

Российский рынок по сбыту радиаторов из чугуна наполняет продукция заводов Челябинска, Нижнего Тагила, Брянской области. Внедряя инновационные технологии и выпуская чугунные радиаторы нового образца (трехканальные и с уменьшенным межосевым расстоянием), этим предприятиям удалось сохранить свое полноценное существование.

На отечественном рынке представлена также продукция зарубежных производителей, однако высокая стоимость делает ее менее популярной. Недостатком радиаторов, выпущенных за границей, является их несоответствие техническим требованиям нашей страны.

Отличительные черты чугунных батарей зарубежных и российских производителей

Отечественные радиаторы вполне заслуженно выдерживают конкуренцию с импортными аналогами, хотя некоторые технические параметры уступают зарубежным изделиям. Так, рабочее давление стандартного чугунного радиатора МС-140 находится на уровне 9 атм, а опрессовочного – 15 атм.

Существующие на рынке модели из Италии, Чехии, Германии имеют более высокие показатели и характеризуются довольно гладкой поверхностью. Их использование осуществляется с меньшим потреблением теплоносителя. При сравнении МС-140 и TERMO, изготовленным чешской фирмой Viadrus, видно, что при одинаковой мощности первая модель «поглощает» 1,3 л, а вторая – всего 0,8 л. Существенным преимуществом отечественных изделий является доступная стоимость.

Чугунные радиаторы достойны рассмотрения при выборе устройств отопления, поскольку их цена и качество вполне соразмерны. Мощность необходимого оборудования рассчитывается по параметрам площади отапливаемого помещения. Так, для обогрева 10 кв. м потребуется прибор мощностью 1-1,3 кВт. Согласно этим показателям подбирается необходимое количество секций, учитывая технические параметры батареи, указанные в документах.

Отрицательные стороны изделий из чугуна

1. Большая масса.
2. Длительный нагрев.
3. Наличие тепловой инерционности.

Советы по монтажу

Прежде чем приступить к установке, отопительному прибору придается требуемый окрас, проверяются целостность резьбы на ниппелях и герметичность всех секций. На стенке фиксируются металлические кронштейны в нижней и верхней точках так, чтобы один элемент приходился на 1 кв. м плоскости.

Размещение радиатора под окном предусматривает, что центры оконного проема и отопительного оборудования будут совпадать, интервал между ним и полом составит в пределах 70-120 мм, а дистанция до стены превысит 30 мм. Подключение к подводящим трубам осуществляется после фиксации батареи.

В таком случае самостоятельная установка отопительного прибора нецелесообразна.

Обзор моделей современных радиаторов

На сегодняшний день выпуском чугунных батарей занимаются как производители России, так и стран СНГ (Украины и Беларуси). Не отстают от них и заводы Турции, Германии, США, Англии. Самыми востребованными являются чугунные радиаторы следующих компаний:

• GURATEC;
• ТомБат;
• Konner.

Производством батарей с прежним дизайном и усовершенствованными свойствами занимается фирма «ТомБат». Выпускаемые изделия отвечают строгим нормам ГОСТа при разных массе и габаритах.

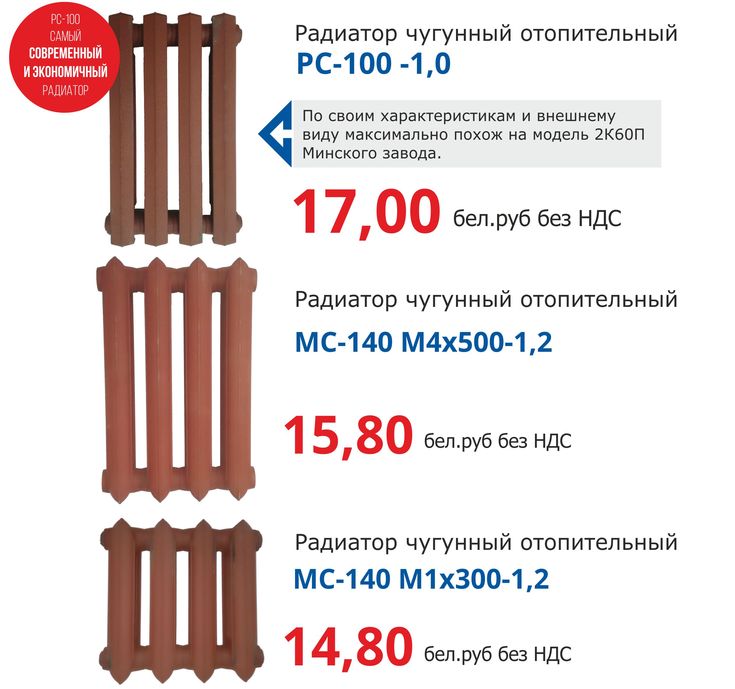

Наиболее дорогостоящей моделью является радиатор МС-140-500, у которого цена одной секции находится в пределах 240 р. Такой прибор имеет глубину 140 мм, номинальную мощность 160 Вт, межосевое расстояние 500 мм и емкость 1,45 л. Общий вес изделия составляет 7,1 кг.

Батарея с минимальными показателями массы (5,7 кг) и объема имеет аббревиатуру МС-110-500. Радиатор обладает средним номинальным тепловым потоком в 125 Вт и емкостью в 0,85 л. Модель батареи типа МС-90-300 наделена изготовителем низкой мощностью (всего 100 Вт) и минимальной ценой.

Производство высококачественных батарей налажено и на фирме GUARTEC, расположенной на территории Германии. Их изделия отличаются оригинальным дизайном и длительным сроком эксплуатации. Немецкая педантичность позволила им создавать на территории некоторых стран Европы (Германии, Франции, Англии) значительное количество радиаторов, пользующихся большой популярностью.

Стиль ретро, отличающий данные батареи, не помешал производителям оснастить их необходимыми характеристиками и цветовым оформлением (например, под медь, бронзу, чугун). Эти факты стали ключевыми моментами для любителей украсить интерьер подобными изделиями.

Китайская компания Konner занимается производством продукции, разработанной опытными инженерами. Их радиаторы отопления приспособлены к условиям нашей страны, имеют интересный дизайн и обладают современными характеристиками с сохранением отличного качества и высокой прочности. Работа батарей возможна как при естественной, так и принудительной подаче воды. Каждая модель характеризуется индивидуальной теплоотдачей.

Так, чугунный радиатор Konner Modern 500 имеет массу 4,75 кг, а теплоотдача одной секции равна 150 Вт. Другая модель Modern 300 обладает теплоотдачей 120 Вт и весом 3,5 кг при идентичной стоимости одного элемента в 500 р. Батареи устроены с различным межосевым расстоянием и пригодны для установки в комнатах с разной высотой подоконников.

Итоги

Современный дизайн интерьера помещений позволяет использовать радиаторы из чугуна в качестве декоративных элементов. Теплый пол может компенсировать их низкую теплоотдачу. Удивите своих гостей, установив в гостиной такие батареи, тем более что рынок заполнен их разнообразными вариантами.

Похожие статьи:

Подходят ли чугунные радиаторы для вашего стиля?

Ретро-стиль чугунного радиатора устарел или очарователен? Мы здесь, чтобы помочь вам решить, подходит ли традиционный чугунный радиатор для вашего дома!

Учитывая современные тенденции в дизайне интерьеров, ориентированные на минимализм, можно легко предположить, что наши интерьеры должны иметь гладкий и современный дизайн, но, хотя чугунные радиаторы, напоминающие викторианскую эпоху, далеки от современного, определенно есть место для величественных колонн. и декоративные детали чугунных радиаторов в наших современных домах.Если вы хотите улучшить черты своего старинного дома или придать традиционный вид современному пространству, всегда есть способ вписать чугунный радиатор в ваш интерьер.

Улучшение вашего свойства менструального цикла

Вдохновленные кружащимся декоративным стилем механизма модерн, наши чугунные радиаторы являются идеальным выбором для элегантного старинного дома. Чугунный радиатор Terma Oxford сочетает в себе замысловатую красоту викторианского радиатора с эффективностью современной системы отопления, поэтому с этим ретро-радиатором еще никогда не было так просто воссоздать традиционные черты вашего дома.Оксфорд, доступный в цветах «коричневый металлик» и необработанный металл, сочетает в себе богатый дизайн с шикарным индустриальным стилем, что позволяет добавить старинный характер и очарование любой собственности.

Сочетание традиций с вашим современным домом

Если ваш современный дом отличается минималистским стилем, чугунный радиатор может стать вашим идеальным элементом. Rekka St.Petersburg может похвастаться превосходными термодинамическими свойствами нержавеющей стали, но также отражает традиционный стиль колонны чугунных радиаторов, что позволяет сочетать очарование традиций с большей эффективностью.По сравнению с красиво украшенным дизайном Терма Оксфорд, Санкт-Петербург демонстрирует простую, но привлекательную яркую белую отделку, которая представляет собой сплав традиций и современности, что было бы идеальным выбором для современного дома.

Наши рекомендации

Выбор радиатора, который соответствует вашему личному стилю, является ключом к созданию дома вашей мечты, но не менее важен учет эффективности вашей системы отопления. И Oxford, и St.Petersburg — это радиаторы с двойными панелями, что означает, что их площадь поверхности и тепловая мощность максимальны.Итак, с нашим ассортиментом эффективных чугунных радиаторов вы можете расставить приоритеты в дизайне и выбрать радиатор, идеально соответствующий вашему стилю.

Итак, предпочитаете ли вы богато украшенные цветочные детали по-настоящему традиционного чугунного радиатора или хотите сочетать традиции с современным минималистичным стилем — у нас есть чугунный радиатор для вашего дома!

Чугунные радиаторы | Традиционные колонные радиаторы

Бесплатная доставка!

Наш ассортимент традиционных отопительных приборов включает оригинальные, чугунные и колонные радиаторы, а также современные варианты винтажного дизайна радиаторов.Выбирайте из простых моделей колонн в цветах, соответствующих оттенкам Farrow & Ball, или декоративных отливок, расписанных вручную. Мы предлагаем огромный выбор размеров и отделки с вариантами для любой недвижимости. Следовательно, наши чугунные радиаторы были установлены на тысячах викторианских террас и даже в нескольких домах Национального фонда. Подробнее

Проверенные нашими экспертами, каждая модель в нашем ассортименте соответствует нашим строгим стандартам качества. Мы учитываем все аспекты, такие как отделка, дизайн, производительность и соотношение цены и качества.Мы также предлагаем ряд традиционных термостатических радиаторных клапанов. Они представлены в различных вариантах отделки, таких как старинная латунь и олово, чтобы дополнить любой из наших радиаторов. Благодаря длительным гарантийным срокам чугунные радиаторы гарантированно добавят вашему дому традиционного характера и очарования на долгие годы.

Перед обработкой любого онлайн-заказа вам позвонят для проверки деталей вашего заказа. Пожалуйста, заказывайте с уверенностью.

Наша история чугунных радиаторов

Feature Радиаторы продают чугунные радиаторы уже почти 20 лет.Мы начинали как компания по утилизации и восстановлению старых радиаторов. Наш основатель Фил Джексон провел много часов в старых школах и фабриках Западного Йоркшира, спасая большие куски чугуна, когда здания вокруг него сносили или ремонтировали.

Затем мы прошли пескоструйную очистку, протестировали и покрасили каждый радиатор на заказ — очень тяжелая работа, но работа стоящая. Затем Фил обнаружил, что в Европе все еще существует несколько литейных заводов, производящих новые чугунные радиаторы. Поэтому он быстро понял, что, как бы прекрасно ни было спасать старые, было много пользы от поставки новых.Покупка новых отлитых моделей, а не восстановленных, означает длительные гарантийные сроки и огромный выбор стилей, размеров и дизайнов.

20 лет назад в Европе еще было несколько литейных производств, и первые из китайских литейных предприятий только начинали работу. Сейчас осталось немного европейских литейных заводов, и большая часть отливок производится в Китае — с разным уровнем качества. К сожалению, сейчас Великобритания ограничена только сборкой и покраской, но отливать здесь секции просто нецелесообразно с финансовой точки зрения.

Мы потратили 20 лет, работая с чугунными радиаторами, и продукты, которые мы продаем, считаются лучшими из имеющихся.Они соответствуют нашим строгим стандартам качества и производятся на самых надежных заводах как в Европе, так и в Китае, которые гарантируют, что наша продукция изготовлена ​​в соответствии с высочайшими стандартами.

Чугунный радиатор — Магазин старинного дома

Чугунный радиатор — хорошее вложение, если у вас есть старинная собственность, которую вы ремонтируете, или если вы планируете оформить интерьер в старинном стиле. Эти напольные литые радиаторы в античном стиле могут быть интегрированы в современные системы центрального водяного отопления и добавить нотку античного стиля и элегантности в комнаты, оформленные в викторианском стиле.В викторианской собственности чугунные радиаторы могут добавить столько же винтажного стиля, сколько и другие викторианские элементы, такие как открытые камины, рельсы для картин и богато украшенный свод. Они являются такой же частью винтажного стиля, как старинная дверная и оконная мебель.

Чугунные радиаторы — эффективны ли они?

Один из первых вопросов, который задают люди: «Является ли чугунный радиатор таким же хорошим, как наши обычные радиаторы из штампованной стали?» Короткий ответ — «да», на самом деле они могут быть более эффективными, но ведут себя иначе, чем радиаторы из штампованной стали или алюминия. Традиционные чугунные радиаторы нагреваются медленнее, чем стальные, поэтому, когда ваш котел запускается, требуется больше времени для вывода тепла из чугунного радиатора. И наоборот, после того, как ваш котел отключился, литые радиаторы дольше продолжают отдавать тепло. Общая выработка энергии чугунными и стальными радиаторами в целом одинакова, но чугун имеет тенденцию отводить тепло медленнее и устойчивее, чем другие типы. Это делает железные радиаторы особенно подходящими для использования в старинных помещениях, в частности, в каменных, где требуется медленная и стабильная теплоотдача в течение более длительных периодов времени.В наши дни, когда обеспокоены глобальным потеплением и уровнем углекислого газа, люди часто спрашивают: «Будут ли эти винтажные радиаторы работать с экологичными системами отопления, такими как наземные или воздушные тепловые насосы?» И снова ответ — «да», ведь они могут сделать зеленую систему отопления более эффективной. Если вы не хотите перепроектировать свою систему отопления, перемещать трубопроводы или менять радиаторы, чугунные крышки радиаторов могут стать настоящим заявлением и вызвать ощущение викторианской эпохи. Они являются идеальным аксессуаром для скрытия современных радиаторов из штампованной стали или алюминия, а в целях безопасности крышки лучшего качества имеют мраморную поверхность, которая не нагревается, что делает их безопасными поверхностями для размещения декоративных элементов.

Чугунные радиаторы Arroll — на долгие годы

Arroll — это производители, которые сохраняют дух мастеров, передававших свой опыт и знания из поколения в поколение. Они создают элегантную и функциональную чугунную мебель в старинном стиле, рассчитанную на долгий срок службы. Чугунные радиаторы Arroll UK не являются исключением. Их выбор элегантных дизайнов включает в себя как чистые и классические линии, так и очень богато украшенные. Их литые радиаторы доступны в диапазоне высоты и отделки от черного до полированного, до выбора старинных старинных цветов, таких как «старый пенни», «французский серый» или «пергамент». Они также доступны с грунтовкой, так что вы можете нанести любую отделку. Благодаря этому они легко вписываются в широкий спектр декоративных схем. Литые радиаторы Arroll демонстрируют характерные прочные качества, которые можно ожидать от одного из самых уважаемых производителей железных радиаторов в Великобритании. Рассматривая покупку традиционного радиатора, вы должны также учитывать клапаны и аксессуары, которые вы к нему подойдете. Внешний вид красивого старинного радиатора можно испортить, если установить радиаторные клапаны современного вида.Чтобы дополнить свой ассортимент литых радиаторов, Arroll производит традиционные клапаны для радиаторов и аксессуары, такие как настенные опоры. Их клапаны доступны как в виде традиционных клапанов, так и в виде термостатических радиаторных клапанов. Чтобы не отставать, Carron — еще одна британская компания, производящая высококачественные чугунные радиаторы. Чугунные радиаторы Carron доступны в широком выборе стилей, высоты, цвета и отделки. Магазин Period House — это место, где можно выбрать из обширного ассортимента по разумным ценам от обоих производителей.

Купите свой идеальный чугунный радиатор в магазине Period House.

Магазин Period House — это то место, где можно выбрать идеальный чугунный радиатор, который впишется в дизайнерскую схему вашего периода. Вы можете выбрать высококачественные чугунные радиаторы различной высоты и отделки, не забывая об аксессуарах, как из линейки Carron, так и из линейки Arroll. У нас также есть опыт изготовления радиаторов колонка за колонкой, чтобы предоставить вам необходимую длину или необходимую мощность BTU. Обсудите с нами свои потребности по телефону 01748 821 500 или напишите нам по адресу sales @ periodhousestore.co.uk. Ознакомьтесь с нашими ассортиментами по выгодным ценам на сайте https://www.periodhousestore.co.uk/ или посетите нас в нашем выставочном зале.

Чугунные радиаторы от The Radiator Company

Дизайн чугунных радиаторов практически не изменился с тех пор, как они были представлены 200 лет назад, продолжая привносить вневременной дизайн и ощущение качества в интерьеры. Сегодня они стали предлагать большую гибкость благодаря широким цветовым вариантам и размерам, подходящим как для современных, так и для классических домов.

The Radiator Company — крупнейший британский поставщик красивых недавно отлитых радиаторов с изящным ассортиментом окрашенных чугунных конструкций. Все радиаторы Cast Iron доступны в 20 лучших элегантных цветах RAL и имеют порошковое покрытие для придания элегантной матовой поверхности. В качестве альтернативы они могут поставляться с матовой грунтовкой, готовой к окрашиванию в любой оттенок, чтобы украсить дом. Этот традиционный дизайн хорошо сочетается с окружающей средой, создавая аутентичный вид, а также может привнести привлекательные цветные блоки в комнаты, в которых отсутствует характер.Они также впечатляюще функциональны благодаря своей способности сохранять тепло после достижения оптимальной температуры — даже после выключения центрального отопления.

Внимание к деталям преобладает в коллекции Trieste с замысловатой гравировкой колонны и дизайном ушей, которые добавляют в комнаты нотку грузинского великолепия. Традиционная конструкция конца с чугунными опорами; Trieste доступен для заказа в шести вариантах высоты и до 10 секций в ширину, которые по запросу могут быть поставлены в более широких размерах.

Прекрасно дополняя дома в викторианском стиле, Bianco и Ludlow представляют собой оригинальные импортированные чугунные школьные здания, которые имеют размеры 19 века и создают очаровательную старинную атмосферу в доме. Для женственности Bianco имеет круглую верхнюю поверхность, а Ludlow — промышленный квадратный верх. Чтобы завершить внешний вид, клапаны из цельной латуни с красивой ручной отделкой доступны как в ручном, так и в термостатическом исполнении, которые были произведены в Великобритании.Кроме того, в выбранных диапазонах доступны два стиля ступней, включая стандартную Cast Foot или Paw Foot с характерным дизайном «львиная лапа». В современной интерпретации Ancona® — это изготовленный на заказ стальной радиатор, доступный почти в 200 цветах и ​​специальных вариантах отделки с возможностью подвешивания на стене, приварных или литых ножек. Ancona® красиво изготавливается на заказ в Италии и имеет индивидуальную конструкцию, поэтому ее размер может соответствовать любой комнате.

Чугунные радиаторы Dragonfly для стильной эстетики

Информация

Чугунный радиатор Dragonfly — один из самых красивых радиаторов на рынке.Модель Dragonfly с ее изящными линиями и органическими орнаментами представляет собой настоящий дизайн в стиле модерн. Этот красивый и уникальный радиатор с естественным декором станет ярким дополнением любого помещения.

Радиатор Dragonfly имеет высоту 790 мм и глубину 225 мм. Он имеет огромную тепловую мощность 689 БТЕ на секцию на основе Delta 60, что делает его отличным выбором для больших помещений.

Он выглядит фантастически в яркой отделке, а также в отделке, отполированной вручную.

Если вам нужен вау-фактор, то этот радиатор для вас. Стрекоза также очень хорошо работает в оранжереях и зимних садах благодаря своему естественному растительному узору.

Мы можем покрасить наши чугунные радиаторы Carron в любой цвет по вашему выбору и от производителя, например, Farrow & Ball и Little Green. Мы также можем покрасить радиаторы в любой из наших стандартных цветов.

В нашем ассортименте стандартные цвета: Веллум, Пахта, Белый пергамент, Французский серый, Атласный черный, Графитовый серый, Литейный серый, Кованое золото, Древний ветер, Зеленая ива и Кованая бронза.

Секции сначала загрунтовываются, а затем окрашиваются по частям перед сборкой и испытанием под давлением, а затем наносятся, по крайней мере, два верхних слоя, что дает результаты очень высокого стандарта.

У нас также есть следующие варианты отделки класса люкс: ручное полирование, акцентное покрытие, матовая отделка, отделка под старину и медь под старину.

Добавьте традиционный радиаторный клапан с термостатическим или ручным управлением, чтобы дополнить этот радиатор.

Щелкните здесь, чтобы просмотреть наши радиаторные клапаны

Настенные распорки рекомендуются для всех наших чугунных радиаторов Carron, за исключением радиатора Victorian с 9 колоннами высотой 330 мм. Вы можете согласовать отделку с вашими клапанами и наборами гильз. Выбирайте из передних настенных опор или выберите более сдержанный вид, используя задние настенные опоры, выбор за вами.

Щелкните здесь, чтобы просмотреть наши стеновые стойки

Щелкните здесь, чтобы создать свои чугунные радиаторы на заказ

Нажмите здесь, чтобы просмотреть наши радиаторы, чтобы перейти

Размеры и дополнительная информация

Код	Колонна Кол-во	А (мм)	B (мм)	С (мм)	D (мм)	E (мм)	F (мм)	Дельта 50		Дельта 60		Вес (кг)
								БТЕ	Вт	БТЕ	Вт	Пустой	С заливкой
TBK046	2	790	225	620	105	85	н / д	462	136	578	169	12. 2	15,1

Указанные выше размеры приведены только для справки и не должны использоваться для крепления трубопроводов.

Из-за того, что наши радиаторы изготавливаются на заказ и собираются вручную, возможны отклонения в сжатии уплотнения и обработанных поверхностях. Мы можем предоставить размеры до отправки, как только мы завершим процесс сборки, если они вам потребуются.

Carron не несет ответственности за клиентов / клиентов, которые решили установить трубопроводы до доставки своих чугунных радиаторов на место.

Как работает нагреватель радиатора | Home Guides

Дома, построенные до середины 20 века, часто имеют чугунные радиаторы в каждой комнате для отопления. Эти радиаторы в основном полые, и по ним циркулирует горячая вода от центрального котла.В более современных зданиях вы часто найдете обогреватели для плинтусов, работающие по тому же принципу. Если в вашем доме есть излучающие обогреватели, важно понимать, как они работают, чтобы знать, что делать, если они не нагреваются должным образом.

Система бойлер / радиатор

Если в вашем доме есть радиаторные обогреватели, существует специальная система труб для их обслуживания, и они исходят от центрального котла. Котел, который часто похож на водонагреватель, может работать от электричества, газа, дров или даже солнечной энергии.Когда комнатный термостат требует тепла, котел включается и нагревает воду внутри него до точки кипения, производя горячую воду и пар, которые циркулируют через все подключенные к нему радиаторы. Когда котел отключается и трубы остывают, вода течет обратно от радиаторов к котлу.

Радиация и конвекция

Чугунные радиаторы имеют несколько контуров, а обогреватели плинтуса имеют ребра, прикрепленные к трубе, по которой циркулирует пар. Эти петли и ребра увеличивают площадь поверхности, от которой может излучаться тепло.Однако большая часть тепла в помещении исходит от конвекции; Горячий воздух излучающего обогревателя поднимается вверх и вытесняет холодный воздух в помещении, который падает на змеевики или ребра. Это создает циркуляцию воздуха, которая имеет решающее значение для работы обогревателя. Вы получаете максимальную отдачу от излучающего обогревателя, максимизируя эту циркуляцию при минимизации потерь тепла через стены и окна.

Впускной и выпускной клапаны

В здании с чугунными радиаторами каждый обычно подключается к котлу независимо, а обогреватели на плинтусе обычно подключаются по зонам.Каждый нагреватель или зона имеет впускной клапан и может иметь или не иметь обратный клапан, позволяющий холодной воде стекать обратно в бойлер. Если возврата нет, вода стекает обратно через впускной клапан. Важно, чтобы каждый нагреватель был ровно или слегка наклонен в направлении сливного клапана, чтобы вода могла вытекать из нагревателя. Обогреватель с холодной стоячей водой внутри не будет нагреваться эффективно.

Выпускные клапаны

Системы излучающего отопления — это закрытые системы, и если воздух попадает внутрь, он не может выйти, и это препятствует нормальной работе обогревателей.Каждый чугунный радиатор имеет выпускной клапан, расположенный в верхней части, в то время как обогреватели плинтуса обычно имеют по одному клапану для каждой зоны нагрева. Периодическое открывание этого клапана отверткой или ключом позволяет воздуху выходить. Системы излучающего отопления могут быть шумными при нагреве, потому что металл в трубах, ребрах и радиаторах расширяется при нагревании. Это движение является нормальным и не вызывает протекания труб или трещин в металле.

Ссылки

Писатель Биография

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук.Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Преимущества чугунных радиаторов перед аналогами

О чугунных радиаторах уже давно рассказывают неправду, когда разные люди занимают позиции с обеих сторон. Если вы пытаетесь найти новый источник тепла для своего дома, вы, возможно, задавались вопросом о преимуществах чугунных радиаторов перед их аналогами.

Вам больше не нужно удивляться, так как вот четыре основные причины, по которым вы можете рассматривать чугунные радиаторы как лучший выбор для отопления вашего дома.

Heat: Вероятно, самая большая проблема, которую вы будете беспокоить по поводу источников тепла в вашем доме, — это тепловая мощность. Вы можете подумать, что чугун не так хорош, как стальной радиатор или даже что-то вроде дровяной печи, но это не так. Тепло от чугунного радиатора намного превосходит тепло от его конкурентов.Если вы потратите время на исследование, несложно найти доказательство того, что чугунный радиатор излучает гораздо больше тепла, чем любой другой источник домашнего отопления.

Последовательность: Возможно, наиболее определяющим для людей, изучающих чугунный источник нагрева, является его консистенция. Чем они больше, тем тяжелее падают; такая же метрика применима и к отоплению от чугунного радиатора. Тепловая мощность зависит от площади поверхности. Благодаря этому тепло распределяется более равномерно и эффективно.Есть некоторые, кто считает, что необходимо прикрыть чугунный радиатор или что вы должны поместить его в какую-либо станцию. Дело в том, что вы должны позволить этой замечательной машине дышать как следует, и распределение тепла будет намного более эффективным и стабильным, чем у любого другого стального или алюминиевого аналога.

Чистота: Еще один миф, который окружает чугунный радиатор, заключается в том, что они почему-то не чистые. Было высказано мнение, что пыль и мусор следуют за этими машинами вокруг и поэтому они в какой-то мере более склонны к возгоранию.
