Разновидности строительных лесов: Виды лесов, по материалу, по способу установки, по способу соединения

Строительные леса. Виды, описание и особенности использования. – LESTEP

Как и все вышеописанные строительные леса, «jack pump» также имеет свои недостатки. Это и ограничение по высоте производимых работ,  и ограничения по весовой нагрузке. Но в  малоэтажном индивидуальном  строительстве  эти недостатки  не критичны. Высота использования до 12-13 метров, что соответствует высоте в коньке самых распространенных домов. Весовая нагрузка между столбами 300 кг, что вполне хватает для двух мастеров, некоторого запаса отделочных материалов на рабочем столе и мелкого инструмента.  Сборка и приведение из транспортного в рабочее состояние от 20 минут. Минимальное место для хранения, возможность перевозки легковым автомобилем. Это еще не все преимущества. Ввиду легко изменяемой высоты платформы для ходьбы и рабочего стола, на отделочные, монтажные работы затрачивается меньше физических и временных ресурсов. Удобство беспрепятственного прохода вдоль рабочей стены и удобство монтажа длинномерных деталей по горизонтали по достоинству оценили зарубежные строители. Об этом свидетельствует неисчезающий спрос на покупку механических лесов-домкратов.

Производство этих простых и эффективных механических лесов организовано теперь и у нас в стране под разными марками: «Лестеп», «Футлифт», просто «Механические леса».  В наших условиях применение механических лесов очень разнообразно. Это обусловлено уже сложившимся очень емким рынком строительных услуг в частном малоэтажном строительстве. Утепление наружных стен, шлифовка бревен в срубе, конопатка, покраска, монтаж винилового сайдинга — все это неполный перечень производимых работ с высокой скоростью и комфортом при помощи механических лесов-домкратов. Отдельного внимания заслуживает применение механических лесов-домкратов при устройстве кровельного покрытия, монтаже и ремонте водосточных желобов, когда применение вышки-туры неудобно в силу своих конструктивных особенностей, а штатные строительные леса нет возможности смонтировать из-за стесненных условий.

Сборно-разборное приставное оборудование для обеспечения доступа к объектам в процессе строительства пользуется огромной популярностью на современном рынке. Ежегодно спрос на строительные леса и вышки-туры возрастает на значительный процент, и конца этому не предвидится, так как расширение, обустройство, реставрация поселков, городков и мегаполисов из года в год лишь набирает обороты.

Виды строительных лесов

Различные виды строительных лесов позволяют значительно облегчить и ускорить процесс проведения монтажных и отделочных работ. К прочности, надёжности и устойчивости этих вспомогательных сооружений предъявляются особые требования, ведь от этого зависит безопасность рабочих.

Строительные леса: виды

Существует несколько разновидностей вспомогательных металлоконструкций, использующихся в строительстве. Каждый из них имеет свою сферу использования и отличается принципом соединения основных несущих элементов. Выделяют следующие типы строительных лесов:

• Вспомогательные конструкции с клиновыми замками.
• Леса на основе рамных элементов.
• Металлоконструкции на хомутовых крепежах.
• Леса на штыревых соединениях.

Кроме этого к строительным лесам относятся вышки и вышки-туры, подвесные и струнные леса, а также узкопрофильные вспомогательные конструкции, например, инвентарные леса, оцинкованные стоечные сооружения и другие. Чтобы вы могли более ясно представить основное отличие между разными видами лесов, мы составили следующую таблицу, описывающую базовые характеристики самых распространённых и востребованных видов вспомогательных сооружений.

Разновидность вспомогательного сооружения	Характеристики	Область применения
Клиновые металлоконструкции	Могут возводиться на высоту до 100 м. Отличаются большой грузоподъёмностью, быстротой сборки и надёжностью	Леса используются для выполнения кладочных работ, при проведении реставрации и отделки фасадов, в судостроительной отрасли, а также при организации культурно-массовых мероприятий
Рамные леса	Возводятся на высоту до 60 м. Скорость и лёгкость монтажа несравнима ни с одним видом лесов	Рамные конструкции незаменимы при отделке и реставрации фасадов. Могут использоваться для наружных и внутренних работ
Сооружения на штыревых замках	Данный вид вспомогательных конструкций сооружается на высоту до 100 м. Леса имеют высокую несущую способность. Они надёжные и устойчивые	Применяются для проведения различных отделочных и кладочных работ
Леса с хомутовыми крепежами	Возводятся на любую высоту. Не так быстро собираются, как рамные, но могут легко комбинироваться с другими видами вспомогательных металлоконструкций	Этот вид временных сооружений может монтироваться вокруг зданий любой конфигурации, а также у наклонных сооружений. Леса применяются при ремонтных и реставрационных работах
Инвентарные леса	Отличаются прочностью, долговечностью и быстротой сборки	Сооружение используется для разных строительно-монтажных и отделочных работ

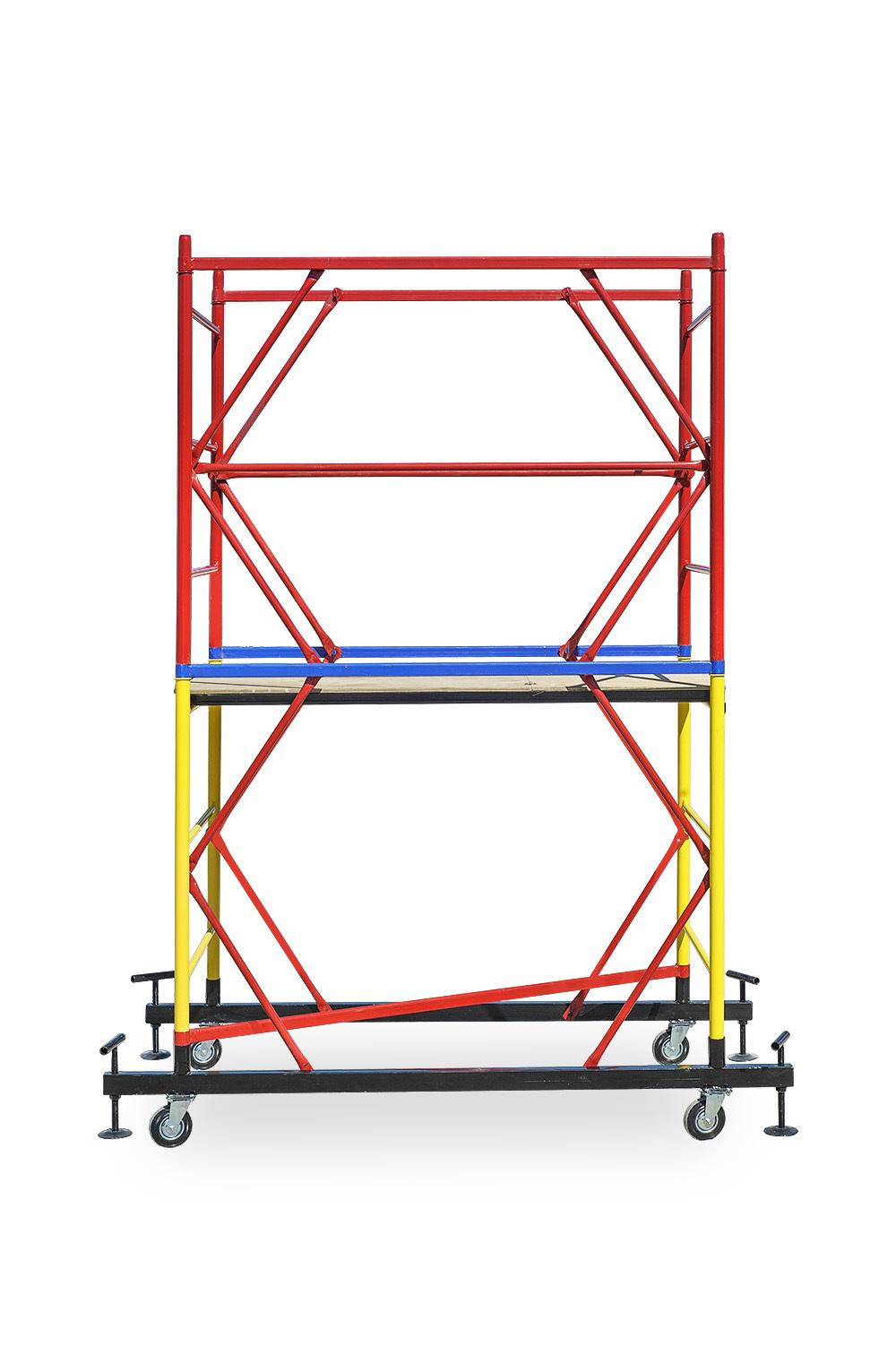

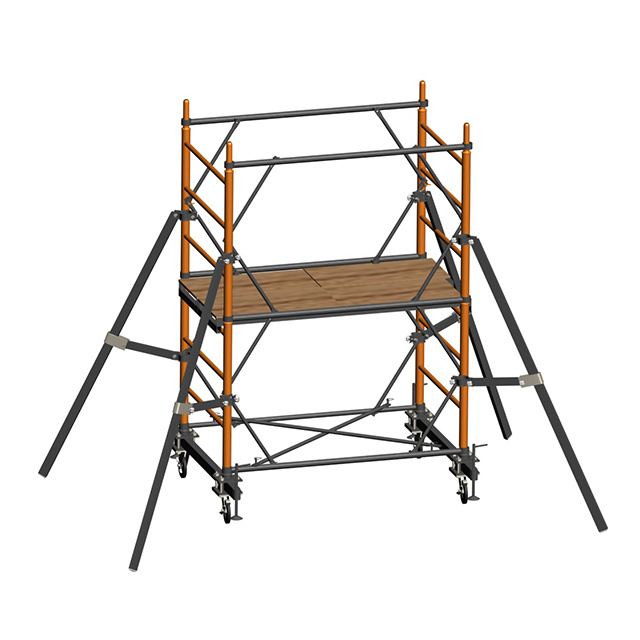

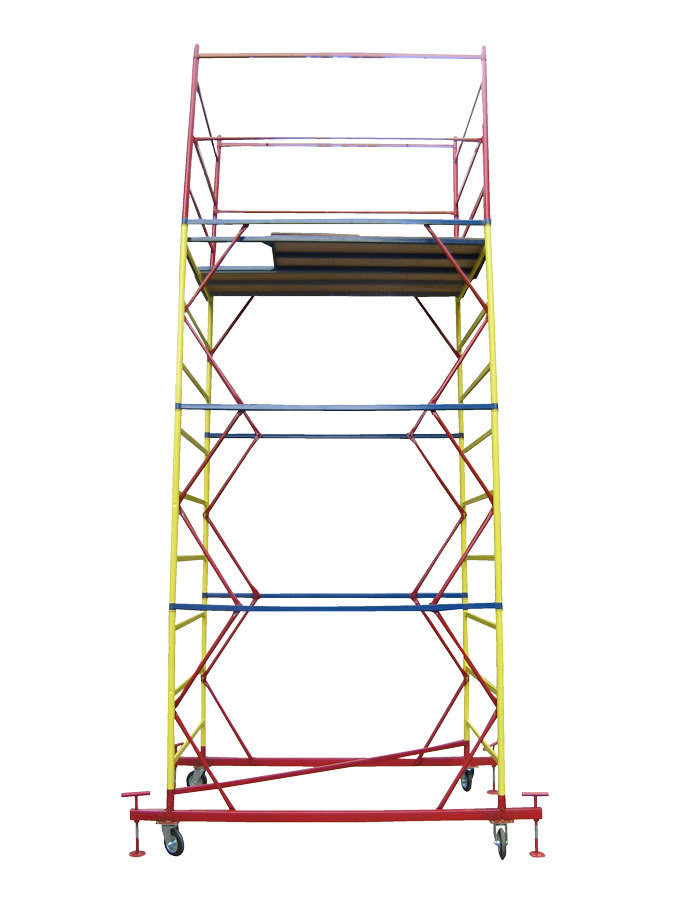

Вышки-туры	Имеют колёсное основание, что позволяет перемещать их в нужное место. Могут монтироваться на неровном основании или территории с уклоном	Применяются для различных отделочных, ремонтных и реставрационных работ. Уместны на объектах, где не требуется возводить леса вдоль всего фасада сразу
Оцинкованные леса	Имеют повышенную прочность и устойчивость к различным погодным воздействиям. Долговечность таких металлоконструкций максимальная	Леса можно использовать для наружных работ в любых климатических условиях
Подвесные вспомогательные сооружения	Данный тип металлоконструкций подвешивается к зданию и не стоит на грунте	Эти леса нужны там, где нельзя возвести традиционные стоечные вспомогательные сооружения, а также при ремонте и реставрации мостов

Леса строительные (виды и типы): выбор

Различные виды строительных лесов должны эксплуатироваться в соответствии с их особенностями и областью применения. Только так можно получить ожидаемые результаты от использования определённого вида вспомогательного оборудования. Надеемся, что приведённый ниже перечень рекомендаций поможет вам при подборе временных металлоконструкций:

1. Если вы хотите получить максимально жёсткую и прочную пространственную конструкцию лесов, например, для выполнения кирпичной или каменной кладки, то сооружения на клиновых замках – именно то, что вам нужно. Этот вид лесов обладает большой универсальностью, поэтому вы можете их использовать как для выполнения различных работ в строительстве, так и в других отраслях. Леса обладают высокой несущей способностью, поэтому выдерживают нагрузки до 500 кг. Сооружение монтируется и демонтируется в самые короткие сроки. Используя элементы лесов, можно сооружать трибуны, сцены, эстакады, эстрады, навесы и павильоны. Леса незаменимы в самолёто- и судостроении.
2. Чтобы значительно ускорить процесс производства работ, нужно использовать рамные пространственные вспомогательные конструкции. Эта разновидность лесов быстрее всех собирается и разбирается за счёт использования готовых рамных элементов. Небольшое количество крепёжных деталей позволяет уменьшить вес сооружения. Жёсткость всей конструкции придают горизонтальные и диагональные связи. Леса могут применяться как снаружи, так и для внутренних работ.
3. Леса на штыревых замках обладают наибольшей прочностью. Этот вид металлоконструкций стоит выбирать в том случае, если вы хотите использовать их для различных строительных работ на объекте. Сборка лесов производится без особых проблем, а значительная скорость монтажа позволяет не делать долгих перерывов в работе. Высокая несущая способность сооружений данного вида позволяет применять их как для несложных отделочных и ремонтных работ, так и при выполнении кладки стен из кирпичных или природных каменных материалов. В последнем случае подмости лесов способны выдержать не только вес рабочих, но и нагрузку от тяжёлых строительных материалов.
4. Если ваш строительный объект имеет сложную конфигурацию, фасад изобилует выступающими деталями или расположен под наклоном, то вам не обойтись без строительных хомутовых сооружений. Этот вид лесов благодаря использованию дополнительных диагональных связей также отличается повышенной прочностью и устойчивостью, как рамные конструкции. Однако быстротой сборки, как его рамный собрат, похвастаться не может. Это связано с использованием хомутовых замков на болтовых соединениях. Фиксация каждого крепежа выполняется с использованием гаечного ключа, что замедляет процесс сборки. Но у этого вида временных сооружений есть одна особенность, выгодно выделяющая его на фоне других временных пространственных конструкций. Хомутовые леса могут комбинироваться с любыми другими типами временных стоечных конструкций.

Как видите, широкий ассортимент вспомогательного стоечного оборудования позволяет выполнять большой арсенал строительных, монтажных и отделочных работ на объекте. Однако перед тем как учесть в смете данный вид сооружений, стоит узнать цены на строительные леса каждого вида. При этом покупка подобного вспомогательного оборудования обойдётся вам дороже, чем его аренда. Поэтому если вы не занимаетесь строительно-монтажными работами профессионально, а леса вам нужны на короткий промежуток времени, берите эти конструкции в аренду. Покупку лесов нужного вида можно посоветовать только профессиональным строителям и строительно-монтажным организациям.

Много полезного о разных видах строительных лесов вы можете узнать из этого видео:



СДЕЛАТЬ ЗАКАЗ:



Другие предложения:

что нужно учесть при выборе? – СпецМонолитСтрой

Хотелось бы подробнее поговорить о простых, но незаменимых конструкциях, используемых при определенных видах работ, — о строительных лесах. Возможно, существуют другие механизмы, позволяющие легко возвести здание или оштукатурить его. Но в подавляющем большинстве случаев целесообразнее использовать удобные помосты, на которых можно разместить не только строителей, но материалы и громоздкое оборудование.

Небольшой словарь терминов

Прежде чем приступить к описанию типов конструкций, следует ознакомиться с общими понятиями:

• Подпятник или башмак — приспособление, подкладываемое под «ноги» строительных лесов, придающее им устойчивость;
• Настил — место, где будут располагаться рабочие. Он представляет собой жесткую конструкцию из прутьев, соединенных между собой различными способами;
• Лестничные подъемы — не всем строителям свойственна ловкость орангутанга, поэтому передвигаться между этажами лесов им помогают специальные лестницы;
• Сетка из прочного синтетического волокна — материал закрывает рабочих от солнца, предотвращает падение людей, материалов, инструментов с высоты и т.п.

Рассмотрим варианты каркасов, основные типы лесов.

Штыревые леса

От прочих видов строительных лесов штыревые леса отличает высокий показатель допустимой нагрузки: до 200 кг на один метр, обусловленный особенностями монтажа. Штыревые леса собираются в горизонтальной плоскости, а закрепляются при помощи вертикальных штырей — отсюда и их название. Высота конструкции может достигать 40 метров, а ее устойчивость достигается установкой диагональных раскосов.

Достоинства штыревых лесов: прочность и надежность, возможность сборки на любых фасадах.

К минусам конструкции можно причислить длительность монтажа и большой вес.

Клиновые леса

Клиновые леса возникли гораздо раньше остальных типов строительных конструкций, однако в России они обрели вторую жизнь уже после штыревых лесов. Суть клиновых лесов заключается в виде крепления: при сборке детали конструкции соединяются при помощи клиньев, забиваемых в пазы. Так монтаж производится проще и быстрее, чем в случае со штыревыми лесами. Однако подогнать конструкцию на месте уже не получится — отверстия в трубах должны быть проделаны заранее. Поэтому с нестандартными фасадами зданий могут возникнуть вполне понятные трудности.

Хомутовые леса

Хомутовые леса — временные строительные конструкции, устанавливаемые как внутри здания, так и снаружи. Они обладают универсальной крепежной системой, что делает их лучшим решением для нестандартных фасадов. Крепления-хомуты позволяют легко менять ширину шага настилов, высоту отдельных ярусов, благодаря им можно выстроить любую конструкцию. При этом придется потрудиться, однако на особо сложных объектах это вполне оправдано. Для защиты работников у хомутовых лесов предусмотрены перила, специальные сетки, а для удобного перемещения — настилы из дерева и лестницы.

Рамные строительные леса

Леса рамного типа — самый популярный товар на строительном рынке. При их построении применяются заранее подготовленные секции, которые затем скрепляются диагональными и горизонтальными стяжками. Скорость сборки и цена конструкции от этого только выигрывают, поэтому рамные леса чаще выбирают строители высотных зданий. Многие предпочитают их из-за небольшого веса, но это не решает проблемы с нестандартными фасадами.



Вернуться с списку статей

Виды строительных лесов

Строительные хомутовые леса – это временные конструкции, которые собираются на строительной площадке как снаружи, так и внутри здания. Предпочтение отдается, все-таки, наружным работам, потому что хомутовые леса обладают универсальной крепежной конструкцией. Хомуты фиксируют основные элементы и позволяют менять и регулировать высоту ярусов, ширину шага лесов и их настилов. Для защиты рабочих стандартно используются перекладины, перила и защитные сетки. Для удобства работы используются лестницы и деревянные настилы. По правилам техники безопасности осуществляется заземление хомутовых лесов и установка громоотвода. При разработке проекта обязательно просчитывается нагрузка на хомутовые леса в стандартных положениях и при использовании дополнительного веса.

Для ремонтных и строительных ремонт, в том числе и для каменной кладки, профессиональные строители используют несколько видов строительных лесов: штыревые леса и рамные, клиновые и хомутовые леса. Штыревые леса отличаются от других видов хорошими показателями нагрузки (около 200 кг на один метр). Достигается такой показатель особенностями конструкции. Конструкция штыревых лесов собирается в горизонтальной плоскости: горизонтальные элементы крепятся к вертикальным элементам с помощью штырей. Отсюда и название лесов. Максимальная высота штыревых лесов до 40 метров. Жесткость лесов увеличивается за счет диагональных раскосов. Часто штыревые леса этого типа используют для кладки кирпича или природного камня.

Рамные леса – это самый ходовой тип строительных лесов. У всех остальных типов он выигрывает по двум объективно важным показателям – невысокая цена и простота установки и демонтажа. Легкая и прочная конструкция может достигать высоты до ста метров, поэтому чаще других рамные леса используют при строительстве и для фасадных работ на многоэтажных зданиях. Конструкция рамных лесов представляет собой скрепленные специальным образом секции, рамы из металлических труб любого диаметра и расположенный внутри секций настил. Строители любят использовать этот вид лесов еще из-за небольшого веса, ведь для настила выбирают деревянные пластины, а не металлические.

Клиновые леса появились гораздо раньше – еще в древние времена, но вторую жизнь обрели в России позже штыревых. Их конструкция была доработана на основе хомутовых и рамных лесов. Можно смело сказать, что благодаря этому они объединили в себе все лучшее. Минусы остались в прошлом. Правда, появился один новый недостаток. Это высокая цена клиновых лесов по сравнению с другими представленными на строительном рынке вспомогательными конструкциями. Ну а главным достоинством можно назвать простоту в сборке. Эти клиновые леса можно поставить за считанные часы. И сделать это способен даже неподготовленный человек.

Клино-хомутовые комбинированные леса – это и есть тот самый компромисс. Они вобрали в себя все лучшее от вспомогательных строительных конструкций, речь о которых шла выше. А именно – безопасность, прочность, надежность и универсальность. С помощью клино-хомутовых комбинированных лесов можно вести строительные работы на большой высоте. При этом они могут быть установлены практически под любым углом к стенам здания. Т. е. можно обходить стороной неудобные портики, арки и балконы.

Как при возведении многоэтажных зданий жилого фонда, так и при промышленном строительстве необходимы специальные конструкции, благодаря которым можно было бы с легкостью подняться на необходимую высоту и произвести необходимые манипуляции по выполнению поставленных задач. Для таких работ можно предложить чашечные леса системы Cup-Lock или как попросту их называют чашка-замок. Этот вид строительных конструкций зарекомендовал себя с положительной стороны. И на протяжении многих лет исправно служит на всех стройках нашей страны. Отличительными особенностями этих лесов является, конечно, их крепления вертикалей и горизонталей между собой. Это универсальное соединения позволяет с легкостью монтировать чашечные леса на самых сложных участках, а также использовать их в качестве объемной опалубке.

Второе название рамных лесов – леса Вишнева, они могут быть горизонтальными и вертикальными. Названы они были в честь ведущего советского инженера, который и занимался их разработкой. Горизонтальные леса инженера Вишнева подходят для проведения реставрационных работ. Поэтому иногда их называют петербуржскими – что неудивительно, ведь в этом городе множество старинных зданий, над восстановлением которых строители из различных компаний трудятся круглый год. Конструкция рамных лесов очень проста (все гениальное – просто). Они состоят из рам разного размера. Одни (горизонтальные и вертикальные) играют роль стен и перекрытий, другие (диагональные) используются для укрепления.

Опытные и профессиональные мастера скажут, что при постройке срубов с мансардой или полноценным вторым этажом очень полезной вещью будут выступающие консольные леса или так называемые. Такой тип лесов в смете строительства часто проходит под названием дополнительный стеновой материал. Что они из себя представляют? В качестве основы выступающих консольных лесов берутся стеновые брусья, которые устанавливаются не как вертикальные столбы, а именно, как выступающие из стен консоли, дополнительные элементы или перекрытия. На эти консоли потом выкладываются перекрытия и устанавливаются необходимые фиксаторы и стабилизаторы для устойчивости. Такая конструкция позволяет беспрепятственно доставлять элементы крыши и этажные перекрытия на высоту. А по окончании строительных работ консоли обрезаются по уровню стен. Остатки консолей можно использовать для постройки приусадебных конструкций (столов или скамеек).

Еще один из подвидов строительных конструкций из металлических труб и элементов крепления являются струнные леса, точнее этот подвид относится к подвесным конструкциям, которые сейчас незаменимы на любой стройке. Основной отличительной особенностью таких лесов является тот фактор, что нет необходимости возводить систему конструкции с земли так сказать с нулевого уровня, а достаточно закрепить специальными растяжками на необходимой для работе высоты.

Опорные леса это еще один незаменимый атрибут строительного оборудования. Можно сказать, что эта конструкция в равной степени относится как к подвиду строительных лесов, так и к подвиду опалубки. Одним словом это строительная опалубка (объемная опалубка), которая состоит из разных элементов металлических лесов. Опорную опалубку можно соорудить из клиновых, рамочных, штыревых, чашечных и хомутовых лесов, все они, конечно, обладают своими бесспорно эксклюзивными положительными характеристиками, но одно следует сказать, что без системы опорной опалубки сейчас не возможно обойтись ни в одной стройке.

Карнизные леса это идеальный вариант для реставрации мостовых сводов. Такая конструкция прочная и надежная благодаря специальным креплениям деталей. Следует помнить, что рассчитывать нормативные нагрузки на такие карнизные леса следует по ППР, также по этому документу необходимо производить монтаж и демонтаж подвесных лесов. Благодаря большому диапазону перемещения карнизные леса адаптируется к самым разнообразным формам мостов, дорожных развязок и т.д

Передвижные леса эта уникальная конструкция, которая обладает всеми преимуществами от строительных лесов, и дополняются колесной опорной базой. Такая особенность этих перекатных подмостей позволяет с легкостью перемещать конструкцию в необходимую рабочую зону. Что в значительной степени увеличивает скорость выполнения строительных работ и упрощает сам процесс строительства и реставрации. Ведь если бы речь была о простых лесах, то их бы приходилось периодически собирать и разбирать чтобы переместить из одной площадки на другую. Другое дело передвижные леса — легкие, маневренные, надежные и просты в эксплуатации.

Виды и типы строительных лесов

Строительные леса – сборно-разборные конструкции, предназначенные для обеспечения безопасного проведения работ на различной высоте. Это надёжное и прочное сооружение, состоящее из отдельных вертикальных и горизонтальных элементов, скреплённых определённым образом. При необходимости их можно быстро смонтировать и разобрать, для чего не требуется много времени.

Современные строительные леса делают из металла – стального профиля или трубы различного типа сечения. Они обеспечивают безопасное нахождение строителей на высоте и устойчивость деревянных настилов, используемых в качестве рабочих площадок. Ели раньше леса делали из деревянных элементов, а опасность их обрушения была высокой, то сейчас это практически исключено. Но название за конструкцией так и осталось.

Чем отличаются строительные леса

У лесов разных типов есть общие черты и отличия, которые могут быть значительными. Но требования к конструкции строительных лесов одинаковые: они должны быть надёжными, универсальными, простыми в монтаже, лёгкими, доступными по цене. Их можно использовать как снаружи, для фасадных работ, так и внутри помещения – при реставрации или других строительных и малярных работах. Для быстрого монтажа предусматривается использование стандартных унифицированных деталей.

Современные леса представляют собой каркасную пространственную систему, состоящую из металлических элементов, соединённых между собой определённым способом. Их можно использовать вне зависимости от рельефа местности и формы фасада здания. На них удобно размещаются работники с необходимыми инструментами, оборудованием и материалами.

Основные виды

В современном строительстве используются четыре основные разновидности строительных лесов.

• клиновые, с клиновыми замками;
• рамные, с флажковыми замками;
• хомутовые, с крепежами-хомутиками;
• штыревые.

Помимо них на строительстве используются вышки-туры, подвесные, струнные, инвентарные леса и оцинкованные стоечные конструкции. Это не слишком распространённые виды строительного оборудования, являющиеся модификацией одного из видов лесов, поэтому подробно останавливаться на них не будем.

Рамные

Для возведения рамных лесов используются готовые металлические секции-рамы нескольких видов (откуда пошло название): с лестницей, без лестницы и с торцевым ограждением, а также горизонтальные, диагональные связи, ригели, деревянные настилы, опоры (башмаки для установки).

При монтаже рамы скрепляются между собой как по горизонтали, так и по вертикали. Их преимуществом является лёгкость конструкции и простота монтажа, доступная цена.

Они надёжно крепятся к стене при помощи анкеров или специальных кронштейнов, что не позволяет раскачиваться при сильном ветре, надёжно защищает от обрушения. Рамные леса применяют для выполнения работ на высоте до 100 м.

Клиновые

Конструкция клиновых лесов состоит из горизонтальных и вертикальных элементов, соединённых между собой определённым способом. Детали конструкции имеют специальные пазы, в которые и вбиваются клинья, обеспечивающие надёжность и устойчивость конструкции. Клиновые леса можно использовать для ремонта зданий сложной конфигурации.

Быстрый монтаж и компактность в разобранном виде позволяют использовать их в качестве площадок для проведения различных мероприятий, концертов. Возможно возведение ярусов на высоту до 100 метров.

Штыревые

Простая конструкция из элементов, соединяющихся между собой с применением штырей, которые вводятся в трубки, предварительно приваренные к стойкам. Нижние опоры стоек крепятся в башмаки. Ярусы монтируются поэтапно, а жёсткость лесам придают раскосы, которые крепятся по диагонали.

Этот способ сборки занимает не очень много времени, а конструкция значительно утяжеляется. Но при этом она будет устойчивой и сможет выдерживать значительные нагрузки. В основном применяются при проведении кладочных работ. Используются на высоте до 40 метров.

Хомутовые

Название конструкции обусловлено использованием скоб-хомутов для соединения горизонтальных и вертикальных элементов. Для монтажа этого типа лесов потребуется много времени, поскольку каждое соединение нужно вручную закреплять. Этот вид монтажа позволяет регулировать длину, ширину и шаг яруса, задавать угол любого радиуса.

Для монтажа используются два вида хомутов: поворотные и неповоротные. Применение поворотных оцинкованных хомутов позволяет устанавливать леса у зданий геометрически сложных форм: водонапорных башен, храмов, других общественных заведений.

Неповоротные фиксируют узел под прямым углом и используются для работы у зданий прямоугольной или иной простой формы. Их сложно монтировать, но с их помощью можно получить доступ практически к любой конструкции высотой до 80 метров.

Виды строительных лесов и их применение в строительстве объектов

Запросите каждого строителя назвать вам самые важные в его деятельности приспособления и несомненно среди остального заметите строительные леса. Такая тенденция получается потому, что после строительства, отстроенное помещение не может эксплуатироваться, пока не будет доделан по всем правилам . А для этого как раз и требуются строительные леса.

Применение лесов в строительстве

Сегодня многие ремонтные и отделочные работы производятся с помощью строительных лесов. Причем это происходит и с внешней стороны дома, при декорировании фасада, и изнутри, при штукатурке потолков или отделке верхних слоев помещения. Вдобавок с помощью строительных лесов ведется каменная кладка.

Внутри помещений строительные леса применяются не очень часто, так как высота потолков невелика. Но если напомнить себе о современных театрах и кинотеатрах, где потолки и стены имеют высоту в несколько метров, то просто понять, для чего необходимы леса внутри сооружений.

Виды строительных лесов

Учитывая множественность задач, нередко предстающих перед строителями, можно выделить несколько типов лесов. Скажем, хомутовые, клиновые и другие строительные леса. Они отличаются различной выносливостью по нагрузкам, численностью составных частей высотой конструкции и другими параметрами.

Хомутовые строительные леса отличаются от других видов лесов вариантом крепления. В большинстве случаев в них применяются хомуты, отсюда и образовалось их название.

Клиновые леса также получили свое название из-за неповторимой сборки. Детали в них фиксируются благодаря клиновым креплениям.

Штыревые строительные леса – весьма несложная конструкция. Для ее сборки, необходимо немного времени, но, в конечном счете, она приобретает прочность и надежность.

Рамные строительные леса смыкаются по особому методу – флажковой фиксации и часто применяются при кладке вертикальных сооружений.

Особенности конструкций

Но это далеко не все, что нужно учесть при их приобретении, обращаясь к компании, предоставляющей такую услугу как продажа строительных лесов. Низкий вес и металлоемкость – также наиважнейшие особенности строительных лесов. Ничего странного в этом нет. Чем легче строительные леса, тем проще они переносят с одного места на другое. Чем больше металла в них использовано, тем прочнее будет готовая конструкция. А ведь это весьма актуально, поскольку на лесах работают строители. От этого зависит их безопасность.

Приготовленные для монтажа или демонтажа строительные леса, должны быть окрашены краской или другим способом защищены от ржавления. Это непременно продлит их время эксплуатации. Деревянные доски, благодаря которым создаются дорожки для передвижения по строительным лесам, также необходимо обработать специальным раствором. Тогда они не будут подвластные сырости, а значит, и гниение.

Если при процедуре выбора строительных лесов вы воспользуетесь всеми приведенными рекомендации, то полученные конструкции просуществуют на протяжении длительного времени и не дозволят усомниться в в своей прочности. Даже во время слякоти и ветра они покажут себя с лучшей стороны.

---

Купить различные строительные леса по приемлемым ценам вы можете в компании «Склад и Техника» Липецк. У нас вы можете приобрести: хомутовые, системные быстровозводимые, а также легкие рамные леса. Предоставляем услуги сборки лесов на объектах заказчика.

Леса строительные + фото

Построить жилой дом или офисное здание — мало, необходимо, чтобы оно нравилось заказчику и жильцам. Поэтому львиную долю времени в процессе отделки коробки постройки приходится уделять наружному оформлению фасада. В случае реконструкции или реставрационных работ обойтись без строительных лесов невозможно. В строительстве давно избавились от сбитых самодельных конструкций из досок и бревен, из-за которых и появилось такое название.

Строительные фирмы повсеместно используют многоразовые рамные конструкции строительных лесов, как более безопасные и надежные. Для небольших работ можно использовать деревянные самосборные строительные леса, построенные из деревянного бруса и горбыля. Безопасность таких сооружений можно обеспечить только для небольшой высоты, примерно на пару этажей. Поэтому в современном строительстве деревянные конструкции используются в основном для внутренних работ в помещении.

Какие бывают строительные леса

Современные промышленные методы производства позволили создать достаточно большое число разнообразных систем подмостков. Наиболее часто используемые строительные леса имеют модульную конструкцию и основаны на использовании большого числа универсальных стоек, замков, фиксаторов и щитов, позволяющих получить необходимые общую высоту конструкции и размеры рабочей зоны постройки.

Все современные виды и типы строительных лесов имеют разборную основу. При этом для монтажа и установки не используется специализированный инструмент или средства крепежа.

Существует около десятка видов строительных лесов, чаще всего в строительстве используют:

• Многосекционные модульные схемы с использованием различных вариантов крепежных замков – хомутов, штырей или распорных клиньев;
• Подвесные системы лесов, выполненные в виде трубчатой рамы, закрепляемой консольно на силовых элементах здания
• Чашечные системы, позволяющие быстро и без особых усилий развернуть строительные леса для монтажных или ремонтных работ;
• Вышки (туры) передвижные.

Подвесные системы строительных лесов позволяют работать на очень большой высоте и быстро менять свое местоположение по установленным направляющим. Благодаря системе рычагов и балансиров оказалось возможным отказаться от установки опор на территории, непосредственно прилегающей к стенам фасадной части.

Остальные системы в своей основе имеют рамную конструкцию, опирающуюся на фасад здания и площадку вдоль ленты фундамента.

Основные принципы построения строительных лесов

Практически все виды строительных лесов основаны на использовании нескольких типовых изделий:

1. Продольной (горизонтальной) стальной трубчатой балки с элементами креплений на торцах;
2. Стандартного элемента вертикальной опоры – стальной трубы, диаметром в 2-2,5дюйма с замками крепления горизонтальных и диагональных балок.
3. Замковых устройств самых разнообразных конструкций: в виде спаренных хомутов, клиньев, ригелей, чашечных муфт.
4. Подъемных лестниц и опорных щитов, или настилов для строительных лесов.
5. Вспомогательных винтовых опорных домкратов и опорных подставок – башмаков.

Важно! Производитель определенной конструкции строительных лесов обязан оформить технический паспорт на изделие — строительные леса и получить сертификат соответствия. Строительная инспекция имеет право сверить соответствие монтажа лесов строительных с ГОСТом за №27321-87, а также актом приемки ОТК и спецификацией комплектности объекта.

К выбору конструкции необходимо подходить ответственно, так как от правильности выбора зависит не только возможность качественного и быстрого выполнения строительных работ, но и безопасность людей, на них работающих. Как правило, сборкой строительных лесов и поддержанием их работоспособности занимается специальная команда во главе с мастером.

Чтобы сделать правильный выбор, нужно проанализировать, для каких объектов предполагается их использовать. При этом обязательно учитывается высота объекта, его геометрическая конфигурация, максимальные нагрузки на раму, возникающие в процессе работы.

В профессиональном строительстве пользуются трубчатыми строительными лесами, изготовленными в промышленных условиях из нормальной стали и позволяющими поднимать людей и стройматериалы на большую высоту, обычно до 40м.

Строительные леса отличают:

• По типу используемых конструкционных элементов и способу их соединения;
• По грузоподъемности — максимальной высотой конструкции и воспринимаемой полезной нагрузкой;
• ценой стандартного комплекта.

Клиновые, хомутовые, штыревые и рамные варианты

Клиновые леса используются при строительстве, отделке и ремонте высотных зданий или других конструкций, имеющих высоту до 100 метров. Элементы крепятся с помощью клинового соединения. Сама конструкция составлена из металлических труб, как в детском конструкторе.

Вертикальные элементы имеют фланцы круглой формы с отверстиями, на горизонтальные приварены держатели, которые имеют элемент с отверстием и клин. У диагонального элемента труба на концах сплющена и имеет поворотный держатель с клином. Клиновые леса обладают достаточно большой грузоподъемностью, на них можно разместить не только строителей, но и необходимые инструменты и даже строительную технику.

По сравнению с иными конструкциями лесов клиновые не несут нагрузки на здание, поэтому их предпочтительнее использовать при реставрационных работах. Могут использоваться для зданий и сооружений различных геометрических форм. Для этого необходимо дополнительно использовать поворотные хомуты

.

Их также можно применить для сборки передвижных павильонов, концертных сцен, зрительских трибун, для внутренней отделки или ремонта высоких залов (концертных, театральных и др.).

Штыревые леса можно применять на отделке и ремонте фасадов зданий, на высоте до 40 метров. Также штыревые системы удобны для оштукатуривания зданий. К плюсам такой конструкции можно отнести легкость сборки и разборки, а также тот факт, что они могут использоваться для фасадов любых геометрических форм и схем, в том числе с балконами, нишами, арками, выступами и другими элементами.

Рамные строительные леса отличаются быстротой сборки, низкой ценой и относительно малым весом. К недостаткам относится недостаточная жесткость конструкции при использовании. Для обеспечения необходимой жесткости для рам стали использовать круглую трубу, плавающие переходные патрубки заменены жестко вваренными, диагонали максимально приближены к торцам рам.

Для усиления жесткости используются диагональные и горизонтальные связки, со стороны стены крепятся горизонтальные связи, с внешней стороны лесов диагональные связи устанавливаются в шахматном порядке и чередуются с горизонтальными. Максимальная нагрузка допускается 200кг на кв.м. Высота лесов может достигать 100м.

Хомутовые строительные леса можно использовать, как универсальные, так как в них легко можно подобрать необходимые размеры ярусов, уменьшать или увеличивать размеры рабочей зоны. Их удобно использовать при ремонте зданий нестандартной формы. Их высота может достигать 100метров, максимальная нагрузка в стандартном варианте — до 250кг на кв.м., в облегченном варианте — до 200кг на кв.м.

Фиксацию элементов в таких лесах делают с помощью хомутов, поворотных и неповоротных. С помощью поворотных хомутов диагональные связи можно соединять с вертикальными стойками под различными углами. Глухими (неповоротными) хомутами крепят вертикальные и горизонтальные балки под прямым углом. Хомуты для строительных лесов затягиваются с помощью пары винт-гайка.

Хомутовые леса дополнительно крепятся на стену здания саморасклинивающимися пробками, которые также входят в комплект лесов. При необходимости в хомутовых лесах можно изменять высоту пролетов, шаг прогонов и стоек.

Чашечные системы и строительные вышки

Чашечная система получила свое название из-за непривычной формы гайки фиксирующего замка, имеющей форму чашки. Преимуществом схемы является возможность очень быстрого монтажа конструкции. Применяется для срочных работ, высотной сборки сцен или декораций в эстрадных и концертных выступлениях под открытым небом.

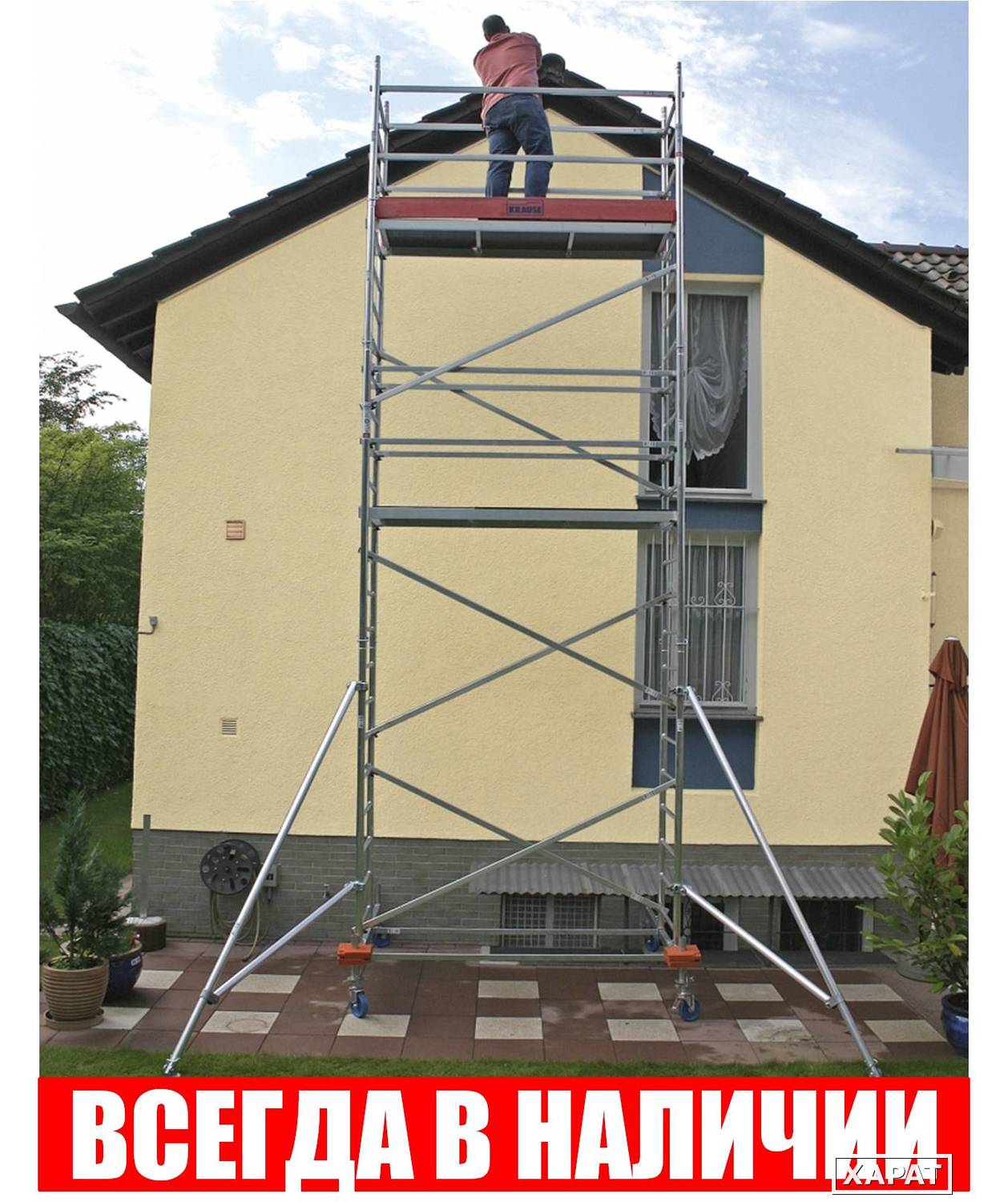

Строительная вышка-тур применяется для малоэтажных работ с фасадом здания, изобилующим большим количеством декора, выступов, башенок, балконов. Конструкция представляет собой рамную башню, опирающуюся на домкраты и колеса. Для установки к новому месту работы вышку необходимо снять с домкратных опор и с помощью цепной или тросовой лебедки перекатить по выровненной площадке на новую точку. Иногда такие вышки дополнительно оборудуются подъемными устройствами.

Для безопасности людей, которые могут оказаться вблизи стройки, и самих строителей используют фасадную сетку для строительных лесов, натягиваемую на всю конструкцию с внешней стороны объекта. Она предотвратит падение с лесов различного строительного мусора, инструментов и других предметов, из-за которых могут пострадать находящиеся поблизости прохожие, автомобили. С другой стороны, монтажная сетка защитит рабочих, находящихся на лесах, от порывов ветра и слепящего света и создаст более удобные условия для работы.

Монтаж строительных лесов необходимо проводить по схеме технологической карты, в которой обязательно указывается последовательность проведения работ. Правильная сборка является залогом безопасной работы на них.

Типы строительных лесов и разные типы строительных лесов для строительных работ

Что такое строительные леса?

Строительные леса также известны как подмости или подмости. Это временное возвышенное сооружение на внешней стороне конструкции, предназначенное для рабочих работ и перемещения материалов с одного места на другое. Они состоят из деревянных досок и металлических труб. Постановка используется там, где трудно добраться для выполнения такой задачи, как штукатурные работы. Хотя это временное сооружение, оно требует высоких мер безопасности и предосторожности.

Компоненты различных строительных лесов: —

• Несущее основание для подмостка: опорный домкрат или пластина.
• Вертикальный элемент с соединительными муфтами: стандарт.
• Горизонтальная скоба: бухгалтерская книга.
• Несущий элемент горизонтального поперечного сечения, удерживающий обрешетку: ригель.
• Поперечный элемент распорки: диагональная распорка.
• Элемент настила из досок для изготовления рабочей площадки: планка.
• Фитинг, используемый для соединения компонентов: Муфта.
• Для крепления подмостей к конструкции: Стяжка подмостей.
• Для увеличения ширины рабочих платформ: Кронштейны.

Типы строительных лесов: —

Для разных работ требуются разные строительные леса. Некоторые типы строительных лесов приведены ниже:

1- Подмостки: —

Козловые подмости имеют подвижную треножную систему лестниц.Козлы обычно используются для домашних работ, таких как покраска, ремонт. Это используется только для внутренних работ, потому что эти леса можно поднять только до 5 метров. Это также известно как «Лестничные леса».

2- Стальные леса:

Стальные леса состоят из стальных труб или столбов, которые соединяются с помощью соединительных муфт. Стальные леса очень легко установить и легко снять. Этот тип строительных лесов немного дороже, но с ними безопасно работать во время строительства на месте, и они используются чаще всего.Сталь обеспечивает лучшую прочность, долговечность и огнестойкость и поэтому используется для больших конструкций.

3- Запатентованные строительные леса:

Запатентованные леса также изготавливаются из стали, но их изготавливают заранее и доставляют на место для установки. Им нужны специальные приспособления и муфты, чтобы соответствовать строительным лесам. В запатентованных лесах рабочая стойка устанавливается на опорах и может регулироваться на необходимом уровне.

4- Подвесные леса:

Подвесные леса — это те, на которых рабочая платформа подвешивается или подвешивается с помощью тросов, цепей или любой другой нежесткой подвесной опоры.Обычно их используют для малярных или ремонтных работ, потому что платформу можно в любой момент отрегулировать до необходимого уровня.

5- Консольные леса:

Это также известно как игольчатый каркас. Он не пользуется большой популярностью, так как требует различных проверок перед установкой. В этой системе строительных лесов ряд игл, вынутых из отверстий в стене, используются для поддержки стандартов. Это известно как строительные леса с одним каркасом.

Существует еще один тип консольных лесов, в которых иглы вставляются в пол с помощью отверстий, он известен как строительные леса с двойным каркасом или независимые подмости.

6- Одиночные леса:

Одиночные леса в основном используются для кирпичной кладки и также называются лесами каменщика. Это самый старый метод строительства строительных лесов, который до сих пор пользуется большой популярностью. Компоненты, необходимые для этих лесов, — это стандарты, бревна, ригели, которые крепятся к стене на расстоянии 1,2 метра. Регистры соединяют стандарты на вертикальном расстоянии от 1,2 до 1,5 метра, тогда как расстояние между стандартами составляет от 2 до 2.5 метров, а Путлоги фиксируются на расстоянии от 1,2 до 1,5 метра.

7-двойные леса:

Это также известно как строительные леса каменщика или независимые леса, поскольку они в основном используются для каменных работ. Поддерживать заглушки для каменной кладки очень сложно, потому что в каменных стенах невозможно проделать отверстия, поэтому двойные леса собираются вместе, чтобы создать прочную конструкцию для строительных работ. Первый ряд находится на расстоянии 20–30 см от стены, а второй — на расстоянии 1 метра от первого ряда.Путлоги ставятся с опорой на обе рамки.

8- Строительные леса Kwikstage:

Строительные леса изготовлены из оцинкованной стали. Его очень легко установить, а также легко разложить. Следовательно, он используется как для крупных, так и для мелких строительных работ. Kwikstage Scaffold создает безопасную систему блокировки, прочную рабочую платформу и долговечен.

Правила крепления лесов

1. Все леса должны быть сконструированы в соответствии с инструкциями производителя,
2. Все открытые стороны и торцы платформ должны быть оборудованы ограждениями,
3. Должен быть безопасный доступ к подмосткам,
4. Не используйте поперечные распорки как средство доступа.
5. Для проектирования строительных лесов из труб и муфт, превышающих стандартные пределы, следует обратиться к лицензированному профессиональному инженеру,
6. Все подмости следует устанавливать, перемещать и демонтировать под наблюдением компетентного лица.

Посетите наш канал для получения дополнительной информации.

Учебные советы

Основные типы строительных лесов и их применение

Строительные леса необходимы для выполнения всех видов строительных работ.Поскольку сложности, связанные со строительными работами, различаются, также необходимы различные типы строительных лесов. Крайне важно выбрать правильную систему строительных лесов для ваших строительных работ, чтобы обеспечить максимальную безопасность на рабочем месте.

Что мы понимаем под словом «строительные леса»?

Что ж, строительные леса — это всего лишь временная конструкция, которая используется для поддержки исходной конструкции, и в то же время они также функционируют как платформа для рабочих для выполнения строительных работ. По типу строительных работ тип строительных лесов будет отличаться. Строительные леса должны быть хорошо построенными, прочными и прочными, чтобы поддерживать рабочих и другой строительный материал, уложенный на них. Леса изготавливаются из стали или дерева.

Вот 8 основных типов строительных лесов и то, как они используются на строительных площадках для поддержки рабочих.

1. Строительные эстакады
2. Стальные леса
3. Запатентованные строительные леса
4. Подвесные леса
5. Консольные леса
6. Одиночные леса
7. Двойные леса
8. Строительные леса Kwikstage

1.Строительные эстакады

Источник изображения: www.waybuilder.net

Рабочая площадка поддерживается на передвижных лестницах или треногах в эстакадах. Он используется на высоте до 5 м и обычно используется для работ внутри помещения, таких как ремонт, покраска и тому подобное.

2. Стальные леса

Источник изображения: www.waybuilder.net

Стальные леса изготавливаются из стальных труб, которые соединяются стальной арматурой или стяжками.Легко монтировать и демонтировать. Он имеет лучшую прочность, большую долговечность и превосходную огнестойкость. Хотя это не доступно с точки зрения затрат, оно обеспечивает большую безопасность для рабочих. Именно по этой причине он так широко используется в наши дни.

3. Запатентованные строительные леса

Источник изображения: www.offshore-technology.com

Запатентованные леса также изготавливаются из стали; однако они оснащены специальными муфтами, рамами и т. д.Это готовые строительные леса, доступные на рынке. Рабочая площадка устанавливается на кронштейнах, которые регулируются до необходимого уровня в лесах данного типа.

4. Подвесные леса

Источник изображения: www.yorkscaffold.com

Подвесные леса в основном используются для малярных работ, ремонтных работ и т. Д. Здесь с помощью цепей или тросов и т. Д. Рабочая платформа подвешивается к крыше. Его можно поднять или опустить до нужного уровня.

5. Консольные леса

Источник изображения: www.business.govt.nz

В консольных строительных лесах стандарты поддерживаются цепочкой игл, которые вытягиваются через отверстия в стене. Это известно как строительные леса с «одной рамой». В другом типе иглы поддерживаются внутри полов через отверстия, и этот тип лесов называется независимым или двойным каркасом. При строительстве консольных лесов следует соблюдать осторожность.Обычно при указанных ниже условиях используются консольные леса.

• Когда строится верхняя часть стены
• Когда земля близка к стене и свободна от движения транспорта
• Когда земля не поддерживает стандарты

6. Одиночные леса

Источник изображения: work.alberta.ca

Одиночные леса обычно используются для кирпичной кладки, поэтому они также известны как строительные леса под кирпич.Одиночные леса состоят из стандартов, бревен, ригелей и т. Д., Что соответствует стене на расстоянии около 1,2 м. Расстояние между эталонами от 2 до 2,5 м. Ригели присоединяются к стандартам с вертикальным зазором от 1,2 до 1,5 м. Кусочки извлекаются из зазора, оставшегося в стене, до одного конца ригелей. Пучки размещаются на расстоянии от 1,2 до 1,5 м.

7. Двойные леса

Источник изображения: theconstructor.org

Двойные леса обычно используются для каменных работ, поэтому они также известны как строительные леса для каменщиков.Это также известно как независимые леса. Как правило, в каменных стенах сложно проделать в стене отверстия для поддержки путы; Таким образом, для обеспечения прочности строятся два ряда строительных лесов. Обычно первый ряд находится на расстоянии около 20-30 см от стены, а другой — на расстоянии 1 м от первого ряда. Затем размещаются путлоги, которые поддерживаются обоими фреймами. Чтобы сделать его более прочным, поставляются поперечные распорки и рейкеры.

8. Строительные леса Kwikstage

Источник изображения: www.mobile-scaffolds.com

Система Kwikstage изготовлена ​​из износостойкой оцинкованной стали. Систему строительных лесов Kwikstage легко собрать и установить, а также просто снять. Эта система строительных лесов очень полезна строителям, работающим над большими или маленькими проектами. Везде, где используются обычные строительные леса, строительные леса Kwikstage также можно использовать в качестве альтернативы. Используя прочную и безопасную систему блокировки, запатентованную модульную систему Kwikstage можно построить на любой высоте.

Выберите идеальный тип строительных лесов в соответствии с требованиями:

Вышеуказанные типы строительных лесов используются для различных работ. Выбирайте строительные леса в соответствии с вашими потребностями, которые могут обеспечить полную безопасность на рабочем месте. Вы можете получить строительные леса стандартного качества в Сиднее от Turbo Scaffolding. Мы — один из самых известных производителей, который поставляет строительные леса в Перте , Мельбурне, Брисбене и Сиднее.

Инфографика: полное руководство по строительным лесам

Резюме

Название статьи

Типы строительных лесов и их использование в турбо-строительных лесах

Автор

Рави Бейл

Описание

В блоге описываются различные типы строительных лесов и их использование.Типы строительных лесов различаются в зависимости от требований строительных работ.

типов строительных лесов | by Up Scaffolding

В строительном отделе используются строительные леса различных типов. Какие строительные леса лучше всего подходят для этой цели, зависит от места работы и способов строительства. Но сначала расскажите вкратце, что такое строительные леса!

Ну, дело не в том, что никто точно не знает, что такое строительные леса, но те, кто не занимается строительством, должны иметь представление об их использовании и потребностях в мире строительства. Строительные леса на самом деле представляют собой временную конструкцию, которая используется на строительных площадках для поддержки исходной конструкции.

Он также оказывает поддержку рабочим на строительной площадке в плавном и безопасном выполнении высотных работ. Компании по производству строительных лесов должны сделать их прочными и долговечными, потому что на них ложится основная тяжесть жизни рабочих, а небольшое несовершенство в их строительстве может поставить под угрозу жизнь рабочих на стройплощадке. Поскольку леса выдерживают вес строительных материалов вместе с весом рабочих, они должны быть прочными.

Типы строительных лесов различаются в зависимости от типа выполняемых строительных работ, поэтому здесь мы собираемся обсудить некоторые из них

Они в основном используются для внутренних работ, таких как покраска, уборка помещений, ремонт и т. д. Строительные леса этого типа изготавливаются таким образом, что они опираются на передвижные треноги или лестницы и могут использоваться на высоте до 5 метров.

Эти виды строительных лесов продаются в готовом виде и обычно изготавливаются из стали.На стыки устанавливаются специальные фермы или муфты, которые прочно удерживают его. Рабочая платформа запатентованных строительных лесов устанавливается на кронштейнах таким образом, чтобы ее можно было регулировать до необходимой степени, и поэтому строители предпочитают ее.

Обычно используемые при строительстве каменной кладки, двойные леса также называются «каменными лесами». Эти леса состоят из двух рядов, чтобы обеспечить рытье ям в каменных стенах, поскольку в таких конструкциях это сделать сложно.Первый ряд находится на расстоянии 20–30 см от стены, а второй ряд помещается на расстоянии почти 1 м от ряда, чтобы они могли служить жесткой опорой для строительных работ.

В отличие от двойных лесов, которые используются при возведении каменных стен, эти однорядные и используются при возведении кирпичных стен. Он состоит из складных журналов, стандартов, регистров и т. Д., Которые соответствуют стене на расстоянии 1,2 м. Стандарты размещаются на расстоянии 2–2,5 м, а регистры соединяются на расстоянии 1.2–1,5 м. Жгуты размещаются на расстоянии 1,2–1,5 м.

Как видно из самого названия, стальные леса состоят из стальных труб и соединяются с помощью соединительных муфт или фитингов, которые также изготовлены из стали. С такими лесами очень легко работать, так как они обладают более высокими прочностными, превосходными и долговечными характеристиками. Также такие леса несложно разобрать или установить. Но это немного дороже по сравнению с другими типами строительных лесов, и поэтому аренда стальных лесов возможна для строительных работ только тогда, когда вы готовы выложить эти лишние деньги.Это хороший выбор для тех, кто заботится о безопасности своих рабочих и не обсуждает вопросы безопасности.

Как и запатентованные строительные леса, эти леса используются для окраски и ремонта фасада дома. Рабочая площадка строительных лесов подвешивается к крышам на тросах или цепях и может подниматься или опускаться в зависимости от области работ, проводимых на стройплощадках.

Эта система строительных лесов изготовлена ​​из оцинкованной стали высочайшего качества.Он прост в использовании, сборка не требует усилий и простой процесс эрекции. Это также важно для безопасности строителей из-за системы блокировки и прочного основания. Это может быть полезно на больших и малых строительных площадках в зависимости от загруженности.

Строительные леса Essex обладают опытом производства таких строительных лесов, которые являются прочными и безопасными для рабочих при выполнении своих работ на строительных площадках, которые, очевидно, являются зонами повышенного риска.Обеспечение безопасности рабочих является обязанностью каждого работодателя, и предоставление им таких прочных строительных лесов для строительных целей может оказаться очень полезным с точки зрения безопасности. Таким образом, в следующий раз, когда вы не поймете, какие строительные леса взять напрокат, прочтите приведенные выше описания и сделайте соответствующий выбор.

Объяснение всех различных типов систем строительных лесов

Строительные леса — это временная конструкция, сцена или приподнятая платформа, которые служат для поддержки строительных и ремонтных работ на высоте.С развитием строительной индустрии и появлением множества различных стилей архитектуры используются различные типы строительных лесов.

В этой статье будут рассмотрены различные типы строительных лесов, которые используются в промышленности.

Типы систем строительных лесов

Модульные леса

Модульные означают использование одного или нескольких различных модулей или независимых единиц для формирования основы. Затем эта база используется для создания чего-то гораздо большего и сложного.

Модульные леса очень эффективны в ситуациях, когда фасад здания сложный, и не позволяет использовать их с обычными лесами. Такие подмости можно установить с любой стороны здания, и они обеспечивают большую гибкость.

Системные леса

Согласно Министерству труда США, системные леса означают строительные леса, состоящие из столбов с фиксированными точками соединения, которые принимают направляющие, опоры и диагонали, которые могут быть соединены между собой на заранее определенных уровнях.

Проще говоря, в системных подмостях используются вертикальные, горизонтальные и диагональные стойки и трубы. На вертикальной стойке расположены фиксированные точки соединения, к которым можно легко подсоединить горизонтальную или диагональную трубу. В системных строительных лесах используется защелкивающийся механизм, который значительно ускоряет их возведение по сравнению с трубчатыми лесами.

В чем разница между модульными и системными лесами?

Строительные леса и строительные леса одинаковы, за исключением названия. Их также называют сборными лесами.Это связано с тем, что компоненты уже изготовлены и разработаны именно для той цели, для которой они предназначены. В системных, модульных или сборных строительных лесах отсутствуют незакрепленные компоненты, что делает их идеальным выбором. Доказано, что это рентабельно и экономично по времени, поэтому в настоящее время он чрезвычайно популярен.

Строительные леса Cuplock и kwikstage являются одними из наиболее часто используемых модульных систем строительных лесов на сегодняшний день. Ringlock также является еще одним типом модульных строительных лесов.Они надежны, универсальны и минимизируют время, затраты и энергию, когда дело доходит до их сборки.

Источник: www.modern-scaffolding.com

Трубчатые леса

Трубчатые леса также называют стальными лесами, трубными и зажимными лесами, трубами и фитингами или трубными и соединительными лесами. Это традиционная система строительных лесов, которая до сих пор используется многими из-за полной гибкости, которую она обеспечивает.

В то время как модульные системы лесов состоят из компонентов, которые спроектированы и подходят только для той цели, для которой они предназначены, трубчатые леса допускают бесконечные вариации в положении стандартов.Следовательно, его можно полностью адаптировать к обстоятельствам.

Трубки и фитинги соединяются между собой с помощью хомутов и муфт. По сравнению с современными лесами, леса из труб и зажимов требуют гораздо больше времени и труда.

Источник: www.yamseng.in

Подвесные леса

Как видно из названия, подвесные леса — это те, которые подвешиваются или подвешиваются к подвесной конструкции, например к потолку. Он идеален в ситуациях, когда речь идет о очень высоких конструкциях, а установка обычных строительных лесов потребует ненужного времени, денег и энергии.

Подвесные леса обычно приводятся в действие и поддерживаются тросами. Существует восемь типов подвесных лесов, включая контактные, поплавковые, многоуровневые, стулья Ботсвэна и самые популярные подмости-качели.

Источник: www.site-safety.com

Одиночные леса

Одиночные леса включают в себя систему строительных лесов путлог и в основном используются при кирпичной кладке. Это система строительных лесов, которая использует строящуюся конструкцию в качестве опоры.

Источник: www.bedroomfurniture.club

Консольные леса

Консольные леса идеальны в ситуациях, когда поверхность земли не позволяет установить обычную систему строительных лесов. Это также известно как игольчатые леса, потому что иглы служат основой для строительных лесов. Иглы выступают из стены здания, на котором установлена ​​рабочая площадка.

Источник: www.pinterest.com Источник: www.theconstructor.org

Передвижные леса

Передвижные или передвижные леса представляют собой переносные рабочие платформы, которые можно легко переместить в нужное место.Мобильные подмости устанавливаются на колесиках, чтобы рабочие могли выполнять задачи, требующие частой смены положения. Некоторые из них включают мобильные башни, лифты джиннов и квадратную башню.

Источник: www.freiheitskytech.com

эстакады

эстакады используются для легких работ. У них есть регулируемые ножки, поэтому их высоту можно изменять в зависимости от ситуации.

Источник: www.quickally.com.au

Подъемники

Подъемники отлично подходят для краткосрочных проектов, охватывающих небольшую территорию.Они либо приводятся в действие, либо приводятся вручную на необходимую высоту с помощью конструкции под ними. Они в основном используются для проектов ремонта и обслуживания. Однако в некоторых строительных проектах также используются канатные дороги, если задача может быть выполнена в короткие сроки. Некоторые примеры включают ножничные подъемники, автовышку и стреловой подъемник.

Источник: www.aerialplatforms.co.uk

Заключение

Разница между различными типами строительных лесов существует в основном из-за способа соединения компонентов между собой.С постоянно меняющимися формами и конструкциями, строительные леса претерпевают соответствующие изменения.

Иногда становится настолько запутанным определить, какой тип строительных лесов используется, что даже инженеры не могут решить. Лучший способ — оценить рассматриваемую конструкцию, а затем выбрать для нее наиболее подходящие строительные леса.

Различные типы строительных лесов в безопасности

Поддерживаемые подмости:

Поддерживаемые леса состоят из одной или нескольких платформ, поддерживаемых балками выносных опор, кронштейнами, стойками, ножками, стойками, стойками, рамами или аналогичной жесткой опорой.Потому что каркасные леса являются наиболее распространенным типом поддерживаемых лесов.

Каркас или изготовленный:

Строительные каркасные леса являются наиболее распространенным типом строительных лесов, поскольку они универсальны, экономичны и просты в использовании. Они часто используются в одно- или двухуровневом исполнении жилищными подрядчиками, малярами и т. Д., Но их модульные рамы также могут быть уложены в несколько этажей для использования при крупномасштабных строительных работах. ПРИМЕЧАНИЕ : Если не указано иное, те же основные требования к лесам, которые представлены в этом модуле, также применимы к ручным подъемным, насосным, лестничным домкратам, трубам, сцепным устройствам и столбам, а также к специальным лесам, описанным в разделе «Поддерживаемые леса».Дополнительные требования к этим лесам можно найти в соответствующих модулях. Опасность номер один для строительных лесов — это падения рабочих. Защита от падения состоит либо из индивидуальных систем защиты от падения, либо из систем ограждений и должна быть предусмотрена на любых лесах на 10 футов или более выше нижнего уровня. Конкретные требования описаны ниже.

Мобильный

Мобильные подмости — это тип поддерживаемых подмостей, установленных на колесах или роликах. Их легко перемещать, и они обычно используются для таких вещей, как покраска и штукатурка, когда рабочим приходится часто менять положение.Подмости должны быть отвесными, ровными и прямоугольными. Все соединения распорок должны быть закреплены. Во избежание смещения подмостей при их использовании в стационарном положении ролики и колеса подмостей должны быть заблокированы с помощью жестких замков колес. базовые опоры подмостей, если устойчивость не обеспечивается рамами выносных опор. Выравнивание подмостей, где это необходимо, должно выполняться с помощью винтовых домкратов.

Домкрат насосный

Домкраты представляют собой подмости уникальной конструкции, состоящие из платформы, поддерживаемой подвижными кронштейнами на вертикальных опорах.Кронштейны предназначены для подъема и опускания аналогично автомобильному домкрату. Домкраты для насосов привлекательны для определенных применений, поскольку они легко регулируются по высоте и являются относительно недорогими. Кронштейны, скобы и аксессуары для насосных домкратов должны быть изготовлены из металлических пластин и уголков. Каждый кронштейн домкрата насоса должен иметь два механизма принудительного захвата для предотвращения любой сбой или проскальзывание. Если уже установленная распорка должна быть удалена, чтобы домкрат насоса мог пройти, необходимо установить дополнительную распорку примерно на 4 фута выше первоначальной распорки, прежде чем она будет снята.Дополнительную скобу необходимо оставить на месте до тех пор, пока домкрат насоса не будет перемещен и исходная скоба не будет установлена ​​заново.

Трубка и муфта

Трубные и соединительные леса названы так, потому что они построены из труб, соединенных соединительными устройствами. Благодаря своей прочности они часто используются там, где необходимо перевозить тяжелые грузы или где несколько платформ должны достигать нескольких этажей. Их универсальность, которая позволяет собирать их в нескольких направлениях и в различных условиях, также затрудняет их правильную сборку.Когда платформы переводятся на следующий уровень, существующую платформу необходимо оставить нетронутой до тех пор, пока не будут установлены новые носители. Подвешивается перед приемкой новой платформы. Использование стяжек из серого чугуна запрещено. Трубные и соединительные леса высотой более 125 футов должны быть спроектированы зарегистрированным профессиональным инженером.

Лестничный домкрат

Подмости-домкраты — это простое устройство, состоящее из платформы, опирающейся на кронштейны, прикрепленные к лестнице. Лестничные домкраты в основном используются в легких приложениях из-за их портативности и экономической эффективности.Все лестницы, используемые для поддержки лесов с домкратами, должны соответствовать требованиям «Лестницы и лестницы». Лестничные домкраты должны быть спроектированы и изготовлены таким образом, чтобы они опирались на боковые поручни и ступеньки лестницы. Лестницы, используемые для поддержки подмостей для домкратов, должны быть размещены так, чтобы предотвратить скольжение, закреплены, чтобы предотвратить скольжение, и / оснащены устройствами для предотвращения скольжения.

Столб или деревянный столб

Полюсные леса — это тип поддерживаемых лесов, в которых каждый структурный компонент, от стоек до распорок и платформ, сделан из дерева.OSHA имеет стандарты для двух типов: однополюсные, которые поддерживаются с внутренней стороны конструкцией или стеной, и двухполюсные, которые поддерживаются двойными стойками независимо от какой-либо конструкции, потому что они должны быть построены с нуля и не могут опоры для столбов считаются старомодными и в настоящее время используются редко. Когда платформы переводятся на следующий уровень, существующую платформу необходимо оставлять нетронутой до тех пор, пока новые опоры не будут установлены на место и закреплены. Строительные леса высотой более 60 футов должны быть спроектированы зарегистрированным профессиональным инженером.

Строительные леса специального назначения и прочие

Многие типы строительных лесов, регулируемые стандартами OSHA, используются редко и предназначены для очень узкого и специфического диапазона приложений. Требования к этим специальным лесам рассматриваются на этой странице. Строительные леса не должны быть выше 10 футов или двух ярусов в высоту, в зависимости от того, что меньше. Платформы лесов должны размещаться не выше второй по высоте ступеньки или ступеньки лестницы, поддерживающей платформу.

Подвесные леса:

Подвесные леса — это платформы, подвешенные на тросах или других нежестких средствах к подвесной конструкции.Потому что двухточечные леса являются наиболее распространенным типом подвесных лесов.

Подмости цепные:

Контактные леса — это подмости, состоящие из платформы, поддерживаемой двумя по существу горизонтальными и параллельными тросами, прикрепленными к конструктивным элементам здания или другой конструкции. Платформы, поддерживаемые тросом, должны иметь крюкообразные упоры на каждой из платформ для предотвращения их скольжения. с тросов. Эти крюки должны быть расположены так, чтобы предотвратить падение платформы в случае обрыва одного из горизонтальных тросов.Стальные канаты не должны быть перетянуты до такой степени, что нагрузка на строительные леса может перегрузить их. Проволочные канаты должны быть непрерывными и без стыков между анкерами. Каждый работник на лесах контактной сети должен быть защищен индивидуальной системой защиты от падения.

Интерьер повесил

Внутренние подвесные леса состоят из платформы, подвешенной к потолку или конструкции крыши на опорах фиксированной длины. Внутренние подвесные леса должны быть подвешены к конструкциям крыши (например, потолочным балкам).Перед возведением строительных лесов конструкции крыши необходимо проверить на прочность. Подвесные тросы / тросы должны быть прикреплены к подвесным опорам с помощью скоб, зажимов, гильз или аналогичных средств.

Многоточечная регулировка:

Многоточечные регулируемые подмости состоят из платформы (или платформ), подвешенной более чем на двух тросах на подвесных опорах и оснащенных средствами для подъема и опускания платформы (платформ) до желаемых рабочих уровней. Примером такого типа лесов является подъемник для дымохода, используемый при очистке дымоходов.Многоточечные регулируемые подмости должны быть подвешены к металлическим опорам, скобам, стропам из троса, крюкам или средствам, отвечающим эквивалентным критериям прочности, долговечности и т. Д. При использовании двух или более подмостей их нельзя соединять вместе, если конструкция не позволяет им быть соединенными, мостовые соединения шарнирно сочленены, а подъемники имеют надлежащие размеры.

Одноточечный регулируемый

Одноточечные регулируемые подмости состоят из платформы, подвешенной на одной веревке к подвесной опоре и оснащенной средствами, позволяющими перемещать платформу на желаемые рабочие уровни.Самыми распространенными из них являются подмости, используемые мойщиками окон для очистки внешней стороны небоскреба (также известные как кресло боцмана). Поддерживающая веревка между подмостками и подвесным устройством должна оставаться в вертикальном положении, если только она не спроектирована квалифицированным специалистом и доступна спасателям, защищенным от трения при смене направления движения.

Поплавок (корабельный)

Плавучие, или корабельные, подмости — это подвесные подмости, состоящие из подпружиненной платформы, опирающейся на два параллельных опоры и подвешенной к подвесным опорам на веревках фиксированной длины.Платформы должны поддерживаться и надежно закрепляться как минимум на двух опорах, выступающих не менее чем на 6 дюймов за платформу с обеих сторон. Открытые соединения не должны позволять платформе сдвигаться или скользить. Когда используется только два троса с каждым поплавком. расположены так, чтобы обеспечить четыре конца, которые надежно прикреплены к подвесным опорам. Каждый работник на плавучих (судовых) лесах должен быть защищен индивидуальной системой защиты от падения.

Многоуровневый

Многоуровневые подмости представляют собой регулируемые в двух или многоточечных точках подвесные леса с рядом платформ на разных уровнях, опирающихся на общие стремена.Многоуровневые подвесные леса должны быть оборудованы дополнительными независимыми опорными тросами, количество которых равно количеству опорных точек, равно силе подвесных канатов и приспособлено для поддержки подмостей в случае отказа подвесных канатов. Независимые опорные тросы и подвесные тросы не должны крепиться к одним и тем же точкам. Опоры для платформ должны быть прикреплены непосредственно к опорным хомутам (а не к другим платформам).

Игольчатая балка

Этот простой тип строительных лесов состоит из платформы, подвешенной на игольчатых балках, обычно прикрепленных одним концом к постоянному элементу конструкции.Опорные балки лесов должны устанавливаться на краю, в качестве опор использовать тросы или подвесы. Веревки должны быть надежно прикреплены к игольным балкам. Опорные соединения должны быть устроены так, чтобы игольчатая балка не скатывалась или не смещалась. Платформенные элементы должны быть прикреплены болтами или аналогичными средствами. Шипы и выступ не считаются подходящими средствами крепления.

Двухточечная (качающаяся ступень)

Двухточечные регулируемые подмости, также известные как подмости с поворотной площадкой, являются, пожалуй, наиболее распространенным типом подвесных лесов.Подвешенные веревками или тросами, соединенными с хомутами на каждом конце платформы, они обычно используются для мойки окон на небоскребах, но также играют заметную роль в высотном строительстве. Безопасное использование подвесных лесов начинается с надежного крепления. Вес строительных лесов и находящихся в них людей должен поддерживаться как конструкцией, к которой они прикреплены, так и каждым из компонентов строительных лесов, составляющих систему крепления. Регулируемые подвесные леса предназначены для подъема и опускания, когда они заняты рабочими и материалами. , и должны быть способны нести свою нагрузку как в неподвижном, так и в движении.Поскольку платформа является рабочей зоной подвесных лесов, осмотр требует проверки безопасности как конструкции платформы, так и того, как платформа используется рабочими. Даже если подвесные леса были собраны в соответствии со всеми применимыми стандартами, работодатели и рабочие должны продолжать проявлять осторожность и использовать разумные методы работы для обеспечения своей безопасности. Экстремальные погодные условия, чрезмерные нагрузки или повреждение элементов конструкции могут повлиять на устойчивость строительных лесов.

Виды строительных лесов. Леса и их классификация

Что такое строительные леса?

Временный каркас (деревянный или стальной), имеющий платформы на разном уровне, позволяющий каменщикам сидеть и вести строительные работы на разной высоте здания, определяется как строительные леса.Строительные леса необходимы каменщикам для размещения строительных материалов, когда высота стены, колонны или любых других конструктивных элементов здания превышает 1,5 м. Он обеспечивает временную и безопасную рабочую площадку для различных видов работ, таких как: строительство, техническое обслуживание, ремонт, доступ, осмотр и т. Д.

Детали строительных лесов:

Стандарты: Стандарты относятся к вертикальному элементу каркаса, который поддерживается на земле.

Регистры: Регистры — это горизонтальные элементы, идущие параллельно стене.

Раскосы: Раскосы — это диагональные элементы, которые проходят или закрепляются на стандартном основании для обеспечения жесткости строительных лесов.

Положить бревна: Положить бревна — это поперечные элементы, расположенные под прямым углом к ​​стене, один конец опирается на ригели, а другой конец — на стену.

фрамуги: Когда оба конца положенных бревен поддерживаются на ригелях, они называются фрамугами.

Boarding: Boarding представляют собой горизонтальную платформу для поддержки рабочих и материалов, которые опираются на положенное бревно.

Защитные ограждения: Защитные ограждения предусмотрены на рабочем уровне как ригели.

Toe Board: Toe Board — это доски, размещенные параллельно ригелям и опирающиеся на бревно для обеспечения защиты на уровне рабочей платформы.

Классификация строительных лесов

Строительные леса можно разделить на различные типы, которые перечислены ниже:

Одиночные или кирпичные строительные леса

Леса одинарные широко используются при кладке кирпича.Этот тип строительных лесов состоит из единого каркаса стандартов, бревен, ригелей и т. Д. Стандарты размещаются на расстоянии около 1,2 м от стены с интервалом 2-2,5 м и соединяются ригелями с интервалом 1,2-1,5 м по вертикали. м. Кусочки кладут одним концом на ригели, а другим концом в отверстие в стене с интервалом от 1,2 до 1,5 м.

Двойные леса

Двойные леса широко используются для каменных работ. Обеспечение отверстий для поддержки заглушек затруднено, поэтому предпочтительны двойные леса, состоящие из двух рядов стандартов, разделенных ригелями.Первый ряд строительных лесов располагается на расстоянии 20-30 см от стены, а следующий ряд — на расстоянии 1 м от первого ряда. На ригели устанавливаются фрамуги, а поперечные распорки в лесах делают их более прочными и долговечными.

Стальные леса

Стальные леса аналогичны каменным лесам. Он состоит из стальных труб вместо деревянных элементов. В таких строительных лесах штандарты размещаются на расстоянии 3 м и соединяются с помощью ригелей из стальных труб с шагом 1 по вертикали.8м.

Стальные леса состоят из:

1. Стальные трубы диаметром от 1,5 до 2,5 дюймов.
2. Муфта или зажимы для удержания трубы в разных положениях.
3. Гайки опоры для крепления одиночной трубы.
4. Болты, гайки и шайбы.
5. Клин и зажимы.

Преимущества стальных лесов:

1. Можно использовать для больших высот.
2. Прочный и прочный.
3. Легко собирается.
4. Повышенная огнестойкость.

Недостатки стальных лесов:

1. Более высокая начальная стоимость.
2. Требуется квалифицированная рабочая сила.
3. Необходима периодическая покраска.

Игольчатые или консольные леса

Игольчатые подмости могут быть одинарными или двойными. В одинарных игольчатых лесах стандарты опираются на серию игл, тогда как в двойных игла и выступающие балки вставляются в пол через отверстия.Игольчатые подмости применяют в следующих случаях:

1. Когда нет твердого грунта.
2. При строительстве на оживленных улицах.
3. При строительстве большой высоты многоэтажного дома.

Подмости эстакады

Козловые леса широко используются при мелком ремонте или малярных работах внутри помещений. Козловые подмости состоят из рабочих площадок, поддерживаемых подвижными лестницами без штанг, бревен и т. Д.Строительные леса такого типа легко переносятся с одного места на другое.

Подвесные леса

Подвесные леса в основном используются для работ по техническому обслуживанию, таких как покраска, расстановка, темперирование, стирка белого цвета и т. Д. Они состоят из рабочей платформы, подвешенной к крыше или стенам парапета с помощью тросов, тросов или цепей, которые можно поднимать или опускать по желанию уровень.

Различные типы строительных лесов и их применение

Существует четкое определение и понимание того, что такое строительные леса:

Строительные леса — это временное сооружение, используемое рабочими при обновлении, обслуживании, ремонте или уборке здания, цель которого — обеспечить их безопасность, облегчить доступ к ним и повысить эффективность.Подробнее о назначении строительных лесов можно узнать здесь

Но если вы хотите купить строительные леса, вам также необходимо знать, какие типы строительных лесов доступны и подходят именно вам.

Мы разбиваем восемь основных типов строительных лесов и их применение:

Строительные леса

Строительные леса Access делают то, что написано на жестяной коробке. Его цель — помочь строительным работам получить доступ к труднодоступным участкам здания, например к крыше.Обычно он используется для общего обслуживания и ремонта.
Строительные леса для доступа — это услуга, которую мы предоставляем сами, и вы можете найти больше здесь

Подвесные леса

Подвесные леса — это рабочая платформа, которая подвешивается к крыше с помощью троса или цепей и при необходимости может подниматься и опускаться. Это идеально подходит для покраски, ремонта и мытья окон — всех работ, которые могут занять день или меньше и требуют только платформы и легкого доступа.

Строительные эстакады

Козловые леса обычно используются внутри зданий для ремонтных и профилактических работ на высоте до 5 метров. Это рабочая площадка, поддерживаемая подвижными лестницами, и чаще всего используется каменщиками и штукатурами.

Консольные леса

Консольные леса используются, когда есть препятствия, мешающие возведению вышки строительных лесов, например, земля не способна выдерживать стандарты, земля у стены должна быть свободна от движения или верхняя часть стены находится в стадии строительства. .

Для обычных строительных лесов требуется, чтобы рама, столб или опорный столб опирались на землю или на нижнюю конструкцию; в то время как консоль устанавливает стандарт на некоторой высоте над уровнем земли с опорой на иглы.

Путлог / одиночные леса

Подмости для путлогов, также известные как одинарные подмости, состоят из единственного ряда опор, параллельных фасаду здания и установленных на таком расстоянии от него, которое необходимо для размещения платформы. Стандарты соединены ригелем, закрепленным с помощью соединителей под прямым углом, а заглушки крепятся к ригелям с помощью соединителей путлогов.(определение взято с scaffmag.com)

Это очень популярно и удобно для каменщиков, поэтому их часто называют лесами для каменщиков.
