Индукционный нагреватель воды: Индукционный нагреватель воды | Водонагреватель индукционного типа

Индукционный нагреватель воды | Водонагреватель индукционного типа

Индукционный нагреватель воды – это устройство, нагревающее воду посредством передачи тепла от теплообменника, разогреваемого в переменном магнитном поле. Индукционный нагреватель воды является разновидностью электронагревателя, однако способ преобразования электрической энергии в тепловую в нем отличается от способа, которым нагревается вода в нагревателе на ТЭН или электродах.

►См. Индукционные нагреватели воды в нашем каталоге

ОБЩИЕ И ОТЛИЧИТЕЛЬНЫЕ ЧЕРТЫ ЭЛЕКТРОНАГРЕВАТЕЛЕЙ

Электронагреватели получили широкое распространение в качестве отопительных приборов благодаря удобству, автономности, высокому КПД, дешевизне оборудования. Электрическому нагревателю не требуется дымоходов, горелок, отдельных помещений – это компактное и удобное в использовании оборудование. Если не брать во внимание стоимость самой электроэнергии, то к основным недостаткам электронагревателей обычно относят:

  • посредственная надежность за счет недолговечности ТЭН и электродов. Необходимость их периодической замены. Высокая вероятность аварий.
  • большие издержки на эксплуатацию ТЭНовых котлов высокой мощности.
  • низкая электробезопасность. У ТЭНовых электрокотлов – 1 класс электробезопасности, у электродных – нулевой.

Поэтому электроотопление чаще рассматривают как альтернативу для теплоснабжения небольшого, как правило, частного дома, либо в процессах, где автономность и дешевизна оборудования перевешивают возможные проблемы с эксплуатацией.

Индукционные нагреватели воды, как мы говорили выше, также являются электронагревателями. Однако способ преобразования электричества в тепло у них отличается. Так, по своей конструкции, индукционный нагреватель воды больше похож на трансформатор: в нем также присутствует ферромагнитный сердечник, первичная обмотка в виде заизолированной катушки, а также вторичная обмотка – теплообменное устройство. При прохождении тока по первичной обмотке, в ней возникает переменное магнитное поле, которое, в свою очередь, порождает индукционные короткозамкнутые токи в металле теплообменного устройства.

Далее это тепло передается циркулирующему через нагреватель теплоносителю.

ПРЕИМУЩЕСТВА ИНДУКЦИОННЫХ НАГРЕВАТЕЛЕЙ

Индукционный нагреватель имеет те же преимущества, что и другие типы электронагревателей: автономность, высокие энергетические характеристики (КПД близкий к 100 и коэффициент мощности порядка 0,98-0,99), относительно невысокая стоимость (хотя она и выше, чем у ТЭНовых и электродных котлов), удобство использования. В отличие от индукторов, использующихся в металлургии и машиностроении, индукционные нагреватели воды работают от электросети с промышленной частотой тока (50 Гц), ведь в системах отопления нет необходимости разогревать до температур более 100-120 °С.

Вместе с тем, индукционные нагреватели существенно превосходят широко распространенные ТЭНовые и электродные котлы в плане электробезопасности (у индукционных нагревателей – 2-ой класс электробезопасности), пожарной безопасности, а главное, надежности и долговечности. Так, срок службы индукционного нагревателя составляет порядка 30 лет. Это в несколько раз больше, чем у любого электрокотла на ТЭН.

СФЕРЫ ПРИМЕНЕНИЯ ИНДУКЦИОННЫХ НАГРЕВАТЕЛЕЙ ВОДЫ

Самая распространенная задача, которая решается при помощи индукционных нагревателей воды – это отопление. Как правило, речь идет об автономных (локальных) системах отопления, например, отопление отдельно стоящего здания, ангара, склада, гаража в случае, когда устанавливать газовую котельную или тянуть теплотрассу нецелесообразно. Находят применение индукционные нагреватели и в теплоснабжении поселков, например, нефтяников или строителей, и даже целых микрорайонов (для этого существуют модульные электрокотельные на базе индукционных нагревателей и высоковольтные индукционные котлы).

Однако, помимо отопления, индукционные нагреватели успешно применяются и в качестве установок горячего водоснабжения (проточных и накопительных), а также в качестве нагревателей в технологических процессах. Дело в том, что благодаря особому способу нагрева теплообменника, нагревателю практически безразлично, какую жидкость прокачивают через него – он нагревает любую текучую среду (естественно, при правильно подобранном сопутствующем оборудовании). Это существенно расширяет сферу применения индукционных нагревателей в промышленной сфере.

ИНДУКЦИОННЫЙ НАГРЕВАТЕЛЬ ВОДЫ ТЕРМАНИК

В России работает несколько заводов-изготовителей индукционных нагревателей воды, которые отличаются конструктивно, но используют один и тот же принцип – нагрева теплообменника в электромагнитном поле. НПП «Термические Технологии» — это один из ведущих в России производителей индукционных нагревателей воды, известных на рынке под маркой ТЕРМАНИК.

►См. Индукционные нагреватели воды в нашем каталоге

Специалисты предприятия готовы сделать квалифицированный расчет количества, мощности и стоимости оборудования по задаче заказчика на основании техзадания.

Индукционный нагреватель. Огонь, вода, работающие люди, но не пожар!

Эту игрушку я ждал с нетерпением. Об индукционном нагреве я знал давно, со времен студенчества. Иногда видел ролики, как закаляют заготовки, припавают твердосплавные пластины на резцы и прочая-прочая. Но для меня все это было чем-то из области производства, грязных жарких и душных цехов.

Поэтому, когда в списке предлагаемых на обзор гаджетов я увидел данный нагреватель, колебаний не было. Я его просто возжелал!

Оговорка по Фрейду и п.18

Как и, наверное, большинство читателей, я интересуюсь разными вещами. Всегда есть соблазн и желание приобрести что-то для своего увлечения, либо просто хочется поиграть с приглянувшимся гаджетом, как известно с возрастом лишь меняется цена игрушек.

Обзоры — это совмещение приятного с полезным. Мне нравится делиться своим опытом взаимодействия с различными вещами, спонсорам нравится видимо, как я это делаю, и получается взаимовыгодное сотрудничество. Я никогда не беру на обзор вещи, которые мне не интересны, и с которыми я не хочу провести какое-то время. Как правило я беру вещи, предназначение и характеристики которых я себе неплохо представляю, так я избегаю своего и вашего, мои уважаемые читатели, разочарования в большинстве случаев.

Обзоры я делаю объективно, товары не рекламирую, и моя цель дать вам пищу для размышления, и поделиться своим опытом пользования данной вещи. Читайте, думайте, пишите свое мнение в комментариях — в общении и обмене мнениями рождается истина!

Недавно был обзор данного устройства от уважаемого dia. В этом обзоре dia даже выпаял часть деталей, чтобы лучше понять устройство этого гаджета и нарисовал его электрическую схему. Не буду дублировать его работу, можно сходить в тот обзор и все посмотреть. И не забудьте поставить dia плюсик пожалуйста.

В своем обзоре я бы хотел рассказать, что такое индукционные нагреватели, зачем они вообще нужны, и почему же я так радовался и ждал приезда этого гаджета. И самое интересное — что я с ним делал 🙂

Как обычно, начнем с небольшого экскурса в историю.

Явление электромагнитной индукции открыл Майкл Фарадей в 1831 году. Электромагнитная индукция — явление возникновения электрического тока в замкнутом контуре при изменении магнитного потока, проходящего через него. Без открытия Фарадея не было бы у нас трансформаторов, генераторов, радио и вообще электротехнической и электронной промышленности.

Индукционный нагрев — это нагревание материалов электрическими токами, которые индуцируются переменным магнитным полем. Т.е. создав переменное магнитное поле и поместив туда материал мы сможем его нагреть. И уже в 1900 г. шведская фирма «Benedicks Bultfabrik» построила и запустила первую индукционную сталеплавильную печь!

Для того, чтобы расплавить или хотя бы нагреть металл, нам необходимо создать колебательный контур и в поле, создаваемое данным контуром поместить металлический предмет.

Вот чертеж индукционной сталеплавильной печи. Как раз на нем видно, что тигель с расплавляемым металлом, окружен катушками, наводящими на него переменное магнитное поле.

А это печь в действии.

В общем случае схема индукционного нагрева выглядит следующим образом: У нас есть генератор и колебательный контур. Частота колебания в контуре зависит от индуктивности катушки и емкости конденсаторов. Различные материалы восприимчивы к различным частотам колебаний. Например, при частоте колебаний контура, при которой происходит плавления стали, например, цветные металлы могут даже не начать толком нагреваться. И наоборот.

Где же используется индукционный нагрев. На самом деле в огромном количестве мест. Он везде вокруг нас. Индукционные электроплиты, как самый яркий пример

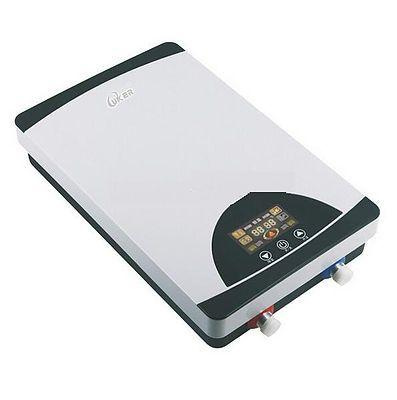

Индукционные проточные водонагреватели

Портативные нагреватели, с их помощью например можно разогреть и открутить приржавевшую гайку.

А на производстве индукционный нагреватель используется для поверхностной закалки изделий. Это быстро, экономично и безопасно, с точки зрения отсутствия огня и горючих материалов.

И самое для меня наверное интересное, т.к. я обладатель небольших домашних токарного и фрезерного станков — напайка твердосплавных пластин на державки резцев.

Как я и говорил, для меня системы индукционного нагрева всегда были либо уделом промышленности, либо умельцев, паяющих огромные монструозные схемы с гигантскими блоками питания, которым место дома можно найти с огромной натяжкой. И какое же удивление вызвало обнаружение крохотного устройства из класса — «воткни в блок питания и получай удовольствие».

Переходим к герою нашего обзора. Состоит он из двух частей. Генератор построенный на основе обычного двухтранзисторного мультивибратора (за схемой можно сходить в обзор уважаемого dia), для тех кто разбирается в электронике, то ничего сложного, а для тех, для кого это незнакомые термины, то в двух словах — простая и надежная схема, работающая «из коробки». На плате генератора размещена сборка из емкостей. Вторая деталь — катушка колебательного контура. Соединяются обе детали винтовым разъемом.

Размер миниатюрный 5.5 см на 4 см и толщиной 2 см. Диаметр катушки 2.8 см, длина 7.5 см. Питание устройства 5-12В, ток до 5А.

Т.е. максимальная потребляемая мощность может составить 12В х 5А = 60Вт. Это потребление не самой яркой лампочки накаливания. Много это или мало? Давайте прикинем на пальцах. Современная сталелитейная промышленность в среднем тратит 650 кВтч на плавку 1 тонны стали, т.е. 650 Втч на 1 кг или 65 Втч на плавку 100 грамм. Таким образом наша малявка при должном подходе и минимизации теплопотерь в атмосферу за час может расплавить чуть меньше 100 грамм стали. Очень и очень недурственно. Казалось бы 60 Вт потребляемой мощности и 100 грамм расплавленной стали. Весьма полезно все считать, т.к. на глазок некоторые вещи совсем не очевидны, как например мне было в этом случае.

Давайте перейдем от слов к развлечениям делу.

У меня была целая куча идей, которые я хотел реализовать.

По всем идеям я снял подробное видео. Его можно будет посмотреть в конце обзора.

Идея номер 1. Закалка отверточных бит. Частенько, если приходится много закручивать шуруповертом винтов приходится наблюдать картину слизывания крестовины бит.

Есть способ продлить жизнь битам. Частенько биты продают чуть недозакалеными. Это делают видимо для избежания их раскалывания в процессе эксплуатации. Либо по каким-то другим неведомым причинам. Такие биты можно дозакалить. Этим мы и займемся.

Как же закаливают металлы? Существует огромное количество сплавов и индивидуальных режимов их термической обработки. Я не буду погружаться в рамках данного обзора в эти дебри. Если все предельно упростить, то для закалки в примитивных домашних условиях изделий из неопознанной стали можно (с кучей условностей разумеется) использовать следующий способ.

а. Нагрев до вишневого цвета (750 градусов по Цельсию).
б. Охлаждение в воде
в. Отпуск в духовке при температуре 180-190 градусов по Цельсию в течении 1 часа. Отпуск необходим для снятия внутренних напряжений, чтобы изделие не лопнуло у нас в руках в процессе эксплуатации

Привожу картинку с цветами металла и соответствующим им температурам

Соответственно, разогреваем биту

И охлаждаем ее в воде. Затем отпуск в духовке и… вуаля. Более прочная бита у нас в арсенале.

Идея номер 2. Из остатков ножовочного полотна сделать мини стамески по дереву. Подробный процесс в видео. Делюсь лишь фоткой конечных изделий

Выглядят они неказисто, но древесину режут исправно. Тест есть на видео.

Идея номер 3. Из подручных гвоздей и железяк сделать настоящее сверло. И сверло получилось! Оно успешно просверлило дерево, алюминий… и не только. Посмотрите на видео))) Заточка и закаленный кончик все выдержали, кроме тела сверла, которое я отпустил, но повторно не закалил. Вот что с ним стало после моих издевательств)))

Идея номер 4. Водонагреватель. Проверка концепции. Кладем гвоздь в трубочку, трубочку в спираль — вода кипит.

Можно сделать подогрев чего — либо, например воды в емкости. Туда поставить банку с молоком, подключить термодатчик, для контроля температуры и будет йогуртница))).

Вот видео моих издевательств над материей )))

Как резюме. Мне индукционный нагреватель понравился. Для домашнего использования мне лично пригодится однозначно. Я периодически нуждаюсь в необходимости закалить какую-либо небольшую деталь (ось накатки для токарника, например). И этот способ мне нравится больше горелки в домашних условиях. Также я получил большое удовольствие от процесса созидания из обломков пилки и ненужных ключей качественно новых вещей.

Хочу ли я нагреватель большей мощности? В квартиру — однозначно нет. Другие режимы, другая техника безопасности. В отдельную мастерскую — однозначно да.

Меня поражает скорость прогресса, если честно. И технологии. Устройство размером со спичечный коробок позволяет ощутить себя и кузнецом, и термистом и сантехником- отопителем))

Получайте удовольствие от жизни, выбирайте себе инструменты и игрушки по вкусу, и Удачи!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Ванная своими руками — ТаВанная.ру Физические принципы работы водонагревателя на индукционном токе и как его собрать своими руками — Ванная своими руками

Индукционный водонагреватель — новый альтернативный способ обогрева жилых помещений. В его основополагающей функции заложен принцип разумного использования индукционной энергии. Он экологичен, абсолютно безвреден, безопасен, не дает копоти, для него не надо заготавливать уголь и дрова. Индукционный тепловой генератор успешно применяют для нагрева воды в системе индивидуального отопления. Кроме того, что такой котел заводского изготовления можно приобрести в торговой сети, его еще можно сделать своими руками. Что со временем даст существенно ощутимую экономию семейного бюджета.

Содержание статьи

  • 1 Принцип индукционного нагрева
  • 2 Конструкционные особенности и работа теплового генератора
    • 2.1 Принцип работы системы
  • 3 Самостоятельное изготовление конструкции индукционного нагревателя
  • 4 Основные технологические этапы работ
  • 5 Заключение

Принцип индукционного нагрева

Пример эффективности водонагревателя на индукционном токе, который был сделан своими руками

Работа индукционного нагревателя основывается на энергии электромагнитного поля, которую забирает на себя теплоноситель, преобразуя ее в тепло. Генерирует магнитное поле в этом нагревателе индуктор, который представлен многовитковой цилиндрической катушкой. Проходя через эту катушку, переменный электрический ток возле нее создает переменное магнитное поле.

Линии этого электрического поля располагаются перпендикулярно направлению магнитного потока, и при движении образуют замкнутый круг. Вихревые потоки, образуемые от переменного тока, трансформируют электрическую энергию в тепло. Вследствие этого, электроэнергия индуктора бесконтактно передается нагреваемому объекту.

Тепловая энергия при индукционном нагревании расходуется очень эффективно даже при небольших скоростях нагрева. Поэтому, индукционный водонагреватель, сделанный своими руками, производит нагрев воды за небольшой промежуток времени до значительно высоких температурных показателей.

Конструкционные особенности и работа теплового генератора

Для организации индивидуального отопления в качестве индукционного нагревателя этой системы можно использовать трансформатор, состоящий из двух обмоток:

  1. Первичной.
  2. Вторичной короткозамкнутой.

Вихревые потоки здесь образуются во внутренней составляющей. Они направляют образующееся электрическое поле на вторичный контур. Именно он выполняет одновременную роль корпуса и элемента нагрева для теплоносителя. С возрастанием плотности вихревых токов, которые нацелены на сердечник, изначально начинает греться вся его поверхность, а потом весь элемент.

Пример установки водонагревателя на индукционном токе для отопления

Для подвода холодной воды и выхода нагретого теплоносителя индукционные котлы снабжаются двумя патрубками.

Для тех, кто хочет сделать своими руками такое оборудование, нужно предусмотреть, что:

  • Нижний патрубок монтируется на вводный магистральный участок;
  • Верхний – на подающий участок трубопровода.

Принцип работы системы

Тепло, генерируемое котлом, передается циркулирующему в системе отопления теплоносителю. За счет гидростатического давления, нагретая вода непосредственно через подающий патрубок поступает в общую отопительную систему и постоянно отводится за счет нагнетания в нее теплоносителя. Поэтому возможность перегрева оборудования здесь полностью исключена.

Сравнение энергопотребления водонагревателя на индукции с другими

Постоянная вибрация при работе индукционной системы не дает возможности образования накипи и ее жестких отложений на внутренние стенки трубопровода. Индукционные нагреватели не имеют стандартных электрических нагревательных элементов, поэтому вероятность дорогостоящих поломок в них сводится к нулю. Кроме этого, здесь отсутствуют разъемные соединения, которые могут угрожать незапланированным неприятным протечкам. Положительной особенностью этого котла является отсутствие шума при работе, что позволяет устанавливать его в любых жилых помещениях.

Самостоятельное изготовление конструкции индукционного нагревателя

Изготовить индукционный водонагреватель самостоятельно не представляет сложностей. С этой задачей может успешно справиться даже сравнительно начинающий мастер. Для этой работы изначально необходимо иметь:

  • Недорогой высокочастотный инвертор от сварочного аппарата, чтобы не заморачиваться изготовлением самостоятельно такого сложного агрегата;
  • Толстостенный кусок пластиковой трубы, который станет корпусом нагревателя;
  • Стальную нержавеющую проволоку или катанку не более 7мм в диаметре, которая явится основой для нагреваемого материала в электрическом поле;
  • Переходники для подсоединения основного корпуса водонагревателя к системе индивидуального отопления;
  • Металлическую сетку, которая должна удерживать внутри корпуса стальные кусочки проволоки;
  • Медную эмалированную проволоку для создания индукционной катушки;
  • Кусачки для порезки катанки или нержавейки;
  • Насос для принудительной подачи воды.

Основные технологические этапы работ

Обустраивая систему индукционного водонагрева необходимо знать и придерживаться основных правил:

  1. Сварочный ток высокочастотного инвертора для обогревателя должен соответствовать его мощности. Оптимальная величина его варьируется от 15 ампер или выше, если это необходимо.
  2. Для нагревательных материалов в высокочастотном поле нужно использовать пятисантиметровые отрезки стальной катанной или нержавеющей проволоки. Для этого подготовленную проволоку необходимо порезать кусачками, придерживаясь этих размеров.
  3. Корпус индукционного нагревателя должен быть сделан из толстостенной пластиковой трубы, внутренний диаметр которой должен быть не менее 5 сантиметров аналогично длине порезанной проволоки.
  4. К одной стороне этой пластиковой трубы крепится переходник, который должен соединить данную конструкцию с системой отопления.
  5. На дно пластиковой трубы своими руками укладывается металлическая сетка, которая предотвращает проваливание катанки.
  6. Внутрь трубы из пластика плотно засыпаются нарезанные куски металлической проволоки так, чтобы там отсутствовало свободное пространство.
  7. Второй конец трубы оснащается еще одним переходным элементом.
  8. Для изготовления индукционной катушки эту пластиковую трубу обматывают заготовленным медным эмалированным проводом. Количество витков в обмотке должно быть минимальным 80, а максимальным 90.
  9. Затем аппарат подсоединяется к индивидуальной отопительной системе, заливается вода, к изготовленной обмотке подключается инвертор.
  10. Для принудительной циркуляции теплоносителя в отопительную систему встраивается насос.
  11. Чтобы обеспечить регулирование температуры воды в автоматическом режиме, в разрыве основной линии питания индукционного инвертора подключается терморегулятор.

Заключение

Индукционные нагреватели оборудуется в закрытую систему индивидуального отопления, обустраиваемую пластиковым трубопроводом. После выводного патрубка для безопасности желательно смонтировать группу элементов, которая представлена:

  • Манометром;
  • Подрывным клапаном;
  • Устройством автоматического отвода воздуха.

Изначально индукционный водонагреватель может оказаться сложным и трудоемким в изготовлении своими руками. Однако потом он принесет только пользу для семейного бюджета, значительно снижая затраты на дорогостоящую электроэнергию. Так как благодаря конструкционным особенностям этого устройства он нагревает теплоноситель гораздо быстрее, чем при равнозначном расходе электроэнергии для работы электронагревательных приборов.

Сегодня некоторые умельцы делают индукционный нагреватель из электромагнитного трансформатора, который основан на двух мощных транзисторах. Индукционный нагрев в нем осуществляется воздействием на металл токов Фуко.

При работе этого оборудования не выделяется вредных продуктов распада или сгорания топлива, что благоприятно сказывается на состоянии окружающей атмосферы. Правильное обустройство системы отопления с индукционным водонагревателем для любой семьи является бесспорным экономным вариантом с 25 летней безупречной работой.

Самодельный индукционный нагреватель своими руками: схема и устройство

Принцип индукционного нагрева пришел в наш быт относительно недавно и сразу завоевал большую популярность. Причина – бесконечный поиск человеком недорогих и экономичных источников тепла для обогрева своего жилища. Многие даже решились попробовать сделать индукционный нагреватель своими руками с целью присоединить его к системе отопления частного дома. Попытаемся разобраться, что из этого получилось и оправдывают ли себя затраченные усилия и время.

Схема индукционного нагревателя

Благодаря открытию М. Фарадеем в 1831 году явления электромагнитной индукции в нашей современной жизни появилось множество устройств, нагревающих воду и другие среды. Мы каждый день пользуемся электрочайником с дисковым нагревателем, мультиваркой, индукционной варочной панелью, поскольку реализовать это открытие для быта удалось только в наше время. Ранее оно использовалось в металлургической и других отраслях металлообрабатывающей промышленности.

Заводской индукционный котел использует в своей работе принцип воздействия вихревых токов на металлический сердечник, помещенный внутрь катушки. Вихревые токи Фуко имеют поверхностную природу, поэтому есть смысл задействовать в качестве сердечника полую металлическую трубу, сквозь которую протекает нагреваемый теплоноситель.

Принцип действия индукционного нагревателя

Возникновение токов обусловлено подачей на обмотку переменного электрического напряжения, вызывающего появление переменного электромагнитного поля, меняющего потенциалы 50 раз в секунду при обычной промышленной частоте 50 Гц. При этом индукционная катушка выполнена таким образом, чтобы ее можно было подключить к сети переменного тока напрямую. В промышленности для такого нагрева используют токи высокой частоты – до 1 МГц, поэтому добиться работы устройства при частоте 50 Гц достаточно непросто.

Толщина медной проволоки и количество витков обмотки, которую используют индукционные нагреватели воды, рассчитано отдельно для каждого агрегата по специальной методике под требуемую тепловую мощность. Изделие должно работать эффективно, быстро нагревать протекающую по трубе воду и при этом не перегреваться. Предприятия вкладывают немалые средства в разработку и внедрение подобных продуктов, поэтому все задачи решены успешно, а показатель КПД нагревателя составляет 98%.

Помимо высокой эффективности особо привлекает скорость, с которой происходит нагрев протекающей через сердечник среды. На рисунке представлена схема работы индукционного нагревателя, сделанного в заводских условиях. Такая схема применена в агрегатах известной торговой марки «ВИН», выпускаемых Ижевским заводом.

Схема работы нагревателя

Долговечность работы теплогенератора зависит только от герметичности корпуса и целостности изоляции витков провода, а это получается достаточно большой период, производители декларируют – до 30 лет. За все эти достоинства, которыми в действительности обладают данные аппараты, надо выложить немалые деньги, индукционный нагреватель воды – самый дорогой из всех видов отопительных электроустановок. По этой причине некоторые умельцы взялись за изготовление самодельного прибора с целью задействовать его в отоплении дома.

Самодельные индукционные котлы

Самая простая схема устройства, которую собирают, состоит из отрезка пластиковой трубы, в полость которую закладываются различные металлические элементы с целью создать сердечник. Это может быть тонкая нержавеющая проволока, скатанная шариками, нарубленная мелкими кусочками проволока – катанка диаметром 6—8 мм или даже сверло диаметром, соответствующим внутреннему размеру трубы. Снаружи к ней приклеиваются палочки из стеклотекстолита, а на них наматывается провод толщиной 1.5—1.7 мм в стеклоизоляции. Длина провода – порядка 11 м. Технологию изготовления можно изучить, просмотрев видео:


Затем самодельный индукционный нагреватель испытали, заполнив его водой и подключив к индукционной варочной панели заводского изготовления ORION мощностью 2 кВт вместо штатного индуктора. Результаты испытаний показаны на следующем видео:


Другие мастера рекомендуют в качестве источника принять сварочный инвертор небольшой мощности, подключив клеммы вторичной обмотки к выводам катушки. Если внимательно изучить проделанную автором работу, то напрашиваются выводы:

  • Автор хорошо потрудился и его изделие, несомненно, работает.
  • Никаких расчетов по толщине провода, числу и диаметру витков катушки не производилось. Параметры обмотки были приняты по аналогии с варочной панелью, соответственно, индукционный водонагреватель получится мощностью не выше 2 кВт.
  • В лучшем случае самодельный агрегат сможет нагревать воду для двух радиаторов отопления по 1 кВт каждый, этого хватит на обогрев одной комнаты. В худшем случае нагрев будет слабым или вообще пропадет, ведь испытания проводились без протока теплоносителя.

Более точные выводы сделать трудно из-за недостатка информации о дальнейших испытаниях прибора. Другой способ, как самостоятельно организовать индукционный нагрев воды для отопления, показан на следующем видео:

Заключение

Конструирование и изготовление индукционных котлов – процесс непростой и требующий серьезного подхода. Представленные примеры показывают, что на данный момент пока не удалось создать надежный и работоспособный в каждой системе отопления самодельный агрегат. Экспериментальные модели нельзя предложить домовладельцам, которые хотели бы своими руками изготовить подобный индукционный нагреватель в домашних условиях.

Хорошая статья в тему: Как сделать индукционный нагреватель из сварочного инвертора.

индукционный нагреватель воды Для долговечности

О продукте и поставщиках:
Удовлетворите все ваши потребности в отоплении с помощью замечательного ассортимента. индукционный нагреватель воды на Alibaba.com. Эти предметы помогают нагреть определенное количество воды и являются удобным способом ее получения. Эти.  индукционный нагреватель воды более эффективны, чем обычные цистерны-накопители, поскольку они нагревают именно то количество, которое необходимо. Эти. индукционный нагреватель воды также считаются гораздо более энергоэффективными и поэтому являются отличным вариантом для потребителей, заботящихся об окружающей среде.

индукционный нагреватель воды на Alibaba.com доступны в компактных размерах, которые не требуют много места и поэтому отлично подходят для небольших комнат, кухонь и ванных комнат. Эти. индукционный нагреватель воды также не работают с задержкой и мгновенно выпускают воду требуемой и нагретой температуры. Файл. индукционный нагреватель воды на сайте доступны в различных размерах. Эти предметы служат долго и отличаются высокой прочностью. Поскольку не используются большие резервуары, нет дополнительных хлопот по очистке и техническому обслуживанию.

The. индукционный нагреватель воды, предлагаемые на сайте, также предлагаются в различных цветах и внешнем дизайне, которые выглядят привлекательно и весело. Эти. индукционный нагреватель воды обеспечивают невероятное удобство для пользователей и могут использоваться во всех областях, где регулярно требуется подогрев воды. Их эффективный характер также помогает сократить расходы на электроэнергию. Файл. Доступные индукционный нагреватель воды отлично подходят для ситуаций, когда горячая вода необходима в чрезвычайных ситуациях без особого предупреждения.

Выберите из потрясающего ассортимента. индукционный нагреватель воды на Alibaba.com и покупайте наиболее подходящие. Эти предметы отлично подходят для. индукционный нагреватель воды поставщики, желающие закупать большие партии оптом. Эти предметы обязательно сделают жизнь всех пользователей удобнее.

Индукционный нагреватель для отопления: как сделать своими руками

Сегодняшние реалии не позволяют тратить лишние денежные средства бездумно. В моде возможность максимальной экономии, которая особенно касается природных ресурсов. Одним из основных источников использования, которых является сфера коммунального хозяйства. Не секрет, что такая услуга как централизованное отопление становится с каждым годом все дороже в плане оплаты и при этом имеет неудовлетворительное качество. Поэтому многие задумываются о различных методах отопления автономного характера. Одной из альтернатив на сегодняшнем рынке является индукционный нагреватель для отопления.

Индукционный котел отопления

Что же это такое?

Индукционный водонагреватель подходит для обогрева практически любого помещения. Главная цель в работе обогревателя — это создание вихревого тока. Ток создается от магнитного поля, что и обогревает все пространство. Чтобы генерировать такое поле, нужен индуктор. Что такое индуктор? Индуктор — это катушка обмотанная множеством витков, которая и создает магнитное поле. Магнитное поле создает вихревые токи, после чего те, образуют тепло.

Преимущества оборудования

Устройство для обогрева помещений индукционного типа имеет свои превосходства:

  • требует минимальных вложений;
  • имеет высокий коэффициент полезного действия;
  • такое оборудование можно собрать самому, в домашних условиях;
  • коэффициент полезного действия почти стопроцентный. Устройство почти не теряет тепла в процессе нагрева;
  • обычно при нагреве ТЭНы или бойлеры, образуют накипь в системе. В этом виде нагревателя, такая проблема отсутствует;
  • при нагревании никаких вредных веществ не выделяет, а значит, имеет экологически чистый процесс работы;
  • в систему можно наливать не только воду, но и антифриз и масло;

Индукционный нагреватель: принцип действия

  • не нуждается в постоянном обслуживании оборудования;
  • с установкой сможет справиться даже не профессионал и эксплуатация не нуждается в наличии особых знаний;
  • котел очень хорошо защищен с точки зрения пожарной безопасности. Электрическая составляющая достаточно надежная и не дает сбоев;
  • такой вид обогревателей можно использовать совместно с другими;
  • может работать как на постоянном, так и на переменном токе;
  • эксплуатация возможна в течение двадцати лет;
  • аппарат очень хорошо подходит для дач или частых строений.

Но даже при таком количестве достоинств, котел имеет минусы:

  1. цена такого устройства достаточно высокая. И вряд ли окупится в течение 1 – 2 отопительных сезонов;
  2. существует необходимость в постоянном электрическом энергоснабжении;
  3. устройство имеет большой вес;
  4. устанавливается только с закрытой системой отопления.

Но если есть решение поменять дровяную печь или котел на обогреватель такого типа, то можно сразу избавиться от нескольких проблем:

  • в жилище больше не будет запаха гари;
  • при растопке котла нет копоти;
  • не нужно будет выгребать сажу и пепел;
  • отпадет необходимость в приобретении дров или угля.

Кроме того не нужно занимать место или специальное помещение под хранение твердого топлива.

Как сделать такое оборудование своими руками

Ввиду большой стоимости прибора, многие хозяева решаются сделать систему отопления своими руками. Можно, потрудившись, найти схему как изготовить индукционный обогреватель своими руками. В интернете достаточно статей на эту тему. Здесь же хотелось бы описать принцип как изготовить самый простой прибор в домашних условиях.

Для простейшей системы понадобиться не большой набор инструментов: отвертка, паяльник и кусачки. И инструкция по изготовлению выглядит следующим образом:

  1. берем проволоку 7 миллиметров из нержавейки и нарезаем на кусочки примерно 5 миллиметров;
  2. готовим трубу, из пластика или металла, не имеет значения. Смотрим, чтобы толщина была примерно пять миллиметров. Такая толщина необходима для защиты от перегрева;
  3. заполняем трубу кусочками проволоки;

  1. с торцов трубы отверстия закройте сеточкой, чтобы обрезки проволоки случайно не высыпались;
  2. затем возьмите медную проволоку и обмотайте вокруг трубы спиралью, примерно 80-90 витков;
  3. в трубе прорежьте прямоугольное отверстие.
  4. вставьте в данное отверстие, изготовленный прибор.
  5. для следующего шага, необходим инвертор высокочастотный, который можно приобрести в магазине.

Обогреватель для водяного отопления

Довольно простая конструкция индукционного обогревателя — имеет высокую степень надежности и эффективности. Изготавливая котел с индукционным обогревателем, можно обойтись без установки насоса, потому – что для движения воды достаточно будет принципа конвекции.

Устройству необходимо приделать два патрубка, один для горячей, второй для прохладной воды. Прохладная вода будет снизу подаваться в котел, а через верхнюю трубку будет выходить уже нагретая и заходить в систему.

Особенности безопасного использования

Помните, что нагреватель, на основе индукции — это конструкция, работающая от электричества и которая имеет свой класс опасности. Свод правил необходимых для изготовления данного устройства:

  1. установите на прибор термодатчик. Если вдруг система перегреется, сработает температурный датчик и устройство выключится;
  2. для самоделки необходима отдельная электропроводка с мощностью, рассчитанной на повышенную нагрузку;
  3. оголенные участки электропроводки должны быть обязательно заизолированы, чтобы обезопасить себя и своих близких от не желательных ударов тока;
  4. перед тем как включать прибор необходимо проверить наличие воды в трубе. Ее отсутствие может привести к поломке отопительного оборудования;
  5. ни в коем случае не устанавливайте оборудование в жилище. Необходимо помнить о плохом влиянии электромагнитных волн;
  6. устанавливая индукционный котел, соблюдайте границы установки — 80 см от пола и 30 см до потолка;
  7. проведите заземление;
  8. после установки прибора, необходимо подключить тумблер-автомат. В случае перегрузок в сети, он выключится;
  9. нужно установить предохраняющий клапан для понижения давления.

Индукционный котел в системе отопления

На основе этого не сложно сделать вывод:

  • КПД у нагревателя очень высок и составляет почти сто процентов;
  • прибор используется при нагреве воды и в качестве нагревателя системы для отопления дома;
  • такой аппарат не сложно собрать своими силами, так как сборка очень проста и понятна даже не профессионалу.

При рассмотрении всех плюсов не стоит забывать, что решение принимать об установке принимается строго самостоятельно и индивидуально. Поэтому нужно подойти к этому вопросу максимально серьезно:

  1. помните, что данное оборудование съедает много электрической энергии;
  2. индукционный обогреватель не является с точки зрения безопасности на 100% надежным.

Устройство излучает электромагнитные волны, которые плохо влияют на живых существ. По этой причине его нельзя устанавливать в жилище, а лучше завести для него отдельное помещение.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href="/youtube/v3/getting-started#quota">quota</a>.

Загрузка…

Индукционное отопление дома. Как Вам вешают лапшу. Отзыв эксперта

Сегодня поговорим с Вами про индукционное отопление. Многие пытаются преподнести индукционные котлы, как нечто инновационное, которое якобы позволит сэкономить наши деньги и обеспечит существование нашей системы отопления. А что на самом деле?

На самом деле индукционные котлы – агрегаты весьма дорогостоящие, габаритные, неудобные в использовании и не наделённые достаточным количеством свойств и качеств, которые необходимы для нормальной работы современного электрического котла отопления.

Те люди, которые эти котлы изобретают и пытаются вам их продать, об этих сторонах своей продукции потребителю ничего не рассказывают, а выставляют на свет одни только положительные качества. Мы же здесь отобразим все плюсы и недостатки индукционного отопления дома

Что говорят производители индукционного отопления?

Чаще всего производители индукционные котлы отопления сравнивают с традиционными, а традиционные – это 99% всех электрических котлов на рынке.

Сравнивают котлы всегда по такой схеме: выделяются мнимые недоработки котлов тэновых и положительные качества индукционного отопления дома.

Например, такие показатели:

  • Весьма много элементов нагрева;
  • Что якобы может один или даже несколько тэнов выти из строя;
  • Утверждают, что котёл может потерять свою рабочую способность;
  • Особое внимание они уделяют накипи, которая может появится в виде отложения прямо на самой поверхности элементов нагрева;
  • Сложность и громоздкость конструкции обусловлена достаточно большим количеством электрических контактов;
  • Создатели индукционных котлов утверждают, что их котлы служат больший срок за счёт того, что могут умягчать воду;
  • Абсолютно необоснованное и голословное утверждение, что требуется периодическая замена прокладок, тэнов и ристеров.

Критика неправильных котлов отопления

 Указывают, что в качественном индукционном котле отопления никаких нагревательных элементов нет. Конечно же это не так, потому что без нагревательного элемента нам не чем было бы нагревать воду, то есть он всегда есть в любом котле!

В подавляющем большинстве устанавливаемых электрических котлов тэн не выходит из строя практически весь срок службы котла.

Если тэн всё-таки выйдет из строя, то мы сможем его легко поменять, так как он под фланцем или на резьбе. Если вдруг ни с того ни с сего поломается агрегат при индукционном отопления , то заменить его практически невозможно.

Теперь о накипи. Она существует в чайнике, а в системах домашнего отопления она не существует, потому что там вода совсем не кипит, отложения же присутствуют всегда и везде, в любых системах: на котлах газовых, дизельных, дровяных, электрических, тэновых, электронных, индукционных. Никакого значения не имеет какой котёл. Отложения всегда будут присутствовать, так как это отложения, которые всегда присутствуют в воде. Это не недостаток и не преимущество, а данность.

Про электрические контакты. Производители пишут, что в индукционном котле отопления нет электрических контактов. Но на самом деле электрические контакты есть всегда и везде. И если говорить о тэновых котлах, то электрические контакты, кам клемные. там много лет отсутствуют. Есть электрические контакты, находящиеся под винтовыми соединениями, которые не требуют подтяжки, и есть пружинные зажимы обслуживать которые тоже не стоит.

По поводу срока службы тэна и цифр, аргументирующих этот срок. Не понятно откуда взяты эти цифры и чем они подтверждаются. Кроме того, здесь авторы путают системы водоснабжения и отопления. В системе отопления нет столько примесей, сколько есть в системе водоснабжения. Умягчения воды носителя системы тепло отопления не требуется.

Надо заметить, что в индукционном котле отопления замена узлов практически вообще не возможна, потому что всё находится в герметичной колбе и её нужно разрезать для того, чтобы что-то оттуда вытащить.

Раскрываем главный миф индукционного отопления

Последнее время уже перестали говорить, что КПД при индукционном отоплении выше, чем КПД тэнового котла 2-3 раза. Но сторонники индукционного котла утверждают, что тэновый котёл быстро теряет свои свойства и выходит из эксплуатации, потому что на нём вырастает накипь!

Утверждают, что в течение года мощность тэнового котла уменьшается на 15-20%. Так ли это на самом деле?

Да, отложения не тэне действительно присутствуют, но никогда нельзя путать систему отопления и систему водоснабжения. Например, в системе водоснабжения действительно образуется накипь, точно также, как она образуется в чайнике, который мы видим на кухне каждое утро. Никогда нам это не мешает в трудовой деятельности, мы знаем, и это не подлежит сомнению, что в чайнике вода закипает в любом случае.

Напротив, в известной для нас системе отопления примеси нечасто поступают в воду. Слой отложения очень тонкий и не является сколько-нибудь значимым препятствием для передачи тепла.

Если энергия куда-то ушла из сети, никуда она полностью не исчезает. Она превращается в абсолютное тепло и нагревается теплоноситель, который, в свою очередь, нагревается точно с одним и тем же КПД, как он нагревался раньше и как он будет нагреваться всегда. Если бы было не так, то тэн разорвало бы излишками энергии.

Как только появляется накипь, теплообмен совершается при более высокой температуре. Ни о каком снижении КПД речи быть не может, какая бы температура ни была в тэне.

Стоимость и содержание индукционных котлов отопления

Стоят индукционные котлы отопления в 2 раза дороже тэновых котлов. Несмотря на то, что они качественно ниже, как мы увидели из критического разбора их так называемых «преимуществ».

Весят тоже в 2 раза больше тэновых котлов, имеют большие громоздкие габариты, и вся электронная начинка находится снаружи. В то время, как в тэновых котлах она спрятана в самом котле. А здесь есть дополнительная коробка, которую иногда негде разместить, особенно, когда речь идёт об очень небольшом помещении для котельной.

В индукционных котлах нет автоматического выбора мощности, то есть только тэновый котёл может сам выбирать на какой мощности ему надо в данный момент работать.

При индукционном отоплении дома постоянно будут скачки напряжения и перенагрузка, а в тэновых котлах очень тихо работает реле. И Вы его сможете заметить лишь, как тихие щелчки, находясь рядом с работающим котлом.

Ещё в индукционных котлах полностью отсутствует термозащита по перегреву и по замерзанию, имеющаяся в тэновых котлах.

В индукционных котлах отопления нет датчиков низкого давления воды. Там нет индикации ошибок, которые позволяют точно установить неисправность, из-за которой он встал (на дисплее тэнового котла будет моргать соответствующий показатель).

Но самое главное, чего нет в индукционных котлах, это возможность подключения бойлера!

Покупать или не покупать индукционный котёл отопления?

Вы, конечно, сами должны принять для себя решение, какой именно котёл вам следует купить: качественный тэновый или же всё-таки более громоздкий, менее эффективный и дорогой индукционный котёл.

Но вы должны учитывать следующее: индукционный котёл – это агрегат не для систем отопления, тем более, если они индивидуальны и не требуют больших мощностей. Разумеется, без индукционного отопления в некоторых индустриальных областях технического производства обойтись невозможно, но это касается производственных задач.

Всё-таки тащить в свой дом сложный тяжёлый и дорогостоящий агрегат не за чем. Можно обойтись более изящным решением – тэновым котлом.

Производители индукционных котлов отопления дают заведомо не полную информацию о своей продукции, что вводит в заблуждение тех, кто делает выбор в сторону того или другого котла. Здесь важно говорить правду и показывать свой продукт со всех сторон, чтобы люди знали, что они покупают.

Отзыв эксперта об индукционном котле отопления

Один из ведущих российских экспертов в сфере установки и обслуживания котлов в России Владимир Сухоруков в одной из своих передач на YouTube «Индукционный котел — большое недоразумение», вышедшей 12 декабря 2017 г., обстоятельно и подробно доказал, что индукционные котлы отопления проигрывают традиционным тэновым котлам.

Владимир Сухоруков не нашел ни одной причины для использования индукционного котла в котельной. Более того, он настоятельно советует ни при каких обстоятельствах не покупать индукционные котлы, когда есть качественные тэновые котлы, работающие стабильно и слаженно.

Возможно, надо прислушаться к совету эксперта.

Читайте так же:

(PDF) Водонагреватель на магнитной индукции

Водонагреватель на магнитной индукции

Ordoñez Flores Rafael

Depto. de Ingeniería Eléctrica y Electrónica

Instituto Tecnológico de Apizaco

Apizaco, Tlax.

[email protected]

Рейес Кастильо Фабиола

Ingeniería Mecatrónica

Instituto Tecnológico de Apizaco

Apizaco, Tlax.

[email protected]

Карреньо Эрнандес Карлос

Ingeniería Mecatrónica

Instituto Tecnológico de Apizaco

Apizaco, Tlax.

[email protected]

Morales Caporal Роберто

Depto. de Posgrado e Investigación

Instituto Tecnológico de Apizaco

Apizaco, Tlax.

[email protected]

Martínez Hernández Haydée Patricia

Depto. de Ingeniería Eléctrica y Electrónica

Instituto Tecnológico de Apizaco

Apizaco, Tlax.

[email protected]

Реферат.

инженерных технологий реализовали ряд инноваций, которые отвечают и решают социальные, экономические

и экологические проблемы.Водонагреватель с магнитной индукцией

— это новое устройство, которое предлагается для нагрева воды в душе

, поскольку оно подчиняется чрезмерному расходу воды во время этого действия

, поэтому оно предполагает экономию воды и газа. Предложение

характеризуется своей устойчивостью, воздействием на окружающую среду и

экономичностью, которая может включать в себя другой социальный статус, удовлетворяющий

сегодняшним потребностям. Этот водонагреватель потребляет меньше электроэнергии на

, чем бойлер с сопротивлением, и в нем не накапливается горячая вода

, поэтому он потребляет меньше энергии, чем газовые котлы

, и, как следствие, экономит как энергию, так и энергию.

эконом.

Ключевые слова: индукционный нагрев, трансформатор тока, экономия энергии

.

I. ВВЕДЕНИЕ

В настоящее время научное и технологическое сообщество

обеспокоено такими фактами, как сжигание топлива, распространение нефти

, вырубка деревьев, неправильное использование воды, чрезмерное количество мусора

, среди любых других фактов, которые повлияли и

изменили окружающую среду, флору, фауну и миллион

здоровья людей.Ощутимым явлением является глобальное потепление на

планеты из-за высокого уровня выбросов CO2, метана и других продуктов на уровне

упомянутых факторов. Это также было постоянно

, касающееся экономии энергии и других ресурсов, таких как вода,

, связанных с этим рабочим интересом.

Кратко анализируя потребление воды, говоря только о

домашнем использовании, есть неадекватное использование этого элемента,

например, полив сада, мойка автомобилей, прачечная и

ванных комнат, где было обнаружено большое количество растрата воды

во время душа; он также потребляется без разбора, в то время как

оставляет кран открытым и трубы протекают.Как следствие

из этого, необходимо найти решения для решения этих

проблем, доступных для общества, а также экологических

дружественных

Потеря воды во время начала душа происходит из-за

вода не сразу становится горячей, таким образом, индукционный нагрев

претендует на решение этой проблемы, а также

конкурирует с солнечными, электрическими (резистивными) и газовыми котлами

.

Магнитная индукция — это процесс, в котором магнитные поля

генерируют электрические поля.Когда электрическое поле

генерируется в материале проводника, нагрузка будет

, приложенная к силе, и электрический ток будет индуцирован

внутри проводника [1]. Водонагреватель состоит из катушки соленоида

, сердечником которой является труба, по которой течет вода;

магнитное поле, создаваемое катушкой, наводит на трубу большой ток

, в котором его рассеиваемая мощность подчиняется соотношению

p (t) = i (t) 2 R; поэтому вода нагревается сразу же, как только

соприкасается с горячей трубой.

Проектирование геометрии и пропорций будет

проанализировано; также исчисление катушки и выбор ферромагнитного материала

.

II. КОНСТРУКЦИЯ КОМПОНЕНТОВ

Анализ и конструкция обогревателя позволили получить

безопасное, дешевое, экономичное и эффективное устройство.

A. Основные понятия

1) Электрическое сопротивление: это свойство, которое некоторые тела

должны иметь против протекания электрического тока. Согласно значению этого свойства

материалы классифицируются на проводники,

полупроводники или изоляторы.Сопротивление проводника

зависит от его длины, площади и материала, из которого он был сделан

[2].

2) Катушка: также называемая индуктором, является пассивным компонентом электрической цепи

, которая состоит из изолирующего провода, имеющего форму пропеллера

. Это позволяет накапливать энергию в магнитном поле

посредством явления, известного как самоиндукция

[3].

978-1-4673-6155-2 / 13 / $ 31.00 © 2013 IEEE

индукционный водонагреватель — Купить индукционный водонагреватель с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для индукционного водонагревателя.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший индукционный водонагреватель в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели индукционный водонагреватель на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в индукционном водонагревателе и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести индукционный водонагреватель по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

НАГРЕВАТЕЛЬ ГОРЯЧЕЙ ВОДЫ СУПЕРВЫСОКОЭФФЕКТИВНЫЙ ИНДУКЦИОННЫЙ

Настоящее изобретение относится к сверхвысокопроизводительному индукционному нагревателю горячей воды и, в частности, к сверхвысокопроизводительному индукционному нагревателю горячей воды, сконфигурированному таким образом, что индукционная рабочая катушка сформирована в центре внутри внешнего резервуара. заполнены водой, предусмотрено множество внутренних резервуаров, стенки которых выполнены в виде тепловых пластин индукционных проводников, и вода течет внутрь, причем внутренние резервуары расположены так, чтобы иметь зазоры с индукционной рабочей катушкой вокруг индукционной рабочей катушки, высокочастотной К индукционной рабочей катушке прикладывается ток, который вводится в тепловые пластины индукционных проводников для нагрева тепловых пластин индукционных проводников, и, таким образом, вода, заполненная во внешнем резервуаре, и вода, текущая во внутренних резервуарах, нагреваются, в результате чего электрическая энергия может быть преобразована в тепловую без дальнейших потерь, и вода для отопления и вода для горячей воды могут быть нагреты с использованием небольшого количества эл. электрическая мощность.

Как правило, электрические водонагреватели используют в качестве источника тепла электроэнергию, и их можно разделить на тип ввода, мгновенный тип и низкотемпературный тип. Тип ввода представляет собой водонагревательный элемент, имеющий нагревательный элемент, такой как никель-хромовая проволока, обернутая в медную трубу с изолятором, например слюдой, который помещается в ванну или простой водонагреватель. Мгновенный тип — это тип нагрева воды, в котором катушки, такие как никель-хромовая проволока, изолированы и сформированы в несколько слоев.Вода нагревается, пока вода проходит через змеевик. Между тем, низкотемпературный тип — это тип нагрева воды, в котором никель-хромовая проволока заключена в медную трубку, а вложенная медная трубка установлена ​​в низкотемпературной ванне. В низкотемпературной бане поддерживается постоянная температура с помощью термостата.

Поскольку такие электрические водонагреватели могут использовать электроэнергию, эффективность преобразования электрической энергии в тепловую очень важна для экономии электроэнергии.

В качестве примера известного уровня техники в публикации корейского зарегистрированного патента № 10-1269729, зарегистрированной 30 мая 2013 г., раскрыт водонагреватель.

Настоящее изобретение разработано для решения описанной выше проблемы, и поэтому целью настоящего изобретения является создание сверхвысокопроизводительного индукционного нагревателя горячей воды, сконфигурированного таким образом, что индукционная рабочая катушка формируется в центре. внутри внешнего резервуара, заполненного водой, предусмотрено множество внутренних резервуаров, стенки которых выполнены в виде тепловых пластин индукционных проводников, и вода течет внутри, причем внутренние резервуары расположены так, чтобы иметь зазоры с индукционной рабочей катушкой вокруг индукционной рабочей катушки. , к индукционной рабочей катушке прикладывается высокочастотный ток, который вводится в тепловые пластины индукционных проводников для нагрева тепловых пластин индукционных проводников, и, в свою очередь, вода, заполненная во внешнем баке, и вода, текущая во внутреннем баки нагреваются, благодаря чему электрическая энергия может преобразовываться в тепловую без дальнейших потерь, а также воды для отопления и воды для горячей воды. могут нагреваться с использованием небольшого количества электроэнергии.

Чтобы достичь вышеописанной цели настоящего изобретения,

В соответствии с одним аспектом настоящего изобретения предоставляется индукционный нагреватель горячей воды сверхвысокой эффективности, который включает:

внешний бак 10 с водой;

индукционная рабочая катушка 20 , установленная в центре внутри внешнего резервуара 10 ;

множество внутренних резервуаров 30 и 40 , при условии, что их стенки выполнены в виде тепловых пластин индукционных проводников, и вода течет внутри, внутренние резервуары расположены так, чтобы иметь зазоры с индукционной рабочей катушкой 20 вокруг индукционной катушки рабочая катушка 20 ;

блок преобразования переменного тока в постоянный 50 , преобразующий переменные токи в постоянные токи; и

блок генерации высокой частоты 60 , предназначенный для генерации высоких частот путем приема постоянных токов от блока преобразования переменного тока в постоянный 50 и вывода высоких частот на индукционную рабочую катушку 20 , так что токи высокой частоты индуктируются в тепловые пластины индукционных проводников индукционной рабочей катушкой 20 для нагрева тепловых пластин индукционных проводников, при этом вода, заполняющая внешний резервуар 10 , и вода, текущая во внутренних резервуарах 30 и , 40, , нагреваются блоком высокочастотной генерации , 60, .

В аспекте настоящего изобретения индукционная рабочая катушка , 20, сконфигурирована так, что многожильные скрученные медные провода помещаются в контейнер, имеющий тонкую плоскую форму, а затем свободное пространство контейнера заполняется жидкий силиконовый изолятор или уретановые или эпоксидные изоляторы, в которых поверхности контейнера являются водонепроницаемыми и изолированными, чтобы нормально работать в воде.

В аспекте настоящего изобретения внутренние резервуары 30 , 40 включают в себя множество перегородок 110 , имеющих меньшую площадь поперечного сечения, чем у прохода соответствующих внутренних резервуаров 30, и . 40, , в котором множество перегородок , 110, установлено в проходе внутренних резервуаров зигзагообразно, чтобы иметь пространство между ними, так что вода течет зигзагообразно.

В аспекте настоящего изобретения внутренние резервуары , 30, и , 40, образованы последовательно множеством резервуаров для увеличения времени нагрева воды.

Нагреватель по п. 1 , в котором переменное напряжение представляет собой одно- или трехфазное напряжение от 50 Гц до 60 Гц в диапазоне от 110 В до 380 В, а зазор меньше или равен 20 мм.

Нагреватель по п. 1 , в котором высокая частота составляет от 15 кГц до 75 кГц.

В сверхвысокопроизводительном индукционном водонагревателе согласно настоящему изобретению индукционная рабочая катушка 20 сформирована в центре внешнего резервуара 10 , заполненного водой, множества внутренних резервуаров 30 и , 40, , предусмотрены так, что их стенки выполнены в виде тепловых пластин индукционных проводников, и вода течет внутри, внутренние резервуары расположены так, чтобы иметь зазоры с индукционной рабочей катушкой 20 вокруг индукционной рабочей катушки 20 , высокий Частотный ток прикладывается к индукционной рабочей катушке 20 , который вводится в тепловые пластины индукционных проводников для нагрева тепловых пластин индукционных проводников, и, таким образом, вода, заполняющая внешний резервуар 10 , и вода, текущая в внутренние баки 30 и 40 нагреваются.Следовательно, сверхвысокопроизводительный индукционный нагреватель горячей воды позволяет преобразовывать электрическую энергию в тепловую без дополнительных потерь, а также воду для нагрева и воду для нагрева горячей воды с использованием небольшого количества электроэнергии.

РИС. 1 представляет собой схему, иллюстрирующую вариант осуществления сверхвысокопроизводительного индукционного нагревателя горячей воды в соответствии с настоящим изобретением

Фиг. 2 — схема, иллюстрирующая вариант внутреннего резервуара, показанного на фиг.1.

Далее будет подробно описан вариант осуществления согласно настоящему изобретению со ссылкой на прилагаемые чертежи.

Прежде всего, РИС. 1 представляет собой схему, иллюстрирующую вариант осуществления сверхвысокопроизводительного индукционного нагревателя горячей воды согласно настоящему изобретению, в котором сверхвысокопроизводительный индукционный нагреватель горячей воды выполнен с возможностью включения внешнего резервуара 10 , индукционной рабочей катушки. 20 , первый и второй внутренние резервуары 30 и 40 , блок преобразования переменного тока в постоянный 50 и блок генерации высокой частоты 60 .

Такая конфигурация настоящего изобретения будет подробно описана со ссылкой на фиг. 2.

РИС. 2 представляет собой схему, показывающую вариант осуществления первого и второго внутренних резервуаров 30, и 40 , показанных на фиг. 1.

Ссылаясь на фиг. 1 и 2, внешний резервуар 10, может быть заполнен водой, а индукционная рабочая катушка 20, может быть расположена в центре внешнего резервуара 10 .

Может быть предусмотрено множество внутренних резервуаров 30, и 40, , так что их стенки выполнены в виде тепловых пластин индукционных проводников, и вода течет внутри внутренних резервуаров.Кроме того, внутренние резервуары , 30, и , 40, могут быть расположены так, чтобы иметь зазоры с индукционной рабочей катушкой 20, вокруг индукционной рабочей катушки 20, . В этом случае зазор может быть предпочтительно меньше или равен 20 мм.

В этом варианте осуществления, как показано на фиг. 2, внутренний резервуар включает в себя множество перегородок , 110, , имеющих меньшую площадь поперечного сечения, чем у прохода соответствующих внутренних резервуаров 30, и , 40, .В этом случае множество перегородок , 110, может быть предпочтительно установлено в проходе внутренних резервуаров , 30, и , 40, , зигзагообразно, чтобы между ними оставалось пространство, так что вода течет зигзагообразно, тем самым увеличивая время нагрева. воды.

Кроме того, внутренние резервуары 30, и 40, могут быть предпочтительно образованы последовательно несколькими резервуарами для увеличения времени нагрева воды.

Конечно, два упомянутых выше способа можно комбинировать, чтобы еще больше увеличить время нагрева воды.

Кроме того, индукционная рабочая катушка 20, может быть сконфигурирована так, что многожильные скрученные медные провода помещаются в контейнер, имеющий тонкую плоскую форму, а затем свободное пространство контейнера заполняется жидким силиконовым изолятором. или уретановые или эпоксидные изоляторы, в которых поверхности контейнера являются водонепроницаемыми и изолированными для нормальной эксплуатации в воде.

Блок преобразования переменного тока в постоянный 50 служит для преобразования переменного тока в постоянный ток.Здесь напряжение переменного тока может быть одно- или трехфазным напряжением от 50 Гц до 60 Гц в диапазоне от 110 В до 380 В.

Блок высокочастотной генерации , 60, может генерировать высокие частоты, принимая постоянные токи от переменного тока. блок преобразования тока в постоянный ток 50 и выводит высокие частоты от 15 кГц до 75 кГц на индукционную рабочую катушку 20 , так что токи высокой частоты индуцируются в тепловых пластинах индукционных проводников индукционной рабочей катушкой 20 для нагрева тепловых пластин индукционных проводников, которые, в свою очередь, нагревают воду, заполненную во внешнем резервуаре 10 , и воду, текущую во внутренних резервуарах 30 и 40 y. В это время, поскольку рабочая индукционная катушка 20, может нагревать воду, заполненную во внешнем резервуаре 10 , используя высокую температуру (до 180 ° C), генерируемую сама по себе, возможно, что электрическая энергия может быть преобразована в тепловую энергию без дальнейших потерь.

Соответственно, в сверхвысокопроизводительном индукционном нагревателе горячей воды согласно настоящему изобретению индукционная рабочая катушка 20, сформирована в центре внутри внешнего резервуара 10 , заполненного водой изнутри, множество внутренних резервуары 30 и 40 сформированы так, что их стенки служат нагревательными пластинами индукционных проводников, и вода течет внутри внутренних резервуаров, при этом внутренние резервуары имеют зазоры с индукционной рабочей катушкой 20 вокруг индукционной рабочей катушки 20 , высокочастотный ток подается на индукционную рабочую катушку 20 , который вводится в тепловые пластины индукционных проводников для нагрева тепловых пластин индукционных проводников и, таким образом, воды, заполняющей внешний резервуар 10 и вода, протекающая во внутренних баках 30 и 40 , нагреваются.Следовательно, настоящее изобретение обеспечивает преимущество в том, что электрическая энергия может быть преобразована в тепловую без дополнительных потерь, и вода для нагрева или вода для горячей воды могут быть нагреты с использованием небольшого количества электроэнергии.

Кроме того, вода внешнего бака 10 может использоваться как вода для отопления, а вода внутренних баков 30, и 40 может использоваться как горячая вода. Соответственно, поскольку воду для нагрева можно использовать для тщательного отделения от горячей воды, один или несколько из множества внутренних резервуаров , 30, и , 40, могут использоваться для стабильной подачи горячей воды для питья.

Хотя техническая идея настоящего изобретения описана вместе с прилагаемыми чертежами, она просто проиллюстрирована посредством предпочтительного варианта осуществления настоящего изобретения и не ограничивается описанием настоящего изобретения. Кроме того, специалистам в данной области техники будут очевидны различные модификации и замены без отклонения от объема технической идеи настоящего изобретения.

Создание индукционного водонагревателя с горячей водой «Wonder How To

Как к

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
