Проект беседки: чертежи, размеры, схемы

Чертежи беседки с размерами. Как построить беседку из дерева своими руками: схемы, чертежи, размеры. Проект простой беседки.

Если у вас есть приусадебный участок и вам нужно уютное место для времяпровождения с семьёй и друзьями – беседка идеально подойдёт для ваших нужд.

В этой статье мы рассмотрим проект простой открытой беседки из древесины с покрытием крыши из битумной черепицы.

Как построить беседку своими руками проект.

Здесь представлен проект простой беседки для дачи, на рисунке предоставлена подробная схема беседки.

Беседка схема.

Чтобы построить беседку вам понадобятся следующие материалы:

  • A – 4 бетонных столбика под фундамент с анкерными креплениями.
  • B – Основа беседки, нижняя обвязка.
  • С – Вертикальные опоры.
  • D – Балки 16 шт.
  • E – Бруски 18 шт.
  • F – Опоры (длиной 2,3 м) — 9 шт.
  • G – Горизонтальные балки для верхней обвязки (длиной 2,55 м) – 4 шт.
  • H – Стропила (длиной 2,6 м) — 4 шт.
  • I – Стропила (длиной 2,07 м) – 4 шт.
  • J – Короткие стропила (длиной 1,067 м) – 8 шт.
  • K – Фанера.
  • L – Подкладочный рубероид.
  • M – Битумная черепица.
  • N – Доска для настила пола.
  • O – Балясины.

Дополнительные материалы:

Для фундамента (цемент, гравий, песок).

Крепёжные элементы (винты, кровельные гвозди)

Проект беседки своими руками чертежи и размеры.

На рисунках предоставлены чертежи беседки с размерами для пошагового строительства беседки.

Измеряем точки для заливки столбчатого фундамента под беседку.

В столбики при застывании цементного раствора вставляем закладные крепления для бруса.

Фундамент обязательно нужно покрыть гидроизоляцией, например рубероидом.

Устанавливаем и крепим вертикальные опоры беседки из бруса.

Делаем нижнюю обвязку из досок, используем для крепления металлические уголки и винты.

Устанавливаем боковые вертикальные опоры.

Делаем полы для беседки.

Устанавливаем верхнюю обвязку беседки.

Приступаем к изготовлению крыши нашей беседки, устанавливаем стропила как показано на схеме беседки.

Обшиваем каркас крыши беседки фанерой или OSB.

Покрываем фанеру рубероидом и укрываем декоративной битумной черепицей.

Устанавливаем в беседке балясины и вертикальные рейки.

Покрываем древесину защитной антибактериальной пропиткой и прозрачным лаком.

Беседка готова, это самый простой проект деревянной беседки на изготовление такой беседки понадобится примерно 3 дня.

Чертеж беседки своими руками. У вас всё получится!

Далеко не все рождаются великими художниками и мастерами, да и уроки черчения в школе помнят немногие. Но это не значит, что для создания чертежа беседки нужно искать первоклассного специалиста. При желании, освоить схемы и нарисовать приличный чертеж сможет абсолютно каждый домовладелец. Главное, чтобы у вас было искреннее желание построить беседку своими руками. Наши советы и рекомендации, изложенные в данной статье, помогут сделать все остальное.

Статья посвящена тому, как грамотно и четко составить план беседки из дерева, чертежи и схемы основных узлов, какой размер выбрать, где расположить мангал или место для отдыха. Также вас ждет подборка готовых чертежей беседок. Их можно взять за основу или составить что-то своё.

Основные правила построения схем

Современный выбор беседок поистине впечатляет: открытого и закрытого типа, круглые, многогранные, комбинированные. Самым простым будет чертеж конструкции прямоугольной формы.

Но и здесь нужно быть предельно внимательным. Например, когда вы переносите схему на готовый участок, важно следить за каждым углом и стараться выдержать градус 90о. Диагонали тоже должны быть одинаковыми.

Вспомним несколько простых правил, которые изучались на уроках черчения и геометрии. Шестиугольник, который имеет одинаковые стороны, всегда состоит из 6 равносторонних треугольников или 2 трапеций.

Когда возникает необходимость внести изменения в детали беседки (например, вас не устраивает длина сторон, и вы хотели бы увеличить её), в первую очередь чертится прямоугольник, как показано на рисунке:

Чтобы найти середину прямоугольника, чертятся диагонали. Затем от точки, где пересеклись диагонали (середина) откладываются отрезки одинаковой длины. Они должны быть перпендикулярны длинной стороне прямоугольника.

Дальше точки соединяются. Таким же образом вы сможете начертить равные трапеции с основанием. Их высота будет равна 1/2 стороны беседки.

Составляем рабочий проект. Общие рекомендации

Воспользуйтесь данными советами, чтобы создать рабочий проект будущей беседки:

  • Определитесь с типом сооружения. Он может быть открытым и закрытым.
  • Продумайте дизайн таким образом, чтобы готовая конструкция удачно гармонировала с другими строениями на участке.
  • Выберите место будущей постройки.
  • Нарисуйте чертежи с точным указанием габаритов беседки: длины и ширины, а также высоты. Четко обозначьте, где будут находиться опорные стойки, вход, какой будет форма и высота ограждения.
  • Иногда в общий проект включают чертеж с проекциями фасадного изображения, разрезов и планировки, технических узлов. Прописываются размеры беседки.
  • В случае строительства беседок закрытого типа дополнительно рисуется схема вентиляции
  • На отдельном листе бумаги нужно будет разработать план фундамента и указать его тип (ленточный, столбчатый).
  • Далее идет описание конструктивных узлов с указанием размеров окон и дверей, места их установки.
  • Схема крыши рисуется отдельно. В ней указываются точные размеры и конфигурация, количество углов наклона, используемый материал.
  • В последнюю очередь, рисуется схема водоснабжения (если строится беседка с кухней и умывальником) и электропроводки, составляется смета на строительные материалы и крепежные элементы.

Тщательно продуманный проект является основой успешного возведения надежной, долговечной конструкции. Всегда используйте при подготовке проверенные

проекты беседки, которыми делятся настоящие умельцы.

Проектирование беседки из дерева. Составляем чертеж

Поскольку деревянные беседки считаются наиболее популярными и простыми в изготовлении, предлагаем рассмотреть классическую схему разработки чертежа конструкции из дерева:

Изучив план участка, отметьте оптимальное на ваш взгляд место строительства. Например, сад или пространство между деревьями в конце участка. Рекомендуемое расстояние до жилого дома – 5-7 метров. Но если беседка будет оборудована мангалом, стоит отталкиваться от показателя 8 метров.

Оптимальный вариантом фундамента для небольших деревянных беседок будет столбчатое основание. Для вертикальных опор выдерживается расстояние между столбами 1500 – 2000 мм. Советуем добавить по 80-100 мм с каждой стороны при разработке схемы фундамента. Как известно, основание должно быть немного больше, чем постройка.

Основное предназначение беседок – отдых на свежем воздухе. Поэтому они должны быть удобными и просторными. Ничто не должно отвлекать вас от релаксации. Чтобы добиться желаемого эффекта, важно соблюдать основные правила эргономики.

Например, для квадратных и прямоугольных конструкций из дерева выбирают двух- или четырехскатную крышу.

Рекомендуемая ширина стола – от 500 до 700 мм. Если вы хотите, чтобы за ним поместились 4 человека, делайте стол квадратным (длина тоже 700 мм). Шесть человек легко поместятся за столом длиной 1100 мм. В итоге, минимальная комфортная ширина беседки должна быть 1500 мм, а длина – 1500-2000 мм.

Проект беседки для небольшого участка

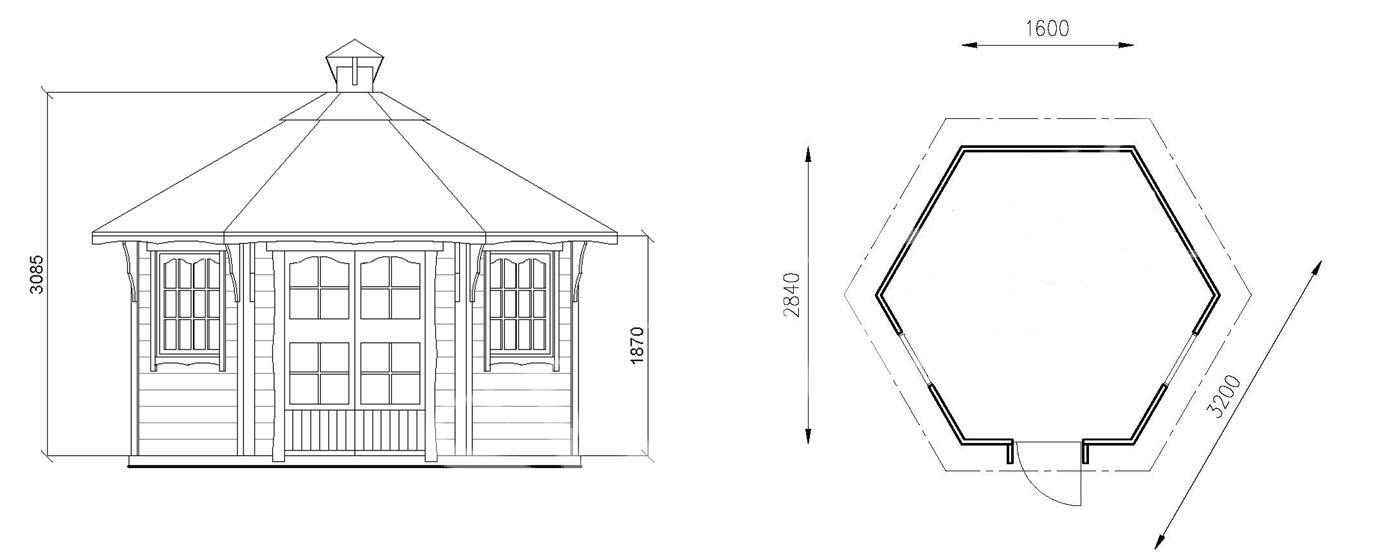

Ниже будут рассмотрены чертежи беседок из дерева с 6 гранями. Размеры шестиугольной беседки могут быть разными и напрямую зависят от ваших личных предпочтений и предполагаемого количества отдыхающих.

Шестигранная беседка хороша тем, что позволяет вместить большую компанию – до десяти человек. Рекомендуемые размеры выглядят следующим образом:

  • Высота – 2200 мм. Замеры осуществляются от пола до обвязки вверху.
  • Общая высота – 2800 мм. Замеры осуществляются от основания до конькового узла.
  • Ширина – 2500 мм (расстояние от одного угла до другого).
  • Диагональ – 2900 мм (расстояние от одного угла до угла, находящегося на противоположной стороне).
  • Примерная площадь – 6,5 квадратных метров.
  • Грань беседки – 1450 мм.

Ниже – пример чертежа шестигранной беседки, рассчитанной на десять человек:

Перед вами – постройка классического типа. Она проста в изготовлении и сравнительно экономична, является очень функциональной. Возвести такую конструкцию своими руками под силу даже начинающему строителю. Основными элементами беседки являются:

  • Опорные стойки – 6 штук.
  • Треугольные элементы крыши – 6 штук.
  • 6-угольное основание.
  • Ограждение, состоящее из отдельных секций.

Благодаря огромному количеству элементов, которые похожи между собой, темпы строительства ускоряются. Чтобы возвести каркас, достаточно досок и бруса. Для соединения используются гвозди или саморезы. В местах крепления столбов и крыши делаются специальные места для крепления. В качестве материала для пола лучше всего зарекомендовали себя доски или OSB.

Помимо места для посиделок, планируется зона для отдыха? Кресла и шезлонги в беседке – интересный вариант, но тогда площадь беседки придется увеличить. Все вычисления делаются из расчета 4 м

2 на человека. При создании чертежа беседки с камином/мангалом важно учесть габариты печки при расчете общей площади. Рекомендуемая глубина мангала, собранного из кирпичей – 750-1000 мм, ширина – 1200 мм.

При строительстве мангала желательно оборудовать отдельный рабочий стол – ширины 700 мм будет вполне достаточно. Мойка, место для хранения дров являются удобными, но не обязательными атрибутами. В итоге, минимальная длина кухни вместе с печью составляет 2400-3400 мм.

Конечно, существуют садовые конструкции многоугольной формы. По сравнению с прямоугольными беседками, они сложнее в строительстве, зато выглядят очень эффектно. Вы можете дополнить их уникальной ковкой или изящной решеткой из дерева, подобрать дизайнерский вариант освещения и купить несколько растений для украшения.

В некоторых схемах и чертежах пол отсутствует как таковой. Действительно, можно ограничиться ровной площадкой из плитки или залить бетон, чтобы получилась монолитная плита. Тем, кто строит беседку из поликарбоната, рекомендуется подогнать размеры под стандартный лист 2100 х 6000 мм.

Тем, кто не располагает свободным временем, наверняка придется по вкусу готовая сварная конструкция переносного типа. Ее оборудуют поликарбонатной крышей и лавочками. Как это выглядит, хорошо видно на рисунке (чертеж + фотография):

Вы только что познакомились с самыми распространенными и востребованными проектами садовых беседок. Если подходящий вариант так и не был найден, попробуйте составить чертеж самостоятельно, воспользовавшись советами, приведенными выше. Тем, кто не обладает профессиональными навыками архитектора или строителя, рекомендуется отдать предпочтение максимально простым конструкциям, не имеющим сложных линий и дизайнерских излишеств.

Если вы хотите сделать профессиональный чертёж с использованием специализированного программного обеспечения, хочу порекомендовать вам следующее видео, в котором автор наглядно демонстрирует процесс создания чертежа шестиугольной деревянной беседки:



Виды беседок: проекты, схемы, выбор размеров

Перед тем как приступить к проектированию беседки, вам нужно будет решить вопросы, касающиеся формы и размера постройки. И дело усложняется тем, что вам надо соотнести сразу несколько аспектов: размер и форма участка, доступные финансы, личные пожелания. Только добившись здесь равновесия, в процессе проектирования можно получить именно то, что нужно.

Эта статья охватывает как раз вопросы форм и размеров. Кроме того, отдельных раздел посвящен проектированию необычных беседок.

Проекты беседок: различия по формам

Есть несколько форм, которые часто используются самостоятельными застройщиками при проектировании беседок. Да и специализированные фирмы проектируют на их основе типовые садовые домики. В этом разделе – немного о каждой из этих форм.

Квадрат, прямоугольник и треугольник

Проекты квадратных и прямоугольных форм наиболее популярны у тех, кто решил самостоятельно построить садовый домик для себя. Для не очень опытного строителя возвести беседку с прямыми углами на много проще, чем, например, шестиугольную. Это касается как собственно строительных работ, так и создания проекта на бумаге.

Некоторые стили, такие, например, как фахверк и скандинавский, предполагают в основном прямоугольную или квадратную форму постройки. При составлении проекта обязательно нужно учитывать этот аспект. Также, квадратную или прямоугольную постройку можно приобрести в строительной фирме – они всегда имеют определенное количество готовых домиков типовых размеров. Это большой плюс для тех, кто не хочет заниматься строительством самостоятельно или ждать изготовления заказа.

Беседки прямоугольные. Фото открытой постройки

Треугольной формы беседки встречаются очень редко. Как правило, это открытые строения – навесы, выполненные в упомянутых выше скандинавском или фахверк стилях. Вы можете также использовать треугольную форму при создании проекта беседки – перголы, как беседка, фото которой представлено далее. Закрытые постройки такого типа почти не возводятся, так как образуется довольно много бесполезного пространства в углах основания треугольника.

Виды беседок: фото треугольной перголы возле дома

Шести- и восьмиугольные беседки

Беседка шестигранная – второй по популярности вид проекта, после квадратных и прямоугольных. Лучше всего выбрать шестиугольный садовый домик, круглый в плане, как беседка, фото которой вы видите. Круглая форма в проекте подразумевает только тупые углы, что позволит использовать площадь строения по максимуму. Если же делать овальный вариант, то два угла из шести получатся острыми, и пространство внутри них рационально использовать вряд ли получится.

[su_label type=»important»]Обратите внимание:[/su_label] [su_highlight background=»#F7D1CD»]шестиугольные беседки строятся самых разных размеров, от 5м2 до больших шатров в 20м2 и более. Проекты малых размеров не предполагают включения в план кухонной зоны – но это минус всех маленьких беседок. Конструкция может быть и открытой, как на фото, и застекленной, зимней. Также как и квадратные, шестиугольные садовые домики разных размеров всегда есть в ассортименте профильных фирм.[/su_highlight]

6 угольная конструкция

Восьмиугольные постройки

Если ваш садовый участок имеет вытянутую форму, и вы хотите установить на нем просторную беседку, то оптимальным выбором станет проект овальной постройки с восемью углами. Этот вариант особенно хорош, когда под одной крышей необходимо поместить зоны отдыха и кухни одновременно:

  • Зона кухни будет находиться на достаточном удалении от сидящих за столом.
  • У того, кто занимается готовкой есть достаточно свободного места для манипуляций.
  • Возможна организация дополнительных рабочих поверхностей в кухонной зоне без особого ущерба свободному пространству.
Большая беседка 8 ми угловая, с кухней

Для садового участка, стороны которого более или менее одинаковы, восьмиугольная беседка тоже подойдет. Но вот форму ее при создании проекта лучше сделать круглой. Такой садовый домик одинаково хорошо подойдет как для обширного участка, так и для наших традиционных дачных шести соток. Нужно только выбрать подходящие размеры при проектировании. Проекты восьмиугольных беседок создаются под оформление в самых разных стилях, тут все зависит от материала изготовления.

[su_label type=»warning»]Обратите внимание:[/su_label] [su_highlight background=»#FFEED5″]основной недостаток таких садовых домиков — если они имеют значительные размеры, то требуют большое количество материалов для строительства. А это значит, что за беседку придется выложить кругленькую сумму. Кроме того, создание проекта беседки с восемью углами у вас уйдет довольно много времени, так как расчеты будут сложнее чем, скажем, при проектировании квадратной постройки.[/su_highlight]

Беседка восьмигранная, с камином

Типовые проекты беседок

Словосочетание «типовая постройка» обозначает строения, идентичные по своей форме, пропорциям, отделке и т.д. Относительно беседок «типовая» также применяется, но тут имеется в виду общность в площади беседок в проекте, чем в формах.

Маленькая беседка до 9м

2

Такие садовые домики очень популярны для использования на небольших садовых участках, чаще всего дачных. Они компактны, но при этом площадь готовой постройки 3х3 метра получается 9м2, и разместиться на ней с комфортом может до десяти человек одновременно. Самый маленький вариант, 2х2, позволяет разместить внутри только стол да пару лавок, зато средств на строительство потребует совсем не много.

Такой проект стоит выбрать, если вам нужна летняя, открытая постройка. Времени и средств на ее проект и возведение потребуется совсем не много. Теоретически, зимнюю тоже можно построить, но во время проектирования нужно помнить, что толщина стен «съест» какое-то количество площади.

[su_label type=»important»]Обратите внимание:[/su_label] [su_highlight background=»#F7D1CD»]чаще всего типовые постройки 2х2, 2х3 и 3х3  метра не предполагают размещения внутри них мангалов или очагов другого типа. Это связано с тем, что источники открытого огня должны отстоять от стен не менее, чем на 50 см. Добавим сюда еще самое меньшее 1,5 метра от очага до сидящих людей, и свободного пространства останется не так много. Поэтому имеет смысл во время проектирования просто добавить навес для мангала или гриля снаружи садового домика. [/su_highlight]

Простая беседка 3х3, проект конструкции на столбчатом фундаменте

Садовые домики площадью до 16м

2

Типовыми, для проектирования садовых домиков с площадью от 10 до 16м2, являются следующие параметры: 3х4, 4х4 и 5х3. Тут уже у вас появится возможность поместить внутри беседки мангал, большее количество мебели, и, конечно же, большее количество человек. А размеры беседки 4х4 или 3х5 м позволяют полноценно разделить садовый домик в проекте на кухонную зону и зону отдыха.

Увеличивается и перечень материалов, которые могут использоваться при строительстве. Например, вы можете спроектировать открытую или закрытую беседку из бревна, как на рисунке внизу. Но не забываем, что с увеличением площади постройки увеличивается сложность ее проектирования. Особенно внимательно стоит отнестись к расчету стропильной системы и фундамента во время составления проекта.

Беседка 4х4, проект сруба

Большемеры от 16м

2

Сюда относятся проекты беседок, имеющих такие габариты: 3х6, 4х6, 4х5, 5х5 и 6х6 метров. И тут есть где «разгуляться» при создании проекта. Так, вы можете не только выбирать форму постройки, но и зонировать ее на свое усмотрение. Беседка 6х6 метров может состоять из 3 – 4 зон:

  • Для отдыха закрытая + кухонная + для отдыха открытая
  • То же + хозблок.

Также на таком метраже спокойно можно проектировать беседку, которая при необходимости переоборудуется в гостевой домик целиком или в какой-то из своих частей. Все ограничения, которые могут возникнуть при проектировании, это размер вашего участка и количество доступных финансов.

Схема беседки 6 на 6 метров

Нестандартные решения садовых домиков

А следующий раздел посвящен необычным проектам, которые нельзя назвать стандартными. Это постройки со сложной геометрией или выполненные в виде каких-либо предметов.

Двухуровневые беседки

Если вам приходится принимать большое количество гостей одновременно, то, возможно, стоит подумать о создании проекта двухэтажной беседки. Особенно этот вариант актуален, если размер участка не позволяет разместить на нем садовый домик, скажем, 25 – 30м2 площадью. Такой проект позволит сделать три зоны на площади около 15м2. Например, внизу – кухонная + для отдыха, вверху – для отдыха. На следующем фото проект беседки выполнен именно по такому типу.

[su_label type=»warning»]Обратите внимание:[/su_label] [su_highlight background=»#FFEED5″]при всех своих достоинствах двухуровневые беседки встречаются очень редко. Связано это по большей части с масштабностью постройки, она будет смотреться органично только рядом с жилым домом, но не с маленьким дачным домиком. Ну и финансовый вопрос проекта немаловажен, такой садовый домик нельзя назвать бюджетным.[/su_highlight]

Двухуровневая беседка с печкой, а также с хозблоком под лестницей

Вот еще интересный вариант с двумя уровнями. Тут в проект можно включить использование имеющихся на участке деревьев. Они будут исполнять роль несущих опор. В меру надобности проект дополняется дублирующими опорами из дерева или металла, если природные не обладают нужной прочностью. Такой вид садового домика можно использовать при дефиците свободного пространства на участке.

Разные виды беседок своими руками: фото постройки с зоной отдыха на втором ярусе

Сложные геометрические формы

А это уже беседки современные, дань стилю хай-тек. Из дерева, металла, пластика или сочетания этих материалов создаются проекты беседок, имеющих сложные геометрические формы. Это может быть додекаэдр, как на фото, октаэдр, тетраэдр и т. д. Такие садовые домики делаются разных размеров, открытые и закрытые. Ценовой вопрос решается путем подбора материалов.

Если внимательно рассмотреть следующее фото, то становится понятно, что проект такой конструкции составить очень сложно. Тут понадобится сделать массу сложных вычислений. Поэтому, если вам хочется заполучить на свой участок что-то подобное, то лучше всего заказать проект в профильной организации.

Круглая беседка — додекаэдр

Необычные варианты беседок

Обычно мы говорим «декорировать беседку». Но можно использовать и сам садовый домик в качестве декорации придомового участка. Во-первых, это изготовление конструкции в виде какого-нибудь средства передвижения. В проектировании его вид выбирается в зависимости от того, в каком стиле вы хотите оформить свой сад.

Например, на фото – беседка-карета, она может являться отсылкой к русским сказкам. Но если вы спроектируете беседку-дилижанс, то это будет уже оформление сада в стиле дикого запада. Беседка в виде корабля, соответственно, морская тема. Так же это может быть автомобиль, самолет и многое другое, вид проекта зависит только от вашей фантазии.

Оригинальные беседки: карета

Но не только средства передвижения берутся за основу при проектировании. В качестве прообраза конструкции могут быть использованы самые разные вещи. Интересный пример плетеной беседки вы можете рассмотреть ниже. Также из лозы делаются садовые домики в виде кувшинов, грибов, желудей и т. д. Главное, спроектировать каркас, а повторить его формы плетением труда не составит.

[su_label type=»important»]Обратите внимание:[/su_label] [su_highlight background=»#F7D1CD»]плетеная конструкция получается ветро- и влагопроницаемой. Поэтому вам придется еще при проектировании задуматься на этот счет. Возможно, придется предусмотреть какое-то дополнительное внутреннее покрытие для стен и потолка.[/su_highlight]

Фото необычных беседок: плетеная постройка в виде чайника

Проект беседки для дачи с чертежами. Простые открытые беседки

Проект беседки для дачи с чертежами. Простые открытые беседки

В начале, мы посмотрим, как сделать простую беседку открытого типа из разных видов материалов.

Первым делом необходимо составить эскиз и чертежи своей беседки, учитывая размеры участка. Потом, согласно чертежам, приобретается необходимое количество нужного материала. Чертеж, кстати, вы делаете именно для того материала, из которого будете строить.

Так же в эскиз вы добавляете будет ли у вас мангал с барбекю или печь.

Если вам не принципиален какой-то особенно «крутой» дизайн, то лучше всего делать беседку прямоугольной. Построить ее будет гораздо легче, чем многоугольную, да и разметки делать придется гораздо меньше. Отдельно делается чертеж фундамента. Где вы указываете размеры столбов, их высоту и глубину, на которую они будут вкапываться.

В чертеже крыши необходимо будет указать стропильную систему, крепление верхней обвязки, нижнюю опору для стропил и шаг между стропилами.

Для удобства проведения работ приложите к вашему проекту подробную схему монтажа технических узлов, указав варианты их крепления между собой .

Работы начинаются с установки фундамента. Для беседки хватит ямы глубиной до 80 см.

Выкладываем на дно слой песка, после чего выставляются опоры и бетонируются. При этом надо не забывать проверять уровнем их ровность, удаленность их друг от друга и уровень по высоте.

После этого делается нижняя обвязка и обустраивается пол из лаг. Для этого используются деревянные брусья. После того, ка сделан каркас пола можно выкладывать настил из досок. Далее делается верхняя обвязка и собирается каркас кровли. Потом он обшивается доской и перекрывается кровельным материалом.

Конструкция готова и можно переходить к ее ограждению. Вначале ставим горизонтальные брусья, которые будут играть роль перил. Потом ставим вертикальные стойки. Если вы решили сделать ограждение в виде деревянной решетки, то вначале делаете раму из бруса, а затем внутри нее набиваете уже саму решетку.

Ниже приведена схема сборки двухскатной беседки.

А здесь приведена схема фундамента:

На этой схеме показано, как обустроить кровлю:

Можно сделать простую беседку не только из дерева но и из металла. Для этой цели можно использовать и алюминий, и простое железо. Соединения все делаются при помощи сварки.



Если вы решили сделать открытую беседку с мангалом, то так же делаете эскиз, где необходимо указать, на каком месте своего участка вы будете её ставить. Это нужно для того, что бы впоследствии правильно подвести к беседке воду, а если имеется газ, то и его.

Такие беседки обычно заменяют летние кухни, поэтому к ее строительству нужно подходить с большей тщательностью.

Делая чертеж беседки необходимо отразить не только размеры будущей дачной постройки, а также расположение в ней камина или мангала. Дополнительно рисуется и схема фундамента и дымохода. Кроме того, в проект включается и сам мангал, форма жаровни, количество огневых точек и укладка камня по рядам.

Чертеж прямоугольной беседки. Определение размера

Прежде чем начать строить чертеж прямоугольной беседки, нам необходимо определить ее габариты:

  • Во-первых , строение должно помещаться на нашем участке, и при этом не мешать перемещению. В идеале, беседку нужно располагать на удалении от жилых и хозяйственных построек – такой подход обеспечит оптимальные условия для комфортного отдыха.

Вариант со стандартными размерами

  • Во-вторых , внутри должно быть достаточно просторно. Если мы говорим о прямоугольных моделях, то они изначально планируются как навесы для довольно большого числа людей. Как минимум, вся ваша семья должна там размещаться с комфортом.
  • В идеале ширина подобного сооружения должна составлять от 2,5 до 3,5 м, а длина  — от 4,5 до 6 м. Сделаем меньше – будет тесно, а конструкция с большими габаритами будет смотреться громоздко.

Обратите внимание! Если планируется установка очага или барбекю, то в этом случае необходимо заложить в одном из торцов площадку примерно 2х3 м. Этот  запас необходим для того, чтобы дым и жар от углей не мешали отдыху.

Выбранные размеры можно будет скорректировать в процессе построения подробного плана. Естественно, делать это нужно так, чтобы общие габариты не «вылезли» за пределы отведенной для сооружения площади на участке.

Проект беседки-пагоды

Когда с размерами определились, можно браться за линейку или за специальную компьютерную программу. В любом случае принципы, по которым мы будем вести построение, остаются неизменными.

Чертеж беседки 2х3. Построение чертежа основания

Начинать проектировку нужно с построения схемы основания.

В качестве примера мы возьмем столбчатый фундамент из бетонных блоков 250х250 мм:

План-схема фундамента

  • На лист бумаги (желательно использовать миллиметровку – так новичку будет гораздо проще избежать ошибок) наносим контур строения в соответствии с выбранными размерами.
  • На чертеж накладываем осевые лини, проходящие через середину длинной и короткой стороны.
  • Ориентируясь на положение осевых линий, отмечаем места, в которых будет проводиться установка элементов фундамента

Устройство и внешний вид основания

  • Опоры нужно размещать равномерно. К примеру, для варианта с шириной 3,4 и длиной 5 м оптимальным шагом между столбиками из бетона будет 1,4 м, как показано на схеме.

Обратите внимание! Исходя из того, чтоб мы будем  монтировать опоры 250х250 мм, шаг между центрами их гнезд при монтаже нужно будет делать  1500-1550 мм.

  • Далее нам необходимо выполнить чертеж обвязки. Используя предыдущую схему, а лучше – сделав ее копию, наносим на бумагу изображение брусьев. В качестве обвязки лучше всего использовать деревянный брус сечением 150х150 мм или доску 50х150 мм, что и нужно отразить на чертеже.
  • Также необходимо схематически изобразить конструкцию узла примыкания стоек к основанию, включая крепежные элементы и гидроизоляционный слой из рубероида или водонепроницаемой мембраны.

Узел крепления стойки

  • В завершение отдельно вычерчиваем устройство пола. Как правило, в беседках данного типа достаточно одного слоя половой массивной доски, уложенной на лаги.

Отдельно следует рассмотреть ситуацию с установкой стационарной печи или мангала. Если масса этих устройств будет велика, то пол, сделанный по обычной технологии, может не выдержать. Именно поэтому под печь стоит залить отдельный фундамент, обозначив его на чертеже.

Чертеж беседки 3х4. Фундамент для беседки

Сделать беседку 3 х 4 своими руками вполне возможно. Это позволит избежать масштабных расходов. При этом не рекомендуется браться за реализацию сложных проектов. Беседка 3 х 4 своими руками должна быть максимальной простой. И такая простота не будет означать неудобства или отсутствие внешней привлекательности.

Начинать строительство нужно всегда с фундамента . Поскольку речь идет о беседке, которая возводится своими руками, этот процесс надо представить поэтапно. Это даст наилучшее понимание его особенностей и позволит создать недорогой и прочный фундамент. Необходимо отметить, что беседка 4 х 4 своими руками или конструкция меньших размеров не будет слишком массивной. Поэтому, лучше использовать столбчатое основание. Оно выдержит массу постройки и простоит более полувека, не потребовав ремонта.

Чертеж беседки 3х3. С чего начать строительство.

Как построить беседку для дачи или дома самому. Нужен чертеж беседки 3 метра на 3 метра или подробная схема. Можно сделать своими руками чертежи, начертить схемы с подробным описанием деталей, а можно не усложнять себе жизнь и строить беседку с размерами, посчитанными кем-то другим.

Обязательно нужно сделать расчет материалов, чтобы не выяснилось в процессе работы, что какие-то материалы отсутствуют. Итак, разбираем этапы строительства. В данном случае, возводится деревянная беседка 3х3.

Заливка фундамента.

Готовится площадка под строительство. Чертятся линии по габаритам конструкции, убирается верхний слой почвы. Теперь выкапываются ямки по углам, на перекрещивании диагоналей и посередине с каждой стороны.

Их необходимо заполнить гравием на высоту около 20 см. Сверху заливается цементно-песчаный раствор и кладутся кирпичные столбики, максимальная высота которых 25 см над землей. Опоры выравниваются и монтируется арматура.

Арматура — совокупность соединённых между собой элементов, которые при совместной работе с бетоном в железобетонных сооружениях воспринимают растягивающие напряжения (балки)

Строительство каркаса.

В брусьях делаются отверстия для соединения друг с другом и 1 отверстие для арматуры. Опорные столбы выполняются из брусков 2,3 метра. Они делаются в каждом углу беседки.

В верхней части сверлом делаются отверстия для соединений, в нижней делаются пропилы. Вертикально опоры крепятся с помощью брусков 4х8 см. Диагональная стяжка выполнена из строганых досок, по краям досок должны быть пазы для соединения с выпиленными отверстиями на балках, установленных вертикально.

К столбам стяжка прикручивается на саморезы. Горизонтальная обвязка наверху делается из досок 5х10 см. На основание каркаса кладется дощатый настил, толщина которых 4 см.

Строительство крыши.

Беседка 3 на 3 заканчивается строительством жесткой кровли. Она состоит из следующих элементов:

  • Основы из брусьев.
  • Вертикальные стойки.
  • Обвязка наверху крыши.

Делается монтаж опорного столба, где соединяются верхняя обвязка и стропила. Здесь нужны брусья размером 10х10, их длина 80 см. Получается фигура восьмигранника, а в верхней части выпиливается прямоугольник 5х10 см.

Установка опорного стола посередине диагонального соединения, в верхней части на него опираются стропила, которые другим концом крепятся в углах вертикальных стоек. Установка промежуточных стропил. Обрешетка досками по 2,5 см, укладка кровельного материала.

Крыша восьмигранной формы имеет ряд преимуществ: скаты имеют большой уклон и за счет этого не скапливаются осадки. Не нужно отдельно разрабатывать сточную систему, беседка имеет лучшее освещение.

Самый простой вариант кровли – беседка с односкатной крышей. Она представлена наклонной плоскостью, соединенную на разной высоте со скатом. Варианты конструкций с односкатной крышей пользуются популярностью, так как просты в изготовлении.

Чертеж беседки 4х4. Беседки из профильных труб своими руками

За счет того, что профильная труба обладает рядом преимуществ, много людей используют именно этот материал для возведения беседок. Сооружение не только легко построить, но и с легкостью ухаживать за ним. Дело в том, что металл не сильно подвержен влиянию окружающей среды и обладает сравнительно высокой долговечностью. Профильные трубы не стоят дорого, имеют аккуратный вид. Прежде чем начать строительство, следует определиться с типом и формой конструкции. Кроме того, готовятся чертежи, проверяется наличие материалов и инструментов, которые будут задействованы в работе. Итак, можно создать прямоугольную, круглую, квадратную, шестигранную и другую форму беседки.

Совет! Если вы не имеете достаточно опыта работы со сварочным аппаратом или же впервые создаете подобные сооружения, как беседка, лучше выбирать самые простые конструкции.

Можно создать собственный чертеж, эскиз беседки. В чертежах указываются все размеры, максимально точно проводятся остальные расчеты, так как от этого зависит дальнейший вид и долговечность беседки.

Итак, чтобы построить своими руками беседку из профильных труб, следует использовать такие материалы: бетон, грунтовку для обработки металла, кровельный материал, а также собственно профильные трубы. Из инструментов обязательно должен быть сварочный аппарат, уровень, болгарка, сверла с дрелью, а также крепежные элементы. Как только место для строительства конструкции будет выбрано, нужно приступать к обустройству ям. Их количество определяется согласно проекту – по количеству опор. Ямы имеют глубину до 60 сантиметров. Высота стоек учитывается с этим размером. В качестве опор допускается использовать профиль 80 на 80 мм, а также с толщиной стенки в 3 мм. К стойкам приваривают опорные пятки. Это позволит увеличить степень жесткости конструкции.

На дно подготовленных ям засыпают щебень. После того подстилку утрамбовывают, ставят стойки и заливают бетон. Тут следует максимально точно следить за вертикалью стоек. Как только бетон начинает твердеть, проверяется ровность каждой стойки повторно. После того, как будут проведены данные работы, необходимо подождать примерно двое суток, пока бетон «схватится».

Теперь можно начинать создавать нижний пояс обвязки. Тут применяется профиль меньшего сечения, приваривая материал к опорам на определенной высоте над уровнем грунта. Как правило, обвязку делают на такой высоте, чтобы можно было максимально комфортно заходить в беседку.

Наступает этап создания крыши. Из профиля создается стропильная система по чертежам. Если форма будет двускатная, то профиль приваривается под углом 15 градусов. Чтобы кровельный материал было удобнее крепить, на каркас приваривается профильная труба как обрешетка, шаг которой составляет 45 см. Вот и все – каркас беседки считается собранным.

Чертежи беседок из металла. Делаем беседку из профильной трубы своими руками

Беседка из профильных труб – это не только уютное место для отдыха, где можно уединиться, спрятавшись от ежедневной суеты. Эта конструкция может стать истинным украшением вашего участка! Однако для этого к строительному процессу следует подходить грамотно и творчески, причем это касается не только проектирования, но и монтажа всех конструктивных элементов сооружения. Итак, сегодня вы узнаете, как построить беседку из металлопрофиля и что вообще для этого потребуется.

Беседка из профильной трубы своими руками

Конструктивные особенности беседок из профильных труб

Как можно догадаться из названия, главным расходным материалом, который в данном случае будет использоваться, являются профильные трубы, которые, в свою очередь, могут иметь либо квадратное, либо прямоугольное сечение. Подобный материал по многим характеристикам значительно превосходит иные разновидности проката (к примеру, круглые трубы, пруты или уголки) и лучше подойдет для строительства разного рода металлических конструкций, в особенности, если они изготавливаются собственноручно.

Благодаря особой форме сечения, профтрубы обеспечивают следующие важные параметры.

  • Нагрузка будет распределяться максимально равномерно, причем не только по самим трубам, но и по элементам, которые с ними соединены.
  • Сам процесс возведения будет максимально быстрым и простым.
  • Конструкция получится достаточно прочной, хотя и весить при этом будет не очень много (дело в том, что такие трубы полые внутри).
  • Беседка будет более красивой и привлекательной, чем если бы использовались другие разновидности металлопроката.
  • Наконец, места креплений с другими деталями просто и удобно подгонять, причем с любой из сторон. А о тех же трубах круглого сечения этого сказать нельзя.

Еще стоит заметить, что профильные трубы являются поистине универсальным материалом. Они могут применяться не только для силовых конструктивных элементов (кровельных балок, например), но также для всех остальных (даже декоративных – столов, скамеек, прочего). Для изготовления беседки можно использовать только сам металлопрофиль, а также материал, который может быть использован для кровли (к примеру, сотовый поликарбонат). А для обеспечения привлекательности и предельной легкости всей конструкции можно, как показано на иллюстрациях, применить трубы разного сечения.

Обратите внимание! Стойки при этом должны быть выполнены из труб такого диаметра, чтобы конструкция получилась надежной и прочной, в то время как остальные элементы могут быть выполнены из меньших изделий (в зависимости от функционального назначения).

Для беседки, в особенности, для ее опорных столбов предпочтительнее использовать именно квадратный металлопрофиль. Что же касается прямоугольного, то он тоже подойдет, но его лучше применять для обрешеток, ограждений и иных элементов, не подверженных значительным механическим нагрузкам.

Помимо того, в процессе сооружения вам понадобятся навыки работы с электрическими инструментами – электрической дрелью и болгаркой. Также желательно, чтобы вы умели хоть немного работать со сварочным аппаратом. Таким образом, вы сумеете выполнить сварные швы в тех местах, где это потребуется. Согласитесь, крепление, осуществленное с помощью болта с гайкой, выглядит не так аккуратно и привлекательно, как выполненное посредством сварочного аппарата.

Основные достоинства металлических беседок

Стоит заметить, что беседка из профильной трубы, помимо легкости сооружения, имеет и другие важные преимущества.

  • Она немного весит – если почва на участке достаточно плотная и не сдвигается в зависимости от сезона, то фундамент может вообще не потребоваться – вместо этого конструкцию можно взгромоздить на кирпичи/камни. Если же беседка небольшая, то ее при необходимости вообще можно будет переносить на другое место. В крайнем случае, можете построить столбчатый фундамент, который куда менее затратный, нежели ленточного типа.
  • Такая конструкция пожаробезопасна, чего нельзя сказать о беседках, выполненных из древесины. Следовательно, внутри без проблем можно размещать, к примеру, мангал. В таком случае даже если пожар и произойдет, то конструкции он никоим образом не повредит.
  • Металлическая беседка очень прочная, она может без особых проблем выдерживать сезонные подвижки почвы. Каркас гораздо лучше держит форму, нежели те, что выполнены из дерева либо кирпича.
  • Наконец, все соединения получаются максимально точными и геометрически правильными. Хотя даже в случае неточностей их можно будет с легкостью устранить.

Проекты беседок для дачи с размерами своими руками

Дача – это место, куда приезжаешь отдохнуть от городской суеты. Представить отдых летом в загородном доме без беседки невозможно, поэтому с ее постройкой затягивать не стоит. Чтобы она гармонично влилась в стилистику участка и сочеталась с уже присутствующими элементами ландшафтного дизайна, необходимо рассмотреть возможные проекты беседок, которые можно сделать своими руками.

Варианты построек для дачного отдыха

Для отдыха днем и вечерних посиделок с близкими и друзьями идеально подойдет беседка. А если сооружение построенно своими руками, то непременно станет предметом гордости хозяина. Главное правильно подобрать проект постройки с размерами, наметить место расположения, выбрать материалы и можно приступать к работе. Проекты, приведенные ниже, помогут справиться с этой задачей.

Варианты беседок для дачи могут быть:

  1. Деревянные — для строительства используется брус, бревна, рейки, доски.
  2. Каменные — выполняются из разных видов кирпича, блоков, штук, могут быть с фундаментом или без.
  3. Металлические — можно использовать стальные уголки, профильные трубы или квадрат, украшать элементами ковки.
  4. Комбинированные — заключаются в сочетании разнообразных материалов при строительстве и оформлении.

Также их можно подразделить на три основных вида:

  1. Открытые.
  2. Полуоткрытые.
  3. Закрытые.

Открытая постройка

Для постройки открытых деревянных беседок своими руками понадобятся такие материалы:

  • брус;
  • доска;
  • стропила;
  • рейка;
  • деревянная вагонка;
  • покрытие для крыши.

Вначале на месте постройки необходимо снять верхний слой почвы до 10 см. Далее там где будут стоять вертикальные столбы, выкапываем ямы минимум 50 см в глубину, размером 30х30 см. В зависимости от конструкции их может быть четыре, шесть, восемь.

При установке столбов, часть бруса, которая будет находиться в земле, окунается в битум. В ямы устанавливаем брусья и насыпаем туда щебень, утрамбовываем. Брус, для устойчивости фиксируется несколькими рейками. Вторым слоем идет гравий. Далее ямы заливаются бетонным раствором.

Важно: Столбы следует выставлять по уровню, и следить, чтобы при заливке они не сместились.

После схватки раствора приступаем к устройству пола своими руками. Первоначально делается каркас по основанию беседки, можно использовать брусья сечения 40х40 мм. Они крепятся к вертикальным столбам. Если при заливке брусьев бетонное основание поднять на 10-25 см, то раму для пола можно будет уложить на него.

Установленный таким образом каркас будет возвышаться над уровнем земли. На раму ставятся лаги, интервал между ними должен составлять 30-40 см. На них ложем гидроизоляционный материал и прибиваем доски.

Боковые части между вертикальными столбами по периметру зашиваются деревянной вагонкой, доской или деревянными плитами. Один проем оставляем нетронутым для входа.

Заключающий этап крыша. Берем несколько стропил (в зависимости от количества сторон) 100х50 мм. Их скрепляем между собой с одной стороны и фиксируем на несущей конструкции с другой. Между стропилами набиваем рейку и покрываем крышу выбранным покрытием.

Полуоткрытая из камня

Для постройки полуоткрытых каменных беседок своими руками необходимо иметь:

  • кирпич или строительные блоки;
  • песок и цемент для раствора;
  • брус;
  • кровельный материал.

Первоначально делается сплошной фундамент. Он должен быть приблизительно 60 см в ширину и на штык, два в глубину. Идеально если такое основание будет выступать над землей см на 10.

Цоколь своими руками. С задней стороны беседки по нижнему ряду необходимо оставить сквозные дыры, для стока воды. На второй ряд ложится гидроизоляция. Высота цоколя должна быть на 7-8 рядов из кирпича. В толщину он равен кирпичу.

От цоколя необходимо поднять опорные колонны размером 25х25 см, их количество может быть от 6 до 12 шт, в зависимости от конструкции. Глухие стены выкладываются полностью кирпичом.

На колонны и стены кладется брус 10х10 см для кровли. Брус желательно покрыть морилкой или лаком. Поверх укладываем кровельный материал, это может быть:

  • металлочерепица;
  • шифер;
  • ондулин;
  • керамическая черепица.

Пол в таких постройках может быть выложен плиткой, камнем или сбит из досок. Своими руками полуоткрытую беседку для дачи, можно превратить в закрытую. Для этого открытое пространство между опорными колонами следует застеклить.

Важно: Часто в таких беседках размещается барбекю, это следует учесть при заливке фундамента и сделать его под такой конструкцией согласно требованиям постройки.

Открытая из металла

Для сооружения открытых металлических беседок своими руками необходимо обладать навыками сваривания метала. Для работы понадобится:

  • труба, уголок или квадрат;
  • сварочный аппарат;
  • декоративная ковка.

Установить основные вертикальные трубы своими руками можно двумя способами.
Первый. Пробуривается яма 70-100 см. Туда вставляется несущая профильная труба 50х50 мм, засыпается щебнем и раствором.

Второй. Выкапывается яма под фундамент по периметру беседки, в намеченных местах вставляются трубы. Они фиксируются арматурой по круги, после чего этот армапояс заливается бетоном.

По нижней части делается металлическая обвязка, для монтажа пола. Если ваша беседка со сплошным фундаментом, то основание под пол можно положить на него.

Средняя обвязка выступает в качестве перил. Между нижней и средней обвязкой можно закрепить декоративные кованые элементы.

Верхняя обвязка является основой для крыши. Стропильная конструкция делается из металлического профиля и устанавливается на верхнюю обвязку. Сверху лучше всего накрыть металлическую беседку профнастилом, это не испортит задумку и будет смотреться органично.

Если промежуток между нижней и средней обвязкой закрыть деревянной вагонкой, а внутрь поместить барбекю, то такая беседка для дачи по праву будет называться комбинированной.

Что в итоге

Какие бы проекты вы не выбрали, главное чтобы вам было комфортно, а внешний вид постройки подходил под общую стилистику дачного участка.

Беседка 4 на 6 чертеж

Выбираем проект беседки 6 на 4 для дачи

Садовая беседка своими руками – вполне выполнимая задумка. Но прежде чем его реализовать, нужно подобрать соответствующий проект и, по меньшей мере, создать чертеж. Даже такое простое сооружение без плана выполнять не рекомендуется.

Выбираем беседку 6 на 4

Проект беседки 6*4

Площадь эта довольно большая, а это означает, что павильон или шатер может быть использован не только как помещение для стола и пары скамей, но и для организации зоны релаксации, возможно, детской, или даже кухни-столовой. Однако для этого понадобятся разные проекты.

  • Навес – самый элементарный вариант, с легкостью выполняемый своими руками. В самом простом случае представляет собой каркас с тентом, но может иметь и более оригинальный вид – треугольной или угловой постройки. Беседка 4 на 6 на фото выполнена в виде навеса.
  • Открытая конструкция – подразумевается отсутствие дверей и стекол в оконных проемах. Это отличный выбор для кухни-столовой. Здесь можно разместить уличную печку или мангал, причем площадь – 4 на 6, вполне позволяет удобное зонирование.
  • Закрытый вариант – устанавливаются и окна, и двери, проводится электричество и, возможно, даже отопление. В этом случае можно и газовую печку установить и электрическую, а не только мангал. Чертеж беседки 4 на 6 несколько сложнее, но в основном из-за коммуникаций.

Форма сооружения

Проект следует подбирать в соответствии с архитектурой главного здания. Сложно сочетать павильон 4 на 6 из бревен или бруса «под бревно» с домом¸ выполненным в стиле конструктивизм. А так как главной внешней чертой постройки является ее форма, то она зачастую определяет и стиль сооружения.

  • Треугольная – встречается редко, как правило, это угловой навес со скамьями. Однако при площади 6*4 такая форма невыгодна.
  • Прямоугольная или квадратная – лучший вариант для выполнения своими руками, так как предполагает самый простой чертеж. Сооружается такая постройка из самых разных материалов: бруса, грубо обработанного дерева, кирпича, лозы, поликарбоната и так далее.
  • Шестиугольная – второй по популярности вариант для дачи, и прекрасно подходит для площади в 4 на 6. В таком строении все углы тупые, что позволяет максимальным образом использовать площадь. Расположить здесь печь несколько сложнее, поскольку помещение оказывается симметричным.
  • Восьмиугольная – такая беседка 6*4 своими руками наиболее удобна при организации кухонной зоны. Мангал оказывается в достаточном удалении от находящихся в павильоне, кухонная зона оказывается вполне просторной, и готовящий не испытывает затруднений при перемещении, да и место для дополнительного рабочего стола тоже найдется.

Более удобной является вытянутая по оси восьмиугольная форма. В этом случае легче провести зонирование.

Материалы для строительства

Такую небольшую постройку можно изготовить практически из любых материалов. Однако для разных проектов понадобятся разные умения.

  • Дерево – чаще всего, это брус, однако может использоваться и другое дерево – вагонка, например, обычные доски, фанера, даже ветки в некоторых случаях. Брус считается оптимальным вариантом, поскольку проще всего обрабатывается. На фото – деревянный павильон для дачи.
  • Лоза – более редкий случай, поскольку здесь требуется специфическое умение.
  • Кирпич – более солидное строение, где при площади в 6*4 м без чертежа не обойтись. Павильон может быть и прямоугольным, и шестиугольным, и более сложной конфигурации. В этом случае обязательно возведение фундамента, что затрудняет строительство.
  • Дикий камень – более редкий вариант, так как требует умения для кладки. Намного чаще кирпичную беседку на даче облицовывают плиткой под камень.
  • Металл – может использоваться только как каркас, например, при возведении беседки из поликарбоната или стекла, а может представлять собой и основной материал, например: садовая ротонда. В последнем случае часть «стен» составляют собой ползучие растения.
  • Металл и поликарбонат – демократичный и доступный вариант. Отличается самым большим разнообразием форм, поскольку оба материала весьма гибки. Беседки для дачи 4 на 6 могут выполняться в виде сферы, шатра с многоуровневой крышей, цилиндра и так далее. Однако для реализации такой задумки потребуется умение работать со сварочным аппаратом.

Беседка 4 на 6 своими руками: идеи для дачи и строительство с фото

Уличная постройка открытого или закрытого типа просто необходима на территории частного дома или дачного участка.

Беседка 4 на 6 позволяет вместить большое количество человек и обустроить внутри полноценную зону отдыха. Такие габариты дают возможность установить стол, лавочки, мангал, или даже мебель для посуды или вещей.

Проекты интересных беседок

Беседки могут быть открытыми и закрытыми, выполненными из различных материалов, иметь разнообразные формы и размеры. Одним из популярных габаритов являются беседки 6х4.

Это довольно большая постройка, позволяющая поместить все необходимое оборудование – мебель, мангал, возможно, шкафы или полки, если планируется ежедневное времяпровождение в этом месте.

Оригинальности и уникальности таких строений не может быть предела. Дизайн колеблется от обычного навеса до многоугольных закрытых конструкций.

Дерево

Деревянная беседка 6х4 не вызывает никаких трудностей во время монтажных работ. Отличается она высокими эстетическими и экологическими качествами. Кроме этого, постройка прослужит не один год.

При правильном подходе, она станет отличной зоной отдыха в любое время года, если качественно залить фундамент и утеплить постройку.

Металл с поликарбонатом

Сам по себе поликарбонат – это уникальный материал, благодаря которому можно создавать разные формы. Для получения уникальной беседки нужно сварить металлический каркас по своему желанию и обтянуть поликарбонатом. Такая постройка может быть круглой, полукруглой, пятиугольной, ромбовидной и т. д.

Поликарбонат бывает разной толщины, плотности и цвета. За счет более прозрачного материала можно добиться светлой и просторной беседки.

Хотя более темные цвета способствуют защите от ультрафиолета, за счет чего можно обеспечить прохладное место отдыха на летний сезон.

Одними из самых популярных металлических беседок являются кованые конструкции. Самостоятельно изготовить их достаточно сложно. Лучше найти мастера, который сделает под заказ беседку вашей мечты. Так как «стены» будут кованными, крышу можно смонтировать из поликарбоната, что будет защищать постройку от осадков и палящего солнца.

Кирпич

Садовая беседка из кирпича – конструкция более чем прочная. Из этого материала можно построить отдельно закрытое помещение и оснастить его электричеством, мебелью, мангалом.

Такие постройки больше напоминают летнюю кухню или времянку, чем беседку. Размеры 6х4 позволяют сделать полноценное помещение для отдыха, обеда и даже сна.

Кирпичные постройки могут быть как открытыми, так и закрытыми. В зависимости от типа ее можно использовать в разных целях. Открытые постройки подойдут для временного времяпровождения при условии хорошей погоды. Закрытые, же могут выполнять роль практически полноценного домика.

Кирпичное строение отличается прочностью и долговечностью. Единственным недостатком является длительность работ.

Если деревянная беседка устанавливается «в два счета», то для кирпичной требуется дольше времени. Во-первых, нужно подобрать и подготовить территорию, во-вторых, залить фундамент (монолитный или ленточный).

После этого возводятся стены, монтируется крыша, проводятся внутренние и внешние работы. После этого постройка обустраивается креслами, диванами, столами и прочей необходимой утварью.

Некоторые даже строят печь, монтируют вентиляционную систему и используют помещение, как полноценную летнюю кухню для приготовления и потребления еды.

Нестандартный материал

Кроме привычного дерева, металла или кирпича, конструкции можно изготавливать из любого материала, насколько хватит фантазии. В последнее время популярность набрали «живые беседки».

Для их реализации необходимо изготовить каркас и высадить плетущиеся растения, что позволит летом иметь на своем участке прекрасное место для отдыха.

Часто используются шторы, которыми завешивается конструкция. Ее каркас может быть деревянным, металлическим или выполненным из другого любого стройматериала.

Стеклянные, бетонные, или плетеные беседки – это оригинальные постройки, но следует учитывать, что они не настолько долговечны, как каменные или металлические. При этом это будет прекрасным укрытием от агрессивного летнего солнца.

С мангалом, барбекю, печью

Беседка 6 на 4 достаточного размера, и за счет этого в ней можно поставить не только стол, стул или кресла, но и оборудовать мангал, печь или барбекю. Что еще нужно для отдыха на территории частного дома или дачном участке?

Мангал с барбекю можно размещать по-разному. Рядом с постройкой, если она закрытая, так и внутри, при открытом виде садовой беседки.

Пользуются популярностью печи, но которых можно готовить кушать или отапливать постройку в зимнее время, чтобы в ней можно было проводить время.

С односкатной крышей

Односкатная крыша для малых конструкций считается самым популярным вариантом, благодаря ряду преимуществ:

  • минималистический стиль, отличный внешний вид;
  • легкость и малый вес крыши позволяет избежать деформации беседки;
  • экономность и простота монтажа, так как односкатная крыша не требует много стройматериала и особых умений и строительных навыков;
  • высокая прочность и долговечность.

Проект односкатной конструкции можно сделать самому, или обратиться за помощью к специалистам.

Шатёр

Данное строение может быть свободно крепиться к грунту, а может быть капитальным. В первом случае постройка будет переносной, благодаря чему на зиму ее можно убирать, чтобы дольше сохранить материал. Цельный шатёр на зиму можно будет защитить, укрыв плёнкой и исключив попадание снега внутрь.

Чертеж с размерами

Вы можете выбрать абсолютно любой материал и формат беседки. Многие отдают предпочтение открытым навесам и мангалу внутри помещения (это смотрится элитно). Более простой вариант – столбы из бруса, минимум обшивки на стенах и простая кровля.

Беседка 6 на 4 может быть сделана по-разному, но форма у неё одна – прямоугольная.

Строительство своими силами

Чтобы построить беседку своими руками, необходимо предварительно пройти все подготовительные этапы:

  1. Выбор материала. Первым делом нужно определиться, с какой целью будет использоваться беседка и из какого материала ее лучше строить, какого типа и размера она будет. Для постоянного отдыха, ежедневного приема пищи, встреч с родными и близкими подойдет беседка 6х4.
  2. Подготовка участка. Важно выбрать удачное место для постройки, чтобы она не мешала и долго стояла. Место необходимо очистить от сорняков, корней и мусора. Затем уже роется и утрамбовывается котлован.
  3. Заливка фундамента. Предварительно делается разметка, в зависимости от формы и размеров беседки, и после этого заливается фундамент по соответствующей технологии. Перед сооружением беседки фундамент должен постностью застыть.
  4. Возведение каркаса из древесины или металла.
  5. Стены – ковка, профнастил, поликарбонат, стекло, пластик или другой выбранный материал.
  6. Крыша. Необходимо уделить особое внимание монтажным работам кровли, ведь важно, чтобы постройка не протекала, так как от этого зависит срок ее эксплуатации, качество отдыха и срок службы вещей, которые находятся внутри.
  7. Настил или укладка напольного покрытия. Тип выбирается, отталкиваясь от типа сооружения.
  8. Интерьер и экстерьер. В завершение проводятся внутренние работы, обустраивается декор и украшается беседка снаружи. Для создания комфорта не стоит забывать о зеленых растениях, которые не только украсят зону отдыха, но и обеспечат чистый воздух.

Фундамент

Фундамент может быть нескольких типов:

  • Ленточным фундаментом называется конструкция, которая заливается на основе кирпича или щебня. Обязательно возведение своеобразного пояса, который в дальнейшем станет частью конструкции. Этот тип подходит для любых построек, даже для самых тяжелых и громоздких.
  • Столбчатым, который строится на бетонных ли деревянных столбах. Они загоняются в землю на определенном расстоянии. Глубина определяется в зависимости от типа местности и особенностей грунта. Такой тип преимущественно возводится для деревянных беседок, которые отличаются легкостью.

Монолитный тип фундамента (сплошной) используется для постройки домов, для беседок, как правило, такой фундамент не заливают.

Каркас

Каркас собирается в зависимости от выбранного материала для постройки. Если это металл, тогда конструкция варится в зависимости от формы и высоты. Если вы предпочли кирпичную постройку, тогда возводятся стены или уголки (при открытом типе).

Крыша

Крыша может быть двускатной, односкатной или фигурной. Для летней постройки открытого типа достаточно будет на каркас уложить кровельный материал (шифер, профнастил, поликарбонат и др.) для закрытых беседок можно использовать утеплитель, чтобы в таком домике можно было отдыхать в любое время года.

В легких и простых конструкциях полом может быть просто земля. То есть дополнительно не укладывается никакой материал. Для более крупных конструкций пол может оставаться бетонным, если строение стоит на фундаменте, или же используется напольное покрытие, преимущественно древесина.

Декоративное дополнение

При декоре беседки нет никаких запретов и правил. Оборудовать внутри и снаружи постройку можно в зависимости от своих пожеланий и фантазии. При этом используются растения, вода (водопады или фонтаны), мебель, качели и прочие предметы.

Сообщества › Сделай Сам › Блог › Беседка 6х3.3 с односкатной крышей (с кирпичным мангалом). 4. Обвязка брусом

В продолжении темы Беседка 6х3.3 с односкатной крышей 3. Доставка материала. Начало нижней обвязки

Уголки оцинкованные:
130*130*100 усиленные 8 шт. — 492,80 р.
Опора бруса раскрытая 140*7*50*2х100 9 шт. 543 р.
Угольник 137 р.
90*90*65*2 усиленный 4 шт. 148 р.
90*90*65*2 — 10 шт. 290 р.
130х130х100х2 усиленный 16 шт. 880 р.
Опора бруса раскрытая 140*7*50*2х100 3 шт. 291 р.
Держатель балки левый 4 шт. — 116 р.
Держатель балки правый 4 шт. — 116 р.
Пластина крепежная 210*90*2 4 шт. — 148 р.

Пленка полиэтиленовая (1.5 м. рукав ) (40 микрон) 30 погонных метров 480 р.
Саморезы разные 40 р.
20х0.55 перфорированная лента тарная оцинкованная 25 метров 475 р.
105х105х90х2 6 шт. 31 р.
105х105х90х2 усиленный 6 шт. 378 р.
40х40х20х2 20 шт. 180 р.
40х40х40х2 10 шт. 140 р.
130х130х100х2 6 414 р.

Все пропитано огнебиозащитой. фото прилагаю

Беседки своими руками открытого и закрытого типа: чертежи, размеры, схемы, проекты, и эскизы беседок

Доброго всем времени суток!

Сегодня мы поговорим о том, как самому построить на своей даче беседку. На садовом участке она является одним из важных элементов комфортного отдыха, по крайней мере у большинства садоводов. Согласитесь, ведь вы не только приезжаете на свой участок, что бы как следует поработать, но и отдохнуть. А какой отдых может сравниться с отдыхом на свежем воздухе в красиво обустроенной беседке.

Если сравнивать конструкции беседок в общих чертах, то их можно разделить на такие категории, как открытые (сооружение без стен, только крыша, используется в теплое время года), закрытые (можно сравнить с небольшим домиком) и переносные (эти беседки можно собрать, разобрать и поставить в любом месте).

Что касается материалов и размеров конструкции, то это в большей степени зависит от ваших возможностей, вкусов и предпочтений. Проще всего сделать своими руками беседку из дерева. Ниже приведена схеме несложной беседки, которую вы сможете легко построить самостоятельно.

Выбор типа беседки, закрытая или открытая, зависит от того как вы планируете ее использовать. Если вам необходима круглогодичная беседка, то несомненно, подойдет только закрытая. А если, вы бываете на даче лишь в посадочно-сборочный сезоны. То открытой беседки вам вполне хватит. Материалов уйдет гораздо меньше, да и затрат по деньгам и времени тоже будет немного.

Что же касается кровельного материала, то здесь, независимо от того какая у вас беседка. Лучше всего подойдут шифер, профнастил, гибкая черепица, сотовый или монолитный поликарбонат.

Простые открытые беседки

В начале, мы посмотрим, как сделать простую беседку открытого типа из разных видов материалов.

Первым делом необходимо составить эскиз и чертежи своей беседки, учитывая размеры участка. Потом, согласно чертежам, приобретается необходимое количество нужного материала. Чертеж, кстати, вы делаете именно для того материала, из которого будете строить.

Так же в эскиз вы добавляете будет ли у вас мангал с барбекю или печь.

Если вам не принципиален какой-то особенно «крутой» дизайн, то лучше всего делать беседку прямоугольной. Построить ее будет гораздо легче, чем многоугольную, да и разметки делать придется гораздо меньше. Отдельно делается чертеж фундамента. Где вы указываете размеры столбов, их высоту и глубину, на которую они будут вкапываться.

В чертеже крыши необходимо будет указать стропильную систему, крепление верхней обвязки, нижнюю опору для стропил и шаг между стропилами.

Для удобства проведения работ приложите к вашему проекту подробную схему монтажа технических узлов, указав варианты их крепления между собой.

Работы начинаются с установки фундамента. Для беседки хватит ямы глубиной до 80 см.

Выкладываем на дно слой песка, после чего выставляются опоры и бетонируются. При этом надо не забывать проверять уровнем их ровность, удаленность их друг от друга и уровень по высоте.

После этого делается нижняя обвязка и обустраивается пол из лаг. Для этого используются деревянные брусья. После того, ка сделан каркас пола можно выкладывать настил из досок. Далее делается верхняя обвязка и собирается каркас кровли. Потом он обшивается доской и перекрывается кровельным материалом.

Конструкция готова и можно переходить к ее ограждению. Вначале ставим горизонтальные брусья, которые будут играть роль перил. Потом ставим вертикальные стойки. Если вы решили сделать ограждение в виде деревянной решетки, то вначале делаете раму из бруса, а затем внутри нее набиваете уже саму решетку.

Ниже приведена схема сборки двухскатной беседки.

А здесь приведена схема фундамента:

На этой схеме показано, как обустроить кровлю:Можно сделать простую беседку не только из дерева но и из металла. Для этой цели можно использовать и алюминий, и простое железо. Соединения все делаются при помощи сварки.

Если вы решили сделать открытую беседку с мангалом, то так же делаете эскиз, где необходимо указать, на каком месте своего участка вы будете её ставить. Это нужно для того, что бы впоследствии правильно подвести к беседке воду, а если имеется газ, то и его.

Такие беседки обычно заменяют летние кухни, поэтому к ее строительству нужно подходить с большей тщательностью.

Делая чертеж беседки необходимо отразить не только размеры будущей дачной постройки, а также расположение в ней камина или мангала. Дополнительно рисуется и схема фундамента и дымохода. Кроме того, в проект включается и сам мангал, форма жаровни, количество огневых точек и укладка камня по рядам.

Беседки застекленные (закрытая) для дачи и дома с мангалом внутри

Чаще же всего, беседки с мангалом делают закрытого типа. Она будет уже полноценной не только летней, но и зимней кухней. Сооружения бывают разного типа: и с окнами, и полностью застекленные до пола.

Материалом для постройки беседок служит и дерево, и кирпич. Но главным элементом является стекло. При этом, выделяют три типа остекления: холодное, теплое и триплекс. Холодное остекление – это наиболее простой способ, когда стекла только вставляются и не делается никакое утепление. При этом температура внутри будет градусов на десять выше чем снаружи. При теплом остеклении делается хорошая теплоизоляция. А стены из бруса или кирпича хорошо защитят от холода. Способ безрамного структурного остекления называется триплексом.

Что касается самого стекла, то для остекления можно использовать как простое стекло, так и стеклопакеты или витражи из закаленного стекла.

Что бы лучше сориентироваться в выборе остекления, ниже в таблице приведены характеристики нескольких типов остекления.

Как уже говорилось ранее, прежде чем начать строить беседку, необходимо правильно выбрать для нее место.

Установить её можно там, где удобно. Однако лучше придерживаться правила, что лучше ее не ставить рядом с баней, компостной ямой, туалетом, водоемом, колодцем, ну и конечно же, у забора соседей.

По форме, кроме стандартных прямоугольных беседок, можно её соорудить круглой или овальной формы:

Для того чтобы застеклить консрукцию, потребуется несколько этапов

Первым делом нанести слой герметика. Когда герметик просохнет, можно будет вставлять или готовые рамы, или же стекла в соответствующие пазы. После этого все стыки обрабатываются и вновь покрываются герметиком.

Закрытая беседка для дачи с мангалом и с барбекю под ключ — своими руками (проект и чертеж)

Закрытые беседки с мангалом и барбекю смотрятся гораздо выгоднее и уютнее, чем открытые. К тому же, вы сможете удобно в ней разместиться, если вдруг похолодает.

Различных вариантов создания таких конструкций достаточно много. Можно сделать из кирпича или бруса и застеклить, а можно ту часть, где находится мангал сделать из камня, а гостиную из дерева.

Далее показаны чертежи беседок с мангалом и барбекю.

Составляя проект, необходимо учитывать все нюансы. Что бы не ошибиться с количеством и размерами нужного материала все это надо указывать в проекте. Кроме того, не забывайте составить отдельный проект под мангал и барбекю, поскольку возводить его придется более тщательно.

Необходимо учесть и тот факт, как будет выходить дым. Поскольку при горении выделяются вредные газы, нужна будет хорошая и надежная вентиляция.

Кроме отдельно стоящих констукций, интерес представляют и беседки пристроенные к дому. Чем они хороши, так это экономией места и созданием дополнительной придомовой территории. В такую беседку вы можете попасть сразу из дома, а не идти к ней через весь участок.

Такая пристройка достраивается практически к любой стене дома, главное, что бы эта стена была в хорошем состоянии, без сколов и трещин. Хороший вариант, если на этой стене имеется окно, через которое можно подавать необходимые вещи.

Беседка с летней кухней

Этот тип беседок чаще всего бывает комбинированным и состоит из двух зон. Первая зона – это кухня, где и расположен мангал с барбекю. Поскольку здесь приготовление связано с огнем, то лучше всего делать эту зону из кирпича. Вторая зона – гостиная. Здесь вы отдыхаете, общаетесь и пр. Эту зону лучше всего делать из дерева.

Как видите, вариантов достаточно много. Как говорится, сколько людей, столько и взглядов. Поэтому выбор всегда остается за вами.

А в конце посмотрите небольшое видео, как сделать деревянную садовую беседку.

Проект беседки чертежи с размерами. Простые открытые беседки

Проект беседки чертежи с размерами. Простые открытые беседки

В начале, мы посмотрим, как сделать простую беседку открытого типа из разных видов материалов.

Первым делом необходимо составить эскиз и чертежи своей беседки, учитывая размеры участка. Потом, согласно чертежам, приобретается необходимое количество нужного материала. Чертеж, кстати, вы делаете именно для того материала, из которого будете строить.

Так же в эскиз вы добавляете будет ли у вас мангал с барбекю или печь.

Если вам не принципиален какой-то особенно «крутой» дизайн, то лучше всего делать беседку прямоугольной. Построить ее будет гораздо легче, чем многоугольную, да и разметки делать придется гораздо меньше. Отдельно делается чертеж фундамента. Где вы указываете размеры столбов, их высоту и глубину, на которую они будут вкапываться.

В чертеже крыши необходимо будет указать стропильную систему, крепление верхней обвязки, нижнюю опору для стропил и шаг между стропилами.

Для удобства проведения работ приложите к вашему проекту подробную схему монтажа технических узлов, указав варианты их крепления между собой .

Работы начинаются с установки фундамента. Для беседки хватит ямы глубиной до 80 см.

Выкладываем на дно слой песка, после чего выставляются опоры и бетонируются. При этом надо не забывать проверять уровнем их ровность, удаленность их друг от друга и уровень по высоте.

После этого делается нижняя обвязка и обустраивается пол из лаг. Для этого используются деревянные брусья. После того, ка сделан каркас пола можно выкладывать настил из досок. Далее делается верхняя обвязка и собирается каркас кровли. Потом он обшивается доской и перекрывается кровельным материалом.

Конструкция готова и можно переходить к ее ограждению. Вначале ставим горизонтальные брусья, которые будут играть роль перил. Потом ставим вертикальные стойки. Если вы решили сделать ограждение в виде деревянной решетки, то вначале делаете раму из бруса, а затем внутри нее набиваете уже саму решетку.

Ниже приведена схема сборки двухскатной беседки.

А здесь приведена схема фундамента:

На этой схеме показано, как обустроить кровлю:

Можно сделать простую беседку не только из дерева но и из металла. Для этой цели можно использовать и алюминий, и простое железо. Соединения все делаются при помощи сварки.



Если вы решили сделать открытую беседку с мангалом, то так же делаете эскиз, где необходимо указать, на каком месте своего участка вы будете её ставить. Это нужно для того, что бы впоследствии правильно подвести к беседке воду, а если имеется газ, то и его.

Такие беседки обычно заменяют летние кухни, поэтому к ее строительству нужно подходить с большей тщательностью.

Делая чертеж беседки необходимо отразить не только размеры будущей дачной постройки, а также расположение в ней камина или мангала. Дополнительно рисуется и схема фундамента и дымохода. Кроме того, в проект включается и сам мангал, форма жаровни, количество огневых точек и укладка камня по рядам.

Беседка чертеж и смета. Алгоритм составления сметы на постройку беседки:

  • На первом этапе составления сметы на строительство беседки определяется место, где она будет расположена, поскольку от этого во многом зависит её размеры и форма
  • На втором этапе определяется размер беседки, а также её форма и материал, который будет использован для её изготовления. Также проводится изучение того, как она впишется в окружающий ландшафт. Если человек, составляющий смету обладает хотя бы минимальными художественными способностями, неплохо бы сделать эскиз будущего строения, причем изобразить беседку лучше именно в её ландшафтном окружении
  • На третьем этапе создаётся чертеж будущей постройки. Здесь можно обойтись максимально упрощенной схемой
  • На четвертом этапе определяется вид и объем материала для постройки пола беседки, т.е. делается выбор материала и его необходимое количество. Так, если это будет тротуарная плитка, то рассчитывается количество её квадратных метров, объем цемента и песка, необходимых для её укладки. Если пол будет деревянным, то следует рассчитать не только количество кубов доски, но и объем цемента и песка, которые потребуются для бетонной стяжки, на которую и будут укладываться доски
  • На пятом этапе рассчитывается количество материала, необходимого для постройки стен беседки. Если беседка будет сделана из природного камня или кирпича, то нужно рассчитать не только объем этого строительного материала, но и не упустить из вида цемент и песок, необходимые для раствора. Если стены планируются деревянные, то следует учесть количество кубов, разновидность самого материала (доска, рейка, столб, брус и т.п.), а также крепёжные материалы (гвозди, скобы и т.п.)
  • На шестом этапе проводится расчет материалов, из которых будет изготовлена крыша. Это, пожалуй, самый трудный момент, поскольку крыша (даже крыша такого простого строения, как беседка) представляет собой достаточно сложную конструкцию, особенно если предполагается какая-нибудь не совсем обычная её форма (например, шатровая). Здесь необходимо учесть и материал, необходимый для обрешётки, и для лагов, и площадь самого кровельного материала, который может быть необычайно разнообразным (профнастил, шифер, черепица, железо, ондулин и т.п.)
  • На седьмом этапе проводится расчет материалов, необходимых для дорожки, которая ведёт к беседке. Ели это будет тротуарная плитка, то учитывайте и компоненты, необходимые для раствора. Если речь пойдет о дереве, то гвозди или другой вид крепления
  • На восьмом этапе рассчитывается то, что потребуется для создания дополнительного ландшафтного окружения, внутренней отделки, освещения и т.п. Здесь всё зависит от желания и материальных возможностей хозяина.

Чертеж беседки 2х3. Сообщества › Сделай Сам › Блог › Беседка на даче 3х2,5 своими руками.

Еще зимой начал планировать постройку беседки на своем дачном участке. Для начала выбрал место для беседки. Много было просмотрено материалов в интернете, но решено было строить самый простой вариант беседки 3х2,5 метров с двухскатной крышей. Работы начались с приходом лета и началом дачного сезона.
Материалы:

Брус 100х100х3000 2 штуки на нижнюю обвязку.

Брус 100х100х2500 3 штуки на нижнюю обвязку.

Доска 100х50х2000 5 штук на вертикальные балки.

Доска 100х50х3000 4 штуки.

Доска 100х50х2500 4 штуки.

Вагонка или любые другие доски для облицовки.

Все материалы были привезены на личной авто транспорте который совсем не предназначен для перевозки 4 метрового бруса, но справился он с этим на ура. Андулин тоже влез в багажник.

Полный размер

Мой старенький accent

Фундамент

Первым делом было решено делать фундамент. Фундамент сделал ленточный 3х2.5, так как другие варианты были не актуальны с нашей гуляющей почвой.

Выкопал траншею под фундамент глубиной 30 сантиметров. Засыпал песочную подушку и щебень, сделал опалубку и залил цементом. Через недельку фундамент высох и был готов к работе. На фундамент кладем изоляцию в виде рубероида.

Обвязка

На фундамент была сделана обвязка из бруса 100х100 и поставлен каркас беседки. По углам встали столбы из бруса 100х100, а входные столбы из доски 100х50.

Облицовка

Далее закрепленный каркас начинаем обивать вагонкой. Заднюю стенку беседки было решено забить вагонкой полностью и отгородится от соседей.

Крыша

Как я уже говорил самый простой и дешевый вариант крыши это двухскатная, на неё и пал выбор.

На каркас я использовал доску 100х50х2000, угол крыши 20-25 градусов. Стропильная система из 6 двух метровых досок и обрешетки вагонкой. Далее прибиваем андулин на гвозди идущие в комплекте и забиваем по бокам вагонкой, все крыша готова.

Обработка

Потом весь каркас был ошлифован. Все это покрашено почти бесцветной краской для древесины. Сделаны лавочки по кругу и стол, это уже кто во что горазд.

В общем беседка получилась хорошая, просторная и защищающая от ветра. С обеих сторон был посажен дикий виноград и забивать чем либо боковые проемы нет смысла.

За 4 года проявилась одна недоработка: очень редко набита обрешетка на крыше, андулин немного прогнулся.

Чертеж прямоугольной беседки. Определение размера

Прежде чем начать строить чертеж прямоугольной беседки, нам необходимо определить ее габариты:

  • Во-первых , строение должно помещаться на нашем участке, и при этом не мешать перемещению. В идеале, беседку нужно располагать на удалении от жилых и хозяйственных построек – такой подход обеспечит оптимальные условия для комфортного отдыха.

Вариант со стандартными размерами

  • Во-вторых , внутри должно быть достаточно просторно. Если мы говорим о прямоугольных моделях, то они изначально планируются как навесы для довольно большого числа людей. Как минимум, вся ваша семья должна там размещаться с комфортом.
  • В идеале ширина подобного сооружения должна составлять от 2,5 до 3,5 м, а длина  — от 4,5 до 6 м. Сделаем меньше – будет тесно, а конструкция с большими габаритами будет смотреться громоздко.

Обратите внимание! Если планируется установка очага или барбекю, то в этом случае необходимо заложить в одном из торцов площадку примерно 2х3 м. Этот  запас необходим для того, чтобы дым и жар от углей не мешали отдыху.

Выбранные размеры можно будет скорректировать в процессе построения подробного плана. Естественно, делать это нужно так, чтобы общие габариты не «вылезли» за пределы отведенной для сооружения площади на участке.

Проект беседки-пагоды

Когда с размерами определились, можно браться за линейку или за специальную компьютерную программу. В любом случае принципы, по которым мы будем вести построение, остаются неизменными.

Чертеж беседки 2х2. Беседки открытого типа

Самым простым вариантом в исполнении будет беседка открытого типа . Сюда относятся и модели не имеющие сплошной кровли, которые на итальянский манер называют перголами, и конструкции без боковых ограждений, тогда как крыша сделана у них по всем законам жанра.

Открытая беседка с кровлей – обратите внимание, что беседки 2 на 2 могут быть и трапециевидной формы, расширяясь к вершине

Небольшая беседка в японском стиле оснащена небольшим столиком и парой стульев

Немного тесновато, но все же уютно

  • Как защитное сооружение такие беседки не используются. Их прерогатива – это чисто летний отдых.
  • Для конструкций характерно максимально насыщенное свежим воздухом пространство, а значит, высокая продуваемость.
  • Располагать их рекомендуется вблизи густых зарослей различных растений, около сплошных заборов или в местах со значительными перепадами рельефа, чтобы отдых не превратился в посиделки на сквозняке, о последствиях которого можно и так догадаться.
  • Кровля у таких конструкций может быть любой, что в первую очередь будет зависеть от формы беседки, о чем мы поговорим немного позднее.
  • Допускается наличие ограды по периметру сооружения, но она также должна быть проветриваемой.
  • На строительство такой конструкции уходит меньше всего материала и времени, что и не удивительно. Более того, материалы, используемые в качестве опорных стоек, могут иметь меньшее сечение, так как удерживать им приходится только кровлю.

Сделаем простейший вывод. Даже открытая беседка 2 на 3 будет самым бюджетным материалом, однако ставить ее стоит далеко не везде.

Планы проекта классической беседки — Дизайн № 10012 — Планы проекта деревообработки


Цена: 22 доллара.95 +4,49 $ перевозки

дизайнов беседок | MyOutdoorPlans | Бесплатные планы и проекты по деревообработке, сарай для дома, деревянный игровой домик, беседка, барбекю

Этот пошаговый проект по деревообработке своими руками составляет около конструкций беседок .Если вы хотите построить красивую деревянную конструкцию у себя на заднем дворе, но еще не нашли подходящей дизайнерской идеи, рекомендую обратить внимание на эту статью. Существует так много вариантов на выбор, что выбор планов, соответствующих вашим потребностям и бюджету, может стать настоящей проблемой для любого. На MyOutdoorPlans вы можете найти множество дизайнов пергол и беседок, от квадратной формы до прямоугольной и восьмиугольной.

При строительстве беседки можно выбирать из множества дизайнов, поэтому обязательно ознакомьтесь с альтернативами, прежде чем начинать собственно строительство.Более того, мы рекомендуем вам скорректировать как размер, так и дизайн беседок, чтобы они соответствовали стилю вашего двора. Работайте с вниманием и обязательно ознакомьтесь с остальными проектами деревообработки, представленными на этом сайте. Если вы полны решимости не строить деревянные беседки и выполнять работу самостоятельно, вам следует выбрать наиболее полные бесплатные планы, которые вы найдете. И эти планы здесь!

Конструкции квадратной беседки

Павильон

Если вы хотите построить классическое сооружение, но у вас нет большого бюджета, мы рекомендуем вам подумать о строительстве красивого павильона.Поэтому рекомендуем сделать конструкцию из металла или дерева и прикрепить ткань, чтобы защитить поверхность от непогоды.

Если вы действительно хотите произвести впечатление на близких, рекомендуем установить павильон на ровной поверхности, вымощенной плитняком. Выбирайте подходящие цвета, соответствующие стилю вашего сада.

Планы беседки для патио

В качестве альтернативы вы можете построить простую беседку с изысканным дизайном. Если вы можете позволить себе стоимость материалов (таких погодостойких пиломатериалов, как сосна, кедр или красное дерево), вы сможете выполнить работу самостоятельно всего за несколько выходных.

Спланируйте все с самого начала, не забывая приспосабливать размеры перголы к своим потребностям. См. ЗДЕСЬ подробную статью об этом проекте по деревообработке.

Схема ограждений беседок

Если вы хотите построить беседку правильной формы, вам следует подумать о том, чтобы сделать ее квадратной. Хотя квадратная беседка выглядит не так хорошо, как восьмиугольная конструкция, для ее выполнения требуются значительно меньшие навыки и материалы.

Если вы хотите узнать больше о строительстве квадратной беседки, рекомендуем ознакомиться с планом беседки с подробными инструкциями и схемами.

Планы квадратной беседки

Если вы ищете беседку с двускатной крышей , то у меня может быть что-то, что вам подходит. У меня есть бесплатные и пошаговые планы этой квадратной беседки, поэтому обязательно посмотрите их. Как вы могли заметить, крышу для беседки построить намного проще, поэтому, вероятно, вам понадобится всего одна неделя от заливки опор до установки черепицы, чтобы завершить все.

Планы перголы палубы

И последнее, но не менее важное: вы можете совместить простоту открытой террасы с очарованием элегантной беседки, построив это удивительное сооружение.Я потратил много времени на разработку этого проекта, чтобы свести к минимуму затраты и убедиться, что дизайн действительно аккуратный и красивый. Этот проект является смелым заявлением, поэтому убедитесь, что вы следуете планам перголы для достижения профессионального результата.

Идеи дизайна беседки

Как построить беседку на крыше

Разумной альтернативой предыдущей конструкции беседки будет выбор прямоугольной формы. Таким образом, вы можете быстро выполнить работу, строя большие конструкции с привлекательным внешним видом.

Ознакомьтесь с этим пошаговым проектом, чтобы узнать, как построить прямоугольную беседку , а также крышу и перила. Не забудьте просмотреть остальные проекты по деревообработке, чтобы получить больше идей для проектов на открытом воздухе.

Планы наружного павильона

Деревянный павильон — полезное дополнение любого сада, но есть несколько вещей, требующих вашего внимания. Поэтому, если вы хотите держать расходы под контролем и получить профессиональный результат, мы рекомендуем использовать долговечные пиломатериалы и следовать этим инструкциям .

Если вы хотите повысить ценность своего проекта, мы рекомендуем сделать декоративные перила для вашего павильона. Выберите подходящий уклон для вашего павильона, чтобы вода правильно сливалась.

Беседка восьмиугольная

Последний проект беседки, о котором мы собираемся поговорить, — один из самых сложных проектов приусадебного участка. Учитывая, что для постройки восьмиугольной беседки требуются разные материалы (камень, кирпич, брус и т. Д.), Мы считаем, что этот проект следует доверить профессионалам.

Выбор подходящих материалов может быть утомительной работой, но в конечном результате усилия окупятся в долгосрочной перспективе.

Прислонить к планам беседки

Если у вас мало места или вы хотите использовать большую часть своего двора, вы можете построить пристроенную беседку . Пристройку к беседке можно прикрепить к существующему зданию, стене или возле границы участка. С этой конструкцией беседки можно сделать так много всего, поэтому я очень рекомендую вам изучить варианты и идеи, прежде чем строить перила.Это создает отличную зону отдыха, так как вы можете установить диван на открытом воздухе и небольшой стол, чтобы вы могли пообщаться с близкими.

В данном проекте по деревообработке было около конструкций беседок . Если вы хотите увидеть больше планов на открытом воздухе, мы рекомендуем вам ознакомиться с остальными нашими пошаговыми проектами. ПОДОБИТЕ нас на Facebook, чтобы мы первыми получали наши последние обновления и отправляли фотографии с вашими проектами DIY.

Планы строительства беседки — точные планы для проекта беседки

Садовая беседка — это красивое уличное сооружение, которое не так уж и сложно построить.Даже плотник-любитель с базовыми навыками может успешно построить беседку с использованием подходящего оборудования, материалов и некоторых схем строительства беседки своими руками . Простую, но элегантную квадратную беседку построить не так уж и сложно, она станет живым и приятным дополнением вашего сада или приусадебного участка.

Правильные размеры — самый важный элемент, который необходимо учитывать при строительстве беседки с использованием плана беседки .Будьте очень осторожны при измерении и разрезании различных частей конструкции, так как любые просчеты могут привести к плачевным результатам. Чем более замысловатые вырезы имеет конструкция беседки, тем тщательнее нужно подходить при ее строительстве.

Вы можете подумать о покупке комплекта беседки своими руками и его установке, но постройка собственной беседки имеет следующие основные преимущества.

  • Строительство беседки позволит вам сэкономить кучу денег, так как комплект беседки будет намного дороже по сравнению с покупкой дерева и постройкой беседки с нуля.
  • Выбор конструкции и размера беседки, доступный при строительстве собственной беседки с использованием планов, намного больше, чем при простой покупке комплекта. Вы сможете оформить беседку именно так, как вам хочется.

Использование 3D чертежей и чертежей для любого проекта по деревообработке — отличная идея. Это позволяет рассматривать структуру во всех ракурсах и точно судить о различных размерах и относительных пропорциях.

Некоторые люди ошибаются, полагая, что чертежи и планы, сделанные своими руками, — это одно и то же.Однако планы больше похожи на чертежи, которые содержат гораздо более подробную информацию, чем простые чертежи. Это становится очень важным фактором при строительстве более крупных сооружений, таких как беседка. Вы просто не можете ошибиться и исправить ее позже. Они должны быть построены с первого раза правильно!

Хороший набор чертежей беседки должен включать следующие

  • Точный и подробный вид сверху, вид с торца и фасад окончательной конструкции
  • Отдельные подробные чертежи тех частей, которые не показаны на основной схеме.
  • Трехмерные чертежи всех основных компонентов
  • Полный перечень материалов, количество и точные размеры.
  • Список инструментов и другого необходимого оборудования.

Иногда инструкции не записываются в купленных планах строительства беседок своими руками, но они всегда полезны для плотника-любителя. Есть много бесплатных планов строительства беседок, доступных в Интернете, и некоторые из них содержат несколько инструкций, но они никогда не бывают достаточно полными или подробными, чтобы их можно было использовать для практического строительства.

Вот несколько профессиональных планов строительства беседки, которые помогут вам начать работу над проектом и позволят выбрать дизайн беседки по своему вкусу.

Планы беседок и других наружных конструкций: проектирование беседок, проекционных крыш и навесов

Планы беседок и других наружных конструкций: руководство, которое поможет вам при проектировании беседок, пергол, проектирования крыш и навесов вместе с определениями, характеристиками, примерами DWG и 3D BIM для скачать

Планы беседок, как и проекты беседок, навесов или навесов, являются довольно сложным занятием из-за значительных последствий, которые оно влечет за собой.По этой причине важно, , привлечь технических экспертов в процессе проектирования.

В этой статье мы рассмотрим некоторые аспекты конструкции беседок, начиная с определений и характеристик.

Для каждого типа проекта у вас будет возможность загрузить ресурсы DWG, модели 3D BIM в формате EDF и пробную версию программного обеспечения .

Загрузите 3D-модели BIM (файлы .edf) различных типов проектов

Щелкните здесь, чтобы загрузить Edificius, программу архитектурного проектирования BIM

Проект беседок, беседок, навесов и навесов

Характеристики и функции

Беседки, беседки, навесы и навесы, хотя внешне похожи на конструкции , на самом деле могут представлять архитектурные элементы, которые также значительно отличаются по размеру, дизайну, назначению и влиянию на город.

[fusion_table]

Тип конструкции Характеристики Функция
Тип самонесущей конструкции павильона Затенение и оснащение, иногда поддерживаемое вертикальными стойками
прислоненная к стене, частично или полностью открытая в верхней части Затенение и отделка
Малогабаритная крыша без боковых опор Ремонт части стены или двери под ней
Покрытие иногда поддерживается столбами прислоненная к стене Укрытие и укрытие людей и вещей под ней

[/ fusion_table]

Проект беседки

Определение

Беседку можно определить как легкую конструкцию, которая обычно является отдельно стоящей. не пристроен к другим постройкам.В частности, он может быть покрыт сверху, открываться по бокам и выполнен в виде несущей конструкции из кованого железа, алюминия или конструкционной древесины. Иногда его закрывают по бокам легко снимаемые шторы. Иногда его строят навсегда для открытых пространств, таких как сады или большие террасы.

Технические характеристики

Как правило, высота беседок колеблется от 2,50 до 3 м, , а покрытые поверхности колеблются от 15 до 40 м² .

По соображениям безопасности и конфиденциальности рекомендуется размещать каждый элемент на расстоянии примерно 1,5 метра от перил, парапетов и фасадов здания . С другой стороны, рекомендуется координировать с другими специалистами, которые могут быть задействованы (например, инженером-строителем) для планирования и внедрения .

Загрузите чертеж проекта беседки и 3D-модель

Проект беседки

Определение

Как правило, беседка представляет собой внешнюю конструкцию, предназначенную для украшения и тени садов или террас.Он состоит из подмостей, обычно поддерживающих вьющиеся растения, состоящих из двух или более рядов вертикальных стоек, соединенных сверху горизонтальными элементами. Он работает как проход для людей и обычно открывается по крайней мере с трех сторон и в верхней части.

Некоторые советы по эксплуатации
  • Рассмотрите возможность крепления конструкции беседки к земле . Следовательно, убедитесь, что определена подходящая глубина, чтобы гарантировать устойчивость конструкции.
  • Вертикальные элементы должны быть закреплены и закрыты цементом или прикреплены к полу с помощью болтовых пластин.
  • Рассмотрим плитки, текстиль , вечнозеленые или лиственные растения для укладки на опорные деревянные балки и для покрытия беседки . Обычно подходящими растениями являются буганвиллея, пассифлора или фруктовые растения, такие как виноградная лоза или киви.

Загрузите 3D-модель и чертежи проекта беседки

Проект выступающей крыши

Определение

Выступающие крыши можно определить как элементы кровли, выступающие над внешними стенами здания и построенные без вертикальных опорных стоек.

Технические характеристики

Выступающая крыша представляет собой конструкцию, состоящую из вертикальных элементов (таких как дерево, железо или другие металлы) и нависающей крыши (например, холста, стекла или других материалов), которые составляют крепится к фасаду здания. В частности, он выполняет функцию защиты окон, французских окон или пешеходной дорожки от общественного тротуара до входа в здание от атмосферных агентов.

Загрузите 3D-модель вместе со строительными чертежами

Проект навесов

Определение

Наконец, навес — это верхняя конструкция, обеспечивающая тень и укрытие.Он состоит из покрытия, лежащего на столбах или столбах или любых прерывистых вертикальных конструкциях, прикрепленных или не прикрепленных к внешней стене здания.

Следовательно, его функция — ремонтировать, и защищать территорию, которую он покрывает, тем самым увеличивая пригодность для проживания в здании. Он отличается от перголы своей потенциально большей консистенцией и визуальным воздействием. Фактически, хотя пергола представляет собой открытую конструкцию как с внешней стороны, так и с верхней части и предназначена для создания тени, навес также можно использовать в качестве укрытия и для повышения жизнеспособности здания.

Технические характеристики

Прежде всего, вам необходимо учесть доступное пространство и определить зону для укрытия:

  • Возможность может быть представлена ​​закреплением столбов в бетонной отливке или выбором крепления стальных столбов для якорь вертикальной структуры
  • столбы стойки обычно должна быть фиксированная 40 см под землей и их количество должно зависеть от размера крыши
  • важно якорю всей несущей конструкции с кронштейнами, чтобы быть закрепленной в опорной стенке

Загрузите чертежи проекта навеса и 3D-модель

Планы беседки: загрузите детали в DWG, модели 3D в EDF и программное обеспечение бесплатно за 30 дней

Ниже вы можете найти доступные для загрузки планы этажей , разрезы и 3D модели беседок, пергол, проекты проекций крыш и навесов.

Загрузите 3D-модели BIM (файлы .edf) различных типов проектов

Загрузите чертеж проекта DWG

Щелкните здесь, чтобы загрузить Edificius, программу для архитектурного проектирования BIM

Простые планы беседки | HowToSpecialist

Этот пошаговый проект своими руками представляет собой простых планов беседок . Если вы хотите построить более подробно о строительстве простой квадратной беседки с перголовой крышей, обратите внимание на этот проект.Следуйте инструкциям и обращайте внимание на схемы и возводите конструкцию, даже если вы новичок в деревообработке. Просмотрите остальные проекты, чтобы увидеть больше альтернатив и дизайнерских идей.

Вы всегда должны планировать все с самого начала, чтобы избежать дорогостоящих ошибок и сэкономить время. В большинстве случаев вам понадобится друг, который поможет вам при сборке беседки своими руками. Инвестируйте в высококачественные пиломатериалы и фанеру, так как компоненты будут подвержены воздействию непогоды.Защитите компоненты соответствующей краской или морилкой.

Есть несколько советов, которые стоит учесть, если вы хотите получить профессиональный результат. Поэтому делайте точные измерения и используйте профессиональные инструменты при выполнении разрезов или сверлении пилотных отверстий. Совместите компоненты с обоих концов и нанесите водостойкий клей на стыки, если вы хотите создать жесткую конструкцию.

Сделано по плану

Строительство простой беседки

Строительство простой беседки

Материалы

  • A — 4 шт. Пиломатериалов 2 × 6 — длина 120 ″, 4 шт. — длина 117 ″ JOISTS
  • A — 21 кусок пиломатериалов 2 × 6 длиной 120 ″ ПОЛ
  • B — 7 кусков пиломатериалов 4 × 4 длиной 96 ″ СТОЛБЫ
  • C — 4 куска пиломатериалов 2 × 10 — длина 141 ″ ОПОРНЫЕ БАЛКИ
  • D — 13 кусков бруса 2 × 6 — длина 144 ″ ОТТЕННЫЕ ЭЛЕМЕНТЫ
  • E — 9 кусков пиломатериалов 2 × 2 — длина 132 ″ ПЛАСТИНЫ
  • F — 4 куска пиломатериалов 2 × 4 — длиной 117 ″, 2 куска — длиной 120 ″, 4 куска — длиной 39 3/4 ″ RAIL CLEATS
  • G — 39 кусков пиломатериалов 2 × 2 — длина 36 ″ БАЛЮСТЕРЫ

Инструменты

Время

Связанные

Бесплатный план беседки

Сборка каркаса перекрытия

Первый этап проекта — возведение каркаса пола.Как вы легко можете видеть на схеме, вам нужно обрезать оба конца балок 2 × 6 под углом 45 градусов. Выровняйте края с большой осторожностью, просверлите пилотные отверстия и вставьте винты 2 1/2 дюйма, чтобы создать жесткие соединения. Перед тем, как закручивать винты, убедитесь, что углы расположены под прямым углом.

Монтаж балок

Следующим этапом проекта является установка промежуточных балок на каркас пола. Как вы легко заметили на схеме, мы рекомендуем размещать балки 2 × 6 на равном расстоянии друг от друга.Выровняйте все внимательно, чтобы углы были квадратными.

Монтаж подвесных балок

Использование балочных подвесок упростит установку стыков и добавит прочности всей конструкции.

Установка стоек

Продолжите проект, установив стойки 4 × 4 на каркас пола. Выровняйте компоненты с большой осторожностью и отвесите их с помощью спиртового уровня. Просверлите направляющие отверстия в балках и вставьте винты 3 1/2 ″ в стойки.В качестве альтернативы вы можете использовать болты с запаздыванием.

Установка досок настила

Далее необходимо прикрепить террасные доски 2х6 к полу квадратной беседки. Как вы можете легко заметить на схеме, мы рекомендуем оставлять между досками настила 1/4 дюйма. Сгладьте концы досок настила и прикрепите их к балкам с помощью гальванизированных шурупов 2 1/2 дюйма. Убедитесь, что головки шурупов находятся на одном уровне с поверхностью досок.

Крепление террасной доски

Как вы легко можете заметить на схеме, мы рекомендуем вырезать из досок настила так, чтобы они подходили к стойкам 4 × 4.Если вы хотите повысить жесткость пола, мы рекомендуем установить планки 2 × 2 на стойки, прямо под досками.

Строительство опорных балок

Далее необходимо построить опорные балки для простой беседки. Как вы можете легко заметить на схеме, используйте пиломатериалы 2 × 10 для создания балок. Обрежьте оба конца балки декоративно лобзиком. Срезанные края зачистить мелкозернистой наждачной бумагой, а остатки удалить влажной тряпкой.

Строительство опорных балок

Прикрепите опорные балки к верхней части деревянных стоек. Выровняйте все внимательно и плотно прижмите балки к стойкам. Просверлите направляющие отверстия в балках и стойках перед тем, как вставить болты с квадратным подголовком 7 ″. Все плотно зафиксируйте и не оставляйте зазоров между деталями.

Создание элементов тени

Следующим этапом проекта квадратной беседки своими руками является создание теневых элементов.Используйте пиломатериалы 2 × 6, чтобы построить элементы тени. Сделайте надрезы на компонентах, чтобы они легко встали на место. С помощью циркулярной пилы сделайте несколько надрезов внутри отмеченных участков и зубилом, чтобы удалить излишки материала.

Обрезка декоративных концов

Используйте информацию на диаграмме, чтобы обрезать оба конца элементов тени в декоративной манере. Используйте лобзик, чтобы сделать изогнутые надрезы.

Установка верхних балок

Поместите элементы шторы на опорные балки, как показано на схеме.Просверлите пилотные отверстия в стропилах и вставьте винты 4 1/2 ″ в опорные балки. Убедитесь, что вы не оставляете зазоров между компонентами, если хотите получить профессиональный результат.

Установка боковых планок

Далее нужно соорудить перила для садовой беседки. Поэтому для изготовления шипов используйте брус 2 × 4. Обрежьте компоненты нужного размера и прикрепите их к стойкам винтами 2 1/2 ″. Перед установкой шурупов просверлите детали, чтобы древесина не раскололась.

Установка передних планок

Продолжите проект, установив планки на лицевую сторону беседки. Убедитесь, что шипы расположены строго горизонтально.

Установка задних шипов

Затем установите шипы на заднюю часть конструкции, как показано на схеме.

Монтаж боковых балясин

Используйте брус 2 × 2, чтобы построить балясины.Если вы хотите улучшить внешний вид перил, мы рекомендуем обрезать верх балясин под углом 45 градусов. Просверлите направляющие отверстия в балясинах и вставьте винты 2 1/2 дюйма в планки.

Крепление балясин к лицевой стороне

Установите балясины на лицевую сторону беседки, как показано на схеме. Если хотите добиться профессионального результата, расположите балясины на равном расстоянии друг от друга.

Установка балясин на заднюю грань

Постройте заднюю балясину беседки описанной выше техникой.

Установка верхних планок

Для того, чтобы элементы шторы были равномерно распределены и для повышения жесткости крыши, мы рекомендуем вам установить рейки 2 × 2 на верхние стропила. Убедитесь, что вы просверлили пилотные отверстия, прежде чем вставлять винты 2 1/2 ″.

Планы беседки простые

И последнее, но не менее важное: мы рекомендуем позаботиться о последних штрихах. Для получения профессионального результата заполните отверстия и зазоры шпатлевкой для древесины и дайте ей высохнуть в течение нескольких часов.Проверьте, есть ли выступающие винты, и при необходимости устраните эту проблему.

Smart Tip: Нанесите несколько слоев морилки или внешней краски на компоненты, чтобы защитить их от гниения и повреждения водой. Ознакомьтесь с остальными планами на открытом воздухе, представленными на нашем веб-сайте.

Спасибо, что прочитали наш проект о простых планах беседок и рекомендуем ознакомиться с остальными проектами. Не забывайте ПОДЕЛИТЬСЯ и ЛАЙК нашими проектами со своими друзьями, используя виджеты социальных сетей, если вы хотите помочь нам добавлять бесплатные планы деревообработки.

Планы крыши беседки | Бесплатные планы сада

Пошаговые проекты около чертежей крыш беседок . Строительство навеса беседки для вашей деревянной конструкции — один из последних этапов проекта, поэтому вам следует работать со вниманием, если вы хотите получить должный и долговечный результат. Перед началом строительства отрегулируйте наклон крыши в соответствии с вашими потребностями, учитывая ежегодные осадки в вашем районе. Всегда делайте точные измерения и выравнивайте компоненты перед тем, как закручивать винты.

После постройки каркаса садовой беседки мы рекомендуем продолжить проект, установив стропила, фанерные листы и асфальтовую черепицу. Строительство крыши для квадратной беседки — несложное дело, если у вас есть опыт работы с пиломатериалами. Тем не менее, если вы используете правильные планы, соответствующие вашим потребностям, любой человек с базовыми навыками работы с деревом сможет выполнить свою работу.

СОДЕРЖАНИЕ:

Часть 1: Планы садовой беседки

Часть 2: Планы крыши беседки

Часть 3: Планы перил беседки

Строительство беседки на крыше

  • 1 — 2 шт. Пиломатериалов 2 × 6 — 141 ″, 2 шт. — 144 ″ ПЛИТЫ
  • 2 — 8 кусков пиломатериалов 6 × 6 — 6 ” KING POST
  • 3 — 2 куска пиломатериалов 2 × 4 — длиной 103 ″ — оба конца обрезаны под углом 35º РАФТЕРЫ
  • 4 — 4 куска пиломатериалов 2 × 4 — длиной 132 ″ — оба конца обрезаны по 25.5º РАФТЕРЫ БЕДРО
  • 5 — 8 кусков пиломатериалов 2 × 4 — длиной 54 1/2 дюйма, — оба конца обрезаны под углом 35 ° РАФТЕРЫ
  • 6 — 600 кв. Футов фанеры с пазом и гребнем 3/4 дюйма ФАНЕРА
  • 7 — 600 кв.м битумной бумаги, 600 кв.м битумной черепицы КРОВЛЯ
  • 8 — 4 шт. Пиломатериалов 1 × 6 — 169 ″ ОТДЕЛКА
  • Молоток, рулетка, столярный квадрат
  • Торцовочная пила, Сверлильное оборудование, Отвертка, Шлифовальный станок, Фрезерный станок
  • Защитные перчатки, защитные очки, респираторная маска

Крепление верхних направляющих

Первый шаг проекта — прикрепить балки 2 × 6 к верхней части стоек.Как вы можете видеть на изображении, мы рекомендуем вам закрепить балки на стойках после их выравнивания и выравнивания с обоих концов. Просверлите направляющие отверстия и вставьте оцинкованные винты 3 1/2 ″ в стойки 4 × 4.

Установка стропил

После этого необходимо прикрепить средние стропила к центральной стойке и к верхним плитам. Таким образом, перед установкой стропил необходимо поддержать цокольные стойки на брусе 4 × 4. Для того, чтобы работа была выполнена профессионально, мы рекомендуем обрезать оба конца этих стропил под углом 55º.Просверлите направляющие отверстия и вставьте винты в пластины и в шкворень.

Королевский пост

На этом изображении вы можете увидеть восьмиугольную королевскую стойку, а также стыки между ней и стропилами. Выровняйте все с обоих концов, прежде чем просверлить пилотные отверстия и вставить винты.

Крепление стропил

Продолжить проект по обработке дерева, установив вальмовые стропила. Поэтому обрежьте оба конца пиломатериала 2 × 4 под углом 63º, используя очень хорошую торцовочную пилу с острым лезвием.Попросите друга помочь вам при установке компонентов, так как один человек должен удерживать их на месте, а другой вставлять винты.

Крепление стропил

Чтобы обеспечить дополнительную поддержку конструкции крыши, мы рекомендуем вам построить несколько обычных стропил и прикрепить их на место, как показано на бесплатных планах.

Крепление листов фанеры

Прикрепите фанеру 3/4 ″ к стропилам, следуя схеме, описанной на рисунке. Используйте циркулярную пилу с острым лезвием, чтобы сделать надрезы, прежде чем закрепить их на стропилах винтами 1 1/4 дюйма.Просверлите пилотные отверстия и вставьте их в стропила через каждые 6-8 дюймов.

Устройство кровли

Покройте крышу битумной бумагой, убедившись, что полосы перекрывают друг друга не менее чем на 2 дюйма. Положите битумную бумагу на крышу, начиная с нижней части крыши, и прикрепите их к фанере с помощью скоб для крыши. Затем установите битумную черепицу, начиная с низа крыши. Выровняйте все со вниманием, убедившись, что вы не забыли соответствовать стартовому курсу.

Прикрепление планки

Один из последних этапов проекта — прикрепление планок к концам стропил.Как вы можете видеть на изображении, мы рекомендуем вам использовать пиломатериалы 1 × 6 и обрезать концы планок под углом 45 °, иначе они не могут легко соединиться друг с другом. Поставьте планки на место и вставьте отделочные гвозди размером 1 1/4 дюйма.

Планы садовой беседки

И последнее, но не менее важное: вы должны позаботиться о последних штрихах. Поэтому мы рекомендуем вам проверить, правильно ли зафиксированы компоненты на месте и жесткая ли конструкция. Убедитесь, что нет выступающих винтов или острых краев.

СОВЕТ ПРОФЕССИОНАЛА: Заполните отверстия хорошей шпатлевкой для древесины и выровняйте поверхность наждачной бумагой средней зернистости.Нанесите несколько слоев краски или морилки на компоненты, чтобы защитить их от гниения. Ознакомьтесь с остальной частью проекта, чтобы увидеть, как построить каркас, а также перила.

В этом самодельном проекте было чертежей крыши беседки . Если вам понравился бесплатный проект, мы рекомендуем вам поделиться им с друзьями с помощью виджетов социальных сетей.

<<<< ПРЕДЫДУЩИЙ | СЛЕДУЮЩИЙ >>>>




Бесплатные руководства по озеленению и планы проектов

Бесплатное руководство по ландшафтному дизайну и Планы проектов

Улучшите свой ландшафт и обочину дома обращение одновременно.Узнайте, как построить террасу, патио, парадную прогулку или сад путь. Создайте элегантную перголу, беседку или беседку. Постройте этот забор или экран стена, которая вам нужна. Имейте тот пруд с карпами кои, водный сад или фонтан, который вы хотите. Просто прокрутите эту страницу вниз, чтобы найти сотни бесплатных планов и практических уроков.

Постройте беседку, которая идеально подойдет вам Задний двор

Вот сооружение, которое не защитит от ветра и дождя, и лишь ненамного лучше, когда дело касается полуденного солнца.При отсутствии стен и крыши это определяет внешнее пространство, не ограничивая его. Это уникальный архитектурная смесь, которая помещает вас как внутри, так и снаружи в в то же время.

Как построить садовую беседку

Вот простой проект по деревообработке из журнала Popular Mechanics Magazine. Использовать пошаговые планы изготовления классической решетчатой ​​арки шлюз. Это руководство включает в себя 3D-анимацию и чертежи уровня мастера.

Планы арок для беседок

Эти бесплатные, мгновенные скачать, планы постройки своими руками из Грузия-Тихоокеанский регион включает подробные чертежи, списки материалов, советы по безопасности и практические советы.

Построить беседку с садовыми воротами

Canadian Home Workshop предлагает пошаговые списки инструментов и материалов. инструкции и понятные схемы для этой необычной небольшой беседки в статья строителя Стива Максвелла.

Бесплатные садовые беседки и Планы шпалеры

Вот несколько бесплатных планов и руководств по сборке от всех через Интернет, чтобы помочь вам построить собственную садовую беседку, шпалера или небольшая беседка.

Постройте пикетный забор

Вот забор для тех, кто отказывается от покупки.Его элегантный дизайн отличается отличительной заглушкой над пикетами, а легкие в сборке столбы для ящиков из кедра завершаются классической точеной украшения, которые можно купить. Вы найдете здание своими руками на веб-сайте журнала Popular Mechanics Magazine.

Постройте личный забор Shadowbox

Узнайте, как спланировать и построить простой забор и подходящие ворота. Следовать бесплатное пошаговое иллюстрированное руководство от Extreme How-To Журнал.

Как построить классический забор на заднем дворе

Если вы просто хотите, чтобы забор не подпускал соседскую собаку, есть множество готовых вариантов в вашем местном домашнем центре. Если на с другой стороны, идея определения вашего личного ландшафта с помощью прикосновение архитектурного чутья захватывает ваше воображение, посмотрите это сделай сам проект.

Планы Садовых Ворот

Эти бесплатные, мгновенные скачать, планы постройки своими руками из Грузия-Тихоокеанский регион включает подробные чертежи, списки материалов, советы по безопасности и практические советы.

Планы и руководства патио и кирпичной дорожки

Улучшите свой задний двор и ландшафт с помощью кирпича, бетона и брусчатки проекты, которые будут длиться вечно и отлично выглядеть. Узнайте, как с бесплатными, пошаговые инструкции, иллюстрированные журналом Extreme How-To Magazine

Постройте свой собственный внутренний дворик из натурального камня

Традиционный внутренний дворик, выложенный плиткой, может стать отличным дополнением почти к ничей двор.Материал привлекательный и прочный, и красиво дополняет широкий спектр других элементов ландшафтного дизайна. Вот как в статье Стива Уилсона в Popular Журнал «Механика».

Бесплатно Руководства по строительству патио и садовых дорожек

Ты можно улучшить свой двор и ландшафт с помощью кирпича и камня прогулки и дворики, которые вы строите сами.Просто используйте эти бесплатные руководства DIY. Вы получите отличные упражнения и отличные полученные результаты.

Бесплатные планы и идеи колод

Создайте и соберите свою собственную колоду с помощью бесплатных планов колод. Или создайте собственную колоду, которая идеально впишется в форма вашего дома. Ознакомьтесь с нашим списком из десятков бесплатных планов колод, руководств по построению колод и практических советов, а также колод планы мебельных проектов.

Сараи; Гаражи; Сараи; Мастерские

Начни свой новый сарай, беседка, сарай во дворе, гараж, сарай для машины, магазин для хобби, каретный дом, мастерская или садовая студия прямо сейчас.С одним При заказе всего за 29,00 $ вы можете скачать профессиональную конструкцию чертежи для более сотни различных дизайнов. Ты будешь возможность скачать любые планы сразу и распечатать столько копий, сколько нужно для получения разрешений, для получения подрядных торги и на строительство. На набор распространяется полная гарантия возврата денег.

Бесплатное органическое садоводство Руководства

Имейте обильные овощные, фруктовые, травяные и цветочные сады без с использованием вредных химикатов.Узнайте, как пользоваться простым, безопасным и естественным методы удобрения вашего сада и избавления от вредителей и сорняков.

Бесплатное руководство по ландшафтному дизайну

Узнайте, как спланировать и создать красивый цветник или домашний ландшафтный дизайн. Вот десятки лучших руководств, обязательно помогут.

51 Самоделка для бюджетного двора

Кристен Парнелл в поисках в Интернете, чтобы найти и создать фантастические списки бесплатных проектов и полезные руководства для вас.Затем она публикует их в своем блоге на DIYCozyHome.com. Взгляните на некоторые из замечательных вещей, сделанных своими руками на заднем дворе и пейзаж, который она нашла.

Построй свой собственный пруд

Бульканье водопады по своей сути привлекательны. Также с ростом популярность «водного садоводства», многие люди смотрят на свои пруды как интересный, продолжающийся проект. Вы можете построить свой с помощью этого быстрого руководство по созданию облицованного камнем, подходящего для любого места, красивого пруд на заднем дворе.

Как построить арочный Садовый пешеходный мост

Делаем арочную пешеходный мост из бревен может быть веселым, тяжелым трудом, а также награждение. Если вы не торопитесь и обладаете скромными навыками работы с деревом вы можете легко построить этот тип моста. Вы можете узнать, как с это бесплатное иллюстрированное пошаговое руководство по сборке от Рода Берда с сайта RedwoodBridges.com.

Бесплатные планы и руководства для водного сада

Узнайте, как планировать, проектировать, строить и поддерживать красивый водный сад с этим полезным руководством от Extreme How-To Журнал.Создайте свой в земле с помощью произвольной формы или сборные вкладыши. Или создайте компактную емкость для воды сад, или маленький пузырящийся фонтанчик из любого керамического горшка.

Простой садовый мост

WayneOfTheWoods.com предлагает инструменты для деревообработки, оборудование и полезные советы. Их бесплатные изделия из дерева своими руками планы проекта включают простой мост, который вы можете построить для вашего пруда с карпами кои или для перехода на небольшой ручей или болотистую местность площадь вашей собственности.

Бесплатно Планы и руководства для пруда с кои и водного сада «Сделай сам»

Узнайте, как создать собственный водный сад на заднем дворе, Koi пруд, водопад, фонтан и садовый мостик и многое другое. Находить какие растения токсичны для рыб, как построить декоративное водяное колесо, которое работает и как вырастить мох на камни по краям пруда.

Планы, комплекты, сборные конструкции, проекты «Сделай сам» и помощь в строительстве в BackroadHome.нетто

Строить на открытом воздухе мебель, приусадебные конструкции, маленькие и простые дома, бытовки, дачи, сараи, конюшни, гаражи, сараи и многое другое с помощью профессиональных чертежей, строительных комплектов, изготовленных постройки, планы проектов своими руками, строительные изделия, инструменты и дельный совет. Нажмите, чтобы узнать больше о сотнях отличный дизайн.

Фото: Rockler.com

Бесплатные планы сарая

Используйте каталоги здесь, в «Планы на сегодня», чтобы найти ваш новый сарай для хранения, садовый сарай, сарай для инструментов, мини-сарай, сарай для цветов, дровяной сарай, теплица для хобби или уличный шкаф.Выбирайте из сотен бесплатные планы.

Бесплатная веранда, патио, терраса и садовая мебель Планы проектов

Построй свой собственный деревянная уличная мебель с помощь бесплатных планов и пошаговых инструкций от лучших мастеров по дереву и издатели. Найдите свои планы для сотен столов для пикника, стульев Adirondack, качелей и качелей для крыльца, удобство хранения складная мебель, решения для хранения на открытом воздухе, скамейки на деревьях, сад скамейки и многое другое.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
