Фасадный профиль оцинкованный: Профиль для вентилируемого фасада — виды и цена, купить направляющий оцинкованный профиль для вентфасада вертикальный и горизонтальный в Москве, а также комплектующие для навесного каркаса.

Т-образный профиль фасадный 65*30, оцинкованный, для облицовки зданий

Т- образный профиль, фасадный, вертикальный. Купить т-профиль 65*30 мм., в наличии у производителя.


Т — профиль — это основная вертикальная направляющая для металлической обрешетки вентилируемого фасада. Применяется в фасадных системах вертикального типа. Непосредственно к такому основному профилю в системе фасада монтируется облицовочный материал.

На Т-образный профиль можно монтировать такие материалы как: керамический гранит, фиброцементные плиты, асбестоцементные листы, кассеты из различных металлов, профлист и многими другими фасадные материалы.

Мы изготавливаем фасадный вертикальный T-профиль металлический из высококачественной оцинкованной стали, окрашиваем полимерно-порошковым покрытием и производим все необходимые элементы для фасадных систем из оцинкованной и нержавеющей стали различных марок. Т-профиль нашего производства соответствуют всем техническим нормам и стандартам, разрешен для использования в строительстве.

Фасадные системы нашего производства имеют все необходимые разрешительные документы и сертификаты.

В облегченной конструкции навесного вентилируемого фасада Т-образный профиль является основной вертикальной направляющей при использовании вертикальной фасадной системы.


Описание Т-образного профиля.

Т-образный профиль выполнен из оцинкованного мералла методом гнутья, на рабочей поверхности профиля есть 2 ребра жесткости, а его ножка двойная, что делает профиль более жестким. Монтируется такой профиль вертикально к стандартному или усиленному кронштейну.
Стандартные размеры профиля 65х30 мм, 80х30 мм., 65х50 мм., 80х50 мм.


Толщина металла — 1,2 мм

Стандартная длина профилей — 3 метра, также изготавливаем длину по размерам заказчиков — до 6 метров.

Посмотрев чертеж Т-образного профиля, можно увидеть все интересующие размеры данного элемента.



Применение вертикального Т-образного профиля



Профиль Т-образный выполнен из проката стального тонколистового холоднокатаного горячеоцинкованного покрытия с дополнительным полиэфирным покрытием. Также может выполняться из коррозионностойкой стали.

При вертикальной облегченной схеме Т-образный металлический профиль крепится при помощи вытяжных заклепок или саморезов непосредственно к кронштейну.


Устанавливается с шагом ширины плиты облицовки, что позволяет разместить вертикальный шов между панелями по центру вертикального профиля. Рекомендованный шаг установки — 60 мм.


Мы производим профили для фасадных систем


Все профили для фасадных систем, металлические кронштейны, кляммеры, направляющие, планки, декоративные элементы из оцинкованной стали и огрунтованные (окрашенные) всегда в наличии на нашем складе в большом количестве.

У нас Вы всегда можете купить любое количество вертикальных направляющих или заказать по специальной цене нужные фасадные элементы. Подробнее узнать информацию по наличию и срокам отгрузки, а также цены на отдельные позиции Вы можете у наших менеджеров по телефонам: +7(495)989-18-04-многоканальный, 8(800)775-03-60 — по России звонок бесплатный.


Фасадный профиль вертикальный Т-образный производство, купить по низкой цене.

Т-образный профиль фасадный, оцинкованный металлический элемент для фасада от производителя, купить по низкой цене. Всегда в наличии на складе.



Т- образный профиль и другие элементы фасадных систем нашего производства смонтированы во многих городах по всей России: г. Москва, г. Можайск, г. Одинцово, г. Реутов, г. Мытищи, г. Химки, г. Красногорск, г. Балашиха, г. Руза, г. Зеленоград, г.Обнинск, г. Смоленск, г. Коломна, г. Павлово-Посад, г. Чехов, г. Железнодорожный, г. Люберцы, г. Серпухов, г.  г. Пенза, г. Подольск, г. Волоколамск, г. Долгопрудный, г. Махачкала, г. Грозный, г. Гусь-Хрустальный, г. Казань, г. Иваново, г. Ростов-на-Дону, г. Нижний Новгород, г. Норильск, г. Волгоград, г. Бийск, г. Ухта, г. Липецк, г. Санкт-Петербург, г. Норильск, г. Екатеринбург, г. Саранск, г. Северодвинск, г. Архангельск, г. Самара, г. Ставрополь, г. Мурманск, г. Екатеринбург, г. Первоуральск, г. Новосибирск, г. Ревда, г. Череповец, г. Брянск, г. Вологда, г. Саратов, г. Рязань, г. Якутск, г. Ярославль, г. Иркутск, г. Краснодар, г. Белгород, г. Астрахань, г. Владивосток, г. Ханты-Мансийск, г. Челябинск, г. Калуга, г. Казань , г. Саратов, г. Оренбург, г. Тула, г. Воронеж, г. Пермь, г. Петрозаводск, г. Киров, г. Великий Новгород, г. Волгоград, г. Омск, г. Барнаул, г. Чебоксары, г. Уфа, г. Красноярск, г. Ижевск, г. Ульяновск, г. Брянск, г. Майкоп, г. Кострома и многих других городах России. Мы осуществляем поставки по всей стране.

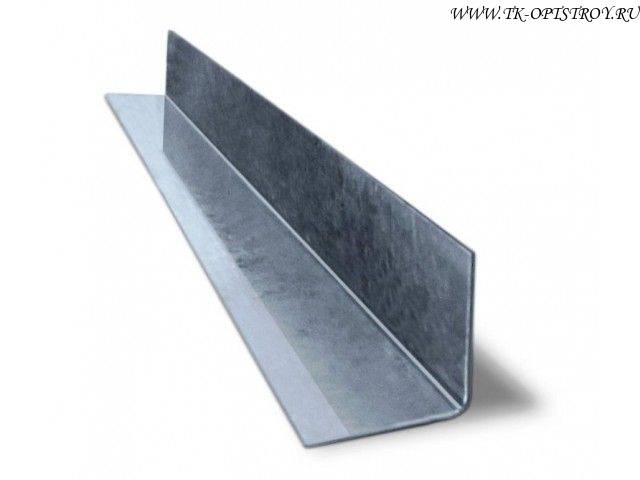

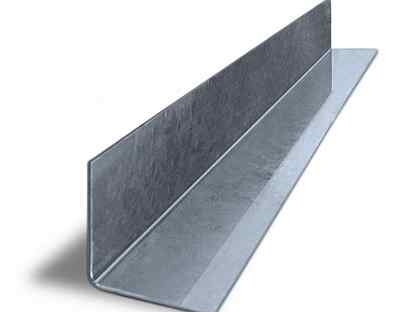

Г-профиль металлический | ГК Фасадные решения

Г-образный профиль металлический из оцинкованной стали для фасадных систем — это горизонтальная направляющая конструкции вентилируемого фасада.

Изготавливается Г-профиль из высококачественной стали оцинкованный и окрашивается полимерно-порошковым покрытием.

Профили стальные — это экологически чистые материалы, которые при использовании и дальнейшей утилизации не образуют для людей, животных и растительного мира вредных компонентов.

Мы изготавливаем профили и все элементы для фасадных систем из оцинкованной и нержавеющей стали различных марок.

Профили нашего производства соответствуют всем техническим нормам и стандартам, разрешены для использования в строительстве. Они имеют все необходимые разрешительные документы и сертификаты.

В конструкции навесного вентилируемого фасада Г-образный профиль является горизонтальной направляющей в обрешетке фасада при использовании горизонтально-вертикальной системы.

Используется такой профиль при облицовке фасада фиброцементными и хризотилцементными панелями, керамогранитом, металлокассетами, профлистом, сайдингом и многими другими материалами.

Узлы крепления и подробную технологию монтажа фасадного Г-профиля можно посмотреть в

альбоме технических решений облицовки зданий.

Заказать Г-профиль у производителя — это экономичное и выгодное решение.

Вес Г-образного профиля некоторых размеров

Наименование	Вес, кг/погонный метр
Профиль «Г»-образный 1,2 40*40	0,65
Профиль «Г»-образный 1,2 50*50	0,81
Профиль «Г»-образный 1,2 50*40	0,78
Профиль «Г»-образный 1,5 40*40	0,83
Профиль «Г»-образный 1,5 50*50	1,1

Размеры Г-образного профиля

Стандартные размеры Г-профиля:

• 40х40 мм,
• 50х50 мм,
• 40х60 мм,
• 44х60 мм.

Толщина металла — 1,2 мм. — это допустимая толщина для облицовки фасадов. Для другого использования профиля возможно применение толщины металла от 0,9 мм. до 1,1 мм. и другие толщины.

Стандартная длина профилей — 3 метра, также изготавливаем длину по размерам заказчиков — до 6 метров, по индивидуальному заказу.

Применение металлического Г-профиля

Г-профиль применяется в фасадных системах для облицовки зданий керамогранитом, фиброцементными плитами, асбестоцементными (хризотилцементными) листами, кассетами из композитного алюминия, металлическими кассетами, профлистом и многими другими фасадными материалами.

Профиль Г-образный  выполнен из проката стального тонколистового холоднокатаного горячеоцинкованного цинкового покрытия с дополнительным полиэфирным покрытием. Также может выполняться из коррозионностойкой стали.

Монтаж Г-профиля

Г-профиль используется для горизонтальной обрешетки фасада, и последующего крепления к нему вертикальных направляющих каркаса в вертикально-горизонтальной схеме.

Металлический профиль устанавливается на верхнюю полку консоли кронштейна и фиксируется вытяжной заклёпкой или саморезом. Перемещая профиль по полке консоли кронштейна (к стене или от стены), можно компенсировать неровность основания и приспособить каркас для плит утеплителя различной толщины (от 50 до 250 мм).

Все профили для фасадных систем, металлические кронштейны, кляммеры, направляющие, планки, декоративные элементы из оцинкованной стали и огрунтованные (окрашенные) всегда в наличии на нашем складе в большом количестве.

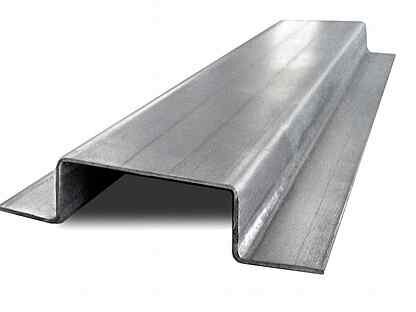

Цена на П-образный металлический профиль

У нас Вы всегда можете купить любое количество Г-профиля или заказать по специальной цене нужные фасадные элементы. Подробнее узнать информацию по наличию и срокам отгрузки, а также цены на отдельные позиции или запросить полный прайс-лист Вы можете у наших менеджеров по телефонам: +7(495)989-18-04-многоканальный, 8(800)775-03-60.

Цены на фасадные элементы->>

Чертеж горизонтального профиля

Другие элементы фасадных систем

Вентфасады и фасадные системы — Профиль Т-образный

В установке вертикальных фасадных систем Т образный профиль по праву занимает первое место по популярности и применению с множеством облицовочных материалов и не только для отделки навесных вентилируемых фасадов с креплением в несущие стены. Купить Т-образный профиль  который изготавливается как 3 метровый хлыст в оцинкованных системах и 6 метровый в алюминиевых можно и для отделки панелями стен и даже кровельных прогонов. Почему такой профиль для систем вентфасада более чем необходим?

Всё дело в том, что конструкция данной направляющей для монтажа прекрасно справляется с физическими и механическими нагрузками, а её усиленная конструкция на стыке металла концевой части направляющей достигает 2,4 мм., что позволяет концентрировать и равномерно распределять нагрузку всей конструкции с кронштейном крепления с помощью заклёпок вытяжных. Профиль Т-образный алюминиевый применяется для крепления фиброцементных плит, металлокассет и алюминиевых панелей, керамогранита и HPL панелей и многих других фасадных панелей.

Как видите, профили данной конфигурации применимы для любых систем, служат в проектировании надежным решением для многих узлов крепления как для рядовых систем вентилируемых фасадов: Декот, Премьер, Альт фасад так и других новинок на рынке. Новинки на рынке фасадостроения с 2015 года выходящие на рынок производители системы «Симплекс» также применили основные узлы с этим профилем.

Вертикальный оцинкованный Т-профиль

Фасадный профиль вертикальный оцинкованный Т-образный выпускается в оцинкованном и окрашенном виде, позволяет смонтировать такие облицовки как керамогранитные плиты и клинкерный кирпич, выполняется с шириной 65, 80, 100 мм, может достигать до 6 метров в длину с сечением от 1 до 2 мм. В алюминиевых системах применяется профиль Т образный любой матрицы, который по сечению может быть не ниже 1,5 мм., и длинной до 6 метров. Тавр применяется в системах U-KON, NORD-FOX, DOKSAL и других — к примеру в нашей системе VLT от компании «Оптима Фасад»

Применение в вертикальных фасадных системах по облицовке:

1. Для крепления керамогранитных панелей и плит формата 600-1200 мм.
2. Для установки кассет алюминиевых, металлических оцинкованных
3. В устройстве фасадных систем из фиброцементных панелей, плит
4. В устройстве клинкерной облицовки, натурального камня
5. Для крепления керамических фасадов, терракоты
6. Для крепления японских панелей: KMEW, ASAHI, KONOSHIMA.

Профиль Т-образный виды:

Отличить алюминиевый тавр от профиля Т-образного оцинкованного можно по габаритам и размерам «хвостовой» части, дело в том, что для алюминиевого профиля не достаточно толщины 1,2 мм, который активно применим для оцинкованной системы и абсолютно не подходит для установки алюминиевых конструкций. Оцинкованный металл, намного крепче алюминиевого сплава и тем более стоит дешевле в пересчёте на вес, так как материал алюминий мягче, но есть у него другие свойства, он гораздо проще сверлится и легче по весу, нежели оцинкованный профиль. Купить профиль оцинкованный со склада в Москве, можно в компании «Оптима Фасад» по размерам из таблицы ниже:

Оцинкованный Т-профиль

• Т-образный профиль 65*30*1,2 мм.
• Т-образный 65*50*1,2 мм.
• Т-образный 80*30*1,2 мм.
• 80*50*1,2 мм.
• Профиль вертикальный 100*50*1,2 мм.
• Т-образный профиль 100*30*1,2 мм.

Алюминиевый профиль тавр

• Тавр алюминиевый 50*70*1,7*6000 мм.
• Тавр алюминиевый 70*60*1,7*6000 мм.
• Тавр алюминиевый 60*50*2*6000 мм.
• Тавр алюминиевый 90*50*2*6000 мм.

Как видите разница алюминиевого и оцинкованного профиля Т-образного для фасада зависит от применения в конструкции вентфасада и играет роль толщина, вид крепления по определённому виду облицовочного материала. Не только лишь в сечениях и длине хлыста, оцинкованный профиль производится длиною 3-6 метра, алюминиевый профиль всегда 6 метровый. Функционал не всегда одинаковый и при разработке проектной документации на вентфасады с такими направляющими.

Подходит для монтажа керамогранита ширина 60-65 мм, фиброцемента 80-100 мм., другие виды облицовки также подбираются по ширине направляющей так и для работы по фасаду с композитными материалами, металлокассетами и профлистом, монтажом клинкера или плитки керамогранита и керамики.

Вентилируемые фасады: топ 10 фасадных решений

Вентилируемые фасады позволяют не только провести реконструкцию ветхого здания или решать вопросы с фасадами в новом жилом строительстве высоток Москвы и других мегаполисов России и стран СНГ, но и устраняют ошибки геометрии здания. Система крепления защищает конструкции от воздействия внешней среды. Наша компания подготовила топ 10 вариантов самой популярной облицовки, исходя из практики применения навесных фасадных систем на протяжении более 10 лет в монтаже, проектировании и изготовлении данных подсистем.

Узлы крепления фасадной системы

Как не просто любому новому заказчику в строительстве разобраться с обилием применяемых систем из различного состава металла и типу крепления разнообразного каркаса подконструкции: сейчас на рынке более 50 заводов изготовителей с официальными и подтвержденными по испытаниям и технической документации конструкций.

Однако не каждый производитель старается задуматься о затратах непосредственно заказчика и вовремя решить поставленные задачи по быстрой комплектации проекта, тем более необходимо успеть всё запроектировать, провести консультацию и оказать техническую поддержку клиенту, и по необходимости даже изготовить образцы и стенды.

Стандартный набор узлов системы фасада – это решение для проектировщика перед проектированием всего здания в целом, надстроек на кровле (которые также необходимо запроектировать).

Ситуация с проблемными узлами для опытного инженера стандартная задача, которая решается совместно с конструктором, непосредственно который и разработал альбом АТР или совместно с командой проектировщиков в отделе компании “Оптима Фасад”.

Проблема заключается в том, что к каждому зданию архитектор-дизайнер не руководствуется имеемой документацией (техническим свидетельством) и пожарной экспертной документацией для разработки дизайна и концепции здания, проекты и АГР на фасады с цветовой раскладкой облицовки получают без согласования типа системы и какой-либо привязки к документации “Минстроя” или “ФАУ-ФЦС”, что после вызывает ряд вопросов у заказчика из серии: как выполнить данный вентилируемый фасад по технологии?

Ответы на эти вопросы и согласование (на берегу) такого здания позволит уберечь любого строителя от ненужных трат или пожарных испытаний участка фасада на стендах, выполнить работу в срок без лишних затрат.

Вентилируемый фасад — 10 вариантов облицовки

Чтобы постараться и рассказать Вам про все вариации облицовки, не хватит и недели для реализации задачи: однако мы постараемся отобразить в данной статье максимально кратко о самых применяемых вариантах облицовки и раскрыть 10 вариантов вентилируемых фасадов и донести основную суть преимуществ и недостатков каждой.

Самые применяемые и доступные по цене панели или плиты, листовые материалы и создание из них металлических оцинкованных кассет, обработка алюминия и многое другое, мы раскроем в данной статье.

Керамогранитные плиты

Керамогранит — (керамогранитные плиты, керамогранитные панели, изделия с толщиной от 4 до 16 мм.) занимают первую строчку нашего хит-парада облицовочных материалов и не просто так: система крепления фасада в России и самое первое здание в Москве по подтверждённой информации Министерства строительства Российской Федерации определяется именно с облицовкой по данной облицовочной панели.

Под подтверждённой информации, мы подразумеваем наличие положительного экспертного заключения на данный вид облицовочных материалов на фасадной системе из нержавеющей стали (подконструкции из коррозионностойкой стали системы Диат)

* Система крепления подразумевает монтаж на кляммерах или скрытое крепление на кляммере с пропилом плитки не менее 10-14 мм., по толщине.

Фасадные системы из керамогранита. Основные плюсы и минусы сборки данной облицовки можно определить только при детальном рассмотрении в общей концепции дизайна фасада, как правило по следующим параметрам по типу крепления вентфасада из керамогранита:

• открытое крепление
• имитация скрытого крепления*
• скрытое крепление

Тип крепления определяется исходя из пожеланий дизайнера существующего здания и проработки фасада в части АГР (архитектурного градостроительного решения) непосредственно перед подачей готовых альбомов для согласования в управление архитектуры с дизайном проекта на стадии согласования. Мы не будем описывать тонкости и сложности данного процесса, только лишь основные аспекты и юридические моменты в данном вопросе, которыми являются:

1. Разработка колористического решения фасада
2. Прохождение процедуры согласования здания в “БТИ”
3. Согласование цветового решения в “Москомархитектура”

Особенности керамогранитной облицовки

Особенности керамогранита это очень важно, ведь определить конструкцию из такого замечательного (хотя и искусственного не природного) облицовочного материала, которым является в наше время устройство из его подсистемы. Его особенности это максимальные размеры облицовки до 1200 мм.*600 мм., что определяется на основании противопожарных требований “ЦНИИ Огнестойкость” и регламента по негорючести данного материала.

Керамогранитные панели (не путать с керамогранитной плитой) это несомненно более новый тип крепления облицовочного материала, который более дизайнерский по своей концепции при установке на подсистемы материал, позволяет использовать форматы с тонкостенной облицовкой на каркасе длинной и шириной от 3500 мм. * до 1500 мм.

Выводы: Плитка или панель из керамогранита является современным и главное доступным материалом (по сравнению с натуральным камнем) имеет более выраженную фактуру и небольшой вес в пересчёте на м2, является абсолютно негорючим материалом (степень горючести НГ) для зданий конструктивной опасности с максимальными требованиями (школа, детский сад, больница) где требуется максимальная гарантия по стойкости для эвакуации при пожаре.

Стоимость вентфасада из керамогранита

1.

КЕРАМОГРАНИТНЫЕ ПЛИТЫ. Комплектовочная ведомость горизонтально-вертикальной системы “Оптима-Керамогранит”

Информация: Проект тип 1

Проектные данные “Керамогранит” (запас, расход)

Площадь:

1 м2

С. К. 1.1

1,1

м.кв.

Тип здания: Жилой дом по адресу: г. Москва, ул. Московская (прим.)

Тип системы: открытое крепление

№

Наименование

Ед. изм

Норма расхода

Кол-во

цена за ед.

Стоимость с полим. покрытием

п.п.

1

Профиль Г-обр. 40*40*1.2

пог/м

1,52

1,67

45,40 ₽

75,91 ₽

2

Профиль Т-обр. 60*30*1.2

пог/м

1,44

1,58

99,00 ₽

140,98 ₽

3

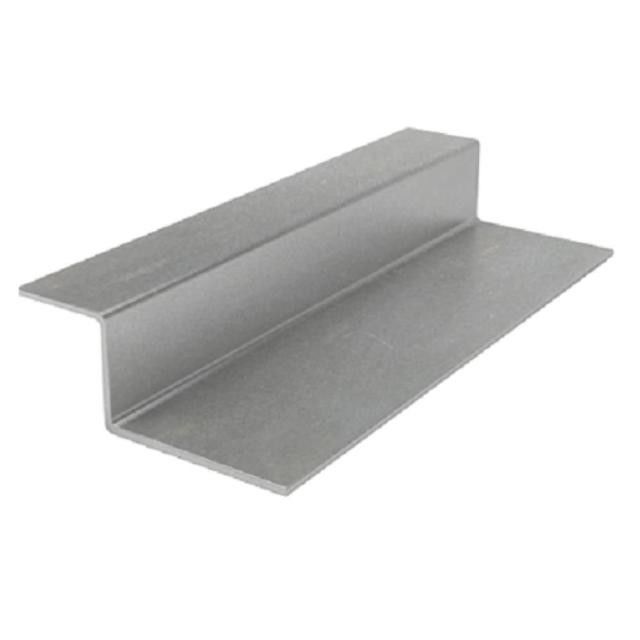

Профиль Z-обр. 40*20х20 1,2

пог/м

0,18

0,20

45,40 ₽

8,99 ₽

4

Кронштейн Г-обр. 70*L200

шт

2,22

2,44

29,00 ₽

70,82 ₽

5

Анкер гор. оцинк. 10*100 Rawlplug

шт

2,22

2,44

16,00 ₽

39,07 ₽

6

Паронитовая прокладка

шт

2,22

2,44

4,20 ₽

10,26 ₽

7

Заклепка 4,0х10

шт

10,0

11,0

2,20 ₽

24,20 ₽

Визуализация крепежа плитки:

9

Кляммер 4-рожк RAL нерж

шт

2,78

3,06

12,00 ₽

36,70 ₽

10

Кляммер 2-рожк RAL нерж

шт

0,60

0,66

9,00 ₽

5,94 ₽

11

Заклепка 4,0*8 нерж

шт

6,7

7,37

1,90 ₽

14,00 ₽

Итого м2:

Оцинкованная:

456,86 р.

Окрашенная: + 14%:

545,79 р.

Вариации подсистем: В качестве системы крепления подойдёт как классическая схема сборки конструкции на кляммерах видимых из нержавеющей стали, так и монтаж керамогранита на клеевой химический состав следующих вариаций сборки:

По типу каркаса:

• Вертикальная конструкция
• Горизонтально-вертикальная система
• Система в плиты перекрытия (межэтажная)

По типу металла:

• Алюминиевая (тип 1)
• Нержавеющая (тип 2)
• Оцинкованная с защитным покрытием (тип 3)

Стоит отметить выбор удобства системы перед непосредственной сборкой на фасаде и скорости осуществления строительно-монтажных работ, ведь от этого зависит целый процесс воссоздания нового фасада. Тут стоит выделить алюминиевый вариант подсистемы крепления, он быстро проектируется и стоит недорого.

Если речь идёт о сильноагрессивной среде, морском климате или объекте в системах транспортных тоннелей, где важна безопасность и качество стоит на первом месте, лучше применять нержавеющий тип конструкции в ущёрб скорости сборки (коррозионностойкую сталь сложнее устанавливать, дольше собирать узлы и проводить выравнивающие работы по фасаду.

Об этом говорит ценовой срез и обратная связь от нашего отдела маркетинга на протяжении трёх лет, обращались за консультацией и к другим специалистам, к примеру к блогеру Пахомову (исследования НФС на объектах)

По статистике 45% всех вентилируемых фасадов выполнено на оцинкованных системах с полимерным (порошковым) покрытием, а остальные 55% конструкций разделяют алюминиевые и нержавеющие конструкции в следующем соотношении:

Статистика систем: 30% алюминиевые системы, 10% нержавеющие и 15% комбинированные (оцинкованные и нержавеющие системы) то есть кронштейны применяются из нержавейки, фиксаторы панелей тоже из коррозионностойкой стали, профиль оцинкованный окрашенный.



Фиброцементные плиты

Если речь идёт о быстром закрытии строительных объемов и раскрое облицовочных панелей в процессе монтажа, поможет такой прекрасный тип облицовочных панелей как фиброцемент. Дело в том, что фиброцементные плиты обладают свойством долговечности и вполне удобно монтируются на заклёпку с широким бортиком как на вертикальные направляющие, так и на межэтажный или перекрёстный каркас.

В системах крепления применяется более широкая направляющая не менее 80 мм., и более для удобства сборки и стыковки плит, что позволяет выполнить технологическую карту монтажа и требования завода, для соблюдения правильности сборки НФС и требований по гарантии завода изготовителя. Конструкцию можно смонтировать применяя и более простые направляющие 40-50 мм., однако в таком случае прийдется проводить двухуровневую пробивку направляющих на стыке плиты, или нарушать монтаж и краевое расстояние плиты от направляющей.

Заводы изготовители фиброцемента:

• LTM (Калужская область, г. Балабаново)
• LATONIT (Россия, Завод Лато, Мордовия, Чамзинский район, р.п. Комсомольский.)
• ETERNIT (Европа, Нидерланды, г. Гооре.)
• CEMBRIT (Финляндия, Муяла, г. Лохья на расстоянии 45 км от Хельсинки.)
• ВИКОЛОР (Россия, Завод Волна, г. Красноярск.)

Каждый завод выпускает свой вариант широкоформатной панели и отличается по фактурам и способу обработки и покраски панелей исходя из потребности рынка. Как правило поставляются гладкоокрашенные матовые и глянцевые плиты в листах или нарезке в определённый размер панелей, однако исходя из технического задания по концепции, иногда лучше заказать материал в листах и производить раскрой непосредственно на объекте.

Конструкция подсистемы фиброцемент

1. Кронштейн несущий, кронштейн опорный.
2. Прокладка, терморазрыв.
3. Анкер с дюбелем (для основания стены)
4. Шпилька с шайбой и гайкой (для металлоконструкции)
5. Утеплитель, мембрана. (с утеплением фасада)
6. Профиль, направляющая.
7. Угловая планка (планки внешнего угла)
8. Лента EPDM 60 мм, 80 мм.
9. Заклёпки 4,8*19-A2, 4,8*21-AL/A2 (для установки фиброцемента)
10. Втулки нержавеющие
11. Конструкция оцинкованная (короб с полимерным покрытием)
12. Откосы левый и правый.
13. Отливы
14. Парапетная крышка.
15. Цокольная планка (перфорированная планка)

Варианты крепления фасадной системы из фиброцементных плит, позволяют выполнить ремонт высотного здания с минимальными временными затратами. самым популярным решением установки системы является оцинкованная вертикальная  Т-образная подсистема крепления “Оптима” или аналогичная перекрёстная система с профилями П-образными и L-образными.

Вариации по типу:

• Нержавеющая система
• Вертикальная или перекрёстная
• Межэтажная в перекрытие
• Оцинкованная система
• В плиты перекрытия

*Тип крепления фиброцементной плиты и подбор (определение) фасадной системы при сборке принимается на основании проведения испытания крепежа анкеров с дюбелем, шурупа по бетону (новинка), а также производится испытание тарельчатых дюбелей, которые рассчитываются вместе с утеплителем или изоляцией в два слоя.

Фиброцементные панели (Японские панели)

Японские производители строительных материалов разработали более 1000 вариаций и фактур для своих панелей из Японии. Плюсом данного материала является слабая горючесть и лёгкий вес, и хотя слабогорючий материал и запрещён на школах и детских садах, такие панели радуют глаз на невысотных фасадах или фрагментно на высокоэтажных жилых домах.

Тип системы крепления:

1. На саморезы
2. На торцевые кляммера
3. На клей
4. На кайлы

Вариантов установки более 4-5 видов и это не предел, дело в том что производители панелей из фиброцемента изрядно постарались и открыли на территории Японии для нас более 10 заводом и торговых марок. Из этого следует и популярность данной панели на нашем рынке в России, однако применяют их панели и в Канаде, Америке, Европе.

Стоит отметить широкий масштаб и простоту данного типа материала в системах вентилируемых фасадов “Оптима”, ведь мы проектируем и устанавливаем Японские панели не первый год.

Торговые марки фиброцемент (Япония)

1. Asahi
2. Kmew
3. Nichiha
4. Konoshima
5. Toray

У каждого завода существует свой тип крепления и толщина панелей от 12 до 20 мм., конструктив сборки фасадной системы под данный тип крепления Японцы разработали изначально на деревянном каркасе, брусе из дерева и устройстве на фасад, однако таким способом установить фасады в реальной жизни в Российской Федерации мы вам не рекомендуем.

Гораздо проще смонтировать фасады из фиброцемента на более доступный вариант из Г-образного профиля и сделать конструкцию менее горючей по составу системы и узлов, нежели экспериментировать с деревянными брусками (что логично*)

Мы не рекомендуем устанавливать Японские панели на деревянный каркас конструкции, пусть даже с нами будут спорить производители фиброцементных панелей из Японии и доказывать обратное*

Состав подсистемы крепления:

• Кронштейн крепёжный (50-380 мм)
• Прокладка ПОН-Б
• Направляющая 65*30 (оц. пп.)
• Профиль Г-образный (оц.пп.)
• Кляммер стартовый под ФЦП*
• Кляммер Рядовый под ФЦП*
• Заклёпки 4*10 мм.
• Примыкания
• Доборные элементы откосов
• Парапетная крышка

*На фото указан каркас системы в плиты перекрытия при слабом основании кладки пеноблока. Такие задачи решаются с креплением кронштейнов с двухуровневой сборкой кронштейнов и усиленных направляющих, как правило не менее 1,5 и 2 мм.

При нарезке панелей на небольшие размеры (выполнение фасада в шахматном порядке) стоит применить перекрёстный каркас, который мы не указали на визуализации. Такой тип установки всегда проще в плане расстановки профиля, в таком случае ошибки монтажа минимальны (всегда можно исправить расстановку профиля)

Металлокассеты для фасада

Раздел облицовочных панелей для фасада из оцинкованной  стали ,алюминиевого листа, меди и бронзы занимает большой сегмент рынка в фасадном строении систем крепления. Дело в том, что обработка металла и современное оборудование для лазерной резки и обработки листовых материалов стремительно идёт вперёд, постоянно модернизируется и наше оборудование в компании “Оптима Фасад”.

Список оборудования компании:

1. Лазерный станок для перфорации
2. Гибочный станок Dorma
3. Автоматическая гильотина
4. Линия покраски (6 метров)
5. Пробивной стан

Любые решения кассеты закрытого или открытого типа крепления с лазерной резкой и автоматической подачей, гибочным оборудованием позволяет нам изготовить металлокассеты с различным радиусом и вальцеванием (колонны, входные группы, сложные геометрические изделия.)

L-профиль для облицовки фасадов

Рис. 4. Облицовка фасада кассетонами.

Расшифровка условных обозначений для рисунка 2: 1) Уголок усиленный перфорированный; 2) Дюбель распорный; 3) L-прогон; 4) Саморезы; 5) Утеплитель; 6) Ветроизоляционная мембрана; 7) Крепление термоизоляции; 8) Омега прогон; 9) Касетоны.

В качестве опорного столика для систем вентилируемых фасадов при обшивке (с утеплением или без него) фасадов компания «Прушиньски» предлагает применять УГОЛОК УСИЛЕННЫЙ ПЕРФОРИРОВАННЫЙ, который производится нами трёх типоразмеров:

1.     50мм х 80мм; 2.    100мм х 80мм; 3.    150мм х 80мм.

Рис. 5.

Для определения необходимой толщины метала для производства уголков, нами были проведены расчёты и испытания, на основании которых, мы предоставляем рекомендации по применению уголков усиленных перфорированных в качестве опорных столиков в системах обшивки фасадов.

Варианты фасадных материалов	Утепление фасада
	без утепления	50 мм	100 мм	150 мм
1. Профнастил стеновой  (Т6, Т8, Т10, T18U, Т20, Т35, PF25, PF35 ) Рис. 2	50х80х1,0	50х80х1,0	100х80х1,25	150х80х1,5
2. PS-панели 155, 215, 315 (горизонтально/вертикольно) Рис.3	50х80х1,0	50х80х1,0	100х80х1,25	150х80х2,0
3. Касетоны  (К1, К2, Т1 ) Рис.4	50х80х1,0	50х80х1,0	100х80х1,5	150х80х2,0

Данные рекомендации к применению уголков усиленных перфорированных при монтаже опорных столиков с шагом по горизонтали 1200мм и по вертикали 1200мм (сетка 1,2мх1,2м).

При увеличении указанных размеров сетки уголков или применении более тяжёлых навесных систем (керамогранит, сканрок и т.д.) рекомендуем проконсультироваться с инженерно-техническим отделом нашей компании для выбора оптимального сечения уголка усиленного перфорированного.

Профиль Фасадный

Система вентилируемых фасадов является на сегодняшний день одним из самых эффективных и экономичных способов облицовки фасадов жилых, торговых и административных зданий. В состав системы вентилируемых фасадов входят Т-образный, Г-образный, У-образный профили, которые изготавливаются из стали оцинкованной толщиной 1,0 и 1,2 мм. длиной 3,0 м., а так-же крепежных кронштейнов (КК), которые обеспечивают необходимую прочность и жесткость крепления профилей к несущей стене фасада.

Назначение: утепление и облицовка декоративно защитным экраном из фиброцементных плит и фасадного металлического профиля.

Конструкция: вертикально-горизонтальный несущий каркас. Монтируются с начала горизонтальные Г-образные профиля, а после П-образные вертикальные профиля. Такая конструкция, не смотря на большее количество монтируемых элементов, является экономичным решением. Так как элементы имеют упрощенную форму, и их изготовление не требует больших затрат на производство. Конструкция несущего каркаса позволяет исправить неровности стены при помощи подбора кронштейнов по длине и перемещением вертикальных профилей вне зависимости от положения кронштейнов по горизонтали. При применении металлического профиля с вертикальной раскладкой возможно крепление облицовочного экрана только на горизонтальные направляющие.

Материал конструкции: оцинкованная сталь с полимерным покрытием. Срок службы конструкции составляет до 40 условных лет.

Материал облицовочного экрана: фиброцементные плиты, фасадный металлический профиль.

Способ крепления облицовочного экрана из фиброцементных плит:фиброцементные плиты крепятся на фасадные заклепки через втулку.

Способ крепления облицовочного экрана из фасадного металлического профиля: фасадный профиль закрепляется к несущему каркасу при помощи заклепок.

Утепление: в качестве теплоизоляции фасада используются негорючие, гидрофобизированные тепло-, звукоизоляционные плиты из минеральной ваты на основе горных пород базальтовой группы ТЕХНОВЕНТ. Теплоизоляция может устанавливаться как в один, так и в два слоя. Варианты комбинации теплоизоляции:

Профиль вертикальный основной 65*20*1,0*3000 мм

Профиль вертикальный промежуточный 40*20*1,0*3000 мм

Профиль горизонтальный основной 40*40*1,0*3000 мм

Кронштейн 50*50*50(100,150,200)*2

МОНТАЖ ФАСАДНОГО ПРОФИЛЯ

ПРАЙС-ЛИСТ

Фасады из оцинкованной стали и примеры из практики

Архитектурный фасад

Оцинкованная сталь часто является материалом для балконов и других внешних элементов зданий из-за ее нулевых эксплуатационных свойств, которые особенно подходят для жилых домов, социального жилья, общественных территорий и больших общественных пространств.

Более поздней разработкой являются стальные панели, оцинкованные горячим способом, которые используются в качестве фасадных систем. Растет число важных проектов, особенно в Европе, где оцинкованные панели используются для создания уникального фасада самых разных типов зданий.

Фасадное проектирование

Выдающийся образец архитектурной эстетики и новаторского проектирования фасадов был представлен в 2019 году датскими архитекторами COBE. Их проект, DLG Silo в Северной гавани Копенгагена, представляет собой бывший зернохранилище, переоборудованное и облицованное гальванизированной сталью для создания роскошных жилых, торговых и культурных помещений. Он представляет собой убедительное заявление на фоне горизонта Северной гавани и является частью генерального плана восстановления, согласно которому к 2025 году Копенгаген станет первым в мире городом с нулевым выбросом углерода.

Функциональная конструкция конца 1950-х гг. Силос первоначально стоял на водной поверхности резервуаров для хранения нефти, газовых баллонов и причальных порталов. В пещеристых вертикальных камерах, расположенных за глухими бетонными стенами, хранились тонны пшеницы с доступом к грузовым автомобилям, которые вывозили зерно на базу. Однако сегодня то, что раньше считалось подвигом чистой инженерии, превратилось в прекрасную вещь.

Запросить копию
БЕСПЛАТНАЯ публикация

«Финальное здание вытянуто во всех направлениях пропорционально своей первоначальной форме, поэтому едва заметно. Когда-то выступающая башня выравнивается по горизонтали с другим слоем квартир, ее сборные железобетонные панели скрыты за мерцающим, меняющимся фасадом из оцинкованной стали…

Фасад имеет постоянно меняющийся кристальный городской эффект, контрастирующий с матовым покрытием вокруг.Его первоначальный монументальный облик продолжает жить. Подойдите ближе, и вариации станут глубже. Узоры перфорации в защитных ветровых щитках балконов и балюстрадах играют в игру от прозрачности до непрозрачности. Патина на поверхности здания блестит ».

Изабель Прист, младший редактор журнала RIBAJ Magazine

Мы опубликовали бесплатную книгу с подробным описанием проекта и его пути.

Фасады из оцинкованной стали

Посмотреть еще примеры оцинкованной стали, применяемой для фасадов:

Начальная школа Карлсруэ

Начальная школа Lemgo в Карлсруэ, спроектированная архитекторами HSD, представляет собой современное дополнение к существующей сети школ.Фасад из оцинкованных панелей создает яркую, смелую и современную эстетику, которая является отсылкой к промышленному наследию города. Выполненный в виде вентилируемого фасада с высокой теплоизоляцией, стальные пластины различного размера толщиной 3 мм образуют сияющую оболочку.

Подробнее о начальной школе Карлсруэ

Мастерская художника

Кармоди Гроарк спроектировал эту новую мастерскую для художника Энтони Гормли во дворе его существующей студии в Лондоне. Мастерская была специально разработана, чтобы изготавливаться преимущественно из оцинкованной стали, чтобы выдержать индустриальный характер творческого процесса художника.

Подробнее о Мастерской художника

Blue Mountain School

6a Архитектурная школа Blue Mountain School разворачивается за мерцающим серебристым фасадом этого углового участка на Редчерч-стрит. В традициях домашних музеев здание представляет собой головоломку из комнат и использований, в которой размещаются архив моды, выставочные помещения, кухня и винная комната, парфюмерия, помещения для прослушивания и различные гарнитуры от международных дизайнеров.

Подробнее о Blue Mountain School

Больше стальных фасадов

См. Другие примеры использования горячего цинкования для защиты стальных фасадов.

Архив фасадов — Ассоциация гальванизаторов

+44 (0) 121 355 8838 О нас Свяжитесь с нами Предоставление бесплатной авторитетной информации и рекомендаций по горячему цинкованию с 1949 года.

• Что такое цинкование?
  • Объяснение цинкования
  • Процесс цинкования
  • Покрытие
  • Жертвенная защита
  • История цинкования
• Коррозионные характеристики
  • Карта коррозии
  • Производительность в других средах
  • Устойчивость к атмосферной коррозии
  • Истории болезни
  • Остановить ржавчину
• Литература
  • Публикации
  • Журнал HDG
• Зачем гальванизировать?
  • Оцинковка долговечна
  • Гальванизация рентабельна
  • Гальванизация — это экологично
  • Уникальные характеристики
  • 11 причин, по которым необходимо гальванизировать сталь
• Гальванические награды
  • Награды GAGA Construction Awards 2020
• RIBA CPD
• Укажите цинкование
  • Стандарты цинкования
  • Дизайн для цинкования
  • Покраска и порошковое покрытие
• Присоединение металлоконструкций
• Найдите гальванизатор

Навигация Поиск Поиск по нашим ресурсам Общие поиски

• Свяжитесь с нами
• Online Construction CPD
• Покраска оцинкованной стали — рекомендации
• Гайки и болты

Поиск

Ассоциация гальванизаторов Примеры использования Фасады

10 Hills Place

15 Клеркенвелл Клоуз

Студия Энтони Гормли

Апартаменты в Рюмланге, Швейцария

Школа Блю Маунтин

Cork Civic Office

Эдинбургская скульптурная мастерская: творческие лаборатории

Облицовка фасада — система СТАВОБЛОК, с. r.o.

Воздухопроницаемая изоляция , рассчитанная на весь срок службы

Фасадная облицовка СТАВОБЛОК идеально подходит для изоляции новостроек, жилых, многоквартирных и сборных домов, а также реконструируемых старых зданий. Фасадная облицовка обеспечивает превосходный тепловой и влажностный режим для проживания без плесени.

Теплоизоляционный фасад СТАВОБЛОК представляет собой элегантно тонкую облицовку фасада, собранную в сухом виде на металлическую решетку. Его свойства помогут вам сэкономить время и деньги, потраченные на отопление и техническое обслуживание, связанные с будущим ремонтом и покрытием.

Фотогалерея ссылок

Варианты цвета

ВНИМАНИЕ: Цвета представлены только для справки, цветовой тон может немного отличаться.

Что дает Ставоблок

1 САМЫЙ КРАСИВЫЙ ДОМ НА УЛИЦЕ

Тихую зависть гарантируем

2 ДЫХАНИЕ В ЧИСТОЙ ОКРУЖАЮЩЕЙ СРЕДЕ БЕЗ ПЛЕСЕНИ

Здоровый образ жизни для вас и ваших детей

3 СОХРАНЕННЫЙ ПЕННИ — ЗАРАБОТАННЫЙ ПЕННИ -> ВОЗВРАЩЕНИЕ ИНВЕСТИЦИЙ

Вам не придется заниматься фасадом как минимум в течение двух поколений

4 БОГАТСТВО СЕМЬИ

Оставить ценное наследство

5 КОНЕЦ ВЫХОДНЫХ НА СТРЕМЯНЕ

Проведите свободное время с семьей

6 СОХРАНЯЕМЫЙ ПЕННИ — ЗАРАБОТАННЫЙ ПЕННИ -> СОХРАНИТЕ УДАЧУ

Ваш счет за отопление будет меньше

7 ТИХИЙ ДОМ

Пониженный уровень шума в районе или оживленной улице

8 БЕЗОПАСНЫЙ ДОМ

Негорящий фасад — отличный защитник

9 УДОВЛЕТВОРЕНИЕ

. … с подбором облицовки фасада

Технические характеристики

Материал	вибропрессованный легковесный бетон
Обработка поверхности	разъемный, гладкий
Огнестойкость	мин. 90 минут
Масса 1 шт.	1,0 кг (± 10%)
Объемный вес	700 кг / м 3 (± 10%)
Системная толщина без воздушного зазора	мин.40 мм, макс. 350 мм
Системная толщина с воздушным зазором	мин. 60 мм, макс. 350 мм
Коэффициент теплопроводности λ	0,066 Вт / мК
Паростойкость µ	3,0
Размеры кирпича	470 x 100 x 30 (Д x В x Ш)
Количество кирпичей на м 2	21
Подавление шума	до 10 дБ

Конструктивная модель

водостойкая поверхность

1. Опорный профиль , прикрепленный к кладке с помощью Mungo Dowel и Резьбовой стержень

2. Термостоп вставляется между уголком и кладкой

3. 2 гайки с зубчатым фланцем к прикрепленной вертикальной подвеске Omega с резьбовым стержнем

4. Подшипник Omega bar — вертикальный

5. Steal подвеска Omega bar — горизонтальная

6. Стяжной болт + гайка с зубчатым фланцем для соединения, пересекающего стержни Омега

7. Теплоизоляция

8. Ставоблок Фасадная плитка

Строительные элементы

ВНИМАНИЕ: Расход материала носит исключительно информационный характер; он основан на статистических расчетах.

• Ставоблок Фасадный кирпич

  Размер: ширина 30 мм, высота 100 мм, длина 470 мм, Допуск размера: ± 2 мм Обработка поверхности: разрезная, гладкая Вес: 1,0 кг ± 10% Кол-во на поддоне: 20 кс Вес поддона с упаковкой: 20 кг Расход: 21 кс / 1 м ²

• Подоконник

  Размер: ширина 200/300 мм, высота 30 мм, длина 470 мм Допуск размера: ± 2 мм Обработка поверхности: гладкая, передняя — разрезная / гладкая Вес: 3 кг Расход на погонный метр: 2,1 шт. Кол-во на поддоне: 4 шт.

• Дюбель Mungo

  Размер: МН 12×60 мм Вес: 0,005 кг Материал: ПВХ Расход: 3,2 тыс. Сек / 1 м ²

• Стержень с резьбой

  Размер: M8 x 100 мм Вес: 0,020 кг Материал: сталь оцинкованная Расход: 3,2 тыс. Сек / 1 м ²

• Термостоп

  Размер: 25 x 100 x 5 мм Вес: 0,023 кг / 1 пог.м Материал: ПВХ Расход: 3 шт / 1 м ²

• Опорный профиль

  Размер: ширина 80 мм, высота 100 мм, длина 15 мм Вес: 0,12 кг Материал: сталь оцинкованная Расход: по проекту

• Болт стопорный

  Размер: 6 часов M8 Вес: 0,003 кг Материал: сталь оцинкованная Расход: 5 шт / 1 м ²

• Гайка с зубчатым фланцем

  Размер: M8x12 Вес: 0,007 кг Материал: сталь оцинкованная Расход: 5 шт / 1 м ²

• Подвесная штанга Omega (вертикальная)

  Размер: ширина 61 мм, высота 20 мм, длина 2120 мм Вес: 1418 кг Вес поддона с упаковкой: 14,18 кг Материал: сталь оцинкованная Расход: 2,45 шт / 1 м ²

• Подшипник Omega bar (горизонтальный)

  Размер: ширина 61 мм, высота 20 мм, длина 2110 мм Вес: 1589 кг Вес поддона с упаковкой: 15,9 кг Материал: сталь оцинкованная Расход: 1 шт / 1 м ²

• Соединительный элемент стержней Омега

  Размер: ширина 1,5 мм, высота 38 мм, длина 120 мм Вес: 0,068 кг Материал: сталь оцинкованная Расход: 1,6 шт / 1 м ²

• Парапетный профиль

  Размер: ширина 40 мм, высота 40 мм, длина 2120 мм Вес: 1667 кг Материал: сталь оцинкованная Расход: 0,5 шт / 1 шт.

• Оконный профиль

  Размер: ширина 2 мм, высота 72 мм, длина 1500 мм Вес: 1,5 кг Материал: сталь оцинкованная Расход: 0,66 шт / 1 шт.

• Регулируемый удлинитель L100

  Размер: ширина 50 мм, высота 25 мм, длина 100 мм Вес: 0,046 кг Материал: сталь оцинкованная Расход: 3,2 шт / 1 м ²

• Соединительный элемент из кирпича

  Размер: ширина 60 мм, высота 15 мм, длина 80 мм Вес: 0,026 кг Материал: сталь оцинкованная Расход: 11 шт / 1 м ²

• Просечно-вытяжной

  Размер: по проекту Материал: сталь оцинкованная Расход: по проекту

---

Загрузки

Отзывы клиентов

«Если вы читаете этот обзор и думаете об утеплении своего жилого дома или семейного дома, я могу только рекомендовать эту компанию. Поверьте, вы останетесь довольны качеством выполняемой ими работы »

Rott Ladislav, Карловы Вары

«Хочу поблагодарить вас за дружелюбие и понимание, которые вы проявили во время наших встреч, и хочу поблагодарить сотрудников за профессиональный подход при установке фасада, за безупречную работу и результат».

Vera Ben Turkia, Прага

«Ценю профессиональный подход и качественную работу, начиная с размещения заказа и заканчивая финальной уборкой.Я рекомендую компанию всем, кто хочет значительно улучшить внешний вид и характеристики своего дома ».

Милан Грубый, Часлав

просмотреть все ссылки

оцинковка — Αγγλοελληνικό Λεξικό WordReference.com

ρόσφατες αναζητήσεις:

Изменения в ‘ цинковать ‘ (v): (⇒ сопряжено) цинковать v 3-е лицо единственного числа (США и Великобритания) цинкование v pres p глагол, настоящее причастие : глагол -ing используется описательно или для образования прогрессивного глагола — например, « поет, птица», «Это поет, ». «(США и Великобритания) гальваника v прошедшее глагол, прошедшее простое : прошедшее время — например,« Он видел человека ».« Она засмеялась »(США и UK) оцинкованный v past p глагол, причастие прошедшего времени : Форма глагола, используемая описательно или для образования глаголов — например, « заперта, дверь», «Дверь была заперта . . «(США и Великобритания) WordReference Англо-греческий словарь © 2020: Κύριες μεταφράσεις galvanize [sth], также UK: galvanize [sth] ⇒ vtr переходный глагол: прямой объект-глагол -например, « Скажи что-нибудь.«Она нашла кота». часто пассивный (металл: покрытие с покрытием) επικασσιτερώνω, γαλβανίζεω ρ μ ρήμα μεταβυευεαε. , αγαπάω τα παιδιά μου κλπ Эта труба оцинкована, поэтому идеально подходит для нашего проекта оцинковка [sb], 33 также UK: vtr переходный глагол : Глагол, принимающий прямой объект — например, « Say something.«Она нашла кота». образное (побуждение к действию) κινητοποιώ, ωθώ ρ μ ρήμα μεταβατικό : Σμθαεαε . τα παιδιά μου κλπ δραστηριοποιώ ρ μ ρήμα μεταβατικό : Συνδυάζεται πάντα με αντικείμενο, π.χ. θέλω ένα μήλο , αγαπάω τα παιδιά μου κλπ. ( καθομιλουμένη, μεταφορικά ) ξεκουνάω ρ μ ρήμα μεταβαυεε.ε.απικ : Στνικ : Στνικ θέλω να μήλο , αγαπάω τα παιδιά μου κλπ. Энтузиазм нового менеджера воодушевил команду. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.
