Инфракрасные пленочные теплые полы: Инфракрасный теплый пол — как выбрать и особенности установки ИК пленки и стержневых матов

преимущества, принцип работы, монтаж пленочного теплого пола.


Системы «скрытого» отопления, такие как теплый пол, сегодня довольно популярны. Наряду с уже привычными и знакомыми системами как водяной теплый пол и кабельный теплый пол, все больший интерес у потребителей вызывают инфракрасные пленочные теплые полы.

Инфракрасный пленочный теплый пол на сегодняшний день можно назвать инновацией в технологиях систем обогрева. Он отличается простым монтажом, который можно проводить на любой стадии отделочных работ и в любое время года. Пленочный теплый пол от компании DAEWOO ENERTEC обладает высокой пожароустойчивостью.

Монтаж инфракрасного теплого пола не требует цементной стяжки. В качестве напольного покрытия для пленочного теплого пола чаще используют ламинат. Пленочный пол под линолеум подходит также хорошо.
Мы предлагаем комфорт по доступным ценам посредством устройства инфракрасных пленочных теплых полов DAEWOO ENERTEC.

Как работает инфракрасный теплый пол Работа инфракрасного теплого пола заключается в следующем: электрический ток проходит через медные шины вдоль двух краев термопленки. Ток через медные жилы проходит по карбоновым полосам, которые начинают излучать лучи в длинноволновом инфракрасном диапазоне. Эти лучи, подобно солнечным, обогревают помещение.

В производстве пленочного теплого пола DAEWOO ENERTEC используется метод нано-напыления для нанесения карбонового слоя, с точностью до 1 микрона. Карбоновые полосы находятся между двумя слоями очень прочной полимерной пленки, имеющей высокие изолирующие свойства.

Обогрев пленочным теплым полом можно сравнить с солнечным теплом, так как составляющей частью солнечных лучей также является инфракрасное излучение. Нагреваясь до температуры 30-35 градусов, инфракрасный пол излучает инфракрасные волны, которые нагревают все предметы на своем пути, тем самым, наполняя помещение комфортным теплом и уютом.

Монтаж инфракрасного теплого пола Готовая к применению и обогреву термопленка DAEWOO EBERTEC имеет толщину 0. 4 мм и ширину 0.5 м и 0.8 м. Ее укладка производится на ровную и чистую поверхность пола. По всей площади утепляемого пола вначале укладывается теплоотражающая подложка. Далее раскладывают и закрепляют термопленку, исключая места где будет стоять мебель. Далее систему подключают к терморегулятору.

Перед укладкой напольного покрытия инфракрасный пленочный теплый пол накрывают обычной полиэтиленовой пленкой для пароизоляции.

Под ковролин или линолеум рекомендуется поверх пленки укладывать слой ДВП или фанеры. Работает инфракрасный пленочный пол от сети 220 вольт.

Необходимое количество полос пленочного теплого пола берется из расчета того, каким планируется обогрев. Если инфракрасный теплый пол будет служить основным источником локального обогрева, тогда в этом помещении пленка должна укрывать примерно 70% площади пола. В случае, когда инфракрасный теплый пол рассматривается как комфортная система обогрева, тогда достаточно 30-40 % площади пола в помещении, занимаемой пленочным теплым полом.

Преимущества инфракрасного теплого пола Как известно инфракрасное тепло благотворно влияет на здоровье человека. Инфракрасные теплые полы, обогревая помещение, дают приятное и безопасное тепло, при этом не сушат воздух и не сжигают кислород. Особенно рекомендуется использовать пленочные теплые полы людям, страдающими аллергией и заболеваниями легких.

Инфракрасная термопленка отличается повышенной термостойкостью. Использование теплого пола позволяет экономить пространство помещений и эффективно использовать ниши под окнами, что актуально для помещений с небольшой площадью.

Инфракрасный теплый пол затрачивает меньше энергии для прогрева ламината, т.к. он находится непосредственно под напольным покрытием. При этом энергия не тратится на дополнительный прогрев стяжки. Срок службы инфракрасного теплого пола DAEWOO ENERTEC составляет не менее 15 лет.

Теплые полы Electrolux THERMO SLIM ETS инфракрасный пленочный

Инфракрасный теплый пол Electrolux Thermo Slim ETS без стяжки и пересушивания деревянного покрытия.  Инфракрасный пленочный теплый пол Electrolux — это современный, высокотехнологичный продукт, который обеспечит Вам тепло и уют в доме. Его можно устанавливать под любые деревянные напольные покрытия без стяжки и подготовка основания.

Инфракрасный пленочный обогрев

Уникальность инфракрасного пленочного теплого пола заключается в ультратонкой пленке, которая нагревается с помощью карбоновых полос, впаянных в ее структуру. Обогрев происходит по принципу инфракрасного излучения, безопасного для человека: тепло исходит от всей поверхности пленки и проникает через пол в помещение. Данная система отличается тем, что нагревает не только пол, но и другие предметы в доме. Воздух прогревается равномерно, создавая оптимальное распределение температуры, что является условием для получения идеального микроклимата в помещении.

Легкий монтаж и демонтаж

Инфракрасная пленочная система обогрева отличается легкой установкой и быстрым демонтажом. Ее можно устанавливать без обустройства стяжки под такие напольные покрытия как ламинат, паркет, паркетная доска, ковролин и линолеум. После закрепления подложки расстилается пленка, соединяются отрезки пленки между собой, подключается терморегулятор и устанавливается термодатчик. Сверху укладывается напольное покрытие.

Укладка под ламинат

Нагревательные элементы в пленке расположены на расстоянии 5 мм друг от друга, что позволяет обеспечить быстрый и максимально равномерный прогрев напольного покрытия до нужной температуры. Ламинат прогревается равномерно по всей полщади, без образования отдельных теплых и холодных зон. Благодаря чему покрытие не деформируется и не растрескивается даже в процессе длительной эксплуатации. Инфракрасный пленочный теплый пол является идеальным решением для установка под ламинат, паркет, которые особенно чувствительны к перепадом температуры.

Антиискровая защита

Инфракрасный пленочный теплый пол оборудован инновационной системой — медной антиискровой сеткой. Медная антиискровая сетка разграничивает нагревательный и внешний элементы конструкции и припятствует образованию искры, увеличивая пожаробезопасность помещения и период эксплуатации изделия.

  • Удельная мощность пленки 110 Вт/м2 при 220 В
  • Толщина пленки 0,4 мм
  • Инфракрасное излучение: равномерный обогрев помещения
  • Низкая инертность: быстро нагревается и быстро остывает
  • Монтаж под любое покрытие: ковролин, ламинат, паркет
  • Сухой монтаж: без стяжки
  • Отсутствие электромагнитного поля
  • Мягкий равномерный обогрев без пересушивания дереванных покрытий
  • Быстрый демонтаж термопленки

Популярные марки теплых полов

Среди всех систем теплых полов можно отдельно выделить инфракрасные греющие пленки. Очевидными плюсами данных систем являются надежность, простота монтажа, универсальность. Пленочные теплые полы используют как в многоквартирных, так и в загородных домах в качестве основного, вспомогательного или комфортного отопления. При этом пленку можно монтировать не только на пол, но и на стены и потолок.

Основные бренды пленочных теплых полов на российском рынке

  • «Теплолюкс» – электрические теплые полы и нагревательные приборы производства российской компании «Теплолюкс».
  • «Caleo» – инфракрасные пленочные теплые полы для сухого и быстрого монтажа.
  • «Rexva» – инфракрасный пленочный теплый пол южнокорейской компании RexVa Co. Ltd.
  • «Marpe» – греющая пленка на базе карбоновых нанотрубок (CNT технология) производства южнокорейской компании Green Industry.
  • «Heat Plus» – инфракрасный пленочный теплый пол южнокорейской компании Seggi Century Co Ltd.

Основные отличия инфракрасных пленок

Мощность

Современные пленки могут применяться для разных целей. Бытовые пленки с мощностью 220 Вт/м.

кв. используются в качестве основного отопления, 150 Вт/м.кв. для дополнительного отопления в межсезонье, 100 Вт/м.кв. для потолочных систем отопления и подогрева стен. Бывают пленки с эффектом саморегуляции (PTC пленки). За счет положительного температурного коэффициента мощность таких пленок при нагреве уменьшается вдвое. Узнать подробнее о PTC пленках можно в нашей статье. Также встречаются бытовые пленки, мощность которых достигает 400-800 Вт/м.кв. Такие пленки применяются на производстве и промышленных объектах.

Структура

Пленки бывают как полосатыми (карбоновый слой нанесен полосами), так и сплошными (карбоновый слой равномерно распределен по всей поверхности). Резать полосатые пленки допускается строго поперек по специально нанесенным на заводе линиям отреза. Кратность таких пленок, как правило, составляет 15-25 см. Полосатые пленки, в свою очередь, режутся любой длины, при этом допускается диагональный рез. Структура такой пленки сложнее и включает дополнительные слои, поэтому ее стоимость выше, чем у полосатой. Поскольку срез сплошной пленки токопроводящий, при ее монтаже необходимо использовать специальную полимерную изоляцию, о которой можно прочитать в данной статье. Плюсом такой пленки является возможность подобрать ее длину и форму под любые помещения, дополнительная гидроизоляция, большая надежность и срок службы.

Страна производитель

Практически вся инфракрасная пленка производится в Южной Корее. Это связано с тем, что оборудование для производства греющей пленки делает южнокорейская компания и практически весь процесс автоматизирован. В процессе производства задействовано всего несколько сотрудников. Нагревательная пленка ряда отечественных брендов также выпускается на заводах в Южной Корее.

Цена

Стоимость пленки устанавливается исходя из качества материалов изготовления и издержек продавца (затраты на перевозку, оплату налогов, арендную и заработную платы). Готовые комплекты пленок стоят дороже, так как продавец закладывает в стоимость не только саму пленку и комплектующие, но и дополнительные расходы на коробку, оплату труда на подключение проводов и фасовку.

К тому же стоимость пленки зависит от бренда, так как окончательная цена пленки должна покрыть расходы, связанные с рекламой и ее раскруткой.

Вот несколько советов, позволяющих сэкономить на приобретении пленки:

  • Покупайте пленку не готовыми наборами, а на отрез. Стоимость пленки на отрез будет ниже, так как продавец не добавит наценку на коробку и дополнительные затраты по подготовке комплекта. К тому же Вы приобретаете ровно столько, сколько необходимо для монтажа системы именно Вам.
  • Выбирайте пленку не по бренду, а по ее характеристикам. Раскрутка бренда стоит немалых денег, которые необходимо впоследствии вернуть. Даже отзывы на различных тематических ресурсах не являются гарантией, так как заказать положительные и удалить отрицательные отзывы не составляет продавцам труда.
  • Старайтесь забирать пленку самовывозом. Вам не придется тратиться на доставку курьерскими службами, при этом у Вас будет возможность посмотреть товар. Цена пленки в интернет магазинах может быть ниже, чем в обычных, так как им не приходится тратиться на арендную и заработную платы, коммунальные платежи.
  • Смотрите на наличие скидок. Некоторые магазины устраивают акции по праздничным дням или предоставляют скидки в зависимости от объема покупок.

На удешевление пленки могут влиять качество применяемых материалов и отсутствие системы контроля качества готовой продукции. Например, при равных характеристиках пленки (мощность, структура, ширина и толщина), использование различных материалов (прозрачный РЕТ толщиной 0,338 мм часто индийского производства и армированный матовый РЕТ южнокорейского производства) приводит к большой разнице в цене, надежности и долговечности. Производители дешевой пленки часто экономят на качестве материалов, толщине токопроводящих шин и защитных слоев.

Пленочный теплый пол — за и против

В последние годы на российском рынке греющего оборудования огромным спросом стали пользоваться инфракрасные пленочные теплые полы. Приобрести это оборудование сегодня можно практически в любом городе. Но в чем же состоит причина столь впечатляющей популярности этих систем?

Главный фактор, стимулирующий повышенную востребованность пленочных теплых полов – это, безусловно, цена.

Пленочные полы бывают двух типов:

  • Углеродные – в них нагревательный резистивный элемент состоит из углеродных полос, параллельно соединенных и уложенных между двумя слоями полимера (как правило, используется лавсановая пленка).
  • Биметаллические – представляют из себя двухслойный нагревательный элемент (верхний слой из меди, а нижний из специального сплава на основе алюминия), находящийся внутри тонкой пленки из полиуретана.

Каждый из модулей несложен в производстве, за счет чего имеет очень небольшую себестоимость. Это дает возможность компании-изготовителю поставить на изделия привлекательную для конечного покупателя цену и предложить выгодные условия продавцам и дистрибьюторам.

Укладывать теплые пленочные полы можно практически в любых помещениях. Ограничений по применению этого оборудования почти нет.

Производители предусматривают следующие варианты использования и монтажа инфракрасных пленочных полов:

  • в качестве основного или дополнительного обогрева для помещений всех типов;
  • для отопления открытых участков и площадок;
  • термопленку можно размещать не только на горизонтальных поверхностях (пол), но и на вертикальных (стены) и даже на потолке;
  • установка пленочного оборудования осуществляется быстро и легко;
  • инфракрасные полы возможно, в случае надобности, собрать и уложить в другом помещении;
  • пленочные полы разработаны специально для укладки под линолеум, ковролин и ламинат.

Ознакомившись со всеми фактами создается впечатление, что инфракрасные пленочные полы состоят из сплошных преимуществ и являются практически идеальной отопительной системой. Однако, при более тщательном изучении вопроса выплывает целый ряд тонкостей, которые обязательно придется учесть при выборе подходящего оборудования для обогрева помещения.

Лишение гарантии производителя на напольное покрытие

Производители таких напольных покрытий, как ламинат, паркетная доска, линолеум и ковролин, рекомендуют устанавливать под эти виды напольных покрытий теплые полы, мощность которых не превышает 130 Вт/кв.м. Эти требования вызваны тем, что в случае слишком высокой температуры греющего оборудования дерево рассыхается и деформируется и гарантия на напольное покрытие автоматически утрачивается. Так как инфракрасные пленочные полы обычно имеют мощность от 140 Вт/кв.м и выше, то используя их с ламинатом, паркетом, ковролином и линолеумом покупатель теряет гарантии производителей на напольное покрытие.

Повреждение пленочного теплого пола через напольное покрытие

Опасность удара током

Когда теплые пленочные полы укладывают под такие мягкие материалы, как ковролин или линолеум, невольно возникает такая проблема, как сильное точечное воздействие на греющую пленку через напольное покрытие, например, когда по отапливаемому помещению ходят в обуви на шпильках или обставляют комнаты мебелью на ножках. Следствием этого может стать невольное повреждение внешнего защитного слоя пленочного теплого пола и даже самих нагревательных элементов.

Ввиду отсутствия у пленочного оборудования заземляющего контура, в случае нарушения целостности поверхности вполне реальной становится опасность удара током, особенно при контакте с жидкостью, оказавшейся на полу (капли, брызги, разлитая вода и пр.)

Отсутствие заземления у пленочного пола

В конструкции пленочного пола изначально не предусмотрена такая важная позиция, как заземление. Поэтому подключать систему придется через УЗО (устройство защитного отключения) или через дифференциальный автомат. Именно по этой причине специалисты категорически не советуют устанавливать пленочное греющее оборудование во влажных и сырых помещениях.

Невозможность укладки пленочного теплого пола под плитку

Агрессивная щелочная среда разъедает пленочные теплые полы и выводит их из строя. Из этого можно сделать вывод, что оборудование такого типа абсолютно не подходит для укладки в цементно-бетонную стяжку или плиточный клей, а следовательно, предотвратить внешние механические повреждения при помощи заливки не получится.

Невозможность использования пленочного пола вместе с бетонно-цементной стяжкой или плиточным клеем ставит крест на монтаже пленочных систем под плитку — наиболее эффективное по уровню теплоотдачи напольное покрытие.

Сложность монтажа пленочного теплого пола

Монтировать теплый пленочный пол достаточно сложно. Очень важно квалифицированно подключить и точно разместить контактные группы, соединяющие все элементы с центральной электросетью. Ввиду этого, все работы по установке оборудования лучше доверить профессионалам, так как, подключая систему самостоятельно, вы, с большой долей вероятности, просто не сумеете надежно и в соответствии со всеми правилами изолировать контактные группы. А при отсутствии заземления это небезопасно для жизни.

Надежность и долговечность пленочного теплого пола

Теплые пленочные полы появились на рынке не так давно, поэтому, говорить что-то определенное об их надежности и долговечности нет никакой возможности. По крайней мере, ни одна из этих систем еще даже не выработала свой гарантийный срок.

Забив в поисковик запрос «пленочный теплый пол — отзывы», вы тоже однозначного ответа не получите. В соцсетях и на страницах популярных форумов восторженные комментарии соседствуют с резко негативными, в которых покупатели, установившие пленочные системы, жалуются на несоответствие заявленных параметров реальным результатам, полученным в процессе эксплуатации.



Учитывая рассмотренные данные, можно совершенно точно сказать, что востребованность инфракрасных систем обогрева для пола обусловлена, во-первых, очень грамотной и активной маркетинговой политикой, а во-вторых, доступной для широкого круга потребителей ценой. В то же время на практике становится понятно, что возможности и область применения пленочного оборудования имеют очень четкие границы, которые нельзя не учитывать при покупке этих изделий.

Инфракрасный теплый пленочный пол особенности

Открытие нового 21 века — инфракрасное отопление. Никто не представлял, что можно сделать комфортные условия дома при при очень простом монтаже. Естественно, придется затратить некоторую сумму, но она значительно ниже иных вариантов. Обогрев зимой превращается в реальность из мечты. На сегодняшний момент существует огромное количество напольных покрытий. Но далеко не все позволяют использовать дополнительное отопление. Применение обычных теплоизоляций стало давно обыденностью, но не всегда давало необходимого результата.

Но теплые инфракрасные полы преодолевают устаревшие традиции. Каким стал монтаж? Следует обратить в первую очередь на простую слоистую структуру пленочного инфракрасного теплого пола. Основа — бетонная стяжка или обычные полы. Потом слой утеплителя — отражателя. Он делает обогрев зимой с минимальными потерями тепла. Далее использует мастер специальную термопленку. Она, по сути, основа, т.к. энергия скапливается в ней, а потом передается в помещение. Казалось бы это сложная структура с техническими специальными характеристиками. Но разработчики предоставили покупателям рулоны теплого пола, предоставляющие необходимые качества.

Инфракрасные пленочные теплые полы подготовлены для дальнейшей отделки. В них учтены нужные показатели изоляции и энергии. На инфракрасные пленочные теплые полы возможно нанести полиэтиленовый лист. Это оптимальная гидроизоляция, т.к. теплый пол из пленки плохо выдерживает воздействие влаги. Ее отсутствие нельзя гарантировать, заранее следует позаботиться о защите. Последним слоем является напольное покрытие. Оно разное, ведь напольное инфракрасное отопление хорошо подходит, как для ламината, так и для паркета или ковролина. Поэтому у владельца жилья нет ограничений по работе с дизайном интерьера. Дополнительное утепление раньше заставляло отказаться от необычных вариантов. Пленочный инфракрасный теплый пол помогает обойтись без осложнений с расстановкой мебели.

Удивительная простота в монтаже и доступная стоимость вместе с отличным отоплением дома создали инфракрасное отопление великолепным выбором для заказчика. Теперь не надо подбирать необходимое покрытие для интерьера, поэтому результат идеален. Не остается ни одного необогретого квадратного сантиметра пола, по которому ходят и дети. Лучше не беспокоиться об их здоровье, а грамотно выполнить ремонт и получить дом теплым и комфортным.

Другая информация по теме инфракрасный пленочный пол

Вся правда про инфракрасный пленочный теплый пол

В последнее время все большую популярность набирают так называемые «инфракрасные теплые полы». Производители и дилеры в один голос заявляют об экономичности, практичности, пользе для здоровья, высокой скорости нагрева ну и прочих преимуществах данных систем. Что же это такое на самом деле???

На самом деле «инфракрасными» на рынке называются полы на основе пленки, являющейся ламинирюущим слоем для нагревательных проводников, выполненных из различных (в зависимости от производителя) материалов (аллюминий, карбон, медь). Вот и все!

Естественно, что «инфракрасным» можно называть теплый пол, выполненный по абсолютно любой технологии (водяной, электрический) и абсолютного любого производителя. Любой нагретый пол является источником инфракрасного спектра тепла. А определение «инфракрасный» для пленочного теплого пола не более чем маркетинговый ход, придуманный исключительно для раскрутки данного продукта. Технология изготовления достаточно дешевая, вследствие этого на рынке появилось огромное число торговых марок, производителей данных систем.

Касательно экономичности. Система полностью аналогична в этом плане электрическому теплому полу. Это собственно он и есть. Просто исполнение другое.

Применение. Лично я вижу применение данных систем только под такими покрытиями как ламинат, паркет, линолиум, ковролин, дерево. Не вижу смысла: под плитку, керамогранит и другие холодные материалы. Так как если рассматривать вариант без использования стяжки, то плитке не с чем будет «схватиться». Проще говоря, к пленке она не приклеится и, естественно, будет бухтеть и отваливаться. Это ИСКЛЮЧЕННО! Использование под стяжку также не рекомендую. Во-первых, та щелочная среда, которую создает цементно-песчанный раствор пагубно влияет на пленку, какая бы хорошая она не была, что снижает сроки эксплуатации. Во-вторых, зачем переплачивать, если можно установить более дешевые, но более качественные кабельные системы. В-третьих, если речь идет о влажных помещениях, то в пленочных теплых полах отсутствует заземление! Это технологически невыполнимо в данных системах. Есть, конечно, потуги выполнить его с помощью алюминиего экрана, но это не более чем забава.

По поводу пользы здоровью. Любой теплый пол одинаково полезен. Единственное, что увеличивает или уменьшает его пользу это температура.

Что касается надежности. В принципе, система надежна. Но не надо забывать, что это все-таки пленка, что соответственно аргумент не в пользу прочности. Так что к механическим воздействиям данная система не приспособлена. С ней надо аккуратно). Особенно это касается некоторых отечественных производителей (не будем показывать пальцем), которые делают пленку с тончайшим покрытием нагревательного элемента, очень неустойчивым даже к самым незначительным нагрузкам

Заключение: я не сторонник данной системы теплого пола. Хотя являюсь ее продавцом и даже дилером. Я просто считаю, что пленочный теплый пол — это вынужденное техническое решение, когда выбранное Вами финишное декоративное покрытие это ламинат, линолиум, ковролин, паркет или дерево. Во всех остальных случаях настоятельно рекомендую использовать кабель или маты. Да, и если уж вы покупаете пленочный теплый пол (инфракрасный теплый пол), пусть это будет Heat ECO.

Надеюсь, что наши советы помогут Вам определиться с выбором.

ТОКАТА. Кабельный обогрев.

Инфракрасные пленочные полы

Выгодно инфракрасный тёплый пол купить

Магазин Teplo-Sales.ru предлагает своим клиентам качественный современный инфракрасный тёплый пол купить от известных производителей. При помощи системы «тёплые полы» можно добиться в доме комфортной температуры и подходящего микроклимата как для взрослых, так и для детей. Инфракрасный пол является одним из прогрессивных вариантов, которые используются в качестве альтернативы батареям и радиаторам. Данная разновидность системы была предложена пользователям недавно, но благодаря своей доступности и высокой скорости обустройства в любом помещении уже пользуется успехом.
Какими особенностями выделяется инфракрасный тёплый пол? Это эластичная сверхтонкая система, работающая на ИК-излучении с дальним действием. Работа отличается простотой, что позволяет добиться высокой безопасности в использовании. ИК-пол не нагревает воздух в помещении, что особенно важно в зимнее время, когда в большинстве помещений кислорода не хватает, присутствуют духота и пересушенность.

Основные правила выбора ИК-пола

Магазин Teplo-Sales.ru предлагает в большом разнообразии плёночный тёплый пол купить по выгодной цене. Выбранная система имеет свои особенности, преимущества и недостатки. Поэтому, чтобы выбрать качественный плёночный тёплый пол, следует взять на вооружение следующие советы:
• Толщина плёнки. Чем выше толщина карбонового слоя, ламинации и полимера, тем легче изделие будет переносить механические воздействия и не будет деформироваться.
• Ширина рулона. Чем меньше рулоны, тем легче с ними мастерам работать в небольших помещениях с большим количеством выступов по углам. Своим клиентам магазин Teplo-Sales.ru предлагает самые разные варианты изделий.
• Скорость нагрева. Чем меньше будет «разгон», тем лучше. Хотя специалисты часто утверждают, что оптимальной считается скорость 5-10 с.
• Перепады температур. ИК-пол должен быть устойчивым к перепадам в диапазоне от -30 до +80 С. Чем лучше будет устойчивость изделия к температуре и повышенной влаге, тем лучше.
• Мощность и количество потребляемой энергии. От этого показателя будет зависеть, какие счета будут приходить каждый месяц за свет. ИК-пол, монтирующийся под керамогранит или электрическую плитку, обычно имеет коэффициент 220 Вт на 1 квадратный метр. Для промышленных объектов подбираются устройства помощнее.
Нагрев комнаты происходит за счёт излучения инфракрасных волн, они действуют особым образом, поэтому воздух не пересушивается, а человек себя чувствует комфортно всегда. Магазин Teplo-Sales.ru предлагает большое разнообразие систем «тёплые полы», предназначенных для установки в жилых комнатах, ванных, кухне или на коммерческих объектах, в промышленных зданиях. Наши специалисты помогают подобрать самый оптимальный вариант, отвечающий всем требованиям.

Причины купить ИК-пол

Самая выгодная цена на инфракрасный тёплый пол предлагается у нас, при этом магазин Teplo-Sales.ru гарантирует высокое качество системы. Но выбирают покупатели ИК-пол не из-за его доступной стоимости, а благодаря наличию массы неоспоримых достоинств. Основными из них являются следующие:
  • Инфракрасные лучи во многом сравнимы с солнечными, поэтому приятнее человеческому телу.
  • Тепловое излучение попадает в комнату практически без потерь, поэтому такие полы отличаются высокой теплоотдачей и КПД.
  • Инфракрасные лучи губительно влияют на многие болезнетворные микробы и бактерии, поэтому воздух в помещении не будет иметь неприятного запаха, он становится чистым и свежим.
  • Универсальность использования. Укладывать ИК-пол можно под керамическую плитку, ламинат, паркет и другие виды напольного покрытия.
  • Устанавливают систему «тёплый пол» в любом месте, допускается монтировать её в перегородки или подвесной потолок. Благодаря своему уникальному принципу действия система будет обеспечивать достаточное тепло в комнате.
Обогрев помещения за счёт инфракрасных лучей считается безопасным и эффективным способом, поэтому использовать такие конструкции можно в зале, спальных комнатах и даже детских. Плёнка отличается небольшой толщиной, всего 0,5 мм, поэтому не ощущается даже под тонким линолиумом.
Инфракрасный пол выделяется среди аналогичной продукции экономичностью, простотой в эксплуатации, универсальностью и продолжительным сроком службы. Устанавливают систему опытные специалисты с соблюдением всех требований в технологии, только так можно добиться безупречного результата.

Основные особенности пленочных теплых полов

Зависит цена на плёночный тёплый пол от ряда факторов, а именно: производителя материала, количества дополнительных аксессуаров, а также площади комнаты. Материал продаётся рулонами, что очень удобно при транспортировке. Несмотря на свою хрупкость, изделия легко переносят различные воздействия и не рвутся так легко, как кажется.
Ещё одним большим преимуществом является удобство в эксплуатации. Используя такое определение, специалисты подразумевают возможность разрезать секции в процессе, подбирая необходимую величину в зависимости от размера комнаты, количества выступов и углов. Для этого имеются разделительные полосы, это предполагаемые места разреза. Даже при повреждении полос в процессе остальные останутся работоспособными, пол на ощупь при этом останется одинаково тёплым. Это позволяет быть уверенным в надёжной работе на протяжении долгих лет.

Монтаж инфракрасного пленочного теплого пола своими руками

  • Монтаж теплого пола — Общие указания
  • Монтаж инфракрасного теплого пола Caleo
  • Инфракрасная пленка для теплых полов была изобретена в конце ХХ века, а в России появилась в начале этого. В этой статье мы постараемся разобраться в устройстве пленочного пола и разобраться, как проходит процедура монтажа своими руками.

    Конструкция перекрытия ↑

    По устройству пленочный пол очень прост. Итак, представьте себе длинный рулон пленки определенной ширины. Например, 1 метр. И вот по этой пленке, то есть по ширине, проложены греющие теплые полосы из углепластика. Основное их предназначение — быть резистором, подключенным к тёплому полу напряжением 220 Вольт.

    Обычно один рулон пленки имеет длину от 7 до 13 метров. Эта длина зависит от одного фактора: толщины медных полосок, идущих вдоль пленки. Именно по этим полосам протекает ток, и от их структуры (чем больше, тем лучше) зависит, какое максимальное количество тока проходит через пленку.

    Большой недостаток инфракрасных пленочных теплых полов состоит в том, что разработчикам такой конструкции приходится сочетать медные полосы с полосами из углеродного волокна. Некоторые страдают током и отсутствием тепла, другие — сопротивлением, и от них исходит тепло. Обычно их подключают к подложке из серебра, которая дает наименьшее значение сопротивления.

    Но это в случае несущего тока макаронных изделий с серебром — а это дешевые теплые пленочные полы. Если Вы приобретете качественный инфракрасный пол, то можете быть уверены, что никаких дефектов и расслоений из-за перепада температур не будет.Такие пленки содержат в своем составе еще и «антиискровую» сетку.

    Процесс монтажа еще проще благодаря наличию специальных секций через каждые 25 сантиметров, позволяющих обрезать ленту в этом месте, не беспокоясь о том, что она может быть повреждена. В этих местах нет важных элементов. Все электрические и нагревательные полоски расположены между двумя слоями пленки разной толщины. Итак, общая толщина пленки обычно не превышает 400 мкм (или 0.4 мм).

    Обратите внимание, что этот пленочный пол требует аккуратного и бережного обращения, от транспортировки до укладки и последующего использования. Использовать установку на стяжку не обязательно, так как, как показывает практика, пленка с годами изнашивается. Помните, что малейшая трещина или царапина — угроза Вашей безопасности!

    Полезные функции инфракрасный пол ↑

    • , поскольку тепло, передаваемое полу, проходит через спектр длин волн инфракрасного излучения, количество тепла, передаваемого через верхнюю поверхность пола, зависит от длины волны; так, пленочный пол имеет длину волны в пределах 5-20 мкм, что позволяет передавать более 90% тепла через плитку или стяжку;
    • Инфракрасный пол
    • способствует увеличению количества отрицательных ионов в помещении, которые также называют «витаминами воздуха», потому что они помогают человеку лучше поглощать кислород во время процесса дыхания;
    • дарит свежесть и чистоту;
    • практически нет э / м излучения, эти полы абсолютно безвредны для человека;
    • несмотря на более низкую температуру, чем в стандартном корпусе обогрева помещения (около 5 градусов Цельсия), хозяин и его гости будут чувствовать себя не менее комфортно и уютно;
    • Инфракрасное излучение
    • нагревает предметы в комнате, которые передают свое тепло человеку.

    Подготовительный этап ↑

    Первый шаг — очистить комнату от ненужных предметов интерьера — мебели, техники, ковров и т. Д. Далее нужно разобрать пол, чтобы избавиться от напольного покрытия — будь то линолеум, плитка или пол. Затем внимательно осмотрите наш теплый пленочный пол и проверьте его на наличие дефектов, таких как полости, трещины, острые неровности и неровности. Все это может привести к разрушению поверхностного пленочного покрытия! А это угроза безопасности.Выровняйте пол. Во всевозможные ниши можно поместить подложку, отражающую тепло, которую вы собираетесь использовать в качестве «подстилки» для секса в инфракрасной пленке.

    Выбор места расположения датчика температуры ↑

    Следующим шагом будет поиск места для установки датчика температуры. Думаю, все так просто?

    Во-первых, поймите, что датчик нужно устанавливать на подложку, между ней и пленочный пол. Если установить датчик под подложку, то он будет касаться холодного пола.Температура пленки пола повышается, поэтому датчик будет отслеживать неверные показания.

    Во-вторых, примите во внимание тот факт, что датчик имеет приблизительную толщину около 5-7 мм, а его провод прочный и жесткий, что позволяет избежать его деформации. Если у вас получилась идеально гладкая поверхность пола, возьмите долото (например) или выпуклость, чтобы проделать отверстие для датчика, выходящее из кабеля. Чтобы избежать неприятных сюрпризов, сделайте отверстие чуть больше датчика, примерно на 3-5 мм в разные стороны от него.

    Выбор места расположения терморегулятора ↑

    Следующим шагом является поиск места, куда мы крепим наш термостат, что позволяет видеть всю информацию на дисплее, показания пола пленки, задавать определенные условия нагрева и т. Д. Сложность заключается в том, что обычно устанавливается термостат. с проводом не более 3-х метров. Итак, если Вы устанавливаете теплые полы пленкой примерно по центру комнаты, Вам придется дописивать эти провода к датчику температуры, чтобы прикрутить их к термостату. Терморегулятор лучше всего вешать на стену под уровень Вашего роста, при этом не нужно наклоняться к розетке и выставлять температуру, проводя от любого кабельного вывода в стене на высоту перед глазами.

    Термостаты бывают разных версий: для одного требуется ниша в стене (необходимо вручную сделать монтажную коробку в нишу), другие крепятся непосредственно к стене, для других требуется установка переходной коробки на стене, которая в Будущее будет прикреплено к терморегулятору.

    Установите отражающую подложку теплопередачи ↑

    Для установки подложки Вам понадобится сама подложка, а также двухсторонний скотч плюс майлар с металлическим покрытием или однотонные канцелярские товары (при отсутствии лавсана).

    Важно! Вы хотите выбрать область подложки, которая хотя бы немного больше пола пленки. Зависит от величины тепловых потерь: чем больше разница в площади между подложкой и пленкой, тем меньше потерь вы получите.Пока вы решаете, класть теплые полы пленкой на всю площадь комнаты или на отдельных участках.

    Итак, прежде всего, купите в строительном магазине двусторонний скотч. Приклейте так, чтобы можно было прикрепить к углам первой полоски подложки. Затем приклейте ленту по длине подложки примерно на метр. Снимите защитную полосу с ленты и приклейте к ней подложку. Это поможет добиться желаемого эффекта, а основа будет формироваться ровно и ровно.В таком случае, поскольку вы использовали минимальное количество ленты, можно приклеивать подложку.

    Уложить стык подложки в стык, после чего швы между ними нужно будет заклеить майларовой лентой или обычными канцелярскими принадлежностями, если там нет майлара. Это поможет согреться.

    Монтаж теплой инфракрасной пленки ↑

    При установке большей части нагревательной пленки следует учитывать следующее: не рекомендуется использовать тяжелую мебель, такую ​​как шкаф, диван и т. Д., Поскольку мебель будет удерживать тепло, что приведет к нагреву самой пленки. Это может привести к выходу из строя всей ленты или ее частей. Заранее продумайте, где у Вас будет стоять мебель, будет ли она перестановкой в ​​квартире.

    Удобство заключается в том, что производители пленок рекомендуют закладывать до 70% площади пола, достаточной для эффективного обогрева. В этом случае можно нарезать полосками пленку любой структуры: Г-образной, Т-образной, но хотя бы собрать мозаику под полом!

    Когда вы определитесь с местом установки пленки, вырежьте нужные кусочки, затем приступайте к укладке на поверхность подложки.Медные полоски для прохождения тока должны быть направлены вниз. Затем используйте майларовую или коробчатую ленту, чтобы закрепить пленку на подложке. Когда вы это сделаете, приклейте ленту по краю полосы пленки на длину, заходя с конца примерно на 20 см, потому что вам еще нужно соединить пол пленки и нужен доступ под пленку. Плотно запечатать не получится.

    Подключение инфракрасной пленки ↑

    Для соединения пленки используются специальные хомуты под названием «крабы». Итак, одна половина «краба» вставлена ​​между двумя пленками, другая часть расположена на медных полосках снизу.Затем они сжимаются под давлением пружины.

    Для того, чтобы упростить себе задачу подключения, которая играет очень важную роль (ведь при плохом контакте металлический «краб» может окислиться и вскоре теплая инфракрасная пленка выйдет из строя) сделайте так: ножом разложите два слоя пластика. заверните, вставьте спичку, а затем положите деталь «краб», чтобы не сломать зубы на «крабе». «Краб» нужно починить! Проверить это, отодвигая их в сторону.

    Электропроводка ↑

    При подключении полоски пленки нужно учитывать тот факт, что на каждую из них должно поступать напряжение до 220 Вольт.Т.е. их нужно подключать параллельно, а не последовательно, потому что тогда каждая полоса будет из-за угольной ленты уменьшаться из-за сопротивления напряжению.

    Используйте многожильный, нетвердый провод, площадь поперечного сечения которого выбирается в зависимости от максимальной нагрузки. Итак, 1 квадратный метр теплого пола потребляет около 220 Ватт электроэнергии. Подсчитайте, сколько у вас квадратных метров, и умножьте это число на 220. Получите общую мощность. В основном, 1,5 квадратных миллиметра вы должны покрыть полностью.

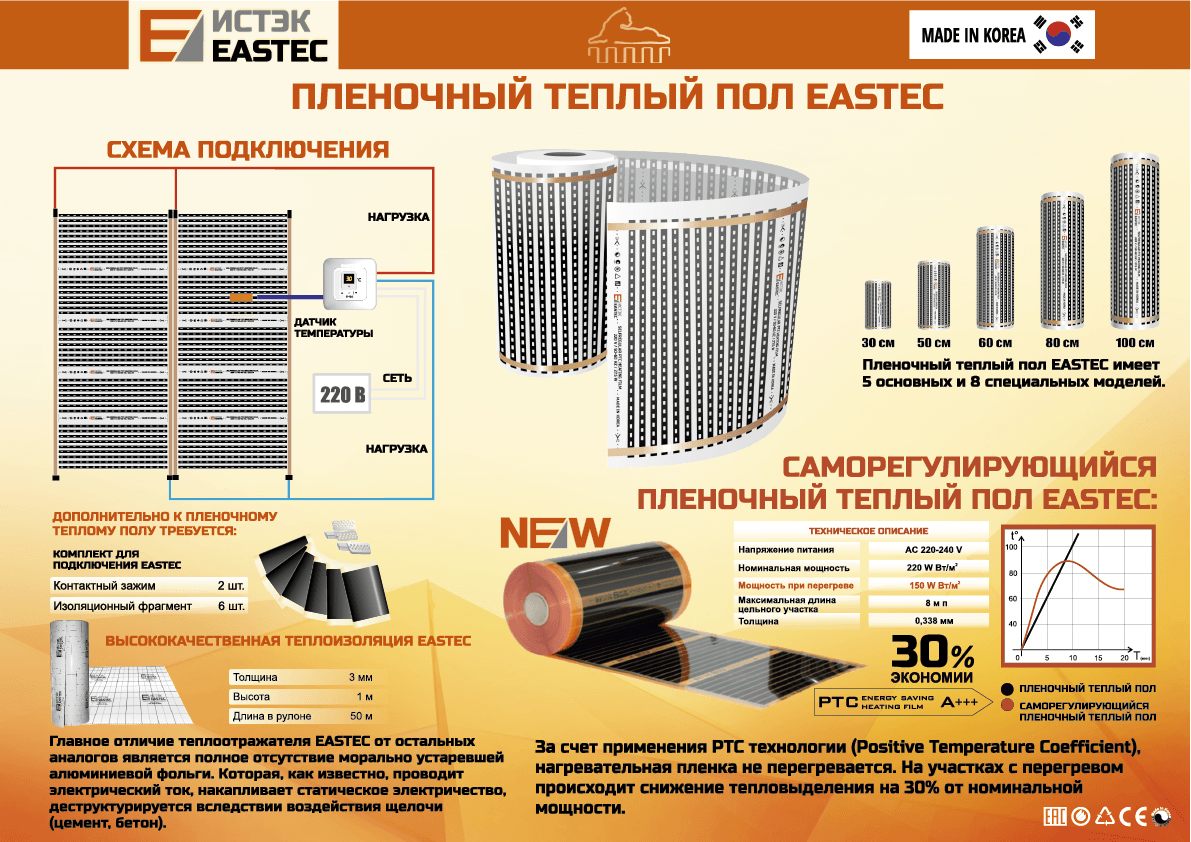

    Ниже представлена ​​схема, по которой можно подключить инфракрасный теплый пол.

    Как спрятать проводку ↑

    Скрывать проводку следует между подложками. Выделите для этого место, вставьте обратно провода и заклейте майларовым скотчем (если нет, то нормальным). Для разводки без нахлеста, параллельно. Когда вы прорезаете канавку в подложке, затем полностью заклейте ее изолентой, чтобы детали не разделялись. Провода от полосок пленки должны доходить до точки подключения терморегулятора.

    Как подключить терморегулятор ↑

    При выходе из коробки в стене провода должны быть по длине, не короткие и не длинные, примерно 10-15 сантиметров. Если ваш регулятор монтируется через адаптер коробки, вы должны вырезать прямоугольное отверстие, чтобы открыть все порты.

    При установке Caleo все делается так же, как описано в инструкции выше. Учтите, что даже если вы приобрели комплект инфракрасного пленочного теплого пола Caleo, контроллер и датчик необходимо приобретать отдельно.

    Если вы хотите положить теплый пол под линолеум или ковролин, то в качестве основы следует использовать такие материалы, как изолон, Intraflex и пенотерм. Вот структура:

    Связанные с контентом

    Инфракрасный нагреватель HVAC Подрядчик в Индиане

    Инфракрасный нагреватель

    Инфракрасные обогреватели обеспечивают тихую, чистую, комфортную среду без сквозняков. Обогреватели энергоэффективны и просты в установке. Позвольте Indiana Warm Floors помочь вам выбрать правильный инфракрасный трубчатый обогреватель для вашего применения.

    Почему инфракрасное отопление?

    Инфракрасные обогреватели нагреваются подобно солнечным лучам, нагревая поверхность земли. Когда солнце светит на землю, инфракрасные лучи поглощаются объектами и людьми. Когда люди и предметы сохраняют поглощенное тепло, дополнительное тепло возвращается в космос за счет излучения. Благодаря инфракрасному излучению и постоянному циклу нагрева людей и предметов температура окружающей среды поддерживается с минимальными потерями тепла.

    Инфракрасные обогреватели эффективно и действенно используют все три основных метода теплопередачи.Конвекция возникает, когда нагретые предметы или люди выпускают накопленное тепло или энергию обратно в пространство. Проводимость возникает, когда открытое пламя внутри трубки нагревает внешнюю и внутреннюю поверхность, создавая инфракрасную энергию. Излучение возникает, когда нагретая инфракрасная трубка передает лучистую энергию находящимся ниже объектам.

    Преимущества инфракрасного обогрева:

    1. Heats Like the Sun — Инфракрасное излучение, подобное солнечному нагреву земли, мягко согревает людей и предметы с помощью лучистой энергии.

    2. Простота в эксплуатации и обслуживании — инфракрасные трубчатые обогреватели легко устанавливать в помещении или на открытом воздухе, эффективно работают и обслуживаются в течение многих лет.

    3. Обогрев без сквозняков — инфракрасное излучение обеспечивает отопление без сквозняков, используя лучистую энергию для обогрева, без необходимости использования больших вентиляторов теплого воздуха для перемещения тепла по зданию.

    4. Инфракрасный спектр. Инфракрасный спектр — это часть электромагнитного спектра, расположенная между микроволнами и видимым светом, который мы видим каждый день.

    5. Более низкая температура воздуха — показания термометра температуры воздуха в помещении можно установить ниже из-за поглощения инфракрасного тепла и излучения предметов и людей.

    6. Созданы внутренние тепловые резервуары — энергия инфракрасного обогревателя накапливается внутри объектов, а затем возвращается в пространство посредством конвекции, обеспечивая быструю рекуперацию тепла.

    7. Тихая работа — инфракрасные трубчатые обогреватели бесшумно обогревают помещения с помощью стандартных методов лучистого обогрева.

    8. Energy Efficient — Инфракрасные трубчатые обогреватели могут снизить счета за электроэнергию до 50% по сравнению с альтернативными системами обогрева.

    Для получения дополнительной информации о предполагаемых системах отопления, пожалуйста, свяжитесь с Indiana Warm Floors сегодня!

    или

    Звоните по телефону (260) 668-8836

    Инфракрасный теплый пленочный пол — Конструкция

    Инфракрасные теплые полы появились сравнительно недавно, однако на втором плане им удалось отодвинуть традиционные водонагревательные и кабельные конструкции. .Принципиально иной способ обогрева помещения с помощью инфракрасного излучения делает эту систему наиболее эффективной и практичной из всех существующих.

    Как это работает

    Инфракрасный или, как его еще называют, пленочный теплый пол представляет собой радиаторы, ламинированные в плотную полистироловую пленку из угольной пасты. На медные проводки подается напряжение, активирующее их работу. Инфракрасные волны, генерируемые радиаторами, накапливают напольное покрытие, расположенное над пленкой, которая начинает отдавать тепло в комнату.
    Отличительным свойством такого обогрева является равномерность и наиболее оптимальное распределение температур в помещении. Пол, чем выше от него будет наиболее нагретым участком при работе инфракрасного обогрева, тем ниже температура. Такие условия, по мнению медиков, наиболее оптимальны для человеческого организма. Подключение системы осуществляется через терморегулятор, который позволяет поддерживать максимально комфортную температуру в отапливаемом помещении.

    Почему выбирают эту систему

    В отличие от традиционных теплых полов на основе нагревательного кабеля и труб с циркуляционным теплоносителем, пленка имеет множество преимуществ:

    • Возможность монтажа под любое финишное напольное покрытие. Инфракрасные системы можно устанавливать на наклонных под разными углами, вертикальных и горизонтальных поверхностях.
    • Ширина пленки минимальная, около 0,4 мм, поэтому установка нагревательного пленочного пола не поднимет высоту напольного покрытия. Это особенно удобно, если систему собираются установить не во всем здании, а только в некоторых его комнатах.
    • Малое энергопотребление, связанное с высокой теплопроводностью карбона. Затраты на электроэнергию намного ниже, чем при отоплении жилища с помощью других систем, работающих на электричестве.
    • Простота монтажа, не требующая обязательного изготовления стяжки или нанесения плиточного клея. Также не потребуется установка отопительного котла на теплоноситель. Поэтому пленочный теплый пол можно без проблем уложить самостоятельно.
    • Долговечность и высокая надежность. Змеевики подключаются параллельно, поэтому даже в случае повреждения участка нагревательной ленты оставшиеся радиаторы продолжают свою работу.
    • Абсолютная безопасность для человека.Пленка изготовлена ​​из экологически чистых материалов, а уровень электромагнитного излучения, исходящего от рабочего устройства, практически равен фоновому.
    • Возможность легкого демонтажа системы, при этом она сохраняет свою работоспособность. В дальнейшем пленочный пол можно снова укладывать в другом месте, это никак не повлияет на его эксплуатационные свойства.

    Определяем необходимое количество материалов

    Начнем с термопленки. В первую очередь определяем пространство комнаты, в котором будет проложена система.Производитель рекомендует закрывать пленкой не всю поверхность, а только 75-80% пола, если конструкция будет использоваться как единственный источник обогрева, и около 40% для дополнительного обогрева. Следует учитывать, что инфракрасная пленка укладывается так, чтобы по периметру помещения она отступала от стен на 10-40 см. Расстояние между полосами может составлять до 10 см. Кроме того, не рекомендуется укладывать материал под массивную мебель, крупную технику и т. д.
    Лучше всего на листе для бумаги прямоугольной формы с соблюдением реальных пропорций выполнить примерную схему укладки пленки, а значит сделать расчеты проще.Следует помнить, что пленочный пол можно разрезать. На поверхности материала наклеиваются специальные метки, показывающие места возможного сечения. Расстояние между ними составляет около 25 см. Таким образом можно посчитать необходимое для укладки количество секций и, соответственно, длину материала.
    Также необходимо посчитать нагрузки по мощности, определить, соответствуют ли они возможностям электросети и, исходя из полученных данных, подобрать секцию силовых и монтажных проводов.Поскольку мощность, потребляемая системой, известна, силу тока легко определить, разделив это значение на линейное напряжение. Исходя из полученного размера, выбираем необходимое сечение проводов.
    Например, если одна секция теплого пола при максимальной нагрузке потребляет 10 Вт в час, а таких участков в квадратном метре — 20, то потребляемая мощность на 1 кв.м будет 200 Вт. Далее умножаем полученное. значение по площади помещения и получаем мощность, потребляемую системой.Делим величину на 220В и определяем силу тока, подбираем нужное сечение проводов.

    Выбираем подложку

    Бытует мнение, что под теплый пол можно сэкономить на подложке. На практике это совсем не так. Углеродные излучатели излучают инфракрасные волны как вверх, так и вниз. То есть согревают не только напольные покрытия, но и перекрытия, на которые они укладываются. Таким образом, неминуемы значительные теплопотери. Однако если уложить фольгированную подложку, которая будет отражать тепловое излучение под пленкой, то оно будет направлено только вверх.Что предотвратит отходы тепла и повысит эффективность работы пленочного теплого пола.

    Подложка под пленку бывает разной. Обычно используются такие варианты:

    • Металлизированная пластиковая пленка. Укладывается непосредственно под термопленку, отражающей стороной вверх.
    • Магнезитовая плита или фибровый картон, уложенный на алюминиевую фольгу, покрывающую основной пол. Наклеивать инфракрасную пленку поверх алюминиевой фольги категорически запрещено, это неминуемо приведет к короткому замыканию и выходу из строя всей системы.

    Монтаж инфракрасной пленки

    Только после того, как все материалы подготовлены, можно приступать к укладке. Производится в несколько этапов:

    • Подготавливаем основание. Нагревательная пленка очень требовательна к состоянию поверхности, на которую производится укладка. Основание нужно тщательно очистить от грязи и пыли, проверить его горизонтальность. Лучше всего для этого использовать уровень. Допустимый перепад высот при монтаже инфракрасного теплого пола составляет 3 мм.Основание при необходимости выравнивают, тщательно просушивают и еще раз очищают от пыли. Лучше всего использовать промышленный или бытовой пылесос.
    • Укладываем изоляцию. С целью защиты нагревательной пленки от пагубного воздействия влаги, первым на основании монтируется гидроизоляционный слой. На нем — теплоизоляция. Материал укладывается ровно, без зазоров. Стыки панелей обязательно проклеиваются скотчем.
    • Определяем место для терморегулятора.Если монтаж отдельной электропроводки для системы не требуется, лучше всего установить ее около существующей электропроводки. Регулятор температуры монтируется на стене, возле розеток, чтобы не мешать дальнейшему расстановке мебели или бытовой техники. Устройство может быть установлено стационарно со скрытой проводкой или подключено с помощью шнура к рабочей розетке. В этом случае необходимо учитывать все устройства, которые будут подключены через одно и то же устройство. Специалисты рекомендуют подключать терморегулятор через отдельный автомат, если мощность системы превышает 2 кВт.
    • Укладка термопленки. По составленной схеме монтажа нарезаем материал на полосы. При этом мы считаем, что максимальная длина панели не должна превышать 8 м, иначе система не сможет нормально функционировать. Пленка выставлена ​​лицевой стороной вверх, чтобы внизу оказались действующие медные контакты. Расстояние между полосами не должно быть меньше 0,5 больше 10 см. Укладка внахлест категорически запрещена. Разложенная по схеме пленка фиксируется на основе скотчем.Все манипуляции следует проводить предельно осторожно, чтобы не наступить на материал или не допустить падения на него инструментов.
    • Соединение шин с медными контактами. Для этого зачищаем конец провода длиной около 1 см и вставляем в стержень клеммного зажима. В свою очередь, мы устанавливаем его одной стороной на медную шину, а другой — в пленочную. Хорошо прижимаем клещи с зажимами, чтобы не допустить искрообразования. Крепим элемент к медной муфте. Все места соединений и срез нагревательной пленки обязательно изолируются специальной мастичной липкой лентой, которая идет в комплекте с системой.После того, как все участки нагревательной пленки будут подключены, обязательно измеряем сопротивление схемы на концах проводов, которые будут подключены к термостату. Рассчитываем полученную нагрузку и сравниваем ее с той, которая максимально допустима для выбранной модели термостата. Если номинальный размер меньше как минимум на 20%, можно начинать подключение.
    • Подключение панелей к термостату. Подключение осуществляется параллельно. Выполняя эту операцию, лучше всего по возможности удалить провода под плинтусом.Некоторые участки можно укладывать под утеплитель. Устанавливаем датчик для контроля температуры напольного покрытия, который должен входить в комплект термостата. Датчик установлен под карбоновой полосой. При выборе места для него считается, что напольное покрытие мягкое, тогда элемент устанавливается на участке с наименьшей нагрузкой. Подключаем термостат.
    • Тестирование системы. Включаем дизайн, внимательно осматриваем на предмет возможного искрения или сильного нагрева контактов.Постепенно поднимаем температуру до рабочих значений, еще раз осматриваем систему.

    Укладка напольного покрытия

    Последний этап работ — установка финишного покрытия. Если выбран ковролин, ламинат или линолеум, их можно обычно укладывать прямо на инфракрасную пленку. Если предполагается монтаж керамической плитки, потребуется проведение дополнительных работ. Стоит отметить, что если планируется укладка плитки, первичная стяжка, на которую монтируется пленка, должна быть максимально выровнена.Монтаж пленочного теплого пола под стяжку производится следующим образом:

    • В пленку на подготовленное основание образуется подложка из полиформ ВООР, которая не окисляется и не разрушается под стяжкой, как укладываются другие фольгированные материалы.
    • Поверх подложки способом, описанным выше, укладывается инфракрасная пленка. Единственная разница монтажа — через каждые десять см в нем прорезаны окна размером 2х15 см по обрезным краям. В бетоне прорезаются отверстия, пленка снимается вместе с подложкой.
    • Система подключена и проверена ее работоспособность.
    • Поверх пленки укладывается монтажная сетка из металла с шириной ячейки 1 см.
    • Система заполняется плиточным клеевым слоем шириной от 0,5 до 1 см. Все места прорезания технологических окон тщательно замазываются, из-под пленки удаляется воздух.
    • Сырая стяжка покрывается плотной полиэтиленовой пленкой и прижимается сверху к листам гипсокартона или фанеры. Пленка не пропустит воздух и «не встанет на дыбы».
    • После высыхания раствора пленка убирается и проводится заполнение основной стяжки шириной 2-3 см.
    • На готовую стяжку крепить плитку.

    Включать систему можно только после полного высыхания раствора не ранее, чем через 28 дней.

    Инфракрасный пленочный пол — эффективное, долговечное и практичное решение. Его неоспоримое преимущество — возможность независимого монтажа. Стоит только серьезно отнестись к выбору материала, тщательно выполнить все инструкции по укладке, и тогда дом порадует уютом и теплом.

    Теплый пол — Ecolog Homes

    Нагревательная пленка

    Пленка для обогрева пола — это совершенно новая технология обогрева, в которой используется инфракрасная пленка. Пленка производится с использованием нанотехнологий путем нанесения на пленку углеродного теплопроводящего слоя.

    Положительное влияние инфракрасной технологии на здоровье человека:
    Дальнее инфракрасное излучение — это солнечные лучи (а не ультрафиолетовые солнечные лучи), а также земля и камни, отражающие солнечные лучи.Дальние инфракрасные лучи — это невидимые лучи, которые обладают отражающими свойствами и высокой степенью биологического поглощения. Мы чувствуем их как тепло.

    К положительному влиянию дальнего инфракрасного излучения на здоровье относятся следующие:

    • Регулятор теплообмена
    • Предотвращение роста бактерий
    • Поддержка здоровья и энергосбережение
    • Ускоренное восстановление и заживление тканей
    • Сбалансированный кислотно-щелочной уровень
    • Контроль уровня холестерина
    • Предотвращение роста, развития и ферментации плесени
    • Чрезмерный отвод тепла, улучшение сна
    • Сохранение свежести
    • Ускоренный рост растений.

    Преимущества систем отопления на основе термопленки:

    • Используется сверхтонкий новейший материал для систем отопления. Толщина термопленки (пола) 0,4 мм.
    • Другой подход к отоплению. Инфракрасные лучи нагревают предметы, а не воздух. Не снижается влажность воздуха и содержание кислорода.
    • Электромагнитное излучение практически отсутствует.

    Экологически чистый материал.

    • Полезен для здоровья людей, может применяться в медицинских учреждениях и детских садах.

    Устанавливается практически везде

    • Пленку можно установить на любую поверхность (пол, стену, потолок или рабочую зону, например, стол, стул или спальную зону.
    • )
    • Позволяет реализовать интересные дизайнерские решения.
    • Возможна регулировка температурного и временного режимов, что позволяет еще больше значительно снизить и без того низкое потребление электроэнергии.

    Использование предлагаемой технологии позволяет:

    • Повышение энергоэффективности существующего жилого фонда
    • Повышение энергоэффективности новостроек
    • Повышение энергоэффективности является важной макроэкономической проблемой, решение которой, как ожидается, будет включать не только снижение энергопотребления, но также внедрение новых инновационных процессов и внедрение передовых технологических решений.

    ПРОЩАЙТЕ С СТАРЫМИ ОБЫЧНЫМИ ТЕХНОЛОГИЯМИ ОТОПЛЕНИЯ

    В Австралии используются следующие методы отопления помещений:

    • Газовые обогреватели имеют преимущество перед другими обогревателями, поскольку они относительно дешевы. Однако в последние годы цены на газ росли. Люди с низким доходом не могут себе позволить (по крайней мере, не все из них) пользоваться газовыми обогревателями. К тому же эти обогреватели далеко не пожаробезопасны. Кроме того, обогреватели сжигают много кислорода и сушат воздух, что небезопасно ни для кого, в частности, для пожилых людей, детей или лиц, страдающих заболеваниями легких.
    • Электрические обогреватели — самые популярные отопительные приборы, особенно среди людей с низкими доходами. Как и газовые обогреватели, электрические обогреватели не являются пожаробезопасными и сушат воздух.
    • Кондиционеры считаются наиболее комфортными в использовании. Тем не менее, эти устройства дороги в покупке и эксплуатации, а также позволяют сушить воздух.

    Подробнее о Warm Waves

    Загрузите этот FAQ в формате PDF

    Тепловая пленка Warm Waves — это экономичное, высококачественное решение для обогрева любой конструкции или ситуации.

    Система лучистого отопления

    Warm Waves стоит на 31–63% меньше в эксплуатации, чем традиционные методы отопления, и более полезна для вас и вашей семьи.

    Легко устанавливаемый под любым напольным покрытием, Warm Waves не имеет воздуховодов, полностью зонируется и не требует технического обслуживания.

    Эта технология обогрева в дальней инфракрасной области очень эффективна и эффективна. Он не тратит энергию на обогрев воздуха в комнате, а напрямую нагревает предметы в комнате, включая вас.

    Как работают теплые волны

    Warm Waves генерирует тепло посредством электрического тока, создавая естественные тепловые лучи в дальней инфракрасной области, которые безопасно и равномерно распределяют тепло.

    Warm Waves обеспечивает более здоровую атмосферу для дыхания за счет отсутствия циркуляции пыли и загрязнителей воздуха. Warm Waves не имеет движущихся частей и представляет собой постоянное, не требующее обслуживания решение для обогрева.

    Устанавливаемый под полом и полностью скрытый, Warm Waves не тратит ценное пространство на стене непривлекательным отопительным оборудованием или воздуховодами, а также исключает любое воздействие горячих или острых поверхностей, которые могут быть опасными или неприглядными.

    Теплые волны эффективны

    Теплые волны нагревают пространство так же, как солнце нагревает Землю — предметы в комнате поглощают тепло. Не нагревая воздух в комнате без необходимости, Warm Waves значительно сокращает потери энергии. Он позволяет устанавливать более низкие настройки термостата, чем требуют традиционные методы нагрева, обеспечивая при этом тот же уровень комфорта. Высота потолка не влияет на теплопроизводительность; в жилом пространстве будет тепло и уютно даже в помещениях с высокими или сводчатыми потолками.

    Создание зон теплых волн

    Warm Waves контролируется любым термостатом с линейной нагрузкой, что обеспечивает полную зональность. Устанавливая несколько термостатов для разных комнат или для разных зон в одной комнате, Warm Waves создает тепло только там, где это необходимо. В течение дня в спальне можно поддерживать температуру 50 ° F, а в домашнем офисе — 72 ° F, без закрытия вентиляционных отверстий и регулировки заслонок. В офисе каждая кабина может иметь свой собственный термостат, обеспечивая идеальную рабочую среду для каждого человека.

    Теплые волны создают здоровую окружающую среду

    Warm Waves — это бесканальная система отопления, поэтому в ней не циркулирует пыль или загрязнители воздуха, и она абсолютно бесшумна. Дальние инфракрасные лучи естественным образом и безопасно предотвращают рост бактерий, а также устраняют плесень и запахи.

    Warm Waves полностью скрыт, обеспечивая равномерный нагрев и удаляя небезопасные или неприглядные нагревательные элементы. Warm Waves использует чрезвычайно низкую электрическую силу тока и водонепроницаемость, что делает ее самой безопасной системой электрического обогрева на рынке.

    Warm Waves легко установить

    Установка Warm Waves проще и дешевле, чем любая другая система лучистого отопления. Измерьте комнату; вырезать и разместить материал Warm Waves; подключите электрические провода. Поскольку не требуются дорогие котлы или воздуховоды, Warm Waves сокращает время установки до 90% по сравнению с традиционными системами отопления.

    Теплые волны долговечны

    Warm Waves очень тонкий и прочный.В отличие от других электрических продуктов для обогрева полов, волокна Warm Waves не ломаются во время установки и герметизированы собственным влагозащитным барьером. В твердотельной технологии Warm Waves нет движущихся частей, которые могут изнашиваться — она ​​полностью не требует обслуживания. Warm Waves производится в соответствии с процессами, сертифицированными ISO 9001, и обеспечивает неизменно высокое качество каждого рулона.

    Какое напольное покрытие можно укладывать поверх теплых волн?

    Над теплыми волнами можно укладывать плавучий пол любого типа, включая паркет, ламинат, винил, плитку и ковровое покрытие.Из наиболее распространенных типов напольных покрытий, используемых сегодня, единственный неподходящий тип — это пол из твердых пород дерева, забитый гвоздями, из-за риска проникновения гвоздей в поверхность пленки. Если используются шпалы, которые могут защитить от проникновения ногтей, то решение — Warm Waves.

    Чем отличаются теплые волны от стандартной топочной системы с принудительной подачей воздуха?

    Стандартные топочные системы используют воздуховоды и принудительный воздух для передачи тепла. Warm Waves — гораздо более эффективная система. Поскольку горячий воздух поднимается вверх, системам принудительной вентиляции необходимо создавать конвекционный поток по всей комнате, чтобы переместить горячий воздух от того места, где он хочет (потолок), туда, где он должен быть (обогрев вас).Этот конвекционный поток означает, что горячий воздух движется по кругу вокруг стен, потолков и полов помещения, что приводит к огромной неэффективности в целом, особенно в комнатах или пространствах с потолками выше обычных.

    Warm Waves работает более эффективно, нагревая предметы в комнате, а не воздух. К тому времени, как тепло достигнет потолка вашей комнаты, вы уже закончите использовать его.

    Кроме того, зависимость систем принудительной подачи воздуха от воздуховодов создает проблемы как для энергии, так и для здоровья.Обычные системы отопления в среднем теряют от 25 до 40% своей эффективности при работе с воздуховодом, поэтому даже печь с КПД 94% может быть частью общей системы, КПД которой составляет всего 56-70%. Наряду с нагретым воздухом системы принудительной подачи воздуха также выдувают пыль, плесень и другие аллергены, скрывающиеся внутри ваших воздуховодов. Warm Waves — более здоровое и энергоэффективное решение.

    Чем отличается Warm Waves от водяных (водяных) систем лучистого отопления?

    Warm Waves намного проще установить, чем гидравлические системы, не имеет движущихся частей, требующих обслуживания, и не требует дорогостоящих котельных систем.Warm Waves обеспечивает гораздо более постоянный нагрев и значительно сокращает количество горячих и холодных точек в полу после укладки. Годовые эксплуатационные расходы для всего дома систем Warm Waves и гидронных систем аналогичны, но установка Warm Waves не требует дорогостоящих затрат на техническое обслуживание. Системы Warm Waves также имеют более длительный ожидаемый срок службы, чем большинство гидравлических систем.

    Чем отличается Warm Waves от проводных систем лучистого отопления?

    Warm Waves более долговечны, проще в установке, более мощные, менее дорогие и имеют меньше горячих и холодных точек, чем системы лучистого отопления на основе проводов.Warm Waves также дает возможность легко направлять нагревательные лучи вверх с помощью теплового барьера, что означает, что вы не платите за тепло, которое вы не используете.

    Чем отличаются теплые волны от систем нагрева проволоки?

    Нагревательные провода, используемые во многих системах теплого пола, могут создать множество проблем. Провода можно надрезать или порезать во время установки и обращения. По этой причине многие проводные системы требуют, чтобы вы приобрели «систему сигнализации» для обнаружения обрыва проводов, что увеличивает расходы на установку системы.Кроме того, проводные системы отопления со временем ухудшаются из-за их сопротивления. Провода полагаются на отвод тепла через тонкий набор и плитку, под которой они проложены. Многие виды плитки плохо проводят тепло, в результате чего температура нагреваемого пола заметно колеблется

    Пленка

    Warm Waves не ухудшается со временем. Конструкция пленки позволяет распределять тепло по всей поверхности пола, исключая горячие и холодные участки.

    Насколько сильны теплые волны?

    Warm Waves — это самая мощная система подогрева пола, разрешенная Национальным электротехническим кодексом, при 150 Вт на квадратный метр (14 Вт на квадратный фут).Чем мощнее утеплитель, тем быстрее нагревается поверхность пола и тем меньше времени требуется для подачи энергии на пленку.

    Могу ли я использовать теплые волны для обогрева всего дома или мне следует установить его только в тех местах, где требуется дополнительное тепло?

    Простой ответ — и то, и другое. Warm Waves достаточно мощен, чтобы его можно было использовать для обогрева всего дома, и достаточно гибок, чтобы его можно было установить в любом месте, где требуется дополнительное тепло.

    Насколько нагревается пол при нагреве с помощью Warm Waves?

    При полном питании и достижении максимальной температуры теплые волны достигают примерно 104º F.На практике, однако, термостат, прикрепленный к Warm Waves, будет ограничивать температуру до ваших предпочтительных настроек и просто циклически включать и выключать пленку, чтобы поддерживать желаемую температуру. Несмотря на то, что более низкие максимальные значения тепла приводят к гораздо более энергоэффективной системе, этот принцип не использовался в обычных системах отопления из-за мощности, необходимой для запуска системы.

    Как быстро нагреваются теплые волны?

    Тепловая пленка Warm Waves достигает максимальной температуры в течение нескольких минут.Поскольку в системе отопления нет движущихся частей, время разгона не требуется. Скорость нагрева поверхности готового напольного покрытия зависит от плотности напольного покрытия, а также от свойств изоляционного материала, установленного с помощью Warm Waves.

    Можно ли зонировать Warm Waves?

    Warm Waves — это самый зонируемый обогреватель на рынке сегодня. Вы можете разделить зоны на секции по 1,4 квадратных фута, если захотите, без особых проблем — единственное, что будет отличаться от стандартной установки, — это количество термостатов.Благодаря этой врожденной гибкости Warm Waves предлагает решения по обогреву, которые раньше были невозможны, например, когда каждый сотрудник вашего офиса может устанавливать желаемую температуру в своем кабинете.

    Расскажите про термостат.

    В установке Warm Waves используется термостат с двумя входами, который обеспечивает управление как от датчика температуры пола, так и от температуры окружающего воздуха.

      • Таким образом можно ограничить температуру пола
      • Комнатную температуру можно регулировать на комфортном уровне
      • «Режим A / F» управляет одновременно температурой пола и температуры в помещении.

    Смогу ли я получить горячие и холодные точки с теплыми волнами, как с другими видами лучистого тепла?

    В отличие от других систем лучистого отопления, Warm Waves создает постоянную температуру нагрева по всей поверхности. Плотность отделочного напольного покрытия также будет влиять на общую температуру поверхности — чем плотнее материал, тем больше тепла он будет поглощать и тем более равномерным будет ваш обогрев.

    Мой специалист по HVAC сказал мне, что я должен планировать иметь около 10 Вт на квадратный фут отопления в моем доме.Могут ли теплые волны сделать это?

    Совершенно верно. Практическое правило — умножьте квадратный метр площади на 0,75. Поскольку Warm Waves обеспечивает 14 Вт на квадратный фут при установке, он обеспечивает 10,5 Вт на квадратный фут по всей площади (14,87 * 0,75 = 10,5).

    Как Warm Waves работает с нежесткими типами полов (например, ковровыми покрытиями, виниловыми полами и т. Д.)? Разве его не раздавят?

    Укладка теплых волн под нежестким полом так же проста, как установка жесткой поверхности между теплыми волнами и самим полом, чтобы равномерно распределить вес на полу.Можно использовать фанеру, ДВП высокой плотности (ДВП) или аналогичный продукт.

    Есть ли что-нибудь особенное, о чем я должен подумать перед установкой Warm Waves под ковер?

    Для укладки ковра вам понадобится жесткая поверхность между подушкой ковра и вашими Warm Waves (см. Нежесткую запись в FAQ). Кроме того, эффективность вашей системы Warm Waves будет значительно повышена за счет выбора коврового покрытия и набивки для ковровых покрытий, предназначенных для систем лучистого тепла, поскольку эти типы напольных покрытий предназначены для пропускания тепла через них, не задерживая тепло ковром или ковром. колодка.

    Как установить Warm Waves под керамическую плитку?

    Есть несколько различных способов укладки Warm Waves под стандартный пол из керамической плитки. Вы можете сначала установить цементную плиту, затем «Теплые волны», а затем продолжить укладку стандартной плитки. Другой вариант — установить подложку и теплые волны, а затем накрыть самовыравнивающейся кладкой, которая обеспечит прочную поверхность для укладки вашей плитки. Подробные сведения см. В руководстве по установке.

    На какой максимальной площади можно установить Warm Waves?

    При правильной установке нет ограничений по площади, подходящей для установки Warm Waves. Для больших площадей мощность и конфигурация термостатов будут единственным ограничивающим фактором для размера зоны. Для базового понимания можно установить до 240 SF. по цепи 220, и 120 SF. по цепи 110. На одном термостате можно установить 2400 SF на 220 контуре в модифицированной конфигурации.Подробные сведения см. В руководстве по установке.

    Сколько теплых волн мне понадобится?

    Количество Warm Waves, которое вам необходимо установить, зависит от цели системы. При использовании в качестве автономного источника тепла практическое правило — количество квадратных футов в площади, умноженное на 0,75. Например, в семейной комнате размером 20 футов на 10 футов вы должны запланировать установку 150 квадратных футов теплых волн (20 x 10 x 0,75 = 150). Warm Waves не следует устанавливать под постоянным оборудованием, например, шкафами; так как такая установка может привести к локализованной зоне с высокой температурой.

    Может кто пленку установить?

    Из-за сложности взаимодействия между необходимыми компонентами любой системы отопления, мы рекомендуем, чтобы квалифицированный профессионал выполнял все работы по установке теплых волн, чтобы гарантировать, что ваша система отопления правильно рассчитана и установлена ​​для вашей среды.

    Сколько времени нужно, чтобы установить Warm Waves?

    Поскольку все здания индивидуальны, время монтажа варьируется от проекта к проекту.Однако мы обнаружили, что в среднем опытный установщик может легко установить от 1000 до 1500 квадратных футов за один день.

    Можно ли укладывать теплые волны на существующий пол?

    Если вы обращаетесь со старым полом так же, как со стандартным черновым материалом, вы можете установить теплые волны поверх существующего пола. Установите подложку поверх старого пола, а затем продолжите укладку в обычном режиме, завершив укладку новым напольным материалом.

    Можно ли установить Warm Waves где угодно, кроме пола?

    В дополнение к стандартной установке под полом, Warm Waves можно установить под стенами, над потолком и даже внутри заливного бетона.

    Что делать, если я найду новое место или метод для установки Warm Waves, который не включен в инструкции по установке?

    Расскажите, пожалуйста, об этом. Мы проведем всестороннее тестирование вашего метода или места, чтобы убедиться, что оно соответствует нашим строгим стандартам качества, и, если возможно, добавим его в инструкции по установке, чтобы проинформировать других клиентов.Для поддержания репутации качества Warm Waves нам необходимо провести тестирование до того, как установка будет квалифицирована для гарантии. Warm Waves достаточно гибок, чтобы удовлетворить любые потребности в отоплении, и мы верим в ваш творческий потенциал.

    Как работают теплые волны?

    Электрический ток проходит от вашей главной электрической коробки в блок контроллера термостата, который контролирует температуру окружающей среды или пола (или и то, и другое). Если температура ниже температуры, установленной на термостате, питание подается на установку Warm Waves, где электричество передается на медные шины по сторонам пленки.От шин электричество проходит через нагревательный элемент, генерируя дальние инфракрасные лучи, которые мы ощущаем как тепло.

    Безопасны ли теплые волны?

    Warm Waves — одна из самых безопасных систем обогрева на рынке. Благодаря низкой максимальной температуре на выходе нет опасности получить ожог какой-либо частью системы. Его конструкция и метод установки, упор на поддержание постоянного тепла с низким током, а также присущая ему влагостойкость предотвращают большинство распространенных проблем с электричеством.Все продукты Warm Waves производятся в соответствии со строгим контролем качества ISO 9001 и ежеквартально проверяются третьими сторонами. Безопасность и комфорт для человека являются приоритетом номер один.

    Что делать, если теплые волны подвергаются воздействию воды? Будет ли работать?

    В отличие от некоторых других продуктов электрического обогрева, вода не влияет на теплые волны. Все нагревательные элементы Warm Waves закрыты полиэтиленовой пленкой, непроницаемой для проникновения воды. При правильной установке оба конца медных шин также герметизируются, чтобы сделать их водонепроницаемыми, в результате чего получается полностью водонепроницаемая система.

    Могут ли теплые волны работать от солнечных батарей?

    Warm Waves может питаться от солнечных батарей так же легко, как и остальное электрическое оборудование в вашем доме. Просто подключите провода системы Warm Waves к цепи, питаемой от ваших солнечных батарей, и наслаждайтесь теплом без затрат и без ископаемого топлива. Как всегда, за подробностями обращайтесь к квалифицированному электрику.

    Есть ли у меня подходящая электрическая система для теплых волн?

    Warm Waves доступен для электрических систем как на 120 В, так и на 240 В, и количество необходимых автоматических выключателей будет определяться общей установленной площадью Warm Waves.Как и в случае с любой другой электрической системой, проконсультируйтесь с квалифицированным электриком по поводу вашей конкретной ситуации.

    Насколько тонкие теплые волны?

    Warm Waves — это бумага толщиной 0,3 мм, что исключает любые проблемы, которые могут возникнуть при работе с фальшполом.

    Что такое дальние инфракрасные лучи?

    Инфракрасный свет является частью невидимого спектра Солнца, и, поскольку его нельзя увидеть, он воспринимается как тепло. Одна из характеристик дальнего инфракрасного света — способность легко проникать в вашу кожу, давая вам это чудесное естественное тепло.Когда это происходит, возникает естественный резонанс, обладающий множеством полезных свойств, включая расслабление мышц и усиление кровообращения. Дальнее инфракрасное излучение совершенно безопасно и безопасно для всего живого.

    Что делать, если я повредил пленку?

    Если вы повредили часть пленки, например, проткнув ее гвоздями, вы должны немедленно осмотреть поврежденную часть. Если ваша установка все еще может функционировать должным образом, удалив только поврежденную часть и электрически соединив две неповрежденные стороны, вам просто нужно удалить поврежденную часть, разрезав ее с обеих сторон по линиям разреза.Если удаление проблемной секции приведет к неправильной работе, необходимо заменить весь набор панелей Warm Waves. Ни при каких обстоятельствах не пытайтесь залатать участок теплых волн.

    Что делать, если мой установщик кабеля просверлит мою установку Warm Waves при прокладке кабелей через пол?

    Warm Waves устанавливается на расстоянии не менее 6 дюймов от любой стены, оставляя достаточно места для будущих проектов реконструкции.

    Как я буду охлаждать свой дом без воздуховодов? Неужели мне все равно придется устанавливать воздуховоды?

    Мы рекомендуем сочетать Warm Waves с бесканальной системой кондиционирования воздуха, которая значительно выросла за последние несколько лет.Благодаря своим высоким показателям эффективности и бесканальной технологии, ведущей к более здоровому образу жизни, они являются отличным дополнением к системе обогрева Warm Waves.

    Предлагает ли Warm Waves гарантию?

    Warm Waves предлагает 10-летнюю ограниченную гарантию на установку, выполненную в соответствии с инструкциями по установке. Тем не менее, как только Warm Waves заработает в вашем доме, вам не придется беспокоиться о каких-либо затратах на техническое обслуживание или замену в течение многих-многих лет.

    Как устроены теплые волны?

    Тепло в дальнем инфракрасном диапазоне генерируется волоконными матами, прикрепленными к контактным шинам, соединенным с медными электрическими лентами. Медь обеспечивает превосходную передачу электрического тока, предотвращая искрение в точках контакта.

    Затем компоненты полностью герметизируются между двумя пластиковыми листами ПЭТ-пленки. Как и материал бутылок из-под газировки, пленка тонкая, прозрачная и очень прочная.

    Деталь Функция Материал Производственный стандарт
    Изоляция Базовая пленка ПЭТ Изоляция и влагозащитный барьер
    Пленка для ламинирования
    Обогрев Проводимость Собственный Сохранение прочности, ровная поверхность для печати
    Проводящий Шина Медь Сохранение проводимости и адгезии
    соединительный медь


    Электрические характеристики теплых волн

    240 В, 14 Вт: Потребляет меньше.061 ампер на квадратный фут и обеспечивает 14 Вт тепла на квадратный фут

    120 В, 14 Вт: Потребляет менее 0,125 А на квадратный фут и обеспечивает 14 Вт тепла на квадратный фут

    Размеры теплых волн

    1025 квадратных футов в рулоне

    W: 100 см (40 дюймов)

    L: 100 м (328 футов)

    Толщина 0,3 мм

    Приложения для теплых волн

    Warm Waves очень универсален и широко используется в жилых домах, коммерческих зданиях, загородных домах / домиках, трейлерах и хозяйственных постройках.

    Под полом: Теплые волны, установленные под плавающим полом, обеспечивают равномерное, бесшумное и эффективное тепло по всему помещению.

    Теплицы: Warm Waves обеспечивает идеальный теплый климат для ваших растений, способствуя росту растений с помощью биогенетических лучей.

    Столешницы: Столешницы становятся согревающими пластинами, когда под ними устанавливаются Warm Waves.

    Бетон: Гаражи и склады могут быть уютными и комфортными, когда Warm Waves устанавливается непосредственно в бетон практически для любого бетонного применения.

    Рекреационные автомобили / трейлеры: Warm Waves — единственное реальное решение для обогрева жилого автофургона или прицепа. Ничто не может сравниться с его эффективностью и комфортом.

    Что такое нагревательная пленка (HOT-Film)?

    Что такое нагревательная пленка (HOT-Film)?

    HOT-Film производства Korea Heating Co., Ltd. — превосходный и современный нагревательный материал для полов, потолков и стен.

    Углеродный нагревательный элемент (электрический проводник) и серебряная паста напечатаны на полиэтиленовой пленке из изоляционного и огнестойкого материала, которую необходимо соединить с пленкой Laminex после изготовления электрода из медной фольги.

    Углерод излучает тепло, дальние инфракрасные лучи и анионы, используя электрическое сопротивление. HOT-Film, основанная на тепловом излучении в дальней инфракрасной области, дает более длительный эффект нагрева, чем другие системы отопления. Известно, что дальний инфракрасный луч и анион эффективно подавляют запахи и рост микробов и ускоряют метаболизм человеческого тела, не говоря уже о создании более здоровой окружающей среды.

    Сырье для горячей пленки:

    Изоляционная / огнестойкая пленка из ПЭТ:
    ПЭТ — это сокращение от полиэтилентерефталата, входящего в состав термопластов.Он легкий, не имеет вкуса и запаха, широко используется в предметах домашнего обихода, игрушках, электрических изоляторах, корпусах для радио и телевизоров, а также в упаковочных материалах. Для Hot-Film ПЭТ соответствует требованиям стандарта VTM-2 по изоляционным / огнестойким свойствам UL.
    Он имеет цвет молока и используется для электронных / электрических материалов.

    Углеродная паста:
    Мелкодисперсный черный порошок с углеродом в качестве основного элемента. Он имеет размер частиц 1 ~ 500 мкм и используется для изготовления черной краски (пигмента), резины и типографской краски.
    Для нагревательного элемента из углерода (нагревательная часть пленки) количество нагрева можно регулировать, регулируя значение его сопротивления в зависимости от соотношения углерода и графита в смеси.

    Серебряная паста:
    Серебряная кабина используется для повышения проводимости и минимизации электрических искр, вызванных прямым контактом между медной фольгой и угольной нагревательной секцией. Идеальное значение сопротивления должно быть не более 1 Ом.

    Пленка Laminex:
    Пленка Laminex, которая используется в производстве нагревательной пленки, имеет высокую адгезионную прочность, высокую термостойкость и легкость обработки.
    В частности, его клейкое вещество использует EVA (для полов) или EEA (для сауны).

    Описание продукции и технические характеристики производителя:

    Ниже представлены (в формате видео) описание и технические характеристики продукции компании Korea Heating Co., Ltd.

    Превосходство системы нагрева Hot-Film:

    1) Простая в установке и экономичная система отопления:

    Способен снизить затраты на установку благодаря простоте строительства / установки . Процесс означает сокращение времени строительства.

    Возможность быстрого нагрева за счет параллельной структуры нагревательного элемента и использования электричества.

    Возможность частичного обогрева и экономии ненужных расходов на отопление (возможно использование центральной системы управления)

    Позволяет иметь более просторное жилое пространство, не требуя отдельного помещения для котла.

    2) Экологичная и здоровая система отопления:

    Нагревательный элемент изготовлен из угля, например древесного угля (активированного угля), излучающего меньше электронных волн.

    Дальний инфракрасный луч и анион подавляют синдром больного дома, запах и рост микробов.

    В нем не используется пламя, поэтому он производит меньше шума, пыли и угарного газа.
    Идеально подходит для зон отдыха с детьми, пожилыми людьми и пациентами.

    3) Экономия на обслуживании системы отопления:

    Экономия затрат на 30% по сравнению с электрическим отоплением и более чем на 50% по сравнению с отоплением с масляным котлом.

    Простая конструкция и конструкция означают меньшее количество отказов продукта и снижение затрат на обслуживание.

    Для реконструкции дома система легко снимается и перемещается.

    Hot-Film Технические характеристики:

    • Способен поддерживать стабильное значение электрического сопротивления благодаря технологии печати с использованием углеродных частиц регулярности и высокой плотности.
    • Технология и разработка высокотехнологичного полиграфического оборудования, позволяющего печатать равномерно.
    • Разработка специального ламинатора для производства нагревательной пленки.
    • Использование оскорбительной и огнестойкой пленки мирового уровня.
    • Технология предотвращения образования искр со стороны угольной печати за счет конструкции специальной серебряной будки.
    • Конструкция предотвращения возникновения искр за счет регулировки площади сечения угольной печатной стороны.
    Взаимодействие с другими людьми

    © 2011 Far Infra Co. Ltd., — Все права защищены

    Теплый пол. Как нанотехнологии согревают ноги? | Отопление



    Представьте себе, комфортный пол — это милашка, способная ходить без тапочек и совершенно забыть о ковровых покрытиях.Представлено? А теперь представьте, что весь этот комфорт создает пленка толщиной всего 0,3 мм, вы можете проложить себя всего за 1 час по всей квартире! Еще сложнее?

    В представлении потребителя теплый пол — громоздкая конструкция, установка и еженедельные огромные счета за электроэнергию. Но в 21 веке и нанотехнологии все меняют!

    Пленочные теплые полы были недавно, но уже успели произвести шок на рынке ремонтных материалов! Все-таки в руки попал недорогой, практичный и абсолютно совместимый с любым напольным материалом — производители такого товара редко балуются!

    В основном пленочные полы используются для обогрева жилых помещений, домов, квартир, саун.Их широко используют для создания климата в теплицах и теплицах. Также хорошие результаты показывают пленочные теплые полы при использовании в животноводстве и сельском хозяйстве. Немаловажную роль играет мобильность и простота монтажа этого материала. Выкладываю фильм один раз, всегда можно забрать при переезде на другое место жительства, либо перенести квартиру по мере необходимости.

    Основные отличия пленки для систем теплого пола от классической — это возможность установить любую поверхность любого размера отапливаемой площади быстро, без клея и стяжки.По его желанию вы можете обогреть место и присниться любимому питомцу и аквариуму с рыбками. Наклейте пленку на зеркало в ванной — и оно никогда не запотеет, а установив ее на потолок, вы получите постоянный поток теплого воздуха сверху! Но можно пойти и классическим путем, установив пленку на все свободное пространство своей комнаты.

    С помощью одного пульта дистанционного управления теплым полом можно изменять температуру в любом помещении отдельно. Это позволяет превратить обычное собрание квартир разных климатических зон! Пленка Gender не сжигает кислород, не создает вибрации, звука, запаха, пыли, практически отсутствует электромагнитное излучение.

    По сравнению с кабельным и мини-матовым полом теплый пленочный пол сохранит 15-20% средств для оплаты счетов за электроэнергию, а программируемые термостаты снизят расходы еще на 20-25%.

    Вы заинтригованы? Что это за чудо-материал и как он работает ?!

    В двух словах: Пленочные теплые полы представляют собой сверхтонкий полимер, который при электрическом токе излучает инфракрасные лучи, оказывающие нагревательное действие.

    Инфракрасный свет сохраняет здоровье, а пол теплый!

    Свойства инфракрасного света давно изучаются и используются в медицине для разогрева при операциях по восстановлению поврежденных тканей.Пленка генерирует тепловые лучи, которые, преодолевая напольное покрытие, нагревают тело человека и окружающую его территорию.

    Человеческое тело излучает инфракрасные лучи с частотой 6-20 микрон, поэтому пленка, производимая инфракрасным светом с частотой 7-20 микрон, принимает как свои собственные и активно поглощает. Это свойство улучшает кровообращение, положительно влияет на здоровье, снимает стресс и усталость.

    Еще одно положительное качество теплого инфракрасного пола, основанное на образовании отрицательных ионов в воздухе помещения.Они благотворно влияют на организм человека, очищают воздух от запахов табака, а краска нейтрализует статическое электричество.

    Использование инфракрасного теплого пола полностью безопасно благодаря применению новых технологий производства пленочных компонентов и электроники, контролирующей нагрев.

    Так в чем секрет?

    Материал, из которого изготовлена ​​пленка для теплого пола — полимер, который по всей своей поверхности излучает инфракрасные лучи с длиной волны 7-20 мкм.Радиатор представляет собой углеродную пасту, на которую для медных и серебряных проводников подается напряжение 220 вольт переменного тока. Достоинством такой конструкции является отсутствие контраста нагрева при подключении к проводам. Грейтесь только карбоксильными полосками, которые герметизированы прозрачной полиэфирной пленкой.

    Подключение к пульту управления нагревательными пластинами осуществляется параллельно. Следовательно, в случае выхода из строя одной из полос вся система продолжит работу в заданном режиме. В среднем производители предоставляют гарантию 15 лет, однако реальная продолжительность использования продукта намного выше.

    Проводящие полоски изготовлены на основе нанотехнологии, которая увеличивает излучение инфракрасного света от поверхности полупроводника до 90%. При выборе пленки для теплого пола необходимо обращать внимание на комплектность поставки и соответствие техническим условиям и сертификатам ГОСТ.

    Как правило, в фильм входят:

    • паста угольная;
    • серебряная паста;
    • Медь;
    • Пленка полиэфирная
    • .

    Технические характеристики:

    • напряжение 220-230 В 50 Гц;
    • максимальная потребляемая мощность в зависимости от типа пленки: 150 Вт / м2 220 Вт / м2 400 Вт / м2;
    • температура поверхности пленки (в зависимости от мощности) от 45 ° C до 60 ° C до 80 ° C;
    • дальних инфракрасных лучей 90,4%;
    • длина волны 7-20 мкм;
    • температура плавления пленки 265 с. Цельсия;
    • электромагнитное поле практически отсутствует.

    Установка своими руками & hellip;

    Монтаж пленочного теплого пола прост и доступен даже неспециалисту. Рекомендуется укладывать пленку на не занятую мебелью площадь помещения, достаточную для покрытия 75-80%. Толщина пленки 0,3 мм, теплоотражающего материала — 3 мм. Поскольку используется соединитель, общие потери не будут превышать высоту 3,3 мм.

    В плане укладки пленочный теплый пол отлично «ложится» под ламинат, мягкий пол, линолеум без клея и стяжек.При укладке паркетной доски и других деревянных покрытий очень важна равномерная, нежная поверхность нагрева. Частое расположение полос и невозможность предотвратить перегрев материала из-за трещин пола и растрескивания. Для установки под деревянным полом оптимальна пленка мощностью 150 Вт — для квартир выше второго этажа и 220 Вт — для частных домов и первых этажей. Максимальная температура нагрева 45 градусов.

    Сначала укладка изоляционных прокладок, снижающих теплопотери.Для этих целей можно использовать «Инфрафлекс» или «Энергофлекс Супер ТП» и другие теплоизоляционные материалы, покрытые металлизированной майларовой (или полипропиленовой) пленкой толщиной до 3 мм. Подойдет и техническая пробка такой же толщины. После укладки утеплителя его кладут прямо на инфракрасную термопленку, которая покрыта материалом пола. После этой пленки теплый пол можно эксплуатировать с полной нагрузкой.

    Это широко распространенный метод нанесения пленки на керамическую плитку и керамогранит.Оптимально подойдет пленка мощностью 220 Вт. В качестве теплоизолятора использовались те же изоляционные материалы. Для дополнительной фиксации сборки используется строительная сетка с ячейками от 5 до 45 мм, которую укладывают поверх пленки и прикрепляют к первичной точечной стяжке.

    Особенность этого метода — крепление на цементно-клеевой раствор. Это необходимо для того, чтобы обеспечить связь между первичной обмоткой и раствором под плиточным соединением. При такой настройке использование теплого пола возможно только после высыхания стяжки, не ранее, чем через 20 дней после укладки.

    При соблюдении всех правил эксплуатации и монтажа вы получите шанс превратить свой дом в царство уюта, создав островки тепла в любом количестве и в любом месте. Использование совершенно новой технологии позволило создать систему встроенного отопления, которая долгие годы будет уникальной по индивидуальным свойствам и, по определению, всегда!

    Более подробную информацию можно найти здесь.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
