Розетка с температурным датчиком: Терморегулятор в розетку для бытовых обогревателей: сравнительный обзор

Терморегулятор в розетку для бытовых обогревателей: сравнительный обзор


От температуры воздуха в окружающем пространстве зависит настроение людей, самочувствие и работоспособность. Ее значение, комфортное для каждого человека, весьма индивидуально. Если одним людям хорошо работается при +18°С, то другим необходимо не менее +23°С.

В таких случаях удобно устанавливать терморегулятор в розетку для бытовых обогревателей, чтобы задать нужный температурный режим. Устройство самостоятельно считывает температуру в помещении и контролирует работу нагревателя.

Согласитесь, это очень удобно – не придется постоянно отвлекаться на включение, выключение обогревателя. Осталось только подобрать оптимальный терморегулятор и установить его. Мы подскажем вам, как это сделать.

Чтобы разобраться в многообразии предложений, надо выяснить особенности работы разных терморегуляторов, учесть параметры, определяющие практичность самого прибора и комфортность эксплуатации обогревателя. Монтаж термостата достаточно прост, главное – придерживаться правил установки, обозначенных в статье.

Содержание статьи:

Терморегулятор: назначение и принцип работы

Находясь в офисе, хочется, чтобы ничего не отвлекало, а все мысли были сосредоточены только на рабочем процессе. Достичь этой цели помогает оптимальный температурный режим в помещении.

Хорошо, если не нужно в холодную пору года приносить с собой теплый джемпер, чтобы слегка отогреться, бегать к обогревателю или кондиционеру, устанавливая и меняя настройки. Регулировать температуру в помещении поможет терморегулятор.

Галерея изображений

Фото из

Терморегуляторы — устройства, реагирующие на изменение температурного фона в помещении, поддерживающие заданный уровень обогрева

Миниатюрное устройство оснащено датчиком, реагирующим на падение или повышение температуры, в след за чем включающее/отключающее обогреватель

В линейке устанавливаемых в розетку термостатов есть модели, работающие в тандеме со всеми видами обогревательных агрегатов

Промышленностью выпускаются термостаты с вмонтированными датчиками, фиксирующими только инфракрасное излучение. Предназначены они для ИК систем, включая полы, стеновые панели, потолочные системы и прочие виды обогрева

Для контроля работы обогревателя дома можно приобрести как беспроводное, так и смарт-устройство с электронным управлением

Если не устраивают электронные варианты, можно приобрести термостат с поворотным механизмом, предназначенным для выбора приоритетного диапазона температур

Для установки в хозблоках промышленных предприятий и частных погребах выпускают разновидности, работающие и на охлаждение, и на обогрев

Убедительное преимущество терморегуляторов в розетку — возможность переносить их вместе с перемещением обогревателей

Внешний вид терморегулятора

Полезное миниатюрное устройство

Подключение конвекторной панели

Терморегуляторы для инфракрасных систем

«Проводные» и беспроводные варианты

Терморегулятор с механическим управлением

Возможность работать на обогрев и на охлаждение

Мобильность терморегуляторов в розетку

Назначение бытового регулятора температуры

Удобно, когда работает обогреватель и не требует к себе дополнительного внимания. Еще хорошо, когда его совсем не надо выключать, а если станет прохладно в комнате, снова бежать и включать в сеть. Следить за температурой в помещении помогают термостаты. Причем самый простой и популярный вариант среди потребителей – розеточный.

Розеточный, он же, терморегулятор, устанавливаемый в розетку. Это устройство, позволяющее добиться оптимальной температуры в доме/квартире/офисе. С помощью  оно контролирует температурный режим в конкретном помещении, ориентируясь на показатели, заданные пользователем.

Вариант термостата, устанавливаемого в розетку, наиболее прост в монтаже. Он не требует использования различных инструментов и специальных навыков

Одно из существенных преимуществ использования розеточных термостатов – не нужно приглашать специалиста для их монтажа. Справиться с установкой способен любой человек, впервые столкнувшийся с прибором.

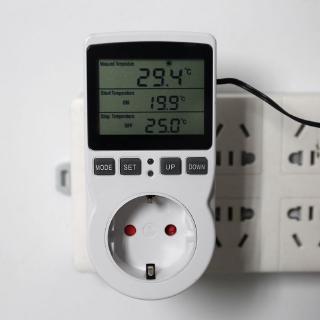

Розеточный терморегулятор выглядит как розетка-переходник или накладка. С обратной стороны у него имеется вилка для подключения в сеть, а с лицевой – розетка, в которую предстоит вставить вилку бытового обогревателя.

Включив прибор в обычную розетку, можно увидеть, как на экране загорится лампочка

Многие модели термостатов можно использовать не только для контроля работы обогревательных приборов, но и для кондиционеров, светильников, электрических чайников и прочей техники, питающейся от электричества. В зависимости от типа прибора отличаются его возможности и, соответственно, количество настроек, которые можно совершать.

Особенности работы розеточного термостата

Для начала работы потребуется вставить терморегулятор в обычную розетку, которая будет использоваться для включения бытового обогревателя. Его работа не зависит от типа обогревательного прибора, марки и производителя. Важно лишь одно – чтобы мощность обогревателя не превышала допустимое значение мощности, на которое рассчитан термостат.

Далее нужно установить желаемые настройки температурного режима для конкретной комнаты. Вставить вилку обогревательного прибора в разъем терморегулятора. Все – обогреватель начнет греть помещение, пока температура в нем не достигнет верхнего предела температурного диапазона, установленного хозяином.

Настройка диапазона желаемых температур происходит с помощью специальных кнопок, размещенных на лицевой части устройства

Принцип работы розеточного термостата заключается в том, что специальный датчик собирает информацию о температуре вокруг себя. Если она достигает нижней границы, установленной пользователем, то срабатывает реагирующий механизм – реле или биметаллическая пластина и цепь замыкается.

Соответственно, обогревательный прибор, подключенный через термостат, получает доступ к электричеству и начинает работать на обогрев.Когда комната прогрелась, а ее температурный режим достиг верхней границы диапазона, установленного хозяином, датчик фиксирует это.

Реагирующий механизм получает информацию и закрывает доступ к электросети. Если устройство оснащено биметаллической пластиной, то она, нагреваясь, сама размыкает цепь, и подача электроэнергии к обогревателю прекращается.

По схожей схеме работают и регуляторы температуры теплого пола. Подробнее о таких устройствах читайте .

А вот функционируют по другому принципу. Такие термоголовки устанавливают непосредственно на отопительный прибор.

Видео-описание предназначения и работы розеточного термостата Enaut:

Виды термостатов для обогревателей

Рынок изобилует предложениями о покупке терморегуляторов. Производители предлагают такое обширное разнообразие моделей, среди которого несложно потеряться. Все устройства отличаются внешним видом, цветом, используемым для производства материалом, выполняемыми функциями, типом настроек, стоимостью.

Стационарный вид термостатов предстоит сначала монтировать на стену, а затем подключить провода, используя схему подключения, приведенную в инструкции к конкретной модели

В зависимости от типа монтажа термостаты делят на два типа:

  • стационарный – прибор устанавливают в стену, подключаясь к проводке;
  • переносной или розеточный – можно свободно переносить и использовать в любой комнате.

Большим спросом среди покупателей пользуется терморегулятор, устанавливаемый в розетку. Простота подключения, настройки и использования покоряет многих потенциальных клиентов.

Ведь подключив обогреватель через розетку-термостат и задав режим работы на неделю, можно спокойно уезжать в командировку. Все растения будут находиться в комфортных условиях, а счет за электричество не испугает.

По типу расположения датчиков температуры терморегуляторы делятся на:

  • модели с выносным датчиком;
  • термостаты со встроенным датчиком.

Выносной датчик обычно расположен на конце кабеля, присоединенного к самому регулятору. Длина провода может быть самой различной – как короткая, так и довольно внушительная. Чаще всего встречаются модели с длинным кабелем от 1,5 м до 3 м и с коротким – от 10 см до 20 см.

Длина кабеля у моделей с выносным датчиком может достигать 3 м и более, все зависит от модели

По конструкционным особенностям бывают такие виды терморегуляторов:

  • механические;
  • электронные;
  • GSM управляемые;
  • Wi-Fi регулируемые.

Механические модели

Такие термостаты считаются самыми простыми и доступными по цене. В них основным реагирующим элементом служит биметаллическая пластина. Регулировка и настройки прибора происходят с помощью рычага или поворотного колесика.

Основная сложность заключается в монтаже – механические модели устанавливаются в стену и подключаются к питающему проводу. Из-за этой особенности многие потенциальные клиенты, не имеющие опыта монтажа электрооборудования и соответствующих инструментов, отказываются от механических моделей.

Электронные терморегуляторы

Работают благодаря наличию электронной схемы. Она состоит из датчика, выходного реле, накладных/сенсорных кнопок управления, иногда поворотного колесика, микропроцессора, обрабатывающего входные команды и выдающего сигналы, термометра (резистивного датчика), измеряющего температуру.

У этого типа контроллеров есть монитор, выводящий заданные значения температур. Для питания электронным термостатам нужно 24 В.

Среди них есть программируемые модели, в которых можно настраивать разные режимы работы – на день, ночь, выходной, рабочий, на неделю. Такие электронные терморегуляторы могут работать от встроенного, от выносного или от двух вместе датчиков температуры.

Повышение температуры снижает сопротивление датчика, в определенный момент, когда достигнута критическая заданная температура срабатывает термостат и размыкает цепь – отключается обогреватель. И наоборот.

GSM управляемые контроллеры

Устройства позволяют посылать команды из любой точки города. Главное, чтобы была мобильная связь в месте установки розеточного термостата и в месте нахождения его хозяина. Для их работы требуется сим-карта мобильного оператора, которая устанавливается в специальный разъем контроллера.

В устройствах, контролируемых по смс, с обратной стороны есть специальное гнездо для установки sim-карты

Чаще всего многие GSM управляемые устройства имеют весьма обширные возможности, позволяющие контролировать не только температуру воздуха в доме, но и включение бойлера, кофеварки, электрического чайника или других приборов. Основной недостаток этих моделей – стоимость, которая может достигать довольно высоких пределов.

Модели приборов, умеющие принимать команды о включении и выключении обогревателя посредством звонка или смс-сообщения, удобно контролировать, находясь на значительном расстоянии от квартиры/дачи

Переносные  в обычные розетки, предварительно пополнив счет и активировав, новую СИМ-карту.

Розеточные контролеры, управляемые по интернету и телефону, являются самыми дорогими в этом сегменте. Но количество выполняемых функций с легкостью компенсирует этот недостаток (+)

Демонстрация работы умного устройства – розеточного GSM термостата:

Wi-Fi регулируемые термостаты

Дорогостоящие и многофункциональные розеточные терморегуляторы. Многими из них можно управлять как с помощью sms-сообщений и звонков, так и с использованием интернета. Обязательное условие – наличие в доме Wi-Fi-связи.

Нюансы выбора терморегулятора

Приняв решение о покупке розеточного термостата для контроля работы бытового обогревателя, предстоит подобрать нужную модель. Ведь важно, чтобы покупка полностью удовлетворила все требования и пожелания покупателя.

Рынок терморегуляторов, устанавливаемых в розетку, изобилует разнообразными моделями. Впервые столкнувшись с необходимостью такого рода покупки, надо предварительно определиться, каким критериям должен соответствовать прибор. От предъявляемых к нему требований напрямую будет зависеть стоимость.

Во-первых, выбирая контроллер для своего обогревательного прибора, надо обратить внимание на модели, контролирующие температуру воздуха. Ведь есть устройства, следящие за температурой в самом обогревателе. Такой вариант не позволит достичь максимально комфортных условий в нужной комнате.

Во-вторых, следует учитывать мощность своего обогревателя. Она не должна превышать максимально допустимую нагрузку на терморегулятор. Производители чаще всего выпускают модели, выдерживающие нагрузку в 2 кВт, 3 кВт, 3,5 кВт.

Оптимально, если потребности обогревательных приборов будут на 30% меньше, чем указано в технических данных контроллера.

С обратной стороны розеточного контролера часто производитель наносит информацию об его основных технических параметрах – мощности, напряжении, регулируемом диапазоне и прочие

В-третьих, важное значение имеет назначение помещения, где предстоит установить розеточный термостат. Каждая модель устройств имеет индивидуальные технические характеристики, в том числе, диапазон регулируемых температур.

Возможные значения температурной градации:

  • -5°С до +45°С;
  • 0°С до +100°С;
  • -15°С до +30°С;
  • и другие варианты.

В зависимости от предназначения комнаты следует подбирать терморегулятор с соответствующим температурным диапазоном.

В-четвертых, нужно решить, какие еще функции должен иметь покупаемый прибор. Если ему предстоит только контролировать работу бытового обогревателя, включая и выключая его при необходимости, то это будут более дешевые модели.

В случае, когда требуется вариант терморегулятора, умеющего принимать команды через интернет и присылать отчет об их выполнении, речь пойдет о совсем другом уровне цен. Эти умные приборы, помимо программируемого температурного режима на каждый день недели, способны управлять и другой техникой, находящейся в доме.

Использовать модели с такими возможностями лишь для контроля работы обогревательных приборов целесообразно в загородном доме. За пару часов до приезда можно прислать с телефона или по интернету команду о нагреве помещений до +19°С.

На все остальное время, когда дачей никто не пользуется, можно установить режим нагревания воздуха в комнатах до +7°С. Такая температура поможет поддержать комфортные условия для мебели и растений при экономном расходовании электроэнергии.

Модели, управляемые с телефона и компьютера, можно оставлять без присмотра. Если прекратится электроснабжение, прибор успеет уведомить о случившемся владельца

В-пятых, подбирая оптимальную модель контроллера, можно заметить, что приборы западных производителей стоят немного дороже отечественных аналогов, хотя качество многих недорогих устройств находится на высоком уровне.

Чаще всего покупают розеточные терморегуляторы таких производителей, как Sardo (Китай), Deegre, Devolt, Terneo, Tessla, Digitop, Enaut, Hager EK051 (Франция), Socket и другие.

В-шестых, не стоит забывать про . В большинстве случаев она составляет IP20. Такие модели категорически запрещено использовать в ванных комнатах и других помещениях с повышенным уровнем влажности. В целях безопасности для подобных комнат следует выбирать модели, у которых степень защиты IP44 и выше.

Дополнительный критерий выбора терморегулятора – цвет и форма, которые позволят ему гармонично вписаться в существующий интерьер комнаты. Что касается размера, то все предложения отличаются компактностью. Также существуют модели, в которых предусмотрена защитная блокировка от детей.

Правильная установка терморегулятора в розетку

Чтобы приобретенный контроллер хорошо выполнял возложенные на него обязанности, следует правильно его установить, учитывая особенности конкретного помещения. Также важно задать нужный температурный режим, и тогда он сможет контролировать работу бытовых обогревателей, делая ее максимально эффективной.

Нельзя подключать к розеточному терморегулятору обогревательные устройства, мощностью более, чем у самого контролера. Это приведет к поломке

Для правильного восприятия датчиком термостата температурного режима помещения желательно установить его на высоте 1,2 – 1,5 м от уровня пола. Очень хорошо, если в нужной комнате имеется розетка, расположенная на таком уровне.

В противном случае можно использовать розеточный терморегулятор с выносным датчиком на длинном кабеле – 1,5-2 м. Такой датчик можно расположить в месте, удобном для измерения средней температуры воздуха в комнате.

Не стоит размещать датчик над радиатором отопления или рядом с ним, у окна или на подоконнике – это помешает получить правильные данные о температурном режиме.

Устанавливать устройство нужно только в . Бытовые обогреватели, подключаемые через терморегулятор, должны быть исправными. Важно, чтобы их мощность соответствовала нагрузке, которую способна выдержать конкретная модель контроллера.

Включив терморегулятор в розетку, нужно выполнить настройки, в соответствии с которыми ему предстоит включать и выключать бытовой обогреватель. В зависимости от приобретенной модели сами настройки и их количество может существенно отличаться.

Полезно перед началом использования устройства ознакомится с инструкцией, чтобы не возникло вопросов по его настройке

С каждым прибором обязательно в комплекте идет подробная инструкция. В ней хорошо описывается процесс внесения настроек в память устройства, его технические характеристики, возможные режимы работы, а также правила безопасной эксплуатации.

Выводы и полезное видео по теме

Виды терморегуляторов и их сравнение:

Выбрав оптимальную модель терморегулятора и правильно установив его в розетку, можно сделать свою жизнь значительно комфортней.

Теперь, чтобы поддерживать в доме/офисе нужный температурный режим, не придется постоянно уделять внимание обогревателю, включая и выключая его. Термостат сам будет контролировать этот процесс, учитывая установленные пользователем настройки, что поможет экономно расходовать электроэнергию.

Подыскиваете практичный и удобный терморегулятор на розетку? Или есть опыт использования таких девайсов? Оставляйте, пожалуйста, комментарии к статье и делитесь впечатлениями об использовании термостатов для обогревателей.

Как выбрать терморегулятор в розетку для бытовых обогревателей?

В осенне-зимний период популярность бытовых обогревателей резко возрастает. Однако эти приборы, не оборудованные термостатом, не могут контролировать степень нагрева воздуха в комнате. Чтобы обеспечить комфортную температуру в помещении устанавливают терморегулятор в розетку для бытовых обогревателей, который регулирует подачу электроэнергии, когда температура падает ниже и поднимается выше заданных параметров. Данное устройство позволяет создать в комнате комфортные для жильцов условия.

Зачем встраивать термостат в розетку?

Во время работы обогревающего прибора не очень хочется постоянно контролировать его – включать, когда похолодало, и выключать, когда слишком жарко в помещении. За температурой в комнате и помогает следить терморегулятор в розетку для бытовых обогревателей. Розеточный термостат является самым популярным и простым устройством, который обладает необходимым функционалом.

Розеточный регулятор, он же терморегулятор с розеткой и выносным температурным датчиком, – это прибор, который монтируется в розетку, и позволяет создать оптимальные температурные условия в квартире, частном доме, гараже или офисном помещении. При помощи датчика температуры осуществляется контроль режима температуры воздуха в отдельно взятом помещении.

Главным преимуществом применения розеточного терморегулятора является простота установки. Для монтажа этого устройства не требуется помощи профессионала. Установить такой термостат сможет любой пользователь. Данный прибор внешне похож на розетку-переходник или накладку. А снизу у него находится вилка, предназначенная для подсоединения к электрической сети, а сверху – имеется розетка для подключения вилки бытового обогревательного устройства.

Среди других преимуществ розеточных терморегуляторов для обогревателей можно выделить следующее:

  • эффективность – прибор позволяет организовать установленный температурный режим в комнате;
  • универсальность – устройство можно установить, как в жилом помещении, так и офисном или подсобном;
  • возможность настройки – термостат регулирует прогрев воздуха согласно установленным пользователем параметрам.

Некоторые модели розеточных регуляторов можно применять не только для контролирования функционала устройств обогрева, но и для работы других бытовых приборов – посудомоечной машины, электрочайников, светильников, климатической техники и т.д. Зависимо от разновидности устройства, его возможности, а также количество возможных настроек отличаются.

Принцип действия прибора

Для работы данного устройства, прежде всего, нужно вставить терморегулятор в розетку для бытовых обогревателей. Принцип действия розеточного термостата не зависит от вида обогревательного изделия, его марки или завода-производителя. Важно только одно условие –мощность обогревателя не должна превышать максимально допустимое значение мощности терморегулятора.

Затем необходимо задать желаемые настройки диапазона температур для конкретного помещения. Далее нужно вставить вилку обогревателя в розетку термостата. Все – обогревательный прибор начинает свою работу: нагрев воздуха в комнате до тех пор, пока температура в ней не достигнет установленного верхней границы температурного режима.

Принцип действия розетки с терморегулятором основан на том, что специальный датчик аккумулирует информацию о температурной ситуации в помещении. Если она достигает нижнего предела, установленного хозяином, то срабатывает реле или пластина из биметалла, в результате чего замыкается цепь. Соответственно, обогреватель, который подключен к сети посредством термостата, подсоединяется электроэнергии и начинает свою работу по обогреву.

После того, как помещение прогреется, его температурный режим достигает верхнего предела заданного диапазона, то этот факт фиксируется датчиком. В результате реле или другой реагирующий механизм размыкает цепь, соответственно, доступ обогревателя к электроэнергии преграждается, и он больше не греет комнату, пока снова не будет достигнута нижняя граница диапазона.

Виды терморегуляторов для обогревателей

Рынок электроприборов переполнен различными предложениями о приобретении розетки с терморегулятором для обогревателей. Десятки фирм-производителей предлагают огромный ассортимент различных моделей данных устройств. Все изделия различаются цветовой гаммой, внешним обликом, типами материалов, которые применяются для изготовления деталей, видами и количеством настроек, выполняемыми функциями и ценой.

По типу монтажа различают два вида термостатов:

  • стационарный, устанавливаемый в стену, подключаясь к электрической проводке;
  • розеточный, который можно легко перенести и применить в любом помещении.

Терморегулятор, который монтируется в розетку, пользуется наибольшим спросом у покупателей, поскольку подключив обогревательный прибор через такой розеточный термостат, и задав температурный диапазон, можно спокойно уезжать на пару недель, и не беспокоится, что в помещении будет холодно.

Согласно расположению температурных датчиков розеточные термостаты можно поделить на другие две группы:

  • изделия с выносным датчиком;
  • модели со встроенным датчиком.

Как правило, выносной датчик располагается на конце кабеля, который подключен к самому термостату. Длина проводки может составлять, как 10-20 см, так и обладать более внушительными параметрами, то есть 150-300 см.

По конструкционным особенностям различают следующие разновидности терморегуляторов для бытовых обогревателей:

  1. Механические. Изделия такого типа отличаются простотой и доступной стоимостью. В качестве реагирующего элемента выступает биметаллическая пластина, а регуляция и настройка осуществляются при помощи поворотного колеса или рычага. Главный недостаток – установка только в стену.
  2. Электронные. Данные модели функционируют благодаря схеме внутри, которая содержит микропроцессор, датчик, выходное реле, кнопок управления и термометра. Такие контроллеры оснащены монитором, на который выводятся установленный диапазон температур. Некоторые модели можно запрограммировать на определенный режим работы.
  3. GSM управляемые. Контроллеры этого типа могут принимать команды через мобильную сеть на любом расстоянии. Для работы такого устройства нужна sim-карта любого оператора сотовой связи. Карточка вставляется в специальный разъем розеточного термостата. GSM устройства способны также контролировать работу других электрических изделий.
  4. Wi-Fi регулируемые. Многофункциональный, но дорогостоящий регулятор для обогревателя. Принцип действия схож с GSM устройством, но в данной модели вместо сотовой связи используется Wi-Fi. Управлять розеткой можно по Интернету, если в помещении есть Wi-Fi.

Сегодня большим спросом пользуются инфракрасные обогревательные приборы. Управлять работой ИК обогревателей можно выносным термостатом, который устанавливается стационарно. Выбирая место для монтажа такого регулятора температурного режима, необходимо учесть, что на него может оказать влияние сам обогреватель и другие электроприборы.

Как правильно выбрать розеточный термостат?

Решив приобрести розеточный терморегулятор для обогревателя, необходимо правильно  подобрать подходящую модель. Важно понимать, каким характеристикам должно соответствовать устройство. От выдвигаемых к прибору требований во многом зависит его стоимость.

На какие критерии обращать внимание при выборе:

  1. Прежде всего, стоит выбирать изделия, которые следят именно за температурой воздуха, потому что есть модели, которые контролируют температуру самого обогревателя. Такое устройство не поможет создать комфортные условия в помещении.
  2. Мощность бытового обогревателя – важнейший параметр. Она не может превышать показатель максимально допустимой нагрузки на термостат. Обычно продаются изделия, которые способны выдержать нагрузку в 2 кВт, 3 кВт, 3,5 кВт. Лучше, чтобы нагреватель потреблял на 30% меньше допустимой нагрузки терморегулятора.
  3. Важно учитывать назначение сооружения, в котором будет установлен розеточный регулятор. Поскольку у каждого изделия имеются собственные технические параметры, в том числе, диапазон температурного режима: от -5 до +45; от 0 до +100; от -15 до +30. В зависимости от предназначения помещения, подбирается прибор с соответствующим диапазоном.
  4. Перед тем, как приобрести устройство, необходимо решить, какие еще задачи должно оно решать. В случае если его задачей является только контроль работы бытового обогревателя, включая и выключая его при необходимости, то лучше взять более дешевые устройства. Но если необходимо устройство, которым можно управлять через интернет и при необходимости получать отчет о выполненных задачах, то цена здесь будет намного выше.
  5. Необходимо помнить также об уровне защиты устройства. Чаще всего, она составляет IP20. Устройства данного типа категорически запрещается использовать в помещениях, где достаточно высокий уровень влажности. Для большей безопасности рекомендуется для подобных помещений использовать устройства, у которых степень защиты IP44 и выше.

Немаловажной характеристикой терморегулятора являются его цвет и форма, они позволят гармонично вписать устройство в интерьер помещения. Относительно размеров, все модели довольно компактны. Кроме того есть модели, у которых встроенная защита от детей.

Как сделать своими руками?

Простую модель терморегулятора можно собрать самостоятельно. В подобной схеме зачастую в данной схеме используется датчик наружной температуры с клапаном подачи горячей жидкости. Терморегулятор работает в пределах от 5 до 30оС с незначительными отклонениями, составляющими около 3оС.

Чтобы представлять полную картину работы терморегулятора, рассмотрим пример, где приводится принципиальная схема терморегулятора, и обладая соответствующими умениями, можно своими руками собрать терморегулятор.

Чтобы увеличить уровень чувствительности сигнала входной интенсивности тока (3) и датчика температуры внутри помещений (2) используется усилитель Im358. В схему встроен терморезистор NTC с отрицательным коэффициентом температуры. Его  сопротивление прямо пропорционально температуре: оно повышается при падении температуры и падает при ее повышении.

Терморезистор при температуре 25оС обладает сопротивлением примерно в 20 кОм. Но как только в помещении возрастает температура, сопротивление начинает падать и уровень сигнала на выходе электронного усилителя Im358 вырастет.

В работу подключается транзистор Q1 и реле переводящее клеммы переключателя в положение NO, открывая клапан, который в свою очередь перекрыл движение жидкости. Теперь вода  будет поступать по каналам отопительной системы до тех пор, пока температура не достигнет заданных на датчике параметров.

Подобный управляемый терморегулятор собранный своими руками при помощи резистора R5, который выдерживает гистерезис в 2о. Данная деталь необходима для погашения вибрации реле при анализе температуры. Более точная калибровка делается переменным резистором VR1. Нужно установить терморегулятор, когда в комнате температура достигнет 25оС. При изменении положения резистора VR1, следует уловить момент включения реле.

Нужно добавить, что характеристики реле должны быть сопоставимы с мощностью клапана, который управляет подачей воды.

Данный агрегат нуждается в постоянном источнике питания с напряжением в 12В. Подобный блок питания продается в магазине, но его также можно собрать своими руками.

Основные правила монтажа

Чтобы купленный контролер качественно исполнял возложенные на него функции, необходимо его правильно установить, при этом учитывая особенности конкретного помещения. Кроме того, надо задать необходимый температурный режим и только в этом случае он будет способен качественно следить за работой бытовых обогревателей, делая ее максимально эффективной.

  1. Для того чтобы правильно воспринимать датчиком термостата температуру помещения, его монтаж должен осуществляться на высоте 1,2-1,5 м над уровнем пола. Наиболее удачным монтаж будет в том случае, когда в данном помещении уже установлена розетка на таком же уровне. Иначе придется использовать розеточный датчик на длинном кабеле в 1,5 – 2 м. данный датчик можно будет располагать в месте, которое будет наиболее удобным для измерения средней температуры внутри помещения.
  2. Не нужно располагать датчик над отопительными батареями либо в непосредственной близости от них, на подоконнике или у окна – это будет искажать точные показания о температуре в комнате.
  3. Устройство должно быть смонтировано только в рабочую розетку. Бытовые обогреватели, которые будут подключаться через терморегулятор, также должны находиться в исправном состоянии. Особенно важно, чтобы мощность обогревателей была сопоставима нагрузке, на которую рассчитана конкретная модель контролера.
  4. После включения терморегулятора в розетку, следует выполнить настройки, согласно которым он будет включать и выключать обогреватель. В зависимости от того, какая модель была установлена, могут различаться виды и количество настроек.
  5. Каждое устройство в обязательном порядке укомплектовывается подробной инструкцией, где описываются технические параметры прибора, режимы работы, процесс установки в памяти настроек и правила техники безопасности при монтаже и эксплуатации устройства.

После того, как понравившаяся модель устройства куплена, ее требуется правильно вмонтировать в розетку для создания большего комфорта. Теперь для поддержания оптимальной температуры в доме/офисе нет необходимости постоянно включать и выключать обогреватель самостоятельно, данная задача возлагается на термостат, который и будет контролировать этот процесс, что помимо прочего позволит существенно сэкономить на использовании электроэнергии.

устройство работы розетки с термостатом и контролем температуры воздуха, варианты ее установки при выносном или встраиваемом типе

Комфортное значение температуры воздуха для каждого человека индивидуально. Одни хорошо себя чувствуют при +18, другим холодно при +22. В связи с такими особенностями существуют специальные регулирующие устройства для жилых помещений – терморегуляторы.

Комфортный температурный режим 24 часа в сутки

Регулирование температуры воздуха без непосредственного контроля владельца помещения – это удобно, просто и, с помощью современных технологий, возможно.

Достаточно выбрать нужный терморегулятор, который может устанавливаться, как непосредственно в обогревающий элемент, так и в розетку, контролируя определенный объект.

Параметры выбора – цена, качество, производитель и обеспечение комфорта 24 часа в сутки.

Розеточный регулятор температур  – наиболее популярный, так как не требует специальной установки, мобилен и прост в управлении.

Терморегулятор: назначение и принцип работы

Функционирование датчика обеспечено анализирующим устройством, которое измеряет и регулирует температуру воздуха. При ее снижении до установленного пользователем минимума (к примеру, 20 градусов) механизм автоматически срабатывает, а биметаллическая пластина и цепь замыкаются.

После чего прибор получает доступ к сети, помещение нагревается до нужного градуса.

Внешне такая установка выглядит как накладная розетка с циферблатом. Все, что нужно для начала работы – установить прибор в розетку, выставить необходимый градус накаливания и наслаждаться комфортом без собственного контроля. В зависимости от разновидностей такого устройства, отличаются функциональные особенности, срок службы и ценовая категория.

Регулятор температуры воздуха впервые был использован в 1943 году датским разработчиком. После тестирования такого устройства, он стал неотъемлемой составляющей отопительной системы Европы. В наших регионах прибор стал популярен намного позже.

Какие бывают разновидности

Термостаты, в зависимости от принципа работы, условно классифицируются на мобильные или переносные – розеточные и стационарные.

Первые считаются наиболее популярными и, в свою очередь, отличаются по мощности, функционалу и стоимости. Стационарные регуляторы монтируются в стену, подключаясь к проводке.

По типу расположения различают:

  1. С выносным датчиком.
  2. С встроенным датчиком.
  3. Напольные.
  4. Потолочные.
  5. Крепящиеся на рейку DIN.

В первом варианте датчик расположен в конце кабеля и крепится непосредственно к регулятору. Примечательно, что длина кабеля может быть от метра до 4-х. Такое устройство позволяет располагать нагревательный элемент в необходимом месте в одной комнате с терморегулятором. Встроенный датчик находится непосредственно в терморегуляторе.

По конструкции классифицируются на:

  1. GSM управляемые.
  2. Механические.
  3. Электронные.
  4. Вай Фай контролируемые.

Стоимость прибора в большинстве случаев регулируется именно этим параметром: наиболее бюджетные варианты – механические, дорогие – электронные и управляемые через Wi-Fi.

Для промышленных помещений актуально покупать индустриальные пространственные или с отдельным датчиком регуляторы.

Такие приборы устанавливаются на рейку или на стену, имеют повышенный уровень защиты.


Отличия модели, контролирующие температуру и следящие за температурой в самом обогревателе

Варианты встроенного терморегулятора определяются производителем обогревающего устройства.

К примеру, часто внутренний контроль температуры применяется при установке теплых полов. В случае контроля воздуха помещения используются механические или электронные управляемые регуляторы.

Виды управляющих элементов:

  1. Термоголовка без источника питания, который с помощью внутреннего сильфона с термочувствительным составом реагирует на изменения температуры воздуха. Сильфон бывает жидкий или газообразный.
  2. Термостат, который снабжен датчиком температуры и процессором. Регулирование производится благодаря запрограммированному процессору, передающему сигнал датчику. Электронные модели – питание от сети либо батареек, современные модели – управление через интернет.

С помощью электронных терморегуляторов сокращается расход на оплату за тепло на 20-30%. При использовании терморегулятора с индивидуальным отоплением потраченные средства на установку системы окупается за год, два

В розетку для бытовых обогревателей

Если встроенные регуляторы нуждаются в правильной установке, то более простые, но не менее эффективные – розеточные модели не требуют навыков и знаний в области электрики. Количество таких регуляторов на жилое помещение определяется совокупной мощностью приборов, а также индивидуальными характеристиками. Чтобы выбрать и купить наиболее практичный и оптимальный вариант устройства, стоит обратить внимание на некоторые особенности.

Советы по выбору

На рынке представлены модели, отличающиеся по цене, размерам, функционалу и дополнительными возможностями. Однако если стоит задача обеспечить бесперебойное регулирование температуры воздуха в помещении, не обязательно покупать самые дорогие модели.

Достаточно обратить внимание на их технические характеристики. Зачастую, бюджетные механические приборы более целесообразно покупать, нежели дорогие модели с дистанционным управлением через интернет.

Мощность

Мощность определяется типом установки и диапазоном поддержания температуры, но не должна быть больше разрешенной для термостата. Если регулятор рассчитан на нагрузку 2 кВт, то и температура не больше указанного параметра. Необходимая мощность обязана быть на 25-30% менее указанной на обратной стороне розеточного контроллера. Разные модели имеют свой диапазон – от -60 до 1200С. Чаще настройки для бытовых потребностей в заданном диапазоне:

  • -5… +45;
  • 0… +100;
  • -15… +30.

Также на мощность оказывают влияние количество каналов:

  1. Одноканальные: автоматическая регулировка и обеспечение температуры на одном устройстве определенного уровня.
  2. Многоканальные: фиксирование температуры серии стандартных термодатчиков. Используется система контроля на промышленных объектах, в лабораториях или народном хозяйстве.

Для квартиры среднего размера актуально применять одноканальные варианты. Если же есть необходимость контролировать температуру на центральном уровне, можно применять многоканальные варианты. В таком случае речь идет о встроенных вариантах в сеть с общим блоком управления.

Назначение

Целевое назначение розеточных регуляторов температуры воздуха одно – контролировать температуру в рамках заданных параметров. Отличаются по техническим свойствам на промышленные и бытовые. Поскольку промышленные регуляторы по цене намного дороже бытовых моделей, то переплачивать за такие варианты не стоит.

Функции

Дополнительные функции регуляторов присутствуют в программируемых моделях. Механические приборы не имеют такой особенности. Есть модели, которые позволяют контролировать не только диапазон температур, но и обладают следующими функциями:

  • режимы отопления – таймер, ручной и отъезд;
  • обнаружения окна на проветривание. В случае резкого падения температуры, отопление с целью экономии отключается на 30 мин;
  • настройка на измерение температуры в одной плоскости – либо на полу, либо в воздухе;
  • длина программирования – от 3 до 16 дней работы в одном режиме;
  • термозащита от перегрева;
  • работа с задержкой по времени;
  • функционирование при аварии.

Переплата в данном случае нецелесообразна в том случае, если жильцы постоянно находятся в квартире, имеется контроль со стороны. Если же владельцы часто отъезжают, путешествуют, то необходимость контроля на длительное время необходима.

Производители

Количество терморегуляторов, как от отечественных производителей, так и от заграничных, достаточно обширное. На рынке представлены регуляторы бытового и промышленного назначения от:

  • ARISTON.
  • Теплолюкс.
  • Auraton.
  • Bosch.
  • Danfoss.
  • Protherm.
  • Tech.
  • Terneo.
  • Sardo.
  • Tessla.
  • Verol.

Степень защиты

Большинство приборов запрограммировано на IP20, что не допускает применение прибора во влажной среде. Такие модели по цене ниже, нежели влагостойкие – IP44.

Цвет и форма

Внешний вид регулятора температуры также играет большую роль при оформлении комнаты.

Цвет и форма позволят гармонично дополнить интерьер пространства, можно выбрать компактную модель или вариант, оснащенный системой блокировки для семей с детьми.

Как выбрать терморегулятор с выносным датчиком температуры воздуха

Все указанные выше параметры оценки качества и функциональных характеристик относятся и к терморегуляторам с выносным датчиком. В данном случае отличие составляет вариант монтажа техники. Работа такого элемента, вне зависимости от места установки, едина – автоматический регулятор получает и передает данные о температуре воздуха. Это позволяет определить недостаток компенсируемой температуры. В зависимости от функциональных возможностей, работа выносного датчика будет более точной, нежели розеточного типа.

Причина особенности – удаленность от непосредственного источника тепла.

Правильная установка терморегулятора в розетку

Монтаж розеточного регулятора обеспечивается простым включением в розетку. Чтобы устройство работало долго и показывало точные цифры, стоит обратить на некоторые особенности крепления:

  1. Для правильного восприятия температурного режима важно установить прибор на уровне 1,2 – 1,5 м от пола.
  2. Если розетки находятся вблизи обогревательного элемента, стоит использовать розеточный вид с выносным датчиком – 1,5-2 м.
  3. Не нужно крепить над радиатором отопления, вблизи него. Это помешает получить точные данные о температуре.
  4. Устанавливать только в рабочую розетку.
  5. Бытовые обогреватели должны быть исправными.
  6. Мощность обогревателя соответствует нагрузке, которую может выдержать определенная модель контроллера.
  7. После включения терморегулятора в розетку, важно произвести настройки работы.

Условия эксплуатации

Правила использования, хранения и эксплуатации регулятора температуры определяется производителем. Как правило, в инструкции указан срок по гарантии – 24 месяца и гарантийные обязательства, условия настройки. В зависимости от функциональных нагрузок и дополнительных опций, применяется определенный тип работы и эксплуатации в помещении.

Контроль воздуха в помещении – это не прихоть современных технологий, а необходимость, которая позволит экономить на оплате счетов за отопление. Регулятор температуры, который включается в розетку – наиболее простой, но не менее эффективный вариант круглосуточного управления на расстоянии или собственноручно при механическом устройстве.

Полезное видео

Wi-Fi розетка SimPal-W230 с датчиком температуры

SimPal-W230 – устройство, предназначенное для дистанционного управления электроприборами. Особенность модели – встроенный Wi-Fi модуль, благодаря которому можно легко включать и выключать приборы, используя приложение на мобильном телефоне.

Wi-Fi розетка SimPal-W230 оснащена датчиком температуры. Это позволяет удаленно просмотреть текущую температуру в помещении и подкорректировать работу электропреборов, т.е. устройство работает как термостат. В осенне-зимний период можно установить минимально допустимое значение температуры, при достижении которого умная розетка автоматически включит обогреватель без вмешательства со стороны пользователя. Настроить минимально и максимально допустимый порог можно при помощи мобильного приложения.

Розетка может работать как Wi-Fi сигнализация. К ней можно дополнительно подключить датчик движения, геркон и пульт дистанционного управления. При помощи последнего можно управлять функциями розетки на расстоянии до 30 метров. Устройство можно использовать как в домашних условиях, так для контроля электрических приборов в офисе, магазине, на складе, а также в школах, детских садах и любых других учреждениях. Модель работает с оборудованием мощностью до 16 А/3600 Вт.

Технические характеристики:
Напряжение: 110-230 В
Рабочий ток: 30 мА
Ток в режиме ожидания: 20 мА
Максимальная нагрузка: 16 А/3600 Вт
Датчик температуры: есть
Тип связи: Wi-Fi
Световая индикация: 2 индикатора
Материал корпуса: ABS пластик
Оптимальная для работы температура: от -10°C до +40°C
Максимально допустимая влажность: до 80%
Размеры устройства: 125х60х80
Вес: 170 г

Комплект поставки:
Розетка SimPal-W230 – 1 шт.
Датчик температуры – 1 шт.
Инструкция

Гарантия – 12 месяцев

Регулятор температуры ТР-12 220В 16А -10 +90°С с датчиком установка в розетку Новатек ТР-12

Терморегулятор ТР-12 Новатек-Электро в розетку, 220В 16А, -10.

..+90 град. С, с датчиком температуры
  • идеальный терморегулятор для бытовых обогревателей и конвекторов.
  • функция защиты оборудования от скачков напряжения

Регулятор температуры, в комплекте с термодатчиком (10см или 1,8 метра, комплектацию уточняйте при заказе). Включается в обычную розетку, поддерживает заданную температуру при помощи вашего электронагревательного или охлаждающего оборудования.

ТР-12 применяется там, где необходимо поддерживать температуру воздуха на заданном уровне, с точностью до 1°

  • в жилых помещениях
  • теплицах
  • овощехранилищах
  • инкубаторах
  • в аквариумах и террариумах

Изделие измеряет температуру воздуха цифровым датчиком температуры и управляет нагревательным или охлаждающим устройством. Температура контролируется в том месте, где расположен датчик.

Дополнительно ТР-12 обладает функциями реле напряжения. Защищает подключенное оборудование при повышенном или пониженном уровне напржяния. Допустимые значения уровня напряжения устанавливаются пользователем.

Устройства управления

Технические характеристики:

  • Номинальное напряжение: 220/230В
  • Частота сети: 45-65Гц
  • Диапазон регулируемой температуры: -10…+90оС
  • Гестерезис по температуре: 0,1…30оС
  • Регулировка порога срабатывания по напряжению: мин. 120…210В  — макс. 230…290В
  • Максимальный ток нагрузки: 16А
  • Максимальная мощность нагрузки: 3,6кВт
  • Габаритные размеры: 122х61х76мм
  • Рабочая температура: -10…+45оС
Скачать инструкцию на ТР-12

Видеообзор

Регулятор температуры ТР-12 220В 16А -10 +90°С с датчиком установка в розетку Новатек
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Регулятор температуры ТР-12 220В 16А -10 +90°С с датчиком установка в розетку Новатек — цена, фото, технические характеристики. Для того, чтобы купить Регулятор температуры ТР-12 220В 16А -10 +90°С с датчиком установка в розетку Новатек в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Регулятор температуры ТР-12 220В 16А -10 +90°С с датчиком установка в розетку Новатек оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

  • ожидается Щелковская. Пункт самовывоза
  • ожидается Щелковская. Магазин
  • ожидается Удаленный склад (доставка +2 дня)

GSM-розетка с датчиком температуры воздуха: виды и описание

Чтобы обогреть помещение, владельцы домов нередко используют конвекторы электрического и газового типа, которые имеют автоматический контроль. Именно для него и приобретаются терморегуляторы (термостаты), включающиеся в розетку.

Они представляют собой контроллер, отвечающий за слежение за температурой в устройстве обогрева и поддерживающий ее на нужном уровне. Настроить температуру можно изначально в ручном режиме. А после GSM или Wi-Fi регулятор будет самостоятельно управлять системой отопления.

Терморегуляторы с датчиком температуры воздуха Terneo RZ

Виды

В розетках могут быть такие разновидности датчиков:

  • контроллер температуры теплого пола. Используется в квартирах или офисных помещениях;
  • контроллер температуры воздуха. Применяется наиболее часто. Он встроен в кондиционеры, котлы отопления, а также систему пожарного извещения;
  • комбинированный контроллер. Учитывает сразу оба типа данных при измерениях.

В зависимости от принципа работы, терморегуляторы воздуха и температуры пола могут быть:

  • механическими. Их базой является биметаллическая пластинка;
  • электронными. Показания окружающей среды в них измеряет термометр.

Терморегулятор DAEWOO ENERTEC X1 с механической функцией регулирования температуры

Современные комплексы за контролем температуры воздуха снабжены такими возможностями:

  • электромеханическим термостатом. Считается недорогим вариантом. Снабжается температурным датчиком и устройством для коммутации, размыкающим и замыкающим контакт 220 В. Такой термостат боится прямого солнечного излучения, сквозняков;
  • розеткой с термостатом извне. Устройство-исполнитель (котел, кондиционер) будет подключаться напрямую к термостату, который, в свою очередь, сообщен с розеткой;
  • GSM-розетка. Подключение GSM помогает передавать данные с розетки прямо на мобильный посредством сообщения от оператора мобильной связи. Также при помощи GSM-розеток возможен контроль и регулировка параметров термостата по мобильному. Умная GSM-розетка поможет управлять подогревом воды, климатической и холодильной техникой;
  • Wi-Fi розетка. Через Wi-Fi соединение, как и посредством связи GSM, можно следить за состоянием температуры воздуха в помещении и изменять параметры приборов, даже не будучи дома.

Функционирует розетка с датчиком температуры следующим образом: после замеров температуры воздуха данные передаются к управляющему блоку — там сравнивают полученные данные с настройками. Далее устройство, соответственно, включает или, наоборот, выключает приборы.

Схема подключения

Элементы отопления или климатическая техника сообщаются через терморегулятор, подключенный к розетке. Также он может включаться отдельно и работать от электрощитка.

Если контроллер подключается раздельно, желательно предусмотреть автоматический выключатель для него. А при подсоединении к розетке нужно учитывать каждый прибор, питающийся от нее.

Чтобы подсоединить Wi-Fi-контроллер, вам потребуется:

  • наметить место монтажа и при помощи перфоратора, имеющего 68-миллиметровую коронку, просверлить там отверстие, куда будет помещен подрозетник;
  • между термостатом и розеткой сделать вертикальную штробу. В ней будет скрыта проводка кабеля питания для термостата;
  • если монтируется термостат для теплого пола, выдолбить продолжение штробы на полу туда, где будет размещаться гофрированная трубка с датчиком температуры;
  • для установки термостата в область подрозетника демонтировать его лицевую часть — снять колесо регулировки и отогнуть пару защелок;
  • оставшаяся часть заводится в подрозетник, а затем фиксируется при помощи крепежных элементов по периметру.

Терморегулятор DEVIreg Touch сенсорный

Корпус любого термостата содержит данные о схеме его подключения. Например, температурный датчик будет подключен к клемме 1—2 (вне зависимости от полярности). Питание устройства обеспечивается благодаря подаче напряжения на клемму 5 (при нулевой фазе) и 6 (при L-фазе).

Автор, специалист в сфере IT и новых технологий.

Получил высшее образование по специальности Фундаментальная информатика и информационные технологии в Московском государственном университете имени М.В. Ломоносова. После этого стал экспертом в известном интернет-издании. Спустя время, решил попробовать писать статьи самостоятельно. Ведет популярный блог на Ютубе и делится интересной информацией из мира технологий.

Загрузка…

Терморегулятор с датчиком температуры воздуха: назначение, подключение

Развитие технических средств позволило человеку повсеместно улучшать качество своей жизни. Поэтому сегодня каждый может нажать на кнопку  и установить нужный диапазон температур в помещении. При этом уже не требуется постоянно управлять подачей топлива при помощи переключателя, так как эту функцию выполняет терморегулятор с датчиком температуры воздуха. Что это за устройство и как оно работает мы рассмотрим в данной статье.

Назначение и функции

Терморегулятор с датчиком температуры предназначен для автоматического поддержания температуры во время принудительного нагрева или охлаждения в заданных пределах. К примеру, современные котлы отопления будут усиливать или ослаблять нагрев, в зависимости от температуры в определенной комнате или на какой-то поверхности.  На практике они применяются для:

  • холодильных установок;
  • систем бытового и промышленного отопления;
Рис. 1. Терморегулятор для системы бытового отопления
  • как розеточный вход для подключения обогревательного оборудования;
  • терморегулятор для теплого пола;
  • приспособление для контроля температуры в парных, саунах и банях;

При установке терморегулятора с датчиком температуры стараются задействовать одну или несколько основных функций. Всего выделяют три полезные функции:

  • Экономия энергоресурсов – благодаря контролю нагревания или охлаждения система отключится до того, как наступит существенное превышение температуры. Соответственно, израсходованная энергия будет потрачена впустую, если для нормализации микроклимата вы откроете окна на проветривание.
  • Автоматизация климат контроля – ранее каждый самостоятельно подкручивал ручку регулятора, ориентируясь по ощущениям или показателям комнатного термометра. Сейчас температура подстраивается автоматически, что позволяет сократить затраты даже на содержание определенной категории персонала небольших котельных.
  • Безопасность – за счет контроля температуры воздуха можно избежать превышения рабочих характеристик нагревательной установки. Как результат, снижается вероятность взрыва или пожара. Некоторые модели терморегуляторов с датчиком температуры оснащаются звуковым сигнализатором, который оповестит, если нагреватель не отключиться при достижении порогового значения.

Принцип действия

В соответствии с ГОСТ 30815-2019 терморегулятор представляет собой такую трубопроводную арматуру, которая изменяет количество теплоносителя, перемещающегося через его клапан. Датчиком температуры, как правило, выступает сильфон, который в соответствии с п.3.1.1. ГОСТ Р 55019-2012 представляет собой гофрированную оболочку, способную к герметичной упругой деформации под воздействием температурных растяжений.

Рис. 2. Принцип действия терморегулятора с датчиком температуры

Принцип действия данного устройства заключается в следующем:

  • Полость сильфона, как чувствительного элемента датчика, наполняется парафином или газом с большим коэффициентом температурного расширения.
  • В случае повышения температуры окружающей среды парафин или газ внутри датчика начнет расширяться и приведет в движение поршень.
  • В зависимости от пройденного поршнем пути, в логический блок передается информация об изменении температуры.
  • При установке терморегулятора в определенное положение логический блок начинает сравнивать температуру в помещении и температуру нагрева теплоносителя.
  • После достижения установленного верхнего предела терморегулятор перекрывает клапан подачи теплоносителя в систему отопления и, тем самым, останавливает дальнейшее нагревание пространства.
  • Сокращение количества теплоносителя в системе приводит к охлаждению воздуха в окружающем пространстве. Благодаря чему чувствительная среда в сильфоне датчика начинает сужаться и возвращает шток в исходное положение.
  • После того, как температура в комнате опуститься менее нижнего предела, шток отпустит клапан терморегулятора и восстановит нормальное движение теплоносителя по системе. Начнется следующий этап нагрева воздуха в помещении, пока температура не достигнет установленного в терморегуляторе значения.
  • В данном примере используется две зоны отопления, которые контролируют степень нагрева воздуха независимо друг от друга. Поэтому каждая комната может поддерживать разный температурный режим.

На практике, терморегулятор в качестве датчика может использовать и другие элементы. Поэтому существует разделение устройств контроля нагрева или охлаждения воздуха по типам.

Типы терморегуляторов с датчиком температуры

В зависимости от способа установки все приборы условно подразделяются на стационарные и переносные. Первый вариант терморегулятора с датчиком температуры необходимо монтировать в определенной точке. А второй, можно устанавливать в любую позицию, в зависимости от текущих потребностей.

В зависимости от расположения термодатчика, подразделяются на терморегуляторы со встроенным сенсором и с выносным. Встроенный датчик находится непосредственно в самом устройстве, а выносной можно расположить на каком-то удалении, в зависимости от длины кабеля.

По принципу действия разделяют электронные и механические модели. Первый вариант более современный, так как операции производятся за счет полупроводниковых приборов и микросхем. Второй приводит в действие рабочий орган за счет механического усилия.

По способу управления могут подразделяться на:

  • Механические;
  • Электромеханические;
  • Цифровые;
  • Дистанционные.
Рис. 3. Цифровой и электромеханический терморегулятор

В зависимости от способа установки различают настенные модели, корпусные и монтируемые на DIN-рейку. Каждый вид применяется в зависимости от параметров комнаты и требований заказчика.

В отношении параметров окружающей среды выделяют терморегуляторы с датчиком температуры внутренней и наружной установки. Первые из них предназначены исключительно для размещения внутри помещений. Вторые, могут устанавливаться и на улице, такие терморегуляторы имеют достаточную степень защиты от воздействия атмосферных факторов.

Схемы подключения

На практике существует достаточно большой ассортимент схем подключения терморегуляторов с датчиком температуры воздуха. Основные отличия обуславливаются не только типом прибора, но и особенностями отопительного оборудования. Так, наиболее простой схемой подключения считается схема прямого включения в цепь 230 В.

Рис. 4. Подключение терморегулятора напрямую

В таком случае питание подается напрямую от фазного и нейтрального проводника либо от контактов розетки, в зависимости от конструкции устройства. Такая схема подходит для маломощных обогревателей, где угроза от аварийного режима относительно мала. В остальных случаях более практично использовать схему с установкой отдельного автомата для питания котла обогрева или  холодильного агрегата.

Рис. 5. Схема подключения терморегулятора через автоматический выключатель

Как видите на схеме, к распределительному щитку подводится фазный и нейтральный проводник, которые подключаются к устройству дифференциального тока УДТ. Затем нейтральный проводник N  напрямую выводится к клемме терморегулятора 4, а фазный L через автомат АВ к выводу 5 – это цепь питания. С выводов 3 и 6 терморегулятора подается питание на электрический нагревательный элемент. А к клеммам 1 и 2 подключается датчик температуры воздуха.

Для питания силовых промышленных приборов отопления следует использовать схему питания с контактором:

Рис. 6. Схема подключения терморегулятора через контактор

Как и в предыдущем варианте, питание терморегулятора осуществляется через автоматический выключатель АВ и УДТ к клеммам 5 и 6. Но выводы питания нагрузки 3 и 4 подключаются к цепи управления контактором А1 и А2. Сам же нагревательный элемент питается от сети через выводы контактора 2 и 4 в обход терморегулятора. Такая схема рекомендуется для всех случаев питания нагрузки, превышающей на 2/3 от паспортного значения терморегулятора.

Как выбрать?

При выборе терморегулятора с датчиком температуры воздуха для решения конкретной задачи, необходимо подобрать модель максимально соответствующую параметрам вашей системы.

Для этого обратите внимание на следующие рекомендации:

  • Подберите мощность терморегулятора таким образом, чтобы она на 20 – 30% превышала планируемый ток нагрузки в режиме эксплуатации.
  • Учтите диапазон регулируемой температуры, так как в разных моделях он может находиться в пределах от – 30 °С до +40 °С или от 0 °С до +100 °С.
  • Любой прибор имеет степень защиты от проникновения пыли и влаги, обозначаемый индексом IP и двумя цифрами. Этот параметр особенно важен для помещений с повышенной влажностью, где датчик может испортиться от попадания воды.
Рис. 7. Степень пыле-влагозащищенности
  • Если вы хотите, чтобы датчик не только отслеживал температурные колебания, но и включался в заданное время или от команды через мобильное приложение, выбирайте устройства с соответствующим функционалом.
Рис. 8. Управление терморегулятором через мобильное приложение
  • Обратите внимание, что в продаже имеются модели датчиков, отслеживающих температуру самого обогревателя, а не воздуха в квартире.

Список использованных источников

  • Крупнов Б.А., Шарафадинов Н.С. «Руководство по проектированию систем отопления, вентиляции и кондиционирования воздуха» 2004
  • Виглеб Г «Датчики» 1989
  • Дж. Фрайден «Современные датчики. Справочник» 2005
  • Олейник Б.Н. «Приборы и методы температурных измерений» 1987

Умная розетка с датчиком температуры по выгодной цене — Отличные предложения на интеллектуальную розетку с датчиком температуры от глобальной интеллектуальной розетки с продавцами датчиков температуры

Отличные новости !!! Вы попали в нужное место для умной розетки с датчиком температуры. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта умная розетка с датчиком температуры в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели умную розетку с датчиком температуры на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в умной розетке с датчиком температуры и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести smart socket with temperature sensor по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

DIGITEN WTC100 Беспроводной термостат подключаемый контроллер температуры Outl

Характеристики:

  • 📡 【Беспроводное дистанционное управление】: Удаленная настройка и управление, портативный дизайн, который более удобен и удобен. Дальность связи 50-100м на открытой местности. Он может сохранить все настройки даже в случае сбоя питания.
  • 🕹️ 【Простота использования и программирования】: Точное считывание температуры для ЖК-дисплея с подсветкой.Свободно переключайтесь между ℃ и ℉.
  • 💰 【Экономьте деньги】: Термостат сделает вашу жизнь не только комфортной, но и энергоэффективной. Термостат включает и выключает приборы, подключенные к розетке, в зависимости от заданной температуры, тем самым экономя деньги на счетах за электроэнергию, сохраняя при этом комфорт.
  • 💯 Высокая точность и безопасность】: Встроенный высокоточный датчик температуры, температура окружающей среды автоматически определяется с помощью пульта дистанционного управления. Доступны сигнализация высокой и низкой температуры, максимальная нагрузка может достигать 14А, 1500Вт.
  • 🎈 【Широко используется】: широко используется для теплицы, грибного домика, разведения рептилий, кормления домашних животных, винного погреба, хранения сигар, домашнего пивоварения, проращивания семян, ферментации, детской комнаты, вентилятора на чердаке, охладителя болота, испарительного охладителя, обогревателя, настенный панельный обогреватель, электрокамин, гараж и т. д.

Описание:

Беспроводной термостат DIGITEN предназначен для автоматического управления электрическими нагревательными или охлаждающими приборами, он автоматически включает / выключает нагревательные или охлаждающие устройства через заданную вами заданную температуру.Поддерживает стабильную температуру в помещении и обеспечивает комфорт и экономию энергии.
Разница между WTC100 и WTC200:
WTC100: Датчик температуры встроен в пульт дистанционного управления (трансмиттер).
WTC200: Приемник с датчиком NTC 2 м / 6 футов

Технические характеристики:
Модель: WTC100
Рабочее напряжение: 100-240 В переменного тока
Нагрузочная способность: 100-240 В переменного тока 14 А, 1500 при 110 В переменного тока, 3000 Вт при 220 В переменного тока
Требуются удаленные батареи: 2 шт. 1,5 В AAA, в режиме ожидания на 6 месяцев
Дальность передачи: 100 м (открытое пространство)
Диапазон измерения температуры: -10 ℃ ~ 80 ℃, 14 ℉ ~ 176 ℉
Диапазон температуры активации: 0 ℃ ~ 70 ℃, 32 ℉ ~ 158 ℉
Точность температуры: ± 0.1 ℃ / ℉
Точность управления: ± 1 ℃ / ℉
Сигнализация высокой и низкой температуры: 0 ℃ ~ 80 ℃ / 32 ℉ ~ 176 ℉
Частота обновления пульта дистанционного управления: 20 секунд
Датчик температуры: Встроенный пульт дистанционного управления

Преобразование режима охлаждения и режима нагрева:
Установите значение температуры RUN выше значения STOP (RUN> STOP), контроллер находится в режиме охлаждения.
Установите значение температуры RUN ниже значения STOP (RUN

Обратите внимание:
Для пульта ДУ необходимы 1, 2 батарейки размера AAA.В комплект не входят батареи.
2, Несколько комплектов оборудования не будут мешать друг другу.

В комплект входит:
1x приемник
1x пульт дистанционного управления
1x руководство пользователя

Ketotek EU Цифровая розетка 230V 16A Термостат Временной регулятор температуры Программируемые часы с датчиком

Цифровой таймерный переключатель EU Розетка 230V 16A Таймерный термостат Температура Программируемая установка часов

1. Функция Внешний датчик температуры может определять температуру Установите начальную и конечную температуру Время цикла, время запуска и остановки, таймер Он широко используется в интеллектуальном управлении, например, в углеродном отоплении, аквакультуре, теплице, быту и других местах.

2. Технические параметры Напряжение 230 В переменного тока 50 Гц Максимальная нагрузка: 16 А (2) 3680 Вт. Диапазон температур: -40 120 ° C Точность: +/- 1% Точность синхронизации: макс. 10 минут

Диапазон температур: -40 120 ° C Обрыв цепи (или ниже -40 ° C), в первой строке экрана мигает дисплей ‘E1’, -40-45 ° C, дисплей -40 ° C Короткое замыкание (или более 120 ° C), в первой строке экрана мигает дисплей « E2 », 121-129 ° C дисплей 120 ° C Ниже -10 ° C или выше 100 ° C, значение после десятичной точки не отображается. Режим охлаждения, начальная температура> конечная температура Режим нагрева, начальная температура <конечная температура

3.Кнопка режима Нажмите MODE. ЖК-дисплей: режим контроля температуры Режим синхронизации F01-F04 F01 Режим синхронизации цикла, время начала (ВКЛ) / время остановки (ВЫКЛ) время цикла. F02 Режим обратного отсчета ВКЛ, теперь Ti.s ВЫКЛ, с задержкой (время начала) ВКЛ F03 Режим обратного отсчета ВЫКЛ, теперь Ti.s ВКЛ, задержка (время остановки) ВЫКЛ, завершение обратного отсчета, выключение выхода и выход из цикла F04 Обратный отсчет ВКЛ Режим обратного отсчета ВЫКЛ, теперь Ti.s ВЫКЛ, задержка (время начала) ВКЛ, После задержки запуска (Время остановки) ВЫКЛ, остановка времени для завершения обратного отсчета, закрытие выхода и выход из операции

Температура функция коррекции Длительное нажатие кнопки режима на электричестве, калибровка температуры в реальном времени через 2 секунды Диапазон коррекции температуры в реальном времени: -9.9 9,9 ° С Нажмите и удерживайте кнопку SET в течение 5 секунд для автоматического выхода, не сохраняйте изменения Нажмите и удерживайте кнопку MODE для выхода, сохраните модификацию коррекции Cuttent

Функция защиты экрана блокировки Нажмите RESET, чтобы восстановить экран на одну секунду и восстановить заводские настройки. Функция памяти после выключения питания Содержимое упаковки

1 x Гнездо таймера термостата с датчиком температуры 1 коробка

Тип продукта: Интеллектуальные розетки

Добавление датчика температуры / влажности в розетку Sonoff S20 — поделитесь своими проектами!

Я не был слишком доволен временем отчетности датчиков температуры / влажности Xiaomi, поскольку они основаны на батареях, поэтому я понимаю, что только тогда, когда происходят серьезные изменения, чтобы продлить срок службы батареи, но меня раздражает то, что график похоже, Сяоми слева, Sonoff Th20 справа.

Итак, я немного погуглил, так как у меня есть куча Sonoff S20 вокруг дома для вещей, и я наткнулся на эту страницу на Tasmota Github, https://github.com/arendst/Sonoff-Tasmota/issues/670 и подумал, что я попробую и просто напишу здесь, чтобы показать, что если я могу это сделать, то это может сделать каждый.

Итак, сначала откройте штекер S20 и посмотрите, куда пойдут контакты заголовка,

Припой в комплекте выводов,

Возьмите несколько соединительных проводов и 3.Стереоразъем 5 мм, я получил свой на eBay здесь, https://www.ebay.co.uk/itm/263856922007, и припаял их к контактам. Чтобы проверить, какие контакты какие, я просто зачистил 3,5-миллиметровый кабель и подключил его к разъему, а также использовал вольтметр в режиме непрерывности, чтобы дать мне гудение, когда соединение было выполнено. Вы уже должны знать, какие контакты есть, поскольку вы уже установили Tasmota на устройство, но на всякий случай вы можете найти всю информацию здесь, https://github.com/arendst/Sonoff-Tasmota/wiki/Sonoff-S20 -Смарт-розетка

Вы должны обнаружить, что внешние контакты — это стерео провода, а верхний средний контакт — это заземляющие провода на кабеле, неважно цвета и т. Д., Пока вы подключаете разъемы к правильным контактам.

Просверлите отверстие диаметром 6 мм в боковой части S20 и с помощью горячего клея приклейте домкрат на место,

Теперь подключите контакты заголовка к 3,3 В, GND, и я использовал GPIO3, вы должны были выяснить, что коррелирует с каким, когда вы припаяли кабели заголовка.

В собранном виде все выглядит красиво и аккуратно.

Теперь припаиваем DHT21 AM2301, я снова получил свой с eBay здесь, https://www.ebay.co.uk/itm/141676092448, к кабелю с разъемом 3,5 мм, как вы уже догадались, снова eBay, https: // www .ebay.co.uk/itm/351522770049

Извините за синюю ленту, у меня нет термоусадки, но, очевидно, вы хотите, чтобы 3,3 В шло на красный кабель, GND на черный кабель, а затем GPIO3 на желтый кабель.

Зайти в настройки Тасмота на S20,

Выберите AM2301 на странице модуля, перезапустите его, и теперь у вас должны быть показания температуры и влажности на первой странице,

Не так уж плохо, когда все готово и отсортировано.(кроме схематичной изоляционной ленты)

Тогда, если вы хотите добавить его в HA, это код датчика для него,

  - платформа: mqtt
  имя: "Температура штекера 2"
  state_topic: "теле / ​​штекер_2 / ДАТЧИК"
  value_template: "{{value_json ['AM2301']. Температура}}"
  unit_of_measurement: "° C"
  сохранить: истина
- платформа: mqtt
  имя: «Пробка 2 влажности»
  device_class: "влажность"
  state_topic: "теле / ​​штекер_2 / ДАТЧИК"
  value_template: "{{value_json ['AM2301']. Влажность}}"
  единица измерения: "%"
  сохранить: истина


Обвуллельно подогнать тему под правильное состояние для вашего девайса.

Таким образом, при относительно дешевых и минимальных навыках пайки, которые у меня довольно плохи, теперь вы можете получить хорошие постоянные 5-минутные показания температуры на устройствах, которые вы уже использовали.

Надеюсь, это вдохновит кого-то еще на то, чтобы попробовать, любые вопросы, просто задавайте, и я сделаю все возможное, чтобы помочь.

AGPTEK Гнездо для термостата, переключатель таймера термостата, штекер регулятора температуры, программируемая розетка с цифровым ЖК-дисплеем для нагревательных и охлаждающих устройств

Описание продукта

Описание

Безопасный, надежный и удобный, этот розеточный термостат может автоматизировать бытовую электронику, тем самым регулируя температуру в помещении, определяя температуру с помощью высокоточного датчика и сравнивая температурные параметры, установленные пользователем.Он автоматически включает / выключает устройство обогрева или охлаждения при изменении температуры окружающей среды, чтобы поддерживать стабильную и комфортную температуру в помещении, а также помогает вам сэкономить на расходах на электроэнергию и повысить эффективность вашего дома.

Характеристики
  • Многофункциональный: этот программируемый термостат, сочетающий в себе несколько функций, включая таймер, режим нагрева и охлаждения, калибровку разницы температур, заданный диапазон температур, является идеальным решением для питания вашей бытовой электроники.Имея это под рукой, вы сможете автоматизировать повседневную бытовую электронику, чтобы сделать ее более эффективной и энергосберегающей.
  • Режим охлаждения и обогрева: Термостат розетки работает как в режиме охлаждения, так и в режиме обогрева: включает или выключает подключенное устройство в соответствии с заданным значением для поддержания стабильной и комфортной температуры в помещении. Идеально подходит для управления нагревательными или охлаждающими устройствами, включая кондиционер, пол с подогревом, пластину из кристаллов углерода, электрический нагреватель и т. Д. Диапазон регулирования температуры: 5 ° C (41 ° F) — 70 ° C (158 ° F), точность: ± 1 ° С (33.8 ° F)
  • Программируемый и настраиваемый: можно запрограммировать до 6 таймеров для установки на любое время любого дня. Создавайте индивидуальные расписания для автоматизации ваших бытовых приборов и помощи в управлении температурой в вашем доме, что не только ограничивает энергопотребление в режиме ожидания и снижает ваши счета за электроэнергию, но и обеспечивает безопасность дома.
  • Простая установка: ЖК-экран для удобного чтения, интуитивно понятная панель управления и прилагаемое руководство пользователя помогут вам настроить шаг за шагом. Установка Plug and Play, кабели не требуются.
  • Безопасно и надежно: с функцией защиты от замерзания термостат розетки будет автоматически включаться для включения нагревательного устройства устройства, когда температура окружающей среды ниже 5 ° C, чтобы предотвратить замерзание (в режиме нагрева). Сертифицирован CE, RoHS, FCC, качество гарантировано.

Детали
  • 6 Программируемый таймер
    Установите различное значение температуры для разных сцен. Создавайте индивидуальные расписания, которые помогут вам контролировать температуру в доме, чтобы вы могли сосредоточиться на остатке дня.Например, если ваш термостат в розетке автоматически уменьшит нагрев, когда вы идете на работу в 8:30 утра.
  • Калибровка разницы температур
    Температура может варьироваться в зависимости от комнаты в вашем доме, термостат розетки позволяет исправить разницу, чтобы весь ваш дом оставался красивым и комфортным.
  • Установка диапазонов температуры
    Вы можете установить более широкий температурный диапазон, чтобы помочь вашей системе сэкономить больше энергии, или установить более узкий диапазон для большего комфорта.
  • Функция защиты от замерзания
    В режиме обогрева термостат розетки будет автоматически включен, чтобы включить обогреватель, когда температура окружающей среды ниже 5 ° C, чтобы нагреть дом и предотвратить замерзание.
  • Простая установка
    ЖК-экран для легкого чтения, прилагаемое руководство пользователя и интуитивно понятный дизайн кнопок помогут вам настроить шаг за шагом. Установка Plug and Play, кабели не требуются.

Характеристики

Размер изделия: 136 * 67 * 77 мм
Вес упаковки: 250 г
Мощность собственного потребления: <0.3 Вт
Рабочее напряжение: 200 В ~ 240 В
Ток нагрузки: 16 А
Диапазон регулирования температуры: 5 ° C (41 ° F) — 70 ° C 158 ° F)
Точность: ± 1 ° C (33,8 ° F)
Сертификаты: CE , RoHS, FCC

Список пакетов

1 * Гнездо термостата
1 * Руководство пользователя

DIGITEN WTC100 Беспроводной термостат Подключаемый регулятор температуры Выходной разъем Пульт дистанционного управления Встроенный датчик температуры Термометр Отопление Режим охлаждения для тепловентилятора Теплица Home Brew Reptile

Беспроводной термостат DIGITEN предназначен для автоматического управления электрическими нагревательными или охлаждающими приборами, он будет автоматически включать / выключать нагревательные или охлаждающие устройства с помощью заданной целевой температуры.Поддерживает стабильную температуру в помещении и обеспечивает комфорт и экономию энергии.

Разница между WTC100 и WTC200:
WTC100: Датчик температуры встроен в пульт дистанционного управления (преобразователь).
WTC200: Приемник с датчиком NTC 2 м / 6 футов

Технические характеристики:
Модель: WTC100
Рабочее напряжение: 100–240 В переменного тока, [защита электронной почты], [защита электронной почты]
Допустимая нагрузка: 100–240 В переменного тока, 14 А
Требуются дистанционные батарейки: 2 шт.1.5 В AAA, в режиме ожидания на 6 месяцев
Дальность передачи: 100 м (открытое пространство)
Диапазон измерения температуры: -10 ℃ ~ 80 ℃, 14 ℉ ~ 176 ℉
Диапазон температуры активации: 0 ℃ ~ 70 ℃, 32 ℉ ~ 158 ℉
Точность температуры: ± 0,1 ℃ / ℉
Точность управления: ± 1 ℃ / ℉
Сигнализация высокой и низкой температуры: 0 ℃ ~ 80 ℃ / 32 ℉ ~ 176 ℉
Частота обновления пульта дистанционного управления: 20 секунд
Датчик температуры: Встроенный пульт

Преобразование режима охлаждения и режима нагрева:
Установите значение температуры RUN выше значения STOP (RUN > STOP), контроллер находится в режиме охлаждения.
Установите значение температуры RUN ниже значения STOP (RUN < STOP), контроллер находится в режиме нагрева.
Обратите внимание:
Для пульта ДУ необходимы 1, 2 батарейки размера AAA. В комплект не входят батареи.
2, несколько комплектов оборудования не будут мешать друг другу, если вы хотите, чтобы один пульт для сопряжения только с одной розеткой, при сопряжении извлеките батареи всех других пультов и оставьте только один пульт дистанционного управления (пульт дистанционного управления, который вы хотите подключить с) находится в активном (включенном) состоянии.

В комплект входит:
1 * Приемник
1 * Пульт дистанционного управления
1 * Руководство пользователя

Контроллер температуры Plug & Play (термостат) Охлаждение или обогрев для домашних животных Собака Кошка Рептилии Аквариум Птица Цыпленок Яйцо Инкубатор

Этот сверхмощный терморегулятор с датчиком температуры имеет широкий спектр применений для управления температурой.Он может работать для любого приложения, регулирующего тепло и холод, с диапазоном температур от -50 до 110 C (от -58 до 230 F). и максимальный ток нагрузки 15 ампер.

Основные характеристики:

· Для работы вам нужно только подключить нагреватель или охладитель к разъему на задней панели контроллера, поставить датчик на место, включить питание блока контроллера и настроить контроллер в соответствии с вашими требованиями.

· Максимальный ток 15 А

· Сверхмощные входные и выходные штепсельные вилки и розетки

· Оборудован автоматическим выключателем на 15 А (вместо предохранителя с коротким сроком службы)

· Оборудован таймером 2 типа

· Настраивается между

градусами Фаренгейта или Цельсия

· Функция нагрева или охлаждения (настраиваемая)

· Это точный контроллер с 0.Контроль разрешения 1 C или 0,1 F

· Температурная калибровка

. Оборудован зуммером для настройки сигнализации высокой или низкой температуры

Этот термостат просто выключает нагреватель или охладитель, когда он достигает заданной температуры.


Мы отправим терморегулятор с версиями 110 В или 220 В в зависимости от напряжения вашей страны .Например, если вы являетесь клиентами из США , Канада , Мексика , Япония, Венесуэла и Тайвань , мы отправим 110 В версии . Для клиентов из Европы , Австралии , Новой Зеландии , большинства азиатских стран , Южной Америки и Африки , мы отправим версии на 220 В .

Технические характеристики регулятора температуры :

  • Диапазон измерения температуры: -50 ~ 110 ° C (-58 ~ 230 ° F)
  • Диапазон контрольной температуры: -50 ~ 110 градусов (регулируется)
  • Разница контрольной температуры: 0.1-25 градусов (регулируется)
  • Разрешение управления: 0,1 градуса
  • Таймер: 0-999 минут
  • Задержка ошибки датчика: 1 минута
  • Мощность автоматического выключателя (нагрев или охлаждение): 15 А
  • Время защиты от задержки компрессора: 0 ~ 10 минут (регулируется)
  • Температура хранения: -30 ~ 75 ° C
  • Относительная влажность при эксплуатации: 20 ~ 85% (без конденсации)
  • Электропитание: 100-120 В переменного / постоянного тока (в зависимости от страны)
  • Потребляемая мощность: <2 Вт
  • Длина кабеля: 3 м (около 10 футов)
  • Оснащен звуковой сигнализацией AH или AL (установка сигнализации более высокой или низкой температуры)

Спецификация датчика :

  • Диапазон измерений: от -58 до 230 ° F
  • Длина кабеля (L): 10 футов (3 м)
  • Тип датчика: Водонепроницаемый датчик NTC с отрицательным температурным коэффициентом

Примечания для клиентов за пределами Северной Америки,

  • Для международного заказа в комплект входит шнур питания для США.Пользователь может отрезать вилку и провод розетки и заменить его на вилку и розетку, которые соответствуют местным стандартам для ввода и вывода.
  • Для стран, где используется линия питания 220–240 В переменного тока, максимальная управляющая мощность этого контроллера составляет 3000 Вт.

Руководство и электрическая схема

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
