Гидрострелка из полипропилена для отопления своими руками: Гидрострелка из полипропилена своими руками.

Гидрострелка из полипропиленаМастер водовед

14 ноября 2014г.

В системе отопления при наличии нескольких потребителей для правильного распределения теплоносителя от котла используют гидрострелку (гидравлический распределитель).

Данный прибор представляет собой круглую полипропиленовую  трубу с несколькими патрубками (4 или более), которая служит для разделения потоков и позволяет создавать оптимальные температурные режимы на каждом из контуров.Контуры системы — это потребители теплоносителя (радиаторы отопления, теплый пол, бойлер и др.).

Гидрострелка может выполнять две основные функции

  •     Создавать большой расход теплоносителя в системе отопления при малом расходе котла.
  •    Исключать влияние гидравлических потоков различных потребителей на общий гидродинамический баланс системы при включении/отключении отдельных контуров.


Для того, чтобы создать систему отопления с гидрострелкой , необходимо знать основные параметры системы (расход каждого контура, мощность котла,теплоемкость теплоносителя, давление, скорость и т.д.).В результате  этих данных рассчитываются  параметры гидравлического распределителя (диаметр трубы, диаметр патрубка, теплопроводность и т.д.).

При правильном расчете  гидрострелка обеспечивает более экономичную и в то же время эффективную работу системы, способствует продлению срока службы котла.

Гидрострелка для отопления из полипропилена

Бытует мнение что в качестве материала для изготовления гидрострелки нужно использовать только сталь или медь.

Это обусловлено тем, что через нее проходит теплоноситель, нагретый до максимальной температуры, которую металл выдерживает с легкостью.

Да это необходимо применять с твердотопливными котлами,по причине  большой инерционной мощности котла на твердом топливе.

Но у  настенных котлов отопления температура на выходе не превышает 80 градусов ,что по заявлению производителей полипропиленовых изделий эго рабочие диапазоны.

Мы предлагаем  оптимальное решение для вашей системы отопления – гидрострелку из полипропилена.

Полипропиленовая гидро стрелка отвечает гидравлическим параметрам и требованиям современных отопительных систем и при этом проходит испытания на практике.  Контроль в  изготовления снижает риск брака  продукции, поэтому мы готовы предоставить гарантии на нашу гидрострелку.

Почему гидрострелка из полипропилена

Обладая высокой температурой плавления (175˚C), данный материал способен выдержать температуру горячей воды, соответствующую нормам для жилых помещений (до 95˚ C).


Гидрострелка из полипропилена обеспечивает дополнительные возможности и преимущества системы:

  • Благодаря низкой шероховатости материала, повышается проток теплоносителя;
    Использование в системе котла малой мощности позволяет оптимально расходовать энергию, без значительных потерь тепла, как в случае со стальными приборами;
  • Изделие не подвергается коррозии и гниению, что также положительно влияет на качество работы всей системы.
  • Кроме того, стоимость гидрострелки из полипропилена в разы меньше стоимости металлических приборов.
  •  Работа с настенными котлами  13 кВт, до 35 кВт мощности.
  • Легко окрашивается в цвет который вам нравится.

К недостаткам пропиленовой гидрострелки можно отнести:

  • Невозможность применения с твердотопливным котлом;
  • Использование котла большой мощности, т.к. при высокой температуре теплоносителя и одновременно высоком давлении в системе отопления ,срок службы изделия значительно снижается;
  • Монтаж должен производиться с использованием специального оборудования.

От качества монтажа гидрострелки в системе отопления напрямую зависит качество работы системы в дальнейшем.

Наша гидрострелка  имеет возможность быстрого монтажа за счет полу сгонов.

Обращаясь к специалистам, вы получаете гарантию, что гидравлический распределитель будет установлен правильно и прослужит долго.

Компания «Мастер-водовед» изготавливает гидрострелки из полипропилена по индивидуальным параметрам. Мы поможем произвести необходимые расчеты и предоставить всю информацию об особенностях и условиях эксплуатации гидрораспределителей.

Инженеры,монтажники, сантехники проведут монтаж котельного элемента в отоплении.и водоснабжении.
Вам остается только позвонить+7(985)-420-00-70,   остальное – доверьте профессионалам!

для отопления, гидроразделитель в системе из полипропилена, чертежи гидравлического

Чтобы правильно сделать гидрострелку своими руками, следует тщательно изучить теорию Гидроразделитель используется для разных систем отопления и для теплого пола. Стрелки могут быть полипропиленовые или металлические. Выбор основывают на мощности котла. Можно приобрести гидрострелку в специализированном магазине и изготовить.

На чем основывается работа гидрострелки и что она собой представляет

Гидрострелка представляет собой простой прибор. Это труба с шестью патрубками. Часто гидрострелку называют гидротерморазделителем. Материал изготовления прибора – сталь. Данную деталь можно сделать своими руками, но лучше приобрести уже готовый вариант. Габариты конструкции зависят от мощности системы отопления.

Конструктивные элементы гидрострелки:

  • Две трубки для подачи;
  • Две трубки вывода;
  • Труба для отвода воздуха;
  • Сливной патрубок.

Подача и вывод размещены с левой и правой стороны трубы. Отвод воздуха обычно монтируется сверху. Слив устанавливается снизу. Внутри труба не имеет никаких дополнительных элементов.

Воздухоотводчик лучше выбирать автоматический, но можно смонтировать и кран Маевского. Но тогда придется периодически спускать воздушные пробки.

При подключении гидрострелки следует выполнять все согласно инструкции

Для удаления грязи в конструкции предусмотрен слив. Сечение гидрострелки может быть круглым или квадратным. Трубок при этом может быть и больше шести. Определенные модели имеют в своей конструкции манометр. Он показывает давление в системе.

Как сделать гидрострелку своими руками: изготовление поэтапно

При желании можно сделать гидрострелку своими руками. Главное правильно выполнить расчетные работы. Также потребуются навыки газовой и электросварки.

Определение размеров гидрострелки:

  1. Для определения внутреннего размера потребуется сумму всех мощностей разделить на разницу температур подачи и обратки. Из полученной суммы потребуется вычислить квадратный корень. Полученное число нужно умножить на 49.
  2. Высоту конструкции определяют путем умножения внутреннего диаметра на шесть.
  3. Расстояние между трубками определяется умножением внутреннего диаметра на два.

Основываясь на расчетах, необходимо сделать чертежи конструкции. Дальше потребуется подготовить стальную трубу круглого или квадратного сечения, которая соответствует данным параметрам. Затем к трубе привариваются патрубки.

Не советуется изготовлять гидрострелку из полипропилена. Такой материал может не выдержать высоких температур от котла.

При большой площади дома установка гидрострелки считается обязательно. Такое устройство достаточно просто сделать своими руками, ведь конструкция не имеет никаких сложностей. Но всегда можно приобрести готовую гидрострелку.

Схема гидроразделителя в системе отопления с коллектором

Для начала потребуется изучить конструкцию гидрострелки. Устройство прибора достаточно простое. Гидрострелка представляет собой трубку с несколькими патрубками. При этом трубки подачи размещены сверху, а отвода снизу.

Благодаря схеме гидроразделителя в системе отопления можно понять, как выполняется подключение

Указанный способ подключения подходит для вертикального монтажа гидрострелки.

Но прибор можно установить и горизонтально.

Чаще всего для отопления применяют гидравлический разделить. Его устройство подразумевает установку коллектора. Часто они продаются одним комплектом.

Материалы изготовления гидрострелки:

  • Сталь;
  • Нержавейка;
  • Полипропилен.

Некоторые гидрострелки имеют более сложную конструкцию. Они могут быть оборудованы дополнительными датчиками, сеточками и пластинами. Это своеобразный фильтр системы.

Самостоятельно изготовить гидрострелку можно из стали. Но в силу дешевизны и доступности все большую популярность набирает полипропилен. Для прибора потребуется трубка, тройник для патрубков и заглушки.

Из-за большого диаметра трубы для сварочного аппарата нужна специальная насадка. Во время самого процесса пайки следует соблюдать определенные временные промежутки. Ничего сложного в процессе изготовления нет. Тройники соединяются отрезками труб и устанавливаются заглушки.

Создание деталей из полипропилена: особенности

Детали из полипропилена котла могут функционировать при температуре не выше 175 градусов. Именно поэтому можно не переживать, что элементы пострадают. Можно выполнить установку пластиковой гидрострелки.

Детали из полипропилена хорошо выдерживают высокие температуры

Плюсы установки гидрострелки из полипропилена:

  1. Благодаря гладеньким стенкам конструкции теплоноситель движется максимально плавно. А если у котла небольшая мощность, то быстрое движение уменьшает теплопотери.
  2. Полипропилен можно окрасить в любой цвет.
  3. Более дешевый вариант, чем металлические аналоги.
  4. Не поддается коррозии и порчи.
  5. Может работать с котлами небольшой мощности.

Но у полипропиленовых гидрострелок есть и минусы. Такие изделия нельзя использовать для твердотопливного котла. Чем выше мощность отопительного оборудования, тем меньше прослужит гидроколлектор. Из-за большого давления происходит быстрый износ деталей. Монтаж устройства предусматривает использование специальных инструментов. Качество подключения гидрострелки определяет и дальнейшую работу устройства.

Как сделать гидрострелку своими руками (видео)

Разделить контура представляет собой простую конструкцию из трубки и шести патрубков. Изготовление элемента своими руками достаточно простое. Единственное, что может понадобиться – умения сварки.

Примеры гидросрелки (фото)


Добавить комментарий

Гидрострелка для отопления из полипропилена своими руками

Главная » Блог » Гидрострелка для отопления из полипропилена своими руками

Конструкция гидрострелки своими руками: 4 элемента

Чтобы правильно сделать гидрострелку своими руками, следует тщательно изучить теорию Гидроразделитель используется для разных систем отопления и для теплого пола. Стрелки могут быть полипропиленовые или металлические. Выбор основывают на мощности котла. Можно приобрести гидрострелку в специализированном магазине и изготовить.

Содержание:

Гидрострелка представляет собой простой прибор. Это труба с шестью патрубками. Часто гидрострелку называют гидротерморазделителем. Материал изготовления прибора – сталь. Данную деталь можно сделать своими руками, но лучше приобрести уже готовый вариант. Габариты конструкции зависят от мощности системы отопления.

Конструктивные элементы гидрострелки:

  • Две трубки для подачи;
  • Две трубки вывода;
  • Труба для отвода воздуха;
  • Сливной патрубок.

Подача и вывод размещены с левой и правой стороны трубы. Отвод воздуха обычно монтируется сверху. Слив устанавливается снизу. Внутри труба не имеет никаких дополнительных элементов.

Воздухоотводчик лучше выбирать автоматический, но можно смонтировать и кран Маевского. Но тогда придется периодически спускать воздушные пробки.

При подключении гидрострелки следует выполнять все согласно инструкции

Для удаления грязи в конструкции предусмотрен слив. Сечение гидрострелки может быть круглым или квадратным. Трубок при этом может быть и больше шести. Определенные модели имеют в своей конструкции манометр. Он показывает давление в системе.

Как сделать гидрострелку своими руками: изготовление поэтапно

При желании можно сделать гидрострелку своими руками. Главное правильно выполнить расчетные работы. Также потребуются навыки газовой и электросварки.

Определение размеров гидрострелки:

  1. Для определения внутреннего размера потребуется сумму всех мощностей разделить на разницу температур подачи и обратки. Из полученной суммы потребуется вычислить квадратный корень. Полученное число нужно умножить на 49.
  2. Высоту конструкции определяют путем умножения внутреннего диаметра на шесть.
  3. Расстояние между трубками определяется умножением внутреннего диаметра на два.

Основываясь на расчетах, необходимо сделать чертежи конструкции. Дальше потребуется подготовить стальную трубу круглого или квадратного сечения, которая соответствует данным параметрам. Затем к трубе привариваются патрубки.

Не советуется изготовлять гидрострелку из полипропилена. Такой материал может не выдержать высоких температур от котла.

При большой площади дома установка гидрострелки считается обязательно. Такое устройство достаточно просто сделать своими руками, ведь конструкция не имеет никаких сложностей. Но всегда можно приобрести готовую гидрострелку.

Схема гидроразделителя в системе отопления с коллектором

Для начала потребуется изучить конструкцию гидрострелки. Устройство прибора достаточно простое. Гидрострелка представляет собой трубку с несколькими патрубками. При этом трубки подачи размещены сверху, а отвода снизу.

Благодаря схеме гидроразделителя в системе отопления можно понять, как выполняется подключение

Указанный способ подключения подходит для вертикального монтажа гидрострелки. Но прибор можно установить и горизонтально.

Чаще всего для отопления применяют гидравлический разделить. Его устройство подразумевает установку коллектора. Часто они продаются одним комплектом.

Материалы изготовления гидрострелки:

  • Сталь;
  • Нержавейка;
  • Полипропилен.

Некоторые гидрострелки имеют более сложную конструкцию. Они могут быть оборудованы дополнительными датчиками, сеточками и пластинами. Это своеобразный фильтр системы.

Самостоятельно изготовить гидрострелку можно из стали. Но в силу дешевизны и доступности все большую популярность набирает полипропилен. Для прибора потребуется трубка, тройник для патрубков и заглушки.

Из-за большого диаметра трубы для сварочного аппарата нужна специальная насадка. Во время самого процесса пайки следует соблюдать определенные временные промежутки. Ничего сложного в процессе изготовления нет. Тройники соединяются отрезками труб и устанавливаются заглушки.

Создание деталей из полипропилена: особенности

Детали из полипропилена котла могут функционировать при температуре не выше 175 градусов. Именно поэтому можно не переживать, что элементы пострадают. Можно выполнить установку пластиковой гидрострелки.

Детали из полипропилена хорошо выдерживают высокие температуры

Плюсы установки гидрострелки из полипропилена:

  1. Благодаря гладеньким стенкам конструкции теплоноситель движется максимально плавно. А если у котла небольшая мощность, то быстрое движение уменьшает теплопотери.
  2. Полипропилен можно окрасить в любой цвет.
  3. Более дешевый вариант, чем металлические аналоги.
  4. Не поддается коррозии и порчи.
  5. Может работать с котлами небольшой мощности.

Но у полипропиленовых гидрострелок есть и минусы. Такие изделия нельзя использовать для твердотопливного котла. Чем выше мощность отопительного оборудования, тем меньше прослужит гидроколлектор. Из-за большого давления происходит быстрый износ деталей. Монтаж устройства предусматривает использование специальных инструментов. Качество подключения гидрострелки определяет и дальнейшую работу устройства.

Как сделать гидрострелку своими руками (видео)

Разделить контура представляет собой простую конструкцию из трубки и шести патрубков. Изготовление элемента своими руками достаточно простое. Единственное, что может понадобиться – умения сварки.

Примеры гидросрелки (фото)

Гидрострелка своими руками: изготовление полипропиленового гидравлического разделителя для отопления

Вентиляция

14.09.2018

2.4 тыс.

1.6 тыс.

6 мин.

Гидрострелка — это металлическая или пластиковая деталь отопления, которая балансирует температурный режим между котлом и точками теплоотдачи (радиаторами, батареями, тёплым полом и т. п. ). О таких устройствах уже сложились некоторые мифы. Им приписывают много несуществующих полезных функций. Купить подобное оборудование не составит никакого труда, но в целях экономии народные умельцы научились делать гидрострелку своими руками.

В том случае, когда в доме планируется установка простой системы отопления закрытого типа с двумя циркуляционными насосами, то такое устройство, как гидрострелка, не нужно дополнительно монтировать. Его не потребуется устанавливать и при трёх рабочих контурах, один из которых работает на подогрев воды в бойлере с косвенным нагревом. А вот в схеме, где есть 4 работающих контура, каждый из которых имеет свой насос определённой мощности, при этом один из них нагревает в БКН воду, без установки гидрострелки не обойтись.

Насос с высокой мощностью создаёт в коллекторе некоторое разрежение. Когда более слабый мотор захочет забрать часть теплоносителя на свой контур, то он просто не сможет этого сделать, так как ему не хватит мощности. Таким образом, без установки в обвязку гидрострелки не обойтись. Насосы просто будут мешать друг другу.

В случае установки насосов с одинаковой мощностью давление в каждой ветви всё равно будет разным. Поэтому из-за гидравлического сопротивления реальный забор теплоносителя в каждом контуре будет неодинаковый. Каким-либо образом выровнять его без гидрострелки не удастся.

Чтобы дать возможность каждому насосу забирать из системы заданное через блок управления количество тепла, устанавливают гидрострелку. Её основной задачей является создание некоторой зоны нулевого давления, благодаря чему каждый элемент будет работать бесперебойно.

Гидрострелка Изготовление гидравлического разделителя

По поводу обвязки гидрострелки на просторах интернета можно найти много неправдивой информации. Основным заблуждением являются неправильные схемы работы. Если верить народным умельцам, то существует три варианта обвязки:

  • расход теплоносителя во всех контурах пропорционально распределяется и равен его количеству в котле;
  • ветки всех контуров забирают меньше жидкости, чем её находится в котле;
  • расход в кольце со стороны котла больше.

Но на самом деле единственно верной схемой обвязки гидрострелки является последний вариант. Только при лишнем количестве теплоносителя в котле можно добиться того, чтобы все ветви имели необходимый им объём.

Добиться идеального варианта, как предложено в первом случае, невозможно, поскольку гидравлическое сопротивление постоянно будет меняться из-за работы термостатов. Кроме этого, купить насос с точной мощностью под гидрострелку невозможно.

Использовать второй вариант тоже нельзя, так как много теплоносителя будет двигаться по кругу между радиаторами отопления, не возвращаясь в котёл. Из-за этого в котле будет мало теплоносителя, а общая температура будет понижена. Решить проблему можно поднятием режима работы агрегата на максимальный уровень, но стабильно система всё равно не будет работать.

Применять можно только вариант, где в котле находится достаточно теплоносителя. Каждый контур будет получать необходимое количество теплоносителя определённой температуры. Основная задача — подобрать необходимый объём и температуру для каждого контура.

Гидрострелка. Устройство и назначение. Гидрострелка чаще всего не нужна.

Перед покупкой или изготовлением гидрострелки для отопления своими руками следует детально изучить её строение и конструктивные особенности. Сама схема не представляет собой ничего сложного.

Пустая внутри труба (квадратной или круглой формы) снабжена по бокам несколькими патрубками для подключения к отопительной системе.

Следует отметить, что, как правило, патрубки для подачи воды расположены сверху конструкции, а для отвода — снизу. Такой способ действителен, если гидрострелка расположена в вертикальном положении. Но когда позволяет схема, её можно устанавливать и горизонтально.

Для отопления частных домов зачастую применяется гидравлический разделитель. Вместе с ним необходимо устанавливать коллектор. Обычно они продаются вместе (комплектом). Для изготовления разделителя и коллектора используются такие материалы, как:

  • сталь с небольшим количеством углерода;
  • полипропилен;
  • нержавейка.

Встречаются и более сложные модели гидрострелок. Они оборудованы не только отводчиком воздуха и сливной заслонкой, но и местом под установку различных датчиков, сеточками и пластинами. Последние исполняют функцию разделителя потока теплоносителя и его фильтрации. Стоимость таких конструкций довольно высока, как и потребность в постоянной профилактике и обслуживании.

Сегодня популярными являются металлические трубы, из которых делают гидрострелки домашние мастера. Но так как полипропилен набирает обороты, то, скорее всего, статистика поменяется именно в его сторону. Связано это с высокой стоимостью полипропиленовых гидрострелок заводского производства, а сделать их самостоятельно из этого материала в несколько раз дешевле. Для этих целей понадобятся:

  • полипропиленовая труба соответствующего диаметра;
  • несколько тройников для патрубков;
  • две заглушки.

Так как диаметр трубы для изготовления гидрострелки довольно большой, то необходимо для пайки приобрести специальную насадку, а также выдержать определённое время при скреплении.

Ничего особенного в конструкции нет. Тройники прикрепляются к основному элементу отрезками труб, которые закрываются заглушками. Однако такое устройство не будет иметь эстетичного вида. Кроме того, использовать его можно не во всех системах. Связано это с тем, что котлы, работающие на твёрдом топливе, на своём пике могут достигать 95 градусов рабочей температуры.

Разумеется, что гидроразделитель, своими руками сделанный из полипропилена, выдержит её, но бывают и нештатные ситуации. К примеру, если выключат электричество, тогда по инерции твердотопливный котёл может резко начать набирать температуру. Иногда она достигает 130—140 °C. Это может плохо сказаться на дальнейшей работе системы или она вовсе выйдет из строя. В связи с этим все элементы такого типа рекомендуется делать из металла. Хотя, как уже можно понять, гидрострелку из полипропилена своими руками сделать проще, чем из металла. Таким образом, можно выделить ключевые преимущества полипропиленовых устройств:

  • полипропилен можно легко покрасить термостойкой краской с наружной стороны;
  • пластиковые модели значительно дешевле металлических аналогов;
  • КПД немного увеличится, так как сопротивление теплоносителя будет меньше на гладкой поверхности;
  • кроме того, что пластик не ржавеет, он ещё и предотвращает появление коррозии на соседних элементах;
  • стабилизация давления в системе;
  • останавливает гидроудары и предотвращает выход из строя всей системы;
  • экономит топливо, повышает производительность котла;
  • работа может происходить с котлами до 35 кВт максимальной мощности;
  • в автоматическом режиме перенаправляет потоки теплоносителя в нужном направлении.

Все вышеуказанные достоинства не являются исчерпанными. Каждая модель может иметь свои особенности. Кроме этого, отдельные плюсы некоторые модели могут и не иметь. Всё зависит от качества, производителя и многих других факторов. Также можно указать и недостатки гидрострелок:

  • полипропиленовые изделия невозможно установить в твердотопливных котлах, так как они быстро выйдут из строя из-за сильного давления и перепада температур;
  • для установки нужно подготовить специальные инструменты и материалы, такие как сварочный аппарат для полипропилена, муфты, краны и отводы;
  • диаметр основы гидрострелки должен быть равен сумме диаметров трёх контуров от 60 до 90 мм и 120 мм, а они довольно-таки дорогие.

Гидрострелки из полипропилена. Принцип действия

Гидрострелку своими руками по чертежам можно просто вмонтировать, поскольку в детальной схеме будет указано, где и что нужно подключать. Если использовать котёл с максимальной мощностью 40 кВт, тогда желательно совместно с ним применять двух- или четырехконтурные коллекторы.

В корпусе, где установлены гидрострелка и коллектор, нет дополнительных перегородок. Жидкость с теплом проходит постоянно от котла в коллектор. Тепло от гребёнки из пластика забирается с помощью насосов. Если упростить буфер и сделать его из ПВХ, то он будет занимать намного меньше места.

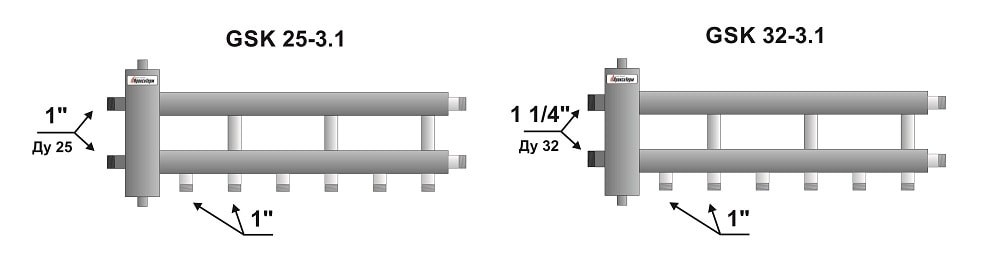

Распределительный коллектор с гидрострелкой Изготовление

Подключая гидравлический разделитель, необходимо правильно определить его потребность. Бывают ситуации, когда он нужен, но иногда его применение нецелесообразно. В последнем случае, установив гидрострелку, удается значительно повысить бюджет постройки, хотя этого можно и не делать. Что касается полипропиленовых конструкций, то следует утвердить единое правило, что их использовать с твердотопливными котлами нельзя. Но сделать их как специалисту, так и новичку из трубы ППР будет несложно.

Гидрострелка для отопления: изготовление и применение в системе

Гидрострелка пригодится в сложной системе отопления с насосами в контурах. Без нее они будут оказывать влияние друг на друга, и давление в точках подключения к главной магистрали окажется не постоянным, система станет малопригодной для жильцов. Чтобы нормализовать работу сложной системы применяется гидрострелка. Как ее сделать самостоятельно и как установить – вот основное, что нужно при создании отопления в доме.

Как работает гидрострелка

Гидрострелка представляет из себя отрезок трубы большого диаметра с подключениями для трубопроводов. Это простое решение по выравниванию давления для всех потребителей от котла. К гидроразделителю можно подключить множество контуров  для всех их давление в точке подключения окажется приблизительно одинаковым и заметное взаимное влияние исчезнет. Развязка всей системы достигается всего лишь применением куска полой трубы, к которой с одной стороны подключен котел (подача и обратка), а на противоположные патрубки, которых может быть много – контура системы отопления со своими насосами.

Нужен ли в системе отопления гидроразделитель

Но далеко не во всех домах нужен подобный монтаж. Если система минималистично – классическая, в ней присутствует радиаторная ветвь, с подключением параллельно теплых полов со своим насосом, и бойлера ГВС, то гидрострелка не нужна вовсе. Но включение одновременно в работу еще одного контура со своим насосом, например, вспомогательного котла, оранжереи, гаража, подогрева бассейна, (как подогреть бассейн на улице) уже потребует выравнивания давления для всех потребителей от котла — потребуется гидроразделитель.

Наглядный пример эксплуатации

Жидкость в самой гидрострелке всегда будет двигаться в каком то направлении или сверху вниз или наоборот. Это зависит от того где больше расход (производительность насоса) – в контуре котла или в других контурах.

  • Ситуация которой не бывает на практике – жидкость в гидрострелке не движется – подача из котла вся разбирается потребителями. Обратка от потребителей – вся в котел.

  • Требуемый режим работы гидрострелки – насос котла сильнее, его подача частично уходит на обратку.

  • Недопустимый режим – потребители захватывают свою обратку (жидкость движется вверх), система остывает, котел перегревается.

  • Аварийный режим – котел работает сам на себя через гидрострелку.

Как узнать диаметр и другие размеры гидрострелки

Никаких секретов с расчетом гидрострелки нет, все просто, жидкость в ней не должна двигаться слишком быстро.  Это, достигается не только примерным равенством расходов в контуре котла и потребителей, но и увеличением диаметра самой гидрострелки. Чтобы узнать диаметр трубы гидроразделителя можно «побарахтаться» с формулами s = W / 3600 ʋ, где: s – площадь сечения трубы, м2; W – расход теплоносителя, м3/ч; ʋ — скорость движения жидкости, принимается 0.1 м/с. Тогда диаметр трубы будет равен d = √ 4s/π.

Но проще — взглянуть на фирменный образец в магазине под определенную мощность котла, и скопировать его в домашних условиях.

Оказывается, что конструкции примерно одинаковые, и если диаметр подключаемых трубопроводов 1 дюйм, то рекомендуемый диаметр самой гидрострелки – около 3 дюймов (не менее 3 диаметров подключений) – 70 – 90 мм. А рекомендуемое размещение патрубков и конструкция гидрострелки показана на рисунке. При этом запас по мощности — до 75 кВт.

Примеры размеров для изготовления

Диаметр и высота гидрострелка на 50 кВт из круглой трубы — диаметр и высота.

Гидроразделитель из квадратной трубы для систем мощностью до  75 кВт, приведены размеры

Размеры для изготовления гидрострелки в мощные системы до 100 кВт

Дополнительные полезные функции

Гидрострелка выступает к тому же неплохим сепаратором, вверху у нее будет скапливаться выделяемый при резком замедлении движения жидкости (росте давления) воздух, а внизу будет оседать шлам. Поэтому вверху оборудуется автоматический воздухоотводчик, внизу – промывной краник.

Как изготовить в домашних условиях из полипропилена

Сейчас на рынке предлагаются относительно дешевые гидрострелки из полипропилена. Почему бы подобное не сделать самостоятельно, ведь полипропилен легко сварить дешевым паяльником. Правда понадобится насадка под трубу диаметром 75 мм (внутренний диаметр 61,2)  или 90 мм и сама труба из полипропилена и тройники к ней.

Тройники свариваются между собой через короткие отрезки трубы, согласно рекомендаций выше. Во все отводы вваривются переходники на 1 дюйм или ¾ по необходимости и все — гидрострелка для домашнего отопления готова.

Все хорошо, но подобное не сочетается с выкидывающим раскаленный пар твердотопливным котлом – желательно делать из металла. Как сделать гидрострелку из стальной трубы – можно увидеть в фильме

Гидрострелка в системе отопления своими руками

Во время проектирования системы отопления для помещения, которое вы собираетесь прогреть, чтобы в нём было уютно, тепло и сухо, необходимо решить, при помощи какого устройства вода будет равномерно распределяться по всем трубам и радиаторам. Для небольшого дачного домика или гаража этот вопрос не стоит. Отопительные системы там практически всегда делаются одноконтурные, не требующие вспомогательных приспособлений. Однако если поставлена задача обогрева многокомнатного коттеджа, имеющего два, а то и три этажа, с тёплыми полами и несколькими контурами, то гидрострелка, своими руками собранная и вмонтированная в систему отопления, необходима.

Назначение гидрострелки

Гидрострелки

Предназначение гидрострелки, или гидрораспределителя, делится на основную функцию и вспомогательные. Зависит это от конструкции прибора. Основная заключается в том, чтобы корректно распределять потоки теплоносителя. Необходимость в этом может возникнуть при следующих ситуациях:

  • В отопительной системе, работающей от одного нагревательного прибора, и имеющей два или больше контуров, требующих разного расхода теплоносителя. Особенно, если второй контур больше основного. Увеличивать интенсивность работы котла в этом случае абсолютно нерентабельно. Это приведёт не только к необоснованному расходу топлива, но и значительно снизит срок службы нагревательного прибора. Не говоря уже о том, что в помещениях, отапливаемых основным контуром, будет попросту слишком жарко.
  • В отопительной системе несколько разных контуров. Радиаторы, тёплые полы и так далее. Гидрострелка позволит работать им всем, не оказывая негативного влияния друг на друга, а при отключении одного из них, остальные продолжат свою работу без излишних нагрузок и термических ударов.
  • В отопительной системе несколько контуров, каждый из которых работает при помощи циркуляционного насоса. Гидрораспределитель обеспечит их работу, независимо друг от друга.
  • В отопительной системе несколько нагревательных котлов.
  • Так же гидрострелка даёт возможность отключения одного контура, независимо от остальных. Например, чтобы провести какие-то ремонтные работы.
  • Гидрораспределитель сглаживает теплоудары при запуске системы и аварийном отключении. Необходимое условие, если в системе есть чугунные элементы, которые из-за резких перепадов температуры могут прийти в негодность.

Вспомогательных функций всего две, но и они играют очень важную роль:

  • Гидрострелка даёт возможность стравливать воздух из отопительной системы, через специально установленный клапан.
  • Так же она служит накопителем для ржавчины, накипи и других видов отложений, которые благодаря ей же легко удаляются.

Как можно понять, гидрострелка своими руками вмонтированная в систему отопления – вещь очень полезная, позволяющая регулировать работу отопления и вовремя проводить ремонтные работы, без отключения котла.

Как работает гидрострелка

Схема устройства гидрострелки

Гениальность этого устройства в том, что все процессы смешивания в ней холодного и горячего потока происходят естественным образом, только по законам физики. И ещё в том, что основные свои функции она выполняет только при запуске системы и каких-либо нюансах, возникших во время работы. В остальное время она служит лишь как накопитель лишнего воздуха и вредных отложений. Правда, в большинстве случаев, так называемый, спокойный режим работы можно наблюдать не так часто. Добиться одинакового прогрева всех контуров достаточно сложно, так что наличие гидрораспределителя более чем оправдано.

Чтобы было понятно, приведём пример работы гидрострелки для отопления сделанной своими руками, во время первого запуска системы. После запуска обогревательного котла, холодная вода начинает циркулировать в трубах, подгоняемая циркуляционными насосами. Попадая в гидрострелку, более тёплая вода поднимается вверх, а холодная опускается вниз к котлу, где нагревается и вновь отправляется в систему. Согласитесь, всё довольно просто и вполне понятно. Но при всей этой простоте прибор сообщает системе следующие преимущества:

  • Корректное давление в системе.
  • Автоматическое распределение температурных потоков в нужном направлении.
  • Сглаживание гидроударов.
  • Отключение одного контура независимо от остальных.
  • КПД нагревательного котла повышается, что приводит к экономии топлива.

Ну, и уже упоминавшиеся воздушный клапан и кран для слива отходов.

Как сделать гидрострелку своими руками

Чертежи гидрострелок легко можно сделать самому, но перед этим необходимо высчитать её размеры. И основным, от которого пойдут все остальные, является диаметр трубы. Вычисляется он по формуле: D=49*√W: Δt

  • W – мощность котла.
  • Δt – разность температур.

Дальше, как уже и говорилось, пляшем от полученного размера диаметра. Длина трубы под гидрострелку должна быть равной не меньше шести диаметров, а между патрубками 2-3 диаметра. Получив все эти цифры можно смело рисовать схемы и чертежи, по которым и будем собирать прибор.

  • Теперь следует подобрать саму трубу. Идеальным вариантом будет труба из нержавейки, но она требует особых навыков сварочного дела. Поэтому можно взять и простую металлическую трубу с толщиной стенки не меньше 4 мм.
  • Согласно схеме в ней сверлится нужное количество отверстий. Одно для подключения к котлу, остальные на подачу теплоносителя на контуры.
  • Сверху приваривается заглушка с отверстием под воздушный клапан.
  • Снизу заглушка с отверстием под сливной кран.
  • В боковые отверстия ввариваются резьбы, к которым впоследствии подсоединяются трубы.
  • Для того чтобы выявить наличие трещин или некачественных сварочных швов внутрь заливают воду и проверяют на наличие протечек.
  • Внешняя обработка включает в себя шлифовку сварочных швов и покраску.

Осталось вмонтировать гидрострелку в систему отопления, ещё раз проверить все стыки и соединения, залить внутрь воду и запустить нагревательный котёл.

Установка

Гидрострелка с коллектором

Описанный в предыдущем разделе вариант прибора не единственный. Гидрораспределитель сделанный своими руками может быть не только вертикальный, но и горизонтальный и даже установленный под углом. Всё зависит от места, куда вы его планируете установить и от размеров самого прибора. Единственное неизменное правило для всех вариантов – это воздушный клапан должен быть в самой верхней точке, а сливной кран в самой нижней. Больше никаких принципиальных нюансов нет.

Гидрострелка из полипропилена

Как заявляют производители, полипропиленовые трубы по долговечности не уступают, а порой и превосходят трубы металлические. Что ж, поспорить с этим трудно, а значит использовать этот материал для изготовления гидрострелки, начали практически одновременно с его появлением. Сделать это не сложнее, а если судить по весу материала, то и легче.

В зависимости от конфигурации гидрораспределителя понадобится:

  • Полипропиленовая труба соответствующего диаметра.
  • Тройники, количество которых зависит от количества отопительных контуров.
  • Две торцевые заглушки.

Алгоритм сборки гидрострелки из полипропилена, мало чем отличается от сборки металлического. Основные элементы все те же самые, поменялся только материал. Однако следует учитывать, что не во всякую систему отопления можно вставить подобный гидрораспределитель. Полипропилен способен выдержать довольно высокие температуры, но при использовании твёрдотопливного котла, может возникнуть ситуация, когда температура воды повысится до таких показателей, которые просто-напросто расплавят полипропилен. Случаи эти в большинстве своём связаны с аварийной ситуацией, но рисковать, всё-таки не стоит.

Обвязка с котлом

Можно нарисовать красочную схему с множеством стрелочек и красивых символов, но это настолько просто, что и нескольких слов будет достаточно. Распределитель подсоединяется к котлу при помощи патрубка, через который поступает нагретая вода. В гидрострелке она поднимается вверх и через верхнее отверстие уходит к радиаторам. Оттуда по обратному контуру поступает к нижнему патрубку распределителя и перемешивается с котловым контуром. Таким образом, осуществляется постоянная циркуляция воды.

Гидрострелка с коллектором

Коллектор необходим в системе, где предусмотрены несколько разных отопительных контуров. В этом случае гидрострелка изготавливается по упрощённому варианту, а все патрубки, распределяющие воду по контурам, монтируются к коллектору. Подающие сверху, обратки – снизу. Тот же принцип соединения коллектора и гидрострелки. Горячая вода из котла идёт через верхний патрубок. Холодная в котёл – через нижний. Схема и в этом случае вполне понятна и сборка её не представляет никаких трудностей, хотя времени потребуется значительно больше.

Некоторые итоги

Любые работы строительного направления, в которые входит и установка системы отопления, требуют тщательной планировки. Про то, как просчитывать уклон стены или высоту потолков, распространяться как-то не к месту, а вот повторить основные принципы установки гидрострелки для отопления, весьма полезно.

Первое, что надо продумать – а нужна ли напрягаться самому? Если вы в состоянии смастерить её не привлекая специалистов со стороны, то дело стоит свеч. В противном случае, необходимо просчитать, во сколько она вам обойдётся. Порой будет проще купить уже готовую от заводского производителя, чем вызывать одного, а то и нескольких мастеров, покупать необходимые материалы и оплачивать это всё по отдельности. Тем более что подобрать гидрострелку в магазине, соответствующую вашим потребностям, ничего не стоит.

Второе и последнее. Если вы всё-таки решили делать этот нужный прибор самостоятельно, внимательно изучите, как правильно и качественно это сделать. И только после этого приступайте к работе с соблюдением всех правил техники безопасности.

Гидрострелка для отопления из полипропилена — рекомендации по изготовлению

О гидравлических разделителях для обогрева в интернете в прямом смысле ходят легенды. Им присваивают много «чудодейственных» параметров и функций. Но цель этой статьи – не развенчание мифов, а объяснение истинного назначения этого элемента отопления и принципа его работы. Также почитателям систем из ППР мы постараемся рассказать, как рассчитывается и ставится гидрострелка из полипропилена и можно ли ее изготовить собственноручно.

Зачем необходима

гидрострелка

Если в вашем доме предполагается процесс установки примитивный отопительные системы закрытого типа, где использовано не больше 2 циркулярных насосов, то гидравлический разделитель вам точно не потребуется.

Когда контуров и насосов – три, при этом один из которых предназначается для работы с косвеником, то и тут можно обойтись без гидрострелки. Подумать о делении контуров отопления нужно в ситуациях, когда схема выглядит так:

Примечание. Тут показаны 2 котла, работающих в каскаде. Однако это не в принципе, котел может быть и один.

В предоставленной схеме гидрострелки нет, однако без ее монтажа здесь откровенно вряд ли можно обойтись. Есть 4 контура, в которых действует так же насосов различной продуктивности. Самый мощный из них сделает в подающем коллекторе разрежение, а в обратном – высокое давление. При одновременной работе насосу меньшей продуктивности просто не хватит сил на преодоление этого разрежения и он не сумеет отобрать тепловой носитель на собственный контур. По итогу ветвь не будет работать, так как насосы мешают друг дружке.

Главное. Если даже паспортная продуктивность насосных агрегатов одинакова, то гидравлическое противодействие ветвей всегда будет абсолютно разным. Естественно, настоящий расход теплового носителя в каждом контуре все равно выделяется, идеально выверить систему невозможно.

Чтобы убрать перепад давления ?Р, появляющийся между коллекторами и дать шанс всем насосам спокойно отбирать необходимое кол-во теплового носителя, в схему включается гидрострелка. Она собой представляет пустотелую трубу расчетного сечения, чьей задачей считается создание зоны нулевого давления между тепловым генератором и несколькими потребителями. Как действует такой элемент в схеме обвязки котла, описано в следующем разделе.

Схема обвязки с котлом

Чтобы понимать, как работает гидрострелка в системе обогрева с несколькими контурами, мы рекомендуем выучить схему ее обвязки с котлом, представленную ниже:

Сейчас оба коллектора между собой связаны перемычкой, уравнивающей давление в подающей и обратной магистрали. Из-за этого в каждый контур поступит столько теплового носителя, сколько необходимо. При этом главное обеспечить такой же расход теплового носителя со стороны теплового генератора, иначе его температура на стороне потребителей может стать непозволительно невысокой.

На просторах интернета необычайно востребованна схема гидрострелки (показана выше), изображающая 3 рабочих режима:

  • суммарный расход теплового носителя в контурах потребителей и со стороны котла одинаков;
  • отопительные ветки отбирают приличное количество воды, чем ее обращается в котловом контуре;
  • расход в кольце со стороны теплового генератора больше.

На самом деле у гидрострелки рабочий режим один-единственный, он изображен на схеме под номером 3. Достичь замечательного режима (№1) невозможно, так как гидравлическое противодействие ветвей потребителей все время меняется из-за работы терморегуляторов, да и выбрать так точно насосы невозможно. По схеме №2 действовать нельзя, из-за того что тогда основная часть теплового носителя станет обращаться по кругу со стороны потребителей.

Это может привести к понижению температуры в системе обогрева, ведь со стороны котла в гидрострелке будет подмешиваться мало горячей воды. Чтобы поднять эту температуру, придется выводить тепловой генератор на самый большой режим, что не содействует постоянной работе системы в общем. Остается вариант №3, при котором в коллекторы идет большое количество воды необходимой температуры. А уж уменьшить ее в контурах – задача трехходовых клапанов.

Функция гидрострелки в системе обогрева только одна – создание зоны с нулевым давлением, откуда смогут отбирать тепловой носитель любое количество потребителей. Основное, — обеспечить нужный расход со стороны теплового источника. Для этого настоящая продуктивность котлового насоса обязана быть чуть выше суммы затрат на всех ветвях потребителей. Подробно обо всех нюансах рассказано и показано на видео:

Схема изготовления гидрострелки с коллектором

Перед тем как приобрести гидрострелку или приступать к ее изготовлению собственными руками, не будет мешать выучить приспособление этого элемента. Оно очень обычное: пустотелая труба круглого или сечения с прямыми углами снабжена несколькими патрубками с каждой стороны для присоединения к отопительной сети. Причем отрезки трубы для подсоединения подачи размещены, в основном, сверху трубы, а обратки – в нижней.

Примечание. Указанный метод подсоединения важен при вертикальном монтаже гидрострелки. В то же время ее можно ставить и горизонтально.

Очень часто для обогрева применяется гидравлический разделитель, чье приспособление учитывает установку коллектора. Они даже реализовываются одним комплектом, а делаются из подобных материалов:

  • низкоуглеродистая сталь;
  • нержавейка;
  • из полипропилена.

Есть и довольно непростые модели, оснащенные не только краном Маевского и штуцером для слива, но и гильзами для присоединения контрольных приборов и датчиков, а еще разными сеточками и пластинами. Они служат для очищения теплового носителя и деления потоков. Аналогичная гидрострелка, чье приспособление нарисовано на чертеже, имеет большую стоимость и требует периодического обслуживания:

Среди домашних умельцев принято делать гидрострелку из трубы из металла, однако в силу большой популярности и дешевизны полипропилена эта направленность меняется. Ведь даже сделанный из ППР компонент вместе с коллектором стоит больших денег. Благодаря этому очень часто люди любят сделать разделитель из полипропилена дома, чем приобретать его в магазине. Для этого необходима ППР труба соответствующего диаметра, тройники по числу будущих патрубков и 2 заглушки.

Так как размер трубы для производства гидрострелки очень большой, то понадобится приобрести к инверторному аппарату необходимую насадку, а при пайке выдерживать достаточный временной промежуток. Как правило, трудного ничего нет, тройники между собой соединяются частями труб, а с торцов устанавливаются заглушки. Иное дело, что аналогичный разделитель выглядит не очень красиво, да и не во всякой системе его можно эксплуатировать.

А дело все в том, что тепловые генераторы на твёрдом топливе нередко могут выходить на самый большой рабочий режим, при котором температура воды близка к 90—95 °С. Разумеется, полипропилен ее удержит, однако в нештатной ситуации (к примеру, когда отключат электричество) температура на подаче может резко подскочить и до 130 °С. Это происходит из-за инертности котлов на твердом топливе, благодаря этому вся обвязка к ним, включая гидрострелку, должны быть железными. Иначе вас ждут плачевные результаты, как на фото:

Расчет гидрострелки

Разделитель для любой системы отопления выбирается либо делается по 2 показателям:

  • количество патрубков для подсоединения всех контуров;
  • диаметр либо площадь поперечного сечения корпуса.

Если кол-во патрубков подсчитать несложно, то чтобы определить диаметр нужно сделать расчет гидрострелки. Он выполняется через вычисление площади поперечного сечения по следующей формуле:

S = G / 3600 ?, где:

  • S – площадь сечения трубы, м2;
  • G – расход теплового носителя, м3/ч;
  • ? — быстрота потока, принимается равной 0.1 м/с.

Для справки. Столь низкая скорость направления воды в середине гидравлического разделителя вызвана необходимостью обеспечить территорию почти что нулевого давления. Если скорость расширить, то возрастет и давление.

Значение расхода теплового носителя устанавливается раньше, исходя из потребной мощности тепла системы отопления. Если вы все таки захотели выбрать или приобрести компонент круглого сечения, то сделать расчет диаметра гидрострелки по площади сечения очень просто. Берем школьную формулу площади круга и находим размер трубы:

D = v 4S/?

Исполняя сборку самодельной гидрострелки, нужно разместить отрезки трубы на определенном расстоянии один от одного, а не как попало. Смотря на диаметр подключаемых труб, вычисляют расстояние между врезками, пользуясь одной из схем:

Заключение

Собираясь установить гидравлический разделитель, необходимо понимать, когда он необходим, а когда нет. Ведь аналогичное оборудование намного увеличит цена монтажных работ вашей системы. Что же касается идеи поставить либо сделать гидрострелку из полипропилена, нужно усвоить, что ее совместное применение с котлом на твердотопливных элементах невозможно. Спаять же ее из трубы и тройников ППР для профессионала не будет трудно.

Как правильно и просто переделать отопление в частном доме.


Гидрострелка для отопления своими руками


Гидрострелка своими руками

29 сентября 2015г.

Гидравлический разделитель ( гидрострелка ), как ни странно, не всеми считается функциональным узлом в системе автономного обогрева и горячего водоснабжения. Одни считают, что для системы достаточно встроенных защитных устройств в насосах, другие экономят (действительно, не дешево и по параметрам системы могут не подходить).

Опыт нашей работы показал, что надежная двух или более контурная система отопления или система ГВС и обогревом не может работать без гидрострелки. Мы изготавливаем для своих заказчиков распределительный блок (гидрострелка с распределительным коллектором ) и решили поделиться опытом его изготовления.

На фотографиях наш первый опытный (рабочий) образец. Для изготовления использовалось минимум покупок (сгоны, краны и манометры) и «подручные» материалы, точнее: прямоугольная труба, болгарка, молоток и сварочный трансформатор МИП (электроды до 3 мм).

Гидрострелка своими руками изготовление

Отверстия в гидроразделителе (и в коллекторе) прожигаются электродом по разметке. Перед сваркой в сгоны с внутренней резьбой вворачиваются технологические заглушки (сгоны с наружной резьбой) для защиты резьбы от брызг сварки и температурного коробления. На сгонах под сварку выполняется фаска около 1 мм. Сварка по кругу швом с катетом 3…4 мм.

На фото показана подготовка к приварке заглушек с двух сторон. Пластины вырезаны болгаркой. На краях пластин со стороны сварки и на наружных краях корпуса разделителя снимаются фаски 1…2 мм в зависимости от толщины деталей.

Мы прожигали отверстия в заглушках гидрострелки под сливной сгон и клапан давления после сварки, и это следует считать не хорошим решением. Фаски, которые мы не снимали, увеличили выступание швов, что увеличило последующую трудоемкость зачистки для придания товарного вида.

Начинаем размечать трубы коллектора. В нашем случае коллектор работает на три обогревающих контура. В трубе контура на «обратке» или «холодной» прожигаем два сквозных отверстия по краям и три отверстия под присоединительные сгоны (2 в одну сторону и 1 в другую). В трубе коллектора на «прямой» или «горячей» прожигаем одно сквозное отверстие на середине и три отверстия под присоединительные сгоны. Обратите внимание! Сквозные отверстия «обратки» должны находиться на одной оси с выпускными отверстиям на «горячей» трубе коллектора. В них будут вставляться и обвариваться два выпускных патрубка системы, а третьим будет выпускной сгон. На «холодной» трубе коллектора будут два отверстия подприсоединительные сгоны и одно под патрубок, который пройдет сквозь «горячую» трубу коллектора по середине сборки. Отверстия под манометры прожигаются после предварительной сборки.

Завершающий технический этап — испытание сборки под давлением. Испытывать можно в ванной с водой или обмазывать сварные швы мыльным раствором. Давление не менее 2 атм. подается любым способом в любую точку (напр. штуцер сливного крана). Можно не макать или обмазывать швы, если есть возможность контролировать падение давления. Если падение «имеет место быть», то придется макать или мазать, т.к. могут «травить» краны.

Испытания успешно пройдены. Отделочные работы показали, что к подготовке мест сварки надо подходить ответственнее (валик шва заглушек гидрострелки выше, чем аналогичные на коллекторе). А в остальном, все получилось.

Компания Мастер Водовед специализируется на профессиональном монтаже отопительного оборудования в котельных. Изначально, целью компании было создание не дорогого, не уступающего по качеству , европейским гидрострелкам . И мы изготавливали данные устройства самостоятельно.

Но с объёмом работ, нам пришлось отказаться от самостоятельного изготовления гидрострелок и сосредоточиться на проэктировании и последующем монтаже отопления. Поэтому мы нашли производителя нескольких типов распределительных коллекторов и гидравлических разделителей с функцией разделения потоков ,таких как Caleffi

master-vodoved.ru

Гидрострелка для отопления из полипропилена — рекомендации по изготовлению

О гидравлических разделителях для отопления на просторах интернета в буквальном смысле ходят легенды. Им приписывают множество «чудодейственных» свойств и функций. Но цель данной статьи – не развенчание мифов, а пояснение истинного назначения этого отопительного элемента и принципа его работы. Также любителям систем из ППР мы расскажем, как рассчитывается и устанавливается гидрострелка из полипропилена и можно ли ее сделать своими руками.

Для чего нужна гидрострелка

Если у вас в доме планируется монтаж простой системы отопления закрытого типа, где задействовано не более 2 циркуляционных насосов, то гидравлический разделитель вам точно не понадобится.

Когда контуров и насосов – три, при этом один из них предназначен для работы с бойлером косвенного нагрева, то и здесь можно обойтись без гидрострелки. Задуматься о разделении отопительных контуров надо в ситуации, когда схема выглядит следующим образом:

Примечание. Здесь показаны 2 котла, работающих в каскаде. Но это не принципиально, котел может быть и один.

В представленной схеме гидрострелки нет, но без ее монтажа тут явно не обойтись. Есть 4 контура, в которых действует столько же насосов разной производительности. Самый мощный из них создаст в подающем коллекторе разрежение, а в обратном – повышенное давление. При одновременной работе насосу меньшей производительности просто не хватит сил на преодоление этого разрежения и он не сможет отобрать теплоноситель на свой контур. По итогу ветвь не будет функционировать, поскольку насосы мешают друг другу.

Важно. Даже если паспортная производительность насосных агрегатов одинакова, то гидравлическое сопротивление ветвей всегда будет разным. Соответственно, реальный расход теплоносителя в каждом контуре все равно отличается, идеально выверить систему невозможно.

Чтобы устранить перепад давления ΔР, возникающий между коллекторами и дать возможность всем насосам спокойно отбирать нужное количество теплоносителя, в схему включается гидрострелка. Она представляет собой полую трубу расчетного сечения, чьей задачей является создание зоны нулевого давления между теплогенератором и несколькими потребителями. Как действует этот элемент в схеме обвязки котла, описано в следующем разделе.

Схема обвязки с котлом

Чтобы понять, как работает гидрострелка в системе отопления с несколькими контурами, мы предлагаем изучить схему ее обвязки с котлом, представленную ниже:

Теперь оба коллектора связаны между собой перемычкой, уравнивающей давление в подающей и обратной магистрали. Благодаря этому в каждый контур поступит столько теплоносителя, сколько нужно. При этом важно обеспечить такой же расход теплоносителя со стороны теплогенератора, иначе его температура на стороне потребителей может стать недопустимо низкой.

В интернете очень популярна схема гидрострелки (показана выше), изображающая 3 рабочих режима:

  • суммарный расход теплоносителя в контурах потребителей и со стороны котла одинаков;
  • отопительные ветви отбирают большее количество воды, чем ее обращается в котловом контуре;
  • расход в кольце со стороны теплогенератора больше.

В действительности у гидрострелки режим работы один-единственный, он изображен на схеме под номером 3. Добиться идеального режима (№1) невозможно, так как гидравлическое сопротивление ветвей потребителей все время меняется из-за работы термостатов, да и подобрать так точно насосы нереально. По схеме №2 действовать нельзя, потому что тогда большая часть теплоносителя станет обращаться по кругу со стороны потребителей.

Это приведет к понижению температуры в системе отопления, ведь со стороны котла в гидрострелке будет подмешиваться мало горячей воды. Чтобы поднять эту температуру, придется выводить теплогенератор на максимальный режим, что не способствует стабильной работе системы в целом. Остается вариант №3, при котором в коллекторы идет достаточное количество воды требуемой температуры. А уж понизить ее в контурах – задача трехходовых клапанов.

Функция гидрострелки в системе отопления лишь одна – создание зоны с нулевым давлением, откуда смогут отбирать теплоноситель любое число потребителей. Главное, — обеспечить необходимый расход со стороны источника тепла. Для этого реальная производительность котлового насоса должна быть немного больше суммы расходов на всех ветвях потребителей. Подробнее обо всех нюансах рассказано и показано на видео:

Схема изготовления гидрострелки с коллектором

Прежде чем купить гидрострелку или приступить к ее изготовлению своими руками, не помешает изучить устройство данного элемента. Оно очень простое: полая труба круглого или прямоугольного сечения снабжена несколькими патрубками с разных сторон для присоединения к отопительной сети. Причем патрубки для подключения подачи расположены, как правило, в верхней части трубы, а обратки – в нижней.

Примечание. Указанный способ подключения актуален при вертикальном монтаже гидрострелки. В то же время ее можно устанавливать и в горизонтальном положении.

Чаще всего для отопления применяется гидравлический разделитель, чье устройство предусматривает установку коллектора. Они даже продаются одним комплектом, а изготавливаются из таких материалов:

  • низкоуглеродистая сталь;
  • нержавеющая сталь;
  • из полипропилена.

Существуют и более сложные модели, оборудованные не только воздухоотводчиком и сливным штуцером, но и гильзами для присоединения контрольных приборов и датчиков, а также различными сеточками и пластинами. Они служат для очистки теплоносителя и разделения потоков. Подобная гидрострелка, чье устройство изображено на чертеже, имеет приличную стоимость и требует периодического обслуживания:

Среди домашних мастеров принято делать гидрострелку из металлической трубы, но в силу немалой популярности и дешевизны полипропилена эта тенденция меняется. Ведь даже изготовленный из ППР элемент вместе с коллектором стоит немалых денег. Поэтому все чаще люди предпочитают сделать разделитель из полипропилена в домашних условиях, чем покупать его в магазине. Для этого нужна ППР труба соответствующего диаметра, тройники по числу будущих патрубков и 2 заглушки.

Поскольку диаметр трубы для изготовления гидрострелки довольно велик, то потребуется приобрести к сварочному аппарату соответствующую насадку, а при пайке выдержать достаточный промежуток времени. В принципе, сложного ничего нет, тройники соединяются между собой отрезками труб, а с торцов ставятся заглушки. Другое дело, что подобный разделитель может выглядеть не очень эстетично, да и не во всякой системе его можно эксплуатировать.

Дело в том, что теплогенераторы на твердом топливе часто могут выходить на максимальный режим работы, при котором температура воды близка к 90—95 °С. Конечно, полипропилен ее выдержит, но в нештатной ситуации (например, когда отключат электричество) температура на подаче может резко подскочить и до 130 °С. Это случается из-за инертности твердотопливных котлов, поэтому вся обвязка к ним, включая гидрострелку, должны быть металлическими. Иначе вас ждут плачевные последствия, как на фото:

Расчет гидрострелки

Разделитель для любой отопительной системы подбирается либо изготавливается по 2 параметрам:

  • число патрубков для подключения всех контуров;
  • диаметр либо площадь поперечного сечения корпуса.

Если количество патрубков подсчитать нетрудно, то для определения диаметра необходимо произвести расчет гидрострелки. Он производится через вычисление площади поперечного сечения по следующей формуле:

S = G / 3600 ʋ, где:

  • S – площадь сечения трубы, м2;
  • G – расход теплоносителя, м3/ч;
  • ʋ — скорость потока, принимается равной 0.1 м/с.

Для справки. Столь невысокая скорость течения воды внутри гидравлического разделителя обусловлена необходимостью обеспечить зону практически нулевого давления. Если скорость увеличить, то возрастет и давление.

Значение расхода теплоносителя определяется ранее, исходя из потребной тепловой мощности отопительной системы. Если вы решили подобрать или купить элемент круглого сечения, то произвести расчет диаметра гидрострелки по площади сечения достаточно просто. Берем школьную формулу площади круга и определяем размер трубы:

D = √ 4S/π

Выполняя сборку самодельной гидрострелки, надо расположить патрубки на определенном расстоянии друг от друга, а не как попало. Ориентируясь на диаметр подключаемых труб, вычисляют расстояние между врезками, пользуясь одной из схем:

Заключение

Планируя установить гидравлический разделитель, важно понимать, когда он нужен, а когда нет. Ведь подобное оборудование значительно повысит стоимость монтажа вашей системы. Что касается идеи поставить либо сделать гидрострелку из полипропилена, надо уяснить, что ее совместное использование с твердотопливным котлом невозможно. Спаять же ее из трубы и тройников ППР для специалиста не составит труда.

openstroi.ru

Конструкция гидрострелки своими руками: 4 элемента

Чтобы правильно сделать гидрострелку своими руками, следует тщательно изучить теорию Гидроразделитель используется для разных систем отопления и для теплого пола. Стрелки могут быть полипропиленовые или металлические. Выбор основывают на мощности котла. Можно приобрести гидрострелку в специализированном магазине и изготовить.

Содержание:

Гидрострелка представляет собой простой прибор. Это труба с шестью патрубками. Часто гидрострелку называют гидротерморазделителем. Материал изготовления прибора – сталь. Данную деталь можно сделать своими руками, но лучше приобрести уже готовый вариант. Габариты конструкции зависят от мощности системы отопления.

Конструктивные элементы гидрострелки:

  • Две трубки для подачи;
  • Две трубки вывода;
  • Труба для отвода воздуха;
  • Сливной патрубок.

Подача и вывод размещены с левой и правой стороны трубы. Отвод воздуха обычно монтируется сверху. Слив устанавливается снизу. Внутри труба не имеет никаких дополнительных элементов.

Воздухоотводчик лучше выбирать автоматический, но можно смонтировать и кран Маевского. Но тогда придется периодически спускать воздушные пробки.

При подключении гидрострелки следует выполнять все согласно инструкции

Для удаления грязи в конструкции предусмотрен слив. Сечение гидрострелки может быть круглым или квадратным. Трубок при этом может быть и больше шести. Определенные модели имеют в своей конструкции манометр. Он показывает давление в системе.

Как сделать гидрострелку своими руками: изготовление поэтапно

При желании можно сделать гидрострелку своими руками. Главное правильно выполнить расчетные работы. Также потребуются навыки газовой и электросварки.

Определение размеров гидрострелки:

  1. Для определения внутреннего размера потребуется сумму всех мощностей разделить на разницу температур подачи и обратки. Из полученной суммы потребуется вычислить квадратный корень. Полученное число нужно умножить на 49.
  2. Высоту конструкции определяют путем умножения внутреннего диаметра на шесть.
  3. Расстояние между трубками определяется умножением внутреннего диаметра на два.

Основываясь на расчетах, необходимо сделать чертежи конструкции. Дальше потребуется подготовить стальную трубу круглого или квадратного сечения, которая соответствует данным параметрам. Затем к трубе привариваются патрубки.

Не советуется изготовлять гидрострелку из полипропилена. Такой материал может не выдержать высоких температур от котла.

При большой площади дома установка гидрострелки считается обязательно. Такое устройство достаточно просто сделать своими руками, ведь конструкция не имеет никаких сложностей. Но всегда можно приобрести готовую гидрострелку.

Схема гидроразделителя в системе отопления с коллектором

Для начала потребуется изучить конструкцию гидрострелки. Устройство прибора достаточно простое. Гидрострелка представляет собой трубку с несколькими патрубками. При этом трубки подачи размещены сверху, а отвода снизу.

Благодаря схеме гидроразделителя в системе отопления можно понять, как выполняется подключение

Указанный способ подключения подходит для вертикального монтажа гидрострелки. Но прибор можно установить и горизонтально.

Чаще всего для отопления применяют гидравлический разделить. Его устройство подразумевает установку коллектора. Часто они продаются одним комплектом.

Материалы изготовления гидрострелки:

  • Сталь;
  • Нержавейка;
  • Полипропилен.

Некоторые гидрострелки имеют более сложную конструкцию. Они могут быть оборудованы дополнительными датчиками, сеточками и пластинами. Это своеобразный фильтр системы.

Самостоятельно изготовить гидрострелку можно из стали. Но в силу дешевизны и доступности все большую популярность набирает полипропилен. Для прибора потребуется трубка, тройник для патрубков и заглушки.

Из-за большого диаметра трубы для сварочного аппарата нужна специальная насадка. Во время самого процесса пайки следует соблюдать определенные временные промежутки. Ничего сложного в процессе изготовления нет. Тройники соединяются отрезками труб и устанавливаются заглушки.

Создание деталей из полипропилена: особенности

Детали из полипропилена котла могут функционировать при температуре не выше 175 градусов. Именно поэтому можно не переживать, что элементы пострадают. Можно выполнить установку пластиковой гидрострелки.

Детали из полипропилена хорошо выдерживают высокие температуры

Плюсы установки гидрострелки из полипропилена:

  1. Благодаря гладеньким стенкам конструкции теплоноситель движется максимально плавно. А если у котла небольшая мощность, то быстрое движение уменьшает теплопотери.
  2. Полипропилен можно окрасить в любой цвет.
  3. Более дешевый вариант, чем металлические аналоги.
  4. Не поддается коррозии и порчи.
  5. Может работать с котлами небольшой мощности.

Но у полипропиленовых гидрострелок есть и минусы. Такие изделия нельзя использовать для твердотопливного котла. Чем выше мощность отопительного оборудования, тем меньше прослужит гидроколлектор. Из-за большого давления происходит быстрый износ деталей. Монтаж устройства предусматривает использование специальных инструментов. Качество подключения гидрострелки определяет и дальнейшую работу устройства.

Как сделать гидрострелку своими руками (видео)

Разделить контура представляет собой простую конструкцию из трубки и шести патрубков. Изготовление элемента своими руками достаточно простое. Единственное, что может понадобиться – умения сварки.

Примеры гидросрелки (фото)

teploclass.ru

Гидрострелка. Принцип работы, назначение и расчеты.

Чтобы понять, как работает гидрострелка, мы затронем гидравлику и теплотехнику. С помощью гидравлики мы поймем, как движется вода в гидрострелке. А с помощью теплотехники, мы поймем, как проходит и распределяется нагретая вода. Я как гидравлик, предлагаю рассматривать любую систему отопления через много связующие трубки способные пропускать определенный расход воды внутри себя. Например, в этой трубе — идет такой-то расход в другой трубе — другой расход. Или в этом кольце (контуре) — идет один расход в другом кольце — производится другой расход.

Напутствие будущим специалистам

Для того, чтобы правильно считать систему отопления, необходимо систему отопления рассматривать как систему из труб образующие кольца в которой происходит, какой-либо расход. По расходу можно будет вычислять диаметр трубопровода, а также расход нам дает точный перевод, сколько требуется передать тепла по трубе теплоносителем. Также понадобиться понимать разницу напоров на подающем и обратном трубопроводе. Об этом как-нибудь в других статьях напишу, по качественному расчету схем систем отопления.

О формах гидрострелки:

В разрезе: Как видите ничего сложного внутри. Существуют, конечно, всякие модификации еще и с фильтрами. Может в будущем какой-нибудь дядя Ваня и придумает более сложные структуру, а пока будем изучать такие гидрострелки. По принципу работы круглые гидрострелки от профильной гидрострелки практически не отличаются. Прямоугольная (профильная) гидрострелка, больше красивая, чем лучше работающая. С точки зрения гидравлики, лучше круглая гидрострелка. А профильная гидрострелка скорее уменьшает расположение в пространстве и увеличивает емкость гидрострелки. Но все это не влияет на параметры гидрострелок.

Гидрострелка — служит для гидравлического разделения потоков. То есть гидравлический разделитель является неким каналом между контурами и делает контура динамически независимыми при передачи движения теплоностителя. Но при этом хорошо передает тепло от одного контура другому. Поэтому официальное название гидрострелки: Гидравлический разделитель.

Назначение гидрострелки для систем отопления:

Первое назначение. Получить при малом расходе теплоносителя — большой расход во втором искусственно-созданном контуре. То есть, например, у Вас имеется котел с расходом 40 литров в минуту, а система отопления получилась в два-три раза больше по расходу — это к примеру, расход = 120 литров в минуту. Первым контуром будет являться контур котла, а вторым контуром будет — система развязки отопления. Экономически не целесообразно разгонять контур котла — до расхода больше чем это было предусмотрено производителем котла. Иначе увеличится гидравлическое сопротивление, которое либо не даст необходимый расход, либо увеличит нагрузку на движение жидкости, что приведет — к дополнительным расходом насоса на электроэнергию.Второе назначение. Исключить гидродинамическое влияние, на включение и отключение определенных контуров систем отопления на общий гидродинамический баланс всей системы отопления. Например, если у Вас имеются теплые полы, радиаторное отопление и контур горячего водоснабжения (бойлер косвенного нагрева), то имеет смысл разделить эти потоки на отдельные контура. Чтобы они друг на друга не влияли. Схемы рассмотрим ниже.Гидрострелка является связующим звеном двух отдельных контуров по передаче тепла и полностью исключает динамическое влияние двух контуров между собой.Нет динамического или гидродинамического влияния в гидрострелке между контурами — это когда — движение (скорость и расход) теплоносителя в гидрострелке не передается от одного контура к другому. Имеется ввиду: Влияние толкательной силы движущегося теплоносителя не передается от контура к контуру.Смотри изображение простого примера. Далее будут схемы сложнее.

Насос Н1 создает расход в первом контуре равный Q1. Наос Н2 создает расход во втором контуре равный Q2.Принцип работы Насос Н1 создает циркуляцию теплоносителя через гидрострелку по первому контуру. Насос Н2 создает циркуляцию теплоносителя через гидрострелку по второму контуру. Тем самым происходит перемешивание теплоносителя в гидрострелке. Но если расход Q1=Q2, то происходит взаимное проникновение теплоносителя из контура в контур, тем самым как бы создавая один общий контур. В этом случае вертикальное движение в гидрострелке не происходит или это движение стремится к нулю. В случаях, когда Q1>Q2, движение теплоносителя в гидрострелке происходит сверху в низ. В случаях, когда Q1 При расчете гидрострелки, очень важно получить очень медленное вертикальное движение в гидрострелке. Экономический фактор указывает на скорость не более 0,1 метр в секунду, для первых двух причин (смотри ниже).

Почему нужная маленькая вертикальная скорость в гидрострелке?

Первая, основная причина маленькой скорости — это дать возможность осесть (упасть вниз) плавающему мусору (крошки песка, шлама) в системе отопления. То есть со временем некоторые крошки постепенно оседают в гидрострелке. Гидрострелка еще может служить как накопителем шлама в системе отопления.Вторая причина — это возможность создать естественную конвекции теплоносителя в гидрострелке. То есть дать возможность холодному теплоносителю уходить вниз, а горячему устремляться вверх. Это нужно для того, чтобы использовать гидрострелку как возможность получения из температурного градиента гидрострелки, необходимый температурный напор. Например, для теплого пола можно получить второстепенный контур отопления с пониженной температурой теплоносителя. Также для бойлера косвенного нагрева можно получить более высокую температуру, которая способна будет перехватить максимальный температурный напор, чтобы быстрее нагреть воду для горячего потребления.Третья причина — это уменьшить гидравлическое сопротивление в гидрострелке. Оно в принципе и так уменьшено, почти до нуля, но если опустить две первые причины, можно сделать гидрострелку как смесительный узел. То есть уменьшить диаметр гидрострелки и увеличить вертикальную скорость гидрострелки, сделать более — повышенную. Этот метод позволяет сэкономить на материалах и может быть использован в тех случаях, когда не нужен температурный градиент и получить всего один контур отопления. Данный метод существенно экономит средства на материалах. Ниже представлю схему.Четвертая причина — это выделить из теплоносителя микроскопические пузырьки воздуха и выпустить их через автовоздушник.В каких случаях становятся нужна гидрострелка? Опишу приблизительно, для чайников. Обычно, гидрострелка стоит в доме, площадь которого превышает 200 квадратных метров. Там где имеется сложная система отопления. Имеется в виду, что распределение теплоносителя делится на множество контуров отопления. Данные контура, которых следует делать динамически независимыми от общей системы отопления. Система отопления с гидрострелкой становится идиально стабильной системой отопления, в которой тепло распространяется по дому в точных выверенных пропорциях. В-которых отклонение пропорций в передаче тепла — исключено!

Может ли гидрострелка стоять под углом 90 градусов к горизонту?

Если по-простому, то — может! Ведь правильно заданный вопрос половина ответа! Если Вы опускаете две первых причины (описанных выше), то смело можно вращать ее как хотите. Если необходимо накопить шлам(грязь) и выпускать воздух в автоматическом режиме, то необходимо ставить как положено. А также если необходимо разделить контура по температурным показателям.

Расчет гидрострелки

В интернете гуляет очень раскрученный расчет по расчету гидрострелок, но не объясняется принцип каждой переменной цифры. Откуда взялась эта формула? Нет доказательств данной формулы! Мне как математику происхождение формулы очень волнует…

В особенности самый простой метод это:Метод трех диаметров и метод чередующихся патрубков Я Вам расскажу, чем отличаются эти два вида гидрострелок, и который лучше. И стоит ли прибегать к какому-либо варианту или все равно. Об этом ниже.

И так разбираем по кусочкам эту формулу:

Цифра (1000) — это перевод количество метров в миллиметры. 1 метр = 1000 мм.

[ 3 • d ] — это экономический показатель найденный опытным путем. (Этот показатель для чайников, кому лень считать). Ниже предоставлю расчет по всем диаметрам.

Для того, чтобы вычислить диаметр гидрострелки, необходимо знать:

Для примера возьмем это изображение: Расходом первого контура будет являться максимальный расход выдаваемый насосом Н1. Примем за 40 литров в минуту.

Расходом второго контура будет являться максимальный расход выдавемый насосом Н2. Примем за 120 литров в минуту. Максимально-возможная вертикальная скорость теплоносителя в гидрострелке, будет являться скорость 0,1 м/с.

Для вычисления диаметра вспомним эти формулы:

Отсюда формула диаметра: Чтобы соблюсти скорость в гидрострелке просто вставляем в формулу V = 0,1 м/с Что касается расхода в гидрострелке, он равен: Q = Q1-Q2 = 40-120 = -80 литр/мин. Избавляемся от минуса! Он нам не нужен. И того Q=80л/мин. Переводим: 80 л/мин = 0,001333 м3/сек.

Ну как Вам расчет? Мы нашли диаметр гидрострелки, ни прибегая к температурным и тепловым значениям, нам даже не нужно знать мощность котла и температурные перепады! Достаточно знать только расходы контуров. А теперь попытаемся понять, как пришли к расчетам такой формулы: Рассмотрим формулу нахождения мощности котла: Данные расчеты по этой формуле производились здесь: Расчеты теплопотерь водяного контура. Вставляя в формулу получаем: ΔT и С по правилам математики сокращаются или взаимно уничтожаются, так как делятся друг на друга (ΔT/ ΔT, С/ С). Остается Q — расход. Можно не указывать коэффициент 1000 — это перевод метра в миллиметры. В итоге мы пришли к этой формуле [ V=W ]:Также на некоторых сайтах гуляет такая формула:

[ 3 • d ] — это экономический показатель найденный опытным путем. (Этот показатель для чайников, кому лень считать). Ниже предоставлю расчет по всем диаметрам. Цифра (3600) — это перевод скорости (м/с) количества секунд в часы. 1 час = 3600 секунд. Так как расход указан в (м3/час). Теперь рассмотрим, как нашли цифру 18,8

Объем гидрострелки? Влияет ли объем гидрострелки на качество работы системы отопления? — Конечно, влияет и чем оно больше, тем лучше. Но для чего лучше? — Для того, чтобы уровнять температурные скачки для системы отопления!

Эффективным объемом для уравнивания температурных скачков будет объем равный 100-300 литров. В особенности в той системе отопления, где имеется твердотопливный котел. Твердотопливный котел, к сожалению, может выдавать очень не приятные температурные скачки для системы отопления.

Если нет, то смотри изображение:Емкостной гидравлический разделитель — это гидрострелка ввиде бочки. Такая бочка служит неким накопителем тепла. И создает плавное изменение температуры во втором контуре. Защищает систему отопления от твердотопливного котла, который способен резко повышать температуру до критического уровня.

Подробнее о местах соединения.

Расстояния от дна бочки до трубопровода К2 = a = g — является запасом для скопления шлама. Должно быть равно примерно 10-20 см. (Чтобы хватило лет на 10, так как чистка там обычно не делается, место для шлама — много). Размер d — необходим для скопления воздуха (5-10 см) в случаях не предвиденного скопления воздуха и неровности потолка бочки. Обязательно поставьте автоматический воздухоотводчик на верхнюю точку бочки. (В динамике) Чем выше трубопровод К3 тем, быстрее поступает высокая температура, проходящая во второй контур (в динамике). Если опустить трубопровод К3, то высокая температура начнет попадать тогда, когда полностью нагреется теплоноситель заполняющий пространство по высоте d (Между потолком и трубопроводом К3). Поэтому чем ниже трубопровод К3, тем более инерционной получается система отопления в температурных скачках. Расстояние от трубопровода К3 и К4 = f — будет являться температурным градиентом, поэтому можно смело подбирать необходимый потенциал (температуру в динамике) для определенных контуров отопления. Например, для теплых полов, можно сделать пониженную температуру. Или например, необходимо какие-то контура сделать менее приоритетными в потребление тепла. Трубопровод К1 — является питающим теплом бочку. Чем выше трубопровод К1, тем быстрее и без сильного остывания достигает теплоноситель трубопровода К3. Чем ниже трубопровод К1, тем сильнее теплоноситель разбавляется с температурным градиентом тепла. И это означает, что сильно высокая температура, больше разбавляется с остывшим теплоносителем в бочке. Чем ниже трубопровод К1, тем более инерционной получается система отопления в температурных скачках. Для более инерционной системы лучше опустить трубопровод К1. Имейте ввиду, что бочку лучше теплоизолировать. Так как неизолированная бочка начнет терять тепло и отапливать котельную, в которой она находиться. Для максимального получения и выравнивания температурных скачков, необходимо оба трубопровода К1 и К3 опускать вниз до середины бочки по высоте. Если вы желаете уменьшить влияние температурного напора на котел? То можно поменять трубопровод К1 и К2 между собой. То есть поменять направление теплоносителя в первом контуре. Это даст возможность не загонять в котел сильно холодный теплоноситель, который сможет разрушить нагревательный элемент или приводить к сильному конденсату и коррозии. В этом случае необходимо по высоте подобрать необходимый потенциал, который даст необходимый температурный напор. Также трубопроводы не должны быть расположены друг над другом. Так как горячий теплоноситель может, не разбавляясь поступать сразу в выходящий трубопровод. Имейте в виду, что мощность котла падает. То есть падает количество получаемого тепла в единицу времени. Это вызвано тем, что мы уменьшаем температурный напор, что приводит к получению тепла в меньших количествах. Но это не означает, что Ваш котел будет потреблять, то же самое количество топлива и давать меньше тепла. Просто автоматически увеличиться температура на выходе из котла. Но в котлах стоит регулятор температуры, и он попросту уменьшит поступление топлива. Что касается твердотопливных котлов, то там регулируется поступлением воздуха.

Температурный напор котла — это разница между выдаваемым котлом температуры и приходящим остывшим теплоносителем.

Теперь перейдем к обычным маленьким гидрострелкам (объемом до 20 литров)…

Какая должна быть высота гидрострелки?

Высота гидрострелки может быть абсолютно любой. Как Вам удобно расположить трубы.

Диаметр гидрострелки?

Диаметр гидрострелки должен быть не менее определенного значения, который находиться по формуле:

На самом деле все просто до безумия. Скорость выбираем экономически оправданную 0,1м/с, а расход делаем равным разнице между контуром котла и остальными расходами. Расходы можно посчитать по насосам, в которых по паспорту указаны максимальные расходы. Выше был пример расчетов диаметра гидрострелок.

Косые или коленные переходы в гидрострелке Часто мы видим вот такие гидрострелки:

Но бывают и с коленным переходом или сдвигом по высоте: Рассмотрим схему со сдвигом по высоте.

Трубопровод Т1 относительно Т3 находится выше, для того, чтобы теплоноситель от котла смог, немного притормозить движение и лучше отделить микроскопические пузырьки воздуха. При прямом соединении по инерции может возникнуть прямое движение и процесс отделения пузырьков воздуха будет слабым. Трубопровод Т2 относительно Т4 находится выше, для того, чтобы микроскопический шлам и мусор приходящий из трубопровода Т4 смогли отделиться и не попасть в трубопровод Т2.

Можно ли в гидрострелке сделать больше 4х соединений?

— Можно! Но стоит, кое-что узнать. Смотри изображение:

Используя гидрострелку в такой форме, мы хотим получить различный температурный напор на определенных контурах. Но не все так просто… При такой схеме Вы не получите качественный температурный напор, так как существует ряд особенностей которые мешают этому: 1. Горячий теплоноситель в трубопроводе Т1 полностью поглощается трубопроводом Т2, если расход Q1=Q2. 2. При условии Q1=Q2. Теплоноститель попадающий в трубопровод Т3 становиться равный средней температуре обратных трубопроводов Т6, Т7, Т8. При этом разница температур между Т3 и Т4 не значительна. 3. При условии Q1=Q2+Q3•0,5. Наблюдаем более распределенный температурный напор между контурами. То есть: Температура Т1=Т2, Т3=(Т1+Т5)/2, Т4=Т5.

4. При условии Q1=Q2+Q3+Q4. Наблюдаем что Т1=Т2=Т3=Т4.

Потому что отсутствуют факторы, формирующие качественное распределение температуры по высоте!Факторы:1. Отсутствует естественная конвекция в пространстве гидрострелки, потому что мало пространства и потоки проходят между собой так близко, что перемешиваются между собой, исключая температурное распределение.2. Трубопровод Т1 находится в верхней точки и поэтому естественной конвекции не может быть. Так как заходящая высокая температура не может опускаться вниз и остается вверху заполняя все верхнее пространство высокой температурой. Естественным путем остывший холодный теплоноситель не перемешивается с верхним горячим теплоносителем. Что касается теплопроводности и теплового излучения, то они очень малы и в таких малых объемах влияние их еще меньше. Если попытаться опустить трубопровод Т1 до трубопровода Т4, то в этом случае температуры Т2,Т3,Т4 будут равны между собой.

Существует способ, как сделать качественный температурный градиент, для отбора заданной температуры!

Смотри изображение:

В этой схеме первый отопительный контур расходуется дозировано по высоте гидрострелки. Это дает возможность в динамике сделать регулировку температурного градиента. То есть мы можем точно выставить температурные потенциалы на контурах. На трубопроводах Т1, Т9, Т10 стоят балансировочные клапаны, которыми регулируется температурный градиент. Такие клапаны стоят дорого, и поэтому могу рекомендовать любой вентиль способный плавно регулировать проходное сечение. Потому что балансировочные клапана ну очень дорого стоят (Не оправдано!). Трубопровод Т5 расположен выше трубопроводов Т6,Т7,Т8, для того, чтобы в трубопровод Т5 поступала средняя температура трубопроводов Т6,Т7,Т8. Так как они между собой перемешиваются. Трубопроводы Т10 и Т5 должны друг от друга находиться на расстояние хотя бы 20 см (0,2 м.). Расстояния между трубопроводами (Т2,Т3,Т4,Т6,Т7,Т8), должно быть не менее 10 см (0,1 м.). Трубопровод Т9, должен находиться строго по середине между трубопроводами (Т3,Т4). Старайтесь, сделать расстояния пропорциональными между собой (Т2,Т3,Т4) для нормального температурного градиента. Чтобы настройка потоков (Т9,Т10) в будущем не принесла хлопот.

Достоинства:

1. Огромное достоинство!!! Получить нужную температуру для определенных контуров. В особенности для бойлера нагрева воды, который требует повышенной температуры в отличие от отопления. И понизить температуру для теплого пола. 2. Схема не требует точного расстояния между трубопроводами (Т2,Т3,Т4). 3. Возможность регулировать температурный градиент. 4. Возможность сделать температуры трубопроводов Т2,Т3,Т4 одинаковыми или распределить по температуре. 5. Высота гидрострелки не ограничена, можете сделать хоть в два метра в высоту. 6. Такая схема работает без дополнительного распределительного коллектора. 7. Если все правильно рассчитать, то можно избавиться от дополнительных термостабилизирующих элементов по температуре. 8. Большинство встроенных бойлеров (Водонагреватель косвенного нагрева) имеют в себе реле автоматического включения по мере остывания воды. Цепью реле необходимо запитать насос, который будет — включать и отключать насос. И поэтому, в такой схеме можно не использовать трехходовой клапан для перенаправления горячего потока для того, чтобы быстро нагреть воду. Так как при таком градиенте температур можно получить особенность, когда практически весь поток контура котла может отбираться контуром бойлера для нагревания воды. А отопительные контуры могут питаться остывшим теплоносителем. В динамике — это так.

На практике сталкивался с некоторыми схемами, которые имея трехходовой клапан, и если что-то выходило из строя, например, реле, то это приводило к риску отключить отопление. Или кто-то закрыл вентиль питания бойлера, и это привело к тому, что бойлер не нагревается, а реле не включает насос отопления. Так как завязана логика с отключением и включением отопления.

Диаметры входящих в гидрострелку патрубков. Выбор диаметра для входящего патрубка в гидрострелку определяется тоже по специальной формуле:

Только расход выбирается исходя из расхода теплоносителя для каждого трубопровода в отдельности. Скорость выбирается исходя из экономического фактора и равен от 0,7-1,2 м/с Например, чтобы вычислить диаметр патрубка отопительного контура, необходимо знать максимальный расход насоса находящийся в этом контуре. К примеру, он будет 40 литров в минуту (2,4м3/ч), скорость возьмем 1м/с.

Дано:

Ответ: Внутренний диаметр трубопровода Т1 и Т5 равен 29мм. На самом деле насос с указанным максимальным расходом, это значение при котором насос выдает такой расход без гидравлического сопротивления. А если жидкость движется по трубе прямо или с поворотами — это уже гидравлическое сопротивление. Так что очень часто этот предел в 1 м/с всего лишь экономический фактор, которым пренебрегают и увеличивают скорость на 10-30%, чтобы попасть под нужный диаметр трубы. На короткую трубу можно закрыть глаза, а когда эта труба исчисляется десятками метров, тут стоит задуматься! И рассчитать потерю напора по длине трубопровода, если это дойдет до сотни метров в длину, то вообще стоит удвоить диаметр для экономии. Иначе возможно придется подбирать более мощный насос, который будет потреблять энергию больше. О том как рассчитать потери напора по длине можно узнать здесь: Гидравлический расчет на потерю напора по длине трубопровода

Различные метаморфозы с гидрострелками

Давайте исключим две особенно не важные причины для гидрострелок: — это удаление воздуха и отделение шлама. И оставим основную задачу для гидрострелки: — Это получение динамически независимого контура для увеличения расхода теплоносителя. Тогда получим такое превращение гидрострелки: (Лучший вариант).

При таком способе отопительный контур в гидрострелке становиться скоростным. А контур котла по расходу может быть не занчительным. То есть: Q1

Вообще если у Вас система работает на больших температурах свыше 70 градусов цельсия или есть риск придти к таким температурам, то следует циркуляционные насосы ставить на обратный трубопровод. Если у Вас низкотемпературное отопление 40-50 °C, то лучше на подачу поставить, так как горячий теплоноситель обладает меньшим гидравлическим сопротивлением, и насос будет потреблять меньше энергии.

Вы заметили петлю?

Это не позволительная роскошь! При движении теплоносителя происходит два лишних поворота. От петли можно избавиться таким образом:

Как видите гидрострелку можно вращать в пространстве как угодно… Все зависит от направления трубопроводов. Длина гидрострелки и места соединения на гидрострелке — могут быть любыми на Ваш выбор по расположению труб, главное соблюсти направление теплоносителя, как показано на рисунках стрелками. Но лучше расстояние между патрубками подающего и обратного трубопровода, сделать не менее 20 см (0,2м). Это нужно для того, чтобы исключить попадания подающего теплоносителя в обратный трубопровод. Необходимо сделать расстояние длиннее. Необходимо создать условие для качественного перемешивания теплоносителя. Расстояние между патрубками должно быть не менее диаметра патрубка помноженное на 4. То есть:

L>d•4, где L-расстояние между патрубками (общего контура по расходу, например, подача Q1 и обратка Q1), d-диаметр патрубка.

А теперь посмотрите фото из реального примера подобных стрелок:

Диаметр гидрострелок доходит до безумия… Вообще если у Вас система работает на больших температурах свыше 70 градусов цельсия или есть риск придти к таким температурам, то следует циркуляционные насосы ставить на обратный трубопровод. Если у Вас низкотемпературное отопление 40-50 °C, то лучше на подачу поставить, так как горячий теплоноситель обладает меньшим гидравлическим сопротивлением, и насос будет потреблять меньше энергии.

Вы заметили петлю?

Это не позволительная роскошь! При движении теплоносителя происходит два лишних поворота. От петли можно избавиться таким образом: Как видите гидрострелку можно вращать в пространстве как угодно… Все зависит от направления трубопроводов. Длина гидрострелки и места соединения на гидрострелке — могут быть любыми на Ваш выбор по расположению труб, главное соблюсти направление теплоносителя, как показано на рисунках стрелками. Но лучше расстояние между патрубками подающего и обратного трубопровода, сделать не менее 20 см (0,2м). Это нужно для того, чтобы исключить попадания подающего теплоносителя в обратный трубопровод. Необходимо сделать расстояние длиннее. Необходимо создать условие для качественного перемешивания теплоносителя. Расстояние между патрубками должно быть не менее диаметра патрубка помноженное на 4. То есть: L>d•4, где L-расстояние между патрубками (общего контура по расходу, например, подача Q1 и обратка Q1), d-диаметр патрубка. А теперь посмотрите фото из реального примера подобных стрелок:

Скорость теплоносителя в таких гидрострелках может достигать 0,5-1м/с. А достоинство: Это упрощенный вид, легче монтаж и дешево обходится.

Не стандартное решение по изготовлению гидрострелок

В большинстве случаев гидрострелки изготавливают из стали или железных труб большого диаметра. А если у Вас есть желание не устанавливать в систему отопления железные элементы, которые ржавеют и ржавчину разносят по системе отопления? Да и трубы большого диаметра проблематично найти из пластика или нержавейки. Тогда на помощь придет схема в виде решеток из труб маленького диаметра: Данную конструкцию можно собрать из труб оригинального диаметра патрубков, соединив любыми тройниками. Например, из металлопластиковой трубы диаметром 32 мм. Также можно использовать полипропилен, только для низких температур отопления не выше 70 градусов. Можно использовать медную трубу. Дешевле и проще будет за место этой конструкции поставить радиатор (отопительный прибор). Но в этом случае придется нести теплопотери. Или теплоизолировать радиатор. Смотри изображение:Очень часто с гидрострелкой используют такой коллектор: Для такой схемы температура, поступающая в контура(Q1,Q2,Q3,Q4) на подачу у всех одинакова. Диаметр коллектора берется большим, чтобы исключить гидравлическое сопротивление на повороте для каждого контура. Если не увеличивать диаметр коллектора, то гидравлическое сопротивление на поворотах может достигать таких величин, что может вызвать не равномерное потребление теплоносителя между контурами. Расчет диаметров тоже вычисляется банально по такой формуле: Q=Q1+Q2+Q3+Q4

Хотите сделать температурный градиент в коллекторе? Это возможно! Смотри изображение:

В этой схеме между подающим и обратным коллекторами — установлены балансировочные клапана, которые дают возможность снизить температурный напор — на последних (правых) контурах. Проходимость балансировочных клапанов должна быть по возможности максимальной и равняться трубопроводу (d). На трубопровод (d), тоже необходимо поставить балансировочный клапан, для более сильного распределения градиента. Или уменьшить его диаметр, согласно расчетам по гидравлическому сопротивлению.

Стоит ли покупать готовую гидрострелку? Вообще говоря гидрострелки это дорогое удовольствие. Выше были описаны многочисленные варианты, как сделать гидрострелку самому или применить не стандартный метод решения. Если вы не желаете экономить средства и сделать красиво, то можете покупать. Если есть проблемы, то можно воспользоваться вышеописанными методами.

Почему температура теплоносителя после стрелки (гидравлического разделителя) меньше чем на входе?

Это связано с разными расходами между контурами. Поступающая температура в гидрострелку быстро разбавляется с остывшем теплоносителем, потому что расход остывшего теплоносителя больше чем расход нагретого.

Основные преимущества применения гидравлических стрелок

Если сравнивать с обычной системой, где все завязано одним контуром, то при отключение некоторых веток, возникает маленький расход в котле, что увеличивает резкое повышение температуры в котле и последующий приход сильно остывшего теплоносителя. Гидрострелка помогает поддерживать постоянный расход котла, что уменьшает разницу температуры между подающим и обратным трубопроводом. Для значительного уменьшения температурного напора необходимо в гидрострелке поменять направление движения теплоностителя, что уменьшит температурный напор!

Также ставят трехходовые клапаны с терморегулирующим элементом, который в автоматическом режиме, не дает холодному теплоносителю попасть в обратный трубопровод котла.

Скорее есть возможность купить несколько слабеньких насосов и увеличить функциональность системы. Распределяя их на отдельные контура.

Скорее всего, имелось ввиду, что расход через котел всегда стабильный и исключаются резкие скачки температурного напора. Если сравнивать с обычной системой, где все завязано одним контуром, то при отключение некоторых веток, возникает маленький расход в котле, что увеличивает резкое повышение температуры в котле, а следом и приход сильно остывшего теплоносителя в котел.

Имеется ввиду, когда контуров или веток (распределение потоков) в системе отопления становиться много, то возникает нехватка расходов теплоносителя. То есть мы не можем в котле увеличить расход больше чем установлено ее проходным диаметром. Да и одним слабеньким насосом не увеличишь расход до требуемого значения. И на помощь приходит гидрострелка, которая дает возможность получить дополнительный расход теплоносителя.

schoollremonta.ru

Гидрострелки из полипропилена — Юридическая консультация

Тема в разделе » Схемы обвязки котлов «, создана пользователем Golderson , Искать только в заголовках Сообщения пользователя: Имена участников разделяйте запятой. Новее чем: Искать только в этой теме Искать только в этом разделе Отображать результаты в виде тем. Быстрый поиск. Гидрострелка из полипропилена Тема в разделе » Схемы обвязки котлов «, создана пользователем Golderson , Регистрация:

ВИДЕО ПО ТЕМЕ: Когда гидрострелка нужна обязательно.

Дорогие читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер.

Если вы хотите узнать, как решить именно Вашу проблему — обращайтесь в форму онлайн-консультанта справа или звоните по телефонам, представленным на сайте. Это быстро и бесплатно!

Как сделать гидрострелку своими руками из полипропилена и стали

О гидравлических разделителях для отопления на просторах интернета в буквальном смысле ходят легенды. Но цель данной статьи — не развенчание мифов, а пояснение истинного назначения этого отопительного элемента и принципа его работы. Также любителям систем из ППР мы расскажем, как рассчитывается и устанавливается гидрострелка из полипропилена и можно ли ее сделать своими руками.

Если у вас в доме планируется монтаж простой системы отопления закрытого типа, где задействовано не более 2 циркуляционных насосов, то гидравлический разделитель вам точно не понадобится. Когда контуров и насосов — три, при этом один из них предназначен для работы с бойлером косвенного нагрева, то и здесь можно обойтись без гидрострелки.

Задуматься о разделении отопительных контуров надо в ситуации, когда схема выглядит следующим образом:. Здесь показаны 2 котла, работающих в каскаде.

Но это не принципиально, котел может быть и один. В представленной схеме гидрострелки нет, но без ее монтажа тут явно не обойтись.

Есть 4 контура, в которых действует столько же насосов разной производительности. Самый мощный из них создаст в подающем коллекторе разрежение, а в обратном — повышенное давление. При одновременной работе насосу меньшей производительности просто не хватит сил на преодоление этого разрежения и он не сможет отобрать теплоноситель на свой контур.

По итогу ветвь не будет функционировать, поскольку насосы мешают друг другу. Даже если паспортная производительность насосных агрегатов одинакова, то гидравлическое сопротивление ветвей всегда будет разным. Соответственно, реальный расход теплоносителя в каждом контуре все равно отличается, идеально выверить систему невозможно.

Она представляет собой полую трубу расчетного сечения, чьей задачей является создание зоны нулевого давления между теплогенератором и несколькими потребителями.

Как действует этот элемент в схеме обвязки котла, описано в следующем разделе. Чтобы понять, как работает гидрострелка в системе отопления с несколькими контурами, мы предлагаем изучить схему ее обвязки с котлом, представленную ниже:. Теперь оба коллектора связаны между собой перемычкой, уравнивающей давление в подающей и обратной магистрали.

Благодаря этому в каждый контур поступит столько теплоносителя, сколько нужно. При этом важно обеспечить такой же расход теплоносителя со стороны теплогенератора, иначе его температура на стороне потребителей может стать недопустимо низкой. В интернете очень популярна схема гидрострелки показана выше , изображающая 3 рабочих режима:. В действительности у гидрострелки режим работы один-единственный, он изображен на схеме под номером 3. Это приведет к понижению температуры в системе отопления, ведь со стороны котла в гидрострелке будет подмешиваться мало горячей воды.

Чтобы поднять эту температуру, придется выводить теплогенератор на максимальный режим, что не способствует стабильной работе системы в целом. А уж понизить ее в контурах — задача трехходовых клапанов.

Функция гидрострелки в системе отопления лишь одна — создание зоны с нулевым давлением, откуда смогут отбирать теплоноситель любое число потребителей. Главное, — обеспечить необходимый расход со стороны источника тепла. Для этого реальная производительность котлового насоса должна быть немного больше суммы расходов на всех ветвях потребителей. Подробнее обо всех нюансах рассказано и показано на видео:. Прежде чем купить гидрострелку или приступить к ее изготовлению своими руками, не помешает изучить устройство данного элемента.

Оно очень простое: полая труба круглого или прямоугольного сечения снабжена несколькими патрубками с разных сторон для присоединения к отопительной сети. Причем патрубки для подключения подачи расположены, как правило, в верхней части трубы, а обратки — в нижней. Указанный способ подключения актуален при вертикальном монтаже гидрострелки. В то же время ее можно устанавливать и в горизонтальном положении. Чаще всего для отопления применяется гидравлический разделитель, чье устройство предусматривает установку коллектора.

Они даже продаются одним комплектом, а изготавливаются из таких материалов:. Существуют и более сложные модели, оборудованные не только воздухоотводчиком и сливным штуцером, но и гильзами для присоединения контрольных приборов и датчиков, а также различными сеточками и пластинами. Они служат для очистки теплоносителя и разделения потоков. Подобная гидрострелка, чье устройство изображено на чертеже, имеет приличную стоимость и требует периодического обслуживания:.

Среди домашних мастеров принято делать гидрострелку из металлической трубы, но в силу немалой популярности и дешевизны полипропилена эта тенденция меняется. Ведь даже изготовленный из ППР элемент вместе с коллектором стоит немалых денег. Для этого нужна ППР труба соответствующего диаметра, тройники по числу будущих патрубков и 2 заглушки. Поскольку диаметр трубы для изготовления гидрострелки довольно велик, то потребуется приобрести к сварочному аппарату соответствующую насадку, а при пайке выдержать достаточный промежуток времени.

В принципе, сложного ничего нет, тройники соединяются между собой отрезками труб, а с торцов ставятся заглушки. Это случается из-за инертности твердотопливных котлов, поэтому вся обвязка к ним, включая гидрострелку, должны быть металлическими. Иначе вас ждут плачевные последствия, как на фото:. Если количество патрубков подсчитать нетрудно, то для определения диаметра необходимо произвести расчет гидрострелки.

Он производится через вычисление площади поперечного сечения по следующей формуле:. Для справки. Столь невысокая скорость течения воды внутри гидравлического разделителя обусловлена необходимостью обеспечить зону практически нулевого давления. Если скорость увеличить, то возрастет и давление. Значение расхода теплоносителя определяется ранее, исходя из потребной тепловой мощности отопительной системы. Если вы решили подобрать или купить элемент круглого сечения, то произвести расчет диаметра гидрострелки по площади сечения достаточно просто.

Берем школьную формулу площади круга и определяем размер трубы:. Выполняя сборку самодельной гидрострелки, надо расположить патрубки на определенном расстоянии друг от друга, а не как попало. Ориентируясь на диаметр подключаемых труб, вычисляют расстояние между врезками, пользуясь одной из схем:.

Планируя установить гидравлический разделитель, важно понимать, когда он нужен, а когда нет. Ведь подобное оборудование значительно повысит стоимость монтажа вашей системы.

Что касается идеи поставить либо сделать гидрострелку из полипропилена, надо уяснить, что ее совместное использование с твердотопливным котлом невозможно.

Спаять же ее из трубы и тройников ППР для специалиста не составит труда. Для чего нужна гидрострелка Если у вас в доме планируется монтаж простой системы отопления закрытого типа, где задействовано не более 2 циркуляционных насосов, то гидравлический разделитель вам точно не понадобится. Задуматься о разделении отопительных контуров надо в ситуации, когда схема выглядит следующим образом: Примечание. Схема обвязки с котлом Чтобы понять, как работает гидрострелка в системе отопления с несколькими контурами, мы предлагаем изучить схему ее обвязки с котлом, представленную ниже: Теперь оба коллектора связаны между собой перемычкой, уравнивающей давление в подающей и обратной магистрали.

В интернете очень популярна схема гидрострелки показана выше , изображающая 3 рабочих режима: суммарный расход теплоносителя в контурах потребителей и со стороны котла одинаков; отопительные ветви отбирают большее количество воды, чем ее обращается в котловом контуре; расход в кольце со стороны теплогенератора больше. Подробнее обо всех нюансах рассказано и показано на видео: Схема изготовления гидрострелки с коллектором Прежде чем купить гидрострелку или приступить к ее изготовлению своими руками, не помешает изучить устройство данного элемента.

Они даже продаются одним комплектом, а изготавливаются из таких материалов: низкоуглеродистая сталь; нержавеющая сталь; из полипропилена. Подобная гидрострелка, чье устройство изображено на чертеже, имеет приличную стоимость и требует периодического обслуживания: Среди домашних мастеров принято делать гидрострелку из металлической трубы, но в силу немалой популярности и дешевизны полипропилена эта тенденция меняется.

Иначе вас ждут плачевные последствия, как на фото: Расчет гидрострелки Разделитель для любой отопительной системы подбирается либо изготавливается по 2 параметрам: число патрубков для подключения всех контуров; диаметр либо площадь поперечного сечения корпуса. Ориентируясь на диаметр подключаемых труб, вычисляют расстояние между врезками, пользуясь одной из схем: Заключение Планируя установить гидравлический разделитель, важно понимать, когда он нужен, а когда нет. Рекомендуем: Как сделать отопление в частном доме — подробное руководство Распределительная гребенка системы отопления Как рассчитать диаметр труб для отопления.

Как установить счетчик тепла в квартире Как залить антифриз в систему отопления дома Современные системы отопления Как поменять батареи в квартире.

Гидрострелка для отопления из полипропилена – рекомендации по изготовлению

О гидравлических разделителях для отопления на просторах интернета в буквальном смысле ходят легенды. Но цель данной статьи — не развенчание мифов, а пояснение истинного назначения этого отопительного элемента и принципа его работы. Также любителям систем из ППР мы расскажем, как рассчитывается и устанавливается гидрострелка из полипропилена и можно ли ее сделать своими руками. Если у вас в доме планируется монтаж простой системы отопления закрытого типа, где задействовано не более 2 циркуляционных насосов, то гидравлический разделитель вам точно не понадобится. Когда контуров и насосов — три, при этом один из них предназначен для работы с бойлером косвенного нагрева, то и здесь можно обойтись без гидрострелки.

В системе отопления при наличии нескольких потребителей для правильного распределения теплоносителя от котла используют гидрострелку гидравлический распределитель. Контуры системы — это потребители теплоносителя радиаторы отопления, теплый пол, бойлер и др. Для того, чтобы создать систему отопления с гидрострелкой , необходимо знать основные параметры системы расход каждого контура, мощность котла,теплоемкость теплоносителя, давление, скорость и т.

Во время проектирования системы отопления для помещения, которое вы собираетесь прогреть, чтобы в нём было уютно, тепло и сухо, необходимо решить, при помощи какого устройства вода будет равномерно распределяться по всем трубам и радиаторам. Для небольшого дачного домика или гаража этот вопрос не стоит. Отопительные системы там практически всегда делаются одноконтурные, не требующие вспомогательных приспособлений. Однако если поставлена задача обогрева многокомнатного коттеджа, имеющего два, а то и три этажа, с тёплыми полами и несколькими контурами, то гидрострелка, своими руками собранная и вмонтированная в систему отопления, необходима.

Гидрострелка в системе отопления своими руками

Задача гидрострелки — обеспечить стабильный расход теплоносителя через теплообменник котла. Тем самым, защитить его от частых смен температурного режима и продлить срок службы. Стоимость конденсатного котла велика и если у вас нашлись средства на его покупку,. То лучше использовать кольцевой коллектор на 2 — 3 — 4 контура. Теплоноситель постоянно циркулирует через котёл и коллектор п ри помощи циркуляционного насоса котла. Отбор тепла с коллектора производится н асосными или насосно-смесительными группами по необходимости. Плюсы: небольшая стоимость, простота конструкции, минимальные размеры. Минусы: мощность до 60 кВт и ограничение по высокотемпературному режиму. Заказы принимаются на почту info teplo-vk. Гидромодуль мини на 2 группы до 60кВт Гидромодуль до кВт на 5 групп Отопление дома на газовых баллонах Монтаж отопления на электрокотле Монтаж котельной под ключ Модернизация котельных монтаж водяного теплого пола Отопление дома без газа Отопление дома соляркой Котельная на диз.

Гидрострелка из полипропилена

Гидрострелка из полипропилена своими руками. Миф или реальность? Не секрет, что многие стремятся сэкономить при строительстве собственного дома. Однако экономить можно не везде. Сэкономив раз, возможно в дальнейшем вам придется переделывать.

Гидрострелка выступает в роли предохранителя для котельных теплообменников, поскольку выполняет функцию защиты от появления различных тепловых ударов. Обычно основная часть системы выполняется из чугуна.

.

www.santechniki.com

.

.

Гидрострелка из полипропилена – элемент в системе отопления частного дома

.

Разве без гидрострелки уже невозможно сделать отопление? Wavin Ekoplastik писал(а). Конечно можно, можно и кранов нигде не.

.

.

.

.

.

.

.

Гидрострелка в системе отопления

В прошлой статье мы объясняли, почему гидролизный котел – это ошибочный термин. Сегодня же поговорим про такой элемент системы отопления, как гидрострелка: принцип работы, назначение и расчеты для изготовления своими руками. Если у вас появилась идея сделать ее из полипропилена, то лучше откажитесь от нее сразу, так как проработает такой элемент контура совсем недолго. Использовать нужно только металл и не иначе.

Что такое гидрострелка, ее конструкция

Лучше, если слив находится в нижнем торце (не так, как на рисунке).

На самом деле гидрострелка для отопления – это очень простой прибор (труба с шестью патрубками). Ее еще называют гидротерморазделитель. Она изготавливается из стали. В принципе ее можно сделать собственноручно, но лучше купить готовую заводского производства. Например, гидрострелка Север. Размеры подбираются в зависимости от мощности системы отопления. Обязательные элементы прибора:

  • два патрубка подачи;
  • два патрубка обратки;
  • патрубок для воздухоотводчика;
  • патрубок для слива.

Подача и обратка находится с левой и правой стороны трубы (если смотреть на нее вертикально), воздухоотводчик устанавливается в верхнем торце, а слив в нижнем. Внутри трубы нет никаких змеевиков или тэнов, это просто труба.

Воздухоотводчик лучше ставить автоматический, хотя допускается установка и механического крана Маевского, но тогда периодически нужно будет стравливать воздушные пробки. Задача слива заключается в том, чтобы время от времени можно было удалить собравшуюся грязь со дна.

Фольгированный утеплитель для труб из вспененного полиэтилена отбивает ИК лучи, что увеличивает его эффективность.



Почему утеплители на основе бумаги не стоит применять читайте здесь.

Гидрострелка для отопления бывает круглого и квадратного сечения. Патрубков для подачи и обратки может быть не четыре, а шесть, восемь и даже больше. Некоторые модели комплектуются манометрами – это такой прибор, который показывает давление в системе отопления.

Принцип работы и функции гидрострелки

Итак, мы разобрались с тем, что такое гидрострелка в системе отопления и теперь переходим к описанию ее принципа работы. Она разделяет котельную (один или несколько нагревателей) и систему отопления. Основная суть в том, что теплоноситель нагревается в котле и подается в гидротерморазделитель. Оттуда вода попадает в контур обогрева.

Есть три принципиальные схемы разделения потоков теплоносителя в гидрострелке:

Схемы циркуляции теплоносителя в гидрострелке.

Принцип работы гидрострелки построен таким образом, чтобы она выполняла одну главную функцию – это стабилизация системы отопления с несколькими контурами, на которых установлены циркуляционные насосы разной мощности. Она является зоной нулевого сопротивления, поэтому более мощные насосы не вытягивают на себя весь поток теплоносителя, давая возможность работать менее мощным насосам.

Третья схема – это пример правильной работы системы обогрева. В этом случае обратка на котел идет подогретой, что повышает КПД нагревателя, а также продлевает срок его жизни.

Первая схема работы невыполнима. Даже если все оборудование подобрано идеально и все контуры сбалансированы, то при срабатывании термоголовки на батарее вся эта налаженность в момент улетучивается. Вторая схема циркуляции возможна только в том случае, если мощности котла недостаточно. В таком случае о правильной работе системы обогрева даже речи быть не может, поэтому нельзя допустить, чтобы циркуляция теплоносителя в гидрострелке осуществлялась по второй схеме.

Как сделать гидрострелку для отопления своими руками

Сделать гидрострелку своими руками легко, если вы обладаете навыками сваривания металлов электрической или газовой сваркой. Нужно взять трубу (круглого или квадратного сечения) и вварить в нее шесть патрубков с резьбой. На это все, дело сделано.

Самодельная гидрострелка.

Но, прежде чем приступить к изготовлению гидрострелки своими руками, нужно составить чертеж и рассчитать все размеры. Нужно вычислить:

  • внутренний диаметр трубы;
  • высоту трубы;
  • расстояние между патрубками подачи и обратки.

Чтобы вычислить сечение трубы для начала нужно мощность котла в кВт (или сумму мощностей всех котлов в системе отопления) поделить на разницу температуры подачи и обратки. Затем из полученного значения нужно извлечь корень квадратный и умножить его на 49. Для определения высоты трубы нужно внутреннее сечение (которое мы уже определили) умножить на шесть. Расстояние между патрубками подачи и обратки должно составлять 2-3 внутренних диаметра трубы.

Очень важно знать какой стороной укладывать утеплитель с фольгой, ведь из-за неправильного использования все его преимущества сводятся на нет.



Про применение самоклеящейся теплоизоляция с фольгой мы писали в этой статье.

Кстати, рекомендуем сразу отказать от идеи сделать гидрострелка своими руками из полипропилена. Слишком уж высока может быть температура подачи от котла (до 95 градусов), а это для полимеров критических предел. В таком режиме гидротерморазделитель прослужит недолго.

Итоги

Единственное зачем нужна гидрострелка – это создание условий для одновременной работы нескольких циркуляционных насосов разной мощности в одной системе отопления. Гидротерморазделитель устанавливается только в больших контурах с несколькими кольцами циркуляции разной длины. В остальных случаях (однотрубные или двухтрубные контуры в домах до 200 м. кв) гидрострелка не нужна. Никаких других функций, кроме той, которую мы озвучили, она не выполняет, не верьте рекламе.

Самодельные водяные пистолеты из ПВХ DIY

Можете сказать, этим летом мы немного повеселились? Мне нравится эта фотография, на которой моя дочь тестирует свой самодельный водяной пистолет из ПВХ на нашем желающем участнике.

В последнее время здесь, в Южной Калифорнии, было очень жарко, и эти самодельные водяные пистолеты из ПВХ держат нас в прохладном состоянии!

Прежде всего, мне нужно предоставить кредит там, где он подлежит оплате. На самом деле это ремесло, которое мой муж инициировал и управлял вместе с детьми.Его вдохновил один из его хороших друзей, который недавно разместил этот учебник на сайте Instructables. Я просто снял семейное развлечение на камеру и предоставил материалы для украшения и настройки водяных пистолетов. Мы превратили конструкцию нашего водного пистолета в веселый семейный ремесленный проект!

Мы сделали две разные конструкции водяного пистолета — трехзубую версию и длинную, но мощную прямолинейную винтовку с одной цапфой.

Расходные материалы, которые вам понадобятся для трехконечного водяного пистолета из ПВХ:
  • Труба из ПВХ (труба сортамента 40 1/2 ″ обычно предварительно нарезана на 2 и 4 фута длиной)
  • 1 переходник «t» на водяной пистолет (тот, который выглядит как «T»)
  • 1 соединитель крестообразный (тот, который имеет вид со знаком плюс)
  • 2 угловых соединителя (те, что в форме колена)
  • Заглушки 4 1/2 ″
  • 1 садовый шланг с резьбой 1/2 ‘соединитель для садового шланга
  • Насадка для садового шланга Basic

Мы также использовали ручную пилу DeWalt, чтобы разрезать трубы из ПВХ, и ручное сверло с сверлом 1/8 дюйма, чтобы просверлить отверстия для воды в крышках.Примечание: этот шаг должен выполняться взрослым.

Дополнительно: чтобы персонализировать наши водяные пистолеты из ПВХ, мы использовали мою коллекцию различных декоративных лент для воздуховодов.
А для постоянного приклеивания труб к фитингам мы добавили универсальный цемент или клей ПВХ.

Для однозубого водяного пистолета потребуется:

  • Труба ПВХ (труба График 40 1/2 ″)
  • Соединитель скольжения 1 тонна на водяной пистолет
  • Заглушки 2 1/2 ″
  • 1 садовый шланг с резьбой 1/2 ‘соединитель для садового шланга
  • Насадка для садового шланга Basic

Шаг 1 — Отмерьте 6 ″ секций на вашей трубе из ПВХ.(Мы использовали 6-дюймовые секции на трехконтактной конструкции и пару 8-дюймовых секций на однополюсной версии)

Шаг 2 — попросите взрослого (в защитных очках) отрезать отрезки трубы из ПВХ, в то время как дети терпеливо ждут вдали от пилы.

Трубу из ПВХ легко разрезать пилой, но имейте в виду, что пластиковая стружка попадает повсюду.

Step 3 — как только вы разрежете все части, соберите свои водяные пистолеты.Это похоже на сборку забавной головоломки. Старшие девочки помогали младшим мальчикам. Кусочки должны легко и плотно прилегать друг к другу. Мы обнаружили, что каждый фитинг немного отличается, поэтому мой муж следил за тем, чтобы каждый из них был плотно надет, или мы использовали цемент из ПВХ, чтобы склеить их.

Вы можете посмотреть на фотографии в качестве справки, но в основном мы спроектировали места, где вода будет разбрызгиваться, и создали ручки на каждой, чтобы удерживать ее и удерживать.

Step 4 — украсьте свои водяные пистолеты декоративной утиной лентой.Это был мой любимый шаг! Это также помогло различить, чей был чей. Мы сделали достаточно водяных пистолетов, чтобы каждый ребенок сконструировал свое.

И да, у меня действительно есть коллекция или большая корзина с утиной лентой!

Шаг 5 — просверлите взрослого отверстия в верхней части каждой крышки из ПВХ. Вы можете делать столько, сколько хотите. Имейте в виду, что именно здесь будет выходить вода, поэтому у каждого будет свой эффект распыления воды.

Последний шаг — надеть колпачки на готовый водяной пистолет.

Присоедините соединитель шланга к насадке садового шланга и подсоедините к шлангу.

Тогда готово… целься… огонь!

У нас на заднем дворе два шланга, поэтому мы по очереди устраивали поединки два на два из водяных пистолетов, в то время как другие дети бегали между струями воды.

После дня крафта и водных развлечений — это наша новая коллекция водяных пистолетов из ПВХ!

Честно говоря, это было поистине веселое семейное ремесло, в котором участвовал каждый член семьи!

Мы обнаружили, что одностворчатый водяной пистолет был самым мощным и помогал вам лучше всего промокнуть, но и трехзубый дизайн тоже был супер крутым!

Сохраняйте хладнокровие и удачи!

Как сделать водоструйную машину своими руками

Сделай сам Waterzooka

Сделай сам Waterzooka

Материалы

  • 2 дюйма на 24 дюйма ПВХ-труба Schedule 40
  • ПВХ-труба 1¼ на 24 дюйма
  • Два 2-дюймовых ПВХ-заглушки
  • Две 1-дюймовые ПВХ-заглушки
  • 1¼-дюймовый ПВХ муфта
  • Буна-Н 1.6 дюймов ID на 0,21-дюймовом уплотнительном кольце CS
  • Клей для ПВХ (8 унций достаточно)
  • Тюбик водостойкой силиконовой смазки

Лето означает повышение температуры, а часто и всплеск настроения. Если ваши друзья и семья хотят победить жару, не избивая друг друга, есть верный вариант: бой из пистолета-распылителя! Но покупка водяного оружия стоимостью 20 долларов и более может быстро истощить кошелек. Вот почему вам следует взять дело в свои руки, посетить строительный магазин и проявить некоторую изобретательность в гараже, чтобы создать недорогой, но надежный арсенал водолазов.Popular Science любит эту версию с веб-сайта Instructables.com, но мы доработали ее, чтобы не отставать от новейших технологий водяного пистолета. Следуйте этим инструкциям, чтобы сохранять хладнокровие.

Самодельный водяной бластер

Инструкции

Отрезок: Возьмите более тонкую 24-дюймовую трубу [2] и отпилите кусок длиной 2 дюйма. Загладить края наждачной бумагой.

Сверло: Это самая интересная часть. Новые водяные пистолеты позволяют выбирать насадки, способные замачивать людей различными способами.Имитируйте их, просверлив одно отверстие диаметром ¼ дюйма или несколько отверстий диаметром ⅛ дюйма в конце одной 2-дюймовой крышки из ПВХ [3]. Небольшая щель шириной ⅛ дюйма также подойдет. (Наша любимая конфигурация? Три отверстия, которые производят взрыв, как у дробовика.) Вырежьте или просверлите отверстие большего диаметра 1¾ дюйма в другой 2-дюймовой крышке; это будет ваша направляющая для поршня.

Клей: Соберите поршень, нанеся клей ПВХ [7] на один конец 2-дюймовой трубы, которую вы отпилили на шаге A, и на один конец ее 22-дюймового аналога.Вставьте оба склеенных конца в любой конец соединителя из ПВХ [5]. Ослабьте уплотнительное кольцо [6] на 2-дюймовом отрезке трубы, затем приклейте одну из 1¼-дюймовых крышек [4] к 2-дюймовому отрезку.

Смазка: Чтобы собрать корпус пистолета, приклейте сопло (2-дюймовую крышку с маленькими отверстиями) на трубу из ПВХ размером 2 на 24 дюйма [1]. Дайте клею высохнуть в течение 15 минут, затем нанесите немного смазки [8] внутрь трубы.

Соберите: Вставьте поршень в корпус, затем нажмите, потяните и покачивайте его, чтобы равномерно распределить смазку.Это создаст гладкое водонепроницаемое уплотнение. Затем наденьте направляющую поршня (2-дюймовая крышка с проделанным вами 1¾-дюймовым отверстием) над поршнем и надвиньте направляющую поршня на корпус. Не приклеивайте! Возьмите другую 1¼-дюймовую крышку и приклейте ее к поршню.

Douse: Ваш Waterzooka готов к работе. Окуните рабочий конец в воду — озеро, бассейн, ведро — потяните за ручку, чтобы набрать воду в бочку, а затем нажмите на нее, чтобы выстрелить. Просто убедитесь, что построили несколько для своего супруга, детей и свекрови, чтобы они могли защитить себя.Ну может не твоя свекровь.

Время: 2 часа
Стоимость: Около 15 долларов за связку пушек
Сложность: Умеренная

ВНИМАНИЕ: Дети, вам нужен присмотр взрослых. Запускайте только на улице, надев защитные очки, и следите за своей целью (спички предназначены для зажигания огня).

Эта статья впервые появилась в июльском выпуске журнала Popular Science за 2013 год. Остальную часть журнала смотрите здесь.

30 ОБЯЗАТЕЛЬНО ПРОЧИТАЙТЕ Использование теплового пистолета для рукоделия + DIY Master

Тепловой пистолет, часто называемый нагнетателем горячего воздуха, является обязательным инструментом для профессионалов, ремесленников и мастеров своими руками. Тепловые пушки широко известны тем, что используют их для снятия краски и сварки или сгибания пластмасс. Однако эти удобные инструменты гораздо более универсальны, чем просто инструменты для сварки пластмасс. Откройте для себя все удивительные возможности повседневного использования и советы, которые дает ваш надежный тепловой пистолет!

  • Оттаивание замороженных труб

    Если зимой температура резко падает и вы находитесь в одном шаге от аварийного водопровода, немедленно возьмите тепловую пушку! Слегка снизьте температуру, а затем медленно и осторожно прогрейте трубы.Это более медленный процесс, потому что вы не хотите нагревать его слишком быстро, так как это может привести к повреждению труб. Однако использование теплового пистолета очень эффективно, пока не прибудут профессионалы или вы не сможете применить новый источник изоляции.

    Источник: Good HouseKeeping

  • Ослабление старых болтов и винтов

    Старые болты и винты, особенно те, которые за долгие годы заржавели, могут оказаться невероятно сложными. Это если только у вас под рукой нет теплового пистолета, чтобы сделать это! Горячий воздух из термофена заставит металл расширяться и расшатываться, что облегчает удаление.

  • Подарите своему автомобилю немного TLC

    Есть ли на кузове вашего автомобиля несколько вмятин без складок? Воздуходувки горячего воздуха, используемые вместе с баллончиком с воздухом, могут помочь решить эту проблему. Начните с нагрева вокруг вмятины или над самой вмятиной с помощью теплового пистолета на низкой мощности и постоянно перемещая инструмент, чтобы не повредить краску. Сделайте это в течение нескольких секунд, прежде чем продуть пораженный участок воздухом из баллончика. Это приведет к образованию слоя льда, и вмятина должна выскочить, как только лед начнет таять.

  • Убрать туманные фары

    Теперь, когда вы избавились от вмятин на машине, следующий совет — использовать тепловую пушку, чтобы очистить запотевшие фары. Возьмите тепловую пушку и, быстро проведя по лицу фары, вы избавитесь от всего этого тумана.

    Источник: Google

  • Восстановить обшивку автомобиля

    Часто черная отделка старых автомобилей становится тускло-серой. Однако это не проблема для теплового пистолета, поскольку он может легко вернуть этой отделке первоначальный блеск.

  • Идеальная обжарка кофейных зерен

    Поместите кофейные зерна в металлическую миску и расположите тепловой пистолет относительно близко к поверхности. Переместите его, чтобы тепло равномерно распространилось. Периодически помешивайте фасоль, чтобы обеспечить равномерное обжаривание и избежать пригорания. Вы поймете, что они готовы к использованию, когда услышите первый треск.

    Источник: Good HouseKeeping

  • Стать шеф-поваром

    Если кулинария — ваше любимое хобби, вам понравится этот умный трюк, в котором тепловая пушка служит полезным кухонным инструментом.Вы можете использовать его, чтобы поджарить мясо, растопить шоколад или сахар, или даже поджарить зефир или панировочные сухари.

  • Поднимите старый или поврежденный пол

    Поддевание старого пола может занять несколько часов. К счастью, процесс можно значительно ускорить, если ослабить клей для пола с помощью теплового пистолета. Тепловой пистолет особенно полезен, когда дело доходит до подъема старого винилового пола.

  • Сэкономьте зимой

    Другой способ использования теплового пистолета — утеплить окна виниловой пленкой перед наступлением зимы.Это сэкономит вам много денег на счетах за отопление.

  • Сушка влажной древесины

    Влажная древесина более подвержена плесени и гниению, поэтому важно быстро избавиться от лишней влаги. Тепловая пушка — верный способ добиться успеха. Просто убедитесь, что вы используете низкую температуру, чтобы дерево не загорелось.

    Источник: The Irish Times

  • Отвод ПВХ и металлических труб

    Существует бесчисленное множество проектов и причин, по которым трубы из ПВХ или металла необходимо гнуть.Может быть, вы делаете особый проект своими руками или хотите изменить форму спортивного инвентаря, например хоккейной клюшки. Что ж, тепловой пистолет — ваш ответ на все эти хитрости, и он позволит вам изменять форму предмета.

  • Удалить старые обои

    Устали смотреть на старые обои? Тепло — отличное средство для удаления клея, поэтому термофен — удобный способ расплавить клей для обоев, особенно если вы обнаружите, что обои устойчивы к способу удаления замачивания.Но только одно — будьте осторожны, так как нагревать бумагу всегда есть риск.

    Источник: Ель

  • Размягчить или удалить клей

    Говоря об удалении клея, тепловые пушки — один из лучших вариантов для удаления самых разных клеев. Нужно удалить наклейки с зеркала? Снять наклейку с бампера с машины? Снять этикетку с банки? Или, может быть, вам нужно убрать плитку из ванной или кухни. Что ж, тепловая пушка станет вашим лучшим другом в выполнении всех этих задач с легкостью!

  • Термоусадочная упаковка

    Элементы, которые можно упаковывать в термоусадочную пленку, бесконечны.Некоторые попытаются использовать фен для усадки пленки, но тепловая пушка намного эффективнее и быстрее.

    Нагнетатель горячего воздуха HOTWIND SYSTEMS

  • Термоусадочная пластиковая трубка

    Вам нужно обмотать кусок ПВХ трубы вокруг чего-то вроде провода? Для этого подойдет тепловая пушка. При изготовлении термоусадочной трубки обязательно определите, какая температура необходима, поскольку слишком высокая температура может повредить упаковываемый материал.

  • Ремонт кожи и винила

    Есть ли на вашей коже или виниле порез? Тепловая пушка может спасти положение! Возьмите заплатку и покройте одну сторону термоактивированным клеем.Воспользуйтесь тепловым пистолетом, чтобы активировать клей и нанести на разрез.

  • Мягкая мебель

    Вы можете не только ремонтировать винил с помощью теплового пистолета, но и обивать винилом целые предметы мебели. При нагревании винил очень легко растянуть вокруг любого предмета мебели, для которого нужна новая безупречная отделка.

  • Соединить большие тенты

    Да, брезент большие, но иногда нужен брезент больших размеров, который практически невозможно купить.Итак, возьмите тепловую пушку, чтобы соединить два или более брезента вместе, перекрывая их, нагревая стороны, а затем прижимая друг к другу. Вы можете сделать брезент любого размера! Если вам нужна серьезная сварка брезента или баннеров, обратите внимание на наше тепловое оборудование для изготовления пластмасс и баннеров.

  • Изготовление свечей

    Свеча — твое хобби? Создавая идеальную свечу, вы можете столкнуться с вмятиной в воске или с проблемой выравнивания. Ваша тепловая пушка может легко решить эти проблемы.

  • Тонировка окон

    Заинтересованы в тонировке окон? Тепловые пушки — отличный инструмент для термоусадки тонировочной пленки, прилегающей к окну. Просто используйте инструмент для разглаживания, чтобы получить гладкую поверхность.

  • Дезинфекция

    Хорошо известно, что тепло дезинфицирует, так почему бы не стерилизовать инструменты с помощью теплового пистолета? Установите тепловую пушку на максимальную мощность и взорвите инструменты для идеальной дезинфекции.

  • Обработка воском сноуборда, доски для серфинга или лыж

    Когда вы берете воск для сноуборда, доски для серфинга или лыж, он автоматически не готов к работе.Поэтому быстрый способ получить идеальный слой воска — использовать тепловую пушку.

  • Придать дереву имитацию под старину

    Хотите, чтобы часть вашей деревянной мебели выглядела как антикварная находка из винтажного магазина, но не хотите платить высокие цены? Тепловой пистолет может состарить вашу мебель за вас. Просто проведите тепловым пистолетом по деревянной мебели, обращая особое внимание на направление волокон. Но не торопитесь. Просто двигайте аккуратно и равномерно, и вы получите идеальный античный вид.

  • Краска с трещинами

    Тепловая пушка может придать свежему слою краски более старинный вид. Просто нарисуйте объект, как обычно, дайте ему высохнуть, а затем нанесите второй слой. Нанесите клей кистью (подойдет обычный школьный клей) на объект, и, когда клей станет липким, нанесите второй цвет краски, а затем с помощью теплового пистолета высушите этот цвет. Краска высохнет, и вы увидите потрескивание от тепла.

  • Натяжной кожаный ремень

    Такое случается с большинством из нас — небольшая прибавка в весе ведет к чуть более тесному поясу.Это отличное время, чтобы ваша тепловая пушка пришла на помощь! Равномерно нанесите тепло на кожаный ремень, а затем потяните. Это позволит растянуть ремень, и вы сэкономите деньги на покупке нового ремня.

  • Приготовить бекон

    Это может показаться странным, но тепловая пушка может приготовить бекон. Положите этот восхитительный кусок бекона на тарелку (не используйте бумажную тарелку!) И проведите по нему тепловым пистолетом — спереди и сзади — до тех пор, пока не получите хрустящий кусок бекона, который только и ждет, чтобы его съели.

    Источник: www.eatthis.com

  • Удалить мелок со стен

    Вы повернули голову на минуту, и ваш ребенок воспользовался возможностью нарисовать мелком настенное искусство? Для его удаления не нужно использовать консистентную смазку и очиститель. Вместо этого возьмите тепловую пушку и протрите цветной карандаш. Так восковой мелок будет легко удалить тканью.

  • Тиснение

    Тепловой пистолет — это инструмент мечты мастера, когда дело доходит до тиснения, особенно потому, что он сконструирован таким образом, чтобы пропускать легкий поток горячего воздуха, чтобы не распылять порошок для тиснения.Кроме того, тепло направлено, что позволяет избежать излишнего нагрева других областей.

  • Разморозьте морозильную камеру

    Бывает. Вы открываете морозильную камеру и видите, что мороз почти не выдерживает. Конечно, вы можете оставить дверцу открытой для разморозки или даже воспользоваться феном, но это займет много времени, чтобы растопить лед. Ваша тепловая пушка может выполнить работу намного быстрее!

  • Ремонт экрана телефона

    Сегодня многие сотовые телефоны используют клей вместо винтов для крепления внешних и внутренних компонентов, и они сконструированы таким образом, что вы чувствуете, что вам нужны живые челюсти, чтобы добраться до тех частей, которые нуждаются в ремонте.Тепловой пистолет может помочь вам легко снять компоненты, такие как экран, чтобы вы могли произвести необходимый ремонт. Только будьте осторожны с температурой тепла.

  • Тепловые пушки

    имеют неограниченные возможности, особенно если вы любитель или ремесленник. Итак, если вам нужен нагнетатель горячего воздуха, не ищите ничего, кроме Hot Air Tools. У нас есть широкий выбор, и мы знаем, что у нас есть тот, который идеально подходит для ваших нужд. Кроме того, благодаря нашему качественному продукту и нашей программе регулярного технического обслуживания и ремонта вам больше никогда не придется бежать в магазин за очередным тепловым пистолетом.
    Свяжитесь с нами сейчас для получения дополнительной информации по телефону 1-800-694-1472 или посетите наш сайт, чтобы узнать о наших стартовых наборах, в которых есть все, что вам может когда-либо понадобиться в ручном инструменте с горячим воздухом.

    Наконец, если у вас есть использование теплового пистолета, которого вы не видели в нашем списке, или видео, которое вы сделали, которое идеально подходит для одного из наших вариантов использования, пожалуйста, не стесняйтесь поделиться им с нами по адресу [email protected] так как мы хотели бы разместить ваш совет прямо здесь, в нашем блоге, и составить этот список из более чем 100 различных способов использования термовоздушного пистолета.Спасибо и удачи в сварке или крафтинге.

    Steinel Heat Gun — Как сваривать пластик

    Сварка пластика очень похожа на сварку металла в том смысле, что нужно знать, какой вид пластика используется, его температуру плавления и как сделать надлежащее сварное соединение. Помните, что пластиковые сварные швы будут похожи на металлические сварные швы, и что перед тем, как сварка будет завершена, необходимо выполнить процесс шлифовки и отделки. Это лишь краткий обзор сварки пластмасс и содержит только основную информацию, которая может потребоваться для выполнения всех видов сварки и отделки пластмасс.


    Введение в сварку пластмасс

    Пластмассы, которые можно сваривать, называются «термопластами», что означает, что при нагревании до достаточно высокой температуры они размягчаются и, следовательно, могут свариваться. Наиболее распространенными типами термопластов являются полиэтилен, полипропилен, поливинилхлорид (ПВХ), полиуретан и акрилонитрилбутадиенстирол (АБС).

    Сварка горячим воздухом наиболее эффективна, если толщина материала превышает 1/16 дюйма. При хорошем сварном шве соединение будет примерно таким же прочным или прочным, как исходный материал.

    Перед тем, как приступить к реальному проекту, необходимо потренироваться на ломе, чтобы получить «ощущение» сварки пластмасс. Сварка пластика требует такой же практики, как и сварка металла.


    Основной материал и сварочный стержень

    Сварочный стержень должен быть из того же материала, что и материал, который вы пытаетесь сварить.

    В некоторых случаях вы можете определить материал, с которым вы работаете, по информации, предоставленной производителем продукта; в других случаях вы этого не сделаете.

    Один из методов определения типа пластика — это «Тест на горение». Это достигается путем наблюдения за тем, как он горит, за цветом пламени и запахом дыма. Может потребоваться удалить небольшую полоску материала для проведения испытания на горение.

    В следующей таблице представлены описательные характеристики термопластов, подвергнутых «испытанию на горение».


    Нет дыма, синего пламени, запаха свечного воска Полиэтилен (ПЭ)
    Нет дыма, оранжевого пламени и запаха Полипропилен (ПП) Черный сажистый дым, висящий в воздухе, со сладким запахом Акрилонитрил-бутанадиен-стирол (ABS) Самозатухающий, не горючий Поливинилхлорид (ПВХ) Черный дым, эффект распыления Полиуретан (TPUR)

    После того, как вы определили свариваемый материал, вы можете выбрать подходящий сварочный стержень.


    Температура сварки

    Правильная температура воздушного потока от тепловой пушки очень важна для получения хорошего сварного шва. Слишком сильный или недостаточный нагрев приведет к слабым сварным швам.

    Ниже показаны правильные температуры сварки для различных типов термопластов:


    Тип пластика Температура сварки
    Полипропилен (PP) 575 ° F
    Полиэтилен (PE) 550 ° F Акрилонитрил-бутанадиен-стирол (ABS) 500 ° F Поливинилхлорид (ПВХ) 525 ° F Полиуретан (TPUR) 575 ° F

    Чтобы проверить выходную температуру, нагрейте выбранный сварочный стержень.Если температура правильная, стержень должен стать липким, а затем очень мягким. Если стержень начинает разжижаться, температура слишком высокая.


    Типы сварных швов

    Пластиковые сварные швы по внешнему виду очень похожи на металлические сварные, и используются многие из тех же методов сварки. Обратите внимание, что края свариваемых деталей имеют фаску. Это важно для получения гладкого шва. На следующих рисунках показаны различные типы обычных сварных швов.

    STEINEL Пластиковые сварочные сопла и аксессуары


    07062 — устанавливается на тепловую пушку в качестве основания для 07201 и 07091
    07201 — используется, если вы используете жесткий сварочный стержень
    07091 — используется, если материал стержня гибкий или жесткий

    Регулятор температуры должен быть установлен между 7 и 8 на моделях HL 1802 E и HL 2002 LE.Регулировка температуры на HL 1800 E должна быть установлена ​​между 2 и 3, а на колесике HG 2000 E она должна быть установлена ​​между 2 и 3 отметками.


    Сварка пластмасс


    1. Потренируйтесь с отходами перед тем, как приступить к работе над своим проектом.
    2. Установите сварочный наконечник на тепловую пушку.
    3. Обрежьте конец пластикового сварочного стержня под углом 60 °. Рекомендуется, чтобы длина сварочного стержня равнялась длине свариваемого соединения.Это предотвратит появление слабого места в сварном шве, где могут быть соединены стержни.
    4. Очистите свариваемые детали влажной тканью, а затем вытрите насухо сухой тканью. Затем выровняйте детали в том положении, в котором вы хотите их сварить. Возможно, потребуется зафиксировать их в нужном положении.
    5. Включите тепловую пушку, дайте ей нагреться примерно 30 секунд и установите соответствующую температуру сварки.
    6. Удерживая сварочный стержень близко к начальной точке, нагрейте стержень и основной материал до тех пор, пока они не станут липкими.(Стержень начнет размягчаться). Прижмите сварочный стержень к начальной точке на свариваемом стыке под углом 90 °.
    7. Продолжайте перемещать тепловую пушку и стержень вдоль соединения, оказывая некоторое давление на стержень, пока он плавится в стыке, и перемещайте тепловую пушку легким движением в виде полумесяца. Продолжайте прикладывать тепло непосредственно к стыку. Двигайтесь с одинаковой скоростью и с постоянным давлением поперек сустава. Не растягивайте стержень, так как это создаст слабый участок сварного шва.
    8. По окончании сварки отрежьте стержень ножом или бокорезом. Обязательно дайте сварочному материалу остыть до комнатной температуры перед проверкой прочности сварного шва.

    Осторожно: Сварка пластмасс требует практики. Практика даст вам «почувствовать» правильное давление на стержень, скорость перемещения по сварному шву и то, что нужно искать, чтобы определить прочность сварного шва.

    На следующих рисунках показано, как могут выглядеть правильные и неправильные сварные швы:

    Как сделать байдарку своими руками сваривать пластик

    Каякинг может быть утомительным.Независимо от того, есть ли у вас утечка или что-то еще, что нужно отремонтировать, я хотел воспользоваться моментом, чтобы показать вам, как исправить и отремонтировать каяк.


    Это сезон, когда можно сделать перерыв и просто починить каяк все, что нужно сделать. Вы можете поставить якоря, вы можете отремонтировать корпуса или что-то еще. Это лучшее время для этого, если вы зимой. Этот каяк — старый OB Outback ограниченного выпуска 2016 года, то, что мы делаем, прямо здесь, на этом OB, имеет большую трещину, и это то, что Weird-Fish собирается починить.

    Что вам понадобится

    • Медицинский спирт
    • JB Weld Plastic — любой хозяйственный магазин магазин автозапчастей
    • Flex Tape — Walmart
    • Heat Gun
    • Spoon


    Очистите пораженный участок небольшим количеством спирта. Хорошо, по сути, он собирается нагреть пластик с помощью теплового пистолета, чтобы посмотреть, сможет ли он снова расплавить этот пластик на место. Пока все идет неплохо. Это может оставить красивый шрам. Теперь он сглаживает пластик с помощью электрической шлифовальной машины.Его намного проще немного отшлифовать, а потом он наложит эпоксидную смолу. Но прежде чем мы собираемся прикоснуться к нему еще раз с помощью теплового пистолета. После того, как он был отшлифован, немного промойте его водой. Сейчас он на последнем этапе подготовки, когда он отшлифовал его, очистил, и теперь он собирается нанести на него эпоксидную смолу, а затем он собирается использовать гибкую ленту внутри в качестве дополнительной защиты от протечек внутри каяка. Но если вы посмотрите на каяк, как он есть, вы даже не увидите, что в нем была какая-то дыра, есть только небольшой шрам, который больше похож на боевую рану.Используя гибкое уплотнение, он собирается надеть его на внутреннюю часть каяка, чтобы усилить уплотнение. Теперь, когда поверхность чистая, вам нужно нанести JB Weld Plastic. Вы можете нанести его куском картона, как кисть. Обязательно сделайте его гладким, гладким, как попка ребенка.


    Я надеюсь, что это видео поможет кому-то, кто хочет сделать своими руками с помощью пластикового сварного шва JB и ленты Flex Tape. это легкая работа, которая заняла не более 20 минут. Теперь нам просто нужно подождать, пока он снова высохнет, и мы будем готовы упасть в воду.

    Летние развлечения с персонализированными водными бластерами Тихая роща

    Поделиться — это забота!

    Водоструйные аппараты

    — действительно идеальное занятие, чтобы вывести ваших детей на улицу в жаркий летний день.

    Тема этого месяца Inspire My Creativity Link up — Детские занятия или поделки. Размышляя о детских мероприятиях на летние месяцы, я хотел, чтобы мои дети развлекались. Зная своих детей, я знала, что это занятие должно быть связано с водой.Так что я отправился в долларовый магазин за недорогим вдохновением. Обычно я каждый год беру детские водяные пистолеты. Они забавны и даже лучше дешевы (поэтому я не волнуюсь, когда они ломаются). Единственная проблема в том, что при их использовании мои дети постоянно бегают внутрь, чтобы снова зарядить оружие. Я попытался поставить на улицу бак с водой и сказать своим детям, чтобы они просто держали пистолеты под водой, пока они не наполнятся, но это не сработало так, как мне хотелось бы.

    В этом году я надеялся найти что-то получше и догадаться, что я на самом деле сделал.Я заметил, что в нашем долларовом магазине есть крутые маленькие детские бластеры. Я знал, что с формой пистолета, но с такой способностью легко наполнять воду, как водяной стакан, он идеально подойдет для моих детей. Была только одна проблема … Они были только двух цветов, но у меня трое детей.

    Когда я придумал решение, я уже слышал их жалобы на то, что у меня в голове крутится мой пистолет. Используя свой Cricut и голографический винил (от которого у меня остались обрезки, когда я делал наборы для ловли насекомых), я мог бы использовать их для изготовления этикеток для каждого пистолета! Я знаю … ГЕНИЙ … Верно?!?

    Дизайн небольшой, чтобы поместиться на боковой стороне ствола бластера.Я хотел, чтобы он был как можно ближе к рукоятке, чтобы не промокнуть, когда дети наполняют ружья. Мой муж предложил вместо того, чтобы указывать свои полные имена, сделать первый инициал с классным дизайном. Это было идеально, потому что даже мой трехлетний ребенок узнал первую букву своего имени.

    После создания дизайнов в Cricut Design Space, этот проект занял всего несколько минут, и детям понравилось, как они вышли, и умоляли выйти на улицу, чтобы использовать их прямо сейчас. Самое приятное то, что прошла уже неделя, и не было ни единого спора о том, чей бластер.#MomWin !!!

    Необходимые материалы:
    Если вам нужно заказать какие-либо из этих расходных материалов на Cricut.com, используйте промокод:
    QUIETGROVE , чтобы получить скидку 10% + бесплатную доставку!

    ** Обратите внимание, что этот код не работает с Design Space Access, цифровым контентом, машинами, EasyPress, Brightpad

    Инструкции:
    • Измените начальную букву в середине каждого рисунка.
    • Настройте свой Cricut на индивидуальный и выберите голографический винил из списка нестандартных материалов.
    • Положите винил на стандартный коврик и приступайте к резке. ** К счастью, у Cricut нет проблем с вырезанием небольших замысловатых узоров.
    • Обрежьте лишний винил ( Я использую триммер для бумаги из своего набора основных инструментов) для будущего использования, а затем с помощью инструмента для прополки (из основного набора инструментов) удалите ненужный винил с вашего дизайна.
    • Отрежьте небольшой кусок переводной ленты (размером с ваш дизайн) и прижмите прополку винила ( Для этого я использую скребок из необходимого набора инструментов ).
    • Отклеивание винила (перенос винила на ленту для переноса)
    • Нажмите на ствол бластера там, где хотите, и осторожно снимите ленту для переноса изображения, оставив виниловый рисунок на бластере.

    Как я уже сказал, использование винила для настройки водоструйных аппаратов вашего ребенка займет всего несколько минут, но оно того стоит, чтобы провести часы без драматического веселья на солнце.

    Для использования я просто нашел несколько запасных ведер, которые валялись вокруг дома, и наполнил их водой, затем поставил их в разных местах нашего переднего двора, а затем позволил детям устроить водную войну.У них было ооочень много диких развлечений на воде, и при этом использовалось гораздо меньше воды, чем в бассейне или разбрызгивателе.

    Если мои дети когда-нибудь устанут просто стрелять друг в друга (чего я не предвижу в ближайшее время), я вытащу их пластмассовые фигурки и динозавров и заставлю их стрелять по мишеням из бластеров.

    Я так рад поделиться с вами своим руководством по персонализации водных бластеров для ваших детей в рамках ежемесячной вечеринки Inspire My Creativity, которую я проведу совместно с некоторыми из моих любимых коллег-хитрых блоггеров во вторую среду. каждого месяца! Обязательно ознакомьтесь с другими замечательными проектами Kids Activities и Craft за этот месяц по ссылке (см. В конце сообщения) и не забудьте поделиться с нами своими собственными проектами.

    СОЕДИНЕНИЯ

    Тема следующего месяца будет ЧТО-ТО СИНИЙ. Не могу дождаться, чтобы увидеть, на что все вдохновляются! Я приглашаю вас зайти во вторую среду июля (11 июля), чтобы узнать, что я буду делать для своего Inspire My Creativity Craft. О, и вы можете присоединиться к веселью и объединить свои усилия. Я хотел бы видеть его!

    Если вам понравился этот пост, то посмотрите эти: (нажмите на фото, чтобы перейти к постам)

    Актуальный список масок своими руками для пандемии COVID-19 — Knowm.org

    Станьте спонсором Knowm.org

    Пожалуйста, свяжитесь с нами или оставьте комментарий, если вы хотите стать спонсором этой страницы.

    Из-за крайней нехватки одобренных с медицинской точки зрения и имеющихся в продаже средств индивидуальной защиты (СИЗ) ВОЗ и CDC ранее рекомендовали носить маску только больным или лицам, ухаживающим за больными. Недавно они изменили руководство. Многие эксперты выступают за использование масок как у людей, так и у правительств.

    Мы предоставляем здесь тщательно подобранный список масок своими руками вместе со ссылками для создания страниц.Мы оценили каждый дизайн по пяти параметрам, лучший из которых получил 5 звезд. Чем меньше инструментов и материалов, тем лучше. В некоторых случаях для дизайна может потребоваться больше материалов или инструментов, но если они общедоступны, мы дадим ему более высокую оценку, чем дизайн, в котором меньше узкоспециализированных инструментов. О защите судят по комбинации лицевого уплотнения и эффективности фильтра и, в некоторых случаях, по полной защите лица (например, если маска встроена в лицевую защиту).

    Если у вас есть дизайн и вы хотите, чтобы он был включен в этот список, оставьте комментарий ниже и дайте ссылку на свою страницу сборки.Не существует «наилучшего» дизайна, потому что у всех разные материалы, инструменты, навыки, время и т. Д. Только ограниченный дизайн приемлем для передовых рабочих или здорового ухода за больными . Многие образцы приемлемы для использования здоровыми людьми в общественных местах. В этом случае мы рекомендуем вам узнать о принципе хорошего дизайна маски и проявить творческий подход!

    Перейти к разделу:
    1. Фильтрующие материалы для самодельных масок
    1. Сборка и использование самодельных масок

    Маска Halyard H600 Медицинского университета Флориды

    Размер Рейтинг Комментарии
    Инструменты ★★★ Швейная машина, ножницы, линейка, булавки или зажимы, кусачки для ювелирных изделий, чернильная ручка, резинки или галстуки
    Материалы Halyard H600 двухслойный полипропилен, проволока, акриловая пряжа
    Комфорт ★★★★★ Мягкая ткань на лице, обвязка вокруг головы
    Защита ★★★★★ Фалляр протестирован до 3.0 микрон (как хирургическая маска), но может быть лучше , хорошее уплотнение вокруг носа с помощью проволочной вставки. Пройден тест на пригодность респиратора
    Повторное использование / дезинфекция ★★★★ Не стирать , а не . При повторном использовании рекомендуется использовать один из стандартных протоколов повторного использования масок CDC N95, т.е. запекать при 70 ° C в течение 30 минут. Хорошая информация здесь
    Обзор и руководство по сборке для медицинских работников, включая видео на YouTube

    U of F подала заявку на патент, но, похоже, не возражает против того, чтобы люди делали маску.Специализированный материал Halyard H600 встречается только в больницах, но потенциально его много. Важное примечание: их первоначальные заявления о том, что они «лучше, чем N-95», были основаны на маркетинговых материалах производителя, связанных с блокировкой бактерий:

    «Он блокирует 99,9% твердых частиц, что делает маски примерно на 4% более эффективными в блокировании твердых частиц, чем маски N95, — сказал Брюс Списс, доктор медицинских наук, профессор анестезиологии Медицинского колледжа UF, который основал эти расчеты. по спецификации производителя.”

    Эффективность бактериальной фильтрации (BFE) — это мера эффективности материала для фильтрации бактерий размером 3,0 мкм, тогда как эффективность фильтрации (FE) — это мера эффективности материала для фильтрации субмикронных (средний диаметр 0,075 мкм) частиц. NaCl. Медицинские маски имеют BFE> 95–99% и FE> 78–87%. Респиратор N95 имеет коэффициент полезного действия> 95% и коэффициент полезного действия> 99% [ref].

    Производитель опубликовал заявление на своем веб-сайте, пытаясь защитить себя от потенциальной ответственности.

    Адаптер фильтра маски для трубки

    Размер Рейтинг Комментарии
    Инструменты ★★★ 3D-принтер
    Материалы PLA Нить накала, специальная маска для трубки, специальный фильтр
    Комфорт ★★★ Уплотнение из мягкой резины
    Защита ★★★★★ Герметичная полнолицевая маска и фильтр-маска, обращенная назад
    Повторное использование / дезинфекция ★★★ Фильтр можно заменить, продезинфицировать пластик спреем или промыть водой с мылом.Большой / громоздкий.

    Эта маска предназначена для медицинского персонала, а не для частных лиц. Однако, если у вас уже есть маска для подводного плавания и вы можете приобрести или построить фильтр и не стесняетесь выходить с ней на публику, это хороший вариант. Стэнфордское видео.

    Everymask DIY Маска Harness

    Размер Рейтинг Комментарии
    Инструменты ★★★★ 3D-принтер ИЛИ плоскогубцы с кусачками для проволоки
    Материалы ★★★★ Вешалка для нити ИЛИ ткани для 3D-принтера, (3) резинки, веревка или резинка малого диаметра, ткань
    Комфорт ★★★★ Ткань, плотно прижатая к лицу, резинка или веревка вокруг головы
    Защита ★★★ Хорошее лицевое уплотнение.Зависит от ткани, но будет отлично, если использовать с хирургической маской, материалом HEPA или Halyard 600
    Повторное использование / дезинфекция ★★★★ Ткань и шлейку можно стирать

    Этот проект представляет собой небольшое усовершенствование конструкции «Fix the Mask», представленной ниже, поскольку проволока решает потенциальные проблемы с уплотнением вокруг носа.

    Ортез для хирургической маски

    Размер Рейтинг Комментарии
    Инструменты ★★★★★ Нет!
    Материалы ★★★ Маска хирургическая, (3) резинки
    Комфорт ★★★ Хирургическая маска плотно прижата к лицу, за уши натягиваются резинки.
    Защита ★★★★ OK уплотнение, за исключением складок в хирургической маске. Хирургические маски ASTM с толщиной 0,1 микрона составляют ≥95%.
    Повторное использование / дезинфекция ★★ Неясно. Мы рекомендуем процедуры повторного использования N-95, см. Эту страницу для получения дополнительной информации о возможностях.

    Примечание. Если у вас есть хирургические маски, пожертвуйте их местным медицинским работникам и сообщите им об этом проекте. Утвержденных / сертифицированных с медицинской точки зрения масок очень мало, и их необходимо в первую очередь передать работникам на передовой.

    Дыхательная маска с 3D-печатью и ввинчивающимися фильтрами V2

    Размер Рейтинг Комментарии
    Инструменты ★★ 3D-принтер, наждачная бумага (многозернистая), ножницы / нож
    Материалы ★★ PLA Нить, суперклей, резиновые уплотнительные кольца, наполнитель, аэрозольная краска, резиновая лента для обрезки окон
    Комфорт ★★★★ Мягкое резиновое уплотнение, может не обеспечивать надлежащую вентиляцию в сочетании с эффективным фильтрующим материалом
    Защита ★★★★ Зависит от фильтрующего материала, но указан материал хирургической маски
    Повторное использование / дезинфекция ★★★★ Фильтр можно заменить, продезинфицировать пластик спреем или промыть водой с мылом.

    Участвует, требует значительного времени и материалов, но отлично выглядит.

    Маска для лица UnityPoint Olsen

    Размер Рейтинг Комментарии
    Инструменты ★★★ Швейная машина, ножницы, булавки
    Материалы ★★★ Ткань с хлопчатобумажным переплетением, двусторонний клей для кожи, универсальная нить, (2) резинки для волос, фильтрующий материал (HEPA)
    Комфорт ★★★ Мягкая ткань на лице, резинки для ушей тянут.
    Защита ★★★★ Уплотнение в порядке, но без зажима для носа. Мы рекомендуем носить очки для лучшего прилегания к носу. Многослойная хлопчатобумажная ткань со вставкой фильтра HEPA.
    Повторное использование / дезинфекция ★★★★ Маску можно стирать и заменять фильтр.

    UnityPoint Health просит пожертвовать эту маску. Обратите внимание, что они не просят полностью законченные маски, так как они добавят последние штрихи и предоставят фильтрующий материал.

    Тряпичная маска

    Размер Рейтинг Комментарии
    Инструменты ★★★ Швейная машина, ножницы
    Материалы ★★★ ткань, фильтрующий материал, проволока 14га или аналогичный
    Комфорт ★★★★★ Мягкая ткань на лице, тканевые завязки вокруг головы
    Защита ★★★ Хорошее уплотнение с дизайном и обжимной проволокой, фильтрующий материал в дополнение к ткани
    Повторное использование / дезинфекция ★★★ Фильтр нельзя снять, но маску можно мыть, если это позволяет фильтрующий материал

    Очень хорошая пошаговая инструкция с картинками.

    Вакуумная сшиваемая маска HEPA

    Размер Рейтинг Комментарии
    Инструменты ★★★ Швейная машина, клеевой пистолет, ножницы, карандаш
    Материалы ★★★ Вакуумные пакеты HEPA, термоклей, резьба, очиститель труб, резинки
    Комфорт ★★★ вакуумный мешок плотно прилегающий к лицу, эластичный вокруг головы.Через вакуумный мешок может быть трудно дышать из-за высокого сопротивления воздуха.
    Защита ★★★★ Хорошее уплотнение, эффективный фильтрующий материал, но не протестирован для использования в маске.
    Повторное использование / дезинфекция ★★★ Неясно. Мы рекомендуем протокол дезинфекции N-95. Больше информации здесь.

    Из-за того, что в фильтрах HEPA могут присутствовать материалы, такие как стекловолокно или другие материалы, опасные при вдыхании, мы рекомендуем слой плотной хлопчатобумажной ткани с лицевой стороны.

    МАСКА MONTANA

    Размер Рейтинг Комментарии
    Инструменты ★★★ 3D-принтер, нож
    Материалы ★★ PLA Нить, резиновый уплотнитель, резинки, фильтрующий материал
    Комфорт ★★★★ Мягкая резина на лице, резинка вокруг головы.
    Защита ★★★★ Зависит от фильтрующего материала.Хорошая печать.
    Повторное использование / дезинфекция ★★★ Маску можно стирать, заменять фильтр. Во время стирки уплотнитель может оторваться.

    Возможно, вы захотите изучить прокладку маски Simolex, которая была идентифицирована командой FiredByCorona.

    HK Маска

    Размер Рейтинг Комментарии
    Инструменты ★★★ Швейная машина, ножницы, линейка, маркер, булавки
    Материалы ★★★ Ткань, нить, эластичные завязки или тканевые стяжки, фильтрующий материал
    Комфорт ★★★★★ Мягкая ткань вокруг лица.
    Защита ★★★★ Зависит от ткани и фильтрующего материала, но указан фильтр 0,3 мкм. Хорошая печать. Проволока для фиксации носа.
    Повторное использование / дезинфекция ★★★★★ Маску можно стирать, фильтр не используется.

    Доступны несколько узоров / размеров с хорошими учебными пособиями и видео.

    Маска своими руками с воздушными фильтрами

    Фильтр
    Размер Рейтинг Комментарии
    Инструменты ★★★ Швейная машина, кусачки и / или ножницы, линейка, маркер, булавки
    Материалы ★★★ MERV 12 или выше Воздушный фильтр Filtrete, резьба, резинка 1/4 ″, вешалка для проволочной ткани ИЛИ алюминиевая полоса шириной 1/2 ″ X 1/64 ″ (прецизионные металлы K&S), степлер, косая лента или старая футболка нарезать соломкой
    Комфорт ★★★★ Воздушный фильтр, изношенный по краям / близко к лицу, хлопковое уплотнение / окантовка.
    Защита ★★★★ .3um с хорошим уплотнением на носу. Неуверенность в безопасности фильтрующего материала при вдыхании, см. Примечание ниже.
    Повторное использование / дезинфекция ★★★ Неясно. Маску с инструкциями можно стирать вручную. Однако нам не известны исследования, показывающие эффективность промывки воздушных фильтров Filtrete. Мы рекомендуем следовать указаниям относительно масок N-95.

    Учебное пособие предупреждает о том, что используемый фильтр не из стекловолокна, так как это может быть опасно при вдыхании.Мы рекомендуем одинарный слой хлопка между фильтрующим материалом и лицом.

    ПРОТОКОЛ ДЛЯ 3D-ПЕЧАТИ МАСКИ

    Размер Рейтинг Комментарии
    Инструменты ★★★ 3D-принтер, ножницы
    Материалы ★★★ PLA Нить, фильтрующий материал (фильтр HEPA), резинка или тонкая веревка
    Комфорт ★★ Термоформованный PLA напротив лицевой поверхности
    Защита ★★★★ Зависит от материала тканевого фильтра, но указано HEPA.Хорошая герметичность, если предупредить. Из-за ребристой кромки PLA может нарушить герметичность при разговоре.
    Повторное использование / дезинфекция ★★★★★ Маску можно стирать и заменять фильтр.

    Очень подробные инструкции с файлами масок разных размеров и отличным справочным материалом.

    Простая респираторная маска

    Размер Рейтинг Комментарии
    Инструменты ★★★★★ Ножницы, маркер, линейка
    Материалы ★★★★★ Футболка из хлопка
    Комфорт ★★★ Мягкая, но плотная ткань плотно облегает лицо.Душно.
    Защита ★★★ Зависит от материала ткани и количества слоев. Хорошая печать, но требует практики.
    Повторное использование / дезинфекция ★★★★★ Маска легко стирается.

    Маска для лица с 3D-принтом

    Размер Рейтинг Комментарии
    Инструменты ★★★ 3D-принтер, ножницы
    Материалы ★★★ PLA Нить, ткань, большая резинка
    Комфорт ★★ Термоформованный PLA напротив лицевой поверхности
    Защита ★★ Зависит от тканевого фильтрующего материала.Конструкция плотно прилегающей ткани ограничивает толщину фильтра. Хорошая герметичность, если предупредить очень плотно. Из-за ребристой кромки PLA может нарушить герметичность при разговоре.
    Повторное использование / дезинфекция ★★★★★ Маску и фильтр можно стирать без повреждений.

    Простой дизайн для 3D-печати, минимальная пост-обработка

    Шитье многоразовых тканевых масок

    Размер Рейтинг Комментарии
    Инструменты ★★★ Швейная машина, ножницы, кусачки
    Материалы ★★ Ткань хлопчатобумажная, фильтрующий материал, неплавкий материал, проволока, нить
    Комфорт ★★★★ Мягкая ткань напротив лица
    Защита ★★★ Зависит от ткани и фильтра.Хорошая печать.
    Повторное использование / дезинфекция ★★★★★ Маску можно стирать, фильтр заменять

    Защитная маска для лица типа N95 без шитья

    Размер Рейтинг Комментарии
    Инструменты ★★★ Клей-пистолет, ножницы, линейка, ручка
    Материалы ★★★ Ткань хлопчатобумажная, MERV-13 Фильтр от печного фильтра, алюминиевая фольга, резинки, макси-прокладка
    Комфорт ★★★★ Мягкая ткань на лице, обвязка вокруг головы
    Защита ★★★ Зависит от фильтра, но указан MERV-13.ОК печать.
    Повторное использование / дезинфекция Фильтр улавливает частицы, но приклеенные к ткани. Повторное использование не рекомендуется, если не стерилизовать в тепле в течение длительных периодов времени.

    Водонепроницаемый слой макси-пэда — критический недостаток , в остальном хороший дизайн с ограниченными инструментами. Из-за того, что в некоторых фильтрах HEPA / печи могут содержаться вредные вещества (например, стекловолокно), рекомендуется поместить слой плотного хлопка или другого известного безопасного материала между вашим лицом и материалом фильтра HEPA / печи.

    Маска для ПЭТ-бутылок

    Размер Рейтинг Комментарии
    Инструменты ★★ Нож, плоскогубцы, кусачки, сковорода, ножницы, утюг, линейка
    Материалы ★★ (1) большая ПЭТ-бутылка, (1) ПЭТ-бутылка среднего размера, (2) маленькие ПЭТ-бутылки, фильтрующий материал, контактный цемент, полосовая пена, силиконовый клей / герметик, маркер, резинки
    Комфорт ★★★ Мягкая пена для лица, эластичная вокруг головы.
    Защита ★★ Без формовки пластика к лицу хорошее уплотнение маловероятно. Эффективность фильтра зависит от материала.
    Повторное использование / дезинфекция ★★ Можно стирать, но поролоновая лента может оторваться.

    Множество материалов и инструментов, но в основном обычные и доступные. Инструкции на испанском языке, но очень хорошие визуальные инструкции. Творческий!

    Еще одна конструкция баллонного респиратора, требующая такого количества инструментов и материалов, что я не собираюсь перечислять ее.Этот парень веселится.

    Готовая маска для замены N-95

    Размер Рейтинг Комментарии
    Инструменты ★★ 3D-принтер, ножницы, клеевой пистолет (по желанию)
    Материалы ★★ PLA Нить, хлопчатобумажная ткань, фильтрующий материал, клей, резинки или нить
    Комфорт ★★★★ термоформованный PLA с мягкой тканью напротив лица
    Защита ★★★ Зависит от ткани и фильтра.Хорошее уплотнение при правильной термоформовке.
    Повторное использование / дезинфекция ★★ Маску можно обработать дезинфицирующим средством и оставить, но не мыть.

    Быстрая печать и сборка, если размер кровати 3D-принтера превышает 8,5 дюйма.

    Маска-футболка без шитья для мужчин с бородой

    Размер Рейтинг Комментарии
    Инструменты ★★★★★ Нет!
    Материалы ★★★★★ футболка, бумажные полотенца
    Комфорт ★★★ бумажное полотенце плотно прижато к лицу
    Защита ★★ Плохое уплотнение вокруг носа.Из-за плотного обертывания лица лучше, чем тканевая маска типа «хирургическая маска».
    Повторное использование / дезинфекция ★★★★ Рубашку можно постирать, бумажное полотенце выбросить

    Добавление бумажного полотенца для поглощения влаги — хорошая идея для этого дизайна. Если доступен фильтрующий материал HEPA, вставка между слоями футболки в сочетании с улучшенным уплотнением носа значительно повысит эффективность фильтрации. Из-за того, что некоторые фильтры HEPA могут содержать вредные вещества (например, стекловолокно), рекомендуется поместить слой хлопка или другого известного безопасного материала между вашим лицом и материалом фильтра HEPA.

    Плиссированная маска для лица без шитья с платком и лентой для волос

    Размер Рейтинг Комментарии
    Инструменты ★★★★★ Нет!
    Материалы ★★★★ платок, резинка для волос
    Комфорт ★★★ Мягкая ткань к лицу, резинка для ушей
    Защита Плохое уплотнение, плохой фильтр.Лучше чем ничего.
    Повторное использование / дезинфекция ★★★★★ Маску можно стирать

    Вот хороший видеоурок по этой конструкции.

    Fired By Corona 2.0 Маска

    Размер Рейтинг Комментарии
    Инструменты ★★★ 3D-принтер, нож
    Материалы ★★★ Нить для принтера PLA, прокладка маски Simolex, резинка, эластичный ремешок
    Комфорт ★★★★ мягкая резина на лице, пояс вокруг головы
    Защита ★★★★ хорошее уплотнение, зависит от фильтрующего материала
    Повторное использование / дезинфекция ★★★★ Маску можно стирать, фильтр не используется

    Тканевая маска для лица DIY

    Размер Рейтинг Комментарии
    Инструменты ★★★ Швейная машина, ножницы, плоскогубцы, утюг
    Материалы ★★★ ткань, нить, проволока, резинка
    Комфорт ★★★ Мягкая ткань на лице, пояс вокруг ушей
    Защита ★★ Уплотнение ОК, плохой фильтр
    Повторное использование / дезинфекция ★★★★★ Маску можно стирать

    Подробные, но объемные инструкции по сборке.

    Маска из ткани без шитья

    Размер Рейтинг Комментарии
    Инструменты ★★★★ Ножницы
    Материалы ★★★ Футболка из хлопка, фильтрующий материал, тканевый штифт
    Комфорт ★★★★ мягкая ткань для лица
    Защита ★★★ OK уплотнение, если предупреждение плотно, плохое уплотнение вокруг носа, если не осторожно.OK фильтр, когда несколько слоев фильтра объединены с рубашкой.
    Повторное использование / дезинфекция ★★★★★ Маску можно стирать, фильтрующий материал не используется

    Упрощенный вариант простой респираторной маски.

    Бумажное полотенце и пластиковая защитная маска

    Размер Рейтинг Комментарии
    Инструменты ★★★★ дырокол, ножницы
    Материалы ★★★ Бумажные полотенца, салфетки, малярная лента, зажимы для бумаг, резинки, прозрачный тонкий пластик, очки
    Комфорт ★★★★ салфетка мягкая бумажная напротив лица
    Защита ★★★ плохое уплотнение и фильтр, но в сочетании с лицевым щитком обеспечивает нормальную защиту
    Повторное использование / дезинфекция ★★ Маска выброшена, пластик можно мыть или распылять

    Многие материалы, но все обычные.Общие инструменты.
    Эффективно ли бумажное полотенце блокировать вирусы?

    Тканевая маска Джоанн

    Размер Рейтинг Комментарии
    Инструменты ★★★ швейная машина, нитки, карандаш, ножницы, линейка
    Материалы ★★★ ткань, плавкая подкладка, резинки
    Комфорт ★★★★★ Мягкая ткань на лице, резинка вокруг головы.
    Защита плохое уплотнение и фильтр
    Повторное использование / дезинфекция ★★★★★ Маску можно стирать

    Обычные материалы, если вы уже шьете. Хотя эти маски не предназначены для индивидуальной защиты от вирусов, на уровне популяции они имеют значение, предотвращая распространение капель.

    Тканевая маска Beth Gordon Fast

    Размер Рейтинг Комментарии
    Инструменты ★★★ Швейная машина, ножницы, линейка
    Материалы ★★★★ ткань, нить
    Комфорт ★★★★★ Мягкая ткань на лице, тканевые завязки вокруг головы.
    Защита плохое уплотнение и фильтр
    Повторное использование / дезинфекция ★★★★★ Маску можно стирать

    Хороший видеоурок (по существу и ясно) о том, как быстро сшить тканевые маски. Хотя эти маски не предназначены для индивидуальной защиты от вирусов, на уровне популяции они имеют значение, предотвращая распространение капель.

    Респиратор готовый

    Размер Рейтинг Комментарии
    Инструменты 3D-принтер, Паяльник
    Материалы ★★★ PLA Нить, кухонное полотенце, резинки или завязки
    Комфорт ★★★★ Мягкая ткань на лице, резинка вокруг головы.Из-за уплотнения и фильтра становится немного душно.
    Защита ★★★ Зависит от фильтра и ткани. Хорошее прилегание при правильной термоформовке к лицу и кромке подбородка.
    Повторное использование / дезинфекция ★★★ Маску можно мыть водой с мылом и сушить

    Для тепловой сварки требуется паяльник, что для многих является редкостью. Для дезинфекции необходимо оставить маску на длительное время для высыхания.

    Маска для слабослышащих своими руками

    Размер Рейтинг Комментарии
    Инструменты ★★★ Швейная машина, ножницы
    Материалы ★★★ Нитки, резинки, мягкий гибкий пластик, например винил
    Комфорт ★★★ Мягкая ткань на лице, резинка вокруг головы. Пластик ограничивает вентиляцию.
    Защита ★★ Хорошая герметичность, фильтр зависит от ткани.Конструкция ограничивает вентиляцию или возможность использования съемных фильтрующих вставок, поэтому защита ограничена
    Повторное использование / дезинфекция ★★★★ можно стирать

    Никаких инструкций или страницы сборки не предоставлено, но разобраться несложно. Отличная идея маски для тех, кто хочет общаться с людьми, которые плохо слышат и которым нужно видеть, как шевелятся губы. «Твоя маска защищает меня, моя маска защищает тебя»

    Маска для лица для бюстгальтера DIY

    Размер Рейтинг Комментарии
    Инструменты ★★★★ Степлер
    Материалы ★★★★ Бюстгальтер, скобы, резинки (если еще не на лифчике)
    Комфорт ★★★ Чашка бюстгальтера против лица, эластичные ушки
    Защита ★★ Уплотнение вокруг носа требует улучшения.Неопределенная фильтрующая способность бюстгальтера.
    Повторное использование / дезинфекция ★★★★ можно стирать

    Две маски на бюстгальтер разных размеров A, B, C, D! оставь это французам. При ношении этого рекомендуется использовать солнцезащитные очки в стиле инкогнито и шляпу.

    Fabriquer un masque de protection par le Pr Garin

    Размер Рейтинг Комментарии
    Инструменты ★★★★ Степлер, ножницы
    Материалы ★★★★★ Папиросная бумага (салфетка, салфетка и т. Д.), Скобы, резинки
    Комфорт ★★★ Салфетка на лице, резинки вокруг ушей
    Защита Плохое уплотнение, Плохой фильтр
    Повторное использование / дезинфекция Не может быть использован повторно.

    Полнолицевая маска для пластиковых бутылок и воздушный фильтр

    Размер Рейтинг Комментарии
    Инструменты ★★★★ Ножницы
    Материалы ★★★★ Большая прозрачная пластиковая бутылка, лента, фильтрующий материал
    Комфорт Кромка из твердого пластика на шее. Голова в бутылке.
    Защита ★★ Плохое уплотнение, но есть лицевой щиток
    Повторное использование / дезинфекция ★★★ Бутылку можно мыть, но лента может отклеиваться.

    Улучшенный противогаз с баллонной головкой

    Размер Рейтинг Комментарии
    Инструменты швейная машина, острый наконечник, сверло, сверла, пинцет, наждачная бумага, маркер, дырокол
    Материалы Большая прозрачная пластиковая бутылка, средняя прозрачная пластиковая бутылка, (3) пластиковые крышки для бутылок, (4) маленькие крепежные винты с (8) гайками, шнур с фиксатором шнура, резинка (2) резинки, латексная перчатка, активированный уголь, ткань мешок, фильтрующий материал
    Комфорт ★★★ плотная ткань вокруг шеи, голова в бутылке
    Защита ★★★ хорошее уплотнение с лицевой маской, но плохой фильтр.Активированный уголь хорош для химической адсорбции, но, скорее всего, не для вирусов.
    Повторное использование / дезинфекция ★★ можно было промыть и заменить фильтрующий материал, но многие детали придется расстегнуть.

    Знаете ли вы, что творчество снижает стресс?

    DIY Фильтрующие материалы

    Какие лучшие материалы для изготовления масок своими руками?

    Стандартизованный синтез масок для лица как стратегия снижения вреда в условиях СИЗ — COVID-19

    Если вы не можете найти специальную фильтровальную ткань, вы все равно можете сделать достаточно эффективную маску.Вы должны найти баланс между высокой эффективностью фильтрации (не допускать попадания вирусов) и низким давлением (поддерживать дыхание). Если у вас есть новый фильтрующий материал hepa, это идеальный вариант. Подойдет несколько слоев плотного хлопка. Замачивание внешнего слоя в концентрированном солевом растворе и высыхание может повысить эффективность против вируса за счет деактивации. (см. указанный ниже документ)

    Эффективность бытового материала для масок

    Если вы используете, например, мешок для пылесоса, он будет иметь высокую эффективность при фильтрации частиц, но вы не сможете дышать при условии, что ваша маска имеет хорошее уплотнение — это делает маску бесполезной.Достижение высокой фильтрации частиц при сохранении воздухопроницаемости — сложная проблема без специальных материалов. Однако за пределами больницы некоторая защита лучше, чем ее отсутствие.

    Если вы не планируете использовать маску в клинических условиях или находитесь не в непосредственной близости от инфицированного человека, вам не нужно рисковать заразиться вирусом, покупая фильтрующие материалы, если у вас есть что-то «достаточно хорошее» ‘уже в вашем доме. Если вы получили приказ штата, округа или города укрыться на месте… не ходите по магазинам.

    Для достижения «соответствия N95», помимо действительно хорошего лицевого уплотнения, можно использовать фильтрующий материал MERV 13 или выше.

    «Медицинские маски и респиратор N95 широко используются для защиты от болезней, передаваемых по воздуху, таких как туберкулез, SARS, MERS, птичий и свиной грипп, а также недавно появившийся коронавирус (COVID-19). Фильтрующий слой этих масок изготовлен из электретного нетканого материала, полученного методом выдувания из расплава (MB) PP (полипропилен) — электростатически заряженный носитель »… [подробнее]

    Сборка и использование маски

    Спасибо Creativation из Reddit за это подробное руководство.[перейти к

    1. Продезинфицировать рабочие поверхности и поверхности, к которым прикасаются руки.
    2. Убедитесь, что материалы чистые / стерильные. При необходимости продезинфицируйте.
    3. Продезинфицируйте руки дезинфицирующим средством для рук или вымойте их водой с мылом.
    4. Собрать маску / маску для лица.
    5. Не допускайте соприкосновения маски с потенциально загрязненными поверхностями или предметами перед использованием.

    При возвращении из небезопасной зоны с маской:

    1. При снятии маски не прикасайтесь к поверхностям маски / покрытия, которые могут быть загрязнены, и не позволяйте маске случайно коснуться «стерильных» поверхностей / объектов.
    2. Обращайтесь с использованной маской в ​​рабочей зоне, которую можно продезинфицировать после использования.
    3. Продезинфицируйте маску в этой зоне или, если возможно, поместите непосредственно в стиральную машину и промойте с моющим средством. Если немедленная дезинфекция невозможна, поместите маску в пластиковый герметичный мешок, пока это возможно.
    4. Продезинфицировать рабочую зону.
    5. Продезинфицируйте все поверхности в безопасной зоне и вокруг нее, к которым прикасались при возвращении в безопасную зону.
    6. Продезинфицируйте руки дезинфицирующим средством для рук или вымойте их водой с мылом.

    Пожалуйста, посетите эту страницу для получения более свежей информации о мерах предосторожности при сборке и использовании маски.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
