Винтовые сваи недостатки и преимущества: Недостатки свайно-винтового фундамента | «Арт Строй Дизайн»

Недостатки свайно-винтового фундамента | «Арт Строй Дизайн»

Фундаментов для дома существует множество. Какой бы вы не выбрали тип фундаментного основания для своего жилья, необходимо ознакомиться с преимуществами и недостатками каждого основания. Рассмотрим свайно-винтовой фундамент.

Основные нюансы выбора свайно-винтового фундамента

  1. Сваи не должны иметь сварных швов, за исключением приваренных лопастей (проверить сварной шов, так как некачественная сварка приведет к отрыву лопасти при закручивании сваи) – все это залог прочности и долговечности;
  2. Изготовлены должны быть из новой металлической трубы;
  3. Необходимо проверить толщину стенки на соответствие установленным размерам (например, труба диаметром 108 мм. должна иметь толщину не менее 4 мм.), толщина также должна быть строго равномерной, без выбоин, раковин или сколов;
  4. Проверить размеры лопастей и правильность их геометрической формы (должна быть правильная линия кривизны).

Основные недостатки свайно-винтового фундамента

Свайно-винтовая конструкция имеет ряд недостатков. Как правило, винтовые сваи выполняют металлическими (стальными, современные виды свай делают из нержавейки), поэтому изделия подвержены коррозии. Конструкция подвергает действию щелочных соединений грунтов и со временем разрушается. От качества данной обработки зависит долговечность сваи. Антикоррозионное покрытие производится после пескоструйной обработки, что выполняется только в условиях производства, самостоятельно это выполнить – невозможно. Затраты на антикоррозионную обработку удорожают общее строительство дома.

Максимальный срок службы винтовых свай на сегодня зафиксирован 80-100 лет. Важно приобрести сваи, выполненные из качественного материала, что позволит гарантировать долгую службу всей конструкции.

К недостаткам свайно-винтового фундамента можно отнести некачественный монтаж. Такие работы должны производить только квалифицированные специалисты.

После ввинчивания свай, их заливают бетоном, приваривают оголовки свай и проводят антикоррозионную обработку. Также некоторые производители осуществляют химическое напыление специальными составами, что позволяет сохранить сваи от разрушения под действием биологической среды.

Прежде, чем выбрать тип фундамента должны быть обязательно проведены качественные инженерно-геологические изыскания. Заметьте, что ввинтить сваи можно не на всех типах грунта. Так применение винтовых свай не допускается на грунтах с многочисленными камнями или каменными прослойками, на грунтах с повышенным содержанием известняка или скалистых местностях. Однако современные способы монтажа фундамента с использованием спецтехники все-таки позволяют провести подобные работы. Недостаток – цена. Также стоит выделить, что на сегодня свайно-винтовой фундамент – оптимальный вариант для строительства дома на «сложных», например, просадочных грунтах.

Среди недостатков свайно-винтового фундамента можно выделить невозможность монтажа в непосредственной близости построенных объектов. Минимальное расстояние – полметра. Конечно, при таком фундаменте нельзя обустроить теплый подвал, так как затраты на утепление такой конструкции приравнивается к стоимости самого фундамента. При этом несущая способность свайного фундамента невысока, поэтому применяют такой вид основания в основном для гражданского малоэтажного строительства.

И помните!

Перед покупкой винтовых свай желательно проверить документы на продукцию, качество металла, не лишним будет и проверка производителя. Зная данные недостатки и правила выбора свай, вы обеспечите себе качественное приобретение фундамента.

Сравнение цен на различные виды свайных фундаментов
Тип фундамента Единица измерения Стоимость в рублях
1 На буронабивных сваях м/п 3900
2 Свайно-ростверковый м/п 3800
3 Свайный фундамент c закладными м/п 4000
4 Свайный фундамент c обвязкой брусом м/п 4000
5 Свайно-винтовой м/п 4600
Полезная информация по свайно-винтовым фундаментам

Фундамент из винтовых свай: преимущества и недостатки.

Тимерлайн

Возведение любого объекта начинается с создания основания, то есть фундамента. При этом, если говорить о малоэтажном индивидуальном строительстве, то рассматривается в основном 3 вида конструкций: ленточный фундамент, плитный или свайно-винтовой. Независимо от того, какому виду предварительно отдано предпочтение, домовладелец должен внимательно изучить его с точки зрения достоинств и недостатков. Для примера, возьмем фундамент из винтовых свай.

Винтовой фундамент: плюсы

Проверено лично мной — опыт работ со сваями более 10 лет

Применим для любых грунтов, кроме каменистых

Это очень важное преимущество – винтовая свая-саморез монтируется в любой грунт, включая сложные. На основании своего практического опыта я утверждаю, что фундамент на таких опорах показан для зданий на песчаных, глинистых, болотистых почвах. Преимущество свайно-винтового фундамента, к примеру, над ленточным при сложном грунте – стойкость грамотно рассчитанного и правильно устроенного свайного поля к сезонным колебаниям, просадкам, эрозии.

Экономическая доступность – снижается себестоимость объекта в целом

Устройство фундамента, где, к примеру, берется очень популярная в индивидуальном строительстве винтовая свая СВС 108 108х300х2500 мм при равных условиях позволит троекратно сэкономить по сравнению с ленточной конструкцией. А по сравнению с плитной основой бюджет будет снижен в 5 раз.

Монтируется быстро без потери качества

Чтобы устроить фундамент под коттедж площадью 100 м2 моей профессиональной бригаде из 4 человек потребуется максимум 2 дня. Причем один день мы берем про запас, а в подавляющем большинстве случаев работа выполняется за один световой день. Для сравнения – бетонные аналоги требуют для порядка 30 дней.

Монтаж в любое время года

Винтовая свая саморезного типа ввинчиваться может при любых сезонных условиях. Даже снежный покров почвы и промерзание грунта при правильно производстве работ не уменьшит эксплуатационный потенциал основания.

Не требует отстаивания – возводить объект можно в тот же день

Неважно, выполнен винтовой фундамент с обвязкой из бруса, швеллера или с полноценным ростверком возведение стен можно выполнять сразу после завершения работ с опорами. В этом плане ни одна другая конструкция с ним конкурировать не может – ЖБИ изделия отвердевают не менее месяца.

Ввинчивание возможно ручными и механизированным способом

Непосредственно на объекте строительства определяется вариант физической реализации проекта устройства свайного фундамента. При этом учитывается целый ряд факторов: наличие подъездных путей для спецтехники, срок и время выполнения работ, самостоятельный монтаж или винтовой фундамент рядом с рекой под ключ.

Минусы винтовых свайных конструкций

От противников таких основания можно услышать следующие аргументы:

  • Грунт промерзает и вспучивается на отдельных участках.
  • Низкая устойчивость к коррозии.
  • Недостаточно высокий несущий потенциал.
  • Деформация вследствие подмывания свайного поля талыми или грунтовыми водами.

Нивелирование всех рисков и недостатков

На самом деле эти риски характерны только в том случае, если винтовой фундамент с обвязкой швеллером или другая его техническая вариация технически неправильно устроены. В первую очередь речь идет о грамотности расчетов оптимальной длины сваи и несущей способности опоры. Также важно понимать характер грунта – об этом информацию даст пробное ввинчивание сваи. И наконец, именно для противостояния морозного пучения грунтов предназначены режущие кромки винтовой сваи. Она доходит до плотных слоев, не подверженных пучению, а, следовательно, риск быть выдавленной теряет актуальность.

Применение винтовых свай. Преимущества винтовых свай

Наряду с классическими видами фундаментов появился сравнительно новый вид фундамента – фундамент на винтовых сваях. При строительстве такого фундамента достигается значительная экономия материалов, энергоресурсов и трудозатрат.

Применение винтовых свай:

  1. Для строительства заборов;
  2. Возведение входных групп, крылец, пристроек любых типов;
  3. Строительство мостов, переходов, причалов;
  4. Установка опор под столбы;
  5. Установка рекламных щитов, указателей, знаков;
  6. Применяются при усилении фундаментов, восстановлении фундаментов;
  7. В качестве фундаментов под различные конструкции, временные сооружения;
  8. В качестве фундаментов для крепления механизмов;
  9. Фундаменты под частное коттеджное строительство. (Веранды, бани, дома, беседки и т.п.)
  10. Столбы для распашных калиток и ворот;

Часто такой фундамент применяют для строительства домов и коттеджей в частной жилой застройке.

Преимущества винтовых свай:

Перечень преимуществ установки фундаментов под малоэтажные дома частной жилой застройки с применением винтовой сваи очень широк и определяется следующими параметрами:

  1. стоимость: в отличие от фундаментов, выполненных по традиционной технологии (ленточный фундамент) стоимость этого фундамента на 30-70% ниже;
  2. срок монтажа можно минимизировать вплоть до одного дня. Возможно как ручное, так и механическое завинчивание. Такие сваи можно без внешней нагрузки ввинчивать в грунт и без предварительного бурения лидерной скважины;
  3. возможность монтажа на плохих (обводненных, заболоченных и т.д.) грунтах. К таким грунтам можно отнести торфы, илистые грунты, пучинистые грунты и т.д.
  4. такой фундамент безопасен, надежен и экологичен;
  5. винтовые сваи могут прослужить не менее 150 лет, а с условием обработки их специальными химическими составами – более 200 лет;
  6. возможность установки фундамента на сваях без изменения рельефа местности и без проведения земляных работ;
  7. устанавливать сваи можно в любое время года и в любую погоду;
  8. винтовые сваи не подвержены силам морозного пучения;
  9. высокие прочностные и нагрузочные характеристики: имеют запас несущей способности от 4 т. до 18 т. (при необходимых 2–3 т. для деревянных строений; 7-9 т. для кирпичных сооружений), более того, показатели несущей способности возможно увеличить за счет увеличения диаметра сваи и ее лопасти;
  10. возможность установки фундаментов в виде пирсов и речных причалов;
  11. возможность распределения несущих нагрузок с учетом особенностей проектной документации на строящийся объект;
  12. сваи распределяют нагрузку, т.е. обеспечивают однородную несущую способность при разнородном грунте;
  13. возможность пристраивать дополнительные сооружения к уже функционирующим;
  14. сейсмоустойчивость достаточно высока;
  15. фундамент на винтовых сваях не требует вложений в устройство гидроизоляции в любых грунтах;
  16. не нарушают целостную структуру грунта;
  17. винтовые сваи можно, в случае чего, вывинтить и отремонтировать, или же использовать повторно на другом объекте;
  18. готовность к восприятию проектной нагрузки сразу же после завинчивания в грунт;
  19. Обеспечивается отличная вентиляция и древесина (в случае деревянного дома) будет медленнее загнивать;
  20. Возможность провести необходимые инженерные коммуникации без всяких проблем.

Следует отметить такой немаловажный аспект для частного домостроения как возможность производства работ, не имея большого опыта в строительстве и не имея специальных навыков.

Устройство традиционного ленточного фундамента для малоэтажных домов стало экономически невыгодным с появлением свайных фундаментов. Ведь закладываемый на глубину промерзания ленточный фундамент зачастую может нести нагрузку в несколько раз превышающую вес самого дома.

Винтовые сваи — это идеальное решение для малоэтажного строительства. И естественно, не менее важным преимуществом фундамента на винтовых сваях является возможность установки его практически в любом месте. Поставить домик на лесной поляне, сохранив лес, или на склоне возле озера – это не проблема, если применить винтовые сваи в качестве основы дома – его фундамента. Даже сооружение лодочного причала не нарушит окружающей тишины и естественного ландшафта. Винтовой фундамент не требует ровных площадок. Пока что не существует надежней фундамента для устройства основы под здание в проблемных грунтах.

К недостаткам применения винтовых свай в частном домостроении можно отнести, пожалуй, только невозможность устройства подвала такой же площади, как и первый этаж дома. Также возможность использования винтовых свай ограничивается массой будущего дома. Но этот недостаток для частного домостроения не страшен, так как на винтовые сваи можно поставить дом весом порядка 40 тонн. Винтовой фундамент имеет высокую несущую способность, хорошо работает на сжатие и на выдергивание, а также отлично противостоит касательным и нормальным силам морозного пучения.

Фундамент на винтовых сваях или ленточный — преимущества и недостатки

Фундаменты свайного или ленточного типа чаще всего используются для жилых зданий, так как обладают определенными преимуществами. Но выбор необходимо делать только исходя из ряда важных факторов – размер здания, тип почвы, проблемы с грунтом и близость различных коммуникаций. Всё это влияет на вид основы, поэтому расчет происходит индивидуально. Чтобы быть точно уверенными в том, что конструкция не станет причиной разрушения всей постройки, необходимо учесть все внешние факторы, которые могут повлиять на его преждевременный износ.

Свайный фундамент

Винтовые сваи являются главными опорными элементами основания. Если максимально упростить конструктив, то они представляют собой трубы с разным параметрами — длиной и диаметром, концы которых сформированы в заостренные наконечники со спиралевидными лопастями, позволяющими надежно зафиксировать сваю в грунте. Такие элементы как наконечник бывают литыми или сварными. Во втором случае литые наконечники привариваются к опорной части сваи – к телу трубы. Это позволяет лучше зафиксировать её при монтаже.

Популярность свайного основания обуславливается его способностью выдерживать большие нагрузки. Многие производители в настоящее время выпускают специальные усиленные винтовые конструкции.

Для сравнения. Обычная свая имеет толщину металлической стенки 4 мм. Усиленная конструкция имеет толщину от 6 мм. Такое усиление позволяет использовать сваи в промышленных масштабах, так как они могут выдерживать более серьезные нагрузки, не подвергаясь воздействию обводненных или промерзлых грунтов. Такой вид весьма выгоден благодаря своей стоимости.

Преимущества винтовых свай и их недостатки

Основными преимуществами свай является:

  1. Их стоимость. Если говорить о цене на фундамент, возведенный благодаря винтовым сваям, она может быть на тридцать процентов меньше за счет того, что сваи возможно устанавливать в рыхлых грунтах, которые не гарантируют устойчивость основания.
  2. Весьма короткий срок установки. Винтовые сваи не требуют обязательного использования специальной техники. Такой фундамент может устанавливаться вручную без каких-либо проблем.
  3. Винтовые сваи легко устанавливаются на разных почвах (рыхлые, обводненные, глинистые). Так как устойчивость достигается за счет заостренного наконечника и спиралевидных лопастей, неустойчивый грунт никак не влияет на надежность фундамента.
  4. У такого фундамента большой срок годности (до двухсот лет) и высокая степень безопасности. Сейсмоустойчивость подобных построек играет важную роль, так как от неё зависят человеческие жизни.
  5. Материалы, которые используются при изготовлении свай, гарантируют долгий срок годности – сталь марки «ст3сп» обрабатывается защитными покрытиями, которые защищают фундамент от коррозийных процессов.
  6. Отсутствие предварительных работ — не нужно копать траншеи. Это значительно уменьшает срок монтажа и позволяет не использовать тяжелую строительную технику.
  7. Можно устанавливать в любое время года и при любых погодных условиях, так как сваям не вредят ни низкие температуры, ни жара.
  8. Свайный фундамент возводится при совершенно разом ландшафте, даже если есть существенный разброс по высоте. Один уровень достигается за счет среза сваи на нужном месте.

Но и у такого типа есть свои недостатки, которые хотя и не делают выбор в пользу винтовых свай невыгодным, влияют на оптимальность решения:

  1. Качество материалов, используемых во время производства свай. Это наиболее большой недостаток, если использованные материалы не отвечают стандартам качества. Так как металл наиболее подвержен коррозии, а свайный фундамент часто применяется, если грунт обводненный и не предусматривает другой тип основания, низкое качество строительных элементов может привести к тому, что основание обрушится.
  2. Винтовые сваи невозможно установить в скльном грунте. Попытки приводят к тому, что лопасти ломаются, свая становится неустойчивой, а дальнейшее строение фундамента – нецелесообразным. Такое основание будет ненадежным и не сможет выдерживать большие нагрузки.
  3. Самый большой недостаток винтового фундамента – отсутствие подвального помещения. Это вынуждает углублять и утеплять водную и канализационную коммуникацию, так как отсутствие подвального помещения приводит к промерзанию почв под строением. При этом, всё равно разница между стоимостью разных видов основания остается значительной в пользу винтовых свай, даже с учетом дополнительных затрат на оформление цокольного этажа.

При выборе свай следует обращать внимание не только на качество материалов, но и на качество сварных швов, которые должны быть выполнены с большой аккуратностью. После их обязательно обрабатывают специальными материалами (битумная мастика или другие).

Ленточный фундамент

Ленточный фундамент является сложной конструкцией, которая строится по типу обычной монолитной плиты и подлежит заливке бетонной смесью. Внутрь обязательно закладывается арматурный каркас. Фундамент строится по периметру, являясь основой для всех частей будущего здания.

Ленточный фундамент строят для конструкций разного типа, используя разнообразные материалы — в этом смысле ограничений нет. Для этого производятся специальные земляные работы – выкапывается траншея подходящих размеров. Чтобы предотвратить проникновение влаги, устанавливается гидроизоляционная подушка. После этого устанавливается опалубка, закладывание «скелета» фундамента и заливка бетонной смеси.

Заглубление ленточного фундамента напрямую зависит от свойств почвы и нагрузки, которую ему придется нести.

Преимущества ленточного фундамента

Преимущества этого типа:

  1. Подвальное помещение является основным преимуществом, так как благодаря его наличию не только сохраняется тепло в доме, но и коммуникации проводятся в подходящих условиях.
  2. Такой фундамент достаточно прост при наличии строительного образования и дешевой рабочей силы – тогда его возведение возможно организовать собственными силами без привлечения профессионалов и специальной строительной техники.
  3. Ленточный тип имеет высокую сопротивляемость износу и достаточно прочен, поэтому отличается большим сроком годности.

Присутствуют и минусы:

  1. Трудоемкие земляные работы. Без этого установка ленточного фундамента попросту невозможна.
  2. Монтаж ленточного фундамента без помощи специалистов занимает больше времени – необходимо выполнить ряд подготовительных работ, которые включают в себя выкапывание траншей, установку опалубки и заливание бетонной смесью. Всё это очень проблематично сделать в одиночку, не имея специальной техники.
  3. Бетонирование должно проводиться за один раз, так как в противном случае образуются швы на стыках заливки, а это приводит к снижению прочности всей конструкции. Она должна быть монолитной.
  4. Ленточный фундамент плохо переносит эксплуатационный период на неустойчивых и торфяных почвах, что накладывает определенные ограничения на строительство.
  5. Такой тип требует более крупных материальных вложений как при закупке материалов, так и при установке.

Фундамент на винтовых сваях или ленточный — выбор следует делать после тщательного изучения всех преимуществ и недостатков разных типов, но все равно свайный фундамент обойдется значительно дешевле и будет смонтирован быстрее.

Свайно-винтовой фундамент: плюсы и минусы

Включает в себя свайно-винтовой фундамент плюсы и минусы, как и любой другой строительный ресурс. Свайно-винтовой фундамент, плюсы и минусы которого уже давно известны специалистам, имеет широкий спектр применения в области строительства и пользуется огромной популярностью, несмотря на некоторые недостатки.

Основное назначение фундамента – служить надежной опорой зданию. Многие владельцы участков не могут определиться с выбором подходящей основы среди обилия всевозможных видов базовых конструкций. Несмотря на то, что есть у свайно-винтового фундамента и плюсы, и минусы, основы на винтовых сваях занимают лидирующие позиции среди всех возможных вариантов.

Минусы свайно-винтового фундамента

Прежде чем делать выбор в пользу опоры на винтовых сваях, необходимо знать все подводные камни и минусы свайно-винтового фундамента. Такой подход позволит избежать многих проблем и разочарований.

Недостатки базовых опорных конструкций на винтовых сваях заключаются в следующем:

  • в случаях, когда к дому потребуется сделать пристройки, возникнут трудности с ввинчиванием свай в опорных точках, близко расположенных к стенам старого строения, но проблема решается с помощью применения специальной техники;
  • невозможность строительства цокольного этажа или подвала;
  • опоры не предназначены для многоэтажных построек, винтовые сваи неспособны выдерживать слишком большую нагрузку;
  • невозможность полностью исключить развитие коррозии, даже если работа по установке свайно-винтовой базовой конструкции была проведена максимально качественно, и строительный ресурс тщательно обрабатывался, это не поможет защитить материал от некоторых видов грунтов;
  • нагрузка на винтовые сваи сверх меры неминуемо приводит к ослаблению несущей возможности, в результате чего начинает деформироваться пояс обвязки и разрушаются стены;
  • винтовые сваи невозможно установить на скалистых и сильно каменистых грунтах.

Все минусы свайно-винтового фундамента с лихвой компенсируются внушительным списком преимуществ.

Свайно-винтовой фундамент: плюсы

Технология возведения домов с использованием винтовых свай на сегодняшний день имеет широкое распространение. Базовые опорные конструкции универсальны, их можно применять где угодно, за исключением твердых скалистых поверхностей. У свайно-винтового фундамента плюсов достаточно, поэтому при выборе фундаментного материала многие отдают предпочтение именно этому варианту.

Преимущества свайно-винтового фундамента выражаются в следующих характеристиках:

  • во время проведения строительных работ не требуется применение специальной техники, при желании установить винтовые сваи владелец участка может сам, если обладает определенными навыками;
  • доступная стоимость – в отличие от монолитных фундаментов, винтово-свайные опоры имеют демократичную стоимость и являются оптимальным вариантом для людей, располагающих скромным бюджетом;
  • возможность проведения работ в любое время года – монтировать винтовые сваи можно даже в промерзшую почву;
  • длительный эксплуатационный период – при соблюдении всех установленных норм, базовая опора прослужит около 100 лет;
  • установка в максимально короткие сроки – строительные работы займут не более двух дней;
  • отсутствие прямого контакта с грунтом, благодаря чему пол и стены помещения всегда будут оставаться сухими;
  • возможность демонтажа и повторного применения.

И это далеко не весь перечень преимуществ свайно-винтового фундамента.

Приобрести винтовые сваи в Екатеринбурге и заказать установку свайно-винтовой основы строения по самым доступным ценам можно прямо сейчас в компании «Новая дача».

плюсы и минусы — Блог Бауфундамент

При строительстве здания важно выбрать надежный тип фундамента, так как от него зависит устойчивость будущего дома. К прочности основания постройки всегда предъявляются строгие правила, поэтому применяемые технологии постоянно совершенствуются.

Винтовые сваи легко монтируются в самые сложные типы грунта, которые часто встречаются на территории России. Они применяются в условиях вечной мерзлоты, в породах с высоким коэффициентом текучести, на местностях с сыпучим грунтом. В данной статье мы разберём плюсы и минусы фундамента на винтовых сваях.

  • Экономичность. В сравнении с ленточным фундаментом или монолитной плитой, винтовые сваи обходятся дешевле на 20-40%.

  • Высокая скорость возведения. Простота монтажа допускает установку за 1 день, чего нельзя получить при использовании, к примеру бетонного фундамента, которому требуется от 2 недель для набора прочности. При этом основание на сваях не уступает бетонному фундаменту по времени эксплуатации. Возведенная по всем стандартам конструкция прослужит до 100 лет.

  • Строительная чистота. Если вы захотите построить на вашем уже благоустроенном участке баню и решите использовать ленточный фундамент, будьте готовы к горам грунта, остаткам цемента, следам спецтехники, грязи. Винтовые сваи всего этого лишены, так как при их монтаже объем земляных работ минимален.

  • Возможность монтажа в любое время года. Традиционные виды фундамента зимой не возводятся, либо устанавливаются по существенно большей цене.

  • Применение при любом климате и типе почвы. Бывают случаи, при которых винтовой фундамент является единственной возможностью построить на участке дом, например, если возведение намечается на сильно пересеченной или постоянно заливаемой местности.

  • Стабильность при промерзании почвы. Главная особенность для холодного климата — свайный фундамент не вспучититься при низких температурах. Сваи BAU, при относительно малой площади соприкосновения с грунтом, имеют высокую несущую способность и не подвержены действию сил морозного пучения грунтов благодаря конструктивным особенностям.   За счет уплотнения грунта закованным конусом и самонарезающей многовитковой спирали при вкручивании вокруг корпуса сваи возникает уплотненный грунтовый «стакан» с отжатой грунтовой водой. Даже при глубоком промерзании грунта наши изделия ТМ BAU не подвержены действию сил морозного пучения грунтов.

  • Возможность установки конструкции на склонах. Компенсировать 12 метров перепада высот с помощью свай не составляет проблемы. В данном случае использовать традиционный подход экономически неоправданно. Обустраивать склоны железобетоном стоит больших вложений.


  • Отсутствие сырости под домом. Между грунтом и строением обязательно есть воздушная подушка, это пространство хорошо проветривается. Вам не придется бороться с повышенной влажностью в доме, даже если он построен на грунте с высоким содержанием воды. В отличие от ленточного фундамента, который собирает сырость, и это ощущается даже летом. Также проветриваемое основание строения, установленного на свайно-винтовой фундамент, обеспечивает отсутствие образований типа плесени или гнили пола.

  • Низкие потери тепла. Здание не имеет прямого контакта с почвой, и воздушная подушка хуже пропускает тепло. Разумеется, нужно учитывать данный фактор и хорошо обеспечивать теплоизоляцию полов, чтобы дом не промерзал снизу. Этот вопрос спокойно решается с помощью качественных материалов.

  • Быстрая готовность. Свайно-винтовые фундаменты готовы к принятию проектной нагрузки сразу после того, как была вкручена последняя свая. Для сравнения, возведя железобетонную основу, придется подождать, пока материал схватится, высохнет и наберет прочность.


  • Отсутствие подготовки стройплощадки. Ее не нужно выравнивать, не требуются котлован и опалубка. Следовательно, удастся избежать вывоза с территории мусора и извлеченного грунта и, значит, сэкономить и время, и деньги.

  • Спецификой винтового фундамента также является возможность самостоятельно, без привлечения спецтехники, ввинтить сваи на участке, отведенном под постройку дома. Этот момент важен в том случае, если в районе строительства нет возможности заказать монтаж винтовых свай, или хозяин будущего дома попросту ограничен в средствах. Рассчитать примерную стоимость и подобрать наиболее подходящие сваи для вашей постройки можно с помощью специального калькулятора. Для подбора свай под конкретные условия и строения лучше сразу обращаться к специалистам.

  • Повторное использование. Винтовые сваи BAU часто используют при возведении временных сооружений. При демонтаже сооружения, их возможно извлечь и повторно использовать на другом участке, у других свай такой возможности нет.

  • Минусы винтовых свай

    Минусы свайно-винтового фундамента связаны скорее не с самой конструкцией, а с условиями, в которых недопустимо использовать такой тип фундамента.

    1. Винтовые сваи BAU не применимы на пластичных грунтах.

    2. При неправильной оценке геологии есть риск критической деформации свайно-винтового фундамента, что повлечет за собой повреждение самого строения. Во избежание такого риска рекомендуем обращаться к специалистам.

    3. Ограничение по массе конструкции. Не минус, а, скорее, особенность свай, так как для малоэтажного сооружения это не проблема, вес такого дома вряд ли превысит лимит.

    Итог

    Как видим, свайный фундамент имеют большое преимущество перед традиционными видами фундамента. Плюсы и минусы винтовых свай, цена работ и материалов находятся в оптимальном соотношении. Явная выгода объясняет растущую популярность винтового фундамента в частном строительстве. Вы можете проконсультироваться с нашими специалистами, которые учтут особенности грунта и помогут подобрать качественные, наиболее подходящие сваи для вашего дома.Основа надежного свайно-винтового фундамента — конструкторский расчёт и данные геологии на участке, а не определение длины и диаметра свай по принципу «так сделали соседу».

    Свайный фундамент. Плюсы и минусы готовых конструкций

    ПОДЕЛИТЕСЬ
    В СОЦСЕТЯХ

    Имея соответствующую технику, пару-тройку помощников и хорошую информационную базу сегодня вполне реально построить дом собственными силами даже не имея профессиональных навыков. В основе строительства любого здания лежит закладка фундамента. Все большую популярность при возведении частного дома приобретает свайный фундамент. Плюсы и минусы этого вида основы строения и его разновидности рассмотрим в данной статье, а также ознакомимся с видео уроками монтажа свайного фундамента своими руками.

    Свайный фундамент получает всё большее распространение в строительстве частных домов

    Виды фундамента

    Одной из важных, хотя и невидимых со стороны, частей дома является фундамент. От того, насколько правильно будет выполнен монтаж данного участка строительства, зависит долговечность и качество постройки.

    В зависимости от технологии установки и области применения фундаменты можно классифицировать следующим образом:

    1. Ленточный фундамент используется в основном в малоэтажном строительстве. Он подразделяется на сборный, состоящий из блоков, и монолитный – в виде опалубки, в которую заливается бетон
    2. Монолитный фундамент, очень прочный, применяют в местах, где существует опасность проседания грунта. Представляет собой монолитную железобетонную плиту.
    3. Столбчатый фундамент закладывают при строительстве одноэтажных домов. Выполняется в виде столбиков, которые затем соединяются балочной обвязкой.
    4. Свайный фундамент в последнее время получает все большее распространение благодаря надежности, универсальности и доступности монтажа своими руками.

    Свайный фундамент возможно установить практически в любой местности и на любом грунте

    Свайный фундамент и этапы его монтажа

    Закладку свайного фундамента используют при строительстве зданий разной этажности. Этот вид фундамента не требует трудоемких работ по рытью котлована, что является существенным плюсом перед другими видами основания дома. Одним из главных достоинств такого метода является возможность установки практически в любой местности, при любом грунте.

    Для того чтобы определить плюсы и минусы свайного фундамента рассмотрим его разновидности, видео обзор этапов закладки своими руками и особенности установки разных свай.

    Исходя из расчёта нагрузки на фундамент, подбирается диаметр свай

    Этапы закладки свайного фундамента

    До начала обустройства любого фундамента необходимо провести определенные подготовительные работы и расчеты, которые включают в себя следующее.

    • инженерно-геологический анализ грунта;
    • определение типа свай для фундамента;
    • подробный чертеж плана дома с указанием всех деталей строения;
    • расчет нагрузки на фундамент;
    • чертеж подземной части;
    • установка свай;
    • расчет и заливка ростверком;
    • установка цокольного этажа;
    • расчет стоимости фундамента.

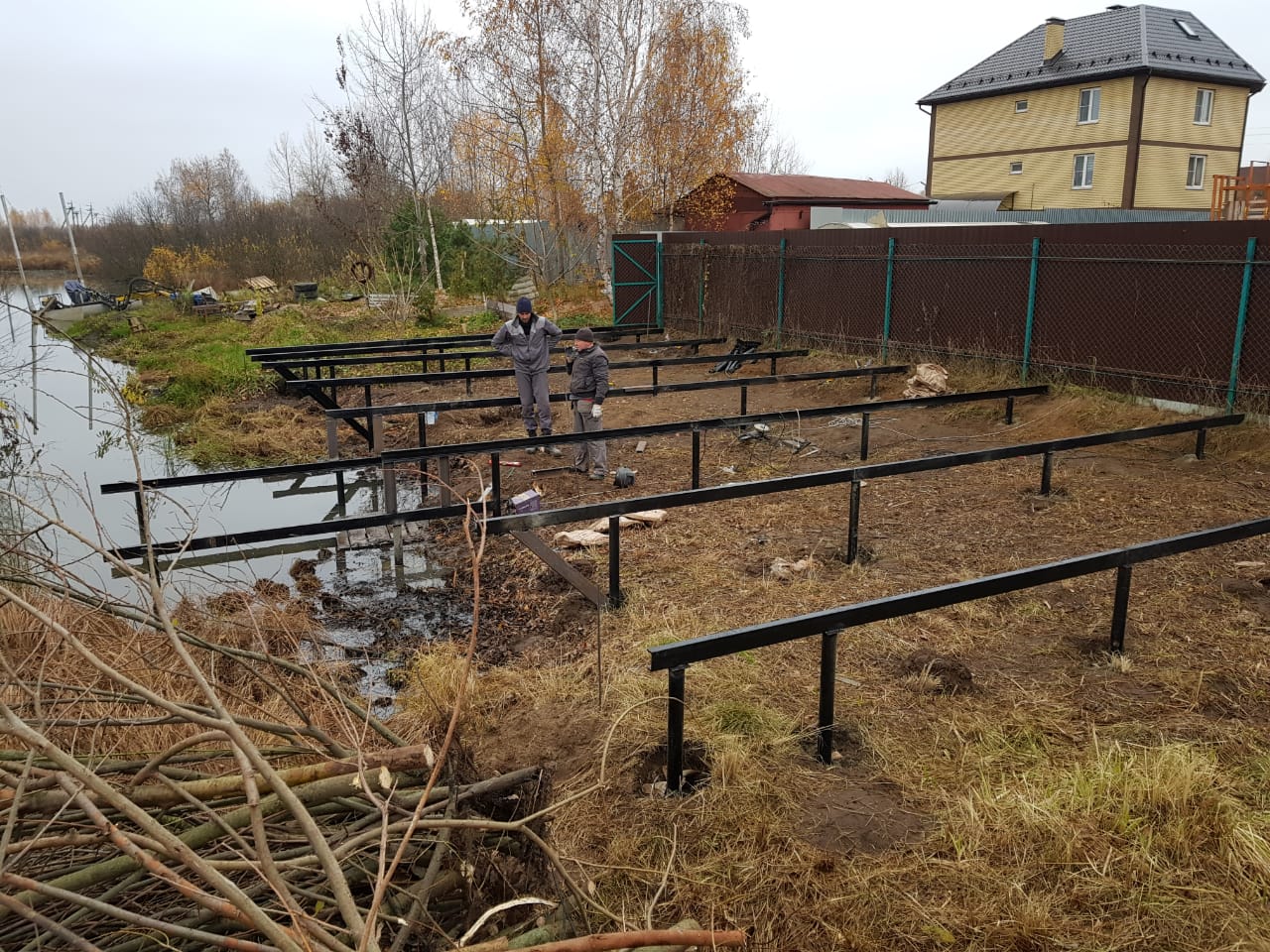

    Фундамент из винтовых свай с железным ростверком

    Варианты свайного фундамента

    Фундамент на сваях имеет несколько разновидностей, которые отличаются технологией установки и областью применения.

    Забивные сваи

    Это стержни из железобетона, которые забиваются глубоко в грунт. Технология данного строительства опирается на точные расчеты распределения всей нагрузки будущего здания данным опорам фундамента. Сваи забиваются вглубь до тех пор, пока не попадут в самую устойчивую область грунта. Данный вид основы фундамента используют в промышленном строительстве, так как работа по забиванию свай в грунт проводится  тяжелой специальной техникой. Для загородного дома или дачи такой вид свай не подходит, так как установить их своими руками невозможно.

    Место под домом с высоким фундаментом из свай можно использовать, как навес для машины

    Буронабивные сваи

    При таком виде фундамента необходимо сначала пробурить скважины, в которые закладываются сваи и заливается бетон. Этот вид монтажа опор применяют чаще всего в строительстве многоэтажных зданий. Техническая трудоемкость, сложные расчеты и высокая стоимость работ являются минусом фундамента на буровых сваях.

    Фундамент на винтовых сваях

    Этот вид свайного фундамента наиболее предпочтителен при строительстве загородного дома. Монтаж винтовых свай своими руками (видео можно найти на многих строительных сайтах) наиболее доступен по цене и объему работу. Основой для такого фундамента служат стальные трубы с особой резьбой наподобие винтовой. Благодаря такой нарезке сваи как бы «ввинчиваются» в грунт, а с помощью винтовых лопастей надежно удерживаются в нем (как показано на видео). Если грунт слишком рыхлый, применяют винтовые опоры с резьбой по всей трубе. В стальные трубы заливают бетон, придавая большую устойчивость конструкции.

    Винтовые сваи можно установить своими руками, не применяя дорогостоящую спецтехнику

    Полезно знать! Винтовой свайный фундамент – оптимальный способ создания основания для лёгкого каркасного дома.

    Свайно-винтовой фундамент, плюсы и минусы которого рассматриваются ниже, можно закладывать даже без помощи специальной техники, поэтому данный метод обустройства фундамента является наиболее доступным для монтажа своими руками.

    Преимущества и недостатки свайно-винтового метода

    Основными плюсами фундамента на винтовых сваях являются:

    • доступная цена;
    • скорость работы;
    • возможность самостоятельного монтажа;

    Для устойчивости и прочности фундамента, винтовые сваи завинчиваются до погружения в твёрдый грунт

    • закладка практически в любой грунт;
    • независимость от времени года.
    • производится без предварительных земляных работ;

    К минусам свайно-винтового метода можно отнести:

    • подверженность коррозии при нарушении защитного слоя стальной трубы;
    • невозможность монтажа в скалистых местах;
    • проблематичность установки вблизи других строений;
    • потребность в точных расчетах глубины залегания опоры.

    Чертёж дома с разметкой под размещение свай

    Основные этапы работ по закладке свайно-винтового фундамента

    Являясь на сегодня наиболее передовым методом, свайно-винтовой вариант обустройства фундамента привлекает прежде всего возможностью монтажа своими руками. Таким образом будущий владелец загородного дома может существенно сэкономить на дорогостоящей технике и профессиональных строителях.

    Статья по теме:

    Отливы для цоколя фундамента: особенности выбора и монтажа. Какие материалы применяют для производства отливов для цоколя. Какие из них лучше выбрать и в каком случае. Монтаж отливов.

    Первым этапом работ является исследование грунта, подробный расчет и чертеж плана дома.

    Обычно на первоначальном этапе строительства производится выравнивание строительной площадки и земляные работы, связанные с рытьем котлованов или траншей. Закладка фундамента на винтовых сваях не требует таких действий, что уменьшает трудоемкость и увеличивает скорость процесса.

    Закручивание винтовых опор осуществляется по разметке

    На втором этапе производится разметка установки свай под фундамент: через промежутки около 2 м ставятся маркеры — места, где в дальнейшем будут закручиваться сваи. Исходя из назначения строящегося здания, производится выбор свай определенного диаметра и веса.

    Следующий этап – закручивание винтовых опор. В местах разметки производится неглубокое бурение. Сваи завинчиваются в грунт наподобие шурупа. Эта работа может производиться, как с помощью механизмов, так и ручным методом.

    На заметку! В среднем на закладку свайно-винтового фундамента может уйти около двух дней.

    После установки опор производят их вертикальное выравнивание и заливку полой части труб песчано-цементным раствором, что повышает устойчивость свай и защищает их от коррозии.

    Последним этапом монтажа фундамента является объединение опор монолитным ростверком и последующее создание цоколя дома.

    Виды ростверков из различных материалов для свайно-винтового фундамента

    Свайно-ростверковый фундамент

    Как только сваи установлены, их соединяют монолитным ростверком, на котором в дальнейшем возводится все здание. Данная конструкция равномерно распределяет нагрузку на опоры фундамента и является основой цоколя дома.

    Ростверк выполняется ленточным или монолитным способом и выполняется из деревянных балок или железобетонных плит, которые объединяют опоры фундамента. В зависимости от расположения, свайный фундамент с монолитным ростверком разделяют на: высокий, промежуточный и заглубленный.

    Ростверк является основой цоколя дома

    Важно! Вследствие естественного понижения температуры почвы в холодное время года, внутри грунта происходит явление, называемое геологами морозное пучение грунта.

    Влага, находящаяся в почве, зимой замерзает и увеличивается в объеме. Это может привести к выдавливанию фундамента, а значит и дома. Чтобы противостоять такому явлению, сваи объединяют высоким ростверком на высоте 0,1 – 0,15 м выше уровня земли. Обычно такой ростверк устанавливают под зданиями, имеющими небольшой вес.

    Для возведения фундамента из свай не нужно рыть траншеи и котлованы

    Промежуточный ростверк располагают на уровне земли, используя песчаную или гравийную подушку. Недостатком этого вида ростверка является незащищенность от морозного пучения грунта, способного вырвать сваи и повредить кладку.

    Низкий ростверк располагается ниже уровня земли. Его опускают на глубину промерзания в пучинистых почвах, на слабо-пучинистых грунтах конструкцию закладывают на 0,2-0,3 м ниже уровня земли.

    При строительстве частного дома чаще всего применяют высокий свайный фундамент с монолитным ростверком. При обустройстве фундамента на винтовых сваях  ростверком может служить деревянный брус, который закрепляют анкерными болтами.

    Свайный фундамент с ростверком из деревянного бруса

    Плюсы и минусы свайно-ростверкового фундамента заключаются в следующем:

    Плюсы свайно-ростверкового фундамента:

    • доступная цена;
    • возможность установки своими руками;
    • быстрота монтажа;
    • надежность — почти не дает усадки.

    Минусы конструкции:

    • строгий расчет ростверка свайного фундамента;
    • используется только под легкие постройки;
    • влияние коррозии на стальную часть.

    Винтовые сваи для разных типов грунта

    Свайный фундамент. Плюсы и минусы

    Одним из основных преимуществ свайного фундамента при строительстве дома является доступность по цене и трудозатратам. Это является наиболее привлекательным фактором для тех, кто возводит дом своими руками. Немаловажным достоинством является также быстрота обустройства фундамента и возможность работы в любое время года.

    Также плюсом данного варианта установки фундамента является устойчивость и надежность конструкции: лопасти винтовых свай хорошо уплотняют почву. Кроме того, это дает возможность обустройства фундамента практически в любом грунте.

    Дом на свайном фундаменте можно построить очень быстро

    К минусам фундамента на сваях относят возможную усадку конструкции. Во избежание такого явления необходимо произвести исследование грунта и точные расчеты с чертежом свайного фундамента с ростверком. Тщательные подготовительные работы можно отнести к минусам свайного фундамента.

    Большое значение при обустройстве основы на сваях имеет качество используемого материала. При нарушении защитного слоя стальные конструкции фундамента подвергаются коррозии.

    Учитывая плюсы и минусы свайного фундамента, выбор его в качестве основы загородного дома считается сегодня наиболее оптимальным и перспективным.

    ОЦЕНИТЕ
    МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
    В СОЦСЕТЯХ

    СМОТРИТЕ ТАКЖЕ

    REMOO В ВАШЕЙ ПОЧТЕ

    Возможные преимущества и ограничения винтовых свай и спиральных анкеров

    Инженеры

    иногда спрашивают: «Каковы некоторые из потенциальных преимуществ использования винтовых свай или спиральных анкеров в моем проекте и каковы некоторые ограничения?» Это отличные вопросы, и кажется, что здесь можно дать короткие и простые ответы.

    Возможные преимущества использования винтовых свай и спиральных анкеров

    A1. Быстрая установка

    Винтовые сваи и винтовые анкеры обычно устанавливаются с помощью обычного строительного оборудования, такого как гусеничный экскаватор или мини-экскаватор, оснащенный низкооборотным высокомоментным гидромотором соответствующего размера.Нет необходимости мобилизовать специальное оборудование, например кран с сваебойным молотком или большую буровую установку. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут быстро отреагировать и прибыть на место. Обычно требуется только оператор и один рабочий. Большая грузоподъемность может быть получена при использовании относительно небольшого монтажного оборудования.

    Скорость установки обычно составляет от 6 до 10 об / мин, что означает, что это занимает всего около 30 секунд. продвинуть винтовой или винтовой анкер на фут, или около 5 мин.на 10 футов длины. В зависимости от используемой удлинительной секции бригада может прикрепить удлинитель трубы или квадратного вала примерно за минуту, поэтому установка 50 футов займет всего 30-40 минут. Установка не зависит от погодных условий в большинстве случаев даже в неблагоприятных условиях.

    A2. Непосредственная несущая способность

    Винтовые сваи и винтовые анкеры уникальны среди большинства других типов фундаментов или анкерных систем тем, что их можно нагружать сразу после установки.Нет необходимости ждать, пока затвердеет бетон или раствор, или, в случае забивных свай, не нужно ждать, пока не исчезнет избыточное давление поровой воды. Это может быть важно для некоторых проектов, например, для реагирования на чрезвычайные ситуации, когда график строительства короткий, а остальная часть проекта зависит от установки фундамента или анкеров.

    В большинстве грунтовых условий предельная нагрузка винтовых свай и спиральных анкеров со временем будет увеличиваться в результате эффектов старения и тиксотропии.Это означает, что мощность сразу после установки может быть несколько ниже, чем мощность длительного хранения, что является консервативным.

    A3. Минимальное нарушение рабочего места

    По сравнению с большинством других видов строительной деятельности, связанных с установкой забивных свай, буронабивных валов или других систем анкерного крепления, установка винтовых свай и спиральных анкеров практически не вызывает нарушения строительной площадки. В частности, установка винтовых свай и спиральных анкеров обычно не приводит к вырубанию почвы.Это сохраняет чистоту на объекте, требует минимальной очистки в каждом месте установки после установки и обычно означает более низкие затраты на проект. Дополнительным преимуществом является низкий уровень шума, связанный с установкой. Установка также производит минимальные вибрации, которые могут быть важны для некоторых проектов, чувствительных к вибрации конструкции. Поскольку винтовые сваи и винтовые анкеры имеют небольшую рабочую площадь, они также вызывают минимальное повреждение прилегающих конструкций. В случае переоборудования или восстановления существующие конструкции часто все еще могут использоваться при установке винтовых свай или винтовых анкеров.Поскольку они не производят обрезков почвы, их также можно эффективно использовать на участках, где могут встречаться загрязненные почвы, поскольку почвы не выходят на поверхность земли.

    A.4 Мониторинг установки и проверка допустимой нагрузки во время установки

    Одной из важнейших характеристик винтовых свай и винтовых анкеров является проверка несущей способности во время установки. В некоторых отношениях это похоже на мониторинг установки забивных свай с помощью анализатора забивки свай во время установки.Это возможно за счет использования линейного устройства для измерения крутящего момента, которое измеряет крутящий момент при установке сваи / анкера в землю. Многие исследования показали, что существует взаимосвязь между крутящим моментом установки и допустимой нагрузкой, что означает, что инженеры могут сразу проверить производительность. В большинстве проектов соотношение крутящего момента к мощности подтверждается испытаниями под нагрузкой на месте.

    Контроль крутящего момента установки также означает, что можно проверить состояние почвы в каждом месте установки и оценить подземную изменчивость.Контролируя крутящий момент установки, можно увеличить требуемую грузоподъемность, углубившись в более качественный грунт или используя другую геометрию сваи / анкера. Крутящий момент при установке часто используется как часть допустимых критериев прекращения, указанных в спецификациях проекта.

    А5. Установка в удаленных местах или на сайтах с ограниченным доступом

    Винтовые сваи и спиральные анкеры хорошо подходят для проектов, расположенных в отдаленных районах, где затраты на мобилизацию обычно высоки, а другие вспомогательные услуги строительства ограничены или могут быть недоступны.Некоторые проектные площадки перегружены или имеют ограниченный доступ для строительной техники. Проекты, предусматривающие переоборудование, могут иметь невысокие габариты для выполнения работ, например, внутри существующих конструкций. Поскольку винтовые сваи и винтовые анкеры могут быть изготовлены в виде модульных систем, состоящих из направляющих и удлинительных секций, они идеально подходят для ситуаций с малой высотой или ограниченным доступом.

    А6. Установка в условиях высоких грунтовых вод

    Винтовые сваи и винтовые анкеры обычно не требуют выемки грунта для установки.В случаях, когда они используются для подкрепления существующей конструкции, может потребоваться неглубокая выемка грунта, чтобы обнажить существующий фундамент. Трудности, с которыми часто возникают мелкие грунтовые воды на строительных площадках, обычно практически не влияют на установку винтовых свай и спиральных анкеров. Это ускоряет строительство и устраняет необходимость в насосах или других методах обработки грунтовых вод и снижает затраты.

    А7. Простая установка на тесто

    Хотя обычно винтовые сваи и винтовые анкеры устанавливают вертикально, на самом деле их можно установить практически в любом положении в соответствии с потребностями проекта.Установка на тесто, например, для обеспечения дополнительного сопротивления боковой нагрузке, проста. В проектах по удержанию грунта даже установка спиральных анкеров по горизонтали может быть выполнена без особых трудностей.

    А8. Простые полевые модификации для увеличения грузоподъемности

    Еще одна уникальная особенность винтовых свай и спиральных анкеров, которая делает их очень универсальными, — это способность быстро изменять конфигурацию винтовых элементов для увеличения грузоподъемности.Частично это достигается за счет модульной природы технологии. Добавление удлинительных секций с дополнительными спиральными пластинами и / или спиральными пластинами большего диаметра легко и означает, что инженер может быстро разработать решение, не требуя изготовления совершенно нового фундамента или анкера. Это еще раз показывает универсальность технологии.

    А9. Широкий спектр применения в почвах и нагрузках

    Винтовые сваи и спиральные анкеры могут быть установлены в широком диапазоне подземных условий, от очень мягких до очень жестких глин, от рыхлых до очень плотных песков.Расчетные нагрузки имеют очень широкий диапазон в зависимости от требований проекта и могут достигать 650 тысяч фунтов!

    А10. Низкий углеродный след — устойчивые технологии

    Многие производители винтовых свай и спиральных анкеров используют при производстве высококачественную переработанную сталь. Это сохраняет природные ресурсы и энергию и снижает общий углеродный след. Винтовые сваи и винтовые анкеры особенно полезны для поддержки временных конструкций, так как их можно снимать и повторно использовать практически без изменения структурной целостности.Это сильно отличается от забивной сваи, просверленного ствола или залитого анкера, которые часто просто бросают. Некоторые винтовые сваи стояли на месте несколько лет, были сняты и повторно использованы на другом объекте.

    А11. Модульная конструкция

    Винтовые сваи и винтовые анкеры

    изготавливаются секциями, что дает модульную конструкцию. Это означает, что можно легко увеличить или уменьшить длину установки, если это необходимо, в соответствии с условиями площадки и требованиями проекта.

    Возможные ограничения использования винтовых свай и винтовых анкеров

    Винтовые сваи и спиральные анкеры предоставляют инженеру еще один инструмент в их инструментарии для разработки альтернативных решений для решения проблем, и, как и любая другая доступная технология, они не лишены некоторых ограничений.

    L1. Предельные почвенные условия

    Винтовые сваи и спиральные анкеры обычно ограничиваются установкой в ​​почвах с максимальным размером зерна менее примерно 60% шага спиралей.Для типичного шага 3 дюйма это означает максимальный размер зерна около 1 3⁄4 дюйма или средний гравий. Винтовые сваи и спиральные анкеры обычно не продвигаются правильно в гравийных и булыжных отложениях; их просто нельзя использовать. Они также не подходят для горных пород, хотя в некоторых случаях может оказаться возможным продвинуть свинцовую спиральную пластину для опоры в пределах первых нескольких дюймов выветренной породы, например, в профилях остаточного грунта.

    L2. Ограничения по оборудованию

    Правильная установка винтовых свай и спиральных анкеров важна для производительности.Оборудование, используемое Подрядчиком, должно быть выбрано таким образом, чтобы соответствовать ожидаемым грунтовым условиям проекта, конкретной геометрии, выбранной для работы, и ожидаемому максимальному крутящему моменту при установке. Оборудование меньшего размера ограничивает надлежащую предварительную и окончательную установку. Общее практическое правило состоит в том, что вес машины должен составлять около 1/2 тонны на 1000 фут-фунтов. необходимого крутящего момента при установке. Таким образом, если максимальный крутящий момент, ожидаемый для проекта, составляет 6500 фунт-футов, машина должна иметь минимальный вес около 3 1⁄4 тонны.

    L3. Структурные ограничения

    У каждого винтового и спирального анкера есть конструктивные ограничения, указанные производителем. Иногда это называют «номинальным крутящим моментом». Это означает, что существует предел крутящего момента, который должен быть приложен к винтовой свае или спиральному анкеру, прежде чем структурная целостность будет нарушена. Во время установки этот предел не должен превышаться, даже если оборудование, используемое для установки, может иметь гораздо более высокий крутящий момент.В случае, если во время установки достигается повторяющийся предельный крутящий момент и не соблюдаются требования по установке, необходимо использовать другую конфигурацию винтового или винтового анкера.

    4 типа конструкции винтовой сваи: преимущества и недостатки

    Каждый объект коммерческого строительства уникален. Для каждого типа конструкции потребуется фундамент, специально спроектированный с учетом размера работы и земли, на которой она построена.По той же причине конструкции спиральных свай охватывают множество форм и размеров, чтобы соответствовать широкому спектру применений и переменных, таких как тип почвы, глубина профиля почвы, тип нагрузки сваи, требования к емкости сваи, тип поддерживаемой конструкции и т. Д. Существуют десятки размеров, типов вала и конфигураций спирали, чтобы убедиться, что для работы используется правильная спиральная свая.

    При правильной конструкции глубокий фундамент, закрепленный с помощью винтовой сваи правильной конструкции, прослужит долгие годы.Выбор неправильной конструкции спиральной сваи может привести к плачевным результатам.

    Убедитесь, что вы выбрали правильную конфигурацию сваи… Позвоните в компанию Conte сегодня!

    В этом кратком руководстве мы выделили 4 основные категории конструкций винтовых свай, включая их типичные реализации, преимущества и недостатки каждой из них.

    Сплошной квадратный вал

    Квадратный вал обычно сплошной и способен выдерживать большие осевые сжимающие нагрузки. Сплошной вал является непрерывным на каждом выступе и несет нагрузку вниз до конца сваи.Квадратные удлинители вала также могут использоваться в различных приложениях для натяжения.

    Типичные размеры: 1,5 дюйма, 1,75 дюйма, 2 дюйма, 2,25 дюйма

    Преимущества: В каменистых и твердых почвах квадратные стержни вала лучше продвигаются без повреждений.

    Недостатки: Тонкие валы плохо выдерживают поперечные нагрузки, а на мягких грунтах может возникать коробление из-за меньшей ширины.

    Труба с круглым валом

    Винтовая свая с круглым валом обеспечивает гораздо больший диаметр, чем большинство свай с квадратным стволом.Более широкое поперечное сечение обеспечивает лучшую конструктивную способность там, где могут присутствовать большие моменты, боковая нагрузка или изгиб.

    Типичные размеры: 2,875 дюйма, 3,5 дюйма, 4,5 дюйма, 6 дюймов, 8 дюймов, 10 дюймов +

    Преимущества: Сваи круглого сечения идеальны для более мягких почв и когда есть потенциал для высоких боковых нагрузок. Валы труб могут быть заполнены раствором для дополнительной прочности конструкции.

    Недостатки: Валы большего размера могут затруднить проникновение в очень плотные или каменистые почвы.

    Комбинированная свая с квадратным и круглым валами

    Обычно комбинированная свая имеет квадратный шаг вала, за которым следуют круглые удлинители вала. Эти типы спиральных свай используются в основном в компрессионных приложениях, когда слои твердого грунта расположены глубоко под более мягким грунтом. Квадратные / круглые комбинированные сваи часто выбираются для высоких уровней грунтовых вод, участков с ограниченным заполнением раствором или для участков с почвами, которые делают их более экономичным выбором, чем конфигурация свай с цементным раствором.

    Типичные размеры: 1.5 дюймов / 2,875 дюйма, 1,75 дюйма / 3,5 дюйма, 2,25 дюйма / 4,5 дюйма

    Преимущества: Он сочетает в себе лучшие проникающие характеристики квадратного вала с круглым удлинением вала большого диаметра для сопротивления продольному изгибу и поперечной нагрузке.

    Недостатки: Дополнительные затраты на материалы могут сделать комбинированные сваи менее экономичным решением, чем альтернативные винтовые опоры. Это необходимо только при определенных обстоятельствах.

    Заливанный квадратный вал

    Все квадратные сваи ствола могут быть оснащены принадлежностями для добавления обсадной колонны.Этот кожух обычно имеет диаметр от 5 до 8 дюймов и может быть выполнен из ПВХ или стальной трубы или просто из цементного раствора. Затирка также создает поверхностное трение о почву, что может способствовать сжатию и растяжению сваи. Большее поперечное сечение улучшает поперечную нагрузку, изгибающий момент и сопротивление продольному изгибу по сравнению с тонкой квадратной сваей вала.

    Преимущества: В некоторых грунтовых условиях квадратные валы с цементным раствором более экономичны, чем сваи круглых валов большего диаметра.

    Недостатки: В некоторых случаях плиты для затирки могут иметь трудности с продвижением в очень плотные или каменистые почвы. Затирка также может быть запрещена для определенных проектов, например, на водно-болотных угодьях или на участке, где невозможно должным образом перемешать раствор на месте.

    Правильный выбор конструкции винтовой сваи должен быть сделан специалистом!

    Эти основные объяснения предлагают рекомендации, какие типы винтовых свай подходят для различных проектов, но есть много переменных, которые влияют на принятие обоснованного решения.

    Свяжитесь с нами, чтобы получить бесплатную консультацию по вашему предстоящему проекту

    Типы свайных фундаментов и лучшие ремонтные конструкции фундаментов

    Вам интересно, какой тип свайных фундаментов лучше всего подойдет для вашего нового или существующего прибрежного здания? Здесь, в K.E. Braza Construction, мы понимаем, что все потребности в недвижимости различаются. Мы поможем вам найти не только лучший фундамент для вашего дома на берегу моря, но и предоставим высочайшее качество ручной работы, чтобы обеспечить наилучшие результаты для вашего дома.

    Для чего используются свайные фундаменты?

    Свайные фундаменты используются для повышения структурной устойчивости фундамента здания в местах, где находится рыхлый или подверженный эрозии грунт. Они также используются для поднятия зданий в зонах затопления и обеспечения надлежащего крепления и надежности таких конструкций, как опоры и подпорные стены, чтобы выдерживать штормы и волны

    Фундамент из буронабивных свай

    Буронабивные сваи представляют собой круглые или цилиндрические сваи, которые сооружаются из бетона. обычно заливается на место.Для этого метода просверливаются отверстия, заливается бетон и добавляется арматура для увеличения прочности сваи. Если бурение и заливка выполняются одновременно, буронабивные сваи называются шнековыми сваями непрерывного действия. Буронабивные сваи чрезвычайно популярны как в городах, так и в районах с высокой плотностью застройки и высокой плотностью населения.

    Профили для буронабивных свай

    • Можно заливать на участки с минимальными накладными расходами.
    • Риск пучения почвы нулевой.
    • Может использоваться там, где высота над головой ограничена.
    • Длину свай можно варьировать.
    • Можно создавать сваи большого диаметра.
    • Удаление грунта из скважин можно проверить.

    Буронабивная свая Консоли

    • Смещенный грунт должен быть удален с участка, что приведет к дополнительным расходам.
    • Нельзя использовать на очень рыхлых или несвязных почвах.
    • Сваи могут деформироваться из-за локального напряжения, оказываемого на отверждаемый материал (известного как перегибание или сужение).

    Забивной свайный фундамент

    Забивной фундамент аналогичен буронабивным сваям, поскольку они построены из бетона. Разница в том, что эти сваи имеют постоянную или временную металлическую опалубку, которую снимают после затвердевания и затвердевания бетона. Их называют забивными сваями, потому что они забиваются, вибрируют или вдавливаются в землю. Эти сваи могут быть построены на месте или предварительно изготовлены на заводе и доставлены на площадку. Обычно они используются в морских условиях, когда почва очень рыхлая или склонна к сдавливанию.

    Профили с забивными сваями

    • Они чрезвычайно рентабельны.
    • Увеличивается несущая способность за счет уплотнения и смещения грунта.
    • Повышается эффективность, если сваи изготавливаются вне строительной площадки.
    • Их часто считают комплексным инженерным решением для фундаментов.

    Консоли забивных свай

    • Если сваи производятся за пределами площадки, сваи должны быть усилены для транспортировки.
    • Установка должна быть заранее спланирована и организована.
    • Для установки свай необходимо много места наверху.
    • Они не идеальны для городских районов из-за шума при установке.

    Micropile Foundation

    Установка Micropile используется для поддержки глубокого фундамента. Их можно использовать в новых и существующих зданиях для повышения структурной устойчивости фундамента. Эти сваи обычно имеют диаметр от трех до 10 дюймов и могут быть пробурены на глубину более 200 футов.

    Micropile Pros

    • Можно комбинировать с другими типами свай.
    • Можно использовать в зонах ограниченного доступа.
    • Может использоваться на участках со сложными подземными условиями.
    • Они не подвержены сужению, перегибанию или проблемам, связанным с рыхлой почвой.
    • Коммуникационные линии, возможно, не потребуется изменять из-за малого диаметра.
    • Они выдерживают вертикальные и поперечные нагрузки.

    Micropile Cons

    • Они дороги по сравнению с другими типами фундаментных свай.
    • Может деформироваться или разрушиться при сейсмической активности (землетрясениях).

    Ворс стены фундамента

    Свайные стены представляют собой ряд близко расположенных свай, которые используются для создания временного или постоянного свайных подпорных стен. Эти стены предотвращают эрозию почвы и затопление прибрежных участков.

    Профили для свайных стен

    • Простое и относительно быстрое строительство и установка дамбы.
    • Обладают большой несущей способностью.
    • Предпочтительно для участков с чрезвычайно сложным грунтом.

    Консоли свайных стен

    • Конструкция с глубокими сваями может не иметь требуемых допусков по вертикали.
    • Обеспечить гидроизоляцию между сваями может быть чрезвычайно сложно.

    Фундамент на основе винтовой сваи

    Винтовые сваи известны как винтовые сваи или винтовые анкеры, потому что у них есть спираль — похожая на спиральный гребень рядом с винтом — около дна сваи, которая помогает закрепить ее в почве. Винтовые сваи ввинчиваются в землю, а не забиваются молотком или вибрируют на месте.

    Профили с винтовой сваей

    • Могут устанавливаться в неблагоприятных погодных условиях.
    • Отлично подходит для мест с ограниченным доступом.
    • Отлично подходит для удаленных мест.
    • Грузоподъемность увеличивается после установки.
    • Нет схватывания или времени отверждения (можно загрузить сразу после установки).
    • Быстрая установка (около пяти минут на каждые 10 футов).

    Консоли винтовой сваи

    • Не следует устанавливать в почве, содержащей отложения рика, гравия или булыжника.
    • Монтажное оборудование необходимо выбирать с учетом почвенных условий и ограничений доступа на площадку.
    • Необходимо учитывать пределы крутящего момента при установке, чтобы не перегрузить сваю при ее ввинчивании в землю.

    K.E. Браза: здесь, чтобы помочь вам с проектами CT Coastal Construction Foundation

    Правильное прибрежное строительство начинается с правильного свайного фундамента для ваших почвенных условий и близости к ватерлинии. Здесь, в K.E Braza, мы приедем к вам на участок, осмотрим недвижимость и почву и порекомендуем подходящий свайный фундамент для вашего здания. Чтобы узнать больше о свайных фундаментах, о том, как они сохраняют конструктивную прочность вашего здания во время штормов, и почему мы являемся ведущей прибрежной строительной компанией, обслуживающей Мэдисон, Гилфорд, Олд-Сэйбрук и все прибрежные CT, позвоните нам по телефону 860-662-0124!

    Какие плюсы и минусы у винтового свайного фундамента? — Общество острых предметов

    Многие инженеры задаются вопросом, чем более эффективен фундамент из винтовых свай и какие факторы следует учитывать, прежде чем использовать их в своем проекте.Не только это, но и преимущества фундамента на винтовых сваях, которые являются ограничениями и недостатками использования такого фундамента на сваях. В этой статье речь пойдет не только о преимуществах, но и о недостатках и недостатках винтового свайного фундамента.

    Достоинства винтового свайного фундамента:

    Быстрая и простая установка:

    Все, что вам нужно для установки фундамента на винтовых сваях, — это один рабочий, оператор, мини-экскаватор и гидравлическая машина, и они у вас установлены.Нет необходимости в тяжелой технике, такой как подъемные краны, или в большом количестве труда, и именно поэтому такой фундамент является наиболее подходящим. Быстрая установка — это не просто слово, на самом деле требуется 30 секунд, чтобы вставить одну винтовую сваю в землю и прикрутить ее туда, что означает, что общая площадь установки не может быть больше, чем 30 или 40 минут. Хотя может быть какой-то запас на невидимые условия.

    Минимальное количество нарушенных сайтов:

    У любого подрядчика по укладке свай сначала необходимо подготовить площадку для установки фундамента.Обычно подготовка площадки занимает больше времени, чем фактическая установка найденного, поскольку весь подземный грунт необходимо переместить и перевезти в другое место, но в случае фундамента на винтовых сваях этого не требуется, так как не требуется очистка площадки, это не только экономит время и силы, но и экономит затраты на уборку участка.

    Недостатки:

    Некачественная почва:

    Несущая способность фундамента на винтовых сваях также измеряется во время установки, но это также во многом зависит от грунта.Таким образом, если почва недостаточно хороша, мы знаем, что фундамент на винтовых сваях не сможет обеспечить какую-либо опору и не сможет выдержать большую нагрузку. Однако этот недостаток можно преодолеть тремя разными способами, и именно так можно заставить фундамент из винтовых свай работать даже с некачественным грунтом. Первый способ — установить винтовые сваи глубже в землю и добавить к ним дополнительные удлинители. Во-вторых, необходимо установить большее количество винтовых свай, чем обычно, чтобы можно было распределить нагрузку на них и увеличить опору. Третий вариант — это удаление существующих свай, а затем установка более крупных и прочных свай.

    Преимущества винтовых свай — спиральный анкер и винтовые сваи. Для их установки не требуется специального оборудования. Поскольку для их установки не требуется никакого специального оборудования, это также недорого. Обычно требуется только оператор и один рабочий.

    Способность выдерживать немедленную нагрузку

    Одним из преимуществ винтовых свай является то, что в отличие от большинства других анкерных систем, они могут быть загружены сразу после установки. Вам не нужно ждать, пока бетон осядет, чтобы использовать его.

    Минимальное нарушение рабочего места

    Одно из преимуществ винтовых свай по отношению к факторам окружающей среды заключается в том, что установка винтовых свай практически не вызывает нарушения рабочего места.Он также не производит срезания почвы. Благодаря этому сайт остается чистым, и после установки требуется минимальная очистка. Кроме того, уровень шума, связанный с установкой, очень низкий.

    Простота установки в удаленных местах или на площадках с ограниченным доступом

    С точки зрения мобильности и местоположения одним из преимуществ винтовых свай является то, что они хорошо подходят для проектов, расположенных в удаленных районах. Поскольку для них требуется ограниченное пространство и оборудование, они лучше всего подходят для перегруженных участков и не имеют доступа к современному модному оборудованию.

    Установка в условиях высоких грунтовых вод

    Винтовые сваи обычно не требуют выемки грунта для установки. Трудности, с которыми часто сталкиваются мелкие грунтовые воды на строительных площадках, обычно практически не влияют на установку винтовых свай и, следовательно, увеличивают скорость процесса установки.

    Простая установка на тесто

    Обычно винтовые сваи устанавливаются вертикально, но их можно установить в любом положении в соответствии с потребностями проекта.Их можно установить в любой ориентации. При необходимости их можно без проблем установить горизонтально.

    Простые полевые модификации для увеличения грузоподъемности

    Одно из уникальных преимуществ винтовых свай заключается в том, что мы можем увеличить грузоподъемность в любое время, внеся лишь небольшие изменения.

    Свяжитесь с нами сегодня, чтобы бесплатно получить смету для вашего проекта.

    Часто задаваемые вопросы о преимуществах винтовых свай
    Каковы преимущества использования винтовых свай?

    Винтовые сваи устанавливаются очень легко
    Их можно использовать сразу после установки
    Они создают минимальные помехи
    Их можно легко установить в удаленных местах
    Их можно установить в любом положении в соответствии с требованиями
    С некоторыми простыми изменениями их грузоподъемность можно увеличить

    Мир спиральных свай — Что не так с этим спиральным фундаментом?

    Винтовые сваи и фундаменты представляют собой отличное решение некоторых проблем проектирования, но иногда создают собственные проблемы.Эти проблемы имеют форму доступных размеров, подрядчика по установке или строительного характера. В этой статье представлены актуальные проблемы, возникающие при использовании спиральных изделий в качестве основы и закрепления в различных областях применения. Предлагаемые здесь решения использовались для предотвращения или устранения этих проблем и недостатков в Северной Америке и за рубежом.

    Введение

    Винтовой анкер или фундамент используются уже почти два столетия известной истории.Скорее всего, для закрепления животных и палаток использовалось какое-то грубое устройство с винтовой пластиной, поскольку кочевники блуждали по различным континентам. Хотя это и не новая технология, более недавнее расширение новых применений спирального основания привнесло новые проблемы и недостатки. Недостатки и проблемы можно разделить на несколько общих проблем: во-первых, доступность устройства фундамента; во-вторых, надлежащие средства (оборудование и персонал) для установки фундамента; в-третьих, строительство или установка винтового фундамента и, наконец, неспособность фундамента выполнять свои функции.

    Проблема «доступности» выходит за рамки данной статьи и часто сводится на нет надежным поставщиком. Остальные три недостатка или проблемы будут рассмотрены в этой презентации. Хотя эти решения основаны на опыте авторов в использовании спиральный фундамент внутри страны и во всем мире, это не исчерпывающее перечисление их совокупного более чем 70-летнего опыта или единственно возможных решений. Мы надеемся, что этот список положит начало диалогу в рамках практики, который продемонстрирует, что спиральные изделия удобны для пользователя и развенчать или демистифицировать этот очень полезный тип фундамента для общего блага всех практикующих.Обмен знаниями расширит использование спирального фундамента, и мы все выиграем.

    Мы выиграли торги!

    Это отличная новость, необходимые документы уже готовы, мобилизация очевидна; что теперь? Конечно, ваш оценщик продумал процесс и поставил проект в цифру, но готова ли ваша команда? Правильная подготовка — залог успешного заключения контрактов. Надлежащая оснастка, персонал, обученный безопасным методам установки и испытания винтовых фундаментов, и соответствующая подготовка — необходимые условия для того, чтобы стать прибыльным подрядчиком.В этом отношении может оказаться полезным контрольный список в приложении. Специалисты по проектированию также должны знать, что должен сделать подрядчик для подготовки, чтобы они могли лучше реагировать на полевые ситуации и проблемы.

    Здесь приводится краткий обзор процесса подготовки. Хотя они и не являются обширными, это необходимые минимальные шаги, которые необходимо предпринять для подготовки к исполнению контракта. Следующие ниже офисные процедуры предполагают, что все контрактные документы, включая геотехнический отчет, прочитаны и поняты.

    A. Мобильное оборудование — имеет ли носитель подходящего размера для доступа к площадке, включая физический размер, давление на грунт, высоту над головой, вылет и устойчивость на площадке? Приводная головка или редуктор с гидравлическим приводом должны иметь крутящий момент, по крайней мере, на 50% больше, чем механический предел устанавливаемого продукта, и должны иметь точный метод определения монтажного крутящего момента.

    B. Персонал. Численность бригады зависит от типа работы, которую они должны выполнять.Для типичного проекта фундамента бригада из трех человек подходит для большинства проектов фундамента. Сюда входят старший мастер или бригадир, оператор и земляной. Все должны пройти инструктаж по технике безопасности и правильной установке. Кроме того, бригадир несет ответственность за ведение соответствующих записей по установке и должен быть в состоянии сформулировать любые возникающие на месте проблемы в штаб-квартире для быстрого решения.

    C. Знать почву — Ваш опыт работы с этим профилем почвы или региональная или местная геология.По крайней мере, просмотрите отверстия относительно того, где команда планирует начать. Часто благоразумно начинать с того, что надоедать, чтобы можно было проверить «ожидаемую производительность», чтобы удержать ее с фактической производительностью. Это позволит заблаговременно предупредить о потенциальных проблемах, таких как неправильная оценка глубины и другие проблемы с установкой. (При отсутствии бурения направьте вниз испытательный зонд с одной спиралью, зонд с большим диаметром спирали лучше подходит для определения местоположения пласта почвы и регистрации глубины и крутящего момента на каждом футе проникновения ниже первых пяти футов).Это может дать некоторые рекомендации при выборе окончательной конфигурации винтового фундамента.

    Процесс мобилизации завершен, и начинается производство или установка. Если соответствующая подготовка была завершена, процесс запуска должен иметь довольно короткую кривую обучения, и будет быстро установлена ​​хорошая производительность. Производство идет хорошо.

    Установка винтового фундамента продвигается вдоль скважины до тех пор, пока не будет обнаружена проблема. Проблема может заключаться в продукте, установке или производительности, как указано выше во введении.Каждый из них будет рассмотрен отдельно ниже. Эти категории или функции включают продукт, установку и производительность, при этом большинство полевых проблем возникает при установке. Тем не менее, каждый аспект применения винтовых фундаментов требует рассмотрения.

    1. Проблемы, связанные с продуктом. На этапе строительства винтового фундамента возникают нагрузки, которые продукт наиболее трудно выдержать. Требуют установок крутящего момента может быть приближаются к их опубликованным пределам, чтобы получить спиральную пластину подшипника до нужного подшипника слоя.Правильная центровка очень важна, чтобы не допустить изгиба вала. Напряжения в комбайне, изгиб и скручивание, могут привести к преждевременному выходу вала из строя. Это также может привести к преждевременному выходу из строя муфты. Избыточное давление прижима и перекос (приводная головка не соосна оси анкера) приведет к преждевременному выходу из строя из-за более высоких комбинированных напряжений. Очевидный ответ на это — выровнять приводной двигатель коаксиально с валом и приложить давление, достаточное для того, чтобы следовать за верхним концом винтовой основы.Использование анкера с трубчатым валом также снизит вероятность поломки.

    Удары по валунам и булыжникам могут загнуть переднюю кромку спирали, что приведет к значительному снижению скорости проникновения, установочного крутящего момента и грузоподъемности. Различные производители могут предоставить более толстые и более прочные спирали для каменистого грунта, используя более толстые и / или более прочные спирали, которые помогут предотвратить эту проблему. При необходимости переднюю кромку можно выпрямить механически или удалить загнутую вверх часть спирали с помощью абразивной пилы.Если используется горелка, держите срез на расстоянии ½ дюйма от сварного шва.

    Крепеж может сломаться под нагрузкой. Производители поставляют для своей продукции болты соответствующего сорта. Если вам требуется больше болтов, потому что некоторые из них были потеряны, получите их у производителя или обязательно используйте сплав, требуемый в их технических характеристиках. Болт более высокого качества может быть более хрупким, чем болт OEM.

    Хотя вращение вала в приводном инструменте представляет собой проблему с инструментами, мы подробнее обсудим это ниже.Однако предварительно эта тема кратко описана здесь, поскольку инструменты являются частью приобретенных «Продуктов». Всегда используйте инструмент подходящего размера в хорошем состоянии и прикрепляйте вал якоря к приводному инструменту, чтобы он не выскользнул, что могло бы стать опасным для земледельца. Закругленные и изношенные настолько закругленные и изношенные приводные инструменты или головки, что стержень анкера свободно входит в них, представляют опасность.

    Вал выходит из строя преждевременно — производители оценивают прочность вала на основе чистого кручения, применяемого в лабораторных условиях.Характеристики, вероятно, хороши для типичной установки, но если изгиб происходит из-за расположения или досягаемости устанавливаемой машины, это может привести к отказу из-за комбинированных нагрузок. Поверхность излома может быть правильно идентифицирована по спиральной форме излома, так как чистый крутильный излом пластичного материала представляет собой плавный излом, перпендикулярный оси вала.

    2. Установка имеет значение. Усилие создается за счет винтового основания, ввинчивающегося в землю.Устанавливаемое оборудование не может удерживать его, и оборудование было повреждено, если не было приложено надлежащее прижимное давление или последующее движение. С другой стороны, «прижимное давление» может быть создано установочным оборудованием путем осторожного приложения сжимающей нагрузки к верхней части надставки. Оба помогают пробить фундамент в землю. Следует также отметить, что обработка спиралей мусором или геотканями может снизить скорость проникновения и крутящий момент из-за «предсказывающего» действия ведущей секции.

    Винтовой фундамент обычно устанавливается с правым поворотным движением (за исключением левого крутящего момента для подводных установок), которое обычно создается редуктором с гидравлическим приводом или «приводным двигателем», и требует постоянной крутящей силы порядка тысяч футов. фунты. Существует около дюжины производителей приводных двигателей большой мощности. Некоторые из них представляют собой гидравлические поршневые насосы с прямым приводом, но большинство — это высокопроизводительный гидравлический мотор-редуктор, приводящий в движение редуктор для тяжелых условий эксплуатации.Не имеет большого значения, кто производит приводной двигатель, если известно максимальное гидравлическое давление, поэтому уплотнения на коробке передач не раздуваются, что обычно происходит после того, как уплотнения приводного двигателя выходят из строя из-за избыточного давления в приводе. мотор. Знайте максимальное давление, на которое рассчитан двигатель. Чрезмерное противодавление (которое на экскаваторах с обратной лопатой может быть рассчитано на 600-800 фунтов на квадратный дюйм), которое может возникать в возвратной линии и фильтре, является наиболее частой причиной взрыва уплотнений в гидравлическом двигателе. Одна из профилактических мер, которую может сделать механик, — это удалить воздух из корпуса двигателя.Сальники мотора можно отремонтировать; профилактика проще, достаточно выпустить воздух из корпуса. В приложении показан эскиз сливного отверстия корпуса приводного двигателя. Также рекомендуется отрегулировать предохранительный клапан на двигателе так, чтобы максимальное давление не превышало предельную мощность двигателя экскаватора или бурильной колонны.

    Рисунок 1 — Выдувное уплотнение двигателя

    Обратите внимание, что пластиковая пробка, которая находится непосредственно над фланцем, является сливным отверстием корпуса.Дренаж корпуса с обратным клапаном на 10 фунтов на квадратный дюйм в линии предотвратил бы этот отказ, если бы он был установлен в этом отверстии. Работа приводного двигателя под водой также может вызвать давление в обратном направлении (то есть противодавление в обратной линии). Тем не менее, они были успешно развернуты без сбоев на глубину до 285 футов.

    Проблемы с инструментами. Хотя эта тема вкратце обсуждалась выше, ее следует рассмотреть еще раз. Следует использовать рекомендованный приводной инструмент, поставляемый производителем, и соблюдать его инструкции по технике безопасности, включая замену изношенного оборудования.Эти процедуры безопасности должны быть частью еженедельного совещания по безопасности. Изношенный и неподходящий инструмент может снизить производительность и, возможно, создать опасную рабочую ситуацию. Модификации инструментария производителя аннулируют гарантию и переносят всю ответственность на вашу компанию. Сценаристы осведомлены о серьезных травмах и одной смерти в результате использования неподходящего инструмента в качестве полевого средства. Все вращающееся оборудование связано с определенными опасностями и может быть очень опасным, если допустить небрежность.

    Приводной двигатель или «головка экскаватора» обсуждалась выше. Индикатор крутящего момента является вспомогательным для головки экскаватора и должен находиться в колонне приводных инструментов, если он механический, или должен измерять гидравлический градиент на двигателе, если он гидравлический. Поскольку многие установщики слепо принимают взаимосвязь между крутящим моментом и мощностью, им надлежит иметь проверяемый точный индикатор крутящего момента. Гидравлические индикаторы крутящего момента обычно используют движение манометра Бурдона для индикации давления. Такие манометры могут быть перенапряжены и повреждены, что потребует их замены.Гидравлические индикаторы необходимо время от времени откалибровать, так как это возможно повредить винтовой продукт из-за ненадежного индикатора крутящего момента, используемого в качестве критерия привода.

    Также индикаторы крутящего момента должны иметь возможность непрерывно контролировать крутящий момент. Отрывные механические системы или системы сброса давления не рекомендуются, если не поддерживаются постоянная скорость и давление прижима, поскольку увеличение любого из этих аспектов может вызвать преждевременный отрыв или индикацию установочного момента.

    При приложении крутящего момента как средства прогнозирования грузоподъемности важно установить анкер на скорости (об / мин), рекомендованной производителем. Чрезмерная частота вращения может привести к нереально высоким крутящим моментам.

    Когда индикатор крутящего момента выходит из строя или в отсутствие индикатора крутящего момента, некоторые подрядчики будут полагаться на давление в системе или скручивание стального вала для установки винтовых анкеров. (Давление в системе не является хорошим показателем момента установки и здесь не рассматривается).Скручивание вала было практикой в ​​течение многих лет, предшествовавших механическому индикатору крутящего момента. Тем не менее, это может привести к чрезмерной нагрузке на анкер (обычно это означает дополнительную глубину и расходы), неожиданному выходу из строя вала и ненадежной нагрузке. Если индикатор крутящего момента не используется, было бы разумно проверить достаточное количество анкеров, скажем, 20-30% от общего количества в случае анкеров растяжения, которые легко и быстро проверяются и обычно имеют более низкий коэффициент указанная безопасность; или 2-3% от общего количества в случае опор сжатия.Помните, что критерии установки крутящего момента зависят от конкретного места.

    В случае натяжных анкеров может возникнуть не такая обычная ситуация, например, анкерные крепления для морской стены и распорки для глубоких котлованов, где угол установки анкеров довольно плоский. Это может привести к тому, что свинцовая спираль ударится о твердый подповерхностный слой, а затем продолжит движение по границе раздела слоев, никогда не увеличивая крутящий момент, как можно было бы обычно ожидать. Иногда это заметно на лицевой стороне стены, поскольку внешний конец анкера будет пытаться опускаться ниже по стене.Извлеките заднюю часть и увеличьте длину стингера (направляющей точки) или увеличьте угол и переустановите заднюю часть в новом месте.

    Винтовой фундамент может быть установлен в неправильном месте или его необходимо переместить из-за препятствия: какие возможные перемещения можно сделать? Очевидно, это может зависеть от требований к нагрузке, но что касается винтового основания, его следует отодвинуть достаточно далеко, чтобы винтовой вывод не пытался «смещаться» в прежнее место во время переустановки.Обычно для этого требуется перемещение на 3 фута или более или изменение угла, если допустимо, на 15 градусов или более.

    Иногда винтовой фундамент перестает въезжать в почву с нормальной скоростью или полностью «раскручивается», т.е. поворачивается без продвижения. Это может быть связано с несколькими причинами; во-первых, фундаментная шахта, имеющая сплошное квадратное поперечное сечение, перестала продвигаться, потому что передний конец натолкнулся на пласт настолько сильно, что нижняя спираль не может развить достаточное усилие, чтобы протолкнуть конец в пласт.В этом случае удалите фундамент и укоротите опорную точку и измените / заточите спирали, а затем переустановите, используя максимальное давление прижима, которое может быть приложено к валу на глубине, на которой фундамент остановился ранее. Следует проявлять осторожность, чтобы не допустить деформации вала.

    Если фундаментный вал имеет круглое поперечное сечение, может быть две причины чрезмерного крутящего момента: во-первых, неадекватная тяга, как упомянуто выше, и во-вторых, потому что вал «использует» такой большой крутящий момент при поверхностном трении, что осевое усилие создается за счет ведущие спирали не могут преодолеть поверхностное трение.В последнем случае чрезмерное давление при установке машины может решить эту проблему. Добавление спиралей вдоль вала или уменьшение диаметра стержня шнура и некоторых удлинителей также эффективно. Для справки авторы обнаружили, что средняя максимальная длина фундамента вала диаметром 8 дюймов без промежуточных спиралей составляет порядка 40 футов в мягких и средних почвах. Это происходит из-за того, что тяга ведущей секции преодолевается трением по валу. В очень мягких почвах и торфяных залежах средняя длина может быть намного больше

    .

    Заданный момент установки не достигается при установке на заданную глубину, вызовет панику в некоторых лагерях.Если у кого-то есть веские основания полагать, что спирали находятся в предписанном слое опоры, проверьте фундамент, прежде чем забивать фундамент намного глубже. Быстрый тест на натяжение даст некоторое представление о емкости, и его легко выполнить. Напомним, что крутящий момент зависит от места установки, и слепое использование значения по умолчанию обычно приводит к консервативной мощности, но, возможно, к чрезмерно консервативному значению, достижение которого требует больших затрат.

    Гранулированный материал, где уровень грунтовых вод колеблется, например, приливные зоны, или поднимется в будущем в результате каких-либо естественных или антропогенных изменений участка, повлияет на предельную емкость спирального основания.Вместимость несущей плиты (плит) в песке напрямую зависит от эффективного давления покрывающих пород. Поднимающийся уровень грунтовых вод уменьшит грузоподъемность плиты, поскольку плавучесть воды снижает давление покрывающей породы. В этом случае первоначальные расчеты должны учитывать возможное долгосрочное влияние уровня грунтовых вод и снижение производительности.

    Песок ниже уровня грунтовых вод и ниже морского дна может вызвать увеличение требуемого крутящего момента при установке.Спиральные основания могут «предвещать», то есть превращаться, не продвигаясь на нормальное расстояние, в рыхлый насыщенный песок, в некоторых случаях вызывая его уплотнение и фактическое увеличение его емкости по сравнению с тем, что указано с использованием значений отношения крутящего момента к емкости по умолчанию. Это аномалия, которую можно обнаружить при полномасштабном тестировании. Снова; отношение крутящего момента к мощности зависит от конкретной площадки.

    При установке спирального фундамента в профиль грунта, имеющий от очень мягких до мягких слоев около поверхности, под нагрузкой может возникнуть коробление.Этого можно избежать, снизив осевую нагрузку до 10 тысяч фунтов, наложив на вал втулку через мягкий слой или используя так называемую микровинку Helical Pulldown®. Это запатентованный метод, на который распространяется эксклюзивная лицензия Chance. Однако трубная муфта может проходить вниз вокруг вала через мягкие слои, тем самым укрепляя тонкий вал. Другой подход — это композитная спиральная трубная свая ® (CHPP ®), которая включает трубчатые секции (обычно наружный диаметр 8,625 дюйма, но может быть и больше). Нижняя секция ТЭЦ соединяется напрямую со стандартным квадратным валом или секциями со спиральными выводами HS.Секции труб сконфигурированы таким образом, чтобы их внутренняя часть оставалась открытой для бетона и арматуры, если требуется. При необходимости к участкам трубы также можно приварить спирали. Как и в случае с Micropile Helical Pulldown®, этот метод запатентован.

    Влияние размера зерна и угловатости в несвязных грунтах заключается в увеличении емкости с увеличением размера зерна и угловатости. Поскольку эта информация об угловатости редко предоставляется проектировщику, он может получить неожиданный звонок с места. Одно из возможных решений — попросить бригаду выполнить «быстрое» испытание на растяжение и действовать соответственно в соответствии с результатами испытания.Как правило, испытания на растяжение показывают, что более высокие крутящие моменты на самом деле обеспечивают более высокую нагрузочную способность винтовых оснований. Если спирали неглубоко внедряются в плотный слой, испытание на растяжение может вывести из строя якорь, но при сжатии он будет работать хорошо. Дело в том, что если винтовой фундамент выполнен из подходящего материала подшипника, без учета крутящего момента, его испытание на растяжение или сжатие может доказать, что фундамент является хорошим.

    Установка винтовых свай сквозь лед для таких конструкций, как утилизаторы, и для фундаментов в вечной мерзлоте также представляет собой проблему.В некоторых деревнях коренных американцев на Аляске водопровод и канализация проходят внутри изолированных утилизаторов, которые возвышаются над поверхностью земли. Их часто сооружают зимой через толстые слои мерзлого грунта и льда. Предварительное бурение скважины ледяной коронкой, имеющей диаметр больше диаметра вала, и / или вырезание пилотной точки и заточка спиралей значительно повысили скорость установки.

    Вечная мерзлота не везде одинакова; По-разному ведут себя теплая мелкозернистая и холодная крупнозернистая мерзлота.Результаты испытаний в июне 1985 года показали, что установка спиральных якорей в вечной мерзлоте некоторых типов (например, в Прудо-Бей, Аляска) может быть чрезвычайно сложной, если не невозможной.

    3. Проблемы с производительностью

    Тонкий вал фундамента может прогибаться под нагрузкой, на что указывает резкое снижение грузоподъемности и / или постоянная скорость деформации при постоянном приложенном напряжении, что может происходить в мягких или рыхлых грунтах. Опыт авторов показывает, что это может произойти в мягких или рыхлых грунтах при использовании фундамента вала квадратного сечения в дюйм и половину от двадцати до двадцати пяти тысяч фунтов.(Хотя доступны валы меньшего размера, их не рекомендуется использовать в компрессионных приложениях). Если это произойдет, несколько решений приведены выше. Если не существует ни одного из предложенных выше решений, рекомендуется использование фундаментов трубчатых шахт.

    При проведении глубоких земляных работ рядом с существующим зданием существующий фундамент укрепляется. Фундамент должен поддерживаться; что является первым принципом поддержки, который пропагандирует Уайт [i], для предотвращения катастрофического разрушения существующей структуры.Конструкция подпорок и стены выходит за рамки данной статьи и упоминается здесь в качестве меры предосторожности. Получите опыт работы с инженером-строителем по этой специальности, чтобы спроектировать соответствующие подпорные анкеры и стену.

    Коррозия — это предмет, по которому некоторые поставщики и консультанты вошли в элегантность. Опыт авторов показывает, что винтовые фундаменты, устанавливаемые в ненарушенной земле, обычно не вызывают особого беспокойства. Работа, проделанная Романовым [ii], показывает, что это так.Общая рекомендация, которая часто используется во всех структурах, кроме институциональных, — если удельное сопротивление превышает 1000 Ом-см. а pH составляет от 4,5 до 9, срок службы фундамента должен превышать 70 лет. В агрессивной среде целесообразно залить внутреннюю часть трубчатых валов раствором. Как указывалось ранее, тема коррозии консервативно рассматривается в литературе некоторых производителей.

    Если винтовой фундамент не прошел испытание фундамента, установите глубже и проверьте снова.Если фундамент будет удален и заменен на более крупный, рекомендуется переместить место установки, поскольку новый фундамент может не проникнуть достаточно глубоко за исходную испытательную глубину, чтобы пройти законный тест. Если решено, что следует использовать испытанный фундамент, уменьшите номинальные характеристики основания до половины нагрузки, при которой выполнялись критерии деформации.

    Показатели спиральных фундаментов при сейсмических событиях были очень хорошими, часто по сравнению с соседними традиционными фундаментами.Это сложная проблема для количественной оценки, и здесь она рассматривается как анекдотическая. Они уже более 20 лет участвуют в строительных работах в сейсмоопасных районах и с хорошими характеристиками пережили землетрясения силой R-7. Эти конструкции включают подпорные стены, коммерческие, правительственные и жилые здания. Не сообщалось о повреждениях конструкций, поддерживаемых спиральными фундаментами, из-за сейсмических событий.

    Стоимость может стать непомерно высокой, если условия площадки неизвестны и требуется фундамент большой емкости.Необходимо оценить общие затраты, включая время, материалы, нарушение работ на стройплощадке и деньги, сэкономленные за счет возможного сокращения времени строительства. Часто сообщалось, что экономия, полученная за счет сохранения продуктивного времени на объекте, на котором выполнялись работы, более чем оправдывала использование винтовых опор. Наверное, каждый подрядчик спирального фундамента может рассказать вам историю именно об этой ситуации.

    Долгосрочная работа в глине — часто задаваемый вопрос. Это законное беспокойство, поскольку может произойти смягчение деформации, особенно при приложении натяжения.Размягчение при деформации может происходить, когда анкер растяжения нагружается в долгосрочной ситуации на уровне или около его предельной способности, поскольку нагрузка от растяжения вызывает отрицательное поровое давление рядом с винтовой пластиной. Это отрицательное поровое давление удовлетворяется или преодолевается за счет потока поровой воды к месту спирали. Со временем вода может вызвать размягчение прилегающей почвы, позволяя почве обтекать спиральную пластину в режиме «глубокого местного сдвига». Деформационное размягчение, происходящее в нормально или слегка переуплотненных мелкозернистых почвах (OCR = 3–4), насколько известно авторам, не наблюдалось.Незарегистрированное тестирование [iii], проведенное A.B. Компания Chance на самом деле показала небольшой прирост долгосрочной предельной емкости по сравнению с предельной емкостью, обнаруженной методом «быстрого тестирования» на слегка переуплотненном грунте. Однако испытание, проведенное компанией Northern States Power [iv], показало снижение способности анкеров растяжения, которые длительное время подвергались нагрузке на угловую конструкцию линии электропередачи сверхвысокого напряжения, уменьшилось примерно на десять процентов.

    Установка под водой может увеличить требуемый крутящий момент при установке в случае крупнозернистого, угловатого песка.Требуемый монтажный крутящий момент может быть настолько высоким, что винтовой фундаментный вал может выйти за пределы его механического предела, что приведет к поломке вала. Уменьшение размера спиралей или увеличение размера вала, а следовательно, и его прочности, являются двумя приемлемыми методами. Предварительное бурение твердой почвы, как правило, не является вариантом, так как это снизит производительность, если просверлить слишком глубоко.

    Заключение

    Винтовой фундамент, используемый при растяжении и / или сжатии, используется уже много лет.В прошлом это было предметом любопытства и исследований, но только недавно он стал широко использоваться на строительном рынке. Авторы считают, что это связано с двумя факторами; во-первых, мир академических кругов не принял эту концепцию в той степени, в какой она признана в учебниках и охватывается на уровне бакалавриата, а во-вторых, практикующие специалисты считают ее слишком «сложной» для решения случайных полевых задач, и им приходится полагаться на подрядчик для решения любой полевой проблемы. Применений бесчисленное множество, и подходы к решению большинства трудностей, основанные на здравом смысле, легко достижимы.Спиральное основание никуда не денется, и практикующим специалистам и строителям надлежит изучить возможность использования спиральных изделий, потому что использование спирального основания для приложений сжатия и растяжения расширяется с каждым днем.

    [i] White, Lazarus-Underpinning, Columbia Press, NY, NY, 1906

    [ii] Коррозия стальных свай в почве, Монография Национального бюро стандартов № 58, 1962 г.

    [iii] Случайное испытание (Bobbitt, 1974) только для внутреннего использования

    [iv] Частные разговоры между Боббитом и Эрлом Вайснером, инженером по передаче NSP, 1993


    10 преимуществ фундаментов из спиральных свай | Steel Foundations UK

    15 декабря 2016 г. 16:39

    Винтовые свайные фундаменты находят множество применений как в коммерческих, так и в жилых проектах.Вот четкое объяснение 10 преимуществ этих стальных свайных фундаментов и возможностей, которые они предлагают по сравнению с выкапыванием бетонных фундаментов.

    1. Быстрая установка — фундаменты с винтовой сваей устанавливаются быстрее, чем стандартные бетонные фундаменты, при этом не требуется времени на выемку грунта и время установки.
    2. Никаких земляных работ — нет необходимости выкапывать или увозить отвалы, что ускоряет строительство и экономит деньги на каждом проекте.
    3. Нет времени схватывания — на спиральных сваях можно строить сразу, нет необходимости ждать, пока они высохнут, поэтому строительство можно продолжить, как только фундамент будет установлен.
    4. Малая занимаемая площадь — вы можете использовать спиральные сваи в ограниченных зонах, например, рядом со зданиями, без необходимости принимать дополнительные меры для их устойчивости. пространство, почва, на которой вы строите, и требования к несущей способности.
    5. Экологичность — винтовые свайные фундаменты оказывают меньшее воздействие на окружающую среду, чем бетонные альтернативы.
    6. Укладку можно производить круглый год — в отличие от бетона, зимой, когда слишком холодно для правильного отверждения бетона, нет простоев.Винтовой свайный фундамент можно устанавливать в любое время года, при любой температуре.
    7. Уменьшите количество жалоб на шум — большинство винтовых свай имеют мощность ниже 80 дБ, поэтому на ваш объект будет поступать меньше жалоб на шум, а вы защитите слух своих строителей.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
