Схема подключения греющего кабеля для водопровода к сети: Как подключить греющий кабель — 3 способа при обогреве водопровода.

Пока он горячий, его нужно прижать пассатижами.

Поверх внутренней, натягиваете большую внешнюю муфту. Она должна полностью перекрывать участок с оплеткой и выступать в свою очередь за пределы внутренней муфты на 10-15мм.

Нагреваете все это дело феном и обжимаете концы пассатижами. Если у вас кабель будет работать внутри водопроводной трубы, то после концевой заделки обязательно опустите его в ведро с водой и проверьте сопротивление изоляции.

При неудовлетворительных результатах муфту придется переделать.

Статьи по теме

Как подключить греющий кабель, не имея комплекта (с помощью изоленты)?

Способов подключения саморегулирующихся нагревательных кабелей много. Мы рекомендуем производить подключение с помощью специального комплекта клеевых термоусадочных трубок, которые позволяют сделать надежное, прочное и полностью герметичное соединение. Но может быть ситуация, когда срочно нужно установить греющий кабель на водопроводную трубу, а под рукой есть только изолента и старый нож,  и никаких тебе термоусадочных трубок. Или же просто нужно сделать времянку. Ниже приведен пример подключения саморегулирующегося нагревательного кабеля с помощью одной изоленты. Такой вид подключения допустим, если:

1. мощность и длина кабеля небольшая, и следственно через соединение будет идти небольшой ток. Например, номинальная мощность 10 Вт/м, длина до 40 метров.
2. это греющий кабель не для установки на кровлю или в водостоки.
3. место соединения будет в сухости.

Рассмотрим подключение на примере саморега Lavita GWS10-2 без оплетки: Вначале посмотрим, как разделать кабель. Должно получиться вот так: Разрезаем внешнюю изоляцию строительным ножом: Снимаем внешнюю изоляцию: В этой марке кабеля уже под ней находится саморегулирующаяся матрица: Срезаем матрицу с боков, чтобы оголить токопроводящие жилы: «Отковыриваем» кончик проводящей жилы, чтобы вынуть за него всю жилу: Вынимаем. Делать это плоскогубцами удобнее: Готово, нагревательный кабель в разделанном виде: Готовим провод питания для саморегулирующегося кабеля: Скручиваем жилы греющего кабеля и кабеля питания. Хорошо бы подтянуть поплотнее плоскогубцами. А ещё лучше запаять (соединения скруткой официально запрещены): Изолируем: Подключаем вторую жилу: Изолируем вторую жилу: Изолируем все соединение саморегулирующегося кабеля и кабеля питания: В общем все, как если бы просто соединяли два провода: Только еще второй конец нагревательного кабеля заизолировать нужно: Между двумя токопроводящими жилами НЕ должно быть контакта. В общем, изолируем и все: Подключаем вилку: Всё, готово! Дальше идем крепить греющий кабель на трубу:

Навигация по записям

Обогрев водопровода греющим кабелем

Современные системы водоснабжения частных домов не всегда организуются с учетом СНиПов. В некоторых случаях проложить трубопровод ниже глубины промерзания не представляется возможным из-за особенностей грунта, наличия естественных и искусственных препятствий и т.д. Неправильная прокладка трубопровода или несоблюдение защитных мер в таких случаях зачастую приводит к нарушению его работы, а в некоторых случаях к полному выходу из строя или отдельных участков бытового трубопровода. Для защиты от замерзания применяют утепление и обогрев водопровода электрическим греющим кабелем.

В каких случаях применяется обогрев водопровода?

Идеально спроектированная система водоснабжения, уложенная ниже глубины промерзания грунта и утепленная теплоизоляцией, не нуждается в обогреве. Согласно СНиП 2.04.02-84 трубопровод должен быть уложен ниже глубины промерзания на 0.5м.

При залегании трубопровода в грунте выше отметки 1,8-2,0 м для средней полосы России (для различных районов России глубина промерзания варьируется) водопровод нуждается в обогреве.

Даже в случае кратковременного промерзания грунта возможно образование ледяных пробок или сужения просвета трубы, что в дальнейшем может привести к разрушению трубопровода. Данная проблема особенно трудно устраняется, если замерзание произошло на участке подземного трубопровода — отсутствует возможность отогреть трубу обычными способами: при помощи горячей воды или строительного фена.

Участки водопровода, требующие обогрева

• Водопровод, проложенный выше глубины промерзания — в некоторых случаях укладка трубопровода ниже глубины промерзания невозможна из-за наличия подземных препятствий: каменистых участков под землей, особо прочного грунта либо наличием бетонных участков.
• Незащищенные участки водопровода в районе подвода к зданию, а также организованные на участке внешние точки: садовые колонки, внешние водопроводные краны и т.д.
• Участки водопровода, расположенные в технологических колодцах при отсутствии их должного утепления, например, с неутепленной крышкой и т.д.

Во всех этих случаях, если участок трубопровода находится выше уровня промерзания грунта, для его безопасной эксплуатации необходимо его утепление и обогрев греющим кабелем. При этом срок службы обогреваемого водопровода гораздо больше ввиду отсутствия влияния на него разрушительных факторов.

Саморегулирующийся греющий кабель для водопровода

Для обогрева бытового водопровода применяется чаще всего саморегулирующийся греющий кабель, укладываемый на трубу под теплоизоляцию. В отличии от резистивного кабеля (кабеля постоянной мощности), саморегулирующийся обогревающий кабель способен изменять свою мощность нагрева в зависимости от внешней температуры окружающей среды или температуры водопровода, таким образом обеспечивая безопасную эксплуатацию трубопровода на любом его участке, а также значительную экономию энергии.

Подробное устройство и принцип работы саморегулирующегося нагревательного кабеля мы приводим в отдельном разделе. Остановимся на основных преимуществах.

Преимущества саморегулирующегося кабеля

• Возможность разрезать кабель в любом месте, изготавливая секции нужной длины прямо на месте монтажа.
• Экономичность системы – способность локального изменения мощности тепловыделения на участке обогрева.
• Простота монтажа.
• Кабель не боится локального перегрева даже при монтаже внахлест.
• Не требует обязательного применения терморегуляторов и датчиков температуры в отличие от резистивного кабеля, хотя их использование с саморегулирующимся кабелем приводит к более экономичному использованию системы обогрева.

Саморегулирующийся обогревающий кабель может укладываться как на трубу (под теплоизоляцией), так и в самой трубе (применимо для труб небольшого диаметра до 40мм).

Доставляем кабель
в любую точку России!

Обогрев трубопровода снаружи

Обогрев трубопровода внутри

• Мощность: 16 Вт
• Назначение: трубопровод
• Экран: без экрана
• Тип: саморегулирующийся
• Вид: низкотемпературный
• Применение: без взрывозащиты

Цена производителя

• Мощность: 16 Вт
• Назначение: трубопровод
• Тип: саморегулирующийся
• Вид: низкотемпературный
• Применение: без взрывозащиты
• Maкс. температура (рабочая): 65 °C

Оптовый прайс

• Мощность: 24 Вт
• Назначение: трубопровод
• Экран: без экрана
• Тип: саморегулирующийся
• Вид: низкотемпературный
• Применение: без взрывозащиты

Цена производителя

Обычно под теплоизоляцией для трубопроводов небольшого диаметра используется кабель мощностью 16-30 Вт/м без защитного экрана (оплетки) для пластиковых трубопроводов и с защитным экраном для трубопроводов из металла. Мощность греющего кабеля зависит от диаметра трубопровода, минимальной температуры окружающей среды и толщины теплоизоляции. По этим данным выполняется теплотехнический расчет трубопровода.

Расчет мощности можно произвести по таблице, в которой указан диаметр трубопровода (мм), толщина теплоизоляции (мм) и ΔТ, °С — разница между требуемой температурой (для трубопровода это +5°С) и минимальной температурой окружающей среды.

Типовые расчеты теплопотерь с поверхности трубопровода

Рассчетные теплопотери, Qv, Вт/м (при коэффициенте теплопроводности теплоизоляции 0,05 Вт/м (м’ °С) – соответствует утеплителю типа минеральная вата.

Данная таблица применима как для обогрева снаружи, так и для обогрева внутри трубы.

Например: Трубопровод диаметром 159мм, утепленный теплоизоляцией толщиной 50мм, при минимальной температуре окружающей среды -25°С и необходимой температуре +5°С получаем разницу 30°С, по таблице данное значение мощности тепловых потерь составит 18,82 Вт/м. Мощность выбранного кабеля должна быть не меньше найденной мощности тепловых потерь.

Мощности кабеля традиционно нормируются 10/16/24/30/40 Вт/м. Таким образом, для обогрева данного в примере трубопровода подойдет кабель мощностью 24 Вт/м. Длина секции кабеля зависит от длины трубопровода и наличия дополнительных обогреваемых элементов (поворотов, тройников, запорной арматуры и т.д.).

Чаще всего бытовые трубопроводы обогреваются кабелем в одну нитку. В некоторых случаях применяется спиральная намотка кабеля на трубу либо обогрев в 2 и более ниток (характерно для трубопроводов большого диаметра).

Резистивный кабель для обогрева трубопровода

Кабель постоянной мощности (резистивный) имеет определенную мощность и не обладает способностью саморегуляции. Функцию терморегуляции выполняют датчик температуры, расположенный на поверхности трубопровода и терморегулятор, подключенный к системе обогрева. Чаще всего резистивный кабель применяется для промышленного обогрева.

Данный кабель продается только в готовых секциях определенной длины и изменять длину секции строго запрещено (кабель просто перестанет работать). Для бытового обогрева существуют также готовые секции, имеющие терморегулятор (биметаллический термостат), расположенный на конце кабельной секции. При температуре ниже +3°С он включает нагревательную секцию и выключает при достижении температуры +10°С.

Преимуществам резистивного кабеля

• Поддержание высоких температурных характеристик обогреваемых трубопроводов и объектов.
• Разогрев продуктов в трубопроводах и стартовый предпусковой разогрев.
• Высокое удельное тепловыделение.
• Постоянная мощность обогрева независимо от изменения температуры, что широко применяется для систем разогрева объектов.
• Стабильные характеристики на протяжении всего срока эксплуатации.
• Низкая цена.

Недостатки резистивного кабеля

• Кабель боится локального перегрева.
• Сложность управления системой.
• Фиксированная длина секции создает сложности при монтаже.

Доставляем кабель
в любую точку России!

Каким образом можно отогреть замерзшую трубу, расположенную под землей?

Бывают такие ситуации, когда от замерзания водопровод уберечь не удалось, например, при резком и длительном понижении температуры окружающей среды.

В этом случае необходимо в кратчайшие сроки отогреть замерзшую трубу.

1. При наличии греющего кабеля, установленного на трубопровод, но не включенного в сеть (например, забыли включить или неисправен терморегулятор) задача отогрева замерзшего трубопровода будет существенно облегчена.

   Для этого необходимо проверить все основные параметры и узлы системы обогрева:

   • Питание – проверить наличие напряжения питания в системе обогрева.
   • Нагревательный кабель – измерить сопротивление между нагревательными жилами в случае использования резистивного кабеля. Оно должно соответствовать паспортному значению на данную нагревательную секцию.
   • Терморегулятор (при наличии) – проверить его работоспособность.

   В случае использования саморегулирующегося кабеля рекомендуется также измерить сопротивление между токоведущими жилами. Хотя этот параметр не нормируется, но по результатам измерения можно качественно оценить работоспособность саморегулирующегося кабеля. Сопротивление между токоведущими жилами саморегулирующегося кабеля зависит от мощности кабеля, его длины и температуры поверхности кабеля. Чем больше мощность кабеля, его длина и меньше температура поверхности кабеля (например, кабель холодный), тем меньше его сопротивление. Для рабочего саморегулирующегося кабеля в холодном состоянии в зависимости от его длины и мощности сопротивление может варьироваться от 4 Ом до 1000 Ом. Если сопротивление кабеля показывает от 5-6кОм и более, то скорее всего такой кабель не рабочий и греть не будет.

   Если система обогрева успешно прошла проверку, то можно ее включить в работу. Рекомендуется также открыть кран, чтобы обеспечить движение воды во время разогрева трубопровода.

   Внимание! Процесс отогрева трубопровода в данном случае может занять некоторое время (от нескольких часов до нескольких суток в зависимости от степени замерзания трубопровода), т.к. мощность системы обогрева небольшая и предназначена лишь для защиты от замерзания.

2. При отсутствии греющего кабеля на трубопроводе задача усложняется, а в некоторых случаях не возможна.

   При наличии замерзшего участка между технологическими колодцами или между скважиной и вводом в дом можно попробовать отогреть трубу с помощью низковольтного мощного источника питания, например, с помощью сварочного аппарата. Данный метод применим только для металлических трубопроводов. Выход современных сварочных аппаратов имеет напряжение 60-80В, что можно считать условно безопасным для человека. Клеммы сварочного аппарата подключаются между предполагаемым участком замерзания трубопровода (например, один конец в доме, другой в – технологическом колодце), и на сварочный аппарат подается питание на 20-40сек. При этом ток будет протекать по трубе, нагревая ее. Водопроводный кран при этом должен быть открыт для движения воды. При работе со сварочным аппаратом необходимо соблюдать технику безопасности.

   Для пластиковых и полипропиленовых труб данный метод разогрева не подойдет.

Вам также помогут статьи

Подбор кабеля для системы обогрева водопровода

• Рассчитаем требуемую мощность
• Подберем кабель и крепления, подходящий для Вашего объекта
• Порекомендуем удобную систему управления

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

виды, выбор схемы монтажа своими руками + фото

Чтобы не допускать промерзания труб зимой, можно подключить греющий кабель для водопровода. Он устанавливается снаружи или внутри трубы. Дополнительный подогрев позволяет трубопроводу выдерживать низкие зимние температуры. Греющий кабель может применяться для обустройства тёплых полов.

Устройство систем обогрева

Основная часть системы — нагревательный элемент. Выполнен он из стойкого к внешним воздействиям, хорошо изолированного кабеля, который выдерживает большие перепады температур и неблагоприятное влияние внешней среды.

От проводников, передающих напряжение на нагрузку, он отличается тем, что он сам становится нагрузкой. Под действием тока, который проходит через него, выделяется тепло, обогревающее трубы. Обогревательная система состоит из следующих частей:

• самогреющийся кабель с элементами крепления;
• системы подачи напряжения и распределительных коробок;
• аппаратуры защиты, регулирования пуска, терморегулирования с датчиками температуры.

Достоинства кабельного подогрева — простота в реализации, экономичность и безопасность.

В этом видео вы узнаете, что делать, чтобы водопровод не замерзал:

Типы нагревателей

По способу распределения тепла обогреватели делятся на резистивные и саморегулирующие. Резистивный термокабель — это проводник со степенью нагрева, которая регулируется изменением подаваемого напряжения. Он почти всегда включается через терморегулятор, чтобы не допустить перегрева.

Резистивный обогреватель продаётся определённой длины. Если его разрезать, то придётся уменьшить напряжение, чтобы не допустить сгорания от перегрева. Резистивный нагреватель используется при обогреве труб до 40 мм диаметром.

Преимущества резистивного обогревателя — простота монтажа, возможность подключить греющий кабель своими руками и невысокая цена.

Недостатки:

• обязательное присоединение к терморегулятору;
• риск перегорания;
• трудности при разрезании.

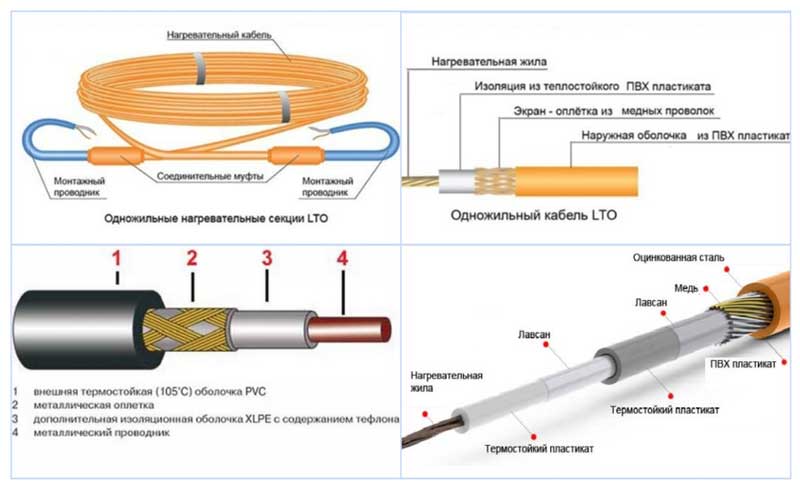

Резистивный прогревочный кабель бывает с одной и двумя жилами. Одножильные самые простые и доступные. Их основа — нихромовый провод с фиксированным сопротивлением. У двухжильного термокабеля токопроводящая и нагревательная жилы разделены. Эти обогреватели применяются для подогрева водопровода, канализации, для систем тёплого пола.

При обогреве труб большого диаметра требуется подключение саморегулирующего греющего кабеля. Он состоит из 2 токопроводящих жил. При подаче напряжения ток течёт между жилами через слой электропроводной пластмассы, нагревая её. За нагрев и регулировку температуры отвечает матрица. Она располагается между проводящими жилами и представляет собой пластину с проводимостью, которая зависит от изменения температуры. Чем температура выше, тем меньше будет проводимость и меньше поступающее напряжение.

Недостатки такого саморегулирующегося термокабеля — высокая цена и небольшой срок службы. После 10−15 лет работы в матрице начинают накапливаться ошибки, и кабель может перегореть из-за плохой терморегуляции. Стоимость такого нагревателя значительно выше, и для его правильной установки лучше получить консультацию специалистов.

Альтернативным способом подогрева может считаться использование обычного кабеля связи П-274. Он обладает прочной изоляцией и не требует ремонта при эксплуатации в условиях внешней среды. Жилы нагревателя объединяют в себе стальные и медные провода. Это создаёт дополнительное сопротивление и способствует тепловыделению. Из соображений безопасности кабель П-274 подключают к напряжению, которое рассчитывается как 1−1,5 В на погонный метр.

Схемы подключения

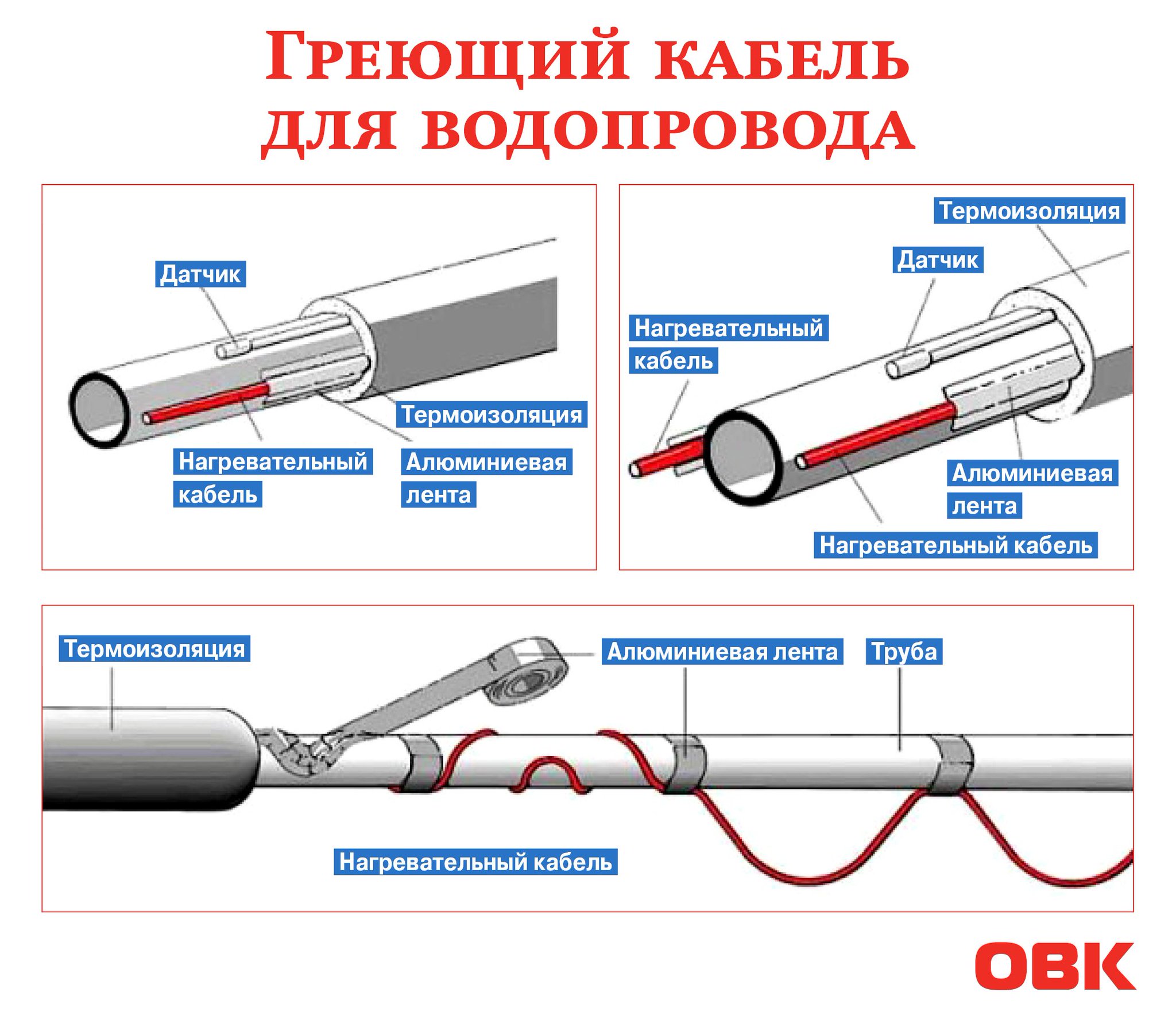

Существует несколько схем подключения греющего кабеля для водопровода. Они отличаются расположением проводника.

Основные из них это:

• линейная, вдоль поверхности трубы;
• спиральная;
• внутренняя.

При прокладке вдоль трубы согревающий кабель должен располагаться в нижней части, чтобы избежать механических повреждений. Обогреватель обычно закрепляется на трубе стекловолоконной лентой или алюминиевой полосой. Крепить следует не реже, чем через каждые 30 см.

Спиральная схема подсоединения применяется там, где невозможна линейная. Расход термокабеля при этом увеличивается.

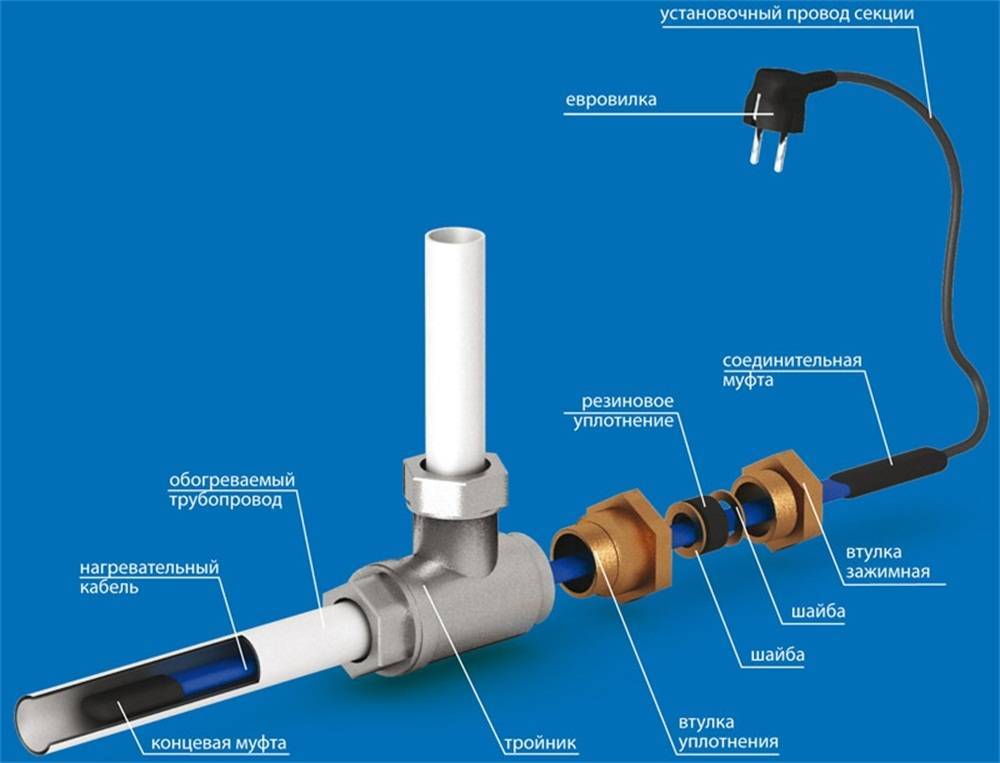

Внутренняя схема применяется в эксплуатируемых водопроводах, где нет возможности применить наружную. Недостатки этой схемы заключаются в сокращении срока службы, уменьшении просвета трубы и трудностях с техническим обслуживанием.

Схема подключения саморегулирующегося нагревательного кабеля состоит из двух этапов:

1. Разделка и подготовка свободного конца с последующей герметизацией.
2. Соединение начала саморегулирующегося кабеля с питающим проводом и герметизация соединения.

При самостоятельной прокладке нагревателя следует соблюдать следующие требования:

1. Запрещается скручивать провода между собой. Может произойти короткое замыкание.
2. Токопроводящий полимер чёрного цвета, окружающий токонесущие жилы, необходимо изолировать.
3. Все электрические соединения должны быть защищены от влаги и правильно заизолированы.
4. При нахождении во взрывоопасной среде требуется установка специального оборудования.

При неправильной установке или несоответствующем оборудовании может произойти авария. Необходимо очень внимательно подходить ко всем этапам установки греющего кабеля.

монтаж внутри саморегулирующего провода обогрева

Многие владельцы частных домов, особенно в конце зимнего сезона, сталкивались с проблемой, вызванной замерзанием сточных вод в канализации. Она прекращала функционировать до наступления теплых дней и оттаивала естественным образом. Греющий кабель для канализационных труб – наилучшее решение для бесперебойной работы слива и дренажной системы при низких отрицательных температурах.

Виды проводов

Существует несколько видов кабеля, применяемых для подогрева трубопровода, которые имеют различные технические характеристики и способы монтажа, что позволяет использовать тот или иной тип в зависимости от технического задания.

Принцип работы греющего шнура достаточно прост: электрический ток нагревает трубу до плюсовой температуры, не позволяя замерзнуть проходящей жидкости. Кабель, применяемый для обогрева, может быть:

• Экранированный, имеющий металлическую оплетку, использующуюся в качестве дополнительной защиты от механических повреждений.
• Неэкранированный, с двойной изоляцией.
• Зональный. Точечный нагрев определенных участков.
• Саморегулирующийся. Пара медных токопроводящих жил и между ними рабочая матрица.
• Резистивный, одно- или двухжильный.

Монтаж провода обогрева может производиться как снаружи, так и внутри системы, последний вариант экономичен в отношении электроэнергии, но более дорогостоящий при исполнении монтажных работ.

Наиболее эффективно использование наружного обогрева в сочетании с применением теплоизоляционных материалов, которые позволяют уменьшить тепловые потери. Эффективно обогреваются канализационные системы, изготовленные из металла и пластика практически любого диаметра.

Расчет и выбор шнура

Очень важно правильно рассчитать мощность обогревающего шнура, особенно для пластиковых изделий, в противном случае перегрев приведет к деформации, нарушению герметичности и повреждению сети. При расчете следует учитывать такие факторы, как:

1. Диаметр канализационной системы.
2. Материал, из которого изготовлен трубопровод.
3. Глубина укладки сети.
4. Технические характеристики изоляционного материала.

Учитывая совокупность сведений, производится расчет тепловой потери одного погонного метра сети по формуле:

• Qtp – тепловые потери трубопровода(Вт).
• Λ – коэффициент тепловой изоляции.
• Ltp – длина трубы.
• Tbh – температура жидкости в сети.
• Thap – минимальная температура окружающей среды.
• D – наружный диаметр трубы вместе с теплоизоляцией (м).
• 1.3 – повышающий коэффициент запаса теплопроводности.

Необходимая длина кабеля рассчитывается по формуле:

Lk = Qtp / P уд. Каб., где

• Lk – длина шнура в метрах.
• P уд. каб. – удельная мощность кабеля в Вт.

Длительность работы обогрева управляется установленными датчиками и терморегулятором, которые обеспечивают оптимальный и экономичный режим системы.

Устройство наружной системы

Он наиболее востребован, так как занимает гораздо меньший по времени срок по сравнению с установкой внутри трубопровода.

Технология укладки шнура достаточно проста, что позволяет произвести необходимые монтажные работы своими руками. Для наружного обогрева в основном применяется саморегулируемый кабель, состоящий из нескольких проводников и матрицы в полимерной оболочке, которые при малейших колебаниях температуры изменяют сопротивление в электрической цепи.

При понижении температуры происходит уменьшение сопротивления, что автоматически увеличивает прохождение электричества, вследствие чего повышается отдача тепла трубопроводу.

В зависимости от изменения температурных условий тепловая отдача на различных участках сети будет производиться по мере необходимости при оптимальном режиме использования электроэнергии.

Устройство внутренней системы

Обогревательный провод располагается непосредственно внутри трубопровода, и обычно этот метод применяется на уже существующей сети. Что позволяет исключить проведение земляных работ для обустройства защиты от мороза.

Следует учесть, что кабель для внутреннего обогрева нужно использовать на небольших участках с минимальным количеством поворотов. Перегибы и петли будут способствовать образованию заторов и засорению слива.

Проконтролировать расположение кабеля в трубопроводе практически невозможно, так как производится обогрев непосредственно жидкости.

ВАЖНОЕ: Он должен находиться в нижней зоне трубопровода.

Достоинства и недостатки систем внутреннего и наружного обогрева

Положительным качеством внутреннего обогрева можно считать то, что его легко монтировать в уже существующие трубопроводы без вскрытия грунта и использования теплоизоляции. Разогрев непосредственно проходящей сливной жидкости не требует большого потребления электроэнергии.

К негативным моментам можно отнести:

• Уменьшение внутреннего сечения трубы.
• Вероятность образования заторов.
• Трудоемкий процесс монтажа на протяженных участках, имеющих переходы и изгибы.
• Необходимость установки вводного тройника.

Учтите! Шнур хорошо защищен от механических повреждений, но подвержен агрессивному химическому воздействию стоками.

Наружный обогревающий кабель для канализации крепится непосредственно к наружной стенке трубы при помощи пластиковых хомутов или липкой ленты, что значительно облегчает монтажные работы.

К недостаткам наружной обогревающей системы можно отнести:

• Более высокий расход электричества.
• Необходимость вскрытия траншеи при установке на существующий трубопровод.
• Дополнительные расходы на обустройство тепловой изоляции.

Монтаж наружного нагревательного шнура, рекомендации

При установке провода применяются два способа: прямолинейное расположение вдоль трубы или обматывание по касательной.

В качестве крепления применяется липкая лента или синтетический кабельный бандаж. Расстояние между точками крепления не должно превышать более 200 миллиметров.

Нередко для повышения эффективности теплоотдачи трубу изначально оборачивают алюминиевой фольгой (это позволяет значительно увеличить площадь обогрева), к которой непосредственно закрепляется греющий кабель. Такой способ рекомендуется при монтаже на пластиковых изделиях, у которых по сравнению с металлическими низкая теплопроводность.

При прокладке нагревающего элемента следует избегать создания перегибов и производить повороты под острым углом во избежание случайного повреждения электропроводящих жил и нарушения изоляционного слоя. Заключительным этапом будет установка теплоизоляционного материала.

Монтаж внутри трубопровода обогревающего шнура

Прежде всего следует решить, где будет место ввода элемента, оптимальным вариантом является точка внутри здания на выходе трубопровода. Это нужно учесть при прокладке канализационной системы в новом здании, если планируется установка внутреннего кабеля для обогрева сети.

Немного сложнее будет дело с уже существующей канализацией, когда нередко доступ к предполагаемой точке ввода сильно ограничен или невозможен. В таком случае допускается перенести точку доступа на выход трубы из здания, для чего можно обеспечить доступ, выкопав яму возле стены и частично демонтировать магистраль для установки тройника.

Трубы следует очистить, хорошо промыть изнутри и просушить. Самое сложное – это прокладка кабеля внутри, особенно если трубопровод имеет повороты и соединительные элементы. Закладку провода рекомендуется производить до установки муфты, аккуратно проталкивая его, чтобы не повредить изоляционный слой. В случае если не удается по какой-либо причине завести кабель, то необходимо сначала протянуть тонкую стальную проволоку до входного колодца или септика. Затем прикрепив конец шнура к проволоке липкой лентой, протянуть по магистрали.

После укладки кабеля установить тройник и подсоединить к проводу, подающему электроэнергию.

Самостоятельное подключение к электросети

Достаточно часто неисправность возникает именно на соединительном стыке, что влечет обесточивание кабеля для канализации. Правильный монтаж производится в следующем порядке:

• На конец обогревающего шнура надевается термоусаживаемая трубка большого размера.
• Зачищается наружный изоляционный слой от торца на расстоянии 50 мм, оплетка обрезается на 10 мм от края изоляции.
• Производится разделение нагревательных жил и очистка от внутренней изоляции порядка 6 мм.
• Далее на шнур, а также на каждую жилу трубки малого диаметра и трубка среднего диаметра,.
• Необходимо поместить скрученную оплетку в металлическую трубку, обжать для плотного соединения с оплеткой.
• Конец подающего энергию провода очищается от наружной изоляции на 80 мм.
• Производится разделение жил: заземляющий провод остается как есть, а фазный и нулевой провода обрезаются на длину 35 мм.
• Концы проводов освобождаются от вторичной изоляции на 6 мм.
• Зачищенные концы подающего и греющего кабелей последовательно вводятся в термоусаживаемые муфты и соединяются посредством нагрева строительным феном или открытым огнем.
• Дополнительно каждый стык необходимо обмотать изоляционной лентой.
• Заземляющий провод вставляется в металлическую втулку, обжатую на оплетке, и также зажимается.
• На полученный стык сдвигается термоусаживаемая трубка среднего размера, а после термитной обработки – большого размера, с последующим нагревом.

Подобное соединение полностью исключает попадание влаги в соединительный стык, поэтому не произойдет короткого замыкания проводки.

Полезное видео

Специалисты рассказывают о нюансах.

Как нельзя делать!

Принцип работы греющего кабеля для водопровода

Греющие кабели используются для подогрева водопровода, кровли, карнизов и других элементов, где нежелательно замерзание воды зимой. Самым простым вариантом являются резистивные греющие кабели, они бывают одножильные и двухжильные.

Принцип работы резистивного кабеля

Резистивный кабель работает как обычный электрический нагреватель. Принцип работы заключается в том, что по проводнику с большим сопротивлением протекает ток при этом выделяется тепло. Чем больше сила тока и сопротивление проводника, тем больше тепловыделение.

Резистивный кабель продаётся кусками фиксированной длины, каждый кабель имеет постоянное сопротивление и при работе по всех своей длине выделяет одинаковое количество тепла.

В зависимости от способа подключения к электричеству резистивные кабели разделяются на одножильные и двухжильные.

Одножильный нагревательный кабель

Такой резистивный кабель состоит из одной проводящей жилы, покрытой изоляцией, затем экранирующей оплёткой и сверху наружной оболочкой. Схема одножильного кабеля показана на рисунке:

В одножильном кабеле есть всего одна проводящая жила и она же является нагревательным элементом. Такому кабелю нужно подключение к электричеству с обоих концов, а значит кабель нужно прокладывать петлёй: начиная от источника до конца обогреваемого участка водопровода и обратно, так чтобы оба конца кабеля были в одном месте.

Одножильные кабели больше подходят для устройства замкнутого контура обогрева, например для тёплого пола или обогрева кровли. Если для обогрева участка водопровода используется одножильный кабель, его можно уложить с двух противоположных сторон трубы.

Одножильный кабель можно монтировать только снаружи трубы. Монтаж внутрь трубы делать нет возможности по двум причинам:

• проложенный одножильный кабель будет занимать в полости трубы свой двойной объём, что создаст дополнительные потери напора воды
• неизвестно как будет располагаться кабель: он может наложиться в одном месте, и это приведет к перегреву.

Двухжильный нагревательный кабель

Двухжильный резистивный кабель имеет две проводящие жилы: одна имеет большое сопротивление и используется как нагреватель, а вторая — только для подведения электричества.

Таким образом оба конца кабеля не надо подводить к одному месту для подключения в электросеть, для этой цели есть возвратная жила. Схема подключения выглядит так:

Двухжильные кабели удобны для обогрева водопровода, их можно монтировать как снаружи, так и внутри водопроводной трубы. Монтаж кабеля внутри трубы особенно удобен на вертикальном участкеводопровода, например там, где он выходит из грунта под домом и поднимается вверх для ввода в помещение.

В трубу врезается тройник, так чтобы через верхний отвод внутрь трубы опустить кабель, а через боковой продолжить трубопровод в сторону потребителей. Для герметичного ввода резистивного кабеля внутрь труб есть специальные муфты с уплотнителями, выглядите это примерно так:

Достоинства и недостатки резистивных кабелей

Самым главным плюсом резистивного кабеля является его простота и низкая цена. Так же он надёжен и при правильном мотаже имеет очень большой срок службы до 10-20 лет.
Среди недостатков резистивных кабелей можно выделить следующие:

• их невозможно наращивать или укорачивать
• если два резистивных кабеля перекрещиваются или находятся близко друг к другу, это приводит к их перегреву, разрушению изоляции и замыканию
• сгоревший резистивный кабель нужно менять полностью, заменить только его часть нельзя
• нагрев всегда происходит по всех длине и с максимальной мощностью

Резистивный кабель целесообразно использовать для подогрева небольшого участка водопровода, там где он проходит в одинаковых условиях и нет большого перепада по температуре. Если нужно греть водопровод большой протяженности, на каждом участке которого разные температурные условия, то лучше использовать саморегулирующийся греющий кабель.

В непрерывной работе греющего кабеля нет необходимости, поэтому чтобы не расходовать электричество зря, для управления используются термостаты. Они включают обогрев при понижении температуры водопровода ниже 3-4 градусов и выключают при температуре выше 5-6. Таким образом обеспечивается стабильная температура воды в водопроводе и при небольших затратах.

Как подключить кабели Ethernet

Что вам понадобится:

• Кабель Ethernet — групповая категория (Cat) 5, 5e, 6, 6a или выше Кабель Ethernet
• Кусачки — для обрезки и зачистки кабеля Ethernet при необходимости
• Для коммутационных кабелей:
  • 8P8C Модульные соединительные вилки («RJ45»)
  • Обжимные клещи для модульных разъемов («RJ45»)
• Для фиксированной проводки:
  • Гнезда модульных разъемов 8P8C («RJ45»)
  • 110 Пробойник

• Инструмент для зачистки проводов
• Кабельный тестер

О кабеле:

Вот как выглядит кабель Ethernet изнутри:

Внутренняя структура кабеля и цветовое кодирование

Внутри кабеля Ethernet имеется 8 проводов с цветовой кодировкой.Эти провода скручены на 4 пары проводов каждая пара имеет общую цветовую схему. Один провод в паре сплошной или преимущественно однотонный провод, а другой провод преимущественно белый провод с цветной полосой (Иногда Кабели Ethernet не будут иметь никакого цвета на полосатом проводе, единственное способ узнать, какой из проводов скручен). Примеры из используемых схем именования: оранжевый (альтернативно оранжевый / белый) для однотонный провод и белый / оранжевый для полосатого кабеля.Повороты чрезвычайно важны. Они существуют, чтобы противодействовать шум и помехи. Важно выполнить подключение по стандарту. чтобы обеспечить надлежащую производительность кабеля Ethernet. TIA / EIA-568-A определяет два подключения стандарты для 8-позиционного модульного разъема, такого как RJ45. Две проводки стандарты, T568A и T568B различаются только в расположении цветных пар. Том пишет, что «… источники предлагаем использовать кабели T568A, поскольку T568B является Стандарт AT&T, но правительство США определяет T568A, поскольку он соответствует USOC кабельная разводка для пар 1 и 2, что позволяет работать с телефонами 1/2 линии… «. Ваш выбор может быть обусловлен необходимостью согласования существующей проводки, разъемов или личные предпочтения, но вы должны сохранять последовательность. Я показал оба ниже прямо через кабели и только T568B для перекрестных кабелей.

О вилках и гнездах модульных разъемов:

Гнезда модульных соединителей бывают разных стилей, предназначенных для различных вариантов монтажа. параметры. Выбор — это один из требований и предпочтений. Валеты предназначен для работы только с твердым кабелем Ethernet. Большинство разъемов имеют цветную маркировку закодированные электрические схемы для T568A, T568B или обоих. Убедитесь, что вы выбрали правильный.

Вот схема подключения и распиновка:

Штекер модульного разъема
и вывод контактов разъема

Выводы кабеля Ethernet:

Стандартная схема прямого подключения (оба конца одинаковые):

:

Прямая техническая поддержка AutomationDirect — Схемы подключения кабелей

Аппаратное обеспечение ПЛК

D0-CBL Экранированный кабель RS-232 RJ12 — RJ12, схема подключения

Подключение кабелей связи D2-250 к D2-240 с использованием RS-232

Подключение кабелей связи D2-250 к D2-250 через RS-232 или RS-422

D2-250 к проводке связи последовательного модема с использованием RS-232

D2-250 к последовательному принтеру / терминалу данных через RS-232

D3-350 к последовательному принтеру / терминалу данных через RS-232

Подключение энкодеры к D2-CTRINT

D2-250 до D2-250 RS-485 с FA-ISONET

D2-DSCBL-2 распиновка для использования удаленного ввода / вывода на ПЛК D2-250, D2-250-1 или D2-260

Схема подключения FA-ISOCON к ПК

DL-250 Кабель порта 2 (D2-DSCBL-2)

D4-IOCBL-1 Цветовой код кабеля

Кабели для программирования ПЛК Koyo
Таблица, показывающая кабели связи для каждого ПЛК

Терминальные адаптеры последовательного порта:

• ZL-RTB-RJ12 (для DL05, DL06, D2-240 (порт 2), D2-250 (-1), D2-260, P3K, Click, Do-More)
• ZL-CMA15, ZL-CMA15L (для DL06, D2-250 (-1), D2-260)
• ZL-RTB-DB25 (для D4-450)

Интерфейс оператора

C-more Коммуникационные кабели и схемы для ПЛК

C-more Кабели связи и электрические схемы ПЛК Micro

DL05 Порт 2 к DV1000 или C-More Micro
Как построить кабель для использования порта 2 DL05 для связи C-More Micro / DV1000 / D2-HPP

Системы подключения

Листы технических данных вкладыша продукта ZipLink

Датчики

Электропроводка Схема для 4-проводных датчиков NPN и PNP с D2-16ND3-2

Электропроводка Схема для двухпроводных датчиков NPN и PNP с D2-16ND3-2

Электропроводка Схема для 3-проводных датчиков NPN и PNP с D2-16ND3-2

Электропроводка Схема для датчиков индуктивного и фотоэлектрического типа с D2-16NA

Приводы

GS-1 Связь

Терминальные адаптеры последовательного порта GS-1: ZL-RTB-RJ12, ZL-CDM-RJ12X4, ZL-CDM-RJ12X10

GS-1 Проводка

GS-2 Связь

Терминальные адаптеры последовательного порта GS-2: ZL-RTB-RJ12, ZL-CDM-RJ12X4, ZL-CDM-RJ12X10

GS-2 Проводка

DuraPulse Communications

Терминальные адаптеры последовательного порта DuraPulse: ZL-RTB-RJ12, ZL-CDM-RJ12X4, ZL-CDM-RJ12X10

Жесткий монтаж DuraPulse

Устаревшие продукты

Интерфейс оператора

Проводные соединения DirectTouch RS422 с ПЛК Koyo (DirectLogic)

Подключение проводов DirectTouch RS422 к AB SLC 503 и 504

Подключение DirectTouch RS422 к F2-UNICON Преобразователь RS232 в RS422 / 485

Подключение DirectTouch RS422 к FA-ISONET Преобразователь RS232 в RS422 / 485

EZTouch / EZText RS422 / 485 проводные соединения с контроллерами Koyo (DirectLogic)

Подключение проводов EZTouch / EZText RS422 к порту RS232 AB SLC

Распиновка кабеля EZ Touch / EZ Text для подключения к ПЛК Omron

Подключение EZTouch / EZText к конвертеру FA-UNICON RS232 в RS422 / 485

Подключение EZTouch / EZText к FA-ISONET Преобразователь RS232 в RS422 / 485

Панель DirectTouch к порту 05, 105, 205, 450, 350 RJ-12

Панель Optimate для Modicon Micro PLC RJ-45

Серия Optimate OP-400 для ПЛК AB Micrologix с 8-контактным разъемом Mini DIN

Приводы

Распиновка ICS-1 и ICS-3

Продукты связи

Схема подключения кабеля дистанционного радиоуправления CR-SEBX / SEHX

В начало

Схемы подключения

5 Простые схемы контроллера уровня воды

Автоматический контроллер уровня воды — это устройство, которое определяет нежелательный низкий и высокий уровень воды в резервуаре и соответственно включает или выключает водяной насос для поддержания оптимального содержания воды в резервуаре.

В статье рассказывается о 5 простых схемах автоматического регулятора уровня воды, которые можно использовать для эффективного управления уровнем воды в резервуаре с водой путем включения и выключения двигателя насоса. Контроллер реагирует в зависимости от соответствующих уровней воды в резервуаре и положения точек погруженного датчика.

Я получил следующую простую транзисторную схему от г-на Виниша, который является одним из активных читателей и последователей этого блога.

Он также является активным любителем, который любит изобретать и создавать новые электронные схемы.Давайте узнаем больше о его новой схеме, которая была отправлена ​​мне по электронной почте.

1) Простой автоматический контроллер уровня воды с использованием транзисторов

Найдите прилагаемую схему для очень простого и дешевого контроллера уровня воды. Эта конструкция является лишь основной частью моего собственного продукта, имеющего отсечку небезопасного напряжения, отсечку от сухого хода, светодиодные индикаторы и аварийную сигнализацию и общую защиту.

В любом случае, данная концепция включает автоматический контроль уровня воды и отключение высокого / низкого напряжения.

Это не новый дизайн, поскольку мы можем найти сотни схем для регуляторов перелива на многих сайтах и ​​в книгах.

Но этот ckt упрощен по крайней мере без дешевых компонентов. Измерение уровня воды и измерение высокого напряжения выполняется с помощью одного и того же транзистора.

Я наблюдал за всеми своими ckts в течение нескольких месяцев и нашел этот ckt в порядке. но недавно некоторые проблемы были отмечены одним из клиентов, о которых я обязательно напишу в конце этого письма.

ОПИСАНИЕ КОНТУРА

Когда уровень воды в верхнем баке достаточен, точки B и C закрываются через воду и удерживают T2 в состоянии ON, поэтому T3 будет выключен, в результате чего двигатель будет выключен.

Когда уровень воды опускается ниже B и C, T2 выключается, а T3 включается, что включает реле и насос (соединения насоса не показаны в ckt). Насос отключается, только когда вода поднимается, и касается только точки A, потому что точка C становится нейтральной, когда включается T3.

Насос снова включается только тогда, когда уровень воды опускается ниже B и C. Предустановки VR2 должны быть установлены на отключение высокого напряжения, скажем, 250 В, когда напряжение поднимается выше 250 В во время работы насоса, T2 включается, а реле выключается.

Предварительно установленный VR1 должен быть установлен на отключение низкого напряжения, например 170 В. T1 будет включен до тех пор, пока стабилитрон z1 не потеряет свое напряжение пробоя, когда напряжение упадет до 170 В, Z1 не будет проводить, а T1 останется выключенным, что подает базовое напряжение на T2, в результате чего реле выключится.

T2 выполняет главную роль в этом ckt. (Имеющиеся на рынке высоковольтные отрезные платы могут быть легко интегрированы в этот ckt)

Электронные компоненты в этой схеме работали очень хорошо, но недавно были обнаружены некоторые проблемы:

1) Незначительные отложения на проводе датчика из-за электролиза в воде, необходимо было очистить через 2-3 месяца (теперь эта проблема сводится к минимуму путем подачи переменного напряжения на провод датчика с помощью дополнительной цепи, которая будет отправлена ​​вам позже)

2) Из-за искр на контактах контактов реле, возникающих каждый раз при начальном включении насоса контакты постепенно изнашиваются.

Это имеет тенденцию к нагреву насоса из-за недостаточной подачи тока на насос (наблюдается, новые насосы работают нормально, старые насосы нагреваются сильнее). Чтобы избежать этой проблемы, необходимо использовать дополнительный пускатель двигателя, так что функция реле ограничена управлять только стартером двигателя, насос никогда не нагревается.

• СПИСОК ДЕТАЛЕЙ
• R1, R11 = 100 тыс.
• R2, R4, R7, R9, = 1,2 тыс.
• R3 -10KR5 = 4,7 тыс.
• R6 = 47 тыс.
• R8, R10 = 10E
• R12 = 100E
• C1 = 4.7 мкФ / 16 В
• C2 = 220 мкФ / 25 В
• D1, D2, D3, D4 = 1N 4007
• T1, T2 = BC 547
• T3 = BC 639 (попробуйте 187)
• Z1, Z2 = стабилитрон 6,3 В , VR1,
• VR2 = 10K PRESET
• RL = Relay 12V 200E,> 5 AMP CONT (Согласно насосу HP)

2) Схема автоматического контроллера уровня воды на основе IC 555

Следующая конструкция включает универсальную рабочую лошадку IC 555 для реализации намеченной функции контроля уровня воды довольно простым и в то же время эффективным способом.

Ссылаясь на приведенную выше графическую схему, работу IC 555 можно понять по следующим пунктам:

Мы знаем, что когда напряжение на выводе № 2 IC 555 падает ниже 1/3 Vcc, выходной вывод № 3 становится становится высоким или активным с напряжением питания.

Мы также можем заметить, что штифт № 2 удерживается на дне резервуара, чтобы определить нижний порог уровня воды.

Пока 2-контактный штекер остается погруженным в воду, контакт №2 удерживается на уровне питания Vcc, что гарантирует, что контакт №3 остается в низком положении.

Однако, как только вода опускается ниже нижнего положения двухконтактной вилки, напряжение постоянного тока с контакта №2 исчезает, в результате чего на контакте №2 генерируется более низкое напряжение, чем 1/3 Vcc.

Это мгновенно активирует контакт № 3 ИС, включая каскад транзисторного реле.

Wp Темы контента Lghvac New Img Lg_Heating_Application_Book Pdf 에 관한 발견 사항 이 없습니다

• LG.COM
• Партнер
  Портал
• ЗАПРОС НА ПОКУПКУ
