Кладка из кирпича наружных стен: Как выполняется кирпичная кладка наружных стен

Преимущества кирпичных конструкций стен

На выбор кирпича как основного материала для вертикальных конструкций в первую очередь влияют преимущественные стороны свойств материала.

Отличие кирпичных строительных конструкций представлено в нижеследующих факторах:

Кирпич является негорючим материалом. Обладает низкой теплопроводностью, устойчивостью к влиянию открытого огня. Все строительные конструкции имеют в списке своих основных качеств определённую степень огнестойкости. Наивысшей степенью обладают кирпичные строительные элементы. Наименьшей-деревянные конструкции.

Кирпичу присуща химическая стойкость. Соответственно конструкции защищены от химических воздействий.

В районах с высокой сейсмичностью кирпичные стены более приемлемы, поскольку отличаются хорошей сейсмоустойчивостью.

Кладка наружных стен из кирпича выгодна не только тем, что материал устойчив против внешних воздействий.  Кирпич отличается также обладанием высоких теплоизоляционных характеристик.

Сооружения, выполненные путём устройства кирпичной кладки отличаются длительным периодом службы.

Важным дополнением к преимуществам, которые выражены в свойствах материала, будет наличие эстетической привлекательности кирпича.

Благодаря своей внешней форме и достаточно лёгкой податливости обработке, кирпич становится отличным элементом для выстраивания фигурных строений, для декоративной отделки.

Что известно о видах и параметрах кирпича

Кирпичи для стен берут либо полнотелые, либо пустотелые. Второй тип обладает более хорошими теплоизоляционными характеристиками. Для обычной кладки наружных, внутренних вертикальных конструкций применяют рядовые кирпичи. Для последующей облицовки, включая сюда же монолитные железобетонные конструкции лицевые виды кирпичей.

Стандартный размер рядового кирпича известен многим. Его параметры 250х120х65мм. Таких же размеров может быть и облицовочный кирпич.  Во многих случаях для декоративной кладки используют иные параметры и изменённые внешние формы.

Например, нередко для разделения цоколя и верхней кладки наружных стен применяется полуторный кирпич 250×120×88 мм. с закруглённой стороной.

Использование кирпичей нестандартного вида привлекает не только возможностью сделать сооружение красивым, но и тем, что на возведение сооружения может уйти меньше связующих составов и снизится количественный объём материала, затрачиваемый на квадратный метр кладки или на куб.

Увеличение толщины кладки стен из кирпича предполагает экономию раствора. Увеличенные параметры изделий позволяют сократить сроки строительства.

Чем руководствуются при самостоятельном проведении кирпичных работ

Цена на кладку стен при найме профессиональной бригады каменщиков может показаться слишком высокой. Исходя из совокупности объёмов, самостоятельное выполнение работ станет очень выгодным выбором.

Времени на строительство уйдёт больше, но очевидный выигрыш в деньгах без сомнения покроет данный недостаток.

Правила возведения наружных кирпичных стеновых конструкций

Кладку стен дома выполняют, согласуясь с определенными правилами. Их соблюдение — гарантия прочности сооружения. Основные касаются порядка расположения камней при ведении монтажа.

Первый ряд укладывается на нижнее основание по заранее размеченной линии. В качестве ориентира ведения кладки используется натянутый шнур.

Второй и последующие ряды устраивают со сдвигом на пол кирпича.

В первом ряду тычок (65 мм) расположен наружу. Последующие пять рядов устраиваются ложковой (120 мм) частью вдоль основания. Верхняя горизонтальная поверхность представлена соединением широкой части кирпичей-постелью (250 мм).  Для такой поперечной перевязки чередование кладки проводится через пять продольных рядов.

Угловую перевязку выполняют аналогичным образом. При визуальном осмотре нужно следить, чтобы вертикальные швы не располагались на одной линии.

Вертикальность проверяют с помощью отвеса. Для ровности углов пользуются специальными приспособлениями — порядовками.

Какой бывает толщина наружных и внутренних кирпичных стен

По существующим нормам толщина наружных стен составлять от 380 мм до 770 мм. Всё зависит от плотности кирпича и климатических условий местности, где проводится строительство.

На территории с умеренными температурами толщина наружной кладки будет составлять 380 мм, 510 мм. Там где высокие минусовые температуры толщина стен доходит до 770 мм.

Внутренние стены имеют толщину 250 мм, перегородки — 120 мм и 65 мм. Такие конструкции создают хорошую звуконепроницаемость.

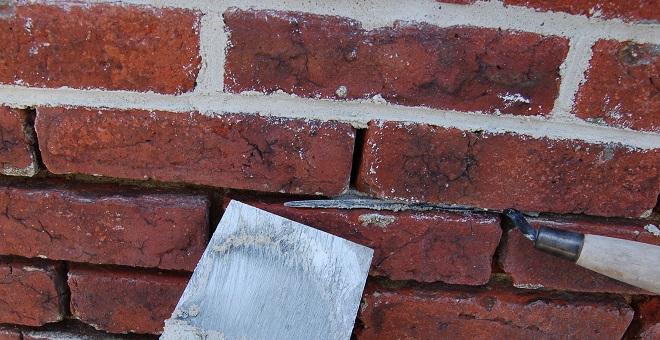

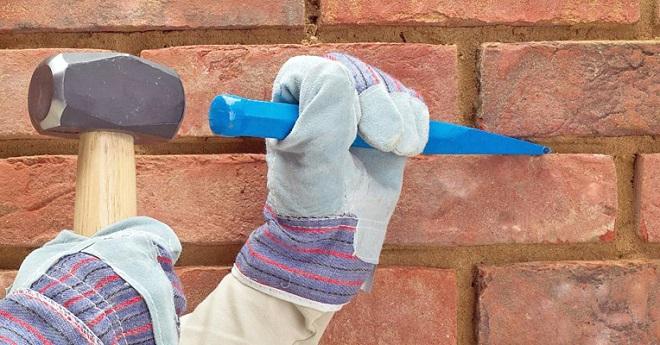

В случае проведения ремонта кладки стен, материал поддаётся частичной разборке и восстановлению отдельных мест.

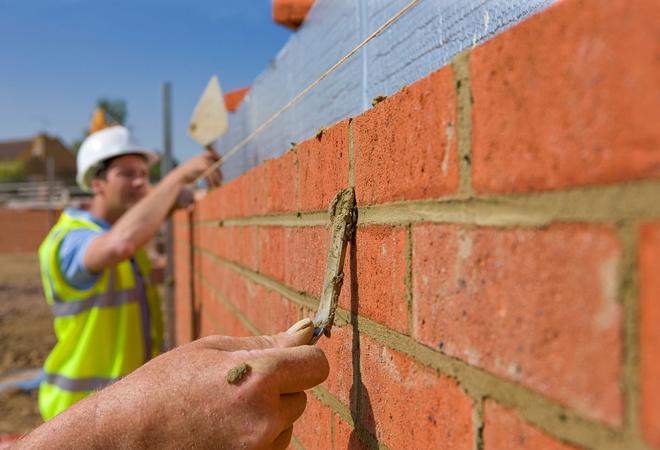

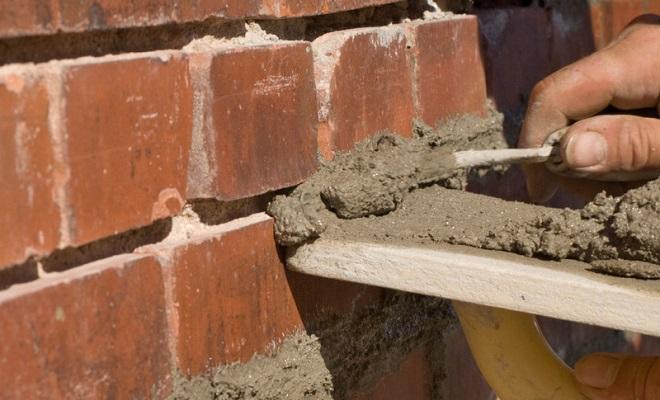

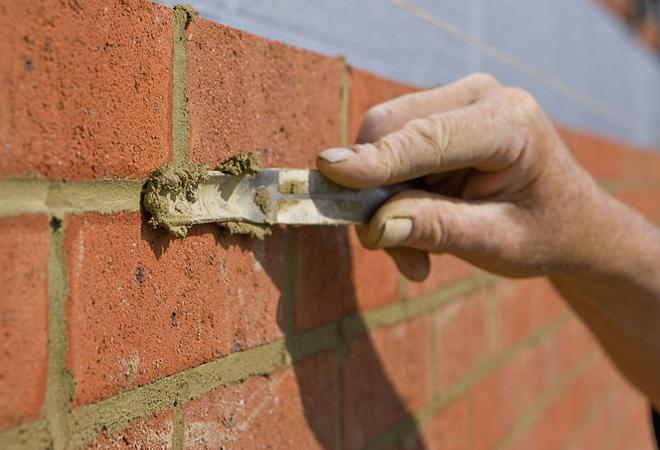

Фото кладки стен

Также рекомендуем просмотреть:

ТТК. Устройство слоистой (многослойной) кирпичной кладки,

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Типовая технологическая карта (ТТК) составлена на устройство слоистой (многослойной) кирпичной кладки.

ТТК предназначена для ознакомления рабочих и инженерно-технических работников с правилами производства работ, а также с целью использования при разработке проектов производства работ, проектов организации строительства, другой организационно-технологической документации.

2. ОБЩИЕ ПОЛОЖЕНИЯ

При создании энергоэффективного дома используются разные новые технологии. Одной из них является слоистая кладка (рис.1), которая предусматривает наличие утеплительной прослойки. Это максимально снижает тепловые потери, что позволяет сэкономить расходы на обогреве помещения.

Рис.1. Слоистая кладка

Описание технологии слоистой кладки

Слоистую кладку ещё называют трёхслойной, что обусловлено конструктивными особенностями. Её устройство включает:

— несущую стену из кирпича или другого материала;

— теплоизоляционный слой;

— облицовку из кирпича.

Материалы и конструктивные решения

В качестве теплоизоляционного материала в конструкции слоистой кладки часто используют засыпку из гранулированной минеральной ваты, плиты из каменной ваты или пенопласта (рис.2).

Рис.2. Теплоизоляционный материал из пенопласта

Трёхслойная кладка

Одной из разновидностей утеплённой стены является трёхслойная кирпичная кладка (рис.3). Конструкция её выглядит следующим образом:

1. Внутренняя стена из кирпича, шлакоблоков, газобетона и т.д. Выполняет несущую функцию для межэтажных перекрытий и кровли здания.

2. Утепление кирпичной кладки. Утеплитель помещается во внутренние полости-колодцы между наружной и внутренней стенами. Защищает внутреннюю стену от промерзания в холодное время года.

3. Наружная стена с облицовкой из кирпича. Выполняет декоративные функции, придавая фасаду дополнительную эстетику.

Рис.3. Трехслойная стена в разрезе:

1 — внутренняя отделка; 2 — несущая стена здания; 3 — утеплитель между кирпичной кладкой; 4 — вентиляционный зазор между внутренним утеплителем и облицовочной стеной; 5 — наружная стена с облицовкой из кирпича; 6 — внутреннее армирование, соединяющее внутреннюю и внешнюю стену

При использовании стержней (металлических или стеклопластиковых) в качестве связей между верстами минераловатные плиты просто накалываются на них. Дополнительного крепления не требуется (рис.4).

Рис.4. Трехслойная кирпичная кладка с утеплителем. В качестве связей используются стержни:

1 — внутренняя часть кирпичной стены; 2 — минеральная вата; 3 — наружная часть кирпичной стены; 4 — связи

В такой конструкции появляется возможность устроить воздушный зазор между утеплителем и наружной верстой для лучшего вывода влаги из несущей стены и утеплителя.

При использовании теплоизоляционного слоя между внутренней и наружной верстами должны быть предусмотрены гибкие связи. Ранее они выполнялись из стальной арматуры, сейчас — из щелочестойкого стеклопластика. Этот вариант предпочтителен из-за меньшей теплопроводности стеклопластиковых стержней. Теплопроводность связей оказывает сильное влияние на тепловую однородность конструкции. Замена стальных гибких связей на стеклопластиковые позволяет снизить толщину теплоизоляционного слоя на 5-10%.

Типовые решения устройства слоистых кладок можно разделить на два вида: с устройством воздушного зазора и без него (рис.5). Устройство воздушного зазора позволяет более эффективно удалять влагу из конструкции, т.к. избыточная влага из несущей стены и утеплителя будет сразу уходить в атмосферу. В то время как в конструкции без воздушного зазора пар будет проходить и через облицовочный кирпич. При этом воздушный зазор увеличивает общую толщину стены, а, следовательно, и фундамента; увеличится длина гибких связей.

Рис.5. Схема слоистой кладки:

А — без воздушного зазора; Б — с воздушным зазором

Кирпичная кладка с утеплителем внутри, как и прочие строительные технологии, имеет свои плюсы и минусы. К её положительным качествам следует отнести:

Меньший объём кладки, что позволяет уменьшить сметную стоимость за счёт экономии на количестве строительного материала.

Меньший вес постройки, что даёт возможность использовать более лёгкие и недорогие фундаменты.

Высокие теплоизоляционные показатели, позволяющие сохранять тепло в зимнее время.

Улучшенная звукоизоляция. Теплоизоляционный слой позволяет значительно снизить уровень шума, что особенно актуально, если здание находится на центральной улице с интенсивным дорожным движением.

Внешние стены, облицованные декоративным кирпичом, не нуждаются в дополнительной декоративной отделке.

Среди минусов многослойных стен можно указать:

Большую трудоёмкость, связанную с утеплением, по сравнению с кирпичной кладкой в 3-3,5 кирпича.

Трёхслойные стены не дают возможность периодической замены утеплителя, в то время как срок его службы всегда короче срока службы кирпичных стен.

Выбор утеплителя

В качестве теплоизолирующего материала может применяться широкий ассортимент утеплителей, которые отвечают рекомендациям СНиП.

Во-первых, показатель теплопроводности материала должен быть таким, чтобы обеспечить защиту внутренних помещений при максимальных минусовых показателях, свойственных для данного региона.

Ознакомиться с теплоизолирующими показателями утеплителя можно в инструкции от производителя на его упаковке или в таблицах технических характеристик СНиП. Сравнив эти показатели с зимними минимумами температур, можно вычислить необходимую толщину слоя утеплителя.

Во-вторых, утеплитель должен обладать достаточной паропроницаемостью. Иначе влага будет скапливаться внутри него, что приведёт к потере им теплоизоляционных качеств.

И, в-третьих, внутренний утеплитель должен быть огнестойким. Благодаря своей негорючести, он не только не будет поддерживать горение, но и создаст огнезащитную прослойку внутри кладки.

Минеральная вата

Рис.6. Минеральная плита

Многочисленное семейство утеплителей, созданных на основе минеральных волокон, обладают отличными теплосберегающими характеристиками. Изготавливаются они методом взбивания в центрифуге расплавленных минералов: стекла, базальта, шлака и т.д. Низкий уровень теплопередачи в данном случае достигается за счёт высокой пористости материала — воздушные прослойки не позволяют холоду проникать сквозь минвату.

Минеральный утеплитель абсолютно не горюч, но очень боится сырости. При намокании он почти полностью теряет свои теплосберегающие свойства, поэтому при его укладке необходимо позаботится об устройстве эффективной гидроизоляции.

Пенополистирол

Вспененный полистирол — ещё один часто применяемый в трёхслойной кладке теплоизоляционный материал (рис.7).

Рис.7. Листы пенополистирола

Производят его методом насыщения воздухом жидкого полистирола, который после застывания приобретает вид пористых круглых гранул. Для заполнения колодцев в стене он может использоваться в форме листов или в качестве насыпного материала. Он гораздо меньше минваты боится сырости, но в отличие от неё горюч, поэтому стены, утеплённые пенополистиролом, следует беречь от открытого огня. Даже если пожар не повредит кирпичной кладке, он вызовет выгорание и расплавление пенополистирола внутри неё. Для замены утеплителя придётся производить трудоёмкие и дорогостоящие работы по демонтажу облицовочной части стены.

Насыпные утеплители

В частном строительстве иногда трёхслойная кладка производится с засыпкой внутренних колодцев различными минеральными заполнителями: шлаком, керамзитом и т.д. Подобная методика несколько дешевле и проще, нежели укладка минплиты или листов пенополистирола, но эффективность её гораздо ниже. Связано это с более низкими показателями теплозащиты шлака и керамзита.

Шлак очень гигроскопичен — склонен впитывать в себя и удерживать влагу, что может послужить причиной увеличения его теплопроводности и преждевременного разрушения прилегающих слоёв кирпича.

3. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

Технология кладки с утеплителем (рис.8):

1. Кладка облицовочного слоя до уровня связей;

2. Монтаж теплоизоляционного слоя, производится таким образом, чтобы верх его был выше облицовочного слоя на 5-10 см;

3. Кладка несущего слоя до следующего уровня связей;

4. Установка связей и протыкание их через утеплитель. Если горизонтальные швы несущего и облицовочного слоев стены, в которых ставятся связи, не совпадают более, чем на 2 см в несущем слое кирпичной кладки, связи размещают в вертикальном шве;

5. Кладка по одному ряду кирпича в несущей части стены и облицовочном слое.

Рис.8. Последовательность монтажа

Установка связей

Внутренняя и наружная части трехслойной кирпичной стены связываются между собой специальными закладными деталями — связями. Они выполняются из стеклопластика, базальтопластика или стальной арматуры диаметром 4,5-6 мм. Предпочтительнее использовать связи из стеклопластика или базальтопластика из-за большей теплопроводности стальных связей.

Эти связи также выполняют функцию крепежа плит утеплителя (утеплитель просто накалывают на них). Их устанавливают в процессе кладки в несущую стену на глубину 6-9 см с шагом 60 см по горизонтали и 50 см по вертикали из расчета в среднем 4 штыря на 1 м.

Для обеспечения равномерного вентилируемого зазора по всей площади утеплителя на стержни крепят фиксирующие шайбы (рис.9).

Рис.9. Установка связей с фиксирующими шайбами

Плиты утеплителя устанавливают с перевязкой швов вплотную друг к другу, чтобы между отдельными плитами не было щелей и зазоров. На углах здания создают зубчатое зацепление плит, чтобы избежать образования мостиков холода.

4. ТРЕБОВАНИЯ К КАЧЕСТВУ РАБОТ

4.1. Контроль и оценку качества работ при производстве работ по устройству слоистой (многослойной) кирпичной кладки следует выполнять в соответствии с требованиями нормативных документов:

— СП 48.13330.2011 Организация строительства. Актуализированная редакция СНиП 12-01-2004;

— СП 70.13330.2012 Несущие и ограждающие конструкции

Кирпичные стены — все о кладке кирпича

Кирпич — прочный и долговечный материал. Стена толщиной 25 см (в один кирпич) способна нести любую равномерно распределенную нагрузку, возникающую в одно-, двухэтажных домах от вышерасположенных конструкций, в том числе от железобетонных перекрытий. Срок службы кирпичных стен при надежных фундаментах и правильно выполненной кладке практически не ограничен.

Вместе с тем кирпич, особенно полнотелый, обладая высокой прочностью, по своим теплозащитным качествам, уступает многим другим стеновым материалам. Например, при расчетной температуре наружного воздуха -30 °С  (большинство районов центральной части России) наружные стены сплошной кладки из полнотелого кирпича должны иметь толщину 64 см (2,5 кирпича). В то же время толщина деревянных брусчатых стен может быть лишь 16-18 см.

Для того чтобы сократить расход кирпича, уменьшить массу стен и нагрузку на фундаменты, наружные стены следует выкладывать либо из пустотелого, либо из полнотелого кирпича, вести кладку с образованием пустот, колодцев, уширенных швов, а также применять эффективные утеплители, теплые кладочные и штукатурные растворы. Применение сплошной кладки из полнотелого кирпича толщиной более 38 см (1,5 кирпича) экономически нецелесообразно. При заполнении воздушных, полостей минеральным войлоком (битуминизированная минеральная вата) тепловая эффективность кирпичной стены увеличивается на 30-40 %, а при использовании пенопласта — на 200 %. Применение теплых кладочных растворов (на основе мелких заполнителей из шлака, керамзита, туфа, трепела, перлита, опилок и т. п.) также повышает теплозащитные качества стен на 10-15 %.

Типы кладок кирпичных стен

Распространенной и экономичной конструкцией наружных кирпичных стен является так называемая колодцевая кладка, при которой стену выкладывают из двух самостоятельных стенок толщиной в полкирпича, соединенных между собой вертикальными и горизонтальными кирпичными мостиками с образованием замкнутых колодцев. Колодцы по ходу кладки заполняют утеплителем: шлаком, керамзитом, легким бетоном. Колодцевая кладка хорошо защищает утеплитель от внешних воздействий, хотя несколько и ослабляет конструктивную прочность стены.

При сплошной кладке экономичным решением является также устройство кирпичных стен с утеплением их снаружи или изнутри помещений. В этом случае толщину кирпичной стены можно принять минимальной исходя лишь из требований прочности, т.е. во всех климатических районах она может быть равной 25 см. Тепловая защита при таком решении обеспечивается толщиной и качеством утеплителя.

При расположении утепляющего слоя изнутри его защищают от водяных паров пароизоляцией, при расположении снаружи защищают от атмосферных воздействий экраном или штукатуркой. При использовании пустотелого (многодырчатого) кирпича возможны все перечисленные выще варианты устройства наружных стен, в том числе и сплошная. кладка без утепления, при которой толщина стены будет примерно на 0,5 кирпича меньше, чем при кладке из полнотелого кирпича.

Кирпичные стены имеют большую тепловую инерционность: они медленно прогреваются и также медленно остывают, причем инерционность тем больше, чем толще стена, чем больше ее масса. В кирпичных домах температура внутри помещений имеет незначительные суточные колебания, и это является достоинством кирпичных стен. Вместе с тем в домах периодического проживания (дачи, садовые домики) это свойство кирпичных стен не всегда желательно, особенно в холодное время года. Большая масса охлажденных стен требует каждый раз для своего прогрева значительного расхода топлива, а резкие перепады температуры внутри помещений приводят к конденсации влаги на внутренних поверхностях кирпичных стен. В таких домах стены изнутри лучше обшить досками.

Виды кирпича

Для кладки стен малоэтажных зданий пригодны практически все виды кирпича, выпускаемые промышленностью.
Красный (глиняный) обыкновенный и пустотелый кирпич пластического прессования применяют без ограничения. Тот же кирпич полусухого прессования и силикатный нельзя применять без дополнительной защиты в наружных стенах ванных комнат, душевых и постирочных. Внутренние несущие стены обычно выкладывают из полнотелого (глиняного или силикатного) кирпича любой выпускаемой промышленностью марки. Минимальная толщина внутренних несущих стен 25 см, сечение столбов не менее 38х38 см, простенков не менее 25х51 см.

При больших нагрузках несущие столбы и простенки армируют металлической сеткой из проволоки диаметром 3-б мм через 3-5 рядов кладки по высоте. Перегородки выкладывают толщиной 12 см (вполкирпича) и 6,5 см (кирпич «на ребро»). При длине перегородок, выложенных «на ребро», более 1,5 м их также армируют проволокой через 2-3 ряда кладки по высоте. Для облицовки фасадов лучше всего использовать лицевой керамический кирпич. По внешнему виду, фактуре и допустимым отклонениям в размерах он является наиболее качественным.

Кладка кирпича

Кладку кирпичных стен ведут на цементно-песчаном, цементно-известковом или цементно-глиняном растворе. Цементно-песчаный раствор практически при любой марке цемента получается излишне прочным и жестким, поэтому лучше, если в его состав добавить известковое или глиняное тесто. Раствор от такой добавки станет более пластичным и удобоукладываемым, а расход цемента уменьшится в 1,5-2 раза. Марка раствора для несущих стен и столбов, а также для штукатурки фасадов — 25, для несущих стен и перегородок — 10.


Известковое тесто, применяемое в качестве добавки к цементно-песчаному раствору, готовят из гашеной извести. Если имеется негашеная известь в виде отдельных кусков (кипелка) или порошка (пушонка), ее необходимо погасить водой в творильной яме, обшитой досками, и выдержать в таком состоянии не менее двух недель. Чем больше срок выдержки, тем лучше, так как повышаются однородность состава и прочность известкового теста.


Глиняное тесто, используемое для кладочных растворов, также целесообразно приготовить заранее. Для этого куски глины замачивают в воде и выдерживают их до полного размокания (3-5 сут). Затем добавляют воду, перемешивают и процеживают смесь, после отстоя сливают лишнюю воду и употребляют тесто в дело. Срок хранения глиняного теста неограниченный.

Раствор для кирпичной кладки приготавливают непосредственно перед началом работ и используют его в течение 1,5-2 ч.

Толщину вертикальных швов принимают в среднем равной 10 мм. Горизонтальные швы при использовании раствора с пластифицирующими добавками (известь или глина) выкладывают также толщиной 10 мм, без добавок — 12 мм. Максимальная толщина швов 15, минимальная — 8 мм.

Кладку наружных стен начинают с углов здания, на каждом из которых делают маяки высотой в 6-8 рядов кирпича в виде наклонных штраб. Затем между ними, с отступом от вертикальной плоскости стены на 3-4 мм, на уровне верха укладываемых кирпичей натягивают шнур-причалку. Кладку кирпичей всегда начинают с наружной стороны. Для прочности ряды кирпичной кладки ведут с перевязкой вертикальных продольных и поперечных швов, используя при этом не только целый кирпич, но и его части: 1/4, 1/2 и 3/4. Если кирпичную стену штукатурят с двух сторон, следует стремиться к перевязке швов в каждом ряду. При кладке стен с расшивкой наружных швов перевязка лицевых кирпичей подчиняется принятому рисунку кирпичной кладки, однако и в этом случае необходимо, чтобы облицовочный ряд кирпичей был перевязан со стеной не реже чем через 5 рядов.

На рисунке показана сплошная кладка наружных стен толщиной 25, 38 и 51 см с системой полной перевязки вертикальных швов как в каждом ряду, так и через 3 или 5 рядов.

При чередовании только первого и второго рядов получается однорядная перевязка швов, если же после второго ряда уложить третий, снова второй, затем первый и т. д. (показано в аксонометрии), то получится трехрядная перевязка. При двойном чередовании второго и третьего рядов полная перевязка вертикальных швов произойдет через пять рядов.

Прочность кирпичной кладки, выполненной с перевязкой вертикальных швов в каждом ряду или через 3-5 рядов, практически одинакова. Она значительно увеличивается, если независимо от системы кладки в горизонтальных швах через 3-5 рядов проложить арматурную сетку с ячейками шириной 6-18 см из проволоки диаметром 3-6 мм.
Ненесущие перемычки над оконными и дверными проемами при их длине до 1,5 м могут быть рядовыми, т. е. выполненными на месте, по ходу кладки, путем устройства армированного пояса из высокопрочного цементно-песчаного раствора толщиной слоя 3-5 см, уложенного по деревянной опалубке. Рядовую перемычку можно усилить прокладкой дополнительной арматуры в 2-3 нижних рядах кладки из проволоки диаметром 4-6 мм с заведением ее отогнутых концов в кладку на 1-1,5 кирпича в каждую сторону от проема.

Брусковые сборные железобетонные перемычки при толщине (высоте) 7-14 см могут перекрывать пролеты длиной соответственно до 1,8-2,3 м. Если на такую перемычку опираются балки перекрытия, то с внутренней стороны стены ее высота должка быть 22-29 см. Для крепления коробок столярных изделий по ходу кладки устанавливают деревянные антисептированные (покрытые битумом и обернутые рубероидом) пробки, кратные по размеру кирпича: в оконных проемах по две, в дверных — по три с каждой стороны проема.

Стены с воздушной прослойкой устраивают при использовании как полнотелого, так и эффективного кирпича. При этом виде кладки лицевые (ложковые) ряды перевязывают с основной стеной через 4-6 рядов тычковыми рядами кирпичей либо металлическими связями. С наружной стороны такие стены во избежание продувания обычно оштукатуривают или выкладывают с расшивкой швов при строгом контроле качества работ.

1. воздушные прослойки
2. металлические связи
3. наружная верста из тычковых кирпичей

Металлические связи (анкеры из проволоки диаметром 4-6 мм) защищают от коррозии битумом, цементным раствором или эпоксидной смолой. Тепловая эффективность таких стен значительно увеличивается, если воздушную прослойку заполнить теплым раствором, минеральной ватой или пенопластом.
Особенно эффективен пенопласт. При его использовании общую толщину наружной стены можно уменьшить до 29 см (12+5+12), причем такая стена по теплозащитным качествам эквивалентна сплошной кирпичной кладке из полнотелого кирпича толщиной 64 см.

Кирпичные стены с внутренним или наружным утеплением упрощают процесс кирпичной кладки и позволяют вести работы по их утеплению во вторую очередь. При утеплении стек изнутри можно использовать фибролит, арболит, опилкобетон, мягкие древесно-волокнистые плиты, а также термоизоляционные блоки из легкого бетона. Плиты из органических материалов устанавливают по маякам на относе, неорганические утеплители крепят к стене непосредственно на растворе или неорганических клеях.
Для наружного утепления лучше всего использовать минеральную вату или пенопласт.

1. утеплитель
2. воздушная прослойка
3. маяки из раствора
4. дощатая обшивка

Стена колодцевой кладки состоит из двух продольных стенок толщиной в полкирпича, расположенных одна от другой на расстоянии 14-27 см и соединенных между собой через 65-120 см вертикальными поперечными стенками.
Колодцы между продольными и поперечными стенками заполняют утеплителем слоями толщиной 10-15 см с послойным трамбованием. Для предупреждения усадки утеплители через 30-60 см по высоте устраивают горизонтальные диафрагмы из армированного цементно-песчаного раствора или тычковых рядов кирпича.

Колодцевую кладку применяют в тех случаях, когда имеется в достаточном количестве относительно легкий и малотеплопроводный материал для заполнения внутреннего пространства стен: шлак, керамзит, щебень или песок легких горных пород, древесные опилки и т. п. Минеральные материалы (не поддающиеся биологическому разрушению) можно использовать в виде сухой засыпки, органические — обязательно в виде легких бетонов на основе неорганических вяжущих: цемента, извести, гипса или глины.

МДС 51-1.2000 Основы технологии кирпичной кладки. Методическое пособие

ГОССТРОЙ РОССИИ

ИННОВАЦИОННЫЙ ОБРАЗОВАТЕЛЬНЫЙ ЦЕНТР

ОСНОВЫ ТЕХНОЛОГИИ
КИРПИЧНОЙ КЛАДКИ

Методическое пособие

МДС 51-1.2000

Москва 2005

Методическое пособие составил заместитель

директора по учебной работе

Тверского технологического колледжа                                             В.И. Шмелев

Рецензенты:

— канд. техн. наук, доцент Тверского государственного

технологического университета                                                         В.А. Филин

— преподаватели технологического колледжа

Северо-Западного Кента                                                                      Стюарт Нейс,

Питер Хетер

— заместитель директора по подготовке строителей

Гжельского художественно-промышленного колледжа                  В.А. Неелов

— преподаватель Саратовского строительного колледжа                 Е.М. Кузнецов

Методическое пособие предназначено для преподавателей и студентов средних специальных учебных заведений; обсуждено на заседании цикловой комиссии специальности 2902 «Строительство зданий и сооружений» Тверского технологического колледжа.

СОДЕРЖАНИЕ

1. Ищенко И.И. Технология каменных и монтажных работ. — М.: Высшая школа, 1980. — 368 с.

2. Неелова В.А. Иллюстрированное пособие для подготовки каменщиков. - М.: Стройиздат, 1988. — 270 с.

3. Справочник строителя «Каменные конструкции и их возведение.» (Воробьев С.А., Камейко В.А. и др.). — М.: Стройиздат, 1989. — 224 с.

Развитие малоэтажного и индивидуального строительства, которое составляет около одной трети всех видов жилья в России потребовало большого количества специалистов по кирпичной кладке. Причем производственные отношения сегодняшнего дня требуют не просто каменщиков, а каменщиков высокой профессиональной квалификации.

Решить проблемы, связанные с подготовкой каменщиков поможет данное методическое пособие.

Методическое пособие состоит из 2 частей — теоретической и практической.

В теоретической части даны все необходимые сведения о типах и конструкциях зданий, изложены теоретические основы кирпичной кладки. Рисунки и схемы, размещенные в определенном порядке, способствуют усвоению учебного материала в простой доступной форме.

Практическая часть содержит упражнения для выработки навыков кирпичной кладки. Упражнения расположены по принципу «от простого к сложному», что способствует отработке навыков кладки.

Пособие позволяет освоить курс кирпичной кладки как самостоятельно, так и под руководством преподавателя, который в данном случае выступает в качестве наставника и консультанта.

Практическая часть изучается под руководством преподавателя в специальных классах каменных работ. При изучении практических навыков следует обратить особое внимание обучаемых на отработку навыков кирпич

виды кладки и необходимые инструменты, видео уроки

Строительное искусство создания вертикальных ограждающих конструкций способом укладки небольших однородных керамических блоков называется кладкой стен из кирпича.

Несмотря на то, что определение кажется простым, термин «искусство» в нём не лишний — это высококвалифицированная работа.

Исторический обзор

Эта технология используется людьми по крайней мере 6 тыс. лет. С её помощью были построены такие знаменитые сооружения, как египетские пирамиды и Великая Китайская стена. Самые ранние примеры относятся к бронзовому веку.

Первые кирпичи изготавливались из глины и сушились на солнце до тех пор, пока не набирали достаточную прочность. Обожжённый кирпич появился приблизительно в 3000 году до н.э. Кладка из камня характерна для строительных конструкций ранних египтян. В Европу искусство возводить стены принесли римляне. Технология кладки кирпича была известна в Китае и у Древних инков.

В XVII веке вместе с развитием металлургии начался бурный рост популярности кирпичной кладки в строительстве. Выплавка железа требовала печей, сложенных из огнеупорных элементов, а освоение угольных месторождений позволяло наращивать переработку кирпича-сырца. Процесс ручного изготовления продолжался до XIX века. Затем на помощь пришли машины, а через некоторое время традиционные производства почти повсеместно были механизированы.

Сейчас в связи с достижениями в области цифровых технологий и робототехники наблюдается повышенный интерес не только к автоматизации изготовления кирпича, но и труда строителей. Крупные компании конкурируют за право создания первого серийного робота-каменщика.

Пока неясно, насколько быстро будет пройден путь от прототипов до полностью автономных машин, но очевидно, что год от года возможности моделей растут. Кроме того, неизвестно, смогут ли выдержать будущие роботизированные каменщики конкуренцию с мастерством человека и 3D-принтерами.

В этом видео показано как правильно укладывать стены из кирпича:

Виды кирпича

Кирпичи изготавливаются из различных материалов и могут быть разнообразны по свойствам и назначению. Для кладки стен в строительстве применяют конструкционные полнотелые или пустотелые. Основные виды:

1. Керамический. Изготавливается из высококачественной глины путём прессования и последующего обжига. Характеризуется микропористой капиллярной структурой и обладает способностью поглощать избыток влаги из воздуха и, наоборот, выделять её при дефиците влажности. Таким образом, он работает как регулятор микроклимата в здании. Стены из этого материала — отличный тепловой аккумулятор. Чрезвычайно прочный, с высокими показателями огнестойкости, тепло и звукоизоляции.

   Керамический кирпич обладает способностью терморегуляции и высокой прочностью

2. Силикатный. Изготавливается из влажной смеси кварцевого песка и извести, формуется под большим давлением. Значительно дешевле традиционного. Обладает хорошей геометрией, высокой прочностью и морозостойкостью, но, в сравнении с керамическим, значительно тяжелее и способен разрушаться под постоянным воздействием воды и высоких температур. Поэтому его основное предназначение — внутренние стены и перегородки.
3. Бетонные и газобетонные блоки. Формуются из смеси бетонов с добавлением лёгких материалов или вспениванием готовых бетонных смесей. Обладают хорошими тепло- и звукоизоляционными свойствами. Обычно их размеры значительно больше традиционного кирпича, а вес – невелик. Легки в резке и обработке непосредственно на строительной площадке. Основная проблема этого материала — высокое водопоглощение, поэтому кладка стен из лёгких бетонных блоков требует дополнительной защиты от атмосферных воздействий.

Описание технологии

Лучший способ освоить искусство каменщика — практический опыт. Разумно начать с возведения базовой автономной кирпичной стены. Результат во многом зависит от правильного планирования и расчёта. Одна из важнейших операций — верное и последовательное смешивание компонентов для получения строительного раствора с необходимыми качествами.

Подготовка к работам

До начала строительства материалы следует хранить должным образом — как правило, в сухом и защищённом от непогоды месте. Кирпич обычно транспортируется и хранится на деревянных поддонах. Это делается для того, чтобы предотвратить поглощение влаги из почвы.

Поддоны укрывают непромокаемым брезентом или полиэтиленом. Кладочные единицы, хранившиеся в сухости и при отрицательных температурах, могут быть использованы в работе без ущерба для результата. Кирпичи, впитавшие влагу до заморозки, должны быть обязательно разморожены. Пакетированные ингредиенты (цемент, известь, присадки и пигменты) также необходимо защищать от влаги.

Цвет, текстура и размер кирпичей должны быть исследованы до возведения стены. Правильным будет рассортировать их по этим признакам на несколько стопок. Это позволит возводить элементы стен однородными или создавать узорную кладку.

Для того чтобы предотвратить впитывание кирпичами влаги из раствора, их нужно полить из шланга водой за несколько часов до начала работы или намочить другим способом. Важно заранее обеспечить водоснабжение площадки — избыток воды всегда пригодится на стройке для ополаскивания инструментов и сохранения влажности раствора. К проведению работ следует заранее позаботиться о том, чтобы на площадке были следующие приспособления и оборудование:

• отвес;
• бечёвка;
• пузырьковый уровень;
• набор мастерков;
• шпатель;
• молоток;
• рулетка;

• корыто;
• лопаты;
• щётки;
• по возможности миксер.

Фундаментные элементы необходимо также проверить перед началом работ, чтобы убедиться в их правильном расположении и размерах. Они должны быть обязательно очищены: освобождены от молочка, рыхлых заполнителей, грязи и других веществ, препятствующих адгезии раствора к бетону.

Основные правила

Технология кирпичной кладки стен — это, прежде всего, непрерывный контроль за процессом с помощью уровня и отвеса. Все элементы требуют регулярной проверки на горизонтальное и вертикальное выравнивание. Первый ряд имеет решающее значение, так как ошибку на этом этапе будет трудно или невозможно исправить в дальнейшем. Он также должен обозначить уровень и обеспечить стабильное основание, на которое ляжет остальная часть стены. Разумным будет предварительно выполнить тестовый ряд без раствора для проверки геометрии результата.

Для того чтобы избежать чрезмерного высыхания и жёсткости растворных смесей, количество приготавливаемых партий должно быть рассчитано в зависимости от прогнозируемой скорости их использования. При последовательном приготовлении доз раствора необходимо тщательно контролировать однородность пропорций. Для этого каменщики применяют объёмное, а не весовое дозирование. Это упрощает расчёты, несмотря на то, что цемент и известь в упаковке маркируют только по весу.

Распространена практика использования лопаты и ведра в качестве стандартного измерительного инструмента, но нужно учитывать, что, например, влажный песок занимает больший объём, чем сухой. Опыт коррекции дозировок в связи с влажностью или другими особенностями материалов приходит с практикой. В течение первого часа-двух возможно добавление воды в раствор, чтобы компенсировать испарившуюся влагу.

Типы перевязок

Соблюдение технологии кладки стен из кирпича должно обеспечивать надёжность и долговечность возводимых зданий и ограждений. Прочность конструкций зависит не только от параметров используемого кирпича и растворов, но и от того, каким образом кирпичи ориентированы в стене. Для того чтобы обеспечить лучшую перевязку, элементы кладки производятся в определённом соотношении длины, ширины и высоты.

Например, для обычного кирпича соблюдаются такие пропорции: две его ширины плюс предполагаемая толщина раствора равна его длине. Это позволяет без нарушения геометрии стены после продольных элементов делать укладку поперечных с целью обеспечить прочность конструкции. Такой способ усиления кладки называют перевязкой. Существуют такие виды перевязки кирпича в стене:

• цепная однорядная;
• трёхрядная;
• многорядная.

Последовательность работ

Первым делом размечаются и формируются все углы — они должны состоять как минимум из трёх слоёв кладки. При дальнейшем возведении углы также будут опережать стену на несколько рядов. Каждый новый слой ориентируется горизонтально натянутым шнуром.

Когда конструкция достигнет своего верхнего проектного уровня (окна или двери), в кладку закладывается перемычка. Этот элемент несёт нагрузку от последующих рядов кирпичей или перекрытия. Законченный вид готовой стены в значительной мере зависит от внимания к поверхностям при строительстве. Уход за ними направлен на предотвращение брызг и потёков на лицевых элементах. В случае возникновения таких пятен своевременная очистка предотвращает необратимые изменения цвета кирпичей.

Кладка стены осуществляется один раз, и любая ошибка может означать затраты на демонтаж всей конструкции и возведение новой. Кроме умелых рук, хороший каменщик должен обладать такими навыками и возможностями:

• отличным глазомером;
• физической выносливостью;
• способностью планировать и структурировать работу;
• умением работать автономно и в коллективе;
• вниманием к деталям;
• способностью к длительной концентрации;
• творческим умом и воображением.

Исполнение кладки профессионалами при соблюдении всех правил позволяет создавать здания, которые способны простоять не одну сотню и даже тысячу лет. Именно поэтому кирпичные строения зачастую становятся предметом гордости каменщиков.

В современном строительстве традиционная кладка встречается всё реже и является признаком хорошего вкуса и статуса домовладельца.

Кладка стен из кирпича: технология и устройство

На сегодняшний день есть много информации, которая поможет не только сделать ремонт своими руками, но и построить целый дом. Если тщательно изучить процесс кладки кирпича, то может сразу показаться, что это очень сложная работа, которую лучше отдать профессионалам.

На практике, за подобный труд, нужно будет заплатить немало денег, поэтому лучше узнать, как делается кладка стен из кирпича своими силами. Придерживаясь всех правил и советов, выполнить работу можно самостоятельно.

Важная информация о кладке

Если в процессе кладки кирпича соблюдать все правила, то конструкция получится крепкая, монолитная и будет стоять не один десяток лет.

Перед началом работ следует узнать виды кладки стен, ознакомиться с которыми можно в таблице:

1. Цепная кладка, которая заключается в чередовании всех рядов.
2. Крестовый метод содержится в кладке горизонтальных швов, а перевязка выполняется с ложковыми швами.
3. Не менее популярная «голландская» кладка, которая делается с чередованием тычковых и других рядов.

Виды кладок очень обширны, но для работы своими руками рекомендуется использовать самые экономные и простые способы. Одним из них является колодцевый, в нем строительство стен делается в полкирпича, после чего проводится соединение горизонтальным или вертикальным мостиком.

Пространство между стенами рекомендуется заполнять пенопластом, чтобы добиться максимально качественного утепления дома, но можно использовать и другие утеплители.

Подготовка перед кладкой

Прежде чем возводить стены дома, нужно выполнить ряд подготовительных работ. Подготовка заключается в правильном просчете кирпича. Рекомендуется покупать материал с небольшим запасом на случай боя, брака и прочих неприятностей.

Для правильного расчета кирпича для кладки стен нужно вычислить толщину будущей постройки. Рекомендуется для этого воспользоваться услугами специалистов.

Еще до начала возведения дома из кирпича фундаментное основание нужно выровнять. Для этого можно использовать уровень, ведь важно получить горизонтальную плоскость. Все перепады могут быть заполнены обычным раствором на цементно-песочной основе.

Устраняются даже перепады, которые на 2 м фундамента составляют 1 см.

Возведение стен из кирпича невозможно без использования раствора. Для его приготовления используется пропорция 1:4. Иными словами, нужно положить в миксер песок (4 части) и цемент (1 часть). Перед началом работ лучше просеять весь песок, чтобы в нем не оказалось сторонних крупных примесей.

Если есть возможность, то сразу можно перемешать цемент и песок в большом объеме, при этом воду не нужно добавлять. По необходимости готовая смесь будет готова, и она просто разбавляется в воде до необходимой консистенции.

Для экономии времени и сил лучше сразу положить определенное количество кирпича по ходу движения. Это позволит постоянно не бегать за новой партией материала.

Кладка первых кирпичей

Технология кирпичной кладки стен выглядит следующим образом:

1. Перед закладкой первого кирпича следует на фундамент уложить пару слоев рубероида, который будет выступать гидробарьером между стеной и фундаментом.
2. Первый ряд кладется сразу на гидроизоляционный материал, при этом раствор можно не применять. Вес будущих стен позволит постройке устойчиво стоять на месте. Скрепление раствором должно проводиться исключительно по торцевой части кирпичей.
3. Начало работ должно быть от угла постройки, а камни нужно располагать поперек фундамента. В таком случае при толщине более 250 мм изнутри можно будет положить еще один ряд.
4. Кирпичную кладку наружных стен необходимо контролировать по горизонтали. Для упрощения задачи следует сразу натянуть леску или нить. Чтобы сделать процедуру, нужно в разных углах положить по кирпичу, а между ними протянуть маячок. В процессе кладки не потребуется пользоваться уровнем, ведь все будет видно по леске.
5. По аналогии укладываются все ряды, но уже с промазыванием кирпича раствором. Для контроля вертикальной плоскости используется отвес.

Кирпичная кладка стен должна с каждым новым рядом сдвигаться на полкирпича.

Оконные и дверные проемы

Для правильного устройства кирпичной кладки нужно знать особенности формирования проемов в здании, ведь все они нарушают прочность и целостность. Правила создания проемов следующие:

• верхняя часть проемов должна делаться не из кирпичей, а используя для этих целей перемычки из железобетона. Перемычки можно заменять швеллерами из металла или очень прочными уголками;
• линии проемов должны проверятся, используя для этого не только уровень, но и отвес;
• над проемом камень нужно класть по аналогии с кладкой внешней сплошной части.

Главные правила возведения

Технология кладки стен из кирпича требует от работника выполнения некоторых правил. Если их соблюдать, то здание будет прочным и простоит много лет. Главные правила следующие:

1. Первый ряд укладывается тычком наружу, остальные 5 рядов нужно располагать вдоль фундамента. Такая перевязка должна повторяться каждые 5 рядов. В углах перевязка делается по аналогии, но швы не должны быть в одной линии.
2. Вертикальность можно проверить только отвесом, который прикладывается по кирпичной кладке к обеим стенам. Для упрощения контроля рекомендуется использовать порядовки.

Стены зданий могут быть разными по толщине. Если делается простенка из кирпича, то принято класть ее в полкирпича. Здания для хозяйственных нужд, которые не будут отапливаться, возводятся в один кирпич или же в 25 см. Для жилых построек используется кладка в 1,5, 2 и 2,5 кирпича. Подробнее о правильном возведении стен смотрите в этом видео:

Раствор, который наносится на кирпич, должен заполнить все пустоты между ним. Максимальный шов может составлять 1,2 мм, а его разделка зависит от личных предпочтений.

При временной остановке работы незавершенные стены нужно закрывать пленкой, которая сможет противостоять дождю и воде. В противном случае могут появиться высолы.

Используя инструкции и советы, приведенные в статье, можно будет возвести дом или дачу своими силами.

В самом начале своей строительной карьеры следует поучиться немного, сделать небольшую постройку в виде курятника или сарая.

Это позволит понять, как производится кладка, и сразу выявить все сложности работы.

Эволюция строительных элементов

Содержание

1 Фундамент

2 Наружные стены

3 Первый этаж

4 Верхние этажи

5 Конструкция крыши

6 Окна

1 Фундамент

Конец XIX века

В 1875 г. был принят Закон о здравоохранении.Требовалось, чтобы городские власти приняли постановления о новых улицах, для обеспечения структурной устойчивости домов и предотвращения пожаров, а также для осушения зданий и вентиляции пространство вокруг зданий. Три года спустя Закон о строительстве 1878 г. деталь относительно фундамента дома и типов стен. Местное самоуправление Правление, созданное в 1871 г., издало первые Типовые официальные разъяснения в 1877/78 г. («до» или «пока» — стародатское а значит местный).Что касается фондов, в подзаконных актах говорилось, что стены должны иметь ступенчатые опоры (в два раза больше ширины стены) и предполагать, что бетон (9 дюймов толщиной — 225 мм) должен быть помещен под фундамент, если грунт не является гравием или камень («твердая земля»). В учебниках того времени говорилось, что из портландцемента был лучший бетон. хотя гидравлическая известь была следующей лучшей вещью. Известь обыкновенная (гашеная) была рассматривается как гораздо менее качественный продукт. Смесь примерно 1: 1: 4 или 1: 1.5: 5 было рекомендуется, цемент: песок: камень. Неясно, сколько местных властей приняли эти постановления за пределами Лондон; многие из них производили свои собственные — часто менее обременительные, чем модели.

На приведенном ниже рисунке показан участок предлагаемого дома (Бристоль, 1898 г.). Ты увидеть, что у основных стен кирпичные опоры с бетоном внизу.

Совет графства Лондон был создан в 1889 году и спонсировал Закон о строительстве Лондона. 1894, который внес поправки в правила, касающиеся фундаментов и толщины внешних и партийных стены.Это похоже на шаг назад — они больше не упоминают бетон опоры, вместо этого полагаясь только на кирпичные. Один писатель в то время отметил: » официальное разъяснение в целом является мудрым, поскольку бетон так легко забрасывается, но там во многих случаях бетон был бы более экономичным и более стабильным ».

Часть требований к внешним стенам и опорам из Лондона Закон о строительстве 1984 года показан ниже. По сегодняшним меркам основы кажутся очень мелкий; на самом деле многие учебники того времени предполагают, что фундамент никогда не должен быть меньше 12 дюймов (300 мм) глубиной и часто намного больше.Эти стандарты обычно выше, чем принятые в провинциальных городах.

Многие местные власти не спешили с принятием Типовых официальных нормативных актов; даже там, где они действительно, контроль за зданием был довольно слабым. Это означало, что характер и качество основы значительно различались. На графиках ниже показаны типичные фундаменты на конец 1800-х гг. Глубина варьировалась в зависимости от обстоятельств, но в целом они были мельче, чем их современные аналоги.

Рисунок ниже датируется 1903 годом и показывает разрез через запланированный дом. Фундамент выглядит довольно неглубоким (и нет кирпичных опор). Было ли это просто условность рисования того времени, которого мы не знаем; предположительно глубина фактического основания будет зависят от конкретных обстоятельств.

Усиленные фундаменты не были неизвестны. G Листер Сатклифф заявляет: «..часто металл имеет форму стальных рельсов…. или скрученные провода … залита бетоном. Более прочный фундамент можно получить за меньшие глубина, чем при использовании только бетона ».

Между войнами

В 20-30-е годы фонды почти не менялись. Учебники от 1930-е годы предполагают, что в глинистых почвах фундамент должен быть 3 фута глубиной (900 мм) — руководство по сути мало чем отличается от сегодняшнего. Лондонские строительные законы и модель В подзаконные акты внесен ряд незначительных поправок (см. Ниже).Примеры ниже подходили для домов с фундаментом из твердой глины или крупного песка.

Обратите внимание, что в подзаконных актах 1939 года все еще разрешались кирпичные опоры, а также упоминалась возможность использования плотов и свай.

Фундамент внизу был заложен в начале 1930-х годов. Ширина около 500 мм, 200 мм толщиной и, вероятно, 400 мм или около того глубиной.

После 1945 года

В конце 1940-х и на протяжении 1950-х годов большинство новых домов строилось с ленточный фундамент.Фундаменты на плотах также были популярны, особенно под системные свойства или области заливки. Типичный плот состоял из бетонная плита толщиной от 6 до 9 дюймов (от 150 до 225 мм), усиленная соответствующим образом. Немного фундаменты были заложены — системы буронабивных свай стали обычным явлением в начало 1960-х. Обычно сваи были длиной от 6 до 12 футов (от 1,8 до 3,6 м), что обычно усиленный, но с усиленной наземной балкой поверх, отлитой на какой-то форме сжимаемый материал (зола или клинкер).

Типовые постановления были заменены Национальными строительными правилами в 1965 году. Правила применялись в целом по всей Англии и Уэльсу, причем за исключением районов Внутреннего Лондона (территория бывшего лондонского графства Совет), где Лондонские законы о строительстве продолжали преобладать. Были выпущены различные поправки и изменения к этим Строительным нормам. увеличение объема и областей, охватываемых Строительными нормами. Это продолжалось пока Закон о строительстве 1984 г. окончательно не объединил Строительные нормы и правила в один часть законодательства.Это привело к появлению Здания Положение 1985 г., вступившее в силу в ноябре 1985 г.

Строительные нормы и правила содержат положения о полосе основы. Для умеренных нагрузок и на определенных типах грунтов приемлемая полоса указана ширина фундамента — см. таблицу в разделе «Строительные нормы». сам. Вне этих границ, например, 4-х этажное здание на мягком глиняный фундамент должен быть специально разработан.

Плотные и свайные фундаменты не имеют любые «считаются соответствующими положениям» и всегда должны быть разработаны. Cегодня, плоты сравнительно редки, за исключением бывших районов добычи полезных ископаемых. Сваи стали очень часто по четырем основным причинам; это намного дешевле, чем было раньше, теперь доступны более мелкие и легкие сваебойные установки, опалубка традиционных траншей стала возможной. дорогие, а заброшенные участки часто не подходят для ленточного фундамента.

Более подробная информация о сваях содержится в разделе «Основы» на этом веб-сайте.

2 Наружные стены

Ранняя кирпичная кладка

В 1700-х годах производство кирпича претерпело ряд улучшений. Смешанный глины, улучшенная техника формования и более равномерный обжиг дали большую консистенцию в форме и размере кирпича. Мода диктовала кирпичный цвет: красный и фиолетовый популярные в конце 1600-х уступили место более мягким коричневым тонам в 1730-х.К 1800 г. производство желтых лондонских акций давало не так много кирпичного цвета отличается от натурального камня. Отмена налога на кирпич в 1850 году дала кирпичной промышленности новый импульс. Усовершенствованные смесительные и формовочные машины вместе с лучшими технологиями обжига, позволил производству кирпича достичь новых высот. Кирпичи теперь доступны в диапазон цветов, форм и сильных сторон, который был бы немыслим за 100 годами ранее. Более совершенные методы разработки карьеров позволили добывать более глубокие глины, из которых получаются очень прочные и плотные кирпичи; жизненно важен для строительных работ такие как каналы, виадуки, коллекторы и мосты.

Кирпичная кладка

К концу XIX века большинство домов имели стены как минимум из одного кирпича. толщина. Дома более трех этажей часто имели более толстые стены, что обычно уменьшало толщиной на каждом уровне верхнего этажа. Сама кирпичная кладка (по крайней мере кирпичная кладка) в целом была выложена на очень высоком уровне. Большинство домов были построены на фламандском бонд, хотя задние стены или стены, скрытые штукатуркой, часто укладывались в садовый бонд (обычно английский).

Каменная кладка

Камень часто использовался для строительства престижных зданий или в местах, где это естественно. произошло. В горных районах (на севере и западе) камень часто был очевидным выбором для здание, потому что оно было легко доступно (а до железных дорог они были часто участки, где кирпич был дорогим). Есть 3 группы камня; магматические, осадочные и метаморфические. В Осадочная группа, которая включает известняк и песчаник, составляет большую часть камня, используемого для строительства в Великобритании.

Стены из щебня бывают самых разных стилей. По самой дешевой цене он включает грубая каменная кладка, сложенная в виде двух внешних листьев и связанных вместе обильными количества известкового раствора. Более дорогая работа представляла собой квадратный щебень, возможно, поставленный на кирпич. поддержка. В большинстве случаев каменная стена должна быть толще кирпичной. Так, тогда как стена толщиной в 1 кирпич (215 мм или около того) может подойти для двух или трех многоэтажный дом, каменная стена скорее всего будет 325мм и даже больше.Большинство стен из щебня были заостренными или слегка утопленными. Лента, которая так часто встречается в наши дни, не является традиционной и не особенно прочной.

Каменная кладка, обработанная и / или мелко обрезанная, часто называется размерной камень. Иногда его называют камнем. Это означает, что с ним можно работать (вырезать, профилировать и отшлифовать) зубилом и пилой в любом направлении. Оно имеет мелкозернистая, без явных расслоений и выраженных плоскостей напластования.В 18 веке целые города строились (некоторые перестраивались) из камня. Не было экономически выгодно построить всю стену из камня и подложки Материал из щебня или кирпичной кладки почти всегда можно найти. Только в некоторых домах передний фасад будет построен из каменного камня, а боковые стороны и задняя часть будут построены из щебня или кирпича. Чтобы соединить две половинки стены вместе, Использовались «сквозные» или связывающие камни.

Если камень уложен с очень мелкими стыками, почти невидимыми чем в нескольких футах, работа известна как каменная кладка.В некоторых частях страны камни были обрезаны конусом, чтобы было легче образовывать стыки. Клинья сделаны от кусков древесины или даже устричных раковин часто вставляли в спину, чтобы обеспечивают устойчивость по мере схватывания раствора. Эти здания были построены на известковом растворе. которые затвердевали очень медленно. Гидравлическая известь не была известна, но ее было меньше. обычные и более дорогие. Кроме того, они часто слишком быстро затвердевают, что приводит к высокий уровень отходов на месте.

Миномет

Растворы извести были распространены до 1930-х годов в некоторых частях Великобритании, даже потом.Известняк или мел сжигали с углем для образования негашеной извести. Обожженная известь известна как кусковая известь. Затем негашеную известь гасили водой. и затем смешанный с мелкими заполнителями (в настоящее время песок) для образования раствора. Для полного схватывания известковой штукатурки может потребоваться много месяцев. Тогда процесс известен как карбонизация. Некоторые лаймы имеют гидравлический набор (немного похоже на слабый цемент). Это может быть вызвано добавлением пуццоланов, содержащих диоксид кремния. Другой вариант — использовать известь, которая естественным образом содержит диоксид кремния (обычно пропорция глины).Гидравлический «набор» быстрее и сильнее карбонизации. Некоторые из очень крепких гидравлических извести не отличаются от современного цемента; сделано из конечно, из мела и глины.

В 1930-1940-х годах цементные растворы постепенно заменили известковые. Лайм часто добавлялся в смесь для улучшения ее работы, качества и долговечности. Более подробную информацию можно найти ниже на странице.

Указывая

В начале 1900-х годов швы обычно заканчивались заподлицо или слегка утопленный.Там, где использовались кирпичи очень хорошего качества, стыки часто всего 8мм, а то и меньше. Это, вместе с использованием кирпичной пыли в растворе, означало, что строительный раствор мало повлиял на внешний вид зданий. Жилища рабочего класса обычно заделывались известковым раствором, в который входили местные промышленные отходы в виде мелкого заполнителя. Возможно, ясень был самым общий. На фотографиях ниже показаны три образца кирпичной кладки XIX века хорошего качества.

Направление вытачки обычно предназначалось для работы самого высокого качества.Так указывает в основном состоит из двух частей: строительный раствор, часто содержащий заполнители, соответствующие цвет кирпича или каменной кладки и тонкая лента извести, указывающая на закончить стык. Издалека заостренная стена кажется мелко сочлененный. Примеры вытачки можно найти под стенами. раздел этого веб-сайта.

Стены полостей

Во второй половине 19 века было построено несколько домов с стены полости.Однако только в 1920-х годах это стало общепринятым форма конструкции. Стены полостей было дешевле строить, чем их сплошные стены. аналоги. Кроме того, они предлагают улучшенную теплоизоляцию и лучшую защита от непогоды. Большинство стен состояло из двух полукирпичных листов с 50-миллиметровым полость. Две половинки стены были связаны через равные промежутки стальной или стенные стяжки из кованого железа. Наружный лист кирпичной кладки уложен в облицовочный кирпич, внутренний лист в общем.Несколько ранних полых стен имели внешний лист толщиной в один кирпич. и, в некоторых ранних формах конструкции, DPC проходил прямо через полость.

DPC (для предотвращения повышения влажности). Oни может быть изготовлен из свинца, смолы, асфальта и сланца. Только в середине 1920-х гг. вертикальные ЦОДы становятся стандартной деталью вокруг проемов.

1930–1960 годы

За это время стенки полости мало изменились.Минометы постепенно стали на основе цемента, а не на основе извести, потому что более быстрый раствор означал более быстрое строительство. Кладка стала обычным материалом для внутреннего полотна. пустотелые стены — блоки обычно делались из каменного или промышленные отходы (обычны были клинкер и мелочь). Несколько домов, обычно Дома в стиле модерн с штукатуркой, стены из массивной блочная кладка (т.е. без полости).

Отметим, что в 1950-х и начале 1960-х годов было построено несколько тысяч домов. в нетрадиционном строительстве.Они часто строились из сборного железобетона. рамы или панели; в некоторых случаях панели на месте. Некоторые системы были основаны на древесина. Для получения дополнительной информации перейдите в раздел «Построение системы» на веб-сайте.

1970–1980 годы

В 1970-х годах стандарты изоляции постепенно улучшались. Максимальное значение U 1.70 был введен в 1972 году (мера способности стен передавать тепло — поясняется далее в разделе Стены). Достижение этого стандарта было относительно легко; кирпичный внешний лист, полость 50 мм и плотный блочный внутренний лист закончил 13мм легкой штукатуркой, только что сделал 1.7 порог. В 1980 г. максимальное значение U упало до 1; для этого потребовались легкие блоки во внутренней лист. С этого периода до наших дней были изготовлены самые легкие блоки. из газобетона. Они были (и остаются) из цемента, извести, песка, пылевидная зола и алюминиевая пудра. Как только эти материалы смешаны с горячей водой алюминиевый порошок реагирует с известью, образуя миллионы крошечные карманы с водородом. Однако есть несколько других материалов для блочные работы, которые недолго пользовались популярностью.К ним относятся бетонные блоки облицованные изоляцией, пустотелые блоки, содержащие гранулы полистирола и блоки сделаны из пемзы или бетона без мелких фракций.

Современные полые стены

В 1990-е годы максимальное значение U упало до 0,45; это обычно требовало очень толстый легкий внутренний лист или изоляция полости. Есть три распространенных варианта, для большинства из которых требуется легкий или вентилируемый. блоки во внутреннем полотне. Это:

• прозрачная полость с изолированной сухой футеровкой
• изоляционные плиты, которые частично заполняют полость
• изоляционный войлок, заполняющий полость.

По-прежнему можно возводить сплошные стены, но это непрактично с использованием кирпич. Только газобетон даст приемлемый уровень теплоизоляции.

На момент написания (2006 г.) значения U должны быть меньше 0,3, поэтому современная полая стенка имеет значение U В 5-6 раз лучше, чем его собрат 1920-х годов. В приведенных выше примерах немного более толстая изоляция даст значение U 0,30. В современной строительной полости ширина значительно превысила 50 мм, которые были распространены 80 лет назад.Если используется изоляция плит, требуется свободный зазор 50 мм. Обычно для этого требуется полость шириной 90 мм.

Стены

Стеновые анкеры теперь в основном из нержавеющей стали. Существуют различные модели; в Шайба, показанная ниже, предназначена для удержания изоляционных панелей в положении напротив внутренней лист. Все эти конкретные связи сделаны Анконом.

Современные минометы

Современные растворы производятся из цемента и песка.Гашеная известь (т.е. в мешках лайм) часто добавляют в смесь, чтобы придать ей более пластичный вид и сделать его более работоспособным. Известь также улучшает способность раствора выдерживать с движением тепла и влаги. В последние годы стало обычным использование готовых строительных смесей. Эти доставляется на объект в запечатанной таре, готовой к использованию. Обычно они содержат замедлитель схватывания, поэтому их можно использовать в течение 36–48 часов или около того. В конце этого период они развивают свою прочность так же, как и обычные минометы.

Лицевая сторона стыка может быть отделана несколькими способами, три наиболее распространенных показаны ниже. Замазанные суставы (где раствор прижимается к кирпичной кладке) предлагают лучшую погоду защита, поскольку инструмент сглаживает и сжимает соединение.

Это копия из более старого «раздаточного материала» по Evolution — вы можете найти его полезным. изображения являются доказательствами перед публикацией от «House Inspector».

3 цокольных этажа

Полы из ранней древесины

Большинство домов в конце викторианского периода (1900 г.) были построены с подвесными цокольными этажами.Были исключения из этого. Много домов первые этажи были выложены каменными или глиняными плитами; подвалы тоже были покрыты флажками. Их клали на слой пепла или прямо на уплотненную землю. Дома без подвала обычно имели кухню в задней части дома, часто в задней пристройке. В большинстве каменоломен был твердый пол — он использовался для мытья и, вероятно, был оставаться влажным в течение длительного времени. Пол посудомойки часто составлял 6 дюймов или около того. (150 мм) ниже основного этажа дома в случае утечки или затопления.Некоторые из этих твердых полов были бетонными.

Тип

.

Как присоединить новую стену к существующей кирпичной кладке

Настенная стартовая система Staifix Quickstart

Бывают разные случаи, когда новую стену нужно привязать к существующей кладке, например, пристройки домов, садовые стены и зимние сады.

Использование новейших крепежных решений для вашего проекта может сократить время и затраты. Настенные стартовые комплекты быстро и легко устанавливаются и заменяют традиционный метод «выколотки»; они особенно полезны там, где новая стена соединяется в середине существующей стены, образуя Т-образную форму, но в равной степени подходят для строительства параллельно от угла.

Традиционный метод «нарезания зубьев»

Традиционно, когда новая стена привязывалась к существующей стене, применялся метод, называемый «выколачиванием». Это включает в себя удаление дополнительных кирпичей, чтобы оставить ряд «зубцов», в которые вставляются новые кирпичи. Этот процесс может занять много времени и, следовательно, дороже, чем современные методы крепления, и необходимо позаботиться о том, чтобы обеспечить хорошее сцепление раствора между старой и новой кирпичной кладкой.

При добавлении новой полой стены к существующему зданию комплекты для начинающих обычно используются на новом внутреннем полотне, даже если для простоты на наружном полотне применены «зубья».

Традиционный метод «нарезания зубьев»

Настенные пускатели

Универсальный настенный стартер Staifix

В наши дни гораздо чаще используют стартовый набор для стен, чем для кирпичной кладки. Стеновые стартеры намного быстрее и проще, сокращая время строительства и, следовательно, стоимость, и устраняя трудности достижения адекватного сцепления раствора на каждом «зубчатом» соединении.

Ancon поставляет ряд стартовых систем для стен и ввинчивающихся стартовых анкеров для соединения новой кирпичной кладки с существующей кирпичной кладкой; все они были протестированы независимо и могут использоваться в соответствии со стандартами NHBC.

Стартовые ленты для каналов и перегородок

Все стартовые профили Ancon изготовлены из нержавеющей стали и подходят для новых стен шириной от 60 мм до 250 мм. Нержавеющая сталь обеспечивает максимальную защиту от коррозии и подходит как для внутренних, так и для наружных створок кладки.

Стартовые планки или швеллеры прикрепляются вертикально к существующей стене и располагаются так, чтобы они занимали центральное место в новом листе кладки. В комплект входят все стенные анкеры и крепления для соединения одного листа кладки высотой 2,4 метра.

Система стартера 36/8 стены канала

Настенная стартовая система Staifix QuickStart оснащена стенными стяжками, которые являются неотъемлемой частью стартовой ленты из нержавеющей стали и раскладываются в предварительно установленных центрах по вертикали 225 мм.

Универсальная настенная стартовая система Staifix имеет отдельные стенные стяжки, поставляемые вместе с системой, которые располагаются за кромками канала и скользят внутри этой фиксирующей планки, чтобы войти в стыки станины любого кирпичного блока.

Система настенного удлинения Ancon 36/8 может поставляться либо со стяжками Ancon SP36, либо с анкерами Ancon PP36 в комплекте с разъединяющими муфтами, если в месте стыка необходимо учитывать некоторое продольное перемещение. Канал Ancon 36/8 может поставляться длиной до 3 штук.4 метра. Эта система доступна в виде комплекта, состоящего из десяти стяжек, длина канала 36/8 2400 мм и десяти дюбелей и винтов для крепления.

Ввертные стяжки для стартера

Галстук для стартера Staifix

В качестве альтернативы настенным стартовым лентам Staifix Starter Tie — быстрое и простое решение, которое доступно в упаковках по 10 стяжек.

Поставляемый в комплекте с нейлоновой дюбелем 8 мм, эта ввинчивающаяся стяжка крепится к существующей стене под углом 30 ° к горизонтали и загибается в стыки станины новой кирпичной кладки.Эти стяжки должны быть закреплены на расстоянии 225 мм по вертикали от центра и располагаться по центру каждой створки новой стены.

Стяжка Staifix Cavity Starter Tie — это простой способ прикрепить новую внутреннюю створку к существующей стене. Он идеально подходит для таких применений, как переоборудование сараев.

Строительные нормы и правила

Строительные нормы и правила обеспечивают соблюдение минимальных стандартов проектирования и строительства и их постоянное соблюдение. Прежде чем добавлять новую стену, посоветуйтесь с инспектором по строительству, чтобы увидеть, следует ли поддерживать полость, что будет означать прорезание существующих стен, чтобы полость продолжалась непрерывно, и нужен ли вертикальный гидроизоляционный слой между стенами.

Стеновые анкеры и удерживающие приспособления (PDF, 10,1 МБ)

Онлайн CPD от Ancon

07 июл 2020

Поскольку мы все меняем свой подход к работе, Ancon расширил свои предложения технических услуг, включив в них вебинары «по запросу», позволяющие тем из вас, кто практикует социальное дистанцирование, работая дома или в офисе, быть в курсе вашего профессионального развития. .

Анкон празднует Международный день женщин-инженеров

22 июня 2020

Вторник, 23 июня 2020 года, является всемирно отмечаемым Международным днем ​​женщин в инженерии (INWED). Ancon будет чествовать своих инженеров-женщин, познакомившись с некоторыми из них поближе и поделившись с вами своим опытом.

.

Архитектурные тенденции в кирпичной кладке | Анкон Лтд

Кирпич — самый популярный облицовочный материал в Великобритании. Его обычно выбирают при строительстве новых зданий, чтобы соответствовать существующей и прилегающей застроенной среде, однако сегодня кирпичная кладка также все чаще используется для создания потрясающих архитектурных элементов и знаковых зданий из-за ее гибкости конструкции, долговечности и устойчивости.

© Алекс Аптон

В городских пейзажах, в которых иногда преобладают сталь и стекло, красиво оформленные, бросающие вызов гравитации кирпичные фасады действительно могут привлечь внимание и обеспечить освежающий, иногда вызывающий контраст с архитектурным языком.Но для воплощения в жизнь видения архитектора кирпича часто требуются гениальные несущие конструкции за кулисами.

Специальные стальные крепежные и опорные системы обеспечивают прочность и целостность, необходимые для создания таких элементов кирпичной кладки, как изогнутые стены, перфорированные фасады, выступающие балки, глубокие перекрытия и откосы. Системы поддержки каменной кладки Ancon — это секретная сила некоторых из самых визуально ошеломляющих кирпичных зданий последнего времени.

Новый дом современного искусства

© Алекс Аптон

Одно из них — пристройка к галерее Тейт Модерн в Лондоне, которая открылась в июне 2016 года.Внушительный новый Switch House возвышается на 65 метров над Темзой, давая посетителям 360-градусный обзор горизонта Лондона с террасы на десятом этаже. Однако самой примечательной особенностью этого знакового здания является его геометрический фасад с решетчатой ​​кирпичной кладкой, имеющий форму изогнутой пирамиды и рассеченный горизонтальными оконными прорезями.

Brick был выбран в качестве дополнения к зданию электростанции, в котором находится оригинальная галерея Тейт Модерн, но привлекательный дизайн поставил ряд серьезных структурных проблем.Анкон изготовил на заказ консоли и штифты из нержавеющей стали для поддержки и удержания на месте огромного кирпичного фасада.

Отверстия в стене выиграли награду за кирпич

Студенческий центр Saw Swee Hock, Лондонская школа экономики

Стены из перфорированного кирпича становятся все более востребованными. Другим примером является отмеченный наградами студенческий центр Saw Swee Hock при Лондонской школе экономики. Сложная структура этого привлекательного кирпичного здания выиграла три категории на конкурсе Brick Awards 2014.Жюри было «потрясено» этим «шедевром здания, открывающим новый язык для кирпичной кладки».

Для сложного кирпичного фасада потребовались специальные наклонные опорные уголки из кирпича, прикрепленные к литым каналам с помощью специальных ветровых столбов для создания участков сплошной кирпичной кладки и перфорированных участков без каких-либо открытых стальных конструкций. Перфорированная кирпичная кладка пропускает естественный свет днем, а ночью искусственный свет изнутри проникает внутрь и создает красивые узоры.

Опора для кирпичей, бросающих вызов гравитации

Популярной тенденцией в проектировании кирпичных зданий является глубокий откос или потолок, когда большие площади кирпичной кладки выступают на нижней стороне выступов или углублений здания. Такие привлекательные особенности создают серьезные инженерные проблемы, поскольку большие площади из кирпича должны быть подвешены к невидимым стальным конструкциям.

Чтобы эти элементы можно было создавать эффективно и безопасно, компания Ancon в сотрудничестве с Ibstock Kevington разработала новую легкую, легко регулируемую систему крепления под названием Nexus.Nexus изготавливается за пределами строительной площадки, при этом кирпичные плиты приклеиваются к стальным конструкциям с помощью высокопрочного клея. Эта система упрощает и ускоряет установку современного кирпичного перекрытия и глубоких откосов.

Небо предел для кирпичных «летающих лучей»

Кирпичные летающие балки на застройке Bow River Village

Удовлетворяя спрос на эстетику полностью кирпича без открытых стальных конструкций, спецификация пролетных балок из кирпича становится все более популярной.Представленный в ультрасовременном жилом проекте Bow River Village на южной окраине лондонского Олимпийского парка, глубокие кирпичные балки были созданы на лестничных клетках верхнего этажа с использованием изготовленных на заказ легких сборных потолочных блоков Nexus, которые представляли собой облицовочную кирпичную кладку со всех сторон. Специалист блоки скольжения кирпича были болты непосредственно к кирпичному опорной системе угла анконы MDC, которая была предварительно прикрепленной к структурной стальной раме.

Опережающие стальные системы

Фотография любезно предоставлена ​​Hazle McCormack Young LLP.

Изогнутые кирпичные стены могут украшать здания любого размера, создавая формы, которые бросают вызов угловатости материала. Прекрасный пример этого можно увидеть в офисном здании Broadside в Кенте, спроектированном архитектором Hazle McCormack LLP.

Для этих изогнутых кирпичных стен, как правило, требуются специальные стальные опорные системы, которые соответствуют высоте, длине и кривизне стены. В зависимости от радиуса изгиба могут использоваться отдельные стальные опорные кронштейны или короткие отрезки непрерывных угловых опор, что позволяет фиксировать внешнюю створку кирпичной кладки по плавному изгибу, опираясь на эти скрытые системы.

Онлайн CPD от Ancon

07 июл 2020

Поскольку мы все меняем свой подход к работе, Ancon расширил свои предложения технических услуг, включив в них вебинары «по запросу», позволяющие тем из вас, кто практикует социальное дистанцирование, работая дома или в офисе, быть в курсе вашего профессионального развития. .

В Анконе отмечается Международный день женщин-инженеров

22 июня 2020

Вторник, 23 июня 2020 года, является всемирно отмечаемым Международным днем ​​женщин в инженерии (INWED).Ancon будет чествовать своих инженеров-женщин, познакомившись с некоторыми из них поближе и поделившись с вами своим опытом.

.

Стоимость перекладки кирпичной кладки (обновлено в марте 2020 г.)

Готовы получить расценки от местных торговцев?

Получить ценовое предложение

Сколько стоит перетянуть кирпичную кладку?

Средняя стоимость материалов для переточки кирпичной кладки будет зависеть от размера области, которую необходимо перетянуть. Материалы будут включать замену строительного раствора и, возможно, строительные леса для достижения верхних этажей, которые должны стоить около £ 3,000 для ремонта среднего трехквартирного дома с 3 спальнями.Однако более мелкие работы, такие как переналадка дымохода, обычно оцениваются от £ 400 .

Размер кирпичной кладки обычно определяет цену, хотя она может варьироваться в зависимости от состояния кладки, так как ремонт сильно поврежденного кирпича будет стоить намного дороже.

Есть некоторые связанные задания, которые следует рассматривать вместе с этим, поскольку обычно дешевле выполнять другие работы одновременно, особенно если вам нужны строительные леса для переназначения, и их можно использовать для других заданий, таких как замена плитки, крепления дымоходов, замены облицовки или перекрытий и т. д.

Указание и повторное указание цен

Ниже приведены приблизительные затраты на наведение / повторное указание стены:

Описание работы	Ср. Стоимость	Продолжительность
Повторное указание / указание стены, включая очистку	25–50 фунтов стерлингов за м2	1-2 дня
Указание / повторное указание дымохода	400–1000 фунтов	1-5 дней
Указание / повторное указание передней или боковой стороны дома	1500–2000 фунтов стерлингов	5-7 дней
Указание / повторное указание двухквартирного дома	2500–3000 фунтов стерлингов	12-16 дней
Указание / повторное указание объекта в викторианском стиле с террасами	3 250–4 000 фунтов стерлингов	15-20 дней
Аренда строительных лесов	от 40 до 150 фунтов в день	от 1 до 20 дней

Стоимость переназначения «сделай сам»

Если вы планируете сэкономить, возможно, вы захотите перетянуть кирпичную кладку самостоятельно.Это, конечно, может помочь вам избежать затрат на рабочую силу, так как вы будете только покупать материалы. Например, если вы хотите переоборудовать весь свой дом, вы должны заплатить около 300 фунтов стерлингов за материалы, сэкономив себе около фунтов стерлингов 1950 на найме торговца. Это будет включать в себя строительные материалы, а также аренду строительных лесов, хотя вам, возможно, придется доплатить за это, если вы переназначаете весь дом, поскольку цена обычно составляет от фунтов стерлингов до фунтов стерлингов в день.

Вам также может потребоваться приобрести инструменты для выполнения работы, в том числе:

• Долото (от до 16 фунтов стерлингов )
• Бетономешалка ( от 100 до 400 фунтов стерлингов )
• Указательный шпатель (от до 10 фунтов стерлингов )
• Раствор ( от 30 до 70 фунтов стерлингов )
• Мягкая щетка (от £ 1 до £ 6 )
• Проволочная щетка (от до 4 фунтов стерлингов )
• Раствор ( £ 1 за кг )

Калькулятор разбивки затрат

Индивидуальные затраты на перепланировку трехкомнатного двухквартирного дома среднего размера — Общая стоимость: 3000 фунтов стерлингов

Затраты на рабочую силу и сроки

Средний каменщик обычно взимает от 155 до 325 фунтов стерлингов в день на оплату труда и обычно работает один или в паре.Время, необходимое для выполнения задания, будет зависеть от того, сколько потребуется повторных указаний с точки зрения количества кирпичей и насколько сильно они нуждаются в повторном указании. Работа, которая включает в себя просто перестановку входной двери и окружающих окон, займет около 1 дня и может стоить до 250 фунтов стерлингов за труд. В то время как в типичном двухквартирном доме на переналадку потребуется около 6 дней с оплатой труда около фунтов стерлингов 1950 . Переналадка дымохода может занять от 1 до 5 дней, поэтому может стоить от фунтов стерлингов 155 до фунтов стерлингов.

Что влечет за собой изменение кирпичной кладки?

Эта работа в основном включает в себя очистку стены и удаление всего старого крошащегося раствора, затем нанесение нового раствора в зазоры, затем удаление излишков и завершение работы. Это не самая сложная работа в мире, но требует очень много времени.

Первый шаг — осмотреть стену на предмет потенциальных проблемных мест, затем очистить швы от старого раствора сверху вниз, затем замешать новый раствор, убедившись, что он не слишком твердый.

Перед тем, как новый раствор можно будет вдавить в швы, стену необходимо обрызгать водой, поскольку сухие стены могут всасывать влагу из раствора, вызывая растрескивание.

Теперь можно начинать перетяжку с засыпки большого количества раствора в швы и проверки отсутствия зазоров и воздушных карманов. Большинство профессионалов обрабатывают несколько рядов за раз, а затем разглаживают раствор с помощью различных инструментов в зависимости от требуемого типа отделки.

Когда перенаправлять

В каждом доме, построенном из кирпича, наступит время, когда раствор между кирпичами будет нуждаться в перетяжке.Это может показаться тривиальной проблемой, но не стоит недооценивать важность указания. Раствор может составлять до 15 процентов общей площади поверхности кладки и оказывает огромное влияние на качество и безопасность стены.

Строительный раствор также действует как основная защита стен от проникновения воды и проникающей влаги, поэтому является важным аспектом структуры собственности. Строительный раствор не просто скрепляет кирпичи в стене, он заполняет любые неровности на гранях кирпича и играет важную роль в строительстве дома.

Раствор мягче кирпича и в какой-то момент начинает проявлять признаки старения из-за атмосферных воздействий. Но на самом деле это должно происходить по замыслу, строительный раствор принимает на себя основную ударную нагрузку от выветривания, а не кирпичи, но это выветривание означает, что в какой-то момент необходимо будет восстановить участки стены, что может быть дорогостоящим.

Если ваши кирпичи повреждены, они начнут выглядеть некрасиво, поэтому их необходимо будет удалить и заменить. Вы можете заметить повреждение на ранней стадии, если наведение не удалось или оно непригодно, что обычно бывает, когда вместо традиционного известкового раствора используется современный цемент.Если вы обнаружите, что ваши кирпичи постоянно влажные, это может быть связано с повреждением кирпичной кладки.

Еще одним явным признаком того, что ваши внешние стены нуждаются в переоборудовании, является появление высолов, вызванных повышением влажности. Он состоит из белого вещества, которое образуется на кирпичной кладке из-за попадания воды и растворенных солей в стены. Хотя это не приводит к постоянному повреждению кирпичной кладки, это не дает отличного эстетического результата, поэтому повторное нанесение может быть лучшим способом решения проблемы.

Как перенаправить

Вот пошаговое руководство по переосмыслению кирпичной кладки:

• Прежде чем укладывать раствор, важно очистить пространство стены от любых растений, мусора и пыли, а затем положить пластиковые листы, чтобы не повредить дорожку или растения.
• Существующее острие можно удалить долотом и молотком. При этом следует проявлять особую осторожность, удаляя острие вокруг окон и дверей, поскольку это может повлиять на то, как они открываются и закрываются.
• После удаления всех указателей будет виден только край материала стены. Это обеспечит место для замены и укладки раствора, хотя перед нанесением раствора его следует очистить от пыли.
• Затем раствор будет равномерно перемешан, чтобы сохранить однородный цвет. Это будет включать строительный песок, белый цемент и известковый раствор.
• Затем раствор следует нанести сверху вниз, плотно вдавив его и двигая справа налево, затем дать высохнуть перед нанесением еще двух или трех слоев.
• После того, как все высохнет, вертикальные швы можно заполнить строительным раствором и дать ему высохнуть на пару часов.
• После того, как все полностью высохнет, с помощью металлической щетки удалите излишки материала, убедившись, что он распределен равномерно и все заострения удалены с лицевой стороны кирпича.

В чем разница между указанием и повторным указанием?

Основное различие между наведением и повторным наведением состоит в том, что наведение — это фактически начальный процесс строительства, который включает в себя создание стыков между каждым кирпичом.Повторное наведение — это процедура восстановления, при которой исходное наведение изношено и требует удаления и замены.

Процесс нанесения указателей завершается при возведении кирпичной стены, который включает измерение и наслоение раствора на кирпичи перед строительством. После того, как кирпичи уложены в стопку, обычно используется фуганок, чтобы ввести раствор в новые швы.

Перенаправление требуется, когда исходное перетекание не удалось, поэтому оно просто включает в себя задание по удалению и замене, избавляясь от старого переназначения стыков кирпичной стены и заполняя пространство новым раствором.

Может ли наведение и повторное указание быть делом своими руками?

Если вы придерживаетесь бюджета, вы можете захотеть самостоятельно перенаправить стены, так как это поможет вам избежать затрат на рабочую силу. Однако, когда дело доходит до указания новой стены, вы можете обратиться за профессиональной помощью, чтобы убедиться, что все измерения верны, потому что в противном случае вы можете столкнуться с шаткими стенами, а также с возможными проблемами сырости.

Важно помнить, что перенаправление может быть выполнено как самостоятельный проект, если у вас есть время и терпение для правильного выполнения работы.Но безопасность имеет первостепенное значение, поэтому не пытайтесь выполнять перенаправление с помощью лестницы, так как при выполнении этого типа работ на высоте потребуются соответствующие строительные леса или рабочая платформа.

Кроме того, очень важно, чтобы использовался правильный тип раствора, если вы не уверены в каком-либо аспекте перенацеливания, вам всегда следует обращаться за профессиональной консультацией. Даже если вы уверены, что сможете выполнить работу, стоит пригласить геодезиста, чтобы он оценил стену и посоветовал, сколько требуется перенастройки, или даже следует ли вообще удалять старый строительный раствор — некоторые профессионалы посоветуют оставить только старый раствор, если он не вызывает структурных проблем !.

Перераспределение старой собственности

Одна из основных проблем, которые могут произойти, особенно со старыми объектами недвижимости, — это неправильная перекраска с использованием цементного раствора, который эффективно удушает здание, а не традиционного известкового раствора, позволяющего ему дышать.

Если ваша собственность эдвардианской, викторианской, грузинской или елизаветинской эпохи или была построена до 1930-х годов, то важно, чтобы вы или нанятый вами профессионал использовали известковый раствор вместо портландцемента, чтобы избежать трещин и дополнительных повреждений.Это может быть дороже, так как более старые объекты недвижимости, такие как дома с террасами, как правило, обходятся дороже, хотя в долгосрочной перспективе это определенно стоит дополнительных денег.

Портландцемент

имеет ряд других недостатков, которые делают его менее подходящим для восстановления старых свойств. Например, этот раствор водонепроницаем, не эластичен, а также наносит вред окружающей среде. По сравнению с известковым раствором, который является экологически чистым, гибким и может адаптироваться к повреждениям.

Однако цемент дешевле известкового раствора, так как его средняя стоимость начинается от фунтов стерлингов.16 за кг , тогда как известковый раствор обычно стоит 0,50 фунтов стерлингов за кг.

Разница между цементом, строительным раствором и бетоном

Цемент

Этот материал для переточки состоит из мелкого порошка, который обычно смешивают с водой. Он используется в качестве связующего при смешивании с бетоном и раствором и обычно называется портландцементом. Обычно он состоит из известняка, кварцевого песка, глины и ракушек, хотя известняк является наиболее распространенным материалом, содержащимся в цементе.

Цемент

обычно стоит от фунтов стерлингов 0,16 до 1,64 фунтов стерлингов за кг и обычно используется во время наведения или повторного наведения. Он используется для заполнения промежутков между кирпичами или камнем, но только в зданиях, построенных после 1930-х годов. Он известен как гидравлический цемент, так как при смешивании с водой он быстро затвердевает.

Миномет

Раствор содержит цемент, известняк и песок и обычно используется для скрепления кирпичей и камней. Этот тип материала для переориентации не такой прочный, как бетон, и поэтому не используется сам по себе, а вместо этого действует как клей, который скрепляет другие материалы.

Раствор обычно поставляется предварительно смешанным, который снова следует смешать с водой. Эта цена составляет около фунтов стерлингов от 0,40 до 2,32 фунтов стерлингов за кг. Вы также можете купить материал отдельно и смешать его с помощью миксера для цемента, но убедитесь, что вы выбрали правильный раствор перед смешиванием.

Бетон

Бетон представляет собой смесь цемента, камня и песка. Это строительный материал, который используется для возведения большинства каменных конструкций, так как он является одним из самых гибких конструкционных материалов.Это связано с тем, что вначале смесь представляет собой сухую смесь, которая при смешивании с водой становится полужидкой, которая может принимать практически любую форму, а затем затвердевает, создавая твердую конструкцию, особенно когда в смесь добавляется металл.

Вы можете приобрести готовые мешки с цементом для небольших проектов, которые можно активировать, добавив немного воды. Однако для более крупных проектов вы можете доставить предварительно смешанный бетон в больших количествах или купить мешки с цементом, а затем смешать их с нужным количеством песка и гравия для получения идеального бетонного материала.Предварительно смешанный бетон обычно стоит от фунтов стерлингов от 0,24 до 2,83 фунтов стерлингов за кг.

Готовы получить предложение от местных торговцев?

Опубликуйте свою вакансию за считанные минуты и получайте котировки по местным и надежным сделкам. Это БЕСПЛАТНО . Никаких обязательств.

Получить ценовое предложение

Выбор наводящего миномета

Существует пять различных типов строительных растворов, включая известковый раствор и типы N, O, S и M, которые все смешаны с цементом, извести и песком разного размера.Обычно они стоят от фунтов стерлингов от 0,40 до 2,32 фунтов стерлингов за кг. Чтобы узнать, какой строительный раствор подходит вам, вот разбивка каждого материала.

Раствор извести

Этот материал состоит из гидравлической или негидравлической извести, воды и таких заполнителей, как песок. Обычно это используется для сохранения старых зданий, поскольку портландцемент может нанести ущерб домам или зданиям до 19 века, особенно если они сделаны из камня.

Тип N

Это обычный раствор, который состоит из 6 частей песка, 1 части портландцемента и 1 части извести.Его прочность составляет 750 фунтов на квадратный дюйм (psi), поэтому он обычно используется над землей, может выдерживать большие нагрузки, а также идеально подходит для конструкций, которые подвергаются суровым погодным условиям.

Тип O

Это менее прочная растворная смесь с прочностью всего 350 фунтов на квадратный дюйм. Это обычно используется в домашних интерьерах для ненесущих стен, а также обычно используется для переориентации, поскольку это стабильный материал, который легко наносить.

Тип S

Эта растворная смесь имеет второе по величине фунт / кв. Дюйм более 1800, хотя ее можно смешивать до концентрации 3000.Этот материал обычно применяется под землей из-за его способности выдерживать давление почвы, а также неблагоприятные погодные условия. Обычно он используется для строительства люков, канализации, подпорных стен и патио.

Тип M

В нем больше всего портландцемента, поэтому он не подходит для исторических зданий, хотя часто используется для строительства фундаментов, проездов и подпорных стен. Несмотря на давление в 2500 фунтов на квадратный дюйм, на самом деле он обладает плохими адгезионными качествами, поэтому обычно не используется для повторного наведения или любых других обнажающих структур.

Опции переназначения

Существуют различные методы перенаправления и отделки на выбор, в том числе:

Установка заподлицо

Этот метод заострения заключается в том, что раствор сильно вдавливается в швы и становится заподлицо с краем кирпича, а затем края обрезаются. Этот метод используется из соображений долговечности, а не из эстетических соображений, так как внешний вид не всегда привлекателен, хотя он сохраняется в течение длительного времени. Это потому, что в нем нет места для пыли или воды, и поэтому он долговечен.

Утопленное острие

При использовании этого метода раствор обычно отжимают примерно на 5 мм или более от краев вертикально. Это не так надежно, как наведение заподлицо; тем не менее, он предлагает гораздо лучшую эстетику.

Острие из бисера

Еще одна эстетически привлекательная техника — это игольчатая игла с вогнутым краем. Хотя на это приятно смотреть, он также может очень легко повредить, поэтому многие из них не лучший вариант для вашего дома.

Ударное острие

Этот метод аналогичен методу наведения заподлицо, однако при нанесении ударом раствор вдавливается в верхний край на 10 мм, что облегчает слив воды.

Направляющая

Это нанесение включает сначала проталкивание раствора в шов, а затем его фиксацию так, чтобы он стал заподлицо с поверхностью. Затем вырезается канавка, пока раствор не станет зеленым, убедившись, что он имеет ширину 5 мм и глубину 3 мм. Затем он заполняется белой цементной замазкой и продвигается вперед минимум на 3 мм за лицевую поверхность кирпича.Это сделано для того, чтобы создать иллюзию более тонких суставов и сделать их более привлекательными.

Преимущества перенаправления

Если вы планируете перетянуть кирпичную кладку, есть несколько способов извлечь выгоду. Одним из основных преимуществ является то, что вы можете улучшить внешний вид своего дома, так как изменение ориентации восстановит или улучшит эстетику внешнего вида вашего дома. Это не только принесет вам пользу с точки зрения тщеславия, но также позволит вам повысить стоимость вашего дома, поскольку покупатели будут больше заинтересованы в ухоженной и эстетичной собственности.

Repointing также является идеальным решением для сохранения исторической собственности с истекшей кирпичной кладкой. Перенастроив стены, вы можете обновить старую собственность с помощью известкового раствора. Это также поможет сократить объем обслуживания, который требуется как для устаревших домов, так и для современной собственности.

Путем переназначения вы также можете сделать свои стены более устойчивыми к неблагоприятным погодным условиям, особенно с помощью новых методов переназначения, которые позволят вам защитить стены от атмосферных воздействий.

В целом, переориентация необходима для предотвращения значительного повреждения основной конструкции вашего дома, поэтому чрезвычайно важно, чтобы это было сделано правильно. Это означает, что используемый раствор должен быть мягче, чем материал, который он заменяет, чтобы вода могла выходить и испаряться. Если для этого нет места, раствор может протолкнуть кирпич и камень, что приведет к растрескиванию и растрескиванию.

Часто задаваемые вопросы

Правильно проведенное перенаправление рассчитано на 50 лет и более.Профессиональная перетяжка практически гарантирует долгий срок службы строительного шва и стены.

Если раствор начинает размягчаться или крошиться, это признак того, что стене потребуется переналадка.Кроме того, если ваши стены также влажные, это может быть связано с попаданием влаги в стену из-за поврежденного раствора. В любом случае ранняя переналадка может устранить дальнейший ущерб и сэкономить деньги в долгосрочной перспективе.

Это полностью зависит от объема работы.Если вы считаете, что вам, возможно, потребуется выполнить повторную привязку, попросите профессионала обследовать структуру, чтобы узнать, сколько работы потребуется.

Нет, если вы заметили крошащийся или влажный раствор, лучше всего как можно скорее выполнить перетяжку, чтобы предотвратить дальнейшие повреждения и еще большие расходы.Пока не идет дождь и температура выше нуля, можно приступать к работе.

Цемент — это связующее вещество, которое скрепляет другие материалы, и именно смесь других материалов определяет конечный продукт.Бетон — это заполнитель из песка или гравия, цемента и воды, при этом заполнитель составляет более 60% смеси. Хотя раствор также представляет собой смесь воды, песка и цемента, соотношение воды и цемента намного выше, и при смешивании раствор представляет собой гораздо более плотное вещество, чем бетон.

Строительные технологии прошлого века были очень разными, и традиционные свойства должны «дышать», чтобы позволить влаге испаряться с внешней каменной кладки или штукатурки.Старые здания не были построены с использованием гидроизоляции, а были сделаны из таких материалов, как кирпич, глыба и камень — все они относительно пористые. Известковый раствор является относительно более мягким строительным раствором, способным выдерживать большее количество движений без образования трещин и пористым, поэтому позволяет влаге испаряться.

Цементный раствор обычно тверже и менее пористый, чем известковый.Поэтому при движении раствор часто трескается. Твердый цементный раствор также будет задерживать влагу, вызывая со временем повреждение конструкции и способствуя подъему грунтовых вод за счет капиллярного воздействия в твердой стене.

Как найти и нанять каменщика для переточки

Если вы хотите, чтобы переориентация кирпича была выполнена правильно, то лучше всего нанять профессионального каменщика, который будет брать от фунтов стерлингов от 40 до фунтов стерлингов в день или больше в зависимости от того, сколько требуется перераспределения.Так как каменщикам не требуется официальная квалификация для выполнения работы, важно, чтобы вы присмотрелись, прежде чем выбрать продавца, который полностью застрахован и имеет большой опыт работы с перенаправлением.

Источники

https://www.oldhouseguy.com/repointing-brick/
https://www.aboveallchimneys.com/the-importance-of-repointing-the-mortar-in-your-masonry-structures/
https://www.spab.org.uk/advice/tuck-pointing
https://theconstructor.org/building/pointing-brickwork-construction/11290/
https: // www.thebalancesmb.com/recommended-guide-for-selection-of-mortar-mix-type-844821
https://www.thespruce.com/difference-between-cement-concrete-and-mortar-2130884
https://www.buildbright.co.uk/lime-mortar/lime-vs-cement-mortar
http://www.michaeljamesdesign.co.uk/13.html

.
