Металлическая лестница в дом на второй этаж своими руками. Пошаговая инструкция

Содержание

Шаг 1. Необходимый инструмент и обзор лестничного проема.

Шаг 2. Начинаем изготавливать металлическую лестницу в дом на второй этаж.

Шаг 3. Завершение изготовления металлокаркаса.

Шаг 4. Начинаем обшивать деревом. Как обшить лестницу на металлокаркасе.

Шаг 5. Устанавливаем ступени и подступенники на каркас металлической лестницы.

Шаг 6. Установка балясин и поручня.Как правильно крепить балясины к лестнице.

Шаг 7. Покрытие байцем и лаком.

Введение

Добрый день! Вероятнее всего, вы нашли эту статью, потому что хотели узнать, как сделать металлическую лестницу на второй этаж. И перед вами не обычная статья, а подробная инструкция, написанная опытным специалистом по лестницам, которая поможет вам осуществить монтаж металлической лестницы самостоятельно — от расчета и составления проекта, до финальной покраски. Перед тем как приступить к этой статье, вот, посмотрите на фото лестниц, которые можно сделать с помощью данной пошаговой инструкции. Точнее конечный вариант лестницы может быть именно такой как на картинке, но мы с вами будем делать металлический каркас лестницы.

Для того, чтобы можно было самостоятельно выполнить все работы, понадобится расчет лестницы. Если он у вас есть, отлично! Читаем дальше статью и пропускаем следующее видео, если его нет, то смотрим видео, делаем замеры и расчет лестницы и после этого вы только сможете приступить к изготовлению металлического каркаса лестницы на второй этаж.

В общем, читайте дальше эту статью и можете быть уверенными что вы сделаете лестницу самостоятельно если у вас есть:

минимум — расчет лестницы на бумаге, где вид лестницы указан сверху

максимум — сначала делаете расчет лестницы, а потом делаете проект лестницы

Если пока нет расчета, нет проекта, то тоже можете читать эту статью для общего ознакомления с тем что вам нужно будет сделать, но знайте, что какие-то нюансы вам будут неизвестны (к примеру: вам будет не понятно почему именно такие размеры у косоуров, откуда у меня уже готовые элементы забежных ступеней, которые я только приставляю, прихватываю сваркой и они заходят “как по маслу” и т.д.)

Если вам удобнее не смотреть видео, а читать то можете прочитать статью на эту же тему.

Шаг 1. Необходимый инструмент и обзор лестничного проема.

Для того, чтобы смонтировать металлическую лестницу на второй этаж дома нам понадобится определенный набор инструментов. Для выполнения этих работ на профессиональном уровне требуются более продвинутые инструменты, которые представлены на рис. 1 справа. Но поскольку данная статья написана для тех, кого вряд ли можно отнести к профи в строительном деле, то более подробно остановимся на том списке, инструменто

пошаговая инструкция, чертежи + фото

Межэтажные лестницы изготавливают из различных материалов, таких как бетон, дерево, металл. В последнее время особой популярностью пользуются металлические лестницы. Технологические качества данного материала дают возможность изготовить лестницу из металла своими руками практически каждой конструкции, при этом строение будет отличаться прочностью и эстетической привлекательностью. Однако для того, чтобы качественно выполнить схемы металлической лестницы своими руками, требуется сделать правильные расчеты и подобрать качественный строительный материал. От этих показателей зависит надежность и несущая способность лестницы. О том, как спроектировать чертежи и учесть все особенности металлоконструкции, пойдет речь в данной статье.

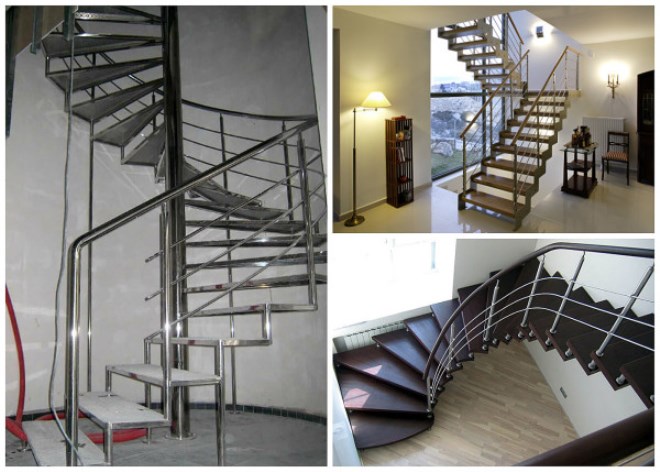

Типы металлических лестниц

Лестницы из металла классифицируют по дизайну, способу изготовления, конструкторским особенностям.

Существует несколько типов металлических лестниц

По дизайну конструкции бывают:

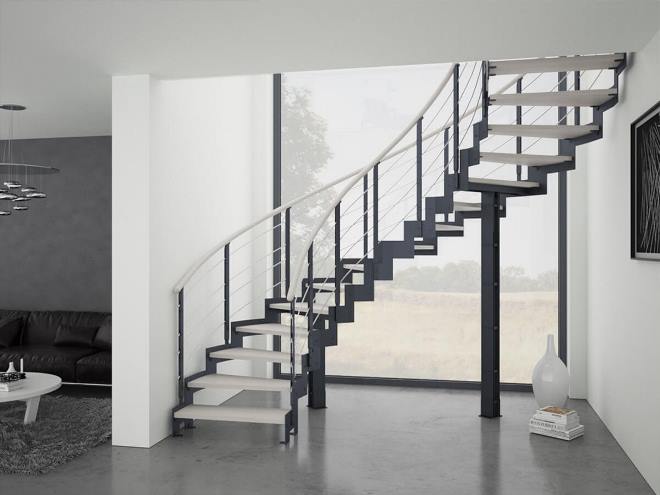

• винтовыми;
• маршевыми;
• криволинейными.

В зависимости от способа изготовления, лестницы бывают кованые и сварные. Кованые конструкции изготовить значительно тяжелее, чем простую сварную лестницу, поэтому лучше доверить это дело профессиональным строителям.

Конструктивно изделия разделяют на такие виды:

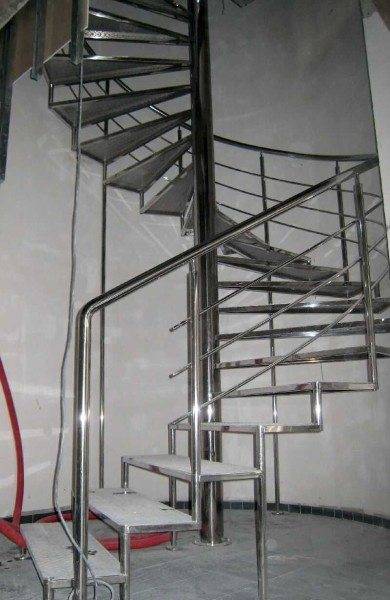

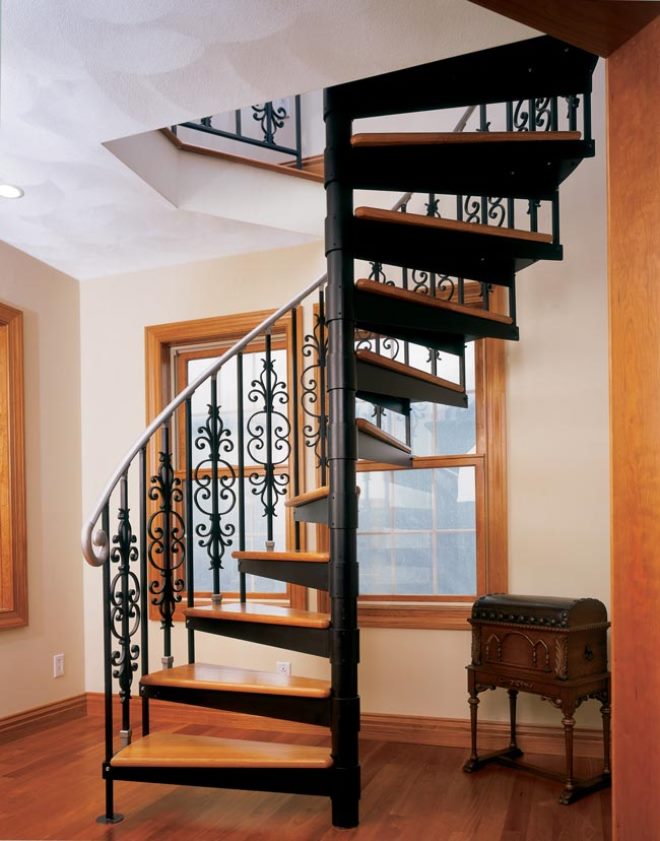

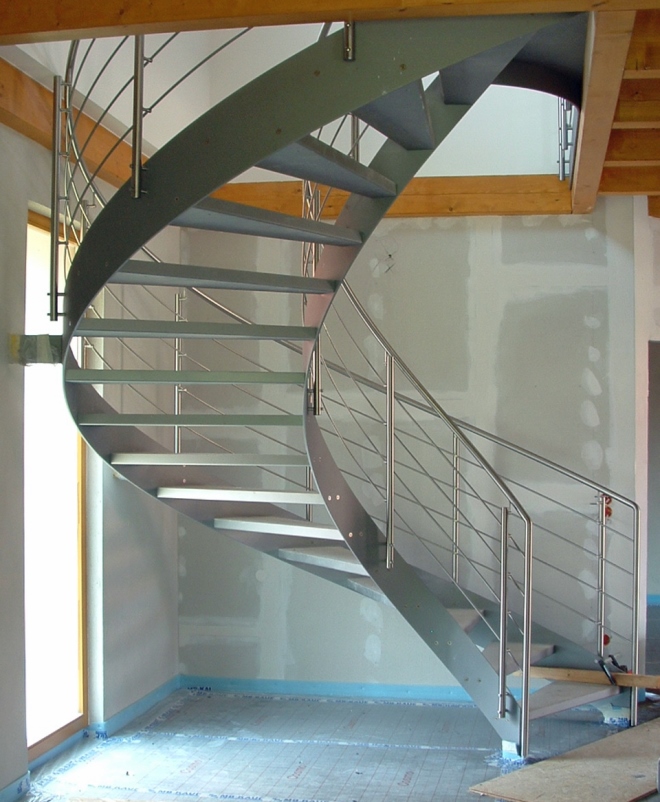

1. Винтовые. В такой конструкции роль несущего элемента играет опорный столб, который находится в центральной части строения.

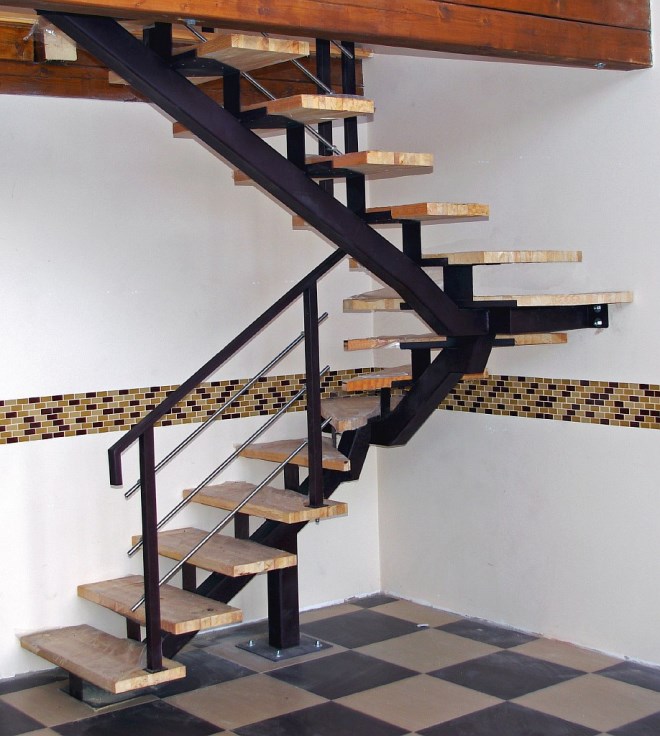

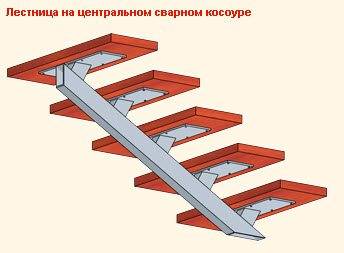

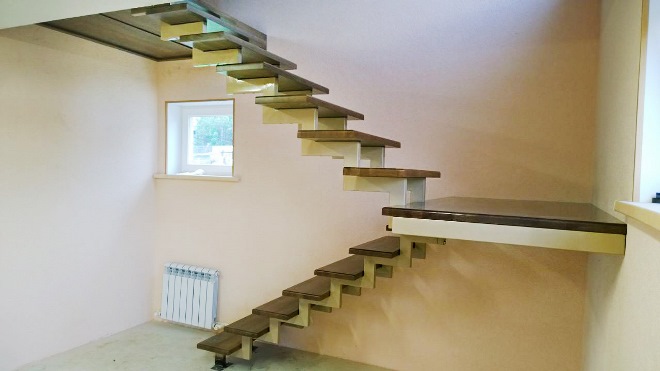

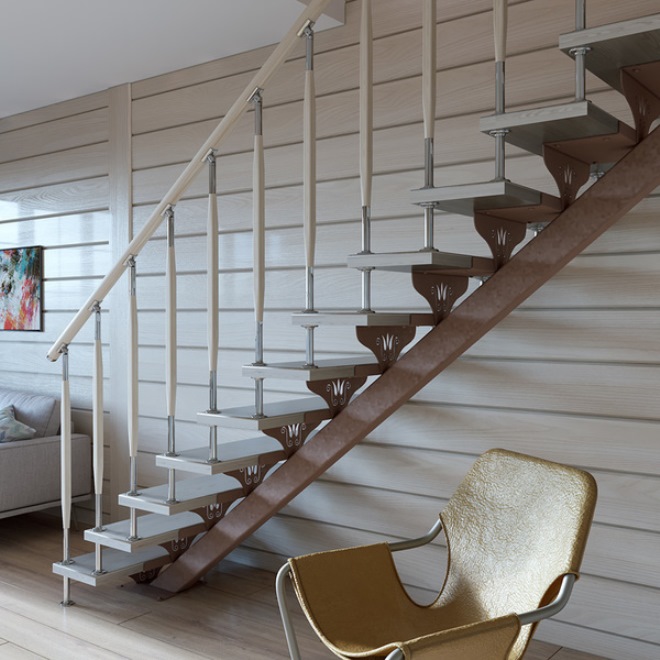

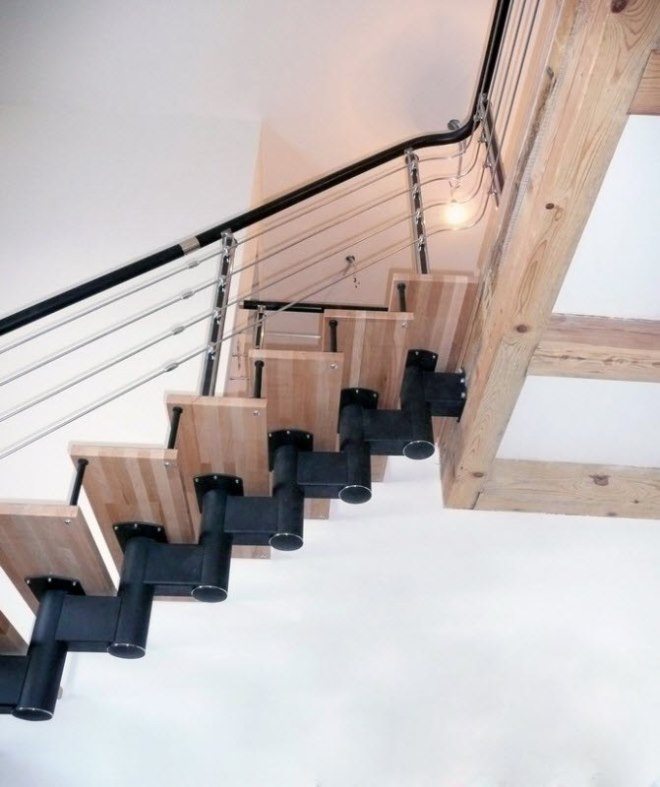

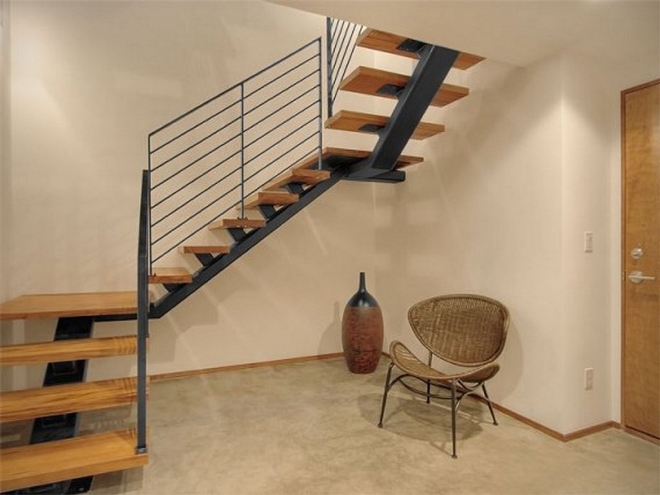

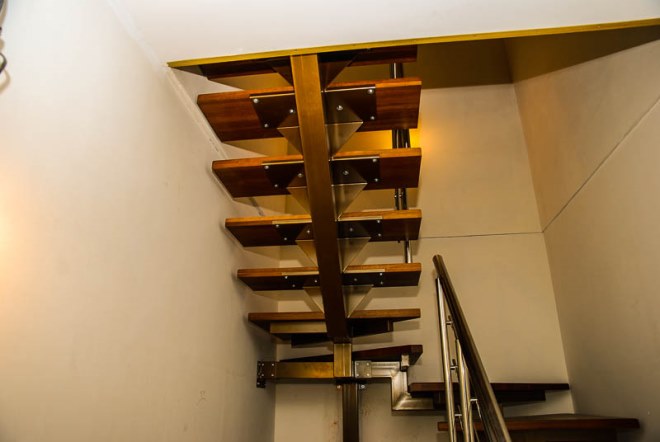

2. На одном косоуре. В качестве опоры используется двутавр или швеллер, который размещается в центре конструкции, а на него крепятся ступени.

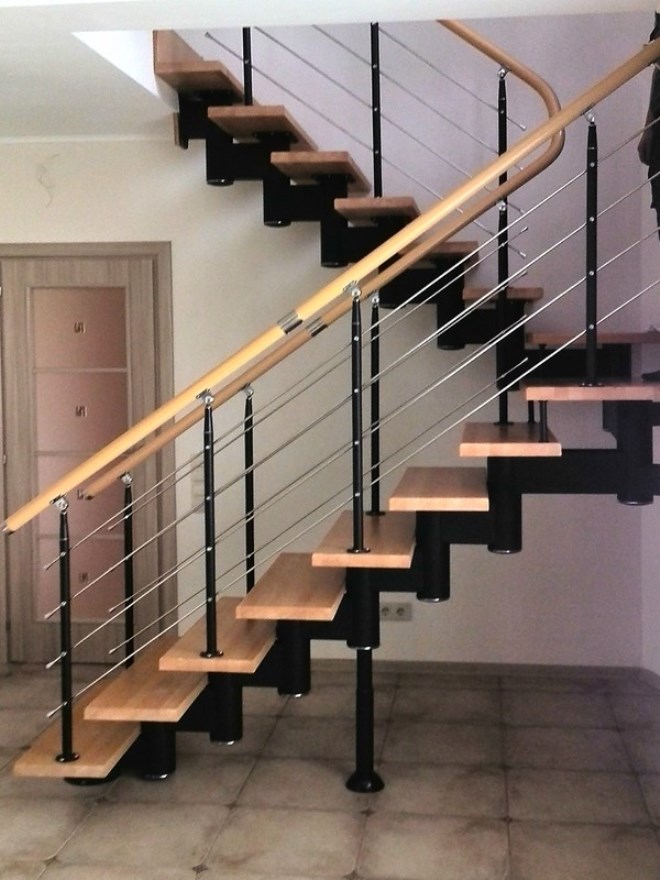

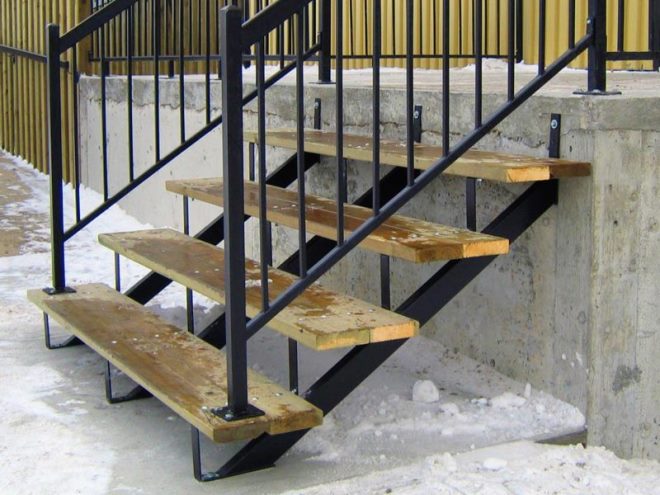

3. На косоурах. Опора находится под ступенями. Такой тип строения наиболее часто используют владельцы особняков для изготовления межэтажной металлической лестницы.

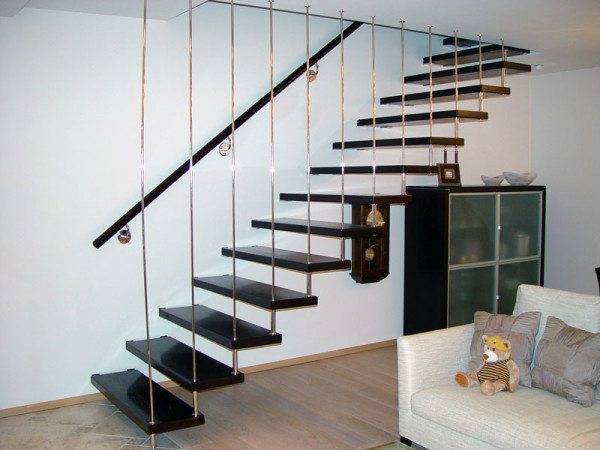

4. На больцах. Данный тип металлических конструкций является бескаркасным, в данном случае ступени крепятся к стене специальными болтами.

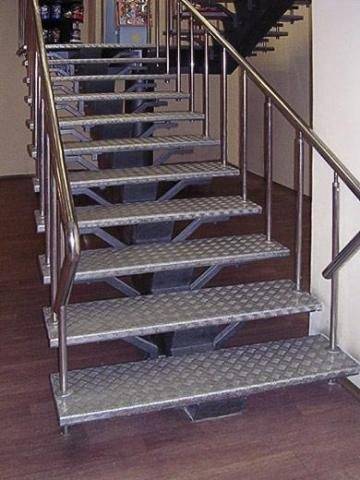

5. На тетивах. В качестве опоры выступает тетива, которая находится сбоку конструкции.

В этом видео вы узнаете, как установить лестницу:

Внимание! При изготовлении железной лестницы своими руками требуется знать, что наиболее сложным строением является винтовая лестница из металла, причем это касается не только проектирования, но также изготовления элементов. Строительство такого приспособления лучше доверить специалистам.

Они бывают однопролетные и двухпролетные, прямые, с поворотом. Если опыта недостаточно, то строительство лучше начать с прямой одномаршевой конструкции. Также необходимо выделить лестницу с косоурами. Такое изделие отличается надежностью, прочностью и не особо сложной схемой изготовления.

Пример простейшей лестничной конструкции

Самым простым примером конструкции является приставная металлическая конструкция. Делается она с помощью сварки. Для изготовления двухметровой лестницы вам понадобятся две трубы диаметром 6 сантиметров для опоры и 7 поперечин длиной 0,7 метра и диаметром 3 сантиметра.

При строительстве сначала приваривается верхняя ступенька. Для этого необходимо отмерить от верха каждой трубы по 25 сантиметров. Остальные ступени привариваются аналогично: от каждой предыдущей откладывают 25 сантиметров и приваривают следующую ступень.

Необходимое оборудование, инструменты, материалы

Для создания металлической лестницы на второй этаж своими руками вам понадобится:

• аппарат для сварки;
• электроды диаметрами 1,6 и 3,2 мм;
• дрель;
• болгарка;
• сверла;
• отрезные диски 125×1,6 мм;
• шлифованные диски 125 мм;
• маска;
• рукавицы;
• защитные очки;
• устойчивый стол;
• тиски;
• струбцина;
• рулетка;
• тиски;
• карандаш;
• грунтовка;
• угольник;
• стремянка для лестницы;
• Уайт-спирит;
• краска.

Этапы создания лестницы своими руками

Изготовить своими руками металлическую лестницу довольно просто, причем неважно, строится конструкция на крыльцо или второй этаж, меняется только вид конструкции. Первое, что необходимо сделать, – это определиться с типом строения, в зависимости от его предназначения.

А далее – просто четко следовать инструкции и грамотно продумывать свои шаги.

Расчеты

Если вы заказали проектный расчет в специальной компании, то такие организации используют  компьютерные программы для создания конструкции. В такой программе легко меняются параметры, и после утверждения заказчиком окончательного варианта компьютер выдает чертежи.

Если же в проектную компанию вы не обращались, а решили выполнить чертежи самостоятельно, то тут придется немного сложнее. Рассмотрим выполнение расчетов для самой простой конструкции – прямой одномаршевой.

При расчёте имеются стандартные требования

Типовые требования:

1. Высота ступеней должна составлять 17-18 см.
2. Оптимальная ширина лестницы для частных домов составляет 90 см.
3. Минимальная глубина ступеней – 27 см.
4. Шаг лестничной конструкции составляет 60-65 см, сюда входит высота ступеньки и подступенка.
5. Оптимальный угол наклона ступеней равняется 30-45°.
6. Ограждение должно выдерживать вес около 100 кг.
7. Минимальное расстояние между стойками ограждения составляет 15 см.

Помимо типовых требований, для изготовления прямого одномаршевого строения необходимо выполнить следующие расчеты:

1. Длина приспособления. Для этого необходимо высчитать два размера. Первый – это расстояние от начала и до конца лестницы (имеется в виду расстояние от первого этажа до второго). Второй – высота между ними. У вас получилось две цифры. Каждую необходимо возвести в квадрат, а потом сложить их. Далее из полученного числа извлекаем корень.
2. Количество ступеней. Для этого необходимо полученную длину приспособления разделить на выбранную высоту ступени. Оптимальная высота указана в типовых требованиях.
3. Глубина ступеней. Необходимо разделить длину лестницы на количество ступеней и посмотреть, чтобы полученная цифра соответствовала требованиям, при необходимости изменить размеры в предыдущем пункте.

Полученные размеры нужны для определения количества материала.

Подготовительные работы

Перед началом работ нужно подготовить все необходимые приспособления. Вне зависимости от типа выбранной конструкции, часть элементов каркаса будет соединяться друг с другом швами, поэтому первым и главным приспособлением при строительстве конструкции является аппарат для сварки. Если ранее вам не доводилось выполнять сварочные работы, то используйте ручной инвертор, он более легок в обращении. Если же опыт имеется, то можно применять любой другой аппарат, который подойдет для сварки выбранного вами металла.

Также следует подготовить механическую пилу, наждачный круг и болгарку. Если вы хотите изготовить металлическую лестницу с деревянными ступенями своими руками, то вам понадобится струбцина и электрическая дрель, а также циркулярная пила и саморезы.

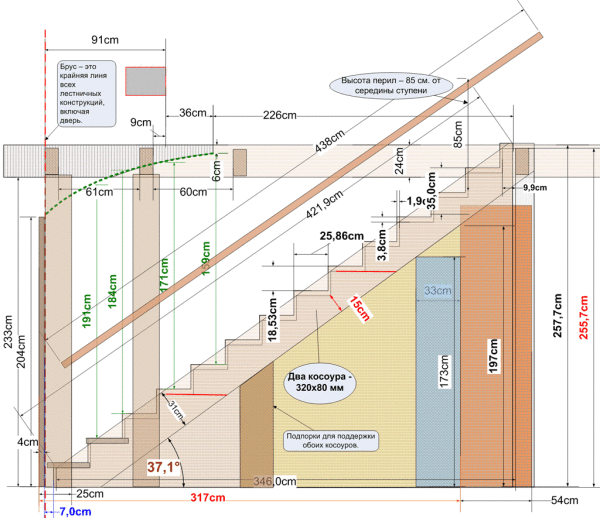

Важным этапом подготовительных работ является создание проекта будущей конструкции. Его можно как заказать в специализированной компании, так и выполнить самостоятельно, используя подходящие чертежи из интернета. По проекту вы можете рассчитать требуемое количество арматурной стали, металлопрофиля, листового металла. Перед началом работы необходимо потренироваться в сварном деле на ненужных металлических заготовках.

Изготовление заготовок и деталей

Когда расчеты и подготовительная работа выполнены, доходит дело до выполнения заготовок. Нам понадобится изготовить косоуры, для этого нужна квадратная профильная труба. Роль опоры будут выполнять железные уголки. Ступеньки и подступенки изготовим из листовой стали шириной 4 мм.

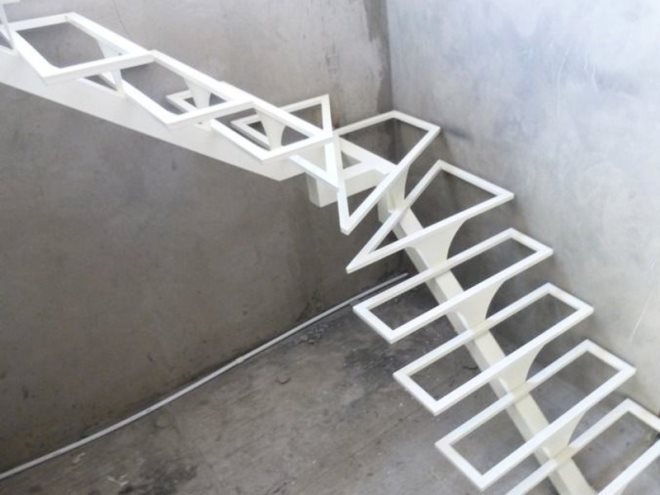

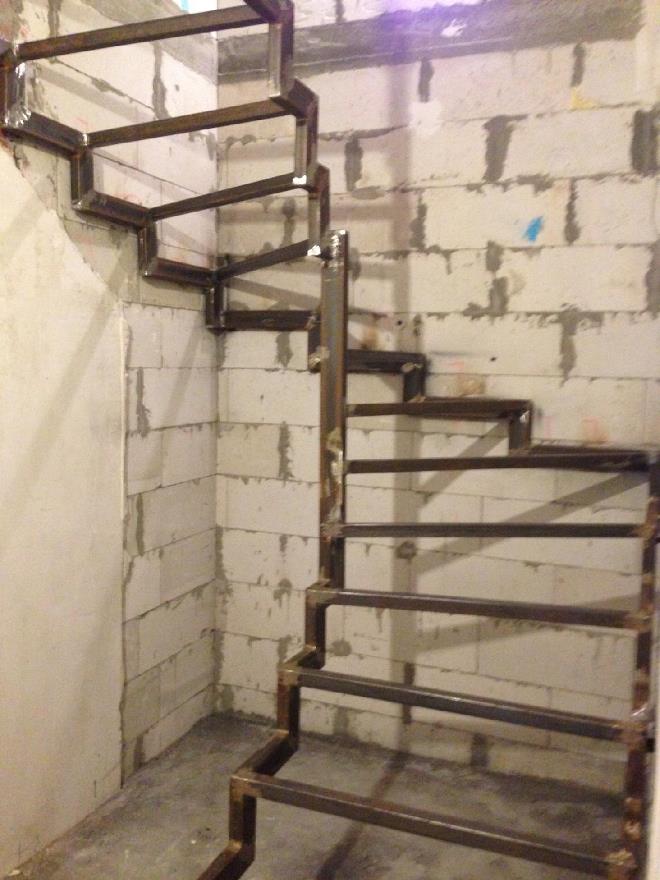

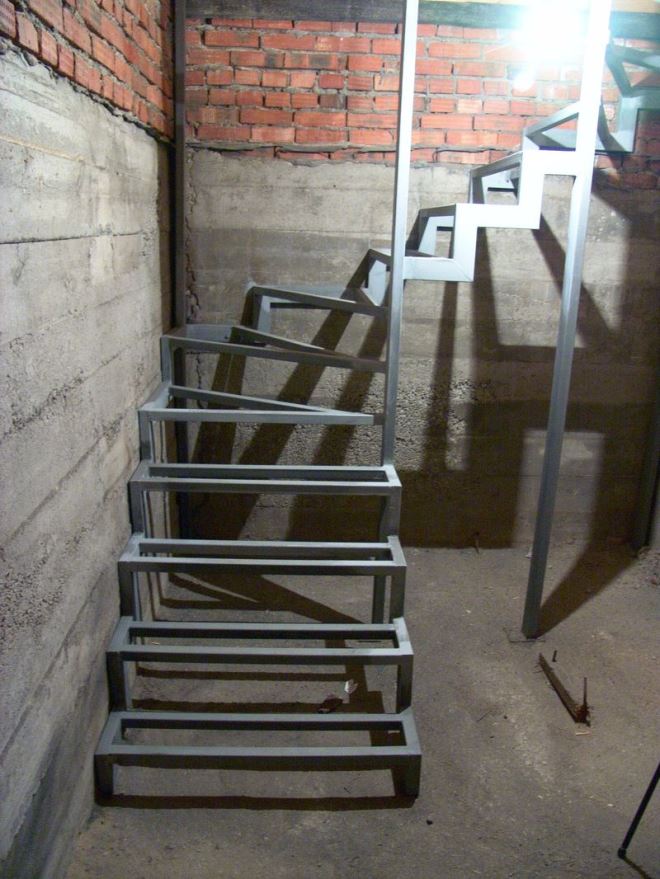

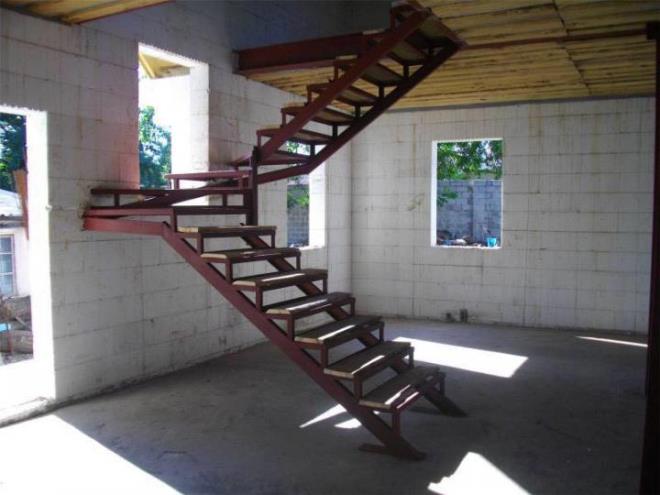

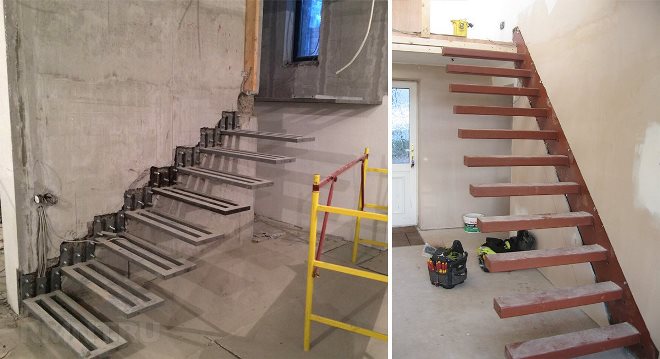

Монтаж металлического каркаса

После выполнения расчетов и изготовления основных деталей необходимо начинать первый этап монтажа каркаса. В основе простейшей лестничной конструкции лежит поставленный на бок швеллер, размеры которого 8-10. В том случае, если вы хотите сделать финишную обшивку лестницы, то необходимо подготовить для этого листовой металл или же деревянные доски.

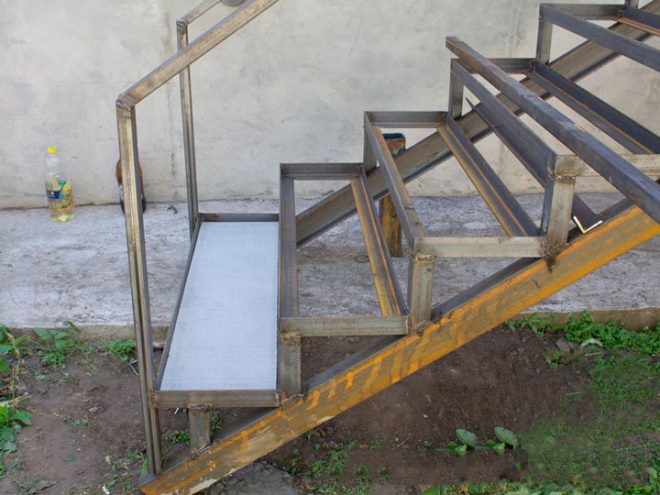

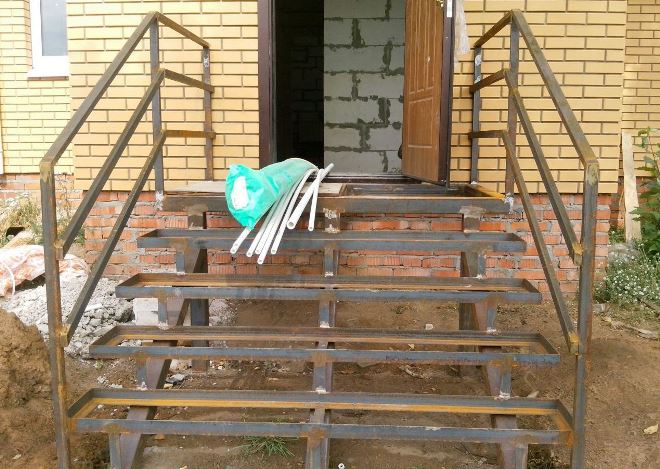

Для самостоятельного изготовления крыльца из металла при обшивке лестницы рекомендуют использовать нескользящие материалы, такие как рифленые металлические листы. Перила и ограждения для такой конструкции производятся из угловой стали. Для изготовления опор под проступи лестницы следует подготовить арматурную сталь.

Далее рассмотрим пошаговую инструкции о том, как сделать лестницу из металла своими руками:

1. Первым этапом будет нарезка арматуры на кобылки. Это такие специальные опорные приспособления, которые размещаются на балке. Требуемое количество кобылок, их размеры подбираются согласно проектной документации конструкции.
2. Следующим шагом является приваривание крепежных контейнеров к стороне кобылки, на которой будет размещаться ступенька.
3. Затем привариваем кобылки к швеллеру, также их можно закрепить болтами. На данном этапе вам поможет предварительно выполненная разметка.
4. Далее приложите следующий швеллер к балке с закрепленными на ней кобылками и, при необходимости, поправьте разметку.

Важно! Если вы собираетесь построить своими руками обычную лестницу с метровой шириной, то хватит нескольких косоуров или тетивы.

Следуем строго инструкции создания лестницы

Если же предполагается возведение более габаритной конструкции, то опорных балок должно быть не менее трех.

5. Следующим этапом является сборка металлической лестницы с помощью сварки.
6. Затем обработайте материал грунтовкой и дождитесь полного ее высыхания.
7. Обработайте металл специальным составом против коррозии.
8. Установите строение на опоры. В качестве опоры можно применять металлические уголки, прикрепленные при помощи сварки к балкам или стойки из швеллера.
9. Конструкция готова, остается только обшить ступени.

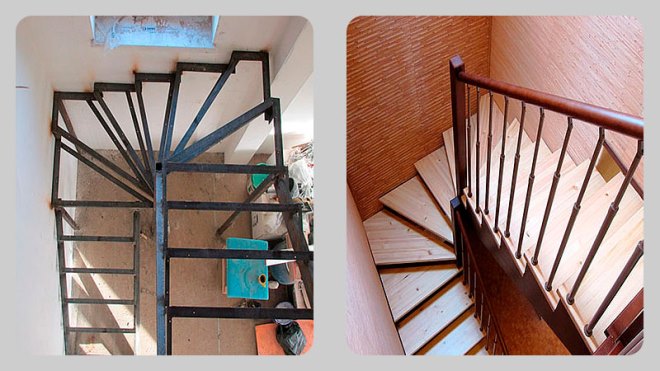

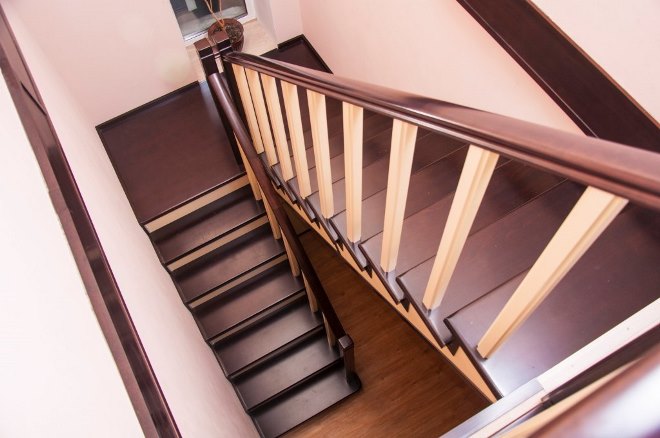

Обшивка каркаса деревом

Для обшивки металлической лестницы применяют различные материалы. Наиболее популярной является отделка лестницы на металлокаркасе деревом:

1. Первое, что необходимо сделать, – это разметить места на ступенях, где будут размещены болты. Шаг должен составлять 15 см, а расстояние между крепежными отверстиями и торцевыми краями – равняться 2 см.
2. Далее крепится фанерная подложка. Фиксация проводится с применением специального клея, который обладает эффектом заполнения. Такой состав позволяет устранить мелкие недостатки, он не сминается после высыхания.
3. Последним шагом является фиксация деревянной накладки на проступи, для этого используют струбцины, саморезы или болты.

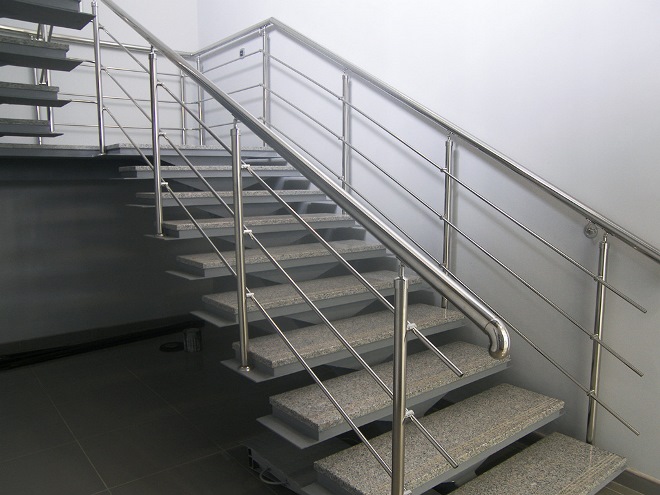

Установка перил и ограждений

Наиболее часто для изготовления перил используют древесину и металл, реже – камень, стекло, ПВХ.

При изготовлении деревянной лестницы необходимо соблюдать следующие правила:

1. Крепления следует осуществлять саморезами, которые прикрываются деревянными пробками.
2. Поручень фиксируют к стойке шурупами. Более надежными считаются соединения на шип. Такие шипы перед закреплением смазывают клеем.
3. Заполнение осуществляется из брусков или стоек.
4. Если используется тетива, то крепление можно произвести с помощью шпилек. Их вклеивают в нижнюю часть опоры. После этого балясины вставляют в гнезда.
5. Если используют косоуры, то монтаж производится на ступени.

Если вы выбрали для ограждения металлические перила, то сборка производится следующим образом:

1. Металлические крепления монтируются болтами или сваркой.
2. Сначала в нижнюю часть стойки и балясины вкручивают шпильку длиной 10 см.
3. Потом устанавливают верхнюю часть стойки, она вкручивается в ступень, шпильку снимают. Такие шпильки служат ориентиром для разметки.
4. Далее по разметкам высверливают дырки для крепления металлических элементов.
5. Затем опоры вкручивают в проступи.
6. Стойки подрезаются.
7. Крепится поручень.

Металлическую лестницу можно обустроить любым видом ограждения, поскольку металл хорошо сочетается с различными материалами. Это могут быть обычные вертикальные стойки, стекло, элементы ручной ковки, а также конструкцию можно оборудовать прокидами.

В заключение

Исходя из вышесказанного, можно сделать вывод, что изготовить металлическую лестницу своими руками вполне реально. Для этого необходимо изучить особенности и нюансы построения той или иной конструкции, а, выбрав подходящий вид строения, – четко соблюдать инструкцию.

Как соорудить Металлическую лестницу на второй этаж своими руками в частном доме: Инструкция +Фото и Видео

Некоторые люди не хотят строить одноэтажный дом и строят многоэтажный, а передвигаться по дому без лестниц будет невозможно. Лестницы бывают разных форм и изготовленные из разных материалов. Лестницы, которые находятся между этажами, делают деревянными, металлическими и бетонными.

Металлическая лестница на второй этаж своими руками

В статье мы расскажем о лестнице из металла, которая будет расположена между этажами. Но свойства, которые имеет металл, дают возможность изготовления лестниц любых конструкций и при этом крепких, нетяжеловесных, красивых, даже воздушных лестниц.

Сооружение простой лестницы на другой этаж с одним маршем дело не сложное, при наличии некоторых навыков. А вот лестницу с несколькими маршами, изготовить сложнее, но можно же всему научиться, было бы желание.

Лестницы бывают деревянные, металлические или бетонные .

Проект и расчёты для лестниц находящихся между этажами из любых материалов, ни чем не отличаются.

Для них существуют обычные требования:

• В частном доме самая небольшая ширина лестницы составляет 900 сантиметров.
• Нормальная высота ступенек является 160 — 180 миллиметров.
• Минимально допустимая глубина ступеней составляет 270 миллиметров.
• Перила на лестнице боковой напор должны выдерживать примерно в сто килограмм.
• Расстояние между стойками перил должно составлять 150 миллиметров и, если в семье дети необходимо сделать это расстояние в 120 миллиметров.
• Лестницы изготавливают кованными и сварными.

Лестницы  существуют следующих типов:

• На косоурах. На одном косоуре, то есть на двутавре или швеллере. Они играют роль опоры, их размещают посередине конструкции и прикрепляют ступени. Данные лестницы выглядят воздушными, лёгкими, но нагрузку выдерживают с достоинством.
• На тетиве.
• На больцах.
• Винтовые.

Существуют лестницы:

• одномаршевые и двухпролётные;
• прямые и с поворотом.

 Если вы не обладаете особыми навыками по возведению лестниц, то начните с простого варианта, то есть с одномаршевой конструкции.

Необходимые расчёты

В организациях, которые занимаются разработкой проектов, используют специальные компьютерные программы, при помощи этих программ проектируют 3D модели конструкций. В 3D модели, очень легко изменить параметры разных деталей.

После утверждения финишного варианта, компьютерная программа подготавливает спецификацию и чертежи лестницы из металла.

Но в нашем случае, расчёты придётся делать без помощи компьютерной программы. Мы рассмотрим простой вариант прямой одномаршевой конструкции.

Основные требования к глубине и высоте ступеней уже известны. Необходимо сделать замеры между точками, то есть от начала до конца лестницы от пола первого этажа и высоту между полом первого и второго этажей. Теперь определяем длину лестницы, нужно помнить, что средний угол наклона является от тридцати до сорока пяти градусов.

Чтобы посчитать длину лестницы необходимо вспомнить геометрию, то есть про прямоугольный треугольник. Ведь в прямоугольном треугольнике квадрат гипотенузы равен сумме двух квадратов катетов.

Производим расчёт имеющихся параметров и извлекаем квадратный корень и получаем длину лестницы.

Дальше необходимо рассчитать подходящее количество ступеней.

Необходимые для работы материалы, инструменты

Для сооружения межэтажной металлической лестницы нам чтобы возвести межэтажную металлическую лестницу понадобятся следующие инструменты и материалы.

Инструменты:

1. сварочный аппарат;
2. лестница;
3. болгарка;
4. маска для сварки, рукавицы и специальные очки;
5. дрель со свёрлами по металлу;
6. шлифовальные диски;
7. устойчивый стол из металла;
8. тиски;
9. струбцина;
10. карандаш;
11. рулетка и угольник;

Материалы:

1. Грунтовка;
2. Уайт — спирит;
3. Краска по металлу
4. Так же для двух косоуров используют квадратную трубу из профиля.
5. Для того чтобы сварить опоры ступеней необходимы уголки, усиленные арматурой.
6. Сами ступени и подступенки делают из четырёхмиллиметровой стали и отделывают деревом.

Проведение работ

Этапы работ:

• Резка заготовок;
• Изготовление кобылок, то есть узлов для присоединения ступеней;
• Сваривание опорных уголков;
• Монтаж косоуров;
• Приваривание ступеней и перил;
• Шлифовка;
• Грунтовка и покраска;

Первым делом из уголков изготавливают углы для крепления ступеней, то есть кобылки.

 Нельзя допустить ошибку, чтобы не было различных перекосов и изъянов, которые испортят лестницу.

Так же кобылки должны быть одинаковыми и должны находиться точно друг напротив друга. Кобылки изготавливают из уголка, путём вырезания выборки и состыковки уголков между собой.

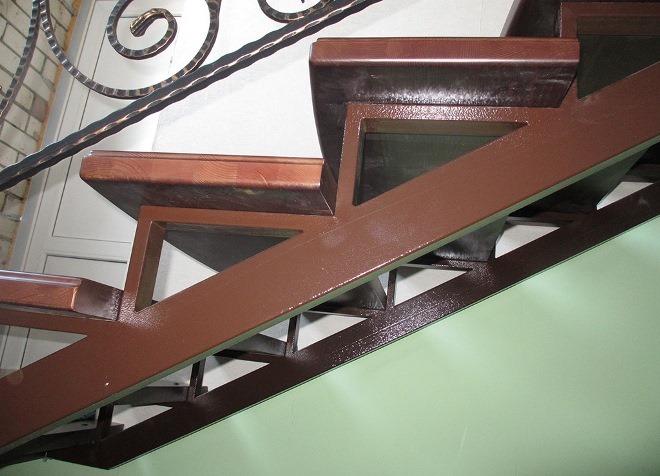

В итоге получаются Г- образные узлы полками вниз и внутрь. Для нашей конструкции необходимо четырнадцать пар этих узлов и в каждой из пар одна опора будет левой, а вторая правой. Затем кронштейны привариваем чтобы соединить ступени и горизонтальную перекладину между каждой из пар уголков.

Горизонтальную  перекладину изготавливаем тоже из уголка. Усиливают конструкцию при помощи косынок, их привариваем снизу ступени по направлению к каждому из косоуров.

По ребру квадратной трубы из профиля производим разметку и по разметке привариваем кобылки к ребру косоура, второй косоур приставляют к первому косоуру с кобылками и переносим разметку.

Делаем проверку по уровню и затем привариваем косоуры нижним концом к платформе опоры. Если в домах бетонный фундамент, то опорная платформа устанавливается в бетоне. К опорной стойке крепим верхний конец, опорная стойка закреплена к перекрытию между этажами анкерами из стали. Затем ещё раз кобылки необходимо проверить по уровню.

В том случае, если лестница сделана возле стены, то для придания конструкции, жесткости один косоур приваривают к кронштейнам, которые закреплены на стене.

Финишные работы заключаются в приваривании ступеней к кобылкам, так же можно закрепить их болтами, но в этом случае необходимо ступени обшить деревом. Так же ступени можно установить деревянные, на кобылки при помощи винтовых соединений.

Советы по монтажу

 Вроде возведение конструкции межэтажной лестницы не такое уж сложное занятие, но эта работа требует точности, аккуратности и внимательности.

1. Верхнюю ступень монтируют на небольшом расстоянии от стены, очень важно чтобы между стеной и ступенью был зазор, такой чтобы проходил лист обоев.
2. Перила всегда приваривают сбоку лестницы, так чтобы не изменить ее ширину.
3. Все детали в местах сварки шлифуют, то есть все швы, зазубрины и заусенцы, затем металлической щёткой сметают металлические частицы. После этого лестницу из металла грунтуют и окрашивают.
4. Ступени из дерева монтируют после того как краска окончательно высохнет.
5. Качественные сварочные работы — это гарант к долгому сроку эксплуатации лестницы. А антикоррозийное покрытие надолго защитит металл от порчи.
6. Со временем металлическую лестницу можно будет, отделать разными материалами и за счёт отделки она не будет смотреться громоздкой.
7. Если вы вдруг не уверены в своих силах, или не умеете производить какие то работы, то лучше всего воспользоваться услугами профессиональных рабочих.
8. Главным фактором выбора лестницы из металла является экономия средств.
9. Лестница в первую очередь должна быть удобной, не сильно крутой и не сильно пологой.

В статье мы рассказали, как сделать металлическую лестницу на второй этаж.

Конечно, из какого материала делать лестницу решать только вам и никому больше, но лестница из металла получается визуально лёгкой, поэтому мы рекомендуем именно эту конструкцию.

Надеемся, что данная информация была вам полезной. Желаем вам удачи, терпения и вдохновения!

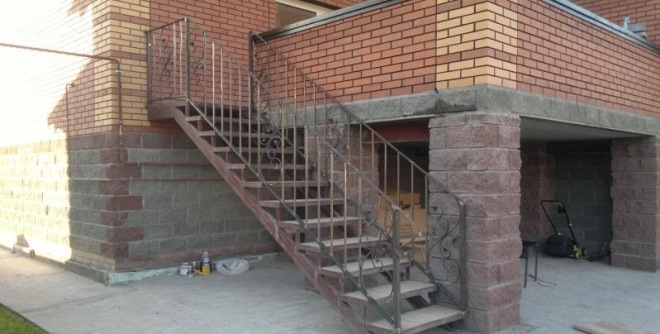

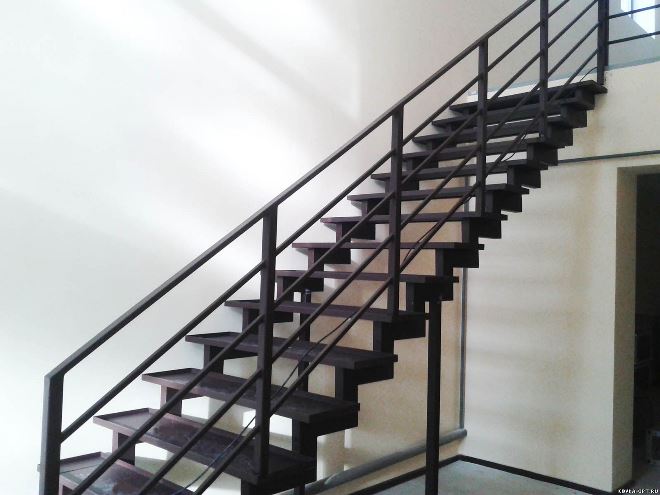

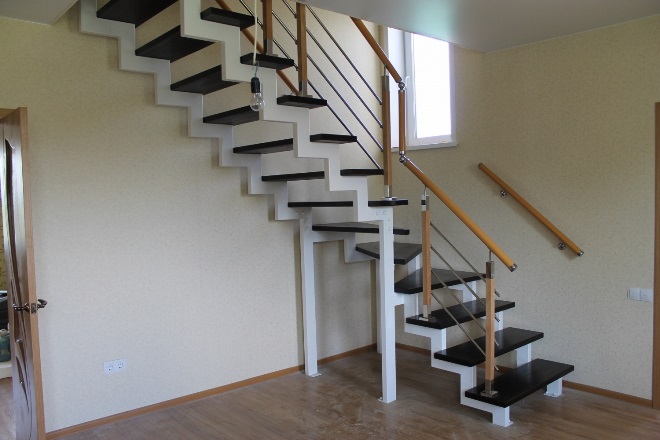

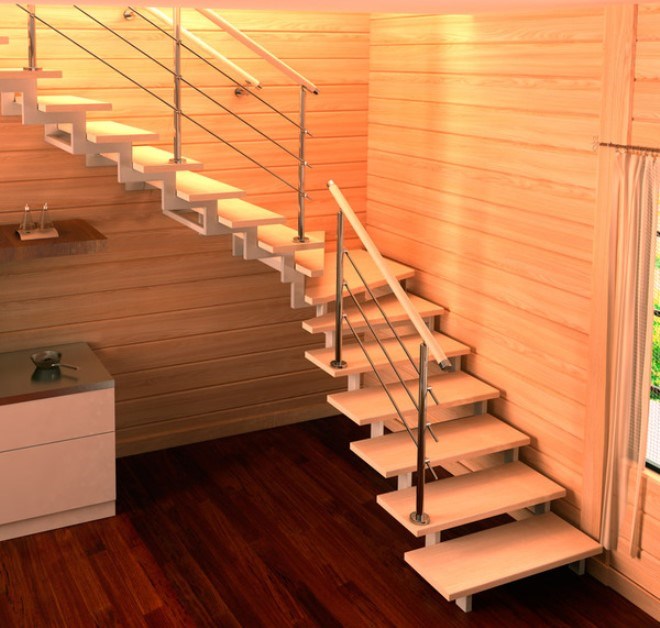

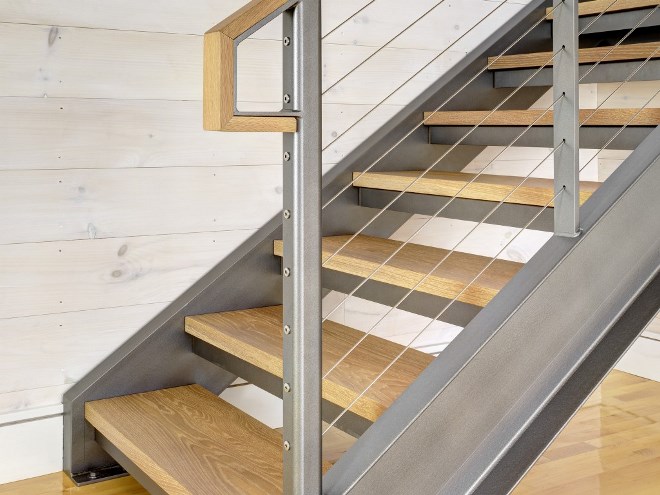

Лестницы на второй этаж на металлическом каркасе

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Все большей популярностью у владельцев двухэтажных коттеджей пользуются лестницы на второй этаж на металлическом каркасе. Благодаря достижениям современных технологий и развитию дизайнерских решений, такие конструкции способны объединить различные материалы. В большинстве случаев — это комбинации из дерева и металла. Но все чаще в конфигурации лестниц на металлическом каркасе уживаются стекло и кафель, керамогранит и камень. Возможность сочетания разнообразных материалов в таких лестничных конструкциях безгранична. Лестницы выглядят креативно и в то же время обладают всеми качествами, необходимыми для безопасного подъема и спуска по ним.

Стильное сочетание металла, стекла и натурального дерева в конструкции лестницы

Лестницы на второй этаж на металлическом каркасе: преимущества конструкций

Актуальность лестниц на второй этаж на металлическом каркасе объясняется высокой прочностью и возможностью комбинировать самые разнообразные материалы. Конструкция на металлическом каркасе идет второй по рейтингу использования в частных домах и коттеджах после деревянных лестничных систем.

Лестницы из металла и закаленного стекла выглядят легкими и воздушными, но в эксплуатации надежны и удобны

К основным достоинствам лестниц на металлическом каркасе можно отнести:

• относительно несложный процесс изготовления;
• надежность и функциональность лестничной системы – правильно сконструированные лестницы могут выдерживать довольно весомые нагрузки;
• прочность узлов при сращивании сваркой несущих элементов;
• возможность применять различные виды металла: трубы, арматурная сталь, швеллеры, двутавры, уголки и другие;

Пристенная металлическая лестница ограждена декоративной завесой из металлического прута с полками для декора

• возможность комбинировать материалы и формировать самые различные конструкции лестниц;
• отсутствие скрипов при эксплуатации, долговечность систем;
• возможность изготовления несложных конструкций металлических лестниц на второй этаж своими руками.

Разнообразие форм и моделей убедительно демонстрирует фото лестниц на металлических каркасах.

Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом.

Правильный расчет лестницы — гарантия удобной и безопасной ее эксплуатации

Виды металлических лестниц на второй этаж. Фото моделей различных конструкций

Лестницы на второй этаж из металла (фото различных моделей просто уникальны) могут быть прямыми и изогнутыми, спиральными и эллиптическими. В зависимости от покрытия, они бывают глянцевыми, матовыми, золочеными и пр. Многообразие форм и комбинаций материалов позволяют их использовать в различных стилях дизайна.

По способу применения, конфигурации и другим различным параметрам их делят на виды:

1. Наружные (вспомогательные) — к таким конструкциям относят лестницы на чердак, пожарные лестницы, стремянки, лестницы для подвалов, бассейнов, а также системы лестниц, соединяющие два этажа с наружной стороны дома.
2. Внутренние — лестничные конструкции, установленные стационарно внутри помещения и соединяющие разные уровни помещения. Такие лестницы по праву являются центральным элементом декора помещения.

Стильные лестницы из нержавеющей стали хорошо впишутся в современный интерьер

По способу изготовления различают сварные и кованные лестничные системы. Самостоятельное изготовление металлических лестниц на второй этаж в частном доме с помощью сварки является относительно легким способом. Недостатком такого способа является то, что сварка считается грубой работой, и получившееся изделие может иметь не совсем эстетичный вид. Однако многие умельцы обыгрывают места сварки, придавая им декоративность.

Кованные лестницы изготавливаются путем ковки металла. Сделать такие лестницы под силу не каждому. Но даже в случае, если конструкция имеет лишь кованные перила для лестницы (фото это подтверждает), этого вполне хватает, чтоб придать ей неповторимый элегантный вид.

Кованные перила придают лестнице красоту и неповторимость

По устройству лестницы из металла бывают цельные (фиксированные) и сборные. Цельные конструкции устанавливают стационарно из секций, соединенных между собой. Сборно-разборные лестницы имеют комплект наборных частей и элементов. Самостоятельный монтаж таких лестниц — вполне посильный процесс.

Виды конструкций металлического каркаса для лестниц

По конструктивному исполнению металлического каркаса лестницы классифицируют:

• маршевые конструкции — состоят из одного или нескольких маршей. В зависимости от расположения комнаты, марши могут быть прямыми и поворотными. В свою очередь, лестницы с поворотом бывают с соединением маршей через площадку или с использованием поворотных (забежных, радиусных) ступеней. Для самостоятельного изготовления более приемлемым вариантом является лестница с площадкой. Обустроить своими руками лестницу из металла на второй этаж с поворотом на 90 и 180 градусов довольно тяжело. Для этого потребуется точное конструирование и четкий расчет. Однако такие системы эффектно выглядят и существенно экономят место;

Винтовые лестницы из металла компактны и изящны

• винтовые (спиральные) системы лестниц. Эти лестницы отличаются тем, что ступени расположены по кругу, благодаря тому, что один конец ступени шире второго. Несущим элементом является столб или колонна, вокруг которой и монтируются ступени. Преимущество их в том, что при одинаковой длине ступени, они занимают гораздо меньше пространства, в сравнении с маршевыми аналогами. Изготовление винтовых лестниц из металла своими руками (чертежи и схемы их сложны) — процесс достаточно трудоемкий в техническом плане, требующий необходимого запаса знаний и опыта.

Несущий каркас из металла может быть исполнен в нескольких вариантах:

Косоурный несущий каркас. При таком способе обустройства каркас является своеобразной подпоркой для ступеней лестницы. Такая система лестниц отличается прочностью и надежностью. Количество опорных косоуров зависит от проекта лестницы и предполагаемой нагрузки.

Комбинированные лестницы на металлических косоурах выдерживают достаточно весомые нагрузки

Полезный совет! Если длина ступеней лестницы достаточно велика, применяются конструкции каркаса, содержащие две косоурные балки.

Тетивная несущая балка. В такой конструкции ступени вставляются в специальные пазы в балке и их торцы сбоку не просматриваются. Конструкции на тетивах выглядят массивнее, чем модели на косоурах.

Металлические лестницы на больцах.  Здесь опорным элементом является сама стена. Ступени к ней крепятся с помощью металлических крепежных элементов. Такие конструкции выглядят, как будто подвешены в воздухе, они легки и изящны. Встречаются модели с опорой на стену и на косоур или тетиву.

Для ознакомления с видами конструкций в интернете найдется много фото лестниц на второй этаж из металла.

Металлическая лестница на тетивах из необработанного металла

Формы перил для лестницы из металла. Фото-примеры поручней и перил

С целью безопасного передвижения, конструкции лестниц на металлическом каркасе снабжаются перилами и поручнями.

Полезный совет! Если лестница имеет более трех ступеней, она обязательно комплектуется поручнями или перилами. Это соответствует техническим требованиям, выдвигаемым к эксплуатации лестниц.

Металлические поручни для лестниц могут быть различных форм и цветов. В этом смысле, производители предлагают широчайший ассортимент, позволяющий подобрать элементы для лестниц в помещениях любого дизайна. Помимо функции безопасности, они несут в себе и эстетическую составляющую, придавая завершенность лестничному ансамблю.

Для придания эстетичности и дополнительной безопасности конструкции лестницы, поручни можно декорировать шнуром

Широкую популярность получили поручни из нержавейки для лестниц на металлическом каркасе. Перила из нержавеющей стали универсальны в эксплуатации, не требуют особого ухода. Их необходимо время от времени протирать салфеткой, смоченной в специальном составе для придания блеска. В точках реализации и на сайтах производителей предлагается огромный выбор комплектующих для перил из нержавеющей стали.

Поручни и перила для лестниц из металла (фото и цены указаны в прейскурантах) можно заказать любого вида и формы, согласно индивидуальным предпочтениям. Цена изделий из нержавеющей стали будет выше, чем на поручни из дерева или пластика, но это с лихвой окупится надежностью и долговечностью стальных перил.

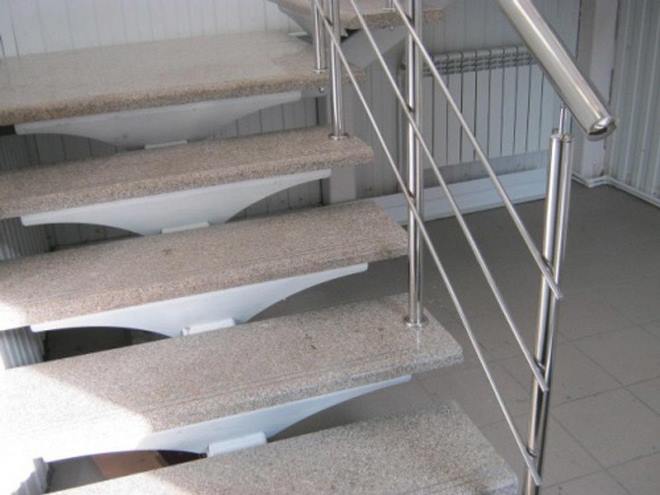

Лестница с каркасом из нержавеющей стали и каменными ступенями

Кованые перила для лестницы в доме (фото это иллюстрирует) отличаются изысканностью и в то же время сложностью в изготовлении. Процесс изготовления кованых изделий — художественная ковка. Возможны любые вариации и стили изготовления кованых перил от ажурных до плотных и массивных. Недостатком кованых ограждений является их относительно высокая цена.

Перила для лестниц из металла своими руками

Для самостоятельного изготовления металлических перил используют черный металл или сталь. Главными достоинствами таких перил являются надежность и долговечность. Если изделия подвергаются должной обработке, то они получаются довольно красивыми. Для получения стальных перил необходимой формы используют способ гибки металла, называемый холодным.

Металлические поручни изготовлены методом сварки

Для изготовления железных перил применяется два вида сварки: полуавтоматическая и аргонодуговая. В первом варианте при работе наблюдается много брызг. Второй вариант исключает этот момент и при аргонодуговой сварке стыковочный шов получается более ровным и аккуратным, он хорошо поддается зачистке и полировке. Сварные перила из железа уязвимы к коррозии и требуют обработки краской.

Статья по теме:

Имеющиеся фото перил из профильной трубы станут поддержкой при выборе подходящего для вас варианта.

Балюстрада и поручни лестницы обустроены с применением металлической трубы

Изготовление лестницы из профильной трубы на второй этаж своими руками

Для изготовления лестницы на металлическом каркасе используют трубы профильные с размерами сечения 40х60 мм, что обеспечит конструкции достаточную прочность.

Существует два метода сборки каркаса. Можно изготовить весь каркас вне места установки и потом перенести его непосредственно к месту, где будет располагаться лестница. Такой метод не всегда может подойти, так как конструкция довольно тяжела и придется прибегнуть к помощи специальных механизмов. Да и готовая конструкция может по габаритам не вписаться в существующие проемы.

Монтаж модульной лестницы заводского изготовления легко осуществить самостоятельно

Специалисты рекомендуют производить изготовление каркаса прямо на месте установки лестницы на второй этаж. В этом случае допущенные ошибки можно корректировать по мере выполнения работ на месте.

Нарезка заготовок

Работу начинают с выбора конструкции лестницы: в данном случае это будет косоурная конструкция. Разрабатывается схема лестницы со всеми необходимыми размерами и учетом расположения поворотных ступеней. Схема будет нужна на протяжении всего времени изготовления и монтажа лестницы.

Схема модульной лестницы на хребтовом косоуре

Профильные трубы предварительно очищаются от окалины. В соответствии со схемой, производятся работы по подготовке элементов необходимого размера и количества.

Полезный совет! Если вы сталкиваетесь с работой по изготовлению металлического каркаса лестницы впервые, попробуйте все нарезанные и готовые элементы пронумеровать, чтобы не ошибиться и не испортить материал.

Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом

Для того, чтобы работа шла быстрее рекомендуется сначала подготовить и нарезать все элементы, а потом приступать к сварке. Но постепенная нарезка по ходу выполнения работы позволяет допустить меньше ошибок. Выбирать вам. Распил труб выполняется с выдерживанием всех углов.

Монтаж несущих опор

Как только все элементы нарезаны, устанавливаются несущие балки каркаса. Количество балок должно быть равным количеству косоуров. Несущий швеллер обрезают так, чтобы он упирался плоскостью среза в потолочную балку и в пол. В некоторых случаях подготавливают основу и к ней приваривают швеллер.

Просторная маршевая поворотная лестница с площадкой

На этом этапе важным условием является правильная и параллельная установка швеллеров (если их несколько). От их расположения будет зависеть правильность всей конструкции. Если планируется поворотная система, необходимо предварительно сделать необходимый поворот несущей балки согласно вашей схеме. Если на схеме предусмотрена конструкция с площадкой, то концы опор маршей должны упираться в площадку и быть надежно зафиксированы.

Заготовки для ступеней

Заготовки для ступеней делают в форме треугольника, в который впоследствии закладывают ступени. Для фиксации этих треугольников используют точечный шов в нескольких местах. Проверяют правильность крепления и лишь после этого надежно фиксируют сваркой к основному каркасу. Также применяют в качестве крепежа болты.

Маршевая поворотная лестница на металлическом косоуре

Когда первая заготовка для ступени готова, на нее укладывают временную ступень из доски, затем постепенно монтируются все следующие «косынки».

Изготовление каркаса для поворотной на 90 градусов лестницы значительно сложнее. Размеры треугольных заготовок будут различными.  Здесь рекомендуется готовить каждый элемент только после того, как смонтирован предыдущий.

Винтовая лестница на металлическом каркасе

Иногда, при применении в качестве несущего элемента широкого швеллера, вместо треугольных заготовок для ступеней приваривают к основе металлические подставки для них.

Обработка металлического каркаса

После монтажа приступают к зачистке швов. Обрабатывается вся металлическая поверхность каркаса: обезжиривание, нанесение составов от ржавчины, грунтовка. Далее, металл покрывается краской. Если использовался профиль из нержавеющей стали, обработка не нужна.

Металлическая лестница в стиле «минимализм»

Ступени для лестницы могут быть выполнены из дерева или металла. Более экзотический вариант камень или стекло. Если в качестве ступеней выступает дерево — полки треугольных уголков должны быть снизу, если камень или бетон — полки направляются вверх.

Основным преимуществом лестниц на металлическом каркасе является возможность объединить различные материалы в самых разнообразных комбинациях. Вместе с тем лестницы на каркасе из металла прочны, долговечны и могут соответствовать любому стилю интерьера.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Лестницы на металлокаркасе: виды и конструктивные особенности (65 фото)

Лестницы на металлокаркасе широко используются при обустройстве внутреннего и внешнего пространства зданий самого различного назначения. Конструкции этого типа отличаются высокой степенью надежности и универсальностью использования.

Для изготовления железных лестниц могут использоваться различные виды металлопроката: швеллер, профильные трубы, листовой металл. Главное, чтобы конструкция была прочной и надежной. Для удобства использования размеры ступеней должны соответствовать средней длине шага. В целях безопасности каждая лестница обязательно оснащается перилами.

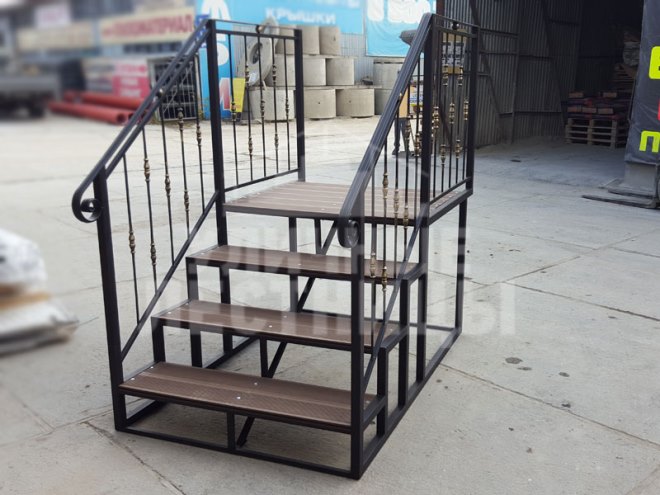

Уличные

Применяются для обустройства крыльца, различных входных групп и пожарных выходов. Их основное отличие заключается в количестве ступеней и пролетов. Ступеньки таких конструкций изготавливаются из материалов, имеющих хорошее сцепление. Это позволяет не скользить при любых погодных условиях.

Внутренние

Используются для обустройства внутреннего пространства зданий различного назначения. Лестницы на второй этаж на металлическом каркасе популярны у владельцев коттеджей и загородных домов. Разнообразие дизайнов конструкций этого типа позволяет подобрать вариант практически для любого интерьера.

Каркасы внутренних лестниц могут быть открытыми или закрытыми. Первые используются непосредственно по назначению. Вторые благодаря наличию закрытого подлестничного пространства подходят для организации небольших кладовых.

В зависимости от типа расположения ступенек различают следующие виды каркасных лестниц.

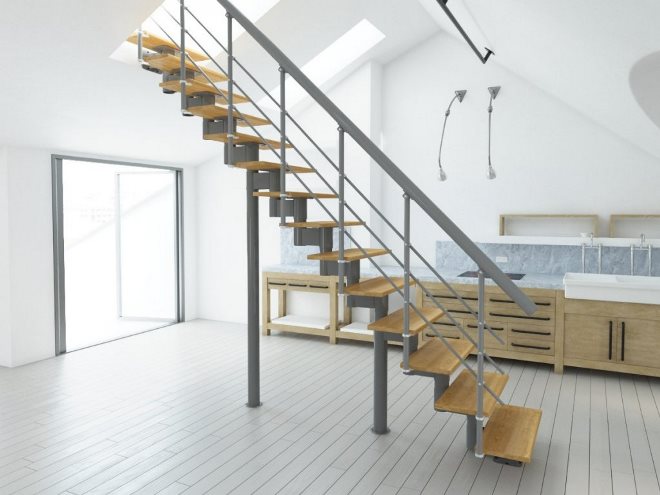

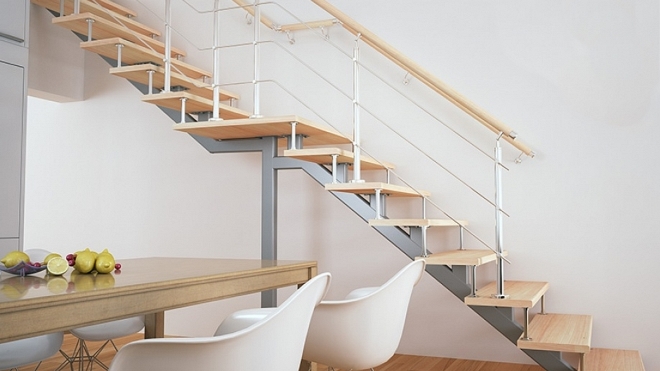

Маршевые

Самый распространенный и популярный вид. Могут быть одно- и многомаршевыми. Марш – прямолинейный элемент, состоящий из определенного количества ступеней. Могут использоваться как в небольших домах, так и для соединения этажей или функциональных зон в больших помещениях.

При обустройстве подъемов на верхние этажи конструкции этого типа дополняются промежуточными площадками и дополнительными забежными ступенями. По форме все маршевые лестницы можно классифицировать на 2 большие группы:

• Г-образные. Широко распространенный тип. В условиях маленького помещения помогают эффективно экономить пространство. Состоят из 2 маршей, соединенных между собой под прямым углом. Конструкции этого типа очень часто располагают около двух смежных стен. Они хорошо подходят для обустройства внутреннего пространства комнат квадратной или прямоугольной формы;
• П-образные. Состоят из нескольких пролетов, соединенных между собой поворотными площадками или группой забежных ступеней. Конструкции этого типа используются в просторных залах и холлах для межэтажного соединения.

Основой маршевой лестницы чаще всего является высокопрочная металлическая балка, именуемая косоуром. Если конструкция достаточно широкая, их используется несколько.

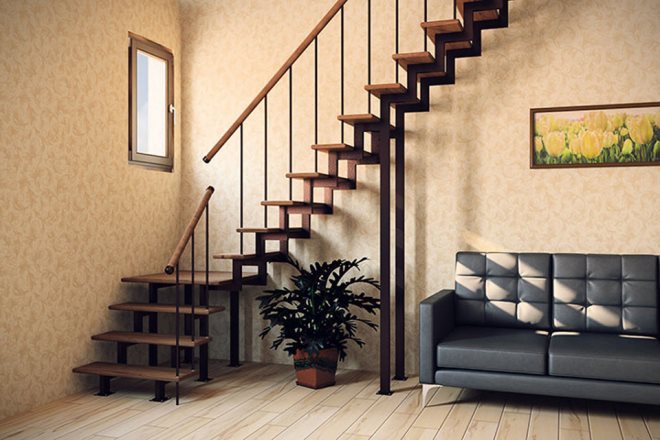

Поворотные

Такие лестницы широко применяются при обустройстве вторых этажей частных домов и дач. В зависимости от дизайнерского решения изготавливаются из дерева, металла или их сочетания. Конструкции этого типа располагают в углу. В местах поворота они оснащаются межлестничными площадками или забежными ступенями. Особенностью таких ступеней является более узкий внутренний край, который позволяет организовывать поворот. По его углу различают четверть- и полуоборотные конструкции. Сам поворот может выводиться в любой части, но обычно его располагают посередине или ближе к низу.

Забежные

Основная отличительная особенность забежных лестниц – это наличие ступеней клиновидной формы. Конструкции этого типа устанавливают вдоль стен или прямо посередине помещения. Они существенно экономят пространство. Их основной недостаток заключается в слишком крутом подъеме, что не всегда подходит для людей с ограниченными возможностями.

Винтовые

Основу винтовых лестниц составляет опорный столб. Вокруг него по восходящей спирали располагаются ступеньки. В зависимости от дизайнерского решения винтовые конструкции могут быть круглыми, квадратными и даже восьмиугольными.

Окончательную форму и вид конструкции определяют требования заказчика. При необходимости для отделки может использоваться дерево, камень, стекло или различные виды пластика.

Крепления

По типу креплений различают следующие виды лестниц:

• на тетивах. Самые прочные и устойчивые конструкции. В качестве основы в них используются стальные швеллера. Из них сваривается ступенчатая тетива, в пазах которой крепятся ступени;
• на металлическом косоуре. Несущие детали этого типа изготавливаются в виде цельнокройной балки с гребенкой по верхнему краю. Если смотреть сбоку, будут видны торцы ступеней;
• на больцах. Для изготовления используется специальный крепеж в виде болтов с продольной резьбой. Ступени крепятся одной стороной к стене или опорному столбу. С противоположной стороны они стягиваются больцами.

Каркас металлической лестницы также может быть и комбинированным. Например, больцовые крепления могут сочетаться с пристенным косоуром. Главное, чтобы он был достаточно прочным и красивым.

Ступени

Лестничный металлокаркас в зависимости от требований и дизайнерского решения может дополняться ступенями из различных материалов:

• дерева;
• металла;
• пластика;
• камня;
• стекла.

Для уличных вариантов и подвальных лестниц лучше всего подойдут металлические ступени. Для жилых помещений наиболее часто используются деревянные. Во время окончательной сборки их укладывают на заранее подготовленное основание. В его роли могут выступать приваренные пластины или уголки, выполненные из профиля.

В зависимости от типа интерьера для изготовления ступеней может использоваться закаленное стекло или высокопрочный пластик. Также вероятно изготовление заливной конструкции из бетона, которая затем облицовывается декоративной плиткой.

Перила и ограждения

Для безопасного и удобного использования все варианты лестниц обязательно оснащаются перилами или защитными ограждениями. Для их изготовления используются следующие материалы:

• нержавеющая сталь. Прочный и дешевый вариант. Хорошо подходит для общественных зданий и жилых помещений;
• дерево. Классический вариант, подходящий для помещений любого назначения;
• пластик. Может использоваться в качестве труб или листовых материалов;
• закаленное стекло. Благодаря прозрачности конструкции выглядят легко и элегантно.

Классифицируются перила и по способу монтажа:

• в виде поручней. Для изготовления используются трубы и профиль, которые монтируются при помощи специальных креплений;
• с балясинами. Классический тип. Перила этого вида состоят из балясин и столбиков, которые при соединении образуют горизонтальное обрамление.

Выбор перил или ограждения зависит в первую очередь от назначения конструкции. Также на него влияют личные предпочтения и тип создаваемого интерьера.

Для того чтобы лестница выглядела аккуратной и законченной, после окончания монтажных работ проводят декоративную отделку. С целью защиты от коррозии металлическое основание покрывают специальной краской. Далее в зависимости от дизайнерского решения его обшивают различными листовыми материалами или оставляют открытым. Фото вариантов отделки широко представлены на специализированных ресурсах.

При правильном подходе обыкновенная лестница может стать настоящим украшением помещения. Яркие детали, нестандартная геометрия и грамотно подобранные фактуры позволяют сделать ее центром интерьера.

В зависимости от расположения она может делить пространство на функциональные зоны или влиять на расстановку предметов мебели. При необходимости конструкцию даже дополняют подсветкой.

Лестница, выполняющая свое непосредственное назначение, не нуждается в богатом декоре. Например, для деревянной конструкции, ведущей на мансарду дачи, вполне достаточно качественного лакового покрытия. Естественная структура древесины красива и сама по себе.

При создании определенного стиля учитываются не только элементы декора, но и цветовое решение. Классический коричневый и его всевозможные оттенки всегда придают комнате солидности, а белый влияет на зрительное восприятие пространства, добавляя простора и света.

инструкция по сборке межэтажных винтовых и прямых подъемов (фото и видео)

Металл, как основной материал для изготовления межуровневой лестницы для дома или квартиры, всегда выделяется оптимальной несущей способностью и долговечностью в эксплуатации.

Фото металлической лестницы на одной тетиве

Межэтажные металлические конструкции

Технологические качества металла позволяют создавать лестницы любого формата, габаритов, при этом, это будут легковесные конструкции, которые смогут отлично вписываться в любой интерьер.

К тому же, простая прямолинейная металлическая лестница на второй этаж своими руками созданная, это достаточно легкий вариант, который собирается при небольших навыках работы со сваркой.

По конструктивным особенностям, металлический лестничный пролет не будет ничем отличаться от аналогов из древесины или бетона, то есть везде используются одинаковые принципы проектирования и расчетов.

В основном это говорит о типовых нормах, принятых в отношении любой лестничной конструкции, а именно:

• Ширина лестницы не должна быть менее 900 мм. Это относится именно к внутриквартирному варианту, который используется и в частных домах.
• Наибольший уклон — 1:1,25, причем уклон должен быть постоянным, и не менять показатели на протяжении лестничного марша.
• Высота ступеней должна быть одинаковой, и соответствовать 15-18 см.
• Глубина 30-35 см.

Пример рассмотрения требований по СНиПу

Важно! Лестница, это своеобразная зона риска, поэтому огромное значение приобретает не только наклон, но и ограждение.

• Ограждения, любые, в том числе и металлические винтовые лестницы на второй этаж должны иметь прочные, чтобы они могли выдерживать боковую нагрузку в 100 кг.
• Расстояние между вертикальными стойками ограждения не должно превышать 150 мм, или 120, если есть дети.

С точки зрения метода изготовления, металлическая лестничная конструкция может быть кованной и сварной.

Типы проектов

Наиболее подходящие проекты металлических лестничных конструкций, которые можно изготовить и собрать самостоятельно, это:

• Лестницы на косоурах — железных опорных балках, на которых и монтируется вся лестница.

Сварные лестницы: конструкции и особенности

• На одном косоуре. Двутавр или швеллер располагается посредине и на него крепятся ступени.

Лестница на одном косоуре

• Лестница на больцах. Здесь нет каркаса, а ступени крепятся к стене специальными болтами – больцами.

Лестничная конструкция на больцах

• Конструкция на железных тетивах, опорных балках (ступени устанавливаются здесь между тетивами).
• Винтовой вариант, где несущим элементом выступает опорный центральный столб.

Металлическая винтовая лестница с центральным опорным столбом

Важно! В принципе, самостоятельно собрать можно практически все конструкции, кроме винтовой, под которую необходимы сложные расчёты. Да и сама работа по подготовке всех компонентов достаточно сложна.

Работа

Сначала необходимо определиться с габаритами. Выбираются размеры для примера изготовления простой одномаршевой лестничной конструкции, это:

• Ширина – 900 мм.
• Уклон 45 градусов.
• Высота ступени – 15 см.
• Глубина 30 см.

В зависимости от высоты помещения, высчитывается количество ступеней, к примеру, при высоте помещения в 2800 мм, ступеней может быть 11-12.

Далее потребуется набор определённого инструмента:

• Сварочный аппарат.
• Болгарка с отрезными дисками по металлу.
• Наждачный круг.
• Струбцины.
• Дрель и сверла по металлу.

Из материалов, потребуется два швеллера размером 8х10 см, это будут тетивы, листовая сталь, это будут ступени, и уголок, из которого будут изготовлены «кобылки».

Важно! Листы стали рекомендовано приобретать с рельефом, это может быть прессованный решетчатый настил или похожий материал, но главное, что такая структура обладает противоскользящими свойствами.

Сборка и сварка

Дальнейшая инструкция предполагает следующие действия:

• Сначала изготавливаются кобылки. Здесь необходимо точно все высчитать, на них будут установлены ступени. Кобылки должны быть конгруэнтны друг другу, то есть зеркально отображать друг друга.
• Кобылки изготавливаются из стального уголка. При этом на части устройства, на которую будет ложиться ступень, нужно будет установить кронштейн для крепления.
• Швеллер устанавливается на ребро, и размечается.
• По разметке происходит приваривание кобылок к ребру тетивы.

Одномаршевая лестница: простое решение

Чтобы конструкция получилась полностью идентичной, второй швеллер можно приставить к первому, и полностью скорректировать разметку с уже приваренными кобылками. Можно еще отметить, что если размеры лестничной конструкции, а точнее ширина, предполагается больше, чем 1,2 метра, то рекомендовано использовать дополнительную третью тетиву.

В рассматриваемом проекте, ширина 0,9 метра, так что идеально подходят две опорные балки.

Конструкция на двух опорных балках

Как только готовы все кобылки, можно сварить все части лестницы. Тетивы крепятся в нижней точке на металлическую опорную стойку, которая может быть установлена в бетоне, причем здесь межэтажные металлические лестницы могут привариваться и к кронштейнам в стене, если одна тетива является пристенной.

Вариант такого пристенного крепления дает конструкции дополнительную жёсткость. Верхняя часть тетивы приваривается к стальной опорной стойке, которая прикручена к перекрытию стальными анкерами.

После того, как все собрано остается установить ступени. Здесь можно пойти двумя путями. Либо просто приварить ступеньки к кобылкам, которые выставлены идеально ровно изначально, или воспользоваться методом крепления на болты.

Типы рифлёного металла для ступеней

Вывод

Более сложные конструкции просто потребуют большей внимательности, но основные принципы работы с металлом остаются неизменными. И это огромный плюс железа, а в представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Металлическая лестница на второй этаж своими руками. Выбираем тип лестницы и делаем проект.

Металлическая лестница на второй этаж своими руками — это отличный способ сэкономить на строительстве такого элемента. Как правило, лестницы делают под заказ, но вы можете потратить гораздо меньшую сумму на подобный проект, если реализуете его самостоятельно. К тому же металл, в отличие от, например, дерева, позволяет не ограничивать себя в дизайнерской фантазии в плане формы лестницы. Итак, перейдём к инструкции по строительству и выделим важные моменты.

Основные требования

Металлическая лестница на второй этаж должна соответствовать строительным нормам и правилам, которые установлены для определённых типов строения. Стандарты для своего случая вы можете посмотреть в соответствующих документах СНиП, а мы приведём вам просто общие требования по таким нормам.

Ширину лестницы планируйте не менее 1 метра, а угол лестничного марша устанавливайте от 30 до 45 градусов — это оптимальный вариант для хождения. Высота ступеней должна быть примерно 160 см, а расстояние между стойками ограды — 150 мм. Боковую нагрузку на лестницу необходимо выдержать в показателе не менее 100 кг.

Мы приводим общие требования, но в вашем случае они могут быть другими, тем более, что многое зависит от размера и формы конструкции. Теперь перейдём к непосредственным работам.

Выбираем тип лестницы и делаем проект

Своими руками довольно легко можно сделать лестницу на косоурах, больцах или винтовую. Следует отметить, что третий вариант считается самым сложным в реализации, поскольку требует высокоточных расчётов. Лестница на больцах крепится непосредственно к стене и может не подойти для некоторых типов домов, тем более что она требует серьёзных работ именно со стеной. Мы остановимся на первом варианте — лестнице на косоурах, что считается довольно универсальным типом конструкции и подойдёт для любых типов строений. На фото вы видите один из примеров таких лестниц.

Также виды лестницы можно делить по форме конструкции. Если вы не имеете существенного опыта в подобных работах, советуем остановиться на прямой одномаршевой — это самый простой вариант.

После выбора типа лестницы обязательно сделайте чертёж. Очень удобным будет использование специальных компьютерных программ (их достаточно много), где по заданным параметрам вы будете видеть все необходимые размеры деталей.

Из материала нам понадобится два косоура, которые представляют собой стальные балки заданной длины, кобылки — узлы для крепления ступеней, сами ступени и материал для перил. Разработав проект вы будете сами видеть необходимо количество строительного материала — мы не можем дать универсального совета, поскольку каждый вариант индивидуален. Толщину и тип материала тоже следует выбирать под каждый отдельный случай.

Изготовление

Железная лестница на второй этаж своими руками, фото изготовления и монтажа которой мы представим в пошаговом варианте, изготавливается сварным способом, поэтому приготовьте соответствующее оборудование и пригласите сварщика, если не умеете варить металл самостоятельно.

Итак, приступаем. В первую очередь займёмся изготовлением кобылок для крепления ступеней. Для этого нам понадобятся стальные уголки, которые необходимо нарезать в соответствии с количеством ступеней на ваше лестнице — по две кобылки на каждую ступень. Если вы не найдёте столько уголков, можно сварить их самостоятельно, но обращайте внимание, что детали должны быть строго одинаковыми, чтобы не допустить перекосов в будущем. В итоге у вас должен получиться набор Г-образных уголков, длинная сторона которой будет опорой для ступенек, а короткая — приваренной вертикально к косоуру. Дополнительно необходимо изготовить набор поперечных перекладин из уголков соответствующих размеров.

Теперь проводим разметку на одном из наших косоуров и привариваем к ним кобылки как показано на рисунке. Обратите внимание на точность разметки и строго выдержанные углы сварки, чтобы не получить перекосов у ступенек. Сделав разметку и выдержав углы сварки переносим работу на второй косоур и работаем аналогичным способом. Обязательно используйте строительный уровень для проверки результата.

Этот этап работ можно проводить как уже на смонтированных косоурах, так и без их монтажа. Поступайте так, как вам будет удобнее. Если вы делаете небольшую лестницу для интерьера дома, то собирайте её перед установкой, а если вам понадобился довольно внушительный по размерам вариант для установки снаружи — лучше всего монтировать косоуры сразу, чтобы избежать дальнейших сложностей в работе.

Крепление

Металлическая лестница в доме на второй этаж своими руками, фото установки которой мы показываем, желательно крепить к стальным балкам двутаврового сечения — такие мы используем в качестве косоуров. Балки монтируются в стену при помощи мощных креплений, при этом желательно использовать специальные распорки при возможности их установки.

Советуем сделать специальную площадку в нижней части лестницы. Если это предусмотрено вашим проектом, то её можно сделать из сваренных уголков, которые мы использовали для изготовления кобылок. К площадке привариваются ножки которые надёжно вмонтируются в бетонный пол.

Теперь устанавливаем косоуры. Сделав необходимые замеры срезаем болгаркой край балки под заданным углом. Каждый косоур должен чётко налагаться углами среза на вертикаль установленной опорной балки. Проводим сварочные работы.

Ступеньки

Ступеньки лучше приваривать на этом этапе, поскольку если сделать это сразу, конструкция будет очень тяжёлой и её будет неудобно крепить с стойкам. В первую очередь привариваем к кобылкам поперечные стальные рейки, которые будут удерживать ступеньку. Кстати, в некоторых вариантах конструкции лестницы этот этап можно пропустить и приваривать стальную ступеньку непосредственно к кобылкам.

Если на железную лестницу вы хотите установить деревянные ступеньки, то сразу предусмотрите в конструкции отверстия для винтового соединения. Ступеньки из дерева необходимо устанавливать на самом последнем этапе работы, чтобы древесина не получила повреждений во время монтажа.

Внимательно следите за точностью сварки и соблюдением уровня. В настоящий момент вся ваша конструкция должна быть идеально жёсткой, поэтому горизонталь ступенек выверяйте с особенной тщательностью.

Если лестница устанавливается вплотную к стене, а так делают в подавляющем большинстве случаев, обратите внимание на расстояние ступеней от стены. Учитывайте тот факт, что вы будете выполнять отделку стен, например, клеить обои. При этом старайтесь оставлять минимальный зазор.

Перила

Стойки (балясины) для ограды крепите с шагом 120 — 150 мм. В большинстве случаев для этого используются трубки. Верхние концы трубок спиливаются под определенным углом, чтобы перила точно и ровно ложились на опоры. Рекомендуется дополнить ограду дополнительными креплениями из тонких трубок, которые привариваются к стокам параллельно перилам.

При желании вы можете приварить к ограде специальный декор в виде витиеватых сплетений из стальных прутов. Разумеется, такие варианты необходимо заказывать отдельно, поскольку самостоятельно их сделать очень сложно.

Обратите внимание на прочность ограды. Конструкция не должна шататься и ни в коем случае не должна иметь острых, выступающих углов. Лучше сделать больше балясин, поддерживающих прочность ограды, чем в будущем столкнуться с расшатыванием отдельных её элементов.

Перила под стену можно не ставить — на безопасность это не влияет, тем более что вы будете сильно стеснены в пространстве. Хотя, некоторые модели лестниц могут потребовать и таких перил, поэтому следует ориентироваться на каждый отдельный случай.

Отделочные работы

Первичные отделочные работы заключаются в тщательном шлифовании поверхности лестницы. Тщательно обработайте все сварочные швы и избавьтесь от малейших заусениц и зазубрин. После этого наносим на поверхность металла специальную грунтовку и дождавшись её высыхания можно переходить к покраске.

В качестве дополнительно отделки можно использовать разнообразные варианты декора. Очень хорошо будут смотреться деревянные вставки. При необходимости, такой вариант лестницы можно в любой момент перекрасить или изменить дизайн декора, что выгодно отличает металлические конструкции от, например, полностью деревянных.

Уход за лестницей

Такая конструкция не требует особого ухода. Просто регулярно проверяйте её на наличие повреждений или сколов краски, чтобы предупредить появление ржавчины. Если вы использовали надёжный каркас и правильно его установили, лестница прослужит вам очень долго без необходимости проведения капитального ремонта.

Если лестница установлена на улице, где у вас находится подъём на второй этаж дома, тогда необходимо быть более внимательным. Регулярно осматривайте конструкцию на предмет изменения геометрии, поскольку резкие перепады температур могу вредно влиять на металлическую основу. Не забывайте и о краске — нужно следить, чтобы не возникало даже малейших повреждений покрытия.

Теперь вы знаете как собрать и установить металлическую лестницу своими руками. Надеемся, что материал был вам полезен и вы легко сможете воплотить в жизнь свои задумки по оформлению интерьера дома.

Вам понравится

Металлические лестницы (сборные внутренние и наружные)

Металлические лестницы (сборные внутренние и внешние) | Лестница Paragon ×

Брэдли Т.

18:53 24 сен 20

Они проделали большую работу, они явились вовремя и рассказали о том, что они делают, на каждом этапе проекта.

Барри К.

13:46 22 сен 20

У меня была великолепная винтовая лестница, сделанная на заказ для моей двухэтажной библиотеки. Процесс оформления, качество работы было на высоте. Задержка доставки всего на 2 недели.Единственное небольшое улучшение — это маркировка каждой собираемой детали. Трехмерные рисунки были … полезны, но было бы намного проще с немного лучшей маркировкой. В целом в восторге от результата и качества. Читать далее

Chris L.

19:45 16 сен 20

Отличная поддержка клиентов от начала до конца: точное определение требований к высоте и работа в рамках моего бюджета, быстрое выполнение заказа от момента заказа до доставка, небольшая задержка с фактической доставкой, но Paragon активизировался и соответственно скорректировал стоимость, еще одна проблема с… отсутствует часть, и снова Paragon исправил ошибку с минимальной задержкой по времени. Отличный общий опыт. Многочисленные комплименты по поводу винтовой лестницы. Читать далее

Christine A.

18:47 04 сен 20

Именно то, что нам нужно в нашем домике на дереве! Они сложились довольно легко и отлично выглядят

Джаред Ф.

04:14 04 20 сен

У меня был отличный опыт работы с Paragon. Конечный продукт очень высокого качества. Винтовая лестница вызывает множество комплиментов. Я выбрал сталь и гикори; очень хорошо.Я сэкономил немало денег, покрасив загрунтованную сталь сам. Отличная поддержка в процессе проектирования. Также замечательно … обслуживание клиентов — я получил несколько ступеней с глубокими царапинами.

Терминология и типы лестниц — Глоссарий промышленных лестниц от Erectastep

Платформы, лестницы, лестницы и переходные системы широко используются на производственных предприятиях. В этой статье показаны и описаны основные названия частей лестниц и термины, общие для промышленных лестниц.

---

Детали лестницы — Элементы, составляющие компонент лестницы или лестницу

Поручни

• Стационарные лестницы с четырьмя или более подступенками должны иметь перила или поручни, соответствующие требованиям 1917 года.112 (с) (1).
• Высота перил от поверхности ступени на лицевой стороне подступенка должна составлять 33 ± 3 дюйма (83,82 см ± 7,62 см).
• Иметь поручни, отвечающие требованиям 1917.112 (c) (1) с обеих сторон, и высотой не менее 30 дюймов (76,2 см) от поверхности протектора на лицевой стороне подступенка.
• Обеспечьте поручни с обеих сторон пандусов, в том числе на площадках, и убедитесь, что они:
  • Непрерывно держатся за них по всей длине.

Подступенки лестницы — вертикальный элемент между одной ступенькой и другой.

Открытый стояк без поддержки и является обычным для промышленных применений в соответствии с OSHA, тогда как сплошной стояк закрыт и опирается на структурный элемент и используется для коммерческих или жилых помещений и соответствует требованиям IBC. Открытые стояки могут быть частично закрыты (например, открыты на 50 или 75%), но все равно считаются открытыми.

• OSHA требует, чтобы высота подступенка составляла от 6 до 7,5 дюймов (от 15,24 до 19,05 см).
• IBC требует, чтобы высота стояков была не более 7 дюймов (178 мм) и не менее 4 дюймов (102 мм).Открытые стояки не допускаются (504.3 Открытые стояки).

Лестница — горизонтальная часть лестницы, по которой идет человек.

Протектор может быть изготовлен из дерева, металла, пластика или других материалов. Ступени лестницы могут быть нескользящими, особенно в коммерческих или промышленных помещениях.

• OSHA требует глубины протектора 9,5 дюймов (24 см) и минимальной ширины 22 дюймов (56 см) между вертикальными барьерами.
• IBC Требуется, чтобы глубина ступени лестницы составляла 11 дюймов (279 мм)

.

Прямые лестницы и комплекты модульных лестниц

Комплекты прямых и модульных лестниц | Лестница Paragon ×

Брэдли Т.

18:53 24 сен 20

Они проделали большую работу, они явились вовремя и рассказали о том, что они делают, на каждом этапе проекта.

Барри К.

13:46 22 сен 20

У меня была великолепная винтовая лестница, сделанная на заказ для моей двухэтажной библиотеки. Процесс оформления, качество работы было на высоте. Задержка доставки всего на 2 недели.Единственное небольшое улучшение — это маркировка каждой собираемой детали. Трехмерные рисунки были … полезны, но было бы намного проще с немного лучшей маркировкой. В целом в восторге от результата и качества. Читать далее

Chris L.

19:45 16 сен 20

Отличная поддержка клиентов от начала до конца: точное определение требований к высоте и работа в рамках моего бюджета, быстрое выполнение заказа от момента заказа до доставка, небольшая задержка с фактической доставкой, но Paragon активизировался и соответственно скорректировал стоимость, еще одна проблема с… отсутствует часть, и снова Paragon исправил ошибку с минимальной задержкой по времени. Отличный общий опыт. Многочисленные комплименты по поводу винтовой лестницы. Читать далее

Christine A.

18:47 04 сен 20

Именно то, что нам нужно в нашем домике на дереве! Они сложились довольно легко и отлично выглядят

Джаред Ф.

04:14 04 20 сен

У меня был отличный опыт работы с Paragon. Конечный продукт очень высокого качества. Винтовая лестница вызывает множество комплиментов. Я выбрал сталь и гикори; очень хорошо.Я сэкономил немало денег, покрасив загрунтованную сталь сам. Отличная поддержка в процессе проектирования. Также великолепно … обслуживание клиентов — я получил несколько ступеней с глубокими царапинами, и они были немедленно заменены. Установка заняла некоторое время, но в итоге все вышло очень хорошо. Очень рекомендую! Подробнее

Terry H.

03:11 27 августа 20

Отличная винтовая лестница. Отделы продаж и доставки очень помогли подобрать подходящую лестницу и убедиться, что она доставлена ​​вовремя.Лестница использовалась для замены небезопасной лестницы на чердак в небольшом кондоминиуме. Я купил лестницу эконом-класса, она очень … узкая и с трудом маневрирует. Если бы мне пришлось сделать это снова, я бы перешел на следующий уровень, чтобы было проще использовать. Читать далее

Ричард Х.

18:15 24 августа 20

Приятно удивило качество сборки. Установка была простой. Выглядит отлично. Я очень рекомендую .

Joey W.

01:00 11 августа 20

ОЧЕНЬ ПРИЯТНОЕ УЛУЧШЕНИЕ НАШЕГО ДОМА! БЛАГОДАРЮ ВАС!

Стивен Р.B.

17:30 07 авг.

Лестница и перила по индивидуальному заказу. Мы превратили ненужный туалет в новый конференц-зал на работе. Лестница имела решающее значение для успешной реализации проекта. Отличное обслуживание клиентов и отличный продукт по очень разумной цене! Очень довольный покупатель!

Мо

21:28 22 июля 20 г.

Я купил их винтовые лестницы, и они отправили мне их в Орландо. В целом все, от продаж до обслуживания клиентов, и доставка прошла гладко.У нас были некоторые задержки в производстве, но это было во время пика Covid-19, чего и следовало ожидать. У нас также было несколько предметов … перенос сроков доставки, но это не имело никакого отношения к Paragon. Это была сторонняя судоходная компания. Тем не менее их сотрудники службы поддержки клиентов очень хорошо отвечали на мои звонки и связывались с транспортной компанией. Настоятельно рекомендуется. Читать далее

Susie W

15:00 18 июня 20

Мы очень довольны нашей винтовой лестницей от Paragon Stairs.Скотт был настолько хорошо осведомлен, и с ним было легко работать. Мы дали ему наши измерения и отправили ему несколько фотографий, и прежде чем я узнал об этом, наша лестница была доставлена ​​к нашей входной двери. Их было легко установить, и инструкции были легкими для понимания. Лестница очень прочная и хорошо сложенная. Читать далее

Brandon S.

14:53 18 июн 20

Лестница была идеальной. Стандартная посадка в нашей ситуации не сработала. Бретт смог спроектировать площадку и отправить мне чертежи в тот же день.Мы настоятельно рекомендуем Paragon и будем использовать их в будущем.

Кэтлин В.

17:15 17 июн 20

Товар отличный! Доставка дорогая!

Дэвид Р.

15:32 12 июн 20

Они были любезны, хорошо осведомлены и работали с моим бюджетом. В моем доме была ужасная крутая лестница, я несколько раз чуть не упал с нее, я назвал их лестницей смерти и хотел, чтобы они ушли. Я перепроектировал зону для более компактной и безопасной винтовой лестницы. Лестница Paragon … есть много разных размеров на выбор, я выбрал самый маленький размер, который все еще был разрешен кодексом (5 футов).Он оказался идеального размера и установил самодельный черный комплект. Я вообще все это установил сам. Основная колонна состоит из нескольких частей, которые скручиваются. Я установил квадратную площадку на верхушке пихты.

Металлическая внешняя лестница для эвакуации

Металлическая внешняя лестница для эвакуации | Лестница Paragon ×

Брэдли Т.

18:53 24 сен 20

Они проделали большую работу, они явились вовремя и рассказали о том, что они делают, на каждом этапе проекта.

Барри К.

13:46 22 сен 20

У меня была великолепная винтовая лестница, сделанная на заказ для моей двухэтажной библиотеки. Процесс оформления, качество работы было на высоте. Задержка доставки всего на 2 недели.Единственное небольшое улучшение — это маркировка каждой собираемой детали. Трехмерные рисунки были … полезны, но было бы намного проще с немного лучшей маркировкой. В целом в восторге от результата и качества. Читать далее

Chris L.

19:45 16 сен 20

Отличная поддержка клиентов от начала до конца: точное определение требований к высоте и работа в рамках моего бюджета, быстрое выполнение заказа от момента заказа до доставка, небольшая задержка с фактической доставкой, но Paragon активизировался и соответственно скорректировал стоимость, еще одна проблема с… отсутствует часть, и снова Paragon исправил ошибку с минимальной задержкой по времени. Отличный общий опыт. Многочисленные комплименты по поводу винтовой лестницы. Читать далее

Christine A.

18:47 04 сен 20

Именно то, что нам нужно в нашем домике на дереве! Они сложились довольно легко и отлично выглядят

Джаред Ф.

04:14 04 20 сен

У меня был отличный опыт работы с Paragon. Конечный продукт очень высокого качества. Винтовая лестница вызывает множество комплиментов. Я выбрал сталь и гикори; очень хорошо.Я сэкономил немало денег, покрасив загрунтованную сталь сам. Отличная поддержка в процессе проектирования. Также великолепно … обслуживание клиентов — я получил несколько ступеней с глубокими царапинами, и они были немедленно заменены. Установщик.
