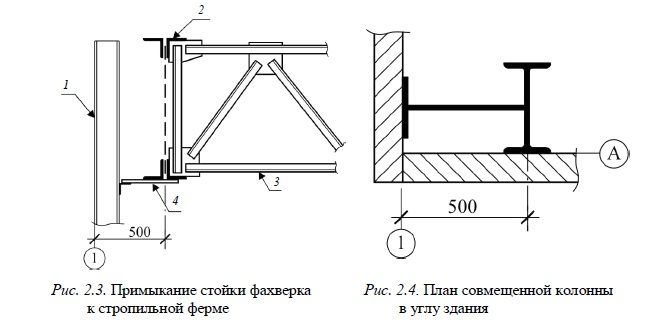

Стойки фахверка серия: Серия 1.427.3-4 Стальные стойки фахверка одноэтажных производственных зданий

каркасных традиций.Пустыни, тундра или высокая Арктика были областями, где деревья были редкими, а не качественными бревнами, поэтому строительство деревянных каркасов или бревен было просто невозможно. Конечно, помимо Европы было много регионов, где огромные площади покрытых лесом земель предлагали для строительства древесину превосходного качества. Например, монастырь Джоканг в Лхасе, Тибет, считается самым старым деревянным каркасным сооружением в мире, построенным в VII веке. Не говоря уже о классическом японском чуде деревянного каркаса — крыше пагоды.Прежде чем мы решимся углубиться в исторические здания, производимые азиатскими и американскими деревянными каркасами, давайте поближе познакомимся с различными стилями, которые все еще существуют в Европе.

Немецкие традиции

Где еще можно провести отпуск, посвященный деревянным каркасным домам, кроме Германии? Дорога с деревянным каркасом протяженностью три тысячи километров, пересекающая центр Германии, соединяет причудливые средневековые города с деревянным каркасом Бавария и Баден-Вюртемберг с эклектичными прибрежными районами на берегу Северного моря.Вы увидите семь различных стилей деревянных каркасов, соответствующих семи сегментам дороги, на своем пути, охватывающем сотни лет с начала 1300-х до конца 19 века. Когда вы начнете свое путешествие на юг страны, вы встретите нижнегерманские деревянные каркасные здания с большими пространствами на первых этажах, которые разделены на три отдельные секции, включая кладовую, большой зал и спальни. Этот стиль хорошо работал в преимущественно сельскохозяйственных сообществах, распространившихся по плодородным землям нижней Германии и даже на юг Швейцарии.Дальше на север вы увидите смену архитектурного стиля на хорошо сохранившиеся деревянные каркасные и фахверковые дома, которые являются представителями традиций Центральной Германии. Более узкая площадь соответствует структурированному каркасу с передней комнатой, выходящей на улицу, и кухней и спальнями сзади. Эти многоуровневые постройки хорошо вписываются в гористую местность и с годами приобрели особый вид с остроконечным острием, который занимает заметное место в романтических фантазиях многих туристов о Германии.Наконец, по мере приближения к северу страны вы попадаете в регион, где традиционно преобладали близость моря и богатство морской торговли, производимой на протяжении веков. Стиль верхнего немецкого деревянного каркаса предлагает самые разнообразные здания, часто различающиеся от города к городу. Это разнообразие во многом связано с доступностью материала, а также с уникальным методом строительства, который мастера применяли в раннем средневековье, используя балки с двойным каркасом и широко расставленные столбы.

Британские острова

Англия и Шотландия имеют давнюю традицию использования древесины в качестве одного из основных строительных материалов. Классическая торговая улица Йорка Шамблс вызывает в воображении образы раннего средневековья: верхние этажи с причалом выступают из главных зданий и частично перекрывают проходы внизу. Классический стиль деревянно-каркасной архитектуры эпохи Тюдоров 15 и 16 веков отчетливо просматривается в небольших деревнях в такой же степени, как и на оживленных улицах Лондона и других крупных городов.Поскольку вырубка лесов стала очевидной проблемой на Британских островах, использование более коротких балок и столбов постепенно стало нормой в деревянных конструкциях. В то время как многие деревянные каркасные и фахверковые здания приобрели новый фасад в ходе модернизации 18-19 веков, основной материал, заполняющий пространство между деревянными столбами, часто оставался прежним: плетень и мазня. В раннем строительстве деревянных каркасов, а также в качестве более доступной альтернативы кирпичам, плетень и мазня представляли собой решетку из тонких деревянных полос или палочек, покрытых липкой смесью глины, почвы и песка, которая затвердевала до прочного заполнения. .Трудно найти более яркий пример фахверковой архитектуры эпохи Тюдоров, чем Литл-Моретон-Холл в Чешире. Этот очаровательный особняк начала 16 века отличается классическими средневековыми элементами дизайна, такими как узор в елочку, дубовые балки, елизаветинские камины, галереи, обшитые деревянными панелями, а также шевроны и ромбовидные узоры, окружающие внешние стены. Напротив, торговцы и более состоятельные простолюдины строили здания типа домов Wealden Hall, популярных на юго-востоке Англии, с учетом большей функциональности.С соломенной крышей и двумя главными залами, расположенными по обе стороны от очага, эти многоуровневые конструкции часто включали в себя верхние этажи с пристанями, чтобы вместить обширную семейную жизнь. Старая чаша для пунша в Западном Суссексе начала 1400-х годов — типичный пример с бурной историей.

Франкоязычные регионы

Каркасные и фахверковые конструкции популярны в большинстве районов Франции и близлежащих регионов. В Нормандии деревянные каркасы имеют давнюю историю. Столица региона, Руан, отличается множеством стилей из разных исторических периодов, охватывающих более семисот лет. От простых рам до сложных деревянных украшений — город дает нам возможность вернуться в средневековье. На протяжении многих лет мастера использовали два основных метода: при подходе «столб в земле» они закапывали столбы прямо в землю, а в методе «столб на подоконнике» они помещали столбы на балку, уложенную на земле.Полностью деревянные конструкции означали повышенную пожарную опасность для большинства средневековых городов, и практика смешивания деревянных каркасов с камнями и композитными наполнителями для стен стала широко распространенной. В южных частях Франции фахверковые постройки стали основным продуктом баскской архитектуры в 15 веке. Хотя большинство строителей остановили свой выбор на камне

и кирпич для строительства первых этажей, деньги часто заканчивались по дороге, и древесина была приемлемым вариантом для добавления второго уровня. В этом регионе обычным явлением являются навесы с причалом и пристройки второго этажа, а также красочные тёмно-красные и синие краски. Басерри — это традиционный баскский фахверковый стиль здания, который можно узнать по умеренно скатным крышам и большим размерам, предназначенным для проживания больших семей. Действительно, Басерри были центральной частью баскской культуры, символизируя семьи в поселениях как на севере Испании, так и на юге Франции.

Скандинавские традиции

В раннем средневековье популярность деревянного каркасного строительства и фахверкового строительства распространилась на северные регионы Европы из центра континента.Возможность использовать древесину различной длины для строительства каркаса, который строители могли заполнять другими материалами, сделала эту технику особенно популярной среди жителей северного климата, где зачастую было трудно достать достаточное количество качественной древесины. Одна из самых распространенных и известных форм скандинавского деревянного каркаса — это деревянная конструкция. В частности, деревянные церкви Швеции и Норвегии являются известными примерами скандинавских традиций деревообработки, хотя они существуют и за пределами региона, например, в Польше и Германии.Большинство деревянных церквей относятся к XII и XIII векам, а их название происходит от древнескандинавского слова stafr, которое является названием столбов, построенных для распределения веса здания. Эти раннехристианские церкви были построены в технике размещения деревянной конструкции на каменном фундаменте. Четыре угловых балки создали пространство, которое строители заполнили деревянными досками в стиле паз и шпунт. По мере того, как детали вставлялись друг в друга через соединительные канавки, все здание фиксировало балки на месте, создавая прочную конструкцию.Естественно, деревянные церкви — это только один из стилей деревянных каркасов в скандинавской традиции. Другой тип дощатого дома, называемый боле или Skiftesverk, в основном использовался для сараев, домов и хозяйственных построек, тогда как фахверковое строительство доминировало в архитектурных стилях вплоть до 1800-х годов. Наконец, первые ветряные мельницы в Нидерландах являются яркими примерами деревянных каркасных зданий, и они также активно помогали в установлении широко распространенной практики использования деревянных бревен для строительства с их способностью эффективно распиливать большие бревна.

Азия

Строительство столбов и перемычек из различных материалов, в том числе из дерева, было одним из старейших методов создания оконных проемов. Многие из этих построек исключительно хорошо сохранились в различных частях Азии, что позволяет увидеть изобретательность деревянного каркаса. Даже сегодня классические китайские ворота, которые мы научились ассоциировать с китайскими кварталами крупных городов на западе, представляют собой великолепные, но простые формы конструкции столбов и балок: две посаженные в землю балки поддерживают горизонтальный подоконник, соединяющий столбы, обрамляя портал.Фактически, основное различие между традиционным азиатским строительством и западными методами строительства заключается в концептуальном подходе к стене. В то время как западная архитектура использовала стены как несущие части здания, азиатская традиция воспринимала стены как пространственные границы, которые просто заполняли пространство между структурными балками. Вы можете легко увидеть эту концепцию в действии, рассматривая классические японские раздвижные двери седзи и стены из рисовой бумаги. Азиатские столярные изделия также получили высокую степень специализации, поскольку диагональные распорки очень редко использовались в качестве опорных конструкций.Естественно, что разные регионы континента выработали свой собственный архитектурный стиль и методы строительства.

Вышеупомянутый монастырский комплекс Джоканг в Тибете — лишь одна часть многогранной азиатской традиции. Фактически, сам Джоканг несет на себе свидетельства индийского, китайского и непальского дизайнерского влияния. Многие другие сельские монастыри, такие как монастырь Рагья начала 1700-х годов, следовали аналогичным методам строительства, которые включали врезные и шипованные столярные изделия с тщательно продуманными связями и сложной резьбой по всему строительному комплексу.

Китайские мастера даже разработали особую систему взаимоблокируемых деревянных кронштейнов, которая позволила надежно прикрепить стропила к столбам здания без креплений. Эти скобки доугун стали особенно популярными в VI и V веках до нашей эры. На протяжении веков китайские строители превратили дугун в одну из основных опорных систем, которая позволила им создавать надежные конструкции, способные противостоять силам, нарушающим целостность конструкции, таким как землетрясения. Со временем кронштейны приобрели декоративные элементы, подчеркнутые яркими красками и стилизованным артистизмом.

Пагоды, эти многоуровневые, богато украшенные деревянные конструкции, чаще всего вызывают в воображении образы японской сельской местности, хотя они также распространены в других азиатских странах, таких как Индия, Китай, Непал, Бирма или Вьетнам. Мастера использовали удивительную точность, чтобы создать все детали пагоды, которая не только возвышается над окружающим ландшафтом, но и демонстрирует изысканное художественное творчество, удачно сочетающее превосходную архитектурную функцию со стилем в приятной эстетической упаковке. Фактически, эти деревянные конструкции особенно хорошо подходили для подверженного землетрясениям японского пейзажа, который регулярно подвергался тайфунам и экстремальным погодным условиям. Гибкость древесины и гибкость столярных изделий позволили структурную корректировку с минимальным повреждением деревянного каркаса, и многие пагоды смогли выжить шесть, семь и даже четырнадцать веков.

Северная Америка

Неудивительно, что деревянные конструкции в Северной Америке были одним из первых методов строительства, которые европейские колонисты использовали для возведения постоянных сооружений.Высокое качество и обильные количества древесины позволили заполнить колониальные поселения деревянными домами и амбарами, в которых также использовались доски для заполнения пространства стен. Подобно скандинавской традиции, а также французским методам деревянного каркаса, размещение деревянных досок в пазах угловых столбов позволило новичкам создавать прочные и универсальные конструкции. В Новом Свете этот тип деревянного каркаса принял множество форм и названий, одним из которых был стиль Гудзонова залива, поскольку торговая компания предпочитала этот тип конструкции из досок для своих торговых постов.Самым хорошо сохранившимся примером такого типа строительства является таверна Golden Plough в Пенсильвании. Построенный в 1741 году, дом хорошо демонстрирует сочетание двух стилей с использованием досок внизу и фахверкового второго этажа наверху.

Фахверковое строительство стало особенно популярным в районах, заселенных немецкими иммигрантами, которые принесли свое мастерство и знания деревянного строительства с собой из древней страны. Даже сегодня сараи и залы с деревянным каркасом являются одним из самых известных товарных знаков столярных мастерских амишей.В североамериканских колониях самым популярным выбором для деревянных балок был дуб, иногда с добавлением белой сосны или тополя. Интересно, что у многих ранних колониальных строителей просто не было времени на то, чтобы приправить древесину, и они предпочли установить свои балки зелеными. Так было с самой старой из известных деревянных каркасных конструкций на североамериканском континенте — Фэрбенкс-хаус. Огромная усадьба Fairbanks House, построенная в 1637 году, до сих пор стоит в Дедхэме, штат Массачусетс, с обшивкой из обшивки и сохранив многие оригинальные черты.Точно так же усадьба Лумиса в Виндзоре, штат Коннектикут, с 1638 года сохранила многие характеристики колониальной истории деревянного каркаса.

Часто бывает трудно распознать историческую деревянную каркасную конструкцию, поскольку их фасады менялись много раз на протяжении веков. Последующие владельцы покрывали древесину вагонкой или сайдингом, чтобы дом лучше вписывался в доминирующие архитектурные стили того времени. Тем не менее, некоторые конструкции остались прежними. Сараи, например, получили большую выгоду от просторных интерьеров, которые могла обеспечить деревянная каркасная конструкция, и по этой причине сараи с деревянным каркасом, которые зародились как голландская амбарная традиция в Северной Америке, продолжали использоваться после промышленного производства гвоздей и гвоздей. винты, которые снизили популярность деревянных каркасных конструкций.

Истоки традиции создания деревянных каркасов | Timberpeg Timber Frame

Дерево — такой замечательный строительный материал, что неудивительно, что его использование предшествовало истории. Во всем мире, где деревья были в изобилии, их использовали для строительства домов и других построек. Однако из-за различий в ресурсах, доступных в разных регионах, деревянные каркасы развивались уникально в каждом регионе и даже отсутствовали в некоторых регионах. Вот небольшая предыстория эволюции деревянных каркасов.

Каркасный дом прошел долгий путь в истории.

Основным фактором, влияющим на то, будет ли в регионе развита культура создания деревянных конструкций, является тип лесов, встречающихся в регионе. На участках с хвойными лесами не было тенденции к деревянному каркасу. Так как мягкие породы дерева растут быстрее, чем лиственные, а также имеют тенденцию вырастать длинными и прямыми, в этих регионах вместо этого предпочитали строить бревенчатые дома. Вот почему Россия и скандинавские страны больше известны своей культурой бревенчатых домов, чем деревянным каркасом.Во всей остальной Европе чаще использовался деревянный каркас.

Хотя в настоящее время для изготовления столбов и балок обычно используются хвойные породы, деревянные каркасы развивались в регионах, где есть лиственные леса.

В ранних деревянных каркасах использовалась грубая инженерия, но современные деревянные каркасы были разработаны примерно во времена Древнего Рима. Фактически, извержение Везувия в 79 г. н.э. сохранило несколько деревянных каркасных структур в Геркулануме. Эти здания были фахверковыми, со столбами, выступающими по обеим сторонам стены, и заполнителем из плетеных палочек и гипса, называемого плетением и мазкой, между деревянными элементами.Римский архитектор Витрувий считал, что этот метод строительства сопряжен с риском возгорания, но теперь мы знаем, что толстые таймеры на самом деле весьма огнестойкие.

По мере распространения Римской империи, их практика деревянного каркаса распространилась вместе с ними. Деревянный каркас стал особенно популярным на территории современной Германии, Франции и Англии. Фахверковое строительство по-прежнему было распространенной формой, и когда вы представляете себе английское или немецкое деревянное здание с деревянным каркасом, это, вероятно, приходит на ум.В немецком городе Кведлинберг более 1200 фахверковых домов, построенных за 500 лет. Англичане разработали крестообразную ферму — средневековую разработку, которая используется до сих пор.

Крюковая ферма Timberpeg home.

К 1500 году массовый спрос на древесину привел к повсеместному вырубке лесов в Европе и особенно в Англии. Состоятельные дома в Англии использовали технику, называемую тесной стойкой, при которой столбы шириной примерно шесть дюймов размещались на расстоянии ширины столбика друг от друга.В этом не было необходимости по структурным причинам, а просто чтобы продемонстрировать богатство домовладельца. Английские колонисты в Америке сначала использовали фахверковые дома, но быстро перешли на обшивку вагонкой, которая также была традиционным английским строительным стилем.

Мы сосредоточились на развитии европейского деревянного каркаса, поскольку он оказал наибольшее влияние на деревянное каркасное строительство в Америке. Однако каркасные конструкции из дерева имеют мировые традиции.В Японии, например, есть богатые традиции деревянного каркаса. Хотя японские деревянные каркасы чаще называют столбами и перемычками, чем конструкциями из столбов и балок, они также обладают высокой устойчивостью к сейсмическим воздействиям и поэтому получили широкое распространение. Пагода в Хурю-дзи, например, представляет собой деревянное каркасное здание, которое стоит примерно с 607 года нашей эры, что делает его одним из старейших деревянных построек в мире.

Надеемся, вам понравился этот краткий обзор происхождения деревянного каркаса.Если вы хотите внести свой вклад в историю деревянного каркаса, построив собственный Timberpeg, свяжитесь с нами.

Изгибов, балок и прочего! Глоссарий по деревянным каркасам, часть 2 — Modern Timber Craft

В предыдущем посте мы начали наш исчерпывающий глоссарий для дома с деревянным каркасом. Сегодня мы продолжим рассматривать ключевые термины, которые используются при строительстве деревянного каркасного дома. Наслаждаться!

Половина ласточкин хвост: A ласточкин хвост сужается только с одной стороны.

Half Lap: Соединение, в котором два бруса нахлестываются или впадают друг в друга.

Фахверковая рама: An строительная система, в которой пространство между брусьями заполнено кирпичом, гипс или плетень и мазня. Результирующий вид раскрывает древесину как на экстерьер и интерьер здания.

Уменьшение вдвое: удаление половинной глубины двух бревен, чтобы они могли пересекать каждый Другой.

Молоток: A Кронштейн для крыши, выступающий из верхней части стены, который поддерживает ферму крыши.Конструкция создает большой пролет с относительно короткими бревнами.

Очищенный вручную: Процесс удаления коры и внешний слой (камбий) бревна. Пилинг рук обычно проводится с помощью натяжной нож, хотя некоторые компании используют машины для придания ему вида очищенного вручную.

Заголовок: Составной горизонтальный элемент каркаса дома, который перекрывает окно или дверной проем.

Сердцевина: внутренние слои древесины, которые в растущем дереве перестали содержать живые клетки, в отличие от заболони, которая содержит растущие клетки.Сердцевина обычно более темного цвета, чем заболонь.

Распорка «елочкой»: Декоративный, поддерживающий стиль рамы, обычно под углом 45 ° к вертикальному и горизонтальному направлениям рамы.

Вырубной: Вырубить топором или теслом. Также называется ручной высечкой.

Бедро: The угловой гребень, образованный двумя смежными плоскостями.

Прижимной стержень: A металлический стержень, обеспечивающий дополнительное крепление кровельной системы к лагам.Эти желательны в районах с сильным ветром.

Штифт с крючком: Застежка, используемая для временной фиксации стыков при тестовой сборке рамы. Также известен как выколотка.

Врезной в корпус: A углубленный паз, в котором предусмотрена опора на всю ширину шипованный член.

Корпус: неглубокий паз или полость для размещения большей части торца бруса. Обычно в сочетании с более глубоким пазом меньшего размера, чтобы получить шип для набора соединения.

Причал: An верхний этаж, который зависит от консольной системы, в которой горизонтальная балка ( причал bressummer) выступает вперед за пределы пола, и стена над ним отдыхает.

Столярные изделия: искусство или ремесло соединения бревен с помощью столярных швов.

Соединение: соединение двух и более брусов.

Балки: Малые, параллельные брусья, завершающие каркас пола.

Пропил: канавка, образованная в древесине во время пиления, или толщина древесины, удаленная как опилки.

Пропила: Б / у описать либо серию пропилов дисковой пилой, установленной на желаемую глубину удалить кусок дерева или распилить вручную вдоль плеча Собранный шарнир для улучшения посадки соединения.

Шпоночный паз: Стык между фундаментом и фундаментной стеной.

Сушеные в печи Пиломатериалы: Пиломатериалы, прошедшие сушку в сушильной печи, часто до более низкая влажность по сравнению с пиломатериалами, выдержанными на воздухе.

King Post: A центральная вертикальная стойка, простирающаяся от изогнутой пластины или балки до места соединения стропила.

Коленный бандаж: A небольшой брус, который обрамляют по диагонали между стойкой и балкой.

Планировка: нанесение стыка на древесину перед распилом.

Живая нагрузка: Вес из-за занятости здания (люди, обстановка и т. д.).

Нагрузка: Срок используется для описания веса, приложенного к раме или элементу каркаса.

Максимально допустимое напряжение волокна при изгибе: Стандарт безопасной конструкции для напряжений волокна.

Максимально допустимый горизонтальный Напряжение сдвига: Безопасный стандарт проектирования для напряжения сдвига.

Модуль упругости: A мера жесткости материала. Отношение напряжения (силы на площадь) к деформация (деформация древесины).

Момент: произведение силы на расстояние, с которого она действует, что заставляет луч сгибать.

Момент инерции: A свойство, которое отражает прочность древесины в зависимости от размера и форма его поперечного сечения.

Врезное и шипованное соединение : Часто используемый метод крепления в деревянном каркасе. В одном дереве есть прорезь (паз), а в другом Компонент имеет выступающий элемент, который входит в прорезь (шип). Врезной & шип часто закрепляется на месте с помощью дюбелей из твердой древесины или колышки. Типы включают:

• Открытый врезной. Врезной только с трех сторон.
• Заглушка врезная. Неглубокий паз, глубина которого зависит от размера бруса.Также паз, который не проходит сквозь заготовку.
• Сквозной врезной. Паз, полностью проходящий через деталь.
• Полукруглый клин. Врезка, в которой задняя часть шире или выше передней или открытой. Пространство для клина изначально дает место для вставки шипа, наличие клина после того, как шип был задействован, предотвращает его извлечение.
• Сквозной клин полусферический хвостовик. Клиновидный паз в форме «ласточкин хвост», полностью проходящий через деталь.

Noggin штук: горизонтальные брусья, образующие верх и низ каркасов филеночных панелей.

Номинальный размер: Без одежды размер пиломатериала.

Общая длина: Всего длина бруса, включая длину шипов на обоих концах.

Свес: выступ второй истории после первой.

Паз неполной ширины: A выемка на растянутой или сжимаемой поверхности изгибаемого элемента, которая не распространяются по всей ширине лица.

Колышек: A деревянный дюбель диаметром от одного до полутора дюймов, обычно из дуба или саранча.

Удочка для щуки: Длинная палка с заостренным острием, используемая для подъема рам. Эти инструменты были известны еще в пятнадцатом веке как масла.

Штырь: Малый колышек.

Пластины: Major горизонтальные брусья, поддерживающие основание стропил.

Столб: Столбы любые вертикальные брус.

Стойка и балка: Другой термин, используемый для описания древесины. каркасная конструкция.

Основные стропила: Пара наклонных деревянных балок, обрамлены изогнутыми.

Прогон: Балки, идущие перпендикулярно поддерживающие их стропила, используемые для соединения основных стропил ферм вместе. Прогоны поддерживают настил крыши.

Queen Post: A пара вертикальных стоек стропильной фермы, стоящая на гнутой плите или балке, и поддерживающие стропила или воротниковую стяжку.

Стойка: действие натяжения или подъема рамы для приведения ее в квадратное или вертикальное положение.

Стропила: The нижние концы стропил, обрамленные в плиту.

Стропила: точка стыка вершин стропил.

Подъем рамы: Срок используется для описания возведения изгибов и стропильных ферм с последующим их соединением и привязать остальные бруски к каркасу.

Восстановленная древесина: Древесина это было сохранено в целости и сохранности из старых амбаров, мельниц и фабрик, которые были построены с деревянно-каркасной конструкцией.Его собирают, затем перерабатывают и повторно используют для строительства. новая структура.

Приправы: материал между отверстием для штифта или клина и концом шипа или шлица.

Коньковая опора / Коньковая балка: Горизонтальный брус на вершине крыши, к которому крепятся стропила.

Шаг крыши: дюйма подъема на фут пробега. Например, крыша с углом наклона 45 градусов имеет двенадцать дюймов подъема на каждый фут пробега и поэтому называется крышей с двенадцатью скатами.

Ферма крыши: A конструкция для поддержки крыши.

Угловая выемка для седла: Паз для седла — это перекрытие, блокирующий вид бревенчатого уголка. Угол с прорезью седла обеспечивает плотную посадку и превосходное качество конструкции.

Шарф: Соединение для соединения двух брусов встык.

Приправленная древесина: Сушеная дерево.

Встряхивание: Разделение древесных волокон, которые повторяют кривизну годичных колец.Обычно встречается во время роста дерева.

Разрушение при сдвиге: Разрушение от срезания волокон древесины.

Сдвиг: A сила, вызывающая проскальзывание между слоями.

Обшивка: покрытие из досок или водонепроницаемого материала на внешней стене дома или на крыше.

Прокладка: Тонкая конические куски материала, например, черепицы. Используется для выравнивания бруса подоконника.

Плечо: балка пересечения на стыке двух сборных бруса. Относится к древесине с шип.

Длина от плеча до плеча: Длина бруса между плечами двух торцевых соединений. (Общая длина минус длина концевых шипов.)

Пороги: горизонтальные брус, опирающийся на фундамент.

Наклонные брусья: Включает фермы, раскосы и раскосы в елочку.

Софит: нижняя часть здания, например, под навесом крыши.

Шлицевой : Пиломатериал или конструктивный деревянный элемент, помещаемый в прорези, пазы, дадо и т. Д.для укрепления стыков между компонентами. Также известен как свободный шип.

Выравнивание бруса: Процесс вытягивания и обрезки одного конца бруса таким образом, чтобы после пропила получилась плоская поверхность, перпендикулярная длине бруса.

Автономный Деревянный каркас: Деревянная конструкция, спроектированная так, чтобы выдерживать нагрузки без использование стен со сдвигом или дополнительных структурных систем.

Шип шип: Короткий шип, глубина которого зависит от размера древесины.Также используется для описания шипа, который короче ширины прорезанной части, поэтому шип не виден.

Summer Beam: Major древесина, которая пролегает между крупами или пластинами.

Шип зазубрины: Термин, используемый для шипа на верхней части стойки с челюстями или приклада, который обычно принимается пазом на нижней стороне поперечной балки.

Шаблон: A полноразмерная выкройка из тонкого материала для разметки и проверки стыков.

Временное крепление: метод временного увеличения жесткости рамы во время подъема.

Тенон: выступающий конец бруса, вставляемый в паз.

Натяжение: Сила, вызывающая тенденцию к растяжению. В деревянных каркасах зафиксированное натяжение добавляет жесткости и прочности.

Через шип: A шип, проходящий через древесину, которую он соединяет. Может выходить за паз и заклинивать с противоположной стороны.

Язык и вилка: A тип соединения, в котором один брус имеет форму вилки с двумя зубьями, а другой центральный язычок, который вставляется между зубцами.

Верхний шип: Шип, который встречается над столбиком.

Транзит: A телескоп устанавливается на штатив для выравнивания фундамента или балок подоконника.

Trunnel (Treenail): Термин, используемый для описания колышка, иногда называемого очень большим колышком.

Ферма: The сборка бруса, образующего жесткий каркас.

Бивень шип: A тип пазового и шипового соединения, в котором используется клиновидный ключ для фиксации соединения вместе.

Вертикальные брусья: Обрамление который включает стойки (основные опоры в углах и другие основные стойки) и шпильки (вспомогательные прямостоячие в каркасных стенах).

Шагающие балки: Две параллельные балки, уложенные на землю, которые помогают перемещать бревна при повороте действие.

Настенные панели: Расположены в верхней части стен с деревянным каркасом они поддерживают фермы и балки крыша.

Клин: Конический деревянный элемент с прямоугольное поперечное сечение, используемое для крепления сквозных шипов, сквозных шлицев и шарф шарф.

Есть ли какие-то термины, упомянутые в этом посте, для которых вы хотели бы дать определение? Есть ли какие-либо термины, связанные с деревянным каркасом, о которых вы слышали и не уверены, что они означают? Дайте нам знать об этом в комментариях!

Благодаря следующим ресурсам:

Pinterest

Деревянный дом для жизни

Реставрации наследия

Штаб-квартира по деревянным каркасам

Vermont Timber Works

Вудхаус

Амбарный двор

Глоссарий по деревянным каркасам — Woodhouse The Timber Frame Company

Деревянный каркас может сбивать с толку, если вы не знакомы с используемой терминологией. Ниже приводится список терминов, относящихся к отрасли производства деревянных каркасов.

Общие термины по деревянным каркасам

Adze: Инструмент в форме топора с лезвием под прямым углом к ​​рукоятке, используемый для формовки или обработки древесины.

Анкерная балка: Основная связывающая балка. Присоединяется к столбу со сквозным шипом, заклиниваемым с противоположной стороны.

Анкерный болт: Болт, выступающий из верхней части фундамента, на котором гайкой крепится пластина порога.

Шнек: Инструмент для сверления отверстий в дереве.

Засыпка: Замена вынутого грунта вокруг фундамента.

Плинтус: Внутренняя отделка стены комнаты вдоль пола.

Рейка: Тонкий узкий кусок пиломатериала, используемый для облицовки панелей или краев сайдинга.

Отсек: Расстояние между двумя изгибами.

Балка: Главный горизонтальный элемент каркаса здания.

Карман для балки: Паз в стене или принимающем элементе, подготовленный для приема концов балки.

Beetle: Большой деревянный молоток, обычно весом от пятнадцати до двадцати фунтов. Молот.

Изогнутый: Конструкционная сеть из бруса или фермы, составляющая одну часть поперечного сечения каркаса.

Сайдинг со скосом: Доски различной ширины, сужающиеся к тонкому краю, используемые в качестве покрытия сторон зданий.

Кровотечение: Экссудация смолы, креозота камеди или другого вещества из древесины.

Слепой паз: Врезной паз, который не полностью проходит через деталь.

Blue Stain: Голубоватое пятно, вызванное некоторыми грибами, которые редко проникают за пределы заболони, в основном сосны.

Bird’s Mouth: V-образный вырез, напоминающий открытый клюв птицы. Он врезается в основание стропила и принимает пластину.

Сверлильный станок: Устройство с ручным приводом и зубчатыми колесами, приводящими в движение сверло для сверления больших отверстий.

Board Foot: Количество пиломатериалов, содержащихся в (или полученных из) куска грубых зеленых пиломатериалов толщиной 1 дюйм, шириной 12 дюймов и длиной 1 фут, или его эквивалента в толщине, шире, уже или длиннее. пиломатериалы.

Раскосы: Раскосы добавляют жесткости раме. Обычно они проходят по диагонали между стойками и балками и помогают предотвратить раскачивание (наклон) рамы при сильном ветре. Подтяжки иногда используются в горизонтальной плоскости, переходя от одной балки к другой.

Рама с балками: Деревянная рама.

Bressumer: Английский термин для обозначения балки, поддерживающей верхнюю стену деревянного каркаса.

Перемычка: Короткие бревна, помещенные между балками или балками для предотвращения бокового смещения.

Broadaxe: Тип топора с необычно широким лезвием, скошенным только с одной стороны, и смещенной рукоятью. Используется для рубки бревен из бревен. Боковой топор.

Buck: Каркас из габаритного бруса вбивается в бревенчатую стену и используется для обрамления окон и дверей.

Изгиб: Изгиб бруса в результате сжимающего усилия вдоль его оси.

Страхование рисков строителя: Страховой полис во время строительства, который покрывает ущерб дому или имуществу, причиненный пожаром, ветром, кражей или вандализмом.

Строительный кодекс: Строительные стандарты, разработанные для защиты здоровья и безопасности жителей дома.

Разрешение на строительство: Разрешение, выданное муниципалитетом, которое позволяет продолжать строительные работы на определенном участке в соответствии с утвержденными планами.Обеспечивает соответствие всех предлагаемых строительных работ строительным нормам и внесение их в налоговые ведомости.

CAD (Computer Aided Design): Программные технологии, которые мы используем для всех аспектов проектирования, за исключением, возможно, предварительного создания эскизов.

Канат: Треугольная полоса пиломатериала, которая получается путем разрезания квадратного бруса по диагонали.

Консольная балка: Выступающая балка, поддерживающая свес.

Обшивка: Пиломатериал для внутренней отделки оконных и дверных рам.

Палки для переноски: Палки, помещенные под деревянную доску для удобного удержания в руке при переноске. Обычно для переноски бревна требуется две ручки для переноски и четыре человека.

Фаска: Простая фаска для украшения древесины.

Проверки: Разделение древесных волокон по направлению лучей. Вызвано натяжением из-за неравномерного высыхания.

Циркулярная пила: Электропила с дисковой пилой.

Прозрачный: Пиломатериал почти полностью без пятен, дефектов или сучков.

Крупнозернистый: Применительно к древесине пиломатериалов, которая имеет необычно широкие годичные кольца для данного вида.

Хомут Пурлин: Горизонтальная продольная балка, поддерживающая хомуты.

Хомут-стяжка: Горизонтальный соединитель между парой стропил, используемый для уменьшения провисания или расхождения стропил.

Комбинированный квадрат: Инструмент, который можно использовать для разметки углов в 45 или 90 градусов.Упор регулируется по лезвию для использования в качестве ограничителя глубины.

Come-Along: Ручная лебедка с храповым механизмом. Используется для стягивания шарниров, как страховочная стяжка при подъеме изгиба и для стягивания рамы во время подъема.

Обычные стропила: Плотно и равномерно расположенные наклонные брусья, поддерживающие кровельное покрытие. Независимо от гнутой системы (см. Основные стропила).

Сжатие: Вызвано силой сжатия или раздавливания.

Проводимость: Движение тепла через материал.

Конвекция: Передача тепла путем циркуляции или движения.

Угловое долото: Прочное долото Г-образной формы с ударом молотка. Используется для зачистки углов паза.

Cope: Вырез по дуге окружности на растянутой поверхности изгибаемого элемента, прилегающей к несущей поверхности элементов, для уменьшения напряжения сдвига параллельно выемке в зернах.

Cost-Plus: Тип контракта, заключаемого между генеральным подрядчиком и владельцем дома, в котором оговаривается, что владелец будет оплачивать стоимость строительных материалов по мере реализации проекта, а также добавленный процент на гонорар генерального подрядчика. Этот тип контракта противоположен контракту с фиксированной ценой.

Торцовочная пила: Пила предназначена для поперечной резки волокон.

Корона из древесины: Выпуклая сторона древесины.

Стойка короны: Центральная вертикальная стойка фермы крыши, которая соединяет изогнутую пластину или пояс с воротником-стяжкой или прогоном воротника.

Крюк: Примитивная ферма, образованная двумя основными брусьями, обычно изогнутыми, образованными в виде арки или перевернутой буквы V. Каждая половина крюка называется лезвием, и пара часто вырезана из одного дерева.

Раздавливание: Разрушение при сжатии. Постоянная деформация в результате сжатия.

D-Log: Профиль, который вы можете выбрать для фрезерования бревенчатого дома. Каждое бревно, названное в честь его формы, фрезеровано снаружи и распилено изнутри, в результате чего снаружи создается традиционный бревенчатый дом с прямой стеной изнутри.

Собственная нагрузка: Вес здания (крыша, перекрытия, стены и т. Д.).

Демередж: Дополнительные сборы, взимаемые транспортной компанией для покрытия задержек в доставке продукта.

Глубина: Толщина балки по вертикали.

Соглашение о проектировании: Описывает процесс проектирования вашего нового деревянного каркасного дома.

Диагональное зерно: Зерно, не параллельное длине бруса.Это значительно снизит прочность бруса.

Габаритные пиломатериалы: Строганые пиломатериалы, которые продаются в соответствии с их номинальными размерами.

Дисковая шлифовальная машина: Шлифовальная машина кругового действия.

Слуховое окно: Слуховое окно — это конструктивный элемент здания, который выступает из плоскости наклонной поверхности крыши. Слуховые окна используются для создания полезного пространства на верхнем уровне здания путем добавления высоты над головой, а также, как правило, путем добавления окон.

Пихта Дугласа: Пихта Дугласа имеет сложную структуру волокон и менее склонна к скручиванию и скручиванию. Эта обычная для Северо-Запада порода дерева демонстрирует необычайную структурную прочность и гибкость. Кроме того, пихта Дугласа легко доступна в широком ассортименте размеров и диаметров для вашего дома.

«Ласточкин хвост»: Шип, имеющий форму распростертого голубя хвоста, который помещается в соответствующий паз.

Dowell: Цилиндрическая деревянная шпилька, используемая для скрепления двух деревянных брусков.

Растачивание при вытяжке: Преднамеренное смещение отверстий в пазу и шипу таким образом, что соединение затягивается во время установки штифта.

Нож для вытягивания: Лезвие ножа с ручками на обоих концах, которые позволяют тянуть нож обеими руками в сторону пользователя.

Платье: Для строгания одной или нескольких сторон пиломатериала.

Пробойник: Пробойник.

Пробойник: Используется для временной фиксации шарниров при тестовой сборке рамы.

Капля: Декоративный кулон. Каплевидное окончание к нижним концам стойки второго этажа рамочного свеса. Также известен как маятник.

Голландец: Деревянная заплатка, чтобы скрыть дефект, предыдущие столярные изделия или другой дефект или ошибку. Соответствие цвета и текстуры затрудняет их поиск.

Ослабленная кромка: Кусок дерева со слегка закругленными краями или «зубчатым концом» с каждой стороны.

Карниз: Та часть крыши, которая выступает за поверхность стены.

Расстояние до кромки: Расстояние от центра отверстия под штифт до кромки элемента, измеренное перпендикулярно направлению волокон.

Краевое зерно: Пиломатериалы, распиленные по радиусу годичных колец или под углом менее 45 градусов к радиусу, являются краевыми; этот термин является синонимом «четверть распиленной».

Egress: Блок (дверь, окно или световой люк), через который люди могут выйти из здания. Требования к местному исходящему коду различаются.

Конечное расстояние: Расстояние от центра отверстия под штифт до конца элемента, измеренное параллельно направлению волокон.

Конечное совпадение: Для пазов и пазов на концах пиломатериалов.

Равновесное содержание влаги: Содержание влаги, при котором древесина не набирает и не теряет влагу в воздухе при данной относительной влажности и температуре.

Чрезмерный изгиб и прогиб: Значения допустимого изгиба древесины в раме, установленные строительными нормами.Все, что превышает эти значения, считается чрезмерным.

Лицевая сторона: Сторона куска дерева или бруса, которая демонстрирует лучшее качество.

Разрыв волокна: Разрыв из-за растяжения нижних волокон древесины.

Оклад: Атмосферостойкие полосы из металла, которые направляют воду определенным образом. Ступенчатый оклад — это серия коротких окладов, которые накладываются между слоями кровельного покрытия. Встречная планка — это часть планки, которая закрывает ступенчатую планку, если сайдинг не существует, например, у бревенчатой ​​стены.Головка мигания закрывает оконный или дверной блок.

Плоское зерно: Обычный пиленый или пиленый по касательной к годовым кольцам, в отличие от пиленого материала по кромке или четвертины.

Зубило для обрамления: Долото для тяжелых условий эксплуатации, обычно с лезвием шириной от полутора до двух дюймов. Предназначен для использования с молотком.

Квадрат каркаса: Также называется стальным квадратом. Г-образный металлический инструмент для выкладки столярных изделий. Его тело составляет двадцать четыре дюйма в длину и два дюйма в ширину, а язык — шестнадцать дюймов в длину и два дюйма в ширину.

Канавки: Продольные выемки или канавки для декоративных целей.

Паз по всей ширине: Паз на растянутой или сжатой поверхности изгибаемого элемента, который проходит по всей ширине поверхности.

Обшивка: Любой плоский кусок пиломатериала, используемый для получения каркаса неправильной формы на плоской поверхности; в частности, узкую полосу пиломатериала, которая прибивается к стропилам, шпилькам и балкам в качестве основы.

Двускатная крыша: Двускатная крыша А-образной формы.

Крыша Gambrel: Двухскатная крыша, нижний скат которой круче верхнего.

Окно, заполненное газом: Стеклопакеты с газом, отличным от воздуха, в воздушном пространстве; для уменьшения теплопроводности агрегата «значение U» (см. значение U)

Генеральный подрядчик: Специалист, курирующий строительный проект, включая планирование, надзор и оплату субподрядчиков.

Балка: Основная древесина, простирающаяся между порогами.

Балка: Основной горизонтальный брус, соединяющий стойки.

Остекление: Для оконной рамы со стеклом.

Клееный брус: Спроектированная опорная балка, состоящая из склеенных между собой пластин размерной древесины.

Зерно: Термин, используемый для обозначения расположения или направления деревянных элементов (спиральное зерно, поперечное зерно и т. Д.) И относительной ширины годичных колец (крупное зерно, мелкое зерно и т. Д.)) Он также используется для обозначения угла годичных колец по отношению к оси платы (зернистость кромки, плоская текстура).

Зеленая древесина: Необработанная или влажная древесина; пиломатериалы, в ячейках которых еще остается свободная вода; пиломатериалы с содержанием влаги выше точки насыщения волокна (примерно от 25 до 30%).

Зеленая древесина: Древесина свежесрубленная, не высушенная и не выдержанная.

Решетки: Декоративная решетка, устанавливаемая на стекле или между ними, которая фактически не разделяет стекло.

Стойка локации: Стойка шире вверху, чем внизу. Более широкая часть обеспечивает больше древесины для пересечения столярных изделий.

Half ласточкин хвост: ласточкин хвост сужается только с одной стороны.

Half Lap: Соединение, в котором два бруса прилегают друг к другу или впадают друг в друга.

Фахверковый каркас: Древняя строительная система, в которой пространство между бревнами заполнено кирпичом, штукатуркой или плетением и мазью, так что бревна открываются как снаружи, так и изнутри здания.Плетень представляла собой основу из плетеной лозы, покрытой слоями мазки, состоящей из глины, извести, конского волоса и коровьего навоза.

Деление вдвое: Удаление двух бревен на половину глубины, чтобы они могли пересекать друг друга. Половина круга.

Hammer Beam: Кронштейн для крыши, выступающий из верхней части стены и поддерживающий ферму крыши. Конструкция создает большой пролет с относительно короткими бревнами.

Очищенный вручную: Процесс удаления коры и внешнего слоя (камбия) с бревна.Ручная чистка обычно выполняется с помощью ножа, хотя некоторые компании используют машины для получения эффекта ручной очистки.

Лиственная древесина: Древесина некоторых лиственных деревьев, например, дуба, клена, ясеня и т. Д.

Заголовок: Строительный горизонтальный элемент каркаса дома, который перекрывает окно или дверной проем.

Сердцевина: Внутренние слои древесины, которые в растущем дереве перестали содержать живые клетки, в отличие от заболони, которая содержит растущие клетки.Сердцевина обычно темнее по цвету, чем заболонь, хотя у некоторых видов разница едва заметна.

Растяжка «елочка»: декоративный и поддерживающий стиль рамы, обычно под углом 45 ° к вертикальному и горизонтальному направлениям рамы.

Вырубной: Вырубить топором или теслом. (также называется вручную)

Бедро: Бедро — это угловой гребень, образованный двумя смежными плоскостями.

Прижимной стержень: Металлический стержень, обеспечивающий дополнительное крепление кровельной системы к бревнам.Это желательно в районах с сильным ветром.

Горизонтальные брусья: балки подоконников, гвоздики, стеновые плиты.

Штифт крюка: Пробойник.

Врезной паз: Врезной паз, в котором предусмотрена опора на всю ширину шипованного элемента.

Корпус: Мелкий паз или полость для установки большей части торца бруса. Обычно сочетается с более мелким глубоким пазом, чтобы получить шип для набора соединения.

Косяк: Сторона окна, двери или другого подобного проема.

Причал: Верхний этаж, зависящий от консольной системы, в которой горизонтальная балка, подпорка причала, на которую опирается стена наверху, выступает вперед за пределы этажа ниже.

Столярные изделия: Искусство или ремесло соединения бревен с использованием деревянных соединений.

Стык: Соединение двух или более бревен.

Балки: Небольшие параллельные балки, завершающие каркас пола.

Пропил: Канавка, образовавшаяся в древесине при распиловке или толщине древесины, удаленной в виде опилок.

Продольный пропил: Либо серия пропилов дисковой пилой, установленной на желаемой глубине, чтобы удалить кусок дерева, либо ручная распиловка вдоль заплечика собранного соединения для улучшения посадки соединения.

Шпоночный паз: Стык между фундаментом и фундаментной стеной.

Печь: Обогреваемая камера для сушки пиломатериалов.

Пиломатериалы, высушенные в печи: Пиломатериалы, прошедшие сушку в сушильных камерах, обычно, хотя и не обязательно, до более низкого содержания влаги, чем пиломатериалы, высушенные на воздухе.

King Post: Центральная вертикальная стойка, простирающаяся от изогнутой плиты или балки до стыка стропил.

Коленный бандаж: Небольшой брусок, обрамленный по диагонали между стойкой и балкой.

Планировка: Чертеж стыка древесины перед распилом.

Наклонная: Сарай в здании, обрамленный в основной каркас.

Живая нагрузка: Вес, связанный с заполнением здания (люди, мебель и т. Д.).

Нагрузка: Вес.

Молоток: Молоток из твердой древесины весом от полутора до двух с половиной фунтов. Используется для забивания долота.

Maul: Beetle.

Максимально допустимое напряжение волокна при изгибе: Стандарт безопасной конструкции для напряжения волокна.

Максимально допустимое горизонтальное напряжение сдвига: Безопасный стандарт проектирования для напряжения сдвига.

Модуль упругости: Мера жесткости материала. Отношение напряжения (силы на площадь) к деформации (деформации).

Момент: Произведение силы на расстояние, на котором она действует. Это приводит к изгибу балки.

Момент инерции: Свойство, которое отражает прочность древесины в зависимости от размера и формы ее поперечного сечения.

Врезка: Канавка или паз, в которую или через которую вставляется шип.

• Открытый врезной — врезной, имеющий только три стороны.
• Врезной паз — неглубокий паз, глубина зависит от размера бруса; также паз, который не проходит через заготовку (в отличие от «сквозного паза»).
• Сквозной паз — паз, полностью проходящий сквозь деталь.
• Клиновидный полу-ласточкин хвост — паз, в котором задняя часть шире или выше передней или открытой.Пространство для клина изначально дает место для вставки шипа, наличие клина после того, как шип был задействован, предотвращает его извлечение.
• Сквозной клин с полукруглым хвостом — клиновидный паз с полукруглым хвостом, полностью проходящий через деталь.

Врезное и шипованное соединение: Любое соединение, в котором выступ на одном конце бруса вставлен в паз или прорезь в другом брусе.

Noggin-Pieces: Горизонтальные брусья, образующие верх и низ каркасов филеночных панелей.

Номинальный размер: Размер бруса без одежды. Например, пиломатериалы с номинальным размером два дюйма на четыре дюйма будут иметь фактический размер примерно полтора дюйма на три с половиной дюйма.

Общая длина: Общая длина бруса, включая длину шипов на обоих концах.

Свес: Проекция второго этажа за пределы первого.

Паз неполной ширины: Паз на поверхности растяжения или сжатия изгибаемого элемента, которая не проходит по всей ширине поверхности.

Колышек: Деревянный дюбель диаметром от одного до полутора дюймов, обычно из дуба или акации.

Удочка для щуки: Длинная палка с заостренным острием, используемая для подъема рам. Эти инструменты были известны еще в пятнадцатом веке, когда их называли «маслом».

Штифт: Маленький штифт.

Плиты: Основные горизонтальные балки, поддерживающие стропила.

Отвес: Вертикально.

Столб: Вертикальный или вертикальный деревянный.

Стойка и балка: Деревянный каркас.

Ручной строгальный станок: Ручной строгальный станок с вращающимися режущими лезвиями. Используется для отделки поверхностей из черновых пиломатериалов.

Основные стропила: Пара наклонных бревен, обрамленных гнутым изгибом.

Прогоны: Горизонтальные балки, соединяющие стропильные фермы.

Теорема Пифагора: Для прямоугольного треугольника сумма квадратов сторон равна квадрату гипотенузы.Используется при расчете длины стропил и коленных распорок.

Столб королевы: Пара вертикальных стоек стропильной фермы, стоящая на изогнутой пластине или подпоре и поддерживающих стропила или воротник.

Стойка: Натяжение или подъем рамы для приведения ее в квадратное или вертикальное положение.

Стропила: Нижние концы стропил, входящие в плиту.

Пик стропил: Точка, где встречаются вершины стропил.

Подъем каркаса: Установка изгибов и ферм крыши, а также соединение и привязка других деревянных балок к каркасу.

Реакция: Сила, поднимающаяся вверх в ответ на нагрузку.

Rearing the Frame: английский термин. Эквивалентно «поднятию рамки».

Приправа: Материал между отверстием для штифта или клина и концом шипа или шлица.

Ridgepole: Горизонтальный брус на вершине крыши, к которому крепятся стропила.

Rip: Распилить доску продольно.

Продольная пила: Пила предназначена для резки параллельно волокнам.

Шаг крыши: дюйма подъема на фут пробега. Например, крыша с углом наклона 45 градусов имеет двенадцать дюймов подъема на каждый фут пробега и поэтому называется крышей с двенадцатью скатами.

Ферма крыши: Конструкция для поддержки крыши.

Фрезерный станок: Электроинструмент с вращающимися режущими лезвиями, используемый в деревянных каркасах для закругления или украшения кромок древесины.

Угловая выемка под седло: Седельная выемка — это перекрывающийся, блокирующий тип угла бревна. Угол с выемками в виде седла обеспечивает плотную посадку и превосходное качество конструкции.

Створка: Оконная створка в обрамлении, в которой закреплено стекло.

Шарф: Соединение для соединения двух брусов встык.

Писец: Для нанесения отметки на древесине путем царапания линии острым предметом; также для резки или придания формы дереву так, чтобы оно подходило к несколько неровной поверхности другого.

Приправленная древесина: Сушеная древесина.

Встряхивание: Отделение древесных волокон по кривизне годичных колец. Обычно возникает во время роста дерева.

Отказ при сдвиге: Отказ от срезания волокон древесины.

Сдвиг: Сила, вызывающая скольжение между слоями

Обшивка: Обшивка из досок или водонепроницаемого материала на внешней стене дома или на крыше.

Односкатная крыша: Крыша с односторонним уклоном.

Прокладка: Тонкие конические куски материала, например, черепицы. Используется для выравнивания бруса подоконника.

Плечо бруса: Точка пересечения в месте соединения двух собранных бревен. Относится к древесине с шипом.

Длина от плеча до плеча: Длина бруса между плечами двух концевых соединений. (Общая длина минус длина концевых шипов.)

Пороги: Горизонтальные бруски, опирающиеся на фундамент.

Slick: Долото с лезвием шириной два с половиной или более дюйма. Его толкают руками, а не бьют молотком.

Наклонные брусья: Включает фермы, распорки и распорки в елочку.

Софит: Нижняя часть здания, например, под навесом крыши.

Мягкая древесина: Древесина преимущественно хвойных или вечнозеленых, например сосна, ель, пихта Дугласа и т. Д.

Размах: Расстояние от плеча до плеча.

Удельный вес: Отношение плотности материала к плотности воды.

Spline (также известный как Free Tenon): пиломатериал или конструкционный деревянный элемент, помещаемый в прорези, пазы, выступы и т. Д. Для усиления соединений между компонентами.

Разделение: Полное разделение древесных волокон.

Выравнивание бруса: Процесс вытягивания и обрезки одного конца бруса таким образом, чтобы после пропила получилась ровная поверхность, перпендикулярная длине бруса.

Отдельно стоящая деревянная рама: Конструкция из деревянного каркаса, спроектированная таким образом, чтобы выдерживать нагрузки без использования поперечных стен или дополнительных структурных систем.

Летняя балка: Основная древесина, простирающаяся между крупами или пластинами.

Шаблон: Полноразмерная выкройка из тонкого материала для разметки и проверки стыков.

Temporary Bracing: Метод временного увеличения жесткости рамы во время подъема.

Шип: Выступающий конец бруса, вставляемый в паз.

• Stub tenon — короткий шип; глубина зависит от размера бруса; также шип, который короче ширины прорезанной части, поэтому шип не виден (в отличие от «сквозного шипа»).
• Шип клыка — разновидность соединения шипа и паза, в котором используется клиновидный ключ для удержания соединения вместе
• Сквозной шип — шип, полностью проходящий через кусок дерева, в который он вставлен, и хорошо виден на задней стороне
• Шип зазубренный — термин, используемый для шипа на верхней части стойки с челюстями или приклада, который обычно принимается пазом на нижней стороне поперечной балки.Обычный элемент английской вязки.
• Верхний шип — шип, который встречается поверх поста.
• Перо-шип — обработанный на станке скругление или перо с закругленными выступами, вклеиваемое в паз или паз с каждой стороны стыка.

Натяжение: Сила, вызывающая тенденцию к растяжению. В деревянных каркасах зафиксированное натяжение добавляет жесткости и прочности.

Через шип: Шип, проходящий через древесину, которую он соединяет.Он может выходить за паз и заклиниваться с противоположной стороны.

Древесина: Большой кусок древесины прямоугольной формы или отделанный деревом, готовый к оформлению как один из элементов конструкции.

Деревянный каркас: Каркас из больших бревен, соединенных и скрепленных вместе, поддерживает небольшие бревна, к которым крепятся крыша, стены и пол. То же, что и усиленная рама.

Язычок и вилка: Тип соединения, в котором один брус имеет форму вилки с двумя зубцами, а другой — центральный язычок, который вставляется между зубцами.

Transit: Телескоп, установленный на треноге, используется для выравнивания фундамента или балок подоконника.

Ствол или хвостовик: Колышек. Иногда относится к очень большому колышку.

Ферма: Сборка бревен, образующих жесткий каркас. Пример: изогнутый

Вертикальные брусья: Включая стойки (основные опоры в углах и другие основные стойки) и стойки (вспомогательные стойки в каркасных стенах).

Шагающие балки: Две параллельные балки, уложенные на землю, используются для облегчения перемещения бревен при повороте.

Стеновые панели: В верхней части стен с деревянным каркасом, которые поддерживают фермы и балки крыши.

Уровень воды: Гибкая трубка со стеклянными концами, наполненная водой. Используется для выравнивания фундамента или бруса подоконника. Заменитель транзита.

Клин: Конический деревянный элемент с прямоугольным поперечным сечением, используемый для фиксации сквозных шипов, сквозных шлицев и косых стыков.

Западный красный кедр: Характеристики — красное дерево, характерные зерна и сучки, более устойчивое к проникновению насекомых.

Western White Wood: Характеристики — светлое дерево, видимые сучки, гибкость в выборе вариантов окраски от светлого до темного.

Ширина: Горизонтальная толщина балки или толщина столба.
