Расчет компенсации линейного расширения ППР труб

Где устанавливать. Конструкция и расчет.

Компенсаторы устанавливаются на полипропиленовые трубы как правило, посередине, между неподвижными опорами, делящими трубопровод на участки, температурная деформация которых происходит независимо друг от друга. Компенсация линейных расширений труб из PPRC может обеспечиваться также предварительным прогибом труб при прокладке их в виде «змейки» на сплошной опоре, ширина которой допускает возможность изменения формы прогиба трубопровода при изменении температуры.

Конструирование систем внутренних трубопроводов рекомендуется производить в следующей последовательности: на схеме трубопроводов предварительно намечают места расположения неподвижных опор с учетом компенсации температурных изменений длины труб элементами трубопровода (отводами и пр.). Проверяют расчетом компенсирующую способность элементов трубопровода между неподвижными опорами. Намечают расположение скользящих опор с указанием расстояний между ними.

Неподвижные опоры необходимо размещать так, чтобы температурные изменения длины участка трубопровода между ними не превышали компенсирующей способности отводов и компенсаторов, расположенных на этом участке, и распределялись пропорционально их компенсирующей способности.

В тех случаях, когда температурные изменения длины участка трубопровода превышают компенсирующую способность его элементов, на нем необходимо установить дополнительный компенсатор.
Расчет компенсирующих способности Г — образных элементов (рис.1)Расчет П — образных компенсаторовпроизводится по номограмме

или по эмпирической формуле L

k= 25ΔdΔL, где L k — длина участка Г- образного элемента, воспринимающего температурные изменения длины трубопровода, мм; d — наружный диаметр трубы, мм; ΔL — температурные изменения длины трубы, мм. Величину L k можно также определить по номограмме.

Пример: d = 40 мм, ΔL = 55 мм. По формуле L k==25?40х55 = 1173 мм. По номограмме L k= 1250 мм

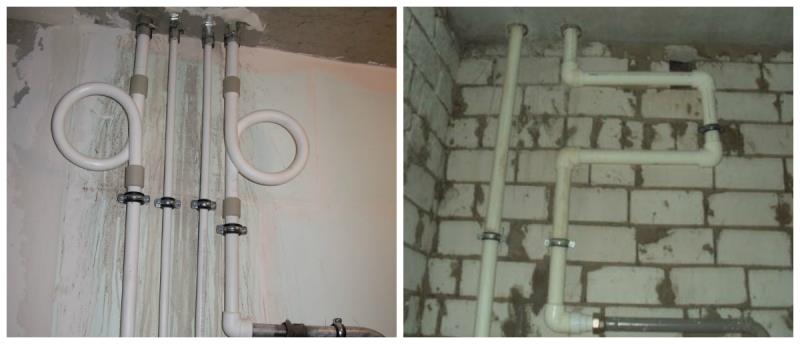

Отличная альтернатива стандартным О — образным петлям — это прямые компенсаторы Козлова. Все диаметры и цены на них можно посмотреть здесь .

Компенсаторы Pro Aqua Dn 40 х 40


Код товара:

25906

Артикул производителя:

PA54014P

Гарантия:

1 год

Страна-производитель:

Россия

Производитель:

Pro Aqua

Количество, шт:

Купить

Купить в 1 клик

Напечатать

Добавить в закладки

Добавить в сравнения

Товар имеется в наличии

Склад в Санкт-Петербурге

Получение товара сразу после оплаты!

Доставим грузовым транспортом за 700 руб (в пределах КАД)

Доставим курьером* сегодня от 180 до 350 руб (в пределах КАД)

* Стоимость доставки действительна для 1 шт.

При заказе большего количества стоимость доставки может измениться. Доставка курьером имеет ограничения по весу и объему заказа.

Возможен самовывоз

Подробнее

Покупаете у официального дилера!

Нужен совет? Позвоните нам!

+7 (812) 401-66-31 (многоканальный) или
+7 (800) 333-56-06 (бесплатный по России)

Заказать обратный звонок

Основные характеристики оборудования Компенсаторы Pro Aqua Dn 40 х 40

Вид оборудования:

компенсаторы

Материал труб:

полипропиленовые

Соединение:

сварные

Материал изготовления фитингов:

полипропилен PPR

Рабочее давление:

25 бар

Максимальная температура:

95 °C

Происхождение бренда:

Россия

Диаметр D1 :

40 мм

Диаметр D2 :

40 мм

Присоединительные размеры :

40×40

Упаковка :

4 шт

Информация об оборудовании Компенсаторы Pro Aqua Dn 40 х 40

Dn 40 х 40

Компенсатор применяется в системах отопления, ГВС и ХВС.

  • применяется в системах отопления и водоснабжения

Габаритный чертеж временно отсутствует

Наша компания предлагает широкий ассортимент товаров, который может понадобиться Вам при покупке оборудования компенсаторы Pro Aqua Dn 40 х 40, значительная часть из которого имеется у нас в наличии:

С этим товаром покупают

Компенсаторы на трубы полипропиленовые — Портал о стройке

На сегодняшний день применение компенсаторов П-образного типа или любого другого осуществляется в том случае, если вещество, проходящее через трубопровод, характеризуется температурой 200 градусов по Цельсию или выше, а также высоким давлением.

Содержание статьи:

Общее описание компенсаторов

Металлические компенсаторы — это устройства, которые предназначены для того, чтобы скомпенсировать либо уравновесить влияние разнообразных факторов на работу трубопроводных систем. Другими словами, основное предназначение этого изделия — это обеспечить отсутствие повреждений трубы при транспортировке веществ по ней. Такие сети, обеспечивающие транспортировку рабочей среды, практически постоянно подвергаются таким негативным влияниям, как температурное расширение и давление, вибрации, а также оседание фундамента.

Именно для того, чтобы устранить эти дефекты, необходимо устанавливать гибкие элементы, которые стали называть компенсаторами. П-образный тип — это лишь один из многих видов, который применяется в этих целях.

Что представляют собой П-образные элементы

Сразу стоит отметить, что П-образный тип деталей — это наиболее простой вариант, который помогает решить проблему компенсации. Эта категория устройств имеет наиболее широкий диапазон применения по температурным показателям, а также по показателям давления. Для изготовления П-образных компенсаторов используется либо одна длинная труба, которую сгибают в нужных местах, либо прибегают к свариванию нескольких гнутых, крутоизогнутых или сварных отводов. Тут стоит отметить, что некоторые из трубопроводов необходимо периодически разбирать для очистки. Для таких случаев компенсаторы этого типа изготавливаются с присоединительными концами на фланцах.

Так как компенсатор П-образного типа является наиболее простой конструкцией, он имеет ряд определенных недостатков. К ним можно отнести большой расход труб для создания элемента, большие габариты, необходимость в монтаже дополнительных опор, а также наличие сварных соединений.

Требования компенсаторов и стоимость

Если рассматривать установку компенсаторов П-образного типа с точки зрения материальных средств, то наиболее невыгодным будет их монтаж в системах, имеющих большой диаметр. Расход труб и материальных средств на создание компенсатора будет слишком велик. Здесь можно сравнить данное оборудование с сильфонным компенсатором. Действие и параметры этих элементов примерно одинаковые, а вот стоимость монтажа у П-образного примерно в два раза больше. Основная причина такого расхода денежных средств в том, что необходимо множество материалов для постройки, а также монтаж дополнительных опор.

Для того чтобы П-образный компенсатор смог полностью нейтрализовать давление на трубопровод, откуда бы оно ни исходило, необходимо монтировать такие приспособления в одной точке с разницей в 15-30 градусов. Данные параметры подходят лишь в том случае, если температура рабочего вещества внутри сети не будет превышать 180 градусов по Цельсию и не будет опускаться ниже 0. Только в этом случае и при таком монтаже устройство сможет компенсировать напряжение на трубопровод от подвижек грунта с любой точки.

Расчеты для установки

Расчет П-образного компенсатора заключается в том, чтобы выяснить, каких минимальных размеров устройства хватит на то, чтобы скомпенсировать давление на трубопровод. Для того чтобы проводить расчет, используют определенные программы, однако эту операцию можно выполнить даже через онлайн-приложения. Здесь главное — придерживаться определенных рекомендаций.

  • Максимальное напряжение, которое рекомендуется принимать для спинки компенсатора, находится в пределах от 80 до 110 МПа.
  • Также имеется такой показатель, как вылет компенсатора к наружному диаметру. Данный параметр рекомендуется принимать в пределах H/Dn=(10 — 40). При таких значениях необходимо учитывать, что 10Dn будет соответствовать трубопроводу с показателем 350DN, а 40Dn — трубопроводу с параметрами 15DN.
  • Также при расчете П-образного компенсатора необходимо учитывать ширину устройства к его вылету. Оптимальными значениями считаются L/H=(1 — 1,5). Однако здесь допускается введение и других числовых параметров.
  • Если при проведении расчета выходит так, что для данного трубопровода необходимо создавать слишком большой компенсатор этого типа, то рекомендуется подобрать другой вид устройства.

Ограничения при расчетах

Если расчеты проводит не опытный специалист, то лучше ознакомиться с некоторыми ограничениями, которые нельзя превышать при вычислениях или введении данных в программу. Для П-образного компенсатора из труб имеются следующие ограничения:

  • Рабочее вещество может быть либо водой, либо паром.
  • Сам по себе трубопровод должен быть выполнен только из стальной трубы.
  • Максимальный температурный показатель для рабочей среды — 200 градусов по Цельсию.
  • Максимальное давление, которое наблюдается в сети, не должно превышать 1,6 МПа (16 бар).
  • Установка компенсатора может осуществляться лишь на горизонтальный тип трубопровода.
  • Размеры П-образного компенсатора должны быть симметричными, а его плечи одинаковыми.
  • Сеть трубопровода не должна испытывать дополнительных нагрузок (ветровых или любых других).

Установка устройств

Кроме рекомендаций, касающихся расчетов, имеются также советы по монтажу компенсаторов.

Во-первых, располагать неподвижные опоры далее чем на 10DN от самого компенсатора не рекомендуется. Это обусловлено тем, что передача момента защемления опоры будет сильно снижать гибкость конструкции.

Во-вторых, настоятельно рекомендуется разбивать участки от неподвижной опоры до П-образного компенсатора одинаковой длины, на протяжении всей сети. Также здесь важно отметить, что смещение места установки приспособления от центра трубопровода к одному из его краев увеличит силу упругой деформации, а также напряжения примерно на 20-40% от тех значений, которые можно получить, если монтировать конструкцию посредине.

В-третьих, для того чтобы сильнее увеличить компенсирующую способность, используется растяжка П-образных компенсаторов. В момент установки конструкция будет испытывать изгибающуюся нагрузку, а при нагреве будет принимать ненапряженное состояние. Когда температура достигнет максимального значения, то и устройство придет снова в напряжение. На основе этого, был предложен способ растягивания. Предварительная работа заключается в том, чтобы растянуть компенсатор на величину, которая будет равна половине теплового удлинения трубопровода.

Плюсы и минусы конструкции

Если говорить в общем об этой конструкции, то можно с уверенностью сказать, что она обладает такими положительными качествами, как простота в производстве, высокая способность компенсации, отсутствие необходимости в обслуживании, усилия, которые передаются на опоры, незначительные. Однако среди явных недостатков выделяются следующие: большой расход материала и большое количество пространства, занимаемого конструкцией, высокий показатель гидравлического сопротивления.



Source: fb.ru

Читайте также

Компенсаторы для полипропиленовых труб отопления — Дом своими руками

Компенсаторы для труб ПП: назначение, характеристики и способы установки

Технические коммуникации сегодня поддаются самостоятельному процессу установки со стороны мастеров-профессионалов и самоучек. В продаже Для этого необходимо встретить нужные комплектующие, которые монтируются по принципу конструктора. Если вам известно их техническое назначение, то такие работы можно будет очень легко сделать, Если учитывать требования. Поэтому можно побеседовать о компенсаторах для труб ПП, чтобы разобраться, зачен они нужны, как монтируются и какими параметрами обладают.

Назначение компенсаторов в системе труб ПП

Очень часто на сегодняшний день для монтажа водомерного узла применяются полимерные трубы. При их помощи можно организовать систему горячего водообеспечения там, где температура носителя тепла меньше 90 °С при давлении не выше 10 атмосфер. Изделия из полипропилена обладают большим количеством положительных качеств. Они стойки к агрессивным веществам на основе химии, имеют маленький вес, а еще выделяются большой прочностью.

Производственники говорят, что подобные трубы служат на протяжении 50 лет, не требуя ремонта и замены. Пролаживая провод труб, профессионалы отмечают, что подобные трубы не сгибаются, а вот для создания поворотов применяют фитинги. При их помощи имеется возможность поменять траекторию магистрали. Применяя ручные паяльники особенного назначения, мастера исполняют сварочные швы с применением в тех же соединителей. Они обладают железной вплавленной резьбой, которая дает возможность объединять элементы из металла с магистралью.

У полипропиленовых изделий есть единственный минус, который выражен в том, что их показатель линейного увеличения очень большой, он увеличивается, когда температура увеличивается. На протяжении какого-то времени трубы начинают удлиняться и провисать, благодаря этому там, где нужно собрать магистраль в 10 м и больше, используются компенсаторы для труб ПП.

Необходимо помнить

Данные детали являют собой соединительные конструкции, которые обладают пластичной формой и по своему виду походят на завернутую петлю. Данная деталь исполняет первоочередную роль: она возмещает расширение, когда увеличивается температура в середине трубопроводные системы или становится больше водное давление. Традиционные компенсаторы для труб ПП имеют низкую цену, а их обычная конструкция дает возможность очень легко установить устройства в трубопроводную систему. Это обеспечивает безаварийность системы и увеличивает эксплуатационный срок.

Характеристики различных видов компенсаторов

В продаже на сегодняшний день можно повстречать компенсаторы различных видов, но они все предназначаются для применения в водопроводной системе из труб ПП. К примеру, сильфонные осевые детали, которые выпускаются под марками КСО и ОПН, монтируются по-разному, но монтаж последних поддается легче, ведь у них есть крепежные направляющие узлы. Они исполняют функцию недвигающихся опор, благодаря этому установить их легче.

Еще одна разновидность – сдвиговые компенсаторы, которые применяются для компенсации перемещения в 2-ух областях в отношении к головной оси. Конструкция может владеть одной или 2-мя гофрами, которые делаются из нержавейки и скреплены соединительной арматурой. Следующая разновидность – поворотные детали, которые предназначены для устранения увеличения в зонах поворота трубопровода. Детали при этом фиксируют угол. Применяются КСП детали там, где имеется потребность поменять направление магистрали под прямым углом.

Многофункциональные изделия обладают тремя степенями рабочего хода, а конкретно:

Очень часто эти элементы используются, где требуется собрать маленькую магистраль или присутствуют ограничения по применению сильфонных компенсаторов. Компенсаторы для труб ПП могут быть ещё резиновыми фланцевыми, они применяются, где требуется потушить ударную волну, формирующуюся повышением внутреннего давления. Использовать резиновые сильфонные детали можно для компенсации неточности оси трубопроводные системы.

Способы установки компенсаторов

В наше время есть две разновидности крепления компенсаторов, а конкретно фланцевый и сварной. Последняя методика предусматривает фиксацию элемента накрепко. Концы компенсатора и трубы паяются сваркой. Для оснащения герметичности шва обязательно необходится удостовериться в том, что диаметры 2-ух компонентов совпадают, как и сечение внутреннее, а еще толщина стенок. Используя такие параметры, просто сделать расчет и выбрать подходящий сильфонный компонент.

Компенсаторы для труб ПП как правило ставятся по фланцевому способу, который предусматривает крепление не к трубе, а к встречному фланцу. При помощи подобного способа обеспечивается клиновое соединение. При появлении опасной ситуации это дает возможность сменить тех. узлы.

Для справки

Когда ПП-трубы устанавливаются при помощи компенсаторов по фланцевому способу, выполнить эти работы очень и очень трудно. Благодаря этому это крепление доступно исключительно профессионалам.

Советы по процессу установки

Когда ставится сильфонный полипропиленовый компенсатор, главное, чтобы специалист был знаком с монтажными спецификами. Ставить подобный элемент нужно на прямолинейном участке. Перед монтажными работами нужно выполнить расчет линейного увеличения и выбрать конкретную разновидность устройства. В начале работы нужно удостовериться соответственно параметров используемых труб и компенсаторов. Они обязаны быть затронуты в проекте трубопровода.

Перед креплением нужно убедиться в том, что технический узел не имеет повреждений. Если модель оказалась бракованной, то от ее применения нужно отказаться. Когда устанавливают ПП трубы при помощи сильфонных компенсаторов, между неподвижными креплениями можно устанавливать только один такой элемент. Перед сваркой эксперты рекомендуют обмотать узел асбестовой тканью. Это исключит попадание железных брызг на поверхность при выполнении работ по сварке.

Дополнительно о назначении

Петлеобразный компенсатор для труб ПП используется в конкретных областях. Он ставится на системы горячего и холодного водообеспечения, а еще на магистрали из труб теплоснабжения строений разнличного назначения. Сюда необходимо отнести коммерческие заведения, жилые квартиры и помещения производственного типа. Поэтому можно говорить, что эти детали считаются многофункиональными.

Технические свойства и цена компенсатора Козлова

Компенсатор Козлова считается разработкой технического директора фирмы «Альтерпласт». Эти устройства, в основном, применяются для компенсации температурных расширений, когда при прокладывании трубопровода применяются изделия из полипропилена. Они бывают неармированными или армированными. Использоваться такие изделия могут в системах водообеспечения и теплоснабжения. Подходит такая конструкция для труб, диаметры которых изменяются в границах от 20 до 63 мм.

Возможно подсоединение при помощи соответствующих переходных муфт. Такие многофункциональные компенсаторы разрешают хорошо снимать температурные и линейные увеличения, а еще исключают деформацию трубопровода, одновременно защищая его от губительного разрушения. Изделие имеет уникальную конструкцию, какая занимает очень мало места и не может повредить внешний вид. Если говорить о максимально предполагаемой компенсирующей способности на сжатие, то для 20-мм труб ПП данный показатель равён DN25, когда применяется 25-мм изделие, то показатель становится больше до DN32. Рабочее давление равно 16 атмосферам, максимально предполагаемая температура работы может достигать 100 °С.

Заключение

Классификация компенсаторов была представлена выше, однако, но тем не менее, их применение нужно, когда выполняется прокладка труб ПП. Ставить данные узлы можно на горизонтальные и вертикальные магистрали из труб, что дает возможность расширить эксплуатационный период системы. Устанавливать компонент можно на ровном участке между неподвижными опорами. Но в продаже можно повстречать специальные элементы, которые ликвидируют и гасят линейное расширение труб на угловых изгибах.

Для чего необходим

компенсатор для труб ПП?

В том случае, когда водомерный узел устанавливается с использованием полипропиленовых труб, нужно обращать большое внимание на температурное линейное расширение системы.

В основном, они появляются во время перепадов температур. На тех трубопроводных участках, их длина превосходит три метра, монтируются специализированные компенсаторы для полипропиленовых трубо-проводов.

Зачем нужен?

При установке систем трубопровода наверное может появиться законный вопрос: для чего необходим компенсатор полипропиленовых трубо-проводов?

Полипропиленовый компенсатор представлен в виде специализированной конструкции типа соединения. Часто она содержит форму петли.

Назначение полипропиленового компенсатора состоит в обеспечении компенсации на линейное расширение трубопровода. Устройство предохраняет излишнее влияние на внутренние стены трубопровода подобных факторов, как высокая температура и излишнее давление.

Аналогичным образом установка компенсаторов на полимерные трубы обеспечивает хорошую стабилизацию всей водоносной магистрали.

Не обращая внимания на достаточно низкую цену и относительную простоту конструкции, это устройство значительно продлевает срок эксплуатации трубо-проводов.

Компенсатор, за счёт простоты собственного устройства, дает возможность сделать монтирование на почти что любой прямой участок трубо-проводов. Он обеспечивает высокую уровень надежности всей системы.

Конструкционной особенности

Петлеобразный компенсатор для полипропиленовых трубо-проводов часто делается с использованием статического полипропилена.

Современные изделия изготавливаются с учетом специализированного способа инжекционной прессовки. Очень часто эта деталь реализуется в 2-ух цветовых палитрах – белой и серой.

Полипропиленовый компенсатор, за счёт простоты собственной конструкции и относительно небольшому весу, очень легко подвергается процессу установки на систему подачи воды.

Соединение Пластиковых труб

Для правильной установки такого изделия не потребуется использования особенных инструментов или уплотнителей.

Тепловые компенсаторы для труб ПП широко используются во всех типах трубо-проводов.

Монтируя такое изделие, вы, таким образом, существенно делаете больше ее надёжность и защиту от разрывов.

Тем более это касается тех мест, где есть стыки и узловые соединения. Часто компенсатор для полипропилена устанавливают посередине трубы. Это может быть участок, разместившийся между 2-мя зафиксированными опорами.

Более того, компенсаторы хорошо оберегают провод труб от чрезмерного растяжения или внезапного смещения.

Это может случиться при резком повышении температуры среды работы в середине трубы, либо при появлении гидроудара.

Устройство очень широко используется для целого ряда систем. Это:

  • системы и магистрали для холодного водообеспечения;
  • системы, обеспечивающие снабжение горячей водой, где расширение неминуемо;
  • системы отопления.

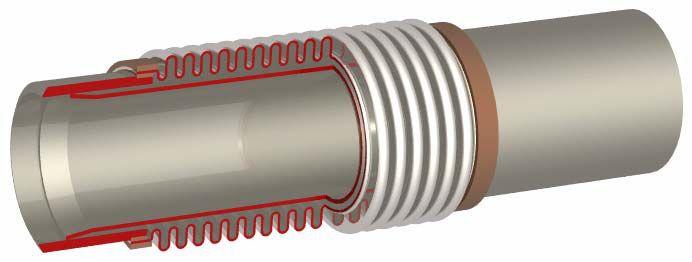

Сильфонный компенсатор активно используется для смягчения лишнего линейного увеличения системы.

Он хорошо исполняет собственную ограничительную функцию при случаях неразрешенного сокращения труб, сделанных из полипропилена.

Устройство устанавливается на магистралях строений, имеющих разнородное назначение. Это могут быть:

  • Загородные и многоквартирные дома для жилья;
  • Коммерческие и административные сооружения;
  • Все разновидности помещений на производстве.

Плюсы и минусы

Эта деталь на себя берет выполнение важнейшей для всякого трубопровода функции – оснащения цельности конструкции. Это ее делает незаменяемой. Изделие удобно тем, что:

  • Хорошо помогает стабилизации внутреннего давления на трубах;
  • Создает отсечку называемых по другому потоков вихря;
  • Помогает быстрому и хорошему креплению (сварке) с главной центральной трубой;
  • Обладает достаточной степенью надежности благодаря изготовлению из очень качественных материалов;
  • Обладает очень длительным ресурсом работы и эксплуатационным сроком, превышающим 50 лет;
  • При правильной установке обеспечивает замечательную непроницаемость.

Серьёзных недостатков в конструкции, устройстве или работе этих изделий не выявлено. Единственный, и, наверное, самый весомый минус – это возможность конфигурации исключительно с теми трубами, которые сделаны из полипропилена.

Виды и отличия

В наше время выпускается несколько главных разновидностей компенсаторов, которые устанавливаются на полипропиленовый водомерный узел:

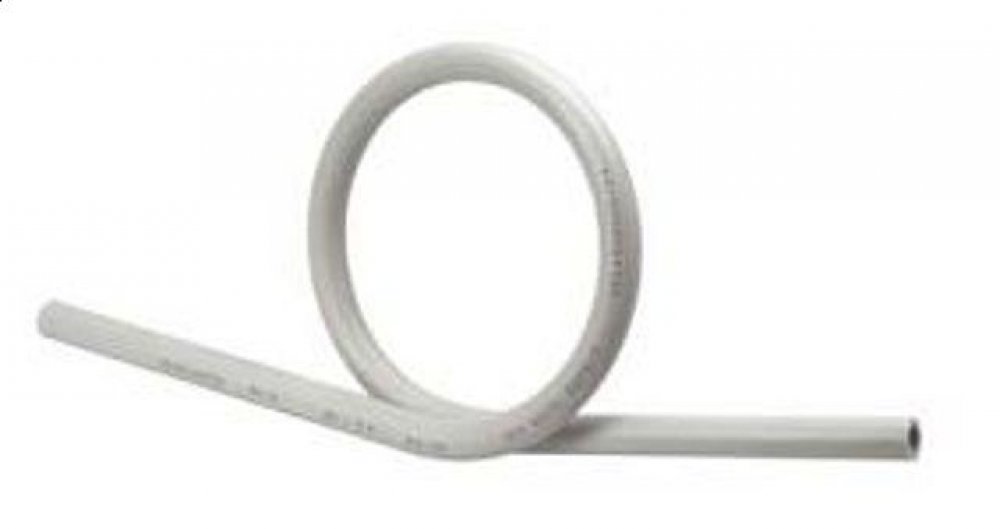

Компенсатор в форме петли

  1. Сильфонные осевые изделия марок КСО и ОПН. Установка и дальнейшая интеграция подобных изделий очень проста и незатейлива. Это вызвано наличием специализированных крепежных направляющих узлов. Они показаны в виде прочно зафиксированных опор, что значительно облегчает их установку.
  2. Компенсаторы сдвиговые марки КСС. Предназначены для хорошего оснащения компенсации на 2-ух областях одновременно. Размещаются параллельно центральной оси магистрали. Более того, конструкция снабжена одной или 2-мя гофрами, которые сделаны из нержавейки. Детали соединены между собой при помощи соединительной арматуры.
  3. Поворотные детали КСП. Используются с целью устранения последствий линейного увеличения. Оно появляется на тех отрезках трубопровода, где находятся повороты. Устройство жестко фиксирует угол и может повторить контуры магистрали под угол 90 градусов.
  4. Многофункциональные типы изделий КСУ. Обладают тремя режимами рабочего хода – угловым, поперечным и осевым. Очень часто такой элемент используется в тех случаях, когда необходимо установить короткую магистраль с огромным количеством отводов.
  5. Резиновые фланцевые сильфонные компенсаторы активно вводятся в структуру тех водомерных узлов, на каких часто возникают гидравлические удары. Данные устройства могут возместить очень маленькие неточности, которые связаны с искривлением центральной оси водопроводной магистрали.

Как выбрать правильно?

Прежде чем приобрести компенсатор, необходимо познакомиться с несколькими важными советами.

Первым делом перед приобретением необходимо правильно предусмотреть диаметр самого изделия и трубный диаметр, на которую оно будет вмонтировано.

Данные показатели должны совпадать. Не забывайте, что очень часто встречаемый диаметр сделанных из пластика труб может составлять от 20 до 40 мм. Для систем, размещенных в жилых площадях и приватных домах, самый лучший диаметр – 20 мм.

Система обогрева не устанавливается без компенсаторов

Не забывайте, что с помощью фланцевого способа крепления компенсатор прикрепляется не к магистрали, а к встречному фланцу.

Если из этого исходить, предпочтение отдают собственно фланцевому компенсатору. Такое изделие гарантирует надежное, герметичное, и, в то же время клиновое соединение.

На случай, когда появится аварийная обстановка, можно будет быстро сделать срочную замену элемента.

В виду простоты конструкции цена компенсатора для труб ПП достаточно оптимальна. Она колеблется в следующих пределах.

Компенсатор сильфонный, КСО:

  • Рабочее давление: 16 атм;
  • Вся длина: 250 мм;
  • Диаметр отрезка трубы: 21,5 мм;
  • Цена: 3-4 $.

Компенсатор сдвиговый, КСС:

  • Рабочее давление: 12 атм;
  • Вся длина: 170 мм;
  • Диаметр отрезка трубы: 18 мм;
  • Цена: 2-3 $.

Компенсатор фланцевый, резиновый:

  • Рабочее давление: 18 атм;
  • Вся длина: 295 мм;
  • Диаметр отрезка трубы: 20 мм;
  • Цена: 1-2,5 $.

Как установить

компенсатор? (видео)

Специфики установки

В период выполнения монтажа полипропиленовой трубной магистрали первым делом берутся во внимание показатели теплового расширения.

В основном, его значения начинают колебаться во время активной эксплуатации. Кол-во опор, которые обеспечивают крепление, сводится к очень маленькому.

Расстояние между компенсаторами труб ПП, размещенных на прямых участках магистрали, не должно быть больше трех метров.

Во многих случаях рекомендуется использование компенсаторов сварного типа либо же заблаговременно подогнанных кольцевых.

Монтаж выполняется с ориентировкой на следующий метод:

  1. Монтирование элемента выполняется исключительно на прямом участке магистрали.
  2. в начале установки выполняется расчет компенсаторов для труб ПП и подбирается необходимый вид устройства.
  3. Прежде чем начать закрепление, следует сделать сверку и удостоверяться соответственно всех технических свойств трубы и компенсатора.
  4. Сделать проверку узла на наличие допустимых повреждений.
  5. Сильфонный компенсатор ставить только между 2-мя обездвиженными креплениями.
  6. в начале сварки трубный участок обматывается асбестовой тканью. Это убережет компенсатор от проникания раскаленных брызг металла.

Кольцевой компенсатор для труб сделанных из металлопластика

Прежде чем начать технические работы по процессу установки, следует составить схему. В ней должны обязательно быть отраженны эти параметры трубы как диаметр, толщина стены, разновидности отводов.

Напряжение в углах поворотов рассчитывается с учетом расстояния между неподвижными опорами.Данные которые получены подвержены сверке с возможными значениями. Результат отличается на случай, когда на различных участках труб их диаметр меняется.

Во время использования в конструкции углов поворота используются скользящие и фиксированные опоры.

Опора, которая расположилась недалеко от компенсатора, должна быть закреплена неподвижно с помощью хомута и резиновые прокладки.

При расчитывании компенсатора первым делом обнаруживается величина удлинения теплового отрезка. После просчитывается длина участка, размещенного в перпендикулярной плоскости.

Все полученные значения для комфорта наносятся на заготовленный чертеж. Монтаж длится с учетом их соотношения и масштаба соответственно с настоящей системой.

Типы компенсаторов для труб ПП и способы их установки

Организовать подводку коммуникаций к приборам сантехники собственными руками сейчас стало более проще и удобнее, ведь на рынке представлено много материалов и деталей, работать с которыми сумеет даже дилетант. В этой публикации мы расскажем, что такое компенсаторы для труб ПП, в каких вариантах они используются, как монтируются и на что обращать собственное внимание во время покупки готовых изделий.

В каких вариантах применяются компенсаторы

В сущности, компенсаторы являют собой гибкий отрезок полимерной трубы, завернутый в петлю, который призван отчасти возместить нагрузку тепла при расширении трубы и принимать часть нагрузки при усилении давления в середине трубы. Поэтому, компенсаторы для пластмассовых труб разрешают существенно увеличить время работы разводки сантехники в доме и выполнить ее функционирование более высококачественным.

В продаже есть весь список типов компенсаторов фабричного изготовления, однако, очень часто эти элементы можно сделать и своими силами, что будет гораздо бюджетнее. Основное при этом – держаться технологии сборки изделия.

Ключевыми объектами, где уместно применение компенсаторов труб ПП, считаются:

  • водопроводная разводка;
  • система канализации;
  • центральное или автономное отопление.

Однако не только в приватном доме может понадобится монтаж добавочных устройств. Петлеобразный компенсатор для труб ПП может понадобится и в промышленных или помещениях общественного значения, где его устанавливают между прямыми участками труб отопления.

Благодаря подобному компенсированию нагрузку можно добиться:

  • роста сроков полезной эксплуатации трубо-проводов;
  • погашения потоков вихря в трубах;
  • сохранения герметичности магистрали в условиях возросшей нагрузки;
  • приведения в норму показателей давления в водопроводе;
  • сведения до минимума степени линейного увеличения труб с горячим водообеспечением.

Нужно отметить, что компенсатор петлевого типа может крепиться как на горизонтальных, так и на вертикально расположенных трубах, и подойдет для любых магистралей, транспортирующих жидкости.

Типы компенсационных устройств

В практических условиях активно используется несколько главных разновидностей компенсаторов для полипропиленовых труб:

  1. В форме петли – он самый обыкновенный.
  2. Полотенцесушитель или спираль.
  3. Сильфонный осевой с маркировкой КСО или ОПН.
  4. Фланцевого типа – позволяет сглаживать гидроудары, сделан из мягкого материала и комфортно устанавливается.
  5. Сильфонный компенсатор для труб ПП – узловое устройство для сдерживания линейного увеличения.
  6. Сдвиговый – позволяет удерживать линейное расширение в 2-х плоскостях. Состоит их 2-ух отрезков нержавеющей гофрированные трубы, скреплённых нестандартным креплением.
  7. Поворотный – применяется сплошь и рядом, где труба выгибается под угол 90?.
  8. Многоцелевой – подойдет для компенсации сдвигов в поперечном, угловом или осевом сечении, особенно, на маленьких отрезках разветвленных трубо-проводов, где другие типы устройств не приемлимы.

Все данные устройства соединяет тот момент, что для получения необходимого результата, они должны монтироваться исключительно на отрезках трубопровода из гибкого полипропилена.

Очень хорошо применять компенсаторы во время монтажных работ поворотных участков. Благодаря данным устройствам можно потушить завихрения жидкости и стабилизовать водопроводное давление.

Нужно отметить, что магистрали из труб для перевозки горячей воды при правильном монтаже компенсаторных устройств как правило прослужат на 50 лет больше, оставаясь при этом полностью герметичными.

Среди лучших заграничных изготовителей компенсаторов увеличения труб ПП можно именовать финские фирмы, а еще турецкую компанию Kayse. Среди отечественных поставщиков можно подчеркнуть фирму SanTermo.

Фиксация компенсаторов

Компенсатор в форме петли можно сделать своими руками из куска пластичной полимерной трубы большой плотности, либо приобрести данную деталь в готовом виде (в продаже появились изделия белого или серого цветов). Ее необходимо качественно установить в водопроводе.

Крепить компенсаторы для трубо-проводов теплоснабжения или водообеспечения можно так:

  • при помощи сварки;
  • при помощи фланцев.

Способ сваривания или спайки применяется очень часто, ведь он несложен и способен обеспечить герметичное соединение, если его диаметр сходится с трубой.

А вот монтаж П образного компенсатора для труб ПП на фланцах своими силами выполнить очень и очень трудно – лучше всего это доверить специалистам. При этом деталь фиксируется не на трубу – необходим встречный фланец. Аналогичным образом, выходит клиновое соединение, легко поддающееся разборке и замене деталей.

Компенсатор сильфонного типа позволителен на маленьких участках трубо-проводов, потому как он сглаживает линейное расширение (прочтите также: «Ориентировочный расчет температурного расширения труб ПП»). В особенности, его можно повстречать на системах отопления, которым присуще частое температурное изменение их содержимого.

Советы по выбору компенсатора

Чтобы система работала долго и бессбойно, при выборе компенсационного узла необходимо смотреть на такие аспекты:

  1. Приобретаемый готовый узел должен соответсвовать требованиям к работе определенной системы.
  2. Сечение компенсатора необходимо выбирать подобно диаметру трубы. Очень распространены в приватном использовании трубы сечением 20-40 мм.
  3. Хорошие фланцевые компенсаторы для труб ПП отопления в случае неполадки системы должны легко демонтироваться, а крепление планируется герметичное и надежное.
  4. в начале процесса установки, стоит удостовериться, необходим ли компенсатор на трубе ПП как правило, отвечает ли его диаметр показателям трубопровода, а еще насколько подобранный вид устройства целесообразен в определенном случае.
  5. Расстояние между узлами различного типа составляет порядка 3 метров. При этом для соединений при помощи сварки прекрасно подходит сильфонный или петлевой компенсатор.

Устройство компенсационных узлов очень простое, а их монтаж можно выполнить своими силами. Да и стоят они недорого, так что лучше не пренебрегать данной деталью.

Определенные нюансы расчетов перед монтажем компенсаторов

Нужно отметить, что перед тем как начинать установку компенсаторов на полимерные трубы, необходимо познакомиться с технологией их процесса установки и особенностями конструкции. Тогда вы точно получите непроницаемую конструкцию. В особенности, крайне важно, чтобы параметры внутренних и внешних диаметров трубопровода и компенсатора были похожими.

Для верности лучше всего составить схему разводки и высчитать самую большую нагрузку на систему. Тогда вы сумеете определить наиболее слабые места, где необходимо расположить компенсаторы. Более того, рассчитывая кол-во добавочных узлов, необходимо учитывать, сколько подобных устройств уже установлено, какая структура и специфики разводки, а еще выяснить внутренние и внешние диаметры трубо-проводов.

Воздействие на давление и нагрузку в системе могут оказывать такие факторы, как расстояние между жёсткими и гибкими сгонами, наличие разных элементов опоры, кол-во поворотов и разветвлений в водопроводе. Во время установки компенсатора вблизи зафиксированной конструкции опоры, она дополнительно крепится. А если обеспечить компенсационными узлами поворотные участки, общая нагрузка на систему уменьшится.

Более того, чтобы работу сделать легче, на схеме необходимо показать в масштабе все размеры отступов, а еще показатели линейного увеличения от влияния тепла на каждом определенном участке.

Как выполняется монтаж компенсационных узлов для труб

Для правильной работы по процессу установки компенсационных узлов нужно выполнять ряд руководств:

  1. в начале сваривания сверху труб ПП необходимо настелить асбестовую ткань – она убережет материал от железных искр.
  2. Установка узлов изготавливается на прямых отрезках водопроводной разводки.
  3. Проверка качества и исправности компенсатора перед монтажными работами даст возможность в последующем избежать трудностей с водомерным узлом и обеспечит непроницаемость системы.
  4. Для любого определенного типа компенсационных устройств предусматривается особенная методика процесса установки. Благодаря этому нельзя всегда применить одинаковый способ. Мастера очень часто пользуются сварочным способом, а еще «американкой», другими словами креплением компенсатора на разъемных фитингах из полипропилена с железной резьбой.

В общем монтажный процесс компенсационного узла состоит из подобных этапов, как подготовительная подготовка, планировка и расчет мест крепления всех конструкционных компонентов системы, разметка и нарезка труб, а еще завершальная сварка.

Чтобы сварка была очень качественной, лучше всего воспользоваться профессиональным паяльником с высокой мощностью. Также в первую очередь необходимо тщательно почистить торцы труб, до получения ровной поверхности. Применить паяльный аппарат можно после нагрева его до 260 ?, когда погаснет указатель на устройстве.

Установив на электросварочный аппарат насадки, подходящие диаметру труб и узлов, изделия греют до необходимой температуры, чтобы края начали оплавляться, а потом плотно прижимают их друг к другу, чтобы полипропилен схватился и остыл. На определенный период времени застывания детали жестко фиксируют и не передвигают, дабы получить герметичные швы. Если идет речь о стыковке полипропиленовых эластичных деталей и труб сделанных из металла, хорошими способами соединения будут резьбовое и наплавление.

Слив из системы воду, снимают все вентили и прочищают трубы от осадка, чтобы он не мешал работе. Дальше исполняют комбинированное соединение компонентов. В первую очередь гибкий трубный участок припаивают на фланец, а потом на резьбу объединяют железные отрезки.

Если все работу по процессу установки компенсаторных устройств для труб ПП выполнены правильно, то соединение будет непроницаемым, а в середине трубопровода будут гаситься вихревые потоки, а еще поглощаться процессы линейного увеличения при подаче горячей воды в водомерном узле или системе обогрева.

Применение компенсатора линейных удлинений на ГВС

Полипропилен на отопление. Есть маленькая проблема . Очень маленькая.


Навигация по записям

Компенсатор полипропиленовый

Компенсатор полипропиленовый – это завернутая в форму петли деталь прокладки сетей отопления из полипропилена предназначенная для компенсации расширения трубопровода при резких повышениях температуры и давления. Деталь изготовлена из статического полипропилена PPR (рандом сополимера -Poly Propylene Random), бывает белого или сероватого цвета. Монтаж производится при помощи сварочного аппарата для раструбной сварки полипропиленовой трубы стык встык. Применяется при прокладке теплоснабжения в жилых, административных и промышленных зданиях. Основные плюсы в использовании полипропиленового компенсатора:

  1. Компенсатор нормализирует давление сети трубопровода во время всего срока эксплуатации;
  2. Не создает помех и неудобств при проектировании и монтаже тепломагистрали, т.к. имеет достаточно небольшие габариты;
  3. Защищают тепломагистраль от линейного расширения и сокращения связанного с температурным перепадом рабочей жидкости;

Основные технические характеристики компенсатора полипропиленового.

  • Материал — PPR (полипропилен)
  • Плотность — 0,91 — 0,92 г/см.
  • Предел текучести — 27-30 H\мм.
  • Предел прочности — 34-35 H\мм.
  • Коэф. теплопроводности — 0,23 мм/м С.
  • Диапазон наружных диаметров: 20 — 110 мм
  • Толщина стенки — от 4,5 мм.
  • Вес — от 12 гр.\шт
  • Внутренний диаметр — от 19.4 мм.
  • Диаметр в Дюймах — от 1\2
  • Максимальная рабочая температура:+ 95°С
  • Страна-производитель: Россия
  • Цвет: белый, серый
  • Срок службы: до 50 лет
  • Наличие: в наличии.

Единицы давления.

  1. Барий — 25 Бар.
  2. Миллипаскаль — 0,25 МПа.
  3. Атмосфер — 24,64 Атм.

Выбор товара как заказать и купить компенсаторы полипропиленовые.

Выберите необходимый товар, воспользовавшись нашим каталогом, в котором представлены изделия с указанием цены, а также подробное описание, фотографии и видео. Выбрав необходимый фитинг из ассортимента, составте заявку и отправте нам на почту, адрес которой указан в разделе «Контакты». Так же Вы можете оформить заказ по телефону 8(343)2077779, либо получить подробную консультацию о товаре.

Компенсатор полипропиленовый цена

НОМЕНКЛАТУРА
D 20
D 25
D 32
Установка «монтаж» компенсаторов полипропиленовых.


Устанавливаться фитинг в любом удобном монтажном положении, не допускаются изгибы и перекосы нарушения соосности в соединении, на детали не должно быть пыли и грязи. Монтаж в не помещении должен осуществляться при температуре не ниже +5 °С. Соединение фитинга с трубой производится методом термической сварки с помощью сварочного аппарата для полипропилена, при настроечной температуре не более 250?С. Фитинг должен эксплуатироваться при условиях, указанных в таблице технических характеристик и при режимах, соответствующих принятому классу эксплуатации трубопроводов.

Условия доставки по компенсатору полипропиленовому.

Все цены, указанные в каталоге действительны, но приведены без учета стоимости доставки. Стоимость доставки зависит от веса, количества и категории товара. Клиент получает заказанный им товар в течении 1-2 дней после получения оплаты в период с 10 до 21 часа, время доставки согласовывается с клиентом. Поставщик может изменить сроки и время доставки, однако это происходит только в случае затрудненного дорожного движения, либо других форс-мажорных ситуаций. Мы так же доставляем наш товар в любой город России, где находятся пункты выдачи нашего товара (см. раздел «Пункты выдачи по России»).

Гарантия о компенсаторе полипропиленовом.

Гарантийный срок составляет один год со дня производства. Изготовитель гарантирует соответствие данных изделий требованиям безопасности при условии соблюдения Потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации.
Гарантия не распространяется в случаях: Нарушения паспортных режимов использования, хранения, монтажа и эксплуатации, ненадлежащей транспортировки и погрузо-разгрузочных работ. Наличия следов физического воздействия, не имеющих отношения к непосредственному назначению данных изделий. Наличия следов воздействия химическими веществами, ультрафиолета. Повреждения изделий в результате пожара, стихии, либо других форс-мажорных обстоятельств. Повреждений, вызванных неправильными действиями Потребителя. Наличия следов постороннего вмешательства в конструкцию изделия. Производитель оставляет за собой право внесения изменений в конструкцию, улучшающие качество изделия при сохранении основных эксплуатационных характеристик.

Ваши отзывы о компенсаторах полипропиленовых вы можете оставить в блоке «Отзывы клиентов»

Крестовины, компенсаторы, скобы(обвод трубы) полипропиленовые

Расширенный поиск

Название:

Артикул:

Текст:

Выберите категорию:

Все Трубопровод напорный » Полипропиленовые трубы и фитинги »» Трубы полипропиленовые PN20 »» Трубы полипропиленовые армированные стекловолокном »» Трубы полипропиленовые армированные алюминием PN25 »» Краны, вентили, фильтры полипропиленовые »» Крестовины, компенсаторы, скобы(обвод трубы) полипропиленовые »» Муфты полипропиленовые »» Троиники полипропиленовые »» Угольники полипропиленовые »» Фланцевое соединение, пробки (заглушки) полипропиленовые » Металлопластиковые трубы и фитинги »» Труба металлопластиковая »» Обжимные фитинги »» Пресс фитинги » Полиэтиленовые (ПНД) трубы и фитинги »» Труба полиэтиленовая (ПНД) »» Компрессионные фитинги ПНД »» Сварные фитинги ПНД »» Электросварные фитинги ПНД Радиаторы отопительные » Алюминиевые радиаторы » Биметаллические радиаторы » Комплектующие к радиаторам Канализационное оборудование » Внутренняя канализация и фасонные части полипропилен » Наружная канализация и фасонные части полипропилен » Люки, дождеприемники Запорная арматура » Краны »» Краны латунные шаровые »»» Краны 11б27п1 вода(пар) »»» Краны стандартнопроходные вода(пар) »» Краны стальные шаровые » Задвижки »» Нержавеющая сталь »» Сталь (для воды и пара) »» Чугун (для воды и пара) » Затворы » Вентили »» Латунные »» Стальные муфтовые »» Стальные фланцевые »» Чугунные муфтовые »» Чугунные фланцевые » Клапаны »» Балансировочные импорт »» Обратные импорт »» Обратные латунные »» Обратные стальные »» Обратные чугунные » Фильтры »» Бытовые »» Магнитно-механические »» Механической очистки Сантехника » Смесители » Умывальники и пьедисталы » Унитазы, биде, писсуары » Полотенцесушители » Сифоны » Гибкая подводка »» Для воды »» Для смесителей Фитинги » Фитинги стальные, чугунные » Фитинги латунные Детали трубопровода » Фланцы стальные »» Стальные плоские »» Воротниковые »» Нержавеющие » Отводы стальные » Переходы стальные » Тройники стальные Теплоизоляция, крепеж, вспомагательные материалы » Хомуты трубные, опоры(клики)

Цвет:

ВсеХромированная стальСтальЖелтыйКрасный

Производитель:

ВсеAcmeAdidasAgent ProvocateurAMDANTAAntonio BanderasAppleArmand BasiBTCBurberryContinentalCrocsCrosbyDC ShoesDefenderDellDisneyHPHTCINCITYINTELK&KKangaROOSKFZLenovoLGLogitechMerrellMezaguzMichelinMONDIGOMonster HighMy Little PonyNeohitNikeNokiaNOVAPantechParityRenaissanceRichterRubber DuckRugearSamsungSTEFANO FERRISvenTargusTexetTHOMAS MUNZTop SecretVitacciЗебраЛеоОбувь для всех ЛТДОбувьТрейдОдежда для всех ЛТДОдеждаТрейдПроизводитель №1Производитель №2Производитель №3ТВОЕТК Универсум

Новинка:

Вседанет

Спецпредложение:

Вседанет

Результатов на странице:

5203550658095

Закрыть

Найти

Фильтр товаров

Фильтр товаров

Сортировать по:

Компенсатор сильфонный для полипропиленовых труб

Если вам нужно купить сильфонный компенсатор для труб – вам повезло!

Представляем вашему вниманию компанию «Региональный Дом Металла», которая производит и реализует металлопрокат различного назначения, в том числе и указанную выше стыковочную конструкцию. Вообще данные фитинги используются на всех современных инженерных коммуникационных системах, выполняя важную функцию – обеспечивают их защиту от разрушения, а, следовательно, значительное продление срока службы.

Дело в том, что в процесс эксплуатации под воздействием высоких температур и давления коммуникационные системы из полимерных материалов удлиняются, что может привести к разрушению соединений, а соответственно, к возникновению аварийных ситуаций. Обсуждаемые фитинги призваны профилактировать подобные проблемы. Именно поэтому сильфонный компенсатор для труб в СПб весьма востребован. Указанные устройства, являя собой гибкие отрезки ППТ, обёрнутые в петли, принимают на себя часть тепловой нагрузки и повышенного давления.

Купить сильфонные компенсаторы для полипропиленовых труб


Приобретая сильфонный компенсатор для труб в Санкт-Петербурге, следует знать, что специалисты рекомендуют их использовать при монтаже:

  • водопроводных разводок;
  • систем канализации;
  • центральных и индивидуальных отопительных систем.

Установка указанных стыковочных устройств обеспечивает нивелирование нагрузок на инженерные коммуникационные сети. А потому сильфонный компенсатор для труб:

  • увеличивает срок службы, в частности, теплотрасс;
  • гасит вихревые потоки в них;
  • сохраняет герметичность стыков, соединений, а, значит, и коммуникационных систем в целом при возрастании нагрузок;
  • стабилизирует показатели давления в магистралях;
  • минимизирует линейное расширение теплотрасс.

Сильфонные компенсаторы трубопроводов


Отметим, что обсуждаемые фитинги устанавливаются на прямых участках магистралей.

  Если вы намерены купить сильфонные компенсаторы для труб, следует знать правила их выбора. Более того, не обойтись без составления схем коммуникационных систем, для которых приобретаются данные устройства, а также без предварительного расчёта некоторых параметров. Впрочем, пусть вас это не пугает, поскольку по данному вопросу вас проконсультируют наши менеджеры.

К слову, цена на сильфонный компенсатор для труб в нашей компании самая низкая в Санкт-Петербурге и Ленинградской области. Безусловно, это очень важное, но не единственное преимущество нашей фирмы. Мы радуем клиентов огромным выбором продукции собственного производства: листового, трубного проката, уголков, швеллеров, квадратов, ромбов, кругов и пр..

Вы сможете выбрать сильфонный компенсатор для труб на сайте нашей компании. Кроме того, на указанном интернет-ресурсе представлен широкий ассортимент реализуемых нами строительных и отделочных материалов, так, к примеру, речь идёт о грунтовке, шпаклёвке, обойном клее, обоях, профнастиле, металлочерепице. Мы предоставляем полный спектр услуг по обработке металла. Для реализуемых нами услуг и продукции характерно оптимальное сочетание отменного качества и доступной стоимости!

Что делать при тепловом расширении и сжатии трубы

Что такое тепловое расширение трубы?

Для материалов естественно расширяться от жары и сжиматься на холоде, а трубы не защищены от законов природы. Тепловое расширение и сжатие трубопроводов — одна из самых больших динамических сил, действующих на трубопроводные системы.

Поскольку по трубопроводным системам часто проходят горячие жидкости, необходимо тщательно учитывать тепловое расширение и связанные с ним напряжения, чтобы избежать проблем.Силы, создаваемые тепловым расширением, могут быть достаточно большими, чтобы вызвать изгиб и коробление трубы, повреждение насосов, клапанов, трубных зажимов и креплений и даже разрушение трубы или повреждение стальной или бетонной конструкции здания.

В этом блоге мы рассмотрим некоторые факторы, которые необходимо учитывать при работе с тепловым расширением трубы, а также рассмотрим основы расчета скорости теплового расширения в трубных системах, что имеет решающее значение для разработки какие продукты необходимы для решения проблемы.

Но сначала вот видео, которое показывает, насколько значительным может быть тепловое расширение.

Что вызывает тепловое расширение?

Изменения температуры вызывают изменение формы, площади или объема объекта или вещества. Трубы обычно расширяются при нагревании и сжимаются при охлаждении. Это вызвано расширением молекулярной структуры из-за увеличения кинетической энергии при более высокой температуре, что приводит к большему перемещению молекул.

Скорость теплового расширения обычно зависит от трех ключевых факторов:

  1. Материал трубы — разные материалы расширяются с разной скоростью.Таким образом, разные типы пластиковых труб (например, ПП, ПВХ, ПЭ и т. Д.) И разные типы металлических труб (например, стальные, медные, железные) будут иметь разные коэффициенты расширения. Поэтому важно рассчитать скорость расширения для каждого отдельного типа устанавливаемой трубы.
  2. Длина трубы — чем длиннее труба, тем больше она будет расширяться и сжиматься.
  3. Минимальная и максимальная температура — диапазон температур, которому будет подвергаться труба, или, другими словами, разница между самой холодной и самой высокой температурой, которой будет подвергаться труба.

В таблице ниже приведен пример степени расширения для 50-метровых труб с перепадом температур + 50 °. Как видите, пластиковые трубы обычно расширяются значительно больше, чем металлические. Например, полиэтиленовая труба длиной 50 м с перепадом температур + 50 ° расширится на 500 мм.

Проектирование трубопроводных систем с учетом теплового расширения

Крайне важно учитывать расширение и сжатие трубопроводов на этапе проектирования проекта, чтобы избежать возникновения серьезных проблем.

Такие проблемы, как искривление труб или напряжение на стыках труб, могут в конечном итоге привести к утечкам или разрыву труб и ко всем связанным с этим повреждениям, которые может вызвать отказ.

Итак, каковы решения проблемы теплового расширения трубы?

Расширение и сжатие трубы обычно можно компенсировать двумя способами:

  • Естественным способом, используя существующие отводы или петли расширения
  • Разработанным способом, например, с использованием компенсаторов

Использование отводов и расширительных петель

Часто предпочтительнее компенсировать расширение естественным путем, используя расширительные петли, поскольку компенсаторы добавляют значительные силы в систему труб.Расширительные контуры компенсируют тепловые перемещения за счет установки участков трубопровода, проходящих перпендикулярно системе трубопроводов. Хотя эти петли полужесткие, они допускают некоторое движение, тем самым снижая нагрузку на точки крепления в системе трубопроводов. Точка крепления используется для обеспечения того, чтобы расширение было направлено к петле расширения, где сила и движение контролируются.

Крепления для труб или «направляющие» между точкой крепления и расширительной петлей только направляют трубу в правильном направлении. При использовании расширительной петли важно расстояние между первым направляющим зажимом и петлей. Чем меньше расстояние, тем больше будет сила для изгиба трубы. Эта сила передается на точку крепления.

Петли расширения могут занимать много места при компоновке системы трубопроводов, поэтому чаще всего используются в наружных системах. В более ограниченных пространствах могут быть изготовлены гибкие петли, в которых используются гофрированные металлические шланги в сборе для каждой ветви петли. Эти гибкие петли более компактны, чем трубные петли, но требуют конструктивных опор для предотвращения провисания.Петли такого типа обычно используются там, где требуется сейсмическая защита.

Использование компенсаторов для компенсации теплового движения

Если нет места для расширительной петли, следует использовать компенсатор с осевым перемещением. Примером такого продукта могут быть компенсирующие сильфоны.

При использовании компенсатора необходимо учитывать давление в трубе. Например, стандартная труба 200NB с осевым сильфоном создает более 2 мм.5 тонн силы. Труба остается выровненной, но огромные силы передаются в других областях.

В результате создаваемых огромных сил для эффективной работы сильфонной системы необходима хорошая точка крепления. При неправильной опоре и установке вдоль всей системы трубопроводов сильфонная система все равно может выйти из строя.

Необходимо соблюдать простые правила, чтобы обеспечить эффективную установку сильфонной системы с использованием основных направляющих и анкеров.

Точки привязки:

Иногда конструкции могут быть переоценены и все равно терпят неудачу, если не применяются основные принципы.Дизайн должен быть простым и соответствовать основным правилам дизайна, упомянутым выше. Представленный ниже дизайн представляет собой простое и эффективное решение.

Как Walraven может помочь в тепловом расширении трубопроводных систем?

Во-первых, и это наиболее важно, вам необходимо уметь рассчитать коэффициент теплового расширения для вашей системы трубопроводов, чтобы иметь возможность определить лучшее решение для ваших нужд. Мы создали загрузку, чтобы вы могли рассчитать скорость расширения вашей трубы.Он включает метод расчета и несколько примеров.

Скачать информацию о расчете теплового расширения

Наша группа технической поддержки может помочь вам произвести расчеты, если это необходимо, и спроектировать для вас подходящую систему поддержки.

У нас есть продукты, которые помогут вам установить расширительные петли и сильфоны, в том числе:

  • Анкерные точки
  • Узлы крепления
  • Консоли Fixpoint
  • Направляющие опоры для бокового перемещения
  • Пружинные подвески для любого вертикального перемещения
  • Шарнирные шарнирные подвески
  • Хомуты скользящие
  • Роликовые кронштейны

Вы можете связаться с нашей технической группой для получения совета по электронной почте: [адрес электронной почты защищен] или по телефону 01295 753400.

Чтобы увидеть только один пример того, как наша техническая группа спроектировала установку, в которой тепловое расширение труб было ключевым фактором, прочтите наше тематическое исследование об установке мостового трубопровода.

Основы проектирования компенсаторов трубопровода

Гибкость трубопроводов

Все материалы расширяются и сжимаются при изменении температуры. В случае трубопроводных систем это изменение размеров может вызвать чрезмерные напряжения во всей трубопроводной системе и в фиксированных точках, таких как резервуары и вращающееся оборудование, а также внутри самого трубопровода.

Петли для труб

Петли для труб могут добавить требуемую гибкость к системе трубопроводов, если позволяет пространство, однако необходимо учитывать начальную стоимость дополнительных труб, колен и опор. Кроме того, увеличение непрерывных эксплуатационных расходов из-за падения давления может быть результатом сопротивления трения текучей среды через дополнительные колена и трубу. В некоторых случаях диаметр трубы необходимо увеличить, чтобы компенсировать потери из-за падения давления.

Практичным и экономичным средством достижения гибкости трубопроводной системы при компактной конструкции является применение компенсаторов. Самая эффективная система трубопроводов — это самая короткая система с прямой разводкой, а компенсаторы делают это возможным.

Деформационные швы представляют собой отличное решение для изоляции осадки, сейсмического отклонения, механической вибрации и передачи шумоподавления, производимого вращающимся оборудованием.

Металлические сильфонные компенсаторы состоят из гибкого сильфонного элемента, соответствующих концевых фитингов, таких как фланцы или концы под приварку встык, чтобы обеспечить соединение с соседними трубопроводами или оборудованием, а также других принадлежностей, которые могут потребоваться для конкретного применения.

Конструкция сильфона

Сильфон изготавливается из относительно тонкостенных трубок, образующих гофрированный цилиндр. Гофры, обычно называемые извилинами, добавляют структурное усиление, необходимое для того, чтобы тонкостенный материал выдерживал давление в системе. Разработчик сильфона выбирает толщину и геометрию свертки для создания конструкции сильфона, которая приближается и часто превышает способность прилегающей трубы удерживать давление в системе при указанной расчетной температуре.

Гибкость сильфона достигается за счет изгиба боковых стенок свертки, а также изгиба в пределах радиуса гребня и основания. В большинстве случаев требуется несколько витков, чтобы обеспечить достаточную гибкость, чтобы приспособиться к ожидаемому расширению и сжатию системы трубопроводов.

Возможности движения

Осевое сжатие: Уменьшение длины сильфона из-за расширения трубопровода.

Осевое удлинение: Увеличение длины сильфона из-за сжатия трубы.

Угловое вращение: Изгиб вокруг продольной центральной линии компенсатора.

Боковое смещение: Поперечное движение, перпендикулярное плоскости трубы, при этом концы компенсатора остаются параллельными.

Кручение: Скручивание вокруг продольной оси компенсатора может сократить срок службы сильфона или вызвать выход из строя компенсатора, и его следует избегать. Компенсирующие швы не должны располагаться в какой-либо точке системы трубопроводов, которая может создавать крутящий момент на компенсационный шов в результате теплового изменения или осадки.

Срок службы

В большинстве случаев конструктивные движения вызывают отклонение отдельных витков за пределы их пределов упругости, вызывая усталость из-за пластической деформации или текучести. Один цикл перемещения происходит каждый раз, когда компенсатор отклоняется от установленной длины до рабочей температуры, а затем снова возвращается к исходной монтажной длине.

В большинстве случаев полные отключения происходят нечасто, поэтому сильфона с прогнозируемым сроком службы в одну или две тысячи циклов обычно достаточно для обеспечения надежной усталостной долговечности в течение десятилетий нормальной эксплуатации.Для сервисных приложений, которые включают частые циклы включения / выключения, могут быть желательны конструкции с большим циклом эксплуатации. Конструктор сильфона учитывает такие переменные конструкции, как тип материала, толщину стенки, количество витков и их геометрию, чтобы создать надежную конструкцию для предполагаемой службы с подходящей продолжительностью жизненного цикла.

Сквирм

Сильфон с внутренним давлением ведет себя аналогично тонкой колонне при сжимающей нагрузке. При некоторой критической концевой нагрузке колонна изгибается, и аналогичным образом при достаточном давлении сильфон с внутренним давлением, установленный между фиксированными точками, также изгибается или изгибается.

Извилистость сильфона характеризуется значительным поперечным смещением извилин от продольной средней линии. Изгиб сильфона может сократить срок службы или, в крайних случаях, вызвать катастрофический отказ.

Чтобы избежать изгиба, разработчик сильфона должен ограничить подвижность и гибкость до уровня, который гарантирует, что сильфон сохраняет консервативный запас устойчивости колонны сверх требуемого расчетного давления.

Концевые фитинги

Компенсирующие муфты будут включать соответствующие концевые фитинги, такие как фланцы или концы под приварку, которые должны соответствовать требованиям к размерам и материалам прилегающей трубы или оборудования. Компенсаторы малого диаметра доступны с наружной резьбой, концами под приварку или медными концами. Резьбовые фланцы могут быть добавлены к компенсаторам на резьбовых концах, если предпочтительнее фланцевое соединение.

Принадлежности

Вкладыши потока устанавливаются во входное отверстие компенсатора для защиты сильфона от эрозионного повреждения из-за абразивной среды или резонансной вибрации из-за турбулентного потока или скоростей, которые превышают:

Для воздуха, пара и других газов

  1. Диаметр до 6 дюймов.- 4 фута / сек / дюйм диаметра
  2. Диаметр более 6 дюймов. -25 фут / сек

Для воды и других жидкостей

  1. Диаметр до 6 дюймов. — 2 фут / сек / дюйм диаметра
  2. Диаметр более 6 дюймов. -10 фут / сек.

Компенсирующие муфты, устанавливаемые в пределах десяти диаметров трубы после колен, тройников, клапанов или циклонных устройств, следует рассматривать как подверженные турбулентности потока. Фактическую скорость потока следует умножить на 4, чтобы определить, требуется ли лайнер в соответствии с приведенными выше рекомендациями.Фактические или учтенные скорости потока всегда должны включаться в расчетные данные, особенно поток, превышающий 100 футов / сек. которые требуют толстых футеровок.

Наружные крышки устанавливаются на одном конце компенсатора, обеспечивая защитный экран по всей длине сильфона. Крышки предотвращают прямой контакт с сильфоном, обеспечивая защиту персонала, а также защиту сильфона от физических повреждений, таких как падающие предметы, брызги сварочного шва или искры дуги.Крышки также являются подходящей основой для внешней изоляции
, которая должна быть добавлена ​​поверх компенсатора. Некоторые изоляционные материалы, если они влажные, могут выщелачивать хлориды или другие вещества, которые могут повредить сильфон. Анкерные стержни исключают осевое давление и необходимость в основных анкерах, необходимых в системе трубопроводов без ограничений. Осевое перемещение предотвращается с помощью анкерных тяг. Конструкции, которые имеют только две стяжные тяги, обладают дополнительной способностью выдерживать угловое вращение. Ограничительные стержни аналогичны, однако они допускают заданную осевую способность.

Трубы из ПВХ — расширительные петли

Температурное расширение и сжатие в системах трубопроводов из ПВХ можно компенсировать с помощью

  • расширительных петель, состоящих из труб и 90 o колен
  • гибких колен
  • сильфонов и резиновых компенсаторов
  • поршневого расширительного типа соединения

Петли расширения

Петли расширения состоят из стандартных труб и колен и могут быть изготовлены на месте и адаптированы к реальной ситуации.

Длину участка A можно рассчитать как

A = 0,72 (D δl) 1/2 (1)

, где

A = длина участка A (футы)

D = номинальный внешний диаметр (дюймы)

δl = тепловое расширение трубы (дюймы)

Длину участка B можно рассчитать как

B = 1. 44 (D δl) 1/2 (2)

где

B = длина ветви B (футы)

Пример — расширительная петля

A 2 « PVC Schedule 40 прямо труба длиной 300 футов устанавливается на 75 o F и эксплуатируется при 120 o F . Коэффициент расширения ПВХ составляет 28 10 -6 дюйм / дюйм o F .

Расширение трубы ПВХ можно рассчитать как

δl = α L o δt

= (28 10 -6 дюймов / дюйм o F) (300 футов) (12 дюйм / фут) ((120 o F) — (75 o F))

= 4.5 дюймов

где

δl = расширение (дюйм)

L o = длина трубы (дюйм)

δt = разница температур ( o F)

α = коэффициент линейного расширения (дюйм / дюйм o F)

Длину ветви A можно рассчитать:

A = 0,72 (D δl) 1/2

= 0,72 [ (2,375 дюйма) (4. 5 дюймов)] 1/2

= 2,4 фута

Длину ветви B можно рассчитать:

B = 1,44 (D δl) 1/2

= 1,44 [(2,375 дюйма) (4,5 дюйма)] 1/2

= 4,7 фута

Как учитывать расширение трубы в водопроводной системе

Термическое расширение и сжатие является свойством всех материалов трубопроводов . При повышении или понижении температуры воды и окружающей среды длина трубы будет колебаться.Чем дольше пробег, тем значительнее изменение.

В водопроводных системах, если это расширение и сжатие не учитывается при проектировании системы, это может привести к сжимающему напряжению на трубе и фитингах. Со временем это напряжение может ослабить трубу, что приведет к утечкам и преждевременному ремонту трубы.

К счастью, тепловое расширение и сжатие можно легко предотвратить с помощью механизмов отклонения.

Почему работают механизмы отклонения

Трубопровод из ХПВХ

является гибким, что означает, что до определенного момента он может безопасно изгибаться без каких-либо повреждений. Механизмы отклонения используют эту гибкость и позволяют трубе перемещаться внутри системы, ограничивая при этом нагрузку на материал.

Как отразить тепловое расширение

Разница температур — это диапазон, в котором будет находиться труба. Другими словами, разница между самой холодной и самой горячей трубой будет от времени установки до срока ее службы. Если изменение температуры превышает -1 ° C, в водопроводной системе должны быть предусмотрены варианты отклонения.

В зависимости от пространства вокруг системы трубопроводов существует четыре механизма для отклонения напряжения расширения:

  1. Шлейфы расширения
  2. Смещения расширения
  3. Смена направления
  4. Деформационные швы

Шлейфы расширения

Петли расширения трубопроводов являются предпочтительным выбором для большинства сантехников.

  • П-образная буква «U» расположена в середине отрезка трубы, а ее центр ограничен скобой.
  • Каждая сторона участка трубы, входящего в U-образную форму, подвешена на подвеске или направляющей, что позволяет трубе двигаться вперед и назад.

При изменении длины входящей трубы отверстие U-образной формы сужается или расширяется по мере необходимости. Две стороны буквы «U» достаточно гибкие, чтобы позволить это движение. Длина сторон определяется длиной участка трубы.

На приведенной выше анимации L представляет собой общую длину петли, причем 2 / 5L представляют каждую вертикальную часть, а 1 / 5L представляет горизонтальное поперечное сечение, в котором размещается ограничитель.

Смещения расширения

Смещения при расширении используются, когда труба должна избегать неподвижных конструкций. Когда труба расширяется, верхнее и нижнее колена толкаются внутрь, в результате чего вертикальная длина смещается вправо. При сжатии вертикальная труба наклоняется влево.

На изображении выше L представляет собой общую длину смещения от подвески или направляющей с одного конца до противоположного. 1 / 4L означает расстояние от подвески или направляющей до ближайшего локтя.1 / 2L представляет собой перпендикулярное сечение трубы.

Смена направления

Все системы трубопроводов, естественно, включают изменения направления, которые также могут использоваться в качестве механизмов отклонения. В конце длинного участка трубы угловое колено и примыкающая труба допускают некоторое перемещение.

На изображении выше L представляет собой расстояние от локтя до подвески или направляющей.

Деформационный шов

Этот механизм часто используется в тесных замкнутых пространствах, где сложно включить расширительную петлю или смещение.Действуя как амортизатор, компенсаторы позволяют трубе свободно перемещаться внутри другой трубы, сохраняя при этом необходимое уплотнение. Однако это более дорогой вариант и часто используется в крайнем случае.

Рекомендации по настройке отклонения

При учете теплового расширения и сжатия важно следовать передовым методам, в том числе:

  • Расширительные контуры должны состоять из прямой трубы и колен 90 °, скрепленных между собой растворителем.
  • Избегайте ограничения естественного движения трубы в направлении расширения и сжатия.
  • Всегда оставляйте достаточное расстояние между локтями и держателями / ограничителями.
  • Всегда обращайтесь к местным нормам и инструкциям производителя.

Расчет размеров расширительного контура для вашей трубопроводной системы

Калькулятор расширения трубы из ХПВХ Flowguard — это бесплатный инструмент, помогающий водопроводчикам рассчитать линейное расширение трубы и получить требуемые размеры для расширительного контура.Щелкните ниже, чтобы получить доступ к калькулятору.

По вопросам или для получения дополнительной информации о трубах и фитингах FlowGuard обращайтесь к одному из наших консультантов по системам трубопроводов.

Как я могу установить компенсирующие швы на трубы, армированные пластиком и стекловолокном?

Трубопроводы из термопласта и армированного стекловолокном (FRP) часто используются для агрессивных или коррозионных и абразивных жидкостей. Обычно они применяются в диапазоне температур от минус 70 до 300 градусов F (от 57 до 149 градусов Цельсия).В этих случаях химическая совместимость становится особенно важным фактором не только для самих трубопроводов, но и для компенсаторов. Оба должны действовать с одинаковым сопротивлением атакам, иначе возникнут проблемы.

Датчик уплотнения из FSA

Трубопроводы из термопласта и армированного стекловолокном (FRP) часто используются для коррозионных, коррозионных и абразивных жидкостей. Обычно они применяются в диапазоне температур от минус 70 до 300 градусов F (от 57 до 149 градусов Цельсия).В этих случаях химическая совместимость становится особенно важным фактором не только для самих трубопроводов, но и для компенсаторов. Оба должны действовать с одинаковым сопротивлением атакам, иначе возникнут проблемы.

Тепловые и механические характеристики значительно отличаются от характеристик металлических трубопроводов. Коэффициент теплового расширения (CTE) от 2X до более чем 4X, чем у стали. Движения и связанные с ними осевые нагрузки, с которыми приходится иметь дело, значительно больше.

Еще одно важное соображение при проектировании заключается в том, что прочность этих неметаллических труб может быстро уменьшаться с повышением температуры.

Термопласт в сравнении с FRP

Коэффициенты теплового расширения для термопластичных труб обычно в 3–8 раз больше, чем у стали, а для труб из стеклопластика примерно в 2 раза больше, чем у стали. Это приводит к конструкции компенсатора, который должен выдерживать в два раза большее тепловое перемещение стали в неограниченной системе. Механические соображения также важны.Поскольку FRP представляет собой композит, существует два различных осевых модуля упругости: сжатие и растяжение. Модуль упругости при осевом сжатии варьируется от 3 до 10 процентов от модуля упругости стали.

Модуль упругости термопластичных труб значительно меньше, чем у FRP или стали. Она также быстро уменьшается при повышении температуры выше 100 ° F (38 ° C). В результате для термопластичных труб при повышенных температурах требуются очень короткие опорные пролеты. Опять же, это необходимо учитывать при проектировании компенсатора.

Конструкция компенсатора

Оптимальные характеристики компенсатора требуют определения полного диапазона тепловых перемещений, ожидаемых в системе.

Для этого необходимо произвести расчет максимального теплового расширения и теплового сжатия, которые могут возникнуть во время работы. Компенсатор должен быть способен поглощать полный диапазон тепловых перемещений с соответствующим запасом прочности.

Пример использования

Общий проект охлаждающей воды мощностью 1.32 миллиона галлонов в минуту были основным источником охлаждающей воды для всего промышленного комплекса. Он имел сеть трубопроводов из стеклопластика большого диаметра, по которым распределялась охлаждающая вода. Во всей системе было установлено около 100 больших резиновых компенсаторов размером от 60 дюймов (DN 1500) до 144 дюймов (DN 3600). Для каждого места клапана требовалось демонтажное соединение.

Компенсаторы были спроектированы таким образом, чтобы сжимать сами себя на ширину 2,375 дюйма (60 мм), они действуют как демонтажные соединения, а также компенсируют большие тепловые перемещения в системе.Эти очень большие детали должны были быть рассчитаны на испытательное давление 200 фунтов на квадратный дюйм (13,5 бар).

Основное внимание при разработке уделялось повышенным требованиям к герметичности. Корпус компенсатора был усилен, чтобы выдерживать высокое давление. Поскольку предыдущие конструкции ограничивались утечкой через фланец, был проведен анализ конструкции фланца. Было ясно, что разные конструкции фланцев имеют разные преимущества и недостатки. Цель заключалась в том, чтобы извлечь лучшие черты из различных дизайнов и разработать оптимальный дизайн.

Рис. 1. Конструкции фланцев для системы трубопроводов из стеклопластика.

Были рассмотрены преимущества и недостатки конструкций, показанных на рисунках 6, 7 и 8 рисунка 1. Анализы привели к использованию конструкции фланца, которая включала в себя функцию точки давления сплошного плавающего фланца, показанного на Рисунке 6, с характеристикой полностью резиновой конструкции на Рисунке 8. Эта новая конструкция показана на Рисунке 9 и включает в себя грушу в корпусе. стопорное кольцо.

Колба фокусирует уплотняющую силу на относительно небольшой площади под болтовым кругом резинового фланца. В результате момент затяжки болта сводится к минимуму и может быть достигнуто более высокое номинальное давление. Новая конструкция также не требует периодической подтяжки болтов.

Для новой конструкции также требуется вдвое меньший крутящий момент болта, чем в оригинальной конструкции с плоской поверхностью для того же испытательного давления. Рейтинги давления, которые ранее были недостижимы, теперь доступны. Протечка фланца, наряду с трудоемкой задачей периодической подтяжки болтов, также больше не вызывала беспокойства.

Заключение

Применение компенсаторов в системах трубопроводов из термопласта и стеклопластика требует особого внимания к конструктивным особенностям, чтобы обеспечить оптимальную долгосрочную надежность и безопасность. Каждый из двух компонентов должен быть совместим с технологическими жидкостями, которые могут быть особенно агрессивными. Большое тепловое расширение и низкая прочность трубы по сравнению со сталью также требуют включения в конструкцию системы.

Хотя это ключевые факторы, другие переменные, такие как конструкция фланца, могут быть решающими факторами, определяющими успех или неудачу.Всегда рекомендуется проконсультироваться с уважаемым производителем, чтобы обеспечить успешный дизайн для вашего приложения.

В следующем месяце: Какие процедуры следует использовать при хранении механических уплотнений?

Мы приглашаем вас задать вопросы по вопросам герметизации и предоставим наилучшие ответы на основе публикаций FSA. Пожалуйста, направляйте свои вопросы по адресу: [email protected].

Как учесть тепловое расширение при проектировании трубопроводных систем

Прочтите полную публикацию ниже или ознакомьтесь с инфографикой теплового расширения, чтобы получить обзор этого сообщения в блоге.

Всем материалам присущи тепловые свойства, которые влияют на его характеристики в зависимости от количества тепла или холода, которому он подвергается. Чем сильнее нагревается, тем больше материалы расширяются и размягчаются. Чем холоднее условия, тем больше материалы склонны к сжатию и затвердеванию.

В случае трубопроводных систем нас больше всего беспокоит линейное расширение и сжатие, которые влияют как на металлические, так и на термопластичные материалы трубопроводов. Если не учитывать при проектировании системы трубопроводов, колебания длины могут привести к дорогостоящим проблемам.Это особенно верно для промышленных систем, которые часто подвергаются воздействию экстремальных температур и давлений в трубопроводах.

Например, если участок трубы ограничен с обоих концов, при нагревании линейное расширение вызовет сжимающее напряжение в материале. Когда эта чрезмерная сила превышает допустимую нагрузку на материал, это приведет к повреждению трубы и, возможно, кронштейнов, фитингов и клапанов.

В зависимости от масштаба этого повреждения заводы могут быть вынуждены проводить частые ремонтные работы, останавливать процессы и, возможно, заменять систему трубопроводов преждевременно.

К счастью, хотя расширение и сжатие неизбежны, возникающие в результате проблемы можно легко обойти с помощью надлежащих конструктивных соображений. В частности, используя один из следующих механизмов отклонения:

  • Шлейфы расширения
  • Смещения расширения
  • Смена направления
  • Расширительные швы

Прежде чем мы объясним, как развернуть каждый механизм, нам нужно рассмотреть четыре фактора, которые влияют на их конструкцию.

1. Количество линейного расширения

Величина расширения и сжатия трубы зависит от трех факторов:

Коэффициент линейного расширения

Каждый материал имеет коэффициент линейного теплового расширения, который просто говорит о том, что на градус изменения температуры у вас будет X величина линейного расширения. Для определения этого коэффициента проводятся эмпирические испытания всех материалов трубопроводов.

В приведенной ниже таблице вы можете увидеть, насколько разные материалы трубопровода меняются по длине при изменении температуры.

Разница температур

Разница температур — это диапазон температур, в котором будет работать труба. Другими словами, разница между самой холодной и самой горячей трубой будет от времени установки до срока ее службы. Чтобы определить разницу температур в вашей трубе, примите во внимание следующее:

  • Какая температура при установке? В кондиционированном помещении это может быть одна из самых высоких температур.
  • Какова температура жидкости, протекающей по трубе, и будет ли эта температура постоянной?
  • Если труба находится на открытом воздухе, в чем сезонное изменение климата?

Длина трубы

Чем длиннее участок трубы, тем больше он будет расширяться или сжиматься. По сути, каждый дополнительный фут материала оказывает дополнительное влияние на то, как долго труба будет расширяться или сжиматься.

2. Рабочее напряжение

Рабочее напряжение — это максимальное напряжение, которому может подвергаться материал при использовании.Все материалы трубопроводов могут выдерживать определенную степень перемещений без ущерба для их структурной целостности.

3. Модуль упругости

Модуль упругости — это мера жесткости. Это внутреннее свойство материала трубы, которое выражает способность материала растягиваться или сжиматься при приложении силы.

4. Внешний диаметр трубы

Внешний диаметр трубы влияет на способность трубы отклонять напряжение.Например, участок трубы из ХПВХ длиной 100 футов подвергается макс. температура 120 ° F и мин. при температуре 80 ° F расширится на 1,6 дюйма независимо от внешнего диаметра трубы. Но 1 дюйм. труба может отклонять большее напряжение, чем 6-дюймовая. трубы, поэтому отклоняющий механизм (общая длина петли) должен составлять всего 2,47 фута для 1-дюймовой трубы. трубка. В такой же ситуации 6-дюйм. для трубы потребуется механизм отклонения длиной 5,55 футов.

В зависимости от площади, по которой будет проходить труба, инженеры могут использовать четыре варианта механизма отклонения для учета теплового расширения и сжатия.Каждый из них допускает некоторую степень перемещения трубы, чтобы предотвратить сжимающие напряжения.

Чтобы проиллюстрировать каждый механизм, мы включили сценарий участка трубопровода со следующими размерами:

  • Материал трубы: ХПВХ
  • Диаметр трубы: 4 дюйма
  • Длина участка: 100 футов
  • Разница температур: 40 °
    • Максимальная температура: 120 ° F
    • Минимальная температура: 80 ° F

В этой ситуации линейное расширение трубы равно 1. 6 дюймов

1. Шлейф расширения

Этот механизм предпочитают инженеры.

Как это работает: В середине участка трубы расположена буква «U», а ее центр ограничен скобой. Каждая сторона участка трубы, входящего в U-образный профиль, подвешена на подвеске или направляющей, что позволяет трубе двигаться вперед и назад. По мере расширения трубы U-образное отверстие сужается, а при сжатии трубы U-образное отверстие расширяется.

Используя пример и предоставленное изображение: L представляет собой общую длину петли, где 2 / 5L представляют каждую вертикальную часть, а 1 / 5L представляет горизонтальное поперечное сечение, где размещается ограничитель.

  • L = 54,8 дюйма
  • 1/5 L = 11,0 дюйма
  • 2/5 L = 21,9 дюйма

2. Смещение расширения

Этот механизм используется, когда труба должна избегать неподвижных конструкций.

Как это работает: При размещении в центре участка трубы каждое колено допускает некоторую степень отклонения, как и длина трубы по вертикали.Конец каждого участка трубы устанавливается с помощью подвесок или направляющих, расположенных на определенном расстоянии от колена. Как показано на схеме выше, когда труба расширяется, верхнее и нижнее колена будут вдавливаться, в результате чего вертикальная длина смещается вправо. При сжатии вертикальная труба будет наклоняться влево.

Используя пример и предоставленное изображение: L представляет собой общую длину смещения от подвески или направляющей с одного конца до противоположного. 1 / 4L означает расстояние от подвески или направляющей до ближайшего локтя.1 / 2L представляет собой перпендикулярное сечение трубы.

  • L = 54,8 дюйма
  • 1/4 L = 13,7 дюйма
  • 1/2 L = 27,4 дюйма

3. Смена направления

Вся система трубопроводов, естественно, включает изменения направления, которые также могут использоваться в качестве механизмов отклонения.

Как это работает: В конце длинного участка трубы угловое колено и примыкающая труба могут допускать некоторое перемещение. Если примыкающая труба достаточно длинная, инженеры могут установить подвеску или направить на определенное расстояние от колена, чтобы учесть как расширение, так и сжатие.

Используя пример и предоставленное изображение: L представляет собой расстояние от локтя до подвески или направляющей.

Примечание: минимальное расстояние между опорами трубы должно быть принято во внимание при рассмотрении использования изменения направления для компенсации расширения и сжатия.

4. Деформационный шов

Этот механизм часто используется в тесных замкнутых пространствах, где сложно включить какие-либо петли расширения или смещения.

Деформационные швы — это специализированные узлы, которые действуют как амортизаторы, позволяя трубе свободно перемещаться внутри другой трубы, сохраняя при этом необходимое уплотнение. Часто это более дорогой вариант и используется в крайнем случае.

Чтобы помочь инженерам в проектировании трубопроводных систем Corzan ® из ХПВХ, мы разработали калькулятор расширения трубы. Просто введите длину и диаметр трубы, а также максимальную и минимальную температуру системы, и калькулятор предоставит необходимые размеры для петли расширения, смещения расширения и изменения направления с использованием трубы Corzan CPVC.Помните, никогда не помешает округлить и установить петлю большего размера, чем требуется.

Что такое компенсатор трубопровода?

Существуют и другие термины, используемые для компенсаторов, например, компенсаторы сильфона, гибкие соединения и компенсаторы.

Типичный компенсатор состоит из одного или нескольких металлических сильфонов (чаще всего из нержавеющей стали) или из таких материалов, как резина, ткань или пластик, например ПТФЭ. Хотя такие материалы, как резина, пластик и ткань, имеют свои ограничения, металл является наиболее универсальным из всех материалов. Металлы подходят для использования при высоких температурах, обладают высокими прочностными свойствами и устойчивы к коррозии.

Металлические компенсаторы предназначены для безопасного поглощения изменений размеров стальных трубопроводных систем и воздуховодов. Изменения могут включать тепловое расширение и сжатие, вибрации, вызванные вращающимися механизмами, деформации под давлением, смещение во время установки или осадки здания.

Основным элементом компенсаторов является сильфон. Сильфон состоит из ряда витков, форма которых рассчитана на то, чтобы выдерживать внутреннее давление системы, но достаточно гибкая, чтобы воспринимать осевые, боковые и угловые отклонения.

Почему я должен использовать компенсатор трубопровода?

Компенсирующие муфты считаются очень важными компонентами полной трубопроводной системы и широко используются, особенно в отраслях, где происходит тепловое расширение в трубных системах. Компенсирующие муфты также обладают преимуществом снижения напряжений в трубных системах, возникающих в результате теплового расширения, и уменьшения нагрузок на трубы в местах соединения с чувствительным оборудованием, таким как насосы и паровые турбины. В совокупности это продлевает срок службы трубопроводных систем и снижает риск их простоя для дополнительного обслуживания и ремонта.

Инженеры и проектировщики труб обычно включают компенсаторы в свои трубопроводные системы, поскольку компенсаторы добавляют гибкости конструкции и сокращают затраты за счет устранения сложных точек крепления, направляющих и сокращения общих требований к пространству для системы труб.

Кроме того, компенсаторы более эффективны, чем альтернативные варианты, такие как изгибы труб и петли, благодаря их большей способности экономить пространство, их экономической эффективности и лучшей производительности при поглощении больших перемещений.

Где используются компенсаторы?

Стальные компенсаторы являются важными компонентами во многих отраслях промышленности и широко используются, в частности:

  • Энергетический сектор (электростанции, атомные электростанции, системы централизованного теплоснабжения и т. Д.)
  • Металлургические заводы
  • Нефтехимическая промышленность (нефтеперерабатывающие заводы, насосные станции, нефтяные вышки и др.)
  • Химическая промышленность (производство асфальта и т. Д.)
  • Обрабатывающая промышленность (сахарные заводы и др.)
  • Выхлопные системы и двигатели
  • Целлюлозно-бумажная промышленность
  • Танкеры, танкеры для СПГ / СНГ и др.

Компенсирующие муфты часто устанавливаются возле котлов, теплообменников, насосов, турбин, конденсаторов, двигателей, а также в системах с длинными трубами или трубопроводами.

Какие типы компенсаторов доступны?

Деформационные швы бывают самых разных конструкций. Некоторые из них являются стандартными, а некоторые настраиваются в соответствии с требованиями клиента.Несмотря на то, что их конструкция может значительно отличаться, все компенсаторы, тем не менее, состоят из некоторых из следующих компонентов, все с одной или несколькими специфическими функциями: сильфоны, концы под приварку, фланцы, петли, стяжки, сферические шайбы, проволочная сетка, изоляция, внутренняя втулка, внешняя крышка, колено и / или кольцевое усиливающее / уравнительное кольцо.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
