Монтаж дымохода для газового котла отопление: правила монтажа



Вступление

Чтобы разобраться, как делать монтаж дымохода для газового котла в частном домостроении, вспомним какой дымоход для такого котла предпочтительнее.

Готовый сборный овальный дымоход

Возьмем готовый, сборный, овальный дымоход. Кирпичный дымоход сделаем в другой статье. Расположение дымохода (вне или внутри дома) особого значения не имеет и выбирается основываясь на планировку дома и планируемые затраты на работы. Нужно понимать, что дымоход вне дома нужно хорошо утеплить.

Как рассчитать сечение и длину дымохода, а также его высоту на крыше я рассказывал в статье: Дымоход для газового котла.

Для примера будем считать, что диаметр дымохода совпадает с диаметром отводной трубы котла, а его высота на крыше совпадает с высотой её конька.

Составные части дымохода для газового котла

Сборный дымоход состоит из следующих частей:

  • Адаптер от отвода котла к дымоотводу;
  • Ревизионное колено со штуцером для слива конденсата;
  • Крепеж для стен и хомуты для стяжки;
  • Боковые отводы.
    Используются не ближе 2000 мм от переходника;
  • Патрубок дымохода проходной;
  • Трубы телескоп;
  • Наконечник в форме конуса.

 Наконечник можно не ставить. Дефлектор и зонт для газового дымоотвода не ставят.

Правила монтажа дымохода газового котла

  • Допустимый наклон ≤30⁰;
  • Отводы в стороне короче 1000 мм;
  • Поперечное сечение неизменно по всей длине;
  • Радиус изгиба больше диаметра дымоотвода;
  • Максимально три колена;
  • На поворотах ревизионный люк для чистки;
  • Внизу установить капельник и ревизию;
  • Прогиб труб недопустим;
  • Соединение колен на ½  d-труб;
  • Плотность соединения максимальная, зазоры исключены;
  • От труб дымоотвода до негорючей стены 50 мм, до деревянной стены 250 мм;
  • В не отапливаемых комнатах, например чердак, дымоход утепляется;
  • Дымоотвод от бытовых приборов снабжается заслонкой, называемый шибер.

Заслонки не ставят, если котел оборудован стабилизатором тяги.

Монтаж дымохода на улице

Начинаем монтаж с соединения патрубка котла с проходным через стену звеном.

  • Предварительно в стене делаем проходное отверстие;
  • Проходное звено в стене изолируем, чтобы не было пожара;
  • Далее собираем тройник с ревизией. На тройник надеваем заглушку;
  • Удлиняем трубу дымохода коленами. Крепим трубы к стене кронштейнами. Шаг крепления 2000 мм;
  • Наверх дымохода крепим конус;
  • Стыки звеньев стягиваем хомутами;
  • Красим трубы дымохода краской устойчивой к температуре;
  • Весь дымоход зарываем теплоизолирующей, негорючей конструкцией.

  • Размечаем места прохода дымохода через потолок и кровлю;
  • Вырезаем отверстия для дымохода;

Далее аналогично дымоходу вне дома:

  • К патрубку котла присоединяем переходник;
  • Следом ревизию на тройнике;
  • Собираем прямые участи дымохода;
  • Не забываем изолирующие патрубки для прохода перекрытий и кровли;
  • В перекрытиях надеваем на трубу оцинкованный лист и крепи его с двух сторон. Этот лист для пожарной безопасности;
  • Кронштейны крепим через 4000 мм, хомутами усиливаем соединения через 2000 мм;
  • Наверх дымохода ставим конусный наконечник.

Изоляция дымохода

Важнейшим элементом конструкции дымохода это его изоляция от  дома:

  • Проходные патрубки оборачиваем базальтовой ватой с фольгой и смазываем патрубок огнеупорной мастикой.
  • В перекрытии, вокруг дымохода, используем негорючую минеральную вату.
  • Если дымоход закрывается коробом, то весь короб прокладывается негорючим материалом.

©Obotoplenii.ru

Другие статьи раздела: Газификация дома





Ставите на котел Висман дымоход из нержавейки? Подумайте еще раз!

Настенные и напольные газовые котлы Висман пользуются большой популярностью во всем мире. Среди основных преимуществ отопительного оборудования от немецкого производителя можно назвать высочайшее качество, гарантия на 10 лет, функциональность и высокая степень безопасности.

При производстве котлов компания внедряет инновационные технологии, но эффективность вашей отопительной системы будет зависеть не только от оборудования, но и от того, какой поставить на котел Висман дымоход.

Стоит ли покупать дымоход из нержавейки?

Если установлен котел Viessmann, дымоход должен соответствовать ряду требований и нормам. Детально они прописаны в инструкции к устройству. Большинство людей выбирают системы дымоудаления из нержавеющей стали. Нержавеющие дымоходы, несомненно, обладают рядом преимуществ. Они имеют довольно длительный срок службы, относительно легко монтируются, небольшой вес не требует укрепления фундамента или стен.

Существенным недостатком дымоходов из нержавейки выступает довольно высокая цена. Так стоит ли переплачивать или существуют более доступные варианты, не уступающие характеристиками нержавеющей стали? Технология ФуранФлекс – инновационная технология, которая может стать отличной альтернативой. Рабочая температура полимерных труб для котлов на газе 220˚С.

При этом производитель котлов Висман утверждает, что максимальная температура продуктов горения не превышает отметки в 120˚С. Стоит ли платить больше, решать только вам. При использовании полимерных труб несложно выдержать требования к изгибам и поворотам, поскольку они отличаются хорошей гибкостью и могут принять любую конфигурацию.

Почему стоит выбрать ФуранФлекс?

Если нужен дымоход для котла Viesmann, вместо дорогостоящей нержавеющей трубы покупайте гибкий чулок ФуранФлекс. Материал насчитывает немало преимуществ, что и сделало его популярным во всем мире:

  • Высокая механическая прочность. После процесса полимеризации (надува чулка горячим воздухом) материал становится прочным и устойчивым к механическим повреждениям.
  • Устойчив к химическим веществам и кислотам. Полимерные смолы устойчивы к кислотным газам, которые образуются в системе дымохода. Образующиеся из кислотного газа кислоты очень агрессивны и могут разрушить даже нержавеющую сталь. Проблема становится актуальной при чрезмерном образовании конденсата. Для полимерных труб действие кислот не опасно.
  • Низкая способность к теплопередаче. В отличие от нержавеющих труб, ФуранФлекс не нуждается в дополнительном утеплении. Материал отличается хорошими теплоизоляционными характеристиками, так как почти не проводит тепло.

К плюсам также можно отнести и простоту обслуживания дымохода. Поскольку внутри трубы имеют гладкую поверхность, а стыки и соединения отсутствуют, сажа и копоть внутри практически не накапливается. В связи с этим проводить частую чистку дымохода нет необходимости. Хорошая тяга, обусловленная несколькими критериями, позволит повысить производительность котла. При этом система из ФуранФлекс полностью соответствует требованиям безопасности. Проникновение угарного газа в помещение исключено, так как система полностью герметична.

Полимерные дымоходы FuranFlex Black для котлов Viessmann – отличная альтернатива нержавеющим трубам. Недорого приобрести их вы можете в нашей компании. Наши мастера в течение всего одного дня смогут установить эффективную систему для удаления продуктов горения.

Свяжитесь с нами, чтобы узнать о предложении больше.

У вас есть вопросы? Мы можем позвонить вам абсолютно бесплатно!

Мы свяжемся с вами и ответим на любые возникшие вопросы!

Помните: для этого контента требуется JavaScript.

Дымоход для котла своими руками

Нет ничего проще, чем обустройство автономного отопления посредством твердотопливных или газовых котлов. Однако их не всегда можно установить самостоятельно. Но, чтобы снизить себестоимость работ, вполне доступно сделать монтаж дымохода котла своими руками. Есть свои тонкости при сооружении кирпичного и коаксильного дымоотвода, а также при установке и утеплении дымохода из нержавеющей стали. Каждый метод уже давно продуман до мелочей, поэтому ничего не надо изобретать – проще воспользоваться готовыми советами специалистов.

Оглавление:

  1. Особенности сооружения дымохода
  2. Предназначение и устройство дымохода
  3. Схемы дымоходов для котлов разного типа
  4. Разновидности дымоходов по типу материалов
  5. Монтаж коаксильного дымохода

Особенности сооружения дымохода

Не секрет, что всегда ценились грамотные трубочисты, печники и каминных дел мастера. Известно немало исторических курьезов, связанных с обустройством дымоходов. Например, случай с одной деспотичной барыней, от которой крестьяне хотели избавиться или как-то отомстить, подговорив печника, к которому она обратилась за утеплением усадьбы. Все знали, что помещица боялась чертей, которыми грозили мучимые ею крестьяне. Смекалистый печник вмонтировал в дымоход бутылки специальной формы, которые выли на ветру при большой тяге. Сударыня по ночам места себе не находила от ужаса, пока окончательно не свихнулась и не утопилась в колодце, спасаясь от «чертей». Чтобы курьезов и неприятностей не случалось в вашем доме, делайте дымоход по всем правилам.

Установка дымохода для котла – несложный процесс, но важно понимать специфику процесса горения и выведения продуктов распада наружу. Все эти нюансы основаны на элементарных знаниях из области физики. Они продуманы и учтены технологами до мелочей, с одной целью – сделать процесс обогрева жилища наиболее безопасным. Всем известно, что из-за неверной работы или использования задвижки дымохода случаются отравления угарным газом с тяжелыми последствиями. Поэтому нельзя игнорировать эти физические законы, и обратиться к рекомендациям специалистов. Особенно это касается оснащения твердотопливного котла, поскольку ему требуется соответствующий дымоход. Современные дымоходы для котлов – фото:

Внимание: Категорически запрещено 2 источника обогрева выводить в общий дымоход – каминную трубу и от котла, чтобы разница разреженного и плотного воздуха не создавала обратную тягу и вбрасывание дымовых газов!

Производительность котла падает и при малой тяге, и при повышенной. Верхний уровень трубы дымохода должен быть на 20см (и более) выше конька или уровня крыши – для обеспечения нормальной тяги и отсутствия завихрений. Боковые трубы ниже крыши при боковом ветре дают обратную тягу.

Основные правила:

1. Отдельные котельные или вспомогательные помещения, где планируется установка дымоходов для газовых котлов, обязательно должны иметь достаточную тягу и возможность проветривания.

2.

Помните, что возможна некоторая утечка опасной газовой смеси при:

  • включении отопительной системы и розжиге котлов;
  • дозагрузке твердого топлива;
  • завершении процесса горения, включая принудительное тушение огня.

Внимание: Незначительная утечка газа неизбежна, и они не несёт угрозы, но при неверном сооружении системы отопления и неверной эксплуатации возможны неприятности из-за утечки газа или скопления СО.

3. Вентиляционное отверстие и дымоход делают на одной стене, чтобы избежать обратной тяги и перепадов давления, возникающего во время порывов ветра. Это снижает КПД и может сквозняком гнать дым обратно в дом.

4. Отдельное помещение для установки котла – идеальный вариант, и если не предусмотрена котельная, можно использовать подвал или небольшой коридор у входа в дом.

5. Глубокий погреб удобен тем, что котел на нижнем уровне способен обеспечить теплоносителю естественную циркуляцию, при этом сводить к минимуму использование насосов. И важно обеспечить работы дымохода для твердотопливных котлов, если бывают перебои с электричеством, особенно у твердотопливного котла. Автоматической системой циркуляции снабжено большинство котлов:

  • электрических,
  • газовых,
  • дизельных котлов.

6. При неправильной работе или отсутствии циркуляции твердотопливный котел может:

  • сводить к минимуму эффективность обогрева помещения,
  • деформироваться,
  • «рвануть»,
  • выделять угарный газ.

Совет: Сегодня доступны датчики угарного газа, которые специалисты рекомендуют установить в котельной или смежном  помещении. Установите сенсор с громким сигналом, если в семье все крепко спят.

Внимание: По симптомам сложно выявить отравление угарным газом или СО, поскольку не имеет ни цвета, ни запаха, а признаки проявляются постепенно. Это вялость и сонливость, но можно крепко спать и услышать сигнал датчика. Он отличается по плотности от воздуха, поэтому легко переползает в жилые комнаты, но при достаточной вентиляции его вредное воздействие сводится к минимуму.

Предназначение и устройство дымохода

Не столь важно, из чего изготовлена труба дымохода, главное:

  • функциональность;
  • эффективность работы;
  • безопасность;
  • надежность;
  • долговечность.

Основные проблемы при большом несоответствии дымохода и мощности котла:

  • уменьшает КПД системы отопления;
  • в помещение проникают дым, СО и другие продукты сгорания;
  • есть вероятность, что дымоход перемерзнет при экстремально холодной температуре;
  • котел сложнее растопить.

Диаметр дымохода для котла также должен соответствовать тому, чтобы справляться с ежедневной существенной нагрузкой:

  • обеспечение достаточной тяги;
  • выведение продуктов горения и дымовых газов;
  • обеспечения эффективной работы котла, чтобы тепло не вылетало в трубу, в прямом смысле.

Классический дымоход имеет несколько модификаций, например:

  • сделан как простая труба из нержавейки или по типу сэндвича с теплоизоляцией;
  • асбестоцементная труба или кирпичная кладка.

В системе кирпичного дымохода всегда монтируют ограничитель тяги, который прикрывается при достаточной температуре в доме, чтобы снизить охлаждение. Однако его нельзя закрывать полностью, пока идет процесс затухания – может привести к скоплению угарного газа. Ограничитель должен быть не только у печи, но и в дымоходе для котла – ниже места его подключения.

Совет: Не поленитесь сделать утепленный вариант или сендвич-трубу, который быстро прогревается, обеспечивает устойчивую тягу при розжиге, не перемерзает при низкой температуре и не проводит холод при неработающем котле. Кирпичный дымоход для газового котла применим и в качестве теплоизоляции. Но это оптимально для твердотопливного варианта, хотя и будут дольше прогреваться.

Схемы дымоходов для котлов разного типа

1. У дизельного котла схема имеет несколько вариантов, например, с расширительным баком, и на возвратной трубе – циркуляционный насос, желателен аварийный отвода избытка тепловой энергии с клапанами. Поскольку все твердотопливные котлы чувствительны к хорошей  циркуляции, важно это учитывать при ее построении.

Схема подключения дизельного котла:

Для котла рекомендуется выделить отдельную комнату, лучше – примыкающую к дому котельную с утепленными стенами. Дымоход дизельного котла – вертикальный, без разницы сечения на всем протяжении, из нержавейки, со специальными очистительными каналами для профилактики сажи, с изоляцией из термостойких материалов у стены, примыкающей к нему. Кирпичная кладка для него не годится – выделяемая при горении смесь кислот ее разрушает, разве что в качестве утепления и изоляции трубы из нержавеющей стали.

2. У твердотопливного котла схема предполагается в его инструкции, поскольку их ассортимент довольно обширен, и каждый имеет отличительные особенности. Но у всех разновидностей схема связана с соблюдением противопожарных мер, особенно при близости кровли с дымоходом высоких садовых деревьев или лесного массива. Обязательно поставьте искрогаситель и проходные гильзы. Схема:

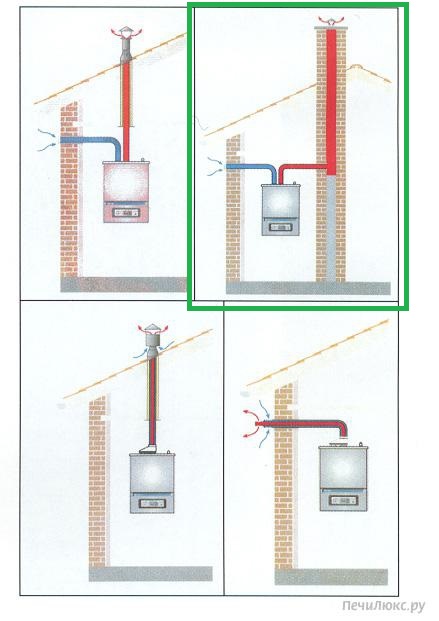

3. Схема дымохода для котла газового тоже имеет варианты, но оптимальной считается установка вертикальной нержавеющей трубы. Предполагается емкость для конденсата и обязательное соответствие сечения дымохода и отводного патрубка котла:

Совет: При покупке деталей для любого типа устройства дымоходов для котлов важно иметь необходимый набор:

  • переходник для крепления трубы для дымохода к патрубку котла;
  • телескопические трубы или равного сечения;
  • конические наконечники и отводы;
  • тройник с ревизионным отверстием и штуцером для выведения конденсата;
  • стеновые крепления (хомуты, кронштейны и пр.).

Разновидности дымоходов по типу материалов

1. Нержавеющий дымоход для котла собирают из оцинковки или стальной трубы, и на отечественном строительном рынке эти комплектующие представлены в большом ассортименте. Они наиболее просты для самостоятельной сборки, легко выводятся наружу через крышу, если изначально дымоход не был запланирован при сооружении дома. Но такая конструкция не отличается высокой устойчивостью к повреждениям и агрессивному воздействию внешних факторов. Поэтому рекомендуется дополнительное утепление и защита в виде дополнительной кладки. Идеальный варинат – обустройство по принципу сэндвич-системы с заполнением пространства жаропрочной базальтовой ватой. В помещении, где стоит котел, труба из нержавейки смотрится вполне презентабельно.

2. Кирпичные дымоходы для котлов вполне надежны, но предполагают грамотный монтаж отводного патрубка в систему. На сегодня это не самый популярный метод, поскольку считается наиболее архаичными. Нередко мастера старой формации предлагают в сельской местности именно этот метод, как наиболее проверенный, и для твердотопливных котлов он вполне пригоден. Однако для сооружения кирпичного дымохода требуются специальные строительные материалы, знания и навыки, а также достаточно времени на возведение.

3. Коаксильные дымоходы для котлов относятся к наиболее современным системам, и они лидируют по своему дизайну, практичности и презентабельности. Они имеет специфическую форму и устройство, препятствующие образованию конденсата при работе газового котла. Обратите внимание, в чем разница между коаксиальным дымоходом и обычным.

4. Керамические дымоходы для котлов не так популярны, но они имеют своих почитателей, поскольку используются в домах, крытых керамической черепицей. В строительстве элитных домов используются редко, зато находят своих почитателей среди сторонников экологичного жилья, поскольку:

  • просты и надежны;
  • легко собираются из нескольких модулей;
  • доступны по цене.

5. Самыми диковинными считаются стеклянные дымоходы, которые сделаны из огнеупорного материала, высоконадежны и эстетичны, но достаточно редки на отечественном строительном рынке. Они долговечны, поскольку не подвержены коррозии, не впитывают влагу и газы, в отличие от других разновидностей.

6. Наряду с керамикой и стеклом используют шамотные дымоходы, изготовленные из огнеупорной шамотной глины. Из нее также делают огнестойкий кирпича, поэтому это вполне приемлемый и для дымоходов под котлы некоторых разновидностей.

Внимание: Иногда, по неграмотности, в дымоход для котла или камина ставят асбестоцементные трубы, которые для этого не предназначены – при перегреве они могут взорваться.

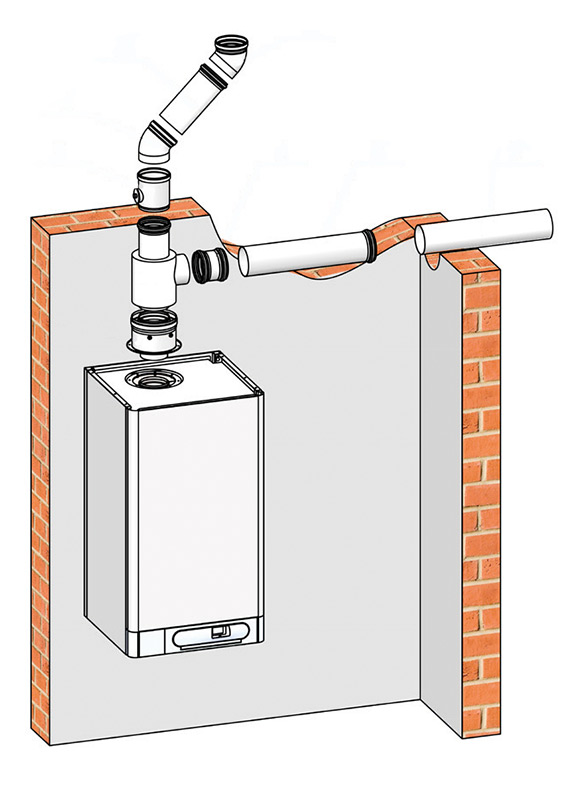

Монтаж коаксильного дымохода

Сделать дымоход для котла своими руками не так сложно, если есть опыт и квалификация каменщика или сварщика. Если требуется сборка модульного дымохода из готовых деталей, достаточно положиться на инструкцию и соответствующее видео.

Монтаж коаксиального дымохода тоже довольно прост.

Стену под дымоход выбирают поближе к котлу, и если он стоит в углу, лучше вывести трубу на ту сторону, которая ведет к высокой части крыши. Чем ближе от котла до наружной стены, тем меньше расходы на трубу. Вдоль стены важно убрать легковоспламеняющиеся отделочные материалы и предметы, которые могут испортиться при нагревании или привести к пожару.

В климатической зоне с высоким уровнем снежных сугробов дымоход поднимают выше уровня забора воздуха трубы для камеры внутреннего сгорания котла. А небольшой уклон трубы обеспечит отток конденсата самотёком, тогда дымоходу не грозит  переувлажнение.

Перед тем как сделать дымоход для котла, подробнее рассмотрим данный вид сборки:

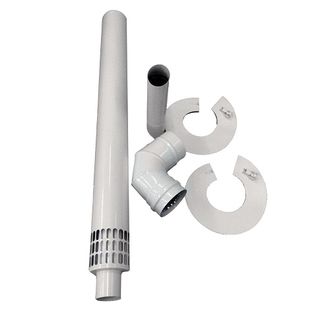

1. Проверьте наличие рабочего инструмента и всех деталей для сборки:

  • труба дымоотвода;
  • колено дымохода;
  • соединительный хомут;
  • дымоотводная труба;
  • адаптер для стыковки котла и дымохода;
  • фланцы;
  • декоративные накладки для монтажа к стене.

2. Выбираем то место в стене, куда будет выведена труба – оттуда со стороны улицы должна подниматься дымоход. Если котел удален или стена очень высокая, коаксиальный дымоход удлиняют, но важно правильно сделать сочленение труб дополнительными хомутами или коленами.

3. На завершающем этапе обязательно обработайте все острые края, чтобы избежать возможности мелкого травматизма. Отверстие в стене под дымоход вокруг трубы запенивают и закрывают декоративными накладками на жидкие гвозди или другим удобным способом.

Совет:  Если дымоход требуется вывести через крышу, важно точно определить место выхода трубы и аккуратно разобрать кровлю на данном фрагменте. С внутренней стороны вырезают  отверстие в крыше и выводят трубу. Важно, чтобы через кровлю проходил цельный фрагмент, без стыков на трубе. Не забудьте об установке козырька для предотвращения скопления осадков в дымоходе.

Дымоход для пеллетного котла. Как подобрать. Какой должен быть дымоход? . Статьи компании «ТеплоТренд

Пеллетные котлы не так давно появившиеся на рынке нашей необъятной родины стремительно начали вытеснять котлы на твердом топливе с ручной загрузкой.  Все больше людей выбирают автоматизацию процесса и автономность работы, чем котлы на дровах и угле похвастаться не могут. Высокотехнологическое отопительное оборудование, такое как пеллетный котел требует соблюдение рекомендаций производителя. Эффективность работы котла зависит не только от устройства котла, его технических характеристик, но и от правильно выполненного монтажа инженерных систем. Одна из инженерных систем, о которой пойдет речь в этой статье  это дымоход. Дымоход влияет не только на КПД котла, но и на расход топлива, эффективность горения и безопасность. Неправильно подобранный дымоход не только ухудшит работу котла, но и может быть небезопасен.

Какой должен быть дымоход для пеллетного котла?

К дымоходу предъявляются два основных требования:

— обеспечение достаточной тяги.

— отведение угарных газов в открытый воздух при любом режиме горения.

Задача дымохода в твердотопливных котлах не столько отведение дыма, сколько создание тяги (разряженного давления в топке).

На соблюдение требований правильного устройства дымоходы влияет ряд факторов: высота дымохода, диаметр трубы, материал стенок и т.д.

Высота дымохода для пеллетного котла с естественной тягой по правилам должна быть не менее пяти метров. Если здание, в котором установлен котел, имеет высоту более пяти метров, то дымоход устанавливается выше коньяка на полметра. Встречаются котлы с дымососом котором достаточно установки короткого дымохода до двух трех метров.

Диаметр трубы дымохода должен совпадать с сечением патрубка пеллетного котла. Крайне нежелательна установка дымохода меньшего диаметра от диаметра, заявленного в технической документации котла. При крайней необходимости возможна установка дымохода меньшего диаметра при создании условий достаточной тяги необходимой для работы котла. Увеличение диаметра дымовой трубы так же крайне не рекомендовано, может не создать достаточного давления в топке, что скажется на некачественном сгорании топлива.

Идеальная форма дымохода круглая, с ровными и гладкими стенками. Для создания наилучших условий работы дымохода используют нержавеющую сталь, асбестовые трубы.  В редких случаях встречаются дымоходы из кирпичной кладки.

Дымоход подвержен образованию конденсата, а в случае пеллетного котла, когда котел работает в режиме нагрева и паузы образование конденсата будет чрезмерно высоко, если дымоход будет не утеплен. Для минимизации конденсата и сохранения тепла в дымоходе используют сендвич-дымоход. Сендвич- дымоход представляет из себя трубу необходимого диаметра утепленную жаропрочным материалом и обшитым нержавеющей либо оцинкованной сталью. Асбестовую трубу можно утеплить самостоятельно тем же самым жаропрочным материалом или кирпичной кладкой.

Горизонтальные участки дымохода не должны превышать одного метра и иметь возможность ревизионного обслуживания. Не допускается больше трех колен изгиба дымохода. Чем больше изгибов имеет дымоход, тем снижается тяга и скорость движения дымовых газов в дымовой трубе. В начале вертикального участка должен присутствовать конденсатоотводчик.

Что касается стали, используют кислотоустойчивые марки, рассчитанные на обильное образование конденсата. Повышенной коррозийной стойкостью обладают марки Aisi 304 (08Х18Н10), Aisi 310 (20Х23Н18) или Aisi 316 (10Х17Н13М2).

Правильная работа дымохода так же зависит от соблюдения требований к котельной на пеллетах. Пеллетные котлы комплектуются вентиляторами надува, с помощью которого происходит сжигания пеллет. В котельной необходимо предусмотреть естественный приток кислорода и вытяжку. Без соблюдения этого требования котел довольно быстро выберет весь кислород из помещения.

Соблюдение всех требований и рекомендаций производителя сделает ваше отопление безопасным и комфортным. Котел будет расходовать минимум топлива, и выделять максимум тепловой энергии.

НАЧАЛЬНЫЕ, НО очень ПОЛЕЗНЫЕ ЗНАНИЯ

УСТРОЙСТВО ДЫМОХОДНОЙ ТРУБЫ И ДЫМОВОГО КАНАЛА.

Во-первых, необходимо знать следующее:

— дым из котла, попав в дымоход, охлаждается, пары, находящиеся в дыму, конденсируются, оседая на стенки дымохода, особенно на не отапливаемом чердаке и наружной части дымохода;

— кислота содержащаяся в конденсате, воздействие тепла и холода всегда стремятся разрушить дымоход и в течение нескольких лет запросто могут это сделать;

— не удаленная из дымохода вовремя сажа может загореться при отсутствии присмотра за дымоходом и стать причиной пожара.

Учитывая эти три самых главных и основных момента, рекомендуем при устройстве дымоходной трубы учесть следующее:

1. Труба, которая должна находиться в непосредственном контакте с влагой, конденсатом и кислотами, должна быть выполнена из нержавеющей стали. Всем ясно, что это связано с долговечностью самого материала, но главное в другом. Главное то, что труба должна быть сварная


Рис. 1

Рис. 2

То есть непосредственно само место стыка представляет собой монолит (Смотрим  рис. 1), а не завальцованый или гнутый замок  (Смотрим  рис. 2). Поэтому, герметичность такого замка может быть нарушена. Знаю, что многие с этим не согласятся, но инспектор, «принимающий» дымоход обычно другого мнения. А владельцам газовых котлов, где имеют место такие понятия как газовый проект и ответственность газового хозяйства, я вообще не рекомендую в этом плане экспериментировать.

2. Диаметр самого дымохода должен быть не менее сечения выхода дымовой трубы котла и других приборов (например, газовой колонки). Чтобы не получилось так, что мы воткнули в трубу диаметром 150 мм котел с выходом 180 мм. В результате, угарный газ удаляется не полностью, частично попадая в помещение.

3. В нижней части трубы надо оборудовать тройник «c прочисткой»,  для газохода обязательно конденсатоотводчик.

 4. Использовать трубы типа «сэндвич», полость которого между внутренним вкладышем и стенками трубы заполнена негорючим материалом, как правило базальтом.

5. При проходе дымовой трубы через стены или потолок использовать штатные, специально подготовленные полости — короба, с жестяными или нержавеющими крышками, полость которых также заполнена негорючим материалом или керамзитом, (Проход через перекрытие).

Вот собственно все об основном устройстве дымохода. Само собой, задачи бывают разные в зависимости от того, с чем мы имеем дело — котел на дровах, газовый котел, камин или банная печь. Для отвода продуктов сгорания от газового котла, рекомендована сталь AISI 304, для твердого топлива сталь AISI 316, дымоходы из стали АISI 430 служат намного меньше. Поэтому к выбору дымохода подходим очень тщательно.

Теперь ответим на несколько важных вопросов по поводу вывода дымоходной трубы и самого ее хода.

Трубы всегда поставляются участками длиной по 1 метру и 0,5 метра. Участки длиной от 0,5 метра до 1 метра изготавливаются только под заказ, если таковые понадобятся. Чисто теоретически дымоход должен иметь минимальное количество стыков. Допускается отклонение дымоходной трубы под углом до 30 градусов к вертикали и длиной горизонтального участка не более 1 метра. Иногда котлы устанавливают в небольших пристройках, и возникает вопрос о высоте подъема трубы. Минимальную высоту трубы следует принимать, считая от места подключения котла до устья дымохода, т.е. места, откуда выходит дым, не менее 3 метров по вертикали.

Наиболее частый вопрос — Каково возвышение дымовой трубы над кровлей? Здесь нам поможет следующая схема.

Т.е. мы принимаем высоту дымовой трубы:

  • не менее 0,5 метра над плоской кровлей
  • не менее 0,5 метра над коньком кровли при расположении трубы на расстоянии 1,5 метра от конька
  • не ниже конька кровли при расположении трубы на расстоянии от 1,5 до 3 метров от конька
  • не ниже линии, проведенной от конька вниз под углом 10 градусов к горизонту, при расположении трубы на расстоянии более 3 метров от конька

Вот такие четыре «не». Причем, есть еще один момент.

Всегда возвышение трубы на 0,5 метра предусматриваем выше верхней точки здания, пристроенного к отапливаемому помещению и всегда возвышение трубы на 0,5 метра предусматриваем над верхней плоскостью ветровой тени более высокого рядом стоящего здания или сооружения.

И, наконец, основное, что необходимо знать при размещении котла на твердом топливе или печи.

 Расстояние от котла до стен из сгораемых материалов:

  • в стороны и за котлом — не менее 500 мм
  • над котлом — не менее 1200 мм
  • перед топочной дверцей — не менее 1250 мм

Безопасные расстояния с боков и за котлом могут быть уменьшены вдвое, если использовать защитные преграды.   Защитную преграду  выполняем из стального (или нержавеющего) листа, который накладывается на асбестовый картон толщиной от 8 мм. Вместо асбестового листа можно использовать лист базальтовой ваты или другой утеплитель более высокой плотности. Или же вдоль стены можно уложить кирпичную кладку на высоту котла, толщиной в полкипича и отделать ее камнем. Также не стоит забывать про пол, на котором необходимо предусмотреть основание, на которое и устанавливаем котел. Здесь принцип тот же — лист металла, базальт, цемент или камень, — что больше нравится.

Помещение, где устанавливаем аппарат, обязательно должно иметь свободный доступ воздуха извне и вентиляционную вытяжку у потолка.

Стыки труб стягиваем при помощи хомутов. Для закрепления трубы к стене используем кронштейны. Либо используем большой каркасный кронштейн, который держит на себе всю эту конструкцию.

Само собой вариантов и построений конструкции дымоходов множество. Хотя бывают и сложности, когда все вроде спланировали и в последний момент заметили, что дымоход проходит прямо вплотную к окну второго этажа. Или выпуск кровли над зданием так велик, что надо трогать кровлю, а трогать ее совсем не хочется и т.д. Предусматривайте все заранее.

СОБСТВЕННОЕ ПРОИЗВОДСТВО ПОЗВОЛЯЕТ ПРЕДЛОЖИТЬ НИЗКУЮ ЦЕНУ НА ОСНОВНЫЕ ЭЛЕМЕНТЫ ДЫМОХОДОВ.
  • Тройник ревизии
  • Заглушка ревизии
  • Монтажная площадка
  • Кронштейн монтажной площадки
  • Тройник подключения ( редукция)
  • Отвод ( колено )
  • Труба
  • Оголовок
  • Зонт
  • Кронштейн (крепление к стене)
  • Трубный хомут
  • Проход кровли

И конечно любые нестандартные детали! Мы их очень любим!

Максимальная длина коаксиальных и раздельных дымоходов

Оглавление статьи

Виды дымоходов для газовых котлов.

Дымоход  —  одна из самых важных частей котла, от которой зависит правильная его работа. Неправильный выбор параметров и/или монтаж дымохода может привести к поломке дорогостоящего настенного или напольного газового котла. Дымоходы для котлов (здесь мы будем говорить про настенные котлы) бывают двух основных видов:

  • Раздельные
  • Коаксиальные

Коаксиальные дымоходы.


Такие дымоходы являются наиболее популярными для настенных котлов. Они совмещают в себе 2 трубы — одна для удаления выхлопных газов, а другая для притока воздуха к котлу. Использовать такую «трубу» возможно только при наличии у котла закрытой камеры сгорания. Их длина ограничивается четырьмя или пятью метрами. При большей длине котлу не будет хватать воздуха и он будет выключаться или работать не оптимально.

Различные способы установки коаксиального дымохода.

Данные рекомендации взяты мною из паспорта котла Baxi Eco Four. Для всех остальных котлов могут быть свои нюансы и перед монтажом необходимо ознакомиться с инструкцией. Все возможные варианты установки изображены на нижнем рисунке.

Все возможные варианты установки

Из рисунка видно, что для коаксиальных дымоходов имеется 3 разных варианта:

  1. Отведение через стену (самый простой вариант)
  2. Вывод в центральный дымоход типа LAS
  3. Вертикальный дымоход с выводом через крышу

Остальные рисунки для раздельных дымоходов, а о них поговорим немного позже.

При монтаже нужно учитывать, что различные отводы (чаще всего под 90° и 45°) уменьшают возможную длину коаксиальной системы отведения дыма. Это происходит из-за того, что они создают дополнительное сопротивление выхлопным газам:

  • Отвод  90° укорачивает дымоход на 0,5 метра.
  • Отвод  45° укорачивает дымоход на 0,25 метра.

Первый отвод, который стоит на выходе из котла при этом не учитывают. Для лучшего понимания опять воспользуемся рисунком:



Длина различных вариантов коаксиального дымохода

Из рисунка понятно, что если вам нужна максимальная длина, то количество углов необходимо сократить до минимума. Теперь рассмотрим LAS систему, там все абсолютно также:

LAS система дымохода

Такая система достаточно экзотична, но имеет полное право на существование. Думаю, она будет особенно удобна для многоквартирных домов, отапливаемых при помощи природного газа.







Теперь рассмотрим вертикальный дымоход для газового котла. Снова обратимся к рисунку:

Вертикальный коаксиальный дымоход для газового котла



На рисунке не изображено устройство сбора конденсата, которое обязательно необходимо установить. Иначе горелку будет заливать конденсатом и котёл будет выключаться.

 Раздельные дымоходы.


Раздельные дымоходы применяют если необходимо увеличить длину дымохода. Для некоторых котлов длина раздельных дымоходов может достигать 30 метров. Максимальная длина и диаметр раздельных дымоходов могут быть различными в зависимости от производителя. Если котел изначально предназначен для установки коаксиальной дымоотводной трубы, то для перехода на раздельный дымоход необходимо устанавливать специальный разделитель. На конце трубы можно опять объединить при помощи гаджета, который называется терминал. Этот гаджет уменьшит максимально возможную длину.

Разделитель для коаксиального дымохода

Различные способы установки раздельного дымохода.

Для углов в раздельной системе дымоотведения сохраняется то же правило, что и для коаксиальной:

  • Отвод  90° укорачивает дымоход на 0,5 метра.
  • Отвод  45° укорачивает дымоход на 0,25 метра.
  • Первый отвод 90° не учитывается.

Кроме того, заборная и выхлопная трубы не должны находиться на противоположных сторонах строения, а общая длина приточной трубы не должная превышать 10 метров.

Далее смотрим на рисунки:

Длина раздельного дымоходаВертикальный раздельный дымоход

Отведение конденсата из дымохода.

При работе котла неизбежно появление конденсата в дымоходе. Этот конденсат необходимо удалять из дымохода, для этого можно сделать следующее:

  • Установить сборник конденсата. При этом уклон труб дымохода должен быть сделан в сторону сборника в соотношении 1 см. на 1 метр трубы
  • Без установки сборника конденсата. В этом случае уклон труб делается в сторону от котла, чтобы конденсат под действием силы сам тяжести вытекал из дымохода. Уклон труб должен быть не менее чем 1 см. на 1 метр.
  • Для конденсационных газовых котлов необходимо предусмотреть специальный отвод конденсата в канализацию или специальную емкость. В сутки 1 кВт мощности такого котла дает 1 литр конденсата.

Резюме статьи.

Наиболее простым и дешевым дымоходом является коаксиальный, но его длина ограничена 5 метрами. А если вам необходима большая длина, то тут стоит обдумать применение раздельной системы дымоотведения. Также нельзя забывать о сборе и отведении конденсата из дымохода. На этом пока остановимся, если есть вопросы пишите их комментариях.

























Котлы STROPUVA — Требования к дымовой трубе

Дымовая труба {дымоход} предназначена для отвода продуктов сгорания от котла. Дымовая труба {дымоход} и приточно‑вытяжная вентиляция должны отвечать конструкции и мощности используемого котла {см. раздел «Технические характеристики»}, учитывать интенсивность и периодичность работы котла. Не допускается установка дымовой трубы внутренним диаметром меньше рекомендованного. Необходимо учитывать что каждому котлу необходим отдельный автономный дымоход. Материалы дымовой трубы должны быть кислотостойкими {при сгорании различных видов твердого топлива образуются разные продукты сгорания, такие как: сажа, креозот, слабоконцентрированные кислотосодержащие соединения}, коррозионно-стойкими, жаростойкими {должны выдерживать температуру до 1000 °С }. Устройство и монтаж дымовой трубы должно полностью соответствовать строительным нормам и правилам СНиП 41-01-2003 и требованиям пожарной безопасности ППБ 01-03. Во избежание затекания конденсата из дымовой трубы в котел необходимо, чтобы участок дымохода между котлом и дымовой трубой был строго горизонтальным. Длина горизонтального участка должна быть не менее 0,2 м и не более 1,5 м. Дымовая труба {дымоход} должна быть утеплена, это позволит обеспечить быстрый нагрев внутренней трубы выше температуры точки росы во избежание образования конденсата. Использование двухстенных {утепленных} дымовых труб {дымоходов} является гарантией правильной, эффективной и долгосрочной работы котла.

Рекомендации:

  1. цилиндрическая форма дымовой трубы {дымохода}. Тяга в цилиндрическом дымоходе примерно в 1,8 раз сильнее, чем в прямоугольном дымоходе того же сечения;
  2. наличие конденсатоотводчика. Непосредственно под конденсатоотводчиком необходимо установить емкость для слива конденсата;
  3. наличие дефлектора;
  4. наличие сервисного отверстия для прочистки и мониторинга. В ходе эксплуатации дымовой трубы {дымохода} следует тщательно следить за его состоянием. Очищать дымоходы от сажи необходимо перед началом, а также в течении всего отопительного сезона не реже одного раза в три месяца;
  5. при сборке дымохода все швы в обязательном порядке должны быть загерметизированы;
  6. внутренняя поверхность дымохода должна быть гладкой для минимизации образования сажи;
  7. в дымовой трубе из кирпича установить вкладыш из нержавеющей стали. Правильно установленный вкладыш защищает дымовую трубу от воздействия конденсата и влаги;
  8. вкладыш не должен значительно уменьшить поперечное сечение проема дымовой трубы;
  9. части вкладыша должны быть герметично соединены между собой {например, при помощи заклепок из нержавеющей стали};
  10. в непосредственной близости от нижней части дымохода необходимо установить контейнер для сбора пепла;
  11. расстояние между вкладышем и стенками дымовой трубы, хотя бы на наружном участке дымовой трубы, необходимо заполнить негорючим теплоизоляционным материалом;
  12. отверстие вверху герметично зашпаклевать и закрыть жестью, с наклоном от отверстия к краю дымовой трубы;
  13. на холодном чердаке дымовую трубу утеплить негорючим теплоизоляционным материалом;
  14. Минимальная толщина стенки стального дымохода 0,8 мм;
  15. дымовая труба подключается к котлу внутрь отверстия отводящих газов;
  16. при монтаже дымохода категорически запрещается закрывать трубой отверстия регулировки тяги {расположены на патрубке дымохода котла};
  17. сборку дымохода необходимо осуществлять по схеме «по конденсату» {не «по дыму»}, т.  е. Гофра внутренней трубы должна быть направлена вниз;
  18. при монтаже дымохода не рекомендуется устанавливать шиберы;
  19. после сборки дымохода не рекомендуется топить котел ранее чем через 48 часов после завершения сборки дымохода для обеспечения застывания всех материалов {герметик и проч.};
  20. запрещается примыкание деревянных и других горячих материалов на расстояние менее 150 мм к наружной поверхности дымохода в связи с тем, что температура отводящих газов может достигать высоких температур, а именно выше 300 °С.

    Правила пожарной безопасности требуют, чтобы температура дымовой трубы в месте контакта с элементами крыши/перекрытий/стен не превышала 50 °С . Для этого при прохождении трубы через крышу/перекрытия/стены устанавливается специальный изоляционный элемент, либо укладывается пожаробезопасный высокотемпературный изолятор достаточной толщины. При несоблюдении данного условия возможно возгорание указанных конструкций, что может привести к пожару. {Подробнее — см. свод Правил СП 7.13130.2009};

  21. минимальная высота дымохода 4,5 метра от выхода дымовой трубы, оптимальная — не менее 6 метров, но в любом случае во избежание задувания трубы необходимо поднимать дымоход выше конька крыши.

Почему для очистки дымохода может потребоваться настройка котла

С наступлением прохладной погоды — мысли о потягивании кофе, горячего шоколада или других возлияниях перед ревущим огнем, из дымохода которого выходит дым. Но прежде чем эти восхитительные мысли воплотятся в реальность, необходимо уделить внимание некоторым предметам домашнего обихода, например: Достаточно ли у вас дров на зимний сезон, где вы хранили инструменты для камина и когда это было в последний раз? вы почистили дымоход?

Если вы еще не чистили и не осматривали дымоход, рекомендуется проверять и чистить дымоход, если это необходимо, один раз в год — и не только чистильщиками — это просто хорошая пожарная безопасность и безопасность дома, если вы осмотрите его самостоятельно. Добавьте его в свой ежегодный список дел вместе с проверкой котла или печи.

Итак, какова связь между вашей системой отопления и дымоходом?

Ваша отопительная система, также известная как ваш котел или печь, должна иметь выпускное отверстие, которое выходит наружу, и обычно это выпускное отверстие является дымоходом. Когда у вас будет ежегодная настройка котла / печи, ваш техник по обслуживанию установит на горелке правильную температуру для вашего конкретного дымохода. Узкий дымоход означает, что температура горелки будет ниже, чем в дымоходе большего размера.Часто «узкий» означает «недавно не чистился». Это может быть проблемой.

Представьте себе: Ваш технический специалист по обслуживанию приезжает для ежегодной настройки вашего котла в конце лета / в начале осени и следит за тем, чтобы ваш котел работал в отличном состоянии. Он также устанавливает температуру вашей горелки в соответствии с вашей тягой в дымоходе. Он благодарит вас за вашу преданность, желает вам счастливой зимы, и увидимся в следующем году. У вас назначен трубочист на следующую неделю, чтобы осмотреть дымоход, прочистить его и убедиться, что он безопасен.Он обнаруживает, что прошло несколько лет с тех пор, как его чистили, и в дымоходе скопилось немного сажи, которая сузила отверстие, но не беспокоит, что он все вычистил и готов к использованию.

Проблема еще не заметна? Теперь, когда ваш дымоход полностью очищен и свободен от скопления сажи, отверстие теперь больше, чем было, когда специалист по отоплению работал с котлом / печью и устанавливал температуру горелки.

Ура! Теперь, когда вы используете тепло, температура горелки установлена ​​слишком низкой для чистого дымохода, и в котле также не будет тяги.Вы не только будете сжигать больше топлива, чтобы поддерживать желаемую температуру в вашем доме, но и плохая тяга теперь приведет к скоплению сажи в нижней части дымохода. Со временем сажа будет падать обратно в котел, забивая горелку.

Ежегодный осмотр / чистка вашей системы отопления И дымохода жизненно важны для создания эффективного, исправного и безопасного дома. Когда дело доходит до планирования уборки, всегда сначала прочищайте дымоход.Если этого нельзя избежать из-за конфликтов в расписании, дайте нам знать, и мы можем остановиться и внести необходимые корректировки.

Все еще не запланировали ежегодную очистку котла или печи? Позвоните нам сегодня по телефону 860.274.3284, чтобы записаться на прием.

2 февраля 2021 г.

Выхлоп печи в дымоходе? Прочтите это

Вокруг Атланты можно встретить множество старых домов, где из печей отходят дымовые газы в дымоходы. Теоретически это нормально. Выхлоп из печи горячее окружающего воздуха.Оказавшись внутри дымохода, ядовитые пары, включая угарный газ (CO), поднимаются вверх и рассеиваются на открытом воздухе. Нет проблем, правда?

Ну… да. Собственно, это может быть проблемой.

Два разных дымохода. Два разных сценария.

Представьте себе два разных дома, в каждом из которых есть печь, выходящая в дымоход.

В первом доме есть в основном внутренний дымоход. Почти весь дымоход находится внутри дома (и, следовательно, внутри ограждающей конструкции).Единственное исключение — часть на самом верху, чуть выше линии крыши. Этот дымоход также имеет внутреннюю металлическую облицовку, которая легко соединяется с выхлопной трубой печи.

Теперь рассмотрим другой дом, в дымоходе которого есть облицовка из глины и раствора. Это внешний дымоход, поэтому три стороны дымохода находятся за пределами дома. По сравнению с дымоходом в первом доме, этот больше подвержен колебаниям температуры наружного воздуха, потому что он не находится внутри изолированного помещения.

Зимой дымоход в первом доме остается таким же теплым, как и в гостиной дома. Когда горячие дымовые газы попадают в дымоход, они не теряют много тепла — они все равно горячее окружающего воздуха. В этом случае они легко выходят из дымохода вдали от дома. Металлический вкладыш также обеспечивает бесшовное соединение выхлопной трубы с дымоходом.

Не так с другим дымоходом! Дымоход остается холодным всю зиму, так как он в значительной степени подвержен атмосферным воздействиям. Когда топка выходит в дымоход, газы быстро остывают перед выходом на улицу. Все они не могут подняться к вершине дымохода, поэтому некоторые из них проходят обратную тягу через саму вентиляционную трубу и попадают в подползти дома. Фигово.

Печи с выходом в дымоходы могут быть опасными, но это не обязательно.

Из нашей «сказки» выше ясно, что первый дымоход — лучший вариант с точки зрения безопасности. Однако в реальном мире все не всегда так однозначно.

У некоторых людей есть внешние дымоходы, которые были оснащены металлическими вкладышами. В других есть внутренние дымоходы с облицовкой из кирпича. И так далее. Возможны всевозможные сценарии.

Если ваша печь выходит в дымоход, проверка на безопасность горения — единственный способ убедиться, что дымовые газы не попадают обратно в ваш дом. И хотя вам обязательно нужно иметь в доме детектор угарного газа, ждать, пока он сработает, — не лучшая стратегия, тем более, что он может даже не сработать, когда вам это нужно.

Лучше упредить опасность, а не ждать ее появления. Вот когда вам нужно нанять профессионала для проведения теста на безопасность горения для вашей ситуации от топки к дымоходу:

  • Вы никогда раньше не тестировали его. Если ваша печь выходит в дымоход, и вы никогда не проводили испытания на безопасность горения, неплохо было бы его получить. Это особенно актуально для наружных дымоходов, поскольку зимой они более холодные и более подвержены проблемам с выхлопными газами, чем внутренние дымоходы.Более старые футеровки из глины и раствора также подвержены повреждениям и износу, что может привести к недостаточной вентиляции выхлопных газов печи.
  • Вы видите белую коррозию на вентиляционных трубах печи. Чаще всего это означает, что у вас проблемы с обратным составлением текста. Когда дымовые газы остаются внутри вентиляционной трубы или возвращаются в нее перед тем, как выйти из дымохода, вы увидите коррозию на металле — обычно в локтях.

Не паникуйте, если к вам относится любая из этих ситуаций! Если вы сидите здесь, читаете это и все еще дышите нормально, у вас, вероятно, все будет хорошо.Тем не менее, рекомендуется запланировать анализ безопасности горения с до , чтобы точно узнать, не происходит ли что-нибудь опасное.

Хорошие новости? Всегда есть решение.

Допустим, у вас возникла проблема с обратной вытяжкой от печи к дымоходу. Что теперь?

Одно из решений — установить прочную металлическую облицовку дымохода, которая вряд ли потрескается или не подвергнется коррозии. Вы можете привязать его к выхлопной трубе печи и снизить вероятность обратного проникновения CO в ваш дом.

Еще одно исправление — обновление до печи закрытого сгорания (90% AFUE или выше). Это исправление часто имеет смысл, если у вас действительно старая печь или большой внешний дымоход, который остается холодным всю зиму. В этих высокоэффективных установках используется труба из ПВХ для втягивания воздуха для горения и вывода побочных продуктов наружу. Ваша печь больше не будет выпускать газы в дымоход. Вместо этого подрядчик HVAC установит систему для удаления выхлопных газов прямо за пределы вашего дома.

А как насчет газовых водонагревателей?

В некоторых домах газовые водонагреватели также выходят в дымоходы.Их также следует проверить, особенно если вы видите расплавленные (или плавящиеся) пластиковые втулки сбоку от водонагревателя. Это признак того, что горячие газы возвращаются к установке.

Водонагреватель с обратной вытяжкой, возможно, даже более серьезная проблема, чем печь с обратной вытяжкой. В конце концов, утечки выхлопных газов печи представляют собой риск только во время работы печи. Водонагреватели работают круглый год, поэтому вы рискуете даже летом!

Если вы обнаружите, что у вас проблема с водонагревателем обратной вытяжки, у вас есть два варианта:

  1. Установить облицовку дымохода. Это тот же совет, что и выше. Когда это применимо (и это целесообразно), установка облицовки дымохода внутри существующего дымохода может решить проблему.
  2. Купите новый водонагреватель. Газовые водонагреватели имеют специальные выхлопные трубы, которые не попадают в дымоход. Новые электрические водонагреватели также намного эффективнее тех, что были доступны несколько лет назад. Фактически, самые эффективные водонагреватели на рынке, водонагреватели с тепловым насосом, питаются от электричества и не требуют сжигания для нагрева воды!

Отравление CO вполне реально и очень серьезно.Проверять вашу систему — это разумно.

Вероятно, у вас нет проблем с угарным газом, но лучше убедиться в этом.

Проблемы с облицовкой дымохода, наряду с трещинами в теплообменниках, являются одними из наиболее распространенных источников утечки CO. Единственный способ убедиться, что у вас нет проблем, — это попросить профессионала провести анализ горения. В PV мы всегда проводим ее как часть оценки всего дома. Но мы также можем сделать одно блюдо на заказ, если вам это нужно.

При правильной конструкции печь с дымоходом действительно подходит. Тем не менее, вы должны убедиться, что дизайн надежен и не подвергался никаким изменениям на протяжении многих лет. Настоящая проверка безопасности горения с помощью анализатора горения — лучший способ сделать это.

Вкладыши для дымохода — что вам нужно знать Boston Standard Company

Если вы планируете установить высокоэффективную печь, одним из наиболее вероятных пунктов вашего списка дел будет облицовка дымохода. Вкладыши в дымоход — это не просто хорошая идея — они необходимы, чтобы поддерживать надлежащую работу дымохода.

Газовые приборы должны иметь выход наружу, чтобы избежать накопления окиси углерода. В прошлом газовые печи и водонагреватели использовали дымоход для обеспечения надлежащей вентиляции. В более новых высокоэффективных печах может выходить воздух сбоку от фундамента дома, а не в дымоходе. Если они используют дымоход для вентиляции, он может оказаться слишком большим для правильной работы с новой газовой печью.

Если вы планируете отводить воздух от приборов через дымоход, возможно, вам понадобится облицовка дымохода. Есть три веские причины для облицовки существующего дымохода. Во-первых, дымоходы без футеровки представляют серьезную опасность пожара. Исследования показали, что тепло быстро проходит через дымоход без облицовки (а не вверх). Это означает, что дымоход может передавать тепло от кирпичной кладки к смежным деревянным конструкциям внутри дома. В ходе испытаний Национального института стандартов и технологий (NIST) дымоход без футеровки вызывал возгорание соседних деревянных конструкций менее чем за 3,5 часа! Фактически, специалисты по стандартам NIST назвали дымоходы без футеровки «чуть менее преступными».«Это довольно резкие слова, но они могут дать вам много поводов для размышлений. Если у вашего дымохода нет облицовки (что было бы обычным явлением для старого дома), вы можете инвестировать в облицовку дымохода, даже если вы не собираетесь заменять приборы, которые используют ваш дымоход.

Вторая причина прокладки дымохода — защитить его от ваших приборов. Сжигание — грязный процесс. Он может оставлять едкие побочные продукты, которые не пойдут на пользу дымоходу. Со временем эти едкие химические вещества могут разъедать кирпич, а также раствор, скрепляющий дымоход.Это возвращает нас к первой причине, по которой нужно выстлать дымоход. Если раствор внутри дымохода испортится, дымоход станет еще лучше передавать тепло окружающим конструкциям. Это, естественно, увеличивает риск возгорания. Лайнер может как замедлить, так и уменьшить передачу тепла соседним конструкциям, уменьшая риск возгорания.

Третья причина выровнять дымоход — обеспечить правильную тягу. Дымоход похож на большую соломинку, которая втягивает выхлопные газы из вашего дома.Он также втягивает воздух в ваш дом, в котором нуждаются ваши газовые приборы. Большие дымоходы плохо тянут. Чрезвычайно большой дымоход может неэффективно тянуть или совсем не тянуть. Это может привести к накоплению окиси углерода в вашем доме. Вкладыш для дымохода может помочь определить размер дымохода, подходящий для ваших приборов, и обеспечить правильную вентиляцию вашего дома и бытовой техники.

Большинство футеровок для дымоходов изготавливаются из одного из трех материалов: глины, металла или смолы. Глиняная плитка — самый распространенный тип облицовки дымохода.Хотя они являются наименее дорогостоящим способом облицовки дымохода, они могут не работать в неблагоприятных условиях. («Неблагоприятные условия» = пожар в дымоходе.) Они также могут не работать с новым высокоэффективным газовым оборудованием.

Металлические футеровки обычно изготавливаются из нержавеющей стали или алюминия. Алюминиевые вкладыши не так хороши, как вкладыши из нержавеющей стали. Фактически, они не рекомендуются для высокопроизводительных приложений. Нержавеющая сталь работает очень хорошо, но может стоить дорого. Наконец, вы можете выбрать для дымохода пластиковую облицовку, подходящую по индивидуальному заказу.Лайнер из смолы «устанавливается на место» и по форме подходит к дымоходу. Он легкий, устойчив к травлению и снижает теплопередачу. Они также могут помочь улучшить структурную целостность существующего дымохода. Смоляные футеровки долговечны и хорошо работают со всеми видами топлива.

Альтернативой облицовке дымохода является удаление воздуха из печи, водонагревателя, бойлера и других приборов прямо через фундаментную стену дома. Эта стратегия позволит вам вообще отказаться от дымохода.Вы можете оставить заброшенный дымоход на месте, при условии, что вы закроете отверстия, которые ранее использовались вашим оборудованием. Вы также можете закрыть дымоход сверху, чтобы вода, животные и другие нежелательные предметы не попали в дымоход. Перед тем, как бросить дымоход, возможно, вы захотите, чтобы его осмотрел профессионал. Если ваш дымоход находится в опасном состоянии, возможно, стоит либо стабилизировать его, либо полностью разобрать.

Хотя мы не занимаемся облицовкой дымоходов, мы можем порекомендовать специалистов по дымоходам в рамках проекта по замене отопления или водонагревателя.Позвоните нам в отдел сантехники и отопления Boston Standard по телефону (617) 288-2911. Будем рады организовать консультацию!

Фото: Бен Фриман, через Flickr. com

Дымоход | Инжиниринг | Фэндом

A Дымоход представляет собой автономную конструкцию для отвода горячих газов из котла в атмосферу [1] и их рассеивания на значительной высоте.

Слово «дымоход» также относится к системе для отвода горячих газов и дыма от печи, печи или камина в атмосферу.Обычно они почти вертикальные, чтобы обеспечить плавный поток горячих газов, втягивая воздух в камеру сгорания за счет конвекции или нагнетания вентиляторами.

На тепловой электростанции дымоход — очень важный объект дизайна и эксплуатации. Эти дымоходы иногда называют трубами.

Они всегда вертикальны, чтобы обеспечить плавный поток горячих газов. Газовый поток в каждом котле поддерживается вентиляторами с принудительной тягой, нагнетающими атмосферный воздух в камеру сгорания, а также с помощью вентиляторов с принудительной тягой, отсасывающих дымовые газы из камеры сгорания.

Обычно в крупных энергоблоках (110 МВт и более) два котла подключаются к одной дымовой трубе. Дымоход в этом случае будет иметь внутри два дымохода, каждый из которых работает независимо от каждого котла. Также предусмотрены необходимые заслонки для изоляции каждого котла от точки безопасности с учетом работы и персонала.

Сегодня использование монолитного бетона в строительстве почти полностью заменило кирпич в этой роли. Они могут достигать высоты около 300 м. Высота должна гарантировать, что загрязняющие вещества рассеиваются на более широкой территории в соответствии с требованиями законодательства.

Внутренняя часть дымохода внизу каждого дымохода предназначена для удаления скопившейся летучей золы.

Внутренняя поверхность, контактирующая с дымовыми газами, также покрыта кислотостойкой краской, чтобы избежать кислотного воздействия дымовых газов на бетонную поверхность.

Высота должна соответствовать местным действующим нормам с дополнительными требованиями, если она находится рядом с зоной воздушного порта.

Предупреждающие огни для воздушных судов также предусмотрены наверху, чтобы идентифицировать эту высокую конструкцию при пролете самолетов.

Верх дымохода (восприимчивый к ударам молнии из-за своей высоты) также снабжен молниеотводами, отводящими их прямо на землю.

Когда уголь, нефть, природный газ, древесина или любое другое топливо сжигается в печи, духовке, камине, водогрейном котле или промышленной печи, образующиеся горячие газы продуктов сгорания называются дымовыми газами. Эти дымовые газы обычно выводятся в окружающий наружный воздух через дымовые трубы или так называемые трубы (иногда называемые дымовыми трубами).

Дымовые газы внутри дымоходов или дымовых труб намного горячее, чем окружающий наружный воздух, и, следовательно, менее плотные, чем окружающий воздух. Это заставляет нижнюю часть вертикального столба горячего дымового газа иметь более низкое давление, чем давление в нижней части соответствующего столба наружного воздуха. Это более высокое давление снаружи дымохода является движущей силой, которая перемещает необходимый воздух для горения в зону горения, а также перемещает дымовой газ вверх и из дымохода. Это движение или поток воздуха для горения и дымовых газов называется «естественная тяга / тяга», «естественная вентиляция», «эффект дымохода» или «эффект дымовой трубы». Чем выше штабель, тем больше создается сквозняк.

Следует отметить, что не все печи, котлы или промышленные печи полагаются на естественную тягу или тягу. Многие печи, котлы и печи используют вентиляторы или нагнетатели для достижения одних и тех же целей, а именно: потока воздуха для горения в камеру сгорания и потока горячего дымового газа из дымохода или дымовой трубы.

Проектирование дымоходов и дымовых труб для обеспечения правильной естественной тяги или тяги включает в себя множество факторов, таких как:

  • Высота и диаметр стопки.
  • Требуемое количество избыточного воздуха для горения, необходимое для обеспечения полного сгорания.
  • Температура дымовых газов на выходе из камеры сгорания.
  • Состав топочного дымового газа, определяющий его плотность.
  • Сопротивление трения потоку дымовых газов через дымоход или дымовую трубу, которое будет варьироваться в зависимости от материалов, из которых изготовлен дымоход или дымовая труба.
  • Потери тепла дымовыми газами при их прохождении через дымоход или дымовую трубу.
  • Местное атмосферное давление окружающего воздуха, которое определяется высотой над уровнем моря.

Расчет многих из вышеперечисленных факторов проектирования требует повторных методов проб и ошибок.

Государственные агентства в большинстве стран имеют специальные коды, которые регулируют выполнение таких расчетных расчетов. Многие неправительственные организации также имеют кодексы, регулирующие конструкцию дымоходов и дымовых труб (в частности, коды ASME).

В качестве приближения «первого предположения» следующее уравнение может использоваться для оценки естественной тяги / скорости потока, предполагая, что молекулярная масса (т. Е. Молекулярная масса) дымового газа и наружного воздуха равны и что давление на трение и тепловые потери незначительны: [2]

где:
Q = тяга / расход тяги, м³ / с
A


= площадь поперечного сечения дымохода, м² (при постоянном поперечном сечении
)
С = коэффициент расхода (обычно принимается от 0. 65 до 0,70)
г = ускорение свободного падения, 9,807 м / с²
H = высота дымохода, м
T i = средняя температура внутри дымохода, К
T e = температура наружного воздуха, К

Дымоходы можно встретить в зданиях, на электростанциях, паровозах и кораблях (в США термин «дымовая труба»).

Редкое использование дымохода в качестве пилонов также указано во внешних ссылках.

На следующем рисунке показан способ подключения к котлам на тепловых электростанциях.

Горючие газы в вашем доме — что вы должны знать о разливе продуктов сгорания

ПРОЛИВАЮТСЯ ЛИ ГАЗЫ СГОРАНИЯ В ВАШ ДОМ?

Есть ли в вашем доме какие-либо из этих устройств для сжигания топлива?

  • Газовая печь, бойлер или водонагреватель
  • Топка, котел или водонагреватель, работающий на жидком топливе
  • Дровяная печь или камин
  • Переносные обогреватели на пропане, природном газе или керосине
  • Прочие устройства для сжигания топлива (например,грамм. газовая плита)

Если да, то при сгорании топлива будут выделяться тепло и дымовые газы. Обычно эти продукты сгорания, которые могут включать как видимый дым, так и различные невидимые газы, выводятся наружу через дымоход или вентиляционную трубу. К сожалению, в некоторых случаях они могут вместо этого сбежать в ваш дом, где могут вызвать различные проблемы со здоровьем и другие проблемы.

Утечка продуктов сгорания — это термин, используемый для описания нежелательного потока продуктов сгорания в ваш дом.Используемые количества обычно небольшие; тем не менее, каждый год в некоторых домах случаются серьезные или долгосрочные разливы продуктов сгорания, что иногда приводит к серьезным или трагическим последствиям. Вам будет предоставлена ​​некоторая важная информация о разливе продуктов сгорания, которая предупредит вас о некоторых индикаторах и наметит практические шаги, которые вы можете предпринять для снижения рисков. Короче говоря, информация, представленная здесь, предназначена для того, чтобы научить вас, как не допускать попадания продуктов сгорания в ваш дом.

ПОЧЕМУ ОБЕСПЕЧЕНИЕ?

Поскольку токсичные соединения могут присутствовать в дымовых газах, их присутствие в домашнем воздухе может привести к проблемам, начиная от неприятных головных болей и заканчивая серьезными заболеваниями, отравлением угарным газом (CO) и даже смертью.

Токсичные и другие вредные вещества, которые могут быть обнаружены в дымовых газах, включают:

  • Окись углерода (без цвета, запаха и чрезвычайно токсична)
  • Полициклические ароматические углеводороды
  • Альдегиды
  • Несгоревшие углеводороды
  • Оксиды серы
  • Оксиды азота
  • Твердые частицы (например, сажа)
  • Двуокись углерода и водяной пар — оба присутствуют в больших количествах и, хотя и относительно безвредны, могут создавать дискомфорт в помещении или способствовать повышению влажности в доме.

Точный состав и характеристики дымовых газов зависят от нескольких факторов.К ним относятся тип сжигаемого топлива, тип используемой горелки, тип используемой системы вентиляции и состояние вашей системы отопления. Серьезность их воздействия на ваш дом и жителей зависит от этих предметов, а также от того, сколько свежего воздуха циркулирует в вашем доме.

ПОНИМАНИЕ ВЫВОДА И ПРОЛИВОВ

Когда дела идут хорошо

Типичная масляная или газовая система воздушного отопления схематически показана на рисунке 1. Во время работы система генерирует два отдельных воздушных потока:

1) Воздух для горения

В зависимости от типа отопительного оборудования воздух, необходимый для горения, может втягиваться в оборудование из окружающей комнаты или отводиться непосредственно снаружи дома.Отопительное оборудование предназначено для полного удаления образующихся дымовых газов из вашего дома.

Рисунок 1 Расход воздуха в базовой системе принудительного воздушного отопления

Текстовая версия

Рисунок 1 — Основные воздушные потоки в системе принудительного воздушного отопления: Изображение печи, на котором показаны синие стрелки, представляющие холодный воздух, возвращающийся из дома, проходящий вверх через теплообменник, нагреваясь и возвращаясь в дом. Воздух для горения и циркулирующий воздух, показанные серыми и черными стрелками, проходят через печь во время ее работы, но никогда не смешиваются с потоками возвратного и приточного воздуха.

Рисунок 2 — Утечка продуктов сгорания через впускное отверстие для разрежающего воздуха печи на природном газе

Текстовая версия

Рисунок 2 — Вытекание при сгорании из впускного отверстия разрежающего воздуха печи с естественным тягловым газом: На изображении печи показаны синие стрелки, представляющие холодный воздух, возвращающийся из дома, проходящий вверх через теплообменник, нагреваясь и подавая обратно воздух в жилой дом. Воздух для горения в доме, показанный двумя серыми стрелками, а затем черными при прохождении через теплообменник, встречается с дымовыми газами, выходящими из дымохода, представленными большой белой стрелкой, в результате чего дымовые газы просачиваются в дом.

2) Циркуляционный воздух

Тепло, выделяемое оборудованием для обогрева помещений, передается в жилые помещения дома. В системе с приточным воздухом это достигается за счет циркуляции нагретого домашнего воздуха. Более холодный воздух возвращается в печь, нагревается в теплообменнике и возвращается в дом по отопительным каналам. В правильно работающей печи с принудительной подачей воздуха воздух для горения и циркулирующий воздух проходят через печь во время ее работы, но никогда не смешиваются (как показано на рисунке 1).

Системы водяного отопления — системы, в которых обычно используется вода и радиаторы для распределения тепла — не имеют циркулирующего воздушного потока. Однако они требуют такой же подачи воздуха для горения и удаления дымовых газов, что и системы с принудительной подачей воздуха.

Аналогичным образом, газовые или масляные водонагреватели, камины и дровяные печи — все требуют воздуха для горения, и всем требуется, чтобы дымовые газы выводились наружу.

Когда дела идут не так

К сожалению, системы сжигания не всегда работают должным образом, и в результате может возникнуть утечка топлива.

Иногда утечка очевидна — например, если у вас есть дровяная печь или камин, вы можете иногда увидеть, как дым выходит в комнату. Или если у вас есть темное пятно на стене над камином, это может указывать на утечку продуктов сгорания в комнату при запуске или во время использования. В других случаях утечка может быть не столь очевидной, отчасти потому, что оборудование для обогрева помещений и водонагреватель обычно расположены вдали от основных жилых помещений дома и горят относительно чисто.Кроме того, многие дымовые газы, особенно природный газ и пропан, трудно обнаружить, потому что они невидимы и не имеют запаха или почти не имеют запаха.

Три основных фактора, работая по отдельности или вместе, могут создать условия, способствующие разливу горения в вашем доме. В дополнение к этим факторам иногда могут быть виноваты необычные ветры.

Фактор 1: Проблемы с дымоходом / вентиляцией

Задача дымохода — выводить дымовые газы из дома. Однако дымоход не будет работать должным образом, если он плохо спроектирован, плохо установлен или в плохом состоянии. Есть много причин неадекватной работы или выхода дымохода из строя. Вот несколько примеров:

  • Дымоход может быть неподходящего размера — слишком мал для работы или слишком велик для поддержания необходимой тяги.
  • Такие препятствия, как птичьи гнезда, трупы животных, битые кирпичи, обрушившаяся облицовка и лед могут блокировать поток воздуха в дымоходе.
  • Неправильное окончание (расположение или высота) дымохода или отвода продуктов сгорания может привести к попаданию в зону высокого давления.
  • Коррозия может стать проблемой из-за конденсации влаги или плохой конструкции или монтажа.
  • Неизолированный дымоход на внешней стене вызывает особую озабоченность, поскольку в отсутствие дымовых газов он может стать очень холодным. Это может привести к конденсации влаги из воздуха. Когда дымоход сначала заполняется влажными дымовыми газами, конденсация может увеличиваться, по крайней мере, пока дымоход не нагреется. Конденсация может привести к повреждению материалов в дымоходе и образованию льда. Это, в свою очередь, приводит к таким проблемам, как крошащийся кирпич и керамические футеровки дымохода, деформированные металлические футеровки, трещины и утечки, засоры и плохая тяга.
Фактор 2: Проблемы с оборудованием

Приборы для сжигания в вашем доме состоят из нескольких компонентов, и, как и дымоходы, они должны быть хорошо спроектированы, правильно установлены и регулярно обслуживаться. В противном случае механические проблемы могут помешать правильному отводу продуктов сгорания.

Например, плохо обслуживаемая или поврежденная топка или горелка котла может вызвать неполное сгорание топлива, что приведет к низким температурам горелки. Это может затем вызвать первоначальную утечку при запуске.Кроме того, частично засоренный или очень холодный дымоход также может способствовать утечке (см. Рисунок 2).

Фактор 3: Проблемы с давлением

Зимой закрываем дома. В то же время у нас есть вытяжные вентиляторы и множество других устройств, которые выкачивают воздух из дома. Фактически, многие приборы, особенно камины, выбрасывают значительное количество воздуха, даже когда они не работают. В результате давление воздуха в помещении падает ниже давления воздуха на улице, и в доме происходит разгерметизация.Поскольку давление в помещении пытается уравняться с давлением на улице, свежий наружный воздух втягивается в дом через отверстия, такие как трещины и зазоры вокруг окон, дверей и преднамеренные отверстия в конструкции здания.

Если в вашем доме слишком большая разгерметизация, воздух может засасываться обратно (т. Е. Поток воздуха будет обратным) через дымоход или вентиляционную систему, особенно в отопительном оборудовании с естественной тягой. Оборудование с естественной тягой использует плавучесть для перемещения нагретых продуктов сгорания вверх по дымовой трубе или вентиляционному отверстию без использования вентиляторов.Когда это происходит, воздух течет вниз по дымоходу, а не вверх — состояние, известное как обратная тяга (см. Рисунок 3). Если вы когда-либо открывали заслонку камина перед зажиганием камина и чувствовали, что в комнату входит большой поток холодного воздуха, вы столкнулись с обратным тяготением.

Рисунок 3 — Вытяжка из-за разгерметизации

Текстовая версия

Рисунок 3 — Дом с обратной вытяжкой из-за разгерметизации Изображение двухуровневого дома с вытяжными вентиляторами для ванной и кухни, центральной системой вакуумирования и сушилкой для белья.Дом показан как сжатый как разгерметизированный. Стрелки показаны спускающимися вниз по дымовой трубе печи и бака горячей воды и представляют собой выхлопные газы, выходящие на нижний уровень.

Обратная вытяжка наиболее распространена во время цикла «выключения» топочного устройства. Если прибор запускается во время обратной тяги, нисходящий поток воздуха в дымоходе может быть трудно изменить. Просыпание продуктов сгорания может продолжаться после пуска столько, сколько потребуется для устранения обратного вытягивания. В домах, где цикл включения короткий, а дымоход не изолирован или не нагревается, этот тип пускового разлива может происходить часто, так как дымоход имеет мало возможностей для нагрева и создания хорошей тяги. Например, при сжигании дров продукты сгорания во время запуска особенно грязны, поэтому даже незначительные утечки такого типа следует считать нежелательными. В некоторых случаях обратная тяга также может иметь место во время работы топочного устройства — например, в камине с тлеющим огнем.(См. Раздел А как насчет дровяных каминов ?)

ПРЕДОТВРАЩЕНИЕ ПРОТЕКАНИЯ СГОРАНИЯ

Как говорится, лучшее лекарство — профилактика. Некоторые из описанных ниже действий будет легче выполнить, если вы строите, ремонтируете или заменяете существующее оборудование. Даже если это не так, вы все равно можете многое сделать.

Техническое обслуживание устройств для сжигания топлива

Начните ежегодное техническое обслуживание всех ваших топочных устройств. Для этого обратитесь за помощью к квалифицированному специалисту. Специалист по обслуживанию должен проверить герметичность теплообменника, наличие утечки при запуске и конденсацию в дымоходах.

Техническое обслуживание должно включать настройку — правильно настроенный прибор для сжигания редко производит CO, самую серьезную угрозу. При необходимости отрегулируйте ваше нагревательное оборудование так, чтобы оно работало в циклах продолжительностью шесть минут или дольше (чтобы минимизировать утечку при запуске). Помните, что тщательная проверка может стоить немного больше, чем простая очистка, но это деньги потрачены не зря.

Осмотр и техническое обслуживание дымохода

Забитый дымоход не будет выводить дымовые газы вашего оборудования. Позаботьтесь о профессиональной проверке дымохода на предмет отсутствия трещин и препятствий, таких как битый кирпич, лед или мертвые животные. Эта проверка должна выполняться регулярно в рамках ежегодного или двухгодичного обращения в службу поддержки.

Обновите дымоход

Поговорите со специалистами по дымоходам, чтобы узнать, как можно улучшить характеристики дымохода. Если вы строите или ремонтируете, постарайтесь расположить новый дымоход на внутренней стене, чтобы он оставался теплым.

Попросите специалиста оценить подачу воздуха для ваших топочных устройств. Помните, что даже правильно спроектированный воздуховод для воздуха для горения сам по себе не решит проблемы утечки или обратного вытягивания; Также следует решить проблемы с дымоходом и разгерметизацией.

Обновите свое устройство

При замене существующего оборудования или покупке нового оборудования инвестируйте в устройства, которые менее подвержены утечке. Устройства с принудительной тягой, которые используют вентилятор для принудительной вентиляции дымовых газов, более устойчивы к утечке.Герметичные устройства для сжигания, использующие технологию прямого выпуска, изолируют воздух для горения и дымовые газы от жилых помещений с помощью отдельных герметичных трубопроводов, которые дополнительно ограничивают возможность утечки. Спросите совета у продавца.

Избегайте условий, которые приводят к возврату кредита

При небольшой осторожности условия, которые могут привести к обратному вытягиванию, можно свести к минимуму за счет уменьшения разницы давления внутри и снаружи.
Например:

  • Будьте осторожны при одновременном использовании нескольких мощных вытяжных устройств, таких как кухонная вытяжка большой емкости и сушилка для одежды.
  • Если вы устанавливаете новую приставку с мощным вытяжным вентилятором, получите совет специалиста о том, как сбалансировать это на стороне подачи воздуха.
  • Избегайте комбинаций приборов, которые могут создать условия пониженного давления — например, печи с естественной тягой и вытяжным вентилятором верхнего диапазона.
  • Если ваша печь, бойлер или водонагреватель находится в небольшом отдельном помещении, позвольте воздуху свободно перемещаться между механическим помещением и остальной частью дома. Решеткой могут быть решетчатые двери или установленные дверные / настенные решетки.
  • Если у вас есть система воздушного отопления, убедитесь, что вы не забираете рециркулирующий воздух из непосредственной близости от ваших приборов для сжигания. Также убедитесь, что дверца вентилятора на вашей печи находится на месте, а отверстие воздушного фильтра достаточно закрыто рамой воздушного фильтра или герметично.

А ТАКЖЕ ДЕРЕВЯННЫЕ КАМИНЫ?

Дровяные камины могут представлять значительную угрозу утечки продуктов сгорания, и к ним следует обращаться с большим уважением. Большинство людей, у которых есть камин, испытали небольшие клубы дыма, когда он горит.Они могут не знать, что тлеющие угли угасающего огня могут выделять высокие концентрации CO. Это происходит потому, что, когда огонь горит, выделяется мало тепла; тяга в дымоходе может быть очень слабой, и углекислый газ легко проливается в дом, иногда даже после того, как люди ушли спать.

Меры безопасности для камина включают техническое обслуживание дымохода, сигнальные устройства и предотвращение условий, способствующих возникновению обратной тяги. Когда камин сильно горит или тлеет, всегда следует подавать дополнительный воздух снаружи.Плотно закрытые двери камина во время пожара также могут помочь снизить вероятность утечки. Подумайте о том, чтобы добавить плотно закрывающиеся двери, если их нет, или, что еще лучше, установите энергоэффективную каминную топку.

БУДЬТЕ ОСТОРОЖНЫ ПРИ ОБОРУДОВАНИИ ОБОРУДОВАНИЯ

Если у вас дома есть газовая плита без вентиляции, обязательно используйте вытяжку с вентиляцией вне помещения и обеспечьте дополнительную вентиляцию всякий раз, когда прибор работает. Вытяжки с рециркуляцией не удаляют продукты сгорания.Никогда не используйте прибор для приготовления пищи на природном газе в качестве обогревателя помещения — существует реальная опасность отравления CO.

Невентилируемые переносные обогреватели не следует использовать внутри помещений. Никогда не используйте в помещении барбекю на углях или газе.

ОБНАРУЖЕНИЕ ПРОБЛЕМ ПРОБЛЕМЫ ПРОЛИВОВ СГОРАНИЯ

Даже при наличии хорошей программы предотвращения вы должны внимательно следить за утечкой дымовых газов.
Обратите внимание на предупреждающие знаки, такие как:

  • Повторяющиеся головные боли, раздражение кожи и горла, одышка или нарушение двигательной функции
  • Запахи горения в любой части дома
  • Горячий и влажный воздух вокруг отопительного оборудования
  • Пятна сажи вокруг любого топочного устройства, воздуховода, регистров или необычный рокочущий звук во время его работы
  • Арматура из плавленого пластика в верхней части водонагревателя

Выполните Проверка потока дымохода , быстрая и простая процедура, которая даст вам представление о том, насколько хорошо работает ваш дымоход, как показано на рисунке 4 — обратите внимание: этот тест невозможен для закрытых топочных устройств.

Установить сигнальные устройства. Сигнализаторы дыма и CO следует использовать всякий раз, когда присутствуют приборы для сжигания. Купите сигнализацию CO, сертифицированную в соответствии с действующим стандартом Канадской ассоциации стандартов (CSA) 6. 19 для бытовых устройств сигнализации, содержащего угарный газ. Дымовая сигнализация и сигнализация CO должны быть установлены в соответствии с инструкциями производителя по установке и местными строительными нормами. Ваш местный отдел пожарной охраны или чиновник здания могут дать рекомендации по установке.

Имейте в виду, что отравление CO может произойти при воздействии большого количества CO в течение короткого периода времени или небольшого количества CO в течение длительного периода времени, особенно если организм человека имеет ограниченную способность использовать кислород (например,грамм. люди, страдающие астмой и другими респираторными заболеваниями). Также неплохо расположить детектор CO рядом со спальней или слышать из нее. Однако имейте в виду, что сигналы тревоги по CO могут не срабатывать в некоторых ситуациях, например, при длительном воздействии низкого уровня. Кроме того, хотя это и не связано с утечкой сгорания, автомобиль, работающий на холостом ходу в пристроенном гараже, может вызвать срабатывание сигнализации CO, когда выхлопные газы мигрируют через протекающие общие стены, двери и потолки. Избегайте холостого хода автомобиля в гараже.

Обратите внимание, что все дымовые извещатели и извещатели имеют срок годности и должны быть заменены в соответствии с инструкциями производителя.Кроме того, для блоков с батарейным питанием или блоков с электрическими блоками с резервным аккумулятором меняйте батареи ежегодно или в соответствии с инструкциями производителя. Сигнализация CO также должна иметь логотип CSA.

Рисунок 4 — Проверка потока в дымоходе

  • Держите индикатор дыма (например, ароматическую палочку) рядом с вытяжным шкафом газовой печи или водонагревателя или возле барометрической заслонки масляной печи, когда ваша печь работает. Следите за направлением дыма.
  • Теперь включите все вытяжные вентиляторы и другое вытяжное оборудование. Еще раз проверьте движение дыма в вытяжном шкафу или заслонке.
  • Если дым проникает в дом, возможно, у вас проблема с утечкой. Вам следует немедленно вызвать опытного профессионального подрядчика по отоплению для тщательной проверки.
Текстовая версия

Рисунок 4 — Проверка потока в дымоходе Рука держит палочку благовоний возле вытяжного колпака газовой печи

УСТРАНЕНИЕ ПРОБЛЕМ ПРОБЛЕМЫ ПРОЛИВОВ СГОРАНИЯ

Если у вас возникла проблема с утечкой продуктов сгорания, важно как можно скорее решить ее.Часто для решения существующих проблем и предотвращения будущих проблем требуются аналогичные стратегии. После того, как вы определили, что у вас есть проблема или выявили причину, подумайте о соответствующих действиях, описанных в разделе Предотвращение утечки продуктов сгорания. Убедитесь, что все необходимые ремонтные работы или улучшения выполняются как можно быстрее и опытными профессионалами. Если вы не уверены в своих возможностях, проконсультируйтесь в Интернете или в своем телефонном справочнике, чтобы найти профессионалов, специализирующихся, например, на воздуховодах, инспекции зданий, качестве воздуха в помещении, дымоходах и отопительном оборудовании. Ваша топливная компания также может оказать помощь.

Хотя этот информационный продукт отражает текущие знания специалистов по жилищным вопросам, он предоставляется только для общих информационных целей. Ответственность за любые действия или действия, предпринятые на основе описанной информации, материалов и методов, несет пользователь. Читателям рекомендуется обратиться к соответствующим профессиональным ресурсам, чтобы определить, что является безопасным и подходящим в их конкретном случае. Natural Resources Canada не несет ответственности за какие-либо последствия, возникшие в результате использования описанной информации, материалов и методов.

Важность инспекций дымовых газов — Колумбия, MD

Как домовладелец, вы знаете, что должны делать определенные вещи, чтобы обеспечить безопасность и комфорт своей семьи — например, запланировать ежегодные осмотры и чистку камина и дымохода. А как насчет вашей печи, бойлера или водонагревателя? Это то, что вам нужно проверять каждый год? И если да, то кто это делает?

По правде говоря, каждая система вентиляции должна проверяться профессионалом ежегодно, так же как дымоход и камин. И это проверка, которую должен проводить сертифицированный CSIA специалист по дымоходам и вентиляции.

Независимо от того, есть ли у вас газовая или масляная печь, бойлер или водонагреватель, есть причины, по которым каждая проверенная организация по противопожарной безопасности и промышленной безопасности рекомендует проводить ежегодные проверки. Давайте посмотрим на некоторые из этих причин…

Возможны наросты и засоры

Оборудование для сжигания мазута и дерева может быть благом, но и то, и другое может производить большое количество сажи и других коррозионных побочных продуктов.Эти побочные продукты выводятся через дымоход, но иногда могут оседать вдоль стенок дымохода, накапливаясь и ограничивая нормальный поток. Со временем это может снизить сквозняк, повысить риск возгорания и поставить под угрозу безопасность, функциональность и эффективность всей системы отопления.

Еще один повод для беспокойства — засоры. Старые футеровки могут сломаться, а части могут упасть в дымоход и вызвать частичное или полное засорение. Когда это происходит, опасные побочные продукты, которые следует быстро удалить из вашего дома, могут фактически вернуться в воздух, которым вы дышите.Этот тип проблемы также может возникнуть, если животные или птицы попадают в дымоход и строят гнезда.

Гильзы

могут быть повреждены побочными продуктами сгорания

Печи, котлы и водонагреватели, работающие на дровах и жидком топливе, производят коррозионные побочные продукты, такие как креозот и сажа, которые могут нанести значительный ущерб, если их не удалить сразу же из футеровки дымохода. Отверстия, трещины, щели и отверстия, вызванные этими коррозионными побочными продуктами, могут значительно снизить безопасность и эффективность вашей системы и подвергнуть вас большему риску возгорания дома, отравления угарным газом и других неприятных и ненужных угроз.

Но не думайте, что только потому, что у вас есть газовый прибор, вам все в порядке!

Хотя газовые приборы не способствуют накоплению креозота и сажи, они все же выделяют коррозионные вещества и кислую влагу, которые могут вызвать повреждение. Независимо от того, на каком топливе работает ваша печь, бойлер или водонагреватель, футеровка дымохода может быть повреждена.

Ежегодные проверки являются быстрыми и доступными и обеспечивают бесценное спокойствие

Здесь, в Trinity Chimney Service, мы хотим, чтобы наши соседи в Колумбии, штат Мэриленд, были как можно безопаснее и комфортнее в своих домах.И все начинается с ежегодного осмотра. Во время проверки мы используем наше оборудование и навыки оценки, чтобы заглянуть внутрь дымохода, проверить его на наличие повреждений, засоров и отложений, а также убедиться, что система находится в хорошем состоянии и готова к еще одному году эксплуатации.

Если в этом году вы не проверяли дымоход или печь, бойлер или дымоход водонагревателя, обратитесь к нашей сертифицированной команде CSIA. Мы тщательно и быстро проверим каждую вентиляционную систему, чтобы вы могли спокойно наслаждаться домашним комфортом.

Котлы с вытяжкой | Винс Марино Сантехника, ООО в Питтсбурге

Существует два типа газовых водогрейных котлов, обычно устанавливаемых для жилых и коммерческих помещений: модели с прямым и вытяжным воздухом. Они различаются по конструкции и стоимости установки, а также имеют различия в безопасности и экономии энергии. Вот различия между двумя котлами, поэтому, когда вам пора заменить котел, вы будете знать, какой из них лучше всего подходит для ваших целей.

В чем разница?

Котлы с прямой вентиляцией

Котел с прямой вентиляцией
Водогрейный котел с прямой вентиляцией

Газовый водогрейный котел с прямой вентиляцией или атмосферным газом отводит дымовой газ в дымоход или вентиляционную трубу, которая заканчивается над крышей. Он втягивает воздух из помещения для сжигания в камере сгорания. Он также всегда нуждается в свежем воздухе для эффективной работы сгорания. Если для котла будет недостаточно свежего воздуха, он начнет обратную тягу и коррозию вверху.Это заставляет заменять бойлер раньше, чем обычно.

С 2012 года все выпускаемые водогрейные и паровые котлы имеют электронную систему розжига. Однако котлы с электрическим розжигом необходимо устанавливать в хорошо вентилируемом помещении, в которое поступает достаточно воздуха для горения. При отсутствии обратного потока свежего воздуха во время цикла нагрева произойдет отказ или остановка котла. Модифицированный котел с прямой вентиляцией может потребовать облицовки дымохода, чтобы существующая облицовка дымохода не конденсировалась и не замерзала.Замерзание облицовки дымохода приведет к ее внутреннему разрушению через некоторое время. Существующие внутренние дымоходы менее подвержены замерзанию, потому что они будут оставаться теплыми изнутри, а не охлаждаться снаружи. В ситуациях, когда имеется внутренний дымоход, можно использовать котел с прямой вентиляцией, не беспокоясь о выходе дымохода из строя.

Котлы вытяжные

Котлы вытяжные

Slant / Fin Victory Power Vented Hot Water Boiler

Электрические вентиляционные котлы больше похожи на универсальный бойлер.В отличие от модели с прямой вентиляцией, здесь не требуется дымоход или вентиляционная труба, ведущая на крышу для отвода дымовых газов. Например, если вы планируете реконструировать подвал и хотите переместить котел, вам не обязательно иметь дымоход. Кроме того, если у вас есть проблемы с дымоходом, такие как обратная тяга, выдувающая контрольную лампу в вашем существующем котле, бойлер с прямой вентиляцией решит эти проблемы для вас.

Электроотводящий котел можно установить в любом месте дома или здания, но его подача подпиточной воды, подающие, возвратные и газовые трубы должны будут перемещаться вместе с ним.Перемещение существующего котла требует расширения всех связанных с ним трубопроводов, и имейте это в виду. В зависимости от того, как далеко размещен котел, может увеличиться стоимость установки при перемещении.

Безопасность и различия в эффективности

Если есть обратная тяга с более старым котлом с прямой вентиляцией, это приведет к накоплению окиси углерода, что может привести к смертельной ситуации, если на его вытяжном шкафу нет защиты от тяги. Однако, если есть обратная тяга у котла с механическим сбросом или более нового котла с прямым сбросом, оба автоматически отключатся.Большинство дымоходов находятся за пределами дома, и если установлен современный котел с прямой вентиляцией, это может привести к замерзанию существующей облицовки дымохода.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
