Видео монтаж вентилируемого фасада керамогранит: Устройство вентилируемого фасада из керамогранита

Вентилируемый фасад из керамогранита: облицовка здания своими руками

Вентфасад из керамогранитаУкрасить здание, вывести лишнюю влагу из стен и снизить уровень теплопроводимости – вот три задачи, с которыми отлично справляется вентилируемый фасад. Принцип данного вида облицовки здания заключается в создании крепления, находящегося на некотором расстоянии от стены, в результате чего образуется прослойка воздуха. Давление в полости способствует циркуляции воздуха, благодаря которой капли влаги, образовавшиеся в результате перепада температуры, высыхают. Таким образом, предотвращается отсыревание стен, их загнивание и разрушение.

Керамогранит – новейшее строительное изобретение, которое сочетает в себе массу полезных свойств, благодаря чему и занимает лидирующую позицию на рынке строительных материалов.

Керамогранит представляет собой искусственный материал, созданный в результате прессования крошки гранита и глины. Последующая обработка высокими температурами делает материал прочным и устойчивым к механическому воздействия.

Такой материал является экологически чистым, абсолютно безвредным для здоровья человека, морозоустойчивым, легким в применении и использовании.

Особенности керамогранита

Особенности и преимущества керамогранита

  1. Облицовка внешней стороны здания керамогранитом позволяет удерживать температуру в помещении на одном уровне. Зимой, во время отопительного сезона, покрытие из керамогранита предотвращает охлаждение здания, выветривание тепла из помещения, благодаря чему дополнительных отопительных сооружений не требуется. Летом покрытие, снабженное воздушной мембраной, препятствует возникновению парникового эффекта.
  2. Внешний вид керамогранита позволяет претворять в жизнь различные дизайнерские решения.
  3. Керамогранит является прочным материалом. Он не разрушается, подпадая под воздействие температурного резонанса. Также он не изменяется в размерах, то есть линейное расширение, которое обычно возникает у других материалов аналогичного назначения под воздействием разных температур, отсутствует.
  4. Срок службы таких фасадов долог. На протяжении многих лет, подвергаясь воздействию окружающей среды, керамогранит не теряет ни формы, ни цвета. Облицовка, выполненная штукатурным способом, напротив, нуждается в регулярном ремонте.
  5. Еще одним безусловным удобством использования данного материала является возможность производить работы в любое время года. Так как никаких специальных строительных смесей для установки облицовки не требуется, нарушение технологического процесса невозможно. Все работы производятся только механизированным способом.
  6. Образовывая «оболочку» здания, фасад способен скрыть все неровности несущих стен. Таким образом, декорирование здания осуществляется быстро и дешево.
  7. Важнейшим и главным в использовании вентилируемых фасадов является такое свойства, как удаление конденсата. Воздух, циркулирующий между материалом и несущей стеной, устраняет влагу, благодаря чему прочность стен сохраняется долгие годы, а также предотвращается появление грибков и плесени.
  8. Прочность материала способствует отражению уличного шума, в результате чего осуществляется эффективная звукоизоляция.
  9. Материалы, которые входят в состав такого фасада, относятся либо к трудно воспламеняющимся, либо к негорючим, благодаря чему облицовка является пожароустойчивой. Внешняя часть здания не может загореться, а если пожар разгорелся изнутри, — фасад препятствует дальнейшему распространению огня.

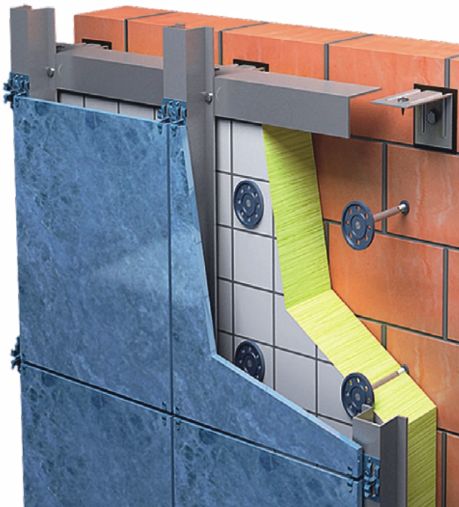

Структура фасада из керамогранита

Структура фасада из керамогранита является многослойной.

Структура фасада

К ней относят такие элементы:

  • стена здания. К ней крепится облицовка. Стена перед началом работ должна быть тщательно исследована на прочность, а также на наличие латентных («заваленных») углов;
  • материал для утепления. Он необходим как для сохранения тепла в помещении, так и, одновременно, для вывода конденсата в воздушную прослойку;
  • кронштейны – детали, которые крепятся к стене и поддерживают металлическую конструкцию, на которой закрепляется облицовочный материал. Для устранения «коридоров», по которым проходит холодный воздух, около кронштейнов устанавливаются специальные прокладки;
  • несущие профили из нержавеющей стали либо алюминия – вертикальные, горизонтальные и комбинированные, — создают металлический каркас;
  • облицовочная плитка из керамогранита, которая крепится на металлический каркас, защищает стену и все строение от негативного воздействия окружающей среды, а также выполняет декоративную функцию.

Монтаж фасада из керамогранита

Для начала стоит разобраться с тем, какие же инструменты вам понадобятся для установки такой облицовки. К ним относятся: дрель, перфоратор, шуруповерт, молоток, отвертка, канцелярский нож, уровень.

Перед началом работ важно убедиться, что стены «чистые», то есть, никаких посторонних облицовочных материалов на них нет.

Подготовка

Необходимо заделать все швы на несущих стенах, а также почистить их от грибка и плесени.

Так как установка каркаса осуществляется в самом конце, на момент монтажа все рамы должны быть уже установлены.

Монтаж фасада

Также заранее стоит разметить прямо на стене план дальнейшей установки каркаса.

Монтаж каркаса

Первыми устанавливаются кронштейны с прокладками. Затем на кронштейнах в виде сетки закрепляются горизонтальные и вертикальные профили. Важно устанавливать каркас на одном уровне. В единое целое сетка собирается при помощи заклепок. При выборе расстояния между вертикальными профилями необходимо ориентироваться на ширину каркасных плит.

Монтаж теплоизоляционной прослойки

Сначала данный материал вырезается. Закрепляется он либо при помощи дюбелей, либо же крепится на клей. Далее монтируется ветрозащитная пленка, которая дополнительно защищает помещение, предотвращая попадание влаги в теплоизоляционный материал.

Важно определить сторону, какой пленка будет смотреть на фасад – той, на которой имеются товарные знаки. На стыках пленка крепится специальными лентами, благодаря чему обеспечивается максимальная теплоизоляция.

Установка керамогранита

Существует два способа монтажа материала: видимый и невидимый.

Видимый монтаж осуществляется при помощи кляммеров, которые устанавливаются на профилях, закрепляясь заклепками. Кляммеры бывают двух видов: основные (которые одновременно держат две плиты керамогранита) и стартовые (данные кляммеры крепятся по краям облицовочной конструкции и служат лишь для поддержания одной плиты).

Скрытое крепление осуществляется путем склеивания керамогранитных плит. Важным моментом здесь является точная установка всех профилей на одном уровне.

Также существует невидимое крепление с помощью анкерных отверстий (всего 4), в которые вставляются дюбеля. Рекомендуем прочесть статью о вентфасадах из керамогранита для отделки экстерьера частного дома.

Особенности монтажа

При комбинированном невидимом монтаже одновременно используется два анкерных отверстия и приклеивание.

Одним из простых и дешевых способов установки плит также является установка при помощи штифтов, при этом использование горизонтальных и вертикальных профилей не требуется. Для такого крепления в несущую стену вкручиваются регулируемые кронштейны. В керамогранитной плите на горизонтальных частях делаются небольшие отверстия, в которые вставляются шпильки, при помощи которых плита и крепится к кронштейнам.

Удобство использования вентилируемого фасада из керамогранита состоит в том, что его легко чистить, а все благодаря плотной поверхности. Косметический ремонт для такой облицовки здания не требуется, а в случае необходимости срочного демонтажа части конструкции не нужно менять всю поверхность, а только лишь испорченный элемент. Рекомендуем прочесть статью об устройстве вентилируемых фасадов.

Вентфасад и керамогранит (видео)

youtube.com/v/PY-1bNM_LVc?version=3&hl=ru_RU»/>

Добавить комментарий

Вентилируемый фасад из керамогранита, цена за м2

Видимый способ:

Кляммерный способ — самый распространённый способ монтажа керамогранита, так как прост в монтаже и очень экономичен. Большим плюсом является быстрая поставка комплектующих, так как элементы подконструкции поддерживаются в складском наличии. Недостаток этого способа только один — это усы кляммера, которые захватывая плитку, достаточно хорошо выделяются на поверхности. Частично эта проблема решается порошковой окраской согласно цветовым таблицам RAL.

Скрытый способ (скрытый кляммер, цанга):

Одним из способов скрыть усы кляммера — запрятать их в пазах, которые специально делают в торцевых частях плиток. Стоимость кляммерной системы при этом остаётся бюджетной, но изготовление точечных торцевых пропилов (4 шт.

/ плитка) возможно только в цеховых условиях на спецоборудовании, что сильно прибавляет к общей стоимости.
Ещё один способ скрытого монтажа — принципиально другой. Вместо кляммеров используются цанги, которые раскрытваются «тюльпаном» внутри несквозных отверстий с обратной стороны плитки из керамогранита. Цанги связаны с крючками-аграфами (4 шт./ плитка), с помощью которых плитка навешивается на горизонтальные направлющие. Из-за своей металлоёмкости конструкция весьма дорога. Кроме того, точечные отверстия под цанги изготавливаются только на специальном сверлильном станке с эксцентриком, цена такой работы также является дорогостоящей.

Продаем керамогранит по оптовым ценам уже 17 лет, звоните:

+7 (495) 921-40-44



Вентилируемый фасад из керамогранита на кляммерах — самый распространённый и экономичный. Постоянное наличие комплектующих на складах обеспечивает быструю поставку. Видимую часть кляммера, усы которые держат плитку, маскируют с помощью порошковой окраски в цвет фасадного керамогранита.

На несложных фасадах кляммерная система может монтироваться без разработки вентфасадного проекта, технически она очень проста. Резка керамогранита для фасада осуществляется плиткорезом.

  1. Несущая стена
  2. Кронштейн
  3. Термоизолируюшая прокладка
  4. Анкерный дюбель
  5. Профиль г-образный
  6. Профиль т-образный
  7. Кронштейн угловой
  8. Кляммер Рядовый
  9. Кляммер стартовый
  10. Утеплитель
  11. Гидро- ветрозащитная плёнка
  12. Тарельчатый дюбель
  13. Керамогранит
  14. Заклёпка вытяжная

Пропилы и отверстия под скрытый монтаж: +7 (495) 921-40-44



При расчёте сметы на вентилируемый фасад из керамогранита цена за м2 состоит из стоимости фасада и облицовки:

  • Цена фасадной подсистемы и крепежных элементов для керамогранита — 450 руб/м2
  • Цена утеплителя — 400 руб/м2
  • Керамогранитная плита — от 500 руб/м2

На видео представлен стандартный метод монтажа керамогранита на кляммеры. Для ровного и красивого межплиточного шва при монтаже вентфасада из керамогранита необходимо учитывать отклонения стены по вертикали и по горизонтали.

Вентилируемый фасад из керамогранита – технология монтажа

Наименование Цена
Сборка вертикальной подсистемы: от 500 руб/м2
— оцинкованная с полимерным покрытием 400 руб/м2
— алюминиевая 600 руб/м2
— из нержавеющей стали 800 руб/м2
Сборка межэтажной подсистемы: 500 руб/м2
— оцинкованная с полимерным покрытием 480 руб/м2
— алюминиевая 720 руб/м2
— из нержавеющей стали 960 руб/м2
Горизонтально-вертикальной подсистемы: 650 руб/м2
— оцинкованная с полимерным покрытием 560 руб/м2
— алюминиевая 840 руб/м2
— из нержавеющей стали 1120 руб/м2
Утепление стен в 1 слой 200 руб/м2
Утепление стен в 2 слоя 300 руб/м2
— базальтовые теплоизоляционные плиты, плотность = 45 кг/м3, м3 1850 руб/м3
— базальтовые плиты, плотность = 80 кг/м3 2750 руб/м3
— пеноплекс, цокольный этаж 5020 руб/м3
Монтаж защитной мембраны 100 руб/м2
— ветрозащитная мембрана 95 руб/м2
Крепление облицовочного материала S, м2:
S≥ 1 м2 600 руб/м2
1>S≥ 0,36 м2 720 руб/м2
0,36>S> 0,1 м2 900 руб/м2
S≤0,1 м2 4200 руб/м2
Материал облицовки:
— металлический сайдинг 440 руб/м2
— фиброцементные панели 560 руб/м2
— керамогранит 590 руб/м2
— металлокассеты 1110 руб/м2
— профлист 270 руб/м2
— композитные панели из алюминия 1155 руб/м2
— клинкерная плитка 1730 руб/м2
— терракотовые панели 3350 руб/м2
— HPL-панели 3920 руб/м2
— ламели 7100 руб/м2
— планкен 2100 руб/м2
— алюминиевые кассеты 2200 руб/м2
— натуральный камень 2500 руб/м2
Монтажные работы:
Устройство подсистемы под парапетную крышку 500 руб/м. пог
— оцинкованная с полимерным покрытием 320 руб/м.пог
— алюминиевая 480 руб/м.пог
— из нержавеющей стали 640 руб/м.пог
Сборка доборных элем-ов 350 руб/м2
— металлические 277 руб/м2
— алюминиевые-композитные 288 руб/м2
— алюминиевые 550 руб/м2

Вентилируемый фасад из керамогранита на разных системах+ видео

Вентилируемый фасад из керамогранита для облицовки стен – отличный способ преобразить внешний вид здания. Одним из самых распространенных керамических изделий является керамогранит. В качестве отделочного материала он начал использоваться сравнительно недавно, с 1970-х гг. Сначала он применялся для отделки стен помещений технического назначения, а затем – для облицовки жилых и общественных зданий.

За прошедшие десятилетия он снискал большую популярность благодаря своей прочности и практичности. Сегодня облицовка керамогранитом широко используется как для зданий общественного назначения, офисов, торговых центров, так и для жилых домов.

Виды керамогранита

По степени твердости керамический гранит уступает только алмазу, именно поэтому он обладает высокой прочностью и износостойкостью. Технология изготовления этого материала предусматривает смешивание нескольких сортов глины, кварцевого песка, полевого шпата, минеральных добавок и красителей.

Состав керамогранита почти аналогичен тому, какой имеет керамическая плитка для фасада, но в производстве последней не используется песок. Плиты прессуют под большим давлением более 500 кг/1 кв. см, обжигают при температуре 1200- 1300ºС. Под воздействием высокой температуры образуется твердый монолитный материал.
Выделяют следующие виды керамического гранита:

  • матовый – имеет необработанный вид, чем очень похож на натуральный камень;
  • полированный – с блестящей поверхностью, которая достигается путем ровного спила необработанной поверхности;
  • полуполированный – на поверхности этого вида керамогранита чередуются полированные и необработанные участки.

Также виды керамогранита классифицируются по цвету и рисунку на плитах. Такое разнообразие позволяет считать его не только одним из самых лучших видов отделочных материалов, которые предлагает фасад керамика.

Еще один параметр это размеры плитки, обычно наиболее распространен размер 600мм*600мм*10мм.

Преимущества и недостатки керамогранита для фасадов

Облицовка фасада керамогранитом придает всему зданию современный и красивый облик, защищает его от воздействия погодных условий, а также решает ряд технических задач. Керамогранит в качестве материала для отделки зданий имеет несколько важных преимуществ:

  • обеспечивает защиту стен фасада от разрушительных процессов за счет того, что противостоит перепадам температур, воздействию влаги и т.д. при условии качественного монтажа;
  • благодаря долговечности и высокой прочности такая отделка значительно сокращает расходы на эксплуатацию здания, поскольку не нуждается в частом ремонте;
  • преображает внешний облик всего здания за счет широкого выбора видов материала, расцветки, возможности комбинировать цвета, текстуры и размеры материала и т. д.;
  • создается дополнительная теплоизоляционная система, которая сохраняет тепло внутри помещения зимой и отталкивает его от стен в летнее время, поэтому в зданиях, облицованных керамогранитом, зимой тепло, а летом – прохладно.

Наилучшего качества теплоизоляции можно добиться, если создать навесной вентилируемый фасад;

  • осуществлять монтаж можно в любое время года;
  • имеет высокую пожароустойчивость;
  • не выцветает и не деформируется, износостойкий;
  • такая отделка относится к экологичным материалам.


Наряду с преимуществами, керамогранит для фасада имеет и недостатки, к которым относятся относительно высокая стоимость материала, сложность транспортировки и монтажа ввиду большого веса. Тем не менее, эти недостатки с лихвой перекрываются преимуществами материала, ведь даже большие затраты на его покупку окупят себя очень быстро.

Варианты облицовки фасадов керамогранитом

Монтаж керамогранита производится двумя способами. Первый состоит в креплении плит на клей. При применении второго способа создается вентилируемый фасад из керамогранита.

Технология крепления керамогранита с использованием клеевых составов на внешние стены здания схожа с той, которая применяется при внутренней отделке помещений. Необходимо серьезно подойти к выбору клея, ведь он должен быть устойчивым к особенностям климатических условий, температурам – как высоким, так и низким, а также влаги. Такой способ чаще всего используется как отделка цокольных этажей. При этом предъявляются высокие требования к качеству поверхности стен – они должны быть сухими, ровными.

Вентилируемый фасад из керамогранита применяется для облицовки внешних стен здания. Он выполняет не только декоративную и защитную функции, но и обеспечивает дополнительное утепление. Устройство вентфасада включает в себя использование специальной системы держателей.

Сначала крепятся кронштейны, а затем выполняется монтаж утеплителя и ветрозащитной мембраны. Последняя не является обязательным элементом только в том случае, если в качестве утеплителя используются кашированные минераловатные плиты. Технология вентфасада предусматривает необходимость оставлять между утеплителем и керамогранитом зазор в 40-60 мм, требуемого для циркуляции воздушных потоков.

Важно знать

При монтаже системы с применением керамогранита в качестве облицовки, многие монтажники предпочитают использовать именно оцинкованные, горизонтально-вертикальные системы, так как  по такой системе проще выставлять плитку.

Конструкция вентфасада состоит из каркаса, который крепится к поверхности стен. Для офисных зданий и многоэтажных домов в качестве каркаса используют металлические профили, а вот для деревянных домов зачастую применяют обрешетку из бруса. На каркас к ранее установленным кронштейнам с помощью кляммеров крепятся плиты керамогранита двумя способами: видимым (открытым), при котором фиксаторы выступают за края керамогранитных плит, и скрытым – система крепежных элементов не видна за плитами.

Устройство вентфасада не представляет сложности, поэтому осуществить его монтаж можно самостоятельно. Тем не менее, конструкция будет прочнее, если ее создание будет проходить под контролем специалиста.

Отделка керамогранитом придаст фасаду зданию современный архитектурный облик, позволит визуально увеличить его размеры. Несмотря на дороговизну материала (600-1200р за м2.), существенные затраты на его монтаж, керамический гранит вместе с тем позволяет значительно сократить расходы на обслуживание здания, поскольку обеспечивает высокую тепло-, шумоизоляцию и является одним из самых долговечных отделочных материалов а так же за счет утепления фасада происходит экономия на обогреве помещения, то есть такой фасад является энергосберегающим.

Кроме того, отделка фасадов из керамогранитных  плит обладает высокими износоустойчивыми и антивандальными свойствами.

Вентилируемый фасад из керамогранита — монтажа вентилируемых фасадов

В северных частях Европы распространена особая облицовочная система. Там разработали и начали массовое производство многокомпонентных вентилируемых фасадов из керамогранита. Этот тип фасадов появился в результате увеличения спроса на отделку с применением керамогранита. Он позволяет улучшить внешний вид здания, вместе с тем обеспечивая хорошую терморегулировку и соответственно энергосбережение. Эта комплексная система имеет и множество других преимуществ. Со временем производство постоянно совершенствовалось, появлялись новые технологические доработки, и вентилируемые фасады заняли позиции на остальных мировых рынках стройматериалов за пределами Европы.

Что такое вентилируемый фасад

Устройство

Обратите внимание! Если в процессе монтажа будут допущены ошибки, то они очень скоро дадут о себе знать. Часто такие ошибки отразятся на функционировании вентилируемой системы фасада и могут привести к ее полному выходу со строя.

Вентилируемый фасад из керамогранита является весьма сложной конструкцией, которая находится на некотором расстоянии от плоскости стены, и от того, насколько правильно будет выполнен монтаж вентилируемого фасада, в дальнейшем зависит срок службы всего здания.

Конструкция

Каркас монтируется на внешней стороне дома при помощи брусков или профилей из сплавов алюминия или оцинкованных прокатов. То есть между обшивкой и стеной дома имеется небольшое воздушное пространство. Иногда это пространство укладывают какими-либо материалами для дополнительной теплоизоляции.

Слои материала закрепляются на стенах при помощи дюбелей и выполняют функцию утеплителя, который к тому же защищен от влияния окружающей среды непосредственно облицовкой здания.

Обратите внимание! К одному из главных достоинств вентилируемых фасадов относится хорошая степень энергосбережения в сравнении с другими облицовочными конструкциями, которая достигается благодаря исключительным теплоизоляционным характеристикам.

Естественная циркуляция воздуха

Крепление керамогранита

Во время установки вентилируемых фасадов большим преимуществом для улучшения термо- и влагозащиты фасада является наличие свободного пространства между керамогранитом и слоем теплоизоляции. Воздушный коридор вызывает лифтовый эффект – это постоянное движение воздуха в стене снизу вверх. Такая циркуляция воздуха происходит из-за разницы давления воздуха внутри стены и снаружи. При этом степень вентиляции в фасаде напрямую зависит от того, как монтировалась наружная облицовка, была ли она смонтирована с закрытыми зазорами или стыки на фасаде оставили открытыми.

Схема навесного вентилируемого фасада

Лифтовой эффект получается при монтаже вентилируемого фасада с закрытыми стыками между плитками керамогранита. Данный тип используется, когда нужно создать необходимую вентиляцию воздуха в пространстве между облицовкой и стеной дома и при этом обеспечить правильные воздушные потоки в коридоре фасада, которые не будут создавать внутри конструкции конвекционные вихри, препятствующие нормальной вентиляции. Еще этот тип применяется, когда нужно сохранить определенные размеры воздушной камеры, что иногда бывает трудно воспроизвести на некоторых зданиях.

Дело в том, что разные выступы и окна могут вызывать нарушения в воздушных потоках. Это будет приводить к затруднению вентиляции. А плохая вентиляция негативно отразится прочих свойствах установленного фасада. Хотя даже при правильной установке, системы вентилируемого фасада иногда создаются слишком сильные внутренние воздушные потоки, которые в холодные сезоны вызывают некорректную термоизоляцию здания.

Подготовка к монтажу

Керамогранит

Вентилируемый фасад является непростой системой, поэтому специалистами был разработан комплекс подготовительных мероприятий, которые нужно точно выполнить. Также необходимо обеспечить безопасность людей. В это включается:

  1. Необходимо установить границы опасной зоны (в пределах 3 м от фасада здания).
  2. Размещение на этой границе всех материалов.
  3. Не проводить работы, когда погода является для этого неподходящей.

Обратите внимание!При сильном ветре и низкой температуре производить монтаж вентилируемого фасада категорически запрещено.

Разметка стены

Проверка уровнем

Перед тем как начинать работы по обустройству фасада, нужно хорошо ознакомиться с имеющейся документацией и произвести разметку стены здания, где будут устанавливаться несущие и опорные кронштейны для дальнейшего изготовления вентилируемого фасада.

Разметка должна быть произведена, которую должны разработать и предоставить инженеры-архитекторы.

Отвес

Разметку точек нужно производить поэтапно:
  • Вначале нужно определить и нанести на стены маячные линии, которые будут служить ориентиром для разметки фасада. После того как краской будут нанесены точки, нужно произвести разметку промежуточных меток, на которые будут устанавливаться кронштейны. Для выполнения этой работы нужна рулетка, а также лазерный или пузырьковый уровень.
  • Возьмите отвес, и по краям горизонтальных линий отметьте вертикальные линии. Эти места желательно отметить краской, так как в этих точках нужно будет установить кронштейны, расположенные по краям вертикальных линий.
Крепим кронштейны

Крепим кронштейны

Перфоратором нужно просверлить отверстия в стене для последующей установки в них несущих кронштейнов. Для выполнения этой работы потребуется приобрести анкерные дюбеля и мощный шуруповерт.

Ветрогидрозащита и теплоизоляция

Фасадная теплоизоляция

На этом этапе предстоит выполнить ряд работ:
  • Сквозь прорези для кронштейнов, сделанные в плитах утепления, нужно навесить их на стену.
  • Сверху навешивается и закрепляется ветрогидрозащитная мембрана с нахлестом полотен не меньше 10 см.
  • Сквозь плиты утеплителя (вместе с ветрогидрозащитной пленкой) сверлятся отверстия в стене, а в них устанавливаются так называемые тарельчатые дюбеля.
  • Далее, начав снизу, следует монтировать плиты утеплителя, которые уже должны быть установлены на стартовый профиль. Установка выполняется снизу вверх.
  • Плиты навешиваются горизонтально в шахматном порядке так, чтобы между ними не оставались сквозные щели.
  • Наружные плиты также  нужно установить в шахматном порядке, а крепятся аналогично  предыдущему этапу.

Положительным качеством теплоизоляционных плит является возможность их подрезания, чтобы добиться максимально плотного прилегания. Если утепление будет двухслойным, то понадобится закрепить на стене внутренние плиты тарельчатыми дюбелями, из расчета 2 дюбеля на одну плиту.

Технология крепления направляющих

Схема сборки каркаса

К регулирующим кронштейнам крепятся вертикальные направляющие профили. Такая работа выполняется в следующем порядке:

  • В пазы кронштейнов нужно установить профиля и зафиксировать заклепками к несущим кронштейнам: в регулируемых опорных кронштейнах профиль устанавливается свободно. Такое крепление обеспечит беспрепятственное перемещение воздуха по вертикали, что исключит появление температурных деформаций.
  • В тех местах, где происходит вертикальная стыковка профилей необходимо оставить зазор в пределах 1 см. Это позволит избежать появления деформации, которая может появиться из-за перепадов температуры и значительных колебаний влажности.
Облицовка фасада керамогранитом

Монтаж керамогранитной плитки производится в таком порядке:

  • Крепятся кляммеры. Сначала производится разметка на направляющих будущих отверстий.
  • Выполнять эти работы нужно по чертежам, предоставленным вместе с проектной документацией.
  • Установка кляммеров производится в соответствии с требованиями проекта. Через просверленные отверстия кляммеры заклепками крепятся на Т-образном профиле каркаса.
  • Для монтажа лучше всего использовать самонарезающие винты. Установка керамогранитной облицовочной плитки производится с видимым швом.
  • К двум направляющим керамогранит крепится при помощи горизонтального пропила. Благодаря такому креплению полностью исключается наличие швов и уменьшается нагрузка.

Т-образный профиль маскируется методом его окрашивания в такой же цвет, какой имеет плита.

Монтаж навесных вентилируемых фасадов

Из описанного видно, что самостоятельно изготовить вентилируемый фасад из керамогранита достаточно сложно, тем не менее, если выполнить работу не отступая от требований проекта и прислушиваться к рекомендациям специалистов, то фасад такого дома будут привлекательными и выглядеть презентабельно. Более того, такая конструкция будет служить надежной защитой для дома от влаги и конденсата.

Видео

Предлагаем вашему вниманию небольшой сюжет, посвященный вентилируемому фасаду:

Монтаж вентилируемого фасада из керамогранита


В условиях неблагоприятного климата и перепадов температур даже прочные стены из кирпича или бетона нуждаются в дополнительной защите. Решением проблемы стали навесные вентилируемые фасады, которые в 1990-х стали активно применяться в нашей стране.

Вентфасады очень популярны в городском и частном строительстве, так как помимо изоляционной функции выполняют еще и декоративную.

Что собой представляет вентилируемый фасад

Вентилируемый фасад — технология навесного фасада, при которой на несущую стену или перекрытие крепится стальной или алюминиевый каркас и навешиваются плиты из керамогранита, камня, металла или композита.

Между плитами и стеной остается проем, по которому циркулирует воздух (вентиляция). Такая система позволяет убирать конденсат со стен, защищает их от неблагоприятных погодных условий, зимой держит тепло внутри здания, а летом его отводит.

Для утепления помещений внутри зазора одним или двумя слоями прокладывают пенополистирольный или пенопластовый влагонепроницаемый утеплитель. Между ним и стеной оставляют промежуток от 2 до 5 см, чтобы в случае промокания изоляционного материала он быстро высох.

В систему вентфасада входят:

  1. Металлический каркас: кронштейны, несущие профили, крепежные элементы (анкоры, дюбели, уплотнительные ленты, маскировочные вставки).
  2. Утеплитель и защитная пленка (при необходимости).
  3. Керамогранитные кассеты.

Монтаж вентфасада из керамогранита — сложная процедура. Ошибки в процессе сказываются уже через несколько лет и часто приводят к полному выходу системы вентиляции из строя. Правильная установка навесного фасада может освободить хозяев здания от внешнего ремонта на десятилетия.

Процесс монтажа вентфасада поэтапно:

  1. Проводится разметка стены для крепления каркаса несмываемой краской.
  2. Устанавливаются кронштейны с помощью дюбелей с использованием прокладок из паронита для надежности.
  3. Укладывается теплоизоляция. По правилам укладка выполняется снизу вверх и идет параллельно с навешиванием керамогранитных плит, чтобы легкий пенополистирол или пенопласт не унесло ветром. Для крепления уплотнителя используют тарельчатые дюбели. Между ним и стеной оставляют расстояние для циркуляции воздуха.
  4. Вертикальные и горизонтальные направляющие вставляются в выемки кронштейнов и крепятся заклепками.
  5. На направляющие навешиваются керамогранитные плиты.

Как он устроен? Преимущества и недостатки вентфасадов из керамогранита

Система вентфасада была придумана в Германии еще в середине прошлого века и из-за своих эксплуатационных свойств быстро получила популярность и распространение в российском строительстве:

  1. Разнообразие цветов, размеров и фактур керамогранитных плит не ограничивает дизайнера в отделке зданий. Гибкость каркасной системы позволяет оформить любую сложную стену. Внешний вид облицовки сохраняется на долгое годы благодаря тому, что керамогранит равнодушен к погодным условия, химии и физическому воздействию.
  2. Вентфасад обеспечивает хорошую тепло- и звукоизоляцию помещений. Зимой система сохраняет тепло, а летом — дает желанную прохладу.
  3. Из-за слоя утеплителя конденсат скапливается не на стене, а на внешнем покрытии, и быстро высыхает благодаря циркуляции воздуха.
  4. Сокращаются расходы на отопление и ремонт помещений. Если часть фасада сломалась, достаточно заменить несколько керамогранитных плит.
  5. Технология монтажа вентилируемых фасадов из керамогранита достаточно сложна, но при наличии необходимых инструментов и мануалов под силу владельцу частного дома.
  6. Средний срок эксплуатации облицовки — 50 лет.

Но, есть и свои недостатки:

  1. Керамогранитные плиты и сама система вентфасада — недешевое удовольствие. Однако она окупает себя за несколько лет за счет снижения затрат на обогрев помещений и внешний ремонт.
  2. Керамогранитные плиты весят немало, поэтому перед монтажом вентфасада следует проверить состояние несущих стен и при необходимости укрепить их.
  3. Отсутствие ГОСТов и стандартов качества вентфасадов из керамогранита, а также необходимости допуска СРО для их монтажа приводят к тому, что такие услуги часто предлагают неквалифицированные специалисты, что приводит к выходу из строя системы вентеляции уже через несколько лет.

Выбор керамогранита

Выбирая керамогранит, необходимо учитывать, что размер кассеты должен быть кратен размеру стены с учетом крепежей и расширения материала. В продаже распространены квадратные плиты 30*30, 45*45 и 60*60 см и прямоугольные до 120*30 см.

При оформлении фасада маленькими квадратными плитами большая по площади стена может выглядеть как будто разлинованная, тогда как крупные прямоугольные кассеты придают зданию монументальность и целостность.

Монтаж вентилируемого фасада из керамогранита создает большую нагрузку на несущие стены и перекрытия, поэтому необходимо учитывать толщину плит и способность здания выдержать их вес. Толщина может варьироваться от 3 до 30 мм, причем при правильном монтаже разница в прочности невелика.

Стандартная толщина, которую предлагают в магазинах — 8–11 мм. Такая керамогранитная облицовка выдержит до 200 кг/см2.

При покупке плитки следует выбирать ту, которая имеет маркировку «для фасадов». Из-за особенностей эксплуатации полотно для напольного покрытия может не подойти.

Способ крепления

Облицовка может проходить двумя способами:

  1. С отрытым швом. Декоративные плиты крепятся на направляющие с помощью заклепок, кляммеров или саморезов. Между плитами остается небольшой зазор. Крепежные элементы для маскировки окрашиваются под цвет керамогранита.
  2. Без открытого шва. В плитах керамогранита делают прорезь и просто насаживаются на крючки направляющих.

Второй способ может сделать фасад абсолютно цельным, он уменьшает нагрузку на стены за счет отсутствия лишних крепежных систем, однако дороже, так как требует домонтажной подготовки кассет.

Вентилируемый фасад хорош тем, что при монтаже редко используются «мокрые» системы крепежа, только механические. Эту процедуру можно проводить в любое время года при любых погодных условиях (исключение — сильный ветер при работах на высоте, что запрещено нормами безопасности). Отсутствие клея делает конструкцию более прочной, надежной и пожароустойчивой.

Декоративные плиты можно садить на специальный клей к направляющим, облицовка таким способом также бесшовная и удешевляет строительство. Но эта технология монтажа вентфасада из керамогранита не подходит для высотных зданий. Кроме того, после демонтажа кассет их нельзя будет использовать повторно.

Теплоизоляция

Установка дополнительного слоя изоляции способствует сохранению в здании тепла и защите от внешних шумов. В качестве прокладки используют пенополистирол или пенопласт и влагостойкую мембрану.

Как происходит монтаж утеплителя?

  1. Перед установкой в плите теплоизоляции делают вертикальные прорези под дюбеля кронштейнов. Далее плиту навешивают снизу вверх.
  2. Снаружи внахлест (не менее 10 см) раскатывают мембрану и временно закрепляют.
  3. Дрелью высверливают отверстия в стене через слои утеплителя и закрепляют тарельчатыми дюбелями. Для одной плиты необходимо 5 креплений, расположенных не ближе 5 см от краев.
  4. Плиты навешивают в шахматном порядке так, чтобы между ними не было зазоров более чем на 2 мм.
  5. Если необходимо подрезать плиту, используют специальный нож. Ломать не стоит из-за особенностей структуры пенопласта и полистирола.
  6. Установка уплотнителя должна проходить параллельно с креплением декоративных керамогранитных плит, чтобы порывом ветра легкий изоляционный материал не сорвало со стены.

Если планируется установить 2 слоя утеплителя, первый крепится по правилам с помощью 3 тарельчатых дюбелей, второй — 5 по инструкции монтажа вентилируемого фасада из керамогранита. Слои кладутся так, чтобы швы первого были закрыты цельным листом второго.

Вентилируемый фасад из керамогранита способен украсить кирпичную или бетонную стену, защитить здание от неблагоприятных погодных условий, сохранить тепло.

Комплект вентфасада состоит из металлического каркаса, утеплителя и декоративных плит. Монтаж осуществляется таким образом, чтобы в свободных зазорах между стеной и изоляцией, изоляцией и облицовкой циркулировал воздух.

Правильно смонтированный вентфасад прослужит не один десяток лет без необходимости ремонта.

Автор: Екатерина Вольнинская,
специально для xfasad.ru

Полезное видео: монтаж вентфасада из керамогранита

Монтаж вентилируемых фасадов из керамогранита в Ижевске: цены, фото работ, видео

Схема нашего взаимодействия

Что будет после того, как вы отправите заявку

Вы оставляете заявку или звоните нам по телефону

Наш инженер свяжется с Вами для уточнения деталей.

Выезд инженера на объект

Произведет рассчеты, предложит оптимальное решение и расчитает стоимость на месте

Заключим договор и пропишем гарантии:

Начинаем работу после внесения предоплаты.

Произведем облицовку фасада:

Комплектуем материалы и осуществляем профессиональную работу на проекте.

Сдача выполненной работы

Сдаем объект и подписываем акт приема-передачи.

Керамогранит Marazzi на вентилируемых фасадах

Эффективные решения, гарантирующие лучшие энергетические стандарты как для новых зданий, так и для реконструируемых.

Эффективное решение для простого обеспечения соблюдения энергетических стандартов как в новых, так и в реконструируемых зданиях, вентилируемые фасады позволяют значительно снизить расход топлива по сравнению с значениями, установленными Законодательным декретом 311 в 2007 году, и последующие выбросы в атмосферу.

Система вентилируемых навесных стен — это технология облицовки зданий , которая обеспечивает наилучшие результаты с точки зрения обеспечения тепловой и звукоизоляции, решения проблем с влажностью и защиты зданий от атмосферных воздействий.

Многослойная структура вентилируемой навесной стены активирует непрерывный процесс естественной вентиляции по всему фасаду, устраняя избыточную влажность и способствуя охлаждению летом и контролируя потери тепла зимой. Тепловые характеристики системы в значительной степени основаны на принципе так называемого «эффекта дымохода », потока естественной вентиляции снизу вверх, который достигается за счет зазора в несколько сантиметров между стенами по периметру здания ( покрытый изоляционным слоем) и его внешнюю защитную поверхность.

Плиты из керамогранита часто выбирают для покрытия вентилируемых фасадов, потому что они легче природных материалов, таких как камень или мрамор, более прочные, а также их легко обслуживать и чистить. Керамогранит также представляет собой важную добавленную стоимость с эстетической точки зрения, позволяя персонализировать проект благодаря большой цветовой палитре и различным видам отделки, например, под дерево, мрамор, камень и терракотовый бетон.

Плиты из керамогранита прикрепляются к зданию с помощью двух основных систем: AGV (видимое крепление) и AGS (скрытое крепление).В первой из этих систем элементы внешней защитной поверхности поддерживаются видимыми крючками из нержавеющей стали . В другой системе плита крепится к несущей конструкции с помощью хомутов , которые крепятся к задней части плитки специальными винтовыми анкерами.

Инженерное подразделение Marazzi может поставить навесные вентилируемые стены под ключ и оказать поддержку дизайнерам с первых шагов процесса проектирования.

внешние пределы | Журнал Architect

Любой наркоман знает, что многие инновационные разработки происходят за границей. Готовность международного сообщества экспериментировать с новейшими материалами привело к появлению таких архитектурных фаворитов, как фиброцементный сайдинг, наружные панели из древесной смолы и облицовка из древесно-целлюлозного покрытия. Еще одна важная деталь, которая постепенно набирает обороты в этой стране, — это вентилируемый фасад — система стен, которую многие архитекторы и ученые-строители называют одним из наиболее эффективных способов облицовки здания. В отличие от типичного деревянного каркаса, вентилируемая стена представляет собой сложную многослойную систему (похожую на дождевую завесу), которая создает воздушное пространство от 3 до 7 дюймов вокруг здания.

Изоляция наносится поверх обшивки, а не внутри полости стены, в результате чего конструкция стены состоит из стоек, водонепроницаемой оболочки, пароизоляции, изоляции из жесткого пенопласта, алюминиевого каркаса и настенного покрытия. Что делает систему такой замечательной? По словам Ричарда Стейси, AIA, директора Leddy Maytum Stacy Architects из Сан-Франциско, вентилируемые фасады лучше спроектированы, чтобы «избежать проникновения воды, потому что это испанский производитель керамической плитки, который предлагает вентиляционные фасады», а система «действует как звук. барьер, легко чистится и требует минимального обслуживания.”

на плитке

Некоторым архитекторам невозможно превзойти экологические преимущества и универсальность вентилируемой стены. Его решетчатая система может быть сконфигурирована для работы с широким спектром материалов, включая каменную плитку, цементную плиту, полимерную древесину Parklex или Prodema, при этом древесина за облицовкой уравновешивается внешней стороной ». Также, по его словам, «меньшая теплопередача и лучший коэффициент сопротивления теплопередаче из-за наличия воздушного пространства». Майкл П. Джонсон, директор студии дизайна Майкла П. Джонсона, Кейв-Крик, Аризона., говорит, что вентилируемые фасады лучше для окружающей среды.

«Эффект дымохода, создаваемый системой, заставляет холодный воздух проходить через изоляцию, а теплый воздух выходит через верх стены», — поясняет он. Поскольку здание постоянно вентилируется, в результате получается более энергоэффективный дом — до 30 процентов более эффективный — в котором летом остается прохладнее, а зимой — теплее. Подрядчики, которые работали с системами, второе место. «Это самая эффективная стена, которую вы можете построить летом», — говорит Дэйв Трейно, генеральный директор Carmel Architectural Sales, Анахайм, Калифорния.- базирующийся поставщик решений для наружных ограждающих конструкций для архитектурного сообщества. «Зимой, — добавляет он, — то же самое». Постоянная вентиляция также создает мощную систему управления влажностью, которая помогает устранить плесень. По словам Келтона Диссела, сотрудника Paulett Taggart Architects, Сан-Франциско, из-за способа установки облицовка выдерживает «около 90 процентов воды», которая вступает с ней в контакт. Остальное, по его словам, «быстро испаряется». Помимо повышенной эффективности вентилируемый фасад предлагает и другие ощутимые преимущества.По словам Питера Лоллиаса, президента подразделения архитектурных продаж в Сэддл-Брук, штат Нью-Джерси, в офисе компании Porcelanosa USA и ламината из целлюлозного дерева Trespa. В последнее время итальянские и испанские производители керамической плитки стали говорить, что плитка — один из лучших доступных вариантов облицовки. Керамическая керамогранитная плитка «гарантирует наилучшие достижимые и желаемые характеристики», согласно презентации Артуро Мастелли, консультанта компании Ceramic Tiles в Италии и президента AM&A Marketing в Ки-Бискейн, Флорида.«Они механически прочны и физически устойчивы к большинству невзгод [которые разрушают] внешние стены». Джонсон, который строит дом в Италии из керамической плитки, согласен с тем, что качества, которые делают плитку идеальным материалом для обычных применений, делают ее идеальной и для вентилируемых фасадов.

«Плитка длится вечно», — говорит он. «А если вы используете полированный керамогранит, он самоочищается». Большинство итальянских и испанских компаний, производящих плитку, в том числе Iris Fabbrica Marmi e Graniti, GranitiFiandre, Tau Cerámica и Alcagres, производят керамическую облицовку для стен, но некоторые компании предлагают всю систему целиком.Одним из примеров является американское подразделение итальянской компании Marazzi Tile; система Tecnica включает плитку, каркасную решетку и жесткую изоляцию из стекловолокна. Долговечность вентилируемых фасадов, экологические преимущества и универсальность дизайна сделали их особенно популярными в Италии и Испании, где они украшают многие здания и жилые дома.

Архитектор Ренцо Пиано использовал систему с терракотовой облицовкой для своего проекта малообеспеченного жилья на улице Мо в Париже. Многие из новых многоквартирных домов в Германии также оснащены системами вентиляции.А в России переход к монолитно-каркасному строительству с внешней изоляцией и невентилируемыми и вентилируемыми фасадами частично стал причиной сокращения энергопотребления страны для отопления за последние восемь лет.

штук сопротивления? Трейно, 10-летний ветеран установки вентилируемых фасадов, говорит, что Соединенные Штаты могут быть единственной страной, которая не полностью внедрила вентилируемые стены, и существует несколько теорий, почему это так.Бытует мнение, что незнание системы вызывает у людей подозрение.

«Инновации и творчество — грязные слова для государственных органов, бюрократов и сотрудников кодекса», — рассуждает он. «Существует огромное сопротивление инновациям, поэтому система пугает многих». Однако у Dissel несколько иной взгляд. «Похоже, что все начинается в Европе, потому что здесь меньше ограничений кода», — говорит он. Здесь, добавляет он, «мы должны показать сотрудникам кодекса, что система может работать». Трэйно говорит, что американские дизайнеры и клиенты также сопротивляются вентилируемым системам, потому что они не вписываются в нашу строительную культуру.«Все делается качественно и быстро, но вентилируемая стена — это трудоемкий процесс», — говорит он. Это тоже делает его дорогим — реальность, которая, по словам Стейси, может быть ее самым большим препятствием. «Есть более высокая стоимость по сравнению с традиционной облицовкой», — говорит он. «Я думаю, что это во многом связано с отсутствием опытных установщиков и большей степенью сложности, требуемой от установщика». Хотя средняя стоимость вентилируемого фасада составляет от 40 до 75 долларов за квадратный фут, эти цифры можно уменьшить.

ГранитиФьяндре говорит, что плиты меньшего размера требуют большего количества подконструкций, чтобы удерживать их на месте, что увеличивает затраты на конструкцию и установку. Большие плиты сравнения, требуют меньше подструктуры; поэтому их установка быстрее и дешевле. Несмотря на стоимость, Трейно говорит, что все больше архитекторов на северо-востоке, в Чикаго, Калифорнии и Сиэтле используют такие системы в своих зданиях. Итальянская компания C&A Architecture and Interiors недавно использовала вентиляционную систему Marazzi для облицовки дома в Аризоне большой керамической плиткой размером 24 на 24 дюйма.В Сан-Франциско Paulett Taggart Architects и Leddy Maytum Stacy использовали модифицированную вентилируемую систему с древесно-полимерными панелями поверх жесткой изоляции для Plaza Apartments, жилищного проекта для малоимущих, получившего сертификат LEED, который получил многочисленные награды за экологичность. «Эта концепция похожа на вентилируемую стену», — говорит Диссель из Полетта Таггарта о фасаде. «Это позволяет воздуху проходить вокруг изоляционного материала». Помимо апартаментов Plaza, Leddy Maytum Stacy использовала вентилируемые системы в офисном здании, кондоминиуме и двух домах.Стейси согласен с тем, что эта концепция прижилась здесь, но он не удивится, увидев, что она остается нишевым продуктом. «Я думаю, что из-за стоимости это будет ограничено жилыми домами более высокого качества», — говорит он. Тем не менее, для тех, у кого есть смелость, воодушевление и бюджет, чтобы попробовать их, вентилируемые фасады — это глоток свежего воздуха.

Подробнее о Russound

Найдите продукты, контактную информацию и статьи о Russound

Зачем устанавливать вентилируемую стену: преимущества и облицовочные решения

Компания Granitech всегда занималась проектированием и производством вентилируемых стен, также называемых вентилируемыми фасадами, покрытых керамогранитом.
Внешняя облицовка здания — это тот аспект его конструкции, который наиболее сильно определяет его визуальное воздействие и передает большинство характеристик проекта, поэтому часто используется фарфор с его техническими характеристиками и широким выбором цветов и отделки, что делает его наиболее подходящим. материал для выражения силы дизайна.
При создании вентилируемой стены из керамогранита в нашем распоряжении есть отдельные автономные элементы, которые позволяют архитектору создавать комбинации, чередования и графические эффекты, используя стену вентилируемого фасада как поверхность, выражающую всю визуальную мощь архитектурного сооружения.
Свобода и независимость в дизайне отдельных элементов являются аспектами первостепенной важности в облике любого здания, от отдельных домов до многоцелевых конструкций для предприятий, включая офисы, выставочные залы и торговые площади.
Как отмечается в современных дисциплинах, таких как визуальный маркетинг, восприятие общего изображения объекта (в самом широком смысле и, следовательно, включая произведение архитектуры) включает в себя комбинацию множества элементов, которые больше нельзя рассматривать по отдельности в отношении их специфические функции, но их следует рассматривать в контексте множества сенсорных, экологических и субъективных соображений: одним словом, эмоциональных факторов.
Вот почему техника, используемая для покрытия здания, важна не только как покрытие, но и из-за его общей выразительной силы.
Только подумайте об эстетических возможностях, предлагаемых этой инновационной строительной техникой, для работы с историческими зданиями или зданиями, требующими ремонта десятилетиями. В наших постоянно меняющихся городах эти здания можно оживить, восстановить их окружение или даже полностью перестроить с использованием целого ряда новых цветов.
В случае вентилируемых стен с керамогранитной плиткой целью проекта является экономия (энергии, денег и утилизации), приносящая целый ряд преимуществ за счет использования передовых строительных технологий.
Прежде всего, это теплоизоляция: зазор между фарфоровой облицовкой и каменной стеной обеспечивает вентиляцию и дает значительную экономию энергии. Это стало возможным благодаря так называемому «эффекту дымохода», когда горячий воздух поднимается вверх, естественным образом поддерживая постоянную температуру внутри здания. Летом тепловая нагрузка здания снижается благодаря качеству облицовки (которая отражает солнечные лучи) и зазору (обеспечивающему вентиляцию). Вентилируемые фасады сохраняют тепло зимой, гарантируя идеальную температуру круглый год и экономя значительное количество энергии.Второй аспект, который следует учитывать, — это прочность и устойчивость керамогранита, который устойчив к различным атмосферным воздействиям и способен отражать солнечные лучи, сохранять тепло зимой и сохранять прохладу летом. Вот почему вентилируемые фасады особенно рекомендуются для зданий с большим количеством окон.
Третий очень важный аспект — это простота монтажа вентилируемых фасадов, позволяющая техническим специалистам Granitech работать в любых погодных условиях.

Página no encontrada — Neolith Piedra Sinterizada

País
— EspañaEstados UnidosItaliaFranciaReino UnidoAlemaniaArgentinaPaíses BajosBélgicaCanadáAfganistánAkrotiriAlbaniaAndorraAngolaAnguilaAntártidaAntigua у BarbudaAntillas NeerlandesasArabia SaudíArctic OceanArgeliaArmeniaArubaAshmore andCartier IslandsAtlantic OceanAustraliaAustriaAzerbaiyánBahamasBahráinBangladeshBarbadosBeliceBenínBermudasBielorrusiaBirmania MyanmarBoliviaBosnia у HercegovinaBotsuanaBrasilBrunéiBulgariaBurkina FasoBurundiButánCabo VerdeCamboyaCamerúnChadChileChinaChipreClipperton IslandColombiaComorasCongoCoral море IslandsCorea дель NorteCorea дель SurCosta де MarfilCosta RicaCroaciaCubaDhekeliaDinamarcaDominicaEcuadorEgiptoEl SalvadorEl VaticanoEmiratos Arabes UnidosEritreaEslovaquiaEsloveniaEstoniaEtiopíaFilipinasFinlandiaFiyiGabónGambiaGaza StripGeorgiaGhanaGibraltarGranadaGreciaGroenlandiaGuamGuatemalaGuernseyGuineaGuinea EcuatorialGuinea-BissauGuyanaHaitíHondurasHong KongHungríaIndiaIndian OceanIndonesiaIránIraqIrlandaIsla BouvetIsla ChristmasIsla Норфолк IslandiaIslas CaimánIslas CocosIslas CookIslas FeroeIslas Georgia-дель-Сур у Сэндвич-дель-SurIslas Слышал у McDonaldIslas MalvinasIslas Marianas дель NorteIslasMarshallIslas PitcairnIslas SalomónIslas Turcas у CaicosIslas Vírgenes AmericanasIslas Vírgenes BritánicasIsraelJamaicaJan MayenJapónJerseyJordaniaKazajistánKeniaKirguizistánKiribatiKuwaitLaosLesotoLetoniaLíbanoLiberiaLibiaLiechtensteinLituaniaLuxemburgoMacaoMacedoniaMadagascarMalasiaMalauiMaldivasMalíMaltaMan, остров ofMarruecosMauricioMauritaniaMayotteMéxicoMicronesiaMoldaviaMónacoMongoliaMontserratMozambiqueNamibiaNauruNavassa IslandNepalNicaraguaNígerNigeriaNiueNoruegaNueva CaledoniaNueva ZelandaOmánPacific OceanPakistánPalaosPanamáPapúa-Нуэва GuineaParacel IslandsParaguayPerúPolinesia FrancesaPoloniaPortugalPuerto RicoQatarRepública CentroafricanaRepública ChecaRepública Democrática дель CongoRepública DominicanaRuandaRumaniaRusiaSáhara OccidentalSamoaSamoa AmericanaSan Кристобаль-и-НьевесСан-МариноСан-Педро-и-МикелонСан-Висенте у лас GranadinasSanta HelenaSanta LucíaSanto Tomé у PríncipeSenegalSeychellesSierra LeonaSingapurSiriaSomaliaSouthern OceanSpratly IslandsSri LankaSuazilandiaSudáfricaSudánSueciaSuizaSurinamSvalbard у Jan MayenTailandiaTaiwánTanzaniaTayikistánTerritorioBritánicodel Océano IndicoTerritorios Australes FrancesesTimor OrientalTogoTokelauTongaTrinidad у TobagoTúnezTurkmenistánTurquíaTuvaluUcraniaUgandaUnión EuropeaUruguayUzbekistánVanuatuVenezuelaVietnamWake IslandWallis у FutunaWest BankWorldYemenYibutiZambiaZimbabue

¿En qué idioma prefieres recibir la newsletter?
Английский Испанский

Sí, acepto la Política de Privacidad

Вентилируемые фасады, откройте для себя наши материалы

Мы уважаем ваше право на конфиденциальность, поэтому вы можете выбирать файлы cookie, которые хотите использовать. Щелкните заголовки каждой категории, чтобы изменить предустановленную конфигурацию, и «Дополнительная информация», чтобы узнать больше о файлах cookie из этой категории. Однако, если вы отключите какие-либо типы файлов cookie, это может повлиять на ваше восприятие сайта и услуг, которые мы можем вам предложить.

Позволять все

Эти файлы cookie необходимы для правильной работы наших веб-сайтов и для использования некоторых действий, таких как настройка вашей конфиденциальности и языковых предпочтений. Вы можете настроить свой браузер так, чтобы он отключал или предупреждал вас об использовании этих файлов cookie, но некоторые части веб-сайта не будут работать.Эти файлы cookie не хранят никакой идентифицируемой личной информации.

Дополнительная информация

  • Имя lssi
    Тип Пропиа
    Продолжительность 365 дней
    Описание Esta cookie se utiliza para almacenar la configuraciónpecto al uso de cookies de este dominio.
  • Имя язык
    Тип Пропиа
    Продолжительность 30 дней
    Описание Esta cookie se utiliza para almacenar la preferencia de idioma del usuario.
  • Имя pll_language
    Тип Пропиа
    Продолжительность 365 дней
    Описание Esta cookie se utiliza para almacenar el código de idioma de la última página visitada.
  • Имя PHPSESSID
    Тип Пропиа
    Продолжительность Сессия
    Описание La cookie se utiliza para recuperar una ID de sesión de acceso a contenidos de este dominio. Se elimina cuando se cierran todas las ventanas del navegador.

Эти файлы cookie используются для улучшения производительности, функциональности и персонализации наших веб-сайтов, но они не являются необходимыми для его использования. Однако, если вы отключите эти файлы cookie, некоторые службы не будут работать должным образом.

Дополнительная информация

  • Имя чек
    Тип Пропиа
    Продолжительность Сессия
    Описание Esta cookie se utiliza para almacenar la configuraciónpecto a la visibilidad del «popup» de selección de idioma / país.Se elimina cuando se cierran todas las ventanas del navegador.
  • Имя SSFF_JOBLIST
    Тип Пропиа
    Продолжительность 365 дней
    Описание Этот файл cookie используется с файлом cookie SSFF_TOKEN. Almacena información sobre de las ofertas de empleo que se ofrecen en este dominio.
  • Имя SSFF_TOKEN
    Тип Пропиа
    Продолжительность 60 минут
    Описание Этот файл cookie используется с файлом cookie SSFF_JOBLIST. Содержит токен, который используется для восстановления с идентификатором клиента службы SSFF.
  • Имя _gat
    Тип Терсерос
    Продолжительность 1 минута
    Описание Google Universal Analytics устанавливает файлы cookie, которые предназначены для использования в целях обеспечения безопасности и ограничения сбора данных на местах высокого уровня.
  • Имя AMP_TOKEN
    Тип Терсерос
    Продолжительность 1 минута
    Описание Google Analytics является файлом cookie: это файл cookie, содержащий токен, который используется для восстановления идентификатора клиента службы AMP Client ID. Otros valores posibles indican exclusión voluntaria, solicitud durante el vuelo o un error al recuperar una ID de cliente del servicio de ID de cliente AMP.
  • Имя YSC
    Тип Терсерос
    Продолжительность Сессия
    Описание Estas cookies son establecidas por Youtube y se useizan para rastrear las vistas de videos incrustados. Se elimina cuando se cierran todas las ventanas del navegador.

Эти файлы cookie позволяют нам отслеживать посещения и источники трафика, чтобы иметь возможность оценивать производительность наших веб-сайтов и улучшать их.Они помогают нам узнать, как вы используете наши веб-сайты, какие разделы посещаются чаще всего, и об эффективности маркетинговых кампаний, а также помогают нам персонализировать наши веб-сайты.

Дополнительная информация

  • Имя _dc_gtm_XX-XXXXXXX-X
    Тип Терсерос
    Продолжительность 1 минута
    Описание Google использует файлы cookie для различения обычаев.
  • Имя _ga
    Тип Терсерос
    Продолжительность 730 дней
    Описание Установлены файлы cookie для Google Analytics. Этот файл cookie используется для калькуляционных данных о посетителях, сеансах и кампаниях и реализует сегменты использования сайта для анализа информации о сайте.Las cookies almacenan información de forma anónima y asignan un número generado aleatoriamente para Identificar visitantes únicos.
  • Имя _gat_gtag_XX_XXXXXXX_X
    Тип Терсерос
    Продолжительность 1 минута
    Описание Google использует куки-файлы для различения обычаев и разделов продуктов.
  • Имя _gcl_au
    Тип Терсерос
    Продолжительность 60 дней
    Описание Google Analytics использует cookie-файлы для взаимодействия с веб-сайтом.
  • Имя _gid
    Тип Терсерос
    Продолжительность 1 день
    Описание Установлены файлы cookie для Google Analytics.Этот cookie используется для almacenar información sobre cómo los visitantes usan un siteio web y ayuda a Crear un informe analítico de cómo está funcionando el siteio web. Los datos recopilados, включая el número de visitantes, la fuente de donde provienen y las páginas visitadas de forma anónima.
  • Имя _hjAbsoluteSessionInProgress
    Тип Терсерос
    Продолжительность Сессия
    Описание Hotjar establece esta cookie.Se utiliza para detectar la primera sesión de vista de página de un usuario. Este es un indicador de Verdadero / Falso establecido por la cookie.
  • Имя _hjTLDTest
    Тип Терсерос
    Продолжительность Сессия
    Описание Utilizada por Hotjar, paraterminar la ruta de cookies más genérica que debe usar, en lugar del nombre de host de la página. Чтобы определить это, намеревается изменить cookie _hjTLDTest для различных альтернативных субкадров URL, которые были нарушены. Después de esta verificación, se elimina la cookie.
  • Имя _omappvp
    Тип Терсерос
    Продолжительность 3650 дней
    Описание Файл cookie — это конфигурация для идентификации новых обычаев и повторений.Этот файл cookie использует хунту с файлом cookie _omappvs для определения si un usuario es nuevo или regresa.
  • Имя _omappvs
    Тип Терсерос
    Продолжительность 10 минут
    Описание Файл cookie используется с файлами cookie _omappvp. Si se establecen las cookies, el usuario es un usuario recurrente.Si no se establece ninguna de las cookies, el usuario es un nuevo usuario.
  • Имя GPS
    Тип Терсерос
    Продолжительность 30 минут
    Описание Esta cookie la establece Youtube y registra una Identificación única para rastrear a los usuarios según su ubicación geográfica.
  • Имя vuid
    Тип Терсерос
    Продолжительность 730 дней
    Описание Este dominio de esta cookie es propiedad de Vimeo. Vimeo использует файлы cookie для повторной информации о сегментах. Establece una identityación única for incrustar videos en el sitio web.

Эти файлы cookie используются для показа вам более релевантной рекламы. Они выполняют такие функции, как предотвращение многократного показа одной и той же рекламы, обеспечение правильного отображения рекламы для рекламодателей и, в некоторых случаях, выбор рекламы на основе ваших интересов.

Дополнительная информация

  • Имя _fbp
    Тип Терсерос
    Продолжительность 60 дней
    Описание Utilizado por Facebook forrecer una serie de productos publicitarios, como ofertas en tiempo real de anunciantes externos.
  • Имя пт
    Тип Терсерос
    Продолжительность 60 дней
    Описание Facebook конфигурирует файлы cookie для большинства сообщений, относящихся к обычным и средним пользователям. Файлы cookie растут в соответствии с обычным использованием в Интернете и на сайтах, которые работают в Facebook или в социальных сетях Facebook.
  • Имя ПОСЕТИТЕЛЬ_INFO1_LIVE
    Тип Терсерос
    Продолжительность 150 дней
    Описание Youtube establece esta cookie. Используется для получения более подробной информации о видеороликах YouTube, размещенных на сайте.
Сохранить настройки

Нажав «Сохранить настройки», ваши настройки cookie будут сохранены.Если вы не выбрали ни одного варианта, нажатие на эту кнопку отключит все файлы cookie.

Вентилируемый фасад с серией Foster: Технический дизайн для дома.

Объединение эстетики, функциональности и хорошего самочувствия дома — главная задача современных архитектурных проектов.

На этой неделе мы рассмотрим отдельный дом в Пусоле (Валенсия, Испания), спроектированный валенсийскими архитекторами Франсиско Розасом Фустером и Хулио Сориа Гонсалесом, в котором система вентилируемого фасада была использована в качестве внешнего покрытия с Foster Series .

В доме два этажа и цокольный этаж L, современный, чистый и светлый, с парковкой в ​​подвале.

Стеклянный фасад стоит на декорации, нарушая классическую линейность.

Кроме того, на террасе у бассейна есть все необходимое для уединения и простора.

Вентилируемые фасады позволяют укладывать керамогранит большого формата с полной гарантией, получая эстетику, плавность, прочность и неизменный дизайн, которые обеспечивают изделия из фарфора.

Кроме того, вентилируемый фасад дает любому зданию множество других преимуществ. Назовем лишь некоторые из них: звуко- и теплоизоляция, экономия энергии, устранение тепловых мостов, лучшая защита от элементов, незначительное расширение здания и больше внутреннего пространства.

Вентилируемый фасад был спроектирован и установлен компанией WANDEGAR 2001 Engineering в Алькоре (Кастельон, Испания) с использованием скрытой системы крепления Cat-5, надежного крепления без ущерба для эстетики, намного превосходящего традиционные системы с открытыми скобами.

Этот проект был разработан по индивидуальному заказу, с особым вниманием к мелким деталям и идеальным покрытием всех кратных плоскостей фасада.

Кремовый и Серый цвета коллекции Foster были использованы в гладкой отделке фасада с характерной нейтральной текстурой цемента и мягким и бархатистым оттенком.
Игра цветов разделяет разные области и нарушает однообразие, которое может вызвать размещение одного цвета.

Размещение большого прямоугольного керамогранита, например, 60 × 120 см, увеличивает визуальную амплитуду фасада.

Задний фасад покрыт традиционной системой укладки клееной керамики для Foster Grey из Inalco, что обеспечивает визуальную непрерывность проекта.

ОПИСАНИЕ ПРОЕКТА:

Расположение : Пусоль (Валенсия, Испания)

Архитекторы : Франсиско Розас Фустер и Хулио Сориа Гонсалес (Валенсия)

Проектирование вентилируемых фасадов : Wandegar 2001 SL

Керамические материалы :

Фарфоровая плитка: Foster Crema and Gris

ВЕНТИЛИРУЕМЫЙ ФАСАД / СИСТЕМА КРЕПЛЕНИЯ KERF (Ламинам) | Бесплатный объект BIM для Revit, Revit

— Плита из керамогранита Laminam

Наружная облицовка из ламината фарфора, полученного путем мокрого измельчения глинистого сырья, гранита и метаморфических пород, содержащих полевой шпат, и керамических пигментов. Уплотняется специальной формовкой в ​​компакторе и спеканием при 1200 ° C с гибридным (газовым / электрическим) обжигом. С квадратным краем одинарной толщины и структурным усилением из стекловолокна, нанесенным с использованием контролируемого промышленного процесса (стекловолоконный мат на спину)

Номинальная толщина 12 мм.

Размер: 810×3240 мм или дополнительные форматы.

Laminam SpA предоставит проектировщику и руководству работ графики и расчетные значения сопротивления плиты, связанные с принятой системой.

— Поставка и монтаж подконструкции

— Замеры, калибровка, исполнительное проектирование с обработкой ведомости количеств и размеров.

— Подконструкция из алюминиевых или стальных профилей подходящей формы и сечения, подходящего размера в соответствии с расчетом конструкции, прикрепленная к опоре с помощью L-образных скоб из алюминия или стали, натуральных или окрашенных по запросу. Эти кронштейны удерживают профили, обеспечивая тепловое расширение за счет фиксированных и скользящих анкерных точек.Анкеры для крепления к стене подходящего размера и соответствующего типа опоры.

— Механическое крепление достигается с использованием нержавеющей стали или эквивалентные зажимами / скрытые непрерывные профилей для крепления облицовочных плит к югу от структуры. Зажимы / непрерывные профили крепятся к профилям с помощью заклепок или саморезов. Межцентровое расстояние между зажимами и, следовательно, из алюминия суб-структуры, должны быть определены в соответствии с места установки, высоты здания и давления ветра.Минимальный шов между плитами 5 мм.

— Поставка внутренних досок в плиты Laminam.

— установка вспомогательной структуры и Laminam плит, в том числе труда, оборудование, крепежные элементы (анкеры, винты и т.д.), резка плит.

Товаров, не включенных в предложение (оплачивается отдельно):

— НДС;

— поставка и укладка изоляционного материала;

— строительные леса и / или площадки;

— строительные сборы;

— утилизация упаковочных ящиков и / или отходов;

— верхнее и нижнее закрытие из другого материала;

— все, что прямо не указано в цитате.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
