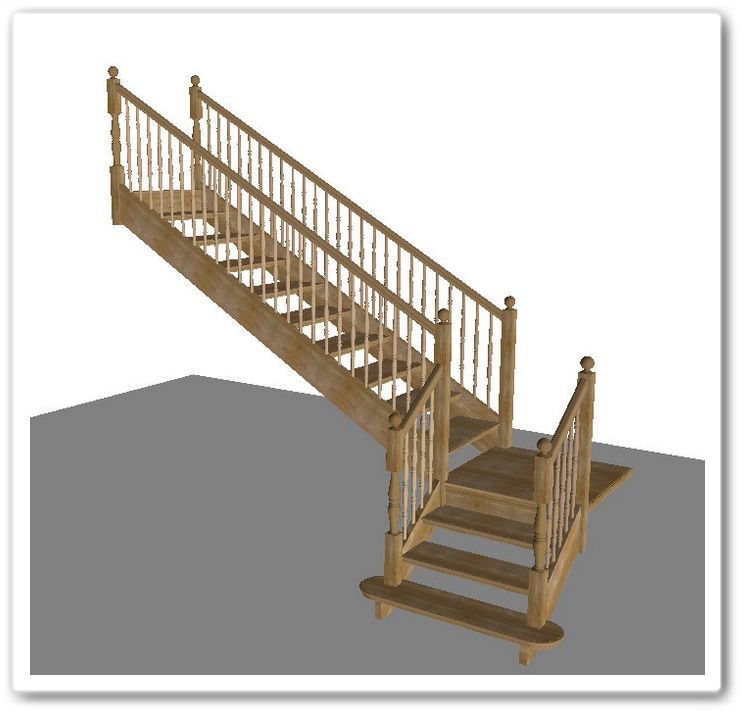

Лестница с площадкой 90 градусов: 3D Расчет лестницы с поворотом 90 градусов — онлайн калькулятор

Г-образные лестницы с поворотом на 90 градусов

Особенности и преимущества Г-образных деревянных лестниц

Предлагаем вашему вниманию Г-образные лестницы, выполненные из качественной древесины (архангельской сосны), экологически безопасные и удобные в эксплуатации. Они устанавливаются в загородных коттеджах, на дачах, в банных комплексах, частных гостиницах и других зданиях. Перед покупкой обратите внимание на ряд критериев:

  • планировку помещения;
  • расположение стен;
  • высоту потолков;
  • габариты межэтажного проема;
  • наличие в зоне монтажа дверей и окон.

Мастера нашей компании подскажут, какая Г-образная лестница на второй этаж подойдет конкретно вам, дадут рекомендации относительно эксплуатации и ухода за древесиной, профессионально выполнят монтажные работы.

Особенности и виды Г-образных лестниц

Лестничная конструкция, состоит из двух маршей имеет угол поворота 90 градусов. По внешнему виду такая лестница напоминает букву «Г», поэтому и получила свое название Г-образная.

Чаще всего такие лестницы устанавливаются в углах и занимают мало места. Основные разновидности:

  1. Г-образная лестница с забежными ступенями.  У данного вида конструкции есть минимум 3 достоинства: во-первых, компактность и решение проблемы нехватки свободного пространства; во-вторых, оригинальность оформления и современный стильный вид; в-третьих, плавность подъема что создаёт особый комфорт при эксплуатации.
  2. Лестница Г-образная с площадкой. Кроме практической функции, площадка служит еще и декоративным элементом. Если площадь позволяет, на ней часто размещают комнатные цветы, статуэтки, другие элементы декора. А нишу под маршем часто используют с пользой, устанавливают полки, шкафы и т.д.

Преимущества, о которых нужно знать:

  1. УНИВЕРСАЛЬНОСТЬ. Такая лестница устанавливается в любом помещении, ограничений нет практически никаких. Она не занимает много места, а пространство под пролетом нередко используется для хранения разных предметов, размещения книжного шкафа или стеллажей, дивана или кресел.
  2. УДОБСТВО ИСПОЛЬЗОВАНИЯ. Двухмаршевая Г-образная лестница намного комфортнее винтовых конструкций. По ней можно с легкостью поднимать наверх габаритные предметы мебели и оборудование. Промежуточная площадка служит местом отдыха пожилых людей при подъеме на второй этаж.
  3. ДОСТУПНАЯ СТОИМОСТЬ. Проектирование лестницы не требует проведения сложных расчетов, древесина при изготовлении используется экономно, а монтаж осуществляется быстро и просто. Вот главные причины того, что цена на модульные Г-образные лестницы действительно умеренная.
  4. БЕЗОПАСНОСТЬ. Использование Г-образной конструкции – безопасно, что актуально для семей с маленькими детьми, людьми с ограниченными физическими возможностями. Лестница соответствует действующим стандартам и техническим нормам.

Деревянная Г-образная лестница с угловой промежуточной площадкой или забежными ступенями – правильное решение для обустройства жилых и нежилых объектов. Детальную информацию по вопросам приобретения лестниц такого типа вы найдете на сайте компании или же звоните нам по телефону +7 (812) 957-08-62.

Г- образные лестницы своими руками

Практически в любом загородном доме или коттедже найдутся Г-образные лестницы. Этот тип конструкции считается самым распространенным, так как удобен, безопасен и легок в монтаже: сконструировать лестницу своими руками достаточно просто. Для начала следует определиться в приоритетах – забежные ступени или же площадка. Но стоит отметить, что ступеней должно быть не более двух–трех, иначе удобство вхождения в поворот снижается: по узким частям проступей проблематично передвигаться, а следовательно – придется прижиматься к стенке.

Такие лестницы удобны и достаточно легки в расчетах, поэтому спроектировать и построить Г-образную конструкцию своими силами сможет даже новичок.

Материал для лестницы

Как в загородных постройках, так и в городских домах все чаще встречаются деревянные лестницы. Выбор материала обусловлен как прочностью и долговечностью, так и эстетичностью. Еще один важный аспект – безопасность, ведь на деревянных проступях труднее поскользнуться, чем на отшлифованных каменных или на железных. Да и само дерево вносит некий налет комфорта и теплоты.

При конструировании лестницы с поворотом выбирают дерево благородных пород:

  • дуб;
  • бук;
  • сосну;
  • ясень;
  • лиственницу.

Перечень объясняется влажностью материала, а значит, – его плотностью. Наименьшая плотность у пихты, наиболее высокая – у дуба, именно поэтому лестницы из дуба считаются самыми дорогими и престижными. Немаловажными факторами являются прочность (отсутствие деформации при растяжении, сжатии и высокий предел нагрузки) и твердость.

Что же касается ценовой политики на пиломатериалы, то наиболее выгодной считается сосна. Тут необходимо обратить внимание и на эстетические преимущества древесины – наличие годичных колец.

Подготовительные работы

Перед тем как начать делать чертежи, нужно помнить, что любая лестница должна крепиться к идеально ровной поверхности, а значит, для обеспечения безопасного и комфортного передвижения по подъему и во избежание преждевременной деформации конструкции следует позаботиться о выравнивании пола.

Цементная стяжка – одно из оптимальных решений.

Для начала необходимо сделать все замеры и правильно оформить чертеж, так как именно он является основой лестницы своими руками. Г-образные лестницы нередко называют поворотными или с поворотом на 90 градусов.

Высота конструкции определяется с помощью простых замеров – следует определить количество забежных ступеней, а только затем рассчитать высоту лестницы от площадки до верха. Еще одна важная особенность конструкции – длина шага или подступенков; зная ее, легко рассчитать количество ступеней и получить черновые цифры.

Чтобы лестница своими руками была удобной, необходимо воспользоваться несколькими простыми формулами. Общие правила:

  • глубина ступеней – не менее 10 и не более 40 см;
  • забежные ступени должны быть одинаковые как по длине, так и по ширине, глубина – не менее 20 см для удобства стопы взрослого человека;
  • высота ступени (подступенок) может быть до 20, но принято брать за основу 15 см;
  • край проступи должен «нависать» над подступенком на длину не более 4 см.

Теперь для формул нам понадобятся такие цифры, как: а – глубина ступени, с – высота подступенка (полученные данные – в см).

  1. Удобство лестницы своими руками объясняется: а-с = 12
  2. Безопасность при ходьбе: а+с = 46
  3. Для определения шага: 2а+с = 62

Еще одна важная характеристика, без которой никак нельзя спроектировать лестницу, – угол ее наклона. Обычно он варьируется от 30 до 45 градусов.



Угол наклона марша можно рассчитать по таблице:


Стоит учесть, что Г-образная лестница может быть как с поворотной площадкой, так и с поворотными ступенями. Мы попытаемся нарисовать чертеж для лестницы без большого поворотного пространства.

Чертежи Г-образных лестниц

Один из наиболее важных моментов при проектировании лестницы – расчет сужающихся ступеней. Чтобы сделать его своими силами, необходимо нарисовать простой чертеж лестницы с закруглением. Теперь на плане следует провести линию АС, которая делит промежуточную площадку на две равные части по диагонали. Точка А – центр округления. На самом повороте может быть как четное, так и нечетное количество шагов – этот момент тоже надо учесть.

Забежные ступени определяются с помощью проведения нескольких линий – следует продлить АС и в пересечении с номером 4 можно ставить точку В. АС продлеваем до точки D и переходим к подсчету ступеней. К примеру, мы хотим 4 поворотных элемента на деревянной лестнице, тогда отмечаем на AD точки 2, 3 и 4, чтобы А2 был как две части, 2–3 – как три, 3–4 – как четыре.

Соединительные линии покажут форму и размер необходимых ступеней.

Для небольшой высоты этажа, где потолок не выше двух с половиной метров, делать поворотную площадку вовсе не обязательно, а выполнить лестницу с сужающимися ступенями своими руками не так-то и сложно, если детально просчитать все особенности строения.

Монтаж

Делая лестницу своими руками, важно понимать как саму конструкцию, так и ее составляющие части. Начнем с косоуров. Один из них должен будет быть закреплен на стену, а второй в большинстве случаев крепится к опорному столбу. Доски для косоуров выбираются в зависимости от надежности материала. Удобными считаются 5*30 сантиметров. Опорный столб должен иметь специальный паз-углубление для размещения косоура.

Еще в момент подготовительных работ заготавливают шаблон для проступей. Это будет прямоугольный треугольник с утяжеленной брусками гипотенузой. Катеты будут соответствовать подступенкам и проступи лестницы своими руками.

Что же касается балясин и поручней, то лучше всего заказать их у специалистов, так как если раньше начинающих строитель не работал с деревом, то сделать эти элементы своими руками достаточно проблематично. Лестница будет смотреться весьма интересно и станет более функциональной, если использовать двойные перила – добавить к имеющимся низкие поручни для детей, ведь по лестнице могут ходить и представители самого младшего поколения семьи, которые могут еще не дотягиваться до верхних поручней, а обеспечить им максимальный комфорт и безопасность – одна из первых задач родителей, обустраивающих дом.

Стоит отметить, что сами поручни лестницы должны располагаться на расстоянии от девяноста до ста сантиметров от пола.

Крепление балясин производится как на шурупы или саморезы с нижней стороны ступеней, так и с помощью шкантов. Последний способ наиболее удачен, так как считается более безопасным и надежным, но стоит не забыть о предварительном высверливании отверстий под них. Конструкция крепится с помощью жидких гвоздей или же клея.

Ступени вставляются в предварительно подготовленные пазы. Чтобы лестница была как можно крепче, производится дополнительное закрепление ступеней с помощью саморезов с внешней части косоура, а также используется клей ПВА, смешанный с деревянной стружкой или же опилками.

Затраты

Затраты на лестницу зависят как от выбранного материала (дорогой бук или же дуб, бюджетная сосна), так и от ее высоты (имеется в виду количество шагов на лестнице, длина косоуров и так далее). В большинстве случаев приветствуется и комбинированный вариант, когда не особо важные элементы выполнены из более дешевого материала, а существенные – из более дорогого.

Для ступеней Г-образной лестницы подойдут доски 40 мм, а вот подступенки делают из досок в 20 мм. Что касается балясин, поручней и опорного столба, то тут берутся брусья 150*25*5 и 100*5*5.

Для опорного столба хватит и трех метров (вряд ли расстояние между этажами будет выше), а вот количество балясин будет соответствовать количеству ступеней Г-образной лестницы, учитывая почти метр у каждой опоры. Длина поручня зависит как от длины лестницы, так и от угла ее наклона.

Построить Г-образную лестницу своими руками, опираясь на имеющиеся расчеты и рекомендации, сможет каждый, однако лучше не экспериментировать, а приобрести готовую конструкцию и установить ее самостоятельно.


Металлическая лестница с поворотом 90 градусов от завода-производителя!

Красивая, удобная и вместительная лестничная конструкция является прекрасным дополнением к вашему загородному дому, обеспечивает безопасность, демонстрирует ваш нестандартный подход к оформлению. Металлическая лестница с поворотом на 90 градусов с площадкой — это высоко эстетичный, яркий и нешаблонный подход к дизайну вашего дома.

Мы предлагаем самостоятельно подобрать понравившийся вариант, предложить собственный проект, а также получить значительную экономию времени и денежных средств. Благодаря нашему профессионализму и учету требований заказчика, лестница будет своевременно доставлена по указанному адресу, осуществлен ее монтаж и последующая установка!

Особенности и характеристики лестниц с поворотом в 90 градусов

Прямая маршевая лестница имеет важный недостаток — для ее размещения необходимо довольно много свободного пространства. Лестница с поворотом на 90 градусов прекрасно размещается в углу помещения, не кажется громоздкой, а роль поворотной площадки выполняют ступени нестандартной формы. Стильная и элегантная конструкция создается на прочном металлическом каркасе, который легко обшивается массивом натурального дерева. Сочетание железа и дерева дает возможность:

  • облегчить вес лестницы;
  • придать ей дополнительную прочность и великолепный внешний вид, а также эстетично вписать в дизайн помещения;
  • получить экономию пространства;
  • исключить возможность бытового травматизма и придать интерьеру теплоты и комфорта.
Лестницы с поворотом ступеней на 90 градусов должны обладать высокой износоустойчивостью и выдерживать весовую нагрузку до 300 кг. Поэтому, вес лестницы частично переходит на стены. В другом случае, лестницу удерживают 2 надежные несущие балки.

Металлические лестницы с поворотом на 90 градусов могут находиться не только в углу, но и в центре комнаты. Все зависит от текущей необходимости. Самостоятельно выполнять установку лестницы не рекомендуется — лучше всего доверить это дело настоящим квалифицированным специалистам, обладающим большим опытом. Здесь очень важен расчет, наличие всего необходимого инструментария, а также богатый опыт практической деятельности.

Плюсы и минусы лестниц с поворотными площадками

Металлические лестницы с поворотом на 90 градусов имеют несколько очевидных преимуществ:

  • экономят пространство в сравнении с прямыми маршевыми аналогами;
  • удобно эксплуатируются без необходимости ремонта;
  • можно легко разнообразить их декор;
  • прекрасно вписываются в интерьер.
Что мы предлагаем клиентам?

Специалисты нашей компании выедут к вам, произведут замеры и расчет расположения металлической лестницы с поворотом на 90 градусов абсолютно бесплатно! Мы рассчитаем все затраты, доставим конструкцию, произведем ее монтаж и установку.

Звоните к нам в любое время или пишите на электронную почту — мы не заставим себя долго ждать, проконсультируем по всем интересующим вопросам, уточним детали доставки и оплаты, подскажем лучший вариант размещения лестницы в доме!

.

Монтаж П-образной лестницы с площадкой с разворотом на 90 градусов

Главная → Монтаж П-образной лестницы с площадкой с разворотом на 90 градусов

Сосна — от 75 000 р.

Литвенница — от 100 000 р.

Бук — от 110 000 р.

Ясень — от 130 000 р.

Дуб — от 150 000 р.

Базовые характеристики:
  • Высота потолков — 280 см
  • Ширина марша — 100 см
  • Количество ступеней — 16 штук
  • Без подступенков — открытая
  • Крепление ступеней — на косоуре
  • Ограждение — с 1 стороны
  • Покрытие — 2 слоя прозрачного лака (Oli Германия)

Заказать

Заказывайте монтаж лестницы у профессионалов!

В действительности речь идет о двух поворотах на 90 градусов на промежуточной площадке. При этом марши развернуты в противоположные стороны, что позволяет сэкономить место для монтажа лестницы по длине, но требует вдвое большего проема, чем для прямой лестницы. Площадка может быть обустроена как на середине высоты подъема, так и ближе к нижней части. В зависимости от этого остается больше или меньше места при входе на лестницу с нижнего этажа.

Перед началом монтажа необходимо сделать замеры высоты, угла наклона косоуров, количества, ширины и глубины ступеней. Правила те же, что и для других конструкций лестниц. Например, когда речь идет о межэтажных лестницах внутри частных домов, стандарты предполагают угол наклона не более 41 градуса, что является залогом безопасности. Поскольку площадка в П-образной лестнице вдвое больше, чем у Г-образной, нужно, чтобы она опиралась на столбы не только по краям, но и посередине. Если перекрытия в доме деревянные, все опорные элементы крепятся к несущим балкам. Подробнее о монтаже конструкций данного типа, а также о ценах на материалы и услуги можно узнать у менеджеров компании «Азбука Лестниц».

Лестницы с поворотом 90-180 градусов на металлокаркасе от завода производителя

Сэкономить площадь для подъема на верхний этаж поможет металлическая лестница с поворотом на 90 и 180 градусов. Конструкции бывают разными, но, из практики выполненных работ компании «Империя лестниц», популярными становятся простые решения.
Конструктивные особенности разных видов маршей
Можно металлический каркас лестницы с поворотом купить в типовом варианте, и в дальнейшем его отделать декоративными материалами. Но перед этим сравните разные конструктивные исполнения, все они интересны по-своему:
• Каркас на косоурах или тетивах, с площадкой (двумя), позволяющий повернуть на 90, 180 или 360 градусов;
• Использование закрепляемых в полу и потолке больцев;
• Вариации винтовых или полувинтовых конструкций;
• Применение широких забежных ступеней, подчеркивающих поворотные шаги;
• Комбинированные варианты, совмещающие характеристики различных типов подъема.
В любом случае наличие углов позволяет расположить ступени вдоль стен, сократив потери площади. Или придать подъему необычный вид и форму, сохранив удобство и комфорт пользования.
Так что не спешите использовать типовые марши, небанальное решение может стать особенностью комнаты, особенно при применении «прозрачных» ступеней и ограждений.
Размеры имеют значение, особенно в небольшом доме
Площадь, которую занимает основание, плюс метр – полтора вокруг, относится к «потерянной территории». Чем меньше эта зона, тем больше свободной территории останется вокруг. Поэтому покупать металлические каркасы лестниц с поворотами предпочитают владельцы небольших домов.
Однако хорошо сбалансированный проект позволит реализовать «потерянную зону», и превратить её в уютный закуток. «Империя лестниц» имеет в своем багаже много интересных проектов. Используя их как основу, можно подобрать хороший каркас для интересной конструкции, которую можно красиво отделать.
Встроенные шкафы для хранения, уголок для отдыха, игровая зона для детей, пространство, отданное под комнатную оранжерею. Возможностей много, достаточно проявить фантазию и оценить, насколько красивым будет место, оформленное как подъём на верхний этаж.
От вас потребуется желание органично вписать её в интерьер, а металлические лестницы с поворотами на 90 и 180 градусов – это наша забота. О комфорте, безопасности и внешнем виде. Уделите время нашему специалисту, и эскизный проект будет составлен в соответствии с вашими предпочтениями. И нашими правками, исходя из опыта монтажа маршей с поворотными площадками.

Лестница с поворотной площадкой на 90 градусов

Описание изготовленной на заказ деревянной лестницы:

Сделана облицовка металлокаркаса лестницы. Все комплектующие сделаны из хвои с отделкой в два цвета (дуб и белый).
Внимание! Вся продукция изготавливается на заказ (под Ваши размеры).
Интересующие вопросы можно задавать по тел.(812) 716 69 30 или электронной почте [email protected]

Описание изготовленной на заказ деревянной лестницы:

Классическая лестница с поворотом на 90 градусов, осуществляемым с помощью поворотной площадки. Материал — массив хвои. Но, из-за достаточно темной отделки (лак и морилка «темный грецкий орех») выглядит сделанной из древесины совершенной иной ценовой категории. Сбоку, в месте примыкания ступеней и подступенников к стене, установлен пристенный плинтус. Под лестницей создано подсобное помещение, для чего произведена боковая зашивка первого марша, включая поворотную площадку,с помощью мебельного щита и жалюзийных дверец. Также, по желанию заказчика, был зашит снизу второй марш лестницы и перекрытие второго этажа. Обратите внимание на необычные балясины: они были изготовлены именно для данного заказчика. Они, почти в два раза, толще обычных балясин (их сечение составляет 80*80). Также, в комплекте с лестницей, были изготовлены две арки.

Внимание! Все лестницы изготавливаются на заказ (конкретно под ваши размеры). Если интересует подобная продукция – пишите на электронную почту [email protected] и звоните по тел.(812) 716-60-30 и 715-91-08!

Описание изготовленной на заказ деревянной лестницы:

Данная лестница представляет собой тот редкий случай, когда поворот на лестнице присутствует, но он меньше 90 градусов. В данном случае поворот осуществляется на площадке в форме пятиугольника. Данная лестница изготавливалась для одного объекта вместе с лестницей ЛЗ-180-044, где лестница ЛЗ-180-044 является лестницей с первого на второй этаж, а данная лестница является лестницей в подвал. Обе лестницы изготавливались из массива хвои, без отделки, которую заказчик будет выполнять своими силами.

Хотите купить/заказать подобную лестницу? Звоните по тел.(812) 716-69-30, 715-91-08.

Описание лестницы

Высота лестницы – 2800 мм

Ширина проема – 800 мм

Длина проема – 1800 мм

Высота подъема на одной ступени – 187мм

Ширина проступи на 1 (2) марше – 250 (203) мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы: открытая лестница на косоуре (1 марш) и тетиве (2 марш) с поворотом на 90 градусов на площадке, с ступенями «гусиный шаг» на 2 марше, с ограждением с одной стороны и балюстрадой на втором этаже.

Стоимость с монтажом в 2014 году – 61350.00

Описание лестницы

Высота лестницы – 2820 мм

Длина проема — 1280 мм

Ширина проема – 800 мм

Ширина проступи: 1 марш — 250 мм; 2 марш — 200 мм

Высота подъема на одной ступени: 1 марш- 176 мм; 2 марш – 235 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница с поворотом на 90 градусов на поворотной площадке без ограждения; первый марш на косоуре, второй марш со ступенями «гусиный шаг» на тетиве.

Стоимость с монтажом в 2014 году – 56000.00

Описание лестницы

Высота лестницы – 3000 мм

Длина проема – 4030 мм

Ширина проема – 900  мм

Ширина проступи – 260 мм

Высота подъема на одной ступени – 188 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на площадке, с двумя пригласительными ступенями, ограждением  с  одной стороны и балюстрадой на втором этаже.

Стоимость с монтажом в 2014 году – 88900.00р.

Описание лестницы

Высота лестницы – 2880 мм

Длина проема – 2880 мм

Ширина проема – 2880 мм

Ширина проступи – 270 мм

Высота подъема на одной ступени – 180 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – закрытая лестница на косоурах с поворотом на 90 градусов на площадке, без ограждения.

Стоимость с доставкой и монтажем в 2012 году – 49550.00р.

Описание лестницы

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на тетиве с поворотом на 90 градусов на площадке, с ограждением с одной стороны.

Лестниц, ступеней и лестниц. Что использовать и когда

Лестницы довольно просты, правда? Подумай еще раз. Австралийский стандарт AS 1657 очень специфичен в определении платформ, проходов, лестниц и лестниц. К сожалению, в слишком многих зданиях неправильная лестница установлена ​​не в том месте, что может привести к судебному преследованию их владельцев в случае трагического падения. Ниже приводится удобный обзор требований к лестницам, ступеням и ступеням.

Правильный выбор лестниц, ступеней и лестниц зависит от масштабируемого шага или уклона. Лучшим руководством является таблица стандарта AS 1657, охватывающая поверхности от плоских до 90 градусов.

0-7 градусов

Для безопасного доступа на крышу с наклоном 0-7 градусов необходим переход. Обычно проход имеет ширину 600 мм со стальной или алюминиевой решеткой, установленной на опорных кронштейнах. Тщательно соблюдайте пролеты, рекомендованные производителями, чтобы избежать изгибов, которые могут сместить крепления и вызвать протечки крыши.

7-20 градусов

AS 1657 требует использования дорожек с решеткой или решеткой, когда уклон достигает 20 градусов. Он состоит из квадратной перекладины, расположенной поперек прохода, чтобы закрепиться. Расстояние между планками зависит от угла наклона дорожки. Рекомендуется установить ограждение / поручень на крутых склонах. Хотя в текущем Стандарте не указаны ограждения, их использование согласуется с государственными правилами предотвращения падений и законодательством о работе на высоте и обычно согласуется с результатами оценки риска.

Поручни

неоценимы, когда, например, вы поднимаетесь по пилообразной крыше (обычно 14–16 градусов) и чувствуете потребность в опоре — не без оснований. Даже если вы окажетесь в 5 метрах от края крыши и случайно выйдете с дорожки шириной 600 мм на уклоне 14 градусов, вы получите травму и, скорее всего, упадете. Ограждение удерживает вас на проходе и обеспечивает хорошую опору для рук.

20-26,5 градусов

В этом диапазоне требуются ступеньки с площадками, потому что уклон слишком крутой для простой пешеходной дорожки, но недостаточно крутой для лестницы.

26,5-45 градусов

Лестницу всегда следует строить в этом диапазоне, если это практически возможно, потому что это более безопасное средство доступа, чем любая лестница, но нехватка места часто представляет проблему для архитекторов и дизайнеров. В таблице 1 сравнивается площадь пола, занимаемая лестницами и лестницами для обеспечения доступа, например, через 4-метровый вертикальный подъем.

45-60 градусов

AS 1657 называет это «опасной зоной», поэтому оборудование доступа устанавливать не следует.

60-70 градусов

В этой серии обычно устанавливаются ступенчатые лестницы, состоящие из ступеней и поручней.Такие лестницы очень напоминают лестничные конструкции.

70-90 градусов

В этом ассортименте устанавливаются лестницы ступенчатого типа. Предпочтительный угол для таких лестниц составляет 75 градусов, если это практически возможно, с промежуточными посадочными площадками, если высота превышает определенные параметры. Клетки также необходимы при определенных условиях, чтобы упираться в них во время доступа и выхода.

Требуемая площадь при подъеме на 4 м

Метод доступа Прибл. площадь (м2)
Лестница 45 градусов 4
Лестница ступенчатая 1.75
Лестница вертикальная ступенчатая 0,70

Ступенчатые лестницы более безопасны, чем ступенчатые, по двум факторам: устойчивость и равновесие.

Шкаф для стремянок

Широкие ступени ступенчатой ​​лестницы обеспечивают гораздо большую устойчивость, чем ступеньки 20 мм. Ступенчатые лестницы также помещают вес тела человека вперед, что делает маловероятным падение назад. Вместо этого риск падает в сторону, что эффективно исключается при соблюдении австралийского стандарта AS 1657 и установке лестничного ограждения.

Опасности лестницы

Помимо решения проблемы нехватки места, проектировщики должны учитывать неотъемлемые риски, связанные с различными типами лестниц — травма, полученная при падении с высоты 3 м, в лучшем случае может быть серьезной, а в худшем — смертельной.

Хотя все лестницы более опасны, чем лестницы, использовать ступенчатую лестницу менее рискованно, чем ступенчатую лестницу, которая создает значительный риск падения назад.

Лестницы

«Лестничные страховочные тросы» стали популярным средством снижения риска падения с лестниц с перекладинами.Как правило, стальные тросы, прикрепленные к стойке, несут челнок с фиксирующим механизмом, который соединяется с ремнями безопасности пользователя.

К сожалению, они далеки от панацеи безопасности. Линии лестничной диаграммы включают СИЗ и являются одним из последних вариантов, доступных в соответствии с иерархией контроля Закона об охране труда. Пользователи должны быть квалифицированными, а оборудование должно быть подходящим, совместимым, тщательно обслуживаться и регулярно тестироваться. Также необходимо внедрить и постоянно пересматривать процедуры обучения и административные процедуры.Наконец, падение, зафиксированное лестницей, также может привести к травме подвески, поэтому очень важны планы спасения, и пользователи не могут работать в одиночку.

Лестницы — хороший вариант только в тех случаях, когда жесткие ограничения по пространству исключают использование более безопасных средств доступа (таких как стремянка) или промежуточных площадок для посадки, или когда соблюдение AS 1657 практически невозможно.

Общие проблемы с лестницами

Несоблюдение AS 1657 имеет далеко идущие последствия. Стандарт упоминается в Национальном строительном кодексе Австралии (BCA), Правилах по предотвращению падений штата Виктория (OHS) от 2003 г. и Своде правил безопасной работы на крышах (часть 2) штата Новый Южный Уэльс.Таким образом, нарушение AS 1657 фактически является нарушением целого ряда правил.

В дополнение к любым заключительным проверкам, проводимым строителем или другими лицами, диспетчер рабочего места должен провести оценку рисков для обеспечения соответствия.

Ниже приводится примерная оценка рисков, основанная на распространенных несоответствиях, которые наблюдаются в полевых условиях в отношении доступа к рабочему месту и безопасности.

Требуемая площадь на высоте более 4 м

Опасность Последствия Минимум / Максимум Рейтинг риска *
Недостаточный зазор за ступеньками или ступенчатой ​​лестницей. Человек не может встать на ноги и может упасть. Минимум 200 мм Класс 1
Верхняя ступенька или ступенька не находится на одном уровне ни с площадкой, ни с одной полной ступенькой ниже. Пользователь вынужден сделать неравный шаг на посадочную поверхность и упал 200-250мм для ступенчатого типа; 250-300 мм для ступенчатого типа. Класс 1
Лестница установлена ​​под неправильным углом. Лестница эргономична, пользователь может упасть. 60-70 градусов для ступенчатого типа; 70-90 градусов для ступенчатого типа. Класс 1
Недостаточный зазор для рук. Пользователь не может поддерживать надлежащий хват и может упасть. Минимум 60 мм. Класс 1
Посадочные площадки не предусмотрены в установленные промежутки времени. Усталый пользователь не может отдыхать, теряет хватку и падает. Более 6 м — для обеспечения промежуточной посадочной площадки. Класс 1

* Риски класса 1 могут привести к смерти или серьезной инвалидности.

Таблица 2: Оценка рисков для ступенчатой ​​или ступенчатой ​​лестницы.

Итог

Опасные лестницы, особенно на уровне крыши, ждут своей трагедии. Ставки высоки, а разница между «безопасностью» и «опасностью» невелика: всего 10 мм зазора может быть разницей между получением достаточного сцепления и неспособностью удержать.

Ответ — разработать практический план действий в соответствии с иерархией средств контроля, составить бюджет и реализовать его.Отличной отправной точкой (и предписанной в Законе об охране труда) является оценка рисков безопасности на вашем рабочем месте. Тщательно проверьте оборудование доступа к AS 1657 и проконсультируйтесь с людьми, использующими оборудование.

Ваша ответственность будет уменьшена, и, что еще более важно, вы будете нести ответственность за более безопасное рабочее место.

Стандарт OSHA для фиксированных лестниц

Стандарт OSHA 1910.27

  • Номер детали: 1910
  • Название части: Стандарты безопасности и гигиены труда
  • Подраздел: D
  • Название подчасти: Рабочие поверхности для ходьбы
  • Стандартный номер: 1910.27
  • Название: Лестницы фиксированные.

Примечание. Строгое соблюдение Стандарта OSHA может повлечь ответственность за вас и вашу компанию в случае аварии. Проконсультируйтесь с вашим местным строительным отделом о любых изменениях, которые выходят за рамки стандарта OSHA .

«Требования к проектированию»

1910.27 (а) (1)

Соображения по конструкции. Все лестницы, приспособления и крепления должны быть спроектированы с учетом следующих требований к нагрузке:

1910.27 (а) (1) (i)

Минимальная расчетная временная нагрузка должна быть единственной сосредоточенной нагрузкой в ​​200 фунтов.

1910,27 (а) (1) (ii)

При проектировании следует учитывать количество и расположение дополнительных блоков сосредоточенной нагрузки по 200 фунтов каждая, как определено из предполагаемого использования лестницы.

1910,27 (а) (1) (iii)

Временные нагрузки, создаваемые людьми, стоящими на лестнице, должны считаться сосредоточенными в таких точках, которые вызывают максимальное напряжение в рассматриваемом элементе конструкции.

1910,27 (а) (1) (iv)

При расчете перил и креплений следует учитывать вес лестницы и прикрепленных приспособлений вместе с динамической нагрузкой.

1910.27 (а) (2)

«Расчетные напряжения». Расчетные напряжения деревянных элементов лестниц не должны превышать указанных в 1910.25. Все деревянные части стационарных лестниц должны соответствовать требованиям 1910.25 (b).

Для фиксированных лестниц, состоящих из деревянных боковых перил и деревянных перекладин или перекладин, используемых с уклоном в диапазоне от 75 до 90 градусов и предназначенных для использования не более чем одним человеком на секцию, одиночные лестницы, как описано в 1910 году.25 (c) (3) (ii) приемлемы.

1910.27б

«Особенности» —

1910.27 (б) (1)

«Ступеньки и шипы».

1910.27 (б) (1) (и)

Все ступеньки должны иметь минимальный диаметр 3/4 дюйма для металлических лестниц, за исключением случаев, указанных в параграфе (b) (7) (i) этого раздела, и минимальный диаметр 1 1/8 дюйма для деревянных лестниц.

1910.27 (б) (1) (ii)

Расстояние между перекладинами, планками и ступеньками не должно превышать 12 дюймов и должно быть одинаковым по всей длине лестницы.

1910,27 (б) (1) (iii)

Минимальная свободная длина ступенек или планок должна составлять 16 дюймов.

1910.27 (б) (1) (iv)

Ступени, планки и ступеньки не должны иметь осколков, острых краев, заусенцев или выступов, которые могут представлять опасность.

1910.27 (б) (1) (в)

Ступеньки лестницы с отдельными перекладинами должны быть сконструированы таким образом, чтобы ступня не могла соскользнуть с конца. Предлагаемый дизайн показан на рисунке D-1.

РИСУНОК D-1.- Предлагаемая конструкция ступенек на индивидуальной лестнице. (Для Рисунка D-1 нажмите здесь)

1910.27 (б) (2)

«Поручни боковые». Боковые поручни, которые могут использоваться в качестве средства подъема, должны иметь такое поперечное сечение, чтобы обеспечивать адекватную поверхность захвата без острых краев, сколов или заусенцев.

1910.27 (б) (3)

«Крепления». Крепления должны быть неотъемлемой частью конструкции стационарной лестницы.

1910.27 (б) (4)

«Соединения.«Все стыки, выполненные любыми способами, должны соответствовать требованиям к конструкции, указанным в пункте (а) данного раздела. Все стыки и соединения должны иметь плавный переход с исходными элементами и без острых или обширных выступов.

1910.27 (б) (5)

«Электролитическое действие». Должны использоваться соответствующие средства для защиты разнородных металлов от электролитического воздействия при соединении таких металлов.

1910.27 (б) (6)

«Сварка». Все сварочные работы должны выполняться в соответствии с «Правилами сварки в строительстве» (AWSD1.0-1966).

1910.27 (б) (7)

«Защита от порчи».

1910,27 (б) (7) (и)

Металлические лестницы и принадлежности должны быть окрашены или обработаны иным образом для защиты от коррозии и ржавчины, если этого требует местоположение. Лестницы, образованные отдельными металлическими перекладинами, заделанными в бетон, которые служат доступом к ямам и другим участкам под полом, часто находятся в атмосфере, вызывающей коррозию и ржавчину. Чтобы увеличить срок службы ступенек в такой атмосфере, отдельные металлические ступеньки должны иметь минимальный диаметр 1 дюйм или должны быть окрашены или обработаны иным образом для защиты от коррозии и ржавчины.

1910,27 (б) (7) (ii)

Деревянные лестницы, когда они используются в условиях, при которых может произойти гниение, должны обрабатываться не вызывающим раздражения консервантом, а детали должны быть такими, чтобы предотвратить или минимизировать накопление воды на деревянных частях.

1910,27 (б) (7) (iii)

Когда при строительстве лестницы используются различные типы материалов, используемые материалы должны обрабатываться таким образом, чтобы не оказывать вредного воздействия друг на друга.

РИСУНОК D-2. — Рельсовая лестница со стальными перекладинами и круглыми стальными перекладинами (рисунок D-2, нажмите здесь)

1910,27 (в)

«Распродажа» —

1910,27 (в) (1)

«Восхождение на сторону». На фиксированных лестницах перпендикулярное расстояние от средней линии перекладин до ближайшего постоянного объекта на стороне подъема лестницы должно составлять 36 дюймов для наклона 76 градусов и 30 дюймов для наклона 90 градусов (рис. D- 2 настоящего раздела), с минимальными зазорами для промежуточных шагов, варьирующимися между этими двумя пределами пропорционально уклону, за исключением случаев, предусмотренных в подпунктах (3) и (5) настоящего параграфа.

1910,27 (в) (2)

«Лестницы без клеток и колодцев». Должна быть обеспечена свободная ширина не менее 15 дюймов в каждую сторону от осевой линии лестницы в пространстве для подъема, за исключением случаев, когда необходимы клетки или колодцы.

1910,27 (в) (3)

«Лестницы с клетками или корзинами». Лестницы, оборудованные клеткой или корзиной, не подпадают под действие положений подпунктов (1) и (2) данного параграфа, но должны соответствовать положениям параграфа (d) (1) (v) данного параграфа.На стационарные лестницы в колодцах с гладкими стенками не распространяются положения подпункта (1) настоящего пункта, но они должны соответствовать положениям подпункта (d) (1) (vi) настоящего пункта.

1910,27 (в) (4)

«Свободное пространство позади лестницы». Расстояние от средней линии перекладин, перекладин или ступенек до ближайшего постоянного объекта позади лестницы должно быть не менее 7 дюймов, за исключением того, что при столкновении с неизбежными препятствиями должны быть предусмотрены минимальные зазоры, как показано на рисунке D-3. .

Минимальные зазоры лестницы РИСУНОК D-3. — Просвет для неизбежных препятствий в задней части стационарной лестницы (для рисунка D-3 нажмите здесь)

1910,27 (в) (5)

«Зазор позади поручня». Расстояние от центральной линии поручня до ближайшего постоянного объекта позади поручней должно быть не менее 4 дюймов. Поручни не должны выступать со стороны подъема за ступеньки лестницы, которую они обслуживают.

1910,27 (в) (6)

«Шаговое расстояние.«Расстояние между ступеньками от ближайшего края лестницы до ближайшего края оборудования или конструкции не должно превышать 12 дюймов или менее 2 1/2 дюймов (рис. D-4).

РИСУНОК D-4. — Лестница вдали от стены (для рисунка D-4 нажмите здесь)

1910,27 (в) (7)

«Крышка люка». Крышки люков с противовесом должны открываться не менее чем на 60 градусов от горизонтали. Расстояние от центральной линии перекладин или планок до края люка со стороны подъема должно быть не менее 24 дюймов для смещенных колодцев или 30 дюймов для прямых колодцев.Не должно быть выступающих потенциальных опасностей в пределах 24 дюймов от средней линии перекладин или планок; любые такие опасности в пределах 30 дюймов от центральной линии перекладин или планок должны быть оборудованы отражающими пластинами, расположенными под углом 60 градусов от горизонтали, как показано на рисунке D-5. Связь фиксированной лестницы с приемлемой противовесной крышкой люка показано на рисунке D-6.

1910,27 (г)

«Особые требования» —

1910.27 (г) (1)

«Клетки или колодцы».

1910,27 (г) (1) (и)

Клетки или колодцы (кроме лестниц для дымоходов) должны быть построены, как показано на соответствующих чертежах, подробно описанных на рисунках D-7, D-8 и D-9, или аналогичной конструкции.

1910,27 (г) (1) (ii)

Клетки или колодцы (за исключением случаев, предусмотренных подпунктом (5) настоящего параграфа), соответствующие размерам, указанным на рисунках D-7, D-8 и D-9, должны быть предусмотрены на лестницах высотой более 20 футов и максимально непрерывными длина 30 футов.

РИСУНОК D-5. — Дефлекторные пластины для защиты головы (для рисунка D-5 щелкните здесь) РИСУНОК D-6. — Связь фиксированной лестницы с люком безопасного доступа (для рисунка D-6 нажмите здесь)

1910,27 (г) (1) (iii)

Клетки должны выступать минимум на 42 дюйма над верхней точкой площадки, если не предусмотрена другая приемлемая защита.

1910,27 (г) (1) (iv)

Клетки должны спускаться по лестнице до точки не менее 7 футов и не более 8 футов над основанием лестницы, с расширением дна не менее чем на 4 дюйма, либо часть клетки напротив лестницы должна быть перенесена к основанию.

1910,27 (г) (1) (в)

Клетки не должны выступать менее чем на 27 и более чем на 28 дюймов от средней линии ступеней лестницы. Клетка должна быть не менее 27 дюймов в ширину. Внутри не должно быть выступов. Вертикальные стержни должны быть расположены на расстоянии не более 40 градусов по окружности клетки; это даст максимальное расстояние приблизительно 9 1/2 дюймов от центра к центру.

1910,27 (г) (1) (vi)

Лестничные колодцы должны иметь ширину в свету не менее 15 дюймов в каждую сторону от средней линии лестницы.Колодцы с гладкими стенками должны располагаться на расстоянии не менее 27 дюймов от средней линии ступенек до стены колодца со стороны подъема по лестнице. Если существуют другие препятствия на стороне подъема по лестнице, расстояние от средней линии перекладин должно быть не менее 30 дюймов.

РИСУНОК D-7. — Клетки для лестниц высотой более 20 футов (для рисунка D-7 щелкните здесь) РИСУНОК D-8. — Схема зазора для стационарной лестницы в скважине (для рисунка D-8 щелкните здесь) РИСУНОК D-9. — Клетки-специальные приложения. (Для Рисунка D-9 нажмите здесь)

1910.27 (г) (2)

«Платформы посадочные». Когда лестницы используются для подъема на высоту более 20 футов (кроме дымовых труб), посадочные площадки должны быть предусмотрены на каждые 30 футов высоты или ее части, за исключением тех случаев, когда не предусмотрены клетки, колодцы или устройства безопасности лестницы, посадочные площадки. должны быть предусмотрены для каждых 20 футов высоты или ее части. Каждая секция лестницы должна быть смещена от соседних секций. Если условия установки (даже для короткой, непрерывной длины) требуют, чтобы смежные секции были смещены, посадочные площадки должны быть предусмотрены на каждом смещении.

1910,27 (г) (2) (и)

Если человек должен перешагнуть расстояние более 12 дюймов от средней линии перекладины лестницы до ближайшего края конструкции или оборудования, должна быть предусмотрена посадочная площадка. Минимальное шаговое расстояние должно составлять 2 1/2 дюйма.

1910,27 (г) (2) (ii)

Все посадочные площадки должны быть оборудованы стандартными перилами и бортиками, расположенными так, чтобы обеспечить безопасный доступ к лестнице. Платформы должны быть не менее 24 дюймов в ширину и 30 дюймов в длину.

1910,27 (г) (2) (iii)

Одна перекладина любой секции лестницы должна располагаться на уровне площадки, сбоку обслуживаемой лестницей. Если доступ к лестничной площадке осуществляется через лестницу, то расстояние между ступенями лестницы должно быть таким же, как и на лестнице, от посадочной площадки до первой ступеньки под площадкой.

1910,27 (г) (3)

«Лестничные надставки». Боковые поручни сквозных или боковых ступенек должны выступать на 3 1/2 фута над парапетами и площадками.Для сквозных удлинителей лестницы перекладины не должны входить в состав удлинителя и должны иметь зазор между рельсами не менее 18 и не более 24 дюймов. Для секций фиксированной лестницы с боковой ступенькой или смещением на лестничных площадках боковые поручни и ступеньки должны быть перенесены на следующую обычную ступеньку за минимум 3 1/2 фута или выше (рис. D-10).

РИСУНОК D-10. — Секции фиксированной лестницы со смещением (для рисунка D-10 нажмите здесь)

1910,27 (г) (4)

«Поручни». Поручни должны располагаться на продолжении расстояния между перекладинами, когда они расположены в горизонтальном положении.Вертикальные поручни должны иметь такое же расстояние, как и боковые поручни лестницы. Диаметр поручня должен быть эквивалентен диаметру круглой перекладины.

1910,27 (г) (5)

«Устройства безопасности лестничные». Устройства безопасности лестницы могут использоваться на лестницах башни, резервуара для воды и дымохода более 20 футов непрерывной длины вместо защиты клетки. В этих случаях не требуется посадочная площадка. Все лестничные предохранительные устройства, такие как спасательные ремни, фрикционные тормоза и скользящие приспособления, должны соответствовать конструктивным требованиям лестниц, которые они обслуживают.

1910,27 д)

«Поле» —

1910.27 (д) (1)

«Предпочтительный шаг». Считается, что предпочтительный угол наклона стационарных лестниц находится в диапазоне от 75 градусов до 90 градусов по отношению к горизонтали (рис. D-11).

РИСУНОК D-11. — Шаг фиксированных лестниц (для рисунка D-11 нажмите здесь)

1910.27 (д) (2)

«Смола некондиционная». Фиксированные лестницы считаются некондиционными, если они установлены в диапазоне нестандартного уклона 60 и 75 градусов по горизонтали. Нестандартные фиксированные лестницы разрешены только в том случае, если это необходимо для выполнения условий установки. Этот нестандартный диапазон высоты тона следует рассматривать как критический диапазон, которого следует избегать, если это возможно.

1910,27 (д) (3)

«Объем действия данного раздела». В этом разделе рассматриваются только фиксированные лестницы с углом наклона 60 градусов и 90 градусов по горизонтали.

1910.27 (д) (4)

«Уклон более 90 градусов». Запрещены лестницы с уклоном более 90 градусов к горизонтали.

1910,27 (ж)

«Техническое обслуживание». Все лестницы должны поддерживаться в безопасном состоянии. Все лестницы должны регулярно проверяться, причем интервалы между проверками определяются в зависимости от использования и воздействия.

Маленькая гигантская А-образная рама, лестница и положение под углом 90 градусов Видео

Если вы не видите его на нашем веб-сайте, позвоните нам по телефону 1 (800) 660-1311
