Как сделать дымоход из кирпича своими руками: схемы и инструкции

Как построить кирпичную дымоотводящую трубу

За и против конструкции
Элементы системы
Особенности проведения расчетов
Выбор материала
Технология процесса

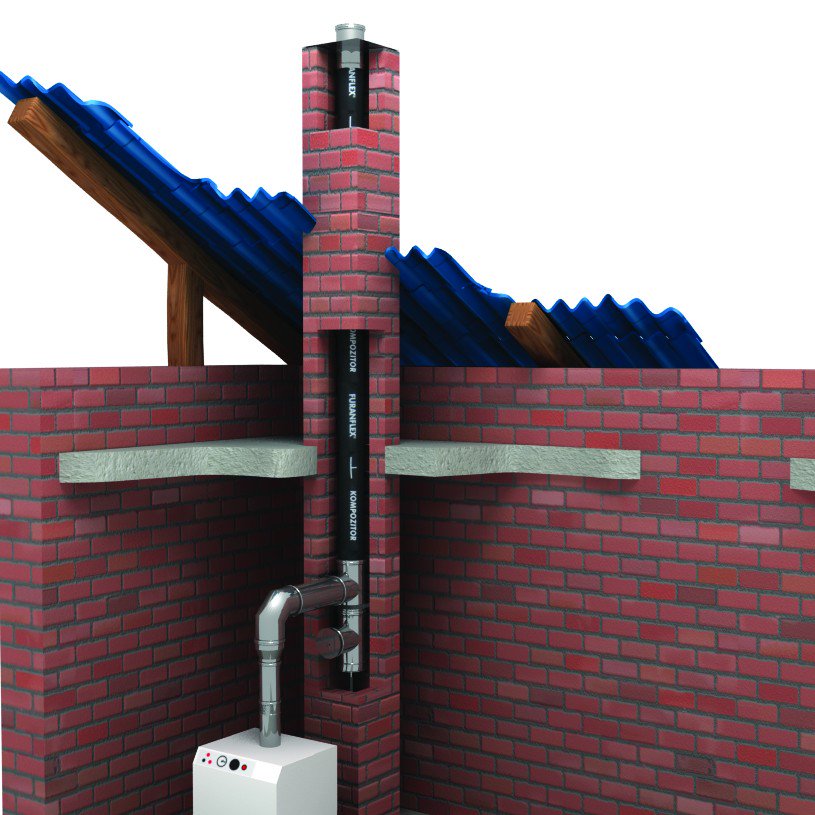

Гильзование трубы

Эффективность, а главное, безопасность работы твердотопливного котла или печи во многом зависит от системы дымоотведения. Поэтому ей следует уделить особое внимание. В продаже можно найти множество современных стальных моделей, которые выпускаются промышленным способом. Их нужно только грамотно установить. Однако высокая стоимость и недостаточная долговечность нравятся не всем. Многие решают возвести дымоход из кирпича своими руками. Разберем все этапы этого процесса.

Традиционный вариант остается востребованным, несмотря на появление более современных моделей. Бесспорными достоинствами такой конструкции можно считать:

  • Длительный срок эксплуатации. Он прослужит не меньше 30 лет.
  • Относительно невысокая стоимость, особенно по сравнению со стальными или керамическими аналогами.

Кроме того, дымоотвод из кирпича — традиционный архитектурный элемент дома, который не только функционален, но и красив. Некоторые типы кровли, например черепица, хорошо сочетаются именно с ним.

Есть у системы и недостатки, причем значительные. Ее масса очень велика, по этой причине приходится строить надежное основание. Оно должно выдерживать значительную нагрузку. Строительство достаточно сложно и продолжительно по времени, тогда как стальные детали устанавливать намного легче и быстрее. Но и это еще не все минусы. Внутреннее сечение трубы имеет форму четырехугольника.

Это не хорошо, поскольку оптимальным вариантом в этом случае будет круг. В углах четырехугольного дымоотвода образуются завихрения, которые препятствуют нормальной тяге и затрудняют движение газов. Кроме того, внутренняя часть кирпичного дымохода для газового котла, как и любого другого, всегда шероховата, даже если ее оштукатурили.

На такой поверхности легко откладывается и накапливается сажа, что приводит к уменьшению сечения прохода и ухудшению тяги.

И еще один значимый минус. Керамика чувствительна к кислотному конденсату, и под его воздействием быстро разрушается. Агрессивное вещество образуется в дымовых газах, температура которых ниже 90 С. Для традиционных печей и котлов это неактуально, потому что поток не успевает настолько остыть. А вот для современных экономичных моделей с низкотемпературным дымом это значимо. В таких случаях необходимо гильзование дымоотвода, иначе он быстро придет в негодность. Иногда для упрощения работ стальную трубу обкладывают кирпичом.

Дымоходы различаются по способу строительства на три основных типа:

  • Коренной. Сооружение возводится на отдельном фундаменте. Его минимальная глубина 30 см. Таким образом, дымоотвод является самостоятельным, он не связан с другими элементами генерирующей тепло установки. Для отвода газов используется специальный горизонтальный патрубок, который перекидывается к нему от котла. Таким образом, к примеру, сооружается кирпичный дымоход для металлической печи.
  • Насадной. Монтируется на верхней части печи. Последняя образует основание для трубы. Учитывая ее вес, на отопительный прибор ложится большая дополнительная нагрузка. Поэтому требуется провести расчеты, чтобы убедиться, что он ее выдержит. В любом случае, толщина печных стенок не может быть меньше двух блоков.
  • Настенный. В качестве дымоотвода используются каналы, проложенные внутри несущей стены. Оптимально, если с обеих сторон будут находиться отапливаемые комнаты, это поможет максимально сохранить тепло.

Коренные и насадные сооружения имеют похожую конструкцию, которую составляет несколько основных элементов. Рассмотрим их, начиная с нижней части.

  • Шейка или самый нижний участок дымовой трубы. Здесь находится отверстие с заслонкой. С ее помощью можно регулировать тягу.
  • Распушка. Так называется расширение, выполняемое на уровне перекрытия. Оно необходимо для защиты элементов перекрытия от чрезмерного нагрева и возможного воспламенения.
  • Стояк. Это участок, находящийся внутри чердачного помещения.
  • Проход через кровлю с обязательной теплоизоляцией, что предотвращает возгорание.
  • Выдра. Еще одно расширение, но уже над уровнем крыши. Выполняется с целью защиты участка соединения кровли и дымоотвода от попадания влаги. На внешней части выдры устраивают скат для удаления воды.
  • Оголовок. Еще одно расширение, располагающееся в верхней части сооружения. Защищает последнее от попадания осадков на поверхность.
  • Колпак или зонт. Деталь, закрывающая дымоотводящий канал от мусора, влаги и пыли.

Нужно знать, что расширения выполняются только с внешней части конструкции за счет увеличения толщины ее стенок. Размер канала остается неизменным.

Цель их проведения — выбрать оптимальную для обеспечения эффективной тяги высоту и сечение отводящего газы канала.

Последняя характеристика очень важна. Если есть такая возможность, лучше всего провести профессиональные расчеты. Если нет, можно воспользоваться средними значениями. Различают три основных типоразмера, которые повсеместно используются:

  • Шестерка. Это труба квадратной формы, имеющая ряд из шести блоков. Размеры внутреннего канала 250х250 мм. Используется для русских печек и каминов, где требуется минимальное сопротивление потоку нагретых газов.
  • Пятерка. Дымоотвод с прямоугольным сечением, образован пятью элементами. Сечение 125х250 мм. Применяется для отопительных и варочно-отопительных приборов.
  • Четверка. Сооружение из четырех кирпичей в ряду. Размер — 125х125 мм. Устанавливается для твердотопливных котлов малой мощности и для кухонных плит.

При выборе высоты будущего сооружения следует принимать во внимание следующие нормативы:

  • Если кровельное покрытие пожароопасно, конструкция ставится выше него минимум на 150 см. Для невоспламеняемых материалов эта величина составляет 50 см.
  • Минимальное расстояние между оголовком и решеткой колосника составляет 500 см.
  • При возведении дымоотвода на коньке или на удалении не более 150 см от него, высота детали 50 см над уровнем крыши.
  • При монтаже сооружения на удалении от 150 до 300 см от коньковой части, его длина равняется высоте конька.
  • Если конструкция дальше 300 см от конька, разрешается, чтобы она выполнялась ниже его. Но линия, проведенная условно через конек и дефлектор, должна иметь уклон в 10°.

Для постройки дымохода подойдут только полнотелые огнеупорные блоки. Рекомендуемые марки от М150 и до М200. Материал выпускается трех сортов.

  • 1 сорт. С нормально выдержанным временем обжига. Ровный, гладкий и плотный. Без выкрошившихся участков. Цвет ярко-красный. При простукивании звук звонкий и четкий.
  • 2 сорт. Недожженые детали бледного оранжевого цвета. Пористые, рыхлые, с дефектами. При постукивании звучат глухо. Отличаются слабой морозостойкостью и теплоемкостью, плотность низкая.
  • 3 сорт. Пережженные кирпичи. Их отличает темный красный цвет. Видны поры, задиры и сколы на поверхности. При постукивании чрезмерно звонкий звук. Хрупки, не морозостойки, плохо удерживают тепло.

Собирать дымоотводящую трубу следует только из материала первого сорта. Допускается использовать третий, но только для обустройства фундамента. Применение второго сорта исключено.

Никакой разницы между укладкой печного массива и дымоотводящей трубы нет. Используется глинопесчаный раствор и целые блоки. При выполнении расширений применяются детали размером в 3/4, 1/4, 1/8 и 1/2 от целого. Для их обработки оптимально использовать болгарку с алмазным керамическим диском. Рассмотрим ход работ.

1. Установка шейки

Кладка начинается с фундамента, если речь идет о коренном дымоотводе для металлической печи, например, или с верхней части теплогенератора для насадного. В любом случае очень важно соблюдать точность рядов. Элементы укладываются на раствор, слегка «утрясаются» рукой и простукиваются кирочкой. После чего обязательно контролируется горизонталь и вертикаль. Не доходя 4 рядов до перекрытия, шейка заканчивается.

2. Монтаж распушки

Предполагается, что толщина стенок увеличится вдвое, поскольку по нормативам расстояние от горячих газов до воспламеняемых конструкций должно составлять не меньше 250 мм. Толщина стенки шейки 125 мм, увеличить ее нужно за четыре ряда. Для этого каждый из них сдвигается на 1/8 кирпича относительно предыдущего. Делается это по схеме:

  1. Внутренняя поверхность шахты складывается из элементов размером 1/8. Пространство между внешними деталями заполняется фрагментами 1/4.
  2. Выполняется аналогично, но с частями 1/4 и 1/2.
  3. Кладется также, но используются фрагменты 1/2 и 3/4.
  4. Ряд выкладывается целыми блоками.

На этом этапе распушка должна дойти до уровня потолка.

Далее выкладывают еще два или три ряда с обязательной перевязкой. После чего возвращаются к изначальным размерам кладки. Посмотреть, как выполняется распушка, можно на видео.

Видео: Дмитрий 62

3. Обустройство стояка

Кирпичное сооружение поднимают до уровня кровли. Обязательно отвесом контролируют вертикаль. Отклонений, даже самых небольших, быть не должно.

4. Формирование выдры

Чтобы правильно ее сложить, расширять стенки начинают после того, как край трубы поднялся над уровнем кровли. Выдру выкладывают в шесть рядов с отступом в каждом на 1/8 ширины детали. Для кладки можно применять цементный раствор. Учитывая, что работы ведутся на крыше, следует быть очень осторожным.

5. Укладка оголовка

После того, как выдра сформирована, переходят к начальному размеру постройки и поднимают ее на требуемую высоту. Затем за два ряда выкладывается последнее расширение. Первый сдвигается на 1/8, второй на 1/2.

Сделать это можно в процессе возведения конструкции, если по мере продвижения кладки вставлять внутрь фрагменты стальной трубы. Такая процедура достаточно проста. Сложнее загильзовать уже построенный дымоотводящий канал. Для этого:

  1. На участке подключения отопительного прибора разбирается фрагмент отводящего газы канала на высоту, чуть большую размера самого длинного элемента вкладыша.
  2. Поочередно ставят на место все детали, начиная с самой верхней. Отрезки подаются наверх, при этом освобождается место для расположенных ниже фрагментов.
  3. После того, как гильза встанет на место, все свободное пространство между стенками и вкладышем заполняется любым невоспламеняющимся теплоизолятором.

По окончанию гильзовки монтажное отверстие закладывается и при необходимости штукатурится.

Может показаться, что построить дымоход из кирпича не так уж сложно. Однако на деле это не совсем так. Каждый этап постройки требует ответственного подхода, а процесс кладки своими руками предполагает наличие определенного опыта и навыков проведения таких работ. Только в этом случае можно получить хороший результат.

Кирпичный дымоход для твердотопливного котла

Кирпичная труба для твердотопливного котла

Дымоход — важная часть системы камина, поскольку он отвечает за вывод продуктов сгорания. Кирпичный дымоход для твердотопливного котла (ТТК) можно сделать своими руками, но при постройке нужно придерживаться технических норм, чтобы ни на одном этапе работы не совершалось огрехов. Каждая ошибка при проектировании или сооружении может приводят к неприятным последствиям, выходит из строя твердотопливный котел.

Преимущества и недостатки

Дымоход из кирпича для металлической печи имеет свои достоинства:

  • Приемлемая стоимость кирпича, что позволяет сэкономить.
  • Выдерживает температуры — до 900 градусов С.
  • Имеет высокую теплоемкость, что помогает сохранять тепло.
  • Время эксплуатации — до 30 лет.
  • Отличный внешний вид.

Но у конструкции есть недостатки:

  • Кладка дымовой трубы из кирпича — процесс трудоемкий и долгий.
  • Большой вес конструкции, отчего требуется создание надежного основания.
  • Шероховатость внешних стенок приводит к быстрому накоплению сажи.

Вернуться к оглавлению

Материалы и расчет размеров

Дымоход для котла рекомендуется сделать цилиндрической формы, поскольку углы создают препятствия для выхода дыма — в них скапливается сажа. Размер зависит от мощности твердотопливного котла — на 1 кВт — 8 см² в поперечном разрезе. Труба делается высотой 5 метров, а горизонтальный срез — 1 метр.

Для строительства используется обожженный кирпич.

При постройке конструкции понадобятся кирпич (обожженный) и раствор. Для таких этого смесь, изготовлена из цемента, песка, глины и воды. В смесь не должен попасть мусор, важно отсутствие комков. Из инструментов понадобятся:

Этапы работы

Прежде чем сделать дымоход своими руками, нужно ознакомиться с правилами:

  • Делать конструкцию в форме цилиндра.
  • При подключении конструкции к котлу использовать кирпичи из огнеупорной глины.
  • Защитить конструкцию от влаги и конденсата.
  • Кирпичные трубы не делают для систем с низким КПД.
  • Приемлемое сечение для ТТ котлов — овальное.
  • Тщательно герметизировать стыки.

Вернуться к оглавлению

Как установить?

Для начала выбирают правильные размеры кирпича — 25 на 12. Сама конструкция тяжелая, поэтому под нее нужен крепкий фундамент. Кладку выполняют аккуратно, делают максимально гладкой изнутри и прямой — от этого зависит тяга. Как вариант можно использовать оштукатуривание «под варежку», но некоторые специалисты не рекомендует из-за риска облущивания отделки по мере эксплуатации и засора. Снаружи дымоход обкладывается облицовочным кирпичом или кровельным материалом.

Кладка состоит из таких этапов:

  1. Выкладка насадной трубы и внутреннего периметра. Кирпич выкладывается вперевязку, в соответствии со схемой без доведения до потолка на 6—7 рядов, что зависит от высоты стен и конструкции ТТК.
  2. Расширение распушки и ее установка в области перехода на чердак. Происходит увеличение трубы с кладкой каждого последующего ряд шире на 40 мм.
  3. Сооружение и расширение выдры — это защитит трубу от осадков. Состоит из 8—9 рядов, при этом раствор для сооружения должен содержать 10 частей цемента, чтобы обеспечить должную цепкость и прочность кладке. Завершается цементной отделкой в виде ската.
  4. Выкладка шейки того же периметра, что и стояк, из 6—7 рядов.
  5. Монтирование оголовка из 2—3.
  6. Установка колпака для защиты от мусора и осадков.

Вернуться к оглавлению

Особенности кирпичного дымохода для твердотопливного котла

Как подключить?

Подключить дымоход к системе длительного горения легко: это можно сделать самостоятельно при четком выполнении технических норм. Важно установить трубу в безопасном месте, там, где нет легкогорючих материалов. Предусмотрите вывод конденсата, который со временем накапливается. Иногда, подключение камина к системе трудно из-за различия диаметров. В этом случаи можно воспользуйтесь редукционным переходником. Место соединения обрабатывают специальным герметиком.

Какой дымоход лучше для твердотопливного котла

Классические кирпичные дымоходы для твердотопливного котла десятилетиями обеспечивали необходимую вентиляцию воздуха. За счет этого регулировался режим горения, удалялся угарный газ. В настоящее дымоходная труба может иметь другую конструкцию, повышающую производительность нагрева воды.

Такие вытяжки имеют свои особенности и требования к условиям установки. Они делаются из материалов с гладкой поверхностью, к которой не пристает сажа. Что лучше для котла длительного горения в каждом конкретном случае: кирпичная труба или коаксиальный дымоход, должен решать специалист.

Какой дымоход лучше для твердотопливного котла

Труба для твердотопливного котла должна быть термостойкой. Температура горения колеблется от 200⁰ древесина до 600⁰ уголь. В некоторых случаях воздух, поступающий в трубу, разогревается до 1000⁰ и выводной канал должен выдержать.

Этим требованиям соответствуют материалы:

У каждого из них свои положительные стороны и недостатки.

Устройство дымоходов твердотопливных котлов должно соответствовать следующим характеристикам:

  • обеспечивать хорошую тягу;
  • иметь конструкцию, которая легко демонтируется и обслуживается;
  • противостоять коррозии;
  • иметь гладкие внутренние стенки;
  • быть хорошо изолированной от холода;
  • пожаробезопасной;
  • иметь эстетически привлекательный вид.

Строится дымоход своими руками или наемной бригадой специалистов надолго. Конструкция дорогая и сложная в ремонте. Поэтому эксплуатационный срок должен быть большой, измеряться десятилетиями.

Дымоход из кирпича

Строится выводной канал из кирпича для твердотопливного котла по классической схеме, как веками возводили трубы каминов. Над камерой горения устанавливается купол, собирающий горячий воздух в один поток. В современном оборудовании это разгонный участок сразу за выводным из корпуса патрубком.
Печная кладка дымохода из кирпича предусматривает несколько каналов для отвода газа с изгибами. Она подходит твердотопливному котлу, но требует для обслуживания в каждом «кармане» создать доступ для очистки его от сажи и мусора.
Использовать кирпичную трубу целесообразно в том случае, когда она осталась после демонтажа печи и к ней просто подключается твердотопливный котел. Тогда дымовой канал герметично соединяется с выводным патрубком камеры горения.

Преимущества у кирпичного сооружения:

  • выдерживает высокие температуры без разрушений;
  • пожаробезопасен;
  • имеет заслонку;
  • выложен из термоизоляционного материала;
  • красивый эстетичный вид.

Печные трубы оборудованы заслонками, позволяющими регулировать тягу, увеличивая до максимума площадь вытяжного канала при розжиге и затем уменьшать его, снижая активность горения и выход тепла наружу. Это удобно при использовании в камере горения дров.

При процессе длительного горения диаметр вытяжного отверстия рассчитывается исходя из мощности котла. Площадь сечение отверстия по всей длине трубы должна быть одинаковой. Заслонка станет препятствием к равномерному движению воздуха.

Монтаж дымохода для твердотопливного оборудования из кирпича сложный, с множеством недостатков, если сравнивать с современными конструкциями и материалами:

  • сложная схема дымохода, послойная укладка кирпичей;
  • трудоемкая и сложная технология;
  • требуется создание опорного фундамента;
  • много мусора;
  • требуется много времени на затвердение цементного раствора;
  • работы выполняются только в летнее время;
  • прямоугольная форма вытяжного канала;
  • высокая теплоемкость;
  • шершавые стенки.

Любитель не знает, как правильно сделать дымоход из кирпича. Необходимо нанимать печника с большим опытом работы.
При движении вверх, поток горячего воздуха закручивается по спирали. Углы создают препятствие этому процессу. Они тормозят газы и скапливают сажу.

Дополнительно мелкодисперсные частички продуктов горения оседают на шершавых стенках. Кирпич является термоизоляционным материалом. Точка росы смещается с внутренней поверхности выводного канала в кладку. Но для того, чтобы прогреть и высушить саму трубу, требуется много тепла.

Горячий поток быстро остывает, особенно на начальном этапе розжига и процесса горения. Возможно возникновение обратной тяги, когда остывший воздух не выйдет наружу, а будет опускаться вниз.
Выложенная из кирпича конструкция имеет сложное устройство дымоходов твердотопливных котлов.

  • фундамент;
  • стояк трубы;
  • распушка в местах перекрытия;
  • выдра в месте прохождения сквозь кровлю;
  • шейка над крышей;
  • оголовок.

Все элементы выполняются кладкой кирпича на расширение конструкции снаружи, сужение наружных размеров с сохранением одинакового размера отверстия внутри.
Для исключения возгорания расположенных рядом материалов кровельных и межэтажных перекрытий, необходимо делать изоляцию, заполняя промежуток пеной с низкой теплопроводностью.

Дымоход из сэндвича

Монтировать дымоход твердотопливного котла практичнее с сэндвич труб и предназначенных для них фитингов. В частном доме вытяжную конструкцию можно размещать внутри строения и снаружи.

Трубопровод собирается из отдельных элементов, которые состоят:

  • внутренняя труба из нержавеющей стали;
  • утеплитель;
  • наружная оболочка из нержавейки, оцинковки, пластика.

С одной стороны детали трубопровода имеют расширения на 1 – 2 мм без тепловой изоляции между ними. Вертикальный участок трубопровода собирается как лего, элементы труб вставляются друг в друга.

Со временем в местах соединения прочность стыка и герметичность могут разрушиться. Устанавливая вытяжной трубопровод, применяют для упрочнения хомуты. В стену для фиксации конструкции забиваются костыли, и конструкция из сэндвича прочно фиксируется.

Достоинства такой конструкции для выведения дыма от твердотопливного котла:

  • простое устройство дымохода;
  • самостоятельный монтаж;
  • эстетичный вид;
  • наличие внутреннего утепленного слоя.

Из недостатков можно отметить только высокую стоимость труб и соединительных деталей и малый срок эксплуатации – около 15 лет.
Установка трубы из сэндвичей производится по росе, это когда влага свободно стекает вниз, не встречая препятствий в виде выступающих торцов. Размеры отверстия подбираются по трубе, выходящей из котла.

Стальной

Установка твердотопливного котла со стальной конструкцией смотрится красиво. Трубы и фитинги делаются из нержавейки с идеально гладкой внутренней поверхностью. Конструкция отличается зеркальным блеском.

Но такая система плохо работает, если не сделать утепление, особенно элементов, находящихся снаружи. Положительные качества стального дымовыводного канала:

  • простой монтаж дымохода;
  • малый вес конструкции;
  • гладкая поверхность внутри;
  • простое подключение к котлу.

Отсутствие утеплителя и высокая теплоотдача стали могут использоваться как дополнительный обогревающий элемент внутри дома. В этом случае длина дымохода определятся опытным путем по максимальной интенсивности тяги.

Обязательно монтируется теплоизоляция металлических труб на чердаке и снаружи. Большие потери тепла могут привести к обратной тяге.
Снаружи стальной дымоход красиво смотрится, но его блеск придется прятать под теплоизоляцией. Располагать его рядом со стеной нельзя, он будет перегревать ее, создавать угрозу возгорания.

Дымоход из керамики

Положительны качества трубы из керамики:

  • гладкие стенки;
  • длительный срок службы;
  • устойчивость к окислению и разрушению продуктами горения.

К недостаткам следует отнести хрупкость и сложный монтаж.


Керамическим дымоходом пользуются как вкладышами внутрь кирпичного. В соединении технических характеристик двух разных материалов, получается отличная конструкция для выведения дыма.

Вытяжка коаксиального типа

Отдельно от других для котла длительного горения стоит конструкция коаксиального дымохода. Он представляет собой симбиоз сэндвича и металлического трубопровода. Только вместо утеплителя в пространстве между трубами проходит воздух с улицы.

Особенности такой вытяжки:

  • устанавливается горизонтально;
  • компактный;
  • выводится через наружную стену;
  • воздух в топку поступает подогретый;
  • требует установки принудительной вентиляции.

Горячий дым выходит наружу по внутренней металлической трубе и подогревает поступающий внутрь уличный воздух. В результате повышается производительность котла.
Коаксиальный дымоход представляет хороший вариант для маленьких помещений. Они устанавливаются под потолком, в комнате, где строит котел, подвешиваются на стену, имеют малую длину – до 5 м. Функциональность конструкции не зависит от погоды и перепада давления. Но работать без электричества такая вытяжка не может.

Как рассчитать размеры дымохода

Чтобы построить правильный дымоход для твердотопливного котла, следует выдержать основные его размеры:

  • высоту;
  • длину разгонного участка;
  • диаметр отверстия.

Важно сделать дымоход для твердотопливного котла утепленным, чтобы сместить точку росы. В тонкостенных дымоходах холод и тепло «встречаются» внутри трубы, образуется конденсат. Он способствует прилипанию частичек копоти к стенкам, засоряя выводной канал сажей. Влага снижает производительность горения топлива, ухудшает тягу.

Минимальная высота дымохода для твердотопливного котла указана в техническом паспорте. Желательно делать выше, уменьшать нельзя. Чем больше длина вертикального участка системы вытяжки, тем больше разница в давлении воздуха, выходящего из топки и находящегося снаружи на уровне окончание трубы.

Делать очень высоким дымоход для котла на твердом топливе также нельзя. Воздух, выходя из зоны горения и поднимаясь вверх постепенно остывает.

Холодные массы могут начать опускаться вниз, возвращая в помещение копоть и угарный газ. Интенсивность горения топлива в этот момент уменьшается из-за ограниченного поступления кислорода.
Диаметр дымохода для твердотопливного котла должен быть такой же, как на выходное отверстие для дыма на отопительном оборудовании. Если вытяжной канал имеют квадратную форму, то размер диаметра является определяющим между стенками трубы.

Подключение дымохода

Подключение дымохода к котлу осуществляется через разгонный участок. Его рекомендуется устанавливать под углом примерно 60⁰ к горизонту, чтобы исключить резкие переходы, тормозящие дым.


Соединение при монтаже направляется вверх, от зоны горения в вытяжку. Сечение разгонного участка должно соответствовать отводу в котле. Верхний конец соединительного узла заводится в дымоход. Все стыки герметизируются термостойкими материалами.

Как проверить тягу

Тяга проверяется пламенем. При достаточной интенсивности выведения окислов из зоны горения, пламя светло-желтое, почти невидимое. Дрова горят потрескивая.

Чем хуже выводятся продукты горения, тем темнее становиться цвет огня, до темно оранжевого. Дым, легкий, белый при хорошей тяге, темнеет, с ее ухудшением.
При неработающем оборудовании тяга проверяется зажженной спичкой. Если открыть дверцу печи, огонь должен отклониться внутрь, по потоку воздуха.

Дымоход для твердотопливного котла своими руками

Чтобы сократить стоимость работ по установке твердотопливного котла, можно самостоятельно смонтировать и установить дымоход. Следуя проверенным рекомендациям специалистов, вы сможете выполнить все работы быстро и качественно. Существует несколько методов монтажа дымохода, каждый из которых продуман до мелочей. В данном материале мы расскажем вам об отличительных чертах и преимуществах каждого из этих способов.

Существует несколько методов монтажа дымохода, каждый из которых продуман до мелочей.

Особенности обустройства дымохода

Для выполнения данных работ вам не потребуются специальные знания и навыки. Однако важно четко понимать специфику процесса горения и представлять, как продукты сгорания топлива выводятся наружу. Данные нюансы основываются на базовых знаниях из области физики.

Конструкция и технология монтажа всей отопительной системы, включая котел и дымоход, продуманы таким образом, чтобы сделать процесс обогрева жилища максимально безопасным. При малейшем отступлении от общепринятого порядка работ вы рискуете не обеспечить полноценное отведение угарных газов из дома, что, в свою очередь, чревато серьезными последствиями. Поэтому важно принимать во внимание советы специалистов и физические законы, на которых основывается работа отопительной системы и дымохода.

Чтобы обеспечить качественное выведение газов из топки, важно обратить особое внимание на следующие параметры дымоходного канала:

  • внешние факторы — высота трубы по отношению к коньку крыши, наличие высоких строений рядом с домом, расстояние до края крыши с учетом угла ее наклона и т. д.
  • диаметр дымохода;
  • длина разгонного сектора;
  • способ утепления.

Необходимо понимать, что при слишком низкой и, наоборот, чрезмерной высокой тяге производительность котла падает.

Конструкция дымоотводного канала для твердотопливного котла

Дымоход для такой отопительной системы может быть изготовлен из разных материалов. Необходимо принимать во внимание конструктивные особенности канала. В систему отвода дыма для твердотопливного котла входят следующие обязательные составляющие:

Труба. Это, по сути, сам дымоход, по которому дымовые газы выходят из топки на улицу. Труба может иметь округлую или прямоугольную форму. Важно, чтобы она была произведена из прочного, долговечного и устойчивого к нагреванию материала.

Узел для сбора конденсата. Согласно законам физики, когда нагретый воздух соприкасается с охлажденным объектом, создается конденсат — мельчайшие капли влаги, оседающие на поверхности вышеупомянутого холодного объекта. Сборник конденсата позволяет удалить излишки жидкости из отопительной системы. Скапливается он, как правило, в шахте дымоотвода и постепенно стекает вниз, рискуя оказаться в котле. В связи с этим узел для сбора конденсата устанавливается на нижнем участке трубы. При этом он играет роль своеобразного тройника, соединяющего котел и дымоход, которые не должны контактировать напрямую.

Отверстие для ревизии. Через это отверстие влага выводится из отопительной системы посредством конденсатосборника.

Шибер. Шибером называют небольшую заслонку, которая устанавливается в дымоходе для контроля над силой тяги в дымоходе. Она позволяет регулировать интенсивность сжигания топлива и продолжительность его горения в котле.

Элементы конструкции дымоотводного канала для твердотопливного котла

Конструкция дымоотводящей шахты может меняться в зависимости от материала, из которого она изготовлена, и особенностей самого котла. Однако вышеперечисленные cоставляющие должны быть у всех систем данного типа.

Основные требования к дымоходным каналам

Как правило, схема обустройства дымоотводящей шахты прилагается к инструкции по эксплуатации самого твердотопливного котла, поскольку каждая отопительная система имеет свои технические особенности. Но у всех моделей таких котлов схема монтажа трубы должна отвечать современным требованиям пожарной безопасности — в особенности, если рядом с участком крыши, через который проходит дымоход, есть высокие деревья.

К дымоходным каналам предъявляются следующие требования:

Высота трубы указывается, как правило, в тех. паспорте на котел. Крайне важно, чтобы вы придерживались указанных цифр при обустройстве дымоходной шахты. Кроме того, при расчете высоты канала следует принимать во внимание высоту самой крыши, угол ее наклона, расстояние до конька и т. д.

Дымоход должен располагаться строго вертикально — только при соблюдении этого условия продукты сгорания топлива будут быстро и в полном объеме выводиться за пределы помещения.

Важно, чтобы площадь поперечного сечения канала была больше площади поперечного сечения отводящего патрубка в отопительном котле. В крайнем случае, эти параметры могут быть одинаковыми. Но недопустимо, чтобы площадь поперечного сечения трубы была меньше, чем аналогичный показатель в отводящем патрубке.

Обустройство разгонного участка. Эта часть дымохода необходима для горизонтального и вертикального подключения дымохода к отопительному котлу. Сначала монтируют короткий патрубок или тройник, а после него устанавливают 1 метр вертикальной трубы. Его задача — «запускать» тягу дыма. После нее можно монтировать горизонтальные секции и ответвления шахты.

Если крыша вашего дома выполнена из легковоспламеняющихся материалов, подумайте о монтаже дефлектора: он обеспечит гашение искр в случае неполного сгорания дров.

Специалисты рекомендуют с особым вниманием выбирать место для монтажа зонта. Он устанавливается в области ветрового подпора. Найти эту зону можно следующим образом: выберите точку, которая располагается ближе всего к вершине дымоходной трубы (это может быть конек крыши), и мысленно прочертите отрезок, соединяющий выбранную точку с линией горизонта под углом 45°. Зонт следует располагать выше получившегося отрезка.

Монтаж дымохода

Сборка такой конструкции не представляет трудности: просто зафиксируйте составные части дымохода одну над другой.

Сделать это можно двумя разными способами:

По конденсату. Данная методика предусматривает установку деталей друг в друга в том направлении, в котором капли конденсата стекают по трубе. Схема сборки дымохода по конденсату применима тогда, когда в системе нет специального сборника для влаги. По дыму. Название этого варианта монтажа говорит само за себя: элементы трубы стыкуются в том направлении, в котором продукты сгорания топлива будут выводиться наружу.

С точки зрения правильности и эффективности оба варианта абсолютно равнозначны.

Кирпичный дымоход для твердотопливного котла

Трубы из кирпича подходят только для высокопроизводительных отопительных систем с большим КПД. Связано это с физическими особенностями материала: он очень медленно нагревается (это объясняется толщиной кирпича), а значит, выведение дыма у котла с небольшой производительностью будет крайне медленным и слабым.

Очевидное достоинство кирпичного дымохода — высокий показатель термоустойчивости — такая система дымоотведения легко выдержит нагрев до 900°С.

Говоря о недостатках следует упомянуть быстрое разрушение — внутренняя поверхность кирпичного канала быстро накапливает сажу и конденсат, которые способствуют образованию сколов и трещин. Чтобы предотвратить эту проблему, вы можете вложить внутрь кирпичного дымохода еще один — стальной.

Конструкция кирпичного дымохода

Специалисты компании «Теплодар» не рекомендуют монтаж кирпичных дымоходов с твердотопливными котлами бренда. Для наших отопительных систем больше подходят стальные дымоотводные каналы. Именно о них мы расскажем ниже.

Стальной дымоход

Конструкции данного типа изготавливаются из нержавеющей стали, и в числе их преимуществ следующие:

  • высокая термостойкость — такие каналы легко переносят нагрев до 700°С;
  • минимум конденсата — стальные трубы нагреваются и остывают довольно быстро, поэтому на них не накапливается влага из горячего воздуха;
  • доступная цена;
  • моментальные монтаж/демонтаж и возможность корректировки конструкции — при необходимости можно с легкость разобрать такой дымоход и добавить к нему нужные элементы, например, шибер.

Трубы, выполненные из нержавейки, пользуются большим спросом, поскольку они отличаются высокой прочностью и долговечностью. Дымоходы из обычной стали служат, в свою очередь, не более 3-5 лет.

Специалисты компании «Теплодар» рекомендуют для наших отопительных систем стальные дымоотводные каналы.

Сэндвич-дымоход

Эта разновидность дымохода представляет собой составные секции длиной от 0,5 м до 1 м, которые изготавливаются из пары отдельных труб, вставленных друг в друга с дополнительным слоем теплоизоляционного материала. Ее преимущества:

Многослойная конструкция обеспечивает дополнительное утепление дымоходного канала. Это, в свою очередь, защищает трубу от конденсата.

Такие дымоходы не боятся химически агрессивных веществ, образующихся в процессе сжигания различного топлива.

Сэндвич-дымоходы считаются наиболее надежными в плане пожарной безопасности.

Конструкции этого типа подходят для зданий, выполненных из любых материалов. Они удобны в эксплуатации и совместимы со всеми типами отопительных систем.

Конструкции сэндвич-дымоходов удобны в эксплуатации и совместимы со всеми типами отопительных систем.

В ассортименте интернет-магазина «Теплодар» представлены все основные элементы и комплектующие, которые могут понадобиться вам при монтаже дымохода. Мы реализуем конструкции из нержавеющей стали, как одностенные, так и двустенные (сэндвич-дымоходы).

В наличии всегда представлены дымоотводные каналы различного диаметра (90, 115, 150, 200 и 280 мм).

Чтобы подобрать нужный комплект для сборки дымохода или уточнить требования для монтажа конкретной модели, вы можете обратиться к менеджерам нашего интернет-магазина и получить бесплатную консультацию.

Выполнить самостоятельный монтаж дымохода не так сложно, если учесть все нюансы описанные в статье. Если же вы сомневаетесь, что сможете самостоятельно сконструировать и собрать дымоход, обратитесь к профессиональным монтажникам. Наши советы и рекомендации помогут вам оценить результат их работы.

Дымоходы для твердотопливных котлов своими руками: как правильно рассчитать

План строительства частного дома или дачи всегда содержит в себе необходимость монтажа отопительной системы. В настоящее время популярными являются твердотопливные котлы. Одной из составляющих, обеспечивающих безопасность и удобство их эксплуатации, является дымоход. Разобравшись в том, как в соответствии со всеми правилами сделать дымоход для твердотопливного котла, можно приступить к выполнению этой работы самостоятельно.

Содержание

Подключенный к котлу дымоход: его основание

Основу конструкции могут составлять различные материалы, отличающиеся огнеупорностью, такие как:

  • Кирпич. Огнеупорные виды материала выдерживают температуру до 900 градусов, но, поскольку прогрев стенок при этом происходит в течение продолжительного времени, формировать дымоход для твердотопливного котла с малым КПД не рекомендуется.

Дымоход из кирпича придется время от времени восстанавливать, поскольку образуемый в процессе пар может способствовать появлению трещин в конструкции.

  • Металл. Часто встречаются дымоходы для котла отопления из нержавеющей и черной стали. По сравнению с предыдущим вариантом такие дымоходы могут работать при чуть меньшей температуре — до 800 градусов, однако они более устойчивы к конденсату.

Советуем прочитать статью о монтаже металлического дымохода своими руками в дополнение к данному материалу.

Металлический дымоход для твёрдотопливного котла

Совет: При выборе марки стали для дымохода для котла на твердом топливе стоит обратить внимание на марки 316 и 316L, а также 321.

  • Керамика. Является наиболее предпочтительным вариантом, поскольку такой материал не деформируется и не меняет свои свойства при очень большой температуре, образовании конденсата и при воздействии погодных явлений. Кроме того, температурная устойчивость керамики выше, чем температура горения сажи, что делает подобный дымоход для твердотопливного котла наиболее безопасным.
  • Стекло. Из-за достаточно высокой стоимости монтажа и трудоемкой установки является не слишком популярным. Однако такой дымоход для котла способен привлечь внимание необычным дизайном и позволить забыть о коррозии.

Рекомендуем изучить материал о дымоходе для газового котла в частном доме или квартире.

Кирпич является наиболее подходящим вариантом возведения дымохода для твердотопливного котла своими руками

Как сделать дымоход для твердотопливного котла эффективным

Соблюдение основных правил должно быть учтено еще на стадии составления плана работ и чертежей. Это позволит выделить основные правила установки:

  • Необходимо учесть все противопожарные требования. Так, расположение дымохода для котла стоит выбирать исходя из оптимального расстояния от поверхности до легковоспламеняющихся материалов — 38 см. А все перекрытия нужно обложить изоляцией.
  • Важно обеспечить должный уровень тяги, которая будет выводить продукты горения. Обеспечить это можно только создав возвышающуюся над уровнем крыши трубу.

Совет: Для плоской крыши выступающая наружу часть дымохода делается высотой в 1 м. А для неровной — 0,5 м над уровнем конька.

  • Нужно создать достаточно толстые стенки дымохода для твердотопливного котла.

Толщина каждой стены дымохода из кирпича должна быть равна не менее 10 см

  • При возведении стоит контролировать не только плотность прилегания материалов, но и правильность их расположения. Так важным параметром является площадь внутреннего сечения, которая должна оставаться одинаковой. В ином случае продукты горения будут проходить плохо, и дымоход для котла будет работать неправильно.
  • Нужно обеспечить вертикальность конструкции. Горизонтальные участки допускаются, но их длина не должна превышать 1 м, а наклон — 30 градусов.
  • При работе дымохода из любого материала будут образовываться конденсат, а также продукты горения — мусор и сажа, поэтому в чертеже должна быть предусмотрена возможность без труда удалять лишние материалы из трубы.

Прочитайте так же про недостатки дымохода из асбестовой трубы и найдите ответы на интересующие вопросы.

Как рассчитать дымоход для котла

Поскольку уже было выяснено, что высота дымохода является одним из важнейших параметров, стоит обратить особое внимание на то, чтобы были соблюдены рекомендации по выбору этого параметра :

Дымоход для твердотопливного котла своими руками

Не секрет, что дымоход из кирпича предназначен для вывода наружу отработанных газов твердотопливных и газовых котлов и каминов во время работы. Различают типы дымоходных труб по способы их размещения – та, которая устанавливается на сам котел или печь, именуется надсадной, та же, которая удалена от печи системой труб, соответственно, коренной. Независимо от типа расположения, она должна правильно и беспрепятственно отводить продукты сгорания наружу так, чтобы даже малая их часть не попадала в помещение. Перед тем, как сделать надсадной кирпичный дымоход для твердотопливного котла своими руками, рекомендуем прочесть нашу статью.

Конструкция

Кирпичная труба — классический вариант дымохода, как любят повторять профессиональные печники. Несмотря на то, что это достаточно тяжелая конструкция и собирается сложно, и современных, даже более качественных, материалов на рынке много, все же он является эталоном, от которого многие не собираются отказываться.

Конструктивно это труба с задвижкой, посаженная непосредственно на печь/котел, которая обшивается в специальном порядке кирпичами. Следующее звено надсадной трубы — шейка распушки, доходящая до потолка. Далее следует стояк, проходящий через чердачное помещение до крыши, потом т.н. выдра, препятствующая попаданию дождя, снега и мусора внутрь трубы, после чего идет шейка и оголовок, на который надевается колпак. Задача колпака также заключается в защите всего дымохода от атмосферных осадков, при этом он способствует увеличению тяги.

Стандартные требования

Строительными нормами и правилами (СНиП 41-01-2003) предусмотрен ряд обязательных требований, которые должны соблюдаться при строительстве и реконструкции дымоходов в частном доме:

  • на рабочем канале не допускается горизонтальных участков, по которым будут отводиться продукты сгорания, протяженностью более 100 см, в том числе суммарной длины. Горизонтальные участки допускаются только в том случае, когда без них невозможно установить трубу, но их общая протяженность не превышает 1 метра;
  • на плоских крышах высота трубы над коньком не менее 1000 мм;
  • на одно- или двухскатных крышах высота над коньком не менее 500 мм, от уровня кровли до конька не менее 1500 мм;
  • если расстояние между коньком и оголовком не менее 3000 мм, они должны быть приблизительно на одном уровне.

Кладка нижней части

Перед тем, как сделать дымоход своими руками в частном доме, необходимо приобрести основные строительные материалы, а именно:

  • герметик для уплотнения стыковых соединений;
  • лист нержавейки для изготовления верхнего конуса;
  • облегченная плита перекрытия, которая пойдет под обмуровку для придания определенного направления потоку дымовых газов;
  • кирпичи для кладки;
  • теплоизоляционный материал для утепления;
  • шамотные кирпичи;
  • консольная плита.

Какие понадобятся инструменты для кладки дымохода из кирпича:

  • мастерок для кладки раствора;
  • строительный уровень и отвес для углов;
  • дрель с миксерной насадкой;
  • рулетка;
  • перчатки.

Для кладки используется раствор глины, куда непосредственно перед началом примешивается сухой речной песок.

Только в случае прямолинейности трубы продукты сгорания будут беспрепятственно выходить наружу, для чего следует внимательно отслеживать вертикаль общей конструкции и каждого участка в отдельности. С этим легко справляются бечева или канат, натянутые от верха до низа и закрепленные на гвозди.

Изготовление распушки – потолочное расширение

Все дымоходы для твердотопливных котлов, печей и каминов имеют в своей конструкции распушку. Это расширение канала, которое создается в области перекрытия, и препятствующее агрессивному воздействию тепла от обогревателя на элементы потолка и кровли.

Чаще всего распушку изготавливают из кирпича, камня или бетона. Это те материалы, которые в принципе не поддаются огневому воздействию, а при многократном резком перепаде температур закаляются и не трескаются даже при максимально высокой температуры. В некоторых случаях для расширения может использовать негорючие теплоизоляционные материалы (базальтовая или минвата), что также разрывает контакт дымохода и потолочной конструкции.

Если для расширения (распушки) используется теплоизолятор, его толщина должна быть не менее 100 мм.

Поскольку в данном случае речь идет о дымоходе из кирпича, изготавливаемом своими руками, мы расскажем, как его правильно класть. Самое главное, не нарушать порядок укладывания слоев, увеличивая постепенно канал трубы. Каждый следующий ряд должен быть шире предыдущего по периметру на 40 мм.

При строительстве распушки измерьте расстояние – в итоге расширение должно оказать на одном уровне с плитой перекрытия.

По окончании кладки труба со всех сторон изолируется огнестойкими материалами. Лучше всего для этой цели подойдет асбестовый лист толщиной 10 мм.

Далее по достижении уровня крыши сечение распушки будет точно таким же, как и до расширения канала. Обязательно проверяйте уровень по отвесу и натянутой бечеве.

Строительство «выдры»

Почему именно это животное легло в основу одного из элементов дымохода, доподлинно неизвестно. Но это очень важный участок трубы, защищающий верхний участок от попадания ветра. В зависимости от типа крыши – плоская, одно или двухскатная, пологая и т.д., выбирается тип расширения выдры с тем, чтобы полностью исключить риск задувания.

При всех вариантах устройства «выдры» в кладочный раствор всегда закладывается 10-я часть сухого цемента, что обеспечивает высокую прочность и предотвращает появление щелей.

Верхняя часть трубы с расширением

При закладке трубы из кирпича своими руками, обратите внимание на следующие моменты:

  • первые два ряда кирпичей от кровли выкладываются по периметру трубы, после чего только начинается внешнее расширение;
  • кирпичи смещаются только на ¼ часть своей ширины и в одну сторону, чтобы не получался слишком резкий переход;
  • следующий ряд смещается уже по обеим сторонам, но также на четверть;
  • диаметр внутреннего канала должен оставаться неизменным на протяжении всей конструкции – не должно быть сужений, расширений, искривлений и прочих отклонений, которые позволят скапливаться саже;
  • колпак на трубу можно делать из любого негорючего материала, оставляя расстояние между трубой таким, чтобы не попадали осадки или мусор, но сохранялась тяга.

Это стандартные правила обустройства дымоходов для твердотопливных котлов, печей и каминов. Ниже приведены схемы различных конструкций, которые могут быть применены к соответствующему типу кровли.

С защитной сеткой

В соответствии с дизайном дома

Схема дымохода печи

На видео можно еще раз прослушать, какие рекомендации необходимо соблюдать при строительстве кирпичного дымохода собственноручно

Как обустроить из кирпича дымоход для твердотопливного котла

Если вы решили построить дом, где предусмотрен твердотопливный котел для системы отопления, необходимо определить место для установки его дымовой трубы. При разработке проекта и во время монтажа последней необходимо учесть соотношение между выработкой и потерями тепла. Кирпичный дымоход для твердотопливного котла должен устанавливаться с соблюдением всех мер чистоты воздуха в помещении и противопожарной безопасности.

Наша задача сегодня – рассказать о правилах установки дымовой трубы такого типа, ее кладке, а также материалах и инструментах необходимых для работы.

Внутренние и наружные кирпичные дымоходы для твердотопливных котлов

Общие сведения о частях системы дымоотведения

Начнем мы с твердотопливного котла, который является отопительным прибором классического типа. Его можно встретить почти в каждом частном доме, где нет подвода газовой магистрали. Удобен тем, что в топливной камере можно сжигать и уголь, и дрова, и торф.

Чтобы получить максимальную теплоотдачу от оборудования, необходимо правильно рассчитать и изготовить дымоход, в нашем случае из кирпича.

Он должен соответствовать следующим требованиям:

  • не представлять препятствий для подачи воздуха, необходимого для эффективной работы отопительного устройства;
  • создавать тягу, возникающую благодаря разнице в температуре и давлении, достаточную для отвода продуктов горения.

Правильное и неправильное подключение твердотопливного котла к дымоходу

Дымовые трубы для твердотопливного котла могут быть изготовлены из:

  • кирпича;
  • стали определенных марок;
  • керамики.

Классический вариант — кирпичный дымоход, который можно сделать своими руками.

Правила установки

Нередко домовладельцы спешат сами или им попадаются нерадивые работники, которые считают, что могут слегка отойти от общепринятых требований. В результате происходят несчастные случаи, которые, увы, могут заканчиваться летальным исходом.

На фото — высота трубы над крышей в зависимости от удаления котла от центра здания

Чтобы такого не случилось у вас, настоятельно рекомендуем соблюдать указанные ниже рекомендации:

  1. Между горючими поверхностями и внешней стенкой дымохода должно быть не менее 380 мм.
  2. При прохождении канала сквозь междуэтажное перекрытие, нужно изготовить качественную изоляцию. Это необходимо, чтобы предотвратить пожар.
  1. Очень важный параметр при строительстве дымохода, так как от него напрямую зависит тяга и отвод продуктов сгорания.
  2. Следите, чтобы дымовая труба была расположена выше крыши. К примеру, если кровля плоская, достаточно поднять конструкцию над ней на 1 м.
  1. Конструкция должна иметь стенки не менее 100 мм толщиной.
  2. Запрещается делать горизонтальные участки более 1 м длиной.

Как выглядит схема дымохода для твердотопливного котла в разрезе

Почему многие отдают предпочтение кирпичному дымоходу? Зависит это от того, что отводящие газы могут нагреться до температуры 600˚С, поэтому конструкция должна быть устойчива к ней.

Максимально соответствует этому параметру кирпич, хотя цена работ по кладке дымохода, да и сам материал сегодня не такой дешевый. Зато после установки, можно о нем долго не беспокоиться.

Совет: нанесите на внутренние стенки кирпичной дымовой трубы огнеупорный раствор в момент ее строительства и тогда вы сможете защитить ее от вредных воздействий агрессивно-кислотного осадка и конденсата.

Как производится кладка дымохода из кирпича

Кладку дымовой кирпичной трубы нельзя назвать простым занятием, для этого потребуются определенные знания и навыки, чтобы понимать технологические процессы.

  1. Простой вариант — устройство дымохода, когда кирпичный канал необходимо изготовить внутри стен.В данном случае оставляют незаложенную шахту с сечением в кирпич (250 мм). Сечение дымохода можно рассчитать по следующим нормам: 1 кВт = 0,08 м 2 . Соответственно, если мощность твердотопливного котла составит 10 кВт, сечение дымовой кирпичной трубы должно быть не менее 0,8 м 2 или примерно 300х300 мм.

Как рассчитать дымоход для котла отопления в зависимости от мощности последнего

  1. При создании отдельной дымовой трубы следует соблюдать повышенную осторожность и ответственность в работе. Ведя кладку, уделяйте особое внимание углам, которые должны быть идеально ровными. Следите также за тем, чтобы на стенках не было выпуклостей.

Отдельно стоящий дымоход должен выполняться строго вертикально

Совет: не примыкающую к стене дымовую трубу необходимо выполнить строго в вертикальной плоскости.

  1. Примыкающий к стене дымоход для надежности следует дополнительно закрепить с помощью анкеров, которые нужно расположить примерно через 4-5 рядов. В этом случае также следует предварительно продумать, где будут расположены технологические и ревизионные отверстия.

Совет: обязательно сделайте снизу дымохода люк, через который можно легко удалять скопившуюся сажу.

  1. Чтобы повысить эффективность сооружения, внутренняя поверхность трубы должна быть ровной и гладкой, тогда дым сможет беспрепятственно выходить наружу.
  2. Один из самых распространенных вариантов, применяющихся для внутренней отделки канала, оштукатуривание «под варежку». Благодаря использованию такого способа, его сечение по форме будет максимально приближено к кругу.Хотя некоторые специалисты считают такой способ внутренней отделки непрактичным, так как спустя некоторое время штукатурный раствор начнет отслаиваться и забивать канал дымовой трубы.

Кирпичный дымоход изнутри

Совет: наружную часть дымохода обложить облицовочным кирпичом или обшить кровельным материалом, чтобы защитить его от атмосферных воздействий.

Что нужно приготовить для работы

Простота сооружения заключается в том, что для его возведения достаточно иметь под рукой кирпич и раствор для его укладки.

Однако не следует относиться к работе свысока, ее нужно делать по всем правилам и очень внимательно, в противном случае ваша отопительная система просто не будет работать должным образом и трубу придется разбирать и перекладывать, а это большие затраты.

Инструменты для работы

  1. Выбирая кирпич, следите, чтобы он был хорошо обожженным.Окраска материала должна быть со всех сторон равномерной. Грани — ровные и четкие, что даст возможность делать швы небольшой толщины.
  2. Раствор готовьте особым способом и в его состав включите обязательно песок, глину, цемент и воду. Особенно важным считается подбор песка, который должен быть мелким, что сделает раствор более пластичным.
  3. Из инструментов приготовьте:
    • кельму;
    • молоток-кирка;
    • рулетку;
    • строительный уровень и отвес;
    • лопату для раствора;
    • строительную леску.

Схема кладки дымовой трубы из кирпича для твердотопливного котла

Особенности кладки

  1. Работу начинайте прямо от отопительного прибора.
  2. Соединить котел с кирпичным дымоходом можно трубой соответствующего размера и диаметра.
  3. Кладку обязательно ведите с перевязкой между рядами.
    В принципе она напоминает возведение перегородок или стен, хотя есть и некоторые особенности, учитывать которые необходимо:
    • проверяйте обязательно каждый ряд уровнем в вертикальной и горизонтальной плоскости;
    • в растворе обязательно должна быть замешана глина;
    • толщина шва должна быть примерно 5-10 мм. Больше делать не рекомендуем, так как из-за периодического температурного перепада раствор начнет крошиться, а это неминуемо приведет к разрушению дымовой трубы;
    • заделка всех швов должна быть качественной, сквозные отверстия недопустимы;
    • при кладке следует использовать только целые кирпичи, сократив максимально применение половинок.

Вывод

Твердотопливный котел нуждается в правильно установленном дымоходе. В этом случае он сможет работать максимально эффективно – сжигая все топливо и передавая теплоносителю требуемую тепловую энергию.

Нередко домовладельцы останавливаются именно на кирпичной дымовой трубе, хотя ее кладка и требует много сил и времени, но она полностью справляется со своей задачей в течение долгого срока. Видео в статье поможет найти вам дополнительную информацию по этой тематике.

Дымоход для твердотопливного котла: основные виды, монтаж, размеры

На чтение 6 мин. Просмотров 1 Опубликовано Обновлено

От эффективности работы дымохода для котла на твердом топливе зависит его производительность, тяга и безопасность для живущих в здании людей. В процессе сгорания топлива образуется дым и сажа. Эти вещества могут вызвать засорение трубы и стать причиной возгорания, когда скапливаются в большом количестве. Дымоход для твердотопливного котла должен быть прочным, огнеупорным и долговечным. Условием достижения этих критериев является правильный выбор материала и соблюдение технологии монтажа.

Виды дымоходов для твердотопливного котла

При обустройстве дымохода важное значение имеет высота и диаметр трубы — от этих параметров зависит тяга

Дымоходы для тт котла можно сделать самостоятельно или приобрести уже готовые к установке изделия. Выбор определяется конструктивными особенностями печи и здания, собственными способностями и финансовыми возможностями.

Варианты материала трубы для котлов отопления на твердом топливе:

  • Металл. Сооружения из черного железа отличаются прочностью и доступной стоимостью. Канал круглого сечения обеспечивает хорошую тягу. Минус в том, что металл быстро ржавеет под воздействием кислоты, образующейся при взаимодействии сажи и конденсата.
  • Кирпич. Это проверенный временем материал, устойчивый к самым высоким температурам. Может быть использован для строительства дымохода для угольного котла. Однако кирпич быстро разрушается от перепадов уровня влажности.
  • Огнеупорное стекло. Такие трубы по праву считаются лучшими. Они выдерживают высокую температуру, не реагируют на кислоты, на внутренних стенках не образуется нагар. Минус только в высокой стоимости продукции.
  • Керамические трубы. Дымоходы устойчивы к сильному нагреванию и коррозии. Гладкие стенки не собирают сажу, что способствует эффективной работе котла и повышению уровня безопасности.
  • Асбоцементные трубы. Изделия недорогие и простые в установке. Однако, они не выдерживают сильного нагрева, могут быть установлены в печах длительного горения и на участках дымохода, где температура снижается до 350 градусов.
  • Из нержавеющей стали. Такие трубы хорошо переносят сильный жар даже от угля. Изделия прочные, надежные и долговечные. Однако со временем и они могут стать жертвой коррозии.
Керамическая гильза в дымоходе Кирпичный дымоход Нержавеющая сталь и металл

По месту установки дымоходы подразделяются на внутренние и внешние виды. Выбор определяется конструкцией здания и мощностью нагревательного оборудования.

Показатели при выборе дымохода

Нержавеющая сталь соответствует всем параметрам выбора по прочности и устойчивости к коррозии

Рекомендации по диаметру трубы для дымохода для котла производители указывают в документации, которой комплектуется продукция.

Существуют следующие критерии, по которым определяется соответствие устройства для отведения дымовых газов и нагревательного оборудования:

  • Высота трубы. Чем она больше, тем лучше будет тяга. Но это приведет к повышенной ветровой нагрузке и увеличению длины плоскости соприкосновения с продуктами горения. Минимальным значением является возвышение среза на 100 см над плоской кровлей или на 50 см над коньком двухскатной крыши.
  • Сечение. Оптимальным вариантом является окружность. Ломаные линии снижают тягу, а в углах откладывается нагар, который способствует образованию едких кислот.
  • Температурный порог. Он должен быть на 20-30% выше, чем температура, производимая выбранным топливом. Дерево горит при 300 градусах, а уголь может создавать жар, доходящий до 900 градусов.
  • Долговечность. Это качество обуславливается устойчивостью материала к коррозии и его гигроскопичностью.
  • Внутренняя площадь. В идеале она должна соответствовать патрубку котла. Увеличение диаметра приводит к снижению тяги, а уменьшение затрудняет отвод продуктов горения.

Всем перечисленным требованиям соответствуют керамические, стеклянные и стальные трубы из нержавейки.

При проведении проектирования и расчетов нужно учитывать стоимость материалов и трезво оценивать свои возможности по их монтажу.

Основные правила установки

При близком расположении к горючим материалам может возникнуть пожар

При строительстве дымохода для котла на твердом топливе рекомендуется придерживаться ряда правил, которые обеспечат эффективную работу нагревателя.

Правила следующие:

  • Располагать трубу на безопасном расстоянии от горючих поверхностей и объектов. Если это невозможно, защищать их экранами из материалов с низкой теплопроводностью.
  • Избегать образования прямых и острых углов на пути прокладки магистрали. Такие места снижают тягу, собирают грязь и сажу.
  • Если высота трубы превышает 150 см, необходимо делать растяжки, чтобы предотвратить ее опрокидывание или переламывание сильным ветром.
  • Снизу первого отсека трубы необходимо устанавливать сборник конденсата. Это позволит избежать ее засорения твердыми отложениями.
  • Если форма патрубка не соответствует конфигурации дымохода, необходимо использовать переходник. Оставшиеся щели замазывать термостойким герметиком.

Главным требованием к конструкции является ее пожарная безопасность и отсутствие риска задымления помещения.

Рекомендации по монтажу дымохода

Проверить тягу в дымоходе перед растопкой можно зажженной спичкой

Монтаж дымохода необходимо проводить в определенной последовательности, чтобы сооружение было прочное и устойчивое.

Это мероприятие состоит из таких этапов:

  1. Подготовка основания и установка твердотопливного котла.
  2. Нанесение разметки для изготовления отверстий, крепления хомутов и распорок.
  3. Просверливание отверстия в стене или проемов в перекрытиях, в зависимости от выбранного способа прокладки.
  4. Заделывание проходов теплоизоляционными плитами с заранее сделанными отверстиями под трубу.
  5. Сборка дымохода. Технология выбирается в соответствии с выбранным материалом.
  6. Герметизация оставшихся щелей. Монтаж сборника конденсата. Установка колпака на верхний срез трубы.

Проверка правильности установки проводится путем растопки очага газетами или травой, с контролем всех стыков на предмет появления дыма.

Дымоход из кирпича своими руками

Кирпичный дымоход с гильзой из нержавеющей стали

Кирпичный дымоход для твердотопливного котла имеет довольно большой размер, но это не является его недостатком. Вертикальное сооружение обладает хорошей теплоемкостью и может быть использовано для дополнительного нагрева помещения, контура с водой и отопления чердака.

Строительство ведется в такой последовательности:

  1. Изготавливается раствор из смеси песка и глины в пропорции 3:1.
  2. Готовится полнотелый обожженный кирпич красного цвета, проверяется качество камней.
  3. Выкладывается башня со стороной в 2-2,5 кирпича и толщиной в 1 кирпич. Толщина раствора берется 1,5-2 см. За 4 высоты камня до перекрытия кладка приостанавливается.
  4. Выкладывается распушка для снижения тяги и температуры выходящих газов. После прохода потолка начинается сужение башни на ширину 1/8 камня в каждом ряду.
  5. Кладка выводится через кровлю, в этом месте делается очередное расширение (выдра), общая высота которого составляет 6 рядов.
  6. Изготовление дефлектора, который предотвращает попадание в трубу воздушных завихрений.

В заключение проводятся тепло- и гидроизоляционные работы после чего выполняется контрольная топка.

Создаем дымоход из кирпича своими руками: пошаговая фото-инструкция

Кирпичный дымоход является одной из самых недорогих и надежных конструкций, поэтому большинство владельцев каминов или печей для отопления останавливаются именно на нем. Многие фирмы оказывают услуги по строительству дымоотводов такого типа, но можно возвести его самостоятельно и сэкономить денежные средства. Возникает вопрос как? Давайте разберемся.

Кирпичный дымоход с куполом для защиты от попадания в него осадков

Прежде чем выяснить, как создать дымоход из кирпича своими руками, необходимо определиться, какие типы кладок существуют.

Варианты кладок дымоходного канала из кирпича

Кирпичные дымоотводы являются наиболее распространенными и применяются практически в каждом частном доме. Их по традиции строить начинают одновременно с домом. Существует два вида кладки дымохода:

  • несущая. Одной из стенок дымохода будет являться стена помещения;
  • отдельная.

Отдельно стоящий дымоход на чердачном этаже дома

Независимо от вида, кладка делается одинаково.

Условно дымоход для камина из кирпича можно подразделить на несколько отделов:

  • фундамент. Основной и обязательный отсек кладки дымоходного канала, который воссоздается из полноценного кирпича или камня. Высоту фундамента делают 30 сантиметров, и придают ему вид прямоугольника. Такие параметры, как ширина и длина подбираются исходя из того, что он должен выпирать более чем на пятнадцать сантиметров. Но также размер фундамента имеет зависимость от основной массы и несущей способности основания;

Место, подготовленное под фундамент для дымохода из кирпича

  • канал кирпичного дымохода. Он делается квадратом, но наилучшим вариантом будет его выкладка в виде прямоугольника. Оптимальные размеры канала — 14 на 14 или 14 на 20 сантиметров. Такой дымоотвод чаще всего ложится перевязкой швов с использованием ложковой или тычковой кладки рядов. Поверхность дымоходного канала следует делать идеально гладкой без выступов и впадин. Для этого используются специально подготовленные шаблоны из стали или дерева. По мере создания кладки их следует поднимать вверх.

Совет! Внешнюю сторону стоит заштукатурить на всю высоту. Внутреннюю сторону лучше не трогать, так как химическая реакция, которая происходит в результате горения, может привести к разрушению в кратчайшие сроки.

Кладка кирпичного дымохода с применением шаблона из дерева

  • оголовку дымоотвода или шапке требуется защита от попадания внутрь нее осадков. Обычно ее делают из бетона и укрепляют стальными прутьями арматуры. Такая шапка обычно устанавливается на пять сантиметров за пределы дымоотвода и тем самым предотвращает попадание дождевой или талой воды на облицовку. Также на шапке необходимо при возведении кладки оставить отверстия для газоотводящих и дымовых каналов.

Совет! Для пресечения возникновения проблем с тягой труба для вывода дыма должна располагаться выше, чем конек крыши. Для этого следует осуществить монтаж насадки. Они могут быть изготовлены из бетона или листа стали.

  • на печи требуется осуществить установку надсадной трубы, оснащенной задвижкой, после чего ее необходимо обложить кирпичами методом особой специализированной перевязки. По окончанию надсадной части, следует осуществить расширение дымоходного прохода только снаружи на двадцать пять-сорок сантиметров, внутри сечение остается без изменения;
  • отдел дымоотвода, находящийся на чердаке или стояке, будет подниматься до самой кровли. После этого делается расширение не менее десяти сантиметров с каждой из сторон. Оно называется выдра. Благодаря расширению осадки — снег или дождь — не попадают в щелевое отверстие между кровлей и дымоотводом в чердачное помещение;
  • «шейка» — часть дымоотводного канала наверху крыши, которая выкладывается после выдры.

Прямоугольный дымоход из кирпича — лучший вариант

  • флюгер. Для защиты дымоотвода и чердака используются жестяные воротники из листового металла, такого как оцинкованная сталь, алюминий или медь. Таким образом, попавшие на купол осадки скатываются на жестяной воротник, потом на кровлю, а не на облицовку и в чердак.

Прочитайте так же подробнее об оцинкованных дымоходах на нашем портале.

Все части незаменимы при построении дымоотводного канала, в независимости, осуществляется ли работа мастером или собственными руками. Дымоход из кирпича для котла строится аналогично печному.

Пошаговая инструкция создания кирпичного дымоотвода своими руками

Возведение качественного дымохода из кирпича — это задача не из легких и очень важно выполнить кладку так, чтобы все было герметично, пожаробезопасно, и каждый шов здесь играет большую роль. Приоритетным направлением функционирования дымоотвода является удаление дыма и гари от сгоревшего топлива с помощью тяги, которая не только вытягивает, но и подает воздушные потоки в топку, и за счет этого поддерживается и обеспечивается процесс горения.

Схема возведения кирпичного дымохода своими руками

Большим преимуществом такого дымоотвода является то, что тяга у него хорошая при любых погодных условиях и увеличенный срок службы по сравнению с металлическими трубами. Давайте рассмотрим вопрос, как построить кирпичный дымоход своими руками по всем правилам.

Советуем подробнее изучить рекомендации: из чего делать дымоход в дополнение к данной статье.

Кирпичные дымоходы кладутся в три шага:

  • Шаг 1. Проведение подготовительных работ и кладка фундамента.

Кладка из кирпича фундамента будущего дымоотводного канала

На этом этапе нужно тщательно ознакомиться со строительными чертежами будущего дымоходного канала. Для обычной и традиционной дровяной печи необходима полная кладка, для кирпичного дымохода для газовой печи обязательно в качестве дополнения потребуется сделанная из специализированного сплава металлическая труба. Перед тем, как начать осуществление выкладки кирпичного дымохода следует возвести фундамент. Осуществляется строительство из цельного кирпича или армированного бетонного.

Совет! Высота основания фундамента должна быть 30 и более сантиметров, а ширина, которая на пятнадцать-двадцать сантиметров больше дымоотводного канала, будет оптимальной. На таком фундаменте дымоход будет стоять устойчиво.

  • Шаг 2. Кладка дымоходного канала.

Второй этап возведения кирпичного дымоотвода своими руками. Кладка

Дымоотвод строится высотой от пяти метров или не ниже конька крыши, так как это играет большую роль в тяге. Выкладываются такого типа дымоотводы исключительно специализированным огнеупорным или полнотельным красным кирпичом. Для их связки используются раствор из цемента и песка или известняка, а для мест с особо высокой температурой нужна специализированная смесь, применяемая для печной кладки.

Для откалывания требуемого кусочка кирпича пригодится шливочно-отрезная машина и маркер (фломастер) для отмерки. Применив эти инструменты, можно создать абсолютно точные по размеру пластины, которые понадобятся в области выдры, а также разделки.

Совет! Швы нужно делать тоньше. Таким образом, сделанный дымоход будет крепче. Ширина швов не должна превышать пятнадцать миллиметров.

Кирпичная кладка дымохода для газового отопительного прибора

Для формирования разделки, а также выдры лучше всего использовать пруты из металла, которые монтируются в кладку из кирпича и так, чтобы они не пересекали дымовой канал. Ширина и толщина дымоходного канала зависят от того, какую шов имеет толщину. Они должны иметь равный размер, чтобы кирпич ложился ровно. Советуем прочитать статью о правильном выборе стального дымохода и добавить ее в закладки.

Совет! Общая толщина кладки должна быть около десяти сантиметров. Это обеспечивает пожарную безопасность.

При строительстве такого дымоотводного канала обязательно нужно оставлять специализированные отверстия для проведения чистки.

Отверстия наверху дымоотводного канала из кирпича для выхода дыма и прочистки

Внутри стенки должны иметь идеально гладкую, а также ровную поверхность, а углы выполняются под 45 градусов. Лучше всего внутренние стенки отштукатурить для гладкости, так как на шероховатой поверхности сажа будет больше оседать, тем самым ухудшая тягу. Это может привести к возгоранию, что небезопасно. Также многие опытные печники рекомендуют белить печку не только внутри, но и снаружи, что позволит сразу определить, где может просочиться дым и сажа.

  • Этап 3. Закрепление и теплоизоляция.

Если дымоход строится возле стены, его нужно закрепить — это будет надежнее. Для этого нужно применить металлические анкера на расстоянии тридцати сантиметров. Там где будет осуществляться соединение дымохода с потолком, а также крышей, обязательно нужно разместить негорючий материал или стекловату, тем самым снизится риск возгорания.

Советуем прочитать статью: Делаем флюгер на дымоход своими руками.

Кирпичный дымоход должен находиться на полметра выше конька крыши. Верхнюю часть дымоотводного канала следует утеплить и обложить специализированной отделкой для кровли или кирпичом для облицовки.

Крепление кирпичной кладки к стене при помощи анкеров для надежности

Если дымоход будет сделан по всем технологиям, то он будет крепким, безопасным, надежным и прослужит долгое время. Все эти этапы сохраняются, ели нужно возвести дымоход для твердотопливного котла из кирпича.

Видео: этапы строительства кирпичного дымохода

Обложить дымоход кирпичом можно самостоятельно, следуя советам, и сэкономить на вызове профессионалов. Главное при возведении — это построение верного чертежа и наличие свободного времени. Не следует спешить, скорость здесь не лучший показатель, нужно ориентироваться на качество кладки.

Дымоход из кирпича своими руками: кладка, устройство, схема

Устроить дымоход из кирпича своими руками не самая легкая задача, но при желании выполнить ее можно, ведь расценки на данную работу не маленькие, а платить приличную сумму не у каждого есть возможность.

В частном доме или бане, которые отапливается при помощи печи (газового или твердотопливного котла), не обойтись без дымохода.

При этом не имеет значения, есть у вас в доме или бане вентиляционная труба и дополнительные вентканалы, если произведено устройство газового котла, твердотопливного котла или печи – дымоход нужен в любом случае.

К сожалению, по статистике большинство возгораний происходит из-за неправильно поставленной системы дымоотвода или если требуемый ремонт газового котла или печи не был сделан вовремя.

Поэтому если конструкции требуется ремонт, желательно не затягивать с этим моментом.

Необходимо не только соблюдать все правила по кладке, но и использовать при этом исключительно качественные огнеупорные материалы.

На фото ниже представлены варианты дымохода в частном доме и бане.

Фото:

Наиболее часто в качестве материала используется кирпич или металл. Давайте мы с вами тоже попробуем соорудить конструкцию дымоотвода печи из кирпича.

Перед тем как построить конструкцию, правильно будет изучить ее устройство изнутри.

Строение кирпичного дымохода

Чтобы правильно выполнить все работы и не ошибиться в своих действиях, существует схема строения системы дымоотвода.

Со стороны может показаться, что это просто кладка из кирпича в виде трубы, но это совсем не так. На самом деле такой дымоход состоит из многих частей, и каждая часть при этом крайне важна.

Но какой кирпич лучше выбрать для работы? На рынке имеется большой выбор данного материала по разным расценкам.

К кирпичу для дымоотводной системы предъявляются особые требования: он должен иметь достаточную толщину и быть огнеустойчивым.

Эти требования вполне выполняют красные печные кирпичи, сделанные из обожженной глины (раствор для кирпичной кладки также не должен содержать горючих элементов).

Расценки на данный кирпич не маленькие, но и служит он при этом очень долго.

Поэтому, если вы не хотите в будущем тратиться на ремонт, лучше выполнить все необходимые требования по установке и купить качественные материалы, включая кирпичи, раствор и дополнительные элементы.

А теперь, давайте рассмотрим схему строения дымохода более подробно:

  • Начнем с надсадной трубы, расположенной прямо в печи. Если печь предназначена для твердотопливного материала, на ней должна иметься небольшая задвижка (в качестве материала задвижки используется металл) с отверстием, размер которого составляет 1.5 на 1.5 см;
  • После идет расположение распушки, причем диаметр сечения канала остается при этом неизменным, а размеры самой кладки расширяются примерно на 30 см;
  • Стояк располагается непосредственно на чердачном помещении. Это ровная и прямая часть трубы, которая поднимается до самой крыши;
  • Дальше конструкция переходит в выдру (расширяющаяся во все стороны часть трубы), которая препятствует осадкам попадать в помещение;
  • Над выдрой в кирпичном дымоотводе располагают шейку;
  • Заканчивается конструкция креплением оголовка (очередного расширения трубы).

На самый конец конструкции производится установка колпака или флюгарки (при этом в качестве материала, как правило, используется металл, а их размер подбирается индивидуально).

Металл флюгарки защищает оголовок от пагубных погодных явлений и повышает тягу дыма внутри трубы. Теперь, когда у нас есть общее представление о строении дымохода, попробуем его собрать.

Чтобы вам было понятнее, на фото ниже изображена подробная схема строения кирпичного дымоотвода для газового или твердотопливного котла.

При этом следует помнить, что перед тем как класть кирпичный дымоотвод, необходимо заранее подготовить раствор из глины с добавленным в нее чистым сухим песком (раствор должен иметь однородную структуру).

Сборка конструкции должна происходить исключительно вертикально и контролироваться строительным отвесом на вытяжном канале.

Для этого в верхнюю и нижнюю часть конструкции вбивают по гвоздю, между ними натягивают леску, по которой впоследствии будут ориентироваться, осуществляя устройство системы.

Надсадная труба кладется с соблюдением всех правил кирпичных привязок, подсоединяясь к верхней части печи, газового или твердотопливного котла (при устройстве газового котла желательно провести еще и дополнительные вентканалы, чтобы в помещении не было запаха газа.)

Видео:

Если в помещении вентканалы уже имеются, но запах газа все равно стоит, значит, плохо работает тяга или у дымохода маленький размер. При этом вентканалы нельзя использовать для дымоходов.

И если вентканалы расположены рядом с дымоходной трубой, они должны иметь такую же выходную высоту, как и сама труба.

Кладку заканчиваем формированием распушки.

Делаем распушку

Чтобы исключить тепловое воздействие на возгораемые части и детали потолка, расширяем дымоходный кирпичный канал в его перекрытиях. Осуществляем расширение, применяя кирпич или бетон.

Как вариант, можно дополнительно изолировать проходной участок при помощи специальных негорючих материалов (лучше использовать базальтовую минеральную вату).

Слой изоляции при этом должен быть не менее 10 см по толщине.

При изготовлении распушки из кирпича, последующие ряды кладки расширяем на 4-5 см.

Завершив распушку, оставшуюся часть дымоходного канала (до самой кровли) нужно выложить так же, как и до начала расширения, проверяя сохранение вертикали отвесом.

После завершения расширений трубного канала, прокладываем все его части слоем огнеупорного материала (лучше использовать листовой асбест толщиной как минимум 1 см).

На видео ниже снят подробный процесс кладки распушки.

Видео:

Устройство стояка

Плавно перемещаемся на чердак и начинаем производить устройство стояка:

  • Для того чтобы мы могли вывести стояк на внешнюю сторону крыши, необходимо сделать в кровле небольшое отверстие;
  • Кладку стояка осуществляем без лишних проблем, так как здесь не нужно проводить дополнительные работы для того, чтобы раскладка трубы расширялась;
  • Доводим стояк до поверхности кровли и плавно перемещаемся на крышу;
  • На крыше продолжаем кладку стояка таким образом, чтобы 1-2 ряда кирпичей возвышались над кровлей.

Закончив работы со стояком, переходим к сооружению выдры.

Кладка выдры

В дымоходе обязательно должно присутствовать расширение трубы на внешней стороне крыши, которое защищает верх дымоотвода от неблагоприятного воздействия внешней среды и погодных условий.

Выдра строится из 9-ти рядов кирпича таким образом, чтобы каждый ряд был на ¼ шире предыдущего. При этом обязателен монтаж кирпичных пластин, вмонтированных в дымовой канал.

Это нужно для того, чтобы размеры самого отверстия при этом оставались неизменными. Устройство 4-го ряда кирпичей выдры предполагает обустройство небольших выступов в длину.

Такие же выступы делаются во время кладки последующих рядов, чтобы их размер мог закрыть все возможное пространство между дымоотводом и крышей.

Видео:

После проводим укладку заднего выступа, завершив тем самым устройство выдры (в 8-м и 9-м ряду кирпичей также формируется выступ с перевязкой).

При этом не стоит забывать, что для хорошего закрепления выдры необходим качественный раствор.

Раствор готовить чрезвычайно легко: сухой цемент смешивают с небольшим количеством воды в соотношении 1 к 10 и тщательно перемешивают (по консистенции раствор должен быть однородным и без комочков, тогда кладка будет держаться хорошо).

Раствор наносят с помощью строительной лопатки, а излишки подчищают шпателем.

Устройство шейки и оголовка

Размер шейки напрямую зависит от высоты дымохода. Профессионалы не советуют, чтобы труба была очень высокой, ведь это приводит к снижению эффективности работы конструкции.

Да и сама труба при этом смотрится на кровле не особо эстетично (расположена она на крыше бани или на кровле в частном доме — значения не имеет).

В любом случае необходимо следовать определенным правилам и нормативам и по ним выбирать возможные размеры и высоту для трубы дымохода.

Затем необходимо сложить оголовок. После завершаем все работы установкой флюгарки или колпака.

Как видите, построить дымоход из кирпичей своими руками для газового или твердотопливного котла вполне можно. На видео ниже представлена подробная схема всех выполняемых работ.

Видео:

Дымоход для бани

Требования к системе дымоотвода для бани особые. В данном случае, требуется не только правильно его установить, но также и дополнительно утеплить (с помощью какого материала выбирать уже вам).

Расценки на топливо постоянно растут, а потому дополнительное утепление поможет сэкономить денежные средства.

Перечень полезных советов поможет вам правильно установить систему дымоотвода в бане и повысить эффективность ее работы:

Если дымоход от печи или газового котла планируется проводить не в частном доме, а в бане или сауне, то необходимо не просто сделать теплоизоляцию, но еще и как следует утеплить имеющиеся перекрытия.

Поверхность стен дополнительно защитить огнеупорными листами (лучше взять металл).

Если нет возможности утеплить помещение, то как вариант можно установить в дымоход специальные сетки (для их производства используют огнеупорный металл) и разместить на них обычные камни.

Разогреваясь, они будут выделять дополнительное тепло, столь важное для бани.

Также можно установить регулятор интенсивности горения, который поможет варьировать необходимую температуру.

Часть дымохода, находящуюся на крыше бани, также необходимо утеплить (для этого подходит кровельная отделка или кладка из облицовочного кирпича).

Утеплить дымоход для бани крайне важно, ведь это поможет сохранить в помещении тепло, столь необходимое для парилки.

Ремонт дымохода

Своевременный ремонт дымохода очень важен. Он помогает исправить проблемы и недочеты в работе системы дымоотвода.

В основном ремонт требуется, когда дымоход изначально положен неверно, или кирпичи начали разрушаться от времени или внешнего воздействия.

Если кирпичная труба начала разрушаться под воздействием конденсата или отработанных материалов горения, поднимающихся из печи, то нет необходимости сразу заменять трубу или проводить сложный ремонт.

Можно просто гильзовать кирпичную кладку, используя металл.

В данном случае внутри дымоотвода, к его стенкам прикрепляют металлические листы (как правило, это нержавеющая сталь).

Видео:

Пространство между сталью и кирпичом заполняют изолирующими негорючими материалами.

Металл позволяет при этом утеплить кладку и избежать траты бюджета на дорогостоящий ремонт (расценки на ремонт дымоотводов у профессионалов просто зашкаливают).

Кирпичный дымоход для газового котла



Вступление

Кирпичный дымоход для газового котла понятие условное. Сам по себе кирпич неприемлем для газового канала. Конденсат, который характерен для дымохода, быстро разрушает кирпич. В доме кирпичный дымоход набирает влагу, которая передается на примыкающие стены. Кирпичный оголовок дымохода со временем просто рассыпается.

Кирпичный дымоход для газового котла — особенности

Для решения проблемы непрочности кирпича и его разрушение от влаги конденсата есть простой способ. Кирпичный дымоход должен быть загильзован. То есть внутри кирпичной кладки дымохода, сам дымоход нужно сделать в металлической трубе. Причем трубу нужно взять из нержавейки.

Часто в качестве альтернативы трубе из нержавеющей стали выбирают асбестовую трубу, металлическую трубу, стальную оцинкованную трубу, трубы из фуранфлекса, но все они имеют недостатки, которые не стоит скрывать кирпичной кладкой.

Недостатки дымоходов

Асбестовый дымоход

Асбестовый дымоход стоит недорого, однако:

  • Его трудно подключить к котлу, Нужен люк для прочистки и отводчик конденсата, что в асбестовой трубе сделать проблематично.
  • Дымоход из асбеста тяжело монтировать из-за большого веса;
  • Стыки труб в дымоходе трудно сделать герметичными;
  • И последнее, асбест хорошо впитывает конденсат, а при повышенных температурах, часто асбестовые трубы лопаются.

Стальные и стальные оцинкованные трубы

Стальная труба и стальная оцинкованная труба, «запертая» в кирпичную кладку быстро ржавеет от конденсата, что значительно уменьшает срок службы дымохода (стальная труба — 2-3 года/ оцинкованная труба 3-4 года).

Фуранфлекс достаточно новый материал и еще не так популярен для гильз дымохода в кирпичной кладке.

Поэтому в кирпичный дымоход закладываются гильзы из нержавеющей стали в качестве фактического дымохода. Вне кирпичной кладки дымоход из труб нержавеющий стали делают в виде сэндвичей (одна труба в другой).

Выводы статьи

  • Дымоход для газового котла из кирпича нежелателен;
  • При желании сделать кирпичный дымоход, из кирпича делают лишь шахту дымохода, закладывая дымоход из труб из нержавеющей стали.
  • Уклон вертикального дымохода не более 30° на 1 метр;
  • К котлу дымоход подключается через тройник с карманом 25 см, люком для прочистки и отводчиком конденсата.

©Obotoplenii.ru

Другие статьи раздела: Газификация дома



Дымоходы и их разновидности для твердотопливных котлов: Делаем правильный выбор.

Дымоход — важная часть системы отопления. Главное назначение дымохода состоит в удалении в атмосферу продуктов сгорания топлива. Дымоход создает тягу, под её действием в топке образуется воздух, который необходим для горения топлива, а из топки удаляются газы дыма. Дымоход должен создавать условия для полного сгорания топлива и отличную тягу.

И ещё он должен быть надёжным и долговечным, удобным для монтажа и прочным. И поэтому выбрать неплохой дымоход не так просто как нам кажется.

Дымоходы могут разделяться по форме сечения. Они бывают прямоугольными, квадратными или круглыми.

Дымоходы круглого сечения оказываются более эффективными благодаря лучшей динамике движения воздуха, поэтому используются гораздо чаше.

Дымоходы различаются по материалу изготовления и конструкции. Они изготавливаются из кирпича, черной и нержавеющей стали, керамики.

Кирпичный дымоход

Кирпич — самый традиционный материал, который используется для дымоходов печей на дровах или каминов. Но для дымохода подойдет не каждый вид керамического кирпича, а силикатный кирпич и вовсе нежелательно использовать для дымоходов, так как он плохо переносит воздействие высоких температур. Но если сравнивать с другими дымоходами то кирпичный обойдётся дешевле. Кирпичный дымоходКирпичный дымоход прекрасно впишется в архитектурный облик любого дома, но этот вид дымоходов имеет много недостатков.



Кирпичные дымоходы очень тяжелы, громоздки и не очень долговечны. Кирпичные дымоходы не плохо подходят для печей на дровяном отоплении, и простых котлов на угле.

Дымоходы, использующиеся в наши дни, сильно отличаются от тех, которые были раньше. Это объясняется тем, что отопительная техника за последние десятилетия сильно изменилась.

Старые котлы имели низкий КПД, работали без автоматического регулирования, у них была высокая температура отходящих газов. В результате этого дымоходы практически никогда не остывали, а газы не охлаждались ниже точки росы и как следствие, не разрушали дымоходы.

Современные автоматизированные котельные, устанавливаемые в коттеджах, работают, как правило, на переходных режимах (запуск — нагрев до заданной температуры теплоносителя — остановка — запуск при понижении температуры теплоносителя).

Переходные режимы работы котла вызывают сильное конденсатообразование. Кроме того, современные котлы имеют высокий КПД и как следствие пониженную температуру дымовых газов.

Конденсат (пар, осаждающийся на стенках верхней части дымохода), соединяясь с продуктами сгорания топлива в котле (в газовом котле — СО, СO2, NO, в жидко- и твердотопливных котлах, кроме этого и соединения серы), образует соответствующие кислоты или их смеси. В числе таких кислот — соляная, азотная и серная кислоты.

Эти процессы приводят к разрушению кирпичным дымоходов, образованию микротрещин. Очевидно, что современным котлам нужны современные дымоходы. Можно приспособить и кирпичные дымоходы к современным котлам, для этого делают вставку из нержавеющей трубы, внутри кирпичного.

Дымоходы из толстостенной стальной трубы. Часто устанавливаются для угольных котельных производственных и хозяйственных объектов. Плюс низкая цена. Минус недолговечность, образования конденсата, снижение КПД и долговечности котла. Лучше использовать утеплённые дымоходы. Т.е. железная труба или обкладывается кирпичом или утепляется специальной изоляцией и сверху одевается слой оцинковки.


Современные дымоходы из нержавейки

Из нержавеющей стали, можно разделить на три основных типа: одностенные, двхустенные и коаксильные.

  • одностенные — это труба из нержавейки толщиной 0,5-0,6 мм без утепления. Такие трубы, как правило, используют для размещения внутри кирпичных каналов.
  • двустенные — состоящие из двух слоёв металла и слоя утеплителя, находящегося между ними. Двусхтенный дымоход может использоваться не только внутри, но и снаружи здания.
  • коаксиальные -представляющие собой не только дымоход, но одновременно и трубу для подачи воздуха в котёл.



Дымоходы из нержавеющей стали намного дороже кирпичных, и железных дымоходов, но при этом имеют ряд существенных преимуществ. Они на много легче кирпичных дымоходов, благодаря этому не требуют усиленного фундамента, дымоходы из нержавеющей стали просты в монтаже, устойчивы к коррозии и достаточно долговечны. Некоторые зарубежные производители дымоходов дают до 30 лет гарантии на свою продукцию.

Дымоходы из нержавеющей стали универсальны и подходят к любому топочному устройству, требуют минимум установочной площади, удобны при монтаже. Они могут применяться как при рабочей температуре, достигающей 600° С, так и в отопительных системах с конденсатными котлами, где температура отходящих газов ниже точки росы. Для производства продукции используется высококачественная нержавеющая сталь.

Керамические дымоходы
Широко используются за рубежом, у нас в Сибири пока не нашли применения, из-за дорогой цены и невозможности использования в уже построенных домах.



Чтобы правильно выбрать и рассчитать дымоход необходимо учитывать: требуемую тягу, высоту, геометрию и архитектурные особенности дома, проходной диаметр дымохода, условия крепления к несущим конструкциям. Сегодня строительство дымохода без учета особенностей работы котлов — признак не профессионализма.

Высота и площадь сечения дымового канала напрямую зависят от вида топлива и мощности котла. Помимо этого, приходится учитывать различные особенности действия отопительных агрегатов. Так, некоторые котлы оснащены дымососами.


Заканчивая наш разговор о дымоходах хочется отметить, что правильно выбранный и смонтированный дымоход, будет служить вам долгие годы и экономно расходовать ваше топливо и дарить вам тепло и уют.

Наша компания представляет на Красноярском рынке дымоходы двух производителей Ferrum и CRAFT. С их ассортиментом Вы моежете ознакомиться в нашем каталоге.

Поделиться в соц. сети:

Подробное руководство по строительству дымохода

За последние 10-20 лет в промышленности строительных материалов был достигнут большой прогресс в разработке новых материалов и технологий. В результате современные дома обычно лучше удерживают тепло. Изменились и привычки топления — топятся реже, в зависимости от погоды, даже не каждый день. Кроме того, были потеряны или изменены навыки возбуждения и мудрость. Вместо сухих дров люди используют в своих новых каминах недостаточно просушенные бревна.В худшем случае они думают, что могут сжечь все, что загорается в их дымоходе. Кроме того, все нагревательные устройства претерпели полную технологическую модернизацию, цель которой — эффективность. Есть экономичные твердотопливные котлы, пеллетные котлы, газовые и масляные котлы. Выбор широк, и он увеличивается с каждым годом.

Силикатный камень — атмосферостойкий и очень прочный строительный материал. В Эстонии принято строить часть дымохода на крыше i.е. колпак дымохода из силикатного кирпича, так как он более устойчив к погодным условиям, чем обожженный глиняный кирпич. Поскольку головка дымохода является частью дома, которая должна выдерживать самые суровые климатические и температурные условия, для обеспечения долговечности дымохода необходимы следующие правила:

  1. Дымоход должен быть закрыт металлической или бетонной заглушкой, которая со всех сторон должна быть на 50 мм шире дымохода.
  2. Вентиляция дымохода находится в прямой зависимости от конструктивного состояния кирпичного дымохода, поэтому плохая вентиляция плохо построенного дымохода приводит к снижению температуры дымовых газов, что, в свою очередь, создает больше конденсированной воды.Вот почему при ремонте канавки дымохода следует использовать металлическую гильзу (см. Раздел из книги Korstna ja küttekolde müürimine в конце этого руководства). Вентиляция дымохода ухудшается из-за герметичности здания и естественного износа дымохода, используемого долгое время. Ремонт фасада и смена окон / дверей, если в здании не предусмотрена принудительная вентиляция, вызывают ухудшение вентиляции в дымовой трубе. Для этого рекомендуется оставить вентиляционные отверстия во внешней стене, которые можно регулировать, чтобы обеспечить поступление большего количества кислорода в здание и улучшить горение.
  3. Дымоход и камин должны быть спроектированы и изготовлены таким образом, чтобы температура на выходе дымовых газов не была ниже 100˚C.
  4. Когда жидкое топливо (нефть, газ и т. Д.) Используется в качестве топлива в котле, температура дымовых газов будет ниже 100 ˚C. Из-за низкой температуры дымовых газов и большого количества воды в дымовых газах жидкость начинает конденсироваться в области дымохода. Конденсат (раствор серной кислоты SO₂, SO₃) вызывает коррозию и начинает активно разрушать дымоход.Поэтому все производители жидкотопливных котлов рекомендуют использовать кислотоупорные трубы (из нержавеющей стали или керамики) в дымовых трубах жидкотопливных котлов.
  5. При отоплении здания зимой большие перепады температур в головке дымохода создают ситуацию, когда влага выталкивается изнутри дымохода к более холодным поверхностям — наружу. Этот процесс высыхания занимает — в случае камня 120 мм и шва -3-6 месяцев. Это увеличивает концентрацию влаги в дымоходе.После этого ночной мороз довольно быстро охлаждает дымоход после топки камина, и влага на внешней стороне дымохода, а также в камне и в швах кристаллизуется (появляются кристаллы льда). Появление льда вызывает увеличение объема, что, в свою очередь, создает внутреннее напряжение. Из-за внутренних напряжений силикатные кирпичи начинают трескаться сверху или раскалываются через 120-миллиметровый камень. Поэтому в нашем климате к началу сентября рекомендуется строить дымоход.
  6. Для топки следует использовать только сухую древесину с влажностью до 20%.
  7. При строительстве дымохода необходимо руководствоваться стандартом пожарной безопасности конструкций EVS 812-3: 2007 и Законом о пожарной безопасности. Новый Закон о пожарной безопасности вступил в силу 1 сентября 2010 года, и одна из его основных поправок касается домовладельцев. В соответствии с частями 11 (4) и 11 (5) в жилых домах с одной квартирой, дачных домиках, садовых домиках, фермерских домах и небольших постройках печь, камин или дымоход и соединительный дымоход должны очищаться не реже одного раза в пять лет лицо, имеющее профессиональный сертификат трубочиста и которое подготовит юридический акт о техническом состоянии и безопасности системы отопления.Вы можете узнать больше от Riigi Teataja и проверить профессиональную сертификацию трубочистов на http://www.kutsekoda.ee/et/kutseregister/kutsetunnistused.
  8. В Эстонии обычной внешней отделкой дымоходов является силикатный кирпич. Необходимо установить кислотостойкую нержавеющую сталь втулку в дымоход. Силикатный фасад дымохода должен быть выполнен с использованием прочного цементного раствора (T100 / 300). Верх дымохода защищен крышкой из оцинкованной или окрашенной листовой стали или уклоном из цементного раствора (см. Раздел из книги Ehitustööd в конце руководства).В заключение — силикатный камень подходит для использования в качестве строительного материала снаружи дымохода и не должен контактировать с кислыми конденсатами (в соответствии со стандартами EVS-EN 771-2: 2011 и EVS 812-3: 2007). Вот почему необходимо использовать втулку из кислотостойкой нержавеющей стали. Чтобы добиться качественного и долговечного результата, проконсультируйтесь с компетентными установщиками отопительного оборудования, гончарами, строителями, проектировщиками дымоходов и каминов и соблюдайте действующие строительные нормы и стандарты.

Полезно знать:
Раздел 41 Закона о строительстве — работа подрядчиков в области строительных работ

(1) Получить разрешение на выполнение строительных или проектных работ, проведение обследований участка или энергетических аудитов, надзор со стороны владельцев или экспертную оценку проектной документации здания или экспертную оценку строительных работ, выдачу сертификатов энергоэффективности и участие в управлении проектами лицо должно быть предприятием, как определено в Торговом кодексе, и лицо должно:

1) зарегистрировано в регистре хозяйственной деятельности (далее — реестр), и

2) иметь соответствующие правоотношения с уполномоченным лицом, указанным в статье 47 настоящего Закона (далее — уполномоченный специалист), или, если лицо является индивидуальным предпринимателем, оно должно иметь полномочия действовать в качестве уполномоченного специалиста .

Подробнее: https://www.riigiteataja.ee/akt/110032011005

Раздел 9 Закона о пожарной безопасности — Строительство и установка твердотопливных отопительных приборов, дымоходов и подводящих дымоходов

(1) Печи на твердом топливе, камины, кухонные плиты или другие тепловые устройства (далее печи, камины или кухонные плиты), а также дымоходы и соединительные дымоходы могут быть построены гончаром при наличии профессионального сертификата гончара, занимающегося профессиональной и хозяйственной деятельностью.
(2) Лица, не имеющие профессионального сертификата гончара, могут также построить или установить печь, камин или кухонную плиту, а также дымоход и соединительный дымоход в одноквартирных жилых домах, дачных домиках, садовых домиках, фермерских домах и небольших зданиях для собственного использования. соблюдая требования при строительстве систем отопления.

Подробнее: https://www.riigiteataja.ee/akt/13314859

Знаки неисправности дымохода:

  • внешняя поверхность дымохода осыпается
    · отопительное устройство пропускает дым
    · отсутствует надлежащая вентиляция
    · вы можете заметить крошки камня или раствора в люке для сажи
    · швы пустеют
    · внутри есть смола стены дымохода
    · смола выдавливается из стыков
    · верх дымохода ломается
    · снаружи дымохода трещины

Артикул:

1) «Ahjud, pliidid, kaminad» Арво Вески
2) «Pottseparaamat» Прийт Аун
3) Издательство «Korstna ja küttekolde müürimine» Ehitame
4) «Ehitustööd» Арво Вески
1443 5): EVS-EN 2006 Корстнад.Üldnõuded
6) EVS 812-3: 2007 Ehitiste tuleohutus Osa 3: Küttesüsteemid
7) EVS-EN 771-2: 2011 Müürikivide spetsifikatsioon. Оса 2: Silikaatmüürikivid

Чертеж дымохода из силикатного кирпича

определений слов очага

определений слов очага

Глоссарий Common Hearth и термины нагрева — наша благодарность Aladdin Steel, Majestic, Temco и другим кто внес свой вклад в этот список.
Присылайте новые слова на [адрес электронной почты защищен]
| Вернуться к конкретной информации | Назад к дайджестам вопросов | Вернуться на главную страницу HearthNet |

ПОГЛОЩЕНИЕ — Сумма воды, которую кладка впитает при полном погружении в холодную или кипяток в течение заданного времени.Сумма абсорбции выражается как процентное увеличение веса.

СКОРОСТЬ ПОГЛОЩЕНИЯ — Вес воды, поглощаемой кладкой (обычно кирпичом) за одну минуту.

АКСЕЛЕРАТОР — Материал добавлен в раствор для ускорения схватывания.

АКТИВНЫЙ СОЛНЕЧНЫЙ НАГРЕВ — Косвенное солнечное отопление; солнечное тепло циркулирует механически (насосом или вентилятор) от солнечных коллекторов за пределами здания.

ADD-ON — Цельный топливная печь или котел, который разделяет систему распределения тепла и связывает элементы управления с существующим обычным топливным устройством.

РЕГУЛИРОВОЧНЫЙ ВИНТ — Часть регулятора давления, используемая для регулирования давления газа. Только должно быть установить с манометром или манометром.

АФУЭ — годовое топливо эффективность использования Рейтинг AFUE — это мера того, сколько каждого доллара (или единиц) топлива, сжигаемого вашим прибором, идет на обогрев вашего дома. Электрическое отопление (лучистое) почти на 100% эффективно, так как нет потерь в дымоходе. Однако печи нагревают и нагревают дымоход.Этот все фигурирует в AFUE.

AIR CONTROL — См. Управление воздухозаборником.

ИНФИЛЬТРАЦИЯ ВОЗДУХА — Обычно попадание воздуха в дом через небольшие щели или щели присущи к структуре. Влияет на разницу температур внутри и за пределами конструкции, и факторы давления воздуха (например, ветер, работа твердотопливных приборов или электрических приборов, таких как вентиляторы).

ВПУСКНОЙ ВОЗДУХ — проектируемые отверстия для входа воздуха для горения при контролируемом горении, твердое тело устройство сжигания топлива.

КОНТРОЛЬ ВПУСКА ВОЗДУХА — Средство регулирования количества воздуха, поступающего в воздухозаборник. Также называется воздушным контролем.

ПОДАЧА ВОЗДУХА — В целом, воздух, подаваемый в топку твердотопливного котла.

СООТНОШЕНИЕ ВОЗДУХА И ТОПЛИВА — Соотношение воздуха и топлива по массе в твердотопливном приборе. Должен быть отметил, что 1 фунт сухого воздуха занимает объем 13,315 кубических футов при температуре 70 градусов F. Следовательно, 35 фунтов воздуха — типичное количество воздуха, необходимое для сжигания 1 фунт дров в камине занимает 466 кубических футов.

ПЕЧЬ НАДЕЖНАЯ — Печь, в которой можно задушить большой огонь, перекрыв воздухозаборники, в результате в печи остается несгоревшее большое количество топлива.

AIRWASH — Встроенный система во многих новых печах, которая сохраняет дверное стекло чистым.

ALDEHYDES — Класс соединений с отчетливым резким запахом, образующихся при неполном сгорании топливного газа.

ANCHOR BOLT — Резьбовой болт, вставленный в проем залитой кладки (или в верхней части бетонной стены), используемый для деревянный подоконник, балка или другая структурная опора для верхней части стены.

ANDIRONS

УГОЛЬНИК — А структурный железный уголок в форме буквы L, используемый для перемычек для поддержки кирпичной кладки проемы, такие как двери или окна.

ANSI — американский Национальный институт стандартов. Координационная организация федерального национального система стандартов, состоящая из 900 компаний и 200 торговых, технических, профессиональных, трудовые и потребительские организации.

УГОЛЬ АНТРАЦИТ — Каменный уголь с высоким содержанием углерода и низким содержанием летучих веществ (газа и пара).

ПРИБОР — Цельный печь, работающая на топливе, камин, печь, бойлер, водонагреватель или кухонная плита.

РЕГУЛЯТОР ПРИБОРА — Компонент устройства, обычно являющийся частью комбинированного клапана, который поддерживает постоянное давление газа.

ПРИБОР ДЛЯ ДЫМОХОДА — Средства отвода твердотопливного прибора (включая каминные топки) в кладку дымоходы камина; соединитель из нержавеющей стали выходит из прибора к первому вкладышу дымохода из глины.Также называется прямым подключением.

УТВЕРЖДЕНО — Приемлемо в орган юрисдикции

ARCH — Изогнутая конструкционная поддержка через верхнюю часть проема.

ASH — Негорючие твердый продукт сгорания твердого топлива.

ЯЩИК ДЛЯ ЗОНЫ — Емкость под камерой сгорания, которая улавливает и содержит золу до удаления.

ЗОЛОУЛОВИТЕЛЬ — Отсек или емкость за камерой сгорания, которая содержит летучую золу удаление

AUGER — Винтовой или червячное устройство, подобное устройству, которое подает гранулы из бункера (или из чашки устройство) через трубку к горелке.

AUGER MOTOR — Электрический мотор, который вращает шнек.

ОРГАН, ИМЕЮЩИЙ ЮРИСДИКЦИЮ — Организация, офис или физическое лицо, ответственное за утверждение оборудования, установка или процедура.

B VENT GAS — Зарегистрировано, заводская двухслойная металлическая труба для вентиляции приборов с вытяжными колпаками и другие устройства, перечисленные для использования с газоотводным отверстием типа B.

ПЕРЕГОРОДКА — Препятствие устройство или перегородка в твердотопливном приборе, используемом для направления воздуха и тепла.

ПЕРЕГОРОДКА — Перегородка внутри прибора для контроля направления горения воздух, пламя или дымовые газы.

РЕГУЛЯТОР БАРОМЕТРИЧЕСКОЙ ТЯГИ — Устройство, предназначенное для предотвращения чрезмерной тяги в устройстве для сжигания топлива. путем автоматического впуска необходимого количества воздуха в вентиляционную систему. Регуляторы тяги обычно устанавливаются в патрубки дымохода.

БАРОМЕТРИЧЕСКИЙ РЕГУЛЯТОР ТЯГИ — Регулирующее устройство, установленное в патрубках дымохода для предотвращения чрезмерной тяги.Монтажник или оператор установки настраивает регулятор на желаемую тягу, после чего регулятор автоматически подает воздух из помещения в вентиляционную систему для поддержания желаемой тяги.

СТЕНКА ПОДШИПНИКА — Стена, которая поддерживает часть веса здания над собой в дополнение к его собственному масса. В отличие от ненесущей стены.

СИЛЬНЫЕ

BIO-MASS — Возобновляемая органический источник топлива

УГОЛЬ БИТУМНЫЙ — Мягкий уголь с содержанием летучих веществ до 40% и, как следствие, более низким содержанием углерода содержание.

КОТЛ, ГОРЯЧАЯ ВОДА — Устройство центрального отопления для нагрева воды и циркуляции пара или горячей воды в дом по трубам.

КОТЛ ПАРОВОЙ — Паровой котел центрального отопления

НИЖНЯЯ ПОДАЧА — Пеллеты конструкция устройства подачи топлива, которая подает пеллеты из-под или за горелка. Также известен как недокорм и включает боковую подачу.

ПРОРЫВ — Горизонтальный доступ в дымоход для патрубка дымохода.В сборных дымоходах T обеспечивает нарушение. В дымоходах из каменной кладки прорывы — это отверстия, которые следует иметь гильзы или вкладыши из плитки или тяжелой стали.

БТЕ ИЛИ БРИТАНСКИЙ ТЕРМИЧЕСКИЙ UNIT — Единица измерения энергии, равная количеству необходимой энергии. чтобы увеличить температуру фунта воды на 1 градус по Фаренгейту.

ОБРАТИТЬСЯ — состояние дыма или обугленных, тлеющих или горящих гранул в бункере

ГОРЕЛКА — Металл или керамическое устройство в камере сгорания, где топливо и воздух смешиваются и происходит первичное горение.

СКОРОСТЬ ГОРЕНИЯ — Горение скорость, обычно выражаемая в фунтах израсходованного топлива в час.

БУТАН — Бесцветный, нетоксичный газ без запаха; обычно не используется в бытовых приборах.

БАЙПАСНЫЙ ДЕМПФЕР — Термин, конкретно относящийся к подвижной пластине в устройствах для каталитического сжигания древесины. который в одном положении направляет дымовые газы через каталитическую камеру сгорания. На некоторых некаталитических устройствах подвижная пластина, которая перенаправляет и увеличивает время пребывания газов.

CALORIFIC — Энергия Стоимость

КОНСЕРВНАЯ СИСТЕМА — Устройство, окружающее каталитическую камеру сгорания, обычно состоящее из изоляционного мата. и банка или держателя из нержавеющей стали.

ТЕНЬ

ДИОКСИД УГЛЕРОДА — СО2. Бесцветный негорючий газ без запаха, образующийся при полном сгорании углеродистого топлива; не токсичен.

ДИОКСИД УГЛЕРОДА — Газообразный продукт сгорания

ОКИСЬ УГЛЕРОДА — CO.Бесцветный, без запаха, горючий и токсичный газ, выделяемый неполным сжигание углеродсодержащего топлива, что приводит к объединению 1, а не 2 атома кислорода с 1 атомом углерода.

ОКИСЬ УГЛЕРОДА — Токсичный горючий газ, образующийся при неполном сгорании.

КАНЦЕРОГЕННОЕ — Вызывает рак.

ЧУГУННАЯ ПЕЧЬ — Материал, используемый во многих печах. Железо нагревают до жидкого состояния и разливают в формочки, как правило, с декоративными деталями.

КАТАЛИЗАТОР — Вещество который увеличивает скорость химической реакции, не расходясь в процесс. В твердом топливе обычно используются драгоценные металлы палладий и платина. Наносится на слой покрытия каталитической камеры сгорания.

КАТАЛИТИЧЕСКОЕ СГОРАНИЕ — Устройство, предназначенное для повышения эффективности сгорания за счет снижения количества дымовых газов температуры возгорания. Состоит из субстрата, покрытия, катализаторов и консервов. система.

CHASE — Структура построены вокруг дома и закрывают части дымохода снаружи дома.

ДЫМОХОД — Часть системы вентиляции, через которую дымовые газы выводятся наружу и которыми защищены проникающие горючие поверхности; преимущественно вертикальный шахта, в которой находится хотя бы один дымоход, конструкция которого обеспечивает естественную проект.

ПРОРЫВ ДЫМОХОДА — Средство отвода твердотопливного прибора в дымовые трубы каменных каминов; то соединитель дымохода проходит через стенку дымохода внутрь дымохода лайнер с помощью наперстка или одобренного проходного устройства.

КОЛПАК ДЫМОХОДА

ОБЪЕМ ДЫМОХОДА — Максимальная безопасная вентиляция дымохода, чаще всего выражаемая в терминах расхода топлива подключенными приборами (в британских тепловых единицах в час), но более фундаментально связано с массовым расходом (например, фунтов в минуту) дымохода газ, который будет течь в дымоход при заданных условиях температуры и барометрическое давление.

СОЕДИНИТЕЛЬ ДЫМОХОДА — Часть вентиляционной системы между прибором и дымоходом.Обычно называется дымоход. В качестве соединителей дымохода обычно используется дымовая труба. Некоторые приборы не имеют разъемов, потому что дымоход подключается непосредственно к прибору. (например., много сборных каминов).

ДЫМОХОД ПОЖАР — Сжигание отложений сажи / креозота в дымоходе или дымоходе.

ЛАЙНЕР ДЫМОХОДА — Обычно это жаропрочная глина круглой или прямоугольной формы, подкладывающая интерьер. кладка дымоходов. Хотя это и не признается многими строительными нормами, другие материалы такие как дымоход из нержавеющей стали и промышленная сталь с покрытием из эмалированного фарфора дымоходы можно использовать как вкладыши.

ХЛОРИД — Форма А соли, проверенной на соответствие стандартам Pellet Fuel Institute (PFI).

ЦИРКУЛЯЦИОННЫЙ КАМИН — Камин с многослойной конструкцией вокруг топки, позволяет воздуху циркулировать между стенами, нагреваться и попадать в дом напрямую или через короткие воздуховоды.

ПЕЧЬ ЦИРКУЛЯЦИОННАЯ — Также см. Циркулирующий камин. Печь с наружным домкратом (обычно листовая металл) за пределами основной конструкции с отверстиями внизу и вверху или рядом с ними чтобы воздух мог циркулировать между корпусом печи и ее рубашкой.Для целей Для определения безопасных зазоров циркуляционная печь должна быть полностью закрыта рубашкой. со всех четырех сторон, в том числе у люков и наверху.

CLEAN-OUT — Открытие у основания камина для уборки золы.

ВЫХОДНАЯ ДВЕРЬ — Предусмотрены средства закрытия и закрытия проема для осмотра и снятия. креозота и других отложений в дымоходах; должны быть хорошо защищены от проникновения воздуха.

ЗАЗОРЫ — Минимум расстояние, состоящее только из воздушного пространства, которое должно поддерживаться между источник тепла, такой как прибор или вентиляционное отверстие, и горючие поверхности.

КЛИНКЕР — подобный лаве скопление расплавленной золы и кремнезема, которое блокирует впуск воздуха для горения в горение горшок.

КИРПИЧ КЛИНКЕР — Очень твердый обожженный кирпич, форма которого искажена или вздута из-за почти полного стеклование.

ХОЛОДНЫЙ СПАС — Необогреваемый конец термопары / термобатареи.

КОМБИНИРОВАННЫЙ КЛАПАН — Газовый клапан, совмещающий в себе функции управления; обычно состоит из газового ручного клапана сборка; система пилотного аварийного отключения, мембранный клапан, регулятор давления газа, и оператор клапана.

ГОРЯЧИЙ МАТЕРИАЛ — Материал, изготовленный из дерева, прессованной бумаги, растительных волокон или покрытых им, или другой материал, который будет воспламеняться и гореть, применительно к смежным материалам к или в контакте с тепловыделяющими приборами, соединителями дымоходов, паром и трубы горячего водоснабжения и воздуховоды теплого воздуха. Такой материал считается горючим. даже если они огнестойкие, обработанные антипиреном или оштукатурены.

ГОРЕЛКИ — (применительно к стенам, полу и потолку с учетом зазоров дровяной печи для безопасности).Изготовлен из дерева, бумаги, натурального или синтетического материала или покрыт им. волокнистая ткань, пластик или другой материал, который воспламеняется и горит, будь то пламя проверенные или нет, оштукатуренные или нештукатуренные. Горючесть — относительная концепция. Это определение адаптировано из определения глоссария буклетов NFPA. терминов, касающихся теплогенераторов.

СГОРАНИЕ — процесс горения или окисления, сопровождающийся нагреванием. Когда достаточно быстро, также сопровождается светом.

ВЕНТИЛЯТОР ВОЗДУХА — Электродвигатель и рабочие колеса, подающие воздух для поддержки сгорания топлива в котле для ожога. Может располагаться впереди (вверх по потоку) горелки и доставлять воздух под положительным давлением или после (после) горелки и подавать воздух под отрицательным давлением. Обычно обеспечивает принудительное удаление побочных продуктов. горения через систему вентиляции, но может обеспечивать только воздух для горения.

КАМЕРА СГОРАНИЯ — Зона, где происходит смешивание воздуха для горения и топлива.Включает горелку, огнеупор панели и дверь со стеклом.

ЭФФЕКТИВНОСТЬ СГОРАНИЯ — Процент от общей энергии израсходованного топлива превращается в тепло в огне.

КОЭФФИЦИЕНТ СГОРАНИЯ — Необходимое количество воздуха, которое необходимо смешать с 1 кубическим футом газа, чтобы горение.

КОМПРЕССОРНАЯ СТАНЦИЯ — Место, где давление природного газа увеличивается до его продолжения дальше по трубопроводу.

CONDUCTION — Прямой передача тепла от одного материала к другому.

ПУЛЬТ УПРАВЛЕНИЯ — Интегрированная твердотельная схема, которая контролирует и синхронизирует топливо, сгорание подача воздуха и конвекции воздуха.

ПАНЕЛЬ УПРАВЛЕНИЯ — Содержит переключатели, шкалы, световые индикаторы и, возможно, регулировочные винты для управление прибором.

КОНТРОЛИРУЕМОЕ ГОРЕНИЕ — Полное сгорание топлива с устойчивым пламенем при подаче топлива и воздуха с надлежащей скоростью.Контраст со взрывом.

КОНТРОЛИРУЕМОЕ ГОРЕНИЕ ПРИБОРЫ — Приборы на твердом топливе с относительно плотным уплотнением. Количество воздуха, поступающего в воздухозаборник, таким образом, скорость горения в топке определяется оператором контролируется.

КОНВЕКЦИЯ — передача тепла за счет циркуляции жидкости (воздуха или воды), вызванная перепады температуры (а значит, и плотности).

ПОВАРНАЯ ПЕЧЬ — Дерево или угольный прибор с закрытой топкой, предназначенный в первую очередь для приготовления пищи и включает в себя духовку.

КОПИНГ — Кладка шапка поверх стены или мола; облицовка стен.

КОРРОЗИЯ — естественный процесс распада металла. Это ускоряется повторным нагреванием и охлаждением.

CREOSOTE — Дымоход и отложения печных труб, образующиеся в виде конденсированного древесного дыма (включая пары, деготь и сажа). Креозот часто изначально жидкий, но может высыхать или пиролизоваться до чешуйчатая или твердая форма. Тлеющее дерево (или уголь) — главный источник креозота.

ДЕМПФЕР — Клапан, обычно подвижная или вращающаяся пластина для управления потоком воздуха или дыма и тяга.

ДЕКОРАТИВНЫЙ ГАЗОВЫЙ ПРИБОР В КАМИНЕ С ВЕНТИЛЯЦИЕЙ — Автономное автономное сжигание топливного газа прибор предназначен для установки только в вентилируемом камине и чей основной функция заключается в эстетическом воздействии пламени. Газовые печи, которые перечислены в соответствии со стандартом ANSI Z21.60, включая комплекты регистрации газа.

ТОЧКА РОСЫ — температура, при которой жидкая вода образуется из пара.

DIAPHRAGM — Деталь регулятора давления, который реагирует на изменения давления газа для поддержания постоянное исходящее давление.

ДИЭТАНОЛАМИНОВАЯ ОБРАБОТКА — Химический процесс удаления сероводорода и диоксида углерода из газ. Облегчение газа.

ПРЯМОЕ ЗАЖИГАНИЕ ИСКРЫ — Тип системы прерывистого зажигания, при котором газ воспламеняется напрямую на основной горелке с помощью искры.

DIRECT VENT — Метод вентиляционного устройства, при котором весь воздух для горения поступает непосредственно из внешняя атмосфера и все дымовые газы отводятся непосредственно наружу Атмосфера.

DIRECT VENT — Выхлоп система для газовых каминов, которая может быть вызвана силой или силой тяжести. Нет полной высоты дымоход обязателен.

НАПРАВЛЯЮЩАЯ ВЫТЯЖКА — Часть пилотной горелки, которая направляет пламя на контрольное устройство и затем через главную горелку.

ДИСТИЛЛЯЦИЯ — Отделение твердых частиц и жидкостей от газов путем нагревания. Метод извлечение СУГ из влажного природного газа.

БЫТОВАЯ ВОДА — Вода проходила через дом к выходам раковины, душа и ванны.это предположительно питьевая, в отличие от технической воды.

ПРЕДОХРАНИТЕЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ ВНИЗ — Функция на газовых плитах, предназначенная для автоматического отключения плиты если в дымоходе есть нисходящий поток.

DRAFT — Отличие по давлению воздуха на той же высоте между внутренней и внешней стороной дымоход, соединитель дымохода или прибор. Термин черновик также иногда используется для обозначения скорости потока воздуха для горения в устройство для сжигания топлива, или скорость потока дымовых газов.

ТЯГА — А устройство, встроенное в прибор или сделанное частью дымохода или вентиляционного патрубка из устройство, предназначенное для (1) обеспечения быстрого выхода дымовых газов в в случае отсутствия тяги, обратной тяги или остановки за пределами вытяжного кожуха; (2) предотвратить обратная тяга от попадания внутрь прибора; и (3) нейтрализовать эффект стека воздействие дымохода или газоотводчика на работу прибора. Также известен как отклонитель тяги.

DRIP — В газовом трубопроводе, тройник для сбора конденсата из газов.Установлены так, чтобы они могли провести обслуживание по удалению конденсата. Также известен как капельница.

ЭФФЕКТИВНОСТЬ — процент тепла, поступающего в комнату, а не в дымоход. 70–80% КПД оптимален.

КОЛЕНО (СОЕДИНИТЕЛЬ ДЫМОХОДА) — Часть соединителя дымохода, которая поворачивается или изгибается под углом до 90 градусов. на локоть. Некоторые типы колен регулируются от 90 градусов до 0 градусов. (без изгиба).

ЭЛЕКТРОННЫЙ СНИФФЕР — Устройство, издающее громкий пронзительный шум в очень небольших количествах. некоторых газов.Используется в линиях подачи газа и обнаружении утечек в приборах.

ВЫБРОСЫ — Несгоревшие газы и дым, оставшиеся после сгорания.

ЭМАЛЬ — Постоянный запеченные на термостойкой глянцевой цветной поверхности, используемой на внешней стороне отливки железная печь.

ЭНЕРГОЭФФЕКТИВНОСТЬ — Процент от общего содержания энергии потребляемого топлива, который становится полезное тепло в доме.

EPA, ФАЗА I И II — Стандарты Агентства по охране окружающей среды на выбросы твердых частиц для твердого топлива печи, предназначенные для уменьшения загрязнения.Реализован в 1988 г. (этап I) и 1990 г. (Фаза II).

ПОЛОЖЕНИЯ EPA — Государственное регулирование дровяных устройств, обязывающее продавать продукцию после 1 июля 1992 г. выделять не более 4,1 грамма твердых частиц в час для установок с каталитическим нейтрализатором и не более 7,5 граммов для некаталитических агрегатов единицы.

ЭКВИВАЛЕНТНАЯ ДЛИНА ВЕНТИЛЯТОРА — Метод определения размера отвода гранул для отвода избыточного давления системы, учитывающие факторы, влияющие на воздушный поток.

ЭТАН — Углеводород соединение, обнаруженное в природном газе.

ИЗБЫТОЧНЫЙ ВОЗДУХ — Воздух в топке или топке твердотопливного прибора, который не используется в реакции горения (и выхлопы через систему вентиляции).

УДЛИНИТЕЛЬ — Соединение или разделение между различными материалами, имеющими разное расширение ставки, как между бетонным полом и основанием колонны или стеной. Наполнитель помещается в стык. Этот термин используется в отношении строительных блоков из кирпича.

ВЗРЫВ — Быстрый горение с неправильным расходом воздуха и топлива; не под контролем и с чрезмерным давление.

ЗАВОДСКИЙ КАМИН — Сборная металлическая топка и дымоход, обычно называемый нулевым оформление. Состоит из перечисленных изготовленных компонентов, которые собраны в в соответствии с условиями листинга сформировать готовый камин.

ДЫМОХОД НА ЗАВОДЕ — Дымоход, полностью состоящий из перечисленных изготовленных компонентов, спроектирован собираться как единая система в соответствии с условиями листинга.

FINES — Малый, пылеобразные частицы, образующиеся в процессе производства гранул и при разрыве вниз при транспортировке и погрузке-разгрузке

ПОЖАРНАЯ КАМЕРА — См. Firebox

ОПАСНОСТЬ ПОЖАРНОЙ УСТОЙЧИВОСТИ — Время, в течение которого материал выдержит без воспламенения пламя и нагрев как указано в коде и конкретных условиях испытаний.

FIREBACK

FIREBRICK — Кирпич способны выдерживать высокие температуры, например, в печах, печах и котлах.Различные виды огнеупорного кирпича имеют разные температурные пределы.

FIREBRICK

FIRECLAY — Вид из глины, способной выдерживать высокие температуры, сохраняя свой первоначальный форма и размер; шамотные изделия устойчивы к коррозии, размягчению и растрескивание. NFPA рекомендует, чтобы облицовка дымохода из шамота была устойчивой к коррозии, размягчение или растрескивание дымовых газов при температуре до 1800 градусов F. Используется для облицовки дымоходов кладки дымоходов.

КАМИН — Ан кожух, открытый спереди для сжигания топлива. Камины на твердом топливе могут содержать и вентиляционные газовые дрова или каминные топки. Газовые камины металлические приборы открытый спереди и содержащий наборы искусственных бревен.

КАМИННАЯ ВСТАВКА — Твердотопливный прибор, предназначенный для частичной или полной установки в топку. кирпичного камина, и который выходит в дымоход камина посредством полной перебазировки или применения методов дымохода.

КАМИННАЯ ПЕЧЬ — Комнатный отопительный прибор на твердом топливе отдельно стоящий, работающий от его топка открыта или закрыта для комнаты. NFPA и большинство кодексов используют термин Комнатная печь-каминная печь комбинация для каминной печи, и используйте термин каминная печь для обозначения агрегата без дверей, имеющего топку. всегда открыт для комнаты.

КАМИН, НУЛЕВОЙ ЗАЗОР — Металлический камин заводского изготовления многослойной конструкции, обеспечивающий достаточной теплоизоляции и / или воздушного охлаждения, чтобы основание, спинка и в некоторых случаях стороны, можно безопасно разместить в непосредственном контакте (нулевой зазор) с горючими полы и стены.

FIRESTOP — негорючий барьер, часто металлический, помещенный для перекрытия воздушного пространства между внешними стенами дымовые трубы и окружающие горючие материалы; служит для противодействия распространению огня между этажи строения.

FLAGSTONE — Натуральный плоский камень, используемый в проходах и каминах. Один камень — это флаг.

УДАР ПЛАМЕНИ — Удар пламени по объекту, например, удар пламени о каталитический камера сгорания.

УПРАВЛЕНИЕ ПЛАМЯ — Средство для перекрытия газа при отсутствии пламени при электронном зажигании системы. Переменный ток, подаваемый на электрод, попавший в пилотную или пламя горелки выпрямляется или переключается на постоянный ток для питания регулятора модуль, поддерживающий поток газа до тех пор, пока пламя не погаснет.

ПРЕДЕЛЫ ВОСПЛАМЕНЯЕМОСТИ — Минимальное и максимальное количество топлива (выраженное в процентах) в смесь воздуха и топлива, в которой может происходить горение.

FLASHING — Лист металл или пластик, используемый при разломах здания, куда может просочиться вода. Мигает проходит под строительным материалом, чтобы создать барьер.

ЗАЩИТА ПОЛА — Негорючие материалы заданных размеров, толщины, материала и проводимости размещен под твердотопливным прибором; требуется выходить за пределы четырех сторон прибора. Служит для защиты горючих поверхностей пола и каркаса. отличается от очага.

ЗАЩИТА ПОЛА — Негорючие материалы заданных размеров, толщины, материала и проводимости размещен под твердотопливным прибором; требуется выходить за пределы четырех сторон прибора.Служит для защиты горючих поверхностей пола и каркаса. Отличается от очага.

ДЫМОХОД — Проход в дымоходе для отвода дымовых газов в атмосферу

ОШЕЙНИК ДЫМОХОДА — часть твердотопливного прибора, к которой присоединяется патрубок дымохода. Дымоход диаметр или размер хомута рассчитаны изготовителем устройства таким образом, чтобы обеспечить выход газов из приборов.

ДЫМОХОДНЫЕ ГАЗЫ — газы в действующей системе вентиляции, состоящие из продуктов сгорания плюс любой воздух, смешанный с ними.По сути, синоним дыма и стека газы.

ДЫМОХОД ДЛЯ ДЫМОХОДА — Обычно круглый или прямоугольный рукав из жаропрочной глины (шамота), облицовывающий интерьер кладка дымоходов. Хотя это и не признается многими строительными нормами, другие материалы например

FLY ASH — Ясень что идет вверх по дымоходу, в отличие от золы, которая остается в топке для сжигания топлива.

FOOTING — Поддержка для стены, колонны или опоры.

ФРАКЦИОНИРОВАНИЕ — Извлечение примесей и углеводородов из влажного и природного газа.

ПРИБОР НА СВОБОДНОМ ГАЗЕ — Прибор с комплектом газовых поленьев, имеющий вид твердого тела. топливный прибор, размещенный вдали от стен в жилом помещении.

ОТДЕЛЬНАЯ ПЕЧЬ — Нагревательный прибор обычно на ножках или пьедестале, занимающем площадь примерно равен мягкому креслу.

ПОЛНЫЙ РЕЛИНИНГ — Средство отвода твердого топлива (включая каминные топки) в дымоходы камина; указанный вкладыш выходит из устройства сверху дымохода и включает изоляцию и компоненты в соответствии с условия листинга.Также называется положительным соединением.

ПЕЧЬ — Центральная отопительный прибор, подающий горячий воздух по воздуховодам в дом.

ПРЕДОХРАНИТЕЛЬ — Устройство содержащий элемент, который защищает электрическую цепь путем плавления, чтобы открыть цепь при перегрузке.

ЯСЕНЬ ПЛАВЛЕННЫЙ — Ясень и примеси, такие как диоксид кремния, которые плавятся и слипаются.

ТОЧКА ПРЕОБРАЗОВАНИЯ — Температура, при которой зола и диоксид кремния разжижаются и плавятся вместе с образованием клинкеров.Сильно варьируется в зависимости от состава, особенно от содержания хлоридов.

ГАЗОВЫЙ КРАН В СБОРЕ — Часть комбинированного клапана, представляющая собой многопозиционный конический клапан. чтобы разрешить или перекрыть подачу газа к прибору. Также известен как управление клапанами.

ВСТАВКА ГАЗОВОГО КАМИНА — Газовый прибор, предназначенный для установки внутри существующего камина. Обычно газовые бревна помещаются в металлический кожух, окружающий бревна и крышки. пространство между собой и каминным проемом.

ГАЗОВЫЙ ОТВОД — Открытый устройство пламенного типа, состоящее из горелки и металлической сковороды или подставки смоделированные бревна. Может включать в себя различные тлеющие среды.

ГАЗ ВЕНТ — Завод изготовлена ​​перечисленная система вентиляции, предназначенная для отвода дымовых газов в атмосферу. См. Прямую вентиляцию и вентиляцию типа B.

СТЕКЛЯННЫЕ ДВЕРИ — Б / у с открытым камином для уменьшения сквозняков, когда камин не используется.

СТЕКЛЯННЫЕ ДВЕРИ — Б / у с открытым камином для уменьшения притока воздуха.

РЕШЕТКА — Металл пластина с техническими отверстиями или каркас из металлических стержней, используемых для хранения топлива в дожигания и позволить золе стекать в зольный ящик.

ГРАВИТАЦИОННОЕ ВЕНТ — Тип вентиляции, использующий естественную тягу столба поднимающихся теплых газов. из-за давления окружающего более холодного воздуха.

ЗАЗЕМЛЕННЫЙ — металлическое соединение электрической цепи с землей с помощью воды основной или специальный стержень вбитый в землю

GROUT — Раствор консистенции заливки, используемой для заполнения пустот в кирпичной кладке в строительных единицах или для заполнения между кладкой стен.Жидкий раствор. Изготовлен из портландцемента, извести, заполнителей, и вода.

СЕРДЦЕ — Пол топки, чаще всего используется применительно к каминам. В более общем смысле, фундамент, на котором возводятся костры эстетического и отопительного назначения. Отличается от напольной защиты.

СЕРДЦЕ — Огонь устойчивая поверхность под плитой, часто из кирпича или плитки.

РАСШИРЕНИЕ СЕРДЦА — Негорючая защита пола за пределами камина или плита.Этот термин также иногда используется для обозначения напольного протектора под или около любого бытового прибора для сжигания твердого топлива.

ТЕПЛОВОЙ СРОК (ТЕПЛОВАЯ МОЩНОСТЬ) — Продолжительность времени, в течение которого печь остается горячей после сжигания партии топлива.

РАСЧЕТ ТЕПЛОПОТЕРЯ — Расчет для определения потерь жилья в BTU; факторы включают проводимость через строительных материалов, потерь при инфильтрации воздуха и разницы между фактическими или прогнозируемая наружная температура и желаемая температура внутри дома.Используется для определения необходимой тепловой мощности от отопительного прибора.

ТЕПЛООТВОД — количество полезного тепла, производимого отопительным прибором; выражается в британских тепловых единицах (для твердое топливо и большинство обычных топливных приборов) или ватт в час.

HEAT SHIELD — Относится к негорючему защитному устройству, используемому вокруг приборов, или дымовой трубе.

ЭФФЕКТИВНОСТЬ ТЕПЛООБМЕНА — Процент тепла, выделяемого при пожаре, которое проходит стены прибора и дымохода станут полезным теплом в доме.

ТЕПЛОЗНАЧЕНИЕ — Количество теплового потенциала одного кубического фута газа при сгорании. Также известен как калорифи ценить.

ВЫКЛЮЧАТЕЛЬ ВЫСОКОГО ПРЕДЕЛА — Устройство управления или нормально замкнутый выключатель, отключающий работу любой из двигателей или только двигатель шнека при слишком высоких температурах достигаются путем открытия, чтобы прервать прохождение электрического тока к компоненту (ам).

HOPPER — Контейнер прикрепленный к прибору, в котором топливо, будь то уголь, самородки или древесные гранулы, хранится и из которого топливо подается в горелку.

HOPPER — контейнер вмещает запас топлива

ПЛЕНУ ГОРЯЧЕГО ВОЗДУХА — Установленная к печи камера из листового металла, в которую направляется горячий воздух, и к каким воздуховодам присоединены для подачи горячего воздуха в дом.

ГОРЯЧЕЕ СОЕДИНЕНИЕ — Присоединенный нагретый конец термопары / термобатареи.

ЗАЖИГАНИЕ ГОРЯЧЕЙ ПОВЕРХНОСТИ — Тип электрической (прерывистой) системы зажигания, в которой есть штанга накаливания. нагревается электрическими средствами до температуры около 2500 градусов по Фаренгейту.предоставлять тепло для зажигания газа основной горелки.

СИСТЕМЫ ЗАЖИГАНИЯ — Устройства, которые воспламеняют пилотную горелку или основную горелку.

ТЕМПЕРАТУРА ЗАЖИГАНИЯ — Самая низкая температура, при которой происходит горение. Широко варьируется в зависимости от ссылка на множество горючих газов, самовоспламеняющихся в твердом теле топливный прибор.

НЕПОЛНОЕ СГОРАНИЕ — Неправильная топливно-воздушная смесь или недостаточная температура, приводящая к меньшему чем полное сгорание топлива.Может выделять альдегиды и / или окись углерода.

УВЕЛИЧИТЕЛЬ — Дымоход компонент соединителя, позволяющий переходить от соединителя меньшего размера к большему, наперсток, вкладыш или дымоход.

ИНФРАКРАСНОЕ ИЗЛУЧЕНИЕ — Невидимое и безвредное излучение горячего объекта. Это излучение при поглощении превращается в тепло.

ИЗОЛИРОВАННАЯ ДЫМОХОДНАЯ ТРУБА

КИРПИЧ ИЗОЛЯЦИОННЫЙ — Огнеупорный кирпич с низкой плотностью (высокой пористостью) и низкой теплопроводностью предназначен для использование в печах и печах для их изоляции, снижая тепловые потери.Его проводимость и его емкость для хранения тепла является 1/5 до 1/3, что твердого огнеупорного кирпича.

ИЗОЛЯЦИЯ — Материал который сопротивляется тепловому потоку, используется на кирпичной стене, чтобы помочь предотвратить потерю тепла или тепла прирост.

ПРЕРЫВНОЕ ЗАЖИГАНИЕ СИСТЕМА — Средства зажигания пилотной или основной горелки без использования стоячий пилот или основная горелка без использования постоянного запальника с помощью электронного искры или воспламенение горячей поверхности. Также известен как электронное устройство зажигания.

ОСТРОВ КАМИН — Камин с четырьмя стеклянными стенками для просмотра под любым углом.

СОЕДИНЕНИЯ СОЕДИНЕНИЙ — Незатвердевающие материалы, используемые на трубной резьбе для обеспечения надлежащего уплотнения.

K ЗНАЧЕНИЕ — Указывает количество БТЕ тепла, которое пройдет за один час через один квадратный фут из однородного материала толщиной один дюйм на каждый градус Фаренгейта температуры подъем. Используется при расчете материалов защиты пола и прочности при используется негорючий материал.

KINDLING — Тонкий, сухие дрова, используемые для разжигания огня.

LABELED — Оборудование или материал, идентифицированный как прошедший утвержденную проверку и соответствие производственные и эксплуатационные процедуры.

ИСПЫТАНИЕ УТЕЧКИ — Процедура, обеспечивающая отсутствие неконтролируемого потока топливного газа в газе система трубопроводов и / или прибор.

ПОДЪЕМНОЕ ПЛАМЯ — Нестабильное состояние горелки, при котором пламя поднимается над горелкой или вырывается из нее. порт.

КОНЕЧНЫЙ ВЫКЛЮЧАТЕЛЬ — Биметаллическое устройство, предназначенное для реакции на чрезмерную температуру, вызывая газ поток, который нужно перекрыть.

НЕФТЬ СЖИЖЕННАЯ ГАЗ (СУГ) — Бесцветный, нетоксичный газ без запаха, отделенный от влажного природного газа. газ, легкая нефть и газы нефтепереработки. Состоит преимущественно из следующих углеводороды или их смеси: пропан, пропилен, нормальный бутан или изобутан и бутилены.

ПРОПАН ЖИДКИЙ — Сжиженный углеводородный газ в баллонах для домашнего использования.

В списке — Включено в списке, опубликованном признанной испытательной лабораторией или инспекционным агентством, означает, что оборудование соответствует признанным в стране стандартам безопасности.

ВЫКЛЮЧАТЕЛЬ LOW LIMIT SNAP — Устройство управления или нормально разомкнутый выключатель, который отключает шнек и нагнетатель. двигатели отключаются, если минимальные рабочие температуры не достигаются или не поддерживаются. Также известен как предохранительный диск.

ГЛАВНАЯ ГАЗОВАЯ ГОРЕЛКА — Устройство для окончательной подачи газа или смеси газа и воздуха на камеру сгорания. зона.Состоит из сопла горелки, воздушной заслонки, смесителя и головки горелки.

КОЛЛЕКТОР — трубопровод устройства, подающего газ к отдельным горелкам.

ДАВЛЕНИЕ В КОЛЛЕКТОРЕ — Давление газа между комбинированным клапаном и отверстием горелки.

МАНОМЕТР — Инструмент используется для измерения давления газов.

КАМИНА — Полка над проемом камина. Можно использовать камень, кирпич или дерево.

ЩИТ КАМИНА

УСТАНОВКА ПРОИЗВОДИТЕЛЯ INSTRUCTIONS — Инструкции и рекомендации по правильной сборке, настройке, и установка перечисленного оборудования.

КАМЕННЫЙ ДЫМОХОД — Дымоход построен из кирпичной кладки и огнеупорных глиняных материалов; строительство требования, указанные в кодексе. Также относится к существующим кладочным дымоходам различные конструкции.

ТЯГА МЕХАНИЧЕСКАЯ — отвод воздуха для горения и отвод дымовых газов с помощью электрического воздуходувка

МЕХАНИЧЕСКАЯ БЛОКА ВЫТЯЖКА — Полностью горизонтальная вентиляция через стену продукты под положительным давлением с помощью электровентилятора.Обычно называют как прямой выход, но условия прекращения различаются. См. Прямая вентиляция.

МЕТАН — Главный составляющая природного газа. Химическая формула Ч5.

МИЛЛИВОЛЬТ (МВ) — Единица электродвижущей силы равна одной тысячной вольта.

СМЕСИТЕЛЬ — Компонент основной горелки, где газ смешивается с воздухом. Состоит из лицевой панели миксера, головки миксера, и смесительная трубка (Вентури).

МОБИЛЬНЫЙ ДОМАШНИЙ ПРИБОР — Твердотопливный прибор, специально разработанный в соответствии со стандартами HUD для установка в мобильные дома.Включает наружный воздух для горения, напольные крепления, значительно уменьшенные зазоры и специальные системы вентиляции.

СОДЕРЖАНИЕ ВЛАГИ — Процент веса топлива, состоящего из воды, по сравнению с общим вес воды и древесины при мокром способе; по сравнению с весом топочного сушеного топлива на сухую основу.

МУЛЬТИМЕТР — А устройство, состоящее из одного или нескольких измерителей, используемых для измерения двух или более электрических величины в электрической цепи, такие как напряжение, сопротивление и ток.

МУРИАТОВАЯ КИСЛОТА — Кислотный раствор, используемый для очистки кладки. Раствор соляной кислоты.

НАЦИОНАЛЬНЫЙ КОД ДЛЯ ТОПЛИВНОГО ГАЗА (ANSI Z23.1, NFPA 54) — Стандарт на установку газовых приборов, трубопровод и вентиляция.

ГАЗ ПРИРОДНЫЙ — Бесцветный, легковоспламеняющийся газ, обнаруженный в пористых геологических формациях под землей поверхность. Состоит в основном из метана.

NFPA — Национальный Ассоциация противопожарной защиты, 470 Атлантик-авеню, Бостон, Массачусетс 02210.Независимый некоммерческая организация по пожарной безопасности.

ЗАПАХ — Материал добавляется в природный газ или сжиженный нефтяной газ в небольших концентрациях для придания отчетливо различимого запах. Обычно меркаптаны.

OPACITY — Толщина дыма. Показатель полноты сгорания.

ORIFICE — Открытие в колпачке, штуцере или другом устройстве, с помощью которого поток газа ограничивается и / или контролируется и через который газ отводится либо в пилотную горелку, либо в основную горелку.

ОТВЕРСТИЕ ОТВЕРСТИЕ — Съемная заглушка или крышка с отверстием.

ПЕЧЬ DRY WOOD — Древесина сушилась при 217 ° F до постоянного веса; определяется как имеющий нулевую влажность содержание.

PARGING — Процесс нанесения слоя раствора на кладку, особенно используемую для кладки стены. Также покрытие цементным раствором.

ЧАСТИЦ — Крошечные кусочки конденсируемых углеводородов в твердой или жидкой форме.Основа Нормы выбросов твердого топлива Агентства по охране окружающей среды.

РАЗДЕЛ — The каменная стена, которая должна отделять дымоходы от каменной трубы. Также упоминается как Wythe.

ПЕЛЛЕТЫ — А сжатые, цилиндрическое топливо, получаемое из побочных продуктов древесины (например, от производителя мебели). для использования в специально разработанной печи.

КАМИН НА ПОЛУОСТРОВЕ — Камин, имеющий три стороны стекла.

ПЬЕЗОПИГНИТОР — Устройство, создающее искру зажигания посредством давления на кристалл.

PILOT — Маленький пламя, используемое для воспламенения газа в основной горелке. Может стоять (постоянно горение) или прерывистый (по запросу на тепло).

ПЛИНТУС — Базовый — обычно квадратной формы.

УКАЗАНИЕ — Заполнение раствор в швы кельмой после укладки кладки; начинка разгребаемых швов.

РЕГУЛИРОВКА ДАВЛЕНИЯ ВИНТ — Деталь регулятора давления, расположенная непосредственно под болтом. сверху регулятора.Средства регулировки давления газа на некоторых регуляторах. Примечание: некоторые регуляторы давления не подлежат настройке. Проверить производителей инструкции.

РЕГУЛЯТОР ДАВЛЕНИЯ — Устройство для контроля и поддержания равномерного давления газа на выходе. Служба регуляторы снижают давление природного газа на улице или уменьшают хранение сжиженного нефтяного газа давление в баллоне. Регуляторы бытовых приборов, обычно являющиеся частью комбинированного клапана, уменьшать, регулировать и поддерживать постоянное давление, которое будет использоваться в приборе.

ИСПЫТАНИЕ ДАВЛЕНИЯ — Метод проверки утечек в линии подачи газа перед установкой приложения

ПЕРВИЧНЫЙ ВОЗДУХ — Горение воздух направляется в топку, где находится топливо; поддерживает все этапы сгорание

ПЕРВИЧНОЕ СГОРАНИЕ — Горение массивной древесины и некоторых горючих газов, которое имеет место в той части прибора, где находится древесина. Различие между первичное и вторичное сжигание несколько искусственно.

ПРОПАН — Бесцветный, сжиженный нефтяной газ без запаха, имеющий более высокую теплотворную способность, чем природный газ.

PSI — Фунты давление на квадратный дюйм.

PYROCERAM

PYROLYSIS — Химическая промышленность изменение древесины, угля или других горючих материалов в результате применение тепла. Стадия горения древесины, во время которой молекулы древесины разлагаются в пары и газы древесного масла. Продуктами пиролиза являются газы, гудрон. и древесный уголь или кокс.

R-ЗНАЧЕНИЕ (СОПРОТИВЛЕНИЕ ЗНАЧЕНИЕ) — Мера устойчивости вещества к передаче тепла.

ПЕЧЬ ИЗЛУЧЕННАЯ — Печь, тепловая мощность которой в основном выражается в виде лучистой энергии. Внешний вид печи очень жарко, и воздух в помещении циркулирует вокруг корпуса печи. плита, выделяющая тепло.

ИЗЛУЧЕНИЕ — Тепло который движется волнами из центральной точки и нагревает предметы на своем пути. Чем ближе вы подойдете к источнику лучистого тепла, тем больше тепла вы почувствуете.

РЕДУКТОР — Дымоход соединительный элемент, позволяющий переход от большего диаметра к меньшему соединитель дымохода, наперсток, вкладыш или дымоход. Обычно не рекомендуется, потому что потенциального просыпания дыма и плохой работы прибора.

ОГНЕУПОРНЫЙ — Любой твердый керамический материал, подходящий в качестве конструкционного или защитного материала при высоких температуры в агрессивной среде.

ОГНЕУПОРНЫЙ РАСТВОР — Высокотемпературный кладочный раствор, используемый в основном для соединения футеровки дымохода.Необходимый по NFPA в качестве средней пошлины, без водорастворимого алюмината кальция огнеупорного цемента смесь или ее эквивалент.

RELINE — Внутренний Труба изготовлена ​​из металла или огнеупорного материала, как правило, с добавлением изоляции, который помещается в существующий дымоход. Обычно устанавливается для повышения безопасности и эффективность, когда дымоход не подходит или слишком велик для отопительной печи.

ВРЕМЯ ПРЕБЫВАНИЯ — Количество времени, в течение которого предмет остается в зоне ссылки, как в время пребывания газов в топке.

ПИЛОТНОЕ ОТКЛЮЧЕНИЕ БЕЗОПАСНОСТИ КЛАПАН — Компонент пилотного или комбинированного газового клапана, позволяющий или перекрывает поток газа на основании наличия или отсутствия пламени. Состоит из U-образных электромагнита (см), электромагнитные газовые запорного диска, пружин растяжения, удерживающая пластина, соединение термопары / термобатареи и кнопка сброса. Также известен как милливольтная система, так и электромагнитный блок питания (ЭПУ).

БЕЗОПАСНОЕ ОТКЛЮЧЕНИЕ — Устройство, обычно питаемое от термопары / термобатареи, предназначенное для отключения подача газа к пилотной и / или основной горелке при выходе из строя источника зажигания

СЕЗОНЕ ДЕРЕВО — Древесина, потерявшая значительную часть своей первоначальной (зеленой) влажности.В Термин не имеет ни количественного, ни общепринятого значения.

СЕЗОНЕ ДЕРЕВО — Относится к топливной древесине, которой дали высохнуть перед сжиганием. Приправы в целом занимает от шести до 12 месяцев. Древесина горит намного легче, если ее влажность было уменьшено. В свежесрубленной древесине содержится более 20 процентов воды.

ВТОРИЧНЫЙ ВОЗДУХ — Воздух для горения направляется после первичной зоны горения (но все же в приборе) для поддержки горения оставшихся горючих газов; не влияет напрямую на скорость первичного сгорания.

ВТОРИЧНОЕ СГОРАНИЕ — Горение горючих газов и дыма, которые не горят в первичное сжигание.

ВТОРИЧНОЕ СГОРАНИЕ КАМЕРА — Место, где происходит вторичное горение.

ОТСТОЙНИК — В газовом трубопроводе — тройник для улавливания или удержания твердых посторонних частиц. предотвратить блокировку клапанов или офисов. Если не является частью прибора, должен быть установлен как можно ближе к входному отверстию прибора.

СИЛИКОНОВЫЙ УПЛОТНИТЕЛЬ — Процесс заделки трещин высокотемпературным силиконовым герметиком.

ДЫМ — Видимый часть дымовых газов состоит из твердых, жидких и газообразных продуктов сгорания. Обычно используется для обозначения всех выхлопных газов от сжигания твердого топлива.

ДЫМОВАЯ КАМЕРА — Зона перехода между горлом камина и дымоходом камина, расширяющаяся от заслонки или горловины до основания первого дымохода.

ДЫМОВАЯ ПОЛКА — выступ прямо за горлом камина, у основания дыма камера.

ДЫМОВЫЙ ТЕСТ — А тест на негерметичность дымохода; разводится небольшой дымчатый костер или активируется дымовая свеча помещается в прибор, после чего перекрывается верх дымохода. Таким образом, дым проходит через места утечки в дымоходах. Необходимый по NFPA 211 после строительства и перед использованием кладки дымохода.

ДЫМОВЫЙ ТЕСТ — Проверка кладка камина и дымохода путем разведения огня в камине и закрытия верх дымохода.Дым будет выходить из любых щелей или отверстий.

SOAPSTONE — Метаморфический порода (стеатит), известная своей способностью противостоять прямому пламени и удерживать высокая температура.

СОЛЕНОИД — Катушка провода, который притягивает железный сердечник внутри себя магнитно, когда течет электричество через это. В использовании, известный как электромагнит.

ТВЕРДОЕ ТОПЛИВО — Дерево, уголь и другие подобные органические материалы в различных формах (например, кусок древесины, прессованные бревна, пеллеты, щепа, бумага, переработанный уголь, кокс, торф, древесный уголь)

SOOT — Мягкий, черный или коричневые бархатные отложения частиц углерода внутри приборов, дымоходов и разъемы.Сажа образуется в пламени с низким содержанием кислорода.

SOUR GAS — Газ содержащие серу в количестве, не допускающем ее использования в качестве топлива, если она не очищена

ЗАЖИГАТЕЛЬ — Негорючий экран, установленный между верхом дымохода и его нижней стороной. крышки дымохода; предотвращает выход искр и горящих материалов из дымоход.

УДЕЛЬНАЯ МАССА — Вес одного вещества по сравнению с весом другого вещества, оба равного объема и измерены при одинаковых температуре и давлении.

РАЗЛИВ — Состояние дымовых газов не выходит из системы вентиляции должным образом и вместо этого замедляется через рельефное отверстие вытяжного шкафа в жилище. Условие требует немедленного осмотра прибора и системы вентиляции и устранения неисправностей. действие.

ИСПЫТАНИЕ НА РАЗЛИВ — Метод обнаружения разлива. При выдувании вытяжного шкафа возникает пламя или дым наружу (вдали от вытяжного колпака) указывает на проблему утечки, которую необходимо устранить без задержки.

SPLAY — скошенный или наклонная поверхность, которая заканчивается каменной дымовой трубой; герметизирует дымоход; обеспечивает дренажный склон для дождя и снега. Также называется стиркой. Рекомендовал этот пробел (с гибкий уплотнитель) между вкладышем дымохода и переходом, не менее 2 1/2 дюймов за пределами наружной стены дымохода.

СТЕКОВОЙ ЭФФЕКТ — Воздействие теплого воздуха в зданиях в холодный день относительно плавучие, как и дымовые газы в дымоходе или дымовой трубе.Эффекты включают давление различия внутри и снаружи здания, приток воздуха в здание в нижних этажах и выход воздуха из здания в верхних частях.

КАМИН С СТАЛЬНОЙ ФАПКОЙ — Каменный камин с сборной металлической топкой, имеющий все компоненты традиционных каминов; может иметь двойные стенки для обеспечения циркуляции воздушный проход за топкой.

ПЕЧЬ — Древесина или угольная печь. Отдельно стоящий твердотопливный прибор для отопления помещений предназначен работать с закрытой дверью (дверями), i.е. с закрытой топкой. NFPA и в большинстве кодексов для печей используется термин «обогреватель на твердом топливе».

ПЕЧНАЯ ДОСКА — А сборная панель, используемая в качестве защиты пола или стен.

ПОДКЛАДКА ПЕЧИ — А слой металла или кирпича, расположенный непосредственно рядом с стороной или дном печь, предназначенная либо для защиты основной конструкции печи от попадания слишком горячим, или для изоляции камеры сгорания, что делает ее более горячей и тем самым способствует более полное сгорание.Вкладыши обычно предназначены для легкой замены.

ПЕЧЬ ТРУБА — или трубка курительная. Одностенный светильник (толщиной примерно от 0,019 до 0,024 дюйма) из металла труба, обычно предназначенная для использования в качестве соединителя дымохода.

СУБСТРАТ — Каталитический Компонент камеры сгорания, который несет промывочное покрытие и катализатор. Должен быть инертным, стабильным, пористый материал с большой площадью поверхности. Почти исключительно керамика в камеры сгорания твердого топлива.

SWEET GAS — Газ в естественном состоянии, содержащем настолько малое количество серы, что его можно используется без процессов очистки.

TEE — Соединитель дымохода или компонент дымохода заводского изготовления, обеспечивающий поворот на 90 градусов на выходе из дымохода система; имеет съемную пластину внизу для осмотра и прочистки дымохода удобство.

ДИФФЕРЕНЦИАЛ ТЕМПЕРАТУРЫ — Разница температур между двумя областями, например внутри и снаружи дымоход или дом. (Например, если за пределами дома 90 градусов по Фаренгейту и 70 градусов по Фаренгейту, перепад температур составляет 20 градусов по Фаренгейту.)

THERM — 100 000 Британские тепловые единицы (БТЕ) ​​

THERMAL EFFICIENCY — Тепловой КПД — это мера эффективности и полноты сгорания ТОЛЬКО топливо. Не учитывает ТЕПЛОЭФФЕКТИВНОСТЬ, которая описывает, насколько эффективно тепло используется после его выработки.

ТЕПЛОВАЯ МАССА — Сочетание веса объекта и его способности поглощать тепло. Представляет способность объектов действовать как тепловая батарея.

ТЕРМОПАРА — Устройство, состоящее из двух частей разнородных металлов, соединенных в одну конец (горячий спай). При нагревании горячего спая термопара производит Напряжение постоянного тока на другом конце. Используется для питания термоэлектрических газовых клапанов.

ТЕРМОПИЛЬ — А количество термопар, соединенных последовательно для получения напряжения более высокого, чем одиночная термопара.

ТЕРМОСТАТ — А автоматическое устройство для регулирования температуры в здании путем управления источник нагрева или охлаждения или его распределение.

НАПЕРСТОК — Устройство для установки в горючие стены, через которые проходит дымоход, предназначенный чтобы защитить стены от возгорания из-за тепла дымохода. Наперсток сам по себе обычно не является адекватным. Самые простые наперстки — просто металлические или огненные. глиняные гильзы или цилиндры.

ГОРЛО — Узкое проход над топкой камина, перед дымовой полкой и под коптильной камерой обычно имеет заслонку, которую необходимо открыть перед камин используется и может быть закрыт, когда камин не используется.

ТРИВЕТ

ТИП B-W ВЕНТИЛЯТОР ДЛЯ ГАЗА — Включенная в список заводская сборная овальная двухстенная металлическая труба для вентиляции (только) вентилируемые настенные печи.

U.L. В СПИСКЕ — Страховщики Laboratories, Inc. 333 Pfingsten Road, Northbrook IL, 60062. Независимый некоммерческая организация по тестированию на общественную безопасность.

НЕВЕНТИРУЕМЫЙ ОБОГРЕВАТЕЛЬ КОМНАТЫ — категория невентилируемых, автономных, отдельно стоящих, не встраиваемых (кроме как указано) устройство сжигания топливного газа для подачи теплого воздуха самотеком или вентилятором без подсоединения к воздуховоду.Газовые печи, перечисленные в соответствии со стандартом ANSI Z21.11.2 включают газовые камины и каминные вставки.

КЛАПАН ПРИБОРА — Часть автоматического клапана, который активирует подачу газа к основной горелке, обычно с электрическим приводом. Также известна как операторская голова.

ВЕНТИЛЯЦИОННОЕ ОТВЕРСТИЕ — Часть регулятора давления, расположенная в камере над диафрагмой. An отверстие, позволяющее свободно входить и выходить воздуху в области над диафрагма. Также обеспечивает утечку топливного газа в случае диафрагмы. разрыв.

ВЕНТИРУЕМЫЕ ДЕКОРАТИВНЫЕ ПРИБОРЫ — Вентилируемый прибор, единственная функция которого заключается в эстетическом эффекте пламя. Аппараты с газовым очагом, испытанные на соответствие стандарту ANSI Z.21.50, включают газ камины, каминные топки и отдельно стоящая техника.

ВЕНТИЛЯЦИОННАЯ СИСТЕМА — Постоянный открытый проход от воротника дымохода или вытяжного колпака устройства в атмосферу с целью удаления дымовых газов.

WASH — см. Splay

WASHCOAT — Материал наносится на подложку каталитической камеры сгорания для увеличения и сохранения поверхности площадь.Химически инертный, обычно оксид алюминия с большой площадью поверхности.

ВОДЯНАЯ КОЛОНКА (WC) — Измерение в дюймах давления газа. 28 дюймов вод. Ст. Равняются одному фунту на квадратный дюйм.

ВОДОНАГРЕВАТЕЛЬ — Прибор, предназначенный, главным образом, для нагрева бытовой (или водопроводной) воды.

ВЛАЖНЫЙ ГАЗ — Необработанный природный газ, содержащий более 20% примесей и более тяжелых углеводородов

WYTHE — Кладка стена, которая должна разделять несколько дымоходов в каменном дымоходе.Также упоминается как раздел.

КАМИН НУЛЕВОГО ЗАЗОРА — Заводской камин, сконструированный таким образом, чтобы его можно было разместить безопасно рядом с горючими материалами.
| Вернуться к конкретной информации | Назад к дайджестам вопросов | Вернуться на главную страницу HearthNet |

Распространенные проблемы со старыми дымоходами — Ремонт дымоходов в зоне постоянного тока

Распространенные проблемы, обнаруженные в дымоходах старых домов

Если у вас есть старый дом или, по крайней мере, старый дом, у вас будут другие соображения, чем у тех, кто владеет новым домом.Новые дома с большей вероятностью будут построены в соответствии с современными правилами и материалами, соответствующими опубликованным современным стандартам.

Это означает, что более новые дома будут более безопасными. Однако это не обязательно означает, что ваш старый дом небезопасен. Вам просто нужно знать, что вы ищете, и привести определенные условия в соответствие с надлежащими стандартами безопасности. Эта статья расскажет вам о конкретных особенностях дымохода и расскажет о возможных вариантах.

Виды каминов в старых домах

Под «старыми» мы подразумеваем дома старше 60 лет.Камины и дымоходы в старых домах почти наверняка основаны на каменной кладке. Металлические очаги заводского изготовления используются в основном в домах, построенных после 1950-х годов. Большинство дымоходов из кирпича, хотя бывают и блочные.

Почему нужно улучшить старый дымоход перед его использованием

Отсутствие футеровки — одна из наиболее частых проблем, с которыми мы сталкиваемся в старых дымоходах. Плоский дымоход нельзя использовать ни в каких целях.Вы можете сказать: «Ну, он существует уже 80 лет, так зачем его менять сейчас?» и это разумный вопрос. В некоторых случаях ответ таков: ничего не изменилось — ситуация всегда ухудшалась! Причина, по которой состояние вашего дымохода ухудшилось, заключается в том, что большинство вещей изнашиваются со временем, и дымоход, безусловно, не является исключением из этого правила.

Кроме того, тот факт, что для печей и печей 2011 года требуется более мощный дымоход для их поддержки, делает устаревшие неулучшенные дымоходы более или менее устаревшими.

Почему облицовка дымохода так важна

Вот несколько причин, почему облицовка дымохода так важна:

  • Дымоходы без футеровки имеют характеристики плохой тяги . Эти плохие характеристики тяги приводят к тому, что приборы, которые они обслуживают, работают не оптимально.
  • Дымоходы без футеровки могут вызывать утечку ядовитых газов в жилое пространство.
  • При использовании для газа современные бытовые приборы имеют настолько низкотемпературные дымовые газы, что производят огромное количество конденсата .При использовании дымохода без облицовки конденсат может прилипать к кирпичной кладке. Это портит обои в доме, а циклы замораживания-оттаивания зимой медленно разрушают каменный дымоход.
  • Если дымоход используется для сжигания дров, конденсат также может способствовать образованию смолы и креозота , который легко воспламеняется. В этом случае они несут ненужную пожарную опасность.
  • Когда вы вносите изменения в конструкцию конструкции, система должна соответствовать стандартам строительных норм .Так что если у вас новая печь или котел, дровяная печь или топка, дымоход необходимо в это время облицевать.
  • Вы можете остаться без страховки , если будете вносить изменения, не улучшая дымоход. Проконсультируйтесь со своей страховой компанией, если вы намерены проигнорировать приведенный здесь совет или проконсультироваться с сертифицированным трубочистом.

По сути, выровняйте дымоход как можно скорее.

Блок дымоходов в старых домах

Блочные дымоходы работают, но в целом они менее чем желательны.Блочные дымоходы действительно нужно обкладывать кирпичом. Они больше подвержены растрескиванию, наклону и утечкам; почти любую проблему, которую вы можете себе представить. В общем, если у вас есть блочный дымоход, построенный прямо напротив дома, это, вероятно, незаконно, а если у вас дом из деревянного каркаса, вам, вероятно, следует просто снести его. Однако, если вы можете построить кирпич со всех четырех сторон, что маловероятно в большинстве ситуаций, вы можете получить расстояние до горючих материалов, указанное в кодексах, дымоход можно будет обслуживать.

Старые дымоходы из кирпича и раствора

Дымоходы из старого кирпича имеют свои проблемы. К счастью, старые кирпичи зачастую лучше, чем новые. Самое большое отличие заключается в том, как их уволили. Вот почему вы видите дома 1800-х или даже 1700-х годов, где кирпичи все еще находятся в отличном состоянии. Тем не менее, вы наверняка видели современные дома, в которых выскакивают кирпичи. Так что, если у вас старый дом, вероятно, у вас довольно хорошие кирпичи!

Подвижная земля и ваш старый дымоход

Земля всегда немного движется.К счастью, дома на самом деле немного эластичны или, по крайней мере, допускают достаточную подачу, чтобы они не раскалывались пополам, когда земля поднимается на дюйм. Но со временем эти нагрузки могут сломать кирпичи. Если у вас проблема с дымоходом или стенами дома, вероятно, она заметна. Битые кирпичи — это иногда просто факт жизни. Возможно, со временем вам придется их заменить.

Старая кладка дымохода из-за погодных условий

Солнце, ветер и дождь плохо сказываются на любой кладке, особенно на растворе.Существует так много различных типов строительных растворов и смесей из цементного раствора, что невозможно угадать, сколько времени ваш раствор должен прослужить, но достаточно сказать, что 60 лет на дымоходе — это долгий срок.

Когда ступка изнашивается, пора либо восстанавливать, либо перетирать. Перенаправление — это процесс измельчения около дюйма старого и разрушенного раствора и заливки нового раствора без удаления кирпичей. Если ваш дымоход не достаточно большой, его может быть так же легко разобрать и перестроить из тех же кирпичей.

Гидроизоляция старого дымохода

Одна особенность этих огромных старых кирпичей заключается в том, что они впитывают воду от дождя. На солнечной или ветреной стороне дома это, вероятно, не проблема, потому что они быстро сохнут. Однако в тенистых местах кирпичи могут удерживать воду, а зимой вода может замерзнуть. Проблемы такого типа обычно заметны. Есть хорошие гидроизоляционные материалы, такие как ChimneySaver от Saver Systems, которые не блокируют поры кладки. Что бы вы ни делали, не используйте силикон, такой как Thompson, потому что силикон блокирует поры и имеет более короткий срок службы из-за того, что ультрафиолетовый свет разрушает силикон.

Ваша старая корона дымохода (или ее нет?)

Есть еще один аспект дымохода, которого почти всегда не хватает в старых домах, — это венец дымохода. Корона — это цементная часть наверху дымохода, которая не дает дождю попасть в конструкцию ниже. Корона ловит больше солнца, ветра и дождя, чем вся остальная труба, и обычно она не такая толстая, как кирпич. Коронки почти всегда имеют трещины. Я не могу вспомнить ни одной короны, которая бы не треснула.Если коронка достаточно плохая, ее нужно снять и заново уложить. Если она треснула, но все еще прочна, можно использовать хорошие материалы для покрытия коронки, что сэкономит деньги.

В любом случае, вы должны покрыть коронку CrownCoat от Saver Systems или другим подобным продуктом. Если вы установите новую корону, покройте ее, чтобы она больше не сломалась.

Как поступить с отсутствием допуска к горючим

Расстояния до горючих материалов — это то, о чем раньше не беспокоились.Довольно часто можно увидеть деревянные балки или балки 2х4 прямо напротив каменной кладки дымохода. Когда в старых домах случаются пожары, часто можно обнаружить, что некоторые из этих дров загорелись. Как ни странно, процесс пиролизации происходит на протяжении многих-многих лет. Ненаучное определение этого состоит в том, что температура возгорания древесины со временем снижается. Другими словами, требуется меньше тепла, чтобы загореться на 50 или 100 лет позже, чем когда он был новым.

Изоляция дымохода

Чтобы решить эту проблему, убедитесь, что у вас установлен лайнер с нулевым зазором (изолирован).Единственная альтернатива — вырвать стены и спилить дерево. Фактически, никто этого не сделает, и даже если вы это сделаете, нет гарантии, что вы доберетесь до этого достаточно далеко. Загляните на чердак и уберите дрова, которые найдете там у дымохода. Это не так уж и сложно.

Удаление мусора и засоров из дымохода

В основании старого дымохода, обычно в подвале, может быть всевозможный мусор. Палки и листья, мертвые птицы или, может быть, много сажи.Старые печи на жидком топливе могли выделять серную кислоту в дымоходе в течение многих лет и изнашивать дымоход изнутри. Кроме того, базы часто просто заблокированы обломками. Только не забудьте вывести трубочиста, чтобы убедиться, что он открыт. Если у вас есть дымоход, который был преобразован с нефти в газ, вы выбрасываете окись углерода в дом. Обязательно проверьте это, особенно если у вас или вашей семьи много простудных заболеваний или головных болей, потому что это вполне может быть отравление угарным газом.

Что касается мусора в дымоходе, то многие старые дома представляют собой «более красивые дома», окруженные деревьями или, возможно, в полусельской местности с большим количеством животных и листьев. При этом защитная крышка дымохода предотвращает накопление мусора, а также защищает от суровых погодных условий.

Прочтите Часть 2, чтобы узнать больше о старых проблемах с дымоходом!

7-07 УСТРОЙСТВА ГОРЕНИЯ ТВЕРДОГО ТОПЛИВА

ГЛАВА 7-07


УСТРОЙСТВА ДЛЯ СЖИГАНИЯ ТВЕРДОГО ТОПЛИВА

РАЗДЕЛОВ:

7-07-001-0001 ОПРЕДЕЛЕНИЯ:

7-07-001-0002 ОБЩИЕ ПРАВИЛА И СТАНДАРТЫ:

7-07-001-0003 УСТАНОВКА:

7-07-001-0004 НАРУШЕНИЯ:

7-07-001-0001 ОПРЕДЕЛЕНИЯ:

А.«Старинный дровяной обогреватель» означает дровяной обогреватель или каминную топку, изготовленные до 1940 года, имеющий богато украшенную конструкцию и текущую рыночную стоимость, значительно превышающую обычную дровяную топку или каминную топку, произведенную в тот же период времени, и чье основное назначение — декоративное.

Этот прибор освобожден от норм выбросов и требований Раздела 2 со следующими условиями. Старинный дровяной обогреватель нельзя использовать на регулярной основе в качестве единственного источника тепла для поддержания комфортной температуры в помещении.

B. «Сертифицированное устройство» означает дровяную каменку или каминную топку, которая сертифицирована в соответствии с действующими стандартами, принятыми Агентством по охране окружающей среды.

C. «Уголь» означает минеральное вещество, состоящее из обугленного растительного вещества.

D. «Кухонная плита» означает прибор на дровах, предназначенный в первую очередь для приготовления пищи и имеющий следующие характеристики:

1.Духовка объемом 0,028 кубических метра (1 кубический фут) или более и решетка для духовки,

2. Устройство для измерения температуры духовки,

3. Путь пламени, проходящий вокруг печи,

4. Решетка шейкерная,

5. Зольник,

6. Дверца для удаления золы под печью, и

7. Отсутствие вентилятора или тепловых каналов для отвода тепла от прибора.

Этот прибор не соответствует нормам выбросов и требованиям Раздела 2.

E. «Открытый каменный камин» означает очаг и топку из твердых каменных блоков, таких как кирпичи, камни, указанные каменные блоки или железобетон, снабженные подходящим дымоходом.

Камины из открытой каменной кладки без изменений для создания безвоздушных рабочих условий, освобождены от норм выбросов и требований Разделов 2 и 3.

F. «Каминная вставка» означает изделие заводского изготовления, устанавливаемое на месте, состоящее из узла топки, предназначенного для установки внутри или частично внутри топочной камеры камина, в которой дымоход камина используется для выпуска продуктов сгорания.

Этот прибор должен соответствовать нормам выбросов и требованиям Разделов 2 и 3.

G. «Горелка для пеллет» означает устройство для сжигания твердого топлива, предназначенное для обогрева внутренних помещений здания.Это нагреватель с принудительной тягой с автоматической или ручной подачей, который подает в топку кормовой материал соответствующего размера или прессованные гранулы из древесины или другого материала биомассы.

Этот прибор должен соответствовать нормам выбросов и требованиям Разделов 2 и 3.

H. «Устройство для сжигания твердого топлива» означает подключенное к дымоходу устройство, которое сжигает твердое топливо, предназначенное для обогрева, приготовления пищи или того и другого. К таким приборам относятся дровяные обогреватели и каминные топки.

I. «Комплект для печи» означает комплект, который может включать дверь, ножки, дымовую трубу и хомуты, кронштейны, болты и другое оборудование, а также инструкции по сборке дровяного обогревателя с помощью обычных инструментов.

Дровяные обогреватели, изготовленные из таких комплектов, должны соответствовать всем нормам выбросов и требованиям Разделов 2 и 3.

J. «Бойлер» означает твердотопливный прибор, работающий в основном на обогрев помещений, за исключением помещения, где установлен прибор, путем распределения по трубам газа или жидкости, нагретой в приборе.

Этот прибор не соответствует нормам выбросов и требованиям Раздела 2.

K. «Печь» означает прибор для сжигания твердого топлива, который спроектирован для размещения вне обычных жилых помещений и который согревает помещения, отличные от помещения, в котором находится прибор, путем распределения воздуха, нагретого в приборе, через каналы.

Этот прибор освобожден от норм выбросов и требований Раздела 2.

L. «Строение» означает все, что построено или построено, строение или здание любого вида, или любое произведение, построенное искусственно или состоящее из частей, соединенных определенным образом.

M. «Несертифицированный» означает дровяной обогреватель или каминную топку, соответствие которым сертифицированным стандартам невозможно.

N. «Дровяной обогреватель» означает закрытый дровяной котел, способный и предназначенный для обогрева помещений и нагрева воды для бытовых нужд, который отвечает всем следующим критериям:

1.Соотношение воздух-топливо в камере сгорания в среднем менее 35: 1,

.

2. Полезный объем топки менее 20 кубических футов,

3. Минимальная скорость сжигания менее 5 килограммов в час, и

4. Максимальный вес 800 кг.

Приборы, описываемые как сборные камины и предназначенные для установки дверей или других аксессуаров, которые могут создать условия работы дровяного обогревателя с ограниченным воздухом, должны соответствовать стандартам выбросов, если они соответствуют критериям, указанным в приведенном выше определении, с установленными аксессуарами. .

Дровяные обогреватели могут включать дровяные печи, сборные камины или любые устройства для сжигания твердого топлива, которые соответствуют критериям в приведенном выше определении, если только устройство для сжигания твердого топлива не исключено ниже.

Дровяные обогреватели не включают открытые каменные камины, устройства для барбекю, газовые камины, бойлеры, печи, старинные дровяные обогреватели или кухонные плиты.

В случае, если определение, данное в настоящем документе, неясно или вызывает противоречие, преимущественную силу имеют стандартные определения, установленные Агентством по охране окружающей среды США.(Приказ 1803, 06.09.94)

(приказ № 1664, вступил в силу 06.05.90; приказ № 1803 с поправками от 06.09.95)

7-07-001-0002 ОБЩИЕ ПРАВИЛА И СТАНДАРТЫ

A. Начиная с 1 июля 1990 г., незаконно рекламировать, продавать, предлагать продать или установить дровяной обогреватель или каминную топку в любом сооружении в пределах города Флагстафф, если оно выделяет больше, чем стандарт Фазы I EPA. 8,5 граммов твердых частиц в час для некаталитического прибора или 5.5 граммов твердых частиц в час для каталитического устройства. Начиная с 1 июля 1992 года, стандартом будет стандарт EPA Phase II: 7,5 граммов твердых частиц в час для некаталитических устройств и 4,1 граммов твердых частиц в час для каталитических устройств. Наличие на устройстве сертификационной этикетки EPA свидетельствует о том, что устройство соответствует этим стандартам.

B. С 1 июля 1990 г. или после этой даты никакие лица в городе Флагстафф не должны сжигать уголь.

(Приказ № 1664, вступил в силу 06.05.90) ​​

7-07-001-0003 УСТАНОВКА

A. Начиная с 1 июля 1990 года никто не должен устанавливать дровяную печь или каминную топку без предварительного получения разрешения от строительного департамента на такую ​​установку в соответствии с применимыми положениями Единых строительных норм и правил, принятых городскими властями. Флагстаффа. Начиная с 1 июля 1990 г. установка дровяной печи или каминной топки должна соответствовать всем письменным спецификациям производителя.Дровяная печь или каминная топка не должны эксплуатироваться до тех пор, пока она не будет проверена и одобрена после завершения установки городским строительным инспектором или его уполномоченным.

(Приказ № 1664, вступил в силу 06.05.90) ​​

7-07-001-0004 НАРУШЕНИЯ

A. Нарушение разделов 2 и 3 настоящего Постановления Кодекса города Флагстафф объявляется правонарушением.

Б.

1. Реклама, продажа, предложение продать несертифицированную дровяную каменку или каминную топку или установка дровяной каменки или каминной топки в любой конструкции без получения необходимого разрешения влечет наложение штрафа в размере 100 долларов.

2. Второе нарушение наказывается штрафом в размере 300 долларов США.

3. Третье нарушение наказывается штрафом в размере 500 долларов США.

4. Каждое последующее правонарушение карается штрафом в размере 1500 долларов США.

C.

1. Нарушение статьи 2 настоящего Постановления любым лицом наказывается штрафом в размере 100 долларов США.

2. Каждое последующее нарушение наказывается штрафом в размере 1000 долларов США.

Д.

1. Нарушение статьи 3 настоящего Постановления любым лицом наказывается штрафом в размере 100 долларов США.

2. Каждое последующее нарушение наказывается штрафом в размере 1000 долларов США.

E.

1. Любые дровяные обогреватели или каминные топки, не соответствующие положениям разделов 2 и 3, должны быть удалены или заменены сертифицированными дровяными каменками или каминными топками в течение 30 дней с момента уведомления, в противном случае на владельца будет наложен штраф в размере 10 долларов США за штуку. день, пока не будут удалены или заменены не соответствующие требованиям дровяные печи или каминные топки.

F.

1. Термин «последующее нарушение» означает нарушение, которое произошло после осуждения и приговора за ранее совершенное нарушение.

2. В случае признания виновным в пятом последующем нарушении последующее нарушение любого положения настоящей статьи влечет наложение штрафа в размере 2 500 долларов США.

G. Нарушение положения настоящего Кодекса сотрудником фирмы при ведении бизнеса от имени фирмы считается отдельным нарушением со стороны работника и управляющего собственника, партнера или должностного лица фирмы. .

H. Нарушение любого положения данной статьи, не включенное в подразделы A-G выше, влечет наложение штрафа в размере не более 500 долларов США. (Приказ 1664, 05.06.90)

(Приказ № 1664, вступил в силу 06.05.90) ​​

16 CFR § 1406.3 — Определения. | CFR | Закон США

§ 1406.3 Определения.

Для целей этого правила:

(а) Угольные и дровяные устройства означают каминные печи, комбинации комнатных обогревателей / каминных печей, кухонные плиты и плиты, а также лучистые и циркуляционные обогреватели.Сюда не входят блоки центрального отопления, каменные камины и дымоходы, каминные топки или камины заводского изготовления (камины с нулевым зазором).

(b) Установки центрального отопления включают котлы, печи и надстройки для печей. Эти приборы предназначены для подключения к системам горячего водоснабжения или воздуховодам для отопления нескольких помещений. Надстройка печи преобразует существующую газовую, масляную или электрическую систему отопления в систему, способную использовать твердое топливо, а также исходное топливо.

(c) Дымовая труба — это вертикальное или почти вертикальное ограждение, содержащее один или несколько проходов, называемых дымоходными проходами, для отвода продуктов сгорания в атмосферу.

(d) Соединитель дымохода — это дымовая труба, которая соединяет дымоход прибора с дымоходом.

(e) Кухонные плиты и плиты — это приборы для сжигания твердого топлива, подключенные к дымоходу, которые используются в основном для приготовления пищи. В дополнение к топке может быть одна или несколько духовок или более теплых отделений и несколько съемных крышек выбоин камеры для приготовления пищи.Интенсивность пожара регулируется заслонкой и регуляторами тяги.

(f) Камин заводского изготовления — это топка и дымоход, состоящий полностью из деталей заводского изготовления. Он разработан для сборки компонентов без необходимости строительства на месте. Эти блоки с нулевым зазором изготовлены для безопасной установки на горючие поверхности и для сжигания каминного топлива.

(g) Каминные топки — это нагревательные элементы, которые устанавливаются в камин и соединяются с дымоходом камина.Эти агрегаты работают как излучающие и циркуляционные обогреватели.

(h) Каминная печь — это отдельно стоящая топка, соединенная с дымоходом, которая постоянно открыта для обозрения. Он предназначен для сжигания обычного каминного топлива и работает как декоративный камин.

(i) Дымовая труба из каменной кладки — это дымовая труба, сооруженная из массивных каменных блоков, кирпича, камня или железобетона.

(j) Каменный камин — это открытая топка, встроенная в строение вместе с дымоходом и очагом.Он построен из твердых блоков каменной кладки, таких как кирпич, камень или железобетон.

(k) Излучающие и циркуляционные обогреватели имеют топочные камеры, которые могут быть герметичными. 1 или негерметичный и доступны в различных размерах, формах и дизайнах. Топка закрыта при использовании, но может быть окно из специально изготовленного стекла для наблюдения за огнем. Тяги и заслонки используются для управления процессом горения. Это может быть вторичная камера сгорания, перегородки, термостат, воздуходувка или другие компоненты, которые работают для повышения эффективности сгорания или для управления тепловой мощностью.Основная функция этих приборов — обогреватели. Однако у некоторых есть откидные крышки ям для готовки, а верхняя поверхность большинства может использоваться для приготовления пищи. Топливом может быть древесина, уголь или и то, и другое. Лучистые обогреватели передают тепло в основном за счет прямого излучения. Циркуляционные нагреватели имеют внешнюю рубашку, окружающую топку. Воздух поступает снизу, нагревается, проходя над топкой, и выходит сверху. Движение осуществляется за счет естественной конвекции или принудительной циркуляции воздуха.

1 Герметичная печь определяется как «печь, в которой можно задушить большой огонь, перекрыв воздухозаборники, что в конечном итоге приведет к тому, что в печи останется большая масса несгоревшего топлива.Джей У. Шелтон, Тепловая безопасность древесины, издательство Garden Way Publishing, Шарлотт, Вермонт (1979), стр. 160.

(л) «Комбинация комнатный обогреватель / каминная печь» — это отдельно стоящая топка с дверцами, соединенная с дымоходом. Он предназначен для сжигания каминного топлива с открытой или закрытой топкой. Этот прибор работает как декоративный камин, когда дверцы открыты, и как негерметичный обогреватель, когда дверцы закрыты.

% PDF-1.6 % 117 0 объект > endobj xref 117 172 0000000016 00000 н. 0000004395 00000 н. 0000004533 00000 н. 0000004707 00000 н. 0000004836 00000 н. 0000004869 00000 н. 0000005149 00000 н. 0000005184 00000 п. 0000006028 00000 н. 0000006375 00000 н. 0000006723 00000 н. 0000006839 00000 н. 0000007409 00000 н. 0000007879 00000 н. 0000008130 00000 н. 0000008375 00000 н. 0000008453 00000 п. 0000009201 00000 н. 0000009904 00000 н. 0000010547 00000 п. 0000011234 00000 п. 0000011857 ​​00000 п. 0000012440 00000 п. 0000013147 00000 п. 0000013823 00000 п. 0000013849 00000 п. 0000013921 00000 п. 0000014031 00000 п. 0000014123 00000 п. 0000014164 00000 п. 0000014267 00000 п. 0000014308 00000 п. 0000014434 00000 п. 0000014522 00000 п. 0000014658 00000 п. 0000014815 00000 п. 0000014924 00000 п. 0000014965 00000 п. 0000015105 00000 п. 0000015239 00000 п. 0000015342 00000 п. 0000015383 00000 п. 0000015488 00000 н. 0000015529 00000 п. 0000015648 00000 п. 0000015689 00000 п. 0000015794 00000 п. 0000015835 00000 п. 0000015885 00000 п. 0000015935 00000 п. 0000015985 00000 п. 0000016035 00000 п. 0000016076 00000 п. 0000016126 00000 п. 0000016167 00000 п. 0000016282 00000 п. 0000016323 00000 п. 0000016463 00000 п. 0000016504 00000 п. 0000016618 00000 п. 0000016659 00000 п. 0000016772 00000 п. 0000016813 00000 п. 0000016937 00000 п. 0000016978 00000 п. 0000017110 00000 п. 0000017151 00000 п. 0000017284 00000 п. 0000017325 00000 п. 0000017426 00000 п. 0000017467 00000 п. 0000017572 00000 п. 0000017613 00000 п. 0000017707 00000 п. 0000017748 00000 п. 0000017856 00000 п. 0000017897 00000 п. 0000018015 00000 п. 0000018056 00000 п. 0000018160 00000 п. 0000018201 00000 п. 0000018332 00000 п. 0000018373 00000 п. 0000018482 00000 п. 0000018523 00000 п. 0000018654 00000 п. 0000018695 00000 п. 0000018795 00000 п. 0000018836 00000 п. 0000018886 00000 п. 0000018936 00000 п. 0000018986 00000 п. 0000019036 00000 п. 0000019086 00000 п. 0000019136 00000 п. 0000019186 00000 п. 0000019236 00000 п. 0000019287 00000 п. 0000019339 00000 п. 0000019390 00000 п. 0000019441 00000 п. 0000019493 00000 п. 0000019544 00000 п. 0000019595 00000 п. 0000019646 00000 п. 0000019697 00000 п. 0000019750 00000 п. 0000019800 00000 п. 0000019841 00000 п. 0000019892 00000 п. 0000019933 00000 п. 0000020045 00000 п. 0000020086 00000 п. 0000020227 00000 п. 0000020268 00000 н. 0000020392 00000 п. 0000020433 00000 п. 0000020545 00000 п. 0000020586 00000 п. 0000020711 00000 п. 0000020752 00000 п. 0000020910 00000 п. 0000020951 00000 п. 0000021083 00000 п. 0000021124 00000 п. 0000021225 00000 п. 0000021266 00000 п. 0000021371 00000 п. 0000021412 00000 п. 0000021516 00000 п. 0000021557 00000 п. 0000021667 00000 п. 0000021708 00000 п. 0000021827 00000 п. 0000021868 00000 п. 0000022000 00000 н. 0000022041 00000 п. 0000022201 00000 п. 0000022242 00000 п. 0000022371 00000 п. 0000022412 00000 п. 0000022539 00000 п. 0000022580 00000 п. 0000022692 00000 п. 0000022733 00000 п. 0000022867 00000 п. 0000022908 00000 п. 0000022957 00000 п. 0000023008 00000 п. 0000023060 00000 п. 0000023111 00000 п. 0000023163 00000 п. 0000023212 00000 п. 0000023261 00000 п. 0000023310 00000 п. 0000023360 00000 п. 0000023411 00000 п. 0000023461 00000 п. 0000023511 00000 п. 0000023561 00000 п. 0000023612 00000 п. 0000023663 00000 п. 0000023713 00000 п. 0000023763 00000 п. 0000023814 00000 п. 0000023864 00000 п. 0000023905 00000 п. 0000023954 00000 п. 0000024007 00000 п. 0000024058 00000 п. 0000024099 00000 п. 0000003816 00000 н. трейлер ] >> startxref 0 %% EOF 288 0 объект > поток 8 䬽 u ~ 2xEI Y6bu% (u0 & z & | xW P &; zIѹO

Нужен ли мне вкладыш для дымохода? Вот как это сказать — Уход за вертикальным дымоходом

Когда вы используете камин, вы хотите быть уверены, что он максимально безопасен.Если у вас его нет или вы не уверены в своем текущем, вы можете спросить себя: «Нужна ли мне облицовка дымохода?»

Облицовка дымохода может показаться не важной частью дымохода, но на самом деле она чрезвычайно важна и повышает безопасность вашего камина и дома. Кроме того, требуется наличие облицовки дымохода для прохождения проверки при передаче собственности.

В этой статье мы рассмотрим все, что вам нужно знать о вкладышах для дымохода и их преимуществах, чтобы вы могли решить, что лучше для вашего дома.

Что такое вкладыш для дымохода?

Дымоходная облицовка — это именно то, на что она похожа — облицовка, которая входит в дымоход. Вы можете спросить: «Зачем мне нужно облицовывать дымоход чем-то, разве не для этого изначально предназначен дымоход?» Хотя это может быть частично правильным, есть еще много причин, по которым они важны и необходимы.

Прежде чем объяснять, какую пользу вам может принести вкладыш для дымохода, вы должны сначала узнать типы вкладышей для дымохода и когда их использовать.

Большинство домов с дымоходом изначально были построены из глины или керамической облицовки . Они часто используются, когда дом только строится, потому что они недорогие и хорошо сочетаются с правильно ухоженным или новым камином.

Однако глиняные футеровки для дымоходов не самые прочные и могут трескаться и разрушаться при экстремальных погодных изменениях и условиях. Живя в Чикаго, вы знаете, что погода совсем не предсказуема.

Другой тип футеровки дымохода — алюминиевая футеровка .Алюминиевые футеровки очень прочные, но подходят только для газовых печей и водонагревателей, но не для каминов. Они хорошо сохраняют тепло и защищают стенки дымохода от конденсата.

Вкладыши для дымохода из нержавеющей стали чрезвычайно прочны и идеально подходят для дровяных каминов, газовых печей и водонагревателей. Люди часто получают стальную футеровку, чтобы обновить старую глиняную или керамическую. Стальные облицовки дымохода обеспечат безопасность и защиту стен дымохода на долгие годы.

Преимущества вкладыша дымохода

Самым большим преимуществом облицовки дымохода является то, что она повышает безопасность вашего камина, бытовых приборов, дома и семьи. Здесь вы можете подумать: «У меня уже много лет камин без подкладки, и ничего плохого не произошло». Пока что. Пока ничего плохого не произошло. Всегда лучше перестраховаться, чем сожалеть.

Вкладыши дымохода создают чистый и прямой путь для безопасного и эффективного выхода дыма из дома.Без него стенки дымохода со временем разрушатся, и загрязнения смогут просочиться через любые трещины.

Когда дымоход не может эффективно выпускать побочные продукты сгорания наружу, это значительно увеличивает риск пожара в дымоходе. Кроме того, копоть и креозот могут легче образовываться на стенках дымохода, чем на облицовке дымохода, а это значит, что вам придется чаще чистить дымоход.

Когда вы используете камин, выделяется угарный газ, и вы хотите, чтобы он не попадал в ваш дом любой ценой.Правильно установленная в хорошем состоянии облицовка дымохода не даст ей выйти наружу.

Кроме того, если в вашем дымоходе нет футеровки, это увеличивает вероятность того, что дымоход остынет. Что происходит, если дымоход слишком холодный? Это заставит дым вернуться в ваш дом, потому что холодный воздух более густой. Когда у вас есть изоляция дымохода, этот риск почти снижается.

Как узнать, когда вам нужен дымоход

Самый простой способ решить, нужна ли вам облицовка дымохода, — это сначала спросить себя: «У меня есть вкладыш для дымохода?» Если вы ответили «нет», решение несложно.Приобретите вкладыш для дымохода.

В некоторых регионах даже требуется, чтобы у вас был лайнер, например, в Чикаго, в дымоходе, поэтому важно проконсультироваться с местным муниципалитетом, чтобы узнать, применимо ли это к вам.

Один из самых распространенных признаков того, что вам нужна облицовка дымохода, — это когда вы замечаете, что стенки дымохода изнашиваются быстрее, чем обычно. Когда ваша облицовка не в надлежащем рабочем состоянии, тепло или конденсация повредят кирпич и раствор в большей степени.В таком случае вам понадобится вывернуть дымоход или заменить кирпич, чтобы восстановить поврежденный участок.

Если вы переезжаете в дом, в котором есть камин, обязательно проверьте, есть ли облицовка дымохода. Часто в доме все еще устанавливается оригинальная глиняная облицовка, и во многих случаях она будет повреждена.

Еще один способ узнать, что вам нужна новая облицовка дымохода, — это заметить проблему конденсации. Всякий раз, когда в дымоходе попадает вода, это не лучший вариант.Влага — главный враг дымохода. Новая облицовка дымохода поможет изолировать дымоход и не допустить выхода влаги.

Вы также можете сделать дымоход водонепроницаемым, чтобы еще больше защитить дымоход от влаги.

Кроме того, вам следует приобрести новую облицовку дымохода, когда вы решите переделать камин. Независимо от того, переходите ли вы с газа на сжигание дров или наоборот, важно, чтобы у вас была обследована облицовка дымохода, чтобы убедиться, что она находится в хорошем состоянии и имеет размер для обеспечения надлежащей вентиляции.

Конечно, если вы не уверены в состоянии своей облицовки дымохода, как можно скорее проведите осмотр дымохода, чтобы сертифицированный профессионал мог определить, безопасен ли ваш дымоход.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
