Для чего нужен мембранный бак для водоснабжения? При организации автономного водообеспечения частного дома от скважин или колодцев необходимо создать аварийный запас воды. Для этих целей прекрасно подходит расширительный бак для водоснабжения. Эти емкости практичны, имеют большой объем, но для обеспечения нормального рабочего режима необходимо применить ряд устройств, а не ограничиться только одной установкой. При включении в систему водоподачи бака существенно повышается автономность водообеспечения. Созданный запас позволит решить проблемы с подачей воды, которые могут возникнуть при поломках насосов и при проведении эксплуатационного ухода за оборудованием и скважиной. На данный момент промышленностью выпускается огромное количество различных моделей, что существенно осложняет выбор.

При включении в систему водоподачи бака существенно повышается автономность водообеспечения.

Описание, типы конструкции

Расширительный бак для водоснабжения используется для поддержки нужного уровня давления при автономном водоснабжении. Наиболее часто для этих целей применяют мембранные (расширительные баки). Это емкости, внутри которых имеются резиновые мембраны, которые разделяют бак на камеры. Одна камера – водная, другая – воздушная.

Бак соединен с водопроводом автономной системы подачи воды так, что входная ветка подает воду в бак, наполняя его, и только после заполнения определенного объема происходит подача воды потребителям.

Принцип работы таков: когда система включена (запущена), то насос накачивает в водную камеру воду до ее заполнения. При этом объем второй камеры значительно сокращается. При сокращении воздушной камеры объем воздуха внутри нее не изменяется, поэтому увеличивается давление на мембрану. Соответственно, давление в системе увеличивается.

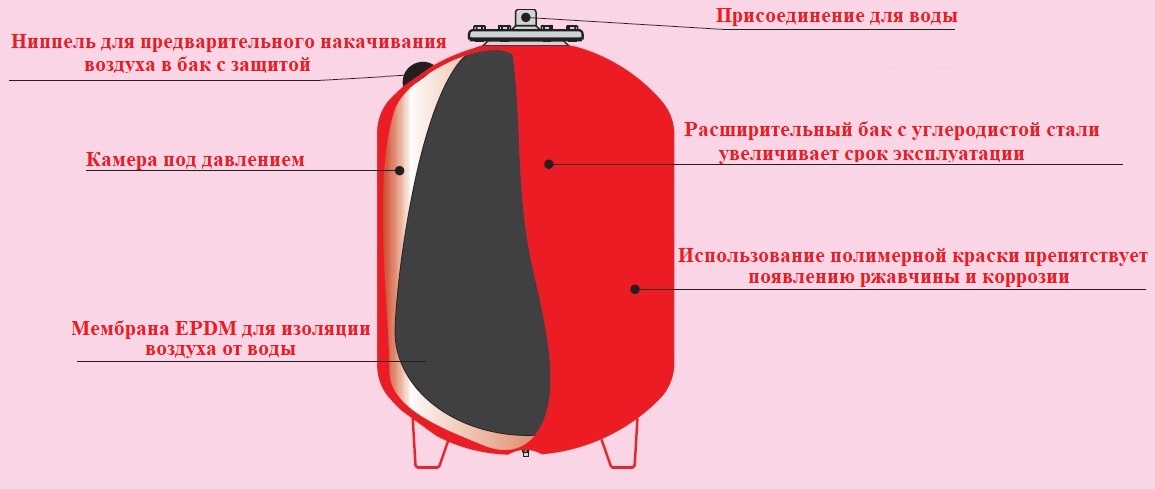

В расширительных баках используется мембрана, разделяющая его на 2 резервуара, один из которых с воздухом, а другой с жидкостью. При этом необходимо наличие в баке аппаратуры контроля давления (реле давления). Это необходимо для автоматического отключения насоса, этим же датчиком насос автоматически запускается при падении давления в резервуаре ниже запрограммированного значения. Это позволит осуществлять автоматическую работу всей системы водоснабжения.

Для контроля давления необходимо установить и отдельный манометр, который будет дублировать реле давления на случай его поломки. При этом важно очень тщательно и точно настроить датчик давления, поскольку от его работы зависит давление в водопроводе. Установка расширительных (мембранных) резервуаров в системе автономного водоснабжения решает сразу несколько вопросов:

  1. Поддержание давления в системе при отключении насоса и в случае его остановки на обслуживание или ремонт. Кроме того, такие баки позволяют существенно снизить мощность насоса водоподачи.
  2. Защита системы водоснабжения от гидравлических ударов, которые могут возникать из-за перепадов напряжения в электрических сетях, что существенно повышает живучесть системы.
  3. Защищает от перепадов давления и других неприятных нюансов, связанных с попаданием воздуха в систему (например, при падении уровня воды в скважине).
  4. В случае непредвиденного отключения насоса будет поддерживать некоторое давление в системе.
  5. Снижает износ насосного оборудования, тем самым продлевая срок его эксплуатации. Это происходит из-за того, что насос качает воду только после понижения давления воды в баке, а не после понижения давления воды в системе.
  6. В случае малого расхода воды позволяет вообще не включать насосное оборудование, а пользоваться только водой, которая находится в баке.

Мембранные баки бывают разной конструкции. На данный момент различают всего 2 типа:

  1. Со сменной мембраной. Его основным достоинством является возможность заменить мембрану при ее износе или прорыве. Для замены предусмотрен фланец, через который происходит извлечение старой мембраны и закладка новой. Фланец крепится болтами к корпусу бака. В случае если резервуар имеет большой объем, возможны дополнительные крепления мембраны. Чаще всего заднюю часть мембраны крепят к ниппелю. Поэтому для извлечения необходимо демонтировать ниппель, в противном случае мембрану можно порвать.
  2. Особенность функционирования такого устройства – отсутствие контакта воды с баком. Поскольку вода остается внутри мембраны. Это защищает металлический корпус от ржавчины, вода не загрязняется при контакте с поверхностью. Таким образом, существенно продлевается срок эксплуатации таких баков. Устройства с подобными конструкциями бывают в вертикальном и горизонтальном исполнении. Главным недостатком является повышенный износ мембраны (что требует ее частой замены) и необходимость тщательно контролировать химический состав самой мембраны для предотвращения попадания в систему ядовитых веществ (поэтому нельзя покупать дешевые китайские или польские мембраны!).
  3. Имеющие стационарную диафрагму. Они имеют статично закрепленную мембрану (диафрагму), которая делит бак на 2 части. Главным отличием является невозможность осуществления замены диафрагмы в случае ее прорыва или износа в процессе эксплуатации. Аналогично предыдущей конструкции в одном отсеке будет находиться воздух, в другом – вода. При этом вода имеет прямой контакт с корпусом бака. В случае использования металла в качестве корпуса возможно его ржавление и засорение системы ржавчиной. Поэтому для защиты от появления ржавчины внутренние поверхности таких баков красят специальной краской. Стоит отметить, что со временем краска смывается, это приводит к контакту металла с водой.

Мембранный бак функционирует следующим образом: после монтажа системы и подключения к электросети насос включается и начинает закачивать воду в водяную камеру; при этом объем воздуха, находящегося в воздушной камере бака, уменьшается на величину поступающего объема воды в бак. При уменьшении объема воздуха давление в

мембранном баке возрастает. После того, как давление в мембранном баке превысит давление отключения насоса, предварительно установленное на реле давления, насос отключается и находится в отключенном состоянии до тех пор, пока давление в системе не упадет в результате водоразбора ( вода при этом поступает потребителю непосредственно из мембранного бака ), после чего насос снова включается и т.д.

Так как давление воздуха в мембранном баке уравновешено давлением воды, мембрана постоянно находится в свободном состоянии, не испытывая внутренних напряжений — она как бы «плавает» в баке между водой и воздухом. Давление в мембранном баке можно контролировать по манометру. По нему же происходит и настройка реле давления на требуемый рабочий диапазон работы мембранного бака.

Где используется мембранный бак?

Использование мембранных баков в системах отопления
При нагреве котла температура жидкости-теплоносителя в нем повышается и жидкость расширяется. Жидкость практически несжимаема, и если система отопления не будет оснащена дополнительным устройством, позволяющим отвести дополнительный объем, то неизбежно произойдет ее разрушение. Для исключения этого и применяются расширительные (компенсационные) баки.

Использование мембранных баков в системах водоснабжения и водоподготовки
Баки для воды (гидроаккумуляторы) служат для аккумулирования некоторого количества воды, чтобы можно было ее выдавать под нужным давлением в нужный момент.

Другие функции мембранных баков
Расширительные баки могут применяться для предотвращения разрушения системы от гидравлического удара. Также баки могут использоваться и как емкости с огнегасящей жидкостью в системах пожаротушения, и как резервные баки в тех случаях, когда отключается электричество. Гидравлические баки используются не только в бытовых, но и в промышленных и сельскохозяйственных системах водоснабжения. При этом профессиональная серия рассчитана на рабочее давление до 16 бар.

Какие существуют конструкции мембранных баков?

Баки со сменной мембраной
Бывают горизонтального и вертикального исполнения. Отличительной особенность — жидкость целиком находится внутри мембраны и не контактирует с металлической поверхностью бака. Замена мембраны производится через фланец, который закреплен с помощью нескольких болтов. При больших объемах расширительного бака мембрана баллонного типа закрепляется задним концом к ниппелю через резьбовое соединение для стабилизации заполнения.

Баки с фиксированной диафрагмой
Внутренняя поверхность бака разделена на два объема мембраной. Мембрана — диафрагменная, несменяемая, жестко закреплена по периметру сечения бака. В одном объеме находится воздух, в другом — теплоноситель или питьевая вода. Внешняя поверхность бака покрыта эмалью, а внутренняя поверхность, контактирующая с жидкостью, — влагостойкими красками.

Как правильно установить мембранный бак?

Прежде, чем устанавливать бак,необходимо обязательно убедится, что в техническом расчете правильно определены параметры,. Категорически запрещается устанавливать

мембранный бак , не проверив технические расчеты и параметры, так как это может причинить ущерб людям, отопительной системе или самому баку.
Мембранный бак должен быть установлен только подготовленным специалистом. Мембранный бак должен быть технически верно установлен и надежно присоединен к трубопроводу и фундаменту. Если масса бака превышает 30 кг, необходимо закреплять его с помощью специального приспособления во избежание ущерба.
На системах оборудованных мембранным баком должны быть установлены предохранительные устройства, ограничивающие давление и гарантирующие невозможность превышения максимального рабочего давления.
Для предотвращения электролитической коррозии бак должен быть надежно заземлен.

Предварительное давление в мембранном баке


На заводе-изготовителе в мембранном баке установлено предварительное давление воздуха (не более 4 бар). Предварительное давление может быть скорректировано на месте с учетом условий эксплуатации. Правильная настройка предварительного давления гарантирует надежную работу всей системы и долгий срок службы мембраны.
В процессе монтажа системы рекомендуется всегда проверять предварительное давление в мембранном баке. Перед изменением предварительного давления бак должен быть опорожнен. Предварительное давление должно быть ниже давления включения насоса. Для правильной установки этого давления рекомендуем воспользоваться представленной здесь настроечной таблицей.

Максимальный и фактический объемы мембранного бака
Максимальный объем воды, содержащейся в мембранном баке, может составлять не более

75 % от его общего объема. Фактический же объем содержащейся в нем воды, как правило, заметно меньше, так как лишь в редких случаях, предусмотренных спецификой того или иного технологического процесса, давление находящейся в мембранном баке воды достигает 10 бар. Поэтому, если перепад давлений между включением и выключением насоса не превышает 2 — 2,5 бар (наиболее приемлемый в условиях автономного водоснабжения диапазон), фактический объем воды в мембранном баке будет составлять приблизительно 30 — 35 % от общего его объема.
Чем больше разница между давлениями включения и выключения насоса, тем больше фактический объем мембранного бака.

Минимальный объем мембранного бака
Минимальный допустимый объем мембранного бака напрямую зависит от максимально допустимого числа включений насоса в час и от интенсивности водоразбора, а также от того, при каких значениях давления насос будет включаться и выключаться.
Минимально допустимый объем мембранного бака можно определить из следующего приближенного выражения:
V = 2Q/N,
где V — объем мембранного бака, м3
Q — предполагаемый разбор воды, м3/ч
N — максимально допустимое число включений насоса в час
Для того, чтобы продлить срок службы электродвигателя насоса, рекомендуется выбирать мембранный бак, объем которого несколько превышает минимально допустимый. Допускается установка двух и более мембранных баков в одну систему, при этом давление в воздушных камерах этих мембранных баков должно быть одинаковым.

Обслуживание мембранных баков
Необходимо чтобы эксплуатация осуществлялась только квалифицированными специалистами.
Мембранные баки должны обслуживаться, по крайней мере раз в год, а результаты предварительной закачки воздуха должны соответствовать значению,указанному на этикетке +20 %.
При осуществлении предварительной закачки воздуха бак должен быть полностью слит.
Если во время предварительной закачки воздуха давление отличается от того давления, которое указано на этикетке, оно должно быть восстановлено до первоначального уровня.
Не отсоединяйте расширительный бак до тех пор, пока он не будет полностью слит при помощи сливного крана. Бак должен быть защищен от сильного холода.

Техника безопасности
Предварительное давление ни в коем случае не должно превышать уровень, указанный на информационной табличке и закрепленной на каждом баке. Мембранный бак никогда не должен разбираться или демонтироваться во время работы. Запрещается рассверливать бак и открывать его, применяя усилие. Необходимо всегда соблюдайть технические характеристики, указанные на информационной табличке. Никогда не превышайте максимальную рабочую температуру и максимальное рабочее давление. Не используйте мембранный бак не по назначению.
Каждый мембранный бак проверяется, испытывается индивидуально или совместно, упаковывается на заводе-изготовителе.

Автономной системой подачи воды сегодня уже никого не удивить. Такие конструкции очень удобны и практичны, однако для их функционирования, зачастую, требуются устройства, о которых человек, пользующийся только централизованным водопроводом, может просто не знать. К примеру, автономная система подачи воды будет длительное время бесперебойно работать только в случае, если в нее включен расширительный бак для водоснабжения. Современная промышленность выпускает множество самых разных моделей таких устройств. Чтобы подобрать для себя оптимальный вариант, необходимо ориентироваться в типах оборудования и хорошо представлять себе принцип его работы.

Устройство и функции этого оборудования

Расширительный бак предназначен для поддержания давления в системе подачи воды. Чаще всего для водоснабжения используется закрытое оборудование мембранного типа. Оно представляет собой емкость, внутри которой установлена резиновая мембрана. Она делит устройство на две камеры: воздушную и водную. После запуска системы электронасос заполняет последнюю водой. Объем воздушной камеры при этом уменьшается. Чем меньше объем воздуха в баке, тем выше давление.


В качестве расширительного бака для системы водоснабжения используется конструкция мембранного типа. Резиновая диафрагма делит устройство на две камеры: воздушную и водную

Как только оно превысит запрограммированную отметку, насос будет автоматически отключен. Включится же он только после того, как давление упадет ниже минимальной запрограммированной отметки, при этом вода начнет поступать из водяной камеры бака. Цикл «выключение-включение» повторяется автоматически. Давление в системе можно проверить по манометру, который может быть установлен на оборудовании. Устройство можно настроить, выбрав предпочитаемый диапазон рабочего давления.

Установленный в системе водоснабжения мембранный расширительный бак выполняет сразу несколько функций:

  • Поддерживает давление при отключенном насосе.
  • Защищает систему от возможного гидравлического удара, спровоцированного перепадами напряжения в сети или попаданием в трубопровод воздуха.
  • Сохраняет под давлением некоторое количество воды.
  • Защищает насосное оборудование от преждевременного износа.

Использование расширительного бака дает возможность при малом водопотреблении не включать насос, а покрывать потребности в воде за счет жидкости, хранящейся в баке.

Типы мембранных баков

Существует два основных типа расширительного мембранного оборудования.

Прибор со сменной мембраной

Главная отличительная особенность – возможность замены мембраны. Она вынимается через специальный фланец, который держится на нескольких болтах. При этом нужно учесть, что в приборах большого объема для стабилизации мембраны ее дополнительно закрепляют задней частью к ниппелю. Еще одна особенность устройства в том, что вода, заполняющая бак, остается внутри мембраны и не контактирует с внутренней частью бака. Что оберегает металлические поверхности от коррозии, а саму воду от возможного загрязнения и существенно продляет срок эксплуатации оборудования. Выпускаются такие модели, как в горизонтальном, так и в вертикальном исполнении.


Устройства со сменной мембраной отличаются более долгим сроком службы, поскольку наиболее уязвимый элемент системы можно заменить и вода не соприкасается с металлическим корпусом прибора

Устройство со стационарной диафрагмой

В таких устройствах внутренняя часть бака разделена на две части жестко закрепленной мембраной. Она не подлежит замене, следовательно, при выходе ее из строя, оборудование придется менять. В одной части устройства содержится воздух, в другой – вода, которая напрямую контактирует с внутренней металлической поверхностью прибора, что может провоцировать ее быструю коррозию. Для предотвращения разрушения металла и загрязнения воды внутренняя поверхность водной части бака покрывается специальной краской. Однако такая защита не всегда долговечна. Выпускаются устройства горизонтального и вертикального типов.


Разновидность прибора с жестко закрепленной мембраной. Конструкция предполагает, что вода соприкасается со стенками оборудования

Как правильно подобрать прибор?

Основной характеристикой, на основании которой выбирается оборудование, является его объем. При этом обязательно учитываются такие факторы:

  • Количество людей, использующих систему водоснабжения.
  • Число водозаборных точек, в количество которых входят не только душ и краны, но и бытовые приборы, например, стиральная и посудомоечная машины.
  • Вероятность, что вода будет расходоваться несколькими потребителями одновременно.
  • Предельное количество циклов «пуск-стоп» за один час для установленного насосного оборудования.
  • Если количество потребителей не превышает трех человек, а установленный насос имеет производительность до 2куб. м в час, выбирается бак объемом от 20 до 24 л.
  • Если число потребителей от четырех до восьми человек и производительность насоса в пределах 3,5 куб. м в час устанавливается бак объемом в 50 л.
  • Если количество потребителей свыше десяти человек и производительность насосного оборудования составляет 5 куб. м в час, выбирают расширительный бак на 100 л.

При подборе нужной модели устройства стоит учитывать, что чем меньше объем резервуара, тем чаще будет включаться насос. А так же тот факт, что чем меньше объем, тем больше вероятность скачков давления в системе. Кроме того оборудование является и резервуаром для хранения определенного запаса воды. Исходя из этого корректируется и объем расширительного бака. Следует знать, что конструкция прибора позволяет установку дополнительного резервуара. Причем это можно сделать в ходе эксплуатации основного оборудования без проведения трудоемких демонтажных работ. После монтажа нового прибора объем резервуара будет определяться совокупностью объемов установленных в системе емкостей.

Кроме технических характеристик выбирая расширительный бак, особое внимание следует обращать на его производителя. Погоня за дешевизной может вылиться в гораздо более существенные расходы. Чаще всего для производства привлекающих своей стоимостью моделей используются самые дешевые материалы, а они, как показывает практика, не всегда качественные. Особенно важно качество каучука, из которого изготавливается мембрана. От этого напрямую зависит не только срок службы бака, но и безопасность воды, которая из него поступает.

При покупке бака со сменной мембраной обязательно нужно уточнить стоимость расходного элемента. Очень часто в погоне за прибылью не всегда добросовестные производители существенно завышают цену сменной мембраны. В таком случае будет более целесообразным подобрать модель другой компании. Чаще всего крупный производитель готов отвечать за качество своей продукции, поскольку дорожит репутацией. Таким образом, стоит в первую очередь рассматривать модели именно таких брендов. Это Джилекс и Elbi (Россия) и Reflex, Zilmet, Aquasystem (Германия).


Объем расширительного бака для водоснабжения может быть разным, он выбирается исходя из потребностей пользователей. Если впоследствии потребуется больший объем, можно будет установить дополнительный прибор

Особенности самостоятельной установки

Все расширительные баки можно разделить на две группы, определяющиеся способом подключения. Различают вертикальные и горизонтальные модели. Особых различий между ними не существует. При выборе руководствуются параметрами помещения, где будет размещено оборудование. В процессе монтажа следует придерживаться таких рекомендаций:

  • Расширительный бак устанавливается таким образом, чтобы к нему можно было обеспечить беспрепятственный доступ для обслуживания.
  • Необходимо предусмотреть возможный впоследствии демонтаж соединительного трубопровода для замены или ремонта оборудования.
  • Диаметр присоединяемого водопровода не может быть меньше, чем диаметр патрубка.
  • Нужно заземлить устройство, так можно избежать электролитической коррозии.

Монтаж прибора проводится со стороны всасывания насоса. На отрезке между насосным оборудованием и местом подключения нужно исключить все элементы, которые способны внести значительное гидравлическое сопротивление в систему. Линию подпитки подсоединяем к циркуляционному контуру всей системы.


Гидроаккумулятор и расширительный бак узнай отличия чтобы не тратить деньги зря

Чем отличается гидроаккумулятор для водоснабжения от расширительного бака

Гидроаккумуляторы для водоснабжения или мембранные баки для воды применяют давно и много. Бывает потребитель даже не догадывается, что для систем водоснабжения и отопления применяются баки различных типов. Некоторые неграмотные продавцы уверяют покупателей, что различия в цвете бака. Красные баки для отопления — расширительный бак, синие для вoдоснабжения — гидроаккумулятор. Так ли это? Чем же отличается бак на отопление от бака на водоснабжение?

Итак, расширительный бак для отопления, судя из названия, применяются для сглаживания, компенсации  расширения теплоносителя, воды вследствие ее нагрева  в закрытых системах отопления. В результате работы нагревательного котла, жидкость-теплоноситель в нем расширяется. Известно, что при каждом нагреве жидкости на 10 °С, ее объем увеличивается приблизительно на 0,3 %. Исходя из этого, если жидкость нагреется на 70 °С, исходный объем теплоносителя увеличится на 3 %. Жидкость практически несжимаема и если в системе отопления не будет предусмотрено дополнительное место, куда денется излишек жидкости теплоносителя, то будет разрыв системы. Чтобы не допустить этого, применяются расширительные баки для систем отопления. Бывают баки горизонтальные и вертикальные. На нашем сайте Вы сможно найти баки различных производителей Elbi, Zilmet, Спрут.

Посмотреть цены на расширительные баки

Для питьевой воды применяются уже другие баки — это баки для систем водоснабжения (гидроаккумулятор). Мы на Насосвдом называем эти баки: гидроаккумуляторы для водоснабжения.

Для чего нужны они?

Первое, для запаса воды и поддержания нужного напора. Благодаря гидроаккумулятору, насос водоснабжения включается не каждый раз, когда мы набираем стакан воды, а  когда давление падает ниже установленного. Это конечно продлевает жизнь насосу. Ну и конечно, если купить гидроаккумулятор на 80л, 100л, 150л, 200л, 300л, то это уже реальный запас воды в доме. А в наше время запасы вода — вещь не лишняя.

Второе, гидроаккумулятор защищает систему от гидроударов. Гидравлический удар может появиться в трубах, если резко выключить или включить насос, быстро закрыть кран. Гидроудар может быть причиной прорыва трубопроводов и уменьшает время службы сантехнической арматуры.

По виду гидроаккумуляторы для водоснабжения и расширительные баки систем отопления одинаковы. Однако назначение и требования к использованию у них разные, значит и конструкция разная. Главное отличие гидроаккумулятора от расширительного бака заключается в материале изготовления мембраны, а также особенностях расположения воздушной и водяной полостей. Гидроаккумулятор представляет собой железный бак с мембраной в виде груши с водой внутри, на которую под давлением давит воздух, находящийся между корпусом бака и мембраной (грушей).

А расширительный бак для отопления разделен внутри резиновой мембраной на две полости: одна из них заполняется теплоносителем, а другая воздухом. Поэтому нельзя применять расширительные баки для отопления в системах водоснабжения, так как вода в системе водоснабжения будет соприкасаться со стенками стального бака, они постепенно поржавеют и из  Вашего крана может потечь ржавая вода.

Различны требования и к материалам, применяемых в изготовлении мембран. Мембраны для расширительных баков должны быть долговечны и выдерживать температуры до +90 °С.

Для систем водоснабжения температурные характеристики резины не так важны. Здесь имеет важное значение то, что есть частые циклы расширения-сужения и контакт с питьевой водой. Для материала мембран для гидроаккумуляторов нужно использовать эластичную пищевую резину.

Гидроаккумулятор состоит:

Металлическая емкость 1, внутри которой вставлена резиновая мембрана в виде груши 2 из пищевой резины. Фартук мембраны закреплен между фланцами 3 с помощью болтов 4. В верхней части бака имеется  тяга с патрубком 5, закрепленная гайкой 6. Патрубок служит для установки предохранительного клапана и воздухоотводчика. Нужно учитывать, что вода занимает не весь объем бака, а всего лишь его часть. Остальной объем занимает воздух под давлением. Давление воздушной подушки может регулироваться с помощью ниппеля 7, закрытого пластиковой крышкой 8.

Работа насоса заключается в подаче воды под давлением в трубы и, естественно, в грушу гидроаккумулятора. Мембрана — груша расширяется, при этом воздух, окружающий мембрану, начинает сжиматься. Наполнение бака водой происходит пока давление воды не уравняется давлением воздуха. Если водопотребления нет, давление в системе выравнивается с давлением отключения реле. Насос выключается. При открытии крана вода, вытесняемая давлением воздуха, поступает в первую очередь из гидроаккумулятора и только когда давление в системе упадет ниже установочного, реле давления включает в работу насос.

Мембранные баки для систем отопления и водоснабжения

 Расширительные баки бывают 2-х типов

 Расширительный бак открытого типа – емкость, дно которой соединено с трубой отопительной системы. Уровень воды в нем зависит от объема жидкости в системе. Чем вода горячее, тем больше ее объем. Размещают открытый расширительный бак над верхней точкой системы отопления, как правило, в чердачном помещении дома, при этом бак теплоизолируют для уменьшения потери тепла через стенки.

 Расширительный бачок закрытого типа представляет собой герметичную металлическую емкость – капсулу шарообразной или овальной формы, разделенную внутри герметичной мембранной из термостойкой резины на две камеры – воздушную и жидкостную. Баки закрытого типа выгодно отличается от бачка открытого типа. Во-первых, в закрытом расширительном баке не происходит соприкосновения жидкости с воздухом: жидкость не испаряется и не окисляется кислородом (и не разъедает внутреннюю поверхность труб и радиаторов). Во-вторых, из закрытого расширительного бачка жидкость никогда не выльется наружу и не испортит отделку стен и пола.

Гидроаккумуляторы (гидропневмабаки)

Гидроаккумулятор – важнейший элемент системы водоснабжения. Накопление воды – это далеко не единственное его преимущество. Гидроаккумулятор также отвечает за поддержания необходимого давления воды в системе и становится на пути гидроударов. Вместе с гидроаккумулятором срок службы насоса значительно увеличивается, поскольку гидроаккумулятор влияет на частоту включения насоса, приводя насос в рабочее состояние только при необходимости.
Важным преимуществом использования гидроаккумулятора является то, что он всегда имеет при себе запас воды. А отключение электропитания не препятствует её использованию. Если вы хотите, чтобы ваш насос прослужил как можно дольше, выбирайте более объемные гидроаккумуляторы. Чем больше он будет, тем реже нужно задействовать насос.
Горизонтальный тип гидропневмабаков рекомендуется использовать вместе с поверхностными насосами. Вертикальные гидроаккумуляторы можно использовать с любыми насосами.

МЕМБРАННЫЕ БАКИ ДЛЯ ОТОПЛЕНИЯ И ВОДОСНАБЖЕНИЯ

Начало функционирования баков для отопления состоит в последующем: когда температура теплоносителя поднимается на 10 градусов, то размер его повышается приблизительно на 0,3%. Так как влага – не сжигается, то возникает лишнее давление, что необходимо возмещать. Конкретно для данного и ставится данный резервуар. В разных системах отопления используются различные баки для отопления. Ранее в системах, не обладающих циркуляционных насосов, использовался открытый расширительный бак для отопления. Выбор бака для отопления – это серьезное дело. При данном надлежит непременно направить интерес не только на его вид и объем, однако и на мембране – значительны подобные характеристики: надежность к ходу диффузии, спектр рабочей температуры, крепость, соответствие санитарным потребностям. Прежде всего, определим зависимость нужного размера и характеристик, которые на него воздействуют. При расчетах необходимо учесть, что чем более будет вместимость отопительной системы и чем больше наибольшая температура носителя тепла в
ней, тем баки для отопления должны быть больше. Чем больше возможное давление в расширительном бачке отопления, тем он может быть меньше. Естественно же, способ расплаты довольно непростая, потому превосходнее проконсультироваться со специалистом. Так как ошибка в подборе бака может вызвать нередкое срабатывание клапана предохранения либо остальные проблемы. В таких системах отопления, в каком месте обладатель тепла циркулирует с поддержкою насоса, устанавливается закрытый расширительный бак для отопления, расчет тут производится на то, что это непроницаемая вместимость, которая имеет эластичной мембраной внутри. При остывании же совершается обратный ход. Закрытый расширительный бак плоский может быть фланцевым и с несменной мембраной. 2-ой разряд пользуется довольно огромным спросом из-за условно невысокой цены. Однако фланцевые расширительные баки в значительном превосходнее – давление здесь может быть больше, а если разорвется
диафрагма, то можно ее сменить. Фланцевый бак отопления может быть и вертикальным, и горизонтальным. Когда жидкость, поступает в сборник, не имеет контакта с металлической плоскостью, так как располагается снутри мембраны. Мембрана с самого начала придавлена к внутренней плоскости, так как размер расширительного бака для отопления абсолютно наполнен газом.

Водопровод с накопительной емкостью в частном доме


Выполнение установки расширительного бака

Гидробак (или гидроаккумулятор, расширительный бак) — это металлическая герметическая емкость, которая служит для поддержания стабильного напора в водопроводе и создания разных по объему запасов воды.
На первый взгляд, выбор и установка этого устройства не должна вызвать трудностей — в любом интернет-магазине можно увидеть множество моделей, которые лишь немного отличаются по форме и объему, но существенно не отличаются по своей функциональности.

Это совсем не так. В устройстве расширительного бака и принципе его работы есть много нюансов.

Разные модели расширительных баков могут иметь ограничения по способу использования — некоторые рассчитаны только на работу с технической водой, другие могут использоваться для питьевой воды.

По конструкции гидроаккумуляторы различают:

  • резервуары со сменной грушей;
  • емкости с фиксированной мембраной;
  • гидробаки без мембраны.

С одной стороны резервуара со съемной мембраной (у бака с нижним подключением — внизу) есть специальный фланец с резьбой, к которому и крепится груша. С обратной стороны имеется ниппель, для накачивания или стравливания воздуха, газа. Он рассчитан на подключение к обычному автомобильному насосу.

В баке со сменной грушей вода накачивается в мембрану, не соприкасаясь с металлической поверхностью. Замена мембраны происходит путем откручивания фланца, который удерживают болты. В больших емкостях, для стабилизации заполнения, задняя стенка мембраны дополнительно крепится к ниппелю.

Срок службы съемной груши зависит от настроек давления воздуха в газовом отсеке гидроаккумулятора. Иногда, для создания большего запаса воды, пользователь уменьшает количество воздуха и увеличивает количество воды в груше. Это приводит к касанию мембраны к стенке бака, и становится причиной быстрого истирания

Внутреннее пространство бака с фиксированной мембраной разделяется ею на два отсека. В одном находится газ (воздух), в другой поступает вода. Внутренняя поверхность такого резервуара покрыта влагостойкой краской.


Чаще всего баки с фиксированной мембраной используются для систем отопления. Так как мембрана — это элемент, который выходит из строя гораздо быстрее, то и срок службы такого бака меньший, чем устройства со съемной грушей

Существуют также гидробаки без мембраны. В них отсеки для воды и воздуха ничем не разделены. Принцип их действия также основан на взаимном давлении воды и воздуха, но при таком открытом взаимодействии происходит смешивание двух веществ.

Достоинство таких устройств — отсутствие мембраны или груши, которая является слабым звеном в привычных гидроаккумуляторах.


Внешне расширительные баки можно разделить лишь на горизонтальные и вертикальные модели, но их рабочие параметры могут быть очень разные

Диффузия воды и воздуха заставляет обслуживать баки достаточно часто. Около одного раза за сезон приходится подкачивать воздух, который постепенно смешивается с водой. Значительное уменьшение объема воздуха, даже при нормальном давлении в баке, становиться причиной частого включения насоса.


Гидравлические аккумуляторы в системах водоснабжения сокращают вероятность возникновения гидроударов, предохраняют насосы от излишне частых включений, позволяют сформировать запас воды и поддерживать давление в контуре

Закрытые гидробаки для водоснабжения работают по такой схеме: насос подает воду в грушу, постепенно заполняя ее, мембрана увеличивается и происходит сжатие воздуха, который находится между грушей и металлическим корпусом.

Чем больше воды поступает в грушу, тем больше она давит на воздух, а тот, в свою очередь, стремится вытолкнуть ее из емкости. В результате в резервуаре повышается давление, это приводит к отключению насоса.

Некоторое время, когда в системе происходит расход воды, сжатый воздух поддерживает напор. Он выталкивает воду в водопровод. Когда ее количество в мембране уменьшается настолько, что давление опускается до нижнего предела, срабатывает реле, снова включая насос.


В гидробаке происходит постоянное взаимодействие воды и газа, отделенных друг от друга резиновой мембраной. Объем жидкости внутри устройства регулируется количеством газа (его давлением) ( )

Нельзя путать баки для водоснабжения и для отопительной системы, поэтому при выборе нужно узнать их предназначение. Для четкой идентификации производители окрашивают гидроаккумуляторы для отопления в красный, для водоснабжения — в синий цвет.

Предлагаем ознакомиться Накопительные баки воды для частного дома: обзор моделей из пластика

Однако некоторые не придерживаются такой маркировки, поэтому отличительной чертой устройств могут послужить такие данные:

  • для водоснабжения максимальная температура использования гидроаккумулятора будет составлять до 70 °C, допустимое давление может достигать 10 бар;
  • устройства, предназначенные для системы отопления, могут выдерживать температуру до 120 °C, рабочее давление расширительного бака зачастую не бывает выше 1,5 бар.

Все самые важные параметры указаны на декоративном колпачке (шильдике), который закрывает ниппель.


Устройство, предназначенное для системы отопления, служит дополнительным резервуаром, позволяющим теплоносителю свободно расширяться при нагреве. Без него система обречена на разрушение

Список функций, которые выполняет гидробак в системе ХВ (холодного водоснабжения), гораздо шире:

  • Поддержание ровного и постоянного напора в водопроводе. Благодаря давлению воздуха, напор некоторое время поддерживается даже при выключенном насосе, пока не упадет до установленного минимума и в работу опять не включится насос. Таким образом напор в системе сохраняется даже при одновременном использовании нескольких сантехнических приборов.
  • Предохранение от износа насосного оборудования. Запасы воды, содержащийся в баке, позволяет некоторое время использовать водопровод, не включая насос. Это уменьшает количество срабатываний насоса за единицу времени и продлевает его работу.
  • Защита от гидроударов. Резкий скачок давления в водопроводе при включении насоса может достичь 10 и более атмосфер, что негативно сказывается на всех элементах системы. Мембранный бак берет на себя удар, выравнивая давление.
  • Создание запасов воды. При отключении электричества система водоснабжения хоть недолго, но, все же, еще некоторые время будет отдавать воду.

Для обвязки водонагревателя используют расширительные баки, которые могут выдерживать высокие температуры.

Мембрана расширительного бака изготавливается из разных материалов, которые при эксплуатации выдерживают разный диапазон температур.

В гидроаккумуляторах применяют:

  • Натуральную каучуковую резину — NATURAL. Материал может контактировать с питьевой водой, применяется для аккумулирования холодной воды. Со временем может начать пропускать воду. Выдерживает температуру от -10 и до 50 °C выше нуля.
  • Синтетическая бутиловая резина — BUTYL. Наиболее универсальна, водонепроницаема, применяется для станций водоснабжения, подходит для питьевой воды. Температура эксплуатации может колебаться от -10 и до 100 °C.
  • Синтетическая резина из этилен-пропилена — EPDM. Более водопроницаемая, чем предыдущая, может контактировать с питьевой водой. Диапазон допустимых температур — от -10 и до 100 °C.
  • Резина SBR применяется только для технической воды. Температура использования та же, что и у предыдущих марок.

Для организации холодного водоснабжения необходимо выбирать баки с грушей, изготовленной из пищевой резины с усовершенствованными эластичными свойствами, которая позволят лучше гасить гидравлические удары и поддерживать стабильный напор воды в системе.

Корпус бака чаще всего производят из легированной стали, стойкой к коррозии, покрытой снаружи лакокрасочным покрытием. В продаже также можно встретить емкости из нержавейки, очень прочные, но при этом дорогие.

В продажу поступают баки вместимостью от 24 до 1000 л. Какой именно выбрать, подскажут расчеты, результат которых следует округлять в сторону увеличения. Выбирая бак со съемной мембраной, следует помнить, что объем воды занимает 30% от общего объема емкости, то есть, в 100-литровом резервуаре запас воды будет равен приблизительно 30 литрам.


Таблица демонстрирует взаимосвязь параметров давления воздуха в газовом отсеке гидроаккумулятора с показателями настройки реле и размером бака ( )

Особенностью маленьких баков есть то, что они зачастую не имеют клапана, чтобы стравливать воздух из резиновой груши. Это может создать неудобства при эксплуатации. Большие емкости имеют такой клапан, и помимо создания большего запаса воды, лучше справляются с поддержанием стабильного напора в системе.

Vt=K*Amax*((1 Pmax)*(1 Pmin))/(Pmax-Pmin)*(1 Pвозд.),

  • Vt — полный объем гидробака;
  • Amax – максимально возможное расходование воды в минуту, литр;
  • К – коэффициент (см. табл.), зависящий от мощности насоса;
  • Pmax – настройки реле при отключении оборудования, бар;
  • Pmin – настройки реле при запуске оборудования, бар;
  • Pвозд. – давление в гидробаке (в его газовой полости), бар.

Таблица коэффициента К, зависящего от мощности насоса, для расчета общего объема гидробака закрытого типа для водоснабжения


Компания Джилекс, занимающаяся производством обширной линейки оборудования для систем водоснабжения и отопления, предлагает еще одну формулу для экспресс-определений объема гидробака

Выбор между вертикальным и горизонтальным баком заключается в особенностях помещения. Если комната небольшая или объем емкости внушительный, то чтобы не занимать много места, устанавливают вертикальную емкость.

Предлагаем ознакомиться Водопровод с накопительным баком

Горизонтальный бак имеет меньшую вместительность, может подвешиваться на стене, а также служить опорой для установки поверхностного насоса. Для его монтажа предусмотрены специальные крепления. Большие баки производятся только в вертикальном исполнении и устанавливаются на ножки.

Подытоживая все вышесказанное, можно отметить, что выбор гидроаккумулятора предстоит совершать между такими отличительными свойствами:

  • рабочее давление;
  • страна производитель;
  • больший или меньший объем;
  • сменная или нет резиновая мембрана;
  • мембрана для технической или питьевой воды;
  • материал корпуса — нержавеющая или эмалированная сталь.

Вопрос по установке накопительного бака в частном доме

Господа, покритикуйте мои соображения по поводу переделки водопровода из колодца.

Итак, дано: зимний водопровод из колодца. Сделано все как полагается – скважинный насос, труба в траншее ниже глубины промерзания, утепленная и с греющим кабелем, заходит в подвал. Вон на фотографии.

Дебет колодца, как выяснилось, маленький, надо ставить накопительную емкость. Емкость планируется вот такая 1000л:

Для частного дома, конечно, слишком большая емкость (правильно же?), но эта единственная емкость, которая пролазит в дверной проем подвала, ширина которого 555мм.

На выходе из емкости надо ставить повысительный насос, да? Вот такой (Насос повышающий давление Grundfos UPA 15-90) подойдет по производительности для дома 200м2?

А при накопительном баке нужен мембранный бак?

north написал: А при накопительном баке нужен мембранный бак?

Не уверен, что прям так уж и нужен, но я бы оставил, раз сейчас есть.

north написал: На выходе из емкости надо ставить повысительный насос, да?

Конечно, вам же не только в подвале вода нужна.

north написал: Вот такой (Насос повышающий давление Grundfos UPA 15-90) подойдет по производительности для дома 200м2?

Вы бы лучше высоту указали (верхней точки водоразбора от дна будущего бака) и желаемый максимальный расход воды в доме. Допустим, при двухэтажном доме по высоте пройдёт. Но расход 0,1 л/с — это всего одна раковина. Вам столько хватит? И это я только высоту учитывал, без потерь на трение.

Короче, смотрите в сторону насосных станций (насосов, используемых в них).

А вообще непонятно, почему нельзя просто поставить (несколько) мембранный бак побольше размером, раз сам по себе существующий насос устраивает.

Артём Зорин , Огромное спасибо за замечания!

Артём Зорин написал: А вообще непонятно, почему нельзя просто поставить (несколько) мембранный бак побольше размером, раз сам по себе существующий насос устраивает.

Хм. Существующий насос в самом деле устраивает. Чего-то я думал, что мембранные баки маленькие, а сейчас полез смотреть, они и большие бывают. Но я не понял, они разные, для отопления и водоснабжения раздельные?

Насос у Вас – ПОВЫШАЮЩИЙ, т.е. служит для увеличения давления в системе (включается он, реагируя на проток, там есть реле) Емкость у вас безнапорная, расположена в подвале – значит давления у Вас в системе НЕТ, повышать нечего (насос просто не будет включаться, а если поставить его на постоянное включение, он сгорит) Что делать: или установить емкость не в подвале, а на чердаке – вода будет идти самотеком, а насос, добавляя 0,8 бар, создаст приличный напор, которого на дом хватит. Или – поставить к емкости обычную насосную станцию. тогда воды тем более хватит – справился бы колодец.

Это не пустой треп – оба варианта были мной реализованы неоднократно.

north написал: Но я не понял, они разные, для отопления и водоснабжения раздельные?

Красные — отопление, могут быть опасны для питьевой воды. Синие — холодная питьевая вода, могут не выдержать горячую. Ещё белые есть, не помню, зачем. То есть вам нужны синие, как и сейчас.

В0д0пр0в0дчик написал: включается он, реагируя на проток, там есть реле

В0д0пр0в0дчик написал: насос просто не будет включаться

Точно, этого не заметил. Так что этот насос совсем-пресовсем не подходит, а не только из-за низкой производительности.

Если в колодце скважинный насос и он в подвале способен накачать до 2-3 атмосфер, то поставить вот так: насос в колодце -> обратный клапан -> мембранный бак -> редуктор давления В колодце поставить датчик уровня воды + контроллер Elko Ep, чтоб не бегать каждый раз сбрасывать датчик С/Х из аварии.

Если насоса в колодце не хватает, чтоб прокачать 4 атмосферы в мембранный бак, то купить новый насос. 90-метровый стоит 12000. Насосная станция не сильно дешевле, но тарахтелка в подвале вам точно не нужна.

Синий мембранный бак – холодная вода. Красный – горячая вода (а не только отопление).

По поводу баков вот подробно и понятно. Теперь давайте разбираться в ситуации. Схема не рабочая вообще!

  1. Зачем нужна накопительная ёмкость? Не потому что давления не хватает, а потому что не хватает дебета колодца. То есть при большом разборе он выкачивается быстрее чем набирается. Ни о какой нехватке давления речи не идёт.
  2. По предложенной схеме включения ёмкости, она не просто не работает, но и скорее всего её порвёт как Тузик тряпку, так как выше правильно заметили, она безнапорная, а в схеме она тупо включена в разрыв и находится под давлением системы.
  3. Повысительным насосом тут не обойтись. За ёмкостью нужна полноценная насосная станция с расширителем и всеми делами.
  4. Насосы до и после ёмкости должны жить каждый своей жизнью, но работа насоса после ёмкости должна быть согласована с насосом до ёмкости, что бы не пытался взять воду из пустой ёмкости.

Что по сути нужно. Насос для наполнения ёмкости с 2-мя поплавками, один в колодце, другой в ёмкости. Поплавок в ёмкости включает и выключает насос по мере необходимости, поплавок в колодце выключает насос когда уровень критически падает предотвращая сухой ход. За ёмкостью нужен насос со всей “приблудой”. Для него ёмкость это тот же колодец. Желательно для этого насоса так же установить поплавок в ёмкости, что бы он не включался при недостаточном уровне исключив сухой ход (или срабатывание защиты). Ну это моё виденье решения задачи.

Гравитационная схема водоснабжения

Гравитационная или безнапорная или самотёчная схемы водоснабжения, устроена таким образом, что вода самостоятельно, под действием только силы тяжести, растекается по водопроводу дома.

Являясь альтернативой напорной системы, гравитационно-самотёчная схема, во-первых, частично не зависит от наличия электричества, во-вторых, проще монтируется, в-третьих, меньше стоит.

Принцип гравитационной схемы водопровода внутри дома, в установке объемного бака на высокой точке дома, например, чердаке, и растекании воды по водопроводу под действием силы тяжести.

Относительный недостаток водопровода дома из напорного бака, это этап наполнения бака. Чтобы наполнить бак и пополнять запас воды в баке потребуется работа насоса, который доставит воду от источника водоснабжения до бака.

Однако для наполнения бака, во-первых, насос не обязательно монтировать на постоянной основе, во-вторых, насос не будет работать постоянно, в-третьих, автоматика такой схемы совсем несложная.

Все эти обстоятельства оставляют безнапорную схему водопровода в ранге популярной и востребованной в частном домостроении.

Для чего нужен накопительный резервуар для водоснабжения

Постоянная подача воды в загородный или дачный дом – необходимость, вызванная санитарными нормами и требованиями по суточному потреблению воды одним человеком. Кроме того, вода нужна для технических и садоводческих нужд, и при отсутствии централизованного водопровода система водоснабжения частного дома с накопительным баком – наиболее приемлемое решение. Чем больше будет накопительная емкость для водоснабжения дома и участка, тем дольше можно не подкачивать в нее воду, сохраняя требуемое для бытовых нужд давление в трубопроводе холодного и горячего водоснабжения.
Так как ручное наблюдение и управление уровнем воды в накопителе затруднительно, в схему водоснабжения включают блок автоматического управления, состоящий из механических и электронных узлов и элементов.

Схемы подключения гидробаков

Для системы горячего водоснабжения установку расширительного бака проводят на участке циркуляционной магистрали, всасывающей линии насоса, ближе к водонагревателю.

Бак оборудуется:

  • манометром, предохранительным клапаном, воздухоотводчиком — группа безопастности;
  • запорным клапаном с устройством, которое предотвращает случайное перекрытие.

В водопроводной системе, где присутствует водонагревательное оборудование, устройство берет на себя выполнение функций расширительного бака.


Схема установки в системе ГВ: 1 – гидробак; 2 – предохранительный клапан; 3 – насосное оборудование; 4 – элемент фильтрации; 5 – обратный клапан; 6 – кран запорный

В системе ХВ главное правило при установке гидроаккумулятора — монтаж в начале обвязки, ближе к насосу.

В схеме подключения обязательно присутствуют:

  • обратный и запорный клапан;
  • группа безопасности.

Схемы подключения могут быть очень разными. Подключенный гидробак нормализует работу оборудования, уменьшая количество включений насоса за единицу времени и этим продлевая срок его службы.


Схема монтажа в системе ХВ со скважиной: 1 – бак; 2 – обратный клапан; 3 – кран запорный; 4 – реле для регулировки давления; 5 – прибор управления насосным оборудованием; 6 – группа безопасности

В схеме с повысительной насосной станцией один из насосов работает постоянно. Такая система устанавливается для домов или зданий с высоким водопотреблением. Гидробак здесь служит в для нейтрализации скачков давления, а для аккумулирования воды устанавливают емкость как можно большего объема.

Плановый осмотр расширительного бака заключается в проверке давления в газовом отсеке. Необходимо также провести осмотр клапанов, запорной арматуры, воздухоотводчика, проверить работу манометра и реле давления воды. Чтобы убедиться в целостности бака проводят внешний осмотр.


Во время профилактического обслуживания, следует измерять давление в гидробаке и корректировать его, если необходимо

Несмотря на всю простоту устройства, расширительные баки для водоснабжения все же не вечны и могут сломаться. Характерные причины — разрыв мембраны или потеря воздуха через ниппель. Признаки поломок можно определить по частому срабатыванию насоса, появлению шума в системе водопровода. Понимание принципа работы гидроаккумулятора — это первый шаг к правильному обслуживанию и устранению неисправностей.

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования давления в водопроводе, аккумулирования воды, а также служит в качестве расширительной камеры.


К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу

Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер.

Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.


Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем

Такой способ организации водоснабжения требует регулярного контроля пользователя, иначе вода при отрицательных температурах может замерзнуть (если помещение не отапливается). Жидкость будет испаряться, поэтому придется постоянно доливать ее.

Предлагаем ознакомиться Чем покрыть полы в парной

Кроме того, такая емкость громоздкая и не эстетичная, для нее обязательно нужно иметь в доме чердачное помещение. Но главный недостаток устройства — бак не приспособлен работать в условиях высокого напора воды в системе.

С централизованным водоснабжением

Любой тип подключения накопительной емкости требует наличия обратного клапана на вводе в дом или квартиру. Именно клапан будет препятствовать вытеканию запасенной воды обратно в трубопровод, а не к потребителю.

Верхнее подключение

Бак устанавливается под потолком первого этажа, этажом выше санузла и кухни или на чердаке. У бака должен быть штуцер в верхней части для подачи воды, еще один чуть выше для сброса в канализацию при переполнении и штуцер в самой нижней части для забора воды.

Уже после ввода фильтра грубой очистки запорного вентиля, счетчика и обратного клапана устанавливается тройник, от которого труба идет к входному патрубку бака, перед штуцером устанавливается запорный вентиль или управляемый клапан.

К выходному штуцеру подсоединяется запорный вентиль и опускается труба обратно к водопроводу, с которым соединяется посредством тройника.

Шланг для сброса излишков опускается в канализацию или выводится за пределы дома в палисадник или дренажную систему.

Для контроля наполнения используется механический клапан с поплавком, аналогичный тем, что используются в бачке унитаза.

Чтобы воспользоваться запасенной водой, достаточно открыть выходной вентиль.

Нижнее подключение

Подключение выполняется идентично первому варианту. Однако на выходе необходимо установить насос для создания в водопроводе дополнительного давления. Перед каждым использованием воды придется включить предварительно насос.

Упростить жизнь поможет готовая насосная станция или дополнение насоса расширительным баком мембранного типа и реле давления.

Для подключения бака используется всего одна труба, подсоединенная к водопроводу через тройник с вентилем. Врезка осуществляется так же после фильтра, счетчика и обратного клапана.

Перед использованием необходимо настроить давление в воздушной камере. Делать это необходимо строго в соответствии с инструкцией к выбранной модели. Предварительно изучается нормальное давление в водопроводе, притом с учетом колебаний в течение суток. Берется в итоге среднее значение, которое используется для настройки бака. Только так получится использовать максимум полезного объема бака.

Как и в случае с централизованным водопроводом имеется несколько вариантов подключения.

Водонапорная башня

Накопительный бак устанавливается на уровне 15-20 метров над уровнем земли на укрепленной вышке или чердаке. Вода от скважинного насоса или насосной станции подается непосредственно в бак, а уже с него раздается в санузел и на кухню в доме. Давление в системе обеспечивается перепадом высот между уровнем воды в баке и краном смесителя в доме.

Недостатком является постоянный проход через бак воды, что вызовет со временем накопление осадка, даже если предварительно установить фильтрующую систему.

Преимущество в простоте конструкции и минимуме дорогостоящих элементов, за исключением самой конструкции башни и обязательного утепления бака для защиты от замерзания даже при его размещении на чердаке.

Емкость устанавливается вровень с насосной станцией или на первом этаже в доме. Наполняется она во время обычной работы насоса за счет воды из скважины. Ограничителем является поплавковый выключатель.

Подобный вариант спасает при чрезмерном потреблении воды и снижении уровня воды в скважине или колодце. Однако бесполезен при выключении электричества, так как для подачи конечному потребителю воды из запаса требуется насос.

Схема нижнего подключения накопительного бака

Мембранный бак для хранения запаса воды устанавливается после насосной станции и обратного клапана, с нижним подключением. Если насосная станция по какой-то причине не работает и не поддерживает давление в системе, то вода поступает с аккумулирующего бака.

Итак, прежде всего разберемся, с какими функциями должен справляться расширительный бак водопроводной системы.

  • Такой бак является резервуаром для накопления определенного запаса воды, готовой к применению. То есть если по каким-то причинам насосное оборудование не работает (банальная ситуация для многих поселков – перепады с подачей электроэнергии), в распоряжении хозяев остается некоторый водяной резерв.


Расширительный бак – это всегда приличный запас воды под нужным давлением, достаточным для работы многих сантехнических приборов.

  • Установкой такого бака достигается стабильное давление в системе, необходимое для корректной работы сантехнических приборов и бытовой техники: до определенных пределов — даже при выключенном насосе.
  • Уже упомянутый запас воды и созданное в системе давление позволяют свести к минимуму число пусков насосного оборудования. А это говорит о том, что оборудование прослужит дольше.
  • Наконец, любой пуск насоса всегда сопровождается резким скачком давления в системе, гидроударом, порой достигающим 10 и более атмосфер. Это не идёт на пользу ни трубам, ни сантехническим приборам. Расширительный бак выступает в роли демпфера, принимающего на себя такие скачки, и для системы они становятся безопасными.


Расширительный бак нередко включается в обвязку бойлера прямого или косвенного нагрева.
Подобный бак может устанавливаться и в контуре водонагревательного прибора накопительного действия (бойлера), обеспечивающего автономное горячее водоснабжение. В этом случае добавляется еще и функция компенсации температурного расширения воды, чтобы исключить слишком частое срабатывание предохранительного клапана.

Но не следует путать расширенные баки для системы водопровода с теми, что предназначены для контуров отопления. При всем их внешнем сходстве, эксплуатационные показатели уже совсем иные. Об этом будет сказано чуть ниже.

Схема сборки и обвязки водонапорного бака

Для любой схемы водоснабжения можно найти недостатки. Не исключение использование напорного бака.

  • Во-первых, установка бака потребует усиления или, по крайней мере, дополнительного расчета конструкции дома и возможно, её усиления.
  • Во-вторых, в доме без отопления, бак потребует слива воды из бака перед зимним периодом.
  • В-третьих, даже в отапливаемых домах, чердаки редко обогреваются, поэтому придётся позаботиться об утеплении напорного бака.
  • В-четвёртых, водонапорный бак частного дома НЕ исключает устройство автономного источника водоснабжения со всеми вытекающими работами обустройства источника.

При всех существующих предложениях рынка, классическим вариантом остается стальной водонапорный бак.

Сваривают бак из стальных листов, придавая ему форму прямоугольника или цилиндра. Лучший вариант для долговечности и качества воды в доме, это бак из листов нержавеющий стали. Более дешевая альтернатива бак из стальных листов с обязательно окрашиванием поверхности внутри и наружи бака масляной краской.

Вариант ручного наполнения бака водой, не рассмариваем, как НЕ реальный. Значит, в сборке самотёчного водопровода с баком, нужно продумать подачу воды от источника с её подъёмом до бака. Включение пополнения бака может быть ручное или автоматическое.

Вода поступает в бак от скважины или колодца. Для заполнения и пополнения бака достаточно недорогого насоса типа «Малыш». На подающую трубу водопровода необходимо установить обратный клапан.

Обычно (необязательно), обвязку бака делают стальными оцинкованными трубами, если бак сделан из стали диаметров 15-20 мм или пластиковыми трубами, если бак из пластика.

Обязательными элементами бака, являются:

  • Вентиляционные вырезы: обеспечивают проветривание воды в ёмкости;
  • Сигнальная труба: не дает баку переполниться;
  • Поплавок: для автоматического отключение/включение подающего насоса.
  • Поддон: защищает дом от протечек.

Особенности регулировки гидроаккумулятора

Расширительные баки для водоснабжения поступают в продажу со стандартными настройками производителя — зачастую давление в воздушном отсеке уже установлено на значении 1,5 бар. Допустимое давление всегда указано на этикетке и производитель не рекомендует отклоняться от заданных параметров, особенно в сторону его увеличения.

Перед тем как приступить к регулировке, систему отключают от электросети и закрывают запорные вентили. Мембранный бак полностью опустошают, сливая воду — точный показатель давления можно измерить только при пустом отсеке для воды.

Далее снимают показатели давления с помощью точного манометра. Для этого с золотника снимают декоративный колпачок и подносят прибор. Если давление отличается от требуемого, то его приводят в соответствие, накачивая или стравливая лишний воздух.


Учитывая то, что производитель против отклонений от рекомендованных показателей давления, необходимо еще на этапе проектирования выбрать подходящее оборудование, параметры которого не будут конфликтовать между собой

При регулировке давления в газовом отсеке бака производитель заполняет его инертным газом, например, осушенным азотом. Это предотвращает коррозию внутренней поверхности. Поэтому пользователям также рекомендуется использовать для увеличения давления технический азот.

Давление в баке закрытого типа устанавливается всегда несколько ниже (на 10%), чем уровень давления при запуске насоса. Регулируя давление в устройстве можно корректировать напор воды. Чем меньшим будет давление газа в гидробаке (но не меньше 1 бар), тем больше он будет вмещать в себе воды.

Напор при этом станет неравномерным — сильным при наполненном резервуаре и все более слабым при его опустошении. Чтобы обеспечить сильный и ровный поток воды устанавливают давление в камере с воздухом или газом в пределах 1,5 бар.


Напор воды в водопроводе устанавливается с помощью реле. При настройке давления в расширительной камере необходимо учитывать эти значения

Расширительный бак, который используется для горячего водоснабжения, изначально не должен содержать воды. Давление в устройстве устанавливается на показателе, который на 0,2 больше чем верхний порог отключения насоса.

Например, если реле настроено на отключение оборудования при показателях давления в 4 бар, то давление в газовом отсеке расширительного бака должно устанавливаться на значении 4,2 бар.

Установленный в обвязке водонагревателя, бак не служит для поддержания давления. Он призван компенсировать расширение тогда, когда происходит нагрев воды. Если установить давление в нем на меньшее значение, то в баке будет постоянно находиться вода.

С нижним или верхним расположением

Есть три варианта подключения накопительной емкости и использования запаса воды:

  • Верхнее расположение емкости. В этом случае забор воды осуществляется под действием силы гравитации. Чем выше расположен гидроаккумулятор по отношению к потребителю, тем сильнее напор воды. Каждые 10 метров высоты добавляют 0,1 атмосферу, или примерно 1 бар.
  • Нижнее расположение простой накопительной емкости. Гравитация уже не поможет, и для подачи в водопровод используется насос, поднимающий давление до оптимального уровня.
  • Аккумулирующие емкости мембранного типа сами по себе создают требуемое давление для подачи воды. Нижнее расположение на уровне потребителя для них является оптимальным, так как от установки на чердаке или вышке никакого преимущества не будет.

Предлагаем ознакомиться Что можно делать с редькой
Как определить оптимальный вариант?

Если дом с несколькими этажами и есть возможность расположить накопительный бак на чердаке, то это позволит обойтись без дополнительной установки насоса, и не нужно тратиться на дорогостоящий мембранный бак. Фактически это аналог водонапорной башни. Однако поднять емкость так высоко, чтобы обеспечить комфортный напор на уровне 2-2,5 атм. все равно сложно. Тем более что встает вопрос об утеплении бака, чтобы в зимний период вода в нем не замерзала.

В случае аварийного отключения воды имеющегося давления в 0,2-0,3 атм. будет вполне достаточно, чтобы воспользоваться смесителем в раковине, унитазом или даже душем, однако не получится задействовать часть бытовой техники, например стиральную машинку или посудомойку, которым требуется большее давление для срабатывания электромагнитных клапанов.

Установка емкости в уровень с потребителем подойдет в тех случаях, когда нет возможности поднять бак на чердак или хотя бы на этаж выше. Это же относится и установке накопительного бака в квартире. Потребуется небольшой насос для подачи воды в водопровод под давлением. Для обеспечения адекватного режима работы насосу потребуется расширительный мембранный бак.

Аккумулирующий бак с мембраной отлично подойдет для хранения запаса воды как при использовании централизованного водопровода, так и в автономной системе. При этом он не требует дополнительного оборудования или верхнего расположения. Однако его стоимость значительно выше, чем любой обычной накопительной емкости даже в сочетании с простым насосом.

Какой объем бака?

Объём бака рассчитывают из условий расхода воды. Принимаем, что в день человек потребляет 200 литров воды. Для семьи из трёх человек, нужен объём воды 600 литров в день.

Бак должен обеспечить занос воды больший, чем расход воды в день на 20% при ручном пуске заполняющего насоса или 5% при автоматическом запуске насоса.

Значит, для семьи из трёх человек нужен бак минимального объёма 720 или 630 литров. Мы знаем, что объем 1 кубический метр равен 1000 литрам воды. Значит, бака с размерами 1×1×1 метр, хватит на семью их трёх человек в запасом.

На фото стандартный бак под названием «Еврокуб» объемом 1000 литров, есть варианты с обогревом.

Зачем нужен расширительный бак

Почему у водонагревателя в моем новом доме есть еще один небольшой резервуар, свисающий со стороны трубы над ним?

Это расширительный бак, установленный на трубе подачи воды к водонагревателю. Его цель — бороться с тепловым расширением воды, когда она нагревается в водонагревателе, чтобы предотвратить слишком высокое давление воды. Если давление воды станет достаточно высоким, это может привести к повреждению клапанов в сантехнике, стыков в подающих трубопроводах и даже водонагревателя.

В водонагревателях всегда происходит тепловое расширение. Как и большинство веществ, вода расширяется при нагревании. Это происходит несколько раз в день в водонагревателе после того, как в доме было использовано немного горячей воды, и холодная вода, поступающая в водонагреватель, нагревается.

Поскольку вода не сжимается, давление в ней будет увеличиваться, если у нее нет места для расширения при нагревании. В прошлом расширяющаяся вода в водонагревателях выталкивала часть воды обратно из дома — в общественную водопроводную сеть, которая могла поглощать давление.

Но этот механизм для сброса давления больше не работает. Причина — обратные клапаны. Обратный клапан — это односторонний клапан, который предотвращает обратный поток воды, не позволяя ей течь в неправильном направлении. Обратные клапаны теперь установлены на всех подключениях к коммунальному водопроводу. Их цель — не дать воде вытекать обратно из дома через водопроводную трубу.

Это предотвращает загрязнение, которое может произойти в водопроводе дома или на предприятии, от загрязнения коммунального водоснабжения на улице.Но оборотная сторона этого состоит в том, что, если в системе нет другого места для расширения, давление воды в доме быстро растет по мере нагрева водонагревателя.

Вот здесь и вступают в игру расширительные бачки. В расширительном баке содержится воздух, который очень сжимается. Расширяющаяся вода из водонагревателя может течь в расширительный бак, где воздух сжимается, освобождая место для увеличенного объема воды. Давление воды в системе существенно не увеличивается.

В большинстве домов, в которых есть обратный клапан на водопроводной трубе — обычно как часть редукционного клапана, установленного чуть выше или ниже основной отсечки воды, — нет расширительного бака, поскольку до недавнего времени он не требовался.Это может или не может вызвать чрезмерное повышение давления, в зависимости от характеристик водопровода в доме.

Если вы заметили, что шайбы в сантехнической арматуре быстро изнашиваются или вода периодически капает из предохранительного клапана водонагревателя, проконсультируйтесь с водопроводчиком о целесообразности добавления расширительного бачка. Стоимость относительно скромная.

Руководство по расширительному баку от Lee Supply

Баки теплового расширения полезны для большинства домовладельцев и становятся нормой во все большем количестве городов.В связи с этим важно, чтобы у всех нас было базовое представление о

.

какие они. Этот флаер предназначен для краткого обзора расширительных баков и того, что они из себя представляют.

Что такое тепловое расширение?

Термин «тепловое расширение» используется для описания расширения объема воды из-за нагрева. Все водонагреватели, независимо от вида топлива, могут испытывать тепловое расширение. В каждом водонагревателе резервуарного типа холодная вода нагревается при поступлении в резервуар водонагревателя.Это увеличивает общий объем воды и давление внутри резервуара, которое необходимо сбросить, чтобы избежать потенциально негативных эффектов теплового расширения.

Например, вода, нагретая с 90 ° F до настройки термостата 140 ° F в водонагревателе на 40 галлонов, расширится почти на половину галлона. Поскольку вода не сжимается, дополнительный объем, создаваемый расширением, должен куда-то уйти.

Направляющая термического расширительного бака

Почему сейчас это становится серьезной проблемой?

В прошлом системы горячего водоснабжения были «открытыми».Поэтому, когда объем нагретой воды превышал емкость резервуара, она текла обратно в городскую магистраль или водозабор.

Но сегодняшние правила водопровода требуют интеграции устройств предотвращения обратного потока или обратных клапанов, в первую очередь для предотвращения загрязнения воды в доме. В результате современные системы горячего водоснабжения считаются «закрытыми» системами. Любое повышение давления по существу задерживается в доме. (Чтобы узнать больше о обратном потоке, вы можете прочитать флаер обучения обратному потоку).

Клапан T&P:

Водонагреватель имеет предохранительный клапан температуры и давления (T&P), который спроектирован как предохранительное устройство, которое должно использоваться в первую очередь в аварийных случаях, а не на регулярной, ежедневной основе для сброса давления, вызванного типичным тепловым расширением. Использование только клапана T&P для компенсации теплового расширения приводит к потере воды и энергии и может привести к преждевременному выходу клапана из строя.

Еще до срабатывания предохранительного клапана T&P (обычно при 150 фунт / кв.дюйм) избыточные уровни давления, вызванные тепловым расширением, могут создавать силы, которые оказывают негативное влияние на систему горячего водоснабжения.Ниже приведены некоторые из возможных эффектов:

— Преждевременный выход продукта из строя — Поврежденный или разрушенный центральный дымоход (Повышенный уровень угарного газа в доме) — Снижение производительности и срока службы продукта — Повреждение соединений водонагревателя и системы трубопроводов в доме — Уменьшение срока службы водопроводных приборов и приборов в доме — Шумный гидравлический удар в трубах дома

Итак, какое решение?

Тепловой расширительный бак — это небольшой бак под давлением со сжимаемой воздушной подушкой (диафрагмой), который устанавливается на стороне подачи (вход холодной воды) водонагревателя.

Когда тепловое расширение воды создает избыточное давление внутри водонагревателя, избыток воды нагнетается в расширительный бак, поддерживая уровни давления в пределах нормального рабочего диапазона водонагревателя.

Когда давление в водонагревателе нормализуется (обычно после
запроса на горячую воду в доме), вода из расширительного бачка возвращается обратно в водонагреватель диафрагмой, и потенциально вредные эффекты теплового расширения уменьшаются. устранено.
Наличие расширительного бачка также помогает предотвратить попадание капель из кранов и работающих туалетов за счет того, что избыточное давление не достигает светильников и преждевременно их повреждает.

Нужен ли вам расширительный бак, если у вас есть колодезная вода?

Если клиент не пользуется городской водой и у него есть колодец, скорее всего, ему не нужен расширительный бак. Он не повредит, но, скорее всего, в этом нет необходимости. В колодце есть колодец, который действует как расширительный бак.Однако, если по какой-то причине у клиента есть обратный клапан между резервуаром колодца и водонагревателем, он должен рассмотреть возможность установки расширительного бака между обратным клапаном и водонагревателем.

Размер расширительного бака:

При выборе размера расширительного бака необходимо учитывать несколько факторов: размер водонагревателя, заданная температура водонагревателя, давление воды на входе и заданное значение давления воздуха в расширительном баке.

Размер водонагревателя и уставка температуры:

Ниже представлено то, что BackStop, наша линейка расширительных баков, рекомендует для своих баков с водонагревателем с уставкой 140 градусов.(Заводская уставка обычно составляет 120 градусов). Если владелец дома поднимает температуру выше 140, он может выбрать резервуар большего размера. Вы не можете увеличить размер расширительного бачка, но вы можете его уменьшить.

Давление подачи внутри дома:

Чтобы получить давление подачи внутри дома, владелец дома может позвонить подрядчику или выполнить следующие действия:

  1. Выключите все сантехнические устройства в доме и вокруг него, включая краны, льдогенератор, автоматический наполнитель бассейна, спринклеры, посудомоечную машину, стиральную машину и испарительный охладитель.

  2. Найдите наружный водопроводный кран ближе всего к передней части дома. Вот откуда в дом попадает вода из городского водопровода.

  3. Снимите шланг с «нагрудника шланга», части втулки, которая позволяет вам вкручивать и откручивать шланг.

  4. Навинтить на его место манометр. Они могут приобрести манометр у нас.

  5. Включите патрубок.

  6. Посмотрите, как движется стрелка калибра.Он приземлится под номером, который указывает давление воды.

  7. Повторите тест трижды в день: рано утром, когда вы возвращаетесь с работы домой, и перед сном. Вероятно, каждый раз вы будете видеть какие-то вариации. Оптимальный диапазон составляет от 55 до 65 фунтов на дюйм (PSI).

Уставка давления воздуха в расширительном баке:

После определения давления подаваемой воды необходимо установить давление воздуха в расширительном баке.Хорошее практическое правило — установить давление теплового расширения на 5 фунтов на квадратный дюйм выше, чем давление воды в доме.

Тепловое расширение воды и роль расширительного бака

При подключении водонагревателя к закрытой системе необходимо установить расширительный бак для предотвращения чрезмерного давления в воде. Чтобы понять, о чем идет речь, читайте дальше.

Почему в большинстве домов в Миннесоте нет проблем с чрезмерным давлением воды

Когда загорается водонагреватель, вода в баке расширяется.Когда это происходит, куда девается вода? Сразу вернитесь к входному отверстию холодной воды, полностью обратно к водопроводу, поступающему в дом. Городской водопровод для дома действует как гигантский расширительный бак… и никто этого не замечает. Это показано на диаграмме ниже.

Закрытые системы разные

Что происходит, когда односторонний или обратный клапан устанавливается на трубопроводе водоснабжения дома?

Воды некуда деваться.По мере того, как водонагреватель нагревает воду, она расширяется, что создает давление. Когда давление нарастает достаточно, предохранительный клапан температуры и давления на водонагревателе просто выполняет свою работу. Он снимает избыточное давление за счет протекания небольшого количества воды.

Вот небольшой видеоролик, показывающий, как это происходит:

Это не происходит каждый раз, когда устанавливается редукционный клапан или обратный клапан, но могут возникнуть и другие проблемы в доме, например, клапаны наполнения унитаза случайным образом повторно наполняют унитазы или из кранов постоянно капает вода.

В Миннесоте редко устанавливают обратный клапан на линии водоснабжения дома, но довольно часто устанавливают регулятор давления. Проблема, которую могут создать эти регуляторы, состоит в том, что они будут действовать как обратный клапан; они впустят воду в дом, но не позволят воде выйти обратно. Это создает то, что называется «закрытой системой».

Расширительный бак на помощь

Если на водопроводном трубопроводе в доме имеется закрытая система, необходимо установить расширительный бак где-нибудь в водопроводной системе.Это довольно простое и понятное решение; расширительный бак даст воде куда-нибудь уйти, когда она расширится, а предохранительный клапан температуры и давления на водонагревателе перестанет вызывать проблемы.

Это правило касается и систем водяного отопления; когда бойлер нагревает воду в системе водяного отопления, расширительный бак позволяет воде расширяться без утечки предохранительного клапана. Если предохранительный клапан в системе котла хронически протекает даже после замены, это, вероятно, означает, что есть проблема с расширительным баком.

Требуется расширительный бачок или это просто хорошая идея?

Расширительные баки требуются в любое время, когда существует закрытая система, как производителями водонагревателей, так и правилами водоснабжения. Требования Сантехнического кодекса штата Миннесота можно найти в главе 6. Раздел 608.2 требует наличия расширительного бака при установке регулятора давления:

Утвержденный расширительный бак должен быть установлен в распределительном трубопроводе холодной воды после каждого такого регулятора, чтобы предотвратить отклонение избыточного давления из-за теплового расширения и поддерживать настройку давления регулятора.

Раздел 608.3 требует наличия расширительного бака, если на линии водоснабжения установлен обратный клапан или устройство предотвращения обратного слива:

Водяная система, снабженная обратным клапаном, устройством предотвращения обратного слива или другим нормально закрытым устройством, которое предотвращает отвод давления в здании обратно в водопровод, должна быть снабжена утвержденным, внесенным в перечень и соответствующим размера расширительным баком или другим утвержденным устройством, имеющим аналогичная функция для контроля теплового расширения.

Автор: Рубен Зальцман , Structure Tech Home Inspections

Предыдущее сообщение
Q&A: «Следует ли мне проверять на радон, если в доме уже есть система уменьшения радона?»
Новое сообщение
Связующий газовый трубопровод

тепловое расширение | Грузия | My Utility

Тепловое расширение

Вы должны установить защиту от теплового расширения каждый раз, когда водная система находится в закрытом состоянии.Замкнутая система — это любая водная система, в которой на входящем водопроводе здания установлено устройство защиты от обратного потока. Простое устройство, называемое расширительным баком, может быть установлено на входящей трубе холодной воды, обслуживающей водонагреватель здания, чтобы гарантировать, что вода имеет место для расширения и не рискует разорвать водопроводные линии и / или обрушить дымоходы водонагревателя.

Опасность теплового расширения

Большинство домов снабжается горячей водой из резервуаров с электрическим или газовым обогревом.До тех пор, пока нагревательный элемент не перестанет работать и вы не столкнетесь с холодным душем, водонагреватель обычно считается само собой разумеющимся. Однако при неправильном обслуживании водонагреватель может стать угрозой безопасности.

Вода расширяется в объеме при повышении температуры. Дополнительный объем, вызванный тепловым расширением, должен куда-то уйти. В противном случае нагретая вода создает повышение давления. Это принцип паровой машины. Температура и давление в водонагревателе снижаются, когда горячая вода забирается из крана, а холодная вода поступает в бак.Повышение давления из-за теплового расширения также может быть уменьшено за счет возврата воды в общественную систему водоснабжения. Однако при установке обратного клапана, редукционного клапана или устройства предотвращения обратного потока в рабочую трубу создается «закрытая система». В этих случаях необходимо предусмотреть тепловое расширение.

Термостат водонагревателя обычно поддерживает температуру воды около 130º F (54º C). Однако, если термостат не отключит нагреватель, температура воды будет продолжать расти.Если температура воды повышается до более чем 212º F (100º C), вода в резервуаре становится «перегретой». Когда эта перегретая вода внезапно попадает в атмосферу при открытии крана, она мгновенно превращается в пар, что может привести к бурной реакции. Поскольку давление внутри резервуара продолжает расти в условиях перегрева, резервуар может взорваться.

Защита от теплового расширения

Защита от теплового расширения в водопроводной системе обеспечивается установкой расширительного бака в трубопроводе системы горячего водоснабжения после резервуара горячей воды и клапана для сброса температуры и давления (T&P Клапан) в верхней части бака.

Тепловой расширительный бак регулирует повышенное давление, создаваемое в диапазоне нормальной рабочей температуры водонагревателя. Небольшой резервуар с герметичной сжимаемой воздушной подушкой обеспечивает пространство для хранения и удержания дополнительного расширенного объема воды. Клапан T&P — это основная функция безопасности водонагревателя. Температурная часть клапана T&P предназначена для открытия и выпуска воды в атмосферу всякий раз, когда температура воды в резервуаре достигает примерно 210 ° F (99 ° C).Вентиляция позволяет холодной воде попадать в бак.

Часть клапана давления клапана T&P предназначена для открытия и выпуска в атмосферу, когда давление воды в резервуаре превышает настройку давления на клапане. Клапан T&P обычно предварительно настроен на 125 или 150 фунтов на квадратный дюйм. Водонагреватели, установленные в соответствии с действующими сантехническими правилами, будут иметь необходимый терморегулирующий клапан и расширительный бак. Для защиты здоровья населения водоочиститель может потребовать установки обратного клапана или устройства для предотвращения обратного потока после водомера.В этих ситуациях очень важно, чтобы T&P клапан и расширительный бак были правильно установлены и обслуживались в водопроводной системе.

Что нужно сделать домовладельцу, чтобы обеспечить защиту от теплового расширения.
  • Домовладелец должен убедиться, что расширительный бачок и T&P клапан на месте. Если есть сомнения, домовладелец должен обратиться к лицензированному сантехнику.
  • Клапан T&P следует периодически проверять, чтобы убедиться, что он работает должным образом.Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага отключает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить. Необходимо установить дренажную линию, чтобы избежать повреждения водой и ожогов при работе клапана.

Клапаны T&P оснащены контрольным уровнем. Ручное поднятие рычага отключает клапан, позволяя воде стечь. Если вода продолжает вытекать из клапана T&P после закрытия, возможно, клапан необходимо заменить.Необходимо установить дренажную линию, чтобы избежать повреждения водой и ожогов при работе клапана.

  • Клапан T&P следует периодически снимать и визуально осматривать на предмет коррозионных отложений, а также для того, чтобы убедиться, что он не был неправильно изменен или отремонтирован.
  • Вышеуказанные работы лучше всего выполнять лицензированным сантехником.

Щелкните изображение, чтобы увеличить.

‘ПРЕДУПРЕЖДЕНИЕ : Установка устройства предотвращения обратного потока может вызвать тепловое расширение, что может привести к серьезным телесным повреждениям и / или повреждению имущества.При установке устройства предотвращения обратного потока вы должны проконсультироваться с профессиональным сантехником для защиты от теплового расширения И ОБЕСПЕЧИТЬ ВСЕ НЕОБХОДИМЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ. ’

Тепловое расширение

Тепловое расширение


Требования Кодекса к контролю теплового расширения в бытовых системах водяного отопления

Деннис М. Стрейт

Когда двойные обратные клапаны и обратные клапаны устанавливаются в счетчики воды, они изолируют бытовую водопроводную систему от питьевой загрязненной бытовой воды в общественное снабжение.Поскольку они очень хорошо выполняют свою работу, эти устройства с обратным потоком могут способствовать тепловому расширению, что может вызвать серьезные проблемы.

Типовая система водяного отопления

В типовой системе водоснабжения дома некоторое количество воды используется в линиях подачи холодной воды. Некоторое количество воды можно использовать во вторичной «закрытой» трубопроводной системе, изолированной от питьевой водопроводной системы, которая подключается к водогрейному котлу. Эта система трубопроводов обычно заполняется один раз, а вода используется снова и снова, только как среда для передачи тепла.

Чаще всего питьевая вода в доме используется для горячей воды для купания, мытья и мытья посуды. Вода в системе горячего водоснабжения нагревается водонагревателем — газовым, масляным, электрическим или косвенным. Водонагреватель, в отличие от системы водогрейного котла, использует постоянную подачу свежей воды.

По мере того, как вода нагревается, или когда водонагреватель «восстанавливает», горячая вода забирается со скоростью, определяемой потребностями в устройствах водопользования. Когда горячая вода покидает систему через краны, насадки для душа или приборы, свежая холодная вода из городской магистрали подается в водонагреватель, где она нагревается для дальнейшего использования.Обычно водонагреватель в доме нагревает воду два-три раза в день.

Когда вода нагревается, она расширяется в объеме на три-четыре процента в зависимости от начальной и конечной температуры. Если нет потребности в горячей воде, расширенному объему воды некуда деваться. Поскольку вода практически несжимаема, расширенная вода не может быть размещена в жесткой системе трубопроводов, по которой она проходит, и поэтому она может действовать как гидроцилиндр, увеличивая давление до потенциально опасных уровней.

Открытые системы

В те дни, когда еще не было предотвращения обратного потока, расширенной воде было куда деваться. . . обратно в городскую магистраль, смешиваясь с огромным количеством холодной воды, где она легко размещалась. В те времена системы горячего водоснабжения были «открытыми» системами, потому что они были «открыты» для городской магистрали.

При установке двойного обратного клапана или обратного клапана со счетчиком воды или без него, предохранитель обратного потока становится эффективным «обратным» барьером, делая систему «закрытой».Расширенная вода не может вернуться в городскую магистраль, поэтому в периоды восстановления водонагревателя, когда горячая вода не поступает, расширенный объем воды может создавать повышение давления до тех пор, пока предохранительный клапан нагревателя, обычно установленный на 150 фунтов на квадратный дюйм, не сработает. горячая вода сливается через слив предохранительного клапана.

Первым признаком проблемы с тепловым расширением является телефонный звонок от покупателя, недовольного тем, что из предохранительного клапана его водонагревателя постоянно проливается горячая вода. Однако возможная ответственность, с которой сталкивается Управление водного хозяйства, гораздо серьезнее, чем недовольство клиента по поводу растраты воды.Заказчик, Управление водоснабжения и даже многие водопроводчики не понимают, что задолго до того, как сработает предохранительный клапан на 150 фунтов на кв. Дюйм, на водонагреватель, арматуру, арматуру, приборы и систему трубопроводов на водонагревателе постоянно оказывается опасное давление. регулярно … два-три раза в день.

Проблема:

Проблема В «старые добрые времена», до появления контроля перекрестных соединений, расширенная вода, превышающая мощность водонагревателя, текла обратно в городскую магистраль, где легко рассеивалась.Но сегодня, когда установлены предохранители противотока, счетчики воды с обратными клапанами и / или редукционные клапаны без байпаса, расширенная вода из водонагревателя не может возвращаться в городское водоснабжение. Теперь это закрытая система, и расширенной воде некуда деваться.

Поскольку вода не сжимается, в водонагревателе и системе трубопроводов создается быстрое и опасное повышение давления, подобное гидроцилиндру. Настройка предохранительного клапана достигается быстро, и предохранительный клапан открывается, теряя воду из водонагревателя.

Предохранительный клапан может срабатывать один или два раза в день, что не только расточительно, но и опасно. Клапан T&P предназначен только для аварийного управления, а не для оперативного управления, и эта непрерывная работа может вызвать преждевременный выход клапана из строя. Большинство людей не понимают, что опасные условия могут существовать во время теплового расширения задолго до срабатывания предохранительного клапана. Внутреннее давление, постоянно возникающее во время периодов восстановления, может привести к обрушению центрального дымохода газового водонагревателя, создавая опасное присутствие смертоносного угарного газа или даже взрыв водонагревателя.

Решение:

Лучшее решение проблемы теплового расширения — это регулирование создаваемого давления в пределах нормального безопасного рабочего диапазона, намного ниже аварийной уставки предохранительного клапана. Это может быть достигнуто путем установки расширительного бака, который позволит происходить тепловому расширению, но без опасного повышения давления.

Расширительный бак содержит герметичную сжимаемую воздушную подушку, которая будет сжиматься при тепловом расширении, обеспечивая пространство для удержания и хранения дополнительного расширенного объема воды.Когда в системе используется горячая вода, воздушная подушка под давлением нагнетает горячую воду обратно в систему для использования. . . не тратить.

Опасность неконтролируемого теплового расширения

Насколько опасно? Документально подтверждено, что тепловое расширение, неконтролируемое и неконтролируемое, может привести к разрыву трубопроводов и арматуры, выдуванию электромагнитных клапанов, уплотнительных колец и поплавковых клапанов и даже резко сократить срок службы самого водонагревателя. Мы видели газовые водонагреватели, выведенные из эксплуатации с обрушенными центральными дымоходами.Подумайте только об ответственности за отравление угарным газом, возгорание домов, вызванное раскатыванием пламени, или катастрофический взрыв водонагревателя.

Производители водонагревателей признают свою ответственность. Большинство крупных производителей водонагревателей предупреждают клиентов о том, что если водонагреватель установлен в доме, защищенном устройством предотвращения обратного потока, и без регулирования давления теплового расширения, возникнут опасные условия давления, которые могут угрожать жизни и имуществу. Фактически, один крупный производитель сообщил, что при установке в доме с предотвращением обратного потока и без утвержденного контроля давления теплового расширения ожидаемый срок службы его нового водонагревателя составляет всего шесть-тринадцать месяцев, а гарантии на него автоматически аннулируются.

Решение проблемы теплового расширения

Какое решение проблемы теплового расширения? Если Управление водоснабжения не делает ничего, чтобы обеспечить надлежащий контроль теплового расширения, домовладелец или его неосведомленный обслуживающий персонал могут приступить к своему собственному решению. После замены постоянно работающего предохранительного клапана два или три раза, ошибочно думая, что предохранительный клапан неисправен, он может попробовать очевидное решение — закупорить сливное отверстие предохранительного клапана, привязать рычаг или снять его полностью.Это нехорошее решение и на самом деле усугубляет проблему. Хотя он, возможно, остановил видимую неисправность системы (то есть капающую горячую воду), он удалил единственное имеющееся у него предохранительное устройство, и его водонагреватель стал потенциальной бомбой в его подвале или подсобном помещении.

Другое «решение», к которому могут обратиться люди, — это установка второго предохранительного клапана, подключенного к постоянному сливу и настроенного на сброс при более низком уровне давления, чтобы защитить систему от давления теплового расширения.Это тоже не лучшее решение. Этот предохранительный клапан является предохранительным устройством, и в идеале его нельзя использовать. Здравый смысл и бережное отношение к воде подсказывают, что надлежащий контроль теплового расширения не должен вызывать постоянную потерю горячей воды. Представьте себе, как ежедневно теряется от одного до полутора галлонов воды в муниципальном трубопроводе, обслуживающем 200 000 домов.

Очевидным решением проблемы давления теплового расширения является способ, которым сантехническая и отопительная промышленность успешно эксплуатирует системы водяного отопления помещений в течение 100 лет.. . с диафрагменным резервуаром, находящимся под давлением.

Тепловой расширительный бак с предварительным давлением

Обычная конструкция теплового расширительного бака для системы горячего водоснабжения включает в себя герметичную воздушную камеру, предварительно нагнетаемую до давления подачи в водонагревателе и отделенную от воды в системе с помощью гибкой диафрагмы, установленной для предотвращения поглощения воздуха и его утечки в воду в системе. На водяной стороне имеется отдельная жесткая полипропиленовая облицовка, соединенная со стенками резервуара от коррозии из-за агрессивной воды.Полипропиленовые вкладыши успешно используются в напорных резервуарах водной системы в течение 40 лет.

Бачок теплового расширения устанавливается на подающей линии к водонагревателю. Поскольку он находится под давлением для подачи, вода не может попасть в бак. Когда вода нагревается, расширенная вода нагнетается в резервуар, сгибая диафрагму вниз, сжимая герметичную воздушную подушку. По мере сжатия воздушной подушки давление в ней увеличивается. Когда горячая вода, хранящаяся в баке, возвращается в систему для использования.Вода не тратится зря, и энергия не тратится на ее нагрев.

Зная отношение объема воздуха к увеличению давления, можно подобрать размер резервуара, чтобы ограничить повышение давления до любого желаемого безопасного предела. По завершении восстановления конечное давление будет на уровне значительно ниже настройки предохранительного клапана. Например, расширительный бак емкостью 4 галлона со стандартной предварительной заправкой будет безопасно выдерживать тепловое расширение в водонагревателях объемом до 120 галлонов при температуре воды для бытового потребления 160 градусов F (71 градус C) и подаче до 80 фунтов на кв. давление.

Бак теплового расширения — это недорогое, простое в установке устройство управления, которое обеспечивает решение проблем теплового расширения и обеспечивает безопасное водоснабжение домов, оборудованных устройствами предотвращения обратного потока.

Все национальные нормы по кросс-коммутации, включая Единый сантехнический кодекс (издание 1991 г.), теперь содержат требования по предоставлению утвержденного устройства контроля теплового расширения.

Все местные органы водоснабжения и водоснабжения, ответственные за внедрение и обеспечение соблюдения кодексов предотвращения обратного потока, должны следить за тем, чтобы в местных правилах содержалась формулировка типовых кодов об обязательных требованиях по предотвращению теплового расширения.Это должно быть сделано для защиты жизни и имущества водопользователя и, что не менее важно, для устранения возможной ответственности поставщика воды за ущерб в результате неконтролируемого теплового расширения.

Тепловое расширение

Тепловое расширение


Требования Кодекса к контролю теплового расширения в бытовых системах водяного отопления

Деннис М. Стрейт

Когда двойные обратные клапаны и обратные клапаны устанавливаются в счетчики воды, они изолируют бытовую водопроводную систему от питьевой загрязненной бытовой воды в общественное снабжение.Поскольку они очень хорошо выполняют свою работу, эти устройства с обратным потоком могут способствовать тепловому расширению, что может вызвать серьезные проблемы.

Типовая система водяного отопления

В типовой системе водоснабжения дома некоторое количество воды используется в линиях подачи холодной воды. Некоторое количество воды можно использовать во вторичной «закрытой» трубопроводной системе, изолированной от питьевой водопроводной системы, которая подключается к водогрейному котлу. Эта система трубопроводов обычно заполняется один раз, а вода используется снова и снова, только как среда для передачи тепла.

Чаще всего питьевая вода в доме используется для горячей воды для купания, мытья и мытья посуды. Вода в системе горячего водоснабжения нагревается водонагревателем — газовым, масляным, электрическим или косвенным. Водонагреватель, в отличие от системы водогрейного котла, использует постоянную подачу свежей воды.

По мере того, как вода нагревается, или когда водонагреватель «восстанавливает», горячая вода забирается со скоростью, определяемой потребностями в устройствах водопользования. Когда горячая вода покидает систему через краны, насадки для душа или приборы, свежая холодная вода из городской магистрали подается в водонагреватель, где она нагревается для дальнейшего использования.Обычно водонагреватель в доме нагревает воду два-три раза в день.

Когда вода нагревается, она расширяется в объеме на три-четыре процента в зависимости от начальной и конечной температуры. Если нет потребности в горячей воде, расширенному объему воды некуда деваться. Поскольку вода практически несжимаема, расширенная вода не может быть размещена в жесткой системе трубопроводов, по которой она проходит, и поэтому она может действовать как гидроцилиндр, увеличивая давление до потенциально опасных уровней.

Открытые системы

В те дни, когда еще не было предотвращения обратного потока, расширенной воде было куда деваться. . . обратно в городскую магистраль, смешиваясь с огромным количеством холодной воды, где она легко размещалась. В те времена системы горячего водоснабжения были «открытыми» системами, потому что они были «открыты» для городской магистрали.

При установке двойного обратного клапана или обратного клапана со счетчиком воды или без него, предохранитель обратного потока становится эффективным «обратным» барьером, делая систему «закрытой».Расширенная вода не может вернуться в городскую магистраль, поэтому в периоды восстановления водонагревателя, когда горячая вода не поступает, расширенный объем воды может создавать повышение давления до тех пор, пока предохранительный клапан нагревателя, обычно установленный на 150 фунтов на квадратный дюйм, не сработает. горячая вода сливается через слив предохранительного клапана.

Первым признаком проблемы с тепловым расширением является телефонный звонок от покупателя, недовольного тем, что из предохранительного клапана его водонагревателя постоянно проливается горячая вода. Однако возможная ответственность, с которой сталкивается Управление водного хозяйства, гораздо серьезнее, чем недовольство клиента по поводу растраты воды.Заказчик, Управление водоснабжения и даже многие водопроводчики не понимают, что задолго до того, как сработает предохранительный клапан на 150 фунтов на кв. Дюйм, на водонагреватель, арматуру, арматуру, приборы и систему трубопроводов на водонагревателе постоянно оказывается опасное давление. регулярно … два-три раза в день.

Проблема:

Проблема В «старые добрые времена», до появления контроля перекрестных соединений, расширенная вода, превышающая мощность водонагревателя, текла обратно в городскую магистраль, где легко рассеивалась.Но сегодня, когда установлены предохранители противотока, счетчики воды с обратными клапанами и / или редукционные клапаны без байпаса, расширенная вода из водонагревателя не может возвращаться в городское водоснабжение. Теперь это закрытая система, и расширенной воде некуда деваться.

Поскольку вода не сжимается, в водонагревателе и системе трубопроводов создается быстрое и опасное повышение давления, подобное гидроцилиндру. Настройка предохранительного клапана достигается быстро, и предохранительный клапан открывается, теряя воду из водонагревателя.

Предохранительный клапан может срабатывать один или два раза в день, что не только расточительно, но и опасно. Клапан T&P предназначен только для аварийного управления, а не для оперативного управления, и эта непрерывная работа может вызвать преждевременный выход клапана из строя. Большинство людей не понимают, что опасные условия могут существовать во время теплового расширения задолго до срабатывания предохранительного клапана. Внутреннее давление, постоянно возникающее во время периодов восстановления, может привести к обрушению центрального дымохода газового водонагревателя, создавая опасное присутствие смертоносного угарного газа или даже взрыв водонагревателя.

Решение:

Лучшее решение проблемы теплового расширения — это регулирование создаваемого давления в пределах нормального безопасного рабочего диапазона, намного ниже аварийной уставки предохранительного клапана. Это может быть достигнуто путем установки расширительного бака, который позволит происходить тепловому расширению, но без опасного повышения давления.

Расширительный бак содержит герметичную сжимаемую воздушную подушку, которая будет сжиматься при тепловом расширении, обеспечивая пространство для удержания и хранения дополнительного расширенного объема воды.Когда в системе используется горячая вода, воздушная подушка под давлением нагнетает горячую воду обратно в систему для использования. . . не тратить.

Опасность неконтролируемого теплового расширения

Насколько опасно? Документально подтверждено, что тепловое расширение, неконтролируемое и неконтролируемое, может привести к разрыву трубопроводов и арматуры, выдуванию электромагнитных клапанов, уплотнительных колец и поплавковых клапанов и даже резко сократить срок службы самого водонагревателя. Мы видели газовые водонагреватели, выведенные из эксплуатации с обрушенными центральными дымоходами.Подумайте только об ответственности за отравление угарным газом, возгорание домов, вызванное раскатыванием пламени, или катастрофический взрыв водонагревателя.

Производители водонагревателей признают свою ответственность. Большинство крупных производителей водонагревателей предупреждают клиентов о том, что если водонагреватель установлен в доме, защищенном устройством предотвращения обратного потока, и без регулирования давления теплового расширения, возникнут опасные условия давления, которые могут угрожать жизни и имуществу. Фактически, один крупный производитель сообщил, что при установке в доме с предотвращением обратного потока и без утвержденного контроля давления теплового расширения ожидаемый срок службы его нового водонагревателя составляет всего шесть-тринадцать месяцев, а гарантии на него автоматически аннулируются.

Решение проблемы теплового расширения

Какое решение проблемы теплового расширения? Если Управление водоснабжения не делает ничего, чтобы обеспечить надлежащий контроль теплового расширения, домовладелец или его неосведомленный обслуживающий персонал могут приступить к своему собственному решению. После замены постоянно работающего предохранительного клапана два или три раза, ошибочно думая, что предохранительный клапан неисправен, он может попробовать очевидное решение — закупорить сливное отверстие предохранительного клапана, привязать рычаг или снять его полностью.Это нехорошее решение и на самом деле усугубляет проблему. Хотя он, возможно, остановил видимую неисправность системы (то есть капающую горячую воду), он удалил единственное имеющееся у него предохранительное устройство, и его водонагреватель стал потенциальной бомбой в его подвале или подсобном помещении.

Другое «решение», к которому могут обратиться люди, — это установка второго предохранительного клапана, подключенного к постоянному сливу и настроенного на сброс при более низком уровне давления, чтобы защитить систему от давления теплового расширения.Это тоже не лучшее решение. Этот предохранительный клапан является предохранительным устройством, и в идеале его нельзя использовать. Здравый смысл и бережное отношение к воде подсказывают, что надлежащий контроль теплового расширения не должен вызывать постоянную потерю горячей воды. Представьте себе, как ежедневно теряется от одного до полутора галлонов воды в муниципальном трубопроводе, обслуживающем 200 000 домов.

Очевидным решением проблемы давления теплового расширения является способ, которым сантехническая и отопительная промышленность успешно эксплуатирует системы водяного отопления помещений в течение 100 лет.. . с диафрагменным резервуаром, находящимся под давлением.

Тепловой расширительный бак с предварительным давлением

Обычная конструкция теплового расширительного бака для системы горячего водоснабжения включает в себя герметичную воздушную камеру, предварительно нагнетаемую до давления подачи в водонагревателе и отделенную от воды в системе с помощью гибкой диафрагмы, установленной для предотвращения поглощения воздуха и его утечки в воду в системе. На водяной стороне имеется отдельная жесткая полипропиленовая облицовка, соединенная со стенками резервуара от коррозии из-за агрессивной воды.Полипропиленовые вкладыши успешно используются в напорных резервуарах водной системы в течение 40 лет.

Бачок теплового расширения устанавливается на подающей линии к водонагревателю. Поскольку он находится под давлением для подачи, вода не может попасть в бак. Когда вода нагревается, расширенная вода нагнетается в резервуар, сгибая диафрагму вниз, сжимая герметичную воздушную подушку. По мере сжатия воздушной подушки давление в ней увеличивается. Когда горячая вода, хранящаяся в баке, возвращается в систему для использования.Вода не тратится зря, и энергия не тратится на ее нагрев.

Зная отношение объема воздуха к увеличению давления, можно подобрать размер резервуара, чтобы ограничить повышение давления до любого желаемого безопасного предела. По завершении восстановления конечное давление будет на уровне значительно ниже настройки предохранительного клапана. Например, расширительный бак емкостью 4 галлона со стандартной предварительной заправкой будет безопасно выдерживать тепловое расширение в водонагревателях объемом до 120 галлонов при температуре воды для бытового потребления 160 градусов F (71 градус C) и подаче до 80 фунтов на кв. давление.

Бак теплового расширения — это недорогое, простое в установке устройство управления, которое обеспечивает решение проблем теплового расширения и обеспечивает безопасное водоснабжение домов, оборудованных устройствами предотвращения обратного потока.

Все национальные нормы по кросс-коммутации, включая Единый сантехнический кодекс (издание 1991 г.), теперь содержат требования по предоставлению утвержденного устройства контроля теплового расширения.

Все местные органы водоснабжения и водоснабжения, ответственные за внедрение и обеспечение соблюдения кодексов предотвращения обратного потока, должны следить за тем, чтобы в местных правилах содержалась формулировка типовых кодов об обязательных требованиях по предотвращению теплового расширения.Это должно быть сделано для защиты жизни и имущества водопользователя и, что не менее важно, для устранения возможной ответственности поставщика воды за ущерб в результате неконтролируемого теплового расширения.

Требуются ли расширительные баки водонагревателя? — Home Inspection Insider

Расширительный бак водонагревателя (также известный как расширительный бак теплового расширения) — это предохранительное устройство, которое может помочь снизить риск повреждения водонагревателя и водопроводной системы из-за повышения давления в водопроводной системе.Прямо сейчас вы можете спросить себя: «Обязательно ли это иметь?» Что ж, давайте узнаем, а?

Итак, нужны ли расширительные бачки водонагревателя? Большинство городов требует, чтобы жилищные водопроводные системы были закрытыми системами водонагревателя. Когда новый водонагреватель устанавливается в замкнутой системе, согласно строительным нормам требуется расширительный бак. Расширительные баки не требуются для открытых водопроводных систем.

Вам нужен лицензированный сантехник? Мы можем помочь!
Получите бесплатную оценку от лучших, проверенных и лицензированных сантехников в вашем районе!

Если у вас есть собственная система водоснабжения из колодца, вам также может быть интересно, требуется ли расширительный бак водонагревателя? В большинстве систем водоснабжения из колодцев есть обратный клапан между напорным баком и домом.В этом случае у вас закрывается система водоснабжения колодца, и на вашем водонагревателе потребуется расширительный бак.

Открытая система водонагревателя позволяет горячей воде из водонагревателя беспрепятственно проходить из бака водонагревателя в линию подачи холодной воды и (если давление действительно высокое) в конечном итоге обратно в городскую систему водоснабжения. Это происходит, когда нет клапанов (таких как запорный клапан, обратный клапан и т. Д.), Препятствующих протеканию воды в системе подачи холодной воды.

A закрытая система водонагревателя означает, что горячая вода не может проникать в систему подачи холодной воды за пределы запорных или обратных клапанов. Проблема с закрытой системой заключается в том, что горячая вода не может расширяться. Это увеличивает давление в трубопроводе подачи водопровода, что может привести к повреждению системы.

Обычно местные строительные нормы и правила требуют наличия расширительного бака водонагревателя. Расширительные баки используются для защиты от взрыва водонагревателя.Давайте рассмотрим эту идею ниже. Также мы разберемся, что такое расширительный бак для воды и зачем его устанавливать. Итак, если вы готовы узнать все, что вам нужно знать о расширительных баках водонагревателя, продолжайте читать…

Что такое расширительный бак?

Как упоминалось выше, расширительный бак водонагревателя — это предохранительный механизм, который снижает возможное повреждение вашей водопроводной системы под давлением. Его иногда называют баком теплового расширения, и он часто требуется по закону в большинстве крупных городов Северной Америки.

Поскольку вода естественным образом расширяется при нагревании (этот процесс известен как тепловое расширение), дополнительный объем воды создается каждый раз при срабатывании резервуара.

Было подсчитано, что стандартный бак водонагревателя на 50 галлонов расширяется примерно до 52 галлонов при нагревании до температуры 120 градусов по Фаренгейту. Этот дополнительный объем воды вызывает повышение давления, которое, если оно достаточно значительное, может со временем повредить ваш водонагреватель, сантехнику и водопроводные трубы.

Какова цель расширительного бачка?

Расширительный бак водонагревателя действует как перепускное устройство. Он поглощает излишки воды, возникающие при расширении объема воды в результате приложенного тепла. Он также учитывает изменения давления подачи, вызванные поступлением в бак новой воды.

В открытой водопроводной системе расширяющаяся вода может стекать обратно в городское водоснабжение с помощью двухходового клапана, что устраняет необходимость в расширительном баке для воды.

Тем не менее, во многих домах все еще есть закрытая система водоснабжения, которая в основном представляет собой систему с односторонним (обратным, обратным или понижающим давление) клапаном.Дополнительному объему некуда деваться, что приводит к тепловому расширению, что может привести к повреждению водонагревателя из-за высокого давления.

Удерживают ли воду расширительные баки?

В расширительном баке для воды содержится воздух, который по своей природе очень герметичен. Когда вода нагревается и расширяется, эта избыточная жидкость перетекает из нагревательного блока в расширительный бак, где сжимается воздух. Таким образом, освобождая место для увеличенного объема воды. Таким образом, давление воды не достигает значительного уровня, что помогает свести на нет возможное повреждение резервуара, арматуры и / или труб под давлением.

Какой размер расширительного бачка мне нужен?

Важно правильно подобрать размер расширительного бачка для воды и подобрать его в соответствии с нагревательным элементом. Какой из них выбрать, зависит от двух основных факторов: размера водонагревателя (емкость в галлонах) и давления воды в системе трубопроводов. Эту информацию можно получить на заводской этикетке нагревателя и / или позвонив в местную компанию по водоснабжению.

В этой статье мы обсудим расширительные баки для воды, специально предназначенные для жилых помещений.Для нагревательного блока на 40 или 50 галлонов требуется расширительный бак ST-5, тогда как для блока на 60 или 80 галлонов требуется бак ST-8.

Какой расширительный бак для воды самый лучший?

Для стандартного бака на 50 галлонов тепловой расширительный бак AMTROL ST-5 — это выбор Amazon и бестселлер! В качестве портативного варианта попробуйте расширительный бак для питьевой воды Watts DET-5 на 5 галлонов. Давайте рассмотрим каждый пункт более подробно. Что лучше всего, тот, который вы выберете, будет доставлен прямо к вашей двери всего за два дня! Зайдите в Интернет сегодня и оцените каждую модель!

AMTROL ST-5 Тепловой расширительный бак

Этот модуль расширения доступен по цене и поможет защитить ваш отопительный агрегат от повреждений под давлением воды.Общий рейтинг 4,7 / 5, простота установки 4,9 / 5 и стоимость 4,7 / 5.

Обеспечивает безопасное соединение с водонагревателями, предотвращая опасное повышение давления воды. Он предварительно заряжен при давлении 40 фунтов на квадратный дюйм и соответствует Закону о бессвинцовой продукции. Выберите вариант на 2 или 4,5 галлона, изготовленный из высококачественного бутилкаучука и фитингов из нержавеющей стали марки 304, обеспечивающих долгую работу.

Вт DET-5 5-галлонный расширительный бак для питья

Этот расширительный бак доступен по цене и портативен.Он имеет общий рейтинг 4,3 из 5 и отлично подходит для любого дома, который страдает от преждевременного повреждения оборудования (например, водонагревателя) или бытовой техники (включая стиральные и посудомоечные машины).

Это также помогает с раздражающими (и часто дорогостоящими) проблемами с водопроводом, такими как протекающие краны, работающие туалеты или стук труб. Он поставляется с предварительным давлением 20 фунтов на квадратный дюйм и прост в установке. Это отличная цена — чуть меньше 70 долларов (без учета стоимости доставки).

Как установить расширительный бак для воды

Лучше всего устанавливать расширительный бачок сразу после установки нового водонагревателя.Большинство резервуаров должны поставляться с собственными инструкциями по эксплуатации, но ниже я описал простой пошаговый процесс на случай, если они этого не сделают. Детали, необходимые для этого DIY-проекта, включают:

  • оцинкованный ниппель ¾ на 4 дюйма
  • ¾ оцинкованный тройник
  • ¾ оцинкованный патрубок
  • оцинкованный ниппель 2 дюйма
  • Соединительная смесь для труб
  • Лента сантехника

Четыре необходимых этапа установки расширительного бака для воды :

Шаг первый

Установите тройник поверх водонагревателя, чтобы нанести водопроводную ленту и герметик для соединения труб на ниппель, прикрепленный к агрегату.Обязательно поверните тройник в том направлении, в котором должен двигаться баллон, а затем надежно затяните его.

Шаг второй

Оберните водопроводную ленту с обеих сторон ниппеля, а затем нанесите герметик для соединения труб поверх ленты водопроводчика. Прикрепите колено к соске и прикрутите одну сторону к тройнику. Перед затяжкой убедитесь, что он направлен прямо вверх.

Шаг третий

Подготовьте резьбу расширительного бачка с помощью сантехнической ленты и герметика для соединения труб.Надежно закрепите бачок на локтевом суставе.

Шаг четвертый

Приготовьте конец ниппеля, идущий поверх тройника, с помощью ленты сантехника и герметика. Закрепите ниппель на тройнике, соединив его с гибкой линией водонагревателя.

Проблемы с водопроводом, вызванные высоким давлением воды

Высокое давление воды может вызвать множество проблем с водопроводом в вашем доме. Давление воды не должно превышать 80 фунтов на квадратный дюйм. Если это произойдет, приспособления (включая водонагреватели), краны, запорные краны и детали туалета выйдут из строя раньше.Вот почему так важно установить расширительный бак для воды. Это поможет в долгосрочной перспективе, так как предотвратит дорогостоящие счета за ремонт сантехники и преждевременную замену прибора.

Ниже приводится список бытовых проблем, вызванных тепловым расширением:

  • Стук труб
  • Короткий срок службы водонагревателя
  • Короткий срок службы стиральной машины
  • Короткий срок службы посудомоечной машины
  • Протекающие краны
  • Вытекание из аэраторов смесителей
  • Текущие туалеты

Заключение

В заключение, расширительный бак для воды еще называют расширительным бачком.По сути, это защитное устройство, которое может помочь снизить риск повреждения вашей водопроводной системы давлением. Большинство городов требует (по закону), чтобы насосные системы были закрыты и оборудованы расширительными баками.

В открытой водопроводной системе расширяющаяся вода может стекать обратно в городской водопровод. Однако в закрытой системе, подобной той, что используется в большинстве домов в Северной Америке, избыточному объему воды некуда деваться, поэтому требуется расширительный бак для воды, чтобы снизить риск повреждения водонагревателя под высоким давлением.

Расширительный бак для воды может сэкономить вам деньги в долгосрочной перспективе за счет сокращения дорогостоящих ремонтов сантехники и бытовой техники, часто связанных с тепловым расширением. Если у вас грохот трубы, протекающие краны, работающие туалеты или неисправный водонагреватель, стиральная или посудомоечная машина, скорее всего, ваш дом страдает от последствий теплового расширения.

Установка

довольно проста и безопасна, если вы выполните действия, описанные выше или в прилагаемом руководстве по эксплуатации устройства.Такие устройства, как расширительный бак теплового расширения AMTROL ST-5 и расширительный бак для питья Watts DET-5 на 5 галлонов, долговечны, доступны по цене и доступны в Интернете на сайте Amazon.com. Посмотрите их сегодня! Удачи в ваших будущих проектах по установке дома.

Если у вас

HomeInspectionInsider.com принадлежит и управляется Хьюбертом Майлзом, который является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения рекламных сборов за счет рекламы и ссылок на Amazon.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
