Резка пенопласта в домашних условиях нихромовой проволокой

Необходимость в резке пенопласта в домашних условиях на тонкие листы у рыбаков возникает довольно часто. Связано это с изготовлением каких-то рыболовных пенопластовых поделок.

Для небольших изделий, таких, как рыболовные поплавки, самодельные мотыльницы, мотовила, толстый лист пенопласта можно разрезать в домашних условиях ножовкой вручную.

Причем, без выделения ядовитых паров, как при прогоне пенопластового листа в самодельном станке через нагретую нихромовую проволоку с понижающим электрическое напряжение трансформатором.

Но резка из пенопласта партии одинаковой толщины тонких листов, к примеру, для изготовления пенопластового ящика для зимней рыбалки без специального самодельного станка, приспособленного для резки пенопласта в домашних условиях нагретой нихромовой проволокой, — становится невыполнимой задачей.

На сайте выложен техпроцесс изготовления своими руками ящика для зимней рыбалки. Но перед тем, как короб раскроить и склеить, мне пришлось толстый лист пенопласта по предложенной в теме технологии сначала разрезать нихромовой проволокой на самодельном электрическом станке на сравнительно тонкие листы одинаковой толщины.

Представленные на фотографии выше самодельные поплавки и пенопластовые мотовила тоже изготовлены в домашних условиях из пенопласта, который сначала был подвержен резке по толщине.

Здесь же выложены четыре намотки нихромовой проволоки разной толщины, необходимые при изготовлении самодельного станка с режущей нагретой нитью накала.

Правда, для нагрева нихромовой проволоки понадобиться какое-то понижающее напряжение сети электрическое устройство, к которым относится трансформатор, ЛАТР или реостат с мощной намоткой, которой может оказаться тоже нихромовая проволока.

Для резки пенопласта в домашних условиях собирается (комплектуется) самодельный станок разового или стационарного применения, на котором, как правило, режут (с вытяжкой) пенопластовые листы одинаковой толщины.

Первый вариант станка — мой, ввиду того, что режу пенопласт на тонкие заготовки очень редко. К тому же всегда имею запас нужной толщины пенопластовых листов разной толщины, хранящихся на всякий случай.

У моего товарища в гараже похожий самодельный электрический станок с широкой столешницей стоит в неразобранном виде. Правда, он делает из пенопласта разные рыболовные поделки на продажу. В основном — это мотыльницы и разные конструкции поплавков.

У него же, при желании, можно разрезать раскаленной нихромовой проволокой стандартного размера листы на тонкие заготовки для изготовления рыболовного ящика.

Как видите, резка пенопласта в домашних условиях может принести и материальную выгоду.

Резка пенопласта на тонкие листы

Пластины пенопласта стандартной толщины рыбаки режут на сравнительно тонкие листы для изготовления в домашних условиях рыболовных снастей, поделок и приспособлений.

Это может быть самодельный, склеенный из сравнительно тонких пенопластовых листов кан для хранения малька. Пористый материал не даст промерзнуть воде зимой и слишком перегреться рыбкам летом.

Некоторые рыбаки в домашних условиях режут пенопластовые листы вдоль для изготовления легких термозащищенных ящиков для зимней рыбалки, из остатков которого можно сделать коробки для хранения приманок, не тонущие в воде мотовила лесок и поводков и еще множество необходимых на летней — зимней рыбалке приспособлений.

Мы резали в домашних условиях (в гараже) тонкие листы для стенок рыболовных ящиков из очень плотного пенопласта с размерами сторон 1000х1000х60 мм раскаленным нихромовым проводом толщиной 0,5 мм. При резке пенопласта таким толстым нагретым проводом у отрезанных тонких листов получается прочная оплавленная поверхность, не требующая чистовой механической обработки.

Для продольной резки пенопластового листа меньшего размера над столешницей самодельного электрического станка лучше натянуть нихромовую проволоку потоньше. Тогда экономится расходный материал и легче будет обрабатывать оплавленные стороны.

И, разумеется, при резке пенопласта разогретым нихромовым проводом в домашних условиях обязательно нужна (повторюсь) вытяжная вентиляция.

Домашняя резка пенопласта нагретой проволокой

Самодельное приспособление для резки пенопласта в домашних условиях разогретой нихромовой проволокой показано на фотографии. Здесь в качестве источника тока, предназначенного для разогрева нити накала, используется коробка выжигателя со ступенчатой регулировкой выходного электрического напряжения.

Нихромовая проволока натягивается между двух регулируемых по высоте стоек любой конструкции. Место установки стоек на снимке обозначено двумя овалами белого цвета.

Учитывая то, что выходная мощность самодельного электрического приспособления не велика, на станке можно резать пенопласт на тонкие листы шириной до полуметра. «Крокодилы» подключаются непосредственно к проволоке. Регулируя расстояние между ними, можно дополнительно плавно менять нагрев нити накала.

В результате горизонтальной резки пенопласта на самодельном станке получаются тонкие листы с оплавленными ровными и гладкими поверхностями, имеющими повышенную прочность.

Как правило, дальнейшей чистовой обработки пенопластовых поверхностей не требуется.

Предложенная комплектация самодельного электрического станка для резки пенопласта подходит для изготовления в домашних условиях сравнительно небольших рыбацких поделок. Но для того, чтобы разрезать по толщине вдоль стандартный лист (1х1 м) устройство не подойдет.

Для этих целей понадобиться приспособление с более мощными электрическими источниками питания с большой площадью столешницы.

Понижающее напряжение для резки пенопласта

Самым простым понижающим напряжение сети электрическим устройством, пригодным для разогрева провода станка для резки пенопласта в домашних условиях, является ЛАТР, если его выходное напряжение можно регулировать, начиная от 0 вольт.

Но у населения в подавляющем большинстве случаев могли заваляться только ЛАТРы, когда-то применяемые для регулировки напряжения, подаваемого в цепь питания черно-белого телевизора. Подобные устройства позволяют регулировать выходное напряжение, начиная вольт от 180 в сторону увеличения.

Подобной конструкции понижающие электрическое напряжения трансформаторы для нагрева нихромового провода явно не подходят. Поэтому ниже даны альтернативные варианты изготовления станка для резки пенопласта в домашних условиях.

Проволока для домашней резки пенопласта

Самой распространенной нагревательной нитью, применяемой при резке пенопласта в домашних условиях, считается нихромовая проволока. Намотки разного диаметра провода из нихрома показаны на снимке.

Но если короткий отрезок нихромовой проволоки, пусть и имеющей высокое удельное сопротивление проходящему через нее электрическому току подключить непосредственно в сеть, то еще до того, как мы начнем резать пенопласт, провод сгорит.

Поэтому режущая часть самодельного станка — нихромовый провод — к пользовательской сети переменного тока подключают через различные понижающие электрическое напряжение устройства, регулируя тем самым нагрев нити накала, с помощью которой и производится резка пенопласта в домашних условиях.

Массивный лист пенопласта можно разрезать нагретой нихромовой проволокой вдоль на тонкие пластины.

Правда, у термического метода резки пенопласта есть и один недостаток, который особо проявляется именно в домашних условиях — пенопластовые материалы при плавлении раскаленным нихромовым проводом выделяются едкие пары не очень приятные по запаху и не совсем полезные для здоровья.

Поэтому при проведении такого рода работ желательно подключение вытяжной или сквозной вентиляция, что в домашних условиях осуществить практически невозможно.

Самодельный станок домашней резки пенопласта

Самодельный станок для домашней резки пенопласта нагретой нихромовой проволокой показан на чертеже. Пусть это будет понижающее напряжение электрическое устройство для выжигания по дереву.

Тогда в комплектующие самодельного станка, предназначенного для резки пенопласта в домашних условиях входят следующие основные элементы:

1. Шнур питания для подключения электрических цепей трансформатора к бытовой сети переменного напряжения.

2. Трансформатор, который можно установить в домашних условиях как непосредственно на столешнице самодельного станка для резки пенопласта, так и опустить на пол или закрепить скобами под столом устройства.

На лицевой панели с двух клемм силового понижающего трансформатора снимается электрическое напряжение, которое с помощью двух монтажных проводов (3) подается на нихромовую нить накала (9), натянутую примерно посредине столешницы.

Красным цветом на станке для резки пенопласта в домашних условиях показан участок нихромовой проволоки (9), который в этой схеме будет нагреваться. Этот же участок при резке пенопласта является рабочим.

Под цифрой 4 изображена столешница станка для резки пенопласта. Можно для самодельного стола в домашних условиях приспособить древесноволокнистую плиту.

5 — один из электрических изоляторов — роликов. Стойки в процессы работы устройства будут нагреваться, поэтому желательно использовать стеклянные или керамические изоляторы.

Под цифрой 6 показан второй ролик и алюминиевая петля, закрепленная в его пазу. Сквозь петлю пропущен нихромовый провод. Это место самодельного станка в увеличенном виде показано в левом верхнем углу рисунка.

Регулируя изгиб петли (вверх-вниз) можно выровнять над поверхностью стола положение нагретой нити накала. Благодаря чему, толщина отрезанного листа после прогона вдоль поверхности самодельного станка для резки пенопласта по всей площади получится одинаковой.

Одновременным подъемом или опусканием электрических изоляторов над столешницей станка для резки пенопласта (выкручивая или закручивая гайки на болте) можно регулировать толщину отрезаемых листов.

Гирькой 7 регулируется натяг нагретой нихромовой проволоки 9. Опущенная к грузу проволока нагреваться почти не будет, так как через нее не будет проходить ток.

8. Приготовленный для резки в домашних условиях на самодельном станке лист толстого пенопласта.

Крепление изоляторов станка для резки пенопласта

Предлагаю такой способ крепления электрических изоляторов на столешнице самодельного станка для резки пенопласта в домашних условиях.

В месте крепления керамических изоляторов сквозь противоположные кромки стола просверлите два отверстия под длинные болты. Резьба болтов должна проходить сквозь отверстия в роликах-изоляторах.

Накидываем на болты широкие металлические шайбы, заводим их снизу в просверленные отверстия, прижимаем намертво к верхней поверхности стола, накрутив на них до упора гайки. Гайки лучше утопить вровень с поверхностью стола в рассверленных для этого глухих отверстиях.

Далее для более надежного крепления электрических изоляторов на оба болта накручиваем еще по одной контрящей гайке, прогоняя их до верхней плоскости самодельного стола для резки пенопласта. Затем надеваем изоляторы и, если они непрочно сидят на резьбе болтов, то сверху прижимаем их тоже накрученными на болт гайками.

При такой компоновке электрических изоляторов на самодельном станке для резки пенопласта в домашних условиях появляется хорошая возможность регулировать высоту и параллельность нити накала над столом.

Выравнивание нити накала станка

Выравнивание нити накала над столешницей самодельного электрического станка для резки пенопласта в домашних условиях осуществляется с помощью прогона по резьбе гаек на стойках крепления изолирующих роликов. Этими же роликами осуществляется подъем нити накала над столешницей.

Но может получиться так, что нить накала станка для резки пенопласта будет слишком высоко выровнена над поверхностью стола.

Тогда на стол перед резкой пенопласта кладем нужной толщину доску или два параллельно расположенных одинаковых по высоте бруска. На доску укладываем приготовленный к резке лист пенопласта и продавливаем через него разогретую электричеством нить накала.

Разумеется, разогретый нихром всегда будет находиться в жестко закрепленном над столом для резки пенопласта положении. Двигать от себя мы будем пенопласт.

Электрическая схема станка для резки пенопласта

На соседнем рисунке показана электрическая схема самодельного станка для резки пенопласта в домашних условиях, где первичная обмотка трансформатора подключается к сети переменного тока.

Тр — это понижающий напряжение силовой трансформатор. Отводы с его вторичной обмотки подключаем к любому электрическому переключателю. Это могут быть и обычные контактные гнезда.

С общей клеммы переключателя заводим провод к одному из крайних контактов реостата R. В качестве регулирующего в электрической цепи ток устройства используем школьный реостат или мощный проволочный потенциометр, который крепим на лицевой панели коробки.

До подключения самодельного станка для резки пенопласта к бытовой электрической сети ползунок на реостате должен быть установлен на максимальное сопротивление.

Одна выходная клемма устройства электропитания станка для резки пенопласта в домашних условиях заводится от начала вторичной обмотки трансформатора. К другой выходной клемме следует подсоединить провод с ползунка потенциометра.

Возможно, в вашей электрической схеме электрического станка для резки пенопласта реостат окажется лишним. Попробуйте сначала подобрать нужное для нагрева проволоки напряжение различными комбинациями подключений обоих питающих проводов к различным гнездам.

Не знаю как сейчас, но раньше для работы в помещениях с неагрессивными средами безопасными считались устройства с выходными напряжениями до 36 вольт.

Вот вам и придется для своего самодельного станка для резки пенопласта в домашних условиях найти какое-то электрическое устройство и подключить его по предложенной выше схеме.

Возможно, подойдут электрические устройства для зарядки аккумуляторов и трансформаторы маломощных сварочных аппаратов. Главное, чтобы у них была возможность плавного (или ступенчатого) изменения выходного напряжения (тока).

Кроме того, вам ведь не всегда нужно резать на своем станке очень большие листы пенопласта. Их можно сначала нарезать по длине и ширине ножовкой, затем распластать вдоль разогретой нихромовой проволокой.

В заключение материала.

Разогрев включенной в электрическую схему станка для резки пенопласта нити накала с высоким сопротивление проходящему сквозь нее току зависит от толщины проволоки, наиболее ходовые диаметры которой находятся в пределах 0,2-0,5 мм. Увеличение диаметра нихромовой проволоки приведет к более интенсивному нагреву всей электрической цепи.

Самодельный станок для вертикальной резки пенопласта

Самодельный электрический станок для вертикальной резки пенопласта в домашних условиях (лобзик) может иметь следующий вид.

Над столом устанавливается кронштейн из металлической полосы, согнутой под углом 90 градусов. Вертикальная стойка кронштейна крепиться где угодно и как угодно, лишь бы вам было удобно работать, сидя за столом.

К возвышающейся над столом горизонтально согнутой полосе кронштейна крепиться изолятор (снизу полосы), к которому приматывается один из концов нагреваемого нихромового провода и сетевой электрический провод.

Другой конец нихромовой нити накала опускается вертикально и пропускается через отверстие, просверленное в столешнице станка для резки пенопласта.

Но так как материал стола при резке пенопласта на таком станке начнет подгорать, то нихромовую проволоку следует пропустить через металлическую втулку с миллиметровым отверстием. А втулку замуровать заподлицо с поверхностью стола.

Снизу (под столешницей) к пропущенному через втулку нагревательному электрическому проводу станка подсоединяется второй сетевой провод, к концу нихромового провода подвязывается груз.

Под сетевыми проводами станка для вертикальной резки пенопласта в домашних условиях здесь понимается электрическая подводка, идущая от понижающего напряжение устройства.

Принцип работы и электрическая схема станков для горизонтальной и вертикальной резки пенопласта остаются одними и теми же. Но на вертикальном станке-лобзике понадобиться только один изолятор.

* * *

Темы летней и зимней рыбалки

Донка из бутылки с сигнализатором поклевок

Удочка балалайка своими руками

Зимняя кормушка своими руками

Блесна из трубки своими руками



Дополнительное оборудование для резки пенопласта к станкам СРП

Дополнительное оборудование к станкам для резки пенопласта серии СРП

Резка тел вращения

L струны: до 2м.

Ручной резак в комплекте

Стоимость: 31 000р.

Show More

Выжигатель отверстий несъемной опалубки

Стоимость: 55 000р.

Резка до 16 3D изделий за раз

Кол-осей: 16

Расстояние между осями: 80мм

Стоимость: 45 000р.

Резка арочных элементов

Радиус: до 3м



Стоимость: 21 000р.

Стеллажи для сушки готовых изделий

СТ-1

Сушка готовых изделий

Количество полок: 8шт

Стоимость: 45 000р.

СТ-2

Сушка готовых изделий

Количество полок: 15шт

Стоимость: 65 000р.

Расходники

Show More

Режущая проволока для комплектов дополнительного оборудования.

Стоимость: 203р/м.

Режущая проволока для комплектов дополнительного оборудования.

Стоимость: 145р/м.

Режущая струна для станков с ЧПУ и станков с ручным управлением.

Стоимость: 50р/м.



Режущая струна для станков с ЧПУ и станков с ручным управлением.

Стоимость: 5р/м.

Для расширения возможностей станков для резки пенопласта (пенополистирола) серии СРП было разработано дополнительное оборудование различного назначения.



Для производства тел вращения (балясины, декоративные «шары», вазоны, основания колонн и т.п.) применяется комплект СРП-М «Мастер». Применяется совместно с поворотным столом на станках СРП-3220, СРП-3221, СРП-3222, СРП-112, СРП-212. Резка пенопласта (пенополистирола) осуществляется изогнутой по шаблону нихромовой проволокой. Комплект является аналогом токарной обработки фасонным резцом.



Для производства арочных изделий ручным способом разработан комплект СРП-Ц «Циркуль». Комплект работает по принципу обыкновенного циркуля, позволяя изготавливать изделия радиусом до 3м. Форма арки задается с помощью нихромовой проволоки, выгнутой по требуемому контуру.



Для изготовления блоков несъемной опалубки для малоэтажного строительства с монолитной перемычкой используется комплект СРП-Б «Блок». Комплект предназначен для вырезания окна в перемычке для установки арматуры и заливки бетона.



Расходный материал к станкам для резки пенопласта (пенополистирола) СРП — нихромовая проволока. НИХРОМ — общее название группы сплавов, состоящих, в зависимости от марки сплава, из 55—78 % никеля, 15—23 % хрома, с добавками марганца, кремния, железа, алюминия.



Резка пенопласта

Mower_man

Предстоит мне резать ЭППС толщиной 10-20 на «доски» шириной 150-200, для наклейки декоративных элементов на фасад, отштукатуренный короедом.

Есть такой блочек лепестрический

http://www. atspribor.ru/index.php?productID=426

Подскажите, какой диаметр нихромовой проволоки взять (диам и длина) что бы разогреть до красного. И хватит ли 3 ампер ??

И где бы надыбать в электротоварах парочку изоляторов подходящих, надо развязать от нихрома пружину на одном конце.

Нихром тоже думаю просто так не куплю на метры, с какого обогревателя смотать нужный размер?

makarkharp

думаю 0.2-0.3мм надо.

Шниперсон

Mower_man
Нихром тоже думаю просто так не куплю на метры, с какого обогревателя смотать нужный размер?
На барахолке продают спирали для нагревательных приборов.

Прохожий

В свое время были приспособы для резки пенопласта , в журнале «юный техник» 😊. Выглядело так — ЛАТР, кусок нихромовой проволоки от плитки, проволока закреплялась на Г-образном кронштейне, снизу натягивалась гирькой (чтобы не бегала — снизу проходила через отверстие в основании) к проволоке зажимами крепилось питание от ЛАТР. Регулируя напряжение добивались нужного качества реза пенопласта. Нагревать проволоку до красного цвета не надо — так она может подпалить пенопласт(хотя есть и другие мнения).
Подробнее можно найти в инете, например :http://forum.rcdesign.ru/f41/thread69665.html
или http://sdelay-sam.su/rezka-penoplasta-v-domashnikh-usloviyakh

Mower_man

makarkharp
думаю 0.2-0.3мм надо.

А 3 ампера хватит? Предполагаю, что для удобства кусок нихрома надо где то 20 см.

Mower_man

Прохожий
В свое время были приспособы для резки пенопласта , в журнале «юный техник» . Выглядело так — ЛАТР, кусок нихромовой проволоки от плитки, проволока закреплялась на Г-образном кронштейне, снизу натягивалась гирькой (чтобы не бегала — снизу проходила через отверстие в основании) к проволоке зажимами крепилось питание от ЛАТР. Регулируя напряжение добивались нужного качества реза пенопласта. Нагревать проволоку до красного цвета не надо — так она может подпалить пенопласт.
Подробнее можно найти в инете, например :http://forum.rcdesign.ru/f41/thread69665.html

Нащет гирьки уже думал, пока остановился мысленно на пружинке от барабанных тормозов, что б натяг нитки всегда был хороший.

Пенопласт будет обернут стеклосеткой + клей для этого… и потом приклеен и оштукатурен со стеной вместе.

ЛАТРа не имею, а вот блочок питания в наличии. Станок какой то особый мастерить навечно не думаю, работа разовая… на коленке сварганю.

Но понадобится сделать стол с регулировкой, думаю, из фанерки с барашковыми гайками сделать и карандашом метки поставить на нужный градус. Резы будут нужны как 90 градусов так и 45 и где то под 80… что бы вода на полочке не стояла а стекала.

Mower_man

Шниперсон
На барахолке продают спирали для нагревательных приборов.

По памяти, толстые на вид проволоки в них…

Прохожий

Надо спиральку для старых плиток (есть еще такие в хозтоварах) — открытые. Или для утюга — там проволока тонкая.

Mower_man

Прохожий
Надо спиральку для старых плиток (есть еще такие в хозтоварах) — открытые. Или для утюга — там проволока тонкая.

18 воль ти 3 ампера хватит?

makarkharp

мы в институти на таKОм маkeты дeЛали.
рамkа от лобзиkа на лист ДСП толстого.
нихром-что нашли)))
питалово 12вольт….(про АмпEРаж ни знаю) но ни много.
изолятор был самопальный на развязkу..с оргстeлkЛа.
примоитвно,но работало и почти даром…

Прохожий

Mower_man

18 воль ти 3 ампера хватит?

Честно говоря, я делал это без вольтмертра. Подключил проволоку через ЛАТР и реостатом довел нагрев проволоки до нужного состояния — чтобы рез был ровный и красивый. Так что не могу сказать точно — хватит или нет . Впрочем можете попробовать экспериментально, надеюсь защита от КЗ в блоке питания есть.

кака

Mower_man
18 воль ти 3 ампера хватит?
А автомобильного зарядника регулируемого нет случайно в хозяйства. полагаю он бы более подошёл, а Вашего врятли хватит. Да и придётся длинну проволоки опытным путём подбирать. Так что моё ИМХО надобен регулируемый источник питания. Да и пружинка
Mower_man
от барабанных тормозов
не прокатит. Уж вельми она сильная. Так же не забудьте о том что разогретая проволочка легко вытягивается в длинну и пружина в какой то момент уже не поможет.
P.S. Да вот к стати вспомнил, видел пилку для эл.лобзика означенную как спецом приспособа для резки пенопласта. Эт така длинная лезвия мм200-250, ширшиной у основания 2-3см и в конце до 1см., при толщине около 1мм. Имеет серейторную рабочую заточку но с периодом волны 2-3см.

трещер

а изолятор нахрен если вольт всего 18?

Mower_man

кака
А автомобильного зарядника регулируемого нет случайно в хозяйства.

Не обзавелся за ненадобностью, но есть инверторный сварочник 😊

кака
не прокатит. Уж вельми она сильная.


Других на примете нет пока.

кака
Так же не забудьте о том что разогретая проволочка легко вытягивается в длинну и пружина в какой то момент уже не поможет.

На отрезке в 15см пружинки хватит

кака
Да вот к стати вспомнил, видел пилку для эл.лобзика означенную как спецом приспособа для резки пенопласта. Эт така длинная лезвия мм200-250, ширшиной у основания 2-3см и в конце до 1см., при толщине около 1мм. Имеет серейторную рабочую заточку но с периодом волны 2-3см.

Ест такая пилка в хозяйстве для раскроя волокнистых материалов, но я с ней замудюсь погонаж резать точно и быстро, а еще и фаски думаю снимать, тут лобзик не поможет.

кака

Mower_man
но я с ней замудюсь погонаж резать
Полагаете с проволочкой кофий попивать будете, эттт врядли. Если работы много, тупо по объёму, то моё ИМХО станок с ленточной либо тросовой пилой(ну которые в кольцо сблочены). Только мусора могёт быть многовато, но тут хороший пылесос помошнику в руки.
Mower_man
но есть инверторный сварочник
Mower_man
не прокатит.
Mower_man
На отрезке в 15см пружинки хватит
Ну на експериментах можно очень много времени впустую убить.

трещер

отрезанный спиралью не лохматится.

нихром берут изза того, что у него удельное сопротивление высокое и можно 100-200 вольт подать с током полампера. и то что он тугоплавкий если до красна греть не надо и если есть полуавтомат с 12-18 вольт, который выдаёт 150 ампер можно и стальную спираль

Танк-032

Mower_man
Нихром тоже думаю просто так не куплю на метры, с какого обогревателя смотать нужный размер?
А как узнать-распознать нихром?
Есть у меня целая бобина не понятной тонкой проволоки(как первая струна в гитаре может тоньше-больше),на спираль точно не пригодится,а для вашего дела может быть.
Только вот я не знаю что за проволока ,говорили что вроде нихромка .а для чего она такая тонкая не знаю

трещер

как распознать тестором найди удельное сопротивление в справочнике. у метра твоей поролочки если как струна от гитары будет несколько ом. может десяток. и оно от нагрева растёт!

Gasar

Должно хватить. Проволока о,6-0,7, длина минимально возможная. Ну — 230 мм где то.
изолятор — колечко керамическое от спиннинга, например, горлышко пивной бутылки.

Mower_man

Gasar
колечко керамическое от спиннинга

о за это спасиба!!! Такое точно наверное куплю, никогда бы не подумал, что у рыбаков применяется. Бутылку алмазом распилить не проблема, но боюсь хрупкое будет

Гы

колечки

Mower_man

Originally posted by :
колечки

У таких нет а катушки покупать на разбор, так там ферриты вроде?

JACKASS

у нас строители вот такими тесаками пенопласт режут. получается довольно быстро и ровно

Mower_man

JACKASS
у нас строители вот такими тесаками пенопласт режут. получается довольно быстро и ровно
[/URL]
[URL=http://img.allzip.org/g/89/orig/4309095.jpg]

Это не подойдет, мне не каркас утеплять по месту.

трещер

кому по месту надо в выжигалку вставлять спираль и регулировать его вход.

HARON

у нас строители вот такими тесаками пенопласт режут. получается довольно быстро и ровно
это ножи для кройки-резки каменной ваты. сколько видел — пенопласт кроят ножовками по дереву, мелочь по месту подогнать, вентиляцию врезать — небольшие пилки для гипса.

Mower_man

HARON
сколько видел — пенопласт кроят ножовками по дереву, мелочь по месту подогнать, вентиляцию врезать — небольшие пилки для гипса.

ЭППС идеально режется хорошими сменными лезвиями к строительному ножу, типа японских… можно стружку строгать как бумагу…. но на тостом лезвие изгибается, рез не 90 град. А подгонять в какие то конструкции — мелкозубой ножовкой обушковой неплохо, опилок меньше. Шариковый пенопласт — ну тут будет гора шариков полюбому

HARON

эппс — я только ценник видел 😊 — дорого, вдвое-втрое… а «шариковый» как раз пилой с мелким хубои и резал, не крошится — тот что крошится неправильный пенопласт, точнее марка никуда не годная 😊 .

Mower_man

HARON
эппс — я только ценник видел — дорого, вдвое-втрое…

Того стоит, воду не сосет

HARON

Того стоит, воду не сосет
плохо клеится. на счет воды спорить не стану, но к примеру фундамент я утеплял «правильным» полистиролом — и он шариковый.

Mower_man

HARON
плохо клеится. на счет воды спорить не стану, но к примеру фундамент я утеплял «правильным» полистиролом — и он шариковый.

Есть баллоны с клеем для пистолета, такие же как пеногерметик, но чисто клей. ЭППС с закрытыми порами, воды не боится и пар не пропускает. На бетон (да вообще практически на все) склеится специальным цементным клеем, у каждой фирмы по мокрым фасада такой есть в линейке.

Шариковый хорошо пропускает пары воды и воду…

HARON

Шариковый хорошо пропускает пары воды и воду…
так это плюс или минус 😊 ?
На бетон (да вообще практически на все) склеится специальным цементным клеем, у каждой фирмы по мокрым фасада такой есть в линейке.
есть у каждой, но как быть с плохой адгезией с эппс? кто фасадами занимается — с эппс не связывается.

Mower_man

HARON
есть у каждой, но как быть с плохой адгезией с эппс?

Я постил как делал столешницу в санузел родителей и зашивку под ванной из панелей Мерит, типа «Руспанель» и «Веди». ЭППС, оклеенный стеклосеткой… ОТличный композит… держится сетка на клею замечательно. Часть панелей сделали сами.

Mower_man

HARON
так это плюс или минус ?

А это смотря откуда водичка к пенопласту идет, под землей к фундаменту или пар из помещений наружу из стены и где точка росы

HARON

А это смотря откуда водичка к пенопласту идет, под землей к фундаменту
а не смущает, что на фундамент идет не эппс, а шариковый? пусть с добавками, пусть лист формуется отдельно, пусть повышенной прочности — но ведь шариковый 😊

Mower_man

HARON
а не смущает, что на фундамент идет не эппс, а шариковый? пусть с добавками, пусть лист формуется отдельно, пусть повышенной прочности — но ведь шариковый

Думаю, хреново это. Запаришься гидоизоляцию делать. А мокрый утеплитель, да + мороз…

HARON

Запаришься гидоизоляцию делать
на гидроизоляцию сейчас вообще не сильно тратятся, я к примеру фундамент и яму в гараже двумя рулонами пластиковой пленки закатал — надежно, прочно, просто, быстро, недорого, разной ширины 😊

Mower_man

HARON
на гидроизоляцию сейчас вообще не сильно тратятся, я к примеру фундамент и яму в гараже двумя рулонами пластиковой пленки закатал — надежно, прочно, просто, быстро, недорого, разной ширины 😊

Даже если уровень УГВ низок, есть водичка с таяния снега и дождя. .. Так что шариковый без гидроизоляции основную задачу не выполнит, я так понимаю. Намокнет — изоляция ухудшится.

кака

Я понимаю что надоел, но вот тут в поисках желаемого струменту попадается. То что и Вам должно помочь.
http://www.bigtool.ru/goods__id_314/

unname22

Пенополистрирол великолепно режется суровой ниткой, как сыр в советское время, две рукоятки и нитка. Сначала не идет, но как только нитка разогревается — она начинает очень быстро его резать и никакой мелкой гадости которая липнет ко всему.

кака

unname22
она начинает очень быстро его резать
Но толко зачешешься на пар секунд и ага.

Mower_man

unname22
Пенополистрирол великолепно режется суровой ниткой

ЭППС ниткой не разрезать, плотность не та малеха. .

unname22

Вы попробуйте )

Azzi

Не знаю как в Сочи\Владивосктоке, но в массквабаде есть сеть магазов «электромонтаж».
Там и нихром любых диаметров метражом, и старые добрые фарфоровые изоляторы системы «как-на-даче» имеются.
Т-ру полутрора метров проволоки 0,5мм у нас на пр-ве регулируют обычным диммером тем что для люстр.
И вы это… когда резать будете, проветривайте потщательнЕе.

Паяльник для резки пенопласта — Морской флот

Пенопласт является универсальным материалом. Применяется в строительстве (утеплитель), в производстве (ремонте) бытовых электроприборов, дизайне помещений, рекламе. Одна из основных характеристик материала – плотность. Чем выше этот показатель, тем прочнее материал. Однако это здорово влияет на цену.

При использовании материала в качестве наполнителя для утепления стен, обычно выбирается самая неплотная структура (по причине низкой стоимости). Однако рыхлый пенопласт сложно обрабатывать – при раскрое он сильно крошится, создавая сложности при уборке мусора.

Нож для резки пенопласта должен быть тонким и острым, но это не спасает от разрушения кромки. Даже если вы работаете на улице, разлетающиеся мелкие шарики засоряют окружающую среду.

Поэтому профессиональные строители производят резку пенопласта нихромовой проволокой или горячей пластиной. Материал легкоплавкий, несмотря на пожарную безопасность.

Промышленный аппарат для резки пенопласта может обрабатывать листы любого размера, кроить материал как поперек, так и вдоль массива.

Однако резка пенопласта в домашних условиях не предполагает подобных объемов и размеров. При ремонтных работах в своем жилище (или гараже) вполне достаточно компактного термического ножа. Он легко справится как с линейным раскроем, так и с фигурной подгонкой плит, при укладке на участках со сложной формой.

Любой инструмент имеет стоимость, и всегда есть возможность сэкономить на покупке.

Приспособления для резки пенопласта своими руками

Для линейного раскроя отлично подходит гильотина. Только воздействие будет не механическим, иначе образуется много мусора. Используем проверенную технологию – резка пенопласта натяжной разогретой струной.

Требуемые материалы

  • Нихромовая (вольфрамовая) нить
  • Источник питания, желательно регулируемый
  • Любые конструкционные материалы: брус, металлический профиль, труба, для изготовления натяжной рамки
  • Мебельные направляющие для ящиков.

На столе, верстаке, или иной ровной поверхности, устанавливаем вертикальные стойки для крепления гильотины. С помощью мебельных направляющих, закрепляем рамку резака таким образом, чтобы она двигалась без перекосов. Обе стороны должны перемещаться синхронно.

Самая ответственная часть резака – проволочный механизм. Первый вопрос: где взять материал. Нихром можно приобрести в магазинах, торгующих радиодеталями. Но поскольку мы стремимся к условно бесплатной конструкции – поищем альтернативу.

  1. Старый паяльник. Модели производства СССР, рассчитанные на 36-40 вольт, можно найти в любой домашней мастерской. Обмотка нагревателя – отличный донор для нихромовой гильотины. Правда, длина проволоки не более метра.
  2. Утюг с классическим спиральным нагревателем. Проволока более толстая, подойдет для линейного раскроя. Фигурная резка допустима, при невысоких требованиях к точности.
  3. Спиральные нагреватели от фена, или тепловентилятора. Принцип тот же, для точного раскроя не подходят.

Принцип работы рамки изображен на схеме


Проволочный резак должен быть электрически изолирован от рамки. Поэтому она может быть сделана из металла. Важно обеспечить постоянное натяжение проволоки. При нагреве нихром расширяется, прибавляя в длине до 3%. Это приводит к провисанию струны.

Поэтому натяжение обеспечивается грузом или пружиной. Ее необходимо подобрать тщательно. Излишнее усилие может порвать проволоку при сильном нагреве.

Температура обеспечивается силой протекающего тока. Напряжение не имеет значения, поэтому оно должно быть по возможности низким, для безопасности оператора. Оптимальная величина: 12-36 вольт. Слишком малое значение приведет к увеличению силы тока для достижения той же мощности, поскольку у нихрома высокое сопротивление. Произойдет падение напряжения.

Схему питания надо сделать регулируемой. Оптимальный вариант – ЛАТР. Регулировка выходного напряжения плавная, трансформатор выдерживает большую нагрузку.

Перед чистовой работой следует потренироваться на ненужных кусках материала. Резка пенопласта своими руками с помощью нихрома, сродни игре на музыкальных инструментах. Требуется настройка характеристик питания, и надо прочувствовать оптимальную скорость. Полезно выполнить разметку на регуляторе напряжения.

Еще один способ питания – автомобильный аккумулятор. Потребуется переменный резистор высокой мощности, для настройки температуры. Преимущества очевидны – можно работать в условиях отсутствия энергоснабжения.

Такой станок для резки пенопласта позволяет выполнять поперечный раскрой, или снимать слой любой толщины вдоль листа. Плотность материала не имеет значения, все регулируется температурой нити и скоростью движения.

Однако для получения более сложных форм, потребуется устройство для резки пенопласта с вертикально расположенной струной. Его также можно изготовить своими руками.

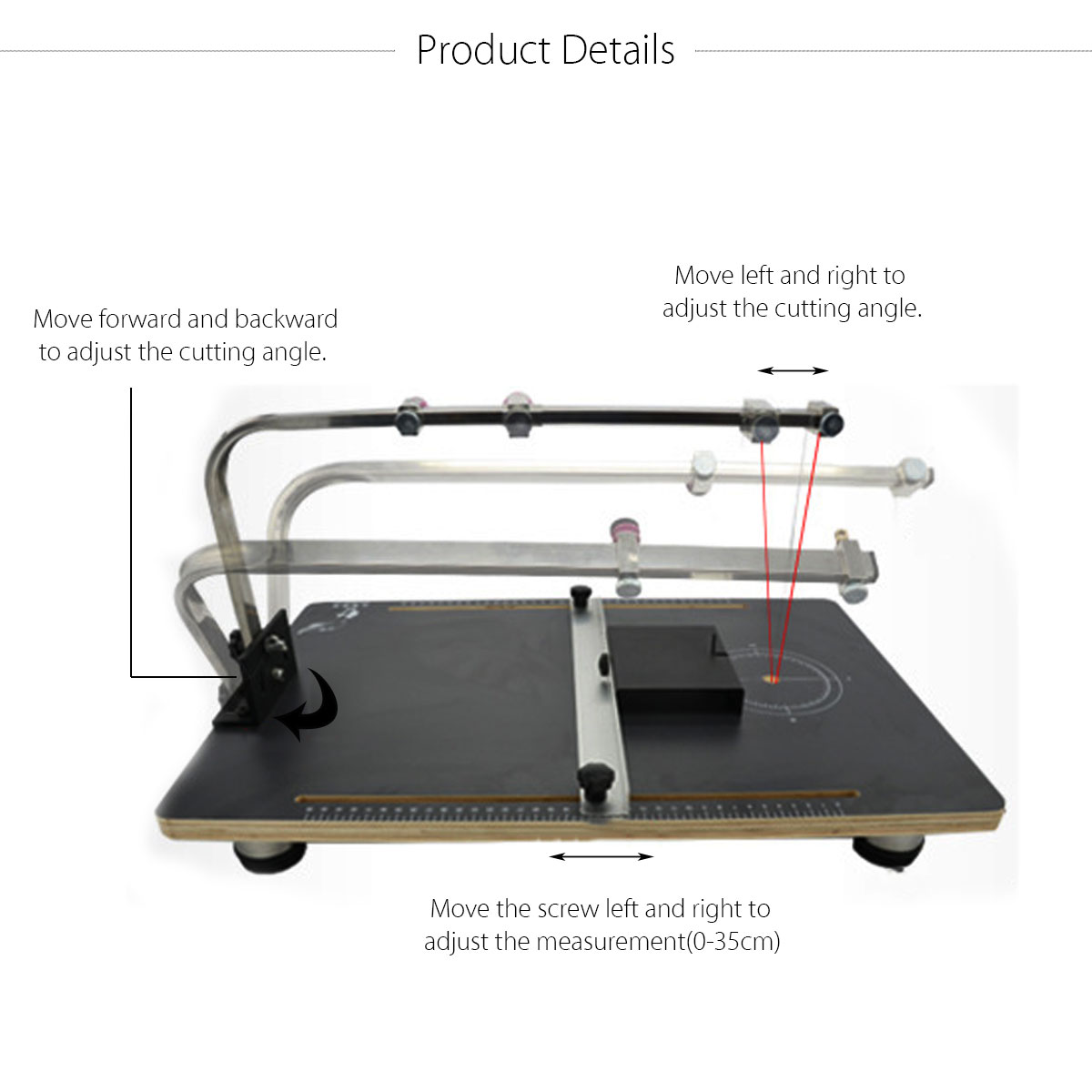

Станок для фигурной резки пенопласта

Изобретать конструкцию не нужно, есть готовые промышленные образцы.

По аналогии изготавливаем самодельный станок. Технология изготовления такая же, как в предыдущей модели. Из диэлектрика вырезается натяжная рама, которая крепится на ровную столешницу.

Нихромовая проволока одним концом продевается в отверстие (на рабочем столе), а вторым – подвешивается к рамке. Для поддержания натяжения используется пружина. Блок питания и струна подбираются исходя из такого же принципа, как и на гильотине: напряжение 12-36 вольт, с возможностью регулировки.

Возможности у такого аппарата очень широкие. Можно даже изготавливать сложные геометрические фигуры по заготовленным шаблонам.

Если предусмотреть наклон стола относительно вертикали струны, вы сможете делать косые срезы с высокой точностью.

Любой станок для резки пенопласта, даже сделанный своими руками, занимает много места. Для строительных работ (утепление) можно обойтись ручными резаками. Фигурная резка пенопласта вообще может производиться с помощью компактных приспособлений.

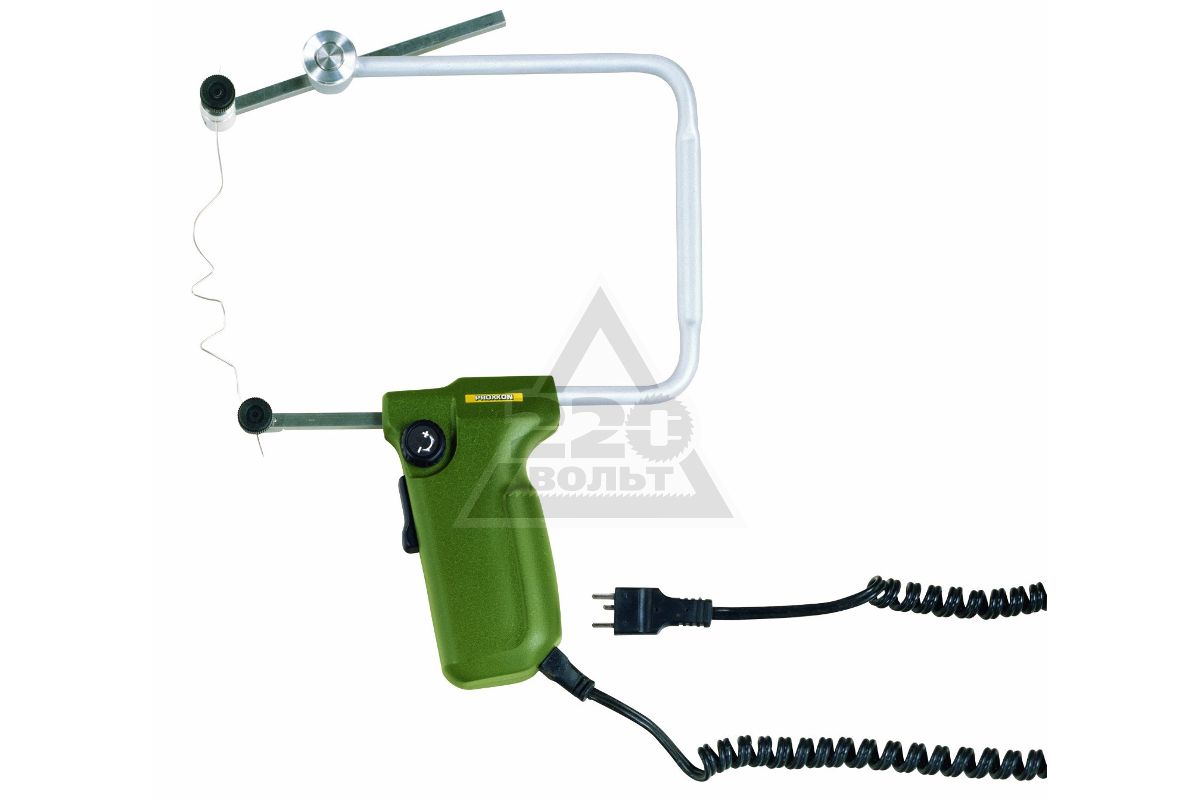

Это аналог лобзика, только не механического, а термического действия. Для натяжного контура лучше использовать толстую медную проволоку. Она обладает малым сопротивлением, что снизит потери электрического тока. Жесткости хватит для поддержания проволоки в натяжении. Источник питания, как и раньше, либо автомобильный аккумулятор, либо регулируемый трансформатор.

Если фигурная резка пенопласта своими руками не требует особой точности (например, вы просто вырезаете технологические отверстия в утеплителе), можно воспользоваться самодельной насадкой для обычного паяльника мощностью 40-60 Вт. Нож-насадка вырезается из оцинкованной жести, и плотно надевается на жало паяльника.

Самодельный термический нож для резки

Таким термическим ножом вы сможете оперативно корректировать форму утеплителя, вырезать отверстия, подгонять куски пенопласта при монтаже.
Для линейной подгонки, снятия фасок с углов, и нарезки брусков, можно буквально «на коленке» собрать простейший переносной резак.

Достаточно взять батарейку типа «крона», или несколько пальчиковых батарей. Главное, чтобы напряжение было не меньше 6 вольт. Растянуть между упругими пластинами (или просто деревянными рейками) нихромовую проволоку длиной до 10 см, подключить к питанию, и карманный резак готов.

Все заводские станки и ручные приспособления для обработки пенопласта, работают по одному принципу – натянутая проволока и блок питания. Как видно из статьи, создание подобного инструмента под силу любому домашнему мастеру.

Что-то стало холодать. в этом году, встал вопрос утепления потолка. Гараж хоть и с долгосрочным съёмом, но один фиг не свой и капитальные вложения только в случае крайней необходимости. В этом году решено было утеплить вторую часть гаража. Планируются полномасштабные «боевые действия» и работать зимой, при +5 градусах, как-то не очень. На отопление был сварен и подключен очередной регистр и что бы не топить улицу, собраны все остатки пенопласта для утепления потолка. Остатков оказалось маловато, ровно половина от необходимого объема. Толщина листов в наличии- 10 см., поэтому принял решение резать пополам. Пятисантиметровый лист, тоже неплохо удержит тепло и всех листов хватит при таком раскладе. Естественно встал вопрос резки. Можно было бы справиться и обычной ножовкой, но идеально ровно распустить большой лист не получится, да и уборка после всего этого действа, оптимизма не прибавляла. Хуже нет «снега» после резки пенопласта. Поэтому решил потратить немного времени и сделать всё аккуратно и цивильно. С помощью терморезака. Всю конструкцию, делал по упрощённому варианту, из того, что было под рукой. Итак, снова мастерим…

«Огород городить» решил прямо на верстаке, размеры позволяют да и сам резак получается компактным.
В качестве основания, была взята фанерная полоса толщиной 10 мм.
По краям были установлены две шпильки диаметром 8 мм. В верхней части, просверлены отверстия для крепления нихромовой проволоки.
Сами шпильки, крепятся с помощью двух гаек и двух шайб. Ослабив затяжку и перемещая шпильку, можно регулировать высоту проволоки и соответственно толщину реза. В моём случае, это около 100 мм. Пока хватит, при особой нужде, высоту можно будет сделать любой. Вопрос лишь в длине шпилек.

Сама нихромовая проволока, толщиной 0.7 мм и длиной 110 см, натянута между шпилек через керамические кольца, взятые из регулятора умершей электроплитки. Они выступают в роли изолятора.

Пенопласт представляет собой довольно практичный и легкий теплоизоляционный материал. Его часто используют и для создания различных поделок. Однако в процессе работы с ним приходится сталкиваться с одной неприятностью – материал трудно разрезать. Выпускается пенопласт в виде больших плит, и чтобы поделить панель на фрагменты, понадобится разрезать ее.

Использовать пилу или нож для такой цели не получится. Это обусловлено тем, что при любом механическом воздействии структура материала разрушается. Чтобы этого избежать, понадобится сконструировать резак для пенопласта своими руками.

Простейшее устройство для резки пенопласта

Самый простой резак для пенопласта легко выполнить своими руками. Для этой цели потребуется использовать самую тонкую гитарную струну. Кроме того, следует подготовить 5 больших батареек для обычного электрического фонарика. Их необходимо соединить последовательно. К концам устройства подключают струну, тем самым замыкая электрическую дугу. Ток будет проходить по струне, нагревая ее.

При использовании такого прибора лист пенопласта будет разделяться на две части сразу после прикосновения к струне. При этом по обрезанным краям материал будет плавиться. Рез при такой обработке получается максимально ровным. Струну для резки пенопласта необходимо разогревать до температуры минимум 120 градусов. Однако она не должна превышать показатель 150 градусов.

Проверить, насколько нагрета струна, довольно просто. Во время резки на краях материала остаются прикипевшие кусочки. Если они слишком длинные, струна нагрета недостаточно. При отсутствии таких кусочков можно судить, что струна перегрета.

При использовании такого элементарного устройства можно обработать около 3 пенопластовых панелей. Однако для больших объемов работ оно не годится. Батарейки садятся довольно быстро. Чтобы продлить время действия резака, понадобится соорудить прибор, работающий от сети. Понять, как сделать резак для пенопласта, помогут несколько простых советов.

Самодельные электрорезаки для пенопласта

Если делить такие приспособления по группам, их следует классифицировать следующим образом:

  • устройство для линейной резки;
  • терморезак, при помощи которого выполняется фигурная резка;
  • прибор с пластиной из металла.

Однако, несмотря на такую классификацию, каждый прибор имеет в своей конструкции один общий элемент. Для создания резаков для пенопласта понадобится найти понижающий трансформатор. Необходимо, чтобы этот элемент выдерживал 100 Вт.

Резак для линейной резки

Для создания таких приспособлений следует подготовить рабочее пространство. Обычно для таких целей выбирают стол. На нем крепят два вертикальных стояка. На каждом из них должен быть изолятор. Между изоляторами необходимо натянуть нихромовую нить. На ней подвешивается свободно свисающий груз. Нихромовую нить подключают к контактам, соединенным с понижающим трансформатором.

Принцип работы довольно простой. Нихромовая нить при подключении нагревается, что позволяет без труда нарезать пенопласт. Благодаря подвешенному грузу нить остается в натянутом положении. Груз необходим, потому что при нагревании нить начинает провисать.

Движущийся пенопласт режется нихромовой нитью быстро и ровно. Какой толщины будут обработанные листы, зависит от высоты нити над рабочей поверхностью стола. Главное – чтобы пенопласт подавался с одной скоростью на протяжении всего периода резки.

Чтобы разрезать листы вертикально, понадобится использовать резак другой конструкции. В нем режущая проволока натягивается в вертикальном положении. В этом случае рабочая поверхность выполняется из ДСП. К ней необходимо прикрепить раму. Лучше, если этот элемент будет сделан из металлического профиля. Однако и деревянные бруски хорошо подойдут.

Рама оборудуется лапой-держателем, на котором и подвешивается нихромовая проволока. На ее конце крепят груз. Проволоку пропускают через отверстие, выполненное в рабочей поверхности. Чтобы она не касалась дерева, отверстие изнутри защищают металлической полой трубкой.

При использовании терморезаков пенопласт не только легко режется на определенные блоки. Из больших плит можно вырезать различные геометрические фигуры, такие как квадрат, полукруг, треугольник. Перед работой достаточно провести по поверхности плиты маркером, обозначив линию разреза.

Резак для фигурной резки

При работе с пенопластовыми листами большого размера использовать стационарный резак будет затруднительно. Такие панели с трудом помещаются на рабочий стол. В этих случаях используется ручной резак для пенопласта. Такой инструмент часто выполняют из лобзика. Режущее полотно в этих инструментах следует заменить на нихромовую проволоку.

Такой электрорезак довольно просто соорудить своими руками. Чтобы выполнять резку фигурных элементов было удобнее, можно сделать несколько приборов, имеющих различные формы. Сначала у лобзика следует убрать режущее полотно, а к ручке подвести провод. Напряжение будет невысоким, однако ручку и другие металлические части следует заизолировать. К кабелю подсоединяют нихромовую проволоку. Для этого используются гайки. Проволоку изгибают определенным образом.

В качестве резака для фигурной резки пенопласта можно использовать паяльник. Его нужно немного модифицировать. Устройство уже имеет в своей конструкции электрический провод. Чтобы создать резак для пенопласта из паяльника, понадобится заменить элемент, который нагревается, на нихромовую проволоку.

Такой прибор отличается высоким удобством эксплуатации. Благодаря такому изделия получается не только резать плиты материала на листы меньшего размера, но и выполнять в них углубления.

Резак из металлической пластины

Существует и другой способ переделать паяльник в резак для пенопласта. Чтобы модифицировать инструмент, понадобится просто заменить жало на пластину из меди. Подойдет и стальная, однако она дольше греется и сложнее затачивается. Однако при правильной заточке стальной пластиной можно будет резать любой синтетик, включая пенопласт.

Одну сторону пластины необходимо аккуратно заточить. Заточку можно выполнить двухсторонней. Необходимо, чтобы угол заточки был выполнен не слишком большим. Нарезание материала осуществляется не только лезвием, но и полотном пластины. Такой резак обладает одним недостатком – придется опытным путем искать оптимальную температуру нагрева ножа.

Выводы

Соорудить резак для пенопласта своими руками довольно просто. Способы, перечисленные выше, помогут разобраться с устройством и принципом работы резака для пенопласта. Такие устройства отличаются практичностью и простотой сборки. Каждый способ отличается своими преимуществами, поэтому домашние мастера могут выбрать для себя более подходящий, в зависимости от доступных материалов.

При работе с таким электроинструментом важно соблюдать повышенную осторожность. Это связано с опасностью удара током. Некоторые самодельные резаки используются и для резки пенополистирола.

Изготовление резака для пенопласта. Выбор инструмента для резки пенопласта и изготовление прибора в домашних условиях

Пенопласт является универсальным материалом. Применяется в строительстве (утеплитель), в производстве (ремонте) бытовых электроприборов, дизайне помещений, рекламе. Одна из основных характеристик материала – плотность. Чем выше этот показатель, тем прочнее материал. Однако это здорово влияет на цену.

При использовании материала в качестве наполнителя для утепления стен, обычно выбирается самая неплотная структура (по причине низкой стоимости). Однако рыхлый пенопласт сложно обрабатывать – при раскрое он сильно крошится, создавая сложности при уборке мусора.

Нож для резки пенопласта должен быть тонким и острым, но это не спасает от разрушения кромки. Даже если вы работаете на улице, разлетающиеся мелкие шарики засоряют окружающую среду.

Поэтому профессиональные строители производят резку пенопласта нихромовой проволокой или горячей пластиной. Материал легкоплавкий, несмотря на пожарную безопасность.

Важно! При выборе утеплителя, обратите внимание на характеристики. Там должно быть указано: «самозатухающий». Такой пенопласт отлично режется с помощью температуры, но при пожаре он не станет источником горения .

Промышленный аппарат для резки пенопласта может обрабатывать листы любого размера, кроить материал как поперек, так и вдоль массива.

Однако резка пенопласта в домашних условиях не предполагает подобных объемов и размеров. При ремонтных работах в своем жилище (или гараже) вполне достаточно компактного термического ножа. Он легко справится как с линейным раскроем, так и с фигурной подгонкой плит, при укладке на участках со сложной формой.


Любой инструмент имеет стоимость, и всегда есть возможность сэкономить на покупке.

Приспособления для резки пенопласта своими руками

Для линейного раскроя отлично подходит гильотина. Только воздействие будет не механическим, иначе образуется много мусора. Используем проверенную технологию – резка пенопласта натяжной разогретой струной.

Требуемые материалы

  • Нихромовая (вольфрамовая) нить
  • Источник питания, желательно регулируемый
  • Любые конструкционные материалы: брус, металлический профиль, труба, для изготовления натяжной рамки
  • Мебельные направляющие для ящиков.

На столе, верстаке, или иной ровной поверхности, устанавливаем вертикальные стойки для крепления гильотины. С помощью мебельных направляющих, закрепляем рамку резака таким образом, чтобы она двигалась без перекосов. Обе стороны должны перемещаться синхронно.


Самая ответственная часть резака – проволочный механизм. Первый вопрос: где взять материал. Нихром можно приобрести в магазинах, торгующих радиодеталями. Но поскольку мы стремимся к условно бесплатной конструкции – поищем альтернативу.

  1. Старый паяльник. Модели производства СССР, рассчитанные на 36-40 вольт, можно найти в любой домашней мастерской. Обмотка нагревателя – отличный донор для нихромовой гильотины. Правда, длина проволоки не более метра.
  2. Утюг с классическим спиральным нагревателем. Проволока более толстая, подойдет для линейного раскроя. Фигурная резка допустима, при невысоких требованиях к точности.
  3. Спиральные нагреватели от фена, или тепловентилятора. Принцип тот же, для точного раскроя не подходят.

Обратите внимание

Совет: При распрямлении спирали, не следует тянуть проволоку вдоль пружины. Могут появиться петли, и нить лопнет. Лучше разматывать витки как с катушки ниток. Можно надеть спираль на гвоздь или карандаш, и тянуть проволоку поперек витков.

Принцип работы рамки изображен на схеме


Проволочный резак должен быть электрически изолирован от рамки. Поэтому она может быть сделана из металла. Важно обеспечить постоянное натяжение проволоки. При нагреве нихром расширяется, прибавляя в длине до 3%. Это приводит к провисанию струны.

Пробовали резать пенопласт обычным ножом? Не получается, так как материал крошится. Я расскажу, как сделать резак для пенопласта своими руками, а также предложу три простые инструкции пошаговой сборки резаков для пенопласта и пластика.

Что надо знать о резке пенопласта

Пенополистирол — это ячеистый материал, структура которого состоит из множества плотных спрессованных пузырьков. Пузырьки плохо подаются механической деформации, так как продавливаются даже острым ножом.

Единственная возможность аккуратно резать такой материал — применение режущего инструмента, разогретого до температуры свыше +100 °С. Меньшая температура нагрева приведет к тому, что материал под резаком будет проминаться и рваться.

Температура нагрева режущего инструмента свыше +200 °С приведёт к тому, что края реза будут загораться и обгорать.

Кстати, правильно собранный термонож может резать не только пенопласт, но и экструдированный пенополистирол, полиэтилен и прочие полимерные материалы.

Сборка простого резака из обычного паяльника

Бывают ситуации, когда пенопласт нужно резать прямо сейчас и времени на изготовление сложного станка нет. Вот именно для таких случаев предлагаю простой способ переделки обычного паяльника в резак для пенополистирола.

Инструкция очень простая, а потому инструмент будет готов за 10 минут, а может и раньше.

Сборка ручного резака на нихромовой нити

Теперь, когда вы знаете, как своими руками сделать простой термонож из обычного паяльника, предлагаю инструкцию сборки ручного резака с режущей частью из нихромовой проволоки.

Этот резак такой же несложный, как и термонож, но его можно использовать для аккуратной, фигурной резки пенопласта.

Иллюстрация Описание действий

Подготавливаем все необходимое . Нам потребуется:
  • Нихромовая проволока толщина 0,8-1 мм;
  • Две палочки от мороженого или аналогичные деревянные планки;
  • Две металлические планки от детского конструктора;
  • Крепежные болтики и гайки с размером под отверстия в металлических планках;
  • Блок для двух пластиковых батарей формата АА;
  • Две пальчиковые батарейки формата АА;
  • Кнопка малого размера;
  • Паяльник, пистолет с термоклеем, плоскогубцы, дрель, отвертка.

Крепим к блоку батареек деревянные палочки . На край палочек наносим термоклей. Прикладываем палочки к блоку батареек, к тем стенкам, где располагаются металлические клеммы.

Сверлим в планках отверстия под кабель . С отступом в 5 мм от блока батареек, в деревянных палочках сверлим отверстие. Учитывая небольшой размер палочек, отверстия должны быть не более 2 мм.

Выводим провод . Один из двух проводов от блока батареек проводим через первое и второе отверстие на противоположную деревянную планку.

Крепим кнопку . Обрезаем свободный кусок провода с отступом 1 см от блока батареек.

Припаиваем кнопку к обрезку провода, а с другой стороны припаиваем отрезанный кусок провода. Кнопку крепим к планке термоклеем и тем же термоклеем изолируем участки пайки.


Сверлим отверстия для крепления металлических планок . В верхнем крае деревянных палочек сверлим, на одинаковом расстоянии от края, по одному отверстию с диаметром 3 мм.

Крепим металлические планки и провода . В отверстия в деревянных палочках просовываем болтики, которыми крепим металлические планки. На болтики накручиваем оголённые концы проводов от блока батареек и затягиваем соединение.

Крепим нить накаливания . В отверстия по краю металлических планок протягиваем нихромовую проволоку. Нить накаливания между металлическими планками фиксируем, используя винт с гайкой и шайбой. Излишки нихрома по краю срезаем кусачками.

Устройство для резки пенопласта в работе . Устанавливаем две пальчиковые батарейки, нажимаем кнопку и режем пенопласт.

Помним о технике безопасности, так как рабочая поверхность резака нагревается свыше ста градусов, поэтому об неё можно обжечься

Сборка стационарного станка вертикальной резки

Предыдущий нихромовый резак при работе удерживается в руке. Модель, о которой вы узнаете сейчас, стационарная. То есть, приспособление неподвижное, а пенопласт будет подаваться вручную к нити накаливания.

Иллюстрация Описание действий

Подготавливаем материалы . Нам потребуется:
  • Фанера толщина от 10 мм и больше или плоские листы ДСП;
  • Брусок 50×50 мм;
  • Небольшой талреп;
  • Металлическая пластина толщина не менее 1 мм;
  • Нихромовая проволока диаметр 0,8 мм;
  • Блок питания.

Собираем станину . Из многослойной фанеры вырезаем квадрат с размерами 70×70 см. Посредине края фанерного листа прикручиваем треугольный обрезок доски.

По двум противоположным краям фанерного листа крепим по куску деревянных брусков. Куски бруса крепим с отступом от края по 10 см.


Делаем крепление под талреп . С нижней стороны станины, между брусьями с отступом 5-7 см от края, на 2/3 длины вкручиваем саморез. За головку самореза можно будет зацепить талреп.

Собираем стойку мачты . К заранее закреплённому на станине уголку, двумя саморезами крепим брусок 50×50 мм длиной 60 см.

Устанавливаем на мачту перекладину . В верхней части установленной стойки, из бруска 50×50 мм крепим горизонтальную перекладину длиной 50 см.

Установленную перекладину, как показано на фото, укрепляем диагональной распоркой по внутреннему углу.


Определяем точку прохождения проволоки на станине . От верхней перекладины к станине будет проходить нихромовая нить накаливания.

Чтобы определить точку ее прохождения через станину, прикладываем угольник углом к станине и противоположной частью к перекладине.


Сверлим станину . Отмечаем соответствующую точку на станине. По сделанной отметке сверлим сквозное отверстие сверлом на 6 мм.

Подготавливаем металлическую накладку на отверстие . Режем из миллиметровой стали прямоугольную пластинку со стороной 50 мм.

Размечаем центр пластины и сверлим по центру сквозное отверстие с диаметром 2 мм.


Устанавливаем металлическую пластинку . Прикладываем пластинку к станине, так, чтобы отверстия совпали. Обводим пластинку карандашом по контуру.

Стамеской выбиваем древесину на толщину пластинки. В сделанную выемку вкладываем пластинку и вбиваем ее до тех пор, пока она не встанет заподлицо с поверхностью фанеры.


Делаем перекладину под нихромовую проволоку . Гвоздь длиной 100 мм в тисках сгибаем буквой «П». Головку и острие обрезаем болторезом.

Устанавливаем перекладину . С нижней стороны станины над отверстием, в которое будет проходить проволока, прикладываем согнутый гвоздь и делаем разметку ножек.

По разметке сверлим отверстия подходящего диаметра глубиной 5 мм. В отверстия заливаем немного термоклея и вставляем гнутый гвоздь.


Крепим конец нихромовой проволоки к перекладине на мачте . Для этого, с края перекладины, в той точке, которая располагается над отверстием в станине, вкручиваем шуруп.

На шуруп наматываем нихромовую проволоку. Шуруп затягиваем так, чтобы прижать проволоку.


Соединяем нихромовой проволокой верхнюю перекладину и талреп . Свободный конец проволоки проводим через отверстие в металлической пластине в станине.

Проволоку накладываем на перекладину из гвоздя и привязываем к распущенному талрепу.

Талреп прокручиваем до тех пор, пока режущая нихромовая проволока не натянется.


Подключаем питание . В нашем случае используется зарядник для аккумулятора с параметрами 12 В и 4 А. можно применить более мощный понижающий трансформатор и задействовать в нем вторичную обмотку.

Один кабель через клеммы подключаем к болту на перекладине, а второй кабель — к талрепу снизу станины.


Пенопласт – это долговечный, легкий и очень хороший теплоизоляционный материал. Выполнять с ним работы очень просто. Но есть и некоторые нюансы в работе с данным материалом.

Поскольку его изготавливают в виде плит больших размеров, то очень часто нужно прибегать к их обрезке. Сделать это можно, используя и обычный нож, но им, как ни старайся аккуратно это выполнить, не получится.

А все потому, что при механическом воздействии будет происходить нарушение структуры пенопласта. Именно потому специалисты рекомендуют для таких действий использовать исключительно резчик или, как еще его называют, резак для пенопласта.

Такой многофункциональный инструмент можно, конечно же, и купить, но если вы сделаете его своими руками, то сможете приспособить под свои потребности и, конечно, же, сэкономите деньги.

Если же вы планируете работать с резаком в промышленных целях, то все же лучше купить электрический прибор, который будет предназначен для больших и частых нагрузок.

Как сделать самостоятельно

Необходимость в резаке может возникнуть в любой момент, если вы довольно часто делаете какие-либо дела по дому. Возможно, кто-то сталкивался с тем, что необходимо сделать деталь, прибегая к специальной форме для отливки эпоксидной смолой.

И чтобы выполнить это, нужен будет кусок пенопласта. К примеру, можно использовать пенопласт от упаковки телевизора. На нем необходимо расчертить с помощью линейки, циркуля и шариковой ручки места, где в дальнейшем надо будет сделать отверстия.

Вот тут-то и возникает потребность в электрическом резаке. Ведь выполнить данное действия, не испортив лист пенопласта, будет сложно без такого инструмента. Рассмотрим один из вариантов, как же сделать устройство такого типа в домашних условиях.

Самодельный прибор для порезки может быть различной конструкции. Именно от нее и типа резки будет зависеть, как именно резак справляется с поставленными целями.

Виды

Перед тем как начинать делать резак, вам стоит определиться, с какой целью он вам нужен, ведь в зависимости от целей, они делятся на несколько групп:

  • с рабочей пластиной из металла ;
  • для линейной резки;
  • для фигурной резки.

Этапы создания

Поскольку линейная резка самая распространенная, давайте рассмотрим именно этот вариант подробнее:

  1. Режущая часть. Для этого понадобится проволока из нихрома, приблизительно спираль с диаметром в 0,6 мм. Ей можно взять от старых электроплиты или иных нагревательных электроприборов. Длина такой проволоки должна составить 14 см (ее сопротивление будет составлять 2 ом).
  2. Применение трансформатора. Чтобы все было верно, первым делом надо произвести расчет напряжения и тока для нагрева режущей части. Выполнить это можно, используя формулу – закон Ома I=U/R. Таким образом, можно определиться с мощностью трансформатора питания.
  3. Изготовление резака. Основу можно выполнить из какого-либо металла, но его длина должна быть не менее 11 см. Дальше в торец надо прикрепить изолятор — пластинку текстолита. А теперь по краям пластины закрепить контактные группы, их можно изъять из электророзетки. Именно в эти контакты можно будет закреплять спирали с разной формой.
  4. Как работает резак. После того, как резак будет включен в сеть, его спираль будет нагреваться и станет слегка красноватого цвета. Именно это и имеет значение, так как подогретый резак даст возможность легко и быстро порезать пенопласт, который при этом не будет шелушиться.

Важно знать: получив такой прибор, уже за три минуты можно будет вырезать необходимую форму из листа пенопласта.

В обязательном порядке соблюдайте все правила безопасности, чтобы не травмировать себя и окружающих. Ведь мощности резака достаточно, чтобы повредить какую-либо часть тела при работе. А подключение к электричеству еще больше увеличивает риск травмирования.

Поэтапное изготовление терморезака

Изготовить терморезак можно с использованием выжигателя или паяльника и старого лобзика. Рассмотрим изготовление такого устройства пошагово:

    1. Втулка. Изначально нужно сделать основное и самое сложное – втулку. Итак, для этого пластину надо изогнуть, выточить. Дальше во втулке надо проделать отверстие, туда будет в дальнейшем вставлена нить.
    2. Выжигатель. Нужно отрезать провод, который ведет к отверстию, и взять подходящие разъемы, потом припаять в место разрыва.

Обратите внимание: такие участки в обязательном порядке необходимо изолировать.

    1. После того, как все выполнено можно подключить терморезак. Старый лобзик распилить пополам. В верхнюю часть надо прикрепить заблаговременно подготовленную пластину-лапку на винты. А вот низ крепим к основанию, используя саморезы.
    2. Вставить втулку в лапку. Теперь с особым вниманием надо из отверстия по отвесу, либо угольнику, отметить точку под отверстием втулки. Далее сверлим отверстие в основании. Диаметр отверстия в основании должен составлять около 5 мм.
    3. Терморезка. Итак, когда все готово, надо расправить нихромовый провод. Для этого вам стоит включить на всю мощность выжигатель и проводами от него коснуться нихромки. Все нужно сделать таким образом, чтобы между проводками осталось расстояние, равное высоте устройства. Если нить не нагревается, но при этом выжигатель начинает гудеть, найдите более тонкую проволоку. Это необходимо, потому что у выбранной вами недостаточное сопротивление.

Возьмите на заметку: нихром должен быть горячий, но не должен нагреваться до красна. Если струна стала красного цвета, необходимо уменьшить посредством регулятора ее нагрев. В том случае, если нихром красный даже на минимуме, то выше пружинки на 5-10-15 см нихромовой проволоки стоит оставить компенсатор. И только после этого можно подцеплять контакт.

  1. Работа прибора. С предварительно установленной направляющей вам нужно нарезать плашки из пенопласта заданной толщины, также вы можете сделать форму фигурной.

Применение

Если вы делаете ремонт или занимаетесь резкой по дереву, или вам нужно порезать кусок фанеры, то вам очень пригодится электрорезак, который к тому же можно использовать даже для порезки плотной ткани.

Если вы думаете, что для всех вышеперечисленных действий вам достаточно будет применить термонож, либо хватит ножовки, то вы ошибаетесь.

Ведь ножовка не сделает края ровными и не рваными, как выходит в случае с резаком.

Пенопласт (экструдированный пенополистирол) используют в качестве теплоизоляции при внешней и внутренней отделке, применяют для упаковки товаров или изготовления сборных конструкций. Материал выпускается в виде листов, которые на месте обрезают и подгоняют под размеры поверхностей. Для быстрой резки пенопласта понадобится специальное приспособление, позволяющее делать прямой или фигурный срез.

Ручная обработка пенопласта возможна в домашних условиях и небольших мастерских с помощью простого прибора, собранного из подручных материалов. Экструдированный пенополистирол отличается достаточно плотной структурой, поэтому резать плиты можно металлическим инструментом , нагретым до определенной температуры. В качестве режущей поверхности подойдет проволока, подающая электрический ток, с подводом которого и связана основная трудность сборки.

Самостоятельно изготовленный станок позволяет из обычного пенопласта для упаковки получить плитки или бруски подходящей толщины с дальнейшим их применением в тех или иных конструкциях. Таким устройством можно раскраивать еще и поролон или аналогичные материалы, которые нужны для изготовления или ремонта мягкой мебели. Компактные размеры приспособления для резки пенопласта своими руками с помощью нихрома позволяют установить станок в маленькой мастерской или даже на балконе.

Для резки пенопласта в домашних условиях понадобится конструкция, которую можно собрать из простых материалов, доступных в любом строительном магазине. Предварительно нужно определить параметры каждого элемента с учетом размеров плит пенопласта, которые придется обрабатывать. В большинстве случаев достаточно следующих деталей:

  1. Основание из плотной фанеры, ДСП или массива. Можно заказать новые детали или использовать элементы старой мебели (двери, стенки, полки). Для работы с пенопластом достаточно основания 400 x 600 мм.
  2. Струна или проволока в виде термоножа для пенопласта.
  3. Металлические стойки, винты, пружины или обычные гвозди для фиксации проволоки. Высота установки резака зависит от предполагаемой толщины готовых плит.
  4. Крепления для деталей на основании. Достаточно нескольких саморезов, которыми фиксируют элементы конструкции.

Чтобы собрать терморезак, понадобится до одного часа рабочего времени. Каждый из элементов конструкции можно быстро заменить в процессе ремонта или расширения возможностей приспособления.

Алгоритм действий

Для изготовления приспособления под порезку пенопласта или аналогичных материалов нужны самые обычные инструменты (молоток, отвертка, плоскогубцы). Работать можно в любом месте с достаточным пространством (балкон, комната, прихожая, гараж и т. д.). Никакого участия помощников или сторонних специалистов не потребуется.

Сборка осуществляется в следующем порядке:

К основе можно прикрепить ножки, что повысит устойчивость при резке пенопласта струной.

Как подобрать режущую проволоку

Подходящий резак можно сделать из нихромовой проволоки (Х20Н80), которая применяется в конструкции большинства бытовых приборов в качестве нагревательного элемента. По механическим характеристикам нихром сравним с обычной сталью, при этом отличается большим удельным сопротивлением и пределом нагрева до температур +1200 ºC. Для изготовления приспособлений под порезку доступна проволока диаметром до 10 мм.

Точная и плавная резьба пенопласта возможна при нагреве линии реза до температуры, которая в два-три раза превышает порог плавления (+270 ºC). Следует учитывать, что такой процесс предполагает расход энергии и на поглощение тепла самим материалом пропорционально его плотности. Поэтому для эффективной и безопасной резки нужно подобрать проволоку подходящей толщины, чтобы исключить расплавление металла при максимальном нагреве.

Расчет и подготовка электрической части

Для безопасной работы аппарата нужно правильно смонтировать токопроводящие элементы, которые соединяют с источником электроэнергии через накидные клеммы. Чтобы порезать материал, можно использовать переменный или постоянный ток. Мощность источника рассчитывают исходя из того, что для эффективной порезки на 10 мм проволоки понадобится до 2,5 Вт (для 500 мм — 125 В).

Напряжение тока пропорционально сопротивлению и рассчитывается по формулам или таблицам. Но в среднем при диаметре проволоки 0,8 мм, длине 500 мм и сопротивлении 2,2 Ом понадобится источник тока напряжением 12 В с током нагрузки 12 А. Изменение длины в большую или меньшую сторону потребует и аналогичного повышения или снижения напряжения при той же силе тока.

Источники электроэнергии и схема подключения

Безопасную порезку обеспечивает подключение к обычной бытовой сети 220 В через автомобильный трансформатор. Для регулировки напряжения в единственной первичной обмотке предусмотрена ручка, с помощью которой перемещают графитовое колесо и снимают напряжение с соответствующего участка. Изменять этот параметр можно в пределах от 0 до 240 В. Подключение к источнику тока осуществляется через клеммную коробку.

При подключении самодельного станка для разрезания пенопласта к электросети нужно убедиться, что фаза не приходится на общий провод. Все необходимые параметры и схему подключения можно найти на корпусе трансформатора. До подключения к сети нужно проверить работоспособность устройства с помощью мультиметра.

Более простой вариант подачи тока на проволоку заключается в использовании обычных понижающих трансформаторов с отводами от вторичных обмоток. В таком случае не придется подбирать величину напряжения , поскольку это значение всегда постоянно и достаточно для нагрева проволоки до нужной температуры. Подобрать нужное значение можно при первоначальной настройке трансформатора, предусмотрев в цепи определенное количество витков обмоток.

Нагреть проволоку для порезки пенопласта можно и с помощью бытовых приборов. При этом учитывают следующие нюансы:

Нужно учитывать, что режущий инструмент под напряжением сразу будет горячий, поэтому к нему нельзя прикасаться для проверки температуры.

Чтобы изготовить термонож для пенопласта или поролона, не потребуется значительных затрат сил и времени. Для этого подойдет проволока практически любого диаметра, но при неизвестных параметрах (диаметр, сопротивление) наращивать мощность нужно постепенно, подключая сначала маломощные источники тока. Большое значение имеет надежная изоляция контактов и контроль положения фазы, которую нельзя подключать к проволоке.

Поделись статьей:

Похожие статьи

Самодельный станок для резки пенопласта

Все изделия на картинке искусно вырезаны из пенопласта

Пробовали резать пенопласт обычным ножом? Не получается, так как материал крошится. Я расскажу, как сделать резак для пенопласта своими руками, а также предложу три простые инструкции пошаговой сборки резаков для пенопласта и пластика.

Блок: 1/3 | Кол-во символов: 293
Источник: https://otoplenie-gid. ru/gde/dom/rezak-dlya-penoplasta-791

Конструкция станка

Основанием приспособления для резки пенопласта послужил лист ДСП (древесно-стружечной плиты). Размер плиты нужно брать исходя из ширины пластин пенопласта, которые планируется разрезать. Я использовал дверку от мебели размером 40×60 см. При таком размере основания можно будет разрезать пластины пенопласта шириной до 50 см. Основание можно сделать из листа фанеры, широкой доски, закрепить струну резки непосредственно на рабочем столе или верстаке.

Натягивать нихромовую струну между двумя гвоздями предел лени домашнего мастера, поэтому я реализовал простейшую конструкцию, обеспечивающую надежную фиксацию и плавную регулировку высоты расположения струны в процессе резки над поверхностью основания станка.

Крепятся концы нихромовой проволоки за пружины, одетые на винты М4. Сами винты закручены в металлические стойки, запрессованные в основание станка. При толщине основания 18 мм, я подобрал металлическую стойку длиной 28 мм, из расчета, чтобы при полном вкручивании винт не выходил за пределы нижней стороны основания, а при максимально выкрученном состоянии обеспечивал толщину нарезки пенопласта 50 мм. Если потребуется нарезать листы пенопласта или поролона большей толщины, то достаточно будет заменить винты более длинными.

Чтобы запрессовать стойку в основание, сначала в нем просверливается отверстие, диаметром на 0,5 мм меньше, чем внешний диаметр стойки. Для того, чтобы стойки легко можно было забить молотком в основание, острые кромки с торцов были сняты на наждачной колонке.

Прежде, чем закручивать в стойку винт, у его головки была проточена канавка, чтобы нихромовая проволока при регулировке не могла произвольно перемещаться, а занимала требуемое положение.

Чтобы проточить в винте канавку, сначала его резьбу нужно защитить от деформации, надев пластиковую трубку или обернуть плотной бумагой. Затем зажать в патроне дрели, включить дрель и приложить узкий надфиль. Через минуту канавка будет готова.

Для исключения провисания нихромовой проволоки из-за удлинения при нагреве, она закреплена к винтам через пружины.

Подходящей оказалась пружина от компьютерного монитора, используемая для натяжения заземляющих проводников на кинескопе. Пружина была длиннее, чем требовалось, пришлось сделать из нее две, для каждой стороны крепления проволоки.

После подготовки всех крепежных деталей можно закреплять нихромовую проволоку. Так как ток при работе потребляется значительный, около 10 А, то для надежного контакта токоподводящего провода с нихромовой проволокой я применил способ крепления скруткой с обжатием. Толщину медного провода при токе 10 А необходимо брать сечением не менее 1,45 мм2. Выбрать сечение провода для подключения нихромовой проволоки можно из таблицы. В моем распоряжении имелся провод сечением около 1 мм2. Поэтому пришлось каждый из проводов сделать из двух сечением 1 мм2, соединенных параллельно.

После снятия изоляции с концов проводов на длину около 20 мм, медные проводники навиваются на струну нихромовой проволочки в месте ее крепления к пружине. Затем, удерживая нихромовую проволочку за петлю плоскогубцами, сделанная обвивка медного провода овивается свободным концом нихромовой в противоположную сторону.

Такой способ соединения токоподводящего медного провода с нихромовым проводом обеспечит большую площадь их контакта и исключит сильный нагрев в месте соединения при работе станка для резки пенопласта. Это подтвердила практика, после продолжительной резки пенопласта, полихлорвиниловая оболочка токоподводящего провода не оплавилась, медный провод в зоне соединения не изменил своего цвета.

Для возможности регулировки толщины резки пенопласта на приспособлении, отвод токоподводящих проводников сделан с петлей. Чтобы провода не мешали при работе, они пропущены через отверстия в основании и закреплены на обратной его стороне скобками. По углам основания прибиты такие же скобки в качестве ножек.

Токоподводящие провода резака, чтобы не запутывались, свиты между собой. На концах проводов для подключения к источнику питания, запаяны накидные клеммы.

Блок: 2/5 | Кол-во символов: 4094
Источник: https://YDoma.info/samodelki/samodelki-ehlektronnye/samodelki-stanok-dlya-rezki-penoplasta. html

ГИБКОЕ ЛЕЗВИЕ Type G30

Гибкое лезвие Type G30 применяется в качестве режущего элемента для платформ для вырезки пазов. Лезвие имеет средний уровень упругости, что позволяет гнуть его без специальных инструментов. Нужную форму (например, разных диаметров полукруг, для вырезания пазов под трубки) можно придать вручную или использовав подручные средства. Для прямых прямоугольных или угловых изгибов используйте пассатижи. Гибкое лезвие Type G30 имеет длину 30 см и ширину 5 мм.

Блок: 2/6 | Кол-во символов: 505
Источник: https://hotwiresystems.com/ru/termonozh-dlya-rezki-penoplasta-hws250/

Выбор нихромовой проволоки

Нихромовая проволока по внешнему виду мало чем отличается от стальной проволоки, но сделана она из сплава хрома и никеля. Наиболее распространена проволока марки Х20Н80, содержащая 20% хрома и 80% никеля. Однако в отличие от стальной или медной проволоки, нихромовая проволока имеет большее удельное сопротивление и выдерживает, сохраняя, высокую механическую прочность температуру нагрева до 1200˚С. Нихромовая проволока выпускается диаметром от 0,1 мм до 10 мм.

Нихромовая проволока широко используется в качестве нагревательных элементов в бытовых и промышленных изделиях, таких как электрический фен, утюг, электроплитка, лучевые обогреватели, паяльники, водонагреватели и даже в электрочайниках. И это далеко не полный перечень. Так называемые нагреватели типа ТЭН тоже изготовлены из нихромовой проволоки, только спираль размещена в металлической трубке, которая заполнена для изоляции и передаче тепла от спирали к стенкам трубки, кварцевым песком. Привел перечень приборов не случайно, просто из вышедшего из строя нагревательного элемента можно взять нихромовую проволоку для изготовления станка, конечно, если она не успела перегореть от долгой работы.

Резка пенопласта на станке заключается в расплавлении его по линии прохода, разогретой нихромовой проволоки. Температура плавления пенопласта составляет около 270˚С. Чтобы пенопласт плавился при соприкосновении с проволокой, температура ее должна быт в несколько раз больше, так как тепло будет расходоваться не только на плавление, но и за счет теплопроводности поглощаться самим пенопластом, снижая температуру проволоки. Количество поглощаемого пенопластом тепла будет напрямую зависеть от его плотности. Чем плотнее пенопласт, тем больше потребуется тепловой энергии.

Из выше сказанного следует, что в зависимости от плотности пенопласта для его резки необходимо выбирать проволоку соответствующего диаметра, чтобы нихромовая проволока не расплавилась от выделяющегося на ней тепла. Чем выше плотность пенопласта, тем большего диаметра должна быть нихромовая проволока. Стоит заметить, что резаком, на котором установлена проволока для резки плотного пенопласта с успехом будет резаться и неплотный, только продвигать его надо будет быстрее.

Длина нихромовой проволоки для резака выбирается исходя из размеров пластин пенопласта, предназначенного для резки, и от плотности пенопласта не зависит.

В результате подведенных экспериментов, было определено, что для эффективной резки пенопласта мощность, которую необходимо подавать на единицу длины проволоки должна быть в пределах 1,5-2,5 Вт на сантиметр длины проволоки, для такого режим работы лучше всего подходит нихромовая проволока диаметром 0,5-0,8 мм. Она позволяет выделить достаточное количество тепла для быстрой резки пенопласта любой плотности, сохраняя при этом свою механическую прочность. Поэтому для изготовления станка для резки пенопласта была использована нихромовая проволока диаметром 0,8 мм.

Блок: 3/5 | Кол-во символов: 2982
Источник: https://YDoma.info/samodelki/samodelki-ehlektronnye/samodelki-stanok-dlya-rezki-penoplasta.html

ПЛАТФОРМА ДЛЯ ВЫРЕЗКИ ПАЗОВ

Платформа для вырезки пазов работает только вместе с фигурным лезвием Type G30. Изогнутое в нужную форму лезвие Type G30 устанавливается в специальные, регулируемые по ширине, крепления, которые так же позволяют настраивать лезвие и по высоте.

Платформа оборудована съёмными направляющими бортиками, которые можно регулировать по всей ширине платформы. В зависимости от ситуации можно использовать один, два бортика или вовсе снять их, открутив крепёжные болты.  Для быстрой установки платформы на термонож, используется шестигранник закреплённый на верхней части платформы.

Блок: 3/6 | Кол-во символов: 636
Источник: https://hotwiresystems.com/ru/termonozh-dlya-rezki-penoplasta-hws250/

Расчет параметров источника электропитания


для нагрева проволоки

Надо отметить, что для разогрева нихромовой проволоки станка для резки пенопласта подойдет источник электропитания как переменного тока, так и постоянного.

С учетом того, что на сантиметре длины проволоки нужно выделять мощность не более 2,5  ватта и длине проволоки 50 см, можно рассчитать мощность источника электропитания. Для этого нужно умножить величину выделяемой мощности на длину проволоки. В результате получается, что для разогрева проволоки станка для резки пенопласт понадобится источник электропитания мощность 125 Вт.

Теперь необходимо определить величину напряжения источника электропитания. Для этого нужно знать сопротивление нихромовой проволоки станка для резки пенопласта.

Сопротивление проволоки можно рассчитать по удельному сопротивлению (сопротивлению одного метра проволоки). Удельное сопротивление проволоки из нихрома марки Х20Н80 приведено в таблице. Для других марок нихрома значения отличаются незначительно.

Как видно из таблицы, для проволоки диаметром 0,8 мм удельное сопротивление составляет 2,2 Ом, следовательно, нихромовая проволока длинной 50 см, которая была выбрана для станка резки пенопласта, будет иметь сопротивление 1,1 Ом. Если выбрать проволоку диаметром 0,5 мм, то сопротивление отрезка проволоки длиной 50 см составит 2,8 Ом.

Воспользовавшись преобразованными формулами законов Ома и Джоуля – Ленца, получим формулу для расчета величины питающего напряжения для станка резки пенопласта. Величина питающего напряжения будет равна корню из произведения величины потребляемой мощности и сопротивления проволоки. В результате вычислений получается, что необходим источник питания напряжением 11,7 В. При этом ток потребления от источника составит 11,7 А. Для того, чтобы найти величину тока, нужно потребляемую мощность разделить на величину напряжения. Поделив 125 Вт на 11,7 В получим ток 11,7 А.

В результате расчетов определено, что для нагрева нихромовой проволоки необходим источник питания переменного или постоянного тока, выдающий напряжение 11,7 В, и обеспечивающий ток нагрузки 12 А.

При уменьшении или увеличении длины проволоки, напряжение источника питания необходимо будет пропорционально уменьшить или увеличить соответственно. При этом величина тока не изменится.

Выполненный расчет является оценочным, так как не учтено переходное сопротивление в точках соединения проводов и сопротивление токоподводящих проводников. Поэтому оптимальный режим нагрева проволоки в конечном итоге приходится устанавливать непосредственно при резке пенопласта на приспособлении.

Блок: 4/5 | Кол-во символов: 2645
Источник: https://YDoma.info/samodelki/samodelki-ehlektronnye/samodelki-stanok-dlya-rezki-penoplasta.html

«МИНИ« ПЛАТФОРМА ДЛЯ ВЫРЕЗКИ ПАЗОВ

Мини платформа для вырезки пазов работает только вместе с фигурным лезвием Type G30. В отличие от старшей модели, платформа МИНИ, в основном используется для вырезки небольших углублений, канавок под разные трубки или к примеру под арматуру. Лезвие можно регулировать по высоте.

Блок: 4/6 | Кол-во символов: 341
Источник: https://hotwiresystems.com/ru/termonozh-dlya-rezki-penoplasta-hws250/

Что надо знать о резке пенопласта

При обработке пенополистирола, каждый такой шарик тормозит ход холодного ножа, другое дело, если нож нагреть

Пенополистирол — это ячеистый материал, структура которого состоит из множества плотных спрессованных пузырьков. Пузырьки плохо подаются механической деформации, так как продавливаются даже острым ножом.

Такие фигуры несложно вырезать на профессиональном оборудовании с ЧПУ и тут принцип обработки пенопласта такой же, как у любого терморезака

Единственная возможность аккуратно резать такой материал — применение режущего инструмента, разогретого до температуры свыше +100 °С. Меньшая температура нагрева приведет к тому, что материал под резаком будет проминаться и рваться.

Температура нагрева режущего инструмента свыше +200 °С приведёт к тому, что края реза будут загораться и обгорать.

Кстати, правильно собранный термонож может резать не только пенопласт, но и экструдированный пенополистирол, полиэтилен и прочие полимерные материалы.

Сборка простого резака из обычного паяльника

На фото показан простейший нож для пенопласта, сделанный за 10 минут из обычного паяльника

Бывают ситуации, когда пенопласт нужно резать прямо сейчас и времени на изготовление сложного станка нет. Вот именно для таких случаев предлагаю простой способ переделки обычного паяльника в резак для пенополистирола.

Инструкция очень простая, а потому инструмент будет готов за 10 минут, а может и раньше.

Сборка ручного резака на нихромовой нити

На фото — проволочный резак по пенопласту и им можно резать как по прямой, так и по кривой линии

Теперь, когда вы знаете, как своими руками сделать простой термонож из обычного паяльника, предлагаю инструкцию сборки ручного резака с режущей частью из нихромовой проволоки.

Этот резак такой же несложный, как и термонож, но его можно использовать для аккуратной, фигурной резки пенопласта.

Иллюстрация Описание действий
Подготавливаем все необходимое. Нам потребуется:
  • Нихромовая проволока толщина 0,8-1 мм;
  • Две палочки от мороженого или аналогичные деревянные планки;
  • Две металлические планки от детского конструктора;
  • Крепежные болтики и гайки с размером под отверстия в металлических планках;
  • Блок для двух пластиковых батарей формата АА;
  • Две пальчиковые батарейки формата АА;
  • Кнопка малого размера;
  • Паяльник, пистолет с термоклеем, плоскогубцы, дрель, отвертка.
Крепим к блоку батареек деревянные палочки. На край палочек наносим термоклей. Прикладываем палочки к блоку батареек, к тем стенкам, где располагаются металлические клеммы.
Сверлим в планках отверстия под кабель. С отступом в 5 мм от блока батареек, в деревянных палочках сверлим отверстие. Учитывая небольшой размер палочек, отверстия должны быть не более 2 мм.
Выводим провод. Один из двух проводов от блока батареек проводим через первое и второе отверстие на противоположную деревянную планку.
Крепим кнопку. Обрезаем свободный кусок провода с отступом 1 см от блока батареек.

Припаиваем кнопку к обрезку провода, а с другой стороны припаиваем отрезанный кусок провода. Кнопку крепим к планке термоклеем и тем же термоклеем изолируем участки пайки.

Сверлим отверстия для крепления металлических планок. В верхнем крае деревянных палочек сверлим, на одинаковом расстоянии от края, по одному отверстию с диаметром 3 мм.
Крепим металлические планки и провода. В отверстия в деревянных палочках просовываем болтики, которыми крепим металлические планки. На болтики накручиваем оголённые концы проводов от блока батареек и затягиваем соединение.
Крепим нить накаливания. В отверстия по краю металлических планок протягиваем нихромовую проволоку. Нить накаливания между металлическими планками фиксируем, используя винт с гайкой и шайбой. Излишки нихрома по краю срезаем кусачками.
Устройство для резки пенопласта в работе. Устанавливаем две пальчиковые батарейки, нажимаем кнопку и режем пенопласт.

Помним о технике безопасности, так как рабочая поверхность резака нагревается свыше ста градусов, поэтому об неё можно обжечься

.

Сборка стационарного станка вертикальной резки

Предыдущий нихромовый резак при работе удерживается в руке. Модель, о которой вы узнаете сейчас, стационарная. То есть, приспособление неподвижное, а пенопласт будет подаваться вручную к нити накаливания.

Иллюстрация Описание действий
Подготавливаем материалы. Нам потребуется:
  • Фанера толщина от 10 мм и больше или плоские листы ДСП;
  • Брусок 50×50 мм;
  • Небольшой талреп;
  • Металлическая пластина толщина не менее 1 мм;
  • Нихромовая проволока диаметр 0,8 мм;
  • Блок питания.
Собираем станину. Из многослойной фанеры вырезаем квадрат с размерами 70×70 см. Посредине края фанерного листа прикручиваем треугольный обрезок доски.

По двум противоположным краям фанерного листа крепим по куску деревянных брусков. Куски бруса крепим с отступом от края по 10 см.

Делаем крепление под талреп. С нижней стороны станины, между брусьями с отступом 5-7 см от края, на 2/3 длины вкручиваем саморез. За головку самореза можно будет зацепить талреп.
Собираем стойку мачты. К заранее закреплённому на станине уголку, двумя саморезами крепим брусок 50×50 мм длиной 60 см.
Устанавливаем на мачту перекладину. В верхней части установленной стойки, из бруска 50×50 мм крепим горизонтальную перекладину длиной 50 см.

Установленную перекладину, как показано на фото, укрепляем диагональной распоркой по внутреннему углу.

Определяем точку прохождения проволоки на станине. От верхней перекладины к станине будет проходить нихромовая нить накаливания.

Чтобы определить точку ее прохождения через станину, прикладываем угольник углом к станине и противоположной частью к перекладине.

Сверлим станину. Отмечаем соответствующую точку на станине. По сделанной отметке сверлим сквозное отверстие сверлом на 6 мм.
Подготавливаем металлическую накладку на отверстие. Режем из миллиметровой стали прямоугольную пластинку со стороной 50 мм.

Размечаем центр пластины и сверлим по центру сквозное отверстие с диаметром 2 мм.

Устанавливаем металлическую пластинку. Прикладываем пластинку к станине, так, чтобы отверстия совпали. Обводим пластинку карандашом по контуру.

Стамеской выбиваем древесину на толщину пластинки. В сделанную выемку вкладываем пластинку и вбиваем ее до тех пор, пока она не встанет заподлицо с поверхностью фанеры.

Делаем перекладину под нихромовую проволоку. Гвоздь длиной 100 мм в тисках сгибаем буквой «П». Головку и острие обрезаем болторезом.
Устанавливаем перекладину. С нижней стороны станины над отверстием, в которое будет проходить проволока, прикладываем согнутый гвоздь и делаем разметку ножек.

По разметке сверлим отверстия подходящего диаметра глубиной 5 мм. В отверстия заливаем немного термоклея и вставляем гнутый гвоздь.

Крепим конец нихромовой проволоки к перекладине на мачте. Для этого, с края перекладины, в той точке, которая располагается над отверстием в станине, вкручиваем шуруп.

На шуруп наматываем нихромовую проволоку. Шуруп затягиваем так, чтобы прижать проволоку.

Соединяем нихромовой проволокой верхнюю перекладину и талреп. Свободный конец проволоки проводим через отверстие в металлической пластине в станине.

Проволоку накладываем на перекладину из гвоздя и привязываем к распущенному талрепу.

Талреп прокручиваем до тех пор, пока режущая нихромовая проволока не натянется.

Подключаем питание. В нашем случае используется зарядник для аккумулятора с параметрами 12 В и 4 А. можно применить более мощный понижающий трансформатор и задействовать в нем вторичную обмотку.

Один кабель через клеммы подключаем к болту на перекладине, а второй кабель — к талрепу снизу станины.

Проверяем как работает. Пробуем резать пенопласт. Температуры хватает и пенопласт предсказуемо режется даже лучше, чем масло ножом.

Блок: 2/3 | Кол-во символов: 8814
Источник: https://otoplenie-gid.ru/gde/dom/rezak-dlya-penoplasta-791

АДАПТЕР ДЛЯ ПРЯМЫХ ЛЕЗВИЙ

Адаптер для прямых лезвий упрощает резку пенополистирола под разными углами и способствует ровному отрезу. Адаптер крепится двумя болтами к основанию термоножа и в основном используется вместе со стандартными прямыми лезвиями Type D20 (L=200mm) и Type D25 (L=250mm). Адаптер оснащён регулируемой направляющей планкой с упором и угловым регулятором.

Внимание: При использовании дополнительных аксессуаров необходимо всегда учитывать длину лезвия установленного в креплениях, и выбирать (настраивать) правильный режим нагрева лезвия. Для этого, выполните следующее:

  • Выкрутите пошаговый регулятор мощности на минимальное значение,
  • Установите лезвие,
  • Активируйте термонож зажав кнопку включения,
  • Прикоснитесь лезвием к разрезаемому материалу,
  • Крутите регулятор мощности до значения когда лезвие начнёт плавно резать материал. Учитывайте, что первичный нагрев лезвия до значения установленного регулятором составляет 3 — 5 секунд.
  • Оптимальное значение установлено, можно приступать к работе.

Блок: 5/6 | Кол-во символов: 1052
Источник: https://hotwiresystems.com/ru/termonozh-dlya-rezki-penoplasta-hws250/

Специальный резак для резки пенопласта

Если вы хотите на регулярной основе делать изделия из пенопласта, причем так, чтобы они получались действительно ровно и хорошо, то придется сделать специальный станок для резки, который позволит вам делать все это.

Цены на специальный резак для пенопласта

Резак для пенопласта

В интернете можно найти множество вариантов этой конструкции, которые отличаются размером, внешним видом, но суть у них одна. Мы разберем одну из самых популярных и простых конструкций, которая хорошо зарекомендовала себя.

Таблица 1. Основные способы резки пенопласта:

Способы резки Преимущества Недостатки
Пилой по дереву Простота и доступность Не удастся добиться идеального среза
Раскаленным ножом Доступность Нож быстро остывает
Резаком из паяльника Не остынет, поэтому можно делать длинные разрезы Нужно затратить время на создание
Самодельным станком Позволяет делать идеально ровные разрезы Сложность

Блок: 6/12 | Кол-во символов: 943
Источник: https://fasad-exp.ru/uteplenie/rezka-penoplasta-svoimi-rukami-stanok-dlya-rezki-penoplasta.html

ДОСТАВКА ОБОРУДОВАНИЯ

Мы осуществляем продажу и доставку оборудования по всему миру!

Наш офис базируется в Эстонии, городе Таллинн и основной наш склад так же находится в Таллинне, по улице Петербури тээ 65 (Петербургское шоссе 65).  Оборудование для резки пенопласта мы отправляем по всей Эстонии, используя курьерские службы DPD, Omniva и Itella Logistics. Для доставки термоножей серии Styro-Cut и HWS250 мы так же используем посылочные терминалы Omniva и SmartPost.

Мы так же отправляем оборудование в страны Европы, и в страны СНГ региона (Россия, Беларусь, Украину, Казахстан и другие страны СНГ). Сроки доставки варьируются от страны к стране, они также зависят от того, насколько эффективно работают Ваши местные курьерские и почтовые организации. Тем не менее, приблизительная оценка 2-16 рабочих дней для стран Европы. Начиная от 7 рабочих дней доставка в страны СНГ. Стоимость доставки рассчитывается отдельно для каждого конкретного заказа.

“Your specialist for insulation cutting systems!”

Блок: 6/6 | Кол-во символов: 1017
Источник: https://hotwiresystems. com/ru/termonozh-dlya-rezki-penoplasta-hws250/

Пошаговая инструкция по изготовлению резака

Для начала нужно определиться с инструментами и материалами, которые понадобятся нам для создания резака. Список обязательных материалов включает в себя:

  1. Лист ДСП или другое плотное основание, размером приблизительно 600 на 400 миллиметров. Размер можно менять, он будет зависеть от размера листов, с которыми вы собираетесь работать.
  2. Ровная деревянная рейка, длиной около метра.
  3. Материал для ножек: 4 пробки от пластиковых бутылок, кусок рейки или другого материала.
  4. Нихромовая проволока, диаметром приблизительно 0.4 миллиметра. Нужно около половины метра, но лучше купить с запасом.
  5. Пружина на растяжение. Именно на растяжение, а не на сжатие. Такую пружину можно найти далеко не везде.
  6. 10-15 шурупов.
  7. Провода, крокодилы для их крепления.
  8. Блоки питания от компьютера и кабель для него.

Теперь перейдем к инструментам, которые понадобятся нам для изготовления и сборки конструкции. К ним относятся:

  1. Дрель или шуруповерт;
  2. Лобзик или ножовка по дереву;
  3. Отвертка;
  4. Плоскогубцы;
  5. Сверло под диаметр шурупа.

Цены на популярные модели дрелей

Дрель

Блок: 7/12 | Кол-во символов: 1128
Источник: https://fasad-exp.ru/uteplenie/rezka-penoplasta-svoimi-rukami-stanok-dlya-rezki-penoplasta.html

Выводы

Практика показала, что наиболее удачные варианты электрических резаков для пенопласта получаются на базе обычных трансформаторов и ЛАТРов. Вариант — использовать блок питания от компа, тоже рабочий. Но придётся экспериментальным путём подобрать оптимальную длину нихромовой нити, в зависимости от её диаметра и параметров источника питания.

При работе с самодельным терморезаком помните о возможности поражения электрическим током и вероятности получения ожога. Соблюдайте технику безопасности. При резке пенопласта раскалённой нихромовой проволокой выделяются вредные вещества. Работайте на улице или в хорошо проветриваемом помещении.

Остались вопросы по конструкциям терморезаков, или хотите предложить свой вариант? Заходите на портал FORUMHOUSE в тему Станок для резки пенопласта, спрашивайте у специалистов и делитесь своим опытом.

Рекомендуем статьи по самодельным инструментам и приспособлениям:

Смотрите в видео – подробная инструкция по монтажу мокрого штукатурного фасада на основе пенополистирола.

Блок: 8/8 | Кол-во символов: 1025
Источник: https://www.freehouse.ru/articles/house/8982

Видео- Станок для резки пенопласта своими руками

Первый конец провода нужно подключить с обратной стороны основания, к шурупу, который мы туда прикрутили. Второй конец нужно разместить на самой нихромовой проволоки, под пружиной. Если немного опустить провод, то температура увеличиться и резак будет мощнее.

Если нужен полноценный регулятор мощности, то вот краткая инструкция, как его сделать:

  1. Нужно взять кусок нихромовой проволоки, который остался и намотать его на обычную шариковую ручку так, чтобы получилось что-то похожее на пружину.
  2. На концах пружины нужно выгнуть крючки.
  3. Теперь в произвольном месте на раме резака нужно вкрутить два шурупа на расстоянии примерно равном длине получившейся пружины. Проволоку необходимо закрепить на этих шурупах.
  4. Далее нужно соединить конец пружины с началом нихромовой проволоки самого резака.
  5. Первый провод от блока питания нужно подключить к тому же шурупу, который находится под основанием, а второй провод нужно закрепить на одном из витков проволоки. В зависимости от выбранного витка будет меняться сопротивление в цепи, а значит и мощность нашего прибора.

Регулятор мощности

Блок: 9/12 | Кол-во символов: 1164
Источник: https://fasad-exp.ru/uteplenie/rezka-penoplasta-svoimi-rukami-stanok-dlya-rezki-penoplasta.html

Процесс резки пенопласта

Для того чтобы резать пенопласт, нужно:

  1. Включить блок питания.
  2. Сделать качественную разметку на листе пенопласта, чтобы было видно, где должна быть линия среза.
  3. Взять металлическую линейку и приложить ее к линии среза. Без линейки будет очень тяжело производить резку.
  4. Вырезание сложных геометрических фигур на таком станке тоже возможно, но для этого обязательно нужно потренироваться на простых изделиях.

Направляющая доска

Для того чтобы простые изделия и фигуры резать было проще, можно прикрутить к основанию резака любую ровную доску и использовать ее как направляющую. Для этого нужно:

  1. Найти ровную доску и положить ее на основание пенопластового резака.
  2. В одном конце доски просверлить сквозное отверстие. На другом конце нужно сделать прорезь, в которой должен свободно ходить шуруп.
  3. Теперь остается только выставить нужный размер и прикрутить оба шурупа к самому резаку. Таким образом, доска будет служить направляющей, к которой нужно прижимать заготовку. С ее помощью можно вырезать изделия с идеально ровным краем.

Процесс резки материала

Блок: 10/12 | Кол-во символов: 1121
Источник: https://fasad-exp.ru/uteplenie/rezka-penoplasta-svoimi-rukami-stanok-dlya-rezki-penoplasta.html

Опасность резки в домашних условиях

Помните, что при горении, а значит и при резке с помощью нашего станка, может выделять высокотоксичные вещества. Эти вещества могут навредить человеку, поэтому обязательно нужно соблюдать технику безопасности, чтобы не навредить себе.

Блок: 11/12 | Кол-во символов: 285
Источник: https://fasad-exp.ru/uteplenie/rezka-penoplasta-svoimi-rukami-stanok-dlya-rezki-penoplasta. html

Техника безопасности при самостоятельной резке

  1. Работать обязательно в хорошо проветриваемом помещении, желательно большом.
  2. Нельзя дышать парами или дымом, которые исходят от пенопласта, желательно работать в маске или респираторе.
  3. Нельзя ставить руки близко к раскаленной проволоке.

Резак для пенопласта – это очень полезное в быту приспособление, которое не трудно изготовить своими руками. С ним вы сможете сделать много интересных вещей, которые обязательно пригодятся вам и вашим близким.

Блок: 12/12 | Кол-во символов: 502
Источник: https://fasad-exp.ru/uteplenie/rezka-penoplasta-svoimi-rukami-stanok-dlya-rezki-penoplasta.html

Кол-во блоков: 26 | Общее кол-во символов: 38843
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://YDoma.info/samodelki/samodelki-ehlektronnye/samodelki-stanok-dlya-rezki-penoplasta.html: использовано 3 блоков из 5, кол-во символов 9721 (25%)
  2. https://otoplenie-gid. ru/gde/dom/rezak-dlya-penoplasta-791: использовано 2 блоков из 3, кол-во символов 9107 (23%)
  3. https://fasad-exp.ru/uteplenie/rezka-penoplasta-svoimi-rukami-stanok-dlya-rezki-penoplasta.html: использовано 10 блоков из 12, кол-во символов 10776 (28%)
  4. https://www.freehouse.ru/articles/house/8982: использовано 5 блоков из 8, кол-во символов 5688 (15%)
  5. https://hotwiresystems.com/ru/termonozh-dlya-rezki-penoplasta-hws250/: использовано 5 блоков из 6, кол-во символов 3551 (9%)

Узнаем чем режут пенопласт в домашних условиях? Проволока для резки пенопласта. Фасадный пенопласт

Пенопласт – теплоизоляционный материал, широко применяемый в индивидуальном строительстве. Продается он полотнами, поэтому нередко требуется отрезать нужную длину. Тот, кто сталкивался с такими материалами, понимает, что качественно это сделать обычными инструментами сложно. Как резать пенопласт в домашних условиях? Рассмотрим далее.

Что такое пенопласт?

Полное название материала — пенополистирол. Этот вид теплоизоляции относится к вспененным (ячеистым) пластическим газонаполненным массам. Если посмотреть на этот материал, то можно увидеть множество маленьких шариков, скрепленных между собой. Поэтом при обычной резке образуется большое количество мелкого мусора, а сам рез получается неровным. Чем режут пенопласт? Вопрос интересный и актуальный.

Виды

Можно выделить два основных варианта по плотности:

  • Мягкий. Такие пласты имеют пористую структуру. При резке они сильно крошатся, ломаются.
  • Твердый. Этот материал легко поддается обработке. Минимально крошится, срезы получаются более ровные.

Стоит обратить внимание, что первый вариант стоит дешевле, чем второй.

Сферы применения

Большей частью этот материал используется как утеплитель. Причем его применяют для внешних и внутренних работ. С помощью пенопласта многие дизайнеры создают интересные композиции; его же используют для производства потолочной плитки, плинтусов, карнизов, лепнины и прочего. Такая область применения связана с несколькими основными достоинствами материала:

  • экологичность;
  • легкий вес;
  • невысокая цена.

Все эти сферы напрямую связаны с вопросом: «Чем режут пенопласт?».

Нож

Можно взять обычный канцелярский инструмент. И выполнить рез. При этом процесс будет сопровождаться скрипом, большим количеством мусора, края могут выкрашиваться. Такой вариант подойдет для небольшого объема подрезки и тонких листов. При этом нужно будет часто производить замену лезвия. Обрабатывать полотна стоит на ровной твердой поверхности. Чтобы сделать максимально возможные ровные края, следует разметить материал и приложить к линии ровную планку, прижав ее рукой. Нож необходимо вести ровно, направляющая будет служить упором для инструмента. Плюс нажатием на нее можно предотвратить сильное образование мусора. Это один из самых распространенных ответов на вопрос о том, чем режут пенопласт.

Ножовка по металлу

Этот вид инструмента позволит резать листы любой ширины, но производительность будет небольшая. Мусор и скрип будут также сопровождать весь процесс. Края будут крошиться. Такой способ подойдет для небольшого количества резов. Работу следует выполнять на столе. Отрезную часть сдвигают с опорной конструкции так, чтобы можно было работать ножовкой.

Электроинструмент

Как резать пенопласт в домашних условиях электроинструментом?

При больших объемах использования пенополистирола это актуальный вопрос. Рассмотрим какое оборудование можно использовать:

  • Электролобзик. Вроде бы процесс частично автоматизирован, скорость работы увеличится. Но качество резов будет невысокое. Опять будет скрип, мусор. При этом надо понимать: плиты толщиной более 80 мм вряд ли удастся нарезать таким инструментом.
  • Болгарка. Также ускорит процесс нарезки. Но при этом сор будет разлетаться во все стороны, да еще и присутствует сильный шум от работы инструмента. Если все же выбрана болгарка для нарезки, то круг лучше приобрести алмазный с минимальной толщиной, это поможет поднять качество реза.

Отдельно стоит рассмотреть такой инструмент, как паяльник.

Фигурная резка пенопласта

Нередко дизайнеры используют пенополистирол для создания каких-либо декоров. Чем режут пенопласт при этом? В таких случаях требуется фигурная резка пенопласта хорошего качества. Края должны быть ровные, не крошиться. Для этих вариантов используется обычный паяльник. Чтобы достичь максимального эффекта, наконечник инструмента расплющивают или изготавливают насадку необходимого размера и формы. Разогретый паяльник позволяет выполнять качественную ровную резку, что необходимо для декоров. Еще один важный момент: при работе практически будет отсутствовать мелкий сор.

Фасадный пенопласт

Данный материал может выпускаться в нескольких вариациях:

Толщина панелей для утепления фасада бывает от 70 до 150 мм. Нужно понимать, что такие работы сопровождаются большим количеством резов. Поэтому перечисленные ранее способы резки пенопласта будут не очень актуальны.

Термическая резка ножом

Для такого способа нужно продумать нагрев инструмента. Можно использовать открытый огонь или нагревающее оборудование. Сам нож должен быть хорошо заточен. Необходимо запастись направляющей ровной планкой для резки. Лучше всего работы производить на улице. Это не позволит скапливаться вредным запахам, негативно влияющим на здоровье. Делается разметка линии отреза, прикладывается направляющая планка, подогретым ножом делается рез. Такой способ позволяет делать это быстро и качественно.

Нихромовая проволока

Как уже отмечалось ранее, резку лучше производить под воздействием температуры. Фасадный пенопласт не является исключением. Русский человек всегда отличался смекалкой, которая помогла придумать оборудование для ручной резки. Потребуется:

  • рабочий стол;
  • трансформатор, преобразующий 220В в 12 или 24В;
  • нихромовая проволока;
  • регулируемый реостат;
  • провода.

Проволока для резки пенопласта фиксируется поперек стола с зазором под необходимый габарит. Подключаются провода, реостат, трансформатор. При нагревании проволока легко сделает качественный рез. Материал следует подавать без особого нажима, также важна температура нагревания проволоки. Чересчур высокая может образовывать наплывы.

Такой инструмент в своей работе используют и дизайнеры. Проволока позволяет делать и ряд фигурных резов.

Меры безопасности

Почему для этого устройства лучше брать трансформатор на 12 или 24В. По неосторожности можно получить удар током. При таких параметрах это будет просто ожог, тогда как при 220 В ситуация можно закончится плачевно. Еще один важный момент: под воздействием термической обработки пенополистирол выделяет вредные вещества, поэтому требуется применять средства индивидуальной защиты органов дыхания – респиратор. Пенопласт получил широкую сферу применения за счет своих уникальных свойств. Легкий вес материала и при этом высокие теплоизоляционные свойства позволяют использовать его для масштабного утепления фасадов, полов, кровли. Такие работы не оказывают существенной нагрузки на фундамент, а это очень важный фактор, который позволяет сэкономить на усилении основания. Применение в дизайнерских разработках этого материала опять-таки зависит от легкости получаемых конструкций, экологичности и возможности выполнять любые изделия.

Но в любой этой сфере немаловажной остается резка материала. От того, насколько она быстро и качественно выполняется, зависит срок выполнения работ и конечный результат. Какой вариант резки выбрать, решается индивидуально для каждого конкретного случая.

Выбор нихромовой проволоки и трансформатора

Я рекомендую вам прочитать информацию о трансформаторе (Общие сведения о трансформаторах), чтобы вы лучше понимали трансформаторы, если вы не знаком с ними. На странице «Дизайн источника питания» объясняется, как построить полный блок питания. поставка для устройства для резки пенопласта с горячей проволокой после того, как вы выбрали проволоку и трансформатор.

На этой странице собрана информация о том, как выбрать оба нихромовая проволока и трансформатор для блока питания, потому что они идут вместе — один зависит от другого.

Измерение проводов

Проволока измеряется калибром. Есть несколько различные эталоны манометров, поэтому обычно используется десятичное измерение вместо манометра сейчас же. Для нихромовой проволоки и других цветных металлов используется американский стандарт калибра AWG. Калибр проводов, и это стандарт, который я использую на своем веб-сайте, но я также указываю десятичный дюймы. AWG такой же, как у стандарта B&S, Brown и Sharp.Этот стандарт также используется для медный и алюминиевый провод такого же калибра, какой используется для электропроводки в вашем доме.

Проволока из черных металлов, такая как железо и проволока из нержавеющей стали обычно используют калибр проволоки W&M, Washburn & Moen.

Сравнительная таблица размеров проводов различного калибра стандарты и дополнительную информацию о калибрах проводов и их происхождении можно найти здесь: http: // www. sizes.com/materls/wire.htm. Еще одна полезная сравнительная таблица с десятичным эквивалентом, а не размером шкалы, как выше можно найти здесь: http://www.dave-cushman.net/elect/wiregauge.html.

Чем больше калибр, тем больше размер провода. меньше. Калибр AWG 40 хорош, а калибр AWG 14 почти такой же, как домашняя проволочная вешалка для одежды.

Какой размер провода мне использовать?

Вы можете использовать провода любого диаметра.Пена может быть и режется проволокой диаметром от 40 (0,003 дюйма) до 11 (0,091 дюйма) диам.). Самый распространенный размер — 26 калибра. Короткий кусок проволоки калибра 40 был используется с батареей 9 В для резки очень тонких (0,020 дюйма) и узких полосок пеноматериала для прогулочные планеры для воздушного серфинга. Две батареи типа D могут привести в действие 4-дюймовый кусок нихромового провода 32-го калибра в маленькой руке. прошел резак для пены.

Источник питания 12 В питает до 24 дюймов 26 калибр проволоки.Это будет включать почти все настольные резаки для пенопласта, которые являются наиболее обычный тип резака для пенопласта, и будет включать небольшие резаки для лука. Вот почему 26 калибра самый распространенный. Размеры от 24 до 30 также используются для настольных моделей.

калибр от 16 до 11 используется для резки пенопласта формы, такие как лепка, потому что они достаточно жесткие, чтобы держать форму, а не прямой. На кусок нихромовой проволоки 14 калибра диаметром 12 дюймов требуется всего 1 штука.9 вольт но почти 12 усилители. Проволока большего диаметра также используется для очень длинных фрез, например 8 или 10 футов.

Фактор натяжения

Все металлы расширяются при нагревании, поэтому нихромовая проволока при температура резки также увеличивается и увеличивается. Из-за этого какой-то метод Для резки пенопласта необходимо поддерживать натяжение проволоки. Обычно это выполняется либо с помощью пружинящей рамы, между которой протягивается проволока, либо с помощью пружины. использовал.Также возможно использование груза с тросом над шкивом. Натяжение проволоки также помогает удерживать ее, поэтому при небольшом давлении режущая пена, проволока остается достаточно прямой, что необходимо для хорошего качества и равномерный крой.

Из-за необходимости натяжения проволока То есть, меньшее натяжение может быть применено без разрыва или постоянного растяжения проволоки. Использование проволоки 40 калибра означает, что возможно очень небольшое натяжение, и будет труднее сохранить Проволока насмехается при резке.Чем длиннее проволока, тем большее давление нужно приложить к проволоке, чтобы она оставалась прямой и насмехалась. Вот почему, как правило, чем длиннее проволока, тем она должна быть толще. Нет стандарта длины и калибра поскольку теоретически можно использовать любой размер на любой длине при соответствующем напряжении и текущая мощность источника питания.

Зависимость датчика / тока / температуры

Температура прямого провода при комнатной температуре спокойный воздух можно рассчитать.Заданная температура приведет к определенному току протекает через проволоку определенного диаметра. Неважно, какой длины будет провод, данный ток, протекающий через провод, приведет к той же температуре. За Например, провод 26 калибра с протекающим через него 2,1 А приведет к температуре 600 градусов по Фаренгейту. будь то длина 2 дюйма или длина 200 дюймов.

Чем больше диаметр, тем больше требуется тока нагреть до той же температуры.Например, только 0,31 ампера приведет к 600F в 40 калибра провода, но для провода калибра 14 требуется 11,6 ампер. Кроме того, чем больше диаметр проволоки, тем больше времени потребуется для достижения равновесной температуры.

Равновесная температура.

Причина, по которой прямой провод достигает заданной температуры и остается там в спокойном воздухе комнатной температуры, так что течение продолжает производить больше тепло, пока течет ток.В то же время тепло отводится от проволоки до окружающего воздуха. Чем горячее проволока, тем быстрее нагревается переведен прочь. Проволока достигает равновесной температуры, когда выделяемое тепло равно теплу, переданному прочь.

Если свернуть провод в тугую катушку, как в нагревателях, передача тепла от проволоки уменьшается, потому что в данном объеме проволоки больше воздуха, и проволока станет горячее.

Таким же образом провод контактирует с любым другим Материал изменит скорость передачи тепла от проволоки. Если материал это находится в контакте с хорошим проводником тепла, таким как медь, равновесная температура будет ниже, потому что тепло отводится быстрее. Если материал в контакт с плохим проводником тепла (изолятором) равновесная температура будет выше, потому что отводится меньше тепла.Эти ситуации приводят к сложным уравнения теплопередачи, которые нелегко решить. В этом случае экспериментирование Требуется найти правильный провод и напряжение для создания желаемой температуры.

При использовании в печах, печах и в закрытых отапливаемых областях провод сопротивления будет становиться все горячее по мере того, как печь или печь нагреваются, если не изменять напряжение. В равновесная температура основана на температуре окружающего воздуха и будет довольно постоянная РАЗНИЦА температуры между проводом и температура воздуха.Итак, если вы начали с 28 футов 22 калибра проволока, которая была намотана таким образом, чтобы температура была вдвое выше, чем у прямой провод, это будет около 1200F (316C), разница в 1130F между температурой воздуха и провода, если температура воздуха в корпусе стартовал на 70F. Если бы провод при этом просто покраснел бы температура. Когда вы достигнете 1400F (760C) воздух в помещении температура, температура провода будет 1400F плюс разница 1130F или 2530F. Проволока расплавится . Для печей и прочие высокотемпературные оболочки, калибр, тип, длина, катушка проводов размеры и приложенное напряжение должны быть тщательно спроектированы, чтобы ограничить температура проволоки при конечной достигнутой температуре воздуха должна быть хорошей ниже точки плавления, и аппарат должен быть рассчитан на отключение при целевой температуре или ниже. Это нетривиальный дизайн процесс и обычно должен быть предоставлен инженеру, обученному теплоте перевод и электротехническое проектирование.

Ток, создаваемый приложенным напряжением

Как упоминалось выше, не имеет значения, какой длины проволоки, определенный ток, протекающий через проволоку заданного диаметра, приведет к заданному температура на открытом воздухе. Так как же создается этот ток? Приложенное напряжение через два конца провода создают этот ток. Чем длиннее провод, тем больше напряжение требуется для создания такого же тока.Это связано с разницей в общее сопротивление провода разной длины.

Закон Ома

Закон

Ом необходим для определения силы тока и напряжение отношения. Закон об омах гласит:

В = ИК

В — это напряжение в вольтах (традиционный E используется для напряжение и означает электродвижущую силу вместо V), I — ток в амперах, а R — сопротивление в Ом.Вы можете переставить формулу, чтобы найти текущий:

I = V / R

Из этого видно, что сопротивление растет, так же требуется напряжение, чтобы получить такой же ток. Сопротивление нихромовой проволоки указывается в омах на фут. Чем длиннее провод, тем большее сопротивление он имеет. чем длиннее провод, тем большее напряжение требуется для проталкивания тока через сопротивление провода.

Какой трансформатор мне нужен?

Мощность рассчитывается по формуле:

W = I

2 R или W = VI

Трансформатор обычно измеряется в ваттах или вольт-амперах. Для небольших трансформаторов они по сути одинаковы и взаимозаменяемы. Тебе следует знать мощность, необходимую для нагреваемого провода, чтобы знать, какого размера будет трансформатор требуется.Чтобы рассчитать это, вы сначала решаете, какой калибр вы будете использовать, и найдете сопротивление этого провода в омах на фут. Например, провод 26 калибра имеет сопротивление 2,67 Ом на фут. Если вы используете проволоку для резки пенопласта, нормальный желаемая температура 600F. Чтобы обеспечить некоторую гибкость в температуре, цифра 800F (вы всегда можете выключить его, если у вас есть источник переменного напряжения). Вам также необходимо знать длину провода. Допустим, вы будете использовать 2 фута.Теперь вы можете рассчитать сопротивление, напряжение и требования к мощности.

I = 2,6 ампер (из температурной таблицы)

r = 2,67 Ом

R = RL = 2,67 X 2 = 5,34 Ом

В = IR = 2,6 X 5,34 = 13,9 В

P = VI = 13,9 X 2,6 = 36,1 Вт

I = ток в амперах

r = сопротивление на фут провода в Ом

R = общее сопротивление провода

L = длина провода в футах

P = мощность в ваттах

Значит, вам нужен трансформатор, способный потушить хотя бы 2. 6 ампер с номинальной мощностью 36 Вт или более при выходном напряжении 13,9 В или более. В самое близкое, что вы можете найти с таким напряжением или выше, — 24 вольт. Вы можете использовать диммер, чтобы уменьшите напряжение (см. страницу с описанием блока питания). Вам нужно 2,6 ампера, чтобы вы Чтобы получить мощность в ваттах, необходимо умножить требуемые амперы на выходное напряжение, 2,6 X 24 = 62,4 Вт или вольт-ампер. Ближайшим к 62,4 Вт и более является 24 выходное напряжение, трансформатор 100 Вт.

Вы решили, что это слишком много, и хотите использовать 50 трансформатор ватт. Что ты можешь сделать? Понизить напряжение? Нет, это будет снизить температуру. Сделать провод короче? Может быть. Помните, что текущий требуется одинаково независимо от длины провода, и данный трансформатор ограничен определенное количество тока, протекающего по его обмоткам, независимо от напряжения. В мощность трансформатора ограничена его способностью передавать тепло.Жара измеряется в ваттах и ​​определяется током и сопротивлением, поэтому, если ничего не изменится, Вт остается прежним. Если вы снизите первичное напряжение на трансформаторе, выходное напряжение также падает, но сопротивление обмоток не меняется, поэтому максимальный ток тоже не меняется. Укорочение провода не меняет текущее требование, но меняет требование напряжения.

Как выясняется, требование напряжения для 18 дюймов нихромовая проволока при 800F — 10.4 вольта, поэтому вместо выходного трансформатора 24 вольт, 12 вольт выходная мощность, можно использовать трансформатор мощностью 50 Вт. Текущая мощность составляет 50/12 = 4,1 ампер, значительно выше требуемых 2,6 ампер. Трансформатор на 12 В и 50 Вт имеет более тяжелую обмотки, чем выход 24 В, поэтому он может выдерживать удвоенный ток, но весь трансформатор намного меньше 100-ваттного трансформатора.

Трансформаторы — калибр и максимальная длина

Ниже приведены несколько примеров из 27 трансформеры ношу сейчас.Увидеть страница трансформатора, где каждый трансформатор имеет свой график. На графиках показана минимальная и максимальная длина каждого трансформатор нагревается до 800F при использовании с диммером для резки пенопласта. Для пластика При изгибе проволока должна быть более горячей и поэтому максимальная длина будет короче. В нормальная температура резки пены составляет 600F, но расчет на 800F дает некоторое пространство для корректирование. Все, кроме одного, выходы с двойным напряжением, поэтому чем ниже напряжение, тем выше ток и, таким образом, расширяет диапазон до проводов большего диаметра, поскольку допустимая сила тока удваивается, когда напряжение уменьшается вдвое.Чем выше напряжение, тем меньше калибр, но больше провод. Диммеры не доводят до нуля вольт, они доходят примерно до 20%, поэтому есть минимальная длина провода, которую можно использовать.

Этот трансформатор можно использовать с короткие отрезки более жесткой проволоки для фигурной резки.

Этот трансформатор подходит большинству настольные резаки для пенопласта и средние луки с использованием нихромовой проволоки калибра 24-26 калибра
.

Машина для резки пенополистирола с горячей проволокой

Машина для резки пенополистирола с горячей проволокой | Инструмент GoldStar https://www.goldstartool.com/

ДОСТАВКА ТОЛЬКО 99 ¢ В США НА ВСЕ НАШИ ИНВЕНТАРИИ

Задать вопрос

    Дом
  1. Машины и принадлежности для резки
  2. Горячие ножи и резаки для пены

Машина для резки пенополистирола с горячей проволокой

Электрический нож для резки пенопласта с горячей проволокой Kohree, 3 в 1, нож для резки пенополистирола T — kohree

  • Чистая и гладкая резка: быстро нагрейте, аккуратно разрежьте пенополистирол, запечатайте края и не оставив мусора. ※ Время предварительного нагрева: 5сек (кончик горячей проволоки), 30сек (режущий кончик), 30сек (кончик гравера). Максимальная температура: 150 ℃ (наконечник горячей проволоки), 200 ℃ (наконечник с отверстиями)
  • Универсальное назначение: Набор инструментов для лепки Crafters, предназначенный для резки пенополистирола, вырезания и написания слов на нем.Идеально подходит для резьбы по пенопласту, коммерческих работ, дизайна рекламы, создания произведений искусства, поделок своими руками и рождественского декора дома и в школе.
  • Удобство использования: сертифицировано UL. Кусачки для горячей проволоки Kohree поставляются с тремя насадками для быстрой смены (наконечник для горячей проволоки, наконечник для горячей резки, наконечник для гравировки), что позволяет вам «подключать и использовать» для различных повседневных проектов.
  • Превосходное качество и удобный захват: Режущий инструмент для пенополистирола изготовлен из высококачественного металла. Он поставляется с металлической подставкой, чтобы поставить нагретую иглу и нескользящую ручку, чтобы не беспокоиться о поломке.
  • Внимание: Мы обновляем наш продукт, чтобы обеспечить высокое качество продукции и отличный сервис. Если вы получили резак для поролона с горячим ножом черного цвета вместо темно-зеленого, не беспокойтесь, черный режущий инструмент — это новая версия с лучшими рабочими характеристиками. Любые вопросы, не стесняйтесь обращаться к нам за помощью.
  • Артикул: HY1014

Почему выбирают Kohree?


Лучший инструмент для резки пенополистирола
Набор режущих инструментов Kohree с двумя разными формами резки поможет вам с легкостью создавать различные художественные и ремесленные проекты.
Превосходные возможности для создания фигур
Два отдельных наконечника разной длины, помогающие создавать красивые, реалистичные детали независимо от размера.
Инструмент «подключи и работай»
Нагревается за секунды. Не требует опыта или навыков, позволяет новичкам использовать интуитивно понятно.

Преимущество перед другими:
— Обновленная версия, более прочная для использования.
— Мы специально разработали проволоку для резки поролона с 0.Толщина 25 мм, прочнее и жестче, чем у других с 0,2 мм.
— В отличие от других режущих инструментов, которые нагреваются до 150 ° C, наши продукты могут нагреваться до 150-200 ° C благодаря теплоизолированной рукоятке для плотного захвата и светодиодному дисплею для безопасности.

Простота эксплуатации
Легкая и нескользящая ручка позволяет работать с ней под разными углами для создания различных проектов резки.

Более толстая режущая проволока
Наша режущая проволока с радиусом 0,25 мм, более толстая, чем другие проволоки, имеет более прочное и жесткое качество.Сделайте резку проще и быстрее.

Примечание:
Хранить в недоступном для детей месте.
Не оставляйте включенное устройство без присмотра.
ПРИНИМАЙТЕ ОТДЫХ при работе около 30 МИНУТ.
Не прикасайтесь к горячим поверхностям во время работы и после использования кладите их в держатель.
Осторожно храните горячие наконечники; высокотемпературное железо может вызвать болезненные ожоги тела.

Спецификация:
Вход: 100-240 В, 50-60 Гц, 0,6 А
Выход: 6 В / 1.5A / 9 Вт (максимальная мощность: 24 Вт)
Материал: сплав
Длина наконечника Hotwire (прибл.): 4,2 дюйма
Наконечник для гравировки (прибл.): 3,3 дюйма
Режущий наконечник (прибл.): 6,6 дюйма x 3,5 ‘
Ручка (прибл.): 5,2′ ‘

Часто задаваемые вопросы
Есть ли запасной провод?

В этот комплект входят два запасных провода.

Как долго я должен остановиться?

После работы рекомендуется отдохнуть около 30 минут.

Подходит ли это для пены на 3 дюйма выше?

Мы предлагаем вам выбрать резак с горячим ножом. Этот профессиональный инструмент для резки более крупной и толстой пены для любителей и мастеров.

Что такое инструменты для резки пенопласта?

Хотя у вас есть множество отличных вариантов для любого предстоящего проекта, важно использовать правильный инструмент, соответствующий вашим потребностям. Основа для любого серьезного мастера — это инструмент, способный прорезать пену.

Существует множество полезных инструментов, которые могут помочь при резке пеной. В этой статье вы найдете лучшие варианты для вашего следующего проекта.

Что такое инструменты для резки пенопласта? Какие варианты лучше? S резаки для шин, кусачки для горячей проволоки, горячие ножи, универсальные ножи и столы для резки горячей проволокой — все это полезные инструменты для резки пены. Оптимальный вариант зависит от проекта. Инструменты меньшего размера лучше подходят для обработки деталей, а инструменты большего размера лучше всего подходят для больших разрезов.

В этой статье мы рассмотрим нож для стиро , нож для резки горячей проволоки , нож для горячей резки (большой и малый), универсальный нож и стол для резки горячей проволоки .

Хотите ли вы снимать фаску, вырезать большие детали или работать с более мелкими кусками поролона, эти инструменты сделают ваш стол для хобби уникальным!

Прежде чем переходить к уникальным особенностям каждого инструмента, давайте поговорим о некоторых причинах, по которым ваши инструменты для резки пенопласта могут принести пользу вашему проекту, и о способах их использования в будущем!

Многочисленные применения пены и в чем может помочь инструмент для резки пены

Поскольку мы коснулись множества инструментов, которые можно использовать для прорезания пенопласта и других материалов, важно сделать шаг назад и поговорить о том, почему вам может понадобиться такое дополнение к вашему ящику для инструментов или верстаку.

Пена

может пригодиться во многих сферах вашей жизни, будь то создание костюма на Хэллоуин или косплей, работа или учеба в проекте или ремонт дома.

Многие художники используют пену для лепки, диорам или позиционирования. Даже пекари используют различные поролоновые материалы, чтобы помочь в размещении и структуре десертов, таких как большие и сложные свадебные торты.

Архитекторы и строители используют более прочные пенопласты для улучшения дома и строительных проектов любых форм и размеров.Они даже используют пену для создания моделей, которые демонстрируют своим клиентам.

Дома поролон можно использовать для обивки своими руками и для сотен других целей.

Итак, какой бы тип проекта вы ни выполняли, будь то бизнес или развлечение, следующие инструменты могут сделать ваш процесс проще и эффективнее.

Инструменты для резки пенопласта

Устройство для обрезки стиро и горячей проволоки

Для большей точности рассмотрите возможность использования для вашего проекта устройства для резки горячей проволоки или стиропласта. Благодаря меньшей площади поверхности и дополнительному нагреву эти инструменты могут выполнять небольшие и точные надрезы.

Это делает их отличными инструментами для резки пенопласта.

Однако из-за своей структуры они служат совершенно разным целям. Ниже мы подробнее рассмотрим различия.

Резак для стиро

Во-первых, резак для стиро будет очень удобным для пользователя. Этот инструмент состоит из палочки с нагревательной иглой, которая нагревается и легко прорезает большинство видов пены.

Это инструмент, не требующий особого ухода, так как все обслуживание, необходимое для поддержания его в рабочем состоянии как можно дольше, — это просто быстрое протирание нагревательной иглы губкой после каждого использования во избежание почернения.

Альтернативой чистке является использование куска картона и продевания нагревательной иглы через нее, чтобы удалить любые куски пенопласта с иглы до того, как она остынет. .

В любом случае это очень важно, потому что пена состоит из синтетических материалов, которые затвердевают и не отслаиваются после охлаждения.

Нож для стиро идеально подходит для вырезания секций из большого блока пенопласта. Это может выглядеть как написание букв, создание рисунка или вырезание небольших кусочков из пенополистирола.

Проверить цену Amazon

Нагревательные иглы обычно имеют диаметр около 2,0 мм для тонкой работы.

Устройство для резки горячей проволоки

Устройство для резки горячей проволоки очень похоже на устройство для резки стиро, поскольку оно также имеет стержень и нагревательный элемент.

Однако этот инструмент обычно имеет две нагревательные иглы, которые образуют полукруг или Y-образную форму. Две стороны соединены проволокой радиусом около 0,25 мм.

Проверить цену Amazon

Эта проволока нагревается и позволяет снимать фаски или создавать рисунки на пенопласте.Этот инструмент позволяет легко и удобно вырезать или нарезать материал.

Провод изнашивается и может порваться. Однако его легко заменить всего за несколько шагов.

  1. Проволока соединена с хомутами на каждом конце. Если проволока изношена, ее можно отрезать сразу с воротников. Однако, если он сломается, обязательно отрежьте оставшиеся кусочки провода.
  2. Возьмите новую нихромовую проволоку, проденьте ее через воротник с обеих сторон и обвяжите вокруг себя примерно три раза на концах, чтобы закрепить.
  3. Плотно затяните и обрежьте, оставив около дюйма оставшейся проволоки на конце, чтобы обернуть проволоку вокруг себя и на этом конце.
  4. После завершения замены можно продолжать использовать кусачки для горячей проволоки.
  5. Чтобы свести к минимуму вероятность обрыва проволоки, при резке медленно перемещайте инструмент сквозь пену.

Еще одно большое преимущество этих кусачков — это возможность перемещать хомуты вниз по нагревательным иглам.

Это позволяет вам перевернуть инструмент для резки горячей проволоки, чтобы он устойчиво держался на поверхности, и пропустить пену через проволоку, чтобы получить ровный и чистый срез.

При использовании кусачки для горячей проволоки убедитесь, что вы аккуратно и медленно проходите сквозь пену, это гарантирует, что тепло сделает свою работу. Это, в свою очередь, продлит срок службы вашего инструмента, а также даст вам более точный рез.

Если вы приложите слишком быстрое усилие к инструменту, ваш провод может погнуться или сломаться, в результате чего вы получите грязный порез и вам придется заменить провод.

Эти инструменты необходимы тем, кто хочет усовершенствовать детали своего проекта или сделать точные вырезы в пенополистироле. Их можно использовать для выполнения простых базовых стрижек, но они действительно сияют, когда дело касается деталей.

Нож для стиро и устройство для резки горячей проволоки часто продаются вместе, поскольку они дополняют друг друга.

Набор для резки поролона 3 в 1 GOCHANGE рекомендуется на основе отзывов потребителей, так как вы получаете три функции в одном наборе инструментов!

Горячий нож (малый и большой)

Горячий нож — еще один отличный инструмент, который нужно иметь в своем ящике для инструментов, когда дело доходит до резки пенопласта.

Есть два разных размера этого инструмента: меньшая головка и большая головка. Имейте в виду, что большая голова будет немного чрезмерной, если вы будете резать только пену.

Малый

Этот инструмент не только универсален в отношении материалов, которые он может резать, но также может использовать различные методы резки. С помощью горячего ножа вы можете сделать прямой надрез, надрез со скосом или надрез по волнистой линии.

Некоторые области, в которых ваш маленький горячий нож поможет вам, включая разрезание:

  • Тонкие и тяжелые пластиковые листы.
  • Пена тыквенная резная.
  • Пенопласт.
  • Ткань.
  • Волокна, у которых нужен чистый обрез.

Проверить цену Amazon

Профессиональный горячий нож Walnut Hollow поставляется с двумя лезвиями, подставкой для инструмента и инструкцией по применению.

Этот горячий нож также является идеальным выбором, поскольку в держателе предусмотрены заклепанные лезвия, обеспечивающие безопасность при работе с этим горячим ножом.

Большой

Большой горячий нож станет более промышленным инструментом, который поможет резать более стойкие материалы.

Как указывалось ранее, это может быть не лучший инструмент для простой резки пенопласта, но неплохой инструмент для хранения, так как его также можно использовать для резки:

  • Морская ткань.
  • Веревки.
  • Тесьма.
  • Разнообразные ткани.
  • Холст.

Всегда используйте этот горячий нож в хорошо проветриваемом помещении, так как он может нагреваться до температуры до 1000 ° F.

Это, конечно, делает его эффективным и простым в использовании с подпружиненным спусковым крючком и 10-футовым шнуром питания. Однако это также немного нагреет ваше рабочее место.

Для промышленных нужд я рекомендую RoMech Hot Knife . Этот горячий нож поставляется с 45-дневной гарантией возврата денег , d и 12-месячной гарантией, гарантирующей, что вы совершаете покупки без риска и останетесь полностью удовлетворены своим горячим ножом.

Проверить цену Amazon

Чтобы ваш большой горячий нож оставался свежим и работал как можно дольше, обязательно возьмите небольшую проволочную щетку и почистите нож до того, как он полностью остынет.

Это позволяет удалить излишки пенополистирола с ножа, чтобы он не почернел и не имел затвердевшего мусора, который может вызвать неровный разрез.

Нож универсальный

Классический универсальный нож может пригодиться в разных проектах, так как это один из самых универсальных инструментов, которые вы можете иметь под рукой!

Универсальный нож OLFA изготовлен из высококачественной нержавеющей стали и имеет прочную, хорошо продуманную рукоятку, которая обеспечивает безопасность лезвия, позволяя ему проходить сквозь самые твердые материалы.

Проверить цену Amazon

Универсальные ножи

могут прорезать не только пену, но и другие материалы, которые вы можете использовать в своих текущих и будущих проектах, такие как бумага, картон, винил и многие другие.

Это инструмент, который мастера и мастера могут использовать во всех помещениях вашего дома.

Универсальный нож может не скользить по пене так легко, как инструмент с нагретым элементом, но он сэкономит вам время, если вы не хотите создавать какие-либо фаски, моделирование или мелкие детали.

Универсальный нож будет наиболее полезным для простых порезов на больших кусках пенопласта, но он не даст вам такого контроля, как некоторые из ранее упомянутых инструментов.

Стол для резки горячей проволокой

Столы для резки горячей проволокой могут быть очень полезны для чистых и расчетных резов. Достигнув температуры 360 ° F и поставляемой в комплекте с печатной сеткой, транспортиром и блокируемой полосой подачи, пользователи могут легко создавать детали с небольшой погрешностью.

Согласно отзывам пользователей, Hercules Hot Wire Table значительно опережает другие. Этот стол имеет алюминиевую рабочую поверхность, позволяющую легко перемещать пену по нему, а также множество измерительных линий, которые помогут вам.

Проверить цену Amazon

С этим столом вам не нужно держать под рукой линейку, транспортир или линейку, так как они покрывают все эти основания! Это инструмент для тех, кто разрабатывает что-то с очень конкретными или жесткими принципами измерения.

Стол для резки горячей проволокой обеспечит максимальный контроль и точность каждого реза, в результате чего вы получите идеальный готовый продукт.

Лучший инструмент по использованию

Найти лучший инструмент для прорезания пенопласта — это не универсальный ответ! Сегодня, когда доступно множество полезных инструментов, выбор лучшего инструмента зависит от того, для чего вы собираетесь его использовать и как выглядит ваш конечный результат.

Ниже вы увидите некоторые распространенные способы резки пенопласта и какие инструменты будут наиболее полезными для этой работы.

Устройство для резки горячей проволоки Резак для стиро Горячий нож (маленький) Горячий нож (большой) Универсальный нож Стол для резки горячей проволокой
Трафарет
Офорт
Снятие фаски
Большие разрезы
Измеряемые детали
Надпись
Неизмеренные пропилы
Резка более жесткого материала

Безопасность

Независимо от того, являетесь ли вы профессиональным мастером или только начинаете работу над проектом, требующим одного из описанных выше инструментов, убедитесь, что безопасность является приоритетом!

Многие из этих инструментов нагреваются до чрезвычайно высоких температур, которые могут вызвать ожоги третьей степени при контакте с вашей кожей.При работе с нагретыми инструментами рекомендуется надевать перчатки.

Соблюдайте особую осторожность при обращении с некоторыми из ваших более острых инструментов. Хотя во многих из них есть меры предосторожности при хранении, эти ножи могут нанести серьезный вред при использовании.

Обязательно обращайте внимание на место резания и держите пальцы подальше от лезвия.

При работе с материалами или инструментами, которые могут отколоть или отколоть более крупную часть, обязательно защищайте глаза защитными очками или защитными очками.Многие из этих инструментов оставляют после себя небольшие кусочки мусора, которые могут попасть вам в глаза, если не соблюдать осторожность.

Утилизация пены

Важной частью любого проекта является очистка неиспользуемых материалов. При работе с такими материалами, как пенополистирол, важно, чтобы пользователи точно понимали, как утилизировать этот материал.

Хотя многие выбрасывают большую часть своих отходов в мусорную корзину в надежде, что они могут быть переработаны, крайне важно не выбрасывать неперерабатываемые материалы в контейнер для вторсырья, иначе вы испортите возможность переработки любого из предметов в корзине.

Не забудьте проверить в Интернете, перерабатывается ли пенополистирол в вашем регионе. Многие регионы не поддерживают это из-за затрат на переработку этого трудноразрушаемого материала.

Если в вашем районе не перерабатывает пенопласт , обязательно снимите с пенопласта все пригодные для вторичной переработки кусочки (например, этикетки или бумагу) и разрежьте пенополистирол на более мелкие кусочки. Это облегчает его размещение в вашем мешке для мусора и позволяет сэкономить место!

Если в вашем районе перерабатывает пенополистирол , убедитесь, что у вас простой белый неокрашенный пенопласт.Пена, окрашенная в любой цвет, не подлежит вторичной переработке и, опять же, загрязняет остальные предметы в вашем мусорном ведре, в результате чего весь мусорный контейнер отправляется на свалку.

Проверьте свою пену на наличие классического символа треугольника утилизации. Если это на вашей пене, ее можно переработать вместе с остальными предметами!

Если вы настроены на переработку пенопласта, но в вашем районе такая практика не поддерживается, отправьте пенополистирол по почте в другие регионы, где он будет переработан. Это обеспечит повторное использование оставшегося мусора в будущем, а не загрязнение земли.

Особое примечание: Для разрушения пены требуется 500 лет, и она не поддается биологическому разложению.

Выводы и руководства

В зависимости от размера и интенсивности вашего проекта убедитесь, что у вас есть оптимальный инструмент для работы. Не забывайте соблюдать меры безопасности в пути и всегда утилизируйте отходы должным образом!

Если вам нужно учебное пособие или наглядное пособие по использованию любого из этих инструментов, вот отличное руководство для кусачков горячей проволоки, стирорезчиков, а также больших и малых горячих ножей.

Вот простое и быстрое руководство по технике безопасности. И, наконец, для вашего стола для резки горячей проволокой, посмотрите здесь отличное руководство, в котором показано, как именно разрезать пену с помощью одной из этих таблиц!

Последнее обновление 2021-02-14 в 13:56 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Hot Wire Cutting Services — Sylmar, California

Продукты из пенополистирола

В Williams Foam у нас есть возможность для резки пенополистирола горячей проволокой толщиной до 50 дюймов.Наш станок для резки горячей проволоки управляется ЧПУ и способен вырезать нестандартные прецизионные формы из полистирола плотностью до 3 фунтов. Поскольку проволока управляется с помощью CAM-программирования, можно вырезать нестандартные формы без дорогостоящих инструментов. Размеры формы можно напрямую импортировать из файлов чертежей САПР заказчика. Это позволяет нам эффективно сокращать ряд объемов производства при сохранении конкурентоспособности по стоимости. При необходимости могут быть соблюдены такие жесткие допуски на размеры, как 0,125 дюйма. Эти допуски сложно и дорого достичь с помощью простого ручного оборудования для горячего монтажа, но их легко поддерживать с помощью наших передовых резаков с ЧПУ.Благодаря своей гибкости, горячая разводка хорошо подходит для производства ряда продуктов, включая упаковку и архитектурные формы.

Другие доступные процессы резки с ЧПУ включают как горизонтальную, так и вертикальную контурную резку, высечку, раскатку листов и затачивание. Предлагая несколько процессов, можно выбрать наиболее эффективный метод для конкретного приложения. Помимо резки, мы предлагаем услуги по ламинированию, включая пенопласт для пенопласта, пенопласт для дерева и пену для гофрированного картона. На складе имеется широкий ассортимент материалов, что позволяет быстро выполнять срочные проекты.Для получения дополнительной информации о наших возможностях горячей разводки из пеноматериала, см. Таблицу ниже, свяжитесь с нами напрямую.

Запросить цену

Возможности резки горячей проволокой

Метод резки
Резка горячей проволокой с ЧПУ
Пеноматериалы
Пенополистирол (EPS, пенополистирол или картон)
Приложения
Лотки
Вкладыши
Упаковка
Возвратный Dunnage
Изоляция
Заполнение пустоты
Толщина
50 дюймов
Плотность пены
0.От 7 до 3 фунтов.
Допуск (+/-)
± 0,125 «
Предоставляемые дополнительные услуги
Контурная резка
Ламинирование
Продольная
Сборка
Объем производства
Малый объем
Большой объем
Время выполнения
Цитируется по вакансии по вакансии
Быстрый оборот

Дополнительная информация

Industry Focus
Упаковка
Производство
Архитектурный
Строительство
Электронный
Самолет
Дисплеи для точек покупки (POP)
Форматы файлов
Solid Works
AutoCAD
PDF
Наверх

(PDF) Разработка станка для резки пенопласта с числовым программным управлением для изготовления форм для крыльев

Разработка станка для резки пенопласта с числовым программным управлением

Станок для резки пенопласта для изготовления форм для крыльев

Asith Abeysinghe1,2, Shameera Abeysiriwardena2,

Roshan Nanayakkarawasam2, Walallawita Wimalsiri2,

Thilina Dulantha Lalitharatne2

2D Кафедра машиностроения

Университет Моратувы

Шри-Ланка

1aasithmadura.com

Salinda Tennakoon3

3Sri Lanka Air Force

Katukurunda

Sri Lanka

Резюме. Изготовление формы из пенопласта для беспилотных летательных аппаратов

должно быть эффективным и точным, чтобы улучшить исследования и производство. Резка горячей проволокой — широко используемый метод резки пенопласта

. При резке горячей проволокой точность и качество резки пенопласта

в основном зависит от переменных параметров резки

, которые влияют на процесс резки.Для выполнения надлежащего реза с требуемым качеством

параметры резки должны быть установлены точно и точно

. Это исследование проводится для выявления вариаций

и взаимозависимости параметров резания. Важно оценить соответствующие значения параметров резания

перед фактической резкой

. Результаты этого исследования помогают улучшить резку пенопласта

горячей проволокой путем устранения ограничений и недостатков для выбора наилучших параметров резки

станка

с числовым программным управлением, который находится в стадии разработки.

Ключевые слова — станок для резки пенопласта с ЧПУ, резка горячей проволокой, пенопласт. пена, автономно управляемая командами

, полученными расчетной моделью. В отрасли беспилотных летательных аппаратов

(БПЛА) в Шри-Ланке отсутствует эффективный метод

для производства таких компонентов, как крыло и фюзеляж.Стандартный метод изготовления крыльев из стекловолокна

заключается в использовании деревянной заглушки

. Опыт показывает, что метод

не дает достаточной отделки поверхности на внешней поверхности. Если детали самолета

изготавливать внутри форм, можно добиться высокой точности и качества поверхности

[1]. Строительство форм для пенопласта

для изготовления этих компонентов можно назвать хорошим

решением [2]. Тем не менее, для резки пеноматериалов с требуемой точностью необходимо применять надлежащие методы

.

Резка пенопласта горячей проволокой с ЧПУ — это эффективный способ производства изделий из пеноматериала

с высокой точностью и чистотой поверхности [3].

Разработка станка для резки пенопласта с ЧПУ

с требуемой производительностью должна осуществляться с учетом нескольких факторов

. Следует обратить внимание на существующие машины

и их механизмы [4] [5] [6] [7]. В литературе

подчеркивается, что у процесса резки горячей проволокой из пенопласта

есть ограничения и недостатки [7].Необходимо изучить новые методы

, чтобы преодолеть эти ограничения путем управления параметрами

, участвующими в процессе резки.

Определение и контроль параметров резки

считаются основными факторами, влияющими на качество продукции.

Контроль должен выполняться точно, чтобы горячая проволока

двигалась по правильному пути [8]. Ошибки, возникающие при выборе и настройке параметров резки

, приведут к получению бракованного продукта.

Это несовместимо с предполагаемым применением.

Точный контроль параметров резки, соответствующих механизмов и контроллеров

должен быть реализован с помощью

, анализирующего поведение и характеристики параметров резки

. В

опубликовано довольно много научных работ в этой области. Механизмы, используемые в современных станках для резки пенопласта

, не публикуются. Основные задействованные параметры резки

— это материал режущей проволоки и ее размеры

, скорость резки, температура резки, натяжение режущей проволоки

и ширина пропила.

Принимая во внимание существующие механизмы, следует выбрать лучший метод

, и необходимо внести улучшения, чтобы получить наилучший возможный результат

. В этом исследовании была проведена серия экспериментов

, чтобы найти эти условия и методы. После проведения

экспериментов с пенополистиролом (ПС)

результаты были проанализированы. Построив полученные данные, было выявлено

наилучших условий для проведения операции резания

.Уравнение скорости подачи для получения постоянной ширины пропила

по отношению к переменной температуре было разработано

, построившим многомерные отношения между различными параметрами

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
