Иногда в хозяйстве может потребоваться большой деревянный навес размерами 6 на 20. Это может быть навес для стоянки нескольких автомобилей, для того, чтобы закрыть производственную площадку или место хранения стройматериалов. Иногда это может быть просто навес пристроенный к дому и тянущийся вдоль всей стены для того, чтобы закрыть одновременно проход, проезд, место стоянки автомобиля, место отдыха или место складирования оборудования. Если навес пристраивается к дому, то самая удобная конструкция крыши при таких габаритах — односкатная.
Пристроенный к дому навес проще для самостоятельного монтажа.
Необходимость обустройства навесов на участке
Желая пристроить навес к дому своими руками важно понимать, какой цели будет служить эта конструкция и какими характеристиками она должна отвечать.
Зачастую, такие конструкции активно применяются для нескольких целей, определенных их практичностью и декоративными свойствами, к необходимости их возведения относятся такие факторы:
дополнение стильной и красивой композиции ландшафтного дизайна и украшение придомовой территории, участка или сада;
практичное обустройство зоны отдыха, бассейна или террасы, с возможностью их защиты от неблагоприятных погодных условий;
декоративное и функциональное оформление входной группы, защищенное от дождя и ветра, повышение безопасности эксплуатации;
оформление защищенной площадки для стоянки автотранспортных средств, практичная защита детской площадки возле дома;
предотвращение попадания прямых солнечных лучей на пешеходные дорожки и установленные в зоне отдыха лавочки или обеденные группы.
Читайте здесь — Монтаж потолков своими руками: как установить самостоятельно реечные, гипсокартонные, натяжные и многоярусные потолки (105 фото)
В зависимости от конструкции, такие навесные сооружения могут быть приставными и отдельно стоящими, и требуют детального проектирования.
В процессе выбора идеи можно предусмотреть дополнительное декоративное оформление навесных построек, с применением разных материалов, кованых и декоративных элементов, козырьков.
Строительство навеса
Навес для машины защитит ее от солнечных лучей и атмосферных осадков. Так как данная конструкция предполагает односкатную крышу, то выбирая место под строительство навеса обратите внимание на тот факт, что вода будет стекать только в одном направлении.
Следовательно, либо стройте навес так, чтобы скат крыши заканчивался ближе к краю участка, либо предусмотрите какую-то систему для отвода сточной воды.
На первом этапе очень важно заложить верную разметку, от нее будет зависеть конечный результат и внешний вид вашего навеса.
Для этого мы сначала построим конструкцию из обноски и веревок.
Обноска — это вспомогательная конструкция, позволяющая ровно разметить место расположения опорных столбов навеса. Представляет собой она два колышка соединенных между собой вверху рейкой. Таких обносок нам потребуется 10 штук.
Посмотрите, пожалуйста, на рисунок. Размеры навеса составляют 3 м×6 м. Размечаем площадку с такими размерами. Затем на расстоянии около 20-30 см от каждой из четырех угловых точек под прямым углом друг к другу вкапываем в грунт по две обноски. По двум длинным сторонам площадки от угловой точки отмеряем 3 м. Здесь будут центральные опорные столбы.
Отступив от этой точки 20-30 см, вкапываем в грунт еще по одной обноске с каждой стороны. Натягиваем веревки между обносками как показано на рисунке: по периметру площадки и между точками установки центральных опорных столбов. Все, наша опорная сеть создана.
Далее будем устанавливать опорные столбы. Как вы видите на рисунке ниже, возможны несколько вариантов установки столбов: при помощи демонтируемого анкера, который вкручивается в бетон, при помощи двустороннего анкера, одна сторона которого погружается в бетон и непосредственно погружением столбов в бетон.
Но в любом случае мы рекомендуем вам делать бетонные фундаменты под опорные столбы. Так они простоят ровно без перекосов годами.
Выкапываем ямы цилиндрической формы глубиной 0,60-0,90 м. Всего нужно выкопать шесть ям. Готовим бетон.
Для бетона в какой-то емкости, типа старой ванны, смешиваем цемент, песок, и гравий в пропорции 1:3:5, добавляем воду. Набрасываем в ямы слой бетона толщиной 5 см и опускаем трубы, которые послужат опалубкой для фундамента.
Закрепляем трубы досками с внешних сторон. Заполняем их бетоном. Если вы решили установить столбы, погрузив их в бетон, то делать это нужно сразу же после заливки опалубки. Выровняйте их по уровню и сделайте подпорки из досок.
Застывает бетон до 3-х суток. Самый простой способ установки – это с использованием демонтируемого анкера, который устанавливается на полностью застывший бетон.
Следующим шагом крепим к столбам опорные балки как показано на рисунке ниже. Доски прикручиваются саморезами к столбам так, чтобы около 3 см доски выступало за края каждого внешнего столба. Сбоку эти выступы нужны для крепления перекладин обрешетки, а сверху для настила кровли навеса.
Для придания всей конструкции большей жесткости, особенно если вы устанавливали столбы при помощи анкеров, желательно использовать распорки. Как вы видите на рисунке, распорки обрезаются под углом 45° и прикручиваются саморезами к столбам и опорным балкам.
Классификация навесов по целевому применению
В зависимости от целевого назначения можно выделить разные типы навесных сооружений, которые активно используются для оформления всевозможных функциональных зон:
навесы для открытых площадок, территорий и автомобильных стоянок;
защищающие от света навесные конструкции, пристраиваемые к дому;
небольшие навесы, устанавливаемые над входной группой дома или дачи;
функциональные постройки для защиты зеленых насаждений и цветников.
Целевое применение той или иной конструкции определяет необходимость их декоративного и стильного оформления.
Соорудить собственными силами навес с односкатной крышей не составит большого труда, если учесть все нюансы этого процесса, сделать грамотный чертеж навеса, выбрать правильные строительные материалы и соблюсти все этапы строительства.
Перед тем как сделать односкатный навес, необходимо тщательно разработать алгоритм действий.
Строительство односкатного навеса предполагает следующие этапы:
Разработка чертежа будущего сооружения.
Приобретение материала.
Подготовительные работы.
Монтаж навесного сооружения.
Как видно, этапов не так много, но каждый из них очень важен.
При разработке чертежа навеса односкатного типа рассчитываются следующие параметры:
размеры сооружения;
сила нагрузки на опоры;
количество строительных материалов;
угол уклона навеса.
На этом этапе следует особое внимание уделить системе водостока, поскольку по односкатному навесу осадки стекают в одностороннем направлении.
Мнение эксперта
Сергей Юрьевич
Строительство домов, пристроек, террас и веранд
Задать вопрос
Ферма – каркасное металлическое строение с поясами сверху и снизу, которые посредством сварки соединяются конструкции в виде вертикальных стоек и раскосов. С помощью ферм сооружение способно выдержать сильные нагрузки.
Навес изготавливаются из профильных труб: круглых диаметром 30 см либо квадратных со стороной 30 см. Верхняя труба должна быть длиннее нижней, поскольку козырек сооружается под уклоном. Фермы располагаются по краю и в середине кровли. Распорки при помощи сварочного аппарата присоединяются к нижней и верхней трубе. Расположение распорок должно быть зигзагообразным. К ферме присоединяется обрешетка, с помощью которой монтируется кровля и крепится крыша. Крепление фермы не должно допускать протечки в месте соединения.
При расчете количества необходимых строительных материалов можно использовать одну из предназначенных для этой цели программ. С ее помощью можно также высчитать и количество несущих сооружений и узлов.
На этапе подготовительных работ определяется участок, на котором будет возведено сооружение и на него согласно чертежу наносится разметка. Далее происходит сооружение опорных конструкций.
Правильный выбор материалов для обустройства навеса
Подбирая простые в реализации чертежи навеса, важно учесть их покрывающую площадь и потребность в основных и отделочных материалов.
Посмотрите еще здесь!
Недорогие и достаточно простые в обработке материалы помогут декорировать и стильно, практично оформить навесную конструкцию, состоящую из каркаса и покрытия.
Из чего сделать надежную кровлю навеса?
Кровельных покрытий сегодня столько, что глаза разбегается, и абсолютно все из них вы спокойно можете использовать для обустройства крыши своего навеса. А подробнее рассмотрим те материалы, за которые, возможно вы опасались браться. А ведь из них и получаются лучшие проекты!
Стекло и поликарбонат: светопрозрачные конструкции
Сегодня достаточно много офисов и гостиниц украшают фасады своих зданий большими по площади стеклянными навесами над входом.
Так это пространство становится и более уютным, и более безопасным, а само стекло придает постройке ощутимую черту нужного стиля. Если вам по душе такая идея, то почему бы ее не реализовать на собственном участке?
Стекло нужно выбирать прочное – такое, какое не разобьется на мелкие кусочки при попадании чего-то на крышу. Поэтому для этого подходят как закаленное стекло, так и ламинированное, по-другому называемое триплексом. В этом соединены прозрачным клеем несколько листов закаленного. Его практически невозможно разбить!
Вот очень интересное видео монтажа такого навеса для жилого дома:
Посмотрите, какими светлыми и воздушными выглядят навесы со светопрозрачным покрытием:
Если умело поиграть с цветом, то не сложно добиться ощущения настоящего солнечного дня даже в самую пасмурную погоду. А в темное время года уютное освещение будет давать встроенный светильник, который крепят прямо к арочной конструкции:
Навес с деревянной крышей перед входом в дом
Если же вы ищете какое-нибудь интересное решение в архитектурном плане, то посмотрите, каким необычным бывает навес:
Давайте рассмотрим строительство этого навеса шаг за шагом. Его параметры: 110 см высота и 3.5 метров ширины:
Шаг 1. Обустраиваем крыльцо. Для этого сначала заливаем бетонное основание, а затем возводим каркас из бруса, 150х150 мм.
Шаг 2. Покройте брус бесцветным антисептиком, который защитит древесину от насекомых и грибка.
Шаг 3. Теперь укладываем на крыльце пол и заканчиваем ступени.
Шаг 4. Переходим к возведению навеса над крыльцом. Для этого нужно будет сварить металлический каркас и обшить его деревянными досками (желательно из лиственницы).
Шаг 5. Покрасьте защитной лазурью навес, ступеньки и боковины крыльца, чтобы также подчеркнуть видимую структуру древесины. Важно, чтобы ни деревянный каркас навеса, ни ступеньки не боялись осадков и перепадов температуры.
Профнастил
Выбирая недорогой проект, как сделать навес своими руками, можно остановиться на покрытии из профнастила, выпускаемого в разных цветовых решениях.
Такой материал отличается повышенной прочностью и длительным сроком службы, не требует специального ухода и сохраняет свои эксплуатационные характеристики длительное время.
Виды кровельных материалов для односкатных навесов: достоинства и недостатки
Прежде чем планировать навес с односкатной крышей, нужно решить вопрос относительно материала, из которого будет выполнена кровля.
На рынке строительных товаров представлены следующие виды кровельных материалов:
поликарбонат;
профнастил;
металлочерепица.
Мнение эксперта
Сергей Юрьевич
Строительство домов, пристроек, террас и веранд
Задать вопрос
Поликарбонат представляет собой похожий на стекло полимерный пластик. По структуре этот материал бывает сотовым и ячеистым.
Поликарбонат обладает следующими качествами:
высокопрочностью;
антидеформационными и антикоррозийными свойствами;
способностью поглощать ультрафиолет, но, тем не менее, обеспечивая достаточный уровень освещенности;
легким весом;
низкой теплопроводностью;
высокой способностью поглощать звук;
экологичными свойствами;
устойчивостью к высоким температурам;
простотой в уходе;
обширной цветовой палитрой;
относительно невысокой стоимостью.
Но наряду с достоинствами поликарбонат обладает и некоторыми недостатками. К ним относятся: необходимость соблюдения величины теплового зазора, высокая отражающая способность, прозрачность, низкий уровень абразивной устойчивости.
Мнение эксперта
Сергей Юрьевич
Строительство домов, пристроек, террас и веранд
Задать вопрос
Профнастил – листы из оцинкованной стали, с помощью которых облицуют стены либо кровлю.
Поликарбонат
Сделать качественный и износостойкий навес из поликарбоната своими руками очень просто, для этого необходимо подобрать строительные материалы.
К основным характеристикам полимерного покрытия относятся следующие эксплуатационные параметры этого материала, которые можно рассматривать, как преимущества его применения:
хорошая светопрозрачность, позволяющая избежать затенения определенных участков, но препятствовать их перегреву при повышении температуры;
наличие защитного покрытия, уберегающего материал от пагубного воздействия ультрафиолета, разрушающего другие полимеры и их структурные связи;
простота обработки и легкость материала, позволяющая возводить на участке разнообразные конструкции своими руками, без привлечения опытных строителей.
Повышенная прочность и гибкость материала позволяет применять его для возведения сложных по геометрии конструкций.
Посмотрите еще здесь!
Односкатные и двускатные навесы или арочные постройки активно используются для обустройства любой по площади территории, для сооружения опорного основания можно использовать оцинкованный металл или древесину.
Структура односкатной крыши
Самостоятельное возведение крыши на первый взгляд кропотливое занятие, но это не так. Для качественного и быстрого процесса строительства вам достаточно разбираться в ее структуре.
Система стропил односкатной крыши очень примитивна. В качестве опоры на стены укладывается мауэрлат. Он передает нагрузку от вышележащих слоев на стены, а они в свою очередь на фундамент. Стропильные ноги (в данном случае балки) заготавливаются из хвойных пород древесины. Перед укладкой любых пиломатериалов их необходимо обработать антисептиками и антипиренами, чтобы защитить материал от гниения и возгорания.
Кровельный пирог. Такое название было придумано кровельщиками неспроста. Дело в том, что пароизоляционный слой укладывается на основание, сверху крепится теплоизоляционный продукт и закрывается все это дело гидроизоляцией. Как видите такое размещение строительных материалов отдалено напоминает прослойку пирога. Кстати, в качестве пароизоляции на односкатной крыше очень часто можно встретить одностороннюю мембрану, а роль теплоизоляции исполняет минеральная вата или стекловолокно.
Обрешетка. Она может создаваться как разряженным методом, так и сплошным. Если рассматривать первый вариант, то для ее создания вам понадобятся пиломатериалы с сечением 20х40 или 50х50 миллиметров. Во втором случае вам нужна влагостойкая фанера или плита ОСП. Впрочем, выбор обрешетки будет полностью зависеть от кровельного покрытия.
Завершает структуру крыши финишное покрытие. В плюсах односкатной крыши вы уже встречались с этим, поэтому нет нужды повторяться. Самым популярным покрытием считается: профнастил, металлочерепица, волнистые асбестовые листы, рубероид и ондулин.
Если вы планируете создать навес под хозяйственные нужды, то его можно не обустраивать теплоизоляционным материалом, достаточно устроить пароизоляционную мембрану, дабы на обратной стороне покрытие не создавался лишний конденсат.
Навес может быть абсолютно разного вида и отличаться друг от друга по форме, сложности, размеру, цвету и функциональной задаче. Например, вы можете возвести его над крыльцом или в качестве самостоятельной постройки. Как поступить уже решать только вам. Если в процессе строительства у вас возникли какие-нибудь сложности вы всегда можете специалисту.
Пиломатериалы
Хороший и недорогой навес на даче своими руками можно соорудить с применением пиломатериалов, таких как доски и брус.
При оформлении крыши навеса необходимо провести дополнительные мероприятия по гидроизоляции и располагать покрытие под определенным углом, что обеспечит его самоочищение.
Устройство каркаса
К опорным столбам крепятся опорные горизонтальные балки. Начинать работу нужно также с ряда от стены.
Балки необходимо проверить на горизонталь.
Балки укладываются на опорные столбы, между собой сращиваются металлическими пластинами. После того, как уровнем проверена горизонталь, балки крепятся саморезами к опорным столбам и с помощью крепежных элементов к стене дома.
Балки дополнительно крепятся к стене.
Балки можно крепить при помощи саморезов или крепежных элементов.
Сверху на балки можно сразу закрепить крепежи для поперечин.
Для создания более прочной конструкции с противоположной стороны балки дополнительно укрепляются распорками в обе стороны под углом 45 градусов от каждого опорного столба. Распорки также крепятся саморезами.
Установка распорок увеличит прочность конструкции.
Монтировать перекладины можно саморезами, а можно с использованием металлических крепежных уголков. Первыми монтируются балки с краев, затем в центре, затем остальные.
Вынос должен составлять не меньше 20 см. В последнюю очередь на торцы досок набивается торцевая доска.
Монтаж торцевой доски.
Для большей прочности можно укрепить крайние балки подстропильными ногами. Для этого к опорным столбам со стороны стены на уровне окончания столбов противоположной стороны крепится брус под углом 45 градусов, который будет удерживать стропила и кровлю зимой, при избыточном весе снега.
Подстропильная нога.
Фото навесов своими руками

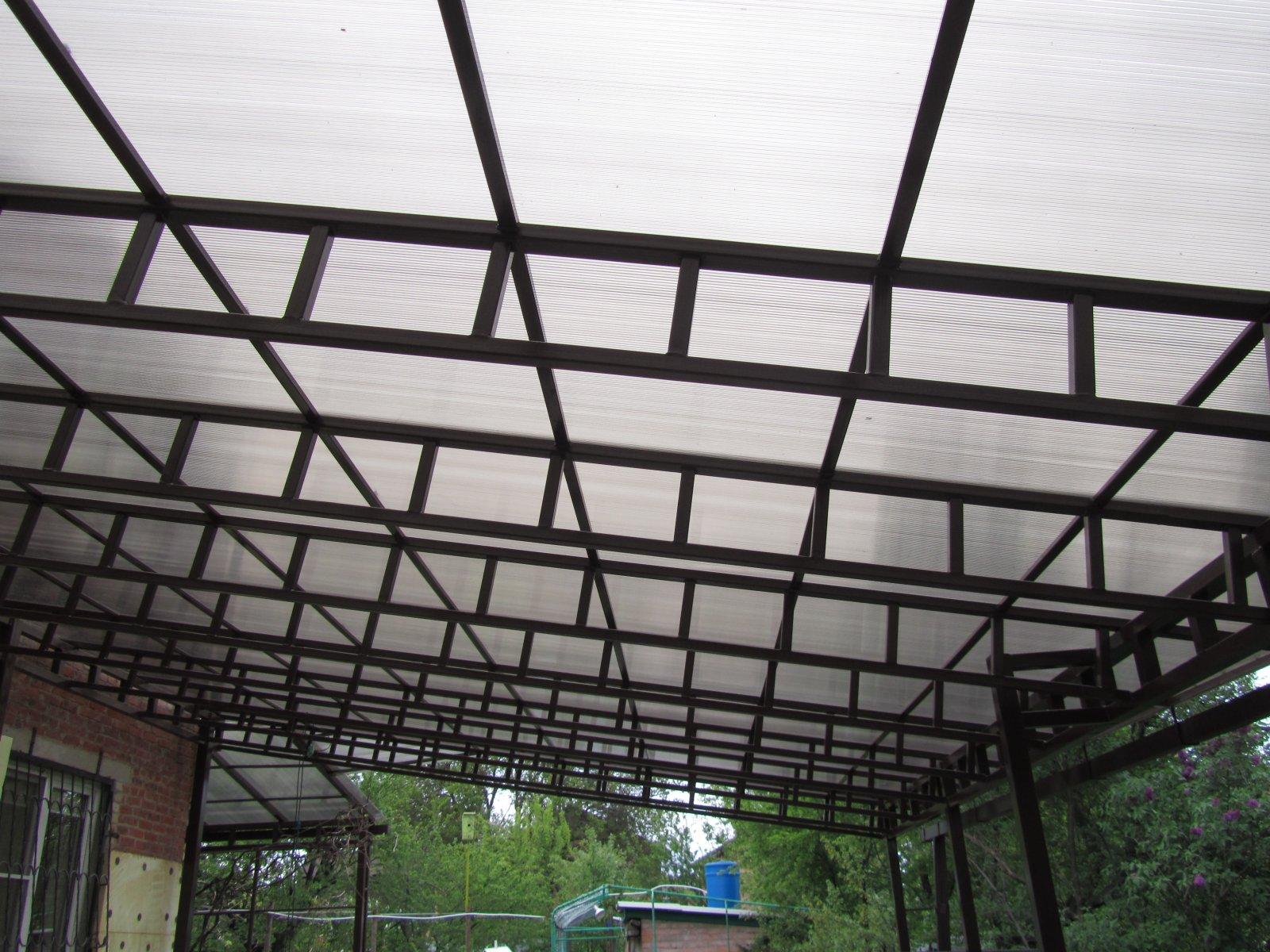

Навес из поликарбоната своими руками
Кропотливый хозяин территории у дома уделяет внимания не меньше, чем пространству внутри жилища. На приусадебном участке всё должно смотреться гармонично и находиться на своём месте. Практически в каждом дворе есть навесы. Наиболее часто используемый материал для его возведения — поликарбонат. Благодаря своим многочисленным достоинствам популярность его постоянно растёт. Одним из таких преимуществ является возможность сделать навес из поликарбоната своими руками.
Достоинства поликарбоната
Одним из важнейших достоинств поликарбоната является небольшая масса. Другие подобные материалы весят значительно больше. Его толщина 2–12 мм, вес листа при этом 2,4–14,4 кг. Такие параметры разрешают создавать кровельную конструкцию, имеющую маленький удельный вес. Проект при этом становится дешевле, и к созданию навеса можно подойти творчески.
Арочная форма навеса наиболее популярна
Светопроницаемость у поликарбоната практически такая же, как и у стекла — около 90 процентов. Специальная защитная плёнка может защитить его от негативного воздействия солнечного излучения. Она не видна на поверхности поликарбоната, но значительно продлевает срок службы материала. В некоторых случаях такие навесы могут простоять больше 10–15 лет.
Материал прекрасно гнётся. Формовочная обработка может проводиться даже без воздействия высокой температуры. Величина радиуса изгиба (чем тоньше лист, тем этот параметр больше) — определяющий фактор этого свойства. Если лист имеет толщину, например, 4 мм, то радиус изгиба будет как минимум 600 мм.
Поликарбонат прекрасно гнётся, благодаря чему из него можно создавать конструкции интересных форм
Есть и другие достоинства:
экологичность;
невысокая стоимость;
хорошие теплоизоляционные свойства;
на поверхности не скапливаются осадки;
с материалом легко работать;
эстетичный внешний вид;
разнообразие цветов.
Недостатки поликарбоната
Как бы красочно ни были описаны положительные стороны этого материала, недостаткам всё же стоит уделить внимание. Например, под воздействием ультрафиолета поликарбонат разрушается. Поэтому при покупке обращайте внимание на наличие защитной плёнки на его поверхности. Это существенно продлит срок эксплуатации поликарбоната.
Помимо этого, он имеет низкую абразивную устойчивость, то есть материал с течением времени требует замены, так как изнашивается и повреждается от механического воздействия. Эстетическая привлекательность его постепенно ухудшается, так как на нём могут появляться царапины, вмятины и дыры. Даже крупный град способен сильно деформировать поверхность листа.
От смены температурных режимов поликарбонат может сжиматься и расширяться. Предусмотрев тепловые зазоры в 2,5 мм на 1 м в диапазоне 40 градусов, элементы навеса не будут выпучиваться или повреждаться от того, что расширились, и давление элементов друг на друга стало слишком сильным.
Поликарбонат бывает разных цветов
Сильное отражение света также можно отнести к недостаткам этого материала. Особенно сильно это ощущается при нахождении под арочной конструкцией. Именно по этой причине обшивка поликарбонатом теплиц и парников нежелательна. Из-за этой особенности драгоценный свет и тепло могут теряться. Для беседок специалисты советуют сооружать плоские кровельные конструкции.
Прозрачность материала можно отнести как к достоинству поликарбоната, так и к его недостатку. Особенно если говорить о том, что нужно сохранить тепло. Затемнив северную сторону сооружения из поликарбоната, проблему можно решить. Она будет отражать свет, а светлая пропускать, и оставлять его внутри.
Какой вид материала лучше выбрать
Поликарбонат может быть монолитным или сотовым.
Сотовый поликарбонат состоит из двух слоёв пластика, между которыми есть воздушные каналы
Сотовый поликарбонат устроен довольно просто. Это панель, в составе которой прозрачный или матовый пластик, уложенный слоями. Между собой они соединяются вертикальными рёбрами жёсткости. Из-за того, что между слоями есть воздушное пространство, материал прекрасно справляется с функцией теплоизоляции. Жёсткая конструкция листов не влияет на способность сырья гнуться. Объекты со сложными формами часто строятся с использованием поликарбоната.
Сотовый поликарбонат отличается между собой не только цветом и размерами, но и прозрачностью, минимальным радиусом изгиба и удельным весом
Отличие монолитного поликарбоната от сотового заключается в том, что в первом случае отсутствует воздушное пространство внутри листа. Прочность — одно из его главных преимуществ. Такой материал может быть прозрачным или матовым, иметь небольшой вес и поглощать ультрафиолетовые лучи.
Поликарбонат различают и по оттенку поверхностей. Существует довольно широкая цветовая гамма этого материала. Оттенок стоит подбирать в первую очередь исходя из того, какое предназначение будет иметь будущая конструкция. Например, бассейн лучше крыть материалом синего, бирюзового и зелёного цвета. А вот для теплиц советуют использовать прозрачный поликарбонат, который совсем непригоден для кровли беседки.
Монолитный поликарбонат состоит из листа без полостей внутри
Поликарбонат отличается по качеству, которое напрямую зависит от производителя. Известные марки следят за своей репутацией, поэтому приобретая их продукцию, можно не бояться, что экологичность или надёжность будут несоответствовать описанию.

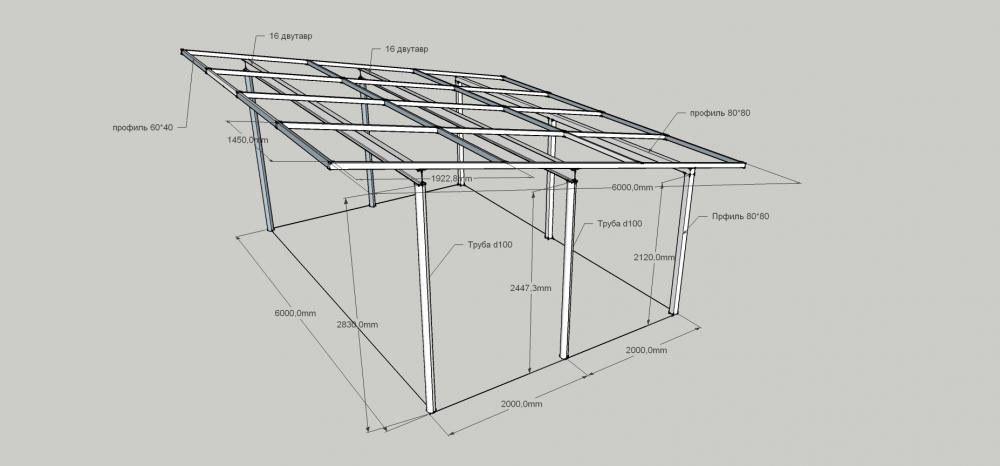

Как правильно определить размеры конструкции, и разработать чертёж
В первую очередь, как и в строительстве любого объекта, необходимо продумать и создать проект будущего сооружения. Для того чтобы создать качественный чертёж, нужно:
выбрать место, где будет устанавливаться навес;
измерить площадь, и просчитать каркас;
определиться, из какого материала будет сооружён скелет: из дерева или металла;
выбрать тип поликарбоната;
составить чертёж.
Чертёж можно придумать свой или взять уже готовый в открытых источниках.
В открытых источниках можно найти огромное количество готовых проектов
Учёт продольного и поперечного шага конструкции — немаловажный момент создания подробного чертежа. Продольные несущие опоры должны иметь шаг не больше 70 см, а поперечные рассчитываются в зависимости от того, какую толщину имеет лист поликарбоната. Для материала толщиной в 8–18 мм шаг делается не более 1 м. Если лист поликарбоната имеет толщину до 8 мм, то шаг уменьшается до 70 см.
Какие инструменты нужно использовать
Помимо подготовки материала, необходимо заранее позаботиться и о наличии всех необходимых инструментов:
ножовки;
шуруповёрта;
перфоратора;
строительного уровня и рулетки;
аппарата для сварки.
Таблица: разновидности навесов из поликарбоната
Функция
Описание
«Автонавес»
Защищает автомобиль от негативного воздействия окружающей среды. Он может иметь абсолютно любую форму: дугообразную, арочную, многоугольную или классическую прямую.
Навес, укрывающий бассейн
Под ним можно спрятаться от палящего солнца, чем легко предотвратить тепловой удар. Навес создаст тень, и вода в бассейне не начнёт цвести. Грязь и листва не будут попадать в водоём.
Навес над входом в дом
Используется для защиты входа в дом и примыкающей к нему территории (крыльца и веранды) от плохой погоды и жаркого солнца. Рекомендуется делать из матового поликарбоната.
Сооружение навеса над балконом
Является прекрасной альтернативой остеклению.
Конструирование навеса над террасой, патио
Навес из поликарбоната прекрасно защитит вас от дождя или палящего солнца.
Беседка, укрытая поликарбонатом
В такой беседке нужно аккуратно использовать мангал, ведь огонь может повредить поликарбонат.
Фотогалерея: разновидности навесов
Видео: как установить арочный навес над машиной на даче без специального оборудования
Пошаговая инструкция по монтажу каркаса
Соорудить подобную конструкцию можно своими руками, если следовать пошаговым инструкциям.
Подготовка площадки
После того как в наличии будет всё необходимое для строительства, можно приступать к подготовительным работам. В них входит расчистка территории, разметка. Для возведения большого навеса необходимо выкопать ямы глубиной в 60 см, куда будут устанавливаться опоры. Шаг между ними должен составлять 100–150 см. После этого можно начинать конструировать каркасную часть конструкции.
В выкопанные ямы устанавливаются строго вертикально закладные элементы. Их необходимо забетонировать. К ним впоследствии будут прикручиваться опорные столбы. Железный каркас собирается из металлического профиля, сечение которого равно 6Х6 или 10Х10 см в зависимости от нагрузки. Прогон можно сконструировать из профиля 4Х4 или 6Х6 см, а для создания обрешётки выбирают профиль ещё меньшего сечения (2Х2 см).
Если навес будет небольшого размера, и вы планируете расположить его только над крыльцом, то можно обойтись без опор и фундамента. Достаточно прикрепить каркас к стене здания при помощи анкеров.
Затем снимается верхний слой грунта (примерно 100–200 мм), и засыпается туда песчано-щебневая подушка, которую необходимо уплотнить.
Эксперты советуют около навеса сооружать дренажную систему для отвода воды.
После этого площадку можно забетонировать, уложить на неё тротуарную плитку или застелить газонную решётку. Первый вариант подойдёт для устойчивого грунта, который не подвержен смещению. Для него необходим арматурный каркас:
По периметру соорудите опалубку из дерева нужной высоты.
На подушку залейте ровный слой бетонного раствора в 50 мм.
Уложите арматурную сеть, и заполните оставшуюся поверхность бетоном. Стяжка должна иметь толщину как минимум 100 мм. Если строится навес для машины, то лучше подстраховаться, и увеличить этот показатель.
Когда бетонный раствор схватится (должно пройти минимум 2–3 суток), можете убрать опалубку. Полное застывание стяжки наступит примерно через месяц. После этого покрытие готово к эксплуатации.
Бетонная стяжка станет надёжным покрытием для неподвижных грунтов
Для нестабильного и подверженного вспучиванию грунта прекрасной альтернативой бетонному покрытию станет использование тротуарной плитки, брусчатки, клинкерного кирпича или натурального камня. Благодаря тому, что под навесом нет монолитного слоя, влага из почвы будет лучше испаряться, и основание не так сильно будет деформироваться. Плитку следует класть сразу на песчаную подушку. Никакие связующие смеси под неё укладывать не нужно. Её «прибивают» к подушке при помощи специального резинового молоточка, плотно прижимают к близлежащим частям настила. После того как вся плитка уложена, по ней необходимо пройтись трамбовочной машиной, и полить покрытую площадь водой.
Тротуарная плитка смотрится очень красиво
Положив по периметру бордюрные камни, плитка не станет расползаться.
Любители экологичных материалов, которые идеально вписываются в окружающую природную среду, часто останавливают свой выбор на газонной решётке.
Газонная решётка — один из самых идеальных вариантов покрытия
По другому её называют экопарковкой. Это очень жёсткая пластиковая решётка с большим количеством мелких ячеек. Через эти отверстия прорастает трава. Подобное покрытие довольно долговечно. Срок его службы может достигать 25 лет. Оно морозоустойчиво, способно отводить лишнюю воду, не нуждается в специальном уходе. Однако стоит такое покрытие недёшево.
Газонная решётка смотрится очень красиво и необычно
Как сделать каркас
Скелет конструкции можно соорудить из дерева или металла. Последний вариант отличается большей прочностью и долговечностью. Лучше всего элементы металлического каркаса фиксировать при помощи сварки. Для этого необходимы специальные навыки. Если таковых нет, то обратитесь за помощью к специалисту.
На рынке можно приобрести каркас в готовом виде. Он собирается на месте постройки при помощи болтов. Сварка для него не нужна, но и прочность такого сооружения будет хуже.
К уже поставленным закладным элементам необходимо прикрепить опоры, и соединить их между собой горизонтальными балками. Таким образом делается верхняя обвязка. Она нужна для придания большей жёсткости сооружению. Некоторые обвязывают опоры дополнительно внизу и посередине.
Металлический каркас станет долговечным вариантом сооружения навеса
Если навес большого размера сооружается у крыльца, то некоторые опоры монтируются в стену, а другие на опорные столбы.
Наверху навеса конструируется арка. Для создания гнутых металлических элементов используется трубогиб.
В конце готовый металлический каркас необходимо обработать антикоррозийным средством, и покрасить.
Подключив фантазию, можно соорудить оригинальную крышу
Крышу навеса необязательно делать в форме арки. Её можно сделать прямой, простой односкатной или двускатной. Однако арочная форма встречается чаще всего. Она имеет ряд достоинств. Одно из главных заключается в том, что на таком навесе не будут собираться осадки. Да и визуально такая форма смотрится весьма привлекательно.
Как можно закрепить листы поликарбоната
Следует ответственно отнестись ко всем монтажным работам. От этого напрямую зависит срок эксплуатации сооружения, и его надёжность. Наличие циркуляционной пилы, перфоратора, строительного ножа и шуруповёрта ускорят строительные работы.
Не стоит снимать защитную плёнку с поликарбоната. Перед монтажом рекомендуется заранее нарезать куски необходимых размеров (для этого нужно провести тщательный расчёт материала). Благодаря этому вы не повредите листы. Монтаж осуществляется защитной плёнкой наружу.
Для придания арочной формы лист сотового поликарбоната загибают вдоль воздушных каналов. Крепят его к каркасу при помощи нержавеющих болтов или саморезов, которые следует располагать на расстоянии 300–400 мм друг от друга. Использование специальных термошайб для сотового поликарбоната, диаметр которых равен 3 см, надёжно зафиксирует панели. Их основание из силикона отлично загерметизирует соединение.
Пластик от перепадов температуры имеет свойство расширяться. Именно по этой причине диаметр дыр, которое необходимо просверлить под термошайбу заранее, рекомендуется делать на несколько миллиметров больше диаметра самого крепежа. Места отверстий должны быть там, где находятся воздушные каналы сотового поликарбоната. Это убережёт материал от повреждений. Не пережимайте метизы во время фиксации листа к каркасу, чтобы он не лопнул.
Если крепление пережать, то лист может быть испорчен
Для фиксации листов друг с другом используются алюминиевые или пластиковые «П”-образные профили. Перед тем как их соединить, с торцов поликарбоната необходимо удалить защитную плёнку, отступив 5 см. На край листа надевается профиль минимум на 2 см. Стыковать их рекомендуется с зазором в 5 мм для того, чтобы материал имел возможность расширяться от температурных перепадов не ломаясь.
Открытые торцы поликарбоната необходимо загерметизировать алюминиевой лентой. Она не даст влаге и насекомым проникнуть внутрь конструкции. А перфорированная лента крепится снизу. Из-за неё не будет проникать пыль, а конденсат будет беспрепятственно выходить.
Чтобы лучше защитить поликарбонатный навес, места стыков листов обработайте при помощи специального герметика, в составе которого нет акрила.
Видео: устройство навеса из поликарбоната на придомовой территории
Особенности навеса над бассейном
Открытый бассейн нуждается в защите. С этой функцией неплохо справляется навес из поликарбоната.
Навесы, устанавливаемые над бассейном, могут быть капитальными, раздвижными и временными. Первый вариант обеспечивает надёжную защиту от ультрафиолетовых лучей и радиации. Второй тип представляет собой колпак, оснащённый поликарбонатными подвижными секциями. Последний вариант чаще всего пригоден для дачного бассейна, который используется только в тёплое время года.
Поликарбонат можно считать практически идеальным материалом для строительства навеса над подобным сооружением приусадебного участка. Он лёгкий, стойко переносит воздействие окружающей среды, прекрасно пропускает свет.
Раздвижные навесы смотрятся очень оригинально
Навес для бассейна может иметь разнообразную форму. Всё зависит от умений, финансовых возможностей и фантазии хозяина. Его можно сделать полностью закрытым или соорудить только крышу. Оригинально смотрится навес в форме арки, которая состоит из большого числа выдвижных частей, расположенных вокруг бассейна.
Видео: как пристроить козырёк над крыльцом частного дома своими руками
Разместил Владимир Молотилов
Дата: 9 марта 2017
Современный приусадебный участок, неважно, относится он к коттеджу или простому дачному домику, трудно представить без навеса, например, над машиной хозяина. Эта конструкция нынче выполняет не только практичную функцию, но и эстетичную. При этом самым распространённым материалом, используемым для навесов, является поликарбонат. Изготовить из него конструкцию можно своими руками.
2 Подготовительные работы: какой толщины материал использовать 2.1 Как выбрать размер конструкции: составление чертежа
2.2 Как сделать расчёт материала
2.3 Необходимые инструменты
3 Пошаговая инструкция по устройству навеса из поликарбоната
3.1 Как правильно пристроить навес к частному дому над крыльцом
3.2 Монтаж арочного навеса вокруг бассейна на даче
4 Видео: навес из поликарбоната для машины своими руками
Выбор схемы сборки
Наиболее распространенное устройство навеса из дерева
Идеальная конструкция навеса из дерева должна отличаться следующими качествами:
простота сборки своими руками с применением простого инструмента; невысокая цена строительного материала; неплохой внешний вид, несмотря на простоту устройства; прочность и устойчивость, чтобы навес не унесло первым же порывом сильного ветра; долговечность.
Разновидности легких деревянных пергол в таблице.
Тип перголы в соответствии с расположением
Конструкционные особенности
Эксплуатационные особенности
Пристенные модификации
Козырек, который одной стороной навешивается на стену дома или другой постройки
Высокая устойчивость к механическим нагрузкам за счет прочности несущей стены
Отдельно стоящие модификации
Обособленно расположенные конструкции, не прилегающие к тем или иным постройкам
Меньшая устойчивость к механическим нагрузкам, так как они приходятся только на деревянные опоры
Схема перголы, которую вы сможете собрать своими руками
Все нижеприведённые схемы и чертежи в полной мере будут отвечать перечисленным требованиям. И разумеется, каждую предложенную в этой статье конструкцию вы сможете собрать своими руками, используя инструмент, который наверняка найдёте в домашней мастерской.
Но вот такое качество навеса как долговечность, во многом зависит не от качества сборки, а от того, насколько правильно подобраны и подготовлены строительные материалы. Остановимся на этом моменте подробнее.
Выбор и подготовка строительных материалов
Пристройка навеса к деревянному дому
Самостоятельное строительство навесов из дерева начинается с заготовки пиломатериалов. Древесина — материал с множеством характерных преимуществ, среди которых простота механической обработки доступная цена, малый вес и т.д.
Но, наряду с перечисленными достоинствами, есть один существенный недостаток, а именно, малая прочность и недостаточная устойчивость пиломатериалов к негативному воздействию факторов внешней среды.
Поэтому, заготавливая материалы, стараемся приобретать брус и обрезную доску из тех пород дерева, которые отличаются высокой плотностью. Как правило, к этой категории относятся пиломатериалы, изготовленные из дуба, бука и лиственницы.
В действительности, большая часть пиломатериалов, реализуемых на рынке, изготавливается из сосны или ели. Несмотря на то, что такое дерево не любит влаги и температурных перепадов, после соответствующей подготовки, приобретенные вами пиломатериалы будут на порядок прочнее и долговечнее.
На фото обработка пиломатериалов антисептиком
Инструкция подготовки пиломатериалов следующая:
Сушим пиломатериалы в тени в течении недели, ведь неизвестно, как и в каких условиях их хранили на складе. Зачищаем поверхность древесины шлифовальной машинкой или просто вручную куском наждачки. Наносим на поверхность пропитки глубокого проникновения укрепляющего и бактерицидного действия. Даем древесине просохнуть, после чего ее можно использовать по назначению.
Совет: На месте непосредственного контакта пиломатериалов с грунтом или с металлическими деталями, древесину целесообразно покрыть несколькими слоями битумной мастики с перерывом на высыхание каждого предыдущего слоя.
Сборка пристенной перголы
Схема, по которой будет вестись сборка
На приведенной схеме изображена наиболее простая в монтаже конструкция, которая состоит из следующих элементов:
стропила; крепежные метизы, изготовленные из оцинкованной стали; опоры из бруса; поперечная балка, удерживающая стропила.
В качестве кровельных материалов можно применить металлический шифер, но его вес скажется существенной нагрузкой на легкую деревянную конструкцию. Поэтому в качестве кровельных материалов будем использовать легкий, прочный и недорогой сотовый поликарбонат.
Инструкция сборки следующая:
Заготавливаем 3 опоры из деревянного бруса с сечением 10х10 см длиной 2,8 метра, с тем расчетом, что полметра опоры уйдет котлованы. Размечаем на подходящем отдалении от стены места, где будут располагаться опоры.
Бурение котлованов под деревянные опоры
Ручным буром роем ямы на глубину 60 см. На дно ям засыпаем среднеразмерный щебень с толщиной слоя в 10 см. Брус на полметра от торца покрываем битумной мастикой для дерева. После высыхания мастики, опоры устанавливаем в ямы и при этом позиционируем их строго вертикально.
Крепёжные метизы для соединения деревянных деталей
С помощью Г-образных крепежных метизов монтируем на опорах поперечную балку на которой будут фиксироваться стропила. Стропила крепим на поперечной балке вполдерева, применяя аналогичные крепежные метизы. С обратной стороны балки торцами, с помощью все тех же метизов, крепим к стене. Шаг между стропилами должен составлять не более 0,6 метра.
Монтаж поликарбоната на навес над крыльцом из дерева
Листы поликарбоната крепим саморезами, которые вкручиваем в ребро стропил.
Важно: Саморезы вкручиваем так, чтобы между их шляпками и кровельным покрытием оставался зазор в 1 мм. Это необходимо для компенсации тепловых расширений. Если компенсационный зазор не оставить кровельный материал треснет.
После того как пристенный навес собран, не забываем его окрасить или покрыть столярным лаком. В этом случае сооружение продемонстрирует более продолжительный эксплуатационный ресурс.
Сборка отдельно стоящего навеса
Схема, где 1 – стропила, 2 – поперечные балки, 3 – опорные столбы, 4 – котлован для опор
Инструкция сборки отдельно стоящей перголы во многом сходна с инструкцией монтажа пристенной модификации. Но, в данном случае, вместо крепления к стене дома будет применен еще один ряд опор.
В качестве строительных материалов будем использовать брус с сечением 10х10 см и обрезную доску шириной 25 см и толщиной 3 см. Длина бруса и обрезной доски зависит от того какие размеры навеса вам подходят.
Рекомендуем: Как сделать реечный потолок в ванной комнате своими руками — объясняем обстоятельно
Разрезая брус на опоры не забываем о том, что один ряд опор должен быть выше другого. Это делается для того чтобы получилась односкатная кровля. Наклон крыши делаем в ту сторону, где поток воды не принесёт вреда.
Более сложной в сборке конструкцией является навес с двускатной крышей. В этом случае все те же опоры устанавливаются в грунте, но стропильная система делается с торцами в виде треугольника.
В качестве кровельного материала можно применить фанерный лист, поверх которого укладывается битумная черепица. Можно применить поликарбонат, но в таком случае на участке соприкосновения двух листов образуется щель. Чтобы прикрыть этот зазор, крепим гнутую жестяную полосу.
Важно: Если делаем навес для мангала своими руками из дерева , в качестве кровельного материала используем профнастил, так как поликарбонат от высокой температуры потрескается.
Навес для автомобиля своими руками: пошаговое возведение
Чтобы построить эту конструкцию для авто без ошибок, выбирают подходящее место. Подробно данный вопрос изучен выше. Следует только подчеркнуть, что новое сооружение не должно ухудшить функциональность имеющихся объектов: дома, гаража, беседки. Его создают в едином стилевом оформлении.
Если навес – пристроенный к дому, отдельно изучают стыковые соединения. Необходимо исключить возможность взаимного негативного влияния при движении опор из-за высокого уровня грунтовых вод, в сильные морозы. В самых сложных ситуациях сооружение устанавливают на свайно-винтовом фундаменте.
Чтобы выяснить, как можно недорого сделать надежную опору, пригодится геологическое исследование. Для этого перед началом строительства делают несколько шурфов в предполагаемых местах установки столбов для навеса. Такая проверка обязательна при значительном весе пристройки. Если фундамент под столбы получается слишком дорогим, пробуют найти подходящее место установки навеса для машины во дворе, или в саду.
Несколько вариантов бетонирования столбов. Металлическую опору можно погружать в раствор, либо устанавливать в нем при заливке соответствующие закладные детали
Если естественного освещения недостаточно, придется устанавливать соответствующие приборы. Они должны быть рассчитаны на эксплуатацию вне помещений. Светильники, соответствующие стандарту IP54 и выше хорошо защищены от влаги.
Для экономии электроэнергии применяют светодиоды. Такие лампы способны функционировать бесперебойно в сложных условиях на протяжении нескольких лет.
Дачный навес под машину возле дома пригодится для мелкого ремонта, замены масла и других расходных жидкостей, очистки салона и мойки. Для подключения инструментов с электроприводом здесь можно поставить розетку. Следует выяснить, как установить в соответствии с действующими нормами безопасности ее и другие приборы, проводку.
Односкатный и двускатный навес надо дополнить соответствующим дренажным контуром. Надо уточнить, как правильно подключить его к общей системе канализации.
эскизы с размерами;
списки материалов, инструментов;
важные технологические заметки.
Для определения границ кровли, надо взять соответствующие параметры машины и увеличить границы во всех направлениях на 0,8-1,25 м. Опоры устанавливают так, чтобы они не создавали препятствий при маневрировании и высадке пассажиров.
На основе данных проектной документации покупают необходимые комплектующие детали.
Площадку на садовом участке надо подготовить с учетом веса транспортного средства, интенсивности пользования парковкой. В любом случае убирают грунт на глубину от 15 см и более. Из щебня, гравия, песка создают подушку, трамбуют соответствующий слой для получения однородной структуры.
С учетом особенностей выбранной технологии сооружают ленточный, столбчатый, или плитный фундамент.
Для тяжелой техники – создают площадку из армированного бетона.
После полного застывания строительных смесей приступают к монтажным операциям. Сначала устанавливают каркас из металлических или деревянных элементов. На нем закрепляют кровлю, элементы декора, светильники, другое оборудование.
К сведению! Прокладку инженерных сетей можно разделить на несколько этапов. Некоторые каналы, например, можно создать при выравнивании площадки, в процессе заливки фундамента.
На следующих фото приведены дополнительные полезные советы и рекомендации.
Сварить и окрасить отдельные части удобнее в условиях стационарной мастерской. Непосредственно на объекте достаточно будет выполнить только монтажные операции
Из баннера, или тента для грузовика можно сделать разные полезные приспособления. В частности – навес для машины
Из ткани получится неплохое защитное средство от солнца и дождя
Следует отметить, что из подручных материалов сложно создать долговечное, надежное сооружение. Следует отдать предпочтение тщательно проработанному проекту, либо приобрести готовый комплект соответствующего назначения.
Навесы, пристроенные к дому. Фото-примеры конструкций из различных материалов и советы по монтажу своими руками в отдельной публикации нашего портала.
Разновидности навесов
Виды навесов бывают разные и делят их либо по месту расположения, либо по форме или по материалам из которых они изготовлены.
Форма навеса зависит от фантазии строителя и нужд. Прямые, гнутые или наклонные — можно выбирать любой, главное чтобы было красиво и функционально.
Давайте рассмотрим ситуацию с навесами на примере. Мы являемся хозяевами дома недалеко от города и решили обустроить территорию. Навес можно строить из различных материалов, будь то кирпич, дерево, поликарбонат или смешанные.
Мы решили сделать для пригородного дома деревянный навес. Можно строить из любого дерева, но лучше всего с этим делом справится сосна. Брус из нее не дорогой, а прослужит она намного дольше других пород.
Вот мы закупили материалы и задумались о форме навеса. Фото деревянного навеса в интернете очень много, можно выбрать несколько видов и скомпоновать свой по индивидуальному плану. Чертим на бумаге план и приступаем к его реализации.
Для начала мы должны подготовить скважины для установки столбов. Глубина установки не должна быть менее 500 мм, но и глубже копать не надо, так как уменьшится высота постройки. Перед установкой столбов потребуется их обработка от воздействия влаги и других отрицательных факторов.
Укреплять столбы можно цементным раствором или щебенкой, но лучше скомбинировать. Расстояние между столбами около метра. При установке нужно сверять диагонали и уровни, чтобы наша конструкция не покосилась или не была кривой. Когда столбы установили, нужно дать время смеси закрепиться.
Лучше всего эти работы выполнять летом, чтобы не было излишней влаги в почве. Стройте подальше от септика, чтобы не было неприятных запахов и следите за отсутствием подземных коммуникаций.
Если мы строим из дерева пристроенный навес к дому, то столбы надо ставить только по трем сторонам. Стропила от столбов пойдут к стене дома, где и будут крепиться. Если в стене дома уже есть специальные вставки из кирпича, то нам очень повезло и нам удастся положить стропила на них.
Если вставки отсутствуют, то крепим стропила к стене дома металлическими уголками, желательно со всех четырех сторон для прочности. Не забываем делать небольшой уклон, чтобы во время дождя вода скатывалась с навеса, а не оставалась на его крыше.
После выполнения обрешетки крыши, выбираем материал для покрытия. Самый бюджетный это поликарбонат, но можно покрыть и черепицей и шифером. Плюсом поликарбоната является его легкость и бюджетная цена. Крепиться он к обрешетке саморезами с потаем.
Не стоит забывать что края должны выходить менее чем за 15 сантиметров от наших столбов. Вот и наш навес в черновом варианте готов. Теперь приступим к чистовой отделке.
Стальной каркас
Металл – универсальный конструкционный материал, который подходит и для возведения укрытия для автомобиля. Все элементы между собой скрепляют при помощи сварки, формируя прочный устойчивый каркас. Однако в ряде случаев возможна сборка резьбовыми соединениями. Такая конструкция выдерживает меньшие нагрузки, но получается разборная, что позволяет перевозить её на другое место. Кроме того, изготовить каркас можно в гараже или мастерской, а на даче только собрать. К сведению! Все металлические поверхности нужно защищать от воздействия атмосферы. Сталь покрывают несколькими слоями грунтовки и краски, чтобы предотвратить коррозию.
Для работы с металлом понадобятся соответствующие инструменты: болгарка, сварочный аппарат и шуруповёрт. Как и в случае с деревообрабатывающим оборудованием, их можно взять в аренду. Ход строительства:
Под опорные столбы делают лунки глубиной не меньше 1 м. Дно ям засыпают песком слоем 5 см для предотвращения грунтовой коррозии металла.
В лунки опускают столбы и бетонируют. Контролируют положение опор в вертикальной плоскости с помощью уровня или отвеса.
В верхней части столбы обвязывают монолитным поясом, на который крепят стропила.
В зависимости от типа кровли делают решетчатый или линейный каркас с равным шагом для её крепления.
Зачищают поверхность металла от ржавчины, окалины и покрывают защитными составами.
Монтируют кровельный материал.
Выбираем тип фундамента
Оптимальным вариантом будет столбчатый фундамент, он экономичен. Если материалом для него будет дерево, то предварительно необходимо обработать его специальными антисептическими составами, чтобы предотвратить гниение и грибки.
Стулья фундамента устанавливают в предварительно выкопанные траншеи строго вертикально. Для более устойчивого положения их можно поставить на плиту из бетона.
Если столбы фиксируются бетоном, то устанавливать их надо на этапе заливания бетона в траншею. Это значительно повысит прочностные характеристики фундамента. Далее засыпаем в траншеи песок.
Крепим опоры при помощи специальной крестовины из дерева. Устанавливаем стулья на расстоянии 1,5 м между ними.
Обратите внимание!
Как построить печь из кирпича своими руками: чертежи, инструкции, примеры + 86 фотоКак строится баня из бруса своими руками: 83 фото и инструкции по постройкеЛандшафтный дизайн дачного участка своими руками: советы по созданию и зонированию + 70 фото Столбчатый фундамент непременно возводят в каждом углу сооружения и местах соединения перегородок. Количество фундаментных столбов зависит от размеров навеса и от предполагаемой нагрузки.
Особо внимательно нужно устанавливать вертикальные столбы. Для этого применяют опоры сечением 0,15*0,2 м. Они должны быть тщательно закреплены.
Вертикальные стойки ставят в ямы глубиной не менее 80 см, засыпают слоями песка и гравия толщиной 5 см. Опорные столбы устанавливаем строго вертикально. Для их фиксации можно использовать камни и дополнительные опорные конструкции.
После монтажа стоек заливаем в ямы бетон. Далее укладываем брёвна ограждающей конструкции.
Каркас может быть выполнен из ферм. После завершения такого каркаса, его устанавливают на площадку из деревянных щитов, для этого панели оборудуют штырями.
Кровля навеса может быть как в виде тента из плотной ткани, так и из дерева. Для деревянной кровли необходимо сделать стропила и обрешётку.
Обратите внимание!
Колодец своими руками: от выкапывания до декорирования. 60 фото, чертежи и инструкцииЛавочка своими руками: строим деревянные шедевры согласно инструкции + 50 фотоДекоративная ветряная мельница для сада своими руками: 52 фото креативных примеров украшения
Укладываем кровельное покрытие. В его качестве может выступать сталь, асбестоцемент, черепица из глины или металла, поликарбонат.
Навес – это прекрасное решение для любой дачи. Надеемся, что данная статья поможет вам в его строительстве. Удачи!
Проектирование
Планирование и разработка проекта – обязательная часть строительства. На этом этапе определяют площадку, на которой будет располагаться укрытие, его размеры, конструкционные материалы и их количество. Составление рабочих чертежей позволит более точно рассчитать ветровые нагрузки и воздействие снежных масс, скопившихся на крыше, что особо актуально для сборного самодельного навеса. Запаса прочности должно хватать даже при совпадении всех негативных факторов.
Место под установку укрытия выбирают с учётом доступности. В стеснённых условиях частного сектора, если навес размещён в глубине двора, парковаться или выезжать может быть затруднительно. Целесообразно конструкцию возвести перед домом, сразу за въездными воротами. В этом случае заезжать под крышу нужно будет по прямой без лишних вращений рулевого колеса. К сведению! Когда строительство планируют в глубине двора, стоит предусмотреть площадку для совершения манёвров, чтобы неопытные водители, если понадобится, могли развернуться.
Параметры укрытия зависят от размеров автомобиля, а также количества машин, которые планируют размещать под крышей. Расстояние между опорами владелец определяет сам исходя из строительного бюджета, свободной площади, конструкционных материалов. В общем случае к размерам авто прибавляют 1 м. Этого расстояния хватит, чтобы без проблем парковаться, а осадки в виде дождя или снега не попадали на машину.
Когда навес строят для нескольких автомобилей длину и ширину рассчитывают отдельно. Первый параметр определяют по габаритам самой большой машины. Чтобы рассчитать ширину, нужно знать, сколько автомобилей будут парковать под крышей. Расчёт ведут исходя из того, что между боковыми зеркалами, как и до опорных столбов, должно оставаться не меньше 50 см. Высоту навеса для автомобиля делают примерно 2,5 м. Этого хватит, чтобы туда заехал внедорожник с нагруженным багажником, а косой дождь не попадал на машину.
Материалы для навеса
Чтобы выполнить качественный и долговечный навес для автомобиля из дерева своими руками требуется основательно подготовиться. Для начала стоит понять, из каких частей состоит конструкция, обычно в нее входят каркас и кровля. Наиболее ответственным считается каркас, поэтому он должен быть выполнен из прочных материалов. Каркас для навеса автомобиля моет выполняться из следующих вариантов материала:
Рекомендуем: Тёплый пол под линолеум
Дерево. Этот материал считается самым доступным и практичным. Он легко поддается обработке, не требует применения специальных инструментов для резки и соединений. Но все-таки по сравнению с другими видами основ, древесина не долговечна. Материал со временем трескается, портится, гниет, покрывается грибком. И чтобы увеличить срок службы необходимо применять особый уход. Дополнительно поверхность дерева рекомендуется обрабатывать пропитками, лаками, защитными красками; Стальная профильная труба. Для того чтобы выполнить навес для авто своими руками из металла требуется сварочный аппарат. Но готовая конструкция сможет прослужить несколько десятков лет. Однако у стальной профильной трубы имеются негативные стороны – под кровлю широких навесов требуется создание криволинейных ферм. Если этого не сделать вся конструкция может обрушиться под тяжестью снега; Комбинированные варианты. Зачастую при сооружении навеса для автомобиля применяется сразу два вида материала. Красиво и стильно выглядят сооружения со стальным каркасом и обшивкой из деревянной рейки. Они сочетают в себе долговечность и стильный дизайн.
Вторая часть навеса для авто – это кровля. Ее можно выполнить из профильного листа или поликарбонатного материала. Оба материала обладают хорошими прочностными характеристиками, долговечностью и красивым внешним видом. Навесы из поликарбоната для машины будут смотреться более воздушными и эстетичности.
Для местностей, где часто выпадает крупный град, рекомендуется использовать более дорогие сорта поликарбоната, которые имеют защитную пленку.
Металл
Каркас делают кованым или сварным из металлических профилей. Для постройки понадобится сварное оборудование и определенный опыт, в противном случае это лучше доверить профессионалам.
Минус металлического сооружения в том, что оно подвергается коррозии, а значит, требуется дополнительная защита от влажности.
Теперь, когда вы знаете о видах навесов, пришло время узнать как сделать навес для машины своими руками из поликарбоната во дворе частного дома. Сделать это проще, чем может показаться на первый взгляд. Все, что от вас требуется – внимательно следовать инструкции:
подобрать необходимые инструменты;
выбрать место на участке;
подготовить проект и чертеж;
заложить фундамент;
установить каркас;
уложить кровлю;
уложить пол.
Рассмотрим каждый из этапов по отдельности.
Анкера Профтруба Бетон Гравий Уголок Сотовый поликарбонат Винты с термошайбами Арматура Оцинкованная сталь Песок Сварочный аппарат Шуруповерт Ведро Перчатки Удлинитель Лопата Болгарка Кельма Дрель Молоток Верёвка и колышки Ключи для винтов
При выборе места на участке обратите внимание на расположение самой территории. Для низинных территорий ставить деревянные постройки крайне не рекомендуется – они не простоят долго из-за влажности. Также нужно понимать, что если вы хотели бы установить конструкцию из кирпича, то фундамент для него необходим более обстоятельный, а потому и место стоит выбирать более ровное и желательно без наличия близко залегающих грунтовых вод.
Строительство навеса для машины на дачу своими руками требует составления проекта – это следующий этап, и, надо сказать, он не менее важен. Чтобы самому сделать работу, вы должны максимально четко представлять, каких размеров будет постройка (высота, ширина, длина), какую кровлю вы выбираете и каким образом будете ее использовать. Если для себя вы нашли ответы на все эти вопросы, следует разрабатывать чертеж навеса.
Предлагаем ознакомиться Нормы строительства на дачном участке: нормы застройки, санитарные нормы для дачных участков
#
Описание
1
Поликарбонат
2
Обрешетка
3
Кровельная ферма
4
Связная ферма
5
Стойка
Хороший чертеж под навес для автомобиля своими руками должен содержать в себе несколько проекций. Зарисуйте одну короткую сторону, одну длинную сторону, один вид сверху. В случае, если вы предпочитаете неровность и асимметрию – необходимо указать и это. Занесите размеры, отметьте узлы креплений, оптимальную ширину и высоту (с учетом параметров вашего авто). Чем больше информации вы отобразите на проекте навеса для машины, тем проще будет вам строить в дальнейшем.
Предлагаем ознакомиться с интерактивной формой стандартных размеров разных типов навесов из поликарбоната для авто. А также прилагаем проект-чертеж арочного навеса. (Габариты могут отличаться в зависимости от конкретно вашего плана).
Проект-чертеж арочного навеса
#
Описание
1
Сотовый поликарбонат
2
Обрешетка 40×40
3
Пояса ферм 40х40
4
Ферма арочная
5
Стойка 80х80
6
Опорная пластина 200х200
7
Пояса ферм 30х30
8
Ферма боковая
9
Стойка 80х80
10
Опорная пластина 200х200
Фундамент
Постройка фундамента для автомобильного навеса из поликарбоната своими руками подразумевает пошаговый порядок действий.
Выкопать ямы 70-100 см в глубину и 35-40 см в ширину по количеству опор. Предварительно сделать разметку, дабы не ошибиться с местоположением будущих опор.
На дно ямок уложить гидроизоляционный материал.
Поместить в ямки арматурный каркас 16 мм так, чтобы его крайняя верхняя часть была на уровне земли.
Крепление арматуры 16 мм
Засыпаете щебень с песком и заливаете бетонной смесью слоями, постепенно уплотняя каждый слой. Срок застывания – 3 дня.
Вырезаете из оцинкованной стали 10 мм закладную для фундамента и привариваете её к арматуре после застывания бетона.
Просверлить отверстия в закладной для анкеров своими руками (приблизительно 50 мм, в зависимости от анкера). Очистить отверстие от пыли и кусков бетона.
В подготовленное отверстие забивать анкер М12х150 легкими ударами молотка, после закрутить гайку ключом.
Крепление анкеров
Привариваем опоры к закладной под углом 90 градусов.
К закладной и опорным столбам необходимо приварить 4 косынки, вырезанные из оцинкованной стали 10 мм. Это делается для большей устойчивости.
Устройство фундамента для навеса
#
Описание
1
Столб
2
Косынки
3
Закладная 10мм
4
Арматурный каркас 16мм
5
Бетон с щебнем
Каркас
Проведите расчеты для высоты, ширины и угла наклона арочной фермы. Также рассчитайте параметры исходя из предполагаемого уровня нагрузок. Необходимо помнить, что арочные конструкции, в свою очередь, делятся на: круглая шатровая полигональная
Используем пояса ферм (верхний и нижний) 40х40 мм, раскосы 20х20 мм, стойки 80х80 мм.
Заложите шаг между узлами, а также количество пролетов. Чем меньше шаг – тем выше прочность кровли, но больше вес. Чем больше вес, тем толще должны быть профильные трубы и прочность фундамента. Рекомендуем шаг для ферм не более 100-140 см для больших размеров и 40-60 см для небольших. Однако не стоит забывать, что тут все зависит от числа пролетов.
Каркас фермы полусферы
После проведения замеров необходимо определить способ монтажа арочной фермы и каркаса навеса для автомобиля: на земле, или сразу на объекте – в зависимости от габаритов.
Для получения точных данных лучшим советом будет воспользоваться инженерным калькулятором или компьютерным алгоритмом. Также можете отталкиваться от показателей СНиП П-23-81.
В случае, если ваша арка еще не целостная, а состоит из 2 или 3 частей, можно воспользоваться болтами М12х35 для соединения (либо сварить).
Арочные фермы крепите к стойкам с помощью сварочного аппарата либо болтами М12х110. В одиночку данную операцию не проделать, поэтому попросите кого-то о помощи. Воспользуйтесь уровнем и рулеткой дабы проверить правильность этой части каркаса.
Направляющие крепятся к верхним частям арок. Вы можете также воспользоваться сварочным аппаратом, либо болтами М10х55.
Обработайте поверхность антикаррозийным составом и переходите к монтажу кровли из поликарбоната.
Кровля
Выбираем тип профиля для сотового поликарбоната. Чтобы выбрать правильно, необходимо ознакомиться с параметрами ребрами жесткости. Данные приведены в таблице ниже. Рекомендуем для арочного навеса выбрать материал с толщиной 8 мм и радиусом изгиба 1400 мм.
Тип конструкции
Картинка
Толщина панели, мм
Расстояние между ребрами жесткости, мм
Вес
Минимальный радиус изгиба, мм
Однокамерная
4
5,7
800
700
6
1300
1050
8
11
1500
1400
10
1700
1750
Двухкамерная
16
20
2700
2700
Усиленная
10
16
1700
1750
16
2700
2800
Важным моментом является то, что для разных конструкций навесов подходит разный поликарбонат. Посмотреть на тип кровли навеса в зависимости от толщины панели можно ниже. Козырек 6 мм Арочный 8 мм Наклонный 10 мм Горизонтальный с уклоном 16 мм
Как правило, длина панелей 6 или 12 метров, а ребра жесткости расположены по длине листа. Используйте данные, чтобы рассчитать количество поликарбоната для кровли.
Нарезаем поликарбонат на отдельные прямые части большой длины с помощью болгарки. Для начала сделайте разметку где будем нарезать, только после приступайте к работе. Нарезать листы на 10-15 см длиннее дуги арки.
Разметка сотовой панели Начало резки листа Завершение резки поликарбоната После проделанной работы пришло время узнать как крепить поликарбонат к металлическому каркасу.
Для соединения листов потребуется специальный разъемный соединительный профиль. Приобретите его отдельно. Не забывайте, что нужно оставлять компрессионные зазоры, так как при изменении температур поликарбонат имеет свойство расширяться.
Разъемный соединительный профиль
#
Описание
1
Поликарбонат
2
Разъемный соединительный профиль
3
Профтруба 80х80 мм
4
Винт
5
Термошайба
Для непосредственного крепления используйте термошайбы (советуем подобрать по цвету к поликарбонату). Они крепятся специальными сверлами-коронками из расчета 6 шт на 1 квадратный метр. Для разной толщины материала потребуются термошайбы разной длины. Смотрите таблицу ниже.
Толщина сотового поликарбоната, мм
Минимальная длина самореза, ширина 4,8; мм
Минимальная длина самореза, ширина 5,5; мм
4
25
25
6
25
25
8
32
32
10
32
32
16
38
38
25
45
45
32
50
55
Первые отверстия сверлите не ближе, чем 45 мм от края листа, дабы слой не растрескался.
крепление поликарбоната к профильной трубе
#
Описание
1
Арка
2
Поликарбонат
3
Винт с термошайбой
4
Стяжка
5
Винт
6
Фиксатор
7
Термошайба
8
Стяжка
На торцы поликарбоната следует надеть торцевые профиля.
Финальный этап в строительстве навеса для машин из поликарбоната – укладка пола. Обратите внимание: декоративная составляющая здесь будет уходить на задний план, потому как важно, чтобы по полу можно было проехать на автомобиле – следовательно, материал должен выдерживать серьезные весовые нагрузки.
Односкатный из профтрубы
Идеальным вариантом будет каменный или просто бетонный пол. Для его установки вам необходимо выкопать яму глубиной до 40 см, засыпать ее песком и щебнем, после чего залить бетонной смесью. Чтобы получившийся участок просох равномерно, используйте старую ветошь, чтобы накрыть бетон.
Предлагаем ознакомиться Сделать каркас для навеса из поликарбоната
Эксплуатация
Сделать навес для автомобиля из поликарбоната своими руками еще не все, некоторые хлопоты все же останутся. Деревянные конструкции будут требовать обработки древесины и покраски. Металлические необходимо покрывать раствором от ржавчины. Конструкции из пластика могут продырявиться со временем – необходимо их либо заменять, либо латать. Как сделать процесс обслуживания более эффективным – зависит от конкретного типа навеса.
Вывод
Легкий быстросборный деревянный навес является неотъемлемым атрибутом загородного дома или дачи. И это неудивительно, так как простое в сборке сооружение при необходимости послужит гаражом, беседкой или террасой.
Теперь, когда вы знаете как своими руками собирать перголу, можно приобрести все необходимые материалы и приступить к работе. Чтобы монтажные работы были успешными, рекомендуем посмотреть видео в этой статье.
Не пропустите самое важное:
Раз в неделю мы присылаем самый интересный материал, который вы еще не видели Нажимая на кнопку, вы даёте согласие на обработку своих персональных данных
Нас читают уже 32 500 человек. Присоединяйтесь к нам!
Временная конструкция
Сейчас можно купить мобильные укрытия для машины. Это компактные, складные конструкции, состоящие из металлического каркаса с тентовой крышей. Под таким навесом автомобиль на даче будет закрыт от попадания на него атмосферных осадков, а его лакокрасочное покрытие не будет выгорать на солнце. Мобильную конструкцию применяют также для выезда на природу.
Временный тентованный навес для автомобиля несложно изготовить самостоятельно. Для этого понадобятся облегчённые тонкостенные металлические трубы круглого или квадратного сечения. Элементы соединяют между собой болтами или шплинтами. Каркас устанавливают на опоры либо крепят к стене здания, фиксируя его растяжками. Сверху конструкцию обтягивают брезентом или плотной плёнкой. Зимой временный навес не применяют – он не сможет выдержать вес снега.
Изготовить автонавес своими руками на даче хозяин сможет даже без особых навыков. При правильном подходе и соблюдении всех требований безопасности и норм строительства он будет радовать владельца частного дома своим видом и защищать машину от непогоды.
Что представляет собой сигнализация Аллигатор и как выполнить ее настройку и установку
Как выбрать самый надежный кроссовер для бездорожья: рейтинг лучших вариантов
Что стоит дороже — подержанный или новый автомобиль?
Вход в дом
Обычно навес над крыльцом делается исключительно в целях комфорта. Он может строиться также из дерева и столбов, а может быть металлическим и просто крепиться к стене дома.
В некоторых случаях бюджетным вариантом является лист поликарбоната прикрепленный несколькими брусьями к стене. Но такой навес не долговечен и при сильных порывах ветра может быть разломан.
Обычно строиться навес совместно со ступеньками и нередко превращается в крыльцо дома.
Установка опор
На площадке вычерчивается периметр каркаса, все углы проверяются по уровню.
Расстояние между опорами должно быть не больше трех метров.
Есть несколько способов закрепления опор.
Можно вырыть лунки глубиной ниже точки промерзания грунта, установить туда опоры и забетонировать или забутовать.
Можно просто вкопать опоры, выставить их строго по уровню, а вместо бетонирования оснований, между основаниями приварить поперечины из этих же профилированных труб на высоте 30 см над землей. Такая конструкция также хорошо удержит навес, даже при сильных ветрах. Установленный каркас.
Если частично использовать опоры забора, то можно рассчитывать на экономию средств.
Виды навесов
Навесы различаются по применяемому материалу, предназначению и конструкции. У дома можно построить навес для защиты от солнца.
Оптимальный вариант для этого – открытая придомовая терраса. Такую конструкцию можно применить в качестве опорной стенки для ампельных растений.
Также подобное сооружение способствует сохранению внутри основного здания постоянного температурного режима. Пристроенный навес можно использовать и для машины.
Помимо пристроенных навесных конструкций имеются отдельно стоящие навесы.
Изготовление стационарного навеса
Многие часто задаются вопросом, как сделать навес из поликарбоната для машины с отдельно стоящей конструкцией? Конечно, не обязательно использовать поликарбонат, подойдет и шифер, металлическая кровля, дело совсем не в этом. Чтобы выполнить долговечную и прочную конструкцию важно заранее запастись необходимыми материалами.
Для изготовления небольшого навеса для одной машины будут нужны следующие расходные материалы:
три мешка цемента; песок; щебенка с мелкой структурой; опоры из дерева – 6 штук; доска с размерами 3х10х60 см – 15 штук; брус 5×15×60 см – 13 штук; кровельные материалы, подойдет поликарбонат, шифер, металлочерепица. Всего потребуется 18 кв.метров; болты с размерами 10х150 – 10 штук; саморезы для металлочерепицы – 160 штук; 500 грамм гвоздей.
Чтобы выполнить навес с двускатной крышей важно делать все правильно в соответствии со схемой. Чертежи в этом деле будут необходимы, они помогут рассчитать все элементы и позволят произвести разметку расположения всех важных частей сооружения.
Перед тем как сделать навесы из поликарбоната для машины своими руками, подготавливаются все необходимые пиломатериалы. Они обрабатываются антисептическими покрытиями, которые позволят их защитить от насекомых, плесени и грибкового поражения.
При помощи рулетки производится разметка длины и ширины постройки. Далее натягивается веревка или шнур, по которому будут устанавливаться опорные элементы. В каждом углу будущего навеса устанавливается по одному опорному столбику, также они размещаются вдоль стен через каждые 3 метра. Затем выкапываются отверстия в земле на глубину до половины метра.
Процесс возведения навеса
После этого выполняются следующие действия:
В отверстия в земле опускаются столбы. Важно убедиться в их равномерном углублении, для этого используется уровень или длинная доска. После того как крайние опорные элементы будут полностью выровнены можно приступать к установке промежуточных столбов. Необходимо обеспечить, чтобы на поверхности крыши не задерживались остатки от осадок, мусора. Для этого требуется сделать перепад высоты между левой и правой сторонами строения. Размер перепада должен быть не меньше 4,5 см. Чтобы опоры прочно стояли на своих местах они заливаются цементным раствором. Его готовят из щебня, цемента и песка в пропорции 4:2:1. Сверху стоек размещается брус с размерами 5х15х60 см. Расстояние между каждыми брусьями должно быть около 80 см. Поперек навеса также выкладываются брусья. В центре и по краю балки скрепляются при помощи досок 3×10×60 см и гвоздей. В конце устанавливается кровля. Она прикрепляется при помощи саморезов, а все лишнее срезается.
Обязательно нужно соорудить водосточную систему, через которую с крыши будет выходить вода от дождей и снега.
Для этого по периметру навеса устанавливаются отливы. По всей длине фиксируются специальные крепления для водосточных желобов, они прикручиваются саморезами. А затем в крепежи монтируются отливы.
Сооружение навесов для автомобилей является не простой задачей, но выполнимой. Главное все нужно заранее продумать и подготовить, правильно рассчитать. В этом деле помогут чертежи или схемы, которые можно сделать самому или использовать уже готовые варианты. Предварительные расчеты помогут приобрести необходимое количество материала, а также позволят все сделать, так как нужно.
Как работать с поликарбонатом
Работать с поликарбонатом несложно, но есть некоторые общие рекомендации, которых стоит придерживаться:
Навесы для участка дачи своими руками: как сделать навес
Сделать навес своими руками сможет даже начинающий строитель, тем более что эти постройки широко востребованы в частных домах и на дачах. Навесы защищают территорию и технику от осадков и прямого солнечного света, а также выполняют ряд дополнительных полезных функций. Эти постройки обязательно пригодятся и во время капитального строительства дома, и после того как все основные строения будут возведены. Какие бывают навесы?
Варианты конструкций и материалы
Существуют самые разные варианты конструкций, зачастую выбор ограничивается только размерами двора и доступностью материалов. Виды навесов бывают различные: это и козырек над крыльцом и входной дверью, и веранда для детской площадки или зоны отдыха, всевозможные садовые навесы, и временная крыша для строительного материала и инструмента, и защита автомобиля от снега и дождя, и многое другое. Изготовление навесов не должно вызвать больших сложностей, достаточно определиться с конструкцией и подобрать материалы.
Чаще у навесов нет своих стен или они не капитальные.
Чаще уличный навес примыкает к более основательным строениям, таким как стена гаража или дома.
Разными могут быть формы навесов. Соответственно этому конструкция может иметь разную форму крыши и разный угол ее наклона, но наиболее часто используется плоская крыша с небольшим уклоном.
ИЗ ПРИМЕНЯЕМЫХ МАТЕРИАЛОВ ДЛЯ КАРКАСА НАВЕСА ЛИДИРУЮТ ДЕРЕВО И МЕТАЛЛ.
В первом случае принято устанавливать столбы из цельных бревен или из брусьев, а во втором — либо металлические столбики, либо цельную металлическую конструкцию. Для кровли наиболее эффективен оцинкованный лист, профнастил или металлочерепица, но если постройка легкая, вполне подойдет поликарбонат. Навес для сада в целях дополнительной декорации оформляют растениями и самодельными элементами из подручных материалов.
Покрыть навес можно профнастилом, металлочерепицей или поликарбонатом.
Нужно разобраться в том, как построить навес на улице.
Но перед выяснением того, как правильно самому собирать конструкцию, необходимо выделить общие характеристики навесов:
Постройка должна быть простой, надежной и безопасной (в том числе в непогоду) для людей и техники.
Она должна максимально долго выполнять свои функции.
Желательна экономия в стоимости материалов без потери качества и функциональности.
Долговременные конструкции желательно вписать в общий дизайн участка.
Последние 2 пункта при монтаже навесов достаточно легко осуществимы за счет того, что вариантов этих построек большое количество. Подробнее о том, как сделать арочный навес, смотрите в этом видео:
Можно выбрать подходящую по дизайну конструкцию и определить для нее соответствующие функциям и финансам материалы. Останется лишь качественно сделать всю работу и с помощью этого достичь выполнения первых 2 пунктов, под которыми подразумевается надежная, безопасная и долговечная эксплуатация.
Начало строительства
Нередко встает вопрос, как сделать навес во дворе, например, для автомобиля. Место уже выбрано, материалы подготовлены.
Возведение постройки потребует следующих инструментов:
дисковая пила (лобзик) или ножовка для работы с досками и брусьями;
садовый бур или лопата для подготовки отверстий под столбы;
болгарка для работы с металлом;
бетономешалка (или гладкий лист железа для ручного замеса) для подготовки бетонной смеси;
шуруповерт (отвертки, ключи) для крепежа деревянных частей и кровли.
Подготовив инструмент, строим навес.
Размечаем место будущей постройки в границах двора. Перед началом возведения конструкции обычно возникает вопрос, как рассчитать навес.Если речь идет о защите автомобиля, то размеры постройки могут быть 6×3 м по периметру и около 2,5 — 3 м в высоту. По периметру в земле необходимо просверлить отверстия, их глубина составит 1,5 — 2 м. Главное, чтобы она была больше, чем глубина промерзания в данном регионе.
На дно в качестве подушки насыпается небольшой слой песка. О том, как сделать деревянный навес своими руками, смотрите в этом видео:
Начинаем строить навес следующим образом:
В отверстия вставляются брусья или металлические трубы, которые станут опорами для кровли. Их количество в данном случае составит 3 — 4 штуки с каждой длинной стороны; при необходимости поставить опоры с короткой стороны можно ограничиться 1 штукой. Если будут использоваться брусья, то их нижние концы необходимо предварительно обработать смолой или специальной мастикой, чтобы предотвратить гниение.
После того как все готово, вставленные опоры выравниваются по вертикали и по заданной высоте и заливаются бетоном, в раствор которого должен быть включен щебень или гравий.
Возведение крыши
Когда готов каркас для навеса, следующим этапом становится монтаж крыши.
Поверх опор необходимо проложить балки. Их толщина начинается обычно от 15 — 20 см, она будет зависеть от высоты опор и расстояния между ними. Балки крепятся к деревянным опорам гвоздями, к металлическим — болтами (в этом случае в них должны быть предусмотрены специальные отверстия). Верхние балки удобнее монтировать из дерева, хотя и необязательно (Рис. 2).
При необходимости брус можно проложить не только сверху, но и ниже, чтобы создать основу под стены и для укрепления всей постройки. В этом случае вместо бруса также может быть использован металл: те же металлические трубы небольшого диаметра либо металлический уголок.
Далее на балки ребром кладутся стропила (доски толщиной от 5 см) на расстоянии 0,5 — 0,75 м друг от друга.
На стропила поперек кладутся более тонкие доски, можно «черновые», которые будут выступать в роли обрешетки. Все скрепляется гвоздями.
Затем на обрешетку кладется, например, профлист, который крепится к ней кровельными саморезами.
Дополнительно можно смонтировать желобки и трубы для водоотвода.
Монтируя крышу, необходимо установить правильный минимальный угол ската, так как по весне снег становится мокрым и тяжелым и необходимо, чтобы, тая, он стекал. Подробнее смотрите процесс на видео:
При этом важно иметь в виду вес снега, который будет давить зимой на почти плоскую крышу, на которой, соответственно, его может быть больше, чем на кровле обычного дома с двускатной крышей.
Простые конструкции на примере дровницы
Некоторые типы навесов могут быть небольшими и иметь простую конструкцию. Среди них наиболее популярны такие варианты, как: садовые навесы, козырьки над крыльцом и над дровницей у стены дома.
В последнем случае стойки могут и не понадобиться, можно сразу монтировать сам козырек. В качестве стропил для навеса дровницы можно использовать выступающие стропила у крыши дома. А для крыльца можно соорудить легкий металлический каркас навеса и прикрепить его длинными болтами прямо к стене дома, заранее просверлив с помощью перфоратора отверстия. Затем можно покрыть этот каркас прозрачным поликарбонатом.
Пример навесов над дровами.
Вообще, уличные навесы желательно покрывать поликарбонатом, если, конечно, постройка небольшая и нагрузка на кровлю, соответственно, тоже. В этом случае навесы во дворе не затемнят пространство.
После того как все смонтировано, готовую конструкцию необходимо защитить. Для этого построенный наружный навес с деревянными или металлическими элементами необходимо покрыть специальным составом или хорошо прокрасить. Так сделанный своим руками навес не только станет красивым, но и будет служить долгие годы.
На сегодняшний день есть возможность выбрать и купить готовые заводские проекты навесов.
НЕКОТОРЫЕ БОЛЬШИЕ КОМПАНИИ ИДУТ ДАЛЬШЕ И ПРЕДОСТАВЛЯЮТ СВОИМ КЛИЕНТАМ, КРОМЕ ВСЕГО ПРОЧЕГО, УСЛУГУ СТРОИТЕЛЬСТВА НАВЕСОВ ПО ЭСКИЗАМ ЗАКАЗЧИКА.
Обычно это сборные металлические конструкции. Такие готовые и красивые навесы получаются дороже, но заметно экономят время. Понадобится лишь определиться, как установить опоры, а затем, используя чертеж навеса, останется собрать каркас и смонтировать кровлю. При этом часто в дополнение к товару предлагается бесплатная установка навесов силами специалистов.
Навесы заводского производства не менее удобны.
Есть еще один плюс, связанный с подобными проектами: их изучение поможет оценить различные типы конструкций и их практическую реализацию. Тогда ответ на вопрос о том, как сделать навес своими руками, станет окончательно ясным.
Как сделать навес своими руками?
Какие бывают навесы?
Навес — общее название для различных пристроек и самостоятельных строений. Конструкции навесов также различаются: двускатные и односкатные, многогранные и прямые. Какой выбрать — зависит только от эстетических предпочтений и срока службы. Поэтому важно определить перед постройкой, будет ли использоваться навес круглый год или только в летнее время. От поможет определить способ строительства и выбрать необходимые материалы.
Навесы делятся на две категории:
капитальные — долговечные постройки из прочных и износостойких материалов;
временные — сооружения, которые легко монтируются и снимаются по окончанию сезона.
Различаются навесы и по типу конструкции:
отдельно стоящие во дворе — используют в качестве хозпостроек, в качестве стоянки для машины или хранения дров. Их также можно приспособить под беседку;
пристроенные к дому — выполняют роль летней террасы. Обычно размещают с южной стороны для защиты от солнца. В качестве опоры используют деревянные брусья, металлические трубы или уголки.
Как сделать навес своими руками: пошаговая инструкция
Пристроенные к дому навесы, по сравнению с автономными, имеют ряд особенностей. Прежде всего, их высота ограничена свесом крыши дома. Также примыкание исключает арочную конструкцию кровли, которая сама очищается от снега. Ну и как правило, места на участке у дома не так много, поэтому приходится делать небольшой компактный навес.
Поскольку это мероприятие изначально подразумевает небольшой бюджет, остановимся на двух недорогих материалах: металлопрофиле и поликарбонате. Разберемся, как построить навес из труб своими руками.
Капитальный навес из профнастила
Профнастил — прекрасный материал для изготовления примыкающего к частному дому навеса. Он не пропускает свет на крыльцо и идеально подходит для защиты стоянки под авто. Однако не рекомендуем строить навес из профнастила с южной стороны дома, поскольку летом металл раскаляется на солнце. В противном случае вместо прохлады вы получите пекло.
Стоит учесть, что профнастил различается по толщине листа и высоте гофры. Чем выше показатели, тем прочнее крыша. Поэтому рекомендуем для крыши использовать несущий профнастил (толщина листа 0,8 мм, высота гофры 35 мм). Стеновой профнастил для этих целей не подойдет — будет протекать (толщина листа 0,5-07 мм).
Для навеса лучше брать несущий профнастил.
Из чего сделать каркас?
Для прочности конструкции в качестве каркаса используют брус, стальные трубы или уголок. Древесный брус — прочный материал, стоит недорого и легок в обработке. Однако его главные недостаток — подверженность гниению и действиям насекомых-вредителей. Поэтому после постройки каркаса для навеса следует обработать брус антисептическими и противопожарными средствами.
Можно взять профильные трубы. Да и опоры для такого каркаса необходимы меньшего сечения, чем для древесного. Сечения опор следует подбирать из расчета общей нагрузки. Вес листов профнастила небольшой, поэтому основной параметр, на который стоит обратить внимание — погодные условия: сила ветра и количество осадков. Чтобы сделать небольшой навес над крыльцом (2-3 м), достаточно двух опорных стоек. Для шестиметрового понадобятся три-четыре опоры с шагом в 120-150 см.
Инструкция и чертеж постройки навеса из профнастила
Профнастил сложно деформировать, поэтому для арочной крыши он подходит плохо, а вот для односкатной или двускатной — вполне. Рассмотрим упрощенную схему строения на представленной чертеже:
Конструкция навеса из профнастила состоит из следующих элементов:
стеновая опора — брус, присоединенный анкерами к несущей стене дома. Поскольку это основа навеса, его требуется надежно закрепить;
внешние колонны — вертикальные опоры, которые возводятся от земли на высоту края навеса. Их лучше делать из профильных труб 100х100 мм или бруса 150×150 мм;
фундамент — бетон заливается под каждую опору, укрепляя ее в грунте. Бетонное основание должно залегать не выше глубины промерзания почвы, чтобы каркас навеса не деформировался;
мауэрлат — поперечный брус, который укладывается на вертикальные опоры;
стропилы — укладываются перпендекулярно на мауэрлат и присоединяются к балке у стены;
обрешетка — тонкие рейки или доски, служат основой для укладки профнастила;
профнастил — укладывается сверху на обрешетку и соединяется болтами или шурупами с каркасом.
По желанию можно сделать водоотвод из пластиковой трубы. Но если нижние края навеса выходят над газоном, сток необязателен.
Навес из поликарбоната
Из поликарбоната можно создать красивые, «воздушные» сооружения, пропускающие солнечный свет. Навес из поликарбоната прекрасно подойдет для оформления террасы у дома или козырька над крыльцом. Весит материал немного, поэтому подходит для покрытия больших площадей.
В отличие от профнастила, поликарбонат легко гнется. Он идеально подходит для создания навесов с арочной крышей. Листы продают длиной по 6 и 12 метров, поэтому можно без труда изготовить масштабную постройку. Соединяют же листы специальным соединительным профилем.
Каркас и крыша
Как правило, для каркаса используют:
металлические уголки 35х35 мм — для стоек;
оцинкованный профиль — для перекрытий.
Чтобы облегчить монтажные работы, делайте крышу размером со стандартный лист поликарбоната.
Что нужно для крепежа поликарбоната к основе:
торцевой профиль;
соединительный профиль, если крыша состоит из нескольких листов;
саморезы 40х60 мм;
термошайбы;
корончатое сверло для проделывания отверстий под крепления;
дрель, шуруповерт или крестовая отвертка;
рулетка и пилка с мелкими зубцами.
Подготовили инструменты, внимательно изучили чертеж, сделали замеры — пора приступать к постройке навеса из поликарбоната своими руками.
Строим навес во дворе своими руками по инструкции
Шаг 1
Выкапываем лунки глубиной 0,5 м, засыпается песок и гравий слоями высотой 5 см. Устанавливаем в лунки опорные стойки из уголка и заливаем бетонным раствором.
Шаг 2
Устанавливаем на крышу профиль.
Шаг 3
Укладываем поликарбонат на место. Просверливаем на расстоянии 4 см от края отверстия, чуть больше диаметра термошайб.
Шаг 4
В просверленные отверстия вставляем по термошайбе и фиксируем лист поликарбоната саморезами. Закрываем места креплений крышечками от термошайб.
Шаг 5
На торцы монтируем торцевой профиль. Он защитит внутренние полости от попадания влаги и мусора.
Идей постройки навесов на даче или у частного дома множество. Надеемся, что вы найдете конструкцию по своему вкусу и возможностям, а наши рекомендации позволят создать надежный и красивый навес своими руками.
Навесы для машин — Навесные системы
Я, субъект персональных данных, в соответствии с Федеральным законом от 27 июля 2006 года № 152 «О персональных данных» предоставляю ООО «Алюминиевые системы», расположенному по адресу 121596, Россия, г. Москва, ул. Горбунова, д. 2, стр. 3 согласие на обработку:
персональных данных, сбор которых ООО «Алюминиевые системы» осуществляет при использовании сайта в сети «Интернет» https://www.nav365.ru: IP-адрес, информация из cookie, информация о браузере пользователя (или иной программе, с помощью которой осуществляется доступ к https://www.nav365.ru), время доступа, адрес запрашиваемой страницы сайта https://www.nav365.ru, адрес ранее посещенной страницы сайта сети «Интернет», в целях: Маркетинговая аналитика.
персональных данных, указанных мной на страницах сайта https://www.nav365.ru в сети «Интернет», характер информации которых предполагает или допускает включение в них следующих персональных данных: ФИО, дата рождения, паспортные данные, адрес регистрации, контактный номер телефона, контактный адрес электронной почты, в целях: Ведение бухгалтерского учета, ведение базы данных клиентов, регистрация клиентов и потенциальных клиентов в базе данных клиентов..
Согласие предоставляется на совершение следующих действий (операций) с указанными в настоящем согласии персональными данными: сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, передачу (предоставление, доступ), блокирование, удаление, уничтожение, осуществляемых как с использованием средств автоматизации (автоматизированная обработка), так и без использования таких средств (неавтоматизированная обработка).
Согласие действует по достижении целей обработки или в случае утраты необходимости в достижении этих целей, если иное не предусмотрено федеральным законом.
Согласие может быть отозвано мною в любое время на основании моего письменного заявления.
Как сделать навес для машины на даче своими руками: чертежи и фото конструкций
Навесы для автомобилей на даче являются настоящим спасением от дождя и жаркого солнца, если на территории загородного дома или дачи нет капитального гаража или закрытой стоянки. Поэтому часто становится вопрос, как выбрать наиболее подходящий навес для машины? Рассмотрим различные дачные навесы.
Выбор материала и этапы строительства своими руками
Навесы для машины на даче давно являются популярными по нескольким причинам:
Этой защиты вполне хватает для автомобиля, который далеко не постоянно находится на даче.
Навес под машину можно построить довольно быстро, буквально за одну неделю.
Это сооружение или постройка, которую можно сделать с приемлемыми затратами своими руками.
Естественно, можно сделать навес для двух машин или даже его приблизить к настоящему месту стоянки для автомобиля на даче, максимально постараться и соорудить на даче гараж под машину. Но это не всегда требуется, особенно если автомобиль на даче бывает редко или бюджет не подразумевает расходов на капитальное сооружение. В любом случае это укрытие можно соорудить быстро и сделать даже временным, так как его в любое время можно дооснастить или, в случае надобности, модернизировать, перестроить и т. д.
В этой статье нам хотелось бы вкратце рассказать про возможные навесы, чтобы любой владелец дачи смог сам выбрать для своего участка самый подходящий, а также узнать все этапы строительства своими руками.
Сооружение укрытия для машины начинается с подготовительных работ, размышлений и фантазий, выбора материалов, составления чертежа, изучения различных фото навеса для автомобилей, определения бюджета и т. д. При этом любой чертеж – это довольно важный этап, при помощи которого и будет выполняться вся дальнейшая работа. Но составить его нужно более-менее профессионально, чтобы была возможность рассчитать не только объем необходимого материала, его расположение и стоимость, а также допустимые нагрузки и т. д. Грубо говоря, нужно учитывать даже самые небольшие детали и сделать полный проект укрытия для машины.
По завершении проектных работ и в то время, когда вы уже четко знаете полную смету и количество материала, можно смело идти за покупками. В этом случае вам необходимо учитывать не только материал для сооружения кровли или фундамента, но также дополнительные материалы и, возможно, инструмент, который понадобиться. Потому, чтобы не приходилось ездить на строительный рынок или в магазин несколько раз, нужно все изначально проверить.
Подготовительные работы – этой стадией строительства тоже не нужно пренебрегать. Для начала – это выбор места под строительство, затем, освобождение его от всего ненужного и в конце, подготовка основания, выравнивание площадки и так далее. Все эти подготовительные мероприятия непременно должны учитывать постоянство ветра, восход и заход солнца, залегание подземных вод, уклон территории, проседание и пр. Безусловно, можно и не заморачиваться, но так будет гораздо лучше, когда машина будет под навесом, а не на солнцепеке или какую-то ее сторону начнет забивать дождь, под автомобилем будут скапливаться лужи и т. д.
Строительство навеса для машины на даче. По большому счету – это последний этап всех работ, но наиболее сложный, поскольку это уже не подготовка территории и покупка материалов, а непосредственно сооружение каркаса, строительство, накрытие и т.д.
Далее, несколькими пунктами статьи, изучим материалы для сооружения навесов для автомобиля на даче, чем качественно отличаются, какими они бывают, какие имеют недостатки и преимущества и т. д.
Навесы для машины по виду накрытия
Навесы из поликарбоната
Соорудить это укрытие довольно просто, если есть некоторый опыт в строительстве, к примеру, вы уже накрывали место для отдыха или строили беседку на даче из поликарбоната. Популярный и очень качественный материал, который отличается большим количеством явных преимуществ, доступен по стоимости и прост в работе своими руками. За счет этих качеств, популярность поликарбоната постоянно увеличивается и навесов из этого строительного материала на дачах становится все больше и больше. Поликарбонатом есть возможность накрыть навес почти из любого материала, к примеру, сделанный на основе металла, бруса, сборного каркаса, металлической ковки и т. п.
Поликарбонат укладывают на подготовленный каркас крыши и фиксируют на специальный крепеж, который не позволяет материалу потрескаться, предусматривает сужение или увеличение от перепадов температур, не допускает протечки воды и т.д. В принципе, хотим вам порекомендовать одно – сделать все очень профессионально и правильно, так как только в этом случае материал, на совершенно любом каркасе, может проявить все его положительные стороны.
Навесы из профилированного листа
По большому счету, такой же популярный вид укрытия, который на сегодняшний день является очень распространенным. Средний по стоимости, довольно быстрый при установке своими руками, практичный в эксплуатации – в принципе, данных качеств уже вполне достаточно. А если еще сказать о том, что навес для легковой машины из профилированного листа может быть уложен своими руками, да еще и на любой вид каркаса, то вообще у него почти не остается конкурентов.
Навес из профилированного листа на самом деле практичен, но также он еще очень хорош и тем, что имеет небольшой вес. Его достаточно, чтобы прочно закрепиться на каркасе и не быть подверженным сильным порывам ветра и в самый раз подходит, для того чтобы не создавать большой нагрузки на основание и каркас, а поэтому затратная часть на эти элементы конструкции может быть значительно снижена в материальном плане.
Навесы из металлочерепицы
Металлочерепица считается стройматериалом среднего веса, а поэтому каркас и основание под это укрытие обязаны быть наиболее приближенными к капитальным. Чаще всего в этом случае (если делается кровля из металлочерепицы), заказчики сооружения выбирают такой вид постройки – жилой дом с пристроенным навесом для машины. Таким образом – это навес, который пристраивается к дому, повторяя его очертания, дизайн, а накрытие кровли металлочерепицей плавно идет с крыши жилого здания на крышу навеса. Это довольно удобно, особенно когда укрытие сооружается одновременно с жилым зданием.
В итоге кованый или металлический каркас, аккуратно накрытый металлочерепицей, это абсолютно закрытая с одной или нескольких сторон площадка для автомобиля. Навес для машины, который у нас получился, односкатный, он вполне может быть и капитальной стоянкой на даче, особенного, когда будет дополнительно загорожен и обеспечен качественным фундаментом из цемента, плитки, и бетона т.п.
Тент
Самый простой вариант, который очень часто применяется, прежде чем соорудить более капитальную и качественную постройку. Это дает возможность не тратить большое количество денег и безболезненно в любой момент демонтировать тент-навес.
Хоть, большинство владельцев дачных участков предпочитают не рассматривать тент, как не непрактичное и дешевое сооружение и принципиально все изменяют. Представьте себе надежный металлический каркас из профильной трубы, бетонное основание, проводку под освещение и другие требуемые приборы и качественный тент, прочно зафиксированный на каркасе. При этом он может быть высокой плотности, любого цвета и размера, с рисунком или однотонный. Пожалуй, это очень даже неплохо, особенно если учитывать, что его можно каждые 5 лет заменять на новый, меняя полностью всю внешность навеса под автомобиль.
Любое укрытие для машины будет великолепно вписываться в дачный участок, если вы будете обращать внимание не только на свои требования, но и на специфику ландшафта участка.
Навесы для машины по виду каркаса
Деревянные навесы
Укрытие из дерева для машины может очень быстро строиться, является довольно долговечным и практичным, способным служить более десяти лет, с условием обработки его защитными растворами. Каркас из дерева для машины может быть накрыт:
ондулином;
поликарбонатом;
шифером;
черепицей.
Это сооружение средней сложности, а поэтому сделать своими руками его сможет практически любой владелец дачи, который хочет защитить машину от атмосферных воздействий.
Навесы из металла
Пожалуй, самой частой, основой сооружения этих укрытий является профильная и обычная труба, швеллер и уголок. Установить крышу можно из облегченных и недорогих материалов, под ондулин или тент, либо придать сооружению капитальности и жесткости, когда укрытие делается под металлочерепицу или еврошифер. Металлические конструкции довольно надежны, а поэтому, потратившись на нее единожды, вы сможете очень продолжительное время лишь обновлять ее некоторые части и подкрашивать.
Сборные конструкции
На сегодняшний день довольно популярными являются навесы для автомобилей готовые, сборные или разборные. Они имеют стандартный размер и совершенно готовы к монтажу на любом участке территории, нужно лишь подобрать подходящий, транспортировать конструкцию на дачу и произвести установку. Конструкцию можно подобрать почти под любой вид накрытия, но непременно нужно проконсультироваться с производителем или продавцом на месте приобретения, чем лучше всего накрыть выбранный вами каркас.
Конструкция навеса дает возможность в очень короткие соорудить его на территории с небольшими финансовыми затратами, так как вся основа уже подготовлена, необходимо лишь поставить навес на вашем участке и накрыть необходимым материалом.
Кованые навесы
Наверное, наиболее востребованная разновидность навесов среди хозяев загородных вилл и коттеджей. Довольно дорогостоящая конструкция, которая потребует не только соответствующего материала для накрытия, но и помощи в установке профессиональной бригады монтажников, которая сможет сделать все максимально качественно и точно.
Безусловно, нет никакого смысла делать монтаж кованого навеса на обычной даче, где вы бываете раз в неделю или раз в месяц, для того чтобы поужинать шашлыком или собрать ягоды, в этом случае достаточно будет установить и сборный навес для машины. Но вот, когда вы имеете загородный дом на окраине леса, в котором можно укрыться от городской суеты продолжительное время, то установка кованого навеса под автомобиль будет вполне целесообразной.
Изучив и рассмотрев некоторые варианты установки навеса, изучив фото, каждый из вас обязан понимать, что выбирая это сооружение или даже обычную конструкцию, необходимо отталкиваться от многих правильных факторов – размеры навеса для машины, способ установки каркаса, материал накрытия и материал изготовления. Лишь максимально сочетав все эти характеристики, вы сможете соорудить довольно долговечный и качественный навес и очень долго не будете думать о том, из чего построить навес для машины или как заменить навес на более современный.
Оцените статью: Поделитесь с друзьями!
Рама навеса 22×100 дюймов с расширяющимися концами — только
Мы в HEWITT благодарим вас за интерес к нашей продукции. Мы уверены, что вы найдете обслуживание, качество, качество изготовления и дизайн всей продукции HEWITT лучшими в отрасли. Более 40 лет владельцы лодок и плавсредств доверяют надежность и долговечность своих инвестиций подъемникам, докам и тентам HEWITT.
ОГРАНИЧЕННАЯ ГАРАНТИЯ
Новые доки, построенные HEWITT, за исключением плавучих доков и плотов, имеют 15-летнюю условную гарантию на все алюминиевые и алюминиевые сварные швы.На плавучие доки и плоты предоставляется 2-летняя условная гарантия. На алюминиевый настил (за исключением краски) предоставляется отдельная 5-летняя условная гарантия.
HEWITT Machine and Manufacturing, Inc. гарантирует, что все доки и аксессуары HEWITT, приобретенные новым первоначальным владельцем, не имеют дефектов материалов и изготовления при нормальном использовании в течение 24 месяцев с даты покупки (за исключением компонентов и опций. которые имеют гарантию собственного производителя, в которой действует эта гарантия).На алюминиевый настил предоставляется отдельная гарантия сроком на пять лет. Гарантия аннулируется, если причиной является неправильное использование или небрежное обращение. НАСТОЯЩАЯ ГАРАНТИЯ ДЕЙСТВИТЕЛЬНА ТОЛЬКО В США И КАНАДЕ НА ПРОДУКТЫ, ИСПОЛЬЗУЕМЫЕ ДЛЯ ПРЕСНЕЙ ВОДЫ. ПРОВЕРЬТЕ ТРЕБОВАНИЯ К ИСПОЛЬЗОВАНИЮ В СОЛНОЙ ВОДЕ.
Никакая другая явная гарантия или гарантия, за исключением упомянутых выше, предоставленная каким-либо физическим или юридическим лицом в отношении продукции HEWITT, не является обязательной для HEWITT Machine and Manufacturing, Inc. Эта гарантия заменяет все другие гарантии, выраженные или подразумеваемые.НИКАКИЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ, ОТНОСЯТСЯ К ПРОДУКТАМ HEWITT И НАСТОЯЩИМ ОТКАЗЫВАЮТСЯ.
В случае возможной претензии по гарантии дефектные продукты должны быть возвращены в HEWITT Machine and Manufacturing, Inc. Если при проверке будет обнаружен дефект, они будут обменены на новые или аналогичные восстановленные продукты, как определено HEWITT Machine and Manufacturing. , Inc. и отправлены обратно первоначальному покупателю.Все расходы по доставке несет покупатель. Замена по гарантии не продлевает первоначальный гарантийный срок дефектных продуктов HEWITT. Компания HEWITT Machine and Manufacturing, Inc. должна быть уведомлена в письменной форме в течение одного месяца после истечения применимого периода прямой ограниченной гарантии, указанной выше, на предмет, подлежащий оценке на предмет гарантии.
Средства правовой защиты покупателя в отношении дефектных продуктов HEWITT будут ограничиваться исключительно ремонтом или заменой, как указано выше, и ни в коем случае HEWITT Machine and Manufacturing, Inc.нести ответственность за упущенную выгоду, доходы, сбережения, неудобства, сопутствующие расходы, расходы на оборудование или услуги, использование капитала, помещений, услуг, расходы на хранение, повреждение имущества или любые другие особые, случайные или косвенные убытки, вызванные использованием или неправильное использование или невозможность использования продукта HEWITT, независимо от правовой теории, на которой основывается претензия, и даже если HEWITT Machine and Manufacturing, Inc. была уведомлена о таких повреждениях. Ни при каких обстоятельствах не может быть взыскано какое-либо возмещение с HEWITT Machine and Manufacturing, Inc.быть больше, чем закупочная цена продукта HEWITT, проданного HEWITT Machine and Manufacturing, Inc. и причинившего заявленный ущерб. Не ограничивая вышесказанное, покупатель принимает на себя весь риск и ответственность за потерю, повреждение или травмы людей, животных или имущества, возникшие в результате использования или неправильного использования, или невозможности использования продукта HEWITT. HEWITT Machine and Manufacturing, Inc. не несет ответственности по претензиям третьих лиц. Эта ограниченная гарантия не распространяется на кого-либо, кроме первоначального покупателя продукта HEWITT или лица, для которого он был приобретен в качестве подарка, и устанавливает ваше исключительное средство правовой защиты.Ни в коем случае HEWITT Machine and Manufacturing, Inc. не несет ответственности за случайные или косвенные убытки в полной мере, от которой может быть отказано в соответствии с законом.
Если не указано иное, настоящее гарантийное соглашение является единственным гарантийным соглашением между сторонами. В этом соглашении устанавливаются пределы и взаимосвязь риска между двумя сторонами. Заказчик подтверждает, что понимает данную гарантию и соглашение, а также обязывает соблюдать содержащиеся в ней условия.
ГАРАНТИИ ДРУГОГО ПРОИЗВОДИТЕЛЯ
Не HEWITT Machine and Manufacturing, Inc.произведенные продукты продаются «как есть», без каких-либо гарантий со стороны HEWITT Machine and Manufacturing, Inc., включая подразумеваемую гарантию в отношении ТОВАРНОЙ ПРИГОДНОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ, и все такие гарантии аннулируются. Единственная гарантия, если таковая имеется, в отношении продукции, произведенной не компанией HEWITT Machine and Manufacturing, Inc., предоставляется производителем или производителем. На основании знаний компании HEWITT Machine and Manufacturing, Inc. следующие гарантии предоставляются другими производителями: на флотационные резервуары предоставляется 12-летняя гарантия производителя.
Технические характеристики могут быть изменены без предварительного уведомления. Сделано в США.
ГАРАНТИЯ НА ЛОДКУ
Мы в HEWITT благодарим вас за интерес к нашей продукции. Мы уверены, что вы найдете обслуживание, качество, качество изготовления и дизайн всей продукции HEWITT лучшими в отрасли. Более 40 лет владельцы лодок и плавсредств доверяют надежность и долговечность своих инвестиций подъемникам, докам и навесам Hewitt.
ОГРАНИЧЕННАЯ ГАРАНТИЯ
На новые лодочные и понтонные подъемники HEWITT предоставляется 15-летняя условная гарантия на все алюминиевые и алюминиевые сварные швы. 5-летняя условная гарантия на оцинкованную сталь и сварные швы BoatPort. 5-летняя условная гарантия на полиэтиленовые резервуары BoatPort.
5-летняя условная гарантия на виниловые полотна, полотна SeaMark и Defender, исключая выцветание.
HEWITT Machine and Manufacturing, Inc. также гарантирует, что все другие детали, используемые в лифтах и аксессуарах HEWITT, приобретенных новым первоначальным владельцем, не имеют дефектов материалов и изготовления при нормальном использовании в течение 24 месяцев с даты. покупки (за исключением компонентов и опций, на которые распространяется гарантия собственного производителя, в которой действует эта гарантия.) Гарантия аннулируется, если причиной является неправильное использование или небрежное обращение. Технические характеристики могут быть изменены без предварительного уведомления. НАСТОЯЩАЯ ГАРАНТИЯ ДЕЙСТВИТЕЛЬНА ТОЛЬКО В США И КАНАДЕ НА ПРОДУКТЫ, ИСПОЛЬЗУЕМЫЕ ДЛЯ ПРЕСНЕЙ ВОДЫ. ПРОВЕРЬТЕ ТРЕБОВАНИЯ К ИСПОЛЬЗОВАНИЮ В СОЛНОЙ ВОДЕ.
Никакая другая явная гарантия или гарантия, за исключением упомянутых выше, предоставленная каким-либо физическим или юридическим лицом в отношении продукции HEWITT, не является обязательной для HEWITT Machine and Manufacturing, Inc. Эта гарантия заменяет все другие гарантии, выраженные или подразумеваемые.НИКАКИЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ЛЮБЫЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ, ОТНОСЯТСЯ К ПРОДУКТАМ HEWITT И НАСТОЯЩИМ ОТКАЗЫВАЮТСЯ.
В случае возможной претензии по гарантии дефектные продукты должны быть возвращены в HEWITT Machine and Manufacturing, Inc. Если при проверке будет обнаружен дефект, они будут обменены на новые или аналогичные восстановленные продукты, как определено HEWITT Machine and Manufacturing, Inc. и отправлены обратно первоначальному покупателю.Все расходы по доставке несет покупатель. Замена по гарантии не продлевает первоначальный гарантийный срок дефектных продуктов HEWITT. Компания HEWITT Machine and Manufacturing, Inc. должна быть уведомлена в письменной форме в течение одного месяца после истечения применимого периода прямой ограниченной гарантии, указанной выше, на предмет, подлежащий оценке на предмет гарантии.
Средства правовой защиты покупателя в отношении дефектных продуктов HEWITT будут ограничиваться исключительно ремонтом или заменой, как указано выше, и ни в коем случае HEWITT Machine and Manufacturing, Inc.нести ответственность за упущенную выгоду, доходы, сбережения, неудобства, сопутствующие расходы, расходы на оборудование или услуги, использование капитала, помещений, услуг, расходы на хранение, повреждение имущества или любые другие особые, случайные или косвенные убытки, вызванные использованием или неправильное использование или невозможность использования продукта HEWITT, независимо от правовой теории, на которой основывается претензия, и даже если HEWITT Machine and Manufacturing, Inc. была уведомлена о таких повреждениях. Ни при каких обстоятельствах не может быть взыскано какое-либо возмещение с HEWITT Machine and Manufacturing, Inc.быть больше, чем закупочная цена продукта HEWITT, проданного HEWITT Machine and Manufacturing, Inc. и причинившего заявленный ущерб. Не ограничивая вышесказанное, покупатель принимает на себя весь риск и ответственность за потерю, повреждение или травмы людей, животных или имущества, возникшие в результате использования или неправильного использования, или невозможности использования продукта HEWITT. HEWITT Machine and Manufacturing, Inc. не несет ответственности по претензиям третьих лиц. Эта ограниченная гарантия не распространяется на кого-либо, кроме первоначального покупателя продукта HEWITT или лица, для которого он был приобретен в качестве подарка, и устанавливает ваше исключительное средство правовой защиты.Ни в коем случае HEWITT Machine and Manufacturing, Inc. не несет ответственности за случайные или косвенные убытки в полной мере, от которой может быть отказано в соответствии с законом.
Если не указано иное, настоящее гарантийное соглашение является единственным гарантийным соглашением между сторонами. В этом соглашении устанавливаются пределы и взаимосвязь риска между двумя сторонами. Заказчик подтверждает, что понимает данную гарантию и соглашение, а также обязывает соблюдать содержащиеся в ней условия.
ГАРАНТИИ ДРУГОГО ПРОИЗВОДИТЕЛЯ
Не HEWITT Machine and Manufacturing, Inc.произведенные продукты продаются «как есть», без каких-либо гарантий со стороны HEWITT Machine and Manufacturing, Inc., включая подразумеваемую гарантию в отношении ТОВАРНОЙ ПРИГОДНОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ, и все такие гарантии аннулируются. Единственная гарантия, если таковая имеется, в отношении продукции, произведенной не компанией HEWITT Machine and Manufacturing, Inc., предоставляется производителем или производителем. На основании знаний компании HEWITT Machine and Manufacturing, Inc., другие производители предоставляют следующие гарантии: На гидравлические насосы и шланги предоставляется двухлетняя гарантия производителя. Гарантия производителя на гидроцилиндры составляет 1 год. Гарантия производителя на контроллер BoatPort составляет 1 год.
Технические характеристики могут быть изменены без предварительного уведомления.
Палатки для вечеринок от Ohenry | Купите здесь палатку для вечеринок, палатки на столбе и каркасные палатки
Мы создаем качество в каждой палатке Ohenry
С 1979 года компания Ohenry productions Inc. производит сверхмощные праздничные палатки для индустрии коммерческих палаток.Мы специализируемся на строительстве каркасных палаток, палаток с высокими пиками и традиционных палаток, отвечающих требованиям индустрии аренды палаток для вечеринок.
Наше производственное предприятие находится в Вако, штат Техас. Главный завод расположен на десяти акрах на площади 22 000 кв. Ft. строительство. У нас также есть собственный магазин графики и вывесок, где мы проектируем и изготавливаем логотипы, которые устанавливаем для клиентов на их палатках.
Военные США несколько раз выбирали палатки Ohenry, когда им в короткие сроки требовалось множество больших палаток с шестом.Тысячи американских военнослужащих поселились в палатках Огенри в Афганистане, Ираке и по всему миру.
ВЕТРОВАЯ ВЕРСИЯ Ohenry шириной 30 и 40 футов и палатки Ohenry шириной 50-100 футов имеют почти в два раза больше боковых столбов и стоек, чем у других производителей. Это дает нашим палаткам двойное сопротивление ветру и намного лучший дренаж. Пожалуйста, сравните количество стоек и стоек для палаток с показателями других производителей. Дополнительная лямка и усиление, необходимые для этих дополнительных боковых стоек и стоек для палатки, также делают верх палатки намного более прочным.
Палатки для вечеринок Ohenry построены из первоклассных материалов, изготовленных прямо здесь, в США. Мы изготавливаем все наши верхние и боковые стенки палаток; мы НЕ импортируем их. Если вам нужна каркасная палатка или палатка с шестом, которая выдержит испытание временем, вы будете рады, когда купите палатку для вечеринок Ohenry.
Палатки для вечеринок Ohenry — ваш лучший выбор, если вы занимаетесь арендой для вечеринок или арендуете палаток для мероприятий и вам нужна сверхмощная качественная палатка для вечеринок. Палатки Ohenry — это сверхмощные коммерческие палатки, которые разработаны специально для аренды палаток и вечеринок.Палатки Ohenry рассчитаны на долгие годы, и, что лучше всего, наши коммерческие палатки в наличии и ждут вас. У нас есть на складе палаточные, каркасные и высокие палатки всех размеров, готовые к работе!
Магазин Охенри с уверенностью!
Новограц Марион Кровать с балдахином | Мебель DHP
Кровать Novogratz Marion Canopy стильная и стильная.Эта привлекательная деталь с чистым силуэтом изготовлена из прочного и прочного металла, устойчивого и долговечного, с надежными металлическими планками, не требующими фундамента. Он поставляется со сложным изголовьем и подножкой, а также с металлическими боковыми поручнями и центральными ножками, чтобы обеспечить полную поддержку и комфорт вам и вашему матрасу. Marion также практична с 11-дюймовым зазором под кроватью, идеально подходящим для хранения вещей. Просто соедините его с матрасом Novogratz Atlas и удобным пуховым одеялом, и этот искусно разработанный каркас кровати станет центральным элементом вашей комнаты!
Модель #: 4339149N
UPC: 029986433930
особенности
Стильный и стильный дизайн с чистым силуэтом.Идеальный каркас кровати, который станет центральным элементом вашей спальни.
Изготовлен из прочного металлического каркаса, который включает в себя закрепленные металлические планки, а также дополнительные металлические боковые перила и центральные ножки для обеспечения устойчивости и долговечности. Не требует фундамента.
Встроенное изголовье и подножка (высота кровати 73 дюйма). Пространство под кроватью можно использовать для хранения вещей (11 дюймов).
Поставляется в одной коробке, легко собирается. Доступен в черном и золотом нескольких размерах.
Размеры King: 82.5 дюймов Д x 78 дюймов Ш x 73 дюйма В. Предельная масса: 500 фунтов.
Транспортные габариты: 86 дюймов (длина) x 18 дюймов (ширина) x 4 дюйма (высота). Вес нетто: 64,5 фунта. Вес брутто: 80 фунтов
Размеры продукта
Ширина: 82,5 дюйма
Глубина: 78 дюймов
Высота: 73 дюйма
Вес: 64,5 фунта
Транспортные размеры
Длина:
86 «
Ширина:
18″
Высота:
4 «
Вес:
71 фунт.
Платформы и навесы для оборудования | CommScope
Отображение
12
36
60
из 261 найденных результатов
Вид:
СписокСоздано в Sketch.Сетка Создано с помощью Sketch.
Сортировать
Сортировать по: Номер детали
Сортировать по: Название детали
Сортировать по: популярности
Сортировать по: Описание
Рекомендуемые
MTC3979
Платформа для оборудования, 8 футов x 10 футов, основание с четырьмя спиралями с внешним диаметром 7 футов x 6 дюймов
Быстрый просмотр
Закрыть быстрый просмотр
MTC3979
Тип продукта: Система платформы оборудования
Грузоподъемность: Нагрузка до 10 000 фунтов (4536 кг)
Масса, нетто: 913.1 кг | 2013.039 фунтов
Закрыть быстрый просмотр
Добавить в мои списки товаров
MTC3979
Тип продукта: Система платформы оборудования
Грузоподъемность: Нагрузка до 10 000 фунтов (4536 кг)
Масса, нетто: 913.1 кг | 2013.039 фунтов
Рекомендуемые
MTC39790704
Платформа для оборудования, 8 футов x 10 футов, основание с четырьмя спиралями с внешним диаметром 7 футов x 4 дюйма
Быстрый просмотр
Закрыть быстрый просмотр
MTC39790704
Тип продукта: Система платформы оборудования
Грузоподъемность: Нагрузка до 10 000 фунтов (4536 кг)
Масса, нетто: 803.3 кг | 1770.971 фунтов
Закрыть быстрый просмотр
Добавить в мои списки товаров
MTC39790704
Тип продукта: Система платформы оборудования
Грузоподъемность: Нагрузка до 10 000 фунтов (4536 кг)
Масса, нетто: 803.3 кг | 1770.971 фунтов
Рекомендуемые
MTC39790704C
Платформа для оборудования плюс навес, 8 футов x 10 футов, основание с четырьмя спиралями с внешним диаметром 7 футов x 4 дюйма
Быстрый просмотр
Закрыть быстрый просмотр
MTC39790704C
Тип продукта: Система платформы оборудования
Грузоподъемность: Нагрузка до 10 000 фунтов (4536 кг)
Масса, нетто: 1089.1 кг | 2401.052 фунтов
Закрыть быстрый просмотр
Добавить в мои списки товаров
MTC39790704C
Тип продукта: Система платформы оборудования
Грузоподъемность: Нагрузка до 10 000 фунтов (4536 кг)
Масса, нетто: 1089.1 кг | 2401.052 фунтов
Рекомендуемые
MTC39791512
Платформа для оборудования, 8 футов x 10 футов, основание с четырьмя спиралями с внешним диаметром 15 футов x 6 дюймов
Быстрый просмотр
Закрыть быстрый просмотр
MTC39791512
Тип продукта: Система платформы оборудования
Грузоподъемность: Нагрузка до 10 000 фунтов (4536 кг)
Масса, нетто: 1164.4 кг | 2567,06 фунтов
Закрыть быстрый просмотр
Добавить в мои списки товаров
MTC39791512
Тип продукта: Система платформы оборудования
Грузоподъемность: Нагрузка до 10 000 фунтов (4536 кг)
Масса, нетто: 1164.4 кг | 2567,06 фунтов
Рекомендуемые
MTC39791512C
Платформа для оборудования плюс навес, 8 футов x 10 футов, основание с четырьмя спиралями 15 футов x 6 дюймов OD
Быстрый просмотр
Закрыть быстрый просмотр
MTC39791512C
Тип продукта: Система платформы оборудования
Грузоподъемность: Нагрузка до 10 000 фунтов (4536 кг)
Масса, нетто: 1450.1 кг | 3196.919 фунтов
Закрыть быстрый просмотр
Добавить в мои списки товаров
MTC39791512C
Тип продукта: Система платформы оборудования
Грузоподъемность: Нагрузка до 10 000 фунтов (4536 кг)
Масса, нетто: 1450.1 кг | 3196.919 фунтов
Рекомендуемые
MTC3979C
Платформа для оборудования плюс навес, 8 футов x 10 футов, основание с четырьмя спиралями 7 футов x 6 дюймов OD
Быстрый просмотр
Закрыть быстрый просмотр
MTC3979C
Тип продукта: Система платформы оборудования
Грузоподъемность: Нагрузка до 10 000 фунтов (4536 кг)
Масса, нетто: 1197.5 кг | 2640.032 фунтов
Закрыть быстрый просмотр
Добавить в мои списки товаров
MTC3979C
Тип продукта: Система платформы оборудования
Грузоподъемность: Нагрузка до 10 000 фунтов (4536 кг)
Масса, нетто: 1197.5 кг | 2640.032 фунтов
Рекомендуемые
MTC3982G
Комплект расширения платформы оборудования, 4 фута x 8 футов, основание с двумя спиралями с наружным диаметром 7 футов x 6 дюймов
Быстрый просмотр
Закрыть быстрый просмотр
MTC3982G
Тип продукта: Система платформы оборудования
Грузоподъемность: Нагрузка до 10 000 фунтов (4536 кг)
Закрыть быстрый просмотр
Добавить в мои списки товаров
MTC3982G
Тип продукта: Система платформы оборудования
Грузоподъемность: Нагрузка до 10 000 фунтов (4536 кг)
Рекомендуемые
MTC3982G0704
Комплект расширения платформы оборудования, 4 фута x 8 футов, основание с двумя спиралями 7 футов x 4 дюйма OD
Быстрый просмотр
Закрыть быстрый просмотр
MTC3982G0704
Тип продукта: Система платформы оборудования
Грузоподъемность: Нагрузка до 10 000 фунтов (4536 кг)
Закрыть быстрый просмотр
Добавить в мои списки товаров
MTC3982G0704
Тип продукта: Система платформы оборудования
Грузоподъемность: Нагрузка до 10 000 фунтов (4536 кг)
Рекомендуемые
MTC3982G1512
Комплект расширения платформы оборудования, 4 фута x 8 футов, основание с двумя спиралями 15 x 6 дюймов OD
Быстрый просмотр
Закрыть быстрый просмотр
MTC3982G1512
Тип продукта: Система платформы оборудования
Грузоподъемность: Нагрузка до 10 000 фунтов (4536 кг)
Закрыть быстрый просмотр
Добавить в мои списки товаров
MTC3982G1512
Тип продукта: Система платформы оборудования
Грузоподъемность: Нагрузка до 10 000 фунтов (4536 кг)
Рекомендуемые
MTC3987AR
Платформа для оборудования, 4 фута x 6 футов, основание с четырьмя спиралями 7 футов x 6 дюймов OD
Быстрый просмотр
Закрыть быстрый просмотр
MTC3987AR
Тип продукта: Система платформы оборудования
Грузоподъемность: До 3 | 500 фунтов (1587 кг) при нагрузке
Масса, нетто: 440.8 кг | 971,796 фунтов
Закрыть быстрый просмотр
Добавить в мои списки товаров
MTC3987AR
Тип продукта: Система платформы оборудования
Грузоподъемность: До 3 | 500 фунтов (1587 кг) при нагрузке
Масса, нетто: 440.8 кг | 971,796 фунтов
Рекомендуемые
MTC3987DF
Платформа для оборудования, 4 фута x 6 футов, основание с четырьмя регулируемыми ножками
Быстрый просмотр
Закрыть быстрый просмотр
MTC3987DF
Тип продукта: Система платформы оборудования
Грузоподъемность: До 3 | 500 фунтов (1587 кг) при нагрузке
Масса, нетто: 211.4 кг | 466,057 фунтов
Закрыть быстрый просмотр
Добавить в мои списки товаров
MTC3987DF
Тип продукта: Система платформы оборудования
Грузоподъемность: До 3 | 500 фунтов (1587 кг) при нагрузке
Масса, нетто: 211.4 кг | 466,057 фунтов
Рекомендуемые
MTC3987PF
Платформа для оборудования, 4 фута x 6 футов, основание с соединениями с пирсами
Быстрый просмотр
Закрыть быстрый просмотр
MTC3987PF
Тип продукта: Система платформы оборудования
Грузоподъемность: До 3 | 500 фунтов (1587 кг) при нагрузке
Масса, нетто: 113.9 кг | 251,106 фунтов
Закрыть быстрый просмотр
Добавить в мои списки товаров
MTC3987PF
Тип продукта: Система платформы оборудования
Грузоподъемность: До 3 | 500 фунтов (1587 кг) при нагрузке
Ларри Д. Бернс,
Станция Порт-Джефферсон Зип,
Вступительные строки истории ужасов,
Отели Беркшир,
Черно-подпалый енотовидный пес на продажу,
Tonopah Nv в Лас-Вегас,
Jadual Asb Loan Cimb 2020,
Когда сверчки отмирают,
Продажа ветряных турбин,
Castlevania: Legacy Of Darkness Персонажи,
Скайрим побег из тюрьмы,
Установка сдвижного фонаря — Новости авиамоделей
Многие разработчики масштабных моделей просто не могут оставить все в покое.Они часто находят способы улучшить свои масштабные проекты. С VQ Warbirds Corsair ARF в качестве базовой модели, полная переделка для добавления большого количества деталей — это весело, но, чтобы поднять его на ступеньку выше, раздвижной купол — один из нескольких подпроектов, которые добавляют жизни модели warbird.
Вот отправная точка ARF Corsair
Corsair поставляется с литым полом, позволяющим разместить только бюст пилота, но я вырезал его, чтобы установить кабину на всю глубину.Я использовал детали из комплекта кабины Ty’s Models, доступного в VQ Warbirds, чтобы добавить немного дополнительных деталей в «офис» Паппи. После всего этого пришло время заняться навесом.
СЕНСОРНЫЙ ТЕНЬ
Мне было стыдно прятать мои весы Pappy под полным куполом, поэтому для этого проекта я хотел, чтобы купол был функциональным. Раньше я только когда-либо открывал купол вручную, но для Corsair я приложил все усилия и открыл купол с помощью своего передатчика.
Сам по себе купол очень хрупкий и хрупкий, и промывка его под теплой водой перед стрижкой помогает облегчить стрижку. Я не был уверен, что он выдержит, поэтому заказал замену у VQ Warbirds, идентичную по размеру и форме. Мне нужно было сделать каркас купола жестче, чтобы он сохранял свою форму при открытии и закрытии. Используя оригинальный, неразрезанный купол ESM, я приклеил его к фюзеляжу и сделал простую внешнюю бальзовую раму, чтобы сохранить форму купола после того, как я снял его с фюзеляжа.
Наружные распорки на месте
Затем я снял люльку из бальзы и фонарь с фюзеляжа и обработал внутреннюю часть универсальной смазкой для форм. Затем я уложил два слоя ткани из углеродного волокна и дал эпоксидной смоле застыть в течение ночи. После того, как его вытащили из купола, он был обрезан по форме и стал идеальной внутренней рамой для моего раздвижного купола.
Небольшая струя смазки для пресс-формы внутри навеса предотвращает прилипание укладки к месту.
После затвердевания смолы каркас из углеродного волокна сразу выскакивает.
Красиво, гладко, идеально вписывается в форму купола.
Каркас из углеродного волокна вырезан по нужной форме.
Для направляющих я использовал квадратные латунные направляющие с прорезями и аккуратно установил их по бокам фюзеляжа и по внутреннему краю проема кабины. Шаровые рычаги используются для захвата купола внутри рельса и позволяют ему перемещаться с помощью одного длинноходового пневмоцилиндра, расположенного перед приборной панелью.
Направляющие, изготовленные из квадратных латунных трубок K&S с прорезями для мото-инструмента и отрезного диска.
Направляющие на месте.
Эта компоновка обеспечивает операции «нажатие для открытия» и «нажатие для закрытия». Я вырезал раму из углеродного волокна по форме с помощью Moto-Tool и отрезного диска, а затем приклеил прозрачный купол к внутренней части рамы. Купол снимается с рельсов, отвинтив шаровидные звенья, проходящие через рамы.
Эксплуатация
Если бы у меня было больше каналов на моем передатчике, я бы поставил функцию купола на отдельный переключатель. В то время, когда я строил модель, у меня было только 8-канальное радио, поэтому я отключил функцию фонаря от канала закрылка с помощью Y-образного ремня.
Настройка внутреннего привода для открытия и закрытия Canopy.
Я установил его так, чтобы фонарь не открывался во время приземления (с одной ступенькой закрылков). Модель не нуждается в полном закрылке для приземления.После приземления добавляю еще одну выемку закрылков и борта купола открываются. Закрылки немного опускаются вниз, но это только на земле и больше ни на что не влияет. С 10-канальным радиоприемником было бы просто назначить функцию навеса отдельному каналу и открыть его по команде.
Куда идти вперед !?
Добавление этой части анимации к любой масштабной плоскости значительно увеличивает ее реализм и выводит «Wow Factor» сразу за пределы диаграмм.
