Водопроводная разводка с коллектором схема: Тройниковая схема и коллекторная схема

схема монтажа в системах отопления и водоснабжения

Коллекторный тип разводки труб в системах отопления и водоснабжения является более перспективным, чем классический вариант на тройниках. Ведь главная выгода коллекторной схемы – возможность точной регулировки напора транспортируемой жидкости – очевидна и специалистам по трубопроводам, и домовладельцам. Впрочем, лучевая схема (она же коллекторная разводка) имеет и оборотную сторону: она очень сложна и на ее реализацию потребуется намного больше труб и фитингов.

Поэтому, перед монтажом коллекторной схемы, каждый домовладелец должен задуматься о целесообразности  именно такого решения. Ведь острой необходимости использовать коллектор в системе отопления или водоснабжения  жилищ, по сути, не существует. А что важнее: эффективность функционирования или простота монтажа – должен решить сам заказчик.

Ну, а мы готовы лишь подтолкнуть процесс принятия окончательного решения, описав нашим читателям структуру коллекторных схем и схему монтажа подобных систем.

Коллекторная разводка – что это такое?

Схема трубопровода с коллектором предполагает, что в системе находится особый водосборник, соединенный с каждым «потребителем» транспортируемой жидкости. Проще говоря, все радиаторы или краны подключаются отдельными трубопроводами к распределителю (коллектору).

Сам коллектор монтируется на каждом этаже дома в специальном шкафу. В отопительной системе нагретая жидкость подается не на батареи, а в коллектор. В свою очередь, радиаторы подключаются не к прямой или обратной трубе, а к соответствующим коллекторам. Водопровод на коллекторах функционирует по тому же принципу. То есть, центральная ветка не дробится на множество ответвлений, а заходит в единственный коллектор.

Что дает подобный способ разводки?

Такая схема обустройства водопровода или системы отопления предлагает пользователю важное преимущество —  стабильное давление в каждой точке трубопровода.

Кроме того, эта схема дает возможность регулировать напор в отдельных элементах трубопровода из одной точки – коллекторного шкафа.

Первое преимущество избавляет пользователя от нестабильного напора, когда спуск воды в унитазе приводит к перегреву воды в душевой кабинке (вследствие падения давления в холодной трубе душа из-за потребности наполнить сливной бачок).

Второе преимущество позволяет регулировать температуру в каждой зоне жилища из одного места — коллекторного шкафа. Ведь пользователь может уменьшить напор подачи воды буквально в каждую батарею. Причем общий напор от этого не изменится.

Разводка коллекторная – схема монтажа

Упомянутые выше преимущества, безусловно, заслуживают самого пристального внимания. Однако за будущий комфорт пользователю придется заплатить сегодняшними тратами времени и денег. Ведь лучевая разводка предполагает, что к каждому крану или к каждому входу в радиатор будет протянута отдельная труба от коллектора. Поэтому, для реализации такой схемы нам понадобится больше труб и больше времени на монтаж трубопровода.

Причем монтаж водопровода будет выполняться по одним правилам, а монтаж системы отопления – по другим.

Давайте изучим оба варианта коллекторных схем.

Водопровод на коллекторах

Процесс сборки коллекторного водопровода выглядит следующим образом.

К центральной трубе подключают запорный вентиль шарнирного типа. На вентиль монтируют фильтрующий элемент для  грубой очистки воды. К фильтру грубой очистки подключают счетчик, фиксирующий расход воды. После счетчика устанавливают фильтрующий элемент для более тонкой очистки воды.

За фильтром тонкой очистки монтируют клапан обратного давления – он препятствует оттоку жидкости в центральную трубу при отсутствии напора. К клапану подключают коллектор, из которого выходит несколько отводов с собственными или подключаемыми вентилями. К отводу коллектора подключаем трубопровод к конкретному потребителю (крану).

Поэтому, подбирая коллектор, нужно ориентироваться на число кранов в доме.

Указанную процедуру повторяют два раза – для трубы с холодной и трубы с горячей водой. Если центральная труба одна – только холодная, то к первому коллектору подключают ввод на водонагреватель. В свою очередь, вывод из водонагревателя вводят в отдельный коллектор, который будет раздавать горячую воду.

Важное замечание: выбирая место под коллектор, нужно учесть тот факт, что все трубопроводы будут стартовать от этой точки. Поэтому, в целях экономии труб, коллекторный шкаф монтируют поближе к месту с максимальной концентрацией источников потребления.

Например, в стандартной квартире коллектор лучше всего установить в туалете, за сливным бачком. В этом случае расстояние до первого потребителя (сливной бачок) и до второго потребителя (ванная  комната) будет минимальным.

Отопление на коллекторах

Сборка системы отопления с использование коллектора предполагает следующие действия:

  • К подающему штуцеру котла крепят напорный трубопровод, транспортирующий жидкость к первому коллектору.
  • От первого коллектора разводят трубы к верхним штуцерам радиаторов.
  • Поблизости от первого коллектора монтируют второй, к которому подключают трубы от нижних разъемов радиаторов.
  • Второй коллектор соединяют с нагнетательным насосом.
  • Трубу от насоса вводят в принимающий штуцер котла.

Подобная схема может практиковаться и в открытой, и в закрытой системе отопления. И в первом случае открытый расширительный бак монтируют в верхней точке напорного трубопровода, подводящего теплоноситель к первому коллектору. Во втором случае в этом же месте врезают герметичный расширительный бачок.

Важное замечание: подающий и принимающий коллекторы нужно расположить в центре дома. Ведь кратчайшее расстояние до расположенных под окнами радиаторов — это расстояние от стены до центра комнаты.

Трубопроводы, в данном случае, лучше всего вмонтировать в пол, под заливку. В ином случае, расход труб будет намного больше, чем при центральном монтировании коллектора.

Коллекторная разводка труб водоснабжения в квартире своими руками

Очень часто собственники квартир предпочитают самостоятельно проводить коллекторную разводку водоснабжения.

Это позволяет им значительно снизить финансовые затраты на работы, а также сделать все так, как удобно именно им.

Методы прокладки

При закрытом способе разводки водопровода все основные элементы должны быть доступны.

Проводить такую процедуру можно несколькими способам:

  • закрытым;
  • открытым.

Стоит отметить, что закрытый способ отличается не только повышенной трудоемкостью, но и дает возможность сэкономить место в помещении. Это весьма актуально, когда дело касается ванных комнат маленького размера.

Но стоит помнить, что если будет выбран такой способ, то прокладка разъёмных соединений должна проводиться исключительно в открытом виде.

При этом, можно сразу отметить основные недостатки закрытого метода:

  • отсутствие возможности провести профилактический осмотр труб, чтобы осмотреть из состояния;
  • необходимость ломать стены, чтобы в случае образования протечки провести ремонт и как следствие, необходимость в дальнейшем их ремонта.

Что касается открытого способа, то его единственный недостаток – это уменьшение свободного пространства в помещении, а также изменения его внешнего вида.

А вот к преимуществам можно отнести:

  • низкую трудоемкость монтажа, что положительно сказывается на скорости его проведения;
  • возможность вовремя увидеть протечку и устранить её;
  • легкость проведения ремонта на любом участке;
  • возможность улучшить в процессе использования систему.

Выбор труб

Разводка из металлопластиковых труб

Чтобы корректно своими руками провести монтаж водопровода в своей квартире, советуют применять либо металлопластиковые трубы, либо же чисто пластиковые.

Что касается использования стальных или медных вариантов, то от них лучше отказаться, ведь для работы с ними необходимо не только умение, но и дополнительные травмоопасные инструменты, чтобы резать, проводить сварку и изгибы.

Металлопластиковые трубы очень легко использовать для монтажа и при этом они долговечны.

Но главных их минус заключается в невозможности использоваться закрытым способом. (Как правильно соединять металлопластиковые трубы, Вы можете прочитать в этой статье).

При этом они остаются самым лучшим вариантом для создания системы водоснабжения. На их стенках в процессе использования не появляется никаких отложений, а достаточно маленькая теплопроводность дает возможность применять такие трубы для обеспечения горячего водоснабжения.

Из всего разнообразия пластиковых труб лучшими по соотношению цена/качество считаются полипропиленовые трубы. Для пайки полипропиленовых труб используют специальный «паяльник», которым научиться пользоваться очень просто.

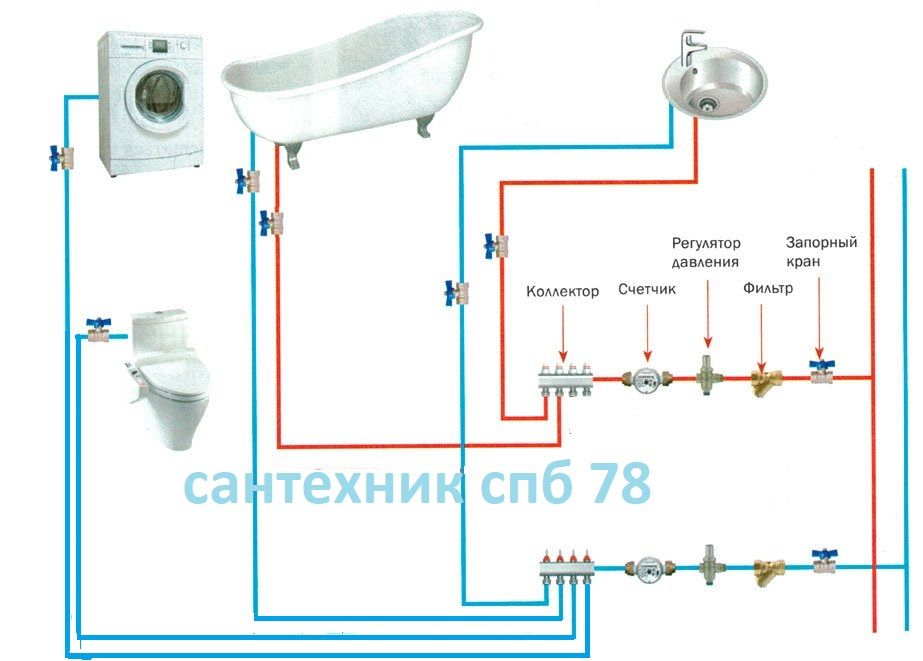

Схема

Прежде всего, необходимо грамотно составить схему разводки будущей системы.

Она сама по себе предполагает, что все трубы будут подключаться к коллектору через специальные шаровые краны.

Это дает возможность проводить ремонт на повреждённом участке, не перекрывая все остальные. Также данная схема позволяет равномерно между всеми приборами распределить напор в системе. Но при этом цена этой системы весьма значительная, а также занимает немало места само распределительное звено.

На бумаге необходимо прорисовывать не только схему разводки, но и все, даже, казалось бы, незначительные моменты, к которым можно отнести:

  • места установки, а также размеры сантехники;
  • точную длину и положение всех труб;
  • места поворотов, а также углов изгиба труб;
  • где будут находиться водяные фильтры и счетчики;
  • максимально возможный в каждом месте диаметр коммуникаций;
  • количество фитингов.

Это важно: начинать и проводить все этапы монтажа можно только после полного отключения от центрального водоснабжения.

Этапы монтажа

Вся работа по созданию разводки системы водоснабжения в квартире имеет следующую последовательность:

  1. Прежде всего, на стояке необходимо установить аварийные краны.
  2. Дальше монтируют счетчики, а также фильтры для воды.
  3. Следующий шаг – это установка коллектора, после чего на выходах монтируют шаровые краны.
  4. Теперь подключаются все сантехнические приборы.
  5. Последний этап – это проверка всей системы на работоспособность.

Если создаваться разводка водоснабжения будет в новостройке или в обычной квартире, где проходит полная замена всей системы, то сделать все своими руками будет несложно.

Стоит отметить, что в таком случае можно неплохо сэкономить свои финансовые средства. А чтобы увеличить общую надежность системы, необходимо минимизировать количество стыков, соединений и даже небольших изгибов.

Примите к сведению: если вы выполняете разводку труб в достаточно старом здании, прежде всего, нужно проверить, в каком состоянии там находится магистральный стояк, так как может потребоваться первоначально заменить его, в связи с износом.

Установка кранов, фильтров и счетчиков

Чтобы при возникновении протечки была возможность быстро отключить воду, устанавливают аварийные краны, недалеко от входа трубы из магистрального стояка.

Перед началом их установки перекрывают воду на магистрали, а после устанавливают фильтр грубой очистки.

Фильтр рекомендуется устанавливать так, чтобы при необходимости его легко можно было заменить.

Возьмите на заметку: если вы будете самостоятельно монтировать счетчик, то обязательно смотрите, в какую сторону указывают направляющие стрелки, именно они показывают правильное направление движения.

Обычно в комплекте со счётчиком идут и специальные накидные гайки, дающие возможность в случае необходимости отключить прибор, притом не отключая саму систему. После установки устройства, его в обязательном порядке регистрируют в соответствующей организации.

Монтаж редукторов

Редуктор должен быть выбран исходя из его возможностей и показателей давления в сети.

Основная функция данного устройства заключается в стабилизации напряжения, поступающего к потребителю.

Его установка целесообразна в тех случаях, когда давление воды в системе превышает допустимое для сантехнических устройств.

Желательно сделать специальный сток, через который будут сливаться излишки, когда напор будет сильно превышать нормальный уровень.

У процесса установки есть определенные правила:

  • манометр регулятора давления необходимо монтировать так, чтобы он находился вертикально;
  • во время установки, стоит предусмотреть специальные отсекающие краны;
  • нужно учитывать обозначения на корпусе прибора, которые указывает, в каком направлении должна двигаться вода.

Монтаж коллектора и водопроводных труб

Обычно подобные аппараты имеют всего четыре вывода. Именно поэтому, чтобы подключить значительное количество устройств одновременно, потребуется сразу несколько таких устройств.

При этом стоит установить для каждого прибора отдельный шаровой кран, чтобы при отключении одного, остальные могли работать в прежнем режиме.

Замечание специалиста: для проверки прочности системы, в неё подают воду под давлением, в несколько раз превышающем обычное.

Предварительно нарезав трубы подходящего размера, по составленной схеме разводки можно приступать к их монтажу. Все соединения свариваются специальным «паяльником», весьма простым в использовании.

После этого система тестируется на наличие протечек и бракованных участков и при обнаружении таковых, стоит перекрыть воду и переделать конкретный участок. Если все нормально, то можно начинать её использовать.

Смотрите видео, в котором специалист подробно раскрывает важные моменты, возникающие при монтаже коллекторной разводки труб водоснабжения в квартире:

Оцените статью: Поделитесь с друзьями! Смотрите также:

Коллекторная разводка труб водоснабжения в квартире: что это такое и как лучше сделать | Стройка/Ремонт (своими руками)

Из-за своей надёжности и практичности многие отдают предпочтение коллекторной разводке труб водоснабжения по всей квартире. Данный способ организации подачи воды рекомендуется для квартир и домов большой площади. А также, там, где централизованная система не выдаёт нормального давления.

Что такое коллекторная разводка водопровода

Под коллекторной разводкой водопроводов понимают наличие единой трассы, к которой подключается много отводов. Каждый из них предназначен для обслуживания отдельно взятого потребителя. При таком подключении давление распределяется равномерно. При включении крана или стиральной машины напор из, скажем, душа остается достаточно мощным.

Количество потребителей может быть любым, и даже если включить их все, давления хватит, чтобы каждый работал в штатном режиме.

Достоинства и недостатки коллекторной системы

Отдельно нужно отметить преимущество, заключенное в возможности подсоединять потребители, которые расположены на удаленном расстоянии от стояка. Наличие вентиля на каждом отводе позволяет отсекать линиями, что очень удобно для ремонта и обслуживания.

Достоинствами коллекторной разводки считают:

  • Постоянное давление воды и непрерывная ее подача в достаточном количестве.
  • Легкость проведения ревизии с целью выявления засоров и других неисправностей трубопровода.
  • Минимальное число соединений, которые больше всего подвержены разгерметизации. Нет большого количества тройников, как в последовательной схеме, которая и получила название тройниковой разводкой.
  • Возможность локально перекрывать напор для проведения профилактических и ремонтных работ при устранении поломок потребителей (стиральной машины, смесителя, душевой кабины, биде, ванной и т.д.). При этом можно пользоваться другими приборами и устройствами.

Для сохранения привлекательности интерьера такая разводка прячется в короб с люком, через который выполняется обслуживание коллектора, контроль режима работы, перекрытие отводов. Остальные элементы трубопроводов можно спрятать в стены или пол.

При всех достоинствах есть и недостатки:

  • Высокая стоимость. Материалов и элементов крепления потребуется больше. Количество труб, которое придется затратить в процессе монтажа, превышает минимальный объем закупки, как в случае с последовательным подключением.
  • Сложность монтажа. Речь идет не только о фронте работ. Уже на стадии расчета могут возникнуть трудности. Самостоятельно разобраться, конечно, можно, но привлечение специалистов – однозначное преимущество и гарантия эффективности системы. Правда объем работ (равно и сложность) приводит к увеличению сметной стоимости.

Но эти недостатки перекрывает уже то, что каждый отвод можно оснастить дополнительным оборудованием, необходимым для бесперебойной эксплуатации техники и сантехнических приборов. Так, обратный клапан сохранит воду в бойлере, реле давления установит необходимый режим и т.д.

Но все это получится только если схема составлена правильно. К стояку врезается коллектор (после счетчика и шарового запорного крана). К каждому отводу резьбовым соединением подключается труба, идущая к потребителю. В нее можно врезать все необходимое дополнительное оборудование для эффективной и безопасной работы.

Монтаж по коллекторной схемы

Коллекторы изготавливают из латуни, нержавейки, полиэтилена или полипропилена.

Полимеры не уступают по прочности металлу, и такие изделия можно эксплуатировать с той же эффективностью. Металлические коллектора предполагают резьбовое соединение. Пластик спаивается, а металлопластиковые элементы сочленяются посредством специальных муфт.

Если обратиться в специализированную компанию, будет предоставлена конечная смета, в которой указаны цены на все комплектующие системы и монтажные работы.

Когда принято решение собрать систему своими руками, нужно учитывать ряд особенностей и рекомендации специалистов:

  • Комплект закупки должен включать те товары, которые понадобятся при сборке.
  • Соединения может быть комбинированным, предполагающим переход с металла на пластик или металлопластик в любой комбинации.
  • Количество отводов равно числу подключаемых устройств. Обычно в квартире достаточно от одного до шести отводов.
  • Допускается последовательное подключение двух и более коллекторов с различным числом отводов.
  • Для холодной и горячей воды используются разные коллекторы.
Схема водоснабжения коллекторного типа

Выбор материалов и комплектующих – не единственная особенность. Работы также выполняются с применением ряда правил. Но главные отличия заключены в типе системы. Это может быть подача холодной или горячей воды, а также отопление.

Водоснабжение

Выбирая трубы нужно учитывать температурный режим. Для горячей воды подойдут металлические и металлопластиковые трубы, если на последних есть специальная маркировка. Систему водоснабжения холодной водой можно организовать с применением пластиковых труб. Однако, нужно учитывать, что замуровывать их не стоит ввиду того, что они подвержены высокой степени термической деформации.

Допускается применение технологии, когда разводка прячется в стены или пол. Здесь есть ряд ограничений. Стены не могут быть железобетонным, несущими конструкциями. Перекрытия из пустотных плит штробить нельзя. Но если дом из кирпича, а пол – монолитная плита на грунте, это сделать можно. Альтернатива – трубы в стяжке.

Отопление

В данном случае коллектор предназначен, чтобы равномерно распределять теплоноситель, давая возможность перекрывать ненужные «ветки».

Особенность коллекторной разводки – отдельное подключение каждого радиатора, комнаты, этажа и т. д. благодаря этому экономится теплоноситель. Если часть дома не используется, и его отапливать не нужно, достаточно отключить ее или снизить циркуляцию, поддерживая допустимый минимум.

Плюсы такой системы схожи с преимуществами идентичных водопроводных систем. При ремонте и обслуживании нет необходимости останавливать котел. Но и недостатки те же. Большее количество затраченных материалов, сложность монтажа, и как следствие большая сметная стоимость. Зато вмуровав трубы в стяжку, можно собрать систему «теплый пол». Тогда трубопровод и радиаторы не будут портить интерьер помещения.

Советы сантехника

Главное отличие специалиста от любителя, который решил смонтировать разводку воды самостоятельно в том, что профессионал знает, на что обращать внимание, чтобы не допустить ошибок. Но если воспользоваться следующими рекомендациями рисковать не придется:

  • Нельзя экономить на материалах. Пластик стоит дешевле, но и возможностей у него меньше. Несущие способности минимальны, температурные деформации большие. Материал не отличается особой прочностью. Железо ржавеет, гниет. Металлопластик не имеет этих недостатков, но стоит дороже.
  • Не нужно экономить на теплоизоляции. Трубы горячего снабжения, утопленные в пол или стену нужно изолировать термостойким материалом. Если это отопление – хорошо, что тепло отдается перекрытию. Но если речь идет о горячей воде, то из крана она будет идти еле теплая.
  • В процессе монтажа торцы трубок закупориваются целлофаном или ветошью. Это необходимо, чтобы в трубопровод не попадали твердые частицы (окалина, стружка, ржавчина и т.д.). Наличие фильтра грубой очистки не облегчит ситуацию, так как устанавливается на входе. Последствия – неправильная работа подключенных приборов с последующим выходом из строя.
  • Нарушение технологии пайки пластиковых трубопроводов приводит к течи воды. Перед тем, как паять трубы, нужно удалить все остатки не только грязи, но и влаги.
  • Использование неподходящего инструмента. Латунь, сплавы, пластик, который применяется при изготовлении фитингов и прочих элементов запорной арматуры, материал прочный. Но если при закручивании применить слишком большую силу, корпус может расколоться. В случае с металлопластиком система собирается руками, тестируется, а уже потом производится протяжка резьб.
  • В качестве уплотнителей нужно использовать специальные прокладки. Это особенно важно, если монтируется отопление или горячий водопровод. Резьбовые соединения герметизируются фум-лентой. Силикон используется в качестве дополнительного средства герметизации.
  • Когда требуется завести трассу в соседнюю комнату, сверлятся отдельные отверстия для каждой ветви разводки. То же касается и случаев, когда собирается скрытая система. Это нужно для того, чтобы каждый участок находился в том температурном режиме, в котором он должен быть по ГОСТу. Иначе холодная вода будет подогреваться, а горячая остынет.
Если учесть все вышесказанное, сборка превращается в несложный процесс. Но если нет достаточного времени, требуемых инструментов, элементарных строительных навыков, имеет смысл обратиться в специализированную компанию.

Источник: https://vodatyt.ru/vodoprovod-dlya-kvartiry/kollektornaya-razvodka.html

Вам была полезна эта статья? Ставьте палец вверх! Подписывайтесь на канал и давайте общаться в комментариях!
С уважением, Пётр Андреевич.

Коллекторная разводка труб водоснабжения в частном доме

Одним из самых привычных удобств городской квартиры является водоснабжение. В частном же доме о нем необходимо позаботиться отдельно, учитывая, что водоснабжение собственного загородного дома или дачи имеет ряд особенностей.

Источником воды может быть собственный объект (колодец, скважина) или централизованная водопроводная сеть. Каждый из этих вариантов имеет свои преимущества.

А вот прокладка труб горячего и холодного водоснабжения зависит уже от владельца и проектировщика. И подходить к организации такой системы необходимо ответственно, чтобы ей было комфортно пользоваться в любое время года. Лучшим выходом будет поручить организацию проекта и проведение работ профессионалам, хорошо знающим особенности процесса, его нюансы и тонкости. Мастера компании «Проект Сервис» выполнят проектирование, коллекторную разводку труб водоснабжения, проверку и подключение систем для горячей и холодной воды с соблюдением всех нормативов и правил.


Разновидности и особенности схем подключения

Существует два типа схем водоподачи: последовательная и коллекторная (параллельная). Выбор определяется многими параметрами:

  • количеством потребителей;
  • расположением точек раздачи;
  • интенсивностью пользования водопроводом;
  • условиями постоянного или временного проживания.

Рассмотрим основные особенности, достоинства и недостатки каждой схемы.

Последовательное подключение

Метод также называется «тройниковым». От основной магистрали идет общая труба, от которой тройниками идут отводы к точкам раздачи. Схема экономична и проста в монтаже, требует минимума труб и фитингов.

Подключение оптимально в квартирах с небольшим количеством пользователей. Но для частного дома это не совсем удобный вариант, так как он не обеспечивает равномерной подачи воды и одинакового давления в системе. При одновременном включении в крайних точках водяной напор будет резко меняться.

Коллекторное подключение

Для домов с большим количеством потребителей применяются коллекторные, или параллельные схемы водоснабжения.

Название такой метод получил от коллектора – устройства с одним входом и несколькими выходами. Количество выходов зависит от числа водозаборов (смесителей или бытовых устройств), подключаемых к системе водоснабжения.

Схема заключается в отведении от коллектора на магистрали персональных труб к каждому водозабору. Для этого понадобится больше труб, которые будет труднее спрятать. Преимуществом является стабильность напора независимо от расстояния. Изменения при включении нескольких потребителей будут незначительны.

Это дает возможность отключать каждую точку для ремонта отдельно, не затрагивая остальных.

Как спланировать систему водоснабжения

Чтобы система водораздачи работала качественно и надежно, лучше поручить планирование и установку специалистам. Компания «Проект Сервис» предлагает квалифицированные услуги по проектированию, монтажу и подключению систем холодного и горячего водоснабжения для частного дома.

Разводка воды в частном доме – монтаж водоснабжения своими руками

Системы водоснабжения

Обустроить систему водоснабжения частного дома своими руками может даже неопытный мастер. Производители современной водопроводной арматуры сделали все возможное для упрощения технологии стыковки элементов водопровода. А мы расскажем вам о порядке монтажа домашнего водопровода – от разметки линий до пуска воды в краны.

1

Как устроен бытовой водопровод

В большинстве случаев водоснабжение частного дома базируется на автономном источнике питьевого качества. Это может быть колодец или скважина. Поэтому внутренний водовод в доме начинается от насосной станции, а точнее, от первого запорного вентиля, отсекающего напорный узел от разводки.

За этим вентилем расположены ветка холодной воды и линия горячего водоснабжения (ГВС). И в большинстве случаев линия ГВС формируется на основе ответвления от холодного трубопровода, которое заходит в нагревательный прибор, генерирующий горячую воду.

Насосная станция — основа внутреннего водопровода в доме

Источники потребления – краны, смесители, посудомоечные и стиральные машинки, сливные бачки и прочее – подключаются у холодной и горячей веткам с помощью отводов, врезанных в главную горячую или холодную трубу или коллектор. В последнем случае потребитель вынужден купить больше трубопроводной арматуры. Однако использование водяного коллектора убережет вас от скачков давления в сети. Проще говоря: вас не ошпарит кипятком в душе после того, как кто-то использует сливной бачок.

Стыки отводов и центральной линии обыгрываются с помощью тройников. Повороты (угловые сопряжения) оформляют с помощью уголков. В целях облегчения процесса ремонта в отвод к источнику потребления врезают запорный вентиль. Он позволяет не отключать воду во всем доме в случае ремонта одного крана.

Как видите, типовая разводка водопровода в частном доме устроена очень просто. Собрать такую сеть может любой начинающий слесарь. А начинать конструирование подающей воду сети нужно с вычисления метража труб и количества соединительных и запорных фитингов.

2

Как подсчитать метраж труб и число фитингов

Если водопровод базируется на главной трубе, то разводка воды в частном доме начинается с прокладки центральной линии, опоясывающей строение по периметру. Метраж труб в этом случае равен удвоенной сумме всех дома (двум периметрам).

С коллектором дело обстоит сложнее. В этом случае отдельная линия будет идти к каждому крану. Поэтому метраж в данном случае можно определить только по натурной схеме, нарисовав на стенах линии, вдоль которых будет уложена разводка. После завершения рисунка замерьте длину линий и запишите метраж холодной и горячей ветки.

Перед закупкой труб и фитингов нужно составить схему разводки

Если вы строите водопровод своими руками, натурная схема разводки не помещает в любом случае. Возьмите в руки синий и красный мелки и нарисуйте траекторию укладки холодных и горячих труб на стенах, обозначив произвольными значками положения тройников, уголков и запорных вентилей. Этот рисунок поможет не ошибиться с метражом труб и числом вентилей, а при монтаже его можно использовать в качестве контура для укладки фиксирующих элементов, удерживающих трубы на стене.

Число угловых фитингов определяем по поворотам (угловым сопряжениям). Количество вентилей рассчитывают по источникам потребления (по одному на источник плюс еще один, если речь идет о смесителе). Тройники считают только при обустройстве водопровода на базе центральной линии, определяя их число по количеству вентилей.

После того подсчета и последующей закупки арматуры и фитингов вы можете сделать разводку воды в любом частном доме буквально за сутки. А как это делается, мы расскажем дальше, обговорив отдельно и холодную, и горячую ветвь водопровода.

3

Как сделать разводку линии холодной воды

Монтаж холодного водопровода в частном доме начинается с установки коллектора. Этот узел ставят в зоне кухни, если она расположена поблизости от туалета и ванной комнаты. В ином случае коллектор ставят ближе к санитарной зоне. Причем эту работу легко выполнить своими руками – для этого нужно сделать следующее:

  1. 1. Покупаем коллектор, число отводов которого равно количеству источников потребления.
  2. 2. Закрепляем его на стене, используя винтовые хомуты с ножкой-саморезом или кронштейны на корпусе распределителя.
  3. 3. Прокладываем от центрального вентиля водопровода до впускного патрубка коллектора металлопластиковую трубу диаметром ¾ дюйма, используя для сопряжения цанговые фитинги.
  4. 4. Применив те же фитинги, обустраиваем отводы диаметром ½ дюйма от коллектора к точкам потребления, укладывая трубы в зоне плинтуса. Причем между трубой и коллектором следуют установить вентиль, запирающий каждый отвод.
  5. 5. Дотянув отвод под раковину (бачок, поддон или ванну), оформляем вертикальный участок, поднимая трубу над полом на 50 см.
  6. 6. Соединяем трубу и кран (смеситель или бачок) сильфонным или армированным шлангом.

В финале мы монтируем кран на раковину, подключаем слив в канализацию. И повторяем эту операцию со всеми точками потребления. На этом монтаж холодной ветки можно считать завершенным.

4

Как обустроить линию подачи горячей воды

Ветка ГВС делается практически по той же схеме, что и холодный водопровод. Только вместо центрального вентиля отправной точкой для горячей линии является коллектор холодной ветки.

От этого распределителя мы тянем линию диаметром ½ дюйма до нагревательного прибора. Причем в точке подключения нужно врезать обратный клапан, чтобы вода из бойлера или теплообменника колонки не сливалась обратно. Сама установка бойлера описана в отдельном материале.

Коллектор холодной ветки будет отправной точкой для горячей линии

На следующем этапе нужно смонтировать коллектор для горячей воды. Его ставят либо под бойлером, либо в ванной комнате или на кухне. Далее к закрепленному на стене распределителю тянут трубу диаметром  ½ дюйма, соединяя коллектор и «горячий» штуцер бойлера/котла.

В финале к каждому смесителю подводят отдельные линии подачи горячей воды, соединяющие краны и распределитель. Причем для облегчения подключения трубопровода к крану можно использовать сильфонный шланг. Армированный вариант в этом случае не рекомендован – он рассчитан под холодную воду.

Если в доме не более 2-3 источников потребления горячей воды, то коллектор можно заменить парой тройников, проложив центральную линию к душу или смесителю в ванной, и обустроив отвод на кухню. Но в этом случае готовьтесь к скачкам напора в случае одновременной эксплуатации смесителей в ванной и на кухне.

5

Как сэкономить на монтаже водопровода

Монтаж системы водоснабжения в частном доме обойдется намного дешевле, если вы будете придерживаться нескольких советов. Во-первых, откажитесь от использования фитингов-уголков. Металлопластиковую трубу можно согнуть по 25-сантиметровому радиусу, вписав в любой поворот.

Во-вторых, особые коллекторы с запорными узлами на каждом выходе помогут сэкономить на вентилях, монтируемых под каждым входом в кран или смеситель. В-третьих, продумайте месторасположение разветвителя потока. В идеале он должен стоять между кухней и ванной. Но если в ванной комнате больше кранов, то коллектор лучше сместить туда. В этом случае вы потратитесь только на один кухонный отвод.

В-четвертых, если распределитель и потребляющий прибор разделяют 2-2,5 метра, то вместо трубопроводной арматуры вы можете использовать армирующий или сильфонный шланг соответствующей длины. В-пятых, выбирая между металлопластиком и полипропиленом – голосуйте за первый вариант. Полипропиленовые трубы монтируют с использованием особого сварочного аппарата или дорогих электрических муфт. Поэтому к такой работе придется привлечь профессионалов. Кроме того, полипропилен не гнется как металлопластик.

Если вы прислушайтесь к этим советам, то вам удастся сэкономить до 10-15 процентов от стоимости расходных материалов.

Три дизайна для сантехнических систем PEX

Сантехники

переходят с меди на водопровод из полиэтилена PEX (вот как буквально перейти с меди на PEX ). Частично это связано с тем, что PEX более доступен по цене и, возможно, с ним легче работать. Соединения PEX не требуют пайки, и даже сложные на вид коллекторные системы довольно легко построить. Другая причина — эффективность. PEX не делает вашу водопроводную систему более эффективной, в отличие от таких вещей, как рециркуляция горячей воды и домашние схемы. И PEX хорошо подходит для таких систем.

Включение коллекторов в компоновку может сэкономить воду и энергию, поскольку вы устраняете большую часть трубы между водонагревателем и краном. Хотя синие линии (холодная вода) показаны в этих примерах компоновки, компоновка горячей воды будет аналогичной. Три варианта конструкции водопроводных систем PEX: магистральные системы, системы коллекторов собственного производства и системы солнечных коллекторов.

Магистральные и ответвительные системы просты, но тратят много воды

Традиционные системы состоят из систем большого диаметра (обычно 3/4 дюйма).) магистральные линии для разводки воды по дому. Меньшие ответвления (1/2 дюйма и 3/8 дюйма) отводятся для питания отдельных приспособлений. Системы «магистраль и ответвление» имеют ряд недостатков, в частности, большое количество фитингов, которые дороже, медленнее в установке и с большей вероятностью протечки, чем один участок трубы. Кроме того, много воды уходит в канализацию, прежде чем горячая вода попадет в кран.

Коллекторные системы с домашним ходом используют меньше всего горячей воды и больше всего труб

Большой диаметр (3/4 дюйма.) магистральный водопровод питает коллектор; меньшие линии проходят от коллектора к каждому приспособлению. Любую арматуру в доме можно отключить на коллекторе. А поскольку домашние системы не полагаются на большие трубы для распределения, вы экономите воду и электроэнергию. Проще говоря, вам не нужно оставлять кран открытым, пока горячая вода не достигнет раковины. Однако такая гибкость конструкции имеет свою цену. Поскольку к каждому приспособлению идет выделенная линия, вы используете много PEX и просверливаете много отверстий.

Системы подпора могут быть спроектированы для экономии горячей воды

Есть много способов спроектировать подмножественные системы, для которых требуется гораздо меньше труб и сверления, чем для домашних систем. Вместо одного основного коллектора, каждая ванная , прачечная и кухня получают свой собственный подмножество. Самая простая система, изображенная здесь, не будет экономить воду по магистрально-разветвленной системе, но другие подколлекторные системы могут быть сконфигурированы для экономии воды и энергии путем включения главного коллектора и рециркуляционного насоса.

Прочтите статью полностью : Труба PEX: медь на пути к выходу?

Для получения дополнительной информации о PEX:

Соединение PEX с расширительными фитингами и компрессионными втулками ASTM F2080 — С латунными фитингами и компрессионными втулками F2080 — это Rolls-Royce в системах фитингов PEX.

Подключение водопровода из полиэтилена PEX — Внимательный взгляд на постоянно расширяющиеся возможности подключения трубопровода из полиэтилена PEX.

Соединение PEX с пресс-фитингами Viega PEX — Компания Viega разработала один из самых быстрых и простых способов соединения PEX.

Соединения водопроводных труб PEX — Герметичные соединения выполняются быстрее, чем пайка.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Преимущества сантехнических коллекторов и когда их использовать

Знаете вы об этом или нет, но домовладельцы в Хьюстоне, которым требуются услуги сантехника, скорее всего, получат выгоду от универсальной, привычной технологии, которая недавно стала краеугольным камнем отрасли: водопроводного коллектора.Хотя домовладельцы, у которых есть конкретные проблемы или вопросы по поводу систем водоснабжения в своих домах, всегда должны консультироваться с лицензированным сантехником за советом, это руководство должно служить полезным введением в концепцию.

Основы водопроводного коллектора

Сантехнический коллектор предлагает очевидную полезность для потребителей сантехники. Коллекторы могут состоять из традиционной меди, латуни, бронзы или более технологически продвинутого материала, известного как PEX / сшитый полиэтилен.В любом случае они служат важнейшими механизмами контроля потока горячей и холодной воды. Обычно они интегрируются с гибкими пластиковыми водопроводными системами для обеспечения надежных потоков воды при различных температурах. Таким образом, водопроводные коллекторы учитывают такие сантехнические задачи, как ремонт водонагревателя, замена труб и работы по модернизации.

Базовая структура

Сантехнический коллектор не представляет особой сложности. Хотя эти устройства бывают разных форм, их основная структура состоит из основной линии обслуживания, которая входит в трубчатую камеру с множеством соединений с линиями отвода.Каждая сливная линия предназначена для определенного приспособления в водопроводной системе. Например, одна линия может подключаться к крану холодной воды в главной ванной комнате, а другая — к крану горячей воды в гостевой ванной.

Более простые коллекторы, многие из которых изготовлены из меди, имеют четыре или более соединений от основной линии обслуживания к каждой линии отвода для конкретного прибора. Для более старых систем могут потребоваться отдельные коллекторы для горячего и холодного. Более новые, более сложные коллекторы обычно изготавливаются из полиэтилена PEX и имеют отдельные входные линии для горячей и холодной воды.В этих системах горячая вода течет из водонагревателя системы и остается отдельно от холодной воды, которая поступает из основной линии обслуживания.

Когда нужны водопроводные коллекторы?

Сантехнические коллекторы играют важную роль во многих сантехнических работах. Практически каждая современная жилищная водопроводная система требует по крайней мере одного коллектора, а в более крупных системах может потребоваться несколько традиционных коллекторов. Для малых и средних систем одного коллектора PEX может хватить для стандартных приспособлений.Многоквартирные жилые конструкции обычно основаны на сетях, которые состоят из одного «главного» коллектора и нескольких «мини-коллекторов» на стыках отдельных блоков.

В одноквартирных домах водопроводчики обычно размещают водопроводные коллекторы как можно ближе к входящей линии подачи в дом. Это может быть кладовая на цокольном этаже или на первом этаже. Чтобы обеспечить физический доступ для ручного отключения, коллекторы должны быть отделены от другого оборудования. Хотя они должны иметь зазор не менее 18 дюймов по горизонтали и 36 дюймов по вертикали от водонагревателя системы, они редко находятся намного дальше от этого важного узла.Для удобства некоторые типы сантехнических коллекторов можно монтировать между стойками стены.

Типы сантехнических коллекторов

В зависимости от потребностей данной водопроводной системы коллекторы бывают разных форм и размеров. Компрессионные коллекторы — это сложное оборудование, которое регулирует поток воды для небольших домов и строений. Наряду с обжимными коллекторами, они обычно считаются наиболее удобными для пользователя коллекторами на рынке. Между тем, медные коллекторы для пота служат «традиционной» альтернативой современным коллекторам MANABLOC, которые могут регулировать поток горячей и холодной воды в одной системе.Пресс-манифольды из PEX представляют собой гибридную конструкцию между более крупными устройствами из PEX и более простыми инструментами из меди.

Преимущества сантехнических коллекторов

Сантехнические коллекторы, независимо от их типа, имеют очевидные преимущества. Во-первых, они могут принимать линии питания размером от 3/8 дюйма. В современных коллекторах применяются меры безопасности, которые снижают риск падения давления и требуют меньшего количества приспособлений. Хотя медные системы надежны и экономичны, системы PEX очень гибкие и могут быть более энергоэффективными. Во время похолодания они также устойчивы к замерзанию.

Являясь одним из важнейших компонентов жилищной водопроводной системы, водопроводный коллектор хорошо себя зарекомендовал. По мере совершенствования сантехники она наверняка сохранит свое значение и полезность.

Как спроектировать водяной коллектор из PEX

** Наша политика честности: этот пост может содержать партнерские ссылки, и я могу получить компенсацию, если вы совершите покупку без каких-либо дополнительных затрат для вас. Некоторые из них, некоторые нет — я делаю покупки для сравнения.Важно то, что вы точно знаете, о чем мы говорим. Напишите мне, если у вас есть какие-либо вопросы по продуктам, так как это материалы и инструменты, которые мы используем в наших собственных проектах.

После того, как вы определились, что хотите полностью использовать водопроводный коллектор из PEX, правильный дизайн имеет важное значение для высокопроизводительной водопроводной системы. У вас есть один шанс сделать это правильно с первого раза, так что давайте настроим вас на успех!

Составление плана:
  1. Во-первых, вы хотите решить, хотите ли вы полностью подключиться к каждому крану / выпуску или это будет комбинация полустанга и ответвления / коллектора.Преимущества полноразмерного коллектора с только домашними пробегами очевидны, но вам нужно определить, стоит ли первоначальная стоимость всех будущих преимуществ, таких как обнаружение труднообнаруживаемых утечек, обслуживание любого крана / конечной точки в удобное для вас время (наряду с другими преимущества, перечисленные здесь: Преимущества системы водопровода) . Мы думаем, что это…
  2. Составьте список всех горячих и холодных линий, которые вы хотите запустить в этом доме. Список потенциальных конечных точек указан в конце этого сообщения.*
  3. План будущего расширения. Лучше сейчас, когда стены открыты, чем позже, когда их бесконечно труднее расширить. Просто проведите линию к потолку и закройте ее. *
  4. Коллектор PEX какого размера вам нужен? Это зависит от ваших двух ответов на два предыдущих пункта.
  5. Подумайте, как вы используете шланговые насадки на улице, а также планируете ли вы использовать систему с соленой водой. Есть ли система орошения, которая отделяется перед коллектором? Не стоит постоянно поливать растения соленой водой.В зависимости от вашего ответа, вам может потребоваться разместить шланговые вставки из PEX перед коллектором.
  6. Примите во внимание потребность на каждом выходе / желаемое давление воды на каждом выходе. Соответственно определите размер отходящей линии PEX, выходящей из коллектора. Например, все краны выходят из ½-дюймовых соединений и линии PEX. Шланговые насадки имеют размер ¾ ”, чтобы справляться с давлением воды при ручном поливе или мойке автомобиля.
  7. Где вы планируете устанавливать коллектор? Расположен ли он в центре, чтобы главный душ не ждал пять минут подачи горячей воды? Достаточно ли большой дом, чтобы гарантировать наличие двух водонагревателей и двух водяных коллекторов из PEX?
  8. Также учитывайте расстояние от водонагревателя до коллектора горячей воды. Чем больше расстояние, тем сильнее происходит охлаждение, прежде чем у него будет возможность протекать как можно дольше с горячей водой.
  9. Не забудьте установить сливной патрубок в нижней части коллектора горячей и холодной воды.
Пример конструкции водяного коллектора PEX:

Пару раз нас просили составить схему выходов в коллекторе воды из PEX, о котором мы рассказали здесь: Как построить весь дом Uponor PEX-a Manifold .

В этом доме есть распределительный шкаф с линиями горячей и холодной воды, расположенными вместе на внутренней влажной стене дома.Каждая линия PEX — это дом для крана. Как мы его спроектировали, и как вы повлияли на то, как вы хотите создать свой собственный, лучше всего обсудить, взглянув на сам установленный коллектор.

Вот водяной коллектор из PEX с обозначением каждого выпускного отверстия:

Вот схема того, как бы мы спроектировали тот же водопроводный коллектор, если бы сделали это снова. Это включает в себя один из самых важных уроков, извлеченных здесь, в этой публикации: Sanity Saving PEX Manifold Tips .

Основное отличие — расположение сливных патрубков.Они должны находиться в пределах шкафа коллектора. Также идеально, если они будут внизу каждого коллектора. Это расположение внизу гарантирует, что при открытии патрубок полностью опорожняет весь коллектор.

Другие проблемы, которые могут повлиять на ваш собственный дизайн:

  1. Обратите внимание, есть две линии (по одной с каждой стороны) для будущего расширения. Опять же, их предварительно подгоняют к потолку и закрывают крышкой.
  2. Нам бы очень хотелось, чтобы этот коллектор можно было переместить в более централизованное место.Поскольку это реконструкция и дом спроектирован так, как он есть, этот водопроводный коллектор PEX находится на одной стороне дома. К счастью, он близок к высоким требованиям, предъявляемым к кухне и стирке, но не идеален для ванных комнат на другой стороне дома.

Опять же, ознакомьтесь с этой публикацией здесь, чтобы упростить и повысить эффективность собственной конструкции коллектора PEX и компоновки водопровода: Sanity Saving Советы по установке коллектора PEX

Все еще не решила вопрос о водопроводе? Прочтите этот пост, чтобы узнать о других причинах: Преимущества системы водопроводного коллектора

Общие вопросы и ответы
Коллектор PEX какого размера мне нужен?

Составьте список всех горячих и холодных линий, необходимых в вашем доме.Затем подумайте о будущем расширении и решите, сколько дополнительных линий следует включить, чтобы проложить линию PEX до потолка и перекрыть их. Эти два ответа дадут вам коллектор нужного размера.

Какое место лучше всего для водяного коллектора?

Как можно ближе к середине дома. Трубопровод от водонагревателя к коллектору горячей воды тоже должен быть как можно короче. Если расстояние слишком велико, подумайте об установке второго коллектора и водонагревателя.

PEX какого размера мне следует использовать?

От 3/8 ″ до 1 ″ приемлемо для использования в жилых помещениях. Примите во внимание потребность, расстояние и желаемое давление воды на каждом выходе. Чем больше PEX, тем больше давление. Например, смесители обычно используют 1/2 ″ PEX. Направляющие для шлангов больше (на фотографии коллектор PEX составляет 3/4 дюйма), чтобы справляться с ручным поливом или давлением воды для мойки автомобилей.

* Вот список возможных линий, которые вам необходимо включить в дизайн вашей водопроводной системы — вы не хотите, чтобы что-то случайно упустили:

Кухонная раковина
Посудомоечная машина
Холодильник Лед / вода
Специальный льдогенератор
Наполнитель кастрюли
Раковина для ванной
Барная раковина
Туалет
Душ
Ванна
Стиральная машина
Водонагреватель
Смягчитель воды

Подумайте об этом с осторожностью, если вы планируете или хотя бы немного подумаете о добавлении смягчителя воды:

Наружные патрубки
Наружная кухонная мойка
Умывальник
Бассейн
Спринклерная система

Почему Logic Plumbing превосходит Home Run и Trunk and Branch — Plumbing Perspective

У сантехников есть две школы сантехники в доме: домашнее хозяйство и магистраль и ветка. У обоих есть свои положительные и отрицательные стороны, в зависимости от того, чего вы пытаетесь достичь с помощью водопроводной системы.

Однако вы можете не знать, что существует новый (и более разумный) способ спроектировать и установить бытовую водопроводную систему, которая устанавливается быстрее, использует меньше материалов, требует меньшего количества подключений, сводит к минимуму вашу ответственность и работает более эффективно.

Это называется «Логическая сантехника».

Конструкция сантехники Logic может использоваться только с трубопроводами из PEX, но, поскольку PEX теперь используется в строительстве новых домов чаще, чем медь и CPVC вместе взятые, вы, скорее всего, уже используете его.(А если нет, вам нужно это проверить. PEX очень прочный, гибкий и более экономичный по сравнению с медью и CPVC.)

Логический подход усиливает гибкость труб PEX для минимизации соединений и уменьшения потенциальных точек утечки, а также включает многопортовые тройники, расположенные рядом с группами приспособлений, чтобы ограничить количество необходимых труб и соединений, а также повысить эффективность установки и производительность системы.

Что такое многопортовая тройка?

Я уверен, что сейчас вы задаетесь вопросом: «Что такое многопортовая футболка?» По сути, это набор тройников, сформованных вместе, чтобы образовать одну длинную тройку с несколькими выходами.Этот инновационный продукт минимизирует количество соединений и является сердцем и душой дизайна Logic.

Например, шесть обычных тройников будут иметь 18 соединений, но проточный многопортовый тройник с шестью выходами будет иметь только восемь соединений (шесть соединений для портов, основной проточный вход и основной проточный выход). Подумайте, насколько быстрее вы можете установить систему, если количество подключений будет вдвое меньше.

И получите это — хотя многопортовые тройники могут напоминать коллектор, их преимущество заключается в том, что они спрятаны за стенами без необходимости использования панели доступа.Да, вы не ослышались. Нет необходимости в панели доступа, сводя к минимуму затраты и трудозатраты, чтобы ваши проекты не выходили за рамки графика и бюджета.

Многопортовые тройники

изготовлены из специального полимера (EP), термопластического материала, который используется в сантехнике более 20 лет. EP обладает превосходными механическими, химическими и термическими свойствами, которые обеспечивают стабильность размеров в сложных условиях, включая области с высокими нагрузками, нагревом и влажностью.

И, как и PEX, материал EP в многопортовых тройниках устойчив к коррозии, точечной коррозии и образованию накипи, поэтому он создает очень прочную систему, рассчитанную на длительный срок службы.Лучше всего то, что многопортовые тройники (как и все фитинги EP) одобрены для непосредственного закапывания в почву или бетонную плиту, поэтому они идеально подходят для установки внутри плиты водопровода.

Логическая схема

Так что же такое разводка сантехники Logic? Все очень просто: основная магистраль подключается к многопортовому тройнику, а разводка выходит из тройника. Эти отдельные линии, идущие от единственного многопортового тройника, обеспечивают водой все приспособления в одной или смежных группах.

В этой конструкции используется значительно меньше труб, чем в домашней схеме, всего лишь несколько соединений. Кроме того, он требует значительно меньшего количества подключений по сравнению с установкой «магистраль и ответвление».

Например, для двухэтажного дома площадью 2300 квадратных футов с использованием конструкции Logic требуется всего 637 футов трубы, в то время как для домашней системы используется 1515 футов трубы. Это более чем в два раза больше необходимого количества трубопроводов.

В дополнение к дополнительным затратам, необходимым для установки всей этой дополнительной трубы, производительность системы также значительно снижается из-за дополнительной потери давления и увеличения времени ожидания горячей воды.Кроме того, наличие лишних труб может привести к проблемам с изоляцией линий горячей и холодной воды. Это увеличивает теплопередачу и неэффективность использования энергии в водопроводной системе.

И хотя верно, что установка Logic использует немного больше соединений, чем домашняя планировка (59 против 48 в приведенном выше примере двухэтажного дома площадью 2300 квадратных футов), экономия на трубах значительно более выгодна с экономия труда и материалов при установке меньшего количества труб (не говоря уже об эффективности системы).

Логическая компоновка также устанавливается намного быстрее по сравнению с системой магистральных и ответвлений из-за значительного сокращения количества подключений. В приведенном выше примере с двухэтажным домом в макете Logic используется всего 16 фитингов и 59 соединений по сравнению с колоссальными 96 фитингами и 165 соединениями для магистрали и ответвления. Это в шесть раз больше фитингов и почти в три раза больше соединений!

Все эти добавленные соединения значительно увеличивают вашу ответственность с большей вероятностью утечек, а также ограничивают производительность системы из-за увеличения потерь давления.

Вот и все! Вот лишь несколько «логических» причин, по которым вам следует подумать о более разумном подходе к установке сантехники в доме, который сократит время установки, ограничит вашу ответственность и предложит конечному пользователю более эффективную систему.

Ким Блисс — менеджер по развитию контента в Uponor. С ней можно связаться по адресу kim. [email protected].

ManaBloc Systems — Bob Vila

Фото: viega.us

Если вы строите новый дом или заменяете стареющие трубы в существующем доме, рассмотрите преимущества водопроводной системы ManaBloc.Это относительно новый — и, да, в некоторой степени революционный — способ прокладки водопровода. Что это такое? Что ж, подумайте о простом в установке и маловероятном утечке ManaBloc как о своего рода Центральном терминале для питьевой воды и воды для купания в вашем доме. Он направляет воду из вашего колодца или муниципального водопровода по пластиковым, а не металлическим трубам к смесителю на кухне, душевой лейке в ванной или туда, где требуется вода. Что действительно примечательно, так это то, что для каждого сантехнического оборудования существует отдельная выделенная линия доставки.В результате получается энергоэффективная и экономичная водопроводная система, которая сокращает потери воды и работает даже лучше, чем многие традиционные системы.

Фото: supplyhouse. com

Что действительно сделало возможной систему ManaBloc, так это появление трубок PEX. «Во времена меди было невозможно установить такую ​​систему», — объясняет Дэниел О’Брайан, эксперт интернет-магазина SupplyHouse.com. «Ситуация изменилась с появлением гибких трубок, в первую очередь PEX». Трубка PEX обеспечивает более быстрый и эффективный поток воды.Он также дешевле и более универсален, чем медь, потому что, прежде всего, вы можете позволить себе запустить отдельную линию для каждого прибора. Во-вторых, благодаря своей гибкости, трубы PEX легко уложить за стенами. Наконец, ManaBloc спроектирован таким образом, что приспособления, требующие меньшего объема воды, могут обслуживаться трубками меньшего диаметра. Такая гибкость экономит воду и, как следствие, экономит деньги домовладельца.

Распределительный коллектор ManaBloc поставляется в предварительно собранном виде с тремя водозаборными портами и от 14 до 36 распределительных портов, которые подключаются к распределительным линиям 3/8 или 1/2 дюйма. Каждый порт с цветовой кодировкой (красный для горячего, синий для холодного) имеет свой собственный запорный клапан, что дает вам полный контроль над системой водопровода из одного центрального пункта. «Если что-то начинает протекать в доме или нуждается в ремонте, — говорит О’Брайан, — вы точно знаете, куда вам нужно пойти, чтобы перекрыть воду».

Соединительные фитинги ManaBloc продаются отдельно и бывают трех типов: компрессионные фитинги, обжимные фитинги или пресс-фитинги из PEX. Для компрессионных фитингов не требуются специальные инструменты, а для обжимных фитингов требуется обжимной инструмент (специальный ключ ManaBloc может помочь правильно затянуть соединение).Пакеты сантехники ManaBloc легко доступны и включают в себя все необходимое для немедленного начала работы.

Интернет-магазин SupplyHouse.com предлагает большой выбор систем распределения ManaBloc и аксессуаров, а также предлагает множество обучающих видео, которые объясняют основы покупки, установки и использования систем ManaBloc:

macromedia.com/pub/shockwave/cabs/flash/swflash.cab#version=6,0,40,0″>

macromedia.com/pub/shockwave/cabs/flash/swflash.cab#version=6,0,40,0″>


Это спонсируемый пост от имени SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Как установить коллектор из PEX для теплой или бытовой питьевой воды

Горячий для установки коллектора PEX с трубкой Pex для лучистого отопления и бытового водоснабжения на настенный газовый комбинированный котел, как мы продаем. Поскольку это комбинированный бойлер, горячая вода поступает в водопроводный коллектор для питьевой воды. Эта диаграмма также применима для других комбинированных водогрейных котлов. Единственное, что не так с этой картиной, заключается в том, что нет первичного контура, который сегодня требуется для всех котлов.

Коллектор лучистого тепла находится слева и имеет 8 контуров и забирает нагретую воду непосредственно из котла. Вы можете сделать это, потому что это конденсационный котел, и котел можно установить на любой низкий уровень, который вы хотите. Если у вас есть 2 температурные зоны, вы должны установить котел на самую высокую температуру зоны, а затем добавить смесительный клапан, чтобы уменьшить количество петель трубопровода PEX.

Сантехнический коллектор находится справа и 24 порта для холодной и горячей воды. Вы можете использовать 1/2 или 3/8 дюйма Plumbing PEX или их комбинацию.

Котел в данном примере представляет собой конденсационный комбинированный котел Embassy ONEX, что означает, что он может обогревать ваш дом и обеспечивать горячую воду. Эффективность более 95%.

Список материалов, необходимых для такого проекта (щелкните ссылку ниже, чтобы приобрести продукт и просмотреть дополнительную информацию)

Сторона горячего водоснабжения

Quantity X — Коллектор Viega Plumbing PEX для бытового водоснабжения (размер зависит от системы)

Quantity X — трубы HousePEX и Legend для бытового водоснабжения

Количество от 2 до 4 — шаровые краны для бытового водоснабжения

Количество от 1 до 2 — сливные и шланговые патрубки котла

Количество 1 — Клапаны сброса давления

Количество 1 — Расширительные баки для бытовой воды

Количество 1 — Смесительные клапаны для систем водяного отопления для бытового водоснабжения

Quantity X — Фитинги из меди и быстроразъемных соединений Sharkbite

Сторона водяного обогрева (обшивка)

Количество 1 — Смесительные клапаны для систем водяного отопления (опция)

Количество от 2 до 4 — шаровые краны для стороны водяного отопления

Количество от 2 до 3 — сливные и шланговые патрубки котла

Quantity X — датчики температуры и тройники (дополнительно)

Количество 1 — Расширительный бак системы водяного отопления (опция — некоторые котлы имеют встроенный)

Количество 1 — чугунный насос (для стороны нагрева и в зависимости от системы)

Количество 1 — фланцы насоса (для стороны нагрева и, скорее всего, 3/4 дюйма)

Qunatity 1 — Реле переключения циркуляционного контура

Количество 1 — Термостаты водяного отопления и датчики пола

Количество 1 — Гидравлические превенторы обратного потока и комбинированные клапаны автозаполнения

Количество X — труба и фитинги для первичного контура (не показаны)

Количество 1 — Гидравлические воздухоотделители, воздухоотделители, воздухозаборники и грязеуловители

Количество 1 — Гидравлические предохранители обратного потока и клапаны автозаполнения

Количество? — Трубки Hydronic Radiant Heat Pex (в зависимости от Systyem)

Quantity X — Трубка HousePEX PEX-A Pex для лучистого отопления

Количество 1 — Коллекторы лучистого отопления из PEX (в этом примере)

Quantity X — Принадлежности для крепления труб

Quantity X — Принадлежности для трубок PEX

X = различное количество необходимого продукта — в зависимости от фактической системы

Как промыть отстойник — базовый, средний и продвинутый

В то время как знания и опыт, безусловно, являются общим знаменателем среди лучших хранителей рифов, оборудование для автоматизации — это то, что действительно поможет вывести ваш рифовый аквариум на новый уровень за счет дальнейшего повышения устойчивости и помощи вам внимательно следить за условиями внутри ваш танк.

Контроллер аквариума — это устройство, которое дает вам возможность контролировать и контролировать большую часть оборудования в вашем аквариуме. Мы не говорим и о простых таймерах, у этих современных устройств есть удивительные возможности. Более продвинутые контроллеры дают вам возможность контролировать различные параметры воды, такие как температура, pH, ОВП, соленость и многое другое! Затем вы можете запрограммировать устройство для управления вашим оборудованием на основе любого из этих параметров. Вы можете хранить журналы данных, получать удаленный доступ к резервуару через Интернет, устанавливать детекторы утечек, получать текстовые или электронные уведомления и многое другое! Думайте о контроллере аквариума как о мозге вашего аквариума, который поддерживает бесперебойную работу и дает вам уверенность в том, что ваш аквариум будет процветать в ваше отсутствие.

В морских аквариумах пресная вода постоянно испаряется, поэтому необходимо регулярно пополнять аквариум пресной водой, чтобы не только поддерживать уровень воды, но и поддерживать стабильный уровень солености. ATO или автоматическая система доливки — это автоматическое устройство, которое будет добавлять пресную воду в ваш аквариум по мере ее испарения из специального резервуара пресной воды . Это избавляет от рутинной повседневной работы по добавлению пресной воды в аквариум вручную.Некоторые контроллеры аквариумов даже имеют встроенную функцию ATO!

Добавление рефугиума в отстойник — это естественный способ помочь экспортировать питательные вещества через макроводоросли, а также помогает обеспечить безопасное убежище для размножения полезной микрофауны. По этим причинам рефугиумы считаются очень полезными для рифовых аквариумов. Вы можете использовать рефугиум разными способами, но во многих отстойниках есть специальные секции, встроенные именно для этой цели. Типичный рефугиум будет состоять из субстрата, такого как песок или грязь, а также некоторых небольших кусочков живых камней и различных видов морских макроводорослей, таких как Chaetomorpha или Caulerpa, и, наконец, небольшого рефугиума, который будет поддерживать рост ваших водорослей. Для достижения наилучших результатов внутри отстойника рефугиум должен располагаться после протеинового скиммера и перед камерой возвратного насоса.

Кальциевый реактор — потрясающее, но в то же время довольно сложное устройство, которое автоматически пополняет аквариумную воду основными элементами, которые кораллы поглощают, чтобы построить свои жесткие скелетные структуры на основе карбоната кальция. У нас есть несколько отличных статей о том, как работает кальциевый реактор. Поскольку кальциевый реактор нуждается в надежной специальной подаче воды, лучший способ подачи воды в реактор — использовать коллектор от вашего возвратного насоса (рисунок выше), но вы также можете использовать специальный насос / силовую головку для подпитки реактора.

Коллектор обычно создается с использованием трубы из ПВХ от возвратного насоса, которая позволяет подавать аквариумную воду к различным элементам оборудования в отстойнике. Использование коллектора, как показано, дает вам точный контроль над расходами в этих устройствах.

Обратите внимание, что возвратный насос на этой расширенной схеме расположен за пределами отстойника, который обычно встречается в более крупных и современных аквариумах. Внешние насосы обеспечивают более высокую скорость потока, большее давление и часто в разы отводят меньше тепла в воду вашего аквариума.

Замкнутый контур — это то, что обычно можно найти только в больших аквариумах (150 галлонов +), и обеспечивает очень эффективный способ увеличить движение воды внутри аквариума и заставить воду двигаться во всех уголках и трещинах аквариума. Хотя для небольших аквариумов обычно достаточно силовой головки, вам часто потребуется 3, 4 или более силовых головки, чтобы эффективно перемещать воду внутри большого аквариума, который загромождает ваш выставочный резервуар некрасивыми насосами. Система с замкнутым контуром забирает воду из дисплея через внешний насос, который затем возвращает воду обратно в аквариум дисплея через несколько форсунок.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
