Устройство винтового зажима столярного верстака: 1.Назначение и устройство столярного верстака

Конспект урока по технологии на тему: » Назначение и устройство столярного верстака»

Цель урока: ознакомление учащихся с устройством столярного верстака и его назначением.

Задачи урока:

Образовательная: ознакомить учащихся с устройством и назначением столярного верстака. Учить правилам использования верстака.

Развивающая: развивать, память на основе работы с новыми понятиями; мышление в процессе выполнения практической деятельности.

Воспитательная: воспитывать интерес к столярному делу, бережное отношение к оборудованию мастерской, соблюдение правил безопасной работы.

Метод урока: объяснительно-иллюстративный.

Тип урока: комбинированный

Наглядные пособия: столярные верстаки, пиломатериал разных размеров, классная доска, учебник, тестовые задания.

Ход урока

I.

                   Организационный момент:

1.      Приветствие.

2.      Распределение учащихся по рабочим местам.

3.      Контроль посещаемости, подготовка к уроку.

4.      Распределить обязанности между учащимися.

II.                Повторение пройденного материала

  • Нужны ли нам цветы в жизни?
  • Какова роль цветов?
  • Зачем мы садим цветы?
  • Скажите, пожалуйста, какие цветы вы знаете?
  • Какие цветы вы выращиваете дома?
  • Как вы думайте на какие группы по отношению к свету можно разделить декоративно-цветочные растения?
  • На какие группы можно разделить растения по продолжительности жизни?

III.             Изложение нового материала.

  Где бы человек не работал – на заводе, в мастерской, у пульта электрической станции, в лаборатории, какую работу он ни выполнял, ему надо прежде всего позаботится о своем рабочем месте.

Только при хорошей организации рабочего места можно достичь высокой производительности труда.

  Как вы видите, большую часть мастерской занимают столярные верстаки. Верстак —  в переводе с немецкого «мастерская» рабочее место столяры, это специальный стол для столярных работ. Столярные верстаки обычно располагают возле окон, так как площадь работающего должно быть хорошо освещена.

 Существует 2-ва вида верстака:

  • Столярный (деревянный стол для обработки древесины)
  • Универсальный (комбинированный, для обработки древесины и металла)

На верстаке во время работы находятся инструменты, приспособления и материалы, нужные для занятия.

   См.  рис. 1.

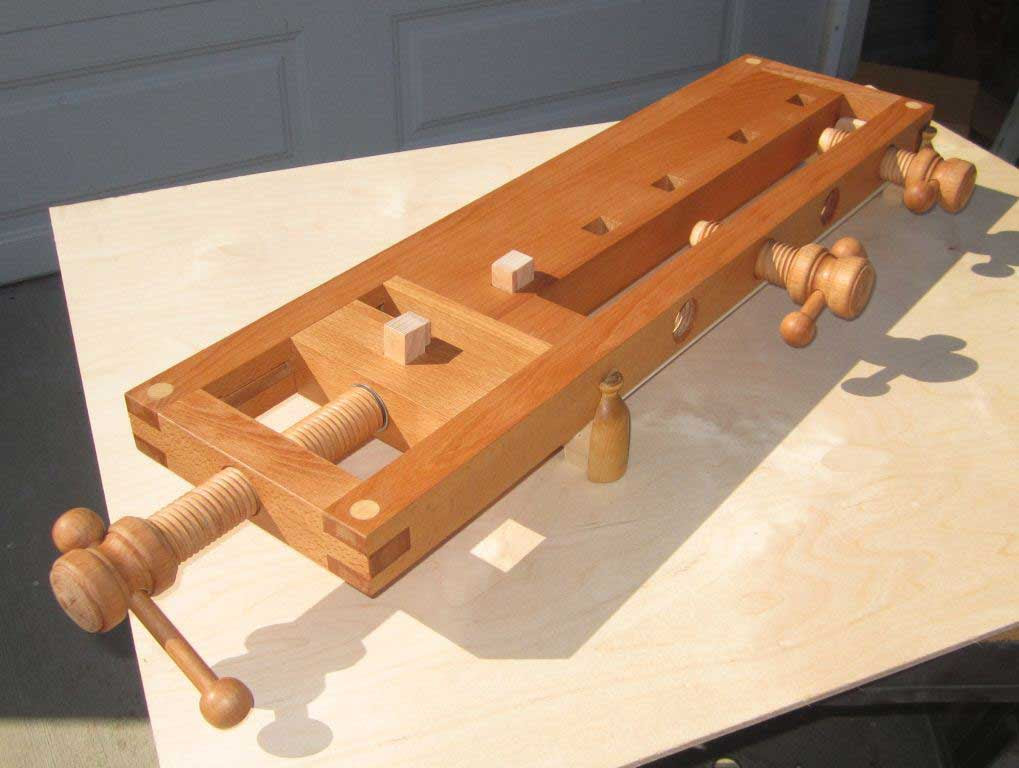

Столярный верстак. 1 – подверстачье; 2 – крышка; 3 – отверстия под клинья;
4 – лоток; 5 – передний зажим; 6 – задний зажим; 7 – выдвижные пальцы.

(раздать уч-ся картинки верстака)

   Столярный верстак состоит из двух основных частей (показ на верстаке): подверстачье – опоры столярного верстака и крышки – его рабочей части. Для закрепления заготовок служат приспособления верстака – передний и задний винтовые зажимы, а также гнезда с клиньями. В гнезда вставляются клинья – предназначены для упора и крепления заготовок, деталей. Инструменты кладут в

лоток – углубление в крышке верстака.

(Показ закрепление заготовке на верстаке). Заготовку для обработке на верстаке закрепляют между клиньями. Один торец заготовки упирают в клин стола, а другой вращая рукоятку по часовой стрелке, поджимают клином заднего зажима.

   Чтобы удобно было работать и преждевременно не утомляться, следует подбирать высоту столярного верстака соответственно своему росту. Нормальную высоту определяют так (показ возле верстака): надо встать прямо у верстака, руки опустив вниз и, положить на крышку ладони, если при этом не требуется накланяться или сгибать руки значит высота верстака соответствует росту. Если верстак высокий надо подставить подставку под ноги. Если не приходиться сгибать руку или наклоняться, значит верстак соответствует твоему росту.

   На предприятиях за верстаками работают столяры, сборщики деталей и изделий из древесины. Они изготавливают детали мебели, оконные рамы, двери и др. предметы. Столяры должны владеть приемами обработки древесины, знать ее свойства, уметь читать чертежи.

Правила безопасности работы.

  • Не повреждать крышку верстака режущими инструментами, беречь от попадания на него влаги, клея, краски, лака.
  • Закручивать передний и задний зажим верстака нужно только с усилием руки.
  • Чтобы детали зажимов при закреплении заготовок не сломались, не прикладывать излишних усилий к рукояткам зажимов.
  • Забивать клинья в гнезда и выбивать их можно только киянкой.
  • Закончив работу, верстак следует очищать щеткой сметкой от опилок, стружек, пыли.

IV.             Практическая часть:

назовите основные части столярного верстака.

— определите соответствует ли верстак твоему росту.

— закрепи заготовку с помощью заднего зажима.

Текущий инструктаж. Самостоятельное выполнение учащимися задания. Текущие наблюдения учителя, контроль за соблюдением правил техники безопасности, ответы на возникающие вопросы в процессе работы, проверка правильности выполнения заданий.  Заключительный инструктаж. Оценка результатов работы учащихся, выбор лучших работ учащихся, разбор допущенных ошибок и анализ причин, их вызвавших, разъяснение возможностей применения полученных знаний, умений и навыков в общественно полезном труде.

Закрепление нового материала

1. Рабочий стол на котором работает столяр?

2. Назовите приспособление, которое служит для закрепления заготовок?

3. «Верстак» в переводе с немецкого означает…….?

4. Опорой столярного верстака называется?

5. Приспособление которое служит для закрепления заготовок при строгании и распиливании?

6. Рабочая часть столярного верстака?

7. Как называется профессия людей, которые работают за столярным верстаком?

8. Углубление в крышке верстака, называется?

9. Как называются деревянные колышки, которые вставляются в гнезда?

10. Как называются отверстия, в которые вбивают деревянные колышки и тем образом служат для закрепления заготовок и деталей?

11. Как называется спец одежда, в которой работает слесарь?

12. Это режущий инструмент, которым работает слесарь?

13. Это измерительный инструмент, которым работает слесарь?

V.                Заключительная часть:

1.      Итог урока (выставление оценок).

2.      Уборка рабочих мест.

3.      Д\З, П4 стр.12-13, прочитать, ответить на тест.

Просмотр содержимого документа
«конспект урока по технологии на тему: » Назначение и устройство столярного верстака»»

«5» класс Занятие №__

Тема: НАЗНАЧЕНИЕ И УСТРОЙСТВО СТОЛЯРНОГО ВЕРСТАКА.

Цель урока: ознакомление учащихся с устройством столярного верстака и его назначением.

Задачи урока:

Образовательная: ознакомить учащихся с устройством и назначением столярного верстака. Учить правилам использования верстака.

Развивающая: развивать, память на основе работы с новыми понятиями; мышление в процессе выполнения практической деятельности.

Воспитательная: воспитывать интерес к столярному делу, бережное отношение к оборудованию мастерской, соблюдение правил безопасной работы.

Метод урока: объяснительно-иллюстративный.

Тип урока: комбинированный

Наглядные пособия: столярные верстаки, пиломатериал разных размеров, классная доска, учебник, тестовые задания.

Ход урока

  1. Организационный момент:

  1. Приветствие.

  2. Распределение учащихся по рабочим местам.

  3. Контроль посещаемости, подготовка к уроку.

  4. Распределить обязанности между учащимися.

  1. Повторение пройденного материала

  • Нужны ли нам цветы в жизни?

  • Какова роль цветов?

  • Зачем мы садим цветы?

  • Скажите, пожалуйста, какие цветы вы знаете?

  • Какие цветы вы выращиваете дома?

  • Как вы думайте на какие группы по отношению к свету можно разделить декоративно-цветочные растения?

  • На какие группы можно разделить растения по продолжительности жизни?

  1. Изложение нового материала.

Где бы человек не работал – на заводе, в мастерской, у пульта электрической станции, в лаборатории, какую работу он ни выполнял, ему надо прежде всего позаботится о своем рабочем месте. Только при хорошей организации рабочего места можно достичь высокой производительности труда.

Как вы видите, большую часть мастерской занимают столярные верстаки. Верстак — в переводе с немецкого «мастерская» рабочее место столяры, это специальный стол для столярных работ. Столярные верстаки обычно располагают возле окон, так как площадь работающего должно быть хорошо освещена.

Существует 2-ва вида верстака:

  • Столярный (деревянный стол для обработки древесины)

  • Универсальный (комбинированный, для обработки древесины и металла)

На верстаке во время работы находятся инструменты, приспособления и материалы, нужные для занятия.

Рис. 1.
Столярный верстак. 1  подверстачье; 2 – крышка; 3 – отверстия под клинья;
4 – лоток; 5  передний зажим; 6 – задний зажим; 7 – выдвижные пальцы.

(раздать уч-ся картинки верстака)

Столярный верстак состоит из двух основных частей (показ на верстаке): подверстачье – опоры столярного верстака и крышки – его рабочей части.

Для закрепления заготовок служат приспособления верстака – передний и задний винтовые зажимы, а также гнезда с клиньями. В гнезда вставляются клинья – предназначены для упора и крепления заготовок, деталей. Инструменты кладут в лоток – углубление в крышке верстака.

(Показ закрепление заготовке на верстаке). Заготовку для обработке на верстаке закрепляют между клиньями. Один торец заготовки упирают в клин стола, а другой вращая рукоятку по часовой стрелке, поджимают клином заднего зажима.

Чтобы удобно было работать и преждевременно не утомляться, следует подбирать высоту столярного верстака соответственно своему росту. Нормальную высоту определяют так (показ возле верстака): надо встать прямо у верстака, руки опустив вниз и, положить на крышку ладони, если при этом не требуется накланяться или сгибать руки значит высота верстака соответствует росту. Если верстак высокий надо подставить подставку под ноги. Если не приходиться сгибать руку или наклоняться, значит верстак соответствует твоему росту.

На предприятиях за верстаками работают столяры, сборщики деталей и изделий из древесины. Они изготавливают детали мебели, оконные рамы, двери и др. предметы. Столяры должны владеть приемами обработки древесины, знать ее свойства, уметь читать чертежи.

Правила безопасности работы.

  • Не повреждать крышку верстака режущими инструментами, беречь от попадания на него влаги, клея, краски, лака.

  • Закручивать передний и задний зажим верстака нужно только с усилием руки.

  • Чтобы детали зажимов при закреплении заготовок не сломались, не прикладывать излишних усилий к рукояткам зажимов.

  • Забивать клинья в гнезда и выбивать их можно только киянкой.

  • Закончив работу, верстак следует очищать щеткой сметкой от опилок, стружек, пыли.

  1. Практическая часть:

назовите основные части столярного верстака.

— определите соответствует ли верстак твоему росту.

— закрепи заготовку с помощью заднего зажима.

Текущий инструктаж. Самостоятельное выполнение учащимися задания. Текущие наблюдения учителя, контроль за соблюдением правил техники безопасности, ответы на возникающие вопросы в процессе работы, проверка правильности выполнения заданий. Заключительный инструктаж. Оценка результатов работы учащихся, выбор лучших работ учащихся, разбор допущенных ошибок и анализ причин, их вызвавших, разъяснение возможностей применения полученных знаний, умений и навыков в общественно полезном труде.

Закрепление нового материала

1

12

4

3

2

5

10

9

6

8

13

11

7

В

О

П

Р

О

С

Ы

1. Рабочий стол на котором работает столяр?

2. Назовите приспособление, которое служит для закрепления заготовок?

3. «Верстак» в переводе с немецкого означает…….?

4. Опорой столярного верстака называется?

5. Приспособление которое служит для закрепления заготовок при строгании и распиливании?

6. Рабочая часть столярного верстака?

7. Как называется профессия людей, которые работают за столярным верстаком?

8. Углубление в крышке верстака, называется?

9. Как называются деревянные колышки, которые вставляются в гнезда?

10. Как называются отверстия, в которые вбивают деревянные колышки и тем образом служат для закрепления заготовок и деталей?

11. Как называется спец одежда, в которой работает слесарь?

12. Это режущий инструмент, которым работает слесарь?

13. Это измерительный инструмент, которым работает слесарь?

  1. Заключительная часть:

  1. Итог урока (выставление оценок).

  2. Уборка рабочих мест.

  3. Д\З, П4 стр.12-13, прочитать, ответить на тест.

«Оборудование рабочего места для работы на уроках технологии»

5 класс урок № 2 06.09.2017

Тема урока:  Оборудование рабочего места для работы на уроках технологии.

 Цель урока:

  • научить правильно, организовать труд;

  • обучить, как правильно оборудовать рабочее место.

Инструменты и оборудование: Учебник: Казакевич В.М., Кожина О. А., тетрадь, ручка, карандаш, схема столярного верстака.

Ход урока

I. Организационный момент.

  1. Приветствие учащихся.

  2. Проверка присутствующих.

  3. Назначение дежурных.

  4. Ознакомление с учебными мастерскими и режимом работы в них.

  5. Распределение обязанностей между учащимися.

  6. Объявление темы и цели урока.

  7. Запись даты и темы урока в тетрадь.

П. Изложение нового программного материала.

Существует ряд очень распространенных технологий, которые входят в содержание труда людей, — это технологии обработки древесины и металла, технологии ремонтно-строительных работ в доме и др.

Древесина — один из самых распространенных материалов, который человек научился обрабатывать в глубокой древности. С помощью топора, ножа и других инструментов люди изготавливали дома, мосты, крепости, мельницы, орудия труда, посуду и многое другое.

— Какие изделия из древесины, окружающие нас, вы знаете? Мебель, музыкальные инструменты, детские игрушки и др. Изучив основы технологии обработки древесины, вы сможете самостоятельно сделать простейшие изделия для школы.

Занятия по технологии проходят в учебных школьных мастерских, где для каждого из вас выделено постоянное рабочее место. Для удобства работы с древесиной рабочее место оборудуется столярным верстаком (рис. 1), стулом, стеллажами, ящиками, полками и тумбочками для хранения инструментов, приспособлений и заготовок.

Слово “верстак” в переводе с немецкого означает “мастерская”. Верстак, как вы уже поняли, — это рабочий стол.

— Как называется профессия рабочего, занятого ручной обработкой древесины?

Столяр (от словосочетания — изготовление столов). Существует два вида верстака: столярный (деревянный) и универсальный (комбинированный). Столярный — для обработки древесины, а универсальный — для обработки древесины и металлов.

Столярный верстак (рис. 1) состоит из подверстачья (1), крышки (2) с отверстиями (3), в которые вставляются клинья, лотка (4). переднего зажима (5), заднего зажима (6), выдвижных и поворотных пальцев (7).

Передний зажим служит для закрепления заготовок. Отверстия (3) с клиньями — для упора и крепления заготовок при строгании. В лотке (4) размещают инструмент. Задний зажим — для крепления заготовок при строгании и распиливании. Выдвижные и поворотные пальцы — для опоры длинномерных заготовок при их строгании. Подверстачье является основанием верстака. В нем также размещают и хранят инструменты и приспособления.

— Какие инструменты относятся к измерительным?

Линейки, угольники, циркули, транспортиры. Все инструменты хранят отдельно и располагают вокруг верстака на стеллажах или в тумбочках так, чтобы их легко можно было взять и положить обратно. Наиболее часто применяемые инструменты располагают ближе к месту работы в зоне досягаемости рук.

Рис. 1.
Столярный верстак. 1 – подверстачье; 2 – крышка; 3 – отверстия под клинья;
4 – лоток; 5 – передний зажим; 6 – задний зажим; 7 – выдвижные пальцы.

— Какие инструменты относятся к режущим?

Ножовки, пилы, рубанки, дрели и другие.

Работать у верстака следует стоя, и лишь некоторые виды работ можно выполнять, сидя возле него на стуле. Высота верстака должна соответствовать росту ученика.

— Как это проверить?

Нужно встать около верстака, опустить руки вниз и положить на него крышку ладони. Если при этом не требуется наклоняться или сгибать руки, значит, высота верстака соответствует росту.

Крепление обрабатываемых заготовок на верстаке должно быть надежным.

— Что для этого нужно делать?

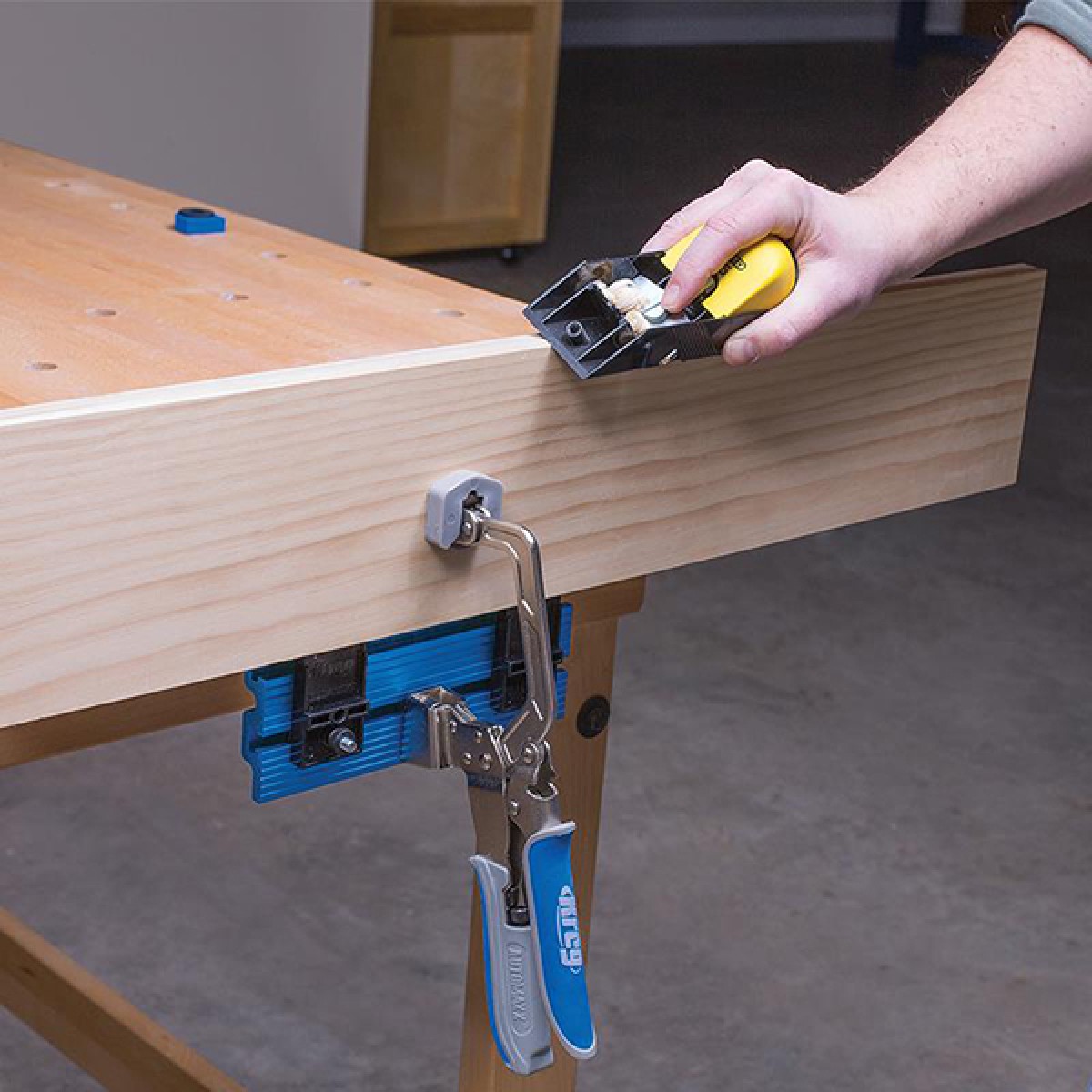

Заготовки зажимают винтовыми зажимами. Для крепления длинных заготовок применяют снизу подпоры в виде выдвижных или поворотных пальцев.

Низкие заготовки при их строгании на крышке верстака упирают передним торцом в клин, а с заднего торца заготовку поджимают клином заднего зажима (рис. 2).

Рис. 2.

 Работу в мастерской выполняют в специальной одежде.

— В какой? Халат, комбинезон или фартук, берет (желательно темного цвета).

Давайте вместе обсудим технику безопасности при работе на верстаке.

  • Оберегать крышку верстака от повреждений режущими инструментами.

  • Не закручивать сильно передний и задний зажимы верстака.

  • Не ударять молотком по крышке верстака.

  • Клинья в отверстия верстака забивать только киянкой.

  • По окончании работы очищать верстак от стружки щеткой.

III. Заключительная часть.

Закрепление пройденного материала:

  • Что включает в себя рабочее место в школьной мастерской?

  • Из каких основных частей состоит столярный верстак?

  • Для какой цели служат передний и задний винтовые зажимы?

  • Перечислите правила ухода за столярным верстаком.

Домашнее задание.

Подготовить устные развернутые ответы на вопросы:

— Оборудование рабочего места и правила работы за столярным верстаком.

Из каких основных частей состоит верстак

1. ОБОРУДОВАНИЕ РАБОЧЕГО МЕСТА ДЛЯ РУЧНОЙ ОБРАБОТКИ ДРЕВЕСИНЫ

Занятия по технологии проходят в учебных школьных мастерских, где для каждого из вас выделено постоянное рабочее место.

Рабочее место для обработки древесины оборудуется сто лярным верстаком (рис. 1), стулом (рис. 2), стеллажами (рис. 3), ящиками (рис. 4), полками и тумбочками для размещения и хранения инструментов, приспособлений и заготовок. Слово «верстак» в переводе с немецкого означает «мастерская». Верстак представляет собой рабочий стол.

Профессия рабочего, занятого ручной обработкой древесины, напивается столяр. Произошло это название от основного вида деятельности — изготовления столов.

Существует два вида верстаков: столярный (деревянный) (см. рис. 1) и универсальный (комбинированный).

Рис. 1. Столярный верстак: 1 — подверстачье; 2 — крышка; 3 — отверстия под клинья; 4 — лоток; 5 — передний зажим; 6 — задний зажим; 7 — выдвижные или поворотные пальцы

Рис. 2. Стул

Столярный верстак применяют для обработки древесины, а универсальный — для обработки древесины и металлов.

Столярный верстак состоит из подверстачья 1, крышки 2 с отверстиями 3, в которые вставляют клинья, лотка 4, переднего зажима 5, заднего зажима 6, выдвижных или поворотных пальцев 7. Передний зажим предназначен для закрепления заготовок, например при строгании. Отверстия 3 с клиньями предназначены для упора и крепления заготовок при строгании. В лотке 4, образованном крышкой верстака и брусками обвязки, размещают инструмент. Задний зажим используется для крепления заготовок при строгании и распиливании. Выдвижные или поворотные пальцы служат для опоры длинномерных заготовок при их строгании. Подверстачье является основанием верстака. В нем также размещают и хранят инструменты и приспособления.

Для ручной обработки изделий из древесины на столярном верстаке применяют различные режущие и измерительные инстру менты, а также приспособления.

К режущим инструментам относятся ножовки различных конструкций, пилы, рубанки, дрели и многие другие инструменты.

Измерительными инструментами служат линейки, угольники, циркули, транспортиры и т. д.

Рис. 3. Стеллаж дли инструмента Рис. 4. Ящик Для инструмента

Все инструменты и приспособления хранят отдельно и распола гают вокруг верстака на стеллажах или в тумбочках так, чтобы их легко можно было взять и положить обратно.

При этом наиболее часто применяемые инструменты располагают ближе к месту работы в зоне досягаемости рук (рис. 5). Каждый инструмент хранится строго на своем месте.

Работать у верстака следует стоя, и лишь некоторые виды работ можно выполнять сидя возле него на стуле. Высота верстака должна соответствовать росту ученика.

Проверяют это так: нужно встать около верстака, опустить руки вниз и положить на его крышку ладони. Если при этом не требуется наклоняться или сгибать руки, значит, высота верстака соответствует росту (рис. 6).

Крепление обрабатываемых заготовок на верстаке должно быть надежным. Для этого их зажимают винтовыми зажимами. Для крепления длинных заготовок применяют снизу подпоры в виде выдвижных или поворотных пальцев.

Низкие заготовки при их строгании на крышке верстака упирают передним торцом в клин, а с заднего торца заготовку поджимают клином заднего зажима (рис. 7). Клин должен выступать над крышкой стола на высоту, меньшую, чем высота заготовки.

Обработка деревянных заготовок на рабочем месте должна выполняться с наименьшими затратами труда, сил и энергии, а также с наименьшим количеством движений.

Работу выполняют в специальной одежде: халатах, комбинезонах или фартуках. На голову обычно надевают берет.

При работе соблюдают правила ухода за верстаком.

1. Оберегать крышку верстака от повреждений режущими инструментами.

2. Не закручивать сильно передний и задний зажимы верстака.

3. Не ударять молотком по крышке верстака и зажимам.

4. Клинья в отверстия верстака забивать только киянкой.

5. На рабочем месте не должны находиться лишние предметы и ненужные инструменты.

6. По окончании работы очищать верстак от стружки щеткой.

Изучение устройства столярного верстака и отработка приемов крепления заготовок

1. Ознакомьтесь с устройством столярного верстака, изображенного на рисунке

1. Назовите основные части столярного верстака, имеющегося в ваших школьных мастерских.

2. Проверьте соответствие верстака вашему росту.

3. Рассмотрите устройство переднего и заднего зажимов. Потренируйтесь в закреплении заготовки в зажимах и между клиньями.

Новые термины: Рабочее место, столярный верстак, подверстачье, крышка, передний и задний винтовые зажимы, клинья, столяр.

Вопросы и задания

1. Что включает в себя рабочее место в школьной мастерской?

2. Из каких основных частей состоит столярный верстак?

3. Для какой цели служат передний и задний винтовые зажимы?

4. Перечислите правила ухода за столярным верстаком

Описание столярного верстака, инструментов и оборудования столярной мастерской.

Просмотр содержимого документа
«Верстак и столярные инструменты»

Верстак, его устройство

Из каких основных частей состоит столярный верстак?

Отверстия под клинья

Паз для выдвижного пальца

Что включает в себя рабочее место?

Что включает в себя рабочее место?

Стеллаж для хранения инструмента и заготовок

Что включает в себя рабочее место?

Стеллаж для инструмента

Что включает в себя рабочее место?

Ящик для инструмента

Определи соответствие крышки верстака по росту ученика?

Что относят к инструментам, а что к оборудованию?

Что относят к инструментам, а что к оборудованию?

а – сверлильный станок

б – токарный станок по дереву

Что относят к инструментам, а что к оборудованию?

д – пила лучковая

Определи соответствие инструмента с технологической операцией

Б – инструмент для строгания древесины

В – служит для выдалбливания неглубоких отверстий и гнезд, снятия тонкого слоя древесины, подрезания, срезки фасок и т. п.

А – деревянный или резиновый инструмент, служащий для нанесения ударов по черенку долота, иногда и стамески.

Определи соответствие инструмента с технологической операцией

В – инструмент для проведения на заготовке разметочных линий, параллельных выбранной базовой линии

Б – применяют для распиливания тонких пиломатериалов, выпиливания криволинейных деталей и выполнения сквозных пропилов

А – приспособление, с помощью которого размечают большое количество одинаковых деталей

Проверь свои знания

Как называются основные части столярного верстака?

Б – подверстачье, крышка, передний зажим, лоток.

В – лоток, отверстия под клинья, верстачная доска, основание.

А – клин, подверстачье,

боковой зажим, крышка верстака.

Проверь свои знания

Для чего необходимы зажимы на верстачной крышке предназначены?

А – зажимы служат для опоры длинномерных заготовок при их строгании

Б – зажимы предназначены для закрепления режущего инструмента при строгании и распиливании заготовок

В – зажимы предназначены для закрепления заготовок, например, при строгании

Проверь свои знания

Для чего служат отверстия в крышке верстака?

А – для установки в них опорных клиньев или гребёнок

Б – для облегчения крышки верстака

В – для закрепления в них заготовок при пилении или строгании

Проверь свои знания

Что необходимо сделать, чтобы проверить правильность установки крышки верстака?

А – нужно встать у верстака, опустить руки вниз так, чтобы любой инструмент, положенный на крышке верстака, был в зоне их досягаемости

Б – нужно встать около верстака, опустить руки вниз и положить на крышку ладони. Считается, что крышка правильно установлена тогда, когда не требуется наклоняться или сгибать руки

В – нужно встать около верстака, опустить вытянутые руки вниз и коснуться концами пальцев крышки верстака

Правила ухода за верстаком

Необходимо оберегать крышку верстака от повреждений режущим инструментом, потому что:

А – крышка верстака придёт в негодное состояние и на ней нельзя будет работать

Б – режущий инструмент придёт в негодное состояние, после чего его необходимо будет точить и править

В – выполнять практические работы, которые поручены учителем, соблюдая при этом заданную пооперационную последовательность будет невозможно

Нельзя сильно закручивать передний и задний зажимы верстака, потому что:

А – заготовка при этом будет повреждена, появятся вмятины и сколы

Б – зажимы могут прийти в негодное состояние, вследствие повреждения механической части

В – заготовку будет трудно снять после такой установки в зажим

Нельзя ударять молотком по крышке верстака и зажимам, потому что:

А – молоток придёт в негодное состояние

Б – крышка верстака и зажимы придут в негодное состояние

В – молоток после такой работы придётся периодически осматривать и готовить к работе

4. Клинья в отверстия верстака забивать только киянкой, потому что:

А – клинья после удара молотком расколются и придут в негодное состояние

Б – отверстия после каждой установки клина будут больше, что приведёт к их несоответствию диаметру клина

В – забивая молотком клин, можно ударить мимо клина и повредить крышку верстака

5. На рабочем месте не должны находиться лишние предметы и ненужные инструменты, потому что:

А – они загромождают рабочее место, мешают работе, могут упасть на пол и повредить ноги работающего

Б – вместо необходимого инструмента для выполнения технологической операции, можно взять совсем другой инструмент или предмет

В – работа должна производиться с наименьшими затратами труда, сил и энергии, а также с наименьшим количество движений

6. По окончании работы очищать верстак от стружки и пыли щёткой-смёткой, потому что:

А – выполнять уборку другими инструментами запрещается

Б – благодаря удобному совку и щётке-смётке можно легко собрать стружки и пыль с горизонтальных поверхностей

В – стружку и опилки сдувать ртом или смахивать рукой запрещается

Цель урока: ознакомление учащихся с устройством столярного верстака и его назначением.

Задачи урока:

Образовательная: ознакомить учащихся с устройством и назначением столярного верстака. Учить правилам использования верстака.

Развивающая: развивать, память на основе работы с новыми понятиями; мышление в процессе выполнения практической деятельности.

Воспитательная: воспитывать интерес к столярному делу, бережное отношение к оборудованию мастерской, соблюдение правил безопасной работы.

Метод урока: объяснительно-иллюстративный.

Тип урока: комбинированный

Наглядные пособия: столярные верстаки, пиломатериал разных размеров, классная доска, учебник, тестовые задания.

Ход урока

I. Организационный момент:

2. Распределение учащихся по рабочим местам.

3. Контроль посещаемости, подготовка к уроку.

4. Распределить обязанности между учащимися.

II. Повторение пройденного материала

  • Нужны ли нам цветы в жизни?
  • Какова роль цветов?
  • Зачем мы садим цветы?
  • Скажите, пожалуйста, какие цветы вы знаете?
  • Какие цветы вы выращиваете дома?
  • Как вы думайте на какие группы по отношению к свету можно разделить декоративно-цветочные растения?
  • На какие группы можно разделить растения по продолжительности жизни?

III. Изложение нового материала.

Где бы человек не работал – на заводе, в мастерской, у пульта электрической станции, в лаборатории, какую работу он ни выполнял, ему надо прежде всего позаботится о своем рабочем месте. Только при хорошей организации рабочего места можно достичь высокой производительности труда.

Как вы видите, большую часть мастерской занимают столярные верстаки. Верстак – в переводе с немецкого «мастерская» рабочее место столяры, это специальный стол для столярных работ. Столярные верстаки обычно располагают возле окон, так как площадь работающего должно быть хорошо освещена.

Существует 2-ва вида верстака:

  • Столярный (деревянный стол для обработки древесины)
  • Универсальный (комбинированный, для обработки древесины и металла)

На верстаке во время работы находятся инструменты, приспособления и материалы, нужные для занятия.

См. рис. 1.
Столярный верстак. 1 – подверстачье; 2 – крышка; 3 – отверстия под клинья;
4 – лоток; 5 – передний зажим; 6 – задний зажим; 7 – выдвижные пальцы.

(раздать уч-ся картинки верстака)

Столярный верстак состоит из двух основных частей (показ на верстаке): подверстачье – опоры столярного верстака и крышки – его рабочей части. Для закрепления заготовок служат приспособления верстака – передний и задний винтовые зажимы, а также гнезда с клиньями. В гнезда вставляются клинья – предназначены для упора и крепления заготовок, деталей. Инструменты кладут в лоток – углубление в крышке верстака.

(Показ закрепление заготовке на верстаке). Заготовку для обработке на верстаке закрепляют между клиньями. Один торец заготовки упирают в клин стола, а другой вращая рукоятку по часовой стрелке, поджимают клином заднего зажима.

Чтобы удобно было работать и преждевременно не утомляться, следует подбирать высоту столярного верстака соответственно своему росту. Нормальную высоту определяют так (показ возле верстака): надо встать прямо у верстака, руки опустив вниз и, положить на крышку ладони, если при этом не требуется накланяться или сгибать руки значит высота верстака соответствует росту. Если верстак высокий надо подставить подставку под ноги. Если не приходиться сгибать руку или наклоняться, значит верстак соответствует твоему росту.

На предприятиях за верстаками работают столяры, сборщики деталей и изделий из древесины. Они изготавливают детали мебели, оконные рамы, двери и др. предметы. Столяры должны владеть приемами обработки древесины, знать ее свойства, уметь читать чертежи.

Правила безопасности работы.

  • Не повреждать крышку верстака режущими инструментами, беречь от попадания на него влаги, клея, краски, лака.
  • Закручивать передний и задний зажим верстака нужно только с усилием руки.
  • Чтобы детали зажимов при закреплении заготовок не сломались, не прикладывать излишних усилий к рукояткам зажимов.
  • Забивать клинья в гнезда и выбивать их можно только киянкой.
  • Закончив работу, верстак следует очищать щеткой сметкой от опилок, стружек, пыли.

IV. Практическая часть:

назовите основные части столярного верстака.

– определите соответствует ли верстак твоему росту.

– закрепи заготовку с помощью заднего зажима.

Текущий инструктаж. Самостоятельное выполнение учащимися задания. Текущие наблюдения учителя, контроль за соблюдением правил техники безопасности, ответы на возникающие вопросы в процессе работы, проверка правильности выполнения заданий. Заключительный инструктаж. Оценка результатов работы учащихся, выбор лучших работ учащихся, разбор допущенных ошибок и анализ причин, их вызвавших, разъяснение возможностей применения полученных знаний, умений и навыков в общественно полезном труде.

Закрепление нового материала

1. Рабочий стол на котором работает столяр?

2. Назовите приспособление, которое служит для закрепления заготовок?

3. «Верстак» в переводе с немецкого означает…….?

4. Опорой столярного верстака называется?

5. Приспособление которое служит для закрепления заготовок при строгании и распиливании?

6. Рабочая часть столярного верстака?

7. Как называется профессия людей, которые работают за столярным верстаком?

8. Углубление в крышке верстака, называется?

9. Как называются деревянные колышки, которые вставляются в гнезда?

10. Как называются отверстия, в которые вбивают деревянные колышки и тем образом служат для закрепления заготовок и деталей?

11. Как называется спец одежда, в которой работает слесарь?

12. Это режущий инструмент, которым работает слесарь?

13. Это измерительный инструмент, которым работает слесарь?

V. Заключительная часть:

1. Итог урока (выставление оценок).

2. Уборка рабочих мест.

3. ДЗ, П4 стр.12-13, прочитать, ответить на тест.

Просмотр содержимого документа
«конспект урока по технологии на тему: » Назначение и устройство столярного верстака»»

Тема: НАЗНАЧЕНИЕ И УСТРОЙСТВО СТОЛЯРНОГО ВЕРСТАКА.

Цель урока: ознакомление учащихся с устройством столярного верстака и его назначением.

Образовательная: ознакомить учащихся с устройством и назначением столярного верстака. Учить правилам использования верстака.

Развивающая: развивать, память на основе работы с новыми понятиями; мышление в процессе выполнения практической деятельности.

Воспитательная: воспитывать интерес к столярному делу, бережное отношение к оборудованию мастерской, соблюдение правил безопасной работы.

Метод урока: объяснительно-иллюстративный.

Тип урока: комбинированный

Наглядные пособия: столярные верстаки, пиломатериал разных размеров, классная доска, учебник, тестовые задания.

Распределение учащихся по рабочим местам.

Контроль посещаемости, подготовка к уроку.

Распределить обязанности между учащимися.

Повторение пройденного материала

Нужны ли нам цветы в жизни?

Какова роль цветов?

Зачем мы садим цветы?

Скажите, пожалуйста, какие цветы вы знаете?

Какие цветы вы выращиваете дома?

Как вы думайте на какие группы по отношению к свету можно разделить декоративно-цветочные растения?

На какие группы можно разделить растения по продолжительности жизни?

Изложение нового материала.

Где бы человек не работал – на заводе, в мастерской, у пульта электрической станции, в лаборатории, какую работу он ни выполнял, ему надо прежде всего позаботится о своем рабочем месте. Только при хорошей организации рабочего места можно достичь высокой производительности труда.

Как вы видите, большую часть мастерской занимают столярные верстаки. Верстак – в переводе с немецкого «мастерская» рабочее место столяры, это специальный стол для столярных работ. Столярные верстаки обычно располагают возле окон, так как площадь работающего должно быть хорошо освещена.

Существует 2-ва вида верстака:

Столярный (деревянный стол для обработки древесины)

Универсальный (комбинированный, для обработки древесины и металла)

На верстаке во время работы находятся инструменты, приспособления и материалы, нужные для занятия.

Рис. 1.
Столярный верстак. 1 подверстачье; 2 – крышка; 3 – отверстия под клинья;
4 – лоток; 5 передний зажим; 6 – задний зажим; 7 – выдвижные пальцы.

(раздать уч-ся картинки верстака)

Столярный верстак состоит из двух основных частей (показ на верстаке): подверстачье – опоры столярного верстака и крышки – его рабочей части. Для закрепления заготовок служат приспособления верстака – передний и задний винтовые зажимы, а также гнезда с клиньями. В гнезда вставляются клинья – предназначены для упора и крепления заготовок, деталей. Инструменты кладут в лоток – углубление в крышке верстака.

(Показ закрепление заготовке на верстаке). Заготовку для обработке на верстаке закрепляют между клиньями. Один торец заготовки упирают в клин стола, а другой вращая рукоятку по часовой стрелке, поджимают клином заднего зажима.

Чтобы удобно было работать и преждевременно не утомляться, следует подбирать высоту столярного верстака соответственно своему росту. Нормальную высоту определяют так (показ возле верстака): надо встать прямо у верстака, руки опустив вниз и, положить на крышку ладони, если при этом не требуется накланяться или сгибать руки значит высота верстака соответствует росту. Если верстак высокий надо подставить подставку под ноги. Если не приходиться сгибать руку или наклоняться, значит верстак соответствует твоему росту.

На предприятиях за верстаками работают столяры, сборщики деталей и изделий из древесины. Они изготавливают детали мебели, оконные рамы, двери и др. предметы. Столяры должны владеть приемами обработки древесины, знать ее свойства, уметь читать чертежи.

Правила безопасности работы.

Не повреждать крышку верстака режущими инструментами, беречь от попадания на него влаги, клея, краски, лака.

Закручивать передний и задний зажим верстака нужно только с усилием руки.

Чтобы детали зажимов при закреплении заготовок не сломались, не прикладывать излишних усилий к рукояткам зажимов.

Забивать клинья в гнезда и выбивать их можно только киянкой.

Закончив работу, верстак следует очищать щеткой сметкой от опилок, стружек, пыли.

назовите основные части столярного верстака.

– определите соответствует ли верстак твоему росту.

– закрепи заготовку с помощью заднего зажима.

Текущий инструктаж. Самостоятельное выполнение учащимися задания. Текущие наблюдения учителя, контроль за соблюдением правил техники безопасности, ответы на возникающие вопросы в процессе работы, проверка правильности выполнения заданий. Заключительный инструктаж. Оценка результатов работы учащихся, выбор лучших работ учащихся, разбор допущенных ошибок и анализ причин, их вызвавших, разъяснение возможностей применения полученных знаний, умений и навыков в общественно полезном труде.

Официальный сайт СТАНКОГРУПП — станки и грузоподъемное оборудование.

Тиски являются основным приспособлением, предназначенным для фиксации обрабатываемых заготовок и деталей для облегчения их механической обработки. Появляется возможность использовать в работе обе руки и любой инструмент, нет необходимости прикладывать физическое усилие для удержания детали в требуемом положении. Перед покупкой нужно решить, какого типа тиски и конструкции брать, а также учитывать ширину и высоту зажимных губок. Часто тиски одной серии поставляются в нескольких модификациях для обработки деталей разных габаритов.


В продаже можно найти нижеперечисленные типы тисков:

Тиски для ручной обработки заготовок делятся на:

  • Столярные тиски – являются одной из составляющих столярного верстака. Для обработки мягких материалов: дерева, пластмассы и т.п.;
  • Слесарные тиски – для обработки твердых материалов, металла в слесарных цехах;

Станочные тиски необходимы для закреплений деталей при их обработке металлорежущими станками и делятся на:

  • Фрезерные тиски – имеют поворотную конструкцию часто высокоточные и используются для фрезерной обработки заготовок из металла;
  • Сверлильные тиски – применяются для установки на вертикально-сверлильные станки для закрепления заготовок.

Все тиски по способу фиксации могут быть быстрозажимными. Быстрозажимные тиски используются, если необходима быстрая фиксация деталей или быстрая смена заготовок с разными размерами.

Подробнее о каждом из упомянутых типов:



Столярные тиски

Столярные тиски в основном используются для закрепления на верстаке деталей из древесины или пластмассы. Применяются для пиления, сверления, строгания.
Состоят такие тиски из корпуса с подвижной планкой. Для её передвижения используется несколько направляющих. У основания они должны быть прикручены к верстаку болтами и гайками.



Слесарные тиски

Слесарные тиски необходимое приспособление в металлообрабатывающих цехах, на опытных производствах, в классах труда профильных образовательных учреждения и других местах, где необходима ручная обработка металла. Такие тиски часто имеют наковальню, для ударной обработки заготовок. Губки слесарных тисков часто имеют формованый профиль для фиксации не только прямоугольных заготовок, но и заготовок круглого сечения. В отличии от столярных тисков зажимной механизм более массивный и прочный. Позволяет создавать огромное усилие сжатия.



Станочные тиски

Cтаночные тиски бывают как универсальные, так и произведённые специально для определённого станка. Их основание вращается, а закрепить заготовку можно под любым удобным углом – даже вертикально.
Станочные тиски делятся на два типа:
•    С ручным винтовым приводом;
•    С пневматическим приводом.
Перед покупкой нужно проверить функциональность тисков:
•    Поворотные;
•    Неповоротные.
Лучше использовать первый тип, потому что тиски с поворотным механизмом позволяют выполнять с ними больше задач и облегчают сам процесс обработки.



Фрезерные тиски

Фрезерные тиски – поворотные устройства, которые применяются только в качестве частей фрезерного станка. В подобных приспособлениях тиски нужны для безопасной фиксации заготовки под деталь для её последующей фрезеровки. Данный тип оборудования популярен как в малых мастерских, так и в больших цехах на заводах.
Станочные поворотные тиски могут быть:
•    Пневматическими;
•    Гидравлическими;
•    Ручными.



Сверлильные тиски

Сверлильные тиски предназначены для выполнения работ по сверлению. Чтобы правильно пользоваться сверлильным станком, нужно надёжно закрепить деталь так, чтобы она была абсолютно неподвижна до самого конца процесса сверления – добиться этого можно только со сверлильными тисками.



Состоят из следующих элементов:
•    Планки основания;
•    Зажимных губок;
•    Винта;
•    Передатчика усилий.



Быстрозажимные тиски

Быстрозажимные тиски отличаются особо быстрым и точным механизмом зажима губок. Незаменимый вариант для работ, подразумевающих обработку деталей разных размеров – то есть, требующих постоянно сдвигать и раздвигать губки тисков. Конструкция быстрозажимных тисков специально рассчитана для быстрой регулировки.



Организация рабочего места оборудование, материал, инструменты

Резьба — дело кропотливое, неспешное, мусорное, требующее и освещения, и места для хранения заготовок, инструмента, всяких приспособлений, которые бывают весьма громоздкими. Если вам не удается выгородить угол в квартире, вы должны продумать вопрос трансформируемости вашего рабочего места с тем, чтобы максимально уменьшить неудобства для членов семьи. Здесь будут даны общие рекомендации по организации труда резчика. Итак, вот пятнадцать основных пунктов по организации труда резчика:

1) рабочее место должно быть хорошо освещено с направлением света спереди и слева, при этом недопустимо попадание прямых солнечных лучей в рабочую зону. При искусственном освещении свет должен быть направлен из разных точек с тем, чтобы на обрабатываемом изделии не образовывались резкие тени. Количество светильников и их мощность следует подбирать таким образом, чтобы количество света было достаточным, но и не слепило бы резчика, а также чтобы осветительные приборы не перегревали окружающий воздух;

2) для изготовления мелких резных изделий, таких, как посуда, ложки, небольшие декоративные панно, сувениры, мелкая скульптура — можно использовать обычный стол с приспособлениями или изготовить специальный стол на трех ножках, к одной из которых крепится сидение с центральной опорой (ножкой). Возможен вариант поворотной ножки стола вокруг своей оси в целях трансформации сидения в нерабочем положении под стол. Можно также изготовить стол-верстак, за которым работают сидя. Стол или верстак изготавливают из досок, бруса, металлического уголка или труб, но крышку для них (столешницу) делают обязательно из толстых (40-70 мм) досок. Стол-верстак резчика отличается от обычного верстака столяра-краснодеревщика практически только тем, что столешница его может быть установлена в наклонном (как пюпитр) положении с помощью петель, шарнирных прорезных реек и зажимных барашков. Да еще на крышке резчицкого верстака отсутствуют бортики, задние тиски, лоток для инструментов и верстачная доска. Вместо этого на крышке предусматривается ряд отверстий и прорезей для крепления в них клиньев, зажимов, винтовых державок (зажимов) для крепления заготовки сверху, винтовых эксцентриковых державок для крепления заготовок в торец, державок для крепления заготовок с фигурными очертаниями и прочих приспособлений;

3) для небольших изделий в технике геометрической резьбы на столешницу устанавливают специальное вращающееся приспособление — вращающаяся доска со стопорами против вращения и с приспособлениями для крепления заготовок;

4) в случае, если вы специализируетесь на домовой резьбе (подзоры, фризы, наличники, фронтоны и др. ), вам лучше обзавестись резчицким верстаком большого размера с крышкой размером 2-3 м X 0,6-1 м. Конструкция этого верстака может быть произвольной, но с учетом того, что изделия большого размера выполняются стоя, высота верстака должна быть на уровне локтей резчика или немного ниже (1,1-1,3 м). Можно использовать для работы и обычный столярный верстак, но тогда его нужно поднять до необходимой высоты. Небольшие изделия за таким верстаком выполняются сидя на табурете высотой 60-75 см, с проножкой на расстоянии 20-30 см от пола, чтобы можно было поставить ноги;

5) для закрепления заготовок на столешнице верстака используют различные  приспособления и зажимы: струбцины (с жестким корпусом, штанговые с фиксированным упором и подвижным винтом, с фиксированным винтом и подвижной опорой, губочные тисочные двухвинтовые, штанговые угловые одновинтовые), державки, упоры, тиски и винтовую коробку верстака с металлическими винтами. То же можно использовать и для склеивания щитов, зажима различных местных подклеек в резных изделиях;

Рабочее место резчика:

а — верстак с тумбой и выдвижными ящиками в подстолье; б — стол резчика; в — державки для зажима заготовок

6) под крышкой верстака, как обычно, устраивается шкафчик для хранения инструментов, небольших находящихся в изготовлении работ или заготовок;

7) при оборудовании рабочего места резчику (да и не только ему) необходимо наладить  электроточило с набором абразивных кругов и прочими приспособлениями для заточки и правки инструмента;

8) для распила и острожки пиломатериалов необходимо иметь дисковую пилу и электрорубанок, смонтированные на отдельных столах, или на одной оси от одного привода, или приобрести универсальный станок;

9) по возможности (или, в случае, если вы специализируетесь по токарным работам) вам необходим токарный станок с набором инструментов к нему или же набор устройств, позволяющих выполнять токарные работы по дереву с использованием дрели;

10) тем, кто занимается прорезной резьбой, необходимо предусмотреть место для выпиловочного станка или электролобзика, и т. п.;

11) для шлифования желательно иметь ручной шлифовальный электростанок эксцентрикового, дискового или ленточного типа, а также набор металлических шлифовальных щеток;

12) резчикам всех направлений приходится пользоваться топорами, особенно если они занимаются декоративной скульптурой и постоянно производят черновую обработку заготовки с помощью топора, поэтому так необходимо иметь пенек или колоду;

13) при организации рабочего места размещение инструментов и приспособлений должно обеспечивать быстрый доступ к ним и сохранность в рабочем состоянии. Режущие инструменты должны храниться в сухих, специально устроенных шкафах, в гнездах, в футлярах, в кармашках холщовых или брезентовых сверток. При длительном хранении для защиты от коррозии их смазывают тонким слоем машинного масла, солидола или восковой мастики. Во время работы инструмент должен находиться в специальных держателях в определенном порядке с маркировкой размеров, радиусов полукруглых и отлогих стамесок. При этом инструмент никоим образом не должен соприкасаться лезвиями. Отложенный на время резчицкий инструмент, если он не поставлен в определенное для него гнездо, в крайнем случае может быть воткнут в кусок сухой пробки. Но лучше каждый раз инструмент возвращать на его место;

14) стружки и опилки не должны скапливаться, а должны удаляться немедленно по окончании работы, а в качестве емкости для отходов должно использоваться металлическое ведро или металлический ящик — что вполне отвечает требованиям пожарной безопасности;

15) все электроинструменты и электроустройства должны иметь заземление, все подключающие разъемы должны обеспечивать защиту от попадания влаги, а пусковые выключатели или кнопки — обеспечивать защиту от произвольного включения или выключения. По окончании работы все устройства должны быть выключены с помощью выключателей или кнопок, а также отключены от сети с помощью разъемов. В оборудованных мастерских для этого должен быть смонтирован электрощиток с набором пакетников (выключателей) и одним общим обесточивающим выключателем или рубильником.

Основы столярого мастерства

Чертёж – язык техникиЧертёж – язык техники  Вы уже знаете, что для изготовления любого изделия надо Вы уже знаете, что для изготовления любого изделия надо

знать его устройство, форму и размеры деталей, знать его устройство, форму и размеры деталей, материал, из которого они сделаны, способы соединения материал, из которого они сделаны, способы соединения деталей между собой. Все эти сведения вы можете узнать деталей между собой. Все эти сведения вы можете узнать из чертежа, эскиза или технического рисунка.из чертежа, эскиза или технического рисунка.

 Чертёж – Чертёж – это условное изображение изделия, это условное изображение изделия, выполненное по определённым правилам с помощью выполненное по определённым правилам с помощью чертёжных инструментов.чертёжных инструментов.

 На чертеже показывают несколько видов изделия. Виды На чертеже показывают несколько видов изделия. Виды выполняют, исходя из того, как наблюдают изделие: выполняют, исходя из того, как наблюдают изделие: спереди, сверху или слева (сбоку). Например, на виде спереди, сверху или слева (сбоку). Например, на виде спереди деревянную стойку (изображение 3) изображают в спереди деревянную стойку (изображение 3) изображают в виде прямоугольника (изображение 3, виде прямоугольника (изображение 3, аа). Виды стойки ). Виды стойки сверху и слева даны соответственно на изображениях 3, сверху и слева даны соответственно на изображениях 3, бб и и вв..

 Название изделия и деталей, а также сведенья о Название изделия и деталей, а также сведенья о количестве и материале деталей заносят в специальную количестве и материале деталей заносят в специальную таблицу – таблицу – спецификацию спецификацию (изображение 4).(изображение 4).

 Часто изделие изображают увеличенным или Часто изделие изображают увеличенным или уменьшенным по сравнению с оригиналом. Но, несмотря уменьшенным по сравнению с оригиналом. Но, несмотря на это, размеры на чертеже проставляют действительные. на это, размеры на чертеже проставляют действительные. Число, которое показывает, во сколько раз уменьшены или Число, которое показывает, во сколько раз уменьшены или увеличены действительные размеры, называют увеличены действительные размеры, называют масштабоммасштабом. Масштаб не может быть произвольным. . Масштаб не может быть произвольным. Например, для увеличения приняты масштабы 2:1, 4:1 и т. Например, для увеличения приняты масштабы 2:1, 4:1 и т. д., для уменьшения – 1:2, 1:4 и т. д.д., для уменьшения – 1:2, 1:4 и т. д.

 На производстве часто применяется На производстве часто применяется эскизэскиз – изображение – изображение предмета, выполненное от руки по тем же правилам, что и предмета, выполненное от руки по тем же правилам, что и чертёж, но без соблюдения точного масштаба. При чертёж, но без соблюдения точного масштаба. При составлении эскиза сохраняется соотношение между составлении эскиза сохраняется соотношение между частями предмета.частями предмета.

Правила выполнения чертежей

Изображение 3

Изображение 4

Меню

Типы струбцин: выбираем зажим правильно!

Вопросы, рассмотренные в материале:

  • Что представляет собой струбцина
  • Какие существуют типы струбцин по конструкции
  • Как отличаются струбцины по структурным особенностям
  • Что нужно учитывать при выборе струбцин

Высокое качество слесарных и столярных работ достигается за счет использования подходящего инструмента и вспомогательных приспособлений. Основным во время подобных операций обычно является станок, верстак или надежно закрепленный стол, однако этого недостаточно, также необходимы устройства для зажима обрабатываемой детали, то есть различные типы струбцин. Именно о них более подробно вы узнаете из нашей статьи.



Что представляет собой струбцина

Струбциной называют вспомогательный инструмент, используемый для закрепления деталей. При этом последние прижимаются друг к другу либо к определенной поверхности. Данное приспособление активно применяется столярами и сварщиками и обычно включает в себя две части: рамку и зажимный механизм. Благодаря рамке достигается определенная жесткость конструкции, тогда как устройство для зажима необходимо, чтобы закреплять детали.

На самом деле, по своей конструкции струбцины похожи на слесарные тиски, разница лишь в том, что тут отсутствует необходимость стационарной установки. Отметим, что такой инструмент может иметь различные конструкции и габариты, благодаря чему достигается определенная сила сжатия.

Различные типы струбцин могут применяться при самых разных операциях. Так, они значительно упрощают склеивание деталей. Дело в том, что во время подобных работ поверхности должны быть плотно прижаты друг к другу в течение 24 часов. Добиться качественного соединения, все это время удерживая элементы изделия руками, просто невозможно. Кроме того, данное приспособление может использоваться в качестве конструкции, прижимающей приборы к поверхности, – именно таким способом крепятся к столу знакомые всем мясорубки и настольные лампы.

Если сравнивать струбцину и тиски по конструкции, то первая окажется более хлипкой, поэтому и фиксация с ее помощью оказывается менее надежной. Также не стоит забывать, что возможности данного приспособления ограничиваются размерами рамки. Поэтому если требуется прочно скрепить различные заготовки, одновременно используют несколько струбцин, в некоторых случаях их количество возрастает до десятка. Специалисты, пользующиеся этим инструментом, даже говорят, что струбцин много не бывает.

В качестве материала изготовления данного приспособления может использоваться дерево либо металл. Металлические конструкции считаются более надежными, так как обладают большей жесткостью и не боятся влажности. Вне зависимости от материала и типа, струбцина дает возможность закрепить элементы на определенной поверхности, а также, что немаловажно, регулировать силу нажатия. Последняя особенность играет наиболее серьезную роль при работе с мягкими материалами, ведь на них может остаться вмятина.

В профессиональной среде данный инструмент нередко называют зажимом.

Если говорить о типах струбцин, то они могут быть:

  • g-образные;
  • торцевые;
  • t-образные;
  • f-образные;
  • ленточные;
  • трубные;
  • пружинные;
  • автоматические;
  • угловые.

Отметим, что каждый из типов используется при выполнении определенной задачи, так как пока нет инструмента, способного выполнять сразу все функции.

Типы струбцин по конструкции

По конструкции среди всех существующих зажимов выделяют несколько типов:

1. Корпусные.

В данном случае инструмент используется для фиксации обрабатываемых элементов на косых и параллельных плоскостях. Прижим обеспечивается за счет корпуса струбцины, чем и объясняется название данного типа. Это устройство выглядит как два металлических прямоугольных бруса, с одной стороны скрепленных прочной планкой. Один брусок прикреплен к планке неподвижно, тогда как второй оснащен дотягивающим винтом, за счет чего может свободно перемещаться. Противоположная часть брусков представляет собой прижимные губы.

Для зажима деталей металлические бруски сводят до упора в заготовку и затягивают винт, который снабжен удобной ручкой. Данная модель применяется мастерами чаще всего.

2. Магнитные.

Эта модель обычно используется в процессе сварки, поскольку позволяет предварительно зафиксировать пару металлических заготовок, например, трубки, профильные уголки, пр.

Такой зажим может выглядеть как равнобедренный прямоугольный треугольник, пяти- или шестигранник. Грани струбцины оснащаются магнитными вставками, благодаря которым происходит фиксация металлических элементов.

3. Винтовые.

Это достаточно распространенный тип вспомогательного инструмента, который имеет разные варианты исполнения, однако основное зажимное усилие всегда достигается за счет винта с ручкой и пятаком. Модель может выглядеть как корпусный зажим, где прижимной винт проходит сквозь брусок, а пятак играет роль губы. Также возможно изготовление корпуса в виде струбцины типа G или «П», где черед одну из «ножек» проходит зажимной винт с пятаком.

Нередко встречаются кованые винтовые струбцины, для изготовления которых используется инструментальная сталь. Дело в том, что после ковки и закалки металл отличается повышенной прочностью, а значит, изготовленный из него инструмент наиболее надежен.

Рекомендовано к прочтению

4. С трещоткой.

Внешне этот тип больше всего напоминает большую бельевую прищепку. Приспособление зажимается усилием руки, а разжимание губ становится невозможным за счет храпового механизма. Ослабить зажим позволяет предусмотренный для этого рычажок-собачка или кнопка.

5. Гидравлические.

Такая струбцина, так же как винтовая, имеет G-образный корпус. Разница в том, что винт у этого типа заменен на устройство, подобное домкрату, на штоке которого предусмотрен пятак.

6. Вакуумные.

Данный инструмент представляет собой раму, на которой параллельно друг другу установлены вакуумные присоски со встроенными ручными насосами.

Подобная модель необходима для позиционирования в одной плоскости двух плоских деталей, допустим, пары листов МДФ, металла.

7. Триггерные.

Данный тип еще известен как быстрозажимный. Это струбцина типа F, где одна губка неподвижно закреплена на металлической планке, а вторая оснащена рукоятью как у пистолета, с рычажком, напоминающим оружейный спусковой крючок, и специальным флажком-замком. Если флажок повернут в положение, при котором инструмент разблокирован, подвижная губа без труда движется вдоль планки.

В обратном случае прижать детали можно, нажав на рычажок. Движение губы в противоположную сторону оказывается невозможным благодаря замочному механизму. Если говорить в целом, то данный инструмент по принципу действия очень похож на пистолеты для герметиков.

Типы струбцин по структурным особенностям

Благодаря отличиям в конструкции различные типы струбцин позволяют эффективно фиксировать под определенными углами детали из самых разных материалов конкретных форм и размеров. Некоторые подобные инструменты предназначены для сварочных работ, иные могут упростить задачу столяра, без третьих никак не обойтись во время склеивания плоских деталей встык.

Сегодня в продаже можно найти множество различных зажимов, в том числе струбцины типа метро, но отдельно стоит сказать о закрывающей модели, ведь она занимает отдельное место среди всех типов этого вспомогательного инструмента. На самом деле, речь идет не столько о дополнительном приспособлении, сколько о самостоятельном монтажном элементе. Он используется для крепления монтажного профиля к двутавровым балкам, когда требуется просверлить отверстия.

С точки зрения структурных особенностей выделяют такие типы струбцин:

Отличный вариант для работы с металлом. Поскольку эта модель кованая, изготовленная из инструментальной стали, то она может похвастаться высокой прочностью и подходит для временного скрепления нескольких металлических деталей. За счет мелкого шага резьбы достигается хороший прижим без люфта, поэтому значительно упрощается работа с заготовками и не требуется периодического поджатия.

Данные зажимы позволяют склеить детали, прижать друг к другу листы металла для сваривания, закрепить плоский элемент изделия на время обработки шлифмашинкой или напильником. Немаловажно, что фиксация заготовок не требует от специалиста больших усилий.

По своей конструкции эта модель близка к струбцинам типа G. Она имеет литой или кованый корпус, три винтовых зажима с пятками, расположенными друг к другу под прямым углом. Данное приспособление отлично подходит для работы с деревом, так как позволяет добиться хорошего сцепления поверхностей и их взаимной фиксации. По этой причине торцевые зажимы чаще всего используют столяры во время приклеивания накладок на торцы мебели.

Однако здесь есть и свои минусы, например, некоторое неудобство использования, вызванное тем, что приходится одновременно придерживать наладку, затягивать винты и держать зажим.

Главным отличием этого зажима от всех остальных можно назвать наличие направляющего профиля в виде буквы «Т». Его длина у некоторых моделей бывает более метра. На профиле закреплены подвижные губы, а прижим обеспечивает винт с ручкой, который соединен со второй губой. Такой зажим подходит для закрепления секционных заготовок, является самым подходящим инструментом при монтаже оконных переплетов и производстве мебели.

Подобная конструкция менее надежна, чем уже описанный G-образный тип крепления струбцины. Несмотря на это, такой зажим используется очень часто, так как обладает широким диапазоном регулировок. С одного конца металлической рейки закреплена неподвижная губа, а с другого – губа со свободным ходом, также на ней установлен поджимной винт с шайбой (пятаком).

Если требуется регулировка скользящей рамки, инструмент полностью ослабляют от нагрузки. Чтобы зажать детали, лапку винта плотно притягивают к их поверхности и закручивают винт. Таким образом изменяется угол скобы, последняя оказывается неподвижной, обеспечивается надежная фиксация.

Длина рейки зависит от модели и нередко достигает нескольких десятков сантиметров. Таким образом удается скреплять несколько деталей, но лишь при условии, что их общая ширина не превышает длину данной планки.

Подобное приспособление часто можно встретить в столярной мастерской, правда, специалисты обычно отдают предпочтение другим типам, так как с F-образными моделями приходится работать сразу двумя руками, что не всегда удобно.

Отличный вспомогательный инструмент для столяров и бондарей. Столь узкая специализация легко объяснима: в конструкцию такого типа входит механизм натяжения и жесткая лента или ремень, что позволяет добиться равномерного распределения нагрузки по всей поверхности притягиваемых элементов. Подобный зажим чаще всего применяют при изготовлении деревянных бочек (во время фиксации клепок), сборке круглых стульев и рамок.

Основным элементом данной конструкции является трубка с неподвижной губой. Вторая губа не закреплена и движется по трубе. Для ее фиксации используется специальный стопор, а для поджима заготовок предназначен винт с ручкой. Данная модель подходит для более удобного склеивания крупных щитов при производстве столешниц, дверей. Обычно одновременно используют не менее пары таких зажимов, при этом их устанавливают на противоположных сторонах щитов. Таким образом удается выровнять заготовки и надежно закрепить их элементы.

Нельзя не сказать о достаточно большой длине этой модели, которая вызывает определенные сложности в работе. Поэтому хотя этот инструмент и незаменим при сборке щитов, от него приходится отказаться, когда нужно зафиксировать на столешнице небольшие детали.

Струбцины такого типа обычно крепятся на стандартных стальных водопроводных трубах. Это очень удобно: если нужно склеить очень широкий щит, остается только заменить трубку заводского инструмента на более длинную.

Главное достоинство данного типа струбцины состоит в том, что ею можно пользоваться даже одной рукой. По своей конструкции такой зажим похож на большую бельевую прищепку. Сразу скажем, что это наименее надежный из всех вариантов, поскольку детали прижимаются обыкновенной пружиной.

Иными словами, прижимное усилие регулировать не представляется возможным. Упругость пружины постепенно падает, а значит, снижается давление, оказываемое на заготовки. У этой конструкции есть и еще один весомый минус, а именно – небольшой захват. Поэтому струбцина такого типа обычно используется в тех случаях, когда не требуется большого прижимного усилия.

  • Струбцины пистолетного типа.

Профессионалы ценят автоматические струбцины за простоту использования. Модель этого типа выглядит как металлическая планка с установленной с одной стороны съемной неподвижной губой. На другом конце находится подвижная губа, оснащенная триггером, то есть специальным механизмом с двумя ручками. Чтобы затянуть струбцину триггерного типа, нужно сжать ручки – по принципу работы это напоминает пистолет, с чем и связано название данной модели.

С помощью зажимов данного типа удается фиксировать заготовки одной рукой и при этом обеспечивать немалое прижимное усилие. Кроме того, можно использовать подобную струбцину в качестве распорной, если развернуть губы в обратную сторону. Такая универсальность обеспечивает высокую популярность данного зажима. Однако нужно понимать, что постепенно механизм изнашивается, из-за чего падает уровень максимального усилия на сжатие и на разжим.

Если вы хотите использовать в своей мастерской автоматические модели, рекомендуем обратить внимание на те, которые допускают перестановку губ. Тогда вы получите возможность как стягивать изделия, так и раздвигать их. Иными словами, сможете разбирать шиповые соединения, производить специфическую сложную склейку.

Данные зажимы имеют особую конструкцию, поэтому их всегда легко узнать на фоне других моделей. Этот тип струбцин может быть магнитным или винтовым. Второй вариант подходит только для соединения досок или деревянных брусков под прямым углом.

Добиться угла в 90° удается за счет мощного литого корпуса с парой выступающих пяток. Для прижима обычно используется только один винт. Мало того, что подобная конструкция позволяет задать ровный угол, предусмотренные в ее основной части сквозные отверстия дают возможность крепить данный инструмент к рабочему столу или верстаку.

Если требуется зафиксировать под прямым углом металлические трубы, уголки или профили, выбирают угловую магнитную струбцину. Модель этого типа представляет собой равнобедренный прямоугольный треугольник, по сторонам которого расположены магниты. Такой зажим отлично справляется с предварительной фиксацией металлических деталей, позволяя добиться точного соблюдения угла между ними.

Типы струбцин, зажимов и других подобных приспособлений для сварочных работ

Струбцины, используемые во время сварочных работ, значительно отличаются от других типов и хорошо заменяют тиски. Дело в том, что сварка на металлическом столе всегда сопряжена с непреднамеренным выгибанием сварочного шва либо возможно изменение угла, под которым скрепляются детали изделия. Поэтому первоочередную роль играет крепкая и прочная фиксация соединяемых элементов.

Сварочные струбцины отличаются от обычных угловых целым рядом признаков:

  • Они имеют толстые прижимные губы, что позволяет увеличить жесткость соединений. В результате во время работы не может выгнуть швы или произойти другое искажение формы изделия.
  • У этого типа изделий предусмотрены медные или омедненные прижимные винты, отвечающие за то, чтобы из-за частиц расплавленного металла не разрушалась резьбовая часть. Дело в том, что брызги не пристают к медному покрытию, а значит, возрастает продолжительность службы струбцин.
  • Данное устройство расширяет зону для работы в местах соединения деталей. То есть позволяет беспрепятственно использовать электрод под нужным углом.

На самом деле, этот тип струбцин универсален и может применяться во время любых работ с металлом. Конечно, сварка возможна и без подобного приспособления, но придется пожертвовать удобством и производительностью.

Сварщики используют такие зажимы разных форм и габаритов, с постоянным размером зева и регулируемым. Наиболее удобными считаются быстрозажимные струбцины, где за зажим отвечает кулачковый механизм. Однако не стоит останавливаться на одном виде и типе струбцин – у специалиста должен быть под рукой целый набор самых разных инструментов. Дело в том, что сборка одной конструкции может потребовать использования сразу ряда разных приспособлений.

Стоит отметить, что зажимы для сварки выделяются на фоне струбцин большим удобством и приспособленностью именно к работе с горячим металлом. Чтобы зафиксировать элементы изделия, необходимо сжать ручки крепежа. Размеры зева устанавливают, изменяя положение винта в ручке зажима, штифта либо иными возможными способами.

По принципу действия принято выделять винтовые, клиновые, эксцентриковые, пружинные, рычажные типы прижимов. Но сразу скажем, что чаще всего среди всех названных моделей используются именно устройства винтового типа. Дело в том, что они имеют нехитрую конструкцию – самый простой вариант представляет собой болт с гайкой, который вставлен в отверстия двух пластин. Именно между пластинами располагаются и зажимаются свариваемые части изделия.

Стяжки позволяют сократить расстояние между краями габаритных деталей до нужного показателя. Отметим, что длина и способ крепления таких приспособлений подбираются в соответствии с производимой операцией.

Распорки используют, когда нужно выровнять кромки, придать деталям определенную форму, устранить небольшие дефекты.

Установочные приспособления, как видно по названию, позволяют поместить элемент будущего изделия в необходимое положение. Данные инструменты делят на упоры, угольники, призмы, шаблоны, отталкиваясь от их конструкции и функций.

Несмотря на все разнообразие типов струбцин, самыми удобными считаются модели, которые позволяют установить и сразу закрепить деталь в необходимом положении. Дело в том, что подобные инструменты дают возможность просто вставить изделие, затянуть винты или эксцентрики и не заботиться об аккуратном выставлении параметров.

Как вы понимаете, качество сварки во многом зависит от используемых дополнительных инструментов. При помощи последних можно значительно облегчить себе работу, избежать несостыковок, сложного подгона элементов изделия. Используемые для этого струбцины давно зарекомендовали себя с лучшей стороны, доказав на практике свою надежность.

Как правильно выбрать струбцину

Обычно работа с заготовками требует их качественной фиксации. Иногда удается закрепить деталь при помощи всего одного вспомогательного приспособления, но чаще всего приходится использовать сразу несколько зажимов. Современный рынок струбцин предлагает богатый выбор моделей от разных производителей.

Конструкция струбцины проста, поэтому и выбрать такой инструмент совсем не сложно. В первую очередь стоит понять, какой рабочий ход прижимной части вам потребуется для определенных работ. Далее убедитесь в том, что вы выбрали качественное устройство без дефектов и трещин. Заверните до конца поворотный механизм, проверьте плотность прилегания губ, не забудьте оценить их ровность.

Во время сжатия губы способны оставлять следы на мягкой поверхности, поэтому лучше, чтобы в комплекте были предусмотрены прокладки. Если последних нет, придется сделать их из подручных материалов с учетом того, что хорошие прокладки должны быть мягче, чем зажимаемая деталь.

Также при выборе струбцины обратите внимание на такие особенности изделия:

1. Способ зажима. Если речь идет о классических моделях, то в них для перемещения подвижной части устройства используется винтовой механизм. Регулировка усилия зажима осуществляется вручную, поэтому мастеру придется задействовать сразу обе руки во время работы. С этой точки зрения более удобными считаются быстрозажимные струбцины, ведь они позволяют пользоваться только одной рукой. Этот нюанс наиболее актуален, когда работы ведутся на лестнице или стремянке.

2. Усилие зажима. Надежность крепления детали зависит от зажимного механизма, а именно от его усилия, которое может быть от 20 кг до 1 т в зависимости от выбранной вами модели. Поэтому при покупке инструмента нужно четко представлять себе, какие операции вы собираетесь выполнять с его помощью и с какими материалами работать. Так, закрепление деталей из стали невозможно без мощной струбцины, особенно когда речь идет о работе на фрезерном станке.

3. Функционал. Среди всех представленных в продаже зажимов можно встретить модели, которые сжимают деталь, а также инструменты, способные, помимо всего прочего, играть роль распорки. Чтобы устройство было многофункциональным, его губы должны поворачиваться на 180°.

4. Вес и материалы. Если вам нужна очень прочная струбцина, лучше выбирать изделия из стали и чугуна. Однако не стоит забывать, что такие материалы имеют немалый вес, поэтому ряд компаний-изготовителей предпочитают использовать литой алюминий и синтетические материалы, сочетающие в себе прочность и небольшую массу.

Для домашней мастерской рекомендуется выбирать зажимы небольшого размера и весом не более 1 кг, тогда как станочные модели могут весить 5 кг.

5. Обработка от ржавчины. Этот инструмент легко прослужит долгие годы, но лишь при условии, что на производстве его защитили от коррозии. Обычно металл покрывают лакокрасочными материалами или используют гальванический способ. Оптимальным вариантом считается защита порошковой краской, при этом механизм может плавно работать при чернении с промасливанием.

6. Дополнительные аксессуары. Упростить работу мастера позволяют всевозможные дополнения, которыми многие производители оснащают струбцины. В качестве примера можно привести Т-образную ручку, которая позволяет регулировать усилие зажима. Также часто можно встретить резиновые накладки на губы, способные защитить деталь из мягкого материала от деформации в процессе работы.

Угловая струбцина для сварки своими руками

Угловой тип струбцины имеет достаточно простую конструкцию, поэтому его можно изготовить самостоятельно. Чтобы добиться наилучшего результата, рекомендуется использовать детали из железа.

В первую очередь, нужно подготовить основание инструмента из листа металла толщиной около 10 мм. Далее можно переходить к основе конструкции, для этого сварите два уголка под углом 90°. Отметим, что на этом этапе работы очень важна высокая точность, так как уголки будут играть роль неподвижных зажимных губок.

Прежде чем сваривать уголки, не забудьте к каждому из них приварить гайки – они необходимы для перемещения подвижных губок. Еще в паре уголков просверлите отверстия под болты. Далее болты вкручиваются в гайки и тянут подвижный уголок, благодаря чему получается эффект сжатия и растяжения крепежных элементов. Если вы хотите увеличить длину по сторонам захвата, можно сделать конструкцию из двух металлических профилей, внешне похожую на циркуль. При этом на конце профили нужно соединить втулкой и болтом.

Когда вы подготовили две втулки, совпадающие по форме с профилем, с одной из сторон втулки необходимо сделать зажимной винт, а с другой закрепить подготовленные уголки. Остался последний шаг – надеть втулки на профили и закрепить их при помощи винтов. Таким образом удается добиться большого расстояния между захватами, а значит, можно работать даже с крупными изделиями.

Если вы решите не покупать, а изготовить струбцину такого типа своими руками, вы, безусловно, сильно сэкономите. Но действительно надежный механизм лучше приобретать в специализированном магазине или заказывать у профессионалов.

Заводские инструменты значительно превосходят изготовленные в домашних условиях по качеству исполнения, возможностям организации зажима. Стоит отметить, что их цена не так велика. Если вы решите заказать подобные зажимы в специализированной фирме и при этом сможете договориться на поставку большого объема инструментов, например, набора струбцин типа G – вам тоже удастся неплохо сэкономить. Остается только найти действительно надежную фирму, способную качественно выполнить заказ.

Почему следует обращаться именно к нам

Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.

Наши производственные мощности позволяют обрабатывать различные материалы:

  • цветные металлы;
  • чугун;
  • нержавеющую сталь.

При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.

Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.

Преимуществом обращения к нашим специалистам является соблюдение ими ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.

Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.

Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.

Тиски для скамьи | Журнал WOOD

Думайте о настольных тисках как о таком же важном для вашего успеха инструменте, как ручной рубанок, фрезерный станок или столовая пила. Хотя зажимы могут заменить в некоторых ситуациях, они, как правило, мешают, а тиски дают вам свободу выполнять практически любую работу.

Тиски для деревообработки отличаются от тисков для металлообработки тем, что они прикрепляются к нижней части поверхности стола или встраиваются в нее, причем губки (обычно деревянные) находятся заподлицо со столешницей. Металлообрабатывающие тиски обычно крепятся к вершине верстака.

Цена на тиски для деревообработки варьируется от 30 до 400 долларов. Как правило, если вы выбираете конкретный стиль тисков, чем больше вы тратите, тем лучше качество и эффективность этих тисков. А теперь рассмотрим наиболее распространенные виды тисков для деревообработки.

Передние тиски


Как следует из названия, они крепятся к передней (длинной кромке) скамьи, обычно в левом углу. Левши обычно предпочитают передние тиски, установленные в правом углу.

Торцевые тиски


Они бывают двух типов: один со стальными или чугунными губками, которые можно использовать как есть или с дополнительными деревянными губками [ Фото A и C ], а другой без губок, требующий изготовления деревянных губок [ Фото B, D, и E ]. Первый обычно стоит дороже, но его легче установить. Для обоих стилей установите внутреннюю губку заподлицо с поверхностью стола и краем (или фартуком), чтобы вы могли закрепить длинные заготовки в тисках, а также прижмите дальний конец доски к столу для дополнительной устойчивости.При установке столешница должна освобождать основание или ножки скамейки. Убедитесь, что монтажная пластина и направляющие не мешают использовать собачьи отверстия в концевых или хвостовых тисках [ Фото E ].

Прикрутите или прикрутите этот тип торцевых тисков к существующей столешнице менее чем за час. Возможно, вам придется установить прокладку, чтобы совместить губки со столешницей, и надрезать столешницу, чтобы совместить внутреннюю губку с краем.

Для этих тисков требуется изготовленная в магазине внешняя губка из твердой древесины толщиной 1 1⁄2–3 дюйма с канавками (если вы так выберете) для удержания приклада со скамейками.Край или фартук столешницы обычно служит внутренней челюстью.

Тиски с поворотными губками удерживают приклад неправильной формы, не сдвигая губки. Вы также можете снять поворотную губку для параллельного зажима. Деревянные накладки для губок с магнитным покрытием остаются на месте без винтов.

Чугунные тиски можно утопить в нижней части скамейки для обеспечения максимальной прочности и устойчивости. Толстая наружная губка распределяет зажимное усилие по большой площади поверхности.

Что нужно знать:
• Быстроразъемные губки позволяют перемещать тиски внутрь и наружу, не поворачивая рукоятку слишком часто.
• Выдвижной ограничитель на некоторых тисках устраняет необходимость сверлить собачью дыру в подвижной губке.
• Чем длиннее ручка, тем большее усилие вы можете использовать в тисках. Но не сходите с ума: прикладывайте только достаточное усилие, чтобы деталь не сдвинулась с места.
• Большинство лицевых тисков слегка заходят зацепом вверх, а затем идут параллельно под давлением.

Плечевые тиски


Добавьте к вашему рабочему столу аксессуары, изготовленные в магазине.Столешница или фартук служит неподвижной губкой, а подвижная губка перемещается на одном винте [ Фото F ]. Поскольку на наружной губке имеется язычок, который скользит в канавке на неподвижном рычаге, он имеет достаточный люфт, чтобы вы могли зажимать детали неровной формы.

Плечевые тиски обеспечивают пространство между зажимами от пола до потолка. Резьбовая втулка, врезанная в буртик тисков (не видна), удерживает винт в нужном направлении.

Что нужно знать:
• Низкая стоимость: помимо дерева вам понадобится только винт в сборе, который стоит всего 30 долларов.
• Эти тиски, выступающие за край скамьи, могут создавать опасность удара бедрами и ногами. А высокая влажность может привести к разбуханию и слипанию деталей.
• Эти тиски нелегко установить на существующий стенд.

Ножные тиски


Как следует из названия, эти тиски устанавливаются на ножку скамейки, которая иногда служит фиксированной губкой. Сделайте внешнюю челюсть из толстой заготовки примерно на три четверти длины ноги. Вы можете купить оборудование для изготовления ножных тисков примерно за 100 долларов.

Что нужно знать:
• Их можно построить двумя способами: с помощью вставной ножки [ Фото G ] вы получите больше места для ног ниже. Фиксированная челюсть — это то, чем вы ее строите (в данном случае это просто фартук скамьи). В тисках, устанавливаемых заподлицо, сама ножка служит фиксированной губкой по всей длине. В обоих случаях оставьте подвижную губку 2 1 2 –3 дюйма толщиной, чтобы избежать прогиба.

Ножки тисков перемещаются с помощью одного винта со скользящей направляющей на штифтах для сохранения параллельности.Штифт направляющего рельса упирается в подушечки из твердого клена с торцевыми волокнами, что предотвращает сжатие более мягкой ольховой ножки скамейки.
• Штифт и скользящая направляющая удерживают зажимы параллельно, обеспечивая равномерное усилие зажима. Переставьте штифт для зажимаемой детали.
• Низкое расположение винта снижает усилие зажима и увеличивает прогиб, поэтому установите винт на 8–9 дюймов ниже столешницы.
• Ножки отлично удерживают длинную ложу на краю; вы также можете прижать заготовку к краю стола для увеличения стабильность.
• С помощью только одного винта вы можете закрепить доски вертикально с любой стороны от винта.
• Варианты ножничного типа заменяют скользящую направляющую и поддерживают параллельность кулачков, но стоят около 100–200 долларов и лучше всего работают с опорой заподлицо.
• Их может быть сложно дооснастить существующей скамейкой, в зависимости от типа ножек, размера и размещения на скамейке. (Тем не менее, вы можете создать несколько ножек, чтобы работали ножные тиски.)

Концевые тиски


Они устанавливаются на конец скамейки и обычно работают со скамейками по всей длине скамейки.Если вы предпочитаете прямоугольные собачьи отверстия, вырежьте эти выемки в досках, прежде чем приклеивать их к столешнице; круглые отверстия можно просверлить до или после сборки.

Хвостовые тиски


Традиционные хвостовые тиски [ фото H и I ] состоят из деревянного блока прямоугольной или L-образной формы (губки), прикрепленного к стальному или чугунному приспособлению, которое перемещается вперед и назад в вырезанном углу скамейки. .

Длинный паз принимает винт и резьбовое приспособление, а верхняя направляющая входит в паз.(Нижняя направляющая, не показана, устанавливается под губкой.) Хвостовые тиски скользят вперед и назад по направляющим, удерживаясь на месте винтом в сборе.

Что нужно знать:
• Вы должны расположить тиски и собачьи отверстия вокруг ножек скамейки и любого крепежа для лицевых тисков.
• Вы также можете удерживать приклад вертикально между подвижной челюстью и верстаком.
• Быстроразъемное соединение, доступное на некоторых хвостовых тисках, ускоряет большие изменения положения тисков. n Хвостовые тиски надежно удерживают длинный приклад без какой-либо упругости.Однако слишком большое усилие зажима может привести к изгибу досок.
• Для модернизации существующей скамьи обычно требуется добавить материал на стол, чтобы он оставался за пределами ножек или основания.

Концевые тиски


По сути, это большие торцевые тиски, этот тип обычно охватывает большую часть, если не всю ширину стола [ Фото J ]. Как правило, для длинных или широких прикладов используются два ряда скамеек.

Цепь привода ГРМ на тисках с двумя винтами синхронизирует винты.Вы можете отрегулировать любой винт, если губки тисков не параллельны. Вы можете намеренно сделать челюсти непараллельными для зажима заготовок нестандартной формы.

Что нужно знать:
• Фартук скамейки или сложенный конец столешницы служит внутренней челюстью.
• Двухвинтовые тиски имеют большое отверстие между винтами для удержания широкого ложа или собранных ящиков.
• При строгании длинных досок, зажатых в губках, скамья может сместиться в сторону. Вместо этого захватите заготовку с помощью упоров, чтобы использовать всю массу скамьи.
• Если ширина концевых тисков меньше полной ширины столешницы, установите их заподлицо с одним краем (а не центрируйте), чтобы можно было легко вырубать приклад, удерживаемый с помощью упоров.

Тиски универсальные


Конденсированная версия хвостовых тисков, универсальные тиски [ фото K и L ] надежно удерживают длинный приклад, но с меньшей грузоподъемностью (поскольку хвостовые тиски открываются за край скамьи).

Что нужно знать:
• Зазор перед прицепом можно использовать для вертикального удержания узкого инвентаря.
• Тиски тележки могут быть дооснащены существующим верстаком, сделав паз для тележки и винта и прикрепив монтажное оборудование.

Источники для тисков:
• Lee Valley 800-871-8158
• Rockle r 800-279-4441
• Woodcraft 800-225-1153
• Highland Woodworking 800-241-6748
• Тиски Yost 616-396-2063
• Lie-Nielsen 800-327-2520
• Индивидуальные тиски Hovarter 810-545-6179
• Заводские
• Wilton Tools 800-274-6848

38 типов зажимов для каждого воображаемого проекта (Руководство по зажимам)

Как вы увидите ниже в нашем обширном списке зажимов, существуют разные типы зажимов для каждого мыслимого проекта.Если вы занимаетесь конкретными проектами или делаете какой-либо ремонт в своем доме или другом месте, ознакомьтесь с нашим списком, чтобы узнать, какие зажимы вам нужны.

Как вы увидите в этом огромном списке зажимов, существуют разные типы зажимов для каждого мыслимого проекта. Если вы занимаетесь конкретными проектами или делаете какой-либо ремонт в своем доме или другом месте, ознакомьтесь с нашим списком, чтобы узнать, какие зажимы вам нужны.

В двух словах зажимы очень полезны при склеивании или когда вам нужно удерживать вместе два или более элемента, пока вы прикрепляете, собираете или что-то с ними делаете.Поскольку у вас только две руки, вы можете позволить зажимам делать работу, освобождая вас для выполнения задачи. Зажимы недорогие, учитывая огромную помощь, которую они могут оказать.

Связано: Типы ящиков для инструментов | Виды тачек | Типы рейков | Типы ножниц

Типы

Зажим G или C

Источник: Wayfair

Они невероятно универсальны и очень широко используются. Когда большинство людей думают о зажиме, это то, что они представляют в своей голове. Он используется для скрепления двух частей проекта вместе или для удержания заготовки на столе. Отверстия в челюсти могут варьироваться от одного дюйма до более восьми дюймов, поэтому очень легко найти то, что соответствует потребностям вашего проекта. Винтовая часть обычно может зажиматься на неровных поверхностях благодаря своей поворотной головке.

Ручной винтовой зажим

Источник: Home Depot

Эти зажимы также иногда называют «зажимами инструментальщика» и обычно используются при работе с металлоконструкциями.Они отлично подходят для ремонта мебели, так как челюсти можно отрегулировать так, чтобы они легко помещались на угловой материал и удерживали его на месте. Как правило, они полностью стальные в конструкции, что делает их очень выносливыми и долговечными, хотя некоторые компании теперь производят их и в деревянных версиях.

Зажим створки

Источник: Home Depot

Этот зажим используется при работе с большими проектами, такими как столешницы, двери, шкафы или створки окон. Как правило, нужно использовать более одного, чтобы обеспечить надежный контроль над проектом.У них есть длинный плоский стержень, который очень тяжел, и к нему прикреплена фиксированная челюсть. Вы можете отрегулировать эту фиксированную челюсть с помощью винта. Кроме того, у них есть скользящая губка, которую можно перемещать по длине зажима, а затем фиксировать в нужном положении, чтобы удерживать материалы на месте. Они отлично подходят для скрепления больших проектов и обеспечения плотного высыхания клея. Это более длинная и специализированная форма стержневого зажима.

Зажим для труб

Источник: Home Depot

Эти зажимы, также иногда называемые клеящимися зажимами, очень похожи на створчатые зажимы, но вместо более длинного металлического стержня, представляющего собой плоский стержень, это круглый вал.Длина хомута определяется длиной трубы, и вы можете легко удлинить их, добавив в хомут больше трубы. Это делает их очень универсальными и простыми в использовании. После первоначальных вложений их легко и недорого удлинить, что делает их отличной покупкой для домашнего мастера с ограниченным бюджетом. Зажим зажима регулируется и может легко перемещаться из своего положения. Любой проект прикладывается к челюсти, а затем зажим медленно затягивается, чтобы обеспечить его плотное и надежное удержание.

Пружинный зажим

Источник: Etsy

Это очень распространенные зажимы, которые имеют ряд применений. Они бывают разных размеров и могут использоваться для скрепления изделий из дерева или для закрепления проволоки при изготовлении бисера и украшений. Ручки обычно имеют крышки из ПВХ, которые гарантируют, что вы не повредите кожу, работая с ними, а также на наконечниках часто есть съемные крышки из ПВХ. Если их удалить, то можно легко использовать эти зажимы для пайки.Пружина растяжения затрудняет открытие этих зажимов и гарантирует, что, когда они закроются, они будут крепко удерживать предмет.

Зажим для скамейки

Источник: Home Depot

Это зажимы, которые предназначены для удержания предмета на скамейке. Скамья фактически является фиксированной губой зажима. Их можно использовать для изготовления мебели или выполнения столярных и сварочных работ. Доступно множество стилей, и они, как правило, довольно недорогие.

Web Clamp

Источник: Home Depot

Эти зажимы отлично подходят для обработки рам.У них есть нейлоновые ленты, которые аккуратно, но надежно обернуты вокруг объекта, над которым вы работаете, и затянут с помощью трещотки. Это удерживает объект на месте, но нейлон гарантирует, что он не будет поврежден. Их можно использовать без угловых захватов или с ними, чтобы все давление зажима распределялось равномерно и не было беспокойства о повреждении детали.

Настольные тиски

Источник: Home Depot

Эти детали на самом деле имеют параллельную, а также фиксированную губку, которые можно легко отрегулировать с помощью винта.Некоторые тиски для верстака переносные, их можно привинтить или закрепить на верстаке, что позволяет легко взять ваш проект с собой в другое место. Если вы используете тиски, вам не нужно беспокоиться о перемещении или перемещении детали, над которой вы работаете, во время шлифования, сверления или пиления.

Зажим под углом

Источник: Houzz

Эти зажимы удерживают две детали со скошенными концами вместе под прямым углом. У них обычно есть винты, которые подходят под раму, которую они удерживают на месте с помощью биты, которая прижимается к раме.Несмотря на то, что существуют более сложные угловые зажимы с твердыми телами и подвижными губками, даже самый простой тип этого зажима сможет быстро и легко выполнить работу при правильном использовании.

Зажим быстрого действия

Источник: Home Depot

Этими зажимами можно легко управлять одной рукой, что делает их мощными и прочными, но простыми в использовании без лишних хлопот. Обычно они имеют достаточно легкий спусковой механизм, чтобы пользователь мог потянуть его одним пальцем.Многие люди связывают этот тип зажима с пистолетом для герметика, поскольку они имеют аналогичную конструкцию.

Quick Grip

Источник: Home Depot

Эти зажимы позволяют пользователю быстро захватить проект или предмет, используя только одну руку. Они предлагают регулируемое давление, что делает их идеальными для ряда применений. Важно отметить, что, поскольку губки не смыкаются друг с другом под прямым углом, эти типы зажимов лучше всего подходят для более тонких материалов или деталей, поскольку они не так хорошо справляются со скреплением более толстых предметов.

Силовой зажим

Источник: Home Depot

Силовой зажим обеспечивает большую мощность и силу одним быстрым движением. Они невероятно прочные, но при этом удивительно легкие и простые в использовании.

Зажим спускового крючка

Источник: Amazon

В этих зажимах используется спусковой механизм для регулировки головки и губок зажима, и ими можно легко управлять одной рукой. Они очень прочные и невероятно универсальные. Хотя многие зажимы используются только в мастерской, их также можно использовать дома и в саду.

Зажим для сверлильного станка

Источник: Home Depot

Эти зажимы разработаны специально для удержания материалов и плит на столе сверлильного станка, что позволяет пользователям делать очень точный и чистый рез каждый раз, когда они используют свое оборудование. Как правило, они имеют простой способ регулировки натяжения зажима и быстрое освобождение, что позволяет очень легко не только надевать их на материал, с которым вы работаете, но и отпускать их. Они делают его очень безопасным и точным при использовании вашего сверлильного станка.

Винтовой зажим

Источник: Home Depot

Подобно силовому зажиму, эти зажимы очень прочные и обладают большой стабильностью, но главное отличие заключается в том, как они работают. В отличие от силовых зажимов, которые могут открываться и закрываться одним быстрым движением, эти зажимы имеют резьбу и ручку, которую необходимо завинтить. Поток специально разработан, чтобы максимально ускорить процесс, но действие все равно занимает немного больше времени.

Зажим скорости

Источник: Amazon

Это длинный металлический стержень, на котором есть несколько зубцов, которые удерживают регулируемую головку на месте, когда она плотно прижимается к проекту или предмету.Когда пользователь зажимает головку зажима, это давление заставляет зубцы блокироваться и удерживать скользящую головку в безопасности, чтобы она не соскользнула во время использования.

Стержень, F или скользящий зажим

Источник: Home Depot

Хотя стержневые зажимы бывают разной длины, они обычно довольно длинные, что позволяет пользователям работать над более крупными проектами, не беспокоясь о стабильности элементов, которые они работают над. Благодаря плоской поверхности штанги легко разместить на ней проект, а затем использовать головку зажима, чтобы сдвинуть вверх и плотно удерживать проект.Они бывают разных стилей и различных вариаций, но для большинства крупных проектов необходимы базовые зажимы.

Зажим Cardellini

Источник: Home Depot

Зажимы Cardellini имеют губки, которые используются для зажима труб. Благодаря своему стилю их можно без проблем использовать на квадратных, круглых или даже прямоугольных трубках. Их также можно использовать для зажима плоских элементов, захвата оборудования или даже для крепления светильников в театре. Хотя все зажимы могут быть легко повреждены, если они затянуты слишком сильно, эти зажимы очень восприимчивы к этому из-за их конструкции и способа, которым края губок будут фактически прижиматься друг к другу при использовании зажима.Это означает, что пользователь должен быть особенно осторожным при затягивании и регулировке зажима этого типа.

Зажим для пола

Источник: Home Depot

Эти зажимы имеют достаточно одноцелевое назначение и используются, когда плотник укладывает пол. Они помогают удерживать доски с гребнем и пазами на месте, чтобы их можно было надежно прибить гвоздями и не двигать в течение этого времени. Как правило, они могут зажимать до 10 досок за раз и должны использоваться вместе с другими зажимами для пола, иначе они не будут работать.

Gripe Clamp

Источник: Home Depot

Это очень простой зажим, который используется при постройке клинкерной лодки. Они работают, удерживая ремень, когда он устанавливается и прикрепляется, чтобы они не соскользнули. Из-за их единственного назначения их труднее найти в магазинах, чем другие зажимы.

Зажим Kant-Twist

Источник: Amazon

Эти зажимы универсальны и сочетают в себе преимущества параллельных и C-образных зажимов.Они могут легко приспосабливаться к поверхностям, которые не параллельны, благодаря своим свободно плавающим челюстям, и не смещаются от центра, когда вы оказываете давление на челюсти. Они очень просты в использовании и позволяют быстро перемещать зажим.

Toggle Clamp

Источник: Home Depot

У этих зажимов есть ручка, которая используется для управления зажимом, стержень, который удерживает деталь, с которой вы работаете, а также рычаги и штифты, которые увеличивают усилие. Они плотно удерживают предметы и гарантируют, что они не могут сдвинуться или разделиться при приложении давления внутрь. Их можно использовать при фрезеровании, деревообработке, металлообработке и даже сверлении.

Pinch Dog

Источник: Amazon

Это зажим меньшего размера, который по форме похож на стойку и используется для захвата шарниров. Они работают, стягивая соединение и удерживая его на месте, пока он сохнет после склеивания.

Вешалки с зажимами

Источник: Home Depot

Это небольшие обычные зажимы, которые используются на вешалках, чтобы позволить человеку пристегнуть свою одежду к вешалке вместо того, чтобы драпировать или складывать ее на вешалку.Они работают с очень небольшим усилием и легко открываются и закрываются всего несколькими пальцами. Помимо вешалок для одежды, их также можно использовать в качестве зажимов для пакетов, чтобы плотно закрыть открытый пакет с чипсами.

Ступенчатый зажим

Источник: Amazon

Ступенчатый зажим используется вместе со ступенчатыми блоками при работе с металлом и фрезерованием или механической обработкой деталей.

Зажим для фоторамки

Источник: Amazon

В то время как угловой зажим может удерживать вместе два скошенных куска материала, этот тип зажима используется для удержания вместе четырех частей для формирования фоторамки.Скругленные края рамы аккуратно прилегают друг к другу и удерживаются на месте зажимом. Есть много разных дизайнов, которые вы можете найти и купить. В одной из самых популярных конструкций есть центральный винт, который используется для регулировки зажима и частей рамы.

Зажим для троса

Источник: Home Depot

Эти зажимы также известны как зажимы и используются, чтобы помочь закрепить свободный конец петли троса на самом тросе. Он имеет две гайки, седло и U-образный болт, которые работают вместе.Из-за ограниченного применения этого типа зажима, вы не сможете легко найти его в большинстве магазинов и, возможно, потребуется специальный заказ, чтобы гарантировать, что у вас есть правильный размер и вид для вашего использования.

Зажим Marmon

Источник: Amazon

Это очень прочные ленточные зажимы, которые позволяют быстро и легко зажимать вместе два цилиндра. Это кольцевые зажимы, которые бывают разных размеров и прочности, в зависимости от того, какое использование вам нужно от зажима.Они идеально подходят, когда вам нужно быстро отсоединить два соединенных предмета. Это делает их идеальными для таких операций, как гибкие топливопроводы для самолетов.

Хомут для шланга

Источник: Home Depot

Хотя эти хомуты по внешнему виду и назначению очень похожи на хомуты Marman, они бывают разных типов и стилей и не оказывают такого большого давления, как хомуты Marman. Их можно использовать по всему дому или в машине, и их часто используют, когда достаточно клейкой ленты.Поскольку они обеспечивают более надежную фиксацию, чем клейкая лента, они прослужат дольше. Они бывают винтовых, пружинных, ушных и проволочных, каждая из которых имеет свои плюсы и минусы, а также лучшее время использования

Медицинские

Зажимы Mogen и Gomco

Источник: Alibaba

Эти зажимы являются обычно используется для обрезания. Они полезны, потому что они очень просты в использовании, не имеют каких-либо деталей, которые необходимо собирать перед использованием, и приводят к очень небольшому образованию рубцов.Хотя они являются медицинскими зажимами, их могут использовать не врачи, которые работают в условиях с очень ограниченными ресурсами. Поскольку их можно использовать более одного раза, крайне важно, чтобы они были правильно продезинфицированы, чтобы предотвратить распространение болезни.

Зажим Фёрстера

Источник: Amazon

Это хирургические зажимы с круглым ушком на конце. Его также часто называют губчатым стержнем или губчатым зажимом, и он отлично подходит для захвата губок и ткани легких во время операции.Их можно использовать с губкой для тщательного удаления жидкости, скопившейся в области операции, а также для оказания давления при кровотечении. Иногда их используют для рассечения тканей. В немедицинских целях они часто используются для пирсинга.

Зажим Пеннингтона

Источник: Amazon

Этот зажим также называется зажимом Дюваля и имеет треугольную проушину. Он отлично подходит для захвата и удержания тканей во время операции. Они обычно используются при операциях на прямой кишке и кишечнике.

Гемостатический зажим

Источник: Amazon

У этого зажима много распространенных названий, включая арахисовый, артериальный щипцы и кровоостанавливающий зажим. Они используются для остановки кровотечения и распространены во всех типах хирургии. Благодаря прочности, с которой они закрываются, они отлично закрывают сосуды и предохраняют их от кровотечения перед перевязкой. Наконечник может быть прямым или изогнутым, и они закрываются благодаря механизму блокировки, который находится в рукоятке. Этот механизм имеет зубцы, которые блокируются и позволяют пользователю легко регулировать силу зажима.

Характеристика

Пластиковые губки

Источник: Home Depot

Металлические губки невероятно прочные и гарантируют, что ваш зажим не соскользнет или случайно не отпустит проект, над которым вы работаете, если вы работаете с более мягким или более деликатным веществом, тогда вы не захотите, чтобы его повредил металл челюстей. В этом случае лучше выбрать зажимы с пластиковыми губками, поскольку они такие же прочные, но не повредят проекту, над которым вы работаете.

Устойчив к ржавчине

Источник: Houzz

Если вы собираетесь использовать зажим в месте, где он может намокнуть, убедитесь, что у вас не возникнет проблем с ржавчиной. Лучший способ сделать это — купить нержавеющий зажим. Эти зажимы очень прочные и рассчитаны на длительный срок, поэтому вам не нужно беспокоиться о том, что они могут быть повреждены, и с этой функцией доступно множество различных типов зажимов.

Материал ручки

Сталь

Источник: Home Depot

Зажимы со стальными ручками очень просты в использовании и невероятно прочные.Вам никогда не придется беспокоиться о поломке ручки, как бы сильно на нее ни давили, и они никогда не будут повреждены, если что-то случайно упадет на них. Стальные ручки гарантируют, что ваши зажимы будут самыми прочными из имеющихся и подходят практически для любого применения. Если вы собираетесь работать на улице и хотите снизить вероятность повреждения или растрескивания ручки из-за погодных условий, то стальные ручки — лучший выбор.

Пластик

Источник: Home Depot

Пластиковые ручки, хотя и не так прочны, как стальные, все же являются отличным вариантом для многих типов зажимов.Они могут прослужить очень долго, если вы позаботитесь о них, но слишком большая нагрузка на зажим может привести к поломке ручки. Кроме того, эти зажимы не лучший выбор для использования при экстремальных температурах, так как изменения температуры могут вызвать напряжение и растрескивание пластика.

Резина

Источник: Home Depot

Хотя вся ручка зажима не будет резиновой, покупка зажима с резиновыми деталями на рукоятке гарантирует не только удобство использования, но и то, что зажим не выскользнет из вашей руки, когда вы им будете пользоваться.Когда зажимы все же соскальзывают, это может быть очень опасно, поэтому лучше купить зажим с противоскользящими ручками, если вы беспокоитесь о потере контроля над зажимом или о получении им травмы. Этими зажимами можно легко управлять одной рукой, а резина гарантирует, что у вас будет полный контроль.

Часто задаваемые вопросы

Что такое зажимы?

Зажим — это инструмент, используемый для скрепления объектов друг с другом и их фиксации таким образом, чтобы они не смещались или не разделялись при приложении давления к обоим объектам.

Для чего используются зажимы?

Зажимы могут использоваться для всех типов проектов во всех типах областей. Одно из наиболее распространенных применений зажима — удерживать предметы вместе, чтобы склеить их. Эта техника чаще всего используется в деревообработке и плотницких работах.

Какие зажимы используются для обработки дерева?

Есть много типов зажимов, которые используются в деревообработке, потому что есть специальные зажимы для конкретных работ. Зажимы, которые чаще всего используются для обработки дерева, — это стержневые зажимы, активируемые спусковым крючком, которые можно затягивать одной рукой, зажимы с параллельными губками, которые хорошо работают с более крупными клеями, зажимы для труб, которые являются более дешевым вариантом для больших склейки, c-образные зажимы или зажимы для каретки, отлично подходящие для ламинирования узкой заготовки, угловые зажимы, которые гарантируют идеальные прямоугольные углы, зажимы для ремня, которые обеспечивают более легкий доступ для одновременного зажима всех соединений дозированной рамки, зажимы для шурупов для дерева которые облегчают приложение давления на непараллельные поверхности, и пружинные зажимы, которые обеспечивают быструю и простую работу.

Зажимы какого размера мне нужны для обработки дерева?

Размер необходимых зажимов зависит от масштаба проекта. На самом деле для обработки дерева требуется множество зажимов самых разных размеров. Наиболее типичный зажим — это параллельный зажим 12 дюймов, который обычно подходит для большинства проектов, но для проектов определенных размеров потребуются определенные типы стилей и размеров зажимов. Размеры зажимов для деревообработки обычно составляют от 1 до 50 дюймов. Еще одна переменная, которую следует иметь в виду, заключается в том, что в зависимости от стиля зажима диапазон размеров для этого конкретного стиля будет варьироваться, поэтому не ожидайте, что c-зажим будет 50 дюймов.

Как чистить струбцины для деревообработки?

Зажимы часто пачкаются, потому что не принимались защитные меры при использовании клея в проектах. Этот затвердевший клей может повредить хомут. Для удаления больших кусков затвердевшего клея с зажима хорошо использовать шпатель. Для текстурированных участков зажима хорошо удаляется стальная щетка для удаления затвердевшего клея из щелей. Для небольших и тесных пространств подойдет небольшое проволочное колесо.Только убедитесь, что не слишком агрессивны, иначе текстура и гребни станут гладкими.

Можно ли переработать использованные зажимы?

Лучший способ повторно использовать использованный зажим — как можно лучше его очистить. Если зажим невозможно очистить и он считается бесполезным, попробуйте реализовать зажим в проекте. Сейчас, более чем когда-либо, старые винтовые зажимы для дерева стали идеальными подставками для книг и полками. Имея творческие идеи и поделки своими руками, воплотите старый зажим в жизнь и сделайте его красивым дополнением в доме или в помещении для обработки дерева.

Связано: Типы мойки высокого давления | Типы защитных очков | Типы зубил

Хотите пиццу или двухвинтовые тиски?

Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

Это последняя запись о двухвинтовых тисках Joseph Moxon. Обещать.

В среду утром, когда я был в душе, мой мозг щелкнул. (Эй! Дважды в месяц!) Во вторник мы с Гленом Хьюи обсуждали, как сделать двухвинтовые тиски без набора для нарезания резьбы по дереву.Он предложил болты. Я предложил хомуты для труб. Мы оставили все как есть.

Затем, в 5:15, теплая вода из душа натолкнула нас на идею: зажимы F-стиля. Они есть у всех. Я поспешил на работу и тут же стал возиться с тополем на скамейке. У меня была задняя челюсть и отбивная, уже подготовленная для нарезания резьбы. Отверстия были просверлены, и на токарном станке ждала заготовка для ручек.

Вместо этого я отнес части тополя к настольной пиле и проделал канавку шириной 1/4 дюйма на концах задней челюсти и измельчителя.Каждая канавка пересекала отверстие и была достаточно широкой, чтобы принять планку зажима F-типа.

Я вставил два коротких зажима F-стиля в канавки и заполнил канавки кусочками тополя (фиолетовый тополь, мой личный фаворит).

Тиски работают? Да черт возьми. Позже в тот же день мы с Гленом, Робертом Лэнгом и я придумали несколько других способов сделать это без постоянной установки зажимов F-типа. (Однако я предпочитаю этот способ.)

Самое лучшее было то, что изготовление этих двухвинтовых тисков заняло самое большее 30 минут.

Может, мне стоит почаще принимать душ.

— Кристофер Шварц

Другие ресурсы Workbench, которые могут вам пригодиться

— «Верстаки: от дизайна и теории к конструкции и использованию». Сейчас в третьем издании.

— CD «Лучшие мастерские и верстаки» из Популярная деревообработка .

— «Верстак: как разработать или модифицировать верстак для эффективного использования DVD» от Lie-Nielsen Toolworks


Рекомендации по продукту

Вот некоторые расходные материалы и инструменты, которые нам необходимы в повседневной работе в магазине.Мы можем получать комиссию с продаж по нашим ссылкам; однако мы тщательно отбирали эти продукты на предмет их полезности и качества.

14 типов зажимов для деревообработки

Зажим — один из незаменимых инструментов при деревообработке. Это один из самых недооцененных инструментов, которые вы можете найти. Однако сделать одно деревянное изделие без какого-либо зажима практически невозможно.

Когда вы пытаетесь соединить два куска дерева вместе, зажимы могут быть вашим спасением.Было сказано, что в деревообработке никогда не бывает слишком много зажимов. Существует множество переменных, таких как размер и форма заготовки, желаемое давление зажима и угол соединения, все из которых определяют тип зажима, который вам нужно использовать.

Винтовой зажим (Изображение предоставлено pxfuel.com)

Виды струбцин для деревообработки

В этой статье мы подробно рассказали о различных типах зажимов и назначении каждого типа. Обладая этой информацией, вы сможете выбрать подходящие зажимы для выполняемой работы.Итак, давайте подробнее рассмотрим типы зажимов, которые мы обычно используем для обработки дерева.

Зажим с параллельными губками

Зажим для параллельных кулачков Jorgensen. (См. На Amazon)

Этот тип зажима удобен при выполнении больших работ по склеиванию. Он бывает разной длины в зависимости от размера заготовки. Зажимы параллельны друг другу, но под углом 90 ° к стержню. Эти зажимы мы используем для изготовления квадратных сборок.

Угловой зажим

Угловой зажим из алюминиевого сплава.(См. На Amazon)

Если вам нужно зажать скошенные части вместе, делая скошенный угол, как в рамке для картины, вам будет хорошо использовать этот зажим. Зажимы расположены под углом 90 ° друг к другу, обеспечивая квадратное прилегание к конструкции.

Зажим каретки или С-образный зажим

C-образный зажим каретки. (См. На Amazon)

Такой зажим может понадобиться при работе с узкой заготовкой, когда вам нужно приложить большое давление в нескольких точках. Хороший пример — приклеивание ламината к изогнутой детали, такой как планшир на лодке. С-образные зажимы подразделяются на различные типы, такие как С-образный зажим с двумя упорами, стопорные С-образные зажимы, быстросъемный С-образный зажим и С-образный зажим с большим радиусом действия. В свете этих различных вариаций существуют различные способы использования C-образных зажимов, и вам нужно проявить немного творческого подхода к их использованию.

Зажим для ремня

Зажим для угловой ленты Bessey Tools. (См. На Amazon)

Еще один зажим, который вы можете использовать для зажима скошенных сторон фоторамки, — это зажим для ремня.Его функция аналогична функции углового зажима. Разница здесь в том, что он может принимать нечетные углы, кроме 90 °, и для рам с более чем четырьмя сторонами.

Пружинный зажим

Пружинные зажимы 6 дюймов. (См. На Amazon)

Зажим похож на зажим для одежды, им можно управлять двумя пальцами одной руки. Это быстрый и простой способ скрепления двух частей вместе, когда достаточно легкого давления. Вы можете использовать этот зажим, чтобы приклеить два небольших плоских куска дерева друг к другу.

Зажим стержня, активируемый спусковым крючком

Зажимы QUICK-GRIP. (См. На Amazon)

Этот зажим помогает вам освободить одну руку, чтобы удерживать заготовку, а другой рукой управлять зажимом. Зажим имеет спусковой крючок, который вы периодически нажимаете одной рукой, чтобы смыкать две губки вместе.

Хомут

Зажим для труб типа . (См. На Amazon)

Этот зажим похож на зажим с параллельными губками. Вам нужно купить пару губок, а затем собрать их на отрезке трубы, обычно диаметром ½ или дюйма.Одна губка фиксируется вставкой клина между губкой и трубой. Другой зажим скользит вверх и вниз по трубе через вал с резьбой, который имеет ручку для вращения резьбы.

Зажим для шурупов

Зажим для винтов Bessey Wood. (См. На Амазонке)

Эти зажимы существуют с древних времен. Два противоположных винта входят в деревянные губки. Зажимы открываются и закрываются при вращении винтов, у которых есть ручки для их быстрого поворота. Преимущества заключаются в том, что вы можете зажимать поверхности, которые не полностью параллельны, и тогда, поскольку челюсти деревянные, они не повредят поверхность деревянной заготовки.

Хомут по Канту

Универсальный зажим Kant Twist. (См. На Amazon)

Вот еще один зажим, любимый мастерами по дереву. Закручивающийся зажим Канта мы применяем в сварочных и металлических работах, а также в деревообработке. Конструкция этого зажима позволяет избежать скручивания при затягивании ручки.

Зажим быстрого действия

Быстроразъемный зажим. (См. На Amazon)

Зажим быстрого действия приобрел популярность в последние годы.Как следует из названия, вы можете мгновенно зажать заготовку. Подобно F-образным зажимам, они помогают быстро и одной рукой зажать две детали вместе.

Зажим для скамьи

Настольный зажим с основанием настольного зажима. (См. На Amazon)

Другое название настольного зажима — настольные тиски. Это универсальный зажим, который мы используем для закрепления заготовки на рабочей поверхности. Это популярное приспособление в механических и сварочных цехах, и его часто называют «настольными тисками», так как оно часто крепится к основанию верстака.

Зажим для стержня глубокого горла

Зажим для длинной досягаемости. (См. На Amazon)

Этот хомут объединяет глубокий доступ С-образного хомута с силой и растяжением трубных хомутов. Вы получаете эти зажимы глубиной от двух до четырех дюймов, а длина может достигать 80 дюймов.

Зажим для митры

Зажим для резки под углом WoodRiver. (См. На Amazon)

Зажим для резки под углом помогает удерживать два куска дерева вместе в определенном положении. Две головки винта расположены под прямым углом друг к другу, и две зажатые части также соединяются под прямым углом.Вся сборка помещается в рамку.

Запорный зажим

Зажим с фиксирующим торцом. (См. На Amazon)

Если вы знакомы с «кротовым ключом», то вы увидите, что этот зажим — не что иное, как модифицированный кротовый ключ. Корпус фиксирующего зажима почти идентичен кротовому ключу или «плоскогубцам», как их еще называют. Однако губки зажима имеют увеличенный профиль, образующий две противоположные губки. Этот тип зажима имеет два преимущества: во-первых, вы можете регулировать захват, а во-вторых, вы можете включать и отключать зажим одной рукой.

Заключение

Зажим для труб (Изображение предоставлено Митчем Барри)

Как мы заявляли ранее, зажим для деревообработки — один из самых недооцененных инструментов в деревообрабатывающей промышленности. Несмотря на то, что они чрезвычайно важны и широко используются, многие из нас не в полной мере осведомлены о разнообразии зажимов, которые мы можем получить, чтобы облегчить нашу работу.

Возможно, вы ищете приспособление для фиксации вашей работы, но вы не можете определить, какой зажим будет наиболее подходящим. Мы тщательно исследовали различные типы зажимов для деревообработки и назначение каждого из них. Мы стремимся, чтобы эта статья помогала вам выбрать подходящий зажим для любого проекта деревообработки, за который вы можете взяться.

Изображение предоставлено: commons.wikimedia.org

Деревообрабатывающая скамья Мебель — Боб Вила

Фото: micro-machine-shop.com

Независимо от того, есть ли у вашего рабочего места рабочая поверхность размером с лист фанеры или более похожая на школьную парту, которая была у вас в третьем классе, вы вероятно потребуется одно или несколько устройств из набора, специально адаптированного для стендовой работы.

Эти инструменты часто называют «скамейкой». Ни один из них на самом деле не выполняет таких операций, как резка, строгание, придание формы или закрепление. Но каждая из них используется для надежного захвата деталей на месте, чтобы ими можно было манипулировать в процессе производства.

Вверху списка находятся тиски. Это встроенные зажимные приспособления, которые могут облегчить множество работ. Если обе руки будут свободны для удержания рубанка, фрезера или другого инструмента, это может значительно повысить точность и безопасность.Возможно, вы знакомы с несколькими видами тисков или думаете, что все они одинаковы. Это не так, как не все ручные пилы одинаковы.

Следом идут упоры, скамейки для собак и доски для стрельбы. Во многих случаях они выполняют то, что вы могли бы назвать вспомогательными ролями. Существуют проверенные временем разновидности и новые конструкции и инновации, некоторые из которых сделаны из кованого железа, другие из дерева, а третьи представляют собой сочетание того и другого. Независимо от возраста и материала, эти инструменты бесценны, особенно для плотников, еще раз повышая осторожность и точность, с которыми инструменты могут быть применены к заготовке.

Крюк для скамьи и его ближайший родственник, доска для стрельбы, заставляют меня удивляться сообразительности их изобретателей: они такие простые, такие практичные, но в то же время такие полезные.

Зажимы фиксирующие. Некоторые называют их удержаниями. Каким бы ни было название, цель этих скамеек одна и та же: крепко и ровно удерживать материал на верстаке во время работы.

Прижимные устройства бывают разных конфигураций. Классический фиксатор утюга имеет форму перевернутой буквы L.Ножка L вставляется в отверстие в верхней части верстака или в отверстие в одной из прочных деревянных ножек старинной скамьи; основание L-образного фиксатора, которое часто имеет небольшой изгиб на шейке, опирается на заготовку. Затем по фиксатору ударяют молотком, вбивая его в столешницу (или ножку верстака), надежно заклинивая и саму себя, и заготовку.

Более современный вариант — фиксирующий зажим с отверткой. У этой разновидности обычно есть воротник, установленный на столешнице, чтобы приспособить его вал, хотя он также может прикрепляться к столешнице болтами.Затем можно использовать рычаг со стальной отверткой и Т-образным стержнем для надежного закрепления заготовок. Эти фиксирующие зажимы являются съемными, их крепления находятся заподлицо с рабочей поверхностью.

Еще одна разновидность — регулируемый винтовой зажим. Вал прикреплен к столу, часто спереди, с помощью воротника, который позволяет валу выдвигаться или вставляться, регулируя зазор между плечом зажима и заготовкой. Отвертка за локтем держателя подтягивает рычаг, чтобы затянуть (или ослабить) деталь.

Иногда требуется более одного удерживающего устройства, особенно на больших скамьях. Часто они используются вместе с тисками для плотника, которые также устанавливаются на лицевой стороне верстака.

Крюк для скамьи. Если вам нравятся простые удовольствия, вам понравится скамейка-крючок. Этот инструмент позволяет закрепить, а затем разрезать кусок приклада так же просто, как раз, два, три.

Крюк для скамьи вряд ли может быть менее сложным, состоящим из двух небольших деревянных брусков (называемых планками), которые соединены с противоположных сторон и на противоположных концах куска доски. Блоки крепятся так, чтобы волокна шли перпендикулярно доске.

Очевидно, что крючок скамейки вовсе не крючок (он не изогнут и не гнут). Но один из блоков устройства зацепляется за передний край скамейки или другой рабочей поверхности.

Верстак значительно упрощает удержание отрезка. Он настраивается в тот момент, когда вы устанавливаете его на место (в отличие от тисков, которые всегда требуют регулировки), при этом одна шип устанавливается заподлицо с передней частью стола. Затем вы размещаете заготовку так, чтобы она плотно прилегала к другому блоку.Удерживая деталь одной рукой за верхнюю планку, вы также будете крепко прижимать крючок скамьи к передней части скамьи. Шаг третий — достаньте пилу и сделайте разрез.

(Обратите внимание, что если вы используете пилу японского производства с верстачным крюком, положение крюка должно быть обратным, потому что японские пилы режут на ходу тяги.)

Доска для стрельбы. Близко к верстачному крюку, доска для стрельбы также является приспособлением, используемым для надежной фиксации деталей на месте. Но в данном случае это не резка, а строгание.

Это устройство состоит из двух досок длиной не менее двух футов и шириной примерно шесть дюймов. Они скреплены друг с другом, причем один край верхней доски расположен параллельно, но, возможно, на расстоянии двух дюймов от внешнего края нижней доски. Деревянный брусок прикреплен перпендикулярно к верхней доске возле ее конца, чтобы действовать как упор.

Чтобы использовать доску для стрельбы, зажмите ее между двумя упорами на столе. Расположите заготовку заподлицо до упора так, чтобы кромка, которую нужно строгать, немного выступала над каналом или пазом, образованным двумя досками.Затем вы можете двигать самолет по пазу, держа его ровно перпендикулярно заготовке.

Select State «Дополнительно» AnyAlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict Из ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyoming

Выберите страну «факультативный» AfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBolivia, многонациональное государство ofBonaire, Синт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика theCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова ( Мальвинские острова) Фарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-БисауGuy Остров anaHaitiHeard и McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Республика ofKuwaitKyrgyzstanLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRéunionRomaniaRussian FederationRwandaSaint BarthélemySaint Helena , Вознесение и Тристан-да-Кунья, Сент-Китс и Невис, Сент-Люсия, Сен-Мартен (французская часть), Сен-Пьер и Ми quelonSaint Винсент и GrenadinesSamoaSan MarinoSao Том и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Маартен (Голландская часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика ofThailandTimor-LesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUnited KingdomUnited Внешние малые острова США УругвайУзбекистан Вануату Венесуэла, Боливарианская Республика Вьетнам Виргинские острова, Британские Виргинские острова, СШАС. Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве,

Dubuque Деревянные зажимы с переменным углом наклона

Некоторое время назад мы потеряли контакт с поставщиком деревянных зажимов с регулируемым углом наклона. Он просто исчез. В то время мы очень сожалели об этом, так как эти хомуты хорошего качества были по очень привлекательной цене. Сегодня мы воспринимаем это скорее как удачу. Потому что у нас, возможно, никогда не было возможности открыть для себя эти новые зажимы с их непревзойденным качеством.Они родом из Дубьюка на Миссисипи в США, и мы были впечатлены их выдающимся качеством изготовления.

Прямоугольные губки зажимают равномерно по всей площади контакта, надежно предотвращая повреждение зажимных поверхностей. В большинстве случаев вы сможете обойтись без прокладок и уплотнений. Более того, поскольку губки зажимов могут быть установлены под разными углами, детали, которые вы хотите склеить, не обязательно должны иметь параллельные зажимные поверхности. Это делает деревянные зажимы чрезвычайно универсальными.Например, их можно использовать в качестве дополнительных тисков. Зажатые в передних тисках верстака, их можно использовать, как и тиски Moxon, для увеличения рабочей высоты для получения более расслабленного положения при пилении вручную.

Зажимы деревянные угловые

Деревянные губки изготовлены из твердого клена, болты с левой и правой резьбой из углеродистой стали. Два наименьших размера имеют крупную дюймовую резьбу (UNC 1/4 и 5/16 дюйма соответственно), четыре самых больших зажима имеют прочную трапециевидную резьбу (ACME 7/16 дюйма), которая выдерживает очень высокое контактное давление.Резьба оцинкована для максимального удобства эксплуатации. Ручки удерживаются штифтами, которые можно снять для разборки зажимов, если вам потребуется заменить существующие губки или установить губки другой формы для удовлетворения конкретных потребностей.

Длина кулачка Ширина зажима Глубина зажима КодЦена
102 мм 57 мм 51 мм

Код 303400

Цена 15 €. 90
152 мм 76 мм 76 мм

Код 303402

Цена 17,90 €
203 мм 127 мм 102 мм

Код 303403

Цена 21,90 €
254 мм 178 мм 127 мм

Код 303404

Цена 25 €.90
305 мм 235 мм 152 мм

Код 303405

Цена 28,90 €
356 мм 260 мм 178 мм

Код 303406

Цена 33,90 €

Наборы ручных винтов Dubuque

С этими наборами легко сделать своими руками.Инструкции включают планы изготовления челюстей, подобных тем, которые используются на традиционных ручных винтах, или вы можете изготовить челюсти по индивидуальному заказу для круглых или неправильных форм или сверхглубоких, длинных или тонких губок для других специализированных применений. В комплект входит то же оборудование, которое Dubuque использует в своих ручных винтах: стержни с резьбой и цилиндрические гайки для одного зажима для ручного винта (но не дерево).

Размеры зажимов указаны для максимальной длины отверстия / зажима. Ручки из твердой древесины продаются отдельно и парами.

Примечание: размеры в инструкциях даны в британской, а не в метрической системе.

В комплект входят:
2 левых и правых двухпозиционных стержня с резьбой
2 правые накидные гайки
2 левые накидные гайки
2 тяжелые металлические втулки
2 штифта (приклеены на листке с инструкцией)

Сделано в США.

Наборы ручных винтов Dubuque
Макс. ширина зажима КодЦена
А 57 мм

Код 303440

Цена 8 €.90
B 76 мм

Код 303442

Цена 10,90 €
С 127 мм

Код 303443

Цена 14,50 €
D 178 мм

Код 303444

Цена 17,50 €
E 235 мм

Код 303445

Цена 18 €. 50
ф 260 мм

Код 303446

Цена 21,90 €
Ручки для КодЦена
G 303440

Код 303447

Цена 6,50 €
H 303442

Код 303448

Цена 6 €.50
Дж 303443, 303444, 303445, 303446

Код 303449

Цена 6,50 €
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
