Насосная станция для частного дома давление в гидроаккумуляторе: оптимальные показатели, расчет и регулировка

Когда накачивать гидроаккумулятор воздухом? — Насосная станция

Недавно я ремонтировал насосную станцию. и один вопрос остался неясным, когда накачивать воздухом гидроаккумулятор, до заполнения водой или после? По логике вроде бы надо накачивать до, но поискав ответ в интернете, оказалось что некоторые рекомендуют это делать после.

В общем правильно накачивать гидроаккумулятор на сухую, до заполнения его водой.

Для расчета необходимого давления в воздушной части гидроаккумулятора можно воспользоваться формулами, если считать лень, то давление воздуха в гидроаккумуляторе вычисляется по очень простой формуле, оно должно быть на 10% меньше чем давление при котором реле давления включает насос. Типовые значения минимального и максимального значений давления при котором включается и отключается насос 1,5 и 3 бара, отнимаем от 1,5 бара 10% и получаем 1,35 бара воздуха нам надо накачать в гидроаккумулятор.

Если такой расчет вам не нравится можно воспользоваться более научным подходом:

Так же учтите что гидроаккумулятор требует периодического обслуживания.

В воде всегда содержится небольшая часть растворенного воздуха, и этот воздух постепенно уменьшает полезный объем груши (резиновой мембраны) в гидроаккумуляторе. На гидроаккумуляторах большой емкости как правило есть специальные клапаны для спуска этого воздуха, в небольших гидроаккумуляторах которыми обычно комплектуются бытовые насосные станции, таких клапанов нет, и для удаления воздуха из мембраны надо с периодичностью в пару месяцев проделывать нехитрую операцию.

1. Необходимо обесточить насос и слить всю воду из гидроаккумулятора, лучше всего конечно для этого предусмотреть специальный краник, ну или воспользоваться ближайшим к гидроаккумулятору краном.

И пожалуйста не путайте гидроаккумулятор и накопительную емкость для воды, это разные девайсы, гидроаккумулятор предназначен для уменьшения количества пусков насоса, и как следствие увеличение его срока службы, а так же для защиты от гидроударов, при отключении электричества гидроаккумулятор конечно какое-то время будет снабжать вас водой, но на многое я бы не рассчитывал.

На случаи отключения электричества или поломок водопровода и нужна накопительная емкость.

регулировка давления насосной станции

как сделать насосную станцию

насосная станция марина неисправности

насосная станция для дачи схема

реле давления регулировка

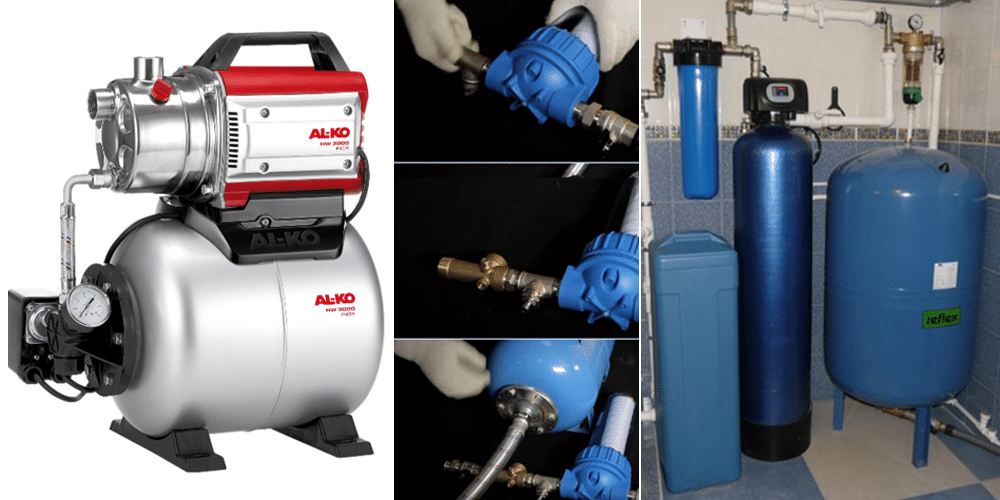

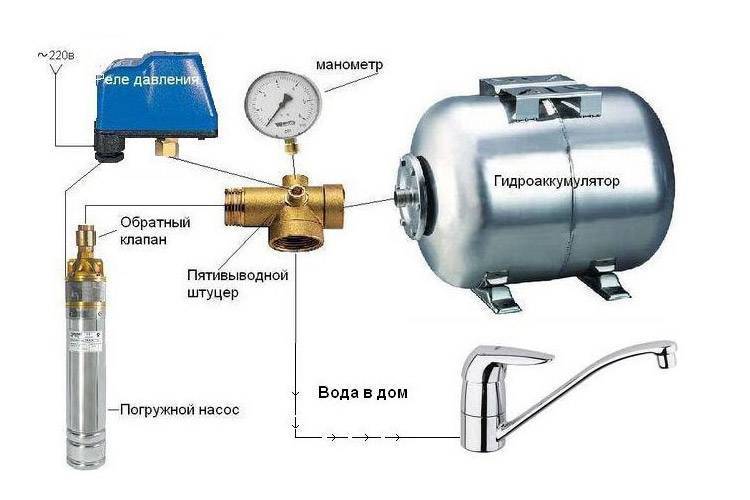

Монтаж гидроаккумулятора для систем водоснабжения

Для организации водопровода на загородном участке, зачастую используют скважины. Чтобы откачивать воду из таких скважин, необходим прежде всего насос и дополнительное обустройство водопровода. Существует огромное количество различных моделей насосов, представленных на рынке, необходимый тип напрямую зависит от источника воды. Существует две основных разновидности насосов, это: глубинный и расположенный на поверхности.

Для скважин стоит использовать насосы, основанные на центробежном принципе работы. Они не вибрируют в процессе закачки воды.

Основными элементами насосной станции являются:

1. электродвигатель,

2. накопительный бак,

3. насос,

4. реле давления.

Накопительный бак представляет собой гидроаккумулятор, служащий буфером для воды. Необходимое давление в баке поддерживает реле, оно включается в случае его понижения, наполняя ёмкость. Благодаря этому давлению создаётся привычный для городского жителя напор воды в кране. Положительной чертой является простота использования системы, по ссылке можно посмотреть достаточно подробное описание монтажа гидроаккумулятора для системы водоснабжения частного дома. В итоге, при открытии крана, начинает течь вода под стабильным давлением, а насосная станция возобновляет свою работу, выкачивая воду из скважины по мере снижения давления в гидроаккумуляторе.

Особенности выбора гидроаккумулятора

При выборе гидроаккумулятора для насосной станции и определения места его монтажа следует обратить внимание на следующие параметры:

Глубину, с которой насосная станция способна извлекать воду. Если используется глубинный насос, то гидроаккумулятор в таком случае, располагают на поверхности скважины. Это позволит не остаться без водоснабжения в случае отключения электроэнергии.

Ёмкость накопительного бака. Он необходим для поддержания постоянного давления, а также для его плавного изменения. Автоматизирует работу станции за счёт использования реле давления. Бак предотвращает эффект гидроудара. Уберегая таким образом сантехническое оборудование и не допуская перегрева электродвигателя.

При выборе гидроаккумулятора для станции основной характеристикой является его ёмкость. Больший объём позволит запасать значительное количество жидкости. Гидроаккумулятор представляет собой стальной корпус с внутренней рабочей полостью, которая покрыта эпоксиполиэфирным составом. А также воздушной полостью, отделяемой мембраной. Эта полость наполнена газом, азотом или воздухом. Рабочая полость представляет собой грушу, под действием наполняемой воды, она раздувается внутри бака. Тем самым на жидкость оказывается давление. При оттоке воды рабочая полость сокращается, вытесняя жидкость и компенсируя давление в расширительном баке.

Применение расширительного бака большей ёмкости, уменьшает количество включений насоса, тем самым сокращая расходы на электроэнергию.

Как настроить реле давления водопровода — Построй свой дом



Одним из важнейших элементов управления водяной насосной станцией является реле давления. Оно обеспечивает автоматическое включение и выключение насоса, управляя подачей воды в водопроводную систему дома. Этот прибор требуется настройки для того, чтобы система водоснабжения функционировала в заданном режиме. О том из чего состоит реле давления водопроводной системы и как настроить реле давления в водопроводной системе, мы поговорим в этой статье.



Устройство и принцип работы реле давления



Конструктивно реле выполняется в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками. Мембрана, связанная с пружинами, реагирует на изменение силы давления.

При достижении минимального значения пружина ослабевает, при максимальном уровне – сжимается сильнее. Воздействие, оказываемое на пружины, вызывает размыкание (замыкание) контактов реле, выключая или включая насос.





Наличие в водопроводе реле давления, позволяет обеспечивать в системе постоянное давление и необходимый напор воды. При этом насос управляется автоматически. Правильно выставленные значения минимального и максимального давления обеспечивают его периодическое отключение, что способствует значительному увеличению срока службы.



Последовательность работы насосной станции под управлением реле давления:

  • Насос закачивает воду в бак.
  • Давление воды постепенно увеличивается, что можно отследить по манометру.
  • При достижении установленного предельного верхнего уровня давления срабатывает реле и насос отключается.
  • По мере расходования воды, закаченной в гидроаккумулятор, происходит снижение давления. Когда оно достигнет нижнего уровня, насос вновь включится и цикл повторится.



Настройка реле давления водопровода




На первом этапе нужно проверить давление, которое было установлено при изготовлении насосной станции. Обычно давление в системе водоснабжения частного дома с гидроаккумулятором устанавливется в следующих пределах: верхнее 1,5 атмосферы, при этом давлении происходит включение насоса, и нижнее  — 2,8 атмосферы, это давление отключения насоса.



Для того, чтобы, при ремонтных работах в гидроаккумуляторе не оставалось воды, в полость бака закачивается воздух. Для проверки давления воздуха в баке необходимо открутить колпачок, закрывающий золотник, подсоединить манометр и снять по его шкале показание. Величина давления должна быть чуть меньше значения давления включения насоса. В данном случае меньше 1,5 атмосферы. Давление воздуха следует и в дальнейшем периодически проверять, например, один раз в месяц. Воду при этом нужно полностью удалить из бака, отключив насос и открыв все краны.



Настройка давления включения и выключения насоса



В насосных станциях, которые поставляются в собранном виде, реле давления заранее настроено на оптимальную работу. Но при её монтаже из различных элементов на месте эксплуатации, настройку реле нужно проводить самостоятельно. Это вызвано необходимостью обеспечить эффективную взаимосвязь настроек реле с объёмом гидроаккумулятора и напором насоса. Кроме того, бывает необходимость изменить исходную настройку реле давления. Порядок действий при этом должен быть следующим:



После того, как будет отрегулировано давление воздуха в баке, нужно подключить насосную станцию к электрической сети. Вода начнёт закачиваться насосом. Отключение его произойдёт после достижения установленного максимального давления. Это – верхний уровень. Обычно верхний уровень давления в водопроводной системе частного дома настраивается в пределах 2.

8 – 4 атмосферы. Все зависит от используемого насосного оборудования. Стоит помнить, что надо обязательно оставить задел между рабочим максимальным давлением и максимальным давлением, которое может обеспечить насос. Мы уже говорили, как посчитать необходимый напор насоса. Если сказать вкратце то, все начинается с расстояния, на которое вы опускаете насос в скважину. Каждые 10 метров равны 1 атмосфере. К этой величине прибавьте давление, на которое вы хотите настроить водопроводную систему дома. В результате получится необходимы напор насоса.



Аналогичным образом измеряется нижнее давление. Для этого надо открыть кран и сливать воду из гидроаккумулятора, наблюдая за показаниями манометра. Постепенно давление будет падать, и при достижении им нижнего предела насос снова включится. Это – нижний уровень, величину его тоже показывает манометр. Вращением гайки большой  пружины доведите давление до рекомендуемого уровня. Оно должно быть примерно на 10% больше давления воздуха в баке иначе ваш насос никогда не включится.

Как правило, нижний порог давления настраивается в пределах 1,5 – 2 атмосферы. Стоит помнить, что система имеет некоторую инерцию, так как насос не сразу может выйти на рабочий режим, при этом давление может опуститься ниже 1,5 атмосфер. Поэтому при настройке минимального давления надо учитывать этот фактор.



Инструкция по регулировке реле давления водопроводной системы



Регулировку реле давления практикуют в тех случаях, когда необходимо выставить уровни верхнего и нижнего давлений в заданных значениях. Например, требуется установить верхнее давление в 3 атмосферы, нижнее – 1,7 атмосферы. Процесс регулировки будет следующим:

  • Включите насос и закачайте воду в гидроаккумулятор до значения давления на манометре, при котором насос отключится.
  • Отключите насос.
  • Откройте крышку реле и медленно вращайте гайку малой пружины. Вращение гайки по часовой стрелке означает увеличение давления, в обратную сторону уменьшение давления.
  • Откройте кран и слейте воду до момента включения насоса.
  • Отключите насос.
  • Медленно вращайте гайку большой пружины. По часовой стрелке для увеличения давления, в обратную сторону для уменьшения давления.



Стоит помнить, что:

  • Сразу точно настроить давление в системе вряд ли получится. Поэтому операцию настройки придется повторить несколько раз.
  • Чем больше разница между нижним и верхним пределами давления, тем реже будет включаться насос.



Вот теперь мы знаем, как настроить реле давления в водопроводной системе частного дома. В следующей статье я расскажу о неисправностях насосной станции водопровода.



РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Насосные станции

При отсутствии проблем с подачей воды в дополнительном оборудовании нет нужды – нормальное давление в системе обеспечивает бесперебойную работу сантехники. Но далеко не всегда централизованное водоснабжение за городом при подключении к поселковой сети остается качественным – пониженное давление подчас приводит к тому, что невозможно принять душ, а ванна наполняется водой очень долго.

Остается под вопросом функционирование бассейна на участке, фонтана, «плачущей стены» и других возможных элементов ландшафтного дизайна, связанных с активным использованием воды. Затрудняются стирка, полив, некоторые другие виды домашних хлопот.

Преодолеть эти неприятности позволит грамотное использование насосной станции для частного дома нашего производства. Оборудование успешно используется и для поддержания нормального давления при организации водоснабжения от скважины с низкой производительностью или от колодца.

Этот современный аппарат служит для приведения в норму давления в системе водоснабжения частного дома в полностью автоматическом режиме. Когда давление в системе падает ниже определенного значения, насосная станция автоматически включается, и давление быстро приходит в норму.

Насосные станции Belamos – особенности использования и преимущества

Главная задача насосной станции для дачи – поддержание избыточного давления в системе водоснабжения коттеджа или дачного домика. Источник водоснабжения и объем потребления воды не имеют значения. Главное – способность в автоматическом режиме обеспечивать все нужные параметры. Владельцы дачных участков и загородных домов, установившие насосные станции водоснабжения нашего производства, на своем опыте убедились в эффективности нашей продукции.

Оборудование в своем составе имеет мощный насос, гидроаккумулятор и блок управления. Реле давления срабатывает, когда этот показатель достигает критического уровня. Гидроаккумулятор представляет собой бак емкостью от 20 до 100 литров, обеспечивающий некоторый запас воды при аварийном отключении электричества.

О наших насосных станциях отзывы потребителей всегда благожелательны. Оборудование имеет следующие преимущества и особенности:

  • надежность и долговечность;
  • высокая производительность;
  • возможность подачи воды на высоту до 70 метров;
  • простой монтаж;
  • современный приятный дизайн;
  • возможность подавать воду с большой глубины;
  • цена насосной станции любой модели на доступном уровне;
  • работа оборудования в полностью автоматическом режиме.

Оборудование нашего производства сертифицировано и полностью отвечает всем требованиям ГОСТа.

Автоматическая станция водоснабжения для частного дома, Unipump, Grundfos и Wilo





            Автоматические системы для снабжения водой частного дома удобны тем, что вам не придётся таскать воду в вёдрах, их несложно устанавливать и монтировать, вы это можете сделать самостоятельно. За счёт большого выбора по части опций и конфигураций вы сможете легко подобрать оптимальный вариант именно для вашего частного дома. В этой статье мы подробно разберём все особенности, разновидности и нюансы подобных систем.

            Для снабжения водой небольшого частного дома может хватить и одного насоса. Однако, если ваш дом или загородный коттедж имеет два этажа и большое количество жильцов, вы сами постепенно придёте к тому, что вам обязательно потребуется насосная станция. Чтобы вы не ошиблись с выбором оборудования такого сложного типа, рекомендуем вам прочесть данную статью.

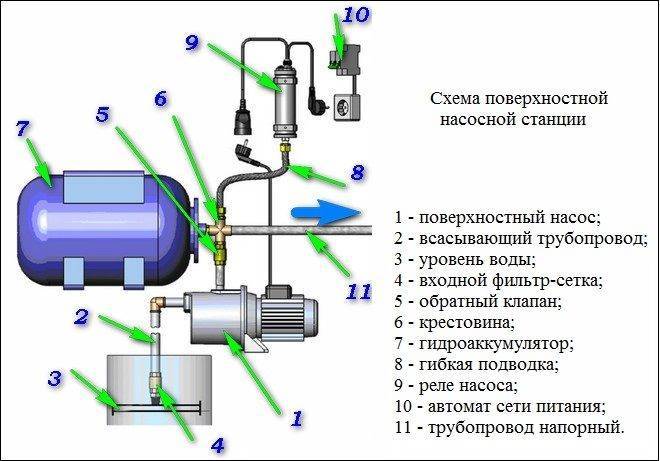

Конструкция станции водоснабжения

            Для снабжения водой частного дома лучше всего подходят станции, состоящие из гидробака, а также электрического насоса и блока с автоматикой. Основное отличие от поверхностных насосов заключается в том обстоятельстве, что станции для водоснабжения обладают управляющий системой, зависящей от величины давления.

            Перечислим следующие функционирующие компоненты станции:

  1. Поверхностный насос.
  2. Гидроаккумулятор, оснащённый встроенной “грушей” из резины.
  3. Реле давления.
  4. Арматура для соединения.
  5. Манометр.

           Чтобы производить забор воды, к станции следует подсоединить трубу для всасывания, оснащённую обратным клапаном и сеточным фильтром. К выходу установки следует подсоединить магистраль для транспортировки жидкости на точки водоразбора. Когда станция уже оборудована клапаном плюс встроенным фильтром, то, в свою очередь, шланг, всасывающий воду, становится необязателен.



Конструкция автоматической насосной станции

            Мембранный гидробак вместе с центробежным насосом может поддерживать уровень давления, равный 1,5 атмосферы, непосредственно в водопроводе вашего загородного дома. Для нормальной и стабильной работы вашей бытовой техники этого должно вполне хватить. Тем не менее, максимального давления, на которое рассчитана подавляющая часть гидроаккумуляторов – 4,5 атмосфер, должно с лихвой хватить на солидный двухэтажный коттедж.

            Обычная автоматическая станция имеет не особо большие габариты, а самым крупным её компонентом является бак, аккумулирующий воду. Не требует бетонированной площадки. Тем не менее, так как станция во время работы производит много шума, для её работы следует отвести отдельное помещение. Установку традиционно производят на первом этаже коттеджа или в его подвале.

            Более дорогостоящим вариантом для установки автоматической станции является кессон, в который можно полностью поместить всё оборудование. Менее дорогой вариант – это специальный павильон для защиты станции от атмосферного воздействия.

Блок управления: конструкция и особенности

            Автоматика станции служит для того, чтобы постоянно следить за уровнем давления внутри системы водоснабжения, плюс для включения и отключения гидронасоса в зависимости от ситуации. С этой целью в управляющий блок станции были добавлены реле вместе с манометром. Манометр используется для контроля давления, а реле – чтобы управлять насосом.

            Если использование вашей станции предполагает кратковременное отключение воды, следует выбирать блок управления с контроллером потока. Он защищает двигатель станции от перегрева, если на точках водозабора нет воды. В таких станциях основная задача блока не следить за максимальным давлением, а снижать поток.

Как работает насос с гидроаккумулятором

            Выбирайте ёмкость мембранного бака в соответствии с объёмом потребления воды. Для двух человек вполне хватит ёмкости до 40 литров, а большой семье – от 100 л и выше. Для сезонного дачного водоснабжения вполне сгодится бак объёмом 15 л. Из-за частого подкачивания воды мембрана бака быстро приходит в износ.



Насос с гидроаккумулятором

            Следовательно, баки с большим объёмом могут изнашиваться медленнее, так как вода подкачивается реже. Однако, не стоит забывать, что и стоить такой бак будет дороже. Чтобы точно подобрать гидробак, следует учитывать расчёты от производителя по давлению, включению и отключению станции, действительного расхода воды непосредственно в точках водозабора, включённых сразу и одновременно.

            Объём резерва для жидкости в гидробаке равен примерно трети от общей величины. Всё оставшееся пространство необходимо для сжатого воздуха, поддерживающего водонапор в трубах водоснабжения.

            Если гидроаккумулятор встроен в систему снабжения воды чтобы снизить риск возникновения гидроударов, бак следует выбрать поменьше. В подобной ситуации важную роль будет играть не ёмкость, а мембраны, наполненные воздухом для погашения силы и последствий от гидроудара.

            Автоматическая станция водоснабжения имеет два цикла работы:

  1. В первую очередь, происходит закачка воды из точки водозабора, чтобы создать в нём избыток воздушного давления.
  2. При открытии крана бак опустошается, после чего наступает момнт момент запуска оборудования с помощью автоматики.

             Гидроаккумулятор станции сконструирован из корпуса, сделанного из металла, и мембраны, обладающей герметичностью. Она делит внутреннее пространство аккумулятора на две части. В первой части расположен воздух, во вторую часть происходит подкачка воды.

             Когда гидроаккумулятор оказывается заполнен, происходит выключение насоса посредством реле. В тот момент открытия крана на кухне воздух действует на мембрану аккумулятора, после чего происходит перетекание воды в систему водоснабжения.

             После опустошения бака напор воды уменьшается, затем насос включается, и работа станции возвращается к первому циклу. Если бак пуст, происходит прижимание мембраны к патрубку, после чего осуществляется её распрямление под силой водяного давления, в момент включении насоса.

            Часть воздуха сжимается под воздействием мембраны и увеличивается давление внутри него. Через подобное взаимодействие между жидкостью и газом, через барьер и осуществляется работа бака у насосной станции.

Критерии выбора насосного оборудования

            Насосные станции, комплектация которых осуществляется непосредственно на заводе, поставляются уже с поверхностным гидравлическим насосом с эжектором, внутренним или внешним. Кроме того, гидроаккумуляторы могут быть использованы и с погружнымии насосами, в этом случае они будут называться “насосной системой”.

            При использовании насосной станции, баки с мембранами могут обладать меньшим объёмом, нежели чем у гидробакамов в системах с погружными насосами. Такой подход объясняется тем, что у погружных насосов меньше включений и отключений происходит в течение часа, нежели, чем у поверхностных насосов.

Насосные станции с внутренним эжектором

            Поверхностные насосы с внутренним эжектором обладают ощутимыми пределами по части глубины забора воды – не более 7-8 метров. Это компенсируется напором воды, которую они выдают в итоге – от 40 до 60 метров (примерно 4-6 бар).

            Если вы используете насос с внутренним эжектором, не нужно переживать о воздушных пробках. Прокачка воздуха осуществляется без негативных эффектов для поверхностных насосов. После прокачки происходит процесс нагнетания в систему снабжения водой, набираемой из скважин.




Насосные станции с внутренним эжектором

            Однако, у станций, у которых эжектор внутренний, имеются также и свои недостатки. Основной недостаток – они производят много шума. Для водоснабжения частного дома лучше устанавливать такие станции в подсобке, предварительно сделав там хорошую звукоизоляцию.

Насосы с внешним эжектором

            При использовании насоса с внешним эжектором, вы можете осуществлять забор воды на глубине в 50 метров. Несмотря на экономность использования данного насоса, с КПД у них не всё гладко – он составляет максимум 40%. С другой стороны, в отличие от насосов с внутренним эжектором, они почти не производят шума во время работы.

Станция с выносным эжектором

Выбор места под станцию водоснабжения

            Данный выбор во многом зависит от параметров гидронасоса. Через каждые десять метров его прохождения через горизонтальную трубу понижается его всасывающие характеристики. Например, для выкачивании воды с глубины более 10 метров могут подойти только определённые модели насосовю

            Автоматическую станцию для водоснабжения следует устанавливать в таких местах:

  • в кессоне, рядом со скважиной;
  • в отдельном павильоне для насосов;
  • в подвале.

            Если вы выбрали наружный стационарный насос, проложите от кессона напорную трубу до коттеджа. Причём, труба должна пролегать ниже мёрзлого грунта. Это действительно имеет смысл, если трубопровод используется круглый год, Если вам нужно проложить трубы только на летний период, глубины в 40-60 см будет вполне достаточно, либо прокладку можно осуществить и вовсе на поверхности.

            Если вы собрались производить монтаж станции на цокольном этаже или вообще в подвале, можете не беспокоиться о том, что в зимние холода насос может замёрзнуть. Требуется проложить трубу ниже линии замерзания грунта, и проблема будет решена.

            Бурение скважины можно производить и прямо дома, для уменьшения протяжённости трубопровода. Вопрос состоит только о возможности такого шага в различных частных домах и коттеджах.

            Если вы хотите установить станцию в специальную отдельную пристройку, учитывайте, что это подходит только для тёплых сезонов. В противном случае, в эту пристройку придётся проводить отдельную отопительную систему, а лучше сразу устанавливать оборудование в отапливаемом доме.

Оценка давления гидроаккумулятора

            Чтобы сантехника в вашем частном доме работала как следует, напор воды должен быть не менее 1,4-2,6 атмосфер. Для того, чтобы продлить срок службы мембраны в гидроаккумуляторе, установите в нём давление примерно на 0,2 или 0,3 атмосфер выше, чем в водопроводе.

            По стандарту водопровод, устанавливаемые в частном доме должен иметь уровень давления в 1,5 атмосферы. Это значение и следует иметь в виду, если вы настраиваете для работы гидробак. Если у вас более габаритное жильё, увеличьте давление таким образом, чтобы вода смогла дойти до самых дальних кранов в доме, по сравнению с главным стояком.

            Для этого следует производить довольно замысловатые расчёты по части гидравлики, прикидывать какое у вас количество и виды устройств сантехники. Однако мы можем представить для вас и более упрощённую и лёгкую формулу:

(H+6)/10,

            где H является высотой от насоса до точки разбора воды на самой большой высоте. Если получившиеся показатели превысят реальные значения у сантехники и других бытовых приборов, при таком давлении они сломаются. Вам придётся подобрать какую-либо иную схему для разведения труб водопровода.

Какие могут возникнуть неполадки у станции водоснабжения?

            Если насос практически сразу выключается после включения, вам следует тут же проверить, какова величина давления воздуха в аккумуляторе. Если мембрана аккумулятора не имеет повреждений, достаточно будет подкачать насос. Иначе, вам придётся обращаться за помощью в сервисный центр.

            Если на ниппеле воздушного клапана появились капли воды, тут же отсоединяйте аккумулятор от системы водопровода, так это является непосредственным признаком того, что мембрана повреждена. А менять для исправности всей системы её придётся, так или иначе.

            Если насос вообще не хочет включаться, проверьте регулирование реле давления. Иногда оно может быть настроено на слишком высокую величину. Также воздух может проникнуть в сам шланг для всасывания воды, после чего срабатывает защита от сухого хода.

Плюсы насосной установки, оснащённой гидробаком

            Насос – это практически необходимый компонент для системы водоснабжения, служащий для транспортировки воды в ваш коттедж из колодца либо скважины. Затем, непосредственно в самом доме, раздача воды осуществляется через бак, либо гидроаккумулятор. Или опять же, с помощью самого насоса.

            При использовании для транспортировки и раздачи воды по дому только одного насоса, вы рискуете остаться без воды совсем, если на данный момент будет отсутствовать электроэнергия. Кроме того, в данной ситуации будет постоянно происходить включение и выключение насоса, что приведёт к резкому уменьшению срока его эксплуатации.



Насосная станция с гидробаком

            Чтобы уменьшить нагрузку на насос, а также сделать свой дом более безопасным в случае аварии в электросетях, добавьте в свою систему, снабжающую водой ваш загородный коттедж, ещё один накопитель. Первый вариант – это водонапорный бак с самотёком или гидроаккумулятор, поддерживающий водяной напор в сети. Другое название гидроаккумулятора – гидробак.

            Вариант с гидробаком — наиболее комфортный и распространённый. В такой системе поддерживается сила напора в трубах, при этом, включение насоса происходит только тогда, когда следует заполнить водой ёмкость. Вода подаётся с использованием сжатого воздуха.

Автоматические насосные станции Unipump



Насосная станция Unipump

            Unipump является достаточно известной маркой по производству насосных автоматических станций. У компании имеется ряд довольно перспективных линеек, таких как AUTOJET L и AUTO JS.

            В основе моделей данных линеек мы имеем дело с станцией, в основе который лежит поверхностный насос, центробежный, оснащённый встроенным эжектором, а также гидроаккумулятором, ёмкость которого, в зависимости от модели, может составлять 5, 24 и 50 л. Подача воды производится из колодцев и скважин, давления поддерживается встроенной автоматикой станции.

 Автоматические насосные станции Grundfos



Насосная станция Grundfos

            Grundfos – ещё один знаменитый мировой бренд, производящий автоматические насосные станции. Модели насосов данного бренда MQ и JPBooster используются в целях подачи воды и увеличения давления в загородных частных коттеджах.

            Про вторую линейку насосов следует отметить, что они устойчивы к образованию коррозии и имеет хорошую тепловую защиту, встроенную в сам насос. Для обеспечения водой частные дома небольшой площади – это самый лучший вариант.

            Используются в частных домах и фермах. Насосы издают мало шума, не требовательны к техническому обслуживанию, легко монтируются и используются.

Автоматические насосные станции Wilo



Насосная станция Wilo

            Станции от компании Wilo просто созданы для использования на садовых участках. Ёмкость мембранного бака может составлять до 50 л, что способствует снижению постоянного включения и выключения насоса и интенсивности гидроударов. Данные насосы сделаны из высококачественной нержавеющей стали и имеют устойчивость к образованию коррозии.

Итог

           По итогу, можно сказать, что только один недостаток есть у подобных систем – зависимость от электроэнергии. Бак, в котором аккумулируется вода, имеет максимальный объём в 50 литров, что довольно немного, поэтому включение и отключение насоса случается значительно чаще, чем следовало бы.

           В случае отсутствия электричества запасы воды могут быстро иссякнуть. Хорошим решением в данной ситуации будет автономный генератор.

Об устройстве и использовании автоматической станции водоснабжения

Выбор насосной станции для частного дома

Если у вас есть загородный дом, вам не нужно мириться с отсутствием водопровода. Все, что нужно — это правильно выбрать насосную станцию под ваши потребности. Как? Мы сейчас расскажем.

29.11.2019

Если у вас есть загородный дом, вам не нужно мириться с отсутствием водопровода и набирать воду каждый раз из колонки или шланга. Намного удобнее приобрести насосную станцию, которая позволит получить полноценную водяную магистраль для дома с постоянным напором. При этом можно провести воду к нескольким пунктам водоразбора: например, подвести полив для огорода, кухни, ванной. Все, что нужно — это иметь скважину с чистой водой и правильно выбрать насосную станцию под ваши нужды. Как? Мы сейчас расскажем. Состав насосной станции для частного дома Насосная станция для частного дома [ https://mirnasosov.ru/catalog/bytovoe_nasosnoe_oborudovanie/nasosnye_stantsii/ ] (далее НС) – это комплекс аппаратуры для подкачивания воды, который работает автоматически и может доставлять воду к нескольким точкам водоразбора. Она способна работать непрерывно, запасая и подкачивая воду при открытом кране, а автоматика такой станции реагирует на снижение/повышение давления в трубопроводе. Насосная станция включает: — Сам насос; — Гидроаккумулятор; — Манометр; — Реле давления; — или же блок автоматики; — также в комплект может входить шланг и обратный клапан.    В зависимости от того, насколько глубоко находится вода, а также от планировки дома, станцию могут монтировать: — Внутри самой шахты; — В подвале дома; — В специальной утепленной постройке. [ /upload/medialibrary/8e1/8e1f7183cc190bc251239d15bd5c8de6.jpg ] Принцип действия    Независимо от вида НС [ https://mirnasosov.ru/news/vidy-nasosnykh-stantsiy/ ] , все они работают по одному принципу: 1. Прибор подключают к электрической сети, после чего автоматически включается насосный двигатель. 2. Рабочее колесо приходит в движение, создавая разряженную область в камере. По всасывающей магистрали вода поступает снизу и попадает в грушу гидроаккумулятора. 3. В это же время вода выталкивается в напорную магистраль с помощью рабочего колеса. 4. В напорной магистрали поддерживается стабильное давление. После включения крана оно начинает снижаться. По достижению заданной точки, реле активирует насос, который подкачивает воду, подавая ее на кран и заполняя гидробак. 5. После закрытия крана и полного заполнения бака проходит процесс стабилизации давления и двигатель автоматически отключается реле. 6. Система автоматически отключает прибор, если давление превышает заданную норму, чтобы избежать перегрева и разрывов элементов системы. Подбор насосной станции Очень важно выбрать насос, который сможет самостоятельно обеспечить потребность в воде, исходя из габаритов и конфигурации вашего дома.    Необходимо учитывать следующие характеристики: — Размер гидробака; — Номинальная мощность; — Пропускная способность; — Высота подъема воды. Это были параметры аппаратуры. Но есть еще и внешние условия, которые у каждого свои. Самые важные знания для подбора насоса-автомата: — Зеркало воды (расстояние от поверхности земли до поверхности водыв скважине; — Длина пути от водной жилы до необходимых коммуникаций; — Среднесуточное потребление жидкости. В среднем один кран расходует около 4 литров в минуту, а душ – 12 литров.  Выбор по мощности Мощность — один из самых важных факторов при подборе насоса. Ее выбирают исходя из: — Количества воды в самом колодце/скважине; — Зеркала воды – насколько высоко надо поднимать воду — Расстояния от скважины до НС. Чем больше эти параметры, тем мощнее берут НС. Обычно для бытовых целей производят технику на 0,6 — 1,5 кВт. [ /upload/medialibrary/3f9/3f915e0a0b16273617d19fa6986b2fab.jpg ] Производительность оборудования Производительность НС — это общий объем воды, который она перекачивает в час. Большинство бытовых насосов рассчитаны на  2000-6000 литров в час. Порой бывает трудно разобраться в метриках «литры в минуту» и «кубометры в час». Но перевести одно в другое можно по формуле: 25 л/мин : 1000 х 60 = 1,5 м3 в час. Потребность в воде — это индивидуальный момент. Он подсчитывается путем сложения: сколько потребляет стиральная машина, сколько минут в день открыт кран или работает шланг полива, какова емкость бачка в унитазе. Все эти устройства могут работать одновременно. Чтобы примерно узнать нужный объем подачи воды в минуту, достаточно сложить расход кранов на кухне и в ванной и бачка туалета. Объем гидроаккумулятора Бытовые насосы комплектуются гидробаками емкостью от 8 до 100 литров. Обычно объем соответствует параметрам основного аппарата.   От емкости бака зависит то, как часто аппаратура будет включаться и выключаться. Она начинает работать при снижении уровня воды в бачке,  а значит более вместительные  баки будут меньше «мучить» насос. При этом полезный объем составляет 35-45% от заявленного объема резервуара, остальное занято воздухом с внешней стороны мембраны. Защита от перегрева   Современные насосы нередко оснащают системой безопасности — например, защитой от перегрева или сухого хода. Такой насос прекращает работу, если его температура возрастает, или если в колодце вдруг нет воды.  Стоимость его выше аналогов без системы безопасности, однако срок службы значительно дольше, а экономия на ремонте — существенна. Способы управления   Насосы различают по типу управления:   1. Дистанционные: переключаются пультом управления. 2. Ручные: управляются рычагами, кранами или специальной панелью. 3. Автоматические: автоматика полностью контролирует процесс. При достижении пограничных значений давления насос включается или выключается при помощи реле. [ /upload/medialibrary/d12/d1254b7f46315242a14381215d55918e.jpg ] Важные факторы при подборе насосной станции   Если вы хотите, чтобы насосная станция работала без перебоев и длительное время не требовала ремонта, обращайте внимание на следующие моменты:   — Бренд. Не стоит покупать китайские NoName приборы — за разовую экономию вы будете платить частыми поломками и ремонтами. И, наоборот, насосы хорошо зарекомендовавших себя производителей работают длительный срок без малейших поломок. — Материалы. Насосы с корпусом из пластика дешевле, но они не слишком прочные. Более дорогие насосы из углеродистой стали и других материалов прослужат дольше. — Соответствие вашим потребностям. Убедитесь, что выбранный насос подходит под планируемые нормы потребления воды. — Наличие систем безопасности. Защита от сухого хода и перегрева продлит срок службы насоса. Плюсы и минусы использования насосных станций   У такого оборудования гораздо больше преимуществ, чем недостатков в использовании.  Преимущества: — Комфорт в быту; — Автоматическая работа; — Резервуар для воды на случай отсутствия энергии; — Встроенные системы безопасности и аварийного отключения; — Антикоррозийные материалы; — Готовая к использованию установка без сложного монтажа; — Стабильный напор в трубах. Однако не обошлось и без недостатков:   — Во всех насосах без автоматического управления, необходимо контролировать уровень давления. — Ограничение глубины у поверхностных станций. Почти все они рассчитаны на скважины не глубже девяти метров. — Если в воде есть песок, грязь и другие твердые элементы, необходимо дополнительно монтировать очистительный фильтр. — На зиму необходимо утеплять все части аппарата и трубы, или же снимать оборудование и убирать в теплое место.    [ /upload/medialibrary/3ca/3ca8b0b9d56cc93574258873c26f61fc.jpg ] Что мы можем посоветовать   Соблюдайте наши рекомендации, чтобы станция стабильно обеспечивала ваш дом водой:   — Рассчитайте технические характеристики, удовлетворяющие ваши потребности. Как это сделать — читайте выше. — Определитесь, для чего покупается станция и сколько воды она должна поставлять. — Покупайте насосную станцию проверенных производителей и не забывайте читать отзывы и обзоры экспертов. — Не экономьте на устройстве. Качественный насос в цельном металлическом корпусе со встроенными системами безопасности прослужит дольше.   Расходы на покупку и установку насосной станции полностью оправдаются: НС бережет ваши силы и нервы, поскольку в доме всегда доступна свежая вода. Надеюсь, теперь стало проще разобраться в выборе насосной станции!    В нашем каталоге есть большой выбор таких устройств любой мощности и с любым объемом накопительного бака. Не определились с выбором? Напишите в окно чата или позвоните +7 (831) 258-00-32 для подробной консультации с нашими опытными мастерами!

Как подобрать насос или насосную станцию

Как правильно подобрать насос или насосную станцию для водоснабжения частных домов

Комфортное проживание в частном загородном доме в наше время, уже немыслимо без холодного и горячего водоснабжения, отопления, канализации, — словом, всех тех удобств, которые мы давно уже считаем само собой разумеющимися в повседневной жизни. В этой статье мы остановимся на автономных системах водоснабжения, узнаем, как правильно подобрать насос  с оптимальными характеристиками.

Для того чтобы подать воду из колодца или скважины в дом, обеспечить полив сада или газона, могут быть использованы самовсасывающие насосы (насосные станции) и скважинные погружные насосы.

Для начала определимся с необходимым типом насоса. В случае если расстояние до зеркала воды небольшое (до 8 метров), наиболее простым и удобным способом ее подъема будет установка самовсасывающего насоса. Если уровень залегания воды ниже 8 метров, или качество воды на этом уровне не устраивает, то стоит рассмотреть варианты с применением погружных скважинных насосов.

Самовсасывающие насосы

Поверхностный (самовсасывающий) — наилучший выбор для дачи в том случае, если вам нужно откачивать воду из неглубокого колодца или близлежащего водоема. В отличие от погружных насосов, самовсасывающий насос без труда можно переносить, что, согласитесь, очень удобно. Кроме того самовсасывающие насосы дешевле погружных. Поверхностные насосы работают, находясь на поверхности (в воду опускается только заборный конец специального всасывающего шланга), как в непосредственной близости от воды, так и на удалении от него.

Глубина всасывания у поверхностных насосов ограничена — насосу необходимо и затянуть воду в свой корпус, и направить ее затем по трубопроводу. У насосов нормальной глубины всасывания ее значение находится в пределах пяти-восьми метров (вариант, который годится исключительно для речек, озер и неглубоких колодцев).

При выборе насоса следует учитывать, что ему нужен запас мощности для выталкивания воды и доставки ее непосредственно к месту водоразбора, то есть необходимо выбирать насос, создающий достаточный напор после себя (напорный трубопровод).



Существует разновидность поверхностных самовсасывающих насосов, способных поднимать воду с большей глубины. Это так называемые поверхностные самовсасывающие насосы с выносным эжектором. В настоящее время существуют насосы способные вытягивать воду из колодцев и скважин глубиной до 30 м и диаметром 4″e и более (GRUNDFOS JD Basic).

Насосные станции

Большинство самовсасывающих насосов может входить в состав насосных станций, которые представляют собой системы бесперебойного водоснабжения, состоящие из насоса, реле давления и гидроаккумулятора емкостью 20 л (GRUNDFOS JP Basic 2 PT), 24 л и 60л (GRUNDFOS JP5 BOOSTER, JP6 BOOSTER). Такие насосные станции используются и для полива сада, и для заполнения резервуаров водой и для их опорожнения.

Любая бытовая насосная станция может исполнять как прямую роль — откачивать и поставлять воду, так и быть посредником, осуществляющим функцию повышения давления в системе. В этом случае к насосной установке подводят шланг от основного насоса (поверхностного или погружного), мощности которого не хватает, чтобы доставить воду в нужную точку участка или дома.

При небольшом расходе воды за счет имеющегося запаса, хранящегося в баке гидроаккумуляторе, насос может не включаться при разборе воды, поддерживая постоянное давление 1,5-3 атм, чего вполне достаточно для работы современной домашней техники (газовые колонки, стиральные, посудомоечные машины и т.д.). Реле давления включает насос, когда давление в напорном баке падает ниже критического уровня, и выключает, когда необходимое давление восстанавливается, тем самым обеспечивая постоянный напор в системе. То есть, при небольшом расходе воды исключаются частые пуски-остановки электродвигателя, что значительно увеличивает его ресурс. Установка таких станций не требует от владельца специальных знаний и навыков — они полностью готовы к подключению.

Недостатком насосных станций является сравнительно высокий уровень шума во время работы. Поэтому такие насосные станции желательно размещать подальше от жилых комнат, в специальных технических помещениях (впрочем, существуют и модели со сниженным уровнем шума, предназначенные для установки непосредственно в домах; такова компактная станция GRUNDFOS типа MQ). Также бытовые насосные станции непригодны для подачи воды из источников, удаленных от дома более чем 200-300 м из-за уменьшения напора по длине трубопровода.

При установке насосной станции надо не забыть что на шланге, опускаемом в колодец, обязательно должен быть установлен обратный клапан, предотвращающий «уход» воды из системы обратно в колодец при отключении насоса (существуют насосные станции уже со встроенным обратным клапаном, например GRUNDFOS типа MQ).

Вы выбрали источник воды и тип насоса, теперь следует подобрать модель с теми характеристиками, которые обеспечат Ваш дом необходимым количеством воды и комфортным давлением.

Как посчитать ожидаемый расход воды и оценить требуемую производительность?

Скорость расхода воды через открытый водопроводный кран при напоре в 2 атмосферы составляет примерно 3-4 литра в минуту, через душ — 10-12 литров в минуту.

Посчитав количество водоразборных точек, и оценив степень вероятности одновременного водоразбора в разных точках, Вы получите необходимую производительность насоса.

Можно воспользоваться следующими рекомендациями:

  1. Садовый дом, дача – в пиковый период расход воды составляет 0, 8-1, 5 м3/ч
  2. Типовой коттедж для семьи из 4-6 человек — дача –  пиковый расход воды 1, 5-2 м3/ч
  3. Коттедж с развитой системой полива или загородный особняк со всеми возможными удобствами, бассейнами, службой охраны, фонтанами – 3-4 м3/ч и более

При расчёте расхода воды следует не забывать о возможностях колодца или скважины. Если их водоотдача меньше, чем потребление, уровень воды может опуститься. В лучшем случае это приведет тому, что влага уйдет так глубоко, что насос не сможет обеспечить необходимого давления в системе. В худшем — источник опустеет, а «сухой ход» — это выход из строя водяного насоса, поэтому нужно установить в системе реле давления с защитой по «сухому ходу».

Какой расход должен обеспечивать насос, мы определили, теперь нужно узнать, какое давление этот насос должен создавать. Величина необходимого напора складывается из высоты, на которую воду нужно доставить, давления на этой высоте и потерь на горизонтальных участках трубопровода. Десять метров водяного столба по вертикали соответствует одной атмосфере. Каждые десять метров горизонтального участка между местом водоразбора и колодцем, приблизительно соответствуют одному метру водяного столба по вертикали,  или же 0,1 атм. – умножаем на длину горизонтального участка и получаем величину потерь на горизонтальном участке.

Для комфортного проживания, рекомендуется,  чтобы давление воды на выходе из крана было 1,5-2 атмосферы; сюда добавляется манометрическая высота и потери давления на трении в трубопроводе, переходниках и фильтрах.

Скваженные и колодезные насосы

Если глубина всасывания больше 8 метров, или не удается защитить насос от замерзания при эксплуатации в зимний период, то следует использовать погружные насосы. Погружные (скважинные) насосы опускаются непосредственно в скважину. Погружные насосы имеют более высокий КПД, чем поверхностные.

Как же правильно подобрать скважинный насос?

Существует достаточно простая формула, по которой можно ориентировочно определить требуемый напор насоса:

Hтреб = Hдин + Hдома + Hнап + 20%, где:

Hтреб — требуемый напор, м;

Hдин — динамический уровень воды, т.е. расстояние от поверхности земли до уровня воды в скважине после включения насоса (обычно уровень воды при включении насоса падает на 3-8 м), м;

Hдома — расстояние от поверхности земли до верхней отметки подъема воды в доме;

Hнап — давление, обеспечивающее напор в системе водоснабжения (обычно 1-3 атм. , т.е. 10-30 метров водяного столба), м.

20% прибавляется для учета сопротивления в трубопроводе. Понятно, что эта цифра ориентировочная и сильно зависит от расстояния от дома до скважины.

В описании насосных станций уже упоминалось о необходимости установки обратного клапана. Он требуется и при использовании скважинных насосов, чтобы вода не ушла обратно в скважину при отключении насоса.



Надо отметить, что и для скважинных насосов очень важна их защита по «сухому ходу». «Сухой ход» возникает в ситуации, когда уровень воды в колодце или скважине падает ниже критического. В результате перегревается двигатель, и насос выходит из строя. Чтобы избежать этого, существует несколько способов защиты насоса. Можно использовать поплавковую систему. Схема работы в этом случае достаточно проста. При падении уровня воды поплавок опускается вместе с ним, размыкает цепь электропитания и отключает насос. При повышении уровня воды до нормального значения поплавок опять поднимется и, замкнув линию, включает насос.

Аналогично работает и защита насоса с помощью опущенных в воду двух специальных электродов (датчиков уровня), соединенных с защитным устройством. Если нижний электрод оказался выше уровня воды, то происходит отключение насоса, и наоборот, когда вода достигнет уровня верхнего электрода, защитное устройство включит насос.

Еще один способ защиты насоса от «сухого хода» — применение  реле давления с защитой по «сухому ходу». Это устройство представляет собой обычное реле давления с дополнительной функцией размыкания контактов при падении давления ниже порогового уровня. Нет воды – нет давления, и реле, регистрируя «сухой ход», размыкает контакты, питающие насос. Заново запустить насос можно будет  только вручную, предварительно установив и устранив причину возникновения «сухого хода».

Для того чтобы система водоснабжения работала автоматически (то есть при водоразборе насос включался, а при его завершении выключался без вмешательства человека), необходимы гидроаккумулятор и реле давления. При открытии крана вода поступает из бака, а затем, когда давление в баке снижается до установленного уровня, реле включает насос и тот работает до восстановления давления в системе. Такая схема позволяет смягчить гидроудары при запуске насоса, продлить срок службы насоса, избавив его от частых включений/выключений. Для того чтобы срок службы насоса и гидроаккумулятора был продолжительным, следует руководствоваться следующим правилом: на 1 кубометр в час производительности насоса емкость гидроаккумулятора должна равняться 50 л.

Новейшие скважинные насосы с электронной регулировкой частоты позволяют поддерживать постоянный напор воды с помощью встроенного преобразователя частоты вращения. Насос автоматически поддерживает установленное давление вне зависимости от того, сколько кранов открыто в данный момент. Это обеспечивает необходимый уровень комфортности и позволяет значительно снизить потребление энергии (GRUNDFOS SQE).

Хороший насос – это технически сложное и, как следствие, достаточно «капризное» устройство. Поэтому и требования к стабильности напряжения в электросети предъявляются достаточно жесткие. Так для большинства насосных станций допустимое отклонение напряжения равно плюс-минус 10%, а для скважинных насосов – плюс-минус 5%. При необходимости, для обеспечения стабильности питающего напряжения, необходимо предусматривать установку стабилизатора напряжения.

Подобрать оптимальный насос задача достаточно сложная. Надеемся, что эти советы помогут избежать досадных ошибок при приобретении и эксплуатации насосного оборудования и оно, в благодарность вам, прослужит долго и исправно!

Как подключить гидроаккумулятор для водопровода

От того, какую схему водоснабжения частного дома вы выберете, зависит стабильность подачи воды. Также не стоит забывать о простоте использования и эффективности.

Аккумулятор — важная часть водопровода частного дома. Это вода и сжатый воздух. Их разделяет специальная мембрана. Как только давление падает, включается насос и жидкость перетекает в систему. Благодаря этому давление быстро восстанавливается и резьба возобновляется.

Как только давление в гидроаккумуляторе достигает желаемого уровня, подача прекращается. Для предотвращения частого включения гидроагрегата, являющегося важной частью схемы водоснабжения частных домов, поток воды идет прямо от гидроаккумулятора.

Важно! Аккумулятор может обеспечить работу всей схемы электроснабжения частоты дома даже после отключения электроэнергии. При этом срок автономной работы напрямую зависит от объема бака.

Использование гидроаккумуляторов ↑

Устройство должно поддерживать постоянное давление в системе. Это его основная задача. Однако для того, чтобы это стало реальностью, необходимы следующие условия.

Важно! Для обеспечения давления внутри системы должно быть не менее половины атмосферы.

Чтобы вода из крана текла сразу после включения агрегата при хорошем давлении, в системе изначально должно быть достаточное давление. Ответственность за помпу. Роль аккумулятора — предотвратить преждевременное выгорание машины.

Причиной частых отключений может быть то, что производительность компрессора выше, чем расход воды. Когда клапан открыт, станция создает желаемое давление, автоматически отключается, а затем машина запускается снова, так как она снижает давление в трубах.

Очень часто гидроаккумулятор, используемый для воды, был во всем здании даже при выключенном свете.Обычно требуется не менее ста литров, чтобы справиться с насущными потребностями семьи из трех человек.

Гидравлический аккумулятор необходим для предотвращения гидравлического удара. Когда в сети произошел резкий скачок, а в системе скопилось в воздухе — частое срабатывание насосной станции приведет к разрушению лопастей нагнетателя. Это, в свою очередь, вызовет обрыв трубопровода.

Что такое аккумуляторы, и что это такое ↑

Для создания максимально надежной системы водоснабжения частных домов необходим аккумулятор. Поэтому в процессе покупки очень важно выбрать устройство, наиболее соответствующее вашим потребностям. Вам необходимо знать основные элементы конструкции агрегата, к ним относятся:

  1. футляр на ножках,
  2. мембрана или резиновая груша,
  3. клапан для нагнетания воздуха,
  4. защитная крышка.

Безусловно, каждая компания-производитель аккумуляторов для схем водоснабжения частных домов старается привнести в разработку что-то новое для достижения большей производительности и надежности системы.

Возьмем, к примеру, горизонтальные аккумуляторы. Дополняется краном или вентилем для отвода воздуха. Особого внимания заслуживают агрегаты для питьевой воды. Оборудование комплектуется грушами из специальных сортов резины. Этот материал обладает нейтральными химическими свойствами. Следовательно, жидкость не имеет запаха и вкуса.

Важно! Если аккумулятор является частью системы централизованного теплоснабжения частного дома, он должен иметь расширительный бак.

В зависимости от типа расположения изолированные горизонтальные и вертикальные аккумуляторы для питания частных домов.Впервые используется при обустройстве внешних систем. Насосные агрегаты устанавливаются непосредственно на гидрооборудование. Вертикальное расположение применяется в системах водоснабжения с погружными насосами.

В зависимости от назначения можно выделить три типа гидроаккумуляторов для схем водоснабжения частного дома:

  • для подачи холодной воды;
  • на подачу горячей воды;
  • для систем отопления.

Естественно, по конструкции блоки сильно отличаются друг от друга.В гидроаккумуляторах для горячего водоснабжения частных домов используются материалы, способные выдерживать высокие температуры. К тому же их устанавливают только при установке полноценной системы (когда есть горячая и холодная вода).

Внимание! Аккумуляторы отопления окрашены в красный цвет, а для холодной и горячей воды — в синий.

Прокладка труб в частном доме может производиться двумя основными способами: через последовательное соединение или подключение коллектора. Первый вариант идеально подойдет для небольшого загородного дома.Чтобы схема себя оправдала — комната должна вместить не более двух человек.

Внимание! Для домов с большим количеством человек схема последовательного подключения водоснабжения частного дома с аккумулятором не подходит.

Последовательная схема трубопровода исходя из того, что вода идет по магистральному трубопроводу. Каждая точка потребления — тройник с краном. При использовании нескольких каналов давление падает. В результате в самый дальний пользователь не попадает вода.

Коллекторная схема построена совсем по другому принципу. Трубки удаляются из общего коллектора для каждого потребителя. Результат — одинаковое стабильное давление в каждом кране.

Внимание! Стоимость строительства коллекторной схемы намного дороже из-за большого количества труб.

Сейчас в большинстве частных домов устанавливают именно коллекторный контур водоснабжения с аккумулятором. Он состоит из следующих элементов:

  1. Скважина или колодец.
  2. Насосная станция.Из колодца или колодца под землей подводится водовод и к насосу.
  3. Аккумулятор. От него на вешалках на трубе вам нужно поставить тройник с запорным клапаном. В одной трубке будет вода для дома, в другой на технические нужды.
  4. Труба, по которой вода подается в водопроводную сеть частного дома, соединяется с водоочистной станцией.
  5. На выходе из системы водоподготовки установлен тройник, разделяющий горячую и холодную воду.
  6. Трубопровод холодной воды включен в соответствующий коллектор. Установлена ​​запорная арматура.
  7. Второй канал должен идти к нагревателю и, следовательно, врезаться в коллектор.

Это принципиальная схема водоснабжения частного дома с напорным баком. При необходимости он может включать дополнительные элементы для расширения базовой функциональности.

Важную роль в схеме подключения гидроаккумулятора к водопроводу частного дома играет обратный клапан.Он позволяет сжатому воздуху с мембраной выдавливать воду в колодец.

Важно! Клапан установлен на насосе. И сделать это нужно до подключения остальных элементов в цепи подачи в частные дома.

Для удобства процедура подключения разбита на следующие этапы:

  1. Первый погружной насос.
  2. Все прошло по нормам по тросу, груз определяется глубиной колодца.
  3. На тросе есть место, которое необходимо для опускания аппарата для перекачки жидкости. Он должен быть не более 30 дюймов до дна.
  4. После того, как насос закреплен на трубе под давлением через шланг соединяется с реле давления. Это уместно.
  5. К штуцеру поочередно подключаются гидроаккумулятор, играющий главную роль в схеме водоснабжения, и трубы, ведущие к точкам потребления. Последний разъем нужен для подключения блока управления.

Все соединения в системе водоснабжения частного дома с напорным баком должны быть надежно загерметизированы. Лучше всего использовать паклю с герметиком.

Правильно написанная схема водоснабжения частного дома с гидроаккумулятором позволяет защитить трубопровод от гидроудара. Он также обеспечивает резервное водоснабжение на все случаи жизни.

Для использования гидроаккумулятора в качестве альтернативного источника водоснабжения необходим объем бака не менее 100 литров на трех членов семьи.На двоих хватит 50.

Связанные с контентом

Гидроаккумуляторы для насосных станций. Насосная станция без гидроаккумулятора: описание, устройство и отзывы

Чисто технически водопровод может работать без гидроаккумулятора. Почему же тогда специалисты настоятельно рекомендуют не отказываться от использования этого устройства?

Допустимое давление в системе от 1,5 до 3 атмосфер. Если показания выходят за указанные пределы, реле давления сработает и насос отключится.

Насос снова заработает только после нормализации давления. Резкие скачки давления, сопровождающие эти процессы, отрицательно влияют как на электрические, так и на механические элементы устройства. Аккумулятор способен выравнивать давление в процессе использования насосной станции.

Схема действия довольно проста. Достигнув давления в 3 атмосферы, насос естественным образом отключается, но система продолжает расходовать воду из гидроаккумулятора до тех пор, пока давление не упадет до предела, необходимого для возобновления работы насоса.Временной интервал между включением и выключением значительно сокращается, что определяет функциональность всей системы.

Различные модели гидроаккумуляторов дают неодинаковые показатели максимального числа пусков насоса в час. Например, при эксплуатации бытового агрегата емкостью 24 л насос будет включаться примерно 20 раз в час. Чем больше емкость гидроаккумулятора, а в некоторых промышленных установках она может достигать 500 литров, тем меньше количество пусков в час.

Важно, чтобы давление предварительно накачанного воздуха в гидроаккумуляторе было на несколько десятых меньше уровня давления, необходимого для включения насоса. Отклонение от этого требования в большую сторону приведет к заметному сокращению интервала между включением и выключением насоса. Несоблюдение нисходящего направления чревато разрывом мембраны, что, естественно, исключает гидроаккумулятор из водопровода.

Зачем мне гидроаккумулятор? Видео

Технологии в области насосного оборудования сегодня позволяют частному домовладельцу полностью взять на себя задачу по обеспечению водой.Модели насосных станций с компактными размерами покрывают потребности в поливе, а мощные агрегаты с повышенной производительностью реализуют подъем воды на второй этаж. Для поддержания стабильного давления в контурах разработчики все чаще используют гидроаккумулятор. Это решение имеет много очевидных преимуществ, но такое увеличение мощности не всегда целесообразно с точки зрения эксплуатационной рациональности. В свою очередь, правильно подобранная насосная станция без гидроаккумулятора способна обеспечить водой цель с минимальными финансовыми и технологическими затратами.

Общие сведения о насосных станциях

Принцип работы водонасосных станций во многом аналогичен обычным насосам. Отличие заключается в использовании автоматических средств управления технологическим процессом и возможности дополнительного оборудования — прежде всего за счет того же гидроаккумулятора. Но даже модели без гидравлического бака превосходят обычные насосы по мощности. Например, в среднем для снабжения частного дома требуется 2-5 м3 / час. В этом ассортименте есть насосная станция для частного дома без гидроаккумулятора, вводимая в колодец или колодец.Существенным отличием является прочная элементная база, заключенная в корпус из нержавеющей стали. Больше внимания в этом смысле уделяется моделям без гидроаккумулятора, так как они работают при высоких нагрузках без дополнительной страховки от гидроудара.

Как работает без гидроаккумулятора?


Конструкция станции образована целым комплексом функциональных элементов. Все без исключения модели оснащены насосом, который обеспечивает откачку воды из источника.Функции агрегата контролируются реле. По крайней мере, через него пользователь может регулировать достаточное давление. Для контроля давления используется манометр, который обычно входит в базовую комплектацию. Также в обязательном порядке насосная станция без гидроаккумулятора включает в себя электрический кабель, зажимы заземления и розетку для подключения к сети. Вышеуказанные компоненты не всегда поставляются в комплекте. При желании можно построить станцию ​​из разных компонентов — главное, чтобы они соответствовали друг другу по характеристикам.

Монтаж станции


Монтаж осуществляется на месте будущей эксплуатации, когда уже организован водопровод от источника — колодца или колодца. К насосу подключаются комплектные форсунки на ввод и вывод. Затем к ним подключаются шланги — соответственно от источника забора и от контура водоснабжения до места использования. Обратных линий может быть несколько, в зависимости от конструкции станции. Грамотно собрать насосную станцию ​​своими руками без гидроаккумулятора для нескольких потребителей возможно только с учетом нагрузки на электросеть. По мере увеличения каналов для отходов производительность будет расти. Поэтому рекомендуется заземление с помощью устройства защитного отключения. Такие устройства обычно присутствуют в комплекте, а также контрольная арматура с датчиками, измерительными приборами и автоматами. Последние вводятся в инфраструктуру станции на завершающей стадии монтажа.

Нюансы эксплуатации


Собранный агрегат желательно размещать в хозблоке на устойчивой ровной поверхности.Обе линии подключения (к источнику водозабора и электросети) должны быть изолированы и защищены от внешних воздействий. Во время перекачки насос не будет работать для подачи воды, как в случае с гидроаккумулятором. Забор пройдет прямо до точки потребления, что увеличивает ответственность контрольного оборудования. При этом работа насосной станции без гидроаккумулятора предполагает автоматические отключения и включение.Пороговые значения можно установить через управляющее реле, но в этом случае важно правильно оценить нагрузку на станцию, не рассчитывая на поддержку буферного блока.

Положительные отзывы о станциях без гидроаккумулятора

В основном пользователи указывают на эргономичную конструкцию, упрощенную по сравнению с насосами, дополненными гидроаккумулятором. Это небольшие и легкие агрегаты, не доставляющие особых проблем при установке и эксплуатации. Отмечена возможность удобного размещения таких моделей в ямах с каркасным основанием.Но этот аспект будет зависеть от того, в каком форм-факторе выполнена насосная станция без гидроаккумулятора. Обзоры скважинных модификаций, например, подчеркивают разнообразие вариантов крепления в вертикальной и горизонтальной плоскостях. Станции с гидроаккумулятором таких возможностей не предоставляют — как правило, допускается только однократное горизонтальное размещение.

Отрицательные отзывы о станциях без гидроаккумулятора

Также у данной модели есть много недостатков.На практике владельцы оборудования отметили скромные характеристики. Более того, не допускается использование максимального ресурса для восполнения недостатка мощности. Здесь речь идет о недостатке в виде опасности гидроудара. Это менее защищенные конструкции, поэтому в процессе работы желательно установить средние параметры эксплуатации. В целом насосная станция без гидроаккумулятора воспринимается на рынке как устаревшее решение. Отчасти это связано с ограничениями производительности, но также идет процесс сокращения необязательного контента, поскольку производители теряют интерес к этому сегменту.

Заключение


Включение гидроаккумулятора в конструкцию насосов, несомненно, подняло возможность организации частного водоснабжения на новый уровень. Это касается и повышения надежности оборудования, и увеличения его мощностных показателей. Тем не менее есть задачи, с которыми лучше справляются насосные станции без гидроаккумулятора. Цена таких агрегатов, которая в среднем составляет 7-15 тысяч рублей, также выступает важным фактором в пользу такого выбора.Например, за 10 тысяч можно купить качественную установку, возможностей которой хватит для полива сада и покрытия хозяйственных нужд на даче. Гидроаккумулятор для такой системы особой пользы не принесет, но обязательно станет еще одной статьей расхода энергии. Обычные станции могут обслуживать и частный дом, но в этом случае вам придется обратиться к наиболее производительным моделям в своем сегменте.

Разберем семь самых распространенных мифов об аккумуляторах и их функциональности.

Миф 1. Гидроаккумулятор предназначен для создания постоянного давления в системе водоснабжения.

Такое словосочетание часто можно встретить в описаниях гидроаккумуляторов. Вариации — гидроаккумулятор поддерживает постоянное давление и т. Д.

Начнем с того, что мембрана (резиновая груша) в металлическом корпусе не способна создавать какое-либо давление, ни постоянное, ни «переменное». Давление создается только насосом. Какое давление обеспечивает насос, такое же давление будет в гидроаккумуляторе.Единственное, что можно сказать, так это то, что гидроаккумулятор при отсутствии расхода воды поддерживает создаваемое в нем давление и способствует его постепенному снижению с началом отвода и плавному увеличению после закрытия всех кранов. Те. без него давление изменилось бы мгновенно, а вместе с тем плавно изменилось бы из-за изменения гидравлического объема за счет растяжения-сжатия мембраны. В этом суть его использования. Для правильного функционирования системы с повсеместным реле давления именно плавное изменение давления обеспечивается с помощью гидроаккумулятора.

Рассказывать про постоянное давление в штатной системе с реле давления и гидроаккумулятором не нужно вообще. Вся суть функционирования такой системы в том, что давление постоянно меняется, благодаря чему насос автоматизируется с помощью реле давления. Постоянное давление может быть только при постоянном расходе, но как только расход воды изменяется (открывается или закрывается дополнительный кран), давление моментально меняется. Все, что может сделать гидроаккумулятор, — это установить инерцию системы, а это именно то, что от него действительно требуется.Постоянное давление в системах с переменным расходом может быть достигнуто только с помощью преобразователя частоты, когда скорость насоса изменяется в зависимости от расхода воды.

Миф 2. Чем больше объем аккумулятора, тем лучше.

Тем лучше для чего? На сам гидроаккумулятор, на надежность системы, на помпу? Большой гидробак дороже, занимает больше места, выше стоимость замены мембраны. Некоторые минусы.

Но в утверждении есть определенная логика и она заключается в следующем: чем больше объем гидробака, тем реже будет включаться насос.И чем реже включается насос, тем дольше он проработает, так как ресурс будет сохранен (режим пуска электродвигателя самый интенсивный — скачок пускового тока, высокий пусковой момент, повышенная нагрузка на детали насоса).

Однако, с другой стороны, логично предположить, что существует некий лимит на объем аккумулятора, который необходимо остановить. Ведь никому не приходит в голову покупать тысячи литров гидроаккумуляторов для частного дома.Хотя с таким бачком помпа может включаться только один-два раза в день или вообще не включаться. Не забывайте, что полезный объем аккумулятора составляет около 30%.

Заблуждение состоит в том, что даже если мы уменьшим количество запусков насоса в час вдвое (увеличивая объем гидроаккумулятора), насос в конечном итоге не прослужит вдвое дольше. Даже зная количество пусков в час, мы не можем оценить общее время работы в каждом цикле, что гораздо важнее для ресурса. Точно так же, если вы используете насос только шесть месяцев, например, в летний сезон, вам не нужно ожидать, что насос прослужит в два раза дольше, чем у соседа, который использует насос круглый год.

Производители двигателей не дают определенного лимита включения / выключения на весь период эксплуатации, после которого двигатель выходит из строя или требует ремонта. На срок службы двигателя влияет общее время работы и температурный режим. Но при этом действительно важно, чтобы количество кратковременных пусков насоса в час не превышало значений, указанных производителем (эти данные есть в технической документации на насос). Это главный критерий, по которому выбирается объем гидроаккумулятора.А если насос укомплектован устройством плавного пуска, то количество этих самых пусков можно увеличить. Тех. объем бака можно уменьшить.

Миф 3. Все аккумуляторы одинаковые. Если это не имеет значения, зачем платить больше?

Если обращать внимание только на внешний аспект, то с этим утверждением сложно не согласиться. Если мы говорим о стандартных гидробаках со сменной мембраной, то внешне действительно похожи на братьев-близнецов.

Но как это часто бывает, самое главное — внутри. Хотя у аккумуляторов устройство действительно простое, даже здесь есть место нюансам. Поэтому в некоторых гидробаках воздух выходит из строя, и мембрана выходит из строя через год или два, в то время как другие держат давление и служат намного дольше.

Миф 4. В гидроаккумуляторе нужно установить вентиляционное отверстие.

Система водоснабжения (не путать с системой отопления) без дефлектора может обойтись без проблем.Пузырьки воздуха при правильно проложенных трубах удаляются через кран во время слива. А при неправильно проложенных трубах (с возможностью образования воздушных карманов) дефлектор не спасет дело.

Обратите внимание, что реле давления также могут работать с воздухом (например, установленные на компрессорном оборудовании).

Для самоуспокоения можно установить дефлектор, но реального эффекта это не дает.

Миф 5. Все аккумуляторы синие.

Помогая покупателю сориентироваться в разнообразии расширительных баков, большинство производителей фактически выпускают гидроаккумуляторы (расширительные баки для систем водоснабжения) синего цвета.Стандартная цветовая ассоциация работает, в этом нет ничего плохого.

Однако аккумулятор окрашен только снаружи, поэтому технологических проблем с изменением цвета нет.

Гидроаккумуляторы являются неотъемлемой частью многих бытовых и промышленных насосных станций (идут с ними в комплекте). Производители насосного оборудования самостоятельно не производят расширительные баки, а закупают их на специализированных предприятиях. В маркетинговых целях эти резервуары могут иметь не только другую заводскую табличку с названием, отличным от оригинала (что сегодня не редкость), но и другой цвет.По желанию заказчика производитель гидроаккумуляторов может покрасить их на заводе в любой цвет.

Например, Grundfos долгое время использовала зеленые аккумуляторы, Pedrollo — красные, а DAB — белые. Причем даже разные партии товаров могут быть разного цвета. Иногда выбор цвета аккумулятора зависит от общей цветовой схемы производителя насоса.


Сам цвет никак не влияет на технические характеристики гидроаккумулятора и по большому счету может быть любым.

Следовательно, если ваш зеленый гидробак со станции Grundfos вышел из строя, нет смысла искать бак подобного цвета.

Конечно, синий — это самый распространенный аккумулятор на рынке, но не единственный.

Миф 6. На зиму из гидроаккумулятора необходимо не только слить всю воду, но и спустить воздух.

Действительно, если вы планируете еще использовать свой гидроаккумулятор в следующем году, то необходимо слить воду из бака.Однако после слива воды нет необходимости спускать воздух. Мембрана сильно сжимается под давлением воздуха и выжимает всю воду.

Считается, что перепонка легче в свободном состоянии и на зиму лучше снимать. Не аргументируя и даже не учитывая трудозатрат, приведем лишь один важный контраргумент. Все гидроаккумуляторы поступают в продажу с предварительным заводским впрыском воздуха, который сильно деформирует (сжимает) мембрану, так как в неподключенном состоянии отсутствует противодавление воды.В таком виде новый резервуар может храниться не один месяц, а то и год, пока не найдет своего хозяина. И в этом нет ничего плохого. Установлен гидроаккумулятор, давление воздуха контролируется, система запущена и все работает отлично.

Наш опыт эксплуатации систем хозяйственно-питьевого водоснабжения показывает, что положительный эффект от полного опорожнения воздушной полости в зимний период не имеет практического подтверждения.

Конечно, можно пойти на крайности, разобрать половину водопровода на зиму и дополнительно гидробак.Все промыть, обсушить и сложить дома в теплом месте. Но этот вариант лучше оставить «знатокам».

Миф 7. Лучше не заменять мембрану, а сразу заменить весь аккумулятор.

Когда мембрана выходит из строя, необходимо решить, заменять ли мембрану отдельно или заменить весь аккумулятор.

Хотите продлить срок службы мембран? Не забывайте контролировать давление воздуха.

Логично, что решение принято на основании сравнения стоимости новой мембраны и всего гидроаккумулятора в сборе.Для некоторых дорогих европейских брендов стоимость мембраны составляет порядка 60-70% от общей стоимости товара. Конечно, это не реальная стоимость мембраны, а наглая политика производителя, пытающегося заработать на запчастях и сервисе, что сегодня довольно распространено. К тому же далеко не всегда можно найти подобную замену, так как производители могут специально изготавливать мембраны с нестандартной горловиной. Поэтому неудивительно, что покупатель решает приобрести новое оборудование.

А в каких случаях оправдана сборка насосной станции из разрозненных деталей, которые можно купить в магазине.

Зачем собирать насосную станцию ​​самому.

Во-первых, мне кажется, что насосную станцию ​​нужно собирать самостоятельно, если у вас уже есть какие-то ее компоненты, обычно самые дорогие. Это насос и гидроаккумулятор. Поскольку стоимость насоса составляет примерно половину стоимости насосной станции, соответственно гидроаккумулятор примерно на треть.То есть покупать новую насосную станцию ​​нет смысла, если ваш гидроаккумулятор зимой раздавился или насос по какой-то причине сгорел. Вы можете купить и то, и другое по отдельности, и просто заменить сломанное, благо крепеж помпы и платформа для крепления гидроаккумулятора, как правило, стандартные и вы легко можете соединить одно с другим.

Еще одним поводом собрать насосную станцию ​​своими руками может быть несоответствие ваших требований характеристикам оборудования готовой насосной станции.Например, вам нужен насос с большим давлением или расходом, чем предлагаемые вам насосные станции, и то, что вам подходит по своим характеристикам, вам не подходит — с точки зрения стоимости или надежности. Или габариты насосной станции слишком велики для того места, где вы находитесь, или вас не устраивает емкость гидроаккумулятора, ну и т. Д. Только нужно учитывать, что общая стоимость насосной станции вполне может быть намного больше, чем вы планировали.

Третий, наиболее распространенный вариант, когда вы вынуждены собирать распределенную насосную станцию ​​из-за сам.Как правило, в этом случае используют мощный погружной насос, а гидроаккумулятор с блоком автоматики ставят где-нибудь дома.

А аккумулятор действительно нужен?

Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет очень часто включаться и выключаться, реагируя даже на небольшой поток воды. В конце концов, количество воды в напорном трубопроводе является небольшим, и малейшим поток воды приведет к быстрому падению давления и тем же быстрому увеличению, когда насос включен.Это связано с тем, что помпа не включается при каждом вашем «чихании», ставят гидроаккумулятор, хоть маленький. Поскольку вода — несжимаемое вещество, в гидроаккумулятор закачивается воздух, который, в отличие от воды, хорошо сжимается и действует как своего рода демпфер, регулирующий накопление и поток воды. Если в гидроаккумуляторе нет воздуха или его слишком мало, то сжимать будет нечего, то есть скопления воды не будет.

В идеале емкость аккумуляторов должна быть лишь немного меньше дебита вашего источника воды, а насос в этом случае будет включаться только тогда, когда будет израсходован некоторый, довольно приличный запас воды, т.е.е. очень редко, но надолго. Но тогда это будет очень дорого.

В продаже имеются насосные станции с усовершенствованными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, а также регулируют его мощность в зависимости от установленного давления. Считается, что аккумулятор в принципе им не нужен. Но все это хорошо работает только при отсутствии скачков напряжения, чем не могут похвастаться наши глубинки и дачные поселки. И, к сожалению, не всегда от этой беды спасают стабилизаторы.К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, не оправдывает себя.

Системы автоматизации готовые.

Вистан.

Из всех готовых систем автоматизации насосных станций особенно выделяется наша отечественная разработка Вистан, которая предназначена исключительно для организации насосной станции на основе вибрационного насоса. Я не сторонник использования вибрационных насосов в системах водоснабжения частных и дачных участков, но не могу не обратить внимание на это устройство из-за большой популярности «Малышей», «Ручейков» и др.на постсоветском пространстве.


В интернете очень много лестных отзывов об этом устройстве. В жизни, к сожалению, не все так радужно. Итак, вкратце.

Преимущества:

— Специальная конструкция для вибрационных насосов;

— Автоматически поддерживает давление в системе на уровне 1,5-2,0 бар;

— Имеет встроенную защиту от сухого хода;

— Имеет встроенный стабилизатор напряжения, может работать с напряжением от 160 до 250 вольт;

— Может работать без гидроаккумулятора, плавно меняет мощность насоса;

— Плавный пуск и останов насоса;

— Имеет защиту от превышения электрического тока: предохранитель на 5 ампер;

— Автоматически возобновляет работу при восстановлении параметров: напряжение сети, появление давления воды на напоре насоса (сухой ход).

— Простота монтажа и разборки схемы: производитель рекомендует использовать гибкую подводку размером ½ дюйма.

Недостатки:

— Насос должен создавать давление на входе в устройство не менее 3,0 бар: не каждый вибрационный насос на это способен, учитывая разницу в высоте между водяным зеркалом в колодце (колодце) и расположением Вистана.

— Расход воды ограничен внутренним сечением гибкой подводки, либо нужно поставить гидроаккумулятор.

— Защита от работы всухую решена своеобразным образом: устройство отключает насос, если давление на входе не поднимается выше 0,8 бар за 10 секунд. Те. вода действительно есть, и помпа ее качает нормально, ей просто не хватает силы, чтобы поднять давление до необходимого уровня.

— Нет возможности регулировать давление в системе.

— Высокая цена устройства по сравнению со стоимостью вибрационных насосов. Стоимость насосного агрегата Wistan + сопоставима со стоимостью готовой насосной станции не самого плохого качества (а китайская, в полтора раза дешевле).

В целом такой вариант организации насосной станции подходит дачникам, привыкшим к своим вибрационным насосам и не избалованным благами цивилизации на даче. Кроме того, систему легко собрать весной перед использованием и разобрать осенью, забрав всю ферму с собой в город и не боясь, что ее украдут или разорвет мороз. Для более серьезной системы водоснабжения дома это устройство, однако, как и использование, вряд ли подойдет.

Блок автоматики центробежных насосов.


Для организации насосной станции на базе погружной или наземной необходим блок автоматики. Проще всего собрать своими руками из купленных предметов: коллектора, реле давления, манометра. Но можно купить уже готовый агрегат, на котором все это уже будет установлено. Осталось только установить его на головку насоса в удобном для обслуживания месте.

Различные фирмы предлагают широкий выбор таких агрегатов, различающихся конфигурацией и стоимостью.Самые простые и недорогие, включают только необходимые элементы, указанные выше. Блоки, в которые добавлен датчик сухого хода, будут немного дороже. Самыми сложными считаются блоки автоматики, которые самостоятельно, регулируя мощность насоса, поддерживают заданное давление в системе, а также имеют несколько (до трех) защит от различных неприятных вещей (сухой ход, перегрузка насоса. , разрыв трубы под давлением).

Коллектор.

Собственно, каждый волен делать свой выбор. Кому-то такой блок проще собрать самому, кому-то проще купить. Мне кажется, что единственным недостатком таких блоков, кроме цены, является именно их блочность. Те. если что-то сломается в составе такого блока автоматики, то придется менять весь блок, а это иногда дорого.

Схемы насосных станций.


Самая распространенная схема насосной станции — когда все ее элементы собраны вместе, как написал один из читателей: «насос на бочке».В этом случае блок автоматики ставится на головку насоса, а вода отводится в гидроаккумулятор по отдельной трубе или гибкому соединению. Получается, что можно поставить помпу и гидроаккумулятор (ГА) в разные места, просто заменив ответвление к ГА на более длинное.


Но оптимальным вариантом будет поставить блок автоматики на ГА, соединив коллектор блока с насосной трубкой. Тогда мы получаем распределенную насосную станцию, где насос может стоять, например, в колодце (или в колодце для погружного насоса), а насос — в теплом доме.


Продолжая совершенствовать нашу схему, вы сможете найти наиболее удобное место для блока автоматики. Я считаю, что распределительный коллектор — это такое место холодной воды, где блок автоматики будет поддерживать постоянное давление (ведь это именно то, что нам нужно). Гидроаккумулятор в этом случае можно разместить под ванной или в любом другом свободном месте в ванной, а напорная труба будет идти от насоса. Сам насос можно поставить ближе к источнику водоснабжения и подальше от дома, чтобы не слышать его шум, или купить погружной насос (опять же, в доме шума нет).

  • Здравствуйте, уважаемые читатели «Сан Самыч». Мне кажется, нет нужды повторять прописную истину о том, что насос — «сердце» водопровода …
  • Что такое насосная станция? Это комплект оборудования, поддерживающий определенное давление воды в системе водоснабжения. При этом вода обеспечивает водопровод постоянно. Например, водопроводная сеть, которая снабжает дом водой из колодца с помощью насоса. Саму помпу нельзя назвать станцией, потому что, если отключить электропитание, в водопроводе не будет воды.И станция обеспечивает это постоянно. В последнее время такими станциями стали называть насосы, в состав которых входит гидроаккумулятор. Этот накопительный бак с мембраной внутри создает не только определенное количество воды, но и давление воды. Есть ли насосная станция без гидроаккумулятора?

    Резервуары для водоснабжения

    Конечно, есть. Нужно лишь создать необходимые условия, чтобы в водопроводной сети всегда присутствовала вода под определенным давлением.Поэтому к насосной установке крепится накопительный бак любого объема, в котором должен быть установлен поплавковый датчик уровня. Последний отвечает за отключение и включение насосного устройства, если вода в баке соответственно превышает или превышает установленный уровень.

    Имеются две схемы расположения накопительного бака.

    • Устанавливается где угодно, обычно в помещении, где, например, монтируется система очистки воды. Но такая схема не дает возможности перекачивать воду выше ее уровня в бак, поэтому в нее включен еще один насос, который будет перекачивать воду из накопительного бака потребителям.
    • Вторая схема — это установка емкости выше уровня нахождения потребителя. Таким образом решается проблема давления в водопроводной сети. Здесь сработает давно известный современной физике принцип соединения сосудов. Поэтому накопительный бак обычно устанавливают на чердаке.

    Внимание! Если чердак — неотапливаемое помещение, то емкость потребуется утеплить.

    Кстати, вторая схема водоснабжения без гидроаккумулятора сегодня довольно популярна.Ведь с его помощью можно организовать водопровод с большим объемом воды, во много раз большим, чем с гидроаккумулятором. Правда, вам придется очень точно все рассчитать, ведь бак с наполненным баком — это огромная тяжесть, действующая на полы дома. Поэтому необходимо быть уверенным, что несущая конструкция здания выдержит такую ​​массу.

    Читайте также:

    Классификация фильтров для насосных станций


    Установка потолочного резервуара

    Схема насосной станции без гидроаккумулятора

    В принципе схема довольно простая.Независимо от того, какой насос будет использоваться в водопроводе дома (погружной или поверхностный), сам источник в первую очередь необходимо защитить от ила и грязи из источника водозабора. Поэтому в самом низу устанавливается сетчатый фильтр, который будет задерживать крупные взвешенные частицы.

    Далее по схеме идет либо сам насос, если он глубокий, либо трубопровод, который соединит фильтр с насосом, установленным на поверхности. В первом случае такая же подача воды будет протягиваться от насоса в виде трубы или шланга.То есть маршрут начнется прямо в гидротехническом сооружении. Поэтому очень важно определить уровень промерзания почвы в районе расположения колодца или колодца. Начиная с этого уровня необходимо утеплить трубопровод.

    Схема с дополнительным насосом

    Теперь внутренняя разводка водопровода. Во-первых, необходимо продумать систему очистки воды. К сожалению, из колодцев и неглубоких колодцев вода в дом не будет поступать очень чистой.Поэтому самый простой вариант — установить два фильтра: грубой и тонкой очистки. Они легко справляются со своими обязанностями по очистке воды, но требуют частой замены фильтрующих картриджей.

    Следующий элемент — накопительный бак с поплавком. Он подключается к насосу через трубу и установленный фильтр. После этого труба уже направляется потребителям.


    Схема с баком на чердаке

    Накопительный бак

    Что такое резервуар для хранения? Это простой контейнер, он может быть разной формы и размера.Имеет три сопла. Верхний — подающий, по нему вода поступает в емкость. Второй нижний — сток, по которому вода отводится потребителям. Третий, он тоже ниже, и находится ниже второго, это отвод грязной воды и осадков, который используется при проведении ремонтных работ.

    Читайте также:

    Подкачивающие насосы для холодного водоснабжения — элемент прогресса в домашнем водоснабжении

    Накопительный бак Также снабжен крышкой, которая плотно прикручивается к корпусу бака.Он расположен сверху. Через крышку осмотрите емкость, а также проведите профилактические мероприятия.

    В настоящее время многие потребители отдают предпочтение пластиковым резервуарам, чем металлическим. Они дешевле, но по техническим характеристикам вторым не уступят. К тому же их вес в несколько раз меньше, что упрощает их установку и установку. Особенно, если речь идет о монтаже на чердаке. Что касается теплоизоляции, то для этого можно использовать любые материалы, главное, чтобы во время эксплуатации вода в баке не замерзала.


    Резервуар секционный

    Конечно, у этой схемы есть свои недостатки.

    • Пассивное водоснабжение, отсюда и небольшое давление в водопроводе. Хотя на первом этаже будет больше, чем на втором. Ведь чем выше расположена емкость, тем большее давление она создает в водопроводе.
    • Большой размер самого накопительного бака. Следовательно, иногда возникают трудности с выбором места его установки.
    • К сожалению, поплавковый датчик — не лучший прибор для контроля работы насосной установки.Он может просто мгновенно выйти из строя, насос будет качать воду, пока вода не потечет из заглушенных щелей бака. Неизбежно затопление чердака и нижних помещений.
    • Очистить большой резервуар непросто. Придется залезть внутрь резервуара, где вам нужно будет руками выкопать осадок. Правда, частота очистки довольно большая, ведь в системе будет установлена ​​водоподготовка.

    Читайте также:

    Как правильно организовать защиту от сухого хода насосной станции

    Заключение по теме

    Итак, насосная станция для дома без гидроаккумулятора считается прошлым веком.Наверное, это так. Ведь современный подход к реализации автономной сети водоснабжения — это не только мощность, это возможность ее установки в таком месте, где это удобно. И хотя сам гидроаккумулятор следует эксплуатировать только при положительных температурах, устанавливать его на чердаке нет необходимости. Можно использовать для этого подвал, кессон, любое помещение. Главное, чтобы в нем температура воздуха не опускалась ниже + 5С. Но система без гидроаккумулятора пока что не сдала позиции.Более того, всегда есть выбор, который по цене, к сожалению, не в пользу новой технологии.

    оптимальное значение и причины снижения

    Во всех квартирах проточная вода. Но иногда не хватает сильной струи. Как повысить напор воды в квартире, такой вопрос все чаще начинает возникать перед хозяевами жилья. Ведь нормальная работа бытовой техники возможна только при давлении воды в водопроводе до 6-10 атмосфер.Слишком слабое давление может повредить оборудование. Слишком высокий — ведет к еще большему ущербу. Решить проблему низкого давления в трубах водопровода можно несколькими способами.

    Определить давление в сети и поставить помпу

    Чтобы принять душ в комфортных условиях, давление в водопроводе должно быть 2-4 атмосферы. Такой напор нужен для гидромассажа. Обычно его измеряют специальным манометром. Но он может встретиться не в каждой квартире. По силе струи воды из открытого крана легче определить плохой напор воды в квартире.Плохой напор дает слабую и тонкую струю. Причиной тому может быть простое засорение стояка, труб, неисправность самих клапанов. Если у соседей по стояку такая же картинка, нужно сообщить об этом в управляющую компанию.

    Как повысить уровень напора воды в частном доме или квартире? Можно просто установить в собственной квартире дополнительный насос для повышения давления, если давление в трубах очень низкое (фото №1). Это устройство может увеличить давление в водопроводе на 1.5 атмосфер. Установка насоса производится на трубу, входящую в квартиру. У него много достоинств:

    • потребляет мало электроэнергии;
    • работает практически без шума;
    • имеет небольшие габариты;
    • очень проста в установке.

    Насос, повышающий давление в трубопроводах, может иметь датчик расхода. Если да, то оборудование работает автоматически. Как только водопроводный кран открывается, датчик включает насос. Кран закрыт — насос выключен.Если датчик не входит в комплект, насос нужно включать вручную.


    Изображение №1. Дополнительный насос.

    Напор воды в водопроводе многоквартирного дома можно поднять с помощью насоса. Устанавливать можно прямо под раковиной (изображение №2). А как увеличить напор воды в частном доме? Лучше сделать это с помощью насосной станции (изображение № 3). Давление в этом случае достигнет 8 атмосфер. Достаточно обеспечить живительной влагой несколько этажей.Рабочее давление в домашней водопроводной системе будет поддерживаться за счет наличия в комплекте насосной гидроаккумулирующей насосной станции.

    Достоинством станции является система автоматизации. Она не только постоянно поддерживает необходимый напор водопроводной сети. С помощью автоматики можно настроить насос станции на нужный напор воды в частном доме.

    Если на участке есть колодец, в котором воды не много, а воды гораздо меньше, то с проблемой напора можно справиться, установив аккумуляторный котел вместе со знакомой насосной станцией.Котел накапливает воду и постепенно подает запас в систему. Таким образом решается вопрос повышения давления в системе водоснабжения из скважины.

    Какое оборудование выбрать

    При выборе насоса особое внимание следует обращать на производителей данной продукции. Хорошо известны Jemix, Grundfos и Wilo.


    Фото №2. Установка помпы под раковину.

    Wilo PB-088 EA — модель, которая устанавливается для увеличения давления воды на водопроводные трубы.Насос охлаждается протекающей через него водой. Есть датчик расхода, который запускает оборудование в работу. Модель оснащена защитой от перегрева. Работает как в ручном, так и в автоматическом режиме. Все движущиеся части имеют антикоррозийное покрытие.

    Grundfos UPA 15-90 монтируется в квартире или в доме. Работает с водой любой температуры. Охлаждающая вода. Есть защита от перегрева, антикоррозийное покрытие. Работает в автоматическом и ручном режиме.

    Jemix W15GR-15 A обеспечивает подачу воды на расстояние до 15 м.Может работать при температуре до + 110 °. Может вызывать чрезмерный шум.

    На входе желательно установить механический фильтр. Это защитит оборудование от попадания мусора в насос. Все насосы монтируются в отапливаемом помещении.

    При отрицательных температурах насос просто замерзнет и выйдет из строя. Перед насосом принято устанавливать запорный вентиль. Такое подключение даст возможность отключить воду для предотвращения подъема техники.


    Имидж №3. Насосная станция.

    Инструкция по установке насоса

    Как увеличить напор воды в квартире или в частном доме? Если коммунальные службы не решат проблему, остается выполнять свои задачи своими руками. Для этого вам понадобится:

    • подкачивающий насос;
    • насосная станция.

    Процедура:

    1. Определите причины недостаточного давления в системе холодного водоснабжения.
    2. Оценка качества поступающей холодной воды.
    3. Монтаж оборудования у входа в дом.

    Причины появления струйки воды из-под крана могут быть самыми разными. Это засор труб, солевые отложения и расположение квартиры на большой высоте. Может быть слабый напор воды в квартире из-за неправильной работы штатной помпы. Забитые стояки также не позволят воде нормально циркулировать по трубам.

    Если ручей всегда тонкий, в этом случае достаточно установить помпу. Если на полу почти нет воды, а на нижних этажах вода есть, придется установить насосную станцию. Насос можно включить вручную, но некоторые марки включаются автоматически. Насосная станция закачивает воду в гидроаккумулятор и поддерживает необходимое давление в системе.


    Для установки станции необходимо найти подходящее место. Его габариты значительно превышают габариты насоса за счет включения гидроаккумулятора, центробежного насоса, манометра и блока управления.Насосная станция может быть установлена ​​только в частном доме. В квартире и многоэтажке есть проблемы. Если давление в стояках снизится, насос будет откачивать порции воздуха из соседних кранов. Ваши краны будут просто выплевывать воздух и воду.

    Для установки дополнительного оборудования в виде насосной станции необходимо получить разрешение водоканала, если дом подключен к централизованному водопроводу. Простую помпу тоже не очень-то просто установить в квартире.Может быть трение с соседями и с одним и тем же водным каналом. В любом случае перед установкой дополнительного оборудования необходимо очистить трубы. Иногда дешевле будет заменить их на новые пластиковые.

    Лучшее место для установки колодца в собственном доме — это подвал или подвал. Далее ставим насосную станцию ​​и емкости для воды. Если колодца еще нет, его следует пробурить возле фундамента дома. Это даст возможность утеплить верхнюю часть.Для насосной станции монтируется фундамент из легкого кирпича или стол из металла. Все трубы, выходящие из ствола скважины, изолированы и изолированы.

    Вместо заключения по теме

    Мало кто несет воду в дом на балке. К домашней сантехнике привыкли все. Но иногда вместо хорошей струи можно увидеть тонкую струйку крана. Какой должен быть напор воды в водопроводе многоквартирного дома или загородного особняка и как повысить напор воды в трубах — вопросы, которые волнуют некоторых.

    Недостаток воды может быть вызван засорением труб и стояков. Их необходимо тщательно очистить или заменить.

    Для увеличения давления набора насосов или насосных станций.

    Могут работать как в автоматическом, так и в ручном режиме.

    Установка может быть сложной. Это касается отношений с соседями и с водоканалами. В частном доме таких проблем быть не может. Сама установка оборудования, особенно насосов, не представляет затруднений.

    Но напор в системе холодного водоснабжения будет обеспечен на долгие годы. А это залог качественной работы всей бытовой техники, использующей воду.

    В закладки

    Водоснабжение частного дома

    Основные причины выхода из строя водопровода в частном доме — коррозия, отложение солей или повышенное артериальное давление. Если учесть, что в последние годы вместо металлических труб в новостройках домов и коттеджей в основном используются пластиковые трубы, не подверженные коррозии, то причин выхода из строя водопровода всего две.

    Схема водоснабжения частного дома: 1. Насос погружной скважинный. 2. Кессон. 3. Гидроаккумулятор с реле давления. 4. Блок управления насосом. 5. Механическая очистка фильтров. 6. Фильтр для удаления железа. 7. Фильтр-умягчитель. 8. Механическая безопасность фильтра. 9. Раствор для регенерации умягчителя. 10. Ультрафиолетовый стерилизатор. 11. Водонагреватель. 12. Система подготовки питьевой воды. 13. Местные очистные сооружения.

    При покупке труб в техническом паспорте на них убедитесь, на какое допустимое давление они рассчитаны и какое давление рекомендуется поддерживать в системе, где они будут применяться.Учтите, что неоправданное повышение давления в системе водоснабжения из-за увеличения процесса ее работы также приведет к неоправданным затратам электроэнергии на насос, подающий воду в систему.

    Давление воды в водопроводе

    Строительная организация, с которой заключен договор на строительство коттеджа, вероятно, также предложит свои услуги по устройству водопровода. Прежде чем соглашаться, спросите, есть ли у нее опыт выполнения такой работы и сколько уже выполнено.Не поленитесь и поговорите с хозяевами, которые воспользовались услугами этой организации.

    Важным показателем в системе водоснабжения является рабочее давление в трубах.


    Итак, для нормальной работы смесителя на кухне среднее давление должно быть не менее 0,5 бар. В зависимости от типа трубопровода и материала трубы давление в системе может незначительно отличаться от среднего. Принимая водопровод, обязательно проверьте рабочее давление в системе и соответствует ли оно требованиям.

    Если вы планируете устанавливать систему самостоятельно, то перед началом работ следует ознакомиться с основными требованиями к водопроводной сети и правилами ее монтажа, которые обеспечат выполнение этих требований.

    Аккумуляторы и расширительные бачки


    Наверное, в усадьбе будет не только водопровод в доме. При проектировании водопровода, системы пожаротушения, горячего водоснабжения, фильтрации сточных бытовых вод также должны быть предусмотрены.Будет отдельный рукав для полива сада и, конечно же, система отопления. В самой системе водоснабжения следует установить гидроаккумуляторы в системах пожаротушения и фильтрации, а также в расширительных баках других систем. Кроме того, в точках отбора горячей и холодной воды и на выходе горячей воды следует установить расширительные баки от котла системы отопления для компенсации возможных гидроударов.

    Расширительные баки в системе подачи горячей воды, а также предохранительные клапаны предназначены для защиты котла от избыточного давления.В системе пожаротушения аккумуляторы используются для хранения дополнительной воды в случае пожара. В системе хозяйственно-бытового водоснабжения гидроаккумуляторы должны быть рассчитаны на давление до 6 бар, что соответствует подъему воды на высоту 60 м.

    Ранее говорилось, что отопительную систему следует оборудовать защитными устройствами. Считаем необходимым рассказать в этой статье и о них.


    Аккумуляторы бывают разных размеров, поэтому перед тем, как приступить к созданию системы водоснабжения, необходимо определиться, какой размер аккумулятора вам подойдет.

    В системе отопления теплоноситель, поступающий из обратной линии в котел на отопление, при изменении температуры на каждые 10 ° C увеличивается в объеме на 0,3%, то есть, например, при нагревании теплоносителя на 70 ° С его объем увеличится почти на 3%. В связи с тем, что жидкость несжимаема, такое расширение при отсутствии компенсационного расширительного бака обязательно приведет к разрушению трубопровода. Не рекомендуем устанавливать компенсационный бак открытого типа.

    Такой бак делает систему отопления открытой, то есть работает при низком давлении, а, следовательно, малоуправляемой. Испаряет охлаждающую жидкость. Из-за доступа кислорода через открытый резервуар металлические трубы более интенсивно подвержены коррозии. Закрытый компенсатор может быть установлен в любом месте системы отопления, а открытый — только в самой верхней ее части, поэтому бак необходимо утеплить. Все это делает открытый резервуар дорогим удовольствием.


    Гидроаккумуляторы создают определенное количество воды, которое при необходимости может быть подано в водопровод.Они могут быть закрытого или открытого типа, и все недостатки компенсационных баков открытого типа, указанные для баков системы отопления, присущи и открытым гидроаккумуляторам. Баки обеспечивают защиту водопровода от опасного для нее явления гидроудара. Гидравлический удар может возникнуть при аварийном отключении питания двигателя помпы, а также при внезапном открытии и закрытии клапана для откачки воды.

    При этом возникающие динамические нагрузки могут многократно превышать статические нагрузки, рассчитанные для конкретной системы водоснабжения.При отборе проб воды рекомендуется установка небольших расширительных баков стандартной емкости 0,2 л.

    Конструкция аккумулятора

    Основным элементом гидроаккумулятора закрытого типа является мембрана.

    Принцип работы мембраны внутри резервуара следующий. Камера диафрагмы внутри резервуара заполнена воздухом. При первом включении насоса по мере наполнения резервуара водой объем газа в мембранном резервуаре уменьшается, и его давление соответственно увеличивается.Эта сила передается на реле давления, которое управляет включением и выключением насоса. Реле рассчитано на определенную сумму, превышение которой приводит к отключению насоса.


    При естественном отборе воды из водопровода давление падает и реле снова запускает насос. Если в системе нарушена герметичность трубопровода и давление меньше установленного, то это реле, имея нормально разомкнутые контакты, не включит насос.Для предотвращения аварийной ситуации реле с нормально замкнутыми контактами отключит насос, если давление в мембранной части резервуара превысит установленное максимальное значение.


    Правильный выбор объема гидроаккумулятора существенно влияет на продолжительность его работы, ведь от этого зависит частота срабатывания мембраны. Практика установила следующее: если в водопроводе не более трех точек забора воды, достаточно одного гидроаккумулятора с баком на 24 литра; если имеется более 3 точек отбора проб, достаточно 50-литрового бака.Если в доме есть канализация, санузел и другие устройства, потребляющие воду, необходимо произвести расчет объема бака.

    Примечание. Если расстояние от уровня воды до гидроаккумулятора не превышает 8 м, можно использовать насосную станцию, которая обеспечит как подачу воды, так и регулирование давления в системе водоснабжения. Насосная станция, оснащенная насосом с инжектором, будет подавать воду с глубины не более 40 м.

    Давление воды в трубах

    Расчет давления


    Для измерения давления в трубах можно использовать манометр для измерения давления воды в водопроводе.

    Обозначьте максимальное и минимальное давление в мембранном объеме резервуара как Pmax и Pmin соответственно. Их разность ΔР будет пропорциональна максимальному объему воды, подаваемой из гидроаккумулятора. Чем больше разница, тем эффективнее работает гидроаккумулятор. Но следует учитывать, что с увеличением ΔP вероятность разрыва мембраны увеличивается.

    Давление воздуха в камере диафрагмы должно обеспечивать подъем воды на максимальную высоту трубопровода в коттедже.Если эта высота равна 10 м, то соответствующее ей давление составляет 1 бар. Минимальное давление для включения насоса должно быть на 0,2 бар больше, то есть Pmin = 1,2 бар.

    Для обеспечения надежного отбора воды в самой высокой точке отбора проб замеряем расстояние от нее до места установки гидроаккумулятора (например, 10 м или 1 бар) и учитываем, что падение давления в кране должно быть не менее 0,5 бар. То есть Pmin = 1 + 0,5 = 1,5 бар, а не 1,2 бар, как было определено ранее.

    Для определения Рмакс необходимо исходить из напорных характеристик насоса, учитывать гидравлическое сопротивление трубопровода, учитывать возможные колебания сетевого напряжения, влияющие на производительность насоса, и учитывать изменение в производительности насоса во время работы.


    Схема пружинного (слева) и диафрагменного (справа) манометра. Весна; 1. Полая трубка, 2. Стрелка, 3. Зубчатый сегмент, 4. Рычаг; 5.Примерка. Диафрагма: 1. Пластина-мембрана, 2. Штифт, 3. Зубчатый сегмент, 4. Зубчатое колесо со стрелкой, 5. Циферблат.

    Это довольно сложный расчет, но на практике проверено, что в системах водоснабжения таких зданий, как коттеджи, достаточно, чтобы ΔР было равно 1 или 1,2 бар. Следовательно: Рмакс = Рмин + 1,2 = 1,5 + 1,2 = 2,7 бар. Также рекомендуется, чтобы максимальное значение давления было на 30% ниже напора насоса. Поэтому, исходя из расчета, необходимо выбрать насос, обеспечивающий минимальное давление воды, равное: Рнас = 1.3 Рмакс = 1,3 2,7≈3,5 бар. Определите, какое давление в системе, с помощью манометра.

    Желательно измерять динамическое давление, то есть давление при движении воды по трубам. Для этого они должны быть максимально открыты, не менее двух кранов, и из них должна течь вода. Большие перепады динамического давления в течение дня говорят о некоторых отклонениях от нормального функционирования водопровода. Давление в системе горячего водоснабжения зависит от температуры воды и может существенно отличаться от динамического давления холодной воды.

    При измерении давления следует также учитывать погрешность, допускаемую измерительным прибором. Погрешность зависит от класса прибора, который указан на приборе. Например, высоким считается класс 0,6, что соответствует пределу допускаемой погрешности, равной 0,6% от показания прибора. Для бытовых нужд вполне достаточно и класса 1,5.

    Инструкция по эксплуатации


    Проверка системы и состояния оборудования должна проводиться не реже 1 раза в год.Прежде всего, проверьте на герметичность. После их устранения давление проверяется по манометру, расположенному на основном (нижнем) гидроаккумуляторе. Он должен быть равен Pmin. Если давление меньше требуемого значения более чем на 10%, то с помощью любого компрессора увеличиваем давление до того значения, при котором реле включения должно включать насос. В момент срабатывания реле (отключение насоса) измерьте давление отключения.

    Не должно отличаться от Рmax более чем на 10%.Теперь откройте один из кранов и проверьте давление, при котором насос снова включился, и, закрыв вентиль, зафиксируйте давление, при котором насос отключился.

    Опасность гидравлического удара

    Необходимо подробнее рассказать о причинах гидроудара и его последствиях. Вода, движущаяся в трубах, как и любая масса, имеет инерцию, и в результате резкого перекрытия траектории движения передние слои начинают конденсироваться под действием еще движущейся массы воды.


    Таблица диаметров труб для горячей и холодной воды.

    Давление воды на стенки трубы (ударная волна), увеличиваясь, постепенно перемещается в трубах в направлении, противоположном движению воды. Когда процесс сжатия остановится, ударная волна начнет двигаться в обратном направлении. Не производя расчетов, отметим, что скорость распространения ударной волны зависит от материала трубы, ее диаметра и толщины. Например, в чугунных трубах диаметром 50 мм и толщиной 7 мм скорость распространения составляет 1348 м / с, а в трубах диаметром 600 мм и толщиной 18 мм — 913 м. / с.


    Для сравнения: скорость распространения ударной волны в резиновых трубках всего 30 м / с. Интересно знать не эти величины, а последствия, возникающие после воздействия ударной волны, например, на насос. Вполне реальная ситуация: остановка насоса, подававшего воду в резервуар над ним. Продолжая движение вверх, зона повышенной плотности будет отодвигаться от насоса, а около нее образуется пространство, в котором вода будет менее плотной.

    Затем, отразившись от резервуара, зона с повышенной плотностью вернется к насосу. Если не предусмотреть защиту в виде обратного клапана, насос начнет вращаться в обратном направлении. Здесь таится новая опасность, заключающаяся в том, что если обратный клапан закроется очень быстро, снова возникнет ударная волна, но распространяющаяся в обратном направлении.

    Чтобы избежать возникновения обратной волны, время закрытия клапана (T) должно быть соизмеримо со временем движения волны к резервуару и от него, то есть T = 2L / V, где L — расстояние от насоса до резервуара. бак, м; V — скорость распространения ударной волны c, которая, как известно, зависит от материала и размеров труб, а для гибкого шланга она составляет 30 м / с.Для уменьшения быстродействия обратного клапана используются демпферные клапаны.

    Вы открываете кран, вода льется лениво. Не включается газовая колонка, стиральная машинка не работает. Принимать душ — проблема. Причина всех этих неприятностей — отсутствие напора или, технически говоря, недостаточное избыточное давление воды. В статье мы рассмотрим способы увеличения напора воды в доме.

    Согласно нормативам водоснабжения малоэтажные дома должны получать воду с избыточным давлением более 1 атмосферы (атм), и это при максимально запланированном объеме водозабора.На каждый этаж выше первого добавляется 0,4 атм избыточного давления. Таким образом, если по генплану ваш район застройки указан как одноэтажный, то вы имеете право потребовать от инженерных сетей не менее 1 атм при входе в дом, если он двухэтажный — 1,4 атм, если трехэтажный. — 1,8 атмосферы и так далее — должно быть больше избыточное давление. На самом деле все это часто не соблюдается. А требовать от коммунальных предприятий соответствия этим стандартам в частном секторе сложно.Коммунальные предприятия обязаны поставлять воду для бытовых нужд, а вода для орошения в проектах водоснабжения не учитывается. Соответственно этого мало.

    Но не только чрезмерный расход воды вызывает низкое давление. В старых сетях водоснабжения трубы изнутри зарастают отложениями солей, которые выпадают из воды, и фактическое сечение трубопроводов уменьшается. Иногда напор в поселке обеспечивает водонапорная башня, и ее высота недостаточна для создания нормального напора на участках, расположенных выше рельефа.Кроме того, бывает, что гидравлическое сопротивление линии слишком велико, например, если водозабор и его трубопроводы были построены давно, а затем увеличился осадок, и расстояние подачи стало больше. Износ оборудования центральной насосной станции также вызывает снижение напора.


    Все причины низкого избыточного давления делятся на две категории:

    1. Воды объективно много, но напор низкий. Это происходит при недостаточной высоте водонапорных башен и неисправных насосах водопроводной станции.
    2. Вода течет немного. Такая ситуация возникает при разборе воды на полив, засорении трубопроводов, колодцев с малой подачей воды и т. Д.

    Решение зависит от вашего конкретного случая. Рассмотрим оба варианта.

    Достаточно воды. Как повысить давление

    Самый простой и дешевый вариант — установка подкачивающего насоса. Он использует водопроводную сеть перед собой как резервуар для воды. Если открыть водопроводный кран, вода самопроизвольно течет через насос.Датчик потока обнаруживает это и включает подкачивающий насос. Для потребителя это выглядит так: сначала из крана течет слабая струя воды, но через 2-3 секунды давление поднимается до необходимого. Проточные насосы можно устанавливать по всему дому, а также на отдельные краны и приборы, например, перед газовой колонкой.


    Бустерный насос недорогой и простой в установке, но если у вас есть стиральная машина, это не поможет. Автоматическая стиральная машина имеет клапан на входе воды, настроенный на соответствующее давление.Когда нет давления, клапан не работает, вода не течет через насос, и он не включается. Также установлены посудомоечные машины и некоторые виды газовых водонагревателей и накопительных нагревателей. Для работы таких устройств требуется постоянное высокое давление воды в системе. Для этого используется гидроаккумулятор. Иногда его еще называют «гидробак» или «расширительный бачок», но это неправильное название.


    Устройство гидроаккумулятора: 1 — резьбовой соединительный патрубок; 2 — фланец; 3 — корпус; 4 — опорные стойки; 5 — эластичная мембрана; 6 — воздушный клапан; 7 — вода; 8 — сжатый воздух; 9 — опорная плита для насоса

    Гидроаккумулятор представляет собой прочный стальной корпус, внутри которого расположены две полости — воздушная и водяная, разделенные эластичной мембраной.В воздушной полости находится сжатый воздух (1,5-2 атмосферы). В водяную полость закачивается вода, давление в ней выше, чем у сжатого воздуха. Воздух сжимается еще сильнее, а вода занимает часть объема гидроаккумулятора. Обратный клапан, настроенный на 6-7 атмосфер, предотвращает возврат воды в систему. Реле давления соединяет гидроаккумулятор с нагнетательным насосом.


    Как это работает: насос качает воду в гидроаккумулятор через обратный клапан до тех пор, пока избыточное давление в системе не достигнет нужного значения (обычно 6-7 атмосфер).Когда вы открываете кран или включаете водяной прибор, начинает течь вода под высоким давлением. Вода из гидроаккумулятора расходуется, давление в нем падает. При достижении минимального давления, которое устанавливается на 0,6–1 атм выше первичного давления сжатого воздуха, срабатывает реле давления, оно включает насос. Насос работает до тех пор, пока давление воды снова не достигнет максимального значения, а затем отключается. Затем цикл повторяется.

    Насос подключается реже, если объем гидроаккумулятора достаточно велик, и насос прослужит вам дольше.Выбирая гидроаккумулятор, следует учитывать, что реально на водоснабжение уходит не более половины его номинального объема.

    Мало воды. Что делать

    Если воды объективно мало, для обеспечения нормального давления и необходимого расхода нет другого выхода, кроме как включить в схему водоснабжения промежуточный накопительный бак. Разумный объем мощности равен расходу воды в вашем доме за один или два дня. Подсчитать это довольно просто: на мытье посуды и приготовление пищи расходуется до 100 литров воды в сутки, на один душ уходит 70-120 литров, на туалет 50-60 литров на человека, на ванну 150-350 литров.В большинстве случаев достаточный объем хранилища составляет 1-1,5 кубометра.


    Подходящим материалом для резервуара для хранения является пищевая нержавеющая сталь, пищевой алюминий или пищевой пластик. Баки устанавливают обычно либо на чердаке дома, либо в подвале. Плюс при установке на чердаке — вода будет течь самотеком даже при отключении электроэнергии. Минус — большая нагрузка на строительные конструкции и необходимость тщательного утепления. К тому же протечки чреваты серьезными последствиями, так как может сливаться весь бак.Если емкость находится в подвале, в случае отключения электроэнергии придется ехать к ней с ведром.


    Водоснабжение накопительной емкостью: 1 — скважинный насос; 2 — обратный клапан; 3 — запорный вентиль наполнения бака; 4 — сетчатый фильтр; 5 — электроклапан; 6 — поплавковый клапан; 7 — впускной клапан с обратным клапаном; 8 — насосная станция с гидроаккумулятором; 9 — сетчатый фильтр; 10 — электрический поплавок; 11 — вентиль насосного агрегата; 12 — вентиль прямого водоснабжения

    Накопительный бак у основного водопровода оборудован поплавковым клапаном — примерно таким же, как унитаз.При подаче воды из собственной скважины устанавливается поплавковый выключатель уровня жидкости, который включает скважинный насос при низком уровне воды в резервуаре и выключает его при достижении максимального уровня. Если скважина имеет небольшой дебит, подключается второй контур управления, позволяющий включать скважинный насос по команде из резервуара только при достаточном уровне воды в скважине и выключать его, если водяное зеркало опускается ниже допустимого. один. Обе ветви реле подключены к переключателю, который обеспечивает правильную работу системы.Обычно бак наполняется ночью, а днем ​​- пустой.

    Надеемся, что теперь вы сможете определить, какая система вам нужна, и построить ее самостоятельно.

    Многие жители ассоциируют водопроводную систему с рядом расположенных в стенах труб и кранов, по которым течет вода. К тому же большинство людей не имеют представления обо всех сложностях сети связи.

    Рабочее давление в системе водоснабжения — один из основных показателей эффективной работы системы водоснабжения. Все сантехнические устройства могут нормально работать только при стабильном давлении воды.

    Слабый напор, представляющий собой медленно текущую воду из крана, указывает на низкое давление в сети связи. В частности, этот фактор беспокоит граждан, владеющих квартирами на верхних этажах, и жителей загородных домов.

    Слабый напор останавливает работу стиральных и посудомоечных машин, душевых кабин и ванн. В этой статье будут рассмотрены вопросы нормативов давления, максимального и минимально допустимого расхода.

    Нормальная производительность

    Единица давления в трубах водопровода в квартире и частном доме — 1 бар, что равно 1 0197 атмосфер. Эта цифра полностью соответствует массе водяного столба высотой 10 м.

    Для коммуникационной сети требуется рабочее давление 4 бара, что, в свою очередь, соответствует весу водяного столба высотой 40 м.

    Этот показатель обеспечит водой потребителей всех этажей, включая самые верхние.Но следует отметить, что стабильность индикатора бывает крайне редко. Более того, давление в 4 бара встречается не так часто. Типичная водопроводная система предполагает давление в диапазоне 2,5–7,5 бар.

    Сильное давление и соответственно повышенное давление приводит к сбоям в системе водоснабжения; кроме того, некоторые сантехнические устройства повреждены при давлении 6,5 бар.

    И даже большее давление не выдерживает совсем 10 атмосфер из-за воздействия силы только на сварные соединения и арматуру промышленного назначения, которые отличаются конической резьбой.А также высокое и низкое давление приводит к неисправностям и сбоям в работе водопроводной системы.

    Некоторое сантехническое оборудование начинает работать с определенной скоростью, например, джакузи будет работать только при 4 барах. Для душа и стиральной машины потребуется давление от 1,5 бар.

    С учетом этих особенностей считается нормальный индикатор — 4 бара. Эта граница имеет минимальный риск повреждения труб и монтажных стыков и достаточна для работы различных сантехнических приборов.

    Напор для автономного водопровода

    Автономная система водоснабжения работает совсем в другом виде и общепринятые стандарты здесь не имеют особого значения.

    В данной системе водоснабжения можно установить любой показатель давления, начиная с минимально допустимого, при котором вода течет практически самотеком (1−6 бар). В случае автономного водоснабжения все решает собственник.

    Минимально допустимое давление для загородного дома — 1.5 бар. Позволяет одновременно включать как минимум два сантехнических устройства. Максимально допустимый расход зависит от характеристик источника воды и производительности насосного оборудования.

    Но чаще жителей загородных домов беспокоит проблема низкого давления, поэтому многих интересуют способы повышения давления в водопроводной системе.

    Способы увеличения

    Повышение давления в автономном водопроводе возможно техническим способом: с помощью накопительной емкости или насосного оборудования.У этих методов есть свои преимущества и недостатки.

    Насосное оборудование

    Этот способ подходит как для квартир с центральным водопроводом, так и для загородных коттеджей, дач с автономным водоснабжением. Дополнительное насосное оборудование используется только в том случае, если основное устройство не соответствует необходимым требованиям.

    Это возможно, если колодец находится далеко или устройства для подачи воды на второй этаж недостаточно. Дополнительный насос устанавливается на входе в домашнюю разводку.

    В приборе должен быть датчик давления воды, который запускает его с нормальной скоростью и отключает при отсутствии потребителя. Чаще всего используется вибрационный насос, который имеет низкую чувствительность к повышенному содержанию воздуха.

    Станция вместимостью

    Этот метод работает по совершенно другому принципу: насосное оборудование закачивает воду в накопительный бак, который работает при стабильном давлении 1,5-2 атмосферы. Это означает, что жидкость прокачивается до появления необходимого индикатора, затем насос отключается.

    В этом случае система водоснабжения потребляет воду под строгим контролем редуктора давления, параметры которого задаются заранее перед эксплуатацией. Подойдет насос в такой системе, как вибрационный, так и центробежный.

    Для создания давления в гидроаккумуляторе используется внутренний или внешний эжектор, создающий разрежение в трубопроводе. В квартирах такой способ не применяется из-за шумной работы и некоторых конструктивных особенностей.

    Рабочее давление в водопроводе — важный показатель, от которого зависит работа большинства устройств.Но есть методы ее увеличения, которые применимы как в городской, так и в сельской местности.

    Основной характеристикой нормального функционирования воды в системе является наличие оптимального давления. Однако поддерживать хороший напор удается не всегда, особенно при наличии различных приборов, подключенных к водопроводу. Есть несколько способов увеличить напор воды. Мы узнаем больше об их функциях и технологиях производительности.

    Давление воды в водопроводе: оптимальное значение и причины снижения

    Для того, чтобы определить способ увеличения воды в системе водоснабжения, мы должны сначала выяснить причину снижения давления воды.Чаще всего причинами уменьшения воды являются:

    • наличие протечек или аварий на месте транспортировки воды;
    • наличие внутри труб инородных отложений, мешающих нормальной циркуляции жидкости;
    • наличие неисправного фильтра, очищающего воду;
    • проблемы с клапанами.


    При централизованном водоснабжении в доме часто снижается напор воды из-за плохого качества водовода.Например, в целях экономии электроэнергии отключают один или несколько насосов, улучшающих давление. При повреждении трубы на определенных участках трубопровода давление воды также снижается.

    Поэтому, если у вас резко упало давление воды в системе, в первую очередь спросите у соседей, и таких проблем нет. Если давление снизилось не только на вас, то обратитесь напрямую к поставщику водоснабжения в вашем районе. Минимальное значение давления воды в одноэтажной конструкции должно составлять один бар.Эта информация записана в юридической документации и должна выполняться всеми коммунальными службами.

    Между водопроводом, идущим в дом, установить манометр, с помощью которого можно контролировать давление воды в системе.

    Если проблема снижения воды в системе коснулась только вас, то нужно проверить насосную станцию ​​на ее работоспособность. Чаще всего забивается глубинный фильтр, очищающий воду перед спуском в дом.

    Кроме того, следует осмотреть фильтры, обеспечивающие тонкую очистку, они соединяют бытовую технику с водопроводом.Проблемы с этими типами фильтров приводят к неправильной работе стиральных машин, бойлеров, насосов и т. Д.


    Если фильтры исправны, обойдите дом и проверьте давление в различных частях водопровода. Возможная утечка внутри контура. Для определения этого сечения необходимо замерить давление в разных частях водопровода и определить наименьшее значение. После устранения утечки давление должно увеличиться.

    Насос, повышающий давление в водопроводе: особенности выбора и установки

    Под искусственным путем повышения давления стоит прежде всего установка насоса. В каждую систему водоснабжения под давлением подбирается индивидуальное насосное оборудование, при выборе которого учитываются такие факторы как:

    • длина ствольной системы;
    • диаметр труб водопровода;
    • этажность в доме;
    • количество потребляемой воды.

    Выбирая напорные сантехнические насосы обращайте внимание на их производительность и мощность. Эти цифры имеют решающее значение при покупке этого оборудования. Кроме того, насос должен быть изготовлен из высокопрочных материалов, не подверженных коррозии.

    Есть возможность приобрести подкачивающий насос. Эти модели не рекомендуются для установки в частных домах, где есть дополнительное оборудование, потребляющее воду.

    Стоимость насоса для увеличения воды в системе зависит от мощности устройства.Примерная цена оборудования колеблется от 40 до 200 $. Некоторое оборудование поставляется с дополнительными автоматизированными механизмами, такими как датчик потока. С его помощью возможно автоматическое включение оборудования при открытии кранов.


    Таким образом, уровень энергопотребления в системе снижается. Стоимость оборудования также определяется степенью его защиты от влаги и дополнительных компонентов, присутствующих в воде. Обратите внимание на модели с качественной системой фильтрации.Для изготовления корпуса устройства используется алюминий, чугун или нержавеющая сталь.

    Рекомендуем приобретать технику в фирменном магазине того или иного производителя. Покупая товар напрямую, вы не только сэкономите, но и получите бесплатную гарантию и дополнительное обслуживание устройства.

    Также при выборе оборудования для увеличения напора воды обратите внимание на отличие моделей по способу регулирования:

    • устройства с ручным режимом работы обеспечивают бесперебойную работу устройства на протяжении всего времени; необходимо самостоятельно следить за включением и выключением устройства;
    • автоматические подкачивающие устройства — расходомер такого устройства регулирует включение и выключение устройства, также имеет защиту от включения в сухом режиме, время работы такого устройства больше, чем у ручного насоса, он также имеет экономичное энергопотребление, но имеет более высокую стоимость.


    По типу охлаждения корпусной части насосного оборудования различают два типа насосов:

    • при выборе насоса с охлаждением лопастями вала звуки, которые издаются при работе оборудования, достаточно тихие, а КПД механизма находится на высоком уровне;
    • , когда насос охлаждается жидкостью, работа полностью бесшумна.

    Важную роль при выборе насоса следует уделять его размеру.Если комната небольших размеров, установка огромного устройства будет неуместной. Некоторые насосы используют только для горячей и для холодной воды. Остальные устройства подходят для любого типа водоснабжения.

    В целом, выбрав оборудование для определения его характеристик:

    • цель покупки помпы;
    • принцип работы оборудования;
    • характеристик оборудования, чаще всего указываемых в инструкциях;
    • размер устройства;
    • сумма покупки;
    • наличие дополнительных функций.

    Основные характеристики это производительность и давление, которое способен создать насос в системе. Они определяют тип приобретаемого оборудования.


    Как увеличить напор воды в частном доме

    Давление воды в водопроводе определяется количеством бытовых приборов, использующих воду. Например, если в доме есть стиральная машина, раковина и ванна, то давления в двух атмосферах достаточно.Однако, если в доме есть бассейн или шикарное джакузи, это значение следует увеличить вдвое.

    Кроме того, давление в системе должно быть таким, чтобы обеспечить подачу воды сразу в несколько точек раздачи. Принимая душ и умываясь, вы не должны испытывать дискомфорта, связанного со снижением давления.

    Если на участке имеется собственный водопровод, то есть подача воды производится из колодца или из колодца, то мощность насоса должна быть намного выше, чем при подаче воды из централизованного водоснабжения.

    Производительность насоса должна обеспечивать подъем воды из колодца и подачу ее в дом. При этом в доме должен быть обеспечен оптимальный напор воды в системе. Эти показатели напрямую зависят от количества потребляемой жидкости. Чем больше воды расходуется в доме, тем выше должна быть производительность насоса.


    В процессе эксплуатации частного водопровода возможны два варианта потребления воды:

    1.Колодец характеризуется наличием дебита, при котором имеется слабый напор или он полностью отсутствует. При этом есть возможность удовлетворить потребности в воде двух, трех человек в семье. Поскольку источник быстро опорожняется, давление падает. Для этих целей используют дополнительные средства модернизации.

    2. Расход колодца превышает уровень водопотребления для средней семьи. При наличии насоса, производительность которого сдерживает давление, происходит чрезмерное повышение давления до шести атмосфер.Таким образом, возникают утечки и аварийные ситуации.

    При выборе насосного оборудования для частных скважин необходимо руководствоваться расходом скважины и расходом воды. Рекомендуем ориентироваться на дневное потребление воды летом.



    Способы увеличения напора воды в доме

    В качестве способов повышения давления в водопроводе выберите установку двух устройств:

    1. Вставить в водопровод под давлением насоса — эта операция выполняется при попадании в дом или квартиру коммунального водопровода.Установка насосов перед точками водоснабжения значительно увеличивает давление в системе. Компактные насосы позволяют автоматически или вручную регулировать их работу. Однако этот метод позволяет повысить давление на незначительную величину — 1-1,5 атм.

    2. Для устранения более серьезных проблем с напором, а также для организации временного автономного водоснабжения рекомендуется установка насосной станции. В этом случае устанавливается накопительный бак, вода в котором накапливается заранее и с помощью насосного оборудования подается внутрь системы.

    Насосная станция, имеющая гидроаккумулятор, требует значительных вложений, кроме того, для ее размещения необходимо подготовить много места. Также нужно будет потратиться на покупку накопительного бака, размер которого должен в десять раз превышать дневное потребление воды. Однако в этом случае вы получите постоянный идеальный напор и подачу воды даже при периодическом отключении воды.


    Стабилизация давления воды в частном доме

    Среди основных способов повышения давления в системе выделяют установку насосной станции или насоса.Первый вариант актуален в том случае, если давление в системе практически отсутствует.

    Насосная станция позволяет значительно повысить давление в системе. Электрический поршневой двигатель выпускает воздух из водяного аккумулятора. В образовавшееся вакуумное пространство попадает вода из колодца или водопровода. Установка такой станции в многоэтажном доме позволяет получать постоянное качественное давление. Однако такие станции достаточно громоздки и для их установки необходимо получить специальные документы для разрешения на выполнение работ.

    Если давление воды в системе минимальное, достаточно установить в квартире обычную помпу. Устанавливается на трубу, которая находится внутри квартиры. Автоматика начинает работать при включении воды, тогда как ручные модели подразумевают постоянное включение и выключение насоса.

    Для подключения насоса к системе вам понадобится паяльник, который предназначен для соединения труб между собой. На впускном патрубке перекрывается кран подачи воды в определенную квартиру.Далее идет погружение трубы и расходомера. На концах отрезанных труб устанавливается соединительная арматура, на которую вместе с датчиком прикручивается насос. Включите насос и откройте кран.


    Еще один вариант увеличения напора — установка насоса непосредственно перед устройством для подачи воды. Для этого, прежде всего, следует изучить технические параметры устройства, определив максимальное давление для его работы.

    Далее необходимо приобрести насос центробежного типа, производительность которого сопоставима с максимальным давлением.Отметим, что центробежные насосы очень похожи на насосное оборудование, устанавливаемое для циркуляции теплоносителя в системах отопления. Однако принцип работы и производительность разные.

    Помимо помпы, следует приобрести инструменты в виде шарового крана и гибкой проводки. Учтите, что диаметр шланга должен соответствовать резьбе насосного оборудования. Также потребуется наличие фумовой ленты, ею можно заклеить стыки.

    Начать работу необходимо с перекрытия крана подачи воды в квартиру или дом.Далее определяем место установки помпы, чаще всего ее крепят на стене пластиковыми дюбелями. В любом случае перед тем, как приступить к установке оборудования, ознакомьтесь с его инструкцией.


    Отметьте на стене точку крепления насоса и установите его. Насос оборудован датчиком расхода, который контролирует процесс включения и выключения прибора. Далее монтируются резьбовые соединения, не забываем установить резиновые прокладки. Они идут в комплекте с оборудованием.Впускной патрубок насоса соединен с водопроводной трубой.

    После сборки устройства проверьте его работу. Установите насос и включите воду, если есть утечки, герметизируйте соединения с помощью фумлера. Не забываем заземлить прибор. Проверить работу устройства в автоматическом режиме. Посмотрите на манометр какое давление в водопроводе. Оптимальное давление 2-3 атмосферы.

    Визуальный глоссарий по насосам

    Присоединиться к форуму


    Отзыв, не стесняйтесь

    Абсолютное давление : давление измеряется в фунтах на квадратный дюйм (фунтах на квадратный дюйм) в британской системе мер и в кПа. (килопаскаль или бар) в метрической системе.Большинство измерений давления производятся относительно к местному атмосферному давлению. В этом случае мы добавляем букву «g» к измеренному давлению. единицы, такие как фунты на кв. дюйм или кПа изб. Значение местного атмосферного давления меняется с высотой. (см. график зависимости давления от высоты на этой странице). Это не то же самое, если вы находитесь на уровне моря (14,7 фунтов на квадратный дюйм) или Высота 4000 футов (12,7 фунт / кв. Дюйм). В некоторых случаях необходимо измерить значения давления. которые меньше местного атмосферного давления, и в этих случаях мы используем абсолютную единицу давления, psia или кПа абс.

    p a (psia) = p r (psig) + p атм (psia), patm = 14,7 psia на уровне моря.

    , где p a — абсолютное давление, p r относительное давление и p атм абсолютное значение давления местного атмосферного давления.

    и в метрической системе

    p a (кПа абс.) = P r (кПа изб.) + P атм (кПа абс.), Patm = 100 кПа абс. На уровне моря.



    Аккумулятор : используется в системах водоснабжения для стабилизируйте давление в системе и избегайте циклического включения и выключения насоса при каждом нажатии где-то в доме открывается.Гибкий баллон находится под давлением воздуха под давлением желательно для достижения правильной скорости потока в самой дальней точке дома или системы. Так как вода вытягивается из резервуара, пузырь расширяется, заполняя объем и поддерживая давление. Когда баллон больше не может расширяться, давление воды падает, реле давления насоса активируется при низком давлении, и насос запускается и заполняет водяной объем гидроаккумулятора. Мочевой пузырь предотвращает попадание воздуха в раствор с водой, что снижает частоту повторная герметизация аккумулятора.

    Насосы часто продаются в комплекте с аккумулятором.


    Законы сродства : законы сродства используются для прогнозирования изменения диаметра, необходимого для увеличения расхода или общего напора насоса. Они также могут прогнозировать изменение скорости, необходимое для достижения другого расхода и общего напора. Законы сродства могут применяться только в тех случаях, когда система имеет высокий напор трения по сравнению со статическим напором, и это потому, что законы сродства могут применяться только между точками производительности, которые имеют одинаковую эффективность.см. законы сходства.pdf

    На следующем рисунке показана система, у которой напор трения (кривая A) выше статического напора, для которого применяются законы сродства, по сравнению с кривой B, система с высоким статическим напором по сравнению с напором трения, где сродство законы не применяются.

    Область применения законов сродства для осевого насоса.

    Законы сродства выражаются следующими тремя соотношениями, где Q — расход, n — обороты насоса, H — общий напор, P — мощность.Вы можете предсказать рабочее состояние для точки 2, основываясь на знании условий в точке 1 и наоборот.

    Процесс получения законов сродства предполагает, что две сравниваемые рабочие точки имеют одинаковую эффективность. Взаимосвязь между двумя рабочими точками, скажем, 1 и 2, зависит от формы кривой системы (см. Следующий рисунок). Все точки, лежащие на системной кривой A, будут иметь примерно одинаковую эффективность.В то время как точки, лежащие на системной кривой B, нет. Законы сродства не применяются к точкам, которые принадлежат кривой системы B. Кривая системы B описывает систему с относительно высоким статическим напором по сравнению с кривой системы A, которая имеет низкий статический напор.

    Уменьшение диаметра Чтобы снизить затраты, корпуса насосов предназначены для установки нескольких различных рабочих колес. Кроме того, можно удовлетворить множество эксплуатационных требований, изменив внешний диаметр заданного радиального рабочего колеса.Уравнение Эйлера показывает, что напор должен быть пропорционален (nD) 2 при условии, что треугольники выходных скоростей остаются неизменными до и после резки. Это обычное предположение, которое приводит к:

    , которые применяются только к данному рабочему колесу с измененным D и постоянным КПД, но не геометрически подобная серия рабочих колес. Если это так, то сродство законы могут быть использованы для прогнозирования производительности насоса при различных диаметрах для одинаковая скорость или разная скорость для одного и того же диаметра.Поскольку на практике рабочие колеса разные диаметры геометрически не идентичны, автор раздела назвал Параметры производительности в Руководстве по насосу рекомендуют ограничить использование этой техники. при изменении диаметра рабочего колеса не более чем на 10-20%. Чтобы избежать обрезки рабочего колеса рекомендуется выполнять поэтапную обрезку измерение результатов. На каждом этапе сравнивайте прогнозируемую производительность с измерить один и при необходимости отрегулировать.

    Захват воздуха (заглатывание) : воздух на всасывании насоса может значительно снизить производительность насоса. Следующая диаграмма от Goulds показывает, что даже 2% воздуха по объему в жидкости могут повлиять на производительность.

    Снижение производительности из-за наличия воздуха в насосе

    Есть много причин вовлечения воздуха, воздух может поступать во всасывающий бак из-за неправильного подключения трубопроводов

    или из-за утечки во всасывающей линии насоса (при условии, что условия таковы, что во всасывающей линии создается низкое давление).

    Утечка во всасывающей трубе под низким давлением приведет к попаданию воздуха в насос.

    Центробежные насосы могут быть сконструированы для обработки большего количества воздуха, если это необходимо. Насосы с вязкостным сопротивлением могут обрабатывать большие количества воздуха.


    ДОПУСТИМОЕ НАПРЯЖЕНИЕ ТРУБЫ : допустимое или максимальное напряжение трубы может быть рассчитано с использованием кода ASME Power Piping Code B33.1. Допустимое напряжение трубы фиксируется кодом для данного материала, конструкции и температуры, исходя из чего можно рассчитать допустимое или максимальное давление, разрешенное правилами.


    ANSI : Американский национальный институт стандартов. Термин, часто используемый в связи с классификацией фланцев, ANSI класс 150, 300 и т. Д. См. Этот отрывок из кода ASME B16.5 для определения номинального давления фланцев класса ANSI.


    ANSI B73.1 : это стандарт, который применяется к конструкции насосов с односторонним всасыванием. Целью настоящего стандарта является то, что насосы всех источников питания должны быть взаимозаменяемыми по размерам в отношении монтажных размеров, размера и расположения всасывающих и нагнетательных патрубков, входных валов, опорных плит и фундаментных болтов.

    На следующем изображении показаны размеры, которые были стандартизированы (источник: Руководство по насосам МакГроу-Хилла)

    На следующем изображении показано поперечное сечение насоса с односторонним всасыванием, построенного в соответствии со стандартом B73.1 (источник: Руководство по насосам McGraw-Hill).

    На веб-странице Института МакНалли даются комментарии по поводу стандартов насосов и рекомендуются различные изменения, которые следует применить к насосам перед заказом, а также модификации, которые увеличат срок службы после получения насоса.


    Anti Vortex Plate : Антивихревая пластина предотвращает образование вихрей и и, следовательно, вовлечение воздуха в насос, заставляя возникающий вихрь обойти пластину а затем во всасывающую трубу. Вихревое движение не может поддерживаться, и вихрь рассеивается и не может образовывать если путь слишком длинный и искаженный. Источник: NFPA 22, Стандарт для резервуаров с водой для частной противопожарной защиты. Выпуск 2008 г., . Вы можете найти здесь весь код.


    API 610 : American Petroleum Industry, стандарт насосов, принятый в нефтяной промышленности. Цель состоит в том, чтобы сделать насосы более прочными, герметичными и надежными.


    ASME : Американское общество инженеров-механиков. Код B31.3 для силовых трубопроводов под давлением котла — это код, который часто используется в сочетании с термином ASME, максимально допустимое давление можно рассчитать с помощью этого кода.

    Файл справки этого апплета показывает некоторые выдержки из B31.3 Код ASME.


    Атмосферное давление : обычно относится к давлению в окружающей среде насоса. Атмосферное давление изменяется с высотой, оно составляет 14,7 фунтов на квадратный дюйм на уровне моря и уменьшается с повышением над уровнем моря. Значение местного атмосферного давления необходимо для расчета NPSHA насоса и предотвращения кавитации.

    Взгляните на это видео об интересном эксперименте с атмосферным давлением.

    Изменение атмосферного давления с высотой.



    Насос с осевым потоком : относится к конструкции центробежного насоса для высокого расхода и низкого напора. По форме крыльчатка похожа на пропеллер. Значение конкретного числа оборотов будет показывать, подходит ли конструкция насоса с осевым потоком для вашего применения. см. насосы с осевым потоком.

    Они широко используются в штате Флорида для контроля уровня воды в каналах низинных сельскохозяйственных угодий. Вода перекачивается через низкие земляные стены, называемые бурмами, в основные водозаборные каналы Южного Флоридского округа по управлению водными ресурсами.



    Задние лопатки : см. Насос с односторонним всасыванием.


    Задняя стенка : см. Односторонний насос.


    Барометрическое давление : такое же, как атмосферное давление, давление в окружающей среде. Барометрическое давление — это термин, используемый в метеорологии и часто выражаемый в дюймах ртутного столба.


    Опорная плита : для всех насосов требуется какое-либо стальное основание, которое удерживает насос и двигатель и крепится к бетонному основанию.

    , эти опорные плиты изготовлены в соответствии со стандартом ANSI B73.1 и поэтому подходят для любых насосов, построенных по тому же стандарту.


    Точка наилучшего КПД (B.E.P.) : точка на кривой производительности насоса, которая соответствует наивысшему КПД. В этот момент на рабочее колесо действует минимальная радиальная сила, обеспечивающая плавную работу с низким уровнем вибрации и шума.

    Рисунок 1 Важные точки на характеристической кривой насоса.

    Зависимость радиальной силы, действующей на крыльчатку, от скорости потока (источник: Справочник по насосам МакГравилла).

    При выборе центробежного насоса важно, чтобы расчетная рабочая точка находилась в пределах желаемой области выбора, показанной на следующем рисунке.

    см. Статьи о максимальной эффективности на этой веб-странице: pumpworld.htm


    пластик Бингема : жидкость, которая ведет себя ньютоновским образом (т.е.е. постоянная вязкость), но для его движения требуется определенный уровень напряжения.

    Для получения дополнительной информации см. Неньютоновские жидкости.pdf


    Манометр Бурдона : трубка Бурдона — это герметичная трубка, которая отклоняется в ответ на приложенное давление и является наиболее распространенным типом механизма измерения давления.


    Чаша (вертикальный турбинный насос) : корпус одноступенчатого вертикального многоступенчатого турбинного насоса.


    байпасной линии: линия используется для подключения выпускной стороне насоса к область низкого давления, часто всасывающая емкость насоса, с целью регулирования потока в системе и / или привести рабочую точку насоса в благоприятную область кривой производительности насоса.

    Чтобы узнать больше о системах управления, www.driedger.ca представляет собой превосходный обзор типов Системы управления центробежным насосом

    .Благодаря Уолтеру Дридгеру из Colt Engineering a консалтинговая инжиниринговая фирма для нефтехимической промышленности в Альберте, Канада.

    Программное обеспечение для расчетов : выполнение расчетов насосной системы и насоса выбор может быть длительным ручным процессом с возможностью для многих ошибок. Угощайтесь получать точные, последовательные и безошибочные результаты расчета общего напора с помощью программного обеспечения PIPE-FLO. Это программное обеспечение может разрешить сложные системы с несколькими ответвлениями, управлять регулирующими клапанами и другое оборудование и поможем сделать окончательный выбор насоса с помощью электронного оборудования производителя. кривые производительности насоса, предоставляющие настраиваемые функции поиска для получения оптимальный выбор.3 / час (куб метр в час).


    Кожух : Корпус насоса, в котором находится рабочее колесо, син. улитка.


    Кавитация : схлопывание пузырьков, которые образуются в ушке крыльчатки из-за низкого давления. Взрыв пузырьков на внутренней стороне лопаток вызывает точечную коррозию и эрозию, которая повреждает рабочее колесо. Конструкция насоса, давление и температура жидкости, поступающей на всасывание насоса, определяют, будет ли жидкость кавитационной.

    Рис. 2 Профиль давления внутри центробежного насоса.

    , когда жидкость проходит через насос, давление падает, если оно достаточно низкое, жидкость испаряется и образует маленькие пузырьки. Эти пузырьки будут быстро сжиматься давлением, создаваемым быстро движущейся лопаткой рабочего колеса. Сжатие создает характерный шум кавитации. Наряду с шумом удар лопающихся пузырьков на поверхности лопасти вызывает постепенную эрозию и точечную коррозию, которые повреждают крыльчатку.

    Кавитационное повреждение крыльчатки насоса Robot BW5000 (изображение предоставлено моим другом по насосу Бартом Дуйвелааром).

    Вы можете присоединиться к дискуссионному форуму центробежных насосов pumpfundamentals по адресу https://groups.yahoo.com/neo/groups/pumpfundamentals/info


    Центробежная сила : сила, связанная с вращающимся телом. В случае насоса вращающееся рабочее колесо толкает жидкость к задней части лопасти рабочего колеса, обеспечивая круговое и радиальное движение.Тело, которое движется по круговой траектории, связано с центробежной силой.

    Проведите этот эксперимент: найдите пластиковый стаканчик или другой контейнер, в дне которого можно проткнуть небольшое отверстие. Наполните его водой и прикрепите к нему шнурок, и теперь, когда вы угадали, начинайте его крутить.

    Рис. 3 Эксперимент с центробежной силой.


    Чем быстрее вы вращаете, тем больше воды выходит из маленького отверстия, вы нагнетали воду, содержащуюся в чашке, с помощью центробежной силы, как в насосе.


    Характеристическая кривая : такая же, как кривая рабочих характеристик.


    Обратный клапан : устройство для предотвращения обратного потока. Насос не должен вращаться в обратном направлении, так как это может привести к повреждению и утечке. Обратные клапаны не используются в некоторых приложениях, где жидкость содержит твердые частицы, такие как суспензии целлюлозы или суспензии, поскольку обратный клапан имеет тенденцию к заклиниванию. Обратный клапан с функцией быстрого закрытия также используется для предотвращения гидравлического удара.см. также коэффициент CV обратного клапана.

    Различные обратные клапаны (источник: The Crane Technical Paper № 410)


    Уравнение Колбрука : уравнение для расчета коэффициента трения f потока жидкости в трубе для ньютоновских жидкостей любой вязкости. также диаграмму Муди на рис.9. Затем этот коэффициент используется для расчета потерь на трение для прямой длины трубы.

    Чтобы понять, как решить уравнение Коулбрука для коэффициента трения f с помощью итерационной техники Ньютона-Рафсона, загрузите этот файл в формате pdf.

    Вот интересная статья об альтернативной явной и очень точной версии уравнения Коулбрука.


    Насос измельчителя : насос с зубчатым краем рабочего колеса, который может разрезать крупные твердые частицы и предотвращать засорение.

    Насос измельчителя

    для получения дополнительной информации см. Specialty_pumps.pdf


    Закрытое или открытое рабочее колесо : лопасти рабочего колеса зажаты в кожухе, который поддерживает постоянный контакт жидкости с лопатками рабочего колеса.Этот тип крыльчатки более эффективен, чем крыльчатка открытого типа. Недостатком является то, что каналы для жидкости более узкие и могут забиться, если жидкость содержит примеси или твердые частицы.

    В случае открытого рабочего колеса лопатки рабочего колеса открыты, а края не сдерживается пеленой. Рабочее колесо этого типа менее эффективно, чем рабочее колесо закрытого типа. Недостаток — в основном потеря эффективности по сравнению с крыльчаткой закрытого типа. и преимуществом является увеличенный доступный зазор, который поможет устранить любые примеси твердые частицы проходят через насос и предотвращают засорение.


    также прочитал эту статью о закрытых и открытых рабочих колесах Джона Козела, президента компании Sims Pump Valve, перепечатанную с его разрешения. Вы можете просмотреть компанию Sims.



    Коэффициент CV : коэффициент, разработанный производителями регулирующих клапанов, который показывает, какой поток может выдержать клапан при падении давления в 1 фунт / кв. Дюйм. Например, регулирующий клапан с CV 500 сможет пропускать 500 галлонов в минуту при перепаде давления в 1 фунт / кв.Коэффициенты CV иногда используются для других устройств, таких как обратные клапаны.

    CV-коэффициент для обратного клапана вафельного типа.


    Cutwater: узкое пространство между рабочим колесом и кожухом в зоне нагнетания кожуха.

    — это область, в которой возникают пульсации давления, каждая лопасть, пересекающая водорезку, производит импульс. Чтобы уменьшить пульсации в критическом процессе, добавлено больше лопаток.


    Уравнение Дарси-Вайсбаха : уравнение, используемое для расчета потери напора на трение для жидкостей в трубах, коэффициент трения f должен быть известен и может быть рассчитан с помощью уравнений Коулбрука, Свами-Джейна или диаграммы Муди.


    Мертвая голова : ситуация, которая возникает, когда напор насоса закрыт либо из-за засорению линии или непреднамеренно закрытому клапану. В этот момент насос будет работать на максимум. Запорный головы, жидкость будет рециркуляцию внутри насоса, что приводит к перегреву и возможному повреждению.


    Диффузор: расположен в области нагнетания насоса, диффузор представляет собой набор неподвижных лопаток, часто являющихся неотъемлемой частью корпуса, что снижает турбулентность за счет более постепенного снижения скорости.


    Мембранный насос : поршневой насос прямого вытеснения. Насосы с двойной диафрагмой обеспечивают плавный поток, надежную работу и способность перекачивать широкий спектр вязких, химически агрессивных, абразивных и нечистых жидкостей.Они используются во многих отраслях промышленности, таких как горнодобывающая, нефтехимическая, целлюлозно-бумажная и др.

    Воздушный клапан направляет сжатый воздух в одну из камер, при этом диафрагма проталкивается через камеру, и жидкость с другой стороны диафрагмы вытесняется наружу. Диафрагма в противоположной камере подтягивается к центру шатуном. Это создает всасывание жидкости в камере, когда тарелка диафрагмы достигает центра насоса, она толкает шток пилотного клапана, направляя импульс воздуха в воздушный клапан.Он перемещается поперек и направляет воздух на противоположную сторону насоса, изменяя работу насоса. Он также открывает воздушную камеру для выпуска.

    мембранный насос этого типа приводится в действие пневматическим воздухом, поэтому он может использоваться там, где электрические приводы не являются предпочтительными, самовсасывающий и может работать всухую в течение коротких периодов времени, работать с опасными жидкостями практически любой вязкости, может перекачивать твердые частицы до определенных размеров .

    Wilden — крупный производитель таких насосов https: // www.psgdover.com/en/wilden/


    Дилатант : Свойство жидкости, вязкость которой увеличивается с деформацией или перемещением.

    Для получения дополнительной информации см. Non-newtoninan fluids.pdf


    разряда статического напора : Разница в высоте между уровнем жидкости в резервуаре, если выпускной конец трубы погружен в воду, и осевой линии насоса. Если конец выпускной трубы открыт в атмосферу, это разница между высотой конца трубы и высотой поверхности жидкости всасывающего резервуара.Эта головка также включает в себя любую дополнительную напорную головку, которая может присутствовать на поверхности жидкости разгрузочного резервуара, например, как в резервуаре под давлением.

    Рисунок 4 Нагнетание, всасывание и общий статический напор.

    См. Это руководство для получения дополнительной информации о разрядке статического напора.


    Насос двойного всасывания : жидкость направляется внутри корпуса насоса к обеим сторонам рабочего колеса. Это обеспечивает очень стабильные гидравлические характеристики, поскольку гидравлические силы сбалансированы.Рабочее колесо находится посередине вала, который поддерживается с каждого конца подшипником. Также N.P.S.H.R. насоса этого типа будет меньше, чем у аналогичного насоса с односторонним всасыванием. Благодаря своей надежности они используются в самых разных отраслях промышленности. Еще одна важная особенность заключается в том, что доступ к валу рабочего колеса и подшипникам доступен после снятия верхней крышки, при этом все трубопроводы могут оставаться на месте. Этот тип насоса обычно имеет двойную спиральную камеру.

    Следующее изображение предоставлено Flow Serve Corporation.

    Этот эскиз поможет визуализировать поток внутри насоса.


    Насос с двойной спиральной камерой : насос, в котором непосредственная спиральная часть рабочего колеса отделена перегородкой от основного корпуса корпуса. Такая конструкция снижает радиальную нагрузку на рабочее колесо, делая работу насоса более плавной и без вибрации.

    Насос с двойной спиральной камерой (источник изображения — Руководство по насосам МакГроу-Хилла).

    см. Дополнительную информацию в базе данных типов насосов

    Для получения дополнительной информации см. Этот файл в формате pdf от Cornell Pumps


    поникнувших кривые : по аналогии с нормальным профилем за исключением конца низкого потока, где голова поднимается, то падает, как он попадет в запорном голове точку. см. centrifugal-pump-tips.htm


    КПД: : КПД насоса можно определить путем измерения крутящего момента на валу насоса с крутящим моментом счетчик, а затем рассчитывает эффективность на основе скорости насоса, давления или общего напора и расход, создаваемый насосом.Стандартное уравнение крутящего момента и скорости дает мощность.

    Мощность, потребляемая насосом, пропорциональна общему напору, расходу, удельному весу и эффективности.

    для метрической версии этой формулы см. На этой странице.

    Измеряется расход и общий напор, а затем определяется эффективность.

    КПД рассчитывается для различных значений расхода и отображается на той же кривой, что и насос. производительность или характеристическая кривая. Когда построено несколько кривых производительности, одинаковая эффективность ценности связаны, чтобы обеспечить линии равной эффективности.Это полезный наглядный помощник, поскольку он указывает области различных кривых насоса с высоким КПД, которые будут предпочтительными областями или области, в которых должен работать выбранный насос. Наивысший КПД для данной характеристики насоса составляет известный как B.E.P. (точка максимальной эффективности), больше информации доступно в этой области визуального глоссарий.

    Центробежные насосы бывают разных конструкций, некоторые из них больше подходят для работы в условиях низкого расхода и высокого напора. и другие для высокого расхода с низким напором и некоторые промежуточные.Они созданы для достижения максимальной эффективность для конкретного приложения.

    Конкретное число оборотов показывает, какой тип насоса больше подходит для вашего применения. Влияние конкретной скорости на конструкцию насоса и способы ее расчета: доступно в этой области визуального глоссария.

    Эффективность можно спрогнозировать. Несколько лет назад был проведен обзор типовых промышленных насосов. Средняя эффективность была нанесена на график в зависимости от конкретной скорости, и она показывает, какова максимальная эффективность пределы указаны для насосов в различных условиях эксплуатации.Более подробная информация доступна на страница советов по центробежным насосам.

    Удельная скорость всасывания — еще один параметр, который может повлиять на эффективность. Это число является мерой какой поток можно пропустить через насос, прежде чем он начнет дросселировать (достигнет верхнего предела потока) и кавитирует (давление на всасывании становится достаточно низким, чтобы жидкость испарялась). Больше информация доступна в визуальном глоссарии здесь.


    Насос с односторонним всасыванием : типичный центробежный насос, рабочая лошадка промышленности.Также известен как спиральный насос, стандартный насос, горизонтальный всасывающий насос. Конструкция с обратным извлечением является стандартной функцией и позволяет легко снимать рабочее колесо и вал вместе с приводом и подшипником в сборе, сохраняя при этом трубопровод и двигатель на месте.

    Некоторые из его компонентов:

    1.Корпус, улитка

    2. Рабочее колесо, лопатки, концы лопаток, задняя пластина, передняя пластина (кожух), задние лопатки, каналы для выравнивания давления или балансировочные отверстия

    3.Задняя крышка параллельна плоскости подвода крыльчатки

    4. Сальниковая коробка — корпус сальника / механического уплотнения или набивка / фонарное кольцо

    5. Вал насоса

    6. Корпус насоса

    7. Корпус подшипника

    8. Подшипники

    9. Уплотнения подшипников

    11. Вытяжка назад

    12. Подшипники

    13. Уплотнения подшипников

    Балансировочные отверстия

    Задние лопасти

    Эквивалентная длина : метод, используемый для определения потерь на трение в фитингах (см. Следующий рисунок).Эквивалентную длину фитинга можно найти с помощью номограммы ниже. Эквивалентная длина затем добавляется к длине трубы, и с этой новой длиной трубы рассчитываются общие потери на трение в трубе. Сегодня этот метод используется редко. Текущий метод расчета потерь напора на трение в фитингах см. На tutotial3.htm.


    Градиент энергии : см. Гидравлический градиент.


    Экспеллер : гидродинамическое уплотнение, обеспечивающее уплотнение без добавления воды в сальник, особенно полезно для жидких шламов.


    (источник изображения: статья Worthington Pumpworld, см. Ниже)

    см. Статью о уплотнении экспеллера на этой веб-странице: pumpworld.htm


    Внешний Шестеренчатый насос : поршневой насос. Две прямозубые шестерни размещены в одном корпусе с небольшим зазором. Жидкость попадает между полостями зубьев шестерен и корпусом, вращение шестерен перекачивает жидкость. Они также используются для промышленной перекачки под высоким давлением и измерения чистых отфильтрованных смазочных жидкостей.

    Viking Pumps является основным поставщиком этих насосов


    Плоская кривая : напор очень медленно уменьшается по мере увеличения потока, см. Centrifugal-pump-tips.htm


    Разделитель потока : см. Разделитель потока на всасывании.


    Донный клапан : обратный клапан, который устанавливается на конце всасывающей трубы насоса, часто вместе со встроенным сетчатым фильтром.


    Форум : pumpfundamentals Форум — это место, где вы можете задать вопросы о центробежных насосах и других типы, а также поделиться своими знаниями с другими.Ценный ресурс. Присоединиться здесь.


    Потери на трение (насос) : на следующей диаграмме показано распределение потерь на трение и их относительный размер, возникающих в насосе.

    Источник: Центробежные и осевые насосы A.J. Степанов, опубликованный John Wiley and Sons 1957.


    Трение (труба) : Сила, возникающая как реакция на движение. Все жидкости при движении подвержены трению. Чем выше вязкость жидкости, тем выше сила трения при той же скорости потока.Трение возникает внутри, когда один слой жидкости движется относительно другого, а также на границе раздела жидкостной стенки. Шероховатые трубы также вызывают сильное трение.


    Потери напора на трение (труба) : потеря напора на трение дается уравнением Дарси-Вайсбаха и во многих таблицах, например, в справочнике Cameron Hydraulic. Обычно он выражается в футах жидкости на 100 футов трубы.

    Таблица коэффициентов потери напора для воды из справочника Cameron Hydraulic.

    Для получения дополнительной информации о фрикционной головке.


    Коэффициент трения f (труба) : коэффициент трения f требуется для расчета потери напора на трение. Он задается диаграммой Муди, уравнением Коулбрука или уравнением Свами-Джайна. Значение коэффициента трения будет зависеть от того, является ли поток жидкости ламинарным или турбулентным. Эти режимы течения можно определить по значению числа Рейнольдса.


    Передняя крышка : см. Насос с односторонним всасыванием.


    Передняя панель : см. Односторонний насос.


    Сальник : см. Сальник.


    Насосы с мокрым ротором : см. Насосы без уплотнения.


    Уравнение Хазена-Вильямса : в настоящее время это уравнение используется редко, но широко использовалось в прошлое и дает хорошие результаты, хотя имеет много ограничений, одно из которых состоит в том, что не учитывается вязкость. Поэтому его можно применять только к жидкостям с вязкостью, аналогичной вязкости воды при 60F.Он был заменен на Дарси-Вайсбах и уравнение Коулбрука. Интересно, что NFPA (Национальная ассоциация противопожарной защиты) требует чтобы уравнение Хазена-Вильямса использовалось, например, для расчета трения в спринклерных системах.

    Использование коэффициентов C в приведенном выше уравнении Хазена-Вильямса приведено в таблице ниже.
    Источником этого уравнения является книга Cameron Hydraulic Data book.

    Коэффициенты уравнения Хазена-Вильямса C.


    Напор: высота, на которой насос может вытеснять жидкость. Голова — это тоже форма энергии. В насосных системах существует 4 различных типа напора: вертикальный или статический, напор, скоростной напор и потеря напора на трение. Для получения дополнительной информации о голове см. Этот учебник.

    Единица измерения напора, также известная как удельная энергия или энергия на единицу веса жидкости, выражается в футах или метрах. см. также учебник2

    Попробуйте это веб-приложение, чтобы измерить напор.


    Гидравлический градиент: Все параметры энергии системы (например, скоростной напор и потери на трение в трубопроводе и фитинге) преобразуются в напор и отображаются в виде графика над вертикальным чертежом установки. Это помогает визуализировать, где расположены все энергетические термины, и убедиться, что ничего не упущено.


    Рабочее колесо: Вращающийся элемент насоса, который состоит из диска с изогнутыми лопатками. Рабочее колесо сообщает жидкости движение и давление.

    См. Этот документ о рабочих колесах Института Макнелли

    .

    Рис. 5 Основные части насоса и терминология.

    Рабочее колесо состоит из задней пластины, лопаток, а для закрытых рабочих колес — передней пластины или кожуха. Он может быть оборудован компенсационными кольцами, обратными лопатками и балансировочными отверстиями.

    , подробнее о различных типах крыльчатки см. Impeller.htm.


    Ушко рабочего колеса: та область центробежного насоса, которая направляет жидкость в область лопастей рабочего колеса.Диаметр проушины определяет, сколько жидкости может попасть в насос при заданном расходе, не вызывая чрезмерного падения давления и кавитации. Скорость внутри глаза будет контролировать NPSHR, см. Эту диаграмму.

    см. Также centrifugal-pump-tips.htm

    Для получения дополнительной информации о терминологии деталей насоса см. Эту веб-страницу.


    Индуктор: Индуктор — это устройство, прикрепленное к проушине рабочего колеса, которое обычно имеет форму винта, которое помогает увеличить давление на входе в лопасть рабочего колеса и делает перекачиваемыми вязкие или жидкости с высоким содержанием твердых частиц.Его также можно использовать для уменьшения NPSHR.

    (источник изображения: Teikoku).

    см. Статьи о индукторах на этой странице: pumpworld.htm


    Насос с внутренним зацеплением : поршневой насос.

    Принцип насоса с внутренним зацеплением был изобретен Йенсом Нильсеном, одним из основателей компании Viking Pump. В нем используются две вращающиеся шестерни, которые разъединяются на стороне всасывания насоса, чтобы создать пустоты, которые позволяют атмосферному давлению нагнетать жидкость в насос.Промежутки между зубьями шестерни транспортируют жидкость по обе стороны от серпа к стороне нагнетания, а затем шестерни повторно входят в зацепление для выпуска жидкости. Внутренняя шестерня Viking имеет внешнюю ведущую шестерню (ротор показан оранжевым), которая вращает внутреннюю ведомую шестерню (холостой ход показан белым).

    Viking Pumps является основным поставщиком этих насосов.


    Струйный насос : струйный насос — это широко распространенный насос для бытового водоснабжения.Он имеет интересную продуманную конструкцию, которая может поднимать воду из колодца (до 25 футов) и позволяет ему работать без обратного клапана на всасывании и, кроме того, не требует заливки. Сердцем конструкции является трубка Вентури (источник воды — со стороны нагнетания рабочего колеса), которая создает низкое давление, создавая вакуум на всасывании и позволяя насосу поднимать жидкости.


    Коэффициент K : коэффициент, который обеспечивает потерю напора для фитингов.Он используется со следующим уравнением

    Коэффициент К для различных фитингов можно найти во многих публикациях. В качестве примера на рис. 6 показана взаимосвязь между коэффициентом К винтового колена 90 ° и диаметром (D). Тип фитинга определяет соотношение между потерями на трение и размером трубы.

    Примечание: этот метод предполагает, что поток является полностью турбулентным (см. Демаркационную линию на диаграмме Муди на рисунке 9).

    Рисунок 6 Коэффициент K vs.диаметр фитинга (источник: Инженерный журнал Гидравлического института)

    Еще один хороший источник для подбора коэффициента K — это брошюра с техническими данными крана.

    Рис. 7 Значения коэффициента К по отношению к коэффициенту трения для стандартного тройника.

    Технический документ Crane дает значение K для фитинга в терминах f T , как в этом примере для стандартного тройника.


    Как и в случае данных, показанных на рисунке 6, потери на трение для фитингов основаны на предположении, что поток очень турбулентный, фактически, он настолько турбулентен, что число Рейнольдса больше не является фактором, а шероховатость трубы основной параметр, влияющий на трение.Это можно увидеть на диаграмме Муди. На диаграмме есть линия, указывающая место, где начинается полная турбулентность.

    Термин f T , используемый Крейном, является коэффициентом трения и совпадает с коэффициентом, определяемым уравнениями Коулбрука или Свами-Джайна.


    Когда число Рейнольдса становится большим, значение f T (с использованием уравнения Свами-Джайна) становится:


    , а также Технический документ по крану №410

    предполагает, что шероховатость материала будет соответствовать новой стали, значение которой составляет 0,00015 футов. Следовательно, предыдущее уравнение для f T принимает следующий вид:


    Таким образом, значение коэффициента К легко рассчитывается на основе диаметра фитинга, коэффициента трения f T и коэффициента умножения для каждого типа фитинга.


    Ламинар : отчетливый режим потока, который возникает при низком числе Рейнольдса (Re <2000).Он характеризуется слоями жидких частиц, движущихся друг мимо друга без перемешивания.


    Рис. 8 Профиль скорости ламинарного потока.


    Кулачковый насос : поршневой насос. В основном используются в пищевых продуктах, поскольку они обрабатывают твердые частицы, не повреждая их. Лепестки приводятся в движение внешними синхронизирующими шестернями, поэтому лопасти не контактируют. Жидкость перемещается по внутренней части корпуса в карманах между выступами и корпусом, зацепление выступов заставляет жидкость проходить через выпускное отверстие под давлением.Они также предлагают непрерывные и прерывистые обратимые потоки и могут работать без жидкости в течение коротких периодов времени. Типичное применение — в следующих отраслях: пищевая, фармацевтическая, целлюлозно-бумажная, безалкогольная, химическая и биотехнологическая.

    Viking Pumps является основным поставщиком этих насосов https://www.vikingpump.com/.


    Насос с низким NPSH : насос, предназначенный для работы с низким NPSH. в наличии, обычно есть индуктор.см. индуктор

    для получения дополнительной информации см. Specialty_pumps.pdf


    Торцевое уплотнение : название соединения, которое изолирует жидкость в насосе, предотвращая ее выход в стыке между корпусом и валом насоса. На следующем изображении (источник: Руководство по насосам от McGraw-Hill) показано типичное механическое уплотнение. Механическое уплотнение — это уплотнительное устройство, которое образует подвижное уплотнение между вращающимися и неподвижными частями. Они были разработаны, чтобы преодолеть недостатки компрессионного уплотнения.Утечка может быть уменьшена до уровня, соответствующего экологическим стандартам государственных регулирующих органов, а затраты на техническое обслуживание могут быть ниже.


    Ртуть (Hg) : металл, который остается жидким при комнатной температуре. Это свойство делает его полезным при использовании в тонкой вертикальной стеклянной трубке, поскольку небольшие изменения давления можно измерить как изменения высоты столбика ртути. Дюйм ртутного столба часто используется в качестве единицы измерения уровня вакуума или давления ниже атмосферного.

    Соотношение между единицами измерения давления в дюймах ртутного столба, фунтах на квадратный дюйм и фунтах на квадратный дюйм.


    Минимальный расход

    Большинство центробежных насосов не должны использоваться при расходе менее 50% от B.E.P. (точка максимальной эффективности) расход без рециркуляционной линии. (Что такое B.E.P.?) Если ваша система требует расхода 50% или меньше, используйте линию рециркуляции, чтобы увеличить поток через насос, сохраняя низкий расход в системе, или установите привод с регулируемой скоростью.

    см. Также глоссарий по насосам BEP

    Как устанавливается минимальный расход центробежного насоса (ответ Гидравлического института)

    Факторы, определяющие минимально допустимый расход, включают следующие:

    * Повышение температуры жидкости — обычно устанавливается как 15 ° F и приводит к очень низкому пределу. Однако, если насос работает при отключении, он может сильно перегреться.

    * Радиальная гидравлическая нагрузка на рабочие колеса — это наиболее серьезная проблема для насосов с одной спиральной камерой, и даже при расходе до 50% от BEP может привести к сокращению срока службы подшипников, чрезмерному прогибу вала, повреждению уплотнения, трению рабочего колеса и поломке вала.

    * Рециркуляция потока в крыльчатке насоса — это также может происходить ниже 50% BEP, вызывая шум, вибрацию, кавитацию и механические повреждения.

    * Характеристическая кривая общего напора — некоторые кривые насоса наклоняются в сторону отключения, а некоторые кривые VTP показывают наклон кривой. Следует избегать работы в таких регионах.

    Не существует стандарта, который устанавливает точные пределы минимального расхода в насосах, но в документе «Центробежные и вертикальные насосы ANSI / HI 9.6.3-1997 — допустимая рабочая область» обсуждаются все задействованные факторы и даются рекомендации для «предпочтительного рабочего региона». .


    Минимальный NPSHA : запас прочности или минимальный NPSHA, который должен быть доступен, частично зависит от количества энергии всасывания насоса. Уровень энергии всасывания насоса увеличивается на:

    • Диаметр всасывания корпуса
    • Скорость насоса
    • Удельная скорость всасывания
    • Удельный вес жидкости

    Все, что увеличивает скорость проушины рабочего колеса насоса, скорость потока насоса или удельный вес жидкости. гравитация, увеличивает энергию всасывания насоса.

    Гидравлический институт предложил эти рекомендации для минимального NPSHA в зависимости от уровня энергии всасывания.

    Рекомендации по минимальному коэффициенту маржи NPSH NPSHA / NPSHR

    Уровни энергии всасывания

    Заявка Низкая Средний Высокая
    Нефть 1.1-а 1,3-а
    Химическая промышленность 1.1-а 1,3-а
    Электроэнергия 1.1-а 1,5-а 2,0-а
    Атомная энергетика 1,5-б 2.-а 2,5-а
    Градирни 1,3-б 1,5-а 2.0-а
    Вода / сточные воды 1.1-а 1,3-а 2,0-а
    Общая промышленность 1.1-а 1,2-а
    Целлюлоза и бумага 1.1-а 1,3-а
    Строительные службы 1.1-а 1,3-а
    Жидкий раствор 1.1-а
    Трубопровод 1,3-а 1,7-а 2,0-а
    Вода / еда 1,2-а 1,5-а 2,0-а

    «a» — или 0,6 м (2 фута) в зависимости от того, что больше

    «b» — или 0,9 м (3 фута) в зависимости от того, что больше

    «a» — или 1,5 м (5 футов) в зависимости от того, что больше

    см. Статьи о рекомендациях по NPSH на этой веб-странице: pumpworld.htm


    Рама двигателя : NEMA (Национальная ассоциация производителей электрооборудования) устанавливает стандарты, в соответствии с которыми создаются электрические асинхронные двигатели. Каждый размер рамы (например, рама 254T) соответствует определенным размерам. Количество места, необходимого для сборки насоса, будет зависеть от размера и конструкции двигателя. Легко найти диаграмму, в которой указаны размеры двигателя в зависимости от размера корпуса (см. Следующую таблицу).

    , но я смотрел долго и трудно найти схему, которая обеспечивает VS. размер кадраобороты и л.с., а вот оно:


    Диаграмма Муди : графическое представление уравнений ламинарного и турбулентного (Коулбрука) течения.

    Рисунок 9 — диаграмма Муди, графическое представление уравнения ламинарного потока и уравнения Коулбрука для коэффициента трения f.


    Имеется положительная высота всасывания, нетто (N.P.S.H.A.) : Доступна положительная высота всасывания. Напор или удельная энергия на всасывающем фланце насоса минус напор пара жидкости.см. NPSHA.PDF

    См. Этот калькулятор веб-приложения для N.PS.H.A.

    Также для тех, кому нужно знать о NPSHA, но ненавидит это скучное слово.


    Требуется чистый положительный напор на всасывании (N.P.S.H.R.) : Требуется положительный чистый напор на всасывании. Производители оценивают NPSH, необходимый для насоса при определенном расходе, общем напоре, скорости и диаметре рабочего колеса. Это определено моим измерением. см. также NPSHR.PDF

    На следующем рисунке представлена ​​оценка NPSHR для центробежных насосов (источник: Centrifugal Pump Design & Application by Val.С.Лабанофф и Роберт Р. Росс, предоставленный другом по насосам Рави Санкаром.

    Вы можете присоединиться к дискуссионному форуму центробежного насоса по адресу https://groups.yahoo.com/neo/groups/pumpfundamentals/info

    Для увеличения изображения скачайте npshr-predic.pdf


    Ньютоновская жидкость : жидкость, вязкость которой постоянна и не зависит от скорости сдвига (деформации). Для ньютоновских жидкостей существует линейная зависимость между скоростью сдвига и касательным напряжением между слоями.

    Для получения дополнительной информации см. Non-newtoninan fluids.pdf

    Рис. 10 Отношение сдвига / деформации для ньютоновской жидкости.

    Если вы хотите понять, на что похожа неньютоновская жидкость, и что означает изменение вязкости со скоростью сдвига, попробуйте этот эксперимент.

    В большой неглубокой миске приготовьте раствор из примерно 1 части воды и 2 частей кукурузного крахмала, попробуйте быстро перемещать эту жидкость пальцами.Когда пальцы двигаются медленно, раствор ведет себя так, как ожидалось, не оказывая сопротивления. Чем быстрее вы пытаетесь двигаться через жидкость, тем выше сопротивление. При такой скорости сдвига раствор почти ведет себя как твердое тело. Если вы двигаете пальцами достаточно быстро, они будут скользить по поверхности. Вот что подразумевается под вязкостью, зависящей от скорости сдвига. Сравните это поведение с поведением патоки; вы обнаружите, что даже несмотря на то, что меласса вязкая, ее вязкость очень мало изменяется со скоростью сдвига.Меласса течет легко, независимо от скорости движения.

    Посмотрите видео-презентацию этого эксперимента.


    Рабочая точка : точка (расход и общий напор), в которой работает насос. Он расположен на пересечении кривой системы и кривой производительности насоса. Он соответствует расходу и напору, необходимым для процесса.

    Рис. 11 Рабочая точка на кривой производительности насоса.


    Сальник : см. Сальник.


    Насос частичного выброса : см. Радиально-пластинчатый насос.


    Периферийный (регенеративный) насос : также известен как регенеративный или регенеративный турбинный насос. Это насосы малой производительности (150 галлонов в минуту или 34 м3 / ч) с высоким напором (5400 футов или 1645 м). Рабочее колесо имеет короткие лопатки на периферии, которые проходят через кольцевой канал. Жидкость входит между двумя лопастями рабочего колеса и приводится в круговое движение, что добавляет энергии частицам жидкости, которые движутся по спиралевидному пути от входа к выходу.Каждый набор лопаток непрерывно добавляет энергию частицам жидкости.

    Периферийные насосы более эффективны в условиях низкого расхода и высокого напора, чем центробежные насосы, они также требуют гораздо меньше NPSHA, чем эквивалентный центробежный насос. Они также могут обрабатывать жидкости с содержанием до 20% увлеченные газы. Их можно запускать в РЕВЕРСИИ, что иногда может быть интересной способностью в определенных случаях.

    Они используются в широком диапазоне бытовых и промышленных применений.

    Подробное описание принципа работы см. На этой странице веб-сайта Mepco.
    , а также от Roth Pump Co.



    Кривая производительности : График зависимости общего напора от расхода для конкретной модели насоса, диаметра рабочего колеса и скорости (синх. Характеристика, кривая производительности по воде). см. рисунок 1

    Для получения дополнительной информации о производительности или характеристической кривой см. Этот учебник


    Шероховатость трубы : Измерение средней высоты выступов, создающих шероховатость на внутренней поверхности труб.Шероховатость измеряется во многих местах, а затем усредняется, обычно она определяется в микродюймах RMS (среднеквадратичное значение). Скачать или просмотреть карту шероховатости трубы в формате pdf


    Давление в трубопроводе (максимальное) : в некоторых случаях может потребоваться проверка максимального номинала ваших труб, чтобы избежать разрыва из-за чрезмерного давления. Код ASME для напорных трубопроводов B31.3 обеспечивает максимальное напряжение для труб из различных материалов. Также необходимо проверить рейтинг фланца трубы.

    для получения дополнительной информации см. Max_piping_oper_press.pdf

    Таблица допустимых напряжений трубопровода из кода ASME для трубопроводов высокого давления B31.3


    Насос Пито : также известен как насос с вращающимся корпусом. Особенность этого насоса — низкие и средние скорости потока при высоком давлении. Он часто используется для подачи душа под высоким давлением на бумагоделательных машинах.

    Насос Пито (роторно-струйный)

    см. Дополнительную информацию в базе данных типов насосов


    Давление : Приложение силы к телу, вызывающее большее или меньшее сжатие внутри жидкости.В статической жидкости давление меняется с высотой.

    Вес жидкости является причиной гидростатического давления. Тонкий слой жидкости изолирован, чтобы можно было визуализировать окружающие его силы. Если сделать ломтик очень тонким, давление в верхней и нижней части ломтика будет одинаковым. Срез сжимается сверху и снизу векторами силы, противоположными друг другу. Жидкость в срезе также оказывает давление в горизонтальном направлении на стенки трубы. Эти силы уравновешиваются напряжением в стенке трубы.Давление внизу среза будет равно весу жидкости над ним, деленному на площадь.

    Вес столба жидкости высотой (z) составляет:

    Давление (p) равно весу жидкости (F), деленному на площадь поперечного сечения (A) в точке, где рассчитывается давление:

    где F: сила от веса жидкости

    В: объем

    g: ускорение свободного падения (32.17 фут / с 2 )

    : плотность жидкости в фунтах массы на единицу объема

    : плотность жидкости или удельный вес в фунтах силы на единицу объема


    Напор : выражение энергии, в частности, это энергия на единицу веса вытесненной жидкости. Более подробная информация о напорных.

    Нам часто требуется рассчитать напор, соответствующий давлению. Давление может быть преобразовано в напор или высоту столба жидкости для любой жидкости.Однако не все жидкости имеют одинаковую плотность. Например, вода имеет плотность 62,34 фунта на кубический фут, тогда как плотность бензина составляет 46,75 фунтов на кубический фут. Удельный вес — это отношение плотности жидкости к плотности воды при стандартных условиях. По определению вода имеет удельный вес (SG) 1. Чтобы преобразовать давление в напор, необходимо знать удельный вес SG жидкости. Удельный вес жидкости:


    где — плотность жидкости, а — плотность воды при стандартных условиях.С

    где — плотность жидкости в единицах веса. Постоянное значение gc требуется для обеспечения связи между массой в фунтах-фунтах и ​​силой в фунтах-силах.

    Количество (= 62,34 фунт / фут 3 для воды при 60 ° F):

    После упрощения соотношение между высотой столба жидкости и давлением в нижней части столбца составляет:


    Винтовой насос : поршневой насос.Эти насосы идеально подходят для жидкостей, с которыми другие насосы не справятся. например — пасты, смазки, шламы и т. Д. Они состоят только из одного ведомого металлического ротора, вращающегося внутри статора с эластомерной футеровкой (эластичного).

    Жидкость поступает во впускное отверстие всасывания под давлением или под действием силы тяжести и по мере того, как РОТОР 1 вращается внутри гибкого резинового СТАТОРА 2, образуя плотно закрытые полости 3, которые перемещают жидкость к выпускному отверстию. Перекачивание начинается в момент поворота РОТОРА.Жидкость действует как смазка между насосными элементами.


    Псевдопластический : Свойство жидкости, вязкость которой медленно увеличивается со скоростью сдвига.

    Для получения дополнительной информации см. Non-newtoninan fluids.pdf


    Насосы в качестве турбин (PAT) : Насосы, используемые в качестве турбин.

    Для получения дополнительной информации см. Насосы как турбины


    Насос с радиальным потоком : относится к конструкции центробежного насоса для среднего напора и среднего расхода или высокого напора и низкого расхода.Значение конкретного числа оборотов будет показывать, подходит ли радиальная конструкция насоса для вашего применения. см. насосы с радиальным потоком.


    Радиально-пластинчатый насос : также известен как насос частичного выброса или пластинчатый насос. Установленный на раме, торцевое всасывание, нагнетание по центральной линии, насос ANSI, разработанный специально для работы с агрессивными химическими веществами при малых расходах.

    Пластинчатый насос

    см. Дополнительную информацию в базе данных типов насосов


    Насос с утопленным рабочим колесом : иногда известен как вихревой насос.Это смонтированный на раме, выдвижной насос с торцевым всасыванием, утопленным рабочим колесом и тангенциальным нагнетателем, разработанный специально для работы с определенными объемными или волокнистыми твердыми телами, жидкостями с воздухом или газом или жидкостями, чувствительными к сдвигу.

    Насос с утопленным рабочим колесом

    см. Дополнительную информацию в базе данных типов насосов

    см. Также эту статью от компании Lawrence Pump.


    Рециркуляция : при низком и высоком расходе по сравнению с расходом на B.E.P. жидкость начнет рециркулировать или двигаться в обратном направлении на всасывании и на выходе.

    Точно установлено, что повреждения кавитационного типа, наблюдаемые на входных лопатках и не связанные с недостаточным NPSH, могут быть напрямую связаны с насосом, работающим в зоне рециркуляции всасывания. Подобные повреждения, наблюдаемые на концах нагнетательной лопатки, также могут быть связаны с работой насоса в зоне рециркуляции нагнетания.

    Рециркуляция всасывания и нагнетания может происходить в разных точках, как показано на характеристической кривой ниже.


    Регенеративный насос : см. Периферийный насос, также известный как регенеративный турбинный насос.


    Число Рейнольдса : число Рейнольдса пропорционально соотношению скорости и вязкости, чем выше число (более 4000 для турбулентного потока), тем более турбулентный поток и меньшая вязкость оказывает влияние. При высоких числах Рейнольдса (см. Линию перехода к полной турбулентности на диаграмме Муди) шероховатость трубы становится определяющим фактором потерь на трение.Чем ниже число Рейнольдса (менее 2000 для ламинарного потока), тем более актуальной является вязкость жидкости. Большинство применений находятся в режиме турбулентного потока, если только жидкость не очень вязкая (например, 300 сСт и выше), скорость должна быть очень низкой для создания режима ламинарного потока.


    Rheopectic : Свойство жидкости, вязкость которой увеличивается со временем.

    Для получения дополнительной информации см. Неньютоновские жидкости.pdf


    Резиновая гильза насоса : см. Шламовый насос.


    Винтовое рабочее колесо : Винтовое центробежное рабочее колесо имеет форму конического винта Архимеда. Первоначально разработанный для перекачивания живой рыбы, винтовой центробежный насос
    стал популярным для многих приложений, связанных с перемещением твердых частиц.

    для получения дополнительной информации см. Этот информационный бюллетень от Lawrence Pumps.
    см. Также эту статью насосной компании Hayward Gordon.


    Насос без уплотнения : дополнительную информацию, изображения и ссылки на насосы без уплотнения см. В таблице типов насосов.


    Самовсасывающий насос : насос, не требующий заливки или первоначального заполнения жидкостью. В корпусе насоса находится запас воды, который помогает создать вакуум, который поднимет жидкость из низкого источника.

    Самовсасывающий насос


    см. Specialty_pumps.pdf для получения дополнительной информации


    Кожух : см. Насос с односторонним всасыванием.


    Запорный напор : Общий напор, соответствующий нулевому расходу на кривой производительности насоса.

    Рис. 12 Запорный напор и другие точки на кривой производительности центробежного насоса.

    Запорный напор — это общий напор, который насос может подавать при нулевом расходе (см. Следующий рисунок). Запорная головка важна по 2 причинам.

    1. В некоторых системах (что, по общему признанию, необычно), нагнетательная линия насоса может проходить на гораздо большей высоте, чем конечная точка нагнетания.Сначала жидкость должна достичь более высокого уровня в системе. Если запорный напор меньше статического напора, соответствующего верхней точке, то поток в системе не установится.

    2. Во время запуска и проверки насоса быстрый способ определить, обладает ли насос потенциальной мощностью для обеспечения необходимого напора и расхода, — это измерить запорный напор. Это значение можно сравнить с запорным напором, рассчитанным по кривой производительности насоса.


    Насос с боковым каналом : это насос, обеспечивающий высокий напор при низкие потоки с дополнительным преимуществом, заключающимся в способности работать с газами.Принцип работы помпы хорошо объяснено на веб-сайте Sero Pump

    интернет сайт. Я включил версию Интернета в формате pdf материалы сайта (как есть) на тот случай, если однажды веб-страница Sero изменится или исчезнет, я благодарен Серо за то, что сделал это доступным. Принцип бокового канала аналогичен к регенеративному (периферийному) насосу.

    В базе данных насосов вы найдете другие примеры и поставщиков насосов с боковым каналом. с использованием типа насоса: боковой канал.


    Сифон : Система трубопроводов или трубок, где точка выхода ниже точки входа и где некоторая часть трубопровода находится над свободной поверхностью источника жидкости.

    Рисунок 14 Сифон.

    См. В этой статье описание того, как работает сифон.


    Шламовый насос : некоторые виды шлама имеют тенденцию к очень сильному оседанию. быстро и трудно удерживать в подвешенном состоянии. Насосная компания Lawrence решила эту проблему. проблема, поставив мешалку перед всасывающим устройством насоса.

    Шламовый насос

    для получения дополнительной информации см. Specialty_pumps.pdf


    Шламовый насос : прочный насос для тяжелых условий эксплуатации, предназначенный для агрессивных или абразивных шламов, которые обычно используются в горнодобывающей промышленности с частицами различных размеров. Это достигается за счет футеровки внутренней части корпуса насоса, а также рабочего колеса резиной.

    Шламовый насос

    см. Подробный чертеж для получения дополнительной информации

    см. Специальные_насосы.pdf для получения дополнительной информации

    , а также Руководство Warman Slurry Pumping Handbook


    Удельный вес (SG) : отношение плотности жидкости к плотности воды при стандартных условиях. Если удельный вес равен 1, то плотность такая же, как у воды, если оно меньше 1, то жидкость менее плотна, чем вода, и тяжелее воды, если удельный вес больше 1. Удельный вес ртути равен 14, у бензина — удельный вес. SG 0,8. Полезность удельного веса заключается в том, что он не имеет единиц измерения, поскольку он является сравнительной мерой плотности или соотношением плотностей, поэтому удельный вес будет иметь одинаковое значение независимо от того, какую систему единиц измерения мы используем, имперскую или метрическую.

    Для получения дополнительной информации см. Удельный вес.pdf

    Посмотрите этот эксперимент на видео, показывающем, что общий напор не зависит от плотности или удельного веса.

    приведенное выше изображение взято из сборника данных Cameron Hydraulic, который содержит большой объем информации о свойствах жидкости.


    Удельная скорость : число, указывающее тип насоса (например, радиальный, смешанный поток или осевой) подходит для применения.Рисунок ниже известен как диаграмма Балье .

    Удельная скорость рассчитывается по формуле:


    Преобразование удельной скорости из метрических в британские N Sm приведено ниже:


    см. Также удельную скорость всасывания

    , статью по этой теме см. Specific-speed_primer.pdf

    и вот калькулятор веб-приложения для конкретной скорости.


    Стандартный моноблочный насос со спиральной камерой : Спиральная часть — это корпус, имеющий спиральную форму.В Вал двигателя соединен с рабочим колесом без промежуточной муфты, что обеспечивает компактное расположение. Диапазон расхода обычно составляет менее 300 галлонов в минуту.

    Изображение этого насоса любезно предоставлено компанией Ace Pumps.


    Стандартный насос со спиральной частью отдельно подсоединяется : Спиральная часть представляет собой корпус, имеющий спиральную форму. В Вал двигателя соединен с рабочим колесом промежуточным валом с двумя муфтами.

    Изображение этого насоса любезно предоставлено Allweiler.


    Деформация : отношение абсолютного смещения контрольной точки внутри тела к характерной длине тела. см. рисунок 10.


    Напряжение : в данном случае относится к касательному напряжению или силе между слоями жидкости, разделенной на площадь поверхности между ними.


    Сальник : соединение, которое изолирует жидкость в насосе, предотвращая ее выход между корпусом и валом насоса.На следующем изображении (источник: Справочник по насосам от McGraw-Hill) показан типичный сальник с сальником. Функция набивки — контролировать утечку, а не устранять ее полностью. Набивка должна быть смазана, и для надлежащей смазки должен поддерживаться поток из сальника от 40 до 60 капель в минуту. Это делает этот тип уплотнения непригодным для ситуаций, когда утечка недопустима, но они очень распространены в крупных отраслях первичного сектора, таких как горнодобывающая и целлюлозно-бумажная промышленность.


    Погружение или погружение : Под погружением здесь понимается высота между свободной поверхностью всасывающего бака и всасывающей трубой насоса.

    Рис. 13 Минимальное погружение во избежание образования вихрей.

    Попробуйте это веб-приложение для расчета минимальной высоты погружения.

    Вот красивое изображение осевого насоса с проблемой погружения всасывающего патрубка.

    смотрите это видео на погружении

    Гидравлический институт издает руководство по конструкции всасывающего патрубка насоса, в котором даются подробные рекомендации.

    Насосная компания Goulds бесплатно предоставляет аналогичные рекомендации по конструкции всасывающего патрубка.


    Разделитель всасывающего потока : металлическое ребро на всасывании насоса, которое устанавливается на некоторых насосах. Его цель — удалить крупномасштабные вихри, чтобы линии потока были как можно более параллельны, когда жидкость входит в проушину рабочего колеса.


    Всасывающий патрубок : устройство, которое помогает выпрямлять поток перед насосом, имеющим изгиб на 90 градусов непосредственно перед ним.

    Насколько мне известно, существует два типа присосок.

    Другой тип всасывающей направляющей — лопаточная система Cheng

    .

    Пластина Cheng, см. Cheng Fluid Systems

    Еще одним производителем стандартных компонентов всасывающей направляющей диаметром от 2 до 14 дюймов является компания Metraflex.Bell Gossett производит всасывающую направляющую, которую они называют всасывающим диффузором.

    см. Брошюру Bell Gossett по всасывающим диффузорам


    Всасывающая заслонка : см. Всасывающую направляющую.


    Удельная скорость всасывания : число, указывающее, достаточны ли условия всасывания для предотвращения кавитации. По данным Гидравлического института, удельная скорость всасывания должна быть менее 8500. Другие эксперименты показали, что удельная скорость всасывания может достигать 11000.

    Если насос имеет высокое значение удельной скорости всасывания, это также будет означать, что площадь впускного отверстия рабочего колеса должна быть большой, чтобы уменьшить скорость на впуске, которая необходима для обеспечения низкого NPSHR. Однако, если вы продолжите увеличивать площадь впуска рабочего колеса (для уменьшения NPSHR), вы достигнете точки, в которой площадь впуска будет слишком большой, что приведет к рециркуляции всасывания (гидравлически нестабильно, вызывая вибрацию, кавитацию, эрозию и т. Д.). Рекомендуемое значение максимальной удельной скорости всасывания — избежать достижения этой точки.(абзац предоставлен Майком Таном из группы форума по насосам).

    Сохранение удельной скорости всасывания ниже 8500 также является способом определения максимальной скорости насоса и предотвращения кавитации.

    Для насоса с двойным всасыванием половина значения Q используется для расчета удельной скорости всасывания.

    Удельная скорость всасывания рассчитывается по формуле:

    см. Также удельную скорость

    Преобразование удельной скорости всасывания из метрических в британские S м приведено ниже:

    Термин N SS также используется для обозначения удельной скорости всасывания.

    Согласно Институту гидравлики, эффективность насоса максимальна, когда удельная скорость всасывания находится между 2000 и 4000. Когда S выходит за пределы этого диапазона, эффективность должна быть снижена в соответствии со следующим рисунком.

    Источник: журнал Pump & Systems, август 2005 г.

    , статью по этой теме см. Specific-speed_primer.pdf

    , а вот калькулятор в веб-приложении для расчета удельной скорости всасывания.

    В следующей таблице приведены более точные рекомендации по желаемым рабочим диапазонам скорости всасывания.

    Источник: Практика обрабатывающей промышленности RESP 001 Проектирование насосных систем, в которых используются центробежные насосы.


    Статический напор всасывания : разница в высоте между уровнем жидкости в источнике жидкости и осевой линией насоса (см. Рисунок 4). Эта головка также включает в себя любой дополнительный напор, который может присутствовать на поверхности жидкости всасывающего резервуара, например, как в случае находящегося под давлением всасывающего резервуара.


    Статический подъемник на всасывании : такое же определение, как у статического напора всасывания.Этот термин используется только в том случае, если осевая линия насоса находится над поверхностью жидкости всасывающего резервуара.


    Система : как в насосной системе. Система включает в себя все трубопроводы, включая оборудование, начиная с точки входа (часто поверхность жидкости всасывающего резервуара) и заканчивая точкой выхода (часто поверхность жидкости резервуара слива).


    Кривая системы : Графическое представление зависимости общего напора насоса от расхода. Расчеты выполняются для общего напора при различных расходах, эти точки связаны и образуют кривую, называемую системной кривой.Его можно использовать для прогнозирования работы насоса при различных расходах. Общий напор включает статический напор, который является постоянным, а также напор трения и разницу скоростного напора, которая зависит от расхода (см. Рисунок 11). Пересечение системной кривой с характеристической кривой насоса определяет рабочую точку насоса.

    Изменений в систему, такие как открытие или закрытие клапанов или делая выпускную трубу длиннее или короче изменят головку трения, который изменит форму кривой системы и, следовательно, рабочую точку.На следующем рисунке изображена система со статическим напором 100 футов и общим сопротивлением системы примерно 20 футов, показанной кривой A. На выходе насоса имеется клапан, который частично закрыт. Если напор трения увеличивается (т. Е. Клапан закрыт), рабочая точка сместится с A на точку B и поток упадет. Если напор трения уменьшается (т. Е. Открывается клапан), рабочая точка переходит в точку C, и поток увеличивается.


    Системные требования : те элементы, которые определяют общий напор: трение и условия на входе и выходе системы (например, скорость, высота и давление).


    Уравнение Свами-Джайна : уравнение, которое может использоваться в качестве замены уравнения Коулбрука для расчета коэффициента трения f.


    Тиксотропный : Свойство жидкости, вязкость которой уменьшается со временем.


    Общий динамический напор : идентичен общему напору. Этот термин больше не используется и был заменен более коротким общим напором.


    Общий напор : разница между напором на нагнетательном и всасывающем фланцах насоса (син. Общий динамический напор.напор насоса, напор системы). см. также tutorial3.htm


    Общий статический напор : Разница между статическим напором нагнетания и всасывания, включая разницу между поверхностным давлением нагнетательного и всасывающего резервуаров, если резервуары находятся под давлением (см. Рисунок 4). См. Также tutorial3.htm


    Турбулентный : Поведение жидких предметов в потоке, характеризующееся быстрым перемещением частиц во многих направлениях, а также общим направлением всего потока жидкости.


    Вакуум : давление ниже атмосферного.


    Лопатки (кол-во) : см. Impeller.htm.


    Частота прохождения лопаток : при проведении анализа вибрации эта частота (количество лопаток, умноженное на скорость вала), и даже кратные ей, отображается как пик, который может указывать на поврежденное или несбалансированное рабочее колесо.

    Рис. 15 Спектры шумовых колебаний, показывающие частоту прохождения лопатки (источник: The Pump Handbook publ.по McGrawHill)

    см. Статьи об источниках вибрации насоса на этой веб-странице: pumpworld.htm


    Пластинчатый насос : см. Радиально-пластинчатый насос.


    Пластинчатый насос (гидравлический) : поршневой насос прямого вытеснения. Пластинчатые насосы успешно используются в самых разных областях (см. Ниже). Благодаря прочности лопастей и отсутствию контакта металла с металлом, лопастные насосы идеально подходят для маловязких, несмазывающих жидкостей до 2200 сСт / 10000 SSU.Такие жидкости включают СНГ, аммиак, растворители, спирт, жидкое топливо, бензин и хладагенты.

    1. Ротор или рабочее колесо с прорезями эксцентрично поддерживается в циклоидальном кулачке. Ротор расположен близко к стенке кулачка, поэтому образуется полость в форме полумесяца. Ротор уплотняется в кулачке двумя боковыми пластинами. Лопатки или лопасти входят в прорези рабочего колеса. Когда рабочее колесо вращается (желтая стрелка) и жидкость входит в насос, центробежная сила, гидравлическое давление и / или толкатели толкают лопатки к стенкам корпуса.Плотное уплотнение между лопастями, ротором, кулачком и боковой пластиной является ключом к хорошим характеристикам всасывания, характерным для принципа лопастного насоса.

    2. Корпус и кулачок нагнетают жидкость в насосную камеру через отверстия в кулачке (маленькая красная стрелка на дне насоса). Жидкость попадает в карманы, образованные лопатками, ротором, кулачком и боковой пластиной.

    3. По мере того, как рабочее колесо продолжает вращаться, лопасти перемещают жидкость к противоположной стороне полумесяца, где она выдавливается через выпускные отверстия кулачка, когда лопасть приближается к точке серпа (маленькая красная стрелка на стороне насоса ).Затем жидкость выходит из выпускного отверстия.

    Rexroth — крупный производитель пластинчатых насосов https://www.boschrexroth.com/en/us/


    Давление пара : давление, при котором жидкость кипит при определенной температуре.

    Рис. 16 Граница между жидкой и паровой фазами жидкости. Жидкость можно испарить, увеличив температуру или уменьшив давление.

    Рисунок 17 Зависимость давления пара оттемпература для различных жидкостей.


    Вентури (закон Бернулли) : трубка Вентури имеет постепенное сужение это открывается в постепенное расширение. В зоне ограничения давление будет ниже, чем в зоне ограничения. увеличенная площадь перед ним. Если разница в диаметрах большая, вы можете даже создают очень высокий вакуум (-28 футов водяного столба). Я использую дешевую пластиковую трубку Вентури от Фишера или Коула Палмера. для эксперимента, который я провожу, чтобы продемонстрировать давление пара во время моих обучающих семинаров, и это очень легко создать очень высокий абсолютный вакуум.

    В некоторых местах я не могу провести этот эксперимент, потому что в номерах отеля нет источника воды, жаль, потому что это всегда выигрыш, поэтому мне нужно вернуться к видео. Если вы хотите приобрести этот изящный пластик Вентури вы можете купить здесь, на сайте labsupplyoutlaws.com, это довольно недорого.

    Непросто понять, почему низкое давление возникает в области малого диаметра трубки Вентури. Я придумал это объяснение, которое, кажется, помогает.

    Понятно, что весь поток должен проходить от большего участка к меньшему. Или в другом Другими словами, расход останется неизменным в большой и малой частях трубки. Скорость потока то же самое, но скорость меняется. Скорость больше в небольшом участке трубки. Там есть связь между энергией давления и энергией скорости, если скорость увеличивает давление энергия должна уменьшиться. Это принцип сохранения энергии в действии, который также является законом Бернулли.Это похоже на велосипедиста на вершине холма. Вверху или в точке 1 (см. Рисунок 18 ниже) высота велосипедиста высокая, а скорость низкая. Внизу (точка 2) высота невысока и высокая скорость, энергия возвышения (потенциальная) была преобразована в энергию скорости (кинетическую). Давление и энергии скорости ведут себя точно так же. В большей части трубы давление высокое, а скорость низкая, в небольшая часть, давление низкое, а скорость высокая.

    Рис. 18 Эффект Вентури.

    Закон Бернулли — это отношение между двумя точками в системе, которое гласит, что сумма энергии, соответствующие давлению, скорости и высоте, должны быть сохранены.

    Общая форма закона (без учета трения):


    , где p 1 — давление, v 1 — скорость, а h 1 — высота. в точке 1 и те же параметры используются в точке 2.Гамма — это плотность жидкости, а г ускорение свободного падения.

    В случае велосипедиста давление отсутствует, и могут изменяться только скорость и высота, так что Закон Бернулли становится:


    по мере того, как велосипедист спускается с холма h 2 становится меньше, чем h 1 и сбалансируйте уравнение, тогда v 2 должно быть больше, чем v 1 .

    В случае трубки Вентури нет изменения высоты, и могут изменяться только скорость и давление, так что закон Бернулли становится:


    Мы ясно видим, что если v2 больше v1, то p2 должно быть меньше v1, чтобы сбалансировать уравнение.

    , статью по этой и смежным темам можно найти на странице unknown_aspects-pump-syst.pdf


    Вязкость : свойство, по которому можно оценить сопротивление жидкости движению. Сопротивление вызывается трением между жидкостью и граничной стенкой, а внутри — слоями жидкости, движущимися с разными скоростями. Чем более вязкая жидкость, тем выше потери на трение в системе. На центробежные насосы влияет вязкость, и для жидкостей с вязкостью выше 10 сСт необходимо откорректировать производительность насоса.

    На следующем рисунке, который вы можете найти в каталоге насосов Goulds в техническом разделе, показано влияние вязкости на производительность насоса.

    На следующем рисунке представлена ​​таблица значений вязкости для различных жидкостей, которую вы можете найти в справочнике Cameron Hydraulic.

    Базовая единица вязкости известна как Пуаз или сантипуаз (сП), названная в честь французского ученого Пуазейля, открывшего практический метод измерения вязкости.Греческая буква используется для обозначения вязкости. Существует два типа вязкости, первая из которых только что упомянута, известная как абсолютная вязкость, а другая, для которой используется греческая буква ню, называется кинематической вязкостью. Единицей кинематической вязкости является сантисток (сСт), названный в честь английского ученого Стокса.

    Связь между ними:

    Данные о вязкости обычных жидкостей

    также можно найти в каталоге насосов Goulds.

    Коррекция вязкости : см. Вязкость.


    Насос с вязкостным сопротивлением : насос, рабочее колесо которого не имеет лопастей, но работает за счет контакта жидкости с плоской вращающейся пластиной, вращающейся с высокой скоростью для перемещения жидкости.

    Вязкостной насос

    для получения дополнительной информации см. Specialty_pumps.pdf


    Улитка : кожух синхронизатора.


    Vortex : см. Погружение.


    Вихревой насос : см. Насос с утопленным рабочим колесом.


    Гидравлический удар (скачок давления) : Если в системах с длинными линиями нагнетания (например, в промышленных и муниципальных системах водоснабжения, на нефтеперерабатывающих заводах и электростанциях) перекачиваемая жидкость ускоряется или замедляется, возникают колебания давления из-за изменений по скорости. Если эти изменения скорости происходят быстро, они вызывают скачок давления в системе трубопроводов, возникающий в точке возмущения; распространение происходит в обоих направлениях (прямые волны), и эти волны отражаются (непрямые волны) в точках разрыва, например.грамм. изменения площади поперечного сечения, ответвлений труб, регулирующих или запорных клапанов, насосов или резервуара. Граничные условия определяют, будут ли эти отражения вызывать отрицательные или положительные выбросы. Суммирование всех прямых и непрямых волн в данной точке в данный момент времени дает условия, существующие в этой точке.

    Эти скачки давления, в дополнение к нормальному рабочему давлению, могут привести к чрезмерному давлению и напряжениям в компонентах установки. В тяжелых случаях такие скачки давления могут привести к выходу из строя трубопроводов, фитингов или корпусов насоса.Минимальный скачок давления может, особенно в самой высокой точке установки, достичь давления пара перекачиваемой жидкости и вызвать испарение, ведущее к разделению столба жидкости. Последующее повышение давления и столкновение разделенного столба жидкости может привести к значительному гидравлическому удару. Скачки давления, возникающие в этих условиях, также могут привести к выходу из строя или разрушению компонентов установки.

    Для максимального колебания давления можно использовать формулу скачка давления JOUKOWSKY:

    Δp = ρ.а. Δv

    Где ρ = плотность перекачиваемой жидкости

    a = скорость распространения волны

    Δv = изменение скорости потока в трубе.

    Полное колебание давления, соответствующее изменению скорости Δv, происходит только в том случае, если изменение скорости Δv происходит в течение периода.

    t ≤ время отражения tr = 2.л / а

    , где l = расстояние между ближайшей несплошностью (точкой отражения) и точкой возмущения.

    Вклад Моше Шаяна с дискуссионного форума по насосам.

    Эта статья под названием Val-Matic Valve, озаглавленная «Регулирование помпажа в насосной станции», появилась в журнале Pumps & Systems за март 2007 г. это очень хорошее описание того, как возникает гидравлический удар и как его можно контролировать.


    Вы можете присоединиться к дискуссионному форуму центробежного насоса по адресу https://groups.yahoo.com/neo/groups/pumpfundamentals/info

    TOP

    Авторские права 2019, PumpFundamentals.com

    Емкости под давлением, их расположение и использование. Гидроаккумуляторы для водоснабжения. Как определить лучший вариант

    Терминология ГОСТ Р 53491.1 2009: Бассейны. Подготовка воды. Часть 1. Общие требования. Исходный документ: 3.1 аквапарк: Здание (сооружение) [или часть здания (сооружения)] с бассейном (комплекс бассейнов различного назначения) оборудован… …

    фильтр — 3.4 фильтр Аппарат для отделения или удаления загрязнений из потока сжатого воздуха или газа. Источник: ГОСТ Р ИСО 12500 1 2009: Фильтры сжатого воздуха. Методы испытаний. Часть 1. Масла в виде аэрозолей … Словарь-справочник терминов нормативно-технической документации

    фильтр (насыпной) — 3.62 фильтр (насыпной): закрытый сосуд высокого давления, оборудованный дренажной и распределительной системами, содержащий слой (и) фильтрующей и / или сорбирующей среды.ПРИМЕЧАНИЕ 1 Массовые фильтры могут быть однослойными или многослойными. 2 … … Словарь-справочник условий нормативно-технической документации

    ГОСТ 20765-87 — Системы смазочные. Термины и определения — Терминология ГОСТ 20765 87: Системы смазочные. Термины и определения исходного документа: 38. Адаптивная система смазки Система смазки с автоматическим регулированием смазки в зависимости от режима работы объекта или от состояния … … Словарь-справочник терминов нормативно-технической документации

    СО 34.21.308-2005: Гидротехника. Базовые концепты. Термины и определения — Терминология SB 34.21.308 2005: Гидротехника. Базовые концепты. Термины и определения: 3.10.28 аванпорт: Акватория, ограниченная волновыми дамбами в верхнем течении гидроузла, оборудованная причальными устройствами и предназначенная для размещения … Словарь-справочник условий нормативно-технической документации

    Электростанции *

    Электростанции — И.Общие понятия. II. Типы электростанций для производства электроэнергии. III. Классифицируя их. IV. Здания и помещения Э. вокзалов. V. Оборудование станций Э. Vi. Работа станций Э. Vii. Корабельная Е. станции. VIII. Вагонные и железнодорожные станции Е. IX … Энциклопедический словарь Ф.А.Брокгауза и И.А. Ефрон

    ВОДОСНАБЖЕНИЕ — ВОДОСНАБЖЕНИЕ. I. Водоснабжение населенных пунктов. Назначение и назначение водоснабжения. В. наладила организованную и регулярную доставку воды массовому потребителю.качественно и в определенном количестве, обеспечивая ту или иную полноту … … Большая медицинская энциклопедия

    Холодная и горячая вода играет важную роль в жизни каждого современного человека. Трудно представить, чтобы горожанин мог обойтись без горячего душа или горячей воды для мытья посуды. Чтобы обеспечить постоянную подачу воды в краны частных домов для бытовых нужд, рекомендуется оборудовать системы водоснабжения. Для этого оптимальным вариантом станет покупка мембранного бака для водоснабжения.

    Где можно использовать конструкцию для водоснабжения

    Рассматриваемый бак, как и гидроаккумулятор, можно использовать не только для накопления лишней воды в процессе нагрева. Благодаря им можно поддерживать давление в системе, а также защищать и защищать от возможных повреждений. Если вы решили купить гидробак и установить его, то сразу ощутите его преимущества. Вода подается до конца, работает она отлаженно, а накопившаяся влага позволяет гораздо реже включать и выключать насос.Следовательно, такое оборудование изнашивается намного меньше. Покупка гидроаккумуляторов также будет правильным решением, как навесное оборудование к гидробаку. Емкости можно использовать в системах горячего и холодного водоснабжения в домах, в тех системах, которые отвечают за отопление, для теплых полов. Помимо бытового использования, есть еще баки большего размера, их часто устанавливают в очистных сооружениях, а также там, где есть устройства для тушения пожаров.

    Основные преимущества емкостей для водоснабжения

    Купить расширительный бак для водоснабжения в Москве будет правильным решением, так как он удобен в установке, прост в конструкции, прост в настройке.

    Когда вода нагревается, она не контактирует с воздухом, поэтому дольше остается горячей. За счет герметичности всего бака горячая вода в минимальных количествах теряет тепло. Это также экономит энергоресурсы. Купить аккумуляторы в Москве несложно, нужно лишь выбрать для этого подходящий магазин. Выбирая емкость для подачи чистой воды для питья, необходимо уточнить, из какого материала состоит внутренняя мембрана. С ним будет контактировать вода. Объясняется это прямым контактом.Монтаж и установка бака удобны, вы всегда можете установить его на пол, повесить на стену или выбрать плоский вариант.

    Купить гидроаккумулятор для систем водоснабжения можно в магазине. Здесь широкий ассортимент, который позволит вам выбрать то, что вам нужно, и их стоимость здесь играет немаловажную роль. Гидроаккумуляторы очень доступны в Москве. При необходимости посоветуйтесь с опытными менеджерами, знающими ассортимент как в теории, так и на практике.Купить гидроаккумуляторы для водоснабжения в Москве выгодно в магазине, где каждому обращающемуся клиенту предоставляют максимально выгодные условия. Товар высочайшего качества, цены приемлемые, любые вопросы можно задать по телефону или просто оставить заявку на ресурсе. С вами свяжутся при первой возможности и помогут сделать выбор, если вы еще не уверены.

    В современных системах отопления и водоснабжения в качестве защитных средств устанавливаются специальные расширительные баки мембранного типа.Часто такие мембранные резервуары называют резервуарами высокого давления, а иногда даже «гидропневматическими резервуарами» и «гидроаккумуляторами». В системе водоснабжения они призваны выполнять три важные функции.

    Основная функция мембранных резервуаров очевидна — это резервирование или накопление водных ресурсов, а также поддержание давления воды в трубах. Напорный бак в данном случае является резервным баком, в котором хранятся запасы воды. Когда открывается кран и начинается забор воды, давление воды, поступающей в систему, идет именно из такой емкости.Когда запасы воды в «гидроаккумуляторе» уменьшаются и уровень давления внутри труб опускается ниже допустимого предела, насос запускается. Далее, если кран перекрыт, то насос не перестает работать, а некоторое время продолжает качать воду в мембранную емкость. Со временем резервуар полностью заполняется, достигается верхний предел давления в нем, и автоматика отключает насос. Логично, что использование мембранного бака увеличивает срок службы не только насоса, но и всей системы в целом.А все потому, что при его отсутствии и высокой частоте включения / выключения кранов водоотводящей системы насосу пришлось бы постоянно переключаться из одного состояния в другое.

    Вторая важная функция баков — предотвращение гидроудара. Гидравлический удар — это скачок давления в системе, когда энергия движения резко остановившегося потока воды в трубопроводе преобразуется в энергию, разрушающую стенки трубопровода. Вероятность гидравлического удара высока, когда кран внезапно закрывается.Не менее вероятен такой шок при выключении различных бытовых электроприборов, таких как, например, стиральная машина … «Гидроаккумулятор». В этом случае он не допускает резкого изменения давления и играет роль демпфера для таких ударов.

    Ну, а третья функция — это, конечно, создание запаса воды на случай любого происшествия: будь то временное отключение насосной станции или что-то в этом роде. С мембранным баком в доме всегда найдется запасная емкость для воды.

    Следует различать мембранные баки для систем водоснабжения и отопления, хотя внешне они очень похожи друг на друга. В большинстве случаев они похожи на металлические сосуды сферической формы. В отличии от напорного бака, основная функция мембранного бака для системы отопления, чтобы зарезервировать избыток воды, полученную в результате теплового расширения для последующего возврата к системе. Как и резервуары высокого давления, они служат демпфером гидравлических ударов в системе. Баки обоих типов имеют внутри специальную эластичную мембрану из термостойкой резины.Эта мембрана разделяет сосуд на две части (для воздуха и для жидкости) и способна растягиваться, что позволяет системе находиться в состоянии равновесия при перепадах давления. Наш

    Сегодня нам предстоит изучить регулирующие мощности в системе водоснабжения. Узнаем, какими они могут быть и какие функции они выполняют. Кроме того, мы познакомимся с рядом популярных схем водоснабжения с различными типами емкостей.

    Первое собрание

    В нашем списке:

    Изображение Описание

    Накопительные гравитационные баки.Их характерные особенности — большой внутренний объем и отсутствие избыточного давления. Вода к потребителю подается самотеком или насосом.

    Теплоаккумуляторы и котлы. Их функция — создание резерва горячей воды для обеспечения ее максимального потребления. Объем бака от 10 до 3000 литров; этот класс устройств может нагревать воду самостоятельно или использовать внешний источник тепла.

    Внимание: насосная станция может поднимать воду с глубины не более 8-9 метров.Ограничение связано с физическими константами: максимальное падение давления, теоретически возможное для поверхностного насоса на концах всасывающей трубы в 1 атмосферу, способно поднять столб воды всего на 10,3 метра.

    Какие преимущества насосной станции перед погружным насосом?

    • Простое обслуживание. Насос подъемный скважинный — операция достаточно сложная, выполнение которой может быть затруднено из-за деформации ствола скважины или обрыва кабеля;
    • По мобильности. Поверхностный насос можно забрать с дачи на зиму;
    • В дешевизне. Насосная станция сопоставимой производительности будет стоить в 2-3 раза дешевле, чем комплект скважинного насоса с гидроаккумулятором.

    Амортизатор гидроудара

    Демпфер гидроудара можно установить:

    • На входе в водопровод при последовательном подключении точек водоснабжения;
    • Непосредственно перед сантехникой.В этом случае он защищает само устройство и его гибкие соединения от скачка давления;

    • На коллектор радиального разводки водопровода.

    Заключение

    Как видите, под общим названием самые разные виды сантехники. Узнать подробнее о том, где и как используются регулирующие емкости для водоснабжения, вам поможет видео в этой статье. Удачи!

    Одна из самых неприятных бытовых проблем — отсутствие воды в кране.Без света или газа пережить легко, но вода — незаменимая составляющая жизни человека, а когда ее нет или мало, начинаются проблемы. В доме можно постоянно держать несколько емкостей с водой, например, пластиковые бутылки, но гораздо практичнее определить, какой накопительный резервуар нужен для водоснабжения и схему системы для частного дома, чтобы не потерять комфорт и продолжать пользоваться бытовой техникой и раковиной с ванной, как ни в чем не бывало.

    Зачем и как пользоваться

    Если по каким-либо причинам не работает насос в системе автономного водоснабжения, либо нет давления в системе централизованного городского водоснабжения, то ее можно подавать в раковина или унитаз из заранее набранной резервной емкости. Проще говоря, лучше всегда иметь в доме запас. питьевая вода и использовать ее в экстренных ситуациях.

    Для удобства использования резервного водоснабжения резервуар-накопитель должен быть интегрирован в систему водоснабжения, чтобы он либо автоматически использовался при отсутствии внешнего давления, либо его можно было активировать простым поворотом клапана.

    Существует множество вариантов установки и подключения накопительного бака в зависимости от типа источника воды, возможного расположения бака и даже планировки дома. Достаточно выбрать подходящий вариант и определиться с типом самого накопительного бака.

    Типы

    Резервуар для хранения может представлять собой емкость с достаточным внутренним объемом, изготовленную из материала, устойчивого к коррозии и безопасного для хранения питьевой воды. Используются следующие материалы: поливинилхлорид

    • ;
    • полиэтилен сшитый высокого или низкого давления;
    • полипропилен;
    • нержавеющая сталь;
    • Сталь покрытая водостойкими лаками и керамическими покрытиями.

    Пластиковые резервуары

    Хотя оцинкованная сталь устойчива к коррозии и водонепроницаема, со временем защитный слой цинка может стать тоньше, особенно в местах соединений и сварных швов.

    По конструкции различают:

    • открытые емкости, имеющие горловину с крышкой или без нее, но с герметичными стенками и дном;
    • закрытые полностью герметичные контейнеры мембранного типа.

    В первом случае все просто, весь внутренний объем заполняется водой и при необходимости сливается через трубу, закрепленную в самой нижней точке.

    В случае мембранных резервуаров для хранения полезный объем, по крайней мере, на треть меньше, чем объем всей конструкции. Часть объема отводится под воздушную камеру, которая отделена от воды прочной эластичной мембраной. Когда емкость наполняется водой, мембрана давит на воздушную камеру, создавая избыточное давление. Когда требуется вернуть воду, клапан открывается, и она попадает в водопровод под действием накопленного давления.

    Сверху или снизу

    Есть три варианта подключения накопительного бака и использования водопровода:

    • Верхнее расположение контейнера. В этом случае забор воды осуществляется под действием силы тяжести. Чем выше расположен гидроаккумулятор по отношению к потребителю, тем сильнее напор воды. Каждые 10 метров высоты добавляют 0,1 атмосферы, или около 1 бара.
    • Нижнее расположение простого накопительного бака. Гравитация больше не поможет, и для подпитки водопровода используется насос, который поднимает давление до оптимального уровня.
    • Мембранные накопительные баки сами создают необходимое давление для водоснабжения. Более низкое расположение на потребительском уровне для них оптимально, так как от установки на чердаке или вышке не будет никакой пользы.

    Как определить лучший вариант?

    Если в доме несколько этажей и есть возможность разместить накопительный бак на чердаке, то это позволит обойтись без дополнительной установки насоса, и не нужно тратиться на дорогостоящий мембранный бак .На самом деле, это является аналогом водонапорной башни. Однако поднимите емкость так высоко, чтобы обеспечить комфортный напор на уровне 2-2,5 атм. все еще сложно. Более того, возникает вопрос об утеплении бака, чтобы вода в нем зимой не замерзала.

    При аварийном отключении воды доступное давление 0,2-0,3 атм. будет достаточно, чтобы использовать смеситель в раковине, унитазе или даже в душе, но вы не сможете использовать некоторые бытовые приборы, такие как стиральная или посудомоечная машина, которым требуется большее давление для активации электромагнитных клапанов.

    Установка резервуара на уровне потребителя подходит в тех случаях, когда нет возможности поднять резервуар на чердак или хотя бы на один этаж выше. То же касается и установки накопительного бака в квартире. Для подачи воды в водопровод под давлением требуется небольшой насос. Для обеспечения надлежащей работы насосу потребуется расширительный мембранный бак.

    Накопительный бак с мембраной идеально подходит для хранения запаса воды как при использовании централизованной системы водоснабжения, так и в автономной системе.Однако это не требует дополнительного оборудования или расположения над головой. Однако его стоимость значительно выше, чем у любого обычного резервуара для хранения, даже в сочетании с простым насосом.

    Объем бака

    В случае проблем на городской водопроводной сети и отключения воды ремонтные работы производятся через день-два. Однако аварии случаются в праздничные дни и в местах, где быстрый ремонт просто невозможен, тогда ждать придется гораздо дольше. Оптимальный запас воды на 2-3 дня будет основан на использовании туалета, соблюдении личной гигиены и приготовлении пищи.

    Для семьи из трех человек вполне достаточно 100 литров в день при использовании воды в экономичном режиме. На одну стирку требуется примерно 80 литров воды, точнее можно узнать в паспорте стиральной машины. То же самое и с посудомоечной машиной.

    Получается, что 2-3 дня при использовании бытовой техники нужно искать накопительный бак объемом не менее 500 литров, полкубометра.

    Однако существует ряд ограничений:

    • Чем больше объем воды и резервуар-накопитель открытого типа, тем быстрее он начнет зарастать осадком.Не рекомендуется использовать в быту емкости объемом более 200-250 литров для длительного хранения воды.
    • Следует учитывать запас прочности несущих стен перекрытия … Монтаж резервуара необходимо закладывать еще на стадии проектирования дома.
    • При автономном водоснабжении объем накопительной емкости, особенно мембранного типа, не должен превышать дебита скважины. Если это правило не может соблюдаться, то насос необходимо защитить от холостого хода.

    Резервуары мембранного типа ограничены по объему и не могут полностью отказаться от хранимой жидкости. Чтобы сформировать запас объемом более 300 литров, вам придется соединить несколько резервуаров меньшего размера параллельно друг другу.

    Общие правила подключения

    Резервуар для воды устанавливается на подготовленном участке: бетонном основании, привязанном к фундаменту, или железобетонном каркасе из профилированной трубы. Конструкция должна выдерживать полтора веса резервуара и воды в нем при полном заполнении.

    Входная труба может быть любого подходящего диаметра, вода подается под давлением. Отводящий патрубок и патрубок к водопроводу выбирают диаметром в полтора-два раза больше, чем сечение основной магистрали. Оптимальный размер 32 мм.

    Даже самая качественная изоляция только замедляет падение температуры в баке. Чтобы вода не замерзла, при установке бака на неотапливаемом чердаке или на крыше используйте любую подходящую систему обогрева труб и самого накопительного бака.

    С централизованным водоснабжением

    Любой тип подключения накопительного бака требует обратного клапана на входе в дом или квартиру. Именно клапан предотвратит попадание накопленной воды обратно в трубопровод, а не к потребителю.

    Верхнее подключение

    Бак устанавливается под потолком первого этажа, на полу над ванной и кухней или на чердаке. В верхней части бака должен быть патрубок для подачи воды, еще один чуть выше — для слива в канализацию в случае перелива и патрубок в нижней части для забора воды.

    Уже после ввода фильтра грубой очистки клапана запорного клапана, измерителя и проверьте, установлен тройник, с которой труба проходит во впускной трубе резервуара, запорный клапан или управляемый клапан установлен в передней части связь.

    К выходному штуцеру подключается запорный вентиль и труба опускается обратно к водопроводу, с которым она соединяется через тройник.

    Шланг для сброса излишков опускается в канализацию или выводится за пределы дома в палисадник или водосточную систему.

    Для контроля наполнения используется механический клапан с поплавком, аналогичный тем, что используются в бачке унитаза.

    Чтобы использовать накопленную воду, просто откройте выпускной клапан.

    Нижнее подключение

    Подключение выполняется так же, как и в первом варианте. Однако на выходе необходимо установить насос для создания дополнительного давления в водопроводе. Перед каждым использованием воды вам необходимо сначала включить насос.

    Готовая насосная станция или добавление насоса с расширительным баком мембранного типа и реле давления поможет упростить жизнь.

    Нижнее подключение накопительного бака с мембраной

    Для подключения бака используется только одна труба, подключенная к водопроводу через тройник с вентилем. Врезка производится таким же образом после фильтра, счетчика и обратного клапана.

    Давление в воздушной камере необходимо отрегулировать перед использованием. Делать это нужно строго по инструкции к выбранной модели. Нормальное давление в водопроводе предварительно изучается, причем с учетом колебаний в течение дня.В результате берется среднее значение, которое используется для настройки бака. Это единственный способ использовать максимальный полезный объем бака.

    Для автономного водоснабжения

    Как и в случае с централизованным водоснабжением, есть несколько вариантов подключения.

    Водонапорная башня

    Накопительный бак устанавливается на высоте 15-20 метров над уровнем земли в укрепленной башне или чердаке. Вода от скважинного насоса или насосной станции подается прямо в резервуар, а оттуда распределяется в ванную комнату и на кухню в доме.Давление в системе обеспечивается разницей по высоте между уровнем воды в баке и смесителем в доме.

    Недостатком является постоянное прохождение воды через бак, что со временем приведет к накоплению осадка, даже если сначала будет установлена ​​система фильтрации.

    Преимущество в простоте конструкции и минимуме дорогостоящих элементов, за исключением самой конструкции башни и обязательной теплоизоляции резервуара для защиты от промерзания, даже когда он размещается на чердаке.

    Нижнее соединение накопительного бака

    Резервуар устанавливается вровень с насосной станцией или на первом этаже дома. Наполняется при нормальной работе насоса за счет воды из скважины. Ограничитель — поплавковый выключатель.

    Эта опция спасает при чрезмерном расходе воды и понижении уровня воды в колодце или колодце. Однако при отключении электричества он бесполезен, так как для снабжения конечного потребителя водой из водопровода требуется насос.


    Мембранный накопительный бак

    Мембранный накопительный бак для водоснабжения устанавливается после насосной станции и обратного клапана, с нижним подключением. Если насосная станция по каким-либо причинам не работает и не поддерживает давление в системе, то вода поступает из накопительной емкости.

    Емкость гидроаккумулятора для насосной станции. Как выбрать гидроаккумулятор для водопровода дома

    Гидроаккумулятор — неотъемлемая часть автономной системы водоснабжения.Внутри находится полый резервуар, в котором расположена эластичная резиновая мембрана грушевидной формы. Он плотно соединен с металлическим корпусом гидроаккумулятора с помощью фланца, имеющего резьбовой выход для подключения к водопроводу. Пространство между мембраной и корпусом гидробака заполнено воздухом.

    Поскольку воздух в устройстве находится под давлением 1,5–2 бара, аккумулятор может поддерживать постоянный уровень давления во всей трубопроводной сети. Кроме того, данный агрегат смягчает гидравлический удар, возникающий при работе водопровода.Его универсальность способствовала тому, что гидравлические баки нашли свое применение не только в бытовых системах, но и в промышленных установках.

    Основные принципы действия

    Подача воды в бак контролируется реле давления, которое отвечает за включение и выключение насоса. Вода поступает в эластичную емкость, увеличивая ее объем. В результате в гидроаккумуляторе сжимается воздух и давление внутри мембраны увеличивается. При достижении заданного уровня реле давления отключает питание и останавливает работу насосной системы.

    В результате устройство накапливает в себе определенное количество жидкости. При открытии крана под давлением воздуха вода выталкивается из емкости и идет к потребителю. По мере опустошения мембраны давление внутри резервуара падает. При достижении уровня, установленного в настройках системы, реле снова замыкает контакты и насос начинает работать.

    Стоит сказать, что качество гидроаккумулятора зависит от его расположения относительно насосного оборудования.Чем ближе он к насосу, тем эффективнее выполняет свои функции. Например, если в подвале поставить насосную станцию, рядом поставить один гидробак, а на чердаке оборудовать второй бак, то вместимость первого бака будет лучше, чем второго. Это происходит из-за разницы давлений, нагнетаемой насосом. Если установить в подвале обе емкости, то наполнение их будет практически одинаковым.

    В соответствии с принципами своей работы гидроаккумулятор выполняет следующие функции:
    формирует определенный запас воды;
    предотвращает чрезмерно частый запуск насоса;
    устраняет перебои в водоснабжении в периоды пикового потребления воды;
    поддерживает давление внутри системы, когда насос выключен.

    Виды гидроаккумуляторов

    В зависимости от способа установки гидробаки бывают горизонтальными и вертикальными. Оба типа имеют свои конструктивные особенности, связанные с необходимостью удаления воздушных пробок из системы. Эта необходимость вызвана тем, что вода всегда содержит некоторое количество растворенного в ней воздуха. Он имеет свойство накапливаться в аккумуляторе, и его необходимо периодически оттуда удалять.

    Эта проблема типична для больших резервуаров. Поэтому в устройствах объемом более 100 литров есть специальные приспособления для удаления воздуха.В вертикальных моделях воздух скапливается в верхней части и выводится наружу посредством переключающего клапана. В гидроаккумуляторах горизонтального типа снятие может производиться с помощью специального участка трубопровода, состоящего из шарового крана, штуцера выхода газа и канализационного слива.

    Каким критериям следует руководствоваться при выборе гидроаккумулятора?

    При выборе гидроаккумулятора учитывайте производительность насосного оборудования, которое он должен поддерживать. Основная задача гидроаккумулятора — облегчить работу насоса и предотвратить его частые запуски.Как правило, станцию ​​не следует включать чаще одного раза в минуту. Если, например, используется простой бытовой насос производительностью 30 л / мин, несложно рассчитать, какой гидроаккумулятор следует приобрести. Здесь подойдет бак объемом 60-80 литров, так как в рабочем режиме он будет заполнен водой примерно на 50%.

    Таким же образом производится расчет объема, необходимого для компенсации пикового расхода воды в доме. Средние данные собираются из каждой точки, в которой создается поток, и вычисляется общее количество воды, использованной при пиковом потреблении.Например, в доме два туалета с расходом 1,3 л / мин, кухня — 8,4 л / мин, душ — 9 л / мин. Следовательно, общий объем будет 20 литров. Принимая во внимание предыдущие расчеты, делаем вывод, что бак на 60-80 л легко обеспечит нам бесперебойную подачу воды на пике потребления.

    Как рассчитать необходимый уровень давления воздуха в баке?

    Предположим, что резервуар установлен в подвале. Тогда основным расчетным значением будет расстояние от подвала до верха водопровода.Для среднего двухэтажного дома это будет 6-7 метров. К этому следует добавить 6 и полученную сумму разделить на 10.

    Очень часто возникает вопрос, какой гидроаккумуляторный бак лучше использовать в системе водоснабжения частного дома. Это не тот вопрос, на который можно быстро ответить. Следует обратить внимание на многие аспекты.

    Если насос слабый, то следует выбрать резервуар для воды большего размера. Если в доме проживает от 3 до 5 человек, минимальная емкость аккумулятора должна составлять 150 литров.Преимущества большой емкости очевидны, большой бак будет работать как аккумулятор. Насос будет медленно наполнять его, и когда, например, мы принимаем душ или пользуемся краном, большого перепада давления не будет.

    Недостатком такого решения является полив, при котором, как правило, кран нужно открывать дольше. Когда вся вода выливается из бака, давление резко падает. Количество и скорость подачи воды напрямую от маломощного насоса могут не только усложнить процесс, но и сократить время полива.

    Если насос выбран правильно, не слишком большой и не слишком маленький, то можно предположить, что чем больше бак гидроаккумулятора, тем лучше для насоса, реже он будет работать, плюс комфорт использования водопровода. система увеличится.

    Примечание! Минимальный объем гидроаккумулятора в доме — 150 литров, благодаря этому насос не будет слишком часто включаться и не будет слишком больших колебаний давления в водопроводной сети.

    Если вы купите гидроаккумулятор очень большого размера (300 л), то помпа будет работать дольше, но будет работать реже, это приведет к увеличению срока службы помпы и снижению энергопотребления.

    Редуктор давления также очень важен в системе водоснабжения. Насос всегда работает в определенном диапазоне давления, например, от 2 до 4 бар. Некоторых смущает такое положение вещей, ведь под душем вода сразу течет сильно и со временем поток ослабевает.В таких случаях поможет дополнительный редуктор давления. Перед тем, как сама вода попадет в домашнюю сеть, мы устанавливаем редуктор давления с манометром. Достаточно установить на манометр 2 бара и у нас будет постоянное давление в кране. Таким образом повышается комфорт использования воды.

    Остается вопрос, какую емкость выбрать: с мембраной или без?

    Какой гидроаккумулятор выбрать: мембранный или нормальный?

    Многие утверждают, что лучше было бы купить оцинкованный бак без диафрагмы из-за того, что диафрагма может лопнуть, а это дополнительные затраты на ремонт.Другие отдают предпочтение гидроаккумуляторам с диафрагмой, потому что это исключает попадание воздуха в воду, и, несмотря на ту же емкость, воды в таком баке больше, пока не будет включен насос.

    Для тех, кто хочет принять правильное решение, мы подготовили подборку. Недостатки и преимущества обоих танков.

    Преимущества гидроаккумулятора без мембраны:

    • из-за отсутствия диафрагмы гидроаккумулятор менее уязвим;

    Недостатки гидроаккумулятора без мембраны:

    • воздух растворяется в воде, потому что он не разделен мембраной — через некоторое время необходимо добавить воздух в бак;
    • более частая проверка состояния давления воздуха в баллоне.

    Преимущества гидроаккумулятора с мембраной

    • мембрана является своеобразной преградой для воздуха — нет необходимости в частой перекачке воздуха;
    • бак не требует обслуживания (достаточно раз в год проверять давление воздуха в баке).

    Недостатки гидроаккумулятора с мембраной

    • мембрана может лопнуть. Однако танки, которые можно приобрести на сайте магазина.teplo-volhov.ru имеют толстую мембрану, которая очень прочная, не трескается и отличается долгим сроком службы. Также в ассортименте магазина вы найдете и другие емкости для домашнего использования.

    Гидроаккумулятор с фотопленкой

    Как видите, оба решения имеют свои достоинства и недостатки, поэтому каждый должен сам решить, что ему нужно. Анализируя возможности и потребности дома, будет несложно принять решение. Желаем успехов!

    Обустройство водопровода в частном доме или коттедже можно осуществить двумя способами: с помощью централизованного водопровода или бурения собственной скважины.Если первый вариант не вызывает затруднений и вопросов по установке, то второй не так уж прост. Помимо оборудования колодца и прокладки труб, необходимо обеспечить определенный запас воды и необходимое давление в системе. Решением таких трудностей является приобретение гидроаккумулятора (гидробака).

    Устройство и принцип работы устройства

    Перед тем, как начать поиск подходящей модели оборудования, следует ознакомиться с его конструкцией и принципом работы.Гидроаккумулятор — это резервуар определенного объема, который создает в системе водоснабжения необходимый запас и давление для подачи жидкости в наивысшую точку водозабора. Конструктивно он выполнен в виде стального резервуара, внутреннее пространство которого разделено на две части резиновой мембраной. Мембрана имеет грушевидную форму и соединяется с резервуаром с помощью фланца. Соединение с трубопроводом осуществляется при помощи резьбового соединения.

    Принцип работы гидробака основан на использовании сжатого воздуха, который закачивается во внутреннее пространство между металлическим корпусом и мембраной под давлением 1.5 — 2 бар. Когда кран открыт, сжатый воздух начинает воздействовать на резиновую мембрану, которая начинает сжиматься и вытеснять воду через выпускной клапан. В момент, когда объем жидкости в резервуаре достигает минимального значения, открывается впускной клапан и вода начинает заполнять мембрану, и процесс повторяется сначала.

    В вертикальном гидроаккумуляторе отделение воздуха происходит автоматически, в горизонтальном — вручную

    Для повышения давления до необходимого значения в конструкции гидробака предусмотрен ниппель для накачки воздуха.В процессе эксплуатации, при сборке или ремонте в баке возникают воздушные пробки. Избыточное давление сбрасывается через специальный клапан для удаления воздуха.

    Внимание! Работа гидроаккумуляторов осуществляется при отключенном насосе и используется для компенсации гидроудара в системе водоснабжения промышленных или жилых зданий.

    Разновидности гидроаккумуляторов

    В зависимости от способа установки оборудование делится на два типа:

    Когда имеется достаточно места для установки этих двух типов оборудования, при выборе между ними следует руководствоваться методом стравливания лишнего воздуха.В вертикальной конструкции клапан избыточного давления расположен вверху, в зависимости от расположения газа. В горизонтальном варианте отвод воздуха осуществляется с помощью вспомогательного трубопровода, который оборудован шаровым краном, воздушным ниппелем или сливом в канализацию. Если в первом случае выпуск воздуха происходит автоматически, то во втором эту процедуру нужно проводить вручную с периодичностью несколько раз в месяц.

    Внимание! Средства для удаления лишнего воздуха оснащены гидроаккумуляторами на 100 литров и более.Сброс избыточного давления в моделях до 100 литров осуществляется путем полного опорожнения бака через дополнительный трубопровод или ближайшую точку забора воды.

    Критерии выбора

    Гидравлический бак — важнейший элемент системы водоснабжения, к которому предъявляются высокие требования по следующим критериям:

    • максимальное давление;
    • структурная надежность;
    • экологичность;
    • простота обслуживания.

    Оптимальные значения этих критериев выбираются в зависимости от назначения и условий эксплуатации данного оборудования.Прежде чем приступить к расчету необходимого давления, которое должен создать прибор, необходимо определить его условия эксплуатации:

    • уменьшение частоты включения насоса;
    • обеспечивает необходимое давление при неработающем насосе;
    • потребность в определенном количестве воды;
    • устранение пикового расхода воды.

    Современные насосы для бытовых нужд имеют производительность 30 л / мин, и не рекомендуется включать их несколько раз в течение одной минуты.Если учесть, что в гидроаккумуляторе воздух и вода делят внутреннее пространство пополам, то для сокращения циклов работы насоса потребуется резервуар объемом 80 — 90 литров.

    Требуемый запас воды определяется индивидуально, в зависимости от ее расхода. Для компенсации пикового расхода воды необходимо суммировать объем жидкости по всем точкам забора во время работы за один раз. Этот расчет можно произвести из условия потребления по каждой точке:

    • санузел — 1.5 л / мин;
    • душ — до 12 л / мин;
    • мытье посуды — до 9 л / мин;
    • Смеситель
    • в ванную — до 2 л / мин.

    Расход воды бытовой техникой: и др. Указан в паспорте к оборудованию. Это также необходимо учитывать при расчете объема.

    Давление

    Расчет необходимого давления в водопроводе дома определяется в зависимости от этажности здания и расположения оборудования.При установке гидробака в подвале или подвальном помещении минимальное значение давления рассчитывается следующим образом. К высоте от подвала до последнего этажа прибавляем 6, чтобы получить значение в атмосферах, результат нужно разделить на 10. Чтобы получить оптимальное значение, добавьте к обработанному результату 5%.


    Совет Установка гидроаккумулятора в непосредственной близости от насоса повышает эффективность и доступность оборудования.

    Надежность

    Металлический корпус должен быть изготовлен из высокопрочной стали.Сварные швы не должны иметь раковин, сколов или выщерблинов. Толщина стенки определяется в зависимости от максимального давления, минимальное значение 5 мм. Рекомендуется приобретать модель оборудования с фланцем из нержавеющей стали. Он устойчив к коррозии и имеет длительный срок службы.

    Экологичность

    При эксплуатации устройства его резиновые детали должны быть изготовлены из материалов, предназначенных для пищевых продуктов. Из них не должны выделяться вредные и ядовитые вещества.Поэтому рекомендуется приобретать оборудование с «грушей» из натурального каучука.

    Правильная модель гидроаккумулятора обеспечит необходимый водоснабжение жилого дома и любых других построек и создаст необходимое давление в системе водоснабжения. Это сэкономит деньги, а оборудование будет соответствовать всем требованиям.

    Как работает гидроаккумулятор: видео

    Гидроаккумулятор представляет собой резервуар для воды. Имеет эластичную резиновую мембрану.Емкость подключается к водопроводу с помощью фланца с резьбовым соединением.

    Между корпусом гидроаккумулятора и мембраной есть некое пространство, которое заполнено обычным воздухом. Насос, питающий воду, нагнетает давление около 1,5 — 2 атмосферы.

    Воздух в резиновой камере, будучи более гибким, чем вода, смягчает гидравлические удары, периодически возникающие в системе, а также помогает поддерживать заданное давление внутри сети. Рассмотрим подробнее, как выбрать гидроаккумулятор, а также устройство и принцип работы гидроаккумулятора.


    Гидроаккумулятор состоит из следующих основных компонентов:

    • Металлический корпус.
    • Резиновая мембрана.
    • Ниппель, через который воздух подается в полость.
    • Клапан воздушной заслонки.
    • Фитинг фиксирующий мембрану.
    • Прочие сведения.

    Принцип работы гидроаккумулятора следующий. В емкость попадает вода, подаваемая из колодца, колодца или другого источника. При этом мембрана увеличивается за счет эластичности.Растянутый. При этом объем воздуха между стенками резервуара и самой мембраной уменьшается. Таким образом создается большое давление. Когда его уровень достигает нужного значения, срабатывает датчик давления, размыкающий контакты, идущие к насосу, и он отключается.

    Воздух внутри резервуара оказывает давление на воду. А когда мы открываем кран, при малейшем сопротивлении вода под напором устремляется наружу. При этом внутри гидроаккумулятора давление на мембрану падает.Когда он достигает указанного минимального уровня, насос снова запускается. Цикл повторяется.

    Как видим. Для обеспечения рабочего состояния в баке есть вода и воздух, разделенные эластичной мембраной. Поскольку резина — довольно ковкий материал, со временем давление в полости резервуара может упасть. Поэтому желательно раз в год производить профилактическую проверку давления воздуха в приборе при откачке воды. Если выяснится, что он превышает норму, можно через ниппель долить воздух обычным автомобильным насосом.
    При этом нужно помнить, что вода никогда не заполняет объем бака на 100%.

    Фактическое количество воды зависит от ряда факторов. Это и форма самого гидроаккумулятора, и начальное давление воздуха, и пределы реле давления, и многое другое.


    По способу установки различают горизонтальные и вертикальные модели гидроаккумуляторов. У каждого вида есть свои особенности. Они касаются в первую очередь удаления воздуха, который скапливается внутри мембраны.

    В любой водопроводной системе всегда присутствует определенное количество воздуха, растворенного в воде. При попадании в резервуар он высвобождается и накапливается. Так образуются пробки в самых различных участках системы.

    Для снятия этих пробок в конструкцию гидроаккумуляторов от 100 литров и более вставляется штуцер с вентилем, через который периодически удаляется скопившийся в системе воздух.

    В гидроаккумуляторах объемом 100 литров вертикального типа воздух накапливается по законам физики в верхней части, откуда он удаляется через описанный выше воздухоотводящий клапан.

    В аппаратах горизонтального типа удаление воздуха осуществляется с помощью дополнительной трубопроводной сборки. Состоит из отвода сточных вод, выпускного патрубка и шарового крана.

    В гидроаккумуляторах небольшого объема такой штуцер не предусмотрен. Такие устройства чаще всего приобретаются благодаря компактности. И воздух из них удаляется только при профилактическом осмотре с полным опорожнением устройства.


    Приведем пример некоторых из них:

    • Для предотвращения слишком частого включения работающего насоса.
    • Поддержание давления в системе при выключенном насосе.
    • Для резервирования воды.
    • Компенсация пиков во время потребления воды.

    Кстати, чем ближе насос к гидроаккумулятору, тем эффективнее будет его работа. Например, если у вас в подвале установлен насос, а первый гидроаккумулятор расположен рядом с ним, а второй установлен на чердаке, мы увидим, что на чердаке объем воды в гидроаккумуляторе будет меньше, т. К. давление воды в системе также будет ниже.При установке обоих накопителей на первом этаже уровень заполнения будет практически одинаковым.

    В случае, когда гидроаккумулятор настроен на резерв определенного количества воды на случай отключения электроэнергии, когда насос не может работать, величина резерва зависит от конкретной ситуации.

    При выборе гидроаккумулятора во избежание частой работы насоса в системе важно учитывать некоторые факторы. Не рекомендуется включать насос чаще одного раза в минуту.Бытовые системы оснащены насосами со средней производительностью 30 л / мин. Учитывая, что вода в устройстве занимает около 50% его объема (остальной объем заполнен воздухом под давлением), аккумулятор, вмещающий 60-70 литров, легко справится с поставленной задачей.

    Когда гидроаккумулятор должен компенсировать пиковые значения расхода воды, необходимо учитывать существующие характеристики потока, которые имеют точки потребления воды в домах.

    • Унитаз потребляет 1,3 литра в минуту.
    • Душ — от 8 до 10 л / мин.
    • Для кухонной мойки требуется около 8,4 л / мин.

    При наличии двух туалетов и одновременной работе всех перечисленных точек, потребляющих воду, общий расход составляет около 20 литров. Теперь нужно учесть процент фактического заполнения гидробака водой и то, что насос хорошо включать не чаще 30 раз в час.Имея эти данные, мы находим, что 60 — 80 литров в показанном примере вполне достаточно объема.


    Какого предельного давления воздуха в установленном гидроаккумуляторе будет достаточно? При его установке в подвале можно рассчитать минимальный уровень давления. Для этого нужно взять высоту в метрах, начиная от верха существующей системы и заканчивая подвалом. Возьмем, к примеру, высоту 6-7 м. К этому добавляем 6 и делим на 10.

    (7 + 6) / 10 = 1.3 атмосферы.

    Итак, мы получили минимальное значение давления воздуха для системы, расположенной в двухэтажном доме. Когда давление в приборе будет меньше этого показателя, вода просто не потечет в систему на втором этаже.

    У производителя, как правило, давление воздуха выставляется равным полутора атмосферам. Однако всегда может быть, что в купленном устройстве все будет иначе. По этой причине сразу после покупки нужно проверить давление внутри бака обычным манометром.Он присоединяется к соску. Когда нужно повысить давление, можно прибегнуть к использованию автомобильной помпы.

    Когда гидробак используется вместе с насосом, уровень давления в нем должен быть равен нижнему пределу включенного насоса.

    Нижний и верхний пределы и пределы включения и выключения насоса мы опишем в отдельной статье, где мы рассмотрим настройку и регулировку реле давления.
    Исходя из вышеперечисленной информации, вы уже знаете, как выбрать гидроаккумулятор и можете выбрать для себя именно тот прибор, который максимально соответствует вашим требованиям и условиям.Выбрав вертикальную или горизонтальную модель, вы сможете рассчитать объем устройства, способ его подключения, а также наиболее удобный и эффективный режим работы.

    Гидроаккумулятор продлит срок службы насоса, поможет создать необходимый запас дома, сгладит возможные гидроудары и поможет компенсировать пиковые нагрузки на водопровод.

    Как выбрать гидроаккумулятор. Видео

    Как подключить дополнительный гидроаккумулятор к насосной станции.Правила и пошаговая инструкция по настройке реле давления гидроаккумулятора. Смотрите установку гидроаккумулятора для водоснабжения частного дома

    Это наиболее распространенное инженерное решение для загородного дома. В этом случае насос всегда находится внутри инженерного, а иногда и жилого помещения. Рядом гидроаккумулятор с автоматом управления.

    Редкое инженерное решение, позволяющее использовать один источник для забора воды.

    Более практичным решением будет установка одной батареи на два дома с тройником. Для такой установки требуется более мощное насосное оборудование, но при этом нет проблем с настройкой гидроаккумуляторов (синхронизация давления не требуется).

    Аналогичный принцип подключения применяется для усиления ранее установленной насосной станции. Второй гидроаккумулятор снизит нагрузку на двигатель, позволив насосу включаться реже.

    Подключение погружного или скважинного насоса

    Первостепенное значение в такой системе водоснабжения имеет установка обратного клапана, который устанавливается сразу после насоса перед всасывающим патрубком и обеспечивает поддержание давления в системе. поддерживается (вода не вытекает произвольно).

    Процедура следующая:

    1. Измеряется с помощью троса, оснащенного грузилом, глубина колодца или скважины.
    2. Насос опускается в шахту на глубину примерно 0,5 метра от дна. Раньше на него устанавливали обратный клапан!
    3. Впускной шланг или труба подключается к реле давления. Для этого используется штуцер на пять разъемов.
    4. К штуцеру подсоединены манометр и подача воды. А сам штуцер крепится к гидроаккумулятору.
    5. Все соединения проверены на герметичность. Ленту ФУМ необходимо использовать для обеспечения целостности всей системы.

    Монтаж реле давления

    При подключении этого ответственного технического узла нужно обращать внимание на специальные бирки. Для этого с реле снимается защитный кожух. Под ним находятся контакты, обозначенные соответствующими указателями. «Насос» — точка подключения указанного агрегата, «сеть» — точка кабельного ввода электроэнергии.

    Если метки не обнаружены (такой недостаток присутствует в некоторых моделях гидроаккумуляторов), владельцу придется обращаться к электрику, так как на глаз определить способ подключения невозможно. Для герметизации стыка реле со штуцером используется технический лен (пакля) с герметиком или ФУМ-лентой.

    Условия использования

    При выборе гидроаккумулятора специалисты рекомендуют ориентироваться на интенсивность расхода воды и количество членов семьи.Для семьи из двух человек хватит устройства объемом 24 литра. В домах с большими семьями и большим расходом воды требуется аккумулятор большего размера. При установке модели на 24 литра и подключении мощной бытовой техники давление в системе будет постоянно падать, в результате чего насос часто включается и изнашивается.

    В техническое обслуживание прибора входит регулярная проверка давления воздуха с помощью автомобильного манометра. Это должно предупредить помпу о слишком частом включении. Это признак разгерметизации аккумулятора или разрыва резиновой груши.Обе неисправности легко исправить. Однако промедление с ремонтом может привести к выходу насоса из строя.

    Не забудьте отрегулировать заводские настройки реле давления для конкретной водяной системы и насоса. Оптимальная разница между верхним и нижним показателями давления (по встроенному манометру) — одна-две атмосферы.

    Если дачный дом снабжается водой из колодца или колодца, а не из централизованной системы, то в большинстве случаев используются схемы водоснабжения с гидроаккумулятором.Это позволяет обеспечить бесперебойный поток, хорошее давление в сети и продлить срок эксплуатации насосного оборудования.

    В данной статье будут подробно описаны преимущества использования аккумулятора, варианты его подключения к системе. А также варианты прокладки внутридомовых труб.

    Зачем нужен гидроаккумулятор

    И скважина, и скважина могут иметь недостаточную добычу (см.). Другими словами, они не всегда могут выдать за один прием столько воды, сколько вам нужно.Иногда эта проблема возникает не сразу, а после нескольких лет эксплуатации источника.

    Логично, что в этом случае в доме должен быть водопровод. Но не в ведрах и банках, а в самой системе. И это действительно возможно, если включить в схему водоснабжения гидроаккумулятор или накопительный бак.

    Преимущества аккумулятора

    Накопитель — это, как говорится, «прошлый век». Это неудобно и непрактично.

    Судите сами:

    • Его необходимо устанавливать над помещениями, водопотребителями, то есть на чердаке . Это значит, что его нужно утеплить, иначе зимой вода замерзнет.
    • Никто не устраняет риск протечек и перелива баков . Это редко, но бывает. Последствия легко представить.
    • Вода из накопительного бака поступает в устройства под напором собственного веса . А этого мало для нормальной работы сантехники и особенно бытовой техники — стиральной и посудомоечной машины.

    Напрашивается очевидный вывод: включать в систему складские помещения имеет смысл только в небольших домах для летнего использования, не оборудованных современной техникой. Если вы все время живете в доме, вам больше подходит схема водоснабжения от гидроаккумулятора.

    И вот почему:

    • Это более совершенное устройство — позволяет регулировать давление в системе в соответствии с вашими потребностями;
    • Танк тоже должен находиться в теплом помещении, но эту задачу решить проще, так как его не нужно поднимать на самую высокую точку.Для монтажа подойдет как подвал дома, так и любое техническое помещение;
    • Соответственно возможные протечки не так страшны: вода не промокнет полы, не испортит ремонт и мебель.

    Как он работает

    Гидроаккумулятор — это герметичный контейнер, разделенный внутри на две части. В качестве разделителя может выступать резиновая диафрагма или полая «груша».

    В одну секцию входит вода, а в другую — воздух, который сжимается по мере заполнения первой секции, создавая давление на диафрагму.

    Когда бак опорожняется во время анализа воды, давление воздуха падает. Когда он достигает минимального предельного значения, срабатывает реле давления, которое запускает насос. Он снова закачивает воду в бак, пока давление не достигнет максимума.

    В результате:

    • У нас в системе постоянное давление;
    • Насос не включается при каждом повороте крана, поэтому его детали меньше изнашиваются и служат дольше;
    • Контур водоснабжения с гидроаккумулятором позволяет всегда иметь запас воды в случае большого анализа и неспособности источника подавать желаемый объем за один раз.

    Объем бака подбирается исходя из потребностей семьи. Это может быть как 5, так и 500 литров.

    Из чего состоит система

    Теперь проследим весь путь воды от колодца / колодца до самого дальнего от источника.

    Подводим воду к дому

    Итак, у нас есть источник воды возле дома. От него под землей в доме прокладывается водопровод. Он должен лежать ниже уровня промерзания почвы или прокладываться вместе с греющим кабелем.

    Это важно. Выбирая место для колодца, проследите, чтобы септик на даче, уличный туалет и другие предметы, загрязняющие грунтовые воды, находились на расстоянии не менее 30 метров от него.

    Труба от источника подключена к насосной станции. Или, если стоит в колодце, к гидроаккумулятору. Перед насосом всегда устанавливается обратный клапан, чтобы вода из него не текла обратно в источник.

    Если вода нужна не только в доме, но и во дворе, то после гидроаккумулятора на выходящую из него трубу ставят тройник с краном.Домашняя труба ведет к системе водоподготовки, на выходе которой снова монтируется тройник, разделяющий потоки на холодную и будущую горячую воду.

    Теперь подробнее о том, как правильно подключить гидроаккумулятор своими руками. Он может быть автономным или входить в состав насосной станции, в зависимости от того, какой насос вы используете — погружной или надводный.

    Даже имея пояснения к рисунку, довольно сложно понять, из чего состоит сборка и для чего предназначена каждая деталь.

    Поясним:

    Фитинг Последовательность подключения

    Первый — это переходник от шланга на диаметр 32 мм.

    Далее на него накручивается тройник с краном, позволяющий слить воду для ремонта системы.

    Этот элемент необходим, если нужно повернуть трубу к станции.

    Фильтр грубой очистки задерживает песок и мелкие камни, предотвращая их попадание в систему. Без него все последующие элементы могут быстро выйти из строя.

    В случае погружного насоса на всасывающей трубе устанавливается обратный клапан. Если использовать насосную станцию ​​с поверхностным насосом, то ее место сразу после фильтра.

    Этот соединительный элемент позволяет сделать блок разборным для быстрой замены любого вышедшего из строя фитинга.

    Запорный шаровой кран можно установить где угодно. Он служит для включения или отключения подачи воды.
    • Если используется насосная станция, то остается только подключить к ней собранный агрегат, так как манометр и реле давления идут в комплекте.
    • Если помпа в колодце, то следующим шагом будет подключение пятиконтактного фитинга через американку. На схеме ниже показано, для чего предназначен каждый выход.

    На трубу, ведущую к гидроаккумулятору, «насаживается» фильтр тонкой очистки или станция очистки воды.

    Наконечник. Прежде чем покупать оборудование и забирать его, сдайте образцы воды для исследования, чтобы понять, какая обработка требуется.

    Теперь можно заняться внутренней разводкой.

    Внутренняя проводка

    Чтобы довести воду до всех «потребителей», нужно покупать трубы и всевозможные соединительные элементы. Сколько им понадобится? Ответить на этот вопрос поможет схема, на которой показаны все элементы системы с нанесенными на нее расстояниями.

    Но сначала нужно решить, какой способ подключения использовать.

    • Последовательное подключение проще и дешевле. Но при таком подключении при включении нескольких кранов давление в самом дальнем от гидроаккумулятора будет низким.
    • Подключение коллектора предполагает подвод отдельной линии к каждому устройству. Все они выходят из общего коллектора, установленного на входе. Такая схема обеспечивает равный напор во всех точках водопотребления.Но стоимость водоснабжения будет намного выше.

    Первый способ подходит только для домов с небольшим количеством потребителей и небольшой протяженностью водопровода. Второй более практичен и эффективен, если речь идет о частном доме, в котором проживает большая семья и установлена ​​вся необходимая техника.

    • После тройника, разделяющего общий поток на холодную и горячую ветви, на трубопроводе холодной воды устанавливается коллектор с необходимым количеством выводов.У каждого из них должен быть кран.

    • Вторая труба после тройника подключается к входной трубе водонагревателя.

    • На выходе из водонагревателя имеется также коллектор, от которого отходят линии к отдельным потребителям.

    Если заранее все продумать и тщательно выполнить работу, то весь узел откачки, очистки, отопления и водораспределения можно разместить на небольшой площади — в углу комнаты, в кладовке или в нише.

    Следующие иллюстрации помогут вам лучше понять, как выполняются различные этапы работы:

    Наконечник. Чтобы уменьшить потерю давления, старайтесь делать меньше поворотов и углов. Например, можно проложить трубопроводы под полом по прямой от коллектора до ящика.

    Заключение

    Схемы водопровода с гидроаккумулятором обеспечат в частном доме не меньший комфорт, чем в квартире с централизованным водоснабжением.Если вы знаете и понимаете принцип работы системы, вы можете собрать ее самостоятельно. Если у вас есть все и необходимые инструменты, это не намного сложнее, чем построить конструктор.

    Для получения дополнительной информации и возможности увидеть процесс подключения важнейших узлов своими глазами посмотрите видео в этой статье.

    Автономная водопроводная система представляет собой сложное техническое сооружение, требующее одновременного использования различных технических средств. Для автоматизации насосного оборудования и подачи воды к точкам разбора необходимо установить специальный накопительный бак — гидроаккумулятор.Можно с уверенностью сказать, что большинство владельцев частных построек не знакомы с данным устройством и не знают, как установить гидроаккумулятор.

    Для установки гидроаккумулятора для систем водоснабжения своими руками необходимо четко знать правила подключения его к водопроводу, особенности использования данного устройства и совместимость с другим оборудованием. Кроме того, советы и рекомендации специалистов помогут избежать появления многих проблем при установке гидроаккумулятора.

    Наличие специального накопительного бака в системе водоснабжения снижает воздействие гидроудара на отдельные участки и защищает бытовую технику.

    Как устроен гидробак и зачем он нужен в водопроводе

    Гидравлический бак, мембранный бак или гидроаккумулятор — названия одного устройства, которое представляет собой герметичный металлический контейнер. Внутри встроена эластичная мембрана в форме груши с небольшим количеством воды. Мембрана крепится к корпусу резервуара с помощью фланца с трубкой и разделяет резервуар на две части.Одна из частей заполнена водой, вторая — воздухом или азотом. Если емкость планируется установить в водопроводе, то приобретаются устройства, наполненные воздухом. Для промышленного использования азот перекачивается в аккумулятор.

    При увеличении объема воды в баке, соответственно, уменьшается воздушная часть, что приводит к повышению давления в системе водоснабжения. После достижения определенных параметров специально настроенное реле отправляет команду на отключение насосного оборудования.

    Для изготовления резервуара используется металл, но нет причин для образования очагов коррозии. Дело в том, что металл защищен от контакта с водой мембраной, которая сделана из высокопрочной бутиловой резины. Этот материал также обладает высокой устойчивостью к микроорганизмам, что позволяет поддерживать качественные характеристики воды в соответствии с санитарно-гигиеническими требованиями. Можно с уверенностью сказать, что взаимодействие с этим типом резины не влияет на вкус воды.


    Вода поступает в мембранный отсек через специальную трубу, которая снабжена резьбовым соединением вариант идеально подходит предполагает наличие одного и того же диаметра в выпускную трубу и соединительный выход трубопровода.В этом случае можно не беспокоиться о дополнительных гидравлических потерях внутри труб водопровода.

    Для регулировки давления внутри гидробака воздушная камера оснащена специальным пневматическим клапаном. Воздух закачивается в предназначенный отсек с помощью обычного автомобильного ниппеля. Также через это устройство отводятся лишние воздушные массы. Воздух можно перекачивать с помощью компактного автомобиля или простого велосипедного насоса.

    Конструкция спроектирована таким образом, что мембрана не имеет способности разорваться под напором поступающей воды.Дело в том, что сжатый воздух внутри бака противостоит этому давлению и предотвращает его деформацию или разрыв. Следует отметить, что сжатый воздух позволяет регулировать давление перед подключением гидроаккумулятора.

    По конструкции мембранного бака можно выделить несколько основных узлов:

    • Корпус металлический.
    • Мембрана из высокопрочной резины.
    • Фланец с клапаном.
    • Ниппель для откачки или выпуска воздуха.
    • Ноги.
    • Площадка для установки насоса.

    Зная оборудование устройства, можно самостоятельно решить вопрос, как правильно подключить гидроаккумулятор для водоснабжения.

    Принцип работы гидроаккумулятора

    На первом этапе, непосредственно перед включением гидроаккумулятора, воздушная камера занимает большую часть объема устройства. При заполнении водой грушевидная мембрана увеличивается в объеме и начинает заполнять внутреннюю часть резервуара, тем самым сжимая воздух.Наполнение длится до тех пор, пока давление не достигнет определенного предела, предусмотренного настройками реле. После этого реле дает команду на выключение насоса.

    При включении крана в точке анализа воды в системе происходит сброс давления, сжатый воздух, оказывая давление на мембрану, способствует выходу воды из гидробака. Когда давление в системе упадет до установленного минимального значения, реле сработает и даст команду на включение насоса. Вода снова потечет в резервуар для хранения.Поэтому важно понимать, как правильно установить гидроаккумулятор в водопровод.


    Воздух, поступающий в мембранный отсек гидроаккумулятора, постепенно накапливается, что снижает эффективность устройства. По этой причине периодически требуется стравливать воздух из мембранного мешка. Современные модели оснащены специальным клапаном для стравливания воздуха. Если в оборудовании такой детали нет, то примерно через 2-3 месяца необходимо провести профилактические мероприятия в отношении мембранного бака.

    Правильное решение вопроса о том, как подключить гидроаккумулятор в водопровод частного дома, позволит без каких-либо затруднений провести профилактический ремонт, при необходимости разобрать и собрать прибор без полного слива воды из водопровода. система.

    Необходимость установки мембранного бака

    Не зная схемы подключения глубинного насоса к гидроаккумулятору, можно сделать вывод, что гидробак просто пропускает через него поступающую жидкость.Однако это утверждение нельзя назвать абсолютно точным. Такое устройство выполняет функцию стабилизатора давления воды в водопроводной сети. Кроме того, гидробак способствует увеличению срока эксплуатации насоса и защищает всю систему от гидроудара. В случае падения напряжения в электросети подача воды в отсек для хранения позволит определенное время не испытывать проблем с чистой водой.

    Более подробно выгодные моменты подключения гидроаккумулятора к скважине можно описать так:

    • Защищают насос от преждевременного износа.Наличие в мембранном баке определенного количества воды позволяет на какое-то время удовлетворить потребности жителей. Насос запускается только при пустом мембранном баке. У каждого насоса есть заводские настройки, благодаря которым устройство включается и выключается определенное количество раз за один час. Если гидроаккумулятор настроен на такие же или меньшие значения, срок службы насоса может быть увеличен при условии правильного подключения скважинного насоса к гидроаккумулятору.
    • Поддержание стабильных значений давления воды.При одновременном включении нескольких кранов может наблюдаться снижение давления и температуры воды в системе. Такая ситуация может вызвать дискомфорт у человека, который в это время принимает душ. Наличие гидробака позволяет поддерживать стабильные значения давления воды в водопроводной системе в частном доме.
    • Гидравлический удар в большинстве случаев возникает при включении насоса и наносит непоправимый вред трубам и другим элементам системы водоснабжения.Установленный мембранный бак сводит к минимуму риск гидравлического удара.
    • Водоснабжение. В большинстве загородных домов имеется автономная система водоснабжения, поэтому проблема с водой может возникнуть по разным причинам. Например, перебои в подаче электроэнергии значительно снижают КПД насоса, а в некоторых случаях устройство вообще не выполняет свои функции. Такая ситуация заставляет регулярно хранить воду в дополнительном резервуаре. При использовании схемы подключения гидроаккумулятора к водопроводу такой проблемы не возникает, так как в устройстве постоянно присутствует определенное количество воды.

    Типы мембранных резервуаров

    Гидравлические баки могут быть установлены в водопровод различного назначения.

    В частности, речь идет о следующем:

    • Удовлетворение потребности в горячей и холодной воде.
    • Системы отопления частных домов.

    В первом случае мембранный бак позволяет продлить срок службы насосного оборудования за счет включения и выключения режима и защищает систему от разрушительного воздействия гидроудара.Второй вариант предполагает использование в качестве расширителя гидробака, который монтируется в замкнутой системе отопления и является ее неотъемлемой частью.

    По конфигурации гидробаки делятся на горизонтальные и вертикальные модели. Стоит отметить, что конфигурация бака никак не влияет на принцип его работы и подключение погружного насоса к гидроаккумулятору.


    Отличительной особенностью гидробаков вертикального типа является специальный клапан, через который стравливается лишний воздух.Причем в большинстве случаев модели объемом более 50 литров оснащены клапаном. Клапан устанавливается точно в верхней части резервуара, так как воздух, попадающий в мембранный отсек с водой, имеет тенденцию скапливаться в верхней части камеры.

    Горизонтальные баки также имеют устройство для стравливания воздуха, только в этом случае сливное устройство или кран располагаются за гидроаккумулятором. Чтобы удалить воздух из небольшой емкости, воду полностью сливают.

    В поисках ответа на вопрос, где установить гидроаккумулятор для систем водоснабжения, важно понимать, что устройства горизонтального и вертикального типа отличаются одинаковой эффективностью и функциональностью.Поэтому при выборе устройства в первую очередь учитываются габариты помещения, в котором устройство планируется установить.

    Подключение аккумулятора

    Крепить прибор можно разными способами, это определяется схемой подключения гидроаккумулятора к водопроводу, основным назначением и возложенными на прибор функциями.

    Стандартный агрегат с поверхностным насосом

    Чаще всего для автономного водоснабжения частного дома требуется гидроаккумулятор и поверхностный насос.При этом производитель предлагает сложное насосное оборудование заводской сборки, в которое уже входит гидробак. Однако это не исключает возможности размещения мембранного бака с насосом в кессоне или отапливаемом подсобном помещении. Поэтому важно понимать, как подключить погружной насос к гидроаккумулятору.


    Схема подключения чаще всего такая же. Перед гидробаком устанавливается обратный клапан, исключающий возможность изменения расхода воды, далее идет реле давления, которое реагирует на малейшие изменения напора воды.Обязательным элементом в такой системе является манометр, с помощью которого можно контролировать рабочие параметры всей системы.

    Перед подключением гидроаккумулятора к водопроводу необходимо дополнительно смонтировать угловую трубу для подключения к фланцу.

    Установка подкачивающего насоса

    Подкачивающая насосная станция устанавливается в тех местах, где есть активное потребление воды. Устройство в этом случае постоянно поддерживает и регулирует давление воды в трубопроводе.В большинстве случаев насосы здесь работают непрерывно. Если возникает необходимость в дополнительном насосном оборудовании, рекомендуется использование мембранного бака, способного компенсировать перепады давления воды в системе.


    Гидроаккумулятор, входящий в систему водоснабжения с подкачивающей насосной станцией, может выполнять роль резервного водоема. Здесь нужны знания, как подключить расширительный бак к водопроводу. Кроме того, подобная схема может использоваться для нестабильного электроснабжения подкачивающих насосов в районах, где требуется бесперебойная подача воды.В этом случае запасы воды в гидроаккумуляторе вполне могут удовлетворить потребности при отключении электроэнергии. Мембранному резервуару в этой схеме отведена роль резервного привода. Стоит отметить, что для мощных насосных станций требуется большая емкость.

    Использование схемы погружного насоса

    Чтобы продлить срок службы погружного насоса, необходимо изучить вопрос, как подключить погружной насос к гидроаккумулятору, и правильно выбрать режим включения и выключения.Эти параметры должны соответствовать техническим характеристикам устройства, которые указаны производителем в сопроводительной документации. Нормальная работа насоса обеспечивается при включении от 5 до 20 раз в течение одного часа.

    Очень часто давление в водопроводной системе ниже нормы. В этой ситуации срабатывает реле и отправляет команду на включение насосного оборудования. По достижении заданных параметров реле отключает насос, и вода перестает течь.

    Стоит отметить еще один очень важный момент, когда небольшая автономная станция водоснабжения не в состоянии полностью удовлетворить потребность в воде. В этом случае насос будет запускаться намного чаще, что сокращает срок службы оборудования.


    Использование схемы подключения воды из скважины через гидроаккумулятор в любом случае решит проблему быстрого износа насосного оборудования. В первом варианте мембранный бак будет поддерживать давление и регулировать давление воды в системе.Во втором варианте запасы воды в мембранном отсеке практически полностью удовлетворят потребности жителей.

    При выборе объема мембранного бака необходимо учитывать следующие моменты:

    • Мощность насоса.
    • Частота включения устройства.
    • Необходимый объем воды в час.
    • Высота, на которой установлено устройство.

    В закрытых системах водоснабжения с накопительным водонагревателем бак выполняет роль расширителя (читайте также: «Какая схема подключения водонагревателя лучше всего — особенности монтажа»).Дело в том, что при нагревании вода имеет свойство увеличиваться в объеме. Расширение воды в замкнутой системе может иметь разрушительные последствия. В этом случае в гидробак попадает лишняя вода, тем самым уберегая трубопровод от разрывов.

    При выборе накопительного бака для такой системы необходимо сравнить предельную температуру нагрева воды с заявленными характеристиками установленного оборудования. Кроме того, необходимо учитывать максимальные значения давления воды в водопроводе.

    Правила выбора гидробака

    Основным элементом гидроаккумулятора является мембрана. От его качественных характеристик зависит, как долго прослужит все устройство и когда потребуется первый ремонт. Наилучшим качеством обладает мембрана, для изготовления которой используется изобутилированный каучук.

    Что касается материала изготовления корпуса бака, то этот фактор в большинстве случаев не имеет большого значения. Исключение составляют только расширительные бачки. Дело в том, что вода попадает только в грушевидную мембрану; контакт с металлическими частями устройства полностью исключен.


    Сразу стоит сказать, что щель в тонких стенках фланца нельзя заделывать или приваривать. В лучшем случае придется покупать новый фланец, в худшем варианте — полная замена гидробака. Для предотвращения подобной неприятности при условии правильного выбора толщины фланца. Надежный мембранный бак оснащен фланцем из толстой оцинкованной стали или нержавеющей стали.

    Особенности подключения гидробака к водопроводной сети

    Аккумулятор — это не просто емкость с водой.Это устройство специального назначения, которое выполняет особую функцию в системе водоснабжения. По этой причине установка оборудования может показаться довольно сложной.

    При решении вопроса, как подключить гидроаккумулятор к скважине, очень важно учитывать факторы вибрации и шума. Поэтому для крепления к полу используются специальные резиновые прокладки, для крепления к трубопроводу — резиновые переходники. Кроме того, важно понимать, что выходной диаметр подводки может быть намного меньше.

    Заполняйте новый бак с особой осторожностью, стараясь не подавать воду под высоким давлением. Если после изготовления резервуар долгое время не использовался, мембрана может слеживаться. Сильное давление или резкая подача воды могут вызвать повреждение мембраны или ее полный выход из строя. Специалисты рекомендуют перед заливкой стравить из груши весь воздух, что поможет избежать неприятностей при перекачке воды в гидроаккумулятор.


    Выбирая место установки гидроаккумулятора в системе водоснабжения, необходимо обеспечить свободный доступ к любой его части.

    Аккумулятор подключается к водопроводу по определенной схеме:

    • Через фундамент или цоколь в дом подводят водопровод.
    • Введен силовой кабель для подключения насосного оборудования.
    • Соберите отдельные элементы в одну линию.
    • Выполните регулировку бака.
    • Подключить прибор к общей водопроводной сети.
    • При необходимости использования двух гидроаккумуляторов в кессон в системе водоснабжения устанавливается дополнительное устройство.
    • Подсоедините манометр ко второму устройству.
    • Если вы собираетесь использовать водопроводный патрубок для орошения плантаций, установите обратный клапан и сливной клапан.

    Правила установки нового мембранного бака

    Первым делом нужно проверить уровень внутреннего давления. Это значение должно составлять 1,5 атмосферы. Однако следует отметить, что при транспортировке устройства и при хранении не исключена утечка. Поэтому на момент продажи параметры могут отличаться от значений, указанных производителем.

    Для фиксации показаний нужно снять колпачок на катушке. Для измерения давления используются следующие типы манометров:

    • Электронные устройства считаются самыми дорогими изделиями и довольно чувствительны к температуре и заряду аккумулятора. Это может существенно повлиять на точность измерений.
    • Манометры механические или автомобильные. В большинстве случаев они имеют металлический корпус. На измерительной шкале может быть разное количество делений; для получения более точных результатов рекомендуется использовать приборы с большим количеством делений.

    Стоит отметить, что недорогое насосное оборудование можно укомплектовать манометром в пластиковом корпусе, погрешность измерения в этом случае довольно велика.

    Решая, как подключить гидроаккумулятор к глубинному насосу, настройка параметров мембранного бака имеет большое значение по нескольким причинам. Например, при недостаточном давлении вода занимает большую часть объема в гидробаке, в результате давление воды в системе снижается.Высокое давление обеспечивает хороший напор воды. Однако при повышенных значениях давление воды в гидробаке меньше, что приводит к частому включению насоса и проблемам с водой.

    Выполняя настройку, необходимо учитывать, что параметры давления не должны быть меньше или больше рекомендованных значений. При низком давлении мембрана может соприкасаться со стенками металлического кожуха, чего нельзя допускать.

    Выбор оптимальных параметров давления воздуха

    При решении задачи, как подключить погружной насос к гидроаккумулятору, следует учитывать, что для нормальной работы бытовой техники рекомендуется поддерживать давление в пределах 1.4-2,8 атмосферы. Мембранная безопасность обеспечивается при условии, что давление в системе водоснабжения на 0,1-0,2 атмосферы выше давления в мембранном баке.

    Реле давления работает в паре с гидробаком, поэтому в процессе настройки устанавливается значение 1,6 атмосферы, если давление в системе составляет 1,5 атмосферы.

    Стоит отметить, что такие расчеты можно использовать при настройке оборудования, установленного в частном одноэтажном доме. Для двухэтажного коттеджа требуются большие значения.

    Оптимальный вариант предполагает использование в расчетах следующей формулы:

    В = (H max + 6) / 10.

    Здесь буквой V обозначено оптимальное давление, H max — уровень расположения самой высокой точки срабатывания.

    При проведении расчетов необходимо учитывать характеристики подключаемой сантехники и бытовой техники. Результат не должен быть выше значений, рекомендованных производителем. В противном случае техника на кухне или в ванной может просто выйти из строя.

    В обвязку аккумулятора в частном доме должны входить следующие элементы:

    • Насосное оборудование.
    • Мембранный бак.
    • Реле давления.
    • Обратный клапан.
    • Манометр.

    Последний элемент не является обязательной частью системы. Манометр можно настроить при проведении пробных измерений давления в системе.

    Схема подключения гидроаккумулятора к скважине следующая:

    • С помощью одного 1-дюймового провода прикрепляется к патрубку гидроаккумулятора.
    • Манометр и реле давления подключаются к двум проводам 0,25 дюйма.
    • Еще два 1-дюймовых провода предназначены для подсоединения трубы от насоса и проводки к точкам отвода.
    Гидравлический бак — важный элемент водопровода, выполняющий довольно много функций. Знание особенностей устройства и принципа работы мембранного бака позволит самостоятельно подключить гидроаккумулятор к глубинному насосу.

    Незаменимым устройством в современных системах водоснабжения является не только насос.Очень часто его дополняют гидроаккумулятором, который может идти либо в комплекте с насосом, либо приобретаться и устанавливаться отдельно.

    Установка гидроаккумулятора — очень полезное решение, повышающее качество работы. Рассмотрим подробнее, как именно устроен этот механизм, как он работает и как монтируется.

    1 Устройство гидроаккумулятора и принцип его действия

    Сначала опишем устройство гидроаккумулятора: это емкость, имеющая металлический корпус, внутри которого находится мембрана (или цилиндр, в зависимости от дизайн).Между ним и стенками корпуса создается давление — за счет закачанного в космос сжатого воздуха.

    Чаще всего установка используется в водоснабжении, однако немаловажно также использование гидроаккумулятора для отопления — он для этого тоже подходит.

    Задачи механизма следующие:

    1. Накопление воды.
    2. Поддержание стабильного давления в системе.
    3. Подача воды в систему, когда насос не работает.

    Принцип работы следующий: вода поступает на мембрану, перекачиваемую насосом. Мембрана заполняет и заполняет пространство внутри тела (естественно, до определенного объема).

    С другой стороны, нагнетаемый воздух начинает давить на воду, заставляя ее попасть в систему водоснабжения. В этом случае насос работает до определенного момента — до тех пор, пока давление воды внутри бака не достигнет определенного предела.

    После этого агрегат отключается, и воздух, воздействуя на воду, начинает «выдавливать» воду в сеть.Ну а когда жидкость выйдет из бака, и давление упадет до определенной (только сейчас минимальной) отметки, насос снова включится от блока автоматического управления.

    1.1 Классификация

    Ассортимент товаров на рынке достаточно обширен, поэтому покупателю будет полезно сначала узнать, что именно они из себя представляют, как они классифицируются и какую модель лучше выбрать.

    Отличия заключаются в ряде факторов, каждый из которых следует упомянуть.

    В зависимости от расположения контейнера устройство может быть горизонтальным или вертикальным.

    По типу рабочей части — тоже могут быть отличия. В связи с этим существует два варианта: мембрана или цилиндр. В первом случае пространство внутри емкости разделено мембраной на две части: в одну — поступает вода, во втором — откачивает воздух.

    Во втором случае внутри емкости заключена эластичная емкость, в которую поступает жидкость, а в свободное пространство между ее стенками и стенками корпуса закачивается воздух.

    Отдельно стоит упомянуть объем — это, по сути, ключевой параметр любой емкости. Самые популярные объемы — 24, 50, 100 и 200 литров. Однако в продаже можно найти и баки разного объема — 6, 12 или наоборот — 300 литров.

    Есть и более крупные устройства — например, гидроаккумулятор Aquasystem, объем которого может достигать 2000 литров. Аккумулятор Reflex имеет меньшую емкость — самая большая модель имеет объем 1000 литров. Аккумулятор Wester имеет такие же ограничения.

    Также особого внимания заслуживает материал, из которого изготовлена ​​мембрана (баллон). Это может быть как бутил, так и каучук. Отличия довольно серьезные:

    • бутил имеет верхний предел температуры +99 градусов;
    • в резине, эта отметка ниже — всего +50 градусов.

    Это очень важный нюанс для тех, кто выбирает прибор для отопления. Однако чаще всего в устройствах современных производителей (тот же аккумулятор Aquasystem) используется бутил.

    И, наконец, необходимо упомянуть производителей продукции этого типа. Мы уже упоминали несколько наиболее популярных товаров. Это гидроаккумуляторы Wester и Aquasystem. Модели этих брендов входят в высокобюджетный сегмент, однако качество соответствующее.

    Гидроаккумулятор Reflex уже дешевле, но при этом практически не хуже. Помимо этих наименований, можно также выделить «Джилекс», который довольно популярен на российском рынке благодаря своим положительным качествам: дешевизне и надежности.

    1.2 Как правильно рассчитать объем гидроаккумулятора?

    В принципе, главный момент, заслуживающий внимания — это объем бака. Материал мембраны (цилиндр) также упоминался выше, однако такие устройства для обогрева используются реже, поэтому остановимся на емкости.

    Сразу стоит сказать, что модели на несколько сотен литров (например, гидроаккумулятор Aquasystem VAV 2000 на 2000 литров или гидроаккумулятор Wester Line WAV 1000 — на 1000) подходят для обеспечения водой больших зданий (гостиниц, больницы, например).

    Для обычного жилого дома такого объема будет много, и покупка такой модели будет ненужной тратой денег. Причем стоят они довольно дорого: например, упомянутый выше аккумулятор Wester Line WAV 1000 будет стоить более 10 тысяч долларов, а аккумулятор Aquasystem VAV 2000 — три десятка.

    Для коттеджа, в котором постоянно проживают 3-4 человека, хватит емкости до 100-200 литров (и это при огромном запасе).Часто заказчики в таких условиях ограничиваются моделями объемом 24-50 литров (например, гидроаккумулятор Aquasystem VAV 50 или гидроаккумулятор Wester Line WAV 50).

    Увеличение до 100-200 литров актуально, если в доме больше жителей и / или имеется большое количество точек забора воды (например, 2 туалета и 5-10 кранов). В этом случае обратите внимание на аккумулятор Wester Line WAV 100 или аккумулятор Aquasystem VAV 100.

    Для аккуратности приводим более детальный расчет, который поможет покупателю более точно выбрать подходящий прибор.

    2 Шаги и нюансы установки

    С как произвести расчет и как выбрать устройство — разобрались. Теперь необходимо упомянуть, как именно выполняется подключение гидроаккумулятора к водопроводу. При желании эту работу можно выполнить своими руками — если следовать приведенным ниже советам, то трудностей возникнуть не должно.

    Неважно, какая модель подключена — гидроаккумулятор Reflex на пару десятков литров или бак на 300 литров.

    Подготовка выглядит следующим образом:

    1. В первую очередь нужно выбрать место, где будет стоять техника: автоматическая станция водоснабжения и, собственно, сама емкость. Их необязательно располагать рядом, но чаще всего это делается именно так.
    2. Проверяется давление внутри бака. Необходимо, чтобы этот показатель был примерно на 0,2-1 атм ниже, чем параметр, установленный на реле автоматического пуска насоса. В противном случае его можно (и нужно) отрегулировать своими руками.

    Теперь нужно позаботиться о необходимых деталях для подключения:

    1. Фитинг, имеющий 5 выходов: для самого бака, для реле автоматического включения, для манометра, для насоса и, собственно, для сам водопровод.
    2. Манометр (со шкалой до 10 атмосфер).
    3. Лента ФУМ (для герметика).

    Теперь — рассмотрим, как можно сделать подключение своими руками:

    1. Подсоединяется штуцер к бачку с помощью шланга.
    2. Манометр, реле, насос и подключены к другим выходам штуцера. Каждое соединение предварительно заклеивается ФУМ лентой.

    По окончании работ следует провести пробный пуск насоса для определения герметичности системы. Для этого требуется тщательный осмотр мест подключения: протечек быть не должно.

    При подключении реле давления своими руками обязательно и очень внимательно смотрите на метки, которые нанесены под его крышкой. Их двое. «Сеть» и «Насос» , и перепутывать их ни в коем случае нельзя. Возможно, эти отметки вообще не появятся (такое бывает на некоторых моделях) — в этом случае рекомендуется не делать подключение самостоятельно, а воспользоваться помощью электрика.

    2.1 Как устроен аккумулятор? (видео)

    Любая система водоснабжения, даже собранная безупречно и из самого качественного оборудования, может выйти из строя.

    Самая частая проблема — это снижение давления в системе, из-за которого вода не может достичь точки забора воды.

    Для решения этой проблемы используется устройство для хранения воды и сжатого воздуха.

    Именно благодаря последнему и работает: вода всасывается в аккумулятор насосом, после чего за счет давления воздуха выталкивается в систему. Это позволяет напору воды в водопроводе всегда быть на одном уровне.

    Для того, чтобы все работало без сбоев, нужно правильно подключить агрегат к источнику воды — колодцу, колодцу или водопроводу.Сделай сам несколькими способами.

    Установка с погружным насосом

    Схема подключения гидроаккумулятора к скважинному насосу. (Для увеличения нажмите). Если вода в водопровод забирается из колодца, насос, перекачивающий воду в гидроаккумулятор, располагается под землей.

    Главной особенностью такой схемы подключения является наличие в системе обратного клапана.

    Благодаря этому устройству откачиваемая вода не сможет просочиться обратно в колодец.

    Установка обратного клапана проводится перед подключением остальных элементов системы. Он устанавливается непосредственно на насос с одного конца, а трубопровод, соединяющийся с аккумулятором, подсоединяется к другому.

    происходит в следующем порядке:

    1. Глубина, на которую необходимо опустить насос, измеряется таким образом, чтобы он не достиг дна колодца или колодца примерно на 30 см. Для измерения используется веревка с грузом.
    2. Насос с подсоединенным клапаном опускается в колодец и фиксируется предохранительным тросом.
    3. Трубка от насоса, которая выходит на поверхность, подключается через штуцер.
    4. Кроме того, к арматуре подключены гидроаккумулятор, водопровод и система управления. Таким образом, вам понадобится фитинг из пяти частей.

    Примите во внимание: очень важно сделать все соединения герметичными, для чего можно использовать ФУМ-ленту или обычную паклю, пропитанную герметиком.

    Установка поверхностного насоса

    Если вода закачивается в систему из водопровода и погружение насоса не требуется, его можно установить рядом с самой батареей.

    По сути схема подключения не меняется, но есть некоторые нюансы, которые важно знать.

    Перед подключением необходимо рассчитать рабочее и минимальное давление. Для разных систем может потребоваться другой показатель давления воды, но давление 1,5 атм является стандартным для небольших систем водоснабжения с небольшим количеством точек водозабора.

    Если в системе есть оборудование, требующее высокого давления, этот показатель можно увеличить до 6 атм, но не более, так как более высокое давление будет опасно для труб и их соединительных элементов.

    Критическое давление

    Исходя из рабочего значения определить, каким должно быть минимальное давление, то есть такой показатель, при котором насос начинает работать.

    Это значение устанавливается с помощью реле, после чего необходимо измерить давление в пустом гидроаккумуляторе.

    Результат должен быть ниже критического значения на 0,5 — 1 атм. После этого система собирается.

    Его центром, как и в предыдущем случае, будет пятиконтактный разъем, к которому один за другим подключаются:

    • сам аккумулятор;
    • труба от насоса, подключенного к источнику воды;
    • хозяйственный водопровод;
    • Реле
    • ;
    • манометр.

    Подключение реле давления

    Для правильной работы реле его необходимо не только правильно подключить к арматуре, но и настроить.

    Для работы требуется электричество.

    С устройства снимается верхняя крышка, под которой находятся контакты для подключения реле к сети и к насосу.

    Обычно контакты подписаны, но могут не иметь обозначений. Если вы не уверены, куда что подключено, лучше обратиться к профессиональному электрику.

    Насосная станция

    Насосная станция — это комплекс оборудования, включающий мощное насосное оборудование, гидроаккумулятор и приборы контроля.

    В результате схема подключения в этом случае не отличается от подключения к обычному насосу.

    Если станция рассчитана на большие объемы воды — например, в случае подачи нескольких домов из одного колодца — подключение несколько усложняется.

    В этом случае используется несколько насосов и две форсунки — к одной подключается насосная система, а ко второй — первая форсунка и остальное оборудование.

    Гидроаккумулятор можно подключать не только к колодцу или водопроводу для водопровода, но и к системе отопления.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
