Отопительно варочные печи своими руками из кирпича: чертежи и схема отопительной печи с варочной поверхностью, фото и видео

чертежи и схема отопительной печи с варочной поверхностью, фото и видео

Кладём колпаковую печь

В двухколпаковых печах тепловая нагрузка на материалы предельно высокая. Поэтому легко совершить ошибку и выполнить подобную конструкцию с массивными стенами. Огонь в ней гореть будет, а вот вместо ожидаемого тепла получите дым и копоть.

Анализ порядовок печей Кузнецова различного назначения, в основу которых положен 2-ухколпактовый вариант, (отопительно-варочных, для бани, с установкой водогрейного котла двухконтурного и т.д.), позволяет выявить весьма характерную особенность. На единицу Nвыд, равную 500 Вт/м² внешней поверхности материала расходуется меньше почти в 1,5 раза, чем в изделиях традиционных конструкций.

Это имеет как плюс (удешевление конструкции из-за необходимости меньшего количества кирпичей и раствора для кладки), так и минус. Такие изделия предъявляют высокие требования к разработке и неукоснительного соблюдения всех технологических нюансов ведения кладки. Так как фактическая тепловая нагрузка, безопасная для толстостенной печи, способна разрушить стенку тонкую уже на стадии разгонной топки.

Строительная механика тоже должна быть близка и понятна печнику, решившему выложить колпаковую печь своими руками. Простейшее подтверждение данному тезису – прочностные характеристики стенки, выложенной с использованием глиняного раствора, если уменьшается её толщина, падают значительно быстрее, чем у цементной кладки. Это предъявляет повышенные требования к фундаменту подобной печи. Печник обязан неукоснительно следовать рекомендациям автора порядовки, с которой он работает. Причём, не только при обустройстве фундамента, но далее, на всех остальных этапах кладки печи.

Их первоосновой является плавающая топка. Выкладывается она из огнеупорного кирпича (шамотного). Наиболее востребованными марками являются Ш-5, а также ШБ-8. Остальное тело печи кладётся из кирпича рядового керамического, марок от М150 и выше.

Напомним, плавающей, она называется потому, что:

Вокруг топливника со всех сторон, либо в строго установленных порядовками местах, формируется сухой шов.

Техника его выполнения следующая. После завершения кладки последнего ряда шамотного кирпича, производится удаление кладочного раствора изо всех швов между ним и керамическим кирпичом. В образующиеся пустоты вставляются специальные прокладки, которые готовятся из различных типов минерального картона. Чаще всего используются каолиновый и базальтовый. Возможно использование иных технологий, которые обязательно оговариваются в спецификации, имеющейся на конкретную печь.

Несвязность модулей. Этот принцип подлежит неукоснительному соблюдению. Шамотный кирпич в любых вариантах не должен вставляться в пазы между керамическим кирпичом (обратное утверждение также справедливо), даже если имеются демпфирующие швы.

Теплоёмкость шамотного кирпича и его ТКР значительно отличаются от тех, которые имеет рядовой керамический кирпич. Поэтому топка, при наличии связи с основным телом печи, просто порвёт кладку уже на стадии растопки.

Именно поэтому требуется выполнять топливник для подобных печей в качестве достаточно компактного модуля, вставленного в гнездо, подготовленное из кирпича керамического. При этом существует ряд технических нюансов обеспечения отведения газов через дымоход.

Весьма важно использовать в работе только материал, поименованный в спецификации к печи, а также указанный в порядовке. Конструкции подобных печей просчитаны и высокотехнологичны. Поэтому замена весьма негативно сказывается на работоспособности готового изделия

В лучшем случае, печь придётся ремонтировать. В худшем, разбирать полностью и выкладывать по-новому

Поэтому замена весьма негативно сказывается на работоспособности готового изделия. В лучшем случае, печь придётся ремонтировать. В худшем, разбирать полностью и выкладывать по-новому.

Печь-голландка

Печь голландка

Такой печной агрегат прекрасно подходит для небольших частных домов, дачных домиков и даже квартир. Печь будет очень полезна при отсутствии централизованной отопительной системы. Помимо этого, подобную печку можно оснастить варочной панелью и использовать для приготовления пищи.

Место для размещения печи рекомендуется выбирать еще на этапе планирования дома.

Но даже если ваш дом уже построен с возведением «голландки» не возникнет никаких проблем.

Голландка — украшение дома

Печь можно строить как на фундаменте, так и без него, но в первом случае печка прослужит несколько дольше.

Печь-голландка имеет очень вместительную топку. При этом конструкция не оснащается поддувалом, что дополнительно выделяет рассматриваемую печь на фоне аналогов.

К числу важных преимуществ «голландки» необходимо отнести эффективность и рациональность использования топлива – в такой печи дрова прогорают гораздо медленнее, чем в большинстве других существующих агрегатов.

Видео — Печь со стеклянной дверцей

1-9 ряды

10-18 ряды

18-26 ряды

Дымоход

Первый шаг. Приготовьте раствор из глины, воды и песка. Глину предварительно вымочите в воде, а песок просейте. Компоненты смешивайте в таком соотношении, чтобы получить однородную массу с консистенцией сметаны. Обычно песок и глина смешиваются в разных количествах, а воды добавляется порядка 25% от общего объема сухих компонентов. В остальном же ориентируйтесь на особенности вашей глины.

Кирпич также требует предварительной подготовки – его нужно окунуть в воду примерно на сутки.

Приступайте к кладке печи. Каждые 2-3 ряда проверяйте ровность кладки строительным уровнем.

Второй шаг. Уложите на пол рубероид либо полиэтилен. Для рассматриваемой печи понадобится изоляция размерами 530х780 мм. На гидроизоляцию насыпьте 1-сантиметровый слой просеянного песка и тщательно выровняйте засыпку.

Третий шаг. Выложите первый ряд поверх песчаной подушки. Проверьте ровность укладки кирпича и аккуратно залейте всю полученную поверхность раствором.

Установите дверцу поддувала. Для крепления используйте стальную проволоку.

Четвертый шаг. Выложите второй ряд «голландки» в соответствии с порядовкой. В целом этот ряд не будет иметь отличий от начального ряда.

Пятый шаг. Выложите третий ряд. Начиная с него, для кладки надо использовать огнестойкий кирпич. На третий ряд уложите колосниковую решетку.

Шестой шаг. Выложите четвертый ряд. На данном этапе кирпичи следует укладывать на ребро.

На этом же этапе вам надо смонтировать дверцу для топочной камеры. Для фиксации дверей используйте стальную проволоку.

Седьмой шаг. Выложите пятый ряд по аналогии с четвертым, только кирпич укладывайте обычным методом, т. е. плашмя.

Восьмой шаг. Выложите шестой ряд. Кирпич опять кладите на ребро. Проверяйте углы и в целом ровность кладки.

Девятый шаг. Выложите седьмой ряд. Кирпичи размещайте плашмя. На ребро выложите только заднюю стенку. Все последующие ряды кирпича укладывайте плашмя.

Десятый шаг. Приступайте к кладке восьмого ряда. На этом этапе топочная дверь полностью перекрывается. Внутренний кирпич (он должен быть огнеупорным) над топочной камерой следует скосить.

Одиннадцатый шаг. Выложите девятый ряд со смещением назад. Поверх этого ряда уложите увлажненный асбестовый шнур, а после – варочную плиту. Тщательно загерметизируйте стыки между кирпичом и плитой. Варочную поверхность можете делать квадратной либо круглой – как вам больше нравится.

Двенадцатый шаг. Приступайте к кладке десятого ряда. На этом этапе вам нужно выложить основу дымохода. «Голландка» имеет компактные размеры, поэтому от обустройства капитального кирпичного дымохода следует отказаться, отдав выбор в пользу металлической конструкции.

Тринадцатый шаг. Выложите одиннадцатый ряд и установите дымовую задвижку. Предварительно обмотайте задвижку асбестовым шнуром.

Четырнадцатый шаг. Выложите двенадцатый ряд. На этом этапе сформируйте стык между дымоходом и металлической трубой.

Кладка печи окончена.

Подробная схема устройства печи

В завершение вам останется сделать следующее:

  • вывести дымоотводящую трубу на требуемую высоту;
  • заделать стыки между полом и печным агрегатом при помощи плинтуса;
  • заштукатурить «голландку». Также для отделки можно использовать побелку, краску и даже керамическую плитку.

Таким образом, самостоятельная кладка отопительно-варочной печи является не таким уж и сложным мероприятием. От вас требуется лишь во всем следовать инструкции.

Отопительно-варочная с камином

Удачной работы!

Читайте на нашем сайте статью — печь голландка своими руками.

Делаем печь своими руками

Выбор места

Чтобы сложить хорошее обогревательное сооружение необходимо правильно выбрать место. При этом должны учитываться следующие стандарты:

От дымового канала до деревянных конструкций должно быть больше 37 см.Минимальное расстояние трубы от конька — полтора метра. Высота над коньком полметра.Если от трубы до конька 1,5—3 метра её можно располагать вровень с ним.

Лучше всего сложить печку в середине дома. Это обеспечит равномерное распространение тепла и удобство в эксплуатации.

Материалы и инструменты

Помимо кирпича также понадобится ряд других материалов, чтобы сложить печку. К ним относятся:

глина,песок,арматура.

Это основные материалы без учёта комплектующих, а ведь ещё нужно позаботиться о дверцах отдушин, поддувале, топке и так далее.

Чтобы сложить хорошую печку нужно замесить правильный раствор. Лучше всего использовать специальную огнеупорную глину, в крайнем случае можно и красную. Крупинки песка должны быть не более 1 мм. Оптимальное соотношение достигается опытным путём. Обычно это 1 к 1 или 1 к 2. Плюс 25 процентов воды от общего объёма глины.

Основоположную роль при постройке печи играют металлические предметы. Чтобы сложить достойную конструкцию, необходимы дверцы и полудверцы, колосниковые решётки, чугунные заслонки, задвижки и вьюшки. Все эти элементы при необходимости можно изготовить своими руками, но нужно будет приобрести железные листы.

Само собой, без хороших инструментов сложить печь не получится, вам понадобятся:

молоток-кирочка специально для печи,мастерок,линейка-правило,кисть мочальная,рулетка,отвес,уровень.

С помощью этого незамысловатого инструментария вы сможете сложить любую печь.

Процесс постройки печки

Для фундамента роется котлован, делается засыпка и армированный каркас. Полученная конструкция заливается бетоном. Перед тем как сложить печку, позаботьтесь о наличии перед глазами схем кирпичей.

При работе очень важно соблюдать порядок. Иначе сложить качественную печь не получится

Малейшее отклонение в конструкции приведёт к тому, что один из каналов будет перекрыт. Результат более чем плачевный. Дым вместо того чтобы выходить наружу через дымоход, будет идти в помещение.

Первый ряд кладётся по шнуру. Каждая следующая кладка проверяется при помощи уровня. Углы контролируются обвесами. После того как кладка завершена устанавливается печное оборудование, к примеру, конфорки. Труба выводится наружу в самом конце. Чтобы узнать, более подробно, как сложить печь, смотрите видео снизу:

Для того чтобы сложить печь согласно действующим нормам расстояние от внутренней стенки дымохода до ближайшей конструкции должно быть не менее 38 сантиметров. Когда устанавливается чугунная плита, зазоры по бокам должны быть не менее 5 миллиметров.

Строим фундамент для печи: универсальная инструкция

Независимо от модели печи, она нуждается в надежном и прочном основании. Этот фундамент подойдет как для шведки, так и для двухколпаковой модели.

Последовательность обустройства опоры следующая.

Роем котлован глубиной около полуметра.

Котлован под фундамент

Второй шаг

Утрамбовываем дно ямы и засыпаем ее 15-20-сантиметровым слоем песка. Поливаем песок водой и тщательно утрамбовываем.

Пятый шаг

Готовим раствор из части цемента, пяти частей щебенки, трех частей речного просеянного песка и воды. Заливаем таким раствором примерно половину свободного горизонтального пространства котлована. Даем заливке просохнуть.

Шестой шаг

Готовим раствор из части цемента и трех частей песка. Заливаем смесью оставшееся пространство ямы. Верхнюю часть заливки тщательно разравниваем при помощи правила.

Залитый фундамент под кладку кирпичной печки

Печь с плитой – многофункциональное сооружение

Плита настолько полезна, удобна и эргономична, что строительство сооружения без нее просто теряет смысл. Возможно, поэтому все современные модификации русской печи имеют чугунные плиты – с одной, двумя и даже тремя конфорками.

По сути, модели с плитой не противоречат одному из главных признаков русской печи – они имеют два топливника. Как раз малый топливник и отвечает за разогрев плиты. При этом у простых печей он имеет отдельный дымоход, вверху соединенный с дымоходом горнила.

Один из популярных вариантов расположения плиты – прямо перед устьем горнила. Разогрев производится независимо от большого топливника, через нижний подтопок

У более сложных конструкций существует возможность «летней» и «зимней» топки: в первом случае малая печь (подтопок) работает автономно, а во втором с ее помощью происходит нагрев стенок и большой печи.

Существует и третий вариант расположения подтопка – в основном сооружении, но сбоку или с противоположной стороны. Такое решение не всегда приемлемо – например, если печь необходимо расположить в углу. В этом случае удобнее, если оба топливника находятся с одной стороны и располагаются один над другим.

Удачное инженерное решение, при котором малая печь с чугунной плитой вынесена отдельно, но имеет общую стенку с основной конструкцией. Минус – занимает больше площади

Преимущества конструкции с варочной плитой налицо:

  • автономный обогрев с меньшей степенью теплоотдачи;
  • быстрый процесс нагрева чугуна и стенок;
  • приготовление на плите всевозможных блюд;
  • возможность разогрева или хранения продуктов в теплом виде;
  • экономичный расход топлива – дров;
  • несложный уход – очистка зольника.

На плите, когда она уже не раскаленная, а немного остыла, можно сушить предметы домашнего обихода. Для этой же цели используют печурки – небольшие выемки в стенках печи, а также кирпичный периметр вокруг чугунной поверхности.

Для дачников модель с подтопком намного удобнее, так как используется чаще. Большой топливник обычно задействуют или ранней весной, или поздней осенью, когда наступает холодный сезон и требуется разогрев всей печи.

Как построить печь длительного горения

Довольно многим владельцам домов с печным отоплением было бы интересно переделать свою кирпичную печь так, чтобы она работала в режиме длительного горения. Тем не менее, сделать это в домашних условиях не получится.

Дело в том, что для работы в таком режиме должна быть обеспечена герметичность топки, в которой будет собираться дым с большой концентрацией угарных газов. Нельзя допустить попадание этих газов в комнату. Вместе с тем, для тления нужно минимизировать приток воздуха, что возможно сделать с помощью дверки поддувала, но это очень неудобно.

В некоторой степени тления топлива можно добиться в русской или голландской печи. Однако это небезопасно, поэтому лучше все-таки остановить свой выбор на печи, которая долго сохраняет тепло. Как вариант, можно купить фабричную металлическую печь длительного горения, что, кстати, обойдется дешевле, чем сооружать по чертежам кирпичную печь для дома своими руками. Да и КПД у них будет не ниже.

Если же вы все-таки решились сооружать кирпичную печь самостоятельно, взвесьте все аргументы и определитесь с конструкцией. Затем нужно будет найти порядовку с описанием кладки и закупить расходный материал

Обратите внимание, что печные работы требуют определенных навыков.

Перед началом кладки печи необходимо залить мощный фундамент, причем его размеры должны превосходить тело печи на 10-15 см с каждой стороны. Можно использовать бетонный раствор с армирующей сеткой, бутовый камень или бетонные блоки. Помните, что печной фундамент не должен быть связан с основным фундаментом дома, иначе при межсезонных сдвигах грунта печь или дымоход может лопнуть.

Тело печи выкладывают из двух видов кирпичей – полнотелого и шамотного. Огнеупорный шамотный кирпич используется для кладки особенно горячих мест – топочной камеры и дымовых каналов. Для сцепления огнеупорных кирпичей используется раствор на основе шамотной глины или с добавлением шамотного порошка.

Обратите внимание, что для компенсации разницы в тепловом расширении между огнеупорным и керамическим кирпичом оставляют зазор в 5 мм.

Все фабричные детали – вьюшки, колосники, дверки, заслонки, варочную поверхность – нужно установить в предусмотренных схемой местах. Для прочности крепления дверцы в нее продевают прокаленную проволоку 30-40 см длины и замуровывают ее в кладке. Что касается колосников и чугунной плиты, то под них в кирпичах делают пазы с учетом зазоров до металла в 5 мм на температурное расширение и прокладку шнура или асбестовой ткани.

Последний элемент печи – это дымоход. Его можно сделать из керамического кирпича или приобрести готовый блочный дымоход. Фабричные изделия не только долговечны, но и устойчивы к конденсату с содержанием угольной кислоты, долго не засоряются и обеспечивают хорошую тягу.

Финишная отделка готовой печи производится по усмотрению хозяев. Можно использовать клинкер, керамическую плитку или отделочный камень. Это придаст печи законченный и привлекательный вид, а также защитит от влаги и пыли, что продлит срок ее службы.

От того, насколько ответственно и грамотно вы подойдете к выбору конструкции печи и ее изготовлению, будет зависеть не только ее долговечность, но и безопасность жильцов. Как бы то ни было, кирпичная печь на дровах всегда наполняет дом живым теплом и приносит уют и комфорт.

Выбор материала

Основной строительный материал — красный керамический кирпич. Рекомендуется брать марку 150, которую производят из обожженной глины. Этот вид кирпича имеет стандартные размеры: 250х120х65 мм. Сейчас габариты унифицировали.

Для строительства не рекомендуется использовать камень, потому что внутри материала есть пустоты, микротрещины. Во время возведения печи нужно тщательно проверять каждый кирпич. Если использовать материал низкого качества, то трещины начнут появляться в процессе высыхания глиняного раствора.

Строительство кирпичной печи: Именно поэтому специалисты не рекомендуют покупать плохой кирпич или тот, который уже был в использовании. Стоит учитывать рекомендации по выбору кладочного раствора. Глиняную смесь не нужно разводить самостоятельно, потому что можно допустить ошибку в пропорциях. Можно купить уже готовый раствор в любом строительном магазине. Среди большого и разнообразного выбора представлены шамотные или глиняные смеси.

Виды печей из кирпича для дома

Домашние печки отличаются друг от друга по конструкции, форме и отделке. Можно сложить прямоугольную, квадратную или круглую конструкцию

Такое разнообразие позволит выбрать оптимальный вариант для конкретного проекта, принимая во внимание назначение печки и интерьер помещения, где конструкция будет находиться

Варианты печей

Русская печь — довольно большое сооружение, занимающее центральное место в доме. Конструкция включает в себя нагрев помещения, варочную камеру для приготовления пищи и выпечки хлебобулочных изделий. Наличие варочного отделения печи позволяет готовить пищу в соответствии с рецептами, которые просто нельзя приготовить по-другому. У конструкции русской печи есть ещё одна важная особенность — лежанка в её верхней части для сна. В старые времена, греясь на русской печи, люди лечили всевозможные заболевания (простуду, артриты, прострелы).

Голландская печка — коэффициент полезного действия у этого сооружения достигает всего 60 %. Фактически, это печь с топкой и системой для удаления дыма (дымоходом). Такие печи часто используются в небольших домах, но только для отопления, на них нельзя готовить пищу. Отсутствие варочной поверхности заставляет горячий воздух более эффективно нагревать кирпичные стены печки и воздух в помещении.

Печь для бани — эта конструкция предусматривает дровяное отопление. Обычно передняя часть печки выходит в предбанник, откуда и закладываются дрова. Задняя часть сооружения находится за перегородкой, отделяющей предбанник непосредственно от бани. Вместо сложных дымовых ходов в заднюю часть конструкции встроен металлический котёл для воды. Печь в бане выполняет две функции: быстро нагревает помещение (в течение часа-двух) и воду для мытья. С помощью этой печи баня очень быстро нагревается, но так же быстро и остывает (без регулярного подбрасывания дров).

Узнайте, как построить голландскую печь, отопительную печь длительного горения и печь булерьян.

Она располагается на специально расположенных внутренних кирпичных выступах прямо над топкой для дров или угля, на ней почти всегда есть одно или два круглых открывающихся отверстия. Круглые отверстия на варочной плите закрываются с помощью специальных наборных колец разного диаметра, выполненных из чугуна. Эти отверстия служат для приготовления пищи, с их помощью добавляют или уменьшают температуру под кастрюлями с готовящейся едой.

Печь с водогрейным контуром — такая конструкция обычно идентична кирпичной печке с разветвлёнными дымовыми ходами, но в ней есть одно существенное отличие: в топку для дров встроена металлическая ёмкость для воды. Этот водяной котел соединён с системой отопления в доме, и когда печка топится — одновременно нагревается до кипения вода в котле. Расширяясь, вода поступает в трубы отопительной системы. Такая конструкция — одна из самых эффективных и энергосберегающих, к тому же предусматривает приготовление пищи.

Важно! В случае когда печь размещена рядом со стеной, конвекционные потоки холодного воздуха, поступающего из дверей и окон, активно перемещаются по дому. В результате жильцы будут постоянно ощущать холод и сквозняки в районе пола.

Последовательность действий

После того как выбрали модель для воплощения, нашли и рассмотрели ее порядовку, прикинули куда поставить, можно приступать к практическим действиям. Начинать нужно с фундамента. Его делают одновременно с фундаментом для дома. Размеры: на 30 см больше во все стороны, чем габариты печи. Если дом построен, а фундамента под печь нет, придется разбирать пол и заливать. Ставить на доски, даже очень толстые, даже на самые мощные лаги, смысла нет: древесина портится за несколько лет, начинает проседать, прогибаться, печь ведет, она трескается. В общем, понятно: капитальное основание под кирпичную печь делаем обязательно.

Фундамент для кирпичной печи обязателен

Фундамент под печь (любого типа) делают несвязным: он не должен иметь контакта с основанием для стен. Между ними должно быть расстояние не менее 5 см, которое заполняют слоем теплоизолятора. Разделенные фундаменты дают возможность дому и печи осаживаться независимо друг от друга. Процессы проходят аналогичные, но разной величины и интенсивности и при наличии контакта может перекосить или дом, или печь, а может и то и другое.

Чтобы уменьшить потери тепла от печи в грунт, желательно на фундамент уложить теплоизоляцию. Например, такая последовательность. Лист картона из минеральных волокон (картон из базальтовых волокон), поверх — слой фольги или металлизированного утеплителя или лист жести, оцинковки, металла. Затем снова листовой утеплитель и снова лист металла. Поверх — вымоченный в глиняном молоке войлок. На высохший войлок уже начинают класть печь. Такая теплоизоляция гарантирует отсутствие потерь тепла в грунт даже в северных регионах.

Печное литье подбираете по размерам

Печное литье подбираете в соответствии с размерами и спецификацией. Варочная панель, лучше чугунная, толщиной 4-6мм со съемными кольцами. Снова-таки по размерам. Потребуется еще некоторое количество теплоизолятора: печное литье ставится не вплотную к кирпичной кладке. Остается зазор в 5 мм, который служит для компенсации температурного расширения. Этот зазор и заполняется теплоизолятором. Раньше для этих целей использовали асбестовый шнур. Им обматывали раму литья. Но асбест сегодня не рекомендован к применению: вреден для здоровья. Можно использовать картон или рулонный утеплитель из минеральных волокон. Но брать нужно базальтовый утеплитель с температурой использования от 1200оС и выше, а не из стекловаты, которая выносит не более 350оС, после чего спекается и теряет свои свойства. Можно любой другой материал с аналогичными характеристиками.

Для теплоизоляции печного литья раньше использовали асбестовый шнур. Теперь рекомендуют базальтовую вату или картон

Собственно, материалы все. Далее идет кладка отопительно-варочной печи своими руками. Уложив на готовый отстоявшийся фундамент теплоизоляцию (можно все это заменить двумя слоями рубероида, но потери тепла могут быть значительными. Затем начинают складывать ряды, как указано на схеме. Каждый ряд укладывается с перевязкой — швы одного ряда перекрываются кирпичами другого. В некоторых местах кирпичи нужно подпиливать, вырезать по форме. Чаще всего в местах установки литья: дверцы, вьюшки, задвижки и т.д.

Швы делают одинаковой толщины. В идеале — 5 мм. Допустимы колебания на 1 мм в обе стороны, но лучше подобрать раствор так, чтобы получалось именно 5 мм. Каждый ряд проверяют на вертикальность и горизонтальность, строго отслеживают углы. Исправляются даже незначительные отклонения, иначе к верху печь куда-то «уйдет». Лишний раствор снимают, кирпич очищают. В некоторых случаях советуют кирпич мочить, в некоторых нет. Всем известный печник Кузнецов, опыту которого можно доверять, говорит, что для кладки печи на глиняно-песчаный раствор влаги в кирпиче достаточно: глина должна во время сушки высохнуть, а не схватиться, как цемент. Как делать будете вы — ваш выбор.

Вот и все. Остался единственный нюанс, которым часто пренебрегают: перед тем, как класть на раствор, соберите конструкцию «на сухую». Просто выкладывайте ряды, подбирая кирпич, укладывая его на место, поставьте литье, посмотрите, как оно станет. На этом этапе вы многое поймете. Не считайте его лишним.

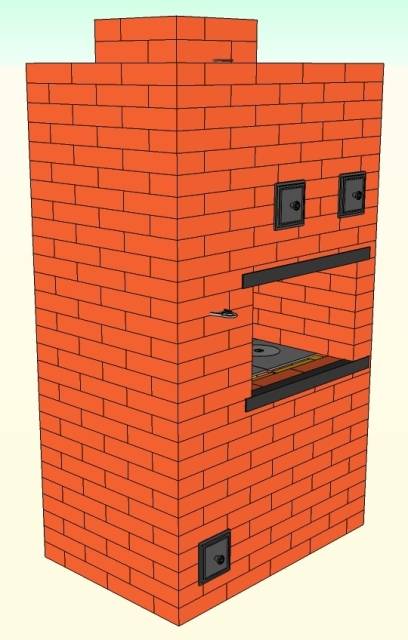

Порядовка отопительно-варочные печи

Ряды 1-2. Два первых ряда отопительно-варочной печи своими руками необходимо выложить сплошной кладкой, перекрывая швы. Укладка ведется из красного кирпича. При этом следят за горизонталью, так как в дальнейшем могут появиться подкошенные участки. Углы сверяются на каждом из рядов угольником. Чтобы упростить работу, рекомендуется подцепить отвесы.

Ряд 3. В данном ряду нужно приступать к организации зольной камеры, нижней камеры прогрева и вертикальных каналов. С лицевой стороны оставляют проем под дверцу. Почти вся печка выкладывается с помощью красного огнеупорного кирпича, шамотный необходим для поддувала и зольника.

Ряд 4. В этом ряду кладка проводится аналогично предыдущему. Вертикальные каналы необходимо объединить в один.

Ряд 5. Начинать укладку данного ряда необходимо по направлению в права. Зольную камеру заканчивают формировать и накрывают дверцу. Последнюю следует закрепить проволокой. Затем можно будет установить колосниковую решетку. Зазор около 10-15 мм между ней и кирпичом засыпают песком, так как металл при нагревании будет расширяться.

Ряд 6. На данном этапе необходимо приступить к формированию топочной и духовки, оставив на лицевой стороне проем для дверцы. П-образный канал, который был сформирован ранее, делится на 3 вертикальных. Камеры необходимо поделить стенкой, которая выкладывается из шамотного кирпича.

Ряды 7-8. Последующие два ряда формируется топочный отсек. Однако в восьмом третий канал следует перекрыть.

Ряд 9. Данный ряд является последним для топочного отсека. Его кирпичи необходимо стесать под углом. Это нужно для того, чтобы дым плавно переходил в дымоход, а не задерживался около уголков.

Ряд 10. Для кладки внутренней части десятого ряда отопительно-варочной печи своими руками необходимо подготовить шамотный кирпич. На данном этапе накрывают духовую дверцу. При этом кирпичи стачивают под тот же угол, что и в предыдущем ряду, но перегородку между духовой и топочной уже не устанавливают.

У кирпичной кладки еще раз проверяют горизонталь уровнем и устанавливают варочную плиту. Под нее, как и под колосниковую решетку, делают зазоры около 12-18 мм, чтобы учесть тепловое расширение. На лицевой стороне заподлицо укладывают металлический уголок со стороной 45-50 мм.

Ряд 11. В данном ряду необходимо приступить к формированию камеры над варочной плитой. Кладку рекомендуют продолжать с использованием красного кирпича. Можно сделать еще одну духовую, если установить для варочной камеры большую дверцу.

Ряды 12-16. С 12 по 15 ряды продолжают выкладывать стенки варочной камеры, однако в первом ряду можно объединить пару каналов, которые расположены слева. Уложив 16 ряд, нужно вдоль установить четыре уголка.

Ряд 17. На данном этапе следует варочную камеру накрыть кирпичной кладкой, оставив небольшое, примерно в пол кирпичика, отверстие. Через него будет удаляться пар.

Ряд 18. Следующий ряд выкладывается аналогично предыдущему с учетом перевязки. На него нужно установить металлический страховочный уголок, который будет укреплять основания сушильных камер. При этом не следует перекрывать оставленное ранее отверстие.

Ряды 19-21. В данном ряду формируются пара сушильных камер, оснащаемых дверцами, и вентиляция из варочной. По аналогии будут укладываться последующие два ряда.

Ряд 22. Одну из сушилок, желательно меньшую по размерам, необходимо перекрыть железной пластиной.

Ряды 23-25. В 23-м ряду нужно установить задвижку вытяжного канала варочной. В 24-м ряду следует объединить первый и второй вертикальный каналы. В 25-м ряду придется совершить объединение между третьим каналом и вытяжкой варочного отсека.

Ряд 26. В этом ряду необходимо уголком перекрыть сушильные камеры. Поверх укладывают армирующую сетку.

Ряд 27-28. Наступает пора полностью накрыть верх печи, при этом немного расширив периметр кладки (около 3-5 см). Для удаления дыма нужно оставить 3-й канал, в который будут сходиться все предыдущие. В 28-м ряду следует сформировать небольшой бортик, еще раз увеличив периметр кладки.

Кликните для увеличения изображения

Ряды 29-последний. В 29-м ряду возвращаются к прежнему периметру. Далее нужно установить задвижку, перекрывающую дымоходный канал и позволяющую регулировать общую тягу. С 31-го ряда и далее формируется труба дымохода, выводящаяся наружу.

Видео инструкция по кладке отопительно варочной печи своими руками

Возводятся отопительно-варочные печи своими руками быстро и непринужденно, если заранее все спланировать и подготовить. В любую из конструкций можно внести изменения, направленные на улучшение характеристик. Но прежде чем пойти на такой шаг – следует проконсультироваться со специалистом.

Отопительно варочные печи своими руками + порядовка и видео руководство

Большинство владельцев частных загородных домиков задумываются над тем, чтобы возвести печку. Самые хозяйственные из них выбирают конструкцию, оснащенную варочной плитой и духовым шкафом.

Содержание статьи:

Особенности печи

Возводятся отопительно-варочные печи своими руками очень просто. Они представлены многочисленными модификациями. Каждая из них выполняет сразу две основные задачи:

  • Обогревает помещение
  • Служит для приготовления сытной и вкусной пищи

В зависимости от площади дома печь может иметь различный габариты. Тоже самое можно сказать и о варианте расположения конструкции: пристенная, угловая, островная или встроенная.

Принцип работы такой сложной на первый взгляд конструкции весьма прост:

  1. В топочной образуются газы в виде дыма, которые непосредственно контактируют с варочной плитой и отдают свое тепло
  2. Тепло также передается в духовой шкаф, расположенный сбоку
  3. Пар из варочной и дым посредством вертикальных каналов удаляются в дымоходную трубу, отдавая тепло помещению

Дымовые и отопительные каналы можно разделить между собой. В летнюю пору это даст возможность нагреть только варочную и духовую.

Вводный видео обзор работающей печки

Для приготовления пищи на дачном участке так же идеально подходит печь барбекю, смотрите инструкцию по кладке своими руками

Необходимые материалы и инструменты

Любая работа требует основательной подготовки, которая включает в себя закупку в требуемом количестве стройматериалов. Чтобы возвести отопительно-варочную печь своими руками потребуются:

  • Глина с просеянным песком для приготовления раствора. Замесить его можно по-разному, так как каждый печник придерживается своего мнения по этому поводу. Если знакомых мастеров в этой области нет, соотношение компонент рекомендуется брать 1.5 к 1 или 2 к 1
  • Шамотный и красный кирпич. Но прежде чем приступить к его кладке, материал должен быть около суток выдержан в воде

  • Стройматериалы для отделки. Каждый должен самостоятельно пройтись по рынку и ответить на вопрос, как будет внешне выглядеть печь. Иногда печи штукатурятся глиной
  • Фурнитура, состоящая из необходимых заслонок, дверок, варочной плиты и т. д. Сюда же можно отнести металлические уголки, армирующую сетку, различные шины

Помимо строительного и расходного материала нельзя начинать работу, не подготовив необходимые инструменты для печника: мастерки, отвесы, уровень, ведро для раствора, сито и т. д. Еще раз проверив все необходимое, можно приступать к работе.

Выкладываем фундамент

Под печь с варочной рекомендуется возводить монолитный фундамент одним из двух методов:

  • Заливка – в подготовленный котлован заливается раствор, который усиливается бутом или армирующей сеткой
  • Кладка – в котлован укладываются керамические кирпичи или железобетонные блоки

Если сравнивать оба варианта между собой, первый будет не только лучше, но и экономически выгоднее. Однако возводить на нем печку можно лишь спустя 1.5-3 недели. Ни в коем случае нельзя делать перевязку между ним и основанием дома.

Строить фундамент под отопительно-варочные печи своими руками рекомендуется согласно следующей инструкции:

  1. Вначале нужно выкопать котлован, линейные размеры которого будут на 15-25 см больше предполагаемой печи. Заглубление должно составлять 0.7-1 м
  2. На дно засыпается и плотно утрамбовывается подушка из сухого просеянного песка толщиной 10-15 см
  3. Затем закладывается 20 см слой щебня крупной фракции, для экономии перемешанный его с боем кирпичей и камней. Присыпав чуть песком, поверх вновь делается фильтрующая щебенчатая подушка толщиной 10 см и накрывается гидроизоляцией (чаще используют рубероид)
  4. Далее нужно соорудить опалубку, оставив между ней и краем котлована 5-10 см для ее последующего демонтажа
  5. На дно льют бетонную смесь слоем около 5 см, на которую устанавливают армирующий каркас
  6. Заливая небольшими порциями по 10-15 см, смесь трамбуют с целью удаления скопившихся внутри пузырьков. Добравшись до крайней отметки, фундамент оставляют застывать

Читайте так же о том как своими силами сделать печь буржуйку

Порядовка отопительно-варочные печи

Ряды 1-2. Два первых ряда отопительно-варочной печи своими руками необходимо выложить сплошной кладкой, перекрывая швы. Укладка ведется из красного кирпича. При этом следят за горизонталью, так как в дальнейшем могут появиться подкошенные участки. Углы сверяются на каждом из рядов угольником. Чтобы упростить работу, рекомендуется подцепить отвесы.

Ряд 3. В данном ряду нужно приступать к организации зольной камеры, нижней камеры прогрева и вертикальных каналов. С лицевой стороны оставляют проем под дверцу. Почти вся печка выкладывается с помощью красного огнеупорного кирпича, шамотный необходим для поддувала и зольника.

Ряд 4. В этом ряду кладка проводится аналогично предыдущему. Вертикальные каналы необходимо объединить в один.

Ряд 5. Начинать укладку данного ряда необходимо по направлению в права. Зольную камеру заканчивают формировать и накрывают дверцу. Последнюю следует закрепить проволокой. Затем можно будет установить колосниковую решетку. Зазор около 10-15 мм между ней и кирпичом засыпают песком, так как металл при нагревании будет расширяться.

Ряд 6. На данном этапе необходимо приступить к формированию топочной и духовки, оставив на лицевой стороне проем для дверцы. П-образный канал, который был сформирован ранее, делится на 3 вертикальных. Камеры необходимо поделить стенкой, которая выкладывается из шамотного кирпича.

Ряды 7-8. Последующие два ряда формируется топочный отсек. Однако в восьмом третий канал следует перекрыть.

Ряд 9. Данный ряд является последним для топочного отсека. Его кирпичи необходимо стесать под углом. Это нужно для того, чтобы дым плавно переходил в дымоход, а не задерживался около уголков.

Ряд 10. Для кладки внутренней части десятого ряда отопительно-варочной печи своими руками необходимо подготовить шамотный кирпич. На данном этапе накрывают духовую дверцу. При этом кирпичи стачивают под тот же угол, что и в предыдущем ряду, но перегородку между духовой и топочной уже не устанавливают.

У кирпичной кладки еще раз проверяют горизонталь уровнем и устанавливают варочную плиту. Под нее, как и под колосниковую решетку, делают зазоры около 12-18 мм, чтобы учесть тепловое расширение. На лицевой стороне заподлицо укладывают металлический уголок со стороной 45-50 мм.

Ряд 11. В данном ряду необходимо приступить к формированию камеры над варочной плитой. Кладку рекомендуют продолжать с использованием красного кирпича. Можно сделать еще одну духовую, если установить для варочной камеры большую дверцу.

Ряды 12-16. С 12 по 15 ряды продолжают выкладывать стенки варочной камеры, однако в первом ряду можно объединить пару каналов, которые расположены слева. Уложив 16 ряд, нужно вдоль установить четыре уголка.

Ряд 17. На данном этапе следует варочную камеру накрыть кирпичной кладкой, оставив небольшое, примерно в пол кирпичика, отверстие. Через него будет удаляться пар.

Ряд 18. Следующий ряд выкладывается аналогично предыдущему с учетом перевязки. На него нужно установить металлический страховочный уголок, который будет укреплять основания сушильных камер. При этом не следует перекрывать оставленное ранее отверстие.

Ряды 19-21. В данном ряду формируются пара сушильных камер, оснащаемых дверцами, и вентиляция из варочной. По аналогии будут укладываться последующие два ряда.

Ряд 22. Одну из сушилок, желательно меньшую по размерам, необходимо перекрыть железной пластиной.

Ряды 23-25. В 23-м ряду нужно установить задвижку вытяжного канала варочной. В 24-м ряду следует объединить первый и второй вертикальный каналы. В 25-м ряду придется совершить объединение между третьим каналом и вытяжкой варочного отсека.

Ряд 26. В этом ряду необходимо уголком перекрыть сушильные камеры. Поверх укладывают армирующую сетку.

Ряд 27-28. Наступает пора полностью накрыть верх печи, при этом немного расширив периметр кладки (около 3-5 см). Для удаления дыма нужно оставить 3-й канал, в который будут сходиться все предыдущие. В 28-м ряду следует сформировать небольшой бортик, еще раз увеличив периметр кладки.



Кликните для увеличения изображения

Ряды 29-последний. В 29-м ряду возвращаются к прежнему периметру. Далее нужно установить задвижку, перекрывающую дымоходный канал и позволяющую регулировать общую тягу. С 31-го ряда и далее формируется труба дымохода, выводящаяся наружу.

Видео инструкция по кладке отопительно варочной печи своими руками

В заключении

Возводятся отопительно-варочные печи своими руками быстро и непринужденно, если заранее все спланировать и подготовить. В любую из конструкций можно внести изменения, направленные на улучшение характеристик. Но прежде чем пойти на такой шаг – следует проконсультироваться со специалистом.

Порядовка отопительной печи — комбинированный вариант

Отопительная печь — порядовка

Существует множество печей и каминов. Одни предназначены для обогрева дома, другие для приготовления пищи, третьи выполняют декоративные функции. Существуют печи, выполняющие одновременно несколько функций, к примеру, это русская печь, а также печи, которые называют голландка и шведка.

Голландка, шведка – кто есть кто

Отличия

Печи, которые предназначены для отопления дома и приготовления пищи, с давних времен именуются «шведка». В отдельных районах можно встретить отопительные варочные печи, которые называют «голландкой». Это не совсем верно. Голландка обычно использовалась в избах как дополнение к русской печи и предназначалась для обогрева дома.

Конечно, существовали отдельные варианты, на которые устанавливались чугунные варочные поверхности, но они в основном предназначались скорее для подогрева, чем для основного приготовления пищи. Голландки, как правило, украшались изразцами, это своего рода «модница» русской избы.

Отличается и порядовка печи: отопительная печь «голландка» не предполагает установки варочной панели, как в русской печи.

Рабочая кухонная «лошадка»

«Шведка», как и русская печь – это рабочая лошадка, выполняющая сразу несколько функций. На ней можно с успехом готовить пищу, она способна обеспечить дом теплом, а отдельные варианты позволяют использовать ее как духовой шкаф, печь хлеб и не только.

Сегодня мы расскажем об устройстве своими руками как раз такого варианта. Перед нами чертежи и порядовка отопительно-варочной печи.

Отопительно варочная печь -порядовка

Корни одни – ростки другие

Рассматривая отопительно-варочные печи, замечаем, что порядовка аналогична схеме выкладки русской печи с отдельными элементами камина. Это и неудивительно, ведь используемые в нашей стране печи только название имеют западное — «шведка», а приспособлены они в первую очередь для использования в обычной русской избе.

Возведение отопительно-варочной печи «шведка»

Чтобы построить печь своими руками, нам потребуется порядовка печей из кирпича для дома. Кроме порядовки отопительно-варочных печей нам, естественно, будут нужны материалы. На этом мы не будем заострять свое внимание, так как на страницах нашего интернет-ресурса достаточно подробно написано о выборе кирпича для кладки печей и каминов своими руками, приготовлении растворов для печей, изготовлении фундамента печи.

Стандартная порядовка печи:

  • Ряд -1й – самый важный. Кирпичи укладываются своими руками строго по уровню, контроль углов измеряется с помощью строительного угольника.
  • Наша отопительно-варочная печь имеет расположенное поддувало, порядовка показывает, что напротив него, в передней части печи, применяется трехчетвертной кирпич. Для удобного удаления золы внутренние стороны кирпича стесываются под конус в сторону направления камеры.

1-й ряд

  • Устанавливается дверца поддувала и начинается укладка 2-го ряда.

2-й ряд

  • Печь отопительно варочная в 3-м ряду кладется так, как указывает порядовка. Конфигурация поддувала достигается стесыванием обеих сторон кирпича. Высота ряда совпадает с высотой дверцы.

3-й ряд

  • 4-й ряд. Начинает выкладываться с левой стороны. Вначале устанавливается дверца для чистки. Кладка своими руками выполняется по порядовке, при этом перекрывается дверца поддувала. Отверстие над зольником выполнено в квадратной форме. Это достигается скалыванием кирпича.

4-й ряд

  • В 5-ом ряду отверстие зольника сужается еще больше. Весь ряд очень похож на 4-й.

5-й ряд

  • Для 6-го ряда потребуется огнеупорный кирпич, место укладки которого на порядовке указано штриховкой. Но если огнеупорного нет, можно применить и обычный кирпич. Кирпич перед колосниковой решеткой скалывается. Этим достигается лучшая укладка топлива на решетку. Сама решетка опирается на 5-й ряд.
  • Не забудьте оставить зазор между кирпичами 6-го ряда и колосниковой решеткой в пределах 10 – 15 мм. Зазор заполняется золой или песком, он компенсирует расширение металла решетки при нагреве.

6-й ряд

  • 7-й ряд. П-образный канал перекрывается таким образом, что образуется три новых канала. Устанавливается дверца топочной камеры, которая опирается на 6-й ряд.

7-й ряд

  • 8-й и 9-й ряды идентичны 7-му. Высота 9-го ряда находится на уровне высоты дверцы топочной камеры. Кирпичи 9-го ряда, перекрывающие перегородку топочной камеры и левого канала, стесываются с обеих сторон для плавного перехода дымовых газов из топки в канал.

8-й ряд

9-й ряд

  • 10-й ряд выполнен из огнеупорного кирпича. Весь ряд выполняется строго вертикально с контролем строительным уровнем. Делается это потому, что порядовка, по которой устраиваются отопительно варочные печи, обязывает укладывать на них варочный настил.
  • Перекрывается топочная дверца. В этом ряду остается только два канала, строго квадратного сечения.

10-й ряд

Варочно-духовая камера – основное отличие

  • 11-й ряд выполнен из обычного кирпича. Варочным настилом перекрывается топочная камера. Слева остаются два канала с квадратным сечением. Кромка кирпича, контактирующего с варочным настилом, срубается таким образом, чтобы между ними образовался зазор в 20 мм. Сам настил опирается на 10-й ряд. Тут можно будет установить большую дверцу для варочной камеры. В таком случае при необходимости она с успехом может быть использована как духовка. Лучше всего установить металлическую раму и изготовить отдельно заслонку. Все на ваш выбор. Отопительная печь не имеет данного элемента, порядовка у нее иная.

11-й ряд

  • 12-й ряд укладывается согласно порядовке. Два левых квадратных канала соединяются в один прямоугольный.

12-й ряд

  • 13-й ряд: прямоугольный канал перекрывается таким образом, что образуется опять два канала с квадратным сечением.

13-й ряд

  • 14-й ряд похож на 13-й. В нем устанавливается заслонка, позволяющая использовать варочную поверхность без нагрева всей печи. Очень удобно в летнее время.Такая порядовка с открытой заслонкой позволяет агрегату работать как обычная печь отопительная.

14 -й ряд

  • В 15-м ряду задвижка перекрывается.

15-й ряд

  • 16-й ряд. Выполняется перекрытие дверцы варочной камеры. Слева монтируется дверца. Она исполняет роль вентиляции варочного отдела и служит для удаления запаха, пара и гари во время приготовления пищи.

16-й ряд

  • В 17-м ряду вентиляционная дверца перекрывается. Кладка выполняется согласно порядовке. Вверху, над варочной камерой укладываются стальные полосы. В дальнейшем с их помощью перекроется варочная камера. Порядовка печи отопительной в большинстве случаев не предполагает такого перекрытия, там обычно выполняется куполообразная схема. Но здесь требования несколько иные.

17-й ряд

  • В 18-м и 19-м ряду перекрывается варочная камера. Слева остаются два канала с квадратным сечением.

18-й ряд

19-й ряд

  • 20-й ряд. Слева остается всего один канал с квадратным сечением. Устанавливается дверца для самоварной трубы и для чистки. На перекрытую поверхность варочной камеры устанавливаются два кирпича. При этом они укладываются на ребро. Расстояние от задней стенки до уложенных кирпичей должно составлять 40 мм.

20-й ряд

  • 21-й ряд укладывается так же, как 20-й.

21-й ряд

  • 22-й ряд. Все установленные дверцы перекрываются. Слева образуются опять два канала с квадратным сечением. Над варочной камерой образуется три продольных канала. Средний имеет ширину 50 мм, крайние по 110 мм.
  • В 23-м ряду левые квадратные каналы остаются. Длинные каналы над варочной камерой перекрываются поперек. Кирпич кладется на ребро на расстоянии, как и в 20-м ряду.

23-й ряд

  • 24-й ряд повторяет 23-й.

24-й ряд

  • Ряды 25-й и 26-й выполняются так же, как 22-й.

25-й ряд

26-й ряд

  • 27-й ряд. На ребра устанавливаются три кирпича, установленные на одинаковом расстоянии друг от друга и от стенок печи. Опять остается всего один канал с квадратным сечением.

27-й ряд

  • 28-й ряд идентичен 27-му. Внимательно следите за перевязкой швов.

28-й ряд

  • Ряд 29-й. Слева один канал с квадратным сечением. С передней стороны уложите пару кирпичей. Они укладываются вплотную к передней стенке, утапливаются на половину своей толщины и опираются на кирпичи, уложенные на ребро.

29-й ряд

  • В 30-м ряду полностью перекрывается тепловая камера. Остается один дымовой канал, в котором устанавливается задвижка.

30 -й ряд

  • Ряды 31-й и 32-й выполняются согласно порядовке. Таким образом, над тепловой камерой образуется три ряда, обеспечивая тем самым прекрасную пожарную безопасность.

31-й ряд

32-й ряд

Печь готова, теперь ее надо украсить, как это сделать? Вам поможет наша статья Отделка печей. При выполнении отделки своими руками, убедитесь, что выбранный вариант соответствует интерьеру дома.

Дымоход – окончание работы

Важная часть любой печи для дома — дымоход, прочитать о том, какой выбрать дымоход, рекомендуем в статье Выбираем дымоход. Все последующие ряды образуют трубу с дымовым каналом. Соблюдайте перевязку швов.

1. Порядовка — печь отопительно-варочная

2. Порядовка — печь отопительно-варочная

3. Порядовка — печь отопительно-варочная

4. Порядовка — печь отопительно-варочная

5. Порядовка — печь отопительно-варочная

Двухъярусная конструкция

Помимо традиционной русской печи или «шведки», для обогрева дома можно соорудить своими руками двухъярусную печь с нижним прогревом. Отличием от русской печи является наличие верхней камеры. Обе части конструкции с нижним прогревом имеют одинаковую конструкцию. В теплоагрегатах с нижним прогревом используется бесканальная система дымооборота.

Печь с нижним прогревом обеспечивает теплоотдачу в нижней части – 3200 ккал/час, а в верхней немного больше – 3600 ккал/час. Конструкция печи с нижним прогревом отличается простотой кладки, поэтому такую печь для дома несложно сложить своими руками.

Печь с нижним прогревом может иметь разную форму, поэтому такая модель хорошо впишется в интерьер любого дома. Сложить своими руками проще всего печь с нижним прогревом квадратной формы.

Начинаем строить отопительно варочную печь своими руками что нужно подготовить

Отопительно-варочная печь своими руками: рекомендации

Печи, которые являются отопительным оборудованием и одновременно выполняют функцию варочной панели, сегодня распространяются все больше. Очень удобно готовить настоящую пищу на живом огне – это вкуснее и полезнее! Для загородного дома или для дачи отопительно-варочная печь очень удобна и практична. Как построить отопительно-варочную печь, мы постараемся рассказать в деталях.

Функционально и красиво!

Принцип действия

Чаще всего, отопительно-варочная печь имеет небольшие габариты, так как рассчитывается для обогрева дома или дачи общей площадью до 50 квадратных метров. Именно такую печь мы и рассмотрим, однако это совсем не повод не увеличить размеры и не сделать печь для дома площадью до 100 м 2 .

В зависимости от типа конструкции и используемых видов топлива, кирпичные печи для дома с варочной плитой длительного горения обладают различной теплоотдачей. Будем отталкиваться от того, что наружная стенка выполняется в ½ кирпича, конструкция работает на дровах, имеет водогрейный короб и духовой шкаф, в качестве варочной поверхности используется плита из чугуна с двумя конфорками. Топливник перекрываем толстой плитой из чугуна для увеличения теплоотдачи, а над ней в нише, которую прикрывает металлическая дверца со стеклом, будем располагать варочную камеру. Духовой шкаф устроим справа или слева от топливника, в зависимости от местных условий.

Печь отопительно-варочная длительного горения выкладывается в расчете на работу в два режима: зимний и летний. Для этого строится двухколпаковая отопительно-варочная печь.

Летом оборудованием пользуются исключительно, как варочной плитой, для приготовления еды и нагрева воды, сушки продуктов, запаривания злаков и других кормов для скота и птицы. Печь работает таким образом: из топливника горячий газ проходит под варочную плиту из чугуна, производя ее нагрев, а также нагревает и духовой шкаф, а затем удаляется через дымовую трубу.

В режиме «зима» процесс тот же, но газ после нагрева плиты и шкафа уходит не в дымоход, а по отопительным каналам проходит в замкнутую верхнюю камеру, греет ее и уже потом удаляется. Поэтому печь обогревает дом.

Такая двухколпаковая отопительно-варочная печь с духовым шкафом является наиболее эффективной конструкцией, она очень удобна для дачи или загородного дома.

Немного о преимуществах

Печи отопительно-варочные длительного горения, работающие на дровах, имеют ряд достоинств, узнав о которых вы можете решить делать ее самостоятельно для своего дома или дачи.

Во-первых, это значительная экономия средств, так как в готовых вариантах печей длительного горения всегда присутствует солидная накрутка цены. Во-вторых, это не заданная конфигурация, а ваше собственное решение, то есть конструкцию вы выполняете по габаритным размерам дома или дачи.

К другим достоинствам относится следующее. Оборудование длительного горения объединяет функционал отопительного прибора и кухонной плиты. Поскольку одна конструкция работает вместо двух отдельных, высвобождается свободное место в доме. Топливо используется более функционально, работая при сгорании «на два фронта» — это также серьезная экономия. Не нужно дополнительно устраивать вытяжку, в такой печи она уже есть, так что удаление продуктов горения вместе с неприятными запахами уже предусмотрено.

Инструменты для работы

Чтобы построить тепловой агрегат длительного горения из кирпича, потребуется порядовка отопительно-варочной печи. Кроме того, для выполнения кладки из кирпича, нужно иметь не только навыки и знания, но и качественный инструмент.

Для выполнения кладки из кирпича приготовьте и проверьте исправность следующих предметов и приспособлений:

  • Мастерок (кельма) для кладки и удаления излишков раствора.
  • Киянка для осаживания и поправки кирпичей (деревянная).
  • Строительный уровень для проверки горизонтальности рядов.
  • Водяной уровень для тех, кто умеет пользоваться им правильно.
  • Отвес для проверки вертикальности углов и стен.
  • Правило.
  • Молоток каменщика для раскалывания кирпичей.
  • Рулетка или гибкий метр для определения и проверки линейных размеров.

Важно! Материалом для кладки будущей печи длительного горения непременно должен служить красный огнеупорный кирпич, целый и ровный. Недожженные или пережженные кирпичи, с трещинами и сколами не подойдут. Цементный раствор для выполнения кладки тоже не подойдет, как связующее нужно применять смесь глины и песка достаточно густой консистенции. Обязательно проверяйте качество приготовленного раствора! Для этого из замеса возьмите несколько проб наугад из разных мест и скатайте из них небольшие шарики. После высушивания посмотрите, нет ли на поверхности шариков трещин. Дополнительная проверка: при падении с одного метра на твердую поверхность шарик не должен расколоться, а после прокаливания при высокой температуре не должен рассыпаться в пыль. Такой раствор идеально подойдет для кладки печей длительного горения своими руками, конструкция будет надежной.

Материалы для самодельной печи

Для небольшого помещения достаточно будет печи всего из 14 рядов. Обогрев уже будет производиться качественно. Топочная камера имеет стенки, которые являются и стенками внешними, горячими и интенсивно отдающими тепло. Обогрев будет низовым, эффективным и гигиеничным. Варочная плита, само собой, в большом и постоянном количестве тепла не нуждается. Имеется водогрейный бак, а также можно встроить и сушильный шкаф для ягод, трав и фруктов. Можно сушить и одежду. Что из материалов нужно подготовить, из чего делаются своими руками отопительно-варочные печи? При простой конструкции и ее небольших размерах печка будет многофункциональной, но потребует минимального расхода стройматериалов.

  • 225-250 штук печного красного кирпича для выполнения кладки (делайте запас на бой).
  • 200 кг качественной глины для раствора.
  • 200 кг уже просеянного речного песка мелкой фракции.
  • Стальной уголок 45х45х3 мм.
  • Полоса стали 40х3 мм.
  • Дверца металлическая топочная (ориентировочно 270х300 мм).
  • Дверца поддувальная (130-150х270 мм).
  • Варочная плита из толстой стали или чугуна с конфорками.
  • Вьюшечная задвижка.
  • Водогрейный короб (ориентировочные размеры 500х350х300 мм).
  • Сушильный короб любых размеров от 350х350х350 мм.

Дверцы могут быть оснащены жаропрочным стеклом. Наличие дверцы со стеклом в духовом шкафу крайне желательно. Так как наличие дверцы со стеклом позволит контролировать процесс выпечки, не открывая дверцу духовки. Устанавливать дверцу со стеклом нужно аккуратно, стекло лучше установить в последний момент.

Важно! Перед началом работы, если у вас отсутствуют навыки и опыт кладки с соблюдением порядовки, перед тем как самому сложить отопительную печь, возьмите готовые чертежи. Найдите их в интернете, почитайте литературу и так далее. Вынесите порядовку на бумагу и положите прямо перед собой! Сверяйте каждый ряд. От правильности выкладки кирпича будет напрямую зависеть не только КПД печи и ее долговременность, но и способность функционировать в целом.

Кладка печи своими руками

Смысла описывать пошагово каждый кирпичик, даже каждый ряд нет. О фундаменте также не говорим, это предусматривается при возведении любой конструкции, которая имеет достаточную удельную массу сама по себе. Это уж совсем для тех, кто видит мастерок впервые и замешивал смесь только в блендере из кефира и клубники.

Дальше рассматриваем основные требуемые моменты, а не поэтапную выкладку.

  • Первый и второй ряды кладите сплошь, на первый ряд по краям обязательно кладите цельные кирпичи, а в середину можно использовать и бой (правда, нежелательно). Второй ряд – только целыми кирпичами.
  • Третий-пятый ряды формируют будущую зольную камеру, здесь ставится дверца на зольник, сверху на пятом ряду производится перекрытие, а также задается место под будущую сушильную камеру (короб). Исходите из размеров приготовленного под сушилку короба.
  • Печь отопительная длительного горения своими руками наращивается внутрь начиная с шестого ряда для установки колосниковой решетки. Уже на седьмом ряду сначала ставится колосниковая решетка, а затем – дверца топки.
  • Восьмой-десятый ряды – это будущий топливник, также здесь нужно обкладывать сушильный короб. Дальше, в 11 ряду поверх короба выкладываются полосы стали, и все это покрывается раствором глины и песка. Не забудьте оставить место для устройства дымохода!
  • 12 ряд – прямо на слой раствора выкладывается кирпич и готовится место для установки варочной плиты. Определяйтесь с размерами по заранее приготовленным расходникам. Плита укладывается поверх 13-го ряда, также ставится водогрейная емкость, которая частично перекрывает дымовую трубу. В 14-м ряду предусматривается установка самой дымовой трубы.

Установка варочной поверхности

Таким образом, отопительная печь длительного горения своими руками готова, это ее «компактное» исполнение, так сказать, «малый вариант». Большие размеры предусматривают просто добавление рядов и некоторое увеличение как топливника и зольника, так и водогрейных и сушильных коробов. Также добавляются дополнительные ряды, но основная концепция именно такая, как здесь описано.

Дополнительные нюансы

Печь отопительная своими руками с функцией варочной панели устраивается с дополнительными прямыми дымоходами. Их открывают летом, когда отопительные функции печей на задействованы. Разумеется, основной дымоход при этом закрывается.

Один дымоход – не очень удобно

Можно дополнительный дымоход не устраивать, но тогда в любом случае будет греться помещение, даже если в водогрейном коробе не будет воды. Неплохо предусмотреть дополнительную вытяжку на лето, которая будет отводить теплый воздух и запахи из варочной камеры прямо в дымовой канал.

Второе немаловажно: варочную камеру нужно делать закрытой. Одну стену печи надо выложить «на ребро», во вторую – поставить металлическую двухстворчатую дверцу. Принимайте во внимание это еще на этапе приобретения расходных материалов.

Далее отопительные печи своими руками делаются сразу с двумя каналами в патрубке: для отвода газа (верхний) и для вентилирования варочной камеры (нижний). На обоих каналах ставятся задвижки.

Под нижней варочной духовкой необходимо предусмотреть приспособление для уборки сажи. После того как печи отопительные своими руками полностью выложены, специалисты рекомендуют не разводить в них огонь до полного высыхания раствора, на это может уйти несколько дней. Тягу проверяют, сжигая небольшое количество бумаги в топке. После соблюдения всех требований и четкого следования рекомендациям ваша кирпичная отопительная печь на дровах, выложенная своими руками, будет работать долго и продуктивно. Не забывайте вовремя ее чистить и правильно обслуживать!

Отопительно-варочные печи своими руками

Отопительно-варочные печи начали складывать еще тысячи лет назад, ни один сельский дом не обходился без этого очень важного для человека строения, по другому тогда было просто не выжить. Городские владельцы частных усадеб тоже в последнее время все чаще устанавливают это полезное сооружение, так как благодаря своим функциям печь и сегодня не потеряла свою актуальность. Но если раньше профессия печника была чуть ли не на уровне магии и эзотерики, то сегодня сложить отопительно-варочную печь своими руками может любой желающий, просто посмотрев видео по кладке в интернете и купив нужные смеси и кирпичи в магазине!

Даже если в доме устроено газовое или электрическое отопление, в холодные осенние или весенние дни не хочется включать всю его мощность, и печь становится надежным подспорьем. Достаточно забросить несколько поленьев в топку — и в доме станет уютно и тепло.

К постройке этого сооружения нужно подойти со всей ответственностью, так как печь устанавливается на многие десятилетия, и исправить некачественную работу будет чрезвычайно сложно. Если в конструкции будет допущена ошибка, придется разбирать ее всю, до неверно сложенного ряда, а сделать это после застывания раствора будет проблематично.

Существуют печи для одно- и двухэтажных домов. Принципиально они отличаются только своей высотой, и, соответственно, количеством рядов в порядовой схеме. Для примера будет рассмотрена высокая отопительно-варочная печь для двухэтажного строения.

Начинаем строить отопительно-варочную печь своими руками, что нужно подготовить?

Немаловажным является процесс расчёта, выбора и подготовки требуемых для выкладки печи материалов. Рассматриваемая схема относится к сооружению с размерами 90 × 90 см в основании, а высота до потолка первого этажа — 2, 10 м .

  • красный кирпич марки М150 — 1085 шт.;
  • силикатный или шамотный кирпич для топки — 150 шт.;
  • песок – 80 — 100 ведер ;
  • глина – порядка 200 кг;
  • металлический уголок 50×50 мм и 4040 мм;
  • стальная проволока Ø 2мм — 25 м ;
  • металлический лист ГК — 4 мм 1,5 × 1, 5 м ;
  • рубероид 1 × 3 м ;
  • асбестовый шнур Ø 5 мм — 10 м ;
  • изоляционный материал для стен.

Кроме этого, необходимо приобрести чугунные детали:

  • колосниковую решетку — 1 шт.;
  • варочную панель с двумя конфорками — 1шт .;
  • задвижки — 3 шт. ;
  • дверцу топочную и поддувальную по 1 шт.;
  • дверцы для чистки — 5 шт.

После подготовки материалов и инструментов , можно приступать к устройству основания печи.

Фундамент

Учитывая массивность постройки, фундамент заглубляется не менее, чем на 80 см, но при его устройстве нужно учитывать климатические особенности региона, т.е . промерзание почвы в зимнее время, а также ее состав. Справиться об этом можно в региональном отделе архитектуры или просто у местных опытных строителей.

Примерная схема фундамента

  • Котлован для фундамента под такую печь должен иметь форму квадрата 1,2 × 1, 2 м .
  • Дно ямы выравнивается, тщательно утрамбовывается и выстилается подушкой из песка толщиной 10 — 15 см.
  • Следующим идет слой щебня — порядка 15 — 20 см.
  • После того, как щебень будет уложен и утрамбован, устанавливается опалубка. Выкладывается и обвязывается арматурная сетка, которая должна проходить через всю толщину фундамента.
  • Фундамент обычно заливают в несколько приемов , причем , первые слои могут состоять из раствора, сделанного из цемента и гальки. Верхний слой будет заливаться бетоном из песка и цемента, с пропорцией раствора 3:1 (при марке цемента 400).
  • Учитывая толщину и массивность фундамента, он должен застывать достаточно длительное время, вплоть до трех недель.
  • Когда основание будет полностью готово, с него снимают опалубку и застилают верхнюю поверхность гидроизолятором – 2 — 3 слоями рубероида. На нем и будет производиться кладка первого ряда.

Пошаговый процесс кладки отопительно-варочной печи + порядовка

Конструкция отопительно-варочной печи намного сложнее каминной, поэтому порядовые схемы должно соблюдаться очень строго.

Так как фундамент больше по площади, чем основание печи, на закрепленной гидроизоляции нужно разметить контуры первого ряда. По этим разметкам и по предоставленной схеме начинают выполнять кладку.

Если печь не будет отделываться декоративным материалом, то расшивка швов делается сразу, по свежему раствору.

Показанный на фото фундамент не принадлежит к описываемой печи, но на рисунке хорошо видно, как укладывают первые ряды на гидроизоляционный материал.

Базовая схема с вертикальными разрезами

На порядовых и вертикальных схемах можно рассмотреть раскладку каждого ряда и установку всех чугунных элементов, которые необходимы для нормального функционирования отопительно-варочной печи.

Нужно помнить, что дымоходные вертикальные каналы не должны быть сильно заужены, и не могут быть меньше, чем 13 × 13 сантиметров.

Порядовая схема выкладки отопительно-варочной печи

  • В данной модели печи с первого же ряда начинают предусматривать в схеме кладки камеру поддувала.
  • При выкладывании второго ряда, устанавливается поддувальная дверца, которую предварительно обматывают асбестовым шнуром.

Как устанавливают дверцы

  • На данном фото хорошо видно, как устанавливаются дверцы. К ним закрепляется стальная проволока и временно для устойчивости прижимается кирпичами. Когда она будет полностью обрамлена кладкой, тогда проволоку можно будет отогнуть в стороны.
  • На четвертом ряду обозначаются отверстия для циркуляции ма сс пр огретого воздуха.
  • На пятом — укладывают колосниковую решетку топки.
  • Стенки топки и его порог выкладывают силикатным кирпичом.

Так выглядит печь на первом этаже

  • На шестом ряду устанавливают топочную дверцу, также обернутую асбестовой веревкой , по такому же принципу, как и поддувальную.
  • С шестого по десятый ряд работа идет по схеме — нужно очень внимательно следить за конфигурацией отверстий для внутренней циркуляции воздуха.
  • Хорошо будет, если десятый ряд будет скреплен сваренной из уголка рамой. А на одиннадцатом ряду на асбестовую прокладку укладывается варочная панель.
  • С двенадцатого по шестнадцатый ряд работа идет по схеме.
  • На семнадцатом ряду над варочной плитой укладывается уголок, на котором будет лежать следующий, восемнадцатый ряд кладки.
  • Восемнадцатый ряд замыкает обрамление камеры над плитой.
  • С девятнадцатого по двадцать третий ряд кладка идет по схеме — на этих уровнях формируется сушильная камера. На девятнадцатом устанавливают дверцу для чистки.
  • На двадцать четвертом ряду для укладки потолка сушилки сначала снова укладывают металлический уголок, а на него — следующий почти сплошной ряд. На двадцать пятом устраивают дверцу для чистки.
  • С двадцать шестого по двадцать девятый ряд работают по схеме.
  • На тридцатом ряду укладывают две задвижки.
  • Далее, по тридцать восьмой ряд, кладка выполняется согласно схеме, а следующие ряды — это уже часть печи, которая выходит на второй этаж.
  • Часть печи, выходящая на второй этаж, на порядовке имеет отдельную нумерацию рядов с первого по тридцать второй, и кладка осуществляется по схеме.

Она же — на втором этаже

  • На втором-третьем ряду устанавливается дверца на отверстие для чистки, а на двадцать седьмом устанавливается еще одна дымоходная задвижка.
  • Часть печи, расположенная на втором этаже, имеет форму широкого дымохода с задвижкой и камерой для чистки. Она переходит в форму узкой трубы лишь на тридцатом ряду, под самым потолком второго этажа.
  • Далее труба выходит на чердак, а затем ее оголовок на крышу.
  • Сверху на трубу надевают зонтик, который предохранит от попадания вовнутрь влаги и пыли.

Нужно отметить, что эта модель печи подойдет и для одноэтажной постройки, для этого нужно применить схему первого этажа, переходящую в дымовую трубу.

Мастер-класс по сооружению отопительно-варочной печи от опытного печника станет дополнительным подспорьем в работе (смотри видео)!

Видео: Отопительно-варочная печь 2,5х6 кирпичей

Популярные модели печей

Разработано немало моделей отопительно-варочных печей, предназначенных для разных помещений. Если дом просторный, то можно выбрать конструкцию больших размеров, которые имеют дополнительные функции, например, имеющую водогрейный бак, сушилки для обуви, места для дров и духовку. Если площадь ограничена, то выбирается компактный вариант с самыми необходимыми функциями, которые позволяют обогреть дом и приготовить пищу. Также нужно обратить внимание на внешний вид конструкции, так как это сооружение должно еще и украсить интерьер комнаты, а не делать сделать его неприглядным.

Если рассматривать более трудоемкие модели печей — обязательно посмотрите порядовки печей Кузнецова. Если вы не боитесь грандиозных задач — можете смело выбирать данный вариант, так как в итоге у вас получится просто шикарное сооружение, посмотрите на это фото:

Отопительно варочная печь Кузнецова

Компактное узкое сооружение

Такая печь не займет много места, так как это компактный вариант. Она выполнит все основные задачи в полном объеме : отопит две комнаты и всегда предоставит возможность приготовить пищу или согреть воду. Кирпичная кладка хорошо сочетается с деревянной отделкой стен по цветовой гамме и фактуре. Печь не выделяется и не является в этом конкретном помещении центром притяжения внимания — она построена только для того, чтобы выполнять определенные функции, но никак не для декоративного украшения интерьера.

И хорошо согреет, и еду приготовит

Данный вариант согреет также две комнаты, поможет в приготовлении обеда и справится с выпечкой. Для этого в печь встроена духовка, которая расположенной рядом с топкой. Очень аккуратно сделанная расшивка швов между кирпичами делает печь элегантной и способной украсить интерьер помещения. Стеклянная дверца, установленная на топке, позволяет использовать печь, как камин, и, пододвинув к ней кресло, наслаждаться теплом в дождливый или пасмурный вечер.

Отличное дополнение к варочной печи — духовка

Более массивная конструкция печи подойдет для большого зала. В данном варианте предусмотрена духовка и варочная панель. Идеально устроенная кладка позволяет печи стать центром внимания и украшением просторной комнаты.

Еще один несложный в исполнении вариант

Можно остановить свой выбор и на этой печке — она как нельзя лучше подойдет для небольшой комнаты и принесет в нее уют и тепло. Немногочисленные, но самые необходимые функции, сделают печь незаменимым помощником. На верхней ее плоскости можно высушить обувь и одежду, а поставив рядом с печью топчан, быстро согреться, придя с мороза.

В данной подборке представлены в основном маленькие или средней величины варианты, но существуют и большие русские печи, которые используют, как лежанку, пекут в ней хлеб, готовят на плите обеды и всегда в зимнее время имеют горячую воду во встроенном металлическом баке. Можно сказать, что это сооружение выполняет все жизненно необходимые для человека и его повседневного комфорта функции.

В любом случае , прежде чем приступать к работе, нужно все просчитать и продумать, определить место для сооружения печи, предусмотреть все меры по ее безопасной установке и эксплуатации.

Понравилась статья?
Сохраните, чтобы не потерять!

Как построить простую отопительно-варочную печь своими руками

Содержание

Похоже, что кирпичные дровяные печи никогда не утратят свою актуальность. Существуют сотни моделей, которые испытаны временем и описаны буквально по рядам и по камешкам. Домовладелец может без труда выбрать конструкцию, которая будет наилучшим образом подходить для его потребностей. Интересно, что из-за узкой специализации чисто отопительная печь устраивает далеко не всех. Любой печник скажет, что для загородных домов (да и в частном секторе) наши соотечественники в несколько раз чаще заказывают комбинированные устройства, которые кроме обогрева позволяют разогревать, жарить, выпекать, сушить. Некоторые домашние мастера возводят отопительно-варочные печи своими руками. Это вполне реально, но нужно обладать базовыми навыками и трезво оценивать свои силы.

Как выбрать модель отопительно-варочной печи

В данном случае название говорит само за себя. Эти теплогенераторы многофункциональны: могут полноценно обогревать небольшой дом, но благодаря чугунной плите, которой перекрывается топочная камера, подходят для разогрева и приготовления пищи.

Особенности комбинированных устройств

В продаже есть заводские металлические изделия, которые обладают схожим функционалом. Буржуйки, печи-камины, конвекционные печи («Огонь-батарея» и подобные) – такие устройства могут быть снабжены конфорками, однако в домашних условиях воспроизвести их довольно сложно. Кроме того, они не способны аккумулировать тепло и остывают сразу после окончания топки. Очевидно, что комбинированная печь из кирпича за счёт теплоёмкости каменного массива с сетью дымовых ходов будет отдавать тепло несколько часов после затухания углей.

Над плитой отопительно-варочного устройства можно установить купол вытяжки

Среди кирпичных устройств отопительно-варочная печь как класс тоже стоит немного особняком. Сравнивая, в основном приходится говорить о достоинствах:

  • Универсальность – без комментариев.
  • Благодаря сильно нагреваемым металлическим деталям (плита, духовка) теплогенератор быстро и активно даёт тепло. После розжига почти сразу появляется горячая воздушная волна.
  • Многие модели показывают один из лучших КПД среди дровяных печек, соответственно, будет расходоваться меньше топлива.
  • В большинстве конструкций отопительно-варочных печей дымовые газы, выходя из топки, сначала опускаются вниз (первый горизонтальный канал проходит возле пола). Поэтому даже на уровне ног воздух хорошо прогревается, а в помещениях нет застойных холодных зон.
  • Много преимуществ даёт применение дополнительного шибера и «летнего хода». При необходимости можно отсечь отопительный щиток и готовить пищу на плите или в духовке даже в тёплое время года. Кроме того, приоткрыв прямой канал, печь растапливается намного проще, особенно после длительного простоя и в сложных погодных условиях.
  • Как правило, это довольно компактное устройство. По сравнению с отопительной печью аналогичной мощности, примерно на 25-30 процентов меньше потребуется кирпича. Часто вместе со щитком печка является частью перегородки между двумя комнатами и не занимает много полезной площади дома. Правда, есть и крупные конструкции с лежанками, баками, каминами.

Многофункциональная печь с «ярко выраженным» отопительным щитком

Условными недостатками можно считать сложность сопряжения большого количества металлических деталей с кирпичной кладкой, а также ограниченную мощность небольших теплогенераторов, рассчитанную на дома площадью около 40-50 м2.

Виды отопительно-варочных печей

Вариантов много, каждую модель необходимо рассматривать отдельно. Чтобы в полном объёме восполнять потери тепла, обязательно нужно обращать внимание на производительность генератора тепла. Не менее важно учесть характер эксплуатации дома (для постоянного проживания или временного пребывания), его технические особенности, например, конфигурацию. Отдельная тема для комбинированных печей – доступные функции.

  • Периодического действия. Это крупные тяжёлые модели с толстыми стенками, которые долго прогреваются, но хорошо аккумулируют тепловую энергию и долго её высвобождают. Такие печи можно топить 1-2 раза в сутки.
  • Постоянного действия. Они имеют стенки толщиной в полкирпича или в четверть, поэтому не могут много накапливать и долго отдавать тепло, требуют частых загрузок топлива.

По характеру дымооборота выделяют:

  • Печи с вертикальными каналами.
  • Печи с горизонтальными каналами. У них массив прогревается сильнее и с самого низа, но быстрее и больше скапливается сажи (чаще приходится чистить).
  • Колпаковые, в которых нет каналов (или комбинированные). Они лучше и равномернее прогреваются, чем канальные, но сложны для непрофессионалов и дают меньше возможностей по модификации конструкции.
  • Каналы находятся над топкой и плитой.
  • Каналы в виде отопительного щитка находятся сбоку от плиты.

Печь с плитой и духовкой в разрезе

По типу/размеру варочной поверхности:

  • с одной конфоркой
  • с двумя конфорками,
  • с четырьмя конфорками.

По характеру отделки:

  • кирпич под расшивку,
  • штукатурка,
  • плитка,
  • металлический кожух поверх кирпича.

Стоит сказать, что отопительно-варочная печь может включать в себя немало полезного: бак для приготовления горячей воды, контур водяного радиаторного отопления, духовой шкаф, нишу для сушки фруктов/овощей/одежды/обуви, встроенный камин и т.д.

Популярная печь «Шведка»: вертикальные дымовые каналы расположены над топкой

Строительство отопительно-варочных печей из кирпича

Какие потребуются материалы

Где ставить печь

В небольших домах собранные своими руками отопительные печи (как и отопительно-варочные) располагаются ближе к центру, чтобы тепло распространялось более-менее равномерно по нескольким смежным помещениям. Очевидно, что основная топка, плита и духовка должны находиться в кухне, а вот обратная сторона печи обращена в одну из жилых комнат. С этой же стороны, например в гостиной, устраивается дополнительная топка встроенного камина.

Сама печка, как правило, является частью перегородки. Проём между несущей стеной и теплогенератором закладывается, либо весь простенок является отопительным щитком печки.

Центр дома – лучшее место для любой дровяной печи

Некоторые нюансы возведения конструкции

  • Для возведения кирпичной печи потребуется фундамент. Это должен быть монолитный железобетон, который заливается без перевязки с фундаментом дома.
  • Чтобы предотвратить передачу тепла от печи на фундамент (а также влаги от фундамента к печи), устраивают многослойную изоляцию. Сначала расстилают слой рубероида, затем – три слоя базальтового картона (каждый лист толщиной 5 мм). Между листами картона иногда располагают отражающие фольгированные материалы.
  • Кирпич перед кладкой ополаскивают в воде, дабы смыть пыль и улучшить адгезию к раствору.
  • Оптимальная толщина швов составляет 3-5 мм.
  • Шамотное ядро топки не перевязывается с основной кладкой. Более того, должен быть зазор порядка 5-6 мм, часто тут прокладывают листы базальтового картона.
  • Для изменения формы кирпича лучше использовать болгарку с алмазным диском (вместо рубки кирочкой).
  • Если в порядовке отопительно-варочной печи есть срезанные под углом или скруглённые кирпичи – делать это обязательно. Так обеспечивается свободный переток газов.
  • Размер топки может варьироваться. Если основным топливом будут дрова, тогда топочная камера делается глубже/длиннее (на 10 см) и выше (на 5 см), чем при использовании угля.
  • Колосниковая решётка, плита, духовка, уголки и полосы – весь металл при нагревании сильно расширяется, поэтому между этими элементами и массивом следует оставлять зазор порядка 10 мм.
  • Варочная плита укладывается на раствор в четверть кирпича (вырезанную полку в кирпичах).
  • Для крепления дверцы необходимо использовать проволочные усы, уложенные в растворные швы.
  • В тех местах дымовых ходов, где собирается сажа (полки под вертикальными участками), устраиваются небольшие проёмы, закрытые прочистными дверцами или «вышибными» кирпичами.
  • Трубу делают с «распушкой» устья (расширение по полкирпича во все стороны) и поднимают минимум на 500 мм выше конька. Очень внимательно стоит подойти к изоляции дымохода при проходе через перекрытие и кровлю.

Схема одноконфорочной отопительно-варочной «малютки»

Поговорка «универсальное – враг хорошего» к подобным комбинированным теплогенераторам точно не относится. Даже простая отопительно-варочная печь, сложенная своими руками, будет радовать хозяина многофункциональность, позволяя эффективно обогревать жилище и готовить пищу. Главное, правильно выбрать модель, точно следовать имеющимся чертежам и порядовкам, а также неукоснительно соблюдать общие правила кладки печей.

Порядок порядовки отопительно варочной печи

Далеко не все владельцы частных домов или загородных сооружений имеют возможность подвести к ним централизованное отопление или газ, чтобы обустроить полноценную кухню с плитой и при этом эффективно отапливать помещения. С этой целью стал применяться такой популярный вариант, как порядовка отопительно-варочной печи. Что это такое и с какой целью производится?

Особенности

По сути, порядовка представляет собой определенную схему, согласно которой будет возводиться или модифицироваться печь. Сделать это без помощи опытных специалистов возможно даже людям, не имеющим особой практики.

Достаточно не отходить от четких инструкций, а также пошаговых рекомендаций и схем, разработанных профессиональными печниками. В итоге потребитель получит экономию и эффективно работающий отопительно-варочный агрегат.

В процессе порядовки фиксируется каждый шаг печника начиная от последовательности кладки, заканчивая учетом необходимых материалов. Так можно добиться максимально высокой точности и безопасности агрегата.

Опытные мастера по возведению печей помнят подобные схемы наизусть, но если планируется впервые построить печь своими руками, то без качественной схемы-порядовки не обойтись.

В большинстве случаев чертеж не имеет размеров, ведь печь может иметь любые габариты в зависимости от конфигурации дома. На нем только последовательно зарисованы этапы печной кладки. Опытным путем доказано, что именно они несут значимую информационную нагрузку, а также помогают на практике.

Преимущества порядовки:

  1. Позволяет не тратиться на газовое отопление. Если печь сложена по правилам и без явных недочетов, то дом будет полноценно отоплен.
  2. Работа посильна любому, что обеспечивает значительную экономию средств.
  3. Порядовка зарекомендовала себя как проверенный опытом метод обустройства качественно функционирующих печей, сопровождаемых лежанками, каминами и варочными поверхностями.
  4. Схема-порядовка вполне понятна, причем она не требует от начинающего печника знаний строительных нюансов.
  5. Выбор современных порядовок достаточно велик (их можно скачать на специальных сайтах или приобрести у опытных практикующих печников).

Возведение печи

Порядовка печей, самой популярной из которых на российском пространстве считается «шведка», состоит из нескольких шагов.

Каждый этап имеет важное значение и не может игнорироваться мастером.

Этап подготовки

Изначально надо запастись всеми необходимыми материалами: кирпичом (огнеупорным, обычным), его примерное количество вычисляется по схеме; цементом для фундаментного раствора и глиной для раствора, на который будут «сажать» кирпич; а также известью, предназначенной для штукатурки.

Важно не забыть приобрести следующие металлические элементы и фурнитуру: арматурную сетку, заслонки, металл в листах, задвижки, дверцы, шины, уголки.

Из инструментов понадобятся корыто, предназначенное для смешивания в нем раствора, уровень, отвес, сито, молоток, мастерок и лопата.

Все готово? Теперь приступают непосредственно к кладке печи.

Идеально, если отопительно-варочную печь возводят на этапе строительства дома. Это минимизирует усилия печника, а также даст возможность соорудить печь своими руками без особых проблем.

Подготовка основания для отопительно-варочной печи

Полноценный печной фундамент обеспечит нормальное функционирование агрегата в будущем, именно поэтому ему уделяют особое значение и осуществляют в несколько этапов.

Сначала делают стяжку из песка и цемента на уровне полового настила.

Сверху стяжки укладывают слой минерального картона или асбестового листа толщиной около 4 мм с запасами по углам до 30 см, а перед областью варочной поверхности – до 60 см, поверх которого накладывают тонкую оцинковку или фольгу, а затем снова слой минваты или асбеста.

После этого кладется железный лист, вырезанный с учетом тех же боковых выпадов, а сверху него размещают войлок, пропитанный в растворе из глины.

Подготовка основы считается завершенной, когда подсохнет самый верхний войлочный слой. После этого можно начинать непосредственную укладку кирпича.

Этапы непосредственной порядовки отопительно-варочной печи

Важно помнить, что огнеупорный кирпич на схеме-порядовке обозначают штриховкой и его ни в коем случае нельзя заменять на обычный: это может обнулить все старания и не позволит печи справиться со своими принципиальными задачами.

Кирпичная кладка

Этапы кирпичной порядовки выглядят следующим образом:

  • Начальный кирпичный ряд должен укладываться с помощью угольника, а уровни четко контролироваться. От этого зависит долговечность и эффективность будущего отопительно-варочного агрегата.
  • Второй ряд кладут, точно согласовывая каждый шаг с порядовкой.
  • Третий ряд подготавливают, учитывая его соответствие высоте дверцы поддувала.
  • Укладке 4-го ряда стоит уделить особое внимание. Этап кладки осуществляется в направлении вправо, здесь монтируют дверку, необходимую для удаления золы и перекрывают дверцу поддувала, а над зольником делают отверстие в виде квадрата.
  • Укладка 5-го ряда аналогична четвертому, но здесь еще сужают зольное отверстие.
  • На ряде №6 применяют шамотовый огнеупорный кирпич. Затем перед решеткой от колосника скалывают кирпич, что должно обеспечить в итоге эффективность укладки топлива на решетку. Между 6-м рядом и колосником оставляют 15-миллиметровое отверстие, заполненное золой или в крайнем случае песком, обеспечивающими компенсацию при возможном расширении материала.
  • На 7-м ряду делают печной канал в виде буквы П, причем его перекрывают таким образом, чтобы из него в итоге образовалось 3 канала.
  • Затем монтируют топочную дверь, используя в качестве основы шестой огнеупорный пласт.
  • 8 и 9 слои аналогичны 7-му. Единственное, на чем стоит акцентировать внимание – уровни конца 9-го ряда и дверки топки обязаны совпадать. Затем стесывают кирпичи и перекрывают перегородку топки и канал слева.
  • 10-й пласт снова состоит из кирпича, обладающего огнеупорными свойствами, но расположенного в вертикальном положении, что контролируется уровнем.
    Затем укладывают специальный варочный слой.
  • Последний слой должен перекрывать дверки топки и оставлять два канала, которые имеют сечение в виде квадрата.
  • Финальный «аккорд» – укладка варочной поверхности. При этом необходимо перекрыть дверцы камеры для топки, а также вмонтировать заслонку и дверцу.

Затем следуют не менее важные этапы обустройства вентиляционной системы и дымохода. Именно от них зависит безопасность эксплуатации печи.

Особенности устройства дымохода

Для современных печей используют дымоходы из нержавейки, асбестоцементных труб и кирпича. Разница между ними заключается в том, что трубы и нержавейку можно купить готовыми и присоединить к уже существующей печи, а кирпичный дымоход целесообразно возводить вместе с печью.

Нормы и правила

  • Строительство дымоходов регламентируется специальными правилами государственного образца, ведь от того, насколько корректно они сделаны, зависит безопасность жизни людей.
  • Дымоходы строят, учитывая множество нюансов. К примеру, общепринято, что один дымоход может принимать дым не более, чем из 2 печей.
  • Для обустройства дымохода ни в коем случае нельзя использовать каналы под вентиляцию.
  • Размеры дымохода, согласно нормам, напрямую зависят от мощности печи и составляют 14×14 см, 14×27 см или 14×20 см. Регламентируется также и длина дымохода, которая не должна превышать пяти метров, учитывая начало в точке колосников печи и заканчиваясь в устье трубы.
  • Если печи работают от дров или угля, то дымоходы оборудуют заслонками, в которых проделаны дырочки диаметром 1,5 см.
  • Для обустройства дымохода со стенками около 12 см применяют глиняный кирпич. Труба может идти не строго вертикально, а отклоняться до 30 градусов. Устье трубы оснащают специальным гасителем искр в том случае, если поверхность крыши сделана из горючего кровельного материала.
  • Для минимизации атмосферных воздействий на устье трубы надевают защитный колпак, установленный таким образом, чтобы не мешать выходу дыма.

Укладка дымохода своими руками – задача даже более сложная и ответственная, чем монтаж печи, поэтому на этом этапе рекомендуется воспользоваться хотя бы рекомендациями опытного специалиста.

Дымоход может быть уложен в 4, 5 или 6 кирпичей в зависимости от мощности отопительно-варочной печи. Для создания препятствия образованию естественного конденсата, разрушающего кирпич, рекомендуют произвести гильзование дымохода, подразумевающее введение внутрь трубы из металла. Оставшиеся межу кирпичом и трубой зазоры заполняют негорючим материалом с изолирующим свойством, а конденсат собирается в специальную емкость.

Если все этапы возведения отопительно-варочной печи были осуществлены с учетом требований и нюансов, при этом не была нарушена порядовка-схема кладки, то примерно через месяц, после полной обсушки печи, ею можно будет начинать активно пользоваться.

Отопительно-варочные печи из кирпича для дачи и дома в Калуге

Украшением, изюминкой, источником тепла в настоящем русском доме является дровяная кирпичная печь. Одни выбирает простенький вариант с духовым шкафом, другие – с камином или даже водяным контуром для более эффективного отопления дачи или дома, третьим нравится классическая русская отопительно-варочная печь из кирпича с лежанкой. Вариантов много. Но, пожалуй, самым популярным решением кладки печного агрегата для дачи или загородного дома является отопительно-варочная печь с духовкой.

«Калужская печная компания» — это команда опытных печников, которые готовы выполнить заказ любой сложности с «нулевого» уровня под ключ ! Специально для вас, мы готовы разработать эксклюзивный проект печного агрегата или воспользоваться уже готовым и проверенным вариантом! И, конечно же, мы с радостью готовы сложить отопительную или варочную печь вашей мечты. Мы работаем в городах: Калуга, Обнинск, Малоярославец, Балабаново, Тула, Москва и других городах Калужской, Тульской и Московской областей.

Звоните прямо сейчас: 8 (4842) 202-143, 8 (962) 179-26-13

Вариант 1. Отопительно-варочная печь «Шведка».

Почему многие делают выбор в пользу «Шведки»? Главными преимуществами этого печного агрегата являются:

  • экономичность,
  • высокий КПД,
  • возможность использования в качестве топлива дрова и уголь,
  • помимо варочной плиты можно сделать духовку, лежанку, сложить агрегат по типу «печь-камин»,
  • можно подключить  к печи водяной контур для более эффективного отопления вашего дома, дачи или коттеджа.

Отменим, что отпительно-варочная печь Шведка полюбилась многим жителям Калуги, Тулы, Москвы, Московской области и всей России.

Кому нужна банная печь на дровах — переходите по ссылке!

Вариант 2.

Отопительно-варочная печь Кузнецова (одно- и двухколпоковая).

В середине двадцатого века наш соотечественник Игорь Кузнецов разработал принципиально новый (по сравнению с «голландками», «шведками» и русскими печами) печной агрегат. В его «чудо-печи» используется так называемый колпаковый принцип движения газов. Это позволяет печи быть максимально экономичной.

Если для своего загородного дома или дачи выбрали именно двухколпаковую кирпичную отопительно-варочную печь Кузнецова, то надо помнить:

  • проектирование такого печного агрегата должен выполнять только опытный печник, который сложил не одну и не две печки. Ошибки в расчетах могут обойтись весьма дорого! Расчет и кладка такой печи – настоящее искусство.
  • не спешите просить печника декорировать печь внутренними полостями: нишами для дров, полками или духовым шкафом. Не для каждой печи такой вариант возможен.

Мастера «Калужской печной компании» готовы взяться за проекты любой сложности. Наша задача на подготовительном этапе – помочь вам принять правильное решение в выборе проекта именно вашего печного отопительно-варочного агрегата.

Консультации по телефонам:

8(4842) 20-21-43, 8(962) 179-26-13

Для тех, кто имеет навыки каменщика и желает самостоятельно сложить у себя на даче отопительную или варочную печь, скоро мы подготовим серию статей «Как сложить печь для дома или дачи своими руками».

ВНИМАНИЕ!!! НОВИНКА!!! «Калужская печная компания» является официальным представителем Печного центра «Ками», г. Петрозаводск и предлагает жителям городов Калуга, Обнинск, Тула, Москва сборные и блочные печи, каминопечи, камины и варочные плиты из кирпича и талькохлорита.

Их главная особенность:

  • простота сборки (в поставляемом комплекте «печи под ключ» идет чертежи, порядовка, фото и видео, а главное – уже напиленный и пронумерованный кирпич, необходимые смеси и вся фурнитура).
  • время сборки такой печи – 2-3 дня. (кладка отопительно-варочной печи из кирпича обычно занимает 15-20 дней).

Для тех, кто хочет сложить печь своими руками – это идеальный вариант. Тот, кто любит все делать на даче самостоятельно, оценит наше предложение.

Дорогой друг – мы готовы исполнить вашу самую сокровенную дачную мечту!

Отопительно-варочные печи из кирпича: особенности и проекты

Отопительные печи из кирпича для дачи, при наличии минимальных навыков и необходимых материалов и инструментария под рукой, можно построить своими руками. Это не настолько тяжело, как может сперва показаться. Однако, чтобы сэкономить пространство помещения на установке плиты для приготовления блюд лучше всего остановиться на сооружении печи отопительно-варочного типа. Проект такой конструкции вы можете увидеть на фото ниже.

Как построить отопительно-варочную печь своими руками, какие виды печей такого типа существуют, мы и расскажем в данной статье. Также вы сможете взглянуть на готовые проекты отопительно-варочных печей из кирпича и взять их за основу своей работы и познакомиться с порядовками кладки кирпичей.

Классификация отопительно-варочных печей и их проекты

Отопительно-варочные печи подразделяются на такие типы конструкций, как:

  • плита с отопительным щитком – такая конструкция имеет вид кухонной плиты, ее удобно использовать. Как правило, корпус такой плиты включает в себя духовой шкаф, из него дымовые газы выводятся в дымовой канал в стене, затем они пропускаются через каналы отопительного щитка и нагревают помещение;
  • отопительно-варочная печка – включает в себя варочную нишу и дымооборот, который находится прямо над ней.

Также можно выделить следующие конструкции печей такого вида, которые можно брать за основу проекта по сооружению печи у себя дома:

  • очаг кухонный – открытая плита, которая располагается по соседству с отопительным щитком. Можно оснащать дымооборотом вертикальной формы даже в помещениях постоянного проживания;
  • печки, оснащенные сушильным шкафом – такой проект очень хорошо подходит для домов в деревне, используемых как постоянное жилище. Шкаф оснащают вытяжкой для вывода водяных паров во время сушки продуктов питания вроде фруктов или грибов. Печи с закрытой варочной нишей дополнены вытяжкой и дверцей из металла. А сама ниша при этом применяется в качестве сушильного шкафа. Если вам понравился проект такой конструкции, то порядовки включают в себя алгоритм установки дверок и их способ изготовления;
  • печь с лежанкой – лежанка при этом отапливается отдельно от топливника всей печи, также, в зависимости от типа помещения, она может находиться параллельно или перпендикулярно печи. Ее устанавливают на деревянный пол, покрытый предварительно войлоком и железом для кровли;
  • угловые печи;
  • с двумя ярусами;
  • печи, оснащенные дополнительными элементами для приготовления барбекю и домашнего хлеба.

Как видите, вариантов достаточно много, а проектов – еще больше. Ниже мы рассмотрим основные моменты, которые касаются возведения печи отопительно-варочного типа своими руками из кирпичей.

Из чего состоит отопительно-варочная печь

Для печи необходимо сделать отдельный фундамент из кирпичей и ни в коем случаем не перевязывать печь с фундаментом дома, поскольку они будут иметь разную усадку, соответственно, на стенах со временем начнут появляться трещины. Если речь деть о печи легче 750 килограмм, то ее можно будет устанавливать на пол из досок, если он не прогибается. Но даже этого лучше не делать, поскольку доски – вещь тоже недолговечная, а фундамент из кирпичей может стоять десятилетиями.

Далее идут:

  • гидроизоляционный слой из рубероида;
  • выкладывается основание конструкции в виде нескольких рядов с перевязкой;
  • затем – зольник и поддувало;
  • кладка;
  • еще сверху – колосниковой решеткой;
  • потом идет топка;
  • прямо над ней или с небольшим зазором размещены духовка и варочная печь;
  • дымоход сложной формы или колпак (один или два).

Поскольку дым способен задерживаться изнутри, отопительно-варочная печь может считаться максимально эффективным решением в плане экономии топлива. Продукты сгорания способны в такой конструкции отдавать тепло дольше.

Отопительно-варочная печь из кирпичей должна быть оснащена специальной перемычкой, при помощи которой печные газы отводятся от колпака или дымохода в необходимую вам сторону, если вы летом хотите готовить так, чтобы в помещении не было слишком жарко.

На самом дымоходе есть две задвижки для отопительной функции и исключительно варочной. Также печка оснащается дверцей для очистки , каналом для подсоса кислорода и бачком для разогрева воды. Стенки печки, как правило, выходят на несколько комнат и это обеспечивает обогрев всего помещения небольшого дома.

Какие материалы нужны для сооружения отопительно-варочной печи своими руками

Итак, что же необходимо приготовить для работы своими руками:

  • полнотелые красные кирпичи;
  • огнеупорные кирпичи;
  • раствор из песка и глины и цемент;
  • чугунные дверцы, задвижки;
  • чугунный колосник;
  • плита и духовка из чугуна;
  • для теплоизоляции – лист из асбеста или шнур;
  • вязальная проволока для фиксации дверок на кладке.

Сборка отопительно-варочной печи своими руками: порядок действий

Начинается работа с возведения фундамента. Для него следует приготовить яму глубиной менее полуметра. На слабых грунтах дно следует утрамбовать и выровнять уровнем. Для отопительно-варочной печи из кирпича фундамент следует делать чуть больше, чем будет сама конструкция, зазор должен составлять как минимум 5 см.

В качестве основания фундамента применяется засыпка из кирпичной крошки или щебня, ее трамбуют и заливают жидким раствором.

Для фундамента можно использовать кирпич, но в целях экономии сделать это лучше следующим образом:

  • с лицевой стороны выложите кирпичи с перевязкой рядов;
  • изнутри фундамент заливают жидким раствором, куда кладут камни;
  • каждый каменный слой следует заливать раствором.

Вверху фундамент должен быть на 150 мм ниже уровня пола.

Печку следует класть на идеально ровную поверхность, поэтому фундамент следует проверять уровнем и, при необходимости, добавить цементного раствора. Когда поверхность стала идеально ровной, можно выкладывать и сами кирпичи. Следите за ровностью кладки, щербины, при необходимости, заполняйте раствором.

После этого следует уложить двумя слоями рубероид в качестве гидроизоляции, укладывать его следует насухую. Сверху выкладывают еще в ряд кирпичи при использовании раствора из цемента. Далее, на смесь глины и песка, можно класть и саму печь. Обратите внимание, что раствор не должен липнуть или растекаться. Если консистенция неудачная, то нужно добавить в смесь тот или иной компонент. В противном случае, при высыхании на поверхности могут появиться трещины.

Установка печного литья для отопительно-варочной конструкции

Как уже упоминалось ранее, отопительно-варочные конструкции состоят из некоторых литых элементов из чугуна: зольника, топки, духовки, заслонки и варочной печи, которые следует правильно смонтировать.

Когда вы выкладываете ряды из кирпичей, оставляйте зазор под литье, который превышает размер конструкции на 5 мм. Он способен компенсировать тепловое расширение чугуна. Выступы на дверце нужно обвязать при помощи толстой проволоки, вложенной в ряды между кирпичами.

Также можно установить печное литье и другим методом, используя для этого уголок из нержавеющей стали. Их следует заложить в кирпичные пропилы. Затем рамки дверцы должны быть проложены при помощи асбеста либо другого теплоизоляционного материала, имеющего высокую температуру. Самый элементарный материал – это асбестовый шнур, которым обматывается рамка дверцы. Им же следует обложить весь периметр конструкции при ее установке.

Соблюдение правил безопасности

Применение печи отопительно-варочного типа связано с необходимостью соблюдения следующих правил безопасности:

  • перед топочной дверцей следует уложить лист кровельного железа;
  • в месте, где дымовая труба пересекает перекрытие, должна быть разделка в виде пространства, заполненного негорючим материалом, обладающим низкой теплопроводностью;
  • расстояние от дыма в канале до прочих горючих конструкций должно составлять как минимум 50 сантиметров;
  • нельзя выкладывать печи вплотную к стенам сруба, поскольку бревенчатая усадка может негативно повлиять на кладку кирпичей.

Отопительно-варочная печь независимо от своего типа – достаточно экономичное и эффективное решение для вашей дачи. И чтобы ее построить своими руками, не нужно владеть какими-то сверхъестественными строительными навыками. Достаточно определиться с проектом и дизайном, составить или найти порядовку, подготовить необходимые материалы и можно смело приступать к работе.

Как сложить печь из кирпича своими руками

Для устройства печного обогрева небольших загородных коттеджей или дачных домиков с целью экономии материалов и средств есть смысл подобрать проекты отопительных печей из кирпича малых габаритов и простых в исполнении. Тогда, приобретя в соответствии с проектом стройматериалы, можно приняться за дело самостоятельно, предварительно изучив, как выполняется кладка печи своими руками.



Отопительно-варочная печь

Какой тип печки выбрать?

В самом начале необходимо определиться, какая будет конструкция печи в вашем доме. Для этого нужно изучить существующие виды печей для дома и выбрать для себя подходящий вариант из предлагаемого перечня:

— Голландские печки канального типа и им подобные занимают меньше всего места, наиболее просты в строительстве и нетребовательны к материалам. Работают больше в режиме медленного горения или тления, КПД невелик – 40%.

— Камерно-канальная шведская кирпичная печь для дома эффективнее «голландки», ее КПД составляет до 60%, пространства она занимает также немного, но несколько сложнее в исполнении. Кроме того, стройматериалы следует подбирать весьма тщательно.

— Русские печки самые эффективные, их КПД достигает 75%, но кладка печи чрезвычайно сложна, обойтись без опытного специалиста не получится.

— Отопительно-варочная печь со встроенным водяным теплообменником – наиболее простой вариант отопителя. На ее возведение уйдет меньше всего материалов, а простота конструкции позволяет выполнить все работы своими руками даже новичку, нужен только серьезный и скрупулезный подход.

Совет. Если у вас полностью отсутствует опыт кладочных работ, то для самостоятельной постройки лучше выбрать «голландку» либо варочную плиту, строительство печей – «шведок» несколько сложнее и требует наличия опыта в этом деле. Что же до русской печки, то самостоятельно браться за нее не рекомендуется.

Далее, следует понять, где и сколько места вы готовы выделить под строительство, а также количество отапливаемых печью помещений. Если домик небольшой, то источник тепла можно разместить в простенке между комнатами, чтобы каждая прогревалась от задней или боковой стенки печи из кирпича. На рисунке представлены примеры размещения различных отопителей внутри здания.



Варианты размещения печей

На первой схеме слева показано размещение печи для дома из кирпича с лежанкой в спальне и обогревом других смежных комнат: гостиной, прихожей и санузла. На второй схеме видно, где можно поставить отопительно-варочную плиту с подогревом воды для ГВС. Между двумя спальнями предполагается построить отопитель типа «голландки» с выводом загрузочной камеры в гостиную. На третьей схеме изображен пример дачного домика, где та же плита обогревает кухню и санузел, а в гостиной устроен камин.

Принцип, по которому происходит размещение и строительство печи, прост: прямой обогрев от ее стенок должен захватить возможно большее количество помещений, а когда так не получается, то лучше использовать схемы печей со встраиваемым водогрейным змеевиком. В этом случае остальные комнаты будут обогреваться радиаторами отопления.

Кладочный кирпич


Чтобы печь из кирпича, сделанная своими руками, работала эффективно и долговечно, необходимо для ее постройки выбрать соответствующие строительные материалы, в частности, кирпич. От этого выбора зависит не только прочность и долговечность строения, но и его теплофизические свойства, обеспечивающие комфорт в вашем жилище.


Особенно важно правильно подобрать качественные материалы, если вы задумали сложить печь «шведку». Для «голландки» же требования к качеству кирпича и кладочного раствора не столь высоки.

Раньше кирпичные печи целиком складывали из красного глиняного кирпича, теперь же их применяется 2 вида:

— красный керамический марки 150;

— огнеупорный шамотный.

В прошлые времена размеры кирпича печного и обычного строительного были разными. Если размеры строительного одинарного составляют 250 х 125 х 65 мм, то печной камень был габаритами 230 х 114 х 40 мм или 230 х 114 х 65 мм. В наше время размеры для удобства унифицировали, поэтому подбор сводится к оценке качества материала. Вот некоторые рекомендации по приобретению материала, из которого осуществляется кладка отопительных печей из кирпича:

— Камни следует приобретать одного типоразмера.

— Нельзя использовать пустотелый кирпич, а тем более силикатный. Нужен только полнотелый керамический камень.

— Для облицовочной кладки лучше брать камни с декоративной фактурой, если не планируется отделывать стены дополнительно кафелем или другим облицовочным материалом.

— В камере сгорания кладка кирпича должна быть огнеупорной, из шамотного камня.

Инструкция по выполнению работ

После того как выбрана схема отопительной печи, под нее требуется устройство фундамента. Исключение – малые «голландки» и отопительно-варочные плиты, не оказывающие большой нагрузки на полы. Последние можно возводить прямо от цементной стяжки пола, выполнив все мероприятия по тепло- и гидроизоляции, рассмотренные ниже.



Пример начала кладки печи

В остальных случаях отопительная печь должна покоиться на фундаменте, лучше всего – монолитном железобетонном. Его размеры делают на 50 мм больше габаритов самого строения, толщина плиты – 100—150 мм, в зависимости от нагрузки. Фундамент выполняют отдельно стоящим, не контактирующим с основанием здания.

До того как сделать печь из кирпича, фундаментной плите надо выстояться не менее 2 недель, после чего поверх нее укладывают гидроизоляцию (рубероид в 2—3 слоя), а следом листы асбеста или базальтового картона для тепловой изоляции. Затем ложится лист кровельной стали и войлочная подстилка, от которой начинается кладка печки. Подстилку вначале надо намочить, а после укладки дать ей присохнуть к металлу. Теперь можно приступать непосредственно к возведению стенок.

Прежде всего следует разобраться, с чего начать кладку. Для этого существуют специальные схемы, на них подробно отражается каждый ряд камней, начиная от основания и заканчивая дымоходной трубой. Когда вы выбрали определенный тип источника тепла и отыскали либо приобрели проектную документацию для его возведения, то в ней обязательно изображена порядовая кладка печей данного вида. Ниже в качестве примера приведена порядовка малой «голландки» размером 520 х 520 мм.



Схема кладки голландской печи

Далее, нужно приготовить раствор для кладки печей из белой или желтоватой глины с добавлением кварцевого песка в пропорции 1 : 1. При этом не рекомендуется использовать воду с повышенным содержанием солей кальция и магния (жесткую воду). Перед приготовлением глину замачивают в воде и оставляют на сутки, после чего пропускают сквозь сито с ячейкой 3 х 3 мм. Этот процесс производится способом протирания, поскольку смесь глины с водой иначе через сито не пропустить. Потом добавляется песок и делается замес с постепенным доливанием воды. Окончательный раствор по консистенции должен напоминать густую сметану.



Название сторон кирпича

Стороны кладочного камня имеют свои названия, они и определяют тип кладки. Традиционная кладка печей из кирпича – ложковая и тычковая. Это значит, что с фронтальной стороны стены мы можем видеть стороны камня с соответствующими названиями. Постельная кладка встречается крайне редко, а для возведения печек не допускается вовсе. Стену выстраивают с перевязкой, то есть, вертикальные швы между камнями не должны совпадать.



Примеры перевязки кирпичной кладки

Процесс начинают с первого ряда и далее, постоянно сверяясь со схемой, где изображена порядовая кладка. В этой работе не нужна спешка, упор следует делать на качество. Новичку лучше предварительно каждый ряд прокладывать на сухую, без раствора, опираясь на чертежи. Убедившись в правильности укладки, наносить на кирпичи раствор и класть их окончательно.

Лишнюю глину убирать, добиваясь толщины шва не более 3 мм и не менее 2 мм. В отдельных местах можно делать утолщения шва до 5 мм. Камень необходимо ставить сразу на место, перемещение и пристукивание не допускается. Излишки глиняной смеси, снятые с камней, нельзя использовать снова.

Дополнительная инструкция для кладки, которой надо следовать, для удобства приведена в виде краткого перечня:

— Каждый камень ставят, опирая его на 2 других.

— Первый и последний ряды выполняют тычковыми.

— Чтобы избежать расслоения, вертикальные швы заполняют раствором.

— Кирпичи каждого последующего ряда должны перекрывать камни предыдущего не менее чем на ¼ длины.

— Не допускается совпадения тычковых и ложковых рядов.

— Подрубленные стороны камней ставят внутрь, а не наружу стены.

Чтобы выложить кирпичную печь самостоятельно, потребуется много личного времени и терпения. Здесь не бывает неответственных узлов или частей, каждый кирпич имеет значение. Если подойти к вопросу тщательно и ответственно, то результатом будет здоровое тепло и комфорт в вашем жилище.


Построение уличной духовки — Сделай сам

Это первая из двух статей, посвященных домашним печам на заднем дворе. В Части I обсуждается строительство уличной печи, а в Части II обсуждается, как готовить в вашей духовке.

Технология купольной печи древняя. В одной из старейших раскопанных деревень эпохи неолита в каждом доме была глиняная печь под куполом. Это было 9000 лет назад! Технология не изменилась. Любой огнеупорный купол с прорезанным в нем отверстием (так что вы можете нагреть духовку внутренним огнем) будет готовить пиццу и другие продукты, когда огонь еще горит.Однако максимальная мощность купольной печи заключается в том, что купол работает как батарея, поглощая тепло во время горения. Итак, после того, как огонь утих, вы можете выметать угли и печь хлеб и запеканки, используя накопленное тепло, излучаемое в духовку из купола. Когда духовка почти остынет, вы можете сушить в ней лесные грибы, зелень и фрукты.

Духовка, которую я предлагаю вам построить, сделана из измельченной глины — шамота — и песка. Быстро нагревается; Вы можете начать готовить ужин через 15-20 минут, пока огонь в духовке все еще горит, и добиться полного обжига примерно через полтора часа.Хотя оболочка тоньше кирпичной, она настолько хорошо изолирована под полом и над куполом, что ее можно использовать в течение нескольких дней при однократном обжиге. Летом, после приготовления пиццы, если я закрою дверцу и поставлю изоляцию перед ней, моя духовка почти всегда будет иметь температуру не менее 400 градусов по Фаренгейту утром — все еще достаточно горячая, чтобы я мог испечь хлеб днем. И на следующее утро его температура все еще будет выше 200 градусов.

Духовки — это красивое архитектурное и скульптурное сооружение.Я построил свою духовку на столе, сделанном из ствола и веток сливы на заднем дворе. Меня вдохновили печи, которые я видел в Италии, которые были построены на платформах из каштановых деревьев. Это моя эстетика; вы хотите, чтобы ваша духовка отражала вашу собственную эстетику. Друг сделал основу своей духовки из поддонов, поставив духовку под углом на столешницу. Деревянная основа может быть отделана лепниной или сайдингом, либо построена с использованием соединений «ласточкин хвост» и контрастных пород дерева. Это все зависит от вас. Вам не нужна структурная прочность каменной основы, но если ваша эстетика склоняется к этому, постройте каменное основание.

Независимо от того, строите ли вы печь, которую я предлагаю, или другую конструкцию, я рекомендую вам отдавать предпочтение месту. Чтобы выбрать свое место, представьте, что готовите в духовке и обслуживаете семью и гостей. Неиспользованная духовка — это просто украшение для улицы! Мои первые духовки находились слишком далеко от кухни — я использовал их полдюжины раз в год. Моя нынешняя духовка находится в 20 футах от кухни. Установить стол у духовки так же просто, как накрыть стол в моей столовой, и если я забуду соль или оливковое масло, мне достаточно сделать несколько шагов на кухню, чтобы получить то, что мне нужно.

Я рекомендую духовку диаметром 36 дюймов, построенную на прочном деревянном столе с толстым слоем изоляционного материала между дном духовки и деревянной поверхностью стола. Сама печь будет представлять собой купол, сделанный из смеси 3 частей песка и 1 части шамота, которая будет иметь толщину 2-1 / 2 дюйма по бокам и 4 дюйма сверху. Вы построите купол над грудой влажного песка. Затем вы изолируете его двумя-четырьмя слоями керамической изоляции, чередующимися с алюминиевой фольгой, и завершите его слоем штукатурки, более влажной смесью шамота и песка или соломы, пропитанной влажной глиняной суспензией и окрашенной белилами. Защитите его от дождя брезентом или простой крышей, и у вас будет красивая печь, которая прослужит всю жизнь.

1. Постройте основание стола . Самая простая приподнятая духовка построена на деревянном столе. Столы легко и быстро построить, могут быть изготовлены из древесных отходов и могут иметь любую внешнюю отделку — от сайдинга до лепнины — которая соответствует вашей эстетике. Я предлагаю, чтобы высота дна духовки составляла от 38 до 44 дюймов. Это выше стандартной высоты кухонной стойки, что позволяет смотреть в духовку, не наклоняясь.Принимая во внимание кирпичный пол, песок, на который кладут кирпичи, и изоляцию, ножки должны быть от 29 до 35 дюймов в высоту. Сделайте основание достаточно прочным, чтобы вам было комфортно прыгать или танцевать на столе. Керамическая основа конструктивно не нужна, но вы найдете много красивых дизайнов в Интернете, если это ваш эстетический выбор. Оптимальный размер столешницы для духовки диаметром 36 дюймов составляет 4-1 / 2 фута.

2. Изолируйте столешницу . Важно, чтобы тепло не излучалось от пола духовки к основанию.Есть несколько способов изолировать пол духовки от столешницы. Вот мой путь. Во-первых, используйте размер 1 на 6, чтобы рамка была размером с стол. Смешайте перлит или вермикулит с портландцементом в соотношении 6: 1 на глубину 4 дюйма и положите сверху утрамбованный, выровненный слой мелкого песка. Изоляционный слой необходим, даже если основание духовки сделано из бетона или камня. (См. Завершение этого шага на слайд-шоу выше.)

3. Положить пол кирпичный . Обычный красный кирпич — надежный пол для домашней печи.Положите кирпичи широкими сторонами на утрамбованный ровный песок. Точное количество кирпичей, которые вы используете, будет зависеть от размера вашей столешницы (см. Слайд-шоу).

4. Обведите кружком . Нарисуйте мелом круг диаметром 36 дюймов с центром на кирпичном полу, но повернутый к задней части, чтобы, когда духовка будет завершена, появилась небольшая кирпичная полка, выступающая примерно на фут перед духовкой. (См. Слайд-шоу.) На этой небольшой полке можно положить кастрюли, пиццу или хлебную кожуру.

5. Сформируйте песчаный купол . Отрежьте небольшую палку до 16 дюймов. Насыпьте песок в середину мелового круга и вставьте палку. Перегребайте пятнадцать 5-галлонных ведер влажного мелкого песка внутри мелового круга, пока не дойдете до вершины маркера. (См. Слайд-шоу.) Думайте о замке из песка. Используйте руки как основной строительный инструмент. Сжимайте и придайте форму холмику по ходу движения. Важно: стены должны быть максимально вертикальными, до 10 дюймов и никогда не наклоняться более чем на 25 градусов.Когда вы думаете, что закончили, разгладьте песок вокруг и подведите итоги. Проверьте симметрию. Если при осмотре стены необходимо сделать более вертикальными, похлопайте по бокам пригоршнями влажного песка. Короткое полотно размером 2 на 4 может быть полезно для сжатия и придания формы песчаной кучке.

6. Сделайте газетный лист . После того, как вы заполнили форму для песка, накройте ее газетой и сбрызните водой, чтобы газета лежала ровно. Этот слой предотвратит прилипание песка к глиняному куполу.

7.Слепите глиняный купол . Основная смесь, которую я использую, — это мелкий песок в соотношении 3: 1 к порошкообразному шамоту. Возможны другие смеси. Если вы строите в холодную и сырую погоду, добавьте 1/2 части портландцемента. Цемент укрепит купол, даже если на улице слишком холодно, чтобы глина высохла сама по себе.

Толщина купола напрямую влияет как на то, как быстро печь может нагреться до температуры, так и на то, сколько тепла купол может хранить. Я обнаружил, что это смесь из 40 галлонов песка (восемь ведер по 5 галлонов) и 13.Из 5 галлонов порошкообразного шамота (чуть больше двух и двух третей 5-галлонных ведер) получается печь, отвечающая моим потребностям. Не используйте меньше материала.


Советую работать небольшими партиями. Я работаю с 6 галлонами мелкого песка и 2 галлонами порошкообразного шамота на смесь.

Смешиваете ли вы в тачке или на брезенте, сначала отмерьте песок, а затем шамот. Если вы добавляете портландцемент, добавляйте его в последнюю очередь. Перед добавлением воды полностью перемешайте сухие ингредиенты.Количество добавляемой воды будет зависеть от влажности песка.

Перед изготовлением серийных партий сделайте несколько небольших пробных партий. Смешайте 3 стакана песка с 1 стаканом шамота. Добавьте немного воды и перемешайте. Стремитесь к максимально сухой смеси, которая будет держаться. Проверьте свою смесь, сформируя из глины шар. Бросьте мяч с высоты плеч. Если он разбрызгивается, значит, воды слишком много; если он рассыпается, недостаточно. Если он в основном держит форму, значит, у вас все в порядке. Когда вы уверены, что почувствуете это после приготовления пробных партий, переходите к основному миксу.

Нанесите горсть глиняной смеси на форму для песка. Неважно, с чего вы начнете. Добавляя глину, с силой ударьте по ней или взбейте ее 2 на 4, чтобы сжать и разгладить внешнюю поверхность духовки. Эффективно также взбивать духовку открытыми руками, как барабаном. Сделайте купол ровным и красивым.

Чтобы проверить толщину, вставьте тонкие палочки с отметкой 2-1 / 2 дюйма, чтобы толщина была одинаковой по бокам, и используйте палку с отметкой 4 дюйма для самого верха духовки.По мере роста температуры дополнительная масса наверху улучшает работу духовки. Когда вы думаете, что все готово, проверьте толщину купола и отрегулируйте.

Что может пойти не так? Наш инстинкт — всегда добавлять слишком много воды! Если ваша шамотная смесь будет слишком влажной, она осядет — глина потечет с вершины песчаной насыпи на основание, возможно, даже оставив зазор. Если партия получилась слишком влажной и еще не использовалась, добавьте песок и порошкообразный шамот в соотношении 3: 1, чтобы высушить ее.Если вы использовали жидкую смесь и видите, что она оседает, не паникуйте. Срежьте глину, которая стекала с основы, и положите ее туда, откуда она стекала. Потерпи. При необходимости повторите.

Другие варианты : Вы можете выкопать глину самостоятельно. Вы также можете купить три мешка огнеупорного бетона. Следуйте инструкциям на мешках. Верните третий мешок, если вы им не пользуетесь. Огнеупорный бетон надежен и прослужит всю жизнь, но это не экологически чистый строительный материал и он стоит дорого.

8.Вырежьте дверцу духовки . Вырежьте дверь, как только закончите формировать глиняный купол. Когда печь работает, холодный воздух будет поступать через нижнюю часть дверцы, а горячий воздух будет выходить через верх. Высота двери должна составлять 63 процента от высоты внутреннего купола. Для 16-дюймового купола высота двери должна быть 10 дюймов. Сделайте ширину достаточной, чтобы проскользнуть кожура духовки и любимая сковорода; 14 дюймов — удобная ширина. Кроме того, если у вас есть любимый горшок с фасолью или небольшая сотейник, убедитесь, что он выскользнет через дверцу с закрытой крышкой.При необходимости внесите незначительные изменения.

9. Удалите песок . Удалите песок с помощью мотыги после того, как купол затвердеет — это может занять от нескольких часов до одного или двух дней, в зависимости от погоды. Если вы добавили в смесь цемент, духовка обычно настраивается за считанные часы.

10. Разожгите духовку . На этом этапе вы можете начать пользоваться духовкой. Вам не нужно ждать, пока он будет изолирован. Начните с очень небольшого костра, который может гореть весь день, чтобы аккуратно прогнать воду.Когда из купола больше не поднимается пар, можно начинать увеличивать температуру. По своему усмотрению увеличивайте огонь, пока духовка полностью не разожжется. Духовка полностью разожжена, когда горячая поверхность, внутренний купол меняют цвет с черного на белый, а неизолированная внешняя часть духовки становится горячей на ощупь.

Чем тоньше древесина, тем горячее будет гореть огонь. Чем суше дрова, тем горячее огонь. Лучше всего высушить дрова для следующего обжига, поместив их в духовку, когда вы очистите их от углей после того, как закончите готовить пищу.

Чтобы уменьшить количество дыма, всегда разводите огонь близко к горловине духовки. После того, как огонь хорошо разгорится, можно задвинуть его еще глубже в духовку. При необходимости долейте топливо. Примерно через час духовка должна стать настолько горячей, что вы увидите облако пламени, заполняющее верхнюю треть духовки. После того, как стены побелеют, можно отодвинуть угли и горящие дрова в сторону. Очистите участок пола от золы влажной тряпкой. После этого вы будете готовы приготовить пиццу и лепешки. Если вы немного укротите огонь, то вы сможете приготовить все, что угодно, рядом с огнем.Я часто начинаю готовить через 15-20 минут после розжига огня.

На куполе духовки могут появиться трещины. По моему опыту, они не будут структурными и, следовательно, не будут иметь значения. Заполните трещины смесью песка и шамота в соотношении 1: 1.

11. Изолируйте купол . Вы не можете переизолировать. После полного горения температура снаружи духовки должна быть всего на несколько градусов выше, чем температура наружного воздуха. Я рекомендую от двух до четырех слоев изоляции из керамического волокна, каждый из которых покрыт листом алюминиевой фольги. Изоляция из керамического волокна, часто используемая для обжиговых печей, обычно продается длиной 25 футов, шириной 24 дюйма и толщиной 1 дюйм. Наденьте резиновые перчатки и разрежьте изоляцию острым ножом. Экономия на изоляции увеличит скорость охлаждения духовки. С двухслойной керамической изоляцией в духовке после приготовления обеда утром будет около 350 градусов тепла. С дополнительными слоями вы можете увеличить это значение до 425 градусов. Слой перлита или вермикулита на внешней стороне купола в соотношении 8: 1 может уменьшить количество необходимой изоляции из керамического волокна.Вы можете протестировать изоляционный слой по мере его создания, запустив печь и измерив скорость потери тепла.

12. Добавьте последние слои . Когда у вас будет подходящая толщина изоляции, накройте купол слоем алюминиевой фольги, а затем слоем проволочной сетки. Завершите духовку лепниной, известковой штукатуркой, растекающейся смесью шамотной смеси, используемой для купола, или соломой, размягченной в глиняной смеси (на фото в слайд-шоу). Для последнего в тачке смешайте воду и измельченный шамот до консистенции густой сметаны.Добавьте комки соломы. Перемешайте мотыгой. Через 20–30 минут солома впитает глиняную воду и станет мягкой. Накройте им духовку. Нанесите его руками и разгладьте, чтобы получилась приятная форма. Если разрезать соломинку на более короткие отрезки, поверхность станет более гладкой.

Последние штрихи

Лакокрасочное покрытие . Побелка (строительная известь, смешанная с водой) — это традиционная краска для внешнего покрытия, которую я использую. Белила со временем затвердевают.Он водостойкий, но не водонепроницаемый. Надевайте перчатки, когда работаете с побелкой.

Дверца духовки . Вы можете импровизировать дверь, используя противень, чтобы закрыть духовку, когда внутри все еще есть огонь. После того, как угли будут выметаны, можно использовать деревянную дверь.

При этом дверца духовки является слабым звеном в цепи изоляции духовки. Я использую дверь из куска керамической изоляции, завернутого в несколько слоев алюминиевой фольги.

Защита от непогоды .Если на духовку будет идти дождь, постройте ее под односкатной крышей или накройте ее брезентом, когда ожидаете осадки.

Наружная изоляция . Чтобы улучшить удержание тепла в ветреную или холодную погоду, накройте купол брезентом после того, как будут выметены угли. Если вы обнаружите, что ваша духовка недостаточно изолирована, особенно при отрицательных температурах, вы можете сшить грубое одеяло с брезентом и домашней изоляцией, чтобы еще больше улучшить производительность.


Уильям Рубель — эксперт по традиционным кулинам, который пишет о хлебе и готовит много ужинов в своей уличной печи.Спасибо Девону Пирсу за тестирование инструкций и ему и Кико Дензеру за рецензирование статьи. Найдите Rubel’s Bread: A Global History и Denzer Build Your Own Earth Oven в нашем магазине и Rubel’s Magic of Fire в Интернете.

Огнеупорный кирпич | Как выбрать правильный кирпич

Pompeii — это печь для пиццы своими руками в итальянской традиции кирпичной печи. Загрузите наши бесплатные планы, которые помогут вам начать сборку духовки.

Скачать электронную книгу Pompeii DIY

Правильный огнеупорный кирпич

Выбор подходящего кирпича для печи для пиццы — один из первых вариантов, который вам нужно сделать, когда вы начнете строить духовку Помпеи.Вы будете использовать кирпич в кухонном полу, куполе духовки и, возможно, для декоративной арки вентиляции, площадки духовки и другой декоративной отделки.

Эта страница объясняет различные типы кирпичей и возможные компромиссы между ними. Это должно помочь вам решить, как выбрать правильный кирпич, и поможет вам найти нужный кирпич в вашем местном магазине строительных материалов. Возможно, будет полезно взять эту страницу с собой, когда вы идете за покупками.

Вот несколько основных типов кирпича:

Огнеупорный кирпич средней прочности. Это кирпич, который мы рекомендуем как для кухонного пола, так и для купола кирпичной печи Помпеи. Огнеупорные кирпичи для средних нагрузок состоят примерно на 35% из глинозема и на 50% из диоксида кремния, быстро нагреваются, легко выдерживают температуру 900F, которую достигает ваша духовка, и предназначены для быстрого нагрева и охлаждения (термоциклирование), которое испытает ваша духовка. . Firebrick также быстрее нагревается до тепла, необходимого для пиццы, чем глиняный кирпич, так как они более эффективно проводят тепло.

Кроме того, поскольку огнеупорный кирпич спроектирован так, чтобы выдерживать термические циклы, ваша духовка прослужит дольше, хотя для большинства домашних духовок это не является важной проблемой, и ваша кирпичная печь для пиццы, вероятно, прослужит вам дольше, какой бы кирпич вы ни выбрали.

Выбирая огнеупорный кирпич, ищите кирпич с прямыми краями для кухонного пола. Важно, чтобы кирпичи в полу плотно прилегали друг к другу, а изогнутая кромка приведет к образованию щели между кирпичами и полом для приготовления пищи.

Типичный огнеупоров меры 9 «x4.5» x2.5 «, весит около 8 фунтов и желтый. Цена на огнеупорный кирпич хорошего качества в настоящее время составляет около 2,45 доллара за штуку.

Кирпич глиняный красный. Это традиционный кирпич из красной глины, который можно найти в магазинах Lowes, Home Depot и каменных принадлежностях.Глиняные кирпичи изготавливают из глины и обжигают в печи. Обычно они изготавливаются из местной глины, поскольку доставка обходится слишком дорого, и обжигаются при температуре от 2000F до 3000F (достаточно высокой для плавления минералов). Вы можете использовать глиняный кирпич для купола духовки, но мы не рекомендуем использовать их для пола духовки. Есть компромиссы, которые следует учитывать.

У использования глиняного кирпича в куполе печи есть два недостатка. Во-первых, термоциклирование приведет к растрескиванию глиняного кирпича, при котором отслаиваются маленькие кусочки кирпича, что может привести к растрескиванию отдельных кирпичей. Это случилось с нами. Во-вторых, глиняный кирпич не так хорош в качестве проводника, как огнеупорный кирпич, и, как следствие, ему потребуется больше времени для нагрева.

Тем не менее, вы можете найти глиняные кирпичи примерно за 0,70 доллара в Lowes, что делает их наиболее экономичным вариантом.

Мы считаем, что если стоимость не является препятствующим фактором, мы рекомендуем огнеупорный кирпич. Например, в куполе 42-дюймовой печи примерно 180 кирпичей, поэтому разница в стоимости кирпича должна составлять около 315 долларов. В контексте общей стоимости печи и большого количества человеческого капитала, которое вы вложите в свою печь, мы считаем, что дополнительные затраты того стоят.

Если вы решите строить кирпичную печь из глиняного кирпича или не строить ее вовсе, мы настоятельно рекомендуем строить духовку из глиняного кирпича.

Кирпичи из красной глины обычно используются для создания декоративной арки и дополнительных сторон вокруг вентиляционных отверстий печи и площадок для вентиляционных отверстий, а также могут использоваться для любых декоративных элементов.

Есть три типа кирпича, которых следует избегать.

Бетонный кирпич. Это бетонные кирпичи, которые можно увидеть в Лоусе примерно за $ 0,50. Они сделаны из стандартного бетона на основе портландцемента и сушатся на воздухе, а не в печи.Они не выдержат высокой температуры внутри духовки.

Огнеупорный кирпич повышенной прочности. Эти кирпичи имеют очень высокое содержание глинозема, сильно нагреваются (1500 ° F и выше) и предназначены для непрерывного использования с высокими температурами, например, для печей. Они дорогие и будут слишком горячими для некоторых видов использования в духовке, например для выпечки хлеба и жарки. В целом, пицца требует нагрева от 750 до 900F, в то время как хлеб и жаркое лучше всего готовятся при температуре от 500 до 600F. (Обратите внимание, что кирпичные печи могут готовить при более высоких температурах без возгорания из-за влажного тепла внутри духовки и более короткого времени приготовления.)

Изоляционный огнеупорный кирпич. Эти легкие огнеупорные кирпичи предназначены для остановки нагрева и, как таковые, имеют низкую теплопроводность и низкую теплоемкость. Их часто используют для изоляции промышленного оборудования. Типичный изолирующий огнеупорный кирпич весит около 2 фунтов, по сравнению со стандартным огнеупорным кирпичом 8 фунтов.

Как правильно обработать кирпичную печь

Кирпичная печь для пиццы на открытом воздухе — это дополнение к вашему дому, которое окупается в кратчайшие сроки благодаря вкусным блюдам, которые вы можете приготовить в ней, увеличению стоимости вашей собственности и качественному времени, которое вы проведете с друзьями и семьей рядом с пылающая печь.

Поэтому неудивительно, что любые дефекты или повреждения вашей духовки крайне нежелательны; Некрасивая или даже скомпрометированная печь из-за серьезных трещин в куполе или изоляции в лучшем случае становится не более чем бельмом на глазу, а в худшем — бесполезной грудой кирпича.

Чтобы ваша кирпичная печь для пиццы оставалась в идеальном состоянии, очень важно вылечить духовку перед ее использованием. Вот несколько ответов на распространенные вопросы лечения, которые помогут вам начать путь к неаполитанскому совершенству!

Почему лечение так важно?

Проще говоря, вся кладка заканчивается влагой, оставшейся внутри нее после завершения строительства.Обычно это не проблема для большинства каменных кладок, но, как отмечает The Wood Fired Enthusiast, влага внутри прибора, такого как духовка, будет нагреваться во время приготовления.

Если эта влага нагревается слишком быстро, как это было бы во время обычного процесса приготовления, вода превратится в пар, расширяясь в кладке и потенциально создавая косметические трещины или даже структурные повреждения самой печи. В процессе отверждения используется небольшое количество постоянного тепла, что просто заставляет влагу внутри кирпича испаряться немного быстрее, что позволяет позже разжечь духовку при максимальной температуре, не беспокоясь о повреждении.

Также стоит упомянуть, что процесс теплового расширения и сжатия, вызванный приготовлением пищи в вашей духовке, неизбежно приведет к появлению трещин, но об этом не стоит беспокоиться, поскольку обычно это небольшие трещины во внешнем кирпиче. Если вам нравится деревенский вид приправленной духовки, отлично! В противном случае для заделки трещин можно использовать огнеупорный бетон или ремонтный комплект.

Как правильно вылечить кирпичную печь?

Обработка кирпичной дровяной печи для пиццы требует особого внимания, и в идеале этот процесс занимает несколько дней.Вам нужно будет обратить особое внимание на температуру духовки, чтобы убедиться, что она не превышает безопасных уровней, и хотя термометр вашей духовки должен работать нормально, он может добавить дополнительную точность, если вы использовали инфракрасный термостат для проверки уровня нагрева. внутри купола.

Лучший способ разогреть духовку — это развести небольшой контролируемый тлеющий огонь внутри купола. Вы можете настроить температуру горения в зависимости от их размера и количества топлива, которое вы добавляете в них. Вот рекомендуемый изо дня в день процесс твердения духовки:

  • День первый: Нагрейте духовку до 140 ° F / 60 ° C в течение 4–5 часов.
  • День второй: повторить при 215 ° F / 100 ° C в течение 4-5 часов.
  • День третий: повторить при 300 ° F / 150 ° C в течение 4-5 часов.
  • День четвертый: повторить при 400 ° F / 200 ° C в течение 4-5 часов.
  • День пятый: повторить при 480 ° F / 250 ° C в течение 4-5 часов.

Готово! Бросьте пиццу в духовку и приготовьтесь создавать воспоминания!

Статьи по теме

Будет ли моя кирпичная печь треснуть?

4 способа ухода за печью для пиццы

DIY Brick Bread Oven — Buildipedia

Духовка на заднем дворе не только печет хороший хлеб, но и создает атмосферу, а также служит центром внимания вашей зоне для развлечений на открытом воздухе.

Иногда вы начинаете проект своими руками, который не поддается никакому реальному объяснению. Обычно все начинается с малого — например, я люблю действительно хороший хлеб. Не мягкий, рыхлый, белый хлеб, который вы покупаете в супермаркете, а хрустящий, свежий булочка, который производит настоящая французская пекарня. Поскольку очень немногие пекарни делают это правильно, я занялась выпечкой хлеба. Достаточно просто.

Зачем останавливаться на достигнутом? Почему бы не превратить эту привычку к выпечке в рану, сделанную самим собой, которая будет поглощать каждое ваше бодрствование? Выпечка вскоре превратилась в здание полноценной кирпичной хлебной печи на моем заднем дворе.Первый, который я построил (да, их было два), работал плохо, потому что у него не было изоляционного слоя, который помогал бы сохранять тепло в духовке. Я бы не допустил, чтобы это повторилось снова, и я потратил слишком много времени на исследование и проектирование следующей печи, прежде чем взял в руки мастерок.

Вместо того, чтобы давать вам полную пошаговую инструкцию, я хочу настоятельно рекомендовать бесплатные онлайн-планы печей «Помпеи» от Forno Bravo. Forno Bravo продаст вам комплект или детали, но если вы предприимчивый человек, вы сможете построить свою собственную печь, используя только их онлайн-планы. Они предлагают множество советов и изображений, чтобы вы могли следить за каждым шагом. Я не обученный каменщик, поэтому в строительстве моей печи было много проб и ошибок.

Я начал с прочного фундамента, потому что кирпичные печи очень тяжелые. Поскольку духовка будет основным элементом нашей новой летней кухни, я сначала залил полностью бетонный нижний колонтитул. Затем я построил «подставку» из бетонных блоков, которая поднимала духовку на высоту пояса для удобного выпекания.Это также дало бы мне отличное место для хранения дров для духовки, поэтому я сделал арочный проем в нижнем пространстве просто для эстетики. Затем я начал собственно строительство печи.

Затем был залит фундаментный слой из изоляционного бетона (смесь вермикулита и портландцемента) на съемную форму. Затем я положил слой шамотного раствора толщиной 3 дюйма. (Forno Bravo дает этот рецепт в виде 1 части портландцемента, 3 частей песка, 1 части извести и 1 части шамотной глины, которые можно купить в вашем местном магазине каменной кладки. ) Тогда я положил слой огнеупорного кирпича на «пол» из моей печи. После того как пол был вылечен, я удалил форму пола и создал огнеупорный кирпич стену и арочную «крышу» из печи, используя тот же Шамотный раствор и различные домашние формы фанеры арки. Поверх кирпича я добавил еще слой шамотного раствора толщиной 2 дюйма и дал всему полностью застыть.

Затем я добавил изоляционный слой — это важно, потому что огнеупорный кирпич и шамотный раствор создают внутри печи «тепловую массу», которая будет удерживать тепло огня.Если поддерживать в духовке постоянную высокую температуру, достаточную для выпекания, необходимо поддерживать тепло в духовке с помощью изоляции. Я купил рулон одеяла из керамического волокна в ближайшем магазине дровяных печей, обернул им духовку, а затем добавил 3–4 дюйма смеси вермикулита и портландцемента, которая будет действовать как еще один изолирующий слой. Как только это затвердело, я покрыл всю конструкцию несколькими финишными слоями штукатурки, а моя жена закончила ее окрашиванием по бетону, чтобы придать ей немного жизни.

Эту печь называют «черной духовкой», потому что дровяной огонь горит внутри в течение примерно часа до начала выпечки, а затем большая часть этого огня убирается, прежде чем ваш хлеб или пицца попадут внутрь. «Белые печи» используют отдельную камеру сгорания. , чтобы дым не попадал на выпечку. На мой взгляд, дым — это одна из причин, по которой вам вообще может понадобиться кирпичная печь. Готовить без дыма в помещении можно в любое время!

Теперь у нас есть замечательный фокус для нашего открытого жилого пространства.Она работает как отличная дровяная печь для пиццы со стороны кухни, и я сделал ее с двумя отверстиями, чтобы она могла работать как уличный камин на уровне палубы. Конечно, это заняло некоторое время, но это стоило менее 5% от стоимости профессионально установленной кирпичной печи, и по ходу дела я узнал несколько вещей.

Могу ли я использовать обычные кирпичи в печи для пиццы?

Мы с женой начинаем все сначала на заднем дворе. Недавно я придумывал несколько интересных вещей, которые я мог бы сделать со всем кирпичом из нынешнего внутреннего дворика.Мне пришла в голову мысль: «Интересно, можно ли использовать обычные кирпичи в печи для пиццы?» Итак, я провел небольшое исследование.

Так можно ли использовать старый кирпич в печи для пиццы? Если кирпичи сделаны из глины и обожжены в печи (огнеупорный или красный глиняный кирпич), их можно использовать для печи для пиццы, но если это бетонные кирпичи, вам следует держаться подальше. Глиняные кирпичи могут противостоять жаре печи для пиццы, а бетонные — нет.

Тип кирпича имеет значение для многих вещей в пицце, особенно в том числе, насколько горячей она станет и сколько времени хватит в духовке.Огнеупорный кирпич — предпочтительный строительный материал для большинства производителей печей для пиццы, но печь из глиняного кирпича лучше, чем вообще без духовки! Читайте дальше…

Итак, что находится в кирпиче и что мне использовать?

Кирпичи сделаны из разных материалов и разными способами, а затем их кладут в самые разные места! Мы рассмотрим три наиболее важных типа кирпича:

  • Firebrick
  • Red Clay Brick
  • Concrete Brick

Firebricks — это специально изготовленные кирпичи, которые выдерживают высокие температуры. Их часто используют в топках, каминах и промышленных печах, а также в дровяных печах. Эти кирпичи естественно белого цвета и сделаны из обожженной глины. Большая разница с этими кирпичами заключается в том, что состав глины (оксид алюминия и кремнезем) и используемые добавки позволяют ему быть очень жаропрочным и с меньшей вероятностью трескаться или отслаиваться (также называемые сколами). Они могут быть разных форм, но имеют твердую сердцевину, так как предназначены для того, чтобы действительно выдерживать тепло.

Красный глиняный кирпич — более традиционный красный кирпич для дома.Хотя они также бывают разных форм, они естественно красного цвета, содержат другой тип глины (глинозем и кремнезем) и примеси. Они могут быть сплошными или полыми, но если они полые, перед укладкой их следует заполнить строительным раствором. Вы также можете увидеть красные глиняные кирпичи в виде брусчатки для дороги, подъездной дорожки или патио. Эти кирпичи не так устойчивы к нагреву, как огнеупорный кирпич, и долгое использование или высокая температура могут привести к их растрескиванию или отслаиванию.

Бетонный кирпич имеет огромное разнообразие стилей и может использоваться во многих современных постройках.Бетон — это очень универсальный строительный материал, который можно создавать с огромным разнообразием цветов, форм и узоров. Размеры бетонного кирпича могут варьироваться от стандартного кирпича до шлакоблока. Бетонные кирпичи изготавливаются в основном из портландцемента, воды, песка и гравия, и их заливают и сушат, а не обжигают в печи. Поскольку кирпич не подвергался обжигу в печи и из-за материалов, из которых он сделан, он не выдерживает жарки при высоких температурах.

Исходя из состава кирпичей, предпочтительный порядок использования кирпичей в печи для пиццы на дровах: 1.Огненный кирпич, 2. Красный глиняный кирпич и никогда. Бетонный кирпич . Firebrick создан для высоких температур, которые будет производить ваша духовка. Красный глиняный кирпич может быть приемлемой заменой, но не прослужит так долго в некоторых местах и ​​условиях. Никогда не следует использовать бетонный кирпич, поскольку он быстро разрушается и представляет реальную опасность взрыва из-за высокой температуры. Вы бы не хотели есть пиццу с бетонным покрытием.

Что происходит, когда вы готовите в печи для пиццы

Печь для пиццы состоит из нескольких слоев:

  • Основание на земле, которое бывает разных форм и размеров
  • Стены от основания до пола
  • Пол или подушка духовки, на которой будет держаться как разжигаемый огонь, так и еда, готовится
  • Купол, который удерживает тепло и действует как потолок
  • Изоляция, закрывающая купол
  • Дверь и дымоход печи

Кирпичи, которые нас больше всего беспокоят, — это кирпичи, которые составляют как пол / подину печи , так и купол .Это то место, где вы увидите самый сильный жар от вашего огня, то, что вам придется удерживать на этом тепле, чтобы завершить приготовление, и что придется терпеть тепло еще долго после того, как ваш огонь погас. К счастью, эти кирпичи обычно защищены от атмосферных воздействий изоляционным слоем и дверью, поэтому им не приходится иметь дело с большим количеством воды или снега.

Чтобы приготовить в дровяной печи, сначала нужно развести огонь с одной стороны духовки и дать ему нагреться до температуры.В этот момент (температура достигает 800/900 градусов по Фаренгейту) вы позволяете огню погаснуть или поддерживаете его мягкое горение. Дверца духовки закрывается и оставляется на несколько минут, чтобы выровнять огонь. Тепло было поглощено кирпичом, из которого состоит плита духовки и купол, и он будет оставаться горячим в течение нескольких часов. Поскольку кирпичи сильно нагреваются и могут сильно остыть (особенно в холодную погоду), кирпичи, изготовленные из неподходящих материалов, могут прослужить не так долго, как хотелось бы.

Это жара, о которой мы должны беспокоиться. Материалы кирпича и методы, с помощью которых они были созданы, очень важны, когда речь идет как о том, сколько тепла они могут удерживать, так и об их прочности при многократном и продолжительном воздействии этого тепла.

Выберите правильный кирпич для своей печи для пиццы на дровах

Довольно распространено мнение, что огнеупорный кирпич — лучший выбор для дровяной печи. Firebrick буквально создан для приложения и прослужит очень долго при правильном уходе.В то же время из красного глиняного кирпича можно создать отличную и безопасную печь, даже если она не будет такой же долговечной, как огнеупорный кирпич.

Одним из важных факторов при строительстве печи для пиццы всегда является стоимость. Firebrick может стоить от 2,50 до 5 долларов за кирпич в некоторых местах, в то время как красный глиняный кирпич часто можно бесплатно забрать со строительной площадки, которая просто хочет их выбросить, или недорого на сайте онлайн-объявлений — часто около 0,50 доллара за кирпич.

Таким образом, хотя было бы лучше, чтобы иметь пиццу печь, изготовленную из огнеупорного кирпича, это часто слышали о том, что пицца печь из красного кирпича глины лучше не печь для пиццы на всех! И напоминание — никогда не используйте бетонные кирпичи в подиуме или куполе печи для пиццы. Это огромный риск, на который вы действительно не хотите идти.

Связанные вопросы

Безопасен ли вторичный или вторичный кирпич? Пока кирпич сделан из глины и должным образом очищен, многие люди строят фантастические печи из вторичного кирпича. Перед установкой

убедитесь, что кирпич прочный и не поврежден водой.

Какой раствор использовать? При строительстве дровяных печей для пиццы следует использовать огнеупорный цемент. Такой раствор предназначен для сильного нагрева и прослужит столько же, сколько и ваша духовка.Существует некоторая дискуссия там об использовании 3 части песка, 1 часть портландцемента и 1-часть порошкообразного шамот (измельченный фарфор) вместо этого, но YMMV.

Сколько стоит построить печь для пиццы? Это действительно зависит от конструкции печи. Цены могут варьироваться от 300-500 долларов за чрезвычайно дешевую часть до более чем 5000 долларов за полностью переделанную уличную печь.

Почему печь лучше всего подходит для приготовления пиццы

Наука о теплопередаче подтверждает мудрость итальянских пиццайоло.

(Inside Science) — Ценители пиццы знают, что есть что-то особенное в пицце, приготовленной в традиционной кирпичной печи на дровах. Но что делает такой пирог намного лучше, чем приготовленный дома в домашней духовке?

Отведав в Риме местную пиццу, физики Андреас Глатц и Андрей Варламов задали себе этот вопрос. Но они не удовлетворились рассуждениями — будучи учеными, они решили исследовать это с научной точки зрения.

«Мы использовали основные термодинамические принципы для описания процесса выпечки в нашей работе», — сказал Глатц из Университета Северного Иллинойса в ДеКалбе.

Пицца готовится одновременно сверху и снизу — тесто за счет теплопроводности снизу печи и начинки за счет теплового излучения воздуха. Для получения идеальной пиццы повар должен уравновесить их так, чтобы тесто и начинка готовились одновременно. Для этого им необходимо установить правильную температуру в духовке.

Roman pizzaiolos — пекари пиццы — рассказали Глатцу и Варламову, что оптимальная температура для приготовления в кирпичной печи составляет 330 градусов по Цельсию (625 F), что намного выше, чем можно достичь в обычной духовке.Эта высокая температура в сочетании с термодинамическими свойствами самих кирпичей — секрет приготовления идеальной пиццы.

«Сводчатая полость кирпичной печи вместе с толстым слоем кирпича на дне печи гарантируют равномерный нагрев пиццы», — пояснил Глатц.

Глатц подсчитал, что при 330 ° C кирпичи на дне духовки достигают температуры около 208 ° C. Его расчеты, основанные на термодинамических свойствах теста и различных начинок, показали, что эта комбинация позволит приготовить как тесто, так и начинки примерно за две минуты — столько же дает пиццайоло .Поскольку сталь проводит тепло лучше, чем кирпич, если бы металлическую печь нагреть до 330 ° C, дно достигнет 300 ° C и подожжет тесто. Понижение температуры духовки до более реалистичных 230 ° C (446 F) даст нижнюю температуру 208 ° C, но тогда тепловое излучение будет недостаточно высоким, чтобы полностью приготовить начинку.

«Итак, вы либо получите пиццу с пережаренным тестом, если запекаете пиццу дольше двух минут, чтобы начинка была приготовлена, либо начинка будет недожаренной и слишком водянистой», — сказал Глатц.

Глатц и Варламов из Института сверхпроводников, оксидов и других инновационных материалов и устройств в Риме опубликовали свои выводы в журнале Physics Education , чтобы помочь учителям объяснить некоторые концепции термодинамики своим ученикам. . Мэтт Хартингс, химик из Американского университета в Вашингтоне, округ Колумбия, который преподает курс химии кулинарии и сам является заядлым поваром по приготовлению пиццы, сказал, что кулинария может быть отличным способом обучения научным концепциям.

«Чтобы найти идеальную среду для приготовления пищи, требуется много химии и физики», — сказал он.

И хотя многие люди избегают химии и думают, что не могут этого сделать, Хартингс отмечает, что они делают это все время, пока готовят ужин.

«Химия, которую мы делаем на кухне, намного сложнее, чем все, что я делаю в лаборатории», — сказал он.

Для своей пиццы Хартингс использует сталь для выпечки, которую он предварительно нагревает в течение часа под жаровней.«Это как можно более точное приближение», — сказал он.

Glatz рекомендует использовать керамический камень для пиццы, который имеет такие же физические свойства, как и огнеупорный кирпич в дровяной печи. Таким образом, вы можете увеличить температуру до максимальной, которую позволяет ваша домашняя духовка (которая все равно будет меньше, чем в обычной дровяной печи), поэтому вы можете сократить время приготовления, не сжигая тесто, хотя для этого требуется много предварительного нагрева. «В результате вы можете ожидать более сбалансированного продукта, чем электрическая духовка без камня для пиццы», — сказал Глатц. «Если вы хотите еще больше улучшить свою пиццу, вам нужно построить кирпичную печь на кухне или на заднем дворе».

Глатц дает еще один последний совет тем, кто пробует настоящий товар в Риме, переданный от его друзей pizzaiolo . Избегайте обедов в самые загруженные часы, с 8 до 22 часов, когда во многих ресторанах температура духовки повышается до 390 C, чтобы сократить время приготовления. В результате дно и корочка будут переварены и немного почернены, а помидоры недоварены.Лучше пойти рано или поздно, чтобы отведать пиццу, которой и должно было наслаждаться.

Как построить глиняную печь из натуральных материалов (кроме нескольких кирпичей) | Green Wiki

carТак я и несколько друзей из http://sites.google.com/site/permaship1/Home построили «глиняную печь», «традиционную глиняную печь», «дровяную печь», «печь для пиццы». и «традиционная хлебная печь» или как вы ее называете (!) на нашей недавно приобретенной земле. Самое замечательное в строительстве печи на земле было то, что большая часть материалов, необходимых для строительства, была прямо там. Вода, песок [1] d галька из реки, камни из окружающих гор и глина из земли. Фактически, единственным материалом, который использовался для постройки не с участка, были старые кирпичи. Весь процесс был полностью удовлетворительным, от сбора материалов до дегустации первых приготовленных закусок. Вот фотографии и инструкции для вас, если вы захотите попробовать.

Что вам понадобится? Не удалось выполнить синтаксический анализ (синтаксическая ошибка): {\ displaystyle how do you want \ textbf} [редактировать | править источник]

Духовку можно построить из различных материалов, в список ниже включены материалы, которые мы использовали. Материалы

  • Река / пляж или песок строителей
  • Глина
  • Большие камни для основания
  • H 2 O
  • Щебень / галька / хардкор
  • Кирпич нормальный строительный для основания печи
  • Старые газеты
  • Дрова для обжига в печи

Оборудование

  • Тачка
  • Ковши
  • Брезент или толстая пластиковая пленка
  • Лопата
  • Уровень духа
  • Большой нож
  • Руки и ноги!
  • Веллингтонские сапоги или другие прочные сапоги

Прелесть постройки собственной глиняной печи в том, что это можно сделать из лома и вторсырья, а в нашем случае из местных природных материалов. Вам не нужно ничего тратить на это, кроме небольшого количества времени, проведенного вами, друзьями или семьей.

Строительство хорошего, прочного, плотного и хорошо изолированного основания очень важно. Чтобы духовка работала, она должна поглотить как можно больше тепла и нагреться до нужной температуры … если позволить ей терять тепло, это только замедлит процесс. Выкопайте фундамент. Глубина 40 см, 125 см x 125 см. Размеры зависят от того, какого размера вы хотите, чтобы ваша духовка была. Такой размер подойдет для семейной печи. [1] Засыпьте фундамент щебнем, мы использовали речную гальку, но подойдет любой каменный щебень. [2] Поместите большие камни (с раствором или без него) в круг и заполните круг речной галькой или другим щебнем, а затем постройте еще одно кольцо поверх этого, пока вы не построите каменную круглую стену, заполненную щебнем около 2 футов высокий. Сдавите заполнение, придавив его, а затем насыпьте песок поверх и выровняйте. [3] Положите кирпичи ровно поверх песка, убедившись, что у вас есть 2 кирпича, свешивающихся там, где будет дверца духовки. Это позволяет легко удалять угли и получается хорошая полка. [4] Прикрепите кирпичный пол печи к каменному основанию с помощью глины. [5] Вы не сможете перемещать духовку после того, как она будет построена, поэтому тщательно спланируйте, где вы хотите разместить духовку. Подумайте о близости к еде и воде, о том, откуда дует преобладающий ветер (лучше, чтобы дверь была обращена в противоположную сторону), и о защите от непогоды.

Шаг 2: Создание песчаной формы [edit | править источник]

Чтобы получить форму купола, вам понадобится какая-то форма, шаблон или форма для поддержки глины, мы решили построить форму из песка.Просто сделайте из песка купол такого размера, который вам нужен внутри духовки. Когда песочная форма будет завершена, накройте ее влажной газетой для подготовки к глине. Мы забыли сделать фото на данном этапе, но вы можете увидеть идею на фотографии ниже, взятой из другого проекта [6]

Шаг 3: Подготовка глины и наращивание глины поверх песчаной формы [править | править источник]

В поисках правильной смеси [7] После взятия 6 образцов почвы с окрестностей нам посчастливилось найти подходящую глинистую почву, готовую к использованию. [8] 4 образца содержали слишком много ила и недостаточно глины, а 1 смесь была почти чистой глиной. С илом нельзя работать, однако, если у вас есть хороший источник глины, все, что вам нужно сделать, это добавить правильное количество песка, чтобы его можно было использовать. Существуют различные простые тесты, которые можно выполнить, чтобы найти правильную смесь. Испытание на падение Смешайте немного смеси или почвы с небольшим количеством воды, затем возьмите горсть смеси и превратите ее в маленький шарик. Всегда добавляйте небольшое количество воды, так как очень влажная смесь не создаст истинного впечатления от вашей смеси, пока она немного не высохнет.# Держите руку прямо перед собой на уровне плеч.

  1. Бросьте глиняно-песчаный шар на твердую землю перед собой.

Мяч должен держаться вместе довольно прочно. Если он рассыпается, значит, смесь слишком мокрая или у вас слишком много глины, и вам следует добавить больше песка, чтобы немного подсушить. Если мяч разобьется на куски, он слишком сухой или в смеси слишком мало глины, поэтому вам нужно добавить еще глины или воды. Просто! Когда вы прижимаете мяч к уху, вы должны услышать, как песчинки трутся друг о друга. Если вы не можете добавить еще песка, пока не сможете, и повторите тест. Когда вы насытились, у вас есть правильная смесь, и вы можете приступить к приготовлению смеси для духовки, которая в основном разбивает комки и добавляет воду. [9] Теперь вы готовы начать строительство глиняных стенок печи. Эта часть процесса очень важна, и ее не следует торопить. Вы стремитесь следовать форме песчаной формы, не оказывая на нее никакого реального давления, так как в противном случае вы рискуете деформировать песчаную форму и получить забавную форму, как в случае с нашей попыткой, но мы получили там в конце концов. [10] Лучше всего брать куски глины за раз, работая снизу вверх и постепенно перемещаясь по духовке. Обязательно привяжите каждый кусок глины к тому, в который вы его добавляете, и сильно надавите на глину (но не на песок!). [11] ‘ Убедитесь, что вы сохраняете одинаковую толщину повсюду. Мы сделали это, определив количество пальцев толщины, которое нам нужно, и убедившись, что это одинаковая толщина на всем пути. Когда закончите, разгладьте поверхность духовки. [12]

Шаг 4: Вырезание двери и вычерпывание песка [править | править источник]

После того, как вы дадите духовке немного времени на то, чтобы укрепиться, и примените некоторые украшения, вам нужно вырезать дверцу. Ключевое магическое число здесь — 63. Высота дверцы должна составлять 63% от высоты внутренней части духовки. Если сделать дверь короче, дым не будет выводиться и задушит огонь. Если сделать дверь слишком высокой, огонь будет гореть слишком быстро и терять тепло.Это ключевая часть процесса, поэтому подумайте о размере духовки.

Как только вы с этим разберетесь, вырежьте дверцу острым ножом и дайте духовке немного застыть еще на 3 часа или около того. [13] Теперь вы готовы снять дверцу и зачерпнуть песок. Сюда положили газету, так как она будет прилипать к глине и является хорошим индикатором того, что вы достигли глины и не нужно копать дальше, чтобы удалить песок. Не нужно удалять газету, если она не отрывается легко, так как она сгорит, когда вы впервые запустите духовку. [14] Если у вас хватит терпения, и пока духовка внутри еще мягкая, пальцами сгладьте глиняную поверхность, как вы это делали снаружи.

Шаг 5: Дайте высохнуть !!! И исправить и трещины [править | править источник]

Мы не можем не подчеркнуть, насколько важно дать духовке время высохнуть. Будьте терпеливы! Если вы, как и мы, решите разжечь огонь слишком рано, вы рискуете вызвать еще большее растрескивание и сделать печь более хрупкой, поэтому дайте ей неделю, чтобы она высохла естественным путем.

Трещины в духовке неизбежны. См. Ниже раздел о трещинах. Не беспокойтесь об этом, просто залейте их свежей глиной, оставшейся после постройки духовки. Это не повлияет на работу духовки, поэтому вам не придется терять из-за нее сон.

Вот оно !! Вы проделали всю работу, нашли время, чтобы дать ему высохнуть, и теперь он должен быть очень твердым, сухим и сильным. Он тоже немного уменьшится, но не о чем беспокоиться.

Мы используем разные дрова для топки духовки.

Убедитесь, что древесина:
— Сухие и хорошо выдержанные: если древесина не высохла, в духовку попадет влага, которая замедлит нагрев духовки и также может повредить духовку. — Без обработки: при использовании древесных отходов убедитесь, что она не обрабатывалась, поскольку некоторые химические вещества, используемые при обработке древесины, очень вредны, и вы не хотите, чтобы они находились рядом с едой.

— Маленький: убедитесь, что вы распиливаете дрова размером с растопку.Мы слышали разные советы о том, какие виды древесины сжигать и т. Д., Но по нашему опыту, чем меньше древесина, тем быстрее она будет гореть и, следовательно, быстрее будет выделять тепло, чего мы и хотим.

Все готово! Вам нужно будет вырезать какую-то дверцу для духовки, и практическое правило заключается в том, что, хотя вы можете готовить пиццу в духовке, прижав все угли к краям и быстро протирая основание, вы обычно получаете духовку. действительно горячий, уберите огонь, положите хлеб и закройте дверцу, если выпекаете хлеб или буханки.

Не паникуйте !!

Растрескивание — это естественный процесс. Произойдет более или менее растрескивание, в зависимости от того, сколько воды вы добавили в глину, чтобы она стала достаточно мягкой для работы, и как быстро духовка высохнет.

По мере высыхания глина сжимается, печь немного сжимается, и могут возникнуть трещины.

Во избежание растрескивания не спешите высыхать и дайте ему как можно больше времени. Не пытайтесь сушить духовку, разжигая в ней небольшой огонь , если вы не тянете время; а если светит солнце, накройте духовку, чтобы она высохла в тени.

Как только печь станет выглядеть сухой, используйте немного глины, которую вы отложили, и заполните трещины. Возможно, вам придется повторить этот процесс несколько раз, поскольку глина, которой вы будете заполнять трещины, может потрескаться сама. Не теряйте терпения, в конце концов разберется само.

Это всего лишь несколько советов, которые мы усвоили в процессе и решили поделиться ими с вами.

— Тщательно спланируйте размер духовки, убедившись, что вы измерили высоту своей песчаной формы, когда это будет сделано, чтобы вы могли определить, какой должна быть высота дверцы.

— Убедитесь, что у вас есть запасная глина, чтобы использовать ее для заполнения трещин.

— Убедитесь, что у вас есть все дрова для сжигания, отрезанные по размеру и высушенные.

— Возьмите один из этих термометров для духовки, чтобы вы могли положить их в духовку и следить за температурой. — Вы можете добавить дополнительные изолирующие слои глины и соломы, как только первый слой полностью высохнет. Это сохранит внутреннюю температуру для более длительного макета и некоторых материалов из оригинального источника http: //www.the Thinktfulbreadcompany.com / building_clay_oven.php Другие источники с полезной информацией http://clayoven.wordpress.com/2008/08/29/1-building-a-clay-oven-the-basics/ Безусловно, наиболее последовательный источник информации Я мог найти в сети, здесь вы найдете очень краткое описание опыта Саймонса.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
