Трубы для отопления из сшитого полиэтилена: Мифы о трубах из сшитого полиэтилена

Трубы и фитинги из сшитого полиэтилена, монтаж труб и муфт, прокладка кабеля

Трубы из полимерных материалов в системах тепло-, водо- и газо-снабжения благодаря легкости, удобству транспортировки (часто бухту можно увезти в легковой машине), устойчивости к коррозии и недорогой цене можно встретить в каждом доме. Многие хозяева домов и квартир остановили свой выбор на трубах из модифицированного или сшитого полиэтилена.

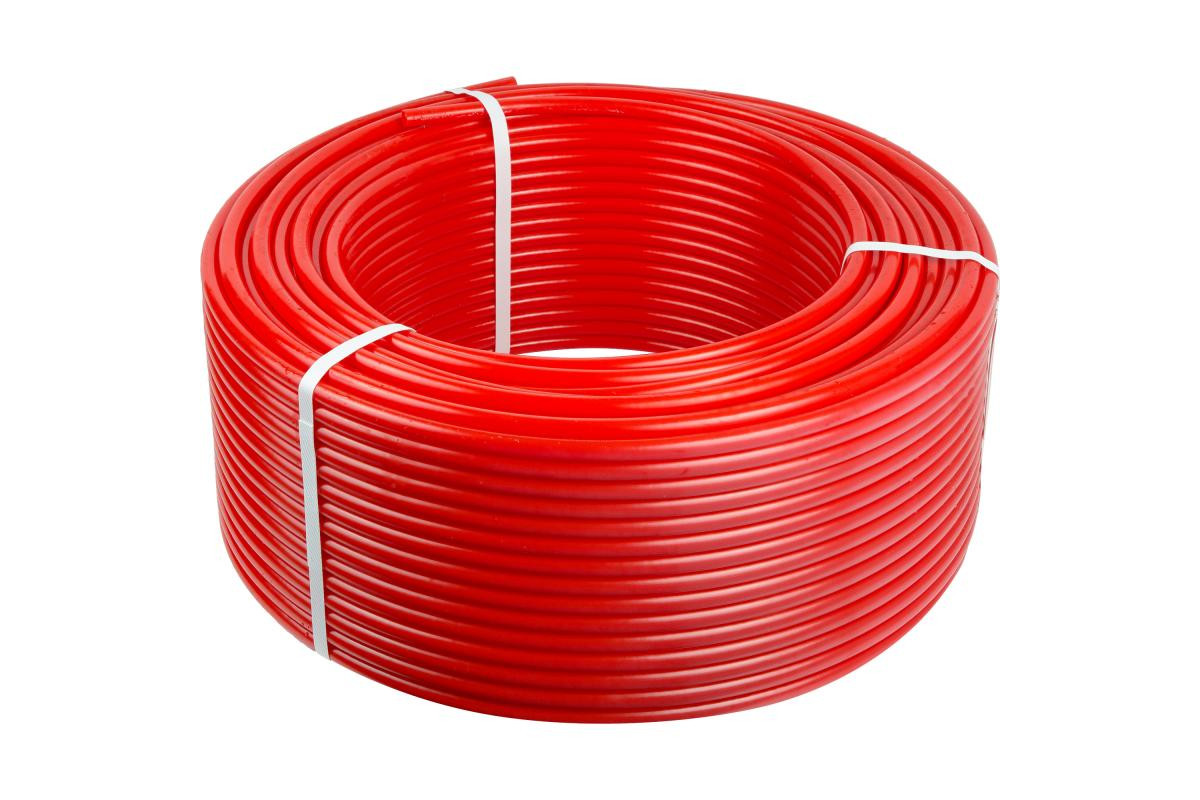

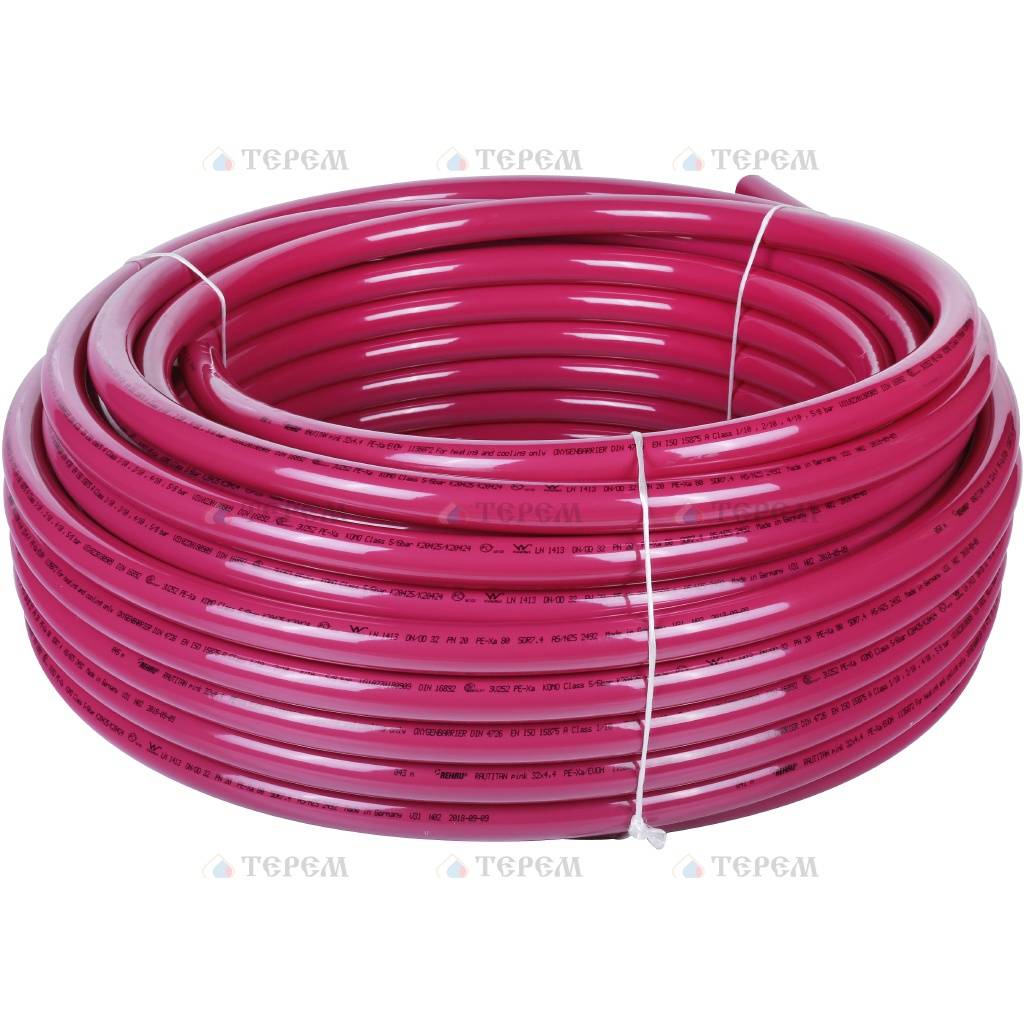

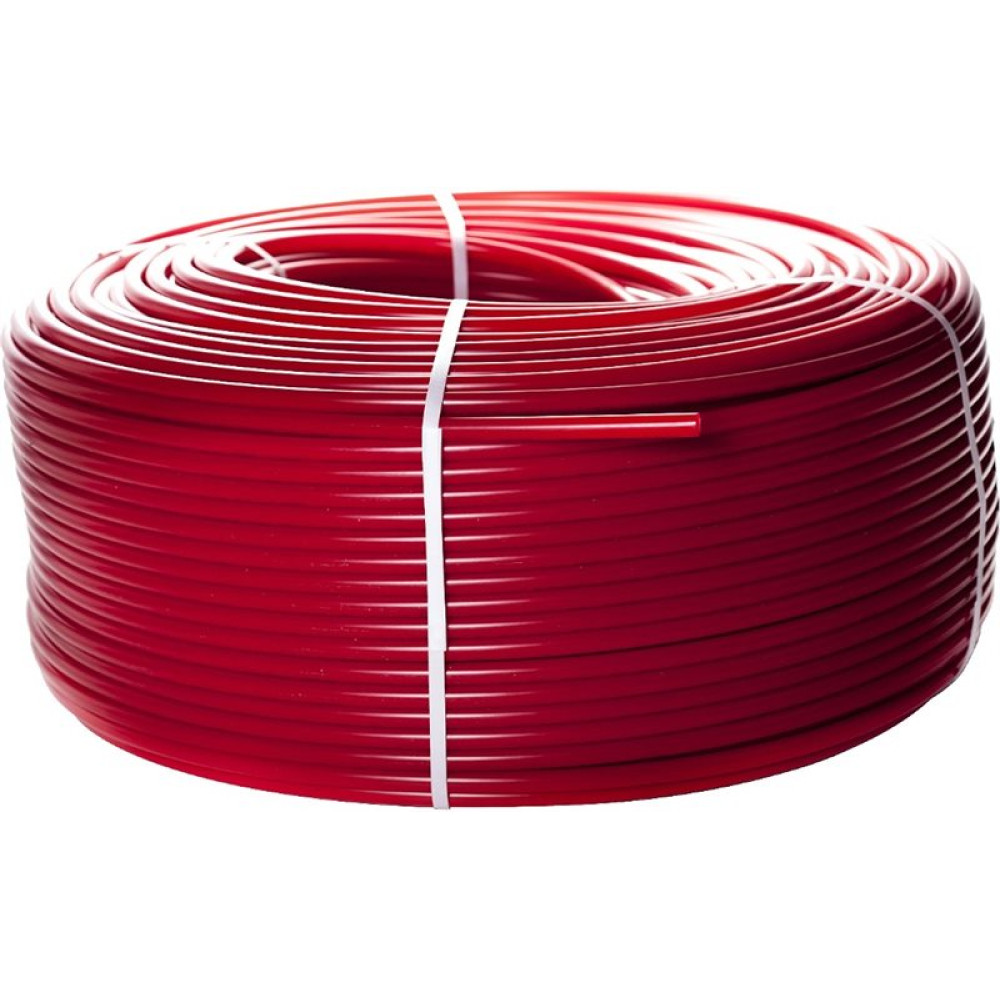

Бухта PEX трубы

Трубы PEX

Трубы из сшитого полиэтилена(PEX, где PE — PolyEthylene, X-Cross-Linked) получили такое свое название из-за особой внутренней структуры полимера. В сшитом полиэтилене в процессе специальной технологии производства образуются трехмерные молекулярные связи(сшивки), довольно существенно меняющие характеристики материала. Такой полиэтилен по прочности сравнивают с материалами с кристаллической решеткой, труба из него выдерживает высокие температуры долгое время, даже при прямом воздействии огня может восстановить свою форму (эффект памяти), не разрушается при минусовых температурах, а при полном сгорании разлагается на экологичные углекислый газ и воду. Полимерное изделие всегда образует свою форму под воздействием температуры и химических веществ, и трубы из сшитого полиэтилена могут быть произведены по разным технологиям, отраженным в названии — PEX-a, PEX-b, PEX-c, PEX-d. . Кроме метода производства, разные типы сшитого полиэтилена отличаются степенями сшивки. Под «степенью сшивки» понимается процентное отношение полиэтилена с трехмерными молекулярными связями к общей массе.

Виды сшитого полиэтилена



Трубы, произведенные методами PEXc и PEXd менее распространены, поскольку первый в силу своей неэкологичности производства вообще запрещен в некоторых странах, и оба в силу невозможности обеспечить равномерность воздействия радиоактивного источника либо азотной смеси не могут претендовать на стабильность характеристик по длине и ширине трубы. При производстве PEX-с иногда с целью равномерности сшивки вместо источника электронов — бетатрона применяют помещение трубы внутрь камеры с радиоактивным кобальтом, это дешевле, но безопасность таких труб впоследствии подвергается сомнению.

Особенным типом труб являются изделия из PERT — термостойкого полиэтилена, по свойствам близкие к сшитому полиэтилену, но им не являющиеся. В данном виде полиэтилена сополимером является не бутен, как в обычном, а октен. Последний имеет молекулы большой протяженности и разветвленности, они сцепляются между собой, образуя пространственную структуру PERT, позволяющую выдерживать ему высокие температуры и ультрафиолетовые лучи. Однако, в отличие от PEX, имеющего межатомные, более прочные связи, он не способен длительно работать в условиях высоких температур и давления и обладает меньшей кислотоустойчивостью.

PEXa, пероксидный — маркировка сшитого полиэтилена, получаемого при воздействии органических пероксидов и гидропероксидов. Они добавляются в общую массу полиэтилена при его расплавлении и только затем уже из преобразованного материала формируется труба. Пероксиды относятся к особо опасным веществам, их производство очень высокотехнологично и дорого. Предварительная сшивка происходит уже в общей массе полиэтилена и этот процесс требует жесткого температурного контроля. Такой метод производства наиболее дорогой и труба образуется с наибольшей степенью сшивки, это делает ее жестче, чем трубы из других типов сшитого полиэтилена.

Однако на прочность трубы влияет не только степень сшивки и жесткость, но и тип образующихся связей внутри материала, поэтому и другие методы производства сшитого полиэтилена позволяют добиться необходимых эксплуатационных характеристик.

PEXb, силановый— маркировка сшитого полиэтилена, полученного воздействием органосиланидов, соединений кремния с органическими радикалами. Силаниды относятся к ядовитым веществам. После первого этапа воздействия силанидов на полиэтилен его обрабатывают водой или водяным паром в присутствии оловянного катализатора, после чего химический процесс образования трехмерной молекулярной решетки заканчивается.

Когда производство PEX-b только зарождалось и имело небольшие объемы, при таком методе случалось неравномерное воздействие силанов на сшивку по длине и ширине трубопроводов по сравнению с пероксидным методом, когда реагент действует во всей расплавленной массе полиэтилена. Однако подбор правильной дозировки реагента, соблюдение температурных и временных параметров обработки трубы при автоматизации процесса PEX-b исключает эту проблему. Трубы, выпущенные на предприятиях с многокилометровым объемом производства имеют стабильные прочностные характеристики по всей длине, а вот небольшим фабрикам добиться этого труднее.

Не следует опасаться сертифицированных труб известных производителей, применяемых в питьевом водоснабжении и произведенных таким методом сшивки полиэтилена, хоть кремниевые соединения и очень опасны. Кремневодороды — самые опасные из них, применяются для сшивки PEX-b только в кабельной промышленности, а для водопроводных труб применяются органосиланиды, которые при сшивке либо переходят полностью в химически нейтральное состояние, либо превращаются в химически нейтральный органический спирт, вымываемый при гидратации (обработке водой) трубы.

«Эффект памяти»

Любой сшитый полиэтилен в отличие от обычного, обладает «эффектом памяти», то есть труба из этого материала после нагрева стремится восстановить свою форму. При этом труба из PEX-a стремится восстановить прямую форму, поскольку полиэтилен образовал межмолекулярные связи в общей массе, до получения формы трубы, а трубы PEX-b и PEX-c будут стремиться к форме круга, ведь их сшивка закончилась, когда труба была уже в в виде бухты.

Труба РЕХв после нагрева и восстановления



Для удобства монтажа труб из РЕХ там, где нужно чтобы она сохранила изогнутую форму некоторые производители предлагают готовые решения, например, REHAU для системы теплых полов разработала монтажные маты Varionova, а в местах прохода труб открытым способом — желоба, в которые укладываются изогнутые участки трубопровода.

Монтажная система Varionova



Антидиффузионный или кислородозащитный слой

Труба РЕХ с антидиффузионным слоем при нагреве и восстановлении



Часто среди труб из сшитого полиэтилена можно увидеть название «труба с антидиффузионным слоем» и она при воздействии больших температур на ее участок восстановит свою форму с небольшими складочками в месте сгиба. Этого не следует бояться, свойства самого полиэтилена при этом не изменились, прочность трубы не уменьшилась, в этом месте отслоился антидиффузионный слой.



Труба с кислородозащитным слоем



Антидиффузионный или кислородозащитный слой (EVOH) является важным дополнением к трубам из сшитого полиэтилена, выбираемого для монтажа системы отопления и им не стоит пренебрегать при покупке. Любая система отопления имеет в своем составе стальные и алюминиевые элементы: котлы, рабочие колеса насосов, краны, участки трубопроводов.. Они подвергаются коррозии, если в перемещаемом теплоносителе содержится растворенный кислород. Автоматические воздухоотводчики удаляют излишек кислорода только если он выделился из теплоносителя и не способны полностью решить проблему коррозии.

Кислород проникает через толщу полиэтилена и растворяется в воде. Процесс называется диффузией газов, возникает при разности парциальных давлений газообразного вещества в воздухе и в воде. Парциальное давление кислорода в воздухе при нормальных условиях 0,147 бара. Теплоноситель в системах отопления специально подготавливают, воду в котельных или тепловых пунктах деаэрируют с помощью специальных установок. Парциальное давление в абсолютно деаэрированной воде — 0 бар и растёт по мере насыщения кислородом воды.

Кислородопроницаемость трубы из сшитого полиэтилена с толщиной стенки 2 мм, диаметром 16 мм при температуре воздуха 20 ºС составляет 670 г/м³·сут. При этом СНИП 41-01-2003 «Отопление, вентиляция и кондиционирование» в п.6.4.1 регламентирует:

«…Полимерные трубы, применяемые в системах отопления совместно с металлическими трубами (в том числе в наружных системах теплоснабжения) или с приборами и оборудованием, имеющим ограничения по содержанию растворенного кислорода в теплоносителе, должны иметь кислородопроницаемость не более 0,1 г/м сут…»

Обычная труба из сшитого полиэтилена без антидиффузионного барьера при диаметре 16 мм, толщине стенки 2 мм и длине 100 м. в год пропустит в воду 3416 г. кислорода, что приведет к выпадению на стенке в виде ржавчины около 7,9 кг железа, а еще около 4 кг железа будет находиться в теплоносителе, загрязняя его. Если принять защиту трубы антидиффузионным слоем максимально допустимой по норме, то есть когда проникновение кислорода не превышает 0,1 г/м³ в сутки, то за год труба такого же диаметра и длины приведет к коррозии максимум 1,82 г. железа, что в 6500 раз меньше. Очевидно, что для систем отопления следует применять только трубы из PEX с антидиффузионным слоем.

При монтаже трубопроводов из PEX в бетонных стяжках и постоянных температурных колебаниях никаких разрушений стяжки, отслоения плитки не наблюдается. Этот полимер обладает низшим модулем упругости по сравнению с другими материалами, из которых изготавливаются трубопроводы и за счет этого гасит напряжение, возникающее при температурном расширении трубы.

Производство сшитого полиэтилена — высокотехнологичный процесс и главное — его соблюдение при любом методе. Иногда производители, стремясь к удешевлению продукции выдают обычный полиэтилен за сшитый, внешне их отличить сложно. Главная отличительная черта материала, по которой можно отличить модифицированный полиэтилен от обычного — его температурная устойчивость. Вот так выглядит труба из обычного и сшитого полиэтилена, нагретая до 150-180 град С в печи в течение 30 минут.

Труба из обычного и сшитого полиэтилена при нагреве



Производителей сшитого полиэтилена известно сегодня большое количество, но поскольку такой материал получается с правильными свойствами лишь при непременном соблюдении технологии, применении недешевых реагентов и сложного автоматизированного оборудования, при выборе отдают предпочтения известным маркам, таким как Uponor, Altstream, HLV, TAEN, VALTEC, REHAU.

Соединение PEX-труб

Соединение PEX-труб производится с помощью специальных фитингов:

пресс-фитингов — неразъемное, очень прочное соединение, выдерживает давление до 5-6 атм. Понадобится ручной или гидравлический пресс.

Прессфитинг



фитингов с надвижной гильзой или обжимных фитингов — разъемное соединение, может быть использовано для холодных и горячих систем, выдерживает давление до 2,5 атм.

Обжимной фитинг



Трубы из полиэтилена, произведенного методом «в» не соединяют фитингами с надвижной гильзой, поскольку при таком методе конец трубы расширяется с помощью экстрактора. Относительное удлинение при разрыве PEX-b ниже аналогичного показателя у PEX-a за счет более прочных силановых связей и такое расширение трубы приводит к накоплению микротрещин, сокращающих срок службы соединения.

электросварных фитингов-требует специального инструмента и навыков, используется редко, по прочности соединение близко к монолиту.

Трубы известного производителя UPONOR могут быть соединены специальным запатентованным видом фитингов Q&E (Quik and Easy, «быстро и легко»), с помощью их процесс занимает 30 секунд.

Быстрое соединение Uponor

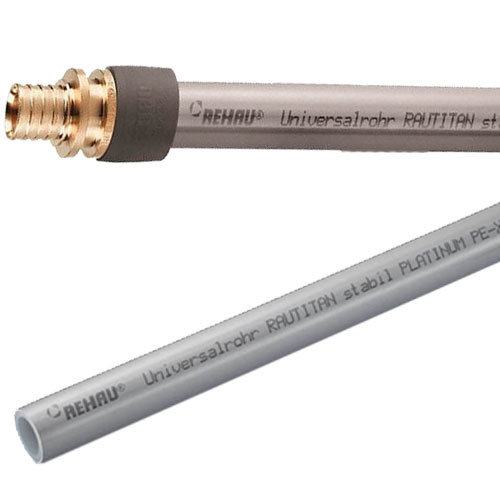

REHAU изобрел особое соединение с надвижной гильзой, которое в своем составе не имеет резиновых уплотнительных колец, со временем выходящих из строя, а сама труба проникает при обжиме в узел, тем самым обеспечивая очень высокую долговременную надежность. Для монтажа применяется специализированный инструмент RAUTOOL, который всегда есть у профессиональных партнеров REHAU.



Монтажный инструмент Rautool



Для монтажа труб из сшитого полиэтилена достаточно ручного инструмента, сам процесс несложен, поэтому такие трубы очень распространены при прокладке внутренних сетей в доме или квартире.

При прокладке в земле трубы рекомендуют укладывать в защитных чехлах, поскольку мягкие стенки трубы доступны для грызунов и они могут повредить их.

Устойчивость к высокой температуре и давлению делает этот материал одним из самых распространенных при устройстве теплых полов.

Сшитый полиэтилен разрушается при воздействии солнечного света, поэтому с такими трубами обычно ведут скрытый монтаж, внутри стен.

Соединения ведут только в местах установки тройников, сама труба очень гибкая и легко образует повороты, следует лишь крепить ее к основанию, поскольку в свойстве материала — восстановить свою форму после изгиба. Удобными и создающими малое гидравлическое сопротивление являются латунные уголки с площадкой под крепление компании REHAU

Труба из модифицированного полиэтилена одинаково может быть применена и в системах питьевого водоснабжения, и в отопительных контурах, и при монтаже системы подачи горячей воды. Розовые трубы PINK от REHAU универсальны для радиаторного отопления и системы теплых полов, что позволяет сэкономить до 20% на покупке материалов, ведь остатки от теплых полов легко можно использовать для подключения радиаторов, и наоборот.

При подаче питьевой воды по трубам желательно отсутствие контакта жидкости с любыми металлическими деталями системы, поэтому REHAU выпускает полимерные фитинги с нажимной гильзой RAUTITAN.

Нажимная гильза REHAU



Трубы из PEX позволяют упростить и облегчить монтажные работы, их несложно транспортировать, они не требуют погрузочно-разгрузочных работ, специальных электрических агрегатов для сварки, все это делает их очень распространенным материалом для создания внутренних инженерных сетей зданий.

Трубы Упонор (Uponor) для отопления и водоснабжения из сшитого полиэтилена цена

При строительстве современного коттеджа необходимо предусмотреть подачу воды для функционирования нескольких разных систем: обеспечения питьевой водой, отопления, охлаждения, снеготаяния. Не обойтись и без системы отвода и очистки сточных вод. Uponor – это поставщик, продукция которого пригодна для создания любых из указанных систем.

Монтаж систем водоснабжения

Для обеспечения водоснабжения дома Упонор предлагает несколько разновидностей труб, прекрасно совместимых между собой и удобных в монтаже.

Труба Uponor Uni Pipe PLUS, обеспечивающая максимальную эффективность, обладает уникальными свойствами:

  • — не пропускает кислород и не подвержена коррозии;
  • — обладает низким линейным расширением;
  • — прекрасно сопротивляется ползучести;
  • — алюминиевый слой имеет толщину, соответствующую прочности на сжатие.



Эта труба Упонор для водоснабжения предоставляет ряд удобств для монтажников:

  • — монтируется быстро и просто;
  • — включает минимальное число составных элементов;
  • — оптимальна при открытой установке;
  • — требует малого числа опорных устройств.



Труба Uni Pipe PLUS поставляется:

  • — в бухтах, что гарантирует гибкость труб;
  • — в прямых отрезках повышенной жесткости, делающих аккуратным наружный монтаж.

Оба варианта поставки монтируются с использованием стандартных фитингов

Uponor MLC.

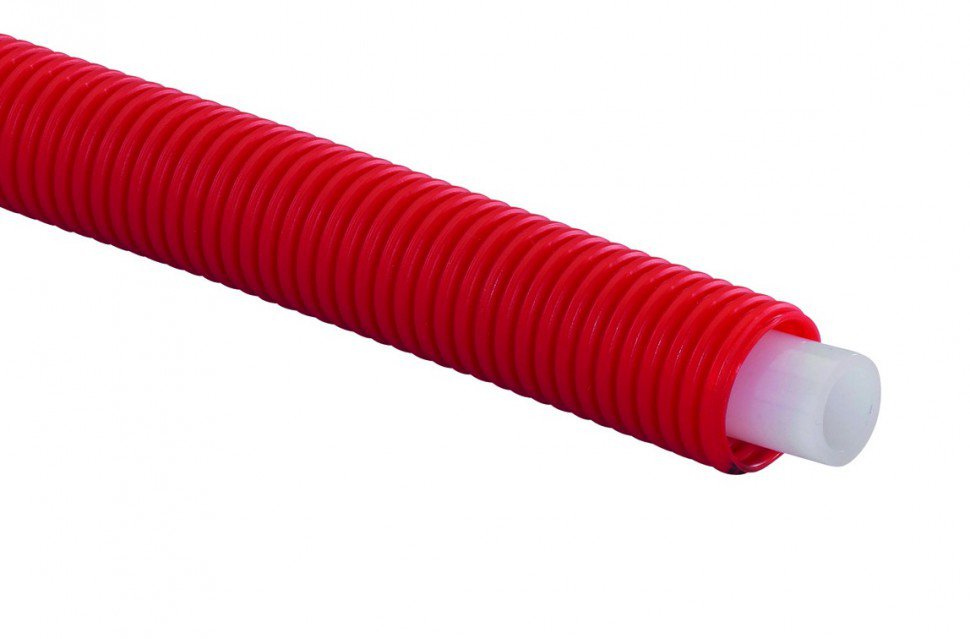

Трубы могут поставляться с теплоизоляцией или заключенными одна в другую.

Еще проще выполняется монтаж, если использована труба Uponor для водоснабжения системы PE-Xa с соединениями по технологии Uponor «Quick and Easy» (быстро и просто). Монтировать удобно по ряду причин:

  • — соединение Q&E выполняется за секунды;
  • — трубы имеют эффект термопамяти;
  • — потери давления в системе минимальны.



Монтаж систем отопления с радиаторами

Для того, чтобы подключить к отопительной системе радиаторы, можно использовать трубы Упонор для отопления двух типов – MLCP или PE-Xa. Оба эти типа совместимы с любыми радиаторами, предлагаемыми современным рынком.

Преимущества соединения PE-Xa:

  • — благодаря высокой гибкости трубы легко устанавливать скрытым способом;
  • — минимальные потери давления способствуют энергосбережению;
  • — все соединения выполняются по технологии быстро и надежно.


Преимущества соединения MLCP:

  • трубы равно пригодны для установки скрытой и открытой;
  • идеальная система для плинтусной разводки;
  • используется технология пресс-соединений, повышающая надежность.

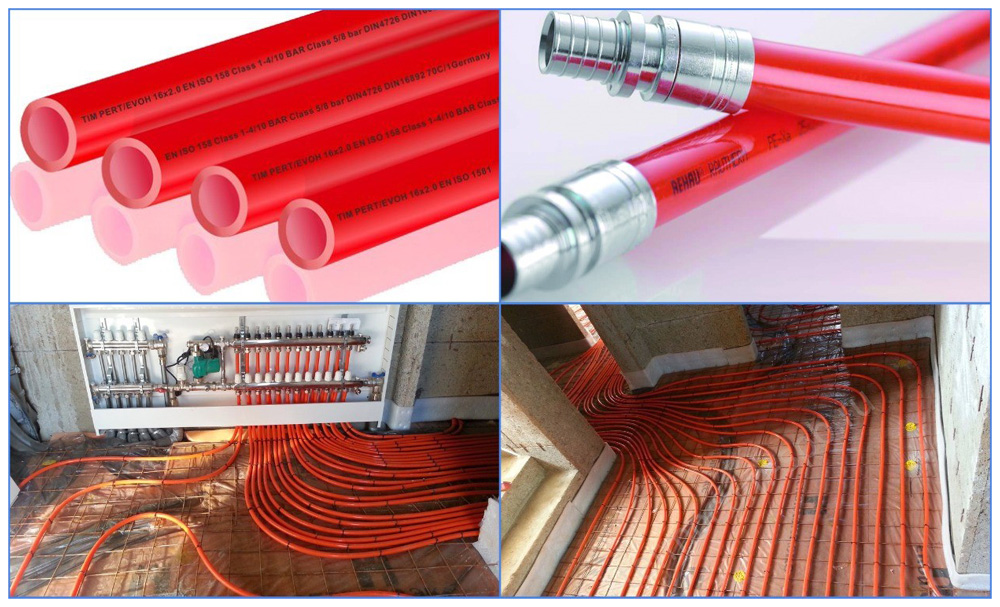

Монтаж напольных систем отопления и охлаждения

Благодаря оптимальному универсальному решению климатической системы дома труба Упонор для теплого пола применяется также и для охлаждения в летнее время – создание микроклимата автоматизировано и превращается в простую задачу. Эксплуатация обходится дешево, что позволяет быстро окупить создание системы за счет снижения на 12% энергопотребления. Переключение с отопления на охлаждение происходит автоматически: человеку вмешиваться не приходится. Система одинаково пригодна и для новых домов, и для реконструируемых

.

Для деревянных полов используется система «сухой» прокладки труб, а бетонный пол оборудуется «мокрой» прокладкой, при которой трубы Упонор для отопления из сшитого полиэтиленавстраиваются в стяжку. Предлагаемые компанией системы с плиточной установкой позволяют располагать отопительные трубы не только на полу, но и на стенах, что позволяет:

  • — использовать для отопления поверхности стен и даже потолков;
  • — устанавливать отопительные системы при реконструкции дома;
  • — легко монтировать панельную систему с минимальным числом компонентов;
  • — обеспечить энергосбережение.


Монтаж наружных сетей отопления

Если необходимо подать тепло от установки, расположенной в пределах дома, в отдельную постройку, можно использовать трубы с нанесенной на них многослойной теплоизоляцией. В некоторых версиях используются сразу две трубы в одном кожухе: по одной подается теплая вода, а по второй – обратка. В конструкции Uponor Supra, рассчитанной на подачу холодной воды, предусматривается греющий кабель, исключающий замерзание воды в трубе.

Такие трубы имеют преимущества:

  • — высокая гибкость;
  • — длина до 200 метров;
  • — быстрая сборка без специальных инструментов.

Сшитый полиэтилен для отопления

Опубликовано 10 августа 2015 в 17:06

Сшитый полиэтилен не так известен как металлопластик или полипропилен. Внутри трубы имеют гладкую поверхность. Как следствие, на них не будут накапливаться никакие отложения. Используемый материал экологичен, благодаря чему трубы из сшитого полиэтилена можно прокладывать в жилых домах. Но при работе с такими трубами важно строго соблюдать ряд технологических процессов, которые позволят эксплуатировать их продолжительное время.

Особенности сшитого полиэтилена

Материал из полиэтилена можно монтировать своими руками. Для работы с ним используются специальные фитинги. Технология изготовления заключается в сшивании полиэтилена. Такая технология по изготовлению делает материал с достаточной ударной вязкостью и отличной плотностью. Сшитый полиэтилен обладает следующими достоинствами:

  • Высокая устойчивость к проявлению коррозии.
  • Внутренний диаметр трубы не зарастает.
  • Отличается низким уровнем звукопроводимости.
  • Соединения и вся конструкция имеет хорошую герметичность.
  • Получаемый трубопровод долговечен.
  • При изготовлении используется экологически чистый материал.
  • Гигиеничен.
  • Применяется не только для открытого, но и для закрытого монтажа.

Среди достоинств можно выделить особенность монтажа, так как отсутствует потребность в большом количестве соединений. Полиэтилен сшитый способен удерживать большое количество замерзшей воды без негативных последствий.

Соединение осуществляется по технике аксиальной. Как следствие на качество соединений не будет играть человеческий фактор.

Для объективности стоит упомянуть и про минусы этой технологии. Высокая цена материала делает его недоступным для многих людей. Хотя сегодня существуют и другие технологии подешевле, использование данной полностью себя оправдывает.

Особенности монтажа отопления из сшитого полиэтилена

В отличие от отопления из стальных труб, монтаж сшитого полиэтилена несложен. Даже без сварочных работ, возможно изготовить систему с отличной герметичностью. При необходимости частичного ремонта магистрали всю работу можно выполнить без каких-либо препятствий.

Маленький вес труб делает простым их транспортировку, а также упрощает работы по их монтажу.

Производить монтаж отопления следует строго по технологии. В противном случае она не прослужит указанного срока. Итак, вся подготовительная работа выглядит следующим образом.

  1. Для начала изготавливается схема отопления. В этом проекте должны учитываться индивидуальные особенности дома. Поэтому в нем указывается какой вид отопления будет использоваться: радиаторная система, теплый пол или совмещенная.
  2. Далее, осуществляется точный расчет по возможной тепловой нагрузке. Следует заметить, что эти расчеты будут ориентировочными, ведь в каждом отдельном случае тепловые потери будут разные, а сшитый полиэтилен их также имеет.
  3. Теперь выбирается необходимое оборудование, а именно отопительный котел.
    Если для подогрева воды в доме имеется бойлер, тогда котел может быть одноконтурный и наоборот. Но в таком случае потребуется котел с большей мощностью, чтобы он обладал максимальным водозабором.
  4. После, выбирается подходящий радиатор, который будет зависеть от метода разводки трубопровода отопления. Использовать трубы из сшитого полиэтилена можно только для двух типов разводок: двухтрубная и коллекторная. Каждая из этих систем позволяет хорошо контролировать уровень температуры. Однако, именно коллекторная система радиаторного отопления позволяет допустить наименьшее количество просчетов и ошибок в процессе работы. Коллекторная развода будет требовать большего расхода трубы, однако, это оправдывает себя тем, что так будет гораздо меньше стыков соединений. Основные соединения будут только на отопительном радиаторе и коллекторе.

    Как рекомендуют специалисты, коллекторный метод разводки идеален в тех случаях, когда магистраль прокладывается в полу.

    Двухтрубная система подключения отопления из сшитого полиэтилена, для стыковки труб требует использование специальных фитингов.

  5. Теперь все отопительные приборы и сам котел монтируется на свои места. Их монтаж должен осуществляться согласно действующим нормам.

Что касается соединения труб сшитого полиэтилена, то здесь используется два вида фитингов:

  1. Компрессионные фитинги.
  2. Напрессовочные фитинги.

Эти методы соединения распространяются для труб PEX. Каждый из них имеет свои отличия.

Стыковка труб с использованием компрессионных фитингов.

В монтаже эти фитинги просты. Более того, для соединения таких труб нет необходимости приобретать особый инструмент, достаточно будет иметь ножницы и два рожковых ключа. Соединение проходит в следующей очередности:

  1. На один конец трубы одевается обжимное кольцо, в сторону соединителя с резьбой.
  2. После, одевается разрезное кольцо. Его край должен находиться на расстоянии 1 мм по отношению к срезу трубы.
  3. Теперь на фитинг натягивается труба до упора. Снимать фаску с трубы нет необходимости.
  4. В конце остается затянуть гайку ключом. Важно быть осторожным, ведь если приложить больших усилий, чему этого необходимо, гайка может лопнуть.

Стыковка труб с использованием напрессовочных фитингов.

Данный вид соединения является неразъемным. Для стыковки потребуется использование специального пресс-инструмента. Соединение проходит по следующей технологии:

  1. Зажимная неразрезная гильза одевается на трубу.
  2. В трубу вставляется подходящий диаметр расширитель.
  3. Далее, на несколько секунд расширитель фиксируется в одном положении.
  4. После, на штуцер фитинга одевается сшитый полиэтилен. Особенность материала заключается в том, что после фиксации полиэтилен будет невозможно снять с фитинга обратно, так как он подвергается обратной усадке.
  5. Используя ручной или гидравлический пресс, фитинги на трубе запрессовываются.

Вот по такому принципу изготавливается отопление с использование полиэтилена сшитого. При соблюдении всех рекомендаций и советов выполнить эту работу по силам каждому. Видео в конце этой статьи поможет закрепить все полученные знания.

Трубы и фитинги из сшитого полиэтилена

Трубы сантехнические из сшитого полиэтилена — самый распространенный на сегодня способ создать в домах и квартирах систему отопления, горячее и холодное водоснабжение. Наш интернет магазин предлагает клиентам большой выбор строительных и сантехнических расходных материалов для монтажа таких систем. Сотрудничая с нашей компанией, вы можете рассчитывать на выгодные цены и безупречно качественный товар. Мы предлагаем доставку во все регионы страны.

Особенности технологии и маркировки труб из сшитого полиэтилена

Технология сшивки появилась в середине прошлого века. Сшитый полиэтилен уникальный искусственный материал, в котором молекулы полимера, под названием «этилен», сшиты поперечно. Сшивание материала происходит на молекулярном уровне и, говоря про «шов» такого трубного изделия, нельзя проводить параллели и аналогии со швами на стальных сварных трубах. Отсюда происходит и название материала — PEX или PE (полиэтилен, Poly Ethylene) и X, символ, которым в английском языке иногда обозначают понятие Cross-linked.

Трубы PEX из сшитого полиэтилена широко применяются для отопления, горячего водоснабжения, поскольку превосходят по своим техническим и эксплуатационным характеристикам любые пластиковые аналоги. На сегодняшний день холодная и теплая вода, центральное отопление поступает по таким полимерным пластиковым трубопроводам в миллионы домохозяйств по всему миру. В нашей стране сшитый полиэтилен появился не так давно, но успел заслужить хорошую репутацию как среди монтажников и теплоэнергетиков, проводящих ГВС в дома людей, так и непосредственно среди потребителей.

Какие бывают разновидности труб

Данный трубные изделия имеют маркировку РЕХ, в конце есть аббревиатура из латинских символов a, b, c, и d, которые отражают технологию изготовления материала. Таких технологий в настоящий момент распространено четыре варианта.

  • РЕХ-а — это технология, при которой реакция, приводящая к сшиванию молекул полимера, вызывается перекисью водорода, h3O2. Прочность (процент) сшивания молекул при этом до 90%. Один из самых прочных и надежных способов сшивки
  • РЕХ-b — это полиэтилен, где в качестве катализатора реакции применили силановый полимер. В такой технологии прочность сшивания молекул достигает 70%;
  • РЕХ-с — при такой технологии сшивание происходит с использованием электронной бомбардировки (радиации). Процент прочности сшитых молекул 60%.
  • РЕХ-d — технология сегодня почти не используется, в качестве катализатора при ней задействован азот N2.

Помните — процент сшивания часто не является определяющим фактором при выборе. Дело в том, что, например, изделия из РЕХ-а могут оказаться слишком плотными, и их нельзя применять там, где требуется пластичность.

Еще одной большой проблемой является то, что рынок сейчас наводнен продукцией NONAME и азиатских производителей, которые, не стесняясь, ставят на свои изделия маркировку PEX. Но их товар на самом деле представляет собой ПНД (полиэтилен низкого давления) и его нельзя применять для монтажа систем отопления, только для холодного водоснабжения и канализации. Все это приводит к тому, что некоторые потребители находятся в затрудненном положении и не знают что выбрать. Но выбирая хорошие качественные трубы для отопления, произведенные известными европейскими производителями из полиэтилена, молекулы которого сшиты на молекулярном уровне, покупатель получает действительно качественный продукт, который прослужит ему десятки лет.

Преимущества применения

Одно из главных преимуществ, которые имеет труба для отопления из сшитого полиэтилена цена. Такие изделия стоят несколько дороже продукции из ПНД, но значительно дешевле нержавейки и меди, своего главного конкурента при создании трубопроводов.

  • Этот материал отличает высокая антикоррозионная устойчивость, он не деформируется при высокой температуре. Также на высоте стойкость к ударным и деформационным воздействиям.
  • Такие трубы имеют отличную устойчивость к коррозийным процессам, материал, которому не страшны контакт с кислотой или щелочью, с любыми органическими растворителями, в том числе толуолу.
  • Сшитый полиэтилен предназначен для создания систем отопления, но находясь в суровых условиях, он отличается хорошей морозоустойчивостью. Такие системы отопления можно эксплуатировать при температуре до -50°С.
  • Внутренняя поверхность таких труб идеально гладкая, что гарантирует хороший ток воды.
  • Трубы PEX абсолютно безопасны для здоровья человека. Их можно применить для ХВС и ГВС.

Главный недостаток — слабая устойчивость к ультрафиолетовому излучению, то есть трубопровод необходимо защищать от открытого солнца. Если вы хотите купить трубы и фитинги из сшитого полиэтилена — обращайтесь к услугам нашей компании!

Монтаж труб из сшитого полиэтилена своими руками

Монтаж труб из сшитого полиэтилена – это мероприятие, направленное на обустройство своими руками высокопрочных, долговечных и надёжных внутренних коммуникационных сетей и систем с применением специальных фитингов.

О трубах

PEX-трубы на основе сшитого полиэтилена активно применяются мастерами при обустройстве самых разных низкотемпературных отопительных систем и с максимальными показателями нагрева теплоносителя до уровня 80-85°С. Ключевые различия таких изделий представлены:

  • длиной;
  • диаметром;
  • толщиной стенок.

Доступная по цене и достойная по качеству альтернатива пластиковым трубам очень легко монтируется своими руками без применения дорогостоящего профессионального оборудования, что сокращает расходы на установку труб отопления, а также сетей для водоснабжения и системы «тёплый пол».

При изготовлении труб РЕХ используется технология сшивки полиэтиленов на молекулярном уровне. Образованием поперечных связей в цепочках углеводородных молекул обеспечивается высокие показатели жёсткости, термостойкости и прочности с наличием эффекта так называемой «памяти формы». В соответствии с производственной технологией, показатели процента сшивки могут быть очень разными:

  • «a» – пероксидный катализатор при 85-90%;
  • «в» – силановые полимеры в пределах 70%;
  • «c» – радиационное воздействие при 60%;
  • «d» – азотный катализатор в пределах 70%.

Помимо стойкости к ударам при резко отрицательном температурном воздействии, современные трубы из сшитого полиэтилена для отопления и систем водоснабжения домовладений загибаются без появления заломов, а также принимают изначальную форму даже после процесса значительного растягивания.

Способы присоединения элементов

Сегодня PEX-трубы реализуются в специальных бухтах, поэтому самостоятельно подобрать оптимальную длину, чтобы выполнить качественный монтаж труб из сшитого полиэтилена с самым минимальным количеством швов и стыкований не составит труда. Диаметр трубных элементов (в дюймах или мм) подбирается с учётом ключевых типовых характеристик монтируемой системы и вида комплектующих, используемых для выполнения подсоединений.

Своими руками и без применения сложного профессионального инструмента стыкование труб отопления и беспроблемно работающих систем для водоснабжения осуществляется посредством специальных фитингов, угловых изделий и кранов. Разновидностей фитингов немного, но каждая из них обладает своими особенностями и характеристиками, что нужно учитывать в процессе выбора.

Обжимные фитинги

Метод обжимного типа относится к категории механических подсоединений, но имеет отличия от компрессионного варианта. Отличием обжимных муфт является образование неразъёмного типа соединения с цанговым расширителем и пресс-фитингами. Технология работ:

  • монтаж кольца на трубе;
  • расширение раструбной части;
  • вставка штуцера на место расширителя;
  • установка кольца с его обжимом при помощи пресса.

Установка муфты на концевую часть трубы и непосредственный процесс прессования обеспечат вполне достойные показатели соединения, но при нарушении технологии уровень надёжности и герметичность не будут гарантированы.

Электросварные

Монтажные работы в системах отопления и водоснабжения, обустраиваемых на основе сшитого полиэтилена, потребуют применения специальных фитингов, изготавливаемых из полиэтилена марки «ПЭ-80» и «ПЭ-100». Их внутренняя часть обладает нагревательными спиралевидными элементами, а внешняя – парой присоединительных участков для электроконтактов. Технология работ:

  • зачистка внешнего участка трубы;
  • вставка муфты до ограничительной части;
  • установка контактов сварки;
  • сварочные мероприятия.

При выборе режима работы сварочного оборудования для получения прочного электросварного соединения учитывается вид PEX-труб, а также их диаметр и показатели толщины, что особенно важно для магистральной системы. Сварной тип соединения является сегодня одним из наиболее удобных и самых простых в исполнении вариантов, не требующих наличия профессиональных навыков.

Компрессионные

Вариант обеспечивает соединения на трубопроводных системах разного типа без применения сварки или резьбового стыкования, способен выдержать необходимый уровень давления и вибрационное воздействие. Технология работ:

  • установка обжимного гаечного элемента;
  • монтаж разрезной кольцевой части;
  • плотная вставка штуцера;
  • накручивание гайки.

Компрессионные фитинги представлены гайкой, штуцером, разрезным кольцом, что обеспечивает очень высокую надёжность и долговечность разъёмных соединений. Такие фитинги, как правило, изготавливаются из стандартной пищевой латуни, которая устойчива к вымыванию цинка. Достойной заменой является применение в работе соединителей на основе полифенилсульфона (PPSU), удобных при выполнении скрытого монтажа.

Какие лучше?

Следует отметить, что фитинги целесообразно приобретать у того же производителя, что и сами трубы из сшитого полиэтилена. Даже в условиях одинаковых заявленных размеров разница в показателях диаметра продукции от разных производителей часто составляет порядка 0.5 мм, что заметно осложняет монтаж труб из сшитого полиэтилена. Для организации системы водоснабжения или высокоэффективных отопительных сетей открытым способом, как правило, применяются особые компрессионные муфты.

Отличием обслуживаемых соединений является необходимость периодического подкручивания с целью сохранения высокого уровня надёжности. Аналогичный способ монтажа применяется при организации магистралей временного типа.

Обжимной способ может использоваться при скрытом монтаже систем разного назначения. При этом окончательная укладка и сокрытие трубопроводных сетей выполняются после того, как будет проверена целостность и герметичность всех соединений монтируемой системы в условиях максимального давления. Прокладка магистральных сетей значительного диаметра потребует использования электросварных фитингов.

Правила монтажа

Самостоятельный монтаж труб из сшитого полиэтилена потребует использования минимального количества инструментов, но проведение установки предполагает учёт свойств такого материала, составление плана работ и приобретение необходимых комплектующих. Монтаж труб из сшитого полиэтилена без привлечения профессиональных мастеров (своими руками) при очень большом диаметре трубопровода и достаточно высоком уровне давлении в системе – это значительные усилия, прикладываемые при формировании любого механического соединения достойного качества.

Посредством опрессовки получается герметичное соединение, сохраняемое в течение всего времени эксплуатации трубопровода. Правила такой установки предполагают обрезку трубы под прямым углом, её зачистку и формирование фаски. На отводной участок надевается обжимная специальная муфта, после чего внутрь самого канала вставляется штуцер пресс-фитинга до упора и производится максимально плотный обжим муфты при помощи пресс-клещей. Самым надёжным для труб из сшитого полиэтилена сегодня принято считать доступную пресс-технологию монтажа систем отопления и водоснабжения, которая осуществляется с применением специальных несложных устройств.

Первый вариант такого метода заключается в насаживании на отвод гильзы и растягивании отверстия расширителем с удобными раздвижными ручками. В доведённое до нужного диаметра входное отверстие нужно установить до упора штуцер, покрытый смазкой. Передвижение пресс-гильзы к краям отвода позволяет оставить небольшой зазор, что обеспечивает притягивание надвижной гильзы к штуцеру натяжными пресс-клещами.

Второй вариант монтажа требует применения фитинга, представленного телом со штуцером и кольцом. Процесс монтажных работ осуществляется специальным расширительным инструментом, который воздействует на трубу и кольцо, установленное на отвод, что позволяет вставить в получившийся раструб штуцер фитинга. Дополнительное уплотнение обеспечивает наличие в трубах из РЕХ эффекта «памяти формы».

Выводы

Прежде чем приступить к осуществлению монтажа труб из сшитого полиэтилена своимир уками, рекомендуется начертить общую и максимально подробную схему прокладки трубопроводной сети с указанием всех участков соединений, устанавливаемых фитингов и кранов. Количество материалов и комплектующих элементов рассчитывается в соответствии с чертежом.

Обязательно нужно подготовить рабочий инструмент: ножницы для резки отводов, разводные ключи и сварочный инструмент. Гарантированно высокое качество результата и надёжность всей установленной системы обеспечит не только правильный монтаж, но также применение труб РЕХ и аксиальных фитингов.

Читайте так же:

Сшитый полиэтилен (PEX / XLPE) Области применения

Кабель с сшитой полиэтиленовой изоляцией имеет ряд преимуществ по сравнению с другими вариантами прокладки проводов и кабелей. Вероятно, именно поэтому так много различных отраслей промышленности продвигают уникальные свойства кабеля. Ниже приведены некоторые из наиболее популярных приложений.

Сантехника

Самой популярной отраслью, где используется сшитый полиэтилен, является сантехника. До трубок и трубопроводов из PEX медь была предпочтительным выбором.Хотя это все еще приемлемый вариант, PEX становится все более популярным благодаря своей гибкости при установке. Он также устойчив к коррозии и хорошо работает в широком диапазоне температур, позволяя транспортировать как нагретую, так и холодную воду. Многие сантехнические системы имеют цветовую маркировку трубок — красный для горячей воды и синий для холодной, чтобы легко отличить их. О, тот факт, что он стоит в 10 раз меньше, чем медь, тоже учитывает это решение!

Горное дело

Трубопроводы из PEX все чаще используются в горнодобывающей промышленности.Невероятное количество времени и денег тратится на установку, ремонт и обслуживание трубопроводов в шахтах. PEX, благодаря своим характеристикам простоты установки, снижает оба этих фактора. Поскольку сшитые полиэтиленовые трубы могут выдерживать экстремальные давления и температуры, они эффективно работают в шахтах.

Электрический кабель

Кабели высокого напряжения должны передавать различное количество энергии как под землей, так и над землей. Этот постоянный поток энергии во всех направлениях требует сопротивления шоку, искру или чему-либо еще, что может вызвать пожар или другой потенциальный вред.

Фото: http://www.openelectrical.org/

Трубка из сшитого полиэтилена

(аббревиатура, используемая для описания сшитого полиэтилена, когда речь идет о кабельной разводке) служит идеальным изолятором для этих кабелей. Изоляция устойчива к погодным условиям, жаре и влаге, обеспечивая защиту медных проводов для эффективной и безопасной передачи энергии. Компания Performance Wire and Cable предлагает три кабеля из сшитого полиэтилена. Кабели RHW-2, USE-2 и RHH изготовлены из чистой меди с изоляцией из сшитого полиэтилена (XLPE), подходящие для многих кабельных систем.

Химическая промышленность Резервуары для хранения

XLPE содержат все виды различных химикатов. Способность противостоять кислотной коррозии и нагреванию делает его идеальным выбором для этих резервуаров для хранения химикатов. Это также снижает вероятность образования трещин в футеровке под напряжением, что приводит к выходу резервуара из строя.

Линейные полиэтиленовые резервуары также являются значительными, но именно процесс сшивки отличает XLPE от линейных резервуаров. В отличие от сантехники, сшитый полиэтилен стоит дороже, чем его конкуренты.Однако конечный продукт служит дольше из-за прочности и долговечности, которые дает сшивка. Это экономит деньги в долгосрочной перспективе за счет меньших затрат на обслуживание, ремонт и замену.

Лучистое отопление Трубка

PEX — надежный выбор для систем водяного отопления в жилых домах. Эта система отопления отличается от традиционных вариантов отопления, нагревая полы и любые предметы, соприкасающиеся с полом. Лучистое отопление обеспечивает более равномерное и постоянное тепло в комнате.

Фото: www.shamrockplumbing.net

Проще говоря, трубка PEX транспортирует нагретую воду к определенной области для обеспечения тепла. Устойчивость сшитого полиэтилена к нагреванию и способность формировать и направлять его в различных направлениях делают его идеальным для лучистого отопления.

Вне проводов и кабелей

Помимо перечисленных выше применений, PEX / XLPE также использовался в:

  • Медицинское дело
  • Стоматологическая промышленность
  • Уход за газоном при температуре
  • Каноэ, каяки и прочие плавсредства

Сшитый полиэтилен используется с 1930-х годов.По мере того, как технологии продолжают совершенствоваться и появляется все больше исследований, можно ожидать, что трубки из полиэтиленгликоля будут все больше и больше появляться в более широком диапазоне отраслей, предлагая свои многочисленные преимущества.

Есть вопросы по PEX или XLPE? Хотите узнать о наших предложениях по кабелю?

Свяжитесь с нами для получения дополнительной информации о наших решениях из полиэтилена или сшитого полиэтилена!

В чем преимущества труб из сшитого полиэтилена для теплого пола

Чтобы система теплых полов полностью работоспособна, необходимо приобретать качественные материалы.Нельзя экономить на покупке труб, ведь от их качества полностью будет зависеть срок эксплуатации отопительной системы. Но стоит помнить, что выбор трубок будет зависеть от конкретных обстоятельств и условий установки. В большей степени предпочтительнее сшитый полиэтилен за высокое качество и набор положительных качеств.

Выбор трубок

Чтобы выбрать все трубы для теплого водяного пола, важно, чтобы они соответствовали определенным требованиям, к которым относятся:

  • Способность выдерживать механические нагрузки.
  • Более длительный период обслуживания.
  • Эластичность и гибкость.
  • Высокая теплопередача.
  • Противостояние коррозионным процессам.
  • Поглощение максимального шума.
  • Экологическая безопасность.
  • Незначительный коэффициент линейного расширения и т. Д.

Но если внимательно присмотреться к каждому из материалов, представленных на строительном рынке, можно сделать вывод, что практически каждый из них будет соответствовать этим требованиям.Для водяного теплого пола могут быть выбраны медные, полипропиленовые трубы, гофрированные стальные трубы, нержавеющая сталь или полиэтилен. У каждого из них есть свои особенности и набор положительных качеств.

Латунные трубки вместе с нержавеющими обладают лучшими качествами и характеристиками. Их можно использовать практически в любых обстоятельствах. В некоторых случаях может быть в них и полимерная оболочка. Они отличаются очень высокой стоимостью, что не всегда интересно исполнителям.

Гофрированная сталь обеспечивает меньший расход и более легкий монтаж. По качеству они не сильно уступают медным аналогам. правда, цена чуть ли не самая высокая.

Также имеет отличные свойства Композиционная труба. Но тогда с течением времени в области расположения резьбовых соединений, а точнее внутри них, может появиться накипь. При отсутствии аккуратной установки таких трубок велика вероятность порезов и повреждений.

И все же наиболее современным и сложным вариантом в данном случае является труба из сшитого полиэтилена.Все характеристики соответствуют эксплуатационным требованиям, но стоят меньше, чем другие материалы.

Сшитый полиэтилен можно использовать не только для системы теплых полов, но и для всего водоснабжения. В первом случае лучше всего приобретать средства с антидиффузной защитой, сокращая до минимума кислородную проницаемость.

Понятие и виды труб XLPE

Из самого названия можно предположить, что трубы сшиты в некоторых частях или отдельных элементах.На самом деле есть штапельные молекулы. Существует физический или химический метод сшивания полиэтилена. Для данного материала трубы использована формула PE-X. Но необходимо определиться с заказом, какие трубы теплого пола могут быть какие бы они ни изготовлены:

  1. рэ-га. В процессе нагрева элементов используется перекись.
  2. RE-Hb. такой полиэтилен, который был получен после обработки его имплантированным влагой силаном, и вещество, действующее как катализатор.
  3. RE-Hc.Все молекулы полимера подвергаются бомбардировке электронами.
  4. RE-Hd. Они получены с использованием азотной технологии. Встретить их в продаже можно очень редко.

Из этого можно сделать вывод, что все прочностные характеристики основаны на молекулярном уровне. Прервать всю полученную связь практически невозможно. Это очень важное преимущество материала, правда, практически единственное.

Для водяного теплого пола наиболее подходит труба из сшитого полиэтилена.Срок его службы очень высок, а также обладает отличными прочностными характеристиками. Помимо всего этого материал обладает звукопоглощающим эффектом, высокой теплопроводностью. Процесс монтажа трубы для теплого пола из сшитого полиэтилена очень прост и не занимает много времени.

Отличный вариант представленных видов труб из сшитого полиэтилена, который получают перекисным способом. Они имеют соответствующую маркировку PE-Xa.

Положительные характеристики

Набор уникальных характеристик относится к количеству труб из сшитого полиэтилена.Основное внимание уделяется высокой термостойкости, что позволяет применять в трубопроводе подачи охлаждающей жидкости до температуры 120 градусов. Если сравнивать с другими изделиями из полимерного материала, они способны исправно функционировать при температуре охлаждающей жидкости не более 80 градусов. Также они отличаются обратной усадкой, отличной эластичностью, что позволяет создавать различные радиусы и изгибы контура системы теплого водяного пола.

Строго запрещены перегибы труб

Одно очень интересное качество сшитого полиэтилена — способность восстанавливаться при больших нагрузках. Если бы в таком случае использовались другие изделия, похожие по составу, они бы просто растянулись или даже разорвались. Все это приводит к оперативным ремонтным работам.

При изготовлении систем водяного теплого пола трубы из сшитого полиэтилена могут размещаться на основании с другим радиусом. Таким образом, можно легко избежать трещин, обладая свойствами и качествами материала. Стоит отметить, что на большинство стяжек пола и окружающей среды полиэтилен не оказывает негативного воздействия. Никакого осаждения вредных веществ не производится даже после длительного периода эксплуатации.Качество материала позволяет системе работать дольше и в полной мере по сравнению с такими же материалами и изделиями. В течение всего времени никто не будет сталкиваться с гниющим материалом, коррозией внутри трубы и снаружи.

Использование сшитого полиэтилена в устройстве теплого водяного пола позволяет поглощать приходящие колебания. Это снижает уровень шума, попадающего в комнату.

Но ни один материал не может похвастаться только положительными качествами. Идеального варианта трубного теплого пола быть не может. Есть небольшие минусы, которые следует учитывать при покупке такого материала. В некоторых случаях они могут привести к более серьезным последствиям.

Главный недостаток — кислородная проницаемость. Этот фактор может вызвать коррозию компонентов, расположенных рядом с трубопроводом. Но этого момента можно почти полностью избежать. В этом случае применяется специальное покрытие для изготовления труб из сшитого полиэтилена.

Поскольку форма таких труб очень плохо сохранена, их лучше всего один раз надежно зафиксировать, используя соответствующие крепежные элементы (планка, защелка, скоба).У крепежа практически всегда имеются монтажные прорези, в которых возникает трубное пространство.

Можно провести сравнение труб из сшитого полиэтилена с пластиком. Эти два варианта обычно предлагает мастер при установке теплого водяного пола. Практически нет разницы в стоимости этих товаров. Выгодная стоимость есть в обоих вариантах труб.

Особое внимание в этом случае следует уделить эксплуатационным характеристикам материала. Немного хуже ведет себя устройство из сшитого полиэтилена на участках со сложными диаметрами, со значительным радиусом контура.Это свидетельствует о том, что небольшая площадь помещения, а также сложная схема укладки труб лучше отдавать предпочтение многослойным изделиям. Но это, наверное, единственное, что может превзойти трубку из металла. Во всех других случаях варианты воплощения сшитого полиэтилена не имеют аналогов. К тому же более высокая степень надежности, чем у металла и пластика.

Кроме того, у PE-X есть и другие качества, демонстрирующие материал с лучшей стороны по сравнению с металлопластиком. Это способность выдерживать низкие температуры и даже морозы.В этом случае они сохраняют свой вид и не лопаются. Сшитый полиэтилен горит только при температуре до 400 градусов. Но даже в этом случае он не выделяет в окружающую среду вредных веществ, образуя воду и углекислый газ.

Не сможет воздействовать на сшитый полиэтилен и различные растворители (ароматические — толуол, алифатические — бензин, хлорированные — трихлорэтиллен). Но здесь следует соблюдать осторожность при контакте с маслами, воском, жирами и т. Д. При контакте с такими материалами может даже разбухнуть сшитый полиэтилен.

Вместо воды в таких изделиях можно использовать антифризы, так как они не оказывают никакого воздействия на материал. Аналогично переносятся и антикоррозионные средства, моющие средства и их аналоги.

Особенности

В качестве основных узлов для монтажа системы труб теплого водяного пола применяются напрессовочные или компрессионные фитинги из сшитого полиэтилена. Самые популярные и легкие у компрессионных изделий. Для его установки потребуется сделать следующее:

  1. Используемая трубка надевается на обжимную гайку, которая должна быть направлена ​​в сторону разъема.
  2. стопорное кольцо должно быть закреплено на трубе так, чтобы несколько кромок реза отошло от самой трубы около 1 мм.
  3. Трубка вставляется в штуцер. Произвести такое действие следует до конца.
  4. Зажимная гайка затягивается обычным ключом.

    Трубы из сшитого полиэтилена и способы гильзования компаунда

В этом случае не стоит даже пытаться снимать фаску с трубы. Процесс затяжки гаек производить с осторожностью, так как можно повредить саму трубку, если не соблюдать элементарные требования к трубке.Теплый пол из полиэтилена потеряет свои свойства и качество.

При использовании напрессовочных фитингов можно получить неразъемное соединение всех элементов труб из сшитого полиэтилена. Для работы требуется применять специальное прессовое оборудование. Всего произведено следующее:

Нельзя забывать и о том, что такие материалы обладают способностью к обратной усадке. Это достигается тем, что сшитый полиэтилен для теплого пола имеет молекулярную память. После того, как труба будет вставлена ​​в розетку, даже через несколько минут попасть туда будет очень проблематично из-за плотного прилегания всех элементов.

Используйте фитинги для закручивания под стяжку пола, как возможную разгрузочную смесь.

После отделочных работ по устройству водопроводной системы теплый пол необходимо произвести стяжку теплого пола на трубах. Для этого следует выбрать конкретную предварительную версию и закупить для этого все материалы. Стяжки для теплого пола будут зависеть от размеров устраиваемой системы, выбранного варианта заливки. Бетонная стяжка и сухая стяжка будут отличаться в зависимости от варианта. Вот и получится действительно качественный «пирог», который будет передавать большое количество тепла от цокольного этажа и потолка, согревая воздух на уровне человеческого роста.

Видео:

Видео:

Видео:

Видео:

Видео:

Что такое подземные кабели электропередачи

Подземные кабели

Подземные кабели имеют другие технические требования, чем воздушные линии, и оказывают другое воздействие на окружающую среду.Из-за различных физических, экологических и строительных потребностей подземные линии электропередачи обычно стоят дороже и могут быть более сложными в строительстве, чем воздушные линии.

Подземные кабели из сшитого полиэтилена слева направо: 345 кВ, 138 кВ, 69 кВ и распределительные сети

Проектирование и строительство подземных линий электропередачи отличаются от воздушных линий из-за двух существенных технических проблем, которые необходимо преодолеть. Это:

  1. Обеспечивает достаточную изоляцию, чтобы кабели могли находиться в пределах нескольких дюймов от заземленного материала.
  2. Рассеивание тепла, выделяемого во время работы электрических кабелей. Первой подземной линией электропередачи была линия 132 кВ, построенная в 1927 году. Кабель был заполнен жидкостью и имел бумажную изоляцию. Жидкость была необходима для отвода тепла.

В настоящее время используются два основных типа подземных линий электропередачи. Один тип сконструирован в трубе, в которой жидкость или газ перекачиваются или циркулируют по кабелю и вокруг него, чтобы отводить тепло и изолировать кабели.Другой тип — кабель с твердым диэлектриком, не требующий жидкости или газа и являющийся новейшим технологическим достижением.

К распространенным типам подземных кабелей относятся:

  1. Труба высокого давления, заполненная жидкостью ( HPFF )
  2. Газонаполненная труба высокого давления ( HPGF )
  3. Автономная жидкость с наполнением ( SCFF )
  4. Жесткий кабель из сшитого полиэтилена ( XLPE )

Трубный кабель высокого давления с жидкостным наполнением

Труба высокого давления с жидким наполнением (HPFF) -тип подземной линии электропередачи, состоит из стальной трубы, содержащей три высоковольтных проводника. Каждый проводник изготовлен из меди или алюминия ; утеплен качественной масляно-пропитанной крафт-бумагой; и покрыты металлическим экраном (обычно свинцовым) и полозьями (для защиты во время строительства).

Внутри стальных труб три проводника окружены диэлектрическим маслом, давление которого поддерживается на уровне 200 фунтов на квадратный дюйм (psi). Эта жидкость действует как изолятор и не проводит электричество. Жидкий диэлектрик под давлением предотвращает электрические разряды в изоляции проводов.Электрический разряд может вызвать сбой в линии. Жидкость также отводит тепло от проводников. Жидкость обычно статична и отводит тепло за счет теплопроводности. В некоторых случаях жидкость перекачивается по трубе и охлаждается с помощью теплообменника. Для кабелей с перекачиваемыми жидкостями требуются надземные насосные станции, обычно расположенные на подстанциях.

Насосные станции контролируют давление и температуру жидкости. Есть устройство радиаторного типа, которое отводит тепло от подземных кабелей в атмосферу. Масло также проверяется на предмет любых повреждений или проблем с материалами кабеля. Наружная стальная труба защищает проводники от механических повреждений, проникновения воды и сводит к минимуму возможность утечки масла. Труба защищена от химической и электрической среды почвы с помощью покрытия и катодной защиты.

Проблемы, связанные с подземными линиями электропередачи HPFF трубного типа, включают проблемы технического обслуживания и возможное загрязнение окружающих почв и грунтовых вод из-за утечки нефти.


Газонаполненный кабель высокого давления

Газонаполненный трубопровод высокого давления (HPGF) подземной линии электропередачи является разновидностью трубопровода HPFF, описанного выше. Вместо диэлектрического масла для изоляции проводов используется сжатый азот. Газообразный азот менее эффективен, чем жидкие диэлектрики при подавлении электрических разрядов и охлаждении.

Чтобы компенсировать это, изоляция проводов примерно на 20 процентов толще, чем изоляция в трубах, заполненных жидкостью.

Рисунок 1 — Поперечное сечение трубы HPFF или HPGF

Более толстая изоляция и более теплая труба уменьшают ток, который линия может безопасно и эффективно проводить. В случае утечки или разрыва кабельной системы с газообразным азотом справиться легче, чем с диэлектрическим маслом в окружающей среде.


Автономная труба с жидкостным заполнением

Автономная труба с жидкостным наполнением (SCFF) подземного типа часто используется для строительства подводных трансмиссий.Проводники являются полыми и заполнены изолирующей жидкостью под давлением от 25 до 50 фунтов на квадратный дюйм. Кроме того, три кабеля независимы друг от друга. Они не помещаются вместе в трубу.

Каждый кабель состоит из заполненного жидкостью проводника, изолированного высококачественной крафт-бумагой и защищенного свинцово-бронзовой или алюминиевой оболочкой и пластиковой оболочкой.

Жидкость снижает вероятность электрического разряда и отказа линии. Оболочка помогает сжимать жидкость в проводнике, а пластиковая оболочка не пропускает воду. Этот тип конструкции снижает риск полного отказа, но стоимость строительства намного выше, чем стоимость одной трубы, используемой для создания систем HPFF или HPGF.


Жесткий кабель из сшитого полиэтилена

Подземную линию передачи из сшитого полиэтилена (XLPE) часто называют кабелем с твердым диэлектриком. Твердый диэлектрический материал заменяет жидкость или газ под давлением в кабелях трубчатого типа. Кабель из сшитого полиэтилена стал национальным стандартом для подземных линий электропередачи напряжением менее 200 кВ.

Рис. 3 Поперечное сечение кабеля из сшитого полиэтилена

Жесткий кабель требует на меньше обслуживания, но надвигающиеся нарушения изоляции намного труднее контролировать и обнаруживать. Диаметр кабелей из сшитого полиэтилена увеличивается с увеличением напряжения. Каждая линия передачи требует трех отдельных кабелей, подобных трем проводникам, необходимым для наземных линий передачи. Они не размещаются вместе в трубе, а устанавливаются в бетонных каналах или закапываются рядом. Каждый кабель состоит из медного или алюминиевого проводника и полупроводящего экрана на его сердечнике.

Жилу окружает изоляция из сшитого полиэтилена. Наружная оболочка кабеля состоит из металлической оболочки и пластиковой оболочки.

Для конструкции из сшитого полиэтилена на 345 кВ два комплекта из трех кабелей (шесть кабелей) необходимы по ряду причин, в первую очередь для того, чтобы мощность подземной системы соответствовала мощности воздушной линии. Такая конструкция помогает ограничить масштаб любого отказа кабеля и сокращает время восстановления в аварийной ситуации.

По сравнению с воздушными линиями, для большинства подземных линий электропередачи требуется увеличенное время простоя для устранения эксплуатационных неисправностей или проблем технического обслуживания. Двойные комплекты кабелей позволяют перенаправить мощность через комплект резервных кабелей, сокращая время простоя, но увеличивая площадь, занимаемую строительством линии.

Узнайте больше о XLPE и его использовании

XLPE используется для описания сшитого полиэтилена. Он разделяет некоторые свойства полиэтилена, такие как высокая химическая стойкость и замечательная влагостойкость.Его высокие теплоизоляционные свойства делают его пригодным для использования как в условиях высокого напряжения, так и в температурных условиях.

Обычно сшитый полиэтилен (XLPE) применяется в строительных водопроводных (или трубных) системах в качестве изоляции для высоковольтных кабелей и в качестве альтернативы поливинилхлориду (ПВХ) и медным трубам в водопроводных трубах.

Улучшенные свойства Сшитый полиэтилен (XLPE)

По сравнению с обычным полиэтиленом сшитый полиэтилен (XLPE) имеет улучшенные свойства, которые дают ему дополнительное преимущество в эксплуатационных характеристиках.

Проволока из сшитого полиэтилена

с улучшенными свойствами плохо плавится и может выдерживать более высокие температуры до 120 ° C в течение длительного времени без потери своих механических и химических свойств.

Также повышается модуль молодости и устойчивость к истиранию и воздействию окружающей среды. Поперечное сшивание полимерной структуры превращает термопласт в термореактивный, следовательно, как уже обсуждалось, улучшение свойств сшитого полиэтилена.

Изолированный провод из сшитого полиэтилена может использоваться в суровых условиях, когда его прочность будет на пределе. Изоляция из сшитого полиэтилена , как известно, служит дольше по сравнению с изоляцией из ПВХ, которая подходит только для приложений с низким напряжением.

Вот обзор требуемых свойств кабеля с изоляцией из сшитого полиэтилена ;

  • Отличные электрические, тепловые и физические свойства;
  • Превосходная влаго- и огнестойкость,
  • Превосходная стойкость к раздавливанию и тепловой деформации.

Почему сшитый полиэтилен сшивается?

Кабели с сшитой изоляцией из сшитого полиэтилена лучше всего описать как вулканизацию резины с добавлением небольших количеств химических добавок, которые помогают преобразовать молекулярную структуру в решетку, которая препятствует движению молекул в присутствии тепла.

Это сделано для повышения устойчивости кабеля из сшитого полиэтилена при высоких температурах. Сшивающий полиэтилен также улучшает ток проводов из сшитого полиэтилена при коротких замыканиях и нормальных условиях нагрузки.

Изоляция кабеля из сшитого полиэтилена также решает проблему ускоренного старения в результате электрических, внешних и механических нагрузок. Таким образом, их можно использовать на открытом воздухе или закопать (для подземного распространения), не беспокоясь.

Области применения сшитого полиэтилена (сшитый полиэтилен)

Список применений сшитого полиэтилена бесконечен, и каждая отрасль, в которой он используется, использует одно или несколько его уникальных свойств.В шахтах, например, способность выдерживать чрезвычайно высокое давление и температуру и при этом сохранять свою прочность делает его подходящим материалом.

Каковы преимущества кабелей с изоляцией из сшитого полиэтилена?

Кабели с изоляцией из сшитого полиэтилена идеальны для передачи более высокого напряжения без помех и без ущерба для его эффективности. Благодаря своим замечательным изоляционным свойствам кабели с изоляцией из сшитого полиэтилена превосходят другие альтернативные изоляционные материалы, такие как силиконовые каучуки и даже этилен-пропиленовый каучук, EPR.

В дополнение к своим улучшенным химическим свойствам, которые обеспечивают их удивительную влагостойкость, химическую и маслостойкость, кабели с изоляцией из сшитого полиэтилена также обладают поразительными механическими свойствами, включая, помимо прочего, ударопрочность, удлинение и, конечно же, повышенную прочность на разрыв.

Использование кабелей с изоляцией из сшитого полиэтилена экономит время и деньги горняков при установке, ремонте и техническом обслуживании трубопроводных систем и сетей.

Иногда требуются электрические кабели для передачи электроэнергии высокого напряжения из одной точки в другую, где требуется питание.В процессе непрерывной передачи такого высокого напряжения нет ничего необычного в возникновении искр, сотрясения и нагрева, которые могут вызвать пожар или другие потенциальные опасности.

Аналогичным образом, эти провода и кабели иногда проходят либо под землей, либо над землей, где на них влияют элементы.

Для решения этих проблем требуется соответствующая изоляция, чтобы предотвратить любую из вышеупомянутых опасностей. Проволока из сшитого полиэтилена и кабели созданы, чтобы выдерживать любой из этих сценариев без потери своих механических свойств и эксплуатационной целостности.

XLPE — хорошие изоляторы для проводов!

Изоляция или трубки из сшитого полиэтилена — идеальный изолятор для силовых кабелей, и от других традиционных вариантов быстро отказываются. Кабель из сшитого полиэтилена Изоляция обеспечивает достаточную защиту оголенных медных проводов, обеспечивая надежную передачу энергии без сопротивления погодным условиям, влаге и теплу.

Почему силовые кабели из сшитого полиэтилена требуют меньше обслуживания?

Оголенные медные провода отлично работают при изоляции с помощью сшитого полиэтилена — и эффективность также увеличивается! Улучшенные характеристики силовых кабелей из сшитого полиэтилена быстро набирают популярность, и силовой кабель из сшитого полиэтилена пользуется широким признанием во многих отраслях промышленности.

Их улучшенная стойкость к воздействию водного дерева делает силовые кабели из сшитого полиэтилена идеальным для использования в электрических работах или проектах. Силовые кабели из сшитого полиэтилена не плавятся при воздействии высоких температур, а их улучшенные механические свойства также позволяют силовым кабелям с изоляцией из сшитого полиэтилена выдерживать большую нагрузку на единицу площади без трещин и разрывов.

Подробнее о сшитом полиэтилене!

Помимо широкого применения сшитого полиэтилена в электроизоляции, сшитый полиэтилен также используется для лучистого отопления домов. Благодаря своей гибкости и способности выдерживать тепло и при этом сохранять свои механические свойства, трубки из сшитого полиэтилена могут передавать лучистое тепло везде, где это необходимо.

Polyexcel предлагает замечательную продукцию на основе сшитого полиэтилена и других полимеров для всех отраслей промышленности. Они предлагают многолетний опыт и практические знания в производстве и производстве сшитого полиэтилена (XLPE). Посетите веб-сайт Polyexcel для получения дополнительной информации об этом универсальном составе и многих других.

Полиолефиновые теплоизоляционные трубки — Полиэтиленовые трубки из сшитого полиэтилена

Изоляционные трубки Aerofoam® XLPE производятся в Индии из сшитого полиолефинового пенопласта с закрытыми ячейками.Благодаря превосходному контролю за конденсацией, длительной тепловой блокировке и звукопоглощающим свойствам полиолефиновые теплоизоляционные трубки доступны в диапазоне толщин и диаметров для использования со стандартными размерами труб до 40 дюймов. Трубки могут быть покрыты фольгой или приобретены без покрытия.

Полиолефиновые трубки Aerofoam® XLPE обладают очень хорошей стабильностью размеров, демонстрируя «эффект памяти», который позволяет им сохранять свою первоначальную форму после сжатия.

Пробирки не представляют опасности для здоровья человека, поскольку производственный процесс не содержит ХФУ и ГХФУ, что приводит к очень низким уровням ЛОС. Продукт считается экологически чистым с низким потенциалом разрушения озонового слоя (ODP) и потенциалом глобального потепления (GWP) и соответствует требованиям LEED, которые помогают зданиям накапливать больше баллов LEED.

Для получения дополнительной информации загрузите каталог изоляционных трубок Aerofoam® XLPE ниже.

ТОВАР
  • Материал: Пенополиолефиновый пенополиолефин с закрытыми ячейками и фольгой алупет
  • Плотность: 25 кг / м³ (только пенопласт)
  • Толщина: 5 мм, 10 мм, 12 мм, 15 мм, 20 мм, 25 мм, 30 мм, 40 мм, 50 мм
  • Диаметр: ½ ’’ — 40 ’’
  • Длина: 1м, 1.2м, 1,5м
  • Цвет: Серый с серебряной фольгой.
ПРИМЕНЕНИЕ
СВОЙСТВА
  • Огнестойкость «КЛАСС O» согласно BS 476, части 6 и 7
  • Очень низкая проницаемость для водяного пара (0 проницаемости)
  • Водонепроницаемость за счет предварительно нанесенной фольги alupet
  • Коэффициент диффузии водяного пара> 60000
  • Высокая термическая эффективность (λ24 ˚C = 0,034 Вт / мК; λ46 ˚C = 0,037 Вт / мК)
  • Широкий температурный диапазон (от -50 ˚C до +105 ˚C)
  • Химическая стойкость к большинству химикатов, таких как натрий, диоксид кремния, фторид, хлорид и т. Д.
  • Антибактериальное и противогрибковое
  • Экологичность — ODP = 0 и GWP <5
  • Очень низкий уровень выбросов ЛОС (<4 мкг / м² / час за 24 часа)
  • Хорошая механическая стойкость
  • Звукопоглощающие свойства
  • Идеально подходит для большинства размеров труб
  • Простая и быстрая установка
  • Эстетический вид.

(PDF) Замена кабелей трубного типа на кабели из сшитого полиэтилена (XLPE) с использованием существующей стальной трубы

обсуждает методы увеличения допустимой нагрузки для подземных кабелей

, включая кабели в трубах [9].

VIII. ОЧИСТКА ТРУБ И ПРОВЕРКА ЦЕЛОСТНОСТИ

При удалении существующих кабелей в трубе

останется остаточная жидкость, такая как диэлектрические заполняющие масла и пропитывающее масло для

бумажной изоляции. Очистку труб можно производить тампоном, промывкой под давлением

, очисткой паром и химическими скребками (трубка

, контрольный манометр), такими как гелевые конвейеры [8]. В зависимости от метода

в трубе может оставаться остаточное масло. Это остаточное масло

будет контактировать с внешним покрытием кабеля и аксессуаров, и необходимо будет устранить краткосрочные и долгосрочные

удары и воздействия на покрытия [10].Также необходимо будет проверить стенку трубы

на целостность. Труба может быть проверена на овальность при помощи

скребков обычного диаметра или интеллектуальных скребков

, в которых используется магнитная индукционная связь (MFL). Осмотр трубы на предмет коррозии или повреждений

также может быть выполнен с помощью интеллектуальных скребков MFL или роботов

, которые могут быть собраны в цепочки или ступени для одновременной проверки трубы

на предмет различных параметров, включая нагрузку на трубу

.

IX. ПРОЧИЕ СООБРАЖЕНИЯ ПРИ ПРОЕКТИРОВАНИИ И УСТАНОВКЕ

Другие аспекты проектирования включают в себя натяжение кабеля и расчеты заклинивания

, термомеханический [11] [12] анализ, трубы

варианты герметизации и герметизации, соображения по монтажу соединений,

и пусконаладочные испытания .

X. КВАЛИФИКАЦИОННЫЕ ИСПЫТАНИЯ И ПРОЕКТЫ

Некоторые производители [13] [14] завершили долгосрочные квалификационные испытания

для кабелей с изоляцией из сшитого полиэтилена, рассчитанных на высокие нагрузки, до

230 кВ на периоды испытаний от одного до трех лет.Тем не менее, испытания

проводились на кабелях тройной конструкции, заключенных в плоскую броню ленточного типа

и предназначенных для замены внешних обжимных кабелей трубчатого типа

. Эти кабели

,

успешно использовались для нескольких проектов реконструкции в Европе,

,

, в основном, для замены трубных кабелей компримирования газа,

, хотя в российском проекте на 220 кВ кабели из сшитого полиэтилена использовались для замены обычного трубного кабеля HPOF

.

БЛАГОДАРНОСТЬ

Авторы выражают признательность Деборе Кнудтзон

за вклад в подготовку этого технического документа

и в электроэнергетику.

СПРАВОЧНЫЕ МАТЕРИАЛЫ

[1] Зимнох, Дж. , «Кабели трубного типа в США в исторической перспективе

», Представлено на заседании Комитета проводников по изоляции

весной 2011 г. [презентация]

[2] Машио, С., «Модернизация существующего трубчатого кабеля

, экономические проблемы», представленная на семинаре EPRI

по снижению затрат на подземные передачи

, сентябрь 2015 г. [презентация]

[3] «Nexans в модернизации секции высокого напряжения в

Лондонская первая фаза проекта успешно завершена »

[пресс-релиз]

[4] Боссе, А., Вашк, В., Волльшлегер, Т., «Первый городской кабель 220 кВ

для модернизации стальных трубных кабелей», Версия

2 », JICABLE 2011, 8-я Международная конференция по изолированным силовым кабелям

[доклад конференции]

[5] Curci, V, et al. «Ремонт олимпийской линии Scattergood

2», представленный в Западном подземном комитете

[презентация]

[6] СИГРЭ, Техническая брошюра 379, Обновление сервиса

Опыт подземного и подводного кабеля высокого напряжения

, Рабочая группа B1. 10, апрель 2009 г. [техническая брошюра]

[7] Отчет EPRI № 1001846, «Обзор технологии кабельных систем

кабелей сверхвысокого напряжения с изоляцией из сшитого полиэтилена, от 220 кВ до 500 кВ», 2002 г.

[отчет]

[8] EPRI Отчет 1001379, «Методы очистки и

оценки кабельных труб трубного типа для модернизации с использованием систем экструдированного диэлектрика

», декабрь 2001 г. [отчет]

[9] Отчет EPRI 101818, «Руководство по увеличению расхода электроэнергии

— под землей кабели », декабрь 2003 г. [отчет]

[10]« Руководство по выбору и испытанию кожухов для силовых,

контрольно-измерительных кабелей »IEEE Insulated

Заседание комитета проводников

, 2007 г. [техническое руководство]

[11] Отчет EPRI 1001849 «Механические воздействия на экструдированные

диэлектрические кабели и соединения

, установленные в подземных

системах передачи, установленных в Северной Америке» [отчет]

[12] EPRI 1001848 Обновление «Техническое обновление — я

воздействия на экструзионные диэлектрические кабели и соединения, установленные

в подземных системах передачи, установленных в Северной

Америке »[отчет]

[13] Waschk, V. , «Городской кабель — инновационная кабельная система

, конструкция для модернизации трубопроводных кабельных систем», представленная

в Комитете по изолированным проводникам, осень 2004 г.

[презентация]

[14] Кирхнер М., Современный трубчатый кабель система новый кабель с изоляцией из сшитого полиэтилена высокого напряжения

и сопутствующие аксессуары, включая переходные соединения

, март 2010 г. [презентация]

Рынок сшитого полиэтилена (сшитый полиэтилен) | Рост, тенденции и прогноз (2019

Обзор рынка

Самый быстрорастущий рынок:

Азиатско-Тихоокеанский регион

Крупнейший рынок:

Северная Америка

CAGR:

6%

Обзор рынка

Рынок перекрестных Ожидается, что среднегодовой темп роста рынка связанного полиэтилена (XLPE) составит около 6% в течение прогнозируемого периода.Основными факторами, определяющими исследуемый рынок, являются низкая стоимость, гибкость и простота установки.

  • Ожидается, что колебания цен на сырье будут препятствовать росту исследуемого рынка.
  • Ускоренная урбанизация, скорее всего, станет возможностью в будущем.

Объем отчета

Отчет о рынке сшитого полиэтилена (XLPE) включает:

Тип
Полиэтилен высокой плотности (HDPE)
Полиэтилен низкой плотности )
Другие типы
Конечная промышленность
Строительство и строительство
Электротехника и электроника
Электрооборудование и электроника
Химическая промышленность
Прочие отрасли конечных пользователей
906 906 906 5
География
906 906 906 906 Япония 90 667
Азиатско-Тихоокеанский регион
Южная Корея
Страны АСЕАН
Остальная часть Азиатско-Тихоокеанского региона
9067 9067 Канада 9067 906 Северная Америка
Мексика
Европа
Европа
Германия
Великобритания
Италия
Италия
Южная Америка
Бразилия
Аргентина
Остальные страны Южной Америки
Ближний Восток и Африка
Саудовская Аравия
Южная Африка
Объединенные Арабские Эмираты
Остальные страны Ближнего Востока и Африки
9000 Отчет в соответствии с вашими требованиями. требования.Кликните сюда.

Ключевые тенденции рынка

Доминирование на рынке строительства и строительства
  • Строительство — это одна из основных отраслей конечных потребителей, в которых используется сшитый полиэтилен. Трубки PEX — хороший выбор для систем водяного отопления в жилых домах. Эта система обогрева отличается от традиционных вариантов обогрева, нагревая полы и любые предметы, соприкасающиеся с полом. Лучистое отопление обеспечивает более равномерное и постоянное тепло в комнате.
  • Кроме того, трубы и трубопроводы из сшитого полиэтилена (XLPE) широко используются в сантехнических работах, заменяя медные и оцинкованные стальные трубы, а также трубы из ПВХ из-за ржавчины, стоимости и циркуляции.Благодаря своей гибкости при установке и более низкой стоимости, чем медь, она пользуется большим спросом.
  • Трубы и трубопроводы на основе сшитого полиэтилена устойчивы к коррозии и хорошо работают в широком диапазоне температур, обеспечивая транспортировку как нагретой, так и холодной воды. Следовательно, это широко используется для изоляции трубопроводов холодной и горячей воды. XLPE может проходить прямо от точки распределения до выпускного приспособления без необходимости резки или сращивания трубы. Это снижает затраты на установку соединений, а также снижает падение давления из-за турбулентности, создаваемой на переходах.
  • Также возможна прямая подача воды от источника воды к прибору, используя только одно соединение. Долговечность сшитого полиэтилена увеличивает срок службы труб по сравнению с металлическими и другими термопластичными трубами.
  • Ожидается, что растущее применение труб из сшитого полиэтилена будет стимулировать рынок в течение прогнозируемого периода.

Чтобы понять основные тенденции, загрузите образец отчета

Азиатско-Тихоокеанский регион — самый быстрорастущий рынок
  • В Азиатско-Тихоокеанском регионе Китай является крупнейшей экономикой с точки зрения ВВП.
  • Китай в настоящее время тратит лишь около 3% мировых расходов на здравоохранение, чтобы удовлетворить потребности в здравоохранении 22% всего населения мира. Чтобы сократить этот разрыв, Китай вкладывает значительные средства в свой внутренний сектор здравоохранения.
  • Правительство Китая увеличило подушевую субсидию на базовое медицинское страхование (BMI) до 450 юаней. Это приведет к росту расходов на здравоохранение и, в свою очередь, к увеличению производства медицинских товаров в целом.
  • Кроме того, рост в строительном секторе, увеличение инвестиций в промышленную и общественную инфраструктуру, развитие газопроводов, водопроводов и канализационных систем, подпитываемые быстрой урбанизацией, являются ключевыми факторами, которые будут стимулировать исследуемый рынок в стране в течение прогнозный период.
  • Китай является вторым по величине рынком фармацевтики в мире. Рынок фармацевтических препаратов быстро развивается из-за роста среднего класса и быстро стареющего общества в стране, роста доходов и ускорения урбанизации.
  • Правительство Китая обнародовало «Здоровый Китай 2030» — план, в котором излагается его постоянное намерение сделать здоровье приоритетным условием для устойчивого социально-экономического развития. Кроме того, расширение исследований фармацевтических препаратов в стране также увеличит спрос на XLPE в течение прогнозируемого периода.
  • Такие факторы способствуют росту спроса на исследуемый в прогнозный период рынок.

Чтобы понять тенденции в географии, загрузите образец отчета.

Конкурентная среда

Рынок сшитого полиэтилена (XLPE) по своей природе фрагментирован. Среди основных игроков — Dow, Nouryon, Borealis AG, LyondellBasell Industries Holdings B.V., PolyOne Corporation и другие.

Вы также можете приобрести части этого отчета. Хотите ознакомиться с прайс-листом по разделам?

Получить разбивку по ценам сейчас

Содержание

  1. 1.ВВЕДЕНИЕ

    1. 1.1 Допущения исследования

    2. 1.2 Объем исследования

  2. 2. МЕТОДОЛОГИЯ ИССЛЕДОВАНИЯ

  3. 3. КРАТКОЕ ОПИСАНИЕ

  4. 0

    10 4. 949 949 949 949 949 Drivers

    1. 4.1.1 Недорогая, гибкая и простая установка

    2. 4. 1.2 Другие драйверы

  5. 4.2 Ограничители

    1. 4.2.1 Колебания цен на сырье

    2. 4.2.2 Другие ограничения

  6. 4.3 Анализ цепочки создания стоимости в отрасли

  7. 4.4 Анализ пяти сил Портера

    1. 4.4.1 Торговая сила поставщиков

    2. 4.4.2 Торговая сила потребителей

    3. 4.4.3 Угроза новых участников

    4. 4.4.4 Угроза заменяющих товаров и услуг

    5. 4.4.5 Степень конкуренции

  8. 4.5 Методы производства

    1. 4.5.1 Пероксидный метод

    2. 4.5.2 Метод прививки силана

    3. 4.5.3 Обработка электронным пучком

  • 9000 5. СЕГМЕНТАЦИЯ РЫНКА

    1. 5.1 Тип

      1. 5.1.1 Полиэтилен высокой плотности (HDPE)

      2. 5.1.2 Полиэтилен низкой плотности (LDPE)

      3. 5.1.3 Другие типы

    2. 5. 2 Конечная промышленность

      1. 5.2.1 Строительство

      2. 5.2.2 Электрооборудование и электроника

      3. 5.2.3 Автомобильная промышленность

      4. 5.2.4 Медицина

      5. 5.2.5 Химическая промышленность

      6. 5.2.6 Прочие отрасли конечных пользователей

    3. 5.3 География

      1. 5.3.1 Азиатско-Тихоокеанский регион

        1. 5.3.1.1 Китай

        2. 5.3.1.2 Индия

        3. 5.3.1.3 Япония

        4. 5.3.1.4 Южная Корея

        5. 5.3.1.5 Страны АСЕАН

        6. 5.3.1.6 Остальные страны Азиатско-Тихоокеанского региона

      2. 5.3.2 Северная Америка

        1. 5.3.2.1 США

        2. 5.3.2.2 Канада

        3. 5.3.2.3 Мексика

      3. 5.3.3 Европа

        1. 5.3.3.1 Германия

        2. 5.3.3.2 Соединенное Королевство

        3. 5. 3.3.3 Италия

        4. 5.3.3.4 Франция

        5. 5.3.3.5 Остальная Европа

      4. 5.3.4 Южная Америка

        1. 5.3.4.1 Бразилия

        2. 5.3.4.2 Аргентина

        3. 5.3.4.3 Остальная часть Южной Америки

      5. 5.3.5 Ближний Восток и Африка

        1. 5.3.5.1 Саудовская Аравия

        2. 5.3.5.2 Южная Африка

        3. 5.3.5.3 Объединенные Арабские Эмираты

        4. 5.3.5.4 Остальные страны Ближнего Востока и Африки

  • 6. КОНКУРЕНТОСПОСОБНОСТЬ LANDSCAPE

    1. 6.1 Слияния и поглощения, совместные предприятия, сотрудничество и соглашения

    2. 6.2 Анализ доли рынка / рейтинга **

    3. 6.3 Стратегии, принятые ведущими игроками

    4. 6.4 Профиль компании

      1. 6.4.1 Nouryon

      2. 6.4.2 Dow

      3. 6.4.3 Arkema

      4. 6.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
